Ленточно-столбчатый фундамент: этапы строительства. Фото. Видео.

Если, обдумывая строительство собственного дома, вы больше склоняетесь к возведению постройки с легкими стенами (деревянной, деревянно-каркасной, металлокаркасной) тогда вам следует знать, что наиболее оптимальным решением в таком случае будет обустройство ленточно-столбчатого фундамента. При своей относительной дешевизне и простоте он также и довольно прочен, и его снаружи можно облицовывать кирпичом.


Этапы строительства ленточно-столбчатого фундамента

  • Подготовка участка.
  • Разметка контуров будущего фундамента.
  • Бурение шурфов, предназначенных под столбы. При этом посредством спецтехники (либо ручного бура) по всему периметру будущей постройки осуществляют заготовки под столбы. Заготовки выполняют с шагом около полутора метров. Необходимо, чтоб глубина бурения немного превышала глубину промерзания почвы. В нижнем участке шурфов выбирают расширение. Затем монтируют арматуру (примерно 3-4 прутка на один столб). Стенки шурфа выстилают толем – так вы одновременно создадите опалубку и гидрозащиту. Рубашка из толя должна подниматься над уровнем земли на 20см-30см. Затем столбы заливают бетоном, дают раствору «схватиться».
  • Литье ростверка, который будет соединять столбы. Предварительно поверхность столбов накрывают гидроизоляционным материалом. Вдоль всего периметра будущей ленты монтируют опалубку из досок. После этого подготавливают ростверк, для чего на дно опалубки насыпают грунт и тщательно его уплотняют. Необходимо, чтоб уровень грунта был немножко ниже верхней грани установленных столбов. Сверху на уплотненный грунт настилают рубероид либо иной гидроизоляционный материал. Затем приступают к бетонированию ростверка. Залив первый слой бетонного раствора, укладывают на него обвязанный проволокой арматурный каркас. После этого заполняют ростверк раствором до нужного уровня.

Раствор для фундамента

Используемый для обустройства ленточно-столбчатого фундамента раствор должен быть довольно тяжелым. В качестве наполнителей берется гранитный гравий либо щебень. В процессе «схватывания» фундамента его необходимо в течение первой недели обильно поливать водой.

В случае, когда данный вид фундамента возводится под деревянный каркасный дом, то в ходе формирования самого верхнего слоя заливки ростверка в него устанавливают резьбовые шпильки либо анкера.

В последующем на них будет монтироваться нижняя обвязка каркаса.

Видео. Столбчато-ленточный фундамент. Расчет

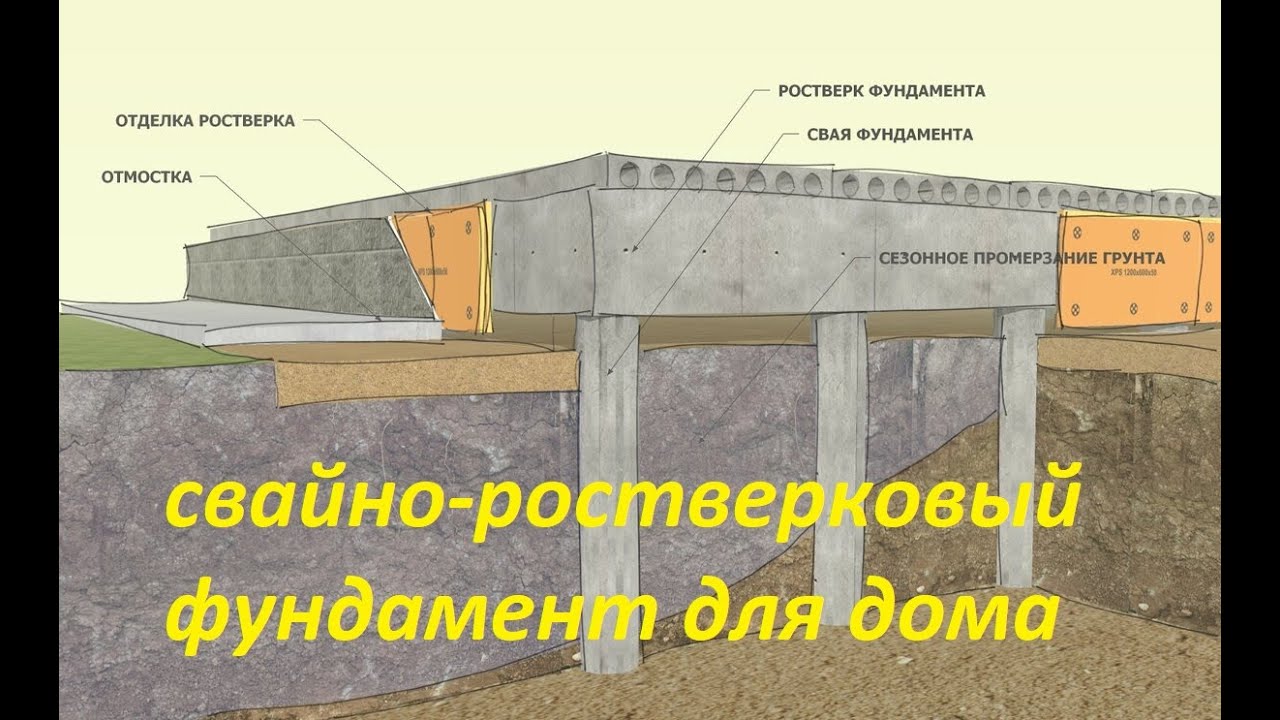

Видео. Свайно-ленточный фундамент своими руками

Статьи про фундамент

ленточный фундамент для забора или винтовые сваи. Заливка фундамента для забора

Как залить фундамент под забор

Ленточный фундамент для забора из тяжёлых материалов

При строительстве тяжёлых заборов из камня или сварной стали используют ленточно-столбчатый или ленточный фундамент. Помните, что создавать ленточный фундамент нужно единовременно полностью для всего периметра забора, не допуская высыхания бетона по частям. Цементная смесь для ленточного фундамента под забор должна быть марки 300 или выше.

По отметкам для расположения столбов выкапываются лунки глубже отметки промерзания грунта, примерно 1,5 м. Затем для забора в 2 метра высотой выкапывается траншея глубиной примерно 100 см. Если забор выше, то глубина увеличивается. Ширина её в среднем 40-50 см.

В траншее строится опалубка из досок высотой примерно полметра и её стенки укрываются плёнкой или рубероидом для гидроизолирования. На дно траншеи выкладывается и трамбуется подушка из песочно-щебенной смеси, закладывается арматура.

В лунки для столбов предварительно насыпается 10-15 см крупного песка и щебня и утрамбовывается. Вставляется труба, и лунка заливается бетоном до верха или чуть больше половины, а остальное пространство засыпается щебнем или гравием и трамбуется.

После этого опалубка полностью заливается бетоном, сверху укрывается рубероидом от быстрой потери влаги и оставляется до полного застывания и сцепления примерно на 20-30 дней.

Ленточный фундамент под забор: цена

Ленточный фундамент очень популярен несмотря на свою дороговизну, потому что позволяет создавать более сложные и красивые конструкции. А также обеспечивает крепость забора и продлевает его срок службы в тяжёлых погодных условиях. Однако очень важно правильно залить ленту фундамента и профессионально провести весь цикл технических работ. Поэтому наша компания предлагает Вам профессиональное устройство фундамента под забор.

Стоимость ленточного фундамента под забор определяется после оценки типа грунта и рассчёта сложности работ по его созданию. Также нужно понимать, что чем качественнее бетон для ленточного фундамента под забор, тем цена за метр выше. Но от качества зависит прочность конструкции. Мы отвечаем за срок службы забора, поэтому рекомендуем использовать для ленты фундамента цементные смеси марки не ниже 400.

В нашей компании Вы можете заказать сразу забор на ленточном фундаменте. Цена под ключ будет гораздо выгоднее, чем поэтапное строительство отдельных элементов.

Чтобы уточнить сколько стоит ленточный фундамент под забор, закажите на нашем сайте бесплатный обратный звонок или позвоните нам сами.

Столбчатый фундамент под забор из лёгких материалов

Фундамент для забора, например, из профлиста или штакетника можно сделать ленточно-столбчатым, чтобы забор был устойчивым при его сильной парусности. Но, если конструкция не высокая, а в Вашем регионе редко бывают ураганные ветра, можно поступить проще и соорудить столбчатый фундамент.

Для этого выкапываются лунки для столбов. Они должны быть глубже отметки промерзания грунта, примерно 1,5 — 1,7 м, а их диаметр — 20-25 см. Металлическая труба должна иметь толщину стенки не менее 3 мм и, если это круглая труба — диаметр сечения 5-6 см, или если это профильная квадратная труба — размеры стенок 6х6 см.

В лунки для столбов предварительно насыпается 10-15 см крупного песка и щебня и утрамбовывается. Затем в зависимости от способа укрепления лунка с крепко вставленной в неё трубой заполняется разными материалами.

  • Бутование щебнем: в лунку слоями засыпается песок с щебнем и галькой, и эта смесь постепенно и тщательно трамбуется.
  • Бетонирование: лунка до верха заливается бетоном и уплотняется с помощью металлического прутика.
  • Комбинированный способ: лунка заливается бетоном чуть больше половины, а остальное пространство засыпается щебнем или гравием и трамбуется. Обычно, предпочтение отдают этому способу.

Винтовые сваи — это отличный фундамент на болотистой местности под забор. Нельзя назвать винтовые сваи фундаментом как таковым, но на них тоже можно прочно поставить забор. Выглядят винтовые сваи как бур с лопастями. Они могут быть длинными и заменять опорные столбы, а могут быть короткими и служить только основанием для столба.

Сваи буквально вкручиваются в землю с помощью специальной техники на уровень ниже промерзания грунта, примерно 1,5-2 метра. Это предотвращает вспучивание, выталкивание столбов по весне. Лопасти обеспечивают устойчивость столба и сохранение вертикали.

Фундамент под забор: цена

В нашей компании Вы можете заказать любой фундамент под забор. Цена за погонный метр и за отдельный элемент указана на сайте или может быть уточнена по телефону.

Разные виды фундамента и крепления столбов имеют свои особенности при создании и, соответственно, стоят по-разному. Поэтому стоимость строительства каждого фундамента под забор рассчитывается индивидуально. Чтобы узнать её, закажите на сайте обратный звонок.

Столбчатый фундамент

Столбчатый фундамент

Столбчатые фундаменты идеально подходят при строительстве деревянных домов, тем более на пучинистых грунтах.Столбчатые фундаменты возводят в основном под дома без подвалов с легкими стенами (деревянными, щитовыми, каркасными). Закладывают их и под кирпичные стены, когда требуется глубокое заложение и ленточный фундамент неэкономичен. Столбчатые фундаменты по расходу материалов и трудозатратам в 1,5-2 раза экономичнее ленточных. В зависимости от конструкции здания (прежде всего его массы и этажности) столбы для фундамента могут быть каменные, кирпичные, бетонные, бутобетонные, железобетонные и из других материалов. Чаще всего при устройстве столбчатых фундаментов применяют готовые сборные бетонные и железобетонные блоки. Столбчатые фундаменты обязательно устанавливают под углы дома, в местах пересечения стен, под стойками каркаса, тяжелыми и несущими простенками, балками и другими местами сосредоточенной нагрузки. Для уменьшения давления на слабые грунты столбчатые фундаменты из штучных материалов уширяют в нижней части, делая уступы высотой не менее двух рядов кладки. Если глубина заложения столбчатого фундамента более 1 м и устройство фундамента из мелкоштучного материала трудновыполнимо, применяют железобетонные столбы, асбестоцементные или металлические трубы. Если при рытье ям в них нет воды, такие фундаменты можно делать с опорной плитой из монолитного бетона, укладываемого на дно во время установки столбов.

Расстояние между столбами принимается 1,2-2,5 м. По верху столбов должны быть уложены обвязочные балки для создания условий совместной их работы. При расстоянии между столбами фундамента больше 2,5-3 м по их верху укладываются более мощные рандбалки (железобетонные, металлические).

Минимальное сечение фундаментных столбов, мм, принимается в зависимости от того, из какого материала они изготовлены: бетон — 400; бутобетон — 400; кладка из естественного камня — 600; из бута-плитняка — 400; из кирпича выше уровня земли — 380, а при перевязке с забиркой — 250.

Сооружать столбчатые фундаменты предпочтительнее на пучинистых грунтах, так как с минимальными затратами их можно устанавливать ниже глубины промерзания. При этом действие касательных сил, вызываемых морозным пучением грунта, на поверхность столбов минимально. Избежать отрицательного воздействия сил морозного пучения не всегда удается только за счет увеличения глубины заложения фундамента ниже уровня промерзания. Касательные силы морозного пучения нейтрализуют следующим образом: основание фундамента делают уширенным в виде площадки-анкера, которая не позволяет вытащить фундамент из земли при морозном пучении. Внутри такого фундамента желательно заложить арматурный каркас, который защитит фундамент от разрыва. Если фундамент возводят из камня, кирпича, мелких блоков, монолитного бетона без армирования, его стены необходимо делать сужающимися кверху.



Ленточный фундамент для забора — цена за метр

При устройстве заборов часто используют фундаментное основание ленточного типа. Оно обеспечивает жесткость и прочность конструкции, не дает ей деформироваться под воздействием сдвига грунта и других факторов. Заказать такие работы можно в нашей компании, у нас цена за метр ленточного фундамента под забор устанавливается на минимальном уровне и предоставляется официальная гарантия. Такой тип основания используют под ограждения из профлистов и массивные конструкции со столбами из кирпичной кладки, строительство которых ведется на почвах, склонных к зимнему вспучиванию.

В зависимости от особенностей конструкции основание может быть монолитным, бутовым, кирпичным или сборным. Это также влияет на стоимость строительства.

Как формируется стоимость постройки фундамента?

Сколько стоит устройство основания, зависит от его типа, размера, особенностей участка. Независимо от его вида конструкции, используется заливка бетона. Сделать онлайн расчет расхода стройматериала можно с помощью калькулятора бетона.

Полная сумма за работу рассчитывается в смете с учетом объема и действующих расценок и включает:

  • Земляные работы – копку траншеи.
  • Подготовку песчаной подушки.
  • Заливку бетонного раствора.
  • Отделка цоколя и создание декоративных швов.

Особенности постройки ленточного фундамента

Строительство ведется поэтапно и имеет такие особенности:

  • Предварительно определяют глубину промерзания почвы и уровень залегания грунтовых вод.
  • Ленточное основание под забор имеет глубину до 80 см, ширину – от 20 до 80 см.
  • На начальном этапе делают разметку и копают траншею.
  • Обязательно выполняют армирование металлическими прутками.
  • На последнем этапе – устанавливают опалубку и заливают бетонный раствор, выдерживают технологический перерыв для набора прочности.

Почему выбирают именно нас?

Мы оказываем услуги под ключ – обеспечиваем выезд мастера по Москве или Подмосковью для замера, делаем расчеты и готовим чертежи, закупаем материалы – бетон, арматуру. Фундаментные работы выполняем при строгом соблюдении требований СНиП и стандартов, что обеспечивает прочность конструкции и ее стойкость к повышенным нагрузкам.

Мы не завышаем цены, выполняем монтаж своими силами, не привлекаем сторонних подрядчиком и полностью берем на себя ответственность за результат, что подтверждается официальной гарантией.

Столбчато ленточный фундамент: особенности и этапы возведения

Столбчато-ленточный фундамент мало чем отличается от обычного столбчатого. Для его устройства достаточно обвязать столбы соединяющей лентой. Но при всей кажущейся простоте, в этой работе присутствуют свои нюансы, знание которых позволит соорудить надежное, прочное и долговечное основание для дома.

Где используются столбчато-ленточные фундаменты

Чаще всего этот тип фундамента используют в частном строительстве. Но он также актуален и для индустриальных масштабов. Его можно использовать при возведении домов с подвальным помещением. Столбчато-ленточный фундамент используют в местах с большой глубиной промерзания грунта. В этом случае возведение ленточного заглубленного основания слишком дорого обходится хозяину, а мелкозаглубленный оказывается невозможен по ряду причин. Спасительным вариантом для домов на неровных, с большим перепадом в высоте участках, является столбчатый фундамент с обвязывающей лентой.

Этапы устройства столбчато-ленточного фундамента

  • Прежде всего нужно произвести разметку фундамента на участке. Для этого с помощью колышков и ленты обозначают углы будущего дома. Согласно разметке находят точки для установки столбов. Следует учитывать, что расстояние между ними не должно превышать 2,5 метров. Обязательны опоры в местах пересечения стен, углах здания, под широкими простенками и балками. Все эти точки соотносятся с планом будущего дома, и высчитываются на основании указанных в нем расстояний.

Далее начинается самый трудоемкий этап — бурение скважин под столбы. Для этой цели повсеместно используют бур ТИСЭ. С его помощью можно создавать уширения в основании скважины. Эта форма позволяет при заливке столбов получить наиболее прочные устойчивые опоры для будущего дома. Расширенная подошва столба отлично противостоит силам пучения и препятствует выталкиванию его из грунта.

Чаще всего по периметру дома производится бурение скважин с шагом 1,5-2 метра. Вполне достаточно обойтись диаметром 20-30 см с уширением до 60 см. На какой глубине остановиться, нужно обдумать заранее. Обычно она превышает глубину промерзания грунта на 20-30 см.

  • Далее следует установить в каждую скважину трубку из листа рубероида, которая будет служить своеобразной опалубкой для бетона. Конец трубки не должен перекрывать уширение в основании скважины, чтобы раствор беспрепятственно в него поступал. На дно ямы насыпается слой песка в 10-20 см.
  • Происходит армирование с помощью 4-х вертикально установленных прутов арматуры диаметром не менее 10 мм.
  • Далее устраивается опалубка из досок для монолитной ленты, объединяющей столбы. Ее нужно устанавливать на песчаной подушке с обязательным уложенным поверх нее слоем гидроизоляции, для которого используется все тот же рубероид.
  • Производится армирование ленты прутами арматуры которые располагаются в продольном направлении и перевязываются с арматурой из скважин.
  • Далее осуществляется заливка отверстий и ленты бетоном. Важный момент: нужно установить с помощью ленты ограничительные метки, которые помогут соблюсти нужную высоту заливки фундамента.

Некоторые хозяева столбчато-ленточный фундамент устраивают с помощью бруса, который выступает в роли ростверка. Если дом планируется построить деревянным, то брусья эти будут являться закладными венцами. Но бетонный ростверк используется в абсолютном большинстве случаев.

Ленточный фундамент для забора в Спб, виды и отличия

Опубликовано: 15 июля, 2021

Специалисты компании ” Основа забор” произвели монтаж забора из металлического штакетника на ленточном фундаменте в Вырице. Интересная и красивая работа. Специалисты компании сделали ленточный фундамент для забора, установили откатные ворота на бетонный закладной элемент, сделали выкладку трех колон для забора из блоков с мраморной крошки.   Остались вопросы? Позвоните или…

Опубликовано: 29 июня, 2019

Специалистами компании “Основа Забор” произведена установка забора из евроштакетника на ленточном фундаменте со столбами из мраморной крошки. Вторая часть работ фасад. По ссылке можно посмотреть первую часть работ, боковые стороны участка //osnovazabor.ru/zabor-iz-evroshtaketnika-so-stolbami-iz-mramornoj-kroshki/     все работы

Опубликовано: 29 июня, 2019

  Специалистами компании “Основа Забор” произведена установка забора из евроштакетника на металлическом каркасе белого цвета в порошковом покрытии на ленточном фундаменте.     все работы

Опубликовано: 10 марта, 2019

Забор из евроштакетника с кирпичными столбами на ленточном фундаменте. На фасадной части расположились распашные ворота 3 метра и отдельно стоящая калитка – зашитые евроштакетником. Забор установлен на ленточный фундамент 40х40. Кирпич для столбов использован цвет слоновая кость ЛСР. Металлический штакетник 120 мм цвет 8017 коричневый. Каркас забора выполнен в порошковом…

Опубликовано: 7 марта, 2019

  Установка забора из евроштакетника произведена в Ленинградской области Выборгский район Рощинское гп в СНТ Сосновая поляна. Забор из евроштакетника на ленточном фундаменте с кирпичными столбами. Откатные ворота из евроштакетника шириной 3 метра и калитка. Установка евроштакетника шахматка. штакетник 120 мм, цвет черный матовый. Кирпич для столбов белый ЛСР. Ленточный…

Опубликовано: 7 марта, 2019

секция ручей   Установка забора из евроштакетника произведена в Ленинградской области Всеволожский район Юкковское сельское поселение в коттеджном посёлке Белоостровская жемчужина. Забор из евроштакетника на ленточном фундаменте с кирпичными столбами и кирпичным цоколем. Откатные ворота из евроштакетника шириной 3,5 метра и калитка. Установка евроштакетника шахматка, тип установки секции штакетника “ручей”….

Опубликовано: 6 марта, 2019

  Компания “Основа забор” произвела монтаж забора на земельном участке в деревне Кискелово Всеволожского района.   Красивый забор из евроштакетника шоколадного цвета, заполнение шахматка. Откатные ворота со встроенной калиткой из евроштакетника шахматка длиной 4 метра . Забор установлен на ленточном фундаменте. Имеет парапетную крышку ( отлив для ленточного фундамента).   Если Вам…

Опубликовано: 9 февраля, 2019

Забор из евроштакетника с кирпичными столбами на ленточном фундаменте. На фасадной части расположились откатные ворота 3,5 метра и отдельно стоящая калитка – зашитые евроштакетником. Забор установлен на ленточный фундамент 40х40. Кирпич для столбов использован цвет соломенный ЛСР. Евроштакетник 120 мм цвет 8017 коричневый. Каркас забор выполнен в порошковом покрытии. Боковые…

Опубликовано: 17 мая, 2018

Высота забора на ленточном фундаменте 2,5 метра. Порошковое покрытие профнастила, можно обратить внимание что он блестит, так красиво смотрится профнастил в порошковом покрытии. Толщина профнастила 0,8 плюс покрытие, микрометр показывает толщину 0,9.               все работы заборы со столбами из наборных блоков

Опубликовано: 16 мая, 2018

все работы

Опубликовано: 4 июня, 2017

Произведен демонтаж старого деревянного ограждения на ленточном фундаменте. Направляющие вварены между столбами. Профнастил зашит между столбами.   Выполненные работы по строительству забора Мяглово-2. № Товары (работы, услуги) 1 Монтаж забора из сетки гиттер (3D) (крепление секций на хомуты) 2 Установка винтовой сваи d 89 3 Установка закладного элемента под откатные…

Опубликовано: 13 мая, 2017

Выполненные работы при строительстве забора в городе Кировск № Выполненные работы 1 Обработка ленты антисептиком 2 Развозка грунта по участку 3 Монтаж забора из сетки рабицы 4 Монтаж забора на ленточном фундаменте : монтаж ленточного фундамента: обустройство подушки, монтаж армокаркаса, монтаж опалубки, бетонные работы с фундаментом, выемка грунта под фундамент,…

Опубликовано: 13 марта, 2017

Выполненные работы при монтаже забора на ленточный фундамент: Установка столбов с фланцами (пластинами) на существующий ленточный фундамент с помощью химических анкеров. Установка направляющих методом сварки Зашивка забора металлическим штакетником

Опубликовано: 20 апреля, 2016

                все работы заборы со столбами из наборных блоков забор из металлического штакетника заборы на ленточном фундаменте

Опубликовано: 20 апреля, 2016

                  все работы заборы с кирпичными столбами забор из металлического штакетника заборы на ленточном фундаменте

Опубликовано: 15 апреля, 2016

Бетонные столбики используются для устройства самых различных ограждений: деревянных, заборов из профлиста и рабицы. Специальные бетонные столбы с пазами применяются для устройства декоративных бетонных заборов. Бетонный столб имеет много преимуществ перед традиционными деревянными и металлическими опорами: он не корродирует, уход за ним прост, он прочен, износоустойчив, ударопрочен, при изготовлении с…

Опубликовано: 31 марта, 2016

  К строительству забора в современном мире относятся с особой серьезностью. Оно и не странно, потому как сегодня забор уже выполняет не только оградительную функцию, но и придает зданию эстетически красивый завершенный вид. Особенности фундамента под забор с кирпичными столбами   Забор с кирпичными столбами в любом исполнении  выглядит всегда…

Ленточный фундамент для забора | Как построить дом

Чаще всего капитальный забор ставят на участке, на котором уже идет или закончена стройка загородного дома. Т.е. вся информация о грунтах уже есть.

В соответствии с этой информацией и выбираются параметры для изготовления монолитного ленточного фундамента для забора или ворот.

В этой статье мы расскажем, как правильно сделать ленточный фундамент для  распашных ворот и калитки. Все, что касается фундамента для ворот, абсолютно (!) подходит и для фундамента для забора. При таком варианте установки значительно увеличивается надежность и долговечность всего сооружения.

Технология изготовления ленточного фундамента очень подробно в нескольких статьях описана нами на примере изготовления фундамента для нашего дома. Для забора и ворот — все то же самое, но требования, предъявляемые к фундаменту для ворот, значительно ниже.

Для сооружения фундамента мы вырыли траншею шириной 40 см и глубиной 80 см на всю длину ворот с калиткой плюс по 30см с каждой стороны.

Длина каждой створки ворот — 2 м., длина калитки — 1 м., тогда длина получившейся траншеи — 5,60 м.

Можно несколько уменьшить глубину траншеи для фундамента, но тогда необходимо под каждый устанавливаемый столб вырыть (удобнее — вынуть буром) дополнительную яму.

Это даст возможность вашим воротам (и забору, если он у вас сплошной) с высокой парусностью устоять в ветреную погоду. Общая глубина такой ямы под опору зависит от грунта, от веса ворот, от силы ветров в вашем районе.

Обычно глубина ямы для опорных столбов от 0,7м до 1.2м. Наш участок со всех сторон окружен домами, сильных ветров не бывает, поэтому глубина траншеи под монолитный ленточный фундамент без опалубки 0,8м — достаточна.

Дно траншеи покрывается небольшим слоем песка и тщательно проливается водой. Устанавливаем столбы в траншее, не забываем следить за вертикальностью их установки с помощью отвеса и одинаковой высотой по верхней кромке.

Для того, чтобы столбы до бетонирования стояли устойчиво, их необходимо закрепить с помощью обломков кирпича, камней, обрезков доски, осколков плитки или другими подручными материалами, которых всегда полно на действующей стройке. Как мы это делали, хорошо видно на наших фото. Вы можете кликнуть по ним «мышкой» для увеличения изображения.

После установки опор делаем обвязку в три нитки из 12 арматуры одну над другой. Арматуру крепим при помощи сварки.

Арматурный пруток расположен дальше опорного столба на 20 см — это продление арматурного каркаса. Для этой цели мы и делали траншею длиннее размера ворот и калитки на 30 см с каждой стороны.

Верхняя нитка арматурного стержня не должна располагаться выше, чем на 10 см ниже уровня земли. Это в случае, если после окончания работ, верхний слой бетона будет находиться на уровне земли.

Тут нужно соблюдать одно очень важное правило: Любой (!!) арматурный каркас должен быть утоплен в бетоне с каждой стороны на расстояние, не менее 7-10 см. Это относится и к расстоянию от арматуры до стен траншеи.

Если вы планируете соорудить бетонный цоколь — вам не обойтись без опалубки. Несколько больше времени потребуется на изготовление цоколя из кирпича, но такой цоколь выглядит аккуратнее и гораздо красивее. Все зависит от затрат, которые вы готовы понести. Правила изготовления цоколя для забора те же, что и для дома. Познакомьтесь с тем, о чем мы рассказали в  статье «Цоколь для дома Устройство цоколя из кирпича» , возможно, найдете много интересного и полезного.

Кроме того, опалубку можно изготавливать для заливки только фундамента без цоколя. На наш взгляд, опалубка под ленточный фундамент для забора — это излишне и неоправданно дорого, но решать вам.

О том, как правильно выполнить опалубку из дерева для любой монолитной конструкции, мы очень подробно рассказывали здесь: «Опалубка Как сделать опалубку под армопояс, перемычки или ленточный фундамент» .

Теперь у вас уже все готово для заливки фундамента. Заливать бетона возможно двумя, разительно отличающимися друг от друга способами:

  • укладка бетонной смеси производится полностью без перерывов в бетонировании до начала схватывания предыдущего слоя бетона;
  • укладка бетона частями с перерывами после схватывания уложенного ранее бетонного слоя.

Если у вас небольшой объем траншеи — тут все ясно: заливка без перерыва горизонтальными слоями. Во втором случае все обстоит несколько сложнее. Для долговечности фундамента нужно соблюдать технологию заливки бетона с перерывами.

Обо всех секретах каждого из способов читайте здесь: «Как правильно заливать фундамент для дома» .

Вот и все. Опорные столбы надежно установлены. Теперь можно приступать к дальнейшему этапу: монтажу полотен забора или ворот.

Это точно Вас заинтересует:

Сведения о фундаменте. – Инженерный фид


Фундамент, состоящий из гибких и жестких распорных оснований (без соединительных балок)

Фундамент обычно включает в себя основания и пьедесталы. Самым простым типом фундамента является наслонный фундамент (подушковидный фундамент), т.е. изолированные столбчатые фундаменты. Как правило, фундаменты фундаментные состоят только из короба и их принято называть гибкими. Иногда они могут иметь относительно большую высоту и скошенный конец, и их называют жесткими.

Секция фундамента

Размеры основания зависят от качества грунта и нагрузок, передаваемых колоннами (нагрузки на колонны определяются расстоянием между колоннами, а также количеством и нагрузками этажей строения). Обычные размеры фундаментов колеблются от 1,0×1,0 м до 3,0×3,0 м, хотя иногда они могут быть больше, а их высота варьируется от 0,5 до 1,0 м для гибких фундаментов и от 0,7 до 2,0 м для жестких фундаментов.

Фундамент, состоящий из гибких фундаментов и соединительных балок

Для обеспечения надлежащего поведения фундамента использование фундаментных балок (соединительных балок) является обязательным. Эти балки связывают вместе основания колонн, благодаря чему основания ведут себя ровно, особенно во время сейсмических явлений. Обычно ширина их поперечного сечения колеблется от 300 до 500 мм, а высота поперечного сечения от 500 до 1500 мм.

Вид сбоку и план гибкого фундамента

Фундаменты устроены симметрично их центру масс, за исключением тех случаев, когда из-за строительных ограничений они устроены эксцентрично e.грамм. как границы линии застройки или края земли под застройку, как показано ниже.

Фундамент, состоящий из распорных фундаментов эксцентричной конструкции

Чем выше конструктивный эксцентриситет фундамента, тем прочнее должна быть соединительная балка в этом направлении.
Насыпной фундамент (подкладочный фундамент) используется в почве хорошего качества. При малой емкости грунта используется ленточный фундамент.

Ленточный фундамент с соединительными балками

Для большей эффективности рекомендуется использовать решетчатый фундамент

Разрез и план опорной балки

Ленточный фундамент в виде перевернутой тавровой балки состоит из стенки и полки (основания). Обычные размеры фундамента варьируются от 400 до 600 мм по толщине и от 1000 до 2500 мм по ширине. Типичные поперечные сечения полотна варьируются от 300×800 до 500×1500.

Плотный фундамент с соединительными балками

В условиях плохого грунта обычно предпочтительнее использовать плиту, занимающую всю нагружаемую площадь, т. н. плитный фундамент. Часто он используется в других почвенных условиях из практических соображений, в основном из-за его быстрой и легкой конструкции.
Сплошной фундамент может иметь обычные фундаментные балки в виде ребер, как показано на рисунке выше, или балки, встроенные в фундамент в виде скрытых балок.
Обычная толщина ростверка составляет от 400 до 1000 мм, а размеры балок ростверка варьируются от 300×800 до 500×2000 мм.

Двухуровневый фундамент

Обычно фундамент желательно размещать на одном уровне. Однако в некоторых случаях, таких как, например, строительство на участке с уклоном, фундамент размещается более чем на одном уровне.

Неразрезной фундамент | Типы фундаментов



В этой статье мы обсудим неразрезной фундамент и его виды. 1. Введение Он также известен как ленточный фундамент.

Обычно используются там, где грунт имеет низкую несущую способность.

Нагрузка, возникающая в колонне, будет передаваться на фундамент или продольную балку, расположенную над плитой фундамента .

Форма основания прямоугольная.

Обычно используется, если столбцы в строках расположены ближе.





  2. Типы непрерывного фундамента



а. Простой фундамент

Это простая форма фундамента, которая используется для небольших построек.Использование армирования и потери находятся в контролируемой форме.



  б. Ступенчатый фундамент

Фундамент с заданной шириной и рядом ступеней на неровной поверхности почвы. Более 2-х бетонных ступеней размещаются над фундаментом на определенном уровне смещения.

В основном используется в местах, где определенный уровень склона проходит вдоль или поперек или на обоих участках застройки.

Цель этой опоры — избавиться от горизонтального вектора силы, который может вызвать скольжение



  3.Использование непрерывного фундамента

Непрерывный фундамент используется, когда;

I. Несущая способность грунта низкая.

II. Колонны расположены близко друг к другу, поэтому их отдельные основания будут перекрывать друг друга.



  4. Преимущества Неразрезной фундамент

a. Обеспечивает стабильное основание.

б. Равномерно выдерживает вес стен фундамента.

в. Устанавливается под краями или по периметру здания.

д. Состоят из армированного сталью бетона для поддержки конструкции.

эл. Якоря зданий.



  5. Недостатки ленточного/ непрерывного фундамента

a. Не подходит для горизонтально неустойчивых оснований.

б. Требуется гидроизоляция.

в. Нужен большой объем земляных работ.







Образовательная платформа группы Наба Будды

Что такое непрерывная основа? — Простое руководство [Гражданские планеты]

Существуют различные типы фундаментов, используемых для строительства сооружений в зависимости от несущей способности грунта, типа здания и других параметров.

Мы рассмотрели широкие типы фундаментов, такие как мелкозаглубленные и глубокие фундаменты. Неразрезной фундамент является одним из них.

Определение

Неразрезной фундамент представляет собой мелкозаглубленный фундамент, поддерживающий более двух колонн. Непрерывный фундамент используется там, где грунт имеет хорошую несущую способность, чтобы выдерживать нагрузку на конструкцию.

Нагрузка на колонну будет передаваться непосредственно на фундамент или на продольную балку, которая проходит по плите фундамента.

Другое название этого фундамента — ленточный фундамент или настенный фундамент. Ширина ленточного фундамента в три раза больше ширины стены.

  • Простой фундамент
  • Ступенчатый фундамент

Простой фундамент, используемый для небольших конструкций, чтобы завершить работу с меньшими затратами. Методология и работоспособность простой основы просты. Использование стальной арматуры также ограничено, и мы можем контролировать потери.

Ступенчатый фундамент также используется для небольших конструкций, где грунт имеет неровную поверхность.

Более двух бетонных ступенек было установлено на фундаменте на определенных уровнях смещения, как показано на рисунке ниже.

Разница между комбинированным и сплошным фундаментом
Непрерывный фундамент Комбинированный фундамент
Конструкция этого фундамента предназначена для соединения всей колонны для распределения нагрузки. Более одной колонны размещается на расстоянии менее 2 м; затем он был спроектирован как комбинированный фундамент.
Столбцы не будут разделять возникновение нагрузки. Столбцы делят возникновение нагрузки.
Размер фундамента прямоугольной формы. Размер фундамента прямоугольной или трапециевидной формы.

Приятного обучения 🙂

IRJET-Запрошенная вами страница не найдена на нашем сайте Февраль 2022 г. Выполняется публикация…

Browse Papers


IRJET Получил «Импакт-фактор научного журнала: 7,529» за 2020 год.


IRJET приглашает к публикации том 9, выпуск 2 (февраль 2022 г.) из различных технических и научных дисциплин..

Browse Papers


IRJET Получил «Импакт-фактор научного журнала: 7,529» за 2020 год.


IRJET приглашает к публикации том 9, выпуск 2 (февраль 2022 г.) из различных технических и научных дисциплин. .

Browse Papers


IRJET Получил «Импакт-фактор научного журнала: 7,529» за 2020 год.


IRJET приглашает к публикации том 9, выпуск 2 (февраль 2022 г.) из различных технических и научных дисциплин..

Browse Papers


IRJET Получил «Импакт-фактор научного журнала: 7,529» за 2020 год.


IRJET приглашает к публикации том 9, выпуск 2 (февраль 2022 г.) из различных технических и научных дисциплин..

Browse Papers


IRJET Получил «Импакт-фактор научного журнала: 7,529» за 2020 год.


IRJET приглашает к публикации том 9, выпуск 2 (февраль 2022 г.) из различных технических и научных дисциплин..

Browse Papers


IRJET Получил «Импакт-фактор научного журнала: 7,529» за 2020 год.


IRJET приглашает к публикации том 9, выпуск 2 (февраль 2022 г.) из различных технических и научных дисциплин..

Browse Papers


IRJET Получил «Импакт-фактор научного журнала: 7,529» за 2020 год.

Добавить комментарий

Ваш адрес email не будет опубликован.
