Расчет свайного фундамента

Для расчета веса строения достаточно знать удельный вес материалов, которые будут использованы при его строительстве и их предполагаемые объемы. Это не требует каких-то специальных знаний и навыков. Можно попробовать запросить нужные данные у поставщика стройматериалов.

Мы при выполнении расчетов будем использовать справочные данные с усредненными значениями удельного веса конструкций дома (стен, перекрытий, кровли), приведенные в таблице 1.

Таблица 1 — Справочные данные с усредненными значениями удельного веса конструкций дома: стен, перекрытий, кровли.

Удельный вес 1 м2 стены

Каркасные стены толщиной 200 мм с утеплителем

40-70 кг/м2

Стены из бревен и бруса

70-100 кг/м2

Кирпичные стены толщиной 150 мм

200-270 кг/м2

Железобетон толщиной 150 мм

300-350 кг/м2

Удельный вес 1 м2 перекрытий

Чердачное по деревянным балкам с утеплителем, плотностью до 200 кг/м3

70-100 кг/м2

Чердачное по деревянным балкам с утеплителем плотностью до 500 кг/м3

150-200 кг/м2

Цокольное по деревянным балкам с утеплителем, плотностью до 200 кг/м

3

100-150 кг/м2

Цокольное по деревянным балкам с утеплителем, плотностью до 500 кг/м3

200-300 кг/м2

Железобетонное

500 кг/м2

Удельный вес 1 м2 кровли

Кровля из листовой стали

20-30 кг/м2

Рубероидное покрытие

30-50 кг/м2

Кровля из шифера

40-50 кг/м2

Кровля из гончарной черепицы

60-80 кг/м2

При самостоятельном выполнении расчетов стоит учитывать, что согласно п. 7.1 СП 20.13330.2016 «Нагрузки и воздействия» расчетное значение нагрузки следует определять, как произведение ее нормативного значения на коэффициент надежности по нагрузке (γf) для веса строительных конструкций, соответствующий рассматриваемому предельному состоянию:

Таблица 2 — Таб. 8.2. СП 20.13330.2016 «Нагрузки и воздействия»

Конструкции сооружений и вид грунтов

Коэффициент надежности, γf

Конструкции

Металлические

Бетонные (со средней плотностью свыше 1600 кг/м), железобетонные, каменные, армокаменные, деревянные

Бетонные (со средней плотностью 1600 кг/м, изоляционные, выравнивающие и отделочные слои (плиты, материалы в рулонах, засыпки, стяжки и т.

п.), выполняемые:

в заводских условиях

на строительной площадке

Грунты:

В природном залегании

На строительной площадке



1,05

1,1





1,2

1,3



1,1

1,15

Выполним необходимые расчеты на примере каркасно-щитового дома с мансардой с размерами в плане 6х9 м.

Чтобы посчитать вес от стен дома необходимо вычислить их периметр. Периметр наружных стен + внутренние стены: Р=47 м, среднюю высоту стен примем h=4,5 м. Тогда вес от конструкции стен будет равен: Р х h х удельный вес материала стен.

47 м х 4,5 м х 70 кг/м2 = 14 805 кг = 14,8 т.

Далее посчитаем вес крыши. Принимаем, что вес крыши (деревянная стропильная система с покрытием из металлочерепицы) равен 40 кг/ м2 (суммарный вес металлочерепицы, обрешетки, стропилы). Тогда вес крыши будет равен: S крыши х удельный вес 1 м2

92 м

2 х 40 кг/м2 = 3 680 кг = 3,7 т.

Также необходимо посчитать вес от перекрытий. Принимаем, что вес деревянного пола вместе с утеплителем будет равен 100 кг/м2. Тогда вес от перекрытий будет равен: S перекрытия*удельный вес*количество.

54 м2 х 0,1 т/м2 х 2 = 10,8 т.

После того как выполнены все необходимые расчеты, полученный вес сооружения умножаем на коэффициент надежности, о котором мы говорили ранее (в расчете для каркасно-щитового дома коэффициент принимаем равным 1,1 – для деревянных конструкций):

29,3 т х 1,1 = 32,2 т

Таким образом, нагрузка от самого здания составит 32,2 т. Этот вес принят условно, без вычета дверных и оконных проемов.

Расчет свайных фундаментов

Навигация:
Главная → Все категории → Фундаменты

Расчет свайных фундаментов Расчет свайных фундаментов

Общие положения. Расчет свайных фундаментов и их оснований выполняют по двум группам предельных состояний.

По первой группе предельных состояний расчет производят из условия обеспечения несущей способности ростверка, свай и грунта свайных фундаментов. Несущую способность грунта свайного фундамента проверяют по формуле (10.

2). Если в фундаменте имеется несколько свай, то учитывают их количество.

По второй группе предельных состояний расчет выполняют только для фундаментов из висячих свай и свай-оболочек по условию (4.6), ограничивающему развитие значительных деформаций. Свайные фундаменты, состоящие из свай-стоек, одиночные висячие сваи, доспринимающие вне кустов вдавливающие или выдергивающие нагрузки, а также свайные кусты, работающие на выдергивающие нагрузки, рассчитывать по деформациям не требуется.

Рис. 10.5. Схемы передачи давления на грунт основания за счет сопротивления грунта по боковой поверхности и под нижним концом сваи

Последовательно суммируясь по высоте висячей сваи, силы трения вместе с усилием, возникающим под нижним концом сваи, передаются на грунты основания, находящиеся ниже плоскости, проходящей через ее острие. В расчетной схеме принимается, что вокруг сваи образуется напряженный массив грунта, ограниченный по боковой поверхности усеченным конусом или пирамидой в зависимости от формы поперечного сечения сваи, а под нижним концом сваи — выпуклой криволинейной поверхностью (рис. Ю.5, с).

При расположении свай трения в кусте эпюры реактивных давлений в плоскости нижних концов свай пересекаются (рис. 10.5, б) и вследствие большего загружения грунта происходит большая осадка свайного куста по сравнению с осадкой одиночной сваи.

Если деформативность сваи в кусте возрастает по сравнению с Деформативностью одиночной сваи, что отрицательно сказывается на работе свайного фундамента, то несущая способность сваи в кусте будет выше, чем несущая способность одиночной сваи, Что оказывает положительное влияние на эксплуатацию свайного фундамента. Последний факт объясняется увеличением сил трения по боковой поверхности свай, происходящим за счет уплотнения грунта вследствие забивки соседних свай, а также ограничения значительного развития зон пластических деформаций под нижним острием свай вследствие возникновения напряженного состояния от загружения соседних свай.

Проектирование свайных фундаментов включает в себя решение следующих вопросов: выбор глубины заложения ростверка, типа; и конструкции свай; определение несущей способности свай, назначение требуемого количества свай в фундаменте; конструирование фундамента; расчет ростверка; определение усилий, действующих на наиболее нагруженные сваи, и их сравнение с предельно до-1 пустимыми по грунту и материалу; расчет деформаций фундаментов и их сравнение с предельно допустимыми.

При проработке этих вопросов, исходя из наиболее экономичного и рационального решения, которое может быть получено на основе вариантного и оптимального проектирования с применением ЭВМ.

Глубину заложения подошвы ростверка назначают в соответствии с конструктивными и эксплуатационными особенностями зданий и сооружений и климатическими условиями района строительства. Как правило, подошву ростверка закладывают на глубине большей, чем глубина подвалов, приямков и коммуникаций, а также ниже глубины сезонного промерзания в пучинистоопасных грунтах. В некоторых случаях ростверк располагают в пределах зоны пучения, при этом между ростверком и грунтом создают воздушный зазор, исключая тем самым воздействие нормальных сил морозного пучения на подошву ростверка. Однако в данном случае следует учитывать касательные силы морозного пучения, действующие на ростверк и сваи. Для получения наиболее экономичного решения подошву ростверка необходимо располагать как можно выше, сводя к минимуму объем земляных работ.

Тип и конструкцию свай назначают, исходя из особенностей инженерно-геологических данных грунтов основания на строительной площадке, а также применяемого оборудования при устройстве фундаментов. В условиях современного строительства наиболее целесообразное решение удается получить при использовании забивных свай. Однако в некоторых случаях при необходимости применения свай повышенной несущей способности устраивают фундаменты из набивных свай, в том числе и с уширенной пятой.

Требуемое количество свай в фундаменте определяют на основании результатов расчета на центральное или внецентренное действие внешней нагрузки после предварительной оценки несущей способности одиночной сваи.

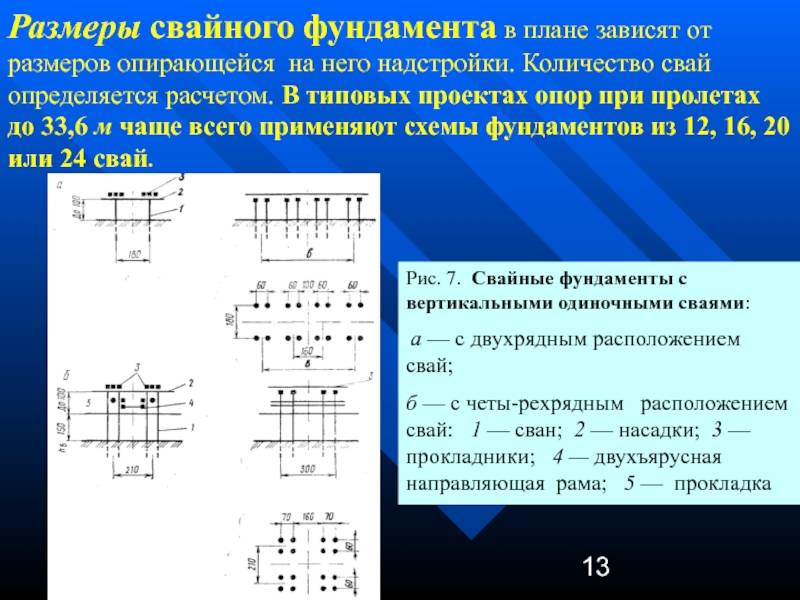

Определив необходимое количество свай в фундаменте, назначают его конструкцию, размещая сваи рядами или в шахматном порядке, при этом расстояние между сваями принимают равным d, где d — диаметр круглой или сторона квадратной сваи, разместив сваи, конструируют ростверк, который обычно выполняют из монолитного или сборного железобетона. Ростверк рассчитывают на продавливание сваями и опирающимися конструкциями здания (колоннами, стенками и т. д.) в соответствии с требованиями норм проектирования железобетонных конструкций, а также производят расчет ростверка на изгиб.

Высоту ростверка и его армирование назначают на основании результатов расчета, при этом по конструктивным соображениям его высота должна быть равна Ао+0,25 м, но не менее 0,3 м (Л0 — высота заделки сваи в ростверке).

Соединение свай с ростверком может быть свободным или жестким. Свободное закрепление сваи применяют, если сваи работают в основном на сжатие, когда же они воспринимают значительные горизонтальные или выдергивающие нагрузки, используют жесткое закрепление головы сваи в ростверке. При свободном соединении сваи заделывают в ростверк на высоту 5… 10 см, при жестком — верхняя часть головы сваи разбивается и обнаженная арматура замоноличивается в ростверк, при этом целая часть головы сваи заделывается в ростверк также на глубину 5…10 см. Жесткое соединение иногда получают за счет замоноличивания целой головы сваи в ростверк на необходимую глубину.

Расстояние от оси крайнего ряда свай до края ростверка чаще всего принимают равным размеру поперечного сечения сваи. При жестком соединении это расстояние дополнительно уточняется по результатам расчета заделки свай.

По завершении конструирования производят расчет свайного фундамента, в частности уточняют усилия, действующие на сваи, и рассчитывают деформации. При необходимости в конструкцию фундамента вносят необходимые корректировки относительно количества свай, изменения конструкции ростверка и расчет повторяют.

Расчет центрально нагруженных свайных фундаментов. После назначения глубины заложения подошвы ростверка свайного фундамента, в котором равнодействующая внешних нагрузок проходит через его центр тяжести, расчет начинают с выбора типа свай, для которой с помощью формул (10.1), (10.3) и (10.6) определяют несущую способность по грунту или материалу в зависимости от особенностей напластования грунтов на строительной площадке, материала и конструкции сваи. В качестве расчетного принимают наименьшее значение несущей способности.

Число свай в фундаменте определяют, исходя из предположения, что ростверк обеспечивает равномерную передачу нагрузки на все сваи, расположенные в кусте или свайном ряду.

Фундамент считается правильно рассчитанным, если удовлетворяется условие (10.2), характеризующее несущую способность из основного условия первой группы предельных состояний. Если это условие не выполняется, то необходимо выбрать другой тип сваи, имеющий более высокую несущую способность, и повторить расчет.

Для свайных фундаментов из висячих сваи необходимо еще и выполнение основного требования расчета по второй группе предельных состояний (по деформациям), для фундаментов из свай стоек этот вид расчета не требуется.

Расчет осадки свайного фундамента из висячих свай производят как для условного фундамента на естественном основании, контур которого ограничен размерами ростверка, свай и некоторым объемом грунта в межсвайном пространстве (рис. 10.6, а).

В расчетной схеме принимается, что нагрузка на грунт передается по подошве условного фундамента и воспринимается слоем грунта, расположенным ниже плоскости острия свай. Реактивные напряжения по подошве условного фундамента считаются равномерно распределенными.

Размеры условного фундамента определяют следующим образом.

Рис. 10.6. Схемы условных фундаментов для расчета по второй группе предельных состояний

Расчетное сопротивление грунта основания, входящее в выражение (10.38), определяют по формуле (4.10) в соответствии с требованиями второй группы предельных состояний для условного фундамента, показанного на рис. 10.6.

Расчет выецентреыно нагруженных свайных фундаментов. Внецен-тренно нагруженным считают свайный фундамент, в котором точка приложения равнодействующей внешних нагрузок не совпадает с Центром тяжести поперечных сечений свай в кусте.

При небольших эксцентриситетах, когда краевые напряжения в уровне подошвы ростверка подчиняются соотношению «r^^ Количество свай во внецентренно нагруженном фундаменте находят по формуле (10. 36) с увеличением его приблизительно на 20…25% для воспринятая момента от внешних нагрузок.

Усилие, найденное по формуле (10.39), должно удовлетворять условию (10.2), если оно не удовлетворяется, расчет повторяют несколько раз с помощью метода последовательных приближений.

Расчет внецентренно нагруженного фундамента по второй группе предельных состояний выполняют для условного фундамента, показанного на рис. 10.6, г.

Расчет свайных фундаментов с помощью ЭВМ можно выполнить с помощью следующего алгоритма, блок-схема которого показана на рис. 10.7.

1. Ввод исходных данных об инженерно-геологических условиях строительной площадки, внешних нагрузках, глубине расположения ростверка и типе применяемых свай.
2. Выбор конструкции сваи.
3. Проверка условия, залегает ли в основании слой плотного грунта: если да, то переход к п. 4; если нет, то переход к п. 6.
4. Проверка условия, работает ли данная свая по схеме сваи стойки:
если да, то переход к п. 5;
если нет, то переход к п. 6.

Рис. 10.7. Блок-схема расчета свайного фундамента

5. Определение несущей способности свай по грунту по формуле (10.3) и переход к п. 7.
6. Определение несущей способности свай по грунту из выражения (10.6).
7. Вычисление несущей способности свай по материалу по формуле (10.1).
8. Выбор наименьшей несущей способности.
9. Определение требуемого количества свай в фундаменте по формуле (10.36).
10. Размещение свай в плане и назначение конструкции ростверка.
11. Проверка условия, является ли данный фундамент центрально нагруженным если да, то переход к п. 14;
если нет, то переход к п. 12.
12. Увеличение количества свай на 20%.
13. Изменение размеров ростверка.
14. Вызов из библиотеки программ подпрограммы расчета конструкции ростверка в соответствии с требованиями норм проектирования железобетонных конструкций.
15. Вычисление нагрузки, приходящейся на каждую сваю, по формуле (10. 39).
16. Проверка условия (10.2):
если да, то переход к п. 17;
если нет, то увеличение количества свай в фундаменте и переход к п. 13.
17. Проверка условия, работают ли в данном фундаменте сваи по схеме свай-
стоек:
если да, то переход к п. 32; если нет, то переход к п. 18.
18. Определение осредненного угла внутреннего трения грунтов, прорезываемых сваей, по формуле (10.35).
19. Вычисление основных размеров условного фундамента АБВГ.
20. Проверка условия, является ли данный фундамент центрально сжатым:
если да, то переход к п. 21;
если нет, то переход к п. 26.
21. Вычисление реактивных напряжений под подошвой условного фундамента по формуле (10.38).
22. Определение расчетного сопротивления грунта основания под подошвой условного фундамента по формуле (4.10).
23. Проверка условия:
если условие выполняется, то переход к п. 24;
если нет, то увеличение количества свай и переход к п. 13.
24. Выбор метода расчета осадок по схеме линейно деформируемого полупространства или линейно деформируемого слоя в зависимости от грунтовых условий строительной площадки. su с помощью обращения к массиву информации,
содержащему данные о предельных осадках su:
если условие выполняется, то переход к п. 32;
если нет, то увеличение количества свай и переход к п. 13.
32. Печать результатов об основных размерах фундамента, типе выбранных свай и значениях деформаций.
33. Конец расчета.

Пример 10.1. Рассчитать ленточный свайный фундамент под наружную стену жилого дома с несущими стенами из крупных блоков. Здание имеет подвал на отметке 1,600 м и жесткую конструктивную схему. Отношение длины здания к высоте Ь/Я»4,35. В уровне спланированной отметки земли действует центрально приложенное усилие: от нормативной нагрузки интенсивностью АГоП«0,36 МН, от расчетной нагрузки #01=0,4 МН на 1 м длины. Грунтовые условия строительной площадки приведены на рис. 10.8, а.


Похожие статьи:
Фундаменты глубокого заложения

Навигация:
Главная → Все категории → Фундаменты

Статьи по теме:

Главная → Справочник → Статьи → Блог → Форум

Как рассчитать свайный фундамент, инструкция, примеры, советы

Свайный фундамент выбирается при строительстве дома на слабых, неоднородных и неустойчивых грунтах, площади дома свыше 200 м2 (в этом случае вложения на монолитную конструкцию превышают затраты на установку опор и обвязки), возведении построек на неровных участках. Длина опор подбирается исходя из перепада высотных отметок и параметров грунта: они закладываются ниже уровня промерзания, основание должно упираться в устойчивые слои почвы. Для обеспечения надежной и безопасной эксплуатации дома при минимуме вложений важно правильно рассчитать их число, все факторы способны учесть только специалисты, но применить несложный алгоритм может любой начинающий строитель.

Оглавление:

  1. Как рассчитать основание?
  2. Определение подходящего диаметра
  3. Несущая способность свай
  4. Примеры расчетов
  5. Полезные рекомендации

Методика расчета свайного фундамента

Исходными данными служат параметры грунта, тип и площадь дома и ожидаемые весовые нагрузки. Расчет проводится на этапе составления проекта, все используемые материалы и объемы строительных конструкций должны быть известны. Определяется величина совокупных нагрузок, включающая:

1. Фактическую массу: стен, полов, кровли, перекрытий. Для получения этого параметра нужно знать удельный вес каждого стройматериала, при отсутствии информации от производителя применяются табличные данные.

2. Полезную нагрузку. Согласно СНиП 2.01.07.85 среднее значение, используемое при расчете фундаментов на сваях для жилых построек, составляет 150 кг/м2, зная площадь здания, несложно найти искомую величину. Учет этажности обязателен.

3. Снеговую нагрузку. Объем выпадаемого покрова зависит от региона, согласно вышеупомянутому стандарту на юге РФ ее расчетное значение – 50 кг/м2, в средней полосе – 100, на севере – 190.

Совокупная весовая нагрузка, действующая на фундамент, умножается на поправочный коэффициент (1,2). Далее следует найти несущую способность одной штуки и рассчитать их требуемое число. Важно правильно выбрать тип и размеры сваи, параметры грунта и глубина промерзания должны быть подтверждены (в лаборатории или путем забивки эталонного образца), в противном случае возрастает риск опрокидывания здания или экономически неоправданных затрат. Для определения количества стройматериала и проверки собственного расчета стоит воспользоваться онлайн-калькулятором, также с его помощью можно составить схему размещения опор.

Выбор оптимального диаметра

Требуемое сечение зависит прежде всего от типа и веса постройки. В частном строительстве наиболее востребованы винтовые сваи в 57, 76, 89 и 108 мм, последние две используются для возведения фундаментов жилых домов, в особо сложных случаях приобретаются изделия с диаметром в 133 мм. Рекомендуемая сфера применения приведена в таблице (для лопастного типа):

Диаметр, мм Максимальная несущая способность, кг Оптимальный тип постройки
57 800 Легкие ограждения из рабицы
76 3000 Заборы средней тяжести (из дерева, профлиста и пористых блоков), легкие хозяйственные постройки
89 3000-5000 Ограждения из тяжелых стройматериалов, фундаменты для каркасного дома, пристройки, бани и другие одноэтажные здания
108 5000-7000 Одно- и двухэтажные дома из бруса, легких марок бетона, каркасно-щитовых конструкций

Диаметр всегда подбирается из учета потенциальной нагрузки, фундамент для каркасной бани, беседку или пристройку возводят на 89 мм сваях, жилой малоэтажный дом – 108 мм. Для тяжелых строений (кирпичных, трехэтажных и т.д.) этот тип не рекомендуется, его выбирают при отсутствии других вариантов, расчет опор в этом случае требует привлечения специалистов.

Определение несущей способности одной сваи

Среднее значение этой характеристики зависит от диаметра трубы и лопастей, длины и прочности грунта-основания, оно обязательно указывается производителем. При желании величина допустимой нагрузки находится по формуле: N=F/k, где:

  • F – неоптимизированное значение несущей способности, которое можно рассчитать самостоятельно, достаточно умножить диаметр лопастей винтовой сваи на прочность основания (табличная величина).
  • K – поправочный коэффициент: 1,2 при точном знании типа грунта (проведении зондирования и лабораторных испытаний), 1,25 – определении характеристик почвы с помощью установки эталона (оптимальный вариант в плане затрат и потраченного времени), 1,4-1,75 – при отсутствии данных о геологических особенностях участка или самостоятельных испытаниях.

Эта формула не учитывает глубину заложения лопастей и характер работы (на выдергивание или на сжатие), правильно рассчитать несущую способность одной винтовой сваи могут только специалисты. Для упрощения рекомендуется применять табличные данные. На завершительном этапе общий вес дома делится на допустимую нагрузку для одной опоры, итоговое число округляют в ближайшую большую сторону. Все полученные данные используются в дальнейшем при расчете ростверка. Схема размещения составляется с учетом строительных требований, плана несущих конструкций и рекомендуемого интервала, зависящего в свою очередь от веса материалов стен.

Пример расчета

Следует рассчитать количество винтовых опор для двухэтажного деревянного дома 10×10 м, масса которого известна (46 т). Строительство ведется в средней полосе РФ, на участке с лессовой почвой.

  • Находится полезная нагрузка на каждый этаж здания: 10×10×0,15=15 т, с учетом этажности ее общая величина равняется 30 т.
  • С учетом нормативов (средняя масса покрова для данного региона составляет 190 кг/м2) рассчитывается снеговая нагрузка: 10×10×0,19=19 т.
  • Рассчитывается общая нагрузка на фундамент для дома: (46+30+19) ×1,2=114 т, здесь 1,2 – коэффициент запаса.
  • В таблицах находится несущая способность одной опоры, с учетом типа постройки (двухэтажный дом среднего веса) рекомендуемый диаметр сваи – 108 м, для данного региона минимальная глубина заложения составляет 2,5 м. На лессовых почвах ее несущая способность равняется 3,6, нагрузка на одну единицу находится путем деления общего веса на это значение: 114/3,6=31,67≈32 шт.

Для обеспечения надежной эксплуатации деревянного здания на данном участке требуется 32 сваи диаметром в 108 м. Аналогичным образом можно рассчитать основу для дома из пеноблоков или из любого другого материала.

Рекомендации

Многие частные застройщики используют упрощенный вариант расчета свайного фундамента. В этом случае длина и диаметр винтовых свай выбираются из учета ориентировочного веса постройки (см. таблицу выше) и глубины промерзания, а общее количество получают после составления схемы. При этом придерживаются максимально допустимого расстояния между опорами: 3 м – для деревянных и каркасных домов, 2 – для зданий из пено- и газобетонов, шлакоблока, 3-3,5 – для ограждений и легких построек.

Далее выбирается схема расположения опор: они обязательны по всем основным внешним углам, на местах стыка несущих конструкций и перегородок, под печью, тяжелым котлом или камином (не менее 2). После их обозначения оставшееся расстояние разделяют с учетом шага, указанного выше. Опоры нужно разместить как можно равномернее, иначе нагрузки будут распределяться неправильно. Этот способ расчета не рекомендуют выбирать при строительстве на сложных грунтах, требуемая частота расположения труб может значительно превышать нормативную.

Обязательным условием является обвязка: нижняя из бруса или металла, расположенных поверх опор или в виде монолитного ж/б ростверка, равномерно распределяющего нагрузки. Выбор нужного варианта доверяют специалистам, для жилых малоэтажных домов предпочтение отдается второму. Рассчитать правильно фундамент в разы сложнее, чаще всего просто соблюдаются минимальные размеры: 30 см по высоте ленты, 40 – по ширине, с закладкой армокаркаса и металлических связанных прутьев толщиной не менее 10 мм. Приступать к следующему этапу работ разрешается только после набора ростверком прочности (28 дней).

Расчет свайного фундамента — теория и практика

Винтовая свая представляет собой стальную трубу с заостренным наконечником и режущими лопастями в нижней части. Сваи устанавливаются в грунт путем вкручивания с помощью специальной техники или вручную.

Расчет нагрузки на фундамент формируется из нескольких составляющих

Весовая нагрузка дома

Вес дома складывается из следующих слагаемых:

  • вес стен. Определяется исходя из типа строительных и отделочных материалов:
  1. каркасно-панельные стены толщиной до 150 мм – 30-20 кг/кв. м;
  2. бревенчатые – 600 кг/куб. м;
  3. из пенобетона – 400-900 кг/куб. м;
  4. кирпичные – 600-1200 кг/куб. м.
  • вес элементов крыши. Для различных видов кровли принимаются следующие значения:
  1. из листовой стали – 20-30 кг/куб. м;
  2. рубероидное покрытие – 30-50 кг/кв. м;
  3. черепица – 60-80 кг/кв. м.
  • вес перекрытий. Зависит от материала перекрытий и плотности используемого утеплителя:
  1. чердачное по деревянным балкам с утеплителем плотностью 200 кг/куб. м – 70-100 кг/кв.м;
  2. цокольное по деревянным балкам с утеплителем плотностью 200 кг/куб. м – 100-150 кг/кв. м;
  3. железобетонное монолитное – 500 кг/кв. м;
  4. бетонные пустотные плиты перекрытия – 350 кг/кв. м.

Эксплуатационная нагрузка (мебель, оборудование и т.д.).

Условно принимается равной 100 кг/кв. м.

Снеговая нагрузка.

Значения выбирается в зависимости от региона и составляет;

  • 50 кг/кв. м для южных областей;
  • 100 кг/кв. м для средней полосы;
  • до 190 кг/кв. м для северных регионов.

Ветровая нагрузка.

Для ее расчета используется формула S*(40+15h), где

  1. S – площадь дома;
  2. h – высота дома.

Общая нагрузка умножается на коэффициент 1,3 (для обеспечения запаса прочности) или на 2 (если планируется строительство 2-го этажа).

Как правильно определить количество винтовых свай

Для расчета количества винтовых свай для фундамента дома необходимо расчетную нагрузку на фундамент разделить на несущую способность одной опоры, которая зависит от ее диаметра и длины. Для строительства индивидуальных жилых домов используются опоры стандартного образца диаметром 108 мм и длиной 2,5 м. Рабочая нагрузка на такую сваю составляет 4-8 т.

Для легких строений могут выбираться менее массивные опоры диаметром:

  • 57 мм – для легких заборов;
  • 76 мм – для деревянных ограждений и заборов из профлиста. Несущая способность сваи – до 3 т;
  • 89 мм – для тяжелых заборов и каркасных построек. Несущая способность – 3-5 т.

Число опор может быть больше расчетного, если это удобно при разбивке.

Алгоритм вычисления расстояния между сваями

Расчет фундамента на винтовых сваях включает в себя определение шага между винтовыми сваями. Для этого необходимо общую протяженность стен (внутренних и внешних) разделить на требуемое количество опор. Распределяя опоры по периметру фундамента, рекомендуется расстояние между сваями под внутренней несущей стеной уменьшать на 10-15 %. Это связано с повышенными нагрузками от балок или плит перекрытий, действующих с двух сторон.

Каким должно быть минимальное расстояние между винтовыми сваями? Оно не должно быть меньше:

  • 3 м для деревянных и каркасных домов;
  • 2,5 м для домов из газобетона, пеноблоков, шлакоблоков и пенобетона;
  • 2 м для домов из тяжелого камня и кирпича.

Опоры обязательно устанавливаются по углам фундамента, на стыке внешних стен и несущих перегородок, на внешних углах пристроек (террас, балконов и пр. ).

Пример расчета свайно-винтового фундамента для деревянного дома

Расчет фундаментных опор для дома из бруса размером 4х6 м и высотой 3,5 м с пологой крышей из мягкой кровли и внутренней несущей стеной выглядит следующим образом:

  1. Определяется общая масса сооружения. С учетом удельного веса бруса – 600 кг/куб. м и примерного веса мебели – 100 кг/кв. м совокупная масса дома составляет примерно 5 т. Для обеспечения запаса прочности и возможности надстройки второго этажа принимаем общий вес, равный 10 т.
  2. Вычисляется вес снегового покрова. Максимальная снеговая нагрузка для дома площадью 24 кв. м составит 4,5 т (для районов средней полосы это значение уменьшается в 2 раза, для южных – в 4 раза).
  3. По формуле рассчитывается ветровая нагрузка. Ее значение – 2,2 т.
  4. Суммируются все расчетные нагрузки. Дом из бруса будет оказывать давление на фундамент примерно 17 т.
  5. Определяется число свай. Для этого общая нагрузка в 17 т делится на рабочую нагрузку 1 сваи – 4 т. При строительстве фундамента необходимо использовать минимум 5 свай. При этом могут потребоваться дополнительные опоры для установки в углах фундамента и соблюдения минимального шага в 3 м.

Несущие способности винтовой сваи достаточно высоки, такие фундаменты устойчивы к сезонному вспучиванию и не требуют предварительной подготовки площадки к их установки. Монтаж фундамента должен проводиться только после выполнения расчетов несущей нагрузки и изучения свойств грунта.

Расчет свайного фундамента, пример, фото, видео

Применение винтовых свай при создании оснований становиться все более популярным. Но для обеспечения максимальной эффективности такого фундамента нужно точно провести расчет количества несущих элементов, их диаметра, длины, основываясь на массе будущего сооружения и уровне осадки грунта. Чтобы получить точные данные специалисты проводят множество исчислений, но можно пойти более простым путем. Дальше пойдет речь о том, как по упрощенной схеме провести расчет необходимого количества свай и ростверка, а также будет приведен пример.



Какая длина элементов оптимальна для свайного фундамента?

От длинны свай будет зависеть несущая способность свайно-винтового основания. Если выбрать опорные элементы недостаточной длинны возможно проседание (неправильный расчет глубины осадки) фундамента под воздействием большой нагрузки. Выбор длины осуществляется с учетом таких факторов, как разница высоты между точками на месте строительства и плотности земли.

Плотность земли

Максимально точно определить свойства грунтов на предполагаемом месте строительства помогают геологические изыскания. Без получения информации таким способом легко допустить ошибку при проведении расчета необходимой длинны свай и предполагаемого уровня осадки. Но, если исследования не проводились – можно воспользоваться легким методом определения плотности структуры земли.

Для этого нужна обычная лопата. Выкапывается шурф в наиболее низкой точке участка. Оптимальная длинна шурфа: 0.5-1 м. После окончания работы стоит посмотреть на грунты, залегающие под почвой. Если они относятся к плотным достаточно установки опор длиною около 2.5 м. В случае залегания пород с низкой плотности придется вооружиться буром и с его помощью добраться до уровня залегания плотных пород и уже на основании этих данных определить оптимальное значение длины опор.

Таблица плотности грунтов



Перепад уровня высот на участке

При создании свайного фундамента длинна свай определяется не только исходя из показателей плотности грунта, но и разницы высот участка. Допустим, что после исчисления плотности грунта выбрана длина элементов 2.5 м. Такой длины будет достаточно для опоры самого верхнего ряда. Следующие сваи должны иметь большую длину на значение, равное разнице перепада высоты между верхним рядом и тем местом, где будет установлен опорный элемент. Измерять разницу высоты можно с помощью рулетки, уровня или отвеса.

Если будет наблюдаться перепад высоты в полметра и более – добавьте к длине сваи запасных полметра – это поможет избежать осадки (информация основана на реальной практике сооружения свайно-винтового фундамента).

Пример основания на участке с перепадом



Какой выбрать диаметр несущих элементов?

Этот показатель напрямую зависит от назначения сооружения и его веса. Свайные опоры бывают следующих диаметров (в мм):

  • 57. Используются при сооружении оснований для конструкций небольшого веса. Как пример, легкие заборы и т. д.
  • 76. Такие элементы выдерживают до 3Т. Подходят для построек небольшой массы хозяйственного назначения или заборов средней тяжести.
  • 89. Выдерживают 3-5Т. Используются для основания под жилые здания из легких материалов, пристройки, тяжелые заборы или хозяйственные строения.
  • 108. Выдерживают 5-7Т. Можно применять при строительстве домов с одним и двумя этажами (при условии использования для строительства материалов небольшой массы).

Также существуют опорные столбы больших диаметров.



Расчет свай простым способом

Количество опорных составляющих исчисляется исходя из предполагаемого веса будущего сооружения и его площади. Если брать средние данные, то можно устанавливать опоры на таком расстоянии:

  • До 2м. При возведении домов из шлако-, пеноблока, пено-, газобетона.
  • До 3м. Для зданий из дерева или других легких материалов.
  • До 3-3.5м. Для ограждений небольшой массы.

Для проведения подсчета количества свайных элементов нужно:

  1. Нарисовать план основания (можно взять план 1 этажа).
  2. Разместить опоры по углам сооружения.
  3. Разместить опоры под несущими перегородками (места, где сходятся внутренние и внешние стены).
  4. Теперь нужно разместить несущие элементы (между уже установленными) на расстоянии, вычисленному исходя из веса сооружения (пока размещаются опоры только под стенами).
  5. После успешного размещения опорных составляющих под стенами, остальное пространство основания сооружения также стоит заполнить свайными столбами так, чтобы расстояние между ними не превышало расчетное.
  6. Если будет устанавливаться котел или печка – это место лучше усилить, установив дополнительные опоры.
  7. Где будут пристройки, крыльцо и терраса проводится расчет по аналогичному принципу.

После окончания расстановки столбов просто подсчитайте их.

Пример расположения свайных опор под стенами





Расчет ростверка для свайного фундамента

В некоторых случаях свайное основание нерационально устанавливать без ростверка – балки/плиты из железобетона, горизонтально устанавливаемой на концы свайных столбов. Использование ростверка позволяет снизить уровень осадки основания в определенной его части (нагрузка распределяется по всему периметру основания равномерно). Например, если фундамент состоит только из опор и устанавливается на грунтах небольшой плотности – возможно образование значительной осадки одной из частей или всего здания.

Чтобы точно рассчитать размеры ростверка для свайного основания нужно провести специальные расчеты. Они выполняются специалистами, поэтому их описывать не будем. Что касается ростверка ленточного типа, то используйте его с минимальными показателями высоты и ширины в 30 и 40 см соответственно.

При расчете свай и ростверка можете взять за пример приведенные данные, но, чтобы добиться максимальной прочности свайного основания и правильно просчитать уровень осадки необходимо обращаться к специалистам.



С помощью данного калькулятора можно произвести расчеты буронабивных свайно-ростверковых и столбчатых фундаментов. Расчет нагрузки на свайный фундамент.

Выберите тип ростверка:

Параметры ростверка:

Параметры столбов и свай:

Расчет арматуры:

Расчет опалубки ростверк:

Рассчитать

Результаты расчетов

Фундамент:

Общая длина ростверка: 0 м.

Площадь подошвы ростверка: 0 м2.

Площадь внешней боковой поверхности ростверка: 0 м2.

Общий объем бетона для ростверка и столбов (с 10% запасом): 0 м3.

Вес бетона: 0 кг.

Нагрузка на почву от фундамента в местах основания столбов: 0 кг/см2.

Расчет арматуры ростверка:

Расчет арматуры для столбов и свай:

Минимальный диаметр поперечной арматуры (хомутов): 0 мм.

Максимальный шаг поперечной арматуры (хомутов) для ростверка: 0 мм.

Общий вес хомутов: 0 кг.

Опалубка:

Минимальная толщина доски при опорах через каждый 1 метр: 0 мм.

Максимальное расстояние между опорами: 0 м.

Количество досок для опалубки: 0 шт.

Периметр опалубки: 0 м.

Объем досок для опалубки: 0 м3.

Примерный вес досок для опалубки: 0 кг.

Как рассчитать объем бетона в наголовнике треугольной сваи

Как рассчитать объем бетона в треугольной оголовке сваи – 3 сваи

В этой статье сегодня мы поговорим о томе бетона в треугольной свае | Формула расчета свайного бетона | Объем шапки треугольного ворса | Типы свайных фундаментов | Бетонные сваи | Строительство бетонных свай | Бетон Количество свай | Калькулятор свайного бетона | Фундаментные сваи

Что такое ворсовый колпачок?

Наконечник сваи представляет собой конструкцию, которая возводится, когда одна свая не может выдержать нагрузки вышележащей конструкции

Обычно строится при наличии ограничений на размер одной сваи

Крышка сваи представляет собой плиту, под которой находятся различные сваи или группа свай.Так, что они объединяются, чтобы действовать как единая свая, которая выдерживает нагрузку от надстройки или колонны. Бетонные сваи

Наголовник сваи

Как найти объем бетона в треугольном наголовнике сваи? Наголовник треугольной сваи

Рассчитаем объем бетона в треугольном свайном фундаменте, имеющем 3 шт. стопки, как показано ниже. Фундаментные сваи

Приведены данные:

Диаметр сваи = 0,6 м. (d)

№свай = 3 шт.

Длина сваи = 16м. (ч)

Высота верха сваи = 0,9 м.(D )

Решение:

Объем бетона в сваях

= 3 номера × πr2 ч

Здесь,

r = радиус сваи.

= д ÷ 2

= 0,6м ÷ 2

= 0,3м.

h = длина сваи.



Объем бетона в сваях

= 3 шт.× 3,142 × (0,3 м)2 × 16 м.

13,57 куб.м .



Объем бетона в оголовке сваи:

Объем бетона оголовка сваи

= площадь поверхности (A) × глубина (D)

Сначала рассчитаем площадь сечения (A1) прямоугольника ABCD, как показано на рисунке ниже. Площадь прямоугольника ABCD (A1)

= Д × В

= 2,2 м × 2,0 м

=  4,4 кв.м.

Чтобы получить площадь поверхности ( A) верхушки ворса, мы должны вычесть площадь треугольников AEF и GDH из площади прямоугольника.

Здесь,

Треугольник AEF = треугольник GDH

Площадь треугольника AEF

= 0,5 × основание × высота.

= 0,5 × сторона AE × сторона AF

Сторона АЕ

= [ ( 1/2 × сторона ВС ) – (1/2 × сторона EG )]

=  [ ( 1/2 × 2 м. ) – (1/2  × 0,6 м. )]

= [1 м – 0,3 м]

= 0,7 м.



Боковой AF

= сторона AB – сторона FB

= 2,2 м – 0,7 м

= 1.5м.



Я перерисовал треугольник с расчетной длиной сторон AF и AE, как показано ниже. Площадь треугольника AEF

= 0,5 × сторона AE × сторона AF

= 0,5×0,7м×1,5м.

= 0,525 кв.м.



Площадь поверхности наголовника (А)

= [площадь прямоугольника ABCD – (2 номера × площадь треугольника AEF )]

= [4,4 кв. м. – (2 шт. × 0,525 кв.м.)]

= [4,4 кв.м. – 1,05 кв.м.]

= 3,35 кв.м.



Теперь бетонный том. шапки

= площадь поверхности (A) × глубина (D)

= 3,35 кв.м. × 0,9 м.

= 3,015 куб.



Общий объем бетона 3-х свайного фундамента



= Том. бетона в ростверке + общий объем. бетона в сваях.

= 3,015 см + 13,57 см.

= 16,585 куб.

Простой метод расчета взаимодействия грунт-фундамент-свая-плита

Реферат: АННОТАЦИЯ

В настоящее время существует множество программных приложений, оценивающих взаимодействие грунта, фундаментов и конструкций.Однако не хватает иллюстраций, которые бы проверяли такие расчеты или сравнивали результаты с компьютерными расчетами, чтобы убедиться в их надежности. Принимая во внимание вышеизложенное и применяя свой обширный опыт и исследовательскую работу для практических нужд, автор этой статьи разработал простой метод расчета, который может способствовать интегральному качеству методов проектирования и помочь инженерам-строителям и инженерам-геотехникам более эффективно взаимодействовать. Метод расчета исследует возможности ручного расчета взаимодействия грунт-фундамент-свая и грунт-фундамент-свая-плита в ULS и SLS.Метод основан на верхней и нижней границах теории пластичности, где ленточный фундамент, лежащий на фрикционном грунте, может быть рассчитан как геотехническими, так и конструктивно. Одним из основных признаков метода является то, что результат действий находится в одной и той же точке или линии в ULS и SLS. Цель этой статьи — продемонстрировать, что задачи инженеров-строителей и инженеров-геотехников могут быть объединены и интегрированы с помощью простого метода расчета.

Abstract: RÉSUMÉ

Aujourd’hui на peut retrouver de nombreux logiciels qui font l’évaluation de l’interaction du sol, фонды и структуры.Il y a cependant un manque d’illustrations permettant de vérifier ces расчеты, ou pour les comparer aux расчеты информатизация и др s’assurer de leur fiabilité. Prenant en considération cette question et combinant une обширный опыт pratique à ces travaux de recherche, l’autour de cet article a developmentpé une method de de calcul simple qui peut contribuer à une интеграция качественных методов проектирования, et ainsi faciliter les échanges entre engénieurs en структура и другие геотехники. Метод исчисления исследует возможность мануального управления калькулятором l’interaction sol-fondation-pieu-dalle en etat limite ultime, ainsi qu’en etat limite de service.Метод основан на превосходной и низшей теории пластичности, основанной на фундаментальной теории пластичности, и продолжает работать на трении, рассчитанном в соответствии со структурой и геотехникой. Un des attributs fundamentaux de cette méthode est que la résultante des actions est située sur le même point ou ligne en état limite ultime et en etat limite de service. Но в настоящей статье представлены технические данные по структуре и инженерно-геологическим технологиям, которые можно использовать для соединения и объединения, используя простой метод расчета

Расчет и численное моделирование отношения напряжений сваи к грунту композита Фундамент с конической сваей

Аннотация

В соответствии с геометрическими характеристиками конической сваи, дифференциальной деформацией сваи-грунта и эффектом сводообразования грунта в насыпи была выведена формула расчета отношения напряжений свая-грунт для композитного фундамента с конической сваей с учетом поведения сваи. вершина пробивает насыпь, а конец сваи пробивает мягкий субстрат.Численная модель была создана с использованием конечно-разностного программного обеспечения (FLAC3D). Численные результаты отношения напряжений сваи к грунту уменьшаются с 3,06 до 2,08 при увеличении угла конусности с 5,7° до 14°, а расчетные результаты соответственно уменьшаются с 3,13 до 2,19. Относительная ошибка находится в диапазоне от 2,01% до 6,44%, что указывает на то, что расчетное значение отношения напряжений сваи к грунту соответствует значению моделирования. Кроме того, было проведено сравнение влияния свай равного сечения, обычных свай с наголовником и сваи с коническим наголовником на осадку насыпи.При одинаковом размере верхней секции сваи композитный фундамент с коническим оголовком имеет меньшую величину осадки.

Ключевые слова: дорожное строительство, композитное основание, насыпь, конусообразная свая, отношение напряжений свая-грунт


Ссылки

HE J, LIU J, ZHANG K N и др. Экспериментальное исследование несущей способности композитного фундамента с набивными грунтоцементными коническими сваями [J]. Китайский журнал горной механики и инженерии, 2012 г., 31 (7): 1506–1512.(на китайском языке)

ROBINSKY E I, MORRISON C F. Смещение и уплотнение песка вокруг модельных висячих свай [J]. Канадский геотехнический журнал, 1964 г., 1 (2): 81–93.

ЗИЛЬБЕРГ С Д, ШЕРСТНЕВ А Д. Устройство уплотняемых свайно-конических фундаментов [J]. Механика грунтов и проектирование фундаментов,1990,27 (3):96-101.

JIANG J P,GAO G Y,GU B H. Сравнение раструбной сваи, конической сваи и сваи равного диаметра [J]. Китайский журнал геотехнической инженерии, 2003 г., 25 (6): 764–766.(на китайском языке)

LADANYI B,GUICHAOUA A. Несущая способность и осадка профильных свай в вечной мерзлоте [C]// Материалы 11-го созыва

Международная конференция по механике грунтов и фундаментостроению. Сан-Франциско, 1985: 1421—1427.

SAWAGUCHI M. Модельные испытания в отношении метода уменьшения

отрицательное поверхностное трение за счет сужения ворса [J]. Почвы и основания, 1982, 22 (3): 130—133.

LIU J, WANG Z H. Экспериментальное исследование несущей способности клиновидной сваи [J].Журнал Тяньцзиньского университета, 2002 г., 35 (2): 257– 260. (на китайском языке)

LIU J,HE J,MIN C Q. Исследование рационального диапазона углов клина в композитном фундаменте с набивными грунтоцементными коническими сваями[J]. Китайский журнал гражданского строительства, 2010 г., 43 (6): 122–127. (на китайском языке)

HU X K, QIN F, LU H J. Применение композитного фундамента с жесткой конической сваей в строительстве [J]. Угольная промышленность, 2001 (12): 47–50 (на китайском языке)

DIAS D, GRIPPON J. Численное моделирование насыпи на сваях с использованием свай с переменной инерцией [J].Строительная инженерия и механика,2017,61 (2):245-253.

LIU J F. Анализ отношения напряжений сваи к грунту для композитной грунтовой насыпи [J]. Китайский журнал горной механики и инженерии, 2003 г., 22 (4): 674–677. (на китайском языке)

CHEN Y M, JIA N, CHEN R P. Анализ свода грунта насыпей на сваях [J]. Китайский журнал автомобильных дорог и транспорта, 2004 г., 17 (4): 4–9. (на китайском языке)

ZHU S Z, XU R Q, YANG X J и др. Расчет и анализ отношения напряжения сваи к напряжению грунта жесткого свайно-композитного фундамента с подушкой [J].Механика горных пород и грунтов, 2004 г., 25 (5): 814– 823. (на китайском языке)

CHEN R P, XU F, CHEN Y M и др. Анализ поведения жесткой насыпи на сваях в мягком грунте [J]. Китайский журнал автомобильных дорог и транспорта, 2005 г., 18 (3): 7–13. (на китайском языке)


Реакция грунтового основания в свайных фундаментах

Введение

Реакция грунтового основания в свайных фундаментах в основном основана на теории упругости. Сваи подвергаются вертикальным и боковым нагрузкам, а также моментным нагрузкам.Таким образом, реакция грунтового основания включает два компонента: вертикальный и боковой, поэтому будут проанализированы два дискретных метода получения этих компонентов. Следует отметить, что представленные анализы касаются одной сваи, а не группы свай. В последнем случае требуются более сложные модели.

Рисунок 1 : Развитие: а) вертикальной и б) горизонтальной реакции грунтового основания в свае, подверженной горизонтальным, вертикальным и моментным нагрузкам.

Вертикальная реакция грунтового основания в свайных фундаментах

Для расчета вертикальной реакции грунтового основания в свайных фундаментах будет использоваться метод, основанный на теории упругости, разработанной Poulos and Davis (1980).Первоначальной целью метода было получение осадок свайного фундамента; Таким образом, реакция грунтового основания определяется по следующей формуле:

, где K V — вертикальный коэффициент реакции грунтового основания, P — приложенная вертикальная нагрузка, а — приложенная вертикальная нагрузка. свайная осадка. Уравнение для расчета реакции грунтового основания представлено ниже:

, где E — модуль упругости грунта (МПа), D — диаметр сваи (м), а I — поправочный коэффициент.

Расчет поправочного коэффициента немного отличается в зависимости от типа сваи. Сваи в основном делятся на две категории:

  1. Концевые сваи
  2. Висячие сваи

Концевые сваи распределяют большую часть вертикальной нагрузки на носок сваи. Они работают так же, как опора конструкции. Наоборот, несущая способность висячих свай обусловлена ​​касательными напряжениями, возникающими по бокам сваи.

Обычно концевые сваи используются для передачи нагрузки на более твердый слой грунта или горную породу, тогда как висячие сваи используются, когда это невозможно.

В их анализе для получения коэффициента земляного полотна (Poulos and Davis, 1980) предполагается однородная масса грунта с постоянным коэффициентом Пуассона ν и модулем Юнга E S ; тем не менее, несущий грунт может иметь разные параметры E b и v b .

Поправочные коэффициенты для концевых и висячих свай рассчитываются по уравнениям 3 и 4 соответственно:


Вышеупомянутые коэффициенты тщательно оцениваются в следующих разделах.

I

0 : Коэффициент влияния на осадку

Коэффициент влияния на осадку зависит от отношения диаметра вершины d b к диаметру вершины сваи

8
< D B / D <3; Обычно D B / D = 1 ) ) и соотношение длины сваи L 2 к его диаметру D ( Л/д ) .

I 0 можно получить с помощью диаграммы Рисунок 2 .

Рисунок 2 : расчетный фактор влияния I 0 (Poulos и Davis, 1980)

R

K : Коррекция сжимаемости

Коэффициент коррекции сжимаемости, R K , зависит от L/d и коэффициент жесткости сваи K , который практически измеряет относительную сжимаемость между сваей и основанием:


и R R A — это соотношение нижней кучи площади сечения A P на площадь поперечного сечения куча

9 A

2 ( R A = A P ). Обычно коэффициент R A равен 1.

Пример, показывающий геометрию, влияющую на коэффициент R A , показан на Рис. 3 . Поправочный коэффициент сжимаемости, R k , затем выводится с помощью диаграммы, представленной на рис. 4 .

Рисунок 3 : Зависимость отношения R A от площади нижнего сечения сваи A P к площади поперечного сечения сваи A , 1980)

R

b : Поправочный коэффициент модуля упругости основания (опорные сваи)

Поправочный коэффициент модуля упругости основания, R b , применяется в опорных сваях. R b зависит от отношения L/d , коэффициента жесткости сваи K и отношения модуля упругости несущего слоя, b b b модуль упругости грунта, E S , ( E b /E S ). Его значение можно получить из соответствующих диаграмм, показанных на рис. 5 .

Рисунок 5 : Поправочный коэффициент базового модуля, R b , для различных значений L/d , используется во висячих сваях и также зависит от отношения L/d .Под исследуемым грунтовым слоем ( E s , ν ) на определенной глубине h предполагается несжимаемый слой . Отношения ч/л или л/ч используются для определения значения R ч ( рис. 6 ).

Рисунок 6 : Поправочный коэффициент глубины. R h (Poulos and Davis, 1980)

R

v : Поправочный коэффициент Пуассона
Наконец, поправочный коэффициент Пуассона R v учитывает коэффициент Пуассона слоя почвы. ν s и коэффициент жесткости сваи K .Он получен с использованием диаграммы, показанной на рис.

Добавить комментарий

Ваш адрес email не будет опубликован.
