Расчет, монтаж, заливка и отделка бетонной лестницы своими руками

Любой, кто строил собственный двухэтажный дом, обязательно сталкивался с проблемой выбора лестницы на второй этаж. Среди широчайшего ассортимента конструкций такого рода, можно выделить бетонные лестницы. Благодаря своей монолитной структуре они прослужат гораздо дольше, в отличие от деревянных или металлических. Поскольку готовые изделия, которые можно приобрести в соответствующих фирмах, имеют стандартные размеры, то лучше сделать всё собственноручно. Таким образом, вы не только сэкономите, но и сможете обустроить лестничный марш любым понравившимся вам способом.

Подготовительные работы

Прежде чем приступить к сборке и монтажу бетонной лестницы, необходимо основательно подготовиться. Прочность и долговечность конструкции напрямую зависит от используемого материала. Бетонная лестница на второй этаж, сделанная по собственному эскизу, прослужит не один десяток лет, если с ответственностью подойти к каждому этапу работ.

Инструменты и материалы

Чтобы все работы прошли быстрее, лучше сразу обзавестись всем необходимым. Поскольку вы будете делать всё собственноручно, то на материале можно не экономить. Обязательно приобретите весь вспомогательный инструмент, тогда результат не заставит вас ждать.

Для строительства бетонных лестниц обычно используют следующий набор инструментов и материалов:

  • перфоратор, сварочный аппарат, бетономешалка, болгарка;
  • молоток, отвёртка, ручная пила по дереву, вязальный крючок;
  • вёдра, лопаты, правило, уровень, рулетка, линейка, угольник, карандаш;
  • защитная маска, перчатки, спецовка;
  • телескопические стойки (или брус 100х100 мм), доска 25 мм, брус 15х50, влагостойкая фанера 14-20 мм;
  • арматура 10 мм, вязальная проволока;
  • песок, цемент, щебень;
  • гвозди, саморезы по дереву, электроды, диски по металлу.

Приобретя все вышеперечисленные материалы и инструменты, вы значительно ускорите процесс сборки и заливки бетонной лестницы. Лучше сразу обзавестись всем необходимым, чтобы не тратить впоследствии время на поиск недостающих элементов.

Расчёт бетонной лестницы

Если вы хотите построить лестницу на второй этаж, то сначала необходимо всё правильно разметить и рассчитать. Этот этап потребует от вас сдержанности и кропотливости. Чем точнее вы произведёте все расчёты, тем качественнее и долговечнее будет ваша конструкция. Используйте линейку и карандаш, чтобы перенести очертания будущей лестницы на стены. Таким образом, вы визуально будете представлять себе будущую конструкцию.

Для правильного монтажа лестницы из бетона, обратите внимание на следующее:

  • чтобы проверить перпендикулярность стен, используйте угольник;
  • замерьте высоту будущей конструкции и толщину перекрытия;
  • перенесите все полученные результаты в блокнот, после чего можно создать план-схему. Для чертежа отлично подойдёт миллиметровая бумага;
  • учтите, что лестница обязательно должна состоять из: напольной плиты (основания), площадки, плиты перекрытия, лестничные марши (количество определяется особенностью помещения).

Все расчёты лучше сначала набросать на черновик, и перепроверить. Впоследствии на основании полученных величин можно наносить финальный чертёж, с учётом всех поворотов, радиусных участков и других элементов конструкции. Учтите, что в случае ошибки, исправить бетонную конструкцию будет достаточно затруднительно или даже невозможно. Для такого случая будет уместным упомянуть одну поговорку: «Семь раз отмерь, один раз отрежь».

Бетонная лестница своими руками. Пошаговая инструкция

Теперь, когда вы основательно подготовились и вооружились всем необходимым, самое время приступать непосредственно к монтажу бетонной конструкции. Советуем сразу позаботиться о дополнительной паре рук. Большинство процессов сборки и установки лестницы из бетона подразумевают работу в паре, поэтому помощь вам будет кстати.

Сборка каркаса и армирование бетонной лестницы

Чтобы лестница приобрела монолитный характер, выдерживая при этом все предполагаемые нагрузки, необходимо собрать качественный каркас. Рассмотрим все процессы на примере одного из самых популярных вариантов бетонных лестниц – двумаршевая конструкция с одной площадкой. Хотелось бы отметить, что для маршевой площадки необходимо заранее проделать штробу в стенах глубиной не менее 100 мм. Поскольку конструкция самоподдерживающая, то площадка будет нести определённые нагрузки.

Чтобы собрать каркас для будущей лестницы, поступают следующим образом:

  1. Соберите нижнюю опалубку. В первую очередь смонтируйте доску возле нижней ступени. Делать это необходимо с учётом высоты чистового пола.
  2. Смонтируйте щиты для каждого марша и площадки. Сколачивайте доски как можно плотнее. Для этого используйте брус и крепёжные элементы (гвозди, саморезы).
  3. С помощью регулируемых подпорок или толстого бруса нужной длины, зафиксируйте опалубку.
  4. Установите боковые щитки. Можно использовать как брус с доской, так и цельные куски фанеры, вырезанные в соответствии с формой и размером конструкции. Впоследствии к ним мы будем монтировать доски, предназначенные для строительства ступеней.
  5. Для надёжности конструкции, необходимо создать скелет лестницы. Для этого по длине и ширине марша нарезаем арматурные пруты d=10мм. Они должны сформировать сетку с ячейкой 150х200 мм.
  6. Сетку располагают над опалубкой не менее чем на 25 мм, предварительно обвязав с помощью проволоки. С одной стороны сетку крепят к опалубке, с другой – в заранее просверленные в стене отверстия.
  7. Аналогично собирают вторую сетку, расположив параллельно предыдущей на расстоянии 100-120 мм. Выпуски связать с сеткой так, чтобы они выходили из основания пола и плиты перекрытия на 400 мм. Для армирования межмаршевой площадки также требуется две сетки. Если конструкция предусматривает ограждение, необходимо смонтировать специальные пробки из дерева или металлические пластины. Они будут выступать в качестве закладных.
  8. Устанавливаем доски, которые сформируют будущие ступени. С одной стороны их крепят к боковым щиткам, с другой – к заранее смонтированной вдоль стены рейке. Друг с другом их лучше дополнительно закрепить с помощью обрезок досок.
  9. С помощью уровня проверьте параллельность ступеней и горизонтальный уровень. Боковые щиты можно дополнительно подпереть с помощью бруса. Все трещины нужно заделать монтажной пеной. Удостоверьтесь, что все подпорки установлены правильно.

Полезная информация: определяясь с размером ступеней, советуем остановить свой выбор на высоте в 170 мм и длине в 850 мм. Но учтите, что чем острее угол подъёма лестничного марша, тем меньше высота ступеней, иначе по лестнице будет попросту невозможно передвигаться.

Как видим, сборка каркаса и армирование занимают большинство всего рабочего процесса. Лучше несколько раз проверить себя, чтобы удостовериться в правильности конструкции, тогда следующий этап не займёт у вас много времени.

Заливка и отделка бетонной лестницы

Теперь, когда каркас будущей лестницы готов, можно приступать к одному из заключительных этапов строительства бетонной конструкции. Убедитесь, что каркас зафиксирован верно, и начинайте заливать бетон.

Чтобы залить бетонную лестницу, необходимо поступить следующим образом:

  1. Замешайте раствор из песка, щебня мелкой фракции и цемента (марка не ниже М300). Лучше всего использовать бетономешалку. В случае, если вы работаете в холодное время года, можно добавлять специальный морозостойкий пластификатор. Он защитит конструкцию от трещин.
  2. Начинайте заливать раствор в опалубку, начиная с нижней ступени, двигаясь при этом постепенно вверх. Для равномерного распределения и выравнивания раствора используйте вибратор и правило. Это поможет избежать пузырьковых образований внутри бетонной смеси.
  3. После того, как вы залили несколько ступеней, лучше установить дополнительные подпорки. Это защитит опалубку от деформации, а раствор от вытекания.
  4. Аналогично залейте межмаршевую площадку, заранее установив подпорки. Двигайтесь дальше вдоль второго лестничного марша к перекрытию.
  5. Дайте раствору высохнуть и отвердеть. В зависимости от температуры внутри дома, на это потребуется до двух недель.
  6. Теперь необходимо демонтировать опалубку. Используйте молоток в паре с плоской отвёрткой. Вбивайте отвёртку между бетоном и опалубкой, после чего аккуратно отодвигайте дерево по принципу рычага.

Когда бетонная лестница подсохла и готова к эксплуатации, можно приступать к финишной отделке конструкции. Выбор облицовочного покрытия целиком и полностью зависит от вашей фантазии и размера кошелька. Выбор износостойкого материала довольно широк и разнообразен: ламинат, паркет, кафельная плитка, наливные полы, линолеум, ковролин. Рассмотрим отделку поверхности лестницы в частном доме на примере деревянного покрытия.

Чтобы обшить бетонную лестницу деревом своими руками, необходимо сделать следующее:

  1. Очистите конструкцию от лишних кусков засохшего раствора так, чтобы ступени приобрели более гладкий вид.
  2. Из фанеры или ОСБ панели нарежьте куски, соответствующие размеру ступеней, подступенков и площадке. Прикрепите их к лестнице, используя дюбель-гвоздь с потайной шляпкой.
  3. Обработайте отделочный материал антисептиком, если это необходимо. Для этого воспользуйтесь кистью-макловицей. Это защитит древесину от вредных насекомых и гниения. Дайте материалу высохнуть.
  4. Смонтируйте сначала подступенки, после чего начинайте клеить ступени. Для надёжной фиксации отделочного материала к фанере используйте специальный клей, предназначенный для монтажа напольных покрытий.
  5. Теперь можно покрыть поверхность специальным лаком, чтобы поверхность приобрела устойчивые защитные характеристики, обезопасив лестницу от механического воздействия. Когда лак высох, можно считать лестницу готовой к эксплуатации.

Совет специалиста: для более надёжной фиксации лестницы, под площадкой рекомендуется дополнительно установить опорную колонну. Её можно сделать как из металла, так и из бетона. Она в нужной мере обезопасит конструкцию от деформации во время нагрузок.

Чтобы лучше разобраться в вопросе обустройства частного дома бетонной лестницей, советуем посмотреть следующее видео:

Обустраивая частный дом бетонной лестницей собственноручно, обязательно произведите предварительную разметку. Перенесите эскиз на план-схему с точным указанием всех величин. Не ленитесь постоянно проверять уровень поперечного бруса опалубки, поскольку именно он задаёт параллельность ступеней лестницы. Аккуратно снимайте опалубку, чтобы не повредить монолитную поверхность. Не забывайте, что лестница должна в полной мере примыкать одной стороной к поверхности стены, если это возможно. Таким образом, у вас получится надёжная и долговечная конструкция, способная выдержать практически любые нагрузки.

Как рассчитать лестницу в дом 1 | монтаж-лестниц рф

В интернете можно найти бесконечное количество статей и советов, касаемо строительства загородной недвижимости, столярной деятельности и лестницах для дома. НО всем нам известно, что в большинстве случаев, они написаны профессиональными журналистами и блогерами, которые редко имеют непосредственное отношение к данной деятельности. Простому обывателю не всегда понятно, что они объясняют (т.к., зачастую, это не понятно и им самим).

А теперь хотелось бы представиться — меня зовут Алексей, и я занимаюсь изготовлением лестниц уже около 15 лет от А до Я. В своих статьях я бы хотел объяснить какие-то нюансы в лестничном деле простым обывательским языком, чтоб по-возможности, всем было понятно. Вы всегда можете задавать вопросы, я всегда готов вам помочь и разъяснить.

И так, начнем. Если вы строите дом или дачу, то, скорее всего, должны столкнуться с вопросом лестницы. Многие наши клиенты сталкиваются с ситуацией, когда по каким-то причинам проем для лестницы (дырка в потолке первого этажа, куда устанавливается лестница) слишком мала. По-этому, о лестнице надо задуматься на этапе проектирования дома.

Сейчас же мы поговорим о том, как рассчитать лестницу, если проем уже готов:

1. Как рассчитать прямую лестницу

Это самое простое и базовое — основа всех расчетов лестниц, освоив которое, можно рассчитать и другие варианты.

Берем листок бумаги и зарисовываем проем и окололестничное пространство в проекции (вид сверху) с учетом стен:

Как рассчитать лестницу в дом 1

В нашем случае, для примера, мы взяли следующие параметры проема для будущей лестницы (все размеры на схемах в миллиметрах):

  • Проем расположен возле стены
  • Высота от ПОЛА первого этажа до ПОЛА второго этажа 3 метра. Это очень важно, т.к. клиенты замеряют высоту от пола первого этажа до потолка, но для расчета самой лестницы измерения нужны именно до пола второго этажа)
  • Ширина проема в нашем с вами случае — метр (995 мм) и длина проема 3 метра.

А теперь начнем расчет. Изначально, мы берем оптимальную ширину проступи (это то, на что мы наступаем, когда спускаемся по лестнице, именно наступательная часть) 25 сантиметров и ширину самой ступени (сами ступени делаются шире проступи, т.к.они нависают друг над другом, что и называется свес ступени) 30 сантиметров. На мой взгляд, это очень достойные параметры для ширины ступеней. Далее, мы делим общую длину проема 3 метра на 25 сантиметров — т.е., этим мы считаем — сколько ступеней влезет внутрь проема:

Расчет прямой лестницы в дом

Расчет прямой лестницы в дом

Получается, при хорошей ширине ступени, внутрь проема у нас влезло 12 ступеней (3 метра делим на 25 сантиметров (ширина проступи) и получаем 12). Далее, задача проверить — какая у нас будет высота подъема (высота, на которую нужно поднимать ногу при подъеме по лестнице). Вариант, когда нужно экономить место — это когда последняя ступень приходит ниже пола второго этажа, т.е. так:

Расчет прямой лестницы в дом

Расчет прямой лестницы в дом

Получаем 12 ступеней и 13 подъемов (последний подъем — пол второго этажа). Считаем высоту подъема: 3 метра (высота от пола первого этажа до пола второго этажа) делим на 13 подъемов = 231 мм или 23,1 сантиметра — это много и этот вариант нам не очень подходит, т. к. хорошая высота считается до 20 сантиметров. Далее, мы смотрим, на какое расстояние мы можем уйти за границы проема — т.е. на сколько можно выдвинуть лестницу вперед. Здесь, за пример, мы берем, что у нас нет никаких помех и лестницу можно выдвинуть на столько, на сколько это необходимо. Выдвигаем кратно ПРОСТУПИ, для размещения ступеней. Т.е., для двух дополнительных ступеней — 25х2 = 50 сантиметров, для трех 25х3 = 75 сантиметров и т.д. Выдвинем, произвольно, на 3 ступени, т.е. на 75 сантиметров:

Расчет прямой лестницы в дом

Расчет прямой лестницы в дом

Получаем общий габарит, который занимает лестница — 3 метра 75 сантиметров. Делим на нашу базовую проступь — 25 сантиметров и получаем 15 ступеней и 16 подъемов (последний подъем — пол второго этажа). Высота подъема получается 3000 (высота пол-пол)/16 = 188 мм или 18 сантиметров и 8 миллиметров (округляем в большую сторону).

В принципе, высота нас сейчас устраивает ( если не устраивает, то добавляем не 75 сантиметров к границе лестницы, а метр и т. д. — увеличиваем количество ступеней)

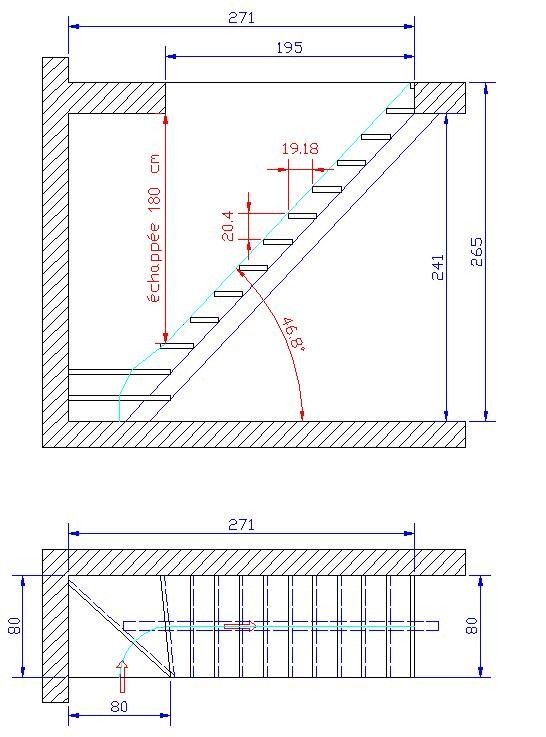

А теперь, самое главное — проверяем возможный удар головой о перекрытие второго этажа, когда спускаемся или поднимаемся по лестнице. Удар о перекрытие возникает в той точке, от какой мы начали уводить лестницу за габариты проема:

Расчет прямой лестницы в дом. Точка возможного удара головой о перекрытие. монтаж-лестниц.рф

Расчет прямой лестницы в дом. Точка возможного удара головой о перекрытие. монтаж-лестниц.рф

и считать его необходимо не с той ступени, которая находится под потолком, а той, которая идет следующая и находится уже в проеме, т.е., в нашем случае — она четвертая.

Расчет проходного роста по лестнице. монтаж-лестниц.рф

Расчет проходного роста по лестнице. монтаж-лестниц.рф

Мы берем высоту от пола первого этажа до потолка первого этажа — в нашем примере она 2 метра 70 сантиметров. И считаем высоту ступени, с которой возможен удар головой — четвертая ступени. 4х18,8 мм = 75 сантиметров. Далее из высоты до потолка вычитаем высоту четвертой ступени 2,7 метра — 75 сантиметров = 1 метр 95 сантиметров. Т.е., по нашей лестнице может пройти человек, рост которого не более 195 сантиметров. Нас это устраивает? Думаю, да. Если не устраивает, то нужно убирать одну ступень, и пересчитывать лестницу от пункта когда мы вывели лестницу за габариты проема на 75 сантиметров и вывести ее уже на 50 сантиметров, сделав впереди не 3, а 2 ступени.

НО, если же нас все устроило, то лестница рассчитана, поздравляю, можно запускать в производство

2. Как рассчитать Г-образную лестницу

Как в варианте с прямой лестницей, мы создаем импровизированный проем:

Проем под Г-образную лестницу. монтаж-лестниц.рф

Проем под Г-образную лестницу. монтаж-лестниц.рф

Получаем следующие параметры проема и будущей лестницы:

  • Высота от пола первого этажа до пола второго этажа = 3 метра
  • Длина проема — 3 метра
  • Ширина проема — 1 метр
  • Ничего не мешает лестнице выйти за границы проема
  • Лестница правая (т. е. при подъеме по лестнице, мы поворачиваем на право.

Здесь начинаем расчет следующим образом:

Выделяем поворотную часть из общих размеров (ту часть лестницы, на которой будем поворачивать вправо при подъеме по лестнице):

Расчет Г образной лестницы в дом

Расчет Г образной лестницы в дом

Для поворотной части, обычно, стараются выделить столько, сколько у нас ширина лестницы. Если мы берем лестницу шириной метр, то и для поворотной части, лучше всего, оставлять метр. Остается у нас для размещения второго прямого марша 2 метра. Изначально, берем стандартную проступь в 25 сантиметров (так же, как и брали для расчета прямой лестницы) и делим 2 метра на 25 сантиметров = 8 ступеней мы можем разместить на втором марше.

Мы должны понять, сколько ступеней мы можем вывести за габариты проема в начале лестницы

Вывод ступеней за габариты проема. монтаж-лестниц.рф

Вывод ступеней за габариты проема. монтаж-лестниц.рф

Предполагаемое количество ступеней, которые можем вывести, берется, если нет других помех, исходя из произвольных параметров и точки удара головой (чтоб при подъеме или спуске не ударится головой о перекрытие), а именно:

Имеем высоту от пола до потолка — 2 метра, 70 сантиметров. предполагаем, что высота подъема будет 20 сантиметров (пока грубо) и считаем, с какой ступени уже будет угроза удара головой.

С третьей ступени? — 20 сантиметров х 3 = 60. 2 метра 70 сантиметров — 60 сантиметров (высота третьей ступени) = 2 метра 10 сантиметров. Удара головой нет.

С четвертой ступени? — 20 х 4 = 80 сантиметров. 2,7 метра (высота до потолка) — 80 сантиметров = 1,9 метра — проходящий рост.

С пятой ступени? — 20х5 = 1 метр. 2,7 метра — 1 метр = 1,7 метра — максимальный рост человека, который сможет проходить по нашей лестнице. Этот вариант нам не подходит

Остается только вариант, где за габарит проема выходит 3 ступени и четвертая (в нашем случае это или площадка или треугольная ступень) имеет проходной рост 1,9 метра.

Расчет Г образной лестницы в дом

Расчет Г образной лестницы в дом

Получаем вот такой вариант лестницы. В идеале, мы хотим оставить площадку, т.к. лестница с площадкой считается все таки удобнее, чем лестница с треугольными ступенями. Проверяем.

При лестнице с площадкой мы получаем 12 ступеней (одна из которых и является нашей площадкой) и 13 подъемов (13-эй подъем — это пол второго этажа). Берем общую высоту в 3 метра (от пола до пола) и делим на 13 подъемов. Получаем высоту подъема в 23,1 сантиметра. Это много. Придется нам дробить площадку на треугольные ступени — за базу лучше взять сразу дробление площадки на 3 треугольных ступени — они будут широкими и удобными:

Расчет Г образной лестницы в дом

Расчет Г образной лестницы в дом

Получаем 14 ступеней (3 ступени первый марш, три ступени поворотных, 8 ступеней второй марш) и 15 подъемов (последний подъем — пол второго этажа). Проверяем высоту : 3 метра/15 подъемов = 20 сантиметров.

Скажу так — 20 сантиметров для высоты подъема по лестнице — это не мало. Но и не много. Подумайте — устраивает вас? Если да, то расчет лестницы готов и можно запускать в производство. Если нет, то начинается ИГРА КОМПРОМИССОВ.

Что это такое? Объясняю — в конструировании лестницы основными параметрами, которыми можно фигурировать это

  • Проступь (ширина ступени)
  • Высота подъема
  • Ширина самой лестницы. Да, именно ширина лестницы играет важную роль

Эти три параметра пропорционально связаны между собой. Допустим, высота подъема в 20 сантиметров нас не устроила, тогда можно добавить еще одну треугольную ступень. Но это уже не очень хорошо, т.к. 4 треугольных ступени на повороте в 90 градусов будут узкими и наступать на них при спуске не очень удобно, а мы же с вами, пытаемся вывести из существующего проема самые оптимальные параметры и самые удобные, на сколько это возможно.

Если нам нужно опустить высоту подъема, мы делаем следующее:

делаем ширину первого марша а так же ширину поворотного участка лестницы не 1 метр, а 90 сантиметров и начинаем считать от обратного:

Расчет Г образной лестницы в дом

Расчет Г образной лестницы в дом

То, что у нас перед поворотной частью три ступени, мы уже с вами решили. Для поворотной части взяли 90 сантиметров. От общей длины проема в 3 метра у нас для второго марша остается 2 метра 10 сантиметров. В предыдущем расчете у нас было на втором марше 8 ступеней проступью 25 сантиметров. Чтоб улучшить ситуацию с высотой подъема, нам нужно увеличить количество ступеней, соответственно, здесь берем на втором марше 9 ступеней и считаем, какой они будут проступи:

2,1 метра /9 ступеней = 23,3 сантиметра. В принципе, хуже, чем 25 сантиметров, но все равно не плохо. Оставляем. Тогда лестница становится следующая:

Расчет Г образной лестницы в дом

Расчет Г образной лестницы в дом

Считаем высоту подъема при такой конфигурации: 3 метра (высота пол-пол) делим на 16 подъемов (последний подъем — пол второго этажа) и получаем высоту подъема в 18,8 сантиметра.

А теперь возвращаемся к КОМПРОМИССАМ, о которых говорил ранее. У нас есть первый вариант, где проступь 25 сантиметров и ширина лестницы 1 метр, но высота подъема 20 сантиметров. И есть второй вариант, где высота подъема 18,8 сантиметра, но проступь уже 23,3 сантиметра и ширина лестницы 90 сантиметров. Какой из них лучше — извечный вопрос и выбирать уже вам. Что вам важнее для вас — высота или ширина?

Вариантов дальнейшей модернизации лестницы может быть много — нужно играть с шириной лестницы, проступью и высотой подъема и подбирать для себя наиболее удобные параметры, но они должны входить в следующее:

1) ШИРИНА ЛЕСТНИЦЫ должна быть от 80 сантиметров до 1,2 метра. Идеальный вариант по-середине — 1 метр

2) Проступь должна быть от 22 сантиметров до 27 сантиметров ( менее 22 сантиметров — нога уже может промахиваться при спуске, более 27 сантиметров — начинается уже «мельтешение» ногами, не очень удобно) Идеальный вариант, для размера ноги до 45 — 25 сантиметров проступь. Если размер ноги больше, то проступь лучше увеличивать до 27 сантиметров

3) Высота подъема от 15 до 24 сантиметров, где 15 сантиметров — очень удобно и 24 сантиметра — максимально критический показатель, выше которого уже лестница становится травмоопасной. Идеальная высота, на мой взгляд — 175 мм

Исходя из этих параметров, вы можете модифицировать вашу лестницу, но после окончательного расчета — всегда считайте возможный вариант удара головой о перекрытие!

Если материал будет интересен, в следующих статьях я расскажу, как рассчитать П-образную лестницу с площадкой и с забежными (треугольными ступенями), расскажу о тонкостях лестничного строения, выборе материалов для лестниц да и вообще, о столярке в целом. Так что, подписывайтесь, господа.

Если же у вас возникают вопросы, касаемо лестницы в дом, задавайте, всегда отвечу.

Как сделать деревянную лестницу своими руками: расчет, чертеж, монтаж

Лестница из дерева– не самая простая конструкция, но достаточно популярная. Она необходима в каждом доме с верхними этажами или подвалом. Прежде чем изготовить ее своими руками, нужно изучить особенности, грамотно рассчитать параметры и соблюсти технологию. А также разбираться в материалах, технологиях и деталях, элементы деревянных лестниц смотрите здесь https://eurowagonka.ru/catalog/elementy-derevyannykh-lestnits/ . Задача выполнима при правильном подходе, а в некоторых случаях это позволит не только сэкономить деньги на строительстве, но и сделать лучше, так как вы сами погружаетесь во все процессы

Лестница должна быть надежной, функциональной и красиво вписываться в интерьер. Из дерева её сделать проще, чем из металла, к тому же выглядит уютно, экологично и респектабельно.

Конструкции лестниц из дерева и их применение

В первую очередь необходимо определиться какая  будет конструкция:

  • одномаршевая;
  • двухмаршевая без площадки;
  • двухмаршевая с площадкой;
  • трехмаршевая;
  • винтовая;
  • распашная.

Марш –  это пролет без поворотных площадок. Используют прямые ступени. Они все имеют равную глубину. Как правило, из них состоят маршевые лестницы.

Наиболее популярными  лестницами в загородных домах считаются Г-образные модели, где  угол поворота составляет 90–180°. Для этого используется площадка для лестницы из дерева или забежные ступени – их делают для поворотных маршей. Они разной глубины: самая узкая у внутреннего края и широкая с другой стороны.Всё зависит от наличия пространства и высоты между этажами. Считается, что одномаршевые и двухмаршевые лестницы удобнее, поэтому они значительно чаще встречаются в домах и коттеджах.

Устройство лестниц

Деревянные лестницы по типу крепления ступеней делятся на 2 типа.

Тетива – это балка или доска. Между двумя тетивами располагаются ступени. Ступени лестницы крепятся к двум боковым балкам несколькими способами: в пазы, которые делают строго симметрично в балках; предварительно крепят дополнительные бруски, на которые прикручивают ступени; на металлические кронштейны.

Конструкция получается крепкая. При таком типе сборки лестница выглядит более эстетичной, так как закрыты крепления и облегчается уборка, т. к. тетива служит отбойником, стена не загрязняется. При этом есть риски появления скрипов, ступени держатся, в пазах и при повышенной влажности возможна небольшая деформация.

Крепление ступеней на косоуре ещё один популярный вариант.  Косоур– это специальные наклонные брусья. Ступени крепятся на них нижней частью. Если внимательно посмотреть на косоур, то он напоминает пилу, где,  с одной стороны, на «зубчик» крепится ступень, а с другой – подступенок. Если лестница на второй этаж неширокая, то можно использовать один косоур – по центру, чаще делают два, а если ширина больше 2,5 метров укрепляют третьим, особенно если она предназначена для большого количества людей.

Выбор крепления зависит от личных предпочтений и свободного пространства. Лестницы в частном доме на косоурах занимают меньше места, их ширина равна ширине ступени, а при креплениях на тетивах обязательно нужны балки с двух сторон. Крепления на тетивах более трудозатратно, т. к. требуется сделать пазы для каждой ступени.

Основные расчеты размеров деревянных лестниц для дома

Для начала необходимо сделать расчет исходя из вводных данных: пространства, особенностей интерьера, типа лестницы. Необходимо просчитать заранее высоту и ширину ступеней, а также их количество, уклон лестницы, горизонтальный размер, высоты лестницы.

Стандартная высота ступеней от 14 до 17 см, поэтому измеряем высоту лестницы и делим на высоту ступени.  Мы решили, что хотим сделать высоту ступеней  16 см, значит, 250 (высота)  делим на 16, получаем 15,6, округляем до 15. Осталось найти точную высоту ступени: 250 делим на 15 получаем 16,7 см. Формула для расчёта 2a+b=64, где а  – это ширина, а b – высота, получаем a=(64-b)/2. Получили ширину 28,7

Считается, что оптимальна ширина 29-30 см. Добавляем выступ, который не должен быть больше 4 см, в нашем случае он будет 1,3 см.

И, конечно, необходимо учитывать ширину лестницы, высоту потолка. Если нужно определённое количество ступеней или необходимо втиснуть лестницу в небольшое пространство, то можно менять ширину и высоту ступеней и с помощью этих расчетов просчитать остальные величины.

Лестница из дерева своими руками: пошагово

Важно понимать, что даже  небольшие ошибки в расчетах могут обернуться проблемами при сборке и последующей эксплуатации. Монтаж также не исключает ошибок, поэтому к каждому этапу нужно подходить ответственно.

Чертеж деревянной лестницы

После произведённых расчётов необходимо визуализировать и начертить. Отметить  все размеры, сделайте максимально детализировано. Ниже примеры лестниц разных типов.

Крепление опорного столба

Для того чтобы вся конструкция была надежной и устойчивой важно правильно закрепить опорный столб. Способов существует несколько:

  • В опоре выпиливается паз, в который вставляется шестигранное крепление и таким образом, крепится к полу.
  • Выпиливается отверстие и с помощью байонетной гайки фиксируется крепление.
  • Выпиливаются отверстия в полу и в опоре и крепиться ЗИП болтом.

Сложнее всего установить опору в бетонный пол, но и это возможно, с помощью ЗИП болта, анкера и т. д.

Установка ступеней и подступенков

Установка деревянных ступеней иногда производится и без подступенков, конструкция в интерьере получается более воздушная, но для безопасности и большей прочности их устанавливают. Для крепления подступенков  в верхней части ступенек делается паз глубиной 10- 15 мм, а в нижней части можно закрепить саморезами. Можно закрепить с помощью пазов в верхней или нижней, или обойтись без фрезерования и закрепить сверху при помощи бруска, а снизу как в первом варианте саморезом.

Ступени монтируются в ниши косоуров или в пазы балок и фиксируются саморезами. Важно при креплении с помощью косоуров, чтобы длина была больше, чем расстояния между косоурами на 10-20 см.

Установка балясин, поручней и перил

Ограждения придают законченный вид лестнице и обеспечивают безопасность эксплуатирующих ее людей. Монтаж балясин требует точности и симметричности, иногда требуется подгонка.

Отверстия в ступенях нельзя делать на самом краю, нужно отступить на ½ от ширины балясины. После этого в отверстия вклеивается шкант. В балясине предварительно делается отверстие  и промазывается клеем. Далее стыкуются перила со стойками, также это делается на шкант. Соединение после высыхания будет прочным, но рекомендуют ещё укрепить саморезами.

Заключительный этап

Пришло время провести проверку получившейся конструкции на прочность, симметричность, устойчивость. Также на этом этапе проводится пропитка противопожарными составами, минимизируется возможность появления гнили, шлифовка элементов, наносят лакокрасочное покрытие.

Вот и разобрали основные шаги по строительству деревянной лестницы. Задача ответственная, требующая  внимательности и определенного опыта, при этом творческая и интересная. Если приложить усилия, получится хороший результат.









Стоимость установки лестницы — Калькулятор стоимости на 2022 год (настраиваемый)

Январь 2022

Подробная информация о товаре Кол-во Низкая Высокая
Установка лестницы в благоприятных условиях Труд2, Базовая 90 Обрезать и закрепить стрингеры — до 5 м/15 футов. Изготовить и установить подступенки и ступени. Балясины и стойки Newel при необходимости отделяются друг от друга. Включает планирование, приобретение оборудования и материалов, подготовку и защиту территории, настройку и уборку. 27 погонных футов 0,00 $ 0,00 $
Рабочие материалы для установки лестниц
Стоимость сопутствующих материалов и принадлежностей, обычно необходимых для установки лестниц, включая: крепежные материалы и отделочные материалы, соединители.
27 погонных футов 0,00 $ 0,00 $
Пособие на оборудование для установки лестниц Ленточная шлифовальная машина 3 дюйма, электрический рубанок 3 1/4 дюйма.Посуточная аренда. Расходники доп. 27 погонных футов 0,00 $ 0,00 $
  Неиспользованные минимальные трудозатраты
Остаток минимальной оплаты труда за 2 часа, который можно применить к другим задачам.
итогов — Стоимость установки лестницы
9

Пользовательские калькуляторы со списками Homewyse

Специалисты по обслуживанию: создайте повторно используемое приложение для оценки, которое на 100% адаптировано к вашему бизнесу .Начните с шаблона или создайте свой собственный (бесплатно; требуется регистрация учетной записи):

Для базового проекта с почтовым индексом 47474 и 25 погонными футами стоимость установки лестницы начинается от 216 до 343 долларов за погонный фут. Фактические затраты будут зависеть от объема работы, условий и опций.

Для оценки стоимости вашего проекта:

1. Установите почтовый индекс проекта Введите почтовый индекс места, где нанимается рабочая сила и закупаются материалы.

2. Укажите размер и параметры проекта Введите количество «линейных футов», необходимое для проекта.

3. Пересчитать Нажмите кнопку «Обновить».





Затраты на единицу продукции: как профессионалы оценивают

В отличие от других веб-сайтов, которые в прошлом публиковали цены на несвязанные вакансии, Homewyse создает актуальные оценки на основе текущих удельных затрат . Метод Unit Cost обеспечивает высокую точность за счет использования местоположения, деталей и опций для уникальных требований каждой работы. Подрядные, торговые, проектные и ремонтные предприятия полагаются на метод Unit Cost для обеспечения прозрачности, точности и справедливой прибыли.


Лестничный калькулятор — Как рассчитать косоура?

Определите различные важные параметры, которые участвуют в строительстве лестницы, с помощью этого бесплатного онлайн-калькулятора лестниц. Кроме того, позже мы познакомим вас с дробями и десятичными значениями, используемыми в критериях измерения. Итак, давайте сначала обсудим расчеты подступенка лестницы.

Продолжайте прокручивать!

Что такое лестница?

«Особая конструкция, построенная для соединения двух этажей, находящихся на большом расстоянии по вертикали.

Поскольку невозможно преодолеть это большое расстояние, сделав только один шаг, эта конструкция разделена на меньшие горизонтальные ступени, называемые ступенями. Вы можете спроектировать лестницу в соответствии с картой и доступным пространством. Все, на чем вам нужно сосредоточиться, это угол, который сделает дизайн лестницы броским и достаточно прочным. Без сомнения, все эти расчеты довольно сложны. Вот почему вы можете использовать наш лучший калькулятор угла лестницы для выполнения расчетов и снижения риска ошибки.

Лестница Терминология:

Прежде чем мы продолжим обсуждение различных формул расчета лестницы, мы должны взглянуть на следующие параметры, которые вместе составляют подъем лестницы:

Протектор/бег:

Как вы знаете, беговая дорожка — тренажер, на котором вы бегаете в тренажерном зале. То же самое и с ступенями лестницы. Горизонтальная часть каждой ступени, на которую вы наступаете, называется протектором или бегом. Всякий раз, когда вы думаете о строительстве лестницы, вы можете сразу узнать, сколько точных ступеней вам нужно, чтобы покрыть расстояние между этажами.Вы, должно быть, заблуждаетесь, что мы просто употребили это слово сразу и не обсуждали, как это могло произойти. Но подождите… Скажем вам, что это можно сделать с помощью бесплатного онлайн-калькулятора ступеней лестницы.

Подъем:

Расстояние по вертикали между двумя последовательными ступенями/маршрутами называется подъемом.

Лестничный косоур:

Основой, на которой строятся ступени, является косоур, который также можно определить с помощью бесплатного онлайн-калькулятора косоуров.

Угол лестницы:

Угол лестницы очень важно измерить, потому что чем более сбалансирован угол, тем удобнее будет подниматься и спускаться, не теряя равновесия. Если вы собираетесь построить новый дом или здание, попросите вашего архитектора воспользоваться этим калькулятором угла наклона лестницы, чтобы определить правильный угол наклона лестницы.

Посадка:

Это место, где сходятся две лестницы. Вы также можете рассматривать его как промежуточный путь между лестницами.

Нос:

Это часть марша/проступи, выступающая над подступенком лестницы.

Скрытый монтаж:

При скрытом монтаже последняя ступень лестницы находится на одном уровне верхнего этажа.

Стандартное крепление:

Когда вы собираетесь построить стандартное крепление, то вы всегда будете считать последний шаг на один шаг вниз от уровня пола.

Запас:

Это расстояние между конечной точкой потолка и проступью прямо под ним.

Поручни:

Особая опора, позволяющая избежать падения при подъеме или спуске по лестнице.

Калькулятор свободных ступеней — это удобный и быстрый способ расчета всех вышеперечисленных параметров лестничной конструкции.

Формулы расчета лестницы:

Что произойдет, если измерения лестницы будут выполнены неправильно? Есть вероятность, что конструкция рухнет. Вот почему, чтобы избежать таких проблем с отказом, мы должны точно учитывать измерения.Здесь наш лучший калькулятор лестницы предоставляет вам эту возможность, поскольку он автоматически рассчитывает все факторы, которые могут вам понадобиться для строительства лестницы. Как это звучит для вас?

В любом случае, давайте взглянем на следующие формулы расчета лестницы ниже:

Количество ступенек:

Количество ступеней = общая высота / высота

В случае стандартного крепления:

Количество ступеней = Количество ступеней – 1

Бесплатный онлайн-калькулятор косоура лестницы также использует приведенную выше формулу для расчета фактического количества ступеней, которых будет достаточно для строительства в пределах предоставленной площади.

Важно: Здесь нужно иметь в виду одно, что если высота самой первой ступени отличается от всех остальных, то в расчетах ее нужно учитывать индивидуально. Мы знаем, что это может сбить вас с толку. Вот почему наш калькулятор шагов автоматически и мгновенно вычисляет такие разные расчеты и сообщает вам, нужно ли внести какие-либо изменения.

Общий пробег:

После того, как вы рассчитаете количество ступеней или лестниц, вы можете легко перейти к расчету общего пробега по следующей формуле:

Общий пробег = пробег * количество ступеней

Лестничные косоуры Длина:

Вы можете легко рассчитать длину косоура лестницы с помощью бесплатного калькулятора косоура или с помощью теоремы Пифагора:

Длина стрингера² = общая длина пробега² + высота скобы²

Кроме того, вы также можете упростить различные тригонометрические отношения с помощью нашего калькулятора теоремы Пифагора, который облегчит ваши вычисления.

Стрингер Высота:

Возникают два следующих случая:

В случае установки заподлицо у нас есть:
Высота стрингера = общая высота

В случае стандартного крепления:
Высота стрингера = общая высота – высота

Угол лестницы:

Угол наклона лестницы является наиболее важным фактором при проектировании лестницы. Он действует как решающий фактор для срока службы основания лестницы. Вы можете вычислить этот угол, подчиняясь следующей формуле:

Угол = arcsin(высота косоура/длина косоура)

Бесплатный калькулятор угла лестницы использует приведенную выше формулу для расчета наилучшего угла установки основания лестницы.

Запас:

Расстояние по вертикали между меблированным полом (прогоном) и конечной точкой потолка. Вы можете определить запас с помощью следующего выражения ниже:

Высота над уровнем моря = длина подступенка – толщина потолка

Для каждых четырех последовательных увеличений меры расстояния до ограничения запас высоты будет равен добавлению стояка к полученному ответу. Это может вас немного смутить, но не волнуйтесь. Наш бесплатный калькулятор лестниц сделает такие расчеты за вас в пару кликов.

Как рассчитать параметры лестницы?

Давайте рассмотрим пример, в котором мы рассчитаем определенный элемент лестницы, чтобы прояснить ваши концепции. Поехали!

Пример:
Как рассчитать длину косоура лестницы, если высота косоура составляет 100 дюймов при общей длине 90 дюймов?

Решение:
Как мы знаем, что:

Длина стрингера² = общая длина пробега² + высота скобы²

Длина стрингера² = 90² + 100²

Длина стрингера² = 8100 + 10000

Длина стрингера² = 18100

Длина стрингера = 135 дюймов ( Для вычислений под корнем используйте калькулятор квадратного корня)

Как работает калькулятор лестницы?

Получите мгновенную оценку элементов, входящих в конструкцию лестницы, с помощью этого бесплатного онлайн-калькулятора подъема и пробега лестницы.Давайте вместе узнаем, как это работает!

Ввод:

  • Прежде всего, выберите, хотите ли вы выполнять расчеты с помощью «Одного прогона» или «Общего прогона»
  • После этого перейдите к вводу всех параметров в соответствующие поля
  • Нажмите кнопку расчета

Вывод:
Бесплатный калькулятор лестниц для следующих объектов лестницы:

  • Измерение высоты
  • Прогон измерения
  • 1-я ступень подъема
  • Общий пробег
  • Количество шагов
  • Высота стрингера
  • Длина стрингера
  • Угол наклона

Если вы хотите производить расчеты в футах, вы можете использовать наш онлайн-калькулятор футов и дюймов, чтобы мгновенно преобразовать дюймы в футы.

Часто задаваемые вопросы:

Что такое хороший бег и подъем по лестнице?

Согласно эмпирическому правилу, установленному правительством США, стандартная длина подъема может составлять не более 7 дюймов (17,78 см). В то время как для протектора / пробега эта длина составляет около 11 дюймов (27,94 см). Вы также можете учесть эти расчеты, перейдя к нашему лучшему калькулятору лестниц всего за пару кликов.

Каков минимальный зазор для лестницы?

Минимальный зазор для лестницы составляет около 84 дюймов и измеряется от угла верхнего потолка до прогона прямо под ним.

Что такое правило 18 для лестницы?

Правило 18 гласит, что рост плюс длина бега должны быть равны 18 дюймам. Это потому, что многие люди считают лестницы такого размера более удобными для ходьбы.

Можно ли использовать 2 на 10 для косоура лестницы?

В соответствии со строительными нормами это хороший размер лестницы. Но вы должны иметь в виду, что ширина лестницы в самой узкой части не должна быть меньше 3,5 дюймов. Кроме того, вы можете получить стандартные расчеты лестниц, воспользовавшись бесплатным калькулятором лестниц.

Пиломатериалы какого размера используются для косоуров лестниц?

Косоур обычно составляет основу лестничной конструкции. Вот почему вы должны использовать лестничные косоуры 2 на 12, которые имеют высокое качество и должным образом обработаны давлением.

Вы сначала устанавливаете подступенок или ступени?

Где бы вы ни строили лестницу, сначала сделайте подступенок. После этого соорудить альтернативные подступенки и ступени, пока они не совпадут с полом потолка. Чтобы получить оптимальные размеры лестницы, наш калькулятор лестницы немедленно выполнит различные расчеты и отобразит их на экране.

Вывод:

Поскольку мы знаем, что лестница является строительным блоком для соединения двух уровней, поэтому всегда следует ориентироваться на наиболее точные размеры лестницы, которые лучше всего подходят для дизайна и архитектуры вашего дома. Мало того, с помощью бесплатного калькулятора лестниц вы сможете спроектировать такую ​​лестницу, по которой всем будет легко подниматься и спускаться.

Каталожные номера:

Из источника Википедии: Лестницы, Компоненты и термины, Система перил, Измерения, Лестницы и искусство, Известные наборы лестниц

Из источника inspectapedia: Подъем лестницы, Расчет лестничных конструкций, Лестничный марш

Установка площадки на лестнице

В соответствии со Строительными нормами и правилами для лестничного марша требуется площадка: там, где над лестницей открывается дверь; наверху внешней лестницы, при смене направления (кроме изогнутых лестниц) и если общий подъем превышает 147 дюймов.Установка лестничной площадки в лестничном пролете изменяет направление этой лестницы, что может дать вам больше места в ограниченном пространстве. Давайте обсудим, как спланировать площадку в наборе лестниц, чтобы изменить направление на 90 градусов.

У вас уже должен быть рассчитан общий подъем вашей лестницы с указанием размера и количества подступенков, а также количества ступеней. (Для получения дополнительной информации об измерении общего подъема лестницы см. Как построить лестницу.) Помните, что всегда на одну ступеньку меньше, чем подступенков.

При расчете количества подъемов и ступеней просто учитывайте верхнюю часть лестничной площадки как верхнюю часть ступени. (Для получения дополнительной информации о расчете количества и размеров подъемов и ступеней см. «Расчет точного подъема» или воспользуйтесь нашим простым калькулятором лестницы.) В целях расчета это похоже на то, что площадка — это просто очень широкая ступенька. Добавление площадки не меняет высоту подступенка. Если вы рассчитали 13 ступеней перед добавлением площадки, у вас будет 14 подступенков, 12 ступеней и 1 площадка.

Для единого лестничного марша ставить не менее трех ступеней выше и ниже площадки.Постройте площадку точно на готовой высоте одной из ступеней и сделайте ее такой же ширины, как ступени, и, по крайней мере, такой же длины, как и ее ширина. Сделайте площадку достаточно длинной, чтобы она могла поддерживать косоур лестницы над ней. Обычно выдвигают площадку на 12 дюймов назад от переднего края подступенка, чтобы поддерживать стрингер. См. рис. 1.

Чтобы добраться до места размещения площадки, определите свой пробег для каждой ступени, скажем, 10 1/2″. бег, в данном случае 9 х 10.5 дюймов = 94 1/2 дюйма. Это означает, что лестница вниз к вашей лестничной площадке будет прикреплена к лестничной площадке на расстоянии 94 1/2 дюйма от края верхнего этажа. Поскольку вы хотите, чтобы косоур, поддерживающий эту лестницу, поддерживался лестничной площадкой, вы увеличиваете длину лестничной площадки. на 12 дюймов и разместите ближний край лестничной площадки на расстоянии 84 1/2 дюйма от края верхнего этажа. Мы назовем это задним краем лестничной площадки.

Теперь отмерьте от отметки 94 1/2 дюйма ширину лестницы, скажем, 3 фута. Мы назовем это передним краем площадки.В нашем примере этот передний край площадки является краем 11-го ряда.

Высота площадки будет равна высоте десятого подступенка сверху или четвертого подступенка снизу в данном примере. Чтобы получить высоту площадки, умножьте высоту подступенка на количество ступеней до подступенка, в нашем случае 7,625 x 4 = 30,5 дюйма. Измерьте расстояние от нижнего этажа до конечной высоты лестничной площадки. Постройте площадку по этим размерам. Не забудьте включить в высоту лестничной площадки толщину материала, который вы будете использовать для чернового пола на самой лестничной площадке, обычно это фанера толщиной 5/8 или 3/4 дюйма.

Соорудите площадку из 2 x 4 (или более тяжелых) балок перекрытия с расстоянием между центрами 16 дюймов (если только 3 x 3 фута). Поместите 2 x 4 стойки под каждый угол коробчатой ​​рамы. фанера, чтобы сформировать выступ, соответствующий выступу лестницы Разметка и установка косоуров над и под лестничной площадкой

После установки лестничной площадки и установки верхнего стрингера, опирающегося на лестничную площадку, продолжайте нижний стрингер, как если бы лестничная площадка представляла собой пол, опирающийся на переднюю часть лестничной площадки. Подробнее о том, как построить остальную часть лестницы, см. в моей статье Как построить лестницу. Чтобы просмотреть полный список моих статей, нажмите на статьи в самом низу любой веб-страницы DaveOsborne.com.


следующая статья >

Дэйв

(Спросить Дейва) (О Дэйве)

Как сделать или построить лестницу — Бесплатный калькулятор лестницы

Установка косоуров:

Если вы установили подвесную доску, отмерьте от готовой поверхности верхнего этажа расстояние, равное высоте одной ступени плюс толщина ступени, как показано на рисунке 1.На доске для вешалок начертите линию уровня, которая отмечает положение верхней части стрингера.

Примечание: Распространенной ошибкой является забывание указать толщину «чистого пола», который может включать фанеру или другой материал в качестве чернового пола и отделочный материал, такой как твердая древесина или плитка. Во многих случаях готовый пол может добавить 3/4 дюйма или даже больше к текущей высоте верхнего этажа.

Если при измерении положения лестницы не учитывать толщину готового пола, первая ступенька будет глубже всех остальных ступенек, что приведет к падению людей с лестницы!

Рис. 1. Измерение положения для крепления стрингеров к подвесной доске.

Разместив стрингеры на линии компоновки, вбейте 4-дюймовые обычные гвозди с обратной стороны подвесной доски в каждый стрингер. Если у вас нет достаточного доступа к задней части подвесной доски для забивания гвоздей, используйте металлические угловые скобы, чтобы удерживать стрингеры на месте.

Стрингеры также можно прибить или прикрепить к стенам, когда стены уже установлены. Прежде чем прибивать стрингеры к стенам, определите, нужно ли вам оставить место для гипсокартона и/или плинтуса, как показано на рисунке 2.

Рисунок 2. Оставленное пространство по бокам стрингеров для гипсокартона и/или плинтусов

Установите подножку, которая будет препятствовать движению лестницы вперед, на нижнем этаже, см. рис. 3. Если пол деревянный, подножку можно привинтить. Если пол бетонный, целесообразно использовать свинцовые анкеры и болты. Используйте металлические уголки или прибейте стрингеры к доске.

Рис. 3. Подножка, прикрепленная к нижнему полу для установки косоуров лестницы

После того, как косоуры лестницы прибиты гвоздями и/или привинчены, можно приступать к установке подступенков и ступеней.

Помните, что косоуры лестницы являются структурной опорой лестницы. Он должен быть надежно закреплен на верхнем и нижнем этажах во избежание скрипов и скрипов.

Подступенки устанавливаются первыми и вырезаются из доски 1 x 8 до 7 1/8 дюйма. Как показано на рис. 4, подступенки располагаются за ступенями лестницы, поэтому их необходимо устанавливать перед ступенями лестницы.

Если вы окрашиваете готовую лестницу, то для подступенков можно использовать шпонированную фанеру твердых пород.Подступенки можно прибить к стрингерам спереди, или, если вы предпочитаете, чтобы отметки не были заполнены замазкой для отверстий под гвозди, вы можете использовать клей и гвоздевые блоки или использовать металлические уголки, прикрепленные к стрингеру, а затем прикрутить подступенки на место с обратной стороны лестницы.

Следует отметить, что подступенки не обязательны для структурной целостности лестницы. Лестницы часто делают без подступенков.

Рисунок 4. Подступенки, установленные за ступенями лестницы и открытой лестницей

Если лестница открытая, без стен с одной или обеих сторон, ступени лестницы могут выступать за косоуры, как показано на рис. 4.

На лестницах с подступенками ступени должны иметь выступ, выступающий на 3/4–1 1/4 дюйма за поверхность подступенка, как показано на рис. 4.

После установки подступенков можно прикрепить ступени к косоурам. Используйте строительный клей и гвозди или шурупы. Можно использовать деревянные блоки или металлические скобы, если вы предпочитаете, чтобы с верхней стороны не было видно следов крепежа.

Продолжение …….

Прямая лестница

Часть 1а

Часть 1b

Часть 2а

Часть 2b

L-образная лестница

Часть 3

Часть 4

Забежная лестница

Часть 5

Часть 6

Часть 6b

Лестничная терминология

Ремонт лестниц

Ремонт или замена ступеней лестницы



Как измерить и установить кабельные перила на лестнице

Тросовые ограждения — это современные, компактные и очень прочные лестницы как внутри, так и снаружи. С соответствующими аксессуарами и оборудованием они также могут соответствовать требованиям ADA. Независимо от того, устанавливаете ли вы перила профессионалами или делаете это самостоятельно, особое внимание необходимо для обеспечения безопасной и долговечной лестничной системы. Ниже приведены важные детали, которые вы должны знать, прежде чем приступить к установке кабельных перил на лестнице.

Измерение лестницы

Поскольку все лестницы разные, очень важно правильно измерить их, чтобы они подошли по размеру.Точность также имеет решающее значение для стабильности системы перил. Руководство по измерению лестниц Atlantis Rail Systems содержит дополнительные подробные инструкции. Следуйте им, чтобы ваши перила были надежно закреплены и были безопасны. Эти рекомендации также помогут компании Atlantis Rail подобрать материалы и оборудование для вашей лестницы. Индивидуальная настройка продуктов обеспечивает идеальное соответствие вашей системе. Обеспечение ровной установки тросовых перил на лестнице.

Всегда желательно попросить кого-нибудь помочь с процессом измерения, так как некоторые расстояния могут быть довольно большими.Вы также должны перепроверить все измерения перед завершением.

Процесс измерения
  1. Сначала измерьте общую высоту лестницы. Чтобы получить высоту, вы измеряете расстояние 90 526 по вертикали 90 527 от готового верхнего этажа или площадки до нижней площадки лестницы.
  2. Измерьте общую длину лестницы. Это горизонтальное расстояние от выступа верхней ступени до выступа нижней ступени.
  3. Измерьте полную длину лестницы. Он должен проходить вдоль каждого выступа протектора. Вы должны провести измерительную ленту от переднего края выступа на верхней ступеньке до выступа на нижней ступеньке.
  4. Считайте стояки , начиная снизу на нижней площадке до верхней площадки.
  5. Подсчитайте количество ступеней (вершины лестниц), не включая площадки сверху и снизу. Поскольку верхняя площадка не будет частью лестничной конструкции, следует рассчитывать на один подступенок больше, чем ступеней.

Прочие соображения

Рассчитайте конечную высоту (или расстояние по вертикали от ступеней) поручней. Обычно они доступны в размерах 36 или 42 дюйма, в зависимости от ваших предпочтений. Хотя они являются стандартными, системы, заказанные по индивидуальному заказу, могут иметь разную высоту.

  • Выбор материала проступи

Ступени или ступени ваших систем вантовых ограждений могут состоять из различных материалов в зависимости от их использования, расположения и эстетических предпочтений.Естественно, требования к наружному протектору могут отличаться от внутренних из-за воздействия погодных условий и местоположения.

Древесина, бетон, камень или композитные материалы отличаются износостойкостью, обслуживанием и ценовыми преимуществами.

Измерьте и отметьте предполагаемое расположение вертикальных стоек на каждой ступени.

  • Размеры поперечного сечения деревянной стойки в готовом виде

Стандартные вертикальные деревянные стойки для кабельных систем Atlantis должны иметь размеры 4 x 4 дюйма или 5.5” х 5,5”

  • Определите и измерьте горизонтальное расстояние между каждой стойкой для согласованности

Перед прокладкой кабелей всегда проверяйте правильность положения стоек. Расстояние между постами не должно превышать 4’.

Обратитесь к сертифицированному дилеру Atlantis Cable Railing Systems

Тросовые ограждения на лестницах прочны и долговечны при правильной установке. «Срезать углы» здесь недопустимо и может сказаться на безопасности вашей лестничной клетки.Вам следует подумать о том, чтобы заручиться помощью проверенных профессионалов, чтобы убедиться, что ваша установка безопасна.

Компания Atlantis предлагает высококачественные системы SunRail™ и RailEasy™, чтобы предоставить вам прочные, безопасные и привлекательные варианты ограждений кабельных лестниц. Все металлические компоненты изготовлены из нержавеющей стали марки 316 для максимальной коррозионной стойкости и долговечности.

Чтобы узнать больше о продукции Atlantis Cable Railing Systems, посетите веб-сайт Atlantis.

Если вы хотите задать нам вопросы о системах кабельных ограждений Atlantis, вы можете заполнить простую форму «Свяжитесь с нами», и один из наших представителей свяжется с вами.

Калькулятор косоуров палубной лестницы для подъема и спуска

Инструкции для калькулятора

Палубная лестница

Из каких частей состоит палубная лестница?

Знание жаргона деталей, из которых состоит лестница, может иметь большое значение для выполнения точных измерений и упрощения процесса.

Ключевыми компонентами набора подножек являются:

  • 1 Ступени — это горизонтальные доски, которые создают опорную поверхность для каждой ступени.
  • 2 Подступенки — это доски, которые покрывают вертикальное расстояние между ступенями лестницы.
  • 3 Стрингеры — это доски, идущие по диагонали по обеим сторонам лестницы.К этим косоурам крепятся ступени и подступенки, чтобы создать устойчивую конструкцию для лестницы.
  • 4 Посадочная площадка является дополнительной частью лестницы вашей палубы. Если ваша лестница находится прямо над плоской поверхностью из бетона или гравия, вам может не понадобиться сооружать посадочную площадку.
Профессиональный совет:

Более короткий подъем может быть более удобным для более глубокого подъема.Точно так же более высокий подъем может работать лучше при более коротком беге. Проверьте местные строительные нормы и правила на допустимый подъем и подъем.

Используйте калькулятор, чтобы добавить размеры вашей колоды для:

  • 5 Общий подъем (высота от верха вашей палубы до земли, на которую приходится вертикальное расстояние между ступенями каждой ступени)
  • 6 Ступенчатый прогон (горизонтальная глубина проступи) для каждой лестницы
  • 7 Тип ступени (независимо от того, будете ли вы использовать одну доску или две меньшие доски для создания ступени лестницы)
  • 8 Тип крепления стрингера (независимо от того, планируете ли вы использовать внешнюю раму или раму заподлицо)
Как рассчитать косоуры лестницы

Стабильная, крепкая лестница, ведущая к вашей колоде и обратно, является одной из самых важных и сложных частей процесса построения колоды. Чтобы рассчитать длину стрингера, используйте следующую формулу:

(бег) 2 + (подъем по лестнице) 2 = [квадратный корень из общей суммы]

.

Добавить комментарий

Ваш адрес email не будет опубликован.
