Технология монтажа сэндвич кровельных панелей: характеристики, размеры и технология установки

Содержание

характеристики, размеры и технология установки

Сегодня расскажем о строительном материале, который совсем недавно считался чисто стеновым. В настоящее время производители предлагают его разновидность, которой покрывают крыши зданий и сооружений. Это кровля из сэндвич-панелей. В статье разберем вопросы, касающиеся структуры и состава материала, его классификацию, а также технологию монтажа на стропильную систему крыши с учетом некоторых нюансов строительных операций. Разберетесь в полученной информации, будете, как говориться, на одной волне с мастерами, которым доверили крыть крышу сэндвич-панелями.

Крыша из сэндвич-панелейИсточник forza.uz

Что такое сэндвич-панели

Это трехслойный материал, сформированный металлическими листами, между которыми уложен утеплитель. В качестве теплоизоляции здесь используют или пенополистирол, пенополиуретан или базальтовую вату. Два первых варианта предпочтительнее за счет своих более высоких технических и эксплуатационных характеристик.

В качестве металлической обшивки используют оцинкованный стальной лист, покрытый сверху или краской, или полимерным слоем. Это в первую очередь увеличивает защитные качества стального листа, продлевая его непростую эксплуатацию на крыше. Во-вторых, это огромное разнообразие цветового оформления, что дает возможность архитекторам и дизайнерам решать некоторые дизайнерские задачи.

При этом все слои между собой склеены специальным составом – двухкомпонентным полиуретановым клеем, что придает трехслойной конструкции особую прочность. Необходимо добавить, что стальные листы – это необязательно плоская поверхность. Сегодня производители в основном предлагают кровельные сэндвич-панели для крыши с профилированной формой в виде профнастила. То есть с трапециевидной формой или волнистой.

Трехслойная структура сэндвич-панелейИсточник pedkolledj.ru

Преимущества сэндвич-панелей

Первое достоинство в списке положительных характеристик этого строительного материала – полный комплект кровли в плане утепления и гидроизоляции. То есть, смонтировав панели на крышу, вы решаете сразу все задача. С утеплением понятно, а вот гидроизоляционные проблемы решает нижний лист оцинкованного листа.

И другие преимущества:

  • долгосрочная эксплуатация при грамотно проведенном монтаже;
  • небольшой удельный вес, а это понижение нагрузок на стропильную систему;
  • спокойно выдерживает достаточно серьезные нагрузки;
  • минимальная деформация;
  • высокие звуко- и теплоизоляционные характеристики;
  • высокая огнестойкость;
  • повышенные эстетические качества;
  • быстрота сборки кровли;
  • материал практически не подвержен климатическим особенностям региона.

В этот список добавим, что минимальный уклон кровли из сэндвич-панелей – 50. Но с одним условием, что панели будут подбираться с учетом длины прогона дома. С наклоном более 100 разрешается монтировать различной длины панели, строго стыкуя их по специальной технологии.

И еще одна положительная сторона. Сэндвич-панели – материал универсальный, поэтому его сегодня используют для покрытия крыш в независимости от назначения самой постройки. Даже для жилых домов.

Высокая эстетичность крыш из сэндвич-панелейИсточник st-taseevo.ru

Характеристики и размеры

Начнем с того, что этот кровельный материал многими производителями выпускается по техническим условиям. Хотя существует ГОСТ под номером 32603-2012. Правда, стандарт предназначен для панелей с утеплителем из минеральной ваты.

Так вот в этом документе говорится о том, что кровельные сэндвич-панели, обозначаемые в маркировке буквой «К», должны выпускаться с точными размерами:

  • толщина 50-300 мм;
  • ширина – строго 1000 мм;
  • длина от 2000 до 14000 мм.

Многие производители этих требований строго придерживаются. Но предлагают более длинные панели, если на них сделать заказ. При этом вместо минваты используют более высококачественные утеплители в плане и прочности, и сниженной теплопроводности. Это полистирол или полиуретан.

Что касается металлических листов, то, как уже было сказано выше, это плоская поверхность, трапециевидная, волнистая и с накатом. Последняя это канавки или в верхней, или в нижней волне, которые выполняют функции ребер жесткости. Панели с накатом считаются более прочными элементами кровельного покрытия. Кстати, накат делается как на нижнем стальном листе, так и на верхнем.

Стандартные размеры сэндвич-панелейИсточник postroika.biz

И несколько слов о характеристиках:

  • теплопроводность зависит от типа используемого теплоизоляционного материала: минеральная вата 0,034-0,044 Вт/м К (в зависимости от плотности), пенополистирол – 0,03-0,04 Вт/м К, пенополиуретан – 0,019-0,025 Вт/м К;
  • плотность – 40-50 кг/м2;
  • срок службы – 50 лет.

Технология монтажа

Начнем с того, что крыша из сэндвич-панелей – это в первую очередь быстрый и достаточно простой монтаж. Но, как и во всех строительных операциях, требуется провести тщательную подготовку.

Подготовительный этап

В него входит:

  • проверка точности плоскости прогона крыши, никаких перепадов;
  • строгая перпендикулярность между опорными стойками и ригелями;
  • проверяют угол наклона скатов;
  • если требуется дополнительная гидроизоляция, то проводят и ее.

Особенности монтажа

Как уже говорилось, монтаж – процесс несложный. Но в нем достаточно много нюансов, от которых зависит качество конечного результата.

Начнем с того, что под сэндвич панели для крыши укладывают металлическую стропильную систему. Это или стальные стандартные профили, или изготовленные из оцинкованного листа несущие элементы, имитирующие стандартные профили.

Если используется первый вариант, то в профилях придется заблаговременно сделать отверстия под крепежи. Если применяется второй вариант, то небольшой толщины оцинкованные элементы легко просверливаются кровельными саморезами по металлу, которые используются для крепления кровельного настила.

Сэндвич-панели на крышу поднимают подъемным краномИсточник roofs.club
Сэндвич-панели для строительства дома: особенности и цены

И еще один момент, связанный с обработкой материала. Нередко панели приходится подрезать по длине или ширине. Болгарку использовать нельзя. Скорость вращения отрезного диска электроинструмента огромна. На отрезаемой поверхности образуется зона повышенной температуры, которая сжигает цинковый и полимерный слой, оголяя металл. Именно в местах реза панели начинают коррозировать, отчего снижается их срок эксплуатации.

Итак, алгоритм монтажных операций:

  1. Необходимо не допустить контакта сэндвич-панелей с опорными конструкциями.
    Поэтому последние, а точнее, их поверхности контакта закрывают уплотнительной самоклеящейся лентой.
  2. Подъемным краном панели поднимают на крышу, где укладывают, начиная с любой стороны кровельной конструкции.
  3. Соединяются соседние панели замковым соединением, что обеспечивает полную герметичность стыка. Некоторые производители рекомендуют дополнительно использовать для герметизации силиконовый герметик, который наносят на поверхность замка.

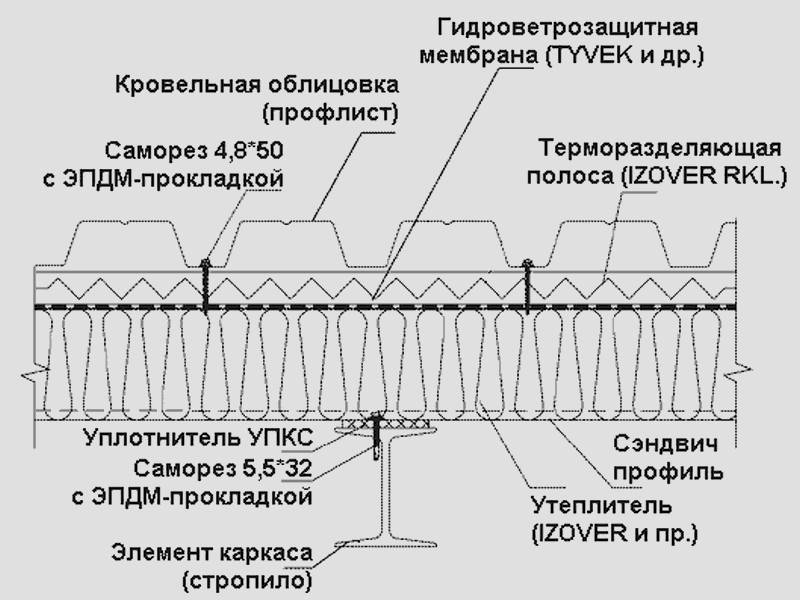

  4. Все панели крепятся к опорам специальными саморезами, у которых две резьбы: нижняя для закрепления к опоре, верхняя для удерживания верхнего стального листа. Саморезы комплектуются прокладками из неопреновой резины, которая под действием природных нагрузок на всем протяжении своей эксплуатации не меняет своих качеств и свойств.
Саморезы для крепления сэндвич-панелей к опорам и между собойИсточник krepezhinfo.ru

Очень важно правильно затянуть саморезы. Во-первых, вкручивают их в верхнюю волну сэндвич-панелей. Во-вторых, перетягивать их нельзя, это сдавит прокладку, а значит, приоткроет монтажное отверстие для проникновения влаги. Кстати, недотягивать тоже нельзя по той же причине. В-третьих, вкручивать крепеж надо точно перпендикулярно плоскости кровельного покрытия.

Так как замковое соединение – это практически нахлест, то соседние стыкуемые панели нужно скреплять между собой по верхним стальным оцинкованным листам. Для этого используются короткие саморезы по металлу.

Посмотрите видео, на котором показано, как надо правильно покрывать крышу сэндвич-панелями:


Стеновые сэндвич панели: разновидности и характеристики, применяемые материалы

Монтаж с поперечными стыками

Если длина ската достаточно большая, и одной панелью этот параметр не закрыть, тогда используют укладку материала с поперечными стыками. Здесь применяют очень интересную технологию, в основе которой лежит процесс формирования нахлеста двух соседних панелей. Делается это так:

  • срезается нижний стальной лист на длину нахлеста панели, которая будет укладываться, как верхний элемент;
  • на это же расстояние срезается и утеплитель;
  • остается только верхний лист;
  • подрезанную таким образом панель укладывают на соседнюю, закрывая часть нижней панели оставшимся стальным выступом;
  • две стыкуемые панели крепятся к опорам, а нахлест маленькими саморезами с обязательной промазкой плоскости нахлеста герметиком.

Обратите внимание, что если угол наклона ската составляет 5-100, то величина нахлеста должна быть в пределах 300 мм, если угол выше 100, то длина нахлеста составляет 200 мм. Посмотрите на фото ниже, где показано, как укладываются сэндвич-панели по этой технологии, и в каком порядке их надо монтировать на крышу.

Соединение сэндвич-панелей по длине скатаИсточник www.mpcomm.ru

В принципе, на этом можно считать, что сэндвич крыша готова. Остается только установить доборные элементы. Это в первую очередь конек. Между верхними краями уложенных панелей укладывают теплоизоляционный материал, а сверху закрывают металлическим элементом, окрашенным в цвет сэндвич-панелей. Если есть примыкание кровли к выступающей стене, то этот стык закрывают так называемым нащельником. Это углового типа профиль, одну полку которого крепят к вертикальной поверхности, другую к поверхности панели, закрывая тем самым стык.

Конек крыши из сэндвич-панелейИсточник rsp.spb.ru

Про виды и характеристики сэндвич-панелей следующее видео:


Сип панели: состав, преимущества и недостатки, монтаж

Заключение по теме

Сегодня сэндвич-панели для кровли – один из востребованных материалов нового поколения, особенно в промышленном строительстве. Простота монтажа – не значит, что этот процесс могут проводить неграмотные и неопытные мастера. Испортить панели не составит большого труда. Поэтому очень важно строго следовать инструкциям, которые представляют производители.

Монтаж кровельных сэндвич-панелей | Блог прораба Олега Клышко

Здравствуйте, вы знаете, как правильно производить монтаж кровельных сэндвич-панелей? Делюсь своим опытом и если вы монтажник со стажем, то буду рад вашим дополнениям в комментариях.

В последние несколько лет я работаю в общестрое и приходиться сталкиваться с различными видами работ. Но бывает смена деятельности, допустим один год строишь здание или склад, а следующий год укладываешь промышленный трубопровод. Спустя год забываешь допуски и порядок производства по отдельным видам раб на зданиях.

И если на новом объекте попадается бригада, где нет ни одного рабочего, который делал монтаж кровельных сэндвич панелей, приходится вспоминать, как делали на объектах, которые строил несколько лет назад, смотреть технологические карты, снипы и показывать рабочим, как надо делать.

Техническую информацию как правильно монтировать сэндвичи не трудно найти, достаточно обратится к их производителю и они вам предоставят полный каталог с технологией монтажа сэндвичей, с разбором узлов креплений окон, дверей, вентиляции, стык конька и так далее.

В принципе в этих каталогах можно найти все ответы о том, как правильно монтировать и больше нигде не надо ничего искать. Достаточно на руках иметь раскладку панелей из проекта и техническую информацию производителя. На этом можно статью и закончить, но есть моменты, на которые я бы хотел обратить внимание.

На новом объекте мы монтируем сэндвичи Самарского завода «Электрощит» технологию монтажа в pdf мне предоставили. В этом документе всё подробно расписано и показаны различные узлы крепления как кровельных, так и стеновых сэндвич-панелей.

Но один вопрос так и остался для меня не раскрытым, как правильно крепить кровельные сэндвич-панели. Куда вкручивать саморез в верх волны или низ? В разных каталогах показано по разному, например в технологической инструкции RUKKI и «Металпрофиль» показано, что саморез вкручивается на гребне волны, а в документе “Электрощит» по низу.

Если вам нужны технологические инструкции по монтажу сэндвич-панелей от производителей, то 3 инструкции можно СКАЧАТЬ=>>

На объекте в Кстово кровельные панели крепили на гребне волны кровельной панели, на новом объекте рабочие начали крепить по низу, со мной не советовались. Когда я спросил, почему решили так крепить, то оказалось, что один из вновь прибывших рабочих укладывал кровельные панели в Москве и везде они крепили по низу.

Я считаю, что правильнее вкручивать саморез на гребне, так как меньше воды на этом участке скапливается, чем по низу. Может в этом ничего страшного нет, ведь кровельные саморезы используются с резиновой шайбой, благодаря которой вода не будет протекать внутрь панели.

Монтаж кровельных сэндвич панелей.

Все начинается с проекта, в нем должна быть схема раскладки кровельных сэндвич панелей, в которой указаны размеры, номера и положение их на крыше. По этому проекту завод и делает панели.

Часто с завода на объект приходят панели с нумерацией по проекту, здесь все просто с раскладкой. Реже панели приходят только с размерами, тогда приходиться высчитывать куда, что идет.

Важный момент, о котором не стоит забывать и держать на контроле это выгрузка и хранение панелей на стройплощадке. При разгрузки панели легко можно помять или сломать, достаточно положить их на неровню поверхность или зацепить стропами без подложек, тогда края панелей замнутся.


Рабочие ни за что не отвечают и если они при выгрузке сломают или помнут панели, то будет отвечать за это руководитель. При разгрузки панелей заранее определитесь с местом на стройплощадке, откуда можно было бы сразу монтировать их.

У меня был случай, когда заказчику не нравилась помятая панель и заставляли менять. Фирма за новую панель платила из своего кармана.

Первая панель укладывается с кровельным замком наружу здания, который потом обрезается. С укладкой первой панели не стоит торопиться надо ее выверить относительно осей здания, если ее положить не ровно, то пойдет смещения всех панелей.

Перед монтажом панелей на кровельные прогоны укладывают уплотнительную терморазделяющую полосу для снижения воздухопроницаемости и звуковой вибрации.


Монтаж кровельных сэндвич-панелей ведется снизу верх, чтобы торцевые стыки панелей не препятствовали течению воды. Следующая торцевая панель укладывается с на хлёстом 200 мм на первую. Перед тем как ее уложить металлический низ панели подрезается на 20см от края и утеплитель удаляют. На хлёст 20 сантиметров мы не сами придумали, а взяли из чертежей и технической инструкции. В чертеже раскладки кровельных панелей объекта была ссылка на номер узла технической инструкции “Электрощит» по которому следовало делать торцевое примыкание кровельных панелей.

Так же по технической инструкции следует за герметизировать кровельные замки для предотвращения попадания влаги в утеплитель кровельных панелей.

По технологической информации производителя панелей необходимо кровельные замки заклепать с шагом 300-500 мм по всей длине. У меня на объекте на сегодняшний день бригада только накидала панели на здании, с которого веду фоторепортаж и не заклепали кровельные замки, как сделаем, покажу в следующей статье.

Насколько должны выступать края кровельных сэндвич-панелей относительно здания следует смотреть по чертежам, в моем случае по трем сторонам на 100 мм и со стороны слива воды на 300мм, крыша на здание односкатная.

С какими трудностями столкнулись при монтаже

Не совсем было понятно, как подымать кровельные панели длиной 7 и 9 метров на крышу. Некоторые панели уже были деформированы при выгрузке на строительную площадку, при подъеме панелей одними мягкими стропами, края заминались.

Кроме замков для стеновых панелей никаких приспособлений на площадке не было. Выход из положения нашли простой, взяли широкие доски и подложили их под стропы.

Подрезку стыков торцевых панелей делали на земле. Как выше было сказано, надо было подрезать 200 мм, но перед тем как подрезать панель мерили на крыше расстояние от края на хлеста до уложенной панели, были расхождения в 2-5см. Я не был уверен, что первую панель положили четко по осям и боялся смещения, относительно кровельного прогона, на котором стыкуются панели.

Немного нарушили технологию укладки, кровля состоит из двух рядов панелей и по инструкции необходимо укладывать 1 ряд, из 2-х панелей, с наименьшей стороны здания, потом второй и так далее.

Мы решили подрезку панелей оставить на потом и прогнать первый ряд по длиной стороне, а потом гнать уже с подрезкой ряд. В чем принципиальной различие укладки и почему по инструкции требуют укладывать именно в таком порядке, я не понял. Кровельные замки при любой раскладке перекрывают предыдущий ряд.

Буду рад вашим комментариям или дополнениям по теме монтаж кровельных сэндвич-панелей.

PS. Спустя несколько месяцев, после дождей выяснилось, что крыша протекает в некоторых местах, причина не были закручены до конца кровельные саморезы. Надо было их вкручивать в гребень волны кровельных панелей, тогда никаких протечек не было бы.

С уважением Олег Клышко

Монтаж сэндвич панелей

При монтаже зданий из сэндвич панелей, последние крепятся непосредственно на несущую конструкцию. Цоколь стен должен быть выполнен из железобетонных трехслойных панелей с эффективной теплоизоляцией. В случае необходимости, цоколь изготавливается из бетонных камней, кирпича и др. — но также с обязательным включением слоя эффективной теплоизоляции.

Монтаж сэндвич-панелей производится с цоколя здания — снизу вверх. Чтобы снизить вибрацию материала и плотность его прилегания на наружные поверхности окон или ригелей (при горизонтальной и вертикальной раскладке, соответственно) наносится самоклеящаяся лента.

При монтаже сэндвич-панелей на крыше (кровле), панели крепятся непосредственно на несущую конструкцию из металла, железобетона или дерева. При этом допускается их подгонка по месту, что обеспечивает гибкость, достаточную для формирования крыш сложных форм. Установку кровельных сэндвич-панелей необходимо произвести до начала монтажных работ — во избежание необратимого повреждения покрытия. В случае с двухскатной кровлей, правая и левая вырезка позволяют осуществлять одновременную установку на обоих скатах крыши с одной (любой) стороны.

Технология кровельного покрытия включает следующие этапы:

  • подготовка к установке;
  • подгонка профилей и панелей;
  • подъем и укладка панелей;
  • установка — начинается с укладки самой первой панели и ее крепления к прогону/стропилу вблизи конька из бетона или металла; далее производится крепление всего материала к остальным прогонам и все последующие панели крепятся не к коньку, а именно к прогонам;
  • установка конька;
  • отведение воды.



Если производится реконструкция здания, то монтаж стен и кровли (крыши) сэндвич-панелями производится на существующие конструкции. Даже если это кирпичная стена. Это даст вам экономию средств и времени. А здание приобретет новый эстетичный внешний вид.

С 2006 года наша компания выполняет весь комплекс работ от производства до установки сэндвич панелей и металлоконструкций. Это позволяет нам легко конкурировать на строительном рынке.

Монтаж кровельных сэндвич панелей под ключ

Сэндвич-панели – материал, часто используемый для покрытия кровли. Такой выбор объясняется просто: панели имеют доступную цену, высокие эксплуатационные качества (надёжность, прочность, устойчивость к внешним воздействиям, способность сохранять тепло и т. д.), трудоёмкость их монтажа – низкая.

Приобрести качественные сэндвич-панели, а также заказать услуги по монтажу вы сможете в компании «ТеплоПрофиль».

Особенности технологии монтажа кровельных сэндвич-панелей

  1. Монтаж кровли из сэндвича начинается с подготовительных работ – изучения технической и проектной документации, определения типа панелей, их толщины, способа крепления и других характеристик.
  2. Далее проводится проверка целостности панелей. Важно внимательно осмотреть замковые части, убедиться, что утеплитель не выступает за пределы внутренней полочки замка. Если всё в порядке, с панелей снимается защитная плёнка, а далее идет разметка мест сверления.
  3. Места расположения крепежей, а также их количество определяются проектной документацией. Отверстия проделываются ступенчатым сверлом, их диаметр должен совпадать с диаметром шайб.
  4. Для прикрепления кровельных панелей к каркасу кровли чаще всего применяются саморезы с резиновой шайбой. Такие крепежи герметично прилегают к панели, при этом не повреждая её. При закручивании саморезов важно не раздавить шайбу, а также соблюдать прямой угол входа крепежа.
  5. Установка сэндвича на кровле ведётся рядами – от свеса к коньку. Сначала устанавливается и закрепляется первая панель, которая формирует свес, затем обрезается вторая (на размер стыка убирается слой утеплителя и нижний металлический) и покрывается герметиком в месте нахлёста. Далее она прикрепляется к опорам и к нижней плите. И так до конька.
  6. Для защиты мест стыковки панелей, а также придания эстетичного вида кровле используются доборные элементы, например конёк или подконьковые детали.
  7. При разрезании панелей нужно соблюдать правило – сначала разрезается металлический лист, а затем – утеплитель.
  8. При укладке кровельных панелей необходимо соблюдать зазор в замковом соединении от 1 до 1,5 мм. Чрезмерное давление при стыковке может привести к выпучиванию в замковом соединении.
  9. Работа с кровельными сэндвич-панелями должна проводится с использованием индивидуальных средств защиты – респираторов. В противном случае при распиливании частицы минерального утеплителя могут попасть в лёгкие и бронхи рабочего, что впоследствии вызовет проблемы со здоровьем.

Монтаж кровли из панелей несложен. Теоретически, с ним сможет справиться даже непрофессионал. Однако при этом для более быстрого и качественного монтажа необходимо специальное подъёмное оборудование, крепёжные и страховочные приспособления, инструмент, вспомогательные материалы. Всё это имеется в распоряжении у профессиональных строительных бригад компании «ТеплоПрофиль».

От чего зависит стоимость монтажа кровельных сэндвич-панелей: выгодные цены за м2 от компании «ТеплоПрофиль»

Вам нужно примерно рассчитать цену на определённое количество сэндвич-панелей? Заходите на сайт компании «ТеплоПрофиль». Здесь вы найдёте подробные прайсы, по которым мы работаем.

Стоимость панелей зависит от их вида, размера, толщины самих панелей и слоя утеплителя, внешнего покрытия и его цвета. За более подробной информацией по формированию цены обращайтесь к специалистам компании «ТеплоПрофиль» по телефону. Они помогут определиться с количеством панелей для строительства конкретного объекта, расскажут об их характеристиках и достоинствах.

Изначально наши цены на панели рассчитываются с учётом самовывоза. При этом мы можем дополнительно оказывать и услуги по грузоперевозкам по всей России. Компания «ТеплоПрофиль» располагает современным автопарком и может доставить в любой российский регион партию любого объёма. При транспортировке мы соблюдаем правила безопасности и гарантируем сохранность и целостность сэндвич-панелей.

В цену на кровельные панели может включаться стоимость монтажной пены, герметика, уплотнителя и других вспомогательных материалов и элементов. Более точную информацию о ценообразовании предлагаем узнать у менеджера.

Оформить заказ на панели вы можете по телефону или on-line, через наш сайт. Мы оперативно обработаем вашу заявку, сориентируем по цене, срокам доставки и монтажа.





👷 Монтаж сэндвич-панелей: технология, особенности, пошаговые инструкции

Сэндвич-панели уже давно заняли свою нишу в ряду строительных материалов для быстровозводимых зданий и сооружений. Однако до сих пор не все знают, каким образом выполняется их крепёж, в чём разница между продольным и поперечным стыком. Чтобы восполнить пробел в этом сегменте, сегодняшняя статья редакции Homius предлагает рассмотреть пошагово различные способы монтажа сэндвич-панелей, технологию крепления этого материала и нюансы, с которыми может столкнуться мастер при производстве этой работы.

Сэндвич-панель – один из самых простых способов возведения зданий и сооружений
ФОТО: evro-panel.ru

Содержание статьи

Подготовительные работы, необходимые к выполнению перед началом монтажа

Количество работ по предварительной подготовке будет зависеть от типа сэндвич-панелей, планируемых к монтажу. Дело в том, что они могут быть самонесущими либо обычными. В первом варианте, в качестве подготовительных работ достаточно сооружение прочного фундамента, а вот во втором придётся дополнительно собирать металлический каркас. Но в любом случае, возведение подобных конструкций не займёт слишком много времени.

Фундамент для строения из сэндвич-панелей должен быть основательным
ФОТО: stroi.com

К фундаменту предъявляются довольно жёсткие требования, особенно, если строение будет высоким. Поэтому нюансы его обустройства следует разобрать более подробно.

Основание и каркас для монтажа сэндвич-панелей и предъявляемые к ним требования

Если мастер имеет опыт работы с нивелиром, то работа по обустройству фундамента пойдёт гораздо быстрее и продуктивнее. Требования к основанию предъявляются следующие:

  1. Оно должно быть максимально ровным. Допускаются небольшие перепады, однако они не должны быть больше 3 мм.
  2. При необходимости монтажа каркаса следует помнить, что если расстояние между стойками (вертикальными и горизонтальными) не будет соответствовать ширине и высоте панели (плюс запас в 5 мм для стыковки), ничего хорошего от такого строительства ждать не придётся.
  3. Если планируется использование древесины в качестве направляющих, необходимо запастись противопожарными и антигрибковыми пропитками в достаточном количестве.

Эти правила являются основными в работе по монтажу сэндвич-панелей и обязательны к соблюдению.

Проект ангара из сэндвич-панелей с металлическим каркасом
ФОТО: galion-stroy.ru

Как резать сэндвич-панели, каким образом засверливать места крепления

Резка подобного материала имеет одну очень важную особенность. Не допускается использование в подобных целях открытого огня, да и болгарка (УШМ) с отрезным диском для этого совершенно непригодна. Высокие температуры, возникающие при работе такими инструментами, нарушат защитный слой, в результате чего, металл быстро начнёт ржаветь, что совершенно недопустимо. К тому же, при подобной работе утеплитель может воспламениться. Лучше всего использовать циркулярную пилу или электролобзик.

Вот такой пилой удобнее всего распускать панели
ФОТО: vseinstrumenti. ru

Сверление производится обычной дрелью, а после того, как оно закончено, нужно обязательно убрать стружку. Это же касается и области распила.

Чтобы правильно смонтировать сэндвич-панели, нужно знать их назначение. Они могут быть стеновыми или кровельными. Каждый из видов имеет свои особенности, которые необходимо учитывать при крепеже.

Стеновые сэндвич-панели и некоторые особенности их монтажа

Чтобы было проще понять технологию монтажа стеновых панелей, предлагаем вам ознакомиться с пошаговой инструкцией и фотопримерами.

ИллюстрацияОписание действия
Первым делом по каркасу проклеивается специальная уплотнительная (демпферная) лента. Она обеспечит дополнительную теплоизоляцию. Только после этого можно приступать к монтажу сэндвич-панелей
Панель доставляется к месту установки и выравнивается. Фиксируется она при этом с помощью специальных зажимов с проушинами
Проводится обязательный контроль по уровню горизонта, даже если направляющие снизу уже были выставлены. При необходимости, под нижний обрез панели подкладываются клинья
Если всё в порядке, сэндвич-панель крепится к каркасу при помощи длинных саморезов. Предварительно металл лучше засверлить
Винты завёрнуты, панель зафиксирована. Это значит, что зажимы можно снять и установить на следующем элементе. Именно так, одна за другой панели встают на место, образуя стену
Когда все стены будут завершены, останется только тщательно пропенить оставшиеся просветы, установить доборные элементы, которые скроют угловые стыки и вертикальные швы

А теперь, немного разобравшись с пошаговым объяснением порядка действий, стоит отметить нюансы, присущие каждому из этапов монтажа

Особенности подъёма сэндвич-панелей при помощи крана

Основная задача при зажиме панелей струбцинами с проушинами – не перетянуть винты, и, в то же время, не оставить их слабыми. В первом случае металл прогнётся, что приведёт к нарушению герметичности стыков лицевых слоёв. Это значит, что внутрь будет просачиваться вода, пропитывая утеплитель и разрушая его. Во втором случае, при слишком слабой затяжке панель может попросту выскользнуть при подъёме, что очень опасно не только для здоровья, но и для жизни.

Продольные стыки должны быть идеально подогнаны. Что касается поперечных швов, то здесь допускается небольшое расхождение, которое впоследствии будет закрыто доборами (фасонными элементами).

Фасонные элементы для сэндвич-панелей довольно разнообразны
ФОТО: stroy-stal.com.ua

Крепление сэндвич-панелей к каркасу

При фиксации элементов также не следует перетягивать винты. Это приведёт к вмятинам, а значит, доборы попросту не смогут плотно закрыть щели.

Кровельные сэндвич-панели и их отличия от стеновых, пошаговая инструкция монтажа

Основное отличие кровельных панелей в рельефе. Их наружная сторона имеет ярко-выраженные рёбра. Это позволяет более точно подогнать элементы даже на покатой крыше, укладывая их внахлёст. Сейчас попробуем понять, как это делается.

Алгоритм действий при укладке кровельных панелей

Теперь рассмотрим все действия на примерах, которые помогут понять, чем отличается монтаж кровельных сэндвич-панелей.

ИллюстрацияОписание действия
Подъём кровельных панелей можно осуществлять на обычных удавках. Здесь можно не волноваться, ничего при транспортировке не помнётся и панель не повредится – проверено многократно
После того, как стропы убраны, необходимо накинуть верхнюю часть поднятой панели на уже уложенную. Именно этот элемент изделия отвечает за герметичность продольного шва и отличает кровельную панель от фасадной
Плёнка снимается сразу после того, как полоса уложена на место. Если дать ей полежать, то после воздействия атмосферных явлений, удалить покрытие будет очень сложно
Фиксация осуществляется на те же саморезы, длиной 13,5 см. По поводу шага отметим, что примерное расстояние между метизами – через два ребра на третье. Можно сделать его немного шире
Очень важно не забывать о необходимости использования демпферной ленты
В зависимости от производителя сэндвич-панелей, саморезы следует вворачивать в ребро или же, наоборот, во впадину. Не стоит лениться прочесть рекомендации изготовителя перед началом работ
В конце останется лишь пропенить шов и закрепить по ребру крыши металлический конёк, который не даст воде попасть внутрь во время дождя

Если даже у одного из бригады имеется опыт укладки подобного строительного материала, работа пойдёт достаточно быстро. На кровле достаточно всего трёх человек.

Как выполнить поперечные стыки, если они необходимы

Чем хороши кровельные панели – это возможностью идеальной стыковки как продольной, так и поперечной. Но если о продольном монтаже уже было сказано, то к поперечной стыковке элементы требуется подготовить. В случае, если панели оказались короче, чем сама кровля, необходимо отмерить нужную длину и начинать укладку с нижней части. Вторая полоса, которая будет находиться выше по скату, отрезается длиннее, чем это необходимо, примерно на 15 см. После этого панель переворачивается, а с внутренней стороны металл разрезается, уже по необходимой длине, и убирается вместе с утеплителем. Верхнюю лицевую сторону при этом трогать нельзя.

После того, как панель будет поднята на крышу, она укладывается внахлёст на нижнюю. В результате, попадание воды под такой стык исключается. Предлагаем вашему вниманию несколько примеров монтажа стыков кровельных сэндвич-панелей.

ФОТО: ural.orgФОТО: stroi.comФОТО: edelveis72.ruФОТО: profnastil-v-ufe.ru

Сэндвич-панели повышенной огнестойкости: особенности монтажа элементов

Панели повышенной огнестойкости, по словам специалистов, должны монтироваться только специально обученными специалистами. Дело в том, что подобный строительный материал поможет защитить определённый отсек или комнату в случае возникновения в здании пожара. А если работы будут произведены с нарушениями, ни о какой защите речи уже не пойдёт.

Вот так соединяются панели повышенной огнестойкости
ФОТО: уфа.стройсистема.рф

Одной из особенностей установки такого материала является необходимость подбора к нему дополнительных составов, вроде монтажной пены, которые будут соответствовать тем же характеристикам огнестойкости. Этот же момент касается дверей, а также окон, если таковые планируются.

Сэндвич-панели повышенной огнестойкости имеет смысл монтировать только в кирпичных и бетонных зданиях и сооружениях. При их установке в деревянном доме все работы и повышенные затраты на материал можно назвать бесполезными.

Повышенная огнестойкость материала должна быть подтверждена свидетельством установленного образца
ФОТО: stroi.com

В заключение

Действительно, сэндвич-панели – строительный материал, при помощи которого можно очень быстро и сравнительно недорого возвести утеплённое, качественно отстроенное здание. Главное, учитывать некоторые нюансы, присущие панелям того или иного вида. Что же касается алгоритма действий, то он не слишком сложен, а значит, можно выстроить сооружение «с нуля», совершенно не имея опыта подобной работы. Однако не стоит сразу приниматься за жилой дом, шлифуя на нём навыки. Всё приходит с опытом, а значит, для начала можно обойтись возведением обычного гаража или складского помещения. Ну а когда придёт уверенность, можно попробовать отстроить и жилище. Тем более, что ассортимент такого материала на строительных рынках очень широк.

Сэндвич-панели применяются сегодня повсеместно
ФОТО: remontnik.ru

Мы будем рады, если изложенная в статье информация будет полезна нашему уважаемому читателю. Любые вопросы по теме вы можете задать в комментариях ниже. Редакция Homius не оставит без внимания ни один из них. Там же можно поделиться своим мнением о статье или опытом проведения подобных работ, если таковой имеется. Наверняка он будет интересен не только начинающим домашним мастерам.

И ещё одна большая просьба. Не забудьте оценить сегодняшнюю статью. А мы, напоследок, предлагаем вашему вниманию видеоролик по теме, который дополнит всё, о чём было рассказано выше.



Предыдущая

СтроительствоЖидкая резина для гидроизоляции — как использовать чудо-материал

Следующая

СтроительствоСкрепляя швы стальные на века: всё, что нужно знать про электроды для сварки новичку и профессионалу

Понравилась статья? Сохраните, чтобы не потерять!

Цены на монтаж сэндвич панелей

Технология монтажа сэндвич панелей, хотя внешне и, кажется, что не имеет никаких сложностей, но здесь все-таки есть свои определенные нюансы, от соблюдения которых будет во многом зависеть качество выполнения работ и длительность эксплуатации установленных панелей.

В данной статье предоставлена краткая инструкция по монтажу сэндвич панелей, которые являются ограждающим конструкциями и могут устанавливаться как горизонтально, так и вертикально, стоимость монтажа сэндвич панелей от этого практически не зависит.

Вертикальный монтаж сэндвич панелей

Перед началом проведения работ надо провести расчет необходимого количества панелей, и определиться с порядком их монтажа. Установку панелей рациональней всего начинать с угла здания. После этого начинать монтаж сэндвич панелей рекомендуется с цоколя, но это актуально в том случае, если здание выше, чем длина панели. Панели укладываются ярусами и между ними обязательно наличие компенсационного шва. Чтобы обеспечить наибольшую надежность нижних элементов, используют так называемые цокольные нащельники. А также в ряде случаев применяют прослойку из минеральной ваты. Цена на монтаж сэндвич панелей – зависит от размеров здания и практически не зависит от материала и производителя самих панелей.

Чтобы легче было устанавливать панели в вертикальное положение, надо использовать кран или другое грузоподъемное устройство. После этого производится контроль на ее вертикальность, и далее панель фиксируется при помощи саморезов, которые в свою очередь устанавливаются по краям панелей. Основное крепление панелей начинается с верхнего края и постепенно идет вниз.

Стоимость монтажа сэндвич панелей также зависит от применения уплотнительного герметика, который является обязательным, но некоторые мастера его не используют либо не незнанию, либо с целью уменьшения затрат, что категорически является неправильным. После использования герметика, можно приступать к установке следующей панели, которая устанавливается в такой же последовательности, как и предыдущая. Весь монтаж надо проводить не спеша и очень внимательно следить, чтобы четко совпадали замки «шип-паз».

Дополнительные элементы, а именно отливы, нащельники, доборные элементы также крепятся саморезами.

Горизонтальный монтаж сэндвич панелей

Здесь также начальным этапом работы является установка на цоколь здания доборных элементов и цокольного нащельника, и если это предусмотрено проектом, то также устанавливается пенопласт или минеральная вата.

Для того, чтобы панели были идеально состыкованы, необходимо использовать контрольные метки. Крепятся панели к существующему каркасу при помощи саморезов.

Новая панель устанавливается на уже существующую, пазом вниз и также фиксируется саморезами. Чтобы уплотнить вертикальные стыки можно использовать минеральную вату или же монтажную пену, для улучшения внешнего вида скрыть стыки можно доборными элементами.

Монтаж кровельных сэндвич панелей

Указанный вид панелей используется для кровельного покрытия в тех случаях, если их угол наклона больше 5%. Обычно они монтируются уже тогда, когда полностью была завершена установка панелей на стенах здания. Чтобы устанавливаемые панели плотно и надежно прилегали друг к другу, перед тем как будет проводиться монтаж кровельных сэндвич панелей, надо полностью обрезать выступающие утеплитель или остатки используемого клея.

Перед проведением монтажа кровельных сэндвич панелей второго и последующих уровней надо провести следующие действия:

— отрезают ту длину листа, которая необходима в торце примыкания панели;

— максимально удаляется по месту соединения панелей средний слой минерального утеплителя по длине стыка.

При установке надо особое внимание обращать на степень затяжки саморезов, они не должны быть перетянутыми и в тоже время уплотнительная шайба должна быть достаточно хорошо прижата к панели.

Использование гидроизоляции при установке кровельных панелей является обязательным условием. Не забудьте обязательно сначала загнуть, а затем зажать фальцы панелей, это можно делать как при помощи столярных инструментов, так и при помощи специального устройства.

Выполняя все указанные выше несложные правила, вы сможете качественно установить сэндвич панели, как на стены, так и на крышу здания.

Данные рекомендации помогут Вам избежать самых распространенных ошибок, а когда все понятно и дело ладится, то любая работа включая монтаж сэндвич панелей превращается в увлекательное и интересное занятие!


Заказать монтаж сэндвич панелей вы можете позвонив нам по телефону!

Стеновые сэндвич панели: характеристики и особенности монтажа

Тенденции современного строительства заключаются в использовании материалов, отличающихся максимальной функциональностью и приемлемой стоимостью. Одним из вариантов являются сэндвич панели, которые представляют собой многослойные конструкции. Они состоят из двух профилированных облицовочных покрытий из оцинкованной стали и слоя утеплителя между ними, обладающего хорошими теплоизолирующими и звукоизолирующими свойствами.



 Для дополнительной защиты металла на его поверхность наносят специальное полимерное покрытие, представленное широкой цветовой гаммой. Оно не только предохраняет стеновые сэндвич панели от механических повреждений и появлений сколов и царапин, но и придает материалу декоративный вид. Внутреннее пространство конструкции заполняется с помощью плит из минеральной ваты или пенополистиролом.

Минеральная вата является материалом природного происхождения и состоит из волокон, пространство между которыми заполнено воздухом. Она устойчива к воздействию высоких температур и химических веществ, отличается приемлемой стоимостью и способностью сохранять свои линейные параметры. Главный недостаток минеральной ваты — снижение теплоизоляционных свойств при увлажнении.

Пенополистирол отличается небольшим весом, хорошими теплоизоляционными свойствами, устойчивостью к воздействию влаги и высоких температур. Однако он менее стоек, чем минеральная вата и склонен к возгоранию. Специальные добавки позволяют получать материал малогорючего типа.

Для более прочного соединения облицовочных листов с утеплителем применяется метод горячего прессования, выполняющегося с использованием клеевых композитных составов.

Технические характеристики

Благодаря особенностям конструкции и технологии изготовления сэндвич панели отличаются следующими эксплуатационными свойствами:

  • хорошей теплоизоляцией, особенно при использовании в качестве слоя утеплителя минеральной ваты;
  • небольшим весом;
  • устойчивость к негативным воздействиям атмосферы и климата;
  • простота монтажа и последующего ухода;
  • высокой прочностью;
  • сохранение полезной площади сооружений при установке панелей в качестве ограждающих элементов;
  • минимальные сроки сборки.

Кроме того, если купить сэндвич панели для строительства дома, то в дальнейшем не потребуется тратить финансы на их поддержание в первоначальном виде. Не нужно ни ежегодного окрашивания, ни обработки различными составами для сохранения структуры материала.

К основным характеристикам сэндвич-панелей относятся:

  • Габаритные размеры. Ширина стандартного листа может быть равна 1000, 1190 и 1200 мм, а толщина варьируется от 50 до 250 мм. Длина панелей составляет от 1 до 20 м.
  • Вес. Свойства применяем материалов и технология изготовления многослойной конструкции обеспечиваютминимальную массу даже у габаритных изделий. При этом панели с пенополистиролом в качестве изоляции легче, чем при использовании минеральной ваты.
  • Материал утеплителя. От его вида зависяттеплоизоляционные и звукоизоляционные свойства панелей и возможность их эксплуатации в различных климатических условиях. К примеру, изделия с минеральной ватой в качестве утеплителя нежелательно использовать в районах, где наблюдается резкий перепад температур в течение дня. Это способствует накапливанию влаги, а она значительно ухудшает свойства материала.
  • Коэффициент теплопроводности. Он определяет эффективность использования многослойных конструкций и является одним из важных показателей. Покупая сэндвич панели, следует обратить внимание на значение коэффициента теплопроводности.

Применение панелей

Сочетание интересного дизайна с небольшой массой, прочности с долговечностью и высокой несущей способностью обеспечивает широкий спектр использования многослойных конструкций. Стеновые панели применяются для сооружения быстровозводимых зданий разного назначения, от магазинов и торговых центров, до частных гаражей и станций технического обслуживания. Они могут служить как отделочным, так и основным конструкционным материалом, и используются для строительства стен, перекрытий и перегородок.

Кровельные панели применяются для сооружения крыш жилых и хозяйственных построек. Они не требуют дополнительной обработки и сохраняют первоначальный вид длительное время.



Монтаж сэндвич-панелей

Соединение сэндвич-панелей между собой осуществляется за счет наличия классической системы Z-lock. Это значительно упрощает их сборку и способствует устранению “мостиков холода”. Благодаря конструктивным особенностям и техническим характеристикам монтаж сэндвич панелей не требует использования специальной техники и сложных инструментов. Однако при возведении различных сооружений следует соблюдать технологию, иначе здания будут промерзать на стыках.



Подготовка основания

Важным этапом строительства различных объектов из сэндвич-панелей является сборка каркаса. От ее выполнения зависят прочность и долговечность возводимых сооружений. Приступая к работе, проверяют соответствие ширины пролета габаритным размерам панелей, причем они должны закрепляться на расстоянии не менее 5 см от края.

В качестве основания могут использоваться:

  • Каркас из металла. Фиксацию на нем панелей осуществляют с помощью специальных винтов, для чего в опорных элементах делают отверстия. Их диаметр должен быть несколько меньше, чем размер крепежа.
  • Направляющие из дерева. В этом случае крепление сэндвич панелей выполняется саморезами.
  • Бетонные конструкции. Для их соединения с панелями используют дюбели, которые вставляют в предварительно сделанные отверстия, и анкера.



Прежде чем приступить к сборке, следует подготовить основание, удалив с него загрязнения и обработав защитными составами.

Укладка панелей

Облицовку перегородок, перекрытий и стен сэндвич-панелями можно выполнять двумя способами — вертикальным или горизонтальным. Выбор определенного варианта зависит от конструктивных особенностей каркаса и возможностей получения минимального количества отходов.

Вертикальную укладку начинают от одного из углов. Сначала фиксируется первый ряд, а затем последующие. При необходимости в местах его соединения с цоколем сооружения прокладывают слой утеплителя, в качестве которого используется пенопласт или пенополистирол. Вертикальность поверхности обязательно выверяют с помощью отвеса.

При горизонтальной укладке первый ряд сэндвич-панелей устанавливают на цоколе, выравнивая по разметке и располагая их пазом вниз, что позволяет избежать затекания влаги внутрь. Для уплотнения вертикальных соединений используют минеральную вату или монтажную пену.

Узлы примыкания плит обрабатывают герметиком, смазывая паз замка прямо перед скреплением конструктивных элементов. При этом нужно следить, чтобы сэндвич панели были состыкованы без деформации уплотнителей и зазоров между отдельными плитами. Для декоративного эффекта и дополнительной защиты узлов примыкания используют доборные элементы.

Способы соединения

При выборе крепежа для сэдвич-панелей следует учитывать материал каркаса, поскольку от этого зависит прочность возводимой конструкции, ее несущая способность и долговечность. Сырьем для изготовления фиксирующих элементов служит углеродистая сталь, а дополнительную защиту металла от влаги и появления коррозии обеспечивают горячим цинкованием.

Закрепляя сэндвич-панели, необходимо соблюдать следующие правила:

  • использовать саморезы со специальной поддерживающей резьбой, которая предотвращает деформацию листов и позволяет сохранить их линейные размеры;
  • соблюдать расстояние от места установки крепежа до края панели, которое должно быть не меньше 50 мм;
  • располагать соединительные элементы к лицевой поверхности под углом, равным 90⁰;
  • закручивать самонарезающие винты с уплотнительной шайбой из резины до полного прилегания, избегая при этом их деформации.

Общее число крепежных элементов указывается в документации на объект строительства и зависит от его типа и интенсивности ветровых нагрузок в процессе эксплуатации. Поэтому прежде чем купить сэндвич панели, следует определиться со способом их соединения.

Особенности монтажа

При возведении зданий и построек из сэндвич-панелей необходимо обращать внимание и на соблюдение техники безопасности, особенно если в качестве утеплителя используется минеральная вата. В этом случае обрезку отдельных элементов проводят в защитном респираторе, поскольку частицы волокон материала могут стать причиной раздражения, аллергической реакции и более серьезные заболевания дыхательных путей и кожных покровов.

Кроме того, нужно соблюдать температурный режим проведения монтажа и не выполнять работы в условиях, которые могут значительно повлиять на свойства материала и конструкции в целом. Так, дождь может привести к ухудшению теплоизоляционных характеристик сэндвич-панелей с минеральной ватой в качестве утеплителя.

Осуществлять монтаж каждой плиты нужно без перерывов, поскольку без закрепления должным образом велик риск ее падения и деформации. В результате придется купить сэндвич панель, чтобы заменить поврежденный элемент.

Уход за сооружениями из сэндвич-панелей

Чтобы обеспечить сохранность строительных объектов разного назначения из сэндвич-панелей, необходимо осуществлять за ними своевременный уход, который включает:

  • Проверку целостности полимерного покрытия и предотвращение появления царапин и сколов на защитном слое. Для этого не рекомендуется прислонять к поверхности ограждающих конструкций временные опоры, погрузочную технику и другое оборудование, которое может нанести ущерб. Деформация защитного слоя может повлечь проникновение влаги и разрушение металла из-за образования коррозии. При обнаружении царапины или скола полимерного покрытия следует их своевременно устранить, используя подходящие материалы.
  • Запрет на присоединение любых дополнительных устройств, без предварительного обеспечения возможности распределения нагрузки. Поскольку стеновые сэндвич панели не рассчитаны на лишний вес, то монтаж оборудования может привести к повреждению конструкций.
  • Очищение поверхности от загрязнений и поддержание в надлежащем состоянии. Это необходимо не только для сохранения декоративности здания, но и для устранения природных катализаторов. Активные соединения хлора и азота, образующиеся в результате кислотных дождей, химические реагенты для таяния снега, сажа и копоть от выхлопных газов, грязь и пыль способствуют ухудшению защитных свойств полимерного покрытия и его повреждению. Это может привести к растрескиванию краски и появлению доступа загрязняющих веществ к цинковому слою, а затем к его истончению и разрушению.

Для очистки достаточно промыть стеновые сэндвич панели водой, предварительно убрав опавшие листья, хвою и крупные фракции мусора. Слишком большое загрязнение удаляют с поверхности, используя специальные моющие средства. После окончания выполняют очистку элементов водосточной системы.

Особое внимание следует уделять осмотру сэндвич-панелей в зимний период. Во-первых, они могут быть повреждены при очистке снега. Чтобы этого избежать, нужно проводить его уборку без привлечения механических устройств и оборудования. Идеальным вариантом, особенно для кровли, является монтаж специальной системы антиобледенения. Она состоит из нагревательного кабеля, автоматических устройств и устраняет наледь, не повреждая поверхность панелей. Система антиобледенения также устраняет талую воду, не давая ей разрушать полимерный слой сэндвич-панелей.

При соблюдении технологии монтажа, обеспечении надлежащего ухода и своевременного устранения повреждений сэндвич-панели прослужат длительный срок, сохраняя свои эксплуатационные свойства и декоративность.

Установка кровли из сэндвич-панелей из TSSC и защита крыш от коррозии и УФ-лучей — TSSC

Кровельные сэндвич-панели изолированы двумя слоями тонких листов, покрывающих две стороны сердцевины, расположенной посередине. Эти панели очень долговечны, а слои соединены между собой. Их также называют композитными панелями, доступными в различных исполнениях. Внешнее покрытие выполнено из нержавеющей стали; это также могут быть листы из оцинкованной стали или стеклопластика (пластик, армированный волокном).



Основной материал представляет собой изоляцию из минеральной ваты, минеральной ваты, полиуретана, PIR и PUR. Ядро губчатое, но жесткие слои защищают его от внешних воздействий. Существуют различные изолированные панели, а именно панели крыши, стеновые панели, панели для эко-комнат и панели для холодильных камер.



Теплоизоляционные панели применяются в различных отраслях промышленности, включая строительство, автомобилестроение, аэрокосмическую промышленность и другие. Сэндвич-панели экономят время, уменьшают вес и снижают стоимость.TSSC производит теплоизоляционные панели высшего качества; наши панели поступают непосредственно для нашего производственного подразделения. У нас есть большой запас кровельных сэндвич-панелей решений, разработанных нашими специалистами.



После доставки на место панели готовы к использованию. Эти панели можно прикрепить к несущей конструкции и использовать для устойчивых стен или крыш с более высоким уровнем изоляции. Эти панели также полезны для строительства залов и крыш зданий.Например, система панелей крыши очень выгодна для коммерческого использования. Наши сэндвич-панели имеют сердцевину, которая является огнестойкой и устойчивой к атмосферным воздействиям.



Если вы ищете компанию, предлагающую кровельные сэндвич-панели на Ближнем Востоке, свяжитесь с TSSC. Предлагаем вам панели EASY WALL, продукт компании TSSC. Эти панели изготовлены из цементных плит с внешней стороны и могут использоваться вместо блочных стен. Используется для эффективного возведения стен.Наши панели Easywall часто используются в строительном секторе. TSSC предоставляет вам запас теплоизоляционных панелей; мы стремимся создавать высококачественные продукты, отвечающие международным стандартам. У нас есть отличная команда обслуживания клиентов, которая поможет вам обсудить и решить ваши проблемы и обеспечить своевременную доставку.



TSSC — компания, сертифицированная по стандарту ISO 9001, которая производит и проектирует множество промышленных товаров. Мы предлагаем все виды материалов для строительства.Поскольку мы работаем на Ближнем Востоке, мы предоставляем услуги в Абу-Даби, Шардже и Дубае. Теперь мы являемся крупнейшим производителем изоляционных панелей, используемых в кровле и облицовке. Теперь у нас есть надежная клиентская база; Мы работаем в этом бизнесе более четырех десятилетий и обслуживаем тысячи клиентов.

Пожалуйста, обсудите с нашей командой ваш проект; у нас будет идеальное решение для вас.



Если вы ищете виниловые стеновые панели для коммерческого использования, инвестируйте в ПВХ-панели Duramax, если вашим приоритетом является жилое ограждение и вы имеете дело с заборами Duramax.

Зачем использовать сэндвич-панели в вашем здании

От промышленного до жилого строительства, от крыш до стен, сэндвич-панели — это решение для энергоэффективных зданий. Они предлагают исключительную производительность по низкой цене и бесконечные возможности индивидуальной настройки.



Сэндвич-панели и сухая конструкция

Теплоизоляционные панели играют все более важную роль, поскольку они являются идеальным элементом для завершения конструкций, возводимых по технологии сухого строительства.

Возможность точного проектирования всех элементов, необходимых для строительства конструкции и облицовки, соблюдение сроков, бюджета строительства и энергоэффективности, более короткая продолжительность строительной площадки и архитектурная свобода — все это элементы, которые делают сухие строительные конструкции очень привлекательный.

При таком методе строительства сэндвич-панели являются подходящим элементом для завершения ограждающих конструкций здания и внутренних перегородок.Здания выигрывают от их легкости, прочности, безопасности и универсальности, а внутренние помещения получают эффективную теплоизоляцию и звукоизоляцию.



Теплоизоляционные панели для индивидуальной изоляции

Сэндвич-панели изготавливаются с двумя несущими поверхностями, обычно из металла, и внутренним слоем из изоляционного материала, образующим их сердцевину. Они могут варьироваться в зависимости от материалов — металлических листов или слоев — и используемой изоляции.

Основной компонент панелей может быть изготовлен из пенополистирола, пенополиуретана, стекловолокна, минеральной ваты, а также дерева, бумаги, пробки и т.п.Они являются строительными элементами, способными оптимизировать производительность систем отопления и охлаждения благодаря их изолирующей эффективности.

Могут использоваться для кровельных, периметральных и внутренних стен, а также для специальных целей. Сэндвич-панели, используемые для вертикального закрытия зданий, рассматриваются как конструктивные элементы с адекватным дизайном и оценкой необходимых требований.



Множество причин для использования сэндвич-панелей

Эффективная теплоизоляция делает здание очень удобным для пользователей его внутренних помещений и помогает повысить его стоимость.Кроме того, это снижает воздействие строительной деятельности на окружающую среду.

Помимо хорошей теплоизоляции, сэндвич-панели обладают и другими характеристиками, которые делают их выгодным решением:

  • механическая стойкость к нагрузкам
  • реакция на огонь и сопротивление
  • легкость и простота установки
  • устойчивость к износу и атмосферным воздействиям
  • возможность установки на существующие крыши
  • универсальность решений: панели для криволинейной, наклонной, плоской кровли
  • Разнообразие отделки для различных архитектурных стилей.



Теплоизоляция из сэндвич-панелей

Сэндвич-панели создают непрерывную изоляционную поверхность, сводя к минимуму риск возникновения тепловых мостов. Благодаря высоким изоляционным характеристикам они широко используются в устойчивом строительстве и зданиях, предназначенных для энергосбережения.

В зависимости от толщины и материала, используемого в сердцевине, показатели теплопроводности и изоляции панелей могут значительно меняться. Это дает возможность правильно определить их размер, исходя из конкретных требований.



Звукоизоляция из сэндвич-панелей

Изоляционная масса внутри сэндвич-панелей также способствует акустическому комфорту. На самом деле существуют материалы с отличными звукоизоляционными показателями. Размещенные в виде крыши, а не боковых стен, они снижают уровень шума в жилых и рабочих помещениях, значительно улучшая качество жизни.



Крыши и стены из сэндвич-панелей

Сэндвич-панели, созданные для удовлетворения потребности в теплоизоляции больших крыш, как правило, в промышленных и коммерческих зданиях, также успешно применяются в жилых зданиях.

Это использование, которое больше, чем любое другое, способствует повышению энергоэффективности зданий, направлено на изоляцию крыши, самой большой поверхности, которая больше всего подвергается воздействию солнечного света летом и потерям тепла зимой. Если теплоизоляционные панели используются также для полного утепления вертикальных стен, полов и внутренних перегородок; у нас есть здание, которое может оптимизировать ресурсы и уменьшить потери тепла, с рациональным и полезным выбором.

Линия по производству сэндвич-панелей — Непрерывная линия по производству сэндвич-панелей из ПУ, ПИР

Главная > Линия по производству сэндвич-панелей > Непрерывная линия по производству сэндвич-панелей из ПУ, ПИР

Непрерывная линия по производству сэндвич-панелей из ПУ, ПИР линия, которую производит компания KINDUS, которая первой в S.Корея для успешной локализации всего оборудования, производится на основе более высокого технического уровня на протяжении всего процесса проектирования, производства, монтажа и ввода в эксплуатацию.

Наша линия по производству сэндвич-панелей представляет собой полностью автоматизированную систему оборудования для производства сэндвич-панелей различных форм с использованием жесткого пенополиуретана или полиизоцианурата в качестве основного материала, который в настоящее время известен как верхняя изоляция с низкой теплопроводностью, сохранением тепла, защита от запотевания, высокая прочность и доступность на строительной площадке.

Линия сэндвич-панелей KINDUS из полиуретана и полиизоцианурата состоит из следующих компонентов:


Линия по производству сэндвич-панелей Состав
Кроме того, KINDUS, мы можем изготовить полный комплект непрерывной линии по производству сэндвич-панелей из ПУ, ПИР по собственной технологии, включая систему вспенивания ПУ/ПИР, а также пентановый магазин для использования его в качестве выдувного агент. В связи с этим мы можем предоставить нашим клиентам 100% безупречную поддержку/услуги от А до Я.

Наша непрерывная линия по производству сэндвич-панелей из ПУ, ПИР уже признана своей ценностью благодаря экспорту в европейские страны с CE и другими крупными компаниями-производителями линий сэндвич-панелей в стране и за рубежом, KINDUS, мы будем продолжать попытки развития в соответствии с потребностями клиентов. для высококачественных сэндвич-панелей.

Общая спецификация сэндвич-панельной линии
Вид продукты Внутренняя стена, наружная стена, наружная стена, гофрированная крыша, сайдинг, металл, кафельная крыша и более
Плотность основного материала Standard 35k ± 5 · 40k ± 5
Скорость производства Средняя 4 ~ 12 м / мин
Ежегодные возможности Около 1 000 000 000
Примерно W20M x L120m X H7M
Требуемая электроэнергия  Около 400 кВт
Требуемое давление воздуха  Минимум 6~7 бар

, МВт, ПУ/ПИР) с 4 линиями непрерывного производства сэндвич-панелей.

В связи с этим, KINDUS, мы можем предоставить специальные и дифференцированные услуги всем нашим клиентам, которые поставляют производственную линию вместе с различными технологиями и ноу-хау, которые очень полезны для обслуживания и эксплуатации оборудования на реальной рабочей площадке.

Видеоролик

Линия непрерывного производства сэндвич-панелей из полиуретана и пиридина


Фотографии линии сэндвич-панелей

Foshan B.H Housing Technology Co.ООО

Сэндвич-панели B.H широко используются в строительной отрасли. В целом сэндвич-панели набирают обороты из-за их быстрой, простой и в то же время экономичной, а также сильной замены традиционных методов строительства.

В основном изготовлен из «сердцевинного» изоляционного материала, зажатого между оцинкованными/предварительно окрашенными стальными листами с помощью передового производственного процесса.

B.H является пионером в производстве сэндвич-панелей, предлагая клиентам широкий ассортимент продукции в соответствии с требованиями, основанными на различных приложениях.

Особенности и преимущества:

  • Легкий вес.
  • Простота установки, короткий рабочий цикл
  • Экономичный
  • Широкий выбор конструкций и изоляционных материалов.
  • Высокая несущая способность
  • Высокая устойчивость к ударам.

Гибкие производственные диапазоны. Длины могут быть изготовлены в соответствии с требованиями проекта с учетом транспортных ограничений.

Применений:

  • Быстровозводимое здание
  • Кровельная и стеновая система склада
  • Лабораторная комната
  • Сборный дом
  • Холодная комната
  • Кровельная система для сборного дома
  • Система внутренних и наружных стен для сборного дома
  • Клиринговая комната
  • Больница
  • Промышленные навесы
  • Коммерческие комплексы, крытые и открытые стадионы, холодильные камеры, здания и внутренние перегородки и т. д.

Многослойная стеновая панель EPS


Сэндвич-панель EPS


Сэндвич-панели из минеральной ваты


Сэндвич-панель из минеральной ваты


Полиуретановая многослойная стеновая панель


Полиуретановая многослойная кровельная панель


Многослойная стеновая панель MGO


Многослойная стеновая панель из минеральной ваты MGO


Стеновая панель из сэндвич-панелей SB (Структурная строительная плита)


Кровля из сэндвич-панелей: технология и монтаж

Строительные кровельные покрытия из укладочных материалов с повышенными характеристиками в плане защиты от атмосферных осадков, механических воздействий и коррозии.Для таких целей подходят некоторые изделия с монолитной конструкцией, но они не всегда подходят с точки зрения других параметров. Например, битумные материалы из-за большой массы имеют строгие ограничения по использованию на кровле. Универсальным решением по многим качествам может стать кровля из сэндвич-панелей, которые образованы многослойной структурой, обеспечивающей разнонаправленные защитные качества.

Что такое сэндвич-панель?

Особенности этого материала отражены в названии.Ведь по своей структуре панель напоминает бутерброд или бутерброд, так как состоит из нескольких слоев. Каждый уровень сооружения имеет свою эксплуатационную задачу и технико-физические характеристики. Стандартные панели имеют трехслойное устройство – верхний и нижний слои образованы прочным защитным материалом, а в центральной части размещен утеплитель. В качестве основы, то есть нижнего слоя, может быть использована магнезитовая плита или металлический лист. Далее, чтобы кровля из сэндвич-панелей выполняла функцию теплоизоляции, сердцевину материала обеспечивают минеральной ватой, пенополистиролом или стекловолокном.Теплоизоляция выбирается исходя из экологических и пожаробезопасных требований к зданию. Что касается верхнего слоя, то он может быть представлен не только металлом. Сегодня для покрытия таких панелей все чаще используются высокопрочные пластики и композиты, которые не подвержены коррозии и успешно противостоят атмосферным осадкам.

Технология устройства кровли на основе сэндвич-панелей

Материал укладывается по общей схеме кровельного перекрытия. Панели крепятся на несущие опорные элементы, такие как обрешетка, балки, металлические профили и т.п.Крепление осуществляется двумя способами — с помощью собственных замковых замков (межпанельных креплений) и жесткими механическими средствами с помощью винтовой фурнитуры. Также устройство кровли из сэндвич-панелей включает зоны технологической примыкания, в которых используются покрытия и уплотнительные узлы. Это наборные компоненты, задачей которых является повышение надежности изначально слабых мест кровельного покрытия – это касается, в частности, угловых и стыковых соединений между панелями.

Подготовительные работы

Еще до закупки панелей необходимо составить план работ на строительной площадке.Также изготавливаются оптимальные характеристики материала для конкретного объекта, определяются марка, размеры и т.д. После этого панели закупаются и доставляются на объект. Место предварительного хранения должно быть чистым и ровным. Стороны доступа к кровельным панелям также должны быть освобождены и расчищены. Если других способов выполнить работу нет, то необходимо установить подмости и подъемные платформы. С помощью этой техники также можно будет осуществить подъем материала.Что касается инструментов, то кровля из сэндвич-панелей монтируется с помощью сверлильных станков, ручных ножниц по металлу, электролобзика и присосок. Отдельно готовится измерительный прибор. Целесообразно использовать электронные и лазерные рулетки и уровни, которые избавят от необходимости лишних перемещений по крыше.

Конфигурация компоновки панелей

Сегменты могут размещаться на прогонах, изготовленных из дерева, металла и бетона. Балка по отношению к панели должна находиться в ее центральной части, принимая на себя основную нагрузку.Также необходимо учитывать величину зазоров между опорными линиями и допустимость уклонов, при которых может производиться установка. Например, ширина прогонов на промежуточных опорных точках не менее 60 мм, а на крайних отрезках — от 40 мм. В свою очередь, минимальный уклон кровли из сэндвич-панелей составляет 7°. Фиксация панелей на отдельных участках также осуществляется с помощью разного количества креплений. На основной площадке используйте не менее 2 шурупов на каждый пролет и панель.Для последних прогонов и панелей используется не менее трех креплений на сегмент. Угловые панели должны быть закреплены не менее чем четырьмя элементами.

Основные действия по установке

Начните установку с нижнего концевого сегмента. Первый элемент располагается открытой волной, обращенной к торцу здания. К этой панели с обоих концов крепятся хомуты. Важно, чтобы центр зажима располагался между средними гофрами, а не по краям. С помощью готовых зажимов можно поднимать и опускать панели на линиях, точно подгоняя их под конкретное место установки.При размещении панелей относительно друг друга важно выдерживать зазоры для замковых креплений – эта величина составляет в среднем 1-2 мм. Затем можно приступать к аппаратному ремонту. Для этого место сверления необходимо отметить керном и с помощью электроинструмента проделать отверстия. Так как при укладке необходимо выдерживать минимальный уклон кровли из сэндвич-панелей 7°, для удобства буровых работ их лучше производить заранее на ровной поверхности. Затем можно переходить непосредственно к затяжке шурупов согласно приведенным выше рекомендациям по притеканию элементов к панели и прогону.Затяжку метизов необходимо проводить до того, как будет устранена шайба шайбы. Если внутри шайбы был прогиб, то затяжка производилась с чрезмерным усилием.

Установка дополнительной фурнитуры

Прежде всего, устанавливается маска кровельной бритвы. Для этого проверьте монтажный зазор в месте свеса крыши, а затем отогните часть верхнего листа в месте нахлеста гофры. На образовавшуюся площадку следует закрепить бритву саморезами.Крепление производится непосредственно к стене, но конструкция защитит подкровельное пространство. В работе можно использовать несколько видов планок для разных зон кровли из сэндвич-панелей. Узлы листа и уплотнительного элемента, в которые была установлена ​​защелка, рекомендуется изнутри дополнительно обработать монтажной пеной. По крайней мере, это касается участков, где наружная герметизация оказалась недостаточно надежной.

Завершение монтажных работ

Снять защитную пленку с панелей — как снаружи, так и внутри.То же самое необходимо сделать в отношении стоек и другой вспомогательной арматуры. Поверхность материала также очищается от грязи, пыли и других следов, оставшихся после монтажа. Изначально для этого рекомендуется использовать влажную тряпку, но если этот способ не помогает, можно прибегнуть к растворителям в виде ацетона или уайт-спирита. Если после выполненного монтажа кровли из сэндвич-панелей остались недостаточно герметичные или технически слабые участки, то их следует застраховать изнутри.Опять же, для таких целей допускается применение утеплителя, технологической обшивки типа прогонов, той же строительной пены или профильных силовых элементов.

Обслуживание кровли в процессе эксплуатации

Важно поддерживать защищенное состояние поверхности сэндвич-панели. Наружные покрытия из этого материала сами по себе могут выполнять защитные функции, но в условиях постоянного климатического и механического воздействия этого может быть недостаточно. Например, для ремонта кровли из сэндвич-панелей в местах с небольшими повреждениями или коррозией рекомендуется использовать специальные эмали.Как правило, это акриловые ремонтные составы, предназначенные для устранения повреждений на металлических и пластиковых поверхностях. Если участок был серьезно деформирован с образованием крупной трещины, то без полной замены сегмента, на участке которого возникла проблема, не обойтись.

Вывод

Панели данного типа при всех сложностях Практика эксплуатации дает массу преимуществ. Технологический материал легко обновляется, эффективно противостоит внешним воздействиям и при этом обеспечивает высокую тепло- и звукоизоляцию.По назначению кровля из сэндвич-панелей универсальна – ее используют как для обустройства промышленных зданий, так и в частном секторе. Но, опять же, при выборе того или иного напольного покрытия следует ознакомиться с его содержанием. Для домашнего использования лучше приобретать панели с теплоизолятором природного происхождения или искусственными аналогами, в которых минимум вредных веществ.

Скатная крыша из сэндвич-панелей. Скат кровли из сэндвич-панелей

Сэндвич-панели – современный вариант кровельного материала.Монтаж кровли в виде многослойных панелей не представляет сложности, так как материал немного весит. Небольшой вес является как преимуществом, так и недостатком, так как сильные порывы ветра могут сорвать покрытие.

В трехслойных кровельных панелях наружные слои — профилированный металл (толщиной 0,5-0,7 мм), внутри — теплоизолятор (стекловолокно, минеральная вата, пенополистирол или пенополиуретан). Все слои сэндвич-панели представляют собой единое изделие, слои соединяются с помощью клея или прессования.

Преимущества кровельных сэндвич-панелей:
  • Хорошая шумо- и теплоизоляция;
  • Оригинальный внешний вид;
  • Огнеупорность;
  • Срок службы более двадцати пяти лет;
  • Универсальность — есть элементы разного размера.

Особенности установки

Кровля, которую планируется покрыть сэндвич-панелями, должна иметь правильный уклон. Уклон крыши прописан в СНиПах, неправильный проект крыши почти вдвое сокращает срок службы этого кровельного покрытия.

  • Если на крыше есть окна или световые люки, уклон должен быть больше. В этом случае расчеты осуществляются в индивидуальном порядке.

Проблемы при выборе неправильного уклона скатов крыши:
  • Быстрый износ материала, ухудшение эксплуатационных параметров;
  • Возникновение застоя воды;
  • Плохая гидроизоляция, протекает крыша;
  • Потеря эстетической привлекательности.
03.04.2016 02:39

Кровельные работы на здании – одна из самых сложных и ответственных работ.Несмотря на материал, из которого осуществляется монтаж недвижимости, из сэндвич-панелей можно быстро сделать крышу. Таким образом, при устройстве сэндвич-кровли совсем не обязательно, чтобы здание было выполнено именно из этого материала. Важная деталь при монтаже – соблюдение технических характеристик и особенностей панелей. Уклон кровли из сэндвич-панелей необходимо выполнять в соответствии с конструктивными особенностями и предполагаемой нагрузкой.

Разновидности кровельных сэндвич-панелей.

Для кровли применяют трехслойные сэндвич-панели, основным теплоизоляционным элементом которых является базальтовое волокно или пенополиуретан. Материал облицовки – нержавеющая сталь или алюминий.

Низкая нагрузка на крышу позволяет выполнять любые манипуляции с панелями. Главное, учитывать погодные особенности региона, где происходит установка. Особенно это актуально для центральных и северных регионов России, где нагрузка снежного покрова на кровли зданий может быть достаточно высокой.Рекомендуется выполнять уклон крыши не менее 5% по отношению к линии горизонта.

Применение сэндвич-панелей с определенным видом утеплителя зависит от особенностей строящегося здания. Для повышения теплоизоляционных свойств зданий применяют панели с пенополиуретановым наполнителем. Кроме того, этот утеплитель имеет гораздо меньший вес, в результате чего значительно снижается нагрузка на крышу. Особенности пенополиуретана позволяют использовать сэндвич-панели с этим видом наполнителя в помещениях с агрессивными и водными средами при длительной эксплуатации.

Панели

с базальтовым волокном в качестве наполнителя рекомендуется использовать для строительства помещений с повышенной категорией пожарной опасности. Такое применение возможно благодаря тому, что волокно относится к негорючим материалам.

Уклон кровли из сэндвич-панелей также должен соответствовать региону, в котором происходит монтаж. При этом используется следующий принцип – чем больше расчетная нагрузка, тем больше должен быть уклон крыши. Таким образом обеспечивается естественный снежный покров с крыши здания.В противном случае снег придется убирать дополнительно с помощью рабочей силы. Такое воздействие на крышу не может не сказаться негативно на качественных свойствах кровельного покрытия, что значительно снижает срок службы материала.

Особенности монтажных работ.

При использовании сплошных сэндвич-панелей уклон кровли не может быть менее 5%. В том случае, если панели соединяются по длине, уклон должен быть не менее 7%.

Если уклон кровли более 7%, то для крепления продольных стыков необходимо дополнительно установить соединительные саморезы.Для устранения возможных протечек необходимо установить уплотняющие прокладки на все стыки по ширине панели. При подготовке к монтажу панели необходимо подготовить, обрезав нижний металлический лист панели и изоляционный слой по размеру стыка, начиная со второго ряда панелей.

При определении уклона кровли, в зависимости от региона, для устройства в регионах с повышенным количеством осадков кровля может иметь уклон 40% и более. В сухом и жарком климате уклон составляет от 7 до 25%.

Сборные сэндвич-панели, — пояснил начальник стройплощадки, — «можно использовать и для кровли».

Популярность кровельных сэндвич-панелей обусловлена ​​простотой монтажа. Чтобы полученная конструкция прослужила долго и надежно, необходимо тщательно соблюдать рекомендации по транспортировке и укладке материала.

Определение минимального угла наклона крыши

Существуют следующие рекомендации СНиП: уклон кровли из сэндвич-панелей должен быть не менее 5 градусов.При этом для укладки следует использовать только сплошные панели: такая поверхность не содержит стыков, окон и других элементов, нарушающих ее монолитность. Все остальные ситуации предусматривают минимальный уклон кровли из сэндвич-панелей 7 градусов.

При выборе оптимальной конструкции крыши и степени ее уклона учитывают климат региона. В районах с частыми и обильными осадками для кровли из сэндвич-панелей рекомендуется уклон скатной кровли не менее 40 градусов.Это позволит дождевой воде беспрепятственно стекать вниз, без застоя на стыках. Если в регионе сухой и жаркий климат, минимальный уклон для сэндвич-панелей допускается уменьшить до 7-25 градусов. Следует помнить, что возведение более крутых крыш потребует большего расхода стройматериала.

Плоская крыша из сэндвич-панелей провоцирует застой влаги. В то же время не избежать негативных последствий для герметичности стыковых участков. Когда оттепель сменяется морозом, это приводит к замерзанию скопившейся воды.Такие процессы повреждают внешний защитный слой панели, а впоследствии разрушают металлическую оболочку. Если в качестве основания под кровлей выступает несущая металлическая, железобетонная или деревянная конструкция, то при устройстве небольшого уклона кровли из сэндвич-панелей дополнительные крепления не понадобятся. Если минимальный уклон кровельных сэндвич-панелей превышает отметку в 7 градусов, применяются дополнительные соединительные крепления.

Необходимое оборудование для установки

При строительстве кровли из сэндвич-панелей постоянно возникает необходимость раскроя материала в размер.Его также необходимо закрепить и гидроизолировать. Для резки панелей можно использовать электроножницы, мелкозубую пилу или стационарный станок с циркулярной пилой. Болгарку или приспособления для горячей резки лучше не использовать, так как из-за нагрева линии реза панели начинают гнуться. Это приводит к нарушению защитного покрытия, из-за чего начинает проявляться коррозия.

При транспортировке сэндвич-панелей обычно используются механические или вакуумные захваты, чтобы избежать повреждения поверхности.В тех местах, где на панели установлены захваты, заранее наклеивается специальная пленка. В качестве крепежного материала для монтажа кровельных сэндвич-панелей используются длинные нержавеющие саморезы. Также необходимы шайбы и специальные прокладки. При выборе оптимальной длины саморезов ориентируются на толщину панели и каркаса, на котором она закреплена. Саморезы удобнее затягивать отверткой.


При расчете необходимого количества крепежного материала учитываются следующие факторы:

  • Ветровая нагрузка на здание.На это влияет ее высота, расположение и угол наклона кровли из сэндвич-панелей.
  • Особенности здания (открытое или закрытое).
  • Где в кровельной конструкции находится элемент, подлежащий креплению. Крайние панели имеют наибольшую ветровую нагрузку.
  • Несущая способность каждого крепежа.


Точные расчеты должен выполнять квалифицированный специалист с учетом СНиП минимального уклона кровли из сэндвич-панелей.Особого внимания требуют стыки между панелями: между ними не должно быть зазоров. На крышах с любым углом наклона кровли из сэндвич-панелей для герметизации используется специальная лента типа Abris Lb 10×2. Также можно использовать силиконовый герметик. Все вертикальные упоры оборудуются одинаково.

Характеристики сэндвич-панелей

В продаже есть несколько видов материала с разными размерами, наполнителем и показателем прочности. В зависимости от их характеристик определяется назначение каждого вида.Внутренний утепляющий слой обычно состоит из пенополистирола, пенополиуретана, полиизоцианурата или минеральной ваты.

Сэндвич-панели весят совсем немного и могут сочетать в себе верхнее покрытие и изоляцию. Изделия с базальтовой ватой считаются самыми теплыми. Корпус выполнен из тонкого листового металла и покрыт декоративной полимерной защитой – благодаря этому пластинам придается необходимый цветовой рисунок и защита от коррозии.


Чтобы не повредить защитный слой при укладке материала, необходимо соблюдать следующие рекомендации:

  1. Полностью исключается использование горячей и абразивной резки.
  2. Защитная пленка на нижней части панели должна оставаться до ее установки. По окончании работы снимается верхняя пленка.
  3. Если при резке материала появляются металлические сколы, их необходимо немедленно смахнуть щеткой, иначе впоследствии они могут поцарапать полимерный слой.
  4. При проведении монтажных работ допускается использование обуви только с мягкой подошвой.
  5. Если сэндвич-панели во время строительных работ хранятся на открытом воздухе, необходимо предусмотреть для них надежную защиту от климатических воздействий.Для укладки материала рекомендуется использовать ровную сухую площадку.

Особенности установки

СНиП

Кровля из сэндвич-панелей предполагает соблюдение следующих условий:

  • День для монтажа желательно выбирать безветренный, так как площадь панелей большая, а вес небольшой. Допускается наличие слабых порывов ветра до 9 м/с.
  • Не работайте в дождливую, снежную или туманную погоду.
  • В условиях плохой освещенности процесс установки следует остановить.
  • Для качественного проведения продольной заделки температура воздуха должна быть не менее +4 градусов.


Приступая к укладке кровельного материала, необходимо сделать следующее:

  • Внимательно осмотреть конструкцию крыши на соответствие ее проектной документации. При обнаружении дефектов и дефектов монтажа их необходимо устранить.
  • Проверить соответствие всех прогонов, ригелей и других конструктивных элементов проекту.Для этого обязательно нужно использовать строительный уровень.
  • Подготовьте все приспособления и фитинги.

Процедура укладки

Монтаж сэндвич-панелей осуществляется в поперечном направлении к прогонам, которые располагаются параллельно карнизу. Для увеличения несущей способности кровли шаг установки прогонов можно уменьшить. Этот прием обычно используется на крышах с небольшим уклоном в районах с обильным снегопадом. В любом случае этот параметр не должен быть больше 200 см.

Сначала укладывают плиты длиной до 10 м, так как их намного легче поднимать на крышу. Кроме того, в этом случае на порядок снижается риск деформации из-за колебаний температуры при эксплуатации покрытия. Перед монтажом сэндвич-панелей укладывается утеплитель (минеральная вата) и гидроизоляция. Также следует проверить горизонтальность балок и состояние деревянных, металлических и железобетонных опор. Любая обнаруженная ржавчина, плесень и другие отложения должны быть удалены.


Если в деревянных элементах есть трещины, их необходимо заделать. То же самое касается каверн в бетоне. Все стыки элементов каркаса герметизированы. Для обработки деревянных поверхностей применяют огнезащитные средства, для металлических – антикоррозийные средства. Очень важно, чтобы шаг несущих элементов соответствовал размерам плит. При выборе ширины пролетов стараются обеспечить крепление материала на расстоянии 50 мм от края.Соединяемые панели также должны иметь хорошую поддержку.

При использовании минеральной ваты в качестве теплоизоляции внутри сэндвич-панелей необходимо защищать дыхание респиратором. Поднимая панели на крышу, не ставьте их на замок во избежание его перекоса. Начинать укладку сэндвич-панелей на крышу лучше всего с любого из нижних углов, придерживаясь строгой вертикальности монтажа.

Кровля из сэндвич-панелей

– новое слово в устройстве скатных и плоских крыш различной конфигурации и размеров.Конструктивные особенности материала позволяют создать герметичное покрытие с идеальными качествами. Сэндвич-технология предусматривает монтаж готовых элементов кровли. На возведение крыш по технологии кровельного «пирога» уходит до 50% меньше времени, чем на монтаж других материалов. О технических параметрах стройматериала, особенностях его монтажа и эксплуатации далее в обзоре.

Что такое сэндвич-панель

Сэндвич-панель – это строительный материал с трехслойной структурой.Составные части кровельной панели плотно склеиваются друг с другом с помощью двухкомпонентного клея на основе полиуретана. Верхний и нижний слои трехуровневой системы выполнены из тонколистовой оцинкованной стали с полимерным покрытием. Толщина металлических элементов «пирога» 0,5 или 0,7 мм. Стальные листы профилированы с ребрами жесткости. Средний слой представлен утеплителем, представляющим собой базальтовую минеральную вату, пенополистирол или пенополиуретановую плиту.

Преимущества рубероида:

  • презентабельный внешний вид;
  • долговечность;
  • повышенная огнестойкость;
  • прочность;
  • устойчивость к деформации;
  • легкий вес;
  • простота монтажных работ;
  • устойчивость к агрессивным средам и другим негативным воздействиям извне.

Характеристики и размеры

Кровля из сэндвич-панелей характеризуется хорошей звукоизоляцией, отличными теплоизоляционными свойствами и водонепроницаемостью. Сэндвич-кровля не пропускает холодный воздух снаружи и удерживает теплый воздух внутри помещения.

Линейные параметры стандартной плиты:

  • ширина — 1000 мм;
  • длина — от 2500 до 16000 мм;
  • Толщина изделия — от 50 до 250 мм.

Основными характеристиками кровельного материала являются теплопроводность, несущая способность, огнестойкость, звукоизоляция и вес. Тип изоляции и толщина панели имеют ключевое влияние на технические параметры продукта.

Показатель теплоизоляции служит ориентиром при выборе толщины панели. Чем толще плита, тем больше теплого воздуха будет удерживаться в середине здания.

Показатели сэндвич-панелей с минераловатным утеплителем:

  • звукоизоляция — от 30 до 43 дБ;
  • теплопроводность — 0.05Вт/Мк;
  • предел огнестойкости — EI 30 до EI 180;
  • группа воспламеняемости — НГ;
  • плотность — от 120 до 140 кг/м 3 ;
  • удельный вес — от 17,5 до 43,5 кг/м 2 .

Характеристики кровельных плит с пенополистирольным утеплителем:

  • звукоизоляция — от 25 до 39 дБ;
  • теплопроводность — 0,042Вт/Мк;
  • предел огнестойкости — EI 15;
  • группа воспламеняемости — Г1;
  • плотность — 25 кг/м 3 ;
  • удельный вес — от 12.2 до 17,2 кг/м2.

Характеристики сэндвич-панелей с пенополиуретановым утеплителем:

  • звукоизоляция — от 30 до 35 дБ;
  • теплопроводность — 0,022Вт/Мк;
  • предел огнестойкости — EI 15;
  • группа воспламеняемости — Г4;
  • плотность — 41 кг/м 3 ;
  • удельный вес — от 9,2 до 15,5 кг/м 2 .

Трехуровневые кровельные системы обладают способностью выдерживать большие нагрузки без ущерба для качества материала.Максимальная ветровая нагрузка достигает 48 кгс/м 2 , покрытие выдерживает до 150 кг снега на 1 м 2 . Срок службы сэндвич-панелей достигает 30 лет.

Подготовка к установке

Качественный монтаж сэндвич-плит на крышу невозможен без предварительной подготовки процесса. Первым делом необходимо ознакомиться с проектной и монтажной документацией. В проекте определены размеры и тип сэндвич-панелей, количество плит, схема раскладки и способы крепления узлов, количество гидроизоляционных материалов.

Перед началом монтажных работ следует проверить положение ригелей, стропил и прогонов, устранить возможные перепады, проверить угол ската. На подготовительном этапе закупаются необходимые инструменты и сопутствующие материалы.

Необходимые инструменты и материалы


Для подрезки плит, скрепления материалов и герметизации стыков при монтажных работах потребуются следующие материально-технические средства:

  • электрические ножницы;
  • циркулярная пила стационарная;
  • напильник мелкозубчатый;
  • отвертка или электрическая дрель;
  • строительный уровень;
  • длинные кровельные шурупы из углеродистой или нержавеющей стали в комплекте с уплотнительными шайбами;
  • короткие саморезы для крепления доборных элементов.

Длина саморезов для крепления листов выбирается исходя из материала несущей конструкции и толщины самой панели. Для крепления настила из сэндвич-панелей обычно используют саморезы длиной 12,5 мм.

Помимо самих трехслойных плит, для устройства кровли потребуются дополнительные элементы и оформители:

  • планка карнизная;
  • торцевые пластины и заглушки;
  • коньковый брус.
  • долины.

Ящик из сэндвич-панелей

Для изготовления каркаса сэндвич-панели могут использоваться различные материалы:

  • дерево;
  • металл;
  • железобетон.

Преимущества деревянной опорной системы – доступная цена, экологичность материала, низкая теплопроводность и простота сборки. К недостаткам основания из дерева можно отнести необходимость дополнительной обработки материала от воспламенения и поражения грибком и насекомыми.


Железобетонные подконструкции характеризуются длительным сроком службы, высокой прочностью, стойкостью к ржавчине и низкой теплопроводностью. Существенным недостатком железобетонной обрешетки является ее большой вес.

Металлическая обрешетка – это быстровозводимая, прочная и надежная конструкция, устойчивая к деформациям. Отрицательными качествами металлической опоры являются высокая теплопроводность, необходимость антикоррозийной обработки, немалая стоимость.

Каркасная конструкция спроектирована с учетом геометрических параметров сэндвич-панелей.Расстояние между прогонами должно обеспечивать крепление пластин в 5 см от края, опоры должны совпадать со стыком панелей.

Технология монтажа

Подъем сэндвич-панелей на крышу осуществляется с помощью специального оборудования. Во избежание повреждения материала подъемный механизм должен быть оснащен подъемными устройствами в виде вакуумных присосок или мягких захватов.

Перед началом работы снимите защитную пленку с нижней поверхности плит.Кровельные блоки монтируются рядами по направлению от свеса крыши к коньку. Панели крепятся к каркасу кровельными саморезами. Крепеж вкручивается строго перпендикулярно листу, вкручивается без чрезмерных усилий, чтобы не повредить прокладку.

Монтаж кровли из сэндвич-панелей начинается с угла нижнего ряда, который в свою очередь образует карнизный свес. Последующие элементы монтируют внахлест, фиксируя их к уже уложенным блокам и к обрешетке.

Торцевые части сэндвич-панели оснащены замками Z-Lock. Фиксация листов в продольном направлении осуществляется с помощью замковых соединений. Важно следить за тем, чтобы гребни замков плотно входили во впадины последующих плит. Для надежной герметизации стыков в замковые пазы наносится бутилкаучуковый или силиконовый герметик.

После укладки кровельных досок приступайте к монтажу конька крыши. Секвенирование:

  1. Установка внутренней планки конька.
  2. Заполнение зазоров между плитами пенополиуретаном.
  3. Установка профильных полиуретановых уплотнителей.
  4. Заполнение швов минеральной ватой или другим изоляционным материалом.
  5. Фиксация на коньке конька.
  6. Установка полиуретановой накладки с самоклеящейся основой на вершину конька.
  7. Монтаж коньковой планки с помощью коротких саморезов.

Минимальный уклон крыши

При наличии поперечных стыков, оконных люков и других деталей, нарушающих целостность покрытия, минимальный уклон кровли из сэндвич-панелей не менее 7 0 .В случаях, когда сплошной лист заполняет весь пролет по его длине, допускается уменьшение уклона до 5 0,

На этапе проектирования кровли угол наклона ската выбирается исходя из климатических особенностей региона. Для сухих и жарких районов уклон кровли может быть от 5 до 25 0 . В районах, подверженных частым дождям, кровельный лист укладывают под углом не менее 40°.

При укладке кровельного листа на скатах с уклоном более 15 0 обязателен монтаж дополнительных подпорок, препятствующих сползанию сэндвич-панелей вниз.

Установка с поперечными соединениями

Технология устройства поперечных стыков включает следующие этапы — у панели следующего ряда отрезается часть нижней обшивки и утеплителя, равная размеру нахлеста. Величину нахлеста определяют исходя из уклона ската, для крыш с уклоном от 5 до 10 0 — 30 см, при уклоне от 10 до 20 0 — 20 см укладывают лист нижнего ряда. Стык плит нижнего и верхнего ряда должен приходиться на прогон рамы.Зазор между сэндвич-панелями должен быть полностью заполнен герметиком во избежание протечек.

Ошибки установки и их последствия

Основные ошибки при монтаже кровельного покрытия «сэндвич»:

  • неточности в проектной документации;
  • неровная рама;
  • резка панелей болгаркой;
  • неправильный выбор саморезов;
  • чрезмерное или недостаточное затягивание крепежных деталей;
  • пренебрежение пломбами;
  • неправильное расположение стыков и фальцевых соединений.

В результате ошибок, допущенных на этапе монтажных работ, образуются протечки кровельного покрытия. Нарушение технологии чревато снижением заявленной производителем ветроустойчивости настила и других технических параметров материала.

Правила эксплуатации и ремонта

Эксплуатация плоской кровли из сэндвич-панелей не требует особых усилий. Оперативные мероприятия сводятся к своевременной крыше от мусора. Раз в полгода необходимо осматривать техническое состояние покрытия.При обнаружении дефектов в кратчайшие сроки проведите ремонтно-восстановительные работы.

Наиболее частый дефект – повреждение полимерной оболочки на внешней обшивке. Для ремонта крыш из сэндвич-панелей специальные эмали. Лакокрасочный материал для реставрационных работ подбирается с учетом типа защитного покрытия, цвета и оттенка кровельных досок.

Разгерметизация стыковых соединений – дефект, который может привести не только к протечкам, но и к разрушению изоляции.Открытые швы необходимо промазать герметиком.

Обзор современных производителей

На кровельном рынке представлен широкий выбор производителей сэндвич-панелей. Лидирующие позиции в указанном сегменте занимают:

  • Компания «Промкпанель» — специализируется на производстве сэндвич-панелей для кровли на основе минеральной ваты и пенополистирола, а также фасонных элементов. Преимущества отечественного производителя – высокое качество продукции и доступная цена за м2 кровельного покрытия;
  • Компания «Петропанель» поставляет на внутренний рынок сэндвич-панели с утеплителем из минеральной ваты.Производство трехкомпонентных кровельных плит осуществляется на оборудовании английской фирмы «ISOWALL»;
  • Компания «Крафт СПАН» — производит качественные кровельные панели с высокими показателями огнестойкости, герметичности и прочности. В качестве теплоизоляционного слоя использовалась базальтовая минеральная вата. Производственная база компании оснащена оборудованием австралийской компании «Hilleng»;
  • компания «Изобуд» — продукция компании представлена ​​на рынке строительных материалов с 1998 года и широко известна как в России, так и за рубежом.Кровельные материалы проходят строгий контроль на соответствие международным стандартам и санитарно-гигиеническим нормам. Производитель поставляет на рынок сэндвич-панели для крыш с минераловатным и пенополиизоциануратным утеплителем;
  • Компания «Веста Парк» — компания неоднократно номинировалась в различных конкурсах в области строительных материалов. Преимуществами продукции «Веста Парк» являются высокое качество, соответствующее международным стандартам, широкая цветовая гамма сэндвич-панелей, лояльная ценовая политика.

Сэндвич-панели широко применяются при устройстве крыш промышленных и сельскохозяйственных зданий, торговых объектов, спортивных сооружений. Грамотно спроектированный и правильно установленный настил из трехслойных систем прослужит надежным укрытием долгие годы.

При строительстве зданий и сооружений большое значение имеет правильный монтаж кровли.

Для обеспечения практичности, удобства и отсутствия нарушений гидроизоляции кровли крыши строят с уклоном.Уклон крыши из сэндвич-панелей определяется несколькими факторами – в первую очередь, это конструкция строения, где ведется строительство, а также погода в регионе.

Уклон — угол наклона пандуса к горизонтальной поверхности. Крутизна крыши напрямую связана с углом наклона.

Чем больше угол, тем больше он будет. Уклон крыши может быть выражен в двух единицах: либо в процентах, либо в градусах.Допустим, 4 градуса будут 7%, а 3 градуса будут 5,2%.

Для расчета уклона необходимо значение высоты разделить на значение размещения крыши (это расстояние от самой высокой точки ската крыши до нижней горизонтали). Затем результат умножается на 100.

Несущие конструкции для возведения крыш зданий с уклоном могут быть деревянными, металлическими, железобетонными.

Какой материал выбрать для несущей конструкции определяется типом здания или сооружения, уклоном кровли, толщиной сэндвич-панелей.

Есть и другие важные параметры. Обычно заказчик приобретает в полной комплектации, а оборудование соответствует типу монтажа и конструкции. Кровлю собирают из панелей, устанавливая их по прогонам.

Для крепления используются болты, которые фиксируются закладными деталями.

Как погода влияет на уклон крыши

При проектировании конструкции крыши и определении ее уклона следует учитывать особенности климата и погоды в данной местности.Если в регионе много осадков, уклон кровли из сэндвич-панелей предпочтительнее делать более 40 градусов.

При этом вода гарантированно не скапливается на крыше. Если, наоборот, для региона характерна сухая и жаркая погода, уклон делают значительно меньше, в пределах от 7 до 25 градусов.

В принципе необходимо делать уклон крыши, чтобы исключить застойные зоны на крыше. Вода, которая собирается в них, со временем цветет.

Кроме того, такие скопления воды со временем разрушаются. В холодное время года повреждения кровли возникают из-за многократного замерзания и оттаивания скапливающейся на кровле воды.

При проектировании кровли с крутым скатом для защиты от осадков необходимо учитывать, что расход сэндвич-панелей будет тем больше, чем круче скат.

Нормы СНиП на сэндвич-панели

По нормам СНиП3.04.01-87 «Изоляционные и отделочные покрытия» и СНиП II-26-76 «Кровли», наименьший уклон кровли, для которой применяют монолитные сэндвич-панели, составляет 5%.

Это гарантирует отсутствие деформации панелей и протечек самой кровли. Если для кровли используются панели, соединенные по длине, то минимальное значение уклона несколько выше – 7%.

Перед монтажом сэндвич-панелей необходимо провести подготовительные работы. Они заключаются в том, что обрезают нижний металлический лист и утеплитель со второго ряда.Величина поднутрения соответствует размеру шва.

В местах соединения листов по ширине прокладывают уплотнители, для чего применяют уплотняющие материалы. Если уклон больше 7%, необходимо усилить сцепление сэндвич-панелей. Делается это с помощью дополнительных шурупов, скрепляющих продольные стыки.

Если выбранное значение уклона является оптимальным, срок службы кровли будет увеличен за счет снижения нагрузки сэндвич-панелей, падающей на основание конструкции.

Поделись статьей с друзьями:

Похожие статьи

Китай EPS Сэндвич-панель для крыши Производители и поставщики быстрой установки — Оптовая торговля фабрикой

Мы являемся производителем с полным покрытием металлической черепицы со стоячим фальцем, структурной металлической кровли со стоячим фальцем, структурным настилом пола на рынке и получили отличную репутацию за качество продукции.Управление передовыми технологиями, надежное управление качеством, отличное техническое обслуживание и конкурентоспособные цены позволили нам завоевать похвалу и хорошую репутацию у клиентов по всему миру. Мы все очень верим, что теперь у нас есть все возможности, чтобы предоставить вам довольный товар.

лист на обеих сторонах

140139

Толщина

9

Тепловая проводимость

9014

9014

970mm

мм

43

PU Sandwich

0.3-0,6mm Prepainted оцинкованная сталь

PU твердая пена

1

плотность

0 9-39

0

3 40 кг / м3

Пожарное доказательство

B2 Class

≤0.042KCAL / MH’C

Коэффициент поглощения влаги

0

0

Размер

Толщина

0

30 мм-100 мм

Эффективен с использованием ширины

младше 12 м

0

Q: Вы торговая компания или производитель?

A: Мы фабрика.

Q: Как долго ваш срок поставки?

A: Обычно это 5-10 дней после оплаты

Q: Предоставляете ли вы образцы? это бесплатно или дополнительно?

A: Да, мы могли бы предложить образец бесплатно, но не оплачивать стоимость перевозки.

В: Каковы ваши условия оплаты?

A: Оплата <= 1000 долларов США, 100% предоплата. Оплата> = 1000 долларов США, 40% T/T заранее, остаток до того, как товар будет готов.

1

Готовая продукция

12

Стремление к совершенству является основной ценностью нашей быстрой установки сэндвич-панелей EPS, которая закладывает основу для корпоративного развития.Мы искренне надеемся, что все клиенты будут строить с нами долгосрочное и взаимовыгодное сотрудничество. Мы будем постоянно увеличивать интенсивность технологических инноваций.

.

Добавить комментарий

Ваш адрес email не будет опубликован.
