Армирование буронабивных свай диаметром 40 см: изготовление арматурной конструкции, расчет материала для армирования, армокаркасы диаметром 30 и 40 см

Содержание

Ошибка 404

Воспользуйтесь картой сайта

  • Компания
    • О нас
    • Вакансии
    • Новости
      • Высокоскоростной сваебой JUNTTAN PM20 в аренду
      • Новая услуга: погружение винтовых свай
    • Отзывы
  • Услуги
    • Забивка свай
    • Забивка шпунта
    • Поставка свай
    • Лидерное бурение
    • Цены
    • Перебазировка техники
  • Фотогалерея
    • Фотогалерея
    • Видео
  • Контакты
  • Главная
  • Карта сайта
  • Свайные работы
  • Поставка свай
  • Фото
  • Видео
  • Отзывы
  • О компании
  • Испытания свай
  • Технологии погружения шпунта
  • Лидерное бурение скважин
  • Вакансии
  • Статьи
    • Сваи мостовые железобетонные
    • Завинчивание шпунтовых труб
    • Ударный метод погружения свай
    • Обвязка свайного фундамента
    • Отмостка для дома
    • Укрепление склонов и откосов
    • Фундамент глубокого заложения
    • Висячие сваи и сваи стойки
    • Глубина заложения фундамента
    • Осадка свайного фундамента
    • Свайный фундамент своими руками — пошаговая инструкция
    • Свайный ростверк
    • Монтаж свай
    • Винтовой фундамент
    • Армирование фундамента
    • Забивка свай дизель-молотами
    • Фундамент под ключ
    • Фундаментные работы
    • Армирование свай
    • УГМК-12 сваебойная машина
    • Виды фундаментов для коттеджей
    • Буронабивной фундамент
    • Сваи квадратного сечения
    • Свайно-ленточный фундамент
    • Монтаж винтовых свай
    • Бетонные сваи для фундамента
    • Бурение под шпунты
    • Сваи 30 на 30 — разновидности, особенности
    • Пучение грунта
    • Устройство свай
    • Набивные сваи
    • Универсальный Сваебойный Агрегат
    • Бурильно-сваебойная машина БМ-811
    • Бурение скважин под сваи
    • Сваебойная установка «СП-49»
    • Несущая способность фундаментов
    • Забивка наклонных свай
    • Сваевдавливающая установка
    • Отказ сваи
    • Свайный фундамент
    • Копер сваебой
    • Забивка свай гидромолотом
    • Составные железобетонные сваи
    • Бурение под столбы
    • Нужно ли лидерное бурение при забивке свай
    • Особенности проектирования ЖБ фундаментов
    • Мобильные буровые установки
    • Железобетонный фундамент
    • Вибропогружение свай
    • Бурение скважин
    • Усиление фундамента сваями
    • Фундамент под беседку
    • Свайно-винтовой фундамент
    • Свайно винтовой фундамент: плюсы и минусы
    • Виды фундаментов по конструкции и изготовлению
    • Свайные фундаменты с монолитным ростверком
    • Свайно винтовой фундамент цены
    • Свайно винтовой фундамент для дома 6х6
    • Столбчато-ленточный фундамент
    • Фундамент для пристройки к дому
    • Фундамент под дом 8х8 метров
    • Фундамент для дома из бревна
    • Свайные фундаменты
    • Фундамент для дома из бруса 6х6
    • Стоимость фундамента под дом 10 на 12
    • Фундамент под дом из бруса
    • Монолитные фундаменты для дома
    • Фундамент для дачного дома
    • Фундамент под дом 6×6 метров
    • Фундамент под кирпичный дом
    • Ремонт фундамента дачного дома
    • Фундамент для дома из газобетона
    • Фундамент под дом из пеноблоков
    • Фундамент под деревянный дом
    • Виды фундамента для частного дома
    • Стоимость фундамента под дом 10 на 10
    • Опорно-столбчатый фундамент
    • Фундаментные бетонные блоки
    • Ремонт фундамента винтовыми сваями
    • Строительство фундамента
    • Песчаная подушка
    • Глубина промерзания грунта в Московской обл
    • Винтовые сваи для забора
    • Расчёт нагрузки на фундамент
    • Заглубленный ленточный фундамент
    • Выбор фундамента для дома из бруса
    • Одноэтажные дома из пеноблоков
    • Свайно-ростверковый фундамент
    • Фундамент для каркасного дома
    • Разметка фундамента
    • Опалубка для монолитного строительства
    • Шпунт ПШС
    • Заливка ленточного фундамента
    • Бетонирование фундамента
    • Строительство фундамента зимой
    • Железобетонные сваи
    • Виды свай
    • Несущая способность грунта
    • Сборный ленточный фундамент
    • Гидроизоляция фундамента
    • Мелкозаглубленный ленточный фундамент
    • Ленточный фундамент для дома
    • Буровое оборудование
    • Плитный фундамент
    • Размещение и монтаж свайного поля из ЖБ свай
    • Винтовые сваи
    • Грунтоцементные сваи
    • Ленточный фундамент
    • Столбчатый фундамент
    • Несущая способность свай
    • Сколько стоит фундамент для дома
    • Шпунтовые сваи
    • Вибропогружатели для свай
    • Винтовые сваи для бани
    • Бурение под фундамент
    • Фундамент под гараж
    • Арматурный каркас для фундамента
    • Вдавливание свай
    • Мелкозаглубленный фундамент
    • Буроопускные сваи
    • Буроинъекционные сваи
    • Срубка оголовков свай
    • Технология устройства буронабивных свай
    • Копры для забивки свай
    • Армирование ленточного фундамента
    • Монолитные ленточные фундаменты
    • Буровые работы
    • Основные технологии лидерного бурения
    • Свайный фундамент и дома на сваях
    • Свайный фундамент для строений
    • Производство и изготовление свай
    • Испытания свай и обследование фундаментов
    • Пластиковые шпунты
    • Покупка и аренда шпунтов
    • Расчет шпунта и шпунтовых ограждений
    • Технологии погружения шпунта
    • Технические характеристики шпунта ларсена: Л4, Л5, Л5УМ (vl 604, 605, 606) — вес, длина, размеры.
    • Вибропогружатели шпунта ларсена
    • Метод «Стена в грунте»
    • Как рассчитать свайный фундамент
    • Забор на фундаменте из винтовых свай
    • Советы по усилению фундаментов
    • Монтаж свайного фундамента
    • Изготовление крепежа лазерной резкой
    • Высокотемпературная теплоизоляция Аэрогель
    • Забивка труб для ограждения котлованов
    • Сваебойная установка junttan — аренда
    • Забивные сваи
    • Утепление свайного фундамента
    • Как закрыть свайный фундамент
    • Сваебойные установки
    • Производство свайных работ
    • Расчет свайного фундамента
    • Свайное поле
    • Как укрепить фундамент
    • Усиление свайного фундамента
    • Устройство фундамента на пучинистых грунтах
    • Фундамент с ростверком на сваях
    • Сваебойное оборудование
    • Требования СНиП по забивке свай
    • Технологическая карта на забивку свай
    • Статические испытания свай
    • Погружение железобетонных свай
    • Дом на винтовых сваях
    • Фундамент винтовой: отзывы
    • Сваи винтовые: отзывы
    • Свайные работы
    • Шпунтовое ограждение котлованов
    • Шпунт Ларсена
    • Фундамент на сваях
    • Деревянный фундамент
    • Журнал забивки свай
    • Сваи, их длина и применение в строительстве
    • Буронабивные сваи
    • Сваебойная машина
    • Сваебой: аренда или покупка?
    • Техника для забивки свай
    • Как выбрать фундамент
    • Аренда сваебойной установки
    • Свайный фундамент отзывы и мнения
    • Технология забивки свай
    • Динамические испытания свай
    • Сваебойные работы
    • Проблемы встречающиеся при забивке свай
  • Сколько стоит забивка одной сваи?
  • Какие сроки начала и окончания работ?
  • Каков порядок и форма оплаты?
  • Возможна забивка ваших свай?
Powered by Xmap

Ошибка 404

Воспользуйтесь картой сайта

  • Компания
    • О нас
    • Вакансии
    • Новости
      • Высокоскоростной сваебой JUNTTAN PM20 в аренду
      • Новая услуга: погружение винтовых свай
    • Отзывы
  • Услуги
    • Забивка свай
    • Забивка шпунта
    • Поставка свай
    • Лидерное бурение
    • Цены
    • Перебазировка техники
  • Фотогалерея
    • Фотогалерея
    • Видео
  • Контакты
  • Главная
  • Карта сайта
  • Свайные работы
  • Поставка свай
  • Фото
  • Видео
  • Отзывы
  • О компании
  • Испытания свай
  • Технологии погружения шпунта
  • Лидерное бурение скважин
  • Вакансии
  • Статьи
    • Сваи мостовые железобетонные
    • Завинчивание шпунтовых труб
    • Ударный метод погружения свай
    • Обвязка свайного фундамента
    • Отмостка для дома
    • Укрепление склонов и откосов
    • Фундамент глубокого заложения
    • Висячие сваи и сваи стойки
    • Глубина заложения фундамента
    • Осадка свайного фундамента
    • Свайный фундамент своими руками — пошаговая инструкция
    • Свайный ростверк
    • Монтаж свай
    • Винтовой фундамент
    • Армирование фундамента
    • Забивка свай дизель-молотами
    • Фундамент под ключ
    • Фундаментные работы
    • Армирование свай
    • УГМК-12 сваебойная машина
    • Виды фундаментов для коттеджей
    • Буронабивной фундамент
    • Сваи квадратного сечения
    • Свайно-ленточный фундамент
    • Монтаж винтовых свай
    • Бетонные сваи для фундамента
    • Бурение под шпунты
    • Сваи 30 на 30 — разновидности, особенности
    • Пучение грунта
    • Устройство свай
    • Набивные сваи
    • Универсальный Сваебойный Агрегат
    • Бурильно-сваебойная машина БМ-811
    • Бурение скважин под сваи
    • Сваебойная установка «СП-49»
    • Несущая способность фундаментов
    • Забивка наклонных свай
    • Сваевдавливающая установка
    • Отказ сваи
    • Свайный фундамент
    • Копер сваебой
    • Забивка свай гидромолотом
    • Составные железобетонные сваи
    • Бурение под столбы
    • Нужно ли лидерное бурение при забивке свай
    • Особенности проектирования ЖБ фундаментов
    • Мобильные буровые установки
    • Железобетонный фундамент
    • Вибропогружение свай
    • Бурение скважин
    • Усиление фундамента сваями
    • Фундамент под беседку
    • Свайно-винтовой фундамент
    • Свайно винтовой фундамент: плюсы и минусы
    • Виды фундаментов по конструкции и изготовлению
    • Свайные фундаменты с монолитным ростверком
    • Свайно винтовой фундамент цены
    • Свайно винтовой фундамент для дома 6х6
    • Столбчато-ленточный фундамент
    • Фундамент для пристройки к дому
    • Фундамент под дом 8х8 метров
    • Фундамент для дома из бревна
    • Свайные фундаменты
    • Фундамент для дома из бруса 6х6
    • Стоимость фундамента под дом 10 на 12
    • Фундамент под дом из бруса
    • Монолитные фундаменты для дома
    • Фундамент для дачного дома
    • Фундамент под дом 6×6 метров
    • Фундамент под кирпичный дом
    • Ремонт фундамента дачного дома
    • Фундамент для дома из газобетона
    • Фундамент под дом из пеноблоков
    • Фундамент под деревянный дом
    • Виды фундамента для частного дома
    • Стоимость фундамента под дом 10 на 10
    • Опорно-столбчатый фундамент
    • Фундаментные бетонные блоки
    • Ремонт фундамента винтовыми сваями
    • Строительство фундамента
    • Песчаная подушка
    • Глубина промерзания грунта в Московской обл
    • Винтовые сваи для забора
    • Расчёт нагрузки на фундамент
    • Заглубленный ленточный фундамент
    • Выбор фундамента для дома из бруса
    • Одноэтажные дома из пеноблоков
    • Свайно-ростверковый фундамент
    • Фундамент для каркасного дома
    • Разметка фундамента
    • Опалубка для монолитного строительства
    • Шпунт ПШС
    • Заливка ленточного фундамента
    • Бетонирование фундамента
    • Строительство фундамента зимой
    • Железобетонные сваи
    • Виды свай
    • Несущая способность грунта
    • Сборный ленточный фундамент
    • Гидроизоляция фундамента
    • Мелкозаглубленный ленточный фундамент
    • Ленточный фундамент для дома
    • Буровое оборудование
    • Плитный фундамент
    • Размещение и монтаж свайного поля из ЖБ свай
    • Винтовые сваи
    • Грунтоцементные сваи
    • Ленточный фундамент
    • Столбчатый фундамент
    • Несущая способность свай
    • Сколько стоит фундамент для дома
    • Шпунтовые сваи
    • Вибропогружатели для свай
    • Винтовые сваи для бани
    • Бурение под фундамент
    • Фундамент под гараж
    • Арматурный каркас для фундамента
    • Вдавливание свай
    • Мелкозаглубленный фундамент
    • Буроопускные сваи
    • Буроинъекционные сваи
    • Срубка оголовков свай
    • Технология устройства буронабивных свай
    • Копры для забивки свай
    • Армирование ленточного фундамента
    • Монолитные ленточные фундаменты
    • Буровые работы
    • Основные технологии лидерного бурения
    • Свайный фундамент и дома на сваях
    • Свайный фундамент для строений
    • Производство и изготовление свай
    • Испытания свай и обследование фундаментов
    • Пластиковые шпунты
    • Покупка и аренда шпунтов
    • Расчет шпунта и шпунтовых ограждений
    • Технологии погружения шпунта
    • Технические характеристики шпунта ларсена: Л4, Л5, Л5УМ (vl 604, 605, 606) — вес, длина, размеры.
    • Вибропогружатели шпунта ларсена
    • Метод «Стена в грунте»
    • Как рассчитать свайный фундамент
    • Забор на фундаменте из винтовых свай
    • Советы по усилению фундаментов
    • Монтаж свайного фундамента
    • Изготовление крепежа лазерной резкой
    • Высокотемпературная теплоизоляция Аэрогель
    • Забивка труб для ограждения котлованов
    • Сваебойная установка junttan — аренда
    • Забивные сваи
    • Утепление свайного фундамента
    • Как закрыть свайный фундамент
    • Сваебойные установки
    • Производство свайных работ
    • Расчет свайного фундамента
    • Свайное поле
    • Как укрепить фундамент
    • Усиление свайного фундамента
    • Устройство фундамента на пучинистых грунтах
    • Фундамент с ростверком на сваях
    • Сваебойное оборудование
    • Требования СНиП по забивке свай
    • Технологическая карта на забивку свай
    • Статические испытания свай
    • Погружение железобетонных свай
    • Дом на винтовых сваях
    • Фундамент винтовой: отзывы
    • Сваи винтовые: отзывы
    • Свайные работы
    • Шпунтовое ограждение котлованов
    • Шпунт Ларсена
    • Фундамент на сваях
    • Деревянный фундамент
    • Журнал забивки свай
    • Сваи, их длина и применение в строительстве
    • Буронабивные сваи
    • Сваебойная машина
    • Сваебой: аренда или покупка?
    • Техника для забивки свай
    • Как выбрать фундамент
    • Аренда сваебойной установки
    • Свайный фундамент отзывы и мнения
    • Технология забивки свай
    • Динамические испытания свай
    • Сваебойные работы
    • Проблемы встречающиеся при забивке свай
  • Сколько стоит забивка одной сваи?
  • Какие сроки начала и окончания работ?
  • Каков порядок и форма оплаты?
  • Возможна забивка ваших свай?
Powered by Xmap

Армирование буронабивных свай

Армокаркас набивных свай изготавливают в промышленных условиях или на месте строительства фундамента. После бурения скважины в нее устанавливают металлическую, пластиковую или асбестовую трубу в качестве несъемной опалубки, затем опускают арматурный каркас, фиксируют его и заливают скважину бетоном.

Изготовление фундамента дома или другого сооружения на буронабивных сваях широко применимо в частном и промышленном строительстве

Использование свайного метода оправдано в следующих случаях:

  1. Для снижения затрат на фундамент — свайный фундамент обходится дешевле ленточного.
  2. Сооружение дома происходит вблизи болотистых участков, на слабых (песчаных, супесных) грунтах.
  3. Участок находится на склоне, неудобном для ленточного фундамента.

Армирование набивных свай, расчет

Расчет свайного фундамента достаточно сложен и требует квалификации опытного проектировщика.

До начала расчета по всему пятну застройки необходимо провести инженерно-геологические исследования, которые определят:

  • типы грунтов;
  • глубину залегания каждого слоя.

Далее необходимо задать диаметр сваи, чтобы получить величину несущей способности при использовании ее на грунте в зоне фундамента. Например, выбирают сваи диаметром 30 см. Для заданного количества свай этого диаметра вычисляют общую несущую способность свайного фундамента. Рассчитывают вес дома с учетом фундамента, стен, кровли, оборудования, мебели и т. д.

Сравнивают вес дома, взятый с запасом в 1,5–2 раза с несущей способностью выбранных свай. Если вес дома больше, в расчете увеличивают количество свай или переходят на диаметр 40 см. Сваи диаметром 50 см и более применяются в крупном домостроении или в масштабных сооружениях.

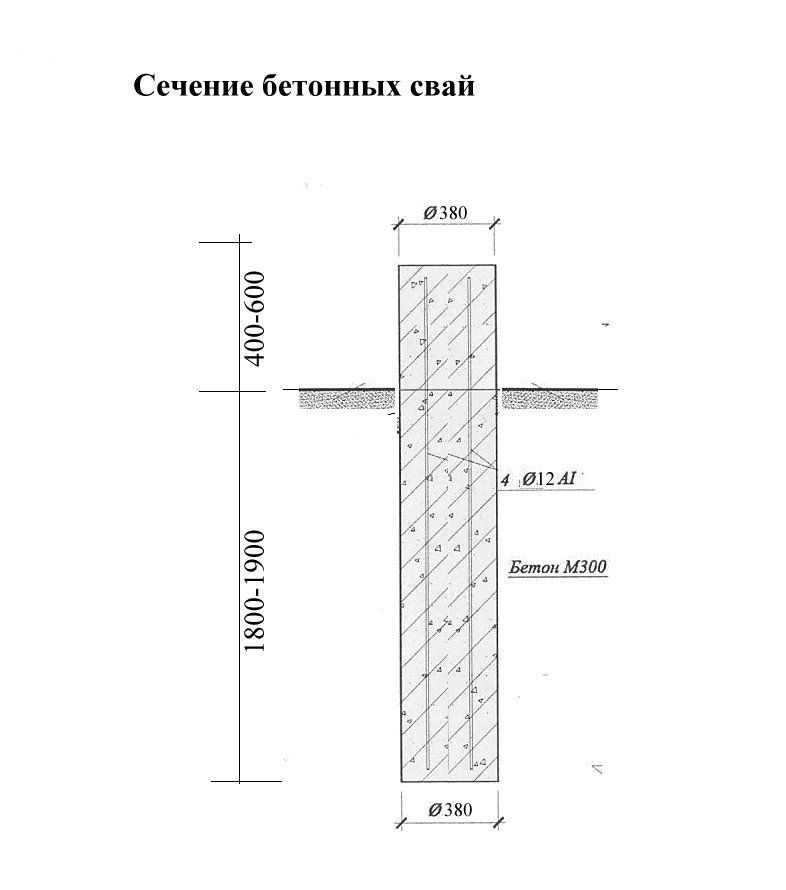

Армирование свай, схема расположения которых задается проектной документацией, должно выполняться вертикальными рабочими стержнями диаметром 10–14 мм со связкой хомутами через каждые 30–70 см.

Согласно конструктивным требованиям к армированию суммарная площадь сечения продольной арматуры определяется в процентах от площади сечения сваи (3 %). По этому соотношению выбирают количество и диаметр рабочих стержней. Обычно их закладывают по 3-4 штуки на сваю. При увеличении диаметра сваи увеличивается и объем арматуры.

Длину сваи выбирают из необходимости заглубления ее в выбранный опорный грунт.

Расчет армирования для определения длины арматуры сводится к арифметическому суммированию отрезков рабочей и вспомогательной арматуры всех свай, устанавливаемых чертежами.

Армирование буровых свай, изготовление

Армирование буронабивных свай СНиП регламентирует производить по всей длине. В отдельных случаях, при отсутствии боковых нагрузок дина армирования может быть уменьшена, за исключения оголовков, арматура которых должна соединяться с арматурой ростверка.

Армирование свай ТИСЭ, отличающихся расширенной пятой в нижней части, производится с учетом увеличенной несущей способности сваи. Армирование круглых свай выполняется рабочими стержнями, устанавливаемыми по кругу (в сечении) с привариванием по внешней спирали хомута из круглого прута.

Армирование винтовых свай, представляющих собой металлические трубы с винтовыми лопастями на концах, производят двумя-тремя отрезками рабочей арматуры на всю длину трубы, перевязанных между собой поперечинами. После введения арматуры в трубу заливают бетон, а выпуски арматуры соединяют с ростверком.

Армирование железобетонных забивных свай выполняют на предприятиях, занятых изготовлением свай. Металлические каркасы помещают в специальные формы и заливают бетоном.

 Загрузка …

Статьи по теме:

Армирование буронабивных свай | Ремонт и строительство дома

Буронабивные сваи представляют собой железобетонные конструкции в виде круглых столбов, которые устанавливают рядами по всей площади будущего строения. Глубина свай не ограничивается, она зависит от типа грунта, расчетной нагрузки, несущей способности. Количество и расположение зависят от тяжести объекта: чем больше вес здания, тем ближе друг к другу они устанавливаются. При этом они обязательно располагаются по периметру фасада и под несущими внутренними стенами.

Прочность конструкции обеспечивает каркас из прутков диаметром 10 мм. Учитывая его круглую форму, армирование буронабивных свай выполняют продольными и круговыми прутками. Минимально возможный диаметр скважины составляет 15 см, при этом опорную площадь можно увеличить за счет изменения конструкции. Это делают методом расширения, например, если диаметр сваи равен 20 см, в нижней части ее расширяют до 40 см. Такая технология предусматривает использование специального бура.

Как выполняют армирование?

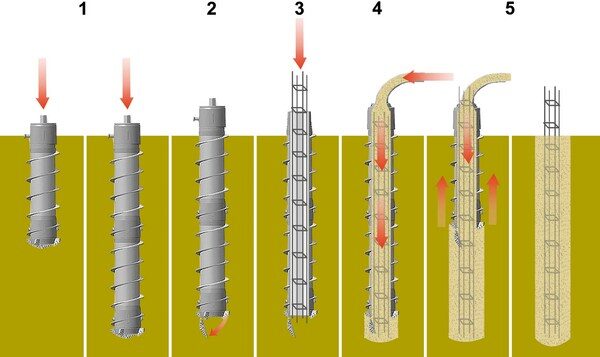

Монтаж начинают с бурения скважин, в которых устраивают цилиндрическую опалубку съемного или несъемного типа. Современный материал для ее изготовления — гибкий поливинилхлорид. Его преимущества:

  • позволяет поднимать оголовок,
  • можно устраивать расширенные сваи,
  • легкий материал, который скручивается в рулон.

ПВХ применяется на сухих грунтах. Для сложных используют стальную цилиндрическую опалубку с полимерным либо цинковым покрытием. Кроме нее можно взять рубероид, который предварительно сворачивают в трубу. Диаметр опалубки из любого материала должен быть на 10 см меньше диаметра сваи. Нежелательно осуществлять армирование буронабивных свай без опалубки, так как заполнение бетоном может вызвать обвал грунта или сдвиг арматуры. Далее в опалубку вставляют заранее изготовленный каркас. Его диаметр на 5 см меньше диаметра опалубки. Каркас делают следующим способом:

  • подготавливают продольно расположенные прутки, которые должны быть на 40±10 см длиннее сваи;
  • осуществляют жесткую или нежесткую сцепку арматуры, то есть с применением сварки или без нее.

Нежесткая сцепка подразумевает применение специальной проволоки. Ее обвязывают спиралевидно, начиная снизу. Три первых витка делают горизонтально, последние верхние — так же. Для жесткой сцепки берут арматуру диаметром 8 мм.

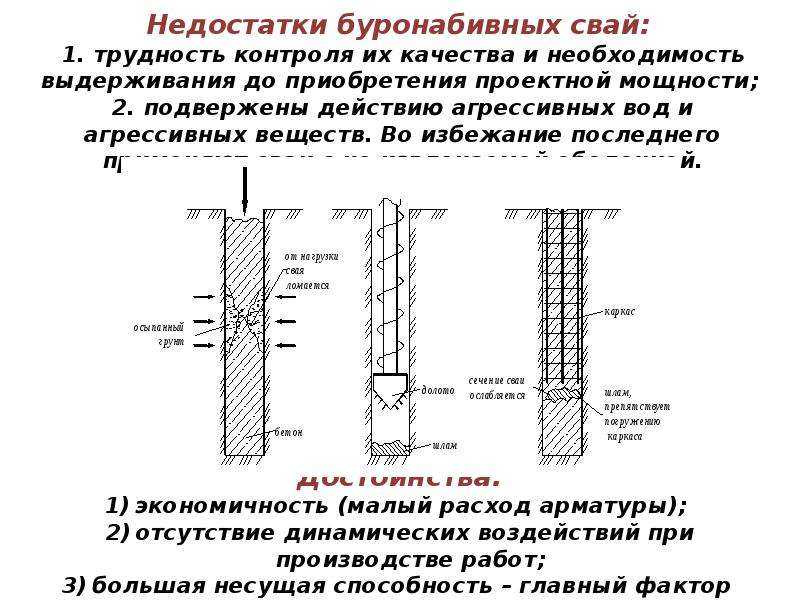

Преимущества буронабивных свай: используются на любых грунтах, включая торфяные и болотистые. Отличаются возможностью выдерживать большие нагрузки. Рекомендуются для возведения тяжелых и легких объектов, включая деревянные и каркасные дома. Для последних их применение выгодно небольшим капиталовложением.

Фундамент на буронабивных сваях – технология строительства, устройство ростверка, преимущества, расчет

  1. Область применения фундамента
  2. Преимущества конструкции фундамента
  3. Буронабивные или винтовые сваи — какие выбрать
  4. Виды ростверков
  5. Пример расчета буронабивного свайного фундамента
  6. Устройство буронабивных свай с ростверком своими руками
  7. Устройство буронабивных свай по технологии ТИСЭ
  8. Стоимость фундаментов

Фундамент дома — важнейший конструктивный элемент, от которого зависит надежность и долговечность здания.

Свайные буронабивные фундаменты широко используются при строительстве частных домов, многоэтажных зданий и сооружений производственного назначения.

Для перераспределения нагрузки на грунт и создания основания под несущие конструкции,по сваям устраивается монолитный железобетонный ростверк.

Область применения фундамента

Свайно-ростверковый фундамент подходит для кирпичных, каркасных, деревянных и блочных домов.

Такие основания целесообразно устраивать на участках с пучинистыми, торфяными и плавающими грунтами, в местах со сложным рельефом, высоким залеганием подземных вод, в зонах с повышенной сейсмической активностью.

Кроме того, буронабивные сваи с монолитными ростверками возводятся:

  • в условиях плотной городской застройки, когда невозможно выполнить забивные сваи из-за динамических и статических воздействий на близлежащие здания;
  • при возведении массивных промышленных сооружений;
  • под деревянные здания или постройки, выполненные по каркасной технологии.

Сваи устанавливаются строго вертикально по периметру зданий в углах, местах пересечения стен, по периметру наружных и внутренних несущих стен.

Расстояние между конструкциями зависит от общей массы объекта и определяется расчетами.

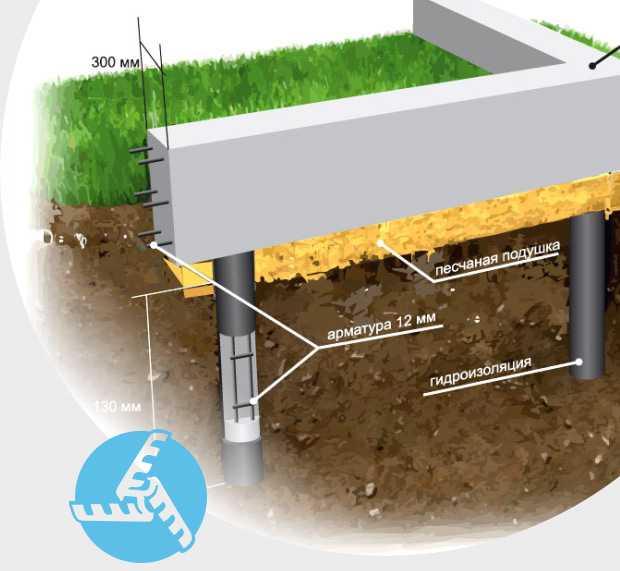

Ростверк монтируется горизонтально. Он объединяет сваи в единую конструкцию и перераспределяет нагрузки от сооружения на грунт.

Количество свай фундамента определяется проектными расчетами.

Свайные фундаменты с ростверком целесообразно устраиватьна сложных рельефах, со слабыми, пучинистыми или глубоко промерзающими грунтами.

Преимущества конструкции фундамента

Буронабивные сваи позволяют вести строительство вплотную к существующим зданиям, так как при устройстве таких оснований отсутствуют ударные и вибрационные воздействия.

К основным достоинствам свайного фундамента с ростверком относятся:

  • высокая несущая способность;
  • универсальность и экономичность;
  • простая технология;
  • небольшой объем земляных работ;
  • доступная стоимость;
  • долговечность.

Отсутствие динамических воздействия на грунты позволяет устраивать буронабивные фундаменты в непосредственной близости к существующим зданиям, инженерными коммуникациям и магистральным трубопроводам.

Затраты на строительство свайных фундаментов значительно ниже, чем на монтаж плитных и ленточных фундаментов, из-за меньшего количества используемой арматуры и бетона.

Свайная технология имеют как преимущества, так и недостатки:

  • Сложность расчетов. Для точного расчета параметров фундамента следует выполнить геологическое обследование участка, изучить нормативные требования, учесть все возможные нюансы для каждой конструкции.
  • Невозможность устройства подвала или цокольного этажа. При разработке грунта нарушается сцепление почвы со сваями, что влечет за собой снижение несущей способности всей конструкции;
  • Значительные потери тепла, за счет поднятия сооружения над уровнем земли. Для снижения тепловых потерь требуется утепление полов.

Ошибки в расчетах фундамента могут привести к деформациям вследствие неравномерных просадок конструкций и перерасходу строительных материалов.

Дом на винтовых сваях.

Буронабивные или винтовые сваи — какие выбрать для фундамента

Наряду с буронабивными сваями, при строительстве малоэтажных жилых домов широко используются винтовые металлические сваи.

Они представляют собой полый или сплошной стальной стержень с острым наконечником и спиральными лопастями, которые вкручиваются в землю.

Размер свай может быть различным, но наиболее популярными считаются изделия диаметром ствола 108 мм, при толщине стенки более 4 мм.

Главным достоинством таких конструкций является высокая скорость монтажа и отсутствие мокрых процессов.

Винтовые сваи можно возводить в любое время года, в отличие от монолитных, требующих прогрева и утепления при заливке зимой. Кроме того, монтировать ростверк можно сразу после ввинчивания свай.

К существенным недостаткам винтовых свай относится коррозия металла. Срок службы фундаментов, и соответственно всего строения, составляет не более 50 лет.

К другим недостаткам относится:

  • воздействие коррозии;
  • высокая стоимость изделий;
  • низкая несущая способность;
  • небольшая площадь опоры;
  • невозможность монтажа винтовых свай на скальных грунтах.

Противостоять ржавлению поможет оцинковка или окрашивание металла.

Для монтажа связующего ростверка винтовых свай фундамента обычно используют деревянный брус.

В перечень работ по устройству деревянного ростверка входит:

  1. устройство обвязки свай из стального уголка или швеллера;
  2. пропитка бруса антисептиками и антипиренами для предотвращения развития плесени и повышения огнестойкости;
  3. установка и фиксация балок на металлической обвязке свай;
  4. Укладка поперечных брусьев и крепление их к нижнему контуру.

При выборе вида свай под фундамент стоит учитывать тип постройки, сроки монтажа и другие особенности объекта.

Буронабивные и винтовые сваи.

Таблица 1. Сравнительные характеристики буронабивных и винтовых свай.

Показатель

Буронабивные сваи

Винтовые сваи

Скорость монтажа

10 штук/в смену

40 штук/в смену

Несущая способность одной сваи



до 20 тонн



До 3 тонн

Срок эксплуатации

до 100 лет

25 лет

Готовность основания для дальнейших работ

через 20-28 дней

сразу после устройства

Виды ростверков

При строительстве зданий с фундаментом на буронабивных сваях в качестве связующих конструкций монтируются ростверки, которые различаются по материалам и глубине заложения.

По материалам ростверки бывают:

  • железобетонными монолитными;
  • железобетонными сборными;
  • деревянными.

В зависимости от глубины заложения, конструкции бывают:

  • висячими
  • заглубленными;
  • мелкозаглубленными;

Висячий ростверк применяется при строительстве облегченных каркасных домов и деревянных зданий.

Такой фундамент устраивают на песчаных, сильнопучинистых и слабых, водонасыщенных грунтах.

Опалубку висячих ростверков устанавливают выше отметки земли.

Расстояние от отметки земли до основания ростверка должно быть не менее 100 мм, чтобы избежать возможных деформаций в случае естественных подвижек почвы при морозном пучении грунта.

Устройство висячего ростверка.

Заглубленный ростверк устраивается при строительстве домов из любых материалов: кирпича, блоков, деревянного бруса или бревен. Подходит для стабильных грунтов с низким залеганием грунтовых вод.

Технология монтажа заглубленных фундаментов аналогична устройству висячих ростверков.

Отличие заключается в предварительной разработке грунта ниже глубины промерзания и устройстве подушки из песка и цемента в основании ростверка.

Тип ростверка зависит от геологических особенностей участка, этажности и габаритов постройки, наличия подвалов и цокольных этажей и определяется на этапе проектирования.

Пример расчета буронабивного свайного фундамента

До начала работ следует определить требуемое количество опорных элементов и их диаметр.

При выполнении расчетов следует учитывать тип и характеристики грунта на участке, уровень залегания грунтовых вод и глубину промерзания. Для частного дома эти показатели можно определить самостоятельно, пробурив скважину.

Минимальный диаметр буронабивных свай при длине элемента менее 3 м должен составлять 30 см.

Исходные данные для расчета:

  • дом из кирпича, толщиной наружных стен 640 мм;
  • внутренняя несущая стена толщиной 380 мм, длиной 8 метров;
  • размер дома 7×8 метров;
  • высота этажа 3 метра.

Расчет нагрузок на фундаменты выполняем с учетом удельного веса используемых при строительстве материалов и конструкций.

Таблица 2. Удельный вес основных материалов.

Материал

Масса кг/м3

Кирпич

1800

Железобетон

2400

Пиломатериал сосна

500

Металлическая черепица (кг/м2)

70

Сбор нагрузок

  1. Стены:

Масса стен = 7м (длина) × 2 + 8 м(ширина) × 2 × 3(высота) × 0,64 (толщина стены) + 8 × 3 ×  0,38 (внутренняя стена)  × 1800 кг/м3 (плотность кирпича) × 1,2 (К – поправочный коэффициент) = 116 294,4 кг.

  1. Монолитные перекрытия:

Масса перекрытий = 7 м (длина) × 8 м (ширина) × 0,12 (толщина) × 2400 (удельный вес монолитного железобетона) ×1,3 (К) = 20 966 кг.

  1. Крыша двускатная деревянная:

Масса крыши = 7,5 м3 пиломатериала × 500 кг (удельный вес древесины) = 3 750 кг.

  1. Кровля:

Масса кровли = 7 × 8 × 1,3 (наклон ската) ×70 кг (вес 1м2 металлочерепицы) = 5 096 кг.

  1. Железобетонный ростверк:

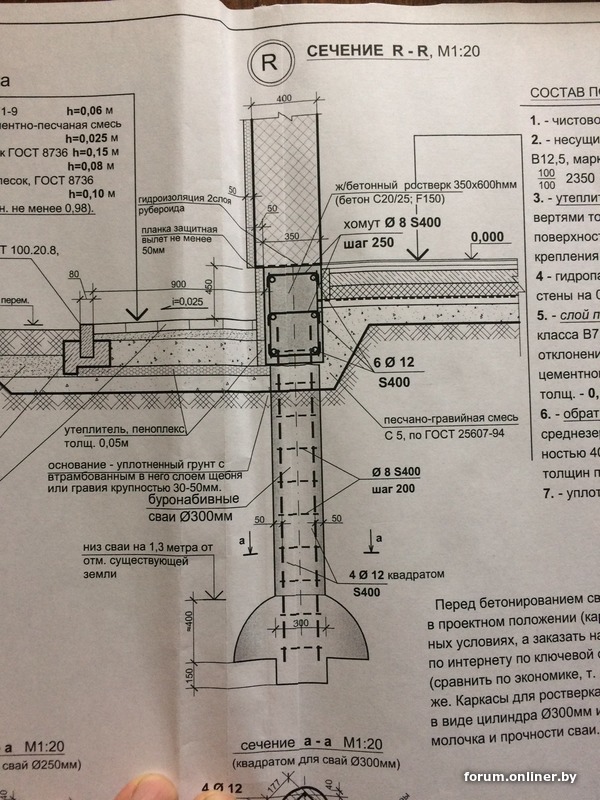

Под кирпичные стены толщиной 64 см принимаем ростверк из монолитного армированного бетона сечением 60 см× 50 см. Длина ростверка равна длине несущих стен

Масса ростверка = 7×2+8×2 +8 × 0,6 × 0,5 × 2400 (удельный вес железобетона)×1,2(К) = 32 832 кг.

Вес дома с ростверком = 116 294 + 20 966 + 3750 + 5096 + 32 832 = 178 938 кг.

Расчет несущей способности сваи

Для устройства фундамента частного дома изготавливаем сваи диаметром 30 см, длиной 2 метра.

Площадь сечения сваи S = πR² =3.14 × 15² = 706 см2.

Для заливки свай используем бетон В12,5, прочностью 261,8 кгс/см2.

Несущая способность одной сваи =706 × 16,05 = 11 331 кг.

Необходимое количество свай = 178 938 / 11 331 = 16 штук.

Шаг свай = 38/16 = 2,37 м.

При расчете следует руководствоваться СП «Свайные фундаменты»

Для более точного расчета следует учитывать удельный вес всех строительных материалов и конструкций.

Устройство буронабивных свай с ростверком своими руками

Чтобы самостоятельно сделать фундамент, нужно доставить к месту производства работ необходимые материалы, инструмент и оборудование:

  • обсадные трубы и опалубку для ростверка;
  • ручной буро и вибротрамбовки;
  • стальную или композитную арматуру для армирования железобетонных конструкций;
  • мягкую проволоку, крючки и кусачки для вязки пространственных каркасов;
  • песок, щебень, цемент и пластифицирующие добавки для изготовления бетонной смеси.

Чтобы обеспечить требуемую прочность монолитных конструкций, бетон лучше использовать заводского изготовления, доставленный на объект в бетоносмесителе.

Кроме того, понадобится бур для бурения скважин, бетономешалка, лазерный или гидравлический уровень, рулетка, лопата и прочий инструмент.

Работы выполняются в определенной последовательности:

1.   Планировка и разметка фундамента

На участке строительства снимается плодородный слой грунта и выравнивается участок.

Выполняется разметка будущего фундамента с помощью шнура и металлических колышков, строго контролируя параллельность и перпендикулярность осей с помощью нивелира.

Разрабатывается грунт в траншее под ростверк, в зависимости от глубины его заложения.

2.   Бурение скважин

Для бурения используем ручной, бензиновый бурильный инструмент или мотобур на базе автомобиля.

При бурении скважин необходимо контролировать положение бура — он должен входить в грунт строго вертикально, не допуская отклонений.

Бурение скважин

Диаметр скважины должен превышать диаметр свай на 6-8 см.

Глубина скважины для частного дома должна быть ниже отметки промерзания грунта, и составлять от 2 до 3 метров.

Дно скважины трамбуется и засыпается щебнем  на 10-20 см.

3.   Установка обсадных труб

При выполнении буронабивных свай обсадные трубы выполняют функции опалубки. Они защищают скважину от осыпания грунта или заливания грунтовой водой.

Трубы могут быть из металла, пластика или асбестоцемента. В процессе изготовлении свай они извлекаются из скважин, или остаются в грунте.

При выполнении глубоких скважин обсадные трубы, по мере заглубления, стыкуются друг с другом.

После завершения работ осыпавшийся в скважину грунт поднимается на поверхность, основание сваи утрамбовывается, засыпается щебенчатая подушка.

При устройстве фундаментов на глинистых грунтах и суглинках буронабивные сваи можно изготавливать без укрепления стенок скважины обсадными трубами.

Погружение арматуры в обсадные трубы.

4.   Армирование свай для фундамента

Для армирования буронабивных свай изготавливается арматурный каркас из арматуры периодического профиля диаметром 12 мм:

  • количество продольных стержней в каркасе подбирается в зависимости от диаметра сваи, в количестве 4-6 штук;
  • поперечные хомуты крепятся к продольным стержням с помощью вязальной проволоки;
  • диаметр каркаса должен быть меньше диаметра сваи или внутренней полости обсадной трубы на 100 мм, для создания защитного слоя.

Защитный слой бетона предотвращает коррозию металла в конструкции.

Готовый арматурный каркас погружается в обсадную трубу. Длина каркаса должна превышать длину сваи на 30-40 сантиметров, для создания связи с конструкцией ростверка.

5.   Бетонирование свай

Для бетонирования буронабивных свай для частного дома используется бетон класса В 12,5 – В 15.

Для предотвращения образования пустот, бетон в скважину заливается с помощью воронки и послойно уплотняется с помощью глубинного вибратора.

Поверхность свежеуложенного бетона следует защитить от преждевременного высыхания с помощью полиэтиленовой пленки или влажных опилок.

После набора бетоном прочности 50 – 70%, можно начинать монтаж ростверка.

6.   Армирование ростверка

Армирование фундамента выполняют пространственными каркасами, связанными с помощью вязальной проволоки.

Диаметр продольных и поперечных стержней каркаса определяется проектом.

Выступающие над поверхностью сваи арматурные стержни каркаса свай связываются с арматурой ростверка.

7.   Установка опалубки ростверка

Опалубку из деревянных щитов или фанеры монтируют с помощью стальных или деревянных стоек, ригелей и подкосов, устанавливают по периметру здания, и под внутренними несущими стенами.

Монтаж инвентарной опалубки.

При монтаже опалубки следует обеспечить защитный слой бетона не менее 30 мм.

8.   Бетонирование ростверка

Для устройства ростверка используют бетон класса В 15. Чтобы обеспечить беспрерывную заливку, лучше использовать бетонную смесь заводского изготовления, доставленную к месту производства работ в специальном миксере.

Для предотвращения образования воздушных пузырьков и полостей, в процессе заливки бетонная смесь уплотняется при помощи глубинных вибраторов.

Для предотвращения интенсивного испарения влаги из конструкции и возможного растрескивания бетона в результате неравномерного застывания, следует поддерживать температурно-влажностный режим.

Свежеуложенный бетон следует укрыть полиэтиленовой пленкой, брезентом или опилками для защиты от солнца и осадков. В жаркий период времени бетон следует периодически увлажнять.

При температуре наружного воздуха ниже 5°С требуется электропрогрев бетона в конструкции, применение противоморозных добавок и утепление теплоизоляционными материалами.

Снимать опалубку можно после достижения бетоном прочности 50%. Выполнять работы по устройству стен можно при достижении бетоном 70% проектной прочности.

Устройство буронабивных свай по технологии ТИСЭ

При строительстве зданий на водонасыщенных грунтах возможна деформация фундаментов, вызванная подвижками грунта под воздействием сил морозного пучения.

Технология ТИСЭ отличается устройством расширенной подошвы в основании сваи.

Оголовок устраивают с помощью специального бура с регулируемым открывающимся лезвием.

Основное достоинство таких свай в увеличении несущей способности фундаментов и повышении сопротивляемости силам морозного пучения.

Изготовление свай по технологии ТИСЭ.

При небольшом увеличении количества материалов и объемов работ, вы получите значительное повышение надежности всего здания.

Стоимость фундаментов

Стоимость фундамента составляет примерно третью часть цены всего сооружения и зависит от габаритов и глубины заложения, типа и технологии выполнения.

Кроме того на формирование цены влияет:

  • сложность конструкции;
  • удаленность от города;
  • сезон выполнения работ.

При строительстве в зимнее время потребуется прогрев бетона, использование противоморозных добавок и защита конструкций от промерзания.

Фундамент принимает на себя нагрузки всего здания, равномерно распределяя их по поверхности грунта, поэтому, чем меньше несущая способность грунта, тем мощнее и соответственно дороже должен быть фундамент.

Дешевле фундамент, выполненный на сухих песчаных и каменистых грунтах, с небольшой глубиной промерзания и глубоким залеганием подземных вод.

Сэкономить на устройстве фундамента можно при заказе комплекса работ по возведению здания под ключ, включая разработку проекта, выполнение строительных, монтажных и отделочных работ одной проверенной компании, предоставляющей гарантии на все услуги.

Фундамент на буронабивных сваях с ростверком или лентой

Буронабивные сваи представляют собой железобетонные сваи, выполняемые непосредственно на строительной площадке путем заливки бетона в заранее пробуренные скважины с предварительно установленной в них арматурой и гидроизоляцией. Поверх свай, также из бетона с арматурой, может быть выполнен ростверк либо лента.

Буронабивные сваи с ростверком в Казани и пригороде используются в двух случаях:

  1. На слабых грунтах, склонных к морозному пучению и с большой глубиной промерзания. На таких грунтах важно обеспечить стабильность основания, поэтому нужна либо монолитная плита, либо фундамент, заглубленный на глубину промерзания грунта. Стоимость буронабивных свай обычно оказывается ниже, чем стоимость монолитной плиты или заглубленной ленты. Сваи переносят нагрузку здания на неподвижные слои грунта, а подвешенный в воздухе («висячий») ростверк позволяет исключить деформацию фундамента, а значит, и конструкции всего дома, при неравномерном вспучивании грунта в зимний период.
  2. На склонах. Фактически это единственно возможный фундамент для неровных участков со значительным уклоном. Выполнение других оснований оказывается неоправданно дорогим.

Наша компания имеет большой опыт в возведении фундаментов, что позволяет нам предлагать конкурентоспособные цены на устройство буронабивных свай в Казани при профессиональном проведении всех необходимых операций. Более того, установка буронабивных свай с ростверком производится нами в кратчайшие возможные сроки по наиболее эффективной технологии для обеспечения высокой прочности будущей конструкции.

Буронабивной фундамент

Помимо фундамента с ростверком иногда используется фундамент буронабивной ленточный. В таком случае железобетонная конструкция, соединяющая сваи, укладывается на землю или заглубляется в нее. Такой вариант оправдан только на грунтах с низким уровнем пучения. В таком случае он является экономичной заменой ленте, заглубленной на уровень промерзания.

Отметим, что буронабивные фундаменты ленточные или с ростверком преимущественно выполняются под здания в один-два этажа с небольшим весом (каркасные, из ячеистого бетона и т. п.). Под более массивные постройки буронабивной фундамент также можно устроить, но его рекомендуется выполнять по технологии ТИСЭ, главной особенностью которого является существенное расширение основания сваи с помощью специального бура. Естественно, это увеличивает стоимость строительства, однако благодаря широкой подошве свай набивной фундамент может выдерживать повышенные вертикальные и горизонтальные нагрузки.

Фундамент на буронабивных сваях с ростверком возводится поэтапно:

  1. пробуриваются скважины под сваи на необходимую глубину с запасом 20-30 см под песчаную подушку;
  2. на дно скважины засыпается щебень и песок;
  3. в скважину укладывают рубероид в качестве опалубки и гидроизоляции либо устанавливаются асбестоцементные/стальные трубы;
  4. в скважину устанавливается арматурный каркас;
  5. по периметру будущего набивного фундамента устанавливают опалубку и арматуру для ростверка, связывая ее с арматурой свай;
  6. в конструкцию заливается бетон, который затем трамбуют вибратором.

При соблюдении всех необходимых технологий цена на фундамент буронабивной с ростверком полностью оправдывается длительным сроком его эксплуатации.

Типы свай в зависимости от передачи нагрузки, функции, материала и грунта

🕑 Время чтения: 1 минута

Типы свай для свайного фундамента в зависимости от передачи нагрузки и функции Классификация свай по передаче нагрузки и функциональному поведению:
  • Концевые опорные сваи (острые опорные сваи)
  • Сваи висячие (связные)
  • Комбинация висячих и связных свай

Концевые опорные сваи Эти сваи передают свою нагрузку на прочный слой , расположенный на значительной глубине ниже основания конструкции, и большую часть своей несущей способности они получают за счет сопротивления проникновению грунта у основания сваи (см. рис. 1).Свая ведет себя как обычная колонна и должна быть спроектирована как таковая. Даже в слабом грунте свая не выйдет из строя из-за коробления, и этот эффект необходимо учитывать только в том случае, если часть сваи не имеет опоры, т. е. находится в воздухе или в воде. Нагрузка передается на грунт за счет трения или сцепления. Но иногда почва, окружающая сваю, может прилипать к поверхности сваи и вызывать «отрицательное поверхностное трение» сваи. Иногда это оказывает значительное влияние на емкость сваи. Отрицательное поверхностное трение вызвано дренированием грунтовых вод и уплотнением почвы.На глубину заложения сваи влияют результаты исследования площадки и испытания грунта.

Висячие или связные сваи Несущая способность определяется главным образом сцеплением или трением грунта, находящегося в контакте со стволом сваи (см. рис. 2).

Рис. 1: Концевые опорные сваи

Рисунок 2: Фрикционная или связная свая

Эти сваи передают большую часть нагрузки на грунт за счет поверхностного трения. Этот процесс забивания таких свай близко друг к другу группами значительно снижает пористость и сжимаемость грунта внутри и вокруг групп.Поэтому сваи этой категории иногда называют сваями уплотнения. В процессе забивания сваи в грунт грунт оформляется и в результате теряет часть своей прочности. Следовательно, свая не способна передать точную величину нагрузки, на которую она рассчитана, сразу после того, как она была забита. Обычно почва частично восстанавливает свою прочность через три-пять месяцев после того, как ее прогнали. Связные сваи

Висячие сваи Эти сваи также передают свою нагрузку на землю за счет поверхностного трения.Процесс забивки таких свай не приводит к заметному уплотнению грунта. Эти типы свайных фундаментов широко известны как фундаменты с плавающими сваями.

Комбинация висячих и связных свай Расширение концевой несущей сваи, когда несущий слой не твердый, например твердая глина. Свая забивается достаточно глубоко в нижний материал, чтобы обеспечить адекватное сопротивление трению. Еще одной разновидностью торцевой несущей сваи являются сваи с увеличенной опорной поверхностью.Это достигается путем вдавливания бетонной глыбы в мягкий слой непосредственно над твердым слоем, чтобы получить увеличенное основание. Аналогичный эффект получают буронабивные сваи, формируя на дне большой конус или раструб с помощью специального расширителя. Буронабивные сваи, снабженные раструбом, обладают высокой прочностью на растяжение и могут использоваться в качестве натяжных свай (см. рис.3).

Рис. 3: Расширение основания с просверленными отверстиями до буронабивной сваи

Классификация свай по типу материала Сваи обычно изготавливают из дерева, бетона или стали.Древесина может быть использована для изготовления временных свай и тогда, когда древесина доступна по экономичной цене. Бетон используется для изготовления сборных железобетонных свай, монолитных и предварительно напряженных железобетонных свай, а стальные сваи используются для постоянных или временных работ.
  • Древесина
  • Бетон
  • Сталь
  • Композитные сваи.

Деревянные сваи Используется с самых ранних времен и до сих пор используется для постоянных работ в регионах, где много древесины. Древесина больше всего подходит для закладки длинных связных свай и забивки под насыпями. Древесина должна быть в хорошем состоянии и не должна быть поражена насекомыми. Для деревянных свай длиной менее 14 м диаметр оголовка должен быть более 150 мм. Если длина превышает 18 метров, допускается диаметр наконечника 125 мм. Очень важно, чтобы древесина двигалась в правильном направлении и не должна быть забита в твердую почву. Так как это может легко повредить ворс.Хранение древесины ниже уровня грунтовых вод защитит древесину от гниения и гниения. Для защиты и укрепления вершины сваи деревянные сваи могут быть снабжены защитным кожухом. Креозотирование под давлением — обычный метод защиты деревянных свай.
Преимущества и недостатки деревянных свай + Сваи просты в обращении + Относительно недорог в местах, где много древесины. + Секции могут быть соединены вместе, а лишняя длина легко удалена. Сваи будут гнить выше уровня грунтовых вод. Имеют ограниченную несущую способность. Может быть легко поврежден во время движения камнями и валунами. Сваи трудно сращивать, и в соленой воде на них нападают морские бурильщики.

Бетонные сваи Бетонные сваи можно разделить на сборные и монолитные бетонные сваи:
Сборные бетонные сваи или сборные бетонные сваи он формируется и армируется из высококачественного контролируемого бетона. Обычно используется квадратное (см. рис. 1-4 б), треугольное, круглое или восьмиугольное сечение, они производятся короткой длины с интервалом в один метр от 3 до 13 метров.Они предварительно собраны, чтобы их можно было легко соединить вместе, чтобы получить необходимую длину (рис. 1-4 а). Это не уменьшит расчетную грузоподъемность. Усиление необходимо внутри сваи, чтобы выдерживать нагрузки как при погрузке, так и при движении. Также используются предварительно напряженные бетонные сваи, которые становятся более популярными, чем обычные сборные железобетонные сваи, поскольку требуется меньше армирования.

Рис. 4:a) Деталь соединения бетонной сваи. б) сборная железобетонная свая прямоугольной формы

Соединение свай типа Hercules (рис. 5) легко и точно заливается в сваю и быстро и безопасно соединяется на месте.Они изготовлены с точными размерными допусками из высококачественных сталей.

Рис. 5: Соединение свай типа Hercules

Преимущества и недостатки сборных железобетонных свай + Устойчивый к продавливанию грунта, например, мягкая глина, ил и торф, материал сваи может быть проверен перед укладкой. + Легко сращиваются. Относительно недорогой. + Можно использовать на больших расстояниях. + Может увеличить относительную плотность зернистого слоя основания. Смещение, пучение и нарушение грунта во время движения. Может быть поврежден во время движения. Возможно, потребуется замена свай. Нельзя использовать с очень большими диаметрами или в условиях ограниченного пространства над головой.

Монолитные бетонные сваи Залитые бетонные сваи чаще всего используются для фундаментов из-за большого разнообразия способов заливки бетона и введения сваи в грунт.Забивные и буровые сваи представляют собой два типа монолитных бетонных свай; однако установка этих свай на месте может сопровождаться некоторыми проблемами, такими как выгибание, сдавливание и расслоение. Эти сваи делятся на: Сваи засыпаются в трубы с нижней пяткой и оставляются при подъеме труб. некоторые из этих типов:
  • Простая свая : представляет собой литую трубу диаметром 40 см, имеет нижнюю пятку, ее забивают под землей автоматическим молотом до достижения пахотной земли для установки, затем внутрь заливают бетон и забивают другим молоток.При этом трубу приподнимают на определенную величину, чтобы не заходить грунт внутрь. Эта свая может нести около 40-50 тонн.
  • Фрэнки Пайл : Это несколько трубок, входящих друг в друга для легкого доступа к большим глубинам земли. Пятка из железобетона может быть использована и оставлена ​​в земле для предотвращения проникновения труб холодной воды. Эта свая может нести нагрузку 50-80 тонн.
  • Вибровая свая : представляет собой стальную трубу диаметром 40 см, имеет коническую пятку с отдельным фланцем, забивается под землей автоматическим молотом до достижения пашни для установки, затем пятка удаляется и вставляется в труба, после чего заливается бетон.Труба перемещается вверх и вниз (около 80 раз в минуту) для уплотнения бетона. Эта свая может нести около 60 тонн.
  • Прочная свая : эта свая во многом похожа на симплексную, за исключением того, что ее нижняя пятка сделана из железобетона, покрытого литой пяткой. Эта свая может нести нагрузку 25-30 тонн.
  • Свая под изморозью : эта свая используется на черноземах и землях без остаточных грунтов, поэтому этот грунт очень опасно устанавливать на него.
  • Сваи с открытыми трубами без пятки, тогда внутрь трубы заливают бетон. Труба имеет диаметр 40 см и средний бетонный колодец от 12 до 15 метров в зависимости от уровня земли, которую необходимо установить. Некоторые эти сваи:
  • Свая Strauss : Очень похожа на сваю Simplex, но без пятки. Грунт из труб можно удалить с помощью специальных приспособлений, а вместо грунта залить бетон. Максимальная нагрузка, которую могут нести эти сваи, составляет от 20 до 25 тонн.
  • Кимберсольская свая : Делается колодец диаметром около 80 см, до выхода на пашню для устройства, затем дно колодца уплотняется закругленным молотком и заливается бетоном в соотношении 1 : 5 (цемент : песок). Эта свая может нести нагрузку 80 – 120 тонн.
  • Свая Welfchaulzer : труба диаметром 30 – 40 см забивается до тех пор, пока она не достигнет пахотной земли для установки, и внутренняя почва удаляется, затем помещаются стальные стержни и открытое верхнее отверстие плотно закрывается. Оставляя отверстия для соединения сжатым воздухом, чтобы удалить фильтраты, затем заливают бетон в соотношении 1:4.
  • Свая Raymond : Состоит из цилиндрических щепок внутри друг друга диаметром 40 – 60 см вверху стопки и 20 – 28 см внизу. Он забивается внутри мандрилом, а цилиндрические стружки оставляются в почве и заполняются бетоном.
Преимущества и недостатки монолитных бетонных свай + Можно осмотреть перед тем, как отливку можно легко обрезать или удлинить до нужной длины. + Относительно недорого. + Сваи можно заливать до раскопок. + Длина ворса легко регулируется. + Может быть сформировано увеличенное основание, которое может увеличить относительную плотность гранулированного слоя основания, что приведет к гораздо более высокой несущей способности конца. + Усиление не определяется воздействием нагрузок при погрузке-разгрузке или вождении. Вспучивание соседней поверхности грунта, которое может привести к переуплотнению и развитию отрицательных сил поверхностного трения на сваях. . Повреждение при растяжении неармированных свай или свай, состоящих из свежего бетона, где силы на подошве достаточны для сопротивления движениям вверх. Повреждение свай, состоящих из необсаженного или тонкообсаженного сырого бетона, из-за боковых сил, возникающих в грунте. Бетон может быть ослаблен, если артезианская вода поднимается вверх по стволу сваи при извлечении трубы. Легкие стальные секции или сборные железобетонные оболочки могут быть повреждены или деформированы при интенсивном вождении. Невозможно передвигаться при ограниченном запасе высоты. Требует много времени; нельзя использовать сразу после установки. Ограниченная длина.

Буронабивные и монолитные сваи + Длина может быть легко изменена в соответствии с различными грунтовыми условиями. + Может быть установлен в очень больших диаметрах. + В глинах возможны концевые расширения до двух-трех диаметров. + Материал свай не зависит от условий обращения или вождения. + Может быть установлен на очень большой длине. Бетон укладывается не в идеальных условиях и не может быть впоследствии проверен. Вода под артезианским напором может подниматься вверх по стволу сваи, вымывая цемент. Не может быть легко удлинен над уровнем земли, особенно в речных и морских сооружениях. Методы бурения могут разрыхлять песчаные или гравийные грунты, требующие заливки цементным раствором для достижения экономичного сопротивления основания.

Стальные сваи Изготовлен из секторов в виде Н, Х или из толстых труб (см.6). Они подходят для обработки и вождения на большие расстояния. Их относительно небольшая площадь поперечного сечения в сочетании с высокой прочностью облегчает проникновение в твердый грунт. Их можно легко отрезать или соединить сваркой. Если сваю забить в грунт с низким значением рН, то есть риск коррозии, но риск коррозии не так велик, как можно было бы подумать. Хотя при капитальных работах можно применять смоляное покрытие или катодную защиту. Обычно в конструкции учитывают некоторую степень коррозии, просто увеличивая площадь поперечного сечения стальной сваи.Таким образом, процесс коррозии может быть продлен до 50 лет. Обычно скорость коррозии составляет 0,2-0,5 мм/год, а при расчете эта величина может быть принята равной 1 мм/год.

Рисунок 6: Поперечные сечения стальных свай

Преимущества и недостатки стальных свай + Сваи просты в обращении и легко обрезаются до нужной длины. + Может проходить через плотные слои. Боковое смещение грунта при забивке небольшое (стальные сваи Н- или Двутаврового сечения) относительно легко сращиваются или крепятся болтами. + Может работать с большим усилием и на очень большие расстояния. + Может перевозить тяжелые грузы. Сваи ржавеют, Отклоняется относительно легко во время движения. Относительно дорогие.

Композитные сваи Сочетание разных материалов в одном ворсе. Как указывалось ранее, часть деревянной сваи, установленной над грунтовыми водами, может быть уязвима для нападения насекомых и гниения. Чтобы избежать этого, бетонные или стальные сваи устанавливаются выше уровня грунтовых вод, а деревянные сваи устанавливаются ниже уровня грунтовых вод (см. рис. 7).

Рисунок 7: Защита деревянных свай от гниения: а) верхней частью из сборного железобетона над уровнем воды. б) путем наращивания наголовника сваи ниже уровня воды

Классификация сваи по воздействию на грунт Часто используется упрощенное деление на забивные или буронабивные сваи.

Забивные сваи Забивные сваи считаются сваями смещения. В процессе забивания сваи в грунт грунт перемещается радиально по мере того, как ствол сваи входит в грунт.Также может присутствовать составляющая движения грунта в вертикальном направлении .

Рисунок 8: Забивные сваи

Буронабивные сваи

Буронабивные сваи (сменные сваи ) обычно считаются несмещаемыми сваями, пустота образуется путем бурения или выемки грунта до изготовления свай. Сваи могут быть изготовлены путем заливки бетона в пустоту. Некоторые грунты, такие как жесткие глины, особенно поддаются формированию свай таким способом, так как стенки скважины не требуют временной поддержки, кроме ткани на поверхности земли.В неустойчивом грунте, таком как гравий, требуется временная опора из обсадной трубы или бентонитового раствора. В качестве альтернативы обсадная колонна может быть постоянной, но забитой в скважину, которая бурится по мере продвижения обсадной колонны. Другой метод, который по-прежнему по существу не является смещением, заключается в внедрении цементного раствора или бетона из шнека, который вращается в гранулированном грунте и, следовательно, образует залитый столбик грунта. Существует три метода без смещения: буронабивные сваи, в частности, предварительно сформированные сваи и цементные или бетонные забивные сваи. Сменные сваи:
  • Шнековый
  • Ударно-канатное бурение
  • Расширитель большого диаметра
  • Типы, включающие сборный железобетонный блок
  • Врезные трубы
  • Мини-сваи

Оценка характеристик выдергивания предварительно буронабивных свай, заглубленных в скалу

1.

1. Предпосылки и цель исследования

Поведение торцевой опоры и поверхностного трения свай, подвергающихся осевым нагрузкам, являются важными факторами при прогнозировании несущей способности конструкций.Однако правила ISO 19902 [1] по морским стальным конструкциям не предлагают точного расчетного уравнения для оценки несущей способности трения на вершине и окружной поверхности свай, заглубленных в коренную породу.

Корейский стандарт проектирования фундаментов (Министерство земли, инфраструктуры и транспорта [2]) кратко упоминает несущую способность на сжатие, но не предлагает никакой формулы для расчета поверхностного трения свайного фундамента, заделанного в скалу.Поэтому при проектировании морских сооружений применяется уравнение для расчета поверхностного трения буровых стволов, заглубленных в коренные породы, которое является наиболее близким к требуемому расчету механизмом.

Из-за того, что несущие способности буронабивной и предварительно буронабивной свай сильно различаются, легко переоценить или недооценить поверхностное трение сваи. Поэтому из-за неправильной оценки может быть нарушена безопасность сооружения и возникнут ошибки в прогнозировании поведения свайного фундамента.Чтобы построить конструкцию безопасно и экономично, необходимо изучить поведение предварительно забуренной сваи, заделанной в коренную породу. Перемычка

C.T предназначена для использования поверхностного трения просверленных валов, заглубленных в скалу, для обеспечения устойчивости плавучести. Однако из-за плавучести перемычки CT возникла проблема, из-за которой предварительно забуренная свая была вытащена. Для решения этой проблемы, во-первых, мы проанализировали поверхностное трение просверленного вала в соответствии с отечественными и зарубежными стандартами проектирования.Во-вторых, было проведено лабораторное испытание силы сцепления, в котором применялась концепция предварительно забуренной сваи. В-третьих, сила выдергивания была рассчитана с помощью испытания на выдергивание (ASTM D3689-07 [3]), а поверхностное трение пробуренного ствола и предварительно забуренной сваи, заглубленной в коренную породу, сравнивалось и анализировалось. Наконец, с помощью численного анализа было проанализировано поведение предварительно забуренной сваи, заглубленной в коренную породу, при ее выдергивании.

1.2. Research Trends

Многие исследователи давно проводят исследования несущей способности свай.В случае мягкого грунта и выветренной породы базовая теория расчета устанавливается на основе результатов полевых испытаний. Тем не менее, прошлые исследования свайных фундаментов, заглубленных в коренные породы, в основном были сосредоточены на буровых стволах, и очень мало исследований было проведено на предварительно забуренных сваях.

При расчете предельной несущей способности пробуренного ствола, заглубленного в горную породу, применяются стандарты проектирования и формулы расчета несущей способности, предложенные за рубежом (FHWA [4], FHWA [5] и Канадское геотехническое общество [6]).

В Корее зарубежные стандарты проектирования и уравнения расчета несущей способности были изменены для соответствия отечественным стандартам и применены к базовым стандартам проектирования конструкций и стандартам проектирования автодорожных мостов (Министерство земли, инфраструктуры и транспорта [2]).

Были проанализированы предыдущие зарубежные исследования поверхностного трения предварительно забуренных свай, заглубленных в коренную породу. Maertens [7] оценивал работу свай, устанавливая сваи из стальных труб на выветренных породах, но они оценивали только ограниченные полевые условия.

Шакир-Халил [8], Шакир-Халил [9] и Незамян и др. [10] изучали прочность сцепления и поведение сцепления между бетоном и стальными трубами, когда стальные трубы заполнены бетоном.

Мун и др. [11], предыдущее исследование в Корее, определяло поверхностное трение свай из стальных труб, заглубленных в коренную породу, по поверхностному трению между поверхностью стальной трубы и цементным раствором. Мун и др. [12] подтвердили, что адгезионная прочность поверхностного трения предварительно забуренной сваи, заделанной в коренную породу, составила около 1 МПа в ходе модельных испытаний.Мун и Парк [13] также оценили влияние соотношения смешивания цементного раствора на поверхностное трение стальных трубчатых свай, заглубленных в коренную породу. Независимо от В/Ц, в случае цементного раствора прочность сцепления составляла около 540~560 кПа.

Ким и др. В работе [14] предложено получать кривые осадки и распределения осевой нагрузки свай, а также кривые передачи нагрузки (кривые t-z) на основной поверхности стальной трубчатой ​​сваи. Кроме того, было подтверждено, что значение N, полученное в результате стандартного испытания на проникновение пластов, прочность на сжатие коренной породы и цемента грунта, образованного нагнетаемым раствором, зависит от прочности на одноосное сжатие.

Ким и Ким [15] оценили характеристики поверхностного трения предварительно забуренной сваи, заделанной в коренную породу, посредством испытания свайного фундамента на динамическую нагрузку. Че и др. В работе [16] предложено уравнение для расчета осевой несущей способности предварительно буронабивных свай SDA (раздельные кольцевые шнеки), заглубленных в коренную породу.

Согласно предыдущим отечественным и зарубежным исследованиям, связанным с расчетом усилия вырывания буронабивных свай, заглубленных в коренную породу, усилие вырывания буронабивной сваи в основном связано с силой сцепления раствора . Однако соответствующие нормы проектирования не ясны, поэтому на практике применяются нормы выдергивания буровых валов. Кроме того, большинство предыдущих исследований ограничивались поверхностным трением стальных трубчатых свай, заделанных в коренную породу, среди предварительно забуренных свай.

Таким образом, в этом исследовании теории и эмпирические уравнения, аналогичные поведению предварительно забуренных свай, были рассмотрены среди стандартов проектирования для буровых стволов, проникающих в коренную породу. Что отличает это исследование от предыдущих исследований, так это анализ поведения выдергивающей силы композитных свай (верхняя: стальная труба, нижняя: железобетонная), в которых нижние железобетонные сваи заделаны в скальную породу среди предварительно забуренных свай. .

Патент США на комбинированное армирование пола на сваях Патент (Патент № 6,269,602, выдан 7 августа 2001 г.)

ОБЛАСТЬ ИЗОБРЕТЕНИЯ

Настоящее изобретение относится к стационарной конструкции, состоящей из жестких свай и монолитной бетонной плиты перекрытия.

ПРЕДПОСЫЛКИ ИЗОБРЕТЕНИЯ

Бетонные промышленные плиты перекрытий обычно опираются через фундаментный слой на естественное основание. Неравномерно распределенные нагрузки поверху плиты перекрытия передаются через плиту перекрытия и слой фундамента в более равномерно распределенной форме через естественный грунт, который в итоге несет нагрузку.

Естественные земли низкого качества, т.е. характеризующиеся значением К Вестергаарда менее 10 МПа/м, сначала выкапываются и/или утрамбовываются и выравниваются перед закладкой фундамента.

В связи с тем, что под существующую застройку уже взято много приемлемых природных площадей, увеличивается количество природных площадок неудовлетворительного или даже неприемлемого качества, рассматриваемых под застройки. Несущая способность некоторых грунтов настолько плоха, что вскапывание, и/или, и/или раскопки, и/или трамбовка потребовали бы огромного объема работы и затрат.В таком случае известно, что плита перекрытия опирается на забивные или буронабивные сваи. Однако укладка плиты перекрытия на забивные или буронабивные сваи под нагрузкой создает очень высокие отрицательные пиковые моменты в зонах над этими сваями и относительно значительно меньшие (около одной пятой высоты пиковых моментов) положительные моменты в зонах между сваями. . Армирование плит перекрытий на забивных или буронабивных сваях с равномерно распределенной стальной фиброй было бы неэкономично, так как в зонах между сваями было бы излишне большое количество стальной фибры, что вызвало бы затруднения при перекачивании и заливке бетона и сделать решение не экономичным.

Эта проблема была решена в FR 2 718 765 заявителя путем размещения плиты перекрытия на нескольких гравийных колоннах. Как поясняется здесь, эти гравийные колонны не такие жесткие, как обычные сваи, и относительно легко сжимаются под действием направленной вниз нагрузки (модуль сжатия гравийных колонн, например, колеблется от 0,2 до 0,4 МН/см), так что гравийные колонны функционируют как пружина. в математической модели, что означает, что плита перекрытия больше не подвергается высоким изгибным деформациям в зонах над колоннами.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Настоящее изобретение обеспечивает альтернативное армирование бетонных плит перекрытий, опирающихся на сваи, которое снижает вес стали и предотвращает попадание большого количества стальной фибры в плиту перекрытия. Другой целью настоящего изобретения является создание арматуры для бетонных плит перекрытий, опирающихся на сваи, при этом арматура действует как растяжимая опора для захвата усадочных трещин. Еще одной целью настоящего изобретения является экономия времени при возведении бетонной плиты перекрытия, опирающейся на сваи.

В соответствии с настоящим изобретением предлагается стационарная конструкция, состоящая из жестких свай и опирающейся на сваи монолитной бетонной плиты перекрытия. Жесткие сваи расположены по регулярной прямоугольной схеме, т. е. каждый набор из четырех свай образует прямоугольник. Плита перекрытия содержит прямые зоны, соединяющие кратчайшее расстояние между участками плиты перекрытия над сваями. Ширина таких зон составляет от 50% до 500% наибольшего размера сваи. Эти прямые зоны проходят как в длину, так и в ширину. Термин «вдоль» относится к направлению наибольшей стороны, а термин «в ширину» относится к направлению наименьшей стороны. Если, как это часто бывает, самая длинная сторона примерно равна самой короткой стороне, термины «широко» и «длинно» произвольно обозначают два направления.

Плита перекрытия усилена комбинацией:

(а) волокна, распределенные по объему плиты перекрытия;

(b) стальные стержни, расположенные в этих прямолинейных зонах и предпочтительно только в этих прямолинейных зонах, что означает, что за пределами этих зон нет существенной арматуры, за исключением волокон, указанных в (а).

Термин «жесткие сваи» относится к сваям, модуль сжатия которых значительно превышает модуль сжатия гравийных столбов и намного превышает 10 МН/см. Эти жесткие сваи представляют собой забивные или буронабивные сваи и могут быть изготовлены из стали, бетона или дерева. Они могут иметь квадратное поперечное сечение со стороной 20 см и более или круглое поперечное сечение диаметром от 25 до 50 см. Расстояние между двумя соседними сваями может варьироваться от 2,5 м до 6 м.

Используя эту комбинированную арматуру, состоящую из волокон и арматуры из классических стальных стержней, которая расположена только в критических точках плиты перекрытия, оказалось возможным ограничить общее количество стали в бетонной плите примерно до 120 кг/ м3 (=1.53 том. %) примерно до 50 кг/м3 (равно 0,64 об. %) до 60 кг/м3 (равно 0,77 об. %) или даже ниже.

Плита перекрытия — промышленный пол размерами до 60 м х 60 м и более, и за счет сплошной стержневой арматуры, выполненный без швов, т.

Конечно, для покрытия больших площадей более одной такой бесшовной плиты перекрытия можно положить рядом друг с другом. Толщина плиты перекрытия может составлять примерно от 14 см до 35 см и более.

Предпочтительно плита перекрытия «непосредственно» опирается на сваи. Это относится к плите перекрытия, которая опирается на сваи без каких-либо промежуточных балок или плит. Вся арматура заделана в саму плиту перекрытия.

Волокна в плите перекрытия предпочтительно равномерно распределены в бетоне плиты перекрытия. Волокна могут быть синтетическими волокнами, но предпочтительно стальными волокнами, т.е. стальные волокна, вырезанные из стальных пластин, или, в предпочтительном варианте, жесткотянутые стальные волокна.Эти волокна имеют толщину или диаметр в диапазоне от 0,5 до 1,2 мм и отношение длины к толщине в диапазоне от 40 до 130, предпочтительно от 60 до 100. Волокна имеют механические деформации, такие как крючкообразные концы или утолщения для для улучшения сцепления с бетоном. Прочность стальных волокон на растяжение составляет от 800 до 3000 МПа, т.е. от 900 до 1400 МПа. Количество стальной фибры в плите перекрытия согласно изобретению предпочтительно находится в диапазоне от 35 кг/м3 (0,45 об.%) до 80 кг/м3 (1.02 том. %), например от 40 кг/м3 (0,51 об. %) до 65 кг/м3 (0,83 об. %). Таким образом, количество стальной фибры в бетонной плите пола в соответствии с изобретением предпочтительно несколько выше, чем в полах, армированных стальной фиброй, на естественном грунте хорошего качества (обычное количество составляет до 35 кг/м3), но его можно удерживать в экономических пределах благодаря сочетание с армированием стальным стержнем.

Прочая стальная арматура в дополнение к стальным волокнам, стальным стержням, занимает не более 0,5% от общего объема плиты перекрытия, т.е.грамм. максимум 0,4%, т.е. только 0,2% или 0,3%.

Обе стальные арматуры, стальные волокна и стальные стержни предпочтительно занимают не более 1,5% от общего объема плиты перекрытия, т.е. максимум 1,0%.

В предпочтительном варианте осуществления настоящего изобретения стальные стержни образуют каркасную арматуру, то есть трехмерную стальную конструкцию внутри плиты перекрытия. Эта арматура каркаса содержит хомуты, которые соединяют стальные стержни и образуют трехмерную структуру. Благодаря комбинации со стальными волокнами расстояние между двумя последовательными стременами может быть увеличено более чем на 50 см.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

Далее изобретение будет описано более подробно со ссылкой на прилагаемые чертежи, на которых

РИС. 1 — поперечное сечение неподвижной конструкции согласно изобретению по линии I-I на фиг. 2;

РИС. 2 — сечение неподвижной конструкции по линии II-II на фиг. 1;

РИС. 3 представляет собой сечение арматуры стального каркаса по линии III-IIII на фиг.2;

РИС. 4 представляет собой сечение арматуры стального каркаса по линии IV-IV на фиг. 2;

РИС. 5 — перспективный вид в поперечном сечении стационарной конструкции согласно изобретению;

РИС. 6 показан вид сверху установки, в которой изобретение сравнивается с эталонной фиксированной конструкцией;

РИС. 7 показан вид сбоку установки, показанной на фиг. 6;

РИС. 8 иллюстрирует изменение во времени различных нагрузок, приложенных к изобретению и эталонной неподвижной конструкции;

РИС.9 показана картина трещин на верхней стороне бетонной плиты перекрытия эталонной стационарной конструкции;

РИС. 10 показана картина трещин на нижней стороне бетонной плиты перекрытия эталонной стационарной конструкции;

РИС. 11 показан рисунок трещин на верхней стороне бетонной плиты перекрытия согласно изобретению;

РИС. 12 показан рисунок трещин на нижней стороне бетонной плиты перекрытия согласно изобретению.

ОПИСАНИЕ ПРЕДПОЧТИТЕЛЬНОГО ВАРИАНТА ИЗОБРЕТЕНИЯ

Ссылаясь на фиг.1, стационарная конструкция в соответствии с изобретением содержит жесткие сваи 12, которые вбиты или пробурены в естественный грунт 13. Бетонная плита 14 перекрытия опирается непосредственно на сваи 12, т.е. без какой-либо промежуточной плиты или балки. Изобретение особенно интересно для использования на природных грунтах более низкого качества, т.е. со значением К Вестергаарда менее 10 МПа. С течением времени такие естественные основания оседают в относительно высокой степени и больше не обеспечивают достаточную опору для плиты перекрытия 14.Это обозначено расстоянием 15 на фиг. 1. Так сваи 12 остаются единственной надежной опорой для плиты перекрытия 14.

РИС. 2 и фиг. 5 показано расположение стержневой арматуры в плите перекрытия 14. Стальные стержни 16, идущие вдоль, и стальные стержни 16′, идущие поперек, соединяют кратчайшее расстояние над теми участками 18 плиты перекрытия, которые расположены над сваями 12. Таким образом, стальные стержни усиливают не только ограниченные участки 18 над сваями 12, но и зоны между сваями 12.Это примечательно, поскольку, как было объяснено выше, моменты, возникающие между сваями, не так велики, как моменты, возникающие в зонах над сваями. Однако эксперименты показали, что усиление прямых зон между сваями, как в настоящем изобретении, помогает остановить и ограничить трещины, которые являются следствием усадки бетона плиты перекрытия или следствием нагрузок на плиту перекрытия. . В частности, усиление прямых зон между сваями и размещение плиты перекрытия под возрастающими нагрузками приводит к модели, в которой трещины более распространены и множатся по сравнению с плитой перекрытия, где в качестве армирования присутствуют только стальные волокна.Благодаря этому распространению и размножению трещины ограничены и менее опасны.

ФИГ. 3 и 4 показано усиление каркаса, состоящее из стальных стержней 16 и 16′.

РИС. 3 показано усиление каркаса в широком направлении, а на фиг. 4 показано, как усиливающие элементы каркаса пересекаются друг с другом в продольном и поперечном направлениях.

Ссылаясь на фиг. 3, шесть стальных стержней 16′ проходят параллельно друг другу и образуют в поперечном сечении прямоугольник.Другое количество стальных стержней 16′, например четыре или восемь, также возможно. На дискретных расстояниях, т.е. каждые 50 см или 100 см хомуты 20′ соединяют стальные стержни 16′ и образуют трехмерную стальную клетку. Стальные стержни 16′ имеют диаметр, например, 12 мм (обычно диаметр стальных стержней может быть до 20 мм), тогда как диаметр проволоки, образующей хомуты 20′, может быть несколько меньше, т.е. от 6 до 8 мм.

Дополнительным преимуществом настоящего изобретения является то, что благодаря наличию стальных волокон расстояние между двумя скобами 20, 20′ может быть увеличено с e.грамм. от 50 см до 100 см.

Возвращаясь к фиг. 2 и 5 стальные волокна или волокна 22 распределены предпочтительно как можно более равномерно в двух горизонтальных направлениях по всему объему плиты перекрытия 14.

Неподвижная конструкция 10 согласно изобретению может быть изготовлена ​​следующим образом. Жесткие сваи 12 забивают или бурят в естественном грунте 13. Естественный грунт 13 выравнивают и арматуру каркаса 16-20-16′-20′ размещают там, где должны пройти прямолинейные зоны, как определено выше.Наконец, бетон со стальной фиброй 22 закачивается и заливается на проектируемую площадь.

Используемый бетон может быть обычным бетоном от C20/25 до C40/50 в соответствии с европейскими нормами (EN 206). Характеристическая прочность на сжатие через 28 суток такого бетона колеблется от 20 МПа до 40 МПа при измерении на цилиндрах (300×Ø150 мм) и от 25 до 50 МПа при измерении на кубах (150×150×150 мм).

После заливки бетон сначала выравнивают, а затем оставляют затвердевать.Операция отделки может включать силовую затирку поверхности для получения плоского пола с гладкой поверхностью, а также может включать нанесение покрытия (например, материала для сухой тряски) на затвердевающую плиту пола и отверждение поверхности с помощью восков (отверждение соединения). Затвердевание может занять четырнадцать дней и более, в течение которых на плиту перекрытия не должны воздействовать значительные нагрузки.

По сравнению с бетонной плитой перекрытия, где в качестве армирования использовалась только стальная фибра, стационарная конструкция в соответствии с изобретением привела к конструкции с повышенной несущей способностью и/или к конструкции, в которой расстояние между опорными сваями может быть увеличена.

Изобретатели обнаружили, что при использовании комбинированной арматуры в соответствии с изобретением нет необходимости размещать дополнительную арматуру, такую ​​как еще несколько стальных стержней или стальных сеток, в областях плиты перекрытия над сваями.

Изобретатели также обнаружили, что при использовании комбинированной арматуры в соответствии с изобретением нет необходимости сооружать сваи с увеличенным поперечным сечением в верхней части, а также нет необходимости сооружать отдельные оголовки свай с увеличенным поперечным сечением. .

Такие увеличенные сечения непосредственно под плитой перекрытия используются в существующих конструкциях для уменьшения поперечных сил нагрузок на плиту. Настоящее изобретение уменьшает эту необходимость.

Сравнительный тест

Неподвижная конструкция согласно изобретению была испытана и сравнена с эталонной конструкцией в Институте баустофф, массивов и брандшютцев (iBMB) Технического университета Брауншвейга.

РИС. 6 и фиг. 7 схематично иллюстрирует установку.Квадратная бетонная плита перекрытия 14 размерами 500 см × 500 см опирается непосредственно на девять жестких свай 12. Расстояние между двумя ближайшими сваями 12 равно 200 см. За исключением центральной сваи 12′, остальные сваи расположены на расстоянии 50 см от границы бетонной плиты перекрытия 14. Толщина бетонной плиты перекрытия 14 составляет 14 см. Высота свай 12 80см. Диаметр свай 20 см.

Состав бетонной плиты перекрытия 14 согласно изобретению и плиты эталонной конструкции соответствует следующей таблице

. Справка Изобретение качество бетона B45 Б35 стальные волокна DRAMIX ® длина 40 кг/м3 40 кг/м3 60 мм, 0.диаметр 75 мм цемент ЦЕМ I 32,5 Р 360 кг/м3 360 кг/м3 (PZ 35 F) Тевтония летучая зола 100 кг/м3 100 кг/м3 водоцементное отношение 0,46 0,53 воды 165 л/м3 191 л/м3 песок Эверс 0/2 703 кг/м3 681 кг/м3 мелкий гравий 2/8 279 кг/м3 280 кг/м3 мелкий известняк 8/16 766 кг/м3 748 кг/м3 жидкий Изола 0,5% 0,5% замедлитель Isola PH 0,2% 0,2% усиление каркаса Нет Да 4 том. %

Девять стопок 12 из четырех квадратных полей 200 см×200 см. Каждая из четырех гидравлически создаваемых нагрузок F1, F2, F3 и F4 имеет точку приложения в середине каждого из этих квадратов.Их течение во времени показано на фиг. 8. В течение первого периода 24 F1 и F2 постепенно увеличиваются до уровня 50 кН, в то время как F3 и F4 остаются на постоянном уровне 10 кН. В течение второго периода 26 F3 и F4 постепенно увеличиваются, в то время как F1 и F2 остаются на постоянном уровне. В течение третьего периода 28 все нагрузки F1, F2, F3 и F4 постепенно увеличивались до 50 кН. В течение четвертого периода 30 и последующего периода 32 нагрузки F1, F2, F3 и F4 циклически изменяются между нижней нагрузкой и верхней нагрузкой.Для обоих периодов 30 и 32 имеется 10000 циклов. Частота циклов 0,2 Гц. Для периода 30 нижняя нагрузка составляет 20 кН, а верхняя нагрузка 50 кН. Для периода 32 нижняя нагрузка составляет 25 кН, а верхняя — 60 кН. В течение обоих периодов вставляются временные интервалы 30 и 32 для измерения, среди прочего, ширины и эволюции трещин. Наконец, в течение последнего периода 34 нагрузки постепенно превышают 60 кН.

В таблице ниже приведены полученные результаты.

ТАБЛИЦА Справка изобретение расчетная разрушающая нагрузка (кН) симметричные линии перелома 69.4 128 асимметричные линии перелома 72,8 137 экспериментальная разрывная нагрузка (кН) 81,6 129,9 изгиб при максимальной нагрузке (мм) 3 42

Трещины, их зарождение и развитие наблюдают с помощью калиброванной видеосистемы с разрешением до {долей (1/100)} мм. ИНЖИР. 9 показана картина трещин на верхней стороне бетонной плиты перекрытия эталонной стационарной конструкции, а на фиг. 10 показана картина трещин на нижней стороне бетонной плиты перекрытия эталонной стационарной конструкции в конце испытания.Наблюдаются относительно широкие сосредоточенные трещины. В конце испытания бетонная плита перекрытия показывает асимметричную линию излома yy (РИС. 9).

РИС. 11 показан рисунок трещин на верхней стороне бетонной плиты перекрытия согласно изобретению, а на фиг. 10 показана картина трещин на нижней стороне бетонной плиты перекрытия согласно изобретению в конце испытания. Наблюдается картина рассеянных относительно узких трещин. Примечательно, что классическая каркасная арматура, присутствующая только в тех прямых зонах над сваями, приводит к совершенно другому характеру трещин в зонах, где такой каркасной арматуры нет.В конце испытания бетонная плита перекрытия показала симметричную картину разрушения.

Геотехническая инженерия 2 Численное – HandyNotes

Определите выражение для определения коэффициента запаса прочности вновь построенного откоса в несвязном грунте (=0). Использование метода скользящих кругов. Предполагая, что трещина напряжения развивается.

=0 анализ: Предположим, W — вес грунта клина ABDA, — единица плеча, c — единица сцепления, l — длина дуги поверхности скольжения.. Коэффициент запаса определяется по формуле Этот коэффициент запаса определяется для каждой пробной поверхности скольжения, а поверхность с минимальным коэффициентом запаса называется критической поверхностью скольжения.


Подпорная стена высотой 6 м поддерживает сухую несвязную обратную засыпку с плоским грунтом, наклоненным вверх под углом 15º от верха стены. Задняя грань стены наклонена к вертикали под положительным углом наклона 10º. Удельный вес засыпки равен 20 и имеет угол внутреннего трения 33º.С помощью графического метода Кульманна определите общее активное давление грунта на стену. Угол трения между стеной и засыпкой можно принять равным 22º.

Для треугольника ADO:

sin 15º*AD=6

AD= 23,18 м

θ= (i-α)

θ= 15°- 10°= 5°

cos 15º *23,18= АО

22,39 м =AO= Основание треугольника

потому что 10*AM= 22,39

AM= 22,73 м

sin 10º*AM=MR

Вывод следующий:  из закона синуса.

Этот метод используется для приближенного анализа устойчивости однородных откосов. Он используется для нахождения критического уклона обрушения и безопасной высоты уклона.

= номер стабильности

Наиболее опасна плоскость, для которой угол α таков, что число устойчивости максимально, то есть

Критическая плоскость дается:

Замена

Безопасная высота склона:

i=15º, =33º, H= 6 м, γ=20 , δ=22º, α=10º

  1. BE1 представляет собой сумму веса клина ABC1 и дополнительной нагрузки q(AC1).
  2. BE2 представляет собой сумму веса клина ABC2 и дополнительной нагрузки qL.
  3. Аналогично, BE3, BE4 представляет собой сумму соответствующих скользящих клиньев и дополнительной нагрузки Lq.
  4. Результирующее активное давление грунта определяется как

, где W = (вес клина ABC) + (qL).


Рассчитайте значение коэффициента запаса прочности откоса (1 по вертикали на 1,5 по горизонтали) высотой 6,0 м, построенного в грунте, как показано на рисунке. Грунт имеет внутреннее трение Φ=0, сцепление c= 20, ϒ=16.Радиус круга скольжения составляет 10 м. Центр скольжения расположен на высоте 2,8 м над вершиной склона, а скольжение пересекает вершину насыпи на расстоянии 2,0 м от конца склона.

Если расстояние по вертикали равно 1,5 м, то эквивалентное расстояние по горизонтали будет равно 3,0 м.

Шведский метод круга скольжения используется для связного грунта, такого как глина или илистая глина. Наклон стабилен, если угол больше угла трения.Этот метод включает суммирование моментов всех сил, действующих на склон, в том числе

  1. Сила гравитации на грунтовую массу
  2. Напряжение сдвига вдоль поверхности разрушения

Если моменты неуравновешены в пользу движений, склон не сработает, иначе он останется стабильным.

Треугольник породы над плоскостью потенциального скольжения имеет вес W на единицу ширины.

Прочность грунта на сдвиг состоит из двух компонентов:

  1. Сплоченность
  2. Трение

Можно записать как:

Обычно безопасность склона определяется как:

Рассмотрим момент равновесия относительно O или центра вращения. Для длины скольжения L восстанавливающий момент равен CLR, а движущий момент равен Wx.

, α = кажущееся падение

Длина дуги скольжения =

Сплоченность= С= 20

Радиус круга скольжения= R= 10 м


Рассчитайте безопасную несущую способность сплошного фундамента шириной 1,8 м, расположенного на глубине 1,2 м ниже уровня земли с грунтом с удельным весом = 20, сцеплением (c) = 20  и внутренним трением угла = 20º составляют =17,7, = 7.4 и =5. Какая допустимая нагрузка на метр длины фундамента?

Безопасная несущая способность — это максимальная сила давления, которую грунт будет безопасно передавать без риска разрушения при сдвиге, независимо от возможной осадки. Значение безопасной несущей способности определяется путем применения подходящего значения коэффициента безопасности к предельной несущей способности, предельное значение состоит из трех условий: одно из-за сцепления грунта, другое из-за веса грунта, третье из-за глубины и доплата за землю. Вклад в третий срок – это коэффициент, умноженный на надбавку или первоначальный .

Чистая предельная несущая способность также записывается как:

В случае поверхностного основания на чисто связных грунтах. (=0, Φ=0º,=1,=0)

Безопасная несущая способность

Методы, выбранные для расчета безопасной несущей способности:

= чистая предельная несущая способность, = полная предельная несущая способность, = избыточное давление, =безопасная несущая способность при разрушении при сдвиге,= коэффициент запаса прочности

Применение значений: γ= 20 , c=20 , b=1.8 м, = 1,2 м, =17,7,=7,4,=5

в

получаем:

=557,6 кН

Откуда,

= 557,6 + (20*1,2) = 581,6 кН


Испытание на нагрузку было проведено с помощью квадратной плиты со стороной 300 мм на глубине 1 м от поверхности земли в месторождении чистой глины. Уровень грунтовых вод находится на глубине 4 м от поверхности земли. Разрушение произошло при нагрузке 45 кН. Какова допустимая несущая способность ленточного фундамента шириной 1,5 м на глубине 1,5 м в том же грунте? Предположим =18 над уровнем грунтовых вод, а коэффициент безопасности равен 2.5.

= 2 м, ширина фундамента, B= 0,3 м

Глубина уровня грунтовых вод ниже испытательного уровня = 4-1 = 3 м

Глубина >> ширина фундамента

∴ Уровень грунтовых вод не повлияет

Для испытаний под нагрузкой на квадратные пластины:

Φ=0, коэффициенты несущей способности Терцаги =5,7,=1,=0

= 500

Теперь 500= 1,3*с*5,7+(18*1*1)+0

с = 65,047

Для ленточного фундамента:

= (65.047*5,7)+(0,5*18*1*1)+0

= 379,767

= 379,767-18 = 361,707

== 162,707


Группа из девяти свай, расположенных в виде квадрата, используется в качестве фундамента для колонны в рыхлом песке. Сваи диаметром 300 мм и длиной 10 м располагаются на расстоянии 900 мм от центра к центру в каждом направлении. Рассчитайте безопасную несущую способность группы свай. Примите удельный вес грунта γ равным 18 и коэффициент запаса 2,5. Используйте рекомендацию Березантнева по коэффициенту несущей способности из рисунка.Угол трения о стену δ и коэффициент бокового давления грунта Ks равны 0,75Φ и 1,0 соответственно.






Связная свая диаметром 45 см и длиной 16 м забивается через систему слоистого связного грунта. Подробная информация о доступных данных показана на рисунке. Уровень грунтовых вод находится близко к поверхности земли. Рассчитайте допустимую несущую способность сваи Qa. Возьмем коэффициент несущей способности Скемптона за счет сцепления Nc=9.0 м и запасом прочности FoS= 2,5.

Только для связных грунтов, Φ=0.


Выкапывается траншея глубиной 5 м в слое песка плотностью 18 и с углом внутреннего трения 33º. Срез должен поддерживаться стойками, установленными на глубине 1 м, 2,5 м и 4 м ниже уровня земли. Рассчитайте ожидаемое усилие, которое может возникнуть в стойке, если горизонтальное расстояние между стойками равно 2 м.Предположим, что распределение давления на стойках прямоугольное с интенсивностью 0,65 γH

Φ=33°, γ=18 , H= 5 м,


Вертикальная и гладкая задняя подпорная стенка высотой 7,0 м сохраняет бессвязную обратную засыпку с горизонтальной поверхностью на уровне верха стены. Внутренний угол трения материала засыпки составляет 32º, а удельный вес грунта – 17 . Рассчитайте активное давление грунта на метр длины, если по обратной засыпке равномерно распределена дополнительная нагрузка интенсивностью 25 баллов.Нарисуйте диаграмму распределения давления и покажите основные значения.

H= 7,0 м, Φ=32º, γ= 17


Бетонная свая длиной 12 м и диаметром 300 мм забивается в однородную насыпь из плотного песка Φ=40º. Уровень грунтовых вод находится на большой глубине и вряд ли поднимется. Средняя сухая удельная масса песка γ=18. Используя значение Березанцева и IRC, рассчитать безопасную несущую способность сваи с коэффициентом безопасности 2,5.

  1. Предположим, что в приведенном выше примере уровень грунтовых вод находится на поверхности земли.Все остальные данные остаются прежними. Вычислите и .= 18,5
  2. Свая в вопросе выше буронабивная и монолитная. Вычислить и. Все остальные данные остаются прежними. Уровень грунтовых вод находится близко к поверхности земли.

За счет забивных свай угол внутреннего трения уменьшается линейно от максимального на вершине сваи до меньшего значения на расстоянии 3,5d (диаметр сваи) от вершины

Следовательно, для забивной сваи в песке значение внутреннего трения на конце трубы =


Бетонная свая диаметром 30 см забита в однородную затвердевшую глину (= 40, α = 0. 7). Если встроенная длина составляет 10 см, оцените безопасную нагрузку (F.S.=2,5).


Бетонная свая квадратного сечения шириной 450 мм и длиной 15 м забита в глубокую залежь однородной глины. Лабораторные испытания на неограниченное сжатие ненарушенных образцов показывают среднее значение 750. Рассчитайте предельную несущую способность сваи.

c= 750/2, L= 15 м


Определите допустимую нагрузку на забивную бетонную сваю диаметром 40 см, как показано


Бетонная свая диаметром 45 см забивается через систему слоистых связных грунтов.Длина сваи 16 м. имеются следующие данные. Уровень грунтовых вод находится близко к поверхности земли.

  1. Верхний слой 1: мягкая глина , толщина = 8 м, единичное сцепление = 30 и коэффициент сцепления α = 0,90.
  2. Слой 2: средней жесткости, мощность = 6 м, единичное сцепление, = 50 и α = 0,75
  3. Слой 3: Жесткий пласт простирается на большую глубину, единичное сцепление = 105 и α = 0,50. Вычислить и с FoS = 2,5. ( и: 369)

Железобетонная свая 40*40 см длиной 20 м забивается в рыхлый грунт, а затем в плотный гравий до окончательного набора 3 мм/удар с помощью молота одностороннего действия 30 кН с ходом 1.5 м. Определить предельное сопротивление выталкиванию сваи, если она снабжена шлемом, пластиковой тележкой и 50-мм набивкой на вершине сваи. Вес шлема и тележки 4 кН. Остальные детали: вес сваи = 74 кН, вес молота = 30 кН, эффективность молота (= 0,80 и коэффициент восстановления , = 0,40. Используйте формулу Хайли. Сумма упругого сжатия = 19,6 мм (ответ: 1105 кН)


Армированная цементобетонная свая весом 30 кН, включая шлем и тележку, забивается отбойным молотом весом 30 кН с эффективным падением 0.9 м. Средняя проникающая способность за один удар составляет 15 мм. Суммарное временное упругое сжатие сваи, ростверка и грунта можно принять равным 18 мм. Коэффициент реституции равен 0,36. Какова допустимая нагрузка на сваю при коэффициенте запаса 2? Воспользуйтесь формулой Хайли.

Ш= 30 кН, В= 0,9 м, FOS= 2


Бетонная свая длиной 9 м забита молотом одностороннего действия с номинальной энергией 35,26 кДж. Общий расчет по последним ударам составил 2.5 мм/удар. Используя формулу Engineering News, рассчитайте мощность сваи. Ответ: 1165,82 кН


Деревянная свая забита ударным молотом весом 30 кН при свободном падении 1,2 м. Средняя проникающая способность последних нескольких ударов составила 5 мм. Какова мощность сваи по формуле Engineering News?

Вт=вес отбойного молотка= 30 кН

Свободное падение= В= 1,2 м= 120 см

S= 0,5 см, C= 2,5 см

Согласно формуле «Инженерные новости»:

= 200


Следующие данные относятся к испытанию циклической нагрузкой на сваю, проведенному на трубе диаметром 300 мм и длиной 10 м. Постройте кривую осадки допустимой несущей способности сваи различными методами.


Девятигрупповая свая, расположенная в виде квадрата, используется в качестве фундамента для сцепления в рыхлом грунте=32º. Сваи диаметром 300 мм и длиной 10 м располагаются на расстоянии 900 мм в каждом направлении. Рассчитайте безопасную несущую способность группы свай. Предположим, что удельный вес почвы равен 18, а FOS = 2,5. Используйте рекомендацию Березанцева для коэффициента несущей способности.(ответ: 1501,20 кН)


Группа из 9 свай по 3 сваи в ряду была забита в мягкую глину от уровня земли на большую глубину. Диаметр и длина трубы составляли 30 см и 10 м соответственно. Прочность глины на неограниченное сжатие составляет 70 кПа. Если сваи были расположены на расстоянии 90 см от центра к центру, рассчитайте допустимую нагрузку на группу свай на основе критерия разрушения при сдвиге для коэффициента запаса прочности 2,5. Предположим α=1.

Единицы на приведенном выше рисунке указаны в см.

Допустимая нагрузка рассчитывается для следующих условий.

Д= 10 м,

= 35*9*4,4+8,4*10*35 = 1390+2950= 4340 кН.

Предположим, α=1, теперь

.

= 0,07 ;= 3,14*0,3*10= 9,42

= 315*0,07+1*35*0,42

=22+330= 352 кН

=9*352= 3168 кН

≈ 1267 кН

Допустимая нагрузка 1267 кН.

Групповое действие свай:

 = предельная несущая способность группы свай

= предельная несущая способность сваи

= групповой КПД свай

n= количество свай

Для небольшого расстояния между сваями <1

Для большего расстояния между сваями >1

= Сопротивление наконечника

= сопротивление трению

= Недренированная прочность глины в основании группы свай.

 = Недренированная прочность глины по поверхности/длине группы свай/блока

 = Площадь блока

=n

Не учитывать подшипник на конце сваи.

=1**70= 70

= Площадь поверхности

= 9*

, = 70*2= 140 кПа

=9


Свайная группа состоит из 9 свай диаметром 30 см и длиной 10 м, забитых в глину, =100, γ=20. Определить безопасную несущую способность групповых свай (FS=3, α=0.6). (Ans= 1886,4 кН)

,= 50 , D= 0,9 м, L=10 м, γ=20 ,

S= шаг свай в ряду

N= количество стопок в гребле



Квадратная группа из 9 свай была забита в мягкую глину на большую глубину. Диаметр и длина трубы составляли 30 см и 9 м соответственно. Если прочность глины на неограниченное сжатие равна 90, а расстояние между сваями составляет 90 см, какова вместимость группы? Примите коэффициент безопасности равным 2.5 и коэффициентом сцепления 0,75. (до 1130 кН)

n=16, d= 0,30 м, l= 9 м, c= 90 , FOS= 2,5, α=0,75


Группа из 16 свай должна быть уложена в форме квадрата из мягкой глины с равномерным интервалом. Пренебрегая торцевой опорой, определите оптимальное значение шага свай по диаметру сваи, приняв коэффициент подвижности сдвига вокруг сваи (одиночной) равным 0,6. (Ответ 2.2 г)


Квадратная группа из 9 свай проходит через недавно засыпанный материал из 4.глубина 5 м. Диаметр ворса 30 см, расстояние между ворсами 90 см. Если прочность на неограниченное сжатие связного материала равна 60, а удельный вес равен 15, рассчитайте отрицательное поверхностное трение группы свай.

n=9, d= 0,30 м, c= 60


Определить значение предельной несущей способности квадратного фундамента размером 1,5 м на глубине 1,5 м в чистой глине с неограниченной прочностью 150, Φ=0º и γ= 17.  =0,=1 ,=5.7).

Приведены данные: b= 1,5 м, D= 1,5 м, c= 150, Φ=0º, γ=17

Для квадратного фундамента предельная несущая способность определяется по формуле:

= (1,3*150*5,7)+(17*1,5*1)+(0,4*17*1,5*0)

= 1137 кН


Ленточный фундамент шириной 2 м, заложенный на глубине 1,3 м от поверхности земли. Определите чистую предельную несущую способность основания, если:

  1. Уровень грунтовых вод поднимается до поверхности земли
  2. Уровень грунтовых вод на 1 м ниже поверхности земли

Дата: D=1.3 м, b= 2 м

Предположим: c=0, = 20, γ=18, =33,=34,0

Уровень грунтовых вод поднимается до или над поверхностью земли:

= 0+ (10*1,3*33)+ (0,5*10*2*34)

= 769,00 кН

При уровне грунтовых вод на 1 м ниже уровня земли или на участке 4-4

= 16,15 кН

=0+ (16,15*1,3*33)+(0,5*10*2*34)

= 1032,835 кН

Когда уровень грунтовых вод находится на участке 5-5:


Примите удельный вес насыщенного песка за 19 и удельный вес над почвой за 16.8, Φ=35º (=57,8=41,1=42,2) и c=0. Используйте уравнения Терцаги. Предположим, общее разрушение при сдвиге.

Приведены данные: γ= 16,8  , = 19 , Φ=35º, c=0


Бетонная свая длиной 10 м и диаметром 350 мм забита в равномерную залежь рыхлого песка (Φ=35°). Уровень грунтовых вод находится на поверхности земли. Средняя удельная насыщенная масса песка составляет 18,5. Угол трения о стену δ и коэффициент бокового давления грунта Ks равны 0,75Φ и 1,0 соответственно.Используя значения индийских стандартов (IS), рассчитайте допустимую несущую способность сваи с коэффициентом запаса прочности 2,5.


Квадратный фундамент заглублен на 4 фута в слой песка. Свойства: = 3.0, = 125 pdf, = 145  pdf. Найти минимальный размер фундамента. = = 44,9, = 29,5, = 27,35.




Нравится:

Нравится Загрузка…

Родственные

Рекордная нагрузка на фундамент башни

Проект – для 40-этажной башни 405 Bourke Street – предусматривал возведение мегасвай большого диаметра (четыре по 2.1 м и один диаметром 2,5 м), которые будут нести нагрузку до 140 МН, что считается национальным рекордом.

«Из-за ограничений по размеру площадки — примерно 50 м х 20 м — мегасваи пришлось возводить из подвала, двумя уровнями ниже», — объясняет старший инженер проекта Софи Рекс. «Поскольку не было места для пандуса, все приходилось поднимать на площадку с улицы, что усложняло работу с точки зрения логистики.

«Только пространство, необходимое для хранения крупногабаритной оснастки, клетей и корпусов, заняло около трети площадки.80-тонный кран, буровая установка Bauer BG30 и другое оборудование заняли еще одну треть, что не оставляло много свободного места.

«Процесс планирования был очень подробным и обширным, с большим количеством дискуссий между нашей технической командой и инженерами-строителями о том, как должны быть спроектированы сваи, и множеством встреч с нашим клиентом — и их клиентом — для планирования Логистика и последовательность событий. Но у нас отличные давние отношения со строителем Multiplex и строительным подрядчиком Delta Group.

Вызвать СКВИД

Помимо мегасвай, в объем работ также входило проектирование и строительство 47 буронабивных удерживающих свай (диаметром 750 мм) и 51 буронабивной фундаментной сваи (900 мм и 1200 мм).

Для подтверждения качества мегасвай команда использовала новую технологию из Америки. Устройство для количественного контроля шахты, или SQUID, крепится к стержню Келли и опускается в сваю для сбора данных в режиме реального времени о толщине и прочности обломков в основании сваи.Эти данные записываются на планшет и позволяют бригаде быстро принимать решения о целостности свайного основания.

«Это первый раз, когда SQUID используется в Австралии, поэтому из США приехал эксперт, чтобы показать нам, как его использовать и интерпретировать данные», — добавляет Софи. «Тестирование заняло всего около 30 минут, тогда как альтернатива заняла бы часы».

Отличная командная работа

Получив контракт в феврале, компания Keller завершила установку удерживающих свай в апреле и закладку фундамента в августе.

«Проект прошел очень хорошо и был выполнен вовремя, в рамках бюджета и на очень высоком уровне», — говорит Софи. «Это все благодаря огромным командным усилиям во всех областях бизнеса Keller. Начиная с инженерной поддержки и опытной бригады на стройплощадке, заканчивая командой мастерской и руководством, этот проект не мог бы быть реализован в том виде и в соответствии со стандартами, которые он имел, без тщательного планирования и действительно знающей команды».
