Методы испытания бетона | Проведение испытаний бетона на прочность механическими методами

Проведение испытаний бетона – обязательная процедура, которую организуют перед началом строительства и при осмотре готовых зданий. Проверка материала позволяет определить, достаточно ли он прочен и подходит ли для возведения конструкции, оптимален ли его состав и характеристики. Также благодаря испытаниям можно выявить причины деформации готовой постройки и предотвратить ее полное разрушение. Дело в том, что со временем характеристики материала могут меняться под влиянием десятков факторов, включая преждевременное снятие опалубки, сильное увлажнение и чрезмерную нагрузку на конструкцию. Проверка позволяет выявить подобные изменения.

Существует два типа методов испытания бетона – разрушающие и неразрушающие. Выбор варианта во многом зависит от обстоятельств, при которых проводится проверка.

Разрушающий метод

Проводится двумя способами: с применением гидравлического пресса в лабораторных условиях или с использованием приборов разрушающего контроля – таких, как Скол.

Преимущество механических испытаний бетона этого вида – максимальная точность и достоверность. Недостаток – сложность в реализации. В большинстве случаев невозможно изъять из готовой конструкции образцы оптимального размера (куб с гранями 15 см, призма 15х15х60 см), не нарушив целостность постройки и не оставив микротрещины. Дополнительной проблемой может стать неровная поверхность образца, из-за которой могут появиться погрешности в расчетах.

По этим причинам разрушающий метод чаще всего применяют в случаях, когда у застройщика есть готовые образцы бетона из каждой партии, использованной при строительстве, либо когда материал проверяют перед началом постройки и из него можно изготовить керн.

Сделать заказ

Испытание бетона неразрушающим методом не влияет на пригодность постройки к использованию, не меняет ключевые характеристики. Оно значительно легче в реализации, чем проверка на гидравлическом прессе, но имеет и недостаток – меньшая точность данных. Именно поэтому испытания прочности бетона неразрушающим методом чаще всего проводят в несколько этапов, комбинируя разные варианты:

  • Отрыв со скалыванием. Регистрируется усилие, которое требуется для вырывания анкерного устройства из бетона или для скалывания участка на ребре конструкции. Это трудоемкий метод, но зато он дает наиболее точные результаты из всех вариантов неразрушающих испытаний бетона.
  • Скалывание ребра бетона. Измеряется усилие необходимое для скалывания участка на ребре конструкции.
  • Отрыв стального диска. Показывает напряжение, необходимое для разрушения материала при отрыве металлического диска. Недостатки метода – большие затраты времени (для приклеивания диска требуется от 3 до 24 часов), а также частичное повреждение конструкции.
  • Ударный импульс. Самый распространенный вариант из всех неразрушающих методов. Позволяет измерить прочность на сжатие, в том числе под разными углами, а также определить класс бетона. Для регистрации энергии удара при соприкосновении бойка с поверхностью конструкции используется компактный высокоточный прибор. Благодаря этому можно быстро провести испытания – не требуется ни долгая предварительная подготовка, ни крупногабаритное, сложное в доставке оборудование.
  • Упругий отскок. Позволяет измерить поверхностную прочность материала. Суть метода заключается в определении величины обратного отскока при соприкосновении ударника с поверхностью бетона. Требует использования специального прибора (склерометра Шмидта или его аналога) и предварительной подготовки с определением количества мест удара и их расположения.
  • Пластическая деформация. Один из самых дешевых методов определения прочности бетона. Процесс простой: наносят удар молотком Кашкарова или аналогичным инструментом по бетону и измеряют размера отпечатка, который остался на поверхности, после чего рассчитывают прочность с учетом полученных данных.
  • Ультразвуковой метод. Позволяет определить прочность не только поверхности, но и тела бетонной конструкции, а также провести контроль качества бетонирования. При использовании этого варианта регистрируют скорость прохождения ультразвуковых волн поверхностным или сквозным способом.

Обратите внимание: точность данных при использовании неразрушающего метода во многом зависит от качества оборудования, а также от квалификации сотрудников лаборатории, от их способности правильно построить градуировочные зависимости с учетом возможной погрешности.

Экономить на проверке, поручая ее неспециалистам – большой риск, поскольку в результате заказчик напрасно потратит время и деньги и получит недостоверные данные.

Сделать заказ

Специалисты лаборатории «Стандарт» используют все перечисленные выше методы испытания бетона. Для проведения проверок мы применяем оборудование, соответствующее нормам и требованиям – гарантируем, что все данные в протоколе испытаний будут точными и достоверными. У нас вы сможете не только заказать испытание материала, но также проконсультироваться по поводу выбора метода, оптимизации расходов денег и времени на проверки.

Лабораторные испытания бетона на прочность, услуги в Тамбове

На нашем заводе находится собственная лаборатория, осуществляющая полный постоянный контроль качество всей выпускаемой продукции. Так же мы предлагаем услуги по исследованию бетона, контролю и оценки прочности.

Подробности уточняйте по телефонам: 8 (4752) 64-02-55 // 8 (4752) 64-02-33.

При выполнении любого рода строительных работ обязательными являются испытания бетона в лабораторных условиях. Это требуется для определения прочностных и структурных характеристик с целью прогноза его состояний при воздействии на него статических нагрузок.

Лабораторные испытания бетона – это определение предела прочности каждого образца на сжатие, предел прочности при изгибе, а также при других разрушающих нагрузках для определения класса в соответствии с требованиями нормативов ГОСТ. Лабораторная экспертиза может проводиться как на строящихся объектах, так и на уже возведенных строениях. Экспертиза позволяет определить многие физико-механические характеристики бетона.

Цели привлечения лабораторного сопровождения

Лабораторные испытания необходимы для контроля качества строительства, что позволяет своевременно обнаружить несоответствия требованиям нормативных документов. Другой целью проведения лабораторного сопровождения строительства является подготовка обязательной документации, требуемой на разных этапах сдачи объекта. Испытание в лабораторных условиях позволит определить физические и механические свойства материала, влияющие на его функциональность и долговечность.

Методы лабораторных испытаний бетона на прочность

Многие методы испытания бетона заимствованы из способов испытания металлов, в частности, например, из определения твердости металлов. Из бетонной смеси изготавливаются образцы кубической или призматической формы различных размеров. Кроме того, из готовых кубов могут быть изготовлены при помощи керноотборника образцы цилиндрической формы. По факту проведенных в лабораторных условиях испытаний составляется протокол, куда вносятся показатели предела прочности бетона на сжатие, на растяжение при изгибе и фактический класс.

Испытания бетона

Экспертные испытания бтакже включают:

  • определение класса морозостойкости образцам;
  • определение прочностных характеристик конструкций разрушающими способами;
  • определение водонепроницаемости;
  • отбор керна из кубических образцов;
  • определение прочностных характеристик по кернам;
  • неразрушающие методы контроля.

Для испытаний применяется современное оборудование: разрывная машина, пресс, климатическая камера, установка для высверливания керна или керноотборник, приборы для определения местоположения арматуры неразрушающими методами контроля.

Неразрушающий контроль прочности бетона производится несколькими способами:

  • упругим отскоком;
  • пластической деформацией;
  • ударным импульсом;
  • отрывом;
  • отрывом со скалыванием;
  • скалыванием ребра;
  • ультразвуковыми методами.

Методы отрыва предполагают наклеивание пластины из металла на предварительно сформированную поверхность образца бетона. Затем с помощью специального пресса прикладывается необходимая нагрузка до момента отрыва фрагмента от образца. На основании замера всех параметров составляется экспертное заключение об испытаниях в лабораторных условиях и о его прочности. Скалывание ребра заключается в установлении на ребро конструкции устройства, которое подает нагрузку до момента скалывания угла.

Неразрушающие методы контроля не дают представления о внутренней структуре, для этих целей подходит только контроль разрушающими способами. Для массивных конструкций вопрос организации внутренней структуры бетона оказывается важнейшим.

Испытание бетона: сравнение методов и приборов

Гулунов Владимир Васильевич, Директор ООО «СКБ Стройприбор»

Качество бетонных и железобетонных изделий и конструкций в значительной степени зависит от эффективности и действенности контроля прочности и однородности бетона, защитного слоя бетона и расположения арматуры, напряжений в арматуре предварительно напряженных железобетонных конструкций.

Определение прочности бетона может производиться стандартными методами [1] путем изготовления и испытания образцов, однако, достоверность контроля прочности и однородности бетона по стандартным образцам является недостаточной в силу ряда причин: объем испытания стандартных образцов не превышает 0,01 % уложенного в конструкцию бетона, условия виброформования и режимы твердения образцов и конструкций различны, стандартными методами невозможно определить однородность бетона в изделии и прочность отдельных его участков. При обследовании конструкций зданий и сооружений стандартные методы испытания бетона вообще неприменимы.

Перечисленные недостатки стандартных методов испытания бетона на прочность обусловили развитие неразрушающих методов контроля и методов, связанных с испытаниями бетона в нестандартных образцах, извлекаемых из конструкции.

Для неразрушающего контроля прочности бетона используются приборы, основанные на методах местных разрушений (отрыв со скалыванием, скалывание ребра, отрыв стальных дисков), ударного воздействия на бетон (ударный импульс, упругий отскок, пластическая деформация) и ультразвукового прозвучивания.

При обследовании монолитных конструкций и больших массивов бетона применение ударно-импульсных и ультразвуковых приборов должно сочетаться с испытаниями бетона методами отрыва со скалыванием, скалывания ребра [2] или отбора образцов (кернов) [3].

При выборе методов НК и приборов для проведения испытаний бетона пользователь должен знать их особенности и рекомендуемые области применения.

Достаточно полно методы НК классифицированы Б.Г. Скрамтаевым и М.Ю. Лещинским М.Г. Коревицкой [4, 5], в их работах даны рекомендации по выбору методов и средств НК в зависимости от вида контролируемого изделия и условий его эксплуатации.

Однако современная приборная база НК существенно отличается от рекомендуе-мой авторами. С начала 90-х годов прошлого столетия активно ведется разработка и производство приборов НК нового поколения с применением электроники и микропроцессорной техники, наращиваются их функциональные возможности.

Особого внимания заслуживают методы отрыва со скалыванием, скалывания ребра и отрыва стальных дисков, которые часто называют методами местных разрушений. Эти методы характеризуются большей точностью по сравнению с другими методами неразрушающего контроля.

В настоящее время в РФ выпускается несколько модификаций сертифицированных приборов, реализующих перечисленные методы (таблицы 1 и 2).

Таблица 1

Испытание бетона методом отрыва со скалыванием:

Тип

Предельное усилие вырыва, кН,
 индикация

Тип
анкера

Предел погрешности, %

Масса, кг

Изготовитель

 ПОС-30МГ4

30

цифровая

II-30, II-35

±2

3,5

СКБ Стройприбор, Челябинск

 ПОС-50МГ4

60

цифровая

II-30, II-35,
II-48

±2

5,0

СКБ Стройприбор, Челябинск

ПОС-2МГ4

2
цифровая

спиральный для ячеистых бетонов

±3

1,1

СКБ Стройприбор, Челябинск

ПБЛР 50

манометр

III-35

±4

4,0

ИТЦ Контрос,
Москва


ВМ-2. 4

30
стрелочный индикатор

I-35, II-35

±3

3,2

ВЗ «Эталон»
Москва

 Оникс-ОС

50
цифровая

II-35, II-48

±2

4,0

НПП Интерприбор
Челябинск

Таблица 2

Испытание бетона методом скалывания ребра:

Тип Предельное
усилие, кН,
 индикация
Размер грани контролируемого изделия, мм Предел погрешности, % Масса, кг Изготовитель

ПОС-30МГ4 «Скол»

30
цифровая

200…400

±2

7,9

СКБ Стройприбор, Челябинск

 ПОС-50МГ4 «Скол»

60
цифровая

200. ..600

±2

9,8

СКБ Стройприбор, Челябинск

 — приборы, внесенные в Госреестр СИ РФ

ПОС-30МГ4

ПОС-50МГ4

ПОС-2МГ4

ПБЛР

ВМ-2.4

Оникс-ОС

ПОС-30(50)МГ4 «Скол»

Приборы, основанные на методах местных разрушений, применяются в основном в монолитном домостроении и при обследовании конструкций зданий и сооружений. Недостатки этих методов, обусловленные повышенной трудоемкостью и необходимостью определения оси арматуры и глубины ее залегания ограничивают их применение определением прочности бетона отдельных конструкций или их участков, а также уточнением градуировочных зависимостей ультразвуковых и ударно-импульсных приборов в соответствии с Приложением 9 [2].

Основные объемы НК прочности бетона выполняются, как правило, высокопроизводительными приборами после установления корреляции их косвенной характеристики (базовой зависимости) с фактической прочностью контролируемого бетона. Для этих целей применяются приборы ударного действия, основанные на методах ударного импульса (упругого отскока, пластической деформации) и ультразвуковые измерители скорости (времени) распространения УЗ колебаний в бетоне. Характеристики основных приборов ударного действия, выпускаемых в РФ, приведены в таблице 3.

Таблица 3

Тип

Диапазон, МПа
индикация
Основная погрешность %,
не более
Количество базовых
градуировок
Объем памяти /
связь с ПК
Масса,
кг

Изготовитель

 ИПС-МГ4. 01

3…100

цифровая

±10

500 /
USB

0,85

СКБ Стройприбор, Челябинск

 ИПС-МГ4.02

10…100
цифровая

±10

1

500 /
USB

1,2

СКБ Стройприбор, Челябинск

 ИПС-МГ4.03

3…100
цифровая

±8

44

15000 /
USB

0,85

СКБ Стройприбор, Челябинск

Beton Pro
Condtrol

3. ..100
цифровая

±10

1

1000 /
RS-232

0,95

НПП Кондтроль, Челябинск

 Оникс-2,5

0,5…100
цифровая

±8

12

18000 /
USB

0,3

НПП Интерприбор, Челябинск

ОМШ-1

5…40

стрелочная

ок ±20

нет

нет

1,5

Фирма ВНИР, Москва, ИТЦ Контрос, Москва

Молоток
Кашкарова

5. ..40

ок ±20

нет

нет

1,2

Фирма ВНИР, Москва, ИТЦ Контрос, Москва

             — приборы, внесенные в Госреестр СИ РФ



ИПС-МГ4.01

ИПС-МГ4.02

ИПС-МГ4.03

Beton Pro Condtrol



ОМШ-1

ОМШ-1

Молоток Кашкарова



Следует отметить, что погрешности приборов, указанные в таблице 3, обеспечиваются после уточнения их базовых градуировок в соответствии с требованиями [2], либо в случае установления пользователем индивидуальных градуировок для конкретного вида бетона (в приборах типа ИПС предусмотрена возможность установления до 20 индивидуальных градуировок).

Характеристики ультразвуковых приборов, выпускаемых в РФ и Молдове, приведены в таблице 4.

Таблица 4

Тип

База прозвучивания, мм

Диапазон измерения времени, мкс

Предел погрешности измерения времени, %

Рабочая частота, кГц

Масса,
кг

Изготовитель

 УК1401

150

15…100

±1

70

0,35

ООО АКС,
Москва

УК-14ПМ*

120

20. ..9900

±(0,01Т+0,1)

20…300

2,3

АО Интроскоп, Молдова

УК-10ПМС*

10…5000

±0,5

25…1000

8,7

АО Интроскоп, Молдова

 Пульсар 1.0*

120

10…9999

±1

ок 60

1,04

НПП Интерприбор, Челябинск

Бетон-32*

120

15. ..6500

±(0,01Т+0,1)

ок 60

1,4

ИТЦ Контрос, Москва

УКС-МГ4С*

120

15…2000

±(0,01Т+0,1)

70± 15

1,0

СКБ Стройприбор,
Челябинск

А1212

Дефектоскопия и толщинометрия бетона на глубину до 1050 мм

20…150

1,6

ООО АКС,
Москва

            * — имеют функцию сквозного прозвучивания

             — приборы, внесенные в Госреестр СИ РФ

УК1401

УК-14ПМ

УК-10ПМС

Пульсар-1. 0

Бетон-32

УКС-МГ4

А1212

При использовании ультразвуковых приборов для определения прочности бетона следует учитывать, что диапазон контролируемых прочностей ограничивается классами В7,5…В35 (10…40 МПа) [6]. При более высоких прочностях возможна лишь дефектоскопия бетона и локализация скрытых дефектов (трещины, раковины, несплошности и т.п.).

Контроль прочности ударными и ультразвуковыми методами ведется в поверхностных слоях бетона (кроме сквозного УЗ-прозвучивания), в связи с чем, состояние поверхностного слоя может оказывать существенное влияние на результаты контроля. В случаях воздействия на бетон агрессивных факторов (химических, термических или атмосферных), необходимо выявить толщину поверхностного слоя с нарушенной структурой.

Подготовка бетона таких конструкций для испытаний неразрушающими методами заключается в удалении поверхностного слоя на участке контроля, и зачистке поверхности наждачным камнем.

Прочность бетона конструкций в этих случаях необходимо определять преимущественно приборами, основанными на методах местных разрушений, либо путем отбора образцов. При использовании же ударно-импульсных и ультразвуковых приборов контролируемая поверхность должна иметь шероховатость не более Ra 25, а градуировочные характеристики приборов уточнены.

Пользователь должен знать, что базовая, либо типовая градуировочная зависимость, с которой может поставляться прибор, с достаточной степенью точности воспроизводит прочность бетона того вида (класса), на котором прибор калибровался. Изменение вида крупного заполнителя, влажности, возраста бетона и условий его твердения приводит к увеличению погрешности измерений. Для ультразвуковых приборов перечень факторов, влияющих на точность измерений, еще шире [7].

Литература

  1. ГОСТ 10180. Бетоны. Методы определения прочности по контрольным образцам.
  2. ГОСТ 22690. Бетоны. Определение прочности бетона методами неразрушающего контроля.
  3. ГОСТ 28570. Бетоны. Методы определения прочности по образцам, отобранным из конструкции.
  4. Скрамтаев Б.Г., Лещинский М.Ю. Испытание прочности бетона. М., 1964, с.144-150.
  5. Коревицкая М.Г. Неразрушающие методы контроля качества железобетонных конструкций. М., 1989.
  6. ГОСТ 17624-87. Бетоны. Ультразвуковой метод определения прочности.
  7. Лещинский М.Ю. Испытание бетона. М., 1980, с.135-146.

Все публикации
Архив по годам: 2006; 2008; 2013; 2015; 2016; 2018; 2019; 2020; 2021;

Испытание бетона строительной лабораторей в Москве

Испытание прочности бетона неразрушающим методом – щадящий, информативный способ анализа материала, не требующий больших затрат. В зависимости от специфики, неразрушающий методы делят на прямые и косвенные лабораторные испытания образцов бетона. В свою очередь, прямые классифицируют на:

  • отрыв со скалыванием;
  • отрыв с металлических дисков;
  • скалывание ребра.

Экспертиза косвенными методами включает в себя следующие виды:

  • упругого отскока;
  • ультразвуковой;
  • пластическая деформация;
  • воздействие ударным импульсом.

Из всех перечисленных самый частый – метод анализа ультразвуком, отрыва со скалыванием и ударным импульсом.

Ультразвуковой метод

Один из самых простых, информативных способов проверки качества бетонных конструкций. Исследование материала осуществляется с применением современного ультразвукового оборудования, способного определить не только прочностные характеристики, но и обнаружить скрытые дефекты, которые могут спровоцировать разрушение конструкций.

Основная задача данного метода определить прочность ячеистых, пористых, силикатных, тяжелых материалов у конструкций от пары сантиметров до 10 метров. Кроме этого, ультразвуковое исследование позволяет быстро, с высокой точностью определить другие параметры, такие как уплотнения материала, дисперсность, соотношение компонентов состава, толщина конструкции.

Экспертиза ультразвуком подходит только для обследования конструкций, выполненных из одной марки строительного материала. В случае изготовления сооружения из разных материалов с произвольным составом, метод не применим.

Отрыв со скалыванием

Данный метод испытания бетона в лаборатории относится к комплексным, позволяющим точно определить качество и другие параметры используемого материала. Он является единственным вариантом, который дает возможности измерить его прочность с отображением градуировочной зависимости без разрушения образцов. Данный метод подходит для экспертизы разных видов материала: мелкозернистого, легкого, тяжелого, напрягающего.

Прочность материала проверяется путем воздействия на бетонную конструкцию с целью частичного отрыва фрагмента. Для этого в образце делают искусственное углубление и закладывают в него лепестковый анкер. Исследование проводится в соответствии с предписанием действующего ГОСТ.

Метод ударного импульса

Метод испытания кубика бетона на прочность ударным импульсом позволяет определить не только прочность, но и упругость, твердость, однородность материала. Конструкции испытывают механическим способом с применением специального прибора ИПС-МГ4 или его аналогов.

Определение прочностных характеристик осуществляется в два этапа: на промежуточной стадии твердения с применением контрольных образцов, затем при достижении проектного возраста на реальных изделиях. Анализ параметров проводится с привязкой к градуировочной зависимости.

Тестирование бетона — Archtoolbox

Испытания бетона жизненно важны для обеспечения прочности и устойчивости строительных конструкций. Испытания бетонных материалов можно разделить на две основные категории: полевые испытания и лабораторные испытания.

Полевые испытания бетона

Полевые испытания бетона могут проводиться во время укладки бетона или во время исследовательской оценки уложенного бетона для определения прочностных качеств.

Инструменты для испытания бетона в полевых условиях: осадочный конус и пустые цилиндры

Испытания бетона на осадку

Испытание на осадку бетона используется для оценки характеристик текучести свежезамешанного бетона. Чтобы провести испытание на осадку, бетон помещают в перевернутый конус в три этапа, используя металлический стержень для утрамбовки бетона после каждого этапа. Когда конус заполнен, его поднимают с рабочей поверхности с помощью ручек с обеих сторон конуса, после чего бетон оседает или «оседает» на землю под действием силы тяжести.Измеряется расстояние между исходной высотой и высотой падения, и это записывается как падение.

Как правило, осадки в диапазоне от 4 до 5 дюймов считаются идеальным балансом между работоспособностью и стабильностью. Со всем, что меньше этого диапазона, трудно работать, в то время как все, что больше, имеет тенденцию к сегрегации во время размещения. В этом видео показана демонстрация теста на резкое падение.

Тестирование содержания воздуха

Воздух захватывается бетоном, чтобы обеспечить способность к расширению и сжатию, особенно в районах со значительными колебаниями наружной температуры, таких как север США и Канада.Полевые испытания бетона на содержание воздуха проводятся для определения того, соответствует ли поставляемый бетон техническим требованиям по содержанию воздуха, установленным инженером.

Чтобы провести тест на содержание воздуха, полевой техник заполняет круглое металлическое основание тремя слоями бетона, которые утрамбовываются с помощью металлического стержня, аналогично методу, используемому для испытания бетона на осадку. Как только основание заполнено бетоном, сверху помещается металлическая крышка с прикрепленным манометром, и две части соединяются вместе.Ручной насос используется для создания давления в устройстве до точки калибровки, после чего ему дают стабилизироваться. После стабилизации давление сбрасывается, и техник может считывать содержание воздуха в бетоне по циферблату, прикрепленному к устройству.

Удельный вес

Определение удельного веса бетона относительно просто. Свежий бетон помещают в контейнер известного объема и взвешивают, чтобы определить удельный вес или плотность бетона. Обычно это указывается в фунтах на кубический фут в Соединенных Штатах.

Полевые испытания существующего бетона

Судебно-медицинские исследования и модернизация существующих конструкций иногда требуют знания прочности существующего бетона. Есть два основных способа установления прочности: неразрушающий и разрушающий.

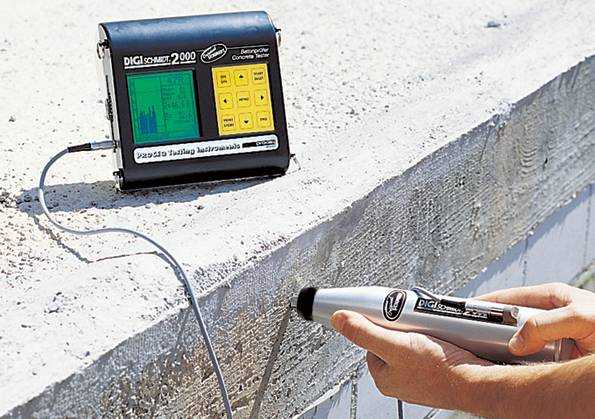

Отбойный молоток Шмидта

Основным средством неразрушающего контроля бетона является использование молотка Шмидта. Молоток работает, стреляя подпружиненной массой в бетон и измеряя величину отскока массы от бетона.Это значение можно сравнить с таблицей преобразования, чтобы получить приблизительную оценку прочности бетона на сжатие. Как правило, молоток должен быть откалиброван перед использованием, а тест должен быть проведен в нескольких точках в области тестирования, чтобы установить среднее значение.

Разрушающие испытания бетона

Чтобы получить гораздо более точное значение прочности бетона на сжатие, можно использовать разрушающие испытания. В этом методе в существующем бетоне вырезается сердцевина и извлекается цилиндр, который затем доставляется в лабораторию для испытаний с использованием того же метода, что и для цилиндров из недавно залитого бетона. Ниже мы рассмотрим лабораторные испытания на сжатие.

Лабораторные испытания бетона

Испытания на прочность на сжатие и прочность на изгиб лучше всего проводить с помощью разрушающих испытаний в лаборатории.

Лабораторное испытание прочности на сжатие

Чтобы определить, соответствует ли бетон, который был доставлен и размещен на строительной площадке, требованиям по прочности, установленным инженером, проводятся лабораторные испытания типичных цилиндров бетона из этого проекта.Цилиндры создаются в полевых условиях во время укладки бетона и выбираются в случайных точках в процессе заливки бетона. Для создания цилиндров бетон укладывается в пластиковые формы в три подъема, которые уплотняются металлическим стержнем при укладке каждого подъема. Цилиндры обычно отверждают в полевых условиях в течение нескольких дней, прежде чем их заберут и доставят в лабораторию для испытаний бетона. Ниже показано изображение некоторых бетонных цилиндров на рабочей площадке.

Бетонные цилиндры готовы к отправке на завод

Лаборатория будет испытывать бетонные цилиндры через 7, 14, 28, а иногда и через 56 дней после установки в полевых условиях, чтобы определить прочность на сжатие в эти интервалы отверждения.Это достигается с помощью устройства, которое прикладывает силу к концам бетонного цилиндра до тех пор, пока он не сломается под нагрузкой. Значение силы при разрыве делится на площадь поперечного сечения цилиндра, чтобы обеспечить прочность в фунтах на квадратный дюйм. В следующем видео показано испытание бетонного цилиндра на сжатие.

Испытания бетона на растяжение или изгиб

В дополнение к испытанию на прочность при сжатии бетон, установленный на взлетно-посадочных полосах самолетов и автомагистралях, часто подвергается испытаниям на прочность при изгибе или растяжении. Образцы для испытаний созданы в форме прямоугольной балки, которая при затвердевании подвергается нагрузке на обоих концах до тех пор, пока не защелкнется в центре, что дает инженерам возможность оценить способность бетона выдерживать изгибающие усилия.

Статья обновлена: 12 мая 2021 г.

Помогите сделать Archtoolbox лучше для всех. Если вы обнаружили ошибку или устаревшую информацию в этой статье (даже если это всего лишь незначительная опечатка), сообщите нам об этом.

Комплексные испытания бетона при строительстве

Осадка/содержание воздуха/цилиндры

Одно из классических испытаний бетона, которое выполняет SME, — это испытание на осадку. В испытании на осадку бетон забивается в конус за три подъема. Затем конус удаляют и измеряют расстояние, на котором оседает бетон от высоты конуса. Осадка является индикатором водоцементного отношения, и если осадка слишком велика, качество бетона может быть сомнительным. Изменения осадки бетона между партиями одной и той же бетонной смеси указывают на проблему консистенции.

Тест на содержание воздуха измеряет общее содержание воздуха в образце свежего бетона. Прочный наружный бетон должен быть воздухововлекающим, чтобы обеспечить устойчивость к повреждениям в результате циклов замораживания-оттаивания. Он не будет работать хорошо, если состав воздуха будет неправильным. Неправильное содержание воздуха также может повлиять на отделку внутренних плит.

В спецификациях проекта указана расчетная прочность для различных типов бетона. Цилиндры отливают, отверждают, а затем испытывают на соответствие прочности на сжатие. Лаборатории SME имеют оборудование для отверждения с контролем температуры/влажности для надлежащего отверждения цилиндров, а наши разрывные машины калибруются ежегодно. Мы также участвуем в ежегодных испытаниях бетонных цилиндров Департаментом транспорта штата Мичиган (MDOT), чтобы убедиться, что результаты наших испытаний находятся в пределах допустимых статистических параметров.

Бетонная зрелость

SME использует тесты на зрелость для быстрого и многократного прогнозирования прочности на сжатие монолитного бетона на основе температурной истории бетона. Тестирование зрелости может предотвратить задержки проекта и может улучшить график проекта. Тестирование на зрелость также может контролировать температуру отверждения бетона, чтобы убедиться, что бетон адекватно защищен от горячих или холодных условий окружающей среды.

SME владеет и эксплуатирует оборудование для теплового мониторинга с возможностью дистанционного измерения. Информация о температуре может быть получена удаленно и передана обратно на строительную площадку с помощью подключения к Интернету. Эта система использовалась для документирования температуры бетона при укладке массивного бетона. Резкие перепады температуры между внутренней частью и краями укладки массы могут привести к термическому растрескиванию бетона. Мониторинг температуры бетона может предоставить подрядчикам информацию, необходимую им для корректировки процедур защиты бетона.

Ровность пола

SME использует измерительные щупы Face для документирования плоскостности пола (FF) и уровня пола (FL) плит перекрытия. Номера FF и FL используются для оценки процедур отделки подрядчика и определения того, соответствует ли бетонная поверхность требованиям проекта.

Оценка и ремонт

Благодаря специальным неразрушающим и разрушающим испытаниям SME может оценить и рекомендовать ремонт, предоставить ремонтную документацию и контролировать ремонтные работы для бетонных конструкций и компонентов.

Оборудование для испытаний бетона, неразрушающий контроль

Humboldt предлагает полный набор оборудования для испытаний бетона для свежих и готовых бетонных конструкций в соответствии со стандартами ASTM, AASHTO и другими стандартами. Мы являемся вашим универсальным поставщиком расходомеров воздуха для бетона, компрессионных машин, молотков для испытаний бетона, коррозионных испытаний, ультразвуковых испытаний, испытаний на наличие влаги в отвержденных плитах, испытаний бетонных цилиндров и всех сопутствующих аксессуаров.

Испытания свежего бетона
Компания Humboldt предлагает полный спектр оборудования для испытаний свежего бетона для строительных работ любого размера в соответствии со стандартом ASTM C321 и другими стандартами.

Воздухомер H-2784 Super Air Meter — этот высококачественный воздухомер измеряет расстояние между воздушными пустотами и объем воздуха в свежем бетоне, чтобы помочь пользователям лучше понять устойчивость свежего бетона к замораживанию и оттаиванию.

Расходомер воздуха для бетона H-2783. Этот простой в использовании расходомер оснащен цельнолатунным супернасосом Humboldt, самым надежным и высококачественным из имеющихся насосов.

Расходомер воздуха для бетона H-2786C отличается упрощенной конструкцией, не требующей особого обслуживания, в которой нет движущихся частей внутри камеры. Давление сбрасывается в основание с помощью внешнего латунного быстродействующего Т-образного клапана.

Оборудование для испытания на осадку — Испытание на осадку бетона измеряет консистенцию или удобоукладываемость свежего бетона в соответствии с ASTM C143 и ASTM C143M. Осадочный конус или конус Абрамса заполняется свежим бетоном. Когда конус поднимается с бетона, расстояние между вершиной конуса и вершиной оседающего бетона называется осадкой.

Стандартный набор осадочных конусов H-3637 содержит основные компоненты для испытаний, включая осадочный конус, опорную пластину и трамбовочный стержень, в удобной для переноски конфигурации.

Набор роскошных конусов H-3635 включает в себя стандартный набор конусов, а также щетку, совок и воронку для заполнения конуса.

Измерители зрелости — Тесты на зрелость бетона оценивают прочность на сжатие в соответствии со стандартом ASTM C107. Испытания могут помочь в принятии решений относительно условий отверждения бетона и состава смеси.

Система датчиков зрелости бетона

Humboldt — наша комплексная система датчиков зрелости использует CMOTS для обеспечения беспроводной многоразовой системы для непрерывного мониторинга температуры, зрелости и прочности бетона с помощью компьютера, телефона или планшета.

Беспроводной датчик зрелости SmartRock2

— этот прочный датчик на базе мобильного приложения непрерывно отслеживает температуру бетона от свежего до затвердевшего. Он также используется для оценки прочности на основе концепции зрелости.

Удельный вес — компания Humboldt предлагает мерки, отбойные пластины и весы, соответствующие стандартам ASTM C29, C138, C192, для точного измерения удельного веса бетона, что является ключевым шагом в определении прочности, удобоукладываемости и долговечности.

Самоуплотняющийся бетон — Humboldt предлагает ряд инструментов для измерения текучести и быстрой оценки сопротивления статической сегрегации в соответствии со стандартами ASTM C1621, C1621M, C1611 для самоуплотняющегося бетона.

Испытание балки на изгиб
Испытания на изгиб оценивают прочность бетонного образца на изгиб, также известную как модуль прочности на изгиб — величину приложенной силы, необходимой для разрушения бетонного образца. Испытания на изгиб измеряют комбинацию трех типов напряжения: сжатия, растяжения и сдвига.

Испытания бетона на изгиб проводятся двумя способами. Испытания на нагрузку в центральной точке (ASTM C293) концентрируют напряжение в центральной точке образца, в то время как испытания на нагрузку в трех точках (ASTM C78) прикладывают силу равномерно к средней трети образца. Тесты на нагрузку в центральной точке обычно показывают результаты на 10–15% выше, чем результаты тестов в трех точках.

Решения Humboldt для испытаний на изгиб
Компания Humboldt предлагает широкий спектр методов испытаний на изгиб, включая машины на сжатие, разработанные специально для испытаний на изгиб, и переносные машины непрерывной нагрузки с гидравлическим приводом для полевых испытаний поперечных сечений балок. Кроме того, на все наши компрессионные машины HCM-0030 можно установить навесное оборудование. Мы также предлагаем широкий выбор оборудования и принадлежностей для испытаний балок от нескольких производителей.

Портативный тестер бетонных балок

(ASTM C293) для балок размером 6 х 6 дюймов и длиной от 16 до 18 дюймов — для разрушения балок с гидравлическим приводом используется метод центральной точки нагрузки. Добавление микронасоса обеспечивает постоянное давление нагрузки в процедуре испытаний в соответствии со стандартами ASTM C293 и ASTM C78.

H-3031CL Разрушитель балки с непрерывной нагрузкой (ASTM C293) для балок 4 x 4 x 14 дюймов. Для обеспечения быстрого и точного измерения прочности на изгиб в H-3031CL встроен винтовой домкрат, тестовый луч.

Испытания на сжатие
Испытания на сжатие определяют прочность бетонной конструкции на сжатие путем приложения усилия, достаточного для разрушения образца. Прочность на сжатие является основным фактором при проектировании и строительстве бетонных конструкций.

Решения Humboldt для испытаний на сжатие
Компания Humboldt предлагает полный спектр прессов для измерения прочности на сжатие бетонных балок, цилиндров, кубов и других конструкций. Наши машины соответствуют или превосходят стандарты ASTM C39, C78, ​​C293, C469, C496, C1019 и C109.

HCM-0030 Компрессионная машина, 30 000 фунтов (133,5 кН) — подходит для цилиндров, кубов, балок и стержней из бетонных смесей стандартной прочности.

Компрессионный пресс HCM-1000, 100 000 фунтов — на основе рамы 2500, сконфигурированный для использования с материалами меньшей прочности.

HCM-2500 Компрессионная машина, 250 000 фунтов
HCM-3000 Компрессионная машина, 300 000 фунтов
HCM-3000 Компрессионная машина, 400 000 фунтов
HCM-4000 Компрессионная машина, 400 000 фунтов
HCM-5000, 500 000 фунтов на расстоянии
HCM-4000B МАССИНСКАЯ МАССИНСКАЯ МАЛЬЧИНАЯ КОМНАТА МАССИИ
HCM-5000B Станки для производства блоков
Станки для кладки серии HCM-4000P Призматические машины для кладки
Машины для кладки серии HCM-5000P Призмы для кладки

Автоматический контроллер

HCM-5080 — этот простой в использовании контроллер автоматизирует рабочий процесс тестирования бетонных сжатых рам всех типов.

Автоматический контроллер

HCM-5070 — предназначен для управления двумя компрессионными машинами, обычно цилиндрами и балками.

Цифровой индикатор HCM-5090. Наш высококачественный контроллер для прессов для бетона дает точные результаты.

Подготовительные испытания цилиндров
Строительные и инженерные фирмы используют цилиндры для испытаний бетона в целях контроля качества, чтобы убедиться, что бетон правильно затвердевает, что конструкции могут выдерживать желаемые нагрузки и что различные партии бетона одинаково соответствуют стандартам проектной прочности.Для испытания цилиндров и шлифовки концов, а также для хранения и контроля образцов цилиндров в процессе отверждения используются различные машины и инструменты.

Решения для испытаний цилиндров Гумбольдта
Мы предлагаем надежную линейку оборудования для укупорки цилиндров, вибрационных столов и принадлежностей для испытаний на уплотнение цилиндров, а также концевые шлифовальные машины для бетонных цилиндров,

H-2951 Комплект для укупорки цилиндров — включает в себя укупорочное устройство для цилиндров диаметром 6 и 12 дюймов, плавильный котел, укупорочный состав в виде чешуек и ковш.

Вибростол

H-3755. Используется для уплотнения цилиндров. грузоподъемность.

Концевые шлифовальные станки для бетонных цилиндров
Линейка торцевых шлифовальных станков и станков для шлифования образцов Humboldt поддерживает стандарты ASTM D4543, ASTM C31, ASTM C39, ASTM C192 и ASTM C617.

H-2962 Концевая шлифовальная машина для бетонных цилиндров, 120 В. Эта автоматическая торцевая шлифовальная машина для цилиндров быстро шлифует торцы образцов в плоскости и параллельно перед испытаниями на сжатие.

НС-2979.5F.3 Машина для шлифовки образцов

Затвердевание и хранение бетона
Компания Humboldt предлагает полный ассортимент машин и систем для затвердевания и хранения бетона, соответствующих стандартам ASTM ASTM C192, ASTM C511 и ASTM C31.

H-2741 Система для помещения для отверждения VaporPlus. Инновационная технология распыления воздуха в системе VaporPlus обеспечивает оптимальную влажность для хранения и отверждения цилиндров для испытаний бетона и других образцов.

lH-2968 Контейнер для выдерживания бетона, Deluxe. Этот пластиковый бокс для выдерживания бетонных цилиндров прочный, легкий и портативный.

Неразрушающий контроль
Неразрушающий контроль (НК) бетона позволяет контролировать состояние бетонных конструкций без необратимого изменения бетона в процессе. Различные тесты неразрушающего контроля используют звук, вибрацию, радиолокационные и ультразвуковые волны для выявления влияния времени, погоды и геологических факторов на состояние бетонных зданий и инфраструктуры.

Различные процедуры неразрушающего контроля проводятся с использованием различных инструментов.Молотки Шмидта, или швейцарские молотки, измеряют свойства упругости, такие как твердость поверхности и сопротивление проникновению. Георадарные системы используются для измерения толщины подповерхностного бетона, а также для определения местоположения кабеля и других стальных объектов, заглубленных в бетон.

Локаторы арматуры

используют принцип индукции вихревых импульсов для идентификации арматуры в железобетоне, что имеет решающее значение перед сверлением или резкой, и может использоваться для анализа коррозии. Тестеры коррозии используются для обнаружения коррозии до того, как расширяющаяся ржавчина оказывает давление внутри бетона, вызывая его расширение, растрескивание и повреждение окружающего бетона.

Ультразвуковой контроль бетона — это испытание на месте для измерения толщины бетона и облицовки туннелей, а также для определения локализованных дефектов, таких как пустоты, ячеистость и расслоения. Ультразвуковой контроль также используется для обнаружения таких объектов, как трубы и сухожильные каналы за слоем арматуры. Измерители удельного сопротивления используют данные от рабочих электродов (штырей) и измерительных проводов для измерения сопротивления заземления или сопротивления заземления заглубленного электрода, такого как заземляющий стержень или анод.

Humboldt предлагает полную линейку оборудования для неразрушающих испытаний бетона в полевых и лабораторных условиях.Наша продукция для неразрушающего контроля соответствует стандартам ASTM C805, ACI 318, ASTM C876, ASTM C597, AASHTO T358.

Schmidt Hammers ASTM C805
Георадар (GPR)
Расположение арматурных стержней ACI 318
Испытание на коррозию ASTM C876
Ультразвуковое испытание ASTM C597
Удельное сопротивление ASSHTO T358

Мониторы трещин
Мониторы трещин используются для измерения трещин в бетоне, а также отметок штангенциркуля.

Humboldt предлагает только мониторы трещин в бетоне высочайшего качества в соответствии со стандартом ACI 2242.Наши мониторы трещин оснащены высокоточными шкалами и уникальной системой штифтов, которая обеспечивает точное обнуление монитора при его прикреплении к контролируемой поверхности.

Свяжитесь с представителем Humboldt для получения дополнительной информации или технических характеристик нашей полной линейки продуктов для испытаний бетона.

Испытания бетона и заполнителей | СГС США

Бетон и заполнитель, используемые в ваших строительных проектах, должны соответствовать строгим нормам и стандартам качества. Поскольку эти стандарты часто являются обязательными, для обеспечения соответствия необходимо конкретное и совокупное тестирование независимой третьей стороной. Наш полный спектр независимых услуг по тестированию бетона и заполнителя может помочь обеспечить как качество вашего бетона, так и качество вашего заполнителя.

Зачем использовать испытания бетона и заполнителей от SGS?

В качестве независимой третьей стороны мы предоставляем вам высококвалифицированный персонал, технологические и испытательные лаборатории, а также аккредитацию по широкому кругу национальных и международных стандартов.Мы можем вам помочь:

  • Соблюдать соответствующие правила и стандарты качества
  • Принимать обоснованные решения с советами, рекомендациями и анализом данных испытаний
  • Получите необходимое тестирование с помощью индивидуальных процедур тестирования, когда стандартное тестирование не подходит
  • Обеспечение качества бетона
  • Обеспечение качества заполнителя
  • Оценка эффективности доступных материалов
  • Контроль качества бетона во время и после строительства

Комплексные испытания бетона для вашего проекта

Мы предлагаем вам комплексные испытания бетона на каждом этапе вашего проекта. От испытаний на осадку на месте во время заливки бетона до испытаний затвердевших образцов на физические характеристики в наших лабораториях, наши испытания бетона включают:

  • Отбор проб свежего бетона и испытание на осадку на месте
  • Изготовление и отверждение образцов для испытаний на вашем предприятии и в нашей лаборатории
  • Испытания на сжатие и изгиб
  • Испытания на сжатие формованных образцов и затвердевших бетонных стержней
  • Испытание массы на единицу объема затвердевшего бетона
  • Закрепление и испытание стержней из затвердевшего бетона
  • Прочность на изгиб и ударная вязкость затвердевшего бетона
  • Испытание на прочность на сжатие на единицу массы цементного раствора
  • Испытания на водопоглощение и проницаемость пустот
  • Проверка кажущегося объема

Полный комплекс комплексных испытаний на каждом этапе вашего проекта

Мы предлагаем вам комплексное тестирование на каждом этапе вашего проекта. От нашего контроля качества на месте, когда вы покупаете заполнитель, до физических характеристик в наших специализированных лабораториях, наши услуги включают тестирование на:

  • Насыпная плотность
  • Коэффициент трения полированного заполнителя
  • Плотность частиц и водопоглощение
  • Ситовой анализ
  • Материал мельче 75 мкм\
  • Форма частиц
  • Индекс шелушения
  • Номер угловатости
  • Распределение мелких частиц по размерам
  • Суммарное значение дробления
  • Изменение прочности во влажном/сухом состоянии
  • Стоимость Лос-Анджелеса
  • Прочность
  • Слабые частицы
  • Глина и мелкий ил
  • Органические примеси, кроме сахара
  • Стойкость к зачистке
  • Цвет заполнителя
  • Среднее наименьшее измерение
  • Стойкость к истиранию
  • Прочность на неограниченное сжатие
  • Содержание сахара хлорида сульфата
  • Петрографическая экспертиза
  • Распределение размеров и форма негабаритных частиц

Наши собственные методы комплексного тестирования включают:

  • Отбор проб с конвейерной ленты
  • Грузовик, склад, каменная крошка, валун и буровой керн
  • Подготовка образца – стабилизированный материал дорожного покрытия

Свяжитесь с нами сегодня, чтобы узнать, как наши испытания бетона и заполнителей могут помочь вам соблюдать нормативные требования и обеспечивать контроль качества.

В настоящее время эта служба недоступна в этой стране. Однако у нас есть непревзойденная глобальная сеть. Пожалуйста, свяжитесь с нами, чтобы обсудить предоставление этой услуги.

Испытания бетона и грунта

Убедитесь, что ваш проект находится на прочной основе, воспользовавшись услугами компании Yankee Engineering & Testing, Inc. по испытанию бетона и грунта.в Вустере, Массачусетс. Наши услуги по полевым и лабораторным испытаниям выполняются полностью лицензированными и опытными специалистами. Кроме того, мы стремимся предоставить большинство результатов тестов в течение 24 часов, а печатные копии рассылаются в электронном виде в течение 48 часов.

Многопрофильный персонал

Воспользуйтесь преимуществами нашего многопрофильного персонала, заставив наших технических специалистов выполнить более одной услуги по тестированию во время своего визита на ваш объект. Кроме того, мы понимаем, что ваши графики строительства могут быстро меняться, поэтому наши сотрудники готовы оказать помощь и ответить на вопросы с 7:00 до 16:30 и позже, 5 или более дней в неделю.

Никаких скрытых затрат

Yankee Engineering & Testing, Inc. предлагает вашему бизнесу конкурентоспособные цены без каких-либо скрытых затрат. Мы работаем по тарифной сетке за полдня и за полный рабочий день, в зависимости от времени, проведенного в нашем офисе в Вустере и обратно. Плата за оборудование, несвоевременное планирование, инженерную проверку отчетов или их распространение не взимается. Кроме того, наши ежемесячные счета четко детализированы и легко сопоставляются с ежедневными посещениями. Стоимость единицы услуги определяется размером, масштабом и местоположением вашего проекта с доступными оценками для отдельных площадок.

Почвы

Градационный анализ
Анализ влажности/плотности

Полевые испытания на уплотнение
Септические анализы (раздел V)

Бетон

Осадка в полевых условиях/воздух/арматура
Услуги по мониторингу завода
Испытания на сжатие в цилиндрах

Услуги по бурению керна
Испытания зондом Windsor
Испытания швейцарским молотком

Услуги по местоположению арматурных стержней
Плоскостность пола

9
Противопожарная защита

Обзор полевых работ
Процедуры нанесения

Испытания на адгезию/когезию (на растяжение)
Измерение толщины

Отрезки для испытаний на плотность

Каменная кладка

Обзор полевых операций
Испытание на сжатие растворных кубов

Испытание на сжатие призм из цементного раствора
Абсорбция бетонных блоков

Прочность бетонных блоков
Испытание 2-х призм из цементного раствора

9
Асфальт

Мониторинг полевых операций
Испытания на уплотнение в полевых условиях

Услуги по отбору керна
Анализ извлечения

Испытания на плотность/единичный вес
Определение уплотнения

Сталь

Обзор каркаса/настила

Болтовые/нарезные шпильки

Ультразвуковой контроль сварных швов

Инженерные услуги

Геотехнические оценки
Бурение/Исследования шурфов

Услуги по мониторингу свай
Проверка фундамента

Определение несущей способности
Проверка пригодности грунта

Услуги по тестированию полигонов

Обзор полевых операций
Градационный/гидрометрический анализ
Определение пределов Аттерберга

Испытания на уплотнение
Испытания на проницаемость гранулированных материалов
Испытания на трехосную проницаемость

Анализ трубок Шелби
Испытания на прямой сдвиг

9
Конверт здания

Испытания на утечку воздуха из окон (E783)
Испытания на утечку воды из окон (E1105)

Испытания распылительных форсунок (AAMA 501. 2)
Прочность покрытий на отрыв (D4541)

Испытание пузырьковым пистолетом (E1186)





Если вам нужно лучшее, свяжитесь с Yankee Engineering & Testing, Inc., чтобы запросить информацию о наших возможностях тестирования материалов или индивидуальное предложение по проекту для ваших требований к мониторингу строительства.

Ассоциации:

Американское общество инженеров-строителей, Бостонское общество инженеров-строителей, Американский институт бетона

Фундаменты — Тестирование бетона/грунта

Служебная информация

Испытания бетона и грунта

Основная часть испытаний бетона для новой площадки или площадки колокейшн включает в себя требование проведения испытаний на сжатие фундаментов башен и плит зданий и оборудования.Если PSI не соответствует указанной прочности после разрыва последнего цилиндра, то требуется разрушающее или неразрушающее испытание, такое как колонковое бурение, зонд Виндзор или испытание швейцарским молотком, чтобы определить, были ли испытательные цилиндры неисправными и фундамент соответствует нормам. и требований владельца.

В зависимости от спецификаций проекта могут потребоваться дополнительные испытания, например, испытание состава бетонной смеси, включая ситовой анализ, для $75,00 .Также могут потребоваться испытания на осадку и содержание воздуха. Некоторые спецификации требуют, чтобы представитель испытательной фирмы взял образцы по цене от 35,00 долларов США до 50,00 долларов США за человеко-час. Минимальная плата за любую услугу тестирования обычно составляет 40,00 долларов США . Если представитель подрядчика забирает баллоны, вывоз готовых баллонов испытательной лабораторией в радиусе 30 миль составляет около 90 097 30,00  долларов США за три баллона. Некоторые фирмы будут взимать 9 долларов.00 для каждого дополнительного цилиндра. Испытание на сжатие цилиндра (цилиндр 6 x 12 дюймов, включая пресс-форму – ASTM C 39) составляет в среднем 15,00 долларов США за цилиндр.

Уплотнение почвы

Уплотнение – процесс уплотнения почвы за счет выдавливания воздуха из пустот. Это требуется в проектах беспроводного строительства для уменьшения сжимаемости и уменьшения воздействия морозного пучения. Хотя в некоторых случаях используется стандартный проктор, в большинстве строительных документов указывается модифицированный проктор, как указано в ASTM D-1557.Модифицированный проктор, используемый для проверки характеристик уплотнения почвы, в среднем составляет 100,00 долларов США для каждого местоположения. Испытание на уплотнение составляет в среднем 50,00 долларов США за подъем. Если спецификации требуют, чтобы у вас был специалист по почвам на месте для наблюдения и тестирования, бюджет $50,00 в час.

Испытание на уплотнение ядерное

Хотя используется другое оборудование для уплотнения, большая часть испытаний проводится с помощью ядерного плотномера.Это легко переносимое устройство, использующее радиоактивный изотоп для определения плотности слоев дорожного покрытия, включая земляные работы, сыпучие материалы, битумные материалы и бетон дорожного покрытия

.

Проще говоря, это способность измерителя плотности ядер пропускать очень небольшие количества радиоактивности через различные материалы, требующие тестирования, и измерять соответствующие количества радиоактивности, возвращающиеся в измерительную головку измерителя. Чем менее плотен материал, тем легче через него проходит радиоактивность.

Мы рекомендуем вам связаться с нашими компаниями, занимающимися испытаниями бетона и уплотнения, для получения дополнительной информации об их услугах, возможностях и опыте.

Проверка на дефекты, просто послушайте прыгающие мячи

При проверке бетона на структурные дефекты существует множество различных методов, начиная от бурения образцов керна и заканчивая использованием радара.Первый способ деструктивен и позволяет освоить лишь небольшой процент от общей площади, а второй требует дорогостоящего оборудования и не всегда эффективен при наличии стальной арматуры. Национальный институт стандартов и технологий (NIST) разработал неразрушающий метод проверки внутренней структуры бетона. Стальные шарики падают на бетонную поверхность, создавая звуковые волны, которые отражаются трещинами и другими дефектами бетона. Затем эти звуковые волны могут быть собраны и проанализированы нейронной сетью, чтобы определить и построить график вероятности дефекта.

Электронное тестирование? Это не так далеко!

Когда несколько лет назад геодезисты впервые появились на строительной площадке с самыми современными геодезическими инструментами GPS, опытные подрядчики в изумлении покачали головами. Представьте себе, что вы звоните в фирму по тестированию бетона, чтобы взять цилиндры, и техник приходит с компьютером, сканирует небольшой образец вашего бетона и через два часа документирует, какой будет 28-дневная прочность бетона.

Исследователи NIST и отраслевые партнеры намерены воплотить это в жизнь.Недавно они организовали консорциум виртуальных лабораторий по испытанию цемента и бетона для разработки компьютеризированной или «виртуальной» лаборатории, которая могла бы быстро оценивать цементные и бетонные смеси.

Лаборатория, аккредитованная AASHTO, лаборатория испытаний бетона и бетонных смесей, испытания ASTM

ASTM C31 Изготовление и отверждение образцов бетона для испытаний в полевых условиях
ASTM C39 Прочность на сжатие цилиндрических образцов бетона
ASTM C42 Получение и испытание просверленных кернов и пиломатериалов из бетона
ASTM C94 Прочность бетона на изгиб
ASTM C78 Прочность бетона на изгиб
ASTM C157 Изменение длины затвердевшего гидравлического цементного раствора и бетона
ASTM C172 Отбор проб свежезамешанного бетона
ASTM C173 Содержание воздуха в свежезамешанном бетоне объемным методом
ASTM C192 Изготовление и отверждение образцов бетона в лаборатории
ASTM C215 Основные поперечные, продольные и крутильные частоты бетонного образца
ASTM C232 Прокачка бетона

ASTM C293
Стандартный метод испытаний бетона на изгиб (с использованием простой балки
с нагрузкой в ​​центре)
ASTM C295 Руководство по петрографическому исследованию заполнителей для бетона
ASTM C387 Стандартные технические условия для упакованных сухих комбинированных материалов
для бетона и высокопрочного раствора
ASTM C418 Стойкость бетона к истиранию пескоструйной обработкой
ASTM C469 Статический модуль упругости и коэффициент Пуассона бетона при сжатии
ASTM C482 Прочность сцепления керамической плитки с портландцементной пастой
ASTM C494 Стандартные технические условия на химические добавки к бетону
ASTM C496 Прочность на растяжение при раскалывании цилиндрических образцов бетона
ASTM C511 Влажные шкафы, влажные помещения и резервуары для хранения воды, используемые в
испытаниях гидравлических цементов и бетонов
ASTM C512 Ползучесть бетона и сжатие
ASTM C567 Определение плотности конструкционного легкого бетона
ASTM C617 Заглушка цилиндрических образцов бетона (для давления 7000 фунтов на кв. дюйм и ниже)
ASTM C642 Метод испытаний на плотность, абсорбцию и пустоты в затвердевшем бетоне
ASTM C642 Метод испытаний на плотность, абсорбцию и пустоты в затвердевшем бетоне
ASTM C666 Сопротивление бетона быстрому замораживанию и оттаиванию
ASTM C684 Изготовление, ускоренное отверждение и испытание образца для испытаний на сжатие бетона
ASTM C805 Число отскоков затвердевшего бетона
ASTM C827 Изменение высоты в раннем возрасте цилиндрических образцов
вяжущих смесей
ASTM C856 Петрографическое исследование заполнителей твердосплавного бетона
ASTM C878 Ограниченное расширение компенсирующего усадку бетона
ASTM C882 Связанная прочность систем на основе эпоксидной смолы, используемых с бетоном, с помощью
Slate Sheer
ASTM C939 Поток раствора для бетона с предварительно уложенным заполнителем (метод Flow Cone
— предварительно смешанный раствор)
ASTM
C942
Прочность на сжатие растворов для бетона с предварительно уложенным заполнителем
в лаборатории (предварительно смешанный раствор)
ASTM
C944
Сопротивление истиранию бетонных или растворных поверхностей методом вращающейся фрезы
ASTM C989 Стандартные технические условия на шлаковый цемент для использования в бетоне и растворах
ASTM C995 Время течения фибробетона через перевернутый осадочный конус
ASTM C1018 Характеристики фибробетона на изгиб (с использованием балки
с нагрузкой в ​​третьей точке) (отозван в 2006 г. )
ASTM C1064 Температура свежезамешанного гидроцементного бетона
ASTM C1074 Оценка прочности бетона по методу зрелости
ASTM C1077 Стандартная практика для агентств по испытанию бетона и бетона
Заполнители
ASTM C1090 Оценка прочности бетона по методу зрелости
ASTM C1105 Изменение длины бетона из-за реакции щелочно-карбонатной породы
ASTM C1116 Спецификация для фибробетона
ASTM C1138 Стойкость бетона к истиранию (подводный метод)
ASTM C1140 Подготовка и испытание образцов из торкрет-панелей
ASTM C1152 Стандартный метод определения кислоторастворимого хлорида в растворе и бетоне
ASTM C1202 Электрическая индикация способности бетона противостоять проникновению ионов хлорида
ASTM C1218 Стандартный метод определения водорастворимого хлорида в растворе
Бетон
ASTM C1231 Использование несвязанных крышек при определении прочности на сжатие
цилиндров из затвердевшего бетона
ASTM C1383 Измерение скорости продольных волн и толщины бетонных плит
Методом ударного эха
ASTM C1385 Материалы для отбора проб торкретбетона
ASTM C1399 Получение средней остаточной прочности фибробетона
ASTM C1436 Материалы для торкретирования
ASTM C1480 Упакованные, предварительно смешанные, комбинированные материалы для использования при мокром или сухом набрызг-бетоне
ASTM C1542 Изготовление длины бетонных стержней
ASTM C1550 Прочность на изгиб фибробетона (с использованием центральных
нагруженных круглых панелей)
ASTM C1557 Прочность на растяжение и модуль Юнга волокон
ASTM C1567 Определение потенциальной щелочно-кремнеземной реакционной способности комбинаций вяжущих материалов и заполнителя
(метод ускоренного строительного раствора)
ASTM C1579 Оценка растрескивания бетона, армированного волокнами, при пластической усадке
ASTM C1581 Стандартный метод испытаний для определения возраста при растрескивании и характеристик индуцированного растягивающего напряжения строительного раствора
ASTM C1604 Получение и испытание просверленных стержней торкрет-бетона
ASTM C1609 Прочность на изгиб фибробетона (с использованием балки с нагрузкой в ​​третьей точке)
ASTM C1610 Статическая сегрегация самоуплотняющегося бетона с использованием технологии колонн
ASTM C1611 Стандартный метод испытаний на текучесть самоуплотняющегося бетона
ASTM C1621 Проходимость самоуплотняющегося бетона с помощью J-Ring
ASTM C1697 Стандартные технические условия на смешивание дополнительных вяжущих материалов
ASTM C1712 Стандартный метод испытаний для быстрой оценки сопротивления статической сегрегации самоуплотняющегося бетона с использованием теста на проникновение
ASTM C1741 Водопроницаемость бетона
ASTM C1758 Стандартная практика испытаний образцов для изготовления с самоуплотняющимся бетоном
ASTM C1812 Стандартная практика проектирования опор подшипников скольжения для использования в испытаниях фибробетонных балок
ASTM D4060 Стандартный метод испытаний на стойкость к истиранию органического покрытия методом Табера
ASTM D7508 Стандартные технические условия на полиолефиновые рубленые пряди для использования
в бетоне
ASTM E96 Перенос водяного пара материалов
ASTM E329 Проходимость самоуплотняющегося бетона по спецификации J-RingStandard для агентств, занимающихся испытаниями и/или проверкой материалов, используемых в строительстве
ASTM R18 Создание и внедрение системы качества для лабораторий по испытанию строительных материалов
ASTM T336 Коэффициент теплового расширения гидравлического цементного бетона
ICC-ES AC 32 Критерии приемки бетона с синтетическими волокнами
ICC-ES AC 51 Критерии приемлемости для сборного каменного шпона
ICC-ES AC 198 Критерии приемлемости для химических добавок, используемых в бетоне
ICC-ES AC 208 Критерии приемки стальных волокон в бетоне
ICC-ES AC 383 Полиолефиновые рубленые нити для использования в бетоне
CRD C12 Воздухововлекающие добавки для бетона
CRD C48 Стандартный метод испытаний на водопроницаемость бетона
CRD C61 Стойкость свежезамешанного бетона к вымыванию водой
CRD-C65 Стандартный метод испытаний вязкости на изгиб и прочности фибробетона до первой трещины
CRD-C67 Стандартный метод испытаний времени течения фибробетона через перевернутый осадочный конус и бетон при ограниченной усадке
CRD C661 Спецификация противовымываемых добавок для бетона
ИСО/МЭК 17025 Общие требования к компетенции тестирования и
Калибровка лабораторий
.

Добавить комментарий

Ваш адрес email не будет опубликован.
