Винтовая лестница

Представьте такую ситуацию. Дом построен, стены, перекрытия и потолки возведены. Но вдруг, обнаруживается, что нет возможности попасть на второй этаж – нет ни лестницы,  ни лестничного пролета. Везде сплошной потолок. Да и места под стандартную маршевую лестницу тоже нет. Как же быть? Все пропало? А что, если в нужном месте в потолке вырезать отверстие, закрепить столб и вокруг него в спиральном порядке расставить ступени? — Гениально! Все это, конечно смоделированная шуточная ситуация. Но кто знает, возможно, именно так была придумана винтовая лестница.


-Что такое винтовая лестница
— Плюсы и минусы
— Конструктивные особенности
— Основные типы
— Материалы
— Итог
Очень простое, но точное определение дал известный автор книг по строительству и дизайну Йожеф Косо: «Винтовая лестница — лестница проекционный контур которой имеет форму окружности. Главное отличие такой лестницы, это наличие центральной опорной стойки которая несет на себе нагрузку, на ней же лучеобразно по спирали крепятся ступени».


  Плюсы.

Такое конструктивное решение порождает ряд особенностей – как положительных, так и отрицательных, с которыми нужно считаться при строительстве.
Компактность. В сравнении с традиционными типами, винтовая лестница занимает меньше места. Например, при длине ступени 1м и одинаковой высоте подъема винтовая лестница занимает в полтора раза меньше места.
Экономия на материале. В виду того, что несущим элементом чаще всего является  всего лишь вертикальный столб, а по причине нахлеста последующей ступени на предыдущую, пришлось отказаться от подступенков, — на лицо уменьшение затрат на большом количестве материалов.
Необычный и запоминающийся внешний вид. Лестница в виде «спирали ДНК», ступени «неправильной» формы, плавные изгибы. Все это приятно человеческому глазу и встречается не так часто, чтобы его замылить.
Интересный факт. В средневековые времена винтовые лестницы в башнях за́мков строились  с военной хитростью. Тогдашние инженеры знали, что наиболее сильный удар правой рукой можно нанести только справа налево. Поэтому они строили лестницу так, чтобы подъём по ним осуществлялся по часовой стрелке. Таким образом, нападающие лишались возможности эффективно атаковать, а вынужденное применение ими щитов для защиты, исключало возможность использования оружия.

Минусы.

Конечно же, не обошлось и без недостатков.
1. Нестандартные ступени. Т.к. лестница имеет конструкцию спирали, т.е имеет вид окружности, то ступени — форму «лепестков». Т.е. узкие в месте крепления и шире к внешней границе. Их сложнее изготовить, а стоимость может быть выше.
2. Малая ширина проступи. По причине, описанной выше, ширина проступи по всей длине ступени не одинакова. Так, например, спускаясь вниз по внутренней части (по наименьшему радиусу) лестницы там, где это значение минимально —  возможно соскальзывание.
3. Не очень удобные в использовании. Движение по кругу на плоскости у многих людей вызывает головокружение. Тут же оно совмещено с подъемом и вызывает дискомфорт у большинства людей при частом использовании. Именно поэтому винтовую лестницу преимущественно используют в качестве дополнительной.
Другие особенности
Размеры винтовой лестницы. Оптимальный путь передвижения по винтовой лестнице проходит примерно по середине марша. Для удобного перемещения необходимо обеспечить возможность опоры на перила. Из этого следует, что длина ступени в винтовой лестнице имеет конечные размеры. Ширина проступи на линии движения не может быть менее 200 мм, а на расстоянии 150 мм от центральной стойки — не меньше 100 мм. На практике выявлено, что самая удобная винтовая лестница с шириной пролета около одного метра (длина ступени не менее 800 мм), а  ее диаметр колеблется в пределах 2000 – 2300 мм с учетом размеров центральной стойки.
Количество ступеней. Чтобы определить количество ступеней, нужно высоту лестницы (определяется высотой помещения) разделить на высоту подступенка. Высота помещения определяется рулеткой с помощью отвеса (повышает точность измерения) и для удобного перемещения не должна быть меньше 2000 мм.
Комфортное значение высоты подъема колеблется в пределах 180 – 200 мм. Для более точного расчета числа ступеней, нужно определить их число не только для полной спирали, но и для трех четвертей (270°) или ее половины (180°).
Отсутствие подступенков. Для удобного подъема даже по внутренней части лестницы с наименьшей шириной проступи пришлось отказаться от подступенков. А дополнительную жесткость конструкции обеспечивает кронштейн, соединяющий переднюю и заднюю кромки расширенной части соседних ступеней. Таким образом, ступени заходят в нахлест друг на друга на несколько сантиметров.

Основные типы винтовых лестниц

Борьба с ограничениями, связанными с конструктивными особенностями винтовой лестницы, привели к появлению различных видов. Так, например, есть винтовые лестницы, которые в поперечном сечении имеют форму многоугольника, а не окружности. Стороны этого многоугольника могут примыкать к стенам и опираться на них.


Но наиболее известные конструкции винтовых лестниц рассмотрим ниже
—  Самба. Оригинальное решение проблемы малой ширины проступи заключается в сложной форме проступей, получившее название «утиный шаг». Их еще применяют в прямых лестницах с большим углом наклона. Проступи имеют неодинаковую на своем протяжении ширину и на самой лестнице располагаются поочередно и противоположно. Сама конструкция известна под названием «самба».


— Винтовая лестница на гнутой тетиве. Существует несколько видов несущих конструкций для винтовых лестниц. Не самый популярный, но очень эффектный вариант — на основе тетив — опорных балок, расположенных по бокам от ступеней. Тетивы имеют спиралевидную форму и выполнены из склеенных деревянных элементов. Изготовление таких опорных конструкций связано с большими трудозатратами и требует специальных навыков.  Такой вариант стоит на порядок дороже остальных, но эстетически более привлекательный.


— Без опорных балок. Это не магия, а простое распределение нагрузки по всей конструкции. Осуществляется это следующим образом.

Забежные ступени соединяются друг с другом и с перилами. Перила крепятся к балясинам, начальным и конечным стойкам. Первая и последняя ступени тоже крепятся к балясинам, а последняя ступень фиксируется на перекрытии. Большое количество соединенных между собой элементов обеспечивают требуемую грузоподъемность.


— Винтовая лестница на опорной балке. Наиболее традиционный  и менее затратный тип. Поскольку такая стойка является несущей конструктивной основой винтовой лестницы, наиболее рационально выполнить ее из толстостенной металлической трубы диаметром 50 мм или деревянной балки.

Опорная стойка. Базовый элемент. Устанавливается с помощью строительного отвеса строго вертикально. К креплению центральной стойки к полу необходимо уделить особое внимание, т.к. место крепления воспринимает нагрузки от веса самой винтовой лестницы и перемещающихся по ней людей.

Варианты установки:

— Опорная стойка может быть забетонирована в пол и усилена растяжками.
— Зафиксированная с помощью анкерных болтов и фланца.
Второй вариант применяется в случае крепления опорной стойки к деревянному полу. Нижний конец стойки оборудуют фланцем с отверстиями. Затем укрепляют в полу анкерные болты, устанавливают фланец и затягиваются гайки на болтах.
Для размещения ступеней на центральной стойке в узкой части проступи них высверливаются отверстия, которые имеют диаметр, соответствующий диаметру центральной стойки. Затем проступи располагают на равном высоте подступенка расстоянии друг от друга по вертикали, опирая их на втулки. Размер втулки равен высоте подступенка за вычетом толщины доски, из  которой выполняется проступь. В качестве прослойки между деревянными деталями и проступью располагается металлическая шайба, служащая для предохранения их от деформации в местах соприкосновения. Толщина шайб так же учитывается при изготовлении втулок.Иначе реальная высота винтовой лестницы может превысить проектную на несколько сантиметров. Втулки выполняются из древесины и имеют внутренние отверстия диаметром, соответствующим диаметру центральной стойки.
Все втулки выполняются одинаковыми, за исключением нижней, при изготовлении которой следует учитывать особенности места крепления опорной стойки к полу.
Материалы для изготовления
В качестве материалов для изготовления винтовых лестниц можно использовать любой пластичный и прочный материал. Центральные балки и тетивы чаще изготавливают из металла, или дерева. Ступени, перила и поручни так же могут быть выполнены из перечисленных материалов. Часто встречаются комбинированные варианты. К примеру, центральная стойка из металлической трубы 50 мм, ступени и поручни – из твердых пород древисины.

Итог

Подытожив изложенное выше, можно сделать вывод, что сделать винтовую лестницу своими руками вполне по силам. Главное выбрать наиболее подходящий вариант, точно рассчитать и пошагово выполнить монтаж.

Как выбрать винтовую лестницу | Строительный портал

В условиях ограниченного пространства многоуровневой квартиры или загородного дома приходится тщательно продумывать эргономику интерьера. Это касается не только мебели, но и внутренних конструкций, какими являются лестницы. Для того чтобы сэкономить драгоценные квадратные метры и соединить два этажа, идеально подходят винтовые лестницы. Сегодня на рынке можно найти довольно много различных конструкций винтовых лестниц разных производителей, изготовленных из разных материалов. Среди такого изобилия сложно определиться с выбором. Но в том, как выбрать винтовую лестницу, особых сложностей нет.



  1. Виды винтовых лестниц
  2. Конструкция винтовой лестницы
  3. Параметры винтовых лестниц
  4. Винтовые лестницы: картинки

Планируя установить у себя винтовую лестницу, необходимо со всей ответственностью подойти к вопросу выбора. В первую очередь это касается страны производителя. Сегодня рынок насыщен лестницами, произведенными в различных странах. Продаются винтовые лестницы из Италии, Дании, Германии, Польши, Китая, России и Украины. У каждой есть свои плюсы и минусы. Конечно, основным фактором, влияющим на выбор, является качество изделия и его внешний вид. Наиболее качественными и красивыми считаются винтовые лестницы производства Италии, а именно винтовые лестницы Аrke. Следующими идут лестницы из Германии, Дании и Польши. Лестницы российского и украинского производства могут быть не столь привлекательными, но их доступная цена и высокое качество с лихвой это компенсируют. Неоднозначные отзывы на китайскую продукцию. Если Вы встретите этикетку с надписью «винтовая лестница – Китай», то будьте предельно внимательными. Продукция этой страны бывает и хорошего, и плохого качества, поэтому в своем большинстве требует тщательной проверки. Не поленитесь и проверьте все элементы конструкции.



Виды винтовых лестниц



Винтовая лестница была изобретена довольно давно, но с течением времени и развитием технологий, её конструкция совершенствовалась. Сегодня на рынке можно увидеть несколько видов винтовых лестниц. Главное их отличие в самой конструкции лестницы. На представляющем винтовые лестницы фото изображены основные четыре вида.

В классическом варианте винтовой лестницы её ступени опираются на стену и центральную несущую колонну. Для этого вида винтовых лестниц характерно отдельное создание колонны из каменной кладки, также колонна может быть составлена из узких концов ступеней. Чаще всего для таких лестниц используется камень и бетон, реже – металл и дерево. Создается классическая винтовая лестница на этапе строительства дома, так как приходится вмуровывать ступени в стену, а саму центральную колонну в пол.

Второй вид винтовых лестниц представляет собой центральную колонну с вмурованными в неё ступенями без привязки к стене. Центральная колонна таких лестниц может быть изготовлена из металла или камня. Ступени – из стекла, металла, дерева. Главным преимуществом этого вида винтовых лестниц является возможность установки в любой точке помещения. Жесткость и устойчивость ступеней достигается за счет того, что их края соединяются больцами.

В отличие от первых двух видов, винтовые лестницы на гнутых тетивах не имеют центральной опорной колонны. Пожалуй, это наиболее красивые винтовые лестницы. Ступени таких лестниц закрепляются внутри спиралевидных тетив, которые также являются и перилами лестницы. Для изготовления этого вида лестниц используется дерево и металл. Следует отметить, что в сравнении с другими видами винтовых лестниц, эти самые дорогие.

Последний вид винтовых лестниц появился относительно недавно, но быстро набрал популярности. Это так называемые модульные лестницы. Винтовые лестницы этого типа представляют собой набор модулей, соединенных в определенной последовательности и под определенным углом. Винтовые модульные лестницы могут быть двух типов – с центральной колонной и с центральным косоуром. В первом случае ступени опираются на наборную колонну. Для обеспечения жесткости края ступеней соединены больцами или опираются на ближайшую стену. У модульных лестниц с центральным косоуром ступени крепятся непосредственно к модулям, а их края соединены больцами. Модули таких лестниц изготавливаются из металла или дерева, а ступени из стекла, дерева, металла, камня. У этого вида лестниц множество преимуществ. Из них основными являются простота и легкость монтажа, возможность установки в любой точке помещения, регулировка угла разворота, регулировка высоты и длины модулей, доступная цена и необычный дизайн. Зачастую винтовые лестницы эконом класса являются модульными. Но некоторые модели, особенно зарубежных производителей, позиционируются как элитные.



Конструкция винтовой лестницы



При выборе и заказе винтовой лестницы важно разбираться в её конструкции. На выбор той или иной модели винтовой лестницы это влияет мало. Но знание конструкции позволит быстро и без особых проблем согласовать все нюансы с продавцом. Основными элементами винтовой лестницы являются ступени, опорные балки и перила.

В свою очередь ступени состоят из проступи и подступенка. Проступью является горизонтальная часть ступени. Подступенок – это вертикальная часть. При выборе винтовой лестницы необходимо очень внимательно подойти к вопросу о размерах этих двух составляющих.

Опорой любой лестницы является косоур, тетива и колонна. Для классических винтовых лестниц принято использовать только колонну. Это обусловлено их конструкцией и используемыми материалами. Но у современных моделей, особенно у лестниц на гнутых тетивах и модульных винтовых лестниц, колонна отсутствует. Центральной опорой в таких лестницах служат тетивы и косоур.

Перила для винтовой лестницы, как и любой другой, состоят из поручней и балясин. Для классических винтовых лестниц перила используются мало. А вот для других видов винтовых лестниц они являются жесткой необходимостью, обеспечивая безопасность передвижения по ней.

Выбирая ту или иную модель винтовой лестницы, следует продумать её конструкцию заранее. Для этого можно воспользоваться специальными программами для создания чертежей и моделей лестниц. Такой чертеж можно заказать у проектировщика или найти на лестницу винтовую dwg-чертеж в сети. Для его открытия используется бесплатная программа Autodesk DWG. Кроме этого можно воспользоваться такой программой, как ArchiCAD. В любом случае при выборе модели и составляющих элементов винтовой лестницы необходимо знать её параметры.



Параметры винтовых лестниц



Планируя установить у себя винтовую лестницу, необходимо знать её размеры для подбора наиболее оптимального варианта, создания проекта или чертежа. Параметры винтовой лестницы включают в себя высоту, ширину, угол подъема, высоту подступенка и длину проступи.

Высота лестницы, пожалуй, самая простая и понятная характеристика. Она отмеряется от пола нижнего этажа, до пола второго этажа. Это значит следующее. Высота нижнего помещения от пола до потолка плюс толщина перекрытия и плюс толщина напольного покрытия второго этажа. Это делается для того, чтобы несущая часть винтовой лестницы надежно опиралась на основание, а верхняя ступень лестницы была вровень с полом второго этажа.

Как уже отмечалось, ступень состоит из проступи и подступенка. Эти два элемента весьма существенно влияют на удобство передвижения по лестнице. Но следует отметить, что для винтовых лестниц ширина проступи разная. Это связано с самой конструкцией лестницы, а именно с расположением ступеней. Так как сами ступени расположены веером, то одна сторона ступени заужена, а вторая наоборот – широкая. Узкая часть ступени в большинстве случаев соответствует диаметру центральной несущей колоны и должна быть не менее 250 мм. Размер проступи в широкой части ступени составляет не более 500 мм. Необходимо отметить, что для удобного передвижения по винтовой лестнице, как и по любой другой, оптимальная ширина проступи должна составлять около 300 мм. Такая ширина ступени винтовой лестницы должна быть в том месте, где Вы ставите ногу.

Высота подступенка для всех видов лестниц составляет 150 – 200 мм. Такие размеры выбраны не случайно. Они соответствуют высоте, на которую без усилий можно поднять ногу. При этом если в доме есть пожилые люди, высота подступенка должна быть минимальной.

Длина ступеней напрямую зависит от назначения винтовой лестницы. Например, если винтовая лестница будет основной, тогда длина ступеней должна быть не менее 900 мм. Длина ступеней напрямую связана с диаметром лестницы и производитель чаще всего указывает диаметр. Среди представленных на рынке примером просторной лестницы может служить винтовая лестница Сivik итальянской компании Аrke.

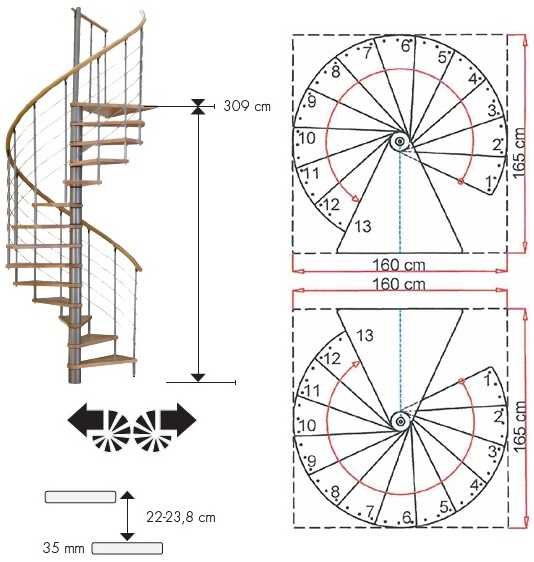

Винтовая лестница Сivik — фото:

Её максимальный диаметр составляет 160 см. Чтобы узнать длину ступени, достаточно диаметр разделить на 2 и отнять 15 – 20 см. В результате лестница диаметром 160 см имеет ступени длиной около 65 см. Для второстепенных винтовых лестниц, использующихся для подъема на чердак или в хозпомещение, длина ступеней может составлять всего 45 – 50 см. Конечно, можно сделать винтовую лестницу диаметром 300 см и длина ступени при этом будет 135 см. Но это индивидуальный заказ, который будет рассчитываться сугубо под заказчика, и его стоимость будет соответствующей. В обычных магазинах диаметр винтовых лестниц редко превышает 160 см. К тому же, винтовая лестница выбирается из расчета экономии пространства, поэтому и диаметр закладывается как можно меньше.

Важно! Необходимо отметить следующее. На основании многолетнего опыта было выявлено, что наиболее удобно делать винтовые лестницы в местах с площадью до 3 м2. Если отведенное место под лестницу будет более 3 м2, то выгоднее сделать обычную маршевую лестницу с одной поворотной площадкой.

Пожалуй, наиболее важным параметром винтовой лестницы является её угол подъема. Эта характеристика является основной для всех видов лестниц. Она указывает, под каким углом будет размещена сама лестница. От этого зависит удобство перемещения по ней. Чем круче будет лестница, тем трудней по ней подниматься. Есть ряд важных нюансов, влияющих на этот показатель. Во-первых, это общая высота лестницы. Во-вторых, это рост человека, который в среднем составляет 1,70 – 1,80 м. С учетом этих показателей и определяется угол наклона. Оптимальными показателями угла наклона являются 35 – 45°.

Еще одним важным показателем для винтовых лестниц является угол поворота лестницы. Этот показатель указывает на то, сколько витков будет у Вашей лестницы без опасности зацепиться головой за верхние ступени. К тому же, угол поворота зависит от проема и места расположения последней ступени. Обычно угол поворота винтовой лестницы составляет 360°. Этого достаточно, чтобы лестница была удобной для подъема и в то же время при ходьбе по ней не цепляться головой за верхние ступени. Примером может служить винтовая лестница Валенсия датской компании Dolle. Угол поворота в ней составляет 360° и, как видно на демонстрирующем фото, лестница абсолютно удобна для подъема.

Винтовая лестница Валенсия — фото:

Необходимо отметить, что угол поворота может быть и меньше. Это зависит от размещения последней ступени. К сожалению, не все стандартные винтовые лестницы могут похвастать малым углом разворота. Но для модульных лестниц это не является проблемой, так как благодаря их конструкции угол разворота можно задать любой. Это можно увидеть на примере модульной лестницы Уника.

Винтовая модульная лестница Уника — фото:

Выбирая ту или иную винтовую лестницу, необходимо обратить свое внимание на количество ступеней, а также на их толщину. Для лестниц общей высотой 290 см количество ступеней составляет 15 шт. Это оптимальное количество, при котором сохраняется высота подступенка в 19 см. Если есть необходимость в уменьшении подступенка, то достаточно добавить 1 или 2 ступени. Толщина ступеней также влияет на их общее количество и высоту подступенка. Но толщину ступеней принято брать в 50 мм и этого более чем достаточно, поэтому при выборе винтовой лестницы можно смело рассчитывать на стандартное количество ступеней в 13 – 15 штук.

Напоследок необходимо обратить внимание на то, в какую сторону закручивается лестница – по часовой стрелке или против. Этот фактор может существенно повлиять на удобство использования винтовой лестницы. Все дело в том, что левши и правши начинают свое движение с разных ног. Для правшей это левая нога, для левшей – правая. Учитывая тот факт, что у винтовой лестницы ступени имеют зауженную форму, для закрученной по часовой стрелке лестницы подъем по ней удобно начинать с левой ноги. А вот для лестницы, закрученной против часовой стрелки, удобно начинать движение с правой ноги. Конечно, со временем можно привыкнуть и переучиться, но на это требуется время. Поэтому удобнее будет купить лестницу, закрученную в нужном направлении.



Винтовые лестницы: картинки

Сегодня производство и продажа винтовых лестниц поставлены на конвейер. Большинство наиболее удачных решений, как по внешнему виду, так и по конструкции, типовые и их можно найти в любом магазине по приемлемой цене. Конечно, индивидуальные заказы также принимаются производителями, но их цена будет на порядок выше. Если же от обилия моделей и марок винтовых лестниц Вам они начинают сниться, то возможно стоит взять паузу. Но если интересно, то снящиеся винтовые лестницы сонник определят, как продвижение к удаче, если во все вы по ней двигаетесь вверх и наоборот.

варианты конструкции, чертежи, схема и пошаговая инструкция

Как рассчитать ступеньки

Спиральные лестницы в Леруа Мерлен обладают уникальной формой ступенек, что существенно отличает такую конструкцию от привычных винтовых. Форма консоли похожа на лепесток, имеющий округлые края. Но по технологии расчет ступеней происходит по такому принципу:

  • A — угол ступеней;
  • Н — длина ступенек, составляет величину наружного радиуса стойки и радиуса проема; если ступеньки будут иметь длину 100 см, то в этом случае не потребуется сооружать каркас; для изготовления консоли подойдет прочная древесина;
  • W1 — ширина проступи;
  • W2 — ширина заготовки.

Чтобы вычислить количество ступенек, рекомендуется высоту лестницы разделить на подъем ступенек. Стандартный размер подъема ступеней — 20 см.

Формула, предназначенная для расчета угла ступеней:

  • a=y — это количество ступеней;
  • W1=R*sina — эта формула используется после того, как были получены угол и ширина ступеней, путем расчета узнается максимальная ширина проступи;
  • w= r*sina= (2R*sina)/3 — по этой формуле рассчитывают точную ширину проступи.

Для деревянных спиральных лестниц наиболее приемлемой шириной проступи является диапазон 20−30 см.

Чертежи создаются по двум разверткам и в вертикальном и горизонтальном положении (по наружному краю и линии пути). Предпочтительнее сооружать винтовую деревянную лестницу на косоурах, поскольку такой прием повышает эстетику, но все-таки выбор постройки остается за заказчиком.

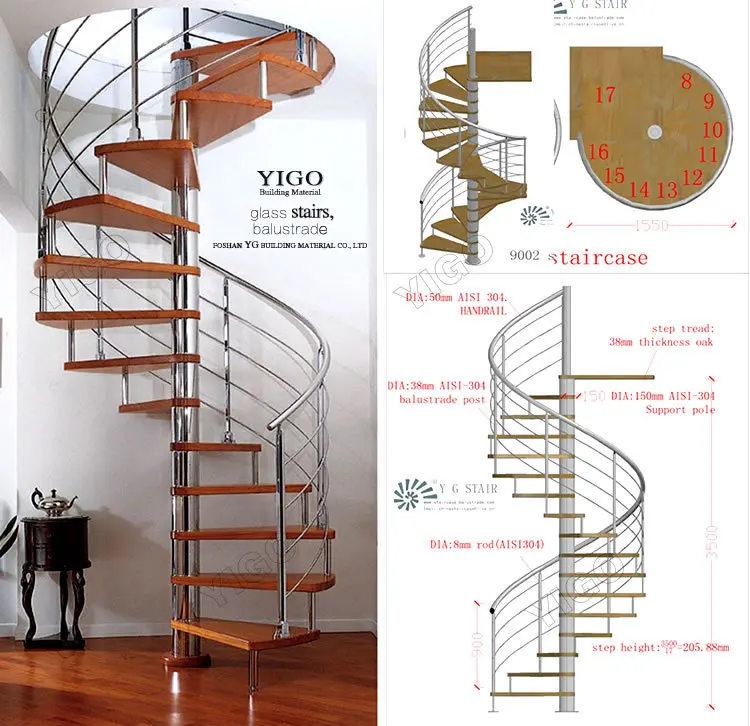

Комплектация и элементы готовых винтовых лестниц

В большинстве случае винтовая лестница имеет идеальное круговое строение на плане сверху с центром в виде опорной стойки, а также со ступенями метровой длины по всему периметру. Причем использование ступеней длиннее полутора метров невыгодно с точки зрения экономии пространства. Винтовая конструкция может состоять из опорного столба, тетивы, боковых ограждений, перил, балясин, опорных стенок и ступенек. Центральная опора присутствует в 3 типах лестниц. Она бывает тонкой, а может занимать много пространства. Во втором случае винтовая лестница скорее всего предусматривается изначально. Перила (поручни) устанавливают на балясинах или же предусматривают как единое целое с боковым заграждением. Балясины или заграждение есть не на всех лестницах, например, на миниатюрных конструкциях иногда обходятся без них. Роль опоры способны играть тетива и сплошные простенки. Последние имеют высоту до первого этажа или полностью скрывают конструкцию. Проступи выполняются как простые забежные ступеньки или под «утиный шаг».

Расчет параметров винтовой лестницы

При проектировании винтовой лестницы указываются ее параметры, которые в первую очередь зависят от того, какой она является: основной или дополнительной. Основная должна иметь ступени с минимальной длиной 90 см, а диаметр проема для нее должен на 20 см превышать две длины ступеней и составлять минимум 200 см.

Если винтовая лестница является дополнительной, то размер проема может быть от 140 см, а длина ступеней — 60 см. Лестничная конструкция с такими габаритами чаще всего устраивается для подъема на мансардный этаж или чердак и спуска в подвал или погреб.

У витых лестниц ходовая часть проступей меньше их длины. При общей длине ступеней 90 см их фактическая длина уменьшается до 80 см за счет ограждения, которое устанавливается с противоположного от опорного столба края.

Поскольку ступени винтовой лестницы являются забежными, их части, крепящиеся к колонне, нависают друг над другом. Поэтому пригодная для ходьбы длина ступеней уменьшается еще на 25%. Соответственно, ступени длиной 90 см имеют ходовую часть примерно 50 см.

Диаметр лестницы

Диаметр лестницы равен длине ее ступеней, умноженной на два, плюс ширина опорного столба (если возводится конструкция на больцах). Для нежилых помещений, вроде чердака или мансарды, можно построить данное сооружение с небольшим диаметром, где длина ступеней будет в пределах 50-60 см. Для перемещения между жилыми этажами здания стоит выбрать ширину лестничного марша от 80 см. Такой подъем будет более удобен для ежедневного использования.

Количество ступеней и высота проступка

Чтобы правильно рассчитать количество ступеней, нужно выбрать высоту проступка (или подступенка). В соответствии с ГОСТом, для комфортного подъема это значение должно находиться в пределах от 15 до 19 см.

Для начала расчетов нужно выбрать подходящее для себя значение высоты подступенка. Затем высоту лестницы разделить на это число. Поскольку полученное значение будет не целым, нужно его округлить и теперь уже разделить высоту на округленное количество ступеней. Новое число и будет равно высоте проступка.

Поскольку функции верхней ступени выполняет площадка верхнего этажа, число их самих, которые нужно будет установить между этажами, будет на единицу меньше рассчитанного.

Иногда высота проступка равна числу с сотыми долями, которые не очень удобно измерять. В этом случае округляют значение до десятых, но изменяют высоту нижней ступени. Например, для возведения винтовой лестницы высотой 260 см нужно построить 15 проступков высотой 17,33 см. Округлив это значение до 17,3, получим 14 ступеней с такой высотой (14 x 17,3 = 242,2 см), а нижнюю – высотой 17,8 см (260 – 242,2 = 17,8).

Это интересно: какая оптимальная высота ступеней.

Ширина ступеней

Чтобы рассчитать ширину проступка по внутреннему и внешнему краю, придется воспользоваться некоторыми математическими формулами. Поскольку ступени для винтовой лестницы будут иметь клиновидную форму и станут расширяться от центра к краям, точно задать значения ширины не получится без расчетов.

Не забываем рассчитать ширину ступеней

Значение глубины проступи у внутреннего края может быть выбрано произвольно, но не меньше 10 см, а ширина ступени по линии движения не должна быть меньше 20 см. Для того чтобы узнать ширину с наружной части, нужно посчитать длину окружности по этой внешней линии по формуле: L = 2πR, где: L – длина окружности, R – радиус окружности по внешнему краю, π = 3,14).

Если угол поворота лестницы на 360 градусов, и она не представляет собой полную окружность, то полученное значение длины окружности умножают на отношение угла поворота спроектированной конструкции к 360 градусам (например, для 270 градусов это будет 270 / 360 = 0,75). Получив длину окружности по внешнему краю лестницы, разделить полученное число на количество ступеней.

Полученное значение – это ширина проступка по внешнему краю, но чтобы убедиться в том, будет ли данная лестница удобна для перемещения по ней, нужно рассчитать их ширину по линии подъема, которая находится на 2/3 R.

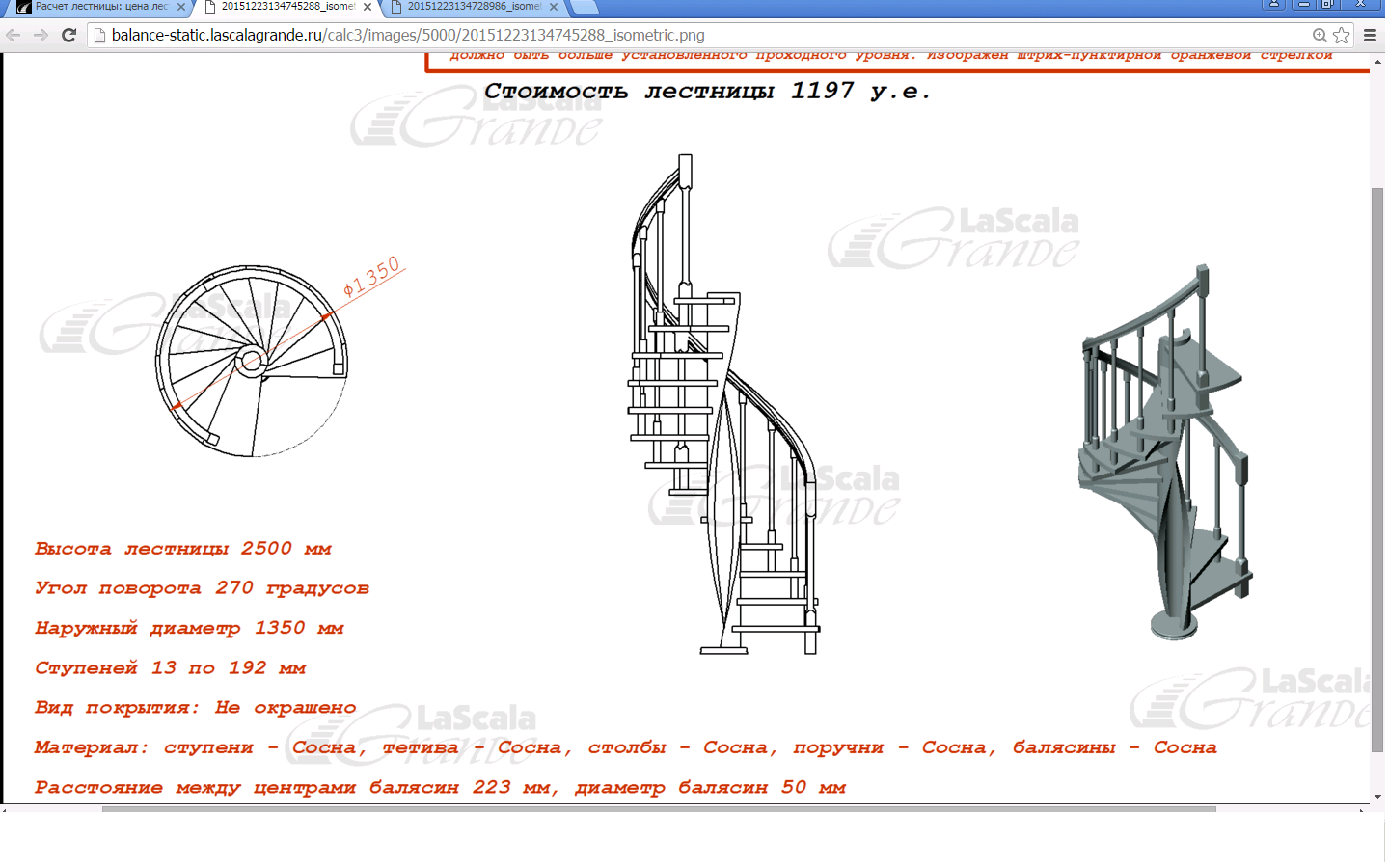

Рассчитав все величины, нужно выполнить чертеж будущей винтовой лестницы из металла, чтобы можно было своими руками воплотить проект в жизнь.

Как правильно рассчитать размеры винтовой лестницы в частном доме на второй этаж

Рассмотрим, как происходит расчет конструкции винтовой лестницы со стандартными размерами. Допустим, угол поворота винтовой лестницы составляет 360°, диаметр равен 2000 мм, а высота — 3000 мм.

Во-первых, необходимо определить длину окружности по средней линии движения. Расчет размеров винтовой лестницы своими руками должен производиться по формуле: L = 2mR, где г = 2R : 3. Следует помнить, что средняя линия движения отстоит от радиуса лестницы на две трети. После преобразования формула выглядит следующим образом: L = 4wR: 3. Подставляем результаты, получаем: 4 х 3,14 х 1000 : 3 = 4187 мм.

Во-вторых, нужно определить высоту шага ступеней. При высоте этажа 3000 мм данный размер в конструкции винтовой лестницы на второй этаж может быть равен 150 или 200 мм, т. е. число подъемов будет составлять 20 или 15.

Ширина пятнадцатой ступени может быть равной ширине 2-4 основных ступеней. Но следует учитывать, что при подъеме на первую ступень общая высота сокращается на высоту ступени, т. е. на 200 мм, что соответствует 15 подъемам. При этом в винтовых лестницах с поворотом 360° над головой располагается площадка. Следовательно, при высоте этажа 3000 мм необходимо соорудить площадку шириной в 4 ступени. Это означает, что на четвертой ступени общая высота сократится на 800 мм, но при этом над головой будет сохраняться безопасный промежуток более 2000 мм.

При правильном расчете винтовой лестницы на второй этаж важно определить ширину проступи по средней линии движения. Здесь применимы следующие формулы: 2h + b = 600-650 мм и h + b = 460 мм

Преобразовав формулы (b = 600-650 мм — 2h и b — 460 мм — К) и подставив в них значение высоты ступени (200 мм), можно вычислить ширину проступи, которая, исходя из первой формулы, будет составлять 200-240 мм, а согласно второй — 240 мм.

Теперь необходимо проверить, соответствуют ли эти значения тем, которые есть на самом деле. При делении длины развертки 4187 мм на 14 ступеней получаем 299 мм. Такая ступень является слишком широкой. Если в проекте указать проступи с подобным параметром, то возникнет необходимость в увеличении ширины шага. Для проверки следует произвести расчеты по первой формуле. Получаем: 2 х 200 + 299 = 699 мм вместо средних 620 мм. Это означает, что нужно увеличить число подъемов с 15 до 17, что включает 16 ступеней и одну площадку.

После вычислений станет ясно, что ширина проступи будет 262 мм (4187 мм : 16 подъемов), а высота подъемов — 177 мм (3000 мм : 17 ступеней), причем первый подъем необходимо уменьшить на 9 мм, чтобы уложиться в общую высоту этажа (168 мм+ 16×177 мм = 3000 мм). При таких размерах ступеней винтовой лестницы появляется возможность спроектировать верхнюю площадку шириной в 5 ступеней, так как они составят 1000 мм, что при общей высоте 3000 мм создаст нужный запас в 2000 мм.

В целом подбор количества ступеней осуществляется следующим образом: необходимо разделить общую высоту этажа на определенное число подъемов и сопоставить полученные высоту и ширину ступеней с тем, подходят ли они ширине среднего шага человека. Если при подсчетах будет образовываться остаток, то следует увеличить или, наоборот, сократить высоту первой ступени. Возможная разница составит менее 10 мм, что в результате практически не будет заметно. Такое допущение оправдано тем, что изменить высоту этажа нельзя, ее можно только скорректировать за счет укладки напольного покрытия, чтобы при делении ее на высоту подъемов получалось целое число.

Не менее важно при расчете размеров винтовой лестницы на второй этаж своими руками определить ширину ступени в ее узкой части. В качестве опоры забежных ступеней винтовой лестницы выступает центральная стойка в виде обсадной трубы диаметром 50 мм, на которую нанизываются ступени

Для того чтобы стойка стала более жесткой, а ступени были надежно зафиксированы, между ними необходимо вставить гильзы с шайбами. В этом случае произойдет увеличение диаметра трубы. Кроме того, в узкой части каждой ступени следует просверлить отверстие диаметром 50 мм. Для большей прочности ступени ее нужно расширить, сделав больше поверхность вокруг отверстия на аналогичную величину (на 50 мм). Становится понятно, что ширина узкой части ступени равна 150 мм.

Таким образом, можно определить все параметры проступи, ширина которой в узкой части составляет 150 мм, по линии движения — 262 мм, а в широкой части — 393 мм.

Руководствуясь полученными размерами, можно изготовить ступень, но обычно поступают гораздо проще, соединив разметку в узкой и широкой частях. Благодаря этому проступь становится шире, хотя после монтажа она не превышает расчетной ширины, потому что ступени являются забежными.

Далее представлена пошаговая инструкция по возведению винтовой лестницы в доме своими руками.

Работы по изготовлению

Изготовление компонентов винтовой лестницы является довольно сложным этапом, который требует терпения и внимательности. Понадобятся навыки работы со столярным инструментом и станками.

Проем

Если лестница планировалась с самого начала, тогда, скорее всего, под нее уже предусмотрен проем. Но бывают случаи, когда идея о мансарде приходит в ходе строительства или после реконструкции крыши. Именно в этот момент потребуется правильный расчет и изготовление проема для винтовой конструкции. В зависимости от выбранной конструкции лестницы, проем для нее принимает соответствующую форму: прямоугольную, квадратную, овальную или круглую. Основным правилом, которое впоследствии поможет при монтаже лестницы, является соблюдение зазора до элементов лестницы в 10 см. Делается это также для запаса, если будут перила, чтобы руки не касались стены.

Чтобы лестница расположилась именно там, где нужно, необходимо четко совестить нижнюю центральную точку с верхней. Для этих целей можно использовать специальный лазерный отвес. Он позволит точно перенести метку винтовой конструкции с пола на потолок, после чего можно просверлить сквозное отверстие, обозначив желаемую окружность. Есть другой вариант совмещения точек винтовой конструкции. Для этого с верхнего этажа сверлится отверстие и опускается отвес на веревке, по кончику которого можно будет определить центр требуемой окружности.

Ступеньки

Наилучшим материалом для изготовления ступеней будут твердые породы древесины. Они обладают достаточной жесткостью, чтобы долгое время выдерживать оказываемую нагрузку весом тела человека. Чаще всего используется дуб или бук. Останавливать свой выбор стоит на обработанной доске. Это сэкономит время, а также позволит лучше видеть структуру. Заготовки для лестницы должны быть хорошо просушены. Если этого не будет сделано, тогда уже после монтажа может появиться деформация, которая нанесен урон винтовой конструкции. Оптимальной толщиной для ступеньки при высоте пролета больше 2 метров считается 6 см. Бывает сложно найти доску, которая бы подходила наилучшим образом. Поэтому можно изготовить клееные элементы.

Для этого доска нарезается ровными частями на небольшие полоски и приклеивается под прессом. Чтобы все ступени получились одинаковыми правильным решением будет подготовить образчик. Его можно сделать из картона или куска тонкой фанеры. Размеры для образчика необходимо брать в согласии с расчетами, которые проводились для винтовой лестницы. При переносе линий с образца стоит быть внимательным особенно при выполнении закруглений, а также отверстия, которое, в которое будет вставляться центральная стойка, если оно будет. На иллюстрации выше видно, каким образом лучше размещать шаблон на заготовки

Особое внимание стоит уделить последней ступеньке лестницы. Той, которая будет выходить на второй этаж

Ее габариты должны быть немного больше, чем остальные элементы винтовой конструкции. Для нее можно использовать все то же лекало, но после нанесения линий, необходимо немного увеличить ее габариты.

Обратите внимание! После того как ступеньки вырезаны, они подвергаются дальнейшей обработке. Для этого элементы винтовой лестницы могут быть пропущены через фуговальный станок, а также пройдены фрезером

Отличным решением будет сверление отверстий длинным сверлом через несколько элементов, которые будут жестко закреплены между собой струбциной.

Балясины

В случае когда винтовая лестница располагается в некотором отдалении от стен, могут быть изготовлены балясины, которые будут выполнять декоративную функцию, а также защитную для тех, кто пользуется винтовой лестницей. Для них также подготавливается клееный брус. Чаще всего используются заготовки для винтовой лестницы с размером 50×50 мм. Они зажимаются в токарный станок по дереву и на них по чертежу наносится узор. При использовании фиксации только за счет средней стойки винтовой лестницы ступеньки могут проворачиваться. Чтобы этого не происходило, балясины закрепляются ближе к краю ступени, при этом они опускаются таким образом, чтобы зафиксировать сразу две ступеньки.

Обратите внимание! Крепление балясин к винтовой лестнице может быть самым разнообразным. Они могут быть надеты на подготовленные шпильки или вклеены в отверстие, которое предусматривается с краю.

Перила

Перила являются довольно сложным элементом для винтовой конструкции. Они должны быть изготовлены таким образом, чтобы точно повторять спираль лестницы. Изготовить перила в домашних условиях будет довольно проблематично, если нет необходимого инструмента и требуемых навыков. Чаще всего такие элементы для винтовых конструкций заказываются у мастеров своего дела.

Винтовая лестница на косоуре из бетона: центральном, внутреннем, внешнем

Изящная винтовая лестница на косоуре, с просветными ступенями, смотрится легко и воздушно. В одних случаях она опирается на стену, в других стоит отдельно и независимо. Косоуры считаются несущими элементами, но по сути железобетонные конструкции являются самонесущими. Межэтажное изделие вносит в помещение нотки аристократичности. Для разных типов жилья применяются разные виды косоуров. Это может быть центральный монокосоур, либо внешний, внутренний или ЖБ изделие строится на двух косоурах. Возведение железобетонной, монолитной винтовой лестницы, дело технически сложное само по себе. Но учитывая возрастающую популярность надёжных и не горящих, не скрипучих винтовых лестниц из бетона, немного снижается и цена за работу по их изготовлению, но дорожают строительные материалы.

Наш фото пример дизайн-проекта винтовой лестницы на центральном косоуре — единая монолитная, самонесущая, железобетонная конструкция с просветом ступеней.

Основные виды каркаса винтовых лестниц из бетона

В нашем каталоге видов и подвидов каркаса ЖБ ступенчатых конструкций, не мало. Давайте, детально рассмотрим основные из них, не касаясь сейчас всех форм каркаса лестниц из бетона:

  1. Полнотелые, по-другому называются гладко подшивные. Оборотная сторона у таких лестниц гладкая.
  2. Зеркальные винтовые конструкции. Обратная сторона выполняется в форме ступеней, повторяющих лицевую сторону. При изготовлении для них монтируется двойной каркас опалубки со сложным армированием.
  3. На тетивах с открытыми подступенками, винтовые лестницы смотрятся красиво и легко. Тетивы располагаются по краям изделия и служат элементами опоры. Между ними монтируются ступеньки.
  4. Консольные изделия, когда ступени будто бы вырастают из стены. Несущей основой в этом случае получается стена. В варианте с подсветкой ступеней смотрится шикарно и дорого.
  5. На косоурах, как эта: на внутреннем (боковом), внешнем, центральном, на 2-х косоурах. Во всех этих видах, косоуры служат основой и опорой для ступенек, но крепятся они по-разному.
Наш фото пример 3Д дизайн-проекта необычной, винтовой формы ЖБ лестницы на внутреннем косоуре, с зеркальными ступенями и внутренним фигурным бортом.

Изготовлением всех видов лестниц с нулевого цикла занимается наша компания ДНК Спираль. Делает это компетентно и качественно. Потому как следующие плюсы и минусы винтовых лестниц, напрямую зависят от того, кто их изготавливал.

Преимущества и недостатки винтовых ЖБ лестниц

Красивая винтовая лестница на центральном косоуре или на внутреннем, боковом, наружном, престенном косоуре, как и все другие виды, имеет свои преимущества и недостатки.  Конечно, преимуществ у железобетонных конструкций в разы больше. Самое главное – это длительный срок «жизни» монолитной бетонной лестницы на второй этаж дома, коттеджа или офиса. Разберём в следующей сравнительной таблице все плюсы и минусы бетонного, армированного монолита лестничного межэтажного сооружения:

ПлюсыМинусы
С подбором подходящей отделки легко вписываются в любой стиль и интерьер. Сложны для проектирования. Плохо продуманная и сконструированная забежная лестница становится травмоопасной.
Возможность установки на малой площади.Считается, что лестницы с площадками более комфортны в эксплуатации, чем винтовые, но это мнение спорное. Здесь опять же зависит от того, кто проектировал, изготавливал и устанавливал винтовую лестницу.
За счет своей универсальности могут устанавливаться во всех видах помещений.Высокая стоимость работы по изготовлению винтовой конструкции на косоурах.
Комфортность и удобство использования. Временные грязные и мокрые работы. Но после нас всегда остаётся чистота.
Возможности 3D-проектирования позволяют быстро внести коррективы и создавать дизайнерские решения с учетом пожеланий заказчика. Долгий период высыхания и набора прочности — от двух недель до месяца.
Отличные рабочие качества железобетона – это экологичность, устойчивость к нагрузкам, долговечность, не требовательность к уходу, огнеустойчивость.  —

Какими бы ни были недостатки, в сравнении с положительными свойствами железобетона, они выглядят незначительно, а некоторые можно свести на нет. Например, высокую стоимость работы отдельного мастера-бетонщика можно снизить, обратившись к строительным компаниям, которые предлагают свои услуги по изготовлению винтовых лестниц на косоуре недорого. При выборе строительной компании нужно обращать внимание на то, сколько лет она существует на рынке услуг. Оптимально от 5-ти, еще лучше 10 и более. Например, рабочий стаж компании ДНК Спираль начался с 2010 года, с тех пор мы только и строим лестницы из бетона любых форм и типов, видов конструкции монолитного, железобетонного каркаса изделия, для межэтажного комфортного перехода жильцов.

В каких стилях лучше использовать винтовые бетонные лестницы на косоуре?

Как всегда привлекательные и изящные винтовые лестницы на косоуре, смотрятся совершенно не грузно. Изысканно изгибаясь они украсят собой любой интерьер. Бетон подходит для декорирования всеми материалами:

Фото пример винтовой лестницы на внутреннем косоуре, с подсветкой ступеней и отделкой.
  • пластик;
  • дерево;
  • оргстекло;
  • металлические пластины и ковка;
  • полимерные и керамо-плиты;
  • шпон, имитирующий натуральные материалы;
  • ковролин;
  • камень.

Отсюда вывод – выбирать нужно не стиль, а материал финальной облицовки. Винтовая лестница на центральном или боковом косоуре просто побеленная, с ковролиновыми ступеньками, прекрасно впишется в классический стиль на даче, в загородном частном доме или коттедже, офисе, гостинице. Изделие на внутреннем косоуре с художественными элементами литья или ковки, украсит собой помещение в стиле модерн в таунхаусе. Конструкция на внутреннем косоуре с отделкой камнем, вполне станет уместна в частном доме с «арт-деко». В просторной двухуровневой квартире в стиле техно, пригодится отделка сталью.

Подобрать вариант декора – это дело обязательное. Бетон без отделки начнет расслаиваться и потихоньку разрушаться. Еще по прошествии времени облицовку заменить гораздо проще, чем менять всю монолитную конструкцию. В любом случае железобетонное винтовое (или круговое, спиральное) изделие прослужит не меньше чем 35 лет.

Параметры и размеры винтовых лестниц на косоуре

Для классических, винтовых лестниц на внешнем, внутреннем, центральном или на двух косоурах, существуют свои параметры и рекомендованные размеры:

  • высота конструкции 310-330 см;
  • ширина лестницы 120-320 см ;
  • выход наверх с лестницы 140-330 см;
  • минимальная высота прохода от 190 см;
  • угол спирального поворота 360 градусов;

Отдельно нужно рассмотреть стандарты размеров и требований по СНиП к ступенькам винтовой монолитной лестницы на косоуре. Они таковы:

  • самое широкое место, обычно с краю от 40 до 45 см;
  • самое узкое, соответственно противоположное не меньше 10 см;
  • ширина в месте шага от 25 до 30 см;
  • высота ступеньки от 18 до 20 см;
  • толщина ступени 5 см;
  • градус угла края ступеней равен 40.

Количество ступенек в винтовой конструкции должно быть не четное, чтобы шаг на лестницу и выход с нее начинался с одной ноги. Это комфортно психологически. Если предусмотрены ограждения, то рекомендованная высота их составит величину 90-120 см.

Возможна установка нескольких пригласительных ступеней, дополнительной подсветки ступеней лестницы, бортов или заготовки крепления для перил из любого материала. Об этом всем нужно сообщить заранее, на этапе составления заказа, чтобы внести сразу в чертёж и план проекта.

Особенности расчётов винтовой лестницы на 360 градусов

Основные замеры все одинаковые, но есть и тонкости. Для начала нужно определиться с высотой винтовой лестницы и составить схему расположения будущей конструкции. Для этого измеряется расстояние от точки А (пол первого этажа) до точки Б (пол второго). Применяя эту величину и зная желаемую высоту ступени высчитывают их количество, учитывая среднюю величину человеческого шага 58-65 см. После этого определяется длина центрального косоура, внутреннего, внешнего или 2-х косоуров. Составляется чертеж с мельчайшими деталями.

Закупаются нами самостоятельно, в расчетном количестве:

  • фанера;
  • доски;
  • брус;
  • саморезы;
  • фиксажи;
  • арматура разного сечения;
  • цемент, песок, щебенка или заказывается готовый бетон;
  • пластификаторы.

Для изделия на внутреннем косоуре, по стене рисуется месторасположение ступенек. Высота должна быть комфортна для высокорослого человека и составлять 2 метра (это необходимый минимум). Угол наклона от 20 до 40 градусов. Расчет винтовой лестницы на косоуре выполняется детально и точно. Для него нужны знания и навыки, использование специализированных программ типа Блендер, AutoCAD. Если для вас уже на этом этапе наступил «темный лес», то лучше не заниматься самиздатом, а заказать проектирование винтовой лестницы у профессионалов, как мы.

Наш фото пример основных видов винтовых лестниц на косоуре: сверху 2 винтовые модели на внутреннем косоуре с фигурным бортом и с обычным; нижние 2 винтовые модели без бортов, на боковом внутреннем косоуре и на правом внешнем, пристенном косоуре. Просвет ступеней с одной стороны.

Винтовую лестницу на любом косоуре для коттеджей или в квартиру на второй этаж, всегда возможно заказать у нашей строительной фирмы ДНК Спираль. Компания обладает колоссальным опытом по строительству лестниц всех видов и подвидов и предлагает конкурентные цены. Вы покупаете винтовое изделие один раз и на всю жизнь.

Для начала нужно определиться со ступеньками для центрального, бокового или двух косоуров. Они могут изготавливаться отдельно (если косоур как бетонная основа для установки любых других ступеней), могут вместе с косоуром, как все данные в этой статье примеры. Для внешнего и внутреннего, ступени соединяются с арматурой косоура сразу. Все замеры сделаны, чертеж готов, стройматериалы закуплены в нужном количестве, можно приступать к монтажу.

Шаг 1, опалубка

На опалубку идет 10мм фанера, пропитанная отработкой либо влагостойкий ее вид. Короба делают герметичными, скрепляют саморезами и металлическими уголками. Чтобы поберечь нервы, опалубку можно купить в готовом виде.

 Для центрального косоура, внутреннего, наружного или 2-ух косоуров, размечается положение всех ступеней конструкции. По их высоте также монтируется ступенчатая опалубка для косоура. Размер короба не меньше 7 см.

Для внутреннего (бокового) косоура выбирается часть стены, потому как он будет вплотную к ней прилегать. На стене и внутренней стороне опалубки рисуются ступеньки.

Для внешнего косоура изготавливается криволинейная опалубка нужной длины. По ней также размечается местоположение ступеней. Опалубка должна впоследствии легко сниматься, поэтому гвозди не применяются.

Опалубка для косоуров и для ступеней делается отдельно. По шагу последних ставятся подпирающие балки в количестве необходимом на расчет давящей массы бетона.

Шаг 2, армирование

В наших железобетонных изделиях применяются пруты с сечением 12 мм и 16 мм. Для центральных косоуров арматура укладывается продольно и выгибается по шагу. Для внутреннего выполняется продольное армирование, с заводом концов арматуры в отверстия, специально сделанные в стене и соединяется с сеткой арматуры ступенек. Для внешнего косоура – продольное положение плюс связка с прутьями ступеней. Соединения вяжутся специальной проволокой. Сетка и прутья не должны касаться стенок короба опалубки. Для закрепления применяются пластиковые фиксажи. Так же, при заливке раствора арматурная сетка должна оставаться на месте.

Шаг 3, бетонирование

Покупается готовый или замешивается бетонный раствор В15 М200 или М250. При само изготовлении раствора нужно обязательно пользоваться бетономешалкой. Мешать руками плохая идея – качественно не промешать. Сначала все компоненты смешиваются в сухом виде. Затем добавляется вода и пластификаторы. Заливка бетоном для видов косоуров одинакова. Начинается она снизу. Все короба опалубки вибрируют, удаляя воздух. Если нет вибромашины, это можно сделать прутом. Поверхность раствора разглаживается и закрывается пленкой. Бетон должен сохнуть равномерно, для этого его поверхность увлажняют раз в день или просто кладут влажную ветошь, которую смачивают по мере высыхания.

Шаг 4, разбортовка

Не что иное, как снятие опалубки. Выполняется оно в два приема. Через 5-7 дней снимают со ступеней. С остальных конструкций – через 2-4 недели. Бетону нужно время чтобы «вызреть», набрать необходимый процент прочности. Эта величина также зависит от температуры в помещении строительства лестницы. После этого бетонное полотно шлифуется и можно приступать к облицовке понравившимися материалами.

Почему заказать изготовление спиральной лестницы на косоуре лучше у нас?

Винтовые монолитные конструкции на косоурах считаются одними из самых сложных в изготовлении. Здесь нужны инженерные познания, и навыки мастера-бетонщика. Обидно и неловко будет потратившись на стройматериал, по незнанию, на каком-то этапе пустить все дело насмарку. А ведь круговая лестница на косоуре должна быть еще и безопасной, для жизни и здоровья домочадцев.

Поэтому, имеет смысл купить винтовую ЖБ лестницу на косоурах у профильных компаний, как наша. В ДНК Спираль вместе с бесплатным 3D дизайном, визуализацией, проектом и схемой, вам предложат гарантию 18 лет на все свои монолитные изделия. Компания может позволить себе это сделать, потому что занимается производством монолитных лестниц всех существующих видов с 2010 года. В штате только опытные специалисты по замерам, проектированию, армированию и бетонным работам.

Работаем в Москве и всей Московской области. Допустим, вы захотели лестницу в двухуровневую квартиру. После вашего звонка (бесплатно в пределах Малого садового кольца) выезжает замерщик, составляет схему. Далее проектировщик с учетом ваших пожеланий делает проект и чертеж, 3Д модель лестницы вашей мечты. После согласования за работу принимается мастер-бетонщик. Все важные и скрытые узлы изделия фотографируются. Работу бетонщика контролирует дефектовщик. Если у последнего не возникает вопросов к качеству изготовления бетонной конструкции, вы принимаете новенькую лестницу, подписывая договор приемки. С этого же момента начинается и отсчет гарантии.

Позвоните и убедитесь – мы предлагаем строительство сложнейших винтовых бетонных лестниц на центральном одном косоуре, двух, внутреннем, внешнем косоуре, сравнительно недорого и конкурентно.

Тут можно поделиться в социальных сетях этой страницей, нам будет очень приятно, а ещё и полезно:

Плюсы и минусы винтовых лестницы

Главная » Полезные статьи » Плюсы и минусы винтовых лестниц

Винтовые лестницы занимают огромную часть рынка загородного строительства. Как и у любой вещи у них есть свои плюсы и минусы. Основные факторы, которые могут повлиять на выбор конструкции – цена, габариты, дизайн, комфорт и безопасность.

Преимущества винтовых лестниц

  • Винтовая лестница занимает минимум свободного места и может быть размещена в проёме 1,0×1,4м.
  • Относительно низкая стоимость делает её фаворитом среди дачников и собственников небольших загородных домов.
  • Благодаря своей лёгкости и изысканности, часто используются архитекторами и дизайнерами интерьеров.
  • Модульная винтовая лестница может быть собрана любителем менее чем за 10 часов.

Недостатки винтовых лестниц

  • Винтовая лестница не предназначена для перемещения мебели и других крупногабаритных предметов между этажами.
  • Перемещение осуществляется по винтовой траектории, что само по себе является более утомительным и травмоопасным. Этот факт ограничивает её использование в доме, где есть дети и пожилые люди.

Рекомендуемые параметры

  • Радиус: от 750 мм;
  • Размеры проёма от R 1500 мм;
  • Ширина ступени по линии хода от 210 мм;
  • Высота шага 160-180 мм;

В каких случаях стоит выбирать винтовую лестницу?

  1. Когда оставлен слишком маленький проём в потолке и увеличить его нет возможности.
  2. Когда пространство под лестницу ограничено тремя стенами (шахта) или другими ограничителями.
  3. Когда по задумке дизайнера нужен именно винтовой вариант лестницы.

В остальных случая мы рекомендуем отказаться от выбора винтовой лестницы.

Что бы последнее слово при выборе типа лестницы оставалось всегда за Вами, обязательно обратитесь к профессионалам ещё на этапе проектирования дома. Опытные мастера помогут определить оптимальное месторасположение и размеры проёма под лестницу.

Не удается найти страницу | Autodesk Knowledge Network

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}}*

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}} {{addToCollection.description.length}}/500 {{l10n_strings.TAGS}} {{$item}} {{l10n_strings.PRODUCTS}} {{l10n_strings.DRAG_TEXT}}

{{l10n_strings.DRAG_TEXT_HELP}}

{{l10n_strings.LANGUAGE}} {{$select.selected.display}}

{{article.content_lang.display}}

{{l10n_strings.AUTHOR}}

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$select.selected.display}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}}

РАЗМЕРЫ ВИНТОВОЙ ЛЕСТНИЦЫ

Винтовые лестницы бывают разных конструкций. Огромным фактором, влияющим на конструкцию винтовой лестницы, является ее размер, который можно определить по высоте, ширине и диаметру. Винтовая лестница в первую очередь характеризуется своими размерами.



Если вы планируете установить винтовую лестницу, учтите следующее:



  1. Высота от пола до пола



Важным фактором, определяющим, на что будет похожа ваша винтовая лестница, является расстояние от начала лестницы до места, куда она вас приведет, или высота от пола до этажа.



При получении высоты от пола до пола убедитесь, что вы получаете не просто расстояние от пола до потолка, а расстояние от нижнего этажа до пола на верхнем уровне. Другие совершают ошибку, достигая высоты только до потолка, и в итоге получают слишком короткую винтовую лестницу. Ваша винтовая лестница должна заканчиваться на полу на верхнем уровне, чтобы избежать угрозы безопасности в противном случае.



Подложка, черновой пол, ковровое покрытие и плитка могут составлять высоту самого верхнего этажа, поэтому учитывайте это при расчете высоты от пола до пола.Вы хотели бы убедиться, что ваша винтовая лестница удобно ведет вас и других, кто будет использовать ее, от последней ступени вашей лестницы до самого верхнего этажа.



Высота от пола до пола очень важна. Помимо определения высоты вашей лестницы, это также важный фактор, определяющий количество ступеней. Строительные нормы безопасности требуют, чтобы ступени имели угол поворота 30 градусов. Количество ступеней, которое вам нужно, будет равно количеству ступеней при повороте на 30 градусов, которое будет соответствовать вашей высоте от пола до пола.



  1. Диаметр



Еще одним важным параметром вашей винтовой лестницы является диаметр, который говорит о том, насколько широкой будет ваша винтовая лестница. На это сильно влияет пространство, в котором вы хотите установить винтовую лестницу. Если у вас достаточно места, вы можете выбрать более широкую винтовую лестницу. Но даже если вам не хватает места, вы все равно можете иметь винтовую лестницу для своего дома.



При выборе диаметра спирального чехла учитывайте, насколько комфортно вам будет ходить по нему при определенном диаметре.Винтовая лестница меньшего диаметра может не дать достаточно места для комфортного подъема и спуска.



Диаметр вашей лестницы также определяет размер отверстия на верхнем этаже. Весь верхний этаж называется колодцем. Колодец должен быть как минимум на два дюйма шире в диаметре, чем ваша винтовая лестница, чтобы у перил вашей винтовой лестницы было достаточно места.





Когда вы думаете об установке винтовой лестницы в вашем доме, эти два аспекта следует учитывать.Как только эти два фактора будут приняты во внимание, спроектируйте и сделайте идеальную винтовую лестницу, которая действительно добавит великолепия вашему дому.



Для любой помощи по планированию, установке, ремонту, реконструкции, абсолютно всему, что связано с винтовой лестницей, не забудьте позвонить в iStairs, вашему номерному партнеру по лестницам и домашнему декору!






Купить Оптовые размеры винтовой лестницы Материалы, ковры и инструменты Сейчас

В настоящее время вы можете купить винтовую лестницу оптом с размерами и отправить ее из-за границы.Многие строительные компании именно так и поступают, чтобы сэкономить средства и эффективно предоставлять свои услуги новым и существующим владельцам домов. Если вы продаете размер винтовой лестницы , обычно имеет смысл предоставить разнообразное предложение, охватывающее многие, если не все, возможные материалы размера винтовой лестницы, которые люди могут выбрать.

Также крайне важно убедиться, что вы понимаете различные компоненты и предоставляете их все для строительства.

В нижней части лестницы находятся косоуры, вертикальная доска, скрепляющая ступени. Ступени состоят из подступенков и проступей, при этом плоские части представляют собой проступи, а вертикальные элементы, соединяющие проступи, называются подступенками. Лестницы также, как правило, имеют поручни и лестничные перила. Перила представляют собой небольшие столбчатые колонны, которые удерживают деревянные или металлические перила лестницы, соединяя их со ступенями. Между тем, поручни позволяют пожилым людям, детям или кому-либо еще держаться за них для дополнительной поддержки при ходьбе вверх и вниз по винтовой лестнице с размерами .

Для длинных лестничных пролетов, общественных лестниц или других лестниц, которыми могут пользоваться пожилые люди, дети и уязвимые группы, также рекомендуются лестничные выступы. Они обеспечивают противоскользящие свойства, чтобы кто-то не упал со ступеньки. Они также могут немного подсвечивать или различать шаги, чтобы было легче увидеть, где каждый шаг начинается и заканчивается. Для людей с нарушениями зрения эти нескользящие ступени и выступы лестниц иногда могут иметь тактильные ощущения и шрифт Брайля, чтобы помочь людям определить, где заканчиваются ступени.

Купите оптом винтовую лестницу размеров , которая удивительно доступна и проста в установке прямо сейчас! Купите спиральную лестницу размеров в продаже на Alibaba.com.

Размеры винтовой лестницы | План винтовой лестницы

Поскольку винтовая лестница требует меньше площади по сравнению с традиционной лестницей, она экономит значительные квадратные метры.Винтовая лестница бывает разной формы и конфигурации. Среди конфигураций наиболее распространена круглая форма с центральной мачтой, от которой устроены ступени.

При проектировании винтовой лестницы следует учитывать следующие три основных фактора:

• На какую высоту должна подниматься лестница по вертикали? (пространство между этажами)
• Какой у него угол поворота?
• Каков его диаметр?

Должно быть четкое представление о том, где лестница будет начинаться и где заканчиваться на верхнем уровне, в соответствии с потоками, установленными в плане.Также требуется определить угол поворота, то есть исходя из диаметра лестницы.

Расчет количества ступеней зависит от диаметра и длины лестницы. Общая длина может быть рассчитана по следующей формуле:

длина винтовой лестницы = (π (Pi) x радиус x угол поворота) / 180)

Предположим, что ступени имеют неправильную форму при движении к центральной мачте, необходимо указать точку, в которой будет производиться расчет ступеней лестницы.Обычно оказывается, что место, где ходит пользователь, находится на 2/3 от центра.

Аналогичный метод можно применять для любой обычной лестницы, за исключением того, что, поскольку процесс с использованием формулы Блонделя сложен, следует использовать несколько больший допуск.

Например, при расстоянии между плитами 3,00 м и месте для лестницы радиусом 100 см, в соответствии с ее расположением в пространстве, лестница должна начинаться в той же точке, где она будет заканчиваться, это означает, что он будет содержать угол поворота 360°.Подставляя значения в предыдущую формулу, его общая длина окружности становится равной 6,28 м.

Применяя полезную линию, расчетная длина становится 4,18 метра, где люди будут ставить ступеньки. На 15 ступеней будут проступи 27 см и подступенки 20 см.

При использовании закона Блонделя их будет 67, что в некоторой степени превзойдет традиционную лестницу. Для винтовой лестницы это значение допустимо с определенными ограничениями.

Минимальный радиус винтовой лестницы следует принимать равным 70 сантиметрам, но предпочтение следует отдавать лестницам с минимальным радиусом 80 сантиметров.Следует учитывать минимальную высоту 2,15 метра между ступенями и крышей или верхними ступенями.

Какой размер винтовой лестницы? – Greedhead.net

Необходимые файлы cookie помогают сделать веб-сайт удобным для использования, обеспечивая основные функции, такие как навигация по страницам и доступ к безопасным областям веб-сайта. Веб-сайт не может функционировать должным образом без этих файлов cookie.

Мы не используем файлы cookie этого типа.

Маркетинговые файлы cookie используются для отслеживания посетителей на веб-сайтах. Цель состоит в том, чтобы показывать релевантную и привлекательную рекламу для отдельного пользователя и, следовательно, более ценную для издателей и сторонних рекламодателей.

Мы не используем файлы cookie этого типа.

Аналитические файлы cookie помогают владельцам веб-сайтов понять, как посетители взаимодействуют с веб-сайтами, собирая и сообщая информацию анонимно.

Мы не используем файлы cookie этого типа.

Файлы cookie предпочтений позволяют веб-сайту запоминать информацию, которая меняет поведение или внешний вид веб-сайта, например предпочитаемый вами язык или регион, в котором вы находитесь.

Мы не используем файлы cookie этого типа.

Неклассифицированные файлы cookie — это файлы cookie, которые мы классифицируем вместе с поставщиками отдельных файлов cookie.

Мы не используем файлы cookie этого типа.

Соответствует ли мой код винтовой лестнице? — Тренажер строительных норм

Винтовая лестница или лестница — это еще один тип лестничной системы, разрешенный кодом вместо обычных лестниц . При установке винтовой лестницы в индивидуальном жилом помещении она должна соответствовать Международному жилищному кодексу (IRC).

В отличие от зданий, подпадающих под действие Международного строительного кодекса (IBC), где существуют ограничения на использование винтовых лестниц в этих зданиях, жилые единицы, подпадающие под действие IRC, не имеют ограничений на использование лестниц этого типа, если они соответствуют размеру и требования к зазорам в разделе R311.7.10.1 IRC.

Забавный совет: Чтобы узнать разницу между Международным жилищным кодексом (IRC) и Международным строительным кодексом (IBC), обязательно ознакомьтесь с этим POST .

Несмотря на то, что этот тип лестничной системы может быть сложным в использовании или даже в перемещении мебели, он разрешен Международным жилищным кодексом.

Поэтому, чтобы понять, соответствует ли винтовая лестница требованиям, давайте взглянем на раздел кода R311.7.10.1 в рамках Международного жилищного кодекса (IRC) 2018 года.

Ширина винтовой лестницы

Какая необходимая ширина винтовой лестницы?

Ширина в чистоте у поручней и под ними на винтовых лестницах должна быть не менее 26 дюймов, а радиус прохода должен быть не более 24-1/2 дюймов.

Поскольку это тип лестницы, которая поддерживается вокруг центральной стойки, она должна соответствовать нескольким размерам.Чтобы лучше это проиллюстрировать, посмотрите на изображение ниже.

Иллюстрация: © Инструктор по строительным нормам, 2021

Хотя вы, возможно, не понимаете, почему здесь указан размер дорожки, вы поймете, когда мы перейдем к минимальной глубине протектора.

Высота проступи для винтовой лестницы

Какова минимальная высота проступи винтовой лестницы?

Каждая ступенька должна иметь глубину не менее 6-3/4 дюймов по линии прохода. Проступи должны быть идентичными.

В отличие от обычных ступеней лестницы, которые могут иметь допуск не более 3/8 дюйма, ступени винтовых лестниц должны быть идентичными, что означает отсутствие различий в размерах.

Поскольку минимальная глубина измеряется от линии прохода, лучше всего понять, где расположена «линия прохода» вдоль протектора. Этот термин не определен в определении, но упоминается в стандартной секции лестницы, найденной в R311.7.4 .

В нем говорится, что линия прохода должна быть расположена на расстоянии 12 дюймов от внутренней части поворота, в самом широком месте ширины лестницы в свету на пешеходной поверхности. В основном с внутреннего радиуса лестницы.

Чтобы лучше это проиллюстрировать, посмотрите на изображение выше.

Высота подступенка для винтовой лестницы

Какая максимальная высота подступенка винтовой лестницы?

Высота подъема не должна превышать 9-1/2 дюйма.

Высота подступенка может быть любого размера от подступенка до подступенка, но не более 9-1/2 дюймов.

Чтобы лучше это проиллюстрировать, посмотрите на изображение ниже.

Иллюстрация: © Инструктор по строительным нормам, 2021

Просвет для винтовой лестницы

Каков минимальный зазор над головой винтовой лестницы?

Высота над уровнем моря должна быть не менее 6 футов 6 дюймов.

Винтовая лестница должна иметь высоту над головой не менее 6 футов-6 дюймов, измеренную по вертикали от передней кромки проступи.

Чтобы лучше это проиллюстрировать, посмотрите на изображение выше.

Таким образом, это в основном суммирует основные требования к винтовым лестницам в жилых единицах, которые подпадают под действие Международного жилищного кодекса (IRC).

.

* Справочный источник — Международный жилой кодекс 2018 г. — [Купить на Amazon]

.

Похожие статьи для чтения:

Stair Master ‘привносит новые измерения в винтовую лестницу

«Stair Master» привносит новые измерения в винтовую лестницу

Эллиптическая лестница от John Wonderly Architectural Woodworking из Спрингборо, штат Огайо, получила награду Design Portfolio Award 1997 года в категории столярных изделий.



John Wonderly Architectural Woodworking
Springboro, OH
No.сотрудников: 1
Дата основания: 1989
Годовой объем продаж: 200 000 долларов США

Беверли Данн

После того, как несколько архитекторов сказали им, что винтовая лестница не подходит для их дома, супружеская пара из Огайо посетила «мастера лестниц» — John Wonderly Architectural Woodworking в Спрингборо. Изучив размеры дома, Уандерли согласился с архитекторами, что круговая лестница не подойдет; однако он решил, что эллиптическая лестница возможна.

Эллиптическая лестница визуально более привлекательна, чем круглая, сказал Вандерли, но ее гораздо сложнее построить. По словам Уандерли, при работе с кругом изготовитель лестниц может работать с постоянным радиусом. Однако, поскольку эллипс — это арка, которую нельзя описать одним радиусом, «вы можете начать с 8-футового радиуса и закончить с 12-футовым радиусом», — сказал он. Эллиптическая конструкция делает каждую секцию лестницы уникальной, поэтому каждый сегмент необходимо вырезать с помощью отдельного шаблона.Кроме того, каждая фаза поручней и молдингов должна соответствовать изменениям лестницы.

Из-за этих вариаций создание эллиптической лестницы обычно занимает на 25 процентов больше времени, чем круглой, добавил Уондерли. Однако в этом примере кажется, что дополнительные усилия окупились. Его эллиптическое «решение» полностью изменило внешний вид дома супружеской пары из Огайо. Проект из белого клена также получил награду Design Portfolio Award в категории архитектурных столярных изделий.

Помимо трудностей, присущих строительству эллиптической лестницы, ему пришлось столкнуться с другими проектными «ситуациями» в этом проекте, сказал Вандерли.Во-первых, ему пришлось убрать две Г-образные прямые лестницы, которые были полностью заключены между стенами. Затем, из-за того, что балки пола шли неправильно, он создал систему решетчатых ферм для поддержки верхней лестницы, которая тянется от этажа к этажу. Затем он спроектировал систему балконов и лестниц для размещения балок и несущих стен, которые нельзя было убрать. «Сложность конструкции и конструктивные параметры сделали этот проект уникальным», — сказал Вандерли.

Сделанные из отборного белого клена 5/4 и 8/4, все части лестницы были изготовлены в мастерской Wonderly площадью 800 квадратных футов.«Из-за того, что эти лестницы изготавливаются по индивидуальному заказу, я очень редко использую готовые детали», — сказал он.

Прямые проступи и рельсы изготовлены на формообразующем станке SCMI T-130; изогнутые ступени и поручни были изготовлены с помощью маршрутизаторов Porter-Cable 31/4-hp. Балясины изготовлены на токарно-дупликаторном станке Centauro T-3. На токарно-дупликаторном станке МВМ Т-1500 ньюэли были модифицированы по системе рельсов над стойкой. Ступени были грубо отшлифованы на широколенточной шлифовальной машине Timesavers, а окончательное шлифование было выполнено с помощью 6-дюймовой эксцентриковой шлифовальной машины Fein.

Лестница также включает в себя запатентованные перила магазина, сделанные из массива дерева и ламинированные, чтобы не было видно линий клея. «Похоже, я взял большой кусок цельного дерева и поместил его в «гигантский твистер», — сказал он. «Даже когда дерево движется, линии склеивания не будут видны», — добавил он. Поручень изготовлен на фрезерном станке Porter-Cable 31/4 л.с. с изготовленным на заказ шаблоном для фрезерования с использованием нестандартных ножевых головок.

Лестница

Wonderly также имеет более толстые перила — 3 дюйма толщиной — по сравнению с обычными лестницами.По его словам, дополнительная высота позволяет руке полностью соприкасаться с поручнем, что делает его намного безопаснее.

По словам Уандерли, большой ламинированный поручень — это большой аргумент в пользу продажи. Хотя перила являются эксклюзивными для его проектов, Уандерли сказал, что он рассматривал возможность предоставления прав на свой патент другим производителям лестниц.

Лестницы Wonderly уникальны еще и тем, что они обрамлены на стройплощадке. По его словам, используя изогнутые стрингеры для поддержки лестницы, когда они связаны, они становятся частью всей системы пола.При сборке используются медленно схватывающийся Titebond компании Franklin Chemicals и строительный клей FS 100. По словам Уандерли, этот метод строительства придает лестнице большую прочность, что дает больше возможностей для дизайнерского творчества. «Кажется, чем дольше я работаю в этом бизнесе, тем более сложные проекты мне достаются», — добавил он.

На сегодняшний день отмеченная наградами лестница была его самой сложной на сегодняшний день, сказал Уандерли. После тесного сотрудничества с домовладельцами над дизайном проект стоимостью 64 000 долларов занял шесть месяцев.По его словам, лестница с огромными балясинами, замысловатой резьбой и отборным белым кленом полностью изменила внешний вид дома.

Тем не менее, Вандерли отметил, что все его лестницы уникальны. Разнообразие пород дерева, а также балясины, изготовленные по индивидуальному заказу, означают, что нет двух одинаковых лестниц. По словам Уандерли, «Бог дал мне талант, и мне нравится использовать его в полной мере».

Насколько велика винтовая лестница? (Объяснение) – OneHappyLemon

Винтовые лестницы – это самый привлекательный и изысканный тип лестничных клеток, который использовался с древних времен.Даже в настоящее время винтовые лестницы используются для изысканного представления любого интерьера.

Давайте посмотрим, насколько большой может быть винтовая лестница, а также некоторые из самых интригующих фактов и другие часто задаваемые вопросы (FAQ) о ней.

Насколько велика винтовая лестница?

Высота винтовой лестницы обычно составляет 3 фута 6 дюймов. Как правило, он имеет диаметр от 40 до 78 дюймов. В зависимости от типа вашего дома высота и диаметр могут варьироваться.Вы также можете измерить свою винтовую лестницу, основываясь на размере ее резьбы, занимаемой площади и высоте от пола до пола.

Для оценки винтовой лестницы можно использовать несколько параметров. Его можно измерить с точки зрения его открытого пространства, высоты пола, вращения спирали и размеров платформы.

Давайте посмотрим, насколько широка, глубока и длинна стандартная винтовая лестница.

Ширина:

Ширина винтовой лестницы определяет, насколько удобно по ней можно спускаться.

Винтовая лестница должна иметь ширину не менее 5 футов, т. е. 60 дюймов, в соответствии с Международными строительными нормами. Однако в настоящее время винтовые лестницы могут иметь ширину до 6 футов, то есть в среднем 72 дюйма.

Но эта ширина может варьироваться в зависимости от жилой площади вашего дома и других важных параметров.

Глубина:

Многие из нас неправильно понимают термины «глубина» и «высота» и относятся ли они к одним и тем же параметрам измерения или нет. Но, ради ясности, позвольте нам помочь вам разрешить эту двусмысленность раз и навсегда.

Вертикальная величина элемента представлена ​​как глубиной, так и высотой. В результате, особенно в случае винтовых лестниц, глубина и высота имеют одно и то же значение.

Глубина или высота винтовой лестницы должна быть не менее 44 дюймов. Он может отличаться по разным причинам, включая ваши собственные предпочтения и домашний декор.

Длина:

Длина винтовой лестницы может быть рассчитана с использованием различных параметров. Он также может отличаться в зависимости от размера вашего жилого помещения.

Типичная длина винтовой лестницы составляет от 3 футов до 5 дюймов и от 3 футов до 6 дюймов, т. е. 42–44 дюйма. Однако это самая простая и короткая длина винтовой лестницы.

Каковы рекомендуемые размеры винтовой лестницы?

Требуемые размеры основаны на минимальном диапазоне, который слишком важен для винтовой лестницы. Для начала винтовая лестница должна иметь минимальную высоту 42-44 дюйма. При 9 витках минимальный оборот должен составлять 270 o (1 виток = 30 o оборот) .

Во-вторых, минимальный диаметр винтовой лестницы должен составлять 3 фута 6 дюймов. Кроме того, в случае открытия колодца минимальный диапазон должен составлять 44 × 44 дюйма.

Минимальный диаметр резьбы 3 фута 6 дюймов и глубина резьбы не менее 7,5 дюймов (согласно национальным строительным нормам США).

Винтовые лестницы занимают меньше места?

Винтовые лестницы действительно занимают меньше места, чем традиционные прямые лестницы .В конечном итоге винтовые лестницы были созданы в первую очередь для экономии места. В результате его ключевая роль заключается в экономии места в обмен на увеличение преимуществ.

Из-за своей крошечной круглой формы и размера они занимают очень мало места в любом месте, экономя до 6-7 квадратных футов.

Винтовые лестницы с направлением по часовой стрелке использовались с древних времен из-за их гибкости при размещении, часто в перегруженных и тесных местах. В последнее время он также приобретает большую известность из-за своего уникального свойства занимать меньше места.

Одной из основных причин того, что винтовые лестницы занимают меньше места, является то, что все ступени находятся внутри заданного круга винтовых лестниц, независимо от их высоты.

В результате, если вы хотите сохранить дополнительное пространство в своей гостиной, винтовая лестница является самым модным вариантом изысканного дизайна интерьера как в жилых, так и в коммерческих помещениях.

Сколько места нужно для винтовой лестницы? Какой размер проема нужен для винтовой лестницы?

Чтобы определить размер площади, необходимой для винтовой лестницы, необходимо выполнить определенные предварительные условия.Для этого посадочное место используется для определения размера комнаты или пространства.

Термин «площадь» относится к площади, которую обычно занимает ваша лестничная клетка. Если вы сможете определить площадь вашей винтовой лестницы с помощью измерительной шкалы, вы сможете быстро определить, сколько места она требует.

Обычно необходимое пространство для любой винтовой лестницы начинается с 3 футов и 5 дюймов , то есть, если быть точным, 42×42 дюйма. Опять же, вы можете занять это место для своей лестницы в зависимости от того, насколько большую винтовую лестницу вы хотите для себя.

Таким образом, для 4-футового шага потребуется почти 48×48 дюймов площади. Аналогичным образом 4,6 фута, 5 футов, 5,6 фута и 6,0 фута соответственно будут занимать площадь 48 × 48 дюймов, 54 × 54 дюйма, 60 × 60 дюймов и 66 × 66 дюймов. Он постоянно увеличивается на шесть дюймов каждый раз по отношению к диаметру.

Необходимый проем винтовой лестницы составляет 44×44 дюйма или 3 фута 6 дюймов . Оставьте дополнительные 2-4 дюйма в области проема для движений рук и размещения перил рядом с винтовой лестницей.

Как подобрать размер винтовой лестницы? Как рассчитать размеры винтовой лестницы?

Теперь дайте нам знать, как определить размер винтовой лестницы и как рассчитать ее размеры, выполнив несколько простых шагов.

Измерьте общую высоту от пола до пола:

Первый и самый важный шаг в определении размеров винтовой лестницы — определить общую высоту между верхним и нижним этажами.

Возьмите рулетку и измерьте расстояние от нижнего уровня земли до верхнего этажа.Самая низкая высота вашей винтовой лестницы может составлять от 86 до 144 дюймов.

Фактический размер вашей лестницы будет определен расчетом высоты.

Рассчитайте диаметр:

После выбора высоты помните, что диаметр винтовой лестницы должен составлять не менее 2,1 фута до 2,3 фута (26–28 дюймов). Это наименьший диапазон диаметров, который может иметь лестница.

Чтобы обеспечить простоту движений рук и правильное размещение поручней на лестнице, добавьте 1-2 дюйма к исходному диаметру.Следовательно, новый диаметр будет 28+2=30 дюймов.

Определить размер резьбы:

После завершения расчета диаметра лестничной клетки необходимо определить размер резьбы.

В соответствии с национальными строительными нормами и правилами Соединенных Штатов Америки глубина резьбы винтовой лестничной клетки должна быть не менее 7,5 дюймов в широком конце и 12 дюймов в узком конце.

Предположим, что высота лестничной клетки здесь 88 дюймов.Таким образом, количество его нитей будет 9. Но, независимо от размера ваших нитей, оно должно быть 7,5 дюймов в глубину.

Найдите количество ступеней:

Поскольку идеальным диапазоном расстояния по вертикали между каждой ступенькой считается 7, разделите ранее определенную высоту на 7. Если результат десятичный, возьмите ближайшее целое число.

Например, если высота лестницы составляет 88 дюймов и делится на 7, получается 12,57, т. е. примерно 13 ступенек.

Так вы подсчитываете количество ступеней на винтовой лестнице.Не забудьте добавить или вычесть количество ступеней в соответствии с рекомендациями национальных строительных норм и правил.

Рассчитайте расстояние между ступенями:

После определения количества ступеней рассчитайте расстояние между каждой ступенью, разделив общую высоту винтовой лестницы на количество ступеней.

Здесь

88/13=6,76 дюйма

Следовательно, расстояние между каждым шагом должно быть 6,76 дюйма.

Как выбрать размер винтовой лестницы?

Ниже приведен список способов, которыми вы можете выбрать размер винтовой лестницы:

Осмотр выбранного места:

Очень важно изучить место, где вы решили построить винтовую лестницу. .От его высоты зависят размеры лестницы.

В противном случае, если размер винтовой лестницы больше, чем высота выбранного вами места, лестница не подойдет.

Учитывая площадь вашего жилого помещения:

Площадь вашего жилого помещения является еще одним важным фактором при выборе размера винтовой лестницы. Если у вас большая жилая площадь, то соответственно можно выбрать винтовую лестницу большого размера.

Но, если у вас небольшая жилая площадь, вам необходимо выбрать маленькую винтовую лестницу, чтобы разместить ее в своей жилплощади.

Заключительные мысли

Винтовая лестница имеет высоту примерно 3 фута 6 дюймов и диаметр от 40 до 78 дюймов.

Добавить комментарий

Ваш адрес email не будет опубликован.
