Строительная индустрия нисколько не уступает в скорости развития всем остальным сферам человеческой деятельности. Безусловно, тот ритм, в котором живут современные люди, сделал процесс строительства максимально оперативным, ведь у заказчиков, как правило, каждая минута на счету. Только представьте, еще в конце прошлого века практически невозможно было построить сооружение за один сезон, будь то торговый центр или жилое здание. Между тем, на сегодняшний день строители способны за считанные недели возвести ангары, склады, спортивные сооружения, постройки сельскохозяйственного типа и прочие архитектурные объекты. Столь высокой скорости осуществления даже наиболее сложных работ является использование современных материалов. Речь идет о такой продукции, как сэндвич панели. Сэндвич — означает многослойность



Немного о данном стройматериале

Собственно, название данного стройматериала справедливо повторяет наименование известного типа бутерброда.

Конструктивно такой продукт состоит их трех основных слоев. Первый и третий листы панели – это металлические пласты, а между ними расположен утеплительный материал. Данное описание элементов конструкции продукта можно считать одним из наиболее простых, однако, пускай оно и не в полной мере отображает многослойность продукта, его не придется дважды рассказывать новичкам в строительной сфере.

Как отечественные, так и зарубежные производители находятся в постоянном поиске более качественных составляющих своей продукции. К примеру, в качестве утеплительного элемента используется:

  • минеральная вата, в профессиональных кругах также известная как базальтовое волокно;
  • пенополистирол;
  • пенополиизоцианурат;
  • стекловолокно;
  • пенополиуретан.
Стеновые панели должны быть легкими, но надежными



От чего зависит масса продукта?

Очевидно, что вес сэндвич панелей напрямую зависит от материалов, из которых они состоят. Для начала стоит рассмотреть два слоя внешнего покрытия, которые, как правило, практически всегда выполнены из тонких листов оцинкованной стали. Толщина листов обычно не превышает миллиметра. Для того, чтобы сделать данную продукцию более износостойкой и надежной, листы из оцинкованной стали покрываются полимерным слоем. Этот прием также позволяет окрасить изделие в необходимый цвет. Утеплитель фиксируется между металлическими листами при помощи клея из двухкомпонентного полиуретана. Для обеспечения максимально надежной фиксации компонентов сэндвич панели производители используют технологию замкового соединения лабиринтового типа под названием «Z-Lock». Лабиринтовое замковое соединение оптимальным образом минимизирует возможность возникновения так называемых мостиков холода, а также проникновения даже небольшого количества влаги между элементами конструкции. Чтобы еще лучше защитить места стыков, используется монтажная и полиуретановая лента, а также различные категории герметиков.

(adsbygoogle = window.adsbygoogle || []).push({});

Стандартный вес изделия насчитывает не более 37. 9 килограммов в том случае, когда на месте утеплителя располагается слой минеральной ваты. Если в целях утепления предполагается применение пенополистирола, то масса панели существенно ниже – всего 12.5 килограмм.



Кровельные материалы обладают иными свойствами

В рамках отечественного и мирового рынка предлагаются не только стеновые сэндвич панели, но и их кровельные модификации. Они, конечно же конструктивно в определенной мере повторяют стандартные стеновые изделия. Однако, существуют у них и некоторые отличительные характеристики. К примеру, внешний стальной лист всегда профилируется, благодаря чему обеспечивается прекрасная защита от влаги, а дизайн внутреннего листа заказчик может придумать какой угодно.

Таблица максимальных пролетов между узлами крепления к стеновым прогонам при расчетной ветровой нагрузке 45кг/м2.
Толщина панели, мм Максимальный пролет, м
Минераловатная плита Пенополистирол
50 3,93 4,5
80 5,5 6
100 6,01 6,5
120 6,3 7,1
150 7,01 7,5
200 7,3 8,3
250 8,1 8,7

  Панели не должны сильно давить на стропила



Листовая сталь в таких изделиях на порядок толще. Если в стеновой категории допустима максимальная толщина в 0.7 миллиметров, то в данном случае допускается и 1 миллиметр. Особенными свойствами обладает и полимерный состав, которым покрывается изделие. Его дополняют веществами, которые в конечном итоге повышают антикоррозийные свойства изделия. Помимо этого, полимерный состав обеспечивает замечательную устойчивость к пагубному влиянию солнечных лучей, да и агрессивные факторы окружающего мира не так страшны кровельным сэндвич панелям.

Отличает их также и то, каким способом обеспечивается соединение элементов изделия. Производители качественной продукции отдают предпочтение соединению внахлест, «F-Lock». Эти типы замковых соединения прекрасно себя покажут в условиях влияния влаги. Стоит отметить, что нормативный для такого типа сэндвич панели вес в среднем несколько выше. Речь идет о диапазоне 12.7 – 98 килограмм на каждую единицу продукта в зависимости от типа используемого утеплителя.



Минераловатная плита (основа – базальтовое волокно) Это синтетическое волокно получилось в результате расплавления – песка и горных пород (минерального сырья). Его структурный состав аналогичен асбесту, но минераловатная плита безвредна. Обладает отличной теплоизоляцией и звукоизоляцией, не горюче. Сэндвич панели с таким утеплителем идеальны в постройке объектов, к которым выдвинуты строгие противопожарные требования.
 Пенополистирол Материал для теплоизоляции, который получается путем температурной обработки при вспенивании полистирола.
Пенополистирол имеет превосходную теплоизоляцию, звукоизоляцию и экологичен. В составе применяются различные добавки, в зависимости от их присутствия может быть присвоен класс горючести Г1-Г2.
Кровельные панели отличаются от своих стеновых аналогов



Зачем нужно знать массу изделия?

При проектировании архитектурного объекта необходимо учитывать свойства и способности земельного участка, на котором предполагается его размещение. Чтобы определить каким будет общий вес строения, необходимо знать аналогичный параметр каждого из его составляющих. Таким образом, ля грамотного вычисления величины нагрузки на фундамент, нужно учитывать не только типовую массу сэндвич панелей, но и габариты изделий. Производители предлагают целый модельный ряд различных по размерам продуктов:

  • толщина варьируется в диапазоне от 50 до 250 миллиметров, учитывая слой утеплительного материала;
  • по длине существуют варианты в диапазоне 1800-13000 миллиметров;
  • ширина по облицовочной стороне приравнивается к 1206 миллиметрам, однако монтажная ширина все же немного меньше – 1190 миллиметров.

Ключевые факторы, влияющие на вес продукта, это толщина таких элементов:

  • используемые листы метала;
  • утеплитель.

Важно понимать, что в зависимости от плотности утеплительного материала будет зависеть и то, как он повлияет на общий вес продукта.

Стандартная толщина панелей [мм] Ширина по облицовке [мм] Длина панелей [мм] Удельный вес 0.5 [кг/м²] Удельный вес 0.6 [кг/м²] Удельный вес 0.7 [кг/м²]
50 1206 (ширина монтажная — 1190) 1800 — 13000 14,61 16,26 17,93
80 1206 (ширина монтажная — 1190) 1800 — 13000 17,91 19,56 21,23
100 1206 (ширина монтажная — 1190) 1800 — 13000 20,11 21,76 23,43
120 1206 (ширина монтажная — 1190) 1800 — 13000 22,30 23,96 25,62
150 1206 (ширина монтажная — 1190) 1800 — 13000 25,61 27,26 28,93
170 1206 (ширина монтажная — 1190) 1800 — 13000 27,81 29,46 31,13
200 1206 (ширина монтажная — 1190) 1800 — 13000 31,11 32,76 34,43



Каталог сэндвич-панелей с минеральной ватой

Негорючая базальтовая вата плотностью 105 — 120 кг/м3, обладающая высокой тепло-и звукоизолирующей способностью, устойчивостью к температурным деформациям.

Технические требования к твердой ваты с поперечной ориентацией волокон в виде ламел.

1. Допускается отклонение по ширине 2мм;
2. Допускается отклонение по толщине минус 1мм;
3. Допускается отклонение от плоскопараллельности на ширине 2мм на 1м длины;
4. Допускается отклонение перпендикулярности на толщине минус 0,5 мм на 100 мм толщины.

При формировании сердцевины из ламел, он становится более монотонным, что приводит к значительному увеличению твердости сэндвич-панели.

На рисунке линиями показано направление расположения волокон, это обязательно!

Технические характеристики сэндвич-панелей (наполнитель минеральная вата, сталь 0,5 мм).

Плотность 117 кг/м3
Прочность на сжатие 150 кПа
Прочность на срез 100 кПа

Технические параметры сэндвич-панелей «Термобуд плюс»

  • Минимальная длина 2,0 м;
  • Максимальная длина 14,0 м. ;
  • Ширина стеновых панелей 1150 мм, 1200 мм;
  • Ширина кровельных панелей 1000 мм;
  • Минимальная толщина минераловатных панелей 65 мм;
  • Максимальная толщина минераловатных панелей 250 мм.

Нормируемые значения сопротивления сэндвич-панелей к теплопередачи

Здания и помещенияГрадусодоби отопительного периода Dd,оСхдобНормируемые значения сопротивления теплопередаче Rreq, м2хоС/Вт, ограждающих конструкций
СтенПокрытий и перекрытий над проездамиПерекрытий чердаков, над неотапливаемыми подваламиОкон и балконных дверей, витрин и витражейФонарей с вертикальным остеклением
Жилые, лечебно-профилактические и детские учреждения, школы, интернаты, гостиницы и общежития 2000 2,1 3,2 2,8 0,3 0,3
4000 2,8 4,2 3,7 0,45 0,35
6000 3,5 5,2 4,6 0,6 0,4
8000 4,2 6,2 5,5 0,7 0,45
10000 4,9 7,2 6,4 0,75 0,5
12000 5,6 8,2 7,3 0,8 0,55
Общественные, кроме указанных выше, административные и бытовые, производственные и другие здания и помещения с влажным или сухим режимом 2000 1,8 2,4 2,0 0,3 0,3
4000 2,4 3,2 2,7 0,4 0,35
6000 3,0 4,0 3,4 0,5 0,4
8000 3,6 4,8 4,1 0,6 0,45
10000 4,2 5,6 4,8 0,7 0,5
12000 4,8 6,4 5,5 0,8 0,55
Производственные с сухим и нормальным режимами 2000 1,4 2,0 1,4 0,25 0,2
4000 1,8 2,5 1,8 0,3 0,25
6000 2,2 3,0 2,2 0,35 0,3
8000 2,6 3,5 2,6 0,4 0,35
10000 3,0 4,0 3,0 0,45 0,4
12000 3,4 4,5 3,4 0,5 0,45

Механические характеристики сэндвич-панелей

Кровельные сэндвич — панели (наповнювавч — минеральная вата, сталь 0,5 мм)

  • Максимальный прогиб L/200
  • Допустимая равномерно распределенная нагрузка (кг/м2)

Стеновые сэндвич-панели (наполнитель-минеральная вата, сталь 0,5мм)

  • Максимальный прогиб L/150
  • Расчетное ветровая нагрузка 45 кг/м2
Толщина панели 50 80 100 150 180 200 250
Максимальный пролет, м 3,93 4,45 6,01 7,36 8,02 8,49 9,50

Каталог узлов соединений панелей

Схема расположения основных узлов соединений панелей

1.

Угловое соединение панелей. Внешний угол

1. Стеновая панель
2. Металлоконструкция (колонна)
3. Самонарезающий шуруп для монтажа панелей
4. Самонарезающий шуруп для крепления фасадных элементов
5. Фасадный элемент (ТЕРМОБУД ФЭ-1)
6. Самоклеющаяся лента
7. Теплоизоляция (минвата или монтажная пена)

2. Угловое соединение панелей. Внутренний угол

1. Стеновая панель
2. Металлоконструкция (колонны)
3. Самонарезающий шуруп для монтажа панелей
4. Самонарезающий шуруп для крепления фасадных элементов
5. Фасадный элемент (ТЕРМОБУД ФЭ-2)
6. Самоклеющаяся лента
7. Теплоизоляция (минвата или монтажная пена)

3. Соединение панелей с цоколем. Присоединение к фундаменту в стык

1. Стеновая панель
2. Металлоконструкция
3. Самонарезающий шуруп для монтажа панелей
4. Самонарезающий шуруп для крепления фасадных элементов
5. Фасадный элемент (ТЕРМОБУД ФЭ-3)
6. Самоклеющаяся лента
7. Герметик
8. Теплоизоляция (минвата или монтажная пена)
9. Гидроизоляция фундамента
10. Фундамент

4. Соединение панелей с цоколем. Присоединение к фундаменту с выступлением

1. Стеновая панель
2. Металлоконструкция
3. Самонарезающий шуруп для монтажа панелей
4. Самонарезающий шуруп для крепления фасадных элементов
5. Фасадный элемент (ТЕРМОБУД ФЭ-4)
6. Самоклеющаяся лента
7. Герметик
8. Теплоизоляция (минвата или монтажная пена)
9. Гидроизоляция фундамента
10. Фундамент

5. Соединение стеновых панелей. Вертикальный монтаж

1. Стеновая панель
2. Металлоконструкция
3. Самонарезающий шуруп для монтажа панелей
4. Самонарезающий шуруп для крепления фасадных элементов
5. Фасадный элемент (ТЕРМОБУД ФЭ-5)
6. Самоклеющаяся лента
7. Герметик
8. Теплоизоляция (минвата или монтажная пена)

6. Соединение стеновых панелей. Горизонтальный монтаж

1. Стеновая панель
2. Металлоконструкция
3. Самонарезающий шуруп для монтажа панелей
4. Самонарезающий шуруп для крепления фасадных элементов
5. Фасадный элемент (ТЕРМОБУД ФЭ-6)
6. Самоклеющаяся лента
7. Теплоизоляция (минвата или монтажная пена)

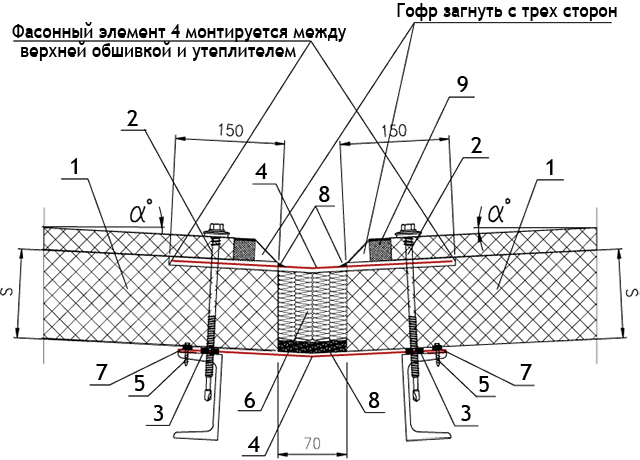

7. Узел соединения кровельных панелей

1. Кровельные панели
2. Металлоконструкции
3. Самонарезающий шуруп для монтажа панелей
4. Самонарезающий шуруп для крепления фасадных элементов
5. Фасадный элемент (ФЭ-7)
6. Фасадный элемент (ФЭ-8)
7. самоклеющаяся лента
8. Теплоизоляция (минвата или монтажная пена)

8. Соединение кровельных панелей

1. Кровельные панели
2. Металлоконструкции
3. Самонарезающий шуруп для монтажа панелей
4. Самонарезающий шуруп для крепления фасадных элементов
5. Самоклеющаяся лента
6. Герметизирующая лента)

9. Узел соединения стеновой и кровельной панелей

1. Стеновая панель
2. Кровельные панели
3. Металлоконструкции
4. Самонарезающий шуруп для монтажа панелей
5. Самонарезающий шуруп для крепления фасадных элементов
6. Фасадный элемент (ТЕРМОБУД ФЭ-9)
7. Фасадный элемент (ТЕРМОБУД ФЭ-10)
8. Самоклеющаяся лента
9. Герметик (силиконовый)
10. Теплоизоляция (минвата или монтажная пена)

10. Узел соединения стеновой и кровельной панелей

1. Стінова панель
2. Покрівельні панелі
3. Металоконструкції
4. Самонарізний шуруп для монтажу панелей
5. Самонарізний шуруп для кріплення фасадних елементів
6. Фасадний елемент (ТЕРМОБУД ФЭ-9)
7. Фасадний елемент (ТЕРМОБУД ФЭ-11)
8. Фасадний елемент (ТЕРМОБУД ФЭ-12)
9. Самоклеюча стрічка
10. Герметик (силіконовий)
11. Теплоізоляція (мінвата або монтажна піна)

11. Узел соединения стеновой и кровельной панелей

1. Стеновая панель
2. Кровельные панели
3. Металлоконструкции
4. Самонарезающий шуруп для монтажа панелей
5. Самонарезающий шуруп для крепления фасадных элементов
6. Фасадный элемент (ТЕРМОБУД ФЭ-13)
7. Самоклеющаяся лента
8. Теплоизоляция (минвата или монтажная пена)

12. Узел соединения стеновой и кровельной панелей

1. Стеновая панель
2. Кровельные панели
3. Металлоконструкции
4. Самонарезающий шуруп для монтажа панелей
5. Самонарезающий шуруп для крепления фасадных элементов
6. Фасадный элемент (ТЕРМОБУД ФЭ-14)
7. Фасадный элемент (ТЕРМОБУД ФЭ-12)
8. Самоклеющаяся лента
9. Теплоизоляция (минвата или монтажная пена)

13. Узел соединения стеновой и кровельной панелей

1. Стеновая панель
2. Кровельные панели
3. Металлоконструкции
4. Самонарезающий шуруп для монтажа панелей
5. Самонарезающий шуруп для крепления фасадных элементов
6. Фасадный элемент (ТЕРМОБУД ФЭ-15)
7. Фасадный элемент (ТЕРМОБУД ФЭ-12)
8. Самоклеющаяся лента
9. Теплоизоляция (минвата или монтажная пена)

14. Узел соединения стеновой и кровельной панелей

1. Стеновая панель
2. Кровельные панели
3. Металлоконструкции
4. Самонарезающий шуруп для монтажа панелей
5. Самонарезающий шуруп для крепления фасадных элементов
6. Фасадный элемент (ТЕРМОБУД ФЭ-16)
7. Самоклеющаяся лента
8. Теплоизоляция (минвата или монтажная пена)

15. Узел соединения стеновой и кровельной панелей

1. Стеновая панель
2. Кровельные панели
3. Металлоконструкции
4. Самонарезающий шуруп для монтажа панелей
5. Самонарезающий шуруп для крепления фасадных элементов
6. Фасадный элемент (ТЕРМОБУД ФЭ-17)
7. Фасадный элемент (ТЕРМОБУД ФЭ-12)
8. Самоклеющаяся лента
9. Теплоизоляция (минвата или монтажная пена)

16. Крепления оконного блока (площадью до 3 м2)

1. Стеновая панель
2. Оконный блок
3. Самонарезающий шуруп для крепления фасадных элементов
4. Фасадный элемент (ТЕРМОБУД ФЭ-18)
5. Фасадный элемент (ТЕРМОБУД ФЭ-19)
6. Теплоизоляция (минвата или монтажная пена)

17. Крепления оконного блока

1. Стеновая панель
2. Оконный блок
3. Самонарезающий шуруп для крепления фасадных элементов
4. Фасадный элемент (ТЕРМОБУД ФЭ-18)
5. Фасадный элемент (ТЕРМОБУД ФЭ-20)
6. Фасадный элемент (ТЕРМОБУД ФЭ-21)
7. Герметик (силиконовый)
8. Теплоизоляция (минвата или монтажная пена)

Каталог фасадных элементов обработка

Фасадный элемент внешнего углового соединения панелей ТЕРМОБУД ФЭ-1

Размеры (А) и (Б) определяются проектом.
Размеры, приведенные в документе, рекомендуются для панелей толщиной 120 мм.

Стрелкой обозначается окрашенная поверхность

Фасадный элемент внешнего углового соединения панелей ТЕРМОБУД ФЭ-1

Фасадный элемент — отлив ФЭ-3

Фасадный элемент — отлив ФЭ-4

Фасадный элемент для соединительного и промежуточного крепления панелей при вертикальном монтаже ФЭ-5

Фасадный элемент для соединительного и промежуточного крепления панелей при вертикальном монтаже ФЭ-6

Фасадный элемент для обрамления конька ФЭ-7

Фасадный элемент для обрамления конька (внешний) ФЭ-8

Фасадный элемент для обрамления парапета ФЭ-9

Фасадный элемент для обрамления парапета ФЭ-10

Фасадный элемент для стыковки парапета с кровлей (внешний) ФЭ-11

Фасадный элемент для соединения стеновой панели с кровельной ФЭ-12

Фасадный элемент для соединения стеновой и кровельной панелей ФЭ-13

Фасадный элемент для обрамления консольного выпуска кровельной панели ФЭ-14

Фасадный элемент для обрамления консольного выпуска кровельной панели ФЭ-15

Фасадный элемент для соединения стеновой и кровельной панелей ФЭ-16

Фасадный элемент для закрытия кровельной панели ФЭ-17

Фасадный элемент для закрытия стеновой панели ФЭ-18

Фасадный элемент для обрамления оконного блока ФЭ-19

Фасадный элемент для обрамления оконного блока ФЭ-20

Фасадный элемент для обрамления оконного блока ФЭ-21

Транспортирование и хранение

1 . Для транспортировки панели состоят в пачки по 8-15 штук (в зависимости от толщины ), упаковываются в полиэтилен и обвязываются полипропиленовой лентой.

2 . Каждая панель маркируется согласно спецификации. К паллета крепится упаковочный лист, в котором указывается тип, количество и маркировка панелей, которые в нем находятся.

3 . Транспортировка упакованных панелей осуществляется всеми видами транспорта в соответствии с правилами перевозки грузов, которые распространяются на транспорт данного вида. При условии правильного закрепления пачек на транспортном средстве и способа погрузочно — разгрузочных работ гарантируется целостность груза.

4 . Опускать пачки нужно в строго горизонтальном положении.

5 . Категорически запрещается ставить больше трех пачек в высоту.

6 . Конструкция паллета предусматривает загрузку и разгрузку с помощью автопогрузчика.

7 . Для погрузочно — разгрузочных работ краном нужно использовать специальную траверсу.

8 . Запрещается хранить упакованные в пачки панели под открытым небом.

9 . Не рекомендуется хранить пачки более трех месяцев.

10 . Пачки нужно защищать от прямого солнечного света, от влаги и грязи.

Apekom


Сендвич-панели

Наша компания занимается на территории Эстонии промышленным строительством, а именно расчетом по размерам, поставкой и установкой
сэндвич-панелей (слоистых плит).

Данная тема нами очень хорошо освоена, построено много современных объектов на территории страны, и все наши клиенты были довольны оптимальным сочетанием цены, качества и работы.

Содержание страницы

Преимущества сендвич-панелей

Преимущества строительства зданий из сендвич-панелей заключаются в следующем:


  • Невысокая цена
  • Легкость конструкции
  • Простота монтажа
  • Отсутствие отделки
  • Возможность повторного применения

Наша компания имеет возможность поставлять два вида слоистых плит по желанию заказчика и необходимости объекта с различным наполнителем: из пенопласта и из полиуретана.

Технические характеристики и условия монтажа на нашем сайте мы рассмотрим на примере пенопластовых сэндвич-панелей.

Для предоставления ценового предложения заполните пожалуйста форму заявки на сендвич-панели и вышлите ее на [email protected]

Вернуться к содержанию

Технические характеристики

Слоистые плиты (сендвич панели) состоят из стальной жести с двух сторон и внутреннего слоя пенополистирола, к которому жесть приклеивается при помощи полиуретанового клея, состоящего из двух компонентов, методом непрерывного производства.

Долговечность вашего здания зависит от защищенности жести от внешней среды. В поставляемых нами плитах (сендвич панелях) применяется стальная жесть толщиной 0,5-0,65 мм фирмы RUUKKI. Сталь защищена четырьмя слоями защиты, начиная с оцинковки, и далее, после грунта по цинку покрывается Plastizol, PVDF или Pural.

Ассортимент предлагаемых плит

Допустимый скоростной напор ветра и максимальный пролет между элементами стен,

применяемыми для объектов без дополнительного экрана
Максимальный пролет между опорами элементов прикрытия кровли выполненных из двусторонних слоистых плит на объектах без дополнительных экранов

Максимальный пролет между несущими профилями для плит потолочных (стенных) в объектах отдельно стоящих с дополнительным экраном (например, подвесной потолок)

Максимальный пролет между опорами стенных элементов, применяемых в объектах с дополнительным экраном

Вернуться к содержанию

Условия и методы монтажа

Стеновые плиты — соединение «в замок»

1 — уплотнение силиконовой массой. Толщина жести 0,5 — 0,55 мм. Допустимое отклонение размеров замков — ± 0,2 мм

Соединение кровельных плит

1 — уплотнение по всей длине при помощи уплотнительной массы. Разработана вальцовочная машинка, с помощью которой верхний шов дополнительно уплотняется при помощи завальцевания.

Стенные плиты (Разрезы)
Стенная плита гладкая с обеих сторон

Стенная плита с односторонним трапециевидным гофрированием

Стенная плита с двусторонним трапециевидным гофрированием

Стенная плита с односторонним гофрированием — микроволна

Стенная плита с двусторонним гофрированием микроволна — трапеция

КРОВЕЛЬНЫЕ ПЛИТЫ (РАЗРЕЗЫ)

Кровельная плита гладкая с обеих сторон

Кровельная плита с односторонним трапециевидным гофрированием

Кровельная плита с двусторонним трапециевидным гофрированием

Кровельная плита с односторонним гофрированием — микроволна

Кровельная плита с двусторонним гофрированием микроволна — трапеция

Скрытый монтаж кровли без повреждения наружного листа жести

Скрытый монтаж стены без повреждения наружного листа жести

Возможен и простой монтаж стен

1 — несущий профиль
2 — винт самосверлящий, саморез
3 — стена
4 — распорочный соединительный элемент
g — толщина стенной плиты (50; 75; 100; 125; 150; 200; 250; 300)

Способ крепления плит в холодильных помещениях

1 — заклепка обрывная
001 — обработки по каталогу обработок
002 — обработки по каталогу обработок
g — толщина стенной плиты (50; 75; 100; 125; 150; 200; 250; 300)
2 — выполнение нареза шириной 10 мм по всей ширине плиты

Вернуться к содержанию

Цены и условия поставки

В нашей компании очень невысокие и конкурентноспособные цены.

Они оговариваются индивидуально на каждый объект и зависят от требований заказчика:

  • Количества квадратных метров
  • Толщины панелей
  • Цветовой гаммы
  • Наполнителя (пенопласт, полиуретан, минеральная вата)
  • Цели назначения (стена, крыша)
  • При заказе панелей у нашей фирмы они изготавливаются индивидуально на заводе по длинам конкретно для данного объекта и доставляются на место строительства. Потери на отходы сведены к минимуму.

    Для предоставления ценового предложения заполните пожалуйста форму заявки на сендвич-панели и вышлите ее на [email protected]

Вернуться к содержанию

Галлерея сендвич-панелей

%PDF-1.4 % 215 0 объект > эндообъект внешняя ссылка 215 68 0000000016 00000 н 0000002571 00000 н 0000002673 00000 н 0000003363 00000 н 0000003477 00000 н 0000003598 00000 н 0000003747 00000 н 0000009142 00000 н 0000013529 00000 н 0000013923 00000 н 0000014292 00000 н 0000014613 00000 н 0000014725 00000 н 0000020473 00000 н 0000020798 00000 н 0000028388 00000 н 0000028664 00000 н 0000028828 00000 н 0000029154 00000 н 0000037604 00000 н 0000042878 00000 н 0000043512 00000 н 0000043929 00000 н 0000044426 00000 н 0000044625 00000 н 0000044820 00000 н 0000044920 00000 н 0000045541 00000 н 0000046229 00000 н 0000046577 00000 н 0000047038 00000 н 0000047122 00000 н 0000047724 00000 н 0000048240 00000 н 0000053527 00000 н 0000054519 00000 н 0000061005 00000 н 0000065923 00000 н 0000068050 00000 н 0000068298 00000 н 0000072561 00000 н 0000074443 00000 н 0000076325 00000 н 0000076873 00000 н 0000078601 00000 н 0000080086 00000 н 0000081922 00000 н 0000082281 00000 н 0000114608 00000 н 0000114647 00000 н 0000146974 00000 н 0000147013 00000 н 0000184503 00000 н 0000184542 00000 н 0000216869 00000 н 0000216908 00000 н 0000254045 00000 н 0000254084 00000 н 0000290529 00000 н 0000290568 00000 н 0000292642 00000 н 0000768114 00000 н 0000770197 00000 н 0000950630 00000 н 0000952711 00000 н 0001117004 00000 н 0001119901 00000 н 0000001656 00000 н трейлер ]/предыдущая 4999829>> startxref 0 %%EOF 282 0 объект >поток h|kHSag;Y:]j3s9uNVfk-YKLDM+VFD]+ҿ U{ɖ+eqmHa R~mwlh). 6ELVmJέ»qq9jU)~’p

CladBoy: вакуумный подъемник для сэндвич-панелей и др.

Модульная конструкция

CladBoy — универсальный вакуумный подъемник для монтажа сэндвич-панелей на крыше и стеновых панелях. Благодаря своей модульной конструкции подъемник может иметь различные конфигурации и поэтому подходит для различных способов установки. Легко устанавливаются как длинные, так и короткие панели.

ХАРАКТЕРИСТИКИ

  • Поворот на 360° с фиксатором на каждые 90°
  • С возможностью наклона на 90°

ХАРАКТЕРИСТИКИ

Тип CB4 CB5
Грузоподъемность 800 кг 800 кг
Максимальная длина панели крыши 25 м 25 м
Максимальная длина панели стены 14 м 14 м
Собственный вес 125 кг 150 кг
Вакуумный контур(ы) Одноконтурный Двухконтурный

Установка на крыше и стене

Сэндвич-панели длиной до 25 метров и весом до 800 кг легко монтируются, плоские или наклонные. Этот подъемник (оснащенный одноконтурной или двухконтурной системой безопасности) подходит для монтажа горизонтальных и вертикальных стеновых панелей типа «сэндвич» длиной до 14 метров или весом до 800 кг. Используя CladBoy в правильной конфигурации, можно предотвратить перекручивание панелей.

Проекты реконструкции

CladBoy часто используется в проектах реконструкции. Во многих случаях это связано с удалением асбестовых крыш. Например, чтобы избежать слишком долгого воздействия погодных условий на беспривязное содержание или стойла для молодняка, большое значение имеет скорость установки.Помимо установки панелей из теплоизоляционной черепицы, CladBoy хорошо подходит для установки:

  • Изогнутые многослойные кровельные панели;
  • Сэндвич-панели со встроенными системами солнечной энергии
  • Стеновые панели из толстой минеральной ваты
  • Стальные кровельные листы

Подходит для всех типов сэндвич-панелей

Стандартные вакуумные присоски подходят для широкого спектра обычных стеновых и кровельных панелей. Специальные наборы присосок доступны для других профилей, таких как гофрированные профили и профили из черепицы.

Транспортировка и хранение

Транспортировка и хранение также были учтены. Транспортная рама состоит из разных частей модульного подъемника. Это обеспечивает транспортировку без повреждений и простой монтаж вакуумного подъемника. Кроме того, имеется чехол для защиты подъемника от грязи и дождя.

Проверка обшивки кровельных панелей — InterNACHI®

Блокировка может помочь скорректировать участки с искривленным каркасом, а также обеспечить поверхность для панелей.



Панели

Фанерные панели следует укладывать лицевой стороной перпендикулярно стропильным доскам. Панели должны быть установлены на два или более пролетов, при этом длинная ось или ось прочности должна быть ориентирована поперек стропильных досок или стропильных канатов.







На изображении выше подрядчик укладывает фанерную панель лицевой стороной перпендикулярно фермам. Рекомендуется ставить панели в шахматном порядке не менее чем на две опоры.



При укладке ОСП шероховатой стороной вверх. Эта шероховатая сторона представляет собой экранированную сторону или сторону с противоскользящим покрытием.

Концы панелей

Панели должны располагаться на расстоянии 1/8 дюйма друг от друга на концах и краях.



Концы панелей должны быть соединены над опорой. Стыки панелей должны опираться на центральную линию опорного каркаса с опорой не менее 1/2 дюйма. Кромки с выступом и канавкой или сплошная блокировка могут обеспечивать опору по краям.Для обеспечения дополнительной поддержки по краям можно установить краевые зажимы панели. На самом деле могут потребоваться клипсы. В каждом пролете обычно устанавливается один зажим. Блокирующие кромки, шпунтованные кромки и/или опоры, такие как зажимы для панелей, могут обеспечить адекватную поддержку кромок без опоры.

Крепление

Деревянные конструкционные панели следует крепить к каркасу в соответствии со следующей таблицей.

    7

  • 0 0
  • 0

    40030

    Shifeter Spacing на промежуточных опорах

    • 7

      3/8-дюймовый до 1/2-дюймовый

    9

    Крепежные деревянные структурные панели на кардах

  • 0
  • 8 D Общий гвоздь (2-1 / 2 дюйма)

    6 дюймов на расстоянии

    12 дюймов друг от друга

    19/32-дюймовый до 1 дюйма

    8 D Общий ногтей (2-1 / 2 дюйма)

    6 дюймов на расстоянии

    12 дюймов на расстоянии



    При обычном монтаже панели крепятся обычным или деформированным стержнем 8d. гвозди.Графики крепления имеют определенные требования для зоны сильного ветра места и где крыша специально спроектирована.



    При обычной установке крепежные элементы располагаются по краям на расстоянии 6 дюймов друг от друга и на расстоянии 12 дюймов вдоль опор. Между застежкой и краем панели должно быть не менее 3/8 дюйма.



    В районах, где скорость ветра превышает 130 миль в час, гвозди для крепления обшивки крыши к промежуточным опорам должны располагаться на расстоянии 6 дюймов по центру, по крайней мере, на первых 48 дюймах от коньков, карнизов и фронтонных торцевых стен.Крепежи должны располагаться на расстоянии всего 4 дюйма друг от друга на краю панели на торцевой стеновой раме.



    Крепежные детали должны быть установлены заподлицо с поверхностью панели.



    Резюме

    Эти советы полезны для домовых инспекторов, которые проводят инспекцию нового строительства, а также для проверки домов, в которых проводится ремонт или замена крыши из-за возраста или плохих погодных условий.



    Макет 1

    %PDF-1.6 % 86 0 объект > эндообъект 316 0 объект >поток 2008-11-12T21:34:20ZQuarkXPress(tm) 6.522008-11-12T21:40:04-05:002008-11-12T21:40:04-05:00QuarkXPress(tm) 6,52%%DocumentProcessColors: Cyan Magenta Yellow Black %%DocumentCustomColors: (*PANTONE 5405 C) %%CMYKCustomColor: .58 .17 0 .46 (*PANTONE 5405 C) %%EndCommentsapplication/pdf

  • Макет 1
  • uuid: 2178bfcb-2d55-437f-a615-f6c09b2a173duuid: 02c11d82-6fae-40bf-a320-06fce07e7b77 конечный поток эндообъект 83 0 объект > эндообъект 31 0 объект >]>> эндообъект 76 0 объект > эндообъект 84 0 объект > эндообъект 315 0 объект > эндообъект 286 0 объект > эндообъект 263 0 объект > эндообъект 242 0 объект > эндообъект 221 0 объект > эндообъект 200 0 объект > эндообъект 179 0 объект > эндообъект 158 0 объект > эндообъект 128 0 объект >/Шрифт>/ProcSet[/PDF/Текст]/Свойства>>>/ExtGState>>>/Тип/Страница>> эндообъект 103 0 объект >/Шрифт>/ProcSet[/PDF/Текст]/Свойства>>>/ExtGState>>>/Тип/Страница>> эндообъект 100 0 объект >/ColorSpace>/Font>/ProcSet[/PDF/Text/ImageC/ImageI]/Properties>>>/ExtGState>>>/Type/Page>> эндообъект 89 0 объект >/ColorSpace>/Font>/ProcSet[/PDF/Text/ImageC/ImageI]/Properties>>>/ExtGState>>>/Type/Page>> эндообъект 85 0 объект >/ProcSet[/PDF/Text/ImageC]/ExtGState>>>/Тип/Страница>> эндообъект 30 0 объект >поток X}[sϯG~I0 %[email protected] [email protected]ˊ{fHHFt׵wy 9M-usyxw#/=?~ 1:Pk?#>{8se:84\SM9|ÐRsomS{ӕ>w} .Ϯp b>bs9?m[?L/]g~f88X&ҜbCcǭ1:璤],k簵9J;HmLcppEH>0 ХЧ_К~ !💂:-ؐm۰I|C R9w SR\9″0yƷ9dx#3wfg!9$Ȱus\]0TgWQq16枊hd4ĭVӠtErEF\hcX3eAw{_YIZKDi%rGc1cYV!.oP&oU/rm̸7 KP5TB6I|zUG La[f{95ð9}@HP#7h2H6D ϸ$I$ȗGR\YHʁPàP1%pXSIaA8:ڶbW6=AshFIxf(̹$!+td2T%Q2gƣRፅX\+PDd.*/FH:jkۊplǭ#IGGI+bCU\

    Проектирование с помощью SIP — Porter Sips

    SIP ускоряют скорость строительства.

    Стеновые панели высотой восемь футов могут иметь длину до 24 футов в виде цельного куска и, как правило, используют почти 100% доступного материала размером 8 x 24 фута.Когда стены должны быть выше 8 футов, направление панелей будет повернуто на 90 ° — в этом случае шлицевое соединение будет по крайней мере через каждые 8 ​​футов, но панели могут иметь высоту до 24 футов. Сегодня в жилищном строительстве SIP панели размером 8 x 9 или 8 x 10 футов очень часто используются для достижения стен высотой 9 или 10 футов. Дизайнер должен иметь в виду, что, как правило, оконные проемы шириной менее 4 футов могут быть выполнены без использования перемычки, что опять же снижает затраты. Стены
    SIP могут быть спроектированы так, чтобы выдерживать практически любые нагрузки, включая высокие ветровые нагрузки.В целом, SIP проще в использовании и проектировании, когда требуется высокая грузоподъемность. Например, в Южной Флориде строительство из SIP значительно дешевле из-за количества и размера прижимов, необходимых для каркасных конструкций.

    SIP делают соборные потолки простыми в строительстве и чрезвычайно энергоэффективными. По сравнению со стропильной конструкцией они более экономичны в установке и гораздо более энергоэффективны. Соборные потолки мгновенно увеличивают высоту комнаты и могут свести на нет необходимость в стеновых панелях высотой 9 и 10 футов.При планировании использования SIP-панелей в строительстве крыш важно учитывать, что кровельная панель должна проходить от одной несущей опоры до другой. Несущими опорными элементами могут быть коньковые балки, несущие стены, стропила, прогоны или фермы. Если в проекте предусмотрены вальмы или впадины, обратите внимание, что эти края обычно должны поддерживаться балками впадин или вальмовыми стропилами. Если конструкция здания предусматривает горизонтальные потолки, SIP можно использовать в качестве потолочной панели или SIP можно установить на линии крыши, а горизонтальный потолок можно построить с помощью потолочных балок.Лучший способ воспользоваться неотъемлемыми преимуществами SIP — спроектировать соборный потолок в здании со скатной крышей. Использование системы крыши SIP в сочетании со стенами SIP обеспечит гораздо большую энергоэффективность, чем использование одной стены SIP или одной крыши SIP.

    SIP-панели для пола:
    SIP-панели не следует использовать для внутренних систем перекрытий, потому что они не так рентабельны и не так доступны, как традиционные деревянные фермы или двутавровые балки. Легкий доступ, доступный в обычных инженерных системах пола для водопровода, ОВКВ и первичной электросети, очень важен, в то время как теплоизоляция между этажами обычно не так важна.Полы SIP лучше всего использовать всякий раз, когда необходимо утеплить пол: над неотапливаемым подпольем, в приподнятом помещении или над любым другим неотапливаемым помещением. В напольных системах SIP часто используются специальные деревянные шлицы для повышения жесткости. За более подробной информацией обратитесь к местному торговому представителю.

    Односкатная конструкция:
    Самый дешевый способ построить хорошо изолированный корпус – это односкатная конструкция с SIP. Здания шириной до 20 футов с плоскими или односкатными крышами идеально подходят для этой системы.Здания шириной до 40 футов могут использовать полумоноскатную конструкцию только с колоннами и коньковой балкой по центру.

    Обрезные панели с ЧПУ:
    Изготовление панелей специальной формы и составных разрезных панелей становится простым и точным, если вы укажете PorterSIP. Благодаря специальному программному обеспечению SIP для трехмерного САПР и 5-осевому станку с ЧПУ панели теперь подходят гораздо точнее, чем когда-либо прежде. Сложные мансардные окна с фронтонами, вальмами и ендовами теперь могут поставляться так же легко, как и меньшие прямоугольные панели.Специальные формы, такие как окна с круглым верхом, могут быть выполнены с высокой точностью. Полагаться на опытных плотников по каркасу менее надежно, чем раньше. С SIP-резками с ЧПУ сложная резка выполняется надежно и правильно на заводе.

    Отсутствие внутренних несущих стен:
    Из-за того, что гигантские кровельные панели способны выдерживать большие пролеты, часто можно отказаться от несущих стен. Без несущих стен внутреннее пространство может быть спроектировано с открытой концепцией, а также может быть более гибким, поскольку потребности здания со временем меняются.

    Детали здания SIP:
    Детали соединения SIP развивались и значительно усовершенствовались за последние 15 лет. Благодаря этим деталям обеспечивается очень герметичный корпус. Предотвращение проникновения влаги и паров в местах соединения чрезвычайно важно. Полученная оболочка здания позволит вам установить уменьшенные системы отопления и охлаждения. Для этой герметичной оболочки может также потребоваться теплообменник типа «воздух-воздух» для снижения влажности. Свяжитесь с торговым представителем PorterSIPs, чтобы получить дополнительные разъяснения.

    Учебные единицы AIA/CES:
    PorterSIPs предлагает презентацию SIP, аккредитованную AIA/CES, с 1 кредитом. Этот курс был разработан Ассоциацией структурных изолированных панелей (SIPA). Свяжитесь с нами, чтобы получить дополнительную информацию или запланировать презентацию.


    Дополнительные услуги и отделка

    Готовые к сборке пакеты – панели поставляются с установленными пиломатериалами и шпонками

    T&G устанавливается на внутренней стороне стен или панелей крыши

    Различные изделия из фанеры, устанавливаемые в качестве окончательной внутренней или внешней отделки (доступны ограниченные размеры)

    Влагостойкий гипсокартон, уложенный поверх OSB

    Предварительно обработанный алюминий, ламинированный OSB

    Пластмасса, армированная стекловолокном, ламинированная поверх OSB

    Ламинирование различных материалов на заказ

    Sto® Emerald Coat паропроницаемый вторичный атмосферостойкий барьер

    Покрытия против плесени, грибка и гниения на OSB

    Вспучивающаяся краска No-Burn Plus® с 15-минутным термозащитным покрытием

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован.
