Пандус чертеж: Пандус для инвалидов чертеж DWG, скачать бесплатно

Содержание

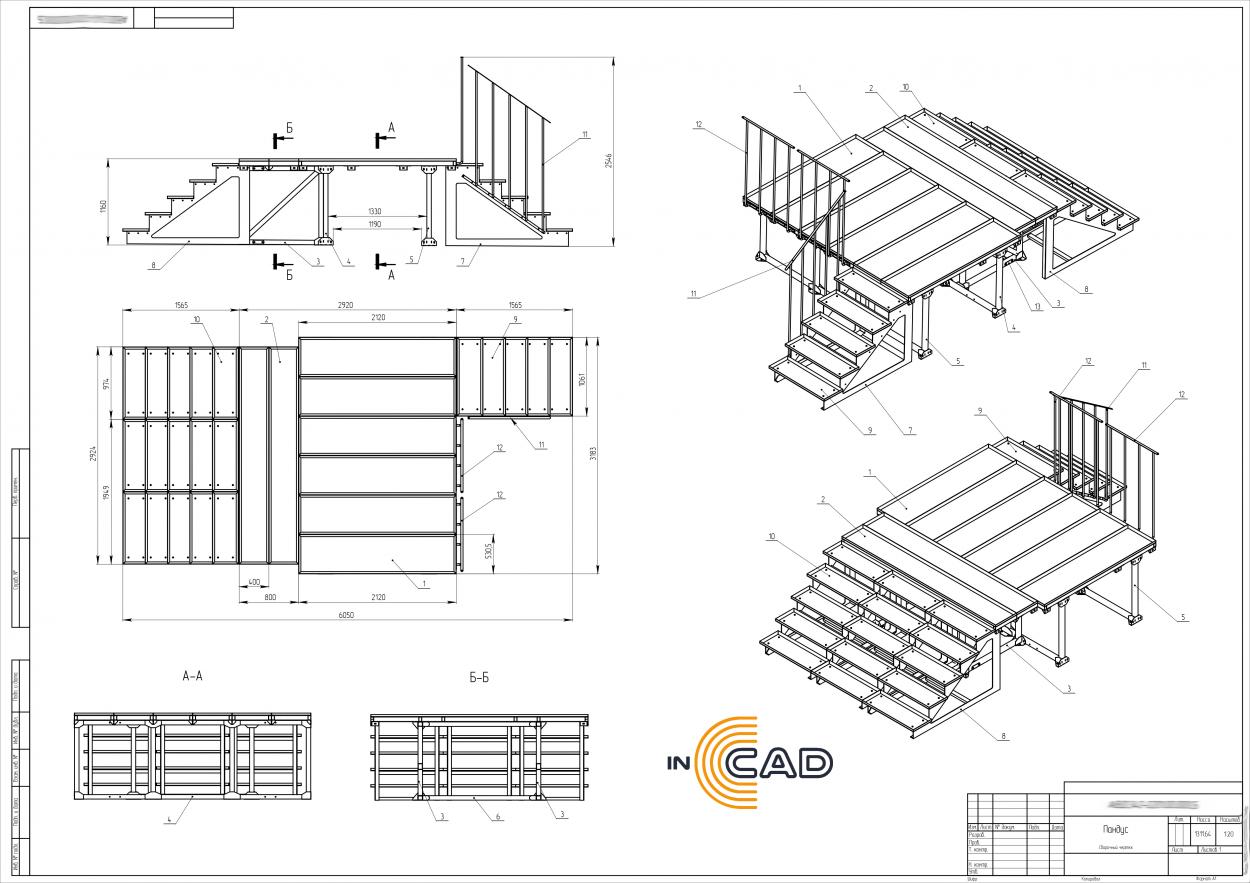

Разработка конструкции пандуса. Портфолио — «inCAD».

Задача:
Разработать чертежи на металлоконструкцию «Пандус», связывающую 2 части здания

Исходные данные:
Место установки и требования к конструкции.

Выходные данные:
Комплект чертежей для изготовления.

Срок выполнения:
20 дней.

Разработка конструкции пандуса потребовалась Заказчику в рамках работ по реконструкции старого дома в отель. Дом имеет посередине здания арку, которая ведет из одного внутреннего двора в другой. Также в центре арки на первом этаже есть проход, который соединяет две половины здания. Этот проход располагается на высоте 1 метра. По проекту арку закрывали воротами с обоих сторон, чтобы сделать внутри арки зону ресепшен, но при этом нужно было сохранить проход из одного двора в другой и соединить обе половины здания.

Для решения этой задачи разрабатывался пандус, который служил мостиком для перехода из одной половины здания в другую и при этом обеспечивал проход сквозь арку.

В данной задаче выполнен комплекс работ. Первым этапом был выезд Конструктора на объект Заказчика для определения места установки будущей конструкции, сняты исходные габариты.

Далее мы разработали эскизный проект, в котором определили основные узлы сборки.

Важным критерием был вес сборочных единиц, т.к. сборка ведется на объекте полностью вручную, без грузоподъемной техники. Поэтому, по согласованию с Заказчиком, перестроили компоновку сборочных единиц до приемлемых и согласовали конечный внешний вид.

После этого разработали комплект чертежей для изготовления.

В состав комплекта вошли: общий сборочный чертеж, 8 сборочных чертежей на сборочные единицы и 47 деталировочных чертежей. Также были подготовлены файлы для контурной резки в формате dxf.

Дополнительная информация об услуге разработки изделий на нашем сайте.

Откидной пандус алюминиевый, нескладной, длиной до 3м

Данный пандус изготавливается под заказ и поставляется в разобранном виде с комплектом фурнитуры для сборки / крепления и инструкцией по сборке. Дополнительная услуга по монтажу осуществляется только в Москве и МО, рассчитывается отдельно по запросу.



Пандус откидной из алюминия. Используется на улице на входе в здание, в подъездах и других помещениях. Конструкция состоит из двух направляющих с бортиками, связанных между собой кронштейнами. В разложенном состоянии упор на все ступени лестничного марша. В сложенном виде пандус фиксируется на защелку вдоль стены. Конструкция крепится к стене на петлях.



Технические характеристики:

  • Материал: алюминий
  • Толщина металла: 3 мм
  • Ширина полозьев: 200мм
  • Ширина пандуса по внешним габаритам 700мм
  • Высота бортиков у полозьев: 40мм и 20мм
  • Максимальная нагрузка: 170 кг
  • Длина изделия до 3м

Скачать техническое задание

Установка

  • Пандус легко установить самостоятельно, для этого мы прилагаем подробные инструкции, а также набор крепежей для самостоятельного монтажа
  • Установка пандуса в пределах Москвы, в МО и других регионах обсуждается индивидуально.
  • Скачать инструкцию по установке

Преимущества алюминиевого пандуса:

  • долговечность и устойчивость к коррозии, в отличие от оцинкованной стали, которая неизбежно в скором временем начнет ржаветь, в том числе из-за активных химических веществ и реагентов
  • наличие противоскользящей рифленой поверхности, значительно упрощающей использование
  • увеличенная толщина металла, для большей грузоподъемности, пандус выдерживает до 170кг
  • стандартная ширина полозьев, подходящая для всех типов детский и инвалидных колясок
  • надежное крепление к лестничным перилам или стене

Пандусы по программе «Доступная среда»

Важно понимать, что официально согласно СП 59.13330.2020 использовать данные пандусы для инвалидов нельзя. (Но, например, для детских колясок можно). Для подъема инвалидов нужно использовать подъемные устройства или стационарные пандусы.

Срок и порядок изготовления откидных пандусов:

1.

В течение 1 рабочего дня после заключения договора (для гос. учреждений) или оплаты счета (для коммерческих организаций) наш специалист свяжется с Вами и запросит дополнительную информацию для создания чертежа:
— Фотографию лестницы/степеней/места, где планируется установка откидного пандуса
— Точное расстояние от края верхней ступени до земли (L). Важно! Пандус будет изготовлен исходя из этой длины.
2. В течение 1 рабочего дня с момента предоставления Вами данных Вам будет прислан чертеж на согласование. Вы его смотрите, по необходимости правите, письменно согласовываете и отправляете скан нам обратно.
3. В течение 4-6 рабочих дней в зависимости от загруженности производства с момента письменного согласования чертежа Ваш пандус будет готов к отправке Вам.
Итого совокупный срок изготовления пандуса с момента заказа и до отправки Вам (с учетом недолгих согласований) 6-8 рабочих дней.

Совет по установке пандусов по программе «Доступная среда»

Наши клиенты часто спрашивают нас как и где лучше установить пандус для инвалидов так, чтобы и людям было удобно и нормативы соблюдены и бюджет не пострадал. Зачастую организация имеет не один, а 2 входа — основной и запасной. И в большинстве случаев запасной вход/выход расположен значительно ближе к уровню земли, что и основное крыльцо. Что означает, что там меньше ступенек, и пандус туда требуется существенно меньшей длины. Согласно СНИП же — организация должна организовать для инвалидов возможность комфортного входа, но при этом вправе использовать любой из имеющихся входов. Таким образом, при планировании установки пандуса для инвалидов по программе Доступная среда рекомендуем рассматривать и запасные/другие входы в здание.

Пандус металлический для маломобильных групп населения

Сделать более доступными общественные места для маломобильных групп населения помогает оснащение зданий пандусами. Стационарный пандус для инвалидов – это универсальная и удобная в эксплуатации конструкция. Такие пандусы удобны как для перемещения детских колясок, так и инвалидных колясок.

Самым простым, надежным и неприхотливым в обслуживании по праву считается пандус металлический. Изготовление пандусов с помощью металлоконструкций позволяет решить проблему доступности без сложных, оно более универсально, имеет меньше ограничений по месту размещения, возможно в любое время года.

При проектировании пандуса особо важно соблюдать стандарты, нормы СНиП 35-01-2001 и требования ГОСТ Р 51261-99. Основными из них являются:

1. Ширина конструкции пандуса должна составлять не менее 90 см.

2. Обязательно наличие горизонтальной площадки в начале и конце подъема. Размеры площадки для коляски в начале и в конце пандуса должны быть не менее 1,5м х 1,5м.

3. По периметру пандуса обязательно должен быть предусмотрен бортик высотой не менее 5 см – это необходимо для дополнительной безопасности и предотвращения соскальзывания ноги или трости.

4.  С обоих сторон пандуса, а также у каждого перепада высоты более 45 см – должны быть установлены ограждения с поручнями. Высота установки поручней — 70 и 90 см.

5.  Высота одного подъема (марша) пандуса не должна быть более 80 см при уклоне не более 8% (около 5°), строго должно соблюдаться отношение высоты подъема к горизонтальной проекции длины пандуса 1/12. При перепаде высот более 80 см обязательно должны быть предусмотрены промежуточные площадки.

6. Если перепад высоты не велик (до 20 см), допускается увеличение наклона пандуса до 10% (8°).

Огромное внимание необходимо уделять поверхности или покрытию пандуса. Оно ни в коем случае не должно становиться скользким и деформироваться при активной эксплуатации. Современный пандус является инновационным продуктом, разрабатывающимся при всей строгости международных требований к надежности и качеству. А красивый, стильный пандус, обладающий современным внешним видом, является украшением современных зданий! Точная стоимость пандуса, изготовленного нашей компанией, рассчитывается после проведения всех необходимых замеров и осмотра места установки в индивидуальном порядке, однако, всегда остается приемлемой для наших клиентов.

  Порядок работы:

  • Наш специалист БЕСПЛАТНО выезжает на объект для проведения визуального осмотра и замеров.
  • Если у вас существуют чертежи, схемы или другие графические материалы, то можно выслать их на нашу эл. почту [email protected],  для предварительного расчета стоимости.
  • Прорабатываем и согласовываем внешний вид и все особенности Вашего будущего пандуса
  • Определяем стоимость работ, порядок авансирования и сроки изготовления и монтажа.
  • Оформляем договор с соответствующими приложениями и выставляем счет на оплату.
  • Выполняем подготовительные цеховые работы (комплектация всех необходимых материалов, изготовление изделия).
  • Монтаж на объекте.
  • Подготовка и передача всей необходимой финансовой и технической документации.

  Скачать прайс-лист.

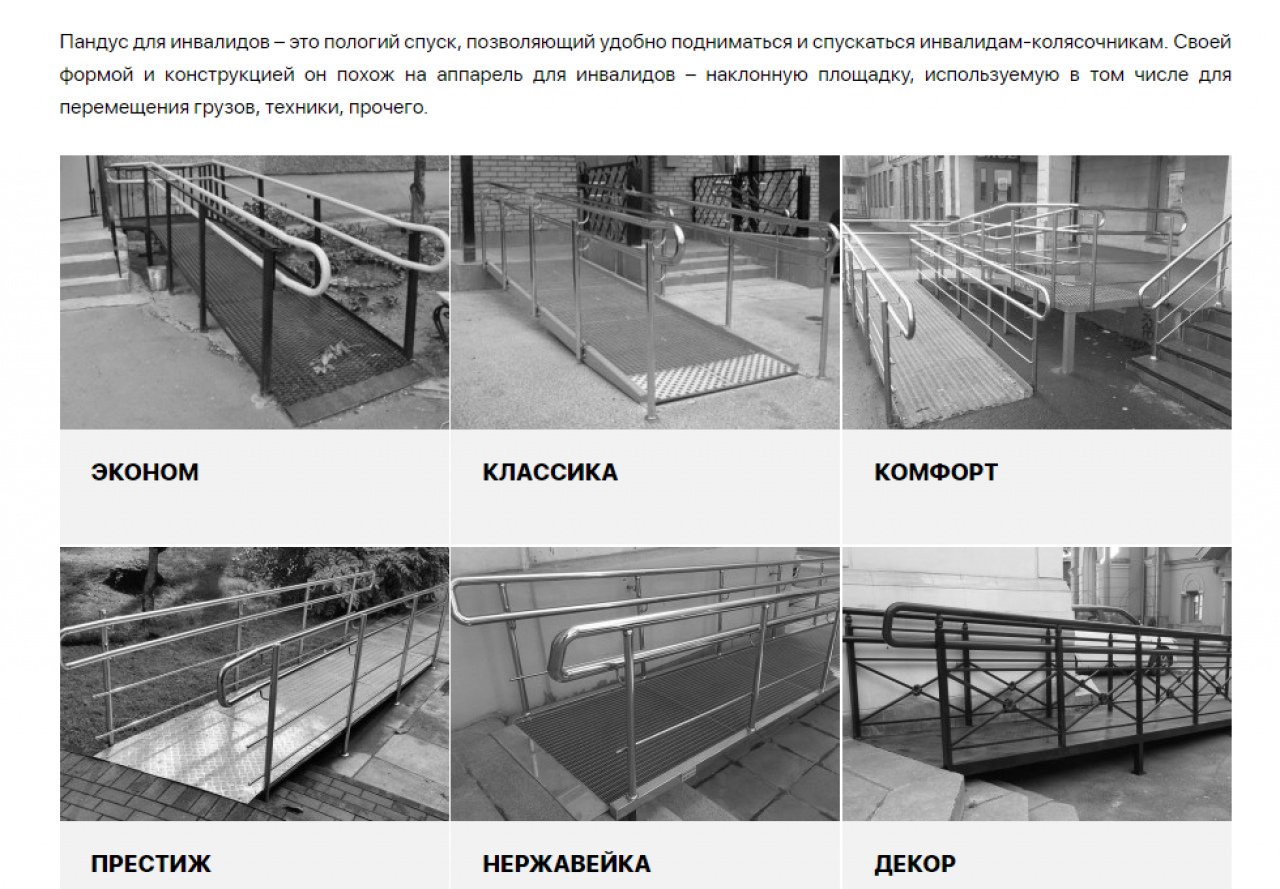

  Смотреть фото аналогичных пандусов.



Цены на пандусы для инвалидов.

Изготовление пандусов из нержавеющей стали. Изготовление пандуса в Москве.

Пандус представляет собой наклонную плоскость, предназначенную для перемещения по ней инвалидных колясок, пешеходов с детскими колясками. Пандусы для инвалидов являются неотъемлемой частью магазинов, кафе, торговых центров во всех цивилизованных странах. Именно от их качества и количества зависит уровень заботы о людях с ограниченными возможностями. Устройство пандуса – непростая работа, возможная только предприятиям, обладающим нужными технологиями и соблюдающим все условия постройки.

Наша компания готова установить пандус недорого
в кратчайшие сроки.

Надежность металла

На первый взгляд устройство пандуса – довольно простое дело. Однако это – кажущаяся простота. Пандус – сложное архитектурное сооружение, требующее соблюдения всех норм.

Обычный пандус состоит из трех частей:

  • горизонтальная площадка в начале;
  • наклонная площадка;
  • горизонтальная площадка в конце.

Многие производители почему-то игнорируют первую горизонтальную площадку, лишая тем самым инвалидов возможности подъехать к наклонной площадке и подняться по ней. Уклон пандуса определяет усилие, которое затратит инвалид, поднимаясь по нему. Не принимая во внимание эту важную составляющую, владельцы заведений обрекают людей с ограниченными возможностями на трату сил, которых у них порой не так много. Ширина пандуса должна соответствовать ширине инвалидной коляски, иначе сама конструкция теряет смысл. И, наконец, горизонтальная площадка, позволяющая коляске развернуться перед входной дверью.

Работая на рынке не первый год,
мы изготовим пандус СНиП соответствующий.

Существует несколько видов конструкций, из которых металлический пандус – самый практичный и надежный. Мы предлагаем множество вариантов пандусов. Это могут быть как  цельнометаллические изделия, со специальным нескользящим покрытием, так и бетонные пандусы, с перилами или ограждением из нержавеющей стали.

Этот материал красив, надежен, не подвержен агрессивному влиянию окружающей среды. Поручни фиксируются к основанию и стенам при помощи специального крепежа, позволяющего выносить большую нагрузку. Пандусы из металла хороши и тем, что гармонично вписываются в интерьер, составляя единую конструкцию с ограждением крыльца и лестницы.

Лучшие пандусы для Москвы и области

Изготовление и установка пандуса доступна только для компаний, профессионально занимающихся вопросом не один год. Мы предлагаем пошаговую разработку конструкции. Вы предоставляете нам пандус чертеж и, отталкиваясь от него, мы предоставляем вам готовую продукцию, при изготовлении которой учтены все пандус нормы. Правильно сконструированный пандус поможет многим людям попасть в ваше кафе, магазин, офис, тем самым расширяя ваш бизнес.

Звоните нам немедленно!

Пандусы для инвалидов и детских колясок из металла

Пандусы для инвалидов и детских колясок

Конструкции служат для облегчения преодоления подъема лицам с увеличенными потребностями. Так теперь должны называться люди, имеющие ограниченные физические возможности. Пандусы для инвалидов могут иметь различный вид с точки зрения инженерной конструкции, но все они должны отвечать общим правилам. Во время производства компания руководствуется действующими нормативными актами, регламентирующими следующие параметры:

  1. Угол наклона. Параметр регулируется СНиП 30-01-2001, один из самых важных показателей. Недобросовестные застройщики пытаются сэкономить на размере подъезда за счет увеличения угла наклона, такие устройства должны демонтироваться. Угол наклона регламентируется в пределах 5–8%, на расстоянии 12–20 метров перепад высот не может превышать 1 метр. По этому показателю большинство установленных устройств не отвечают требованиям. Слишком крутые пандусы создают для инвалидов непреодолимое препятствие. Демонтаж нестандартных пандусов выполняется как после заявления жителей, так и по решению органов местного самоуправления.
  2. Ограждения и поручни. Для повышения комфортности преодоления высоты с перепадом более 45 см необходимо предусматривать установку поручней. Они позволяют инвалиду одной рукой помогать себе, что увеличивает безопасность подъема. Поручни располагаются на высоте 70–90 см от уровня площадки, должны быть непрерывными и травмобезопасными. Горизонтальная часть поручней должна быть длиннее пандуса на 30 см. При необходимости разрабатываются конструкции и двумя рядами поручней, каждый из которых монтируется на различной высоте. Такие решения считаются более универсальными и позволяют пользоваться как взрослыми людьми, так и детьми.
  3. Нормы для пандусов предусматривают наличие отбойников, препятствующих соскальзыванию колес с колеи. Требования к отбойникам: одновременно надежно препятствовать откату инвалидной коляски и не создавать заметных препятствий для движения.
  4. Параметры по ширине. Ширина пандуса должна обеспечивать передвижение не только инвалидных, но и детских колясок.

Наши специалисты во время разработки проекта и выбора материалов изготовления принимают во внимание архитектурные особенности здания. Они органично вписываются в существующий стиль, учитывают материалы изготовления фасадных стен и тип обшивки, принимают во внимание особенности входных групп. При этом разрабатывается такое решение, которое при минимальных размерах отвечает требованиям государственных стандартов и максимально удовлетворяет пользователей. Пандусы не должны заметно ухудшать существующие условия для пользователей строения. Наши специалисты знают, что ширина лестничных проходов согласуется с органами пожарного надзора, у них есть свои нормативные требования по их размерам на случай эвакуации людей из здания. Если установка стационарного устройства нарушает регламентные параметры, то используется вариант откидного пандуса. В сложенном состоянии он не препятствует свободной эвакуации.

Разновидности пандусов

В зависимости от назначения здания, количества посетителей, возможностей подъездов и лестниц компания предлагает своим клиентам следующие конструкции пандусов:

  1. Стационарные. Устанавливаются перед зданиями с большим наплывом посетителей: государственных учреждений, торговых и спортивных помещений, многоквартирных домах и т. д. По желанию заказчика предусматривается один или два пролета. Для предупреждения скольжения дорожка имеет специальные выступы, колеса имеют надежное сцепление даже в зимний период времени. По техническим параметрам самые надежные и долговечные. Недостаток – большие линейные размеры сужают сферы использования.
  2. Откидные. Применяются в зданиях с ограниченным пространством как лестничных клеток, так и входных групп. Откидной пандус в жилых домах минимизирует неудобства для других жильцов, не создает препятствия для перемещения крупногабаритных предметов. Рекомендуется к монтажу в домах старой застройки и недостаточными по размерам входными группами, а также в индивидуальных строениях. Во время проектирования наши сотрудники предусматривают возможность приведения пандуса в функциональное состояния самим инвалидом без помощи окружающих. Допускается использование так называемого откидного механизма с двухсторонним управлением. Вне зависимости от того, с какой стороны инвалид подъезжает к откидному пандусу, у него есть возможность самостоятельно перевести его в рабочее состояние.
  3. Переносные. Изготовление переносных пандусов целесообразно для домов устаревших серий, позволяют изменять месторасположения устройства по мере надобности. Главные требования – легкость и надежность конструкции. При желании заказчиков наша компания изготавливает переносные приспособления облегченного типа, пользователь может перевозить его в личном автомобиле и устанавливать в труднодоступных местах.

Технические требования к пандусамПандусы для инвалидов обязательно следует устанавливать при перепаде по высоте более 4 сантиметров, во время разработки проекта наши специалисты учитывают существующие положения государственных стандартов.
Размеры и конструкционные особенностиВерхняя и нижняя площадки двухуровневых пандусов обязательно должны иметь места для разворота. По размерам они должны превышать параметры инвалидных колясок и позволять без проблем выполнять различные манипуляции, в том числе и полный разворот. Ширина пандуса с односторонним движением не менее 90 см, для двухсторонних конструкций этот параметр не может быть менее 180 см. Площадка для передвижения может быть сплошной или рельсовой. Наличие противоскользящих устройств обязательно.

Промежуточные площадки обязательны к изготовлению на пандусах, длина одного пролета которых превышает 9 метров, размеры промежуточных площадок устанавливаются в пределах 140×140 см. Если угол поворота оставляет 180°, то параметры поворотной площадки увеличиваются до 180×150 см. Стандарт контролирует минимальные размеры площадок, максимальные устанавливаются с учетом особенностей каждого подъезда. Площадки обязательно должны иметь небольшие выступы, препятствующие обратному движению инвалидных колясок.

В зданиях с большим количеством посетителей уклон пандуса уменьшается до 5% (2,9°), при этом общая высота одного подъема не должна превышать 80 см. В исключительных случаях допускается увеличивать угол подъема до 10% (5,7°). При этом общий перепад по высоте не может превышать 50 сантиметров. Подбираются универсальные параметры конструкций, позволяющие расширить их сферу использования различным группам инвалидам вне зависимости от тяжести болезни и возраста.
Требования к поручнямС учетом особенностей места установки пандус в подъезде может иметь парные или одинарные поручни. Элементы поддержки должны быть непрерывными по всей длине, изготавливаться с учетом техники безопасности. Длина поручней превышает длину подъема не менее чем на 30 сантиметров. Крепление поручней надежное, полностью исключается вероятность шатания. Диаметр труб для поручней ≈ 40 мм, крепление должно быть только с внешней стороны и не создавать дополнительных препятствий во время подъема. Расчет крепления производится по максимально возможным нагрузкам, во время изготовления обязательно закладывается коэффициент запаса прочности.

По желанию потребителей мы выполняем изготовление пандусов по индивидуальному заказу. При этом принимаются во внимание следующие технические параметры:

  1. Индивидуальные размеры используемой коляски: высота и ширина передних и задних колес, расстояние между ними, угол наклона.
  2. Особенности места установки индивидуального пандуса. Он не должен создавать неудобства окружающим, вписываться в существующие тротуарные дорожки и т. д.
  3. Материал изготовления каждого конструктивного элемента, тип антикоррозионных покрытий и т. д.
  4. Дополнительные приспособления для облегчения подъема с учетом физического состояния инвалида. При этом может изменяться высота и расположение поручней, их диаметр, особенности захвата.
  5. Специальные мероприятия по минимизации рисков скольжения колес. Наши проектировщики могут разработать устройства подъема для инвалидов, не требующие периодической очистки от снега и льда.
  6. Дополнительные шумопоглощающие демпферы. Подъем будет бесшумным при любой скорости передвижения.

Заказать можно любое количество единичной продукции с различными размерами, типом и материалом изготовления. Для каждого заказа разрабатывается отдельный проект.
Как выполняется заявкаУ нас можно приобрести как готовые изделия, так и сделать заказы на товары по индивидуальным эскизам. Мы можем изготовить пандус для колясок или инвалидов с учетом всех существующих требований. После получения заявки наши представители могут выехать на место для личной оценки ситуации и снятия размеров. При этом обязательно учитываются существующие нормы для пандусов, архитектурные характеристики строений, наличие входных групп и тротуаров.

На основании полученных данных проектировщики компании разрабатывают предварительный проект с указанием размеров, материалов изготовления, способов фиксации и индивидуальных требований. Предварительный проект предоставляется заказчику для ознакомления, на этой стадии он может вносить свои замечания. Все они будут приниматься во внимание за исключением тех случаев, когда внедрение предложений заказчика идет вразрез с нормативными требованиями государственных документов.

Чертеж металлического пандуса

Утвержденный проект передается в производственный цех, технологи подбирают ассортимент материалов, нужные профили, подсчитывают их общее количество. Одновременно разрабатывается технология производства, порядок контроля качества и окончательной приемки. Некоторые элементы могут изготавливаться из нержавеющих сталей – упрощается поддержание конструкции в функциональном состоянии. Технологическая производственная карта служит основанием для расчета себестоимости производства и определения отпускной цены. Оптовые и постоянные клиенты могут воспользоваться привлекательными скидками и различными бонусами и купить товары по низкой цене.
Алгоритм изготовленияПроцесс производства начинается с изучения технической документации и рабочих чертежей. На специальных точных станках отрезаются заготовки нужных размеров, для изготовления используется только качественный прокат. Технические параметры проката отвечают положениям действующего стандарта, каждая партия металлопроката имеет свидетельство качества. Конкретный сортамент выбирается на основании расчетов по нагрузкам.

К выполнению сварочных работ допускаются только профессиональные специалисты с большим опытом практической работы. Контроль качества шва выполняется визуально, ответственные сотрудники нашей компании могут производить выборочные лабораторные испытания. Швы зачищаются, полностью снимаются заусеницы и острые углы, могущие причинять травмы. Все поверхности, к которым пользователь прикасается руками, тщательно проверяются, наличие выступов, раковин или иных травомоопасных изъянов категорически запрещается, для инвалидов пандус не должен представлять угрозы.

Перед покраской с поверхностей металлических конструкций удаляется ржавчина, пятна технического масла и грязь. Грунтовка наносится только на чистые и сухие поверхности. Марка грунтовки зависит от конечного красителя, за счет грунтовки значительно повышается адгезия покрытий с металлом. Для финишного покрытия применяются особо прочные порошковые красители – увеличивается срок эксплуатации, минимизируются риски отслоения под воздействием повышенной влажности и резких перепадов температур. Цвет краски определяется заказчиком, при необходимости принимаются дополнительные мероприятия по повышению устойчивости к стираниям.

Эмаль по ржавчине

Помощь при монтаже

При желании заказчика сотрудники нашей компании могут устанавливать пандус металлический непосредственно на месте пользования. В зависимости от технических особенностей подбирается состав бригады как по количеству, так и по специальностям рабочих. Чаще всего в бригаде присутствуют сварщики и строители, конечную приемку делает менеджер компании. Как делается монтаж устройств?

  1. После получения заявки представитель компании выезжает на место для оценки предстоящего объема работ и индивидуальных особенностей здания.
  2. Составляется прайс-лист на основании имеющейся информации и предоставляется для утверждения клиенту. В прайс-листе прописаны не только все технологические операции, но и примерное время на их исполнение.

Установка начинается с подготовки площадки. При необходимости она выравнивается, решаются проблемы со стационарными опорами для вертикальных стоек. Если устройство складного типа и монтируется на внутренних стенках входных подъездов, то устанавливаются специальные конструктивные элементы для надежной фиксации.

Пространственное положение каждого элемента проверяется по уровню, угломером контролируется фактическое значение подъема. Если во время монтажа применялась сварка, то швы повторно зачищаются, грунтуются и покрываются антикоррозионными покрытиями. Представитель компании проверяет функциональность устройства и его соответствие стандартным нормативам. Только после этого подписывается акт сдачи выполненных работ и производится оплата заказа.

Более подробные экономические и технические справки предоставляют ответственные сотрудники компании, связывайтесь с ними любым удобным для себя способом. Во время консультаций решаются не только интересующие моменты, но и оказывается помощь в оформлении заказа. Мы гарантируем соблюдение оговоренных сроков, высокое качество и низкие цены. Прибыльность компании обеспечивается не за счет искусственного повышения цен, а за счет большого количества клиентов. Такое взаимовыгодное сотрудничество помогает компании уверенно себя чувствовать в сегодняшних условиях жесткой рыночной конкуренции.

У вас есть вопросы? Хотите узнать стоимость? Укажите свой номер телефона, и мы свяжемся с вами в течение 5 минут.

Металлический пандус для инвалидов

Металлический пандус
Сегодня мы можем наблюдать на улицах огромное количество людей с ограниченными возможностями. Вот только часто получается так, что окружающие, и в частности, государство, забывают об их гражданских правах и особых потребностях. Одной из таких потребностей является пандус – конструкция, без которой перемещение людей в инвалидных колясках часто становится просто невозможным. Без пандуса не получится выйти из своей квартиры, зайти в супермаркет или аптеку, посетить матч любимой футбольной команды. Среди прочих строительных конструкций, упомянутая нами, является едва ли не самой простой, но далеко не каждый сможет ответить на вопрос, а как сделать пандус своими руками? Для начала нужно понять что же представляет собой эта конструкция? Пандус – это площадка, имеющая незначительный уклон, при помощи которой соединяются поверхности, находящиеся на разных уровнях по отношению друг к другу. Чаще всего вы можете наблюдать такие площадки из бетона около входов в общественные учреждения, из металла – в подъезде любого жилого дома, из дерева – в частном загородном жилье.

Разновидности пандусов для колесного транспорта

Помимо того, что пандусы отличаются по материалу изготовления, их можно дифференцировать и по типу конструкции. Например, наиболее распространенным является стационарный вариант. Неподвижные пандусы – это, конечно же, конструкции из монолитного бетона, которые часто закладываются на этапе проектирования и возведения любого объекта.


Бетонный пандус

Однако, часто несъемные пандусы изготавливают из металла или древесины. Стационарные конструкции чаще всего располагают снаружи здания.


Стационарный пандус может быть изготовлен из металла


или же древесины

Идея!Внутри здания более приемлемы откидные конструкции, которые устанавливаются в рабочее положение только по мере необходимости.

Откидная конструкция отчасти является стационарной, поскольку она всегда находится на одном и том же месте. Вот только ее можно откидывать для того, чтобы освободить проход на лестничной площадке. Популярны они в частных домах и подъездах многоэтажных домов. Изготовление таких конструкций своими руками занимает минимальное количество времени и усилий.


Откидной пандус

Еще одним видом пандусов являются съемные конструкции:

  • рампы, которые устанавливают для переезда через порог;


Рампы наиболее часто используются для переезда через порог

  • телескопические конструкции, которые могут удлиняться по мере необходимости;


Телескопический пандус состоит из нескольких выдвижных секций

  • ролл-пандусы, удобно сворачивающие как ковер и не занимающие много места.

Обзор роллопандуса https://www.youtube.com/watch?v=AXwrtPRhcKM

Преимущества устройства пандуса из металла

Следует отметить, что пандус незаменим не только в тех домах, где есть инвалидные коляски , но еще и детский транспорт на четырех (или трех) колесах. Молодым мамочкам не следует поднимать коляску с малышом по ступенькам. Во-первых, потому что это большая физическая нагрузка, во-вторых – потому что это очень небезопасно как для ребенка, так и для его мамы. Поэтому пандус уместен и в многоквартирном доме, и в общественном учреждении, и в частном доме, где есть всего два этажа. Если вы устали ждать пока местные власти обустроят пандусный съезд около вашего подъезда, уделите этому вопросу всего один день – и вы сможете своими руками обустроить безопасный пандус для всех нуждающихся.


Изготовления такого пандуса не займет много времени

Сегодня мы поговорим о самой простой в устройстве, надежной и удобной конструкции – пандусе из металла. Такая конструкция подходит для установки как внутри, так и снаружи здания. Ее можно неподвижно зафиксировать на месте или выполнить откидной. Если же остро стоит необходимость установить пандус на улице, а лишнего металла под рукой нет, сделайте пандус из бетона. Только помните, что к эксплуатации он будет пригоден только через 28 суток, когда бетон наберет прочность.


После того как Вы сделали заливку бетона, нужно подождать около месяца, чтобы бетон закрепился. По истечении этого срока пандус будет готов к эксплуатации

Данный факт еще раз косвенно указывает на то, что лучше ориентироваться на металлический конструктив, который существенно сэкономит время, потраченное на изготовление наклонной площадки.

Установка металлических пандусов

С точки зрения безопасности пользования, металлический заезд на крыльцо не является идеально прочным и удобным решением, но этот аргумент зачастую игнорируется, если речь идет о создании минимальных условий для движения инвалидов. Существует немало учреждений и просто мест, в которых количество посетителей в инвалидной коляске измеряется единицами в день, а то и в неделю. Поэтому перед выбором конструкции и способа установки пандуса, прежде всего, правильно оцениваем ситуацию:

  1. Если количество посетителей — инвалидов не превышает одного-двух человек в неделю, наиболее удобным вариантом будет съемный или откидной вариант металлического пандуса с резиновым покрытием. Его легко заказать или купить на фирме, предоставив продавцу чертеж своего крыльца или лестницы. Делать его своими руками — получится дороже, и если у вас нет навыка подобных работ, то лучше не заниматься самодеятельностью;
  2. При нагрузке в несколько человек в день вам потребуется стационарный вариант заезда. Такая конструкция проще съемного. При желании и большом количестве свободного времени небольшой металлический пандус вполне по силам изготовить, используя собственный чертеж;
  3. Если в конструкции заезда важен дизайн и внешний вид, стоит обратиться к специализированным фирмам, занимающимся профессиональной установкой пандусов. Своими руками такого уровня качества достичь очень сложно.

Важно! При любом варианте перед практической реализацией проекта покажите чертеж металлического пандуса со всеми техническими подробностями специалисту из архитектурного бюро.

Решаем проблему пандуса для инвалидов своими руками

В конструкции пандуса нет ничего, что требовало бы для его изготовления специальных навыков. Нужен хороший чертеж конструкции и нормальное знание СНиП или ГОСТа в части выполнения требований нормативов к конструкции. Далее берем чертеж своего крыльца с размерами и габаритами и подбираем подходящий вариант расположения пролетов и поручней.

При желании используя готовое решение, можно разработать систему металлических пролетов самостоятельно, изготовить эскиз, выполнить деталировку и посчитать смету постройки металлического пандуса.

Не стоит изобретать велосипед. Существуют десятки интересных решений с готовым чертежом и рекомендациями о применении материалов и сортамента металлических изделий. Это значительно упростит вам жизнь.

Далее нужно выполнить привязку проекта к вашему крыльцу. По схеме нужно, прежде всего, правильно расположить опоры под подъемные марши. Размечаем на местности и заворачиваем в грунт необходимое количество трубчатых свай. По расчетам обрезаем каждую пару свай под нужную высоту и привариваем к ним каркас из стального квадрата, тавра или трубы. В процессе изготовления каркаса важно выдержать все требования СНиП по углам наклона пролета. На изготовленный каркас необходимо уложить специальное перфорированное покрытие из листового металла. Изготовить его самому вряд ли вам по силам, поэтому придется приобретать готовое.

Кроме покрытия, придется заказывать и устанавливать на пандус готовое сертифицированное ограждение пролетов и площадок. Красивые поручни и перила с декоративным покрытием из хрома или никеля сделают конструкцию пандуса более привлекательно и эстетичной.

Кроме того, внешний вид стального каркаса пандуса не особо бросается в глаза, его можно окрасить эмалевой краской в тон оформлению всего крыльца, но предпочтительнее выполнить покрытие специальным фосфатным антикоррозионным составом.

Преимуществом металлического пандуса перед любым другим вариантом является возможность применения покрытия для марша или пролета специфического исполнения. Металлическое покрытие бывает из сваренных полос или толстого листового металла с перфорированными отверстиями или наваренными стальными рисками.

В отличие от керамической плитки или бетонного покрытия, такое покрытие легко пропускает воду в виде льда и снега, не бывает скользким и легко самоочищается от грязи даже при высокой интенсивности движения.

Стальное покрытие обладает высоким сцеплением как с подошвами обуви, так и с колесами коляски, практически не создает сопротивления движению. При правильном изготовлении срок службы такого покрытия может легко достигать 30-40 лет, без существенного износа. В большинстве случаев покрытие устанавливается отдельными листами, и при необходимости его можно легко сменить на новое.

Установленная на опорах конструкция не создает давление на грунт и не перегораживает площадку перед крыльцом, тем самым обеспечивает нормальное отведение дождевой воды от фундамента здания.

Варианты фирменной установки металлического пандуса

Если объем работ и отсутствие свободного времени не позволяет заниматься установкой металлического пандуса, более разумно воспользоваться услугами специализированных фирм. Найти мастерскую, способную воплотить чертеж в конкретный металл на сегодняшний день абсолютно не сложно. Но перед началом работ удостоверьтесь в способности фирмы изготовить качественную конструкцию пандуса, посмотрите на реально изготовленные конструкции пандусов, оцените качество их работы. Обязательно изучите чертеж их проекта и потребуйте визирования задания на изготовление руководящими специалистами, это пригодится при приеме результатов работы и устранения недостатков. Не всегда построенный металлический пандус на улице соответствует чертежу.

Главной проблемой при постройке металлического пандуса по чертежу и заданию заказчика является использование материалов низкого качества, с браком или отклонениями в размерах. При приеме работы оценивается общий вид и функциональные возможности пандуса. Проблемы с низким качеством хромированного или никелированного покрытия проявляются значительно позже. Вздувшийся слой хрома на поручнях может послужить основанием для жалоб или даже вынесения предписания контролирующими органами о непригодности использования такого пандуса для обслуживания инвалидов.

Модульные конструкции металлических пандусов

Чаще всего подобные конструкции представляют собой готовые секции, собираемые и подгоняемые на улице под конкретную высоту входной площадки крыльца. К неоспоримым преимуществам конструкции можно отнести дешевизну, легкость ремонта и модификации. Основную часть секций изготавливают промышленным способом, поэтому качество будущего пандуса на вашем крыльце зависит только от правильного выбора поставщика подобных модулей.

Большую часть монтажных работ модульных вариантов пандуса фирмы – подрядчики выполняют в течение трех-четырех дней. Если предприятие гарантирует выполнение работ в течение одного дня, стоит внимательно приглядеться к качеству монтажа и сборки конструкции.

Если возникнет необходимость, конструкцию металлического пандуса можно усовершенствовать или видоизменить, но подобные возможности следует обязательно оговаривать с техническими специалистами фирмы.

Исходные материалы для выполнения работ

Итак, давайте попробуем совместными усилиями изготовить металлический пандус, который можно убирать в сторонку по мере ненадобности, то есть – с откидной конструкцией. Изготовление такого пандуса займет минимум времени.

Совет!Прежде чем начинать выполнять работы по строительству пандуса, не поленитесь почитать некоторые нормативные требования по обустройству данных конструкций.

Для работ нам понадобятся следующие расходники:

  • Металлические швеллеры – 2 шт. При выборе номера проката учтите, что швеллер должен иметь длину, перекрывающую пролет марша, а его несущая способность должна обеспечить восприятие нагрузки от коляски с человеком. Не берите тяжелые швеллеры – учтите, что пандус будет откидываться человеком вручную.


Металлические швеллеры

  • Распорки. Они необходимы для соединения швеллеров между собой. При выборе ориентируйтесь на трубы или уголки и листовой прокат толщиной до 5 мм и шириной до 40 мм.


В качестве распорки используйте уголки или трубы

  • Петли дверные для крепления пандуса к стене и обеспечения возможности откидывания.


Дверные петли

  • Пластины. Они понадобятся, чтобы отодвинуть пандус на необходимое расстояние от стены.


Металлические пластины

  • Прочие крепежные элементы (шурупы, болты, гайки и т.д.). Запаситесь по три штуки каждой из упомянутых в этом пункте деталей.


Не забудьте приобрести крепежные элементы

Как устроен пандус для инвалидов

Главное назначение конструкции – свободное преодоление препятствий человеком на коляске без посторонней помощи. Чтобы пандус выполнял эту функцию, он должен иметь определенную конструкцию. Правила устройства освещены в специальной документации.

Основные требования, предъявляемые к пандусам:

  1. Конструкция должна быть достаточно пологой (уклон 6-8%), чтобы у человека не возникло сложностей с подъемом.
  2. Период огнестойкости материалов для пандусов – не менее 2 часов. Это значит, что дерево и пластик не используются при возведении.
  3. Пандусы необходимо устанавливать во всех местах, где перепад высот превышает 4 см.
  4. Перед конструкцией устанавливается специальная площадка длиной около 1,5 м.
  5. Каждый марш должен давать возможность подниматься на высоту не больше 0,8 м.
  6. Поперечный уклон пандуса – до 2 %.
  7. В тех местах, где пандус не примыкает к стене, обязательно устанавливаются бортики.
  8. Их высота – 5 см
  9. Конструкция должна быть оборудована двойными поручнями с ограждениями.
  10. Оптимальная ширина – 0,9–1 м.

Последовательное выполнение строительных работ

Работы по возведению пандусов своими руками следует выполнять в такой последовательности:

  • Сначала просверлите в швеллере несколько отверстий так, чтобы они стыковались с отверстиями в петлях. Прикрепите петли к швеллеру, который будет установлен ближе к стене, при помощи болтов. Если с петель снять фаски, тогда шляпки болтов не будут заметны в монтируемом конструктиве.


Схематическое изображения откидного пандуса

  • Подберите удлиняющие пластины так, чтобы они по ширине совпадали с петлями. Учтите, что в пластинах будут установлены в будущем стойки перил, поэтому сделайте в них вырезы немного большего диаметра, чем стойки перил.


Соедините швеллер и распорки с помощью болтов или сварки

  • Определите необходимую длину распорок или расстояние между швеллерами пандуса. Вы должны исходить из расстояния между колесами детской или инвалидной коляски. Постарайтесь сделать так, чтобы между распоркой и ступенью из бетона не было промежутков. В противном случае, человек, который будет следовать за коляской, имеет все шансы споткнуться и упасть.


В разложенном виде между ступенью и распоркой не должно быть промежутков

  • Закрепите швеллера с распорками болтовыми соединениями или ручной сваркой.

Соедините швеллер и распорки с помощью болтов или сварки

  • Последнее. Предусмотрите устройство для крепления пандуса к стене в нерабочем (сложенном) положении. Это может быть шпингалет, установленный на стене, или петля, прикрепленная к дальнему швеллеру. Петля на цепи с замком может быть зафиксирована на поручне.


Сделайте крепления пандуса к стене. В данном случае используется шпингалет
На этом все работы по изготовлению пандуса из металла своими руками завершены. Можете смело тестировать свое детище. Если тестирование прошло успешно, значит вы все сделали правильно и устройство готово к эксплуатации. Откидной пандус в подъезде https://www.youtube.com/watch?v=EdWOw2F9M68

Пандус для инвалидов: размеры по ГОСТу

В современном мире каждый человек имеет право на свободное передвижение. Для того чтобы его реализовать, достаточно сделать удобные подъезды и подходы ко всевозможным зданиям.

С этой задачей прекрасно справляются пандусы. Однако их недостаточно сделать как придется. Сказав, что на столько материалов хватило, или больше места не было. Это только отговорки. Если делать, то правильно. А для этого нужно знать, что из себя представляет пандус для инвалидов, размеры его частей и требования, которым он должен соответствовать.

Что такое пандус, и какие у него части?

Если нужно соединить две горизонтальные поверхности, которые расположены на разных уровнях, то между ними устанавливают ступеньки. В ситуациях, когда подняться по лестнице нет физической возможности, ее заменяет плоскость под уклоном. Эта конструкция и называется пандусом. При правильном проектировании она способна обеспечить легкое и беспрепятственное перемещение на высоту механизмов с колесами.

Конструкция пандуса, которая соответствует требованиям ГОСТа, всегда состоит из трех частей. Каждая из них является обязательной и не может быть исключена.

Итак, пандус образуется:

  • из ровной площадки перед ним;
  • поверхности, идущей под наклоном;
  • и площадки в его верхней части.

Чтобы получить удобный пандус для инвалидов, размеры каждого из его элементов должны быть строго вымерены. В противном случае им будет трудно или практически невозможно пользоваться.

Виды конструкций пандусов

Стационарный пандус

Он устанавливается в тех местах, где предполагается его длительное использование. Обычно это вход в какое-либо строение. Такие конструкции могут иметь один или несколько пролетов. Их количество зависит от высоты лестницы и наличия свободного места перед входом.

Откидной пандус

Такая конструкция удобна в местах, где свободное пространство ограничено. Она имеет специальное крепление, расположенное на стене или перилах. По мере необходимости можно складывать и разбирать пандус для инвалидов. Размеры откидной конструкции нужно делать такими, чтобы ее из положения сидя в кресле легко было перемещать в рабочее положение и обратно.

Съемный пандус

Эта группа пандусов, в свою очередь, делится на несколько видов: ролл-пандусы, рампы и раздвижные конструкции. Первые из этого списка отличаются небольшими размерами. К тому же их особенность в том, что они могут быть свернуты, как коврик. Рампы тоже невелики и применяются для преодоления низких препятствий, например бордюров. Раздвижной или телескопический пандус выдвигается из скрытого пространства и может быть установлен в любом месте лестницы.

Размеры площадок пандуса

Ровные горизонтальные поверхности должны присутствовать в начале и конце конструкции. Если пандус длинный или имеет повороты, то таких площадок становится больше. Тогда они будут размещены в конце каждого подъема. Площадки не должны быть уже, чем ширина пандуса, и очень короткими. На них обязана свободно уместиться Причем в этом пространстве должно быть удобно и развернуться. Таким образом, пандус для инвалидов, размеры площадки которого укладываются в значения: ширина вдвое больше его пролета, а длина как минимум 1,5 м — будет вполне удобен. На нем можно без опаски убрать руки с колес и не рисковать скатиться.

Ширина и длина конструкции

Они должны быть такими, чтобы коляска легко помещалась на пандус для инвалидов. Размеры — ширина и длина — четко регламентированы ГОСТом. Они различаются для конструкций с односторонним и двухсторонним движением. В первом случае ширина должна быть минимум 90 см или 1 м. Если на пандусе предусмотрено движение в две стороны, то ширина удваивается.

Максимальная длина подъемной поверхности не должна превышать 36 метров. Причем длина одного наклонного участка не может быть больше 9 м. Это значит, что после этого промежутка необходима поворотная площадка.

По краям наклонных поверхностей обязательно монтируются бортики. Их высота должна быть не меньше 5 см. Они необходимы для того, чтобы предотвратить возможное соскальзывание коляски с инвалидом. Допускается их отсутствие только в случаях, когда пандус граничит со стеной или по его краю закреплен сплошной поручень.

Угол наклона поверхности пандуса

Уклон высчитывается как частное, в котором высота пандуса делится на его длину вдоль поверхности земли. Он может быть выражен в процентах или в градусах. А возможна и запись в виде отношения двух чисел.

Эта характеристика — главная в конструкции. Если уклон будет маленьким, то пандус может получиться слишком длинным. А в случае очень большого угла по нему будет невозможно въехать. Поэтому их нужно точно просчитать, когда еще проектируется пандус для инвалидов. Размеры по ГОСТу для уклона ограничены максимальным значением, которое равно 5% (чуть меньше 3º). Высота подъема для такого значения не должна превышать 80 см.

В исключительных случаях допускается увеличение уклона до 10% (немного больше 5.5º). Тогда пандус в обязательном порядке оборудуется поручнями. Потому что самостоятельный подъем инвалида по нему будет затруднен.

Если пандус предполагает двустороннее движение, то максимальный уклон для него составляет 6,7%.

Требования к поручням

Ими конструкция оборудуется в обязательном порядке в случаях:

  • когда высота пролета превышает 15 см;
  • или длина наклонной поверхности больше 180 см.

Поручни ограничивают с обеих сторон и по всей длине пандус для инвалидов. Размеры их зависят от того, кто чаще будет подниматься: взрослые или дети. Уровень поручней рекомендуется делать двойным. Первый на высоте 60-70 см, а второй — около 90 см, для детей первое значение снижается до 50 см.

Другие требования к пандусам

  1. На наклонной плоскости должно быть закреплено покрытие, которое способствует увеличению трения. Это необходимо для уменьшения скольжения по пандусу.
  2. Все части конструкции не должны мешать пешеходам.
  3. Если только один человек будет использовать конкретный пандус для инвалидов, размеры конструкции могут быть рассчитаны индивидуально под его коляску.
  4. Материал сооружения не должен разрушать лестницу.
  5. Пандус рекомендуется оборудовать специальными демпферами, чтобы сделать его эксплуатацию бесшумной.

Необходимо учесть все вышеперечисленные моменты перед тем, как заняться установкой пандуса.

Мы не можем найти эту страницу

(* {{l10n_strings. REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}}*

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}} {{addToCollection.description.length}}/500 {{l10n_strings.ТЕГИ}} {{$элемент}} {{l10n_strings.ПРОДУКТЫ}} {{l10n_strings.DRAG_TEXT}}

{{l10n_strings.DRAG_TEXT_HELP}}

{{l10n_strings. ЯЗЫК}} {{$select.selected.display}}

{{article.content_lang.display}}

{{l10n_strings.АВТОР}}

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$select.selected.display}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}}

Примеры 3D-чертежей наших пандусов в действии

Примеры 3D-чертежей наших пандусов в действии — The Ramp People Russia

Магазин не будет работать корректно в случае, если куки отключены.

Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

  • Дома /
  • Образцы 3D-чертежей

В рамках нашей услуги, помогая клиентам определить модульную рампу, мы можем быстро и легко предоставить 3D-чертеж, показывающий компоновку предлагаемой нами системы рамп.Мы также можем включать и выделять отдельные размеры на чертежах, а в качестве трехмерного изображения мы показываем пандус с любой требуемой перспективы.

Эти чертежи можно легко настроить и адаптировать, показывая изменения в компоновке и параметрах поручней. См. примеры изображений ниже.

Мы всегда стараемся, чтобы рисунок отображал окружение любых фотографий, которые нам предоставили. Это помогает лучше понять, как будет выглядеть готовый пандус.

{{/thumbnail_url}} {{{_highlightResult.имя.значение}}}

{{#categories_without_path}} в {{{categories_without_path}}} {{/categories_without_path}} {{#_highlightResult.color}} {{#_highlightResult.color.value}} {{#categories_without_path}} | {{/categories_without_path}} Цвет: {{{_highlightResult.color.value}}} {{/_highlightResult.color.value}} {{/_highlightResult.цвет}}

{{price. EUR.default_formated}} {{#price.EUR.default_original_formated}} {{price.EUR.default_original_formated}} {{/price.EUR.default_original_formated}} {{#price.EUR.default_tier_formated}} От {{цены.EUR.default_tier_formated}} {{/price.EUR.default_tier_formated}}

Строительство пандуса для людей с ограниченными возможностями

Информация в этой статье относится к:

ВОПРОС

Как я могу создать пандус доступности?

ОТВЕЧАТЬ

Создание пандуса с поручнями и площадкой легко выполнить в Chief Architect с помощью инструмента Ramp, который ведет себя так же, как инструменты лестницы в программном обеспечении.

Перед созданием пандусов убедитесь, что высоты того, на что они ссылаются, уже установлены правильно.

Например, если пандус будет находиться между двумя комнатами на одном этаже, где высота пола меняется, убедитесь, что эти значения заданы до создания пандуса. То же самое относится и к тому, чтобы убедиться, что местность и палуба правильно настроены для наружных пандусов.

Пандусы нарисованы вверх, поэтому они должны быть нарисованы от нижней из двух вещей, которые они соединяют, например, от нижней высоты пола или от местности до настила.

Создание изогнутой рампы

  1. Выберите в меню Build> Stairs> Ramp и начертите пандус на плане.

    По умолчанию пандусы рисуются с уклоном 1:12.


  2. Используя инструмент Select Objects  , нажмите на пандус, чтобы выбрать его.
  3. Удерживая нажатой клавишу Alt на клавиатуре, если вы работаете на ПК с Windows, или клавишу Option , если вы работаете на Mac, нажмите и удерживайте левой кнопкой мыши верхнюю или нижнюю ручку редактирования и затем перетащите край в любом направлении, чтобы изогнуть пандус.

    Примечание: Клавиша Alt/Option и правая кнопка мыши/действие являются ярлыками для режима альтернативного редактирования. Если вы хотите включить это поведение редактирования для левой кнопки мыши/действия, перейдите к «Правка»> «Редактировать поведение»> «Альтернативный».


    Несколько сегментов рампы также могут быть соединены друг с другом. Попробуйте разместить один сегмент рампы, а затем создать другой сегмент из конечной точки первого. Сделав это, изогните один из сегментов и обратите внимание, что дополнительная, соединенная рампа остается неизменной.

Создание двух сегментов пандуса, соединенных площадкой

  1. Находясь в 2D-виде плана этажа, выберите Build> Stairs> Ramp   , чтобы нарисовать наклонный пандус.
  2. Нажмите и перетащите первую секцию пандуса.


  3. Затем щелкните и перетащите другую секцию рампы, оставив место для площадки.

  4. При выбранном инструменте Ramp наведите курсор мыши на открытое пространство между двумя пандусами и щелкните один раз, чтобы создать площадку, которая автоматически соединится с двумя секциями пандуса.

    Примечание:  В соответствии с Законом об американцах-инвалидах (ADA) рекомендуется, чтобы для площадок, расположенных там, где пандусы меняют направление, оставалось свободное пространство размером не менее 60 x 60 дюймов.
  5. При желании можно выбрать пандус, нажать кнопку Открыть объект   редактировать, чтобы открыть диалоговое окно Спецификация пандуса , и дополнительно настроить пандус, например, высоту и свойства поручней, материалы элементов, которые сделать пандус и т.д.
  6. Нажмите OK , когда вы закончите вносить изменения, чтобы применить их и закрыть диалоговое окно.
  7. Наконец, Камера просмотрит результаты.

Хотя площадка, показанная в приведенном выше примере, нарисована под прямым углом 90 градусов, имейте в виду, что, как и в случае с лестницей, вы можете нарисовать эти два сегмента под разными углами и при этом создать площадку между ними.

Добавить комментарий

Ваш адрес email не будет опубликован.
