Сваи забивные серия: Сваи забивные цельные сечением 400 x 400, серия 1.011.1-10, выпуск 1

Содержание

Сваи забивные железобетонные серии 1.011.1-10 — забивные сваи жб гост

НаименованиеОбъемМассаДлинаШиринаВысотаСтандартМарка бетона
Забивные сваи С30.30-3.1 0,28 0,7 3000 300 300 Серия1.011.1-10 в.1.
Забивные сваи С40.30-3.1 0,37 0,93 4000 300 300 Серия1.011.1-10 в.1.
Забивные сваи С50.30-3.1 0,46 1,15 5000 300 300 Серия1.011.1-10 в.1.
Забивные сваи С50.30-6.1 0,46 1,15 5000 300 300 Серия1.011.1-10 в.1.
Забивные сваи С60.
30-3.1
0,55 1,38 6000 300 300 Серия1.011.1-10 в.1.
Забивные сваи С60.30-6.1 0,55 1,38 6000 300 300 Серия1.011.1-10 в.1.
Забивные сваи С60.30-8.1 0,55 1,38 6000 300 300 Серия1.011.1-10 в.1.
Забивные сваи С70.30-6.1 0,64 1,6 7000 300 300 Серия1.011.1-10 в.1.
Забивные сваи С70.30-8.1 0,64 1,6 7000 300 300 Серия1.011.1-10 в.1.
Забивные сваи С70.30-9.1 0,64 1,6 7000 300 300 Серия1. 011.1-10 в.1.
Забивные сваи С80.30-6.1 0,73 1,83 8000 300 300 Серия1.011.1-10 в.1.
Забивные сваи С80.30-8.1 0,73 1,83 8000 300 300 Серия1.011.1-10 в.1.
Забивные сваи С80.30-9.1 0,73 1,83 8000 300 300 Серия1.011.1-10 в.1.
Забивные сваи С80.30-10.1 0,73 1,83 8000 300 300 Серия1.011.1-10 в.1.
Забивные сваи С80.30-11.1 0,73 1,83 8000 300 300 Серия1.011.1-10 в.1.
Забивные сваи С90. 30-6.1 0,82 2,05 9000 300 300 Серия1.011.1-10 в.1.
Забивные сваи С90.30-8.1 0,82 2,05 9000 300 300 Серия1.011.1-10 в.1.
Забивные сваи С90.30-9.1 0,82 2,05 9000 300 300 Серия1.011.1-10 в.1.
Забивные сваи С90.30-11.1 0,82 2,05 9000 300 300 Серия1.011.1-10 в.1.
Забивные сваи С100.30-6.1 0,91 2,28 10000 300 300 Серия1.011.1-10 в.1.
Забивные сваи С100.30-8.1 0,91 2,28 10000 300 300 Серия1. 011.1-10 в.1.
Забивные сваи С100.30-9.1 0,91 2,28 10000 300 300 Серия1.011.1-10 в.1.
Забивные сваи С100.30-10.1 0,91 2,28 10000 300 300 Серия1.011.1-10 в.1.
Забивные сваи С100.30-11.1 0,91 2,28 10000 300 300 Серия1.011.1-10 в.1.
Забивные сваи С100.30-12.1 0,91 2,28 10000 300 300 Серия1.011.1-10 в.1.
Забивные сваи С100.30-13.1 0,91 2,28 10000 300 300 Серия1.011.1-10 в.1.
Забивные сваи С110. 30-8.1 1 2,5 11000 300 300 Серия1.011.1-10 в.1.
Забивные сваи С110.30-9.1 1 2,5 11000 300 300 Серия1.011.1-10 в.1.
Забивные сваи С110.30-10.1 1 2,5 11000 300 300 Серия1.011.1-10 в.1.
Забивные сваи С110.30-11.1 1 2,5 11000 300 300 Серия1.011.1-10 в.1.
Забивные сваи С110.30-12.1 1 2,5 11000 300 300 Серия1.011.1-10 в.1.
Забивные сваи С110.30-13.1 1 2,5 11000 300 300 Серия1. 011.1-10 в.1.
Забивные сваи С120.30-8.1 1,09 2,73 12000 300 300 Серия1.011.1-10 в.1.
Забивные сваи С120.30-9.1 1,09 2,73 12000 300 300 Серия1.011.1-10 в.1.
Забивные сваи С120.35-10.1у 1,49 2,73 12000 350 350 Серия1.011.1-10 в.1 ч.2
Забивные сваи С120.35-11.1 1,49 2,73 12000 350 350 Серия1.011.1-10 в.1
Забивные сваи С120.35-12.1 1,49 2,73 12000 350 350 Серия1.011.1-10 в.1
Забивные сваи С120. 35-13.1 1,49 2,73 12000 350 350 Серия1.011.1-10 в.1

Продукция

Общее описание

Сваи цельные забивные железобетонные. ГОСТ 19804-91 Серия 1.011.1-10. Железобетонные сваи цельного сплошного квадратного сечения 30х30 и 35х35 с ненапрягаемой арматурой из бетона класса по прочности на сжатие В20 (в отдельных случаях В22,5 или В30), марки по морозостойкости F150, марки по водонепроницаемости W6. Предназначены для применения во всех климатических районах, для устройства свайных фундаментов зданий и сооружений. Размеры: сечение свай — 300х300 или 350х350мм, длина — от 3 до 12 м.

Характеристики железобетонных забивных свай

Параметры Значение
№ проекта ГОСТ ГОСТ 19804-91 Серия 1. 011.1-10
Класс и марка бетона
В20 М250 (в отдельных случаях В22,5 М300 или В30 М400)
Объем изделия, м 3 0,280–1,490
Вес изделия, т 0,700–3,730
Размеры
длина, мм 3 000–12 000
сечение (ширина х высота), мм 300х300, 350х350

Цены на железобетонные забивные сваи

Цены на сваи железобетонные забивные, цельные

Сечение 30х30
Модель Длина, мм Вес, т Объем, м3 Цена
Сваи С120. 30-НСВ-3 12 000
2,723 т
1,090 м3
7 908 (659)
Сваи С120.30-ВСВ-3 12 000
2,723 т
1,080 м3
7 908 (659)
Сваи С120. 30-13 12 000
2,723 т
1,090 м3
9 564 (797)
Сваи С120.30-13y 12 000
2,723 т
1,090 м3
9 576 (798)
Сваи С120. 30-12y 12 000
2,723 т
1,090 м3
8 820 (735)
Сваи С120.30-12 12 000
2,723 т
1,090 м3
8 808 (734)
Сваи С120. 30-11 12 000
2,723 т
1,090 м3
8 316 (693)
Сваи С120.30-10y 12 000
2,723 т
1,090 м3
8 004 (667)
Сваи С120. 30-10 12 000
2,723 т
1,090 м3
7 620 (635)
Сваи С120.30-9 12 000
2,723 т
1,090 м3
7 296 (608)
Сваи С120.30-9У 12 000
2,723 т
1,090 м3
7 668 (639)
Сваи С120. 30-8У 12 000
2,723 т
1,090 м3
7 356 (613)
Сваи С-120.30-8 (М300) 12 000
2,723 т
1,090 м3
7 260 (605)
Сваи С120. 30-8 12 000
2,723 т
1,090 м3
6 972 (581)
Сваи С-110.30-13 11 000
2,500 т
1,000 м3
8 767 (797)
Сваи С-110. 30-12 11 000
2,500 т
1,000 м3
8 074 (734)
Сваи С-110.30-11 11 000
2,500 т
1,000 м3
7 623 (693)
Сваи С110-30-10у 11 000
2,500 т
1,000 м3
6 350 (667)
Сваи С-110. 30-10 11 000
2,500 т
1,000 м3
7 623 (693)
Сваи С110.30-9у 11 000
2,500 т
1,000 м3
7 029 (639)
Сечение 35х35
Модель Длина, мм Вес, т Объем, м3 Цена
Сваи С120. 35-10 (М400) 12 000
3,730 т
1,490 м3
11 964 (997)
Сваи С120.35-10 12 000
3,730 т
1,490 м3
10 860 (905)
Сваи С120. 35-9 12 000
3,730 т
1,490 м3
10 320 (860)
Сваи С120.35-8 12 000
3,725 т
1,490 м3
9 564 (797)
Сваи С100. 35-10 10 000
3,100 т
1,240 м3
9 050 (905)
Сваи С100.35-9 10 000
3,100 т
1,240 м3
8 600 (860)
Сваи С100. 35-8 10 000
3,100 т
1,240 м3
7 970 (797)
Сваи С90.35-10 9 000
2,800 т
1,120 м3
8 145 (905)
Сваи С90.35-9 9 000
2,800 т
1,120 м3
7 740 (860)
Сваи С90. 35-8 9 000
2,800 т
1,120 м3
7 173 (797)
Сваи С80.35-10 8 000
2,500 т
1,000 м3
7 240 (905)
Сваи С80.35-9 8 000
2,500 т
1,000 м3
6 880 (860)
Сваи С80. 35-8 8 000
2,500 т
1,000 м3
6 376 (797)
Сваи С70.35-9 7 000
2,275 т
0,880 м3
6 020 (860)
Сваи С70.35-8 7 000
2,200 т
0,880 м3
5 579 (797)

Общее описание

Сваи цельные забивные железобетонные. ГОСТ 19804-91 Серия 1.011.1-10. Железобетонные сваи цельного сплошного квадратного сечения 30х30 и 35х35 с ненапрягаемой арматурой из бетона класса по прочности на сжатие В20 (в отдельных случаях В22,5 или В30), марки по морозостойкости F150, марки по водонепроницаемости W6. Предназначены для применения во всех климатических районах, для устройства свайных фундаментов зданий и сооружений. Размеры: сечение свай — 300х300 или 350х350мм, длина — от 3 до 12 м.

Характеристики железобетонных забивных свай

Параметры Значение
№ проекта ГОСТ ГОСТ 19804-91 Серия 1.011.1-10
Класс и марка бетона В20 М250 (в отдельных случаях В22,5 М300 или В30 М400)
Объем изделия, м 3 0,280–1,490
Вес изделия, т 0,700–3,730
Размеры
длина, мм 3 000–12 000
сечение (ширина х высота), мм 300х300, 350х350

Цены на железобетонные забивные сваи

Цены на сваи железобетонные (бетонные) забивные, цельные, фундаментные

Модель Длина, мм Вес, т Объем, м3 Цена
Сваи С60. 30 Нсв-3 6 000
1,375 т
0,550 м3
3 954 (659)
Сваи С60.30 Всв-3 6 000
1,375 т
0,540 м3
3 954 (659)
Сваи С-60. 30-10У 6 000
1,375 т
0,550 м3
4 002 (667)
Сваи С-60.30-9У 6 000
1,375 т
0,550 м3
3 834 (639)
Сваи С-60. 30-8У 6 000
1,375 т
0,550 м3
3 672 (612)
Сваи С-60.30-8 (М300) 6 000
1,375 т
0,550 м3
3 630 (605)
Сваи С60. 30-8 6 000
1,375 т
0,550 м3
3 486 (581)
Сваи С60.30-7 6 000
1,375 т
0,550 м3
3 486 (581)
Сваи С60. 30-6У 6 000
1,375 т
0,550 м3
3 546 (591)
Сваи С-60.30-6 6 000
1,375 т
0,550 м3
3 378 (563)
Сваи С-60. 30-5 6 000
1,375 т
0,550 м3
3 378 (563)
Сваи С-60.30-3 6 000
1,375 т
0,550 м3
3 378 (563)
Сваи С-60. 30-2 6 000
1,375 т
0,550 м3
3 378 (563)
Сваи С50.30-9 5 000
1,150 т
0,460 м3
3 045 (609)
Сваи С50. 30Нсв-3 5 000
1,150 т
0,460 м3
3 290 (658)

Страницы: 1 2 … 5 6 7 8

Сваи забивные железобетонные серии 1.

011.1-10 выпуск 1.

Сваи цельные сплошного квадратного сечения с ненапрягаемой арматурой предназначены для свайных фундаментов зданий и сооружений для применения во всех климатических районах, в том числе в районах распространения вечномерзлых грунтов.

По условиям погружения забивные сваи длиной 7 м и более подразделяются на два вида: обычной и повышенной ударостойкости. Необходимость применения свай повышенной ударостойкости определяет организация, проектирующая свайные фундаменты на основании данных инженерно-геологических изысканий, а также по результатам пробных забивок.

Железобетонные сваи маркируются в соответствии с ГОСТ 19804-2012.

Пример маркировки:

С 80.30 — 8.1.у W-6 — Свая повышенной ударостойкости с приставным каркасом острия, водонепроницаемостью W-6.

где:

С

80.

30

8.

1.

у

W-6

пониженной проницаемости бетона W-6

Ударостойкая

Свая с приставным каркасом острия

Тип армирования (см. таблицу)

Сечение сваи, см

Длина сваи, дм

Свая сплошного квадратного сечения

Условное  обозначение  армирования  свай.


Условное обозначение типа армирования свай

Диаметр и класс продольной арматуры

Условное обозначение типа армирования свай

Диаметр и класс продольной арматуры

1

10 А240

8

14 А400

2

10 АII

9

16 А400

3

10 А400

10

18 А400

4

12 А240

11

20 А400

5

12 АII

12

22 А400

6

12 А400

13

25 А400

7

14 АII

1;2;4;5;7 — изготавливаются из А400: А500

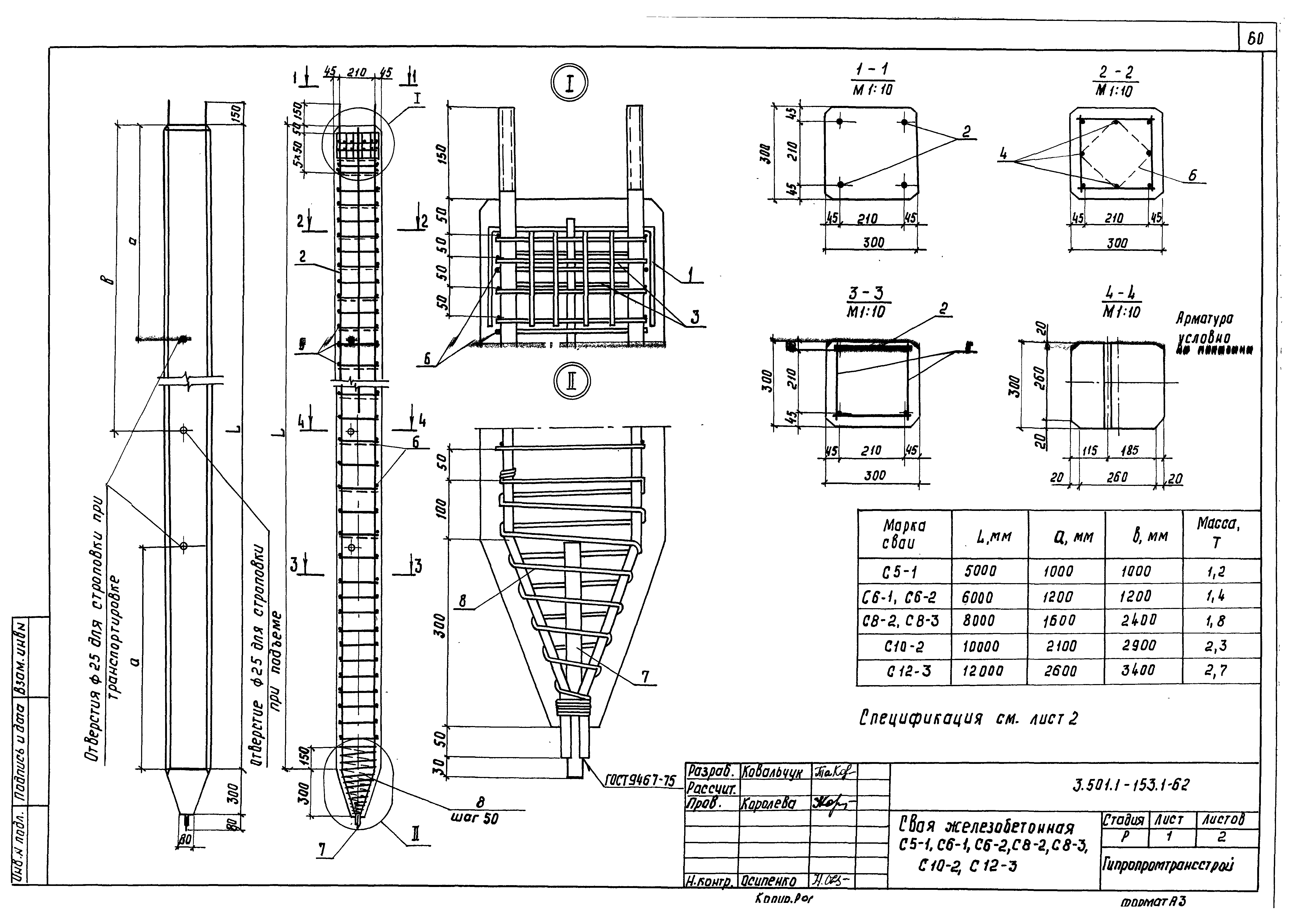

Рис.   Свая по серии 1.011.1-10, вып.1

Номенклатура  выпускаемых  свай сечением 300мм:


Наименование изделия

Длина

Сечение

Объем бетона м3

Марка бетона

Масса изделия, т

обычная

«У»

обычная

«У»

С30. 30-1.1

3000

300

0,28

15

0,70

С30.30-3.1

С40.30-1.1

4000

300

0,37

15

0,93

С40. 30-3.1

С50.30-1.1

5000

300

0,46

15

1,15

С50.30-3.1

С50.30-4.1

С50.30-6.1

С60.30-3.1

6000

300

0,55

15

1,38

С60. 30-6.1

С60.30-8.1

20

С70.30-4.1

у

7000

300

0,64

15

20

1,60

С70.30-6.1

С70.30-8.1

20

С70. 30-9.1

С80.30-4.1

у

8000

300

0,73

20

25

1,83

С80.30-6.1

С80.30-8.1

С80.30-9.1

С80.30-10.1

С80. 30-11.1

25

С90.30-6.1

у

9000

300

0,82

20

25

2,05

С90.30-8.1

С90.30-9.1

С90.30-10.1

С90. 30-11.1

25

С100.30-6.1

у

10000

300

0,91

20

25

2,28

С100.30-8.1

С100.30-9.1

С100.30-10.1

С100. 30-11.1

25

С100.30-12.1

С100.30-13.1

С110.30-8.1

у

11000

300

1,0

20

25

2,50

С110.30-9.1

С110. 30-10.1

С110.30-11.1

25

С110.30-12.1

С110.30-13.1

С120.30-8.1

у

12000

300

1,09

20

25

2,73

С120. 30-9.1

С120.30-10.1

С120.30-11.1

25

С120.30-12.1

С120.30-13.1

Номенклатура  выпускаемых  свай сечением 350мм:

Наименование изделия

Длина

Сечение

Объем бетона м3

Марка бетона

Масса изделия, т

обычная

«У»

обычная

«У»

С40. 35-3.1

4000

350

0,52

20

25

1,3

С50.35-3.1

5000

350

0,64

20

25

1,5

С60. 35-3.1

6000

350

0,76

20

25

1,9

С60.35-6.1

С70.35-4.1

у

7000

350

0,88

20

25

2,2

С70. 35-6.1

С70.35-8.1

С70.35-9.1

25

С70.35-10.1

С80.35-6.1

у

8000

350

1,0

20

25

2,5

С80. 35-8.1

С80.35-9.1

25

С80.35-10.1

С80.35-11.1

С90.35-6.1

у

9000

350

1,12

20

25

2,8

С90. 35-8.1

С90.35-9.1

25

С90.35-10.1

С90.35-11.1

С90.35-12.1

С100.35-6.1

у

10000

350

1,24

20

25

3,1

С100. 35-8.1

С100.35-9.1

25

С100.35-10.1

С100.35-11.1

С100.35-12.1

С100.35-13.1

С110.35-8.1

у

11000

350

1,37

20

25

3,43

С110. 35-9.1

25

С110.35-10.1

С110.35-11.1

С110.35-12.1

С110.35-13.1

С120.35-8.1

у

12000

350

1,49

20

25

3,73

С120. 35-9.1

25

С120.35-10.1

С120.35-11.1

С120.35-12.1

С120.35-13.1

С130.35-10.1

у

13000

350

1,61

25

30

4,03

С130. 35-11.1

С130.35-12.1

С130.35-13.1

С140.35-10.1

у

14000

350

1,73

25

30

4,33

С140.35-11.1

С140.35-12.1

С140. 35-13.1

С150.35-10.1

у

15000

350

1,86

25

30

4,65

С150.35-11.1

С150.35-12.1

С150.35-13.1

С160.35-10.1

у

16000

350

1,98

25

30

4,95

С160. 35-11.1

С160.35-12.1

С160.35-13.1


Номенклатура  выпускаемых  свай сечением 400мм:

Наименование изделия

Длина

Сечение

Объем бетона м3

Марка бетона

Масса изделия, т

обычная

«У»

обычная

«У»

С40. 40-6.1

4000

400

0,66

20

25

1,65

С50.40-6.1

5000

400

0,82

20

25

2,05

С60. 40-6.1

6000

400

0,98

20

25

2,45

С60.40-8.1

С70.40-6.1

у

7000

400

1,14

20

25

2,85

С70. 40-8.1

25

С70.40-9.1

С70.40-10.1

С70.40-11.1

С70.40-12.1

С80.40-6.1

у

8000

400

1,3

20

25

3,25

С80. 40-8.1

25

С80.40-9.1

С80.40-10.1

С80.40-11.1

С80.40-12.1

С80.40-13.1

С90.40-6.1

у

9000

400

1,46

20

25

3,65

С90. 40-8.1

25

С90.40-9.1

С90.40-10.1

С90.40-11.1

С90.40-12.1

С90.40-13.1

С100.40-6.1

у

10000

400

1,62

20

25

4,05

С100. 40-8.1

25

С100.40-9.1

С100.40-10.1

С100.40-11.1

С100.40-12.1

С100.40-13.1

С110.40-8.1

у

11000

400

1,78

25

30

4,45

С110. 40-9.1

С110.40-10.1

С110.40-11.1

С110.40-12.1

С110.40-13.1

С120.40-10.1

у

12000

400

1,94

25

30

4,85

С120. 40-11.1

С120.40-12.1

С120.40-13.1

C130.40-10.1

у

13000

400

2,1

25

30

5,25

C130.40-11.1

C130.40-12.1

C130. 40-13.1

C140.40-10.1

у

14000

400

2,26

25

30

5,65

C140.40-11.1

C140.40-12.1

C140.40-13.1

С150.40-10.1

у

15000

400

2,42

25

30

6,05

С150. 40-11.1

С150.40-12.1

С150.40-13.1

С160.40-10.1

у

16000

400

2,58

25

30

6,45

С160.40-11.1

С160.40-12.1

С160. 40-13.1


Заказать звонок

Серия 1.011.1-10 Сваи забивные железобетонные. Выпуск 8.Сваи составные сплошного квадратного сечения с ненапрягаемой арматурой.

Рабочие чертежи

Настоящий выпуск содержит рабочие чертежи забивных железобетонных составных свай сплошного квадратного сечения а ненапрягаемой арматурой со стаканными и сварными стыками, предназначенных для свайных фундаментов здания и сооружений.

2.Область применения и основные конструктивные решения

2.1 Область применения составных свай соответствует обязательному приложению ГОСТ 19804-89.

2.2 Основные размеры составных свай и количество стыков соответствуют ГОСТ 19804-89.

2.3 Составные сваи сечением 300×300 мм, длиной 14…24 м, сечениями 350×350 мм и 400×400 мм длиной 14…28 м состоят из двух секций принята 8 и 12 м при сечении 300×300 и 8,12 и 14 м при сечениях 350×350 и 400×400 мм. Длина верхних секций изменяется через 1 м от 5 до 12 м при сечении 300×300 мм и от 6 до 14 м при сечениях 350×350 и 400×400.

2.4 Соединение секций составных свай со стаканным стыком следует производить в соответствии с черт.1 (лист 3), со сварным стыком- черт.2 (лист 4).

2.5 Соединение секций составных свай осуществляется в вертикальном положении под копром в процессе погружения сваи. Соединение секций свай со стаканным стыком осуществляется за счет плотной посадки рифленого железобетонного выступа верхней секции в цилиндрической полости закладного изделия нижней секции. Забивка нижней секции сваи должна производиться с применением специального подбабка, предохраняющего закладное изделие («стакан») от деформаций.

Соединение секций свай со сварным стыком накладки из листовой стали, привариваемые к боковым поверхностям закладных изделий секций свай.

2.6 Секции составных свай армируются сварными арматурными каркасами. На период освоения выпуска свай, а также для свай. Применяемых в условиях с расчетными температурами, для которых в соответствии со СНиП 2.03.01-84 не рекомендуется сварные каркасы, допускается изготавливать вязанные арматурные каркасы.

2.7 Подъемные петли должны быть заведены за продольную арматуру секций свай. Допускается применять петли, приведенные на стр. 106…108 как варианты исполнения.

2.8 Штыри для фиксации места строповки секций свай при подъеме на копер, устанавливаются после формования бетонной смеси. Допускается изготавливать штыри из отходов арматуры любых классов.

Секции сваи длиной до 7 м допускается изготавливать без фиксирующих штырей. При этом строповку секций свай при подъеме на копер производить у верхней подъемной петли.

Примечание: Строповка секций свай при подъеме на копер непосредственно за подъемные петли запрещается.

2.9 Составные сваи со сварным стыком рекомендуется применять при передаче на них выдергивающихся нагрузок.

2.10 Применение составных свай со сварным стыком, предназначенных для вибропогружения, рекомендуется в случаях, когда увеличенное продольное армирование свай рассчитана на нагрузки. Действующие в эксплуатационный период.

3.Маркировка свай

3.1 Составные сваи и их секции по настоящему выпуску маркируются в соответствии с требованиями ГОСТ 19804-89.

Примеры маркировки:

1.Свая составная железобетонная сплошного квадратного сечения со стаканным стыком.

а) верхняя секция

б) нижняя секция

2. Свая составная железобетонная сплошного квадратного сечения со сварным стыком

Примечание: Составные сваи предназначенные для вибропогружения (усиленные) имеют во второй группе обозначения буквенный индекс «Вп» например: С140.30-Св.ВП

а) верхняя секция

б) нижняя секция

Условное обозначение армирование секций составных свай, принятое в настоящем выпуске.

4.Технические требования

4.1 При изготовлении секций составных свай должны соблюдаться основные технические требования, допускаемые отклонения от проектных размеров, методы испытаний, привила приемки, маркировки, транспортирования и хранения, изложенные в ГОСТ 19804-89.

4.2 Секции составных свай должны изготавливаться из тяжелого бетона класса по прочности на сжатие не ниже В25.

4.3 В качестве крупного заполнителя для бетона должен применяться фракционированный щебень из естественного камня и гравия по ГОСТ 10268-80, при этом размер фракций должен быть не более 40 мм.

4.4 В качестве продольной арматуры должна применяться горячекатаная арматурная сталь классов А-II и А-III по ГОСТ 5781-82 или Ат-IIIс по ГОСТ 10884-81. Для поперечного армирования следует применять проволоку класса Вр-I по ГОСТ 6727-80. 4.5 Стальные элементы стыков выполнять из углеродистой стали по ГОСТ 8731-87 и ГОСТ 6727-80.

4.6 Отпускная прочность бетона составных свай в момент отгрузки с предприятия-изготовителя должна быть не ниже 100% проектной.

4.7 Монтажные петли изготавливаются из горячекатаной арматурной стали класса А-I марок ВСт3сп2 и ВСт3пс2. Сталь марки ВСт3пс2 не допускается применять при расчетной зимней температуре монтажа минус 40 и ниже.

4.8 Арматурные и закладные изделия должны соответствовать требованиям ГОСТ 10922-75.

4.9 Сварные соединения стальных элементов стыков следует выполнять по ГОСТ 5264-80, а арматурных изделий по ГОСТ 14098-85.

4.10 Отклонения от проектных размеров элементов стаканного стыка не должны превышать следующих величин, мм:

4.11 Отклонения от проектных размеров элементов сварных стыков не должны превышать следующих величин, мм:

4.12 Незащищенные бетоном стальные элементы стыков составных свай должны иметь защиту от коррозии, выполняемую в две стадии:

— антикоррозионное покрытие, выполняемое на предприятии-изготовителе секций составных свай. Вид антикоррозионного покрытия назначается проектной организацией в соответствии со СНиП 2.03.11-85 в зависимости от условий эксплуатации свай и указывается в заказной спецификации. Степень агрессивного воздействия среды определяется с учетом технологических особенностей сооружения, прогноза изменения гидрогеологии застраиваемой территории как в период строительства, так и эксплуатации сооружения;

— защитное покрытие, предназначенное для предохранения антикоррозионного покрытия от повреждения при погружении составной сваи в грунт, выполняемое на строительной площадке после соединения секций составной сваи. Защитное покрытие выполняется по проекту производства работ. В качестве защитного покрытия могут быть использованы рулонные, пленочные и другие достаточно прочные материалы.

Погружение составных свай допускается после приемки стыка и составления акта на скрытые работы. Акт на скрытые работы оформляется на сваи, погруженные в течение смены или на куст свай.

5.Испытание секций составных свай на раскрытие трещин

Секции составных свай длиной 8 м и более должны быть испытаны на раскрытие трещин путем укладки их на две опоры, расположенные в соответствии со схемой.

После укладки секции на две опоры через 10 мин. производят осмотр ее верхней грани над опорами. Секцию считают выдержавшей испытания, если ширина трещин не превышает 0,2 мм. Ширину раскрытия трещин измерять с погрешностью до 0,05 мм.

Схема испытания секций составной сваи.

6.Условия расчета и применения свай.

6.1 Секции составных свай рассчитаны на изгиб от усилий, возникающих при подъеме на копер за одну точку, расположенную от торца на расстоянии, равном 0,249 длины призматической части секции, по прочности и по раскрытию ( непродолжительному) трещин до  мм. Коэффициент перегрузки к нагрузке от собственного веса секции не учитывается. Коэффициент динамичности принят равным:

1,5 – при расчете по прочности;

1,25 – при расчете по раскрытию трещин.

Стыки составных свай рассчитаны из условия равнопрочности их стволу сваи на изгиб, а сварной стык и на растягивающие усилия.

6.2 При проектировании свайных фундаментов составные сваи должны быть рассчитаны по прочности и раскрытию трещин на нагрузки. Передаваемые на сваи в строительный и эксплуатационный периоды. При этом допускается ширина раскрытия принимается в соответствии с требованиями СНиП 2.03.01-84. 6.3 При проверке свай по прочности и раскрытию (продолжительному) трещин до  мм от эксплуатационных нагрузок допускается пользоваться графиками. Приведенными на листах 13…15. На графиках приведены предельные усилия М (изгибающий момент относительно продольной оси секции сваи в кНм) и N (нормальная сила вдоль оси секции сваи в кН), воспринимаемые нормальным сечением сваи по прочности и раскрытию трещин. В соответствии с п.4.14 СНиП 2.03.01-84 принято

6.4 Порядок пользования графиками следующий:

а) по геологическим условиям строительной площадки выбирается длина и поперечное сечение составной сваи;

б) по соответствующим чертежам настоящей серии устанавливается продольное армирование и класс бетона;

в) в соответствии с требованиями СНиП 2.02.03-85 определяется место расположения расчетного сечения сваи и усилия «М» и «N» в этом сечении от внешних нагрузок;

г) по графикам на листах 13…15 определяют положение точки с координатами «М» и «N».Если эта точка лежит ниже кривой, соответствующей принятому армированию сваи, то выбранная свая удовлетворяет расчету на внецентренное сжатие по прочности и раскрытию трещин, если точка лежит выше – не удовлетворяет.

Сваи составные сечением 30×30 см. Бетон В25 – 4 стр

Сваи составные сечением 35×35 см. Бетон В25

Сваи составные сечением 40×40 см.

Бетон В25

Свая составная С140.30-С…С280.40-С – 19 стр

Свая составная С140.30-Св…С280.40-Св – 23 стр

Свая составная С140.30-Св.ВП…С280.40-Св.ВП – 27 стр

Секция нижняя С80.30-НС.1…С140.40-НС.5 – 31 стр

Каркас пространственный КП80.30-НС.1…КП140.40-НС.5 – 35 стр

Каркас пространственный КПо1…Кпо3 – 36 стр

Петля П1…П9 – 37 стр

Изделие закладное МН1…МН3 – 38 стр

Каркас пространственный КПс1…КПс3 – 40 стр

Стакан Ст1…Ст3 – 41 стр

Секция верхняя С50.30-ВС.1…С140.40-ВС.5 – 42 стр

Спираль СПг1…СПг3 – 50 стр

Каркас пространственный КП50.

30-ВС.1…КП120.30-ВС.3 – 51 стр

Каркас пространственный КП60.35-ВС.2…КП140.35-ВС.4 – 53 стр

Каркас пространственный КП60.40-ВС.2…КП140.40-ВС.5 – 55 стр

Каркас пространственный КПн1…КПн10 – 57 стр

Секция нижняя С80.30-НСв.1…С140.40-НСв.5 – 59 стр

Каркас пространственный КП80.30-НСв.1…КП140.40-НСв.5 – 63 стр

Изделие закладное мн4…мн8 – 64стр

Накладка Н1…Н5. Прокладка ПС – 66 стр

Секция верхняя С50.30-ВСв.1…С140.40-ВСв.5 – 67 стр

Каркас пространственный КП50.30-НСв.1…КП140.40-НСв.5 – 75 стр

Секция нижняя С80.30-ВСв.6…С140.40-ВСв.6 – 78 стр

Каркас пространственный КП80.30-НСв.6…КП140.40-НСв.6 – 82 стр

Секция верхняя С50.

30-ВСв.1…С140.40-ВСв.6 – 83 стр

Каркас пространственный КП50.30-ВСв.6…КП140.40-ВСв.6 – 91 стр

Ведомость расхода стали, кг – 94 стр

Петля П1…П9.Варианты – 106 стр

Сваи

 Цены указаны на складе в Туле, стоимость доставки уточняйте по телефону 8-962-274-75-13.

Если предстоит строительство здания на слабом грунте, то в этом случае целесообразно закладывать свайный фундамент. ПКП «Промстройдеталь» предлагает купить сваи железобетонные, которые послужат прочными опорами при строительстве дома.

Особенности и применение свайного фундамента

Слабый грунт не единственная причина, по которой выбирается свайный фундамент. К этой технологии также прибегают, когда по расчету ленточный фундамент получается шириной более полутора метров, либо когда хотят сократить расход бетона или построить фундамент в короткие сроки с минимальными затратами труда.

Различают два вида свайных фундаментов:

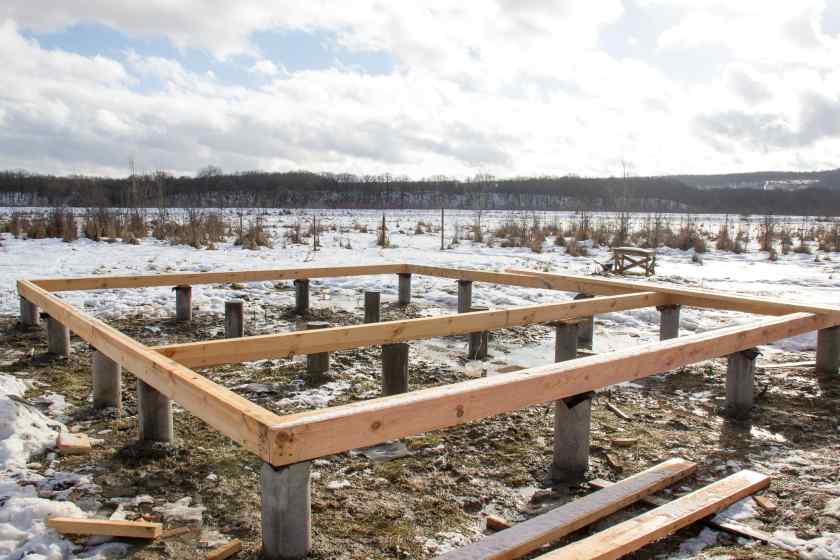

  • На висячих сваях. В этом случае необходимо сооружение ростверка – конструкции, которая соединяет сваи поперечными балками.
  • На сваях-стойках, которые погружаются в грунт до твердого слоя.

В качестве материала для изготовления свай используется дерево, сталь или железобетон. Именно сваи железобетонные наиболее прочны и долговечны. На таких сваях здание может простоять более 100 лет.

Разновидности свай

Сваи различаются по способу погружения в грунт:

  • Забивные сваи – погружаются в грунт с помощью дизельных или гидравлических молотов, вдавливающих устройств или вибропогружателей. При этом выкапывать скважины под сваи не требуется.
  • Буровые – устанавливаются в специально пробуренные скважины.
  • Набивные сваи железобетонные или бетонные – изготавливаются непосредственно на стройплощадке. Для этого в выкопанные скважины заливается бетон.

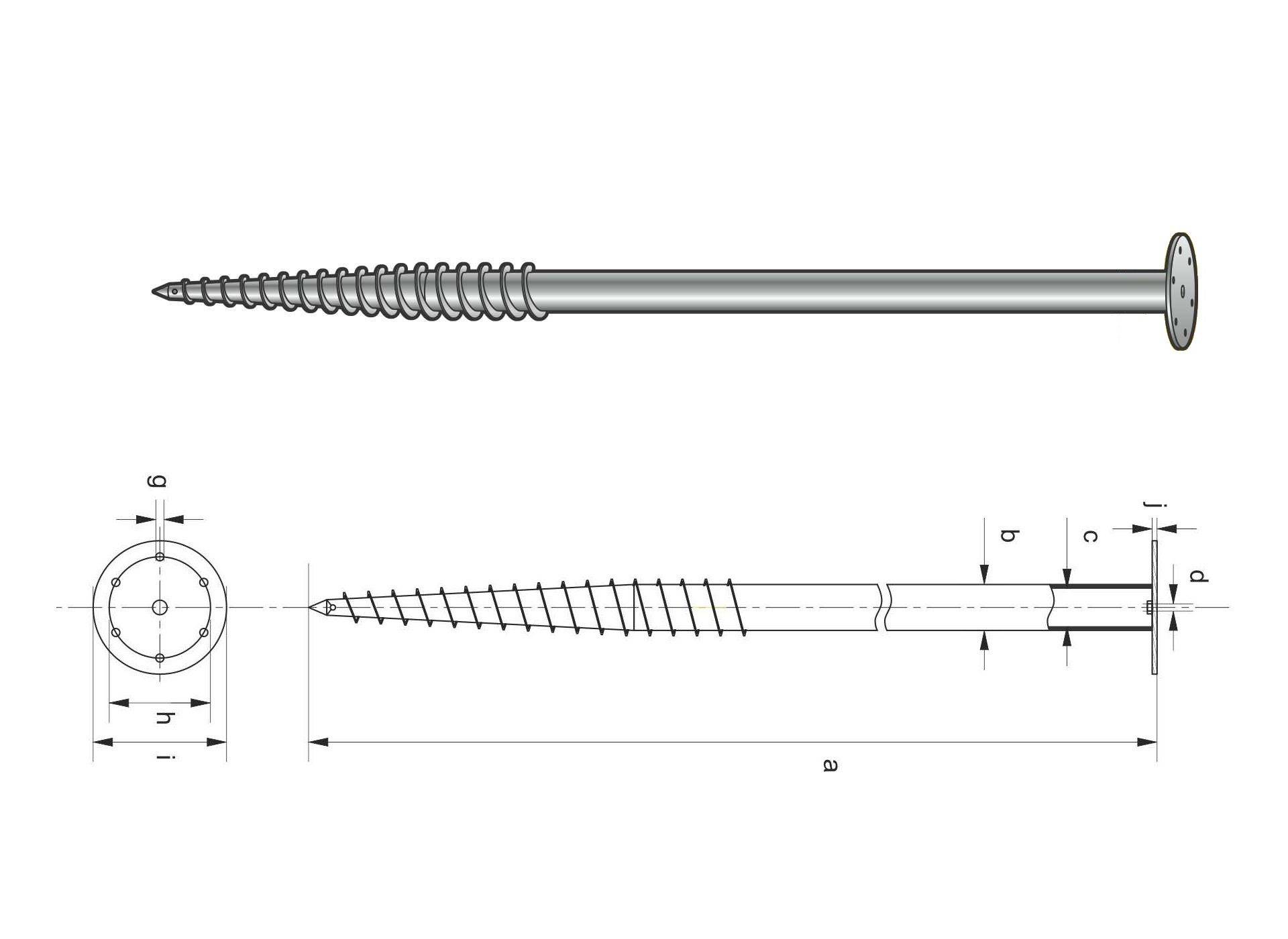

  • Винтовые – у таких свай наконечник сделан в виде сверла. С помощью специальных устройств они вкручиваются в грунт.

Сваи в фундаменте могут располагаться одним из следующих способов:

  • В виде одиночных свай под опорами.
  • В виде ленты свай железобетонных, расположенных рядами под стенами здания.
  • В виде свайного куста, который размещается под каждой из колонн каркасного здания.

Конструктивные особенности и преимущества забивных свай

Наше предприятие производит забивные сваи с тупым концом, то есть без конусной части наконечника. Это достаточно новая технология. Она заключается в том, что при забивании такой сваи перед ее тупым концом образуется земляное уплотнение. Такая подушка заменяет острый наконечник забивной сваи, и по мере возрастания ударной нагрузки эта подушка становится плотнее.

Основные преимущества забивных свай следующие:

  • Высокая прочность. В соответствии с ГОСТом этот показатель должен быть не ниже 200 кгс/см2.
  • Возможность за счет использования составных свай опускать опоры на большую глубину.
  • Если использовать сваи забивные, цена фундамента снижается за счет минимума земляных работ. Ведь нет необходимости выкапывать даже скважины под сваи, не говоря уже о котловане.

Изготовление свай ЖБИ в Туле безопалубочным способом

Наше предприятие производит сваи ЖБИ в Туле по безопалубочной технологии на оборудовании испанской фирмы TECNOSPAN. При таком способе не используется опалубка, бетонная смесь подается в бункер формовочной машины, которая подвергаясь виброобработке, формуется в готовые жб изделия в виде брусов на стендах общей длиной 400 м.

После термической обработки бетон нарезается алмазными резаками. В итоге забивные сваи получаются четкой геометрической формы, без трещин, точно соответствующими нормативным размерам. Все изделия проходят контроль качества на заводском ОТК и сертифицируются в аттестованной лаборатории. Производительность нашего оборудования составляет до 250 свай за 8-часовую смену. Цена на сваи железобетонные зависит от их типоразмеров.

Технические характеристики и маркировка забивных свай

У нас вы можете купить железобетонные сваи со следующими характеристиками:

  • Класс бетона – В30;
  • Водонепроницаемость – от W2 до W8;
  • Морозоустойчивость – не менее 150 циклов заморозки-разморозки;
  • Размеры сечения – 30х30 сантиметров;
  • Длина – от 4 до 12 метров.

Принята следующая маркировка свай:

  • С2 – означает тип сваи, в данном случае – с тупым концом;
  • 30х30 – размеры сечения в сантиметрах;
  • Цифра в скобках – расчетная нагрузка;
  • Последняя цифра – длина сваи в метрах.

Забивные сваи — Проектирование зданий

Забивные сваи , также известные как вытесняющие сваи, представляют собой широко используемую форму фундамента зданий, которая обеспечивает опору для конструкций, передавая их нагрузку слоям грунта или породы, которые имеют достаточную несущую способность и подходящие характеристики осадки.

Забивные сваи обычно используются для поддержки зданий, резервуаров, башен, стен и мостов и могут быть наиболее экономичным решением для глубокого фундамента.Их также можно использовать в таких приложениях, как насыпи, подпорные стенки, переборки, якорные конструкции и коффердамы.

Фундамент считается свайным, если его глубина более чем в три раза превышает его ширину (Atkinson, 2007). Забивная свая представляет собой длинную тонкую колонну, изготовленную из предварительно сформованного материала и имеющую заданную форму и размер, которая может быть установлена ​​путем ударного удара, вибрации или вдавливания в землю на расчетную глубину или сопротивление. Если грунт особенно плотный, может потребоваться предварительное бурение, чтобы свая могла достичь расчетной глубины.

Забивные сваи легко адаптируются и могут быть установлены для восприятия сжимающих, растягивающих или боковых нагрузок в соответствии со спецификациями, установленными в соответствии с потребностями конструкции, бюджетом и состоянием грунта.

Типы забивных свай включают:

[править] Сталь

Стандартные стальные шпунтовые сваи могут использоваться для формирования свай коробчатого сечения или свай двутаврового сечения. Они имеют ударный привод и используются в основном в связи с морскими сооружениями.Они имеют диапазон нагрузок от 300 до 1700 кН и могут достигать длины до 36 м.

Стальные винтовые сваи имеют чугунную спираль, вращаются и используются для крепления на небольшой глубине в мягких илистых и песчаных грунтах. Они имеют диапазон нагрузок от 400 до 3000 кН и могут достигать длины до 24 м. Для получения дополнительной информации см. Фундаменты на винтовых сваях.

Сваи из стальных труб используются для морских сооружений и фундаментов в мягких грунтах на подходящих несущих слоях. Обычно они приводятся в движение снизу с помощью внутреннего отбойного молотка.

[править] Сборный железобетон

Это могут быть квадратные, восьмиугольные, цилиндрические или шпунтовые сваи. Это ударные забивные сваи , которые используются там, где буронабивные сваи не подходят из-за проточной воды или очень рыхлых грунтов. Они имеют диапазон нагрузок от 300 до 1200 кН и могут достигать высоты до 30 м.

[править] Древесина

Они обычно имеют прямоугольную форму (но также могут быть круглыми, коническими, обработанными и необработанными) и имеют ударный привод. Их можно использовать для небольших контрактов на участках с неглубокими аллювиальными отложениями, перекрывающими подходящие несущие слои (например,грамм. берега и устья рек).

Диапазон нагрузок на деревянные сваи 50-350 кН. Они могут быть до 12 м в длину без сращивания.

[править] Композитный

Это сваи, в которых используется комбинация, например бетонная свая со стальным наконечником.

Забивные сваи изготавливаются с соблюдением точных допусков с использованием высокопрочных материалов и требуют хорошего контроля качества. Постоянство качества достигается за счет соответствия стандарту BS 8004:2015, а также стандартам ЕС и проверки целостности перед установкой.

Важно, чтобы забивные сваи сохраняли свою форму при установке, и не повреждались при установке последующих свай.

Статические или динамические испытания сваи могут использоваться для проверки несущей способности сваи, то есть максимальной нагрузки, которую свая может выдержать без разрушения или чрезмерной осадки грунта. Емкость сваи зависит от трех основных факторов:

Прочность грунта вала обычно увеличивается со временем после установки, чтобы обеспечить дополнительную грузоподъемность.При включении в конструкцию фундамента эта так называемая «установка» может позволить установить меньшее количество и более короткие сваи, что приводит к меньшему количеству времени, труда и материалов.

Сваебойный молот используется для забивания свай в грунт, что уплотняет грунт вокруг борта и приводит к уплотнению массы и повышению ее несущей способности. Однако с насыщенным, илистым или связным, в отличие от зернистого, грунтом плохое качество дренажа не позволяет добиться такого же уплотнения.Наличие воды в грунте приводит к снижению общей несущей способности, и конструкция сваи должна это учитывать.

Счетчик ударов — это количество ударов по свае, чтобы ее можно было погрузить на нужную глубину. Там, где условия под землей различаются, сваи, возможно, придется обрезать или сращивать, чтобы увеличить их длину.

Поскольку не требуется специальных кожухов и нет задержек, связанных с отверждением бетона, забивные сваи хорошо подходят для сложных условий площадки.Их можно использовать сразу же при движении по воде, их можно устанавливать для создания временных рабочих площадок и использовать в форме большого диаметра в сейсмоопасных регионах.

Основными преимуществами использования забивных свай являются:

Основными недостатками использования забивных свай являются:

[править] Внешние ссылки

Забивные сваи — Проектирование зданий

Забивные сваи , также известные как вытесняющие сваи, представляют собой широко используемую форму фундамента зданий, которая обеспечивает опору для конструкций, передавая их нагрузку слоям грунта или породы, которые имеют достаточную несущую способность и подходящие характеристики осадки.

Забивные сваи обычно используются для поддержки зданий, резервуаров, башен, стен и мостов и могут быть наиболее экономичным решением для глубокого фундамента. Их также можно использовать в таких приложениях, как насыпи, подпорные стенки, переборки, якорные конструкции и коффердамы.

Фундамент считается свайным, если его глубина более чем в три раза превышает его ширину (Atkinson, 2007). Забивная свая представляет собой длинную тонкую колонну, изготовленную из предварительно сформованного материала и имеющую заданную форму и размер, которая может быть установлена ​​путем ударного удара, вибрации или вдавливания в землю на расчетную глубину или сопротивление.Если грунт особенно плотный, может потребоваться предварительное бурение, чтобы свая могла достичь расчетной глубины.

Забивные сваи легко адаптируются и могут быть установлены для восприятия сжимающих, растягивающих или боковых нагрузок в соответствии со спецификациями, установленными в соответствии с потребностями конструкции, бюджетом и состоянием грунта.

Типы забивных свай включают:

[править] Сталь

Стандартные стальные шпунтовые сваи могут использоваться для формирования свай коробчатого сечения или свай двутаврового сечения.Они имеют ударный привод и используются в основном в связи с морскими сооружениями. Они имеют диапазон нагрузок от 300 до 1700 кН и могут достигать длины до 36 м.

Стальные винтовые сваи имеют чугунную спираль, вращаются и используются для крепления на небольшой глубине в мягких илистых и песчаных грунтах. Они имеют диапазон нагрузок от 400 до 3000 кН и могут достигать длины до 24 м. Для получения дополнительной информации см. Фундаменты на винтовых сваях.

Сваи из стальных труб используются для морских сооружений и фундаментов в мягких грунтах на подходящих несущих слоях.Обычно они приводятся в движение снизу с помощью внутреннего отбойного молотка.

[править] Сборный железобетон

Это могут быть квадратные, восьмиугольные, цилиндрические или шпунтовые сваи. Это ударные забивные сваи , которые используются там, где буронабивные сваи не подходят из-за проточной воды или очень рыхлых грунтов. Они имеют диапазон нагрузок от 300 до 1200 кН и могут достигать высоты до 30 м.

[править] Древесина

Они обычно имеют прямоугольную форму (но также могут быть круглыми, коническими, обработанными и необработанными) и имеют ударный привод.Их можно использовать для небольших контрактов на участках с неглубокими аллювиальными отложениями, перекрывающими подходящие несущие слои (например, берега рек и эстуарии).

Диапазон нагрузок на деревянные сваи 50-350 кН. Они могут быть до 12 м в длину без сращивания.

[править] Композитный

Это сваи, в которых используется комбинация, например бетонная свая со стальным наконечником.

Забивные сваи изготавливаются с соблюдением точных допусков с использованием высокопрочных материалов и требуют хорошего контроля качества.Постоянство качества достигается за счет соответствия стандарту BS 8004:2015, а также стандартам ЕС и проверки целостности перед установкой.

Важно, чтобы забивные сваи сохраняли свою форму при установке, и не повреждались при установке последующих свай.

Статические или динамические испытания сваи могут использоваться для проверки несущей способности сваи, то есть максимальной нагрузки, которую свая может выдержать без разрушения или чрезмерной осадки грунта. Емкость сваи зависит от трех основных факторов:

Прочность грунта вала обычно увеличивается со временем после установки, чтобы обеспечить дополнительную грузоподъемность.При включении в конструкцию фундамента эта так называемая «установка» может позволить установить меньшее количество и более короткие сваи, что приводит к меньшему количеству времени, труда и материалов.

Сваебойный молот используется для забивания свай в грунт, что уплотняет грунт вокруг борта и приводит к уплотнению массы и повышению ее несущей способности. Однако с насыщенным, илистым или связным, в отличие от зернистого, грунтом плохое качество дренажа не позволяет добиться такого же уплотнения.Наличие воды в грунте приводит к снижению общей несущей способности, и конструкция сваи должна это учитывать.

Счетчик ударов — это количество ударов по свае, чтобы ее можно было погрузить на нужную глубину. Там, где условия под землей различаются, сваи, возможно, придется обрезать или сращивать, чтобы увеличить их длину.

Поскольку не требуется специальных кожухов и нет задержек, связанных с отверждением бетона, забивные сваи хорошо подходят для сложных условий площадки.Их можно использовать сразу же при движении по воде, их можно устанавливать для создания временных рабочих площадок и использовать в форме большого диаметра в сейсмоопасных регионах.

Основными преимуществами использования забивных свай являются:

Основными недостатками использования забивных свай являются:

[править] Внешние ссылки

Забивные сваи — Проектирование зданий

Забивные сваи , также известные как вытесняющие сваи, представляют собой широко используемую форму фундамента зданий, которая обеспечивает опору для конструкций, передавая их нагрузку слоям грунта или породы, которые имеют достаточную несущую способность и подходящие характеристики осадки.

Забивные сваи обычно используются для поддержки зданий, резервуаров, башен, стен и мостов и могут быть наиболее экономичным решением для глубокого фундамента. Их также можно использовать в таких приложениях, как насыпи, подпорные стенки, переборки, якорные конструкции и коффердамы.

Фундамент считается свайным, если его глубина более чем в три раза превышает его ширину (Atkinson, 2007). Забивная свая представляет собой длинную тонкую колонну, изготовленную из предварительно сформованного материала и имеющую заданную форму и размер, которая может быть установлена ​​путем ударного удара, вибрации или вдавливания в землю на расчетную глубину или сопротивление.Если грунт особенно плотный, может потребоваться предварительное бурение, чтобы свая могла достичь расчетной глубины.

Забивные сваи легко адаптируются и могут быть установлены для восприятия сжимающих, растягивающих или боковых нагрузок в соответствии со спецификациями, установленными в соответствии с потребностями конструкции, бюджетом и состоянием грунта.

Типы забивных свай включают:

[править] Сталь

Стандартные стальные шпунтовые сваи могут использоваться для формирования свай коробчатого сечения или свай двутаврового сечения.Они имеют ударный привод и используются в основном в связи с морскими сооружениями. Они имеют диапазон нагрузок от 300 до 1700 кН и могут достигать длины до 36 м.

Стальные винтовые сваи имеют чугунную спираль, вращаются и используются для крепления на небольшой глубине в мягких илистых и песчаных грунтах. Они имеют диапазон нагрузок от 400 до 3000 кН и могут достигать длины до 24 м. Для получения дополнительной информации см. Фундаменты на винтовых сваях.

Сваи из стальных труб используются для морских сооружений и фундаментов в мягких грунтах на подходящих несущих слоях.Обычно они приводятся в движение снизу с помощью внутреннего отбойного молотка.

[править] Сборный железобетон

Это могут быть квадратные, восьмиугольные, цилиндрические или шпунтовые сваи. Это ударные забивные сваи , которые используются там, где буронабивные сваи не подходят из-за проточной воды или очень рыхлых грунтов. Они имеют диапазон нагрузок от 300 до 1200 кН и могут достигать высоты до 30 м.

[править] Древесина

Они обычно имеют прямоугольную форму (но также могут быть круглыми, коническими, обработанными и необработанными) и имеют ударный привод.Их можно использовать для небольших контрактов на участках с неглубокими аллювиальными отложениями, перекрывающими подходящие несущие слои (например, берега рек и эстуарии).

Диапазон нагрузок на деревянные сваи 50-350 кН. Они могут быть до 12 м в длину без сращивания.

[править] Композитный

Это сваи, в которых используется комбинация, например бетонная свая со стальным наконечником.

Забивные сваи изготавливаются с соблюдением точных допусков с использованием высокопрочных материалов и требуют хорошего контроля качества.Постоянство качества достигается за счет соответствия стандарту BS 8004:2015, а также стандартам ЕС и проверки целостности перед установкой.

Важно, чтобы забивные сваи сохраняли свою форму при установке, и не повреждались при установке последующих свай.

Статические или динамические испытания сваи могут использоваться для проверки несущей способности сваи, то есть максимальной нагрузки, которую свая может выдержать без разрушения или чрезмерной осадки грунта. Емкость сваи зависит от трех основных факторов:

Прочность грунта вала обычно увеличивается со временем после установки, чтобы обеспечить дополнительную грузоподъемность.При включении в конструкцию фундамента эта так называемая «установка» может позволить установить меньшее количество и более короткие сваи, что приводит к меньшему количеству времени, труда и материалов.

Сваебойный молот используется для забивания свай в грунт, что уплотняет грунт вокруг борта и приводит к уплотнению массы и повышению ее несущей способности. Однако с насыщенным, илистым или связным, в отличие от зернистого, грунтом плохое качество дренажа не позволяет добиться такого же уплотнения.Наличие воды в грунте приводит к снижению общей несущей способности, и конструкция сваи должна это учитывать.

Счетчик ударов — это количество ударов по свае, чтобы ее можно было погрузить на нужную глубину. Там, где условия под землей различаются, сваи, возможно, придется обрезать или сращивать, чтобы увеличить их длину.

Поскольку не требуется специальных кожухов и нет задержек, связанных с отверждением бетона, забивные сваи хорошо подходят для сложных условий площадки.Их можно использовать сразу же при движении по воде, их можно устанавливать для создания временных рабочих площадок и использовать в форме большого диаметра в сейсмоопасных регионах.

Основными преимуществами использования забивных свай являются:

Основными недостатками использования забивных свай являются:

[править] Внешние ссылки

преимуществ забивных свай | Ассоциация подрядчиков по забивке свай

Приспособляемость


Забивные сваи устанавливаются с учетом сжатия, растяжения или боковых нагрузок.Сваи могут быть выбраны в соответствии с конкретными потребностями конструкции, условиями площадки и бюджетом. Вы можете выбрать из множества материалов и форм те, которые лучше всего соответствуют вашим потребностям.

Груды сваи могут быть:

сталь

сталь

  • H-кучей
  • труба (открытый или закрытый)
  • конический
  • Shalled
  • Shell (Markrel управляет)
  • листа сваится

бетон
  • Квадратный
  • Восьмиугольный
  • Цилиндрический
  • Шпунт

Деревянный

Композитные сваи, сочетающие типы свай (например,г., бетонная свая со стальным наконечником).

Забивные сваи легко адаптируются к изменяющимся условиям площадки для достижения одинаковой минимальной грузоподъемности с высокой надежностью, что устраняет неопределенность, связанную с изменчивостью площадки. Забивные сваи обычно устанавливаются в соответствии с установленными критериями (например, минимальное количество ударов на единицу проникновения, иногда с минимальным проникновением). Поскольку для обеспечения желаемой минимальной грузоподъемности они обычно забиваются на количество ударов, длина свай может меняться, если грунтовые условия неоднородны.Забивные сваи могут быть либо обрезаны, чтобы сократить их длину, либо сращены, чтобы увеличить их длину. Конструкции сращивания обычно соответствуют прочности самой сваи или превышают ее. Свайные башмаки (или «острия») могут быть добавлены для облегчения требований к проникновению и обеспечения очень надежного контакта с горной породой. Для каждой сваи используется оптимальная длина, которая подходит для всех условий площадки.

Забивные сваи хорошо адаптируются к уникальным условиям и ограничениям площадки. Они идеально подходят для морских и других прибрежных применений.Нет необходимости в специальных кожухах и нет задержек, связанных с отверждением бетона. Сваи, забитые в воду, можно использовать сразу, что позволяет вести строительство своевременно. Для мостов или пирсов забивные сваи могут быть быстро встроены в изогнутую конструкцию, что позволяет использовать сам мост или пирс в качестве рабочей платформы для последующих свай при строительстве сверху вниз.

Чтобы свести к минимуму нарушения водно-болотных угодий или обеспечить работу над водой, для сооружения временных эстакад можно использовать забивные сваи.Сваи, установленные для удовлетворения любых временных потребностей в строительстве, могут быть извлечены, когда потребность в них будет прекращена.

В регионах, подверженных землетрясениям, забивные сваи большого диаметра хорошо подходят для сопротивления сейсмическим воздействиям. Секции свай без смещения (например, двутавровые сваи) можно использовать для минимизации воздействия вибрации на близлежащие существующие конструкции. В агрессивных средах можно использовать покрытия и/или добавки для смягчения последствий коррозии, тем самым продлевая срок службы конструкции. Покрытия также можно использовать для смягчения последствий отрицательного трения кожи.

Забивка свай Часть II: Типы свай и рекомендации

Фото предоставлено: APE

См. полную статью здесь.

При забивке свай для строительного проекта крайне важно понимать типы свай и способы их использования. Как правило, существует два основных типа свай: несущие сваи и шпунтовые сваи. При разработке проекта решение о том, какой тип сваи использовать, а также подтип сваи, будет основываться на ряде факторов, характерных для конкретной работы.

Несущие сваи

Несущие сваи классифицируются в зависимости от типа материала, метода установки, оборудования, используемого для установки, и конфигурации. Их также можно разделить на категории в зависимости от метода передачи нагрузки от сваи к массиву грунта: трение, подшипник пальца или их комбинация. Существует четыре основных типа несущих свай: стальные, бетонные, деревянные и пластиковые. Ниже мы обсудим каждый тип и их использование.

Стальные сваи

Как промышленный продукт стальные сваи обладают контролируемыми свойствами, которые хорошо известны до установки.Стальные сваи имеют самые высокие допустимые рабочие напряжения среди всех свайных материалов, но они не обязательно имеют самые высокие по отношению к пределу прочности самого материала. Как правило, стальные сваи имеют большую грузоподъемность, но могут использоваться для широкого диапазона нагрузок. Есть два основных типа стальных свай: двутавровые сваи и трубчатые сваи.


Стальные двутавровые сваи

Стальные двутавровые сваи

спроектированы с широкими полками одинаковой толщины как в стенке, так и в полках.Глубина каждой секции примерно равна ширине. Эти двутавровые сваи изготавливаются методом горячей прокатки из слитков на стане того же типа, который используется для производства конструкционных профилей с широкими полками.

Двутавровые сваи

невероятно универсальны и могут использоваться как для торцевых опор, так и для трения. Они приобретаются в готовом виде, которым можно управлять со стандартным оборудованием. Использование двутавровых свай имеет много преимуществ, в том числе высокую индивидуальную грузоподъемность при установке на твердые или плотные материалы или в них, доступность, компактную форму с малым смещением, высокую прочность на изгиб для применений, связанных с боковыми нагрузками, и хорошее растяжение свай. для подъема.Однако у использования двутавровых свай есть недостатки, такие как относительно более высокая стоимость, невозможность проверки физического состояния после забивки, непостоянный радиус вращения и проблемы с коррозией в определенных средах, если они не защищены.

Двутавровые сваи

наиболее эффективно работают в качестве концевой опоры или частичной опоры, и их можно рассматривать при расчетной нагрузке от 80 до 500 тысяч фунтов. Они являются стандартом для многих штатов в определенных типах строительства, включая опоры автомобильных мостов и устои в удаленных местах.Они также обычно используются для высоких удельных постоянных и временных нагрузок, которые связаны с многоэтажными зданиями. Учитывая величину этих нагрузок, обычно требуются сваи большой грузоподъемности, забиваемые до состояния торцевой опоры. Это сделано для уменьшения поселений, а также из соображений пространства и экономии.

Двутавровые сваи

полезны при растяжении, так как постоянное поперечное сечение, захваченное грунтом между полками, обеспечивает превосходную устойчивость при выдергивании. Кроме того, двутавровые сваи можно использовать в качестве натянутых свай для анкеровки переборок из шпунтовых свай.Стальные двутавровые сваи могут работать как на сжатие, так и на растяжение, когда при проектировании фундамента учитывается подъем из-за гидростатических или ветровых условий. Малая характеристика смещения делает двутавровые сваи более предпочтительными, чем сваи смещения, если может возникнуть проблема пучения грунта. Поскольку двутавровые сваи могут сопротивляться жесткому забиванию, они могут проникать в грунты там, где другие типы свай не могут.

Стальные двутавровые сваи

производятся в соответствии со спецификациями ASTM и могут быть изготовлены с улучшенными коррозионными характеристиками для зон брызг соленой воды.Эту марку можно назвать сталью «выветривания».

Фото предоставлено: Consolidated Pipe & Supply

Для стальных свай, забитых в естественный грунт, коррозия часто не является проблемой из-за отсутствия кислорода в грунте. Однако над уровнем грунтовых вод или в насыпном грунте может возникнуть умеренная коррозия. Затем можно применять защитные меры, такие как покрытия, наносимые перед вождением. Это могут быть эпоксидные смолы на основе каменноугольной смолы, эпоксидные смолы, связанные плавлением, фенольные мастики и мастики на основе металлизированного алюминия. Кроме того, для ограждения свай можно использовать монолитный или сборный железобетон, обеспечивающий защиту свай, возвышающихся над землей.

Соединения в двутавровых сваях могут выполняться стыковыми сварными швами с полным проплавлением, при этом соединение должно быть таким же прочным, как и сама свая. Для быстрого сращивания двутавровых свай можно использовать запатентованные сращиватели. Поскольку стыковка относительно проста, двутавровые сваи можно использовать любой глубины.

Двутавровые сваи могут нуждаться в усилении носка при проходке через плотный грунт или грунт, содержащий валуны или камни. Его также можно использовать для проникновения в наклонную поверхность скалы. Для этого часто используются острия свай, приваренные к пальцам свай.Стальной колпак для передачи нагрузки не нужен, если оголовок сваи достаточно заглублен в бетонный колпак.

Двутавровые сваи

подходят для использования в качестве концевых опорных свай, а также в качестве комбинаций фиктивных и концевых опор. Поскольку они, как правило, вытесняют минимальное количество материала, их легче пробивать через глину штабеля и плотные зернистые слои. Использование двутавровых свай может уменьшить проблемы, связанные с пучением грунта и вибрациями грунта при установке фундамента. Их также можно использовать для въезда в почву с препятствиями, например, с валунами, если они должным образом защищены в области носка.

В качестве опорных свай двутавровые сваи наиболее эффективны, когда они забиваются либо до отказа, либо практически до отказа на скале или в плотных материалах, перекрывающих скалу. Свая работает как короткая колонна, поэтому скала может быть прочнее стали для максимальной расчетной нагрузки, которую можно приложить. Компетентная порода в своем естественном ложе может выдерживать очень высокие концентрации напряжений без разрушения, если только свая не установлена ​​через чрезвычайно мягкие грунты. В результате, эта комбинация предлагает потенциал для высокой и очень эффективной загрузки сваи.Когда прочность опорного материала значительно меньше, чем прочность стали, двутавровые сваи получают опору за счет развития повышенного давления в районе носка и трения по длине заделки.

Двутавровые сваи

, как правило, наиболее эффективны при забивке через относительно глубокие, мягкие и среднежесткие глины до упора. Сваи, устанавливаемые на торцевую опору, часто допускают гораздо более высокие нагрузки, чем висячие сваи, согласно строительным нормам.

В качестве висячих свай двутавровые сваи имеют тенденцию забиваться дальше в рыхлый песок и илистый песок.Когда двутавровые сваи забиваются в жесткие глины, грунт обычно оказывается зажатым между полкой и стенкой и уплотняется. В этом случае грунт становится частью сваи и уносится вместе с ней. Это ядро ​​​​уплотненной почвы может помочь сжать окружающий грунт, что позволит ему создать сопротивление дальнейшему смещению. Основная передача нагрузки осуществляется за счет сил трения, а не от торцевого подшипника. Поскольку может быть трудно предсказать грузоподъемность сваи любой заданной длины, забитой в твердые глины, рекомендуется проводить испытания под нагрузкой.В мягких или средних глинах или алевритах сваи будут развивать сопротивление трения вала, которое почти равно площади поверхности сваи, умноженной на прочность на сдвиг. Поскольку эти грунты имеют относительно высокое содержание влаги, сопротивление сваи при забивании будет казаться относительно низким. В результате может потребоваться несколько недель, чтобы точно определить геотехническую емкость сваи в долгосрочной перспективе.

Двутавровые сваи

также могут использоваться в качестве солдатских балок для постоянных или временных подпорных стен. Как правило, эти двутавровые сваи вбиваются в центры на расстоянии от 6 до 8 футов в ряд с фланцами, обращенными друг к другу.Затем бетонное или деревянное футеровочное покрытие укладывают так, чтобы концы полок были обращены к стенкам, чтобы полки двутавровых свай удерживали футеровку. Для дополнительной боковой поддержки можно использовать поперечные распорки или системы крепления.

Фото предоставлено: APE

Сваи из стальных труб Трубные сваи

обычно изготавливаются из бесшовных, сварных или спирально-сварных стальных труб с различной толщиной стенки и диаметром. Большие размеры также могут быть использованы для особых ситуаций. Трубчатые сваи наиболее распространенных размеров могут использоваться для нагрузок от 60 до более 400 тысяч фунтов, и они очень конкурентоспособны в качестве комбинированных опорных и висячих свай при забивке с закрытым концом и заполнении бетоном.Трубчатые сваи также обеспечивают прочную оболочку для заполнения бетоном участков с высоким подземным давлением. Эти сваи могут быть забиты с закрытым или открытым концом.

Использование трубчатой ​​сваи имеет много преимуществ, включая широкий выбор размеров и толщины, отличные варианты доставки, возможность забивки стандартных размеров с помощью обычного оборудования для забивки, способность выдерживать очень высокие индивидуальные нагрузки при заполнении бетоном, возможность использовать преимущества составной сваи при заполнении бетоном, возможность проверить материал на наличие повреждений и кривизну перед приемкой, а также легкость соединения для увеличения длины, сопротивляемость резкому забиванию и прямолинейность.Однако у трубчатых свай есть и недостатки. Это включает сопротивление проникновению из-за пробки грунта внутри трубы для труб с открытым концом, работу в качестве свай полного смещения при использовании труб с закрытым концом и стоимость по сравнению с другими сваями смещения.

Бесшовная труба изготавливается за одно целое из горячей стальной заготовки путем прокалывания центра и расширения стали до желаемой формы и размера. Он редко используется для трубных свай из-за его стоимости, но поступает на рынок в качестве избыточной трубы.Для электросварных труб — наиболее часто используемых труб для свай — могут использоваться различные производственные процессы, в том числе электросварка сопротивлением, сварка плавлением и сварка оплавлением. Швы этих труб могут быть спирально-стыковыми, прямыми или спирально-нахлестными. Процесс изготовления этих труб начинается с горячекатаных листов или листов стали. В зависимости от производственного оборудования производится сборка трубы и сварка швов. По-видимому, нет преимущества одного процесса над другими для забивки трубчатых свай.

Трубчатые сваи с закрытым концом могут быть заполнены бетоном или оставлены незаполненными, или заполнены конструкционной формой в дополнение к бетону, а затем вставлены в скальную породу. Если необходима несущая способность со всей площади носка сваи, то носок сваи следует закрыть либо пластиной, либо коническим наконечником. Поскольку трубчатые сваи обычно забиваются из оголовка сваи, оправки для этой цели обычно не используются. Когда один конец трубчатой ​​сваи оборудован запирающим устройством, свая становится вытесняющей и хорошо работает как висячая свая, особенно в рыхлых песках.При забивке с открытым или закрытым концом она также может работать в качестве опорной сваи большой грузоподъемности.

Трубчатые сваи с открытым концом используются, когда ожидается интенсивное забивание. Эти трубы могут быть оснащены специальным башмаком, который увеличивает толщину в области носка, чтобы уменьшить нагрузку и повреждение. Во время вождения материалы плаггера должны быть удалены, чтобы облегчить вождение. Трубчатые сваи с открытым концом также можно частично вбить в горную породу на крутом склоне скальной породы или там, где требуется фиксация сваи у основания.Трубчатые сваи, которые были забиты с открытым концом, могут быть заполнены бетоном после очистки пробки, обратной засыпки песком или игнорирования пробки.


При проходке через плотные материалы сваи с открытым концом могут образовывать грунтовые пробки, которые могут привести к тому, что свая будет вести себя как свая с закрытым концом, и значительно увеличить несущую способность носка сваи. В этих ситуациях заглушку не следует удалять, если только свая не будет заполнена бетоном. Если трубчатая свая не заполнена бетоном, то образование грунтовой пробки не следует учитывать при определении несущей способности конца сваи.

Трубчатые сваи с открытым концом обычно используются при установке морских нефтяных платформ независимо от того, забиваются ли они с поверхности или под воду. При таком использовании сваи в первую очередь предназначены для подъемных нагрузок из-за воздействия волн или ветра на конструкцию. Если пробка ворса, образующаяся во время сушки, не затрудняет забивку сваи, пробка, как правило, не удаляется.

Когда свая или группа свай будут подвергаться горизонтальным нагрузкам и изгибающим моментам, таким как удары судна и размыв крупных конструкций, рекомендуется использовать сваи с открытым концом.Трубчатые сваи также являются наиболее эффективными колоннами из-за вращения с открытым концом, и их следует учитывать в ситуациях, когда важна прочность отдельно стоящих колонн. Эти сваи особенно хорошо подходят для оловянных сейсмических ситуаций, когда разжижение и другие факторы влияют на конструкцию глубоких фундаментов. В этих приложениях размер сваи может достигать 3000 миллиметров в диаметре, и может потребоваться добавление к трубчатым сваям.

Коррозия стальных свай

Для всех типов стальных свай необходимо учитывать коррозию.В частности, если на линии разбрызгивания находится морская вода, коррозия может стать особенно проблематичной. Пресная вода обычно медленно разъедает сталь, если только в ней нет загрязняющих веществ.

Катодная защита может быть полезной, но может оказаться неэффективной в зоне брызг, если сталь не всегда влажная. На этих участках может быть предпочтительнее бетонная оболочка.

Краска также может обеспечить защиту, если выбран правильный материал, сталь должным образом очищена и краска наносится, когда сталь сухая и теплая.Металлизированные алюминиевые покрытия также могут быть полезны для защиты стальных трубопроводов в морской воде. Эти покрытия могут применяться в промышленных масштабах на специализированных предприятиях.

Литая сталь естественно устойчива к ржавчине, поэтому литая стальная защита носка стальных труб редко ржавеет в какой-либо степени. Поскольку металл подвергается коррозии только в присутствии кислорода, точки забивных свай обычно хорошо защищены в земле, и защитное покрытие обычно не требуется.

Бетонные сваи

В бетонных сваях сам бетон является основным конструкционным материалом для сжимающих нагрузок.Поскольку бетон плохо сопротивляется растягивающей нагрузке, если бетонная свая будет подвергаться прямому растяжению или изгибу, необходимо добавить сталь, чтобы противостоять этим нагрузкам.

Бетонные сваи могут быть сборными или монолитными в зависимости от способа изготовления. Предварительно отлитые сваи формируются на литейной платформе, а затем отверждаются перед установкой на место. Они могут быть изготовлены из обычных стальных стержней, высокопрочных стержней или проволоки или из высокопрочных стержней или проволоки, натянутых через каналы.Набивные сваи забиваются в заранее подготовленную выемку на бетонной площадке. В результате бетон не подвергается воздействию движущих сил.

Сваи из монолитного бетона

В то время как монолитные бетонные сваи обычно устанавливаются путем помещения бетона в вырытое отверстие в земле, отверстие также может быть облицовано стальной оболочкой или кожухом, который может быть временным или постоянным. При заполнении бетоном сваи из стальных труб могут быть классифицированы как монолитные бетонные сваи.Предварительное определение длины сваи не так важно для этого типа сваи, так как требуемая длина сваи может быть легко изменена во время установки.

Этот тип сваи может быть установлен с нашей без оправки, в зависимости от толщины стенки сваи. Оправка позволяет забивать сваи с относительно тонкими стенками, в то время как сваи без оправки обычно имеют более толстые стенки. Для последних бетон помещается в забивную оболочку и является основной основой конструктивной прочности свай.Подрядчики, использующие этот метод, могут избежать расходов на оправки, но они будут платить больше за более тяжелую стальную оболочку.

Наиболее часто используемым типом забивной оправки является свая Raymond Step-Taper. Эта свая собирается из коротких отрезков гофрированных стальных оболочек. На месте объединенные отрезки оболочки натягиваются на коническую оправку, которая затем ступенчато совмещается с оболочкой. Когда головка оправки забивается, и оправка, и оболочка вбиваются в землю. Затем оправку можно извлечь, а оболочку можно заполнить бетоном.В этом приложении сталь действует как форма для бетона и не предполагается, что она несет какую-либо часть приложенной нагрузки. Также доступны другие типы забивных свай, которые могут быть менее экономичными, чем ступенчатые сваи, поскольку сужающаяся форма позволяет использовать меньше бетона и потенциально более короткие длины для достижения той же несущей способности.

Однотрубные сваи

достаточно жесткие, чтобы их можно было забивать головкой, благодаря использованию толстостенной стали с продольным оребрением в процессе холодной штамповки.Однотрубные сваи аналогичны трубчатым сваям с более легкими стенками, а также монолитным сваям с приводом от оправки с точки зрения трения и применения на концевых опорах. Эти сваи рассчитаны на то, что и бетон, и сталь выдержат приложенную нагрузку.

Также можно использовать сваи из уплотненного бетона

. В этом методе используется тяжелая съемная оболочка трубы и загрузка специальной бетонной смеси с тяжелым ударным молотом, вбивающим сухую бетонную смесь в грунт внутри трубы. Когда смесь опускается, она тянет за собой трубу.Как только желаемая высота достигнута, труба фиксируется, а бетонная смесь выбивается из основания, где она образует компактную глыбу. Оттуда ворсовая оболочка набивается на головку луковицы. Эта свая лучше всего подходит для сыпучих грунтов.

Композитные сваи, объединяющие два типа свай одной длины , могут состоять из разных материалов, например, из легкой металлической оболочки, заполненной монолитным бетоном, и деревянной сваи. Этот тип сваи обеспечивает экономию древесины ниже уровня грунтовых вод, а также долговечность бетона выше.Другая композитная свая представляет собой оголовок сваи-оболочки с трубчатым дном, что позволяет использовать длину и проникающую способность трубы при низкой стоимости монолитного бетонного оголовка. Предварительно напряженные бетонные сваи в сочетании с двутавровым стержнем также могут обеспечивать защиту носка и способствовать проникновению сваи.


Сборные и предварительно напряженные бетонные сваи

Сборные и предварительно напряженные бетонные сваи могут быть изготовлены различными способами.Их часто отливают с полым сердечником для уменьшения веса, при этом головка и носок сваи отлиты сплошным способом. Полое ядро ​​можно использовать для размещения контрольно-измерительных приборов при строительстве или для определения повреждения сваи. Сборные железобетонные сваи обычно имеют постоянное поперечное сечение, но могут иметь коническую вершину. Хотя бетонные сваи не подвержены коррозии, они могут быть повреждены некоторыми типами химических веществ, электролитическим воздействием или окислением. Можно наносить специальные покрытия или использовать специальные цементы для защиты от химического воздействия.

Сборные сваи должны быть подобраны по пропорциям, отлиты, вылечены, усилены и обработаны, чтобы противостоять нагрузкам, возникающим как при погрузочно-разгрузочных работах, так и при забивке, а также нагрузкам на конструкцию. По этой причине в деталях конструкции должны быть указаны соответствующие точки подъема и опоры для каждой длины сваи.

Железобетонные сваи изготавливаются из бетона и имеют каркас из стальной арматуры для армирования. Эти сваи более подвержены повреждениям при обращении и повреждениям, по сравнению с предварительно напряженными сваями.По этой причине они редко используются в Соединенных Штатах.

Предварительно напряженные бетонные сваи изготавливаются аналогично железобетонным сваям, за исключением того, что предварительно напряженная сталь заменяет продольную арматурную сталь. Это может быть прядь или проволока, которые натянуты. Эта сталь затем заключена в обычную стальную спираль. Эти сваи можно сделать легче и длиннее, чем обычные железобетонные сваи той же жесткости.

Предварительно напряженные бетонные сваи могут быть предварительно напряжены или подвергнуты дополнительному напряжению.Предварительно напряженные сваи чаще всего отливают на всю длину в постоянных бетонных основаниях, в то время как сваи с последующим натяжением обычно изготавливают секциями, а затем собирают и предварительно напрягают до требуемой длины сваи либо на заводе-изготовителе, либо на стройплощадке. Основное преимущество предварительно напряженного бетона свай в отличие от обычных армированных свай в том, что они более долговечны. Поскольку бетон постоянно сжимается, микротрещины остаются плотно закрытыми. Кроме того, растягивающие напряжения, которые могут развиваться при определенных условиях движения, менее критичны.Предварительно напряженные сваи лучше всего подходят для висячих свай в песке, глине и гравии.

Предварительно напряженные цилиндрические сваи представляют собой сваи с последующим натяжением, которые отлиты методом центрифугирования в виде секций, затем соединены пластичным шовным герметиком перед последующим натяжением по длине. Специальный бетон AA используется в процессе, который обеспечивает высокую плотность при низкой пористости. В результате этот тип сваи практически непроницаем для влаги и обладает высокой устойчивостью к проникновению хлоридов. Этот тип свай чаще всего используется для морских сооружений или сухопутных эстакад.

Предварительно напряженные центрифугированные бетонные сваи — это относительно новый тип свай, состоящий из цилиндрической сваи с пустотой. Это похоже на цилиндрические сваи, но с другим процессом производства.

Деревянные сваи

Деревянные сваи использовались в Северной Америке с середины 1750-х годов и используются по сей день. В то время как промышленные материалы добились значительных успехов, деревянные сваи по-прежнему имеют решающее значение для конструкции фундамента. Более 90% деревянных свай, используемых сегодня, изготовлены из южной сосны и пихты Дугласа, при этом некоторые специальные породы древесины импортируются из тропических районов для морских свай из-за устойчивости к гниению и поражению морскими мотыльками.Сваи из пиломатериалов используются редко, предпочтительнее круглая и коническая форма.

Деревянные сваи имеют ряд преимуществ, в том числе низкую стоимость на тонну грузоподъемности, возобновляемые запасы, доступные в различных длинах и размерах, простоту обращения и забивки, коническую форму и характеристики полного смещения для увеличения емкости грунта при более коротких длинах, а также прочность. при растяжении и изгибе. Тем не менее, деревянные сваи не могут быть сращены для увеличения длины, они более уязвимы к повреждениям при вождении, уязвимы к износу, если не обработаны, и обладают упорными свойствами в отношении прочности, размеров и длины.

Древесные сваи могут обрабатываться как чистолущеные, со всей удаленной внешней корой и 80% внутренней коры, грубо лущенные, со всей удаленной внешней корой, или нелущенные. Если ворс в дальнейшем будет обрабатываться консервантами, его необходимо очистить от кожуры. Во многих случаях деревянные сваи устанавливаются неочищенными и необработанными, как правило, для использования во временных сооружениях или с коротким сроком службы. Однако большинство деревянных свай в настоящее время обрабатывают химическими веществами, чтобы продлить срок их службы.

Древесина, используемая для укладки свай, должна быть прочной и не иметь следов гниения и повреждений насекомыми.Следует провести осмотр для выявления других потенциальных проблем, таких как расслоение древесины поперек годичных колец (проверка), расслоение годичных колец по окружности (тряска), расслоение древесины по длине годичные кольца (разрыв), узлы и прямолинейность.

Деревянные сваи, которые постоянно намокают из-за их расположения ниже уровня грунтовых вод, могут иметь неограниченный срок службы. Однако, если деревянные сваи подвергаются колебаниям уровня грунтовых вод или поражению насекомыми, грибками или морскими древоточцами, они могут проявляться на фоне разрушения.В этих ситуациях может потребоваться обработка консервантом. Это включает в себя введение креозота для сохранения древесины. Решение об использовании пропитанной древесины следует принимать после рассмотрения условий, в которых будет забиваться свая. Например, сваи, которые забиваются в колеблющиеся грунтовые воды, должны быть полностью обработаны консервантами, включая креозот, раствор креозотовой смолы, креозотовую нефть, пентахлорфенол, аммиачный арсенат меди и хроматидный арсенат меди, чтобы предотвратить попадание влаги в древесину, чтобы предотвратить гниение и создание неблагоприятной среды для дереворазрушающих организмов.Деревянные сваи, используемые на суше в пресной воде, могут потребовать различных консервирующих обработок.

Деревянные сваи широко используются в соленой и солоноватой воде для морского строительства. Однако древоточцы, в том числе моллюски и ракообразные, питаются и живут в необработанной древесине. В более теплых водах некоторые методы лечения, такие как креозот, могут оказаться неэффективными. Двойная обработка растворимых в воде солей металлов креозотом может помочь защитить деревянные сваи в соленой или солоноватой воде.

Особая древесина также может использоваться для строительства береговой линии, которая служит как сваями, так и частью самой конструкции, включая деревянные пирсы и доки, причалы, дельфины и кранцы.Одной из таких особенных пород древесины является Greenheart, которая выращивается в Гайане, Южная Америка. Эта древесина отличается особой плотностью и до 3 раз прочнее пихты Дугласа и южной сосны при изгибе и сжатии. Он также содержит алкалоидное вещество, которое удерживает морские организмы от нападения. Его плотность является дополнительным отпугивающим фактором для мотыльков. Учитывая стоимость и ограничения поставок этой древесины, она обычно не используется для изготовления чистых фундаментных свай.

Пластиковые сваи

Несмотря на то, что существуют методы защиты как бетонных, так и деревянных свай от гниения и деградации, существуют пределы того, насколько хорошо их можно защитить.Для решения этих проблем, особенно в системах морских отбойных устройств и доковых свай, можно использовать круглые сваи из переработанного пластика. Эти сваи изготавливаются из переработанного пластика диаметром от 8 дюймов до 23 футов и длиной до 120 футов. Эти пластиковые сваи имеют армирующий каркас из стали, стекловолокна или их комбинации. Место трубы в центре пластиковой сваи также может служить усилением. Некоторые варианты пластиковых свай могут иметь и квадратное сечение. Пластиковые сваи рассчитаны на то, чтобы выдерживать как осевые, так и поперечные нагрузки, в том числе удары с корабля, и могут быть установлены ударным молотом любого типа.

Выбор типа сваи

Существует ряд факторов, которые необходимо учитывать при выборе типа сваи, исходя из конкретных условий и требований проекта. Например, для рыхлого менее связанного грунта коническая свая будет создавать максимальное поверхностное трение. Для глубокой мягкой глины грубые бетонные сваи увеличат адгезию и скорость рассеивания поровой воды.

Другие факторы, которые следует учитывать, включают вибрационное повреждение от забивных свай, ограничения по размеру забивного оборудования из-за удаленности места проведения работ, доступность определенных материалов, использование более коротких секций свай при работах на воде из-за ограничений по перемещению свай и крутой рельеф, который делает использование определенного свайного оборудования либо дорогостоящим, либо невозможным.

Во многих случаях возможно использование нескольких различных типов свай. В этих случаях окончательный выбор должен основываться на анализе затрат, который включает общую стоимость всех вариантов. Это включает в себя неопределенность в выполнении, стоимость программы нагрузочных испытаний, задержки и разницу в стоимости других элементов конструкции, таких как оголовки свай.

Шпунтовые сваи

Шпунтовые сваи представляют собой конструктивные элементы, которые при соединении друг с другом образуют непрерывную стену.Обычно они используются либо для удержания земли, либо для исключения воды. Блокировочные устройства, образующиеся при изготовлении, обеспечивают непрерывность стены. Существует ряд различных материалов, которые можно использовать для шпунтовых свай, как описано ниже. Сталь является наиболее распространенным выбором, учитывая ее доступность, относительную прочность и простоту хранения, обращения и установки.

Фото предоставлено: APE

Стальной шпунт

Стальной шпунт обычно доставляется на строительную площадку предварительно заказанной длины и укладывается в штабели, готовые к использованию.Затем отдельные части сваи или пары, которые предварительно сцеплены, устанавливаются путем забивки ударными молотами, гидроабразивной струей или вибраторами. Листы продеваются друг к другу во время установки и забивки так, что образуется сплошная стена. Эта стена является относительно грунтовой и водонепроницаемой.

В этом качестве шпунт действует как балка под нагрузкой. Таким образом, он должен сопротивляться изгибу. В некоторых случаях способность сопротивляться изгибу не так критична, как прочность блокировки.

Современные стальные шпунтовые сваи состоят из ряда высокопрочных Z-образных, U-образных и прямых профилей. Удачная шпунтовая свая должна иметь как прочность, так и форму, чтобы выдерживать ударную нагрузку, и должна содержать свободно скользящие замки, позволяющие одному листу быть постоянно соединенным с соседним. Он также должен быть достаточно прочным, чтобы обеспечить желаемый срок службы, и иметь структурную способность противостоять ожидаемым нагрузкам.

Стальной шпунт может использоваться в различных областях.Это могут быть искусственные острова, коффердамы, переборки, отсекающие стены, стены сухого дока, подпорные стены, доки для барж, швартовные и разворотные ячейки, стены навигационных шлюзов, дамбы, стены от наводнений и защитные ячейки мостов.

Стальные шпунтовые сваи

Z-типа — самый прочный и эффективный тип стальных шпунтовых свай. Эти сваи напоминают широкополочные балки со стенкой и двумя полками. Блокировки расположены на фланцах на наибольшем расстоянии от нейтральной оси. Это обеспечивает модуль сопротивления изгибающим движениям.По этой причине Z-формы чаще всего используются для более тяжелых строительных проектов. Однако их можно использовать с U-образными формами для более легкой работы. Для этой цели также можно использовать более легкие Z-образные формы.

Замки на Z-образных шпунтовых сваях обеспечивают свободное скольжение и целостность во время забивки. Большинство Z-образных свай используются для возведения прямых стен. По этой причине обычно нет необходимости в гарантированном качании или прогибе между листами. В зависимости от страны производителя Z-образные шпунтовые сваи могут иметь различные типы замкового механизма, включая шаровой шарнир, одинарную челюсть, двойную челюсть, большой палец и палец, двойной крюк и крюк и захват.Даже если блокировки кажутся одинаковыми, подрядчики не должны предполагать, что листы могут быть смешаны во время работы. Замки более тяжелых шпунтовых свай не могут сцепляться с более легкими сваями.

Поскольку Z-образные сваи обладают высокой внутренней прочностью, с ними обычно можно обращаться и транспортировать с меньшим риском повреждения по сравнению с другими типами листов. Однако замки Z-типа не подходят для сращивания.

Шпунтовые сваи можно вытаскивать после временного использования с очисткой и восстановлением замков.По этой причине есть возможность сдачи шпунта во временное пользование.

Арочные и U-образные сваи используются реже, чем Z-образные, потому что они не так эффективны. Это связано с тем, что замки расположены по средней линии стены, что снижает прочность стены до свойств цельного листа. За исключением очень неглубоких арочных форм, используемых в основном для круглых ячеек, горячекатаные арочные шпунтовые сваи не производятся в Соединенных Штатах, но могут быть доступны у европейских и японских производителей.Хотя они менее эффективны, чем Z-образные сваи, с ними легче работать в полевых условиях из-за более слабой блокировки. Арочная стенка и U-образные листы также могут быть легче склеены для увеличения длины. Сваи арочной формы в основном используются для более легких конструкций, таких как укрепление траншей, легкие переборки, неглубокие подпорные стены и перегородки.

Плоские и неглубокие арочные шпунтовые сваи используются для круглых отдельно стоящих конструкций, известных как заполненные ячейки. При использовании в этих целях листы подвергаются кольцевому натяжению из-за внутреннего давления оставшейся почвы.Поэтому замки специально рассчитаны на эти нагрузки. При использовании для создания этих бочкообразных конструкций отдельные листы напоминают бочкообразные клепки. Плоские и неглубокие сваи арочного типа имеют плоские профили, поэтому они не удлиняются и не сплющиваются поперек арки.

Плоские листы навинчиваются с помощью блокировок большого пальца и пальца для непрерывного соединения друг с другом вокруг шаблона круглой направляющей. Затем ствол клетки заполняют такими материалами, как песок или камень.Эти заполненные ячейки обычно строятся на камне, твердой глине или забиваются в песок или гравий. Хотя они могут использоваться в качестве искусственных островов, дельфинов или причальных сооружений, их основное применение — строительство коффердамов и переборок, пирсов или других сооружений на набережной. Когда вода глубокая и нагрузки высокие, отдельные ячейки строятся и соединяются друг с другом с помощью промежуточных соединительных ячеек, в результате чего получается сплошная стена из стали и наполнителя. Эти перемычки можно демонтировать с повторным использованием свай, хотя гарантии производителя обычно распространяются только на первое использование.

Анкерные системы

Опора стены из шпунта обеспечивается анкерной системой в верхней части стены. Таким образом, реакция передается от стены к анкерам через перекладины из конструкционной стали, которые обычно крепятся к задней части стены с помощью болтов. Уэльсы обычно размещаются на внутренней стороне стены и состоят из двух каналов, расположенных спиной к спине, с прокладками.

Анкерные стержни, расположенные через равные промежутки, проходят от лицевой стены через сваи к анкерной стене или анкерным сваям в задней части.Расстояние между этими шпалами обычно кратно расстоянию, на котором проезжает пара шпунтовых свай. Это упрощает установку. Стяжки изготавливаются из стальных стержней с расставленными концами, чтобы обеспечить дополнительный металл на резьбе, а затем собираются на рабочем месте с помощью удерживающих пластин, гаек, шайб и талрепов. Их следует располагать как можно ближе к отметке низкого уровня воды, чтобы уменьшить пролет между опорами, но устанавливать над водой для облегчения монтажа. Рельсы должны быть как покрытыми, так и обернутыми для защиты от коррозии и перенапряжения из-за осадки грунта.

Системы грунтовых анкеров

и натяжные сваи с двутавровыми сваями также могут использоваться для анкеровки переборок. Когда за стеной недостаточно места для установки обычной системы анкерных стержней, можно использовать заземляющие анкеры. Они используют метод наклонного бурения для установки высокопрочных стальных стержней или кабеля между стеной и скалой или устойчивым грунтом на более низкой высоте. Затем анкер заливается на место. Стальные двутавровые сваи могут быть забиты на тесто, а затем прикреплены к системе киля. Эти сваи затем работают как натяжные сваи.

Компания GeoQuip предоставила компании Bryant Structures комплект вибромолотов HPSI 260 для установки перемычки в Зуни, штат Вирджиния. Фото предоставлено: GeoQuip

Временные перемычки

Чтобы не допустить проникновения воды на строительную площадку, когда постоянное сооружение строится в сухом месте, почти всегда используются штучные шпунтовые сваи. Для этой цели могут быть использованы прямостенные коффердамы, состоящие из замкнутой стены квадратного или прямоугольного сечения из шпунтовых свай. На воде используются обычные системы крепления, чтобы внутренняя часть коффердамов оставалась чистой.На суше можно использовать земные или каменные анкеры.

Реакции обшивки создают нагрузки на сваи, которые действуют как балки на опорах. Нагрузки на валы должны включать торцевую тягу от других элементов яруса. Поперечные ярусы должны быть выполнены в виде колонн и расположены таким образом, чтобы они серьезно не мешали работам, происходящим внутри коффердама.

Алюминиевый шпунт Алюминиевые шпунтовые сваи

могут использоваться как в соленой, так и в пресной воде, и производятся в различных размерах, формах и толщинах.Существует ряд соображений, которые следует учитывать при принятии решения об использовании алюминиевых шпунтовых свай, в том числе достаточно ли они прочны, функциональны ли они, первоначальные и общие затраты в течение срока их службы, будет ли они хорошо выглядеть и как долго они будут служить. прошлой.

Одним из преимуществ алюминиевых шпунтовых свай по сравнению с другими типами шпунтовых свай является их малый вес и одно из самых эффективных соотношений прочности к весу среди всех типов строительных материалов. Учитывая небольшой вес, с этими шпунтами легко обращаться.Это также позволяет монтажникам работать в относительно узких местах. Исторически сложилось так, что подавляющее большинство (90%) алюминиевых свай применялось в условиях соленой воды без защитных покрытий. Если материал правильно установлен, то защитные покрытия, как правило, не требуются.

Один из самых больших вопросов, который нужно задать об использовании алюминиевых шпунтовых свай, заключается в том, будут ли они работать в конкретной среде. Алюминиевые сплавы могут противостоять коррозии при атмосферных воздействиях, пресной и соленой воде, а также хорошо работают при контакте с различными почвами.Его коррозионная стойкость обусловлена ​​защитной, невидимой оксидной пленкой на его поверхности. Даже если эта пленка разрушится, она сразу же начнет восстанавливаться при наличии кислорода. Пока эта оксидная пленка не повреждена и непрерывна или может реформироваться, металлический алюминий будет сохранять свою высокую коррозионную стойкость. Однако в некоторых условиях эта пленка может разрушаться или растворяться. Обычно это происходит в крайне неблагоприятных условиях окружающей среды, что приводит к травлению и/или точечной коррозии.

Чтобы определить, будут ли алюминиевые шпунтовые сваи хорошо работать на рабочей площадке, можно взять пробы грунта вдоль предполагаемой линии установки переборки, а также пробы воды в различных точках.Если результаты испытаний показывают, что либо почва, либо вода находятся за пределами безопасного диапазона для алюминия, то можно использовать защищенный алюминий, незащищенный алюминий или другой материал.

Виниловый шпунт

Относительно новый тип шпунтовых свай, виниловые сваи легкие, простые в установке и стойке, а также устойчивые к воздействию окружающей среды. Его можно использовать в различных приложениях и конфигурировать в различных цветах. Виниловый шпунт спроектирован так, чтобы быть устойчивым к атмосферным воздействиям, коррозионно-стойким, невосприимчивым к грибкам и морским буравчикам, экологически чистым, простым в установке и экономичным.Он идеально подходит для легких переборок, которые обычно используются в жилых, рекреационных и морских сооружениях.

Виниловый шпунт

доступен в нескольких конфигурациях, наиболее распространенной из которых является Z-образная свая, похожая на стальную сваю. Поскольку виниловый шпунт экструдирован, он может иметь большее разнообразие сечений, чем листовой прокат. Производители часто предлагают ребра жесткости и/или утолщения углов.

Виниловый шпунт

изготовлен из модифицированного поливинилхлорида (ПВХ).Это делает его подходящим для большинства морских сред. Этот винил также содержит УФ-стабилизатор, который уменьшает порчу из-за солнечного света. Виниловый шпунт имеет низкие показатели прочности и эластичности по сравнению с другими шпунтовыми материалами. Как и для любого другого типа пластика, свойства материала применить сложнее, чем с металлами. Прочность на растяжение может значительно варьироваться в зависимости от того, как пленка нагружена, и от времени. По этой причине следует внимательно следовать рекомендациям производителя по загрузке.

Этот тип сваи может быть установлен с помощью вибропогружателя, переносного воздушного компрессора или гидравлического отбойного молотка с листовым башмаком, ударного молота или водоструйного топлива с помощью высокопроизводительного насоса. Как и в случае с другими типами шпунтовых свай, виниловые шпунтовые сваи следует установить перед забивкой. Эту сваю можно установить вручную, учитывая ее малый вес, либо с помощью крана или экскаватора. Точный метод установки будет зависеть от условий рабочей площадки и предпочтений подрядчика.

Пултрузионная пленка из стекловолокна

Пултрузионные листы из стекловолокна — это относительно новый продукт, состоящий из высокоэффективной смолы со значительной прочностью на продольное растяжение и растяжение.Поскольку он протягивается через матрицу, которая формирует его форму, а не проталкивается, листы очень постоянны по допускам и свойствам от одного к другому.

Пултрузионный шпунт устойчив к коррозии, ультрафиолетовому излучению, атакам морских буравчиков и других разрушительных элементов. Эти листы также легкие, что в большинстве случаев упрощает установку.

Шпунтовые стены из пултрузионного стекловолокна спроектированы с использованием тех же принципов, что и другие типы шпунтовых материалов.Однако он более подвержен прогибу, чем стальной лист, поэтому следует соблюдать осторожность, чтобы не допустить чрезмерного прогиба. Он может быть более восприимчив к локальному выпучиванию и поперечному изгибу, которых можно избежать, ограничивая обычные напряжения изгиба и прогиба. Блокировочная прочность этого материала может быть недостаточной для некоторых применений, таких как коффердамы, поскольку поперечная прочность меньше продольной прочности. Обратная засыпка должна быть тщательно выбрана, чтобы избежать разрыва листов во время расширения из-за изменений в содержании воды, с дренажными отверстиями, просверленными в листовом покрытии для обеспечения дренажа.Пултрузионные шпунтовые сваи не должны упираться в скалу.

Пултрузионные шпунтовые сваи устанавливаются аналогично другим типам шпунтовых свай, как описано выше. Лучше всего установить перед поездкой. Если позволяют условия безопасности, это можно сделать вручную. В противном случае его можно установить с помощью крана или экскаватора. После того, как защитное покрытие забито, необходимо установить доски, оттяжки и заглушки.

Деревянная обшивка

Деревянные шпунтовые сваи можно использовать для небольших земляных работ, когда нет серьезных проблем с грунтовыми водами.Он может состоять из цельного бруса или досок или одинарного шпунта. В насыщенных почвах необходимо использовать более сложную форму деревянного шпунта, например, доски внахлест, скрепленные шипами или болтами. Например, система Уэйкфилда состоит из трех досок определенной толщины и ширины, соединенных в бутылки и/или соединенных шипами вместе с центральной частью, расположенной на один или несколько дюймов впереди других, чтобы образовать шпунт и паз.

Бетонные шпунтовые сваи Бетонные шпунтовые сваи

— это экономичный выбор для волноломов, волн и других сооружений на набережной.Они часто используются, когда сборные элементы будут включены в окончательную конструкцию или останутся на месте после строительства. Если сваи сборные, они обычно состоят из шпунтовой секции, армированной вертикальными стержнями и обручами.

Если сваи будут контактировать с морской водой, предварительное напряжение необходимо для закрытия мелких трещин. Хотя этот тип покрытия не является водонепроницаемым, пространство между сваями можно залить раствором. Конструкция шпунта и шпунта поможет сделать бетонную шпунтовую стену водонепроницаемой.После установки сваи щели промывают и заливают раствор в отверстие.

При разработке проекта, который включает в себя либо несущие, либо шпунтовые сваи, очень важно понимать различные доступные типы свай, а также их надлежащее использование. Хотя может быть более одного типа свай, которые можно использовать в конкретной работе, часто есть более экономичный выбор, основанный как на немедленных, так и на долгосрочных затратах. Тщательно изучив каждую альтернативу, можно сделать наилучший выбор как для настоящей, так и для будущей долговечности.

Посмотреть полную статью здесь.

Полевые испытания для исследования скорости проникновения свай, забиваемых с помощью вибрационной установки

Факторы, непосредственно влияющие на скорость проникновения свай, забиваемых с помощью вибрационной установки, обобщаются и классифицируются по семи аспектам: движущей силе, сопротивлению, амплитуде вибрации, потреблению энергии, превышению скорости. вверх в начале, сохранение отвеса сваи и замедление в конце, исходя из механизма и инженерной практики вибропогружаемой сваи.Чтобы выяснить, как эти факторы влияют на скорость проникновения сваи в трех основных факторах вибрационного погружения сваи: (i) забиваемая свая, (ii) выбранная система забивки и (iii) условия грунта, Проведены полевые испытания стальных шпунтовых свай, забиваемых вибрационным методом в различных грунтовых условиях. Задокументирована скорость проникновения трех различных типов шпунтовых свай, имеющих до четырех различных длин, установленных с использованием двух различных вибрационных систем.Сваи разной длины и типа, забиваемые с муфтой или без нее, имеют разную скорость проникновения. Рабочие параметры вибромолота, такие как движущая сила и амплитуда колебаний, оказывают большое влияние на скорость проникновения сваи, особенно на более поздних стадиях процесса погружения. Скорость проникновения свай, забиваемых в разные грунтовые условия, одинакова из-за разного сопротивления проникновению, включая трение вала и сопротивление пятки.

1. Введение

Вибрационная забивка свай является альтернативным методом установки свай, при этом свая крепится к вибромолоту и вставляется в землю за счет вертикальной вибрации.Этот метод используется во временных и постоянных системах фундаментов и подпорных сооружениях. По сравнению с ударным забиванием установка свай с вибрационным забиванием производит меньший шум и меньше повреждает сваю. При этом свая имеет значительно более высокую скорость проникновения в благоприятных грунтовых условиях [1–4]. Основными типами вибропривода являются свободновисящие, подвесные и экскаваторные [5].

В связи с этими преимуществами вибрационная техника применяется практически на всех типах грунтов, таких как пески и глины, даже в вечной мерзлоте в Арктике Аляски [6, 7] и в торфяных отложениях [8].Техника вибрационной забивки может использоваться для забивки различных типов свай, включая бетонные сваи, стальные листы и трубчатые сваи, а также некоторые современные шпунтовые сваи из композиционных материалов [9]. Предыдущие исследования были сосредоточены на инженерных вопросах, таких как несущая способность сваи [10–12], вибрации и осадки, передающиеся на грунт и конструкцию [13–23]. Кроме того, некоторые исследователи начинают изучать, как улучшить скорость проникновения сваи, чтобы ускорить ход строительства.

Три основных фактора играют роль в механике процесса вибрационной проходки: (i) забиваемая свая, (ii) выбранная система забивки и (iii) условия грунта.Свая может быть полностью описана ее материалом и геометрией. Систему вибрационного привода можно оценить на основе ее технических характеристик и рабочего диапазона. Грунтовые условия обычно характеризуют с помощью стандартных средств исследования, таких как СПИ, бурение и лабораторные исследования. Очевидно, что вибрационная забивка сваи представляет собой очень сложный процесс, и на скорость проникновения сваи влияет большое количество переменных, связанных с этими тремя факторами. В некоторых областях была завершена значительная предыдущая работа, включая интерпретацию полевых записей, использование упрощенных теоретических и численных моделей, а также использование лабораторных моделей.

Компания Viking [5] провела натурные испытания стальных шпунтовых свай, забиваемых системой с поводком, в относительно однородных грунтовых условиях, состоящих в основном из илистого песка и песка. Были проиллюстрированы кривые скорости проникновения свай с муфтой и без нее и глубины проникновения, а также объяснена причина низкой скорости проникновения на начальной глубине. Уэнхам и др. [24, 25] установили взаимосвязь между скоростью проходки и расходом энергии в процессе проходки посредством многочисленных натурных испытаний на шпунтовых сваях большого размера.Ли и др. [26] провели натурные испытания стальных шпунтовых свай, забиваемых свободновисящей системой в грунтах, стратифицированных пылеватым песком и пластичной глиной. Измеренная скорость проходки сравнивалась с прогнозным значением, полученным по разработанной программе и GRL-WEAP.

Фенг и Дешам [27] использовали программу конечных разностей, FLAC, для моделирования системы свая-молот-грунт, в которой несколько переменных, включая прочность грунта, угол трения сваи-грунта, коэффициент бокового давления грунта, рабочую частоту молота, смещение вес, центробежная сила молота и заделка сваи были исследованы для оценки их относительной важности в скорости проникновения сваи.

Проведя лабораторные испытания в сухих несвязных грунтах, Роджер и Литтлджон [28] исследовали технику медленного вибрационного забивания и обнаружили, что скорость проникновения увеличивается с увеличением амплитуды смещения и дополнительной силы вибрации. О’Нил и др. [29] использовали крупномасштабную лабораторную испытательную систему для исследования влияния параметров грунта, включая размер и относительную плотность частиц, а также условия напряжения на месте, а также вибромолота, состоящего из веса смещения, эксцентрикового момента и частоты, на скорость проходки. свай и установили, что наибольшее влияние на скорость оказывает относительная плотность грунта, а оптимальная частота составляет 20 Гц.На основании того же теста Vipulanandan et al. [30] установили связь между несущей способностью и скоростью проникновения свай и сравнили результаты с формулами, предложенными Шмидом и Дэвиссионом. Чен и др. [31] использовали мелкомасштабные испытания для имитации вибрационного забивания сваи в насыщенные пески на высоких частотах и ​​обнаружили, что более высокие частоты вызывают более низкие значения прочности на разжижение насыщенного песка, что может привести к уменьшению времени проникновения.

Несмотря на это, всесторонних исследований влияния скорости проникновения свай, забиваемых методом вибрационной забивки, немного.В этом исследовании факторы, непосредственно влияющие на скорость проникновения свай, обобщаются и классифицируются по семи факторам из механизма и инженерной практики забивки свай. Проведены полевые испытания стальных шпунтовых свай, забиваемых вибрационным методом в различных грунтовых условиях. Задокументирована скорость проникновения трех различных типов шпунтовых свай, имеющих до четырех различных длин, установленных с использованием двух различных вибрационных систем. Изучено, как эти семь факторов прямого действия влияют на скорость проникновения сваи через трех участников процесса вибропроходки.

2. Классификация факторов

Факторы, непосредственно влияющие на скорость проникновения свай, забиваемых методом вибрационной забивки, обобщены и классифицированы по механизму и инженерной практике забивки свай, как показано в таблице 1. серия Тип Тип Объяснение Связанные факторы


Водительская сила Сила вибрационного молотка передает на ворс. Свойства вибропогружателей, включая момент инерции и угловую частоту. Сопротивления Итоговое сопротивление вала, сопротивление схождения и трение сцепления. Грунтовые условия и размер границы раздела свая-грунт. Амплитуда колебаний Связана со временем разжижения и деградации окружающих грунтов. Свойства вибропогружателей и свай, а также грунтовые условия. Энергозатраты Возникающие из-за боковой вибрации сваи в процессе погружения. Свойства длины и сечения свай, а также грунтовые условия. Разгон в начале Время работы вибропривода от пуска до стабильной работы. Характеристики вибрационных приводных систем и навыки операторов. Удержание сваи по вертикали Операторы обычно уменьшают скорость проходки для поддержания сваи по вертикали. Тип виброзабивных систем и тип свай, а также квалификация операторов. Замедление в конце В конце проходки операторы часто сознательно снижают скорость проходки. В основном относятся к коротким сваям, забиваемым в мягкие грунты.

Фактор через коэффициент исходит из кинематической характеристики процесса погружения сваи с помощью вибратора, и первые три фактора являются основными факторами, влияющими на скорость проникновения свай, и фактор оказывает очевидное влияние на длинные сваи эксплуатировался в сложных грунтовых условиях.Фактор за коэффициентом выведен из инженерной практики виброзабивки свай в строительстве, коэффициенты и оказывают заметное влияние на сваи, забиваемые в условиях мягкого грунта, а коэффициент оказывает очевидное влияние на длинные сваи или сваи, забиваемые с муфтой.

3. Полевые испытания

Чтобы выяснить, как эти семь факторов прямого действия влияют на скорость проникновения сваи через три участника процесса вибропогружения, были проведены полевые испытания стальных шпунтовых свай, забиваемых вибропогружателями, при высокой Строительная площадка скоростной железной дороги, расположенная в городе Циндао, провинция Шаньдун.

3.1. Сваи

Стальные шпунтовые сваи Ларсена U-образного типа производства SUMITOMO METALS используются в испытаниях, их форма показана на рис. 1. выбраны, а их основные данные о свойствах сечения, включая ширину, высоту, толщину, площадь, периметр, момент инерции, модуль сечения, радиус инерции и удельную массу, показаны в таблице 2. Кроме того, четыре различных длинных сваи Ларсена-IV состоящие из 3 м, 6 м, 9 м и 12 м.Каждая свая маркируется через каждые полметра.

1582

Тип мм мм мм см 2
см
см 4 см 3 см кг /м

Ларссен-III 400 125 13,0 06,485 2220 223 5,39 60,0
Ларсен-IV 400 170 15,5 96,99 154,80 4670 362 6,94 76,1
Larssen- V 500 200 24,3 133,8 175,13 7960 520 7,71 105

свая рассматривается как твердое тело , а скорость проникновения в головку и затылок сваи постоянна.Викинг и Бодаре [32] использовали в качестве эмпирического правила при определении системы с вибратором и модельной сваей длиной как твердое тело, где — период вибрации, а — время, необходимое для прохождения волны напряжения. взад и вперед. можно рассчитать как , где – длина сваи, при которой максимальное значение при испытаниях составляет 12 м, а – скорость волны напряжения, значение которой для стали составляет около 5100 м/с. Для вибрационной системы инструментального испытания оно составило 0,02  с и было рассчитано как 0,0047  с, поэтому его можно подтвердить для контрольного испытания.

3.2. Вибрационные приводные системы

Для испытаний были выбраны два различных типа приводных систем экскаватора и подвесная система. Система привода экскаватора представляет собой модифицированный экскаватор, оснащенный гидромолотом вместо ковша; кроме того, чтобы завершить забивку длинных свай, экскаватор часто удлиняет свою стрелу и увеличивает балансировочный вес, как показано на рисунке 1. Экскаватор EX450 с молотом CF330 (далее EX450) и экскаватор EX470 с молотом CF350 (далее до EX470) принимаются в испытаниях.Свободновисящая система состоит из гусеничного крана и электрического вибромолота ДЗ120А (см. рис. 2).


(a) Система привода экскаватора
(b) Система свободного подвеса
(a) Система привода экскаватора
(b) Система привода свободного подвеса

Независимо от системы привода экскаватора или свободного подвеса подвесной системы, основной частью является вибромолот, который состоит из трех основных частей: массы смещения, возбудителя и зажима, а вертикальная вибрационная сила создается парой неуравновешенных вращающихся масс, расположенных в возбудителе.Основные данные трех вибрационных молотков в разных системах вождения показаны в таблице 3.


тип CF350 CF350 DZ120A
Номинальная мощность KW) 120
3500 3500 3500 1050
силу (кн) 500 550 658
Excentric момент (кгм) 3.71 4,08 53,40
Амплитуда (мм) 4,37 4,70 11,6
Динамическая масса (кг) 1100 1250 5500
Статическая масса (кг ) 1550 1550 1500

3. Почвенные условия

Выбраны три участка рядом с железной дорогой, участок 1 рядом с участком 2, а участок 3 находится примерно в двух километрах от других.Почвенные условия, встречающиеся на участках 1 и 2, обычно состоят из обратной засыпки, мелкого песка, илистой глины с различным количеством фрагментов морских раковин и крупнозернистого песка. То, что на участке 3, как правило, состоит из обратной засыпки, илисто-алевритовой глины, глины, гравийного песка и пелитового алевролита. Толщина каждого слоя почвы и -значения с глубиной на тестовых участках измеряются, как показано на рисунке 3. Уровень грунтовых вод находится на два метра ниже поверхности земли.


3.4. График испытаний

В процессе забивки свай можно сделать вывод, что, во-первых, вибропогружатель зажимает и поднимает сваю, после регулировки вертикальности сваи, и забивает ее в грунт за счет вибрации вибромолота.

Секундомеры с точностью до 0,01 с используются для регистрации времени проникновения, и фиксируется время на полметра проникновения сваи; кроме того, закреплена камера для записи процесса погружения сваи для последующего контроля. Скорость проникновения сваи с глубиной проникновения можно рассчитать по времени проникновения.

Проводится тринадцать серий испытаний, в каждой из которых параллельно забиваются три сваи. Классификация представлена ​​в таблице 4.


серии Test Site Sace Type Tire Type Куча длиной Сцепление Система вождения Оператор Время проникновения
1 # Ларсен-IV 3 Без EX450 Квалифицированные 10,48
B 1 # Ларсен-IV 6 Без EX450 Квалифицированный 14.08
С 1 # Ларсен-IV 9 Без EX450 Квалифицированные 19,37
D 1 # Ларсен-IV 12 Без EX450 Квалифицированные 44,36
F 1 # Ларсен-V 9 Без EX450 Квалифицированные 23,12
G 1 # Ларссен -III 9 Без EX450 Квалифицированный 18.59
Н 1 # Ларсен-IV 9 С EX450 Квалифицированные 37,46
J 2 # Ларсен-IV 12 Без EX450 Квалифицированные 34,26
К 2 # Ларсен-IV 12 Без EX470 Квалифицированные 28,72
л 2 # Ларссен -IV 12 Без EX450 Новый 40.22
Q 3 # Ларсен-IV 12 Без EX450 Квалифицированные 479,41
R 3 # Ларсен-IV 12 Без EX470 644.11 644.11
S 3 # 3 # Larssen-IV Без без БЕСПЛАТНО 672.41

4. Результаты испытаний и анализы
4.1. Процесс погружения

На рис. 4 показаны скорости проникновения свай в сериях от A до D с указанием глубины проникновения, которые соответствуют разной длине свай. В той же серии кривые трех свай подобны, и вычисляется среднее значение, представляющее результат испытания.

В целом прочность грунта увеличивается с глубиной, а сопротивление проникновению свай постепенно увеличивается.Взяв в качестве примера сваю длиной 12 м, изменение скорости проходки с глубиной проникновения можно разделить на три стадии, которые включают (i) фазу увеличения, (ii) стабильную фазу и (iii) фазу снижения. В начале скорость проходки увеличивается с глубиной проходки из-за низкого сопротивления грунта и процесса нормализации работы вибромолота с пускового периода. При этом скорость проходки приблизительно остается постоянной, поскольку сопротивление грунта остается стабильным, а вибромолот работает в штатном режиме.Наконец, скорость проникновения значительно уменьшается с глубиной проникновения из-за заметного увеличения сопротивления ствола и носка сваи, когда свая сталкивается со слоем крупнозернистого песка.

4.2. Влияние свай

Задокументирована скорость проникновения трех различных типов шпунтовых свай, имеющих до четырех различных длин, забиваемых с муфтой или без нее.

4.2.1. Длина сваи

На рис. 5 показана скорость проникновения различных длинных свай, меняющаяся в зависимости от глубины проникновения.При глубине заглубления менее 3 м скорость сваи длиной 3 м меньше, чем у других из-за влияния фактора (). При глубине проникновения от 4 до 6 м средние скорости свай длиной 6, 9 и 12 м составляют 616,3 мм/с, 557,6 мм/с и 460,7 мм/с; под влиянием факторов , и , доля сваи длиной 12 м составляет 82,6% от сваи длиной 9 м. Когда глубина проходки превышает 6 м, скорость как 9 м, так и 12 м замедляется под влиянием фактора .


Длинные сваи тяжелее коротких; под действием фактора , они имеют меньшую амплитуду колебаний, чем короткие, что приведет к замедлению скорости проходки длинных свай.Кроме того, согласно факторам и , из-за большой длины над землей длинные сваи потребляют больше энергии и труднее сохранять отвесность, чем короткие сваи в процессе погружения, и оба они будут снижать скорость проникновения длинных свай.

4.2.2. Тип сваи

Существует множество различных типов стальных шпунтовых свай U-образного сечения, но большинство из них, используемых в Китае, — это Ларссен-III, Ларссен-IV и Ларссен-V. Согласно таблице 2, разные типы имеют разные размеры и свойства сечения.

На рис. 6 показана скорость проникновения свай различных типов, меняющаяся в зависимости от глубины проникновения. Установлено, что форма каждой кривой одинакова, что свидетельствует о том, что все типы соответствуют закону изменения скорости заглубления сваи с глубиной заглубления. От Ларсена-III до Ларсена-V их размеры и свойства сечения, такие как вес, площадь сечения, периметр и радиус вращения, постепенно увеличиваются под воздействием факторов через ; на стабильной фазе скорость их проникновения постепенно снижается.Их средние скорости на глубине от 4 до 6 м составляют 579,0 мм/с, 557,6 мм/с и 467,1 мм/с соответственно; показатели Ларссен-III и Ларссен-V составляют 103,8% и 83,8% Ларссен-IV.


Как и результаты длины сваи, зависящие от фактора , свая с большим весом будет замедлять скорость проникновения из-за малой амплитуды вибрации. Свая с большой площадью поперечного сечения и периметром увеличивает сопротивление носка и ствола соответственно, что снизит скорость проходки, на которую влияет коэффициент .Ли и др. [33, 34] исследовали, что сваи с большим радиусом инерции будут увеличивать расход энергии на большую поперечную вибрацию в процессе погружения, что также замедлит скорость проходки, согласно коэффициенту .

4.2.3. Муфта

Как мы все знаем, стальные шпунтовые сваи обычно используются в качестве подпорной стены или коффердама в строительстве путем соединения друг с другом посредством замкового соединения. Сваи серии Н сначала сцепляются с ближней, заглубленной в землю, а затем заглубляются в грунт.На рис. 7 показаны кривые скорости и глубины проникновения этих свай. По сравнению с рисунком 4(с), который иллюстрирует результаты этих свай без сцепления, обнаружено, что кривые на рисунке 7 имеют гораздо больше различий между собой из-за наличия сцепления.


На рис. 8 показаны две кривые соотношения скорости проникновения и глубины проникновения, соответственно, представляющие сваи с муфтой и без муфты. Четко установлено, что скорость проходки для случая «с муфтой» меньше, чем для «без муфты» во всем процессе проходки, что согласуется с Lee et al.[26]. Средняя скорость сваи с муфтой между 4 м и 6 м составляет 359,1 мм/с, а значение составляет всего 64,4% скорости сваи без муфты. Причины резюмируются следующим образом: (i) муфта ограничивает амплитуды колебаний сваи (коэффициент ), (ii) замковое трение двух соседних свай увеличивает сопротивление, и (iii) трение между грунтом и замком в муфте также увеличивает сопротивление ( фактор).


Таким образом, сваи различной длины и типа, забиваемые с муфтой или без нее, имеют разную скорость проникновения почти на всем протяжении процесса проходки.Сравнивая среднюю скорость проникновения свай в стабильной фазе на рисунках 5, 6 и 8, можно обнаружить, что муфта оказывает наибольшее влияние на скорость проникновения, за ней следуют длина и тип сваи.

4.3. Влияние вибрационных приводов

Как упоминалось ранее, все сваи на площадке 1 и площадке 2 забиваются системами привода экскаватора, состоящими из EX450 и EX470. На площадке 3, кроме двух систем привода экскаватора, также выбрана свободно висящая система, состоящая из электрического вибромолота и гусеничного крана.

4.3.1. Skill of Operator

Сваи серии J и серии L забиваются с помощью EX450, но операторы оборудования разные: первую обслуживает опытный оператор, а вторую — новый.

На рис. 9 показаны кривые скорости проникновения и глубины проникновения свай серии J и серии L, и обнаружено, что кривые на рис. 9(b) немного более беспорядочные, чем на рис. 9(a). В системе привода экскаватора мощность вибромолота обеспечивается двигателем экскаватора, а также всеми видами движения экскаватора в процессе проходки.Из-за сложности совместной работы экскаватора и вибромолота операторы должны быть хорошо обучены и знакомы с составной системой.

4.3.2. Движущая сила

Основное различие между EX450 и EX470 заключается в движущей силе, которую они передают на сваю, и значение составляет 500 кН и 550 кН соответственно. На рис. 10 показано изменение скорости проникновения свай, забиваемых на участке 2, в зависимости от глубины проникновения. Средняя скорость забивки свай EX450 и EX470 на глубине последних трех метров составляет 265.1 мм/с и 376,3 мм/с соответственно.


Под влиянием фактора скорость проникновения сваи, забиваемой EX470, выше, чем у сваи, забиваемой EX450, на поздней стадии всего процесса проходки, но не очевидно на ранней стадии. Это связано с тем, что при раннем погружении встречающееся сопротивление сваи мало, и даже малая движущая сила может сделать скорость проникновения сваи равной большой. Но с увеличением глубины проникновения сопротивление проникновению становится все больше и больше, что постепенно приведет к различиям в скорости проникновения свай, устанавливаемых с разной движущей силой.Можно подытожить, что увеличение движущей силы может резко увеличить скорость проходки в жестких грунтах, но неэффективно в мягких грунтах. Кроме того, из рисунка 10 видно, что скорость забивки сваи новым оператором меньше, чем у опытного, на который влияет фактор .

4.3.3. Система забивки

На площадке 3 сваи серии Q и серии R забиты EX450 и EX470 соответственно, а их максимальная глубина проникновения составляет 9 м и 10 м, что не может достигать расчетной глубины.Сваи серии S забиваются по свободновисящей системе, и глубина этих свай достигает проектной глубины 11,5 м, и все эти результаты испытаний показаны на рисунке 11.


по разным системам и глубина проникновения немного отличается. В начале процесса проходки свободно висящей системы нет фазы нарастания, потому что в свободно висящей системе вибромолот не зависит от гусеничного крана, а гусеничный кран используется только в качестве подвесного оборудования для вибрационной системы. молоток в вертикальном направлении.Средняя скорость забивки свай с помощью EX450 и EX470 и свободновисящей системы при глубине проникновения от 7 до 9 м составляет 15,3 мм/с, 18,8 мм/с и 42,9 мм/с соответственно; скорость забивки свай при помощи свободновисящей системы примерно в три раза выше, чем при забивке экскаватором.

Вынуждающая сила и амплитуда вибрации играют важную роль в скорости проникновения свай, забиваемых вибрационной установкой. Из Таблицы 3 видно, что, хотя движущая сила свободновисящей системы немного больше, чем у экскаваторной системы привода, для обладания очевидно большой амплитудой вибрации скорость проникновения свай, забитых свободновисящей системой, заметно выше. быстрее, чем система вождения экскаватора.

4.4. Влияние грунтовых условий

Результаты зависимости скорости забивки свай EX450 на разных участках от глубины заглубления показаны на рис. 12. В начале забивки скорость всех свай составляет около 500 мм/с, но после глубина увеличивается, значение постепенно уменьшается. В верхних грунтах, независимо от мелкого песка на площадке 1 и площадке 2 или илисто-пылеватой глины на площадке 3, их сопротивление вероятно и низкое, но в глубоких грунтах сопротивление пылеватой глины на площадке 1 и площадке 2 также так как глина на участке 3 очень большая.Согласно фактору скорость проникновения свай уменьшается с глубиной проникновения.


При сравнении скоростей проникновения свай, забиваемых на разных площадках, при глубине проникновения более 4 метров скорость проникновения свай резко уменьшается до нуля на глубине 9 метров на площадке 3 и значение значительно ниже, чем на площадке 1 и 2 на одинаковой глубине на этом этапе. Средняя скорость забивки свай с площадки 1 до площадки 3 при глубине проникновения от 7 м до 9 м составляет 468.2 мм/с, 583,7 мм/с и 15,3 мм/с соответственно. Скорость забивки свай на площадке 3 намного ниже, чем на площадке 1 и площадке 2, и причина этого в том, что сопротивление глины на площадке 3 намного больше, чем сопротивление илистой илистой глины на площадке 1 и площадке 2, что явно замедляют скорость проникновения. В целом, насыщенные пески и илисто-пылеватые глины более пригодны, чем глина, для использования вибрационной техники.

Кроме того, несмотря на то, что вибромолот большой мощности может забить сваю на проектную глубину на площадке 3, средняя скорость проникновения на последних трех метрах составляет всего 6.0 мм/с, что не соответствует требованиям конструкции. В этих условиях для виброзабивки свай хорошо подходят проводка скважин спиральным буром и водоструйная обработка [35] гидравлическим гигантом.

5. Заключение

В этом исследовании факторы, непосредственно влияющие на скорость проникновения свай, обобщены и классифицированы по семи факторам, исходя из механизма и инженерной практики забивки свай. Проведены полевые испытания стальных шпунтовых свай, забиваемых вибрационным методом в различных грунтовых условиях.Задокументирована скорость проникновения трех различных типов шпунтовых свай, имеющих до четырех различных длин, установленных с использованием двух различных вибрационных систем. Изучено, как эти семь факторов прямого действия влияют на скорость проникновения сваи через трех участников процесса вибропроходки. Основные выводы следующие.

(1) Исходя из механизма и инженерной практики вибрационной забивки, факторы, непосредственно влияющие на скорость проникновения свай, устанавливаемых методом вибрационной забивки, обобщаются и классифицируются по семи факторам, которые включают движущую силу, сопротивление, амплитуду вибрации, потребление энергии, ускорение в начале, сохранение вертикальности ворса и замедление в конце.

(2) Сваи различной длины и типа, забиваемые с муфтой или без муфты, в основном зависят от факторов и фактора , имеют разную скорость проникновения. Длинная свая, крупная свая и свая, забитая с муфтой, имеют меньшую скорость проникновения, чем противоположные сваи. Согласно сравнительному анализу, муфта оказывает наибольшее влияние на скорость проходки, за ней следуют длина и тип сваи.

(3) Производительность виброустановки оказывает значительное влияние на скорость проникновения сваи в зависимости от факторов и .Увеличение либо движущей силы, либо амплитуды вибрации может увеличить скорость проходки, особенно если эти два улучшения применяются одновременно. Кроме того, мастерство операторов также влияет на скорость проникновения свай, забиваемых вибрационным методом.

(4) На скорость проникновения свай, забиваемых в различные грунтовые условия, неодинаково влияет коэффициент . Скорость проникновения свай, забитых в мелкий песок и илистую илистую глину, почти одинакова и значительно выше, чем в глину.В некоторых сложных грунтовых условиях для забивки свай с помощью вибрационного забивания хорошо использовать направляющую скважину с помощью спирального бура и водоструйную обработку с помощью гидравлического гиганта.

(5) На скорость проникновения сваи на разных стадиях погружения и в разной степени влияют три фактора вибрационной забивки свай, находящиеся под воздействием этих факторов прямого действия. Почвенные условия определяют применение этого метода, который является наиболее важным фактором для скорости проникновения сваи. Второй фактор — это вибрационные приводные системы, которые в основном влияют на скорость проникновения сваи в более позднем процессе погружения, и последний фактор — это свойства сваи.

Конфликт интересов

Авторы заявляют об отсутствии конфликта интересов.

Благодарности

Авторы хотели бы выразить благодарность за финансовую поддержку, предоставленную Национальным фондом естественных наук Китая в рамках гранта №. 51428901 и Шанхайской муниципальной комиссии по науке и технологиям по гранту №. 15ДЗ1204500.

%PDF-1.6 % 451 0 объект > эндообъект внешняя ссылка 451 87 0000000016 00000 н 0000002991 00000 н 0000003127 00000 н 0000003348 00000 н 0000003391 00000 н 0000003882 00000 н 0000003916 00000 н 0000004013 00000 н 0000004115 00000 н 0000004264 00000 н 0000004401 00000 н 0000005105 00000 н 0000005248 00000 н 0000005743 00000 н 0000005889 00000 н 0000006457 00000 н 0000007000 00000 н 0000007534 00000 н 0000008084 00000 н 0000008630 00000 н 0000009114 00000 н 0000071470 00000 н 0000071546 00000 н 0000071660 00000 н 0000071962 00000 н 0000072038 00000 н 0000072337 00000 н 0000081123 00000 н 0000081337 00000 н 0000081481 00000 н 0000081550 00000 н 0000081857 00000 н 0000081883 00000 н 0000082306 00000 н 0000091932 00000 н 0000092134 00000 н 0000092293 00000 н 0000092362 00000 н 0000092702 00000 н 0000092728 00000 н 0000093178 00000 н 0000101707 00000 н 0000101917 00000 н 0000102053 00000 н 0000102122 00000 н 0000102407 00000 н 0000102433 00000 н 0000102838 00000 н 0000113195 00000 н 0000113405 00000 н 0000113590 00000 н 0000113659 00000 н 0000114051 00000 н 0000114077 00000 н 0000114583 00000 н 0000114692 00000 н 0000114768 00000 н 0000117557 00000 н 0000117664 00000 н 0000117956 00000 н 0000117980 00000 н 0000118045 00000 н 0000118154 00000 н 0000118230 00000 н 0000128577 00000 н 0000128865 00000 н 0000128889 00000 н 0000128954 00000 н 0000129063 00000 н 0000129137 00000 н 0000129209 00000 н 0000129258 00000 н 0000129328 00000 н 0000129412 00000 н 0000129510 00000 н 0000129564 00000 н 0000129662 00000 н 0000129716 00000 н 0000129818 00000 н 0000129871 00000 н 0000129971 00000 н 0000130024 00000 н 0000130133 00000 н 0000130186 00000 н 0000130278 00000 н 0000130331 00000 н 0000002082 00000 н трейлер ]>> startxref 0 %%EOF 537 0 объект >поток &㗻8yӿJvgUE$p,gV{}.

Добавить комментарий

Ваш адрес email не будет опубликован.

2019 © Все права защищены.
