Устройство обрешетки крыши под мягкую черепицу: Из чего делают обрешетку под мягкую кровлю, виды обрешетки

Содержание

Обрешетка под мягкую кровлю


Обустройство кровли — очень важный процесс, от которого в дальнейшем зависит качество ее эксплуатации. В настоящее время все большую популярность завоевывает мягкая кровля. В процессе ее обустройства немаловажную роль отводят обрешетке. Обрешетка под мягкую кровлю выполняется в два слоя, чтобы образовалось сплошное покрытие. Для изготовления обрешетки понадобятся следующие материалы: специальная фанера для кровли, обрезная доска, которую желательно использовать из хвойных пород древесины и крепежный материал, в виде гвоздей.

Начинают работы с обустройства первого слоя обрешетки, который изготавливают из стропил. Слой из стропил должен получиться ровным и гладким, так как от этого в дальнейшем зависит состояние самой мягкой черепицы. Она не должна испытывать трение и перегибы.

Доски на торцах самой обрешетки следует закруглять, чтобы получить плавный переход кровельных материалов, без всяких изгибов.

Вот поэтому монтаж обрешетки для кровли и начинается с возведения каркаса. Изготовленный каркас должен обладать повышенной прочностью и надежностью. После его возведения приступают к укладке следующего слоя – кровельной фанеры, которую предварительно пропитывают специальным гидроизолирующим раствором. Для того, чтобы кровлю обеспечить качественной гидроизоляцией, рекомендуется слой из фанеры покрыть слоем дополнительной гидроизоляции. Данный гидроизоляционный слой обычно выполняют из битумной мастики. Перед монтажом мягкой черепицы можно выполнить еще одну операцию — усилить теплоизоляцию кровли, а для этого накрыть ее обрешетку паронепроницаемой пленкой. И тогда, Вы уже точно можете быть спокойными за качество своей будущей кровли.

На этом этапе и заканчивается обустройство обрешетки для мягкой черепицы. Далее уже выполняются работы по монтажу мягкой кровли, которую еще называют мягкая черепица. Крепить мягкую черепицу к обрешетке лучше всего с помощью специальных кровельных оцинкованных гвоздей, которые имеют широкую шляпку и необходимую длину для того, чтобы можно было ими пробить обрешетку хотя бы наполовину. Каждую плитку черепицы закрепляют 4 гвоздями, но если уклон кровли больше 45°, то лучше для ее крепления использовать 6 гвоздей. Уклон крыши в 45° считается самым оптимальным для местности с частыми осадками. Если местность продувается сильными ветрами, то лучше сделать крышу более пологой.

Укладку мягкой черепицы начинают от карниза и продолжают укладку по направлению конька кровли. Гвозди прибивают немного выше линии выреза, для того, чтобы язычки последующих листов мягкой черепицы закрывали их шляпки и тогда гвозди будут не видимы. Все ряды мягкой черепицы необходимо укладывать внахлест, а именно — язычки последующих плиток должны находиться на уровне выреза следующих плиток. Такая схема выполняется до самого верха кровли, пока ее полностью не перекроют..

Монтаж мягкой кровли лучше всего проводить в сухую и теплую погоду.

Устройство обрешетки крыши под мягкую черепицу. Конструкция обрешётки под мягкую кровлю.

Особенности обрешетки битумной черепицы

В категорию материалов, которая обозначается как мягкая кровля, входит несколько часто используемых покрытий. Это и рубероид, и мягкая битумная черепица, и несколько разновидностей наплавляемых рулонных материалов. Все они отличаются друг от друга внешним видом и характеристиками, но в основе их производства лежит один компонент — модифицированный битум. Именно он и придаёт кровельным покрытиям ту самую гибкость и мягкость. Сам материал не имеет жёсткой формы, поэтому под него нужна прочная и жёсткая обрешётка, которая и будет выдерживать внешние нагрузки. При этом мягкая кровля будет выполнять лишь защитные и декоративные свойства.

Виды обрешётки под мягкую кровлю

Если говорить об обрешётке в целом, то она бывает двух видов: разреженная и сплошная. Первая собирается из досок или брусков, между которыми оставляются зазоры или, как их ещё называют, шаг установки. Вторая — это сплошной настил без зазоров. Для мягкой кровли используется именно второй вариант, потому что при укладке на разряженную обрешётку мягкие кровельные материалы будут провисать между её элементами.

Под мягкую кровлю делают сплошную обрешётку, иначе материал будет провисать в щелях между досками

В качестве настила для сплошной обрешётки используются листы влагостойкой фанеры, плиты ОСП и доски. Последние должны быть или обрезными или шпунтованными из хвойных пород древесины. Что касается влагостойкой фанеры, то её надо правильно выбрать по марке, потому что с таким названием на рынке присутствует две позиции:

  1. ФК, которую рекомендуется использовать только для отделки внутренних помещений.
  2. ФСФ, которую используют как для внутреннего, так и для наружного монтажа.

Для сплошной обрешётки подойдёт именно ФСФ. Этот материал изготавливается из нескольких слоёв шпона (от 3 до 21), которые между собой склеиваются специальным составом на основе фенолформальдегидных смол. Необходимо добавить, что в процессе производства фанеры ФСФ каждый слой сначала обрабатывается бакелитовым лаком, поэтому материал имеет высокую прочность и водостойкость.

Что касается ОСП, то для обрешётки также надо выбирать водостойкую модификацию, т. е. марки ОСП-3 и ОСП-4. Последняя предназначается для конструкций, которые подвергаются максимальным нагрузкам при высокой влажности воздуха, поэтому стоит довольно дорого. Для кровель можно использовать фанеру ОСП-3, которая по влагостойкости не уступает четвёртой модели.

При сборке настила между элементами можно оставлять небольшой зазор, размер которого не должен превышать 1 см. Его называют компенсационным, потому что он будет компенсировать расширение деревянных изделий из-за перепадов влажности и температуры.

Типы сплошной обрешётки

Обрешётка под мягкую кровлю может быть одинарной или двойной. В первом случае доски или панели укладываются прямо по стропилам. Во втором сначала монтируется разреженная обрешётка, а поверх неё — сплошная. Второй вариант предпочтительнее, потому что между двумя слоями остаётся пространство, которое используется для вентиляции кровли. А это даёт возможность отводить влажные пары воздуха, которые поднимаются из внутренних помещений дома. Именно они на неутеплённых крышах становятся причиной образования наледи и конденсата на стропильной системе.

Но это не единственный критерий выбора в пользу двойного настила. Многое будет зависеть от угла наклона скатов крыши.

  1. При наклоне ската 5–10° можно использовать однослойный настил.
  2. В диапазоне от 10 до 15° укладывается двойная обрешётка с шагом между нижними элементами 45–50 см. Для нижней обрешётки лучше использовать бруски сечением 50х50 мм.
  3. Если угол ската превышает 15°, то шаг установки можно увеличить до 60 см.

В принципе, увеличивать шаг нижней обрешётки можно и до 100 см в зависимости от размеров используемых для неё пиломатериалов. К примеру, если для этого была использована доска толщиной 40 мм и шириной 120 мм.

Чем меньше сечение, тем меньше шаг, и наоборот . Для каждого материала относительно его толщины подбирается свой шаг.

Таблица: соотношение шага разреженной обрешётки с толщиной элементов сплошного настила

Как рассчитать количество материала для обрешётки под мягкую кровлю

Учитывая выше обозначенные соотношения шага расположения элементов обрешётки и их толщины, можно сделать довольно точный расчёт этой конструкции. Для этого придётся предварительно снять размеры самой кровли, которые обозначены в чертеже здания. И если крыша представляет собой сложную многоуровневую и многоскатную конструкцию, то её нужно разбить на простые геометрические фигуры. Именно на их основе рассчитывается суммарная площадь кровли.

При этом придётся учитывать угол наклона каждого ската, потому что чем меньше угол, тем большим нагрузкам подвергается система обрешётки. А значит, придётся либо уменьшать шаг расположения досок или брусков, либо увеличивать толщину плитных и листовых настилов. Поэтому для упрощения расчётов при определении общей площади кровли применяют корректирующие коэффициенты. К примеру, при наклоне ската в 35° используется повышающий коэффициент 1,221.

Расчёт сплошной конструкции

С расчётом сплошной обрешётки дело обстоит проще, потому что она покрывает собою всю площадь скатов. То есть её площадь будет равна площади крыши. Рассмотрим пример расчёта количества листов фанеры для ската площадью 50 м².


В строительном деле при расчёте количества стройматериалов делается небольшой запас в пределах 5–10%. Здесь надо поступить так же, поэтому окончательный результат — 23–24 листа.

Точно таким же способом рассчитывается и количество плит ОСП. А вот с досками немного сложнее. В первую очередь надо рассчитать площадь одной выбранной доски. Длина обрезных досок варьируется в диапазоне от 1 до 6,5 м с шагом 0,25 м. Ширина — в пределах 75–275 мм с шагом 25 мм.

Допустим, для обрешётки используется доска длиной 3 м и шириной 0,1 м:

  1. Рассчитываем площадь одной доски: 3∙0,1=0,3 м².
  2. На скат площадью 50 м² потребуется 50:0,3= 166,66 досок.
  3. Округляем до ближайшего целого и добавляем запас в 10%: 167∙1,1 = 184 доски.

Расчёт разреженной обрешётки

Для этого расчёта не требуется сама площадь ската. Необходимы длина кровли и её высота, то есть расстояние от свеса до конька.


Правила монтажа обрешётки под мягкую кровлю

Независимо от того, будет ли на кровле использована одно- или двухслойная обрешётка, основное требование к конструкции — ровная и прочная поверхность без дефектов и изъянов пиломатериалов.

Именно поэтому при использовании досок выбирается калиброванный материал.

По строительным канонам стропильная система выставляется по скатам в одной плоскости, поэтому надо быть уверенным в том, что торцы стропильных ног уже выставлены. А значит, можно считать, что укладываемые доски, фанера или плиты ОСП будут ложиться в одной плоскости.

Стыковать элементы обрешётки надо по стропилам. Выступающая за пределы стропильных ног доска не обеспечит прочности при установке кровельного материала

Начинать монтаж надо с карниза, а точнее, с нижних концов стопил. Доски подбираются по длине так, чтобы два соседних элемента стыковались на одной стропильной лаге. Если этого сделать не удалось, придётся подрезать их, что увеличит количество отходов. То же самое касается листов и плит.

Доски укладываются с небольшим зазором в 1 см и крепятся к стропилам гвоздями или саморезами. Крепление лучше проводить с торцевой стороны. Если саморезы или гвозди устанавливаются по лицевой стороне, тогда их шляпки надо вогнать в тело пиломатериала на глубину 0,5 мм. При этом на каждой стропиле к доске надо прибивать по два крепёжных элемента — по одному с каждого края.

Фанерные листы или плиты ОСП на кровле в качестве сплошной обрешётки должны укладываться в разбежку со смещением в треть или в половину панели

Что касается плоских материалов для обрешётки, то их располагают со смещением относительно друг друга в треть или на половину листа. Это делается для того, чтобы нагрузки, действующие на сплошную обрешётку, равномерно распределялись по всей её поверхности. Таким способом укладываются панели перпендикулярно стропилам. Фанеру с размерами 1,5х2,5 м можно устанавливать вдоль стропил. При этом придётся учитывать, что сам листовой материал не может нести больших нагрузок, поэтому под него должны попасть минимум три стропильные ноги: одна точно посередине и две по краям. Но и здесь придётся учесть, что два соседних фанерных листа должны состыковаться на одной стропиле. Зазор между ними (3–5 мм) является обязательным.

Крепится фанера и ОСП оцинкованными саморезами или ершовыми гвоздями по периметру через каждые 10–15 см и по всей плоскости по стропилам в шахматном порядке. Использовать надо именно эти крепёжные изделия, потому что они хорошо выдерживают напряжения, возникающие в плитах ОСП или листах фанеры при перепадах влажности и температуры .

Порядок укладки плоских панелей на разряжённую обрешётку:

  1. По краям стропил натягивается бечёвка, определяющая границу свеса кровли. Привязывается она к двум саморезам, которые вкручены в два крайних стропила, расположенные на разных краях кровли.
  2. Первый лист укладывается по внешнему краю первой стропильной ноги, при этом его смежный край должен точно проходить по бечёвке.

    Первый лист сплошной обрешётки укладывается строго по краю стропильной ноги

  3. Первый лист крепится саморезами длиной 50 мм по стропилам с шагом 20–30 см.
  4. Таким способом собирается нижний ряд.

    Нижний ряд укладывается со стыковкой панелей на стропильных лагах

  5. Следующий ряд начинается с половины листа, поэтому одну панель надо порезать пополам.
  6. Крепится половинка по стропилам, как и цельные листы, теми же саморезами с тем же шагом.

    Второй ряд сплошной обрешётки начинают с половины плиты, чтобы следующие элементы крепились вразбежку с первым рядом

  7. Дальше используются целые листы.
  8. Третий ряд начинает собираться с цельной плиты.

Видео: как правильно укладывать доски в качестве элементов обрешётки

Сплошная обрешётка по разряженной

В принципе, каких-то серьёзных отличий от вышеописанной монтажной технологии нет. Просто сплошная конструкция укладывается по доскам, которые размещаются на стропилах с определённым расстоянием между рядами. Для создания сплошного настила не используются доски. Производится монтаж фанеры или ОСП. При этом сохраняются все вышеописанные требования как по схеме установки панелей, так и по способу их крепления.

Контробрешётка под мягкую кровлю

Для утепления кровли между стропильными ногами необходимо уложить теплоизоляционный материал. Со стороны чердачного помещения он закрывается пароизоляционной мембраной, а со стороны обрешётки — гидроизоляционной плёнкой. Сразу укладывать обрешётку и делать настил из плит ОСП или фанерных листов нельзя. Необходимо создать вентиляционный канал, который будет отводить из-под кровельного пространства влажные пары воздуха. Поэтому вдоль по стропилам укладываются бруски сечением 50х50 мм. Это и есть контробрешётка, а пространство между гидроизоляцией и сплошным настилом — вентиляционный зазор.

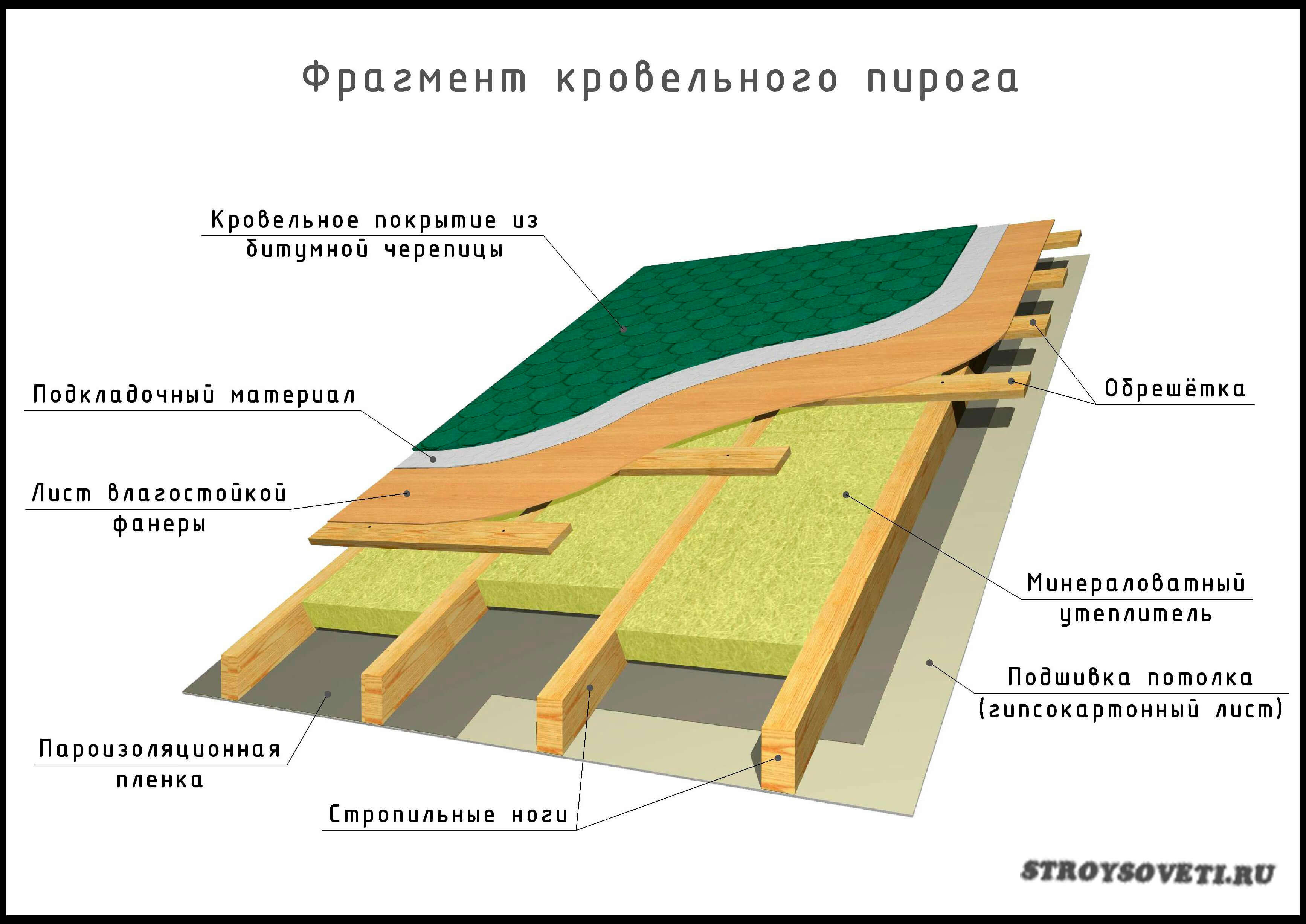

Процесс сборки кровельной утеплённой конструкции состоит из следующих этапов.

  1. Изнутри будущего чердака между стропилами укладывается утеплитель. Основное требование укладки — плотное прижимание теплоизоляционного материала к плоскостям стропильных ног, чтобы не образовывались мостики холода.

    Утеплитель укладывается в пространство между стропильными лагами так, чтобы не оставалось даже минимальных зазоров

  2. Поверх утеплителя укладывается пароизоляционная плёнка, которая крепится к стропилам металлическими скобами при помощи степлера. Плёнка укладывается рядами с нахлёстом, размер которого равен 10–12 см. Стык обязательно закрывается самоклеящейся лентой.

    Плёнка пароизоляции укладывается с нахлёстом и крепится при помощи скоб

  3. Далее работы переносятся на внешнюю часть стропильной системы, где поверх ног укладывается гидроизоляционная мембрана точно так же, как и снизу пароизоляция. Укладку надо начинать с нижней части карниза.
  4. По стропилам устанавливаются и крепятся элементы контробрешётки, для чего используются саморезы по дереву длиной 70 мм. Шаг крепежа 40–60 см.

    Для создания вентиляционного зазора вдоль стропил крепятся бруски, на которые укладывается горизонтальная обрешётка

  5. Поперёк контробрешётки устанавливаются элементы обрешётки — доски. Они крепятся саморезы длиной 50 см.
  6. Поверх обрешётки в шахматном порядке устанавливаются и крепятся фанерные листы или плиты ОСП. Шаг крепежа 20–30 см.

Обычно такую конструкцию используют в том случае, если разреженная обрешётка отсутствует на крыше, или она собрана из досок толщиной 20–25 мм. Такой зазор будет недостаточен для эффективного отвода влажного воздуха.

Видео: правила укладки на кровлю сплошной обрешётки

Сплошная обрешётка под мягкий кровельный материал — единственная возможность гарантировать качество конечного результата. Минимальные зазоры не снизят его, но выполнение основного требования — образование ровной и прочной поверхности — позволит создать условия, при которых мягкая кровля прослужит свой гарантийный срок.

В нашей стране одним из самых популярных кровельных материалов является мягкая черепица. К её преимуществам можно отнести невысокую стоимость, лёгкий вес, долговечность и простоту монтажа. В целом такой вид покрытия можно разделить на два типа: рулонные материалы, среди которых, например, кровельный рубероид и битумная черепица. Их основное отличие – форма изготовления. Чтобы крыша была прочной и надёжной, следует правильно закрепить кровельные материалы к основным элементам. Для этого создаётся специальная обрешётка, которая может быть разреженной или сплошной. В случае с мягкой кровлей, об особенностях обустройства которой мы и поговорим в этой статье, могут использоваться оба типа.

Зная особенности конструкции, вы легко сделаете обрешётку сами

Крыша должна выдерживать любые статические нагрузки. Толщина основания будет зависеть от шага стропил, а толщина опалубки – от типа материала, который будет использоваться. Обрешётка не должна иметь люфты, поэтому закреплять её необходимо особенно тщательно. Если была выбрана битумная черепица, то подложка должна устанавливаться в два захода. Очень важно, чтобы в конструкции не было ни одного угла или резкого изгиба, поскольку это может привести к деформации всей кровли.

Из чего делается

Обычно обрешётка для мягкой кровли представляет собой ровную поверхность, созданную из обрезной доски. Также можно использовать ОСБ плиту или фанеру.

Доску, которая обрезана наполовину или не обрезана совсем, использовать не рекомендуется. Подобная ошибка может стоить вторичного перекрывания кровли.

Каждый из этих материалов имеет свои плюсы и минусы. Так, например, плита ОСБ обладает лёгким весом и прочностью, стоит недорого, однако характеризуется сомнительной экологической чистотой и плохой паронепроницаемостью. Фанера не подвержена деформации и имеет хорошую влагостойкость, но горюча и способна выделять вредные вещества. Что же касается обрезной доски, то этот материал очень прост в монтаже и экологичен, единственный минус – возможность гниения. Однако этот недостаток легко устраняется с помощью обработки специальными веществами.


Тщательно проверяйте степень просушки материала

Вне зависимости от того, какой материал был вами выбран, важно, чтобы показатель влажности не превышал 20%.

Наилучший материал для устройства обрешётки – калиброванные доски. Это объясняется тем, что только они могут позволить сделать идеально ровную поверхность. Чтобы повысить гидроизоляционные и теплоизоляционные свойства, используется диффузная плёнка. А кровельные подгоны помогут сделать кровлю ещё более прочной.

Для досок лучше использовать хвойные породы.

Чтобы сделать обрешётку, понадобится шуруповёрт, молоток, дисковая пила, уровень, карандаш и рулетка.

Шаг и другие требования к конструкции

Конструкция должна быть изготовлена таким образом, чтобы она могла с лёгкостью выдержать вес кровельного материала. Тип настила должен определяться с учётом угла наклона крыши. Если этот угол до 10⁰, настил будет сплошным. Если угол 10-15⁰, используется брус, диаметр которого 45х50 мм, а также устойчивая к влаге фанера. Шаг стропил в данном случае будет равен 450 мм и направлен параллельно карнизу. Когда угол наклона больше 15⁰, используется аналогичный брус, но шаг стропил должен быть 600 мм. Там, где расположен конёк и ендова, необходимо использовать дополнительный брус.

Расчёт


Используйте данную таблицу для удобства расчета

Инструкция по укладке


Соблюдение рекомендаций позволит правильно выполнить работу

Все работы необходимо проводить в строгой последовательности. Для начала следует прикрепить к несущей конструкции кровли бруски обрешётки. Работу важно проводить снизу, постепенно двигаясь наверх. Затем прибивается нижняя обрешётка, которая закрепляется за карнизной доской. Это необходимо для надёжной фиксации первого ряда мягкой кровли. Следующий шаг – настил подкровельной ленты. Она должна быть расположена горизонтально относительно конька. У карниза располагается первая полоса, следующие устанавливаются внахлёст. Чтобы обустроить оптимальные вентиляционные зазоры, важно зафиксировать ленту между контробрешёточными брусками и стропилами.

Ориентируясь на грань стропил, закрепляется первый брусок. Второй нужно разместить за краем первого, при этом строго выдерживается расстояние между ними — 30–35 см. Следующие бруски закрепляются с шагом в 37 см, а последний устанавливается у доски конька. Для этой работы можно использовать обычные гвозди. Расстояние между ними составляет 20 см. Используя уровень, проверяется правильность установки брусков, все они должны монтироваться горизонтально.

Видео: Монтаж обрешётки

Таким образом, качество настила мягкой кровли будет зависеть от грамотного создания вентиляционных зазоров, подготовки крыши, укладки подкладочного ковра, но самым главным фактором будет обрешётка. Её проектированию и монтажу уделите особое внимание. Выбирайте только качественные строительные материалы. Тщательно изучите все нюансы, а только потом приступайте к работе.

Битумная черепица – современный, практичный кровельный материал, который изготавливается из стекловолокна, пропитанного модифицированным битумом. Он обладает небольшим весом, эстетичным внешним видом, устойчивостью к факторам внешней среды и воздействию грибков или прочих микроорганизмов. Особенность этого покрытия для крыши в том, что оно не имеет жесткой формы, поэтому для его монтажа необходимо прочное основание. Обрешетка под мягкую кровлю – важный элемент конструкции крыши, от которого зависит долговечность и надежность материала. В этой статье мы расскажем, как правильно подготовить основание для настила битумной черепицы.

Обрешеткой называют основание, на которое настилают кровельное покрытие, состоящее из деревянных брусков или фанеры. Ее приколачивают с помощью гвоздей к стропильным ногам каркаса для обеспечения прочности и равномерного распределения веса . Битумная черепица – легкий материал, 1 квадратный метр которого весит до 13 кг, однако оно нуждается в надежном основании, так как не держит форму самостоятельно. Различают 2 вида конструкции обрешетки:

  • Разреженная. Разреженную обрешетку изготавливают из деревянных брусков толщиной 3-4 см или досок. Расстояние между этими брусками называют шагом, для монтажа мягкой кровли оно не должно превышать 50 см.
  • Сплошная. Сплошная обрешетка изготавливается из листов влагостойкой фанеры или древесностружечной плиты. Она служит прекрасным основанием для настила битумной черепицы, благодаря ровной, гладкой поверхности.

Важно! Рекомендуется для изготовления обрешетки под гибкую черепицу применять древесину хвойных пород, высушенную до влажности 20 процентов. Такой материал более устойчив к влаге, деятельности грибка и гнили, что продлевает срок службы конструкции.

Конструкция

Обрешетка, используемая для монтажа гибкой кровли, отличается от той, что применяется в случае настила металлопрофиля. Битумная черепица – гибкий материал, которые не обладает жесткой формой, поэтому его необходимо укладывать на сплошное основание. Поэтому конструкция кровельного пирога для этого кровельного материала состоит из следующих элементов:

  1. Контробрешетка. Этот элемент изготавливается из деревянных реек толщиной 2-3 см, которые крепятся вдоль стропильных ног. Они служат для фиксации гидроизоляционной пленки и организации вентиляционного зазора, который необходим для улучшения циркуляции воздуха.
  2. Разреженная. Разреженную обрешетку приколачивают вдоль ската, перпендикулярно стропилам. Она изготавливается из необрезных или обрезных досок размером 150х20 мм с шагом 30-50 см. Разреженная обрешетка равномерно распределяет вес кровли между стропильными ногами.
  3. Сплошная. Сплошную обрешетку, используемую как основание для настила гибкой черепицы, изготавливают из листов влагостойкой фанеры или древесностружечной плиты. Этот элемент конструкции помимо опорной функции выполняет еще изоляционную – он играет роль утеплителя и шумоизоляции.

Обратите внимание! Битумная черепица обладает шероховатой, нескользкой поверхностью, поэтому в зимний период на ней скапливается снег. Надежная обрешетка поможет мягкой кровле сохранить форму и перенести интенсивные снеговые нагрузки.

Требования

Обрешетка под мягкую кровлю изготавливается из дерева, просушенного до влажности 20% и обработанного антисептическими средствами глубокого проникновения. Чтобы не повредить нижнюю поверхность кровельного материала, с досок нужно удалить сучки, зазубрины, неровности. Лучше элементы обрешетки острогать или ошкурить. Чтобы основание служило долго и надежно, необходимо учитывать следующие факторы:

  • Снеговую нагрузку в зоне, где ведется строительство. При выборе конструкции и шага между брусками необходимо принимать во внимание климатический фактор. Если снега выпадает много, то основание для монтажа гибкой черепицы необходимо усилить.
  • Вес кровельного материала. Один квадратный метр покрытия из битумной черепицы весит не более 13 кг, но в совокупности с утеплителем и гидроизоляцией нагрузка на стропила может превышать 300 кг/м2.
  • Уклон крыши. Чем меньше уклон крыши, тем прочнее должна быть обрешетка, так как с пологих скатов снег не соскальзывает самостоятельно, а накапливается, увеличивая нагрузку на стропильную систему.

Учтите, что даже малейшая неровность на основании в результате трения приводит к появлению прорех в битумной черепице. Чтобы не допустить этого, конструкцию обрешетки делают трехступенчатой, а ее поверхность выравнивают с помощью строительного уровня.

В категорию материалов, которая обозначается как мягкая кровля, входит несколько часто используемых покрытий. Это и рубероид, и мягкая битумная черепица, и несколько разновидностей наплавляемых рулонных материалов. Все они отличаются друг от друга внешним видом и характеристиками, но в основе их производства лежит один компонент — модифицированный битум. Именно он и придаёт кровельным покрытиям ту самую гибкость и мягкость. Сам материал не имеет жёсткой формы, поэтому под него нужна прочная и жёсткая обрешётка, которая и будет выдерживать внешние нагрузки. При этом мягкая кровля будет выполнять лишь защитные и декоративные свойства.

Виды обрешётки под мягкую кровлю

Если говорить об обрешётке в целом, то она бывает двух видов: разреженная и сплошная. Первая собирается из досок или брусков, между которыми оставляются зазоры или, как их ещё называют, шаг установки. Вторая — это сплошной настил без зазоров. Для мягкой кровли используется именно второй вариант, потому что при укладке на разряженную обрешётку мягкие кровельные материалы будут провисать между её элементами.

Под мягкую кровлю делают сплошную обрешётку, иначе материал будет провисать в щелях между досками

В качестве настила для сплошной обрешётки используются листы влагостойкой фанеры, плиты ОСП и доски. Последние должны быть или обрезными или шпунтованными из хвойных пород древесины. Что касается влагостойкой фанеры, то её надо правильно выбрать по марке, потому что с таким названием на рынке присутствует две позиции:

  1. ФК, которую рекомендуется использовать только для отделки внутренних помещений.
  2. ФСФ, которую используют как для внутреннего, так и для наружного монтажа.

Для сплошной обрешётки подойдёт именно ФСФ. Этот материал изготавливается из нескольких слоёв шпона (от 3 до 21), которые между собой склеиваются специальным составом на основе фенолформальдегидных смол. Необходимо добавить, что в процессе производства фанеры ФСФ каждый слой сначала обрабатывается бакелитовым лаком, поэтому материал имеет высокую прочность и водостойкость.

Что касается ОСП, то для обрешётки также надо выбирать водостойкую модификацию, т. е. марки ОСП-3 и ОСП-4. Последняя предназначается для конструкций, которые подвергаются максимальным нагрузкам при высокой влажности воздуха, поэтому стоит довольно дорого. Для кровель можно использовать фанеру ОСП-3, которая по влагостойкости не уступает четвёртой модели.

При сборке настила между элементами можно оставлять небольшой зазор, размер которого не должен превышать 1 см. Его называют компенсационным, потому что он будет компенсировать расширение деревянных изделий из-за перепадов влажности и температуры.

Типы сплошной обрешётки

Обрешётка под мягкую кровлю может быть одинарной или двойной. В первом случае доски или панели укладываются прямо по стропилам. Во втором сначала монтируется разреженная обрешётка, а поверх неё — сплошная. Второй вариант предпочтительнее, потому что между двумя слоями остаётся пространство, которое используется для вентиляции кровли. А это даёт возможность отводить влажные пары воздуха, которые поднимаются из внутренних помещений дома. Именно они на неутеплённых крышах становятся причиной образования наледи и конденсата на стропильной системе.

Но это не единственный критерий выбора в пользу двойного настила. Многое будет зависеть от угла наклона скатов крыши.

  1. При наклоне ската 5–10° можно использовать однослойный настил.
  2. В диапазоне от 10 до 15° укладывается двойная обрешётка с шагом между нижними элементами 45–50 см. Для нижней обрешётки лучше использовать бруски сечением 50х50 мм.
  3. Если угол ската превышает 15°, то шаг установки можно увеличить до 60 см.

В принципе, увеличивать шаг нижней обрешётки можно и до 100 см в зависимости от размеров используемых для неё пиломатериалов. К примеру, если для этого была использована доска толщиной 40 мм и шириной 120 мм. Чем меньше сечение, тем меньше шаг, и наоборот . Для каждого материала относительно его толщины подбирается свой шаг.

Таблица: соотношение шага разреженной обрешётки с толщиной элементов сплошного настила

Как рассчитать количество материала для обрешётки под мягкую кровлю

Учитывая выше обозначенные соотношения шага расположения элементов обрешётки и их толщины, можно сделать довольно точный расчёт этой конструкции. Для этого придётся предварительно снять размеры самой кровли, которые обозначены в чертеже здания. И если крыша представляет собой сложную многоуровневую и многоскатную конструкцию, то её нужно разбить на простые геометрические фигуры. Именно на их основе рассчитывается суммарная площадь кровли.

При этом придётся учитывать угол наклона каждого ската, потому что чем меньше угол, тем большим нагрузкам подвергается система обрешётки. А значит, придётся либо уменьшать шаг расположения досок или брусков, либо увеличивать толщину плитных и листовых настилов. Поэтому для упрощения расчётов при определении общей площади кровли применяют корректирующие коэффициенты. К примеру, при наклоне ската в 35° используется повышающий коэффициент 1,221.

Расчёт сплошной конструкции

С расчётом сплошной обрешётки дело обстоит проще, потому что она покрывает собою всю площадь скатов. То есть её площадь будет равна площади крыши. Рассмотрим пример расчёта количества листов фанеры для ската площадью 50 м².


В строительном деле при расчёте количества стройматериалов делается небольшой запас в пределах 5–10%. Здесь надо поступить так же, поэтому окончательный результат — 23–24 листа.

Точно таким же способом рассчитывается и количество плит ОСП. А вот с досками немного сложнее. В первую очередь надо рассчитать площадь одной выбранной доски. Длина обрезных досок варьируется в диапазоне от 1 до 6,5 м с шагом 0,25 м. Ширина — в пределах 75–275 мм с шагом 25 мм.

Допустим, для обрешётки используется доска длиной 3 м и шириной 0,1 м:

  1. Рассчитываем площадь одной доски: 3∙0,1=0,3 м².
  2. На скат площадью 50 м² потребуется 50:0,3= 166,66 досок.
  3. Округляем до ближайшего целого и добавляем запас в 10%: 167∙1,1 = 184 доски.

Расчёт разреженной обрешётки

Для этого расчёта не требуется сама площадь ската. Необходимы длина кровли и её высота, то есть расстояние от свеса до конька.


Правила монтажа обрешётки под мягкую кровлю

Независимо от того, будет ли на кровле использована одно- или двухслойная обрешётка, основное требование к конструкции — ровная и прочная поверхность без дефектов и изъянов пиломатериалов. Именно поэтому при использовании досок выбирается калиброванный материал.

По строительным канонам стропильная система выставляется по скатам в одной плоскости, поэтому надо быть уверенным в том, что торцы стропильных ног уже выставлены. А значит, можно считать, что укладываемые доски, фанера или плиты ОСП будут ложиться в одной плоскости.

Стыковать элементы обрешётки надо по стропилам. Выступающая за пределы стропильных ног доска не обеспечит прочности при установке кровельного материала

Начинать монтаж надо с карниза, а точнее, с нижних концов стопил. Доски подбираются по длине так, чтобы два соседних элемента стыковались на одной стропильной лаге. Если этого сделать не удалось, придётся подрезать их, что увеличит количество отходов. То же самое касается листов и плит.

Доски укладываются с небольшим зазором в 1 см и крепятся к стропилам гвоздями или саморезами. Крепление лучше проводить с торцевой стороны. Если саморезы или гвозди устанавливаются по лицевой стороне, тогда их шляпки надо вогнать в тело пиломатериала на глубину 0,5 мм. При этом на каждой стропиле к доске надо прибивать по два крепёжных элемента — по одному с каждого края.

Фанерные листы или плиты ОСП на кровле в качестве сплошной обрешётки должны укладываться в разбежку со смещением в треть или в половину панели

Что касается плоских материалов для обрешётки, то их располагают со смещением относительно друг друга в треть или на половину листа. Это делается для того, чтобы нагрузки, действующие на сплошную обрешётку, равномерно распределялись по всей её поверхности. Таким способом укладываются панели перпендикулярно стропилам. Фанеру с размерами 1,5х2,5 м можно устанавливать вдоль стропил. При этом придётся учитывать, что сам листовой материал не может нести больших нагрузок, поэтому под него должны попасть минимум три стропильные ноги: одна точно посередине и две по краям. Но и здесь придётся учесть, что два соседних фанерных листа должны состыковаться на одной стропиле. Зазор между ними (3–5 мм) является обязательным.

Крепится фанера и ОСП оцинкованными саморезами или ершовыми гвоздями по периметру через каждые 10–15 см и по всей плоскости по стропилам в шахматном порядке. Использовать надо именно эти крепёжные изделия, потому что они хорошо выдерживают напряжения, возникающие в плитах ОСП или листах фанеры при перепадах влажности и температуры .

Порядок укладки плоских панелей на разряжённую обрешётку:

  1. По краям стропил натягивается бечёвка, определяющая границу свеса кровли. Привязывается она к двум саморезам, которые вкручены в два крайних стропила, расположенные на разных краях кровли.
  2. Первый лист укладывается по внешнему краю первой стропильной ноги, при этом его смежный край должен точно проходить по бечёвке.

    Первый лист сплошной обрешётки укладывается строго по краю стропильной ноги

  3. Первый лист крепится саморезами длиной 50 мм по стропилам с шагом 20–30 см.
  4. Таким способом собирается нижний ряд.

    Нижний ряд укладывается со стыковкой панелей на стропильных лагах

  5. Следующий ряд начинается с половины листа, поэтому одну панель надо порезать пополам.
  6. Крепится половинка по стропилам, как и цельные листы, теми же саморезами с тем же шагом.

    Второй ряд сплошной обрешётки начинают с половины плиты, чтобы следующие элементы крепились вразбежку с первым рядом

  7. Дальше используются целые листы.
  8. Третий ряд начинает собираться с цельной плиты.

Видео: как правильно укладывать доски в качестве элементов обрешётки

Сплошная обрешётка по разряженной

В принципе, каких-то серьёзных отличий от вышеописанной монтажной технологии нет. Просто сплошная конструкция укладывается по доскам, которые размещаются на стропилах с определённым расстоянием между рядами. Для создания сплошного настила не используются доски. Производится монтаж фанеры или ОСП. При этом сохраняются все вышеописанные требования как по схеме установки панелей, так и по способу их крепления.

Контробрешётка под мягкую кровлю

Для утепления кровли между стропильными ногами необходимо уложить теплоизоляционный материал. Со стороны чердачного помещения он закрывается пароизоляционной мембраной, а со стороны обрешётки — гидроизоляционной плёнкой. Сразу укладывать обрешётку и делать настил из плит ОСП или фанерных листов нельзя. Необходимо создать вентиляционный канал, который будет отводить из-под кровельного пространства влажные пары воздуха. Поэтому вдоль по стропилам укладываются бруски сечением 50х50 мм. Это и есть контробрешётка, а пространство между гидроизоляцией и сплошным настилом — вентиляционный зазор.

Процесс сборки кровельной утеплённой конструкции состоит из следующих этапов.

  1. Изнутри будущего чердака между стропилами укладывается утеплитель. Основное требование укладки — плотное прижимание теплоизоляционного материала к плоскостям стропильных ног, чтобы не образовывались мостики холода.

    Утеплитель укладывается в пространство между стропильными лагами так, чтобы не оставалось даже минимальных зазоров

  2. Поверх утеплителя укладывается пароизоляционная плёнка, которая крепится к стропилам металлическими скобами при помощи степлера. Плёнка укладывается рядами с нахлёстом, размер которого равен 10–12 см. Стык обязательно закрывается самоклеящейся лентой.

    Плёнка пароизоляции укладывается с нахлёстом и крепится при помощи скоб

  3. Далее работы переносятся на внешнюю часть стропильной системы, где поверх ног укладывается гидроизоляционная мембрана точно так же, как и снизу пароизоляция. Укладку надо начинать с нижней части карниза.
  4. По стропилам устанавливаются и крепятся элементы контробрешётки, для чего используются саморезы по дереву длиной 70 мм. Шаг крепежа 40–60 см.

    Для создания вентиляционного зазора вдоль стропил крепятся бруски, на которые укладывается горизонтальная обрешётка

  5. Поперёк контробрешётки устанавливаются элементы обрешётки — доски. Они крепятся саморезы длиной 50 см.
  6. Поверх обрешётки в шахматном порядке устанавливаются и крепятся фанерные листы или плиты ОСП. Шаг крепежа 20–30 см.

Обычно такую конструкцию используют в том случае, если разреженная обрешётка отсутствует на крыше, или она собрана из досок толщиной 20–25 мм. Такой зазор будет недостаточен для эффективного отвода влажного воздуха.

Видео: правила укладки на кровлю сплошной обрешётки

Сплошная обрешётка под мягкий кровельный материал — единственная возможность гарантировать качество конечного результата. Минимальные зазоры не снизят его, но выполнение основного требования — образование ровной и прочной поверхности — позволит создать условия, при которых мягкая кровля прослужит свой гарантийный срок.

После того, как производители мягких кровель совершили некоторый переворот, где рубероид перестал быть доминантной продукцией, популярность битумных материалов начала постепенно расти. Хочется отметить, что мягкие покрытия разошлись сразу по нескольким направлениям и стали укрепляться в своих нишах. Некоторые производители изменили структуру рубероида, добавили модификаторы, и получили совершенно новые рулонные материалы, но другие пошли совершенно иным путем, создав битумную черепицу. Обрешетка из пиломатериалов под мягкую кровлю отличается своим видом и структурой, в данной статье я постараюсь рассказать о ней как можно больше.

Виды обрешетки

Как правило, стропильные системы создаются из привычных пиломатериалов. Здесь присутствуют доски и брусья. В качестве крепежей зачастую используются гвозди или болты, реже встречаются саморезы. В строительной сфере существует всего 2 разновидности обрешетки:

  1. Разряженная. Она создается из брусков или досок. Данные элементы крепятся к стропильным ногам поперек ската. Выступающие части обрешетки создают фронтонные свесы с обеих сторон здания. В процессе возведения или чуть позже свесы сооружения могут обшиваться софитами или любыми другими аналогичными материалами.
  2. Сплошная. Такая обрешетка делится еще на 2 подвида: однослойная и двухслойная. Первая отличается от второй только отсутствием дополнительной фанеры. Эта обрешетка обладает идеальной структурой для настила мягких крыш.

Обрешетка для настила мягкого материала может создаваться и с некоторыми зазорами. При некоторых ситуациях шаг обрешетки под гибкую черепицу может доходить до 50 сантиметров. После того, как создается такая система поверх нее укладываются ОСП продукты или влагостойкая фанера.

Материалы для изготовления качественной обрешетки

Ни для кого не секрет, что практически все обрешетки создаются из древесины. Приобретая такой товар важно обращать внимание на мелкие детали.

  • При покупке древесины она обязана быть гладкой и ровной, не обладать никакими сучками, трещинами, сколами и тому подобными вещами.
  • Приобретать пиломатериалы влажностью более 20% опасно, так как в процессе высыхания они могут начать коробиться. То же самое касается и монтажа, не нужно спешить, лучше дайте дереву высохнуть до оптимального показателя.

  • Для предотвращения гниения и повышения степени возгорания пиломатериалов они должны быть обработаны защитными растворами. В первом случае вам помогут антисептики, а во втором антипирены. В продаже имеются универсальные смеси, которые избавляют древесину сразу от нескольких проблем и повышают ее качество в целом.
  • Обрешетка под мягкую черепицу, как правило, создается из влагостойкой фанеры или ОСП продуктов.
  • После укладки всех пиломатериалов на свои места целесообразно дополнить кровельный пирог подкладочным материалом. Он сравняет все неровности на созданной плоскости и будет выступать в качестве дополнительной пароизоляции. Такой материал можно приобрести на любом строительном рынке, но будьте внимательны, так как их довольно много. Чтобы не ошибиться в выборе лучше всего прочить про него информацию в сети или спросить советов у опытных кровельщиков.

Теперь давайте разберемся какому материалу для создания плоской поверхности отдать свое предпочтение. Я хочу обсудить влагостойкую фанеру и ОСП материал.

Ориентированно стружечная плита обладает хорошими показателями: она легкая, прочная и стоит довольно мало. Но на ряду с такими качествами стоит вопрос по ее экологической чистоте и высокой гигроскопичности. Исправить такие проблемы можно только при качественной изоляции данного продукта от основных элементов стропильной системы.

Что касается влагостойкой фанеры, то опытные застройщики отзываются о ней крайне положительно. После устройства кровельного пирога за данным материалом не было замечено никаких критических деформаций, кроме этого продукт хорошо переносит влажную среду. В первое время я начал думать, что это идеальный материал, пока мои коллеги кровельщики не поделились страшной тайной этого материала. Дело в том, что в процессе эксплуатации он начинает выделять вредные вещества и при пожаре может долго поддерживать горение.

Как вы знаете, под фанерой находится доска, которая является своеобразным основанием для данного материала. Такая древесина иногда может использоваться в качестве самостоятельной обрешетки. Для этого доски размещаются практически сплошным способом, но между ними остаются зазоры в 2-3 миллиметра. Данный способ создания не рекомендуется для создания обрешетки на жилых зданиях, но в качестве альтернативного варианта для хозяйственной постройки вполне подходит. Стоит заметить, что пиломатериалы по сравнению с фанерными плитами стоят дороже и подвержены более быстрому гниению.

Если вы все-таки предпочитаете использовать доски в качестве основного материала для обрешетки, то советую присмотреться к калиброванным продуктам. Благодаря им вы сможете сделать практически идеально ровную поверхность и чтобы убрать все неровности поверх досок настилается подкладочный материал. Приобретая древесину всегда отдавайте предпочтение хвойным породам. Они тверже и прочнее, следовательно, смогут выдержать повышенную нагрузку.

Требования, предъявляемые к обрешетке под битумную черепицу

С какой стороны не посмотри на строительную сферу, здесь везде присутствуют нормативные документы и правила монтажа и безопасности. Без них, человек попросту не смог бы ничего построить и более того, он бы рисковал своей жизнью выходя на работу.

Обрешетка под битумную черепицу должна отвечать следующим требованиям:

  • Шаг обрешетки под мягкую кровлю обязан быть меньше 50 сантиметров. В последующем, созданная поверхность закрывается фанерой.
  • Для создания любых элементов стропильной системы допускается древесина с максимальным содержанием влаги не более 20%. Если на момент строительства показательно пиломатериалов превышает этот показатель, то необходимо оставить их в покое и дать им высохнуть до оптимального значения.

  • Дерево должно подвергаться пропитке антисептиками и антипиренами.
  • Доски обрешетки должны быть гладкими, без зазубрин и неровностей. Чтобы устранить некоторые изъяны можно отшлифовать или остругать поверхность древесины.
  • Перед началом строительства внимательно изучите показатели временных нагрузок, в частности снеговой и ветровой. Не упускайте из виду климатический фактор и среднегодовой показатель осадков.
  • На шаг элементов обрешетки прямую зависимость оказывает вес кровельного покрытия. Чем он больше, тем меньший шаг должен приниматься. В данном случае вес гибкой черепицы не превышает 13 килограмм. Нагрузка от готовой поверхности во время осадков на стропильные ноги может доходить до 300 килограмм на квадратный метр.
  • От уклона кровли зависит ее парусность. Чем круче скат, тем сильнее на нее воздействуют воздушные массы, но нагрузка от атмосферных осадков значительно снижается. При пологой кровли ситуация меняется до наоборот. Если вы планируете создавать кровлю с минимальным уклоном, то приобретайте толстые и прочные доски для сооружения обрешетки.
  • После фанеры в обязательном случае должен укладываться подстилочный ковер.

ВАЖНО: Битумная черепица выделяется своей капризностью и даже малейшая неровность в последующем может оказаться главной причиной протечки.

Роль капельника в устройстве мягкой крыши

В любой строительной области присутствуют свою нюансы. Где-то приходится работать специальным инструментом, а где-то устанавливать дополнительные элементы. При устройстве крыши из битумной черепицы приходится сталкиваться с необходимостью устройства капельника. Если объяснять в двух словах, то это элемент обрешетки, защищающий карнизные свесы от негативного воздействия осадков.

Капельник имеет изогнутую форму, которая напрямую зависит от наклона самого ската. Как правило, оптимальный изгиб лежит в пределе от 100 до 130 градусов. Данный элемент находится на самом краю кровельного ската, и своим присутствием позволяет скатывающей жидкости поступать прямиком в водосточный желоб. Кроме своего прямого функционального назначения капельник придается мягкой крыше некоторое изящество.

Создавая капельник на мягкой крыше очень важно помнить следующие нюансы:

  • В его состав в обязательном случае должны входить нержавеющие металлы, или покрытые качественным защитным слоем.
  • По цвету данный элемент лучше не выделять из общей картины крыши.
  • Локальное размещение этого элемента не принесет практически никакой пользы. Если вы уже решились создать долговечную крышу, то не стоит экономить на этом немаловажном объекте.

Если вы не знаете, как установить капельник своими руками, то после прочтения технологии его устройства, надеюсь вопросов не возникнет.

  • Крепеж капельника производится непосредственно к самой прочной доске обрешетки, а другую сторону направляют в водосточный желоб.
  • Данный элемент продается фиксированной длины, которая не составляет более 2х метров. Стыковать капельники необходимо техникой «внахлест» который составляет порядка 10-20 сантиметров.
  • Чтобы края обрешетки находились под надежной защитой их закрывают фронтовыми планками.

Приобрести готовый капельник вы можете на любом строительном рынке.

Обрешетка под мягкую кровлю: основание

В современном загородном строительстве мягкие кровли стают все более популярными. Основные достоинства, которыми обладает мягкая черепица — вес, простота монтажа, низкая стоимость, высокая надежность. Для получения хорошей кровли не менее важно выбрать не только качественный материал, но и правильно организовать обрешетку. О ней и пойдет речь в нашей статье.

Для того, чтобы кровельный материал был герметичен и не протекал, необходимо укладывать его плотно к опалубке, а поэтому обрешетка под мягкую кровлю должна быть ровной и жесткой. Все стыки при этом подгоняются друг к другу максимально точно. Кроме того, на качество полученной крыши влияет не только выбранный материал, но и обрешетка для мягкой кровли.

Основание под мягкую черепицу обычно являет собой ровную поверхность из обрезной доски или фанеры. В случае использования досок, категорически не рекомендуется применять необрезную или полуобрезную доску. Для укладки мягкой кровли оптимально использовать калиброванные доски, так как такой материал имеет одинаковые размеры каждого отдельного элемента. А как уже было сказано выше, ровность основания является залогом надежности и качественности полученного кровельного покрытия.

Обрешетка под мягкую черепицу может создаваться из ДВП, влагостойкой фанеры или ОСП. Эти материалы отличаются своей ровностью, к тому же они хорошо поглощают и не пропускают влагу.

Обрешетка крыши под мягкую кровлю — основные требования

Обрешетку под мягкие кровли выполняют так, чтобы основание могло выдерживать статические нагрузки, при этом не деформируясь с течением времени. Таким образом, толщину основания под кровлю рассчитывают на основании шага стропил. В зависимости от выбранного типа материала и расстояния между опорами и выбирается необходимая толщина сплошной опалубки.

Обрешетку обязательно надежно закрепляют, исключив возможные люфты. Согласно требованиям СНиП, основание под мягкую кровлю должно иметь влажность не более 20% от его сухого веса.

Особенности основания под битумную черепицу

Для того, чтобы в конечном итоге получилась сплошная подложка под мягкую кровлю, ее монтирую в два захода. Благодаря этому удается создать сплошной настил. Для того, чтобы конструкция не деформировалась с течением времени или ее элементы не начали тереться под действием динамических нагрузок, необходимо чтобы основание не имело острых углов и различных изломов. Таким образом, основание должно иметь как можно более плавные лини. Для того, чтобы была возможность выдержать это требование обрезная доска должна иметь ширину не менее 14 см.

Кратко опишем требования к сплошной обрешетке:

  • основа делается из двух слоев. При этом второй слой является сплошным;
  • настил в конечном итоге должен быть ровным;
  • в конструкции следует избегать изгибов и острых углов;
  • во время хранения доска может покоробиться, что приводит к образованию на ее поверхности различных неровностей. Поэтому на опалубку доски кладут лотком вверх. Благодаря этому, влага, которая возможно просочится через кровлю, будет беспрепятственно стекать вниз. В ином случае вода будет задерживаться в лотках, что приведет к порче материалов подкровельного пространства;
  • шаг обрешетки (первого ее слоя) зависит от уклона крыши и преобладающей силы ветров региона. Чем больше уклон и сильнее ветер, тем меньшим должен быть шаг обрешетки. Обычно эта величина колеблется в диапазоне 50-100 см.

Этапы устройства обрешетки для мягкой крыши

Для создания обрешеточного настила понадобятся такие материалы:

  • специальная фанера для мягкой кровли;
  • обрезная доска из хвойных пород дерева;
  • оцинкованные гвозди.

Монтажные работы начинают с укладки рабочего основания, бруски которого крепятся непосредственно к стропилам. От ровности укладки этого слоя в большой мере зависят эксплуатационные качества самой кровли. Благодаря тому, что мягкая черепица вес имеет относительно низкий, то допускается установка легкой стропильной системы.

На торцах лобовые доски необходимо максимально закруглить, это обеспечит мягкий переход кровельного материала. В основном этот этап можно охарактеризовать как основополагающий для получения надежной кровли. Поэтому каркас должен быть прочным, гладким и надежным.

Поверх полученного каркаса укладывают сплошной слой фанеры. Но перед этим ее пропитывают гидроизолирующими составами. Так как в некоторых случаях эта мера является недостаточной для обеспечения высокой надежности гидроизоляции, то рекомендуется обустроить отдельный слой материалов, не пропускающих влагу. Для усиления теплоизоляционных свойств полученной кровли на основание кладут паронепроницаемую пленку.

После того, ка обрешетка готова, переходят к установке дополнительных элементов, таких как подкладка основания и ендовый ковер. Оба эти элемента призваны защитись наиболее уязвимые места полученной кровли от протечек. В местах карнизных и торцевых свесов обрешетка под мягкую кровлю является особенно уязвимой к действию атмосферных явлений. Поэтому здесь необходимо оборудовать карнизные и торцевые панки — так называемые капельники. Они надежно защитят обрешетку от дождя и сильных порывов ветра.

Не менее важным этапом устройства обрешетки является монтаж и защита различных вертикальных проходов и примыканий к стенам.

Обрешетка под гибкую черепицу

30 Июня 2020 Просмотров: 1235

В данной статье мы расскажем Вам о видах обрешетки под гибкую черепицу.

 Главным этапом в укладке мягкой кровли, является монтаж обрешетки (по-другому основание). Для данного типа кровельного покрытия применяется сплошная обрешетка из различных видов материалов*:

  • фанера повышенной влагостойкости ФСФ по ГОСТ 3916. 1-96 с влажностью не более 10%;

  • ориентировано-стружечная плита ОСП-3 или ОСП-4 по ГОСТ 32567-2013 с влажностью не более 10%;

  • шпунтованная или обрезная доска хвойных пород не ниже 2-го сорта по ГОСТ 8486 с влажностью не более 20%, отсортированных по толщине.

Гибкая черепица на обрешетку из досок укладывается так же как на ОСП или фанеру, но из-за необходимости соблюдения расстояния между досок 3-5 мм и обработки антисептиком от плесени и мха, такой монтаж требует больше времени и сил. Шаг обрешетки под гибкую черепицу необходимо соблюдать для того, чтобы конструкция была достаточно прочной и могла выдерживать сильные нагрузки (например, снег в зимний период и готовую смонтированную кровлю). Расчет шага и сечения стропил определяют по СП 16.13330 или СП 20.13330, в основном применим шаг в 400 мм или 600 мм. Шаг стропил под гибкую черепицу мы предоставим ниже на рисунке.


При устройстве сплошного настила из фанеры либо плиты ОСП-3 между листами необходимо оставить 3-5 мм зазора для компенсации линейного расширения в теплое время года. Монтаж крупнощитового настила (ОСП-3; фанера  ФСФ) необходимо разрезать и крепить вразбежку швов (в шахматном порядке) ершенными гвоздями или саморезами. Горизонтальный стык плит должен обязательно приходится на доску обрешётки. Перепад по высоте между плитами не должен превышать 2 мм.

При сооружении обрешетки из обрезной доски зазор между досками должен составлять 3-5 мм. Подойдет недорогая древесина хвойных пород. Ее нужно уложить так,  чтобы фрагменты годовых колец были ориентированы выпуклостями вверх. Если доску «поведет», она будет разгибаться и заполнять промежутки между досками, оказывая минимальное воздействие на кровлю.



Контробрешетка под гибкую черепицу является не менее важным этапом в конструкции кровельного пирога. Ее основной задачей является организация вентиляции подкровельного пространства. При выборе толщины контробрешетки под гибкую черепицу, нужно понимать, что она не выполняет несущей функции, в связи с этим достаточно толщины реек — 30 мм, ширины — 50 мм и длины — 150-200 см, такие размеры брусков удобны в монтаже и позволяют оставлять горизонтальные воздушные зазоры. Так как контробрешетка монтируется на стропила, шаг обоих совпадает. Более подробно кровельный пирог представлен на фото:



* Обращаем Ваше внимание, что у каждого производителя гибкой черепицы свои требования к обрешетке, это необходимо учитывать, чтобы не потерять гарантию на продукцию.

устройство, размеры, выбор материалов + инструкция монтажа с фото

Собственный дом – заветная мечта очень многих, хотя в настоящее время, все больше людей в нашей стране пытаются самостоятельно воплотить эту заветную мечту в реальность, тем более – это становится вполне по силам даже людям со средним достатком. В процессе строительства возникает множество задач, решить которые без специфических знаний достаточно трудно, а порой – совсем невозможно.

Одной такой проблемой в процессе строительства, становится крыша. Являясь одним из основных защитных элементов любого здания, она должна выполнять не только возложенные на нее функции по защите от дождя, снега, ветра и сберегать тепло, но выглядеть красиво, эстетично, соответствовать выбранному стилю, а потому ее строительству нужно уделять самое пристальное внимание.

Очень важным этапом в этой работе является монтаж специального основания, на которое будет укладываться, а также закрепляться кровля. Просматривая сайты с описанием технологии строительства, обратите свое внимание на фотографии готовой обрешетки крыши: вы отметите сложное переплетение досок, стропил и балок, хотя присмотревшись, можно выделить упорядоченность их взаимного размещения.

Некоторые домашние мастера, отметив для себя эту систему, думают, что все связанное с обрешеткой им уже вполне понятно, но при первых же самостоятельных попытках сделать все без подготовки, они понимают: кажущаяся простота скрывает множество не очевидных моментов, а потому, во избежание проблем, давайте подробнее остановимся на вопросах, связанных с обустройством обрешетки и особенностях ее конструкции.


Краткое содержимое статьи:

Что представляет собой обрешетка

В самом общем виде, обрешетка под крышу, или правильно сказать – под кровлю, представляет собой особого вида каркас, сделанный при строгом соблюдении некой выбранной системы взаимного расположения, закрепленного на стропилах, предназначенного для укладки и крепления кровельных элементов.

Таким образом, конструкция обрешетки должна отвечать следующим требованиям:

  • Равномерно распределять весь кровли по всем несущим стропилам;
  • Надежно удерживать кровельный материал, вне зависимости от внешних климатических условий и воздействий;
  • Создавать условия для эффективной вентиляции между кровлей и изоляционным слоем специального защитного покрытия.

Монтаж обрешетки производится на стропильные балки, которые, в свою очередь, представляют собой несущий каркас всей крыши.


Различают различные варианты в конструкции обрешетки, а именно:

  • Сплошная: зазор между отдельными элементами обрешетки составляет не более одного сантиметра. В конструкции сплошной обрешетки допускается использовать листы фанеры;
  • Мало — разреженная конструкция: зазор между элементами находится в пределах от трех, до четырех сантиметров;
  • Обычная или разреженная конструкция: зазор между элементами, в таком, классическом исполнении, находится в пределах от тридцати до семидесяти пяти сантиметров. Иногда встречаются варианты, где этот зазор может быть более семидесяти пяти сантиметров;
  • Однослойная обрешетка;
  • Двухслойная конструкция.

Выбирать правильную обрешетку крыши необходимо исходя из типа кровельного настила и особенностей выбранной конструкции самой крыши здания.

Так, для мягкой черепицы, мягких кровельных материалов и плоского шифера, монтируют сплошную обрешетку. Для металлической и керамической черепицы, а также обычного шифера, используют разреженные виды обрешетки.

Для крыши, которая будет подвергаться сильным внешним воздействиям, используют многослойную обрешетку, в обычных условиях – однослойную.


Как правило, для конструкции обрешетки используют бруски, рейки или доски хвойных пород дерева. Вообще, возможно использовать следующие виды материалов:

  • Обрезные, необрезные или шпунтовые доски;
  • Фанера влагостойкая;
  • Специальная, ориентировано-стружечная плита.

Важно! Доски с шириной более пятнадцати сантиметров использовать для обрешетки не следует – они, с течением времени, коробятся в своем поперечнике.

Еще один момент, который обязательно нужно учесть: размер гвоздей должен быть в два раза больше размера доски, в который он будет забиваться.

Прежде чем начинать думать о том, как сделать обрешетку на крышу, продумайте все моменты, связанные с выбором необходимо типа конструкции и материалов, а это, в свою очередь, будет зависеть от внешних погодных условий в вашем регионе, типа кровельного материала и ваших финансовых возможностей.


Монтаж обрешетки

Сразу отметим, технология работ по монтажу обрешетки двухскатной крыши или обычной плоской, особенно ни чем не отличаются. Если угол наклона незначительный, к конструкции будут предъявляться меньшие требования по механической прочности, а кроме того, все работы производить будет значительно проще.

При создании обрешетки не забывайте о том, что при монтаже необходимо одновременно продумать и смонтировать гидро- и теплоизоляцию.

В качестве материалов может быть использован обычный рубероид или специальная микроперфорируемая пленка. Об особенностях и конструкции гидро- теплоизоляции здесь мы рассказывать не будем, это отдельная и достаточно серьезная тема.

В целом, последовательность монтажных работ по установке обрешетки, в самом общем виде, выглядит следующим образом:

  • Производится вся необходимая разметка на стропильных балках;
  • Монтируется гидро- и теплоизоляция. Поверх нее устанавливается контробрешетка;
  • Устанавливаются все элементы самой обрешетки;
  • После установки каждого бруса или доски, необходимо проводить контроль размеров и взаимного расположения элементов.

На смонтированную обрешетку устанавливается сама кровля.

Специальные, новые типы обрешетки

В последнее время, все большей популярностью пользуется использование нового вида — металлической обрешетки крыши. Такой тип обрешетки делают из специального металлопрофиля, конструкция которого скрепляется специальным крепежом, в качестве него выступают анкерные болты, шурупы и саморезы. В некоторых местах допустимо использовать гаечные болты и винты.

Достоинства металлической обрешетки очевидны:

  • Долговечность;
  • Пожарная безопасность;
  • Прочность;
  • Универсальность.

В конструкции такого типа используют элементы разного профиля и размера. Как правило, они имеют алюмоцинковое или гальванизированное защитное покрытие.

Общие выводы

Вне зависимости от типа обрешетки, который вы выбрали, будь то традиционная деревянная конструкция или нового типа – стальная, ее техническое устройство схоже, а технология монтажных работ отличается только особенностями материала, но последовательность действия остается неизменной.

Заметим, смонтировать обрешетку своими руками вполне по силам в домашних условиях, для этого не требуется особого вида инструмент или узкоспециализированные навыки.

При проведении всех работ не забывайте о технике безопасности, тем более, все работы необходимо вести на высоте, а потому обезопасьте себя — используйте страховочные канаты и пояса.

Если конструкция сделана из дерева, нужно позаботиться о противопожарном покрытии: оно делается посредством обработки конструкции специальным раствором.

Последнее, о чем хочется сказать: рационально рассчитать количество требуемого материала для всей обрешетки, тем самым сэкономить свои финансы и семейный бюджет, позволят специальные калькуляторы, их можно найти в интернете.

Фото обрешетки крыши


Сохраните статью себе на страницу:

Пост опубликован: 05.12

Присоединяйтесь к обсуждению: Copyright © 2022 LandshaftDizajn.Ru — портал о ландшафтном дизайне №1 ***Сайт принадлежит Марии Козак

ОСБ или фанера для мягкой кровли

Важным элементом любой кровли является основание обрешетки. Если металлочерепица может устанавливаться на шаговую обрешетку, то для гибкой кровли потребуется прочное сплошное основание. Для создания такого покрытия используется фанера или ОСП (OSB). Какой из материалов «правильный» попробуем разобраться в этой статье.

ОСП – ориентированно-стружечная плита, в повседневной жизни встречается под разными названиями, такими как ОСБ, что является калькой с английского OSB (orientedstrand board). Материал представляет собой слои ориентированной в разном направлении стружки, которая прессуется с добавлением синтетических смол.

Фанера – это древесный материал, который изготавливается из тонких листов шпона, склеенных между собой. Слои шпона прессуются при воздействии высоких температур.

Для создания настила под кровлю используется влагостойкие материалы: фанера марки ФСФ и ОСП-3. По ГОСТам набухание ОСП-3 должно составлять не более 15% при выдерживании в воде в течение 24 часов. При этом неоднородная структура OSB может приводить к неравномерному расширению и расслаиванию. Фанера в этом отношении более устойчива, так как структура ее состоит из цельных листов шпона. Поэтому по влагостойкости безусловно стоит отдать предпочтение фанере.

ВАЖНО. Нельзя забывать об акклиматизации материала и о устройстве деформационных швов между листами толщиной 2-5 мм. В противном случае деформации плиты и смещение крепежей приведут к образованию волны на гибкой кровле.

Прочность еще один важный для кровли параметр. По ГОСТам прочность на изгиб для фанеры толщиной 7-30 мм должна составлять 25 МПа, предел прочности при изгибе по главной оси для ОСП-3 при толщине листа 6-10 мм должен составлять не меньше 22 МПа. Цельные слои шпона обеспечивают фанере большую устойчивость к ударным нагрузкам.

Воздействие ударной нагрузки на фанеру и OSB (ОСП)
ФанераOSB

Раскройка материала тоже немаловажная особенность, которая влияет на скорость и качество проведения работ. Фанера состоит из цельных слоев шпона, поэтому при раскройке с помощью ножовки на спиле шпон трескается, в результате этого по краям образуется бахрома и трещины. Распиловку фанеры обычно осуществляют с помощью дисковой или ленточной пилы, иногда по линии распила наклеивают скотч, чтобы избежать трещин на слоях. ОСБ в этом отношении имеет безусловное преимущество: неоднородная структура материала легко пилится даже с помощью ручной ножовки.

Распиловка листов фанеры и ОСБ с помощью ножовки
ДОЛГО — ФанераБЫСТРО — OSB

Фанера и листы ОСП-3 закрепляются на обрешетке из досок с помощью саморезов или гвоздей. Для закручивания саморезов в фанеру необходимо заранее сделать под них отверстия, ОСП в этом отношении проще, так как этот вид покрытия можно крепить на гвозди без предварительного засверливания.

Установка крепежей в фанеру и осб
ФанераOSB

Мало просто прикрутить листы к обрешетке, нужно, чтобы сплошной настил хорошо держался. От его прочности зависит фиксация всего кровельного покрытия. Параметры удержания крепежных элементов у ОСП и фанеры различаются. Более однородная фанера лучше удерживает метизы в теле листа, поэтому в регионах с сильными ветрами лучше отдать предпочтение именно ей.

Оба материала в качестве связующего компонента содержат фенолформальдегидные смолы, которые выделяют в воздух вредные для человека испарения. Зачастую в этом вопросе можно столкнуться с мифом о том, что ОСП более безопасный материал. На самом деле по ГОСТУ все материалы подразделяются по эмиссии формальдегида (E) на классы 1 и 2 для фанеры и 0,5, 1 и 2 для ОСП. По этой причине, приобретая материалы одного класса, покупатель получит примерно одинаковую эмиссию формальдегида.

ВАЖНО.Для устройства кровли помещения с жилой мансардой рекомендуется использовать плитный материал с классом эмиссии не больше E-1.

Таким образом, можно уверенно сказать, что с точки зрения физико-технических параметров фанера является более надежным материалов для сплошного настила под гибкую кровлю. В то время как ОСБ-3 представляет собой более дешевую альтернативу. При этом материал не лишен достоинств, к которым относится простота раскройки и монтажа.

Фанера влагостойкая

— прочная

— не расслаивается при разбухании

— вынослива к ударным нагрузкам

— хорошо удерживает крепежные элементы

Подобрать фанеру для мягкой кровли

ОСП-3 (OSB)

— экономичный

— простая раскройка

— простая установка крепежей

Подобрать ОСП для мягкой кровли

Для понимания вопросы необходимо углубиться в теорию. Толщина ОСП и Фанеры под мягкую кровлю обычно составляет 9 мм. Откуда взялась эта цифра, ведь по кровельным СНиПам толщина сплошного настила при шаге стропильной системы 600 мм должна составлять не менее 12 мм, а при увеличении шага стропильных ног требования по толщине возрастают. На практике большинство кровельщиков использует комбинированную систему: нижним слоем кладут обрешетку из досок толщиной 25 мм, а сверху укладывают листовой материал. Таким образом толщина настила получается даже больше, чем требуют строительные нормы. Про устройство кровельного «пирога» подробнее читайте в статье «Устройство кровли».

SofTile Архитектурная брусчатка — резиновый настил

SofTile AP (также известная как duraSTRONG) — это резиновая архитектурная брусчатка, предназначенная для использования на палубах, патио и пешеходных дорожках. Этот продукт премиум-класса был специально разработан для обеспечения наилучшей производительности и внешнего вида. Резиновый материал идеально подходит для установки поверх хрупких резиновых мембран, которые обычно используются для гидроизоляции террас на крыше.

Уникальное сочетание формы и функциональности делает SofTile AP идеальным продуктом для создания комфортных наружных пространств в любой климатической зоне.Эти плитки устойчивы к ультрафиолету. Они также слегка пористые, а это означает, что стоячая вода будет проникать через резину к нижней мембране, позволяя поверхности быстро высыхать.

SofTile AP изготавливается из переработанной шинной резины и специально разработанных связующих веществ, которые отформованы в виде эластичных блокирующих плиток высокой плотности.

Встроенная конструкция пьедестала приподнимает поверхность для ходьбы над мембраной, обеспечивая при этом превосходные разнонаправленные дренажные каналы.64 литые пьедесталы с полым сердечником равномерно распределяют вес. Упругая природа резины обеспечивает гибкость, которая позволяет этим плиткам автоматически приспосабливаться к незначительным неровностям под поверхностью, обеспечивая при этом превосходную тепло- и звукоизоляцию.

Эти плитки имеют замковый краевой профиль, который точно выравнивает плитки при укладке. Из-за расширения и сжатия, которые происходят при нормальном температурном цикле, необходимо нанести небольшое количество клея на сцепляющиеся края, чтобы предотвратить смещение плитки с течением времени.

Плитки SofTile AP представляют собой квадраты размером 24 дюйма. Они бывают разной толщины, однако большинство людей используют двухдюймовую версию для настила.

SofTile AP доступен в различных пигментированных и премиальных цветах. Пигментированные резиновые полировки, предлагаемые в цветовой гамме SofTile Plus, создают привлекательную однотонную поверхность с высокой устойчивостью к скольжению, влажную или сухую. Набор из одиннадцати цветных гранул премиум-класса можно смешивать практически в любой комбинации, что дает практически неограниченное количество вариантов смешивания цветов.

В 2020 году стал доступен революционно новый цветовой процесс Skinned. В отличие от гранулированной версии премиум-класса, листы цветной натуральной резины приклеиваются к основе плитки из переработанной резины. Этот метод производства обещает лучшую стабильность цвета и долговечность по сравнению с гранулированным процессом. В обозримом будущем будут доступны как гранулированная, так и расширенная премиум-версии.

Обратите внимание, что пигментированные (с цветным покрытием) плитки серии Plus подвержены выцветанию в местах с интенсивным движением.Пигментированные цвета также могут немного темнеть со временем. Эти характеристики уникальны для пигментированных цветов и не встречаются в цветовых вариантах премиум-класса.

Концепции экологического формования (EMC) — Террасная плитка | Переплетение палубной плитки

Архитектурная плитка DeckTop доступна в различных стандартных цветах и ​​может быть изготовлена ​​по индивидуальному заказу, чтобы удовлетворить потребности самого взыскательного дизайнера. Выбор цвета зависит от типа материала слоя износа (пигментированная шинная резина или натуральный EPDM), а также от семейства цветов.Категории семейства цветов: Black SBR, сплошной SBR, пестрый SBR, пятнистый Premium (серый/черный), EPDM и COOLDECK EPDM PREMIUM SERIES.

Обратите внимание: вариант цвета «Серый и черный в крапинку» теперь доступен в качестве варианта цвета «Премиум в крапинку». Цена отличается от стандартной крапчатой ​​модели SBR.

Резиновое патио, настил крыши, плитка настила Plaza Color Wear

Материал слоя износа влияет на стойкость цвета и устойчивость к ультрафиолетовому излучению.Пигментированные цвета резины шин не выцветают из-за ультрафиолета; однако цвет со временем стирается при обычном пешеходном движении. Зоны с интенсивным движением, такие как точки входа, будут изнашиваться быстрее, чем зоны с более низким трафиком, такие как открытое пространство вдали от естественных дорожек.

Чрезвычайно высокие уровни трафика не только вызывают более быструю потерю цвета, но также могут привести к потере резинового гранулята. Износ в этих областях считается предметом технического обслуживания в соответствии с условиями ограниченной гарантии на материалы Diamond Pledge.

цвет EPDM

не стирается при движении; однако цвет тускнеет из-за воздействия ультрафиолета (аналогично тому, как со временем тускнеет цветной бетон). Яркие цвета, такие как синий и красный, исчезнут быстрее. Цвета EPDM могут быть обновлены за счет технического обслуживания с нанесением алифатического связующего прозрачного покрытия после надлежащей очистки.

Эти цветовые характеристики являются неотъемлемыми физическими свойствами выбранного типа материала слоя износа, а потеря или выцветание цвета считается нормальным «изнашиванием» и НЕ покрывается ограниченной гарантией на материалы Diamond Pledge.

Цветные плитки из EPDM должны быть полностью приклеены к устойчивому твердому основанию.

Варианты цвета аксессуаров и цвета по специальному заказу: Цвета по специальному заказу зависят от минимального количества заказа 250 плиток плюс плата за обработку в размере 275,00 долларов США. Все цвета по специальному заказу и индивидуальные заказы после подтверждения не могут быть отменены и не подлежат возврату (включая депозиты). Пожалуйста, обратитесь к таблице цветов для выбора специального цвета.



1032 Боуман Вудс Драйв, Маунт-Плезант, 29464

695 000 долларов
4
БД
4
ВА
2 297
кв.фут

Цена по прейскуранту
695 000 долларов США

Статус
Активный

МЛС#
22007060

Год постройки
2017

Стиль
Таунхаус

Жилая площадь
2 297

Спальни
4

Ванные комнаты
4

Полноразмерные ванны
3

Полуванны
1

Подразделение
Боуман Парк

Главная спальня
Потолочный вентилятор, нижний этаж, двойной главный, сплит, верхний этаж, гардеробные

Акров
0.05

Описание свойства

Добро пожаловать в роскошный таунхаус в самом сердце Маунт-Плезант. Гордость владельца становится очевидной в ту минуту, когда вы ступаете на этот открытый и светлый план этажа. Нынешний владелец не пожалел денег, и это видно: модернизация включает паркетные полы, дизайнерское освещение, кухню шеф-повара с газовой плитой с 5 конфорками и центральным островом, нейтральные цвета, плантационные жалюзи и нестандартные молдинги.Универсальный план этажа предлагает просторную семейную комнату, открытую для столовой и кухни. Рядом с кухней находится уютная веранда, идеально подходящая для утреннего кофе. Наверху находится просторная главная спальня с глубокой ванной, душевой кабиной, двойной раковиной и красивой гардеробной, а также 2 другие спальни хорошего размера и полноценная ванная. На нижнем этаже есть еще один вариант главной спальни с ванной и крытым патио. Это также сделало бы замечательную вторую семейную комнату / медиа-комнату или офисную зону.Другие дополнительные удобства включают шахту лифта, негабаритную кухонную кладовую, множество дополнительных мест для хранения, безрезервуарный водонагреватель, энергосберегающую обшивку крыши с лучистым барьером, окна с ударопрочностью MI low E, систему безопасности CPI и пристроенный гараж. Это место не может быть лучше — вы можете ездить на велосипеде в рестораны и магазины, доехать до острова Салливанс менее чем за 10 минут и быть в центре города за 15 минут.

Дополнительная информация

Уровни
3 этажа

Описание лота
0 — .5 акров

Элементы интерьера
Потолки — 9’+, Кухонный остров, Потолок — Гладкий, Гардеробные

Удобства
Кабельное телевидение, уход за газоном, мусор

Строительство
Цементная плита

Этажи
Керамическая плитка, ковер, дерево

Крыша
Архитектурный

Охлаждение
Централ Эйр

Внешние элементы
Патио — крытое, крыльцо — экранированное

Фонд
Плита

Парковка
1 Гараж, 1.5 Гараж

Начальная школа
Мейми Уайтсайдс

Средняя школа
Молтри

Средняя школа
Люси Бекхэм

Список любезно предоставлен Century 21 Properties Plus.

https://t.realgeeks.media/thumbnail/4Vzcyp6McZkotwel1XA1Vjabmhw=/fit-in/200×43/filters:format(png)/u.realgeeks.media/homesandcondoscharleston/eXp-Realty.png

https://t. realgeeks.media/thumbnail/DDPpkmQdkeDLRtcpzndIHzxpiEE=/fit-in/400×86/filters:format(png)/u.realgeeks.media/homesandcondoscharleston/eXp-Realty.png

1309 Ivy Charm Way, Arlington, TX 76005 — MLS 1009010

Полная информация о собственности для 1309 Ivy Charm Way

Общий

  • Цена: 487 000 долларов США
  • СБОР ТСЖ: 82 долл. США/месяц
  • ЧАСТОТА СБОРА ТСЖ.: Квартальный
  • 4 Налоги: $ 10,535 $ 10 535 active Тип: Одноместный Семья

    4 MLS ID: MLS ID: 20010707

    4 Обновлено: 0/24/2022

    4 Добавлено: Сегодня

Интерьер

  • Внутренние особенности: Встроенные элементы, Кабельное телевидение, Декоративное освещение, Двойной туалетный столик, Кухня-столовая, Проводка с плоским экраном, Гранитные стойки, Доступен высокоскоростной Интернет, Чердак, Открытая планировка, Кладовая, Гардеробная (s)
  • Камин: Да
  • Количество каминов: 1
  • Камин(ы): Декоративный, Электрический, Семейный
  • Бытовая техника, Газомоечная машина, Посудомоечная машина: Проточный водонагреватель
  • Пол: Бамбук, ковер, керамическая плитка

Комнаты

Ванные комнаты
  • Всего ванные комнаты: 3
  • 4 Полная ванная комната: 2

  • Половина ванные комнаты: 1
Спальни

    4 Общая спальня: 3

    4 Главная спальня: Двойные мойки, Ванная комната, садовая ванна, отдельный душ, гардеробная(ые), 15 x 14, уровень 1

Другие комнаты
  • Уровень 1
  • Кухня: Встроенные шкафы, две раковины, столешница из гранита/гранита, натуральный камень/гранит, кладовая, корзина для мусора, 13 x 13, уровень 1
  • Столовая: 13 x 11, Уровень 1
  • Офис: 13 x 12, уровень 1
  • Подсобное помещение: Капельное/сухое помещение, отдельное подсобное помещение, 12 x 7, уровень 1

Внешний вид

  • Крыльцо/патио/терраса: Крытое, переднее крыльцо, заднее крыльцо

Парковка

  • Гараж: Да
  • Прикрепленный гараж: Да
  • Гараж Описание: 21 x 20
  • 4 Гаражных помещений: 2

    4 Крытые помещения: 2

    4 Особенности парковки: 2- Одностворчатые двери автомобиля, выход в переулок, гараж, окна гаража сзади

Местоположение

  • Округ: Таррант
  • Схема проезда: Использование GPS

Школьная информация

  • Школьный округ: Hurst-Euless-Bedford ISD
  • Начальная школа: Viridian
  • Промежуточная школа: Harwood
  • 9007 923 Средняя школа: 900

    Сообщество

    • Ассоциация собственников жилья: Обязательно
    • Доц. Сборы включают: Полное использование помещений, техническое обслуживание, плата за управление

    Отопление и охлаждение

    • Тип охлаждения: Потолочный(е) вентилятор(ы), центральный кондиционер, электрический
    • Тип нагрева: Центральный, природный газ, солнечная энергия

    Коммунальные услуги

    • Описание коммунальных услуг: Всепогодная дорога, аллея, асфальт, кабель, городская канализация, городская вода, бордюры, индивидуальный газовый счетчик, индивидуальный счетчик воды, природный газ, подземные коммуникации

    Информация о конструкции

    • Архитектурный стиль: Tradive

      7

      4 Описание / Дизайн: Одноместный отдел

    • Строительство: Кирпич
    • Крыша: Композиция
    • 4 Windows: Оконные покрытия

      4 ГОД построен: 2016

    Характеристики лота

    • Размер участка (акров): 0.113
    • 7

    • Размер лота (кв. Фт.): 4,922.28
    • Размер лота Источник: Общественные записи
    • Деревья / растительность: Трава

      7

    • Фехтование (Описание): Задний двор, огороженные, дерево, Кованое железо

    Финансовые соображения

    • на продажу / аренда / аренда: на продажу
    • на продажу

      4 Association Phoom: $ 245

      7 $ 2453 Associal Feeq.: Ежеквартальный

      7

      4 Сумма налога: $ 10 535

    Раскрытие раскрытия и отчеты

    • Брокерская компенсация покупателя: 3%
    • 3%

      4 Юридическое описание: Viridian Village 1e-3 Block 55 Лот 27

    • Исключения: Система умягчителей воды
    • 4 Открытия / отчеты: Ограничения поступлений, укомплектованы

    • APN: 42131977
    • Блок: 55

    Перечислено Анджелой Д.Толливер, Брокер, Анджела Толливер

    Обшивочная конструкция для мягкой кровли. Подготовка кровли под мягкую кровлю

    Обрешетка для мягкой кровли имеет свои особенности. Так как такое устройство довольно часто встречается на строительных просторах нашего государства, необходимо выяснить основные нюансы и виды материалов для его изготовления. Если правильно выполнить такую ​​крышу, можно добиться отличных технических характеристик, в том числе устойчивости к природным катаклизмам. Плюс легкость монтажных работ и низкая трудоемкость процессов не могут оставить равнодушными всех современных застройщиков.В этой статье мы рассмотрим устройство обрешетки для мягкой кровли и ознакомимся со всеми особенностями и нюансами этой конструкции.

    Перед тем, как сделать обрешетку, следует знать, какой материал для ее изготовления лучше выбрать, ведь каждый из них имеет свои индивидуальные технические характеристики. На сегодняшний день существует огромное количество вариантов, и самыми полярными среди которых являются следующих видов:

    • Для создания обрешетки очень часто используется обрезная калиброванная строганная доска шириной около 14 см.Материал должен быть качественным и надежным. Профессиональные строители рекомендуют подготовить его заранее;
    • Устройство часто делается из деревянного бруска. Следует отметить, что особое внимание следует уделять влажности древесины, которая не должна превышать 20 % от сухого веса. В процессе работы размеры брусков могут меняться, поэтому приобретать их необходимо с небольшим запасом;
    • Оболочки для мягких кровель создаются из подкровельного или диффузионного пленочного материала.Положительно влияет на тепло- и гидроизоляционные показатели;
    • С помощью стропильных ферм можно не только укрепить крышу, но и повысить ее устойчивость и надежность;
    • Использование фанеры позволяет создать идеально ровную и гладкую поверхность. Плюс в таком устройстве абсолютно отсутствуют щели и щели, что положительно сказывается на герметичности.

    Внимание! Обрешетка для мягкой кровли должна создаваться только из качественных материалов и с оптимальными техническими параметрами, иначе о прочной и надежной кровле можно и не мечтать.

    Типы обрешетки для мягкой кровли

    Обрешетка для мягкой кровли создана для того, чтобы обеспечить крепление материалов к основанию строительной поверхности. Визуально он напоминает каркас, так как состоит из ряда досок, прикрепленных к стропильной системе. Что касается типа кровли, на которую он укладывается, то он имеет свои особенности, при этом существует два основных вида обрешетки:

    • Сплошной тип. Чаще всего такую ​​обрешетку можно встретить в устройстве с мягкими кровельными материалами;
    • Разреженный тип.Это лучший вариант для шиферных конструкций, металлочерепицы и других твердых кровельных проектов.

    Чаще всего обрешетку для битумной черепицы и других мягких материалов производят по технологии в два слоя. Сначала делается один сплошной уровень, для которого используется ДСП (ДСП). Стоит отметить, что можно укладывать и влагостойкую фанеру. Затем укладывается тонкий слой из досок.

    Внимание! Такое устройство повышает эффективность тепло- и звукоизоляции в помещении.

    Монтаж обрешетки под мягкую кровлю

    Процесс установки обрешетки достаточно прост. Для создания качественного и эффективного покрытия необходимо соблюдать следующую последовательность:

    • Крепим деревянные бруски снизу вверх к опорным точкам кровли;
    • Нижнюю обрешетку за карнизом прибиваем доской;
    • Затем укладываем кровельную ленту горизонтально к коньку крыши. Сначала делаем полосу у карниза, постепенно поднимающуюся внахлест к верху.Для того чтобы облегчить зазор вентиляционной системы, закрепляем материал между контробрешеткой из брусков и стропилом;
    • После крепим первый брусок к самому краю стропил;
    • Вторую планку монтируем на расстоянии примерно 30-35 см от нижней точки первого элемента каркаса;
    • Продолжаем установку брусков, сохраняя шаг обрешетки под мягкую кровлю – 37 см. Прикрепите последний элемент к коньку 20-сантиметровыми гвоздями;

    Внимание! Все элементы обрешетки должны быть установлены в горизонтальном положении.Если соблюсти требования по расстоянию до нижних краев конструкции, то можно добиться отличной прочности и надежности.

    Как видите, процесс монтажа не требует особых навыков, но есть много нюансов, не соблюдая которых можно испортить покрытие. Лучше всего найти себе помощника-специалиста.

    Правила монтажа обрешетки относительно уголка

    Прежде чем писать этот раздел, мы просмотрели множество видеороликов и выделили основные правила, которые помогут вам создать идеальное устройство кровли.Обшивка для мягкой кровли должна создаваться с учетом следующих нюансов:

    • Для крыш с углом менее 10 градусов необходимо делать обрешетку сплошного типа. Для этого лучше всего использовать влагостойкую фанеру;
    • Если угол колеблется от 10 до 15 градусов, то обрешетка изготавливается с шагом 45 мм. Для создания устройства оптимально использовать брус и водостойкую фанеру. Конструкция должна быть направлена ​​параллельно карнизу здания;
    • Если угол превышает 15 градусов, то шаг следует увеличить до 60 см.Для создания конструкции лучше всего подойдет брус 45 на 50 мм;
    • Дополнительный брус необходимо установить в тех местах, где будут крепиться ендовы и конек.

    Лучшим материалом для изготовления обрешетки для мягкой кровли следует считать калиброванную доску. Благодаря равным значениям толщины получается ровный шов и удается избежать ступенчатой ​​структуры. Практический опыт показал, что такие поверхности могут прослужить гораздо дольше, чем неровные крыши.Именно по этой причине разработчики приобретают качественный материал и стараются максимально точно состыковать доски.

    Внимание! Лучшей древесиной для этих целей считаются хвойные породы, которые радуют как стоимостью, так и отличными техническими характеристиками.

    Рекомендации по нагрузке и параметрам обрешетки

    Оптимальным шагом при создании обрешетки под мягкие кровельные материалы считается значение, не превышающее 10 см.Эта норма обусловлена ​​определенными характеристиками продукции. Для сплошного слоя идеально подойдет калиброванная обрезная доска, о которой уже упоминалось выше. Также помогут создать идеальную ровную поверхность без швов – водостойкая фанера и листы ДСП. При этом следует учитывать, что этот слой должен быть плотно прикреплен к доскам и иметь влажность не более 20%. При создании конструкции обращаем внимание на ее прочность, соответствующую нагрузке, которая на нее будет давить:

    • Учитывайте потенциальную снеговую нагрузку;
    • Рассчитайте нагрузку, создаваемую кровельными материалами.

    С учетом этих показателей определяются требуемые параметры обрешетки. Так, если шаг укладки около 50 см, то следует использовать доску толщиной не менее 20 мм, а при шаге 120 см – не менее 30 мм. Стоит отметить, что одной из особенностей мягкой кровли считается устойчивость к биологическим повреждениям, но это не относится к дереву, из которого сбита обрешетка. По этой причине рекомендуется проводить специальную обработку антисептиками, которые защитят конструкцию от грибков.

    Особенности установки капельницы

    Капельница считается важным элементом устройства обрешетки для мягкой кровли, так как отвечает за защиту от неблагоприятного воздействия влаги. Изгиб изделия зависит от угла наклона кровли, его величина варьируется от 100 до 130 градусов. Прикрепите капельный наконечник к краю крыши, вертикально направив его вниз, чтобы вода стекала на землю. Среди особенностей следует выделить следующие характеристики:

    • Для изготовления капельницы используется оцинкованная сталь, не склонная к ржавчине;
    • Чтобы не портить эстетический вид здания, цвет капельника должен быть подобран к оттенку кровли;
    • Для полной защиты кровли и фасада следует протянуть капельник по всему периметру здания;
    • Устройство способно обеспечить защиту от ветровых потоков.

    Вот мы и ознакомились со всеми особенностями создания обрешетки для зданий с мягкой кровлей. Следуйте всем советам и рекомендациям, и у вас обязательно все получится!

    Категория материалов, относящихся к мягкой кровле, включает в себя несколько широко используемых покрытий. Это и рубероид, и мягкая битумная черепица, и несколько разновидностей сварных рулонных материалов. Все они отличаются друг от друга внешним видом и характеристиками, но в основе их производства лежит один компонент – модифицированный битум.Именно он придает кровельному покрытию такую ​​же гибкость и мягкость. Сам материал не имеет жесткой формы, поэтому для него нужна прочная и жесткая обрешетка, которая выдержит внешние нагрузки. В этом случае мягкая кровля будет выполнять только защитные и декоративные свойства.

    Виды обрешетки для мягкой кровли

    Если говорить об обрешетке в целом, то она бывает двух видов: разреженная и сплошная. Первый собирается из досок или брусков, между которыми оставляются зазоры, или, как их еще называют, монтажный шаг.Второй – сплошной настил без зазоров. Для мягкой кровли используют именно второй вариант, поскольку при укладке на разряженную обрешетку мягкие кровельные материалы будут провисать между ее элементами.

    Под мягкую кровлю делается сплошная обрешетка, иначе материал будет провисать в щелях между досками

    В качестве настила для сплошной обрешетки используют листы влагостойкой фанеры, плиты ОСП и доски. Последняя должна быть либо обрезной, либо шпунтованной из хвойных пород. Что касается влагостойкой фанеры, то ее нужно правильно выбирать по марке, ведь на рынке есть две позиции с таким наименованием:

    1. FC, которую рекомендуется использовать только для внутренней отделки.
    2. FSF, который используется как для внутренней, так и для наружной установки.

    Для непрерывной обрешетки подходит FSF. Этот материал изготавливается из нескольких слоев шпона (от 3 до 21), которые склеиваются между собой специальным составом на основе фенолформальдегидных смол. Следует добавить, что при производстве фанеры ФСФ каждый слой предварительно обрабатывается бакелитовым лаком, поэтому материал обладает высокой прочностью и водостойкостью.

    Что касается ОСБ, то для обрешетки также необходимо выбирать влагостойкую модификацию, то есть марки ОСБ-3 и ОСБ-4.Последний предназначен для конструкций, подвергающихся максимальным нагрузкам при повышенной влажности воздуха, поэтому стоит достаточно дорого. Для крыш можно использовать фанеру ОСБ-3, которая по влагостойкости не уступает четвертой модели.

    При сборке настила между элементами можно оставлять небольшой зазор, размер которого не должен превышать 1 см. Он называется компенсационным, поскольку компенсирует расширение деревянных изделий из-за изменения влажности и температуры.

    Типы сплошной обрешетки

    Обшивка для мягкой кровли может быть одинарной или двойной. В первом случае доски или панели укладываются прямо по стропилам. Во втором сначала монтируется разреженная обрешетка, а поверх нее – сплошная. Второй вариант предпочтительнее, так как между двумя слоями есть пространство, которое используется для вентиляции крыши. А это дает возможность удалять влажные пары воздуха, которые поднимаются из внутренних помещений дома. Именно они на неутепленных крышах вызывают образование наледи и конденсата на стропильной системе.

    Но это не единственный критерий выбора двухэтажного дома. Многое будет зависеть от угла наклона скатов крыши.

    1. При уклоне 5–10° можно использовать однослойный настил.
    2. В диапазоне от 10 до 15° укладывается двойная обрешетка с шагом между нижними элементами 45-50 см. Для нижней обрешетки лучше использовать бруски сечением 50х50 мм.
    3. Если угол ската превышает 15°, то шаг установки можно увеличить до 60 см.

    В принципе возможно увеличение шага нижней обрешетки до 100 см, в зависимости от размера используемого для нее пиломатериала. Например, если для этого использовалась доска толщиной 40 мм и шириной 120 мм. Чем меньше сечение, тем меньше шаг, и наоборот … Для каждого материала относительно его толщины подбирается свой шаг.

    Таблица: соотношение шага разреженной обрешетки к толщине элементов сплошного настила

    Как рассчитать количество материала для обрешетки под мягкую кровлю

    С учетом указанных выше соотношений шага обрешетки элементов и их толщину, можно произвести достаточно точный расчет этой конструкции.Для этого придется сначала снять размеры самой крыши, которые указаны на чертеже здания. А если крыша представляет собой сложную многоуровневую и многоскатную конструкцию, то ее нужно разбить на простые геометрические фигуры. Именно на их основе рассчитывается общая площадь крыши.

    При этом придется учитывать угол наклона каждого ската, ведь чем меньше угол, тем большим нагрузкам подвергается система обрешетки. Это значит, что вам придется либо уменьшить шаг досок или брусков, либо увеличить толщину плиты и листового настила.Поэтому для упрощения расчетов при определении общей площади кровли используют поправочные коэффициенты. Например, при уклоне 35° используется множитель 1,221.

    Расчет сплошной конструкции

    С расчетом сплошной обрешетки дело обстоит проще, т.к. она охватывает всю площадь скатов. То есть его площадь будет равна площади крыши. Рассмотрим пример расчета количества листов фанеры для ската 50 м².


    В строительном бизнесе при расчете количества стройматериалов делается небольшая наценка в пределах 5-10%. Здесь нужно сделать то же самое, поэтому в итоге получается 23-24 страницы.

    Таким же образом рассчитывается количество плит ОСБ. А вот с досками немного сложнее. В первую очередь нужно рассчитать площадь одной выбранной доски. Длина обрезной доски варьируется от 1 до 6,5 м с шагом 0,25 м.Ширина – в пределах 75–275 мм с шагом 25 мм.

    Допустим, для обрешетки используется доска длиной 3 м и шириной 0,1 м:

    1. Рассчитываем площадь одной доски: 3 ∙ 0,1 = 0,3 м².
    2. На скат 50 м² потребуется 50:0,3=166,66 досок.
    3. Округляем до ближайшего целого и прибавляем 10% запаса: 167∙1,1=184 доски.

    Расчет разреженной обрешетки

    Для этого расчета сама площадь откоса не требуется.Необходима длина крыши и ее высота, то есть расстояние от свеса до конька.


    Правила устройства обрешетки под мягкую кровлю

    Независимо от того, однослойная или двухслойная обрешетка используется на кровле, основное требование к конструкции – ровная и прочная поверхность без дефектов и пороков пиломатериалов. Именно поэтому при использовании досок выбирают калиброванный материал.

    Согласно строительным канонам стропильная система устанавливается вдоль скатов в одной плоскости, поэтому нужно быть уверенным, что концы стропильных ног уже выставлены.Это значит, что можно предположить, что уложенные доски, фанера или плиты ОСП будут лежать в одной плоскости.

    Необходимо состыковать элементы обрешетки по стропилам. Доска, выступающая за пределы стропильных ног, не обеспечит прочности при монтаже кровельного материала

    Начинать монтаж необходимо с карниза, а точнее с нижних концов штабеля. Доски подбираются по длине так, чтобы два соседних элемента стыковались на одном стропильном бревне. Если это не удастся, вам придется их обрезать, что увеличит количество отходов.То же самое касается листов и плит.

    Доски укладываются с небольшим зазором 1 см и крепятся к стропилам гвоздями или саморезами. Крепление лучше производить с лицевой стороны. Если с лицевой стороны устанавливаются шурупы или гвозди, то их шляпки необходимо вбить в тело пиломатериала на глубину 0,5 мм. При этом на каждом стропиле к доске нужно прибить два крепежа – по одному с каждого края.

    Фанерные листы или плиты OSB на кровле в качестве сплошной обшивки должны укладываться со смещением на одну треть или половину панели

    Что касается плоских материалов для обрешетки, то их располагают со смещением относительно друг друга на треть или половину листа.Это делается для того, чтобы нагрузки, действующие на сплошную обрешетку, равномерно распределялись по всей ее поверхности. Таким способом панели укладываются перпендикулярно стропилам. Вдоль стропил можно установить фанеру размерами 1,5х2,5 м. При этом необходимо будет учесть, что сам листовой материал не может нести больших нагрузок, поэтому под него должны приходиться не менее трех стропильных ног: одна ровно посередине и две по краям. Но и здесь приходится учитывать, что два соседних листа фанеры должны состыковываться на одном стропиле.Зазор между ними (3-5 мм) обязателен.

    Фанеру и ОСП крепят оцинкованными саморезами или ершовыми гвоздями по периметру через каждые 10-15 см и по всей плоскости вдоль стропил в шахматном порядке. Именно эти крепления необходимо использовать, поскольку они хорошо выдерживают напряжения, возникающие в плитах ОСП или фанерных листах при перепадах влажности и температуры.

    Порядок укладки плоских панелей на сбрасываемую обрешетку:

    1. По краям стропил натягивается тетива, определяющая границу свеса крыши.Он привязывается к двум саморезам, которые вкручиваются в два крайних стропила, расположенных по разным краям крыши.
    2. Первый лист укладывается по внешнему краю первой стропильной ноги, при этом его соседний край должен проходить точно по тетиве.

      Первый лист сплошной обрешетки укладывается строго по краю стропильной ноги

    3. Первый лист крепится саморезами длиной 50 мм по стропилам с шагом 20-30 см.
    4. Таким образом собирается нижний ряд.

      Нижний ряд укладывается со стыковкой панелей на стропилах

    5. Следующий ряд начинается с половины листа, поэтому одну панель нужно разрезать пополам.
    6. Половинка крепится по стропилам, как цельные листы, теми же шурупами с одинаковым шагом.

      Второй ряд сплошной обрешетки начинают с половины плиты, так что следующие элементы крепятся отдельно от первого ряда

    7. Далее используются целые листы.
    8. Третий ряд начинаем собирать из цельной плиты.

    Видео: как правильно класть доски в качестве элементов обрешетки

    Обрешетка сплошная перегружаемая

    В принципе серьезных отличий от описанной выше технологии монтажа нет. Просто прочная конструкция укладывается на доски, которые укладываются на стропила с определенным расстоянием между рядами. Для создания сплошного пола не используются доски. Устанавливается фанера или ОСБ. При этом сохраняются все вышеописанные требования как к монтажу панелей, так и к способу их крепления.

    Контробрешетка для мягких кровель

    Для утепления кровли между стропильными ногами необходимо уложить теплоизоляционный материал. Со стороны чердака его закрывают пароизоляционной мембраной, а со стороны обрешетки – гидроизоляционной пленкой. Нельзя сразу укладывать обрешетку и делать настил из плит ОСП или фанерных листов. Необходимо создать вентиляционный канал, который будет удалять влажные пары воздуха из-под кровельного пространства. Поэтому вдоль стропил укладываются бруски сечением 50х50 мм.Это контробрешетка, а пространство между гидроизоляцией и сплошным настилом – вентиляционный зазор.

    Процесс сборки утепленной кровельной конструкции состоит из следующих этапов.

    1. Изнутри будущего чердака укладывается утеплитель между стропилами. Основное требование укладки – плотное прижатие теплоизоляционного материала к плоскостям стропильных ног, чтобы не образовывались мостики холода.

      Утеплитель укладывается в пространство между стропилами так, что не остается даже минимальных зазоров

    2. Поверх утеплителя укладывается пароизоляционная пленка, которая крепится к стропилам металлическими скобами с помощью степлера.Пленка укладывается рядами с нахлестом, размер которого составляет 10–12 см. Стык необходимо закрыть самоклеющейся лентой.

      Пароизоляционная пленка укладывается внахлест и фиксируется скобами

    3. Далее работа переходит на наружную часть стропильной системы, где сверху на ноги укладывается гидроизоляционная мембрана так же, как снизу пароизоляция. Установку следует начинать с нижней части карниза.
    4. Вдоль стропил устанавливаются и крепятся элементы контробрешетки, для чего используются саморезы длиной 70 мм.Расстояние между креплениями 40-60 см.

      Для создания вентиляционного зазора вдоль стропил крепятся бруски, на которые укладывается горизонтальная обрешетка

    5. Элементы обрешетки — доски устанавливаются поперек контробрешетки. Крепятся они саморезами длиной 50 см.
    6. Поверх обрешетки в шахматном порядке устанавливаются и крепятся листы фанеры или плиты ОСП. Расстояние между креплениями 20-30 см.

    Обычно такую ​​конструкцию используют, если на кровле отсутствует разреженная обрешетка, либо она собирается из досок толщиной 20-25 мм.Этого зазора будет недостаточно для эффективного удаления влажного воздуха.

    Видео: правила укладки сплошной обрешетки на крышу

    Сплошная обрешетка под мягкий кровельный материал – только так можно гарантировать качество конечного результата. Минимальные зазоры ее не уменьшат, но выполнение главного требования – формирование ровной и твердой поверхности – создаст условия, при которых мягкая кровля прослужит свой гарантийный срок.

    Сегодня у мягкой кровли появляется все больше и больше поклонников.Качество его эксплуатации во многом зависит от его обустройства, в процессе которого довольно важная роль отводится основе кровли – обрешетке. При его проектировании необходимо учитывать все нюансы, в том числе наличие дымоходов, вентиляционных каналов и встроенных мансардных окон.

    Чтобы рубероид не протекал, он должен быть плотно уложен в опалубку, поэтому обрешетка под мягкую кровлю не должна иметь неровностей, все ее стыки должны быть идеально подогнаны друг к другу.За качество кровли «отвечает» не только кровельное покрытие, но и материал для обрешетки крыши.
    Деревянная обрешетка для мягкой кровли, обычно плоская поверхность, собранная из обрезных досок с очень плотным шагом монтажа.

    Калиброванные доски

    наиболее подходят для изготовления «мягкой» опалубки. Понятно, что при использовании пиломатериалов разной толщины сложно рассчитывать на идеальную ровность основания, скорее всего, в результате получится ступенчатая поверхность.Даже если на него можно укладывать битумную черепицу, служить он будет явно недолго.

    Для опалубки верхней ограждающей конструкции также может использоваться многослойная влагостойкая фанера, ДВП или ОСП – это материалы, которые также будут удерживать влагу.

    Требования к конструкции обрешетки для мягкой кровли

    Устройство обрешетки для мягкой кровли должно быть спроектировано таким образом, чтобы оно могло выдерживать нагрузки кровельного покрытия, не вызывая деформации поверхности.В связи с этим с учетом таких нагрузок на крышу, как масса снежного покрова, рассчитывают расчетную толщину для деревянной опалубки или для фанеры исходя из шага стропил. Например, в конструкции с шагом стропил 500 мм для основания используется обрезная доска толщиной 20 мм или плиты ОСП толщиной 10 мм, а с шагом 1200 мм толщина материал будет 30 и 20 мм соответственно.

    Обрешетка для мягкой кровли должна быть неподвижной, прочной и гладкой, не иметь обломков.Влажность его перед укладкой, согласно СНиП, не должна превышать 20%, то есть 1/5 от сухой массы.

    Особенности основания под черепицу

    Для получения сплошного покрытия деревянную основу монтируют в два слоя. В результате поверх стропильной конструкции получается сплошной настил, отличающийся гладкостью и ровностью. Чтобы в такой кровле не было изломов и чрезмерного трения, конструкция основания должна быть свободна от острых углов и каких-либо изломов.

    Поэтому так важно, чтобы в процессе подготовки и подгонки материалов основы все ее линии получались сглаженными, без углов. Для возведения такой конструкции ширина обрезной доски должна быть около 140 мм. Таким образом,

    • основу делают двухслойной, а покрытие должно получиться сплошным;
    • настил основания должен получиться ровным и идеально гладким;
    • конструкция не должна иметь изгибов и острых углов, которые могут вызвать трение кровельного материала;
    • следует учесть, что при хранении доска может начать коробиться, а это, в свою очередь, вызовет образование на ее поверхности лотков и бугров, иначе говоря, желобов и вздутий.Для правильного устройства кровельного пиломатериала на опалубку рекомендуется укладывать лоток вверх. Это позволит влаге, просачивающейся через крышу, стекать в лоток. В противном случае единственным путем стока воды будут стыки, и она, таким образом, будет просачиваться в подкровельное пространство.
    • шаг обрешетки для мягкой кровли зависит от уклона кровли и силы ветров в районе расположения дома, от степени парусности устройства битумной черепицы сам.Сила ветра и шаг основания связаны обратной зависимостью: чем сильнее ветер, тем меньше должен быть шаг основания для гонтов, и, наоборот, чем он меньше, тем больше шаг основания. Обычно размер шага основания под битумную черепицу может колебаться в районе 50-100 см.

    Этапы устройства обрешетки для мягкой кровли

    Для изготовления обрешетки используются следующие материалы:

    • кровельная специальная фанера,
    • доска обрезная, желательно из хвойных пород,
    • гвозди для крепежа.

    Монтажные работы начинаются с устройства первого, рабочего слоя основания, деревянные брусья, которые крепятся к несущей конструкции, стропилам, снизу вверх. От того, насколько ровным и гладким получится этот слой, зависит состояние самой гибкой черепицы в будущем. Он не должен подвергаться трению и перегибам.

    На торцах основания лобовые доски максимально закруглены, чтобы обеспечить плавный, без загибов и изломов переход кровельного материала.То есть на практике монтаж основания начинается с возведения каркаса, который должен обладать повышенной прочностью и надежностью.

    Затем переходят к устройству следующего сплошного слоя, финишного – укладке кровельной фанеры. Сначала его необходимо пропитать специальным гидроизоляционным составом.

    Этого может быть недостаточно для обеспечения качественной гидроизоляции, поэтому поверх гидроизолированной фанеры рекомендуется укладывать дополнительный слой гидроизоляции.

    Для дополнительного гидроизоляционного слоя обычно используют битумную мастику. Далее для усиления теплоизоляции кровли на основание можно уложить пароизоляционную пленку.

    Важно, чтобы все обрешетки были установлены строго горизонтально.

    Черепица

    хороша тем, что ее может установить один человек даже без помощника. Это возможно благодаря легкому весу частей, называемых черепицей, и небольшим размерам. Самый большой размер гонта – это длина, равная одному метру.Устройство кровли из мягкой черепицы, технологию укладки которой мы рассмотрим в этой статье, дело достаточно простое, если четко следовать инструкции и рекомендациям производителя купленной битумной черепицы. Главное при строительстве крыши подготовить максимально ровную поверхность, на которую будет укладываться мягкая черепица.

    Стропила для мягкой кровли изготавливаются так же, как и для любого другого кровельного материала. А вот обрешетка нужна двухслойная.Первый слой — для придания жесткости — делается из обрезной доски. Второй – для создания ровной поверхности – изготавливается из влагостойкой фанеры или плит ОСП. Кровля из мягкой черепицы может быть выполнена по-разному. Если кровля делается над зданием, где ее утепление не предусмотрено, то узлы кровельного «пирога» будут выглядеть так:

    1. Слой мягкой черепицы.
    2. Подкладочный ковер.
    3. Влагостойкая плита OSB или фанера.
    4. Доска обрезная обрешеточная.
    5. Стропила.
    «Пирог» утепленной кровли, под которым будет устроена мансарда или просто теплая мансарда, будет таким:
    1. Мягкая черепица.
    2. Подкладочный ковер.
    3. OSB или фанера водонепроницаемы.
    4. Доска обрезная.
    5. Контррешетка
    6. Гидроизоляция.
    7. Стропила.
    8. Изоляция.
    9. Пароизоляция.
    10. Шумоизоляция или дополнительный слой изоляции.
    11. Обшивка для внутренней облицовки.
    12. Внутренняя подкладка.
    Внутренняя облицовка обычно выполняется гипсокартонными листами с последующей оклейкой обоями. Но, по вкусу застройщика, это можно сделать вагонкой, фанерой, ДСП или ОСП… Порядок работ может быть другим. Если позволяет климат или погода, то, конечно, удобнее начать с пароизоляции. Скрепите его внутренней обрешеткой, уложите слой шумоизоляции и зашейте все это внутренней обшивкой. После этого спокойно уложите утеплитель между стропилами, натяните гидроизоляцию и закрепите ее контробрешеткой.Дальше все делается так же, как и в случае с холодной кровлей. Монтируется обрешетка из обрезной доски, укладывается плита ОСП или фанера, укладывается подкладочный ковер и приклеивается битумная плитка. Если лето дождливое, то разумнее сначала класть крышу в таком порядке:
    1. Гидроизоляция.
    2. Встречная решетка.
    3. Фанера или ОСП водонепроницаемы.
    4. Подкладочный материал.
    5. Гибкая черепица.
    После этого под защитой готовой кровли можно делать любые работы на чердаке или на чердаке. Более подробно технология устройства обрешетки для мягкой кровли рассмотрена в статье: .

    Инструменты

    Для работы с черепицей вам понадобится довольно простой набор инструментов:
    1. Молоток.
    2. Шнур.
    3. Шпатель.
    4. Ножницы по металлу.
    5. Рулетка.
    6. Пистолет для нанесения герметика.
    7. Кровельные гвозди.

    Технология укладки, наряд-заказ

    При закупке битумной черепицы, комплектующих и расходных материалов лучше подбирать их так, чтобы все они были от одного производителя.Это облегчит выполнение рекомендаций производителя и монтаж гонтовой кровли не будет таким сложным, как кажется на первый взгляд. А компоненты кровельного ковра будут лучше работать вместе.

    Подкладочный ковер

    Рекомендуется укладывать подложку по всей поверхности крыши. Но если уклон ската более 18°, то есть возможность немного сэкономить. При таких скатах подкладочный материал можно укладывать только по периметру кровли – по карнизу, по коньку, по концам ската, по наружным изгибам кровли, вокруг дымоходов и вентиляционных выходов и в ендовах.

    Металлические планки

    Полностью собранный утепленный карниз крыши будет выглядеть примерно так:
    Капельница монтируется непосредственно на стропильные балки под гидроизоляционным слоем. Его задача: защитить деревянные конструкции (стропила и ветровую доску) от конденсата, образующегося в вентиляционном канале и стекающего по гидроизоляционному материалу. После укладки подкладочного материала к карнизу прибиваются крепления для желобов, в которые эти желоба устанавливаются. Затем по всей длине карниза прибивается карнизная планка так, чтобы ее нижний край оказался внутри желоба.Таким образом, вода, стекающая с крыши, отводится в водосточную систему, не попадая на деревянные конструкции обрешетки и на фанерные или ОСП плиты. Если кровля предусмотрена «холодная», а значит гидроизоляции не будет, то и капельница не нужна. Водосточная система также необязательный элемент. Тогда можно обойтись только карнизной планкой, которую в таких случаях иногда еще называют капельницей.
    По торцам кровли, на фронтонах, начиная с карниза, накладывается торцевая или ветровая планка с нахлестом не менее 20 мм.Как вариант, в ендовах можно укладывать не ендовный ковер из того же материала, что и битумная черепица, а металлический ендов. В природе это будет выглядеть примерно так:

    Монтаж гибкой черепицы

    Если в конструкции кровли есть ендовы, то сначала нужно уложить ендовный ковер или смонтировать металлический ендов. После этого можно приступать к укладке основного листа мягкой кровли. Монтаж битумной черепицы начинается с монтажа карнизного ряда. Для этого используется карнизно-коньковая плитка.Если на момент покупки его не было в продаже, можно использовать обычный, отрезав лепестки. При укладке мягкой черепицы следуйте рекомендациям или инструкциям производителя . В ендову битумную черепицу можно укладывать разными способами:
    В итоге это будет выглядеть примерно так:


    Конек

    Рассмотрим, как можно сделать вентилируемый конек для мягкой кровли. Его очередь наступает после завершения укладки основного листа битумной черепицы.Для того чтобы воздух с чердака или из вентиляционных каналов утепленной кровли имел возможность уходить в атмосферу, при монтаже основания необходимо оставить расстояние между противоположными скатами кровли в коньковом узле в пределах 200–200 м. 300 мм.
    А чтобы влага от дождя или снега не попадала под крышу, этот зазор закрывается ее «крышей». Для этого можно использовать готовые коньковые элементы, например, такие:
    Крепятся саморезами или гвоздями по рекомендации производителя:
    Или можно сделать вентилируемый конек самостоятельно, как показано в этом видео: Здесь видно, что по верхнему краю откосов, перпендикулярно им, прибиты бруски сечением примерно 50х50 мм.Шаг брусков определяется толщиной фанеры или плиты ОСП так, чтобы коньковая «крыша» не провисала. Ширину такой «крыши» можно назначать самостоятельно, в разумных пределах. На концы брусьев крепится защитная вентиляционная сетка, чтобы под коньковый узел не могли попасть мусор, насекомые и мелкие птицы. В конце на листы фанеры или плит ОСП крепятся элементы конька-карниза и рядовой черепицы. Результат показан на фото ниже.
    Как вариант, вместо полностью «дышащего» конька можно сделать крышу сплошной с установкой вентиляционных колпаков:
    В последующем, если «мощности» вентилируемого конька недостаточно для проветривания кровли, можно поставить специальные аэраторы на его поверхность, места крепления которой показаны в следующем видео: На этом устройство кровли можно считать законченным.

    Термин «мягкая кровля» объединяет целую группу материалов. Это и рубероид, и рулонные наплавляемые покрытия, и мягкая черепица.Несмотря на внешние отличия, все эти материалы изготавливаются на основе модифицированного битума, что придает конечным кровельным изделиям мягкость и гибкость. А еще одна важная особенность: они не способны сами по себе сохранять жесткую форму и выдерживать внешние нагрузки.

    Битумные материалы выполняют свою функцию только при укладке на жесткий и прочный каркас. При создании мягкой кровли такой каркас представляет собой обрешетку в виде ровного сплошного настила.

    При монтаже разреженной конструкции ее элементы (доски) располагаются на стропилах не сплошным, а с определенным шагом.В среднем этот шаг составляет 20-50 см. Такая конструкция не подходит для мягких битумных материалов, так как они будут провисать между элементами.

    Мягкая кровля требует сплошной обрешетки, представляющей собой настил из досок, ОСП, фанеры. Допускается небольшой зазор между элементами, но он не должен превышать 1 см.

    Типы массивных ящиков

    Значит, под мягкой кровлей должен быть сплошной настил. Мы решили это. Но обрешетка для мягкой кровли может состоять не только из этого слоя.Есть 2 типа сплошных реек:

    1. Профнастил однослойный — элементы обрешетки укладываются параллельно коньку, непосредственно на стропила. В качестве элементов используются доски (тес), фанера или ОСП. Одинарная обрешетка применяется редко, в основном для укладки кровельного материала.
    2. Двойной настил — комбинация двух слоев, иногда составленных из разных материалов. Первый слой, рабочий слой, представляет собой, по сути, разреженную обрешетку. Он состоит из досок (балок), которые крепятся на ускорение.Затем на него укладывается второй, уже сплошной слой – настил из досок, ОСП или фанеры. Двойная обрешетка позволяет сформировать вентиляционный зазор под настилом и разместить между стропилами пирог теплоизоляции. Поэтому такая конструкция является предпочтительной для всех современных битумных материалов (в том числе и для черепицы).

    Рассмотрим технологию устройства сплошных реек всех доступных типов.

    Монтаж однослойной сплошной обрешетки

    Однослойная обрешетка укладывается непосредственно на стропила, без дополнительных элементов… Подходит для бюджетного строительства с использованием рубероида, без образования пирога утеплителя под кровлей.

    Вариант №1 — ящик для досок

    Для сплошного одинарного настила можно использовать шпунтованные доски или плиты, состоящие из мозаики. Необрезные доски не подходят, так как все их неровности будут отражаться на поверхности мягкой кровли. А это негативно скажется на декоративных и влагоизоляционных свойствах кровли.

    Такая обрешетка самая простая и состоит из досок, набитых поперек стропил.


    Требования к плитам для сплошной обшивки:

    • Доски должны быть гладкими и без сучков.
    • Их ширина составляет 100-140 мм, толщина — 20-37 мм (в зависимости от шага стропил: до 900 мм — толщина 20 мм, 900 мм — 23 мм, 1200 мм — 30 мм, 1500 мм — 37 мм ).
    • Влажность — не более 20%. Это связано с тем, что сырая древесина рано или поздно начнет рассыхаться, и элементы крепления из нее выпадут. Кроме того, сокращается срок службы битумных материалов на мокром основании.
    • Доски должны быть антисептированы для предотвращения гнилостных процессов, появления жуков-древоточцев и грибкового налета.

    При монтаже такой обрешетки доски закрепляют над стропилами, перпендикулярно им, вдоль конька. Так как доски имеют свойство перекашиваться, образуя с одной стороны вогнутый лоток, а с другой выпуклость, обрешетку необходимо укладывать лотками вверх. Тогда вода, просочившаяся через кровельный материал, попадет в лоток, последует по желобу до карниза и стечет по нему наружу, не попадая на чердак.

    Монтаж осуществляется снизу вверх, начиная от свеса. Стыки досок по длине укладываются на опоры (на стропила). Гвозди (саморезы) забивают ближе к краям, стараясь при этом немного утопить шляпки в древесину. Между соседними досками оставляют едва заметный зазор (по высоте) – около 3 мм. Он служит для выравнивания температурных деформаций древесины, возникающих при изменении влажности и температуры. При изменении состояния доски обрешетки будут сжиматься и расширяться, поэтому, если вы закрепите их слишком туго, вероятно появление неровностей.

    Вариант №2 — обрешетка из щитовых материалов

    Вместо досок на стропила можно закрепить щитовые материалы – фанеру или ОСП. Они очень влагостойкие и гибкие для долгосрочной кровли.

    Использование панельных материалов позволяет ускорить процесс монтажа обрешетки и получить идеально ровную поверхность основания для последующей раскладки рулонных материалов или битумной черепицы.


    Требования к экранирующим материалам:

    • Высокая влагостойкость.Не все панельные материалы обладают параметрами, необходимыми для работы во влажных условиях на кровле. Среди подходящих для крыш – ОСБ-3 (влагостойкая марка ориентированно-стружечной плиты) и ФСФ (влагостойкая фанера).
    • Толщина — 9-27 мм (в зависимости от шага стропил: если это расстояние до 600 мм, то толщина листа должна быть не менее 9 мм, если 600 мм — 12 мм, если 900 мм — 18 мм, если 1200 мм — 21 мм, если 1500 мм — 27 мм).
    • Экраны должны быть пропитаны антисептиком для защиты от грибковых инфекций.Это необходимо, поскольку ОСБ-3 и ФСФ устойчивы лишь к кратковременному воздействию влаги и на кровле требуют покрытия гидроизоляционными материалами. Поэтому не следует пренебрегать дополнительной защитой.

    Листы фанеры или OSB укладываются на стропила длинной стороной параллельно коньку. При этом стыковочные швы соседних рядов не должны совпадать. Листы монтируются в шахматном порядке, вразброс.

    Между соседними листами оставляют зазор 2 мм, чтобы они не вздувались при попадании влаги.Если монтаж осуществляется в холодный период, зазор увеличивают до 3 мм, чтобы компенсировать расширение нагревательных листов летом.

    Доски крепятся крепежными элементами (саморезы или рифленые гвозди) на каждом стропиле — с шагом 30 см, в стыках торцов — с шагом 15 см, по краям — с шагом 10 см.


    Установка двойной сплошной обрешетки

    Двойная обрешетка представляет собой двухъярусную конструкцию, первый слой которой — доски, уложенные в ряд, второй сплошной слой — настил из досок, ОСП, фанеры.Двойная обрешетка считается более эффективной и надежной, чем однослойная, поэтому рекомендуется для устройства современных мягких кровель.

    Конструкцию можно собрать только из досок (иногда — брусков) или из их комбинации с ОСП и фанерой.

    Вариант №1 — двойной ящик

    Для основания под мягкую кровлю можно использовать только один вид материала – доски. Из них строятся оба слоя обрешетки.


    Требования к материалам:

    • Плиты первого (утоненного) слоя: толщина — не менее 25 мм, ширина — 100-140 мм.Доски можно заменить брусками 50х50 мм или 30х70 мм.
    • Плиты второго (сплошного) слоя: толщина 20-25 мм, ширина 50-70 мм.
    • Пиломатериал предварительно покрывают антисептическими составами.

    Монтаж обрешетки прост и выполняется по следующему алгоритму:

    • Сначала параллельно коньку (перпендикулярно стропильным ногам) прибивают доски или брусья с шагом, исключающим изгиб досок второго слоя, в среднем 200-300 мм.
    • Сверху на разреженную обрешетку прибиваются доски второго слоя под углом 45° (по диагонали). Не вплотную, а с зазором до 3 мм, способным амортизировать термические деформации древесины. Обшивка ведется по направлению от конька к карнизу.

    Подобное основание обычно используется при укладке кровельного материала. Для черепицы рекомендуется сооружать комбинированный вариант.

    Вариант №2 — комбинированный двойной ящик

    Комбинированная конструкция сочетает в себе несколько материалов.Первый слой – доски или блоки, второй слой – фанера или ОСП.

    Традиционно комбинированная обрешетка собирается следующим образом: перпендикулярно стропилам в ряд закрепляются доски или брусья, а поверх них – листы фанеры или ОСП. Эта технология используется, как правило, при строительстве холодного чердака (без утеплительного пирога и гидроизоляционной пленки на крыше).

    Если утепление происходит, то используется другой вариант обрешетки, более сложный. Вдоль стропил набивают бруски контробрешетки, поверх них перпендикулярно укладывают доски первого слоя обрешетки.Фанера или плиты OSB завершают всю эту конструкцию. Этот вариант отличается от предыдущего наличием контробрешетки, которая образует вентиляционный зазор между крупнопанельным настилом и гидроизоляцией.


    Требования к материалам:

    • Контррешетчатые бруски: ровные бруски сечением 25х30 мм или 50х50 мм.
    • Разреженные плиты: толщина — 25 мм, ширина — 100-140 мм.
    • Фанера или ОСП-3: толщина 9-12 мм.
    • Материалы должны быть предварительно антисептированы.

    Чтобы построить комбинированный массивный ящик, выполните следующие действия:

    • При наличии теплоизоляционного пирога с гидроизоляционной пленкой устанавливаются контробрешеточные бруски. Сечение их может быть в пределах 20-50 мм, чаще всего 25х30 мм. Брусья фиксируются над стропильными ногами, вдоль них. Контррешетка служит не только для образования вентиляционного зазора, но и для фиксации гидроизоляционной пленки, которая укладывается на теплоизоляционный материал. Если рассматривать монтажные работы поэтапно, то сначала между стропилами укладывают теплоизоляционные маты, поверх стропил и матов натягивают гидроизоляционную пленку, которую сверху прибивают контробрешеточными брусками.Если теплоизоляционный пирог в кровле не предвидится, пропускаем этот пункт и сразу приступаем к креплению разреженной обрешетки.
    • Доски обрешетки (ширина — 100-140 мм, толщина — 25 мм) крепятся на брусьях контробрешетки (при их наличии) или на стропилах перпендикулярно. Шаг крепления гвоздями (саморезами) 200-300 мм.
    • Листы OSB-3 или фанеры укладывают вдоль конька, длинной стороной поперек стропил. Монтаж осуществляется с разбивкой швов, то есть в шахматном порядке.Между щитками оставляют компенсационный зазор 2-3 мм. Крепление выполняется на каждое стропило, используя для фиксации саморезы или перфорированные гвозди. Шаг креплений на стропилах – 30 см. Плиты укладываются так, чтобы их края должны приходиться на опоры, там их стыкуют и также фиксируют крепежными элементами, но с более частым шагом – 15 см.

    Чтобы было понятнее, посмотрите, как это выглядит в процессе строительства:

    Технология проста, чтобы разобраться во всех ее нюансах достаточно посмотреть короткое видео:

    Проверка дизайна на наличие ошибок

    Когда ящик будет готов, вы должны посмотреть на него критическим взглядом.

Добавить комментарий

Ваш адрес email не будет опубликован.
