Высота цоколя от земли: Какова высота цоколя от земли по нормам? Минимальная высота фундамента над землей и полная высота Оптимальная высота цоколя.

Содержание

Высота цоколя чем регламентируется. Минимальная высота для цоколя

Приобретя земельный участок в собственность и начав строительство дома, не все частные застройщики знают, на какие части фасада следует обращать особое внимание. В проектировании и строительстве цоколя здания существует масса нюансов, не учитывая которые, владелец во время эксплуатации сталкивается с множеством проблем. Главная функция цокольной области здания заключается в ограждении фасада от прямого контакта с почвой.

  1. Цоколь компенсирует усадку под массой постройки.
  2. Оберегает изоляцию подвальных перекрытий от посторонних воздействий.
  3. Повышает теплоизолирующие возможности.
  4. Обеспечивает качественной вентиляцией.
  5. Защищает фасад от загрязнений.
  6. Создает завершенный облик дома, сохраняя эстетичный вид.
Определите высоту цоколя в вашем доме

Виды цоколей

Для выполнения возложенных функций фасадная часть строения должна иметь определенную высоту.

Внешней стене необходимо возвышаться над уровнем почвы, быть прочной, иметь высокие эксплуатационные данные. Высота зависит от грунта, фундамента цоколя и четко спроектированного типа фасада. Цоколи бывают нескольких видов:

  1. Западающий. Используется для построек с широкими стенами. Внутри фасадной части расположена внешняя стена.
  2. Выступающий. Цоколь, выполненный в определенной плоскости, выдвинут вперед. Такое решение идеально подходит для строений с имеющимся нулевым этажом и не слишком широкими стенами.
  3. Равномерный. Такая часть здания ровно переходит в фасад. То есть как нижняя, так и верхняя части располагаются в одной плоскости.

Каждый вид имеет свойственные только ему особенности, определяющие высоту, внешние и качественные данные цокольного этажа.

В данном видео рассмотрим отличие высокого и низкого цоколя:

Отделка надземной части цоколя металлическим сайдингом

Оптимальной высоты цоколь идеально справляется с возложенными на него защитными функциями. Чтобы сооружение долгое время находилось в хорошем состоянии, в период строительства надземную часть фундамента сооружают только из качественных материалов. Принятые меры предотвращают возможные повреждения и создают фасаду дома привлекательный внешний вид.

Яркий пример современного домостроения – цокольный металлический сайдинг. Облицовочный материал достаточно востребован, популярен, имеет большое количество положительных отзывов. Рабочий процесс происходит таким образом:

  1. Отделку начинают с зачистки поверхности. Все дефекты, неровности, присутствующие на черновой стене, убирают при помощи качественной обрешетки.
  2. Устанавливают направляющую горизонтальную рейку.
  3. Пластину сайдинга вставляют в рейку, закрепляют саморезами.
  4. Следующий лист устанавливают, слегка сдвигая его к предыдущему. На стыках оставляют минимальные зазоры для расширения в жаркое время года.
  5. Далее таким же образом проводят отделку всей высоты и ширины цоколя дома.

Высота цоколя

От высоты заградительной стены зависят многие эксплуатационные моменты. Так же, как и сама высота зависит от проекта здания, вида основания, качества грунта, присутствия в строении подвального помещения. Существующие нормативы строительства предоставляют определенные предписания. Проектировщики, пользуясь руководством, проводят расчет минимальной или максимальной высоты цоколя.

Стандартная высота

Стандартная высота цоколя рассчитана от земли по нормам и составляет 30-40 см. У деревянных строений ее возводят до 80 см. При наличии в здании нулевого этажа показатели достигают от 1,5 до 2 м. Определяя высоту цоколя над землей, берут во внимание:

  • расположение местности;
  • климатические условия;
  • количество возможных осадков и снега;
  • возможные подтопления;
  • уровень грунтовых вод;
  • температуру воздуха, как в помещении, так и на улице.

Только специалисты способны правильно и точно рассчитать нормы, стандарты, требования и запросы. Застройщики, обратившись к ним, избегают серьезных затрат по переоборудованию постройки.

Оптимальная высота

Составляя проект загородного дома, проектировщики стараются рационально планировать пространство, и одно из важных решений – дополнительная этажность. Цокольный этаж в частном строении необходим. Его можно использовать под котельную, кладовку, хранилище для заготовок на зиму. При желании можно оборудовать жилые и игровые помещения.

Если учитывать все дополнительные расходы на фундамент, в результате оказывается, что оптимальная длина цокольной стены обходится дешевле строительства второго этажа. Общие параметры подвального помещения составляют 2,5 м. У перекрытия – около 2 м. Глубина пола в грунте не больше величины подвала. Данная часть здания, как и цоколь, полностью зависят от целевого назначения подземного помещения.

На что влияет высота цоколя

За застройщиком всегда остается право выбора, и какими должны быть параметры цокольной стены, он решает самостоятельно. Но от этой, на первый взгляд, не слишком важной части дома, зависят защищенность строительных материалов, используемых для возведения, и состояние внутренних помещений.


Высота цоколя зависит от количества возможных осадков

На цокольную часть строения возложены защитные функции. Она предохраняет строение от морозов и сырости. Пространство между стенкой и отделочными материалами закладывают слоем теплоизоляции. Достаточно сделать цоколь правильной длины, выложить его современными облицовочными материалами, провести устройство водостока и дренажной системы.

Установка всех необходимых дополнений избавит здание от многих разрушительных факторов. Конструкция будет защищена от воздействия непредсказуемых погодных условий и влажности. Будет исключено подтопление помещений, расположенных ниже уровня земли.

Какой высоты лучше делать цоколь

Точно рассчитанные нормативы по высоте цокольной стены существуют, но каждый владелец участка вправе самостоятельно делать выбор. Определяясь со строительством, следует помнить, что это надземная часть основания здания. Чем выше его высота, тем сложнее посторонним факторам проникать в жилые помещения. Также цокольные стены отделяют от стен первого этажа гидроизоляцией.

Наземные части здания периодически намокают от снега и дождя. Нарушается теплоизоляционный слой, происходят внутренние разрушительные процессы, которые существенно сокращают эксплуатационный период. Наблюдая за такими метаморфозами, владельцы недоумевают, от чего дом теряет эстетичность и красоту. Иногда ответ бывает очевиден – слишком маленькое цокольное сооружение.

Варианты фундаментов по высоте цоколя в частном доме

Выбор высоты цокольной части полностью зависит от строительного материала, из которого строится дом, и типа выбранного фундамента. Также учитывают расположение грунтовых вод, близость строения от магистрали. Ну и, конечно, внешний вид. Постройка с высоким заграждением выглядит гораздо интересней и респектабельней.

В строительстве частных загородных домов часто используют ленточный фундамент. На такой основе цокольную часть устанавливают различными способами:

  1. Кладка. Фундамент выкладывают до уровня грунта.
    Далее устанавливают кладку из кирпича или другого сырья. Конструкция не обладает хорошими тепловыми данными. Дополнительно проводят утепление, отделку, облицовку.
  2. Монолит. Основа сооружена из бетона. В этом случае цокольную установку соединяют с заливкой фундамента.
  3. Свайный фундамент. Высота и толщина цоколя определяется от части свай, находящихся над поверхностью земли. На такой основе цокольное сооружение бывает навесным.

Вывод

Делая выводы, можно прийти к заключению: более высокие эксплуатационные характеристики получают высокие цокольные ограждения.

Высота цоколя относится к числу параметров, имеющих огромное значение при строительстве дома. Это нижняя часть здания, возведенная на фундаменте и выполняющая важные функции, связанные с сохранением тепла внутри помещения. Цоколь необходим для того, чтобы защитить стены от воздействия грунтовых вод, он препятствует образованию на стенах грибка и плесени, повышает сопротивляемость строения низким температурам.

Благодаря наличию цоколя увеличивается теплообмен между внутренним помещением и улицей.

Для того чтобы эта часть дома соответствовала всем предъявленным требованиям и способствовала решению поставленных задач необходимо при строительстве не только выбрать качественный и надежный материал, но и учесть высоту возводимого цоколя.

Как определить высоту цоколя


Один из типов цоколя — западающий

Эффективность защитных функций, которые выполняет цоколь дома, напрямую зависит от его высоты и типа:

  1. Выступающий цоколь требует дополнительной отделки и сооружения козырька, предохраняющего конструкцию от попадания осадков и скопления влаги. Он становится украшением фасада любого здания.
  2. Западающий – наиболее прочный. В таком варианте стык цоколя и стен дома полностью защищен от попадания влаги, что является гарантией повышенной безопасности фундамента и защищенности гидроизоляционного слоя. При строительстве этого вида нет необходимости сооружать обязательные отводы для воды.
  3. Вровень со стеной. Наименее популярный тип цоколя. Требует сооружения козырька, а при осуществлении дополнительной отделки становится выпирающим.

На выбор высоты возводимого цоколя оказывают влияние и тип фундамента, и глубина залегания грунтовых вод, и климатические условия в районе, где ведется строительство. Кроме того, немаловажно наличие цокольного этажа (подвального помещения).

Начиная работы по возведению цоколя, стоит учесть, что чем выше он будет, тем менее вероятно, что внутренние помещения могут пострадать от проникновения влаги. Возведения начинают непосредственно от фундамента дома, а на стыки со стенами постройки требуется правильная организация гидроизоляции, предотвращающая возможное проникновение влаги по капиллярам пористого материала в стены здания.


Цоколь вровень со стеной

Воздействие, оказываемое на цоколь всестороннее, так как он выдерживает постоянную нагрузку со стороны стен. А в тех случаях, когда в доме отсутствует подвал, и пол расположен на земле, цоколь подвержен еще и давлению земли, засыпанной внутри всего периметра дома.

Если для определения ширины будущего цоколя необходимо точно определиться с выбором материала, из которого будут возводиться стены дома, а тип его от качества фундамента, то высота будет зависеть от наличия подвального помещения, температурного режима, погодных условий и количества природных осадков, характерных для той зоны, где ведется строительство. Эти параметры в различных областях сильно отличаются, поэтому строгих указаний по определению высоты цоколя не существует.

Минимальная высота

Строительство цоколя начинается непосредственно от фундамента, и поднимают его на высоту не менее 40 сантиметров. Считается, что это и есть минимальная высота цоколя дома.


Высокий цоколь дома

Такая высота оптимальна при наличии ленточного фундамента, хотя на другом основании возводят цоколь такой высоты, основываясь на средний за десятилетие показатель уровня снега, выпадающего ежегодно в данной области. Цоколь такой высоты возводится только в тех случаях, когда в доме нет подвала.

В некоторых областях высота цоколя дома ниже данного показателя.В особо засушливых зонах разрешено возведение конструкции из кирпича до высоты всего 20 сантиметров. Но даже здесь существует риск обильного увлажнения стен дома при попадании на них обычной дождевой воды. В большинстве случаев изменить ситуацию может правильно сооруженная отмостка. Хотя при малой высоте цоколя, как и при неправильном сооружении фундамента, стены дома могут пострадать от капиллярного увлажнения стен грунтовыми водами. Это приведет к разрушению материала изнутри и значительному сокращению срока эксплуатации здания.

Стандартная высота


Цоколь стандартной высоты

Цокольный этаж требует значительного увеличения высоты самого цоколя. Теперь к основным функциям, которые призвана выполнять данная конструкция, добавляется еще и обеспечение установки в техническом помещении инженерных систем, к числу которых относятся насосы или задвижки. В некоторых случаях выбирая высоту цоколя, ориентируются на высоту потолков подвального помещения.

Важными остаются особенности сооружения фундамента дома. Если уровень фундамента совпадает с уровнем земли, то высота цоколя не может быть меньше 70 сантиметров, а порой она достигает одного метра. Стандартная высота, при строительстве загородного дома достигает 50 или 70 сантиметров. Именно это значение признано оптимальным для большинства районов с разнообразными климатическими условиями и различной глубиной залегания грунтовых вод.

Итак, для определения высоты цоколя при строительстве загородного дома необходимо учитывать:

  • глубину залегания грунтовых вод;
  • количество выпадающих осадков;
  • наличие подвального помещения;
  • необходимость организации технического помещения в подвале;
  • вид обустроенного основания дома.

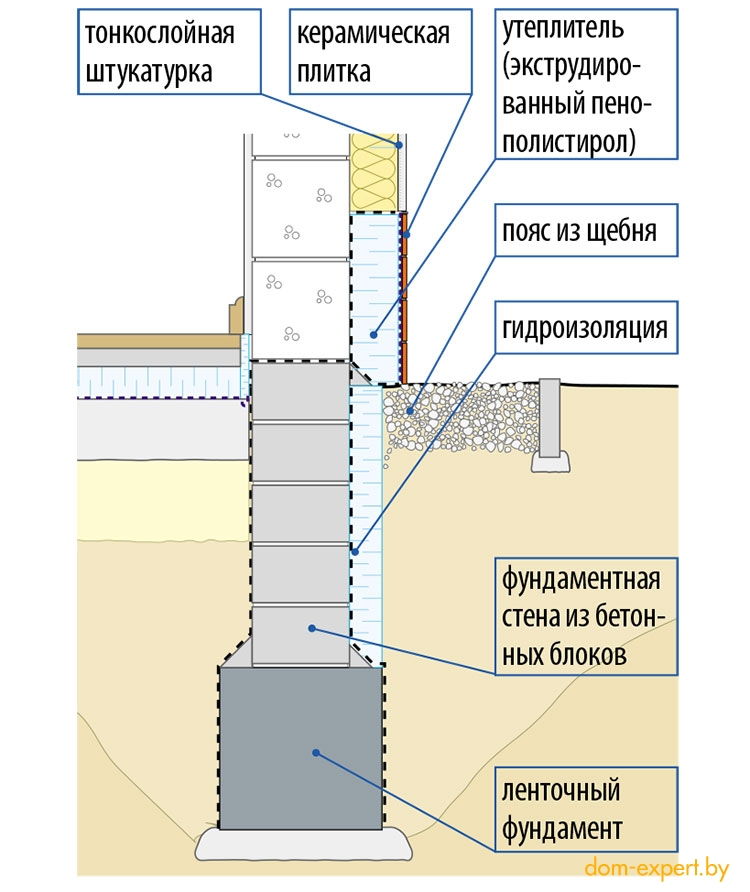

Особенности гидроизоляции и утепления при различной высоте

Эффективность ленточного цоколя будет сведена к нулю в том случае, если в нем отсутствуют вентиляционные продухи. Это отверстия расстояние, между которыми не должно превышать 3 метра. Их устраивают по всему периметру, обеспечивая качественную циркуляцию воздуха. Не исключение и внутренние стенки и перегородки. Закрыть данные отверстия можно только вентиляционными решетками. На видео Вы увидите, как правильно утеплить и гидроизолировать цоколь дома.

Использование любых заглушек категорически запрещено, так как влажность, присутствующая в цокольном пространстве приводит к образованию плесени и грибка. При возведении цоколя из кирпича для организации вентиляционных продухов достаточно оставлять промежутки в кладке, в других вариантах используют трубы, которые фиксируют между блоками. Перемычками может послужить листовая сталь или обычная арматура.

Надежную защиту цоколя от грунтовых вод обеспечивает гидроизоляционный материал. Это может быть рубероид или иной вид рулонной гидроизоляции, такой как:

  • стеклорубероид;
  • рубемаст;
  • еврорубероид.

Укладывают его в два слоя непосредственно на фундамент, нанеся на него битумную мастику или разогретый битум. Между слоями гидроизоляционного материала наносят слой клеевого состава обеспечивая прочное соединение.

Высота цоколя загородного дома над землей может быть самой различной. На нее оказывают влияние сразу несколько факторов, начиная от типа фундамента и заканчивая глубиной залегания грунтовых вод. Многие домовладельцы, которые занимаются строительством самостоятельно, и вовсе не уделяют вопросу высоты цокольной части здания должного внимания, потому что уверены, что вполне достаточно сделать цоколь немного приподнятым над землей, чтобы продолжить вести строительные работы.

Однако, этого мало. Нужно понимать, что цоколь является надземной частью основания дома. Чем выше он отстоит от поверхности, тем сложнее влаге от земли проникнуть в жилые помещения. Стены цоколя должны быть отделены от стен первого этажа гидроизоляционным слоем. Это делается для того, чтобы влага, которая могла проникнуть в материал основания, не проникала по капиллярам в материал стен. Уровень влажности в разных частях дома может значительно варьироваться, и это нужно обязательно учитывать при строительстве.

Если стены здания расположены слишком низко, конструкция и основные строительные материалы будут постоянно намокать, будут ухудшены их теплоизоляционные свойства, и начнут происходить внутренние деструктивные процессы. Постепенно эти процессы приводят к полному разрушению стройматериала изнутри. В результате сроки эксплуатации сооружения значительно сокращаются, а хозяева порой не могут определить, из-за чего это происходит. А ответ прост – недостаточная высота цоколя над землей.

Стандартная высота

В обычном загородном доме цоколь должен возвышаться над землей примерно на 30-40 см. Если здание построено из дерева, то высоту лучше взять побольше (около 60-80 см). Если в загородном доме предусмотрено наличие подземного этажа, то показатели высоты могут достигать и 1.5-2 метров.

При определении высоты цоколя требуется принимать во внимание погодные условия на местности: температура внутри помещения и на улице зимой, уровень снега, обилие осадков, вероятность подтопления, уровень грунтовых вод. Непрофессионалу достаточно сложно учитывать все эти факторы. Поэтому, если даже дом вы строите самостоятельно, за правильными расчетами лучше всего обратиться к специалистам. Единовременные незначительные затраты на этом этапе помогут избежать в дальнейшем серьезных денежных потерь на ремонт и переоборудование конструкции.

Типовые размеры и схема устройства ленточного монолитного основания.

Чтобы наглядно понять, в чем заключается смысл определенной высоты цоколя, необходимо рассмотреть несколько основных функций, выполняемых данной частью здания:

  • Цоколь предотвращает намокание внутренних конструкций дома.
  • С помощью цоколя обеспечивается защита отделочных материалов здания (например, пластиковых панелей) от загрязнений.
  • Происходит компенсация усадки грунта, наблюдаемой из-за воздействия веса конструкции дома.
  • Если для строительства дома использовался ленточный или столбчатый фундамент, то расстояние от грунта до пола повлияет на длительность эксплуатации перекрытия, которое зачастую делается деревянным. Помимо этого, от данного показателя будут зависеть теплоизоляционные характеристики подпола.
  • Цоколь помогает качественно вентилировать подпол.
  • Помимо всего прочего, цоколь – это архитектурное решение, оказывающее влияние на общее визуальное впечатление от здания.

Специалисты особое внимание рекомендуют уделять высоте цоколя в деревянных строениях, потому что при гниении нижних венцов становится очень сложно проводить какие-либо ремонтные работы. Именно поэтому застройщики стремятся к тому, чтобы снизить вероятность гниения древесины за счет увеличения высоты цоколя. А вот при самостоятельном строительстве хозяева зачастую наоборот, уменьшают высоту цокольной части, стремясь сделать экстерьер дома более эстетичным. Таким образом, они допускают серьезную ошибку.

Основным недостатком высокого цоколя можно назвать то, что с его увеличением будет расти стоимость проведения строительных работ.

Виды цоколей

Методы строительства цоколя будет различаться в зависимости от типа фундамента здания. В нашей стране чаще всего используется или ленточное, или свайное основание. Также большую популярность имеет монолитный фундамент.

Цоколь, выполненный кирпичной кладкой.

Если был возведен ленточный фундамент, то цоколь может быть выполнен в двух решениях:

  1. Монолитный. В этом случае фундамент выполнен в виде бетонной стены. Такой цоколь должен быть построен вместе с заливкой фундамента.
  2. Кладка. При реализации цоколя из кладки, фундамент делают до уровня почвы, затем производят кирпичную (либо из другого стройматериала) кладку. Подобная конструкция не может похвастать высоким уровнем защиты от различных воздействий (если сравнивать с монолитной альтернативой), поэтому необходимо провести дополнительную облицовку и отделку.

При использовании свайного фундамента над землей сопровождается некоторыми трудностями. Высоту и толщину цоколя в этом случае определяют в зависимости от наземной части свай. Цоколь при свайном фундаменте может быть навесным или сделанным на ленточном фундаменте.

Отделка дома сайдингом.

Принципы отделки в этом случае выглядят следующим образом:

  • Работы по отделке должны начинаться с подготовки поверхности. Необязательно, но крайне желательно убрать все дефекты черновой стены. Если стены имеют значительные неровности, то рекомендуется сделать качественную обрешетку, а не тратить лишнее время на выравнивание.
  • После этого устанавливается стартовая рейка, которая монтируется в горизонтальном положении (приблизительно на высоте в 40-45 мм над нижней точкой).
  • Далее, лист сайдинга монтируется в направляющую рейку и закрепляется с помощью саморезов или специальных фиксирующих элементов.
  • Затем необходимо вставить второй лист сайдинга, сдвинув его к предыдущему. В местах стыков рекомендуется оставлять минимальный зазор, чтобы материал мог без проблем расширяться при нагревании. Минимальная температура, кстати, будет незначительно уменьшать толщину элементов отделки.
  • Впоследствии таким же образом необходимо .

Естественно, цокольная часть здания может быть отделана любыми другими современными или традиционными облицовочными материалами. Главное в этом случае – обеспечение защиты материалов конструкции от воздействия влаги и холодного воздуха. Кроме того, надо уделить внимание устройству отмостки и дренажной системы на участке. С их помощью можно будет исключить подтопление подземных помещений дома, а также воздействие влаги на конструкции.

На что влияет высота?

Из всего, что было сказано выше, можно сделать вывод, что от высоты цоколя будет зависеть защищенность внутренних помещений загородного дома и стройматериалов, используемых для его возведения. Одновременно с этим, определять высоту нужно с умом и расчетом, потому что с каждым сантиметром надземной части будет увеличиваться стоимость проведения строительных работ. Кроме того, особое внимание следует уделить и защите цокольной части здания от холода, уложив в пространство между стеной и отделочным материалам качественный теплоизоляционный слой.

Чем выше цоколь, тем лучше, если материал для строительства дома подвержен биологическому воздействию и воздействию влаги. Речь, конечно же, идет о древесине. При возведении деревянных домов лучше всего делать максимально надежный цоколь с эффективным гидроизоляционным и теплоизоляционным слоями.

Если вы испытываете трудности с расчетом высоты цоколя вашего загородного дома, то следует обратиться за помощью к специалистам. Конечно, помощь такого типа не бывает бесплатной, однако, лучше понести затраты на этом этапе строительства, чем в дальнейшем тратить деньги на ремонт дома.

В зависимости от типа строящегося сооружения на этапе его проектирования принимаются определенные параметры фундамента: площадь его подошвы, от которой зависит и ширина фундамента (в случае с ленточным основанием), а также высота фундамента над землей. В этой статье мы попробуем дать универсальный ответ на вопрос о необходимой высоте фундамента.

Балансирование между необходимостью и избыточностью

Учитывая то, что в расходах на строительство загородного дома возведение фундамента составит немалую долю, вполне понятно желание индивидуального застройщика минимизировать параметры этой части здания. И если расчетные глубина и ширина фундамента – параметры, с которыми приходится смириться, то в отношении надземной высоты основания возможны варианты.

От чего зависит видимая (надземная) высота фундамента

Необходимо понимать, что эта часть основания служит связующим звеном, своеобразной перемычкой на смежном участке «грунт – внешняя среда». А этот участок, как никакой другой, в процессе эксплуатации здания подвергается воздействию внешних факторов – повышенной влажности и температурных колебаний. Фундамент необходимо поднимать выше нулевой отметки со следующими целями:

  • для устройства цоколя дома, когда часть фундамента берет на себя роль цоколя. Очевидно, что цельная конструкция отличается лучшими характеристиками, нежели конструкция «фундамент + цоколь»;
  • для защиты стен дома от повышенной влажности. Даже несмотря на отмостку, боковая нижняя часть дома будет постоянно увлажняться, поэтому переход «фундамент – стены» лучше поднять как можно выше. Насколько конкретно? Минимум на 200 мм от земли, можно и выше. Наблюдательный застройщик в одну из зим может оценить толщину снежного покрова на участке, к которой можно добавить 100 мм и получить оптимальную высоту фундамента;
  • нередко фундамент возвышается над землей ввиду устройства подвального помещения. В этом случае высота основания определяется исходя из проектных данных;
  • для столбчатых и свайных фундаментов минимальный подъем над землей составляет также 200 мм, это требуется, чтобы пучинистый грунт не оказывал воздействия на постройку. Высота может быть больше, например, если рельеф строительной площадки имеет уклон;
  • при расчете высоты фундамента необходимо также принимать во внимание возможную усадку дома, величина которой зависит от характеристик грунта и нагрузки на него со стороны сооружения;
  • увеличение высоты в ряде случаев позволяет предотвратить разрушение материала стен здания. Особенно это касается деревянных построек, к примеру бань. В этом случае либо сразу устраивают высокий фундамент (около 500 мм), либо возводят цоколь из других строительных материалов.

Резюмируя вышесказанное

Нужно определить высоту надземной части фундамента. Учитываем минимум в 200 мм. Оцениваем толщину снежного покрова и при необходимости изменяем параметры основания постройки. Чем выше фундамент расположен над землей – тем лучше и тем меньше необходимо усилий для сохранения нижней части дома. Оптимальными значениями считаются 350–400 мм над уровнем земли. Не забывайте о гидро- и теплоизоляции надземной части фундамента! Эти меры не только сохранят основание постройки (предотвратят просачивание влаги и разрушение арматуры фундамента), но и сократят тепловые потери.

Перед началом сооружения любой строительной конструкции, необходимо разработать грамотный и подробный проект будущего строения.

Его обязательной составляющей будут данные, касающиеся характеристик основания.

В проекте должна содержаться информация о , глубине подземной части, габаритным размерам подошвы, используемым материалам.

Высота фундамента над уровнем земли также является важным параметром. Многие застройщики стараются сэкономить на нём.

На возведение фундаментной основы расходуется существенная часть от общей суммы строительства. Каждый индивидуальный застройщик стремится по возможности уменьшить эти затраты.

И если, рассчитывая ширину и глубину основания, мы получаем обязательные параметры, которыми нужно руководствоваться при проведении строительных работ.

Сооружая надземную часть, можно воспользоваться более доступными строительными материалами и варьировать высотой в определённых пределах.

Что влияет на высоту фундаментной основы

Следует понимать, что от надземной части фундаментной основы зависит, насколько строение будет подвергаться влиянию внешних климатических воздействий: температурным колебаниям и влажности.

Для решения вопроса, связанного с её высотой, необходимо разобраться, зачем вообще поднимать основание над уровнем грунта:

  • Надземная часть выполняет функции цокольного покрытия. Понятно, что у цельного сооружения будут более лучшие характеристики, чем у конструкции, состоящей из двух частей;
  • Стены дома получают дополнительную защиту от воздействия влаги. Даже при наличии отмостки, они подвергаются постоянному увлажнению. Создание промежуточного слоя уменьшает такое влияние. Высота фундамента над поверхностью земли не должна быть меньше 200 мм;
  • Иногда на данный параметр влияет наличие подвала. Тогда эту величину определяют, основываясь на данных проектной документации;
  • Для свайной и столбчатой основы уровень надземного фундамента также не может быть меньше 200 мм. Это необходимо для того, чтобы пучинистая почва не влияла на строительное сооружение. При наличии уклона это расстояние может составлять большую величину;
  • Проводя расчёты, следует учитывать, что дом может дать усадку, вследствие особенностей характеристик почвы и воздействия давления строительной конструкции;
  • Иногда, увеличив высоту фундамента над уровнем земли, удаётся избежать разрушения стен сооружения. Это особенно актуально для строений из дерева, например, бань. В таких ситуациях на стадии проведения проектных работ предусматривают наличие высокого основания, или при сооружении цоколя используют другие строительные материалы.

Как соотносятся параметры фундаментной основы

Для примера рассмотрим, как рассчитываются параметры фундаментной основы при возведении индивидуального дома.

Практика показывает, что соотношение высоты надземного основания к ширине составляет пропорцию 1:4.

Структура классического не подразумевает наличие цоколя. Как правило, высота фундамента над уровнем земли не превышает подземную часть, а вот обратный вариант встречается довольно часто.

Если на участке строительства почва обладает стандартными характеристиками, обычно высота и глубина составляет одинаковую величину и не превышает 0,5 м.

Наращивание основания

И фундаментная и цокольная структура обладают четырьмя различными поверхностями – верхней, нижней, внутренней и внешней. Каждая должна иметь абсолютно ровное покрытие.

Неровная основа в дальнейшем может привести к деформации всего строительного сооружения. Как убрать неровности и при необходимости увеличить высоту фундамента?

Чаще всего поднятие цоколя осуществляется с помощью полнотелого кирпича. Его используют для укрепления и наращивания базовой части до нужных размеров. Для укрепления кладки применяют армированную сетку.

При связывании кирпичной кладки используют цементный раствор. При сооружении каркасных или деревянных зданий для укрепления основания применяется полнотелый кирпич. Дома из шлакоблоков укрепляются с помощью бетона.

Как выровнять основание

Для выравнивания основания используются следующие методы:

  • Корректировка значительных дефектов, образовавшихся на фундаментном покрытии, осуществляется с помощью изготовления новой опалубочной конструкции и заливки бетонным раствором;
  • При небольших неровностях фундаментную основу с наружной стороны обкладывают кирпичом;
  • Вместо него можно применить сетку рабицу. В начале её необходимо надёжно зафиксировать, а затем покрыть слоем штукатурки;
  • Существованием небольших неровностей, находящихся на внутренней поверхности можно пренебречь. Они не будут заметны под слоем теплоизоляционного покрытия;
  • Для получения идеально ровной верхней поверхности наиболее удобно использовать кирпичную кладку.

Уровень надземной части основания для деревянного строения

Для деревянной конструкции наличие достаточной высоты фундамента особенно важно. Это предотвратит процесс загнивания нижней части строения.

Для изготовления такой основы может быть использован кирпич, бетон, металл или древесина. Обязательно следует осуществить качественную гидроизоляцию с помощью обмазочных или рулонных материалов.

При выборе оптимальной высоты цоколя необходимо учесть климатические особенности местности, в которой находится участок застройки.

В стандартных ситуациях уровень надземной части должен на 10 см превышать высоту снежного покрытия.

Фундаментная основа должна быть ограждена от воздействия влаги не только с нижней стороны, но и с боковых. Для этого можно использовать керамическую плитку или клинкер.

Если основа дома будет располагаться достаточно высоко, улучшатся его теплоизолирующие свойства и увеличиться продолжительность времени эксплуатации.

Выводы

При более высоком расположении фундамента лучше сохраняется нижняя часть строительного сооружения. Оптимальный уровень над поверхностью земли составляет 0,4 м.

Следует помнить о необходимости проведения гидро- и теплоизоляционных работ. Это предохранит фундаментное основание от воздействия влаги и предотвратит разрушение арматурного каркаса.

На видео показано какую высоту фундамента над уровнем земли лучше выбрать:

Высота цоколя дома: как правильно сделать расчёты


Высота цоколя загородного дома над землей может быть самой различной. На нее оказывают влияние сразу несколько факторов, начиная от типа фундамента и заканчивая глубиной залегания грунтовых вод. Многие домовладельцы, которые занимаются строительством самостоятельно, и вовсе не уделяют вопросу высоты цокольной части здания должного внимания, потому что уверены, что вполне достаточно сделать цоколь немного приподнятым над землей, чтобы продолжить вести строительные работы.

Однако, этого мало. Нужно понимать, что цоколь является надземной частью основания дома. Чем выше он отстоит от поверхности, тем сложнее влаге от земли проникнуть в жилые помещения. Стены цоколя должны быть отделены от стен первого этажа гидроизоляционным слоем. Это делается для того, чтобы влага, которая могла проникнуть в материал основания, не проникала по капиллярам в материал стен. Уровень влажности в разных частях дома может значительно варьироваться, и это нужно обязательно учитывать при строительстве.

Если стены здания расположены слишком низко, конструкция и основные строительные материалы будут постоянно намокать, будут ухудшены их теплоизоляционные свойства, и начнут происходить внутренние деструктивные процессы. Постепенно эти процессы приводят к полному разрушению стройматериала изнутри. В результате сроки эксплуатации сооружения значительно сокращаются, а хозяева порой не могут определить, из-за чего это происходит. А ответ прост – недостаточная высота цоколя над землей.

О высоте цоколя

Цоколь – это выступающая над землей часть фундамента. Его высота является важной характеристикой.

Этот параметр различен у разных сооружений, и зависит от:

  • вида фундамента;
  • нюансов проекта;
  • особенностей грунта;
  • необходимости организации подвального помещения.

Важно тщательно рассчитывать, какой высоты будет цоколь дома, чтобы обеспечить надежную защиту фундаменту и продлить срок службы дома.

На что влияет высота

Основная функция цокольной части – предотвращение негативного влияния влаги на основание.

Высота цоколя прямо пропорционально влияет на его защитную способность, то есть чем он выше, тем более надежно защищен фундамент.

Но не следует слишком усердствовать, так как очень большой отступ обустраивать нерационально с финансовой точки зрения.

В частном строительстве особенно важно определиться с высотой, чтобы этой частью выполнялись все ее функции:

  • защита фасада от загрязнений;
  • придание механической прочности поверхности;
  • исключение деформаций под влиянием усадки;
  • защита подвального помещения;
  • вентиляция и дополнительное утепление.

Кроме того, высота цоколя над землей во многом влияет на привлекательность фасада.

Следует рассчитывать возвышение внимательно, с учетом размеров основной поверхности фасада, чтобы строение не только было качественно защищено, но и выглядело привлекательно.

Задачи цокольного возвышения

Высота цоколя для частного дома часто не учитывается владельцами на этапе проектирования. При этом такая характеристика важна, поскольку кроме дополнительных функций эта часть строения имеет собственные важные задачи:

  1. Защита от воздействия влаги. Гидроизоляция фундамента препятствует порче материалов от воздействия влаги из грунта. Что касается цокольной части, то она также создает своеобразный гидробарьер, к тому же предотвращает проникновению воды извне, от талого снега, дождя и пр.
  2. Вентиляция. Этот процесс позволяет исключить появление конденсата, который приводит к развитию грибка и появлению плесени, что может негативно сказаться не только на материалах стен и фундамента, но и на здоровье проживающих людей.


Обеспечение вентиляции
Очень важно учитывать материал, из которого возведено строение. К примеру, для домов из сруба потребуется более высокая цокольная часть, чтобы надежно защитить порчу дерева от влаги, плесени и грибка.

Изоляция

Подземная часть основания объединена с цоколем тепло- и гидроизоляционными слоями. При расчете высоты необходимо учитывать подземные конструкции, а также климатические особенности, в частности высота снежного покрова с поправкой на продух, который обычно составляет 10 см.

Для ленточных фундаментов часто применяют комбинированные материалы, чтобы обеспечить более качественную изоляцию.


Гидроизоляция
Возвышающуюся часть выполняют из красного кирпича. Не стоит делать ее слишком большой, так как это увеличит расходы на утепление. Его можно и не делать, но тогда теплопотери возрастут примерно на 20-25%, что вызовет дополнительные траты на отопление.

Влияние отмостки

Сооружение бетонной отмостки позволяет отводить воду в дренаж и предотвратить ее застаивание, следовательно минимизирует ее негативное влияние на основание. Но определить целесообразность обустройства такой конструкции можно только проанализировав особенности грунта, на котором возводится сооружение, наличие неровностей, а также тип цоколя.


Отмостка

Чтобы наглядно увидеть пользу от отмостки, необходимо просчитать средний показатель стекающей влаги. Для этого среднее количество осадков умножается на площадь стен здания, а также на 30%.

Полезный цоколь

Если продумать обустройство дополнительных помещений еще на этапе проектирования, то можно ощутить огромную экономию и пользу.

Если же дом уже возведен, то для организации дополнительного пространства необходимо учитывать нагрузку и несущие конструкции. Цокольный этаж может стать погребом.

Также там можно обустроить подсобное помещение для хранения инструментов или других полезных вещей.

Ниже уровня земли: как гидроизолировать цоколь — от всех «бед»?

Под стяжкой, со стороны внешнего нижнего слоя, бетонную «коробку» нещадно атакуют грунтовые воды, изнутри конструкции вода может появиться в виде протечек через стены, пол, потолок. В первом случае водная блокада ставится на этапе самого строительства подземного сооружения, во втором это уже устранение имеющегося дефекта посредством водоотведения.

Как бороться с водой под землей? Зачем нужно водоотведение? Раз и навсегда избавиться от сырости в подвале — реальность? В каком случае лучше использовать внутреннюю, а в каком внешнюю гидроизоляцию? Как гидроизоляция может помочь в подземном строительстве?

Ответить на эти и другие вопросы нам поможет ведущий инженер-технолог Учебно-Технического Центра Группы — Максим Дернов.

Вопрос: Если речь о только строящемся здании, то какую подземную гидроизоляцию выбрать?

Ответ: Давайте для начала разберемся, что такое подземное сооружение. Почему-то многие сразу представляют тоннель, по которому бежит вода. А вот о таких простых конструкциях как подвал вспоминают в последнюю очередь! На самом деле, подземное сооружение — это любой объект или элемент коммуникации, расположенный ниже уровня земли более чем на половину от общей высоты помещения. К таким объектам относятся — подвальные помещения, паркинги, метро и тоннели, подземные коммуникации, резервуары для воды и т.д.

В момент строительства подземного сооружения выполняется гидроизоляция, так называемой, первой плиты основания. Данный тип гидроизоляции считается наружным, и представляет собой уплотнение грунтов с последующей заливкой нижнего бетонного слоя. С точки зрения выбора материалов, универсального решения нет, по той простой причине, что он базируется на множестве факторов.

Вопрос: И все-таки?

Ответ: Перед тем, как выбрать тип гидроизоляции, должна быть проведена проектно-изыскательная работа, в том числе — изучены водные свойства и водный режим почв.Кроме того, должен учитываться тип грунта, температурный диапазон, сезонность, условия эксплуатации и то, какое здание будет находиться сверху. В зависимости от того, какая марка бетона, толщина, прочность и влажность бетонного основания, техническим специалистом подбирается система материалов, максимально приближенная к решению заявленных заказчиком задач. Для целей нового строительства гидроизоляции подземных этажей наша компания может предложить три основные системы материалов на выбор: мастичная гидроизоляция Hyperdesmo*** (Alchimica), цементная гидроизоляция Mapelastic*** и PLANISEAL 88*** (MAPEI).

Вопрос: Чем эти системы отличаются друг от друга?

Ответ: Действие полиуретановой мастики Hyperdesmo*** направлено на защиту конструкций любого типа назначения, в том числе подземных сооружений, от неблагоприятных внешних воздействий, и в первую очередь — от влаги. Дополнительное преимущество системы Hyperdesmo*** — возможность работать и по металлу. С задачей защиты бетонных конструкций от влажности эффективно справляется и профессиональная гидроизоляция Mapelastic***. Отличительной чертой двухкомпонентного состава Mapelastic*** является удивительная эластичность материала, и его способность оставаться водонепроницаемым даже после затвердевания. Обмазочная гидроизоляция PLANISEAL 88*** по своим защитным свойствам не уступает ни мастике Гипердесмо, ни эластичному полимерному составу Мапеластик, надежно оберегая бетонные конструкции от агрессивного воздействия воды. Все три системы одинаково хорошо подходят для гидроизоляции на этапе закладки фундамента.

Вопрос: Для целей ремонта эти материалы тоже подойдут? Пожалуйста, дайте определение внутренней гидроизоляции. Чем она отличается от внешней?

Ответ: Для внутренней гидроизоляции подойдут те же самые материалы, что и для наружной. Однако системы этих материалов всегда будут разные — в зависимости от заявленных комбинаций, пропорций, толщин, замесов, расходов и т. д. Внутренняя гидроизоляция подземных сооружений или, говоря профессиональным языком, водоотведение, берет на себя решение задачи исправления дефектов в уже существующих конструкциях. Проще говоря, это ремонт. При новом строительстве внутренняя гидроизоляция фундамента не требуется, только внешняя.

Вопрос: Я поняла, что бывают случаи, когда наружная гидроизоляция полностью исключает внутреннюю. А бывают ли обратные ситуации?

Ответ: Вы имеете в виду, когда водоотведение — единственно верное решение? Безусловно, такие ситуации есть. Из моей практики. От одного крупного военного завода в Нижнем Тагиле поступило обращение на гидроизоляцию бомбоубежища. Сквозь старый бетон начала просачиваться вода. Причина протечки — исхудилась внешняя гидроизоляция. Обычно «лечение» такого дефекта может осуществляться двумя методами. Первый — проведение наружной гидроизоляции посредством произведения раскопок внешнего контура сооружения, второй — водоотведение. В связи с тем, что предприятие военное, объект засекреченный, проводить раскопки никто не разрешил. Для устранения протечки было решено проводить локальный ремонт. Гидроизоляция наносилась в два этапа: сначала на поверхность нанесли выравнивающий состав Nivoplan Plus***, после обмазочную гидроизоляцию PLANISEAL 88***.

Вопрос: Вы специализируетесь на внутренней или наружной подземной гидроизоляции?

Ответ: Мы решаем проблемы старых эксплуатируемых подземных конструкций. Наша главная задача — исправление дефектов у существующих сооружений. Наш основной инструмент — технологичные, разноуровневые, способные к комбинированию системы материалов от ведущих мировых производителей, таких как — Alchimica*** (Греция) и MAPEI*** (Италия). По большому счету, особой разницы, внутренняя гидроизоляция или внешняя, нет. Как показывает практика, по внешнему контуру используются преимущественно те же самые материалы, что и изнутри.

Вопрос: У гидроизоляции, которую Вы предлагаете, есть срок давности?

Ответ: Каждая гидроизоляция имеет свой срок эксплуатации. Как говорят, даже металл плавится. Тем не менее, подземное сооружение, профессионально гидроизолированное, простоит от 100 лет и более. Группа предлагает потребителю только проверенные временем гидроизоляционные материалы с широким диапазоном возможных вариативных решений от ведущих зарубежных производителей.

Вопрос: Ваша гидроизоляция подойдет для крупных объектов? Таких — как метро?

Ответ: Серьезные объекты требуют серьезной гидроизоляции. Метро как раз такой объект. Поэтому при его строительстве используется только профессиональная гидроизоляция. Строительство, ведущееся под землей, это всегда двойная ответственность. Если что-то пойдет не так под землей, то и над землей все рискует обрушиться как карточный домик. Ошибки, допущенные в проектировании, могут обернуться вполне реальной трагедией. Мы отвечаем за качество тех материалов, которые предлагаем. Гидроизоляционные материалы для строительства станций метро от брендов Alchimica*** и MAPEI*** уже используются в Европе. В связи с еще не столь развитым подземным строительством, в России пока достаточно сложно заложить свои материалы в такой крупный проект как станция метро.

Вопрос: Вы считаете, что подземное строительство в России нужно развивать? Как в этом может помочь гидроизоляция?

Ответ: Подземное строительство уже активно развивается во всем мире. В России это тоже нужнокак в экономическом, так и в пространственном отношении. У нас плотная застройка, высокая стоимость на землю. Поддержание нормального функционирования урбанистической среды не может обойтись без развития подземной инфраструктуры. Разве можно представить современный город без подземных паркингов и гаражей, метро, тоннелей, дорожных развязок и прочих? А без гидроизоляции невозможно представить подземное градостроительство.

Жизнь здания начинается с нижних этажей, с фундамента, от того насколько хорошо будет проведена защита, зависит срок жизни всей конструкции. Гидроизоляция подземных сооружений — одна из форм этой защиты. Эффективное решение наболевшего вопроса. И в перспективе скачок для развития российского подземного градостроительства.

Специалисты Группы будут рады помочь Вам в подборе качественных материалов с учетом Ваших потребностей для проведения гидроизоляции подземных сооружений.

Копирайт Кузьминчук К.В.

Виды цоколей

Выделяют три основных типа обустраиваемой цокольной части, каждый из которых имеет свои особенности.

ВидОсновные особенностиНюансы обустройства
ВыступающийТакая разновидность организовывается в тех случаях, если стены тонкие или есть необходимость обустройства цокольного этажа.Располагается за пределами стен фасада. Это создает дополнительную необходимость монтировать отливы, так как стекающая со стен вода приводит к порче материалов.
ЗападающийИдеальный вариант для строений с толстыми стенами.Находится под основным фасадом, что создает для него защиту от атмосферных осадков.
Вровень со стенамиВ таком случае цоколь и стены находятся на одном уровне, что может упростить процесс облицовки всего строения.Применяется в редких случаях, поскольку также требует дополнительной защиты в виде отлива.

Выбирают разновидность, исходя из особенностей строения и личных потребностей.

Как тип цоколя влияет на высоту

В зависимости от выбранной разновидности цоколя определяется его оптимальная высота. Так, для строительных конструкций с подвальным помещением обязательно сооружать выступающую цокольную часть. Ее высота должна быть максимальной, так как чем она больше, тем лучше тепло- и гидроизоляция подвала.

Для остальных типов зданий, где есть возможность, лучше всего делать западающую цокольную часть. Она более защищена от влияния осадков. К тому же ее можно делать минимальной, что существенно сокращает затраты. При западающем цоколе, чем он меньше, тем лучше защищен от негативного влияния.

Отделка надземной части основания

Несмотря на то, что высокий цоколь сам по себе выполняет защитную функцию, чтобы сделать строение более долговечным, нужно выполнить его отделку. Это предотвратит негативное воздействие атмосферных осадков и к тому же, сделает строение более красивым. В качестве примера рассмотрим облицовку цокольным сайдингом, как наиболее популярным материалом.

Краткая инструкция по его монтажу выглядит следующим образом:

  • Работа начинается с подготовки стен – необходимо устранить неровности. Если геометрия стен сильно нарушена, то целесообразней выполнить обрешетку, чем заниматься их выравниванием.
  • Затем монтируется стартовая полоса, которая устанавливается строго горизонтально, на высоте 40 мм над нижней точкой будущей облицовки.
  • Затем панель устанавливается в направляющую планку и фиксируется саморезами.
  • Далее вставляется вторая панель и сдвигается к предыдущей. В стыках необходимо оставлять небольшой зазор, который позволит материалу свободно расширяться при перепадах температур.
  • Далее таким же образом обшивается вся оставшаяся площадь.
  • В завершение работы над панелями устанавливается финишная планка.

Совет! Для утепления строения, под облицовку можно уложить теплоизоляционный материал.

Теперь нижней части дома нестрашны никакие осадки и прочие атмосферные явления.

Какой высоты делать цоколь

Слишком высокий цоколь способен стать надежной защитой, но и привести к излишним расходам. Именно поэтому следует просчитать, какая высота будет наиболее актуальной в каждом конкретном случае.

По СНиП этот параметр должен быть не менее 20 см. Но такой вариант возможен крайне редко, только для регионов с засушливым климатом и низким уровнем залегания грунтовых вод.

И даже при таких условиях не исключено капиллярное воздействие и быстрое разрушение материалов цоколя, следовательно, фундамента.

Стандартная высота

Стандартная высота цоколя от земли по нормам может колебаться от 20 до 70 см, если не предусмотрено подвальное помещение. При наличии такового потребуется увеличить высоту, возможно даже до 2 м, если планируется цокольный этаж.


Основные параметры

Самостоятельно определить этот параметр бывает довольно сложно, так как требуется учесть массу факторов. Самым простым вариантом будет узнать среднюю глубину снежного покрова за последние несколько лет и прибавить к этой цифре еще 10 см.

Оптимальная высота

Оптимальная высота цоколя дома может быть рассчитана правильно, только если учесть климатические нюансы, а также особенности грунта.

Для строений без подвала рекомендуется организовывать цокольную часть приблизительно 40 см.

Это позволит и гарантировать защиту, и обеспечить привлекательный внешний вид, и не растратиться на материалах.

Как определить необходимую высоту фундамента

Цоколем именуется часть фундамента, которая выступает на поверхность земли выше планировочной отметки. Существует ещё такое понятие, как цокольный этаж – у него стены заглублены меньше чем на половину высоты, а остальная часть возвышается над землёй.

  • В этой части приходится устанавливать окна, и именно она диктует высоту фундамента над землёй. Расчёт весьма прост: если высота цокольного этажа составляет, к примеру, 2,6 м, а в грунт заложено 1,5 м – значит, над землёй будет возвышаться 1,1 м.
  • Если помещений ниже 1-го этажа не предусмотрено, определять, какой высоты должен быть фундамент от земли, следует исходя из климатических условий. Чем выше толщина снежного покрова, тем больше в нём запас воды, а она не должна попадать в точку примыкания стены с цоколем.
  • В стыке хоть и есть гидроизоляция, но она защищает стены только от капиллярного поднятия влаги. Из сугроба большей высоты влага будет проникать сбоку, поэтому цоколь и надо поднять хотя бы на 10 см выше предполагаемой высоты сугроба. Допустим, в вашем регионе высота зимнего снежного покрова составляет 200 мм – в таком случае высоту цоколя можно сделать 300 мм.


Высота цоколя 60 см – идеальный вариант для большинства регионов

Вместе с уровнем обреза цоколя приподнимается и отметка порога ведущей в дом входной двери, поэтому расчёт должен быть ещё и таким, чтобы удобно было сделать лестницу крыльца. Комфортная для человека высота ступени составляет 15-17 см, поэтому высота фундамента над землей должна быть кратна этому числу. Минимальное количество ступеней в лестнице 3, поэтому идеальной высотой цоколя будет 45 см.

Мнение эксперта Виталий Кудряшов строитель, начинающий автор

Задать вопрос

Если дом располагается на участке с существенными перепадами, определять какой высоты должен быть фундамент для дома, следует исходя из разницы отметок. С той стороны, где нулевая отметка выше, цоколь получится более низким – и наоборот.


Высота цоколя в доме может быть разной

Высота цоколя при возведении строений с цокольным этажом либо подвалом

В последнее время обустройство подвального помещения пользуется большой популярностью, поскольку это практично и функционально. Если же планируется организация цокольного этажа, то за его счет можно даже увеличить полезное пространство, создав там спортивный зал, прачечную или другие полезные комнаты. В таких случаях, согласно нормам, минимальная высота цоколя должна составлять не меньше 2,5 м.


При наличии подвала

Насколько он будет выступать над землей, будет зависеть от назначения подвального помещения. Так, для сооружений, которые будут использоваться в хозяйственных целях, достаточно будет минимального показателя. Но если помещение предназначено для постоянного нахождения людей, то высоту надземной части нужно увеличить. Это позволит гарантировать более высокий уровень тепло- и гидроизоляции.

Высота фундамента над уровнем земли

Всегда перед закупкой материалов и началом строительства здания создается его план. Особенно важно при проектировании правильно выбрать тип фундамента, материалы для его изготовления и нужную высоту. Дальше более подробно остановимся на последнем вопросе и рассмотрим, какая может быть высота фундамента, требования СНиП и почему должна быть определенная высота для разных сооружений.

Почему высоте основания уделяется столько внимания?

Требования СНиП достаточно четко регламентируют требования к основанию. Оно выполняет задачу опоры всей конструкции и при неправильном сооружении последняя не будет способна гарантировать безопасные условия для людей при эксплуатации. Кроме этого, на фундамент постоянно воздействуют разрушительные факторы, а особенно в его наружной части: ветра, дожди, снежные массы, солнце и др. Поэтому он должен не только уберегать конструкцию от проседания, но и поднять материал стен двухэтажного дома или любой другой конструкции на безопасную высоту. Давайте рассмотрим более подробно:

Возвышенный свайный фундамент



  • Отлично использовать возвышенное основание в роли цоколя. В любом случае должна быть регламентируемая СНиП возвышенность стен над уровнем земли. Преимущества использования цоколя, совмещенного с фундаментом, очевидны – конструкция сооружения будет более целостной и устойчивой.
  • Некоторые СНиП определенных материалов требуют их отдаленности от агрессивного воздействия земли: влага, осадки и др. В противном случае возможно разрушение нижних слоев стен, что может нанести вред всему зданию (особенно в случае двухэтажного дома). Что касается точных требований, то основание должно быть выше на 10 см от расчетного уровня максимально возможной снежной массы в зимний период. Проще говоря, если выпадет много снега, то фундамент все ровно не должен скрываться под ним. Что касается именно ленточного основания, то минимальная высота фундамента над землей – 30 см.
  • В некоторых случаях возвышенное основание – продолжение стен подвала двухэтажного дома. По аналогии цоколя совместное сооружение будет давать много преимуществ.
  • Возможно создание высокого основания как меры борьбы с усадками, которые характерны для некоторых грунтов. Опытные планировщики всегда учитывают все особенности земли на участке размещения будущего строения.
  • Характерны возвышенности в пределах 20-30 см для свайного основания, а также в случаях сооружения одно- или двухэтажного деревянного дома – дерево не переносит воздействия влаги.
Схема основания на сваях





Обратите внимание, что даже надежная гидроизоляция стен со стороны цоколя не убережет их от влажности и единственный выход – делать основание с достаточной высотой для защиты от увлажнения.



Высота ленточного основания

Ленточное основание



Нужно учитывать, что вся высота фундамента состоит из 2 частей: подземной и надземной. Если прислушиваться к рекомендациям специалистов, то оптимально, когда он возвышается от земли на 40 см. На этот показатель также может влиять количество осадков и материал для кладки стен. К примеру, при использовании конструкционного газобетона требуется значительно меньшее возвышение, чем в случае со шлакоблоком.

Фундамент ленточный с цоколем из кирпича



Если к требованиям высоты нет особенных требований, то при определении глубины должна быть взята во внимание документация СНиП. В ней указаны уровни промерзания основных типов грунтов и рекомендуемые в каждой ситуации показатели высоты основания:

  • Грунт слабопучинистый: промерзание составляет 300-350 см – рекомендуемое заглубление фундамента 150 см, 250 см – 100 см, 150 см – 75 см, 100 см – 50 см.
  • Непучинистый: больше 300 см – 100 см, до 300 см – 75 см, 200 см – 50 см.

Также при определении глубины учитывается уровень грунтовых вод.

Определение высоты монолитного основания

Монолитная плита в разрезе



Стоит учесть некоторые моменты:

  • Правила СНиП регламентируют минимальную высоту такого основания в 20 см. Если быть точнее, то именно такой должна быть возвышенность цоколя. Но в регионах с неравномерным количеством осадков этот показатель в случае сооружения двухэтажного деревянного дома увеличивают до 40 см – это разрешает уберечь дерево от влаги.
  • Также в случаях, если грунт промерзает до 1 м, то основание должно быть установлено глубже.
  • К преимуществам монолитной плиты можно отнести ее полную не восприимчивость к смещениям грунтовых масс. Но в случае строительства на местах с характерной сейсмической активностью ширину фундамент стоит увеличить.



Общие итоги

Ленточный в разрезе



  • Наименьшая высота ленточного основания равна 30 см над уровнем земли;
  • Отлично, если фундамент выполняет задачу цоколя;
  • Материал стен должен быть максимально защищен от воздействия влаги;
  • Нужно делать такой фундамент, чтобы при максимальных осадках он был выше снега на 10 см.

Подходите к проектированию правильно и неважно, будет выполняться сооружение двухэтажного дома, бани или подсобного помещения. Удачно выбранная высота фундамента над землей продлит срок службы конструкции на продолжительное время.

Низкий цоколь дома что делать. Высота цоколя — варианты исполнения

Когда можно сделать фасад дома без цоколя? Цоколь может отсутствовать в домах, в которых фасад изготовлен из материалов устойчивых к погодным условиям, обладающим высокой прочностью, таких как клинкерный кирпич или натуральный камень. В случае фасада отделанного прочными материалами цоколь можно уменьшить так, чтобы он был почти незаметен. Если дом штукатурится, то необходимо выбрать фасадную штукатурку гидрофобную — невпитывающую воду, с которой легко смывается грязь и не надо проводить чистку. Такими фасадными штукатурками являются силиконовые штукатурки.

Цоколь может быть скрыт, то есть скрыт нижним фрагментом фасадной облицовки из клинкерной фасадной плитки под кирпич или досок, которые уже на заводе закаленные и покрытые несколькими слоями лака, устойчивого к атмосферным воздействиям.

Как правильно изолировать цоколь?

Во время утепления здания, в котором не будет цоколя, нижний отрезок термоизоляции стен до контакта с землей (около 30 см), хорошо выполнять из материала, устойчивого к влаге, например из полиуретановой пены и экструдированного пенополистирола, даже если выше будут укладываться, пенополистирол или минеральная вата. Если дом должен быть отделан штукатуркой, стена не должна доходить прямо до основания. Оставьте совсем маленький цоколь и закончите его обычным образом, например фасадной клинкерной плиткой.

Как получить эффект от дома, без цоколя?

Чтобы получить эффект от дома без цоколя, где фасад отделан облицовочным клинкерным кирпичом, нижнюю часть фасада над землей фундаментной стены выполните из того же материала, что и облицовку стен первого этажа. В фасаде и цоколе, отделанном клинкерным кирпичом, обязательно оставляйте вертикальные незаполненные цветным раствором швы. Эти швы будут являться отверстиями для вентиляции воздуха — вентиляционные щели. Нужно особенно позаботиться о соответствующем дренаже полосы вокруг дома. В современных домах, на облицовку стен часто применяются плиты каменные и лицевой керамический кирпич . Их можно укладывать таким образом, чтобы низший элемент закончился 2-3 см над землей.

Только в случае конструкции стен с вентилируемым фасадом, мы можем позволить себе построить фасадные стены без цоколя, стена которая спускается до земли закрывая цоколь. Тогда накопленная вода у стены фундамента может свободно испаряться, не разрушая структуры других слоев. В случае фасадов из плит необходимо строго соблюдать правила по монтажу вентилируемого фасада.

Как сделать повязку, которая вьется по земле вдоль фасада?

Вдоль стен здания на земле должна быть выполнена мощением повязка защиты стен, ограничивающая проникновение дождевой воды непосредственно в стены дома. Повязка должна быть подобрана в зависимости от вида грунта. Если земля впитывает воду, мы используем гравий, керамзит или щебень. Если грунт непроницаемый, то бетонной брусчаткой или клинкерной брусчаткой или бетонной плиткой.
Повязка не должна оставлять в себе воду. Должна » дышать», потому что это облегчает испарение воды из грунта. Независимо от того из какого материала будет выполнена повязка, она должна иметь наклон около 2%, что вызывает автоматический сток воды. Кроме того, вода должна стекать в сторону сада, а не на фасад дома. Водосточные трубы, отводящие дождевую воду с крыши должны быть установлены в отстойник желоба, и далее в дождевую канализацию. Это позволит максимально защитить фундамент от влаги. На участках с высоким уровнем грунтовых вод, стоит сделать дренаж вокруг дома.

Посмотреть образцы материалов для цоколя, а также — стеновые керамические блоки и облицовочного клинкерного кирпича, получить консультацию и купить этот материал можно в нашем офисе по адресу г. Москва, Проспект Мира, 69.

Цоколь — возвышающаяся над уровнем земли наружная стена, являющаяся своеобразным переходом между фундаментов и фасадом домостроения. Эта верхняя часть здания может служить стенами для подвальных, полуподвальных помещений и цокольных этажей.

Проектирование и строительство цокольной части строения требует основательного подхода. Особого внимания заслуживает такой параметр, как высота. Слишком низкий цоколь не сможет защитить жилые помещения от проникновения влаги. Это негативно воздействует на целостность и срок эксплуатации строения, делает проживание невозможным.

Высота цоколя зависит от следующих параметров:

  • типа основания;
  • проекта домостроения;
  • характерных особенностей грунта;
  • целевого назначения подвала, если он предусмотрен.

Немаловажное значение имеют и строительные предписания, которыми нельзя пренебрегать.

Расходы на строительство фундамента и цоколя составляют большую часть сметы. И если проектом не предусматривается наличие подвала, некоторые считают, что основание может быть выполнено заподлицо с землей. Это, безусловно, позволяет сэкономит на этапе возведения, но неминуемо вредит самой постройке. Цоколь является обязательной частью домов, в строительстве которых используют восприимчивые к влаге материалы.

Основная функция цокольной части строения заключается в ограждении фасада от контакта с грунтом. Преградой почвенным водам, поднимаемый по капиллярам из основания, становится гидроизоляция, которая укладывается непосредственно между стенами фасада и цоколем.

Наряду с изолированием строения от воздействия грунтовой воды, на цоколь возложены следующие функции:

  • ограждение фасада от загрязнений;
  • защита обшивки от повреждений механического характера;
  • компенсация усадки под весом строения;
  • изоляция перекрытий подвала от негативных воздействий;
  • обеспечение полноценной вентиляции и повышение теплоизолирующих качеств;

Кроме того, цокольная часть придает дому эстетическую привлекательность и завершенный облик.

Чтобы цокольная часть строения выполняла все возложенные на нее функции, она должна иметь достаточную высоту. Иначе влага будет проникать внутрь жилых помещений, а фасадная часть строения останется незащищенной от загрязнений и механического воздействия.

Согласно строительным нормам и правилам (СНиП), этот параметр не должен быть менее 20 см. Это минимальный показатель. Лучше не экономить и возводить цоколь высотой от 30 и до 40 см. Строения, возводимые из дерева, более восприимчивы к влаге, поэтому расстояние над уровнем земли для нижней части должно составлять не менее полуметра и доходить до 90 см.

Параметр от 20 и до 90 см — это рекомендуемая высота цоколя для строений, в проекте которых отсутствует подвальное помещение. Если домостроение возводится с цокольным этажом, он может достигать 2 метров. Вычислить более точный показатель необходимой высоты позволяет учет климатических условий и среднего уровня осадков.

Самостоятельно сделать это достаточно сложно, но возможно. С этой целью вычисляется средняя глубина снежного покрова за несколько лет, а к полученному значению прибавляют 10 см. Эти данные можно получить при анализе прогнозов погоды.

Основные типы цоколя

Строительство высокого цоколя приводит к увеличение расходной сметы. Это не является поводом для экономии. Главное, чтобы внешняя стена, возвышающаяся над уровнем земли, была прочной, имела высокие эксплуатационные свойства.

Показатель высоты зависит не только от почвы, фундамента, проекта, но и от положения цоколя относительно стены фасада. Он может быть выполнен в одном из следующих вариантов:

  • Западающим. Внешняя стена располагается внутри фасадной части. Такой вариант подходит для строений с достаточно толстыми стенами.
  • Выступающим. Плоскость цоколя выдвинута вперед. Данное решение является единственно возможным вариантом для построек с тонкими стенами и цокольным этажом.
  • Вровень. Цокольная часть строения плавно переходит в фасад, то есть и верхняя, и нижняя часть расположены в одной плоскости.

Каждый из видов имеет свои характерные особенности, влияющие на то, каким будет цоколь.

Как тип цоколя влияет на высоту?

Выступающий цоколь самый затратный вариант, но являющийся необходимым в тех случаях, когда проектом предусмотрен эксплуатируемый подвал. Высота в этом случае должна быть максимальной. Иначе невозможно добиться хороших теплоизоляционных характеристик. Никакой экономии в данном случае быть не может.

Для строений, не имеющих подвала и цокольного этажа, целесообразнее всего выбирать западающий вариант. Фасадная нависающая стена становится идеальной защитой основания дома от механических повреждений и атмосферных неблагоприятных осадков. Высоту такого цоколя делают минимальный. Чем она больше, тем ниже степень защиты.

Высота цоколя и тип фундамента

Цокольная часть строения на низком фундаменте (плитном, ленточном, свайно-ленточном) выполняется из кирпичей либо блоков. Первый вариант менее надежен. Блоки позволяют добиться более высокого уровня защищенности.

Оба варианта цоколя предполагают необходимость проведения качественной отделки, обеспечивающей защитные функции. Если грунтовые воды залегают близко, обустраивают дренаж, а если низко — отмостку. Высоту цоколя делают не меньше минимально рекомендуемой, если отсутствует подвал. Минимальный показатель берут исключительно для экономии денежных средств.

Свайное основание бывает низким, если ростверк находится прямо на уровне земли, и повышенным. Наиболее неустойчивым является столбчатый, требующий обязательного компенсирования пучения грунта. С этой целью высоту делают не менее 20 см.

Промежутки, образуемые между столбами либо сваями, закладываются кирпичом, закрываются щитами или асбоцементными плитами. Слишком высоким цоколь из-за особенностей конструкции самого фундамента быть не может.

Высота цоколя при возведении строений с цокольным этажом либо подвалом

Строения с эксплуатируемыми подвальными помещениями получили наиболее широкое распространение в частном домостроении. Рациональность такого решения обусловлена возможностью использовать эту часть строения как под хозяйственные нужды, размещая в цокольном этаже прачечную, кладовую, котельную, погреб, так и для расширения жилого пространства, обустраивая рабочий кабинет, спальню, спортзал и так далее.

Иногда оба эти назначения совмещают. Все зависит от предполагаемой площади застройки. Главное, что такой подход экономически выгодней, чем надстройка дополнительного этажа над уровнем земли. Общая высота цоколя здесь гораздо больше, нежели в строениях без используемого подвала. Она, согласно СНиП, равна как минимум 250 см.

Величина, на которую цоколь будет возвышаться над уровнем земли, зависит от назначения подвала. Если его предполагается использовать в качестве хозяйственного помещения, допускается брать минимальный предел. На цокольном этаже под жилые комнаты экономить нельзя, поэтому к рекомендуемой высоте обязательно добавляют небольшой запас.

Найти в Интернете проекты одноэтажных домов с цокольным этажом крайне затруднительно, чаще всего, их приходится заказывать. Цокольный этаж, проще говоря, подвал – это особенное помещение, без которого не обходится ни один высотный дом.

Иное дело коттедж или частный дом, рассчитанный на проживание одной семьи. Конечно, лишние квадратные метры никому не помешают, тем более что в цокольном этаже наш человек по привычке складирует всё, что подарила ему мать природа на его шести сотках. Туда сваливают картошку, всевозможные соленья и варения, да и вообще всё подряд.

Всё что не поместилось в доме, сбрасывают туда. Авось когда-нибудь пригодятся старые дырявые калоши, из которых можно наделать столько полезного, пока непонятно чего и сколько, но ясно, что много. Понятно, что ни один застройщик в здравом уме и при твёрдой памяти не станет тратить время и деньги на одноэтажный дом с цокольным этажом, рассчитывая его использовать таким образом.




Обычно, задаваясь целью построить дом с нулевым этажом, человек думает о том, что на этом самом этаже он будет держать свою машину или, например, сделает мастерскую, о которой всегда мечтал и никак руки не доходили.

В общем, для того, чтобы браться за дело создания цоколя нужно чётко представлять, зачем он нужен. Просто так взяться да и сделать цокольный этаж под домом способен далеко не каждый потенциальный домовладелец. Чтобы на это решиться нужно, как минимум, располагать свободными деньгами.

Просто вырыть котлован

Существуют три вида цокольных этажей: заглубленный, выступающий и находящийся на уровне фундамента. Для строительства цокольного этажа заглубленного типа, земля, на которой он будет строиться должна быть сухой. Работы начинаются с рытья котлована, площадь которого должна быть определена заранее.




Глубина котлована ни в коем случае не должна быть ниже или на уровне грунтовых вод. Вообще глубина заглубленного цоколя должна быть примерно на один метр выше их уровня.

А он в каждой местности свой, и определяется по уровню воды в колодцах в жаркую летнюю пору. В это же время года нужно начинать возводить цокольный этаж в частном доме.

Обустройство дренажной системы

Важнейшим элементом дома, в котором присутствует это сооружение, является дренажная система. От того, как она будет функционировать, зависит судьба не только подвала, но и всего дома. Поскольку этаж цокольный и располагается ниже уровня земли, то вода там будет присутствовать по определению.

Дренажную систему сделать довольно-таки просто. После того, как котлован будет вырыт, он полностью очищается от мусора, его дно выравнивается и утрамбовывается. Где-то в углу котлована роется яма. В неё вставляется металлическая бочка, края которой должны быть вровень с полом будущего подвала.

Для того чтобы обеспечить максимально ровное дно котлована оно засыпается слоем мелкого песка, его толщина должна быть не менее 15 сантиметров и не более 20. После чего песок снова выравнивается и на его поверхность укладывается гидроизоляционный материал.


На гидроизоляцию укладывается арматурная сетка и заливается бетоном. При этом, между краями дренажной бочки и полом не должно быть никаких щелей, для того, чтобы в них впоследствии не затекала вода. В бочку устанавливается дренажный насос. Дренажную систему можно считать готовой.

Монтаж стенок цоколя

Теперь, когда в подвал каким-либо образом попадёт вода, она будет сливаться в дренажную ёмкость и откачиваться насосом наружу. Для того чтобы стены котлована не осыпались, они укрепляются опалубкой.




Затем возводятся стены цокольного этажа. Обычно, делаются они из кирпича или из строительных блоков. В качестве связующего раствора используется песчано-цементная смесь.

После того как стены подвала выложены, остаётся сделать верхнее перекрытие, В качестве такого перекрытия используется одна или несколько бетонных плит. Использование их для этой цели предпочтительно, поскольку они обладают высокой прочностью.

Вентиляция

Для того чтобы погреб был пригоден для хранения продуктов, в нём должна быть устроена надёжная вентиляция, в противном случае цокольный этаж станет обиталищем плесени, и о том, чтобы хранить в нём продукты, не может быть и речи. Чтобы этого не случилось, вентиляция в заглубленном подвале должна быть устроена следующим образом.

С двух сторон погреба, напротив друг друга устанавливаются две вертикальные трубы (приточная и вытяжная), они могут быть, как металлическими, так и пластиковыми. Задача приточной трубы заключается в том, чтобы втягивать в подвал воздух снаружи, в то время как вытяжная труба предназначена, для того чтобы вытягивать воздух из помещения цокольного этажа.

Нижний конец приточной трубы располагается на высоте примерно двадцати сантиметров от пола, тогда как вытяжная труба, нижний конец которой располагается на расстоянии тридцати сантиметров от потолка, находясь на противоположной стороне, вытягивает воздух из помещения. Система, состоящая из двух этих труб, обеспечивает постоянную циркуляцию воздуха в цоколе.

В общем-то, если основное предназначение вашего подвала заключается в том, чтобы быть большим холодильником, то ваш цокольный этаж можно считать почти готовым. Остаётся только наделать полочек, чтобы все ваши банки с огурцами и помидорами, как, впрочем, и вёдра с квашеной капустой поместились без проблем.

Гараж в цокольном этаже

Многие проекты домов с цокольным этажом создаются с целью размещения там гаража. Они считаются гораздо более сложными сооружениями, чем подвал, приспособленный под хранилище. Прежде всего, располагаться он должен на глубине не менее двух метров, ширина не менее четырех, а длина не менее шести метров.



Конечно, все эти размеры взяты с большим запасом, но, если учитывать что в гараже, кроме автомобиля хранится много чего другого, то запас этот окажется не так уж и велик.

В отличие от подвала для хранения продуктов, гараж должен быть отапливаемым помещением. Причём температура в нём не должна сильно отличаться от температуры внутри дома, поскольку если столь крупное помещение, как гараж, не отапливать, как следует, то, находясь непосредственно под жилыми комнатами, он неизбежно будет выхолаживать и жильё. В этом случае неизбежно возрастут затраты на отопление.


Если для освещения продовольственного склада потребуется всего одна лампочка без плафона и абажура, то в гараже потребуется полноценное освещение.

Если для того чтобы попасть в подвал, с хранящейся в нём снедью достаточно будет воспользоваться приставной лестницей, то для выезда из гаража потребуется крепкий пандус.

Другие помещения

Ещё более серьёзные затраты потребуются для приспособление цокольного этажа под полноценное жилое помещение или, к примеру, под обустройство в нём боулинга или спортзала.





Рассматривая фото дома с цокольным этажом, нетрудно заметить, что освещённость помещений достаточно интенсивна, по крайней мере, настолько, что в полной мере соответствует санитарным нормам.

Температура воздуха в нём не должна быть ниже температуры в доме. Поскольку цоколь находится, практически в земле, то поддержание в нём комфортного микроклимата будет влетать в копеечку. В общем-то, цокольный этаж может быть использован для нужд семьи, как в качестве подсобного помещения, так и в качестве основного.



  • Зачем нужен дому цоколь?
  • Цоколь дома с двухслойными стенами.
  • Особенности гидроизоляции цоколя.
  • Устранение мостиков холода в цоколе.

Цоколь — это надземная часть фундамента. Это довольно сложный узел, где сходятся и примыкают друг к другу вертикальные (цоколь, стены) и горизонтальные (полы и перекрытия) конструкции дома.

Правильное устройство, гидроизоляция и утепление цоколя — необходимые условия для строительства долговечного, экономного и теплосберегающего дома.

Ниже на рисунке наглядно видно, что будет, если у дома очень низкий цоколь.

Цоколь высотой не менее 20 см. защищает стены от влаги (на рисунке слева) Низкий цоколь и отсутствие цоколя приводит к увлажнению стены дома (на рисунке в центре и справа)

Высота цоколя частного дома должна быть не менее 20 см. При низком цоколе велик риск увлажнения стены дома. Стены будут увлажняться от брызг при ударе капель дождя о землю, при таянии сугробов снега, или от капиллярного подсоса влаги непосредственно из грунта.

Сырые стены теряют теплосберегающие свойства. Вода, замерзающая в стенах, постепенно их разрушает. На отделке стен снаружи и внутри дома появляется грязь, сырость, грибок и плесень.

В районах с высоким снежным покровом высоту цоколя лучше делать не ниже уровня устойчивого снежного покрова. Особенно это правило важно выполнять для домов с деревянными стенами.

Для защиты стен дома от влаги, исходящей от земли, создают два рубежа обороны:

  • Увеличивают высоту цоколя, чтобы как можно дальше удалить стены дома от земли — источника влаги.
  • Устраивают гидроизоляцию стен дома и цоколя в опасной зоне воздействия влаги.

Высокий цоколь увеличивает стоимость строительства дома. Поэтому, в зависимости от конструкции стен и , стараются найти разумный компромисс между размерами цоколя и уровнем гидроизоляции.

Обязательно устраивают между цоколем и стеной дома г оризонтальный слой рулонной гидроизоляции.

В некоторых случаях, которые рассмотрены ниже, необходимо делать дополнительную гидроизоляцию стен дома.

Для частного дома рекомендуется делать западающий цоколь . У западающего цоколя наружная поверхность стены выступает за границу цоколя примерно на 50 мм. Попадающая на поверхность стены вода стекает вниз и падает со стены мимо цоколя на отмостку. Такое решение не дает воде, стекающей по стене, попадать на горизонтальную гидроизоляцию и по ней затекать внутрь стены. Для лучшего отвода воды по нижнему обрезу стены закрепляют капельник.

Следует заметить, что кроме влагозащитной функции, цоколь играет определенную роль в архитектурном облике дома. Дом на высоком цоколе выглядит более солидно и эффектно, а отделка цоколя может подчеркнуть красоту этажей дома.

Правильный цоколь дома с однослойными наружными стенами


Высота цоколя дома с однослойными наружными стенами должна быть не менее 50 см. (на рисунке слева) Или для цоколя высотой менее 50 см , но не ниже 20 см. , необходима дополнительная гидроизоляция стен. (на рисунке справа)

Наружная поверхность однослойных стен менее защищена от влаги, чем у многослойных стен. Поэтому, цоколь дома с рекомендуется выполнять высотой не менее 50 см.

Если цоколь однослойной стены ниже 50 см. , то устраивают дополнительную гидроизоляцию в двух местах:

  1. В стене, над первым или вторым слоем кладки из газобетонных или поризованных керамических блоков, укладывают еще один слой рулонной гидроизоляции.
  2. Наружную поверхность стены, в районе нижних рядов кладки, защищают от воды слоем вертикальной гидроизоляции. Для этого достаточно при отделке стены использовать гидрофобные грунтовки и водоупорные штукатурки. Лучше, но дороже, облицевать цоколь и нижнюю часть стен материалом с низким водопоглощением, например, клинкерной плиткой.

Конструкцию цоколя для однослойной стены дома с подвалом или дома на фундаменте — плите можно

Размеры цоколя дома с двухслойными наружными стенами


Минимальная высота цоколя для двухслойной стены, утепленной пенополистиролом 20 см. Для стены, утепленной минватой, рекомендуется не менее 30 см. (на левом рисунке) Низкий цоколь будет приводить к увлажнению наружной отделки и замачиванию минераловатного утеплителя (на рисунке справа)

Кроме того, теплоизоляции цоколя ликвидирует мостик холода через цоколь и несущую часть стены в обход теплоизоляции пола и стены.

В однослойной стене пол поднимают на уровень второго или третьего ряда кладки. На этот же уровень поднимают вертикальную гидроизоляцию цоколя. 2 — гидроизоляция; 4-5 — штукатурка по сетке; 8 — отделка; 9 — пол по грунту

Если на участке или слабо пучинистые, то задачи борьбы с силами морозного пучения не стоит. В этом случае необходимо бывает избавиться лишь от мостика холода через цоколь и несущую часть стены.

Чтобы устранить мостик холода в доме с однослойными стенами без утепления цоколя, необходимо поднять пол на уровень второго или третьего ряда кладки блоков наружной стены. Этого достаточно, так как материал однослойной стены имеет низкую теплопроводность.

Несущую часть двух- трехслойных стен обычно выполняют из материала с высокой теплопроводностью. Для ликвидации мостика холода в двух- трехслойных стенах можно закрыть утеплителем только верхнюю часть цоколя, на, примерно, 0,5 м. ниже уровня пола. Это увеличит длину пути теплового потока по цоколю.

Если цокольное пространство под домом не отапливается, то теплоизоляцией закрывают цоколь с двух сторон.


В многослойных стенах для устранения мостика холода закрывают теплоизоляцией одну наружную или обе стороны цоколя (для домов с не отапливаемым цокольным пространством или полами по грунту)

Для многослойных стен применяют еще один путь борьбы с мостиком холода. Нижние ряды кладки несущей части стены выполняют из стенового материала с низкой теплопроводностью. Уровень пола поднимают, аналогично тому, как это делается для однослойной стены.

Для утепления цоколя и подземной части фундамента лучше всего подходят плиты экструдированного пенополистирола (пеноплекс и др).

Удобно утеплять ленточные фундаменты. Конструкция свайных фундаментов с буронабивными (в т.ч. ТИСЭ) или винтовыми сваями больше приспособлена для холодного цоколя. Утепление таких фундаментов достаточно проблематично и дорого.

Цокольное пространство домов со свайными фундаментами обычно не утепляют. Конструкцию цокольного перекрытия и пола первого этажа дома на свайном фундаменте выбирают с учетом этого обстоятельства.

Следующая статья:

Предыдущая статья:

В частном доме представляет собой подвальное помещение, которое выступает в качестве первого этажа. Другие считают его стандартным нулевым этажом, который располагается ниже уровня почвы. В любом случае его создание остается неизменным и требует соблюдения некоторых правил.

Недостатки

Стоит отметить, что сооружение отличается большими расходами по сравнению с обычным, также в некоторых случаях более экономным вариантом станет расширение площади строительства.

Примерная стоимость становится ясной после осуществления геологических и инженерных изысканий, установления типа почвы, уровня подземных вод. Иногда после оказывается, что в этом месте строительство подобного здания невозможно.

Цокольные этажи в частных домах требуют создания дренажа, качественной гидроизоляции и утепления, поэтому не удастся обойтись простым формированием продолжения фундамента. Несоблюдение правил гидроизоляции или использование некачественных материалов повышает вероятность подтопления.

Для проведения подобных работ строители должны обладать высокой квалификацией, так как халатное отношение к работе в данном случае отличается большей вероятностью нежелательных последствий.

Освещение и вентиляция

Так как обустройство полноценных окон в цоколе чаще всего невозможно, помещения будут иметь недостаточное Поэтому расположение жилых комнат желательно в наземном этаже. Наиболее популярным вариантом обустройства являются развлекательные и спортивные помещения: домашние кинотеатры, бильярдные, бассейны, сауны, тренажерные залы.

Стоит помнить о том, что эксплуатация также сопряжена с большими вложениями, позволяющими поддерживать пространство в необходимом состоянии. Принудительная вентиляция цокольного этажа частном доме особенно актуальна в тренажерном зале и помещениях с высоким уровнем влажности, а создание потребуется для саун и душевых. Также сложен в обустройстве и находящийся ниже уровня земли бассейн.

Когда не обойтись без цоколя

В нем возникает необходимость чаще всего при недостатке площади этажей, находящихся над землей, и невозможности размещения всех планируемых помещений.

В некоторых случаях размеры участка строительства способствуют созданию цоколя. Он может быть небольшим или иметь узкую форму, при этом владелец располагает средствами для возведения большого здания, а пространства верхних этажей уже недостаточно.

Обустройство также распространено при наличии участка, характеризующегося наличием склона с заметным перепадом высоты. В данном случае рельеф становится акцентом всего ландшафтного дизайна и позволяет построить весьма оригинальное здание.

Цокольный этаж в частном доме, фото которого представлено выше, придает респектабельность всей постройке и может размещать в себе различные помещения, подвальные или подсобные зоны. Также стоит отметить, что такое здание отличается более высокими свойствами теплоизоляции. При грамотном обустройстве можно снизить затраты и ускорить их окупаемость. Благодаря нему можно не переживать о нагрузках, которые приходятся на фундамент, а сам дом становится более надежным. в соответствии с установленными правилами, должна находиться в пределах 2,5 метров.

Разновидности

Существует три основных вида:

  • заглубленный цокольный этаж в частном доме;
  • выступающий;
  • располагающийся на одном уровне с основанием.

Наибольшее распространение приобрел первый вариант. Этому способствует меньшая подверженность влиянию влаги, по сравнению с другими видами. Также в данном случае влажность оказывает не такое пагубное влияние на другие части здания, так как вода быстро стекает с цоколя.

Выступающий тип оптимально подходит для дома с тонкими стеновыми конструкциями. Так можно обустраивать помещения, которые будут располагаться практически под землей. Иногда он выступает в качестве места для хранения сезонных и редко используемых вещей.

Устройство цокольного этажа частного дома на одном уровне с фундаментом не всегда рационально, так как он будет иметь недостаточную защиту от влажности и одновременно выступать в качестве начала стены. Потребуется использование дополнительных гидроизоляционных материалов, что влечет лишние расходы. Также стоит отметить невозможность улучшения внешнего вида здания.

Материалы

Ввиду того что цоколь представляет собой продолжение фундамента, он возводится из материала, аналогичному тому, что использовался при создании основания. Иногда возможен выбор материалов, из которых состоят стеновые конструкции. Чаще всего применяются готовые блоки, кирпич и монолитный бетон. Независимо от совершенного выбора требуется грамотный расчет. Особое внимание должно уделяться определению толщины стен.

Стяжка и бетонные плиты выступают в качестве пола. Основание может формироваться из готовых железобетонных плит. Для облицовочных работ часто применяется древесный материал. Если цокольный этаж в частном доме существенно возвышается над землей, возможно создание полноценных окон и дверей в его верхней части, при этом желательно, чтобы они выходили на южную, западную или восточную сторону. Обустройство проемов на северной стороне нежелательно, так как это может привести к деформации рам из-за скопления большого количества снега.

Лестница

Желательно начинать именно с лестницы в цокольный этаж в частном доме, так как она является неотъемлемым и важным элементом помещения. Наибольшее распространение приобрели три типа лестничных конструкций, обеспечивающих удобный спуск. Обустройство классического маршевого варианта возможно при наличии достаточной площади. Если конструкция этажа и его размеры не позволяют создать такой комфортный спуск, подойдет больцевой или винтовой вид.

Гидроизоляция

Отдельно нужно отметить гидроизоляционные работы. Находящаяся под землей конструкция должна иметь двустороннее покрытие материалами, защищающими от влаги. Это увеличит их надежность. Гидроизоляция элементов, находящихся над поверхностью земли, не требует обязательной внутренней гидроизоляции.

Цокольный этаж в частном доме, в основе которого лежит бетонная цельная плита, обладает несомненными достоинствами:

  • возможно обустройство помещений любого назначения;
  • сооружение отличается достаточной защитой от негативного внешнего воздействия, к примеру, влажности;
  • требуется относительно немного времени для строительства;
  • отличительная прочность конструкции.

Качественное обустройство гидроизоляции является основным моментом при возведении. При несоблюдении данного правила напольная плита будет иметь некачественное сцепление со стеновыми элементами основания. Как было указано ранее, высота цоколя должна находиться в пределах 2,5 метров. Для его строительства вырывается котлован с необходимой глубиной.

Проектные работы

В первую очередь при обустройстве необходимо установить необходимую толщину стен. Здесь нужно отталкиваться от типа почвы на участке и месторасположения здания. Если грунт отличается достаточной надежностью, возможно создание стен с толщиной, аналогичной тем, которую имеют стены в других частях дома. В ином случае рекомендуется увеличить толщину на 20-30 см. При использовании древесины для строительства здания цокольный этаж в частном доме своими руками может выполняться из бетонных блоков.

Немаловажным этапом является составление проекта, в котором должно обязательно учитываться местонахождение подземных вод. Это вызвано тем, что глубина котлована не должна доходить до уровня залегания вод. Предварительно производится разведка грунта для установления возможной глубины.

Цоколь: функции и разновидности конструкций

Далеко не все знают и, главное, понимают, зачем нужен цоколь здания. С технической точки зрения, цоколь – это элемент конструкции, который расположен между фундаментом и каркасом здания. Он выполняет множество задач.

Особенности

В техническом понимании, цоколь – это та часть фундамента, которая располагается выше уровня земли. Его главное предназначение состоит в равномерном перераспределении нагрузки на опоры с целью большей устойчивость строения и длительного срока службы.

Цоколь решает целый ряд важных задач:

  • является основой для возведения каркаса здания;
  • при наличии цокольного этажа выполняет функции стен;
  • в цоколе монтируются специальные продухи, которые играют роль вентиляционных отверстий, благодаря этому подвальное помещение хорошо проветривается и не загнивает под воздействием повышенной влажности и невысоких температур;
  • за счет высоты цоколь защищает полы от холода, идущего от земли.

Все это обуславливает особую значимость цоколя для прочности и долговечности всего дома, именно поэтому его грамотное обустройство очень важно.

Если поверхность цоколя не покрыта отделочными материалами, то он быстро загрязняется, что может стать причиной его быстрого разрушения и ухудшения состояния фундамента и перекрытий всего строения.

Облицовочный материал защищает фундамент от поражения грибковыми микроорганизмами и плесенью, а также предотвращает появление «колоний насекомых» под основной частью дома.

Очень важно уделить особое внимание утеплению цоколя, поскольку подвальные помещения функционируют как большой аккумулятор, высасывая все тепло из здания, причем предотвратить это не в состоянии даже теплый пол. А кроме того, утепленный цоколь важен для поддержания прочности конструкции, поскольку при сильных морозах довольно часто начинаются процессы эрозии в фундаменте.

Стильный цоколь может стать украшением здания, акцентом, который подчеркнет дизайнерское решение фасада и безупречный вкус собственников недвижимости.

Виды

Цоколь играет очень важную роль во всех зданиях, где имеется соответствующий этаж либо большое подвальное помещение.

С точки зрения строения, цоколи бывают:

  • западающими;
  • выступающими;
  • выровненными по одной линии с внешним фасадом.

Западающий вариант пользуется наибольшей популярностью, поскольку требует меньше материалов для его обустройства, а кроме того, его не заливает дождем, и это очень выгодно, поскольку позволяет отказаться от монтажа водостоков. Западающий цоколь, как правило, защищен слоем эффективной гидроизоляции, поэтому лучше переносит дожди и таяние снега, да и служит гораздо дольше.

Чисто визуально западающий цоколь выглядит так, будто верхняя часть здания выступает над нижней, это способствует тому, что формируется двойная защита от влаги, благодаря чему подвал остается сухим.

Выступающий цоколь выглядит более эстетично, однако обустройство требует обязательного монтажа дополнительных систем отлива по верхней кромке, чтобы защитить подвал от попадания влаги внутрь. Современное домостроение в последние годы практически отказалось от выступающих цоколей, поскольку этот вариант требует гораздо больших затрат сил, времени и средств на его обустройство, а кроме того, он имеет пониженную устойчивость к ветру и талым водам, склонен к коррозии и, как следствие, быстрее изнашивается.

Справедливости ради стоит отметить тот факт, что теплоизоляция при такой организации цоколя выше, чем при других вариантах.

А также потребуется закрыть слой гидроизоляции и смонтировать механизм водоотводов для выведения дождевых вод. Данный цоколь имеет смысл, если внешние стены дома по техпроекту получаются слишком тонкими. При этом он выглядит довольно эстетично, придавая всему строению ощутимую монументальность.

А вот возводить цоколь вровень с внешней стеной специалисты категорически не советуют. В этом случае собственники дома не смогут защитить его слоем гидроизоляции, а значит, возрастет риск образования чрезмерной сырости в самых уязвимых зонах, да и эстетика такого оформления «хромает» – выровненный по стенам фундамент никогда не произведет столь же благоприятное впечатление, как рельефный.

Размеры

На размер цоколя влияет тип фундамента, общая проектировка дома, базовые параметры грунта, а также целевое предназначение подвала – на этот счет есть специальные предписания. К примеру, если в подвале частного дома размещен котел отопления, то цоколь в обязательном порядке должен иметь выход на улицу.

Многие собственники жилой недвижимости полагают, что если они не обустраивают подвал, то и в цоколе нет надобности, а фундамент можно сооружать заподлицо с землей – и это очень большое заблуждение. Основная задача цоколя – это не защита подвала, а изоляция фасада и перекрытий строения от контакта с землей. Именно для того чтобы грунтовые воды не поднимались капиллярным путем по бетону вверх, между фасадной и цокольной частью стены в обязательном порядке укладывают слой гидроизоляции, как правило, рубероида.

В соответствии с нормативами, в обычном частном доме цоколь должен возвышаться над землей на расстоянии около 30-40 см. В случае если здание возведено из дерева, имеет смысл сделать цоколь выше – 60-70 см, а если в доме предусмотрен полуподвальный этаж, то цоколь и вовсе должен возвышаться на 1,5-2 метра над уровнем грунта – именно эта высота дает максимальное соответствие существующим нормам. Высота цоколя никак не зависит от материала, из которого его оборудуют, будь то камень, кирпич или варианты из шлакоблоков – любые покрытия страдают от воды в равной степени.

Очень важно учитывать природно-климатическую зону, а именно: среднюю температуру в холодное время года, а также среднее число осадков. Если вы только планируете возвести дом, то примерную высоту цоколя можно рассчитать эмпирически – для этого на протяжении нескольких лет потребуется измерять глубину максимального снежного покрова, затем найти среднее значение и прибавить к нему 10 см.

Согласно действующему СНиПу минимальная высота цоколя должна составлять 20 см, однако, с практической точки зрения, этот параметр должен быть выше.

Безусловно, обустройство высокого цоколя обойдется дороже, поскольку требует больше затрат на проведение работ по бетонированию. Тем не менее это как раз тот случай, когда экономия должна отходить на второй план, в приоритете крепость основы и высокие эксплуатационные характеристики.

Разберемся, почему высота так важна, и на что влияет размер цоколя.

Главное – это то, что от его габаритов будет зависеть степень защищенности всего здания и его внутренних помещений от неблагоприятных факторов внешней среды и механических повреждений. Вместе с тем устанавливать высоту нужно с умом, поскольку каждый лишний сантиметр будет значительно увеличивать общую стоимость строительных работ. Помимо этого, важно заострить внимание на защите нижней части фасада от мороза, уложив снаружи или изнутри слой качественной теплоизоляции.

Если у вас возникают трудности с расчетом оптимальной высоты цоколя, то стоит обратиться к специалистам. Их помощь, как правило, не безвозмездная, однако лучше потратить лишние деньги на грамотное планирование дома, чем впоследствии отдавать гораздо большие суммы на его переустройство.

Материалы

Для сооружения нижней части здания, как правило, используют один из следующих материалов:

  • камень – отличается крепостью, но требует качественной теплоизоляции;
  • кирпич – самый распространенный материал для обустройства цоколей;
  • бетон – придает хорошую устойчивость многоэтажным зданиям;
  • пено- и газоблоки – позволяют возвести цоколь максимально быстро, гигроскопичен;
  • блоки ФБС – имеют высокий запас прочности, применяются в многоэтажном строительстве.

Выбор подходящего материала производится на основании существующей проектной документации. Остановимся подробнее на достоинствах и недостатках каждого из перечисленных материалов.

Натуральный камень

Камень – это довольно дорогой отделочный материал. При этом он отличается повышенной прочностью и долговечностью. Этот тип отделки цоколя актуален уже несколько десятилетий, и конкуренцию ему могут составить лишь гранитный материал и облицовка мрамором или известняком.

Естественно, используется не природный вариант камня, для обустройства цоколя выпускаются резаные плиты с текстурной поверхностью, в которой сохраняются декоративные выступы для придания натурального вида.

Цоколи, которые выполнены из натурального камня, выглядят очень изящно и оригинально. Подобный фундамент оптимален для частных домов и коттеджей, построенных в классическом или английском стиле. В то же время процесс монтажа каменного цоколя довольно трудоемкий и требует больших затрат сил, времени и средств, а кроме того, для него необходимо профессиональное оборудование, которое есть далеко не в каждом доме, поэтому в наши дни такой цоколь скорее редкость.

Кирпич

Кирпичный цоколь считается наиболее популярным вариантом, он имеет относительно невысокую себестоимость, да и сам монтаж не представляет больших трудностей для человека, обладающего хотя бы минимальным навыком строительных и отделочных работ.

На практике применяется несколько вариантов устройства подобных фундаментов, они основаны на совмещении различных материалов. Так, кирпичная поверхность, как правило, не является окончательным внешним видом, она может подвергаться окрашиванию или оштукатуриванию. Важно иметь в виду, что в отделке цоколя используют только силан-силоксановые краски, они отличаются хорошей гигроскопичностью и надежно защищают цоколь от проникновения воды.

Штукатурки также следует использовать специальные, предназначенные для фасадных работ. Для обустройства цоколя используют кирпич марки М-50, минимальная кладка составляет 4 ряда.

Бетонные блоки

Этот материал также пользуется популярностью при проведении строительных работ за счет прочности и устойчивости такого цоколя.

Действующие нормативы предъявляют строгие требования к весу используемых блоков: при выполнении ручной кладки он не должен превышать 100 кг, а при применении специальных металлических или деревянных рычагов допускается масса блока в 500 кг.

Этот вариант, пожалуй, единственный, который подходит для обустройства цокольного этажа – то есть в тех случаях, когда цоколь – не просто подвальное помещение, а настоящее жилое пространство.

При кладке такого материала необходимо принимать во внимание:

  • применение арматуры для повышения устойчивости здания;
  • заливку нижнего слоя бетоном;
  • необходимость теплоизоляции цоколя;
  • заливку выполняют поэтапно в несколько приемов, не допуская образования швов ни в каком из направлений.

Монолитный цоколь

С использованием бетона также оборудуют монолитный цоколь, такие работы основаны на сооружении каркаса-опалубки, куда заливают цементный раствор, после застывания которого получается 2 в 1: и фундамент, и одновременно цоколь.

При этом для оформления такого цоколя часто в опалубку закладывают гофрированный стеклопластик, резиновые коврики и другие материалы, которые придают цоколю самые разнообразные фактуры.

После того как бетон застывает, опалубку снимают, поверхность очищают, заделывают пустоты и устраняют наружные дефекты, затем покрывают армирующей сеткой и наносят финишное покрытие.

Пеноблок

Цоколь из пеноблока – это еще один вариант обустройства бетонного фундамента.

Этот материал отличается пористой структурой, которая обусловлена особенностью затвердевания пенообразователя, также в состав компонентов входит песок, цемент и вода, смешанные по специальной технологии.

Как правило, такое покрытие внешне представляет собой брусок, но иногда выпускается в других вариантах: с шипами, пазами и тому подобное.

Пеноблоки оптимальны при обустройстве нижней части фасада, поскольку отличаются большой прочностью и устойчивостью, но при этом имеют малый вес (14-20 кг), а благодаря их габаритам все работы можно провести за кратчайшее время.

Обратите внимание на то, что использование такого типа бетонных конструкций требуется обязательная паро- и гидроизоляция на этапе подготовительных работ.

Древесина

Этот вариант используется очень редко и, как правило, популярен в экопоселениях, где жители отдают предпочтение древесине в качестве основного строительного материала. При таком варианте обустройства цоколя используют полностью круглые бревна либо брус с сечение 15х15 см и более.

Устройство

Устройство цоколя представляет собой процесс, объединяющий несколько важных этапов: оборудование системы вентиляции, гидроизоляция, непосредственно возведение цоколя и его финишная отделка.

Вентиляция

Уровень влажности в подвальных помещениях всегда повышен. Это связано с тем, что из грунтового основания поднимается влага и испарения, которые, не имея выхода, начинают откладываться на поверхности несущих конструкций знания. Это довольно губительно сказывается на эксплуатационных свойствах последних, вызывает коррозию металла и гниение деревянных опор, что существенно сокращает срок их службы. К сожалению, это далеко не единственное последствие влаги. Воздух в подвалах и цокольных этажах является средой, которая идеальна для размножения опасных для жизни и здоровья грибка и плесени. Эти микроорганизмы приводят к развитию аллергических и бронхолегочных заболеваний, поскольку во время вдоха попадают в легкие человека, оказывая на них самое губительное воздействие.

Именно поэтому вопрос проветривания помещений закрытого типа, особенно подвальных, всегда стоит с особой актуальностью. Вентиляция цоколя обустраивается двумя способами: естественным и принудительным.

Естественная вентиляция предполагает обустройство специальных продухов, то есть отверстий, которые будут способствовать свободной циркуляции воздуха. Вентиляция такого типа обеспечивается благодаря разнице температур воздуха изнутри и снаружи подвала. В зависимости от конструкции цоколя устройство продух может различаться. К примеру, если цоколь сооружен из монолитного бетона, то при монтаже опалубки заранее закладывают небольшие отрезки асбестовых труб, габариты которых напрямую зависят от размеров вентилируемого помещения.

Продухи закрывают специальными решетками, которые препятствуют заселению крыс, мышей и прочих грызунов в подвале жилого дома. Эти решетки, как правило, производятся из полимерных материалов.

Стандартов, регулирующих количество и габариты продух не существует, поэтому собственники частного дома должны планировать вентиляционные отверстия самостоятельно, основываясь на данных о розе ветров, сезонных колебаниях температур и уровне осадков. Однако любой профессиональный строитель может подобрать оптимальное число продух и их расположение, основываясь на своем опыте работы с системами вентиляции в зданиях разных типов.

Принудительная вентиляция имеет несколько иной механизм действия и иную сферу использования. Этот метод оптимален для больших подвалов, в которых естественная циркуляция воздуха оказывается малоэффективной.

Для обеспечения проветривания таких пространств в короб закладывают вентиляционные трубы, которые выходят из кровли. Их высота не должна превышать уровень конька крыши. Для очень больших помещений используют вариант, при котором входную вентиляционную трубу монтируют на уровне цоколя, а выходную – выше уровня конька, при этом в обеих трубах устанавливаются вентиляторы.

В наши дни инженерия сделала большой шаг вперед, поэтому на рынке предлагается большое разнообразие автоматизированных систем принудительной вентиляции, связанные с датчиками определения уровня влажности в подвале. Благодаря функционированию подобных систем в подвале исключено любое повышение уровня влажности выше установленного, система включает интенсивное выведение воздуха в случаях, когда показатель достигнет критической отметки.

Утепление

От грамотности обустройства цоколя во многом зависит температура воздуха в отдельных помещениях всего здания, особенно тех, стены которых выходят на улицу. Да и в целом микроклимат в жилом доме во многом формируется за счет степени утепления подвала. Это и неудивительно, ведь цоколь напрямую контактирует с землей, несущими опорами и полом.

Если теплоизоляции при обустройстве фундаментов было уделено недостаточно внимания, в помещении будет холодно и сыро.

Качественное утепление цоколя нивелирует действие мостиков холода и обуславливает существенную экономию тепла, которая достигает 15-20%. Этот этап так важен, потому что через стены подвала может уходить не менее 15% тепла из жилых помещений, как следствие, возникает промерзание фундамента и опорных конструкций. В результате материалы начинают разрушаться, а воздух в подвале становится сырым и «богатым» на плесень, грибок и мох. Кроме того, особенностью многих регионов России является глинистая структура почвы, грунт отличается высокой степенью пучинистости, а в условиях пониженной температуры возникает явление, которое носит название «морозное пучение» – грунт увеличивается, что зачастую вызывает деформацию и смещения каркаса здания. Теплоизоляция сможет предотвратить это процесс и, соответственно, снизить риски перекосов и оседания конструкций.

Теплоизоляция цоколя может проводиться как с внутренней, так и с наружной стороны.

Утепление выполняет следующие задачи:

  • способствует формированию благоприятного микроклимата;
  • защищает фасад от грунтовой и атмосферной осадочной влаги;
  • минимизирует риск оседания конденсата на деревянных несущих элементах фундамента;
  • продлевает срок эксплуатации дома в целом.

С практической точки зрения, и внутреннее, и наружное утепление цоколя дает одинаковый результат. Единственное отличие сводится лишь к внешнему виду всех конструкции в целом – утепление снаружи предполагает проведение финишных отделочных работ, которые делают цоколь более привлекательным и эстетичным.

Используемые теплоизоляционные материалы в обязательном порядке должны отвечать целому ряду требований:

  • низкая теплопроводность – именно от этого параметра в первую очередь зависит свойство удерживать тепло в помещении;
  • гигроскопичность – покрытие не должно поглощать воду, поскольку даже минимальная ее концентрация существенно ухудшает эксплуатационные параметры утеплителя и сокращает срок службы;
  • высокая прочность на сжатие – это позволяет покрытию хорошо переносить давление, которое оказывает грунт.

Всем перечисленным требованиям максимально отвечают плитные материалы. а также современные напыляемые утеплители.

Гидроизоляция

Вариантов обустройства эффективной гидроизоляции очень много, условно их можно разделить на несколько типов. Это могут быть:

  • проникающая;
  • оклеечная;
  • окрасочная;
  • обмазочная гидроизоляция;
  • обустройство глиняного кольца;
  • дренаж.

Глиняное кольцо формируется в той части фасада, которая находится чуть ниже уровня грунта. Для этого глиняный состав перемешивается и отлеживается, после чего следует обвязать фундамент по всему периметру цоколя на глубину примерно 20-30 см. Далее глина максимально уплотняется и присыпается песком и щебнем.

Отмостка и дренаж – тоже эффективные методы гидроизоляции цоколя. При этом для самого нижнего уровня цоколя монтируется дренажная труба, по которой будет осуществляться отведение грунтовых вод.

Отмостка же отличается месторасположением – она укладывается ровно по тому месту, где верхний слой грунта соприкасается с цоколем.

Ширина отмостки составляет примерно 1 метр, как правило, для нее применяется асфальт либо бетон, которые размещаются по периметру каркаса здания. Максимально важно при этом оборудовать хорошую герметизацию мест, в которых цоколь соприкасается с отмосткой. В качестве герметика подходит уретановая мастика. Эта конструкция в обязательном порядке должна располагаться с небольшим уклоном.

Эти два способа считаются наиболее простыми и быстрыми, с точки зрения их обустройства.

Оклеечная гидроизоляция базируется на применении рулонных материалов из битума или синтетических полимеров, которые наклеиваются в несколько слоев, реже наплавляются. В отдельных случаях можно использовать многослойные мембраны или изоспан. Минимальное количество слоев – 2, при этом необходимо сформировать нахлест в 15-25 см.

По мнению профессиональных строителей, этот метод требует предварительной подготовки поверхности и строгого соблюдения температурного режима при проведении работ.

Преимущества такого способа очевидны:

  • низкая цена;
  • пластичность;
  • экологическая безопасность;
  • высокая сцепляемость с каменной поверхностью, а также бетоном и древесиной;
  • простота и легкость монтажа.

Все работы могут проводиться самостоятельно без использования профессионального оборудования.

Однако не все так идеально – оклеечная гидроизоляция имеет и свои минусы. Поверхность должна быть предварительно очищена и специальным образом подготовлена: выровнена и высушена. Кроме того, прочность рулонных материалов на разрыв вызывает большие сомнения, а под воздействием внешних неблагоприятных факторов такие покрытия начинают деформироваться и приходить в негодность.

Как и следует из названия, обмазочная гидроизоляция производится с использованием обмазочных материалов – чаще всего для этого используют битумные и полимерные мастики, более современным вариантом считается жидкая резина. Такая гидроизоляция оптимальна для цоколей, сооруженных из кирпича и бетона.

Это покрытие отличается гладкостью и равномерной структурой, отсутствием швов и хорошей водонепроницаемостью. В то же время подобные материалы отличаются небольшим сроком использования – уже спустя 5-7 лет они покрываются трещинами.

Хорошей альтернативой перечисленным составам может стать жидкое стекло – это инновационный материал, который в последние годы пользуется максимальным спросом у пользователей. Такая изоляция проста в нанесении, экологична, резистентна к перепадам температур и кислотно-щелочным растворам.

Внутренняя изоляция позволяет использовать те же самые материалы и методы, что и внешняя, к примеру, геотекстиль и рулонные материалы будут эффективно защищать цоколь от внутренней влаги. Выбор можно остановить и на других составах: бикроэласт, еврорубероид или гидростеклоизол.

Впрочем, можно использовать и листовые материалы. Им следует отдать предпочтение в регионах со снежными зимами или в домах, близко расположенных к зонам паводков во время весеннего таяния снегов. Листовая гидроизоляция выдерживает большие объемы воды под высоким давлением. В этом случае необходимо использовать сталь толщиной не менее 4 мм.

Как выбрать?

Самым долговечным и крепким, с технической точки зрения, считается цоколь, обустроенный из монолитного железобетона, поскольку для него используется только самый качественный цемент и речной песок без каких-либо примесей. Каркас такого цоколя усиливают арматурой.

А вот самым доступным материалом является кирпич. Не менее популярен цоколь из бетоноблоков, которые соединяются друг с другом бетонными растворами.

Для одноэтажных домов чаще всего используют природный камень, который бывает пиленым либо «диким». Каменная кладка выполняется только с использованием цементного раствора, так как при обустройстве цоколя такого типа возникает необходимость плотной заделки всех отверстий между камнями, чтобы вся конструкция представляла собой единое целое.

Что касается конструкции цоколя, то она непосредственно зависит от особенностей фундамента и никак не наоборот. Приоритетным параметром при возведении дома является фундамент, а обустройство цоколя носит пусть и важное, но тем не менее второстепенное значение.

Если при помощи фундамента поднять фасад на значительную высоту, при которой полностью исключено соприкосновение стены с талыми водами, то можно считать, что задача цоколя уже решена. Именно такая ситуация возникает при возведении фундаментов свайного и столбчатого типов, при этом цоколь выполняет роль ограждения пространства под домом и особых требований к его прочности и гидроизоляции не предъявляется.

Именно поэтому в большинстве случаев обустройство цоколя сводится к покупке отделочного материала – здесь выбор велик: от сайдинга до натурального гранита. Такой тип цоколя называют декоративным и большой ошибкой будет использовать его в качестве ограждения под засыпку внутрь песка, поскольку функции опоры цоколь может выполнять только при условии, когда конструкция имеет собственный фундамент и характеризуется высокой сопротивляемостью к запрокидыванию.

Если же цокольная часть размещается на ленточном фундаменте, то она объединяет в себе функции заграждения и несущей опоры, в этом случае в обязательном порядке делается гидроизоляция и утепление этой части дома.

Если дом возведен на винтовых сваях, стоит отдать предпочтение сайдингу.

Как сделать своими руками?

Для того чтобы соорудить цоколь, необходимы специальные инструменты:

  • лопата;
  • резервуар для разведения цемента;
  • бетономешалка либо шуруповерт;
  • кельма;
  • малярная кисть либо валик;
  • сантиметр или рулетка.

Как правило, своими силами домашние умельцы возводят цоколь из кирпича. Все остальные варианты требуют более профессионального подхода, поэтому остановимся подробнее именно на этом типе работ. Для кладки необходимо приобрести кирпич, цемент, песок, а также гидроизоляционный материал, мастику на битумной основе и праймер.

Схема работы здесь выглядит следующим образом:

  • обустроенный фундамент просушить, а его верхнюю грань при помощи малярной кисти обработать праймером;
  • по краю праймера необходимо нанести слой мастики, затем зафиксировать гидроизоляционный материала и прикатать для большего прилегания, после чего повторно нанести гидроизоляцию;
  • выложить первый ряд кладки в углах, потом при помощи сантиметра или рулетки измерить соответствие размеров цоколя на точность соответствия проекту, при этом допустимое отклонение не должно превышать 3 см;
  • замешать песчано-цементный раствор;
  • с использованием кельмы уложить раствор на угловую кладку, затем по периметру выложить первый ряд кладки, покрыть слоем раствора и укрепить в нем арматурную сетку;
  • выполнить последующие слои кирпичной кладки.

Совет: работа пойдет быстрее и проще, если по периметру натянуть шнур – это позволит сооружать слои ровно и без отклонений от требуемых параметров кладки. Кстати, чтобы оформить узел, используется цокольная планка.

Советы

При взгляде на частные дома и коттеджи, стены которых расположены высоко над уровнем грунта, порой не так просто догадаться, что это цоколь. Если он качественно облицован, то может выглядеть очень декоративно и эстетично.

Финишная отделка цоколя может выполнять двумя способами:

  • отделочные покрытия крепятся непосредственно на поверхность цоколя;
  • устанавливается обрешетка из брусьев или металлопрофиля, к которому монтируют декоративные элементы.

Для облицовки чаще всего используют:

  • камень – отличается декоративностью и устойчивостью к механическим повреждениям, такая облицовка требует использования услуг профессионалов;
  • панели из пластика – современная промышленность выпускает панели, имитирующие цвет и текстуру натуральных материалов (дерева, камня и минералов), монтаж таких плит производится на заранее обустроенный каркас и может производиться своими силами;
  • керамическая плитка – предлагается в большом выборе цветов и оттенков, позволяет создать любой рисунок и идеально подчеркнуть продуманность экстерьера;
  • штукатурка – как правило, используются декоративные разновидности штукатурки, предназначенные для наружных работ,.

Последний вариант отделки является самым бюджетным.

Каким быть цоколю – решать вам, главное, чтобы он надежно защищал здание, а его эстетика была приятным бонусом к крепости и эффективности.

Красивые примеры

Цоколь как важная часть любого экстерьера нуждается в декоративной отделке. Приведем примеры стильных и эстетичных вариантов дизайна.

Совсем необязательно выделять цоколь на фасаде, дизайнеры допускают использование одного материала, к примеру, отделочного кирпича или сайдинга.

Облицовка штукатуркой – это модный вариант. Главное, при этом использовать материал, который устойчив к воздействию влаги, к примеру, терразитовую. Достоинство ее состоит в возможности подобрать любой оттенок отделки, который можно обновить в любой момент, однако ремонт такого покрытия придется делать не один раз.

Еще одна разновидность отделки цоколя – это панели, которые довольно широко представлены в любом строительном магазине. Это распространенный вариант, отлично имитирующий натуральные текстуры.

Отделка клинкерным кирпичом – это довольно дорогое решение, однако оно того стоит.

Керамогранит смотрится очень эстетично.

Облицовка цоколя камнем – это еще более затратный вариант, однако, если вы хотите, чтобы ваше жилище было по-настоящему роскошным – стоит пойти на такие траты.

Советы по выкладке цоколя — в следующем видео

Высота балки цоколя | цокольный уровень | естественный уровень земли

Высота балки цоколя | цокольный уровень | естественный уровень земли , привет, ребята, в этой статье мы знаем о высоте цокольной балки от уровня земли, что такое уровень цоколя, что такое цокольная балка и высота цокольной балки от основания.

Балка, которая предусмотрена на уровне цоколя для соединения всей колонны, называется цокольной балкой. Несущая конструкция выдерживает нагрузку, действующую на стену и поступающую нагрузку от надстройки, равномерно распределяет всю поступающую нагрузку на фундамент, а также может предотвратить коробление опоры колонны.

◆Вы можете подписаться на меня в Facebook и подписаться на наш канал Youtube

Вам также следует посетить:-

1) что такое бетон, его виды и свойства

2) Расчет количества бетона для лестницы и его формула

Что такое Цокольная балка?: – Цокольная балка состоит из железобетонной балки, встроенной между стеной для соединения всей колонны с ее фундаментом. Это предусмотрено для предотвращения расширения или растрескивания трещин фундамента в стене и коробления колонны выше.Он равномерно распределяет нагрузку от стены к фундаменту.

Уровень земли используется для обозначения уровня здания, находящегося на уровне улицы/земли или дороги, а естественный уровень земли – это уровень земли, на котором проводились земляные работы или засыпка, а высота естественного уровня земли измеряется от среднего уровня моря .

Что такое цокольный уровень? :- это уровень над естественным уровнем земли, на котором производилась отсыпка грунта и выравнивание строительных конструкций.На уровне цоколя предусмотрена цокольная балка для соединения всей опоры колонны и ее фундамента.

Высота уровня цоколя :- Высота уровня цоколя относится к расстоянию между верхом насыпи грунта и выровненной поверхностью земли от естественного уровня земли. Как правило, он поддерживается на высоте от 1 до 2 футов (от 300 до 600 мм) от уровня земли.

Стандартная высота уровня цоколя составляет около 1,5 футов (450 мм) от уровня земли для жилых зданий и около 2 футов (600 мм) стандартной высоты для коммерческих зданий.

Высота балки цоколя :- эта высота относится к высоте балки, предусмотренной на уровне цоколя от естественного уровня земли для соединения всех опор колонны и несущих конструкций надстройки. Обычно высота балки цоколя принимается равной от 1 фута до 2 футов (от 300 мм до 600 мм) от уровня земли.

Стандартная высота цокольной балки составляет около 1,5 футов (450 мм) от уровня земли для жилых зданий и около 2 футов (600 мм) стандартной высоты для коммерческих зданий.

Высота балки цоколя | цокольный уровень | естественный уровень земли

Когда мы начинаем наш проект строительства здания, сначала мы делаем земляные работы после обеспечения фундамента и поддержки колонны, над естественной поверхностью земли мы засыпаем почву и выравниваем всю поверхность, после выравнивания вы обеспечиваете цокольную балку. Есть выбор взять высоту цокольной балки от уровня земли, либо она будет принята за 1,5 фута или 2 фута, все зависит от состояния Матери-Земли, где будет жить и вверх и вниз приподнятый уровень земной поверхности.

NGL и GL:- Уровень грунта перед выполнением каких-либо земляных работ или засыпки называется «естественным уровнем грунта» (NGL) , тогда как «завершенный уровень грунта» (GL) называется когда он был «закончен» с брусчаткой, асфальтом, ландшафтным газоном и так далее.

Какая высота цоколя? Цокольная балка расположена на уровне цоколя, соединяя все опоры колонны. Стандартная высота уровня плинтуса около 1.5 футов (450 мм) в высоту от уровня земли для жилых зданий и около 2 футов (600 мм) стандартной высоты для коммерческих зданий.

Высота балки цоколя от уровня земли:- эта высота относится к высоте балки, обеспечиваемой на уровне цоколя от естественного уровня земли для соединения всех опор колонны и несущих конструкций надстройки. Обычно высота балки цоколя принимается равной от 1 фута до 2 футов (от 300 мм до 600 мм) от уровня земли.

Какой должна быть средняя высота плинтуса? Балка цоколя предусмотрена на уровне цоколя над естественной поверхностью земли, где завершена отсыпка грунта и маркировка для строительства здания.Средняя высота цокольной балки поддерживается на высоте около 1,5 футов (400 мм) от уровня земли.

Максимальная высота уровня цоколя:- Балка цоколя предусмотрена на уровне цоколя над естественной поверхностью земли, где завершена засыпка грунтом и маркировка для строительства здания. Максимальная высота цокольной балки составляет около 2 футов (600 мм) от уровня земли для жилых и коммерческих зданий. все зависит от приподнятой и опущенной поверхности Матери-Земли.

Минимальная высота уровня цоколя :- Балка цоколя устанавливается на уровне цоколя над естественной поверхностью земли, где завершена засыпка грунтом и маркировка для строительства здания.Минимальная высота цокольной балки составляет около 1 фута (300 мм) от уровня земли для жилых и коммерческих зданий. все зависит от приподнятой и опущенной поверхности Матери-Земли.

Высота балки цоколя | цокольный уровень | естественный уровень земли

Высота балки цоколя от фундамента:- обычно выкапывается Траншея находится на глубине около 5 футов ниже уровня земли для жилых зданий с хорошей несущей способностью грунта и высотой фундамента от 1 до 1,5 футов, поэтому высота фундамента до верхнего уровня земли составляет 5-1.5 = 3,5 фута в высоту. А высота цокольной балки над естественным уровнем земли составляет около 1,5 футов, высота цокольной балки от основания = 3,5+1,5=5 футов, поэтому высота цокольной балки от основания составляет около 5 футов (1500 мм).

Уровень плинтуса | Высота плинтуса | 5 Функции цоколя



1. Введение

Во всех типах строительных конструкций; предусмотрено несколько уровней (например, уровень перемычки, уровень подоконника и т. д.), чтобы сделать конструкцию надежной и стабильной. Одним из таких важных уровней в строительстве является цокольный уровень .

Под уровнем цоколя можно понимать уровень, лежащий между естественным уровнем земли и уровнем чистового пола здания.

Естественный уровень земли относится к самому верхнему слою грунта вокруг строения, который был должным образом выровнен перед началом строительства, тогда как уровень чистового пола здания относится к уровню первого этажа внутри здания.

Таким образом, цокольный уровень является компонентом надстройки, расположенной между двумя вышеупомянутыми слоями.

Другими словами, уровень цоколя можно определить как уровень, на котором начинается надстройка и заканчивается подконструкция.

Основной задачей обеспечения цокольного уровня является предотвращение попадания влаги, сырости, просачивания дождевой и ливневой воды внутрь здания.

Под высотой цоколя понимается высота уровня цоколя от естественного уровня земли. В основном высота цоколя от 300 до 450 мм принимается от естественного уровня земли.

С другой стороны, минимальная высота цоколя 150 мм принимается от уровня дороги. Такая высота цоколя предусмотрена для предотвращения попадания влаги и сырости в надстройку. №

В качестве дополнительной защиты от сырости в верхней части цоколя предусмотрен влагонепроницаемый слой (DPC). Таким образом ЦОД проверяет проникновение и прохождение влаги через полы и стены.

{ Примечание:

Естественный уровень земли: Уровень земли называется естественным уровнем земли.

Уровень чистового пола: Уровень земли внутри здания является уровнем чистового пола }





а. Он защищает элементы конструкции, а также здание в целом от просачивания влаги.

б. Он действует как среда для передачи нагрузки, исходящей от надстройки, на фундамент под ней.

в. Повышает эстетический вид здания.

д. Он также служит подпорной стенкой и удерживает грунт обратной засыпки.

эл. Снижает риск дифференциальной осадки фундамента.

3. Разница между плинтусом и подоконником
уровень плинтуса Уровень подошва
Это часть надстройки, которая лежит между натуральным уровнем и уровень готового пола.

Это часть надстройки, которая находится между нижней базовой частью окна и уровнем чистового пола.



Балка обычно сооружается на уровне цоколя. Такая балка известна как поперечная балка.



Растворная или цементобетонная подушка обычно укладывается на уровне подоконника.
Высота цоколя обычно составляет от 300 до 450 мм над естественным уровнем земли. Высота подоконника зависит от типа помещения.Как правило, для спален принимается высота подоконника не менее 600 мм (обычно сохраняется 2,5’). Для ванных комнат; принимается не менее 1100 мм.

4

уровня плинтуса Lineel Level
Это часть надстройки, которая лежит между естественным уровень земли и уровень чистового пола.

Его можно определить как часть/компонент надстройки, которая находится между верхней плитой и самой верхней частью окна или двери.

В первую очередь предназначен для проверки проникновения влаги в здание. В первую очередь предназначен для передачи поступающей восходящей нагрузки на соседнюю или окружающую стену.
Высота цоколя обычно составляет от 300 до 450 мм над естественным уровнем земли. Высота перемычки, в основном принятая для жилых зданий, составляет 7 футов (2130 мм) и 7 футов 6 дюймов (2316 мм) для коммерческих зданий.



  5. Выбор оптимальной высоты цоколя в жилых зданиях

Выбор идеальной высоты цоколя для конкретного здания зависит от различных факторов, таких как существующие примыкающие дороги, тип конструкции, экономика, и т.д.

Необходимо всегда следить за тем, чтобы уровень цоколя был выше уровня прилегающей дороги или уровня подъездной дороги, чтобы предотвратить попадание дождевой воды в здание, особенно в сезон дождей.

Если высота цоколя остается слишком высокой над уровнем примыкающей дороги, уровень прилегающей парковочной зоны также будет впоследствии повышаться, что создает значительные трудности для движения с дороги.

Высота цоколя от 150 мм до 600 мм над прилегающей постоянной дорогой считается идеальной высотой цоколя здания.

Обычно для достижения уровня цоколя требуется 3-4 ступеньки.



  6. Защита уровня цоколя

Защита уровня цоколя необходима для уменьшения просачивания воды и стока в окружающий грунт, который достигает цоколя и впоследствии может достичь уровня пола, используя капиллярное действие .

Такой тип защиты цоколя обеспечивается заливкой цементобетона толщиной от 75 мм до 100 мм по краю здания.

Защита цоколя осуществляется также укладкой плоских сборных плит толщиной до 600 мм. №

Это предотвращает попадание воды по краям здания, тем самым сохраняя работоспособность цоколя в течение значительного периода времени.

Защита цоколя чаще всего покрыта слоем брусчатки, камней или гравия в случае хорошо законченных зданий.



{ Примечание: Между цоколем и уровнем цоколя есть разница. Точка или уровень, на котором расположен цоколь, называется уровнем цоколя. Принимая во внимание, что элемент RCC (или стальной, или деревянный), установленный на уровне цоколя, называется цоколем. Но мы принимаем плинтус и плинтус как единое целое. Итак, функции и задачи взяты те же. }





Образовательная платформа при Институте Наба Будды

Защита плинтуса от сырости сырость внутри.Эта сырость не только сокращает срок службы здания, но и является причиной

роста грибка и связанных с ним проблем со здоровьем .

Первое, что приходит на ум, когда слышишь о проникновении воды в здание, это крыша, и это главная проблема для любого, кто живет в отдельном здании. Живущие в квартирах избавлены от этой заботы (кроме тех, кто на самом верху). Имея опыт ремонта кровли, эта проблема в значительной степени была поставлена ​​под контроль.Однако есть и другие области, которые оказывают меньшее влияние, но все же вредны из-за возникающих проблем. Место, которое мы обсудим в этой статье, — это вход воды на уровне пола, с которым мы столкнулись во время проверки дома. Эта проблема существует как в квартирах, так и в частных домах/дачах. Сначала мы обсудим проблемы, которые существуют в частных домах и виллах, а затем перейдем к квартирам.

Следует отметить, что такие места, как « chajjas » или солнцезащитные козырьки, также являются точками протечки воды и сырости стен, с которыми мы сталкиваемся при проведении проверки дома; однако, поскольку причины этого кажутся очевидными, об этом легче позаботиться.Попадание влаги в цоколь менее понятно и рассматривается здесь.

Ваш дом может быть проверен профессионалом для анализа первопричин любых сырых пятен

Отдельные дома/виллы:

окружающий грунт снаружи поддерживать примерно на полметра выше; это основано на опыте, а также в соответствии с правилами. Следовательно, это обычно делается правильно, тогда как на виллах эта хорошая практика обычно не соблюдается.Копируя архитектурный стиль США и некоторых европейских стран, в котором делается французское окно, через которое человек может выйти из гостиной в сад, уровень пола обычно сохраняется таким же, как и земля снаружи. Здесь забывают, что по всему зданию должен быть дренаж, чтобы грунтовые воды не попадали на пол.

В дополнение к вышеуказанной проблеме во время осмотра дома было обнаружено, что часто отсутствует защита цоколя для предотвращения эрозии почвы или скопления воды на стене снаружи (см. Изображение 1 ).Под цоколем понимается область кладки от уровня земли снаружи до уровня пола. Защита цоколя (защита земли, непосредственно прилегающей к зданию) необходима для предотвращения/уменьшения просачивания воды в землю, достигающей стены цоколя и поднимающейся до уровня пола за счет капиллярного действия. Защита цоколя обычно выполняется путем заливки приблизительно 75–100 мм слоя простого цементного бетона вдоль края здания.



Изображение 1 : Озеленение и полив снаружи здания, при отсутствии защиты цоколя вода попадает в здание через каменную стену.

Это просачивание воды могло привести к сырости в стене, и мы обнаружили, что это является регулярной проблемой во многих виллах, где проводилась проверка дома.

Квартиры

Причиной сырости пола в квартирах является уклон пола балкона, который иногда делается неправильно. Вода, вместо того, чтобы течь к напольному сифону, движется к стенам вокруг балкона. Эта вода застаивается у стены и через некоторое время высохнет, иначе ее можно будет вытереть шваброй.Однако при наличии зазоров между напольной плиткой и стенами (см. рис. 2) вода попадет в кладку и сделает стену влажной. Герметизация таких стыков на балконе является аналогом защиты цоколя, которую мы видели на первом этаже Виллы/Независимого дома.

Фото 2 : Стык между стеной и полом на балконе показывает щель, через которую может попасть вода

Это приведет к отслаиванию краски и появлению некрасивых пятен на стене (фото 3).Когда попадание влаги больше, как это происходит во время дождя, это вызовет рост грибка, а также повреждение кухонных шкафов, так как они размещены у стен. По нашему опыту, клиенты несколько раз звонили нам для инспекции дома, чтобы просто понять основную причину сырости из-за просачивания воды по таким причинам.

  Изображение 3 : Стена балкона (вид изнутри) пострадала от сырости из-за попадания воды

В этом видео показана технология, которую мы используем для обнаружения сырости.

Вас также могут заинтересовать эти сообщения…

Разница между уровнем плинтуса, уровнем подоконника и уровнем перемычки

Здание состоит из различных типов уровней. Подробная информация о различных уровнях, например их размеры, обычно отображается на чертежах AutoCAD. Это делает процесс понимания намного проще для инженеров.

Типы уровней в здании

Различные типы уровней здания приведены ниже:

  • Уровень плинтуса
  • Уровень подоконника
  • Уровень перемычки
  • Естественный уровень земли (NGL)
  • Уровень земли здания (BGL)

Все эти уровни предусмотрены в конструкции, чтобы сделать ее прочной и стабильной.Давайте узнаем о каждом из них подробно ниже.

Уровень плинтуса

Часть надстройки, расположенная между окружающим грунтом и чистым полом, называется цоколем. Уровень пола обычно называют уровнем цоколя.

Основное назначение цокольного уровня – препятствовать проникновению влаги, сырости, просачиванию дождевой и ливневой воды внутрь здания. Высота уровня плинтуса обычно составляет от 300 мм до 450 мм.Отсчет его высоты берется от естественного уровня земли. Минимальная высота уровня цоколя принимается 150 мм от уровня дороги.

Функции уровня плинтуса

i) Цокольный уровень выполняет следующие функции:

ii) Плинтус защищает всю конструкцию от сырости.

iii) Он передает нагрузку с надстройки на подконструкцию, сохраняя устойчивость конструкции.

iv) Улучшает эстетический вид конструкции.

v) Элементы риска дифференцированной осадки фундамента до определенного уровня.

Уровень подоконника

Нижняя часть окна состоит из каменных элементов. Он известен как подоконник окна. Уровень подоконника определяется как высота или вертикальное измерение между чистым уровнем пола здания и основанием окна. Уровень подоконника находится только в окнах.

Высота уровня подоконника в гостиных и других помещениях поддерживается в пределах от 600 мм до 650 мм, а высота уровня подоконника в ванной комнате поддерживается на уровне не менее 1100 мм.Высота уровня подоконника в ванной сохранена больше из соображений конфиденциальности.

Назначение уровня подоконника

i) Для обеспечения жесткой основы оконной раме и окну в целом. Основание поддерживает окно.

ii) Для придания оконной поверхности гладкости.

iii) Для предотвращения проникновения влаги.

Из-за отсутствия подоконника в стене могут образоваться трещины от приходящей на нее нагрузки. Также влага может просачиваться в стену из-за отсутствия подоконника.

Перемычка Уровень

Перемычка представляет собой элемент из армированного цементобетона (RCC), который расположен в верхней части дверей и окон (см. изображение выше). В отличие от подоконника, перемычка предусмотрена для дверей и окон, и основная цель перемычки состоит в том, чтобы передавать нагрузку, приходящую от стен выше, на окружающую область стены.

Каркас двери не выдерживает нагрузки от стены над ней. Итак, необходимо предусмотреть перемычку для дверей и окон.В соответствии со строительными нормами предпочтительная высота перемычки для жилого дома составляет 2,1 м, а для коммерческого здания — 2,3 м.

Естественный уровень земли (NGL)

Естественный уровень земли (NGL) определяется как уровень земли или земель в неизмененном состоянии. Высота естественного уровня земли (NGL) обычно измеряется относительно среднего уровня моря (MSL). Уровень земли измеряется в исходном состоянии без каких-либо нарушений на нем, таких как земляные работы (выемка) или засыпка.

Первый этаж здания (BGL)

Уровень земли или уровень чистового пола внутри здания известен как уровень земли здания (BGL). Высота уровня земли здания обычно колеблется от 150 мм до 450 мм от естественного уровня земли (NGL).

Одной из основных причин увеличения высоты любого здания является ограничение проникновения воды внутрь здания из-за дождя или шторма. Высота уровня земли здания может увеличиться, если здание расположено в неровных участках, а также в местах, где часто наблюдаются сильные дожди.

Читайте также —

Разница между цокольной балкой и тяговой балкой

Типы перемычек, используемых в строительстве

Типы зданий – подробная классификация

Если вам понравилась эта статья, поделитесь ею с друзьями, а также поставьте лайк нашей странице Facebook и присоединитесь к нашему каналу Telegram .

Разница между балками основания и балками плинтуса — Concrete Contractors Shelby Twp. Ми | Штампованный бетон Troy MI

Балки являются важными компонентами архитектуры.Фактически, эти горизонтальные конструкции помогают передавать и распределять активную или постоянную нагрузку с верхних конструкций на колонны, стены или фундамент под ними.

Другими словами, балки помогают удерживать верхние конструкции. Эти вертикальные структуры также помогают формировать структуру и обеспечивают прочную основу для архитектора, на которой он может строить. Ведущие бетонные компании используют две самые популярные балки, когда начинают свои проекты: балка цоколя и балка основания.

Балка плинтуса

Что это?

Построен немного выше уровня земли, уровень цоколя — это место, где строится балка цоколя.

Помогает связать все колонны конструкции, чтобы уменьшить коэффициент гибкости. Обычно для его сооружения используют минимум 2 бруска сверху и снизу, шириной 10 миллиметров.

В отличие от других балок, цокольная балка не требует усиления, а ее высота выбирается в зависимости от конструкции. Однако широта — это другая история; он должен быть равен ширине стены и немного толще ее тоже.

Почему это важно?

Цокольная балка необходима, чтобы избежать неравномерной осадки конструкции.Нагрузка, приходящаяся на цокольную балку, равномерно распределяется на фундамент, что позволяет избежать этой проблемы. Он также связывает все колонны вместе, предотвращая распространение трещин/разрывов фундамента на стены.

Цокольная балка также чрезвычайно важна при сейсмостойкости зданий и сооружений. Это помогает предотвратить обрушение зданий и сооружений во время таких бедствий.

Наземный луч

Что это?

Фундаментная балка сооружается на уровне фундамента конструкции.Он помогает поддерживать стены, балки и другие конструкции, особенно в местах, где почва недостаточно прочная, чтобы поддерживать конструкцию. Другими словами, наземная балка помогает создать прочный фундамент для начала строительства.

Балка обычно опирается на землю или около нее, а также поддерживается с обоих концов с помощью опор.

Наземная балка, также называемая наклонной балкой, изготовлена ​​из небьющегося бетона, который передает нагрузку от несущей стены на разнесенные фундаменты.

Почему это важно?

Самое приятное в заземляющей балке то, что ее легко построить, и она может быть разных размеров и форм. Гибкая балка поддерживает почву и фундамент, обеспечивая очень прочную поверхность для строительства.

Наземную балку также можно построить, то есть к ней можно добавить больше балок. Некоторые дополнения включают арматуру, трубы, дюбели и трубопровод.

По данным ведущих бетонных компаний, фундаментная балка требует меньше времени на установку и меньше труда, она довольно надежна и дешева.

Свяжитесь с вашим местным подрядчиком по бетонным работам в Трое, штат Мичиган, чтобы узнать больше о балках! Позвоните в Flat Rock Concrete Construction, Inc. сегодня! Телефоны наших офисов: (248) 379-0250 или (586) 726-6091!

В чем разница между анкерной балкой и плинтусной балкой?

В чем разница между анкерной балкой и плинтусной балкой?

Основное различие между цокольной балкой и анкерной балкой заключается в том, что анкерная балка может быть на любом уровне, а цокольная балка находится на уровне цоколя.Но подождите, это всего лишь основа многих других различий, существующих между анкерной балкой и цокольной балкой.



Для чего используется балка в строительстве?

Балка, как мы все знаем, представляет собой двухмерный конструктивный элемент рамной конструкции или конструкции, поддерживаемой балкой.

Основная цель обеспечения балки состоит в том, чтобы передать возложенную нагрузку, как стационарную, так и динамическую, на стену или колонну в зависимости от того, что спроектировано на основе структурных требований здания.

Балки предназначены для сопротивления изгибающим или изгибающим напряжениям как основным с касательными напряжениями как незначительным.

Причина и/или цель установки балки в здании состоит в том, чтобы перекрыть зазор или иметь некоторое пространство или проем, такой как дверь или окно.

Что такое цокольный уровень в строительстве?

Уровень цоколя — это, по сути, уровень верхнего этажа первого этажа, который обычно находится выше уровня земли.

Под уровнем земли мы подразумеваем естественный уровень поверхности. Уровень цокольного этажа является уровнем отделки поверхности внутренней части здания.

Причина, по которой уровень цоколя должен быть немного выше уровня земли, состоит в том, чтобы предотвратить попадание дождевой или другой сточной воды внутрь здания и, с другой стороны, обеспечить достаточный дренаж поверхностных вод здания.

«Величина уровня определяется с учетом будущих тенденций в местности, таких как повышение уровня дороги и т. д.».

Что такое плинтусная балка?

Теперь вы знаете, что такое уровень плинтуса ;  что касается цокольной балки, то простыми словами, это балка на уровне цоколя.

Цокольная балка в рамной конструкции предназначена для соединения всех колонн, тем самым уменьшая полезную длину и тем самым уменьшая гибкость колонн.

Типы цокольной балки

Цокольная балка на самом деле является ленточной балкой i.е. он проходит по периферии конструкции на уровне цоколя и в основном армируется минимум двумя основными стержнями вверху и двумя стержнями внизу с минимальным диаметром 10 мм.

Во избежание усадочных разрушений при сдвиге в цокольной балке хомуты не менее № 3 используются на расстоянии 150 мм.

Назначение цокольной балки?

Цокольные балки обычно используются в том случае, если фундаменты немного глубже и, таким образом, действуют как распорный или связующий элемент.

Еще одна причина использования цокольной балки – это предотвращение неравномерной осадки в здании, поскольку вся нагрузка на стену ложится на цокольную балку, находящуюся под ней.

В скелетной системе, которая является другим названием каркасной конструкции; цокольная балка  это первая балка, которая будет построена после фундамента.

В качестве чистового пола уровень первого этажа сохраняется выше уровня земли; пустой зазор и пустоту заполняют уплотненной почвой, чтобы получить устойчивую поверхность для возводимого пола.

Цокольная балка обычно должна быть достаточно прочной, чтобы нести наложенную кирпичную стену, а также связывать колонны и конструкцию.

Принимая во внимание структурные требования здания; цокольная балка может быть как усиленной, так и не усиленной.

Однако в настоящее время балка цоколя обычно армируется, что также рекомендуется согласно сейсмическим нормам некоторых стран.

Высота балки цоколя

Что ж, это очень интересный вопрос, поскольку существует множество факторов, которые необходимо учитывать при выборе идеальной высоты балки цоколя. Два основных фактора, которые вы должны учитывать при выборе высоты цоколя для вашего здания:

В основном естественный уровень земли участка глубже уровня дороги, поэтому, если цоколь не предусмотрен, участок будет в основном погружен в воду до естественного высыхания на солнце. Таким образом, принимая во внимание уровень стока с дорожного покрытия и состояние дренажа в вашем районе, вы должны определить такой уровень, который обезопасил бы ваш дом от любого стока из окружающей среды.

В большинстве муниципалитетов укладка бетона на местные дороги обычно выполняется примерно через год или около того без снятия первоначального дорожного покрытия, поэтому вы должны выбрать такую ​​высоту для вашего цоколя, чтобы любое повторное покрытие не могло повлиять на вашу жизнь. дом от сырости и поверхностного стока.

Что такое поперечная балка?

Анкерная балка в строительстве похожа на основную балку, которая соединяет две колонны на любой высоте над уровнем пола.

Разница между анкерной балкой и цокольной балкой

Как для анкерной балки; Вы будете поражены, прочитав, что плинтусная балка на самом деле называется стяжной балкой. На самом деле поперечная балка слова является более широким термином; один тип анкерной балки — это плинтусная балка. Основное различие между анкерной балкой и цокольной балкой заключается в «возвышении», на котором предусмотрены балки.Балка цоколя устанавливается на уровне цоколя, а анкерная балка — где-то выше уровня цоколя и уровня пола.

Назначение анкерной балки

Анкерные ригели предназначены для выравнивания длины колонн, чтобы уменьшить их эффективную длину и уменьшить коэффициент гибкости в случае, если высота крыши немного больше.

”Связные балки также отличаются от основной и второстепенной балки. Первичная и второстепенная балки в каркасной конструкции несут нагрузку от пола, в то время как анкерная балка не принимает на себя нагрузку ни от какого пола, а воспринимает только нагрузку от стены».

Конструкция анкерной балки

Анкерные балки предназначены для восприятия дополнительной нагрузки стен из кирпича или блоков над ними, а также различной осадочной нагрузки здания.

Высота анкерной балки

Анкерная балка обычно рекомендуется для колонны, если ее высота превышает 4-5 метров. Тем не менее, проектировщик должен контролировать длину изгиба колонны, чтобы она не была тонкой.

Вы когда-нибудь задумывались, почему в кресле предусмотрена подставка для ног? На самом деле это предназначено для того, чтобы связать четыре ножки стула, чтобы уменьшить открытие или силу отправки в ножках стула.

Надеюсь, теперь вы можете ответить, в чем разница между цокольной балкой и анкерной балкой, а также задать дополнительные вопросы, например, что такое цокольный уровень; что такое первичные лучи; что такое вторичные лучи. Вы также поняли, почему предусмотрена цокольная балка и почему предусмотрена анкерная балка. Каково влияние анкерной балки на колонны или каково влияние плинтусной балки на колонны.

Фундаментные анкерные балки

Вы когда-нибудь слышали о ленточных фундаментах? Ленточный фундамент в основном используется, когда колонны эксцентричны из-за ограничений по свойствам.

Таким образом, чтобы избежать дополнительного момента из-за эксцентриситета колонн, предусмотрена анкерная балка, которая соединяет два изолированных фундамента.

Этот тип анкерной балки также называется ленточной балкой. Горизонтальная основная арматура ленточных балок выработана в изолированные фундаменты, а уровень ленточной анкерной балки несколько выше уровня фундамента фундамента.

Конструкция анкерной и цокольной балки

Процедура изготовления цокольной и анкерной балки аналогична по своей природе.После достижения уровня конструкции для цоколя и анкерной балки закрепляется арматура, включая основную арматуру как сверху, так и снизу. Стяжки должным образом закреплены, имеют рассчитанное пространство с учетом покрытия балки. Затем опалубка и опалубка фиксируются должным образом, опоры проверяются, чтобы избежать смещения или смещения конструкции. Бетон заливается либо с помощью машины Transit Mixer, либо вручную через ведра в зависимости от характера и объема проекта.

Что такое перемычка?

”Читая о цокольной балке, не запутайтесь и о перемычке; балка перемычки предназначена для того, чтобы иметь свободное пространство для строящегося окна или для открывания двери».

Перемычка представляет собой сравнительно тонкий горизонтальный элемент, который устанавливается на проемах в стенах, таких как окна, двери и т. д., чтобы нести нагрузку от стены над проемом и передавать ее на стороны проема. Иногда в некоторых зданиях предусмотрена и ленточная перемычка, если уровень перемычки всех проемов здания одинаков.

Типы линейных балок

Существуют разные типы линейных балок, используемых на основе прочности и военнослужащих требований, таких как: —

  1. Железобетонные линтины
  2. Стальные перемычки
  3. Легендарный кирпич Линтели
  4. Каменные линтины
  5. деревянные перемычки
  6. предварительно напряженные перемычки

Назначение балки-перемычки

Одной из целей изготовления перемычки также является обеспечение устойчивости здания в случае сейсмических воздействий.Поскольку вес кирпичной кладки над проемом передается непосредственно на перемычки, а область проема является сравнительно более слабой зоной, где при отсутствии перемычки могут возникнуть трещины и окончательное разрушение. Перемычки также могут быть декоративными, несущими или комбинированными декоративными конструкционными балками.

Необходим ли плинтус?

Ну и ответ на все вопросы о необходимости цокольной балки; зависит от типа конструкции, вида нагрузок, которым подвергается конструкция, назначения здания и т. д.По разным кодам регионов; цокольная балка обязательна для районов, подверженных землетрясениям. Цокольная балка также защищает кирпичные или блочные стены от сырости и, таким образом, устраняет необходимость в гидроизоляции (DPC), которая включает в себя применение битумных и полиэтиленовых листов.

Сообщалось, что еще одной очень распространенной проблемой в старых зданиях является неравномерная осадка, которая повреждает стены из-за отсутствия цокольной балки. Таким образом, если предусмотрена цокольная балка, можно избежать дифференциальной осадки и тем самым защитить стены от повреждений.

Для получения дополнительной информации посмотрите это видео

Типы уровней в здании

В здании есть разные уровни. Эти уровни используются для облегчения процесса строительства.

Уровни указаны на строительных чертежах , чтобы сделать процесс понимания намного проще для инженеров и супервайзеров.

Здесь я перечислил некоторые часто используемые типы уровней в строительстве.

  1. Уровень плинтуса
  2. Уровень подоконника
  3. Уровень перемычки
  4. Уровень естественного грунта (NGL)
  5. Уровень пола здания (BGL)
  6. Уровень чистового пола (FFL)

Эти уровни используются в различных строительных работах. Эти уровни берутся за ориентиры при выполнении работ на сайте.

Подробнее об этих типах строительных уровней.

1. Уровень плинтуса

Цоколь – часть надстройки, расположенная между окружающим грунтом и чистым полом.Уровень этой поверхности пола известен как уровень плинтуса.

2. Уровень подоконника

Нижняя часть основания окна известна как уровень подоконника.

Посмотрите на изображение ниже, чтобы лучше понять уровень порога.

3. Уровень перемычки

Как мы знаем, перемычка представляет собой горизонтальную конструктивную деталь поверх окна или двери , которая служит опорой, распределяя вес здания над окном или дверью.

Верхняя поверхность перемычки называется уровнем перемычки. (см. рисунок ниже)

4. Естественный уровень земли (NGL)

Естественный уровень земли (NGL) — это уровень поверхности земли без каких-либо изменений, таких как земляные работы или засыпка грунтом.

Добавить комментарий

Ваш адрес email не будет опубликован.
