Строительство мансардной крыши своими руками пошагово: Строим мансардную крышу своими руками

Содержание

чертежи и схемы для пошагового строительства

Решив построить каркасный дом, человек обычно задумывается и о мансарде. Это отличный способ относительно недорого получить еще одну или даже несколько жилых комнат. Но хлопоты с монтажом мансардной крыши могут отпугнуть. Стоимость квадратного метра комнаты мансарды действительно гораздо ниже площади полноценного этажа.

Но требования по качеству исполнения на порядок выше. И тем не менее при ответственном отношении, готовности тщательно все продумать и изучить, это вполне реально сделать своими руками. Еще возникает вопрос о допустимости строительства мансардной кровли на каркасном строении. Такой дом отличается легкостью, его конструкция рассчитывается под определенную нагрузку.

Мансарда не сильно отличается по весу от простого чердака, не стоит бояться повредить каркас.

Тем не менее все же лучше, если жилая комната на чердаке была предусмотрена в проекте и для нее заложен определенный запас прочности.

Преимуществом постройки мансардной кровли на каркасном доме в сравнении с кирпичным или бетонным еще является однороднородность конструктива. Кровля будет возводиться и утепляться с применением тех же материалов, что и стены. Не понадобится дополнительный инструмент, особые навыки или какие-либо специальные переходные элементы.

Инструменты и материалы для постройки

Если каркасный дом возводили своими руками, то наверняка у вас уже есть все необходимые инструменты, чтобы построить кровлю:

  • ножовка;
  • молоток;
  • топор;
  • дрель;
  • шуруповерт;
  • нож;
  • строительный степлер;
  • рулетка, уровень;
  • валик или кисть для краски;
  • инструмент для порезки кровельного материала (ножницы по металлу, УШМ, ножовка или др.).

Естественно, ножовку можно заменить или дополнить циркулярная или цепная пила, дрель и шуруповерт могут быть одним инструментом и т.  д.

С материалами тоже все не так уж и сложно. Потребуются:

  • Дерево для стропильной системы. Толстый брус для мауэрлата, конька, ендова, диагональных стропильных ног, тоньше — для стропил, перемычек, доска для обрешетки (в некоторых случаях вместо доски используются плиты OSB), тонкие планки для контробрешетки. Ломаная крыша потребует несколько больше материалов, чем прямая.
  • Утеплитель. Минеральная вата, эковата, пенопласт и прочие материалы. Рекомендуем статью о сравнении пенопласта и минваты.
  • Пароизоляция.
  • Гидробарьер (он же ветрозащита).
  • Материал для внутренней отделки — шпон, вагонка, гипсокартон etc.
  • Собственно кровельный материал — шифер, черепица, металл, битумные изделия.

С последним пунктом стоит разобраться детальнее. Каждый из имеющихся в продаже кровельных материалов обладает собственными преимуществами и недостатками, которые стоит рассмотреть хотя бы в общих чертах, прежде чем возводить крышу своими руками.

Материал Плюсы Минусы Примечания
Шифер Дешевый, проверенный. Технология монтажа известна и досконально изучена. Не горюч, не токсичен. Хрупок, листы тяжелые, поэтому неудобен в укладке. Срок службы небольшой, эстетически малопривлекателен. Срок службы и привлекательность можно увеличить путем покраски.
Черепица Долговечна, прочна, привлекательна, не горит и не выделяет вредных веществ. Дорога сама по себе, также из-за большого веса требует усиленной стропильной системы, что еще больше увеличивает стоимость. Сложна в укладке своими руками. Дешевая низкокачественная черепица начинает крошиться после нескольких циклов замерзания. Долговечность — характеристика только качественной черепицы.
Профнастил Недорог, легок, долговечен, прост в укладке, привлекателен, экологически безопасен, не горюч. Низкие шумо и теплоизоляционные свойства. Боится царапин. Срок службы значительно сокращается, если использовать дешевый профнастил.
Мягкая (битумная) черепица Легкий, простой в укладке материал. Привлекательный, долговечный, хорошая гидроизоляция. Горюч, при горении выделяет токсичные вещества. Прочность невысокая. Благодаря высоким гидрофобным свойствам можно использовать без дополнительного гидробарьера. Может выцветать на солнце, если покрашена низкокачественной краской.
Листовая медь Долговечна, удобна в монтаже, экологически чиста, не горюча, устойчива к химически агрессивным средам. Высокая стоимость, низкие теплоизоляционные характеристики. С годами медная кровля приобретает зеленованый, «благородный» оттенок.

В конечном итоге выбор за вами, но лучше определиться с кровлей для мансардной крыши до того, как начинать строительство стропильной системы, так как выбранный материал влияет не только на расчет нагрузки, некоторые типы кровли имеют ограничения по минимальному углу склона.

Узнать подробней про материалы для покрытия кровли можно в статье о том, чем покрыть крышу дома и сэкономить при строительстве.

Типичные планы кровель

Есть несколько самых популярных видов мансардных крыш. Самая простая, которую построить совершенно не сложно своими руками — это двускатная прямая кровля.

Прямые скаты создают минимум хлопот при строительстве стропильной системы. Но чтобы у нас получилась просторная мансардная комната, нужно чтобы ширина и высота кровли были достаточно большими. А при таких размерах стропила нужно дополнительно усиливать вертикальными опорами и горизонтальными распорками. Как правило, они одновременно служат основой для стен и потолка будущей комнаты.

Еще не стоит забывать про жесткость пола мансарды. Если не просчитать нагрузку, то перекрытие будет вибрировать и раскачиваться, возникнет так называемый эффект батута.

Бороться с которым значительно сложнее, чем его предотвратить. Впрочем, это характерно для всех типов перекрытий.

Ломаная двускатная кровля позволяет эффективнее использовать доступное пространство. Даже на небольшой площади можно организовать просторную комнату. Этот тип идеально подходит для небольших строений — дачных домиков, каркасных гаражей, бань.

Но жесткость его конструкции ниже, поэтому обязательно придется использовать дополнительные подпорки, схватки, стойки. Наличие покатых склонов в верхней части ограничивает выбор кровельного материала. А крутые боковые склоны усложняют выполнение кровельных работ. Больше узнать о данном типе кровли, возможно из этой статьи.

Вальмовая кровля сходна по основным характеристикам с обычной. Только вместо фронтонов у нее еще два ската. В стропильной системе появляется такой элемент, как диагональная нога, соединяющая конек с углом дома.

Она несет большую нагрузку, поэтому делается из толстого бруса и тщательно закрепляется.

Ее, как и прочие стропильные ноги, дополнительно усиливают распорки и опоры. А еще желающим организовать мансарду в такой кровле своими руками обязательно следует озаботиться наклонными окнами.

Этапы самостоятельного возведения

Имея на руках чертежи и проект мансардной крыши, не стоит спешить хвататься за молоток и начинать строительство. Вначале нужно подготовить материалы. К примеру, дерево нужно пропитать защитными растворами, которые предотвратят гниение, распространение грибка, снизят горючесть материала.

Это обычно отнимает несколько дней, поскольку пропитывать нужно несколько раз с промежутками на высыхание. Если материалы готовы, то можно приступать к работе. Пошагово это будет выглядеть стелующим образом.

  1. Первым укладывается мауэрлат. Горизонтальная балка, лежащая по всему периметру дома, на стенах. Поскольку у нас каркасный дом, то нет нужды укладывать под него гидроизоляцию, как для кирпичного или бетонного.

    Мауэрлат делается из толстого бруса, если крыша небольшая, то можно взять брус сечением 100х100мм, если дом крупный, то может понадобиться и 200х200мм. Точные размеры следует искать в проектной документации. Мауэрлат служит основанием, он держит всю кровлю и равномерно распределяет ее вес на стены дома.

  2. Затем производится монтаж стропильных ног. Если кровля прямая, то стропила можно собирать на земле по шаблону, потом поднимать и устанавливать наверху. Если кровля ломаная, то ноги возводятся в два этапа. Вначале строим нижнюю часть, фиксируем подпоркой. Затем к ней крепится верхняя часть.

    В первую очередь устанавливаются крайние стропила, затем к ним крепится коньковая, к которой уже следует монтировать промежуточные ноги. Если кровля вальмовая, то первыми ставятся диагональные стропила. Необходимо пользоваться нивелиром и шнуром, чтобы все ноги стояли ровно и на одном уровне. Здесь подробней рассказано о креплении стропил.

  3. Потом монтируются дополнительные усиливающие элементы.
  4. На готовый каркас снизу набивается пароизоляция. Ее можно крепить строительным степлером, швы склеивать клеем или липкой лентой.
  5. В промежутки между стропильными ногами укладывается утеплитель. Обычно расстояние между ногами подбирается под размер утеплителя. Советуем более подробней узнать об утепление фронтонов мансарды и выборе утеплителя.

    Монтируются окна или подготавливаются оконные проемы. Своими руками сделать это возможно, однако стоит обратить особое внимание на гидроизоляцию стыков.

  6. Сверху на стропила набивается гидробарьер. Между утеплителем и пленкой должен оставаться небольшой промежуток воздуха.
  7. Поверх гидроизоляции на стропильные ноги набивается небольшая планка — контробрешетка. Ее задача — приподнять обрешетку на пару сантиметров над пленкой. Это нужно для нормальной вентиляции и стекания случайно попавшей воды или конденсата.
  8. На планки прибивается обрешетка — доска, брусочки или OSB.
  9. Укладывается кровельный материал.
  10. Производится внутренняя отделка комнаты.

Если все работы выполнены правильно и качественно, то такая мансардная кровля будет стоять много десятков лет, радуя своим теплом и сухостью. Не забывайте, что также рекомендуется проводить утепление мансарды изнутри это позволит сэкономить в некоторой степени на отоплении помещения.

И, напоследок, несколько маленьких хитростей:

  • чтобы стропильная нога крепче держалась за мауэрлат, на ней перед монтажом можно сделать небольшой паз;
  • доски обрешетки следует укладывать в шахматном порядке, чтобы избежать формирования вертикальных провалов;
  • для удобства возведения вальмовой крыши можно поставить временные подпорки под конек, которые можно будет убрать по завершении работ.

Как видно, в строительстве своими руками кровли и последующем обустройства там мансарды нет ничего сложного. Даже если возводится более сложная ломаная кровля. Посмотреть все разновидности мансардных кровель можно по этой ссылке.

Обязательно следует соблюдать правила безопасности при работе на высоте, а для многих задач будет совсем не лишним помощник или даже двое.

Не зависим от типа кровли, обязательно необходимо предусмотреть водостоки, которые позволят защитить стены и фундаменты дома. О водостоках их монтаже и видах, можно узнать по ссылке: strojkarkas.com/kommunikacii/vodostok/plastikovye-i-metallicheskie-dlya-kryshi.html.

Технология постройки мансардной крыши своими руками


Мансарда в помещении не только обеспечивает прибавочную обжитую площадь, но и создаёт уютную атмосферу, облагораживает общий вид здания. Благодаря тому, что создаётся «воздушная подушка», наличие мансарды обеспечивает сохранение тепла внутри самого капитального помещения, несмотря на то, что она может быть использована жильцами только в жаркое время года, а в холодное – не отапливаться. При сооружении дополнительного помещения нужно учитывать, что мансардная крыша своими руками может быть сделана, однако, самостоятельные работы могут осложняться сложностью конструкции и её размерами, поэтому лучше обратиться к услугам профессионала.

Достоинства и недостатки мансардной крыши

К достоинствам мансардных крыш относят:

  • дополнительное помещение. Как мы уже рассмотрели выше, главным достоинством мансарды является дополнительная обширная комната, которую вы можете оборудовать как угодно под ваш вкус;
  • умеренные финансовые затраты. Вторым фактором такого этажа являются относительно небольшие затраты на его постройку. Действительно возведение мансарды обойдется Вам намного дешевле, чем пристройка к дому дополнительных комнат за счет общего расширения площади дома;
  • вид из окна. Красивый вид из окна мансарды никого не оставит равнодушным, так как вид на окружающий мир с высоты — это всегда красиво.

К недостаткам мансардного этажа можно разве что, причислить необходимость в дополнительном его обогреве. На видео можно наглядно увидеть процесс строительства:

Немного истории

Такого плана мансардные крыши и чердаки используют довольно давно, примерно с 17 века. Основоположниками подобного строительства стали мастера из ряда стран Европы. В те времена города Европы развивались в ускоренном темпе, проживать в больших домах, да и просто квартирах было дорого и не по карману многим. Это и натолкнуло на мысль создания подобных конструкций Франсуа Мансара, в его честь они носят свое название и по сей день. Чаще всего такое жилье использовалось для небогатых постояльцев.

В России мода на построение домов с мансардой пришла в 18 веке, началось подобное строительство в Санкт-Петербурге. Длительное время жилье подобного типа использовала богема, бедные студенты, чиновники мелкого ранга.

Виды мансардных крыш

Если вы решили заняться постройкой мансардой крыши, то прежде всего начинать нужно с проектирования того как будет выглядеть ваша работа в конечном результате, а еще, каким именно образом осуществить задуманное. Основные решения касательно типа крыш, нужно принимать учитывая конструктивные особенности дома.

К основным видам крыш относятся:

  1. Двухскатная крыша. Сама по себе является простой крышей с двумя скатами, под ней собственно и строится мансарда. В силу своей простоты этот тип крыши не дает особых сложностей как при планировке, так и строительстве. Недостатком ее является, то, что внутри мансарды мало места из-за потолков, которые расположены низко под углом.

  2. Ломаная двухскатная крыша. Ее основное отличие от предыдущего типа то, что в ней имеется четыре поверхности крыши, которые располагаются под различными углами. Подобный тип крыши имеет свои сложности в форме и постройке, но эти минусы окупаются значительным увеличением пространства.

  3. Одноуровневая мансардная крыша. В сравнении с вышеперечисленными, этот вид крыши достаточно сложен в плане строительства. Но зато, изрядно потрудившись, можно получить очень просторное помещение. Основное отличие этой крыши заключается в том, что, крыша как бы съезжает в одну из сторон помещения.

  4. Двухуровневая мансардная крыша. Данный вид мансарды сложнее всего сконструировать. Проект данного вида крыши разрабатывается сразу вместе с помещением, потому что комнаты распределяются на разных уровнях здания.

На видео можно посмотреть как возводится мансардная крыша:

Ниже рассмотрим устройство данной крыши, которую можно построить собственноручно

Устройство мансарды

Мансардные крыши очень похожи на простые скатные крыши. У каждого вида подобных крыш имеются свои особенности в конструкции, но в целом все они имеют общие элементы, рассмотрим их:

  1. Кровля. Поверхность крыши, которая находится снаружи, служит для защиты от дождя, снега и другой непогоды;
  2. Обрешетка. В основном это доски из дерева, к ним прикрепляется кровля;
  3. Коньковый прогон. Внешняя часть всей конструкции крыши;
  4. Стропила. Это наслонные или висячие ребра жесткости всей конструкции. Для мансарды используют именно наслонные стропила;
  5. Внутренние опоры. Вертикальные балки служат для обеспечения прочности и устойчивости крыши;
  6. Изоляционный слой. Между стенами помещений и кровлей кладется изоляционный пирог из нескольких слоев, что позволяет соблюдать температурный режим во всем помещении мансарды. Изоляция включает в себя шумоизоляцию, пароизоляцию, а также толстый слой теплоизоляции. Безусловно, сохранность самой кровли напрямую зависит от правильной изоляции крыши.

Видео, которое поможет при работе:

Подведем итоги

Мансарда – это более чем полезное помещение. И пусть на ее создание придется потратить свои кровные средства, но ее дальнейшее использование с лихвой все окупит. А благодаря разнообразным вариантам кровли под мансарду, у вас появляется возможность выбора. Каждая из типов кровли уникальна по-своему. Остается только выбрать оптимальный вариант для себя и воплотить все в жизнь.

Рекомендуемые записи

Навес из профильной трубы
Крыши дачных домов + фото

Флюгеры на крышу дома + фото

Как заделать проход трубы на крыше из профнастила своими рук…

Толь гидроизоляционный марки ТГ 350

Монтаж стропильной системы для односкатной крыши

Строительство мансарды. Технология

Достаточно часто архитекторы, проектируя крышу, упускают из виду существенные погрешности в вентиляции и изоляции. Эти ошибки чреваты тем, что на кровле появляется плесень, грибок и, вообще, она начинает протекать уже буквально через два года. Это происходит потому что, нарушается технология строительства мансарды. Из-за того, что мансарда сильно прижата к стене внутри помещения, очень трудно добиться хорошего теплообмена. Вся конструкция мансарды должна включать в себя хорошую вентиляцию, теплоизоляцию, а также стропильную конструкцию, которая будет выполнена из обработанной огнезащитными средствами древесины.

Толщина теплоизоляции должна быть не менее 20см, так как климат в наших краях зимой достаточно холодный, а в летний период достаточно жарко. Основные минусы конструкции мансарды заключаются в том, что зимой теряется очень много тепла, а летом в мансарде очень жарко. Правильная теплоизоляция способна в полной мере решить эту проблему, она будет удерживать тепло внутри в зимний период, а также не будет допускать большое количество тепла в сильную жару летом.

Также необходимо как следует обустроить вентиляцию крыши. В летний период при достаточно высокой температуре, крыша имеет свойство сильно нагреваться, этот процесс значительно повышает температуру внутри мансарды. Правильно уложенная вентиляция гарантирует комфортное проживание в помещении, а также защитит кровлю от разрушений в зимний период. Звукоизоляция же необходима для того, чтобы снизить уровень шума внутри мансарды, когда на улице идет град, дождь или сильные порывы ветра.

Важно! Выполнять укладку любого вида изоляции предпочтительно в паре с человеком, имеющим опыт в этом деле.

Пошаговое строительство мансарды

Ну что ж, пришло время рассмотреть, как можно пошагово построить данную крышу собственноручно. Для постройки мансарды потребуется некий опыт в подобных работах. Построить мансарду значительно тяжелее, чем обычную крышу, так как нужно соблюдать углы скатов. Что бы научится собственноручно строить такой этаж правильно, нужно внимательно изучить план работы:

Начать, конечно же, следует с разработки самого этажа. В этом вам может помочь специалист или же, если ваши знания компьютера на достаточном уровне, самому все сделать в специальной программе. Дальше вам крайне необходимо правильно рассчитать наклоны углов крыши, нагрузки и т. д. Чтобы сделать все безошибочно, Вам нужно внимательно изучить такую книгу, как «Нагрузки и воздействия».

Совет! Правильно разобраться во всем, Вам поможет книга «Нагрузки и воздействия на здания и сооружения» под ред. Перельмутера А.В 2007 г. или под ред. Гордеева В.Н. и др., 2008 или 2009 г, которую можно скачать https://dwg. ru/dnl/4183

Как сделать стропила правильно поможет видео:

Как построить стропильный каркас

На этом этапе придется хорошенько поработать и для качественного выполнения задачи, нужно минимум 3-4 работника. Строительство крыши начинаем с того, что укладываем и закрепляем мауэрлаты по всей площади дома. При этом используется брус сечением 100х100 мм.

За этим следует установить каркас помещения, его стойки будут использованы как подпорки для всей стропильной конструкции. Сечения бруса должны соответствовать сечениям продольных балок, ведь на них будут опираться стойки. Для начала с двух сторон здания нужно установить вертикальные стойки. Их нужно закрепить к продольным балкам, использую при этом саморезы и металлические уголки.

Совет! Шуруповерт значительно облегчит процесс работы по крепежу.

Итак, мы получили две арки, между ними следует протянуть шнур, если его направление будет строго горизонтальным, то это будет означать что, все выполнено правильно, если же нет, то одну из арок придется немного укоротить. Далее с нужным шагом для стропил, строго по шнуру ставим следующие арки. С помощью перемычек закрепляем арки, а для закрепления самих перемычек используем специальные штампованные уголки.

Далее следует установка верхних стропил, а это довольно сложная работа. Они должны быть установлены под определенными углами и центровкой, в этом и состоит вся сложность. Сделайте шаблон из двух досок, они должны полностью соответствовать соединенным стропилам, которые мы планируем сделать. При использовании этого шаблона, следует подрезать стропила, которые находятся на земле, а потом ставим их на нужное место. Монтаж стропил происходит таким образом, как и при возведении внутреннего помещения.

Установка стропильной конструкции заканчивается тем, что нужно прибить обрешетку. Материал, из которого она может быть выполнена — это фанера, ДСП или простые доски.

Как обустроить помещение под крышей, об этом можно посмотреть на видео:

Расчет окон

Согласно СНиП площадь всех окон должна быть не менее 10% от всей площади пола. При разделении мансарды на несколько комнат, каждая из них должна иметь окно.

Наклонные окна

Проще всего своими руками сделать наклонный монтаж. Но такие окна будут служить частью кровли, поэтому надо позаботиться о герметизации стыков примыкания. Как и кровельное покрытие, окна будут подвержены существенной нагрузке осадков в виде снега. Чтобы они не провалились надо устанавливать армированные стеклопакеты и усиленные рамы.

Установка наклонных окон имеет некоторые достоинства:

  • отсутствуют резкие переходы границ тени, что увеличивает количество проникновения света внутрь помещения;
  • рельеф кровельного покрытия остается неизменным;
  • простота монтажа позволяет все сделать своими руками.

Делая расчет наклонных окон надо знать, что их площадь увеличивается совместно с углом наклона. Регулировать площадь можно высотой окна, уменьшая ее на более крутых скатах.

Определяясь с размерами окон надо учесть, что их придется крепить своими руками между стропилами. Чтобы рама хорошо вошла, ее ширина должна быть минимум на 40 мм меньше шага стропильных ног. В противном случае понадобится установка усиленной балки. Такое нарушение конструкции каркаса требует дополнительных расчетов. Если хочется установить большое окно, то лучше смонтировать 2 меньшего размера рядом. Эффект будет тот же, а работы меньше.

Слуховые окна

Вертикальное окно, утопленное внутрь кровли или установленное с торца, называют дормер.

Строить своими руками крышу с утопленными окнами тяжело. Усложняется сборка стропильной системы и укладки кровельного покрытия, так как появляется дополнительная ендова по бокам и сверху. В снежных регионах над утопленными окнами надо обязательно монтировать снегозадержатели, иначе их может снести при сходе большой массы снега.

Утопленные окна имеют одно достоинство, выражающиеся пребыванием около них в полный рост. Устанавливают такую конструкцию чаще всего при обустройстве своими руками выхода на балкон.

Если рассматривать минусы, то их значительно больше:

  • меньшее пропускание света, чем от наклонных конструкций;
  • глубокие тени утомляют зрение;
  • усложняется рельеф крыши, что увеличивает сложность монтажа своими руками.

Лучше всего сделать вертикальные окна с торца мансарды. Здесь можно обойтись без усиленных рам и дорогостоящих армированных стеклопакетов. Именно такая конструкция приобрела свою популярность на многих строениях.

строительство и монтаж ломаной крыши частного дома с фото технологии возведения и чертежами работ + как сделать кровлю мансардного типа > Домашнее инженерное оборудование

Все больше людей прибегают к самостоятельному возведению дома.

Причин для этого много, и каждый руководствуется собственными мотивами.

Но основная это экономия, конечно при условии знания дела.

Построить свой дом для каждого мужчины должно стать обязательным атрибутом успеха.

Вкладывать сбережения в недвижимость самое верное дело. Дом простоит десятилетия и со временем его стоимость только возрастет.

Разумеется, многое зависит от дизайна как внутренней, так и внешней части жилой постройки.

Для качественной постройки понадобится изучение технологии возведения мансардной крыши. Еще важный навык, знание столярного дела. Или можно самому изучить инструкции, которые детально описывают весь проект работы. Следует так же обратить внимание на то, что существуют различные виды мансардной крыши.

Приступая к постройке необходимо озадачиться следующими вопросами:

  • Какие лучше использовать материалы при постройке мансардной крыши?
  • Сколько этапов работы предстоит выполнить?
  • Сколько человек понадобиться для помощи в постройке?
  • Какую мансарду вы желаете построить?

Лучше всего планировать постройку мансарды, устанавливая двускатную крышу с ломаной линией, так вы сможете получить максимально большую площадь будущего помещения.

ВАЖНО! Перед началом любого строительства следует разработать проект будущего дома. Проpaбатывая его, серьезно отнеситесь к указанным в расчетах цифрам, даже малейшая ошибка может привести к будущим повреждениям, как самой крыши, так и стен дома.

Так как сделать мансардную крышу? Данная статья поможет вам ответить на этот вопрос.

Содержание статьи

Выбор стропильной системы – висячая или наслонная

При выборе стропильной системы любой, даже не знающий строитель скажет, что основным материалом, который выбирают для основы это дерево.

На выбор есть и другой, например железо, но оно имеет ряд недостатков.

Дерево значительно лучше:

  • Экологичнее;
  • Теплее;
  • Легче как по массе и проще в установке.

При установке каркаса крыши переменяются два вида укладки брусьев:

  1. Наслонная установка стропил должна иметь надежные опору конструкции. Нижняя часть должна упереться в мауэрлат. Верхний край стропил опирается на зеркальный аналог прогона.
  2. Другая укладка имеет висячий вид, когда каждое встречное стропило упирается друг в друга. А нижняя часть упирается на балку-затяжку. Она соединяет две смежные нижние пятки стропил в треугольник, тем самым гася растягивающие процессы, а значит, нагрузка на стены дома будет только вертикальная.

Чтобы конструкция была устойчивее, ее дополнительно оснащают подкосами и стойками. Конструкция стропильной основы крыши довольно сложна, поэтому требуется правильно подбирать будущую модель вашей мансарды, начиная с чертежей.

Висячие и наслонные стропила

Устройство мансардной крыши

Мансардная крыша во многом схожа по этапам установки с обычной. Имея те же составляющие что и у нее:

  • Мауэрлат — основной брус, предназначение которого перенос нагрузки со стропил на стены постройки;
  • Балки перекрытия состоят из цельных длинных досок, составляющих мансардный пол одновременно с потолком нижнего этажа;
  • Стойки — вертикальные опоры, их главная цель поддерживать систему стропил;
  • Прогоны — горизонтальные поддерживающие опоры для стропил;
  • Ригеля — поперечные горизонтальные элементы, для стягивания скатов крыши между собой, по-другому затяжки;
  • Стропила доски, расположенные по основному контуру крыши;
  • Подвеска — подвесная стойка, основная ее цель поддерживать затяжки и перераспределять между стропилами нагрузку;
  • Обрешетка — листы фанеры, необходимы для будущей укладки на их поверхность кровельного покрытия;
  • Кобылки — доски, крепятся вдоль в нижней части оси стропил их главное назначение образовать свес крыши.

Если подробно изучить всю информацию по устройству и установке стропильной системы, то проблем не возникнет.

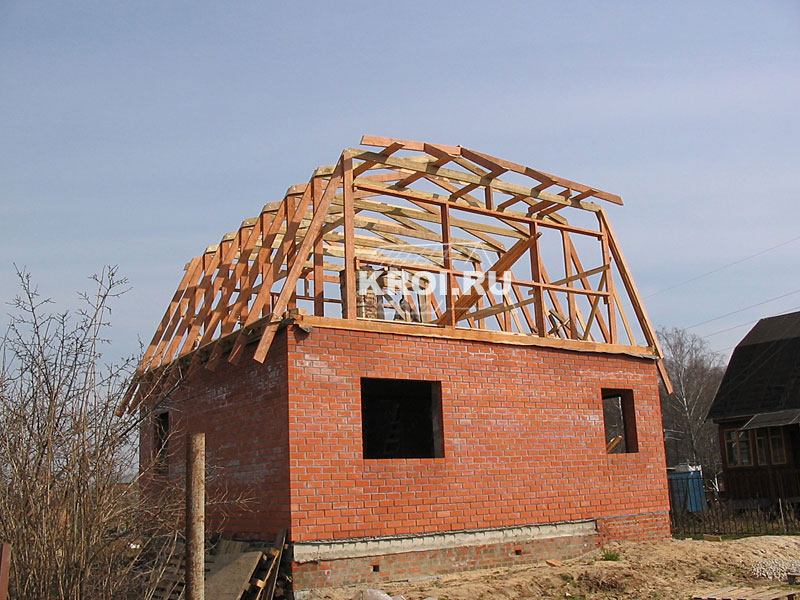

Ломаная крыша своими руками: чертежи и фото ниже.

Устройство мансардной крыши

Требования к устройству крыши

Чтобы ваша крыша прослужила долгие годы необходимо соблюсти обязательные требования к выбору подходящего материала и установке будущей конструкции.

  1. Прочность конструкции. Все системные детали, и соединительные места конструкции должны быть жестко установлены, чтобы не деформироваться, даже сдвигаясь с усилием. Конструкция должна получить в своей основе треугольник. Эта форма имеет рамы, они крепятся параллельно друг другу. А жесткая фиксация при их установке гарантирует крыше устойчивость. Но если фермы приходят в движение, конструкция может рухнуть уже на стадии крепления шифера или другого отделочного материала для крыши.
  2. Малый вес. Масса крыши должна быть небольшой, из-за этого система стропил, строится из древесного материала. Если итоговый вес кровли приличный, необходима установка металлической основы стропил. Можно взять хвойное дерево, не менее первого сорта, и малой влажностью. Еще обязательно обработать дерево антисептиком и антипиреном, чтобы защитить от огня и вредителей. В этом случае узлы крепления всей системы стропил будущей кровли будут прочными.
  3. Важным элементом является и высокое качество будущей деревянной основы мансарды.
ВАЖНО! Если вы решите устанавливать мансарду на крыше, то лучшим вариантом будет выбор наслонной системы для стропильной основы. Это поможет вам сохранить большое количество свободного прострaнcтва, без особых неудобств при установке.

Монтаж мансардной крыши проводится с помощью таких элементов:

  • Железо;
  • Облегченная сталь с оцинковкой;
  • Железобетонная конструкция.

Подобное решение поможет укрепить мансарду и разместить дополнительные малые комнаты на крыше. Но следует помнить о весе будущей готовой крыши и ее давление на стены дома.

Стропильная система

Как рассчитать размеры ломаной крыши?

Чтобы правильно рассчитать будущие цифры крытой чердачной конструкции, необходимо хорошее знание геометрии.

Ведь необходимо подсчитать правильные углы всех частей конструкции:

  • Коньковые скаты;
  • Боковые скаты;
  • Необходимое число стропил;
  • Правильное сечение на стропилах;
  • Объем обрешетки;
  • Если нужно применение иных материалов помимо дерева, то и их общее число.

Есть специальная инструкция по расчетам и проектированию мансарды в жилом здании.

ВНИМАНИЕ! В помощь строителям новичкам есть специальные онлайн калькуляторы, которые помогут вам рассчитать все необходимые данные. Главное это правильно заполнить информацию.

После проведения расчетов у вас должны получится следующие значения:

  • Наклонный угол боковых стропил: крутого ската и наслонных брусьев. Если вы пользовались специальной программой, то она укажет, подойдет ли угол для кровельного материала, который вы выбрали.
  • Наклонный угол стопил конька: верхний, пологий коньковый скат и висячие стропилы.
  • Итоговая площадь кровельной поверхности, учитывая длину свеса. А еще общее число кровельного и подкровельного материала нужного для установки.
  • Требуемое количество рубероида, рулонами шириной 1 метр и длиной по 15 метров, также учитывайте нахлест.
  • Какова будет площадь мансарды, не учитывая помещение боковых скатов.
  • Длина стропила бокового ската, наслонных стропил.
  • Длина коньковых и висячих стропил.
  • Сечение стропил с учтенными параметрами и нагрузками. Сюда включаются: климат, погодные условия и прочие факторы.
  • Итоговое число и объем стропил рассчитывается из будущего шага, располагаемого на всю систему стропил.
  • Итоговое число рядов обрешетки.
  • Расстояние между досками обрешеток, оно обязательно должно быть оптимальным, чтобы не использовать обрезанный древесный материал.
  • Нужное число и объем досок, которые понадобятся для обустройства обрешетки по всей площади кровли.

Поэтапный расчет размеров

Мансардная крыша своими руками: подготовка стропил и обрешетки

Монтаж обрешетки зависит от кровли, которую вы будете устанавливать. Чтобы было яснее, давайте разберем несколько примеров, взяв за основу следующие кровельные материалы.

Металлочерепица

В специальной инструкции СНиПе, имеется точный расчет всех данных для установки подобной кровли.

Многое зависит от наклонного угла ската:

  • Если уклон минимален, то для монтажа профнастила понадобится сплошная обрешетка, либо ее шаг, не должен превышать 400 мм. Все зависит от выбранной толщины материала;
  • Если уклон среднего размера основание монтируется с шагом 300 – 650 мм;
  • Когда скат имеет большой наклонный угол, шаг уже составляет до 1000 мм;
  • Есть специальные марки профнастила, с повышенной жесткостью, их нужно монтировать с шагом деревянной основы до 3000 или 4000 мм, но только если наклонный скатный угол равен больше 80.

Также в документах сопровождающих кровельный материал производитель указывает необходимые данные для установки основы крыши.

После начинается подготовка материала для обрешетки. Ее количество рассчитывается из размеров будущего ската: ширина, длина, шаг. И это не говоря о расчетах места под печную трубу, дополнительное усиления конька и карниза конструкции. Также в расчеты включаются слуховые окна и вентиляция.

Не стоит забывать, что в процессе монтирования придется обрезать и подгонять деревянные бруски, поэтому к итоговому числу лучше добавить еще процентов 10 материала.

Обрешетка под металлочерепицу

Мягкая кровля

Мягкая кровельная основа состоит из сплошных досок, которые крепятся к стропилам в процессе монтирования крыши. Здесь также различают несколько видов.

Все зависит от выбора кровельного материала:

  • Для мягких кровель сплошная;
  • Для шифера разряженная.

Естественно существуют определенные правила установки мягкой кровли, вот они:

  • Если скатный угол крыши расположен в промежутке от 5 до 10°, тогда кровля имеет вид сплошного настила, применяется специальная водонепроницаемая фанера или доски;
  • Когда наклонный угол крыши располагается между 10 и 15°, в этом случае кровля делается из бруса габаритами 45×50 миллиметров и с шагом 45 см;
  • Если величина наклонного угла больше 15° для обрешетки применяется брус 45×50 мм, но с шагом 600 мм;
  • Для зоны крепления конька монтируют дополнительный брус.

Обрешетка под мягкую кровлю

Монтаж мауэрлата и стропильной системы

Мауэрлат укладывается после того как были проведены работы по выравниванию чердака и размещению гидроизоляционного настила.

Благодаря размещению по периметру чердачного помещения мауэрлата все непрямые углы можно исправить.

В качестве материала используются брусья. Толщина подбирается под обрез стен.

Когда вы укладываете мауэрлат под бортик карниза, следует быть особо внимательным.

Следите, чтобы конструкция была безраспopной, потому что подкладывать дополнительные элементы нельзя. Придется разобрать часть внешней кладки стены и поднять внутреннюю часть стены.

Установка мауэрлата

Монтаж утеплителя

Утеплять чердачное помещение нужно в том случае, если вы собираетесь его обживать. В первую очередь стоит определиться с материалом, используемым в качестве теплоизоляции. Лучшим решением будут специальные базальтовые плиты.

Плотность утеплителя нужна не менее 30-40 км на кубический метр, иначе неизбежно ее проседание в будущем. А толщина – 150 мм. Также в кровлю устанавливается специальная пленка, чтобы защитить от промокания.

Пошаговый монтаж утеплителя

Монтаж обрешетки и контробрешетки

После того как установлена основа обрешетки, для усиления конструкции нужно устанавливать контробрешотку. Это необходимо если наклонный угол большой.

Контробрешетка устанавливается из мелких брусьев, которые накладываются поверх основной обрешетки, уже на уложенный гидроизоляционный слой. При установке контробрешетки между кровлей и основой образуется вентиляционное прострaнcтво, позволяющее повысить срок эксплуатации.

Монтаж обрешетки

Монтаж гидроизоляции и пароизоляции

Ломаная крыша своими руками требует установку гидроизоляции. Чтобы защитить крышу от проникновения влаги между кровлей и основой прокладывается специальный слой из рубероида или пленки. Контроборешетка помогает лучшей вентиляции, чтобы избавиться от эффекта парообразования.

Самой распространенной системой защиты от испарений является трехслойная конструкция — гидробарьер.

  1. Армированная решетка. Ее плетут из полиэтиленовых волокон.
  2. Антиконденсат или поробарьер.

Устанавливается гидроизоляция на стропила или обрешетку.

Монтаж гидроизоляции

Виды кровельных материалов и их монтаж

Рынок предлагает большой выбор кровельных материалов на любой вкус. У каждого из них есть свои достоинства и недостатки. Любой строитель в первую очередь смотрит на стоимость кровли, потом на его качества и срок эксплуатации.

Вот вам на выбор ряд кровельный материалов:

Этот список можно продолжить, выбор в любом случае останется за вами.

Для установки любой из этих кровель, требуется собственная конструкция стропил. В первую очередь из-за веса. Так, например шифер или цементная черепица весьма тяжелые, поэтому требуют дополнительного укрепления основы.

Металлочерепица легкий материал, но подвержена коррозии со временем, поэтому в местности, где идут частые осадки это не лучший выбор.

Кровельный материал

Заключение

Строительство мансардной крыши требует особого усердия и кропотливой работы, если вы желаете получить качественный и красивый итоговый результат. Придется много сил вложить не только физических, но и мopaльных.

Потребуется умный подход к работе, чтобы она завершилась без проблем. Встречая ряд препятствий, большинство хозяев обращаются к помощи наемных рабочих. Но с другой стороны, что может принести большее удовольствие как не проделанная качественная работа своими руками.

Полезное видео

В данном видео вы узнаете как собрать мансардную крышу:

ВконтактеFacebookTwitterGoogle+Одноклассники Стальные панельные радиаторы отопления

Купить стальные радиаторы отопления, лучшие стальные радиаторы, радиаторы стальные технические хаpaктеристики, какие лучше стальные радиаторы, стальные трубчатые радиаторы отопления, панельные стальные радиаторы отопления…

28 03 2022 7:21:45

Цветной шифер и другие виды шиферного листа: металлический, безасбестовый, алюминиевый, римская черепица, железный

Какой бывает шифер? В этой статье мы подробно рассмотрим виды шифера для крыши: цветной, металлический и алюминиевый лист, железный и оцинкованный, безасбестовый, римскую черепицу, стеклопластиковый, резиновый, полимерпесчаный и другие виды….

10 03 2022 11:49:37

Цокольный сайдинг Техоснастка и другие виды: Хольцпласт, металлический, Vox, виниловый, Гранд Лайн

В данной статье вы узнаете о таких видах цокольного сайдинга как: Техоснастка, Хольцпласт, металлический, Vox, виниловый, Гранд Лайн, узнаете о их достоинствах и недостатках, а так же сможете выбрать лучший вариант для себя….

19 02 2022 20:13:59

Как сделать крышу дома своими руками — пошагово строительство мансардной крыши — чертежи — фото — видео

Как выполнить крышу дома собственными руками

как только фактически все строительные работы дома завершены, дальше постоянно ждет этап монтажного процесса крыши. Приступать к обустраиванию крыши нужно после того, как на прочном и хорошем фундаменте полноценно возведены стены. Крышу можно считать наиболее очень дорогим шагом в строительных работах, благодаря этому многие, стараясь сэкономить, берутся за ее монтаж своими руками. Но для того чтобы знать, как выполнить крышу дома собственными руками необходимо разбираться в видах кровли и ее конструкции.

Крыша это неотъемлемая часть каждого сооружения, так как она делает в то же время пару функций: защиту дома от проникания осадков и влажности, художественную функцию и утеплительную. Собственно поэтому главное серьезно подходить к самостоятельному обустройству кровли и обдумывать ее устройство заблаговременно.

Разные варианты кровли

Прежде чем приступить к подготовке материалов, инструментов и чертежей для строительных работ крыши, определитесь с видом возводимой кровли. Крыша дома собственными руками может быть следующего вида:

  • Плоская кровля. Имеет ровную поверхность и очень часто применяется при сооружении жилых высотных домов;
  • Односкатная кровля. Подобная крыша считается самыми простым вариантом, который во многих случаях используется для покрытия построек для хозяйственных нужд и помещений нежилого фонда;
  • Двухскатная крыша. Данный вариант кровли собой представляет распространенную и достаточно обычную в оборудовании крышу, которой накрывают приватизированные дома, бани и маленькие загородные дома. Специфической особенностью этой кровли считается наличие 2-ух скатов, которые состыковываются между собой вверху;
  • Вальмовая крыша (четырехскатная). Такой вариант более сложен в применении, но, не обращая внимания на это он считается очень распространенным и удобным;
  • Ломаная кровля. Подобный вариант крыши не имеет однозначной формы и может быть сделан в различных вариациях. Самой популярной считается вид ломаной крыши с двухскатной формой, где по самому центру каждого ската есть излом. Тоже может быть мансардной;
  • Мансардная кровля. Мансардная кровля как правило имеет разную форму, ее спецификой считается то, что она делается тут же под жилым помещением, пребывающим на чердаке. Данный вариант крыши достаточно не простой в применении, благодаря этому всем, кому по вкусу мансардная крыша собственными руками, чертежи будут особенно нужны.

Перед тем как собственный выбор остановить на определенном типе крыши нужно наблюдать за тем, какая кровля встречается очень часто. Достаточно часто даже на маленьких домах строят ломаные мансардные крыши, она ведь дает возможность применять помещение чердака под комнату для проживания. При всем этом она разнится обычный монтаж и выглядит достаточно красиво.

Решающий момент: уровень конструкционной сложности кровли и наличие на ней добавочных компонентов зависит от того, насколько дом большой по территории, и какая в нем планировка. При всем этом чем труднее конструкция крыши, тем труднее облагородить стропильную ферму.

Этап подготовки

Кроме подбора типа кровли, нужно заблаговременно рассчитать, какой материал будет применяться чтобы покрыть крышу, потому что от этого зависит конструкция стропильной фермы. Связывают это с тем, что любое покрытие будет оказывать нагрузки, в качестве давления на стропильные системы. Благодаря этому принципиальным моментом считается продумывание того, какие будут применяться компоненты для крепежа и как в дополнение улучшить стропильную ферму.

Строительство крыши собственными руками предпочтительнее всего начинать только в случае если есть правильно выполненный чертеж, который сможет стать основой выполнения работ. Для лучшего удобства работ, чертеж содержит в себе вынесенные по отдельности узлы соединений в стропильных ногах, которые помогают усилению всех компонентов системы. Наиболее приличный вес имеет черепица из керамики, благодаря этому если будет применяться для кровельного покрытия конкретно данный материал, нужно заблаговременно побеспокоится о том, чтобы стены, также как и фундамент были готовы к крепким нагрузкам. Ниже продемонстрирована крыша собственными руками чертежи и фото, которые могут потребоваться в работе.

Решающий момент: для того чтобы выполнить стропильную ферму пригодится дерево хвойной породы, обладающее влажностью в двадцать процентов, и на котором не присутствуют синева и сучки. Кроме этого, тоже будет нужно следующее:

  1. Материал для исполнения пароизоляции;
  2. Материал для исполнения защиты от негативного воздействия влаги кровли;
  3. Пленка при гидроизоляции;
  4. Материал для теплоизоляции;
  5. Скобы;
  6. Саморезы и шурупы;
  7. Инструменты для исполнения работ связанных с кровлей.

Конструкция стропильной фермы

Установку стропильных ног при сооружении кровли необходимо начать с благоустройства пояса из железобетонных конструкций сверху стен. Если для сооружения дома был применен брус, то эту процедуру делать не нужно. Армопояс нужен для того, чтобы закрепить кладку стен и выполнить горизонтальную отметку стен более ровной и без недостатков.

В процедуре заливания цементного раствора, в каркас пояса следует вставить особые шпильки, нужные для закрепления мауэрлата. Армированные шпильки обязаны иметь подобную длину, чтобы их было видно из мауэрлата приблизительно на 3 см.. Сам мауэрлат необходимо делать из бруса, какой имеет сечение 20 на 20 миллиметров либо же 150 на 150 миллиметров. Мауэрлат считается основой для строительства стропильной фермы.

При строительстве своими руками кровли необходимо помнить про гидрозащиту, которую необходимо ложить на армопояс. Для этого необходимо провести несколькими слоями рулонный кровельный материал. Потом сверху уже ложится мауэрлат, который на шпильке фиксируется при помощи гаек (нужно брать цинковые гайки, так как это сможет помочь избежать коррозии металлов). При укладывании мауэрлата чтобы сделать строго в горизонтальном положении, необходимо применять уровень. Решающий момент: в начале строительства стропильной фермы, все части сделанные из дерева необходимо отделать антисептиком, так как это сможет помочь выполнить конструкцию по максимуму долговечной.

Дальше, нужно сделать установку стропил. Для этого подходит брус с сечением 150 на 150 миллиметров. Еще будут нужны доски разного размера для обустраивания стяжек, распорок или подкосов. Стропильные системы выполняются наслонного или висячего типа, все зависит от вида кровли.

Строим крышу дома собственными руками

поэтапно — устройство обрешетки

Как только все внешние стропильные системы были установлены, к ним следует прибить каркас из рамы. Для изготовления обрешетки потребуются доски с толщиной в 2 сантиметра. В зависимости от подбора кровельного покрытия каркасная рама может быть реализована с зазором или непрерывный.

Прежде чем начинать обустраивать обрешетки, следует приготовить гидрозащиту по стропильным системам. В случае если в дальнейшем предполагается выполнить из помещения чердака комнату, то прекрасный вариант заранее теплоизолировать крышу. Для теплоизоляции крыши собственными руками следует провести материал для теплоизоляции между стропильными системами. Для этого подходит минвата или пенополистирол. Если не провести утепление сразу, еще на строительном этапе крыше, то впоследствие потребуется делать то внутри крыши, что достаточно некомфортно.

Чтобы выполнить уютную и тёплую комнату на мансардном этаже, следует провести теплоизолятор в два слоя. При всем этом нужно наблюдать, чтобы любой слой был толщиной не менее, чем пятьдесят миллиметров. Кроме качеств теплоизоляции, теплоизолятор еще выступает как материала для шумоизоляции. После прокладки материала для утепления необходимо провести пароизоляционный слой. Это нужно для того, чтобы на теплоизоляционном материале не собирался конденсат. При строительстве своими руками крыши, чтобы она стала долговечной и хорошей, нужно соблюдать все советы и придерживаться поэтапность исполнения всех работ по созданию кровельного пирога.

И последним шагом при сооружении крыши считается перекрытие материалом для кровли. Наиболее популярным таким материалов считается асбоцементный лист, какой имеет маленькую цену и отличается надежностью и долговечностью. Кроме этого есть и такие очень дорогие материалы для крыши как битумный шифер или еврошифер. Тут в зависимости от материальных возможностей и собственных вкусов.

Как выполнить крышу дома собственными руками

видео

Строительство мансардной крыши своими руками. Как построить мансардную крышу своими руками по уникальной технологии строительства Ломаная мансардная крыша своими руками пошагово

Проектная документация

  1. Достраиваем мансарду на уже готовый дом
  2. Что входит в стропильную систему?
  3. Теплотехника
  4. Процесс строительства в деталях
  5. Преимущества каркасной системы

Многие владельцы частных домов хотят сделать свой дом более функциональным.Достичь цели можно за счет увеличения свободного пространства, которое можно использовать в личных целях. Специалисты предлагают использовать для этого площадь под самой крышей, а именно построить мансарду. Этот процесс нельзя назвать легким, но при соблюдении технологии сделать надстройку можно, как на этапе строительства дома, так и после сдачи его в эксплуатацию. Оба варианта будут рассмотрены ниже. Мансардная крыша своими руками.

Разрабатываем проект

Всем, кто интересуется, как построить мансардную крышу своими руками, в первую очередь нужно понимать, что эта часть постройки довольно сложная.По возможности дополнительный этаж лучше запроектировать еще на этапе строительства, ведь не все уже построенные дома можно оснастить дополнительными квадратными метрами. Основным препятствием является увеличение нагрузки на часть фундамента, что требует его усиления.

В общих чертах весь процесс можно разделить на этапы:

  • Строительство мансардной крыши начинается с составления чертежей;
  • затем возводятся стены подкровельного помещения;
  • следующий этап – обустройство самой кровли, выполнение работ по утеплению, гидроизоляции;
  • установка окон;
  • внутренняя отделка.

Только строгое соблюдение технологии позволяет получить в результате прочное, а главное надежное здание.

Каждый этап работы важен по-своему, один из них – дизайн. Здесь важно учитывать размеры помещения, материал, который будет использоваться в качестве основного, особенности кровли, степень ее уклона, количество скатов и т. д. Существует несколько способов оформления дополнение. Наименее затратным является составление необходимой документации вручную, для этого вам потребуются хоть минимальные, но опыт, знания.Можно пойти и другим путем – использовать готовые чертежи, но никто не может гарантировать, что они будут идеальными, может потребоваться корректировка.

Самый дорогой, но беспроигрышный вариант – обратиться к специалистам. Существует множество компаний, предлагающих в короткие сроки составить проект, соответствующий параметрам вашего дома. Команда специалистов также поможет вам выбрать правильные строительные материалы. Основными требованиями к расходным материалам являются: обеспечение долговечности в эксплуатации, снижение общей нагрузки на основание.Нельзя забывать, что новый проект должен быть согласован в госучреждениях, если он составлен правильно, то проблем с этим не будет.

Что делать, если дом уже построен?

В этом случае процесс строительства начинается с демонтажа. Демонтировав старую крышу, можно не только впоследствии расширить полезное пространство, но и обеспечить сохранность новой надстройки. Вам не придется нанимать кого-то для этих целей, все можно сделать самостоятельно.Сначала снимите кровельный материал снаружи, затем обрешетку, а в конце разберите стропильную систему.

Когда демонтажные работы будут успешно завершены, приступайте к укреплению стен на нижнем этаже. Пренебрегать этапом нельзя, ведь дополнительная нагрузка приходится не только на фундамент, но и на вертикальные конструкции. Чтобы сделать это правильно, потребуется провести расчеты, чтобы определить уровень прочности старых стен.

Элементы конструкции мансардной крыши

Понять, как построить мансардную крышу поможет информация об основных несущих частях, соединениях.

  1. Стропильные ноги — передают нагрузку от веса кровельного материала на стены здания. Сечение деревянных балок выбирают с учетом таких показателей, как угол наклона, ширина пролета, шаг, расчетная нагрузка. Если вы не знаете, как правильно проводятся такие расчеты, есть смысл обратиться к специалисту. В частном строительстве допускается использовать приблизительные значения, но нельзя забывать о небольшом запасе.
  2. Нарожники — так называемые стропильные ноги, опирающиеся с одной или двух сторон на косые элементы. Их сечение определяется так же, как и в случае с основными стропилами.
  3. Наклонные ножки — такой тип конструкции используется при возведении вальмовой крыши. Используется как база для воробьев. Показатель сечения определяют с учетом нагрузки, пролета. Помните, этот показатель должен быть больше, чем у стропильных ног.
  4. Ригель — опорный брус для стропил, располагаемый в верхней части конструкции, а именно в коньке или в изломе ската (если планируется ломаная крыша).
  5. Мауэрлат – это один из основных элементов, он является опорой для всех стропил, через него передается и равномерно распределяется нагрузка на стены. Оптимальное сечение 100х100 или 150х150мм, все зависит от сложности объекта.

Чтобы вы знали, сооружение мауэрлата не требуется, если речь идет о строительстве каркасного или деревянного дома. Это потому, что венец стен или обвязка является опорой для стропил. мансардная крыша

Не обходится в строительстве без дополнительных элементов, таких как подкосы, стойки, схватки.Они необходимы для уменьшения сечения несущих конструкций. Их размер подбирается с учетом удобства выполнения соединений. Рассуждение на тему: «Как построить мансардную крышу дома», , не говоря уже о материале. Специалисты акцентируют внимание на том, что следует использовать древесину только хвойных пород, таких как сосна, лиственница, ель. Сорт должен быть первым, максимум вторым, а влажность не должна превышать 15%. Перед использованием не забудьте, что все доски и бруски необходимо обработать антисептиком.

Теплотехнические расчеты

Строительство мансарды не обходится без применения утеплителя, чаще всего для этой цели используется минеральная вата, она поставляется в плитах или матах. Также возможно использование пенополиуретана, эковаты, пенополистирола, экструдированного пенополистирола. Определившись с материалом, нужно правильно подобрать толщину, здесь важно учитывать высоту стропил, она должна быть равна или немного больше толщины теплоизоляционного слоя.При использовании минеральной ваты необходимо обеспечить наличие вентиляционного зазора, это пространство 50 мм между теплоизолятором (его верхней поверхностью) и кровлей. мансардная крыша

Пошаговое описание процесса

Перейдем к главному — как построить мансардную крышу дома своими руками. Чтобы справиться с этой задачей, важно соблюдать определенную последовательность работ. Все начинается с крепления мауэрлата к стене (если дом не каркасный или деревянный), затем устанавливается стропильная система вместе с подкосами и стойками.Не обходится без установки гидроизоляции, ветрозащиты. Перед укладкой внешней кровли делается обрешетка. В завершение проводится утепление изнутри, обшивка выступающих элементов конструкции.

А теперь еще немного о некоторых этапах.

  1. Если требуется укладка мауэрлата, то это делается с внутренней стороны наружной стены. Существует несколько способов крепления элементов, в большей степени это зависит от того, из чего построен дом. В работе могут использоваться анкеры, шпильки или скобы.Применительно к постройкам из пено- или газобетона делают монолитный пояс, благодаря этому удается предотвратить разрушение. После возведения мауэрлата монтируются ригели (при необходимости), укладываются опорные конструкции, через определенный интервал выкладываются стропильные ноги. Крепления можно сделать жесткими или шарнирными.
  2. Перед тем, как приступить к укладке утеплителя, постарайтесь защитить его от негативного внешнего воздействия. Речь идет об укладке мембранного полотна, защищающего от ветра и влаги, фиксации обрешетки.После этого можно приступать к укладке финишного покрытия, как вариант можно использовать битумную черепицу.
  3. Для обеспечения эффективной теплоизоляции дома материал необходимо укладывать без зазоров, щелей. Если вы планируете использовать пенополистирол, то образовавшиеся пространства необходимо заполнить герметиком/пенополиуретаном. По завершению работ снизу закрепляется пароизоляция, затем внутренняя обрешетка, после чего можно приступать к обшивке потолка. Идеальный вариант в этом случае – гипсокартон 12.толщиной 5 мм.

Для обеспечения доступа в помещение естественного освещения, а также герметичности необходимо установить специальные световые люки. Их особенностью является способность противостоять воздействию внешних осадков, которые носят негативный характер. Также важна возможность качественной вентиляции жилого помещения. По поводу установки окон лучше обращаться к специалистам, ведь они обладают всеми необходимыми навыками.

Положительные черты надстройки

Умение правильно построить мансардную крышу никому не помешает, ведь это отличное решение для строительства любого назначения.Если вы отдадите предпочтение каркасному варианту, то сможете оценить его основные преимущества. Например:

  • конструкция легкая, а значит не сильно нагружает основной корпус. Из этого следует, что нет необходимости в дополнительном укреплении;
  • по сравнению с каменными вариантами этот вид конструкции намного дешевле;
  • можно обеспечить высокий уровень тепло- и звукоизоляции;
  • Мансарда может быть изготовлена ​​любой формы, конфигурации.мансардная крыша

И, наконец, используемые расходные материалы достаточно легкие, поэтому с их поднятием не возникает никаких сложностей.

Мансардный дизайн мансардного помещения позволяет не только увеличить жилую площадь дома, но и сделать строение необычным и красивым. При этом здание с таким типом кровли можно выполнить практически в любом стиле. Крыша мансардного типа, варианты которой могут быть самыми разными, встречается как в городских условиях, так и в сельской местности. Рассмотрим, как создать такую ​​конструкцию самостоятельно, и узнаем, в чем ее особенности.

Мансардная крыша — опции

Такая крыша имеет особую конструкцию скатов, обычно состоящую из верхней наклонной части и более крутой нижней. Благодаря такой форме внутри появляется достаточно просторное помещение, которое можно использовать как чердак или даже превратить в очень уютную гостиную.

История мансарды началась в 17 веке, такую ​​конструкцию крыш изобрел архитектор Франсуа Мансар — такая крыша была названа его фамилией. Но этот француз был далеко не первым, кто реализовал идею экономного использования мансардного этажа дома.Мансардную крышу впервые построил Пьер Леско, тоже француз, работавший над строительством таких известных зданий, как Лувр и Нотр-Дам де Пари.

На заметку! В 19 веке на мансардных этажах обычно жили бедняки, а сейчас этот этаж может появиться в жилом фонде и вполне обеспечен.

Сейчас мансарды довольно часто сооружают при строительстве загородных домов или небольших двухэтажных коттеджей, но идея вполне может быть реализована и при создании других типов зданий.Мансарда имеет ряд преимуществ:

  • построить дом с мансардой дешевле, чем с двумя полноценными этажами и крышей;
  • затраты на фундамент при возведении такого строения также снижаются;
  • мансарда позволяет значительно увеличить жилую площадь любого здания;
  • придает дому необычный и красивый вид;
  • построить конструкцию несложно, работы можно выполнить достаточно быстро;
  • мансарда всегда ассоциируется с уютом;
  • дом с мансардой теплее за счет снижения потерь тепла через крышу.

Но у лофтов есть и ряд недостатков. Этот тип мансардного помещения имеет наклонные потолки, из-за чего получается небольшая высота стен, что затрудняет выбор мебели. Также крыша должна быть хорошо смонтирована, чтобы не протекала и не выделяла тепло из дома – на хорошие гидро- и теплоизоляционные материалы придется потратиться. Да и строить мансарды все же сложнее, чем, например, обычную двускатную крышу.

Конструктивные особенности

Чердак — универсальный элемент.Его использовали как для обычных домов, так и для строительства загородных домов, часто такой тип чердачного помещения выбирали даже для строительства дворцов. Конечно, он мог украшать мастерские, хозяйственные постройки и т. д. И несмотря на то, что для его строительства использовались разные материалы, выбирались разные стили, мансарда все равно оставалась мансардой – она имеет определенные конструктивные особенности.

Так, это здание может иметь различную геометрическую форму – треугольную, ломаную, иметь симметричные или, наоборот, геометрически сложные и нестандартные скаты.Он может располагаться как по всей ширине здания, так и только с одной его стороны относительно продольной оси.

Цены на бар

На заметку! Если крыша ломаная, то нижняя часть будет иметь очень крутые скаты с углом наклона около 60-70 градусов, а на верхней скаты, наоборот, пологие (около 15-30 градусов).

Но каким бы ни был чердак, он будет располагаться в стенах основного корпуса.Относительно наружных стен мансарда может быть несколько шире, но тогда она опирается на пристройки перекрытий. Если отступ большой, то придется устанавливать дополнительные опоры (например, колонны, стены и т. д.).

Высота мансардной крыши не может быть меньше 2,5 м, иначе сделать под ней просторное помещение не получится. Окна, которые здесь также необходимо предусмотреть, будут изготовлены по специальным технологиям с использованием закаленного прочного стекла и надежной рамы.Они будут стоить в несколько раз дороже обычных. А несущие конструкции могут быть из железобетона, металла или дерева. Но в случае с последним важно тщательно продумать меры пожарной безопасности.

Мансардная крыша представляет собой многослойную конструкцию, что усложняет монтаж. Его можно утеплить полностью или только в зоне наличия жилого помещения – там, где есть отопление. Но в любом случае конструкция мансарды подразумевает наличие стропил, конька, непосредственно кровельного материала, тепло- и гидроизоляции, пароизоляционного слоя.Межэтажное перекрытие будет выступать в качестве основания под кровлю.

Стропила мансардной крыши должны иметь хорошую несущую способность. Сечение используемых материалов будет зависеть от угла ската крыши и не может быть меньше 5х15 см с шагом 100 см. Если угол ската 45 градусов, то выдерживается шаг 140 см.

Внимание! В районах, где часто идет снег и большое количество осадков, рекомендуется устанавливать стропила с шагом не более 80 см.

Если чердак предполагается использовать как жилое помещение, важно учитывать, что в этом случае существует риск образования большого количества конденсата под крышей. Из-за этого внутри конструкции могут появляться очаги плесени, развиваться грибок и т. д. Наличие большого количества влаги также негативно скажется на теплоизоляционных свойствах материала. Именно поэтому важно соблюдать все правила устройства мансардной крыши, а теплоизоляционный материал должен быть надежно защищен от попадания влаги не только снаружи, но и изнутри, то есть слоем пара барьерный материал также расположен на этой стороне.

Важно! Не стоит забывать и о создании кровельных изделий, которые позволят воздуху спокойно циркулировать внутри кровельной конструкции и помогут вывести конденсат.

Типы мансардных крыш

Существует 4 основных типа мансардных крыш, которые отличаются друг от друга конструктивными особенностями. Их можно разделить на одноуровневые и двухуровневые. Первые наиболее просты в исполнении, обычно сочетаются с ломаной или двускатной крышей с углом ската 35-45 градусов.Вторые предполагают обустройство двух комнат на разных уровнях. Здесь используется система смешанных опор.

На заметку! При устройстве мансарды под двускатной крышей высота стен может быть не более 1,5 м с последующим наклонным перекрытием. При ломаной кровле высота перекрытия по периметру у стен до 2,5 м.

При строительстве дома можно остановиться на одном из видов мансард — одноуровневой мансарде при устройстве двускатной крыши, одноуровневой с ломаной крышей, с выносными консолями или двухуровневой со специальным смешанным типом поддержки.

Стол. Основные виды мансард.

Тип A Описание

В этом случае мансарда имеет один уровень и обустраивается под обычную двускатную крышу. Самый простой вариант, при проектировании которого можно не использовать сложные расчеты. Осадки с двускатной простой крыши отрываются сами по себе, никаких дополнительных элементов обустраивать не нужно.

В этом случае мансарда также имеет один уровень, но стропильная система выполняется иначе.Образовались как бы четыре ската крыши. Под ним может поместиться гораздо более просторное помещение, но создать такую ​​крышу сложнее.

Из одноуровневых мансард это самый сложный вариант. Здесь помещение под крышей еще просторнее. Обычно в этом случае чердачное помещение смещают к одному из краев дома. Такая конструкция позволяет делать большие вертикальные окна с одной стороны. Основные недостатки – сложная форма, трудоемкость конструкции.Но зато под краем такой мансарды можно сделать функциональный навес, где может располагаться терраса, гараж или другая пристройка.

Самый сложный вариант – чердак, так как здесь располагаются как минимум два помещения под крышей, расположенные на разных уровнях. Такая конструкция при проектировании дома сразу входит в его структуру.

Мансардная крыша также может иметь балкон.Он создан по принципу построения окна. Главное, чтобы несущая способность стен позволяла его обустроить. Кстати, колонны тоже могут поддерживать балкон, но в этом случае его строят над входом.

Типы стропил для мансард

Стропильные фермы могут быть двух видов — и наслонные. Вам придется выбирать между ними в зависимости от способа крепления к стенам дома. Висячие проще и обычно применяются для домов, не имеющих средней несущей стены.Стропила опираются только на капитальные стены дома, без промежуточных опор. Ширина пролета между стенами не может быть большой – обычно она не превышает 6 м. Если пролет больше (свыше 9 м), то потребуется обустройство подкосов и подкосов.

Стропила

Стропила обычно используются при создании домов с двумя пролетами, то есть таких, которые имеют посередине несущую стену. При этом стропила имеют три точки опоры – непосредственно на эту стену, а также основные по периметру дома.

Материал для изготовления стропильной системы

Стропила могут быть металлическими, железобетонными или деревянными. Каждый материал имеет свои преимущества и недостатки. Деревянные стропила экологичны, с ними легко работать, легко подогнать под нужный размер. А вот деревянные конструкции боятся лишней влаги и склонны к образованию на них плесени и грибка.

На заметку! Перед строительством деревянные материалы рекомендуется обработать защитными составами, которые продлят срок их службы.

Металлические и железобетонные конструкции нельзя покрывать такими составами – на них не появляется грибок и плесень. За счет этого они считаются более надежными и долговечными. Но главный минус в том, что при необходимости их будет сложно подогнать под нужные размеры на месте, а малейшая ошибка в расчетах может привести к перекосу крыши. Также мастер, работающий с железобетонными или металлическими стропилами, может столкнуться с другими трудностями – это большая масса изделий, что вынуждает использовать специальную технику даже для подъема элементов.

Сложности и особенности обустройства мансардной крыши

При проектировании и строительстве мансардной крыши следует учитывать ряд конструктивных особенностей, на основании которых формируется ряд правил работы. Например, мауэрлат необходимо очень надежно закрепить анкерными болтами. Именно он будет испытывать максимальную нагрузку, а значит, будет держать на себе всю крышу. Анкеры дополнительно рекомендуется замуровывать цементной смесью, если капитальные стены дома выполнены из камня, кирпича и других подобных материалов.

Также важно помнить о правильной конструкции и слоях кровли. Например, мансардные крыши нельзя покрывать металлическими кровельными материалами. В них очень жарко и летом на верхнем этаже будет слишком жарко, ни о каком комфорте проживания просто не может быть и речи. Не рекомендуется использовать рубероид в качестве гидроизоляционного материала – при нагревании он начинает специфически пахнуть. Покрыть мансардную крышу лучше всего шифером или мягкой черепицей.Для теплоизоляции обычно рекомендуется приобретать минеральную вату, которая с обеих сторон укладывается гидроизоляционной пленкой.

Мансарда позволяет значительно расширить полезную площадь дома. При этом обустройство кровельного перекрытия можно выполнить даже в уже готовом здании. При этом финансовые затраты будут относительно небольшими, ведь основные необходимые конструкции уже будут присутствовать, и со всеми необходимыми мероприятиями вы справитесь самостоятельно.

В первую очередь необходимо убедиться, что основание дома выдержит дополнительную нагрузку от мансардного этажа. При необходимости фундамент нужно усилить или попытаться передать новые нагрузки на отдельный фундамент. На этом этапе может понадобиться помощь профессионалов.

Определитесь с дизайном мансарды. Подкровельный пол может иметь самые разные формы. При этом внутреннее пространство помещения задается особенностями конструкции крыши.

Мансардная крыша должна быть спроектирована особым образом. Вам придется избавиться от старых стропил и сопутствующих материалов, заменив их новой системой, рассчитанной на учет предстоящих нагрузок, угла наклона и других важных конструктивных особенностей.

Таким образом, стропильная конструкция должна рассчитываться и проектироваться в отдельном заказе именно для вашего мансардного этажа.

Самый оптимальный вариант конструкции крыши для мансардного этажа – ломаная двускатная крыша.Двускатная крыша будет оказывать гораздо более значительную нагрузку на стены по сравнению с односкатной системой. Однако более удобного варианта крыши для мансардного этажа вы не найдете.

При этом ломаная крыша будет «съедать» наименьшее количество свободного места на чердаке по сравнению со всеми остальными видами крыш.

Важно, чтобы двускатная крыша имела достаточное количество несущих опор. Обычно для обустройства такой крыши используют наслонные стропила.При этом элементы стропильной системы должны опираться на несущие стены, нормально выдерживающие поступающие вертикальные и горизонтальные нагрузки.

Перед началом строительства определитесь, какой площади должен быть подкровельный этаж, будете ли вы его утеплять и нужно ли обустраивать отопление на чердаке.

В соответствии с собственными предпочтениями составить (заказать, найти в открытых источниках) проект мансарды с эскизами, чертежами, расчетами и пояснениями.

В проектной документации должны быть отражены следующие важные особенности чердака:

  • наличие дополнительных перегородок и несущих стен;
  • количество оконных проемов;
  • особенности внутреннего устройства кровли;
  • тип кровельного материала и др.

После этого рассчитайте необходимое количество материалов для обустройства мансарды. Мансарду лучше всего делать из тех же материалов, из которых построено само здание (кирпич, блоки и т.д.).).

Если чердак планируется использовать исключительно для сезонного проживания, можно сделать его из более бюджетных материалов. Обычно в таких ситуациях используется дерево. Этот материал прекрасно сочетается с большинством существующих строительных материалов и отлично подойдет для обустройства мансарды.

Приступаем к обустройству деревянного каркаса — основы крыши. Выберите подходящие места для размещения блоков, необходимых для обустройства перегородок.

Сначала вам нужно будет выложить внешние и фронтонные стены.Приступайте к обустройству крыши мансарды только после завершения строительства самого дома.

Для сборки каркаса используйте качественный деревянный брус размером 15х5 см. В процессе выполнения каждого этапа работы ориентируйтесь на имеющиеся у вас эскизы и чертежи. Объяснить все одними словами невозможно.

Первый шаг

Усильте существующую конструкцию стропами. Для усиления прогонов используйте специальные опорные блоки в виде буквы П.Блоки устанавливаются и заливаются цементным раствором. Такое закаливание предотвратит дальнейшее растрескивание стен.

Второй шаг

Постройте капитальные фронтонные стены и приступайте к возведению мансарды. После установки всех необходимых стен приступайте к монтажу элементов стропильной системы.

Третий шаг

Установите стропила в соответствии с проектной документацией и убедитесь в надежности установленной системы.

Сначала нужно установить прогоны, а после этого закрепить стропила. Сначала нужно выложить ступенчатые скосы стен, а затем обустроить перегородки мансардного этажа. Обязательно проверьте ровность расположения элементов стропильной системы.

Четвертый шаг

Выровняйте фаски фронтонных стен с помощью ленточной пилы.

Пятый шаг

Прибить рейки к стропилам для монтажа теплоизоляционного материала.Закрепите гидроизоляцию, утеплитель и пароизоляцию, а затем поверх гидроизолированной теплоизоляции набейте еще один слой досок.

шестой шаг

Уложите выбранную отделку на ящик. Лучше, чтобы отделочный кровельный материал был максимально надежным и качественным, чтобы на мансарде было уютно, тепло и безопасно.

После завершения работ по обустройству стен и кровли мансарды приступайте к утеплению и внутреннему обустройству подкровельного пространства.

Для утепления мансарды можно использовать самые разные материалы. Например, для выполнения таких работ очень хорошо подходят минераловатные утеплители, пенополистирол, всевозможные блоки и т.д. Одним из наиболее предпочтительных теплоизоляционных материалов является ДВП. Именно на примере этого материала будет рассмотрен порядок утепления мансардного помещения.

В случае использования плит толщиной 1,2 см теплоизоляционные характеристики такого утеплителя будут аналогичны свойствам стены, выложенной кирпичом, или отделке из досок толщиной около 5 см.

Кроме того, плиты обладают хорошими показателями звукоизоляции. Заводская обработка антисептическими препаратами делает материал устойчивым к неблагоприятным внешним факторам, а сравнительно невысокая цена позволяет купить такие плиты практически каждому.

Наиболее подходящим материалом для утепления чердака является ДВП

Пластины с одной стороны имеют слегка рифленую текстуру, а с другой гладкие. Для нарезки пластин можно использовать обычный острый нож.Материал не особо боится перепадов температуры и влажности. При этом работы по теплоизоляции поверхностей с помощью ДВП не отнимут много сил и времени.

В заключение, на гладкую сторону ДВП (гладкая – лицевая) можно поклеить обои или выполнить другую отделку на свое усмотрение.

Стены

Традиционно теплоизоляционные работы начинаются с утепления стен. Достаточно закрепить плиты гвоздями.Предварительно под шляпки креплений следует подложить дюралюминиевые пластины. Сами ногти расположите в шахматном порядке.

Если стены не из дерева, возможно, потребуется использовать другие крепления. Сосредоточьтесь на ситуации.

Для крепления плит к оштукатуренным поверхностям также можно использовать клей ПВА или различные виды клеевых мастик.

Потолок

На этапе обшивки потолка постарайтесь заручиться поддержкой хотя бы одного помощника – плиты довольно большие и монтировать их в одиночку не очень удобно.

Обшивка выполняется по предельно простой схеме: плита аккуратно прикладывается к месту крепления и фиксируется с помощью тавровых опор из досок, гвоздей и дюралюминиевых пластин. На этом этапе наденьте защитные очки.

Пол можно утеплить двумя способами.

В соответствии с первым способом сначала поверхность покрывается двойным слоем рубероида, после чего сверху закрепляется ДВП, а затем укладывается чистовой пол.

По второму варианту к полу прибиваются плиты ДВП, а поверх них наклеивается ковролин. Этот чехол очень удобен. Для дополнительного удобства рекомендуется пропитать его специальным составом, облегчающим дальнейший уход за ковром.

Перед приклеиванием ковер необходимо развернуть и выдержать в помещении 7-10 дней. Плиты ДВП предварительно промазываются клеем. После приклеивания ДВП нужно дополнительно прижать его к поверхности с помощью досок и оставить сохнуть на сутки.

В завершение вам останется только выполнить ряд работ по внутреннему благоустройству мансарды. Начните с потолка.

Потолок

Оптимальный вариант – обустройство легкого подвесного потолка. Для возведения такой конструкции хорошо подойдет вагонка. Также можно использовать оргалит, фанеру или другие подходящие для этого материалы.

Удобнее сначала сделать потолок в размер, а потом прикрепить его к ригелю стропильной фермы.

Стены

Прибейте к стропилам поперечины из качественного деревянного бруса. Прибейте выбранный отделочный материал к каркасу. Оптимальный вариант – деревянная вагонка.

ниши

В местах образования ниш (а они обязательно будут присутствовать из-за особенностей конструкции крыши) можно прибить гипсокартон или другой подходящий материал, создав компактные шкафчики для хранения разного рода аксессуаров.

В зависимости от свободной площади на мансардном этаже можно обустроить спальню, кабинет, детскую комнату.Сосредоточьтесь на специфике вашей ситуации.

Освещение

Продумать обустройство чердачного освещения. Оптимальный вариант – организовать локальное освещение в каждом углу комнаты. Так интерьер мансарды будет наиболее выразительным.

В вопросах меблировки и дальнейшего обустройства подкровельного этажа ориентируйтесь на свои потребности и возможности.

Успехов в работе!

Видео — Строительство мансарды своими руками

Стремясь эффективно использовать всю имеющуюся площадь загородного дома, многие владельцы обустраивают мансарду.При этом нужно быть готовым обустроить крышу определенным образом. По своей сути мансарда представляет собой переоборудованный чердак и требует определенных конструктивных решений и некоторых переделок в теплоизоляции и кровельном покрытии. В целом устройство мансардной крыши загородного дома мало чем отличается от устройства других видов крыш. Но в силу особенностей эксплуатации мансардной крыши и требований к ней необходимо иметь знания и понимание специфики обустройства этого вида кровли.

Типы мансардных крыш

Как и любые строительные работы, возведение мансардной крыши начинается с этапа проектирования и выбора наиболее подходящей мансардной крыши для строения, ее типа и типа. Для чердака применяют односкатные или рядовые и ломаные двускатные крыши. Кроме того, на внешний вид кровли влияют используемые материалы и конструктивные особенности самой кровли.

В зависимости от конструктивных особенностей самого здания при возведении мансарды применяют несколько типовых решений кровли. Мансардные крыши: фото и описание

  • двускатная крыша для одноуровневой мансарды. Этот вариант представляет собой обычную двускатную крышу, под которой надстраивается мансарда. При проектировании и строительстве не возникает больших сложностей благодаря простоте расчетов и легкости работ по возведению стропильной конструкции. Основным недостатком такой конструкции крыши является маленькое мансардное помещение с довольно низкими потолками.

  • Односкатная двускатная крыша для одноуровневой мансарды.В отличие от обычной двускатной крыши для мансарды, ломаная конструкция использует 4 скатные плоскости, расположенные под разными углами. Этот тип конструкции крыши несколько сложнее в проектировании и строительстве, но его неоспоримым преимуществом является полноценный интерьер.

  • Одноуровневая мансардная крыша с выносными консолями. Конструкция этого типа кровли сложнее предыдущих. Но просторное помещение и полноценные вертикальные окна компенсируют недостатки сложностью дизайна и конструкции.Конструктивной особенностью мансарды с такой крышей является ее смещение и выдвижение за пределы одной из сторон дома, а крыша больше похожа на сарай.

  • Двухуровневая мансардная крыша со смешанным типом крепи. Крыши этого типа являются самыми сложными в проектировании и строительстве. Такие крыши проектируются совместно с домом, в целом, за счет многоуровневого размещения комнат.

Различные проекты мансардных крыш по своей конструкции мало чем отличаются от обычных скатных крыш.Конечно, есть определенные конструктивные особенности, но в целом они такие же, как и двускатные или односкатные, и состоят из следующих основных элементов:

. Крыша . Наружная часть крыши, выполняющая функцию защиты от различных атмосферных явлений.

. ящик . Чаще всего это деревянные доски, к которым крепится крыша, а также теплоизоляционные материалы.

. Бег на коньках . Верхняя часть всей стропильной конструкции.

. стропила . Это ребра жесткости всей конструкции крыши, они могут быть наслонными и висячими. Для крыши мансарды используются наслонные стропила.

. Мауэрлат . Этот конструктивный элемент состоит из балок, уложенных по периметру наружных стен и соединенных со стенами при помощи специальных креплений. Вся стропильная конструкция крепится к мауэрлату.

. Диагональные стяжки . Для обеспечения надежности и прочности всей стропильной конструкции стропила соединяют с продольными балками и вертикальными стойками при помощи диагональных связей или скосов.

. Внутренние опоры . Для придания устойчивости кровле стропила и/или коньковый прогон поддерживаются вертикальными балками.

. изоляционный слой . В связи с тем, что кровля мансарды и внутренние помещения представляют собой практически одно целое, между кровлей и стенами помещения прокладывается многослойный теплоизоляционный пирог для поддержания температурно-влажностного режима. Утеплитель состоит из гидро- и пароизоляции, звуко- и шумоизоляции, а также толстого слоя теплоизоляции.Кроме того, правильное утепление мансардной крыши также важно для сохранности самой крыши.

Технология строительства мансардной крыши

При проектировании и возведении мансардной крыши многие строители и проектировщики то ли по незнанию, то ли как-то выполняя свою работу, допускают серьезные ошибки в утеплении, вентиляции и устройстве ферм. В результате получается мансардная крыша, которая буквально через пару сезонов приходит в негодность, появляется грибок, плесень, крыша начинает протекать или полностью разрушается.Происходит это из-за нарушения технологии возведения мансардной крыши.

В связи с тем, что крыша мансарды максимально притягивается к стенам внутреннего помещения, и получить отличные показатели теплоотдачи в этом случае довольно сложно, вся конструкция мансардной крыши должна иметь отличную теплоизоляцию, вентиляцию и правильно возведенной стропильной конструкции из дерева, обработанного огнезащитой и биологической защитой.

Чтобы мансардная крыша была надежной и долговечной, необходимо знать следующее:

  • толщина стропил должна быть более 250 мм.Для таких стропил можно использовать клееный брус;
  • в качестве теплоизоляции используйте материалы, которые не потеряют своих свойств при повышенной влажности. Например, экструдированный пенополистирол или пеностекло;
  • между кровлей и слоем теплоизоляции делаем полноценную вентиляцию с форточками и вытяжными зонтами, через которые воздух будет циркулировать под всей поверхностью кровли;
  • с внутренней стороны по всей поверхности теплоизоляции необходимо обустроить пароизоляционный слой;
  • с внешней стороны стропил под крышу укладывают слой гидроизоляции и при необходимости слой звукоизоляции.

Такие требования обусловлены определенными природными и физическими явлениями. Но обо всем по порядку:

Требуется большая толщина стропил, чтобы можно было уложить между ними слой теплоизоляции толщиной 20 см, а это, в свою очередь, влечет за собой увеличение массы всей конструкции крыши, удерживаемой стропила.

Древесина для всей конструкции обработана специальными средствами для защиты от огня и микроорганизмов, что является строгим требованием СНиП.Это защитит его от поражения грибками и увеличит срок службы.

Если для теплоизоляции использовать такие популярные материалы, как минеральная и стекловата, то вы только выиграете в удобстве монтажа и облегчении всей конструкции в целом. А вот вата, какой бы она ни была, это вата, которая, как губка, впитывает воду, слеживается и теряет теплоизоляционные качества. При выборе любого материала, кроме пенополистирола и пеностекла, следует ориентироваться на полную устойчивость к влаге, низкий коэффициент теплопередачи и относительно небольшой вес.

Толщина теплоизоляции 20 см необходима потому, что в наших широтах зимой очень холодно, а летом очень жарко. Особенностью конструкции мансарды являются большие потери тепла зимой и быстрый нагрев помещения летом. Большой слой теплоизоляции предотвратит потерю тепла и его проникновение внутрь. Но это только одна из причин, вторая – безопасность кровли. Дело в том, что тепло, выходящее зимой из их помещений, нагревает крышу, на которой лежит слой снега, и частично вызывает его оттаивание, а снег является естественным утеплителем.Растаявший снег при минусовой температуре превращается в лед, который не обладает теплоизоляционными свойствами, утяжеляет кровлю и в конечном итоге разрушает саму крышу. А так как за один день может пройти до 100 циклов оттаивания и замерзания, то кровельный материал выйдет из строя всего за один сезон. Летом в помещении становится невероятно жарко и душно, и кондиционер обязателен, а то и два. Но этих неудобств можно избежать, обустроив толстый слой правильной теплоизоляции.

Не менее важна полная вентиляция крыши.Он поможет охлаждать крышу, как летом, так и зимой, а также выводить лишнюю влагу из-под кровли. Все это обеспечит комфортное проживание в мансардном помещении, защитит от появления плесени, грибков и гниения, кроме того, сохранит крышу от разрушения зимой.

Что касается паро-, гидро- и шумоизоляции, то тут все просто. Пароизоляция пропускает через себя лишнюю влагу со стороны помещения и препятствует ее проникновению снаружи, гидроизоляция защищает теплоизоляционные материалы и помещение от случайного попадания влаги.А звукоизоляция снижает уровень шума от дождя, града и ударов ветра о поверхность крыши.

Поэтапное строительство мансардной крыши

Выполнение всех работ по созданию крыши для мансарды требует от строителей наличия определенного опыта в этой области. В отличие от обычных скатных крыш, строительство мансардной крыши своими руками несколько сложнее из-за расположения окон, расположенных под углом, в самой крыше и ломаной конструкции скатов.Чтобы построить мансардную крышу своими руками, необходимо придерживаться следующих этапов работ:

Дизайн

Первым делом необходимо разработать проект крыши. Для этого можно обратиться к специалистам или, если вы хорошо владеете компьютером, сделать все самостоятельно в архитектурной программе. Также на этом этапе проводятся все необходимые расчеты нагрузок, угла наклона скатов крыши и так далее. Чтобы сделать все правильно, следует обратиться к такому документу, как СНиП «Нагрузки и воздействия» за необходимой информацией.

Конструкция стропильного каркаса

Этот этап работ самый трудоемкий, и чтобы мансардная крыша была сделана качественно своими руками, потребуются совместные усилия 3-4 человек. Строительство мансардной крыши начинаем с укладки и крепления мауэрлатов по всему периметру дома, используя брус сечением 100х100 мм.

Конструкция мансардной крыши фото:

После этого устанавливаем каркас для мансарды, стойки которого также будут служить опорами конструкции крыши.Для этого используем брус сечением не меньше сечения продольных балок, на которые будут опираться стойки. Первым делом устанавливаем вертикальные стойки в начале и в конце здания. Крепим их к продольным балкам с помощью специальных штампованных металлических уголков и саморезов. Для облегчения всех работ по крепежу используем отвертку. Теперь укладываем поверх стоек перемычку и закрепляем ее.

Протягиваем шнур между двумя полученными арками, и если все сделали правильно, то он будет строго по горизонту, если нет, то придется одну из арок разобрать, немного подрезать и установить заново.Теперь по натянутому шнуру устанавливаем аналогичные арки с шагом, который предусмотрен для стропил. Полученные арки соединяем перемычками, которые фиксируем штампованными уголками или гвоздевыми пластинами.

Собрав каркас будущего интерьера приступаем к установке стропил. Начинаем с тех, которые имеют наибольший угол наклона и находятся на одном уровне с каркасом мансардного помещения. Здесь особых сложностей нет. Брус для стропил отрезается на нужную расчетную длину, в основании бруса прорезается паз для установки на мауэрлат, а верх подрезается под определенным углом.После этого каждое стропило устанавливается на место и крепится к основной конструкции.

Следующий шаг немного сложнее, так как вам придется установить верхние стропила. Сложность заключается в выдерживании определенного угла и центрировании всей конструкции. Для облегчения задачи можно предварительно сделать шаблон из двух длинных досок, которые будут в точности повторять будущие соединенные стропила. Используя этот шаблон, мы вырезаем стропила на земле, а затем устанавливаем их на место.Алгоритм установки стропил такой же, как и для арок каркаса интерьера.

По окончании монтажа стропильной конструкции прибиваем обрешетку. Для обрешетки могут использоваться как обычные доски, так и листы фанеры или ДСП. Это уже будет зависеть от типа кровельных материалов.

Изготовление изоляционного пирога

Установив стропила и обрешетку, приступаем к созданию теплоизоляционного слоя. Для этого в первую очередь укладываем пароизоляцию с внутренней стороны стропил и крепим ее к стропилам скобами.Далее укладываем теплоизоляционный материал и тщательно следим, чтобы он ложился вплотную к стропилам и не оставлял зазоров. Поверх теплоизоляции с шагом 50 см набиваем обрешетку, которая будет держать всю теплоизоляцию.

С внешней стороны стропил укладываем слой гидроизоляции, который защитит от случайного проникновения влаги. Наконец, укладываем крышу поверх гидроизоляции.

Строительство мансардной крыши: видеоурок

Разнообразие готовых проектов мансардных крыш очень обширно.Они могут быть с окнами или без них, округлые или строго прямые, с одним скатом или несколькими. Но какой бы ни была крыша мансарды, ее устройство потребует знаний и навыков мастера-строителя.

Мансардная крыша – лучший способ увеличить полезную площадь дома. Это сведет затраты к минимуму. Такой конструкцией можно обустроить одну или несколько жилых комнат. Часто на чердаке устраивают детские комнаты или кабинет. Уютная комната на мансарде может служить гостиной.

При обустройстве мансарды важно помнить несколько принципов, которые помогут создать удобное и практичное помещение. Мансардная крыша представляет собой специально оборудованный чердак. При создании такой конструкции важно тщательно подойти к этапам теплоизоляции, перепланировки и вентиляции помещения на крыше. Видео строительства мансардной крыши своими руками (пошагово) вы найдете в конце статьи.

Преимущества и недостатки решения


Принимая решение об оборудовании мансардного помещения, необходимо знать особенности его конструкции.К преимуществам мансардных комнат относятся:

  • На мансарде есть дополнительная комната. Его можно оборудовать в зависимости от вкусовых предпочтений и назначения.
  • Мелкие расходы. Строительство мансардного помещения не обойдется в большую сумму. Такая работа будет равносильна строительству пристройки возле дома. При этом полезная площадь дома расширяется.
  • Отличный вид из окна. Привлекательные пейзажи за мансардным окном никого не оставят равнодушным.

Если рассматривать недостатки устройства мансарды, то следует помнить о необходимости дополнительного обогрева помещения.

Типы мансардных крыш


При проектировании мансардного этажа важно позаботиться о выборе типа крыши. Необходимо разобраться не только в выборе внешнего вида конструкции, но и в способах ее обустройства. Существует несколько вариантов, наиболее приемлемых при создании мансардной крыши.Их можно подобрать только с учетом особенностей дома:


Важно разобраться с устройством мансардной крыши, которую решено делать.

Устройство чердака


Каждая крыша имеет свои конструктивные особенности. Однако мансардные конструкции имеют ряд общих черт с простыми скатными конструкциями. Их важно знать перед началом работ:


Зная устройство кровли, можно приступать к основным работам.Фото строительства мансардной крыши своими руками (пошагово) поможет вам разобраться с этапами процесса.

Технология строительства мансарды


Часто при проектировании мансардной крыши архитекторы не учитывают погрешности системы вентиляции и теплоизоляционного слоя. Если есть такие ошибки, результат может быть плачевным. Через несколько лет крыша начнет протекать. Так как чердак находится достаточно близко к стене внутри помещения, обеспечить оптимальный уровень теплоотдачи достаточно сложно.В конструкцию мансарды обязательно должны входить такие элементы, как теплоизоляция и вентиляция.

Важно! Элементы стропильной системы следует предварительно обработать различными средствами защиты, которые снизят воздействие огня и микроорганизмов.

Теплоизоляционный слой выполнен толщиной 20 см. Это связано с холодным климатом в большинстве регионов России. Кроме того, при создании хорошей теплоизоляции летом под мансардной крышей будет прохладно.Преимущества данного решения свидетельствуют о необходимости выбора качественного защитного материала.

Кроме того, вам нужно будет создать систему вентиляции крыши. Летом, когда температура достаточно высока, крыша будет сильно нагреваться, что может сделать пребывание на чердаке довольно неудобным. С правильно оборудованной приточно-вытяжной системой находиться в помещении станет намного приятнее. Этот же раствор защитит крышу от разрушения. Укладывается слой звукоизоляции для создания тихой и комфортной обстановки внутри мансарды.При этом дождь, град или сильный ветер будут слышны не сильно.

Совет! при укладке изоляционных материалов лучше всего работать с опытным монтажником. Это позволит избежать ошибок.

Этапы строительства мансарды


Пошаговая инструкция обустройства мансардного этажа предполагает выполнение ряда тонкостей технологии. Для возведения мансарды необходимо иметь хотя бы минимальный опыт строительных работ.Строительство чердачного помещения будет значительно сложнее, чем в случае с обычной крышей. Это связано с необходимостью соблюдения нужных углов скатов. Разобраться, как построить мансарду в частном доме своими руками, можно после изучения плана постройки.

Начать нужно с составления чертежа мансардного этажа. Для этого лучше пригласить специалиста, который сможет точно рассчитать нагрузку и установить необходимые размеры элементов.При наличии определенных знаний все расчеты можно выполнить в специальной программе. Также потребуется рассчитать скаты крыши и предполагаемые нагрузки. Для безошибочной работы вам потребуется изучить книгу «Нагрузки и воздействия на здания и сооружения».

Строительство стропильного каркаса


При выполнении данного этапа работ потребуется пригласить 2-3 рабочих. Устройство кровли лучше начинать с укладки брусьев мауэрлата. Их закрепляют по всему периметру дома.Для мауэрлата выбирают бруски 100х100 мм.

Затем монтируют каркас будущего чердачного помещения. Его вертикальные элементы будут служить опорными стойками для стропильной системы. Сначала с обеих сторон устанавливаются вертикальные опоры. Они крепятся к продольным балкам. Для соединения нужно использовать металлические уголки и саморезы.

Совет! В процессе такой работы лучше использовать отвертку. Это значительно ускорит работу.

В результате таких действий получается две арки.Их следует соединить шпагатом. Она должна быть строго горизонтальной. Даже при небольшом наклоне кудели одну из арок придется укоротить. Затем на определенном расстоянии друг от друга следует установить другие арки. Для фиксации перемычек используйте штампованные уголки.

Затем устанавливаются верхние стропила. Этот вид работы достаточно труден. Стропила следует монтировать таким образом, чтобы они устанавливались под определенным уклоном. Сначала из досок изготавливается шаблон. Необходимо, чтобы они соответствовали соединенным стропилам.При использовании такого шаблона нужно вырезать стропила, находящиеся на земле. Затем они устанавливаются в нужном месте. Монтаж стропил производится с учетом конструкции внутреннего чердачного помещения.

Монтаж стропильной конструкции заканчивается прибиванием обрешетки. Обычно его изготавливают из фанеры или ДСП.

Утепление мансардной крыши


После завершения монтажа стропильной системы и обрешетки можно создать изоляционный слой.Пароизоляционная пленка укладывается с внутренней стороны кровли. Крепится к стропилам на строительных скобах. После этого выполняется теплоизоляция. Необходимо следить за плотностью укладки утеплителя на поверхность стропил. Не должно быть зазоров, из-за которых в дальнейшем могут возникнуть проблемы с конденсатом и теплозащитой помещения. конструкция обрешетки крепится к теплоизоляции с зазором между досками в полметра.

Гидроизоляция укладывается поверх стропил.Он защитит чердак от влаги. Кровля укладывается поверх гидроизоляционного слоя. Такая схема кровельного пирога оптимальна при устройстве мансарды.

Внимание! При строительстве важно позаботиться о соблюдении требований безопасности.

Как видите, строительство мансардной крыши – дело серьезное. От того, с какой серьезностью подойти к работе, зависит долговечность конструкции. Можно найти массу примеров того, какой дизайн и внешний вид может иметь мансарда.Среди различных ее видов можно выбрать наиболее подходящий вариант. Если вы хотите создать оптимальное дневное освещение, вам следует установить большое окно. Часто его форму выбирают круглой или квадратной. В любом случае перед работой следует тщательно подготовить и составить проект будущей постройки.

выводы


При строительстве мансардной крыши следует учитывать некоторые особенности проведения работ. Например, важно создать правильный утеплитель и гидроизоляцию пирога. Кроме того, нужно позаботиться о выборе кровельного покрытия.Благодаря этому мансардная крыша будет надежно защищена от непогоды.

Перед работой составляется проект будущего здания. Создается с учетом расчетных нагрузок и используемых материалов. План строительства отражает все тонкости процесса. Важно соблюдать технологию возведения мансардной крыши – это обеспечит ее надежность и долговечность.

Обновлено: 05.11.2019

103583

Если вы заметили ошибку, выделите фрагмент текста и нажмите Ctrl+Enter

Поэтапное строительство мансардной крыши.Строительство и возведение мансардной крыши Строительство мансардной крыши своими руками

Дом с мансардой – это не просто дополнительная жилая площадь, но и презентабельный вид всего строения. Даже если помещение под крышей не отапливается и используется только летом, оно все равно имеет мощную «воздушную подушку», помогающую сохранять тепло внутри всего здания.

Самостоятельно сделать мансарду будет сложно, особенно если у вас нет соответствующего опыта, ведь это достаточно массивная и сложная конструкция.

Мансардное помещение может быть установлено под различными типами крыш, но наиболее популярной является ломаная или двускатная конструкция. По схеме строения они немного отличаются друг от друга.

Для того, чтобы решить, какая из конструкций больше подойдет для вашего дома и будет проще в установке, необходимо более подробно рассмотреть оба варианта. Кроме того, мастер, который будет заниматься возведением мансардной крыши, должен разобраться, какой из двух типов конструкций стропильной системы выбрать.

Любая крыша относится к одному из двух существующих типов стропильных систем, представляет собой наслонную и висячую конструкцию. У каждого из них есть особенность, и какой из них выбрать, зависит от того, как расположены несущие стены строения.

Подвесная конструкция

Висячая конструкция представляет собой стропильную систему, поддерживающую только крайние массивные стены. Так бывает, когда в самом доме, кроме наружных стен, нет капитальных перегородок.

Данную конструкцию можно использовать только при расстоянии между двумя капитальными стенами не более 8 м, так как данная система дает высокую нагрузку на фундамент.Для его уменьшения в подвесной системе используются различные элементы, такие как раскосы и бабки, подкосы и ригели. Например, бабки подвешивают стяжки к коньковому соединению, а подкосы подтягивают брусья к стропильным ногам.

Для балок перекрытий в висячей системе используются тесаные бревна или довольно толстые брусья, устанавливаемые на ребро. Их сечение должно быть не менее 100х200 мм. Пол в мансардном помещении должен быть максимально надежным, а чтобы не ошибиться в параметрах, расчеты лучше доверить специалисту.

Назальная система

Накладная система, в отличие от подвесной, опирается не только на две наружные несущие стены, но и на капитальные перегородки, установленные на фундаменте. Поэтому при планировании строительства мансарды необходимо заранее продумать, какой будет конструкция ленточного фундамента, на котором будут установлены капитальные перегородки. Накладная система отлично подойдет для устройства мансарды, так как выдерживает большие нагрузки по сравнению с подвесным вариантом.Он обеспечивает хорошую основу для балок пола и, следовательно, для мансардного этажа.

Если делать ломаный вариант мансардной крыши, то имеет смысл использовать комбинированную кровельную систему, то есть боковые стропила устанавливаются наслонного типа, а коньковые — в виде висячей системы.

Мансардная крыша своими руками: видео, фото

При строительстве дома из блоков или кирпича с мансардой его лицевую сторону часто строят из того же материала.Это удобно, ведь вам не придется рассчитывать параметры этих элементов кровли и собирать их из брусков, поле которых нужно приподнять к стене. Но важно понимать, что стены здания обязательно должны стоять на надежном фундаменте и иметь хорошую толщину, так как такой фронтон дает значительную нагрузку на основную конструкцию.

Если мансарда круглый год играет роль еще одного этажа, то фронтонная стена из пеноблоков или кирпича – отличный вариант для создания жилого пространства под крышей.

Чтобы мансардные помещения с двускатной крышей были просторными и имели нормальную высоту, угол скатов кровли должен быть примерно 45-50° в зависимости от ширины торцевой части конструкции. Если взять меньший угол, то объем комнаты значительно уменьшится. Увеличение крутизны скатов сделает крышу неоправданно высокой, она утяжелится, будет иметь большую ветровую способность при ветровой нагрузке, а стоимость материалов будет нецелесообразной.

Безусловно, монтаж двускатной крыши проще ломаной конструкции, так как используются плоские стропила без дополнительных стяжек и каких-либо изломов. Но ломаная конструкция позволяет сделать помещение в этой части просторнее, а потолки, соответственно, выше.

Ломаная система и по конструкции, и по расчетам, и по настилу кровельного покрытия гораздо сложнее, но она не только создает более просторное пространство под кровлей, но и придает всей конструкции монолитность.Основная его сложность заключается в большом количестве сложных соединительных элементов. Все соединения должны быть выполнены в соответствии с технологией, иначе крыша получится неустойчивой.

Если стены строятся из кирпича или камня, то фасадные части лучше выложить заранее при генеральной кладке. В этом случае для создания уникальной стропильной системы, совпадающей с готовыми фронтонами, можно установить промежуточные стропила и специальные подпорные крепления к ним.

Перед покупкой и подготовкой материала для той или иной системы необходимо составить дизайн-проект с соответствующими размерами – он станет основным руководством по подготовке и сборке элементов при монтаже.

Видео: стропильная система ломаной мансардной крыши

Мансарда проект

При разработке схемы постройки мансарды лучше делать это в различных проекциях, чтобы четко понимать, как будут размещаться элементы стропильной системы. Важно правильно рассчитать, какой должна быть высота конька крыши, так как от этого зависит размер площади.

При подготовке схемы-проекта устройства крыши для мансарды необходимо рассчитать высоту потолка, конька и общую площадь помещения.

Минимальная высота от пола до конька 2,5-2,7 м, но если такое расстояние меньше, то помещение нельзя назвать мансардой, для него больше подходит название мансарда. Этот показатель установлен нормами СНиП.

Для того, чтобы все элементы были точно прочерчены и имели правильное расположение в общей системе, необходимо отталкиваться от фигуры с прямыми углами, а именно от квадрата или прямоугольника – создаваемого участка чердачного помещения.Исходя из ширины и высоты будущего помещения, вы никогда не ошибетесь с углами, под которыми расположены скаты крыши, с расположением стропил, конька и других подпорных элементов. Выяснив эти параметры, их нужно сразу внести в чертеж.

В первую очередь необходимо рассчитать середину ширины передней стенки. Далее от этой точки определяют высоту конька, перекрытия мансарды, расположение стен (стоек) и размер карнизного свеса.

В связи с тем, что каждая из этих структур имеет определенное количество соединительных узлов с разной конфигурацией, было бы неплохо нарисовать каждую из этих связок отдельно, чтобы детально разобраться в особенностях сопряжения всех элементов, которые соединяются в данной точка.

Все стропильные системы включают в себя основные и дополнительные элементы, которые можно найти не в каждой конструкции. К основным компонентам мансардной крыши относятся:

  • балки перекрытий (основа для остальной части системы).Их укладывают на капитальные стены.
  • Стропильная нога, состоящая из двух секций (в случае ломаной схемы) или прямая в двускатной системе. Верхнее стропило в этом случае называется коньковым, так как оно образует самую высокую точку крыши — конек, а стропила, образующие стены мансарды, называются боковыми.
  • Мауэрлат представляет собой мощный брус, который крепится к основным боковым стенам. На этот элемент необходимо установить стропильные ноги.
  • Коньковая доска или брус является неотъемлемым элементом двускатной крыши, но далеко не всегда используется при устройстве ломаной крыши.
  • Здания – это опорные элементы, которые необходимы для усиления ломаной и двускатной конструкции. В первом случае к нему крепится боковое и коньковое стропило, а во втором стойка выступает хорошей опорой для длинного стропила. Более того, стойки являются каркасом для обшивки и утепления чердачных стен.
  • Диагональные анкерные элементы дополнительно скрепляют продольные балки или подкосы со стропилами, делая конструкцию еще более прочной.
  • Прогоны устанавливаются в случае ломаной кровли для жесткости конструкции.
  • Балки мансардного перекрытия используются в обоих вариантах системы — они используются для соединения стоек и служат каркасом для потолка.

Для того, чтобы быть уверенным, что проект разработан без ошибок, неплохо было бы показать его специалисту. Он определит, насколько правильно вы подобрали параметры мансарды к длине и ширине стен здания.

Видео: расчет мансардной крыши с помощью программы

Параметры материалов для возведения мансардной крыши

Когда графический элемент готов, исходя из заданных на нем размеров, можно рассчитать количество материалов, которые потребуются для возведения мансардной крыши. Подбирать материалы необходимо по своим характеристикам, которые должны отвечать требованиям экологической и пожарной безопасности.

Для дерева необходимо предусмотреть обработку антисептиком, что значительно снизит горючесть материалов.Для строительства вам понадобится:

  • доски для стропильных ног, сечение которых выбирается по результатам расчетов, о которых вы узнаете чуть ниже.
  • Брус 150х200 или 100х150 мм — для балок перекрытия в зависимости от ширины между несущими стенами, стропильной системой, а также для прогонов, ендов или диагональных ног — если они, конечно, предусмотрены по структуре.
  • Брус из 100х150 или 150х150 мм, предназначенный для кладки мауэрлата.
  • Обычно для стеллажей используется брус 150х150 или 100х100 мм.
  • Доска необрезная для чернового пола, а также некоторые крепления.
  • Проволока стальная отожженная диаметром 3-4 мм — для крепления некоторых деталей.
  • Болты, гвозди, скобы различных размеров, уголки различной конфигурации и прочий крепеж.
  • Пиломатериалы для контробрешетки и обрешетки под рубероид – в зависимости от того, какой будет вид кровли.
  • Пароизоляционные и гидроизоляционные мембраны.
  • Изоляционные материалы, предназначенные для теплоизоляции кровли.
  • Кровельный материал и специальные крепления.

Стропильная секция

Стропила

представляют собой элемент крыши, принимающий на себя основные внешние нагрузки, а значит, к их сечению предъявляются особые требования.

Размер необходимого пиломатериала зависит от многих параметров — начиная от шага между стропильными ногами, длины этих ног между точками опоры и заканчивая падающей на них ветровой и снеговой нагрузкой.

Геометрические параметры стропильной системы легко определяются на чертеже. Но чтобы разобраться с другими параметрами, придется обратиться к справочным материалам и произвести некоторые расчеты.

Не секрет, что снеговая нагрузка отличается в разных регионах нашей страны. Ниже на рисунке вы увидите карту, на которой вся Россия разбита на зоны с указанием снеговой нагрузки.

Всего выделяют 8 зон (последняя относится к крайним и ее можно не рассматривать для устройства мансардной крыши).

Sg — показатель в таблице (внимательно изучите карту и приложенную к ней таблицу).

мк — поправочный коэффициент, зависящий от крутизны ската крыши.

Например, если угол наклона кровли менее 25°, то — μ = 1,0; если от 25 до 60°, то μ = 0,7; если он больше 60°, то снег на крыше задерживаться не будет, и снеговая нагрузка не учитывается.

Если мансардная крыша представляет собой ломаную конструкцию, то для разных ее участков нагрузки могут иметь разные значения.

Угол наклона кровли можно определить простым соотношением высоты и основания треугольника (обычно половина ширины пролета) или транспортиром по чертежу.

Этот показатель также во многом зависит от региона, где построено сооружение, от высоты его крыши и от особенностей окружающей среды.

И снова для расчета вам потребуется определить исходные данные по карте и приложенной к ней таблице.

Расчет для этой задачи будет производиться по следующей формуле:

Wp = Вт × k × c

Вт — значение в таблице в зависимости от конкретного региона.

к — коэффициент, учитывающий расположение и высоту здания (см. таблицу).

Буквы в таблице обозначают следующие зоны:

  • А — открытая местность, лесостепь, степь, тундра, пустыня, лесотундра, взморья, водохранилища и крупные озера.
  • Б — городские территории, участки с частыми препятствиями для ветра, искусственные или рельефные, высотой не менее 10 м, лесистая местность.
  • Б — плотная городская застройка, высота застройки от 25 м.

С — коэффициент, который зависит от преобладающего направления ветра (роза ветров региона), а также от угла наклона кровли.

С таким коэффициентом дело обстоит намного сложнее, так как ветер может оказывать двойное воздействие на крыши.Так, он оказывает опрокидывающее, прямое воздействие на скаты крыши. Однако при малых углах особое значение имеет аэродинамическое воздействие ветра — он поднимает плоскость склона за счет возникающих подъемных сил.

Как вы уже заметили, на схемах, которые прилагаются к таблицам, отмечены участки кровли, подвергающиеся максимальным ветровым нагрузкам, и указаны соответствующие коэффициенты, используемые для расчета.

Стоит отметить, что при углах ската до 30° (на коньковых стропилах) коэффициенты указывают как отрицательные (вверх), так и со знаком плюс.Они несколько гасят ветровую нагрузку, и для уменьшения действия подъемных сил нужно тщательно закрепить кровельный материал и стропильную систему на этом участке, используя дополнительные стяжки (например, отожженную стальную проволоку).

Как только будут рассчитаны снеговые и ветровые нагрузки, их можно просуммировать и с учетом конструктивных особенностей системы определить сечение досок для стропил.

Обратите внимание, что эти данные относятся к наиболее часто используемым хвойным материалам (ель, сосна, лиственница или кедр).В таблице вы можете увидеть максимальную длину стропил между опорами, сечение доски в зависимости от шага между стропилами и марки материала.

Общая нагрузка указывается в килопаскалях (кПа). Вывести это значение в обычные килограммы на м2 не составит труда. 1 кПа ≈ 100 кг/м².

Что касается значения размеров доски по сечению, то оно округляется в большую сторону от стандартных размеров пиломатериалов.

Какие инструменты потребуются для обустройства мансардной крыши своими руками?

Конечно, во время работы не обойтись без набора инструментов, в список которых входят:

  • отвертка, электродрель;
  • строительный уровень
  • , рулетка, отвес и угольник;
  • долото, топор, молоток, долото;
  • электролобзик, циркулярная пила, ножовка;
  • столярный нож.

Если работа будет проходить в окружении грамотных наставников, шаг за шагом и аккуратно, а инструмент будет качественным, то процесс значительно ускорится.

Мансардная крыша своими руками: основные этапы + видео

Важно строго соблюдать последовательность работ, ведь только так конструкция получится прочной и надежной.

  1. Крепление мауэрлата.

Монтаж любой стропильной системы следует начинать с крепления мощного опорного бруса – мауэрлата – к торцу боковых стен зданий. На него удобно устанавливать стропильные ноги. Изготавливается из высококачественного бруса 100х150 мм.Мауэрлат укладывается на гидроизоляцию рубероида, укладываемого по верхнему торцу стены (независимо от материала).

Благодаря мауэрлату нагрузка равномерно распределяется по стенам и передается на фундамент. Крепится к стене с помощью металлических шпилек, предварительно заделанных в венец или бетонный пояс, проходящий по верхнему краю стены конструкции, или анкерными болтами 12 мм. Они должны уходить в глубину стены не менее чем на 150-170 мм. В том случае, если мауэрлат устанавливается на деревянную стену, то брусья крепятся к нему при помощи деревянных дюбелей.
  1. Монтаж стропильной системы.

Монтаж стропильной конструкции начинается с установки балок перекрытий, которые можно монтировать поверх мауэрлата (если вы планируете выносить балки за пределы помещения, увеличивая его площадь). В этой конструкции стропильные ноги крепятся непосредственно к балкам перекрытия.

В противном случае их можно укладывать на гидроизолированные стены и закреплять скобами или уголками к внутреннему краю мауэрлата. Этот вариант используется, если стропильные ноги нужно закрепить непосредственно к мауэрлату.

Стойки должны находиться на одинаковом расстоянии от центра балки пола. В дальнейшем начнут определять расположение стен комнаты, а именно ее ширину.

Брусья для стоек должны иметь сечение, соответствующее размерам балок перекрытия. Стойки крепятся к балкам с помощью деревянных планок и специальных уголков. Но для начала их набивают гвоздями, после чего выравнивают с помощью отвеса и строительного уровня, и только потом основательно закрепляют с расчетом на предстоящие нагрузки.

Как только установлена ​​первая пара стоек, их скрепляют бруском сверху (затяжка). Он, в свою очередь, соединяется при помощи металлических уголков со стойками.

Когда галстук будет закреплен, у вас будет U-образная структура. По бокам на него устанавливаются наслонные стропила, которые вторым концом укладываются на мауэрлат или крепятся к балке перекрытия.

В установленных опорах для бруса или в стропиле прорезается паз (специальная выемка). С его использованием стропила устанавливаются на брус мауэрлата и крепятся металлическими скобами.

Для обеспечения жесткости конструкции от основания стойки до середины бокового стропила можно установить подкосы. Если этого окажется недостаточно, а материала вам не жалко, то неплохо бы усилить общую конструкцию боевыми и дополнительными стойками.

Затем вычисляется середина на затяжке. В этом месте будет крепиться брус, поддерживающий коньковое соединение верхней висячей подсистемы стропил.

Следующий этап – установка коньковых стропил.Крепиться они могут различными соединениями – это могут быть мощные болты с металлическими шайбами ​​или пластинами, или металлическая пластина.

После их установки передняя бабка крепится к середине затяжки и коньку.

По окончании работ на одной части стропильной конструкции необходимо сделать остальные по такому же принципу. Расстояние между соседними стропилами в такой системе должно быть не более 900-950 мм, но оптимальным вариантом будет интервал в 600 мм, который придаст конструкции необходимую устойчивость и жесткость и будет удобен для утепления с использованием стандартных минеральных шерстяные коврики.Но это значительно увеличивает вес конструкции и увеличивает стоимость материалов.

Сначала собираются боковые части системы, после чего промежуточные. Между собой они соединяются прогонами, которые устанавливаются между верхними концами стоек и выполняют роль распорок. Итак, получается жесткая конструкция стропил мансарды, где уже будет готовый каркас для отделки стен.

Гидроизоляция крыши

Как только вы соорудите стропильную систему, можно приступать к ее отделке утеплителем и другими сопутствующими материалами.

Следует отметить, что первым покрытием поверх стропил должна быть гидроизоляционная и ветрозащитная пленка. Его крепят к стропилам степлером и скобами, начиная с карниза. Полотна укладываются внахлест (200 мм), а затем стыки проклеиваются водонепроницаемой лентой.

Поверх гидроизоляции набивается контррешетка, которая лучше зафиксирует пленку на поверхности и создаст вентиляционный зазор между кровельным и ветрозащитным материалом. Обычно контробрешетку делают из досок толщиной 50-70 мм и шириной 100-150 мм.

Перпендикулярно ему закрепляется обрешетка, на которую укладывается кровельный материал. Что касается шага между планками, то его рассчитывают в зависимости от размера и вида листового кровельного материала с учетом необходимого для него нахлеста.

Если используется мягкая кровля, то листы фанеры обычно крепятся к контробрешетке.

Как продвигается монтаж кровли?

Кровельный материал крепится на подготовленную фанеру или обрешетку.Обычно его монтаж начинают с карниза и затем поочередно с одного из краев – в зависимости от типа крыши. Сами кровельные листы укладываются внахлест. Если для покрытия используется металлочерепица или металлопрофиль, то этот материал крепится при помощи специальных саморезов с эластичными прокладками. Обычно застежки подбираются под цвет материала.

Наиболее сложным этапом покрытия ломаной крыши является переход от наслонных боковых стропил к коньковым.Также некоторые сложности могут возникнуть при наличии на крыше выступов для обустройства кровли над окнами или балконами.

При этом, если на крышу выходит дымоход, для него требуется отдельный проем в слое утеплителя и стропильной системе, а на кровле – устройство вокруг надежной гидроизоляции. Стоит отметить, что работы по возведению любой крыши, в том числе и такой сложной, как мансардная, очень ответственны и опасны, поэтому требуют повышенных мер безопасности.Если у вас нет опыта подобных строительных процессов, то лучше доверить их выполнение специалистам или пригласить опытного мастера, под наблюдением которого вы будете выполнять все действия аккуратно и аккуратно.

Мансардный этаж – это более просторная и хорошо подготовленная для жизни мансарда. Особенности помещения диктуют свои условия по отношению к кровле. Устройство мансардной крыши не требует от подрядчика каких-либо специальных знаний и навыков.Достаточно подготовить необходимые инструменты, подробно прочитать инструкцию и во всем следовать ее рекомендациям.

Существует несколько видов мансардных крыш. Ознакомьтесь с особенностями каждой из этих крыш и выберите ту, которая подходит вам лучше всего. Основные моменты технологии строительства являются общими для всех видов строительства.

Самый простой вариант – односкатная мансарда. Этот дизайн выполнен с некоторым уклоном. Применяется достаточно редко, так как из-за уклона полезная площадь мансардного помещения уменьшается.

Самый популярный вариант – двухскатная мансардная крыша. Внутри подкровельного пространства будет комфортно и просторно. Двускатная крыша проста и выгодна в обустройстве.

Это своего рода двускатная конструкция. В этом случае скаты будут не ровными, а ломаными. Обычно ломаные крыши используются в случаях с небольшими домами.

Вальмовая крыша состоит из четырех скатов. Стропильная система вальмовой крыши несколько сложна.

Полувальмовая крыша является разновидностью шатровой крыши.При этом под полувальмом обычно понимают скат, который как бы отсекает часть торцевой стороны двускатной крыши. Срез может идти снизу и образовывать трапецию или сверху и образовывать треугольник.

Интересными разновидностями четырехскатной мансарды являются пирамидальные и конические крыши. Эти конструкции лучше всего смотрятся на многоугольных домах и круглых постройках. Прекрасно сочетается с другими видами крыш.

Используются довольно редко. Эта конструкция имеет гладкую параболическую или круглую форму.Раньше такие крыши широко применялись при обустройстве прямоугольных домов.

Из чего состоит конструкция мансардной крыши?

Световой люк представляет собой сечение «пирога», состоящего из нескольких слоев.


Руководство по расчету мансардной крыши

Мансардная крыша рассчитывается по предельно простой схеме. Важно учитывать не только полезную, но и глухую площадь чердачного помещения.При этом полезной будет считаться зона, в которой расстояние между потолком и полом более 90-100 см. Остальные места традиционно считаются мертвой зоной. В таких помещениях невозможно жить, но на их место можно установить разнообразные полочки и другие бытовые принадлежности.

Рассчитать общую площадь крыши. На этом этапе вам пригодится план крыши. Разделите пространство на несколько простых фигур, рассчитайте площадь каждой из них, а затем просуммируйте полученные значения, чтобы определить общую площадь крыши.

Перед тем, как приступить к строительству мансардной крыши, обратите внимание на ряд важных мелочей, к которым относятся особенности теплоизоляции конструкции, порядок размещения оконных проемов и т. д.

Отдельного внимания заслуживает допустимый угол наклона ската крыши. Если уклон превышает допустимое значение, площадь мансарды будет значительно уменьшена. Этот момент индивидуален и выбирается с учетом площади мансарды и других важных параметров.

Выберите подходящий тип стропильной системы. Стропила, как уже отмечалось, способствуют равномерному распределению нагрузки на стены. Кроме того, благодаря стропильной системе обеспечивается надежная защита дома от всевозможных неблагоприятных погодных условий.

Самый простой вариант мансардной крыши – треугольная конструкция. Сложнее всего сделать мансардную крышу с изломом. При отсутствии соответствующих навыков категорически не рекомендуется браться за самостоятельное обустройство сложных крыш.

Пошаговая инструкция по строительству мансардной крыши

В строительстве мансардной крыши нет сверхсложных этапов. Нужно просто внимательно прочитать инструкцию и пошагово выполнять все рекомендации.

Первый шаг. Рассчитать прочность здания. Мансарда увеличивает нагрузку на стены и фундамент дома. Лучше, если расчетом будут заниматься квалифицированные специалисты. Если вы не планируете проводить работы по укреплению дома, этот этап можно пропустить.

Второй шаг. Рассчитайте мансарду и подготовьте проект будущей мансарды и крыши. К этой работе также рекомендуется привлекать специалистов. При желании можно попробовать составить проект самостоятельно или использовать какое-нибудь готовое решение из доступных источников.

Шаг третий. Делайте это максимально аккуратно, старайтесь не повредить другие конструктивные элементы дома.

Четвертый шаг. Сделать стропильный каркас. Это самый трудоемкий этап рассматриваемой инструкции.Лучше, если обустройством каркаса будут заниматься не менее 3 человек одновременно.

Пятый шаг. Разместите и закрепите мауэрлат. Для сборки этого элемента используйте деревянные бруски размером 10х10 см.

Шестой шаг. Установите каркас подкровельного пространства. Элементы каркаса одновременно будут выполнять функции опор для стропил. Сначала прикрепите вертикальные стойки по краям здания. Стойки должны крепиться к длинным балкам. В этом вам помогут саморезы и обычные металлические уголки.

Седьмой шаг. Прикрепите перемычку к стойкам.

Восьмой шаг. Убедитесь, что установка вышеперечисленных элементов выполнена правильно. В этом вам поможет любой шнур – просто протяните его между образовавшимися арками. Если шнур находится в строго горизонтальном положении, вы все сделали правильно. Если шнур отклоняется от горизонтали, подрежьте неподходящие дуги или вовсе замените их новыми элементами.

Девятый шаг. Соедините арки вместе. В этом вам помогут ногтевые пластины или уголки для стемпинга.

Прикрепите первые стропила там, где скат крыши будет иметь максимальный уклон. Для получения необходимого уклона достаточно просто обрезать бруски нужной длины.

Первым делом необходимо подготовить стропила. Заранее обрежьте стержни нужной длины и под нужным углом. В нижней части стропильных ног выберите пазы для соединения с мауэрлатом. Пазы можно сделать стамеской.

Второй шаг. Прикрепите каждую деталь к назначенному месту.

Шаг третий. Переходим к установке верхних стропил. Будьте особенно осторожны на этом этапе. Соблюдайте нужный угол наклона и в целом выверку конструкции.

Четвертый шаг. Обрешетку можно сделать из фанерных листов или обычных деревянных досок. Тип обрешетки должен соответствовать выбранному кровельному материалу, обычно сплошной настил. Это самый универсальный и надежный вариант.

Укладка защитных материалов и отделочные работы

Мансардная кровля требует организации качественной защиты от различных неблагоприятных факторов.

Первым шагом является установка пароизоляционного материала. Пароизоляцию необходимо закрепить с внутренней стороны стропильной системы. Материал крепится к брускам с помощью специальных строительных скоб.

Второй этап – укладка утеплителя. Для утепления традиционно используется минеральная вата. При желании можно остановить свой выбор на более современном и дорогом материале. Плиты утеплителя должны плотно прилегать друг к другу и так же плотно прилегать к стропилам.

Третий шаг — устройство токарного станка.На уложенный утеплитель нужно набить обрешетку. Используйте обычные деревянные блоки. Закрепите элементы обрешетки с шагом около полуметра. Благодаря этой системе изоляция останется на месте.

Четвертый этап – установка влагозащитного материала. Прикрепите гидроизоляцию к внешней стороне стропильной системы. Полиэтиленовая пленка чаще всего используется в качестве влагозащитного слоя. Гидроизоляция защитит элементы кровли от атмосферной влаги.

Пятый этап – укладка финишного покрытия. Кровельный материал выбирайте на свое усмотрение. Оптимальным вариантом по соотношению стоимости и качественных характеристик является металл. Из бюджетных материалов можно порекомендовать шифер или его более современный аналог ондулин.

После того, как вы закрепите выбранный кровельный материал, строительство мансардной крыши можно считать завершенным. Таким образом, ничего сложного в обустройстве рассматриваемой системы своими руками нет. Разберитесь в инструкции, и вы успешно справитесь со всеми заданиями без посторонней помощи.

Видео — Мансардная крыша своими руками пошагово

Многие мужчины, обретая семью, рано или поздно задумываются о приобретении собственного жилья. Кто-то берет квартиру в ипотеку, а кто-то копит деньги на . Но не многим удается накопить на большой дом, и альтернативой будет строительство дома с .

Что такое мансардная крыша

Мансарда может быть построена из или из подходящего для вас материала.

Построить мансарду не составит труда, но необходимы терпение, трудолюбие, подходящие материалы и наличие инструментов.

Форма и конструкция кровли должны быть включены в проект дома во избежание казусов при дальнейшей эксплуатации.


Вы можете взять типовой проект на строительство дома или заказать его у профессионалов. По такой документации вы без труда поймете, с чего начать, и подберете подходящие материалы для своего строительства.

Теперь вы можете купить все необходимое, но сначала оборудуйте место для хранения строительных материалов и инструментов. Место хранения должно быть сухим и свободным от дождя или снега, которые могут повредить строительный материал.

Также под навесом можно будет оборудовать небольшую мастерскую для изготовления некоторых частей дома или крыши. Для дома от или у кого нет возможности построить полноценный второй этаж, оптимальным вариантом станет выбор мансардной крыши. Дом из будет бюджетным вариантом. Далее рассмотрим устройство мансарды.

Конструктивные элементы мансарды по конструкции практически не отличаются от двускатных крыш.

Материалы, необходимые для строительства мансардной крыши

Кровля – внешнее покрытие кровли, защищает внутреннюю часть чердака и может быть выполнена из различных материалов.

Для кровли, как правило, используются такие материалы. :


Этапы строительства мансардной крыши своими руками

После ознакомления с названиями устройства кровли можно продолжить дальнейшую поэтапную разборку конструкции.

Первый этап

Строительство мансарды всегда начинается с установки мауэрлата .

При строительстве на каменном коробе нужно подумать о закреплении шпильками или анкерами на расстоянии не более двух метров.

В местах расположения анкеров размечается брусок, в нем делается отверстие и надевается анкер, затем мауэрлат крепится гайками к стене.

Для упрощения разметки необходимо поставить балку на анкер и слегка пройтись молотком сверху, после этих манипуляций должны остаться следы, они будут местами для сверления отверстий.

Вторая фаза

Вторым этапом строительства мансарды будет установка балок перекрытия.

Действия должны быть последовательными.

В первую очередь с торцов устанавливаются крайние балки, затем промежуточные. Между промежуточной и крайней балками необходимо натянуть капроновый шнур или подмости, еще можно использовать уровень или уровень. Эти устройства нужны для индикации самолета.

Третья ступень


Установите, выровняйте по вертикали и закрепите опорные ножки.

Укрепляем укосинами и делаем горизонтальные прогоны.

Следует учитывать, что стойки размещают в равном количестве с балками перекрытия по двум параллельным сторонам мансарды.

Жесткость несущей конструкции обеспечивают горизонтальные прогоны.


Четвертая ступень (стропильная система)

Подготовленные по шаблону детали стропильной конструкции устанавливаются по вертикальным опорам и крепятся к ним.

Элементы можно закрепить с помощью досок или металлических пластин с отверстиями.

Пятая ступень (фронтоны и обрешетка)

Z
Зашиваем фронтоны, оставляя место для, крепим доски обшивки по всей крыше. Это самая простая работа при строительстве мансарды.

Шестая ступень

Вот мы почти подошли к завершению строительства и это утепление мансардной крыши своими руками.

В современном строительстве для утепления используются самые разные материалы и приобрести их можно в любом строительном магазине.

Заключительный этап

Мансардная крыша – лучший способ увеличить полезную площадь дома. При этом затраты будут минимальными. При устройстве такой конструкции можно оборудовать одну или несколько жилых комнат. Часто на чердаке устраивают детские комнаты или кабинет. Комфортное пространство на чердаке может выполнять функцию гостиной.

При обустройстве мансарды важно помнить несколько принципов, которые помогут создать комфортное и практичное помещение.Мансардная крыша – это специально оборудованное чердачное помещение. При создании такой конструкции важно тщательно подойти к этапам теплоизоляции, перепланировки и вентиляции помещения на крыше. Видео строительства мансардной крыши своими руками (пошагово) вы найдете в конце статьи.

Преимущества и недостатки решения


Принимая решение об оборудовании мансардного помещения, необходимо знать особенности его конструкции. К преимуществам мансардных помещений можно отнести:

  • На чердаке появляется дополнительная комната.Его можно оборудовать в зависимости от вкуса и назначения.
  • Низкие затраты. Строительство мансардного помещения не будет стоить больших денег. Такая работа будет равносильна строительству пристройки возле дома. При этом полезная площадь дома увеличивается.
  • Отличный вид из окна. Привлекательные пейзажи за мансардным окном никого не оставят равнодушным.

Если рассматривать недостатки устройства мансарды, то следует помнить о необходимости дополнительного обогрева помещения.

Типы мансардных крыш


При проектировании мансардного этажа важно позаботиться о выбранном типе крыши. Необходимо разобраться не только в выборе внешнего вида конструкции, но и в способах ее обустройства. Существует несколько вариантов, наиболее подходящих для создания мансардной крыши. Их можно выбирать только с учетом особенностей дома:


Важно понимать устройство мансардной крыши, которую решено делать.

Устройство чердака


Каждая крыша имеет свои конструктивные особенности. Однако мансардные строения имеют ряд общих черт с простыми скатными строениями. Их важно знать, приступая к работе:


Зная устройство крыши, можно приступать к основным работам. Фото возведения мансардной крыши своими руками (пошагово) поможет вам понять этапы процесса.

Технология строительства мансарды


Часто архитекторы при составлении проекта мансардной крыши не учитывают погрешности системы вентиляции и теплоизоляционного слоя.Если есть такие ошибки, результат может быть плачевным. Через несколько лет крыша начнет протекать. Так как чердак находится достаточно близко к стене внутри помещения, обеспечить оптимальный уровень теплоотдачи достаточно сложно. Конструкция мансарды обязательно должна включать такие элементы, как теплоизоляция и вентиляция.

Важно! Элементы стропильной системы следует предварительно обработать различными средствами защиты, которые снизят воздействие огня и микроорганизмов.

Толщина изоляционного слоя 20 см.Это связано с холодным климатом в большинстве регионов России. Кроме того, при создании хорошей теплоизоляции летом под мансардной крышей будет прохладно. Преимущества такого решения говорят о необходимости выбора качественного защитного материала.

Кроме того, вам нужно будет создать систему вентиляции крыши. Летом, когда температура достаточно высока, крыша будет сильно нагреваться, что может сделать пребывание на чердаке довольно неудобным. С правильно оборудованной приточно-вытяжной системой находиться в помещении станет намного приятнее.Этот же раствор защитит крышу от разрушения. Слой звукоизоляции наносится для создания тихой и комфортной обстановки внутри мансарды. При этом вы не услышите сильного дождя, града или сильного ветра.

Совет! при укладке изоляционных материалов лучше всего работать с опытным монтажником. Это позволит избежать ошибок.

Этапы строительства мансарды


Пошаговая инструкция возведения мансардного этажа предполагает выполнение ряда тонкостей технологии.Для сооружения мансарды необходимо иметь хотя бы минимальный опыт строительных работ. Строительство чердачного помещения будет значительно сложнее, чем в случае с обычной крышей. Это связано с необходимостью соблюдения требуемых углов уклона. Разобраться, как построить мансарду в частном доме своими руками, можно после изучения плана постройки.

Начать нужно с составления проекта мансардного этажа. Для этого лучше пригласить специалиста, который сможет точно рассчитать нагрузки и установить необходимые размеры элементов.При определенных знаниях все расчеты можно выполнить в специальной программе. Также потребуется рассчитать уклоны крыши и ожидаемые нагрузки. Для правильного выполнения работы вам потребуется изучить книгу «Нагрузки и воздействия на здания и сооружения».

Монтаж стропильного каркаса


При выполнении данного этапа работ потребуется пригласить 2-3 рабочих. Устройство кровли лучше начинать с укладки мауэрлатных балок. Их закрепляют по всему периметру дома.Для мауэрлатов выбирают бруски 100х100 мм.

Затем монтируется каркас будущего чердачного помещения. Его вертикальные элементы будут служить опорными стойками для стропильной системы. Сначала с обеих сторон устанавливаются вертикальные опоры. Они крепятся к продольным балкам. Для соединения нужно использовать металлические уголки и саморезы.

Совет! В процессе такой работы лучше использовать отвертку. Это значительно ускорит ход работы.

В результате таких действий получается две арки. Они должны быть связаны с бичом. Он должен располагаться строго горизонтально. Даже при небольшом наклоне плети одну из арок придется укоротить. Затем на определенном расстоянии друг от друга следует установить другие арки. Для закрепления перемычек используются штампованные уголки.

Затем устанавливаются верхние стропила. Этот вид работы достаточно труден. Стропила следует устанавливать таким образом, чтобы они устанавливались под определенным уклоном.Сначала выполняется выкройка досок. Они должны соответствовать соединенным стропилам. При использовании такого шаблона нужно подрезать стропила, находящиеся на земле. Затем они устанавливаются в нужном месте. Монтаж стропил производится с учетом конструкции внутреннего чердачного помещения.

Монтаж стропильной конструкции заканчивается прибиванием обрешетки. Обычно его изготавливают из фанеры или ДСП.

Утепление мансардной крыши


После завершения монтажа стропильной системы и обрешетки можно создавать изоляционный слой.Пароизоляционная пленка укладывается с внутренней стороны кровли. Крепится к стропилам строительными скобами. После этого выполняется теплоизоляция. Необходимо следить за плотностью утеплителя на поверхности стропил. Не должно быть зазоров, из-за которых в дальнейшем могут возникнуть проблемы с конденсатом и теплозащитой помещения. конструкция обрешетки крепится к теплоизоляции с зазором в полметра между досками.

Гидроизоляция укладывается поверх стропил.Он защитит чердак от влаги. Кровля укладывается на гидроизоляционный слой. Такая схема кровельного пирога оптимальна при обустройстве мансарды.

Внимание! При строительстве важно позаботиться о соблюдении требований безопасности.

Как видите, возведение мансардной крыши – дело серьезное. От того, с какой серьезностью подойти к работе, зависит долговечность конструкции. Можно найти массу примеров того, какой дизайн и внешний вид может иметь мансарда.Среди различных ее видов можно выбрать наиболее подходящий вариант. Если вы хотите создать оптимальное дневное освещение, вам следует установить большое окно. Часто его форму выбирают круглой или квадратной. В любом случае перед работой следует тщательно подготовить и составить проект будущей постройки.

выводы


При возведении мансардной крыши следует учитывать некоторые особенности проведения работ. Например, важно создать правильное утепление и гидроизоляцию пирога.Кроме того, нужно позаботиться о выборе кровельного покрытия. Благодаря этому мансардная крыша будет надежно защищена от непогоды.

Перед началом работ составляется проект будущей постройки. Создается с учетом расчетных нагрузок и используемых материалов. В плане построения они отражают все тонкости процесса. Важно соблюдать технологию возведения мансардной крыши – это обеспечит ее надежность и долговечность.

Мансарда своими руками фото

Расширение жилплощади в частном доме после окончания строительства сопряжено с массой проблем, включая перепланировку и сопутствующие расходы.Но если срочно нужна дополнительная комната, выход есть. Мансардная крыша, возведенная над домом своими руками, позволяет увеличить жилую площадь без достройки дополнительного этажа.

Мансардная крыша несколько отличается от обычной. Его конструкция ориентирована на получение необходимого объема и высоты помещения. Для достижения этой цели мансарды чаще всего делают по двускатной ломаной схеме.

На форму, угол наклона и конструкцию, имеющую наклонную крышу, влияют следующие факторы:

  • высота снежного покрова и максимальный уровень осадков в вашем районе — чем он выше, тем больше угол наклона скатов;
  • расчетная толщина звуко- и теплоизоляции — толстый слой утеплителя имеет приличный вес, что влечет за собой необходимость дополнительных креплений;
  • в некоторых случаях монтаж мансардной крыши своими руками предполагает добавление наружной лестницы, что также может сказаться на ее конструкции.

Технические условия и правила техники безопасности

Односкатная крыша своими руками собирается из элементов, большинство из которых имеет свои исторические названия:

  • Брус, укладываемый вдоль стен, играющий роль опоры для стропил , называется мауэрлатом.
  • Деревянные балки, образующие скат крыши, называются стропилами.
  • Ребра жесткости, соединяющие отдельные стропила и распределяющие нагрузку между ними, образуют подвес.
  • Плоские доски, фанера, ДСП и другие материалы, на которые укладывают черепицу, профнастил или аналогичный кровельный материал, называют обрешёткой.

При работе на высоте очень важно позаботиться о собственной безопасности. Для этого необходимо:

  • использовать крепежный ремень;
  • тщательно закрепить леса при монтаже;
  • не оставлять без присмотра, особенно включенные, электрические и другие инструменты;
  • следите за помощниками при подъеме и перемещении тяжестей и желательно всегда находиться в зоне их видимости;
  • не оставлять незакрепленные детали на скатах крыши;
  • старайтесь не отвлекаться на посторонние дела при работе на высоте.

Мансардный этаж своими руками фото: каркасная конструкция

Мансардные крыши начинают возводиться с основания — мауэрлата. Его укладывают по верху стен, чтобы связать воедино коробку дома и конструкцию крыши. Если дом не кирпичный, а деревянный, или его последний этаж венчает деревянная часть, то мауэрлатом может служить верхнее бревно или брус.

В этом случае соединение стены и основания осуществляется с помощью крупных скоб, мощных накладок, гвоздей или стяжек.В старую кирпичную или бетонную стену шпильки или анкеры, на которые садится мауэрлатный брус, вбивают намертво, а при возведении новой стены монтируют в процессе кладки.

Мауэрлат изготавливается только из древесины хвойных пород. Брус имеет сечение 100 – 150 квадратных сантиметров. Хвойная древесина отличается долговечностью, устойчивостью к нагрузкам и повышенной устойчивостью к влажности воздуха.

Между мауэрлатом и стеной должна быть гидроизоляция.

Это может быть слой толстого рубероида или прочная водонепроницаемая мембрана.Благодаря гидроизоляции крыша с мансардой будет защищена от излишней влаги и порчи древесины. При установке мауэрлата необходимо обеспечить строгую горизонтальность его поверхности. Он станет основой для задания вертикальных и горизонтальных линий конструкции крыши.

Балки перекрытий укладывают на основание так, чтобы их концы выступали за линию стены на 30-50 см. Изготавливаются из древесины хвойных пород, из бруса сечением не менее 100х200 мм.Крепление балок к мауэрлату производится стальными уголками, скобами и другими прочными метизами.

Для большей прочности в местах стыка балок можно выделить карманы углублений и заложить их одним слоем рубероида. Для обеспечения горизонтальности лучше сначала уложить два крайних бруса, а остальные выровнять по натянутому шнуру. Выравнивание производится подпиливанием и забиванием под брусья небольших клиньев и деревянных проставок.

Согласно принятым стандартам шаг между балками может составлять от 50 до 100 см.На практике строительство мансардной крыши своими руками привязано к размерам используемых материалов, а шаг между балками подгоняется под ширину межэтажного листового звукоизоляционного материала, например, строительной ваты. Выступающие за стену торцы обрабатывают водоотталкивающими защитными препаратами.

Стойки, на которые будут опираться лаги, устанавливаются вертикально на балки перекрытия. Изготавливаются из бруса 100х100 или 100х150 мм. Вертикальное положение стоек контролируют уровнем или отвесом.Строительство мансарды требует обязательного контроля размещения верхних концов стоек в одной горизонтальной плоскости.

Крепление производится с временными или постоянными уклонами, как в продольном, так и в поперечном направлениях по отношению к осевому сечению кровли. Для укосин берутся любые достаточно прочные доски или обрезки тонкого бруса. В результате получится два ряда стоек, равных по высоте и параллельных друг другу.

Поверх них в одну линию с мауэрлатом укладывают прогоны — доски сечением 50х150 мм.Обычно на них приходится место перелома кровли. Есть и другие дизайнерские решения, но такую ​​ломаную мансардную крышу своими руками реализовать проще всего.

Сбочки параллельных рядов соединяются между собой затяжками. Система балка-балка образует жесткий каркас прямоугольного жилого помещения. Затяжки являются растягивающими и не несут боковых нагрузок. Поэтому для них можно взять доску толщиной 50 мм, а ригель – 150 мм. Чтобы исключить провисание, его устанавливают на ребро.

Стропила

Само строительство крыши мансардного типа начинается с этапа возведения стропильной системы. При наличии достаточного опыта стропила лучше собирать на земле и подкармливать для их последовательного закрепления на прогонах и мауэрлате. Более простой, но трудоемкий способ — собрать их на место прямо вверху.

При этом каждая доска нижних стропил прикладывается и подрезается по месту, после чего крепится внизу к основанию и выступающим частям балок, а вверху к прогонам.Горизонтальность установки контролируется натянутым канатом. Крепление осуществляется гвоздями, шурупами, стальными пластинами и скобами. Нижняя часть стропильной ноги должна выступать за стену на 30-50 см. Это будет основание для сбивания кобылок, образующих нависающую часть крыши.

Верхняя часть стропильной системы образована висячими стропилами. Их также можно собрать на земле и подать в готовый уголок. После крепления к нижним стропильным ногам конек каждого уголка жестко крепится к центральной части затяжки с помощью бабки.

Под собственным весом верхняя часть стропильной системы образует прочную саморегулирующуюся систему, похожую на раскрытый зонт. Благодаря этому любые колебания крыши будут компенсироваться упругостью. Если ширина чердака достаточно велика, по верхнему соединению стропил набивается конек. При небольшой ширине свою роль могут сыграть крайние верхние доски обшивки.

Обшивка фронтонов

Фронтоны могут быть обшиты любым листовым материалом или досками.Когда они подшиты, остается место для оконных и, при необходимости, дверных проемов. Оборудуют усиливающий каркас, соответствующий размерам оконной или дверной коробки. При этом к нижним частям стропильных ног подстраиваются галтели – доборные доски, образующие свес крыши.

Тип обрешетки зависит от характеристик выбранного типа кровли. Если это мягкая мансардная крыша или битумная черепица, то конструкция должна быть сплошной или с как можно меньшими зазорами.Для жестких покрытий их размер и шаг обрешетки указывает производитель конкретных кровельных материалов.

Гидроизоляция устанавливается под основание для крепления плитки. Доски желательно густо обработать влагозащитным препаратом. Фанера и другие листовые материалы из хвойных пород должны быть водонепроницаемыми.

Утепление

Ломаная мансардная крыша позволяет ограничиться утеплением жилого помещения сверху и с боков. В этом случае нижняя часть крыши будет хорошо вентилироваться, что предотвратит скопление влаги и конденсата.Благодаря стропильным пустотам мансарда своими руками будет защищена от перегрева летом, и от переохлаждения зимой.

Внутренняя обшивка чердака

Для внутренней обшивки чердачного помещения применяют деревянную или пластмассовую вагонку, фанеру, тонкие листы ДСП или ДВП. Не следует использовать тяжелые облицовочные материалы, так как вся нагрузка от их веса ложится на деревянные балки.

Исход

Самодельная мансарда наиболее полно удовлетворит ваши требования и позволит максимально использовать чердачную площадь для организации жилых помещений.

Мансардная крыша своими руками пошаговое видео

Gambrel Roofing Guide Buing: Плюсы, минусы, руководство по установке Этот стиль лучше всего описывается как двусторонняя симметричная крыша с двумя скатами с каждой стороны. Верхний склон пологий, а нижний более крутой. Их называли «голландскими крышами» в Англии восемнадцатого века и Северной Америке.

В этой статье мы рассмотрим плюсы и минусы вальмовой крыши и предоставим руководство по установке, если вы хотите установить или заменить ее.В Legacy Service мы предлагаем все виды услуг по экстерьеру дома, от замены крыши до установки сайдинга. Свяжитесь с нами сегодня, чтобы назначить бесплатную консультацию.

Что такое вальмовая крыша?

Самый простой способ представить двускатную крышу — это представить себе сарай. В большинстве амбаров используются вальмовые крыши, потому что они просты в строительстве и имеют классический вид. Лучше всего их можно описать как двустороннюю симметричную крышу с двумя скатами с каждой стороны. Верхний склон обычно более пологий, а нижний — более крутой.Они чем-то похожи на мансардные крыши, за исключением того, что мансардные крыши имеют четыре стороны.

Если вы хотите построить такую ​​крышу на своем участке, продолжайте читать эту статью. Мы обсудим, как они устроены, преимущества и недостатки, а также различные варианты и цены.

История вальмовых крыш

Хотя неизвестно, как и когда вальмовые крыши возникли в Северной Америке, самый старый пример такой крыши находится во втором Гарвардском зале Гарвардского университета Америки, построенном в 1677 году.Самый старый дом с двускатной крышей в США также датируется 1677-1678 годами. Стандартный дизайн был найден на многих голландских колониальных домах. Голландские торговцы были вдохновлены этим стилем и привезли его с собой, когда путешествовали по миру. Дома с двускатной крышей сейчас менее распространены, но они все еще используются с другими типами зданий, особенно с амбарами и навесами.

Как строятся крыши Gambrel?

Крыши Gambrel должны быть обрамлены строителем, поэтому он будет строить ряд отдельных ферм, которые имеют одинаковые размеры.Сколько вальмовых ферм вам понадобится, будет зависеть от размера крыши. Сделать это можно, собрав деревянные доски на ровной поверхности. Каждая сторона фермы имеет две балки, усиленные косынкой. Когда фермы готовы, их устанавливают на вершину здания.

Мы рассмотрим пошаговый процесс строительства вальмовых крыш в одном из разделов ниже. Поэтому, если вы ищете более подробное описание, пожалуйста, продолжайте читать.

Как долго служат эти крыши?

Срок службы вальмовой крыши будет зависеть от ряда факторов, включая, помимо прочего, климат местности, конструкцию крыши, необходимые материалы, процесс установки, а также объем и качество технического обслуживания крыши.Например, крыша, покрытая прочным материалом, таким как металл, и установленная профессионалом, может прослужить до века. Крыши, покрытые другими материалами, такими как дерево или асфальт, будут иметь гораздо более короткий срок службы, в среднем около 15-25 лет.

В следующих разделах мы рассмотрим преимущества и недостатки вальмовой крыши.

Преимущества

Вальмовая крыша для вашего дома, амбара или сарая имеет множество преимуществ. К ним относятся:

  • Классический внешний вид – Большинство двускатных крыш выглядят так, как будто они принадлежат колониальной Америке.Этот классический вид был популярен в домах в георгианском и голландском стиле по всей территории Соединенных Штатов.
  • Простота установки – По сравнению с другими типами кровли, вальмовая крыша относительно проста в проектировании и установке. Вовлечение в процесс использования косынок помогает упростить процесс.
  • Доступная стоимость — Поскольку этот стиль имеет такой простой дизайн, требуется меньше ресурсов. Это не только экономит время и труд, но также помогает снизить затраты на установку и техническое обслуживание.
  • Много места – С двускатной крышей, особенно на нижних крутых склонах, вы обнаружите, что есть много места для дополнительного хранения и свободного пространства. Помните, что они требуют надлежащей вентиляционной системы во время установки, чтобы обеспечить дополнительную вентиляцию крыши коровника.

Недостатки

Почему некоторые собственники выбирают другие типы крыш? К недостаткам относятся:

  • Подходит не для всех климатических условий – В зависимости от того, где вы живете и климата вашего района, вальмовая крыша может не подходить для вашего здания.Они, как правило, борются с сильными дождями, а также с сильным ветром и снегом.
  • Низкая долговечность – Даже при правильном монтаже и методах гидроизоляции вальмовые крыши требуют тщательного обслуживания и ухода из-за низкой долговечности. Также важно планировать ежегодные осмотры на наличие повреждений.

Варианты вальмовых крыш

Вальмовые крыши доступны в различных стилях. Три самых популярных варианта включают:

  • Классический стиль — в настоящее время это самый распространенный стиль в Соединенных Штатах.Обычно его можно увидеть в сараях и сараях. Также максимально увеличить пространство чердака можно, используя двухскатную конструкцию.
  • Модель с опорой на стену . Несмотря на стильный внешний вид, это не лучший вариант для тех, кто хочет максимально увеличить пространство для хранения. Так как самая нижняя часть поля нависает над карнизом дома, место для хранения ограничено.
  • Мансардный стиль – Эта крыша также известна как французская крыша, так как она используется во многих зданиях во Франции. В этом стиле есть поля разного размера.

Другие типы включают фронтоны, мансардные окна и долины.

Цена вальмовых крыш (стоимость материалов и монтажа)

Хотя цена вальмовых крыш будет варьироваться в зависимости от места вашего проживания, типа здания, которое вы покрываете, и материалов, которые вы выбираете, мы поговорим о средние цены в этом разделе. Например, вы можете рассчитывать заплатить около 8-14 долларов за материалы для каркаса и работу за квадратный фут. Это будет равняться от 16 000 до 28 000 долларов за крышу площадью 2000 квадратных футов.

Кровельные материалы (включая битумную черепицу, дерево, металл и шифер) могут стоить от 4 до 20 долларов за квадратный фут.

Как построить вальмовую крышу: руководство по установке

Обычно для установки любого типа крыши лучше нанять профессионалов, но вальмовые крыши на самом деле просто установить, если вы хотите сделать это самостоятельно. Просто не забудьте заранее провести исследование, чтобы вы могли собрать все предметы и материалы и точно знать, какие шаги предпринять, прежде чем начать.Ознакомьтесь с нашим руководством по установке ниже, чтобы лучше понять, как продолжить работу над вашим проектом.

Материалы

Материалы, которые вам понадобятся для строительства вальмовой крыши, включают:

  • Деревянные фермы
  • Фанера ½”
  • Фанера ¾”
  • Металл и т. Д.)

Инструменты

Инструменты, необходимые для установки крыши Gambrel включают в себя:

  • Калькулятор
  • RULER
  • рулетка
  • Мел или карандаш
  • Saw
  • Speed ​​Square
  • Гвозди

Подготовка

Подготовка вальмовой крыши включает обрезку стропильных частей.Во-первых, вам нужно купить деревянные доски 2 × 4. Определите, сколько вам понадобится, и купите несколько дополнительных на случай, если вы ошибетесь при резке. Затем используйте карандаш, чтобы отметить концы досок под углом 22,5 градуса. Используйте циркулярную пилу, чтобы разрезать доски по линии, которую вы только что сделали.

Пошаговое руководство

Итак, как установить вальмовую крышу? Вот шаги, которые вы должны предпринять, чтобы построить новую крышу:

  1. Определите, какой высоты вы хотите сделать свою крышу.
  2. Выясните, сколько ферм вам понадобится и какой длины каждая должна быть, чтобы покрыть ваше здание.Рекомендуется размещать фермы на расстоянии 16 дюймов друг от друга.
  3. Купите фермы, которые вам понадобятся (и еще несколько на всякий случай).
  4. Положите четыре из них на ровную поверхность и мелом или карандашом отметьте углы двух верхних и двух нижних ферм.
  5. Используйте пилу, чтобы обрезать их под правильным углом. Затем используйте их в качестве шаблонов для остальных ферм.
  6. Создайте косынки, чтобы скрепить фермы.
  7. Убедитесь, что первая ферма соответствует размерам здания, и закрепите фермы скобами.
  8. Поднимите первую ферму на место. Прибейте его к балкам нижнего этажа.
  9. Установите распорку между первой и следующей фермами, чтобы убедиться, что они остаются прочными.
  10. Продолжайте прикреплять вальмовые фермы крыши.
  11. После того, как вы закончите, накройте конструкцию фанерой толщиной 3/4 дюйма и закрепите ее.
  12. Поместите слой водонепроницаемого материала поверх фанеры и установите выбранную вами черепицу с двускатной крышей.

Часто задаваемые вопросы

Вот вопросы, которые нам чаще всего задают о двускатных крышах:

Где двускатные крыши наиболее распространены?

Хотя двускатные крыши можно использовать для строительства домов, они чаще всего встречаются в сараях и сараях по всей территории Соединенных Штатов.В 18 веке в Англии и Америке они использовались для голландских колониальных домов. Просто взглянув на них, вы поймете, почему они так популярны для таких типов зданий. Они просты в установке, обеспечивают много места для хранения и имеют классический вид, поскольку имеют два наклона с каждой стороны.

Почему у амбаров вальмовые крыши?

Когда вы думаете об этом типе крыши, вы, скорее всего, думаете о крыше амбара. Амбары используют вальмовые крыши по разным причинам.Как мы уже упоминали ранее, они просты в установке, экономичны, имеют классический вид и обеспечивают много места. Эти крыши известны своей функциональностью, а не стильностью, что идеально подходит для амбаров.

Какие углы у вальмовой крыши?

Вальмовые крыши представляют собой симметричные двусторонние крыши с двумя скатами с каждой стороны. Нижний склон расположен под крутым углом, а верхний склон имеет тенденцию быть более пологим. Для стандартной вальмовой крыши пик строится под углом 30 градусов, а второй скат — под углом 60 градусов.Если вы предпочитаете что-то другое, углы вальмовой крыши можно настроить в соответствии с тем, что лучше всего подходит для вашего здания.

Чем вальмовая крыша отличается от мансардной?

Вальмовые и мансардные крыши очень похожи по конструкции и внешнему виду. Основное отличие состоит в том, что мансардные крыши имеют четыре стороны, а вальмовые только две.

Среди других отличий:

  • Мансардный этаж имеет шатры по четырем углам здания, в то время как навес имеет вертикальные фронтонные концы.
  • Мансарда обычно не выступает над фасадом, в отличие от навеса.

Как крепить вальмовые фермы?

Вальмовые крыши обычно собираются на земле, а затем устанавливаются секциями. После того, как вы обрежете фермы под правильными углами, сделайте косынки из фанеры толщиной ½ дюйма, чтобы скрепить фермы вместе. Затем вы можете соединить фермы вместе и прикрепить кронштейны с помощью молотка и гвоздей. Как только вы убедитесь, что первая ферма соответствует размерам здания, вы можете продолжить скреплять фермы скобами.

Как измерить двускатную крышу?

Чтобы обрамить вальмовую крышу, строителю необходимо построить ряд отдельных ферм одинакового размера. Начните с покупки досок 2×4 для стропил. Используйте карандаш, чтобы отметить оба конца досок под углом 22,5 градуса. Затем разрежьте по линиям, которые вы делаете, используя циркулярную пилу или торцовочную пилу. После этого можно приступать к сборке стропил.

Начните установку кровли Gambrel уже сегодня!

Если вы дочитали до этого момента, значит, вы должны быть заинтересованы в установке вальмовой крыши для собственного здания, будь то ваш дом, сарай или сарай.Итак, приступим! Наша команда Legacy Service предоставляет услуги по установке и замене кровли для домовладельцев в юго-восточной части Пенсильвании, Нью-Джерси и Делавэра. Мы также оказываем услуги по установке сайдинга и замене окон для тех, кто в этом нуждается. Позвоните нам по телефону 215-798-9790 или свяжитесь с нами здесь, чтобы узнать больше.

Опубликовано 10.11.2020 в Крыша

Как укладывать черепицу на мансардной крыше

Укладка черепицы на мансардную крышу может быть немного затруднена из-за ее формы и конструкции.Обычно мансардная крыша имеет несколько сторон, обычно 4 и каждая сторона имеет свои скаты. Из-за этого уникального дизайна вы захотите укладывать черепицу с особой осторожностью. Вот несколько инструментов, которые вам понадобятся, а также некоторые шаги, которые помогут вам пройти этот процесс без особых проблем.

Шаг 1. Раскладка материалов

Вы хотите начать с планирования и укладки черепицы, чтобы знать, в каком направлении вы собираетесь двигаться в этом проекте.Хотя выполнение всех действий заранее может показаться хлопотным, вы поблагодарите себя позже, когда вам не придется заново крыть части крыши. Обязательно измерьте каждую поверхность, которую необходимо покрыть гонтом, а также размер черепицы, которую вы хотите использовать, чтобы знать, сколько материала вам нужно заказать.

Шаг 2. Подготовка крыши

Теперь, когда вы получили все материалы, вам нужно подготовить крышу и убедиться, что она достаточно прочная, чтобы на нее можно было положить новую черепицу.Если вы обнаружите, что какая-либо из секций гниет или намокает и начинает плесневеть, лучше всего просто заменить ее на месте. Лучше потратить немного дополнительного времени сейчас, чем через несколько месяцев разорвать его из-за проблемы с плесенью. Положите и прибейте войлочную и водонепроницаемую мембрану, чтобы защитить дом.

Шаг 3. Укладка черепицы

Начинайте с одного конца, обычно с нижнего левого края, и двигайтесь по кругу, а затем вверх. Для этого типа кровли важно не торопиться при укладке гонтов, чтобы каждый из них подходил друг другу, а разные выступы отлично смотрелись рядом друг с другом.Вы хотите, чтобы весь вид был плавным, а не выглядел так, как будто каждый кровельщик собирал их вместе. Начните с вырезания выступов из начального ряда черепицы и размещения их по краям.

Когда вы начинаете следующий ряд, вы можете выровнять его со стартовым рядом, а затем перейти оттуда вверх. Вы хотите, чтобы они немного перекрывали друг друга, но при этом были надеты прямо и надежно. Для первой черепицы в каждом ряду вам нужно будет отрезать около 6 дюймов по мере продвижения. Начните с 6 рядов вверх, а затем поперек, чтобы использовать их в качестве ориентира.Продолжайте следовать этим инструкциям, прибивая каждую черепицу примерно 4-6 гвоздями. Как только вы доберетесь до вершины, вы можете перейти на следующую сторону крыши и снова подняться наверх.

The Sims 4 Советы по строительству: один дом, шесть крыш

В Sims 4 крыши — это аспект строительства, который, как правило, упускают из виду новые строители. Хотя во многих отношениях строить в Sims 4 в целом проще, кровля может стать проблемой. У нас больше нет функции «автоматической крыши», а стили крыш по-прежнему немного ограничены, даже после 3 пакетов расширения и 4 игровых пакетов.Тем не менее, доступные функции просты в использовании и, как правило, менее привередливы, чем его предшественники.

Если вы новичок в строительстве, в этой статье рассказывается, как взять один довольно простой дом и сделать его более интересным с помощью различных стилей крыш, которые легко создать. Никакой пользовательский контент не используется, и единственный включенный чит — «bb.moveobjects on».

Несколько общих советов:
  1. Используйте чит-код «bb.moveobjects on», чтобы размещать объекты там, где они обычно запрещены игрой.
  2. Не забудьте об отделке крыши.
  3. Не беспокойтесь о создании неиспользуемых комнат, чтобы сделать крыши домов более интересными.
  4. Свободно используйте фризы и создавайте декор.
  5. Вдохновитесь: посмотрите на крыши домов в вашем реальном районе.

Крыша 1 (Остроконечная):

Вот наш базовый дом:

Это простой дом с 2 спальнями на участке 30×20 в Ньюкресте. У него знакомая остроконечная крыша, которую я использую для большинства своих построек.

Макет представляет собой прямоугольник. Ничего слишком зрелищного.

 Крыша 2 (Гамбрел):

Эта очень простая регулировка полностью меняет внешний вид дома. Эта двускатная крыша была создана путем простого использования функции кривой крыши, изменения рисунка и отделки крыши и добавления объекта декора крыши с флюгером из Get Together. Круглое окно использует пустое пространство и немного контрастирует с блочными окнами на уровнях ниже.

Подсказка: Окна, флюгеры и навершия похожи на украшения; Украшая свой дом, никогда не забывайте об аксессуарах.

Крыша 3 (Слуховые окна):

Крыша 3 — еще одна простая крыша. Постройте его, повернув существующий фронтон на 90° и подогнав его под крышу. Добавьте еще один меньший фронтон перпендикулярно большой крыше, чтобы создать слуховое окно.

Крыша 4 (мансарда):

Если вам нравится более классический вид «Второй империи», вы можете попробовать построить мансардную крышу.Сделайте это в игре, используя полувальмовую крышу.

  1. Построить маленькую комнату на крыше примерно в одном или двух квадратах от края здания
  2. Выровняйте полувальмовую крышу у стены и отрегулируйте длину и высоту.
  3. Скопируйте эту крышу и используйте ее для других краев здания, регулируя длину по мере необходимости

Совет: Используйте фризы и отделку для создания интересных крыш. Большинство фризов можно использовать на средней и самой высокой высоте стены, и они добавляются в верхней части уровня.Внешняя отделка добавляется только к нижней части уровня, поэтому вам нужно будет создать «пространство» над верхним уровнем, чтобы использовать их. Вы можете использовать внешнюю отделку вместо фризов, если ваш верхний уровень имеет наименьшую высоту или если вы просто хотите использовать меньший или менее богато украшенный фриз.

Крыша 5 (Современная):

Очень простая крыша с большим эффектом. Это уже делает дом более современным, хотя больше ничего в здании не изменилось.

Крыша 6 (Башня):

Чтобы придать вашему дому немного очарования викторианской школы, добавьте башню! Один из самых простых способов определить, когда было построено здание или как оно повлияло на архитектуру, — это посмотреть на его крышу.

  1. Постройте квадратную комнату выше самого высокого уровня.
  2. Скопируйте эту комнату и расположите выше. Удалите потолок этой комнаты и замените стены ограждением.
  3. Добавить мансардную крышу. Используйте инструмент кривой, чтобы настроить кривизну крыши, если хотите.
  4. Добавьте текстуру стены, фриз и окно.

Конечно, все это базовые примеры с наложенными на себя ограничениями (т. е. вообще не трогать дом), но это показывает, как много может выглядеть даже самый простой лот.Как только вы освоитесь со строительством, вы обнаружите, что включаете крышу на этапах планирования вашего макета. Вам также будет удобнее вносить коррективы по ходу дела, выясняя, что работает, а что нет. Вскоре вы увлечетесь строительством и созданием сложных крыш, как в примере ниже. ( Я называю этот лот «Так много фронтонов» ).

Просто получайте удовольствие от своих сборок и делитесь тем, что у вас есть! Если у вас есть другие интересные советы, которыми вы можете поделиться, дайте нам знать в комментариях!

Полноценное видео по строительству крыш на Youtube можно найти здесь: Sims 4 Building Tips — Rooftops

Ограничение сложной конструкции крыши может снизить вероятность протечек

Зимой крыши действительно имеют значение, когда мы все надеемся, что геометрические формы и сборка материалов, покрывающих наши здания, помогут сохранить нас сухими и теплыми.

Архитекторы, подрядчики и владельцы зданий скажут вам, что из всех строительных проблем, которые возникают после завершения строительства, протечки крыш находятся в верхней части списка. А протечки зимой могут быть такими же серьезными, потому что скопления снега и льда могут радикально изменить геометрию крыши и схему водоотвода.

Снег и лед на крышах забивают водосточные желоба, блокируют водостоки и водосточные трубы и создают запруды в ендовах крыш. Эти плотины или снег и лед, скапливающиеся вокруг труб, вентиляционных отверстий, дымоходов и световых люков, могут позволить воде от таяния снега и льда подниматься под черепицей или над гидроизоляцией, после чего она может свободно выливаться внутрь здания.

Но архитекторы думают не только о защите от непогоды. Их также беспокоит «кровельная конструкция».

Профиль и форма здания, то, как оно встречается с небом, являются жизненно важными эстетическими вопросами для дизайнеров. Действительно, в то время как многие крыши невидимы или визуально ненавязчивы, другие могут быть определяющей характеристикой здания.

Что было бы с римским Пантеоном или Капитолием США без их куполов? Насколько иначе выглядело бы старое административное здание без мансардной крыши в французском стиле.Главный терминал Вашингтонского международного аэропорта им. Даллеса почти полностью представляет собой крышу, как и Сиднейский оперный театр.

Палатки, пирамиды, навесы, своды и купола являются самыми старыми и наиболее распространенными формами крыш. Фактически водоотталкивающие характеристики вездесущих остроконечных и четырехскатных крыш в основном такие же, как и у палаток.

Но зачем быть похожим на палатку? В азиатской архитектуре на протяжении веков композиция и структура крутых, плавно изогнутых, двускатных крыш с замысловатыми коньками, фасциями и карнизами стали формой искусства.

Когда крыша плоская, только масса здания и фасады определяют его внешние качества. Но плоские крыши не всегда визуально пассивны. Запоминающейся отличительной чертой многих домов, спроектированных Фрэнком Ллойдом Райтом, является горизонтальный изгиб консольных плоскостей крыши, простирающихся к ландшафту и создающих сильное ощущение укрытия.

Отличительной чертой Центра Кеннеди является его плоская, пропорционально тонкая выступающая плоскость крыши. Поддерживаемая веретенообразными колоннами крыша опоясывает коробчатое здание, образуя нечто вроде высокой, закругленной лоджии.

Исторически сложилось так, что формы крыш усложнялись по мере того, как дизайнеры создавали все более сложные планы этажей, искали новые способы освещения интерьеров зданий или исследовали использование крыш как средства пространственного выражения. Сложность возрастает при добавлении слуховых окон и фронтонов, сопоставлении контрастных форм крыш, добавлении большего количества впадин и гребней, резком изменении плоскостей и увеличении количества проходов через крыши.

Сложность также увеличивается, когда существующие здания необходимо расширять, а новые крыши должны каким-то образом пересекаться и сливаться со старыми.

Тем не менее, основная функция крыш никогда не менялась: защищать здания от непогоды и, в частности, отводить воду.

Следовательно, когда форма крыши становится более сложной, удержание воды становится более трудным. Каждый раз, когда непрерывная поверхность крыши прерывается, резко изгибается, проникает или пересекается с другой поверхностью, возрастает вероятность проникновения воды в здание.

Влага также может проникать внутрь, когда герметичность стыков и швов кровли снижается из-за движения здания в результате теплового расширения и сжатия или осадки фундамента.

Минимизация этих рисков зависит от сочетания гидроизоляции и герметиков, независимо от того, является ли сам кровельный материал черепицей, непроницаемой мембраной или металлическими панелями (обратите внимание, что «кровля» относится только к самому верхнему водоотводящему слою всей «кровли»). » сборка).

Наилучшей стратегией минимизации этого риска является уменьшение геометрической сложности крыши. Ясно, что наиболее безотказной конфигурацией является та, которая сбрасывает воду прямо и просто, позволяя ей устойчиво течь по наклонной поверхности к периметру здания.

Когда вода достигает краев крыши, есть два варианта. Если здание относительно небольшое, свес крыши достаточный, а окружающая среда подходящая, вода может просто стекать с хорошо зачищенных краев крыши. В противном случае вода должна собираться в желобах подходящего размера и транспортироваться вниз таким образом, чтобы защитить стены.

По всем этим причинам наиболее надежной формой остается шатровая или односкатная кровля. Тем не менее, многие здания слишком велики для таких крыш и требуют нескольких водостоков в соответствующих точках по всей площади поверхности крыши.Конечно, каждый водосток требует прохода через крышу.

Размер здания, эстетические требования или и то, и другое могут повлечь за собой сложную конструкцию крыши, что, в свою очередь, повышает риск протечек и требует особого внимания и затрат. В конечном счете, это состязание с природой, и как бы мы ни старались, природа в конечном итоге побеждает. Крышу, которая никогда не протекает, еще предстоит построить.

Роджер К. Льюис — практикующий архитектор и профессор архитектуры Мэрилендского университета.

Этапы строительства мансардной крыши.Виды мансардных крыш для частных домов и их особенности

Попытки использовать чердачные помещения в качестве жилых помещений предпринимались нашими соотечественниками давно. Но в те времена не было эффективных и простых в монтаже утеплителей, не производились современные инновационные мембраны для поддержания оптимальных параметров относительной влажности в помещении и надежные утеплители, кровельные материалы не позволяли создавать кровли с требуемыми эксплуатационными параметрами. В результате мансардные помещения использовались как жилые только в теплый период, зимой показатели микроклимата становились некомфортными.Сегодня ситуация изменилась в лучшую сторону, широкое распространение получили крыши мансардного типа.

Застройщикам удалось значительно увеличить жилую площадь здания при относительно небольших капитальных вложениях. Большое разнообразие архитектурных проектов позволяет выбрать именно тот стиль, который на данный момент считается актуальным и востребованным. При желании можно заказать эксклюзивный проект мансардной крыши, такой подход позволяет построить престижное здание.

Категорически не рекомендуется начинать строительство крыши мансардного типа без полного наличия всех строительных материалов и комплектующих.Незавершенность становится причиной остановки работ, а это всегда негативно сказывается не только на общих сроках строительства дома, но и на качестве архитектурных элементов. Для покупки материалов нужны финансовые средства, конкретное их количество можно рассчитать только тогда, когда застройщик полностью определился с типом кровли и перечнем дополнительных элементов.

Что влияет на сметную стоимость мансардной крыши?

Наименование Краткое описание и технические характеристики

Мансардная крыша может быть односкатной, двускатной ломаной или вальмовой различной сложности.Вальмовая крыша обойдется дороже всего, но это не значит, что она обеспечивает максимальные размеры чердачного помещения. С экономической точки зрения строить обычную или ломаную двускатную крышу выгоднее, это не только проще, быстрее и дешевле, но и позволяет оборудовать чердачные помещения с наибольшей полезной площадью и объемом. Плоские стропильные системы редко используются для таких целей. Что касается вальмовых конструкций, то позволить их себе могут только состоятельные застройщики.

Для мансардных крыш в основном применяют два вида утеплителя: минеральную (базальтовую) вату или различные виды пенопласта.Эковата, насыпной утеплитель и другие экзотические материалы используются редко. Минеральная вата немного удорожает мансардную крышу, но отличается низкой теплопроводностью, высокими показателями экологичности и пожарной безопасности. Что касается утепления пенопластом, то это бюджетный вариант с вполне приемлемыми эксплуатационными характеристиками.

Современная промышленность выпускает широкий ассортимент окон и дверей непосредственно для мансардных крыш. Эти элементы значительно повышают комфортность проживания в помещении, улучшают внешний вид здания в целом, позволяют произвести зональное членение мансардного помещения.Установка мансардных окон и дверей может увеличить оценку крыши примерно на 10%.

Лучше всего на мансардной крыше смотрится кровля из штучной натуральной черепицы. Но этот материал считается одним из самых дорогих среди всех существующих материалов, используется только на престижных постройках. Не рекомендуется использовать более дешевые покрытия из оцинкованных металлических листов из-за их высокого уровня шума – этот фактор имеет большое значение для жилых помещений.Профессиональные строители рекомендуют использовать битумную черепицу для мансардных крыш, по совокупности всех технических и эксплуатационных характеристик это лучший выбор для большинства застройщиков.

Чем холоднее климат, тем больше внимания следует уделять утеплению мансардной крыши. Ошибки в выборе типа и толщины утеплителя становятся причиной очень больших проблем. И дело не только в том, что в помещениях сложно поддерживать комфортную температуру.Основная проблема в том, что в слишком тонком утеплителе постоянно присутствует конденсат, а повышенная влажность крайне негативно сказывается на всех деревянных конструкциях стропильной системы. Не помогают даже самые современные пропитки. Кровля быстро теряет первоначальную несущую способность и требует капитального ремонта, такие работы могут стоить дороже, чем новое строительство.

Квалификация исполнителей оказывает существенное влияние на стоимость мансардной крыши. Как ни странно это выяснить, зависимость обратная ожидаемой – чем выше профессионализм кровельщиков, тем дешевле обойдется строительство, несмотря на то, что вам придется платить повышенную заработную плату.Это связано с несколькими факторами.

  1. Достигнута экономия строительных материалов. У опытных кровельщиков количество непроизводительных отходов минимально, что благотворно сказывается на смете кровли.

  2. Качество работы повышается. Чем выше качество, тем дольше срок службы, тем ниже риски протечек и других неприятных ситуаций при проживании в доме. Устранение неполадок требует не только времени, но и значительных денежных средств.Вывод – увеличенные средства, вложенные при строительстве, многократно окупаются в процессе эксплуатации здания.

  3. Сроки сокращены. Сложность работ по устройству мансардной крыши не только в самой технологии, но и в зависимости от климатических условий. Выбирается период стабильно хорошей погоды, но точного прогноза никто дать не может. Чем дольше строится крыша, тем больше риск ухудшения погоды.Намокание конструкций строящегося дома никогда не обходится без негативных последствий; для их устранения требуются значительные суммы.

Цены на строительные плиты

Строительные плиты

Типы мансардных крыш

Полную классификацию дать невозможно, в каждом проекте допускаются индивидуальные изменения, конкретные решения принимает застройщик. Рассмотрим только основные виды мансардных крыш по общепринятой классификации.

Односкатная

Самые простые конструкции встречаются редко. Мансардные помещения с ограниченными габаритами из-за небольшой высоты, противоположные стены расположены на разных уровнях. Такие мансардные крыши рекомендуется устанавливать на небольших дачных участках, в банях, гаражах и других хозяйственных постройках.

Гейбл

Самые распространенные, имеют огромное количество вариантов, могут быть симметричными (конек посредине здания) или асимметричными. Фронтоны находятся на линии фасадных стен или смещены в мансарду для устройства мансардного балкона.Угол наклона скатов должен обеспечивать комфортную высоту для жильцов. Двускатные крыши могут быть простыми и ломаными.

Ломаные линии

имеют более сложную конструкцию, но позволяют значительно увеличить полезный объем чердачных помещений. Именно этот тип в настоящее время имеет наибольшую популярность среди разработчиков. Ломаные крыши для мансарды используются не только при строительстве коттеджей, но и относительно небольших построек.

Бедро (бедро)

Самые сложные крыши устанавливаются на дома с большой площадью.Отличаются повышенными параметрами устойчивости к ветровым и снеговым нагрузкам, могут быть простыми четырехскатными и сложными мультипликаторами. Эти типы крыш используются только на престижных зданиях; К строительству привлечены самые квалифицированные кровельщики.

Мансардные крыши с балконами

Рекомендуется для больших домов, несколько ограничивающих внутренние чердачные пространства. Балконы могут быть открытыми и закрытыми, от материала изготовления фасадных стен зависит размер и материал изготовления площадок.

Если вы учли вышеперечисленные факторы, закупили материалы и дополнительные комплектующие, решили вопросы со строителями, то можно приступать к строительству мансардной крыши.

Кровля мансардного типа должна быть прочной, а ее стропильная система выдерживать большие нагрузки. Предлагаем вам ознакомиться с подробной информацией по проектированию мансардных крыш на нашем сайте. можно изучить чертежи и пошаговую инструкцию по установке стропил.

Цены на древесину

Пошаговая инструкция по строительству мансардной крыши

Для примера рассмотрим самый простой вариант мансардной крыши – двускатную без специальных окон и выходов на балкон. Стропильная система уже установлена, она ничем не отличается от обычной.

Существует два варианта обустройства жилого помещения на чердаке , каждый имеет свои сильные и слабые стороны.


Первым этапом строительства мансардной крыши является устройство утеплительного пирога.Чрезвычайно ответственные работы, выполняйте их при строгом соблюдении строительных норм и правил.

Изоляция чердачной крыши

Этап 1. Прибейте рейки толщиной около 4–5 см к стропилам.

Дело в том, что при строительстве крыши для стропил использовались доски шириной 150 мм, для теплой кровли этого размера недостаточно. Даже если толщина утеплителя 15 см, то нужно предусмотреть зазор между ним и пароизоляцией для отвода лишней влаги.

Важно. Толщина утеплителя 150мм считается минимальной для средней климатической зоны, в регионах с более холодным климатом этот параметр увеличивается до 200-250мм. Не нужно экономить на толщине утеплителя, это всегда имеет очень негативные последствия.

Шаг 2. Все деревянные элементы стропильной системы пропитать антисептиком.

Для обычной кровли в этом нет необходимости, она может промокнуть только от природных осадков, а защита от них есть.Кроме того, на нежилом чердаке всегда есть эффективная естественная вентиляция. Совсем другая ситуация на крыше мансардного типа. Теплый слой закрыт с обеих сторон; при попадании влаги ее испарение происходит очень медленно. Длительное пребывание деревянных конструкций в условиях повышенной влажности на порядок ускоряет процессы гниения, они требуют обязательной дополнительной защиты.

Не все виды пропитки видны на древесине после высыхания, это усложняет процесс, нет возможности контролировать качество работы.Для облегчения работы рекомендуется добавить в раствор колер; его можно купить в любом хозяйственном магазине.

Пиломатериал можно обрабатывать пневматическим инструментом, валиком или кистью. Выбор инструментов зависит от количества материалов и предпочтений мастера.

Шаг 3. После высыхания пропитки прикрепите пароизоляцию к стропилам. Это очень ответственная работа, от их качества зависит эффективность утепления мансардной крыши и долговечность здания.Задача пароизоляции – предотвратить проникновение теплого и влажного воздуха с чердака в минеральную вату. Дело в том, что влажная минеральная вата хорошо проводит тепло, что резко увеличивает потери тепла. Кроме того, длительный контакт влажной ваты с деревянными конструкциями увеличивает вероятность возникновения грибка и гниения, а эти процессы считаются главными врагами стропильной системы.

Крепится к стропильным ногам сверху вниз, за ​​счет этого уменьшается количество влажного воздуха, поступающего через перекрытия, он движется вверх и не попадает в щели.Для увеличения плотности стыки нужно проклеить; современные пароизоляционные материалы имеют специальные полосы с нанесенным веществом повышенной адгезии. Если вы используете дешевые материалы, то для проклейки стыков можно использовать обычный двухсторонний скотч.

Обратите особое внимание на выходы дымоходов, мансардные окна и двери, в этих местах очень сложно сделать герметичную изоляцию. Не торопитесь, проделайте некоторые операции дважды.

Важно.Внимательно смотрите, с какой стороны нужно прибивать пароизоляцию. Производитель указывает рекомендуемое положение на каждой упаковке. Если его не соблюдать, то защита не сработает.

Шаг 4. Прибейте рейки, к ним крепятся материалы для внутренней отделки мансардных помещений. Еще одной функцией планок является удержание изоляционного материала. В нашем случае это минеральная вата, но она имеет довольно большую массу и требует надежной опоры.

Процесс крепления реек вдоль скатов мансарды

Шаг 5. Переустановите капельницы, к ним будет приклеена гидроизоляция. Если заводских нет, то их можно изготовить самостоятельно из оцинкованного листового металла.

Не беда, что элементы имеют непривлекательный внешний вид, в дальнейшем они полностью закрываются желобом и незаметны с земли. Капельницы прибиваются к крайним рейкам обрешетки, нижний край должен попасть в желоб, а край гидроизоляционной пленки будет приклеен к верхнему горизонтальному.

Теперь приступайте к монтажу теплоизоляции.

Цены на материал для пароизоляции

Пароизоляционный материал

Укладка минеральной ваты

Если минеральная вата долгое время находилась в упаковке, рекомендуется ее выпустить, дать полежать несколько часов в свободном состоянии и принять первоначальную форму.

Практический совет. В реализации есть утеплители толщиной от 5 см и до 20 см.Если на вашей кровле толщина ваты 15 см, то рекомендуется покупать материал толщиной 5 см и укладывать его в три слоя. При укладке стыки нижних слоев перекрываются верхними, за счет такой технологии снижаются общие теплопотери.

Шаг 1. Уложить первый слой ваты, полоски заводской длины, толщиной пять сантиметров. Убедитесь, что нигде нет щелей, если есть проблемные места, то их нужно заделать сегментами.

Шаг 2. Уложите второй слой минеральной ваты. Чтобы компенсировать стыки, разрежьте первую полосу пополам и начните работать пополам. В дальнейшем используйте целые полоски.

Шаг 3. Третий слой начинается с целой полосы, за счет этого стык снова сместится на половину длины.

Для облегчения передвижения по скатной кровле при монтаже утеплителя рекомендуется на стропила в различных местах набить бруски размером около 50×50 мм.После завершения работы они удаляются.

Шаг 4. Приступайте к укладке, первая полоса крепится снизу, ее нужно располагать так, чтобы край прилегал к капельнику. Материал крепится степлером к стропилам. Не натягивайте ее туго, оставьте провис между стропилами примерно 2-3 см. Через него будет стекать конденсат, планки контробрешетки останутся сухими.

Шаг 5. После выполнения гидроизоляции прибить ее рейками толщиной не менее 5 см – минимальный зазор для обеспечения вентиляции подкровельного пространства.Это важный параметр, за ним нужно обязательно следить.

Гидроизоляция фиксируется планками

Шаг 6. Установите контррешетку. Расстояние между досками выбирают в зависимости от параметров металлочерепицы, в большинстве случаев оно составляет 35 см. Конденсат свободно стекает по гидроизоляции в желоб, элементы контробрешетки остаются сухими, из минваты не выдувается теплый воздух.

Стрелкой на фото показан шаблон — обычный брусок, который используется для удобства крепления горизонтальных реек.Шаблон для контроля расстояния между рейками выглядит как обычный кусок доски необходимой длины, вставьте шаблон между рейками перед их прикручиванием

Контррешетка. Зазор между планками и гидроизоляцией

Если все сделать правильно, то теплоизоляция эффективно справляется со своими задачами, мансардная крыша позволяет поддерживать комфортный микроклимат в помещениях с малыми потерями тепловой энергии. Это очень важно в настоящее время, когда цены на энергоносители постоянно растут.Контробрешетка готова, нужно приступить к монтажу крыши.

Не забудьте оставить на коньках вентиляционный карман. Не наезжайте горизонтальные полосы до самого конца, оставьте около 20 см. Затем накрывается продольным куском с прорезями не менее пяти сантиметров по всей длине ската. Кусок прибивается к контробрешетке, за счет этого образуется зазор для отвода влажного воздуха от утеплителя.

Цены на минеральную вату

Устройство крыши на мансардной крыше

Перед началом установки необходимо приложить некоторые.Конкретный перечень зависит от особенности и производителя, в большинстве случаев кронштейны крепления желоба и планки карниза должны быть фиксированными.

Не забывайте выдерживать минимальный уклон желоба, он должен быть около сантиметра на погонный метр.

Между капельником и контробрешеткой нужно установить сетку, она защищает подкровельное пространство от проникновения птиц и крупных насекомых.

Вы можете начать с любой стороны склона, но лучше с подветренной стороны.Края выравниваются по линии карниза с нависанием ≈ 5 см. Для выравнивания первый лист необходимо прикрутить на один саморез, второй – прищелкнуть к нему замком и свернуть вместе для окончательного выравнивания. Некоторые кровельщики рекомендуют для гарантии и проверки положить третий лист, и только потом крепить крышу. Каждый мастер выбирает технологию на свое усмотрение, учитывая свой личный опыт.

Монтаж кровельного материала

Практический совет.Вкрутите винты правильно. Контролируйте правильный угол, не зажимайте резиновую прокладку и не оставляйте ее свободной. Метизы вкручиваются в шахматном порядке, не менее семи штук на квадратный метр.

После завершения монтажа всех листов производится отделка конька, для этого существуют специальные металлические доборные элементы. На завершающем этапе крепятся ветровые (торцевые) планки. Крыша готова, можно заканчивать монтаж водосточной системы, проверять работоспособность и сдавать работу.

Видео — Строительство двускатной крыши мансардного типа

Мансарда – это не только красивый внешний вид дома, но и реальная возможность увеличить жилую площадь, максимально практично и функционально использовать все пространство под крышей дома. Важнейшее устройство мансардной крыши в индивидуальном частном строительстве, в загородном доме или на даче.

Чтобы конструкция была надежной и безопасной, не разрушалась при дополнительных нагрузках, следует правильно подобрать тип кровли, рассчитать уклон, размер, материалы.

В статье мы подробно разберем, как строится мансардная крыша своими руками, остановимся на технологиях строительства и особенностях конструкции.

Виды мансардных крыш

Сегодня сложно удивить архитектурными изысками в частных домах, люди стремятся к комфорту и эстетике своего жилья. Дизайн мансарды поражает своим размахом: высокие и низкие, ломаные и обычные скатные, башенки и купола, сложные многоуровневые и самые обычные мансардные крыши венчают здания, придавая каждому из них свой неповторимый индивидуальный стиль.

Односкатная крыша самая простая по конструкции, опирается на стропильную систему, или ферму, на наружные несущие стены в разных уровнях. Обычно такие крыши устраивают при возведении мансард на небольших дачных домиках, верандах.

Двускатная или двускатная мансарда – классическая конструкция, которая возводится с использованием наклонных или висячих стропил. Углы наклона скатов могут быть равномерными или неравномерными.

Вальмовая крыша представляет собой конструкцию вальмовой крыши, не имеющую фронтонов. Два больших ската – трапеции, скаты от торцевых стен – вальмовые треугольники.Полувальмовые крыши — это крыши с вертикальной стенкой по бокам трапеции и с фасадов, срезанной под углом к ​​коньку.

Шатровая крыша мансардная — она ​​почти вальмовая, но все скаты представляют собой равнобедренные треугольники, смыкающиеся в одной точке. Такая конструкция симметрична и не имеет конька, подходит для квадратных построек.

Является, по сути, комбинацией нескольких двускатных крыш. Строение устроено на домах сложной геометрии, с изломами и многоугольным основанием. Такая крыша имеет множество ребер и скатов, поэтому требует сложных расчетов и профессиональных навыков; сделать такую ​​крышу своими руками очень сложная задача.

Односкатная крыша является классической мансардной конструкцией, форма мансардной крыши позволяет значительно увеличить полезную площадь, и обустроить полноценную гостиную, спальню, детскую, кабинет и т.д. скатов. Конструкция чердачной кровельной системы усложнена до фермы, скаты состоят из двух стропил, усиленных стойками и усиленных в местах излома растяжками. Нижний пояс фермы также является основанием перекрытия.

Сводчатые, конические, купольные мансардные крыши, используемые в элитном частном домостроении, дизайн таких мансард поражает своими изысками.Стропильная конструкция таких мансардных перекрытий довольно сложная и изготавливается из материалов, поддающихся изгибу.

При комбинировании нескольких видов крыш получаются сложные и необыкновенно эффектные, красивые мансардные сооружения. Такой нестандартный подход к проектированию мансардной крыши необходим, если дом имеет сложную форму: с уступами, перепадами высот, пристройками. Несмотря на эстетичность и завораживающий внешний вид, сложные мансардные крыши имеют существенные недостатки – это множество внутренних углов (ендов) с небольшим уклоном, скатные изломы, являющиеся зоной риска для целостности кровли, вызывающие протечки и скопление снега.Расчет мансардной крыши такого типа требует особых навыков и знаний, если вы намерены сделать такую ​​мансардную крышу своими руками, постарайтесь минимизировать наличие сложных элементов.

Крыша мансардная, фото основных типов перекрытий, применяемых в индивидуальном строительстве: 1. Односкатная 2. Двускатная 3. Многощипцовая 4. Вальмовая 5. Подвальмовая 6. Вальмовая 7. Сводчатая 8. Коническая 9 Купол 10. Классическая мансардная ломаная крыша

Простая двускатная или ломаная крыша мансарды не даст такого эффекта, как комбинированная, но такая конструкция мансардной крыши намного надежнее, ее можно рассчитать и построить самостоятельно Руки.Выбор типа мансардной крыши зависит от архитектурного замысла и плана дома, от того, какой уклон скатов заложен в проекте, характеристик несущей конструкции и выбора материалов для кровли.

Расчет мансардной крыши, угол ската и выбор материалов

Отметим, что на уклон скатов крыши влияют кровельные материалы и схема их монтажа, но в основном уклоны зависят от географии строительства.В заснеженных районах следует устраивать крутые крыши с небольшим свесом; в южных и почти бесснежных районах можно сделать небольшой уклон и больший свес. Если в регионе сильные порывы ветра, то крыша должна быть плоской, что снизит парусность кровли.

Стандартная схема мансардной крыши, такое расположение стропил позволяет максимально использовать площадь чердачного этажа

Таким образом, расчет уклона мансардной крыши производится исходя из исходных точек:

  • желаемая высота мансардного интерьера;
  • архитектурное решение
  • ;
  • в какой климатической зоне находится объект;
  • какой кровельный материал будет использоваться.

Оптимально, если двускатная крыша мансарды имеет наклон 45° и выше, а классическая ломаная мансардная крыша своими руками имеет уклон нижних скатов 60°, верхних 30°. Такие скаты позволяют создать внутри комфортное для проживания помещение, если грамотно продумать интерьер мансарды.

Крыши домов с мансардой, фото преимущества и недостатки внутреннего пространства при разных типах крыш

Классическая ломаная мансардная крыша своими руками кроме стропил включает в себя стойки, подкосы, затяжки, подвески в конструкции.Размер сечения элементов конструкции рассчитывается при расчете стропильной системы.

Как построить мансардную крышу, оптимальные пропорции крыши по отношению к ширине дома

Важно: Угол наклона ската кровли 60° дает возможность пренебречь нагрузками от осадков. Чем больше уклон стропильной конструкции, тем длиннее стропила и больше площадь крыши, но меньше полезная внутренняя площадь.

Максимальная нагрузка от осадков на крышу достигается при уклоне кровли 30°, при 45° дождь и снег не задерживаются.

Таблица зависимости выбора кровельного материала от угла наклона скатов мансардной крыши

  • ширина торца (фронтона) 10 м, делим пополам: 8/2 = 4 ;
  • оптимальная высота крыши в коньке 2,4м.

Здесь нам понадобится школьный курс геометрии: Синус угла в прямоугольном треугольнике равен отношению прилежащего катета к противолежащему:

Sin B = 4 / 2,4 = 1,67

Открываем Таблицу Брадиса и видим, что такому значению синуса соответствует угол примерно 59°, округляем значение.Таким образом, искомый нами уклон ската составляет примерно 60°.

Технология возведения мансардной крыши

Односкатная мансардная крыша, чертежи которой представлены в статье, является наиболее популярным видом устройства мансардного этажа у частного застройщика, поэтому разберем ключевые этапы ее возведения. Типовые проекты мансардных крыш не нуждаются в дополнительных расчетах, что значительно облегчает монтаж, и позволяет снизить финансовые затраты на изготовление индивидуального проекта.

Каркас мансардной крыши, схема основных конструктивных элементов

Перед изготовлением мансардной крыши по периметру укладывается специальный опорный брус. Если дом деревянный, брусовой или бревенчатый, то мауэрлатом будет служить верхний венец стен. В кирпичном, каменном, монолитно-бетонном или пенобетонном доме по периметру укладывается слой гидроизоляции (2 слоя рубероида, битумно-полимерные мастики), деревянная балка – мауэрлат устанавливается заподлицо с внутренней стороной груза -несущие стены, что позволяет равномерно распределять нагрузки от кровли и осадков на основание и по всем несущим конструкциям.Снаружи мауэрлат уложен облицовочным материалом, видно, что 30 мм бруса должно остаться, чтобы нагрузки ложились исключительно на брус, а не на облицовку.

Схема установки и крепления мауэрлата и стропил

Совет: брус для мауэрлата должен быть сечением 100*100 или 150*150 мм.

Затем устанавливаем балки перекрытия, сначала укладываем брус по краям, проверяем правильность геометрии уровнем, крепим.Натягиваем шнурок по верхней плоскости и устанавливаем остальные балки на расстоянии 500-600 мм друг от друга. Если не хватает высоты до нужного уровня, то вставляем рейки, если наоборот, то усаживаем мауэрлат. Удлинение балок задает ширину карниза, обычно 300-500 мм. Далее устанавливаем короткие балки с шагом 1000 мм для устройства переднего отлива.

Совет: Крепление к мауэрлату можно на 150 гвоздей, стропильные уголки на саморезы.

Установка каркаса

Для установки каркаса устанавливаем по отвесу или уровню вертикальные стойки-балки и крепим их к временным распоркам. Сначала устанавливаем крайние по углам, натягиваем шнур и устанавливаем средние с шагом не более 3 м.

Высота стоек зависит от формы крыши, предусмотренной проектом, обычно она равна расстоянию от земли до мауэрлата (высота 1 этажа) или +100 мм от желаемой высоты чистового потолка .Обтягиваем стойки сверху прогонами – досками 150*50 мм.

Конструкция мансардной крыши, как правильно установить боковой прогон

На прогоны с помощью кровельных уголков крепим стягивающие прогоны — в мансардной крыше это бруски, соединяющие боковые прогоны сечением 200* 50 мм. Прогиб затяжек устраняется с помощью последующей установки подвесов к стропилам, а пока стропильная система не установлена, рекомендуется установить временные подпорки.

Монтаж мансардной крыши, крепежи сверху скреплены доской, что делает конструкцию жесткой

Стропильная система

Сначала следует сделать шаблон из досок 20х150 мм: доску прикладываем к мауэрлату и в сторону выполнить, сделать пометки, отпилить, и шаблон готов. Так как здания часто имеют неточности в геометрии, то верхний прогон лучше запилить, а мауэрлатом подрезать его по месту.

Мансардная крыша, установка боковых стропил

Если длина ската больше стандартной 6-метровой доски, то рекомендуется заказать специальный пиломатериал по вашим размерам.Но если такой возможности нет, то доски сращиваются, для этого снизу пришивается кусок доски длиной 1,5-2,0 м, но под него придется установить подставку.

Стропила крепятся к боковому прогону тремя гвоздями, к мауэрлату на металлических пластинах, саморезами и гвоздями или на скобах.

Крыша-чердак, устанавливаем боковые стропила своими руками, способы крепления

Делаем шаблон для верхних стропил. Берем доску и закрепляем ее на крайней перекладине посередине, строго вертикально, один край доски должен совпадать с центральной осью мансардной крыши.Прикладываем брусок, рисуем нижний и верхний запил.

Мансардная двускатная крыша, как сделать шаблон для верхних скатов

Вырезаем шаблон на земле, делаем левую и правую стропила и монтируем их на крышу. На мансарде скатной крыши коньковый брус не используется, поэтому стропила крепятся раскосом. По такому же принципу устанавливаем остальную часть верхней стропильной системы.

Как правильно построить мансардную крышу, установка подкосов (сверху) и установка верхнего ската

Висячие стропила представляют собой треугольник — простейшая ферма, но такая конструкция не передает распорные нагрузки на несущие стены , поэтому должны быть установлены затяжки.

Каркас мансардной крыши, способы установки затяжек на висячие стропила

После монтажа стропильной системы устанавливается и обшивается фронтонный (торцевой) каркас, производится усиление конструкции в местах установки окон. Затем делают обрешетку, карниз, свесы и отливы.

Четырёхскатная мансардная крыша, устройство фронтонов

Остаток пути

Вдоль стропил укладывается пароизоляционная мембрана, которая прижимается встречной решёткой из реек 40*20 мм, 50*50 мм , дополнительно создавая зазор для вентиляции.Обрешетка, в зависимости от материала для кровли, может быть сплошной или насечной. Далее укладывается гидроизоляция, на которую укладывается рубероид.

Мансарда должна быть утеплена изнутри, слой теплоизоляции дополнительно покрыт пароизоляцией для защиты утеплителя от образования конденсата. Далее можно отделывать помещение выбранным облицовочным материалом.

Обязательно посмотрите как строилась мансардная крыша своими руками, видео поможет вам разобраться в ключевых этапах строительства мансардного этажа.

— это не очень распространенная конструкция.

Такая конструкция должна не только завершать целостную конструкцию здания, но и выполнять функции защиты.

Но и для комфортной жизни в расположенной под ним комнате.

Чтобы жилая площадь была пригодна для использования, необходимо понимать суть устройства такой конструкции и нюансы процессов ее монтажа.

Такая конструкция имеет ряд элементов, составляющих цельную стропильную систему.

Устройство мансардной крыши выглядит так:

  • Кровля … Кровля необходима для обеспечивающих надежную защиту от воздействия атмосферных условий как всего дома, так и всей стропильной системы.
  • … Несущая часть системы крепления чаще всего сооружается из деревянных планок.
  • Ридж-ран … Самая вершина всей системы.
  • Стропила … Опорные ребра, обеспечивающие жесткость конструкции.Они имеют две разновидности – висячие и многослойные.
  • Мауэрлат … Элемент представлен балками, которые служат для крепления стропильной системы … Повторяет элемент в расположении по периметру дома и крепится к каждой стене крепежными элементами.
  • Сваи диагональные … Для того, что система конструкции крыши имеет высокий уровень надежности , стропила соединяются между собой балками, расположенными продольно, и вертикальными стойками, которые соединяются между собой диагональными связями или скосами.
  • Внутренние опоры … Элемент, который находится под каждой стропильной ногой и обеспечивает ей устойчивость .
  • Изоляционный слой … Такой слой объединяет всю стропильную систему в единое целое, при этом создавая надежную герметизацию, паро- и звукоизоляцию … Этот слой имеет свою структуру и является многослойным. Все материалы, которые используются для обустройства этого слоя, необходимы для обеспечения всевозможных свойств, обеспечивающих комфортное проживание на чердаке.

Из каких узлов и деталей состоит мансардная крыша, вы увидите на этом чертеже:

Чертеж устройства мансардной крыши

Кровельный пирог

Каждый тип кровли имеет свою индивидуальную конструкцию.

Представлен в несколько слоев из различных материалов, что необходимо для защиты чердачного помещения от холодных воздушных масс и повышенного уровня влажности .

Кровельный пирог мансардной крыши Включает :

  • Ящик;
  • Пароизоляционный слой;
  • Контррешетка;
  • Теплоизоляционный слой;
  • Гидроизоляция;
  • Системы вентиляции;
  • Кровельный материал.

Каждый слой предназначен для выполнения определенных функций, необходимых для нормальной работы всей стропильной системы.

Если допустить ошибки при монтаже или пренебречь каким-либо из слоев, то это может привести к необходимости переделывать всю конструкцию .

  • … Самый простой вид крыши над мансардой, но не слишком популярный. Представляет собой одну наклонную плоскость , которая опирается на несущие стены различной высоты.
  • … Этот вид представлен двумя скатами , которые расположены друг напротив друга.
  • Ломаная . У этого типа крыш тоже есть названия — и полувальмовая. Такая конструкция позволяет сделать чердачное помещение оптимальным . Эта конструкция имеет четыре ската. Жить на чердаке с такой крышей достаточно удобно.
  • Конусный … Самый сложный тип конструкции, представленный конусом. Подходит для конструкций круглой или многоугольной формы .

Типы крыш

Если говорить о разновидностях стропильных систем, то они бывают 3 видов:

  1. Стропила висячего типа обеспечивают передачу горизонтальной нагрузки на несущие стены . Такие стропила являются основой всей системы. Нет необходимости в промежуточных опорах; для соединения балок используются деревянные или металлические стяжки.
  2. Стропильный тип применяется в случае расположения несущей стены в центре здания или наличия промежуточных опор.Этот вид стропил устанавливается на наружные стены, а их средняя часть опирается на внутренние стены. Возводить такую ​​конструкцию можно только в том случае, если расстояние от несущей стены до другой составляет до 6,5 м.
  3. Висячий и наслонный вариант стропильной системы представлен треугольниками с прямым углом . Дополнительно такая конструкция оснащается стяжками снизу и сверху системы. Висячие стропила используются для подвешивания потолка.

Мансардная крыша: двускатная конструкция деревянного дома

Угол наклона

Очень важным параметром при строительстве кровли является определение угла наклона кровли. Эта величина определяется не только конструкцией здания, особенностями фасада, но и выбранным кровельным материалом и местными климатическими условиями.

Если большое значение имеют осадки, выпадающие на местности, где расположен дом, то угол наклона кровли составляет от 45 до 60 градусов .

Это значение уклона обеспечит лучшее удаление снега с поверхности. и, соответственно, снижение уровня нагрузки. Помимо осадков, этот параметр угла защищает крышу от оледенения.

Если дом находится в местности, где часты сильные ветры, то значение угла ската должно быть минимальным . В противном случае конструкция может разрушиться из-за погодных условий. В таких условиях изменение этого параметра составляет от 9 до 20 градусов. .

Однако самый распространенный и оптимальный угол наклона кровли составляет 20-35 градусов. . Это значение подходит для обустройства кровли практически из любого материала.

ОСТОРОЖНО!

Угол наклона во многом определяет долговечность и надежность конструкции.

Угол наклона

Процесс монтажа

Для того чтобы сделать мансардную крышу необходимо придерживаться определенной последовательности действий:

  1. Изначально крепится верхняя балка, имеющая параметры сечения 10х10 или 15х15 см … Крепление осуществляется с помощью гвоздей, металлических скоб или саморезов. При этом первый брус обеспечивает функцию стропильного каркаса.
  2. Следующим является монтаж мауэрлата, который необходим для принятия на себя большей части нагрузки … Для его монтажа потребуется доска толщиной не менее 5 см и брус с параметрами сечения 5х10 см . Перед укладкой плиты накройте слоем, который необходим для удержания влаги и не разрушает элементы конструкции … Прикрепите мауэрлат гвоздями или скобами и дополнительно привяжите его к стене с помощью металлической проволоки. Провод монтируется на этапе возведения стены.
  3. Далее установите стропила , выбрав для этого шаг от 0,6 до 2 м.
  4. Первыми устанавливают фронтонные стропила , после чего натягивают уровень и начинают монтировать остальные элементы.
  5. После того, как все стропильные ноги установлены, обеспечивают дополнительное усиление конструкции , соединяя стропила друг с другом в их верхней части.
  6. Если значение длины крыши превышает 7 м, то выполняют монтаж конькового бруса . В противном случае оснащение стропильной системы подобным элементом не требуется.
  7. После установки перейти к оборудованию слоев кровельного пирога, предварительно установив обрешетку .
  8. Последним этапом строительства крыши является укладка кровли .

Установка обрешетки

Монтаж стропил

Мансарда позволяет значительно расширить полезную площадь дома.При этом обустройство подкровельного этажа можно выполнить даже в уже готовом здании. При этом финансовые затраты будут относительно небольшими, так как основные необходимые конструкции уже будут присутствовать, и со всеми необходимыми мероприятиями вы справитесь самостоятельно.

В первую очередь необходимо убедиться, что основание дома выдержит дополнительную нагрузку от мансардного этажа. При необходимости фундамент нужно усилить, либо попытаться перенести новые нагрузки на отдельный фундамент.На этом этапе вам может понадобиться профессиональная помощь.

Определитесь с дизайном мансарды. Пол крыши может иметь разнообразную форму. В этом случае внутреннее пространство помещения определяется особенностями кровельной конструкции.

Крыша мансарды должна быть спроектирована особым образом. Вам придется избавиться от старых стропил и сопутствующих материалов, заменив их новой системой, рассчитанной на предстоящие нагрузки, угол наклона и другие важные конструктивные особенности.

Таким образом, стропильная конструкция должна рассчитываться и проектироваться в отдельном заказе, конкретно для вашего мансардного этажа.

Наиболее оптимальной конструкцией кровли для мансардного этажа является ломаная двускатная крыша. Двускатная крыша оказывает гораздо большую нагрузку на стены по сравнению с системой двускатной крыши. Однако более удобного варианта крыши для мансардного этажа вы не найдете.

В этом случае ломаная крыша будет «съедать» наименьшее количество свободного места на чердаке по сравнению со всеми другими видами крыш.

Важно, чтобы двускатная крыша имела достаточное количество несущих опор. Обычно для обустройства такой крыши используют наслонные стропила. При этом элементы стропильной системы должны опираться на несущие стены, нормально выдерживающие поступающие вертикальные и горизонтальные нагрузки.

Перед началом строительства определитесь, какой площади должен быть подкровельный этаж, будете ли вы его утеплять и нужно ли оборудовать отопление на чердаке.

В соответствии с собственными предпочтениями составить (заказать, найти в открытых источниках) проект мансарды с эскизами, чертежами, расчетами и пояснениями.

В проектной документации должны быть отражены следующие важные особенности чердака:

  • наличие дополнительных перегородок и несущих стен;
  • количество оконных проемов;
  • особенности внутреннего устройства кровли;
  • тип кровельного материала и др.

После этого рассчитайте необходимое количество материалов для обустройства мансарды. Лучше всего делать мансарду, используя те же материалы, из которых непосредственно построено строение (кирпич, блоки и т. д.).

Если чердак планируется использовать исключительно для сезонного проживания, можно сделать его из более бюджетных материалов. Как правило, в таких ситуациях используется дерево. Этот материал прекрасно сочетается с большинством существующих строительных материалов и отлично подойдет для обустройства мансарды.

Приступайте к обустройству деревянного каркаса — основы крыши. Выберите подходящие места для размещения блоков, необходимых для обустройства перегородок.

Сначала вам нужно будет выложить внешние и фронтонные стены. Приступайте к обустройству крыши мансарды только после полного завершения строительства самого дома.

Для сборки каркаса используйте качественный деревянный брус размером 15х5 см. В процессе выполнения каждого этапа работы ориентируйтесь на имеющиеся у вас эскизы и чертежи.Объяснить все исключительно словами невозможно.

Первый шаг

Усильте существующую конструкцию стропами. Используйте специальные U-образные опорные блоки для усиления прогонов. Блоки устанавливаются и заливаются цементным раствором. Такое упрочнение исключит дальнейшее растрескивание стен.

Второй шаг

Постройте капитальные фронтонные стены и начните строить мансарду. После установки всех необходимых стен приступайте к монтажу элементов стропильной системы.

Третий шаг

Установите стропила в соответствии с проектной документацией и убедитесь в надежности установленной системы.

Сначала необходимо установить прогоны, а затем закрепить стропила. Сначала нужно выложить ступенчатые скосы стен, а затем обустроить перегородки мансардного этажа. Обязательно следите за тем, чтобы элементы стропильной системы располагались ровно.

Четвертый шаг

Выровняйте фаски фронтонных стен с помощью ленточной пилы.

Пятый шаг

Прибить рейки к стропилам для монтажа теплоизоляционного материала. Закрепите гидроизоляцию, утеплитель и пароизоляцию, а затем поверх гидроизоляционного утеплителя уложите еще один слой досок.

Шестой шаг

Нанесите выбранное финишное покрытие на рейки. Лучше, чтобы отделочный кровельный материал был максимально надежным и качественным, чтобы на чердаке было уютно, тепло и безопасно.

После завершения работ по обустройству стен и кровли мансарды приступайте к утеплению и внутреннему обустройству подкровельного помещения.

Для утепления чердака можно использовать самые разные материалы. Например, для выполнения таких работ очень хорошо подходят минераловатные утеплители, пенополистирол, всевозможные блоки и т.д. Одним из наиболее предпочтительных теплоизоляционных материалов является ДВП. Именно на примере этого материала будет рассмотрен порядок утепления чердачного помещения.

В случае использования плит толщиной 1,2 см теплоизоляционные характеристики такого утеплителя будут аналогичны характеристикам стены, облицованной кирпичом, либо отделкой из досок толщиной около 5 см.

Кроме того, плиты обладают хорошими показателями звукоизоляции. Заводская обработка антисептическими препаратами делает материал устойчивым к неблагоприятным внешним факторам, а относительно невысокая цена позволяет купить такие плиты практически каждому.

Наиболее подходящим материалом для утепления чердака является ДВП

Плиты с одной стороны имеют слегка рифленую текстуру, а с другой – гладкие. Для резки плиток можно использовать обычный острый нож. Материал не особо боится перепадов температуры и влажности. При этом на работы по теплоизоляции поверхностей с использованием ДВП не потребуется много времени и сил.

В заключение, на гладкую сторону ДВП (гладкая – лицевая) можно будет поклеить обои или сделать другую отделку на ваше усмотрение.

Стены

Традиционно теплоизоляционные работы начинаются с утепления стен. Достаточно закрепить плиты гвоздями. Предварительно под головки креплений следует подложить дюралюминиевые пластины. Сами ногти расположите в шахматном порядке.

Если стены не деревянные, возможно, потребуется использовать другие крепления. Руководствуйтесь ситуацией.

Для крепления плит к оштукатуренным поверхностям также можно использовать клей ПВА или всевозможные клеевые мастики.

Потолок

На этапе обшивки потолка постарайтесь заручиться поддержкой хотя бы одного помощника – плиты довольно большие и крепить их в одиночку не очень удобно.

Обшивка выполняется по предельно простой схеме: плита аккуратно прикладывается к месту крепления и фиксируется с помощью тавровых опор из досок, гвоздей и дюралюминиевых пластин. На этом этапе наденьте защитные очки.

Пол можно утеплить двумя способами.

В соответствии с первым способом поверхность сначала покрывается двойным слоем рубероида, после чего сверху закрепляется ДВП, а затем укладывается чистовой пол.

По второму варианту к полу прибиваются плиты ДВП, а поверх них наклеивается ковролин. Это покрытие очень удобно. Для дополнительного удобства рекомендуется пропитать его специальным составом, облегчающим дальнейший уход за ковром.

Перед приклеиванием ковер необходимо развернуть и выдержать в помещении 7-10 дней. Плиты ДВП предварительно промазываются клеем. После приклеивания ДВП нужно дополнительно прижать его к поверхности с помощью досок и оставить сохнуть на сутки.

В завершение вам останется только выполнить ряд работ по внутреннему благоустройству мансарды. Начните с потолка.

Потолок

Оптимальный вариант – устроить облегченный подвесной потолок.Для возведения такой конструкции хорошо подойдет вагонка. Также можно использовать оргалит, фанеру или другие подходящие материалы.

Удобнее сначала сделать потолок по размеру, а потом прикрепить его к ригелю стропильной фермы.

Стены

Прибить поперечины из качественного деревянного бруса к стропильным стойкам. Прибейте выбранный отделочный материал к каркасу. Оптимальный вариант – деревянная вагонка.

Ниши

В местах образования ниш (а они обязательно будут присутствовать из-за особенностей конструкции кровли) можно прибить гипсокартон или другой подходящий материал, создав компактные шкафчики для хранения разного рода аксессуаров.

В зависимости от свободной площади на мансардном этаже можно обустроить спальню, рабочий кабинет, детскую комнату. Сосредоточьтесь на специфике вашей ситуации.

Освещение

Продумайте обустройство чердачного освещения. Оптимальный вариант – организовать локальное освещение для каждого угла комнаты. Так интерьер мансарды будет наиболее выразительным.

В вопросах меблировки и дальнейшего обустройства подкровельного этажа ориентируйтесь на свои запросы и возможности.

Удачной работы!

Видео — Строительство мансарды своими руками

Все больше людей прибегают к самостоятельному строительству дома.

Причин тому много, и каждая руководствуется своими мотивами.

Но главное — это экономия, конечно, при условии знания дела.

Строительство дома для каждого мужчины должно стать обязательным условием успеха.

Вложение своих сбережений в недвижимость — самое верное. Дом простоит десятилетия и со временем будет только расти в цене.

Конечно, многое зависит от оформления как внутренней, так и внешней части жилого дома.

Для качественного строительства потребуется изучить технологию возведения мансардной крыши. Еще один важный навык, знание столярного дела. Либо можно самостоятельно изучить инструкцию, в которой подробно описан весь проект работ. Также следует обратить внимание на то, что бывают разные.

Приступая к строительству, необходимо озадачиться следующими вопросами :

  • Какие материалы лучше всего использовать при строительстве мансардной крыши?
  • Сколько этапов работы вам нужно выполнить?
  • Сколько человек вам нужно, чтобы построить?
  • Какой чердак вы бы хотели построить?

Лучше всего планировать строительство мансарды, установка двускатной крыши ломаной , так можно получить максимально большую площадь будущего помещения.

Перед началом любого строительства его следует разработать. Прорабатывая его, серьезно относитесь к цифрам, указанным в расчетах, ведь даже малейшая ошибка может привести в будущем к повреждению, как самой крыши, так и стен дома.

Итак, как сделать мансардную крышу? Эта статья поможет вам ответить на этот вопрос.

  • Для мягких крыш, сплошные;
  • Списано за шифер.

Естественно есть определенные правила монтажа мягкой кровли , вот они:

  • Если угол ската кровли расположен в пределах от 5 до 10°, то кровля имеет вид сплошного настила, применяют специальную водостойкую фанеру или доски ;
  • При уклоне кровли от 10 до 15°, в этом случае кровля изготавливается из бруса размерами 45×50 миллиметров и с шагом 45 см ;
  • При значении угла наклона более 15° для обрешетки применяют брус 45×50 мм, но с шагом 600 мм ;
  • На место крепления конька установить дополнительную балку .

Обшивка для мягкой кровли

Монтаж мауэрлата и стропильной системы

Мауэрлат укладывается после проведения работ по выравниванию чердака и укладке настила.

Благодаря размещению по периметру чердачного помещения мауэрлата все косые углы можно исправить .

В качестве материала используются бруски … Толщина подобрана к краям стен.

Будьте особенно осторожны при размещении мауэрлата под карнизом.

Убедитесь, что конструкция нераспорная , потому что вы не можете добавлять дополнительные элементы. Придется разобрать часть внешней кладки стены и поднять внутреннюю часть стены.

Установка мауэрлата

Монтаж изоляции

Чердачное помещение необходимо утеплить, если вы собираетесь его обустраивать. В первую очередь стоит определиться с используемым материалом по качеству. Лучшим решением станут специальные базальтовые плиты. .

Плотность утеплителя нужна не менее 30-40 км на кубический метр иначе его проседание в дальнейшем неизбежно. А толщина 150 мм. Также в крышу устанавливается специальная пленка для защиты от намокания.

Поэтапный монтаж изоляции

Установка обрешетки и контробрешетки

После того, как основание было установлено, его необходимо установить для усиления конструкции. Это необходимо, если угол наклона большой. .

Контробрешетка устанавливается из небольших брусков , которые накладываются поверх основной обрешетки, уже на установленный гидроизоляционный слой … При установке контробрешетки между кровлей и основанием создается вентиляционное пространство формируется, что позволяет увеличить срок службы.

Установка обрешетки

Монтаж гидроизоляции и пароизоляции

Ломаная крыша своими руками требует устройства гидроизоляции.Для защиты кровли от проникновения влаги между кровлей и основанием прокладывается специальный слой рубероида или пленки . Контррешетка способствует лучшей вентиляции, чтобы избавиться от эффекта парообразования.

Самая распространенная система защиты от испарений представляет собой трехслойную конструкцию – гидробарьер.

  1. Армированная решетка. Он соткан из полиэтиленовых волокон.
  2. Антиконденсационный или пористый барьер.

Гидроизоляция устанавливается на стропила или обрешетку .

Монтаж гидроизоляции

Виды кровельных материалов и их монтаж

На рынке представлен большой выбор кровельных материалов на любой вкус. Каждый из них имеет свои преимущества и недостатки. Любой строитель в первую очередь смотрит на стоимость кровли, потом на ее качество и срок службы.

Кровельный материал

Заключение

Строительство мансардной крыши требует особого усердия и кропотливой работы, если вы хотите получить качественный и окончательный результат.Вам придется вложить много сил, не только физических, но и моральных.

Чтобы выполнить работу без проблем, потребуется разумный подход. Столкнувшись с рядом препятствий, большинство собственников обращаются за помощью к наемным работникам.

Добавить комментарий

Ваш адрес email не будет опубликован.
