Утепление плит перекрытия чердака — Всё об отоплении

Утепление перекрытий холодного чердака: материалы и способы

Чтобы разобраться для чего необходимо утепление перекрытия холодного чердака, давайте немного проясним, зачем нужен чердак в частном доме и какого его предназначение. Наши предки возводили дома, которые могли простоять более 100 лет, при этом внутри было тепло, а деревянная конструкция крыши оставалась всегда сухой.

Раньше, в основном, строили двухскатные крыши с небольшим уклоном скатов. Делалось это для того, чтобы зимой снег мог оставаться на крыше. Таким образом, снег использовался как природный утеплитель. На чердаке делали одно или два окошка и держали зимой их закрытыми, чтобы зажатый воздух выполнял роль теплоизолятора. Летом же происходила несколько иная ситуация. Чердачные окна открывали на ночь, чтобы воздух остывал, а днем, в жаркую погоду их закрывали, чтобы воздух сильно не нагревался, регулируя, таким способом, его температуру.

Когда зимой выпадал снег, то он ложился сплошным покровом на крышу, становясь одновременно природным утеплителем. Даже при больших морозах температура в чердачном помещении не опускалась ниже нуля. Таким образом, воздух в чердачном помещении и утепление перекрытия позволяли сохранять температуру в доме на уровне +20-25 °С. Скаты крыши не утеплялись, чтобы снег, лежащий на кровле, не подтаивал. Стропильная система оставалась открытой, давая возможность для ее осмотра и ремонта в случае необходимости. Поэтому в холодном чердаке утепляют только перекрытие.

Если же утепляют скаты крыши, то чердак становится отапливаемым помещением, т.е. мансардой, у которой уже совсем иное функциональные предназначение.

Теперь осталось выяснить, как утеплить перекрытие чердака в частном доме, и какие материалы используют для теплоизоляции.

Материалы для утепления перекрытия чердака

На рынке присутствует широкий ассортимент материалов для утепления. Чтобы определится с выбором необходимо учесть условия, в которых будет использоваться теплоизоляционный материал :

  1. Материал должен сохранять свои свойства при температурных режимах от -30 до +30 °С. Не должен промерзать при сильных заморозках и не должен выделять вредных веществ при жаркой погоде.
  2. Необходимо выбирать огнестойкий утеплитель в случае наличия электропроводки в чердачном помещении.
  3. Материал лучше выбирать влагостойкий, чтобы при намокании он не терял теплоизоляционные свойства.
  4. Утеплитель не должен быстро слеживаться, чтобы как можно дольше выполнять свое предназначение.

Перед тем как определиться с видом материала для утепления пола холодного чердака в частном доме, необходимо учесть, из какого материала сделано перекрытие. Если пол чердака сделан из деревянных балок, то можно использовать плитные, рулонные и насыпные утеплители. В случае, когда перекрытие чердака сделано из бетонных плит, то прибегают к использованию тяжелых насыпных или плотных плитных теплоизоляторов. Их использование дает возможность сделать цементную стяжку на полу.

Материалы, выпускаемые в формате плит и матов :

  • минеральная вата (минвата) в матах;
  • пенопласт;
  • экструдированный пенополистирол;
  • водоросли;
  • солома.

  • минвата;
  • стекловата;
  • каменная вата;
  • трапы из водорослей;
  • лен.

Насыпные материалы для утепления пола чердака :

  • керамзит;
  • эковата;
  • камыш;
  • опилки;
  • солома;
  • шлак;
  • гречневая тырса;
  • гранулы пенопласта.

Утепление перекрытия чердака в деревянном доме необходимо выполнять экологическим, натуральным и дышащим материалом.

Как правильно утеплить пол чердака минеральной ватой

Минеральная вата – распространенный и современный теплоизолятор. Выпускается в рулонах или плитах (матах). Не гниет и не горит, грызуны и различного рода микроорганизмы ей также не страшны.

Утепление перекрытия холодного чердака минеральной ватой начинается с укладки подкладочного материала на пол. Для бюджетного варианта на пол настилают пергамин, но более дорогой и качественный вариант – настил из пароизоляционной пленки. Пленку настилают с нахлестом, а стыки проклеивают скотчем либо закрепляют деревянными рейками, которые фиксируются строительным степлером.

Ширину утеплителя подбирают исходя из требований теплотехнических норм для каждого региона. Минеральную вату укладывают между лагов плотно и без щелей. Места стыков проклеивают скотчем. После того, как утеплитель уложен, на лаги просто кладут ровные доски, формируя, таким образом, пол на чердаке. Такое простое решение для создания пола позволяет минвате «дышать» и нормально вентилироваться, в случае попадания влаги на нее. Чтобы предостеречь попадание влаги в минвату под кровлей укладывают гидроизоляционный материал.

Укладку минеральной ваты производят в средствах индивидуальной защиты: плотная одежда, очки, перчатки, респиратор.

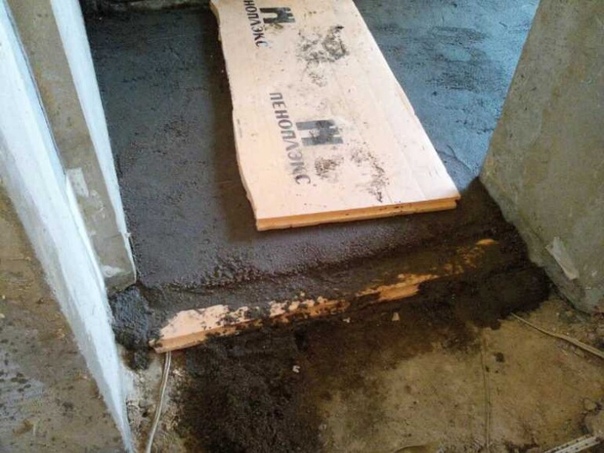

Утепление плит перекрытия чердака экструдированным пенополистиролом

Пенополистирол или пенопласт не очень плотные материалы, поэтому их используют, когда пол чердака представляет конструкцию из лаг и балок. В случае необходимости теплоизоляции плит используют утепление перекрытия холодного чердака экструзионным пенополистиролом.

Этот материал крепче и соответственно плотнее, чем обычный пенопласт. Перед тем как его укладывать поверхность плит следует выровнять. С теплой стороны пола пароизоляция не потребуется, поскольку у бетонных плит паропроницаемость почти отсутствует.

На выровненные бетонные плиты укладывают пароизоляционную пленку. Далее укладывают плиты экструзионного пенополистирола в шахматном порядке. Стыки задуваются монтажной пеной. После того, как пена высохнет и затвердеет, теплоизоляционные плиты заливают бетонным раствором толщиной 4-6 см. Когда стяжка высохнет, она уже пригодна для эксплуатации в качестве пола. Хотя можно пойти дальше и положить на стяжку любое напольное покрытие.

Теплоизоляция холодного чердака эковатой

Эковата – целлюлозный, легкий и рыхлый утеплитель, состоящий в основном из макулатуры и газет. Другие составляющие – бура и борная кислота используются как пламегасящие вещества.

Перед утеплением необходимо положить на пол пленку. Процедура укладки эковаты происходит с помощью специальной выдувной установки.

Слой утеплителя наносится сплошным покровом, не создавая щелей. Так как эковата содержит большое количество воздуха, то обычно хватает слоя в 250-300 мм.

Не забывайте и о том, что со временем, произойдет усадка материла. Поэтому наносите слой эковаты больше на 40-50 мм.

После того, как утепление перекрытия холодного чердака эковатой законченно, ее необходимо увлажнить. Сделать это можно обычной водой или приготовить раствор из 200 гр. клея ПВА на ведро воды. Смочите обычный веник в этом растворе и хорошо увлажните вату. После высыхания, на поверхности ваты образуется корка – лингин, которая не будет позволять смещаться вате.

Как видите, способов утепления пола на чердаке предостаточно. Какой из них применить зависит от каждой конкретной ситуации. Главное, соблюдайте правильную технологию укладки теплоизоляции! Тогда в вашем доме будет всегда тепло, а использованные материалы прослужат много лет.

Похожие новости

Через чердачное перекрытие может уходить значительное количество тепла из дома. Объясняется это просто — теплый воздух поднимается вверх, под потолком обычно теплее всего.

В тоже время, обычное чердачное перекрытие из досок или железобетонной плиты сопротивляется передаче тепла весьма посредственно. В итоге отопление дома будет работать на нагрев улицы, а в доме будет прохладно.

При утеплении чердачного перекрытия особое внимание нужно уделить вопросам регулировки движения пара. Ведь в нагретом воздухе под потолком будет содержаться максимальное количество пара, а конденсироваться он будет в точке росы (температура конденсации пара в воду), которая в данном случае будет находиться в слое утеплителя.

Поэтому, чтобы не допустить намокание конструкции, и обеспечить надежную теплоизоляции помещения, рассмотрим подробнее, как и какой утеплитель применить на чердачном перекрытии.

Какой утеплитель для перекрытия подобрать

Очевидно, что для деревянных перекрытий желательно подобрать паропроницаемый, биологически устойчивый и не горючий утеплитель.

Этим требованиям отвечает минеральная вата.

К ее слабым сторонам относится неэкологичность, так как вата содержит слишком мелкие опасные волокна и формальдегидные смолы. Слой минеральной ваты должен проветриваться наружным воздухом, а со стороны здания изолироваться мембраной.

Железобетонное перекрытие представляет из себя существенную преграду для пламени. Поэтому оно может утепляться и горючим пенополистиролом. Но только лишь если будет обеспечена защита этого утеплителя от грызунов в виде сплошной стяжки или металлической сетки.

Если оформления полов поверх утеплителя на бетонной плите предполагается делать деревом (настил на лагах), то лучше выбрать все ту же минеральную вату.

Сколько теплоизолятора для чердака потребуется

Согласно действующих нормативов экономически целесообразно сделать сопротивление теплопередаче чердачного ограждения не меньше 4,7 м2 °C/Вт для климата Московского региона.

Тогда толщина утеплителя минеральная вата должно быть не менее 20 см, пенопласта — не менее 17 см, экструдированного пенополистирола — 15 см. Насыпной слой керамзита — не менее 45 см, но нужно учитывать, что масса слоя будет значительной, далеко не каждое перекрытие, стены и фундамент рассчитаны на такую нагрузку.

Вопросы регулирования пара

Необходимо обеспечивать нормальное проветривание утеплителя, а это значит, что чердачное помещение должно достаточно хорошо проветриваться наружным воздухом. Площадь вентиляционных отверстий (продух) в ограждении чердака должна составлять не менее 1:500 площади самого помещения.

Если чердачное перекрытие деревянное, то слой минеральной ваты должен ограждаться от помещения сплошным слоем пароизолятора, в качестве которого лучше применить современные долговечные пароиоляционные мембраны.

Чего делать не нужно

Не желательно на чердаке использовать металлизированные мембраны, так как они нарушают (экранируют) обычное прохождение электромагнитных волн, что, согласно выводу ученых, сказывается на здоровье всего живого. Обычно применяются мембраны на основе полипропилена, полиэтилена.

Не желательно накрывать пароизолятором лаги, так как при этом существенно нарушится их парообмен. Мембрана укладывается между лаг, наворачивается на их боковины на 10 см и пристегивается к ним степлером и прижимается упругим утеплителем. Части мембран укладываются с нахлестом не менее 10 см, стык проклеивается скотчем.

Технические вопросы утепления

Между утеплителем и настилом должен оставляться вентиляционный зазор не менее 30 мм, открытый по периметру здания и (или) через оставленные щели в настиле.

При определенном направлении ветра и конструкции настила, возможно возникновение значительной скорости воздуха в вентиляционных зазорах. При этом не жесткие плиты (менее 80 кг/м куб) могут продуваться воздухом со значительной потерей тепла.

Необходимо провести проверку скорости воздуха в вент. зазорах и при необходимости накрыть утеплитель супердиффузионной мембраной.

При размещении утеплителя на сплошном железобетонном перекрытии пароизоляция не требуется. В случае применения пенопласта или экструдированного пенополистирола обустройство вентиляционных отверстий в стяжке (настиле) не обязательно.

Далее рассмотрим, как можно утеплить чердачные перекрытия различного типа.

Перекрытие на деревянных лагах

Наиболее распространенный тип чердачного перекрытия — на деревянных лагах. Шаг установки лаг – 0,5 – 1,1 метра, при этом их высота — 100 — 200 мм, обычно высота не менее 1/20 от пролета.

К лагам чаше снизу подшивается дощатый каркас из досок размещаемых вразбежку и гипсокартонное основание потолка листами 12 мм.


Сами лаги заводятся в стену на глубину12 – 18 см, при этом не допускается их непосредственных контакт с кирпичем (бетоном).

Концевые участки лаг оборачиваются рубероидом, а их торец обязательно оставляется свободным. Эта защита предотвращает сгнивание древесины в месте контакта с бетоном, на котором будет выпадать роса. Также и брус мауэрлат укладывается на слой рубероида.

Что выполняется

После того как подшивка потолка сделана приступают к утеплению чердачного перекрытия и возведению настила. Так как высоты лаг перекрытия обычно недостаточно для размещения всего слоя утепления с вентиляционным зазором, строится контробрешетка на брусьях, поверх которых укладываются настил, чаще из плит ДВП.

  • 1. Строится контробрешетка на расчетную высоту с расстоянием между брусьями 600 мм (что бы плиты утеплителя размещались с распором, щели не допускаются).
  • 2. Укладывается слой пароизолятора, в соответствии с рекомендациями выше.
  • 3. Укладывается утеплитель минеральная вата слоем расчетной толщины.
  • 4. Возводится настил поверх обрешетки.
  • Железобетонное чердачное перекрытие

    Распространенная технология утепления железобетонных чердачных перекрытий — стяжка поверх слоя жесткого утеплителя. Недостаток -значительная масса стяжки, что не всегда приемлемо.

    Но если чердачное помещение не будет эксплуатироваться, то толщина стяжки может быть уменьшена — чтобы она подходила лишь для нечастого обслуживания и ремонта.

    Как утеплить железобетон

    • 1. Железобетонное основание выравнивается слоем песка.
  • 2. Укладывается слой экструдированного пенополистирола плотностью от 35 кг/м куб или плотного пенопласта с достаточной прочностью на сжатие расчетной толщины.
  • 3. Если помещение эксплуатироваться не будет, то можно уложить сухую стяжку из гипсоволокнистых плит толщиной 2 см или мокрую стяжку толщиной 3 см с армированием в соответствии с правилами укладки бетона.

    При этом возможно перемещение людей по уложенным сверху деревянным щитам и складирование на чердаке не тяжелых предметов. Если помещение эксплуатируется и там будут сделаны полы, то укладывается сухая стяжка толщиной от 3 см и более или мокрая стяжка толщиной от 4 см.

  • Еще вариант укладки утеплителя

    Также железобетонное перекрытие может быть утеплено с помощью минеральной ваты по аналогии с утеплением деревянного перекрытия. Пароизолятор не применяется.

    Лаги выставляются на подкладках на нужную высоту в одной плоскости. Утеплитель укладывается слоями и под лагами и между ними. Под настилом оставляется вентиляционный зазор — проветривание утеплителя минеральная вата, это обязательное условие безаварийной эксплуатации утепления.

    Можно сделать вывод, что утеплить чердачное перекрытие в любом частном доме несложно своими руками. Для получения удовлетворительного результата особые знания и навыки строительства здесь требуются, если придерживаться общих правил утепления и рекомендаций.

    Похожие новости

    Комментарии (0)

    Как и чем утеплить чердачное перекрытие жилого дома

    Вопрос снижения теплопотерь здания стоит очень остро. Ведь только потери через чердачное перекрытие увеличивают эксплуатационные расходы на 10-15%. Так что о необходимости теплоизоляции не стоит даже долго говорить, главный вопрос формулируется таким образом — как и чем утеплить чердачное перекрытие эффективно.

    Требования к теплоизоляции.

    Качественная теплоизоляция перекрытия не только снижает количество теплопотерь в зимний период, она также предохраняет помещения дома от перегревания в период летних пиков температуры. Но следует помнить, работатькачественно и эффективно теплоизоляция может только в сухом состоянии. Попадание даже малейшего количества влаги в утепляющий слой может привести к противоположному эффекту. Поэтому в комплексе с утеплителями должна быть смонтирована и пароизоляция, ведь воздух, поступающий из помещения, содержит немалое количество водяных паров. Пароизоляция влияет не только на качество работы утепляющего слоя, она существенно продлевает жизнь всех несущих конструкций кровли. Ведь, в случае ее отсутствия, водяные пары конденсируются и стекают на элементы перекрытия, стропильные балки. А наличие воды приводит к гниению деревянных элементов и коррозии металла. Для уменьшения влажности на чердаке должна функционировать надежная система вентиляции, необходимая интенсивность которой обеспечивается специальными окнами и отверстиями, площадь которых должна составлять 0,5% площади перекрытия.

    Утепление балочного чердачного перекрытия.

    Уменьшение теплопотерь перекрытий производится путем засыпки некоторых видов теплоизоляционного материала, или укладки между балками рулонных или плитных типов утеплителей. Сначала монтируется слой пароизоляции, при применении фольгированных материалов укладка производиться фольгой вниз (к нижележащим жилым помещениям). Если на чердаке уже имелся утепляющий слой, то, перед монтажом дополнительного ковра, чердак необходимо тщательно проветрить для удаления избыточной влажности. При утеплении области у карниза укладываем материал так, чтобы оставались вентиляционные зазоры. Поверх уложенного слоя теплоизоляции рекомендуется разместить ветро- и гидроизоляцию, для предотвращения попадания атмосферных осадков на материал в аварийных случаях.

    Утепление перекрытий из плит.

    Эти работы выполняются аналогично вышеописанным, единственное исключение касается пароизоляции. Так как конструкция железобетонных плит отличается низкой паропроницаемостью, применение дополнительной изоляции не требуется. С первой частью вопроса — как и чем утеплить чердачное перекрытие разобрались, приступим ко второй половине.

    Виды утеплителя для чердачных перекрытий.

    Наиболее эффективным считается применение следующих теплоизоляционных материалов:

    • Сыпучие. Самый дешевый, но вполне эффективный материал. В качестве засыпки применяют различные отходы производства, это может быть шлак, опилки. Отлично зарекомендовал себя керамзит, материал, имеющий низкую удельную массу и хорошие теплотехнические характеристики. Иногда применяют гранулы пенопласта, но в этом случаесуществует большая вероятность развести на чердаке грызунов.
    • Рулонные материалы. Представителем этого семейства является всем известная стекловата и ее разновидности. Обладает отличными теплоизолирующими свойствами, легко монтируется. Правда, этот материал не отнесешь к числу экологически чистых, но, его применение на нежилых чердаках, вполне оправданно. Тем более это экономически выгодно, а также отвечает пожарным требованиям.
    • Плитный утеплитель. Наиболее востребован такой материал как минеральная (базальтовая) вата. Выпускается различными производителями, отличается размерами и теплотехническими показателями. Для утепления чердачных
      перекрытий применяется вата разной плотности и толщины. Иногда в целях снижения теплопотерь используют и пенополистирол, в частности экструдированный. Этот материал является хорошим утеплителем, но существует и несколько отрицательных факторов. Во-первых, это уже упоминавшиеся грызуны, во-вторых, повышенная пожароопасность материала. Хоть пенопласт и позиционируется производителями как самозатухающий, не поддерживающий горения утеплитель, склонность к возгоранию он все-таки имеет. При этом в процессе горения выделяются небезопасные для человека вещества.
    • В последнее время популярным становиться такой материал, как пеноизол. Не смотря на значительную стоимость, утепление по такой технологии очень эффективно. Но выполнение таких работ требует специального оборудования, и производится только специализированными организациями.

    Толщина слоя теплоизоляции для чердачного перекрытия выбирается в зависимости от климатических условий в регионе, и характеристик самого материала. При этом по периметру перекрытия, у примыкания к кровле, на протяжении 1 метра, рекомендуется увеличить слой на половину от проектных значений.

    Любое вложение в утепление здания, является хорошим размещением финансовых средств, ведь благодаря экономии на энергоресурсах такие работы очень быстро окупаются, и начинают приносить прибыль.

    09.06.2013 в 21:06

    Источники: http://vseokrovle.com/cherdak/166-uteplenie-perekrytija-holodnogo-cherdaka.html, http://teplodom1.ru/polyteplo/110-kak-mozhno-uteplit-cherdachnoe-perekrytie.html, http://semidelov.ru/mar/kak-i-chem-uteplit-cherdachnoe-perekrytie-zhilogo-doma/

    Утепление плиты перекрытия, ее торцов и чердачных перекрытий

    При строительстве любых зданий, а особенно жилья важно создать максимальный уровень комфортности в помещениях. Показателями этого уровня являются влажность и температурный режим. Защиту от холодного внешнего воздуха и проникновения влаги обеспечивают ограждающие конструкции (стены, перекрытия).

    Только технических характеристик самого материала конструкций для надежной защиты не достаточно. Поэтому утепление плиты перекрытия так же важно, как и утепление стен. Для перекрытий над подвальными помещениями утепление предусмотрено в конструкции пола. Первым слоем над жб плитами укладывается цементная стяжка, которая служит основанием, но часто выполняют только заделку швов между плитами.

    Деревянные лаги устанавливаются по плитам на тонких звукоизоляционных прокладках из ДВП или ДСП толщиной около 25 мм. Пространство между лагами заполняется утеплителем. Из самых распространенных можно назвать минвату, мягкие базальтовые плиты, готовые сухие засыпки, материалы серии Изол. Далее обязательно укладывается пароизоляционный слой (любой рулонный материал типа рубероида, пергамина и т.д.).

    Кроме укладки утеплителя по горизонтальной поверхности требуется и утепление торцов плит перекрытия, чтобы исключить их промерзание в зимний период. Для этого отверстия в торцах сначала забиваются строительными отходами (например, осколками кирпича) и заливаются раствором. Пространство между кладкой и торцом плиты, примерно 50 мм, заполняется утеплителем ( мин.вата, пенопласт, базальтовый утеплитель).

    Утепляем чердачные перекрытия

    Для утепления плит перекрытия чердака используются те же материалы, что и для плит над подвальными помещениями. Но пароизоляционные материалы укладываются первым слоем по плитам. Толщина утеплителя определяется по расчету с учетом климатической зоны строительства.

    При выборе мягких утеплителей следует учитывать, что при любых нагрузках он будет сжиматься, постепенно теряя теплозащитные свойства. Эти нагрузки, хотя бы временные, от хождения по перекрытию для осмотра кровли, а особенно при храни каких-то вещей на чердаке, неизбежны. Поэтому необходимо предусмотреть участки с ходовыми мостиками по деревянным лагам или площадки с плотным настилом так же выполненном по лагам.

    Если и для чердачного перекрытия планируется прибрести плиты перекрытия ПБ или ПК, то утепление торцов плит перекрытия выполняется аналогично уже описанному способу.

    При ремонтных работах дополнительное утепление плит перекрытия чердака можно сделать и по внутренней поверхности со стороны жилого помещения. Хороший эффект дает и прокладка тонкого утепляющего слоя под навесной конструкцией потолка.

    Выполняя утепление плиты перекрытия с применением любых материалов под деревянные полы на лагах или чердачные ходовые мостики, следует оставлять вентиляционный зазор между утеплителем и деревянным настилом.

    Как правильно утеплить перекрытия

    Полистиролбетон отличается экологичностью, чистотой, а также своими тепловыми качествами. Материал широко используется для утепления чердачных этажей, пространств между этажами, подвальных помещений. Как необходимо теплоизолировать перекрытия?


    Почему важно теплоизолировать перекрытия?

    Утепление перекрытия полистиролбетонной смесью

    Традиционными перекрытиями на сегодняшний день являются перекрытия, сделанные из балок либо плит. Их кладут на несущие конструкции. Балки изготавливаются из дерева, металла либо железного бетона. Плиты перекрытия производят и из массива дерева, и железобетона. Железобетонные перекрытия считаются тяжеловесными. При их использовании рекомендуется произвести укрепление фундамента. Более того, такой строительный материал отличается высокой ценой. Гораздо дешевле приобрести перекрытия из массива дерева. В зависимости от того, какого типа перекрытие (между этажами, для кровли либо цоколя), конструкция закрепляется неодинаково. Нельзя допускать большого перепада температурного режима в области потолка и жилыми комнатами под крышей. Это приведет к быстрому образованию наростов грибковой плесени.

    Как правильно утеплить потолок

    Как работать с деревянными покрытиями? Их принято изолировать таким способом, чтобы материал утеплителя целиком охватывал пространство между лагами. Отдавая предпочтение таким конструкциям по утеплению, материал не будет находиться под механической нагрузкой. Поэтому в качестве утеплителя подойдут минеральная вата, пенополистирол, стекловолокно. Если в доме имеется нежилое чердачное помещение, то перекрытие под ним также подлежит утеплению. Материал пароизоляции помещается под утеплитель.

    Когда речь идет об утеплении перекрытия в области плоской крыши, рекомендуется предпочесть раствор полистиролбетона. Ровно уложенная стяжка не деформируется, а срок эксплуатации такой кровли будет значительно дольше традиционной крыши. При утеплении перекрытий с помощью смеси из полистиролбетона позволяет избежать швов между плитами. Соответственно риск потери тепла в кровле снижается.

    Как правильно утеплить пол

    При утеплении пола, теплоизолирующий материал корректно помещать между стяжкой из бетона и средой, где всегда сохраняется холод. Таким образом, обеспечивается защита бетонного покрытия от холодной поверхности, что позволить избежать потери тепла.

    Способ укладки утеплителя зависит от разновидности перекрытия, его месторасположении в доме. Но при любом утеплении необходимо прокладывать слой пароизоляции. Отличным альтернативным средством считается утепление посредством раствора из полистиролбетона, так как в этом случае дополнительно использовать пароизолирующий слой не нужно.

    Так, полистиролбетоновая смесь выступает в роли и тепло,- паро, — и звукоизоляции. Стяжка из полистиролбетона не подвергается деформации, разрушению при ее эксплуатации. Это свойство обусловлено тем, что полистирол не изменяет собственных физических качеств в условиях влажной среды.


    • Перечислим достоинства утепления с помощью полистиролбетона:
    • Материал экологически является экологически чистым. Можно не беспокоиться о гиперсекреции вредоносных веществ;
    • Отличается продолжительным сроком эксплуатации – около 100 лет;
    • Ему свойственно оптимальное соотношение стоимости и качества;
    • Материал характеризуется высокой прочностью: на 15-20% прочнее иных видов легкого бетона;
    • Позволяет экономить затраты на тепло- и электроэнергию;
    • Абсолютно устойчив к абсорбции влаги, не вызывает образование плесенных наростов;
    • Поскольку полистиролбетон очень легок, то нагрузка на перекрытия остается минимальной.

    Как выполняется утепление плиты межэтажного перекрытия

    Принципы утепления плит перекрытия между этажей. Чем лучше утеплить межэтажное перекрытие в частном доме? Можно утеплять чердачное и подвальное перекрытие.

    Как выполняется утепление плиты межэтажного перекрытия

    Виды утеплителей и их свойства

    Строительство зданий не обходится без перекрытий. Даже одноэтажный небольшой дом уже содержит их между подвалом, чердаком и основными помещениями. Утепление перекрытий в жилом помещении является необходимой и выгодной процедурой, поскольку позволяет сократить около 15% тепловых потерь, одновременно защищая от излишних шумов: как с улицы, так и из смежных помещений.

    Современная промышленность предлагает множество видов утеплителей. Подавляющее большинство их полностью отвечает требованиям экологической и пожарной безопасности. Они также весьма долговечны, просты в укладке и приемлемы по ценам.

    Выбор материала зависит также от конструкции перекрытий. Для нагружаемого пола лучшим вариантом станет прочный и устойчивый к сжатию материал, который достойно разделит нагрузки, передающиеся конструкции. Чаще всего рекомендуется использовать минераловатные плиты либо экструдированный пенополистирол (ЭППС), к тому же обладающий лучшими гидро- и пароизолирующими свойствами.

    В последнее время популярны фольгированные минеральные плиты: наружный слой специальной фольги отражает тепло, повышая теплоизоляцию. Среди новинок можно отметить полистиролбетон – перспективный материал, простой в использовании, с высокими показателями теплозащиты.

    В ненагружаемых перекрытиях, чаще всего балочных, выполненных из дерева, основную нагрузку на полы получают лаги, а утеплитель находится в пространстве между ними и не несет дополнительных функций. Здесь можно использовать эковату, пенополиуретан, пенопласт и другие утеплительные засыпки, что зачастую обходится дешевле.

    Технология применения

    Железобетонное перекрытие требует утепления независимо от его расположения в доме. Вначале с помощью цементно-песчаной смеси заполняются швы и неровности, затем укладывается пароизоляционная пленка, швы которой проклеиваются внахлест.

    На следующем этапе идет укладка самого утеплителя. Толщина слоя должна быть рассчитана заранее, в случае её недостаточности допустимо укладывание плит в два слоя с расхождением стыков. Поверх делают цементно-песчаный слой, который скрепляют металлической сеткой. Там, где планируется использование значительного количества воды, необходим гидроизоляционный слой, в противном случае пол готов к чистовой операции – укладке ковролина, ламината, плитки и т. д.

    Утепление балочных деревянных перекрытий над подполом требует первым делом обеспечения вентиляции и сухости подвального помещения. Затем к лагам пола прибиваются бруски, по которым в свою очередь делается сплошной дощатый накат, либо можно использовать ориентированно-стружечные плиты (OSB). После укладывается водозащитная пленка и сам утеплитель. Далее опять кладут доски или OSB-плиты, а затем финальное покрытие.

    Дополнительные меры для успешного утепления перекрытий

    Следует тщательно изучить свойства выбираемого материала: влагостойкость, долговечность, экологическую и пожарную безопасность. Сертифицированный товар от надежного производителя должен отвечать высочайшим эксплуатационным характеристикам.

    Необходимо позаботиться об устройстве огнезащитного пласта и пропитке деревянных конструкций антипиреновыми составами, особенно в случае приобретения полимерных утеплителей.

    Не только материал утеплителя влияет на результат, но и аккуратность монтажа в процессе выполнения работы.

    Дата публикации статьи: 4 ноября 2013 в 13:21
    Последнее обновление: 29 сентября 2021 в 11:10

    Как утеплить и заделать торцы плит перекрытий. Как правильно уложить плиты перекрытия на фундамент

    17.08.2016

    Вне зависимости от назначения здания, важнейшим моментом при строительстве является создание комфортных условий. Это зависит, в первую очередь, от показателей влажности и температурного режима. Добиться оптимального уровня и для того, и для другого можно с помощью правильно смонтированных и утепленных плит перекрытия.

    Особенности утепления

    Стандартных технических характеристик плит часто недостаточно для достижения нужных показателей – приходится прибегать к дополнительным мероприятиям. Речь идет об утеплении стен и несущих плит.

    Процесс утепления плит

    При работе с перекрытиями, которые находятся над подвальными помещениями, начинать следует с пола. Сначала поверх железобетонных плит укладывается стяжка из цемента – она используется в качестве основания. В ряде случаев обходятся без нее, просто заделывая швы между плитами.

    Важным элементом являются деревянные лаги, которые монтируются на тонких прокладках из ДСП или ДВП. Толщина прокладок обычно составляет около 25 мм.

    Лаги также используются для утепления – в пространство между ними закладывается материал, препятствующий проникновению холода и потере тепла. Чаще всего для этого используются минеральная вата, продукция серии «Изол», разные сухие засыпки и мягкие плиты из базальта. Следующий слой используется для предотвращения проникновения пара. Это может быть рулонный материал определенного вида – от пергамина до обычного рубероида.

    Утепление требуется не только горизонтальным поверхностям, но и вертикальным частям плит – например, их торцам. Именно эти элементы наиболее подвергаются воздействию мороза в холодное время года.

    Чтобы предотвратить негативный эффект, используются строительные отходы (можно засыпать оставшиеся после строительства осколки кирпича в отверстия в торцах). Затем отверстия заливаются растворителем. Пространство между торцом и кладкой также заполняется утепляющим материалом, роль которых может играть минеральная вата, базальтовые утеплители и пенопласт.

    Работа с перекрытиями чердака

    Которые находятся в верхней части здания, также нужно утеплять, причем для этого используются аналогичные материалы. Однако есть и различия. Так, укладывать теплоизоляцию нужно в качестве первого слоя по плитам. Важно определить подходящий слой материала – он рассчитывается, исходя из климатических особенностей региона, в котором осуществляется строительство.

    Если вы используете мягкие утепляющие компоненты, обязательно учитывайте, что внешние нагрузки постепенно приведут к сжатию материала, а значит, он потеряет способность защищать от потерь тепла. Нагрузки могут быть любыми – даже ходьба для контроля состояния кровли вызывает негативные последствия. Обязательно оснастите верхнюю часть здания мостиками, по которым сможет передвигаться осматривающий крышу специалист.

    Для повышения надежности можно выполнить дополнительное утепление изнутри. Отличных результатов удастся добиться, проложив тонкий слой утепления под подвесными потолочными конструкциями. При работе обязательно оставляйте между утепляющим слоем и настилом из дерева зазор для проникновения свежего воздуха.

    В частном домостроении наиболее востребованными являются бетонные и деревянные перекрытия. Перекрытия первых этажей часто устраивают из монолитного железобетона или ж/б плит, для вторых этажей перекрытия, как правило, деревянные. В отличие от бетонных, перекрытия из деревянных балок не так сильно нагружают стены, к тому же древесина является доступным и экологичным материалом.

    Утепление межэтажного перекрытия необходимо, если на нижерасположенном этаже находится неотапливаемое помещение (например, гараж или тамбур) или же помещение «выходит» за пределы наружной стены (например, перекрытие консольно выступает за пределы наружной стены первого этажа).

    Если помещения, разделенные перекрытием, имеют положительную температуру, то они нуждаются больше не в утеплении, а в обеспечении герметичности и звукоизоляции. Эта задача является актуальной для деревянных перекрытий, не обладающих высокой звукопоглощающей способностью.

    Универсальным решением для обеспечения тепловой изоляции, герметичности и звукоизоляции межэтажных перекрытий является применение теплоизоляционных PIR-плит PirroКрафт и PirroУниверсал.

    PIR состоит из системы жестких замкнутых ячеек, которые придают плите высокую прочность. PIR-плитыукладываются поверх балок и образуют сплошной изолирующий слой, который отсекает напольное покрытие от несущих деревянных балок.

    • Пожаробезопасность. PIR является огнестойким материалом в силу специальной формулы. Закрытая пористая структура PIR-изоляции препятствует горению полимеров, позволяя им лишь обугливаться при воздействии пламени. PIR не поддерживает горение, не распространяет пламя, не плавится и не образует горящих капель расплава.
    • Влагостойкость. Материал негигроскопичен и не нуждается в защите от водяного пара. Применение слоя пароизоляции необходимо только в помещениях с влажными процессами – кухне, ванной и т.п., в которых объем выделяемого водяного пара существенен для деревянных перекрытий.
    • Экологичность .PIR-плиты экологически безопасны в эксплуатации, они не содержат стиролов и формальдегидов, являются химически инертным продуктом со стабильными свойствами на протяжении всего срока службы. Исключено накопление пыли, развитие популяций бактерий и возникновение плесени на поверхности плит и в зонах примыкания к конструктивным элементам.
    • Высокая прочность. PIR-плитыхарактеризуются значительными прочностными характеристиками при малом весе. Прочность на сжатие превышает 120 кПа, а прочность на разрыв — 150 кПа. Плотность PIR-плит составляет 30 кг/м 3, а вес плиты толщиной 100 мм — всего 3,1кг/м 2 !
    • В случае применения минеральной ваты под деревянными балками перекрытия необходимо подшивать пароизолирующую пленку. Она нужна для задержки мелких волокон утеплителя, которые осыпаются со временем вниз под действием вибрационных нагрузок на перекрытие. В случае с PIR-плитами такой слой не нужен. PIR-плиты не содержат вредных волокон, при работе с ними не образуется волокнистая пыль, требующая защиты органов дыхания. Это условие особенно актуально для помещений с уже остекленными оконными проемами.
    • Благодаря укладке PIR-плит поверх несущего слоя перекрытия (в случае деревянных балок) вы не привязаны к их шагу, и отходы от подрезки утеплителя отсутствуют.
    • PIR-плитыобладают меньшей жесткостью, чем у экструдированного пенопласта, поэтому лучше поглощают звук.
    • Профилированные торцы PIR-плит – «четверть» и «шип-паз» обеспечивают плитам высокую герметичность стыков.
    • PIR-плитылегко нарезаются строительным ножом, ножовкой.
    • PIR-плиты выпускаются в типоразмерах: 1200х600 мм и 1200х1200 мм. Для тепло- и звукоизоляции перекрытий рекомендуются плиты с профилированными торцами в четверть толщиной –30 мм, 50 мм и 100 мм.
    • Благодаря используемому сырью и специальным облицовкам, PIR-плиты не позволяют грызунам и насекомым создавать зоны популяций и обитания.
    • Применение PIR-плит уменьшает объем требуемого утеплителя, позволяет сократить расходы на доставку, увеличить скорость установки, уменьшить ширину фундамента (расходы на фундамент), добиться высоких показателей энергосбережения.

    Технические характеристики PIR-плит PirroУниверсал

    Технические характеристики PIR-плит PirroТермо

    Технические характеристики PIR-плит PirroСтена

    Технические характеристики PIR-плит PirroКрафт

    Инструкция по утеплению бетонных межэтажных перекрытий

      1 шаг

      Подготовка поверхности. Освободите поверхность основания. Убедитесь в его ровности, используя 2-х метровую рейку.

      2 шаг

      Укладка PIR-плит PIRRO.
      Для разделения стяжки пола и несущего основания (плиты перекрытия) возможно использование профилированных и непрофилированных PIR-плит. PIR-плиты укладываются рядами, со смещением швов в соседних рядах. Механическое крепление плит к основанию не требуется.

      3 шаг

      Установка демпферной ленты (для устройства «плавающих» полов).
      Закрепите на стене по периметру помещения демпферную ленту из вспененного полиэтилена толщиной 4-10 мм или специальную кромочную ленту. Ширина полосы должна быть такой, чтобы после установки её верхняя кромка была не ниже отметки чистого пола.

      4 шаг

      На уложенные PIR-плиты PirroКрафт укладывается разделительный слой из полиэтиленовой пленки толщиной не менее 100 мкм, вспененного полиэтилена или аналогичных материалов толщиной. Этот слой исключает возможность попадания раствора стыки плит. Раскатываемые полотна разделительного слоя должны иметь нахлесты не менее 10см. В качестве альтернативы можно применить любой скотч для проклейки швов.

      5 шаг

      Стяжку выполняют толщиной не менее 40 мм. Для распределения нагрузок рекомендуется произвести её армирование стальной сеткой. После выполнения стяжки можно приступать к устройству полов.

    Инструкция по утеплению деревянных межэтажных перекрытий

      1 шаг

      Подготовка основания под укладку PIR-плит. В качестве основания под плиты устраивается разреженный дощатый настил из обрезной доски. Доски можно укладывать с шагом, равным ширине доски.

      2 шаг

      Укладка PIR-плит. PIR-плиты укладываются поверх настила в поперечном направлении со смещением в смежных рядах. Рекомендуемое смещение — не менее 20 см. Уложенные плиты рекомендуется фиксировать. Для этого их крепят 2-3 саморезами (гвоздями) к дощатому настилу, при этом шляпка крепежа должна была утоплена в плиту на 1-2 см. Герметизация стыков. По периметру в местах примыкания к стенам зазоры между PIR-плитами и стенами следует заполнить монтажной пеной.

      3 шаг

      4 шаг

      Устройство полов. Сначала на утеплитель с шагом укладываются элементы обрешетки (как правило – обрезную доску), которые крепят саморезами к разреженному дощатому настилу через уложенный слой утеплителя. По обрешетке производят укладку чистовой половой доски или же выполняют сплошной настил из досок, OSB плит или других жестких листовых материалов для последующего устройства чистовых полов в соответствии с Вашим проектом.


    Основание под укладку PIR-плит должно быть ровным и чистым. При необходимости выполняется выравнивающая стяжка.
    Для лучшей звукоизоляции межэтажных бетонных перекрытий рекомендуется устройство «плавающих» полов. В плавающих полах основание под чистовой пол – стяжка – никак не должна быть связана со стенами и бетонным перекрытием. В этом случае будет исключен эффект «звуковых мостиков».
    Плинтусы в «плавающих» полах следует крепить только к полу или только к стене.
    При использовании марок PIR-плит с фольгированными облицовками между PIR-плитой и цементосодержащим слоем следует прокладывать разделительный слой из полиэтиленовой пленки толщиной от 100 мкм.

    Для утепления перекрытия толщина PIR-плит определяется теплотехническим расчетом. Для устройства плавающих полов достаточно применить плиты толщиной 30 мм.



    Укладка PIR-плит возможна как поверх деревянных балок, так и снизу. При укладке поверх балок предварительно следует устроить разреженный дощатый настил. PIR-плиты PIRRO Рекомендуемое смещение каждого последующего ряда плит – не менее 10см. Свободные свесы PIR-плит допускаются.
    При устройстве теплоизоляционного слоя плиты возможно фиксировать от смещения саморезами по дереву, при этом шляпка винта должна была утоплена в плиту на 1-2 см. Для обеспечения герметичности слоя теплоизоляции стыки плит PIR с наружными стенами следует заполнить монтажной пеной.
    Установка слоя пароизоляции. Выполняется только для влажных помещений. Снизу балок устраивается пароизоляционный слой. Как правило, пароизоляцию выполняют из рулонных материалов на основе полипропилена. Полотна крепят снизу балок с устройством нахлёстов не менее 15 см.
    Устройство потолков. В качестве основы потолка может быть применена сплошная зашивка досками или плитами ОСП, ЦСП, ГВЛ под дальнейшее устройство любого вида потолка (штукатурного, в том числе на основе ГКЛ, натяжного, реечного и пр.).

    Устройство полов. Поверх PIR-плиты с шагом укладывается обрешетка — доска или брусок, которая крепится саморезами к балкам через уложенный слой утеплителя. По обрешетке производят укладку сплошного настила из досок или вышеуказанных плитных материалов для последующего устройства чистовых полов.

    Концы деревянных балок надо обрабатывать антисептиком. Для защиты от капиллярной влаги в стене балку следует опирать на стену через гидроизоляционный материал.
    Торец балки закрывать нельзя. Между уличной стеной и торцом балки следует оставить зазор 10-20 мм под выход водяных паров из древесины.
    Сечение деревянных балок следует подбирать исходя из перекрываемого пролета между стенами, шага балок и конструкции перекрытия. Наиболее распространённым является сечение балок 200х150 мм и 200х200 мм.
    Не стоит забывать, что перекрытия, выступающие консольно на улицу, становятся частью теплового контура дома, а потому в их состав надо вводить слой пароизоляции.
    Для ускорения работ можно сложить несколько PIR-плит в ровную стопку и нарезать их одновременно. Это обусловлено легкостью обработки плит.

    Плиты перекрытия

    Заводские плиты перекрытия — очень популярный вариант перекрытий в ИЖС, т.к. альтернатива — монолитное бетонное перекрытие — значительно более трудоёмкая вещь, сложная для неопытных частных застройщиков. В отличие от монолита плиты идут с гарантированной заводом максимальной нагрузкой, которой с лихвой хватает в частном доме.

    Описание

    На плиты перекрытий в России есть два ГОСТа:
    • ГОСТ 9561-91 «Плиты перекрытий железобетонные многопустотные для зданий и сооружений. Технические условия.»
    • ГОСТ 26434-85 «Плиты перекрытий железобетонные для жилых зданий. Типы и основные параметры.»
    Эти ГОСТы похожи по содержанию, причём оба ГОСТа являются действующими. Согласно ГОСТ 9561-91 плиты перекрытий подразделяются на:
    • 1ПК — толщиной 220 мм с круглыми пустотами диаметром 159 мм, предназначенные для опирания по двум сторонам;
    • 1ПКТ — то же, для опирания по трем сторонам;
    • 1ПКК — то же, для опирания по четырем сторонам;
    • 2ПК — толщиной 220 мм с круглыми пустотами диаметром 140 мм, предназначенные для опирания по двум сторонам;
    • 2ПКТ — то же, для опирания по трем сторонам;
    • 2ПКК — то же, для опирания по четырем сторонам;
    • 3ПК — толщиной 220 мм с круглыми пустотами диаметром 127 мм, предназначенные для опирания по двум сторонам;
    • 3ПКТ — то же, для опирания по трем сторонам;
    • 3ПКК — то же, для опирания по четырем сторонам;
    • 4ПК — толщиной 260 мм с круглыми пустотами диаметром 159 мм и вырезами в верхней зоне по контуру, предназначенные для опирания по двум сторонам;
    • 5ПК — толщиной 260 мм с круглыми пустотами диаметром 180 мм, предназначенные для опирания по двум сторонам;
    • 6ПК — толщиной 300 мм с круглыми пустотами диаметром 203 мм, предназначенные для опирания по двум сторонам;
    • 7ПК — толщиной 160 мм с круглыми пустотами диаметром 114 мм, предназначенные для опирания по двум сторонам;
    • ПГ — толщиной 260 мм с грушевидными пустотами, предназначенные для опирания по двум сторонам;
    • ПБ — толщиной 220 мм, изготовляемые методом непрерывного формования на длинных стендах и предназначенные для опирания по двум сторонам.

    В этом списке нет плит перекрытий типа ПНО, которые встречаются у производителей ЖБИ. Вообще, насколько я понял, изготовители плит не обязаны соблюдать ГОСТ (Постановление Правительства от 1 декабря 2009 г. №982), хотя многие выпускают и маркируют плиты по ГОСТ.

    Производители выпускают плиты разного размера, практически всегда можно найти себе необходимый размер.

    Плиты перекрытия в большинстве случаев изготавливаются предварительно напряженными (пункт 1.2.7 ГОСТ 9561-91). Т.е. арматура в плитах натягивается (термически или механически), а после застывания бетона отпускается обратно. Усилия обжатия передаются бетону, плита становится прочнее.

    Торцы плит, которые участвуют в опирании, производители могут усиливать: заполнять круглые пустоты бетоном или сужать в этом месте поперечное сечение пустот. Если они не заполнены производителем и дом получается тяжёлым (соответственно увеличивается нагрузка стен на торцы), то пустоты в районе торцов можно заполнить бетоном самому.

    Плиты обычно имеют снаружи специальные петли, за которые они поднимаются краном. Иногда арматурные петли находятся внутри плиты в открытых полостях, расположенных ближе к четырём углам.

    Плиты перекрытий согласно пункту 1.2.13 ГОСТ 9561-91 обозначаются в виде: тип плиты — длина и ширина в дециметрах — расчетная нагрузка на плиту в килопаскалях (килограмм-сила на квадратный метр). Также может указываться класс стали арматуры и другие характеристики.

    Производители не заморачиваются с обозначением типов плит и в прайсах обычно пишут тип плиты лишь ПК или ПБ (без всяких 1ПК, 2ПК и т.д.). Например, обозначение «ПК 54-15-8» означает плиту 1ПК длиной 5,4 м и шириной 1,5 м и с максимально допустимой распределенной нагрузкой примерно 800 кг/м 2 (8 килопаскалей = 815,77 килограмм-сил/м 2).

    У плит перекрытий есть нижняя (потолочная) и верхняя (половая) стороны.

    Согласно пункту 4.3 ГОСТ 9561-91 хранить плиты можно в штабеле высотой не более 2,5 м. Подкладки под нижний ряд плит и прокладки между ними в штабеле следует располагать вблизи монтажных петель.

    Опирание плит

    Плиты перекрытий имеют зону опирания. Согласно пункту 6.16 «Пособия по проектированию жилых зданий Вып. 3 (к СНиП 2.08.01-85)»:

    Глубину опирания сборных плит на стены в зависимости от характера их опирания рекомендуется принимать не менее, мм: при опирании по контуру, а также двум длинным и одной короткой сторонам — 40; при опирании по двум сторонам и пролете плит 4,2 м и менее, а также по двум коротким и одной длинной сторонам — 50; при опирании по двум сторонам и пролете плит более 4,2 м — 70.


    У плит также имеются серии рабочих чертежей, например, «серия 1.241-1, выпуск 22». В этих сериях тоже указывается минимальная глубина опирания (она может варьироваться). В общем, минимальную глубину опирания плиты нужно обязательно уточнить у производителя.

    А вот с максимальной глубиной опирания плит есть вопросы. В разных источниках даются совершенно разные значения, где-то пишется, что 16 см, где-то 22 или 25. Один товарищ на Youtube уверяет, что максимум 30 см. Психологически человеку кажется, что, чем глубже плиту запихнуть в стену, тем надёжнее будет. Однако ограничение максимальной глубины точно есть, потому что, если плита слишком глубоко входит в стену, то у неё по-другому «работают» изгибающие нагрузки. Чем глубже плита входит в стену, тем обычно меньше становятся допускаемые напряжения от нагрузок на опорные торцы плиты. Поэтому величину максимального опирания лучше тоже у производителя узнать.

    Аналогично нельзя опирать плиты не в зонах опирания. Пример: с одной стороны плита лежит правильно, а другая сторона свисает, опираясь на среднюю несущую стену. Ниже я нарисовал это:

    Если стена построена из «слабых» стеновых материалов вроде газобетона или пенобетона , то потребуется построить армопояс , чтобы убрать нагрузку с края стены и распределить её на всю площадь стеновых блоков. Для теплой керамики тоже желателен армопояс, хотя вместо него можно уложить несколько рядов обычного прочного полнотелого кирпича , который не имеет подобных проблем с опиранием. С помощью армопояса можно также добиться того, что плиты будут вместе образовывать ровную плоскость, поэтому не потребуется дорогостоящая штукатурка потолка.

    Укладка плит

    Плиты кладутся на стену/армопояс на цементно-песчаный раствор толщиной 1-2 см, не больше. Цитата из СП 70.13330.2012 (актуализированная редакция СНиП 3.03.01-87) «Несущие и ограждающие конструкции», пункт 6.4.4:

    Плиты перекрытий необходимо укладывать на слой раствора толщиной не более 20 мм, совмещая поверхности смежных плит вдоль шва со стороны потолка.


    Т.е. плиты выравниваются так, чтобы создать ровный потолок, а неровный пол потом может будет выровнен стяжкой.

    Плиты при монтаже кладутся только на те стороны, которые предусмотрены для опирания. В большинстве случаев это только две стороны (для плит ПБ и 1ПК), поэтому нельзя «защемлять» стеной третью сторону, не предназначенную для опирания. В противном случае зажатая с третьей стороны плита не будет правильно воспринимать нагрузки сверху, могут образоваться трещины.

    Укладку плит перекрытий нужно производить до постройки межкомнатных перегородок, плиты не должны изначально на них опираться. Т.е. сначала нужно дать плите «провиснуть», а уже потом строить ненесущие межкомнатные стены (перегородки) .

    Зазор между плитами (расстояние между боковыми сторонами) может быть разным. Их можно укладывать вплотную, а можно с зазором 1-5 см. Пространство зазора между плитами перекрытия потом заделывается раствором. Обычно ширина зазора получается «сама собой» при расчете нужного количества плит, их размера и расстояния, которое нужно перекрыть.

    Плиты перекрытия после укладки можно перевязывать между собой с помощью, например, сварки. Делается это в сейсмоопасных регионах (Екатеринбург, Сочи и др.), в обычных регионах это не обязательно.

    В местах, где трудно подобрать плиту перекрытия либо не получается её правильно смонтировать, следует заливать монолитное перекрытие. Заливать его нужно после монтажа заводских плит, чтобы правильно выставить толщину монолита. Нужно убедиться в жёсткости установки монолитного перекрытия, особенно если на него будет опираться лестница. Пространство, образуемое между плитами перекрытий, не всегда имеет трапециевидную форму либо форму с выступами плит, на которые можно опереться. Если монолит получается прямоугольным и не удерживается на скошенных краях соседних плит, то он может просто-напросто вывалиться.

    Утепление

    Торцы плит перекрытий, лежащих на наружных стенах, нужно обязательно утеплять, т.к. железобетон имеет большую теплопроводность и плита в этом месте становится мостиком холода . В качестве утеплителя можно использовать экструдированный пенополистирол . Нарисовал пример:


    В несущую наружную стену толщиной 50 см входит плита с опиранием 12 см, которая с торца утеплена ЭППС (оранжевый цвет) толщиной 5 см.

    При постройке жилых домов зачастую используют бетонные плиты перекрытия. Эти железобетонные изделия применяются как для перекрытия этажей, так и при постройке стен. Изготавливаются они из высококачественного бетона с использованием армированного каркаса. Надежность и долговечность строений в основном зависит от качества используемых материалов.

    Схема утепления плиты перекрытия.

    Перекрытие монолитной плитой

    Отличается усиленной прочностью, что позволяет применять их в местах с повышенным риском провисания. Максимальная защита от различных деформаций, но при этом плохая звукоизоляция. Обладает большим весом, что является существенным минусом данного вида при строительстве.

    Пустотные конструкции

    Чертеж пустотной плиты перекрытия.

    Наиболее популярные, за счет облегчения массы изделия. Благодаря пустотам у этих плит низкая теплопроводность и хорошая шумоизоляция. Затраты на изготовление существенно меньше, чем при производстве монолитных плит. Их часто делают ребристыми или из ячеистого бетона.

    Плиты перекрытия в основном изготавливаются фиксированных размеров. И при проектировке здания надо обязательно учитывать размеры стандартных выпускаемых плит. В зависимости от требований к будущей постройке, плиты классифицируются и по весу. Их масса в среднем варьируется от 500 кг до 4 т.

    Использование бетонных пустотных плит при возведении фундамента осуществляется уже довольно давно. Но не всегда продумывается монтаж защиты от промерзания плит перекрытия.

    Сыреющие и промерзающие стены являются одним из самых серьезных факторов недолговечности зданий.

    Появление плесени существенно влияет на здоровье обитателей домов.

    Факторы промерзания стен

    Схема монтажа железобетонной плиты перекрытия.

    1. Неправильное заполнение стыков между плитами. Плохо заполненные швы приводят к нарушению теплозащитных свойств перекрытий. Увеличивается шанс образования трещин. Через них плита набирает влагу.
    2. Некачественный раствор при производстве изделий. Выбор дешевых или разбавленных растворов приводит к частому проникновению влаги. Обычно они имеют очень рыхлую структуру и не выдерживают давления.
    3. Ошибки в конструкции системы отопления. Плохо отапливаемые помещения гораздо больше подвержены обморожению стен. После накопления влаги они начинают замерзать и с внешней, и с внутренней стороны.
    4. Переохлаждение металлических арматурных элементов и анкеров. При появлении различных трещин на металлические составляющие пустотных плит начинает попадать влага. В результате чего может появиться коррозия. Структура таких плит размягчается и больше подвержена распаду от низких температур.
    5. Вытяжные трубы собирают конденсат. При слабой тяге влага накапливается внутри вытяжных труб, что приводит к их заледенению и снижению эффективности работы. При этом плохая циркуляция воздуха способствует накоплению ненужной влаги.
    6. Малая толщина стен. Не учтена толщина стен для применения их в климатических условиях данного региона.
    7. Низкие теплотехнические качества используемых материалов. При выборе материалов в основном чаша весов перевешивает в сторону прочности, при этом зачастую, выполняя монтаж утеплителя, просто не учитывается низкий уровень теплоизоляции.
    8. Недостаточная сквозная вентиляция. В плохо проветриваемых помещениях наружные стены промерзают гораздо сильнее, теряя свои теплозащитные свойства. Неудовлетворительная внутренняя гидроизоляция между стеной и утеплителем приводит к промерзанию наружной поверхности, а затем к разрушению каменной кладки.
    9. Фундамент с плохой гидроизоляцией, особенно в домах без подвалов.
    10. Нарушение структуры пароизоляции в чердачных перекрытиях. Некачественно выполненная теплоизоляция потолочного перекрытия переносит выполнение своих функций на цементную стяжку. Бетонная поверхность собирает влагу, накапливая конденсат, и увлажняет утеплитель. Теплозащитный материал начинает терять свои изначальные свойства, которые значительно уменьшаются, вследствие чего плиты перекрытия начинают промерзать. Утеплитель также увеличивает свой вес за счет накапливаемой жидкости.
    11. Часто подтапливаемые подвалы.
    12. Отмостки выполнены неверно или отсутствуют.
    13. Вертикальная гидроизоляция подвальных стен выполнена неверно. Малая циркуляция воздуха приводит к появлению плесени и конденсата.
    14. Плохое уплотнение бетона в процессе производства. От качества уплотнения бетона зависит морозостойкость и водонепроницаемость конструкции выпускаемых пустотных плит. Плохо уплотненный состав становится слишком пористым, и защита основы значительно снижается.
    15. Монтаж недостаточной толщины отделочного слоя.

    Сэкономив на отделочном слое, в итоге можно получить глобальные разрушения. Когда температура воздуха колеблется, облицовка постепенно осыпается, снижая защиту стены от промокания и мороза. И как следствие, нарушается крепость всей постройки, увеличивая шансы аварийных ситуаций.

    Меры по предотвращению

    Чтобы защитить плиты перекрытия от промерзания, нужно принять следующие меры:

    Схема плиты перекрытия с гидроизоляцией.

    1. Тщательно и герметично заполнить расстояние между плитами.
    2. Качественный монтаж заделки стыков должен быть водозащитным (благодаря герметизирующим мастикам) и теплозащитным (при помощи утепляющих пакетов). С защитой от воздуха расстояние между плитами заполняется уплотняющими прокладками. Обжатие материала таких прокладок должно быть не менее 30-50%.
    3. Следить и как можно чаще проверять работу вентиляции здания.
    4. Плохая циркуляция воздуха в помещениях способствует долгому высыханию теплоизоляционных слоев, накоплению лишней влаги и появлению плесени. Следует не позволять промерзать пучинистому грунту под основанием фундамента и стенами цокольного этажа, не давать температуре воздуха на цокольном этаже опускаться ниже нуля.
    5. Если в здании отсутствует подвал, то необходимо между грунтом и поверхностью цоколя провести монтаж горизонтальной гидроизоляции.
    6. Увеличить слой теплоизоляции на чердачных перекрытиях.
    7. Содержать в исправном состоянии отмостки и водоотводящие устройства. От эффективности их работы зависит уменьшение вероятности промерзания пустотных плит.
    8. За первые 3 года эксплуатации здания надо прочищать расстояние дренажных систем не реже двух раз в год, в последующем – раз в три года.
    9. На отсыревших участках стен проводить сушки, не запуская их состояние.
    10. Стараться снизить влажность в помещениях с плохим проветриванием. В любом помещении влажность воздуха не должна превышать 60%.

    Способы исправления

    Конечно, всегда лучше предупредить проблему, чем исправлять ее последствия. Но если меры не были применены вовремя и промерзание все-таки началось, нужно как можно быстрее взяться за исправление ошибок. Существует ряд различных методов исправления неприятностей с промерзанием стен.

    В зависимости от причин и месторасположений

    Схема укладки плиты перекрытия.

    Появление сырости и черных пятен в районе последних этажей, как правило, происходит, если недостаточно или некачественно выполнен монтаж утепления чердачного перекрытия. В первую очередь устраняются дефекты в стыках между плитами, что снижает появление влаги на внутренних стенах. Обычно утеплителем на чердачных перекрытиях является керамзит. По нормам, для его продуктивного действия он должен быть не менее 30 см.

    Обязательно проверить, нет ли проблем с вентиляцией чердачного пространства. Отсутствие качественного воздухообмена приводит к появлению конденсата и переохлаждению плит перекрытия. Проверить на протечку кровлю.
    Проблемы могут также возникнуть из-за некачественной заделки швов в стенах и балконных плитах. Влага может проникать в швы между стеной и плитами, что способствует возникновению сырых пятен. Следует как можно скорее высушить стены и заделать места попадания влаги.

    Если щель не более 8 см, то можно использовать монтажную пену. Для ее применения следует предварительно очистить края щели от бетонных крошек. Полиэтиленовые и силиконовые поверхности требуют дополнительной обработки ацетоном. Застывание пены происходит в течение суток. Затем излишки пены надо срезать, можно канцелярским ножом, а поверхность заштукатурить, тем самым закрыв мост холода. Если в месте стыка зазор больше 8 см, то придется использовать густой цементный раствор.

    Проверить эффективность балконных сливов. Если герметизация стыков швов нарушена, лучше всего провести ее заново, используя более новые и качественные материалы. Прочность конструкции здания во многом зависит от качественного заполнения швов. Правильную герметизацию стоит проводить только после тщательной подготовки поверхности:

    • отремонтировать наружные поверхности панелей стен;
    • просушить все влажные и сырые участки;
    • удалить весь поврежденный герметик перед нанесением нового слоя.

    Ни в коем случае нельзя допускать нанесение мастики на влажные и необработанные участки. Лучше всего проводить ремонт стыков при плюсовой и сухой погоде.
    При выявлении нарушения баланса теплозащиты стен следует заняться утеплением за счет их расширения.

    Варианты утепления стен

    Например, при помощи слоя кирпичной кладки можно облицевать внешнюю сторону стены. Это можно выполнить и без специальных навыков. Для этого понадобятся:

    Схема утепления стены.

    • кирпичи;
    • уровень, рулетка и порядовка, если стену требуется возводить высокую;
    • песчано-цементный раствор в соотношении 4:1 или клеевой раствор для кладки;
    • дрель с миксером;
    • мастерок и емкость для раствора;
    • доступ к электричеству.

    Также можно утеплить стены штукатурным утеплителем на арматурной сетке. Для этого при помощи дюбелей выполняют монтаж к стене армирующей сетки. Последней не обязательно быть металлической. Между стеной и сеткой и поверх наносят штукатурку. Это может быть и цементный раствор, и готовая сухая смесь для влажных помещений. Влагостойкие растворы стоят дороже, но служат значительно дольше обычных, поскольку имеют специальные добавки в своем составе.

    Еще одним из наиболее качественных методов является монтаж пароизоляционного материала и утеплителя с внутренней стороны бетонной стены. Монтаж выполняется путем установки каркаса, облицованного плиточным утеплителем. Чтобы сделать такой каркас и заполнить расстояние утеплителем между стеной и отделочным материалом, можно использовать различные фиксаторы и метизы. Это могут быть и монтажные скобы, и пластиковые дюбели-«грибки», и клей, как в готовом виде, так и в виде сухой смеси, требующей приготовления. После чего обязательно сделать облицовку штукатуркой или любым другим отделочным материалом.

    Материалы для каркаса и утепления:

    • металлические профили или деревянные рейки;
    • саморезы по металлу или дереву;
    • герметик и монтажная пена;
    • пароизоляционная мембрана или алюминиевая фольга на изоплене;
    • листовой утеплитель, минеральная или стекловолоконная вата;
    • сухая смесь для штукатурки.

    Инструменты для монтажа каркаса и утепления:

    • болгарка с кругами для резки металла или специальные ножницы;
    • дрель с насадкой-миксером;
    • отвертки или шуруповерт;
    • рулетка, уровень и карандаш;
    • шпатели и терки для шлифования;
    • емкость для раствора.

    Схема утепления стены каркасного дома.

    Между каркасом и стеной нужно оставить место примерно 50 мм и засыпать его керамзитом. Этот материал отлично впитает остатки влаги со стены и остановит появление плесени. Таким образом, толщина стены увеличивается на 150 мм. Существуют пеноблоки на 80 мм, которые успешно заменяют такие каркасные сооружения. Монтаж производится на обычный цементно-песчаный раствор (1:4).

    На особо холодные и влажные стены можно установить систему, носящую название “теплый пол”, или провести по периметру теплый плинтус. Это решение лучше всего подходит для угловых комнат. При выборе способа обогрева стен наиболее подходит электрический пленочный вариант, или ИК пол. Его установку не следует производить самостоятельно. Для обогрева шва под плинтусом можно воспользоваться теплым полом, где в качестве нагревательного элемента используется кабель.

    Монтаж стационарного настенного электрического обогревателя полностью не решит проблему некачественного утепления между плитами, но его можно установить самостоятельно.

    Для этого понадобится:

    • дрель или перфоратор;
    • анкеры или дюбели;
    • молоток;
    • розетка.

    Какова бы ни была причина промерзания пустотных плит, надо существенно снижать влажность в помещениях, обязательно проверить эффективность работы вентиляции и проконтролировать качественную работу системы отопления. Все работы по ремонту здания и устранению причин промерзания следует проводить тщательно и аккуратно. Забыв про какую-то деталь, вы рискуете столкнуться с этой проблемой вновь, и очень скоро.

    Рядом с Леруа Мерлен в Химках строят домик:

    Он меня заинтересовал тем, что в отличие от других «монолитов», тут торец монолитной плиты перекрытия не выступает на улицу, тем самым убит очень серьёзный мостик холода.

    Простая задача на самом деле не так уж легка в исполнении. Дело в том, что все подобные «монолиты» обкладывают кирпичом. Внешняя облицовка толщиной в половинку кирпича и не может нести какую-то существенную нагрузку, в том числе и облицовку вышестоящих этажей.

    Рассмотрим домик чуть ближе:

    Из монолитных перекрытий выступают некие опоры(цифра 1 на фото), на которые видимо внешняя кладка и опирается. Но как? На этот вопрос однозначно я не нашёл ответа.

    Подтверждение тому, что кладка в этом месте начинается — щель(цифра 2 на фото), которая образовалась между новым рядом(который опёрся на выступ бетонный) и последним рядом предыдущего этажа, который чуть-чуть не дотянул. Надеюсь, раствором то они замажут щелку.

    Видимо надо напроситься на экскурсию Кстати, в детстве обожал лазить по стройкам, вот к чему это всё привело

    Клетка снаружи дома — временное место работы каменщика. Как только участок стены закладывается, клетка краном переставляется на другое место, закрепляется и каменщик продолжает стеночку.

    Вот ещё кадр покрупнее того же дома:

    Вот на этих помостах, на высоте 7-ого этажа тоже работает каменщик. Жесть конечно, нервы надо иметь как арматура 12-го диаметра.

    В углу мы видим жёлтый уровень — германская Stabila?

    Утепление перекрытий холодного чердака: материалы и способы

    Чтобы разобраться для чего необходимо утепление перекрытия холодного чердака, давайте немного проясним, зачем нужен чердак в частном доме и какого его предназначение. Наши предки возводили дома, которые могли простоять более 100 лет, при этом внутри было тепло, а деревянная конструкция крыши оставалась всегда сухой.

    Раньше, в основном, строили двухскатные крыши с небольшим уклоном скатов. Делалось это для того, чтобы зимой снег мог оставаться на крыше. Таким образом, снег использовался как природный утеплитель. На чердаке делали одно или два окошка и держали зимой их закрытыми, чтобы зажатый воздух выполнял роль теплоизолятора. Летом же происходила несколько иная ситуация. Чердачные окна открывали на ночь, чтобы воздух остывал, а днем, в жаркую погоду их закрывали, чтобы воздух сильно не нагревался, регулируя, таким способом, его температуру.

    Когда зимой выпадал снег, то он ложился сплошным покровом на крышу, становясь одновременно природным утеплителем. Даже при больших морозах температура в чердачном помещении не опускалась ниже нуля. Таким образом, воздух в чердачном помещении и утепление перекрытия позволяли сохранять температуру в доме на уровне +20-25 °С. Скаты крыши не утеплялись, чтобы снег, лежащий на кровле, не подтаивал. Стропильная система оставалась открытой, давая возможность для ее осмотра и ремонта в случае необходимости. Поэтому в холодном чердаке утепляют только перекрытие.

    Если же утепляют скаты крыши, то чердак становится отапливаемым помещением, т.е. мансардой, у которой уже совсем иное функциональные предназначение.

    Теперь осталось выяснить, как утеплить перекрытие чердака в частном доме, и какие материалы используют для теплоизоляции.

    Материалы для утепления перекрытия чердака

    На рынке присутствует широкий ассортимент материалов для утепления. Чтобы определится с выбором необходимо учесть условия, в которых будет использоваться теплоизоляционный материал:

    1. Материал должен сохранять свои свойства при температурных режимах от -30 до +30 °С. Не должен промерзать при сильных заморозках и не должен выделять вредных веществ при жаркой погоде.
    2. Необходимо выбирать огнестойкий утеплитель в случае наличия электропроводки в чердачном помещении.
    3. Материал лучше выбирать влагостойкий, чтобы при намокании он не терял теплоизоляционные свойства.
    4. Утеплитель не должен быстро слеживаться, чтобы как можно дольше выполнять свое предназначение.

    Перед тем как определиться с видом материала для утепления пола холодного чердака в частном доме, необходимо учесть, из какого материала сделано перекрытие. Если пол чердака сделан из деревянных балок, то можно использовать плитные, рулонные и насыпные утеплители. В случае, когда перекрытие чердака сделано из бетонных плит, то прибегают к использованию тяжелых насыпных или плотных плитных теплоизоляторов. Их использование дает возможность сделать цементную стяжку на полу.

    Материалы, выпускаемые в формате плит и матов:

    • минеральная вата (минвата) в матах;
    • пенопласт;
    • экструдированный пенополистирол;
    • водоросли;
    • солома.

    Рулонные утеплители:

    • минвата;
    • стекловата;
    • каменная вата;
    • трапы из водорослей;
    • лен.

    Насыпные материалы для утепления пола чердака:

    • керамзит;
    • эковата;
    • камыш;
    • опилки;
    • солома;
    • шлак;
    • гречневая тырса;
    • гранулы пенопласта.

    Утепление перекрытия чердака в деревянном доме необходимо выполнять экологическим, натуральным и дышащим материалом.

    Как правильно утеплить пол чердака минеральной ватой

    Минеральная вата – распространенный и современный теплоизолятор. Выпускается в рулонах или плитах (матах). Не гниет и не горит, грызуны и различного рода микроорганизмы ей также не страшны.

    Утепление перекрытия холодного чердака минеральной ватой начинается с укладки подкладочного материала на пол. Для бюджетного варианта на пол настилают пергамин, но более дорогой и качественный вариант – настил из пароизоляционной пленки. Пленку настилают с нахлестом, а стыки проклеивают скотчем либо закрепляют деревянными рейками, которые фиксируются строительным степлером.

    Ширину утеплителя подбирают исходя из требований теплотехнических норм для каждого региона. Минеральную вату укладывают между лагов плотно и без щелей. Места стыков проклеивают скотчем. После того, как утеплитель уложен, на лаги просто кладут ровные доски, формируя, таким образом, пол на чердаке. Такое простое решение для создания пола позволяет минвате «дышать» и нормально вентилироваться, в случае попадания влаги на нее. Чтобы предостеречь попадание влаги в минвату под кровлей укладывают гидроизоляционный материал.

    Укладку минеральной ваты производят в средствах индивидуальной защиты: плотная одежда, очки, перчатки, респиратор.

    Утепление плит перекрытия чердака экструдированным пенополистиролом

    Пенополистирол или пенопласт не очень плотные материалы, поэтому их используют, когда пол чердака представляет конструкцию из лаг и балок. В случае необходимости теплоизоляции плит используют утепление перекрытия холодного чердака экструзионным пенополистиролом. Этот материал крепче и соответственно плотнее, чем обычный пенопласт. Перед тем как его укладывать поверхность плит следует выровнять. С теплой стороны пола пароизоляция не потребуется, поскольку у бетонных плит паропроницаемость почти отсутствует.

    На выровненные бетонные плиты укладывают пароизоляционную пленку. Далее укладывают плиты экструзионного пенополистирола в шахматном порядке. Стыки задуваются монтажной пеной. После того, как пена высохнет и затвердеет, теплоизоляционные плиты заливают бетонным раствором толщиной 4-6 см. Когда стяжка высохнет, она уже пригодна для эксплуатации в качестве пола. Хотя можно пойти дальше и положить на стяжку любое напольное покрытие.

    Теплоизоляция холодного чердака эковатой

    Эковата – целлюлозный, легкий и рыхлый утеплитель, состоящий в основном из макулатуры и газет. Другие составляющие – бура и борная кислота используются как пламегасящие вещества.

    Перед утеплением необходимо положить на пол пленку. Процедура укладки эковаты происходит с помощью специальной выдувной установки. Слой утеплителя наносится сплошным покровом, не создавая щелей. Так как эковата содержит большое количество воздуха, то обычно хватает слоя в 250-300 мм.

    Не забывайте и о том, что со временем, произойдет усадка материла. Поэтому наносите слой эковаты больше на 40-50 мм.

    После того, как утепление перекрытия холодного чердака эковатой законченно, ее необходимо увлажнить. Сделать это можно обычной водой или приготовить раствор из 200 гр. клея ПВА на ведро воды. Смочите обычный веник в этом растворе и хорошо увлажните вату. После высыхания, на поверхности ваты образуется корка – лингин, которая не будет позволять смещаться вате.

    Как видите, способов утепления пола на чердаке предостаточно. Какой из них применить зависит от каждой конкретной ситуации. Главное, соблюдайте правильную технологию укладки теплоизоляции! Тогда в вашем доме будет всегда тепло, а использованные материалы прослужат много лет.

    Утепление потолка | Экстрол теплоизоляционные материалы из экструдированного пенополистировла

    Известно, что на потолок в доме приходится самый большой процент теплопотерь – по законам конвекции весь теплый воздух поднимается вверх. Поэтому утепление потолка — очень важно для нормальных условий эксплуатации дома. Для каждого конкретного случая необходимо тщательно продумать и выбрать конструкцию потолка из наиболее часто встречающихся вариантов, учитывая климатические особенности, а также материалы, используемые для утепления.

    Применение теплоизоляционного материала «Экстрол», обладающего такими уникальными свойствами как минимальное водопоглощение, долговечность и прочность, для утепления потолка обеспечит надежную, комфортную и долговременную эксплуатацию как производственного, так и жилого помещения.

    Экструзионный пенополистирол «Экстрол» безвреден и безопасен при эксплуатации, легко обрабатывается, выпускается в виде плит размером 1200*600 мм толщиной от 30 до 100 мм.

    В зависимости от конструктивных особенностей потолочных перекрытий, возможны несколько вариантов утепления потолка и расположения экструзионного утеплителя:

    • Материал «Экстрол» входит в конструкцию потолка, расположен ниже перекрытия;
    • Материал «Экстрол» входит в конструкцию пола чердачного перекрытия и расположен над перекрытием;
    • Материал «Экстрол» расположен между несущих балок чердачного перекрытия. При таком варианте утепления, как правило, при использовании металлических балок перекрытия, выполняют их дополнительную теплоизоляцию в конструкции пола и/или потолка.

    Варианты утепления потолка

    Первый вариант расположения теплоизоляционных плит подходит для эксплуатируемых помещений как дополнительное утепление потолка на верхних этажах домов с мансардами, совмещенными бесчердачными покрытиями, а также в помещениях жилых домов любого другого типа (универсальный вариант).

    Второй вариант актуален для утепления потолочного перекрытия домов с чердачным пространством. Такое расположение утеплителя позволяет сделать дополнительное утепление потолка без демонтажа декоративных и отделочных слоев помещения. Этот вариант более рационален, т.к. позволяет эксплуатировать  несущие конструкции перекрытия после утепления потолка  в благоприятных условиях.

    Третий вариант утепления потолка выполняется при строительстве, или при капитальном ремонте потолочного перекрытия. Применим для перекрытий с деревянными балками, в перекрытиях с металлическими балками, которые для исключения мостиков холода  дополнительно утепляют.

    Чтобы повысить степень огнестойкости конструкций, экструзионный утеплитель рекомендуется облицовывать гипсокартонными  листами (на потолке помещения), либо  накрывать сборными стяжками из плит ЦСП, плоских асбестоцементных листов, либо армированными цементно-песчаными стяжками (со стороны конструкции пола).

    Для монтажа экструзионного утеплителя в помещении применяют механический способ его крепления с использованием дюбелей, с металлической или стеклопластиковой сеткой, для выполнения дальнейших штукатурных и отделочных работ, которую крепят вместе с утеплителем. Также утеплитель можно расположить на потолочной конструкции, подвешенной к потолочному перекрытию на металлических кронштейнах, либо на направляющих брусках или профиле, при этом  специального крепления плит «Экстрол» не требуется.

    При утепление потолка со стороны чердака, специального крепления экструзионного утеплителя также не требуется, потому что утеплитель укладывается на бетонное основание по плитам потолочного перекрытия, либо в пространстве между несущих балок. Для повышения сплошности и герметичности, утеплитель располагают в два уровня по толщине с разбежкой швов (в шахиматном подрядке) либо приклеивают плиты к поверхности основания конструкции с тщательной заделкой швов и стыков (например, смачивают водой и зачеканивают монтажной пеной).

    Совместно с утеплением рационально применять влаго-, ветрозащитную пленку. Пленку простилают под экструзионными плитами. Для защиты от ультрафиолетового излучения материала утеплителя, уложенного поверх чердачного неэксплуатируемого перекрытия, если конструкция пола в виде сборной стяжки или настила из досок не выполняется, рекомендуется дополнительно закрепить ветрозащитную плёнку непосредственно по утеплителю.

    Таким образом, теплоизоляционные плиты из экструзионного пенополистирола «Экстрол» успешно и эффективно применяются для утепления перекрытий на любой из стадий строительства или ремонта, а так же обеспечивают комфортную и безопасную и безвредную эксплуатацию помещений.

    Подрядчик по утеплению цокольного этажа Шарлоттсвилль

    Посмотрите, как легко изолировать цокольный этаж (или бетонную плиту) с помощью установки ThermalDry® Insulated Floor Decking™.

    Террасная доска ThermalDry® Floor Decking: разумное решение для изоляции бетонных полов

    Никто не любит холодные полы, но это то, что получается, когда пол укладывается прямо на бетонную плиту.

    Попрощайтесь с холодными полами и высокими счетами за отопление с инновационной системой утепления цокольного этажа, установленной Dr.Энергосбережение в Центральной Вирджинии.

    Соединяющиеся панели

    ThermalDry® Insulated Floor Decking™ разработаны со слоем высокоэффективной жесткой пеноизоляции для создания непрерывного теплового барьера между холодным бетоном и готовой поверхностью пола.

    Если вы ищете более разумное решение для изоляции бетонных полов, свяжитесь с нами сегодня для бесплатной оценки террасной доски ThermalDry®!

    Улучшенный черный пол. ThermalDry® Floor Decking создает тепловой барьер между холодным бетоном и готовой поверхностью пола.В отличие от деревянного пола, он не поддерживает плесень и не повреждается влагой.

    Узнайте о преимуществах террасной доски ThermalDry® Floor Decking

    • Комфорт по бетону. Попрощайтесь с холодными полами. Система подстилающего слоя ThermalDry® создает непрерывный слой изоляции из жесткого пенопласта, который ограничивает потери тепла, сохраняя ваш пол теплым.
    • Превосходные изоляционные материалы. В террасной доске ThermalDry® используется 1-дюймовая изоляция SilverGlo™. SilverGlo™ содержит графит, введенный в пенополистирол (EPS), и обладает на 24 % большей изоляционной способностью по сравнению со стандартной пеной EPS.
    • Универсальность. ThermalDry® Floor Decking создает прочное теплоизоляционное основание поверх любой бетонной плиты.
    • Простая установка. Панели сцепляются друг с другом и не требуют крепежа для каменной кладки. Утепление цокольного этажа и стяжка укладываются за один этап.

    Одноступенчатая изоляция и укладка подвального пола в Вирджинии

    Быстро и эффективно. Террасные панели ThermalDry® соединяются с помощью шпунтовых соединений.Композитная поверхность чернового пола является подходящей основой для готового пола по вашему выбору.

    Террасные панели ThermalDry® соединяются с помощью шпунтовых краев и не требуют крепежных элементов для каменной кладки. Если бетонная поверхность чистая и ровная, установка выполняется быстро, потому что вы одновременно укладываете изоляцию и подстилающий слой.

    При изоляции подвала важно использовать материалы, которые не будут испорчены влагой или водопроводными протечками — две проблемы, характерные для подвалов.Влага и плесень также могут испортить напольное покрытие и деревянный пол, что приведет к дорогостоящей замене пола.

    Настил

    ThermalDry® изготовлен из неорганических материалов, которые не повреждаются влагой или плесенью, обеспечивая сухую поверхность для готового пола и надежное решение для изоляции подвала.

    Свяжитесь с нашей компанией для получения консультации и бесплатного предложения в Шарлоттсвилле, Фредериксбурге, Спотсильвании, Джефферсонтоне, Эрлисвилле, Калпеппере, Мэдисоне, Кесвике, Риксивилле, Рапидане, Пальмире, Стэнардсвилле, Саранчовой роще и поблизости.

    Связанные страницы:

    Узнать цену? Получите бесплатную оценку без каких-либо обязательств.

    Какие существуют способы утепления полов?

    Изоляция полов может снизить потери тепла до 15 %, что весьма важно, если учесть ваши счета за электроэнергию и температуру в доме. Тем не менее, утепление пола, как правило, является одним из последних видов изоляции, который выполняется, и его часто упускают из виду.Что ж, мы здесь, чтобы рассказать вам о некоторых отличных методах утепления пола, которые могут помочь вам сэкономить деньги на счетах за электроэнергию и помочь вам подготовиться к грядущим холодным зимам. Прежде чем мы углубимся в обсуждение различных методов утепления пола, мы советуем вам ознакомиться с нашей предыдущей статьей о том, как определить различные типы полов и как вы можете оценить, утеплены они уже или нет.

    Теперь, когда вы понимаете свой тип пола, мы можем предложить несколько действенных методов изоляции, которые могут обеспечить желаемый результат для вашего дома, который принесет пользу вам и/или вашей семье.

    Способы утепления пола

    Изоляция над полом в простейшей форме представляет собой коврик или ковровое покрытие. Да, начнем с основ. Просто добавив ковровое покрытие или ковер на пол, вы заметите значительную разницу в изоляции, обеспечивая быстрое и простое, но временное решение для изоляции пола. В лучшем случае хороший коврик или ковер может частично защитить вас от сквозняков, что определенно лучше, чем выходить на холодный пол.

    Теперь мы немного углубимся в технические детали. Защита полов от сквозняков может помочь уменьшить сквозняки, которые распространяются по всему дому, создавая неидеальное жилое пространство. Вы можете добавить эту форму изоляции пола, просто заполнив любые промежутки в ваших деревянных полах с помощью герметика или герметика. Если в вашем доме есть подвесные полы, сквозняки могут легко подняться и создать неприятную атмосферу в вашем доме.

    Размещение изоляции под коврами также может обеспечить достаточную теплоизоляцию для вашего дома, этот дополнительный слой может помочь предотвратить сквозняки, согреть ваш дом и создать в целом лучшее место для жизни.Конкретный утеплитель, который может помочь в этом – пенопласт или древесноволокнистая плита.

    Если у вас есть доступ под половицы, процесс утепления пола станет намного проще. Вы можете утеплить помещение, не снимая половые доски, соорудить утепление пола досками.

    Как утеплить разные типы полов?

    Используя либо плиту пола, либо нижнюю изоляцию в случае ремонта пола, вы можете быть уверены, что эффективно изолируете помещение.Вы можете использовать высокоэффективные изоляционные плиты, которые обеспечивают теплостойкость, защиту от сквозняков, экономию денег и могут намного быстрее прогреть ваши помещения, когда вы используете отопление.

    Использование изоляционной плиты для плит пола может привести к увеличению высоты пола, что приведет к искажению других частей комнаты, таких как высота дверей, полок и шкафов. Кроме того, на этом этапе вам нужно быть осторожным с любыми строительными нормами.

    Однако этого можно избежать, выбрав утепление при переделке пола, и вам будет проще интегрировать изоляцию полов и контролировать ее.

    Как и во многих других домах, если ваши полы деревянные, то вы открыты для различных методов изоляции, чтобы обеспечить достаточную теплоизоляцию вашего дома. Ранее мы упоминали об использовании герметика для закрытия щелей в половой доске, хотя это может помочь, потеря тепла также происходит через материал пола, и поэтому ваши полы все равно не будут эффективно изолированы.

    При укладке напольной изоляции на деревянные полы необходимо провести осмотр для оценки любого связанного с этим риска и опасности.Половые доски должны соответствовать определенному стандарту, прежде чем можно будет установить изоляцию. Если есть значительное гниение, плесень или другие проблемы, их необходимо сначала решить. Кроме того, любая проводимая изоляция также должна учитывать последствия вентиляции, убедитесь, что помещение по-прежнему хорошо проветривается.

    Когда вы начнете процесс изоляции, некоторые эффективные материалы могут заключаться в установке изоляционных плит или минерального волокна. Это волокно может быть помещено между балками пола, создавая более тепловую зону.Волокна также могут быть огнестойкими, добавляя другие преимущества изоляции пола.

    Если к вашему деревянному полу нельзя добраться под ним, единственным выходом будет снять половицы. Поэтому мы рекомендуем совмещать утепление пола с ремонтом пола и советуем утеплить полы, когда вы планируете и хотите обновить пол, чтобы избежать постоянной замены половиц.

    Использование монтажной пены для изоляции пола

    Да, изоляция из напыляемой пены может утеплить даже половицы.Этот изоляционный продукт является первоклассной услугой и может удовлетворить большинство, если не все, ваши потребности в изоляции. Из-за неровностей, которые залегают под половицами, утеплителю легко не закрывать все необходимые закоулки. Тем не менее, при использовании изоляции из напыляемой пены с открытыми порами вы можете быть уверены, что она подходит и расширяется во всех областях. Эта легкая форма изоляции может распространяться по желаемой области, убедившись, что она покрывает то, что необходимо.

    Преимущества использования монтажной пены для утепления пола

    1. Звукопоглощающие свойства
    2. Живет столько, сколько стоит здание
    3. Превосходные тепловые характеристики
    4. Предотвращает рост плесени
    5. Повышает структурную целостность
    6. Расширяющаяся пена закрывает все углы и закоулки
    7. Экономит ваши деньги на счетах за электроэнергию
    8. Может увеличить стоимость имущества

    Правильная изоляция пола

    Если вы заинтересованы в утеплении пола или обсуждаете варианты утепления ваших полов, вы можете связаться с нами сегодня через Интернет или позвонить нам напрямую по телефону 0203 411 5188, и наша команда сертифицированных экспертов по изоляции может порекомендовать вам наилучший план действий и твой дом.

    Изоляция пола | СТРОЙКА

    Добавление изоляции к существующему перекрытию из балок и балок намного проще, чем попытка улучшить изоляцию плиты перекрытия.

    Как тепло проникает и уходит через полы

    То, каким образом ваш пол будет удерживать или пропускать тепло, во многом зависит от того, какой у вас тип основания. Полы с высокой тепловой массой, такие как бетонные плиты, будут удерживать и удерживать тепло, отдавая его далеко за ночь, в то время как перекрытия из пней и балок очень быстро теряют тепло.

    До 10%-20% тепла в доме может быть потеряно и получено через пол при колебаниях температуры в течение дня. Утепление пола улучшит вашу тепловую оболочку, что позволит вам лучше контролировать температуру внутри вашего дома.



    Типы изоляции пола

    Тип утеплителя пола, который вы можете использовать, в основном зависит от типа используемого пола. Некоторые распространенные типы включают:

    • Войлок из стекловолокна/стекловаты
    • Войлок из минеральной ваты
    • Пенополиуретан
    • Панели из полистирола



    Некоторые полы просто полагаются на слои изоляции, обеспечиваемые ковром и подложкой, но если у вас есть открытые половицы или другой тип голого пола, это может быть не вариант.Полы других плит часто имеют термические разрывы, вставленные в плиту при заливке; они препятствуют утечке тепла через пол под стены, гарантируя, что тепло, хранящееся в полу, не просто выходит наружу через края плиты.

    Полы с подогревом иногда изолируют под нагревательными элементами, чтобы предотвратить утечку тепла через плиту под ним, но необходимо соблюдать осторожность, особенно при электрическом напольном отоплении, чтобы изоляция не мешала какой-либо электрике.Полы, изготовленные из некоторых конструкционных материалов, которые уже обеспечивают хорошую изоляцию (например, газобетон автоклавного твердения или газобетон), не нуждаются в дополнительной изоляции, поскольку она уже встроена в материал.

    Ключом к хорошей теплоизоляции пола является его хорошая герметизация. Это может помочь повысить R-значение вашего дома и помочь защитить тепловую оболочку.



    Когда следует укладывать изоляцию пола?

    Как и в случае со стенами, утепление пола проще всего укладывать во время строительства дома, и действительно может потребоваться повысить общую R-ценность вашего дома, чтобы соответствовать применимым требованиям Строительного кодекса Австралии (BCA). .

    Некоторые виды изоляции, такие как термические прокладки в бетонной плите, должны быть выполнены во время строительства дома и не могут быть выполнены после этого. В целом, модернизация изоляции плитного перекрытия является сложной задачей (если вообще возможно сделать это эффективно).

    Утепление полов из пней и балок намного проще, чем утепление плитного перекрытия. В большинстве полов из пней и балок доступны изоляционные панели или войлок, которые спроектированы таким образом, чтобы удобно помещаться между балками пола, что делает задачу довольно простой.Пенополиуретан также можно использовать для эффективной изоляции полов такого типа.

    CPD 10 2018: Изоляция пола | Особенности

    ВВЕДЕНИЕ

    В то время как теплоизоляция верхних этажей для снижения уровня шума и сокращения теплопотерь уже давно является обычной практикой, только с 1990 г. строительные нормы и правила требуют, чтобы первые этажи были изолированы в целях экономии энергии.

    В этом модуле CPD будет рассмотрен ряд факторов, которые необходимо учитывать при решении проблемы изоляции первого этажа, включая методы строительства, влияние теплового моста, расчет коэффициента теплопередачи и влияние изоляции на дизайн проекта.

    Основные принципы

    Полы классифицируются как:

    • цокольные этажи, прямо или косвенно соприкасающиеся с землей
    • открытые этажи, образующие самую нижнюю часть конструкции над незакрытым воздушным пространством (например, балкон)
    • межэтажных перекрытия, имеющие отапливаемое пространство сверху и снизу.

    Первые этажи могут быть несущими или подвесными. Все остальные этажи по определению подвесные.

    Земля поглощает тепло от полов, находящихся рядом с ней или соприкасающихся с ней, что увеличивается при высокой влажности почвы. В сочетании с естественным температурным градиентом в зданиях это может привести к некомфортной внутренней среде, образованию конденсата на стыках стен или пола и более высокому, чем предполагалось, потреблению энергии. Открытые полы так же, как и другие элементы здания, теряют тепло в воздух.

    Потери тепла можно уменьшить, включив в конструкцию пола слой теплоизоляции, непрерывный с остальной частью ограждающей конструкции.Это также помогает избежать тепловых мостов, когда целостность и непрерывность горизонтальной изоляции пола нарушается в точке, где пол соединяется с внешними или несущими внутренними стенами. Однако важно, чтобы теплоизоляция не нарушала функциональные требования к полу.

    Подземные конструкции должны предотвращать попадание грунтовых вод внутрь здания, чтобы поддерживать подходящие внутренние условия (см. BS 8102: 2009 для классификации). Обычный способ обеспечения гидроизоляции заключается в использовании наружных резервуарных мембран из битумной мастики или битумных листов.

    При наружной изоляции стен подвала изоляционные плиты укладываются на мембрану резервуара, а котлован засыпается. Затем конструкция подходит для новых проектов строительства и реконструкции.

    Конструкция пола

    Конструкция первых этажей обычно включает бетонные плиты с опорой на грунт; подвесные бетонные полы (включая балочные и блочные системы) и подвесные деревянные полы. В Руководстве по правильному строительству BRE 28, часть 1, приведены конкретные конструктивные детали для этих этажей.

    В стандарте

    BRE подчеркивается, что основной функцией конструкции первого этажа является предотвращение проникновения влаги из окружающего грунта через нее внутрь здания. Гидроизоляционные мембраны (dpm) должны быть сплошными с любыми вертикальными и горизонтальными гидроизоляционными слоями (dpc).

    Для повышения тепловых характеристик первого этажа доступны различные теплоизоляционные материалы, которые должны соответствовать конкретному применению. Он должен иметь необходимую плотность или прочность на сжатие, а также соответствующие характеристики водопоглощения.

    Возможен ретроспективный утепление цокольных этажей, однако это, вероятно, будет экономически целесообразно только при капитальном ремонте пола. Чтобы свести к минимуму потенциальный мост холода – фактически нарушение целостности и непрерывности горизонтальной изоляции пола на стыках между полом и внешними стенами или несущими внутренними стенами – изоляция стен и пола должна соприкасаться или перекрываться, где это возможно.

    Изоляция бетонных цокольных этажей над и под строением требует различных подходов.

    Бетонный цокольный этаж с теплоизоляцией под конструкцией

    Изоляция укладывается горизонтально по всей площади под основной конструкцией пола и, как правило, должна представлять собой жесткие плиты, обладающие высокой влагостойкостью и прочностью на сжатие. BRE утверждает, что dpm может быть размещен либо над, либо под бетонной плитой, а если он размещен под бетоном, он может быть над или под изоляцией.

    Если изоляция размещается ниже dpm, она должна быть устойчива к любым загрязняющим веществам, с которыми она может соприкасаться из грунта или материала наполнителя.На свалках и на грунтах с высоким содержанием сульфатов, где dpm спроектирован так, чтобы располагаться над бетоном, может также потребоваться дополнительная мембрана под бетоном для обеспечения отделения от загрязнителей земли.

    Вопросы проектирования и строительства

    Поскольку плиты, опирающиеся на грунт, укладываются непосредственно на изоляцию, деформация этого изоляционного слоя может привести к начальному проседанию, неожиданным напряжениям перекрытия в плите перекрытия и снижению тепловых характеристик.Дополнительное сжатие или разрушение может произойти, когда изоляторы вступают в химическую реакцию с загрязняющими веществами в грунте или насыпи.

    BRE предлагает следующие рекомендации по предотвращению деформации изоляции:

    • Используйте изоляцию, имеющую достаточную прочность на сжатие, чтобы противостоять весу при укладке бетона, готовой плите, предполагаемой нагрузке на пол при эксплуатации и любой возможной перегрузке или точечной нагрузке из-за складируемых материалов. Для некоторых плит перекрытий изоляция должна иметь достаточную прочность на сжатие, чтобы действовать как опалубка при бетонировании плиты перекрытия.
    • Используйте изоляцию с низким водопоглощением и высокой устойчивостью к химическому воздействию. В ситуациях повышенного риска размещайте изоляцию на dpm или разделительной мембране.
    • Убедитесь, что все твердые материалы и наполнители хорошо утрамбованы и покрыты песком, чтобы обеспечить ровную и ровную опору для изоляции.

    Пробелы в изоляции могут возникать в результате плохой подгонки и разрушения из-за укладки бетона. Размещение dpm над изоляцией предотвращает попадание бетона в стыки между изоляционными плитами и гарантирует, что острые предметы в облицовочном материале или материале наполнителя не проткнут dpm.

    При трамбовке и затирке бетонную поверхность край ДПМ и утеплителя защищать доской. Рассмотрите возможность использования ручного шпателя близко к краю пола.

    Термический мост

    Целостность и непрерывность изоляции горизонтального пола будет нарушена в местах примыкания пола к наружным стенам или несущим внутренним стенам. Этот разрыв в непрерывности приведет к тепловому мосту и риску локализованной поверхностной конденсации.Чтобы уменьшить риск образования мостов вдоль наружных стен, изоляция полостей должна быть расширена ниже dpc и ниже основания плиты перекрытия.

    В соответствующих случаях при возведении наружной стены ниже уровня dpc следует использовать блоки из легкого бетона. Там, где это практически возможно, по периметру плиты перекрытия должна быть установлена ​​вертикальная полоса изоляции, либо внахлест с изоляцией полости, либо с соединением с какой-либо внутренней изоляцией стены.

    Внутренние несущие стены, которые проникают в конструкцию пола, создавая риск тепловых мостов, также должны иметь вертикальную полосу изоляции, расположенную напротив внутренних поверхностей стены, или следует использовать легкие бетонные блоки ниже уровня пола.

    Следует проявлять осторожность у порогов внешних дверей, чтобы снизить риск теплового моста, когда внешняя стена перекрывается для обеспечения доступа. Этот риск может быть увеличен, если необходима деталь порога уровня, чтобы обеспечить беспрепятственную поверхность между внутренней и внешней сторонами. Типичной деталью порога уровня может быть место, где изоляция возвращается вдоль края плиты перекрытия, чтобы уменьшить риск образования мостов.

    Бетонный цокольный этаж с теплоизоляцией над строением

    Изоляция над бетонным полом обычно связана с подвесными сборными конструкциями, такими как бетонные балочные и блочные системы.Изоляция может быть установлена ​​над монолитным бетонным полом, если dpm размещен над структурной плитой, чтобы снизить риск повреждения чувствительных к влаге напольных покрытий. Изоляцию обычно укладывают под деревянное напольное покрытие или под относительно тонкую цементно-песчаную стяжку. Он должен быть жестким и соответствовать требованиям нагрузки на пол.

    Изоляция над конструкцией подходит, если существующий бетонный или деревянный подвесной пол необходимо заменить или перекрыть новой конструкцией пола.

    Вопросы проектирования и строительства

    Удары или неровности на бетонной плите или сборном перекрытии могут привести к смещению отделки пола, что приведет к неровностям и последующему нарушению отделки пола. В тех случаях, когда деревянная система пола предназначена для отделки пола, может потребоваться укладка бетонной выравнивающей стяжки, чтобы обеспечить подходящую ровную поверхность для укладки изоляции и отделки пола.

    В стандарте

    BRE указано, что изоляционная плита должна иметь достаточную прочность на сжатие для предполагаемой цели, а там, где предполагается дополнительная нагрузка на пол — например, под кухней и сантехникой, стационарным оборудованием или дверными проемами — должны быть предусмотрены деревянные опорные рейки.

    При укладке цементно-песчаной стяжки ее толщина должна быть не менее 65 мм. Стяжка должна быть тщательно утрамбована по всей толщине, особенно над упругой изоляцией. Стыки жестких изоляционных плит должны быть проклеены лентой, чтобы мокрая стяжка не проникла в стыки. Разделительный слой, такой как строительная бумага или лист полиэтилена, должен быть расположен над волокнистой изоляцией, чтобы предотвратить поглощение изоляцией влаги из мокрой стяжки.

    Некоторые пластиковые изоляционные изделия могут быть повреждены растворителями в некоторых жидких материалах и клеях.Убедитесь, что изоляционные материалы, которые могут подвергаться риску, не укладываются до полного испарения растворителей.

    Повреждение чувствительного к влаге напольного покрытия

    Чувствительные к влаге напольные покрытия, включая деревянные напольные панели (особенно из ДСП), могут быть серьезно разрушены или повреждены водяным паром, образующимся из-за влаги внутри конструкции пола. Если над бетонным полом нет dpm, между изоляцией и стяжкой следует поместить пароизоляционный слой, такой как полиэтилен, для защиты чувствительной к влаге отделки.Стяжке необходимо дать высохнуть перед укладкой любого напольного покрытия.

    Термический мост

    Как и в случае с изоляцией, расположенной под несущим перекрытием, существует потенциальный тепловой мост на стыке пола и наружной стены, а также в местах, где изоляция отсутствует вокруг служебных проходов. Непрерывность изоляции может быть достигнута за счет соединения с внутренней изоляцией или внахлест с полой изоляцией. Кроме того, использование легких бетонных блоков для внутреннего листа под плитой перекрытия снижает риск образования мостиков холода.

    Коэффициент теплопередачи и характеристики изоляционных материалов

    Коэффициент теплопередачи или коэффициент теплопередачи строительного элемента или компонента является мерой его способности проводить тепло из более теплой среды в более холодную. Он выражается как количество тепла (в ваттах), которое пройдет через один квадратный метр площади, деленное на разницу температур (в градусах К) между внутренней и внешней средой. Полученная единица равна Вт/м²К.

    Например, если через квадратный метр площади проходит один ватт тепла при разнице температур в 1°C, то коэффициент теплопередачи этого элемента равен 1 Вт/м²К.

    Однако расчет коэффициента теплопередачи часто осложняется наличием повторяющихся тепловых мостов, таких как зазоры и пустоты, которые фактически позволяют части тепла обходить изоляцию.

    Скорость потери тепла через пол, расположенный рядом с землей, зависит от его размера и формы. Если пол достаточно велик, можно достичь целевого коэффициента теплопередачи 0,35 Вт/м 2 K без использования какой-либо дополнительной теплоизоляции, но только для полов высотой более 400 м 2 .Таким образом, для большинства жилых домов, как и для других небольших зданий, необходимо будет добавить теплоизоляцию для достижения этого целевого значения. Для полов, где необходимо добавить теплоизоляцию, толщина будет зависеть от значения теплопроводности материала и коэффициента формы пола. Фактор формы представляет собой простое отношение длины обогреваемого периметра к площади обогреваемого периметра, или P/A. большая часть тепла от пола теряется по периметру, а на больших этажах с низким отношением P/A для достижения требуемого коэффициента теплопередачи может потребоваться только изоляция периметра.

    Другими аспектами, которые будут влиять на расчет коэффициента теплопередачи, являются грунтовые условия, т.е. глина, песок/ил и камень, так как они имеют различное тепловое сопротивление. Толщина стенки также влияет на расчет коэффициента теплопередачи.

    В стандарте

    BRE говорится, что большинство конструкций стен и крыш, а также большинство типов настила пола можно оценить с помощью метода расчета значений U, приведенного в BS EN ISO 6946 и CIBSE Guide A3. В этих документах описывается «комбинированный метод» для повторения тепловых мостов и приводятся процедуры коррекции влияния металлических креплений, воздушных зазоров, просачивания дождевой воды и некондиционируемых буферных пространств.

    Конструкция крыши, стены или пола часто примыкает к неотапливаемому пространству, а не к внешней среде. В таких случаях неотапливаемые помещения будут выступать в качестве буфера, уменьшая потери тепла и тем самым снижая коэффициент теплопередачи.

    С разработкой инструментов расчета энергии, таких как Стандартная процедура оценки и Упрощенная модель энергопотребления здания (вместе с пользовательским интерфейсом iSBEM), которые поддерживают национальные строительные нормы по экономии топлива

    и мощность, а также производство сертификатов энергоэффективности, коэффициенты теплопередачи и значения тепловой массы должны быть надежно рассчитаны для ряда типов конструкций.

    В таблице (ниже) представлены три примера изоляционных материалов и толщина, необходимая для достижения целевого коэффициента теплопередачи 0,25 Вт/м 2 K для трех различных соотношений P/A в несущем перекрытии:

        Требуемая толщина (мм)

    Изоляционный материал

    λ (Вт/мК)

    Р/Д = 0,40

    П/Д = 0.60

    П/Д = 0,80

    Полиуретан

    0,023

    50

    60

    65

    ЭПС

    0,033

    70

    85

    95

    EPS

    0.038

    80

    95

    105

    Полы и приложенные нагрузки

    Еще одна жизненно важная функция пола – выдерживать нагрузки, воздействующие на него в течение срока службы здания. В некоторых типах зданий нагрузки легко предсказать, и их увеличение со временем маловероятно. В других случаях, особенно в промышленных зданиях, изменение занятости или развитие производства может потребовать увеличения прочности пола по сравнению с первоначально считавшейся достаточной.

    Любой материал будет сжиматься, если на него будет возложена нагрузка. В этом случае при выборе изоляции необходимо будет учитывать это сжатие и будут ли статические точечные нагрузки (например, стеллаж с полками на складе) или динамические нагрузки (например, вилочный погрузчик или грузовик, въезжающий на склад) на складе. пол.

    Если в качестве изоляционного материала для пола выбран экструдированный полистирол (XPS), существуют различные степени прочности на сжатие, соответствующие конструкции и использованию здания.Прочность на сжатие — это мера уменьшения толщины, вызванная точечной нагрузкой, а ползучесть при сжатии — это мера долговременной нагрузки. Оба являются стандартными механическими свойствами XPS, которые производитель декларирует как часть маркировки CE в соответствии с EN13164.

    Радон

    Радон представляет собой природный бесцветный радиоактивный газ без запаха, образованный в результате радиоактивного распада небольших количеств урана, встречающихся в природе во всех горных породах и почвах. Газ может перемещаться через трещины и трещины в недрах и, в конечном счете, в атмосферу.Большая часть радона безвредно рассеивается в наружном воздухе, но некоторые из них выходят из-под земли и собираются в пространствах под зданиями или внутри них.

    Для большинства жителей Великобритании на радон приходится половина получаемой годовой дозы облучения. Воздействие особенно высоких уровней радона может увеличить риск развития рака легких. Хотя известно, что воздух внутри каждого здания содержит радон, в некоторых зданиях в некоторых районах Великобритании его концентрация может быть недопустимо высокой, если не будут приняты меры предосторожности.Юго-западная Англия представляет собой основную проблему, но высокие концентрации радона также обнаруживаются во многих других районах.

    Чтобы определить, нужно ли вам предусмотреть меры по защите от радона в новой пристройке, вам необходимо ознакомиться со строительными нормами, соответствующими вашему району, и получить доступ к последним картам, которые были подготовлены совместно Управлением общественного здравоохранения Англии (PHE; ранее Агентство по охране здоровья). или HPA) и Британской геологической службы (BGS).

    Базовая защита от радона

    Региональные строительные нормы требуют защиты от влаги из земли.В некоторых конструкциях первого этажа эта защита представляет собой барьер, уложенный внутри конструкции пола, связанный с гидроизоляционным слоем (dpc) внутри стен здания; для обеспечения защиты от радона барьер должен состоять из мембраны из полиэтилена толщиной 300 микрометров (калибр 1200), а dpc к стенке полости должен быть в форме поддона для предотвращения проникновения радона в здание через полость. Также требуется герметизация швов в ограждении и вокруг вводов коммуникаций.

    Полная защита от радона

    Для областей, где риск радона выше, необходима дополнительная защита, чем та, которую предлагает базовая защита от радона.В таких местах незначительные дефекты влагозащитной мембраны в полу, которая также действует как радоновый барьер, могут пропускать достаточное количество радона, чтобы привести к превышению «уровня действия». В этих областях с более высоким содержанием радона количество радона, достигающего барьера, может быть уменьшено за счет обеспечения активной защиты (либо радонового отстойника, либо вентилируемого пространства под полом).

    В некоторых случаях радоновый барьер укладывается под наружным бетоном и продолжается поперек стены полости. Барьер также может быть размещен над плитой.Плиту необходимо армировать и поддерживать на внутреннем листе полой стены, поскольку традиционная грунтовая плита может осесть после завершения строительства, нарушив радоновый барьер в точке, где плита соприкасается с внешней стеной.

    В дополнение к защите от радона требуется дополнительная защита в виде обеспечения будущей разгерметизации чернового пола. Это включает в себя установку отстойника для радона и короткого отрезка трубы под плитой пола. Если проверка после заселения показывает, что в здании по-прежнему присутствует неприемлемо высокий уровень радона, скорость рассеивания радона можно улучшить, подключив к трубопроводу электрический вентилятор.

    Как взять этот модуль

    Программа дистанционного обучения CPD Assemble Media Group открыта для всех, кто хочет развить свои знания и навыки. Каждый модуль также предлагает членам профессиональных учреждений возможность заработать от 30 до 90 минут кредитов для выполнения их ежегодных требований CPD.

    Эта статья аккредитована службой сертификации CPD. Чтобы заработать кредиты CPD, прочитайте статью, а затем нажмите на ссылку ниже, чтобы ввести свои данные и ответить на вопросы.Вы получите свои результаты мгновенно, и, если на все вопросы будут даны правильные ответы, вы сможете сразу загрузить свой сертификат CPD.

    КРЕДИТЫ CPD: 60 МИНУТ

    СРОК СРОК: 29 ИЮНЯ 2018 ГОДА

    Политика конфиденциальности

    Информация, которую вы предоставляете Assemble Media Group Limited, может быть использована для публикации, а также для предоставления вам информации о наших продуктах или услугах в форме прямого маркетинга по электронной почте, телефону, факсу или по почте.Информация также может быть предоставлена ​​третьим лицам. Assemble Media Group Limited может присылать обновления о Building CPD и других соответствующих продуктах и ​​услугах Assemble Media Group Limited. Предоставляя свой адрес электронной почты, вы соглашаетесь на то, что компания Assemble Media Group Limited или другие третьи стороны свяжутся с вами по электронной почте. Если в какой-либо момент вы больше не хотите получать что-либо от Assemble Media Group Limited или предоставлять свои данные третьим лицам, обратитесь к координатору по защите данных по адресу [email protected] Ознакомьтесь с нашей полной политикой конфиденциальности на сайте www.building.co.uk/cpd

    .

    7 Советы по изоляции фундамента из бетонной плиты

    Надлежащая изоляция бетонной плиты для фундамента вашего дома поможет сохранить тепло в вашем доме, предотвратив при этом заражение насекомыми, скопление газа и накопление плесени и грибка. Обратите внимание на эти 7 советов, чтобы эффективно изолировать фундамент из бетонных плит.

    Обеспечьте достаточный отвод влаги из-под плиты

    Убедитесь, что плитный фундамент установлен на твердой ровной подушке из крупного гравия глубиной 8 дюймов для обеспечения надлежащего дренажа.В районах с преобладающей влажностью почвы, таких как мелиорированные болота, проложите дренажные трубы через гравий на 4 дюйма ниже верхней части гравийной подушки.

    Выберите наилучший метод изоляции

    Для изоляции фундамента из бетонных плит наиболее часто используются два метода: жесткая внешняя изоляция и жесткая внутренняя изоляция. Внешняя изоляция, чаще всего из пенопластовых плит, применяется вокруг внешней стороны плиты и ее основания в земле. Жесткая внутренняя изоляция состоит из создания «плавающей» бетонной плиты вокруг сердцевины из жесткого пенопластового листа.Изоляция из плавающих плит является более эффективным барьером для термитов и вызывающей плесень влаги, чем внешняя изоляция. И то, и другое можно улучшить, добавив в пенопластовый изоляционный материал термицид или пестицид.

    Изоляция в теплую сухую погоду

    Наносите все типы изоляции на бетонную плиту в теплую сухую погоду, чтобы свести к минимуму попадание влаги в изоляцию. Влага в анаэробных условиях является идеальной средой для размножения нездоровой плесени и грибка.

    Изоляция до максимального значения R

    Рекомендуемая минимальная глубина изоляции бетонной плиты составляет 2 фута.Это дает значение R, равное 5. Это хорошо для климата с мягкой зимой. Нанесите 4 фута изоляции, чтобы повысить эффективность теплоизоляции вашего фундамента из бетонных плит до R-10, самого высокого рейтинга. Такая толщина изоляции сохранит тепло в вашем доме, даже если у вас есть 120 дней в году, когда вам нужно включить печь или электрические обогреватели.

    Изоляция для предотвращения потери тепла на дверных порогах

    Нанесите более толстый слой изоляции из бетонных плит в местах, где будут располагаться дверные пороги.Это поможет уменьшить потери тепла через наружные дверные проемы.

    Изоляция для предотвращения заражения насекомыми

    Помимо создания плавучей бетонной плиты в качестве барьера от насекомых, покройте ее непроницаемой мембраной, например резиновым листом. Поместите эту мембрану по всему периметру плиты, а также сверху и снизу. Если термиты представляют собой серьезную проблему в вашем районе, добавьте алюминиевые щиты от термитов по краю плиты в качестве второго физического барьера для грызущих насекомых.

    Изоляция для образования газового барьера

    В домах с фундаментом из бетонных плит, построенных на заброшенных участках, ранее занятых промышленной или химической компанией, почва может содержать низкие уровни газов, таких как радон или метан. Изоляция для создания барьера для этих газов требуется по закону. Изоляция состоит из 3-х частей: 1 слой полиэтилена высокой плотности (HDPE) в сетке, между 2 слоями полиэтилена низкой плотности (LDPE). Обязательно устанавливайте радоновую и газоизоляцию в сухую погоду, когда температура воздуха выше 50 градусов по Фаренгейту.Установите радоновую и газоизоляцию прямо поверх бетонного фундамента, а поверх него уложите все остальные изоляционные материалы.









    Анализ тепловых характеристик железобетонной конструкции пола с системой лучистого обогрева пола в многоквартирном доме

    Использование упругих материалов в системах лучистого обогрева пола железобетона в многоквартирном доме тесно связано со снижением ударного шума пола и потери тепловой энергии.В этом исследовании изучалась теплопроводность пенополистирола (EPS), используемого в качестве упругого материала в Южной Корее, и анализировалась теплопередача железобетонной конструкции пола в зависимости от теплопроводности упругих материалов. Для измерения теплопроводности использовали 82 образца пенополистирола. Измеренная кажущаяся плотность упругих материалов из пенополистирола находилась в диапазоне от 9,5 до 63,0 кг/м 3 , а теплопроводность — в диапазоне от 0,030 до 0,046 Вт/(м·К).По мере увеличения плотности упругих материалов из пенополистирола коэффициент теплопроводности имеет тенденцию к пропорциональному снижению. Чтобы установить разумные требования к теплоизоляции для систем лучистого обогрева пола, необходимо определить тепловые свойства конструкции пола в соответствии с теплоизоляционными материалами. Моделирование теплопередачи было выполнено для анализа температуры поверхности, потерь тепла и теплового потока конструкции пола с системой лучистого отопления. По мере увеличения теплопроводности упругого материала EPS 1.6 раз, теплопотери увеличились на 3,4%.

    1. Введение

    В Корее многоквартирные дома занимают самую высокую долю в 86,4% жилых зданий. Многоквартирные дома составляют более 50% всех типов жилья, и с 1990-х годов для эффективного использования относительно небольшой площади земли (99 373  км 2 Корея с высокой плотностью населения [1]. Несколько домохозяйств живут по соседству друг с другом, разделенные только стеной или полом.Поскольку домохозяйства в квартирах разделены единой железобетонной плитой, ударный звук пола и тепловые потери сверху могут легко передаваться домохозяйству, находящемуся внизу, и наружу дома. Так что есть много проблем, связанных с тепловыми характеристиками и звукоизоляцией. В частности, звук удара о пол раздражает жильцов и вызывает много жалоб в жилых домах, например, в квартирах. Энергия на подогрев помещений и воды является самым большим энергопотреблением в жилых домах.

    Железобетонная конструкция пола с системой лучистого обогрева полов (ONDOL) традиционно использовалась для жилых зданий в Корее [2, 3]. Эта железобетонная (ЖБ) конструкция пола состоит из железобетонной плиты, изоляционного слоя с упругими материалами, слоя лучистого обогрева пола, теплоаккумулирующего слоя и материалов для отделки пола. Горячая вода от бойлера подается в пластиковую трубу в слое теплого пола под поверхностью пола.Горячая вода циркулирует по встроенной пластиковой трубе, нагревающей пол для обогрева помещения. Установка упругих материалов между бетонной плитой и слоем лучистого теплого пола в системе лучистого теплого пола известна как наиболее популярный метод снижения ударного шума пола и потерь тепла в многоквартирных домах в Корее. Обычно толщина упругих материалов составляет 10–20 мм.

    Использование упругих материалов в системах обогрева пола тесно связано с уменьшением ударного шума пола и потерь тепловой энергии.В Корее теплоизоляционные характеристики ограждающих конструкций просто включают толщину изоляционных материалов и свойства теплопередачи систем стен и перекрытий по регионам [4, 5]. Конструкция пола многоквартирного дома должна иметь определенные характеристики ударного шума пола (легкий ударный звук составляет 58 дБ или менее, а тяжелый ударный звук составляет 50 дБ или менее) и термическое сопротивление (1,23 м К/Вт). В предыдущем исследовании Kim et al. [1] опубликовали исследование, в котором утверждается, что по мере снижения динамической жесткости упругих материалов уровень ударного шума пола также снижается в системе обогрева пола.Была выявлена ​​корреляция между динамической жесткостью и громким ударным звуком. Чон и др. [6] измерили теплопроводность и плотность упругих материалов и изучили их корреляцию. Но не было проведено ни одного исследования, в котором пытались бы проанализировать теплопередачу железобетонной конструкции пола с системой лучистого обогрева пола как тепловое свойство упругих материалов.

    Было проведено несколько исследований влияния теплопередачи и методов ее анализа в области строительной энергетики.Сонг [2] рекомендовал, чтобы материалы для отделки пола над системой обогрева пола в Корее выбирались по тепловому потоку, исходя из тепловой нагрузки и должны быть термофизиологически комфортными. Ли и др. [3] опубликовали исследование о том, что тонкие панели пола с повышенной тепловой эффективностью в системе лучистого обогрева пола обеспечивают снижение энергопотребления на 7,2% по сравнению с обычными деревянными панелями пола в многоквартирном доме. Лю и др. [7] разработали двухтеплообменную модель существующего процесса теплообмена для внутриплитного теплого пола.В исследовании Jin et al. В [8] представлен метод расчета температуры поверхности пола в системе лучистого напольного отопления/охлаждения на основе численной модели. Ларби [9] представляет регрессионные модели коэффициента теплопередачи для трех типов стен здания (перекрытие плита-на-уровне пола-стена, соединение пол-стена и соединение крыша-стена) двухмерных тепловых решеток. Теодосиу и Пападопулос [10] рекомендовали, чтобы тепловые мосты не учитывались при расчете энергопотребления зданий; фактические тепловые потери в таких зданиях до 35 % превышают первоначально рассчитанные.Сонг и др. [11] проанализировали влияние теплопередачи через тепловой мост стыка стена-плита на годовые потери тепла многоквартирными домами с помощью трехмерного имитационного моделирования нестационарного теплообмена. Кайнакли [12] провел исследование влияния различных параметров на оптимальную толщину изоляции для наружных стен с учетом экономии затрат и энергии.

    В этом исследовании изучается теплопроводность упругих материалов, используемых в железобетонных конструкциях полов с системами лучистого обогрева полов в Корее, и проводится анализ теплопередачи систем полов в соответствии с теплопроводностью упругих материалов в многоквартирных домах.

    2. Материалы и методы
    2.1. Подготовка образцов

    Эластичные материалы, используемые в настоящее время в Корее, изготавливаются из вспененного полистирола (EPS), вспененного полипропилена (EPP), уретанового ряда, сополимера этилена и винилацетата (EVA), полиэтилена (PE), стекловаты (GW), минеральная вата (МВ), экструдированный полистирол (ЭПС), экструдированные полиэфирные волокна и другие композиционные материалы [1, 5]. Упругим материалом, который использовался для измерений в этом исследовании, был пенополистирол (EPS), который широко используется в Южной Корее в качестве строительного изоляционного материала.Пенополистирол — это термопласт, который изготавливается путем сплавления мелких шариков материалов. Обычно он белого цвета и изготавливается из гранул предварительно вспененного полистирола. Это жесткая и прочная структура с закрытыми ячейками, достаточно прочная для использования во многих приложениях [13].

    В этом исследовании были собраны упругие материалы из пенополистирола, которые продавались на рынке строительных материалов Южной Кореи с 2008 по 2010 год. .В этом исследовании были изготовлены образцы для испытаний, размеры которых составляли 300 × 300 мм на плоской доске, а их толщина составляла 20 мм, 30 мм, 50 мм и 90 мм. Для каждой толщины испытывали по три образца. Им давали стабилизировать гидротермические условия при лабораторной температуре (20°С) в течение 3 дней. Все испытательные образцы были протестированы через 3 дня в этом исследовании.

    Исследование под микроскопом проводилось с использованием поляризационного микроскопа для фотографирования состояния поверхности испытуемого образца.Мы наблюдали за состоянием поверхности и формой ячеек пенопласта из эластичного пенополистирола. Микроскопическое изображение типичного пенополистирола показано на рисунке 1. Как показано на этом рисунке, эластичный материал EPS имеет гладкую поверхность, однородную структуру и структуру с закрытыми порами. Эта структура с закрытыми ячейками действует как теплоизолятор.

    2.2. Экспериментальное испытание

    Методы измерения, применяемые для испытания теплопроводности в этом исследовании, включают Метод KS L 9016 [14] для измерения теплопроводности изолятора и ISO 8301 [15].Измерения проводились методом теплового расходомера (HFM, рис. 2(а)). Средняя температура для измерения теплопроводности составляла 20 ± 1°С. Результатом измерения значения теплопроводности было среднее значение трех образцов одинаковой толщины. Объем и вес образцов измеряли цифровым микрометром (рис. 2(б)) с разрешением 0,001 мм, а кажущуюся плотность измеряли цифровыми весами (рис. 2(в)) с разрешением 0,001 г. Кажущаяся плотность может быть определена по весу на единицу объема, если испытуемый образец включает кожицу во время производства.Во время проведения эксперимента испытательное оборудование и образцы находятся в условиях окружающей среды при температуре 23 ± 2°C и относительной влажности 50 ± 5 %.

    2.3. Численное моделирование

    Конфигурация материалов конструкции пола была смоделирована на основе типичного пола [4, 16], применимого к большинству домов в Южной Корее. Типичная железобетонная конструкция пола дома состоит из четырех слоев: отделочный слой, слой обогрева, слой изоляции и слой конструкции.Нагревательный слой имеет слой накопления тепла и трубу горячей воды в виде пластиковой трубы. Для этого численного моделирования конструкциями пола были пол из ПВХ (  мм), цементный раствор (  мм), труба горячего водоснабжения, легкий бетон (  мм), упругий материал (  мм) и железобетонная плита толщиной 210  мм. Для обогрева помещения была установлена ​​труба диаметром 15 мм с узким шагом 230 мм в цементном растворе толщиной 40 мм. Геометрическая модель и конфигурация материала представлены на рисунке 3. В таблице 1 показаны тепловые характеристики каждого конструкционного материала.Как показано в таблице 1, значение теплопроводности упругого материала было получено по результатам эксперимента, проведенного в данном исследовании.


    Толщина Толщина плотность Тепловая проводимость
    (мм) (кг / м 3 ) (w / m · k) )

    Настил ПВХ 2 1,500 0.19
    Цементный раствор 40 2000 1,4
    Горячая вода труба 15 930 0,324
    Легкий бетон 40 650 0,16
    Устойчивый материал 20 9.5-63 9.5-63
    Бетон 210 2240 2240 1,6
    Гипсовая доска 9 940 0.18


    Для анализа тепловых характеристик напольных систем использовалось программное обеспечение Physibel, поскольку оно способно проводить анализ теплопередачи в установившемся режиме. Программа Physibel TRISCO предназначена для моделирования теплообмена с упором на строительную физику [17]. Данная программа позволяет рассчитывать трехмерный (3D) установившийся теплообмен, основанный на методе конечных разностей в объектах, описываемых прямоугольной сеткой.Таким образом, он рассчитывает распределение теплового потока и температуры в стационарных условиях с помощью сетки сетки. Эта программа позволяет проводить моделирование, полностью соответствующее стандарту EN ISO 10211-1 [18]. На Рисунке 3(b) показана имитационная модель, а на Рисунке 3(c) показан вертикальный разрез швов наружной стены и ж/б пола и материалы конструкции. Моделирование проводилось на основе модели размерностью 2,0 м (высота) × 1,2 м (ширина) × 1,0 м (глубина), которая определяет средний этаж многоквартирного дома в Корее.Трехмерное моделирование нестационарного теплообмена выполнялось с интервалом временного шага 30 минут. Параметры расчета для симуляции показаны в таблице 2.


    Параметр Назначенное значение

    Интервал времени 30 минут
    Максимальное количество число итераций 10 000
    Максимальная разность температур 0.0001 000 ° C
    Расхождение тепла для общего объекта 0,001%
    Расхождение теплового потока для худшего узла 1% 1%
    Тепловая проводимость устойчивого материала в полу 0,029, 0,031, 0,037, 0,046 Вт/(м·К)

    Граничные условия задаются как поверхностные температуры на внешней и внутренней границах, а адиабатические условия задаются на периферии стены и пола.Материалы каждого слоя в этом исследовании однородны, а параметры свойств остаются постоянными. Температуры окружающей среды были выбраны в соответствии с фактической температурой наружного воздуха (°C) и температурой обогрева помещения (°C) в зимний сезон в Южной Корее. Температура горячей воды составляла 60°С, которая поступала в трубу горячей воды в слое обогрева половой системы. Скорость горячей воды в трубе устанавливали равной 3 л/мин. Заданная температура для обогрева помещения составляла 20°C. Все факторы внешней среды контролировались при идеальных тепловых и физиологических условиях.

    3. Результаты и обсуждение
    3.1. Плотность и теплопроводность упругого материала EPS

    Измеренная кажущаяся плотность упругих материалов EPS варьировалась от 9,5 до 63,0 кг/м 3 , а теплопроводность варьировалась от 0,030 до 0,046 Вт/(м·K). Рисунок 4 иллюстрирует корреляцию между теплопроводностью и кажущейся плотностью. Как показано на рисунке 4, измеренная теплопроводность и плотность демонстрируют линейную корреляцию, где теплопроводность и плотность упругих материалов EPS.На этой пунктирной линии взрывчатые вещества имеют коэффициент корреляции 0,786. Результаты эксперимента показали тесную корреляцию между кажущейся плотностью и теплопроводностью. По мере увеличения плотности упругих материалов из пенополистирола теплопроводность имеет тенденцию к пропорциональному снижению. Полученная пунктирная линия имела наклон, который быстро уменьшался в сторону высокой плотности.


    На основании полученных результатов установлено, что плотность является важным фактором тепловых свойств упругих материалов, которые применяются в системах перекрытий жилых зданий.Для предотвращения больших потерь тепла из системы перекрытий из-за разной температуры в помещении и на улице, строительные изоляционные материалы необходимо выбирать, исходя из соотношения плотности и теплопроводности. Но при одной и той же плотности теплопроводность менялась из-за других факторов, влияющих на тепловые свойства, то есть физической структуры ячеек материалов, меняющейся в зависимости от способа изготовления, размеров и типа внутренних воздушных зазоров, лучистого тепловыделения. скорость потока и так далее.

    3.2. Характеристики теплопередачи

    Численное моделирование было проведено для исследования влияния и характеристик теплопередачи системы лучистого обогрева пола на основе теплопроводности эластичного материала. В методе моделирования использовалось стационарное условие модели теплового баланса, основанное на самой низкой внешней температуре окружающей среды, а значения теплопроводности упругого материала EPS были максимальным, минимальным, средним и медианным.

    Таблица 3 и рисунок 5 суммируют результаты численного моделирования. Как показано в Таблице 3, на количество тепловых потерь в каждом случае влияли тепловые свойства упругого материала EPS. Поскольку теплопроводность эластичного материала EPS увеличилась в 1,6 раза, теплопотери системы теплого пола увеличились на 3,4%. На рис. 5 показано распределение температуры и характер теплового потока при самой низкой температуре наружного воздуха. Из рис. 5 видно, что потери тепла происходили из трубы теплоносителя в системе лучистого теплого пола, которая предназначалась для обогрева помещения во внешней конструкции.Потери тепла происходили в стыке ж/б пола и наружной стены. Причиной этих потерь тепла является тепловой мост железобетонной конструкции пола в многоквартирном доме. Зависимость от теплопроводности эластичного материала EPS была снижена, а теплоизоляционные характеристики пола повышены. Поскольку коэффициент теплового потока через стык стены и пола снижается по направлению к внешней стене, потери тепла уменьшаются. Понятно, что теплопроводность упругого материала железобетонной конструкции пола с системами лучистого обогрева пола в многоквартирных домах Кореи может быть важным фактором.





    Тепловая проводимость Потеря тепла Соотношение экономии
    (W (M · K)) (W) (%)


    чехол 0.029 46.83 3 3
    0,0319 0,031 47.07 47.07 29.9
    Дело 0,037 47.70 1.6 1.6
    Case 0.046 48.46 48.46 0.0


    в Корее, Квартирное жилье должно подчиняться коду энергосбережения и звукоизоляции. Этот код требует, чтобы железобетонная конструкция пола с системой лучистого обогрева пола имела значение тепловых характеристик меньше или равное 0,81 Вт/(м 2 ·K). Теплопроводность эластичного материала EPS в конструкции пола должна быть меньше 0.031 Вт/(м·К) как в данном исследовании. Когда теплопроводность упругого материала EPS более 0,31 Вт/(м·K) как в случае корпуса, так и в корпусе, толщина упругого материала EPS также должна быть более 20 мм. Корпус ( W/(m·K)) должен иметь толщину 24 мм, а корпус ( W/(m·K)) должен иметь толщину более 30 мм, чтобы сохранить код конструкции.

    4. Выводы

    Рассмотрены изменения теплопроводности репрезентативных эластичных материалов пенополистирола в зависимости от их кажущейся плотности.Из результатов получаем эмпирическую формулу, которая имеет корреляцию между теплопроводностью и плотностью. Чтобы установить разумные требования к теплоизоляции для систем лучистого обогрева пола из железобетона, необходимо выяснить свойство теплопередачи систем пола в соответствии с показателями теплоизоляции. Таким образом, моделирование теплопередачи было выполнено для анализа температуры поверхности и тепловых потерь конструкции пола с системой лучистого обогрева пола.

    Эластичные материалы из пенополистирола; по мере увеличения плотности теплопроводность имеет тенденцию к снижению. Результаты эксперимента показали корреляционное выражение между теплопроводностью и плотностью, что позволило определить адекватные изоляционные материалы и их теплопроводность для строительного энергетического кодекса. При установке изоляционных материалов в стенах, полах и крышах здания для предотвращения теплопотерь и снижения шума в зданиях материалы должны использоваться с учетом не только физических свойств материалов, но и их тепловых свойств [6]. ].Исследование показало, что проводимость упругих материалов в железобетонной конструкции пола с системой лучистого обогрева пола влияет на энергосбережение.

    Тепловые характеристики играют важную роль в теплопотерях здания. Относительная важность тепловых мостов возрастает в энергетическом балансе современных зданий с высокой изоляцией [19]. Результаты моделирования показали, что температуры внешней поверхности и внутренней поверхности стыковочных частей мостовой части и нормальной части существенно различаются в конструкции пола.Таким образом, упругие материалы на трубе горячей воды в системе лучистого обогрева пола являются важным моментом не только для снижения уровня ударного шума пола, но и для предотвращения потерь тепла на обогрев помещений.

    Конфликт интересов

    Авторы заявляют об отсутствии конфликта интересов в отношении публикации данной статьи.

    Подземное пространство или плита Изоляция на уровне земли

    Подпольное пространство или плита изоляции на уровне пола

    Изоляция пола или подвала

    Почти все знают о важности утепления потолка и стен, но очень часто ничего не делается для утепления полов или подвалов.В то время как потери тепла через полы или стен фундамента обычно меньше, чем сквозных перекрытий или наружных стен, она может быть значительной. Изоляция пола или стен фундамента может сэкономить деньги и повысить комфорт.

    Если вы достаточно «умелы» и у вас есть основные ручные инструменты, и если у вас достаточно места для работы в, вы можете сделать работу самостоятельно. Если нет, обратитесь в несколько квалифицированных изоляционных подрядчики для смет. При сравнении оценок убедитесь, что оценки основаны на такое же количество (значение R) изоляции.

    Полное покрытие без зазоров важно, за исключением того, что балки пола могут оставаться открытыми. Позаботьтесь об индивидуальной подгонке изоляции по мере необходимости.

    Места для обхода

    В неотапливаемых или вентилируемых подвальных помещениях изоляция должна быть установлена ​​на нижней стороне пол над подвальным помещением. Войлок или одеяла из стекловолокна — самый простой материал для использования в этот тип приложения. Изоляцию можно зафиксировать с помощью проволочной сетки, пружинного металла. опоры, называемые «тигриными когтями», или проволока или леска, перекрещенные между балками пола.Обязательно устанавливайте утеплитель так, чтобы пароизоляция была обращена к теплу зимой. сторона (это означает, что вы не можете скрепить пароизоляцию скобами, чтобы удерживать изоляцию на месте).

    Места для ползания с грязным или гравийным полом должны быть покрыты пластиком толщиной 4–6 мл. грунтовое покрытие, чтобы предотвратить повреждение изоляции или конструкции влагой из земли материалы.

    Любые трубы или воздуховоды, которые проходят через неотапливаемые подвальные помещения, также должны быть изолированы, чтобы предотвратить потери тепла и замерзание водопроводных труб.

    Если у вас есть подполье, которое не вентилируется и содержит систему отопления, водонагреватель или другого значительного источника тепла, вы можете вместо этого утеплить стены подполья, чтобы содержать тепло и обогревать этаж выше. Вы можете использовать биты из стекловолокна или одеяла или один различных теплоизоляционных материалов из пенопласта. Если вы используете плиты из пенопласта, проверьте местный огонь. норм, так как они могут потребовать покрытия изоляции огнезащитным отделочным материалом.

    Подвалы

    Если подвал не отапливается и в нем нет крупных источников тепла, утеплите верхний этаж, как описано для пространств для обхода.

    Если подвал отапливается или содержит какие-либо крупные источники тепла, или если вы планируете включить подвала в кондиционируемое помещение, утеплить стены подвала ниже линии промерзания (обычно на несколько футов ниже уровня земли в северной части Соединенных Штатов). Используйте либо стекловолокно войлок или одеяла или жесткая пенопластовая изоляция.

    Плитный фундамент

    Большая часть теплопотерь плиты на ровном фундаменте происходит по краям, где плита подвергается воздействию наружного воздуха.Утепление по периметру плиты поможет уменьшить эту потерю. Используйте жесткую пенопластовую изоляцию и удлините ее до уровня чуть ниже промерзания. линию, если это возможно. Изоляция должна доходить до сайдинга и иметь специальная капельница для защиты от влаги и придания более законченного вида. Незащищенный изоляция должна иметь защитное покрытие, которое может быть либо предварительно нанесено, либо по мере необходимости. отдельный финишный слой.

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован.
