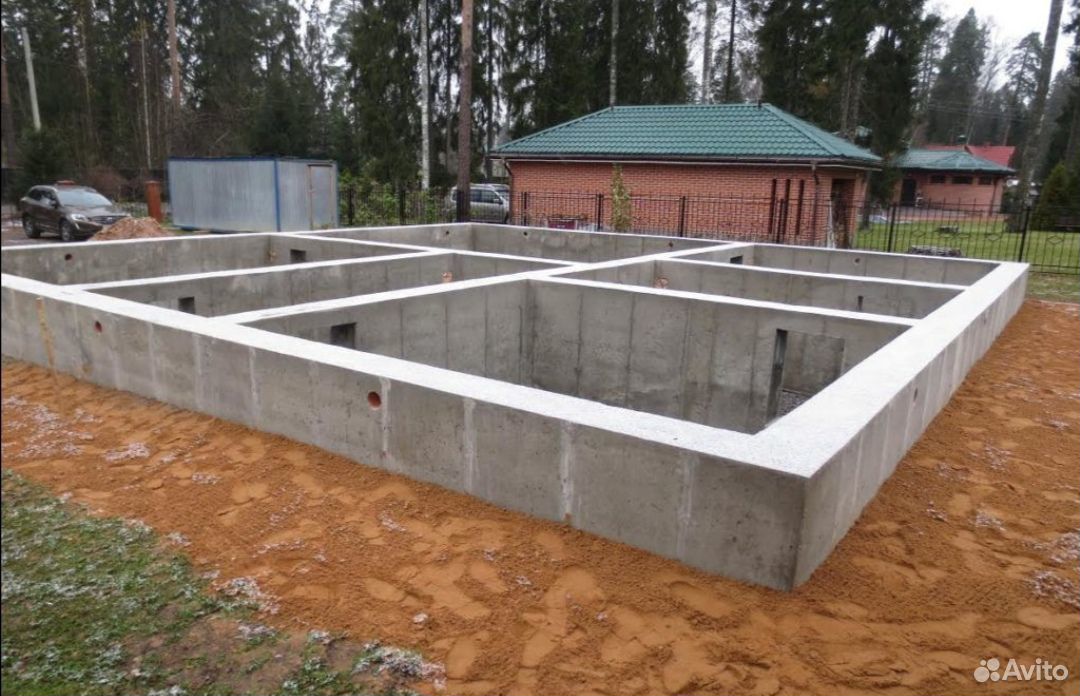

Ленточный железобетонный фундамент, его устройство и бетонирование

Ленточный фундамент является популярным и универсальным. Он состоит из монолитного железобетонного основания или из типовых сборных элементов. Его цена складывается из стоимости выполненных работ и цены на материалы.

Специфика ленточного железобетонного фундамента

Ленточный железобетонный фундамент возводят:

  • при строительстве многоквартирного дома со стенами из бетона, кирпича, камня с железобетонными перекрытиями;
  • при строительстве индивидуального дома с тяжелыми стенами и массивными перекрытиями;
  • для рубленых и каркасных домов;
  • при строительстве на неоднородном грунте;
  • если планируется устройство цокольного этажа, гаража либо подвала.

Самым прочным, но и самым затратным по стоимости материалом для монолитного ленточного фундамента является бутобетон. Популярные и недорогие по цене материалы для его возведения — цемент, песок, щебень, металлическая арматурная сетка или прутья.

Основание из монолитного железобетона выдерживает большие боковые и вертикальные нагрузки, не разрушается от влаги, является надежными и оптимальными по цене. Полоса фундамента идет по всему периметру строительного объекта, сохраняя единую форму поперечного сечения.

Глубина заложения основания (от 50-ти до 150-ти см) определяется специалистами при проектировании. Она зависит от плотности грунта, от глубины его промерзания, от наличия грунтовых вод, от кислотности почвы, он будущей нагрузки на основание.

Технология устройства ленточного железобетонного фундамента хорошо отработана и довольно проста. Но строительные работы отличаются высокой трудоемкостью. Расходуется много материала и опалубки. Вследствие чего увеличивается стоимость готовой конструкции. Подготовка основания для возведения здания и обустройство фундамента — это около трети стоимости всего строительства.

Монолитный ленточный бетонный фундамент возводится непосредственно на стройплощадке. При строгом соблюдении технологии он исключительно надежен. Монтаж готовых сборных типовых железобетонных блоков (они предназначены для возведения многоэтажных зданий) ускоряет строительство, но стоимость сборного фундамента выше монолитного. Тяжелые блоки монтируются с помощью грузоподъемного крана.

Порядок возведения железобетонного ленточного фундамента

После того как расчищен участок для строительства и завезены все необходимые материалы, производится разметка осей с фиксацией основных элементов основания с помощью специальных кольев и проволоки. Траншею роют вручную или с помощью экскаватора. На дно траншеи укладывают песок с мелким гравием, который тщательно утрамбовывается. Укладывают гидроизоляцию и заливают дно траншеи цементным раствором. Затем монтируется опалубка, которая жестко фиксируется распорками к стенам траншеи. Вертикальность ее стен тщательно выверяется отвесом. Опалубка выводится выше поверхности грунта. Ее высота над землей — это высота будущего цоколя. Вместе с опалубкой устанавливается каркасная арматура.

Стандартный арматурный каркас — это два рядя арматурной сетки, установленные параллельно. С помощью железных или асбестоцементных труб устраивают отводы инженерных коммуникаций.

Бетонирование ленточного фундамента

Бетон, который должен быть однородным и достаточно жестким, заливается в опалубку постепенно, слоями (15-20 см.) Слои тщательно утрамбовывают вибратором или штыкованием. Это исключит образование пустот. Высота, с которой заливается бетон, не должна превышать одного метра, иначе он начнет расслаиваться.

Состав цементного раствора и его плотность определяется специалистами при проектировании. Армирование придает бетону нужную прочность. Этот материал плохо переносит изгибы и растяжение. Верх железобетонного ленточного фундамента покрывается гидроизоляцией. Опалубка снимается после того, как бетон достигает 70% своей проектной прочности. В период застывания материала нельзя допускать его высыхания. Бетонирование ленточного фундамента рекомендуется проводить при плюсовой температуре.

Если строительство ведется на морозе, уложенную смесь необходимо тщательно утеплять.

ООО «Проект» профессионально и в короткий срок возведет ленточный фундамент любой сложности в Москве и в столичной области. Цены на выполненные работы вполне демократичны, они приятно радуют наших заказчиков.

Бетонный ленточный фундамент. Как установить монолитный ленточный фундамент


Возведение ленточного фундамента под дом

Мало кому надо объяснять, что такое фундамент. Об этом, наверное, знают все люди. Даже те, которые очень и очень далеки от строительства и ремонта. Под фундаментом профессиональные строители понимают подземную часть дома, функция которой заключается в восприятии нагрузки здания и передаче ее на само основание. Под основанием подразумеваются пласты плотного грунта, на котором возводится здание.

Ленточный фундамент- это железобетонная полоса, которая проходит по всему периметру строящегося помещения.

Верхняя плоскость, на которой располагаются надземные части здания или сооружения, называется поверхностью фундамента или обрезом, а нижняя его плоскость, непосредственно соприкасающаяся с основанием, – подошвой, под которую необходимо расположение подушки.

Ее подготовка начинается в тот момент, когда осуществляется расчет проекта. Существует огромное количество разнообразных видов, например, монолитный или ленточный.

Особенности устройства

Ленточный фундамент представляет собой железобетонную полосу, которая проходит по периметру всего строящегося помещения. Ленту, как правило, укладывают на подушки не только под внутренние, но и под наружные стены здания, стараясь сохранять форму поперечного сечения одинаковой формы на протяжении всего периметра железобетонного фундамента.

Технологию строительства, благодаря которой происходит устройство ленточного фундамента, называют очень простой, например, в сравнении со свайными, столбчатыми или плитными типами. Но это не говорит о том, что работа не потребует приложения больших физических сил и грандиозного расхода строительного материала. Обустройство ленточного фундамента с применением бетона и железобетона потребует больших средств. Плюс пиломатериал для организации опалубки, которую, в сравнении, например, со столбчатым и свайным фундаментом, делать не нужно.

Сферы применения

Схема устройства ленточного фундамента.

Ленточный тип, монолитный, например, чаще используют для строительства домов, состоящих из железобетонных, каменных или кирпичных стен и перекрытий, чья плотность превышает показатель в 1300 кг/куб.м. При этом необходимо делать правильный расчет, особенно в тех случаях, когда присутствует угроза выпадения неравномерных осадков, особенно на таком типе грунта, который имеет неоднородные структуры. Например, участок с одной стороны переполнен песком, а с другой грунт суглинистый. Армированный ленточный фундамент, создав цельную конструкцию, сможет перераспределять нагрузку равномерно, благодаря чему стены дома будут защищены от появления в них трещин. К этому типу прибегают и в случаях планирования на территории дома строительства подвала или цокольного этажа. Ведь построенный ленточный фундамент в этих случаях будет представлять собой готовые стены подвала, погреба или цокольного этажа.

В момент планирования строительства дома или какого-то другого помещения, например, гаража, крайне важно максимально ответственно подойти к выбору типа, ведь он, будучи важнейшим компонентом постройки, должен обладать высокой степенью прочности и долговечности.

Существует множество статей, посвященных особенностям и характеристикам того или иного вида, помогающим сделать его грамотный расчет. По возможности постарайтесь проконсультироваться по этому вопросу со специалистами. Более того, нельзя в этот период экономить на покупке строительных материалов. Это чревато негативными последствиями, которые всплывут в процессе эксплуатации здания. Если вы предпочитаете пользоваться услугами профессионалов, то можно легко заказать проект проектировщикам, при этом стоит уделить особое внимание составлению договора, что поможет разрешить появляющиеся при реализации плана недоразумения.

Прослужит ленточный фундамент от 30 до 150 лет. Определить срок можно, взяв в расчет то, какой строительный материала используется при его закладке.

Так, монолитный фундамент на бетонной и бутовой основе отличается самыми высокими сроками годности.

Согласно полученным экспериментальным путем данным монолитный ленточный фундамент прослужит более 100 лет. Ленточный фундамент, выложенный из кирпича, отличается самым коротким сроком возможной эксплуатации, всего 30-50 лет. Сборный тип основания под дом, гараж или баню способен прослужить от 50 до 70 лет.

Расчет конструкции

Таблица расчетов размеров ленточного фундамента.

Особенности конструирования ленточного типа позволяют разделить его на несколько видов. К ним относятся монолитный, сборный и фундамент из кирпичной кладки. Главной особенностью фундаментов монолитного типа является то, что полное обустройство происходит непосредственно на строительной площадке, то есть в процессе работ не нужно использовать так называемые полуфабрикаты, например, в виде бетонных или железобетонных блоков или кирпича.

А вот примеры сборных фундаментов, наоборот, предполагают использование железобетонных блоков, которые производятся на заводах и монтируются с применением арматуры на строительной площадке. В этом случае нельзя обойтись без использования в процессе работы тяжелой техники. Блоки из железобетонных блоков или бетонной плиты образуют подушки бетонной основы. При планировании строительства рекомендуют сделать наиболее точный расчет нагрузки, которая будет оказываться зданием на грунт. Это поможет определиться с тем, на какой глубине стоит организовать устройство ленточного монолитного или сборного фундаментов.

Таблица расчетов материалов для ленточного фундамента.

Мелкозаглубленный тип идеально подойдет при организации подушки для легковесных домов. На него можно поставить деревянный, пенобетонный, каркасный и даже небольшой кирпичный домик в один этаж. Закладывать такой тип фундамента с использованием арматуры советуют на глубине 50-70 см.

Если же фундамент предназначен для домов с тяжелыми стенами или перекрытиями, установленными на почве, где уровень грунтовых вод высок, или для последующего строительства в доме подвала или гаража, то важно сделать расчет уровня залегания грунтовых вод и промерзания грунта, а подошву бетонной подушки заложить на 20-30 см глубже данных отметок. Материала под заглубленный ленточный фундамент потребуется намного больше, нежели в случае с мелкозаглубленным типом. Под внутренние стены, однако, можно сделать не очень глубокий фундамент – около полуметра. Запомнить в данном случае важно еще одно правило: начинать обустройство железобетонных фундаментов ленточного типа под дом следует исключительно в теплое время года.

Самыми популярными материалами для ленточного типа являются:

  • бутобетон;
  • железобетон;
  • кирпич;
  • блоки и плиты из бетонной смеси.

Выбрать один из предложенных видов можно после того, как будет произведен расчет всего проекта строительства и определены особенности каждого из фундаментов. Нельзя забывать и о необходимости установки арматуры.

Бутобетонный раствор

Схема бутобетонного фундамента.

Этот тип представляет собой соединение песчано-цементного раствора с крупными камнями. Этот тип отличается достаточной прочностью и чаще всего применяется на участках с легкими песчаными или скалистыми грунтами. Если же участок под строительство располагается на глинистом грунте, то лучше отказаться от применения этого материала, так как такой фундамент, скорее всего, даст трещину и в конечном итоге совершенно разрушится. Согласно тому, какова будет нагрузка строения, самостоятельно можно выбрать ширину выкапываемых траншей. Она может варьироваться от 20 см до 1 м. Более того, под бутобетонный фундамент советуют организовать расположение песчаной или гравийной подушки, минимальная толщина которой должна равняться 10 см. Такая подготовка работы позволит добиться выравнивания грунтовой поверхности и обеспечит правильное и удобное укладывание бетонной смеси.

Ленточный железобетонный фундамент

Схема ленточного железобетонного фундамента.

Он является смесью цемента, песка и щебня с использованием арматуры. Она может иметь вид металлической сетки или прутьев. Данные материалы считаются самыми популярными при устройстве фундамента под дом. Получается это ввиду того, что они недорого стоят, прочны и способствуют созданию монолитного типа основы дома. Если в процессе заливки использовать вибратор бетонной смеси, то полученный с его помощью фундамент будет очень надежным и крепким. Особенно хорошо данный тип подойдет обладателям участка на песчаном грунте. Ширина фундамента этого типа зависит от толщины стен строящегося дома. Под стены толщиной в 2 кирпича ширина траншеи должна быть 60 см. При этом рекомендуется использовать стержни арматуры, диаметр которых не более 1,5 см.

Кирпичный вариант

Такой тип используют как при устройстве надземной части, так и подземной их части. Дом, который планируется поставить на этот вид, не должен быть чересчур тяжелым. Лучше на него ставить легкий каркасный или деревянный дом. Существенным недостатком кирпичного фундамента является высокий уровень впитывания кирпичом влаги, в результате чего возможность разрушения конструкций из кирпича как силикатного, так и красного тоже возрастает. Избежать преждевременного разрушения дома можно, сделав гидроизоляцию. Тут тоже нужно уложить слой песчаной подушки.

Устройство ленточной основы

Схема устройства ленточного фундамента под дом.

Планируя устройство мелкозаглубленного ленточного фундамента, нужно быть готовым к использованию железобетонных материалов. Этот тип чаще всего применяют в строительстве частных домов, а технология его устройства немного сложнее, нежели у сборного типа, поэтому, научившись более сложному, можно будет самостоятельно разобраться с решением более легких проблем.

Для начала важно подобрать хороших рабочих. Тут стоит много времени и внимания уделить выбору строительной организации или простой бригады, состоящей из частных лиц, которые имеют хорошую репутацию. Торопиться в этом случае, как и экономить, не рекомендуется. Постарайтесь узнать у друзей, коллег и просто знакомых, которые уже имели дело с подобным видом работы, услугами каких организаций лучше воспользоваться, постарайтесь максимально чутко прислушаться к их ценным советам. Далее постарайтесь выделить 2-3 строительные организации или бригады и переходите к более детальному изучению предоставляемых ими услуг. Позвоните в офис, узнайте, какие из возведенных ими объектов сейчас функционируют, чтобы затем иметь возможность поговорить с владельцами этих помещений. Когда подрядчик выбран, особое внимание уделите составлению договора, в нем должны быть отмечены все пункты, разрешающие неприятности на этапе строительства.

Этапы организации

Строительство фундамента ленточного типа предполагает несколько этапов. Первым является подготовка плана и расчет необходимых трат. После того как расчет произведен, можно приступить к выкапыванию траншеи. После чего происходит организация подушки из песка или гравия, на которую будет производиться заливка бетонной смеси. Затем монтируется опалубка, для возведения которой потребуется пиломатериал в виде обрезных досок, а также укрепляющие штыри. С их помощью доски можно будет прочно закрепить в вертикальном положении по всему периметру. Далее следует приступить к монтажу арматуры. Ее собирают и устанавливают в виде каркаса, который представляет собой 2 ряда вертикально расположенной арматуры, скрепленной с горизонтальными прутьями арматуры. Закладывается полученный с использованием сварки каркас на всю высоту фундаментов, что позволяет надежно связать и нижнюю, и верхнюю части создаваемой конструкции.

Созданный еще до начала установки фундамента проект поможет правильно разместить каркасы арматуры. Переходя к установке арматуры, не рекомендуется закреплять ее кирпичами или другими подсобными материалами. Это значительно снизит прочность бетонной заливки, которая и является заключительным этапом в технологии устройства ленточного типа мелкозаглубленного фундамента. Желательно производить заливку всего объема выкопанного котлована в течение одних суток. Это сделает монолитный тип конструкции еще более прочным. Если же этого достичь не удается, то можно разделить работу, сделав ее в два приема, так как использование арматуры прекрасно сцепит заложенные в разные сроки слои.

o-cemente.info

Бутобетонный фундамент — инструкция по возведению!

Строительство бутобетонного фундамента

Монолитный бетонный фундамент, изготовленный из «чистого» бетона» имеет, к сожалению плохие показатели по сопротивляемости нагрузкам, отличных от сжатия. При подвижках почвы бетон может раскрошиться. На нем могут образоваться трещины, что в конечном счете может привести к повреждению всего возводимого строения.

Чтобы предотвратить повреждение фундамента от разновекторных нагрузок – внутри него создается металлический армирующий каркас. Однако, вместо силового каркаса из металлического прутка для увеличения прочности фундаментного бетонного основания по различным направления можно применять и крупнофракционный наполнитель – бутовый камень или щебеночный камень крупного размера.

В качестве наполнителя – камней сравнительно крупного размера могут применяться осколки известнякового камня, песчаника или более дорогой гранит. При этом сам по себе камень, закладываемый в бетонный раствор должен обладать показателем прочности не менее 1 тонны на квадратный сантиметр.

Преимущества бутобетонного фундамента

Неоспоримыми преимуществами бутобетонного фундамента являются:

  • Высокая прочность. Качественный бутобетонный ленточный фундамент легко выдерживает вес 2-х этажного кирпичного здания.
  • Доступность строительных материалов, которая существенно удешевляет процесс строительства.
  • Простота возведения, не требующая от строителей особых технологических навыков.

Ростверковый фундамент фото

Для того, чтобы бутобетоный фундамент выдерживал большие нагрузки его необходимо создавать в определенной пропорциях. Рецепт замешивания очень прост – равные части бетонного раствора и бутового камня. Пропорции могут изменяться в незначительных размерах, но каждая составляющая часть не может быть меньше 40 процентов.

Каким должен быть бутовый камень?

В качестве наполнителя бетонного раствора должен использоваться бутовый камень не особо крупной фракции с размерами от 20 до 30 сантиметров. Чтобы более точно подобрать размеры используемого бутового камня можно воспользоваться нехитрой формулой: размер бутового камня должен составлять примерно одну треть от ширины ленты бетонного фундаментного основания.

Перед закладкой в основание бутовый камень должен быть очищен от грязи и пыли. Также перед укладкой бутовые камни увлажняют, что увеличивает их сцепление с бетонным раствором.

Прочность камня можно проверить, постучав по ним молотком – бутовый камень должен издавать звонкие ноты.

Составляем бетонную смесь для фундамента

Для замешивания бетонного раствора используется цемент с высокими марками прочности, в диапазон от 400 до 500. Для формирования бетонного раствора также используется песок средней фракции, замешивание его с цементов происходит в стандартных пропорциях «один к трем».

Вода при замешивании раствора для бутобетонного фундамента добавляется постепенно. Смесь бетона должна быть более жидкой, чем для обычных фундаментов, так как ему предстоит проникнуть в узкие щели между бутовыми камнями.

Конструкция фундамента из бутобетона

При создании проекта бутобетонного фундамента необходимо закладывать его ширину на 8-10 сантиметров больше, чем толщина несущей наружной стены. Это связано с тем, что бутовый камень не должен касаться стенок опалубки.

Ленточная форма фундамента является наиболее оптимальной бля бутобетонной основы. Этим достигается экономия в использованных строительных материалах и в то же время создается прочная основа для всех несущих конструкций.

Если вы создаете бутобетонный фундамент под тяжелое кирпичное строение, то его основа должна быть более широкой, обеспечивающей равномерное распределение нагрузки от строения на грунт.

Строим бутобетонный ленточный фундамент

На расчищенном строительном участке производим разметку основания фундамента согласно выбранному проекту. При создании проекта фундамента должен учитываться уровень грунтовых вод и глубина промерзания грунта.

Бутобетонный ленточный фундамент — схема

  1. Со строительной площадки удаляется верхний плодородный слой и по разметке проводится копка траншеи под фундамент.
  2. На ее дно укладываются подушки из утрамбованного песка и щебенки. Если подушки имеют тенденцию к впитыванию влаги – на дно траншеи укладывается слой рулонной гидроизоляции, например, рубероида. Листы укладываются внахлест, чтобы предотвратить протекание влаги.
  3. Сначала заливаем нижний слой из чистого бетона толщиной примерно 15 сантиметров. Этим вы предотвращаем выдавливание бутового камня в «подошву».
  4. Поверх «подошвы» начинаем возводить деревянную опалубку. Тщательно укрепляем ее, чтоб тяжелая смесь камня и бетона не разрушила деревянную конструкцию.
  5. Заливаем слой бетона толщиной примерно в 25 сантиметров. В него утапливаем ряд бутовых камней, так, чтобы они выступали над слоем бетона примерно наполовину. Между камнями должна сохраняться дистанция примерно а 5 сантиметров.
  6. Заливаем следующий слой бетона, так, чтобы он залил слой бутовых камней и возвышался над ним на половину размеров бутового наполнителя.
  7. Затем опять укладываем с частичным  утоплением еще один слой бутового камня и повторяем эти операции на всю высоту ленточного фундамента.
  8. Завершающим слоем бутобетонного фундамента является слой чистого бетона, который накрывает бутовые камни «с головой».

Залитый бутобетонный фундамент необходимо предохранять от пересыхания, особенно в жаркую погоду. Для этого поверхность ленточного фундамента проливается водой или накрывается влагоизорующей прокладкой.

После полного созревания бетона на верхнюю поверхность можно залить еще один слой выравнивающего бетонного раствора.

Некоторые особенности строительства бутобетонного фундамента

Довольно трудно в процессе строительства будет происходить поиск бутового камня для строительства фундамента. Рекомендуем вам планировать постройку бутобетонного фундамента в том случае, если вблизи вашего участка строительства имеется каменное месторождение, от которого вы сможете без проблем доставить строительный материал.

При строительстве бутобетонного фундамента постарайтесь рационально организоваться расположение строительных материалов на стройплощадке. Переноска больших масс бутового камня с места на место вряд ли добавит вам удовольствия от строительства. Целесообразно раскладывать бутовый камень для строительства вдоль траншеи для фундамента.

Но не стоит размещать запас стройматериала непосредственно на обрезе траншеи. Такой подход может привести к возможным травмам. Разумно расположить запасы камня небольшими кучками примерно в 20 сантиметрах от обреза траншеи.

Также бутобетонные фундаменты являются довольно чувствительными к морозным зимам. Камень в фундаменте может потрескаться и вызвать повреждение фундамента. Для предотвращения таких явлений бутобетонный фундамент необходимо тщательно утеплять и гидроизолировать. Такой подход также позволит вас создать полноценное обитаемое помещение внутри бутобетонной ленты фундаментного основания.

fundamentt.com

Как сделать монолитный ленточный фундамент

Глубина заложения ленточного фундамента от 50 до 150 см. Чтобы убедиться в качестве земли, осмотрите почву весной, когда снег растаял. Если увидите трещины и провалы, значит, грунт промерзает не равномерно, и фундамент может разрушиться, что приведёт к разрушению в стенах.

Также можно попросить разрешения осмотреть соседние дома: нет ли трещин в стенах, воды в подвалах, разрывов почвы. Если же складывается печальная картина, но деваться некуда, не расстраивайтесь. Главное в таком случае – точно рассчитать качество бетона для фундамента, арматурного каркаса, и точно выверить границы на участке.

Как залить монолитный ленточный фундамент

Этапы строительства ленточного фундамента:

  1. Разметка фундамента.
  2. Рытье котлована на глубину заложения фундамента. Если это делает машина, то лучше не доходить до дна на 15-20 см и выкапывать их вручную, чтобы не повредить нижний уровень грунтов.
  3. Песчаная подготовка высотой 10-15 см. Вместо песка можно использовать щебень. А можно пополам: 5-7 см щебня, а на него 5-7 см песка. Может использоваться метод трамбовки грунта. Он позволяет обойтись без земляных работ и дополнительно уплотнить основание для фундамента.
  4. Установка опалубки из досок толщиной 4-5 см либо из сборных металлических щитов. Чтобы деревянная опалубка не смогла впитать влагу из бетона, её надо изолировать плёнкой или пергаментом. Если предусмотрен цоколь, высота опалубки зависит от него.
  5. Армирование. Стандартный арматурный каркас представляет собой два параллельных ряда арматурной сетки. После армирования нужно проверить качество креплений прутьев (вообще желательно точно соответствовать проектной документации на фундамент). Армирование лучше делать одновременно с опалубкой.
  6. Создание отверстий для водопровода и канализации. Для этого к арматурной решётке крепят железные или асбестоцементные трубы, закрывая их заглушками или песком.
  7. Заливка бетона слоями по 20-30 см. После заливки каждого слоя его трамбуют вибратором (или хотя бы деревянной трамбовкой), чтобы избежать появления пустот. Бетон нужно не заливать, а именно укладывать. Так он получит больше жёсткости. Если уж заливаете, то делайте это на расстоянии не более метра (а лучше около 50 см) от предыдущего слоя. В противном случае бетон может подвергнуться расслоению.
  8. Если вы изготавливаете бетон самостоятельно, то лучше это делать так: если 1 ведро цемента, то песка — 2 ведра, а щебня – 3 ведра. Количество воды, как правило, равно половине веса цемента. Например, 100 кг цемента = 50 л воды.
  9. Если пасмурно, накройте фундамент плёнкой. Если погода солнечная, следите за высыханием фундамента и при быстром высыхании смачивайте водой, чтобы не было сухой корки, иначе пойдут сильные трещины.
  10. Укладка гидроизоляционного слоя. Можно делать как до установки опалубки, так и после снятия опалубки. Полиэтиленовая плёнка прокладывается по стенкам и дну (желательно наличие длинной цельной пленки, чтобы избежать швов склеивания, которые могут расклеиться). Если это делается после снятия опалубки, то фундамент обмазывается битумом, к которому крепят гидроизоляцию. Также можно воспользоваться глиной, которую нужно плотно утрамбовать в пазухи между стенками фундамента и грунтом, или полимерными составами.
  11. Обратная засыпка производится с повышенной аккуратностью и вручную, дабы не повредить гидроизоляцию. Обычно используется песок средней крупности, который при трамбовке поливают водой для хорошей усадки.

Схема строительства сборного ленточного фундамента почти такая же, за исключением отсутствия опалубки, армированного каркаса и заливки бетона. Если дом строится на болотистых и плывучих грунтах, то в основание до устройства фундамента укладывается бетонная подушка высотой 30-40 см. При водянистых грунтах лучше использовать сульфатостойкий цемент для бетона.

Дальше больше!

gold-cottage.ru

Виды ленточных фундаментов по материалам исполнения и конструкции. | Бетон и строительные технологии

Главная >> Фундаменты >> Виды, ленточных, фундаментов, по, материалам, исполнения, и, составной, конструкции

admin 15.12.2015











Уважаемые коллеги и посетители моего сайта о строительных технологиях, это 2я статья по этой теме — видах ленточных фундаментов по материалам и конструкции.  Первую общего характера именно по этой теме прочесть по этой ссылке.



Ленточный фундамент пожалуй самый распространенный и наиболее часто применяется в строительстве, особенно в частном домостроении.



Коротко напомню — эти фундаменты имеют несколько вариантов исполнения в зависимости от нагрузки и других факторов.



По материала — кирпичные, бутобетонные, бетонные и железобетонные.



Давайте с вами и рассмотрим все по порядку. Но прежде чем двигаться дальше рекомендую посмотреть видеофильм.



 —



Смотрим видео и при желании серию роликов, как избежать проблем со строительством ленточного фундамента.



Упрощенное и легкомысленное отношение к фундаменту имеют неприятные последствия в виде нижеперечисленного ниже:



В последующих видео рассматриваются виды ленточных фундаментов по материалам, основные факторы, влияющие на надежность фундамента. а также детальное рассмотрение с рекомендациями.



Ну что же поехали дальше, итак…









Кирпичный ленточный фундамент.



Обыкновенная кирпичная кладка.



Используется как вынужденная или вариативная альтернатива бетонному и железобетонному основанию.



На таком фундаменте не рекомендуется возводить строения из тяжелых материалов свыше пяти этажей.



Кирпичи для такого фундамента должны иметь максимальную прочность, влагостойкость и морозостойкость.



По этим параметрам для кирпичной ленты наиболее всего подходит кирпич керамический полнотелый (М100-200), укладываемый на цементно-песчаный раствор (М50-150).



Использование силикатных и пористых кирпичей воспрещается.



Кирпичная лента должна быть полностью заключена в гидроизолирующий слой.



Настилается она непосредственно на гидроизолянт или на бетонную (железобетонную) подушку толщиной в 10 см.



Допускается применение кладочного армирования.



Такой фундамент очень вязок, доступен ремонту и его под силу выложить одному человеку в любой конфигурации фундаментной рамы.



Однако кирпичная лента должна применяться только на маловлажных стабильных грунтах с низким уровнем пучнистости.



Также срок службы этого фундамента весьма низок – от 35 до 60 лет.







Бутобетонный ленточный фундамент.



Бутовая кладка из твердых горных пород. Это пожалуй наилучший по своим техническим и эксплуатационным качествам фундамент.



Единственным его недостатком является его чрезвычайно высокая стоимость, исключая районы добычи бута.



На нем можно возводить любые постройки, включая многоэтажные массивы.



Очень малотребователен к грунту и климату, чрезвычайно вязок и прочен, имеет высшие степени влагостойкости и морозостойкости.



Доступен для ремонта, может ложиться одним человеком в любой конфигурации фундаментной рамы, включая ее вертикальную трапеционность.



При желании и наличии возможностей из бута можно возвести не просто фундамент, а полноценное, прочное многоэтажное здание в готическом стиле, которое, при использовании известкового раствора, уверенно простоит не одну сотню лет.



Соответственно и срок службы бутового фундамента, даже на цементном растворе чрезвычайно высок и всегда превышает срок службы самого здания.









Бетонный ленточный фундамент.





Классическое бетонно-монолитное основание из песка, цемента и щебня с возможным добавлением технического бута или без такового.



Также может выполняться из сборных бетонных конструкций. Широко применяем для легких и облегченных объектов в малоэтажном строительстве.



Наиболее бюджетный вариант из всех ленточных фундаментов, имеющий вполне приемлемые качественно-эксплуатационные характеристики.



Используется в основном для малоответственных сооружений, а также иногда в каркасном и деревянном строительстве.



Срок эксплуатации прямо зависит от качества исходных материалов, марки бетона, качества исполнения и внешних условий, но обычно не превышает ста лет.





Железобетонный ленточный фундамент.





Это по сути монолитная или сборная железобетонная лента.



Наиболее популярная разновидность ленточных фундаментов в строительстве малоэтажных сооружений.



Используется и в ответственном многоэтажном строительстве.



Имеет повышенные характеристики прочности и жесткости, обусловленные арматурно-каркасной системой.



Обладает отличной влагостойкостью и хорошей морозоустойчивостью.



Наиболее ресурсоемок и требует более высокого профессионализма от строителей и проектировщиков. При надлежащем соблюдении технологии такой фундамент может эксплуатироваться более 150-и лет.



По составной конструкции ленточные фундаменты подразделяются на:



Ленточные монолитные.  Представляют собой монолитную бетонную, бутобетонную или железобетонную ленту. Имеют наибольшие показатели жесткости, вследствие чего рекомендуются к применению на проблемных грунтах, осложненных пучнением, плывучестью и влажностью.\\



Ленточные составные. Представляют собой сборные конструкции из бетонных или железобетонных типовых элементов, связываемых между собой бетонными пломбами. Имеют низкие жесткостные свойства, но очень удобны при строительстве цокольных этажей большой площади и глубины. Рекомендуются к применению на сухих плотных грунтах с умеренной пучнистостью.



Ленточные комбинированные. Представляют собой комбинацию двух вышеописанных разновидностей: основное тело фундамента выполняется из составных блоков, которые снизу и сверху связываются монолитными бетонными или железобетонными лентами. Такие фундаменты имеют повышенные прочностные и жескостные характеристики, сравнительно составного варианта и пониженную затратность, сравнительно монолитного варианта. Рекомендуются для цокольных этажей большой площади на умеренно проблемных грунтах.







По уровню заглубления ленточные фундаменты подразделяются на…



Фундаменты нулевого заглубления. Выполняются на уровне поверхности грунта или близко к ней. Используются для неответственных, легких строений, на сухих и твердых грунтах. Также допустимо применение на скальных основаниях и крупнообломочных породах для возведения капитальных каменных сооружений. Иногда применяется в условиях вечной мерзлоты.



Фундаменты малого заглубления. Выполняется выше уровня промерзания с различной степенью заглубленности. Используется в малоэтажном строительстве легких и облегченных конструкций для уменьшения сметы строительства. Применим на сухих слабопучнистых грунтах, причем надземная часть такого фундамента должна быть не менее полуметра от поверхности. Также может использоваться в малоэтажном строительстве из тяжелых материалов, при условии внедрения технологии утепления малозаглубленных фундаментов.



Фундаменты большого заглубления. Выполняется ниже уровня промерзания грунта. Используется в малоэтажном и многоэтажном строительстве из тяжелых материалов. Это наиболее эффективная схема заглубления, позволяющая проводить строительство ответственных сооружений на проблемных грунтах с высокой пучинистостью, влажностью и плывучестью. Предусматривает наличие цокольных этажей.



На этом я пожалуй закончу эту тему.



В следующей статье, в качестве характерно-обобщающего примера, будет рассмотрена технология возведения наиболее широко применяемой фундаментной конфигурации для малоэтажного строительства жилых зданий.



Будут вопросы, пишите в комментариях.



Рекомендую прочесть похожие посты!

www.helpbeton.ru

Как сделать ленточный фундамент. Парк Хаус

Виртуальная прогулка
Заявка на проведение показа
Главная -> Статьи -> Как сделать ленточный фундамент.

Из типичных разновидностей фундаментов под строительство дома, дачи или бани, обустройство ленточного [Ленточный фундамент своими руками] фундамента в индивидуальном домостроении пользуется наибольшей популярностью. Это связано с вполне адекватными затратами на изготовление опалубки и арматуру, достаточно простым выполнением расчета и самой технологии армирования и строительства. Обустройство ленточного фундамента для загородного дачного домика или бани, его правильное грамотное армирование и заливку вполне можно выполнить своими руками. Бывает, что при строительстве, ленточный фундамент для дома, дачи или бани, технологически совмещают со свайным, что так же является правильным вариантом проектирования фундамента. Подготовительные работы, армирование и заливку такого типа комбинированного бетонного фундамента для возведения дома, бани или гаража, также можно вполне сделать своими руками. Так как сделать опалубку, правильное армирование и самостоятельную заливку ленточного фундамента?

Ленточный фундамент своими руками. Проектирование, опалубка, армирование, заливка.

Перед тем, как непосредственно приступать к производству работ по строительству фундамента, важно всё досконально обдумать и просчитать. Хватит ли у Вас сил выполнить всё своими руками? Ведь для этого необходимы не только желание и умение, но и кое-какой специальный инструмент – бетоносмеситель, например. Поэтому, хорошенько подумайте и всё взвесьте, если Вам нужен фундамент ленточный фл, может [Как сделать фундамент своими руками] будет проще и дешевле выполнить его из готовых специальных бетонных блоков?

Правильно выполнить ленточный фундамент своими руками под строительство дома, коттеджа или бани, теоретически — абсолютно несложно. Требуется изучить особенности обустройства ленточного фундамента, понять как выполняется его армирование, делаются правильные расчеты и готовится бетон для заливки. Ленточный фундамент выбирают для возведения зданий, под которыми планируется обустроить подвал или отапливаемое помещение. Выполнять строительство мелкозаложеного ленточного фундамента для дома, дачи, бани или гаража на сухих непучинистых грунтах, является наиболее правильным решением. Если грунт на участке промерзает достаточно глубоко и относится к категории пучинистых, то выполнить ленточный фундамент своими руками будет весьма затруднительно, потому, как придется провести большой объем земляных работ при подготовке основания, армированию и производству бетонной заливки.

Первый, важный и ответственный момент расчета и проектирования строительства любого основания под здание (дом, дача, коттедж, баня, гараж) – проведение правильного анализа грунтов на участке под строительство. Только определив состав грунта, можно наиболее точно сделать требуемые расчеты, выбрать для строительства дома правильный тип фундамента, правильно рассчитать глубину его заложения, определить количество бетона, которое потребуется для заливки, арматуры и других расходных материалов.

После разработки проекта здания, проведения всех необходимых подготовительных работ, построения схемы и расчета основания, разметки на участке его месторасположения, можно начинать строить ленточный фундамент своими руками.

Правильную, по разработанной схеме разбивку осей на участке для заливки ленточного фундамента, предназначенного для последующего на нём возведения дома, желательно выполнять при помощи теодолита. При отсутствии такого инструмента – с помощью колышков, шнурки и гидроуровня (конечно, этот вариант, лучше применять при обустройстве ленточных фундаментов под более простые сооружения, как баня, дачный домик, гараж и т.п.). Следующим этапом будет копка траншеи под устройство бетонного ленточного фундамента дома. При небольшом объёме, выполнить эти работы вполне можно своими руками лопатой или же с привлечением строительной спецтехники.

Обустройство бетонного ленточного фундамента под строительство дома.

Правильное обустройство своими руками ленточного фундамента под дом, баню, гараж или дачу, начинается с выполнения «подушки» — траншея сначала заполняется песком, который трамбуется, далее, при необходимости, гравием либо щебнем. Каждый слой такой подготовки под бетонный ленточный фундамент дома, делается толщиной 15-25 см. Ну а дальше в строительстве, как говорят — возможны варианты. Под строительство бани и гаража, к примеру, можно сделать «попроще», строительство ленточного фундамента под жилой дом или коттедж, должно быть выполнено основательно, с правильным, качественным и надежным армированием. Ниже будет описано, как своими руками выполнить устройство наиболее надежного и основательного варианта ленточного фундамента под строительство дома, из бетона и с использованием арматуры.

После обустройства «подушки» необходимо выполнить бетонную подготовку из бетона слоем около 10 см. В зависимости от температуры окружающего воздуха, бетон наберет порядка 50% расчетной прочности примерно через неделю, после чего можно приступать к дальнейшим работам по обустройству ленточного фундамента под строительство дома. Бетонную подготовку можно сделать и новым методом — с применением профилированной мембраны. По расчетам — правильное использование профилированной мембраны в строительстве фундамента при выполнении бетонной подготовки под ленточное основание строения, значительно сокращает сроки проведения строительства и его себестоимость. Уменьшается расход бетона, арматуры, не требуется выжидание времени, необходимого для набора бетоном требуемой прочности. Эта новая технология работ довольно проста и ее тоже вполне можно выполнить своими руками.

Следующим этапом строительства будет проведение расчетов и правильной укладки арматуры. Расположение арматуры (армирование) выполняется в двух направлениях: продольном и поперечном армировании арматурными стержнями. При выполнении работ по армированию, арматуру связывают между собой вязальной проволокой. Хорошо, если применяемая для армирования арматура, имеет антикоррозийное покрытие. Использование сварных соединений при армировании не желательно. Такое соединение арматуры, используют при армировании в строительстве, но нужно учитывать, что места сварки в бетонном слое будут наиболее подвержены коррозии. Правильным будет выполнение не только горизонтального армирования, но и изготовление более сложного каркаса из арматуры. Какой лучше сделать каркас из арматуры и как правильнее выполнить армирование, зависит от таких факторов, как тяжесть стен дома, количество этажей, материал перекрытий и др. Правильная схема раскладки арматуры определяется расчетом, который лучше выполнить с привлечением специалиста.

Изготовление опалубки для обустройства бетонного ленточного фундамента под строительство дома.

Для изготовления опалубки ленточного фундамента можно использовать различные остатки материалов: доски, [Заливка фундамента] шифер, ДСП, стекломагниевые листы (СМЛ), фанеру, OSB и т.п. Конечно, лучше предварительно рассчитать их необходимое количество. Листы материала крепятся до необходимого верхнего уровня фундамента к предварительно забитым деревянным колышкам и при необходимости подпираются.

Проведение бетонных работ при заливке ленточного фундамента своими руками.

Правильный выбор марки бетона и его состава для заливки фундамента и необходимая толщина арматуры, определяются расчетом требуемых нагрузок. Марка бетона для выполнения ленточного основания фундамента дома зависит и от погодных условий, при которых планируется проведение работ. В тёплое время года можно использовать бетон марки М200. При низкой температуре воздуха, необходимо использовать для заливки ленточного фундамента бетон марок М300-400. Если температура ниже 0 С, заливку фундамента производят бетоном со специальными добавками: морозостойкими пластификаторами, ускоряющими отверждение бетонной смеси. Количество добавок, необходимых для добавления в состав смеси бетона предварительно рассчитывать не нужно, все указывается на упаковке (при температуре окружающей среды и сколько), обычно это составляет примерно – 1-2% общего объёма. При обустройстве бетонного ленточного фундамента под возведение небольших строений (баня, гараж, сарай, дача) можно порекомендовать выполнять его из легкого бетона и армировать стеклопластиковой арматурой.

Если вы собираетесь самостоятельно готовить бетонный раствор (очень удобно использовать бетоносмеситель типа СБР-120) своими руками, то важно помнить правильное соотношение материалов песок/щебень/цемент. Для приготовления бетонной смеси М200 они берутся в пропорции 3/5/1 (при марке цемента 500). Рассчитать необходимое количества бетона, требуемое для заливки фундамента, можно выполнить перемножением длины, ширины и высоты ленточного фундамента.

Полезные советы:

Для приготовления бетонной смеси, используйте чистые материалы (песок, щебень и воду). Следите, чтобы [Фундамент под гараж своими руками] в составе песка и щебня для замеса бетона не попадались куски глины, земли, шлаков.

Объёмное соотношение частей для приготовления бетонной смеси может несколько варьироваться, но главное, чтобы щебня в составе бетона было больше чем песка раза в 1,5-2.

В среднем, воды в составе бетонной смеси должно присутствовать примерно 60% от необходимой массы цемента.

При расчете соотношений материалов для замеса бетонной смеси учитывайте, что мокрый песок или щебень также содержат определённое количество воды (особенно много её бывает в мокром песке), поэтому при приготовлении бетонного раствора, воду следует добавлять постепенно — частями.

Если на улице прохладно, для бетона лучше использовать тёплую воду. Это будет способствовать ускорению твердения бетона. При жаркой погоде, воду следует брать холодную, чтобы бетон схватывался не слишком быстро, и не происходило образование трещин.

После окончания процесса заливки бетонной смеси, ее нужно в нескольких местах попротыкать щупом для удаления воздуха. Снаружи опалубку нужно простучать деревянным молоточком. Хорошо, если у Вас имеется строительный вибратор с гибким валом, с его помощью очень удобно и качественно можно провести уплотнение бетона.

Обычно, при средней температуре, опалубку снимают дня через три. После набирания бетоном достаточной прочности, переходят к следующему этапу строительных работ – изготовление цоколя. Делают его обычно также из бетона или красного кирпича и вполне по силам выполнить своими руками.



его свойства и технология закладки

Постройка любого здания начинается с закладки его фундамента, который в свою очередь может быть нескольких видов. Наиболее рациональным для возведения частного дома является ленточный. Его особенности мы и рассмотрим в данной статье.

Фото готового ленточного основания

Общие положения

Что собой представляет такой тип основания? По сути, это заливка армированным бетоном всего периметра здания. Таким образом, каждая стена будет иметь под собой сплошную опору

Для начала давайте разберём преимущества данного типа основания:

  • Оптимальная цена. Ленточный фундамент дешевле монолитного, мощность которого необходима лишь для многоэтажных зданий, и прочнее менее затратного свайного, который более подходит для небольших построек, наподобие теплиц, бань и беседок.
  • Высокая надёжность. Как мы уже отметили выше, все несущие наибольшую нагрузку части дома будут снабжены прочной основой.
  • Дополнительная теплоизоляция. Наибольший холод и сырость исходят от земли, и сплошная защита от них увеличивает уют всего дома.
  • Возможность сооружения подполья, погреба или даже подвала. Такой фундамент неплохо выполняет для них роль стен.

Сборный железобетонный ленточный фундамент является сразу же и стенами подвала

  • Возможность создания своими руками. Технология не отличается большой сложностью и вполне осуществима непрофессионалами.

Поэтапное описание необходимых работ

Информацию обо всех необходимых технических данных сможет подсказать ГОСТ 13580 85 на железобетонные плиты ленточных фундаментов. Мы же разберём все основные пункты, начиная от разметки и заканчивая заливкой раствора.

Разметка

Отметки расположения будущих стен с помощью натянутых шнуров

От правильного нанесения разметки зависит, какой формы будет ваш дом, а точнее наличие или отсутствие кривизны стен. Поэтому отнестись к этому следует со всей серьёзностью.

Инструкция же выглядит следующим образом:

  • Выбираем место, где будет расположен один из внешних углов здания.
  • Вонзаем на том месте в землю колышек и привязываем к нему бельевую веревку.
  • Отмеряем нужное расстояние и устанавливаем следующий ориентир, привязывая к нему второй конец шнура.
  • Отступаем от них внутрь будущей постройки 40 см и вставляем в землю ещё по два клина, после чего также соединяем их. Это будет внутренняя часть стены.
  • Аналогично от первого угла отмеряем вторую стену. И так движемся по всему периметру дома.

Совет: чтобы убедиться в ровности угла используйте известную со школы теорему Пифагора, которая гласит, что квадрат гипотенузы прямоугольного треугольника равен сумме квадратов двух его катетов.
То есть, в нашем случае мы должны возвести значения отложенных стен в квадрат, сложить их и сравнить с возведённым в квадрат расстоянием между дальними краями этих же стен.
Положительный результат будет означать, что размеченный вами угол равен 90 градусов.

Графический пример проверки угла

Земляные работы

Копка с помощью лопаты

Имея разметку, просто копаете по ней соответствующую траншею.

При этом необходимо учитывать чтобы:

  • Её толщина была на десять сантиметров больше ширины стен.
  • Глубина равнялась семидесяти сантиметрам. Но этот параметр может меняться в зависимости от типа почвы: рыхлый грунт потребует большего углубления, а в твёрдом, наоборот, можно ограничиться меньшим.Также определяющим фактором является и материал, использующийся для постройки здания. Например, ленточный фундамент под дом из газобетона не нуждается в большой траншее, так как не будет нести большой нагрузки.

Мелкозаглубленный ленточный фундамент для дома из газобетона

Подушка

Схематическое изображение песчаной подушки

Данный элемент необходим для смягчения и равномерного распределения нагрузки будущей постройки на почву.

Делается так:

  • Засыпаем десятисантиметровый слой песка.
  • Смачиваем и утрамбовываем его.
  • Засыпаем следующий. Можно слои чередовать с гравием, опять-таки в зависимости от типа грунта.
  • Снова смачиваем и трамбуем. Продолжаем до тех пор, пока песчаный пояс не вырастит до тридцати сантиметров.
  • Затем заливаем сверху тонкую прослойку жидкого цементного раствора, благодаря чему образуется своеобразная прочная бетонная подушка под ленточный фундамент.

Опалубка

Возведённая опалубка из досок

Сбивается из досок и других подручных подходящих материалов. Получившиеся щиты должны возвышаться над землёй не менее чем на 20 см.

Совет: собирайте конструкцию так, чтобы гвозди были направлены изнутри наружу.
Это значительно облегчит последующий демонтаж опалубки.

Армирование

Создание прочного «скелета» для основания здания

Если вы хотите иметь прочный ленточный монолитный железобетонный фундамент, то необходимо правильно установить каркас из металлических прутьев:

  • Укладываем на подушку кирпичи для изоляции железа от воздействия грунтовых вод.
  • Сверху них собираем конструкцию из вертикальных и горизонтальных арматур, скручивая их мягкой проволокой. Каждая ячейка при этом должна иметь размер около тридцати пяти сантиметров.

Совет: не рекомендуется для фиксации прутьев использовать сварку, так как она лишает их эластичности.

  • Верхняя часть клетки должна заканчиваться в пяти сантиметрах от предполагаемой высоты фундамента. Его поверхность должна в результате оказаться ровной и гладкой без стальных выступов. Иначе потребуется резка железобетона алмазными кругами для их ликвидации.

Заливка

Бетонирование армированной траншеи

Какой бетон лучше для ленточного фундамента? Марка М400 заводского производства гарантирует долговечность и высокие прочностные характеристики бетона. Рассчитать необходимое его количество вам всегда помогут имеющиеся в большом количестве в интернете он-лайн калькуляторы.

Он-лайн калькулятор бетона на ленточный фундамент

Если же вы предпочтёте сэкономить, то следует использовать следующий состав бетона для ленточного фундамента:

  • Одна условная единица цемента марки М400.
  • 1,2 единицы песка.
  • 2,7 единицы щебня.
  • 0,5 единицы воды.

Придерживайтесь следующих правил:

  • Позаботьтесь о равномерности заливки, чтобы предотвратить возникновение «холодных швов».
  • Следите за полужидким состоянием раствора, вовремя разбавляя его водой в случае образования гущи.
  • Время от времени пробивайте слой бетона стальным прутом и трамбуйте его. Так вы исключите возникновение воздушных «карманов», нарушающих плотность бетонного фундамента.

В результате повредить получившуюся конструкцию сможет только алмазное бурение отверстий в бетоне.

Вывод

Ленточный фундамент из бетона – оптимальное решение для закладки частного дома. Создаётся в несколько этапов. Заключительным является замес подходящего раствора и равномерная его заливка.

Бетонное основание, которое ждёт своего полного застывания

Видео в этой статье предоставит дополнительную информацию.

Качественный фундамент – гарантия долговечности всего здания.

Марка бетона для ленточного фундамента: Технология выбора!

Марка бетона для ленточного фундамента

Бетонный ленточный фундамент очень часто используется при индивидуальном жилом домостроении, а также при возведении хозяйственных построек. Этот вид фундаментной опоры представляет собой бетонную отливку в виде ленты, которая располагается по всему периметру вашей постройки. Также ленточный фундамент может располагаться под внутренними несущими стенами здания.

Глубина залегания ленточного бетонного фундамента может отличаться в зависимости от проекта. Так, для капитального строения глубина залегания фундаментной опоры должна быть не меньше, чем уровень промерзания грунта.

Однако такой подход существенно увеличивает объем бетонной отливки, а, следовательно и ее стоимость и необходимые трудозатраты. Избежать чрезмерных расходов можно, если комбинировать ленточный фундамент с бетонными опорами-столбами, которые уходят вглубь грунта ниже линии его промерзания.

Ленточный фундамент

Для повышения прочностных характеристик бетонного ленточного фундамента внутри него создается металлический пространственный каркас. Он позволяет фундаментной опоре хорошо сопротивляться нагрузкам не только на сжатие, но и на изгиб или растяжение, компенсируя тем самым любые перемещения грунта на вашем участке.

Основные характеристики бетона в ленточном фундаменте

Для того, чтобы понять, какой бетон необходимо использовать для постройки ленточного фундамента вашего строения, необходимо знать его характеристики.

Самой главной характеристикой бетона является его прочность – то есть способность сопротивляться нагрузкам на сжатие. Существует несколько способом и методов измерения этого качества бетона, но, в конечном итоге – полученный показатель выражается в предельном давлении на поверхность, выраженном в килограммах на квадратный сантиметр. Минимальная допустимая величина такой характеристики – это 100 кг/см2. Верхний предел прочности бетона, используемого в частном домостроении – 400 кг/см2. В зависимости от предельно допустимой нагрузки обозначается марка бетона ли его класс и варьируется цена бетона. Соответственно при подборе бетона для ленточного фундамента вам необходимо правильно определить нагрузку, которую ваше строение будет оказывать на фундаментную опору.

Таблица для определения веса дома

Для того, чтобы посчитать максимальную нагрузку на опору, вам необходимо вычислить общий вес стен, перекрытий, инженерных коммуникаций и незапланированных нагрузок – например вес снежного слоя. После этого полученную сумму необходимо разделить на площадь опоры. Соответственно – предельно допустимая нагрузка, которую может выдержать бетон вашего ленточного фундамента должна быть больше, чем рассчитанная максимальная нагрузка.

Таблица — информация о снежной нагрузке на фундамент в зимнее время года

От чего зависит марка бетона для ленточного фундамента

Бетонный раствор, из которого формируется ленточный фундамент, представляет собой тщательную перемешанную в воде смесь связующего цемента, наполнителя и присадок.

Бетон для фундамента — фото

Основным ингредиентом, задающим прочность бетону, является цемент. Сам рецепт бетона известен еще с глубоко древности, но он постоянно совершенствовался и сейчас существуют строгие правила, по которым он изготавливается на промышленных предприятиях.

Свою лепту в характеристики бетона вносят и наполнитель, в качестве которого используется просеянный строительный песок и мелкие камни – щебенка. Также с развитием химического производства появилось множество типов присадок к бетонному раствору, которые позволяют ему повышать свою морозостойкость или устойчивость к проникновению влаги.

Марка бетона для ленточного фундамента

Марка бетона и его класс являются стандартными характеристиками, обозначающими прочность готовой бетонной отливки. Это вполне взаимозаменяемые обозначений, характеризующие одно и то же свойство, только измеренные по разным методикам.

Таблица — разновидности бетона для фундамента

Марка бетона (то есть цифра, указанная после литеры «М») прямо указывает на то, какое давление на квадратный сантиметр может выдержать изготовленная из такого раствора отливка. Основой, которая задается марку бетона является марка цемента. В целом, при правильной технологии изготовления марка получившегося бетонного раствора и бетонной отливки будет соответствовать марке использованного цемента.

Цемент М 400

Дополнительные характеристики бетона для ленточного фундамента

Кроме основного качества – прочности, который исходит из марки и класса бетона – бетонное ленточное фундаментное основание может характеризоваться и другими свойствами.

Так, при строительстве бетонных ленточных фундаментных опор в регионах с холодными зимними климатическими условиями имеет значение и устойчивость  бетонной отливки к циклам разморозки-заморозки. Эта характеристика обозначается цифрой после буквы «F» (от английского слова «frost» — мороз). Цифра после данной буквы в маркировку показывает, сколько раз бетонная отливка может быть заморожена и разморожена без разрушения и потери качества. Для строительства в средней полосе достаточно показателя «200».

Заливка морозостойкого бетона

Следующей характеристикой бетона является его устойчивость к проникновению влаги. Это особенно критично, если вы формируете ленточный бетонный фундамент в грунте, который изрядно насыщен влагой. Устойчивость к проникновению влаги обозначается цифрой после латинской буквы «W».

Описанные выше характеристики должны учитываться и подбираться после изучения грунта, на котором планируется возведение вашего строения. А вот подвижность бетона должна приниматься во внимание исходя из планируемых методов строительства. Подвижность рассчитывается исходя из осадки конуса, формируемого из свежего бетонного раствора. Повышенная подвижность и текучесть требуется, если вам придется подавать бетонный раствор при помощи бетонного насоса. Это является, например необходимым, если раствор подается на большое расстояние из миксера, который не имеет возможность подъехать непосредственно к строительному участку. Также бетон должен обладать повышенной текучестью, если вы конструируете металлический внутренний каркас с большой частотой армирующих прутьев.

Выводы: подбор марки и характеристик бетона для ленточного фундамента

Следовательно, чтобы подобрать бетон для вашего ленточного фундамента, вы должны оценить следующих характеристики предстоящего строительства:

  • -планируемую нагрузку на фундамент – исходя из нее подбирается класс или марка бетона и, следовательно его предельная прочность. В основном эта характеристика зависит от используемого цемента.
  • -климатические условия строительства – исходя из этого подбирается морозостойкость бетона. Она также может регулироваться специальными присадками.
  • -насыщенность грунтов на участке строительства влагой. Степень устойчивости к влажной среде регулируется в том числе и присадками.
  • -способ заливки бетонного раствора в опалубку и конструкцию каркаса в опалубке. Подвижность бетона при этом регулируется количеством замешанной воды.

Ленточный фундамент


Типы ленточного фундамента.

  1. Ленточный монолитный ж б пояс.
  2. Незаглубленный ленточный фундамент.
  3. Мелкозаглубленный ленточный фундамент.
  4. Ленточный бетонный фундамент, заглубленный на глубину промерзания.
  5. Ленточный фундамент из блоков, заглубленный на глубину промерзания, усиленный, на бетонной опорной подушке.

Ленточный монолитный ж б пояс.

Применение:
Такое монолитное основание применяется на участках с высоким уровнем грунтовых вод под лёгкие строения, типа беседок, буташек, вольеров и т.п.

Монолитная бетонная конструкция может закладываться как в грунт, так и монтироваться на поверхности. Ленточный монолитный ж б пояс равномерно распределяет нагрузку на песчанно — гравийную подушку. Подсыпка из песка и гравия снижает неравномерное давление на строения от пучения зимой.

Характеристики монолитного ж б пояса:
Поперечный размер траншеи 600мм
Подготовка основания 400мм
(200мм песок+200мм гранитный щебень)

Высота ж б пояса 200мм
Ширина ж б пояса 300мм

Бетон М 200.

Незаглубленный ленточный фундамент.

Применение:
Такой тип основания применяется на участках с высоким уровнем грунтовых вод под лёгкие одноэтажные строения из дерева: дома из бруса, дома из бревна, каркасные дома.

Незаглубленная монолитная бетонная конструкция позволяет поднять цоколь на 500мм и более от земли. Обладает большим сопротивлением к изгибной нагрузке при пучении.

Характеристики незаглубленного монолитного основания:

Поперечный размер траншеи 700мм
Подготовка основания 400мм
(200мм песок+200мм гранитный щебень)

Высота ж б конструкции 500мм
Ширина ж б конструкции 300мм

Бетон М 200.

Мелкозаглубленный ленточный фундамент.

Применение:

Этот тип основания применяется на участках с низким уровнем грунтовых вод под лёгкие одноэтажные дома с мансардным этажом и двухэтажные строения из дерева: дома из бруса, бревна, каркасные конструкции.

Мелкозаглубленный  монолитная ленточная конструкция позволяет поднять цоколь на 500мм и более от земли. Обладает большим сопротивлением к изгибной нагрузке при пучении.

Характеристики мелкозаглубленного ленточного фундамента:
Поперечный размер траншеи 700мм
Подготовка основания 300мм
(песок 300мм, утрамбованный)

Глубина конструкции 500мм
Ширина конструкции 300мм
Высота от уровня земли 500мм

Бетон М 200.

Ленточный бетонный фундамент, заглубленный на глубину промерзания.

Применение:
Такая монолитная бетонная конструкция, заглубленная на глубину промерзания применяется для тяжёлых строений: домов из пенобетона, газобетона, кирпича, керамзитобетона и т.п.

Монолитное бетонное основание закладывается ниже глубины промерзания, обладает высокой несущей способностью. При обратной отсыпке песком не подвержено сезонному пучению грунта.

Характеристики монолитного бетонного фундамента, заглубленного на глубину промерзания:
Поперечный размер траншеи 700мм
Подготовка основания песок 300мм, утрамбованный

Глубина изделия 1800мм
Ширина изделия 400мм
Высота от уровня земли 500мм

Бетон марки М300

Ленточный фундамент из блоков, заглубленный на глубину промерзания, усиленный, на бетонной опорной подушке.

Применение:
Опорная конструкция из блоков применяется для тяжёлых строений: домов из пенобетона, газобетона, кирпича, керамзитобетона и т.п.

Устанавливается в случаях, когда укладка бетонной смеси затруднена из-за физического расположения фундамента на участке. Благодаря технологии монтажа основания из блоков сокращаются сроки строительства объекта.

Ленточная конструкция из блоков закладывается ниже глубины промерзания, обладает высокой несущей способностью. При должном качестве выполненных работ, основание из блоков по характеристикам не отличается от монолитного ленточного.

Характеристики ленточного фундамента из блоков, усиленного:
Поперечный размер траншеи 700мм
Подготовка основания песок 200мм, утрамбованный

Глубина изделия из блоков 1800мм
Ширина изделия из блоков 400мм
Высота от уровня земли 500мм

При устройстве ленточных фундаментов, в том числе из блоков, необходимо применять обратную засыпку фундамента песком.

Это нужно для гарантированной службы конструкции и является обязательным аспектом.

Обратная засыпка устраняет возможность выталкивания ленточных монолитных оснований и конструкций из блоков силами морозного пучения, защищает от неравномерного бокового давления грунта и предотвращает растрескивание и разрушение фундаментов.

Ленточный железобетонный фундамент, его устройство и специфика

Ни одно строение не может обойтись без фундамента. Это основа, которая позволяет находиться зданию в устойчивом положении не одно десятилетие. Для каждого вида дома используется определенный тип фундамента. Для строений с массивными стенами чаще применяют железобетонный ленточный фундамент. Конструкция обустраивается под всеми несущими стенами, что и обеспечивает надежность и прочность всего строения и может быть выполнен любой формы, начиная от прямоугольной или квадратной и заканчивая трапециевидной или ступенчатой.

Назначение железобетонного фундамента

Железобетонный ленточный фундамент может иметь не только ровные геометрические формы, но и расширяться к своему основанию. Расширенная нижняя часть называется подушкой. Ее обустройство помогает значительно компенсировать все нагрузки от вышестоящей конструкции здания. Заметьте, что нагрузки должны гаситься не только статические, но также динамические, которые возникают, например, от движения слоев грунта, а также деформации от движения людей в доме.

По конструкции железобетонный ленточный фундамент напоминает сплошную ленту, которая размещается по всему периметру здания. В основном на практике нашли применение сборные или монолитные железобетонные основания.

Просмотреть все цены на ленточные и другие типы фундаментов вы можете здесь.

Особенности технологии получения железобетонного фундамента

В состав фундамента входит бетон и железобетон. Именно эти материалы обеспечивают получение надежной и прочной конструкции. Важной особенностью железобетонного ленточного фундамента является возможность возведения его на всех типах грунта. Однако инженерно-геологические исследования все равно должны быть проведения, чтобы оправдать применение именного этого типа фундамента. В состав железобетонного фундаментного основания входит бетонный массив, в который особым образом вводится арматура. Процесс армирования является важной составляющей создания такого фундамента, так как совместная работа этих материалов обеспечивает максимальную прочность и не позволяет растрескаться в сильнопучинистых грунтах или плывунах.

Чтобы залить качественный железобетонный ленточный фундамент, выполняют опалубку. Конструкция монтируется на дне котлована, и выполняется разборной, подвижной или объемно-балочной. Для обустройства сборного типа фундамента используются бетонные или железобетонные блоки, которые также дополнительно армируют при помощи металлической проволоки определенного диаметра. Армирование производится совместно с заливкой бетонной смеси. Монолитный тип основания для дома обустроить самостоятельно очень сложно, так как процесс не только трудоемкий, но и требует большого расхода строительных материалов и в некоторых случаях требует применения спецтехники для приготовления бетонной смеси.

Недостатки железобетонного фундамента

  1. Высокий расход цемента и прочих материалов;
  2. Высокая себестоимость;
  3. Способность пропускать воду, если используется сборный тип конструкции;
  4. Большие трудозатраты;
  5. Строительство занимает достаточно много времени;
  6. Мелкозаглубленные фундаменты на пучинистых грунтах могут деформироваться.

Важно, чтобы железобетонный ленточный фундамент был прочным и качественным, а для этого в обязательном порядке производят расчеты. Важно грамотно определить глубину заложения, что в дальнейшем поможет избежать деформаций. Заглубление в среднем рассчитывают на 20-30 см ниже уровня промерзания. Учитывают и уровень грунтовых вод. Правильно подобранный фундамент будет прочным.

Проектирование фундаментов зданий

Проектирование фундаментов зданий

Проектирование фундаментов зданий

Основное назначение фундамента здания или другого сооружения — безопасная передача нагрузки на грунт. Собственная нагрузка на крышу, пол и несущие стены, а также действующая на эти элементы нагрузка передаются сначала на фундамент, а затем на слои грунта, поддерживающие здание.Чтобы обеспечить устойчивость и безопасность конструкции, безопасная несущая способность грунта должна быть больше, чем напряжение в грунте из-за нагрузки здания.
Для жилых, промышленных и коммерческих зданий используются несколько типов фундаментов, выбор конкретного типа зависит от таких факторов, как:

  • Форма постройки дома
  • Строительная нагрузка
  • Тип недр
  • Близость существующих построек, если таковые имеются.
  • Экономика

Самыми распространенными типами фундаментов для жилых и легких коммерческих зданий являются ленточный и блочный фундамент соответственно. В этом разделе будет обсуждаться конструкция этих двух фундаментов.
На рис. 4-1 показан узкий ленточный фундамент, представляющий собой длинную полосу бетона, поддерживающую стены малоэтажного жилого дома. Его также можно использовать для других построек, если факторы благоприятствуют такому выбору. От стены нагрузка распределяется на фундамент под углом 45 °, как показано на Рисунке Приложение7.1а. Плоскости, по которым распределяется нагрузка, называются плоскостями сдвига. Фундамент должен быть спроектирован таким образом, чтобы плоскости среза проходили через нижние углы полосы. Если расчетная ширина фундамента слишком велика, как в случае более слабых грунтов, обычная бетонная полоса может прогнуться и потрескаться, как показано на рисунке Приложение 7.1b. Бетон можно сделать более прочным при растяжении, обеспечив стальную арматуру в зоне растяжения.

Согласно СНиП конструкция ленточного фундамента должна удовлетворять следующим условиям *:
i) Выступы бетонной полосы по обе стороны от стены должны быть одинаковыми.
ii) Толщина бетонной полосы должна быть равна выступу (D = P) или 150 мм, в зависимости от того, что больше. Это означает, что минимальная толщина ленточного фундамента составляет 150 мм.
Пример 1:
Проектировать ленточный фундамент жилого дома с учетом следующих условий:
i) Стены представляют собой полые стенки толщиной 275 мм.
ii) Строительная нагрузка, включая статическую нагрузку на фундамент, составляет 40 кН / м.
iii) Безопасная несущая способность грунта 80 кН / м2
Решение:
Поскольку стены и фундамент очень длинные, расчеты основаны на длине стены / фундамента 1 м.Площадь фундамента можно определить по формуле:
Площадь фундамента здания =
= = 0,5 м2
Площадь ленточного фундамента = ширина × 1 м длина = 0,5 м2
Следовательно, ширина фундамента = 0,5 м2
Это минимальное требование.
Обычно используется фундамент шириной 600 мм. Каждая проекция будет:
(600 — 275) ÷ 2 = 162,5 мм
Плоскости сдвига нанесены под углом 45º от точек c и d, как показано на Рисунке App7.2, и вертикальные линии, проведенные из точек a и b. Эти линии пересекаются в точках e и f, которые соединяются для завершения проектирования фундамента.
Толщина бетонной полосы в этом случае составляет 162,5 мм, которую можно увеличить до 170 мм.
Падовый фундамент
Падовый фундамент, также известный как изолированный фундамент, используется для колонн мало- и среднеэтажных каркасных зданий. Для легких конструкций можно использовать простой или железобетон, а для более тяжелых — железобетон.

Неармированные опорные площадки рассчитаны на то, чтобы в бетоне не возникало напряжения. Толщина определяется, как указано в конструкции ленточного фундамента. Номинальное армирование по-прежнему требуется для контроля термического растрескивания бетона.
Пример 2:
Разработайте подушечный фундамент для колонны 300 × 300 мм, выдерживающей нагрузку 500 кН. Безопасная несущая способность грунта — 200 кН / м2.
Решение:
Площадь подушечного фундамента =
= = 2.5 кв.м
Квадратная площадка обычно предусмотрена для квадратной колонны.
Сторона квадратной площадки = 1,6 м или 1600 мм
Толщина подушки может быть определена путем нанесения плоскостей сдвига под углом 45º, как показано на рисунке Приложение7.3. Чтобы плоскости среза проходили через нижние углы подушки, толщина D должна быть равна выступу P.
Выступ P = (1600 — 300) ÷ 2 = 650 мм.
Толщина подушечного фундамента D = P = 650 мм.

* Выдержка воспроизведена из Строительных норм (2000), Утвержденный документ A — Структура, Департамент сообществ и местного самоуправления в соответствии с Лицензией открытого правительства v 1.0. Веб-сайт: www.nationalarchives.gov.uk

Источник: http://www.wiley.com/legacy/wileychi/virdi/supp/others/design_of_building_foundations.doc

Веб-сайт для посещения: http://www.wiley.com/

Автор текста: указан в исходном документе указанного текста

Если вы являетесь автором приведенного выше текста и не соглашаетесь делиться своими знаниями для обучения, исследований, стипендий (для добросовестного использования, как указано в авторских правах США), отправьте нам электронное письмо, и мы удалим ваши текст быстро.Добросовестное использование — это ограничение и исключение из исключительного права, предоставленного законом об авторском праве автору творческой работы. В законах США об авторском праве добросовестное использование — это доктрина, которая разрешает ограниченное использование материалов, защищенных авторским правом, без получения разрешения от правообладателей. Примеры добросовестного использования включают комментарии, поисковые системы, критику, репортажи, исследования, обучение, архивирование библиотек и стипендии. Он предусматривает легальное, нелицензионное цитирование или включение материалов, защищенных авторским правом, в работы другого автора в соответствии с четырехфакторным балансирующим тестом.(источник: http://en.wikipedia.org/wiki/Fair_use)

Информация о медицине и здоровье, содержащаяся на сайте , носит общий характер и цель, которая является чисто информативной и по этой причине не может ни в коем случае заменять совет врача или квалифицированного лица, имеющего законную профессию.

Проектирование фундаментов зданий

Тексты являются собственностью их авторов, и мы благодарим их за предоставленную нам возможность бесплатно делиться среди студентов, преподавателей и пользователей Интернета, их тексты будут использоваться только в иллюстративных образовательных и научных целях.

Вся информация на нашем сайте предназначена для некоммерческих образовательных целей

Проектирование фундаментов зданий

Разница между раздвижной и полосовой опорой

5 декабря 2019 г.

Ленточный фундамент — это термины, используемые для описания размещение неглубокого фундамента в здании. Фундаменты мелкого заложения построены в месте, где слой почвы находится на небольшой глубине.Эти основы должны выдерживать нагрузки конструкции. Глубина залегания фундаментов обычно меньше его ширины. Фундамент и ленточный фундамент — это типы мелкие фундаменты, которые обычно обозначаются как синонимы. Чтобы правильно определить, что есть что, ниже представлены их различия.

Терминология

Подкладка фундамента также называется изолированной опора, подушечка и индивидуальная опора. С другой стороны, ленточная опора также известна как непрерывная опора.

Использование

Фундамент — один из самых распространенных и простых типов. фундаментов. В основном они предназначены для поддержки отдельной колонны. Эти колонны используются для удержания нагрузки на здание. Обычно каждый столбец иметь свою опору. С другой стороны, ленточные фундаменты обычно встречаются в несущая кладка, и действует как длинная полоса, поддерживающая вес всей стены. Они используются где строительные нагрузки воспринимаются целыми стенами, а не отдельными колоннами, например, в старых зданиях из кирпича.Они также установлены, чтобы нагрузка внутренних и наружных стен, которые должны быть помещены на ленточные опоры на внешняя граница здания. На участках часто используются ленточные фундаменты. где здание расположено на наклонной поверхности и может быть построено простым земляные работы и техника заливки бетона. Две заливки бетона обычно требуется при установке ленточного фундамента.

Структура

Фундамент круглой, квадратной или прямоугольной формы. плита одинаковой толщины, на которой сидит колонна.Иногда он ступенчатый или сгорбился, чтобы распределить нагрузку на большой площади. Однако ленточный фундамент — это состоит из ряда столбцов, которые расположены так близко друг к другу, что опоры перекрывают друг друга или почти касаются друг друга.

Материалы

Как правило, строятся как раздвижные, так и ленточные опоры. из железобетона. Сплошные опоры для опор из массивного кирпича и шпон. Также используются бетонные блочные и каменные конструкции. Полоска фундаменты обеспечивают линию поддержки, где колонны или несущие стены нуждаются в поддержке.Ленточный фундамент может быть ступенчатым или гладким. конструкции железобетонных фундаментов.

Для получения дополнительной информации о раздвижных и ленточных фундаментах, свяжитесь с Dirt Cheap Mini Diggers. Мы опытные экскаваторы и землеройные машины. подрядчики, имеющие большую клиентскую базу в Мельбурне. Мы вносим свой успеха компании на высоком уровне работы, который требуется от наших сотрудников и к тому удовлетворению, которое они доставили нашим многочисленным клиентам года. Наша цель — предоставить всем нашим клиентам доступную цену и высокий уровень обслуживания.

Оптимизировано NetwizardSEO.com.au

Каковы требования к толщине заделки ленты?

5 марта 2019 г.

Ленточный фундамент, также известный как раздвижной фундамент или настенный фундамент, предназначен для создания неглубокого фундамента, как правило, для несущих стен различных размеров. Опорные плиты закладываются в траншею в виде полосы бетона и армируются сталью.

Для усиления этих полос используются различные конфигурации, такие как ленточный фундамент с тройником или перевернутым тройником, в зависимости от потребности и заранее определенной ширины фундамента с ленточным фундаментом, а также от предполагаемой несущей способности подпочвенного слоя.Для грунта с большей несущей способностью потребуется меньшая ширина и глубина фундамента.

Требуемая толщина ленточного фундамента определяется рядом факторов. К этим факторам относятся такие вещи, как тип грунта на месте и необходимая глубина фундамента. Другим важным фактором, определяющим толщину ленточного фундамента, являются условия нагрузки.

Требования к толщине ленточного фундамента для несущих легких нагрузок

Минимальная толщина ленточного фундамента должна быть не менее 150 мм, но может быть равна проекции торца фундамента на стену траншеи.Это гарантирует, что ленточный фундамент имеет достаточную жесткость, чтобы справиться с карманами моста в грунте и выдержать продольную силу, вызываемую любым расширением или перемещением опорной стены.

Если подпочва под ленточным фундаментом глиняная, то минимальная толщина ленточного фундамента абсолютно необходима, чтобы выдержать набухание глины и давление, которое она оказывает на фундамент.

Требования к толщине ленточного фундамента для перевозки тяжелых грузов

Определение требований к толщине ленточного фундамента для несения тяжелых нагрузок — непростая задача, так как он должен быть достаточно толстым, чтобы выдерживать сдвиговые и изгибающие движения при экстремальном весе, которые могут привести к разрушению фундамента.Можно избежать разрушения при изгибе, используя толстые слои бетона, нанесенные ступенчатым или наклонным переходом, до определенной толщины, необходимой от нижней части ширины до лицевой стороны стены.

Однако эту толщину должен определять подрядчик, устанавливающий ленточный фундамент, но обычно толщина равна удвоенной длине выступа на ленте. Поскольку установка ленточного фундамента — трудоемкая работа, подрядчики предпочитают нанимать мини-экскаваторы для выполнения этой работы, поскольку они доступны и эффективны при рытье траншей, а также достаточно малы, чтобы работать в ограниченном пространстве.

Оптимизировано NetwizardSEO.com.au

Как построить ленточный железобетонный фундамент

Самая важная часть армирования в ленточном фундаменте — это арматура между фундаментом и стеной фундамента в случае, если стена фундамента построена из железобетона. В этом случае бетонная арматура может быть арматурой фундаментной стены. Армирование фундаментной стены в этой ситуации напоминает армирование бетонной балки, которая равномерно распределяет нагрузки по основанию и предотвращает разрыв фундамента под действием горизонтальных сил; и основание может быть построено из бетона или нет, при условии, что наверху его, вдоль его средней оси, подготовлена ​​канавка для предотвращения скольжения фундаментной стены по опоре.

Фундаментная стена должна быть залита деревянной опалубкой.

Самая простая форма армирования получается размещением двух стальных стержней (стержней арматуры, стержней, стержней арматуры) внизу опалубки, отделенных на несколько сантиметров (около 3) от нижней части опалубки и примерно на 2 см от боковых сторон. .

Стержни должны быть прочными во время укладки бетона, привязав их к маленьким бетонным блокам, связанным стальной проволокой, образующей основу.

Необходимо следить за тем, чтобы арматурные стержни не смещались при укладке влажного бетона в опалубку.

Самый простой способ конфигурирования стержней — это следующий, но он может быть поврежден.

Но наиболее правильной конфигурацией стержней является следующая, при которой никогда не бывает стержней, непрерывных под углом, угол которого меньше 180 ° градусов.

Наиболее продуманное и надежное решение для усиления фундамента — это строительство целого арматурного стального каркаса для балки с четырьмя продольными стержнями в бетоне (двумя внизу и двумя вверху) и стальными стержнями меньшего диаметра. согнуты поперечно продольным стержням на расстоянии около 30 см.

Бетон всегда должен содержать и покрывать арматурные стержни, чтобы он защищал их от ржавчины, оставаясь рядом с углом бетонной секции, чтобы противостоять изгибу.

Еще более эффективное решение — укрепить весь фундамент. В этом случае можно выполнить описанную выше процедуру для усиления системы, состоящей из опор и фундамента. Это также самое затратное решение.

Есть два случая. В растворе железобетонные фундаменты и стены железобетонного фундамента отливаются раздельно, в два раза.Это решение проще, но на его создание уходит больше времени, и оно слабее последнего.

В последнем варианте фундамент и фундаментная стена усилены, так что клетка между ними является непрерывной.

Железобетон также можно использовать для равномерного распределения нагрузок на неармированные ленточные фундаменты.

Авторские права: Джан Лука Брунетти, 2016 г. ([email protected]).

Как построить ленточный фундамент | Советы, проекты и советы своими руками UK

Краткое описание: Фундамент для стены здания или сада: разметка, выемка грунта и установка ленточных оснований.

Прежде чем вы сможете приступить к кладке кирпича (см. Строительство кирпичной стены), вам необходимо вырыть фундамент для стены. Они состоят из траншей, заполненных бетоном, и называются ленточными фундаментами. Требуемая глубина фундамента зависит от высоты стены и типа почвы. Чтобы построить стену выше 1,2 м (4 фута), вам следует обратиться за профессиональной консультацией.

Разметка и выемка ленточных опор

  • Для стен высотой до 1 м (3 фута 3 дюйма) потребуется фундамент глубиной не менее 150 мм (6 дюймов) (для однослойной стены) или 250 мм (10 дюймов) для двустенной стены.
  • Если грунт глинистый, то следует добавить еще 100 мм (4 дюйма) к глубине основания.
  • Фундамент должен заканчиваться на 150 мм (6 дюймов) ниже уровня земли и даже дальше в экстремальных климатических условиях, где требуется защита от повреждений от мороза.
  • Ширина основания должна быть на 200 мм (8 дюймов) шире стены — по 100 мм (6 дюймов) с каждой стороны.
  • Однако на рыхлых песчаных почвах основание должно быть на 400 мм (16 дюймов) шире стены.
  • Для стен высотой только в три или четыре яруса могут быть более подходящими более мелкие ленточные фундаменты или бетонные блоки.
  • Обозначьте участок стены на земле с помощью веревки, прикрепленной к колышкам, или с помощью профильных досок.
  • Используйте лопату, чтобы врезаться в почву прямо под струной и выкопать траншею на необходимую глубину.
  • Если грунт особенно рыхлый, то выкопайте еще немного и заполните пространство утрамбованным хардкором.

Укладка ленточного фундамента

После того, как вы вырыли траншею, вам нужно будет положить бетонный фундамент.

  • Начните с забивания колышков на каждом конце траншеи на глубину основания. Вставьте несколько кольев с интервалом 1–2 м (3–6 футов) между ними. Убедитесь, что все колья вбиты в землю вертикально.
  • Поднимаясь по траншее, поместите спиртовой уровень поверх кольев, чтобы убедиться, что они выровнены. Внесите необходимые корректировки.
  • Смешайте бетон в соотношении 1 цемент: 5 балласта, добавляя воды, чтобы получить консистенцию, которая должна легко заливаться, но не слишком влажная.
  • Зачерпните бетон в траншею до верха столбов. Выровняйте поверхность металлической теркой.
  • Дайте бетону затвердеть на 3 дня, прежде чем приступить к возведению стены.

Забивайте колья в траншею с интервалом 1–2 м (3–6 футов).

Зачерпните бетон в траншею до верха столбов и разровняйте поверхность.

Как построить ленточный фундамент видео


Вернуться к началу страницы

Типы фундаментов и решения по просадкам

Фундаменты бывают двух видов: неглубокие и глубокие.Мелкий фундамент используется там, где нагрузки, создаваемые конструкцией, невелики по сравнению с несущей способностью поверхностных грунтов.

Подавляющее большинство домов и легких жилых домов построено с использованием неглубоких фундаментов, с глубокими фундаментами, используемыми для размещения подушек на более слабых грунтах или там, где требуются значительно более высокие нагрузки.

Geobear предлагает решения, когда фундамент разрушается из-за проседания или осадки.

Типы фундаментов мелкого заложения Полоса

(вики по проектированию зданий)

Ленточный фундамент

Этот тип фундамента представляет собой неглубокий фундамент, используемый для обеспечения опоры линейной конструкции, такой как стена.Ленточные фундаменты используются во многих грунтах и ​​особенно подходят для легких структурных нагрузок, таких как те, которые встречаются во многих жилых домах; обычно используется массивный ленточный бетонный фундамент.

Почему они терпят неудачу?

Эффект просадки заставляет полосу проседать в одном углу или по всей длине стены. Обычно это является следствием усадки глинистого грунта или эрозии грунта под фундаментом из-за избытка воды, например, утечек из дренажей.

Решения Geobear

Чаще всего наши геополимерные решения используются для домов, подверженных просадке. Мы идентифицируем пораженный участок с помощью исследования почвы и разрабатываем решение, которое позволяет видеть луковицы геополимерного материала, вводимые через определенные промежутки времени под ленточный фундамент. Материал расширяется и образует прочную основу под существующей полосой, предотвращая дальнейшее движение (оседание). Решение обычно используется перед подкреплением, что является более старым традиционным методом.

Падовый фундамент Фундаменты

— это прямоугольные или круглые опоры, используемые для поддержки локализованных нагрузок, таких как колонны. Они чаще встречаются в более крупных сооружениях, таких как промышленные предприятия или другие коммерческие здания, для поддержки больших конструкций с крышей.

Почему они терпят неудачу?

Отказ подушки встречается реже, чем проседание ленточного фундамента, но в том случае, если это произойдет, есть несколько возможных причин.Причиной может быть оседание, то есть нагрузка от здания выше, чем может выдержать грунт под подушкой, это может быть вызвано уплотнением грунта. Оседание также может произойти из-за эрозии из-за избытка воды.

Решения Geobear

Мы можем укрепить землю под подушкой, чтобы предотвратить дальнейшее движение. Мы вводим материал на несколько глубин под подушку, в зависимости от степени слабого грунта, и он затвердевает, создавая прочное основание под подушкой.

Выбранный материал, который мы используем, также обеспечивает дополнительную несущую способность грунта, что позволяет переносить большие нагрузки на существующий подушечный фундамент. Это идеальное решение при строительстве нового этажа или крыши.

Плотные фундаменты

Плотный фундамент состоит из железобетонных плит, которые часто покрывают всю площадь здания. Они распределяют нагрузку, создаваемую рядом колонн или стен, по площади фундамента и обычно используются для легких жилых домов на более бедных почвах.

Почему они терпят неудачу

Фундаменты на плотах склонны к оседанию со временем и спроектированы таким образом, чтобы выдерживать движение вниз. Однако чрезмерное движение вниз может быть вызвано плохим уплотнением заполняющего материала под ним или проникновением воды через трещины, вызывающими образование пустот.

Решения Geobear

В этих случаях Geobear разработает решение, при котором геополимерный материал вводится непосредственно под плиту в виде сетки через пораженную область.Материал будет расширяться, чтобы заполнить пустоты и уплотнить существующую заливку, и в некоторых случаях мы можем использовать наш материал, чтобы поднять плиту обратно на базовые уровни.

Если требуется, чтобы фундамент выдерживал большую нагрузку, мы также можем использовать наш материал на определенных участках, чтобы улучшить прочность грунта, это позволит закрепить новые опорные колонны на плоту.


Системы железобетонных подушек и ленточных фундаментов

Предоставьте информацию, относящуюся к установленным поставкам, которая необходима для эксплуатации и технического обслуживания.Информация, касающаяся подробного обслуживания, также должна быть предоставлена ​​в соответствующих руководствах в формате PDF.

Имя Определение
Доступность Проблемы доступности, которым удовлетворяет объект.
Тип актива Индикация того, является ли объект неподвижным или подвижным.
Категория Код классификации, например Uniclass2015.
Исполнение кода Требование соответствия нормам, которым объект удовлетворяет
Цвет Характерный или основной цвет товара.
Составляющие Необязательные составные элементы, детали или отделка.
Описание Описание типа объекта для детализации любого замысла дизайна.
Единица продолжительности Ожидаемая продолжительность жизни (типичное значение — годы)
Срок службы Типичный срок службы объекта.
Характеристики Другие важные характеристики или особенности, относящиеся к спецификации продукта.
Отделка Характерная или первичная отделка продукта.
Класс Стандартная оценка, которой соответствует продукт.
Производитель Электронный адрес организации, ответственной за поставку или изготовление объекта
Материал Характеристический или первичный материал продукта.
Номер модели Номер продукта, позиции или единицы, присвоенный производителем объекта.
Ссылка на модель Название объекта, используемое производителем.
Имя Уникальное удобочитаемое буквенно-цифровое имя, которое начинается с типа продукта.
Номинальная высота Обычно это вертикальный или второстепенный характерный размер.
Номинальная длина Обычно больший или основной горизонтальный размер.
Номинальная ширина Номинальная ширина продукта, обычно характерный или вторичный горизонтальный или характерный размер.
Стоимость замены Ориентировочная стоимость замены агрегата.
Форма Характерная форма изделия.
Размер Характерный размер продукта.
Показатели устойчивого развития Описание проблем устойчивого развития, которым удовлетворяет объект
Описание гарантии Описание содержания гарантии и любых исключений.
Срок гарантии (труд) Срок гарантии.
Срок гарантии (части) Срок гарантии на детали.
Единица срока гарантии Срок гарантии (типичное значение — годы).
Гарант (труд) Электронный адрес организации, ответственной за гарантийное обслуживание.
Гарант (части) Адрес электронной почты организации, ответственной за гарантию на детали.
Идентификатор актива Идентификатор, присвоенный активу, который позволяет отличить его от других активов.
Штрих-код Идентификационный штрих-код (или RFID), присвоенный экземпляру продукта (для каждого экземпляра).
Дата установки Дата установки изготовленного изделия (для каждого экземпляра).
Серийный номер Серийный номер, присвоенный экземпляру продукта производителем (для каждого экземпляра).
Номер тега Номер тега, присвоенный экземпляру продукта владельцем (для каждого экземпляра).
Дата начала гарантии Дата начала действия гарантии.

Добавить комментарий

Ваш адрес email не будет опубликован.

2019 © Все права защищены.
