Фундамент под котел: Фундамент под котел отопления

Содержание

Бетонный фундамент под печь в доме



Вступление

Фундамент под печь нельзя делать по желанию. Он технологически необходим, особенно если это русская печь из кирпича. При это не важно это большая печь в доме или каменка в бане.

Зачем нужен фундамент под печь

Чтобы ответить на этот простой вопрос, вспомним, что такое фундамент. Фундамент это несущий элемент сооружения, предназначенный для передачи нагрузки от сооружения на основание. Он должен обеспечивать неограниченно долгую эксплуатацию сооружения в нормальных условиях.

Из теории фундаментов нам понадобятся их типы: свайные и на естественном основании. А также уровень ответственности сооружения: пониженный, нормальный, повышенный. Не лишним будет вспомнить, что фундаменты бывают малозаглубленные (выше промерзания грунта) и заглубленные (ниже промерзания).

Печь как сооружение

При всей своей относительной компактности, каменная печь в доме, довольно тяжёлое сооружение. При весе каждого из 800 кирпичей печи в 4 кг, вес всей печи будет 3200 кг (3 тонны 200 кг). Плюс перекос нагрузки в сторону трубы. Нагрузка серьёзная и без её распределения через фундамент не обойтись.

Выбираем тип фундамент

Тип фундамента под печь выбираем по составу почвы.

Глинистые и суглинистые почвы, из-за большого количества влаги в них, зимой будет «пучить». Пучнистость почв бич средней полосы России и об устройстве малозаглубленного фундамента, даже для печи, здесь речь не идёт.

В зимней период промёрзшая почва начнёт давить на фундамент снизу, возведённая печь окажет сопротивление сверху и в результате фундамент даст трещину.

Чтобы этого не произошло фундамент для печи делают ниже глубины промерзания.

При таких условиях фундамент для печи в виде плиты является универсальным, хотя в отдельных случаях (маленькие печи или песчаный грунт) излишним.

Из чего делать

Классический вид плитного фундамента — это бетонный фундамент. Универсальность бетона и возможность сделать раствор бетона своими руками делают его практически не заменимым материалом для фундамента печи. Больше информации о бетоне на сайте https://1pobetonu.ru/. Если в вашей местности много бутового камня, то сэкономить на бетоне, можно заменив «чисто» бетонный фундамент на бутобетонный.

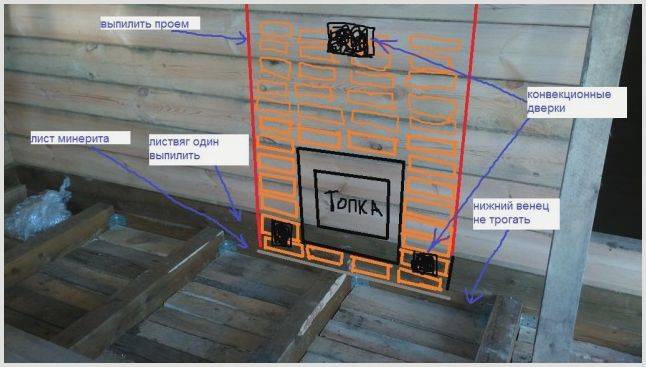

Проектирование фундамента

Фраза проектирование в отношении печи излишняя, однако подумать, как сделать надёжный фундамент для печи будет не лишним.

Во-первых, размер печи и её дымоход, требует заранее выбрать место под его устройство. Печь должна вписаться в помещение, а труба не должна упереться в балку или лагу. Размер плиты фундамента должен быть больше размера печи на 100 мм с каждой из сторон.

Во-вторых, основание под плиту должно быть заполнено гравийно-песчаной подушкой;

В-третьих, если это не сделано раньше, пространство под домом осушается, вокруг дома делает водоотвод.

И последнее, продумайте утепление фундамента.

В общем планируются все те же работы, как при устройстве фундамента для дома. Однако, если фундамент печи делается отдельно от фундамента дома они не должны соприкасаться. Между ними нужно оставить минимальный зазор в 50 мм и заполнить его песком.

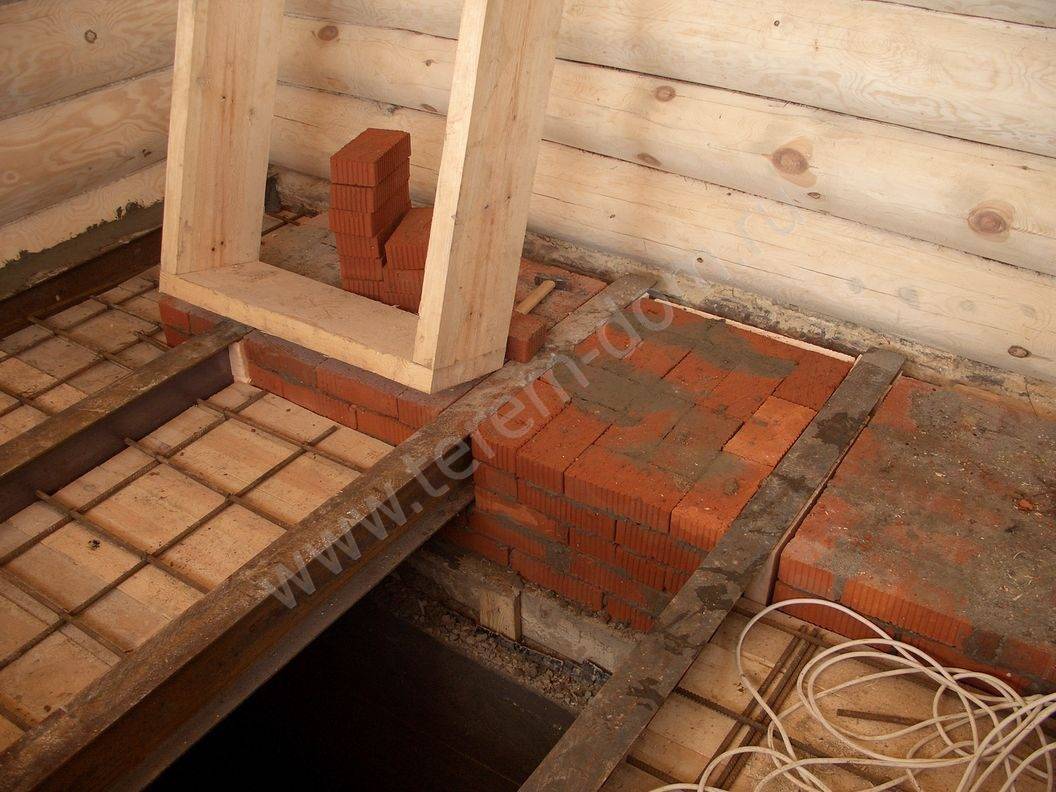

Бетонный фундамент под печь

Устройство бетонного фундамента под печь, делается по классической технологии:

  • Под фундамент капается котлован с учётом промерзания грунта;
  • Основание выравнивается и укрывается гравием и обязательно песчаной подушкой в 50 мм;
  • Делается опалубка под заливку бетона. Размер плиты фундамента должен быть шире размеров печи на 100мм с каждой стороны;
  • Для упрочнения бетона в опалубке делается армирующая вязка из прута толщиной 10-12 мм.
  • Не забываем про два слоя рубероида для изоляции плиты от основания.

Опалубка под плиту до 50 см высотой делается из досок. Если фундамент выше, стены плиты лучше выложить из бетонных блоков, а пространство между ними залит бетоном.  Пропорции в изготовлении бетона своими уками традиционные 1 цемента к 3 песка. Добавление 5 частей щебня или гравия обязательно.

Заключение

И последнее, фундамент под печь должен быть ниже уровня пола в доме на 6-7 см. Благодарим в подготовке статьи компанию «СтройЮрист».

Еще статьи



Похожие статьи

РАО ЭС Востока установило на фундамент котлы блочно-модульной котельной на ТЭЦ Восточная

06.05.2015 11:35:00 / г. Владивосток

ОАО «РАО Энергетические системы Востока» (входит в Группу «РусГидро») установило на фундамент котлы блочно-модульной паровой котельной (БМПК) на площадке ТЭЦ Восточная во Владивостоке. Сейчас специалисты подрядных организаций занимаются установкой оборудования БМПК и монтажом стеновых панелей здания. Начаты работы по монтажу водогрейного котла КВГМ № 3 в строящемся здании пиковой водогрейной котельной (ПВК), а также устройство дымовой трубы ПВК.

Кроме того, на площадке продолжаются работы по монтажу котла-утилизатора № 3 и его дымовой трубы. Начата подготовка фундамента для котла-утилизатора № 1. Всего на станции будет установлено 3 таких котла, которые будут работать в паре с газотурбинными установками (ГТУ) General Electric, что позволит обеспечить высокую эффективность работы всего оборудования станции.

Одновременно с этим идет возведение основных зданий и сооружений ТЭЦ «Восточная». Строители занимаются монтажом металлоконструкций каркаса главного корпуса станции, монтажом стеновых панелей блока вспомогательных цехов, здания мазутонасосной станции, пиковой водогрейной котельной. Продолжаются работы по внутренней отделке  и монтажу внутренних  систем отопления и водоснабжения административно-бытового корпуса будущей ТЭЦ «Восточная».

В рамках строительства схемы выдачи электрической мощности завершена прокладка 3 из 4 кабельных линий, которые свяжут ТЭЦ с городскими электросетями. Кроме того, смонтирован первый из двух резервуаров для хранения мазута (аварийное топливо), завершена укладка асфальтового основания мазутного резервуара № 2.

С окончанием отопительного сезона во Владивостоке оборудование действующей Центральной пароводяной бойлерной (объект на котором ведется строительство новой станции) будет переведено на временную систему подачи горячего водоснабжения, что позволит  завершить демонтаж старых зданий и сооружений бойлерной и приступить к установке на их месте  оборудования новой ТЭЦ.

Мощность новой теплоэлектроцентрали составит 139,5 МВт электрической энергии и 421 Гкал/ч тепловой энергии в горячей воде и 11 Гкал/ч в паре. Ввести станцию в работу планируется в 2015 году. Топливом станет природный газ. Необходимость строительства новой ТЭЦ вызвана, в первую очередь, прогнозируемым дефицитом теплоснабжения Владивостока в связи с постройкой новых жилых районов, таких, как уже существующие «Снеговая Падь» и «Патрокл», а также проектируемых. Ввод в эксплуатацию ТЭЦ «Восточная» позволит обеспечить около 20% потребности города в электроэнергии.

Развитие энергетики Приморья – ключевой приоритет деятельности холдинга «РАО Энергетические системы Востока». Край развивается опережающими темпами и нуждается в современной энергетической инфраструктуре. Помимо строительства ТЭЦ «Восточная», РАО ЭС Востока со своим дочерним обществом «ДГК» завершают перевод на газ Владивостокской ТЭЦ-2 – главного городского энергоисточника. На данный момент модернизированы 10 из 14 котлоагрегатов. Энергохолдинг также готовит к реализации проекты по замене квартальных котельных на современные мини-ТЭЦ с КПД до 80%. Кроме того, ведутся работы в сетевом комплексе, направленные на снятие ограничений по передаче энергии в отдаленные районы.

3 котла пусковой котельной установлены на фундамент на стройке ТЭЦ в Советской Гавани

Специалисты ТЭЦ в г Советская Гавань установили на фундамент три котла блочно-модульной пусковой котельной общей производительностью 30 т/ час пара.

Специалисты ТЭЦ в г Советская Гавань установили на фундамент три котла блочно-модульной пусковой котельной общей производительностью 30 т/ час пара.

Об этом 8 сентября 2016 г сообщает РусГидро.

Завершить строительство котельной, которая даст пар для проведения пусконаладочных работ и пусковых операций на основном оборудовании Совгаванской ТЭЦ, планируется до конца 2016 г.

За время строительства объекта специалисты смонтируют здание, ряд основного и вспомогательного оборудования, проведут наладку всех систем.

Пусковая котельная будет оснащена автоматизированной системой управления, которая не требует постоянного присутствия обслуживающего персонала во время эксплуатации.

На основной строительной площадке ТЭЦ продолжается монтаж 3х котлов производительностью 210 т/час пара каждый и идет закрытие теплового контура главного корпуса.

Выполняется строительство комплекса топливоподачи, прокладка технологических трубопроводов, устройство фундаментов ОРУ-110 кВ, возведение зданий административно-бытового (АБК) и объединенного вспомогательного (ОВК) корпусов.

В августе 2016 г специалисты завершили возведение фундаментов под две 63-МВт турбины станции.

В рамках возведения внеплощадочных объектов завершается строительство подъездного железнодорожного пути ТЭЦ и станции Мыс Марии, окончание работ запланировано на 3 кв 2016 г.

Закончен 1й этап схемы выдачи электрической мощности, ведется строительство 2го этапа.

В 3 кв 2016 г начнется строительство магистральной теплосети от ТЭЦ до центральных тепловых пунктов потребителей в Советской Гавани.

Проектирование и строительство объектов внеплощадочной инфраструктуры ТЭЦ в Советской Гавани финансируется за счет средств инвестиционной программы РАО ЭС Востока.

На строительной площадке и внеплощадочных объектах работают около 700 человек и более 100 единиц техники.

Отметим, что станция возводится в Хабаровском крае в рамках Указа Президента о развитии энергетики Дальнего Востока.

Что такое фундамент на сваях

Не скажешь, что фундаментное устройство на сваях применяется нередко и, особенно, с готовностью. Методика непростая, требует вовлечения экспертов с прекрасным навыком работы. К слову, выяснить про свайный фундамент можно на ресурсе http://pfk-gamma.ru/page/25.

Но А дело все в том, что есть такие тяжёлые условия строительства, что без свай не получиться обойтись.

Свайные фундаменты – затруднительное дело, однако нередко они единственное спасение на непрочных грунтах и если будет необходимость вентиляции снизу

В данной ситуации приходится идти на любые жертвы, только чтобы создать на самом деле надёжную конструкцию.

Фундаментное устройство на сваях – надобность на проблемных почвах

Говоря по существу, эти тяжёлые условия строительства и родили к жизни рассматриваемую технологию. А ведь известна она была достаточно давно. На древесных сваях в древней Руси часто строились церкви.

Хотя действительно такая технология начала применяться уже сегодня и с подачи военных, которые смогли её проверить и подготовить подходящий инвентарь во время строительства объектов на крайнем Севере в районах вечной мерзлоты.

Причинами, которые вынуждают обращаться к сваям в качестве фундамента, считаются следующие:

Максимально ненадёжная верхняя часть грунта при гарантированной надёжности нижних пластов. При этом под ненадёжным грунтом понимаются:

  • известные плавуны – глина с песчаником, сочные водой;
  • растительные грунты – когда в них до 20% перегноя или торфа;
  • лёссовидные грунты – содержащие больше половины мельчайших, пылевидных, частиц;
  • глинистые грунты и глины в текучем, пластичном состоянии;
  • грунты мокрых солончаков.

Фундамент на бетонных сваях может предполагать и установку дальше ключевого, ленточного, фундамента, однако уже на расстоянии от грунта

Через чур кривой профиль грунтового слоя находящегося сверху, когда для получения горизонтали нужны большие работы связанные с землей.
Надобность отличной вентиляции днища конструкции. В большинстве случаев она появляется во время строительства домов из дерева и отказе от строения подвального помещения.

Важный совет! Дом из дерева и сваи абсолютно не нужно стоят рядом. Кроме того, вы нечасто встретите свайные конструкции в фундаменте домов из дерева, ввиду большой трудоемкости их выполнения. Но, все таки, проблематику отличной вентиляции никто не отменяет.

Поэтому делаем вывод – в первую очередь применяйте прекрасно просушенную, по всем инновационным правилам, древесину и только не допускайте лишней влаги на нижнем уровне дома, а это означает постоянно проводить внутреннюю инновационную просушку.

Как построить дом. Фундамент на сваях ТИСЭ.

особенности установки твердотопливного котла в частном доме

Начнем с приятной новости: монтаж котельного оборудования в частном доме может быть произведен самостоятельно, установка оборудования не требует специального разрешения от надзорных органов. Однако есть одно важное «но»: нужно быть готовым к организации топочного помещения, которое необходимо регулярно проветривать и где нужно обеспечить все нормы пожарной безопасности.

Основные требования, предъявляемые к топочному помещению:

  • В пространстве должно быть окно с возможностью проветривания;
  • В помещении должно быть оборудована дымоотводящая система;
  • В помещении должна быть устроена система вентиляции, водоснабжения и канализации.

Фундамент, на котором будет установлен твердотопливный котел, следует выбирать в соответствии со следующими показателями:

  • Если котел обладает мощностью до 50кВт, в качестве фундамента может быть использована стяжка;
  • Для агрегатов мощностью больше 50 кВт нужен отдельный бетонный фундамент, который никак не связан с основанием дома;
  • Любое основание должно выступать минимум на 25 см за пределы котельной установки.

Если требуется установка твердотопливного котла в деревянном доме, то здесь не будет никаких особых требований. Единственное, что нельзя делать, — устанавливать тепловое оборудование на деревянном полу.

Профессионально спроектированная и установленная приточно-вытяжная вентиляция – залог правильного горения топлива в твердотопливном котле. В ходе горения топлива образуется разряжение, которое компенсируется приточным воздухом. Вытяжка как раз и нужна для того, чтобы удалять продукты горения, которые попали в топочное помещение.

Котельное оборудование, где тепловая энергия образуется за счет сжигания топлива, оснащается дымоотводом.

Основные этапы установки твердотопливного котла в жилом доме:

  • 1. Сборка оборудования в соответствии с документацией.
  • 2. Монтаж котла на подготовленный фундамент.
  • 3. Подключение твердотопливного котла к системе дымоудаления.
  • 4. Монтаж вентилятора, автоматизированной системы.
  • 5. Подключение устройства к системам коммуникации.
  • 6. Обвязка котельной обстановки.

Если вы не располагаете определенными навыками и знаниями в области установки котельного оборудования, рекомендуется обратиться к квалифицированным специалистам. От правильности монтажа зависит эффективность работы твердотопливного котла, уровень тепла и его рациональное распределение в отапливаемом помещении.

Дата публикации:

Поделиться с друзьями:

Другие обзоры

Устройство фундаментов каркаса и фундаментов котлов резервной водогрейной котельной на ТЭЦ по ул. Вавилова

Главная — Объекты строительства — Устройство фундаментов каркаса и фундаментов котлов резервной водогрейной котельной на ТЭЦ по ул. Вавилова

Компания СтройКомТех выполнила комплекс работ по устройству фундаментов каркаса и фундаментов котлов резервной водогрейной котельной на ТЭЦ-20.



Наименование работ

Ед. изм.

Кол-во



Земляные работы, в т. ч.:





1

Выемка грунта с погрузкойв автосамосвалы и вывозом с территории ТЭЦ-20 и последующей утилизацией.

м3

5500

2

Обратная засыпка песком с послойным уплотнением до коэффициента Ксом=0,95.

м3

4100

II.

Устройство фундаментов под каркас, в т.ч.:





1

Устройство бетонной подготовки из бетона В7,5 толщ. 100 мм

м³

75

2

Армирование (арматура А240 и А400)

тн

28,014

3

Закладные изделия

тн

0,8

4

Бетонирование (бетон В20 W4 F75)

м³

569,6

5

Набетонка из бетона В20 W4 F75

м³

21,2

6

Подливка для монтажа колонн из бетона В25 F75 на мелком заполнителе

м³

4,5

7

Монтаж фундаментных балок(серия 1. 415-1 вып.1):





7.1

ФБ6-29

шт

1

7.2

ФБ6-30

шт

1

7.3

ФБ6-32

шт

7

8

Монтаж перемычек (серия 1.038.1-1 вып.1):





8.1

3ПБ34-4

шт

4

8.2

3ПБ30-8

шт

4

8. 3

3ПБ27-8

шт

36

8.4

3ПБ25-8

шт

4

8.5

3ПБ36-4

шт

4

9

Гидроизоляция битумно-полимерной мастикой

м²

1200

III.

Устройство фундаментов под котлы, в т.ч.:





1

Устройство бетонной подготовки из бетона В7,5 толщ. 100 мм

м³

375

2

Армирование (арматура А240 и А400)

тн

15,274

3

Закладные изделия

тн

1,432

4

Бетонирование (бетон В20 W4 F75)

м³

332

5

Гидроизоляционные работы изнутри фундамента и отверстия (штрабы) с применением гидроизоляционных покрытий пенетрирующего(проникающего) действия типа «Кальматрон»

м²

110

6

Подливка для монтажа колонн из бетона В25 F75 на мелком заполнителе

м³

1,2

7

Подливка по уклону из бетона В20 на мелком заполнителе после установки рамы коллектора трубопроводов

м³

9,4

На Харанорской ГРЭС готовят фундамент для котла весом более 7 тысяч тонн

В посёлке Ясногорск Оловяннинского района продолжается строительство третьего энергоблока Харанорской ГРЭС мощностью 225 МВт, начавшееся в октябре 2008 года.

Как сообщила корреспонденту ИА «Чита.Ру» 24 августа пресс-секретарь Харанорской ГРЭС Татьяна Аносова, о ходе строительства энергоблока речь шла на третьем заседании оперативного штаба, которое состоялось 19 августа.

По словам Аносовой, в настоящее время начаты работы по устройству котлована под фундамент котла. «Бетонирование фундамента – работа очень ответственная, так как вес котла превышает более 7 тысяч тонн, нужно учесть все факторы. Срок сдачи этого ответственного участка — 1 ноября 2009 года», — уточнила Аносова.

По её словам, в стадии завершения фундаменты на пристанционном узле под гибкие связи, дымососном отделении и площадки под циркуляционные водоводы. До наступления холодов работы должны быть завершены.

Продолжается сооружение металлокаркаса главного корпуса. В соответствии с графиком в сентябре эти работы будут завершены. Быстрыми темпами ведётся монтаж стеновых карт, для их утепления используется новый в строительстве материал «изовер».

По словам пресс-секретаря, на укрупнительно-сборочной площадке работают 120 человек в три смены. На стендах ведётся укрупнение каркаса и топки котла, которые уже готовы на 70%, к декабрю подрядчики обещают завершить эти работы и приступить к следующему этапу – монтажу.

«Строительство третьего энергоблока Харанорской ГРЭС имеет весомое значение не только для энергетики Забайкальского края и Сибири. Это единственная стройка пылеугольного энергоблока в России», — пояснила Аносова.

Строительные работы планируется завершить к концу 2011 года.

Харанорская ГРЭС расположена в посёлке Ясногорск Оловяннинского района на юго-востоке Забайкальского края в непосредственной близости от реки Онон и железной дороги. Удалённость от областного центра составляет 300 километров. Установленная мощность Харанорской ГРЭС в настоящее время составляет 430 МВт. Основным видом топлива являются бурые угли Уртуйского и Харанорского угольных разрезов. С 1 апреля 2006 года Харанорская ГРЭС вошла в состав ОАО «ОГК-3» в качестве филиала.

В настоящее время мощность двух работающих на Харанорской ГРЭС энергоблоков составляет 430 мегаватт. За счёт нового энергоблока мощность станции увеличится на 52% и достигнет 655 мегаватт.

Бетонное строительство и установка промышленного оборудования

Создание условий для успешной работы паровой электростанции.

Многие из проектов по модификации или перемещению завода, которыми мы управляем, требуют бетонных работ или площадок для размещения оборудования или установки. Наша команда по механическому подрядчику хорошо разбирается в промышленном бетонном строительстве и может построить складские и производственные цеха, проезды для тяжелых условий эксплуатации, ямы для машин, фундаменты и многое другое.

IB&M обладает обширным опытом в разработке правильной конструкции и толщины бетона для удовлетворения требований к несущей способности котельного оборудования, а также в управлении графиком выдержки, чтобы бетонный фундамент был установлен до того, как будет обработан вес.

IB&M может предложить различные бетонные решения:

  • Склад и завод
  • Проезд
  • Машинные ямы
  • Базы оборудования
  • Конструкционные фундаменты
  • Надземная плита на металлических настилах
  • Конструкционные плиты
  • Подвалы
  • Фальшпалубы приподнятые
  • Конструкционные перекрытия
  • Солдатские сваи
  • Наклонные стеновые панели
  • Подпорная стенка

Управление проектами имеет решающее значение для успеха.

Конкретные постановочные проекты включают в себя множество движущихся частей, которые требуют бдительного взгляда опытного менеджера проекта для успешного завершения проекта. Наши специалисты по механическому подряду координируют строительные работы на стройплощадке, чтобы запланировать прибытие и установку котельного оборудования, а также управляют координацией работы нескольких поставщиков, таких как специалисты по обслуживанию, инженеры, специалисты по контролю качества, средствам управления, электрике и т. Д., Чтобы гарантировать, что каждая новая установка, перемещение или перемещение -Строить проект плавно. Мы также позаботимся о том, чтобы оборудование было закрыто, защищено или обслужено до установки в соответствии с требованиями.

Создайте свой фундамент на IB&M.

Положитесь на наших специалистов по механическому подрядчику, которые предоставят квалифицированный монтаж бетонных конструкций и этапы подготовки оборудования перед установкой и вводом в эксплуатацию. Звоните (855) 753-2645 сегодня для получения дополнительной информации.

Комплектующие для котла Обустройство котла — стены и фундамент

ПРИНАДЛЕЖНОСТИ ДЛЯ КОТЛА: НАСТРОЙКА КОТЛА Настройки для стационарного котла состоят из фундамента, топки и дымоходов, которые находятся вне корпуса котла.Некоторые котлы с внутренним обогревом, например «Ланкашир», имеют дымоходы в кирпичной кладке. Вся топка, а иногда и дымоходы, как в случае с обычным цилиндрическим котлом, находятся в настройке. Вертикальные котлы имеют просто фундамент; и паровозные котлы не имеют настройки, так как они опираются на рамы двигателей. Морские котлы обычно размещаются на опорах, которые встраиваются в каркас судна.

При настройке котла следует учитывать три основных требования: 1.Устойчивая опора или основание для кожуха, расположенное таким образом, чтобы обеспечить надлежащее расширение котла. 2. Правильно устроенные пространства как для дымоходов, так и для зольника. 3. Покрытие, которое предотвратит потерю тепла из-за излучения и не позволит влаге накапливаться при контакте с пластинами.

Существует два основных метода опоры с помощью кронштейнов, приклепанных к пластинам оболочки, и путем подвешивания на подвесных балках с помощью крюков, колец и т. Д. В любом случае опоры должны быть расположены таким образом, чтобы каждая из них выдерживала соответствующую долю нагрузки и в то же время учитывайте расширение.Если котел короткий, обычно используются кронштейны; в то время как для длинных плоских цилиндрических котлов более распространен метод балок. Если очень длинный цилиндрический котел опирается только на каждый конец, большой вес между двумя опорами может вызвать изгиб и чрезмерную деформацию средних пластин, растяжение нижних пластин и сжатие верхних пластин.

Первое, что нужно для декорации — хороший фундамент. Если земля твердая и подходит для прочного фундамента, раскопки должны быть всего на три или четыре фута ниже уровня.Если он мягкий, выемка должна быть более глубокой, а дополнительная глубина засыпана битым камнем, смешанным с цементом, гравием и т. Д .; или, для очень тяжелых работ, можно забивать сваи. Первый ряд фундамента следует уложить в цемент крупными камнями; на этой каменной кладке стены могут быть построены из камня или кирпича с точностью до шести дюймов от уровня пола; и сверх этого следует использовать кирпич.

Иногда кровать делается из бетона толщиной около двух футов. Если почва очень твердая, фундамент из большой каменной кладки шириной около трех футов можно построить только под боковыми, средними и торцевыми стенами.

При определении площади кровати следует тщательно рассчитывать вес, приходящийся на каждый квадратный фут. При обычном состоянии почвы это не должно превышать 2000 фунтов. Для большего веса необходимо использовать специальную конструкцию.

Опорные и ограждающие стены построены на фундаменте, при этом внешние стены по бокам и задняя двойная, пространство между ними, обычно около двух дюймов, является изоляцией воздушного пространства для предотвращения потери тепла.Выступающие кирпичи, которые выступают от внешней стороны до тех пор, пока не касаются внутренней стены, допускают расширение без снижения прочности внутренней стены. Боковые стенки усилены распорками или стяжками, которые удерживаются на месте длинными болтами, закрепленными гайками на каждом конце. На рис. 1 показан котел в кирпичной кладке, поддерживаемый кронштейнами, при этом передние кронштейны опираются на железные пластины, встроенные в стены; задние кронштейны, поддерживаемые роликами, могут свободно перемещаться при расширении корпуса. В случае использования антрацитового угля расстояние между кожухом и решетками составляет около двух футов; для более мягкого угля это расстояние увеличивается на несколько дюймов.

Печь облицована огнеупорным кирпичом как спереди, так и по бокам; а иногда таким образом можно защитить задние части моста, а также сам мост. Пространство между перемычкой и кожухом составляет от 6 до S дюймов, что обеспечивает тесный контакт горячих газов с котлом до того, как они попадут в камеру сгорания за его пределами, при этом задняя и боковые стенки построены немного выше, чем верхний ряд труб. .Линия огня не должна находиться выше ватерлинии; если это так, то сильный жар может повредить пластины оболочки. Ни в коем случае не подвергайте части котла, не покрытые водой, воздействию огня из топки. Боковые стенки построены примерно на той же высоте, что и задние стены. Пространство в задней части перекрыто и укреплено Т-образными профилями. Чтобы увеличить поверхность нагрева, верх выполнен изогнутым так, чтобы горячие газы проходили через паровое пространство перед тем, как попасть в дымоход.

Сайт загрузки котла Hamada

Серия Модель Чертежи размер (КБ) скачать

КОТЛ С ЖИДКОСТЬЮ СЛОЯ (ПЛАЗМЕННЫЙ СЛОЙ) BFBC

DF-8-13 / 16 План размещения 484 КБ скачать
План фундамента 327 КБ скачать PI&D 170 КБ скачать
DF-10-13 / 16 План размещения 484 КБ скачать
План фундамента 426 КБ скачать PI&D 169 КБ скачать
DF-12-13 / 16 План размещения 587 КБ скачать
План фундамента 781 КБ скачать PI&D 189 КБ скачать
DF-16-13 / 16/25 План размещения 294 КБ скачать
План фундамента 856КБ скачать PI&D 0 КБ
DF-22-13 / 16/25 План размещения 1234KB скачать
План фундамента 0 КБ PI&D 0 КБ
DF-25-25 План размещения 0 КБ
План фундамента 0 КБ PI&D 0 КБ

РЕШЕТКА ВНУТРЕННЕЙ ЦЕПИ
КОТЛ (COALMAC BOILER)

CMC-5-13 План размещения 0 КБ
План фундамента 0 КБ PI&D 0 КБ
CMC-10-13 План размещения 0 КБ
План фундамента 0 КБ PI&D 0 КБ
CMC-15-13 План размещения 0 КБ
План фундамента 0 КБ PI&D 0 КБ
CMC-20-13 План размещения 0 КБ
План фундамента 0 КБ PI&D 0 КБ

ПУЛЬВЕРИЗОВАННАЯ
УГОЛЬНАЯ ГОРЕЛКА
С
COALMAC

PCB-CMC-5 План размещения 0 КБ
План фундамента 0 КБ PI&D 0 КБ
PCB-CMC-10 План размещения 0 КБ
План фундамента 0 КБ PI&D 0 КБ

РЕШЕТКА ДВИЖНОЙ ЦЕПИ ВОДЯНАЯ ТРУБКА
КОТЛ (РЕШЕТКА ДЛЯ ТЯЖЕЛЫХ РЕШЕНИЙ / НИЗКОЕ ДАВЛЕНИЕ
) (НАСЫЩЕННЫЙ ПАРА) ДЛЯ ТЕХНОЛОГИЧЕСКОГО ПАРА

ШЛ-25-25 План размещения 0 КБ
План фундамента 0 КБ PI&D 0 КБ
ШЛ-35-25 План размещения 0 КБ
План фундамента 0 КБ PI&D 0 КБ
ШЛ-45-25 План размещения 0 КБ
План фундамента 0 КБ PI&D 0 КБ
ШЛ-55-25 План размещения 0 КБ
План фундамента 0 КБ PI&D 0 КБ
ШЛ-65-25 План размещения 0 КБ
План фундамента 0 КБ PI&D 0 КБ
ШЛ-75-25 План размещения 0 КБ
План фундамента 0 КБ PI&D 0 КБ

РЕШЕТКА ДВИЖНОЙ ЦЕПИ ВОДЯНАЯ ТРУБКА
КОТЛ (РЕШЕТКА ЦЕПНОЙ ТЯЖЕЛЫЙ РЕШЕТКИ / ВЫСОКОЕ ДАВЛЕНИЕ
) (ПЕРЕГРЕВЫЙ ПАРА) — ДЛЯ КОГЕНЕРАЦИИ

ШЛ-25-3. 9-450 План размещения 0 КБ
План фундамента 0 КБ PI&D 0 КБ
ШЛ-35-3.9-450 План размещения 0 КБ
План фундамента 0 КБ PI&D 0 КБ
ШЛ-45-3. 9-450 План размещения 0 КБ
План фундамента 0 КБ PI&D 0 КБ
ШЛ-55-3.9-450 План размещения 0 КБ
План фундамента 0 КБ PI&D 0 КБ
ШЛ-65-3. 9-450 План размещения 0 КБ
План фундамента 0 КБ PI&D 0 КБ
ШЛ-75-3.9-450 План размещения 0 КБ
План фундамента 0 КБ PI&D 0 КБ

ЦИРКУЛЯЦИОННЫЙ СЛОЙ С ЖИДКОСТЬЮ
(КОТЛ CFBC)

УГ-35-5. 4-450 План размещения 0 КБ
План фундамента 0 КБ PI&D 0 КБ
УГ-50-5.4-451 План размещения 0 КБ
План фундамента 0 КБ PI&D 0 КБ
УГ-75-6. 0-452 План размещения 0 КБ
План фундамента 0 КБ PI&D 0 КБ
УГ-130-9.0-530 План размещения 0 КБ
План фундамента 0 КБ PI&D 0 КБ

Земляные работы под фундамент котла — Архив города Ванкувер

Зона права собственности и сведения об ответственности

Основное заглавие

Выемка под фундамент котла

Общее обозначение материала

Сведения об ответственности

Примечания к названию

  • Продолжение названия:. ..Участок пути 7 готов к подъему
  • Источник основного заглавия: Заглавие скопировано с совпадающего отпечатка.

Регистрационный код

AM1592-S8-2-F02-: 2011-092.6817

Область редактирования

Сведения об ответственности по изданию

Зона специфических деталей класса материала

Масштаб (картографический)

Ведомость проектирования (картографическая)

Постановка координат (картографическая)

Масштаб (архитектурный)

Юрисдикция и наименование эмитента (филателистический)

Даты создания ареала

Область физического описания

Физические характеристики

1 фотография: ч / б, негатив, желатин серебра, ацетат; 9.5 x 12 см

Область описания архива

Зона заметок

Непосредственный источник приобретения

Наличие других форматов

Ограничения доступа

Доступ к оригиналу ограничен. Оригинал хранится в замороженном хранилище и требует уведомления за 24 часа.

Условия, регулирующие использование, воспроизведение и публикацию

Альтернативный (ые) идентификатор (ы)

Стандартный номер области

Точки доступа

Область прав

Область прав цифрового объекта (Мастер)

Область прав цифрового объекта (Ссылка)

Область прав цифрового объекта (эскиза)

Зона присоединения

TACO / WHITE FAMILY FOUNDATION ПОМОГАЕТ СОХРАНИТЬ ЦЕНТР ОБЕСПЕЧЕНИЯ ТЕПЛОЙ С ПОКУПКОЙ НОВЫХ КОТЛОВ

Центр Провиденс, крупнейший поставщик психиатрических услуг в Род-Айленде, обслуживающий более 11000 пациентов в год, имеет новый физический завод по адресу 530 North Main Street в Провиденс при поддержке Фонда Тако / Белой семьи в замене котла. Фонд, который является благотворительным подразделением Taco, недавно предоставил Центру Провиденс 20 000 долларов на завершение покупки четырех новых газовых высокоэффективных котлов ПВТ, что поможет сэкономить почти 40 000 долларов на расходах на электроэнергию в год по сравнению с предыдущими котлами. .

Физическая установка, обслуживающая Центр Провидения, работала с очень низкой эффективностью, так как оригинальные заводские котлы Peerless, работающие на жидком топливе, прослужили около тридцати лет после истечения срока их службы. Каждую неделю через здание проходят около 3000 пациентов, и Центр обеспокоен тем, что в любой момент может произойти поломка оборудования, что серьезно затруднит работу.Если один из котлов выйдет из строя, стоимость замены составит 50 000 долларов, а потеря дохода от закрытия здания на срок до недели или более может обойтись в сотни тысяч долларов.

Исследование эффективности, проведенное Banyan Buildings, экологической инженерной фирмой, нанятой Центром, показало, что за счет упреждающей замены котлов Центр может избежать рисков, связанных с отказом, при одновременном сокращении годовых эксплуатационных расходов, связанных с новыми котлами, на 60 процентов.

Новая система отопления, установленная компанией Victory Heating & Plumbing из Мендона, Массачусетс, является «зеленой» системой, по словам Боба Притчарда, директора по объектам и проектам Providence Center, с четырьмя модулирующими конденсационными котлами высокого давления, поддерживаемыми насосами Taco Vertical Inline. , Многоцелевые клапаны, воздухоотделитель серии 4900 и сопутствующее оборудование. Вместо одной зоны для здания площадью 72 000 кв. Футов новая система имеет шесть зон, контролируемых через веб-интерфейс Niagra.

Центр оценивает сокращение выбросов углекислого газа с помощью высокоэффективных котлов примерно на 200 000 фунтов. в год. Кроме того, переход с нефти на природный газ позволил Центру претендовать на получение скидки за электроэнергию от National Grid. За пять лет котлы ПВТ окупятся

.

Здание на Норт-Мейн-стрит, построенное в 1875 году и занесенное в Национальный реестр исторических мест, раньше было местом расположения Американской винтовой компании. С 1994 года в нем располагается Центр Провидения.Среди 21 здания, которым управляет Центр, это одно из двух основных зданий, расположенных в Провиденсе.

Центр Providence находится в авангарде инновационных подходов к охране психического здоровья, разработанных для удовлетворения меняющихся потребностей более 11 000 человек, обслуживаемых каждый год. Центр реализует 40 программ и комплексных услуг, включая питание и жилье, профессиональное обучение, юридические услуги, первичную медико-санитарную помощь и оздоровительные мероприятия. С тех пор, как Центр Провиденс открыл свои двери в 1969 году, он стал общественным достоянием, предоставляя людям из всех слоев общества услуги по охране психического здоровья и злоупотребления психоактивными веществами в их домах, школах и районах.www.providencecenter.org

О Taco / The White Family Foundation
Taco / The White Family Foundation был основан в 2000 году для получения и оценки грантов и других запросов на помощь от некоммерческих общественных организаций, служащих важным социальным целям в Род-Айленде. С момента своего основания фонд Taco / The White Family Foundation оказал помощь почти 300 некоммерческим организациям, действующим здесь, в РИ. www.thewhitefamilyfoundation.com.

О компании Taco, Inc.
Taco, Inc.со штаб-квартирой в Крэнстоне, является ведущим производителем отопительного и охлаждающего оборудования для использования в жилых, коммерческих и институциональных зданиях. В компании работает около 500 человек в Крэнстоне, Фолл-Ривер, Массачусетс, и Милтоне, Онтарио, Канада. www.taco-hvac.com

Безопасность | Стеклянная дверь

Подождите, пока мы убедимся, что вы настоящий человек. Ваш контент появится в ближайшее время. Если вы продолжаете видеть это сообщение, напишите нам чтобы сообщить нам, что у вас проблемы.

Nous aider à garder Glassdoor sécurisée

Nous avons reçu des activités suspectes venant de quelqu’un utilisant votre réseau internet. Подвеска Veuillez Patient que nous vérifions que vous êtes une vraie personne. Вотре содержание apparaîtra bientôt. Si vous continuez à voir ce message, veuillez envoyer un электронная почта à pour nous informer du désagrément.

Unterstützen Sie uns beim Schutz von Glassdoor

Wir haben einige verdächtige Aktivitäten von Ihnen oder von jemandem, der in ihrem Интернет-Netzwerk angemeldet ist, festgestellt.Bitte warten Sie, während wir überprüfen, ob Sie ein Mensch und kein Bot sind. Ihr Inhalt wird в Kürze angezeigt. Wenn Sie weiterhin diese Meldung erhalten, informieren Sie uns darüber bitte по электронной почте: .

Мы вернемся к активным действиям в области Glassdoor с помощью команды IEmand die uw internet netwerk deelt. Een momentje geduld totdat, мы узнали, что u daadwerkelijk een persoon bent. Uw bijdrage zal spoedig te zien zijn. Als u deze melding blijft zien, электронная почта: om ons te laten weten dat uw проблема zich nog steeds voordoet.

Hemos estado detectando actividad sospechosa tuya o de alguien con quien compare tu red de Internet. Эспера mientras verificamos que eres una persona real. Tu contenido se mostrará en breve. Si Continúas recibiendo este mensaje, envía un correo electrónico a para informarnos de que tienes problemas.

Hemos estado percibiendo actividad sospechosa de ti o de alguien con quien compare tu red de Internet. Эспера mientras verificamos que eres una persona real.Tu contenido se mostrará en breve. Si Continúas recibiendo este mensaje, envía un correo electrónico a para hacernos saber que estás teniendo problemas.

Temos Recebido algumas atividades suspeitas de voiceê ou de alguém que esteja usando a mesma rede. Aguarde enquanto confirmamos que Você é Uma Pessoa de Verdade. Сеу контексто апаресера эм бреве. Caso продолжить Recebendo esta mensagem, envie um email para пункт нет informar sobre o проблема.

Abbiamo notato alcune attività sospette da parte tua o di una persona che condivide la tua rete Internet.Attendi mentre verifichiamo Che sei una persona reale. Il tuo contenuto verrà visualizzato a breve. Secontini visualizzare questo messaggio, invia un’e-mail all’indirizzo per informarci del проблема.

Пожалуйста, включите куки и перезагрузите страницу.

Это автоматический процесс. Ваш браузер в ближайшее время перенаправит вас на запрошенный контент.

Подождите до 5 секунд…

Перенаправление…

Заводское обозначение: CF-102 / 6bbbd7affef11636.

Фонд семьи Батлер / Партнер по молодежным альтернативам на улице 50 на 50 — город Шайенн

Фонд семьи Батлер / Партнер по молодежным альтернативам на улице 50 на 50 — город Шайенн

открывается в новой вкладке или в новом окне

Муниципальное здание закрыто на ремонт котла до дальнейшего уведомления

С пятницы, 15 октября, в муниципальном здании (2101 O’Neil Ave.) будет закрыт до дальнейшего уведомления на ремонт котла. Контактную информацию можно найти на веб-страницах конкретных отделов.

Новый номер телефона службы контроля над животными

Начиная с 29 октября, общественность теперь может звонить по телефону 307-637-6206 для получения информации о службах контроля над животными. Городские власти будут предоставлять эти услуги ежедневно с 8:00 до 18:00.

Закрыть это объявление Вы здесь : Домой / Фонд семьи Батлер / Партнер по молодежным альтернативам на улице 50 на 50 Drive

Опубликовано 6 августа 2021 г.

CHEYENNE — В ознаменование 50-й -й годовщины Бюро Молодежных Альтернатив, Друзья Молодежных Альтернатив начали кампанию 50 на 50, начиная с 1 марта -го до конца календарного года. Цель организации «Друзья молодежных альтернатив» — собрать 50 000 долларов за 50 лет работы организации «Молодежные альтернативы». Доходы от этой кампании будут направлены в Фонд друзей альтернатив молодежи, который помогает с расходами, связанными с программой, и обеспечивает устойчивость столь необходимых услуг нашей молодежи и семьям на безвозмездной основе.

Фонд семьи Батлер хотел бы призвать Шайенн сделать пожертвование на это достойное дело и соразмерит пожертвования до 25 000 долларов. Фонд семьи Батлер уверен, что сообщество и местные предприятия воплотят в жизнь цель «Друзья молодежных альтернатив» и продолжат поддерживать Управление молодежных альтернатив в создании более сильного и здорового сообщества с помощью нашей молодежи и семей.

Физические и юридические лица, желающие внести свой вклад, могут сделать это через www.youthalternatives.net, щелкнув вкладку пожертвования, расположенную в строке меню. Вклады также можно направлять в организацию «Друзья альтернатив молодежи», 1328 Talbot Court, Cheyenne, WY 82001.

Кроме того, «Друзья молодежных альтернатив» хотели бы пригласить сообщество принять участие в их первом турнире по гольфу в субботу, 14 августа, -е, , на поле для гольфа в аэропорту (4801 Central Ave.).Регистрация начнется в 11:00. Для получения дополнительной информации посетите сайт www.youthalternatives.net или свяжитесь с Офисом альтернатив молодежи по телефону (307) 637-6480.

-30-

Обновления и информация о COVID

Объявление

.

Добавить комментарий

Ваш адрес email не будет опубликован.
