Фундамент под твердотопливный котел: Фундамент под котел отопления

Фундамент под твердотопливный котел. Как сделать твердотопливный котел своими руками

Установка твердотопливного котла — Свой Дом

Требования по установке твердотопливного котла

Устанавливая твердотопливный котел следует учесть ряд требований предъявляемых по СНиП. Как правило это 250 к.г. на один квадратный метр. Весовые параметры изготавливаемых котлов для индивидуальных домов, свободно соответствуют этой норме. Сравнительно не большая внешняя теплоотдача, так же позволяет устанавливать котлы такого типа без особой подготовки пола. Главное требование при установке котла в этом случае: ровная не шаткая поверхность.

Если пол играет, его придется в месте установки котла все-таки разобрать до бетонной стяжки с выносом в стороны не менее 150 мм. Основу под котел застилают асбестом или базальтовым картоном толщиной 4-6 мм, а на него кладут лист кровельного железа толщиной 1,5-2 мм. Далее, если настил разбирался, низ котла обмуровывают цементно-песчаным раствором до уровня пола.

Вокруг выступающего над полом котла делают теплоизоляцию, такую же, как под низом: асбест или базальтовый картон, а на нем – железо. Вынос изоляции в стороны от котла от 150 мм, а перед дверцей топки не менее 300 мм. Если котел допускает догрузку топлива до прогорания предыдущей порции, то вынос перед топкой нужен от 600 мм. Под котел, который ставят прямо на пол, подкладывают только теплоизоляцию, накрытую стальным листом. Вынос – как в предыдущем случае.

Твердотопливный котел

Для котла на твердом топливе обязательно нужна отдельная котельная. Требования к ней приведены выше. Кроме того, почти все твердотопливные котлы не допускают регулировки мощности в широких пределах, поэтому для них нужна полноценная обвязка – комплект дополнительного оборудования, обеспечивающий эффективную и безаварийную работу. Мы о ней поговорим далее, но вообще обвязка котла – отдельная большая тема. Здесь упомянем только о непреложных правилах:

1. Монтаж обвязки ведется в противоток воде, от обратки к подаче.
2. По окончании монтажа его правильность и качество соединений проверяют зрительно по схеме.
3. К монтажу системы отопления в доме приступают только после обвязки котла.
4. До загрузки топлива и, если требуется, подачи электропитания, всю систему заполняют холодной водой и в течение суток контролируют все стыки на протечку. В данном случае вода именно вода, а не какой-то другой теплоноситель.
5. Если протечек нет, или по их устранении, котел запускают на воде, непрерывно контролируя температуру и давление в системе.
6. По достижении номинальной температуры контролируют давление в течение 15 мин, оно не должно изменяться более чем на 0,2 бар, этот процесс называется опрессовкой.
7. После опрессовки котел гасят, системе дают полностью остыть.
8. Сливают воду, заливают штатный теплоноситель.
9. Еще раз сутки контролируют стыки на протечку. Если все в порядке – запускают котел. Нет – устраняют протечки, и снова суточный контроль перед запуском.

Собираясь использовать твердотопливный котел, следует рассчитывать что площадь отапливаемого помещения не будет превышать 50 — 60 кв.м. Хотя как показывает практика, при грамотном монтаже отопительной системы  и обвязке котла, можно добиться результата и до 100 кв.м., здесь правда при выборе или изготовлении котла следует учесть мощность котла.

samosstroi.ru

Твердотопливный котел своими руками – схема и пошаговая инструкция

Очень часто, сталкиваясь со сложными задачами, мы начинаем понимать, что их решение находится на поверхности. Вот так и с отоплением. Казалось бы, что может быть проще, используя газовый или электрический котел. Но практика показывает, не везде зимой давление газа стабильно, а электричество подается с завидным непостоянством. Поэтому проблема остается. Что делать? Остается альтернативный вариант – установить отопительный агрегат, работающий на дровах или угле. Тем более, твердотопливный котел своими руками сделать не так уж и сложно. И это еще один плюс в сторону альтернативного способа отапливать жилые помещения.

Принцип работы

Физическая составляющая процесса работы самодельных котлов на твердом топливе очень проста.

• Производится загрузка топлива в топку, где оно поджигается.
• Угарные газы, полученные при сгорании твердого топлива, и горячий воздух поднимаются вверх и выходят через дымоход на улицу.
• При движении вверх они проходят через специальную камеру, где располагается теплообменник. Через него происходит нагрев теплоносителя, поступающего в систему отопления дома.

[wp_ad_camp_1]

Как видите, все довольно-таки просто. Хотя надо отметить, что этот принцип работы самодельных котлов на дровах, торфе, опилках и угле полностью соответствует и другим типам отопительных приборов, работающих на других видах топлива. Соответственно и конструкция их мало чем отличаются друг от друга. Конечно, есть определенные конструктивные нюансы. К примеру, твердотопливные котлы – это агрегаты с низким коэффициентом полезного действия. «Едят» они топливо в больших количествах, выделяя при этом огромное количество тепловой энергии, большая часть которой, к сожалению, вылетает в трубу. Поэтому сегодня, говоря о самодельных котлах отопления на дровах, необходимо говорить о современных моделях с более высоким КПД. Их и будем разбирать в этой статье.

[ads-mob-1][ads-pc-1]

Котел на дровах цилиндрического типа

Но перед тем как перейти к основному сборочному процессу, хотелось бы несколько слов сказать об условиях реализации данного проекта.

1. Надежность конструкции котла будет зависеть от того, как вы владеете используемым в этом деле инструментом. Основной из них – это сварочный аппарат. Если ваши навыки не позволяют добиться максимального результат, то лучше от эксперимента отказаться и передать сборку агрегата специалисту, то есть высококвалифицированному сварщику.
2. Говоря об эксперименте, а сборка котла на дровах своими руками – это большой эксперимент, надо отдать должное, что вы можете применить все свои инженерные знания и опыт. И в случае удачно проведенного процесса гордиться им. Но не забываем, что самодельный котел потребует доработки в процессе его эксплуатации. Некоторые незначительные неточности и ошибки дадут о себе знать обязательно. Так что к ним надо просто быть готовым.
3. Для изготовления твердотопливного котла используются металлические листы или труба толщиною не меньше 5 мм. Это же относится к трубным элементам теплообменника.
4. Установка настроечных приборов. Немаловажный момент в деле изготовления самодельного котла. Что именно надо установить: термометры на входе и выходе теплоносителя, регулятор мощности циркуляционного насоса, датчик тяги.
5. Кстати, о циркуляционном насосе. Не все потребители устанавливают это оборудование, которое привязывает систему отопления дома к электроэнергии. Но, как показывает практика, именно этот агрегат дает возможность увеличить КПД котла, равномерно распределяя теплоноситель по всей отопительной системе, и внутри теплообменника в том числе.

Компактная конструкция

Варианты конструкции твердотопливных котлов

Самый простой вариант твердотопливного котла – это буржуйка с водяным контуром внутри. Это на самом деле самое простое устройство, не требующее больших знаний и умения изготовления. Но так как мы говорим о современных моделях, то буржуйку рассматривать здесь не будем. К тому же ее конструкция сегодня хоть и используется для обогрева небольших помещений, чаще всего модели с водяным контуром подключаются к системе теплых полов.

Процесс изготовления

Итак, рассмотрим схему изготовления твердотопливного котла своими руками. Начнем с корпуса и камеры сгорания оборудования.

Внимание! Так как топка подвергается серьезному нагреванию, обычно температура внутри нее не снижается ниже +1000°С, то изготавливают камеру сгорания из жаропрочных стальных листов. Если их вы не приобрели, тогда можно использовать обычную сталь, только стенки изготавливают из сдвоенных металлических листов.

Буржуйка с водяным контуром

Размеры котла и топки выполняются строго по чертежам твердотопливных котлов, изготавливаемых своими руками. Чертежи вы можете найти в свободном доступе на просторах Интернета. Хотелось бы обратить ваше внимание, что в конструкции этого типа отопительных агрегатов лучше всего устанавливать ребра жесткости, которые помогут стенкам не коробиться под действием высоких температур. В качестве ребер жесткости можно использовать стальные уголки.

Теперь, что касается современного подхода к решению повышения КПД. В настоящее время разработаны достаточно уникальные конструкции твердотопливных котлов, в которых используется процесс пиролиза. Что это такое? Известно, что топочные газы, которые покидают котел через дымоход, обладают значительной тепловой энергией. Здесь важно собрать топочные газы, обогатить их кислородом и поджечь. При сгорании выделяется тепло, которое можно пустить на нагрев теплоносителя.

Простая схема самодельного котла

Как этого добиться? Для этого в корпусе твердотопливного котла необходимо установить еще одну камеру сгорания, в которой и будет происходить сжигание топочных газов. Так как котел изготавливается своими руками, то оптимальный вариант, если вторая топка будет располагаться над первой. В конструкции будут учитываться чисто физические законы. Поэтому две топки друг от друга отделяются горизонтальной перегородкой, с одного края которой будет оставлен зазор. Через него топочные газы будут переходить из одной камеры в другую.

Сегодня во многие конструкции твердотопливных котлов устанавливают аккумулирующие водяные баки. Их монтирует поверх котла, вода нагревается за счет теплоотдачи корпуса агрегата и дымохода. По сути, это обычный аккумулятор, который начинают работать при потухшей топке. Это временный запас горячей воды, которая поступает в систему отопления дома.

Изготовление теплообменника

Оптимальный вариант конструкции – это трубная система, соединенная в один неразрывный контур. Говорить о форме и размерах теплообменника можно лишь с позиции формы топки и мощности самого отопительного прибора. К примеру, если вы хотите, чтобы количество нагреваемого теплоносителя было большим, то рекомендуем изготавливать П-образный теплообменник только горизонтального типа. Он будет огибать топку с трех сторон кроме стенки, где находится дверца для закладки твердого топлива.

Движение топочных газов

Но и это еще не все, что касается эффективности работы теплообменного устройства. Большое значение будет иметь количество используемых труб и их диаметр. Если ваш котел будет устанавливать в отопительную систему с естественной циркуляцией теплоносителя, тогда минимальный диаметр используемых труб будет равен 40 мм. Конечно, это, наверняка, снизит количество трубных контуров, но эффективность работы отопления будет достаточно высокой.

В отоплении с принудительной циркуляцией диаметр используемых труб может быть меньше, но 25 мм – минимальный размер. Теперь к вопросу, что сложнее сделать, первый вариант или второй? Второй будет сложнее, потому что большое количество труб требует большого количества стыков. А это не только увеличение объема проводимых работ, но и повышение риска образования трещин в местах стыковки.

Трубчатый теплообменник[wp_ad_camp_3]

Сборка котла

Итак, все основные элементы готовы, можно переходить к сборке агрегата.

Отметим, что металлические отопительные приборы являются достаточно большими и имеют приличный вес. Так что специалисты советуют сборку прибора проводить по месту его установки.

• В первую очередь под котел необходимо залить прочный фундамент. Хорошо, если его поверхность будет облицована огнеупорным кирпичом.
• Устанавливается корпус.
• Затем монтируется теплообменная трубная конструкция. Ее просто приваривают изнутри к стенкам камеры сгорания, а патрубки выводят за пределы отопительного прибора.
• Затем укладывается колосниковая решетка на заранее приваренные металлические направляющие.
• Навешиваются дверцы.
• Привариваются снаружи ребра жесткости.
• В самый последний момент устанавливается верхняя плита с отверстием под дымоход. К отверстию заранее приваривается патрубок, который по размерам диаметра будет чуть меньше диаметра дымохода.
• На верхнюю плиту устанавливается аккумулирующая емкость.

Дровяной котел

Вот так можно ответить на волнующих многих вопрос: как сделать котел на дровах своими руками? Процесс не самый простой.

Мы разобрали всего лишь одну конструкцию котлов, работающих на твердом топливе. На деле их очень много. Сегодня большой популярностью пользуются самодельные твердотопливные котлы длительного горения. О них мы уже писали на нашем сайте.

Не забудьте оценить статью:

Загрузка…

otepleivode.ru

Монтаж твердотопливного котла. Практические рекомендации в отношении установки.

Основа автономного отопления – это отопительный котёл. От корректности его монтажа целиком и полностью зависит оптимальное функционирование всей отопительной системы.

Твердотопливные котлы Мартен успели зарекомендовать себя исключительно с положительной стороны. Простая конструкция обеспечивает высокие характеристики надёжности. Однако, допущение ошибок в монтаж негативным образом на эксплуатации устройства. В нижеприведённой публикации будут описаны технические рекомендации по выполнению установки твердотопливного котла.

Необходимость усиления основания

Дело в том, что отопительный котёл обладает весьма существенным весом. Следовательно, дабы обеспечить надёжность монтажа специалисты рекомендуют предварительно организовать для котла фундамент.

Выполняется он предельно просто. Высота зачастую не превышает 70 мм. При этом в обязательном порядке выполняется армирование. При постановке котла на фундамент, необходимо контролировать наличие щелей.

Говоря точнее, щели должны отсутствовать. Устранить их можно посредством огнеупорного герметика. Далее описаны основные технические рекомендации по установке:

• в обязательном порядке в системе должен присутствовать расширительный бак;
• циркуляционный насос устанавливается на обратном контуре;
• корректность работы вполне может быть проверена по разнице температур
• теплоносителя в главном и обратном контуре;
• защита от обратного давления осуществляется посредством клапанов и дренажа сифонного типа.

Расширительный бак устанавливается исключительно в самой высокой точке отопительной системы.

Крайне важно, чтобы трубы, которые соединяли отопительную систему и расширительный бак, не располагали никакой запорной арматурой в принципе. Большинство специалистов сходятся во мнении на том, что бак лучше делать открытым.

Отдельное помещение и вывод дымохода

Естественно, современные модели твердотопливных котлов оснащаются автоматикой. А это означает, что от человека больше не требуется тотальный контроль. После того, как загрузка топлива прогорит и температура начнёт падать, автоматическая система из предварительно заполненного бункера самостоятельно добавит необходимую порцию топлива в топку.

Крайне важно, чтобы отопительный котёл располагал кондесатосборником.

Кстати говоря, именно по этой причине и не рекомендуется, чтобы разница температур между теплоносителем в главном контуре и в обратном различалась более, чем на 10 градусов.

Конденсат может весьма быстро вывести отопительный котёл из строя (вне зависимости от производителя).

Ниже демонстрируется подробный монтаж отопительного котла:

Твитнуть

postroyka.org

Тонкости установки твердотопливного котла в частном доме

Автор Евгений Апрелев На чтение 6 мин Просмотров 15.5к. Обновлено 13.05.2018

Установка твердотопливного котла (ТТ) позволяет значительно сократить расходы на отопление жилища. При правильном подходе, экономить можно не только в процессе эксплуатации, но и на стадии монтажных работ, выполнив их своими руками.

Об основных требованиях и тонкостях установки котельного оборудования и будет рассказано в данной публикации.

[contents]

Котельное помещение: удобство или необходимость?

в частном доме не требует специальных разрешений и может быть проведена собственноручно, но следует быть готовым к обустройству топочного помещения: отдельного, хорошо проветриваемого, выполненного с соблюдением всех правил противопожарной безопасности. Теперь обо всем более подробно.

Важно! На основании СНиП 42-01-2002. наличие отдельного котельного помещения требуется отопительному оборудованию, мощностью более 60кВт. При меньшей мощности, оборудование может быть установлено на кухне дома. При этом объем помещения должен быть не менее 15м³, а высота потолков от 2,5 м.

Несмотря на некоторые финансовые вложения, большинство домовладельцев . Все дело в возможном выбросе угарного газа и грязи, от использования твердого топлива.

Важно! Если планируется использовать твердотопливную котельную установку, мощностью от 60 до150кВт, то монтаж может производиться в любом отдельном помещении дома (и на любом этаже), объемом не менее 15м³. Если мощность котлоагрегата превышает 150кВт, то монтаж должен производиться в пристройке или отдельном помещении первого (или цокольного) этажа. Объем помещения котельной не менее 15м³.

Есть несколько общих требований, на которые следует обратить внимание. Топочное помещение должно:

• иметь окно с возможностью проветривания. Площадь остекления нормируется: 0,03м²/ 1м³ объема помещения.
• быть оборудовано дымоотводящей системой;
• быть оснащено системой вентиляции, канализации и водоснабжения;

Фундамент

Необходимо сказать несколько слов об основании, на которое устанавливается ТТ оборудование.

• Для котлоагрегатов, мощностью до 50кВт в качестве основания может быть использована стяжка.
• Для оборудования, мощностью более 50кВт требуется отдельный фундамент из бетона, не связанный с основанием дома.
• Фундамент должен выступать минимум на 250 мм за пределы котельной установки.

в деревянном доме не отличается какими-либо особенными требованиями, за исключением использования материалов пола. Нельзя устанавливать ТТ котлоагрегат на деревянное основание.

Совет: Если в деревянном доме не предусмотрен отдельный фундамент для котельной установки, то сделать его можно из огнеупорного кирпича, на который укладывается лист асбеста и металла. Основание должно быть больше ТТ котла (минимум) на 150 мм. с каждой стороны. Перед загрузочной дверцей, металл должен выходить за пределы отопительной установки минимум 200 мм.

Проблема связана с большим весом мощных отопительных установок и вибрационными нагрузками, которые оказывают на опору ТТ котлы, оборудованные шнековым конвейером для подачи топлива.

Важно! Для обеспечения необходимой огнестойкости (45 мин.) топочные должны быть выполнены из негорючих материалов.

Вентиляция

Залогом правильного горения топлива в ТТ оборудовании является качественная и надежная естественная , которая рассчитывается исходя из мощности котельной установки и габаритов топочного помещения. В большинстве случаев, для котельного оборудования, мощностью до 35кВт достаточно организовать:

• приточное отверстие с решеткой, сечением 300/300 мм в нижней части противоположной от котла стены)
• вытяжное отверстие с решеткой, сечением 400/400 мм на высоте, не более 30 см от потолка.

Важно! Приточно-вытяжная система вентиляции в котельной необходима: в процессе горения топлива создается разряжение, которое компенсируется приточным воздухом. Вытяжка нужна для удаления продуктов горения, попавших в помещение топочной.

Немного отвлечёмся, так как хотим сообщить вам, что нами был составлен рейтинг твердотопливных котлов по модеям. Подробнее вы сможете узнать из следующих материалов:

Дымоход

Любой котельное оборудование, в котором тепловая энергия производится путем сжигания топлива, должно быть оснащено дымоотводом. Как правило, дымовая шахта закладывается еще на этапе проектирования здания. Если стационарный дымоход в топочной не предусмотрен, то его следует смонтировать самостоятельно. Чаще всего для этого применяются сендвич-модули из нержавеющей стали, которые представляют собой двустенные, утепленные отрезки дымохода, которые легко собираются в единую конструкцию.

На рисунке показано три варианта обустройства дымохода для ТТ котельной установки.

Основные требования к дымоходу:

• Сечение дымоотводящей трубы должно быть постоянным на всем протяжении. Для бытовых моделей это 150 – 200 мм².
• Не допускаются изгибы и наклоны дымохода. В случае крайней необходимости допускается смещение не более, чем на 1 м с уклоном участка не более, чем на 30°.
• Стыка секций (сендвич-модулей) не должны проходить внутри перекрытия.
• Высота дымохода должна обеспечивать разряжение в котле не менее 10 Па.

Важно: Современные кровельные материалы обеспечивают высокий предел огнестойкости. Для предотвращения пожаров рекомендуется оснащать дымоходы искроуловителем.

Этапы монтажных работ

Выше были рассмотрены вопросы, связанные котельным помещением: организацией места монтажа ТТ котла, системы вентиляции и дымоотведения. Итак, как установить твердотопливный котел в доме?

1. Удалить заводскую упаковку и произвести сборку оборудования согласно документации.

   Совет: Не устанавливайте и не подключайте автоматику и навесное оборудование до полного монтажа котлоагрегата на фундамент.

2. Установите котел на подготовленное основание так, чтобы патрубок дымовых газов находился напротив дымоотводящего канала.
3. Закрепите установку на фундаменте, используя уровень.
4. Подключите ТТ теплогенератор к системе дымоудаления.
5. Установите вентилятор, автоматику на котлоагрегат.

Далее следует этап подключения устройства к коммуникациям, системе отопления и обвязке, согласно выбранной схеме. На этом следует остановиться более подробно.

Схемы подключения

Существует несколько схем обвязки котельной установки, которые реализуются в зависимости от особенностей системы отопления дома.

Схема подключения твердотопливного котла к системе отопления гравитационного типа заключается в следующем: «подача» и «обратка» подключаются непосредственно к котлоагрегату. На «подаче» устанавливается группа безопасности, состоящая из манометра, подрывного клапана и воздухоотводчика. Расширительная емкость монтируется в самой верхней точке отопительной системы. Основное достоинство данной схемы – это энергонезависимость.

Подключение твердотопливного котла к закрытой системе отопления с принудительной циркуляцией, предполагает наличие трехходового клапана, который предотвратит попадание теплоносителя с низкой температурой в котельную установку.

Один из вариантов данной схемы может включать в себя бойлер косвенного нагрева для создания системы ГВС коттеджа. Популярным решением в схеме с ТТ котлом является использование аккумулятора тепла. Данная схема может быть реализована совместно с бойлером косвенного нагрева и контуром «теплых полов».

https://www.youtube.com/watch?v=1z6OOs3Wdh5&feature

В качестве заключения: На основании СНиП, после подключения к коммуникациям и обвязки котлоагрегата необходимо провести гидравлические испытания под давлением 1,3 кг/см². Только после осмотра системы на предмет протечек и ревизии котла можно провести пробный запуск оборудования и настройку терморегулятора.

Установка твердотопливного котла в частном доме не требует особых знаний и специфических работ, но мы настоятельно рекомендуем доверить данную работу профессионалам. От грамотного монтажа зависит долговечность оборудования и микроклимат в вашем жилище.

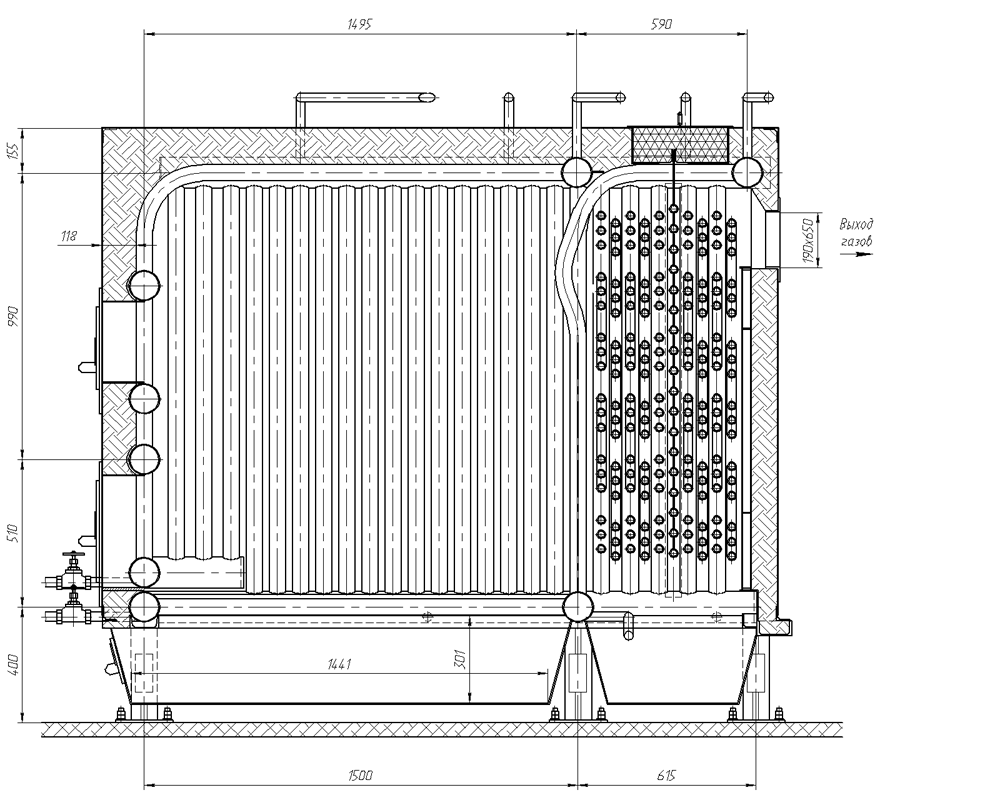

Фундаменты и каркасы котлов

Фундаменты и каркасы котлов

Фундаменты воспринимают массу парогенератора или водогрейного котла, его обмуровки, каркаса и передают ее на грунт. Опорная площадь фундамента определяется из условия допустимого давления па основание и зависит от характера грунта. Фундаменты парогенератора или водогрейного котла обычно не связываются с фундаментом здания, чтобы каждый из них имел независимую осадку. Глубина закладки фундамента выбирается с таким расчетом, чтобы обеспечить его устойчивость и минимальную осадку.

Фундаменты по высоте могут быть различными. Для парогенераторов горизонтальной ориентации фундаменты чаще всего доводят до уровня земли. Для парогенераторов вертикальной ориентации — чаще всего до уровня второго этажа (площадка обслуживания). Выступающая из земли до второго этажа часть фундамента выполняется в виде рампой железобетонной конструкции. Под парогенератором размещают тягодутьевые устройства, газоходы и систему шлакозолоудалепня.

Каркасом называют металлическую конструкцию, предназначенную для поддержания барабана и трубной системы с водой, а иногда и обмуровки парогенератора и для передачи их массы на фундамент. В настоящее время чаще всего применяют опорные (несущие) н обвязочные каркасы. Парогенераторы и водогрейные котлы малой мощности обычно имеют обвязочные каркасы, служащие для укрепления обмуровки, гарнитуры и других деталей. Масса металлической части парового или водогрейного котла через специальные стойки или рамы, а также обмуровки передается непосредственно на фундамент.

Парогенераторы вертикальной ориентации большой мощности обычно имеют несущий каркас, разделенный на несколько частей, относящихся к топке, конвективной поверхности нагрева, хвостовым поверхностям нагрева. Каждая из частей представляет собой металлическую конструкцию, опирающуюся на фундамент и жестко связанную с другими частями.

На рис. 9-1 показан постамент под металлическую часть парогенератора типа ДКВР. Коллекторы боковых экранов опираются на раму, установленную на фундаменте. Нижний барабан опирается на раму, установленную на металлических колоннах, через башмаки которых (узел I на рис. 9-1) нагрузка передается па фундаменты. Слоевая топка и шлаковый бункер имеют свою раму, опирающуюся на фундаменты. Башмак колонны состоит из стальной плиты с отверстиями под анкерные болты и косынок, приваренных к концу колонны. Анкерные болты после выверки каркаса заливаются в фундаменте цементом.

При тепловом расширении верхний барабан парогенератора перемещается вверх и по горизонтали, от фронта вдоль своей оси. Боковые коллекторы и нижний барабан могут перемещаться только в горизонтальном направлении.

На рис. 9-2 показаны несущие каркасы парогенератора вертикальной ориентации. Каркасы состоят из колонн, установленных на фундаменте. Колонны связаны между собой системой горизонтальных балок и ферм. Стойки каркаса, горизонтальные несущие и обвязочные балки выполняют из двойных швеллеров и двутавров, связанных накладками из полосового и листового железа.

Несущие элементы каркаса (колонны, балки) во избежание нагрева располагают снаружи обмуровки. Основную нагрузку на каркас даст барабан н подвешенная на нем система трубэкранов и конвективной поверхности нагрева. Соответственно эта часть каркаса выполняется для усиления с дополнительными колоннами.

Колонны каркаса передают на фундамент значительные сосредоточенные нагрузки. Для снижения давлений на фундамент несущие колонны снабжают башмаками (см. узел / на рис. 9-1). Основные элементы каркаса изготовляют из Ст. 3, а вспомогательные (косынки, планки и т. д.) — из Ст. 0.

Водогрейные котлы KB-ГМ и KB-ТС запроектированы без несущего каркаса. Нагрузка от котла передается на нижние продольные камеры, имеющие опоры. Опоры, расположенные на стыке топочной камеры и конвективной поверхности нагрева, выполнены неподвижными. В башмаках подвижных опор предусмотрены овальные отверстия, обеспечивающие перемещение котла вследствие теплового расширения. Опоры котла устанавливаются на закладные листы фундамента и крепятся болтовыми соединениями.

На каркасе парового или водогрейного котла устанавливаются лестницы и площадки, необходимые для обслуживания агрегата. В соответствии с действующими правилами Госгортехнадзора лестницы и площадки должны изготовляться из несгораемых материалов и обеспечивать удобный доступ к арматуре, контрольно-измерительным приборам, регулирующим и продувочным устройствам и другим элементам, требующим систематического обслуживания.

Площадки и лестницы изготовляют из листовой рифленой или полосовой стали с ячейкой 30×30 мм. Площадки состоят из металлических рам, опирающихся на каркас через укосины. Площадки должны иметь ширину для свободного прохода 600-800 мм. Лестницы устраивают шириной не менее 600 мм с углом наклона не более 50° при высоте лестницы, превышающей 1500 мм. Верхняя часть обмуровки, площадки и лестницы снабжаются перилами высотой не менее 1000 мм и сплошной обшивкой по низу стальным листом высотой 100 мм.

схемы обвязки и монтаж прибора отопления с теплоаккумулятором, подключение к системе

Любое отопительное оборудование имеет свои особенности. И касаются они не только эксплуатации и совместимости с теми или иными нагревательными системами. Очень важно учитывать и то, как должен происходить монтаж того или иного источника тепла.

Особенности

В современном частном доме многие люди стараются употребить газовые или даже электрические котлы. Это и понятно: подобная аппаратура автоматизирована и довольно удобна в применении. Но классическая конструкция — твердотопливный котел — тоже не так просто сдает свои позиции.

Мало того, сейчас такой способ обогрева постепенно набирает популярность. Протянуть газ можно не везде, как и электричество, подсоединение к соответствующим сетям стоит дорого, а стабильность их работы, даже в самых освоенных местностях, может быть нарушена непогодой, техническим сбоем, действиями злоумышленников.

Котлы на твердом топливе делаются чугунными либо стальными, при этом нельзя заранее сказать, какой из двух материалов окажется лучше в конкретном случае. Хрупкость чугуна не мешает ему служить очень долго и длительное время сохранять выработанное тепло.

Однако и у сравнительно недолговечной стали есть свои аргументы: это повышенная крепость и более скорый прогрев жилья.

Неважно, ставится ли котел в деревянном, кирпичном или ином доме, основным требованием при выборе его становится количество контуров.

Возвращаясь к материалу теплообменника, стоит подчеркнуть, что сталь лучше переносит рывки температуры, а чугун оказывается устойчивее к коррозии. Стальные изделия легче чугунных, но соединение производится с использованием сварки, а давно известно, что каждый сварной стык является слабым местом конструкции, в которой его сделали. Мастерство сварщиков и тщательное соблюдение технологии уменьшают потери, но не могут предотвратить их совсем.

Нет особого смысла дополнять одноконтурный котел резервуаром для воды. Более правильным шагом оказывается покупка полноценного агрегата с двумя контурами. В конечном счете установка дополнительных баков стоит денег и отнимает лишнее время. Если требуется приобрести котел увеличенной мощности, нужно выбирать пиролизную модель. Она же будет предпочтительной и для тех, кто хочет использовать топливо с максимальной пользой. Но есть существенный минус — очень высокая стоимость.

Правила монтажа

Фундамент

Какой бы вид твердотопливного котла ни был избран, на предприятиях какой бы страны он ни собирался, обязательно потребуется создать фундамент, ведь установка отличается существенной массой и величиной. Потому простой монтаж без опоры повлечет просто разрушение, продавливание основного пола. Ни один самый крепкий сорт досок не выдержит создающейся нагрузки. Обустройство фундамента начинается… нет, не с завоза материалов и даже не с расчета необходимой толщины.

Первым шагом становится определение места, где будет поставлен котел. Уже с учетом специфики этой площадки определяется и подход к обустройству основания. Следует обратить внимание, что нет до сих пор строгих и систематизированных актов, которые определяли бы весь ход монтажа твердотопливных котлов. Раздел СНиП, посвященный котельным установкам, регулирует только использование генераторов мощнее 0,36 МВт.

Не следует также руководствоваться и указаниями норм, относящихся к бытовым газовым котлам.

Обобщение повседневной практики отопления твердым топливом показывает, что все его виды приводят к запылению окружающего пространства и выходу наружу дыма, пусть и в небольшом объеме. Это означает, что котел нужно ставить за пределами жилого пространства. Если выделить под него обособленный отсек дома не получается, можно использовать кухню, коридор.

Идеальные места (в порядке убывания приоритета):

• автономная котельная на улице;
• технический блок в самом доме;
• подвальное помещение;
• гараж;
• коридор с приличной естественной вентиляцией.

Рекомендуется ставить котлы на твердом топливе ближе к наружным стенам. При этом: чем больше расстояние, тем длиннее требуется горизонтальный кусок дымохода. Нужно подумать и о том, как именно будет очищаться теплообменник котла. В норме перед ним должно оставаться хотя бы 1 м, с трех других сторон — по 60 см. Строжайше исключено подсоединение газового хода дровяного или угольного котла к кирпичным ходам вентиляции, проложенным внутри стен. Важно принять во внимание и размещение других крупных аппаратов, мебели, дизайн помещения и удобство пользования им.

Заблаговременно требуется, кроме подготовки фундамента из бетона:

• пробивать отверстия в стенах под сброс дыма и вентиляцию;
• прикрыть склонные к воспламенению конструкции листами несгораемых материалов;
• подключить помещение к электросети, обеспечив освещение в ночные часы, работу циркуляционных насосов и автоматики.

Котлы легче 200 кг можно, без сомнений, ставить на стяжку из цемента. Выполнение этого элемента по технологии позволяет исключить малейшие проблемы. Если твердотопливный аппарат оснащен теплообменником из чугуна, придется использовать стяжку из железобетона слоем 100–120 мм. Для котлов, масса которых превосходит 300 кг, потребуется обособленная плита. Нельзя забывать и о том, что котлы, работающие на пеллетах, создают вибрацию, сказывающуюся и на фундаменте, который по этой причине требуется выполнять по особой схеме.

Хотя мелкие твердотопливные котлы и можно поставить просто на полу, требуется заблаговременно усиливать нужное место.

Его укрепление производится за счет дополнительных лаг, для формирования которых применяют брус не тоньше 10х5 см. При установке сразу нескольких тяжеловесных агрегатов нет необходимости отливать обособленный фундамент для всех, а лучше создать так называемый промышленный пол – это стяжка из бетона слоем 120 мм, которую упрочнили стальными стержнями.

Вентиляция

Роль вентиляции в помещении, где монтируется котел на твердом топливе, тройная:

• выталкивание наружу газообразных продуктов сгорания, чтобы они не скапливались;
• поддержание нормального горения топлива;
• замещение расходуемого кислорода идентичным по объему притоком.

На полноценное сжигание 1 кг дерева расходуется приблизительно 4,6 куб. м. воздуха. Если же котел использует каменный уголь, нужно обеспечить вдвое более интенсивный приток. Но этого мало, ведь точно такое же количество образующихся дымовых газов понадобится оперативно выводить на улицу. Потому не обойтись без точного расчета параметров необходимого вентиляционного контура. Входить воздух в котельную будет с одной стороны практически на уровне пола, а выход лучше организовать у потолка, в непосредственной близости от котла.

Если сделать иначе, поступать внутрь воздуха будет очень мало, что не позволит добиться эффективного горения. При этом дым, чтобы покинуть помещение, должен будет пройти значительное расстояние, нередко по сложной траектории. Правильное (рядом с котлом) расположение вывода позволяет поскорее освобождать пространство от незначительного задымления. Но: установка вытяжки около источника тепла, оборудованного вентилятором, приведет к тому, что она станет работать в приточном режиме.

Многие предпочитают строить котельную вплотную к дому, чтобы туда можно было попасть, не выходя под дождь или в мороз. Однако при наличии входной двери, ведущей в жилище, решетку притока рекомендуют ставить на ней внизу. Поступление уже подогретого ранее воздуха увеличивает КПД работы котла.

Важно: вытяжку необходимо делать меньше, чем канал притока. Ее сечение оценивают путем увеличения тепловой мощности котла в 8 раз — результат умножения покажет нужное число кв. см.

Дымоход

Вентиляция сбрасывает только излишки дыма, просочившегося в помещение. Нормальное функционирование котла, уход горючих газов и поступление свежего воздуха обеспечивается такой конструкцией, как дымоход. Потому его проектированию и созданию нужно уделить максимум внимания. Нет никакой необходимости тщательно подгонять оси патрубка и стенного отверстия. Все равно совмещать их придется, поворачивая колена тем или иным образом.

Чтобы исключить возникновение эксплуатационных проблем (прежде всего, конденсата), требуется использовать утепленные трубы. Заменить их могут обычные трубные конструкции, которые обшивают волокнистым базальтом. Самый простой дымоход — пускаемый снаружи приставным способом. Это труба, присоединяемая по вертикали к стене. Связка дымохода с ней производится через так называемый тройник. Повысить безопасность проводки дымового хода через внешние стены или перекрытия особенно важно в деревянных домах.

В нужной перегородке вырезается проем в виде квадрата. Важно: во все стороны размер свободного пространства должен быть на 0,38 м больше, чем протягиваемая труба.

Узел, при помощи которого обеспечивается вывод, формируют из стали с цинковым покрытием. Протолкнув трубу, пустоты насыщают базальтовой ватой. Завершающим этапом является прикрепление внешней крышки короба.

Если приходится вытягивать дымоход по кирпичной стене или через блоки из пенного бетона, применяют стальные гильзы и уплотнительные материалы. Не допускается создание 4 и более поворотов, а также использование дымоходов, общая высота которых (с отсчетом от решетки колосников) составляет менее 5 м.

Стыковка делается так, чтобы конденсат тек по внутренней поверхности трубы, а дождь или тающий снег — по внешней стороне ее. Горизонтальные фрагменты устанавливаются с незначительным уклоном к котлу. Внизу обязательно оборудуют лючок для ревизии и накопитель конденсата. Вторжения в карниз кровли можно избежать за счет обхода трубой из пары колен, соединяемых под углом 30 градусов.

Кронштейны, которые устанавливаются на внутренней части дымохода, должны быть в стороне от границ секций его. Головная часть дымового канала оснащается колпаком. В зависимости от личных предпочтений колпак делают в формате флюгера либо неподвижного конуса. Высота головной части определяется тем, насколько далеко канал выводится от конька. При этом недопустимо размещение оголовка в области ветрового напора как собственного дома, так и соседних строений.

Схемы обвязки

Закончив с монтажом отводящих горючие газы каналов, нужно заняться обвязкой твердотопливного котла, причем в ней есть не меньше тонкостей. Очень часто такие генераторы тепла оснащают баком для воды, который используется в разнообразных схемах подсоединения. Роль устройства состоит в гашении напряжений, которые могут возникнуть при предельной нагрузке на котел.

Выбор теплоаккумулятора зависит от личных вкусов владельца. Более того, при покупке стоит обратить внимание и на потребности в поддержании некоторой нагрузки за конкретное время теплоаккумулятором.

Требуется обратить внимание и на габариты, поскольку устройство будет массивным и не везде оно поместится.

Обычно ориентируются на величину аккумулятора тепловой энергии в 30–50 л на 1 кВт предельной мощности котла. Если пиковый расход тепла значительно превосходит средний суточный уровень в пересчете на 1 час, а особенно если этот расход длится долго, требуется установить более емкий бак.

Он должен быть рассчитан на давление большее, чем запланированный рабочий максимум. Независимо от избранной схемы присоединения требуется ставить предохраняющие клапаны и бак для расширения. Следует внимательно проводить все расчеты, а в идеале обратиться к профессионалам и для них, и для выполнения самого монтажа.

Правильная обвязка всегда содержит так называемую группу безопасности, которая должна ставиться непосредственно на выводе подающего патрубка.

Это набор систем, которые автоматически сбросят давление, если оно превзойдет установленные показатели. Подобного рода манипуляция осуществляется предохраняющим клапаном, который дополняется манометром и устройством, как раз выводящим воздух наружу. От набора безопасности до самого котла недопустимо применение какой угодно запирающей арматуры. Когда топливо начинает разгораться, циркуляционный насос работает, а клапан, расположенный на вводе в нагревательный контур, перекрыт.

При этом движение жидкости происходит по сокращенному кругу. Как только обратный трубопровод прогреется до 50 или 55 градусов, термическая головка по команде датчика начинает приоткрывать закрытый контур. Это делается плавно, чтобы перемешивание холодной воды с горячей, содержащейся в байпасе, происходило равномерно. В результате прогрева радиаторов температура вырастает, и наступает момент, когда клапан закрывает байпас до конца. При этом 100% теплоносителя направляется сквозь теплообменник котла.

Подобная конфигурация проще всех и может быть выполнена своими руками. Полипропиленовыми трубами пользоваться совершенно спокойно, но требуется только проверить их официальное происхождение и соответствие необходимым характеристикам. Рекомендуется использовать для промежутка между котлом и группой безопасности исключительно металл.

Толстые стенки полипропиленовой трубы отличаются слабой теплопроводностью, из-за которой внешние датчики дают неверные показания, а трехходовой клапан опаздывает с реакцией на изменения условий.

Важно: от насоса до медной колбы тоже следует ставить металлическую трубу, дополнение ТЭНом позволит выдерживать температуру в помещении более четко.

Подключение к системе отопления

Рациональная и правильная установка твердотопливного котла — это еще не все, что от него требуется. Обязательно нужно произвести по всем правилам и подключение последующих элементов. После группы безопасности обычно ставят тройник, ведущий в байпас. Температура переключения при настройке датчика на возвратном трубопроводе составляет 55 градусов. Такое значение позволяет исключить возникновение конденсата и поддержать стабильную работу устройства.

Полезные рекомендации

Даже хорошо рассчитанный и построенный по всем правилам канал сброса дымовых газов сможет эффективно работать лишь при регулярной очистке. Категорически недопустимо использовать в отделке котельного помещения древесину, пластические материалы и пенопласт, любые обои и текстильные материалы. Большую пользу могут принести клапаны экстренного охлаждения, независимые от электрической сети. Если теплоноситель прогреется до 95 градусов, часть его перенаправляется в канализацию, при этом внутрь подается столько же холодной жидкости. Без таких приборов нежелательно эксплуатировать котлы повышенной мощности.

Если решено установить аккумулятор тепла, то между ним и котлом должна быть обеспечена гравитационная циркуляция. Даже в большом городе, не говоря уже об отдаленных местностях, нужно ставить системы бесперебойного питания. Они помогут поддержать движение теплоносителя даже при отключении электросети. Как только снабжение восстановится, накопитель энергии начнет заряжаться. Необходимая мощность резервирующего устройства составляет 150% от совокупного пикового потребления всех защищаемых электронных компонентов.

Советы по выбору твердотопливного котла — в следующем видео.

Установка твердотопливного котла в деревянном доме. Как учесть все нюансы

Особенности и условия, которые необходимо учесть при выборе твердотопливного котла в качестве обогрева деревянного здания.

Вопрос отопления частных домов особенно остро встаёт с наступлением холодов. Оборудование жилища твердотопливным котлом позволяет успешно справиться с обогревом помещения. Кроме того, это сэкономит немало средств. Преимуществами данных котлов являются высокий КПД (85-95%), длительность горения, экологичность, возможность отопить большие площади, доступность топлива и т.д.

Особенности установки твердотопливного котла

Независимо от типа твердотопливного котла, важными являются следующие факторы:

• Выбор места монтажа. Поскольку твердотопливные котлы – это не печи, их не нужно размещать в центре жилого помещения. Нужно выделить отдельную комнату под котельную, где будет располагаться устройство. Рекомендуемые размеры котельной: площадь – минимум 7 м2, высота потолка – не ниже 2,5 м.
• Подготовка основания для установки. По причине большого веса твердотопливных котлов, нет модификаций с настенным креплением. Единственный способ монтажа – напольный. Поскольку запрещается производить установку данных котлов на деревянный пол, выполняют бетонную стяжку.
• Размеры бетонного основания. Грамотно залитый фундамент выступает на 15 см с каждой стороны котла.

Важно: во избежание попадания жара на пол, перед топочной дверцей рекомендуется положить лист металла, выступающий вперед на 20 см.

Предостережения и рекомендации

Работающий котел требует повышенного внимания и соблюдения определенных мер безопасности. Поэтому в котельной необходимо:

• Обшить стены огнеупорными материалами.
• Установить вытяжку или окно для проветривания.
• Оборудовать отдельный вход.
• Установить дымоход одного диаметра по всей длине.

Важно: крепления обвязки котла ни в коем случае не должны соприкасаться с деревянной поверхностью.

Установка твердотопливного котла в деревянном доме предполагает наличие достаточного опыта и профессионализма, чтобы котёл справлялся с поставленными задачами, и его эксплуатация была абсолютно безопасной. Квалифицированную помощь могут оказать специалисты компании «Теплопроект», обладающие необходимыми знаниями и инструментом.

Пошаговая инструкция по установке твердотопливного котла

В последнее время твердотопливные котлы пользуются все большей популярностью. Практически ни один загородный частный дом и ни одна дача не обходится без этой разновидности отопительных котлов. Это обусловлено тем, что цена на газ и электричество подскочила выше некуда, а сырье для твердотопливных котлов обходится значительно дешевле и является абсолютно экологичным. Помимо этого, твердотопливные котлы имеют довольно простую конструкцию и полностью автономны. То есть никакое отключение света и никакие перебои с подачей газа не лишат Вас тепла и уюта в доме. Также среди плюсов ТТ котлов можно выделить разнообразие сырья, используемого для отопления дома. Это могут быть деревянные пеллеты (деревянные прессованные гранулы), уголь, опилки, древесные брикеты, дрова, стружка, торф ( как кусковой, так и фрезерный), фанерные и ДСП отходы.



Как только Вы остановили свой выбор именно на твердотопливном котле, возникает вопрос установки и монтажа отопительного котла. Это несколько трудоемкая процедура, однако она вполне выполнима. Самое главное, что необходимо сделать перед установкой — выбрать способ обвязки, исходя из эксплуатационных условий и придерживаться строгого порядка действий при выполнении работ.

Что нужно знать перед установкой?

Прежде чем бежать в магазин или бегом заказывать в интернете твердотопливный котел, позаботьтесь о месте, где он будет установлен. В частных домах зачастую специально делают топочную, однако если она не предусмотрена в конструкции дома, либо занята другим котлом, к примеру, газовым. В таком случае котел на твердом топливе устанавливают за стенкой топочной, либо в отдельной пристройке, представляющей собой металлоконструкцию, обшитую сэндвич-панелями либо подобными материалами. Такой вариант расположения твердотопливного котла удобен тем, кто собрался в качестве топлива использовать уголь. Установив отдельную конструкцию под котел, Вы избавите себя от грязи в доме.

Котлы с небольшой мощностью можно устанавливать прямо на полу. За счет своего незначительного веса и отсутствия вентилятора либо шнейкового конвейера, они не издают вибраций. Для котлов с большей мощностью желательно устанавливать специальный фундамент из бетона. Причем поверх стяжки пола кладется слой утрамбованного щебня или грунта, а сам фундамент должен быть на 10 мм выше стяжки.

подключение твердотопливного котла к дымоходу



В большинстве частных домов на этапе проектирования уже предусмотрен выход под дымоход. В случае если дымоходной шахты все-таки нет, либо она используется под газовый котел, то Вам будет необходимо смонтировать отдельно дымоход и для твердотопливного котла. Самым оптимальным будет приобретение двустенной дымоходной трубы, обшитой утеплителем. Подобные дымоходы довольно легко собрать — они представлены в виде отдельных элементов различной длины и с легкостью прикрепляются к стенке дома. Если Вам необходимо будет сделать ответвления дымоходной трубы, то идеально подойдут двустенные дымоотводы и тройники.

Учтите тот факт, что в топочной должна присутствовать естественная вентиляция. Вытяжка для отопительных котлов проводится в шахте стены параллельно дымоходу, но меньшего диаметра. Если отверстие под вытяжку отсутствует, то в таком случае в потолке устанавливается специальная решетка.

Вытяжная система необходима для:

• того, чтобы поддерживать процесс горения за счет подачи кислорода в топку;
• вывода газов.

Перед установкой твердотопливного котла, проверьте, исправна ли в доме канализационная система. Она необходима для опорожнения водяной рубашки, а также для выпуска лишней жидкой, газообразной и парообразной консистенции с помощью предохранительного клапана.

Пошаговая инструкция по установке твердотопливного котла

Соблюдайте строгую последовательность, чтобы избежать нежелательных трудностей во время установки котла на твердом топливе.

1. Аккуратно освободите отопительный котел от упаковочного материала.
2. Если помещение для котла находится внутри дома и оно относительно небольших размеров, то монтажные работы целесообразнее проводить на улице. Сначала необходимо поставить дверки топки котла, и установить зольник. Далее устанавливаются все детали, которые поставляются по отдельности. Автоматика, а так же вентилятор устанавливаются в последнюю очередь, уже после того как окончены монтажные работы.
3. После того, как Вы установили все отдельные комплектующие, перенесите котел в дом и установите его на полу, либо на фундаменте (в зависимости от мощности агрегата). Патрубок для вывода продуктов горения должен находиться на той же оси, что и дымоходная труба. Если Вы решили заняться установкой твердотопливного котла самостоятельно, Вам обязательно понадобится помощник, так как многие элементы агрегата весят килограмм по 50.
4. Для того, чтобы избежать перекосов, котел необходимо прочно закрепить на специальном фундаменте.
5. А вот теперь приступаем к установке вентилятора, дымохода и группы безопасности.
6. И наконец последний этап — подключите котел по одной из ранее выбранных схем к системе отопления.

Схема установки твердотопливного котла

Схема твердотопливного котла с естественной циркуляцией

Схема подключения котла с естественной циркуляцией является одной из самых простых и наиболее распространенных.

Схема установки твердотопливного котла

В данной схеме два трубопровода: первый — подающий, второй — обратный. Оба они напрямую подключаются к выходам патрубков системы отопления. Группа безопасности в свою очередь подключается к выходу самого котла. Она состоит из манометра, специальной системы отвода воздуха и предохранительного клапана.Соединению коллектора и группы безопасности не должна препятствовать никакая вспомогательная арматура, а расширительный бак должен быть установлен выше, чем отопительная система. Если дом одноэтажный, самым оптимальным вариантом будет установить бак в топочной. В двух- или трехэтажных домах бак обычно устанавливают на чердаке.

Схема установки твердотопливного котла с естественной циркуляцией наиболее продуктивно работает когда котел находится ниже, чем отопительные батареи.

Часто можно столкнуться с тем, что специально под установку отопителя делают углубление в полу. Преимущество подобной системы заключается в ее полной независимости от подачи электричества. Лучше всего к таким системам подходят стандартные ТТ котлы, без нагнетателя и не имеющие в комплектации автоматику.

Подобные отопительные котлы работают по принципу нижнего горения.

Схема твердотопливного котла с принудительной циркуляцией

В отопительной системе с насосом принудительной циркуляции при отключении подачи электричества часто бывают перепады температуры, что негативно сказывается на камерах сгорания, выполненных из чугуна. Чтобы избежать подобных неприятных моментов, схема обвязки обязательно должна иметь первичный циркуляционный контур, оснащенный трехходовым клапаном.

Трехходовый клапан необходим чтобы регулировать температуру жидкости в обратном трубопроводе. Принцип действия трехходовика заключается в постепенном добавлении смешивании холодной и горячей воды в теплоносителе. Таким образом резкий перепад температур просто невозможен. Чтобы настроить систему, используйте вентиль для балансировки.

В последнее время немалым спросом начали пользоваться приборы, нагревающие воду за счет циркулирующего носителя отопительной системы. В небольших загородных домах с несколькими отопительными ветками радиаторов лучше всего использовать схему обвязки котла с бойлером, как показано на рисунке:

Соединение с бойлером

На схеме показано параллельное соединение бойлера к отопительным веткам следом за окончанием первичного циркуляционного контура. Таким образом для подачи горячего водоснабжения отбирается теплоноситель с наибольшими показателями. Чтобы теплоноситель не мог беспрепятственно протекать по теплообменнику, на выходе отопителя монтируют специальный клапан. Когда температура жидкости снижается до необходимого уровня, клапан открывается.

В небольших частных домах с несколькими видами отопительных котлов, где помещение отапливается при помощи не только радиаторов, а и благодаря теплым полам и настенным панелям, используют сложную схему обвязки бойлера с котлом:

В отопительных агрегатах со сложной схемой, самое главное — правильно подключить отопительный котел и теплоаккумулятор совместно с электронагревателем. Все теплоносители укомплектованы индивидуальными циркуляционными насосами. Управление подобными насосами осуществляется при помощи контроллера, таким образом, подача воды регулируется и жидкость подается исключительно при необходимости.

Бойлер и другие теплоносители также снабжены насосами, которые могут работать все время, либо же ими можно управлять при помощи электроблока. Блок позволяет не только поддерживать необходимую температуру в доме, а и контролировать подачу и потребление горячего водоснабжения.

Техника безопасности при установке твердотопливного котла

1. Обязательно соблюдайте все правила пожарной безопасности во время установки твердотопливного котла.
2. Строго запрещается переделывать и вмешиваться в конструкцию агрегата.
3. Обязательно установите расширительный бак. Можно устанавливать как открытого, так и закрытого типа.
4. В помещении, выделенном под установку отопительного котла обязательно должна быть предусмотрена вентиляционная система и дымоходная труба соответствующего диаметра
5. Обязательно установите под котел несгораемый фундамент, а саму конструкцию расположите вдали от легко воспламеняющихся предметов.
6. Положите на полу перед отопительным котлом теплоизоляционный материал (к примеру, это может быть асбест, либо лист базальтового картона), а поверх него закрепите лист метала, толщина которого не превышает 2 мм, а ширина и высота равняется 50-ти см.
7. Ни в коем случае нельзя сливать воду с водяной отопительной системы.
8. Запрещается устанавливать препятствия на пути циркулирования воды по отопительному котлу. Так же запрещено ставить запорную арматуру, препятствующую сообщению расширительного бака и системы.
9. Ни в коем случае нельзя одновременно перекрывать все регулирующие вентили у отопительных радиаторов.
10. При установке твердотопливного котла обратите внимание на то, чтоб он располагался вдали от воспламеняющихся материалов и жидкостей.
11. Размеры топочной не должны быть меньше, чем 7 м2
12. Параметры дымоходной трубы должны быть тщательно просчитаны и сопоставимы с размерами самого котла.
13. Между котлом и стенами помещения должно быть как минимум пол метра.
14. Если под установку твердотопливного котла выделена отдельная пристройка, то она должна быть на расстоянии не меньше 1-го метра от окон и дверей.
15. Фундаменты дома и котельной должны быть разными.
16. Высота потолков в помещении для установки твердотопливного котла должна быть как минимум 2.5 метра, либо выше.
17. Запрещено обустраивать чердачные перекрытия и жилые помещения над котельной.
18. Если котельная находится в подвале дома, либо на первом этаже, рекомендуется предусмотреть Выход из котельной непосредственно на улицу.
19. Двери в котельную должны быть герметичными и открываться наружу, а не во внутрь. Сама дверь должна быть изготовлена из металла и иметь показатели огнестойкости, равные 0,6 ч. Ширина дверного проема должна быть не менее 80 см.
20. Между выступающими частями на поверхности агрегата и выступами стен необходимо соблюдать дистанцию в 0,7 м.

Перед началом установки твердотопливного котла, обратитесь за помощью к специалисту, чтобы учесть все нюансы и определится с выбором необходимой схемой.

Твердотопливный котел: как организовать дымоудаление

Твердотопливные котлы в процессе сжигания выделяют вредные газообразные вещества. Они не должны попадать в помещение, поэтому обязательно нужно устанавливать дымоходы.

Если в русской печи дым удаляется через трубу благодаря тяге, то в котлах немного другой принцип работы. Он основан на разнице в давлении между очагом и наивысшей точки дымоотвода. Чтобы эта система работала, необходимо ее правильно установить и исключить всевозможные факторы, препятствующие правильной циркуляции дыма.

Правильно выбираем оборудование

Наличие дымоотвода подразумевает установка любого твердотопливного котла. С этим можно ознакомиться тут: https://instalsis.com.ua/installation/montazh-otopleniya/ustanovka-tverdotoplivnogo-kotla/

Для дымоотвода необходимо правильно выбрать все элементы и составляющие оборудования. Пожалуй, от вашего выбора полностью будет зависеть работоспособность всей системы.

Труба. Ее диаметр должен совпадать с диаметром оголовка дымохода котла. Хорошо, если она будет выполнена из нержавеющей стали, кирпича или асбеста. Труба может выходить на улицу через стену или вертикально — через крышу. На улице она должна обязательно укреплена.

Высота трубы рассчитывается по сложным формулам специалистами. Она зависит от мощности котла. Чем больше мощность, тем выше труба. Чаще всего уже в инструкции к котлу будет отмечено, какой должна быть ее высота.

Труба должна иметь минимум изгибов, в любом случае не больше трех, и быть оснащена искрогасителем.

Утепление. Жаропрочный утеплитель необходим, чтобы не допустить чрезмерное образование конденсата. Стальную трубу можно утеплить с помощью кирпичной кладки.

Обслуживание. Зимой нужно регулярно производить осмотр верхней части трубы на наличие скопления наледи. В конце отопительного сезона обязательно чистить ее от накопившейся сажи, чтобы она не ухудшала силу тяги.

О видах дымоходов

Дымоходы для твердотопливных котлов бывают разных видов. Рассмотрим некоторые из них более подробно:

1. Первый вид – это керамические дымоходы. Нужно сказать, что керамика идеально подходит для возведения дымоходов. Керамическим дымоходам нестрашен конденсат. Они отличаются хорошей огнестойкостью, устойчивостью к механическому и атмосферному воздействию. Такие дымоходы можно устанавливать и внутри дома, и снаружи.
2. Второй вид – это дымоходы из нержавейки. В данном случае используется черная сталь. Изделиям из нее нестрашны сажа и конденсат. Дымоходы из нержавейки изготавливаются с добавлением молибдена, титана, никеля и прочих элементов. Что касается марки стали, то для производства дымоходов подходит сталь марки 316, 316L, 321, способные выдерживать высокую температуру. Еще одно преимущество стальных дымоходов кроется в их невысокой стоимости. Кроме того они надежные и долговечные.
3. Третий вид – это дымоходы, сооруженные из огнеупорного кирпича. Такие изделия способны выдерживать максимальную температуру нагрева без каких-либо потерь в плане прочности. Огнеупорный кирпич отличается целым рядом определенных качеств положительного типа. Но нужно признать, что использовать этот материал для сооружения дымохода неразумно. Особенно, если речь идет о твердотопливном котле. Кирпич очень медленно прогревается. Из-за этого на поверхности стенок образуется конденсат, а это может плохо сказаться на работе оборудования.

О правилах монтажа

Очень важно, чтобы монтаж и последующая установка дымохода выполнялись в строгом соблюдении всех правил безопасности. Также важно, чтобы сечение и высота будущего дымохода четко соответствовали параметрам, которые прописаны в инструкции. При этом горизонтальные участки в длину не должны быть дольше одного метра, а высота дымохода должна соответствовать советам производителя. В любом случае дымоход не должен быть выше пяти метров. Устанавливать дымоход нужно так, чтобы впоследствии легко отводился конденсат, чтобы трубы можно было без проблем очистить от сажи, чтобы можно было выполнить любое техническое обслуживание.

В процессе соединения отдельных частей дымохода в единую конструкцию необходимо использовать термостойкий герметик. В случаях, когда диаметр дымохода не совпадает по размерам выхода, необходимо воспользоваться специальным переходником. Он обеспечит плотное скрепление отдельных элементов.

Вообще сборка производится способом «труба в трубу». Если дымоход стальной, то его сборку выполняют по методу «по конденсату». Тогда смолянистые выделения и сам конденсат не будут стекать внутрь трубы, а оттуда в сам котел. Что касается вертикальных деталей тройника, то они тоже монтируются способом «по конденсату». А вот элементы между тройником и отопительным оборудованием монтируются способом «по дыму». Выполняя гильзовку канала, нужно обязательно оставить зазор. Если будут использованы сэндвич-элементы, то для их скрепления понадобятся заклепки или саморезы.

Крепить дымоход нужно так, чтобы на каждые полметра приходилось минимум один крепежный элемент. Это если речь идет о одностенном устройстве. Если же крепится сэндвич дымоход, то закреплять придется каждую отдельную часть. Если труба возвышается над крышей здания больше, чем на полметра, придется устанавливать растяжку. В заключение монтируется дефлектор — грибок на верхней части дымохода.

Эксплуатировать дымоход для твердотопливного котла можно только после тщательной проверки. Чтобы точно быть уверенными в том, что все установлено правильно.

Несколько советов

• Форма трубы должна быть круглой или овальной. Так будет накапливаться меньше сажи.
• Перед тем как разжечь печь проверьте тягу. Зажгите спичку или небольшую бумагу и положите ее в печь. Если она быстро погасла, значит, тяги нет. Нужно выяснить причину этого.
• При монтаже необходимо придерживаться главного правила: труба должна располагаться дальше от легковоспламеняющихся веществ.
• Чтобы очистка трубы от сажи не вызывала проблем, нужно сделать специальный карман.

Установка дымоотвода требует определенных знаний и навыков при монтаже, поэтому, если вы чувствуете, что не справитесь с этим, обратитесь в специализированную компанию.

Видео. Как прывильно выбрать и расчитать дымоход для твердотопливного котла

Твердотопливный паровой котел

Введение
Котел с цепной решеткой, работающий на твердом топливе, представляет собой однобарабанный водотрубный и жаротрубный котел, оборудование для сжигания представляет собой цепную решетку. Водяные стенки на левой и правой сторонах печи представляют собой зону излучаемого нагрева. две створки печи и шнек в барабане являются зоной конвекционного нагрева. В этом котле используется верхний барабан, водосточная труба и головка находятся в режиме симметричного расположения. Барабан сварен в сборе из цилиндра и передней задней трубной плиты.Эта конструкция печи имеет разумную компоновку и высокую эффективность, а также использует уникальную конструкцию с двойным вторичным воздухом для повышения эффективности сгорания.
В паровом котле, работающем на твердом топливе, используются новые научные достижения, такие как дуговая трубная плита, винтовая дымовая труба, для решения проблемы дефектов трубной плиты, взрыва водяной стенки трубы, низкой эффективности, недостаточной мощности, плохой адаптируемости угля, улучшения нагрева передача.

Твердотопливный паровой котел имеет широкие возможности использования различных видов топлива, таких как уголь, топливо из биомассы, древесные гранулы, жмых, рисовая шелуха, солома, скорлупа кокоса, семена хлопка, кукурузные початки, скорлупа арахиса, макулатура и т. Д.Чтобы избежать коксования и повысить эффективность сгорания, используется уникальная конструкция с двойным вторичным воздухом, чтобы улучшить условия топлива из биомассы.

Характеристики цепной решетки

1) Мелкомасштабный котел с цепной решеткой может выдерживать температуру до 1200 ℃, длительный срок службы.
2) Цепная решетка имеет низкую утечку угля из-за небольшого зазора.
3) Высокая степень автоматизации, снижение затрат на рабочую силу.
4) Удобен в обслуживании, можно проводить без отключения котла.
5) В зависимости от требований заказчика и характеристик топлива решетка может быть выполнена в виде ответной решетки.

Преимущества продукции
1. Гарантия высокого качества

1) Существует профессиональная команда инженеров-проектировщиков, перед изготовлением каждый проектный чертеж котла должен быть одобрен экспертами по котлам и сосудам высокого давления CSBTS (Государственное бюро Технический надзор за качеством), и тогда котел может быть произведен только при наличии соответствующей квалификации.
2) Чтобы гарантировать качество сырья, все стальные листы специально используются для котлов с сертификатами инспекции. Сырье проверяется при поступлении на завод, и только квалифицированный материал может быть помещен на хранение и использован для производства.
3) Для обеспечения качества сварки работает профессиональная сварочная бригада, в которую входят более 30 старших сварщиков. Сварочные материалы хранятся при постоянной температуре и влажности, чтобы гарантировать качество сварочного материала.
4) Качество сварки будет дополнительно проверяться во время изготовления котла с помощью рентгеновского обнаружения, ультразвукового дефектоскопа, магнитного испытания или испытания на проникновение и т. Д.
5) Для обеспечения качества котла, герметичности и прочности деталей, работающих под давлением будут проверены. Гидростатическое испытание проводится, чтобы убедиться в отсутствии капель воды или утечки водяного тумана на стальной стене или сварном шве, отсутствии утечки воды в месте расширения, а также явной остаточной деформации и ненормальной ситуации.
6) Чтобы гарантировать отсутствие проблем перед поставкой котла, все сырье и котлы контролируются и проверяются специалистами Инспекционного института котлов и сосудов высокого давления. Имеются международные сертификаты ISO 9001 и CE, мы также можем предложить отчет о проверке SGS, BV и т. Д., Сертификаты качества, отчет по энергоаудиту, отчет об испытаниях энергоэффективности и т. Д.
2. Обеспечение безопасности

3. Обеспечение высокой эффективности

4.Профессиональная команда по установке и послепродажному обслуживанию
1) Профессиональная команда инженеров по установке предлагает установку от двери до двери и послепродажное обслуживание. Котлы будут работать бесперебойно и безопасно, и вы получите их без забот.
2) Круглосуточная горячая линия для решения ваших проблем и своевременного предоставления профессиональной технической поддержки и послепродажного обслуживания по всему миру.
5. Удобство обслуживания
1) Цепная решетка удобна для обслуживания, это можно сделать без отключения котла.
2) На котле есть люк, отверстие для головы и специальное отверстие для рук, что удобно для внутренней установки, осмотра и очистки котла.
Процесс горения

Твердое топливо падает на переднюю часть решетки из угольного бункера, перемещается вместе с решеткой, после предварительной сухой перегонки, сгорания и выгорания шлак попадает в шлаковый бункер, а затем удаляется наружу. котел. Дымовые газы смешиваются с воздухом в достаточном количестве и образуют вихрь между передней и задней арками, одновременно нагревая переднюю арку и улучшая условия зажигания.Выхлопной газ попадает в конвекционный блок через дымовое окно в верхней части арки, затем входит в резьбовую дымовую трубу через переднюю дымовую камеру и, наконец, выбрасывается в атмосферу с помощью вытяжного вентилятора через дымоход после прохождения экономайзера и пылеуловителя.

Процесс транзакции
Запрос клиента — Предложение профессиональных консультационных услуг — Размещение заказа — Настройка котла в соответствии с потребностями клиентов — Производство-производство — Оплата — Безупречное послепродажное обслуживание (установка и отладка, периодическое обслуживание и т. Д.)

Предлагаемая техническая документация
Инструкция по установке и эксплуатации
Сертификат качества
Сертификат проверки качества котла
Общий чертеж котла
Чертеж фундамента
Чертеж корпуса котла
Чертеж проекта котельной
Чертеж клапанов, инструментов и принадлежностей

Сила компании
Котел Sitong является национальным утвержденным и назначенным предприятием с разрешениями на проектирование и производство котлов класса A и сосудов высокого давления D1, D2.Компания прошла международную сертификацию системы качества ISO 9001, получила международные сертификаты CE, SGS, BV и др. Продукция котлов экспортируется в более чем 60 стран мира. Завод занимает площадь в 120 тысяч квадратных метров и оснащен большим количеством современного международного производственного оборудования, такого как станок для резки с ЧПУ, автоматический аппарат для дуговой сварки под флюсом, аппарат для обнаружения рентгеновских лучей и т. Д.

Котлы на твердом топливе, работающем на древесине и биомассе

Котлы на твердом топливе

Moss предлагает шесть (6) различных котельных систем, предназначенных для удовлетворения ваших требований к котлам, работающим на дровах, биомассе, угле или любых твердотопливных котлах.Наши водотрубные, гибридные парогенераторы, парогенераторы-утилизаторы (HRSG), HRT (горизонтальная возвратная труба), топочные и дымогарные котлы подходят для соответствующей системы сжигания мха и подходят для большинства промышленных котлов. Наши твердотопливные котельные системы имеют диапазон давления от 15 до более 950 фунтов на кв. Дюйм с перегревом или без него (до 900 F.) и мощностью от 150 л.с. до более 250 000 фунтов / час. (7246 л.с.). Каждая конструкция котла может быть оснащена одним из наших газификаторов, псевдоожиженным слоем, пневматическим распределителем (вибрационная или гидрорешетка Detroit Stoker), топкой, системой сжигания с вибрирующей, колеблющейся или возвратно-поступательной решеткой.Все системы сгорания контролируются с помощью наших интеллектуально разработанных систем управления сгоранием и паром с ПЛК, что дает вам лучшую из имеющихся твердотопливных котельных систем для вашего промышленного применения.

Котельные установки Moss способны сжигать практически любую комбинацию древесного топлива, включая кору, опилки, строгальную стружку, стружку, щепу, пыль, а также большинство видов топлива из биомассы с различным содержанием влаги. Уголь, топливо из шин (TDF) и твердые бытовые отходы (MSW) также являются приемлемыми видами топлива для снижения высоких затрат на электроэнергию на природный газ и мазут.Наши универсальные системы котла / сжигания известны своей превосходной эффективностью сгорания, низким уровнем выбросов, надежностью системы, превосходными технологиями и быстрым обслуживанием в области сжигания древесины, биомассы и угольного топлива.

Moss предоставляет услуги по проектированию, закупкам и строительству (EPC), обеспечивая успешную установку котельных на основе газификации твердого топлива. Наши установки под ключ начинаются с разгрузки топлива и заканчиваются на вершине штабеля. В современной среде регулирования выбросов и регулирования Moss предлагает инновационные решения, предлагая передовые системы контроля, гибкие системы доставки и хранения топлива, а также правильно подобранное оборудование для выбросов, чтобы удовлетворить самые строгие требования наших клиентов.Moss предоставляет передовые технологические и производственные возможности, чтобы удовлетворить потребности наших клиентов в самых передовых и энергоэффективных промышленных паровых и энергетических системах.

Классический твердотопливный котел | Серверная служба

Твердотопливный котел Classic.

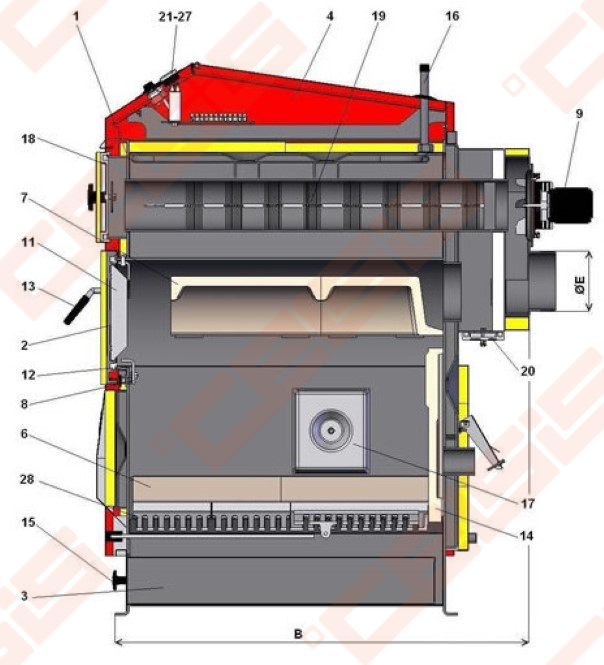

Устройство и принцип действия

Установка твердотопливного классического котла потребует тщательного соблюдения всех требований, включая высоту и внутреннее сечение дымохода.Параметры дымохода будут зависеть от типа и мощности котла. Наконец, они определяются в соответствии с ручным обслуживанием конкретного котла.

Важным обстоятельством является возможность дальнейшего подключения газа. Котел может быть как с одним контуром, так и с несколькими, также возможно использование одноконтурного котла с подключением котла. Твердотопливные классические котлы для конструкции топки могут быть из стали и чугуна, что тоже необходимо учитывать перед установкой — материал различается по весу.Котлы можно устанавливать как на стяжку — твердое основание, так и непосредственно на фундамент.

Монтаж классического твердотопливного котла должен производиться с соблюдением требований безопасности. Обязательное требование — вентиляционное и дымоходное оборудование в помещении, где установлен котел. В течение одного часа воздухообмен должен пройти трижды, без учета воздуха, который потребуется для горения. В этом помещении запрещено хранение легковоспламеняющихся и взрывоопасных веществ.Тогда монтаж классического твердотопливного котла следует проводить методом размещения котла на огнеупорной основе — металлическом листе толщиной до 0,6 мм или асбестовой плите толщиной не менее полсантиметра. Перед самим котлом к ​​полу крепится металлический лист размером не менее 0,5 х 0,7 м.

Котел необходимо устанавливать на расстоянии не менее полуметра от горючих конструкций. Проход между лицевой стороной котла и противоположной стеной должен быть не менее одного метра для нормального обслуживания агрегата.Зазоры в дымоходе и соединениях дымохода после подключения необходимо заполнить глиняным раствором или любым другим термостойким герметиком, чтобы избежать возникновения пожароопасной ситуации или неудовлетворительной работы котельного оборудования. При установке в качестве уплотнительного материала для резьбовых соединений желательно использовать льняную нить с пропиткой из цинкового белила на льняном масле или свинцовой смоле, а также ленту ФУМ. Допускаются и другие способы герметизации резьбовых соединений, которые могут гарантировать герметичность соединения.

Монтаж классического твердотопливного котла должен выполняться только специалистом!

Запрещается использовать воду из системы отопления для бытовых нужд во избежание выхода из строя котла, системы отопления и автоматических систем безопасности (может произойти коррозия защитной гильзы регулятора температуры воды).
Кипячение воды в отопительном котле и системе отопления запрещено, температура воды на выходе из котла не должна превышать 90 градусов.Если в системе произошел стук — из-за образования пара начались гидроудары, — тепло от топки необходимо отвести.
Очистить камеру котла можно только после того, как она полностью остынет.

Если Вам необходим качественный монтаж классического котла — звоните нам по телефонам Ташкента:

+998 (71) 207-33-32

Сжигание твердого топлива — обзор

Химический состав

Сжигание твердого топлива включает сушку, выделение и сжигание летучих, а также твердофазное сжигание.При сжигании биоугля будут образовываться относительно крупные частицы (от микрометров до миллиметров), которые будут образовывать зольный остаток и летучую золу (приблизительно от 1 до 200 мкм). Их образование сильно коррелирует с исходной зольностью биомассы, а точнее с количеством огнеупорного материала, то есть материалов, которые не плавятся при температуре печи, например оксидов кремния, кальция или магния.

В то же время сжигание нелетучих веществ приведет к постепенному испарению таких элементов, как натрий, калий, сера и хлор; эти элементы будут образовывать за счет зародышеобразования и конденсации мелкие частицы сульфатов (от 1 нм до 1 мкм) и хлорид калия (или натрия), такие как KCl, K ₂ SO ₄ или NaCl.Эти элементы также могут конденсироваться или адсорбироваться на поверхности других частиц. Другие второстепенные элементы, присутствующие в биомассе в более низких концентрациях, также могут испаряться и следовать аналогичному поведению, таким образом участвуя в составе мельчайших частиц. Так обстоит дело с кадмием, свинцом и цинком, причем последний обычно является наиболее распространенным (Sippula et al., 2009).

Мелкие и ультратонкие частицы обычно более богаты следующими элементами: калием, натрием, серой, хлором, цинком и свинцом (Obernberger et al., 2006), которые могут быть использованы при образовании: K ₂ SO ₄ , KCl, (KCl) ₂ , K ₂ CO ₃ , Na ₂ SO ₄ , NaCl, (NaCl) ₂ , ZnO, ZnCl ₂ , PbO и PbCl ₂ (Jöller et al., 2007). Зола и мелкие частицы обычно классифицируются по соотношению основных элементов (алюминий, кальций, железо, калий, магний, натрий, фосфор, кремний и титан), второстепенных элементов (мышьяк, барий, кадмий, кобальт, хром, медь, ртуть, марганец, молибден, никель, свинец, сурьма, таллий, ванадий и цинк), а также содержание серы, хлора и кислорода (Baxter et al., 1998).

Химический состав топлива (в основном углерод, водород, кислород, азот, сера и хлор) влияет на механизм образования частиц. Сера и хлор будут производить сульфатные и хлорированные соли в виде твердых частиц по такому же механизму, что и для калия. Твердые частицы также могут образовываться при взаимодействии кислых газов (SO _x и HCl) с основными газами, такими как аммиак (NH ₃ ). В зависимости от температуры могут возникать более сложные механизмы, такие как зародышеобразование хлорида (KCl) на сульфатах (K ₂ SO ₄ ) (Christensen et al., 1998; Хименес и Баллестер, 2005, 2007). Механизмы образования частиц более широко изучены для угля; для сравнения, биомасса богаче калием, кремнием и кальцием и содержит меньше алюминия, железа и титана, что в некоторых случаях приводит к образованию различных типов частиц (Demirbas, 2004).

Сгорание летучих веществ, выделяемых на ранней стадии пиролиза топлива, также приведет к образованию мелких частиц (PM _0,1 до PM _2,5 ) за счет выделения ароматических органических соединений (ЛОС) в полициклические ароматические углеводороды и сажа.Эти явления, происходящие в пламени, сильно зависят от параметров горения.

Системы отопления на твердом топливе — Renfrewshire Website

В системах отопления на твердом топливе огонь нагревает воду в котле, направляет ее в накопитель горячей воды, а затем насос направляет ее в радиаторы.

В этом типе отопления сжигается большое количество твердого топлива, которое необходимо приобрести пользователю. Твердое топливо сильно различается по цене и качеству, и это влияет на производительность системы отопления.

Дерево дешево, но имеет очень низкую производительность — поэтому оно не может поддерживать достаточно высокую температуру воды, чтобы поддерживать комфортную среду обогрева. Он также имеет высокое содержание смол и остатков, которые переходят в дымоход, увеличивая вероятность засорения и возгорания дымохода.

Уголь дороже и имеет более высокую производительность, чем древесина, но также может различаться по содержанию золы и летучих газов, что, в свою очередь, снижает его тепловыделение.

Бездымное топливо — промышленное или природное — имеет более высокую производительность, чем уголь, и выделяет это тепло в течение более длительного периода времени, поэтому идеально подходит для закрытых приборов.

Никогда не думайте, что дешевое — лучшее, что касается твердотопливных систем. Чем качественнее топливо, тем дороже его покупать, но тем лучше результаты.

Недорогое топливо имеет высокое содержание золы и сажи, а также низкую тепловую мощность, что приводит к более низкой температуре воды в котле и, как следствие, более низкой температуре воды в кранах и радиаторах.

Чем ниже качество топлива, тем больше необходимо прочистить дымоход. Чем выше содержание золы, тем чаще нужно удалять золу и тем меньше воздуха будет проходить через топку.

Типы твердотопливной системы

Существуют два типа систем отопления на твердом топливе:

Открытый огонь
Открытый огонь — это пожарная корзина, прикрепленная болтами к котлу большой мощности. Топливо загружается в пожарную корзину, и образующийся дым / газы выводятся в дымовую трубу.

Предназначены для сжигания различных видов топлива — дров, угля и некоторых видов бездымного топлива — они ограничены с точки зрения их эффективности и способности работать с радиаторами.

Они страдают от небольшого отсутствия контроля со стороны пользователя, потому что, хотя воздухозаборник под огнем можно до некоторой степени контролировать, воздух, всасываемый поверх костра, не может контролироваться, что означает, что их нужно повторно заправлять регулярно и может быть трудно держать зажженным в течение длительного времени i.е. с ночевкой.

Из-за характера сжигаемого топлива и относительно низких температур образующихся дымовых газов при открытом огне образуется много сажи, поэтому важно, чтобы дымоход чистился регулярно — не реже трех раз в год, а возможно, и чаще.

Закрытый огонь (Комнатные обогреватели)
Закрытый огонь более эффективен и более управляем, чем открытый огонь. При этом огонь горит за дверью — или за двумя дверями в случае многотопливных устройств.

Поскольку огонь горит за дверью, скорость горения огня можно более легко контролировать, поскольку весь воздух, поступающий в топку, проходит через заслонку термостата.

Помимо того, что пользователь может вручную поворачивать термостат для регулировки его настройки, он также имеет степень автоматического управления.

В целях безопасности очень важно регулярно чистить прибор, так как сажа и зола накапливаются и могут заблокировать дымоходы.

Элементы управления

Системы на твердом топливе немного более просты, чем системы на газе, но могут быть введены те же элементы управления. Термостатические радиаторные клапаны (TRV) могут быть установлены на радиаторах, так что, как только комнатная температура совпадет с температурой в настройках TRV, клапан отключит радиатор.Если температура упадет ниже значения TRV, клапан откроется, и радиатор снова начнет нагреваться.

Программистов можно внедрить в твердотопливные системы, но они часто могут доставить больше хлопот, чем они того стоят.

Одним из регуляторов, часто устанавливаемых в твердотопливной системе, является устройство, известное как термостат верхнего предела. Это предохранительное устройство, предназначенное для предотвращения перегрева горячей воды.

Горячая вода

В твердотопливной системе вода постоянно нагревается, когда горит огонь.

Когда горячая вода нагреется до температуры, можно включать насос центрального отопления, но всегда проверяйте, чтобы огонь был установлен на высокий уровень, чтобы он мог нагревать и воду, и радиаторы.

Получите максимум от своей системы

Всегда покупайте лучшее топливо
Покупать дешево — ложная экономия. Качество производимого тепла и горячей воды зависит от используемого топлива. Прибор не может быть отрегулирован для изменения количества тепла, выделяемого топливом.

Заполните топку до максимальной емкости
Чтобы нагреть воду в заднем котле, топливо должно контактировать с поверхностями котла, поэтому заполнение топки ниже ее полной емкости также является ложной экономией и приведет к к неутешительным выводам.

Очищайте прибор от золы каждое утро и ночь (по крайней мере)
Скопление золы может повлиять на детали и, в свою очередь, уменьшить передачу тепла через котел.

Чистите дымоход регулярно
Открытый огонь и многотопливные приборы, работающие на угле или древесине, следует чистить не менее трех раз в год.

Проверьте свои настройки
Зимой необходимо топить прибор на максимальной мощности, чтобы обеспечить достаточное количество горячей воды и хорошую температуру радиатора. Это приведет к сжиганию большего количества топлива для сохранения тепла в доме.

Летом, когда потребность в обогреве меньше, прибор может работать с более низкими настройками термостата.

Избегайте низкой температуры или частично заполненной топки
Никогда не включайте центральный насос при низком уровне огня или с частично заполненной топкой — это приведет к циркуляции теплой воды в системе с плохой температурой воды и радиатора.

Это также вызывает конденсацию в котле, которая, в свою очередь, вызывает коррозию.

Scotch Marine Firetube Boiler 3-х ходовой

Конструкция с мокрым покрытием исключает использование огнеупорной задней двери и перегородок между проходами дымовых газов

• Природный газ
• Нефть
• Комбинация
• Пар
• Горячая вода

Стандартные характеристики

• Котел трехходовой, скотч, изготовлен и проштампован в соответствии с требованиями Кодекса ASME и внесен в список Национального совета инспекторов котлов и сосудов под давлением.
• Большая камера сгорания с низким тепловыделением для полного сгорания. Дымовой ящик установлен сзади с помощью съемного соединителя для дымовой трубы.
• Доступ к камину осуществляется через распашные передние и задние двери. Отверстия для наблюдения за пламенем расположены спереди и сзади.
• Отверстия для очистки судна и осмотра береговой линии снабжены отверстиями для рук размером 3 x 4 дюйма и доступом к люкам размером 12 x 16 дюймов.
• Изоляция из 2-дюймовой минеральной ваты высокой плотности с утеплителем 22-го калибра, запеченная на поверхности для предотвращения сколов и выцветания.
• Огнестойкие трубы на энергетических котлах скручиваются и закручиваются, на котлах низкого давления расширяются и развальцовываются.
• Опоры включают подъемные проушины, надежно приваренные к верхней части кожуха; опоры из конструкционной стали на салазках поддерживают котел, поэтому не требуется специального фундамента.

Стандартный паровой трим

• Регулирование рабочего и верхнего предельного давления
• Плавное регулирование давления (если применимо)
• Водяной столб со стеклянным манометром, комбинированная отсечка по низкому уровню воды и управление насосом
• Зонд Aux, L.W.C.O. Манометр, сифон и контрольный кран
• Дренажный клапан водяного столба
• Предохранительный (ые) клапан (ы) в соответствии с кодом ASME

Стандартный водяной затвор

• Регулирование рабочей и предельной температуры
• Плавное регулирование температуры (если применимо)
• Контроль отсечки при низком уровне воды с датчиком
• Комбинированный датчик давления и температуры
• Перегородка возврата горячей воды для защиты от ударов
• Предохранительный клапан (s ) в соответствии с кодом ASME

Конструкция котла

Трехходовая конструкция «Scotch Marine» Firetube с конструкцией для снятия напряжений «Wetback».Расчетное давление пара составляет 15-300 фунтов на квадратный дюйм. 100-600 л.с. 250 фунтов на квадратный дюйм. Максимум. на 700-1500 л.с. и 200 фунтов на квадратный дюйм. Максимум. на 1800-2000 л.с. Модели с давлением горячей воды от 30 до 160 фунтов на квадратный дюйм. Доступны водогрейные котлы высокого давления и высокой температуры Раздел I. Собранный на заводе с отделкой, протестирован, соответствует стандартам ASME, UL и CSD-1.

Обрезка модели Steam

Предохранительный клапан, контроль рабочего давления, контроль верхнего предела давления с ручным сбросом, манометр пара с сифоном, комбинированное управление насосом и отсечка при низком уровне воды со стеклом манометра и сливным клапаном, вспомогательная отсечка при низком уровне воды с ручным сбросом.

Обрезка модели для горячей воды

Предохранительный клапан, контроль рабочей температуры, контроль верхнего предела температуры с ручным сбросом, комбинированный датчик давления и температуры, контроль отсечки по низкому уровню воды с ручным сбросом. ГОРЕЛКА: Соответствующие внесенные в список UL горелки с принудительной тягой с заводскими настройками, подключением и испытаниями топливных конфигураций для природного газа, пропана (LP), топлива № 2 (дизельного топлива) или комбинации газ / жидкое топливо.

Газовые котлы

— Краткое описание соответствия нормам

Согласно 2015 IECC / IRC, раздел R103.3 / R106.3, Экспертиза документов. Должностное лицо, отвечающее за соблюдение норм или строительство, должно проверить или инициировать проверку строительной документации на соответствие нормам.

В этом разделе перечислены применимые нормативные требования, за которыми следуют подробные сведения, полезные для обзора плана, касающиеся положений, отвечающих требованиям для «газовых котлов».

Строительная документация. Изучите строительную документацию, чтобы определить оборудование, средства управления системой, конструкцию и варианты вентиляции для оборудования.

2015 IECC / IRC, Раздел R103.2 / N1101.5, Информация о строительной документации. . Строительная документация должна включать:

— Изоляционные материалы и их сопротивление сопротивлению

— Критерии проектирования механической системы

— Типы, размеры и эффективность оборудования механических систем

— Оборудование и системы управления

— Уплотнение каналов, изоляция каналов и труб и расположение

— Детали воздушного уплотнения

— Контроль прошивки и влажности.

2015 Требования IRC к газовым котельным установкам можно найти в главе 13 «Общие требования к механическим системам»; Глава 14, Отопительное и охлаждающее оборудование; Глава 20, Котлы и водонагреватели; Глава 21, Гидравлические трубопроводы; и Глава 24, Топливный газ. В этом разделе перечислены применимые разделы кода IRC и IECC.

Общие положения по установке. Изучите строительную документацию на установку оборудования.

– 2015 IRC, разделы M2001, общие, и G2404, общие. Котлы должны быть спроектированы и изготовлены в соответствии с требованиями ASME CSD-1, ¹ , а газовые котлы должны соответствовать требованиям, перечисленным в главе 24 IRC. Газовые котлы должны быть указаны и промаркированы в соответствии с IRC M1302.1 и должны быть установлены:

1. В соответствии с инструкциями производителя G2408.
2. На ровных площадках в соответствии с Разделом G2408.4
3. С соответствующими зазорами, указанными в разделах G2408.4 и G2408.5
4. С запорными клапанами в подающем и обратном трубопроводах согласно разделам M2001.3 и G2420
5. С элементами управления и безопасности в соответствии с разделами M2002 и G2421
6. Так проемы в наружных стенах заделывают в соответствии с разделом Р703.4
7. Для защиты источника питьевой воды в соответствии с Разделом P2902
8. Таким образом, отверстия для забора воздуха расположены в соответствии с Разделом R303.5,1
9. С автоматическими выключателями, размеры которых соответствуют паспортной табличке оборудования в соответствии с инструкциями производителя по установке, и электрическими соединениями, соответствующими требованиям Части VIII (Электрическая часть) IRC.
10. С расширительными баками, которые соответствуют требованиям к минимальной вместимости согласно Разделам M2003.1 и M2003.2. Минимальные требования (перечисленные в таблице M2003.2) указаны ниже:

Минимальная емкость расширительного бака ^a для систем принудительного горячего водоснабжения

Объем системы b	Мембрана под давлением Тип	Тип без давления
10	1.0	1,5
20	1,5	3,0
30	2,5	4,5
40	3,0	6,0
50	4,0	7,5
60	5,0	9,0
70	6,0	10,5
80	6.5	12,0
90	7,5	13,5
100	8,0	15,0
a При средней температуре воды 195 ° F, давлении наполнения 12 фунтов на кв. Дюйм и максимальном рабочем давлении 30 фунтов на квадратный дюйм. b Объем системы включает объем воды в котле, конвекторах и трубопроводах, не включая расширительный бак.

Монтаж. Убедитесь, что оборудование правильно поддерживается и установлено в конструкции.

– 2015 IRC, Раздел G2408.4, Удаление от уклона. Оборудование и приложения, опирающиеся на землю, должны быть ровными и прочно поддерживаться на ровной бетонной плите или другом одобренном материале, выступающей не менее чем на 3 дюйма (76 миллиметров) над прилегающей поверхностью, или должны быть подвешены не менее чем на 6 дюймов (152 миллиметра). выше соседнего класса. Такая опора должна соответствовать инструкциям производителя по установке.

– 2015 IRC, Раздел G2408.2, Высота источника воспламенения. При установке в гараже источник возгорания должен находиться на высоте 18 дюймов от пола, а котел должен быть защищен от ударов.

– 2015 IRC, разделы G2406 и G2407.2, Местоположение устройства. Приборы не должны находиться в спальных комнатах, ванных, туалетных комнатах, кладовых, хирургических помещениях или в пространстве, которое открывается только в такие комнаты или пространства.Приборы следует размещать так, чтобы они не мешали нормальной циркуляции воздуха для горения, вентиляции и разрежения.

Органы управления оборудованием. Изучите конструкторскую документацию и убедитесь, что элементы управления были установлены в соответствии с инструкциями производителя по установке, которые должны включать схемы управления и инструкции по эксплуатации.

– 2015 IECC / IRC, Раздел R403.1 / N1103.1, Контроль. Каждая система отопления и охлаждения должна иметь свой собственный термостат.Каждый термостат, управляющий первичной системой отопления и охлаждения, должен быть программируемым термостатом.

Водогрейные котлы, которые поставляют тепло в здание через одно- или двухтрубные системы отопления, должны иметь регулятор сброса наружного воздуха, который понижает температуру котловой воды в зависимости от температуры наружного воздуха согласно R403.2 / N1103.2.

Расчет оборудования. Убедитесь, что размер котла рассчитан с учетом нагрузок на здание, рассчитанных в соответствии с Руководством J ACCA или другими утвержденными методами (IECC R403.7 / IRC M1401.3 и N1103.7).

– 2015 IECC / IRC, Раздел R403.7 / N1103.7, M1401.3, Определение размеров. Оборудование для обогрева и охлаждения должно иметь размеры в соответствии с Руководством S ACCA на основании нагрузок на здание, рассчитанных в соответствии с Руководством J ACCA или другими утвержденными методами расчета отопления и охлаждения.

Вентиляция. Глава 24 «Топливный газ» IRC 2015 года извлечена из издания 2015 года Международного кодекса топливного газа (IFGC) и содержит особые требования к воздуху для горения и вентиляции для газовых приборов, таких как котлы.Отвод воздуха из котлов может осуществляться через обычную систему дымохода или через систему сбалансированного дымохода с прямым выводом через стену. Изучите строительную документацию и убедитесь, что система вентиляции была установлена ​​в соответствии с инструкциями производителя по установке.

– 2015 IRC, Раздел G2407 (304), Воздух для горения, вентиляции и разрежения. Номера разделов, появляющиеся в скобках после каждого номера раздела, являются номерами разделов соответствующего текста в IFGC.Воздух для горения, вентиляции и разбавления дымовых газов для приборов, установленных в зданиях, должен подаваться одним из методов, предписанных в разделах G2407.5 — G2407.9 IRC. Подача наружного воздуха должна производиться в соответствии с одним из методов, описанных ниже:

1. G2407.6 (304,6), наружный воздух для горения. Наружный воздух для горения подается через отверстия наружу. Минимальный размер отверстий для воздуха не должен быть меньше 3 дюймов.Проверьте и убедитесь, что в строительной документации указано, что отверстие (отверстия) для воздуха для горения соответствует одному из следующих методов.
   • G2407.6.1 (304.6.1), метод двух постоянных отверстий. Раздел R703.4 Мигает. Утвержденный антикоррозийный гидроизоляционный слой следует применять в виде черепицы, чтобы предотвратить попадание воды в полость стены или проникновение воды в компоненты каркаса конструкции здания.
   • G2407.6.2 (304.6.2), метод однократного постоянного открытия. В пределах 12 дюймов от потолка (верхней части шкафа) и устройства должны быть зазоры не менее 1 дюйма по бокам и сзади и 6 дюймов от передней части устройства, непосредственно сообщающегося с окружающей средой или через вертикальный или горизонтальный воздуховод наружу. или пространства, которые свободно сообщаются с окружающей средой, с минимальной свободной площадью 1 квадратный дюйм на 3000 БТЕ / ч общей входной мощности всех устройств, расположенных в корпусе, и не менее суммы площадей всех вентиляционных соединителей в пространстве.
2. G2407.9 (304.9), Механическая подача воздуха для горения. Если воздух для горения подается с помощью механической системы подачи воздуха, воздух для горения должен подаваться извне со скоростью не менее 0,35 кубических футов в минуту на 1000 БТЕ / ч от общей номинальной потребляемой мощности всех устройств, расположенных в помещении. .

— 2015 IRC, разделы M1801 и G2426.1, Общие. Приборы для сжигания топлива должны выводиться наружу в соответствии с их перечнем и этикеткой, а также инструкциями производителя по установке.Вентиляционные системы должны состоять из утвержденных дымоходов или вентиляционных отверстий или вентиляционных узлов, которые являются неотъемлемыми частями маркированных приборов.

– 2015 IRC, Раздел G2427.4, Тип используемой системы вентиляции. Тип используемой системы вентиляции должен соответствовать таблице G2427.4. См. Следующую таблицу.

Тип используемой вентиляционной системы

Приборы	Тип системы вентиляции (соответствующий раздел IRC)
— Приборы категории I, внесенные в список —Перечисленные приборы с вытяжным колпаком —Приборы, перечисленные для использования с газоотводным клапаном типа B	— Газоотводное отверстие типа B (Раздел G2427.6) — Дымоход (Раздел G2427.5) —Одностенная металлическая труба (раздел G2427.7) — Перечисленная система футеровки дымохода для отвода газа (Раздел G2427.5.2) —Специальный газоотводчик, указанный для этих приборов (раздел G2427.4.2)
Приборы категории II, III или IV	Как указано или предоставляется производителями перечисленных приборов (Разделы G2427.4.1, G2427.4.2)
Устройства прямого вентилирования	См. Раздел G2427.2.1

— 2015 IRC, Раздел G2425, (Обычная вентиляция дымохода) Общие. Дымоходы и вентиляционные отверстия должны быть сконструированы и иметь размеры в соответствии с Разделами G2427 и G2428. Устройство должно подключаться к дымоходу в точке не менее чем на 12 дюймов выше самой нижней части внутренней части дымохода.

– 2015 IRC, раздел R1003.18, Дымоходы. Любая часть дымохода, расположенная внутри здания или внутри внешней стены здания, должна иметь минимальный зазор для доступа воздуха к горючим материалам не менее 2 дюймов. Дымоходы, расположенные полностью за внешними стенами здания, должны иметь минимальный зазор для воздуха в 1 дюйм. Воздушное пространство не должно заполняться, за исключением случаев противопожарной защиты в соответствии с Разделом R1003.19.

– 2015 Раздел IRC G2427.2.1 (503.2.3), Устройства с прямой вентиляцией. Перечисленные устройства прямой вентиляции должны быть установлены в соответствии с инструкциями производителя и разделом G2427.8.

• 2015 IRC, Раздел G2427.8, Место вывода вентиляционной системы. Место окончания системы вентиляции должно соответствовать требованиям G2427.8 с указанными расстояниями от принудительных воздухозаборников, окон, дверей, самотечных воздухозаборников, в зависимости от размера оборудования, указанного в G2427.8 и диаграмма в Приложении C.
• 2015 IRC, Раздел G2427.9, Отвод конденсата. Необходимо установить систему отвода конденсата для сбора и отвода конденсата из системы вентиляции.

Подача топлива

– 2015 IRC, раздел G2420, газовые запорные клапаны. Трубопроводные системы должны быть снабжены запорными клапанами, которые изготовлены из материалов, совместимых с трубопроводами, и должны соответствовать стандарту, применимому к давлению и применению, как указано в стандартах ANSI / ASME ² для клапанов.Запорные клапаны должны быть доступны и не должны располагаться в камерах печи или скрытых местах.

– 2015 IRC, Раздел G2421, Управление потоком. Регуляторы давления в трубопроводе должны быть указаны как соответствующие стандарту ANSI Z21.80 ³ и должны быть доступны и установлены там, где котел предназначен для работы.

– 2015 IRC, Раздел G2422, Подключение устройств. Газовые котлы должны иметь разъемы для подачи топлива, должны быть защищены от физических повреждений и установлены в соответствии с инструкциями производителя.Котел подключается к системе газоснабжения одним из следующих способов:

• Жесткие металлические трубы и фитинги
• Гофрированная трубка из нержавеющей стали
• Перечисленные и промаркированные разъемы для устройств в соответствии с ANSI Z21.24. ⁴

Гидравлические трубопроводы и распределительные системы. Просмотрите строительную документацию и подтвердите указанные размеры, мощность и коэффициент сопротивления изоляции.

— 2015 IRC, раздел M2101. Гидравлические трубопроводы должны устанавливаться в соответствии с M1308 и M2101, а материалы должны соответствовать таблице M2101.1. Трубы и фитинги должны быть рассчитаны на использование при рабочей температуре и давлении гидравлической системы. Опоры трубопровода должны быть из материала и прочности, достаточной для поддержки трубопровода, и должны поддерживаться с интервалами, не превышающими расстояние, указанное в таблице M2101.9 (см. Таблицу ниже).

Интервалы между подвесами

Материал трубопровода	Максимальный горизонтальный интервал (футы)	Максимальный вертикальный интервал (футы)
АБС	4	10 a
CPVC (1 дюйм или меньше)	3	5
ХПВХ (1 ¼ дюйма)	4	10 a
Труба из меди или медного сплава	12	10 a
Медь или трубки из медного сплава	6	10 a
60	5.0	9,0
Труба или трубки из ПБ	2,67	4
Трубка PEX	2,67	4
Труба из полипропилена диаметром менее 1 дюйма	2,67	4
PP более 1 ¼ дюйма	4	10 a
ПВХ	4	10 a
Труба стальная	12	15
Стальная труба	8	10 a
a Для размеров 2 дюйма и меньше направляющая должна быть установлена ​​посередине между необходимыми вертикальными опорами.Такие направляющие должны предотвращать движение трубы в направлении, перпендикулярном оси трубы.

– 2015 IRC, Раздел M2102.1, Общие. Если используются конвекторы для плинтусов, их следует устанавливать в соответствии с инструкциями производителя по установке. Конвекторы должны поддерживаться независимо от гидравлических трубопроводов.

– 2015 IECC, Таблица R402.1.2 / IRC, Таблица N1102.1.2, R-значение и глубина перекрытия и Раздел M2103, Система подогрева пола. Системы лучистого теплого пола (плиты с подогревом) должны иметь тепловой барьер.

• Таблица R402.1.2 / N1102.1.2, R-значение и глубина плиты, сноска d. Обогреваемые плиты должны иметь дополнительную изоляцию с минимальным коэффициентом сопротивления R 5 для края плиты. Глубина изоляции должна равняться глубине основания или 2 фута, в зависимости от того, что меньше в климатических зонах с 1 по 3 для обогреваемых плит.
• M2103.2.1, Плита на грунте. Излучающие трубопроводы, используемые в перекрытиях на уровне грунта, должны быть изолированы до минимального значения R 5, установленного под плитой.
• М2103.2.2, Подвесной пол. В случае подвесного пола изоляция должна быть установлена ​​в полости отсека брусьев, обслуживающей обогреваемое пространство наверху, и должна быть изолирована до минимального значения R 11.

Мигание / контроль влажности. Убедитесь, что конструкция и характеристики атмосферостойкого покрытия, водонепроницаемого барьера, гидроизоляции и дренажа указаны в строительной документации и соответствуют применимым нормам.

– 2015 IRC, Раздел R303.6, Защита от открывания снаружи. Отверстия для выпуска и впуска воздуха, которые заканчиваются на открытом воздухе, должны быть защищены коррозионно-стойкими экранами, жалюзи или решетками с минимальным размером отверстия дюйма (6 миллиметров) и максимальным размером отверстия ½ дюйма (13 миллиметров) в любом месте. направление. Проемы должны быть защищены от местных погодных условий. Отверстия для выпуска и забора наружного воздуха должны соответствовать требованиям по защите проемов в наружных стенах в соответствии с настоящим Кодексом.

– 2015 IRC, раздел R703.4, перепрошивка. Утвержденный антикоррозийный гидроизоляционный слой должен применяться в виде черепицы, чтобы предотвратить попадание воды в полости стен или в компоненты каркаса конструкции. Самоклеящийся гидроизоляционный слой должен соответствовать требованиям стандарта AAMA ⁵ 711. Мембраны, наносимые жидкостью, используемые в качестве гидроизоляции для наружных стен, должны соответствовать требованиям стандарта AAMA 714. Гидроизоляционный слой должен доходить до поверхности отделки внешней стены или до водонепроницаемого барьера.В соответствии с этим кодексом утвержденные коррозионно-стойкие оклады должны быть установлены на всех пересечениях стен и крыши.

Защита системы питьевого водоснабжения. Убедитесь в правильности подключения оборудования для подачи питьевой воды.

– 2015 IRC, раздел P2902.1, Общие. Система питьевого водоснабжения должна быть спроектирована и установлена ​​таким образом, чтобы предотвратить загрязнение от непитьевых жидкостей, твердых частиц или газов, попадающих в систему питьевого водоснабжения.Запрещается выполнять подключения к источнику питьевой воды таким образом, чтобы это могло привести к загрязнению источника воды или обеспечить перекрестное соединение между источником и источником загрязнения, за исключением случаев, когда установлены утвержденные методы для защиты источника питьевой воды. Перекрестные соединения между индивидуальным водоснабжением и коммунальным питьевым водоснабжением должны быть запрещены.

Воздуховоды механической системы. Если воздуховоды используются как часть установки, просмотрите строительную документацию и подтвердите указанное значение R изоляции для воздуховодов.

— Изоляция

2015 IECC / IRC, Раздел R403.4 / N1103.4. Изоляция трубопроводов механической системы. Трубопровод механической системы, способный пропускать жидкости> 105 ^° F или <55 ^° F, должен быть изолирован по крайней мере до R-3.

• R403.4.1 / N403.4.1 Защита изоляции трубопроводов. Изоляция трубопроводов, подверженная воздействию погодных условий, должна быть защищена от повреждений, вызванных солнечным светом, влагой, оборудованием и ветром.Защита не может быть обеспечена липкой лентой.

• 2015 IECC / IRC, Раздел R403.3.1 / N1103.3.1, Воздуховоды. Изоляция.

Утечка в воздуховоде / воздушное уплотнение. Просмотрите строительную документацию и убедитесь, что используется соответствующий уровень герметичности воздуховода в зависимости от применяемых норм. Имейте в виду, что действующие нормы и правила требуют, чтобы герметичность воздуховода выходила за рамки простого механического уплотнения стыков, и что утечка должна быть проверена с помощью полевых испытаний, а сопроводительная документация должна быть предоставлена ​​официальному лицу.Должностное лицо кодекса должно рассмотреть возможность передачи юрисдикционных требований на этапе обзора плана.

– 2015 IECC / IRC, Раздел R403.3.2 / N1103.2.2, Герметизация. Воздуховоды, устройства обработки воздуха и корпуса фильтров должны быть герметично закрыты. Стыки и швы должны соответствовать Международному механическому кодексу (IMC) или IRC, раздел M1601.4.1, в зависимости от обстоятельств.

Исключения:

1. Применение воздухонепроницаемых аэрозольных пеноматериалов допускается без дополнительных уплотнений швов.
2. Для воздуховодов, имеющих классификацию статического давления менее 2 дюймов водяного столба (500 Па), не требуются дополнительные системы закрытия для непрерывных сварных соединений и швов, а также соединений и швов запорного типа, кроме защелкивающихся и Типы кнопочного замка.

Существующие здания и замена. Новые котлы, являющиеся частью пристройки, должны соответствовать разделам Кодекса о новом строительстве. Исключением является то, что когда воздуховоды используются как часть существующей системы отопления и охлаждения и расширяются до дополнения, система воздуховодов с длиной менее 40 погонных футов в безусловных пространствах не нуждается в испытании.Сменные котлы должны устанавливаться в соответствии с соответствующими стандартами, включая Стандарт 5 ACCA: Качественная установка HVAC, Спецификация ⁶ и Техническое руководство ACCA по качественной установке, а также Стандарт 9 ACCA: Протоколы проверки качества монтажа HVAC. ⁷

¹ Американское общество инженеров-механиков (ASME) Контроль стороны горения (CSC) — 1

² Американское общество инженеров-механиков (ASME) и Американский национальный институт стандартов (ANSI), как указано в таблице G2420 .
