Стаканный фундамент – это одна из разновидностей сборных конструкций, произведенных из железобетонных блоков. В отличие от ленточных оснований, возводимых под стенами постройки, стаканы поддерживают колонны или стойки, часто используясь в промышленных цехах. Для удобной установки в блоках есть специальные выемки.

Фундаменты колонн стаканного типа

Устройство стаканного фундамента является наиболее ответственной и самой трудоемкой частью работ при возведении любой постройки. От прочности и устойчивости основания зависят аналогичные характеристики здания в целом. Столбчатый фундамент стаканного типа чаще всего используется в строительстве подземных гаражей, производственных предприятий и различных хозяйственных построек.

Все конструкции фундаментного стакана в основном изготавливаются заводским способом. Очень важно при обустройстве данного типа основания строго соблюдать параметры прочности сжатия и уровня морозостойкости, а вот водонепроницаемость особого значения не имеет.

Стаканный фундамент сборный (495)589-49-79

Стаканный фундамент является одной из разновидностей сборных конструкций, произведенных из железобетонных блоков. В отличие от ленточных оснований, которые возводятся под стенами постройки, стаканы поддерживают колонны или стойки. Для более удобной установки в блоках имеются специальные выемки.

Фундамент стаканного типа, как правило, изготавливается в виде массивных или квадратных оснований из армированного бетона (в народе их называют «башмаками»). Верхняя часть их ассоциируется со ступеньками, которые уменьшаются с каждым следующим шагом. Для увеличения прочности под такой фундамент следует уложить железобетонные плиты. Помните, что данное основание пригодно только для устойчивых грунтов, не склонных к проседанию.

Цена на стаканный фундамент
Серия 1.020 для колонн сечением 30х30 и 40х40 см
Наименование Вес, тн Длина, мм Ширина, мм Высота, мм
1Ф12. 8-2 1,84 1200 1200 750
2Ф12.9-2 2,03 1200 1200 900
1Ф15.8-2 3,0 1500 1500 750
1Ф15.9-1 3,18 1500 1500 900
2Ф15.9-2 3,0 1500 1500 900
1Ф18.9-2 4,16 1800 1800 900
2Ф18.9-3 4,0 1800 1800 900
2Ф18.11-1 4,41 1800 1800 1050
1Ф21.9-1 5,39 2100 2100 900
2Ф21.9-3 5,2 2100 2100 900
2Ф21.11-1 5,63 2100 2100 1050

Класс бетона по прочности на сжатие В 15. Марка бетона по морозостойкости F 50. Марка бетона по водонепроницаемости W2. В качестве арматуры применяется сталь AI; AIII. Фундаментные стаканы изготавливаются по рабочим чертежам.

Фундаменты стаканного типа для производственных зданий. Серия 71159-С

Фундаменты стаканного типа ФЖ15м-ФЖ18м предназначены для установки колонн одноэтажных производственных зданий при учете нулевого цикла производства работ. Фундаменты ФЖ1м предназначены для установки стоек конденсационных подвалов машинных отделений главных корпусов ТЭС и АЭС. Фундаменты предусмотрены для установки в них сборных железобетонных колонн сечением от 300*300 до 700*500 мм.

Наименование Вес тн. Размеры
Длина Ширина Высота
ФЖ-1М 0,72 900 900 1100
ФЖ15м-1 2,68 2100 2100 1750
ФЖ15м-2 2,68 2100 2100 1750
ФЖ16м-1 1,95 1700 1700 1750
ФЖ16м-2 1,95 1700 1700 1750
ФЖ17м-1 3,22 2500 1900 1750
ФЖ17м-2 3,22 2500 1900 1750
ФЖ18м-1 9,45 2500 2500 1750
ФЖ18м-2 9,45 2500 2500 1750

технология строительства и эксплуатационные характеристики


Фундамент под колонны стаканного типа: видео-инструкция по монтажу своими руками, цена, фото

Основу любого здания составляет фундамент. Его главной задачей является равномерное распределение нагрузки на грунт. Среди всего разнообразия видов такой конструкции отдельно стоит фундамент под колонны стаканного типа.

Его обычно применяют при монтаже каркасов подвальных помещений. При этом чаще всего речь идет о промышленных одноэтажных зданиях.

Основание под колонну

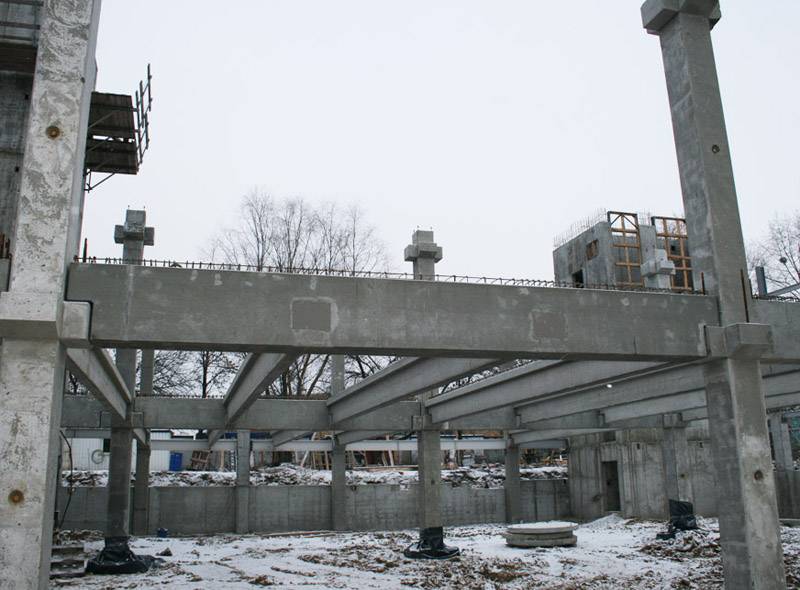

В конструкции этого типа устанавливают сборные колонны каркаса. Они, в свою очередь, могут быть металлическими или железобетонными. В целом, такое основание представляет собой вид столбчатого фундамента.

При этом так называемый «бетонный стакан» является разгружающей подушкой. Но, в отличие, скажем, от ленточного основания, поверх него ставят монолитный или сборный столб.

В случае со стаканным основанием, верхнюю его часть не заливают бетонным раствором. Ее делают из готовой конструкции.

Бетон, из которого изготовлены стаканы, имеет усиленную схему армирования. Благодаря этому, срок службы такого основания является весьма длительным.

Бетонные стаканы имеют усиленное армирование

Несмотря на это, такие фундаменты редко используются при возведении частных домов или бань. Гораздо чаще их применяют при постройке мостов и промышленных зданий.

Совет!Если вы все-таки решили использовать такой тип основания, учтите следующее.Фундаменты под колонны стаканного типа категорически нельзя применять на просадочных и пучинистых грунтах.Потому, что в будущем это неизбежно приведет к деформации стен.

Характеристика фундаментов стаканного типа

  Реклама



Достоинства и недостатки

Преимущества таких конструкций заключается в следующем:

  • их изготавливают в заводских условиях, а не на строительном объекте – это означает, что технология изготовления будет соблюдена максимально точно;
  • они обладают всеми характеристиками, необходимыми для их успешного применения в строительстве;
  • по сравнению с традиционными видами фундамента, монтаж стаканного основания является более простым и быстрым.

К недостаткам можно отнести следующее:

  • необходимость привлечения строительной техники;

Для установки потребуется спецтехника

  • высокая цена изделий;
  • невозможность изготовить недостающие элементы прямо на месте строительства.
Требования к фундаменту

В соответствии с ГОСТ под номером 23972-80, столбчатое основание стаканного типа должно отвечать следующим требованиям:

  1. Для заливки такого фундамента необходимо использование тяжелого раствора, в котором применяется бетон марки м200 или выше;
  2. Железобетонные элементы должны иметь водопоглощение не более 5%;
  3. Изделие может быть отправлено на стройплощадку только после достижения им нормируемого предела прочности;
  4. Армирование — является обязательным для данной конструкции. При этом существует один очень важный момент. Толщина верхнего слоя бетона, покрывающего арматурный каркас должна составлять не меньше 3 см;

Наличие армирования – одно из обязательных требований

Совет!Если вы обнаружили выступание элементов каркаса над слоем бетона, то ни в коем случае не применяйте такое изделие. Оно имеет серьезный брак и будет склонно к ускоренному разрушению.

  1. На изделиях не должно быть трещин. Если же они имеются и их ширина превышает 0,1 мм – это брак. Использовать такие конструкции не стоит;
  2. При проведении строительных работ, следует аккуратно срезать монтажные петли. Вбивать их в бетон не стоит.

Монтаж

Основные этапы

Инструкция по монтажу такого фундамента предписывает 3 этапа работы:

  1. Подготовка поверхности – это не только уборка мусора и выкос сорной растительности. Здесь нужно учесть следующее. Монтируемые бетонные изделия должны стоять ровно и не подвергаться никаким смещениям. Следовательно, площадка должна быть очень тщательно выровнена;

На фото — подготовка стройплощадки

  1. Выкапывание ям – их обычно вырывают с применением специальной техники. После этого, они уплотняются гравием;
  2. Трамбование земли и установка блоков – при этом в первую очередь нужно хорошо утрамбовать грунт.
    И только после этого можно приступать к монтированию конструкций.

Установка бетонного блока

Рекомендации по проведению работы

Чтобы монтаж в конечном итоге оказался качественным, в ходе его проведения нужно вручную подравнивать поверхность. Кроме того, необходимо осуществлять проверку точности положения бетонных элементов.

Для этого используют специальные геодезические инструменты. Завершив установку, требуется очистить изделия от загрязнений.

Также не забывайте, что главной функцией основания здания является равномерное распределение нагрузки. Поэтому установка такой конструкции и последующий монтаж колонн в стаканы фундаментов проводится на почве, отвечающей определенным требованиям.

К ним относится устойчивость и хорошая несущая способность. Также грунт должен обладать стойкостью к пучинистости и просадке. (см. также статью Как сделать фундамент на пучинистых грунтах: исследование проблемы и поиск решений)

Весьма важен правильный выбор параметров конструкции. Ведь бетонные изделия могут иметь различные значения прочности сжатия и морозостойкости. Только это вкупе с высоким качеством сборки позволит избежать появления трещин и возможной деформации стен.

Вывод

Фундаменты стаканного типа редко применяются при строительстве частных домов. Их обычно используют при возведении промышленных сооружений и объектов инфраструктуры. (см. также статью Варианты фундаментов для коттеджей: краткий обзор)

Их преимуществами являются изготовление в промышленных условиях и простота установки. Сюда же относится и обладание всеми требуемыми эксплуатационными характеристиками.

К их недостаткам можно отнести необходимость привлечения строительной техники и высокую цену самих изделий. Кроме того, их невозможно изготовить своими руками прямо на стройплощадке.

Также не забывайте, что бетонные конструкции могут иметь различную морозостойкость и прочность сжатия. Эти параметры должны подходить под конкретные условия эксплуатации таких изделий.

Вы сможете узнать больше о стаканных фундаментах, если посмотрите видеоролик на нашем сайте. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

ofundamentah.com

характеристики по ГОСТ, монтаж по шагам, цена стаканов

Большинство из нас прекрасно знает о различных основаниях сооружений, их важности для всей конструкции, возможностях по самостоятельному обустройству и большой цене монтажа (по сравнению с другими частями здания). Но на вопрос, что представляет собой фундамент стаканного типа, правильно ответят лишь единицы. О его предназначении, особенностях технологии возведения, типовых схемах установки, распространенных размерах данных изделий и пойдет разговор в предлагаемом читателю материале.

Оглавление:

  1. Область использования
  2. Когда нельзя выбрать такой фундамент?
  3. Пошаговый монтаж
  4. Стоимость стаканов

В частном секторе такие фундаменты устраивать нецелесообразно. Причины (даже если решены проблемы со свободным местом, арендой грузоподъемной техники и деньгами) – значительные размеры стаканных ЖБИ, специфика применения образцов (по сути они «узкопрофильные») и сложность расчетов нагрузок. Какие бы инструкции и руководства по их самостоятельному изготовлению читателю ни попадались, лучше этим не заниматься, а купить под колонны заводские варианты. Специалисты акцентируют на этом внимание особо, так как основная функция подобных изделий – «разгрузка» конструкции.

Сфера применения

Она не такая уж большая:

1. Фундамент для возведения массивных колонн (бетонных или металлических).

2. Основания для стоек (опор) перекрытий цокольных (подвальных) помещений, в которых располагаются агрегатные. На ТЭЦ, АЭС и других масштабных предприятиях.

3. Некоторые типы стаканных ЖБИ активно используются в строительстве объектов общественного назначения. Например, при организации временных подземных парковок, гаражей, торговых центров и тому подобное. Для жилых строений такой тип фундамента малопригоден из-за низких теплотехнических характеристик. Потребуется качественное утепление стаканов и колонн, что сильно отражается на конечной цене работ, не говоря уже о затратах на приобретение, их перевозку и аренду спец/техники, что уже отмечено выше.

4. Строительство мостов, эстакад, некоторых портовых объектов.

Ограничения

Они связаны в основном с характеристиками почвы в месте установки стаканов, причем независимо от их вида. При риске (даже теоретическом) проседания грунта такой фундамент монтировать запрещено.

1. Типы и размеры стаканных изделий.

ТУ на эти блоки указаны в ГОСТ № 24476 от 1980 года. Подробно со всеми линейными параметрами можно ознакомиться в таблице №1 документа. Габариты ЖБИ и определяют специфику их использования (единица измерения – мм).

  • 1Ф и 2Ф – цельные фундаменты под колонны с сечениями 300х300 и 400х400 соответственно.
  • 1ФС и 2ФС – башмаки для фундаментов составных (блочных). Все остальное – аналогично.

В производстве монолитных стаканных оснований используются бетоны не ниже М200, арматура из стали горячекатаной классов А-III или Ат-III С (по ГОСТ № 10884 от 1994 года). Водонепроницаемость – B2; вес образцов – от 2100 до 5800 кг.

2. Предельные размеры фундаментов.

Обозначения линейных параметров показаны на схеме.

  • L – 1200-2100;
  • h – 750-1050;
  • a1 – 450; 550;
  • a2 – 175; 225;
  • a3 – 260; 410; 560;
  • a4 – 220; 240; 370; 390; 520; 540; 620; 690;
  • a5 – 80 и 100.

Особенность всех ЖБИ для фундамента с подколонниками стаканного типа в том, что они изначально имеют специальное отверстие для установки подходящей по габаритам опоры. Это упрощает технологию монтажа последней.

3. Маркировка.

Все обозначения наносятся на боковой грани ЖБИ. Размеры стаканов указываются в дм (высота округляется). Например, 1Ф18.8-1.

Расшифровка позиций (слева направо):

  • 1-я – тип стакана.
  • 2-я – (18). Размеры подошвы фундамента под колонну – 1800х1800.
  • 3-я – (8) высота стакана. В данном случае – 750.
  • 4-я – несущая способность (для этого изделия – первая).

Особенности монтажа основания

Кто знаком с инструкцией по возведению блочной ленты или фундамента на столбах, ничего нового для себя не найдет. Технологии в своей основе идентичны.

1. Подготовка сегмента территории.

Как и при любом строительстве, производится разметка участка. Но особое внимание – качеству выравнивания мест под стаканы. Контроль осуществляется не на «глазок», а с помощью нивелира. Такая тщательность обусловлена тем, что колонны, независимо от их материала и назначения, всегда размещаются строго вертикально. Так как все типы стаканов отличаются точными размерами, в том числе и отверстий под опоры, то выровнять последние изменением их положения после установки не получится.

2. Обустройство лунок.

  • Выкапывание на определенную глубину ям.
  • Утрамбовывание дна.

Грунт дополнительно уплотняется методом подсыпки (например, щебня). Причем используется только его самая прочная разновидность – гранитный.

3. Установка ЖБИ по месту.

Перемещение, опускание стакана под колонну осуществляется краном. После фиксации фундаментной опоры контролируется ее горизонтальность. При необходимости выравнивание делается тем же щебнем. И только после того, как оно закончено, снимаются стропы. Если колонна не устанавливается сразу же, отверстие под нее накрывается во избежание загрязнения полости стакана.

4. Удаление проушин.

Это делается только после постановки колонны и ее надежной фиксации. Монтажные серьги срезаются (как правило, «болгаркой»). Вбивать их в бетон, загибать на сторону запрещается.

Стоимость

Ориентировочные данные по Москве и региону.

Тип стаканаРазмеры, ммВес, тРозничная цена ЖБИ, руб/ед
Lh
1 2007501,910 180
1 5002,513 560
9003,218 190
1 8004,323 070
2 1005,329 980
1 2002,111 296
1 500316 380
1 800422 680
1 0504,523 510
2 1009005,328 870
1 0505,831 680

Все указанные типы и размеры – по ГОСТ. В продаже можно встретить и другие ЖБИ. Например, ФЖ. Стандарт допускает разработку производителями собственных ТУ на продукцию. Но прежде чем купить стаканы, отличающиеся от оговоренных ГОСТ, следует ознакомиться с сертификатом. Заниженная цена – явный признак недостаточного качества. Это вызвано, как правило, использованием более дешевых бетонов или арматуры, а также неоправданной экономией на материалах.
