Фундамент без опалубки

Фундамент без опалубки облегчает строительные работы. Процедура заливки его несложная, но требует определенных знаний. Строительство дома без опалубки может привести к просадке фундамента и непоправимым последствиям. Когда можно использовать грунт в качестве опалубки, можно ли заливать бетон без опалубки в только что вырытую траншею?

Достоинства фундамента без опалубки

При обустройстве ленточного фундамента в земле нет необходимости надстраивать канал из досок для ограждения траншеи. Такое основание строится на уровне земли, поэтому при сносе здания не нужно рушить надземную часть. Фундамент в траншее без опалубки изготавливается до уровня верхнего слоя грунта. Это наиболее экономный вид строительства. Затраты идут только на строительный материал, который будет залит в землю. Нужна ли опалубка в земле?

Но не стоит забывать, что такой способ заливки доступен только в том случае, если на участке не сыпучие или умеренно сыпучие грунты, позволяющие формировать вертикальные стенки без подпорок.

Ленточный фундамент в опалубку или землю? Что выбрать

При строительстве жилых домов, как правило, для заливки фундамента устанавливается опалубка. Она необходима для того, чтобы раствор бетона не растекался по всей траншее и не впитывался в грунт. Опалубка позволяет предотвратить осыпание грунта, а также слишком быстрое высыхание раствора. Влага испаряется не так интенсивно, что позволяет созреть бетону, получить крепкое основание для стен. Опалубка над траншеей необходима для капитальных строений и домов, в которых предусматривается строительство подвала или подземного помещения. Работы выполняются поэтапно: траншея — опалубка – фундамент.

Можно ли построить дом без опалубки?

Опалубка для ленточного фундамента в земле не нужна для небольших хозяйственных строений и временных построек. Такой вариант заливки основания уместен только для устойчивого грунта, который не осыпается. Фундамент изготавливают прямо в земле. В каких ситуациях рационально заливать бетон в землю или в опалубку?

На участках с повышенной влажностью, неустойчивых грунтах для обеспечения прочности опалубка необходима. Без нее сделать качественный фундамент невозможно.

После демонтажа опалубки остается пространство, куда легко устанавливается гидроизоляция. Как залить фундамент без опалубки? Рационально ставить опалубку на плотных и глинистых почвах, но только для небольших и легких строений.

При заливке фундамента в земле грунт используется как опалубка. Для изготовления раствора необходимо использовать цемент не ниже М 300. Работы выполняют в теплое время, при отсутствии заморозков. Заливка бетона в землю без опалубки включает такие этапы:

  • выкапывание траншеи под фундамент;
  • укладка подушки из песка;
  • заливка раствора в траншею.

Ленточный фундамент в земле без опалубки: порядок выполнения работ

Прежде чем залить фундамент в землю без опалубки, рекомендуется тщательно исследовать качество грунта. Плодородные пласты земли и пучинистый грунт не пригодны для фундамента в траншее без опалубки. Такой грунт может преподнести неожиданные неприятные сюрпризы после возведения дома.

Определить качество почвы достаточно трудно, поэтому такой вид строительства не всегда технически оправдан.

Подготовка траншеи

Подготовка траншеи

Фундамент без опалубки в земле должен быть шире толщины возводимых стен примерно на 20-30 см. Траншея роется на глубину 80-100 см. На дне ее нужно сформировать амортизационную подушку. Для этого по всей длине вырытой ямы насыпают слой песка толщиной 10-20 см. Поверх песка рекомендуется, но не обязательно, уложить слой мелкого гравия, при этом песчаную подушку можно оставить толщиной 7-10 см. Подушку тщательно утрамбовывают виброплитой либо вручную.

Укладка геотекстильной пленкой

Укладка геотекстиля

Можно ли опалубку заменить геотекстильной пленкой? Такую замену можно сделать, но залитое бетоном основание будет расцениваться, как ленточный фундамент без опалубки. Пленку используют толщиной не меньше 200 мкм. Ее укладывают на стены траншеи, проклеивая стыки с двух сторон строительным скотчем. Пленка служит барьером, не позволяя бетонному молочку испариться до затвердения бетона. Рекомендуется поверх уложить рубероид внахлест.

Армирование и заливка бетона

Армирование

Заливку фундамента производится только после армирования. Армирование не даст ему проседать и разрушаться. Для этого арматуру укладывают внутрь траншеи вдоль и поперек, соединяя ее специальной проволокой. Затем заливают бетон в землю без опалубки. Используют цемент не ниже М 300. Соотношение цемента и писка 1:4, в этот раствор добавляют 4 единицы щебня. Если заливка бетона происходит в холодное время, рекомендуется повысить марку цемента. Это поможет снизить потерю тепла при высыхании раствора. Так же можно добавлять специальные добавки в раствор.

Видео заливки фундамента

31.03.2016

в земле, как залить, технология заливки

В официальном строительстве фундамент без опалубки – это нонсенс, и ни в каких сводах правил даже упоминаний о таком варианте нет. Однако он активно используется частными застройщиками при возведении домов и надворных построек, которые чаще всего строятся без проекта. При хорошей прочности природного основания, заливка фундамента в землю без опалубки (речь идёт в основном о лентах мелкого заложения) вполне оправдана. Конструкция требует меньших затрат, избавляет от выполнения ряда технологических операций и получается долговечной. Как этого добиться, и в каких случаях такое устройство неприемлемо, вы узнаете из представленного здесь материала.

При логическом размышлении любому человеку понятно, что коль опалубка является обязательной при формировании фундамента — значит, точность геометрических форм, которые она обеспечивает, важна и оправдывает затрачиваемые на неё средства. Опалубка даёт возможность получить полноценный монолит без пустот и провалов, качественно зафиксировать в нужном положении арматуру, произвести в случае необходимости утепление и защиту от воздействия грунтовой влаги.

Но главная роль опалубки всё же заключается в обеспечении точности размеров ленты по периметру здания и в сечении, которые она сохраняет до момента набора бетоном половинной прочности.

Только когда грунт на участке прочен настолько, чтобы обеспечить такую же стабильность, может быть произведена заливка фундамента без опалубки. В этом случае, её роль сыграют стенки траншей.

Вот какие преимущества и недостатки имеет подобное решение:

Плюс Минус
Экономия пиломатериала и снижение трудоёмкости устройства ленты. Нежелательно такую технологию использовать для формирования стены в грунте с глубоким заложением: сложно производить вибрирование и соответственно трудно обеспечить качество монолита.
Экономия времени, требуемого на сборку опалубки. Заливка фундамента в землю без опалубки не может производиться, когда условия строительства диктуют необходимость формирования Т-образной формы сечения. В этом случае, использовать стенки траншей в качестве опалубки можно только для уширенного основания, а на остальную часть придётся выставлять сборную опалубку.
Отпадает необходимость обратной засыпки, а это не только экономия средств на покупке песка и щебня, но и времени на структурирование слоёв и их уплотнение. Грунт естественной плотности, примыкающий к наружной стороне ленты, не позволяет проваливаться отмостке, как это иногда случается из-за некачественной утрамбовки насыпного грунта. Фундамент без опалубки не может устраиваться, если грунт осыпается. Это может нарушить геометрию ленты и ухудшить её устойчивость.
Расход бетона немного увеличивается, так как часть его впитывается в грунт, но это всё равно выгоднее, чем устройство опалубки

Технология безопалубочной заливки фундамента может осуществляться в двух вариантах: железобетонном и бутобетонном. В первом случае, применяется гидрофобизированный бетон классов В15-В22,5 или обычный бетон класса В25, который сам по себе уже является гидрофобным, так как имеет марку по водонепроницаемости не менее W8.

В бутобетоне роль арматуры играет камень фракции 70-150 мм. Его послойно выкладывают в траншею, проливая каждый слой бетоном класса В15 или В20. Первый изготавливают на высокомарочном цементе М500, с такими пропорциями сухих компонентов: (Ц/П/Щ) – 1:3,5:5,6.

Чтобы перейти в следующий класс, доля цемента в бетоне увеличивается, а песка и щебня уменьшается. Таким образом, на 1 часть цемента уже пойдёт 2,6 долей песка и 4,5 долей щебня. Аналогично изготавливаются бетоны этих классов и при каркасном армировании, единственно, в бутобетоне для удобства заливки должно быть чуть больше воды.

Проясним вопрос впитывания грунтом цементного молока — если производить заливку, ничем не застилая траншею. Быстрая утрата бетоном влаги нарушает процесс гидратации и тем самым снижает конечную прочность получаемого камня. Такая ли создаётся ситуация при заливке бетона прямо в грунт? Не совсем.

  • Когда пласт земли достаточно плотный, вода не просачивается в него слишком быстро. Та часть цементного молока, что всё-таки проникает в стенки траншеи, затвердевает в них, как бы сращивая стенки ленточного монолита с грунтом. Таким образом, получается прочное соединение, которое будет фундаменту только на пользу — и соответственно, застилать траншею плёнками вовсе не требуется. Единственно, будет немного больше расход бетона, но это всё равно дешевле, чем покупка гидроизоляционного материала.
  • Но тут нужно смотреть на качество поверхностного слоя земли. Если при копке вы видите, что грунт склонен к осыпанию, в таком случае дно и стенки траншей лучше застелить ПВХ плёнкой или геотекстилем, уложив полотна с нахлёстом, и прижав их ко дну и бровке траншеи камнями или кирпичными обломками.
  • Допускать осыпания никак нельзя, так как в тех местах, где это происходит (обычно ближе к дну траншеи), нарушается геометрия ленты. Соответственно, уменьшается площадь опоры фундамента, он теряет свою устойчивость под нагрузкой. Решив устроить фундамент без опалубки в земле, помните, что его прочность на 90% зависит от того, насколько высокой плотностью обладает грунт на участке.
Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Важно: При расчёте толщины ленты этот параметр нужно увеличивать на треть относительно размера для традиционной опалубочной заливки. За счёт большей ширины компенсируется вероятность снижения прочности фундамента из-за нарушения геометрии конструкции.

Перед тем, как залить фундамент без опалубки, строительную площадку требуется подготовить. Территория в пятне застройки очищается от пней, кустарника, больших камней. Растительный слой почвы удаляется: в городской черте его толщина обычно не превышает 10-12 см, за городом, ближе к лесу – 15, а то и все 25 см. После срезки его временно хранят или сразу вывозят, потому что для стройки он не пригодится – разве что часть может пойти на благоустройство территории.

Снятие растительного слоя почвы

На следующем этапе выполняется вертикальная планировка стройплощадки. Её задача состоит в том, чтобы при строительстве фундамента пришлось выполнять как можно меньше земляных работ. Это и есть начальный этап строительства. В его процессе земляные массы перемещаются бульдозером с таким расчётом, чтобы грунт, срезанный с бугров, заполнил имеющиеся выемки. Общий слой разравнивается и по возможности уплотняется. Делать это нужно сразу под всем домом, так как всё равно придётся формировать ещё и полы.

На этом же этапе организуется отвод ливневой или грунтовой воды за пределы стройплощадки; производится разметка линий фундамента и точек прокладки под ним или сквозь них коммуникаций; организуется временный подъезд для транспорта, доставляющего стройматериалы. Кстати, для их хранения, которое должно осуществляться на ровных поверхностях, качественная планировка площадки тоже очень важна.

Когда площадка будет готова, можно приступать к разметке контуров траншеи, которые в данном случае будут соответствовать контурам фундаментной ленты. Проще всего производить разметку, когда здание имеет прямоугольную форму. Если забор на участке ещё не установлен, привязку обычно осуществляют к красной линии улицы (нормативное расстояние 5 м), от проезда или соседского забора нужно отступить 3 м.

  • Отмерив нужное расстояние, проводите первую линию фундамента, параллельную оси улицы или другого ориентира. На этой линии обозначаете два угла будущего здания, но забивать одинарные колышки здесь неудобно, так как вам нужно получить две линии по ширине траншеи. Гораздо проще отступить от углов, к примеру, по одному метру, и установить обноски.
  • Обносками называют П-образные колышки, на перекладине которых вкручиваются саморезы, фиксирующие разметочные шнуры. Их положение гораздо проще нивелировать, просто перекрутив саморез на другое место, тогда как одинарный колышек пришлось бы выдёргивать и забивать по новой. Натянув между обносками два параллельных шпагата, расстояние между которыми соответствует ширине фундаментной ленты, вы получаете первую линию траншеи.
  • Далее размечаются перпендикулярные стороны. От углов тоже отступаете по 1 м за первую линию, и устанавливаете обноску. Определив с помощью угольника прямой угол, ведёте его на длину стены и намечаете противоположный угол. С таким же отступом снова забиваете скамеечку-обноску.
  • Обозначив две стены, перпендикулярные первой, вам останется только соединить между собой удалённые точки, и замкнуть прямоугольник четвёртой линией. Проверить точность разметки проще всего путём замера длин диагоналей. Если обнаружилась разница, просто передвигаете шнуры на перекладинах, выкрутив и вкрутив на другое место саморезы.
  • Пересечения 4-х пар шнуров образуют 4 угла прямоугольного фундамента. Забив в этих точках по арматурине, вы получаете точные очертания внешнего контура ленты. Отмерив от них нужные расстояния, проводите линии промежуточных внутренних стен.

Копать траншеи лучше вручную, так как у экскаватора гораздо больше шансов повредить целостность бровок и перебрать грунт на дне. Глубина траншеи зависит от уровня заложения подошвы фундамента. Но в целом, при рытье безоткосных траншей нужно знать величину их максимально допустимой глубины в соответствии с типом грунта:

  1. На песках 100 см.
  2. На супесях 125 см.
  3. На суглинках 150 см.
  4. На плотных глинах 200 см.
Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Вынутый грунт складируется отдельно, а потом вывозится. Обратной засыпки здесь нет – разве, что понадобится выполнить подсыпку внутреннего периметра фундамента под полом. Но использовать для этой цели можно не всякий грунт, только песок, щебень, и жирную глину — остальные сильно подвержены воздействию сил морозного пучения.

При копке следует соблюдать максимально точную геометрию дна и стенок траншеи. Незначительные неровности дна компенсируются насыпным песчано-гравийным слоем, толщина которого в уплотнённом виде составляет не менее 200 мм.

Главный вопрос, который нужно решить перед заливкой фундамента — это глубина заложения и ширина ленты, достаточная для монтажа того или иного стенового материала. В официальном строительстве все эти вопросы можно найти в проекте. Частники же часто строят без него, и законом это не запрещено. Однако допущенные ошибки могут дорого стоить, поэтому надо всё же постараться правильно определить тип грунта и узнать уровни промерзания и расположения подземных вод.

УПГ по регионам можно легко найти на картах, а уровень воды в грунте лучше замерить самостоятельно. Делается это в самые «мокрые» сезоны – весной, после схода снега или осенью, до того, как он ляжет. Всего-то и надо, что пробурить лунку трёхметровой глубины (но в стороне от будущего фундамента). Установленный в неё на 3-4 часа сухой длинный шест с нанесённой на него отметкой поверхности земли покажет, какого уровня достигает грунтовая вода. Между УГВ и подошвой фундамента должно быть не менее 50 см.

Ширина ленты зависит от материала и толщины основных стен здания, а так же наличия или отсутствия заглубляемых помещений.

В подвале стены заглублены на всю высоту, в цокольном этаже – наполовину. Так как в данном случае роль стен играет именно ленточный фундамент, толщина в первую очередь определяется в зависимости от длины пролётов. Такой фундамент обязательно должен иметь уширение опорной части, так что придётся заливать ещё и подушку толщиной 30 см. Если пролёт стены (от угла до угла, или от угла до пересечения) составляет 3-4 м, толщина монолитной ленты должна быть 25 см вверху, и 40 см внизу. Но это если с опалубкой. Без неё нужно увеличивать толщину минимум на 20% — соответственно вверху будет 30 см, а внизу 50 см.

Если говорить о подвале, как о помещении, заглублённом на полную высоту стен, то его высота будет более 2-х метров, а такие фундаменты без опалубки не делают вообще. Максимум, что можно предусмотреть, так это погреб под одним из помещений (например, под котельной, или кухней). Если же нужен полноценный этаж, то он может быть только цокольным – со стенами, погружёнными ниже планировочной отметки земли лишь наполовину своей высоты.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Важно: Если роль опалубки в нижней части играют стенки траншеи, фундаментную ленту сначала выводят на уровень поверхности грунта. Затем в наземной части монтируют опалубку, и, проложив на стыке двойной слой гидроизоляции, доливают остальную часть фундамента до заданной высоты.

Как быть, если по расчёту достаточно толщины фундамента 300-350 мм, а толщина основных стен (да ещё с облицовкой) должна быть 400 или 500 мм? Если лента заложена глубоко, то утолщение по всей высоте выльется в приличную сумму. Выход один: сделать цоколь более широким. Чаще всего для этой цели используют кирпич. Кладку выводят с таким расчётом, чтобы получилось уширение в виде консоли, которая и компенсирует недостающую ширину.

При выкладке цоколя каждый ряд кирпичей выдвигается относительно предыдущего не более чем на 4 см (треть ширины), образуя ступеньку. Высота наземной части фундамента рассчитывается так, чтобы в последнем ряду на него можно было полностью опереть газобетонную кладку.

Вот как такая конструкция выглядит на схеме:

Схема с монолитной лентой и кирпичным цоколем

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Важно: Свисание газобетонных блоков с цоколя допустимо, но не более 50 мм.

Если для формирования уширенного цоколя использовать не кирпич, а тоже монолит, то придётся ставить опалубку с более широким расстоянием между бортами, и изготавливать каркас соответствующего размера. Это требует дополнительного времени, поэтому, если на местности нет опасности сейсмических подвижек, консольный цоколь всё же проще сделать из кирпича.

Если брать во внимание не двухэтажные гаражи или гостевые дома с саунами и бассейнами, а вести речь о самых обычных строениях, которые хозяин может построить самостоятельно, то вариант формирования фундамента без опалубки для таких случаев самый оптимальный. Небольшой вес построек позволяет строить на лентах мелкого заложения, а когда не нужно далеко заглубляться, получается очень существенная экономия. Тем более что в гараже многие владельцы даже не бетонируют полы, а просто утрамбовывают грунт.

Правда, не всегда всё бывает так радужно. Фундаменты мелкого заложения сильнее всего страдают от морозного пучения: здесь оно воздействует не только сбоку, но и снизу вверх, под подошвой. Ситуация нивелируется за счёт насыпных слоёв из непучинистых грунтов, но не на сто процентов.

В поверхностные слои почвы просачивается атмосферная влага, которая, замерзая — особенно при некачественном уплотнении, может образовывать ледяные линзы. Поэтому, если в регионе бывают суровые зимы, фундамент малого заложения лучше утеплить. Сделать это можно, уложив вдоль стенок траншеи пенополистирол, а так же утеплив отмостку по периметру.

Ленточный фундамент часто используют для строительства на неровном рельефе. При больших перепадах отметок он делается ступенчатым, а при незначительном уклоне, разница нивелируется за счёт высоты цокольной части дома. В первом случае обойтись без опалубки точно не получится, так как конструкция имеет сложную конфигурацию, и на каждом уровне одна её часть врезается в грунт, а вторая выходит на поверхность.

Во втором случае, когда уклон очень небольшой, применение безопалубочной технологии вполне возможно, если не считать, что опалубку всё равно придётся собирать для цокольной части. Можно, конечно, использовать для её выкладки керамический кирпич, но любые сложности с инженерной геологией участка требуют применения монолитных технологий.

При строительстве заборов безопалубочные фундаменты выполняют чаще всего. Обычно это замоноличенные в грунте столбы, на которые навешивается профнастил, металлический штакетник или древеснокомпозитные доски. Под стойки в земле просто бурят отверстия, и слегка притрамбовав их дно песком или отсевом, льют в них бетон.

Когда забор выкладывается из кирпича, камня или бетонных блоков, его вес при высоте 2 м не намного меньше веса стены того же гаража или бани. Поэтому для опоры кладки обязательно предусматривается фундамент мелкого заложения. Траншея под него копается между столбами, с небольшой разницей по ширине.

В наземной части фундамент забора выглядит, как балки, прокинутые между более широкими в сечении, опирающимися на столбы кубиками. В строительстве такая конструкция называется столбчато-ленточной, и заливается она в два этапа: сначала заглублённая часть столбов, а потом их верхняя часть бетонируется одновременно с лентой.

Столбчато-ленточный фундамент для забора

Под какую бы постройку ни формировался фундамент, процесс его заливки аналогичен. О подготовке к ней мы уже рассказали, теперь обратим ваше внимание на основные моменты, важные для получения качественного монолита.

  • Если изготавливать бетон вы решили прямо на стройплощадке (рецептура была представлена выше) следует принять меры к надлежащему хранению цемента. Он должен находиться если не под навесом, то хотя бы лежать на поддонах, и его нужно укрыть полиэтиленом или брезентом. Мнение эксперта
    Виталий Кудряшов

    строитель, начинающий автор

    Цемент, хоть это и не пищевой продукт, должен быть свежим! Его прочностные качества через месяц после даты изготовления начинают постепенно снижаться, так что запасаться цементом задолго до начала работ не имеет смысла.

  • Песок и щебень, используемые для изготовления бетона, должны быть фракционированы и избавлены от примесей путём промывки. Применять для этой цели природные песчано-гравийные смеси запрещено.
  • Если вы заказали готовый заводской бетон, при его приёмке следует ознакомиться с сопроводительной документацией: паспортом качества и накладной с подписью представителя ОТК.
  • Точно так же следует принимать стальную арматуру – согласно паспорту качества, в котором указан класс и марка стали, диаметр, тоннаж и другие данные. Мнение эксперта
    Виталий Кудряшов

    строитель, начинающий автор

    Наличие следов коррозии препятствием для использования не является — но при условии предварительной очистки металла щёткой или обработки поверхности преобразователем ржавчины.

  • Армировать ленту удобнее всего собранными заранее объёмными фрагментами каркаса. В зависимости от высоты ленты, в нём могут быть не только верхний и нижний ряды продольной арматуры, но и промежуточные. Расстояние между рабочими поясами каркаса составляет в среднем 50 см. Собирать каркас для глубокой ленты приходится из отдельных стержней.
  • При строительстве лент небольшой высоты, не имеющих промежуточных поясов, проще всего использовать арматурные хомуты заводского изготовления, к которым остаётся только привязать рабочие стержни. Их же используют для формирования монолитного цоколя поверх плиты, или ростверка, опирающегося на сваи.

    Арматурные хомуты, на основе которых можно быстро сформировать монолитную ленту

  • Снаружи каркасу обязательно нужно обеспечить защиту слоем бетона. Его толщина в подошве должна быть не менее 70 мм, сверху и по бокам – 50 мм. Обеспечит эти расстояния применение специальных пластиковых фиксаторов: стульчиков и звёздочек. Если бетонирование ведётся параллельно с установкой каркаса, процесс армирования должен опережать заливку как минимум на одну захватку.
  • Существует немало способов подачи бетонной смеси в траншею: неповоротными или поворотными бадьями; распределительной стрелой бетононасоса; виброжелобом или бетоноукладчиком. Но это, если процесс механизирован. Если же бетон изготавливается на месте, главный инструмент – это старая добрая лопата-совок.
  • В процессе работ нужно не допускать разбавления бетонной смеси атмосферными осадками, и не добавлять воду на месте укладки. Для увеличения подвижности лучше сразу, в процессе замеса ввести в бетон пластификатор.
  • В траншею смесь укладывается без разрывов в пределах одной захватки, слоями одинаковой толщины, продвигаясь в одну сторону. Толщина одного слоя зависит от типа применяемого глубинного вибратора. Если инструмент ручной, слой бетона может лишь на четверть превышать длину его рабочей части.

Смесь для следующего слоя должна подаваться с таким интервалом, чтобы обеспечить монолитность ленты – до схватывания уже уложенного бетона.

Продолжительность и способы ухода за бетоном выбираются в соответствии с температурой окружающей среды. Если учесть, что в частном строительстве фундаменты обычно заливают весной, чтобы за лето и осень успеть построить дом, температура воздуха составляет в среднем +10 градусов. Такая погода для твердения бетона весьма благоприятна: его не требуется ни прогревать из-за холода, ни увлажнять из-за жары. При этом опалубку снимают уже на пятый день, а через две недели, когда наберётся 70% нормативно-безопасной прочности, можно начинать работы по возведению основных стен.

преимущества, инструкция по заливке, рекомендации

Строя любой дом или иное здание, люди вполне закономерно стремятся сэкономить. И одним из важных шагов на этом пути выступает сбережение средств на стройматериалах. Возможно, ли вообще достичь путёвой экономии, используя фундамент без опалубки? Да, как показывает практика, сделать это реально, если учесть несколько моментов. Строительство, в фундаменте которого опалубка не используется, имеет определённые ограничения. В частности, таким методом можно возводить преимущественно капитальные дома (так как лёгкие конструкции будут слишком неустойчивыми).

Дом на земле без углубления

Это полезно

Если надземную часть основания не делать, то это обеспечивает ряд важных преимуществ:

  • Заливка фундамента без опалубки позволяет уменьшить затраты на производство работ и облегчить сооружение;
  • Происходит удешевление самой конструкции;
  • Становится допустим демонтаж здания, не затрагивающий его основание, которое может быть использовано в дальнейшем (то есть налицо оптимальное решение для временных периодически используемых конструкций).

Даже в суглинистой почве отказ от использования опалубки вполне оправдан. Чтобы избежать морозного выдёргивания из почвы, такой метод надо применять на достаточно увесистых конструкциях, которые не могут быть просто так выброшены. Снизить вероятность столь печального исхода поможет укладка рубероида либо пергамина по периметру траншеи.

Вместе с тем, закладка основания под линией промерзания исключает холодовое выталкивание и прочие негативные эффекты практически полностью. Типовой метод заливки безопалубочного фундамента своими руками в средней полосе России выглядит таким образом:

  1. Сначала отрывается траншея под фундамент;
  2. Внешние стороны её прикрываются клеёнкой;
  3. На дно траншеи возлагается промытый песок слоем не меньше пяти сантиметров;
  4. Собственно конструкция фундамента усиливается арматурой в два слоя сверху и снизу;

Заливка фундамента под дом, безотносительно того, используется ли опалубка или нет, допускается только цементами марок не ниже трёхсотой. Во всяком случае, именно их применяют опытные строители.

Заливка фундамента в траншею

Самое первое

А именно, подготовительный этап, ещё до всякого строительства фундамента. Чтобы сделать его самостоятельно, и притом вполне хорошо, потребуется сначала оценить вероятную подмывку грунтовой водой. Не стоит пытаться делать такую оценку визуально или наугад. Ничего не поделаешь – придётся бурить либо делать шурф. Отказ от полноценного исследования особенностей участка может выйти боком.

Главная задача – определить глубину плодородного пласта. Он категорически не годится в качестве основания и потому должен быть снят полностью. Если грунт пучинистый везде, то надо совершенно весь его снять и заменить насыпным песком. А на влажных грунтах надо будет и сам фундамент поглубже загнать. При невозможности геологоразведки (по финансовым, чаще всего, соображениям), посмотрите на фундаменты и подвалы соседних домов, особенно тех, которые стоят уже давно – они покажут весьма точно, с каким грунтом придётся иметь дело и какие сюрпризы он преподнесёт.

Когда оценка произведена, кольями и натягиванием верёвок между ними проведём границы сооружаемых траншей, чтобы самим не запутаться. В готовой траншее дно обсыпаем песком, поверх которого кладётся арматура диаметром в сантиметр или чуть тоньше. Оптимально будет, если фундамент будет залит в один приём, что не только ускоряет процесс, но и повышает качество изделия (за счёт исключения внутренних стыков). Посмотрите и на то, чтобы почва была глинистая, плотная (в ней отказаться от опалубки наиболее рационально, так как осыпание будет меньше всего).

Траншею проделываем в глубину на восемьдесят сантиметров по минимуму и метр по максимуму. Чтобы изготовить фундамент своими руками, лучше выбрать период устойчивого тепла, когда погода является наименьшим препятствием в строительстве. Все договора о поставках бетона оформляйте письменно, дабы обеспечить большую стабильность и иметь доказательство при обращении с претензиями, взыскании ущерба по суду.

Сам фундамент

Опыт строителей, наработанный в течение многих поколений, однозначен – весь объём фундамента должен быть уложен либо «одним куском за один раз», либо же горизонтально-послойно (но это уже не совсем стандартная ситуация). Поскольку от опалубки решено отказаться, с самого начала надо озаботиться и защитой фундамента против отсыревания (то есть, чтобы почвенная водица его не размывала). Одним из хороших вариантов, которые отработаны на практике десятков застройщиков, и неизменно показывают хорошие итоги, является технология защиты основания конструкции от сырости посредством экструдированного полистирола. Такое решение дороже пенопласта и рубероида, но отличается более высокими эксплуатационными качествами. Рассмотрим теперь подробнее одну из схем сооружения безопалубочного фундамента в деталях.

Ход действий пошагово (на примере основания ленточного типа)

  1. Отчищаем выбранное пространство на два-три метра больше, нежели периметр основания. Ни провалов, ни выпуклостей на поверхности земли остаться не должно!
  2. Размечая площадку под строительство, забейте в нужных местах колья, протянув между ними верёвки. Загонять палки или колья в землю надо с выводом их за пределы нужного участка, чтобы они не стали препятствием для земляных работ.
  3. Траншея отрывается исключительно вручную. Только так можно добиться наибольшей ровности стенок, то есть наименьшего осыпания грунта вниз.
  4. Днище разравниваем. Чтобы сделать это правильно, начиная с самой низкой точки, гидравлическим уровнем определите ноль, загоните в землю крепёж и растягивайте между ними нити. Подобный метод даст наивысшую ровность, несравнимую с визуальным определением уклонов и выпирающих мест.

    Траншеи без опалубки – с заглублением

  5. Песка на дно траншеи сыпем двадцать сантиметров. Перед трамбовкой его непременно следует смачивать (ещё до укладки, чтобы не превратилось в мини-болотце). Трамбовка может производиться как вибрационными плитами, так и (при их отсутствии) дубовыми, либо другого твёрдого дерева чушками.
  6. Кладётся полиэтиленовая двухсотмикронная плёнка, по краям проклеиваемая скотчем. Это нужно, чтобы бетонное «молочко» не пропало прежде чем оно сработает на увеличение твёрдости конструкции. Насколько возможно, старайтесь брать рулон пошире: это позволит меньше проклеивать. Если уж надо склеивать стыки, то делайте это с двух сторон. Односторонняя проклейка образует полости, которые станут в жару источником промокания. Размякший скотч отлипнет, и образуется дырка. А если утратившая герметичность защита не спасёт от пересушивания стены траншеи, то это может привести даже к тому, что обрушится вся стена.
  7. Одним скотчем и полиэтиленом не обойтись. Нужно класть поверх них рубероид, перехлёстывая его на стыках.
  8. При необходимости строить фундамент без опалубки, когда идут дожди, вместо полиэтилена и скотча стоит прибегнуть к более капитальному решению – возвести поверх земли десятисантиметровый слой бетона. Вдоль стен используйте пятисантиметровый слой. Должно быть не менее пяти сантиметров от арматуры до грунта в любой плоскости.
  9. Армирование, как говорит инструкция, обязательно делается и повдоль, и поперёк. Соединяйте арматуру только специальной проволокой, так как приваренные конструкции окажутся менее прочными на местах соединений и станут быстро разрушаться.

    Армирование безопалубной траншеи

  10. Для самого фундамента берут тем более высокую марку бетона, чем холоднее на улице. Лёгкие бетоны (на основе керамзита либо шлака) надёжно защитят от ухода тепла.
  11. Берите максимально очищенные компоненты раствора (и гравий, и воду, и цемент с песком), если делаете его самостоятельно.
  12. Заказывая доставку бетона, работайте с его сливом только в защитных приспособлениях (очках, перчатках и прочной одежде, которую не жалко будет испортить), так как поток будет сильным. Старайтесь не лить бетон с высоты более полутора метров, чтобы слои не фрагментировались.

Вспомогательные рекомендации

Чтобы сделать фундамент в земле без опалубки, понадобится и знание некоторых тонкостей. Например, при невозможности получить загиб стержня арматуры на повороте стены траншеи, возьмите стержень в виде буквы Г и стяните им рассоединённые концы (перепуск – 40 диаметров стержня). Как только бетон готов и уложен в фундамент, перекройте его сверху мешковой тканью на месяц, в крайнем случае – на три недели. Если стоит сушь, всенепременно надо подмачивать бетон, чтобы он не рассохся.

Глубину траншеи под кирпичную одноэтажную стену делаем самое меньшее полметра. В гаражах, а также при наличии погребов, подвалов, цокольных этажей требования к глубине заложения фундамента ещё выше.

Когда вроде бы всё готово, в зазоры между стенами траншеи и фундаментом (а они непременно будут, ввиду особенностей технологии безопалубочной заливки), насыплем песку, который нужно ещё смочить и уплотнить трамбованием. Но делать это следует с величайшей осторожностью, дабы не порвать и даже просто не поцарапать защиту стенок траншеи.

Вывод коммуникаций (в том числе канализации) делается ниже ленточного безопалубочного фундамента. Вентиляционные трубы нижнего яруса, проходящие через будущее основание, наполняйте песком, во избежание просачивания бетона.

Когда холодно, используйте для самостоятельного приготовления раствора согретую воду, а в жару, напротив, охлаждённую. Это позволит оптимизировать качество бетона и время его «схватывания».

Фундамент без опалубки в земле своими руками: схема, видео руководство

Технология возведения фундамента без опалубки подходит для легких построек без надземной части на несыпучих грунтах, ее главным преимуществом является экономия затрат на поддерживающие конструкции. На этапе земляных работ закладка таких оснований практически ничем не отличается от стандартных, более жесткие требования выполняются при армировании и бетонировании, принимается ряд мер по усилению каркаса и организации правильных условий гидратации цемента. К строительству приступают исключительно после проведенного анализа грунта.

Особенности технологии, оптимальное применение

Конструкция представляет собой монолитную ж/б ленту, заглубленную в землю на 50-80 см (в идеале – ниже глубины промерзания грунта), и шире основных стен на 30 см как минимум. Ее верхний край совпадает с нулевой отметкой, надземная или цокольная часть отсутствует. Главным отличием является заливка бетонного раствора не в деревянную или пластиковую опалубку, а непосредственно в землю с сопутствующей защитой днища и стенок гидроизоляционными материалами. Такое исполнение сокращает затраты на приобретение досок, щитов, крепежей, опор и упрощает демонтаж здания при необходимости его сноса.

Существует ряд ограничений применения фундаментов такого типа:

1. Закладки их без опалубки не ведется на влажных, сыпучих и неустойчивых грунтах, а именно – песчаниках. Осыпание земли наблюдается при большой толщине верхнего плодородного слоя, края можно укрепить геотекстилем.

2. При высоком риске морозного пучения. Единственным выходом является организация основания ниже уровня промерзания, иначе конструкция будет неустойчивой. Для исключения этой ошибки и проводится анализ состояния грунта.

3. Бетонирование без опалубки допускается только для ленточного типа.

Рекомендуемая область применения включает временные и легкие постройки. К безопалубочной технологии прибегают при строительстве фундамента под гараж, бани, дачи, летней кухни, беседки.

Для жилых многоэтажных зданий данный способ выбирается редко, помимо удержания бетона, щиты и доски защищают его от отсыревания, смешивания с грунтовой влагой или посторонними частицами. Хорошей альтернативой в этом случае считается бетонирование без опалубки, но с утеплением стен траншей кусками пенополистирола (по аналогу с несъемными разновидностями). Иногда технологии совмещают – проводят заливку ленты прямо в земле, устанавливая по краям невысокие щиты или доски для цоколя, но такое исполнение возможно только на устойчивых грунтах.

Вне зависимости от назначения веса постройки при закладке основания без опалубки придерживаются ряда правил:

  • Минимальной маркой строительного раствора для заливки служит бетон с прочностью М300.
  • Дренирующая и амортизационная подушка из утрамбованного песка обязательна, ее толщина зависит от параметров грунта, среднее значение составляет 10 см.
  • Для исключения смешивания воды в бетоне с грунтовой влагой стены и дно траншеи накрывают пленкой, рубероидом или пергамином. Требования к герметичности такой прослойки высокие, толщина рулонного стройматериала в этом случае – от 0,2 мм, стыки изолируются путем нахлеста или скотчем.
  • Закладки для основных коммуникаций рекомендуют делать ниже монолитной ленты фундамента.
  • Работы ведутся в сухое время года (оптимальный промежуток – поздняя весна, ранние лето или осень), наличие воды на дне траншей или развернутой пленки недопустимо.

Этапы самостоятельного строительства по шагам

Стандартная пошаговая инструкция по закладке фундамента без использования съемной опалубки включает следующие этапы:

1. Подготовка участка: удаление мусора, верхнего покрова, разметка согласно заранее составленной схеме, выравнивание площадки. Последнее условие – важное требование технологии, так как нулевой уровень земли совпадает с верхним краем основания.

2. Земляные работы. На этом этапе с помощью спецтехники или своими руками выкапывается траншея шириной на 20-30 см больше толщины будущих несущих стен и глубиной от 80 см. Главное правило – соблюдение ровности и целостности краев и боковых стенок.

3. Разравнивание дна. Для поиска отклонений по горизонтали внизу натягиваются нити, после чего используется строительный уровень.

4. Засыпка и тщательное уплотнение песка. Как и в случае с обычным опалубочным фундаментом, этот слой служит амортизатором и защищает от морозных пучений почвы, чем толще он будет, тем лучше. Для упрощения процесса трамбовки песок увлажняют, рекомендуется задействовать на данном этапе виброплиты или их аналоги, главная цель – достичь максимально ровной и жесткой поверхности.

5. Настил полиэтиленовой пленки и рубероида с целью защиты стенок от протекания при заливке раствора. Для упрощения этого этапа инструкции при возведении фундамента своими руками строители советуют использовать для прилегающего к земле слоя как можно более широкие рулоны и соединять их с двух сторон. Рубероид разворачивают с обязательным нахлестом полотнищ друг на друга. Такие работы лучше не проводить в сильную жару из-за накапливания конденсата под полиэтиленом и расплавления рубероида. Края гидроизоляции закрепляют колышками, желательно установить по краю обычную доску для предотвращения попадания грунта внутрь и отметить на ней линию заливки.

6. Армирование. Конструкцию усиливают по горизонтали и вертикали, в углах размещают Г-образные прутья. Рекомендуемая величина отпуска – от 40 см, такая же, как и для двух рассоединенных продольных стержней. В отличие от опалубочных фундаментных каркасов при высоте ленты в 70-80 см двух рядов армирования в данном случае недостаточно, схема включает их как минимум 3. Другие требования остаются без изменений – отступ не менее 5 см от края бетона.

7. Приготовление раствора для заливки в траншею. При нормальных условиях используется обычный бетон М300, при повышенных требованиях к теплоизоляции основания и легком весе несущих стен самой постройки допускается керамзитобетон или смеси на шлаковой основе. Посторонних веществ и примесей избегают, с этой целью наполнитель рекомендуется промыть и просушить. Для приготовления раствора самостоятельно используют механизированные смесители, крайне важно провести бетонирование за 1 день. Заливка готовых марок приветствуется, при условии, что бетон не будет падать с высоты (предел 1,5 м, иначе возникнут проблемы с его распределением из-за отсутствия жестких стенок опалубки).

8. Аккуратное разравнивание верхнего края, накрывание пленкой. Дальнейший уход зависит от внешних условий – в жару бетон обязательно поливают в течение 4-7 дней.

Приступать к следующему этапу разрешается не ранее, чем через 28 дней. Свободное пространство возле ленты фундамента заполняют песком и уплотняют, пленку (в случае, если она снимается) аккуратно подворачивают или отрезают. Цокольные или несущие стены выкладывают из блоков или кирпича, в качестве строительных растворов на первых рядах используются исключительно цементные, иногда из ленты выводят арматуру для их привязки.

К спорным моментам относят заливку без пленки. Нередко на форумах встречаются упоминания об успешно проведенном бетонировании фундамента с помощью плит пенополистирола, в этом случае стенки траншеи не обязательно покрывать гидроизоляцией. Но такую технологию нельзя назвать безопалубочной, это закладываемый в землю несъемный утеплитель. Главное преимущество – экономия на доске и щитах опалубки достигнута не будет. Во всем остальном при отсутствии поддержки соблюдаются стандартные требования к бетонированию ленточных фундаментов: раствор заливается непрерывно (при невозможности единовременной заливки – горизонтальными слоями с перерывами не более 2 часов), конструкция армируется металлом, бетон созревает при влажной среде и плюсовой температуре.

Ленточный фундамент без опалубки — ТвойСтрой

Заливка ленточного фундамента в землю без опалубки

Это очень распространенный способ изготовления фундамента при строительстве дома хозспособом. Существует устойчивый миф, что любой человек решивший построить дом, может сделать это самостоятельно. Без привлечения специализированных организаций, без проекта, без прорабского контроля, без каких-либо серьезных расчетов и прочих «лишних» опций. Ну и естественно фундамент в этом случае обычно отливается просто в землю без опалубки. Попробуем разобраться с этой ситуацией.

Технология  заливки

Мне кажется, даже школьник знает технологию заливки фундамента в землю. Тем не менее, предоставлю краткое описание: выкапывается траншея, делается песчаная подушка, которую необходимо уплотнить, затем укладывается арматурный каркас и потом заливается бетон. Траншею можно выкопать как вручную, так и экскаватором, выбранный грунт при этом обычно засыпают внутрь фундамента, чтобы не нести дополнительных расходов по его вывозу. Песчаная подушка обычно делается 200 мм толщиной, ее можно утрамбовать вручную, вибротрамбовкой или просто пролить водой. Арматурный каркас необходимо хорошо связать и зафиксировать, чтобы обеспечить защитный слой бетона. Бетон для фундамента необходимо использовать в соответствии со СНиП, марки не ниже М-250. После заливки бетон необходимо провибрировать, так как непровибрированный бетон после набора прочности теряет 20% от заявленной марки.

Разновидности фундаментов заливаемых в землю без опалубки

    1. Мелкозаглубленная лента с глубиной залегания от 500 до 1500 мм.

  1. Лента глубокого залегания с глубиной залегания от 1500 до 2000 мм.

Следует отметить, что оба этих типа фундаментов можно делать совсем без опалубки, то есть бетон заливается в уровень с грунтом (заподлицо) а потом цокольная часть изготавливается из фундаментных блоков или из кирпича. Использование фундаментных блоков, конечно, предпочтительнее, так как кирпич имеет очень сильное водопоглощение и в условиях российской зимы со временем разрушается. Цокольную часть можно также исполнить и из бетона, но в таком случае не обойтись без опалубки, ее необходимо собрать над уровнем земли примерно на 500 мм. Этот вариант, конечно, надежнее, но дороже. Кладка цокольной части из фундаментных блоков обходится дешевле.

Недостатки ленточного фундамента залитого в землю без опалубки

  1. Стенки неровно выкопанной траншеи формируют неровную бетонную ленту, остаются следы от лопаты или ковша. Корни или камни, осыпаясь, оставляют раковины и рытвины. За эти неровности замерзший грунт может выталкивать силой бокового морозного пучения фундамент, и даже весь дом.
  2. Песчаная подушка в основании ленты даже при самом тщательном трамбовании все равно остается недостаточно уплотненной и после полной загрузки фундамента дает просадку.

Следует отметить, что основной недостаток залитого в землю фундамента касается только мелкозаглубленных лент с глубиной залегания до 1200 мм. Так как ленты глубокого залегания все-таки более надежный вариант и за счет глубины залегания гораздо меньше подвержены морозному пучению. Соответственно, стоимость ленты глубокого залегания гораздо выше, чем мелкозаглубленной.

Выбор типа фундамента для частного дома – это непростой вопрос. На сайте tvoystroy.ru довольно много статей посвящены этой теме.

Если вы еще не определились с фундаментом и вас интересует мнение профессионала, звоните по номеру:  8(495) 928-74-74 или закажите обратный звонок.

С удовольствием вас проконсультируем и поможем принять верное решение.

Как залить ленточный фундамент в землю без опалубки своими руками

Основой любого здания или сооружения является фундамент. Он обеспечивает максимальную устойчивость и предупреждает деформацию строения в результате естественного движения почв. Перед сооружением любого из многочисленных видов фундаментов необходимо тщательно рассчитать давящую на него нагрузку сверху и выбрать наиболее приемлемый вид того или иного фундамента с учетом особенностей земельного участка.

Пример готового ленточного фундамента залитого без опалубки

Сооружение опалубки при закладке ленточного фундамента необходимо для предотвращения осыпания почвы во время выполнения строительных работ. Опалубка также предотвращает впитывание бетонного раствора в грунт, значительно сокращает расход материалов и затраты на них. При свежепроизведенной заливке опалубка способствует вытягиванию излишней влаги из бетонного раствора.

Для небольших, легких построек можно производить заливку ленточного фундамента без предварительного сооружения опалубки. Однако, несмотря на кажущуюся простоту, для этого необходимы определенные знания и опыт. Заливка ленточного фундамента без опалубки подойдет скорее для различных дворовых построек типа гаража, беседки или сарая, когда нет необходимости формирования подвального помещения в земле.

Готовая к заливке фундамента траншея с арматурой

Для более громоздкого жилого дома ленточный фундамент без опалубки неприменим. Ленточный фундамент без опалубки также не может быть использован и в случае необходимости гидроизоляции строения.

При проведении строительных работ необходимо определить тип почв на земельном участке, ведь ленточный фундамент без опалубки подходит не для каждого вида почв. Сыпучие почвы, например, песчаники, не позволят качественно выполнить заливку бетонной смеси без формирования опалубочной конструкции. А вот для глинистых почв и суглинков такой вариант вполне подойдет.

Вернуться к оглавлению

Содержание материала

Преимущества ленточного фундамента без опалубки

Заливка ленточного фундамента без опалубки значительно экономит время на сооружение опалубочной системы, и, таким образом, сокращает сроки строительства.
Затраты на строительный материал, необходимый для формирования опалубки, также сокращаются.

Вариант фундамента залитого без опалубки

Однако не стоит забывать, что при заливке бетона, ограниченного лишь рыхлой землей, происходит значительное увеличение расхода самой бетонной смеси, ведь часть ее неизменно впитывается в почву. Поэтому в качестве ограничителя можно укрепить по всему периметру поверхности траншеи рубероид.

Очень хорошо подходит для строительства временных или сезонных домов, ведь после сноса постройки такой этап работ, как разрушение верхней части фундамента, теряет свою актуальность.

Подготовительные работы

Перед заливкой ленточного фундамента необходимо сделать расчистку и выравнивание территории, а также ее разметку, ориентируясь на необходимые размеры будущей постройки. Залить ленточный фундамент без опалубки совсем несложно своими руками. Для этого в земле необходимо выкопать траншею глубиной от 80 до 100 см. При этом может быть использован как ручной, так и механизированный труд.

Необходимо правильно рассчитать ширину будущей траншеи, она обязательно должна быть больше ширины стен как минимум на 30 см.

Песчаная подушка

На дне траншеи необходимо соорудить песчаную подушку. Размеры ее напрямую зависят от типа почв местности и их способности к промерзанию. Обычно высота песчаной подушки колеблется в пределах 10–15 см.

При этом песчаная подушка является необходимым этапом при заливке ленточного фундамента и служит:

  • Для выравнивания основания;
  • Для отвода грунтовых вод от основания дома;
  • Для равномерного распределения давления на грунт;
  • Для увеличения амортизационных свойств фундамента.

Нет смысла засыпать песчаную подушку, если основание котлована под фундамент песчаное, или строительство происходит на подтапливаемых территориях.

Схема устройства фундамента без опалубки

Для того чтобы избежать дальнейшей осадки песчаной подушки и деформации фундамента, каждый слой песка при засыпке предварительно смачивают водой, а затем тщательно утрамбовывают. Переувлажнять песок не стоит, так как это приведет к обратному эффекту.

Если площадь котлована под фундамент большая, то утрамбовку песчаной подушки можно осуществлять с помощью специализированных катков или площадочных вибраторов.

В случае небольшой площади заливки можно утрамбовать песчаную подушку вручную, при этом необходима лишь послойная ее утрамбовка. После утрамбовки поверхность должна быть ровной и плотной. Если встать на такую поверхность, след от обуви оставаться не должен.

Раствор для фундамента своими руками

Для обеспечения прочной основы строения необходимо соблюдать точные пропорции строительного материала.

Для приготовления бетонной смеси используют цемент, песок и щебень, придерживаясь соотношения 1:3:5.
В смесь необходимо постепенно добавлять воду до тех пор, пока не получится однородная густая смесь. При соблюдении технологии приготовления бетонного раствора застывший бетон будет обладать такими свойствами, как водонепроницаемость и морозоустойчивость.

Чем быстрее будут произведены заливочные работы, тем крепче получится фундамент. В идеале заливка всего фундамента должна быть произведена в течение суток, и пусть высыхает до возможности продолжения следующих этапов строительных работ около месяца.

Процесс выравнивания залитого раствора

При этом обязательным условием получения качественного основания является высыхание бетона во влажной среде.

Вернуться к оглавлению

Заливка ленточного фундамента без опалубки

Перед тем как производить заливочные работы бетонного раствора, выполняют армирование траншеи прутьями, связывая их вязальной проволокой. Для ускорения заливочных работ и приготовления качественной бетонной смеси можно использовать строительные миксеры. Бетонная смесь, приготовленная с использованием такого миксера, получается более однородной, чем замешанная своими руками. К тому же процесс заливки значительно ускоряется.

Уже через месяц, когда бетонная смесь окончательно застынет, можно приступать к следующему этапу работ.


Вот так можно залить ленточный фундамент без опалубки под небольшое строение своими руками. В условиях ограниченности денежных средств при этом исчезает необходимость в привлечении дорогостоящих наемных работников, а также значительно сокращаются расходы на строительные материалы. Заливка такого фундамента происходит гораздо быстрее и значительно экономится время, ведь нет необходимости для сооружения опалубочной конструкции, как это происходит при формировании ленточного фундамента с опалубкой.

Заливка фундамента в землю без опалубки

Такой вариант имеет ряд ограничений и может использоваться при возведении легких жилых и вспомогательных строений. Обустройство фундамента без опалубки имеет следующие преимущества:

  • значительно сократят затраты на производственные работы;
  • уменьшают сроки строительства;
  • есть возможность демонтировать сооружение без повреждения основы;
  • увеличивают сцепление с почвой;
  • удешевляют конструкцию.

Безопалубочный фундамент – отличный способ недорого получить надежное основание под будущее здание. На такой базе легко установить беседку, подсобку, гараж.

Предварительные мероприятия

Заливка фундамента без опалубки в землю требует особенной подготовки. Специалисты «ИнноваСтрой» перед началом проектирования проводят ряд исследований, чтобы определить особенности рельефа и почвы. Для сооружения здания таким способом подойдут суглинки, глинистые грунты. Дополнительно профессионалы определят уровень залегания грунтовых вод, чтобы избежать негативных последствий.

Перед началом монтажа снимается плодородный пласт, разбивается периметр траншеи. Соблюсти правильные геометрические пропорции позволит использование инструментов.

Последовательность процесса заливки фундамента в землю

Опытные строители «ИнноваСтрой» утверждают, что фундамент необходимо укладывать за один раз. Поскольку опалубка не будет защищать основание, необходимо предусмотреть мероприятия, предотвращающие его отсыревание. Обычно для этого используют экстрадированный полистирол. Заливка фундамента в землю выполняется поэтапно:

  • Очищается пространство на 2-3 метра больше, нежели периметр основания. На территории не должны оставаться провалы, выпуклости.
  • Выкапывается вручную траншея с ровными и гладкими стенами глубиной от 50 до 100 см.
  • С помощью гидравлического уровня и нитей разравнивается днище.
  • Для выравнивания используют песок. Его толщина составит около 20 см. Равномерность обеспечивают путем смачивания песка перед трамбовкой.
  • Поверхность траншеи укладывается полиэтиленовой двухсотмикронной пленкой для предотвращения потери влаги бетонного раствора.
  • С помощью металлических прутьев армируют основание. Арматуру укладывают в 5 см от края для создания защитного слоя бетона.
  • Дно тщательно выстилается рубероидом.
  • Для предотвращения трудностей с подводом водопровода, закладывают технологические трубы. После заливки раствора их удаляют, а отверстия используют для монтажа канализации.
  • На последнем этапе заливают бетон.

Важно подойти к реализации каждого этапа максимально ответственно. Устройству песчаной подушки важно уделить достаточно внимания, ведь с ее помощью удастся обеспечить горизонтальность нижнего уровня, выровнять почву, компенсировать колебания, предотвратить попадание влаги в здание. Компания «ИнноваСтрой» при выполнении заливки ленточного фундамента в землю на данном этапе применяет специализированную технику (катки, площадочные вибраторы), которые позволяют качественно выполнить трамбовку.

Армирование также является одним из важнейших этапов. От правильного укрепления будет напрямую зависеть прочность сооружения. Поэтому при укладке армированных прутьев следует учитывать такие нюансы:

  • Металлические элементы необходимо использовать по-отдельности, а при необходимости их можно связать проволокой.
  • Укладывать арматуру следует в траншею в продольном или поперечном направлении.
  • Для укрепления угловых фрагментов используются Г-образные прутья, соединенные между собой проволокой.

При подготовке отверстий для закладки инженерных коммуникаций важно помнить, что трубы водоснабжения в ванной, туалета и кухни необходимо укладывать под уклоном 1-3 см на каждый метр. В местах их соединения нужно применять водопроводные углы на 30 или 45 градусов.

Для приготовления бетонного раствора нужно использовать цемент марки М300 и выше, поскольку фундамент будет нести основную часть нагрузок. Соблюдение точных пропорций позволит получить максимально прочное основание. Оптимальным соотношением при применении песка, цемента и гравия является 3:1:5. При смешивании сухих компонентов нужно постепенно добавлять воду для получения густой массы. Специалисты «ИнноваСтрой» используют строительные миксеры или небольшие бетономешалки, что позволяет им получить смесь

высокого качества. В результате залитый фундамент будет иметь отличные показатели водонепроницаемости и морозоустойчивости.

Доверьте установку основания профессионалам, чтобы быть на 100% уверенным в качестве выполненных работ.

Особенности заливки фундамента без опалубки

После проведения подготовительных работ, подготовки бетонной смеси производят непосредственно монтаж. Важно заполнить все траншеи за один прием или послойно. Осуществлять заливку необходимо последовательно:

  • Готовый состав равномерным слоем вливается в землю. Для обеспечения равномерного засыхания все работы выполняются за один прием. Нельзя распределять бетон по разным зонам, поскольку это может нарушить целостность основания, на котором появятся трещины.
  • С помощью глубинных вибраторов, арматуры и деревянных палок уплотняют залитую часть фундамента.
  • После схватывания состава выполняют заливку следующей порции.
  • Поверхность закрывают с нахлестом рубероидом для обеспечения защиты от осадков, воздействия высокой температуры.

Технологический процесс заливки основания здания – ответственный строительный этап, где важно учитывать каждый нюанс. Правильно выполненный фундамент позволит обеспечить устойчивость здания на протяжении всего срока его эксплуатации.

Основание приобретает прочность через 4 недели. В это время следует защищать раствор от потери воды, накрывая его полиэтиленовой пленкой, а при повышенной температуре – увлажнять его.

Заливка ленточного фундамента в землю

Ленточный фундамент является оптимальным вариантом при строительстве малоэтажных частных домов и коттеджей. При отсутствии проектных, геодезических и архитектурный ограничений специалисты «ИнноваСтрой» рекомендуют выбирать именно этот тип основания. Ленточный фундамент под ключ имеет массу достоинств:

  • Универсальность – подходит при работе на различных типах почвы.
  • Невысокая стоимость каждого метра проектирования и монтажа позволит сократить затраты на строительные работы.
  • Невысокая трудоемкость установки (не требуется привлечение большого количества специалистов).
  • Быстрота возведения фундамента позволит сократить сроки строительства.

Такой вид основания не требует особого ухода, реставрации, поэтому привлекает большинство клиентов. Специалисты смогут не только соорудить качественное основание, но минимизировать расходы на закупку строительных материалов, использование специального оборудование и техники, увеличить эксплуатационные характеристики, обеспечить фундамент устойчивостью к проявлению биологической природы, коррозионными процессами, химическим факторам и агентам влажной среды.

Специалисты «ИнноваСтрой» выполняют также установку свайного и монолитного фундамента. Первый вариант позволит решить проблемы при возведении загородного коттеджа на участке со сложным рельефом или при геологических, гидрологических нарушениях. Цена свайного фундамента под ключ обусловлена сложностью его устройства. Перед его монтажом необходимо произвести ряд сложных расчётов, выполнить инженерные изыскания, привлечь спецтехнику.  Второй способ является одним из наиболее популярных при возведении современных домов. Монолитные плиты универсальны и подходят для различных почв, способны выдерживать высокие нагрузки. Цена устройства монолитного фундамента варьируется в зависимости от объема стройматериалов, номенклатурных позиций, технологических показателей, которые применяются при монтаже. Несмотря на кажущуюся простоту такой способ имеет ряд нюансов, связанных с конструктивными особенностями, которые также влияют на конечную стоимость.

Цена строительства фундамента дома будет зависеть от его площади. Экономить на данном этапе нельзя, потому как каждая сбереженная копейка может повлечь за собой крупные расходы в дальнейшем. Поэтому специалисты «ИнноваСтрой» настоятельно рекомендуют отказаться от сотрудничества с подозрительными дешевыми бригадами, а также самостоятельной заливки фундамента. Компания гарантирует качественное, долговечное и соответствующее всем технологическим параметрам основание.

В портфолио представлены примеры готовых объектов, с которыми может ознакомиться каждый желающий. Компетентность «ИнноваСтрой» в вопросах сооружения различных видов фундамента подтверждается многочисленными отзывами заказчиков. Каждое принятое решение относительно возведения и заливки аргументируется инженерами-проектировщиками, поэтому процесс строительства для клиента остается прозрачным и понятным.

Начать сотрудничество с профессионалами «ИнноваСтрой» можно уже сегодня. Позвоните менеджерам на горячую линию или закажите обратный вызов для получения грамотной консультации.

Руководство по устройству бетонных оснований

🕑 Время чтения: 1 минута

Правила устройства бетонных фундаментов обеспечивают прочность, долговечность и долговечность фундаментных конструкций. Следовательно, бетонные фундаменты возводятся надлежащим образом и в соответствии со стандартами и требованиями.

Руководства по строительству бетонных фундаментов можно получить в строительных нормах, таких как Американский институт бетона и индийские стандарты, а также в определенной степени из инженерного опыта и суждений.

Инструкции по строительству бетонного фундамента (фундамент, размещение арматуры, опалубка, бетонирование, зачистки, обнаружение дефектов и их устранение), которые должным образом служат своему назначению, имеют решающее значение.

Подготовка основания Для фундамента

Бетонный фундамент должен быть построен на твердой ненарушенной почве, инженерной насыпи или крупнозернистой почве. гравий. Следует удалить стоячую воду, грязь, мерзлую землю и прочий мусор. Если земляной слой низкого качества, его следует выкопать, и слой щебень должен быть толщиной 100 мм.Допуски уровня для подготовленных земляной слой не должен превышать + 5мм, -15мм.

До 25 мм стоячая вода может вытесняться бетоном, если она не смешивается с воды. Удаление несоответствующих материалов ниже расчетной нижней части опора необходима для создания прочного основания земляного полотна для опоры. Над раскопками может быть заполнен инженерной заливкой или бетоном.

Рис.1: Подготовка основания для строительства бетонного фундамента

Опалубка фундамента
  • Все материалы для опалубки должны быть выбраны и установлены таким образом, чтобы обеспечить требуемую отделку бетонной поверхности.
  • Стыки между панелями опалубки должны быть должным образом герметизированы, чтобы предотвратить утечку раствора во время заливки и уплотнения бетона.
  • Опалубка должна быть измерена перед заливкой бетона, чтобы подтвердить расположение, выравнивание и вершину бетонных уровней.
  • Если опалубка выступает над верхним уровнем бетона, верхняя часть бетонного уровня должна быть четко обозначена на опалубке гвоздями и / или меловой линией.
  • Опалубка фундамента должна быть выбрана и размещена так, чтобы она имела достаточную прочность, жесткость и устойчивость, чтобы выдерживать вес влажного бетона во время укладки.
  • Опалубка должна быть усилена по мере необходимости, чтобы предотвратить ее значительную деформацию во время заливки бетона.

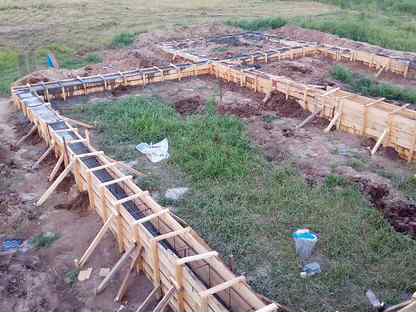

Рис.2: Опалубка фундамента

Расположение арматурных стержней
  • Усиление фундамента необходимо для обеспечения непрерывности конструкции. Это особенно важно в случае плохого грунта или там, где здание может подвергнуться землетрясениям.
  • Стальная арматура в фундаменте состоит из арматурных стержней, размещенных продольно, поперечно или в обоих направлениях по отношению к основанию.
  • Продольная арматура иногда используется для перекрытия мягких участков и небольших траншей или для увеличения прочности в узких выемках.
  • Поперечное усиление фундамента обычно не требуется, если только грунтовая несущая способность плохая или нагрузки на стены не велики.
  • Поперечные или продольные арматурные стержни должны располагаться ближе к центру толщины фундамента с минимальным покрытием 75 мм снизу и по бокам.
  • Усиление фундамента можно установить на стулья, строительные кирпичи или другие опорные приспособления.
  • Минимальное расстояние между отдельными стержнями должно быть 150 мм.
  • После установки арматуры необходимо визуально проверить и подтвердить следующие позиции.
  • Минимальный размер арматуры — 16 мм.
  • Допуск положения арматурных стержней не должен превышать ± 6 мм.
  • Если арматура не может быть установлена ​​на одной длине для соответствия требованиям к арматуре, стержни арматуры должны быть наложены внахлест, чтобы обеспечить полную способность стержней к растяжению в стыке.
  • В соответствии с ACI-318, минимальная длина нахлеста, в 40 раз превышающая диаметр арматурного стержня, требуется для стыков в арматуре.
  • Расстояние между сращенными или нахлестанными стержнями не должно превышать восьмикратного диаметра арматурного стержня или 6 дюймов, в зависимости от того, что меньше.
Рис. 3: Детали армирования основания

Бетон для Фундаменты

  1. Прочность бетона должна быть не менее 17 МПа. Это необходимо увеличить, если фундамент подвергается агрессивным условиям окружающей среды и землетрясениям.
  2. Бетонное покрытие должно быть 75 мм для фундамента, непосредственно контактирующего с почвой.
  3. Бетон для опор можно укладывать любым традиционным методом, включая прямой желоб, тачки, кран, насос или конвейер.
Рис.4: Бетонирование фундамента

Снятие опалубки

Время для снятие опалубки — 12 часов. Опалубку нельзя снимать раньше. более 12 часов после завершения отделочных работ по бетону.

Поверхность Устранение дефектов

После снятия опалубки и завершения отверждения каждую бетонную конструкцию необходимо осмотреть на предмет дефектов поверхности.Пункты, которые должны быть проверены, должны быть следующими:

  1. Уровни готового бетона.
  2. Выравнивание готового бетона.
  3. Уровни и выравнивание закладных элементов, таких как анкерные болты.
  4. Допуски по уровням и выравниваниям

Готовая поверхность бетона должна быть проверена на наличие следующих дефектов:

  1. Соты.
  2. Отслаивание и пыление.
  3. Трещины.
  4. Депрессии.
  5. Выпуклости.
  6. Резкие неровности
Рис. 5: Строительные дефекты из-за фундамента

Ремонт дефектов поверхности фундамента
  1. Взломайте весь непрочный бетон и бетон с трещинами на глубину более 50 мм. В областях, где арматура обнажена, удалите бетон за арматурой.
  2. С корродированной арматуры отдельные окалины ржавчины должны быть удалены с помощью металлической щетки. Обработайте арматуру антикоррозийным грунтом.
  3. По периметру надрубленной области удалить кромки с помощью дисковой шлифовальной машины.
  4. Очистить подготовленную поверхность от грязи и пыли чистой водой.
  5. Уложите чистые, вымытые вручную заполнители во взломанную область и закрепите тонкой проволочной сеткой.
  6. Установить герметичную опалубку на подготовленную поверхность и закрепить опалубку подходящими стяжками.
  7. Подайте чистую воду в опалубку через впускные отверстия с помощью ручного насоса для раствора. Убедитесь, что подготовленная поверхность и заполнители достигли состояния насыщения и сухости поверхности (SSD).
  8. Смешайте раствор с достаточным количеством воды в смесительном барабане.При перемешивании убедитесь, что раствор приобретает однородную консистенцию.
  9. Распределите раствор для раствора в опалубку через впускные отверстия. Заливка швов должна производиться из самого нижнего впускного отверстия. Как только появится раствор, выходящий из соседнего порта, заблокируйте первый порт и нанесите раствор через соседнее входное отверстие. Продолжайте затирку швов до тех пор, пока вся опалубка не будет заполнена раствором.
  10. Снимите опалубку и закрепите с помощью пасты для отверждения или мокрых мешков (мешковины).
  11. При необходимости отшлифовать поверхность до однородного состояния.

Предотвращение разрушения бетонной опалубки в процессе коммерческого строительства

Бетонная опалубка — важный элемент коммерческого строительства. Опалубка используется для придания формы и поддержки бетонным конструкциям до тех пор, пока бетон не достигнет достаточной прочности, чтобы выдержать собственный вес.

Помимо фундамента и стен, опалубка используется для создания практически всех компонентов здания, включая: основные стены, колонны, лестницы, балки, подвесные плиты, дымоходы и многое другое.

Опалубочные формы обычно изготавливаются из дерева, стали, алюминия и / или других сборных материалов:

  • Обычная опалубка часто строится на месте из древесины и фанеры или влагостойкого ДСП. Фанера — это самый распространенный материал для облицовки бетонных панелей. Его легко разрезать по форме, и при правильном уходе его можно использовать многократно. Несмотря на то, что этот метод опалубки простой и недорогой в производстве, он требует много времени для крупных коммерческих проектов, а фанерная облицовка имеет относительно короткий срок службы.
  • Стальная опалубка более прочная, долговечная и долговечная, чем деревянная. В отличие от фанеры, сталь не впитывает влагу из бетона, поэтому не дает усадки и деформации. Стальные формы также можно устанавливать и демонтировать с большей легкостью и скоростью. Они часто используются для крупных проектов и считаются наиболее подходящими для круглых или изогнутых конструкций.
  • Алюминий часто используется в сборной опалубке, которая собирается на месте. Алюминий прочный и легкий, поэтому его можно быстро и точно собрать.Алюминиевая опалубка также легко очищается после снятия, что ускоряет строительные циклы, упрощает обращение и повторное использование без потери качества.
  • Стеклопластики (GRP) и пластмассы вакуумной формовки используются, когда требуются сложные бетонные конструкции, такие как вафельные полы. Хотя пластмассы вакуумного формования всегда будут нуждаться в опоре, стеклопластик может быть изготовлен со встроенными конструктивными элементами, что делает его самонесущим. Как и стальную, пластиковую опалубку можно использовать многократно, если нужно следить за тем, чтобы не стереть поверхность.

Современные опалубочные системы в основном модульные, рассчитанные на скорость, эффективность и повышенную точность. Сборные модули сводят к минимуму строительные отходы и включают улучшенные функции для здоровья и безопасности. Два основных преимущества сборных систем опалубки по сравнению с традиционной деревянной опалубкой: 1) скорость строительства и 2) более низкие затраты в течение жизненного цикла. Для установки и снятия сборной опалубки требуется минимум квалифицированных рабочих на месте, а модульная стальная или алюминиевая опалубка практически неразрушима — их можно использовать сотни раз в зависимости от ухода и применения.

Лучшие практики по опалубке

Опалубка — один из наиболее важных факторов, определяющих успех строительного проекта с точки зрения скорости, качества, стоимости и безопасности рабочих. Опалубка может составлять до 35-40% от общей стоимости бетонного строительства, которая включает материал для опалубки, трудозатраты на изготовление, монтаж и демонтаж.

Опалубка, независимо от материала, должна соответствовать следующим требованиям:

  • Достаточно прочный, чтобы выдерживать вес бетона во время заливки и вибрацию, а также любые другие случайные нагрузки, включая рабочих и оборудование.
  • Жесткая конструкция, надежная опора и распорки как по горизонтали, так и по вертикали для сохранения формы.
  • Достаточно тугие соединения для предотвращения утечки.
  • Разрешить демонтаж различных частей в желаемой последовательности без повреждения бетона.
  • Точно установить на нужную линию, а уровни должны иметь плоскую поверхность.
  • Безопасное и простое обращение с имеющимся оборудованием.
  • Достаточно устойчива при любых погодных условиях — не деформируется или деформируется при воздействии элементов.
  • Опираться на прочное надежное основание или фундамент.

Неисправности опалубки и их предотвращение

Разрушение опалубки при строительстве бетона обычно происходит при заливке бетона. В результате какого-то неожиданного события одна часть опалубки выходит из строя, что приводит к перегрузке или смещению всей конструкции опалубки до ее окончательного обрушения. Одно или несколько из следующих факторов могут вызвать отказ опалубки:

1) Отсутствие контроля / внимания во время установки и строительства опалубки.
Многие отказы происходят из-за отсутствия проверки, либо из-за неопытности или неквалифицированности инспектора / бригады.

2) Несоответствующий дизайн. Большинство отказов из-за недостатков конструкции связано с поперечными силами и устойчивостью временной конструкции. Отсутствие системы распорок для противодействия боковым силам, таким как ветер и строительные нагрузки, приводит к разрушению системы опалубки при приложении чрезмерной нагрузки. Кроме того, при повторном использовании опалубки ее способность удерживать нагрузку с течением времени снижается.К сожалению, проектировщик опалубки часто не учитывает коэффициент запаса прочности и рассчитывает нагрузку, используя исходные данные о грузоподъемности. Перед установкой конструкция опалубки должна быть утверждена лицензированным инженером.

3) Неисправные компоненты. Некоторые случаи выхода из строя системы опалубки были результатом неправильного обслуживания компонентов опалубки, которые затем выходили из строя после многократного использования. Вместимость этих компонентов опалубки снизилась из-за коррозии и повреждений, но это редко принимается во внимание во время монтажа.

4) Неправильные соединения. Компоненты опалубки иногда неправильно соединяются, чтобы облегчить и ускорить демонтаж. Но отсутствие надлежащего соединения может привести к прогрессирующим коллапсам. Недостаточное количество болтов, гвоздей или соединений, низкое качество сварки и дефектные клинья могут легко нарушить целостность опалубки. Невероятно, но иногда между двумя компонентами нет никакой связи.

5) Преждевременное снятие. Несвоевременное снятие опалубки до надлежащего отверждения бетона обычно происходит из-за того, что рабочие спешат быстро повторно использовать форму из-за жестких требований к графику или бюджетного давления.

6) Неправильная опалубка. Неадекватная опалубка является важной причиной разрушения опалубки, когда ударные нагрузки от бетонных обломков и другие эффекты вызывают обрушение вертикальных берегов во время бетонирования. Кроме того, необходимо установить опоры, чтобы обеспечить непрерывный путь нагрузки от опалубки до фундамента или другого конструктивного элемента, способного поддерживать опалубку и новый бетон.

7) Недостаточный фундамент. Многие опалубочные фундаменты не могут передавать нагрузку на грунт или располагаются на слабом грунте.Эти фундаменты часто сооружаются из подоконных плит, бетонных опор и свай, что может вызвать неравномерную осадку опалубки и перегрузку берегов, что в конечном итоге приведет к обрушению. Кроме того, недостаточная емкость фундамента может снизить несущую способность опалубки.

Чтобы предотвратить выход из строя опалубки и возможность травмирования рабочих, на трех критических этапах опалубки необходимо принять следующие превентивные меры:

1) Этап монтажа опалубки

  • Убедитесь, что опалубка разработана компетентным, квалифицированным специалистом, имеющим опыт проектирования используемого типа опалубки, и что конструкция может выдерживать ожидаемые динамические и статические нагрузки.Если установленная опалубка не соответствует первоначальному проекту, измените опалубку, чтобы она соответствовала проекту, или подтвердите, что проектировщик осматривает опалубку и проверяет, что измененная конструкция опалубки не нарушает структурную целостность.
  • Если используются собственные системы опалубки, убедитесь, что они собраны в соответствии с рекомендациями производителя.
  • При проектировании опалубки по индивидуальному заказу, будь то сочетание различных систем опалубки или использование запатентованных систем, не рекомендованных производителем, убедитесь, что проект выполнен опытным инженером-проектировщиком опалубки.
  • Проверяйте компоненты опалубки перед использованием, заменой или ремонтом дефектных компонентов перед использованием.
  • Перед заливкой бетона (при получении доступа к месту работ) возведенная опалубка должна быть осмотрена квалифицированным специалистом, чтобы убедиться, что она возведена в соответствии с проектом опалубки. Сотрудник должен задокументировать осмотр и подписать опалубку как готовую к использованию.

2) Этап бетонирования

  • Убедитесь, что структурная целостность опалубки проверена перед началом заливки бетона.
  • Создайте подходящую граничную зону, чтобы рабочие не могли получить доступ к области под опалубкой во время заливки бетона, и поддерживайте эту зону до тех пор, пока бетон не достигнет необходимой прочности.
  • Следите за опалубкой во время заливки бетона, чтобы определить первые признаки разрушения. Доступ к участкам под опалубкой должен быть запрещен, если только оценка рисков не была проведена для определения того, что это безопасно.
  • Убедитесь, что опалубка не перегружена во время заливки бетона.

3) Этап снятия опалубки

  • Минимальное время отверждения, указанное в проекте опалубки, должно быть достигнуто до снятия опалубки или получения соответствующего сертификата после испытания образца бетона.

Что может сделать пирог

Хотя опалубка считается непостоянной работой в строительной отрасли, ее не следует рассматривать как временную, и следует проявлять должную осторожность при ее строительстве, заливке и демонтаже бетона.Нарушение опалубки может произойти на любой строительной площадке, большой или маленькой. Однако отказы в коммерческой многоэтажной среде обычно приводят к большому количеству травм и смертей, потому что рабочие находятся либо на палубе, либо под ней, и у них нет ни времени, чтобы среагировать, ни подходящего места, чтобы избежать опасности.

Судебные консультанты и инженеры по строительству

Pie имеют многолетний опыт в оценке отказов опалубки, а также в точном и эффективном расследовании претензий.

Фундамент Моно-заливка | СОЗДАТЬ блог


[Все фото ООО «БИЛД»]

На прошлой неделе мы пришли на встречу по проекту «Магнолия» и нашли замечательный пример бетонной опалубки, созданной трудолюбивыми ребятами из Rivera 26 Remodeling.Сборка включала в себя опалубку для фундаментов и стен фундамента вместе, что позволяло производить одну непрерывную заливку, известную в отрасли как монолитная заливка . Это заставило нас задуматься об эффективности строительства и методах экономии времени. Итак … сегодняшний пост посвящен достоинствам моно-наливки.

Эта реконструкция расположена в особо уязвимом районе Сиэтла на противоположной стороне обрыва Магнолии и примыкает к общественному парку. Часть стратегии реконструкции заключалась в том, чтобы слегка коснуться земли и добавлять новые фундаментные работы только там, где это абсолютно необходимо.Выполнение меньшего количества земляных работ означает меньшую тщательность в процессе выдачи разрешений и меньшее количество трудностей, связанных с выполнением требований к критически важным для окружающей среды участкам. Впоследствии вся реконструкция включает только полдюжины новых опор (2 из них внутри дома) и около 22 погонных футов новой фундаментной стены снаружи — это часть того, что потребовалось бы для большинства пристроек.

Традиционно фундамент возводится в два этапа: одна заливка бетона для фундамента и одна для фундаментной стены (с арматурой и часто бетонным ключом, чтобы удерживать их вместе).Для фундаментов выкапываются траншеи, устанавливаются фундаменты, правильно размещается арматура, а затем заливается бетон только для фундамента. Как только бетон немного застынет (обычно здесь, на Тихоокеанском Северо-Западе, достаточно дня или двух), опалубку снимают. Затем возводится опалубка для стен фундамента, укладывается арматура и происходит вторая заливка бетоном самой стены фундамента. Между временем выдержки бетона, расписанием работы бетономешалки на несколько поездок и возможными погодными конфликтами это может занять несколько дней.

Монолитная заливка объединяет опоры и фундаментные стены в одну заливку и сокращает график строительства на день или два. Пару дней на стройплощадке не так уж и много, но почему бы не сэкономить немного времени на ранних этапах процесса, когда это возможно?

Решающий фактор между одной заливкой или двумя заливками обычно сводится к одному простому фактору: количеству бетона, необходимому для выполнения работы. Если количество бетона, необходимое для фундаментов и стен фундамента, составляет менее 9 кубических ярдов (243 кубических футов), то с этим справится одна бетономешалка.Назначение автобетоносмесителя для разовой доставки на объект значительно упрощает задачу. Как только требуется несколько тележек, эффективность теряется, и имеет смысл делать фундамент и фундаментные стены двумя отдельными заливками.

Есть несколько соображений, чтобы правильно выполнить монолитную заливку.

1. Опалубку для монолитной заливки построить сложнее. Просто сложнее попасть туда и закрепить все стяжки и арматуру с опорой и фундаментными стенами, конкурирующими за пространство.

2. Временных распорок никогда не бывает достаточно. Когда опалубка выходит из строя, вы не только начинаете с нуля, но и наводите порядок в большом беспорядке. Плюс ты выглядишь как тупица перед бетонным парнем (который, кстати, не поможет тебе убраться).

3. В разных юрисдикциях действуют разные требования к проверкам. Здесь, в районе Сиэтла, инспекторам нравится видеть опалубку и арматуру (до заливки) на четырехфутовом подъемнике, а это означает, что вы не можете заливать более четырех футов по вертикали за один раз.Это может усложнить или исключить возможность использования более высоких стен для монолитной заливки.

4. Осадка бетона (показатель удобоукладываемости и консистенции бетона, когда он выходит из смесителя) должна быть немного жестче, чтобы она не вытекла из открытых концов опалубки фундамента. Если вы хотите получить все технические подробности, наклон должен составлять от 5 до 6 дюймов.

5. Использование методов вибрации для удаления пузырьков воздуха из залитого бетона является немного более деликатной задачей при монолитной заливке.Бетон у фундаментов необходимо контролировать, чтобы он не стал слишком податливым и не вытек из опалубки.

Ладно, вы сегодня съели шпинат.
Приветствия от команды BUILD

Как построить опалубку | HowToSpecialist

В этой статье рассказывается о , как построить опалубку для фундамента дома, гаража или других построек, но вы также можете использовать эти методы для заливки больших пролетов бетона, таких как террасы или террасы.Строительство опалубки для бетона — не сложная работа, но работать нужно терпеливо и с большой осторожностью, иначе вы не сможете заливать бетон профессионально. Существует сильное заблуждение, что все, что нельзя увидеть, неважно. Нет ничего более ложного, и в этом пошаговом руководстве, сделанном своими руками, мы покажем вам, насколько важно построить правильную опалубку для бетонного фундамента. Следовательно, вы должны следовать нашим рекомендациям и использовать только лучшие материалы и инструменты, особенно если у вас нет опыта.Кроме того, мы рекомендуем нанять квалифицированного специалиста, потому что это одна из тех вещей, с которыми мы не можем играть.

Постройка фундамента вашего дома имеет важное значение для его долговечности, поэтому убедитесь, что вы наняли квалифицированного инженера, который определит количество арматурных стержней, которые вам нужно использовать, и глубину вашего фундамента. Вы должны найти эти детали в планах фундамента, поэтому обязательно соблюдайте их, иначе вы рискуете получить серьезный штраф или построить небезопасный дом. Тем не менее, первый этап строительства бетонного фундамента — это научиться копать фундамент .

Для того, чтобы построить жесткую форму , вы должны использовать деревянные доски 2 × 10 и закрепить их скобами 2 × 4. Исходя из нашего опыта, мы можем заверить вас, что плохая работа напрямую повлияет на качество и долговечность вашего фундамента, поэтому следуйте нашим советам, чтобы сделать работу профессионально. Бетон будет оказывать большое усилие на деревянную опалубку, поэтому вы должны закрепить ее прочными скобами. Кроме того, убедитесь, что между деревянными досками нет видимых зазоров, так как через них может просочиться бетонный сок.

Построение опалубки под фундамент вашего дома — идеальная возможность для установки листового утеплителя из полистирола. Поэтому изучите местные нормы и правила и выберите листы, которые удовлетворяют ваши потребности и соответствуют местным нормам. Используйте ножовку, чтобы разрезать листы, когда вам нужно отрегулировать их размеры. Работайте с большой осторожностью и следуйте плану дома, если хотите получить профессиональный результат.

Сделано по плану

Для того, чтобы построить опалубку для фундамента , необходимо:

Материалы

  • Доски деревянные 1 × 4 для строительства опалубки
  • Деревянные стойки 2 × 4 для фиксации опалубки для бетона
  • Пиломатериал 2 × 4 для крепления опалубки
  • гвозди / шурупы для крепления опалубки
  • листы полистирола для утепления фундамента (опция)

Инструменты

  • перчатки защитные, очки
  • рулетка, столярный карандаш, l-квадрат
  • циркулярная пила / лобзик для сборки опалубки
  • молоток

подсказок

  • Используйте обувь, чтобы не испачкать одежду и кожу бетоном
  • тщательно очистите ваши инструменты после завершения проекта
  • носить защитные очки и перчатки, чтобы избежать возможных травм

Время

  • от нескольких часов до дня, в зависимости от поверхности вашего фундамента и количества рабочих

Установка арматурной конструкции в фундамент

Установка арматурной конструкции в траншеи фундамента

Первым шагом этого проекта является установка арматурной конструкции в траншеи фундамента.Тем не менее, есть случаи, когда вы не можете установить такую ​​сложную арматурную конструкцию (в случае легких конструкций — большие пролеты из бетона).

Умный совет: сначала необходимо соединить вместе все арматурные балки над траншеями фундамента. Следовательно, используйте пиломатериалы 2 × 4 через каждые 2 фута над траншеями, чтобы убедиться, что они выдержат вес арматурной конструкции.

Арматурные балки в фундаменте

После того, как вы правильно соединили арматурные балки, вы должны установить всю конструкцию на дно фундамента.Следовательно, вам нужно вытащить все доски 2 × 4 (на которых находится арматурная конструкция) одну за другой, пока арматурная конструкция не упадет в фундамент.

Умный совет: еще раз проверьте, правильно ли выполнены соединения между арматурной конструкцией, иначе фундамент не выдержит вес дома.

Стык арматурной конструкции

На этом изображении вы можете увидеть крупный план стыка арматурной конструкции. Вы должны заметить, что соединение жесткое и надежно закреплено проволокой.Убедитесь, что армирующие балки правильно выровнены, так как стены будут возводиться именно над ними. Если арматурные балки не сделаны должным образом, стены вашего дома не будут поддерживаться должным образом.

Умный совет: Во время строительства фундамента процесс должен контролироваться квалифицированным специалистом в этой области.

Опалубка фундамента

После того, как вы убедились, что армирующая конструкция сделана правильно и выровнена в соответствии с планом фундамента, вы должны построить опалубку, чтобы можно было заливать бетон.

Умный совет: опалубка должна быть построена профессионально, поскольку при заливке бетона ей придется выдерживать огромные усилия.

Устройство опалубки бетонного фундамента

Опалубка

Для изготовления опалубки фундамента необходимо использовать качественные деревянные доски 2х10 и столбы 2х4. Следовательно, вы должны прочитать планы фундамента, чтобы увидеть высоту отметки фундамента от земли.Далее вам нужно построить панели опалубки, как вы можете видеть на изображении.

Умный наконечник: при закреплении штифтов 2 × 4 следует использовать l-образный угольник, чтобы убедиться, что они вертикальны. Заглушки необходимо закрепить через каждые 2 фута с помощью гвоздей.

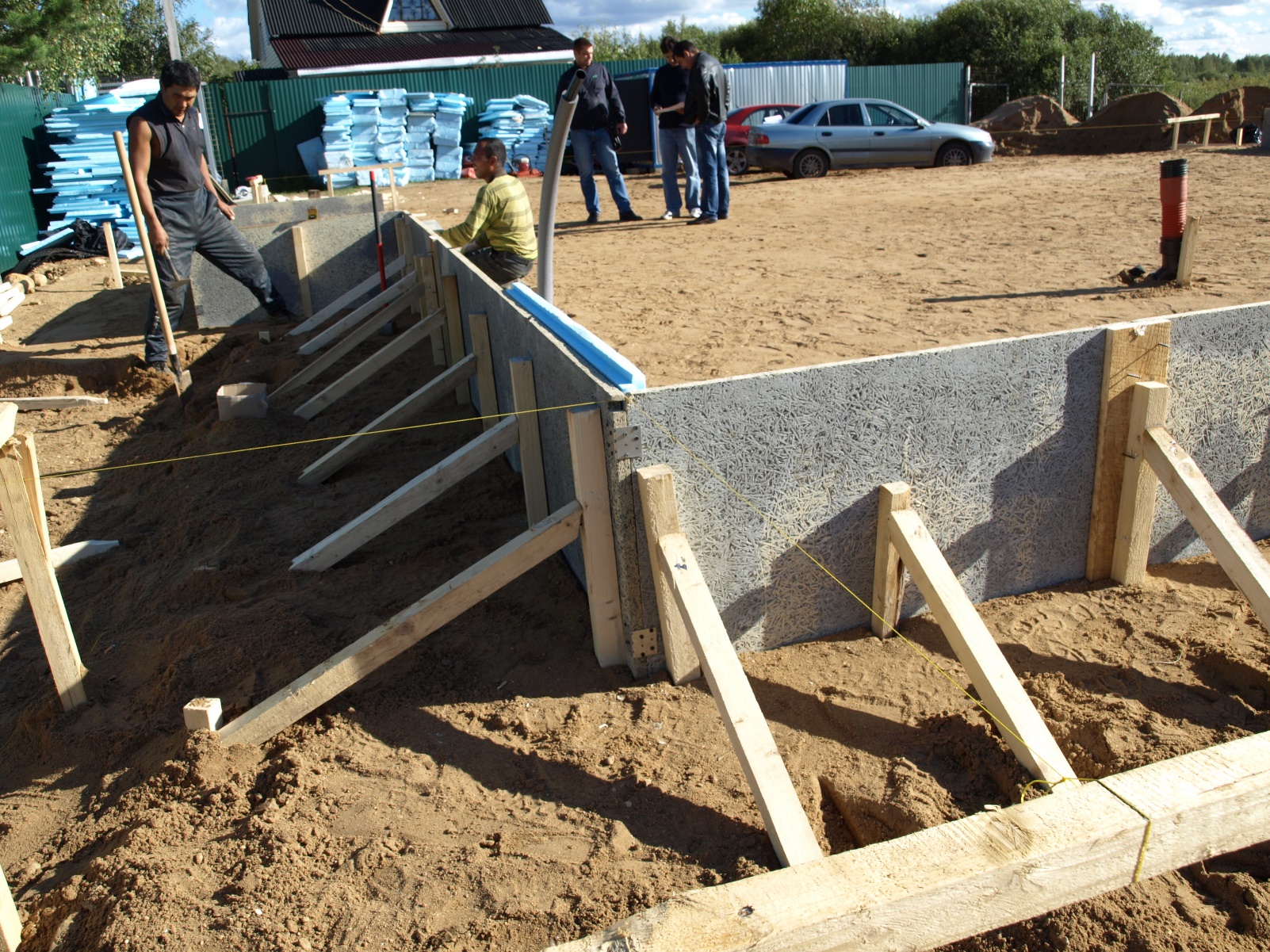

Крепление опалубки раскосами

Для фиксации опалубки необходимо установить распорки на колышки. Следовательно, на одном конце вы должны прикрепить распорки к штифтам с помощью шурупов / гвоздей, а на другом конце вы должны вставить его в землю как минимум на 30 см.

Умный совет: при установке опалубки необходимо использовать спиртовой уровень, чтобы убедиться, что она установлена ​​вертикально. Кроме того, если вам нужно соединить вместе несколько панелей опалубки, вы должны использовать веревочные линии, чтобы убедиться, что они выровнены.

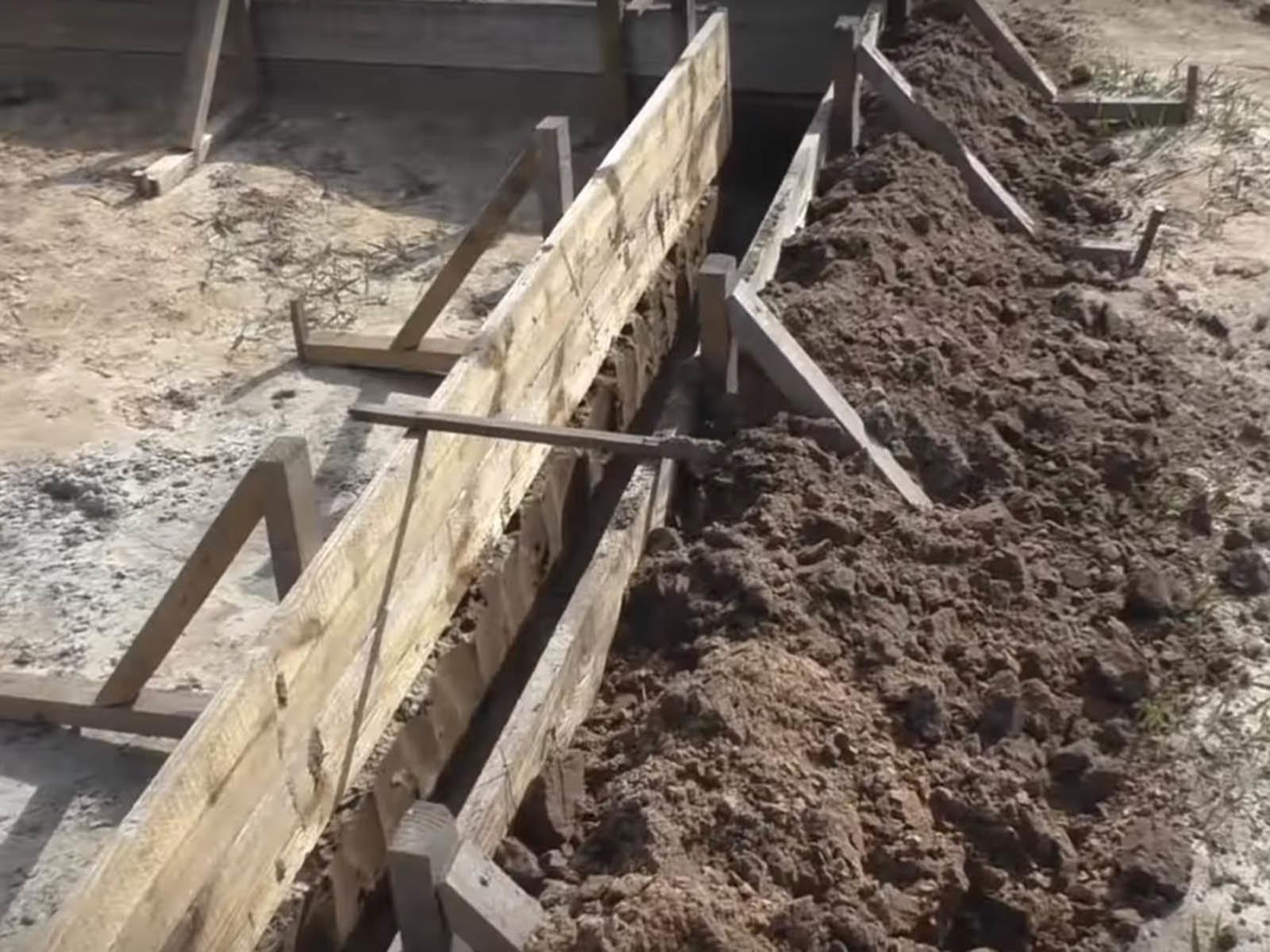

Крепление опалубки

Затем, после того, как вы установили опалубку, вы должны убедиться, что она жесткая и надежно закреплена скобами. Кроме того, вы можете прикрепить внутреннюю опалубку к внешней опалубке, установив пиломатериалы 2 × 4 через каждые 2 фута, как вы можете видеть на изображении.

Умный наконечник: для надлежащей изоляции фундамента вы можете установить листы полистирола (толщиной 4 дюйма / 10 см) по внешнему периметру траншей. Таким образом, зимой внутренняя температура не упадет из-за холодного пола.

Крепление опалубки брусом 2 × 2

На этом изображении вы можете увидеть крупный план с опалубкой, а также с арматурными стержнями. Вы должны быть в состоянии заметить, что балки арматуры выровнены правильно, а опалубка является отвесной и жесткой из-за ранее установленных раскосов и колышков.

Строительство опалубки для фундамента — это очень серьезный проект, поэтому вы должны находиться под контролем квалифицированного специалиста. Кроме того, помните, что вы должны соблюдать местные нормы и правила строительства, иначе вы подвергнете себя большой опасности.

Помните, что наша статья носит исключительно информативный характер, чтобы вы ознакомились с процессом строительства опалубки для бетонного фундамента. Мы не несем ответственности за ваши действия и не утверждаем, что именно так следует поступать.Напротив, мы показываем вам, как мы работаем только в некоторых случаях.

Заливка бетона в опалубку

После того, как вы проверили жесткость опалубки фундамента и убедились, что она выровнена по вертикали, вы должны залить бетон. Вы можете заливать бетон разными способами: вы можете приготовить его с помощью механического миксера и транспортировать его на тачке, вы можете залить его прямо из автобетоносмесителя или вы можете использовать помпу и 4-дюймовые шланги.

Если место недоступно для автобетоносмесителя, так как заливать бетон напрямую, также необходимо арендовать помпу для бетона.После этого к помпе нужно подвести несколько шлангов, чтобы иметь доступ к опалубке. После того, как вы залили фундамент бетоном, вам нужно использовать вибратор для бетона, чтобы убедиться, что не осталось воздушных карманов. В большинстве случаев компания, поставляющая бетон, также предоставит вам вибратор для бетона, но бывают ситуации, когда вам необходимо арендовать инструмент.

Узнайте больше о как залить бетонный фундамент .

Спасибо, что прочитали нашу статью о , как построить опалубку для бетонного фундамента, и мы рекомендуем вам поделиться нашим проектом с друзьями с помощью виджетов социальных сетей.

Связанные проекты:

Как рыть фундамент

Как залить бетонный фундамент

Строительство опалубки перекрытий | Форма MSB

26 января 2021 г.

Создание прочной плиты для любого здания

Строите сарай? ? Или, может быть, вы наконец строите дом своей мечты. В любом случае — прочная бетонная плита имеет решающее значение для обеспечения прочного фундамента.

Без устойчивого старта внизу остальная часть здания может представлять опасный и непредсказуемый риск. Это также может привести к непоправимому повреждению конструкции.

К счастью, следуя нескольким простым советам, применяя технологию поддержки опалубки и меры безопасности на протяжении всего процесса, можно обеспечить надежную плиту и постоянную конструкцию на долгие годы. Читайте дальше, чтобы узнать больше о процессе подготовки и заливки бетонной плиты.

Осмотреть почву

Проверка состояния грунта — первый шаг при заливке бетонной плиты.Обычно это может сделать архитектор или инженер-строитель. Важно отнестись к этой детали серьезно, так как она может кардинально изменить способ укладки плиты.

Следите за глинистой почвой. Трещины могут возникнуть, если такая почва намокнет, что приведет к ее расширению и сжатию. Каждый раз, когда это происходит, появляются трещины, и со временем проблемы могут стать более распространенными в периоды сильного дождя или чрезмерного количества осадков и влажности.

Выкопать и разложить участок

Перед укладкой бетона очень важно удалить отходы, включая камни, камни, гальку, корни и ветки, поскольку они могут помешать выравниванию плиты.Это легко сделать, выкопав землю на необходимую глубину для плиты. Не копайте глубже, чем нужно, так как это может создать проблемы при укладке бетона.

Заложить фундамент

Когда земля выровняется, можно начинать укладку бетона. В зависимости от типа фундамента и типа почвы на участке этот шаг может выглядеть по-разному. После заливки бетона убедитесь, что нет воздушных зазоров, так как это может привести к дальнейшим трещинам в бетоне.Перед тем, как продолжить, необходимо избавиться от лазеек в основании. Строгое соблюдение уровня плоского пола (FFL), указанного архитектором, важно, поскольку это указывает на то, что на поверхности не будет значительных низких или высоких точек, что упрощает укладку пола.

Опалубка имеет решающее значение

Бетон нуждается в армировании, чтобы повысить прочность и противостоять трещинам. Именно здесь на помощь приходит MSB Form, обеспечивающая превосходную и ровную отделку. Ожидайте высококачественных результатов, от которых вы можете отказаться с уверенностью, что каждая плита высшего качества.Разработанный для работы на любом типе плиты или почвы, MSB Form невероятно универсален и служит в качестве связки для бетонного каркаса.

Сделайте MSB Form вашим выбором опалубки номер один

Получить наилучшие результаты с помощью формы MSB просто. Мы уверены, что переход на форму MSB позволит вам сразу увидеть выгоду и сэкономить.

Чтобы получить дополнительную информацию о форме MSB, ее приложениях и разнообразии доступных продуктов, свяжитесь с командой сегодня.Используйте нашу онлайн-форму для связи, чтобы запросить расценки, и кто-нибудь из нашей группы экспертов свяжется с вами, чтобы обсудить вашу ситуацию дальше.

Хозяйственные постройки … — Ch5 Элементы конструкции: опоры и фундаменты

Хозяйственные постройки … — Ch5 Элементы конструкции: опоры и фундаменты
Опоры и фундаменты

Содержание Назад Вперед

Фундамент необходим для поддержки здания и нагрузки, находящиеся внутри или на здании.Сочетание опора и фундамент распределяют нагрузку на подшипник поверхности и сохраняет уровень здания ровным и вертикальным, а также уменьшает доведение до минимума. При правильном проектировании должно быть небольшое или полное отсутствие трещин в фундаменте и отсутствие протечек воды. В фундамент и фундамент должны быть изготовлены из материала, который не будет выходят из строя при наличии грунтовых или поверхностных вод. Перед фундамент для фундамента можно спроектировать, необходимо определить общую поддерживаемую нагрузку.

Если по какой-то причине нагрузка сосредоточена в одном или нескольких области, которые необходимо будет принять во внимание. Однажды нагрузка определяется несущими характеристиками грунта участка необходимо изучить.

Подшипник почвы

Самый верхний слой почвы редко подходит для основания. Почва может быть рыхлой, нестабильной и содержать органические материал. Следовательно, следует удалить верхний слой почвы и траншея для фундамента, углубленная, чтобы обеспечить ровную, ненарушенную поверхность для всего фундамента здания.Если это невозможно из-за уклона к основанию потребуется ступенька. Эта процедура описана ниже и проиллюстрирована на рисунке. 5.5. Основание никогда не следует ставить на залитую поверхность, если только было достаточно времени для консолидации. Это обычно занимает не менее одного года при нормальном количестве осадков. В несущая способность почвы зависит от типа почвы и ожидаемый уровень влажности. В таблице 5.6 приведены типичные допустимые почвенные ценности.

Таблица 5.6 Несущая способность грунта

Тип почвы кН / м
Мягкий, влажный, пастообразный или мутный грунт 27–35
Аллювиальный грунт суглинок песчаный суглинок (глина + 40-70% песка) 80–160
Суглинок супесчаный (глина + 30% песок), влажная глина 215–270
Глина плотная, почти сухая 215–270
Твердая глина с очень мелкой песок –430
Глина компактная сухая (толстая слой) 320–540
Песок рыхлый 160–270
Плотный песок 215–320
Красная земля –320
Муррам –430
Плотный гравий 750–970
Скала –1700

Обширное исследование почвы обычно не проводится необходим для малогабаритных построек.Фундамент и опоры опор можно легко спроектировать так, чтобы выдерживать безопасную несущую способность почвы, найденной на строительной площадке.

Дренаж участка

Любую постройку желательно размещать на хорошо дренированном участке. Однако другие соображения, такие как подъездные пути, водоснабжение, существующие услуги или нехватка земли могут диктовать плохой осушаемый участок.

Если необходимо использовать строительную площадку с плохим естественным дренажом, могут быть улучшены за счет использования дренажей-перехватчиков контура или подземные стоки, чтобы перекрыть поток поверхностных вод или понизить уровень грунтовых вод.Aparn от защиты здание от повреждений от влаги, дренаж также улучшится устойчивость грунта и понижение влажности участка. Рисунки 5.1 и 5.2 иллюстрируют эти методы.

Подземные дрены обычно прокладываются на глубину от 0,6 до 1,5 м, и расположение труб должно соответствовать уклону участка. Расстояние между дренажами будет варьироваться от 10 м для глинистых почв до 50 м для песок. Подземные дрены обычно формируются из глины, соединенной встык. трубы проложены в узких траншеях.В тех случаях, когда желательно ловить стекающую по поверхности воду, траншея засыпана почти до вершины с щебнем либо непрерывно по тренч или в карманах. Траншея, засыпанная щебнем или битым камнем обеспечит проход для воды и эффективен в борьбе с течет по поверхности. Трубы и траншеи, относящиеся к основным дренажная система участка может вызвать неравномерное оседание, если пропускать рядом со зданиями или под ними. Где нужен отдельный сток, чтобы окружают здание и устанавливаются не глубже подошвы, используется для дренажа котлована под фундамент.

Рисунок 5.1 Контур перехватчик слива.

Рисунок 5.2 Подземный участок стоки.

Опоры фундамента

Фундамент — это увеличенное основание для фундамента, предназначенного для распределить строительную нагрузку на большую площадь почвы и обеспечить твердую ровную поверхность для строительства фундамента стена.

Фундаментная стена, независимо от материала, из которого она изготовлена. конструкция, должна быть построена на непрерывном фундаменте из залитых конкретный.Хотя основание будет покрыто и постными смесями бетон считается удовлетворительным, прочное основание достаточно, чтобы противостоять растрескиванию, также помогает защитить фундамент от растрескивание. Предлагается соотношение цемент — песок — гравий 1: 3: 5. из расчета 311 воды на мешок цемента весом 50 кг. Количество воды предполагает наличие сухих заполнителей. Если песок влажный, вода должна быть уменьшен на 4 до 5л.

Общая площадь основания определяется путем деления общая нагрузка, включая расчетную массу самой опоры, по подшипнику, разделив площадь на длину.Во многих случаях ширина, необходимая для легких хозяйственных построек, будет равна или меньше запланированной фундаментной стены. В этом случае опора это несколько шире фундамента, по-прежнему рекомендуется как минимум по двум причинам. Опоры соответствуют малым вариации траншеи и моста на небольших участках рыхлого грунта создание хорошей поверхности для начала строительства фундаментной стены любого Добрый. Опоры легко выравниваются, и это облегчает задачу. для установки опалубки на бетонную стену или для начала первый ход блочной или кирпичной стены.

Даже когда загрузка не требует этого, это обычная практика залить бетонный фундамент глубиной до толщины стены и вдвое шире. Фундамент для больших тяжелых постройки требуют армирования. Однако это редко бывает необходимо. для легких хозяйственных построек. Как только прочная опора будет на месте, для строительства дома подходит ряд различных материалов. Фонд. На рисунке 5.3 показаны пропорции опор для стен, опор. и столбцы.

Рисунок 5.3 Опора пропорции.

Несмотря на то, что непрерывные стенные опоры часто подвергаются очень высокой нагрузке, Слегка это не относится к опорам колонн и опор. Это поэтому важно тщательно оценить долю строительная нагрузка, которую несет каждая опора или колонна. Фигура 5.4 показано распределение нагрузки на здание с фронтоном. крыша и подвесной пол.

Если стенные опоры очень слабо нагружены, рекомендуется проектировать любые опоры или опоры колонн, необходимые для здания, с примерно одинаковая нагрузка на единицу площади.Тогда если есть происходит оседание, оно должно быть равномерным на всем протяжении. Для того же причина, если часть фундамента или фундамента построена на скале, баланс опоры должен быть в два раза шире обычного для грунт и погрузка. Опоры должны быть нагружены равномерно эксцентрично. загрузка может привести к опрокидыванию и поломке.

Если фундамент установлен на наклонной площадке, он может быть необходимо выкопать ступенчатую траншею и установить ступенчатую опору и фундамент.Важно, чтобы все секции были ровными и что каждая горизонтальная секция фундамента как минимум вдвое больше пока вертикальный перепад из предыдущего раздела. Армирование в стене, как показано на рисунке 5.5.

Рисунок 5.4 Разделение грузы на опорах.

Каждая опора опоры должна выдерживать т / 8 нагрузки на перекрытие. Стена должны нести 5/8 нагрузки на пол, а также всю крышу и стену нагрузка.

Рисунок 5.5 Ступенчатая опора и фундамент.

Процедура поиска подходящей опоры может быть проиллюстрировано на Рисунке 5.4. Предположим, что здание имеет длину 16 м и Ширина 8м. Каркас крыши плюс ожидаемая суммарная ветровая нагрузка 130 кН. Стена над фундаментом — 0,9 кН / м. Пол будет будет использоваться для хранения зерна и выдержит до 7,3 кН / м. Конструкция пола дополнительно составляет 0,5 кН / м. Основание стена и опоры имеют высоту 1 м над основанием.Стена Толщиной 200мм и опоры 300мм кв. Почва на участке Считается, что это плотная глина на хорошо дренированном участке. Найдите размер фундамента и опоры опоры, которая будет надежно поддерживать нагрузки. Предположим, что вес груза 1 кг примерно равно 10Н. Масса бетона 2400 кг / м.

1 Распределение нагрузки на каждую стену:

a Нагрузка на крышу — 50% на каждую стенка, 130кН 65 кН
b Нагрузка на стену — с каждой стороны 16 х 0.9кН 14,4 кН
c Нагрузка на пол — с каждой стороны несет 7/32 x 998 кН 218,4 кН
d Нагрузка на фундамент — каждая сторона, 16 x 0,2 x 24 кН 76,8 кН
e Расчетное основание 0,4 x 0,2 x 16 x 24 кН 30,7 кН
f Всего с одной стороны 405.3кН
г Сила на единицу длины 405,3 / 16 25,3 кН / м
h Использование на практике причины и принятая ширина 0,4, 25,3 / 0,4 63,3 кН / м
i Компактная глина при 215 — 217кН / м легко выдерживает нагрузку.
2 Отделение нагрузки на каждый пирс:
Нагрузка на пол — 1/8 x 998 кН 124.8
Опора 0,3 x 0,3 x 1 x 24 кН 2,2
Оценка опоры 0,8 x 0,8 x 0 5 x 24кН 7,7
Всего 134,7 кН
Нагрузка / м 210 кН / м
Хорошо но 1 x 1 x 0 7 дает больше равенства нагрузке на стену 144 кН / м

Наиболее логичным действием было бы добавить один или несколько дополнительные опоры, которые позволят использовать как опоры меньшего размера, так и меньшие опорные элементы пола.

Фундаментные траншеи

Траншея должна быть вырыта достаточно глубоко, чтобы дойти до твердой поверхности почва. Для легких зданий в теплом климате это может быть как минимум как 30см. Однако для больших и тяжелых зданий траншеи могут должны быть на глубине до 1 метра.

Карманы из мягкого материала следует выкопать и заполнить бетон, камни или гравий. В траншеях не должно быть стоячая вода при заливке бетона для фундамента.

Ровная траншея нужной глубины может быть застрахована растяжка линий между разметочными профилями (досками для теста) а затем с помощью обвалочного стержня проверьте глубину траншеи, как он раскопан.

Опоры основания должны быть тщательно выровнены так, чтобы легко устанавливаются фундаментные опалубки, кирпич или блок стена началась. Если фундаментные стены будут из кирпича или бетонные блоки, важно, чтобы опоры были единым целым количество ярусов ниже вершины готового фундаментного уровня.

В качестве альтернативы фундамент можно залить прямо в траншею. Хотя это позволяет сэкономить на опорах, необходимо позаботиться о том, чтобы чтобы в бетон не замешивался грунт с боков. Правильный Толщина основания может быть обеспечена установкой направляющих колышки, вершины которых установлены ровно и на правильную глубину, на центр котлована.

Типы фундаментов

Фонды можно разделить на несколько категорий: подходит для конкретных ситуаций.

Фундамент с непрерывной стенкой можно использовать как подвал. стены или ненесущие стены. Сплошная стена для цокольного этажа здание должно не только поддерживать здание, но и быть водонепроницаемый барьер, способный противостоять боковой силе почва снаружи. Однако из-за структурных проблем и трудности с исключением воды рекомендуется избегать все подвальные конструкции, за исключением некоторых особых обстоятельств. Навесные стены также являются непрерывными по своей природе, но устанавливаются. в траншее в грунте они обычно не подвергаются значительные боковые силы, и они не должны быть водонепроницаемыми.Можно построить навесные стены, а затем снова засыпать землю с обеих сторон, или они могут быть из бетона, залитого непосредственно в узкую траншею. Только та часть над уровнем земли требует формы при заливке бетона. См. Рисунок 5.9. Навесные стены прочные, относительно водонепроницаемые и хорошо защита от грызунов и других вредителей.

Фундаменты опор часто используются для поддержки деревянных каркасов. легких зданий без подвесных перекрытий.Они требуют многого меньше земляных и строительных материалов. Камень или бетон опоры обычно ставят на опоры. Однако для очень легких в зданиях пирс может иметь форму сборного железобетона. установите на твердую почву на несколько сантиметров ниже уровня земли. Размер опор часто зависит от веса, необходимого для сопротивления ветру. подъем всего здания.

Фундамент с подушкой и опорой состоит из небольших бетонных подушек, залитых на дне отверстий, поддерживающих опоры, обработанные давлением.В столбы достаточно длинные, чтобы расширять и поддерживать конструкцию крыши. Это, вероятно, самый дешевый тип фундамента и очень подходит для легких зданий без нагрузки на пол и где доступны опоры, обработанные давлением.

Плавучий плиточный или плотный фундамент состоит из залитого бетонный пол, у которого внешние края утолщены до 20 до 30см и усиленный. Это простая система для небольших зданий. который должен иметь надежное соединение между полом и боковины.

Фундамент с опорой и балкой на уровне земли обычно используется там, где была необходима обширная засыпка, и фундамент мог бы должны быть очень глубокими, чтобы добраться до ненарушенной почвы. Это состоит из железобетонной балки, опирающейся на опоры. В опоры должны быть достаточно глубокими, чтобы достичь ненарушенной почвы и балка должна быть заделана в почву достаточно глубоко, чтобы предотвратить грызунов от роения под ней. Для очень легких зданий, таких как теплицы, можно использовать деревянные балки на уровне земли.

Сваи — это длинные колонны, которые вбиваются в мягкий грунт, где они поддерживают свой груз за счет трения о почву, а не за счет прочный слой на их нижнем конце. Они редко используются в хозяйстве здания.

Фундаментные материалы

Материал фундамента должен быть не менее долговечным, чем баланс конструкции. Фонды подвержены атакам со стороны влага, грызуны, термиты и, в ограниченной степени, ветер.В влага может поступать из-за дождя, поверхностных или грунтовых вод, а также хотя дренаж в основании может уменьшить проблему, это важно использовать фундаментный материал, который не будет поврежден водой или боковая сила, создаваемая насыщенным грунтом на внешней стороне стена. В некоторых случаях фундамент должен быть водонепроницаемым, чтобы не допускать попадания воды в подвал или через фундамент и в стены здания выше. Любой фундамент должна быть продолжена на высоте не менее 150 мм над уровнем земли, чтобы адекватная защита основания колодца от влаги, поверхностные воды и др.

Камни

Камни прочные, долговечные и экономичные в использовании, если они в наличии рядом со строительной площадкой. Камни подходят для невысоких опоры и навесные стены, где они могут быть заложены без раствора если экономия — главный фактор, их трудно заставить поливать плотно, даже если укладывать строительным раствором. Также сложно исключить термитов из зданий с каменным фундаментом из-за многочисленные проходы между камнями.Однако укладывая верх конечно-два в хорошем густом растворе и установка термитников может в значительной степени преодолеть проблему термитов.

Земля

Основное преимущество использования земли в качестве материала фундамента это его невысокая стоимость и доступность. Подходит только в очень сухих климат. Если осадки и влажность почвы немного высоки для незащищенный земляной фундамент, они могут быть облицованы камнями, как показано на рисунке 5.6 или защищен от влаги полиэтиленом простыня. См. Рисунок 5.8.

Земляной фундамент облицован камни.

Жидкий бетон

Бетон — один из лучших материалов для фундамента, потому что он жесткий, прочный и сильный при сжатии. Не повреждается влаги и может быть сделан почти водонепроницаемым для стен подвала. Это легко отливается в уникальные формы, необходимые для каждого Фонд.

Например, навесные стены можно заливать в узкую траншею с требуется очень небольшая опалубка.Принципиальный недостаток — относительно высокая стоимость цемента, необходимого для изготовления бетона.

Бетонные блоки

Бетонные блоки можно использовать для строительства привлекательных и прочные фундаментные стены. Формы, необходимые для заливки бетона стены не нужны и из-за их большого размера бетонные блоки будут складываться быстрее, чем кирпичи. Блочная стена больше труднее сделать водонепроницаемым, чем бетонную стену, и не выдерживают боковые нагрузки, а также бетонную стену.

кирпичей

Стабилизированные земляные кирпичи, блоки или блоки по своей природе те же ограничения, что и у монолитных земляных фундаментов. Они есть подходят только в очень сухих местах и ​​даже там защита от влаги. Кирпичи Adobe легко повредить вода или грунтовая влага для использования в фундаменте. Локально сделанные, обожженные кирпичи часто можно получить по низкой цене, но только кирпичи лучшего качества пригодны для использования во влажных условия.Заводские кирпичи, как правило, слишком дороги, чтобы их можно было используется для фундаментов.

Строительство фундамента

Каменный фундамент

Если камни относительно плоские, их можно укладывать. до сухого (без раствора), начиная с твердой почвы на дне траншея. Это делает очень дешевый фундамент подходящим для легкое здание. Если должны быть построены монолитные земляные стены поверх каменного фундамента не требуется связующего для камни.Если будут использоваться каменные блоки любого типа, это будет благоразумно использовать раствор в последних двух слоях камня, чтобы иметь прочное ровное основание для начала кладки стены. Если планируется деревянный каркас, затем раствор для верхних слоев плюс металлический термитный щит необходим как для обеспечения ровной поверхности и исключить термитов.

Если камни имеют круглую или неправильную форму, лучше всего засыпать их строительным раствором, чтобы получить адекватный стабильность.На рисунке 5.7 показаны формы земли, используемые для удержания камней. неправильной формы, вокруг которой заливается раствор для стабилизации их. Камни, предназначенные для укладки в раствор или раствор, должны быть чистыми для склеивания. хорошо.

Рисунок 5.7a. показана крышка из раствора, на которой стена из бетонных блоков построен. Каменный щит для защиты основания земли блочная стена показана в b. и в c. вложение полюсов в каменный фундамент, а также брызговик. Надлежащее экранирование может снизить риск заражения термитами.

Рисунок 5.7 Камень основы.

Фонд Земли

Хотя обычно используются более влагостойкие материалы. рекомендуется для фондов, обстоятельства могут диктовать использование Земля. На Рисунке 5.6 показан земляной фундамент, облицованный. с полевыми камнями. Швы залиты цементно-известковым раствор и вся поверхность залита битумом. Рисунок 5.8 иллюстрирует использование листового полиэтилена для исключения влаги из фундаментная стена.Хотя любой из этих методов помогает изолировать влажность, использование земли для фундаментных стен следует ограничить в засушливые районы.

Положите полиэтиленовый лист на тонкий слой песка или на бетонный фундамент. Перекрывайте отдельные листы как минимум на 20 см. Соорудить фундаментную стену из стабилизированной утрамбованной земли или блоки из стабилизированного грунта. Как только стена затвердеет и высохнет, полиэтилен разматывают и снова насыпают грунт в фундамент траншеи.Прикрепите концы листа к стене и защитите полосой отвода капель, плинтусом или солодом и штукатурка.

Рисунок 5.8 Земля фундамент защищен от влаги листом полиэтилена.


Содержание Назад Вперед

9 способов предотвратить выход из строя бетонной опалубки

Правильное использование опалубки имеет важное значение для предотвращения обрушений во время бетонного строительства. Бетонная опалубка , которая не используется должным образом, представляет опасность для рабочих, может замедлить выполнение проекта и может повлиять на общее качество проекта после его завершения. Несмотря на то, что опалубка играет важную роль в бетонном строительстве, отказы опалубки до сих пор являются обычным явлением. К счастью, их можно избежать, если принять необходимые меры предосторожности. Вот девять ключевых способов предотвратить разрушение бетонной опалубки и дорогостоящее обрушение:

1. По возможности используйте готовую опалубку. Выбор готовой опалубки, а не опалубки, которую вы строите на месте, помогает свести к минимуму ошибки, которые могут возникнуть в процессе строительства на месте. Это также ускоряет процесс и имеет тенденцию к снижению затрат, связанных с жизненным циклом, что, безусловно, тоже является преимуществом.

2. Убедитесь, что опалубка достаточно прочна для работы. Он должен быть достаточно прочным, чтобы выдерживать вес бетона во время заливки и вибрации. Он также должен быть достаточно прочным, чтобы выдерживать рабочих, оборудование и случайные нагрузки.Убедиться, что у вас есть опалубка надлежащей прочности до начала заливки, — одна из самых важных вещей, которые вы можете сделать. Недостаточно жесткая опалубка может вызвать серьезные головные боли и подвергнуть рабочих риску.

3. Будьте осторожны со старой опалубкой. Опалубка предназначена для повторного использования, и повторное использование имеет смысл с экономической точки зрения. Однако будьте осторожны, внимательно осматривайте и проверяйте старую опалубку. Со временем ее грузоподъемность может уменьшиться, и вам не обязательно использовать данные о грузоподъемности, полученные с тех пор, как опалубка была новой, чтобы оценить, сколько она может выдержать.Ожидайте, что его грузоподъемность со временем изменится, и проверьте, что он может выдержать.

4. Закрепите опалубку. Он должен быть правильно установлен и закреплен по вертикали и горизонтали, чтобы обеспечить правильную форму после начала заливки. Стыки должны быть плотными для защиты от протечек. Уровни должны иметь ровную поверхность, а опалубку выставлять на нужную линию. Конечно, он также должен опираться на надежный фундамент или основание.

5. Осмотрите один раз на месте. Обратитесь к квалифицированному персоналу, чтобы убедиться, что опалубка готова оказать достаточную поддержку для работы. Убедитесь, что лицо, проводящее проверку, не недостаточно квалифицировано или неопытно. Опалубка, которая на первый взгляд кажется надежной, не всегда бывает достаточно прочной. Вот почему так важно, чтобы опалубку проверял кто-то, кто знает, что искать.

6. Убедитесь, что все компоненты правильно подключены. Ослабленные соединения могут ускорить и облегчить демонтаж, но они также могут привести к серьезным повреждениям.Убедитесь, что гвозди, болты и клинья на месте, затянуты и надежно закреплены.

7. Не снимайте опалубку слишком рано. Крайне важно, чтобы опалубка оставалась на месте до тех пор, пока бетон не затвердеет. Если проект находится в строгие сроки, может возникнуть соблазн снять опалубку на раннем этапе, чтобы использовать ее для следующей заливки. Однако это плохая идея и может привести к повреждению бетона и опалубки.

8. Правильно установите опору. Неправильная установка опалубки — одна из основных причин выхода из строя опалубки.Без соответствующей опоры стройплощадки могут обрушиться из-за ударов обломков и бетона. Опоры необходимо устанавливать так, чтобы они обеспечивали непрерывный путь нагрузки от фундамента до опалубки.

9. Никогда не работайте без прочного фундамента. Без прочного фундамента существует риск не передать нагрузку на основание / землю. Несоответствующий фундамент также снижает несущую способность опалубки. Убедитесь, что ваш фундамент надежен и не находится в слабом грунте.

ПОКУПКА И ПРОДАЖА НА EIFFEL TRADING

Eiffel Trading помогает клиентам покупать и продавать бывшую в употреблении опалубку для бетона , а также другие типы бывшего в употреблении тяжелого оборудования, например, бетононасосы-смесители , бывшие в употреблении , экскаваторы , бывшие в употреблении, и многое другое. Мы также помогаем клиентам покупать и продавать бывшие в употреблении и излишки материалов, например, бывшие в употреблении шпунтовые сваи и бывшие в употреблении коврики для кранов .

Все наши объявления постоянно обновляются, но если вы не видите то, что ищете, бесплатно создайте объявление в розыск. .

Готовы продать подержанную тяжелую технику или строительные материалы? Разместите свои продукты сегодня бесплатно на онлайн-рынке Eiffel Trading.

Если у вас есть какие-либо вопросы или вам нужна дополнительная информация, позвоните нам по телефону 1-800-541-7998 или по электронной почте [email protected] .

.

Добавить комментарий

Ваш адрес email не будет опубликован.
