Геотекстиль для фундамента: правильный выбор и использование
Часто задаются вопросами – для чего нужен геотекстиль и в чём его преимущества перед традиционными гидроизоляционными материалами для фундаментов? Постараемся популярно объяснить, какой геотекстиль нужен для фундамента.
Необходимость устройства гидроизоляции фундамента
Гидроизоляция строительных конструкций один из самых важных элементов защиты зданий и сооружений от воздействия окружающей агрессивной среды. Особенно необходимо устройство гидроизоляции фундаментных конструкций. Контакт железобетонных и металлических конструкций непосредственно с землёй вызывает разрушающие явления в структуре фундамента.
Применяют разные современные изоляционные материалы, среди которых особое место занимает геотекстиль.
Что такое геотекстиль
Тканный геотекстильГеотекстиль является одним из самых популярных эффективных материалов, применяемых для гидроизоляции элементов здания, находящихся в земле. Геотекстиль под фундамент изготавливают из полимерных материалов таких, как полиэстер, полиэфир и полипропилен.
Делают геоткани двух видов: тканое полотно и термообработанная нетканая плёнка. Оба вида производят, как из одного материала, так и в комбинации из нескольких полимеров.
Тканая основа придаёт полотну особую пластичность. Благодаря этому свойству, материал можно стелить в самых сложных по конфигурации местах. Тканевая основа лучше, чем термотекстиль, хорошо выдерживает деформации на излом.
Термически обработанное полотно имеет более высокую плотность. Его нужно стелить на грунтах с повышенной влажностью и с высоким уровнем грунтовых вод. Текстильное полотно, помимо своих изолирующих качеств, обладает армирующим свойством.
Основные функции геотекстиля
Полимерные полотна применяют как:
- армирование основания фундамента;
- дренажный слой, обеспечивающий водоотвод влаги из почвы;
- разделительный слой между грунтом и песчаной подушкой, щебёночным слоем.
Армирование
Геотекстиль под подушкуПеред тем, как устраивать песчаную подушку, на грунт настилают слой полотна. Это создаёт упругий слой, равномерно распределяющий нагрузку по всей поверхности основания фундамента. Армирующие свойства геотекстиля значительно увеличивают несущую способность слабых грунтов.
Геотекстиль плотностью 350-600 г/м 2 применяют для равномерного распределения нагрузки на грунтовое основание.
Дренажный слой
Геотекстиль является надёжной преградой на пути проникновения влаги и грунтовых вод в структуру фундаментных конструкций зданий и сооружений. Слой геотекстиля является своеобразным водоотводом от конструкций фундамента. Для этой цели используют материал плотностью 200 г/м 2.
Разделительные слои из геотекстиля
Слой геотекстиля, уложенный между грунтом и песчаной подушкой фундамента, не даёт развиваться процессу заиливания песчаного слоя. Проложенные полотна полимерной ткани между насыпными слоями фундаментной подушки не дадут им перемешиваться. Это не даст понизить несущую способность подушки и сохранит дренажные свойства основания фундамента.
Технология укладки гидроизоляции из геотекстиля
Рассмотрим технологию укладки геотекстиля для различных видов фундаментов:
Ленточный монолитный фундамент
Конструкция укладки текстиля в ленточное основаниеПо всей длине на дно вырытых траншей укладывают слой полимерной плёнки плотностью от 350 до 6оо г/м2. Такой материал создаст надёжный барьер на пути прохождения влаги из грунта к конструкциям здания. В то же время плотный текстиль обеспечит прочное армирование подстилающего слоя фундамента. После установки опалубки, к её стенкам крепят гидроизоляцию, выводя её края за верхние края ограждений.
После демонтажа опалубки проверяют цельность гидроизоляционного покрытия. Возникает вопрос, – какой вид геотекстиля выбрать для укладки на верхнюю поверхность монолитной ленты? Конечно, лучше применить термопрессованное полотно плотностью 250 г/м2. Использовать более плотную ткань не имеет смысла потому, что кроме удорожания строительства это ничего не даст.
Ленточный фундамент из сборного железобетона
От устройства гидроизоляции монолитной ленты, отличает то, что полимерную плёнку крепят к боковой поверхности сборного железобетонного фундамента, используя битумную мастику или другой клеящий состав.
Края плёночного покрытия обязательно должны выходить за границы периметра фундаментной плиты на 100-150 мм.
Свайное основание
Покрытие геотекстилем грунтового основания на свайном поле имеет смысл при устройстве цокольного этажа. Перед монтажом ростверка, поверхность почвы между верхушками свай тщательно покрывают текстильной полимерной плёнкой. Затем выбирают, какое нужно делать покрытие гидроизоляции. Делают либо песчаную, щебёночную подготовку, либо бетонную стяжку. После чего монтируют ограждение цоколя.
Плитный фундамент
Геотекстиль под монолитное основаниеНа всю площадь вырытого котлована для монолитной фундаментной бетонной плиты укладывают «ковёр» из геотекстиля. Какую лучше выбрать геоткань? Так как поверхность грунтового основания практически не имеет изгибов, для гидроизоляции и армирования основания плиты выбирают термопрессованную плёнку с высоким показателем плотности.
После устройства подстилающей подушки плиты, на него укладывают слой текстиля дренажного назначения. Плотность такой плёнки достаточна в пределах 200-250 г/м2.
Отмостка
Отмостка представляет собой замкнутое покрытие поверхности вокруг дома. Прочный защитный пояс предохраняет цоколь и фундамент дома от проникновения природных осадков (дождь, талый снег) в структуру подземных конструкций. Защитный пояс вокруг строения уменьшает возможное вспучивание грунта от промерзания. Отмостка вокруг дома должна быть сделана непрерывной лентой.
Геотекстиль укладывают на подготовленную подушку вокруг цоколя. Прилегающий к дому край плёнки выводят чуть выше отмеченной линии поверхности отмостки. Места примыкания гидроизоляции к стенам промазывают горячим битумом и формируют деформационный шов.
Самые популярные виды геотекстиля
Среди геотканей отечественных производителей, можно выделить 3 марки:
- Стабитекс состоит из 100% полиамида. Отличается высокой устойчивостью к растяжению. Укладка из этого материала обеспечивает надёжное армирование грунтового основания;
- Геоспан имеет отличные характеристики и невысокую стоимость;
- Дорнит обладает высокой упругостью и стойкостью к механическим повреждениям.
Рекомендуем посмотреть видео о выборе толщины текстиля в зависимости от используемого основания.
Весь отечественный геотекстиль обладает хорошими характеристиками и невысокой ценой по сравнению с зарубежными аналогами.
Геотекстиль для фундамента: как выбрать и укладывать
Геотекстиль представляет собой полиэфирное или полипропиленовое полотно, изготавливаемое тканым либо нетканым способом. Данный материал обладает высокой механической прочностью, не подвержен гниению под воздействием влаги. Для чего нужен геотекстиль в фундаменте:
- Укрепление почвы со слабой несущей способностью.
- Обеспечение гидроизоляции и дренажа основания, предотвращение его заиливания.
- Разделение слоев различных стройматериалов, что необходимо при укладке плитного фундамента и др.
- В этих же целях он применяется и в других конструкциях, в частности, при обустройстве дорожных полотен, экопарковок.
Как выбрать геотекстиль для фундамента
Базовый параметр выбора геотекстиля под фундамент – это плотность материала. Она должна быть в диапазоне 225 ± 25 единиц. Материалы с меньшей плотностью могут не выдержать эксплуатационной нагрузки и порваться, с большей – обойдутся дороже при обеспечении того же результата. В целом, при выборе геотекстиля следует ориентироваться на реальные нагрузки, которые будут приходиться на него.
Как уложить геотекстиль под фундамент
Подготовительные работы
Перед тем, как укладывать геотекстиль, необходимо выкопать траншею под фундамент, разровнять и хорошо утрамбовать ее дно.
Укладка материала
Рулоны геотекстиля раскатывают по длине фундамента. Это выполняют вручную. Рекомендуется стелить полотно максимально широко, с запасом 1,5 ± 0,5 м. Это позволит ему лучше гасить почвенные нагрузки. На слишком слабых грунтах материал можно уложить в несколько слоев.
Скрепление геотекстиля
При применении геотекстиля в фундаменте на плотных грунтах материал можно соединить посредством сшивания. Для этого используют мешкозашивочную, реже – бытовую машинку. Другой способ соединения – уложить полотно внахлест.
Засыпка
Поверх геотекстиля укладываются остальные слои основания.
Геотекстиль для фундамента. Применение и выбор геотекстиля для фундамента и фундаментного дренажа
Геотекстиль для фундамента применяют в целях защиты конструкций от грунтовых вод. Геотекстильные материалы для фундаментов и подземных конструкций используют с не меньшим успехом, чем в любой области благоустройства и дорожного строительства. Зона фундаментов всех видов, а также подвалов, цокольных этажей – как правило, это «опасный» уровень даже если нет и никогда не было подтопления, а сезонная верховодка не проявлялась. В любом случае грунтовая вода в зоне фундамента возможна, а порой она залегает и выше уровня закладки фундамента. И это еще не все: все подземные части домов периодически подвергаются агрессии природной воды, которая попадает в грунт не из-под земли, а от дождей и снеготаяния, просачиваясь через водопроницаемые грунтовые слои засыпок и планировок. Прослойки грунтов под домом различны и фильтрационная способность их тоже разная, и очень плохой для фундамента вариант: застой воды с подпором в результате такой непроницаемой прослойки. В этом случае будут увлажнены все конструкции ниже нуля, и капиллярный подсос влаги будет постоянно увлажнять стеновые конструкции дома.
Содержание
Геотекстиль под фундамент
Геотекстиль под фундамент, как и практически все виды геотекстильных тонких полотен – создан из полимеров (полиэфирные синтетические волокна), метод изготовления наиболее эффективного нетканого геотекстиля – иглопробивной и с термофиксацией. Термообработка полотен предполагает применение легкоплавкой составляющей, используют в качестве сырья и биокомпонентное волоконо. По качествам прочности и фильтрующей способности, как и по цене, современный геотекстиль может варьироваться. Геотекстиль абсолютно инертен химически, не подвержен поражению гнилью и грибком, не боится УФ-излучения. Выбор геотекстиля в частном строительстве и благоустройстве обычно предполагает два важных параметра – плотность материала, которая может быть от 100 до 1500 г/м2, ширину полотна (обычно до 5 м), кроме того, важно брать геотекстиль у ответственного поставщика, если нет возможности закупать у непосредственного производителя.
При устройстве фундаментов геотекстиль применяют в целях:
- Укрепить и защитить подстилающий песчаный слой; обеспечить разделение подсыпки от естественного грунта, чтобы не было перемешивания и потери качеств подсыпки. Тонкая геотекстильная прослойка обеспечивает экономию стройматериалов (в частности инертных) за счет уменьшения толщины подушки, что дает определенное снижение усадки фундаментных конструкций и дома.
- Дополнительно армировать основание под фундамент, добавить ему прочности.
- Увеличить несущую способность грунтового основания, естественного и при устройстве насыпных слоев, а также защитить материалы и конструкции, подверженные механическому повреждению (тепло- и гидроизоляции и др.).
Защита фундамента связана также и с обеспечением стабильности фундаментной подушки – для примера: в геотекстиль «заворачивают» песчаные подушки, устроенные в глинистых грунтах. Известно, что глина активно поглощает песок и способна «подъесть» подушку за пару сезонов, особенно когда уровень грунтовых вод высок и есть подпор и много поровой воды, возможна суффозия (вымывание мелких частиц грунта из природного и/или техногенного массива), да и любое движение подземных вод в районе фундамента сильно влияет на скорость размыва песка из подушки. Хотя при высоком УГВ обычно делают не песчаные подушки, а бетонные подготовки, но природа в наше время все менее предсказуема: паводки, верховодки, затяжные ливни могут резко изменить ситуацию с уровнем подземной воды в зоне фундамента. Так что защита плит и лент от влаги бетонной подготовкой не отменяет не дренажных мер, ни высоких фильтрующих подушек, и такие проекты есть.
Для защиты фундаментной подушки важен правильный выбор материала геотекстиля – чтобы служил не пару месяцев с последующим расползанием и полным разложением в грунте, как дешевые полотна из «отходов текстильных производств», а полвека и более, как гарантируют производители нетканых полиэфирных материалов: полипропиленовая и полиэфирная мононить, термоскрепление или иглопробивная технология, обычно такой геотекстиль узнают по белоснежному цвету (но, конечно, подбирают геотекстиль не по цветам, а по техническим характеристикам). Специалисты рекомендуют геотекстиль из серии Дорнит, плотность должна быть не меньше 300-500 г/м2.
Дорнит при достаточной плотности работает в полной мере, вне зависимости от того, что на него уложено – слои подсыпок, грунт обратной засыпки фундаментных пазух, мягкий песок или лещадная щебенка, бетон или почвогрунт. Главное, правильно выбрать плотность дорнита для планируемых нагрузок.
Геотекстиль входит в конструкцию бентонитовых матов – популярных и проверенных материалов для гидроизоляции не только фундаментов, но и практически всех подземных конструкций и сооружений.
Геотекстиль для плиты фундамента
Под фундаментные плиты часто нужна песчаная подушка, чтобы лучше распределить усилия на слабых (торфяники, болото и др.) грунтах. Как и в случае глин, опасность поглощения торфом песка в таких случаях есть, и песчаные демпферы могут утонуть в торфе очень быстро, если по дну котлована не проложили слой плотного геотекстиля. Под подушку оптимален геотекстиль плотностью не ниже 200 г/м2, специалисты рекомендуют даже перестраховку – как для дорожных работ брать геотекстиль Дорнит от 350-400 г/м2.

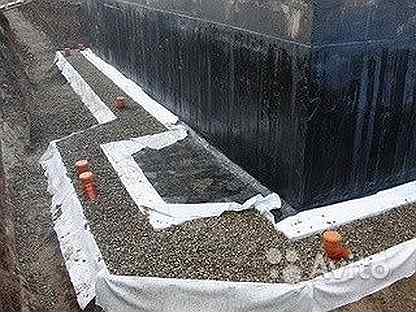

Геотекстиль для дренажа фундамента
Для дренажа фундамента и участка нужен геотекстиль с другими параметрами. Дорожный и оптимальный для фундаментов здесь совершенно не подойдет по ряду причин и станет лишь выбросом денег. Первое, что надо понимать — высокая фильтрационная способность геотекстиля крайне важна при устройстве дренажа фундамента: ведь чтобы защитить подземные конструкции от влаги и воды, часто применяют дренажные системы, включающие насыпные инертные материалы (щебень, песок) и дренажные трубы в обмотке. Чтобы дренажный щебень не заиливался и не забивался грунтовыми частицами и фильтр не терял своих водопроницаемых свойств, во все системы закладывают геотекстиль.
Другое дело выбор геотекстиля для дренажа участка, здесь задача обратная – обеспечить свободную фильтрацию. Если для защиты фундаментов применяют и иглопробивные и термоскрепленные полотна, то в конструкциях фильтров оптимальны вторые: иглопробивные нетканые полотна быстрее заилятся и могут перестать пропускать воду. Дренажные параметры геотекстилей любого вида и производителя (опять же индекс фильтрации и размеры пор) должны обеспечивать свободное прохождение илистых и глинистых частиц, все эти включения грунтовых вод должны уходить в дренажную трубу беспрепятственно. Поры размером от 120 — 150 мкр считаются достаточными для практически всех видов почв и грунтов.
Марок, производителей и видов геотекстиля чрезвычайно много, и разобраться какое же полотно выбрать для дренажа можно единственно по техническим характеристикам, главные из которых для дренажных систем – это размер пор и скорость (индекс) фильтрации. Стандартные размеры пор в микронах всегда имеются в технической характеристике геотекстиля, и этот параметр говорит об эффективности дренажа (размеры пор для геотекстильной обертки труб обычно нужны не менее 150 мкр). Для защиты фильтров труб, для траншейного дренажа, как и для других дренажных мероприятий, не так важны физические характиристики геотекстиля и его механическая прочность, как гидравлические параметры – размеры пор, скорость фильтрации в мм/сек, поперечный коэффициент фильтрации в м/сутки, а также водопроницаемость при различных условиях и напоре воды; но самые главные параметры при выборе геотекстиля для дренажа – это размер пор и скоростной индекс.
В составе дренажной системы геотекстиль защищает перфорированные трубы от засоров, а насыпные слои от смешивания с основным почвогрунтом, разползания и потери фильтрующих качеств. В результате должно быть продление срока службы и увеличение эффективности водоотводящей системы.
Подушка под плиту фундамента своими руками: Геотекстиль, щебень
Подушка под фундамент из щебня, проще говоря, обратная засыпка котлована. Если честно, мы не хотели писать статью об этом этапе. Что тут рассказывать? Заказали щебень, нам его привезли, разровняли. Ничего хитрого! Но не тут-то было. Этот простой этап вылился в целую эпопею, смешную и грустную одновременно. Будьте терпеливы, статья длинная, но информативная. Во время изучения этой темы перед строительством у нас возникало много вопросов, постараемся на все ответить.
Хотим заметить, что у нас нет строительного образования, и все решения относительно строительства дома, мы принимаем исходя из изучения нормативов, всевозможных калькуляторов расчета нагрузок, опыта высококвалифицированных строителей, наблюдений за старыми крепкими постройками. И, конечно же, всё это разнообразие информации мы удобряем своими логическими умозаключениями и делаем выводы. Это значит, что наш опыт это не рекомендации профи, а всего лишь повествование о том, как мы принимаем те или иные решения и справляемся со строительными задачами. Каждая постройка очень индивидуальна. Она должна создаваться с опорой на множество факторов. Это и климат, и геология участка, и уровень грунтовых вод, и рельеф, и наличие стройматериалов, и этажность постройки, выделенный бюджет, а так же немаловажно учитывать, для кого строится дом, какие требования и пожелания выдвигаются к постройке.
В прошлой статье мы рассказали, почему мы сделали выбор в пользу такого типа фундамента, как монолитная железобетонная плита. Там же писали о том, как разметить фундамент при помощи одной рулетки, четырёх колышек и теоремы Пифагора, а так же ответили на вопрос, почему мы копали котлован под фундамент вручную.
Фундамент плита плюсы и минусы: разметка, земляные работы
Подушка под плитный фундамент: выбор материала для засыпки котлована
Фундамент — это основа запланированной постройки и от качества выполненных работ по устройству фундамента будет зависеть срок службы строения. Важно тщательно выполнять подготовку основания перед заливкой фундамента, в частности это устройство подушки.
Виды подушек под фундамент
- Песчаная подушка. Пользуется большой популярностью благодаря доступности и относительно невысокой цене. Какой песок нужен под фундаментную плиту? Для устройства песчаной подушки используются крупнозернистый карьерный или речной песок. Чем хорош песок для подушки? Хорошо дренирует воду, что в зимний и весенний период спасает от морозного пучения грунта. Главное грамотно выполнить дренаж и отвести воду, чтобы не получился бассейн. Песок отлично уплотняется, даже без специнструмента. Песчаная подсыпка отсекает капилярный подсос влаги фундаментом, но для этого нужен достаточный слой.
- Гравийная и щебёночная подушка. Отличается от песка большей прочностью, что позволяет строить более тяжелые здания на этом основании. В отличии от песка не тянет воду. Цена за куб щебня значительно превышает куб песка, это увеличивает цену подготовительных работ.
- ПГС (Песчано-гравийная смесь). Сочетает в себе свойства подушек песка и гравия, за исключением того, что если небольшой слой, тогда будет подсасывать воду из грунта.
- Комбинированная подушка из песка и щебня. Не путать с ПГС, комбинированная кладется послойно, а не в перемешку. Песком, например, хорошо выровнять дно котлована и из-за более низкой цены заполнить значительную часть предполагаемой подушки. А следом насыпать щебень, тем самым отсечём влагу и сделаем основание более прочным.
Для чего нужна подушка под фундамент
Функции, которые выполняет подушка под фундаментом:
- Выравнивание основания и заполнение траншей или котлована до проектируемой высоты
- Дренирование
- Сокращение усадки здания
- Защита от подвижек грунта
Подушка под плиту фундамента, как правильно?
Часто строители рекомендуют вот такой пирог подушки под плиту:
- На дно – геотекстиль
- Песчаная подушка
- Снова геотекстиль
- Подушка из щебня
- Подбетонка из тощего раствора (чаще для удобства работы с арматурой)
- Гидроизоляция (стеклоизол, проливка битумной мастикой, плотная пленка или специальная мембрана)
- ЭППС (экструдированный пенополистерол, если делаем утепленную шведскую плиту)
Геотекстиль под плиту фундамента
Геотекстиль – относительно молодой строительный материал, не все самостройщики успели с ним хорошо познакомиться. Чтобы вещь принесла пользу, нужно правильно её использовать. Поэтому давайте разбираться, для чего нужно использовать геотекстиль.
Геотекстиль – это тканое или нетканое полотно, изготавливаемые иглопробивным, термоскрепленным (каландрирование) или гидроскреплённым способами из полипропиленовых и/или полиэфирных нитей.
Для чего нужно использовать геотекстиль под фундаментную плиту?
- Равномерное распределение весовых нагрузок от конструкции
- Разделение слоёв подушки разных насыпных материалов
- Дренажный отвод влаги от несущей констукции
- Защита от вымывания и заиливания песчаной подушки
Геотекстиль под фундаментную плиту, плотность материала?
- Геотекстиль плотностью 150-200 г/м2 используется для дренажных работ
- Материал плотностью 250-300 г/м2 используется для разделения слоев песка и щебня
- Полотно плотностью от 350 г/м2 используют для равномерного распределения нагрузки на грунт, которую оказывают строительные конструкции.
Какой геотекстиль использовать для фундамента монолитная плита?
Получается, что можно комбинировать материалы, дабы не закапывать деньги в пустую. Или если у вас не тяжелый дом, одноэтажный, то вполне подойдет мембрана под фундаментную плиту плотностью 200-250 г/м2 для всех работ.
Подбетонка под фундаментную плиту
Что такое подбетонка под фундамент?
В случае близкого расположения уровня грунтовых вод предусматривается комплекс работ по устройству подстилающих слоёв под фундамент. Помимо щебеночной и песчаной подушки включает в себя бетонную плиту.
Толщина подбетонки под фундаментную плиту?
Бетонная подготовка выполняется из невысокомарочного бетона классов В7, 5-15 толщиной 5-10 сантиметров.
Зачем нужна подбетонка под фундаментную плиту?
- Служит как гидроизоляционный слой для подошвы фундамента
- Заменяет часть рыхлого грунта и является прочным основанием для фундамента
- Является преградой для деформации фундамента снизу
- Проще устроить дополнительную гидроизоляцию и утепление по бетонной подготовке, и не повредить их арматурным каркасом
На этом теоритическую часть заканчиваем и переходим к практике и личному опыту!
Видео описание
В видео наглядно рассказывается о лещадности щебёнки:
Радиоактивность
Редко кто обращает на этот показатель внимание. Он никак не связан с техническими характеристиками материала. Но в современной жизни, где к собственному здоровью все стали относится более внимательно, радиоактивность приобретаемого щебня – очень важный показатель.
Поэтому сразу оговоримся, что для жилых построек радиоактивность любых строительных материалов не должна превышать 740 Бк/кг. Это значение можно найти в сертификате качества. Поэтому у продавца обязательно требуйте этот документ. Если его нет, то задумайтесь – а стоит ли покупать стройматериал, качество которого ничем не подтверждено.
Проверка радиоактивности щебня Источник derevyannyydom.ru
Устройство подушки под фундаментную плиту своими руками, наш опыт
Итак, наш котлован – это прямоугольная яма 7 на 9 метров, на метр больше, чем размеры дома и фундамента, со средней глубиной 25 сантиметров (из-за того, что наш участок имеет неровности, перепад глубины котлована от 20 сантиметров до 35). Дно котлована – суглинок, слежавшийся десятилетиями, а может даже и столетиями, является достаточно твёрдым основанием. Мы решили, что фундамент закапывать не будем, а сделаем его в уровень с высшей точкой участка.
Остаётся один вопрос. Какая может быть подушка под плиту фундамента на глину или суглинки как у нас? Чем заполнить сам котлован, чтобы он был таким же твёрдым, как дно?
- Можно глиной. Да, в нашем случае можно, так как живем мы на юге, грунты не пучинятся и если грамотно отвести воду, то глина достаточно твердое основание под фундаментную плиту, но где взять 15-20 кубометров глины? Мы не знаем, как в других местах, но в Грузии с этим тугова-то. Когда мы ещё только определялись с материалами для строительства дома, рассматривали глиночурку, как один из вариантов. Тогда мы спрашивали у знакомых: «Где купить глину и сколько она будет стоить?» После этого вопроса над нами смеялись в голос. Конечно, можно было бы глину накопать у себя на участке, но мы уже выкопали 20 кубических метров грунта и, если честно, больше не хочется заниматься подобными действиями. К тому же глину нужно трамбовать, как вы понимаете, найти виброплиту или виброногу в грузинской деревне – задача не для слабонервных.
- Отсыпка под фундаментную плиту песком. Хорошая идея, но он стоит в 3 раза дороже в нашем регионе, чем крупный гравий. И песчаную подсыпку нужно дополнять геотекстилем, который здесь стоит, как 20 кубометров щебня.
- ПГС или выбрать комбинированную подушку. Но в этом случае снова нужен геотекстиль, который съедает много денег из бюджета.
- Можно гравием или щебнем. На дно – камешки покрупнее, а верхний слой более мелкий для расклинцовки и выравнивания основания.
Подушка из гравия и щебня фракции 5-10 сантиметров
Последний вариант мы и выбрали. Решили засыпать щебень под плиту фундамента. Заказали 16 кубометров гравия фракцией 5-10 сантиметров и 7 кубов мелкого щебня фракцией 1-2 сантиметра на расклинцовку и выравнивание основания.
Мы уже слышим возгласы хейтеров и диванных критиков: «А щебень разве не нужно трамбовать?», «Да кто так строит, это не подушка под фундамент?», «Надо было вначале песок, потом уже щебень!», «Надо было щебень потом песок!», «Дом рухнет, не успеете въехать!». Но имейте ввиду, что у нас к такого рода заявлениям иммунитет, выработанный во времена реставрации 100-летнего дома своими руками. Тогда каждый с нами говорящий считал своим долгом сказать о том, что постройка эта под снос и мы занимаемся ерундой. Однако дом был превращён во вполне комфортное жилище и удачно продан. По сей день, натыкаясь на старые объявления, нам иногда пишут люди, спрашивая, продаём ли мы дом.
Где не следует использовать гравийный фундамент:
Не стоит использовать этот способ устройства фундамента на участках с сильно расширяющимися почвами, которые при замерзании спонтанно расширяются (пучение почвы). Также не стоит использовать этот метод на почвах, способных нести лишь небольшую нагрузку – менее 10 т/кВ. м. В такой ситуации можно выйти из положения, увеличив ширину фундамента, но это вызовет удорожание проекта.
Таким образом, тщательно изучив геологию участка и определившись с размерами дома (а значит, с его весом) в целях удешевления строительства можно использовать возведение гравийного фундамента. Это способ дает максимальную экономию при строительстве на участках с соответствующими геологическими условиями при условии небольшой глубины промерзания грунта (в условиях теплого и умеренного климата).
по материалам stavba.pl
Весёлая и грустная история о заказе щебня
Оказалось, что заказать щебень и гравий в Грузии – это целый квест. Мы не говорим о всей Грузии, наверняка в регионах ситуация разная. Но у нас вышло всё так.
Первая машина «счастья»
С заказом строительных материалов нам помогали местные знакомые. Если бы не их связи, нам пришлось бы ещё труднее. Мало того, что «новенькие», ещё и языковой барьер иногда даёт о себе знать.
Приехали на каменоломню, посмотрели гравий. Указали на тот, который нужен, попросили: «Привезите, мол, такой-то размер. И, пожалуйста, постарайтесь, чтобы песка поменьше было. Всё-таки гравий покупаем, а не песок». Но доставкой занимался водитель с каменоломней не связанный. Через несколько дней только нам позвонили, сказали, что карты сошлись, все участвующие смогли отгрузить и доставить нам гравий.
По нашему плану должно быть так: приезжает машина, мы говорим водителю, как заехать и куда, он заезжает, высыпает гравий в котлован.
В реальности: приезжает машина МАЗ, безо всякого промедления едет к раскрытым воротам и застревает прямо в старой дренажной канаве у самого въезда на участок, за 30 метров до котлована.
Водитель выбегает из машины, что-то кричит по-грузински, машет руками. Потом запрыгивает в кузов, высыпает гравий там, где стоит, и уезжает. Он что-то напоследок ещё покричал про трактор. Наш друг перевёл, что он, советует нанимать трактор, чтобы тот в котлован камни перетащил.
Сказать, что мы расстроились, ничего не сказать. 30 метров – небольшое расстояние для машины и такое большое для человека с тачкой и грузом в несколько тонн. Но, конечно, сами виноваты, не догадались, что канава станет препятствием.
Трактор, это, конечно, хорошо. Только вот, во-первых, где его искать? «Окей, Google» тут не работает. Во-вторых, сколько это будет стоить? Получается за доставку гравия как бы дважды должны заплатить. В-третьих, он же нам по всему участку накатает колеи, в них будет стоять дождевая вода, земля станет рыхлой, к нам точно больше никто не проедет потом.
Наш друг уверил нас в том, что с трактором всё будет нормально и пошёл пытать счастье в поисках. А мы, предчувствуя, что ожидание для нас – только пустая трата времени, взялись за тачку и лопату. Оказалось, не зря. Трактор так и не нашли.
Мы уже не раз ощущали на себе, что любая проигрышная ситуация, имеет какой-то положительный смысл в долгосрочной перспективе. Так случилось и здесь. Вонзая лопату в восьмикубовую скалу, мы обнаружили, что в середине много песка. Это как раз то, чего нам было не нужно. Если бы мы не перетаскивали гравий вручную, а ссыпали бы всё это добро сразу в котлован, вероятно песок бы не заметили, а его там было полкуба-куб. В дальнейшем его могло бы вымыть через дренажные канавы, и фундамент бы стал проседать неравномерно.
Всё что не делается – к лучшему. Даже если «к лучшему» – это перетаскать вручную 8 кубометров гравия.
Песчано-гравийная смесь (ПГС). В нашем случае не подходит для засыпки котлована.
Вторая машина
Второй заказ мы сделали через день. За это время первые 8 кубов гравия уже расположились в котловане. Из дренажной канавы мы убрали мягкий плодородный слой почвы, засыпали дно большими булыжниками, а верх выровняли мелким камнем. Напомнили, чтобы нам привезли чистый гравий, без песка. В общем, подготовились, как смогли.
МАЗ приехал, водитель тот же. Остановили его на въезде, объяснили с какой стороны подъезжать к котловану, где у нас более твёрдая почва. Водитель выслушал, но дал газу и чуть не завяз. Благо успели его остановить и перенаправить.
Эта операция была самой удачной, гравий был высыпан максимально близко к котловану. Правда, там снова было очень много песка и пришлось отделять «зёрна от плевел».
Третья машина
Мы очень спешили, раскидали первые две машины за 4 дня. 16 кубометров гравия фракцией 5-10 сантиметров. Те, кто когда-то сталкивался с подобным поймут, каково это. Для спешки были веские причины, очень хотели успеть засыпать котлован до дождей. Боялись, что дождь размягчит землю и к нам ещё труднее будет заехать большегрузам. А после хорошенького ливня в наших краях, просыхает всё несколько дней.
Но когда мы были готовы, оказалось, что на каменоломне нам смогут отгрузить щебень самое скорое через неделю. Это было связано с массовым ремонтом дорог в нашей районе, все ресурсы были направлены туда. С этим было трудно смириться, мы узнавали про доставку щебня из соседнего района, но они тоже, кажется, участвовали в ремонте дорог.
Синоптики показывали, что дожди на неделю затянутся с понедельника, а щебень должны были привезти в воскресенье. И что вы думаете? Дождь начался в воскресенье в 7 утра.
Мы понимали, что рискуем, машина может не заехать, но мы не могли согласиться на вторую неделю простоя в стройке. Была надежда, что утренний дождь не успел критично промочить землю.
И вот, снова МАЗ, снова тот же водитель. Казалось бы за два визита к нам можно запомнить куда заезжать, а куда нет. Но мы на всякий случай напомнили.
Однако наш любимый Шумахер заехал именно туда, куда не надо, и, конечно, застрял. Он снова, как в первый раз, выскочил из машины и стал махать руками, что-то кричать по-грузински и смотреть на нас так, как будто гении косяков здесь мы.
Времени и желания разбираться, кто осёл, у нас не было. Мы предложили подкопать и подложить веток под колёса, благо на участке этого добра у нас достаточно. На что Шумахер ответил, что это всё ерунда, и не позволил нам ничего сделать. Он позвонил кому-то и через пять минут приехал его товарищ на КАМАЗе. И разворачивается перед нами немое кино: стоят КАМАЗ и МАЗ, о чем-то болтают, смотрят на нас, смеются, по лицам понятно, что наш Шумахер рассказывает, какие мы бараны, затащили бедного в трясину. Через некоторое время они спрашивают, есть ли у нас металлический трос! На что мы, конечно, отвечаем: «Нет!». Если у двух водителей грузовых машин нет троса на такой случай, то откуда возьмется он у нас на пустом участке? У нас даже легкового авто нет! На наш ответ Шумахер махнул рукой, мол у них троса даже нет.
Они позвонили начальству, через полчаса тот привёз трос, вытянули нашего бедолагу. Что-то поговорили про то, какой трудный у нас участок, вывалили щебень за забором (ещё дальше, чем первую машину), посочувствовали, поулыбались и разъехались по домам. А мы привыкшие к такому развитию событий погрустили 5 минут и стали возить щебёнку на тачке.
Занавес.
Подушка для фундамента из крупной фракции гравия и щебня выполнена.
Значение фракций щебня для качества фундамента
От использования различных фракций щебня зависит качество фундамента. Они выполняют в бетоне ряд функций:
- Делают состав более плотным.
- Обеспечивают минимальную усадку.
Качество бетона достигается снижением количества пустого пространства, что возможно при правильном соотношении материалов, входящих в состав бетонного раствора. Его оптимальный состав содержит щебень разных размеров. Это способствует заполнению пустот более мелкими зернами.
Подведём итоги:
- Засыпали котлован крупным гравием фракцией 5-10 сантиметров, оставив примерно 5 сантиметров на подсыпку мелкого щебня.
По идее, правильно было бы всё послойно трамбовать. Насыпать небольшой слой крупного гравия, потом сверху мелкого щебня, трамбовать виброплитой. И повторять процедуру до самого верха. Но так как рядом с нами не было виброплиты, а брать в аренду и везти из большого города вышло бы очень дорого и сложно (учитывая то, как не быстро всё с доставками, виброплита простаивала бы немало). Мы приняли на себя ответственность и постановили. Раз глина, которая является уплотненным основанием, утрамбована, то усадка должна быть минимальна. Если по всей площади котлована мы одинаково рассыпаем гравий из тачки, то усадка будет равномерной. А значит, не страшно. Фундамент плитный, нагрузка распределяется равномерно, он всей площадью будет одинаково давить на подушку.
Процесс засыпки выравнивающего слоя под фундамент мелким щебнем фракцией 1-2 сантиметра
- После гравия насыпали слой 5 сантиметров мелкого щебня. После чего долго ходили по нему, топали ногами, уплотняли. Это, конечно, не виброплита, но однозначно дало свой эффект. Мелкий щебень хорошо уплотняется. Было видно, как основание стало ровнее и плотнее. Заснять этот процесс на видео жене не разрешил, постеснялся, что вся эта моя идея с топанием – ерунда. Но сейчас понимаю, результат, может не супер, но лучше, чем без этой процедуры.
- Если бы у нас был организован нормальный подъезд к участку, всё было бы проще. Это наша вина. Участок нужно готовить к строительству и тщательно всё продумывать, об этом мы писали в статье о первой стадии строительства.
Подготовка участка под строительство частного дома
- Лучше делать заказ строительных материалов самим и присутствовать при отгрузке, если это возможно. Тогда вероятность получить не то, что нужно будет не исключена полностью, но сведена к минимуму. Однако мы не были ещё знакомы с местными особенностями. К чему-то надо привыкнуть, с чем-то бороться. Мы сделали свои выводы и двигаемся дальше.
На видео ниже наш видеоматериал о том, как выполнялась подушка под фундамент из щебня, приятного просмотра!
Поделитесь в комментариях, в какие нелепые ситуации вы попадали во время стройки или ремонта? Расскажите свои истории!
Собака спит, служба идёт!
Авторы: Никита и Анастаия Кузнецовы
Об основных критериях выбора щебня
В основе выбора стройматериала под фундамент лежат многие параметры. Но существует ряд обстоятельств, которые приходится учитывать при строительстве:
- Главный критерий выбора – бюджет, позволяющий приобрести лучший вид материала, который обеспечит качество и долговечность дома.
- Заменой гранитному камню станет гравийный, стоимость которого ниже, а качество позволяет использовать его для возведения фундамента.
Если возникают сомнения, можно ли заливать фундамент без щебня, то понятно, что основа дома без камня будет недолговечной и опасной. Для основы строений подойдут два самых крепких сорта гравий и гранит.
Стройматериал не должен иметь радиоактивного фона, быть экологически чистым, но в отдельных горных породах содержатся радиоактивные вещества. По их наличию материал делят на 3 класса:
- 370 Бк/кг – для жилья.
- До 740 Бк/кг – дорог в населенных пунктах.
- Свыше 740 Бк/кг д – трасс.
Выбирая материал, уточнять наличие радиации по сертификату товара, поскольку факты его завышения в практике бывают.
Какой щебень подойдет для создания подушки
Самый распространенный вид щебня для подсыпания под фундамент, имеющий фракцию двадцать – сорок миллиметров. Он входит в первую категорию по радиоактивности, абсолютно безопасен для человеческого здоровья. Прочность – М1200. Имеет морозостойкие характеристики, что очень удобно для трамбования из него подушек.
Если рассматривать дешевый вариант, то к нему можно отнести вторичный щебень, который получают при дроблении старого бетона.
Для того чтобы здание простояло долгие годы, а фундамент не видоизменялся, используется гранитный щебень. Это самый дорогостоящий вариант. Но благодаря своим характеристикам, он выдержит любые постройки. Обычно гранитный щебень комбинируют с другими строительными материалами, чаще всего с песком.
Минусы использования известнякового щебня для бетона
Главным минусом является не самая высокая прочность. Гравийный щебень имеет прочность 800-1200 Па, а гранитный – 1200-1400 Па. Однако этот минус является одновременно и плюсом. Из-за низкой устойчивости к механическому воздействию известняковая щебенка отлично трамбуется, что позволяет значительно усилить конструкцию. Да и насыпная плотность по этой же причине весьма хороша.
Таким образом, данный вид щебня может служить как самостоятельным материалом-наполнителем для бетона, так и более дешевым аналогом гранитной или гравийной разновидности.
Использование геотекстильной мембраны под бетон
Еще в 1999 году мне позвонил клиент, у которого был стильный и довольно дорогой декоративный бассейн из хэдстоуна — вроде этого — установленный в качестве экспоната во дворе переоборудованного сарая.
Ферма раньше была конюшней, а до этого действующей фермой на пахотных землях недалеко от деревни Крондалл.
Сам двор фермы представлял собой довольно толстую плиту из железобетона, глубина которой, по моим оценкам, составляла минимум шесть дюймов.
Заказчик решил, что демонтаж плиты был слишком дорогостоящим, поэтому все, включая архитекторов, ландшафтных дизайнеров и владельца, решили использовать ее в качестве основы, и на основании этого были определены все уровни входных дверей, проходы и границы.
Это казалось идеальным сценарием для строительства, потому что этот фундамент был признан идеальным — за исключением одного (или нескольких) фатальных изъянов.
Ландшафтный дизайнер тщательно подготовил полную бетонную платформу для размещения бассейна, а бассейн Haddestone был построен прямо на бетонной плите; На его внутреннюю часть нанесен герметик для пруда G4.
Клиент впервые заметил проблему, когда уровень воды начал регулярно падать. Первоначально он был подавлен испарением и брызгами, когда он падал из центрального фонтана.
Однако, пробыв в отъезде две недели и оставив фонтан выключенным, клиент вернулся к почти пустому бассейну. Не было видно выхода воды из стыков модульных секций пруда — мы были сбиты с толку.
Договорились разобрать пруд и отстроить его заново; Фактически, он был идеальным для клиента, потому что было также решено переместить бассейн в центр его участка двора — в настоящее время он был удален.
Мы переместили рыбу в контейнер для хранения и слили остаток воды, а затем удалили сорняки. G4 был расслоен и отклеен двумя отдельными линиями по дну. Было очевидно, что эти две трещины были вероятным источником утечки.
Когда 20-миллиметровый гравий отодвинули от дна бассейна, мы обнаружили две трещины от напряжения в исходном бетоне, которые были почти идентичны двум линиям в основании плота.
Короче говоря, бетонное основание, очевидно, расширялось и сжималось в течение года, и поскольку бетонный плот был залит в опалубку непосредственно сверху, движение передавалось через новый (и, вероятно, все еще зеленый) бетон.
Наше решение заключалось в том, чтобы следовать тому же принципу, что и плот из бетона, но изолировать новое основание от любого движения, вставив лист пластикового DPC между двумя листами геотекстильной мембраны.
Это оставило старую бетонную основу делать свое дело с прудом, эффективно плавающим наверху, без толкания и вытягивания снизу — на самом деле, я считаю, что если бы мы поместили четыре подъемных проушины по краю основания, мы бы подняли пруд и переместил его.
Используйте тот же метод, если кладете террасу на старое бетонное основание.
Подложки и основания для бетонных плит
Хорошо уплотненное земляное полотно защищает конструкцию от грязи и обеспечивает равномерную опору плиты. Липпинкотт и Джейкобс
То, что находится под бетонной плитой, имеет решающее значение для успешной работы. Это ничем не отличается от фундамента под здание. Плита на земле (или плита на уровне грунта) по определению не должна быть самонесущей. «Система поддержки грунта» под ним служит для поддержки плиты.
ЧТО ТАКОЕ ПОДБАЗА / ПОДГРУППА?
Терминология, используемая для систем поддержки грунта, к сожалению, не полностью согласована, поэтому давайте следовать определениям Американского института бетона, начиная снизу:
- Земляное полотно — это естественный грунт (или улучшенный грунт), обычно утрамбованный.
- Основание — это слой гравия поверх земляного полотна.
- Основание (или слой основания) — это слой материала наверху основания и непосредственно под плитой.
Найдите подрядчиков по изготовлению плит и фундаментов рядом со мной
Уплотненное основание защищает рабочих от грязи.Сеть энергоэффективных зданий
Единственный слой, который является абсолютно необходимым, — это земляное полотно — вы должны иметь грунт, чтобы положить на него плиту поверх. Если природный грунт относительно чистый и уплотняемый, то вы можете положить на него плиту без дополнительных слоев. Проблема заключается в том, что почва не может хорошо дренироваться и может быть грязной во время строительства, если намокнет, она может плохо уплотняться, и может быть трудно получить ровную поверхность и получить надлежащий уровень. Как правило, верхняя часть земляного полотна должна иметь уклон с точностью до плюс или минус 1.5 дюймов от указанной отметки.
Основание и базовое поле, или и то, и другое дают несколько хороших результатов. Чем толще основание, тем большую нагрузку может выдержать плита, поэтому, если на плиту будут лежать тяжелые нагрузки — например, грузовики или вилочные погрузчики — проектировщик, вероятно, определит толстое основание. Основание может также действовать как разрыв капилляров, предотвращая оттекание воды из уровня грунтовых вод в плиту. Материал основания обычно представляет собой достаточно дешевый гравий без большого количества мелких частиц.
Переработанный щебень — отличный источник материала основания. Производитель бетона
Базовый курс поверх подстилающего основания облегчает получение надлежащего уклона и выравнивание. Если вы используете что-то вроде колье из более тонкого материала наверху основания, оно поддержит ваших людей и оборудование во время укладки бетона. Это также сохранит одинаковую толщину плиты, что позволит сэкономить деньги на бетоне — самой дорогой части системы. Плоский базовый слой также позволит плите легко скользить при ее усадке, уменьшая ограничение и риск появления трещин при сжатии бетона после укладки (усадка при высыхании).
Вся основание и базовая система должны иметь толщину не менее 4 дюймов — толще, если инженер считает, что это необходимо для надлежащей поддержки. Материал основного слоя, согласно ACI 302, «Конструкция бетонных полов и плит», должен быть «уплотняемым, легко поддающимся обрезке, гранулированным заполнителем, который будет оставаться стабильным и поддерживать строительное движение». ACI 302 рекомендует материал с содержанием мелких частиц от 10 до 30% (проходящий через сито № 100) без глины, ила или органических материалов. Хорошо работает промышленный заполнитель — также может работать и заполнитель из измельченного вторичного бетона.Допуски по основному слою составляют +0 дюймов и минус 1 дюйм для этажей классов 1-3 (типичные полы с низким допуском) или +0 дюймов и минус ¾ дюймов для полов с более высокими допусками.
КАК НАСЧЕТ ПОЧВЫ?
Песчаный грунт легко сжимается, но при строительстве может легко образоваться колеи. Вольная реформатская церковь Южной реки
Вес плиты и всего, что на ней находится, в конечном итоге будет поддерживаться почвой. Когда выкапывают строительную площадку, обычно грунт перемещается — высокие места вырезаются, а низкие места заполняются.Затем все должно быть уплотнено перед укладкой бетона, основания и основания.
Тип почвы определяет, что должно произойти перед укладкой плиты. Существует три основных типа почвы, и вот что вам следует знать о каждом:
- Органические почвы , то, что вы могли бы назвать верхними почвами, отлично подходят для вашего сада, но ужасны под плитой. Органические почвы нельзя уплотнять, их необходимо удалить и заменить на сжимаемый наполнитель.
- Зернистые грунты — песок или гравий.Вы можете легко увидеть отдельные частицы, и вода довольно легко стекает с них. Так же, как на пляже, когда вы строите замок из песка, если вы возьмете горсть влажной зернистой земли и сделаете шар, как только он высохнет, он рассыпется. Гранулированные грунты обладают высочайшей несущей способностью и легко уплотняются.
- Связные грунты — глины. Если вы возьмете влажную пригоршню, вы можете свернуть ее в нитку, как пластилин для лепки. Между пальцами он оставляет ощущение жирности и гладкости, а отдельные частицы слишком малы, чтобы их можно было увидеть.Связные грунты часто трудно уплотнять и приобретают твердую твердую консистенцию в сухом виде, но они имеют более низкую несущую способность, чем зернистые грунты. Некоторые глины расширяются при намокании и сжимаются при высыхании, что делает их особенно трудными в качестве материалов земляного полотна. Лучший способ решить эту проблему — сначала хорошо уплотнить, а затем не дать им намокнуть (обеспечив дренаж). Но по мере того, как земля под плитой со временем высыхает, она сжимается, и плита оседает. Это не большая проблема, если плита изолирована от опор и колонн, а также от любых труб, проходящих через плиту, чтобы она могла немного осесть и равномерно осесть.Часто с экспансивными глинами лучшим подходом является структурная плита, которая вообще не опирается на почву, или плита после растяжения, которая плавает над почвой, но не полагается на нее в качестве структурной опоры.
Дополнительное натяжение часто является лучшим решением для плиты на плохой почве. Бетон Дж. К. Эскамиллы
Большинство естественных почв, конечно же, представляют собой смесь и поэтому характеризуются преобладающим типом материала. Величина веса, которую почва может выдержать до того, как она разрушится, — это ее несущая способность, обычно выражаемая в фунтах на квадратный фут.Однако конструкция основана на допустимом давлении грунта, что увеличивает предельную несущую способность.
Давайте посмотрим на вес, который обычно должен выдерживать грунт земляного полотна. Плита толщиной 6 дюймов весит около 75 фунтов на квадратный фут. Согласно Международному жилищному кодексу, временная нагрузка (все, что не является частью самого здания) варьируется от примерно 20 до примерно 60 фунтов на квадратный фут — 50 фунтов на квадратный фут в гараже. Это дает нам 125 фунтов на квадратный фут для поддержки почвы.Чистая песчаная почва может иметь допустимое давление почвы до 2000 фунтов на квадратный фут. Даже плохая почва — ил или мягкая глина — может иметь допустимое давление на почву в 400 фунтов на квадратный фут.
Таким образом, мы можем видеть, что допустимое давление грунта для плиты редко является проблемой. Однако существует потребность в равномерной опоре, потому что, если одна часть плиты оседает больше, чем другая, именно тогда мы получаем изгиб плиты — и, возможно, трещины и неравномерную оседание. Важно знать, какие области были вырезаны, а какие залиты — убедитесь, что области заполнения были хорошо уплотнены.Фактически, любая почва, которая была нарушена во время раскопок, должна быть уплотнена.
ОПОРА УНИФОРМА
Ключ к системе поддержки почвы — это равномерная, а не сильная опора. Конечно, он должен иметь возможность поддерживать плиту, и на большей части поверхности это не проблема, по крайней мере, в середине плиты, поскольку нагрузка распределяется по такой большой площади. Хорошая прочная опора на краях и в любых стыках может быть другим вопросом — чтобы предотвратить растрескивание и выкрашивание стыков, нам необходимо поддерживать плиту в тех местах, где она может вести себя как консоль и изгибаться в основание.Но с хорошей базой это тоже не проблема.
Что происходит с бетонной плитой, если опора неоднородна?
Бетон очень прочен на сжатие и не так силен на растяжение. В плите напряжение часто создается изгибом. Когда кусок бетона изгибается, он с одной стороны сжимается, а с другой — растягивается. Бетонная плита может прогнуться вогнутой вверх (как улыбка), если земляное полотно имеет мягкое пятно посередине, вызывая растяжение дна. Он может загибаться (как хмурый взгляд) на свободных краях или в суставах, вызывая натяжение верха.Так что, если вся ваша бетонная плита не поддерживается снизу «системой поддержки грунта», она будет легче сгибаться и, вероятно, треснет.
Почему земляное полотно и основание позволяют бетону вообще двигаться, разве он не должен быть полностью жестким?
Дело в том, что любой грунт или гравийное основание будет сжиматься, если нагрузка будет достаточно высокой, если только плита не будет размещена на твердой породе. И в некотором смысле это хорошо, потому что плиты скручиваются, и если основание может немного отклоняться, оно может продолжать поддерживать плиту, даже когда она скручивается.Но если он не обеспечивает равномерной поддержки, если плита должна перекрывать мягкие участки, плита, вероятно, треснет. На плиту даже не обязательно должна быть большая нагрузка — ее собственного веса обычно достаточно, поскольку плита на уровне грунта обычно не рассчитана даже на постоянную нагрузку. И когда он действительно треснет, эта трещина будет проходить через всю плиту. Если опора под плитой достаточно плохая, вы можете получить дифференциальную осадку по трещине, которая оставляет очень неприятную неровность и очень недовольна владельцу.
После уплотнения плотность грунта может быть проверена с помощью оборудования для ядерных испытаний. Bechtel
КАК ПОДГОТОВКА / ОСНОВАНИЕ ВЛИЯЕТ НА КОНСТРУКЦИЮ ПЛИТ?
Мы прилагаем все усилия, чтобы получить надлежащую систему поддержки грунта, и в итоге мы получаем единое исходное значение для конструкции плиты. Наиболее часто используемым значением является модуль реакции земляного полотна k . Это значение не связано напрямую с несущей способностью, и k не сообщает проектировщику, является ли грунт сжимаемым или расширяющимся.Он показывает, насколько жестко основание / земляное полотно при небольших прогибах (около 0,05 дюйма).
Теперь давайте посмотрим, почему нам нужно знать, насколько гибким является земляное полотно. Для начала важно понять, что плита на земле спроектирована как «простой» бетон. Это означает, что мы не рассчитываем на то, что арматурная сталь выдержит любую нагрузку. Но подождите, скажете вы, в плите есть сталь — сетка и арматура. Да, но эта сталь нужна только для контроля трещин — чтобы они плотно удерживали трещины.Обычно он не проходит через суставы — в суставах мы хотим передавать только поперечные силы, а не изгибающие моменты и, конечно, не поперечное ограничение. Это то, для чего в первую очередь нужно соединение, чтобы допустить боковую усадку в плите.
Если земляное полотно оседает под серединой плиты или по краям, неподдерживаемая часть может привести к трещинам или разрушению плиты.
Итак, если мы не рассчитываем на то, что сталь выдержит любую нагрузку, тогда бетон должен быть достаточно прочным, чтобы выдерживать изгиб.А поддержка, которую он получает снизу, определяет, насколько он будет изгибаться. Как мы уже обсуждали, бетон не так силен при растяжении, и поскольку половина изгиба приходится на растяжение, он не так силен при изгибе. Но что делает его более прочным при изгибе, так это более толстая плита.
Плохо уплотненное земляное полотно или нагрузка, превышающая расчетную для плиты, могут привести к растрескиванию стыков. Билл Палмер
Чем слабее земляное полотно или чем тяжелее нагрузки, тем толще должна быть плита.Прочность бетона также играет важную роль, но большинство бетонных плит составляет от 3000 до 4000 фунтов на квадратный дюйм, так что это не главный фактор. Прочность бетона на растяжение обычно принимается от 10 до 15% от прочности на сжатие, то есть только около 400 или 500 фунтов на квадратный дюйм. Сравните это с пределом прочности арматуры класса 60, который составляет 60 000 фунтов на квадратный дюйм.
Здесь следует помнить, что бетонная плита должна быть жесткой, но мы не ожидаем, что основание будет бесконечно жестким. Плита немного осядет, и это нормально с точки зрения дизайна — опять же, если оседание будет однородным.Однако опасность возникает на краях плиты или в швах, которые достаточно широки, чтобы позволить плите с обеих сторон осесть независимо друг от друга. На этих свободных краях вес, который может выдержать плита, зависит от жесткости основания и прочности плиты на изгиб, которая в основном зависит от толщины плиты.
Прочтите «Предотвращение трещин в бетоне» для получения дополнительной информации.
КАК МОЖНО УЛУЧШИТЬ ПОДГОТОВКУ?
Большинство улучшений земляного полотна достигается за счет уплотнения почвы.В экстремальных ситуациях, когда почва особенно плохая или при высоких нагрузках, можно использовать стабилизацию грунта. В этом процессе портландцемент, хлорид кальция или известь смешиваются с почвой, после чего она уплотняется. Грунт земляного полотна также можно выкопать и смешать с гравием, а затем утрамбовать.
Для некоторых сложных грунтов основание может располагаться поверх слоя георешетки.
Уплотнение почвы — это процесс выдавливания как можно большего количества воздуха и влаги, чтобы сдвинуть твердые частицы почвы вместе — это делает почву более плотной и, как правило, чем выше плотность почвы, тем выше ее несущая способность.Хорошо уплотненные почвы также не позволяют влаге так легко входить и выходить.
Итак, уплотнение выполняет следующее:
- Уменьшает степень сжатия (оседания) почвы, когда плита находится на ней
- Увеличивает допустимый вес (несущая способность)
- Предотвращает повреждение от мороза (вспучивание) при промерзании почвы под плитой
- Уменьшает отек и сокращение
Насколько может быть уплотнена почва, инженер-геолог (или инженер по грунтам) измеряет, помещая грунт в цилиндр и удаляя по нему — серьезно.Стандартные или модифицированные тесты Проктора (каждый из которых использует разные веса для сжатия почвы) определяют взаимосвязь между плотностью почвы и влажностью и говорят нам о максимально разумной плотности почвы, которая может быть достигнута в поле.
С помощью теста Проктора мы пытаемся определить содержание влаги в почве, которое облегчит ее уплотнение и приведет к наивысшей плотности — помните, что плотность напрямую связана с уплотнением. Слишком мало влаги, и почва становится сухой и плохо сжимается; слишком много влаги, и вы не сможете легко выдавить воду.Для достижения наилучшего уплотнения оптимальное содержание влаги обычно находится в диапазоне от 10% до 20%. Поэтому, когда вы услышите, что в соответствии со спецификацией, почва должна иметь 95% максимальной модифицированной плотности по Проктору, вы будете знать, что вам нужно, чтобы содержание влаги было примерно правильным, чтобы достичь такого уровня уплотнения.
Кривая плотности почвы-влажности определяет оптимальное содержание влаги и максимальную плотность, достижимую в поле.
Если вы не собираетесь проводить тесты Проктора, есть несколько простых полевых тестов, чтобы получить приблизительное представление о несущей способности и содержании влаги:
- Для определения влажности используйте ручной тест.Сожмите в руке комок земли. Если он пудровый и не держит форму, значит, он слишком сухой; если он превращается в шар, а затем при падении распадается на несколько частей, это примерно то, что нужно; Если он оставляет влагу на руке и не ломается при падении, значит, он слишком влажный.
- Глина, в которую можно вдавить большой палец на несколько дюймов с умеренным усилием, выдерживает нагрузку от 1000 до 2500 фунтов на квадратный дюйм
- Рыхлый песок, в который вы едва можете вдавить арматуру №4 вручную, имеет несущую способность от 1000 до 3000 фунтов на квадратный дюйм
- Песок, который можно забить арматурным стержнем №4 примерно на 1 фут с помощью 5-фунтового молотка, имеет несущую способность более 2000 фунтов на квадратный дюйм
Также помните, что уплотнять нужно не только грунт (земляное полотно).Любые подосновы или основные слои, которые обычно представляют собой гранулированные материалы, также должны быть хорошо уплотнены до необходимой толщины подъема.
Подробнее о строительстве высококачественных плит на уклоне.
Уплотнитель плит Видео
Время: 02:18
Правильное функционирование и использование виброплитового уплотнителя для подготовки бетонного основания перед укладкой бетона
ОБОРУДОВАНИЕ ДЛЯ УПЛОТНЕНИЯ
Есть два способа уплотнения почвы или земляного полотна — статическая сила или вибрация.Статическая сила — это просто вес машины. Вибрационная сила использует какой-то механизм для вибрации почвы, который уменьшает трение между частицами почвы, позволяя им легче сжиматься.
Тип грунта (или материала земляного полотна) определяет тип оборудования, необходимого для уплотнения:
- Связные грунты необходимо измельчить, чтобы получить уплотнение, поэтому вам нужна машина с высокой ударной силой. Трамбовка — лучший выбор, а для более крупных работ — каток с опорными лапами (похожий на каток с опорными лапами).Подъемники для уплотнения связных грунтов должны быть не толще 6 дюймов.
- Гранулированный грунт нуждается только в том, чтобы частицы вибрировали, чтобы сблизить их. Виброплиты или ролики — лучший выбор. Подъемники для гравия могут быть толщиной до 12 дюймов; 10 дюймов для песка.
Для больших работ, таких как шоссе или большие плиты, для уплотнения используются большие подвижные вибрационные катки с гладкими катками или катки с опорными лапами. Ходовые катки с мягкими катками, которые разминают почву, или с гладкими вибрирующими катками, подходят для работы среднего размера.Для небольших работ два наиболее распространенных типа уплотнительного оборудования — это виброплиты (односторонние или реверсивные) и трамбовки.
Статической силы иногда бывает достаточно для уплотнения сыпучих грунтов. Миннесота DOT Катки с овальной лапкой используются для уплотнения связных грунтов.Вот некоторые подробности о каждом из типов оборудования:
- Трамбовки , иногда называемые прыгающими домкратами, различаются по весу от 130 до 185 фунтов. Эти инструменты отлично подходят для уплотнения почвы в траншее или для вязких глин на небольших площадях, поскольку они обеспечивают высокую ударную силу (большая амплитуда, низкая частота).Они не подходят для уплотнения сыпучих материалов, таких как базовые слои.
- Виброплиты идеально подходят для уплотнения сыпучих грунтов и оснований. Доступен в весах от 100 до 250 фунтов с размером пластины от 1 до 1,5 футов на 2 фута. Вибрация имеет более низкую амплитуду, но более высокую частоту, чем у трамбовки, и уравновешивается, чтобы заставить машину двигаться вперед.
- Реверсивные виброплиты хорошо работают на сыпучих почвах или с зернисто-связными смесями.С двумя эксцентриковыми грузами вибрация может быть обращена вспять для перемещения машины вперед или назад или для остановки, чтобы сжать одну мягкую точку. По деньгам это хорошие машины благодаря своей универсальности.
Wacker Neuson Компакторы с виброплитой хорошо подходят для уплотнения сыпучих грунтов.
Wacker Neuson
Подробнее о требованиях к уплотнению бетоноукладчиков.
РАЗМЕЩЕНИЕ БЕТОНА
Итак, мы наконец-то утрамбовали земляное полотно, установили и утрамбовали основание и основной слой.Но что произойдет, если в этот момент есть задержка перед укладкой бетона? Если основание подвергается дождю или замерзанию перед укладкой бетона, оно может превратиться из готового в слишком мягкое.
Для большинства внутренних плит пароизоляция должна быть помещена поверх основания перед укладкой бетона.
Лучший способ узнать, правильно ли уплотнено основание и готово ли оно к установке плиты, — это испытательная прокатка, при которой тяжело нагруженный грузовик (например, полностью загруженный автобетоносмеситель) проезжает по основанию непосредственно перед укладкой бетона, чтобы проверить, не любые области тонут больше других.Это должно быть сделано на какой-то решетке, и шины не должны погружаться в поверхность более чем на ½ дюйма. Если есть колеи или перекачка воды в какой-либо части основания или земляного полотна, тогда эта область нуждается в дополнительном уплотнении или добавлении гранулированных материалов — или просто для высыхания. В худшем случае траншеи или отстойники можно прорезать и откачать воду.
Непосредственно перед укладкой бетона вы можете также установить гидроизоляцию. Для внутренних полов лучше всего расположить между основным слоем и бетоном.Подробнее об этом см. Пароизоляция для бетонных плит.
Узнайте больше о надлежащей подготовке земляного полотна для промышленных полов и проездов.
Последнее обновление: 31 июля 2018 г.
Подложки и основания для бетонных плит
Хорошо уплотненное земляное полотно защищает конструкцию от грязи и обеспечивает равномерную опору плиты. Липпинкотт и Джейкобс
То, что находится под бетонной плитой, имеет решающее значение для успешной работы. Это ничем не отличается от фундамента под здание.Плита на земле (или плита на уровне грунта) по определению не должна быть самонесущей. «Система поддержки грунта» под ним служит для поддержки плиты.
ЧТО ТАКОЕ ПОДБАЗА / ПОДГРУППА?
Терминология, используемая для систем поддержки грунта, к сожалению, не полностью согласована, поэтому давайте следовать определениям Американского института бетона, начиная снизу:
- Земляное полотно — это естественный грунт (или улучшенный грунт), обычно утрамбованный.
- Основание — это слой гравия поверх земляного полотна.
- Основание (или слой основания) — это слой материала наверху основания и непосредственно под плитой.
Найдите подрядчиков по изготовлению плит и фундаментов рядом со мной
Уплотненное основание защищает рабочих от грязи.Сеть энергоэффективных зданий
Единственный слой, который является абсолютно необходимым, — это земляное полотно — вы должны иметь грунт, чтобы положить на него плиту поверх. Если природный грунт относительно чистый и уплотняемый, то вы можете положить на него плиту без дополнительных слоев. Проблема заключается в том, что почва не может хорошо дренироваться и может быть грязной во время строительства, если намокнет, она может плохо уплотняться, и может быть трудно получить ровную поверхность и получить надлежащий уровень. Как правило, верхняя часть земляного полотна должна иметь уклон с точностью до плюс или минус 1.5 дюймов от указанной отметки.
Основание и базовое поле, или и то, и другое дают несколько хороших результатов. Чем толще основание, тем большую нагрузку может выдержать плита, поэтому, если на плиту будут лежать тяжелые нагрузки — например, грузовики или вилочные погрузчики — проектировщик, вероятно, определит толстое основание. Основание может также действовать как разрыв капилляров, предотвращая оттекание воды из уровня грунтовых вод в плиту. Материал основания обычно представляет собой достаточно дешевый гравий без большого количества мелких частиц.
Переработанный щебень — отличный источник материала основания. Производитель бетона
Базовый курс поверх подстилающего основания облегчает получение надлежащего уклона и выравнивание. Если вы используете что-то вроде колье из более тонкого материала наверху основания, оно поддержит ваших людей и оборудование во время укладки бетона. Это также сохранит одинаковую толщину плиты, что позволит сэкономить деньги на бетоне — самой дорогой части системы. Плоский базовый слой также позволит плите легко скользить при ее усадке, уменьшая ограничение и риск появления трещин при сжатии бетона после укладки (усадка при высыхании).
Вся основание и базовая система должны иметь толщину не менее 4 дюймов — толще, если инженер считает, что это необходимо для надлежащей поддержки. Материал основного слоя, согласно ACI 302, «Конструкция бетонных полов и плит», должен быть «уплотняемым, легко поддающимся обрезке, гранулированным заполнителем, который будет оставаться стабильным и поддерживать строительное движение». ACI 302 рекомендует материал с содержанием мелких частиц от 10 до 30% (проходящий через сито № 100) без глины, ила или органических материалов. Хорошо работает промышленный заполнитель — также может работать и заполнитель из измельченного вторичного бетона.Допуски по основному слою составляют +0 дюймов и минус 1 дюйм для этажей классов 1-3 (типичные полы с низким допуском) или +0 дюймов и минус ¾ дюймов для полов с более высокими допусками.
КАК НАСЧЕТ ПОЧВЫ?
Песчаный грунт легко сжимается, но при строительстве может легко образоваться колеи. Вольная реформатская церковь Южной реки
Вес плиты и всего, что на ней находится, в конечном итоге будет поддерживаться почвой. Когда выкапывают строительную площадку, обычно грунт перемещается — высокие места вырезаются, а низкие места заполняются.Затем все должно быть уплотнено перед укладкой бетона, основания и основания.
Тип почвы определяет, что должно произойти перед укладкой плиты. Существует три основных типа почвы, и вот что вам следует знать о каждом:
- Органические почвы , то, что вы могли бы назвать верхними почвами, отлично подходят для вашего сада, но ужасны под плитой. Органические почвы нельзя уплотнять, их необходимо удалить и заменить на сжимаемый наполнитель.
- Зернистые грунты — песок или гравий.Вы можете легко увидеть отдельные частицы, и вода довольно легко стекает с них. Так же, как на пляже, когда вы строите замок из песка, если вы возьмете горсть влажной зернистой земли и сделаете шар, как только он высохнет, он рассыпется. Гранулированные грунты обладают высочайшей несущей способностью и легко уплотняются.
- Связные грунты — глины. Если вы возьмете влажную пригоршню, вы можете свернуть ее в нитку, как пластилин для лепки. Между пальцами он оставляет ощущение жирности и гладкости, а отдельные частицы слишком малы, чтобы их можно было увидеть.Связные грунты часто трудно уплотнять и приобретают твердую твердую консистенцию в сухом виде, но они имеют более низкую несущую способность, чем зернистые грунты. Некоторые глины расширяются при намокании и сжимаются при высыхании, что делает их особенно трудными в качестве материалов земляного полотна. Лучший способ решить эту проблему — сначала хорошо уплотнить, а затем не дать им намокнуть (обеспечив дренаж). Но по мере того, как земля под плитой со временем высыхает, она сжимается, и плита оседает. Это не большая проблема, если плита изолирована от опор и колонн, а также от любых труб, проходящих через плиту, чтобы она могла немного осесть и равномерно осесть.Часто с экспансивными глинами лучшим подходом является структурная плита, которая вообще не опирается на почву, или плита после растяжения, которая плавает над почвой, но не полагается на нее в качестве структурной опоры.
Дополнительное натяжение часто является лучшим решением для плиты на плохой почве. Бетон Дж. К. Эскамиллы
Большинство естественных почв, конечно же, представляют собой смесь и поэтому характеризуются преобладающим типом материала. Величина веса, которую почва может выдержать до того, как она разрушится, — это ее несущая способность, обычно выражаемая в фунтах на квадратный фут.Однако конструкция основана на допустимом давлении грунта, что увеличивает предельную несущую способность.
Давайте посмотрим на вес, который обычно должен выдерживать грунт земляного полотна. Плита толщиной 6 дюймов весит около 75 фунтов на квадратный фут. Согласно Международному жилищному кодексу, временная нагрузка (все, что не является частью самого здания) варьируется от примерно 20 до примерно 60 фунтов на квадратный фут — 50 фунтов на квадратный фут в гараже. Это дает нам 125 фунтов на квадратный фут для поддержки почвы.Чистая песчаная почва может иметь допустимое давление почвы до 2000 фунтов на квадратный фут. Даже плохая почва — ил или мягкая глина — может иметь допустимое давление на почву в 400 фунтов на квадратный фут.
Таким образом, мы можем видеть, что допустимое давление грунта для плиты редко является проблемой. Однако существует потребность в равномерной опоре, потому что, если одна часть плиты оседает больше, чем другая, именно тогда мы получаем изгиб плиты — и, возможно, трещины и неравномерную оседание. Важно знать, какие области были вырезаны, а какие залиты — убедитесь, что области заполнения были хорошо уплотнены.Фактически, любая почва, которая была нарушена во время раскопок, должна быть уплотнена.
ОПОРА УНИФОРМА
Ключ к системе поддержки почвы — это равномерная, а не сильная опора. Конечно, он должен иметь возможность поддерживать плиту, и на большей части поверхности это не проблема, по крайней мере, в середине плиты, поскольку нагрузка распределяется по такой большой площади. Хорошая прочная опора на краях и в любых стыках может быть другим вопросом — чтобы предотвратить растрескивание и выкрашивание стыков, нам необходимо поддерживать плиту в тех местах, где она может вести себя как консоль и изгибаться в основание.Но с хорошей базой это тоже не проблема.
Что происходит с бетонной плитой, если опора неоднородна?
Бетон очень прочен на сжатие и не так силен на растяжение. В плите напряжение часто создается изгибом. Когда кусок бетона изгибается, он с одной стороны сжимается, а с другой — растягивается. Бетонная плита может прогнуться вогнутой вверх (как улыбка), если земляное полотно имеет мягкое пятно посередине, вызывая растяжение дна. Он может загибаться (как хмурый взгляд) на свободных краях или в суставах, вызывая натяжение верха.Так что, если вся ваша бетонная плита не поддерживается снизу «системой поддержки грунта», она будет легче сгибаться и, вероятно, треснет.
Почему земляное полотно и основание позволяют бетону вообще двигаться, разве он не должен быть полностью жестким?
Дело в том, что любой грунт или гравийное основание будет сжиматься, если нагрузка будет достаточно высокой, если только плита не будет размещена на твердой породе. И в некотором смысле это хорошо, потому что плиты скручиваются, и если основание может немного отклоняться, оно может продолжать поддерживать плиту, даже когда она скручивается.Но если он не обеспечивает равномерной поддержки, если плита должна перекрывать мягкие участки, плита, вероятно, треснет. На плиту даже не обязательно должна быть большая нагрузка — ее собственного веса обычно достаточно, поскольку плита на уровне грунта обычно не рассчитана даже на постоянную нагрузку. И когда он действительно треснет, эта трещина будет проходить через всю плиту. Если опора под плитой достаточно плохая, вы можете получить дифференциальную осадку по трещине, которая оставляет очень неприятную неровность и очень недовольна владельцу.
После уплотнения плотность грунта может быть проверена с помощью оборудования для ядерных испытаний. Bechtel
КАК ПОДГОТОВКА / ОСНОВАНИЕ ВЛИЯЕТ НА КОНСТРУКЦИЮ ПЛИТ?
Мы прилагаем все усилия, чтобы получить надлежащую систему поддержки грунта, и в итоге мы получаем единое исходное значение для конструкции плиты. Наиболее часто используемым значением является модуль реакции земляного полотна k . Это значение не связано напрямую с несущей способностью, и k не сообщает проектировщику, является ли грунт сжимаемым или расширяющимся.Он показывает, насколько жестко основание / земляное полотно при небольших прогибах (около 0,05 дюйма).
Теперь давайте посмотрим, почему нам нужно знать, насколько гибким является земляное полотно. Для начала важно понять, что плита на земле спроектирована как «простой» бетон. Это означает, что мы не рассчитываем на то, что арматурная сталь выдержит любую нагрузку. Но подождите, скажете вы, в плите есть сталь — сетка и арматура. Да, но эта сталь нужна только для контроля трещин — чтобы они плотно удерживали трещины.Обычно он не проходит через суставы — в суставах мы хотим передавать только поперечные силы, а не изгибающие моменты и, конечно, не поперечное ограничение. Это то, для чего в первую очередь нужно соединение, чтобы допустить боковую усадку в плите.
Если земляное полотно оседает под серединой плиты или по краям, неподдерживаемая часть может привести к трещинам или разрушению плиты.
Итак, если мы не рассчитываем на то, что сталь выдержит любую нагрузку, тогда бетон должен быть достаточно прочным, чтобы выдерживать изгиб.А поддержка, которую он получает снизу, определяет, насколько он будет изгибаться. Как мы уже обсуждали, бетон не так силен при растяжении, и поскольку половина изгиба приходится на растяжение, он не так силен при изгибе. Но что делает его более прочным при изгибе, так это более толстая плита.
Плохо уплотненное земляное полотно или нагрузка, превышающая расчетную для плиты, могут привести к растрескиванию стыков. Билл Палмер
Чем слабее земляное полотно или чем тяжелее нагрузки, тем толще должна быть плита.Прочность бетона также играет важную роль, но большинство бетонных плит составляет от 3000 до 4000 фунтов на квадратный дюйм, так что это не главный фактор. Прочность бетона на растяжение обычно принимается от 10 до 15% от прочности на сжатие, то есть только около 400 или 500 фунтов на квадратный дюйм. Сравните это с пределом прочности арматуры класса 60, который составляет 60 000 фунтов на квадратный дюйм.
Здесь следует помнить, что бетонная плита должна быть жесткой, но мы не ожидаем, что основание будет бесконечно жестким. Плита немного осядет, и это нормально с точки зрения дизайна — опять же, если оседание будет однородным.Однако опасность возникает на краях плиты или в швах, которые достаточно широки, чтобы позволить плите с обеих сторон осесть независимо друг от друга. На этих свободных краях вес, который может выдержать плита, зависит от жесткости основания и прочности плиты на изгиб, которая в основном зависит от толщины плиты.
Прочтите «Предотвращение трещин в бетоне» для получения дополнительной информации.
КАК МОЖНО УЛУЧШИТЬ ПОДГОТОВКУ?
Большинство улучшений земляного полотна достигается за счет уплотнения почвы.В экстремальных ситуациях, когда почва особенно плохая или при высоких нагрузках, можно использовать стабилизацию грунта. В этом процессе портландцемент, хлорид кальция или известь смешиваются с почвой, после чего она уплотняется. Грунт земляного полотна также можно выкопать и смешать с гравием, а затем утрамбовать.
Для некоторых сложных грунтов основание может располагаться поверх слоя георешетки.
Уплотнение почвы — это процесс выдавливания как можно большего количества воздуха и влаги, чтобы сдвинуть твердые частицы почвы вместе — это делает почву более плотной и, как правило, чем выше плотность почвы, тем выше ее несущая способность.Хорошо уплотненные почвы также не позволяют влаге так легко входить и выходить.
Итак, уплотнение выполняет следующее:
- Уменьшает степень сжатия (оседания) почвы, когда плита находится на ней
- Увеличивает допустимый вес (несущая способность)
- Предотвращает повреждение от мороза (вспучивание) при промерзании почвы под плитой
- Уменьшает отек и сокращение
Насколько может быть уплотнена почва, инженер-геолог (или инженер по грунтам) измеряет, помещая грунт в цилиндр и удаляя по нему — серьезно.Стандартные или модифицированные тесты Проктора (каждый из которых использует разные веса для сжатия почвы) определяют взаимосвязь между плотностью почвы и влажностью и говорят нам о максимально разумной плотности почвы, которая может быть достигнута в поле.
С помощью теста Проктора мы пытаемся определить содержание влаги в почве, которое облегчит ее уплотнение и приведет к наивысшей плотности — помните, что плотность напрямую связана с уплотнением. Слишком мало влаги, и почва становится сухой и плохо сжимается; слишком много влаги, и вы не сможете легко выдавить воду.Для достижения наилучшего уплотнения оптимальное содержание влаги обычно находится в диапазоне от 10% до 20%. Поэтому, когда вы услышите, что в соответствии со спецификацией, почва должна иметь 95% максимальной модифицированной плотности по Проктору, вы будете знать, что вам нужно, чтобы содержание влаги было примерно правильным, чтобы достичь такого уровня уплотнения.
Кривая плотности почвы-влажности определяет оптимальное содержание влаги и максимальную плотность, достижимую в поле.
Если вы не собираетесь проводить тесты Проктора, есть несколько простых полевых тестов, чтобы получить приблизительное представление о несущей способности и содержании влаги:
- Для определения влажности используйте ручной тест.Сожмите в руке комок земли. Если он пудровый и не держит форму, значит, он слишком сухой; если он превращается в шар, а затем при падении распадается на несколько частей, это примерно то, что нужно; Если он оставляет влагу на руке и не ломается при падении, значит, он слишком влажный.
- Глина, в которую можно вдавить большой палец на несколько дюймов с умеренным усилием, выдерживает нагрузку от 1000 до 2500 фунтов на квадратный дюйм
- Рыхлый песок, в который вы едва можете вдавить арматуру №4 вручную, имеет несущую способность от 1000 до 3000 фунтов на квадратный дюйм
- Песок, который можно забить арматурным стержнем №4 примерно на 1 фут с помощью 5-фунтового молотка, имеет несущую способность более 2000 фунтов на квадратный дюйм
Также помните, что уплотнять нужно не только грунт (земляное полотно).Любые подосновы или основные слои, которые обычно представляют собой гранулированные материалы, также должны быть хорошо уплотнены до необходимой толщины подъема.
Подробнее о строительстве высококачественных плит на уклоне.
Уплотнитель плит Видео
Время: 02:18
Правильное функционирование и использование виброплитового уплотнителя для подготовки бетонного основания перед укладкой бетона
ОБОРУДОВАНИЕ ДЛЯ УПЛОТНЕНИЯ
Есть два способа уплотнения почвы или земляного полотна — статическая сила или вибрация.Статическая сила — это просто вес машины. Вибрационная сила использует какой-то механизм для вибрации почвы, который уменьшает трение между частицами почвы, позволяя им легче сжиматься.
Тип грунта (или материала земляного полотна) определяет тип оборудования, необходимого для уплотнения:
- Связные грунты необходимо измельчить, чтобы получить уплотнение, поэтому вам нужна машина с высокой ударной силой. Трамбовка — лучший выбор, а для более крупных работ — каток с опорными лапами (похожий на каток с опорными лапами).Подъемники для уплотнения связных грунтов должны быть не толще 6 дюймов.
- Гранулированный грунт нуждается только в том, чтобы частицы вибрировали, чтобы сблизить их. Виброплиты или ролики — лучший выбор. Подъемники для гравия могут быть толщиной до 12 дюймов; 10 дюймов для песка.
Для больших работ, таких как шоссе или большие плиты, для уплотнения используются большие подвижные вибрационные катки с гладкими катками или катки с опорными лапами. Ходовые катки с мягкими катками, которые разминают почву, или с гладкими вибрирующими катками, подходят для работы среднего размера.Для небольших работ два наиболее распространенных типа уплотнительного оборудования — это виброплиты (односторонние или реверсивные) и трамбовки.
Статической силы иногда бывает достаточно для уплотнения сыпучих грунтов. Миннесота DOT Катки с овальной лапкой используются для уплотнения связных грунтов.Вот некоторые подробности о каждом из типов оборудования:
- Трамбовки , иногда называемые прыгающими домкратами, различаются по весу от 130 до 185 фунтов. Эти инструменты отлично подходят для уплотнения почвы в траншее или для вязких глин на небольших площадях, поскольку они обеспечивают высокую ударную силу (большая амплитуда, низкая частота).Они не подходят для уплотнения сыпучих материалов, таких как базовые слои.
- Виброплиты идеально подходят для уплотнения сыпучих грунтов и оснований. Доступен в весах от 100 до 250 фунтов с размером пластины от 1 до 1,5 футов на 2 фута. Вибрация имеет более низкую амплитуду, но более высокую частоту, чем у трамбовки, и уравновешивается, чтобы заставить машину двигаться вперед.
- Реверсивные виброплиты хорошо работают на сыпучих почвах или с зернисто-связными смесями.С двумя эксцентриковыми грузами вибрация может быть обращена вспять для перемещения машины вперед или назад или для остановки, чтобы сжать одну мягкую точку. По деньгам это хорошие машины благодаря своей универсальности.
Wacker Neuson Компакторы с виброплитой хорошо подходят для уплотнения сыпучих грунтов.
Wacker Neuson
Подробнее о требованиях к уплотнению бетоноукладчиков.
РАЗМЕЩЕНИЕ БЕТОНА
Итак, мы наконец-то утрамбовали земляное полотно, установили и утрамбовали основание и основной слой.Но что произойдет, если в этот момент есть задержка перед укладкой бетона? Если основание подвергается дождю или замерзанию перед укладкой бетона, оно может превратиться из готового в слишком мягкое.
Для большинства внутренних плит пароизоляция должна быть помещена поверх основания перед укладкой бетона.
Лучший способ узнать, правильно ли уплотнено основание и готово ли оно к установке плиты, — это испытательная прокатка, при которой тяжело нагруженный грузовик (например, полностью загруженный автобетоносмеситель) проезжает по основанию непосредственно перед укладкой бетона, чтобы проверить, не любые области тонут больше других.Это должно быть сделано на какой-то решетке, и шины не должны погружаться в поверхность более чем на ½ дюйма. Если есть колеи или перекачка воды в какой-либо части основания или земляного полотна, тогда эта область нуждается в дополнительном уплотнении или добавлении гранулированных материалов — или просто для высыхания. В худшем случае траншеи или отстойники можно прорезать и откачать воду.
Непосредственно перед укладкой бетона вы можете также установить гидроизоляцию. Для внутренних полов лучше всего расположить между основным слоем и бетоном.Подробнее об этом см. Пароизоляция для бетонных плит.
Узнайте больше о надлежащей подготовке земляного полотна для промышленных полов и проездов.
Последнее обновление: 31 июля 2018 г.
Геотекстильная ткань: стоит ли укладывать ее под брусчатку?
Есть ли у вас во дворе почвы на глиняной или иловой основе, и вы беспокоитесь о долговечности вашего нового внутреннего дворика или проезжей части из брусчатки. У этой проблемы есть простое решение; установите геотекстильную ткань или так называемую фильтровальную ткань .
Фильтровальная ткань предназначена для отделения основного материала от нижележащих грунтов. Почвы Южной Калифорнии обычно состоят из глины или ила. Со временем, особенно во время дождей, естественные почвы могут смешаться с уплотненным основным материалом класса II и в конечном итоге ослабить систему мощения .
Уплотненное основание — это действительно начало процесса блокировки вашей установки. Основание состоит из острого угловатого камня диаметром 3/4 дюйма на всем протяжении до грунтового бетона.После того, как ваша основа намокнет и утрамбуется, она станет основой для возведения брусчатки. Даже песок для стяжки бывает разного размера, поэтому он также создает эффект сцепления. Стандартная демонстрация удаляет обширные почвы, но со временем, возможно, из-за ливней или чрезмерного полива вашего двора, глина может мигрировать и смешиваться с вашей основой.
Установка геоткани предотвратит это и поможет в долгосрочной перспективе обеспечить долговечность вашего проекта по брусчатке. Ткань кладется поверх естественной почвы, а затем ваша основа кладется поверх ткани, создавая таким образом барьер, который позволяет воде стекать и предотвращает проникновение почвы вокруг нее в основу.
Если у вас нет грунтов на глинистой основе или ила, это не будет для вас проблемой. При минимальных затратах фильтровальная ткань станет отличным дополнением к вашему проекту.
Разрыв капилляра под плитой — полиэтиленовая пленка или жесткая изоляция
Вкладка «Соответствие» содержит информацию о программе и коде. Язык кода взят из выдержки и кратко изложен ниже. Чтобы узнать точный язык кода, обратитесь к соответствующему коду, который может потребовать покупки у издателя.Хотя мы постоянно обновляем нашу базу данных, ссылки могли измениться с момента публикации. Если вы обнаружите неработающие ссылки, обратитесь к нашему веб-мастеру.
Дома, сертифицированные ENERGY STAR, версия 3 / 3.1 (Ред. 09)
Требования к строителю системы водного хозяйства
1. Водоуправляемый участок и фундамент.
1.4 Капиллярный разрыв на всех этажах подполья с использованием полиэтиленовой пленки толщиной ≥ 6 мил, притертой 6-12 дюймов и установленной с использованием одного из следующих: 3, 4, 5
1.4.1 Под бетонной плитой; OR ,
1.4.2 Зачистить каждую стену или опору и закрепить планками обрешетки или аналогичным материалом; OR ,
1.4.3 Закрепить в земле по периметру кольями.
1.6 Замедлитель парообразования класса 1 не установлен на внутренней стороне воздухопроницаемой изоляции наружных подземных стен. 7
Сноска 3) Не требуется в сухом (B) климате, как показано в 2009 IECC Рисунок 301.1 и Таблица 301.1.
Сноска 4) Не требуется для фундаментов поднятых опор без стен.Чтобы получить ENERGY STAR, EPA рекомендует, но не требует, чтобы в домах, построенных в радоновых зонах EPA 1, 2 и 3, были включены элементы защиты от радона. Для получения дополнительной информации см. EPA Indoor airPLUS.
Сноска 5) Для существующей плиты (например, в доме, где проводится реабилитация кишечника) вместо разрыва капилляров под плитой разрешается использовать сплошной и герметичный замедлитель паров класса I или II (согласно сноске 7). устанавливается поверх всей плиты. В таких случаях допускается исключение до 10% поверхности плиты (например,г., для подоконников). Кроме того, для существующих плит в занимаемом пространстве замедлитель парообразования должен быть или должен быть защищен прочной поверхностью пола. Если установлены замедлители парообразования класса I, они не должны устанавливаться на внутренней стороне воздухопроницаемой изоляции или материалов, склонных к повреждению от влаги.
Footnote 7) IRC 2009 определяет замедлители образования пара Класса I как материал или сборку с рейтингом ≤ 0,1 проницаемости, используя метод осушителя с Proc. A ASTM E 96. Следующие материалы обычно ≤ 0.1 пермь и не должны использоваться на внутренней стороне воздухопроницаемой изоляции в надземных наружных стенах в теплом влажном климате или на наружных стенах ниже уровня в любом климате: резиновые мембраны, полиэтиленовая пленка, стекло, алюминиевая фольга, листовой металл, и изоляционные / неизолирующие покрытия с фольгой. Эти материалы можно использовать на внутренней стороне стен, если отсутствует воздухопроницаемая изоляция (например, допускается использование жесткого пенопласта с фольгированной облицовкой, примыкающего к бетонной фундаментной стене ниже уровня земли).Обратите внимание, что этот список не является исчерпывающим, и другие материалы с допуском ≤ 0,1 также не должны использоваться. Кроме того, если mfr. В спецификациях продукта указано, что показатель химической стойкости ≥ 0,1, тогда его можно использовать, даже если он есть в этом списке. Также обратите внимание, что пена с открытыми и закрытыми порами обычно имеет номинальные значения выше этого предела и может использоваться, если только производитель не подходит. спецификации указывают рейтинг химической завивки ≤ 0,1. Применяются несколько исключений из этих требований:
- Замедлители парообразования класса I, такие как керамическая плитка, можно использовать на стенах душевых и ванн;
- Могут использоваться замедлители образования пара класса I, такие как зеркала, если они установлены с помощью зажимов или других прокладок, которые позволяют воздуху циркулировать за ними.
Пожалуйста, ознакомьтесь с графиком внедрения программы для домов, сертифицированных ENERGY STAR, чтобы узнать о версии и редакции программы, которые в настоящее время применимы в вашем штате.
DOE Zero Energy Ready Home (Версия 07)
Приложение 1 Обязательные требования.
Приложение 1, пункт 1) Сертифицировано в рамках программы сертифицированных домов ENERGY STAR или программы строительства новых многоквартирных домов ENERGY STAR.
Приложение 1, позиция 6) Сертифицировано EPA Indoor airPLUS.
EPA Indoor airPLUS (Редакция 04)
1.2 Установка капиллярного разрыва.
- Установите полиэтиленовую пленку или изоляцию из экструдированного полистирола (XPS) под бетонными плитами, включая цокольные этажи.Убедитесь, что защитное покрытие находится в непосредственном контакте с бетонной плитой выше (требование ENERGY STAR).
- Установите капиллярные перемычки на всех этажах подпольных помещений, используя полиэтиленовую пленку толщиной ≥ 6 мил, наложенную внахлест от 6 до 12 дюймов (требование ENERGY STAR).
- Под полиэтиленовой пленкой или экструдированным полистиролом (XPS) изоляция, установленная в соответствии с пунктом 1.3 контрольного списка изготовителя системы водоснабжения ENERGY STAR:
- Установите 4-дюймовый слой чистого заполнителя диаметром 1/2 дюйма или более; ИЛИ
- Установите 4 дюйма.равномерный слой песка, покрытый либо слоем геотекстильного дренажного покрытия по всему периметру, либо полосами геотекстильного дренажного покрытия по периметру, установленными в соответствии с инструкциями производителя.
Исключения из требований к заполнителю или песку (Не применимо в EPA Radon Zone 1):
- Сухой климат согласно определению IECC 2015 г. Рисунок 301.1.
- Районы со свободно дренируемыми почвами, определенные сертифицированным гидрологом, почвоведом или инженером в ходе посещения объекта как Группа 1 (Таблица R405.1, IRC 2015 г.).
- Фундаменты плитные на грунте.
Альтернативный путь для восстановления кишечника: для существующей плиты в доме, подвергающегося реабилитации кишечника в радоновых зонах 2 и 3, альтернативная обработка плиты в Контрольном списке для строителя системы управления водными ресурсами ENERGY STAR, сноска 5, должна применяться в качестве альтернативы к полиэтилен и заполнитель или песок под плиту. Дома, в которых проводится реабилитация кишечника в радоновой зоне 1, должны также установить активную радоновую систему, использующую частичную разгерметизацию, а уровни радона должны быть проверены после окончательной проверки, чтобы они были ниже уровня действий Агентства по охране окружающей среды (4 пКи / л), чтобы получить квалификацию.
Примечание: В радоновой зоне 1 Агентства по охране окружающей среды (см. Спецификацию 2.1):
- Полиэтиленовая пленка должна быть установлена и перекрыта на 6–12 дюймов по швам.
- Метод разбивки по ENERGY STAR для полиэтиленовых пленок нельзя использовать в подпольях без плиты.
- ENERGY STAR Исключения для разрыва капилляров (полиэтилен) под плитами не применяются. Поли требуется в радоновой зоне 1.
Рекомендации: рекомендуется использовать полиэтилен толщиной 10 мил, если полы в полуподвальных помещениях не покрыты бетонной плитой.
2.1 Радоностойкая конструкция. Постройте дома в радоновой зоне 1 Агентства по охране окружающей среды с радоностойкими характеристиками (как минимум, пассивная система). EPA рекомендует устанавливать радонозащитные элементы в соответствии с ANSI / AARST CCAH для 1-2 семейных домов и таунхаусов (макс. Общая площадь фундамента 2500 кв. Футов) ИЛИ ANSI / AARST CC-1000 для больших фундаментов.
Визуально проверьте следующие требования:
- Перерыв капилляра установлен согласно ТУ 1.2, независимо от климатической зоны.
- Газонепроницаемая вертикальная вентиляционная труба диаметром 3 или 4 дюйма, четко обозначенная как компонент системы снижения содержания радона. Вентиляционная труба должна быть подсоединена к открытому Т-образному фитингу в слое заполнителя (или подключена к дренажному покрытию из геотекстиля в соответствии с инструкциями производителя) под полиэтиленовой пленкой, проходя вверх через кондиционируемые пространства и заканчиваясь минимум на 12 дюймов выше проем в крыше. По крайней мере, 10 футов горизонтальной перфорированной дренажной плитки необходимо прикрепить к Т-образному фитингу под полиэтиленовым покрытием, размещенным над земляными полями и под бетонными плитами.Примечание: точки всасывания не допускаются на крышках отстойников.
- Вентилятор радона (т. Е. Активная система) ИЛИ электрическая розетка, установленная на доступном чердаке рядом с вентиляционной трубой для радона (т. Е. Пассивная система), чтобы облегчить установку вентилятора в будущем, если это необходимо. На чердаке, где при необходимости может быть установлен радоновый вентилятор, должно быть предусмотрено пространство вокруг радоновой трубы с высотой по вертикали не менее 48 дюймов и диаметром не менее 21 дюйма.
- В домах, на чердаке которых нет доступа для вентилятора, необходимо использовать другое внешнее место или гараж, размер которого не ниже кондиционированного помещения согласно ANSI / AARST CCAH.Электропитание параллельной цепи должно иметь маркировку на электрическом щитке с указанием его предполагаемого использования.
- Герметизация фундамента с помощью полиуретанового герметика или аналогичного материала на всех отверстиях в плитах, проходках и контрольных или компенсационных швах.
Примечание. В больших зданиях и многоквартирных домах могут использоваться общие системы смягчения воздействий в нескольких единицах или может потребоваться несколько систем вентиляции почвенного газа для размещения больших строений. См. В ANSI / AARST CC-1000 требования к учету электроэнергии в совместно используемых (дополнительных) системах смягчения, а также максимальные номинальные размеры пленумов для сбора почвенного газа и соответствующие размеры труб.
Примечание: Проконсультируйтесь с местными строительными нормами и правилами, чтобы определить, применяются ли дополнительные требования к радону. Также проконсультируйтесь с EPA «Building Radon Out» (EPA 402-K-01-002) для получения общих рекомендаций по установке устройств защиты от радона.
Консультации:
- Повышенные уровни радона были обнаружены в домах, построенных во всех трех зонах на Карте радоновых зон Агентства по охране окружающей среды. Проконсультируйтесь с вашей государственной радоновой программой для получения актуальной информации о радоне в вашем районе. Перейдите на веб-сайт EPA, посвященный радону, и щелкните свой штат для получения контактной информации.
- EPA рекомендует, но не требует, чтобы все дома, построенные с радоностойкими характеристиками в зоне 1 EPA Radon, включали вентилятор для вентиляции радона. Агентство по охране окружающей среды также рекомендует использовать радоно-устойчивые элементы для домов, построенных в радоновых зонах 2 и 3 Агентства по охране окружающей среды, и чтобы все дома с радоно-устойчивыми элементами или без них были проверены на наличие радона перед заселением. Вентилятор для вентиляции радона следует устанавливать, если результат теста составляет 4 пКи / л (уровень действия EPA) или более.
- Предоставьте покупателям «Справочник по радону для граждан» Агентства по охране окружающей среды, поощрите их пройти тест на радон и направьте их на веб-сайт Агентства по охране окружающей среды, посвященный радону, для получения дополнительной информации.
- Если есть подозрение на загрязнение почвы или грунтовых вод на строительной площадке или рядом с ней (например, на бывших промышленных площадках), летучие химические загрязнители от проникновения почвенного газа или паров в здание могут представлять опасность для качества воздуха в помещении. В таких случаях EPA рекомендует радоно-стойкие элементы, соответствующие Спецификации 2.1, которые могут минимизировать или предотвратить проникновение пара в дом. См. Праймер EPA для проникновения паров или ASTM E2600 для получения дополнительной информации. Вам также следует проконсультироваться с вашим государственным, племенным или местным агентством по охране окружающей среды для получения информации о местонахождении загрязненных участков, в том числе тех, которые подпадают под действие требований Superfund (CERCLA), Закона о сохранении и восстановлении ресурсов (RCRA) или программы Brownfields.Посетите EPA «Где вы живете» для получения дополнительной информации.
Исключения и альтернативный путь восстановления кишечника см. В разделе «Технические характеристики Indoor airPLUS».
Международный жилищный кодекс (IRC) 2009, 2012, 2015 и 2018 гг.
Раздел R506.2.3 Замедлитель образования пара. Полиэтилен толщиной 6 мил (или другой одобренный) замедлитель парообразования для обеспечения перекрытия стыков не менее 6 дюймов должен быть помещен между бетонной плитой и основанием или подготовить земляное полотно, если базовый слой не существует.Исключения: отдельно стоящие гаражи, хозяйственные постройки, другие неотапливаемые вспомогательные сооружения, неотапливаемые складские помещения площадью менее 70 квадратных футов, навесы для автомобилей, подъездные пути, дорожки, патио и другие плоские конструкции, которые, вероятно, позже не будут закрыты или отапливаются, и если это разрешено должностным лицом здания.
Модернизация: 2009, 2012, 2015, 2018 и 2021 IRC
Раздел R102.7.1 Дополнения, изменения или ремонт. Дополнения, изменения, обновления или ремонтные работы должны соответствовать положениям настоящего Кодекса, не требуя, чтобы неизменные части существующего здания соответствовали требованиям этого Кодекса, если не указано иное.(См. Код для дополнительных требований и исключений.)
Приложение J регулирует ремонт, реконструкцию, переделку и реконструкцию существующих зданий и предназначено для поощрения их дальнейшего безопасного использования.
Полезное иллюстрированное руководство — Основные материалы
Другие часто задаваемые вопросы:
Ниже приведены наиболее часто задаваемые вопросы, на которые я отвечаю, когда обращаюсь к теме установки полотна проезжей части.
Какая ткань лучше всего подходит для проезжей части?
Тканый геотекстильный материал с более высокой прочностью на разрыв / растяжение является отличным выбором для подъездной дороги или дорожного полотна, поскольку он со временем выдержит вес тяжелых транспортных средств.Сорт тканого материала во многом будет зависеть от вашего района и состояния водоотвода на вашем участке. Ткань стандартного качества чаще используется в жилых помещениях, тогда как в гражданских / коммерческих целях часто требуется промежуточная или тяжелая ткань.
Какой основной материал для проезжей части лучше всего?
Идеальным основным материалом для подъездной дороги является щебень или «минус», поскольку он хорошо уплотняется, создавая прочную дорожку для проезда. Еще одним преимуществом щебня является то, что он прост в установке и довольно дешев по сравнению с водопроницаемыми брусчатками, бетоном или асфальтом.
Сколько стоит ткань для проезжей части?
Подъездная дорожка из ткани или тканого геотекстиля стоит от 200 до 3800 долларов за рулон в зависимости от размера рулона, технических характеристик и прочности.
Где я могу купить подъездную ткань?
Ткань проезжей части можно приобрести у дистрибьютора геотекстиля как на местном, так и на местном складе или через Интернет. Mainline Materials (www.mainlinematerials.com) предлагает полный выбор подъездной ткани в рулонах различных размеров для любого проекта.
Что мне делать, если я повредил ткань?
Не беспокойтесь, если вы прокололи место в геотекстильной ткани, это можно исправить, добавив еще один слой ткани поверх поврежденного участка. Обязательно перекрывайте ткань внахлест как минимум на 36 дюймов во всех направлениях вокруг поврежденного участка.
Использование геотекстиля в водопроницаемом покрытии
Технический директор ICPI Роберт Бауэрс, П. Инжиниринг, получает вопросы от членов, которым необходимы советы и подсказки относительно проезжей части для водопроницаемых асфальтоукладчиков.
Один из недавних вопросов касался проезжей части с водопроницаемым тротуаром и когда использовать геотекстиль, а когда нет.
Геотекстиль, который иногда называют фильтровальной тканью, изготовлен из синтетических волокон, сформированных в виде листа, который позволяет воде и газам проходить через них, удерживая при этом частицы почвы. Геотекстиль отделяет и удерживает основание от нижележащего грунтового основания. Это позволяет основанию отводить воду и предотвращает попадание почвы вокруг него в основание.
Без геотекстиля почва проникает в основание и ослабляет его. Это медленный процесс, который происходит, когда почва насыщается водой или в периоды оттаивания. Геотекстиль останавливает этот процесс и на много лет продлевает срок службы основания. Геотекстиль рекомендуется использовать на илистых и глинистых почвах. На песчаных почвах это не обязательно.
Решение об использовании геотекстиля в проницаемом покрытии должно основываться на тех же критериях, которые использовались при рассмотрении использования геотекстиля для традиционного замкового бетонного покрытия: 1) ограничение основного заполнителя и 2) отделение основного заполнителя от земляного полотна. почва.Ограничение и разделение, создаваемые геотекстилем, помогут гарантировать, что основание в системе дорожного покрытия будет работать дольше, чем основание, которое не обернуто геотекстилем.
Однако критерии выбора также требуют, чтобы геотекстиль имел высокий уровень проницаемости. Обычно производители геотекстиля указывают способность материала пропускать воду через диэлектрическую проницаемость. Чем больше число, тем быстрее будет проходить вода.
Далее член комиссии спросил, следует ли им использовать тот же тканый геотекстиль, что и для традиционных систем асфальтоукладчика?
Если почва структурно прочная, например, песчано-гравийная смесь, следует использовать нетканый иглопробивной геотекстиль.
