Фундамент – надежная основа здания

Фундамент является одним из важных элементов в конструкции здания, представляя собой надежную основу для его стен и крыши. Он принимает на себя всю нагрузку от расположенных выше частей строения и передает ее подстилающим слоям грунта. Наиболее распространенными материалами для укладки фундамента являются бетон, камень и древесина.

Нижняя плоскость основания помещается ниже границы промерзания. При наличии на земельном участке непучинистого грунта возможно возведение недорогой мелкозаглубленной конструкции. Правильно определить тип грунта помогут инженерно геологические изыскания цена на которые, в последнее время, стала уже довольно невелика. Если вы занимаетесь строительством, заказывайте вибратор для укладки бетона по ссылке https://pikkampani.com.ua.

На практике фундаменты бывают несущими, комбинированными, с глубоким и неглубоким заложением, а также специализированные. Помимо основной несущей функции, комбинированные могут выполнять функцию защиты строения от сейсмической активности. Специальные типы фундаментов обладают особыми свойствами. В частности, к ним принято относить экспериментальные плавающие и качающиеся конструкции антисейсмического типа.

В зависимости от используемого для их изготовления основного материала, фундаменты могут быть железобетонными, каменными, деревянными или из ячеистого бетона. Каменные основания обычно укладываются из бутобетонного камня, монолитного бетона и бута, а также различных видов кирпича. Железобетонный фундамент может быть монолитным или сборным.

При возведении домов, в современном строительстве применяются ленточные, столбчатые, стаканные, свайные и плитные типы фундамента. Существует также специализированный континуальный тип фундамента, представляющий собой большую по размерам, объемную и массивную конструкцию, применяющуюся в опорах бункеров, мостов и силосов. При строительстве колодцев используют специальные бетонные кольца.

Выбирая тот или иной тип фундамента для строительства здания, учитывают множество факторов. Это и грунты, наличествующие на строительной площадке, и глубина подземных вод, и глубина промерзания, и состояние почвы, и многолетняя статистика сейсмической активности в местности, и этажность возводимого строения, и применяемые материалы.

Также учитывается характер регулярности проживания в доме, влияющий на возможность появления случайных деформаций, к которым, к примеру, может привести отсутствие отопления в зимний период. Неправильно подобранный фундамент может привести к осадке и разрушению здания, перекосу элементов конструкции, деформации стен и плит перекрытий, дверных и оконных проемов, разрывам коммуникаций.

Ликвидация последствий неправильного выбора может обойтись в катастрофически огромную сумму денег. Тем более, что зачастую исправление технических просчетов попросту невозможно. Решить вопрос выбора типа основания правильно поможет подробное геологическое обследование строительной площадки.

Сооружение фундаментов в Иваново и Ивановской области.

Из таблицы видно, что при температуре 20 градусов по Цельсию прочность раствора достигает 45% за 5 суток. Так как 100%-я прочность фундамента рассчитана на максимальные нагрузки с запасом, то прочности в 45% считается достаточной для начала дальнейшего строительства дома.

По мере возведения строения фундамент с лихвой успеет набрать свою прочность до того момента, когда на него ляжет вся нагрузка дома со всем его содержимым.

Миф 2.»Фундамент должен отстоятся.»

 Многие заказчики считают, что построенный фундамент должен выстоять несколько месяцев, а то и год, для усадки и уплотнения грунта под ним. Но вес фундамента составляет максимум 1/4 от веса всего строения и соответственно он не способен максимально уплотнить подошву под собой. Правильнее было бы дать отстояться под усадку уже готовому строению, а потом начинать отделочные работы.

Миф 3. «Факторы, определяющие стоимость фундамента.»

 Как правило, заказчик пытается снизить стоимость фундамента за счёт пренебрежения отдельными рекомендациями по выбору типа фундамента и материалов для его изготовления. Но в данном случае, как говорится: «скупой платит дважды». Сооружение фундамента без исследования грунта, без разработки проекта, использование не качественных материалов приводит к тому, что через 5-10 лет дом может покоситься, образуются трещины в стенах, что приводит к полному разрушению строения.

Перечень предлагаемых услуг.

 Строительная компания «Стройка 37» предлагает свои услуги по сооружению различных типов фундаментов в Иваново и Ивановской области. Наши специалисты имеют большой опыт в возведении таких видов фундаментов как:

• Мелкозаглубленный ленточный фундамент.
• Свайно-ростверковый фундамент.
• Столбчатый фундамент.
• Фундамент монолитная плита.
• Фундамент из блоков ФБС.
• Фундамент на винтовых сваях.

Кроме сооружения фундаментов под ключ, мы оказываем и другие сопутствующие услуги, связанные с монолитными работами:

• Реставрация фундаментов.
• Замена фундаментов.
• Гидроизоляция фундаментов.
• Сооружение плит перекрытий.
• Заливка армопояса.
• Стяжка пола.

Специалисты нашей компании окажут Вам грамотную консультацию по выбору оптимального фундамента для Вашего будущего жилища.

Для заказа услуги необходимо заполнить форму ниже или позвонить по телефону:

+7(920)345-87-22

Полезные статьи по теме:

Фундаменты домов

   Фундаменты домов

   Устройство фундаментов домов

     Фундаментом дома называется несущая строительная конструкция, являющая частью зданий, сооружений, воспринимающая нагрузку от выше возведённых строительных конструкций и распределяющая их по основанию. Фундаменты домов могут изготавливаться из таких материалов как бетон, камень или дерево.

     Фундамент любого дома должен закладываться ниже глубины промерзания грунта, для предотвращения выпучивания фундамента дома. В условиях непучинистых грунтов в строительстве легких деревянных домов используют мелкозаглубленный фундамент, который находится выше уровня промерзания грунта. Такой фундамент домов применяют, в основном, когда строят небольшие садовые домики, хозяйственные постройки и летние бани.

     При строительстве фундаментов зданий и сооружений жилого и промышленного назначения могут применяться следующие типы фундаментов: ленточный фундамент, стаканный фундамент, столбчатый фундамент, свайный фундамент, фундамент на забивных сваях, фундамент на трубобетонных сваях, фундамент на буронабивных сваях, фундамент на набивных сваях, фундамент на сваях-оболочках, фундамент на винтовых сваях, свайно-ростверковый фундамент, плитный фундамент.

Рисунок 1 — фундамент на буронабивных сваях

   По типу монтажа подразделяется на: сборный фундамент, монолитный фундамент и сборно-монолитный фундамент. Выбирается фундамент в зависимости от грунта, условий сейсмичности территории застройки, а так же от архитектурных решений.

     Строительство фундаментов домов – это сезонная работа, поскольку заливка бетоном возможна только при температуре выше 5°С. В случаях, когда необходимо осуществлять строительные работы по возведению фундаментов домов при более низких температурах, используют, как правило, технологию электропрогрева.

     По назначению фундаменты домов подразделяются на: несущий фундамент дома, комбинированный фундамент дома, то есть фундамент, который способен, помимо несущих функций, выполнять функцию сейсмической защиты, фундамент дома неглубокого заложения на естественных основаниях или искусственных, фундамент дома глубокого заложения.
   Кроме того применяют «специальный фундамент», такой, например как: экспериментальный фундамент, антисейсмический фундамент, «качающийся» фундамент, «плавающий» фундамент, это такой фундамент, давление которого равно по величине давлению, оказываемому вынутым грунтом.

     По используемому при возведении фундамента материалу фундаменты домов подразделяются на: каменный фундамент, бутовый фундамент, бутобетонный фундамент, кирпичный фундамент, железобетонный фундамент, железобетонный сборный фундамент, железобетонный монолитный фундамент, деревянный фундамент, ячеистобетонный железобетонный

     По типу конструкции фундаменты домов подразделяются на: фундамент административного здания на железобетонных (ж/б) блоках ФБС, столбчатый, непосредственно столбчатый фундамент, фундамент стаканного типа, ленточный, плитный, свайный, фундамент континуальный — это фундамент очень большого объёма, чаще всего близкий по форме к кругу или квадрату. Такой фундамент нельзя рассматривать как обычные типы фундаментов – плитных, отдельно стоящих столбчатых, ленточных или свайных.
   Как правило, к таким фундаментам относятся фундаменты опор бункеров, мостов, силосов, опускных колодцев.

Рисунок 2 — Устройство фундаментов (цех)

   Наша компания осуществляет устройство фундаментов домов и других сооружений любой сложности, возведение фундаментов на крупных объектах, с большим объёмом свайнозабивных и бетонных работ, в том числе устройство ростверка фундамента.
   При осуществлении строительства фундаментов домов, мы используем самые современные технологии и оборудование, которые позволяют получить не только отличное качество, но значительную экономию времени и расходных материалов. Работы по возведению фундаментов домов и других сооружений осуществляют опытные специалистами нашей компании, которые могут кратчайшие сроки осуществить все необходимые работы с соблюдением всех самых строгих требований к качеству и геометрии фундамента дома (сооружения).

   Основой основ любого дома является фундамент. Это самый важный элемент структуры дома. Надо ли говорить об ответственности ложащейся на плечи тех, кто собирается проводить строительство фундамента дома.
   В нынешнее время бешенного темпа застройки, недобросовестные подрядчики, часто пренебрегают некоторыми правилами строительства и относятся к фундаменту дома безответственно. Спустя пару десятилетий начнут всплывать плоды грехов экономных застройщиков. Тысячи состоятельных людей. Потратившие миллионы на комфортабельное жильё, могут оказаться собственниками катастрофы.

   Конечно хочется полагаться на подрядчика, но не плохо бы и самому иметь некоторое представление о проводимом строительстве. Ошибки, совершенные при монтаже фундамента дома, аукнутся сторицей, ремонт фундаментных конструкций в три, а бывает и более, раз дороже, чем других элементов дома.

    Решив организовать строительство своего дома, не начинайте его с проектирования фундамента дома, начните его с выбора земельного участка, грамотный выбор сможет сэкономить вам до трети стоимости строительства. Ну а если вы уже землевладелец, рекомендуем вам ознакомится с материалами нашего сайта, где мы собираем всю важную информацию о возведении фундаментов домов, о их типах, проблемах монтажа, и о строительных хитростях, которые мы используем. Почитать о проектах домов, о строительстве домов под ключ можно на сайте нашего партера — компании «Альк-Строй», которая осуществляет строительство домов и коттеджей под ключ в Екатеринбурге.

    Значимость функций фундамента дома оценили еще древние римляне, величайшие строители своего времени, с тех пор, благодаря трудам тысяч умов различных НИИ, в технологии возведения фундаментов домов значительно прибавилось тонкостей и различных техник. Для получения базовых знаний и опыта вам потребуется много времени, поэтому такую важную работу, как возведение фундамента дома необходимо доверить профессионалам.
   Специалисты компании «Бурпромсервис» помогут вам сэкономить деньги, время, а главное, вы будете уверены в качестве фундамента дома. Звоните и мы можем дать грамотную консультацию по устройству фундамента вашего дома и по ценам на фундаменты.

Конструкция фундамента. Назначение фундамента и его конструкция

Конструкции фундаментов — Фундаменты

Навигация:Главная → Все категории → Фундаменты

Конструкции фундаментов Конструкции фундаментов

Фундаменты зданий и сооружений конструируют, учитывая совместную работу сооружения и грунтов основания, причем конструкция фундамента во многом определяется типом возводимого здания. Широкое распространение в условиях массовой городской застройки получили сборные фундаменты, позволяющие снижать затраты на их возведение.

Под стены бескаркасных зданий наиболее целесообразно применять ленточные фундаменты, при возведении которых на дно котлована насыпают слой песчаной подготовки толщиной 6… 10 см, который в дальнейшем выравнивают с последующей укладкой на него типовых блоков-подушек, распределяющих нагрузку от стен здания на основание. На блоки-подушки устанавливают в несколько рядов типовые стеновые фундаментные блоки.

В некоторых случаях устраивают прерывистые ленточные фундаменты (рис. 5.5), позволяющие получать существенную экономию материалов. Применение прерывистых фундаментов допускается, при надежных грунтах и относительно небольших нагрузках. Зазоры между плитами заполняют песком с последующим уплотнением.

Рис. 5.5. Прерывистый ленточный фундамент: 1 — стена здания; 2 — фундаментный стеновой блок; 3 — фундаментная плита (подушка)

Блоки-подушки ленточных фундаментов могут быть сплошными (рис. 5.6, а, б), ребристыми (рис. 5.6, в) и пустотными (рис. 5.6, г). Сплошные плиты используют при значительных нагрузках, а ребристые и пустотные — при небольших, причем применение последних позволяет получать экономию строительных материалов. Стены фундаментов собирают из сплошных или пустотелых стеновых фундаментных блоков.

Отдельные сборные фундаменты применяют под колонны каркасных зданий. В зависимости от размерор такие фундаменты могут быть цельными или составными. Наиболее экономичное решение получается при использовании в качестве фундамента одного цельного блока (рис. 5.7, а), имеющего сравнительно небольшие размеры и небольшую массу. Отдельные фундаменты устанавливают в котлованах на песчано-гравийную подготовку, толщина которой должна быть не менее 10 см.

Составные сборные фундаменты в настоящее время используют значительно реже, так как их применение связано с дополнительным расходом арматуры, располагающейся на разных уровнях (рис. 5.7, б).

Возведение составного фундамента может быть целесообразно только после соответствующего обоснования й следующих случаях: если на основание передаются значительные вертикальные нагрузки, т. е. имеющиеся в распоряжении проектировщика типоразмеры одиночных фундаментов не обеспечивают требуемого давления по подошве; существует необходимость возведения фундаментов в сжатые сроки, в целях предотвращения возможного промерзания грунта в зимний период времени.

Рис. 5.6. Конструкции фундаментных, шит

Рис. 5.7. Железобетонные фундаменты:1 — подколенник; 2 — фундаментная плита цельная; 3 — то же, блочная

Следует учитывать, что при действии значительных изгибающих моментов и горизонтальных усилий отдельные блоки составных фундаментов для обеспечения их совместной работы необходимо соединять между собой с помощью выпусков арматуры, анкеров или сварки закладных деталей.

В последнее время при строительстве каркасных зданий и сооружений стали применять сплошные фундаменты из универсальных сборных блоков. Существует два типа таких блоков со скошенными ребрами (рис . 5.8, а) и повышенной жесткости (рис. 5.8, б). В первом случае сплошная плита образуется в результате замоноличивания швов между блоками, во втором — в результате сварки выпусков арматуры и замоноличивания швов. Данный тип фундаментов по сравнению с традиционными плитными фундаментами, выполняемыми, как правило, в монолитном варианте, имеет ряд преимуществ: обладает повышенной жесткостью и более экономичен в результате уменьшения расхода материалов и сокращения трудозатрат при возведении.

Широкое применение монолитных фундаментов в практике современного строительства сдерживают следующие факторы: большие трудовые затраты при строительстве; незначительная оборачиваемость опалубки; сложность обеспечения твердения бетона в зимний период времени, а также большая продолжительность работ по сравнению с возведением сборных фундаментов.

Однако такие типы фундаментов, как сплошные, ленточные под колонны, массивные, имеющие небольшую площадь опалубки по сравнению с объемом бетона, а также фундаменты сложного очертания под уникальные сооружения и сложное оборудование, выполняют, как Правило, из монолитного железобетона. Причем применение типовой инвентарной опалубки и способов ускорения твердения бетона в зимний период времени во многих случаях обеспечивает необходимую экономичность конструктивного решения монолитного фундамента.

Рис. 5.8. Сплошной сборный фундамент: 1 — ребрй; 2 — колонна; 3 — опорная плита между ребрами; 4 — пазы в плите; 5 — замоноличенный шов; 6 — подколовник; 7 — сварной узел

При возведении коробчатых фундаментов иногда в качестве опалубки применяют сборные тонкостенные железобетонные элементы, которые после окончания твердения основной массы бетона остаются в составе конструкции фундамента.

Рис. 5.9. Конструкция жесткого фундамента

Бетонные, бутобетонные и каменные фундаменты устраивают в монолитном варианте и проектируют как жесткие, так как плохо сопротивляются растягивающим напряжениям. Для предотвращения значительного развития этих напряжений фундаменты уширяются к подошве уступами, размеры которых ограничиваются углом жесткости а в пределах 26…38°, который зависит от материала фундамента, давления на грунт основания и типа грунта. Соотношение между высотой уступа и его выносом h : I принимают в пределах 1:2, 1:3, причем высота уступа должна составлять 0,5…0,6 м (рис. 5.9).

Железобетонные монолитные фундаменты проектируют как изгибаемые конструкции на сжимаемом основании с учетом совместной работы сооружения с грунтом. Сечение и арматуру таких фундаментов назначают с учетом правил проектирования, предъявляемых к железобетонным конструкциям.

Рис. 5.10. Конструкции монолитных железобетонных фундаментов: 1 — колонна; 2 — стакан; 3 — фундамент

Устройство верхней части фундамента зависит от типа опирающихся конструкций и характера передаваемых усилий. Под колонны каркасных зданий в фундаментах устраивают стаканы (рис. 5.10, а) или предусматривают жесткий стык (рис. 5.10, б), для чего в монолитном фундаменте устанавливают специальную арматуру. При использовании железобетонных колонн каркаса стаканную часть фундамента располагают на отметке — 0,150 от поверхности земли, чтобы засыпать пазухи до монтажа колонн, при металлических колоннах обрез фундамента располагают значительно ниже, так чтобы металлический подколенник располагался ниже планировочной отметки.

Монолитные железобетонные конструкции в зависимости от действующих усилий, грунтовых условий и размеров опирающихся на них конструкций могут быть одно-, дву

Похожие статьи:Основания под фундаменты зданий и сооружений

Навигация:Главная → Все категории → Фундаменты

Статьи по теме:

Главная → Справочник → Статьи → Блог → Форум

stroy-spravka.ru

Варианты конструкции фундаментов, виды и нюансы выбора

• Монтаж фундамента
  • Выбор типа
  • Из блоков
  • Ленточный
  • Плитный
  • Свайный
  • Столбчатый
• Устройство
  • Армирование
  • Гидроизоляция
  • После установки
  • Ремонт
  • Смеси и материалы
  • Устройство
  • Устройство опалубки
  • Утепление
• Цоколь
  • Какой выбрать
  • Отделка
  • Устройство
• Сваи
  • Виды
  • Инструмент
  • Работы
  • Устройство
• Расчет

Поиск

Фундаменты от А до Я.

fundamentaya.ru

Устройство фундамента

В строительстве устройство фундамента имеет не малый приоритет. Этому вопросу уделяется очень много внимания при производстве расчётов фундамента, при их проектировании и так далее.

На сегодняшний день сфера строительства знает три основных типа фундаментов:

• Столбчатый;
• Ленточный;
• Плитный;

Кроме того, каждый из этих типов может иметь несколько видов, например, столбчатый фундамент можно классифицировать по материалу, из которого он изготовлен. Поскольку материалов очень много, то и классификация по этому признаку довольно широкая.

Ленточный фундамент в этом вопросе также не отстаёт от столбчатого, это же можно сказать и про плитный фундамент.

Если говорить про устройство того или иного типа фундамента, то стоит отметить, что оно различно. Причём отличается между собой не только конструкция фундаментов, но и сама технология устройства везде разная. Общие признаки, несомненно, есть, например, принципы армирования фундаментов.

Для того чтобы рассмотреть все отличия и схожести всех трёх типов фундаментов, следует рассмотреть все их конструкции и технологии устройства по отдельности, а потом уже выявлять различия и какие-то общие моменты.

Устройство и технология возведения столбчатого фундамента

Устройство столбчатого фундамента, как уже было отмечено, во многом зависит от того, какого вида этот столбчатый фундамент, то есть из какого материала изготовлен этот фундамент.

Для возведения столбчатых фундаментов могут применяться следующие материалы:

1. Красный и белый кирпич;
2. Железобетонные плиты;
3. ФБС кольца;
4. Асбестоцементные и металлические трубы;
5. Бетон;

Также существует такой тип столбчатого фундамента, который называется свайным. Для устройства таких фундаментов применяют сваи, которые вбиваются в грунт при помощи специальной техники. В частном строительстве применяются сваи куда меньших размеров, и в грунт они помещаются путём обычного вкапывания. Такие сваи носят название буронабивных свай.

Свайный фундамент под каркасный дом

Что касается всех остальных вышеперечисленных материалов, то наибольшей популярностью в частном строительстве пользуется кирпич и бетон.

Фундамент из красного или белого кирпича состоит из нескольких столбов, которые выложены из данного материала. Столбы имеют, как правило, квадратное сечение.

В большинстве случаев, однако, это не аксиома, столбы из кирпича выкладывают на поверхности, то есть такой столбчатый фундамент будет незаглубленным. Реже встречаются заглубленные столбчатые фундаменты, устроенные по такому принципу.

После того, как столбы устроены, как правило, наверх кладут перекрытие. Это перекрытие носит название ростверк. Для устройства ростверка применяется также большое количество разных материалов:

1. Металлические рандбалки
2. Железобетонные перемычки;
3. Деревянный брус и другие.

Таково устройство столбчатого фундамента, выполненного из кирпича.

Если же фундамент выполнен из железобетонных плит, то устройство немного отличается. Сами плиты представляют собой армированные бетонные квадраты. Столбы, собранные из железобетонных плит, чаще всего бывают заглубленными на достаточно большую глубину.

Первая плита, как правило, значительно шире, чем все остальные. Это делается для того, чтобы увеличить площадь опоры одного столба, а, следовательно, и всего фундамента целиком.

После установки наверх столбов также кладётся ростверк, который обычно выполняется из таких же сборных плит, только больших размеров.

Вообще, если говорить о размерах таких плит, то стоит отметить то, что их очень много. Все они имеют самые разные размеры и формы. Плиты перекрытия также могут отличаться по толщине, по длине и по высоте. Единственное, что у них одинаковое, так это наличие арматуры. Плиты промышленного производства всегда армируются, поэтому и название носят железобетонных плит.

Не так давно появился новый вид столбчатого фундамента, который представлен различными трубами. Для устройства свайных фундаментов применяют асбестоцементные и металлические трубы.

Устройство таких фундаментов очень просто, хотя есть несколько вариантов. Например, когда внутреннее пространство труб заполняется цементным раствором, что чаще всего и происходит, то под такую трубу просто насыпают слой щебня или гравия.

Иногда полость труб заполняется песком, перемешанным со щебнем или гравием. В таком случае под трубу, в качестве основания, кладут железобетонную плиту. Это нужно для того, чтобы под тяжестью здания трубы просто не просели в грунт.

При использовании и металлических и асбестоцементных труб, допускается их армирование. Оно производится арматурными кустами.

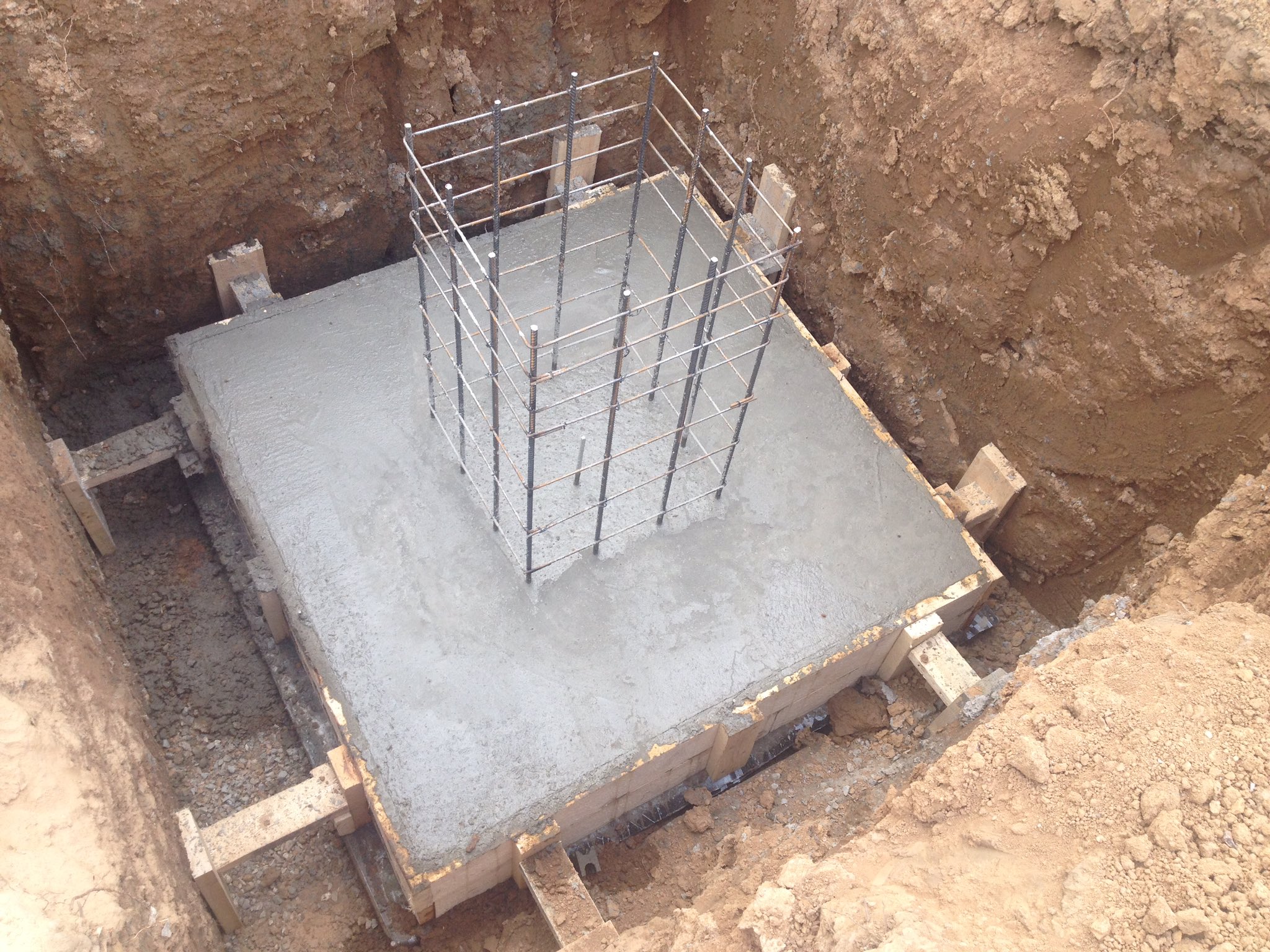

Арматурный куст представляет собой несколько прутов, расположенных по кругу и сваренных металлическим обручем. Такой куст просто вкладывается внутрь трубы и заливается цементным раствором.

Ещё одной разновидностью такого рода фундаментов стал фундамент, изготовленный из ФБС колец. Эти кольца можно встретить при устройстве колодцев. Применяются они тогда, когда требуется сделать малозаглубленный фундамент на слабом грунте. У такого фундамента очень большая площадь опоры, что позволяет ставить на него достаточно тяжелые строения.

Само кольцо имеет порядка метра в высоту и около 90 сантиметров в диаметре.

Как правило, под кольцо не устраивают никаких оснований. Его внутреннее пространство заполняется песком, перемешанным со щебнем, или простым чистым песком. Допускается и заливка бетоном, но такой фундамент получится очень затратным.

Крайним рассмотренным видом столбчатого фундамента станет фундамент, выполненный из бетона, то есть монолитный столбчатый фундамент. Такой вид столбчатого фундамента является очень популярным при частном строительстве.

Поскольку такой вид столбчатого фундамента предполагает больше всего работы, то в качестве примера устройства столбчатых фундаментов вообще, рассмотрим именно его.

Технология устройства столбчатых фундаментов

Весь процесс устройства фундамента состоит из нескольких частей, а точнее сказать этапов.

В первую очередь необходимо подготовить всё для строительства. Причём готовиться нужно не только к строительству фундамента, но и всей постройки в целом, а фундамент это только лишь начало.

Столбчатый фундамент

Подготовка заключается в том, что сначала производятся различного рода расчёты. Зачастую в частном строительстве мало кто проводит какие-либо расчёты. Это связано с отсутствием специального образования, однако произвести расчёт фундамента на сопротивление грунта следует. И для этого не нужно быть специалистом в сопромате.

Суть расчёта заключается в том, что сначала оценивается примерный вес всего здания. Потом высчитывается общая площадь опоры, как сумма площадей опоры каждого столба. Дальше вычисляется давление, которое здание оказывает на единицу площади, как правило, это один сантиметр квадратный.

После этого полученный результат сравнивается с табличными данными о сопротивлении вашего грунта. Установить тип грунта тоже не представляет никаких сложностей. Это можно сделать многими способами, а для большей эффективности можно обратиться в геологическую службу.

Если все расчёты произведены и оптимальная площадь опоры фундамента известна, то можно начинать проектировать сам фундамент.

Проектирование столбчатого фундамента в большей степени заключается в том, что устанавливается нужное число столбов, а также определяется их местоположение. Количество столбов нужно выбрать таким образом, чтобы их общая площадь опоры была рана или была больше расчётного значения.

Что касается расположения столбов, то нужно руководствоваться тремя основными, логически верными правилами:

• Столбы должны располагаться на углах здания;
• Столбы должны располагаться на месте пересечения стен здания;
• Расстояние между двумя соседними столбами должно лежать в диапазоне от 2,5 до 3,5 метров.

Как видно, правила направлены на то, чтобы усилить места, на которые приходится основная нагрузка.

После проекта приступают к подготовке непосредственного места строительства. Подготовка заключается в том, что с места строительства нужно убрать весь мусор, посторонние предметы. Потом отметить на местности приблизительные контуры всего здания и обозначить места расположения столбов.

В качестве подготовки к строительству необходимо закупить и доставить на место все необходимые материалы и инструменты, чтобы обеспечить непрерывность строительного процесса.

После этого приступают к следующему этапу, который заключается в основном в работе с землёй.

Необходимо под каждый столб вырыть яму. Размеры ямы должны быть большими, чем размеры самого столба. Это нужно для того, чтобы удобно было устраивать опалубку, да собственно и для самой опалубки тоже нужно место.

Всю землю, которую придётся достать, нужно размещать рядом – она потом пригодится для того, чтобы засыпать столб со всех сторон.

Что касается особых каких-то тонкостей, то в этой работе их нет. Нужно просто выкопать ямы нужной глубины и нужной ширины в необходимом количестве на обозначенных заранее местах.

После того, как все ямы выкопаны, наступает этап устройства опалубки. Вот на этом этапе есть свои тонкости и нюансы. Первое, на что следует обратить внимание, так это материал, из которого будет делаться опалубка.

В большинстве своём в частном строительстве с этой целью используется древесина – доски хвойных пород. Первый нюанс состоит в том, что эти доски должны быть ровными и отшлифованными хотя бы с одной стороны – с той стороны, которая будет прилегать к бетону, то есть с внутренней.

Толщина досок не должна быть меньше 20 миллиметров, а иначе под тяжестью бетона они просто выгнуться, и фундамент получится кривой.

Доски сбиваются в щиты. При стыковке досок между собой нужно следить, чтобы между ними не образовывалось щелей. Через эти щели бетон будет вытекать из опалубки. Щиты сбиваются поперечными планками. Если есть щель, то можно её закрыть, сбив две доски продольно расположенной третьей доской.

Так как столбы имеют квадратное сечение, то всего потребуется четыре щита для одного столба. Между собой их можно не скреплять. Нужно просто поставить щиты и закрепить каждый из них откосом, чтобы под тяжестью бетона он не наклонился в сторону. Для того, чтобы откос не сместил щит внутрь опалубки, ставят распорку, которая одним концом опирается на внутреннюю сторону одного щита, а вторым на внутреннюю сторону противоположного щита. Не трудно догадаться, что на один столб потребуется всего две такие распорки.

На этом устройство опалубки завершено и можно приступать к следующему этапу. Он заключается в том, чтобы армировать каждый столб. Как уже отмечалось, армирование столбов производится при помощи арматурных кустов.

Кусты нужно сваривать таким образом, чтобы от каждого прута до ближайшего щита оставалось расстояние минимум 7 сантиметров.

Это значит, что если столб имеет ширину 60 сантиметров, то диаметр куста должен быть не больше 46 сантиметров.

Для армирования используется не очень толстая арматура. Оптимальным считается диаметр в 10-12 миллиметров. Пруты из этой арматуры свариваются кольцами, которые должны быть расположены через каждые 30-40 сантиметров по всей длине куста.

Высота куста должна быть на 10-15 сантиметров больше высоты столба. Этот запас необходим, чтобы связать столбы с арматурой ростверка.

После армирования столбы можно заливать бетоном. Часто столбы не армируют, но добавляют в бетон щебень или гравий. Это считается допустимым. Но не рекомендуется добавлять в раствор щебень, когда есть арматура. Если всё же без этого никак, то при заливке нужно тщательно следить за тем, чтобы гравий не застревал между прутами арматуры. При застывании это приведёт к образованию воздушных полостей внутри столба, что отрицательно скажется на его прочности.

В таком случае самым правильным решением будет просто добавлять в раствор щебень или гравий очень маленькой фракции, примерно до 1,5 сантиметров.

Сам бетон нужно заливать слоями по 30-40 сантиметров, при этом каждый слой нужно уплотнять. Так заливаются все столбы по отдельности.

После высыхания бетона, снимается опалубка и производится гидроизоляция. В качестве гидроизоляционного материала можно использовать рубероид, битум или любое другое средство промышленного изготовления.

После полной гидроизоляции каждого столба со всех его сторон производят обратную засыпку с уплотнением грунта.

Ленточный фундамент

Ленточные фундаменты, как и столбчатые, условно можно классифицировать по тому материалу, из которого они изготовлены. Для устройства ленточных фундаментов применяют следующие материалы:

• Бетон;
• Железобетонные плиты;
• Бутовый камень и другие;

Монолитный ленточный фундамент под дом

Чаще всего на практике можно встретить монолитный фундамент. Конструктивно все ленточные фундаменты не отличаются друг от друга. Они не имеют расширенного основания, так как площадь их опоры и так велика, и нередки те случаи, когда обычный ленточный фундамент в совокупности с хорошим грунтом, может выдерживать нагрузки до 700 тонн. Этого для частного строительства вполне достаточно.

Ленточный фундамент имеет отливную часть и может иметь цоколь. Если отливная часть может быть выполнена из монолитного бетона, то цоколь чаще всего выполняют из кирпича.

Если фундамент выполняется из железобетонных плит, то их просто выкладывают, подобно тому, как происходит кладка обычного кирпича.

Как уже отмечалось, самым распространённым из ленточных фундаментов является монолитный бетонный ленточный фундамент. Рассмотрим технологию его устройства в качестве примера технологии устройства ленточных фундаментов в целом.

Технология устройства ленточного фундамента

Как и в случае со столбчатым фундаментом, технология устройства ленточного фундамента условно разделяется на несколько последовательных этапов.

На этапе подготовки нужно сделать всё то же самое, что и в случае со столбчатым фундаментом. Разница заключается только в разметке. Если в том случае разметка включала в себя только отметку мест расположения столбов, то в этом случае придётся отчертить контуры всего фундамента, причём с двух сторон, чтобы потом по этой разметке вырыть траншею.

После разметки приступают к рытью траншеи. Очень часто можно видеть, как в отрытую траншею сразу заливают бетон. Поскольку фундамент обладает огромной опорной площадью, то небольшие неровности особой роли не сыграют, но лучше сделать опалубку, чтобы лента фундамента получилась ровной и пропорциональной.

Опалубку выполняют опять-таки из досок с минимальной толщиной в 20 миллиметров. После этого в готовую опалубку заливают раствор бетона.

Дальше происходит процесс распалубки, если это необходимо. Иногда опалубку выполняют из ровного шифера. В таком случае распалубка необязательна, так как сам шифер станет частью фундамента. Если же опалубка выполнялась из досок, то их лучше убрать.

Что касается армирования ленточного фундамента, то это дело каждого. Многие учебные пособия по строительному делу рекомендуют выполнять армирование. Благодаря наличию арматуры в бетоне, фундамент становится более эластичным, что позволяет ему быть более устойчивым к различным боковым смещениям.

Армирование производится арматурой в 10-12 миллиметров. При армировании ленточного фундамента используется арматурный каркас. Конструктивно каркас состоит из нескольких поясов. Как правило, таких поясов два, реже их три.

Пояса располагаются на расстоянии в 60-70 сантиметров друг над другом. Пояс представляет собой несколько арматурных прутьев, сваренных поперечными перемычками в одной горизонтальной плоскости.

Между собой арматурные пояса свариваются вертикальными перемычками. Перемычки стоит приваривать через каждые 60 сантиметров, причём как горизонтальные, так и вертикальные.

При изготовлении арматурного каркаса стоит учитывать, что крайний прут должен располагаться от опалубки на минимальном расстоянии в 5 сантиметров.

Плитный фундамент

Плитные фундаменты выполняются из бетона. Являются самыми дорогостоящими фундаментами, но занимают первое место по площади опоры. Их выполняют в том случае, когда грунт очень слабый, а строение достаточно массивное, при этом грунтовые воды протекают на малой глубине, что не даёт возможности устроить заглубленный ленточный фундамент.

Плитный фундамент

Технология устройства плитного фундамента очень проста. Сначала отрывается котлован небольшой глубины, примерно около 15-20 сантиметров. Затем устраивается опалубка, которая может быть выполнена из досок или того же плоского шифера. Как правило, фундаментная плита имеет небольшую высоту, порядка 40-50 сантиметров, а то и ещё меньше.

В таком случае армирование фундамента производится одним поясом. Если есть возможность, то армирование лучше производить при помощи каркаса, как в случае с ленточным фундаментом. При этом следует учесть, что арматура должна располагаться внутри плиты на минимальном расстоянии от поверхности цемента в 5 сантиметров, причём как снизу, так и сверху.

Стоит также отметить, что пруты своими торцами также не должны быть впритык с краем плиты.

После изготовления каркаса, он укладывается на грунт и заливается бетоном.

Если же армирование производится только одним поясом, то сначала заливается половина толщины плиты раствором, потом наверх кладётся пояс армирования, который представлен арматурной сеткой. Он немного утапливается в бетон и сверху заливается оставшейся его частью.

После застывания бетона производится распалубка. Дальше производят гидроизоляцию и обратную засыпку.

На этом устройство плитного фундамента можно считать завершённым.

Делая краткий вывод всего вышеописанного, можно сказать, что и устройство, и технология изготовления того или иного фундамента зависит не только от его типа, но и от материала, из которого планируется делать фундамент. Также устройство может быть изменено, если есть такая необходимость. Это может быть обусловлено особенностями грунта или погодными условиями того места, где возводится фундамент.

yegorka.com

Назначение и конструкция фундамента как основания зданий

Не существует сооружения, которое можно было бы возвести непосредственно на грунте.

Ведь за счет собственной, даже небольшой, массы несущих конструкций здание будет неизбежно проседать, а уже через несколько лет появятся трещины в конструкции с дальнейшим полным разрушением.

Поэтому, под зданием нужно обязательно обустраивать специальную конструкцию – основание. Именно оно обеспечит дополнительную жесткость и прочность будущему сооружению.

Фундамент должен обеспечивать:

• Равномерное распределение по грунту массы здания;
• Обеспечение стандартного положения сооружения на почве;
• Стабилизация угловых вертикальных и горизонтальных смещений;
• Жесткость и соединение с несущими элементами здания;
• Снижение негативного влияния самой почвы, а также нивелирование возможных подвижек почвы;
• Защиту внутреннего пространства здания, особенно подвалов, технических этажей, от проникновения грунтовых вод, грызунов;
• Обеспечение оптимального микроклимата внутри сооружения;
• Стабилизацию здания в условиях сейсмической активности.

Пример фундамента на плавающих грунтах (плавающий фундамент)

Поэтому, существует огромное количество различных оснований, которые отличаются конструкцией, характеристиками, сферой применения. Но сначала нужно разобраться, на каких грунтах какие основания используются.

Виды оснований зданий по назначению

• Несущий. Это основной тип фундамента, выполняет задание только передачи нагрузки от здания на грунт, другого назначения нет.
• Комбинированный. Этот уже выполняет не только несущее задание, но и защищает здание от сейсмических толчков, вибрации от магистралей или железнодорожного полотна, паводков и других внешних воздействий. Соответственно, конструкция уже отличается, как и подобранные для такого основания материалы.
• Специальные. К ним относятся сейсмостойкие основания. Они не предназначены для защиты сооружения от вспучивания почвы или воздействия грунтовых вод. А в конструкции имеют специальные наполнители и соединительные группы, которые отвечают за целостность конструкции в целом даже при значительных подвижках почвы. Бывают качающиеся и плавающие. Конструкция каждого типа основания зависит от почвы и сейсмических характеристик территории.

Типы оснований по материалам

Таблица видов фундаментов

• Железобетонный. Выполняется из бетонных материалов, обладает значительной жесткостью и прочностью, стойкий к грунтовым водам и агрессивным средам. Дополнительную прочность и жесткость конструкции дает арматурное наполнение. Арматура играет ключевую роль на первичных этапах возведения здания, ведь бетон получает свои несущие характеристики длительное время, до нескольких лет в зависимости от климата и почвы. Бывает монолитный (единая железобетонная плита) и сборный (делается из сборных заводских блоков, соединенных арматурой и раствором).
• Каменный. Это долговечный фундамент, который можно встретить в старых зданиях, причем он отличается высокой прочностью и отличными техническими характеристиками. Он делается из натурального камня, причем используется материал, характерный для данной территории. Камень соединяется между собой в единое целое с помощью цементного раствора, глины или других материалов.
• Саманный фундамент. Это особенный тип основания, используется на территориях с умеренной влажностью и низким залеганием грунтовых вод. Его особенность в том, что при возведении используются только натуральные материалы, такие как глина и солома. Используется только для небольших жилых зданий, но тут комбинировать саманный кирпич с керамическим кирпичом или блоками нельзя, основание не выдержит нагрузки. Также саманный фундамент нужно дополнительно гидроизолировать, теплоизоляция тут не нужна.
• Деревянный. Для его возведения используют прочную древесину, стойкую к атмосферным воздействиям, грунтовым водам и грызунам. Для таких целей отлично подходит лиственница (она выделяет на открытом воздухе скипидар, который не «любят» грызуны и грибки, а сама древесина консервируется) и дуб (прочный и стойкий к любым воздействиям). Это плавающий тип фундамента, причем выдерживает сильные сейсмические волны, поэтому изх часто можно встретить в горной местности.
• Ячеистобетонный. Этот тип основания набирает популярность через свою дешевизну и скорость возведения. Как правило, в конструкции предусмотрена ячейка для бетонных блоков, они ложатся в шахматном порядке, и медленно поднимается сама конструкция основания.

Влияние грунта на выбор фундамента

Конструкция любого основания подразумевает передачу всей нагрузки от здания на грунт. Соответственно, состав, характеристики и несущая способность грунта играет ключевую роль при выборе типа и конструкции фундамента для будущего здания. Итак, основания грунтового типа могут быть естественными и природными.

Естественные – это основания, на которых фундаменты возводятся без дополнительного укрепления. А к искусственным относятся основания, которые ложатся на специально создаваемую песчаную подушку. Естественные основания бывают следующих типов: песчаные, глинистые, лессовидные (тут нужно помнить о значительной сейсмической опасности), скальные, супеси и суглинки.

Все почвы, кроме скальных, неизбежно дадут значительную просадку здания, поэтому впоследствии неравномерной нагрузки на грунт в различных местах здания возникают трещины.

Поэтому, самые надежные почвы с точки зрения искусственного возведения оснований, считаются именно скальные.

Глубина заложения основания в зависимости от типа почвы

Таблица заложения глубины фундамента

•  Гравелистые почвы (скальные породы, возможна комбинация с песком или глиной). Это прочные почвы, не склонные к подвижкам и не сжимаются впоследствии температурного воздействия. Глубина закладки фундамента здания составляет до 1 метра.

• Песчаные почвы. Они пропускают воду, уплотняются при нагрузке и практически не промерзают через отсутствие накопленной влаги. Глубина закладывания составляет до 1 метра, если фракция песчаной смеси составляет 25 мм. При меньшей глубине нужно увеличивать.
• Глинистая почва. Это пучинистый тип почвы, грунт быстро размывается и имеет высокую пластичность. Такой грунт промерзает на значительную глубину, поэтому уровень закладывания фундамента тут должен быть на глубине не менее 25 см ниже граничного уровня промерзания.
• Суглинки и супеси. Это смесь песка и глины, причем содержание глины бывает до 20%. Соответственно, уровень промерзания почвы отличается, поэтому для каждого конкретного случая глубина погружения подбирается индивидуально.
• Лессовые грунты. По внешним характеристикам это глинистые почвы, но отличаются высокой прочностью. При сейсмической активности сдвиг происходит лессовыми пластами, поэтому основание нужно закладывать строго под конкретный шар почвы. Также нужно обязательно проверить, чтобы под верхним слоем грунта не были обнаружены суглинки, которые могут быть лессовым наполнением. Лессовидные грунты могут служить уже как основание для будущего здания, если обеспечить гидроизоляцию подошвы.

Искусственные основания делают на слабых почвах при значительных нагрузках на подошву. К ним часто относят песчано-гравийную подсыпку, различные наполнители и каменистый прочный материал.

Выбор типа фундамента в зависимости от почвы

Если нужно возводить основание на холмистой местности, тогда сразу нужно рассчитывать боковое давление почвы, возможности горизонтального сдвига и давление почвы по уровню промерзания.

Величина таких давлений зависит от множества факторов и ее трудно порой рассчитать правильно. Поэтому конструкция оснований на холмах сразу предусматривает как минимум половину запаса прочности.

В таких случаях нужно использовать столбчатые фундаменты, столбы которых соединяются между собой ростверком (железобетонная обвязка). Также тут можно использовать ленточные фундаменты с надежной горизонтальной и вертикальной обвязкой.

• Стационарное основание. Используется при возведении небольших зданий с малой несущей массой.
• Плавающий фундамент. Строится на пучинистых почвах, несущие свойства которых отличается от сезона, насыщенности влагой и температурного режима. Конструкция: монолитная или решетчатая плита, толщина зависит от нагрузки самого здания. Используется для небольших сооружений.

Схема столбчатого фундамента под деревянный дом

• Ленточный и столбчатый фундаменты. Это распространенные стационарные основания, пользуются заслуженной популярностью среди частных застройщиков. Столбчатая конструкция незаменима на глубоко промерзаемых почвах. Не рекомендуется его использовать при строительстве домов с тяжелыми стенами, ведь тогда нужно проводить подробные расчеты несущей нагрузки на каждый столб индивидуально. А это несет за собой расчет толщины, высоты и типа столба, а также материала его выполнения. Особенность ленточного фундамента в том, что цоколь там плавно переходит в стены, а нагрузка от стен и перекрытий передается равномерно на каждый квадратный сантиметр основания. Ленточное основание способно выдержать значительные нагрузки, можно построить полноценный подвал или технический этаж, а также подземный паркинг. Его нужно возводить на сухих непучинистых грунтах, ведь при установке основания на глубоко промерзающих грунтах его постройка будет очень дорогой и экономически не выгодной.
• Фундамент на винтовых сваях. Он появился относительно недавно, раньше применялся в промышленности для возведения оснований для высоковольтных линий электропередач, некоторых промышленных зданий, а также мачт сотовой связи. Но плавно такая технология перешла в частный сектор и активно используется при возведении зданий на сложных почвах. Отличительная особенность свайной конструкции – это возможность монтажа свай на значительной глубине, ведь она вкручивается до тех пор, пока не достигнет плотных пород.

Винтовая свая – это металлическая конструкция с лопастями, которая вкручивается в грунт специальной техникой или вручную.

Как правило, расчет проводится не столько количества этих дешевых строительных конструкций, как нагрузки на ростверк, с помощью которого сваи соединяются между собой. Также свайный фундамент возводится на поверхностях с большими перепадами высот, ведь тут не нужно проводить первичную обработку и выравнивание почвы.

Но основной недостаток свайного фундамента – это необходимость делать теплоизоляцию подполья, а это сложная технология, учитывая наличие открытого пространства снизу. Монтаж свай занимает максимум несколько дней, при этом не нарушается структура самой почвы. Не используется при возведении зданий на скалистых почвах.

После монтажа свай их внутренняя полость заполняется бетоном с целью увеличить прочность и допустимую нагрузку.

Конструкция различных типов фундаментов

Виды ленточных фундаментов

• Ленточный. Это сборная или монолитная железобетонная конструкция, делается на всему периметру будущего здания под несущими стенами. Ленточные фундаменты бывают заглубленными (нижняя кромка устанавливается на граничном уровне промерзания), малозаглубленными (нижняя кромка выше глубины промерзания). Заглубленные основания считаются оптимальными для зданий с высокими нагрузками на грунт, ведь фундамент стойкий к воздействию со стороны почвы. Конструкция состоит из монолитных плит или готовых железобетонных блоков, которые укладываются по периметру несущих стен, а также на их пересечении, соединяются между собой арматурой. Стоит такое основание недешево, но выдерживает большие нагрузки, а за счет монолитности конструкции даже при средних подвижках сдвигается все здание, а не его часть.
• Столбчатый. Часто его используют для экономии материалов при возведении оснований на слабопучинистых почвах. Если используются только столбы, тогда лучше несущие стены из ленточных бетонных блоков делать по стыкам на столбах. А если столбчатая конструкция используется на пучинистых слабых почвах, тогда столбы между собой соединяются жестким железобетонным армированным ростверком. Тут ключевой элемент – это столб, который углубляется на глубину ниже уровня промерзания, в качестве несущей конструкции используется асбестовая труба, внутри устанавливается арматура, делается обвязка и все заливается бетоном.

Варианты винтового фундамента для строительства различных конструкций

• Свайные фундаменты. Их сразу можно подразделить по конструкции и типу выполнения свай на забивные, трубобетонные, буронабивные, винтовые и другие конструктивные разновидности. Соответственно, конструкция отличается в зависимости от способа установки свай, их типа, материала выполнения, прочих параметров. Все сваи нужно между собой соединить армированием в виде металлической обвязки или железобетонного ростверка. Также можно делать деревянную обвязку, но она рассчитана на небольшие нагрузки. Такой фундамент незаменим при возведении зданий на рельефной территории, ведь земляные работы будут стоить дороже использования даже металлических или бетонных свай.
• Плитные фундаменты. Это фактически монолитная железобетонная плита, расположенная под стенами здания и она монтируется по всей площади будущего сооружения. Это дорогое удовольствие, ведь на сооружение плиты пойдет много цемента, песка, щебня и арматуры. Но такая плита гарантирует плавность всего здания, ведь при сейсмических воздействиях сползать будет только плита, а не отдельные ее элементы.
• Континуальные фундаменты. Это основания специального назначения, используются при возведении мостов, бункеров, больших промышленных объектов. Конструкция оснований подбирается под каждое сооружение индивидуально, отличается множеством параметров, а также призвана передавать равномерно массу сооружения на всю поверхность почвы. Толщина и наполнение плит во многом зависит от назначения, поэтому в частном строительстве практически не используется.

Как подобрать оптимальную конструкцию будущего фундамента

Тут многое зависит от финансовых возможностей застройщика и ключевых характеристик будущего здания. Ведь на одном и том же грунте можно возвести сразу несколько вариантов фундаментов, но они будут отличаться конструкцией и финансовыми составляющими. Соответственно, при выборе конструкции фундамента стоит обращать внимание на следующие параметры:

• Совместимость выбранной конструкции из существующим типом почвы;
• Наличие или отсутствие сейсмических зон;
• Протяженность различных источников мощной вибрации;
• Наличие поблизости памятников архитектуры;
• Температурные факторы промерзания грунта, а также влажность климата, глубина погружения и расположения грунтовых горизонтов;
• Наличие поблизости промышленных предприятий, которые часто сбрасывают сточные воды, загрязненные агрессивными веществами.

Какую конструкцию фундамента не использовать, все равно нужно обязательно сделать гидроизоляцию и теплоизоляцию основания. Без этих действий нельзя получить качественное и долговечное основание, способное выполнять свои основные функции.

fundamentclub.ru

, — 2.2

§ 2.2 Монтаж колонных аппаратов

Под колонным аппаратом понимают вертикально расположен­ный аппарат, у которого высота значительно больше его попереч­ного размера. Колонные аппараты, как правило, устанавливают на открытой площадке на разных отметках от земли (на фундаментах, желе­зобетонных постаментах, металлических этажерках).

Колонные аппараты поставляются на монтажную пло­щадку в максимально готовом виде. Если перевозка полностью собранного аппарата не представляется возможной, он постав­ляется максимально крупными блоками или отдельными деталя­ми. Во всех случаях завод-изготовитель до отправки на монтаж­ный участок должен произвести контрольную сборку аппарата, нанести на все сопряжения сборочные оси и контрольные риски.

В зависимости от грузоподъемности имеющихся подъемных приспособлений на монтажной площадке производят сборку аппа­рата из деталей и блоков или укрупнение блоков.

Если аппарат можно поднять на фундамент полностью в собранном виде, то после сборки в горизонтальном положении к нему приваривают все обслуживающие металлоконструкции (площадки, лестницы, лестничные клетки), устанавливают запорную арматуру и трубопроводную обвязку и наносят теплоизоляцию. Затем после опрессовки и спуска из него опрессовочной жидкости, поднимают на фундамент.

При подъ­еме отдельных блоков в зависимости от выбранного способа мон­тажа разрабатывают конкретную технологию производства ра­бот, предусматривающую максимальное снижение объема работ, проводимых на высоких отметках.

Монтаж способом наращивания.  Монтаж ведут с нижней ча­сти аппарата, последовательно наращивая отдельные царги. Монтаж ведут башенным и гусеничным кранами.

Способ наращивания применяют при монтаже колонных аппаратов укрупненными блоками. Укрупненную сборку от­дельных царг в блоки выполняют гусеничным краном. Блоки, собирают в зоне максимальной  грузоподъемности башенного крана по несколько царг в блоке. Перед установкой в каждом блоке верхней царги привари­вают кронштейны для мостков, с которых соединяют блоки между собой.

Рисунок – Монтаж колонного аппарата способом наращивания

1 – башенный кран;  2 – гусеничный кран;  3 – фундамент;

4 – нижний блок в процессе установки; 5 – средний блок в процессе сборки;

6 – царги верхнего блока

Недостатком способа наращивания является то, что во время монтаж приходится вести работы на разной высоте, что усложняет сборку, увеличивает срок и стоимость монтажа.

Монтаж способом подращивания.  Монтаж ведут на одной высоте, при нем не требуется установка лесов, но необходимы механизмы, грузоподъемность которых не меньше массы аппа­рата. Монтаж ведут порталом.

Портал может быть неподвижным (если монтаж ведут отдельными царгами) или качающимся (если монтаж ведут укрупненными блоками).

Рисунок – Монтаж колонного аппарата способом подращивания

А – отдельными царгами неподвижным  порталом;

Б – блоками с помощью качающегося портала;

1 – неподвижный   портал;   2 – царга;   3 – трактор;   4 – монтируемый   аппарат;

5 – качающийся  портал;   6 – гусеничный  кран;   7 – нижний укрупненный  блок;

8 – средний укрупненный  блок;  9 – верхний укрупненный  блок

При работе с неподвижным порталом монтаж ведут начинай с верхней части аппарата, которую затаскивают на фундамент трактором или лебедкой, затем поднимают на высоту, достаточную для установки под ней следующей части, стыкуют и соединяют их, поднимают на необходимую высоту и т. д. до окончания сборки всего аппарата.

При работе с качающимся порталом царги пред­варительно собирают гусеничным краном в блоки. Блоки распо­лагают так:

— нижний –  на фундаменте;

— средний – слева от фундамента;

— верхний – справа от фундамента.

Затем портал наклоняют вправо; стропят его верхний блок, поднимают и, наклонив портал влево, переносят и устанавливают его на средний блок, соединяют и уже оба блока переносят и стыкуют с нижним блоком.

При изменении положения портала необходимо следить за натяжением всех вант, не допуская излишней слабины, особен­но при переходе портала через нейтральное положение, иначе возможен рывок, который может вызвать аварию.

Монтаж способом поворота вокруг оси шарнира. Монтаж ведут с помощью мачты, портала, стрелового крана и другого оборудования.

Рисунок – Монтаж колонного аппарата способом поворота вокруг оси шарнира

А – конструкция   шарнира;   Б – схема   подъема;   В – заводка   анкерных   болтов;

1 – ан­керный  болт;   2 – колодец;   3 – лапы   аппарата.

Потребная грузоподъемность механизмов может быть мень­ше массы аппарата, особенно если центр тяжести аппарата рас­положен близко к основанию.

На фундаменте крепят анкерными болтами специальный шарнир, на который укладывают и приваривают нижнюю часть аппарата, собранного в горизонтальном положении.

Затем устанавливают мачту на таком расстоянии от проектной оси аппарата, чтобы блоки полиспастов не сошлись в мо­мент установки аппарата в вертикальном положении минимум на 1,5 – 2 м.

При переходе центра тяжести аппарата через ось шарнира аппарат начинает самопроизвольно опускаться под действием силы тяжести. Чтобы предотвратить это, устанавливают поддер­живающую лебедку.

При установке аппарата на фундамент этим способом не следует заливать анкерные болты до его установки, так как по­пасть на них отверстиями лап почти невозможно.

Монтаж подъемом за верх с подтаскиванием нижней части. Монтаж выполняют неподвижным порталом и гусеничным трактором или лебедкой.



Рисунок – Монтаж колонного аппарата подъемом  за  верх

с подтаски­ванием  нижней  части

1 – монтируемый аппарат; 2 – неподвижный портал; 3 – фундамент; 4 – сани;

5 – трос от саней к лебедке; 6 – лебедка; 7 – трактор; 8 – полиспаст.

Аппарат собирают в горизон­тальном положении. Верхняя часть его находится на фундаменте, а нижняя укреплена на санях, но так, чтобы аппарат при подъеме мог поворачиваться вокруг узла крепления. Ап­парат стропят за верхнюю часть и начинают поднимать, одновременно подтаскивая сани. При этом следят, чтобы полиспаст находился в вертикальном положении. Когда сани прибли­зятся к фундаменту, их отвязывают, поднимают аппарат над фундаментом, совмещают отверстия в лапах с анкерными бол­тами и устанавливают на фундамент.

Монтаж способом подъема в горизонтальной плоскости с по­следующим поворотом. Монтаж ведут мачтой, высота которой может быть на 10 – 15 % меньше высоты аппарата. Колонну со­бирают в горизонтальном положении непосредственно на фун­даменте, стропят ее за ложные штуцера, приваренные на 40 – 50 см выше центра тяжести, а со стороны верхней части крепят трос уравновешивающей лебедки.

При подъеме уравновешивающая лебедка удерживает ко­лонну в горизонтальном положении. Колонну поднимают на вы­соту, большую на 1,5 – 2 м, чем расстояние от места строповки до основания, переводят ее в вертикальное положение и опус­кают на фундамент.

Рисунок – Монтаж колонного аппарата  способом  подъема  в горизон­тальной

плоскости  с  последующим  поворотом

А – схема подъема; Б – схема строповки

1 – внешняя ванта; 2 – внутренняя ванта; ЦТ – центр  тяжести

Монтаж способом выжимания. Монтаж ведут специальным подъемником, изобретенным инженерами М. И. Васильевым и Е. В. Грузиновым.

Рисунок – Монтаж   колонного аппарата способом выжимания

1 – тележка; 2 – полиспаст; 3 – лебедка; 4 – направляющие рельсы; 5 – короткая опора;

6 – длинная опора; 7 – шарнир; 8 – колонна; 9 – фундамент; 10 – тормозная система;

а – первоначальное положение аппарата;

б – выжимание аппарата корот­кой опорой;

в – выжимание аппарата длинной  опорой.

На фундаменте крепят анкерными болтами специальный шарнир, на который укладывают и приваривают нижнюю часть колонны, собранной в горизонтальном положении. При­мерно к середине колонны крепят один конец сдвоенной опоры подъемника, второй конец сое­динен с тележками, установ­ленными на рельсах. Тележ­ки с помощью канатов соеди­нены с лебедками. При натя­жении канатов тележки дви­жутся, подтягивая дальний ко­нец опоры. При этом опора подъемника идет вверх, выжи­мая аппарат до установки его в вертикальное положение. Сначала работает одна тележ­ка с короткой штангой, она стоит к горизонту круче и под­тягивать ее легче. После того как она встанет вертикально, начинает работать более длин­ная опора, которая в этот мо­мент уже значительно подня­лась. Распределение сил в тре­угольнике «аппарат – рамная опора – канаты» таково, что на канаты приходится нагруз­ка всего 0,75 массы колонны, что позволяет применять стан­дартные канаты при большой массе колонны. Самое большое напряжение канаты испытыва­ют в начальный момент, когда поднимаемый аппарат лежит на земле, затем нагрузка посте­пенно снижается до нуля. Этот способ обеспечивает безопас­ность, позволяет выполнять работы в естественных условиях. Сборку подъемного устройства можно выполнить за несколько часов, а подъемник легко изготовить на монтажной площадке.

СИСТЕМНЫЙ ПОДХОД К СЕЙСМОИЗОЛЯЦИИ ЗДАНИЙ ПРИ СЛОЖНЫХ ГРУНТОВЫХ УСЛОВИЯХ

УДК 69.03;534.074:624.139

Н.П. Абовский, д-р. техн. наук (npnaumr4021949@mail.ru ),

В.И. Палагушкин, канд. техн. наук, М.В. Лапеев, студент (abnaum@yandex.ru),

Институт градостроительства, управления и региональной экономики

Сибирского федерального университета (Красноярск)

СИСТЕМНЫЙ ПОДХОД К СЕЙСМОИЗОЛЯЦИИ ЗДАНИЙ ПРИ СЛОЖНЫХ ГРУНТОВЫХ УСЛОВИЯХ

Сейсмоизоляции как эффективному способу повышения сейсмобезопасности зданий уделяется все больше внимания. В последнее время обзору развития сейсмоизоляции посвящен ряд работ [1-3], в которых традиционно сейсмоизоляция рассматривается без должной связи с типом фундаментов и грунтовыми условиями. Проблема сейсмоизоляции зданий при строительстве в сложных грунтовых условиях имеет свою специфику и требует системного подхода, которому посвящена данная статья.

Традиционный подход в сейсмоизоляции основан, как правило, на размещении сейсмоизоляционных устройств различного типа выше фундамента.

Системы сейсмоизоляции, рассматривающиеся в обзорных статьях [1, 2, 3] представляют собой средства снижения сейсмического воздействия на часть сооружения, расположенную выше фундамента, при этом сейсмозащита не рассматривается как элемент формообразования всей системы «основание-здание-фундамент». Тем самым целостная система ослабляется, расчленяясь на части, хотя для обычных условий (при отсутствии сейсмики) такое расчленение не нужно и снижает эффективность конструкции. При таком традиционном подходе также не рассматриваются типы и устройства фундаментов, естественные свойства слабых грунтов, не учитываются и не используются слабые свойства грунтов, как правило, преодолеваются уплотнением, заменой грунта или устройством свайного поля.

Отметим, что анализ и оценка эффективности сейсмоизолированных зданий, построенных в Японии, в статье [ 5 ] почему-то делается это без связи с типом фундаментов зданий и свойствами грунтов. В то же время для обеспечения эффективной работы сейсмоизоляции установленной на фундаменте, требования к фундаменту, по-видимому, должны быть такими, чтобы обеспечить эффективность работы сейсмоизоляции, т.е. колебания и смещения фундамента не должны создавать неблагоприятных условий для её работы.

К традиционным типам сейсмоизоляции относятся резинометаллические упругие элементы, скользящие пояса, кинематические опоры и др., устанавливаемые выше фундамента.

Сейсмоизолирующие устройства на шаровых и других качающихся опорах располагаются между двумя фундаментными плитами. При этом жесткости этих плит должны быть достаточно большими, так как происходит передача фактически сосредоточенных усилий. Эти условия усугубляются в случае слабых просадочных и других грунтовых условиях. Таким образом, использование сейсмоизолирующих устройств такого типа при строительстве в сложных грунтовых условиях мало эффективно. В этих условиях предпочтение надо отдать такому типу фундамента, который вмещал бы свойства сейсмоизоляции и в то же время обеспечивал бы работу на слабых грунтах. Примером такого конструктивного решения является пространственная фундаментная платформа на скользящем слое [ 6-14 ].

Профессором Уздиным А.М. в 1993 г. была предложена схема классификации сейсмозащиты [ 4 ], но в ней, также как в недавних обзорах современных способов сейсмоизоляции [ 1-3 ] даже не упоминаются способы внешней сейсмозащиты от сейсмических воздействий всей системы (фундамент + здание). Пренебрегать эффективным направлением развития способов внешней сейсмозащиты нельзя.

Несмотря на значительные успехи, традиционная сейсмозащита существенно удорожает строительство, достаточно сложна, защищает не от всех видов сейсмических воздействий (несимметричных, крутильных, вертикальных и т.д.) и часто не срабатывает при повторных сейсмических воздействиях.

Системный взгляд на проблему

Постановка вопроса о применении традиционной сейсмоизоляции, для зданий на слабых грунтах содержит внутреннее противоречие. Действительно, традиционная сейсмоизоляция основана на ослаблении связей между фундаментом и верхним строением (путем установки, например, шаровых или качающихся опор между фундаментом и верхним строением), т. е. приводит к нарушению целостности и ослаблению системы «фундамент + верхнее строение». Строительство на слабых грунтах нуждается, наоборот, в сохранении и укреплении целостности системы с применением специальных фундаментов. К тому же сейсмические воздействия – это опасный, но временный фактор, а слабые грунты – это постоянное условие. Как отмечалось выше, в работах [1 – 3], сейсмоизоляция рассматривается без непосредственной связи с типом фундамента и грунтовыми условиями, что не соответствует системному подходу.

Системный подход позволяет преодолевать указанное противоречие, рассматривая сейсмоизоляцию (сейсмозащиту) как составную часть цельной системы «фундамент + верхнее строение». Совмещая функции и выбирая специальный тип фундамента, который объединяется с верхним строением в систему замкнутого многосвязного типа, а главное – выносит сейсмоизоляцию (сейсмозащиту) за пределы цельной системы без ее расчленения (ослабления), т. е. располагая ее, например, между фундаментом и основанием. Такое расположение сейсмозащиты, в отличие от традиционной, не пропускает сильные сейсмические воздействия внутрь системы, создавая пути обхода ее (например, проскальзывание мощной сейсмической волны под фундаментной плитой). Отметим, что если пропускать сейсмическое воздействие внутрь системы (от фундамента к верхнему строению), то происходит передача усилий от одних элементов к другим и необходимо обеспечить прочность и надежность каждого из этих элементов. Целесообразнее не пропускать сейсмическое воздействие внутрь системы, сохраняя ее целостность. В качестве примера реализации данного подхода разработаны и запатентованы пространственные фундаментные платформы (ПФП) на скользящем слое, расположенном между ПФП и основанием, которые эффективны для сейсмостойкого строительства на слабых грунтах [ 6-13 ].

Недостатки традиционных подходов состоят, главным образом, не только в применении мероприятий, преодолевающих негативные свойства слабых грунтов, но и в использовании различных сейсмоизолирующих устройств, которые располагаются, как правило, выше фундамента, что приводит к некоторому нарушению целостности системы (фундамент + верхнее строение), т.е. к ее ослаблению.

Альтернативный системный подход состоит в применении конструкций, малочувствительных к негативным проявлениям слабых грунтов, причем снабженных защитными устройствами, которые снижают (полностью или частично) передачу сейсмических воздействий от грунта на фундамент и тем самым на всю систему в целом, при сохранении и использовании естественных свойств слабых грунтов. Примером такого формообразования могут служить применение пространственных фундаментных платформ, расположенных на скользящем слое (между платформой и основанием), и создание зданий замкнутого типа, объединенных с такой фундаментной платформой в единую цельную многосвязную пространственную систему [ 6-13 ]. Такой подход устраняет традиционные ограничения на формообразование зданий в виде обязательной симметричности, протяженности, расположения масс, повышенной чувствительности к крутильным и несимметричным сейсмическим воздействиям и т. д. Мощная сейсмическая волна, преодолевая трение, проскальзывает под такой платформой. В этом случае происходит отделение здания не от фундамента, а от основания, которое служит источником сейсмического возбуждения.

Одним из примеров эффективных вариантов такого подхода является применение пространственных фундаментных платформ (ПФП) на скользящем слое, объединенных с верхним строением в здание замкнутого типа [6-13]. Скользящий слой под ПФП препятствует возникновению больших горизонтальных сейсмических воздействий за счет снижения тангенциальных (сдвиговых) связей между ПФП и основанием.

Устройство эффективно как при наличии, так и при отсутствии сейсмики, защищая от неравномерных деформаций грунтов и практически от полного спектра сейсмических воздействий и повторяемости. Относительная легкость и в тоже время жесткость фундаментной платформы, благодаря её пространственной форме, обеспечивают большую распределительную способность и малое давление на слабое основание, что позволяет использовать его естественные, хоть и слабые несущие свойства.

Нетрадиционное защитное устройство является неотъемлемым элементом системы «здание + фундамент», которая конструируется как пространственное многосвязное здание замкнутого типа.

Отметим, что это положение (гипотеза) имеет исторические корни и получила поддержку в статье профессора С. Б. Смирнова [15] «Сейсмический срез зданий — результат отдачи толщи грунта, сдвигаемой глубинными сейсмическими волнами». Он пишет «Для защиты сдвиговых импульсов необходимо исключить горизонтальные удары грунта по фундаментам. Для этого здание надо поставить на мощную фундаментную плиту, лежащую поверх грунта на сваях, которые препятствуют ее вдавливанию в грунт. При этом здание должно быть устойчивым к опрокидыванию за счет ограниченной высоты и достаточно большой ширины и длины».

Следует отметить, что разработанные пространственные фундаментные платформы благодаря большой жесткости обладают большой распределительной способностью и оказывают малое давление на основание, даже при строительстве на слабых грунтах. ПФП малочувствительны к неравномерным деформациям грунтов, включая локальные просадки. Опыт исследования и проектирования ПФП показал, что использование свай под ПФП не требуется. Мощная сейсмическая волна проскальзывает под ПФП на скользящем слое. Опасность несимметричных крутильных и других сейсмических воздействий снижена. Устойчивость здания может быть обеспечена за счет размеров ПФП.

Разработки ПФП для малоэтажных и многоэтажных зданий и сооружений, в том числе результаты компьютерного моделирования, проекты и патенты, а так же опыт строительства в Красноярске, освещены в материалах и учебных пособиях [ 6-14 ].

Следует отметить, что пренебрежение типом фундамента при традиционном подходе является, наследием действующего СНиП и обсуждаемого его нового проекта, а так же спектрального метода расчета. В действительности, поведение фундамента во многом определяет сейсмостойкость верхнего строения. Например, здание на ленточных фундаментах ведет себя не так, как здание на сплошной фундаментной платформе, особенно при несимметричных сейсмических воздействиях. Такая фундаментная платформа может не только укрепить целостность верхнего строения, но и укрепить слабый грунт, например, с помощью «стены в грунте», присоединенной к платформе [13]. Целесообразно фундаментную платформу делать не толстой и тяжелой, а благодаря пространственному формообразованию (например, из двух слоев, скрепленных перекрестной системой ребер) более легкой, но достаточно жесткой [6-14].

Действующие нормативы категорически ограничивают возможность сейсмического строительства в сложных грунтовых условиях. Однако три четверти территории страны характеризуются сложными грунтовыми условиями. Новый подход позволяет расширить область возможностей сейсмостойкого строительства и его эффективность.

Литература

1. Фахриддинов, В.А. Кондратьев, А.Т. Кулдашев У.Ф. Развитие систем активной сейсмозащиты зданий и сооружений // Жилищное строительство. 2009, № 8, -с. 36-39.

2. Смирнов, В.И. Предложения по системам с сейсмоизоляцией для включения в нормы проектирования // Сейсмостойкое строительство Безопасность сооружений. 2008. № 2.- с. 14-16.

3. Джинчвелашвили, А.В. Колесников, В.Б. Заалишвили, И.С. Годустов, Г.Я. Перспективы развития систем сейсмоизоляции современных зданий и сооружений // Сейсмостойкое строительство. Безопасность сооружений. 2009, № 6.

4.Уздин, А.М, Т.А. Сандович, Аль-Насед-Мохомад Самих Амин. Основы теории сейсмостойкости и сейсмостойкого строительства зданий и сооружений . С-Петербург: Изд-во ВНИИГ им. Б.Е. Веденеева, 1993.- с. 176.

5. Смирнов С.Б. Анализ надежности сейсмоизолированных зданий при разрушительных землетрясениях в Японии // Жилищное строительство. 2009. № 5.-с. 24-32.

6. В.И. Жаданов, Н.П. Абовский, Л.В. Енджиевский, И.С. Инжутов, В.И. Савченков. Индустриальные конструкции для строительства малоэтажных зданий и сооружений. Учебное пособие. — Оренбург-Красноярск: ОГУ-СФУ, ИПК ГОУ ОГУ, 2009. – 416 с. Пособию присвоены грифы УМО вузов РФ и МГСУ.

7. Пат. 45410. Российская Федерация. Монолитная пространственная фундаментная платформа /Абовский Н.П., Сиделев В.А., Сапкалов В.И., опубл. 8.10.2005, Бюл. № 34.

8. Пат. 64650. Российская Федерация. Пространственная фундаментная платформа под здания и сооружения для строительства на слабых, просадочных, пучинистых грунтах и в сейсмических зонах /Абовский Н.П., Андреев Н.П., Сиделев В.А., Сапкалов В.И. Опубл. 10.07.07. Бюл. № 19.

9. Пат. 2374394. Российская Федерация. Пространственная фундаментная платформа на скользящем слое /Абовский Н.П., Максимова О.М., Марчук Н.И. Опубл. 27.11.2009. Бюл. № 33.

10. Пат. 69094. Российская Федерация. Пространственная железобетонная платформа в сборном и сборно-монолитном вариантах под малоэтажное строительство в сложных грунтовых условиях и сейсмики / Абовский Н.П., Сиделев В.А., Желтов В.И., Сапкалов В.И., Корнеевец Е.С., Мутовина Е.А. Опубл.12.12.2007. Бюл. № 34.

11. Пат. 38789. Российская Федерация. Сборная пространственная железобетонная фундаментная платформа для строительства многоэтажных зданий в особых грунтовых условиях и сейсмичности /Абовский Н.П., Абовская С.Н., Матюшенко В.А., Сапкалов В.И., Морозов С.В., Пишутина Г.В., Темерова А.С. Опубл. 10.07.2004. Бюл.№19.

12. Пат. 2273697. Российская Федерация. Пространственная фундаментная платформа, объединенная с резервуаром в замкнутую систему, для строительства на слабых вечномерзлых, пучинистых грунтах и в сейсмических зонах (варианты) /Абовский Н.П., Абовская С.Н., Поповский Б.В., Майстренко Г.Ф., Сапкалов В.И. Опубл.10.04.2006 Бюл. №10.

13. Пат. 64650. Российская Федерация. Пространственная фундаментная платформа под здания и сооружения для строительства на слабых, посадочных грунтах и в сейсмических зонах /Абовский Н.П., Андреев Н.П., Сиделов В.А., Сапкалов В.И. Опубл. 10.07.2007, Бюл. № 19.

14.. Конструктивная сейсмобезопасность зданий и сооружений в сложных грунтовых условиях. Красноярск: Препринт / под ред. Н.П. Абовского – Красноярск: Сибирский федеральный ун-т, 2009.-186 с.

15. Смирнов, С.Б. Сейсмический срез здания – результат отдачи толщи грунта, сдвигаемой глубинными сейсмическими волнами // Жилищное строительство. 2009. № 9.-с. 32-34.

ОТКРЫВАЯ ОСНОВЫ — Ronin Films

Год: 1985

Классификация: PG

Продолжительность: 92 мин

Страна-производитель: Австралия

Режиссер: Пэт Фиске

Производитель: Pat Fiske

Язык: Английский

Цена включает GST и почтовые расходы

ЦИФРОВОЕ ВОССТАНОВЛЕНИЕ Национальным архивом кино и звука в рамках программы NFSA Restores.

«Документальный фильм? Назовите это просто кино.… Чудо оркестровки».
— Сильвия Лоусон, Inside Story, 31 октября 2014 г.

Выдающийся исторический отчет о «Зеленых запретах», впервые введенных Федерацией рабочих-строителей Нового Южного Уэльса в 1970-х годах в ответ на требование сообщества сохранить городские парковые зоны и исторические здания. Режиссер Пэт Фиске, одна из первых женщин, которых приняли в качестве строителей, прослеживает развитие весьма своеобразного союза, социальная и политическая деятельность которого поставила под сомнение представление о том, каким должен быть союз.

«Захватывающий и полный отчет о« Зеленых запретах »- одном из самых важных событий в истории профсоюзов. Воодушевляющий фильм для чистой энергии вовлеченных людей». — Джон Хинд, ABC Radio.

---

Письмо в редакцию Sydney Morning Herald от 5 ноября 1973 г. от Патрика Уайта:

Это печальное отражение нашей так называемой цивилизации, что жители Сиднея во времена угрозы для их домов или образа жизни вынуждены снова и снова обращаться в Федерацию рабочих-строителей, вовлекая их в постоянные очернения и искажения со стороны средств массовой информации. и частые потери заработной платы.Редко можно найти союз с таким развитым общественным сознанием. Но как долго граждане Сиднея могут просить этих людей нести ответственность за защиту права гражданина на комфортную и спокойную жизнь — ответственность, которую должно взять на себя правительство, если бы оно действовало добросовестно?

Ни у либералов Нового Южного Уэльса, ни у Лейбористской партии Нового Южного Уэльса нет ничего, кроме расплывчатой ​​программы защиты окружающей среды. Нет никаких реальных указаний на то, что исторические здания не будут разрушаться по прихоти, или что небольшие сообщества людей не будут выгнаны, как скот, в спешке, чтобы накопить деньги для определенных людей, и, увы, власть для политиков, которые зависят от них. .

Любой в здравом уме, кто посетил сегодня большие американские города (а кто из сильных мира сего не сделал этого?), Должен понять, что это то, к чему мы движемся — безрадостные убежища, из которых происходят все мирные и утешительные деревенские аспекты жизни. был изгнан. Только богатые могут позволить себе жить в таких городах, потому что они могут по своему желанию убежать от того, чего большинству отказано. На мой взгляд, оазис на заднем дворе более важен, чем самоубийственная башня, если средний гражданин в наших все еще развивающихся городах хочет сохранить душевное спокойствие.Он также должен иметь больше права голоса в том, что должно стать с ним и его духовным наследием. Я полагаю, что эти жизненно важные потребности понимают оклеветанный строительный рабочий и те, кто его поддерживает.

---

Продюсер, режиссер, рассказчик Пэт Фиске
Операторы Марта Ансара, Фабио Кавадини
Редакторы Стюарт Янг, Джим Стивенс, Пэт Фиск
Звук Лори Фицджеральд
Музыкальное сопровождение Дэвуд Давуд Питтс, Пэт Фиск
Сценарий и исследования Пэт Фиск
Производство Bower Bird Films

91 раз поделились Твитнуть0 пинов

<Вернуться на главную

Тестирование модели центрифуги

повышает жизнеспособность качающегося фундамента

Модельные испытания центрифуг радиусом 1 м и 9 м на экспериментальной установке Калифорнийского университета в Дэвисе продемонстрировали, что качающиеся фундаменты могут быть спроектированы для снижения требований к пластичности зданий и мостов во время землетрясений.

Эти экспериментальные данные сыграли ключевую роль в конечном принятии положений кодекса, учитывающих преимущества и последствия раскачивания фундамента на практике.

Работа, возглавляемая NHERI в Калифорнийском университете в Дэвисе, приводит к принятию положений кодекса

В прошлом многие владельцы зданий и инженеры-проектировщики считали, что хороший фундамент — это тот, который не двигается. Но жесткий и прочный фундамент может стоить дорого.

Исследования, проведенные за последние пару десятилетий, показали, что качающиеся фундаменты могут поглощать часть требований к пластичности во время сейсмической нагрузки и могут быть экономичной и эффективной частью системы сопротивления сейсмической силе для зданий и мостов.

Качающийся фундамент спроектирован таким образом, чтобы обеспечить возможность значительного поворота опоры во время сейсмической нагрузки; может образоваться зазор под левым краем основания, когда он вращается вправо, и наоборот — зазор циклически открывается и закрывается, а основание качается вперед и назад.

ОБЗОР

Foundation rocking имеет две привлекательные характеристики: тенденцию к самоцентрированию, связанную с закрытием зазора, и способность рассеивать энергию. Однако фундаментальные механизмы и их поведение для ряда условий почвы и нагрузки не были хорошо изучены. Кроме того, усложняющими факторами были взаимодействия между неупругими требованиями к конструктивным системам и нелинейными требованиями к раскачиванию фундаментов и их потенциалом к ​​накоплению оседания под нагрузками раскачивания.

Брюс Куттер, главный исследователь и директор (1996-2009) геотехнической центрифуги NEES в Калифорнийском университете в Дэвисе, отмечает: «Согласованные усилия международного исследовательского сообщества за последние 20 лет с тестированием модели центрифуги в рамках NEES и NHERI сыграли свою роль. важную роль, привела к принятию положений кодекса, учитывающих преимущества и последствия раскачивания фундамента (например, ASCE / SEI 2013) ».

Рис. 1. Модели рамной стены-фундамента для испытаний на 9-метровой центрифуге (Liu et al.2015a)

МЕТОДОЛОГИЯ ИССЛЕДОВАНИЙ

Крупномасштабные модели центрифуг были важным компонентом исследований, направленных на развитие фундаментального понимания и валидации методов анализа. Одним из примеров является работа Лю и др. (2015a, 2015b). Были построены и испытаны на 9-метровой центрифуге (рис. 1) на предприятии Калифорнийского университета в Дэвисе шесть различных моделей двухэтажных зданий с каркасными стенами и фундаментом, покоящихся на плотном песке.

Модели представляют собой малоэтажные конструкции, для которых основное сейсмическое поперечное сопротивление обеспечивается стеной сдвига, опирающейся на неглубокий фундамент.

В случаях, когда моментная нагрузка основания стены сдвига больше, чем моментная сила самой стены сдвига, в сдвигающейся стене развивается шарнирный механизм, который, следовательно, вынужден поглощать большую часть требований к пластичности (система с преобладанием шарниров ).

В случаях, когда моментная нагрузка фундамента меньше, чем у стены, работающей на сдвиг, фундамент действует как предохранитель, и относительно высокие требования к пластичности поглощаются колебаниями фундамента на грунте (система с преобладанием раскачивания).

Шесть моделей включали две системы с преобладанием петель, две системы с преобладанием качания и две уравновешенные системы, в которых моментная нагрузка стены и ее фундамента одинакова.

Модели подвергались медленному циклическому (псевдостатическому) нагружению в одной серии испытаний, с реакциями вращения момента для различных компонентов, показанных на рисунке 2, и динамическим сотрясениям землетрясения в другой серии испытаний, с показанными реакциями вращения момента на рисунке 3.

Неглубокие фундаменты для стенок сдвига и колонн каркаса имели достаточно четко определенные реакции на вращение момента, согласующиеся с результатами поддерживающей серии испытаний одноопорных систем на центрифуге радиусом 1 м (Hakhamaneshi and Kutter, 2016).

Контрольно-измерительные приборы состояли из вертикальных и горизонтальных акселерометров для определения всех сил инерции в конструкционной системе и тензодатчиков для определения осевых, сдвиговых и моментов в ключевых конструктивных элементах.

Центрифуга длиной 1 м хорошо подходила для быстрого и экономичного испытания одиночных опор, так что широкий диапазон форм опор, размеров, типов почвы и условий нагрузки можно было параметрически исследовать с экономической точки зрения.

9-метровая центрифуга, однако, требовалась для построения целостных моделей, показанных на рисунке 1, в которых мелкие детали масштаба соединения (например,g., пластиковые петли балки-колонны), крупномасштабное действие каркаса здания и реалистичное нелинейное взаимодействие грунта и конструкции играют важную роль в поведении системы.

Рис. 2. Гистерезисный отклик неупругих элементов в модели sFRD: (a) предохранитель колонны на уровне 2, (b) качающаяся опора стенки при сдвиге и (c) качающаяся опора колонны (Liu et al. 2015a)

Рис. 3. Гистерезисный отклик на раскачивание опор стенок среза во время сотрясения с двумя для двух входных движений: измеренный отклик на основе обратного анализа данных датчиков (серые линии) и смоделированные отклики из анализа методом конечных элементов (синие линии) (Liu et al.2015b)

ВОЗДЕЙСТВИЕ НА ПРОЕКТ

Распространенное заблуждение относительно фундаментов качания заключалось в том, что качели фундаменты могут увеличить спрос на конструкцию. Модели здания с 9-метровой центрифугой показали, что качающийся фундамент, если он правильно спроектирован, может поглотить большую часть требований к пластичности и, следовательно, снизить требования к пластичности для конструктивных элементов. Медленные циклические испытания на модельных зданиях продемонстрировали, что системы с преобладанием качания обладают пластичными и стабильными откликами с очень небольшим ухудшением прочности и лучшим повторным центрированием, чем системы с преобладанием шарниров.

Динамические испытания на сотрясение при землетрясении в Калифорнийском университете в Дэвисе, проведенные исследователями из Калифорнийского университета в Сан-Диего, подтвердили, что требования к пластичности стенового компонента системы, работающего на сдвиг, снижаются, а производительность системы улучшается, когда требования смещаются с навешивания на стену на качающийся фундамент.

Кроме того, системы с качающимся фундаментом выдерживали меньшее пиковое ускорение кровли, остаточный дрейф и уменьшенный пиковый сдвиг основания, несмотря на относительно большую потребность в пиковом переходном дрейфе. В соответствии с результатами медленных циклических испытаний, рассеянная гистерезисная энергия была разумно распределена между неупругими компонентами надстройки и подконструкции, если способность стены и ее основания сбалансированы (рисунки 2 и 3).

Эти модели центрифуг с их целостными деталями на системном уровне предоставили уникальные экспериментальные данные, которые послужили основой для подтверждения способности процедур численного моделирования аппроксимировать нелинейность конструкции и основания. Численное моделирование показало сопоставимый локальный и глобальный отклик на измерения, полученные в ходе экспериментов.

ФУНДАМЕНТ РОКИНГ: ДРУГИЕ РЕЗУЛЬТАТЫ

Эксперименты на модели центрифуги, подобные описанным выше, а также экспериментам, проведенным другими (например,g., набор дополнительных тестов на открытом вибростоле NHERI в Калифорнийском университете в Сан-Диего и радиусе 9 м в Калифорнийском университете в Дэвисе; Рисунок 4) послужил основой для быстрой разработки и внедрения процедур проектирования на практике (Hakhamaneshi et al., 2016).

Группа специалистов-практиков по передаче технологий, обладающих геотехническими и структурными знаниями, связанными со зданиями и мостами, способствовала внедрению проекта в практику. С 2009 по 2015 год эта группа из шести человек внесла значительный вклад, включая сотрудничество по пересмотру положений строительных норм, которые в конечном итоге позволили проектировщикам использовать раскачивание фундамента в качестве эффективного механизма, способствующего сейсмическим характеристикам зданий согласно ASCE / SEI 41 (2013, 2017). .

Рис. 4. Испытания качающегося фундамента: (а) на открытом встряхивающем столе NHERI 1g в Калифорнийском университете в Сан-Диего (Антонеллис и др., 2015) и (б) на 9-метровой центрифуге NHERI в Калифорнийском университете в Дэвисе (Allmond and Kutter 2014) .

Подход к реабилитации качающегося фундамента: вертикально-монотонная и горизонтально-циклическая нагрузка

https://doi.org/10.1016/j.engstruct.2021.112814Получить права и содержание

Основные моменты

•

Метод восстановления был представлены, с помощью которых можно уменьшить неблагоприятное влияние неглубокого фундамента (SF) при низких значениях FS _v на производительность системы.

•

Вертикальная несущая способность восстановленного фундамента (RF) с использованием незакрепленных свай (UP) была выше, чем линейная сумма прочности UP и вместимости SF.

•

Размещение UP под SF уменьшило оседание, остаточное вращение и ξ, в то время как боковая пропускная способность немного увеличилась.

•

По мере увеличения PD (расстояния сваи от края фундамента) и удаления UP от края фундамента моментная нагрузка уменьшалась, так что, несмотря на более высокую сваю L , емкость уменьшалась.

•

Хотя более высокий PD снизил пропускную способность и немного увеличил осадку, более высокий коэффициент демпфирования землетрясений был достигнут при небольшом дальнейшем остаточном смещении.

•

Уравнение прочности на момент SF было модифицировано для расчета высокочастотной мощности с учетом зависимости момента нагрузки от L _сваи и PD.

Abstract

Нелинейное взаимодействие грунта и конструкции, при котором исследуется нелинейность грунта, может снизить потребность в силе в надстройке и значительно рассеять энергию землетрясения.Это особенно верно для раскачивания фундаментов мелкого заложения, которые могут вызвать подъем или опускание фундамента в зависимости от вертикального коэффициента безопасности (FS _v ). Оба могут оказать нежелательное влияние на производительность системы. Для неглубокого качающегося фундамента с относительно низким значением FS _v нелинейность грунта может вызвать значительную осадку фундамента. В этом исследовании предлагается реабилитационный подход для уменьшения нежелательного воздействия на производительность системы для реабилитированного фундамента (RF) с низким FS _v .При таком подходе две незакрепленные сваи (UP) были размещены под неглубокими краями фундамента, чтобы уменьшить осадку фундамента и вызвать переход переходного режима с погружения на подъем. Ряд медленных циклических испытаний уменьшенного масштаба был проведен на структуре SDOF с RF для изучения влияния длины сваи (L _{, свая} ) и расстояния сваи от края (PD) в условиях испытания 1g. Использовался песок Firoozkuh с содержанием ила 10% и влажностью 5%. Перед основными испытаниями была рассчитана вертикальная несущая способность с использованием результатов испытаний на вертикальную монотонную нагрузку как на UP, так и на RF.Результат испытаний на вертикальную нагрузку показывает, что вертикальная несущая способность RF с использованием UP была выше, чем линейная сумма UP и несущей способности мелкого фундамента. Испытания на горизонтальное циклическое нагружение показали, что установка UP и увеличение L _сваи увеличили нагрузочную способность системы и уменьшили осадку фундамента, остаточное вращение и коэффициент демпфирования. Результаты показали, что по мере увеличения PD по мере того, как UPs были размещены дальше от краев фундамента, моментная нагрузка уменьшалась, в то время как коэффициент демпфирования увеличивался с небольшим дополнительным остаточным вращением и осадкой.Сравнение результатов испытаний на горизонтальную нагрузку показало необходимость модификации уравнения моментной нагрузки для ВЧ, восстановленного с помощью УП. В модифицированном уравнении учитывалась зависимость моментной нагрузки от L _сваи и PD.

Ключевое слово

Взаимодействие грунта и конструкции

Сейсмическая реабилитация

Качающийся фундамент

Несвязанная свая

Моментная нагрузка

Вертикальный коэффициент безопасности

Расчетный

Гистерезисный коэффициент демпфирования

Статьи

Остаточное вращение

)

Просмотреть полный текст

© 2021 Elsevier Ltd.Все права защищены.

Рекомендуемые статьи

Ссылки на статьи

FOUNDATION | SwingPhiSwingSFI

SHE Foundation, Inc.® была зарегистрирована и получила 501 (c) (3) в 2004 году. Акроним для S , поддерживающий H ealth и E ducation, он служит отдельным благотворительным подразделением для Swing Phi Swing Social Fellowship, Inc.® Фонд предназначен для распределения стипендий и других благотворительных пожертвований, включая финансирование организаций, подпадающих под действие Раздела 501 (c) (3) Налогового кодекса США.

Стипендиальная программа

Целью стипендиальных программ, в том числе стипендиальной программы Ebony Pearl, является обеспечение того, чтобы фонд соответствовал нашей миссии по влиянию на социальные изменения и повышению качества жизни для стипендии получатели. В рамках этой программы наша цель — предоставить стипендии молодым девушкам в следующих категориях:

1) Выпускники средней школы и пенсионеры.
2) Студентки и аспиранты, обучающиеся в настоящее время в высших учебных заведениях.
3) Отделения Swing Phi Swing Social Fellowship, Inc.

Саммит по расширению прав и возможностей молодежи (YES)

Swing Phi Swing Social Fellowship, Inc. и Groove Phi Groove Social Fellowship, Inc. участвуют в ежегодных национальных съездах. провести Саммит по расширению прав и возможностей молодежи. Его цель — дать возможность молодым женщинам и мужчинам полностью раскрыть свой потенциал, участвуя в групповых дискуссиях, семинарах, развлекательных программах и приглашенных выступающих, ориентированных на подростков.Цель молодежного саммита — повысить самооценку, отточить лидерские качества, продвинуть академические успехи и вдохновить молодых людей в городских сообществах стать лидерами и поборниками в продвижении вперед своих сверстников и сообществ.

Огромный успех YES возможен только благодаря поддержке наших членов, партнеров и организаций. Для получения дополнительной информации о том, как вы можете внести свой вклад в позитивное изменение и расширение прав и возможностей нашей молодежи, или для поддержки наших усилий, пожертвования и запросы можно отправлять по адресу:

The SHE Foundation, Inc.

P O Box 56363
Вашингтон, округ Колумбия 20040-1374

Веб-сайт: www.theshefoundationinc.org

Воздействие поперечных землетрясений на сейсмическую реакцию мостов с качающимися основаниями и различными сдвиговыми ключами

ВЛИЯНИЕ ПОПЕРЕЧНЫХ ЗЕМЛЕТРЯСЕНИЙ НА СЕЙСМИЧЕСКИЕ ОТВЕТЫ МОСТОВ С КАМЕННЫМИ ФУНДАМЕНТАМИ И РАЗЛИЧНЫМИ СДВИГАМИ

Автор (ы)

ОМАР ЭЛЬ-ХАВАТ, БЕХЗАД ФАТХИ, АМИР А. МОСАВИ

Аннотация

Качающиеся фундаменты доказали свою эффективность в качестве метода изоляции основания, улучшающего сейсмические характеристики мостов и сводящего к минимуму повреждения опор во время сильных землетрясений.Однако из-за способности фундамента подниматься, последующее снижение жесткости сваи приводит к большему смещению колонн и смещению настила. Это приводит не только к увеличению нагрузки в поперечном направлении настила, но и к упору, что, если не учитывать должным образом, может привести к серьезным повреждениям. Таким образом, это исследование будет изучать сейсмический отклик мостов с качающимся свайным фундаментом, подвергающимся воздействию поперечных землетрясений, и сравнивать его с откликом обычных мостов с фиксированным основанием.Для каждой перемычки исследуются два отдельных уровня рабочих характеристик срезающих шпонок: (1) нелинейные срезные шпонки, которые отламываются; и (2) срезные шпонки, которые остаются жесткими. Трехмерные численные модели мостов разработаны с использованием программного обеспечения конечных элементов с учетом взаимодействия грунта и конструкции. Более того, нелинейный анализ истории во времени выполняется на мостах с использованием четырех записей о движении грунта, где затем сравнивается их динамический отклик. Результаты показывают, что обычные мосты разрушились из-за образования пластиковых шарниров на опорах.Однако мосты с качающимися свайными фундаментами испытали значительные смещения палубы, что привело к изгибному пластическому шарниру настила и последующему обрушению моста. Более того, когда срезные шпонки выходили из строя, настил испытывал большие смещения в упоре, что приводило к разрыву и постоянному смещению подшипника с риском смещения и разрушения пролета. Мосты с этой системой фундамента потребуют дополнительных проектных положений, чтобы предотвратить такие разрушения.

Ключевые слова

качающееся основание, взаимодействие грунта и конструкции, шпонка, изоляция основания, анализ динамики во времени

Как скандал с поступлением в колледж потрясает фонды

SMITH BRAIN TRUST — Из всех возможных последствий скандалов с поступлением в колледж — отчисления, аресты, более строгого контроля за приемом — этого вы, вероятно, не ожидали.

Скандал может вызвать большие изменения в методах работы частных фондов в Соединенных Штатах, говорит Сэмюэл Хандвергер из Мэриленда Смита.И, может быть, в этом нет ничего удивительного.

По правде говоря, частные фонды были в центре внимания как IRS, так и Конгресса задолго до того, как они попали в ловушку взяточничества и мошенничества, говорит Хандвергер, преподаватель кафедры бухгалтерского учета и обеспечения информации в школе Роберта Х. Смита Университета Мэриленда. бизнеса.

Скандал с приемной комиссией, по его словам, может только помочь обострить это внимание. Вот история.

Суть скандала связана с состоятельными (а иногда и известными) родителями поступающих в колледж подростков, которые якобы платят за фальшивые результаты тестов SAT и ACT, за взятки администраторам колледжей и другие мошенничества, направленные на то, чтобы убедиться, что их дети поступили в элитные университеты.

Но под этими заголовками было много интересных налоговых новостей, — говорит Хандвергер.

Согласно судебным документам, выплаты, которые производили родители, обычно шли в благотворительный фонд Key Worldwide Foundation. KWF, который утверждает, что «обеспечивает образование, которое обычно было бы недостижимо для малообеспеченных студентов», обвиняется в том, что является средством для этих богатых родителей давать взятки. Затем богатые родители якобы заявили, что эти выплаты были вычтены на благотворительность в своих декларациях о подоходном налоге. несмотря на это, отмечает Хандвергер, вероятно, очень хорошо зная, что KWF вообще не является благотворительной организацией, и даже если это так, подарок, который они делали, не должен подлежать налоговому вычету, поскольку в этом есть личная выгода.«Они должны были знать, что подарок не был безвозмездным — первое правило для благотворительных подарков. Они хрюкали, — говорит он, — или стали жадными, как свиньи, получая налоговый вычет сверх самой незаконной деятельности.

И налоговые льготы для этих родителей были бы значительными.

Для тех, кто сделал так называемое пожертвование в фонд KWF акциями, выгода будет множественной. «Они отдали бы своего ребенка в школу, которую хотели, плюс они получили бы благотворительный вычет на стоимость акций, и они бы избежали налога на прирост капитала.”

В этом месяце Финансовый комитет Сената написал письмо в IRS, призывая налоговое агентство «проявлять решительность» в обеспечении соблюдения налогового законодательства в данном случае. В письме говорится, что KWF не только не являлся законной благотворительной организацией, но и выплаты в нее, скорее всего, не должны были рассматриваться как «законные благотворительные отчисления». «И мы ожидаем, что IRS будет обеспечивать соблюдение закона в этом отношении, как в отношении KWF, так и в отношении родителей, которые, возможно, потребовали такие выплаты в качестве вычетов в своих декларациях о подоходном налоге с физических лиц.”

Но внимание Хандвергера привлек следующий абзац.

«Похоже, — говорится в письме, — что некоторые из родителей, участвовавших в скандале, могли незаконно присвоить средства из частных фондов, над которыми они имеют финансовый контроль, для осуществления незаконных платежей в KWF».

«Это не работает», — говорит Хандвергер.

Если утверждения верны, переводы от частного фонда не являются квалифицируемыми переводами и нарушают концепцию самоокупаемости этих организаций.. «Не может быть прямой« частной выгоды », — говорит Хандвергер. Кроме того, деньги в фондах уже подлежали налоговому вычету. «Правило состоит в том, что всякий раз, когда вы раздаете деньги от частного фонда, они должны идти в другую благотворительную организацию 501 (c) (3) или, по крайней мере, на законные благотворительные цели, такие как грант. Деньги в частный фонд — это благотворительность, деньги должны оставаться в этом мире ».

«То, что они сделали, не работает с налоговой точки зрения», — снова говорит он. «Схема серьезно нарушает закон.”

Скандал «хорошо сочетается», — говорит Хандвергер, — с одним из последних приоритетов IRS — выявлением самоокупаемости частных фондов. «Эксперты IRS получили указание проверять транзакции, в которых участвуют дисквалифицированные инсайдеры и благотворительные организации. Они изучат контракты, протоколы учредительных собраний, арендные и другие соглашения, ведомости заработной платы, списки активов на балансах, графики амортизации и многое другое. Они также будут проверять наличие ссуд от фонда дисквалифицированным лицам и использование инсайдерами имущества благотворительной организации.”

Другими словами, это целое.

«Фонды вызывают серьезную озабоченность, потому что им обычно не хватает широкого общественного контроля, который часто бывает у общественных благотворительных организаций», — говорит он. Правления фонда часто полностью состоят из членов семьи или в них преобладают члены семьи. Надзор за такими советами практически отсутствует. Кто хочет противостоять семье?

«По сути, никто из публики не наблюдает, и IRS знает об этом», — говорит он.

Конгресс тоже.В Конгрессе время от времени говорилось о полном отказе от частных фондов, потому что их так много и их так сложно контролировать.

«Вы не можете ожидать, что IRS будет регулировать и патрулировать каждого из них», — говорит Хандвергер. «Но этот новый скандал заставляет меня задуматься, приближает ли он нас хоть на один шаг к тому, чтобы полностью отказаться от частных фондов».

ПОЛУЧИТЕ SMITH BRAIN TRUST ДОСТАВЛЯЕТ
НА ВАШ ВХОДЯЩИЙ КАЖДУЮ НЕДЕЛЮ

ПОДПИСАТЬСЯ СЕЙЧАС

О JFC и Swing (Учебники по Java ™> Создание графического интерфейса пользователя с помощью Swing> Начало работы с Swing)

Учебники по Java были написаны для JDK 8.Примеры и методы, описанные на этой странице, не используют улучшений, представленных в более поздних версиях, и могут использовать технологии, которые больше не доступны.
Обзор обновленных языковых функций в Java SE 9 и последующих выпусках см. В разделе «Изменения языка Java».
См. Примечания к выпуску JDK для получения информации о новых функциях, улучшениях и удаленных или устаревших параметрах для всех выпусков JDK.

JFC — это сокращение от Java Foundation Classes, которые охватывают группу функций для создания графических пользовательских интерфейсов (GUI) и добавления богатых графических функций и интерактивности в приложения Java.Он определяется как содержащий функции, показанные в таблице ниже.

Элемент	Описание
Компоненты Swing GUI	Включает все, от кнопок до разделенных панелей и таблиц. Многие компоненты могут выполнять сортировку, печать и перетаскивание, и это лишь некоторые из поддерживаемых функций.
Съемная опора для внешнего вида	Внешний вид приложений Swing является подключаемым, что позволяет выбирать внешний вид и поведение.Например, одна и та же программа может использовать стиль Java или Windows. Кроме того, платформа Java поддерживает внешний вид GTK +, что делает сотни существующих видов и функций доступными для программ Swing. Многие другие пакеты внешнего вида доступны из различных источников.
Доступность API	Включает вспомогательные технологии, такие как программы чтения с экрана и дисплеи Брайля, для получения информации из пользовательского интерфейса.
Java 2D API	Позволяет разработчикам легко включать высококачественную 2D-графику, текст и изображения в приложения и апплеты.Java 2D включает обширные API-интерфейсы для создания и отправки высококачественного вывода на устройства печати.
Интернационализация	Позволяет разработчикам создавать приложения, которые могут взаимодействовать с пользователями по всему миру на их собственных языках и в соответствии с культурными традициями. С помощью структуры метода ввода разработчики могут создавать приложения, которые принимают текст на языках, в которых используются тысячи различных символов, таких как японский, китайский или корейский.

Этот курс концентрируется на компонентах Swing.Мы поможем вам выбрать подходящие компоненты для вашего графического интерфейса, расскажем, как их использовать, и дадим справочную информацию, необходимую для их эффективного использования. Мы также обсуждаем другие функции применительно к компонентам Swing.

Какие пакеты Swing мне использовать?

Swing API мощный, гибкий и необъятный. Swing API имеет 18 общедоступных пакетов:

javax.accessibility	javax.swing.plaf	javax.swing.text
javax.swing	javax.swing.plaf.basic	javax.swing.text.html
javax.swing.border	javax.swing.plaf.metal	javax.swing.text.html.parser
javax.swing.colorchooser	javax.swing.plaf.multi	javax.swing.text.rtf
javax.swing.event	javax.swing.plaf.synth	javax.swing.tree
javax.swing.filechooser	javax.swing.table	javax.swing. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
