Расчет фундаментной плиты, расчет плитного фундамента

Расчет плитного фундамента, расчет монолитной плиты

Калькулятор плиты фундамента

Простой онлайн калькулятор расчета железобетонной плиты фундамента рассчитает точное количество стройматериалов для армированного монолитного фундамента. Начните расчет сейчас!

Устройство фундаментной плиты, железобетонная плита фундамента

Преимущество железобетонного плитного фундамента в возможности возводить его на любом грунте, особенно оправданно применения на движущихся грунтах и грунтах со слабыми несущими характеристиками, сильнопучинистых глиняных грунтах. Еще один плюс в дополнение к этому, материал строений можно выбрать любой, но чаще строят загородные дома и коттеджи имеющие в плане большую площадь или из тяжелых материалов, таких как кирпич или камень. Приятно то, что можно не ограничивать себя в размерах строения. А так же плита хорошо тепло изолируется и может являться черновым полом первого этажа.

Для армирования плиты выбирается арматура по ГОСТ 5781-32, диаметром 12 мм – 16 мм, класс бетона В30. Как рекомендуют профессионалы, для гидроизоляции лучше использовать мастику битумную горячего применения марка БН3 или более простой вариант — это толстая полиэтиленовая пленка.

Стоимость плиты фундамента

Единственным недостатком монолитной плиты является его высокая стоимость. При расчете плиты фундамента, очевидно, что устройство плитного фундамента связано с большими затратами прежде всего на бетон и арматуру, а также земляными работами. Кроме всего этого, при сложном ландшафте участка, если присутствует видимый перепад высот, потребуются дополнительные земляные работы по выравниванию участка, т.е. возвышенности срезают, низменности засыпают. Это все приводит к ощутимому удорожанию стоимости железобетонной фундаментной плиты.

Все это вы можете проверить, произведя расчет стоимости фундамента плиты.

Как рассчитать арматуру на монолитную плиту

Информация по назначению калькулятора.

Онлайн калькулятор монолитного плитного фундамента (плиты) предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента домов и других построек. Перед выбором типа фундамента, обязательно проконсультируйтесь со специалистами, подходит ли данных тип для ваших условий.

Все расчеты выполняются в соответствии со СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 и ГОСТ Р 52086-2003

Плитный фундамент (ушп) – монолитное железобетонное основание, закладываемое под всю площадь постройки. Имеет самый низкий показатель давления на грунт среди других типов. В основном применяется для легких построек, так как с увеличением нагрузки существенно возрастает стоимость данного типа фундамента. При малом заглублении, на достаточно пучинистых грунтах, возможно равномерное приподнимание и опускание плиты в зависимости от времени года.

Обязательно наличие хорошей гидроизоляции со всех сторон. Утепление может быть как подфундаментное, так и располагаться в стяжке пола, и чаще всего для этих целей применяется экструдированный пенополистирол.

Главным преимуществом плитных фундаментов является относительно низкая стоимость и простота возведения, так как в отличии от ленточного фундамента нет необходимости в проведении большого количества земляных работ. Обычно достаточно выкопать котлован 30-50 см. в глубину, на дне которого размещается песчаная подушка, а так же при необходимости геотекстиль, гидроизоляция и слой утеплителя.

Обязательно необходимо выяснить какими характеристиками обладает грунт под будущим фундаментом, так это это является основным решающим фактором при выборе его типа, размера и других важных характеристик.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация .

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой в правом блоке.

Общие сведения по результатам расчетов.

Периметр плиты — Длина всех сторон фундамента
Площадь подошвы плиты — Равняется площади необходимого утеплителя и гидроизоляции между плитой и почвой.
Площадь боковой поверхности — Равняется площади утеплителя всех боковых сторон.
Объем бетона — Объем бетона, необходимого для заливки всего фундамента с заданными параметрами. Так как объем заказанного бетона может незначительно отличаться от фактического, а так же вследствие уплотнения при заливке, заказывать необходимо с 10% запасом.
Вес бетона — Указан примерный вес бетона по средней плотности.
Нагрузка на почву от фундамента — Распределенная нагрузка на всю площадь опоры.
Минимальный диаметр стержней арматурной сетки — Минимальный диаметр по СНиП, с учетом относительного содержания арматуры от площади сечения плиты.
Минимальный диаметр вертикальных стержней арматуры — Минимальный диаметр вертикальных стержней арматуры по СНиП.
Размер ячейки сетки — Средний размер ячеек сетки арматурного каркаса.
Величина нахлеста арматуры — При креплении отрезков стержней внахлест.
Общая длина арматуры — Длина всей арматуры для вязки каркаса с учетом нахлеста.
Общий вес арматуры — Вес арматурного каркаса.
Толщина доски опалубки — Расчетная толщина досок опалубки в соответствии с ГОСТ Р 52086-2003, для заданных параметров фундамента и при заданном шаге опор.
Кол-во досок для опалубки — Количество материала для опалубки заданного размера.

Для расчета УШП необходимо вычесть объем закладываемого утеплителя из объема рассчитанного бетона.

Необходимый расчёт арматуры на монолитную плиту.

Как рассчитать арматуру на монолитную плиту.

Производится расчет арматуры для фундаментной плиты в соответствии с нормативами СНиП 52-01 от 2003 года. Основными задачами при проектировании являются: выбор сечения стержней, хомутов, изготовление схемы армирования каждого пояса, определение количества в метрах, перевод в единицы веса для покупки на стройрынке.

Для чего нужен армопояс?

На фундаментную плиту действуют преимущественно растягивающие нагрузки от веса здания, мебели, жильцов, ветра, снега. Однако присутствуют и сжимающие усилия. Бетон работает исключительно на сжатие, причем подобным нагрузкам этот материал противостоять не может. Поэтому в нижней части плиты у подошвы помещают арматурную сетку, компенсирующую сжатие. В верхней части уложена вторая сетка, воспринимающая усилия растяжения.

Как рассчитать арматуру на монолитную плиту.

Порядок расчета арматуры.

Согласно нормативам СНиП, процент армирования бетона должен составлять 0,15 – 0,3% (М300 – М200, соответственно). Практика проектирования показывает, что пруток периодического сечения 12 мм обладает достаточным запасом прочности для любых малоэтажных зданий с кирпичными, бетонными стенами. Максимально возможный диаметр стержня, используемый индивидуальными застройщиками, составляет 16 мм. То есть, с увеличением сборных нагрузок необходимо увеличивать, как толщину плиты, так и диаметр арматуры.

Расчет арматуры начинается с определения толщины плиты:

длина пролета делится на 20 – 25
добавляется 1% погрешности
получается высота конструкции

Как рассчитать количество арматуры для монолитной плиты.

Например, для стандартных 6 м пролетов толщина конструкции составляет 30 см. Армируют плиту исключительно горячекатаной арматурой класса А2 и выше. Хомуты, вертикальные перемычки допускается изготавливать из прутков класса А1 диаметром 6 – 8 мм.

Определение сечений.

Расчет арматуры по сечению зависит от прочности бетона (класс В10 – В25), арматуры (класс А240 – А500, В500) на сжатие. Чаще используется бетон В25, арматура А500, имеющие расчетное сопротивление 11,5 МПа, 435 МПа, соответственно. Опирание по контуру в кирпичных коттеджах (четыре несущих стены по периметру) встречается редко. Поэтому используется расчет статической конструкции со средними опорами, план нижнего уровня. Конфигурация верхнего, мансардного этажа обычно совпадает с ним.

фундамент имеется под проемами
нагрузки распределяются равномерно
сопротивление грунта минимально возможное 1 кг/м2

Как рассчитать арматуру для монолитной плиты.

Последнее допущение позволяет перестраховаться при незначительном увеличении сметы строительства, не заказывать геологию, топографию, определять грунты на глаз. При сборе нагрузок достаточно производят расчет нагрузки от плиты – объемный вес ж/б (2500 кг/м 2 ) умножается на высоту плиты, коэффициент надежности (1,2). Аналогичным образом добавляются нагрузки от всех конструкций (полы, стропила, кровля, перекрытия, снеговая, ветровая).

Схема армирования.

При наличии внутренних стен нагрузки распределяются неравномерно, расчет арматуры производится по нескольким сечениям плиты. Вычисления могут производиться по нескольким методикам с примерно одинаковым результатом (новый СНиП, способ ж/б балки, по моменту сопротивления), изменится высота расположения сетки армопояса.

После чего корректируется принятая на начальном этапе толщина плиты для экономии бетона. После сверки с таблицами СНиП вычисляются необходимые площади сечения, количество прутков, диаметр арматуры. Затем этот параметр унифицируется с учетом коэффициента армирования в зонах опор. При значительных габаритах плиты реальная экономия металлопроката достигает 27% за счет отсутствия нижней сетки в ее центральной части

Расчет количества.

Арматура обычно продается весом, у каждого продавца имеется таблица перевода длины прутка в массу и наоборот. Если произвести вычисления заранее, можно проконтролировать эти цифры при покупке. Производится расчет количества арматуры по схеме:

вычисление количества продольных стержней – из длины короткой стены необходимо отнять два защитных слоя по 2 см, разделить цифру на шаг сетки, отнять еще единицу
подсчет количества поперечных стержней – аналогично предыдущему способу, только с размером длиной стены

Далее необходимо учесть наращивание прутков по длине:

стандартный размер арматуры 6 м либо 12 м
доставить на объект легче 6 м прутки
если длина стен больше этого размера, потребуется нарастить цельный стержень обрезком
минимальный нахлест по СНиП 60 диаметров (например, 60 см для 10 мм арматуры)

Как правильно рассчитать арматуру для монолитной плиты.

Останется сложить длину всех прутков, нахлестов, чтобы получить общий погонаж «рифленки». Для хомутов используется гладкая арматура, куски которой изгибаются в пространственные конструкции сложной формы. Подсчитать длину заготовки можно сложением всех сторон.

Для каждого стыка потребуется 30 см кусок вязальной проволоки. Их количество можно вычислить перемножением продольных прутков на поперечные. Если в проект заложена «шведская», чашеобразная плита, расход арматуры автоматически увеличится:

в каждом ребре жесткости проходят 4 продольных прутка (возможно с нахлестом)
они связываются квадратными хомутами через каждые 30 – 60 см
ребра обязательны по периметру
могут добавляться параллельно короткой стене через 3 м

На последнем этапе расчет арматуры заключается в переводе единиц измерения. Зная массу погонного метра, можно вычислить общий вес каждого сортимента металлопроката для плитного фундамента коттеджа.

Корректировка конструкции ж/б плиты.

Если заменить дорогостоящий плитный фундамент ленточным невозможно по ряду объективных причин, можно постараться снизить бюджет строительства. Например, при толщине 30 см крупногабаритные конструкции сложно залить даже при регулярном приеме смеси из миксеров. Выходом часто становится подбетонка:

при толщине 5 – 7 см она не требует армирования
заливается в один прием
выравнивает основание
защищает гидроизоляцию от порывов щебнем
снижает толщину защитного слоя (нижнего) на 20 – 35 мм
использует тощий бетон

Как рассчитать арматуру для монолитной плиты.

Однако в этом случае сечение стержней верхнего слоя придется пересчитать. Для несимметричных плит (внутренняя стена смещена относительно центра конструкции) производится расчет по большему значению длины пролета, как для симметричных. Запас прочности повысится при незначительном повышении сметы.

Подобным способом можно рассчитывать арматуру для плитных фундаментов любой сложности. Кроме того, существует ПО для проектировщиков, делающих это с высокой точностью.

Монолитный плитный фундамент.

Монолитная фундаментная плита представляет собой ни что иное как плиту из бетона, имеющую плоскую или же ребристую форму, содержащую внутри арматурное укрепление, которое называется армированием. Такой тип фундамента применим чаще всего на слабых размываемых грунтах под строительство не очень тяжелых строений или же при возведении тяжелых печей и каминов, а также под тяжелое стационарное оборудование.

Данный калькулятор позволяет рассчитать для монолитного сплошного фундамента:

Объем бетона для заливки плиты.
Необходимое количество материалов для приготовления бетона.
Количество доски, необходимое для устройства опалубки.
Ориентировочную стоимость всех стройматериалов.
Армирование фундаментной плиты зависит от геологических условий и проекта.

Калькулятор материалов для монолитной фундаментной плиты

Онлайн калькулятор для расчета приблизительной стоимости и необходимого количества материалов для монолитной фундаментной плиты.

Основные достоинства монолитного плитного фундамента:

высокая несущая способность;
способность противостоять смещению и вспучиванию грунта;
простота конструкции;
хорошая способность противостоять грунтовым и талым (поверхностным) водам;
возможность строительства цокольного этажа, защищённого от талых вод;

Основные достоинства монолитного плитного фундамента:

высокая несущая способность;
способность противостоять смещению и вспучиванию грунта;
простота конструкции;
хорошая способность противостоять грунтовым и талым (поверхностным) водам;
возможность строительства цокольного этажа, защищённого от талых вод;

Плитный фундамент хорош в том случае, когда строительство ведется на песчаных подушках или сильно сжимаемых, пучинистых грунтах. Благодаря тому, что монолитная плита покрывает всю площадь здания, для такого фундамента не опасны смещения грунта.

Плитный фундамент — разновидность мелкозаглубленного ленточного — представляет собой либо монолитную плиту либо железобетонную решетку под всю площадь здания. Такой фундамент используется для возведения коттеджа (особенно из ячеистых бетонных блоков), На тяжелых пучинистых, насыпных и слабонесущих грунтах возможно устройство так называемых плавающих фундаментов из сплошных или решетчатых монолитных железобетонных плит.

Недостаток плитного сплошного фундамента:

недостатков у монолитной плиты, за исключением её высокой затратности — нет.

Монолитный сплошной фундамент, особенно заглубленный может составить от 30 до 50% стоимости коробки дома. Если же плитный фундамент мелкозаглубленный, то затраты на бетон и арматуру компенсируются простотой сооружения, если-же плитный фундамент заглубленный, то помимо большой массы бетона придется завезти значительное количество песка и щебня для сооружения подушки и обратной засыпки, аренда техники для сооружения котлована и другие расходы зачастую превышают разумную пропорцию (20 % общей стоимости коробки).

Рекомендация: Это всего лишь обзорная статья о том как рассчитать арматуру для плитного фундамента. Для общего развития ее нужно прочитать. Но если вы не хотите получить массу проблем и потерять деньги, то лучше привлечь специалиста и проконтролировать его.

Расчет монолитной плиты фундамента — калькулятор и примеры

Как мы уже писали, монолитный плитный фундамент – это цельная конструкция из армированного бетона, имеющая заданную жесткость на изгиб и прочность на сжатие. Численные величины прочности и жесткости обычно получают в результате расчета плитного фундамента при его проектировании.

Что такое плитный фундамент?

Люди во все времена старались строить свой дом на прочном каменном основании. Именно этот подход давал надежность и долговечность построенным зданиям. И именно он привел к проектированию и строительству на плитных фундаментах.

Плитным фундаментом принято называть конструкцию основания под здание, имеющую вид железобетонной монолитной плиты, располагающейся в границах периметра здания, а чаще несколько выходящую за них.

Существует два вида таких фундаментов:

сборные, собранные в единую плиту из готовых заводских блоков или плит;
монолитные, изготовленные непосредственно на стройплощадке и представляющие цельную жесткую конструкцию из армированного бетона.

Оба вида этих оснований имеют свои плюсы и минусы, и применяются при разных условиях строительства.

Сборная фундаментная плита сооружается из готовых железобетонных плит, произведенных на ЗЖБИ – заводе железобетонных изделий. Для изготовления могут применяться плиты типа:

ПД – плита дорожная;
ПДП – дорожная для покрытий;
ПДГ – дорожная с рифленой поверхностью;
ПДН – дорожная с напряженной арматурой;
ПАГ – аэродромная и мн. др.

Сборный фундамент из плит хорошо держит нагрузку на сухих, прочных и непучинистых грунтах. А лучше всего они работают на грунтах с мелко- или крупнообломочной каменной структурой. Для этого вида оснований желательна небольшая глубина промерзания грунтов.

Поэтому чаще сборные плиты используются для строительства в южных районах страны, где грунт не замерзает или глубина промерзания незначительная.

Но стоит только супесчаному, глинистому, а особенно лессовому грунту немного подмокнуть, например, от тающего снега или затяжных осенних дождей, так немедленно начинаются проседания отдельных плит и после этого трещат стены и перекрытия дома.

Плитный монолитный фундамент является огромным искусственным плоским камнем высокой прочности. Прочность монолитного фундамента на сжатие обеспечивается использованием соответствующей марки бетона, а на изгиб – его арматурным каркасом.

Конструкцию каркаса изготавливают из арматурных стержней нужного диаметра и марки стали, пользуясь данными ГОСТ 5781. Можно делать каркас из композитных материалов – стекло или углепластика. Часть композитной арматуры изготавливается на основе базальтового волокна.
На месте стальной каркас сваривается электросваркой или связывается мягкой стальной проволокой. Композитный каркас только вяжется проволокой, точно так же, как и стальной.
Арматурный каркас имеет вид пространственной конструкции, в которой арматура расположена во взаимно перпендикулярных направлениях и образует две плоскости в виде горизонтальных сеток. Его схема определяется при проектировании.

Размер ячейки этих сеток рассчитывается при проектировании и находится в пределах 200 х 200 – 300 х 300 мм. Арматуру используют диаметром 12 – 16 мм.

Виды плитного фундамента

Каркас устанавливается на пластиковых «стульчиках» – опорах. Их высота обеспечивает точное расстояние от нижней и верхней плоскостей фундамента, и составляет 50 мм. Каркасы монтируются так, что бы расстояние от их краев до опалубки так же было по 50 мм. Этот промежуток при заливке и уплотнении бетона образует специальный слой, защищающий арматурный каркас от коррозии. После застывания бетона и набора им прочности, заданной расчетом при проектировании монолитный фундамент готов к возведению здания.

У застройщиков бытует мнение, что монолитная плита фундамента подходит для любого вида грунта. Это не так. Ведь для болотистых и сильно промерзающих, а значит пучинистых грунтов, лучше использовать сваи. Слабо и среднесыпучие грунты монолитные плиты фундамента выдерживают хорошо.

Производим расчет плитного фундамент

Самым важным моментом в расчете является определение толщины плиты основания здания. Полный и наиболее точный расчет производит профессиональный строитель, имеющий соответствующий уровень знаний, опыта проектирования. Но на это нужно время, деньги и наличие профессионала. Частному непрофессиональному застройщику с небольшим превышением материалоемкости и меньшей точностью может быть достаточно более простого расчета фундаментной плиты.

Пример расчета плитного фундамента

1. Начинается расчет с определения типа грунта под будущим зданием.

Например, у вас пески мелкие со средней плотностью. Они выдерживают удельное давление фундамента в 0,35 кг/см2.

Таблица определения типа грунта

2. Рассчитываем общую массу будущего дома

Зная размеры дома, места окон, дверей, проемов, материал стен, перекрытий, их конфигурацию и толщину конструкций и, учитывая удельный вес материалов, определяем вес отдельных частей здания.

Просуммировав найденные величины, получаем общую массу здания.
Имея площадь здания, рассчитываем его снеговую нагрузку, связанную с углом наклона крыши и региона строительства.

Расчет плитного фундамента

3. Рассчитываем удельное давление здания на грунт

Рассчитанная общая масса здания делится на площадь фундаментной монолитной плиты. Получаем удельное давление здания на грунт (без веса фундамента). Определяем необходимый вес плиты.

4. Рассчитываем оптимальный объем и толщину фундамента

Массу плиты делим на плотность железобетона, равную примерно 2500 кг/куб. м. Объем делим на площадь плиты, получаем ее толщину.

5. Округляем полученную толщину

Округляем полученную толщину до большего и меньшего значений, кратных размеру строительного шага 50 мм. Выбираем подходящее значение и, учитывая его, пересчитываем массу фундаментной плиты. Сложив полученную массу с массой дома, рассчитываем удельное давление на грунт.

Затем сравниваем полученные цифры с табличными характеристиками грунта площадки. Разброс должен быть менее ± 25%.

6.Выбираем марку бетона

По результатам расчетов выбираем необходимую марку бетона.

Упростить расчеты плитного фундамента можно, применив калькулятор фундамента.

Конечная цель проектирования

Результатом проектирования должен быть:

сборочный чертеж монолитного фундамента;

текстовые документы – расчеты и обоснования проекта;
план разметки фундамента и привязка его к местности;
план отрывки котлована;
план сооружения опалубки;
план размещения материалов на строительной площадке;
планы доставки и заливки бетона, согласованные по времени.

Один из способов расчета параметров фундамента – метод конечных разностей, который показывает, как рассчитать характеристики плитного фундамента.

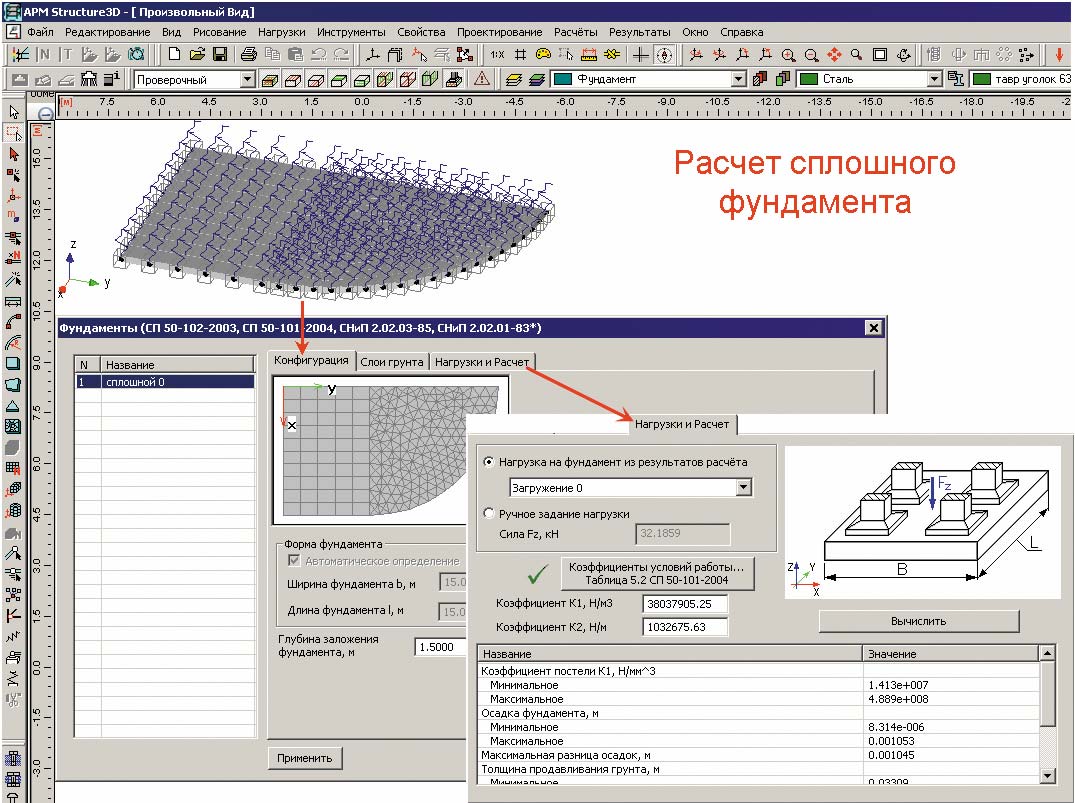

Расчет фундаментной плиты можно провести методом конечных элементов.

Но проще всего рассчитать фундаментную плиту, используя калькулятор расчета. В нем заложены все нужные формулы и методики.

Некоторые калькуляторы помогают рассчитать нужное количество песка, цемента, щебня, общее количество и стоимость материалов.

По результатам расчётов разрабатывается сборочный чертеж монолитного фундамента и все детализированные чертежи:

закладных деталей;
сборочный чертеж и деталировка арматурного каркаса;
рассчитанная схема размещения готовых каркасных сеток;
примерное устройство одноразовой опалубки из досок или устройство металлической многоразовой опалубки и схема ее использования т. п.

Профессионально спроектированный и построенный фундамент будет надежным основанием любого здания.

Калькулятор материалов для плитного фундамента

Данный калькулятор позволяет рассчитать для монолитного сплошного фундамента:

Объем бетона для заливки плиты.
Необходимое количество материалов для приготовления бетона.
Количество доски, необходимое для устройства опалубки.
Ориентировочную стоимость всех стройматериалов.
Армирование фундаментной плиты зависит от геологических условий и проекта.

Калькулятор материалов для монолитной фундаментной плиты

Основные достоинства монолитного плитного фундамента:

высокая несущая способность;
способность противостоять смещению и вспучиванию грунта;
простота конструкции;
хорошая способность противостоять грунтовым и талым (поверхностным) водам;
возможность строительства цокольного этажа, защищённого от талых вод;

Основные достоинства монолитного плитного фундамента:

высокая несущая способность;
способность противостоять смещению и вспучиванию грунта;
простота конструкции;
хорошая способность противостоять грунтовым и талым (поверхностным) водам;
возможность строительства цокольного этажа, защищённого от талых вод;

Плитный фундамент хорош в том случае, когда строительство ведется на песчаных подушках или сильно сжимаемых, пучинистых грунтах. Благодаря тому, что монолитная плита покрывает всю площадь здания, для такого фундамента не опасны смещения грунта.
Плитный фундамент — разновидность мелкозаглубленного ленточного — представляет собой либо монолитную плиту либо железобетонную решетку под всю площадь здания. Такой фундамент используется для возведения коттеджа (особенно из ячеистых бетонных блоков), На тяжелых пучинистых, насыпных и слабонесущих грунтах возможно устройство так называемых плавающих фундаментов из сплошных или решетчатых монолитных железобетонных плит.

Недостаток плитного сплошного фундамента:

недостатков у монолитной плиты, за исключением её высокой затратности — нет.

Синонимы: фундаментная плита, плитной фундамент, монолитный плитной фундамент, фундамент

Стоимость фундамента монолитная плита: расчет на калькуляторе

Калькулятор сметной стоимости монолитной плиты фундамента

Рассчитайте стоимость плиты фундамента под ключ в Санкт-Петербурге (СПб) и Ленинградской области и получить смету онлайн с учетом материалов и производством фундаментных работ по ценам 2021 года, как за квадратный метр, так и за кубический метр на нашем интернет ресурсе и воспользоваться онлайн калькулятором.

Цена железобетонного сплошного плитного фундамента рассчитывается с учётом:

основных параметров бетонно-армированной плиты;
стоимости строительных материалов и работ по возведению монолитной конструкции.

Габариты монолитного фундамента отражены в рабочем проекте на строительство. Важно доверить разработку проектно-сметной документации опытным конструкторам. Результатом станет правильное определение:

размеров плиты с учётом нагрузок и грунтовых условий Ленинградской области;
количества и стоимости расходных материалов;
перечня и цены строительно-монтажных работ.

Строительство монолитной плиты возможно на пучинистых и песчаных, а также сильно сжимаемых почвах.

Устройство монолитной плиты под дом выполняется после проведения подготовительных земляных работ и разбивки строительной площадки. Бригада мастеров компании «ЯРУС» возведёт фундамент в котловане с организованным водоотведением. В процессе строительства соблюдается технологическая последовательность. Опытные мастера:

разобьют оси на местности согласно плану, организуют песчаную подушку, выполнят бетонную подготовку;
доставят и организуют места складирования расходных материалов;
подготовят рабочий инструмент и электрооборудование для сварки арматуры;
произведут установку фиксаторов с шагом 1м под арматуру для создания бетонной защиты арматурных стержней от коррозии;
установят арматуру и проволочные сетки в проектное положение и зафиксируют места пересечения стержней сваркой;
соберут щиты опалубки и закрепят по периметру бетонной подготовки по отметкам;
перед проведением бетонных работ проверят правильность установки арматурного каркаса и опалубки;
организуют доставку бетонной смеси на площадку и подадут ее к месту укладки по согласованной схеме;
выполнят бетонирование послойно с перерывами не менее 40минут;
произведут уплотнение вибраторами и ручными шуровками по периметру стенок опалубки;
создадут оптимальные условия для достижения бетонной смесью 70% проектной прочности;
снимут опалубку.

В компании «ЯРУС» производство строительно-монтажных работ выполняется с соблюдением правил техники безопасности. Распалубка осуществляется только после проведения контроля прочности бетонной смеси. При бетонировании используется современное оборудование с амортизаторами и надёжной изоляцией. Бригады состоят из мастеров высокой квалификации с допуском к проведению работ.

Рассчитать другой тип фундамента

Калькулятор расчета фундаментной плиты: материалы, бетон, армирование

Инструкция для калькулятора фундаментной плиты

Одним из типов мелкозаглубленной основы для дома (с мелким заложением) считается фундаментная монолитная плита. Данный вид сооружения идеально подойдет под каркасные или деревянные дома, гаражи и бани, а также другие здания. Плитный фундамент относят по степени заложения в почву к мелкозаглубленному или незаглубленному сооружению.

В связи с невысокой глубиной заложения, такая основа для дома заглубляется всего на 0,4-0,5 метра, но встречаются моменты, когда частные постройки возводятся с цокольными этажами, в этом случае плитные фундаменты закладываются согласно проекту на расчетную глубину.

В отличие от столбчатых или незаглубленных ленточных каркасов, данный вид основы для дома характеризуется своей жесткой конструкцией.

Представленная онлайн программа-калькулятор может рассчитать

Нужное количество стройматериалов для раствора: щебень, песок, цемент;
Объем бетона для фундаментной плиты;
Количество досок для обустройства опалубки;
Примерную стоимость стройматериалов;
Армирование монолитного сооружения (будет зависеть от геологических условий и типа проекта).

Вам необходимо указать все размеры в мм в колонке слева

X — Ширина плиты.

Y — Длина.

H — Высота.

W — Ширина секции (ячейки).

Z — Длина секции (ячейки).

R — Число горизонтальных рядов арматуры.

D — Диаметр арматуры.

В том случае, армирование не используется и данный расчет не требуется, то это поле можно не заполнять.

Для каждого отдельного случая требуется определенное количество цемента, чтобы изготовить 1 м³ бетона.

В первую очередь это будет зависеть от величины наполнителей и их пропорций, желаемой марки полученного раствора и используемой марки цемента.

K — Вес одного цементного мешка, выражается в килограммах.

M — Общее количество мешков с цементом для получения 1 м³ бетонной смеси.

L — Длина доски для опалубки.

T — Толщина.

H — Ширина.

Расчет материалов фундаментной плиты

Стоимость строительных и сыпучих материалов может сильно варьировать в зависимости от сезона и района страны.
Пересчитывать стоимость сыпучих материалов необходимо в цену не по объему, а по весу.
Плита фундаментная — один из разновидностей мелкозаглубленного каркаса.
Как правило, такая основа для дома выполнена в виде монолита из бетона, расположенного под площадью всей постройки.
В обязательном порядке используется армирование по объему всего каркаса для устранения деформаций из-за нагрузок на плитный фундамент.
Для создания несущей конструкции необходимо много арматуры и большой расход раствора, если сравнивать с классическими типами сооружений данного типа. В связи с этим плитный фундамент будет немного дороже, традиционных.
Расчет объема бетона для правильной прочной заливки или армирующего прута, который используется для каркаса монолита, что позволит предотвратить перерасход вышеупомянутых строительных материалов.

Процесс армирования фундаментной плиты

Как правило, для заливки монолитного плитного фундамента лучше всего применять бетон класса В и арматуру сечением от 12 до 16 миллиметров, категорически не рекомендуется экономить на этом.
Армирование выполняется при помощи арматурных сеток, внизу и вверху плиты, которые перевязываются между собой. Это делается специально для того, чтобы получить прочное и жесткое основание, которое позволит выдерживать основе будущего дома любые нагрузки со стороны грунта или здания.
Для того, чтобы правильно армировать горизонтальную плоскость монолита, нужно вязать сетку из армирующего прута с диаметром 12-16 мм и шагом 200 мм. Чтобы соединить прочно нижние и верхние секции, применяют арматуру диаметром 7-8 мм, которая вяжется с шагом 400х400 мм.
Чтобы защитить арматурные пруты сверху и снизу, их нужно залить слоем раствора толщиной, как минимум 35 миллиметров.

Заливка монолитной конструкции

Для этого процесса, лучше всего использовать марку бетона М450. Также Вы должны быть уверенными, что Вам не доставят марку М350 и ниже. Класс раствора на прочность сжатия для плит фундаментных должен соответствовать марке В20 (М250), но не ниже. При этом водостойкость должна быть не менее W6. Заявленным критериям соответствуют бетона следующей марки — БСГ В 22,5 П3 F150 W6 и выше.

Для подачи раствора можно использовать лоток из миксера или бетонорукав. Раскидывать готовую смесь правильней всего с дальнего края опалубки. После этого начинаем бетонировать ближний край. В то время как выполняется заливка, один человек должен непрерывно обрабатывать заливку при помощи глубинного вибратора, что позволит получить равномерное распределение смеси по всему объему монолита, удалить воздушные пузырьки и выровнять ее поверхность.

Обязательно следующий день необходимо обильно полить всю поверхность монолитного сооружения водой. Если Вы заливку выполняли в жаркую погоду, то после этого процесса всю поверхность каркаса укрываем обязательно полиэтиленовой пленкой. Переходить к другим работам, можно в том случае, когда бетон набрал уже не менее 70% прочности. При температуре воздуха + 20 С для этого потребуется 7-10 дней. В том случае если температура +10 С и ниже, то следует выждать как минимум 20 дней.

Если ночная и дневная температуры имеют большой перепад, то лучше и правильней всего сориентироваться по среднесуточной температуре.

Теплоизоляция монолитной конструкции

Процесс теплоизоляции выполняется для того, чтобы защитить ее от внешних атмосферных влияний и холода, что позволит сэкономить на обогреве здания. Теплоизоляция фундаментного каркаса повышает температуру под основанием, что позволяет снизить пучение почвы под ней.

Онлайн калькуляторы. Расчет: монолитная плита: расчет стоимости строительства

Монолитная плита – оптимальный тип фундамента для загородного дома. Цельная армированная конструкция имеет высокую жесткость, несокрушима перед перепадами температур, выдерживает колебания пучения грунта. Цельное основание гарантирует стабильное положение конструкции, равномерно распределяет давление и препятствует разрушению за пределами базы.

Рассчитать стоимость плиты фундамента под ключ в Санкт-Петербурге (СПб) и Ленинградской области и получить смету онлайн с учетом материалов и производством фундаментных работ по ценам 2020 года, как за квадратный метр, так и за кубический метр на нашем интернет ресурсе и воспользоваться онлайн калькулятором.

Компания «Зеленый остров» выполняет заказы по возведению фундаментов монолитная плита нескольких видов:

— перевернутая чаша
— усиленный ребрами жесткости
— утепленный
— установленный на ленте

Целесообразно использовать этот тип фундамента на песчаных подложках, почвогрунтах насыпного типа, территориях с повышенными грунтовыми водами.

Фундамент из монолитной плиты, несмотря на кажущуюся простоту, в разы надежнее других типов оснований. А с применением верхних или нижних ребер жесткости, конструкция сможет выдержать сильнейшие нагрузки и колебания грунта. Среди достоинств:

— возможность применения на участках любой сложности
— высокие несущие параметры
— большой запас прочности
— длительный срок эксплуатации
— сочетаемость со всеми строительными материалами

Цена фундамента из монолитной плиты несколько выше, чем оснований других типов. Это объясняется трудоемкостью работ, а также дорогостоящими земляными мероприятиями, высокими затратами на бетон и арматурные материалы. Зато в итоге вы получите сверхнадежное и долговечное основание, которое выдержит любую постройку и природные воздействия.

Очень важно поручить возведение монолитного фундамента профессионалам. В этой работе важен каждый нюанс и точное соблюдение технологического процесса, начиная от взятия проб почвы, разработки проекта и заканчивая демонтажем опалубки. Специалисты компании «Зеленый остров» безупречно справляются с выполнением таких заказов. Звоните или заказывайте индивидуальный просчет он-лайн, чтобы узнать точную стоимость и сроки для вашего здания.

2021 Калькулятор бетона | Оценщик бетона

Советы по измерению бетона

Бетон и цемент могут стать дорогими, поэтому стоит знать, сколько бетона вам понадобится для следующего проекта кладки. Войдите в конкретный калькулятор ImproveNet. Ознакомьтесь с таблицей выше, чтобы увидеть различные формулы для расчета количества бетона, необходимого для вашего проекта, в зависимости от формы области, которую вы собираетесь покрывать. Как только вы определите, сколько именно бетона вам нужно, не стесняйтесь обращаться к местным каменщикам, которые могут помочь с вашим проектом!

Виды бетона

Расчет количества бетона, необходимого для проекта, состоит из двух этапов.Первый шаг — определить, какой бетон вам понадобится. Есть много-много видов бетона. Смешанный бетон может быть сложным, то есть действительно прочным или нет. Современный или обычный бетон — это смешанная конструкция с использованием песка и других распространенных материалов, выдерживающих давление. Некоторые виды бетона имеют высокие или сверхвысокие характеристики, что означает, что они действительно могут выдержать любые удары. Кроме того, есть ячеистый, пробковый, уплотненный роликами, стекло, асфальтобетон — безграничные возможности на выбор.Поговорите с конкретным специалистом, чтобы узнать, что лучше всего подходит для вашего проекта.

Расчет бетона

После того, как вы выберете материал, вам нужно будет точно определить, сколько его потребуется для вашего конкретного проекта. Весь бетон оценивается в кубических ярдах (один кубический ярд = 27 кубических футов). Для больших бетонных работ — четыре кубических ярда и более — бетон следует доставлять грузовиком-бетономешалкой. Также возможна транспортировка свежего бетона на ваш участок в специальных двухъярусных трейлерах, предоставляемых производителями бетона.Для небольших или средних работ лучше всего замешивать самостоятельно в арендованной бетономешалке. Для очень небольших работ вы можете приобрести мешки с готовой смесью, для которой требуется только вода.

Лучший способ рассчитать, сколько бетона вам понадобится в кубических ярдах, — это сделать следующее:

Отметьте участок, на котором потребуется бетон, и разделите его на более мелкие участки.
Вычислите объем области после определения формы области (см. Диаграмму ниже), умножив на толщину бетона.
Преобразуйте объем из футов в кубические ярды, чтобы получить необходимое количество кубических ярдов бетона.

Фундаментные стены и стены ствола с опорой потребуют расчетов, отличных от всех приведенных в таблице. Стены фундамента будут толще и, следовательно, потребуют большего количества бетона, чтобы противостоять всему дому на них. Для расчета этих стен потребуется длина основания и стены, высота и ширина основания и стены, а также толщина основания и стены.Для стен из ствола рассчитайте площадь опоры и стену и, наконец, сложите их вместе.

Бетонный калькулятор Формула

Форма	Формула
	Умножьте длину на ширину.
	Возвести радиус круга в квадрат; умножить на 3,1416.
	Уменьшить длину основания вдвое; умножить на высоту. Или умножьте базовую длину на высоту и разделите на 2.
	Возведите в квадрат длину стороны, затем умножьте на 5,19. Разделите это число на 2.
	Нарисуйте проект на миллиметровой бумаге так, чтобы 1/4 дюйма представляла 1 фут. Умножьте длину на ширину для каждого прямоугольника, затем сложите.

Калькулятор стоимости фундамента из бетонной плиты

Средняя стоимость этого перекрытия начинается с 3-5 долларов за квадратный фут, но может доходить до 12-15 долларов за квадратный фут в зависимости от сложности цветов и рисунков, которые вы хотите .Найдите стоимость строительства или заливки фундамента для дома, гаража, пристройки или передвижного дома. Как заполнить пустоты под бетонной плитой. Цены на бетонные проезды. Плиты дома на уровне 8 дюймов с перекрытием 4 дюйма также имеют некоторую опору выше уровня. Средний грузовик вмещает от 9 до 11 ярдов. Общий объем бетона, необходимого для крыльца размером 3 на 3 фута, составит 0,28 кубического ярда. Никогда не пытайтесь заказать точное количество необходимого бетона. Сравните цифру с тем, что вы придумали.Изобразите проезжую часть 14 футов на 20 футов, и ваша оценка будет хорошей. Прочность этого соотношения смеси хороша для большинства бетонных плит, опор, ступеней и фундаментных стен. Типичный размер террасы у бассейна — 800 кв. Футов. Многие домовладельцы добавляют уникальные трафареты, такие как листья, деревья, цветы, животные, символы и т. Д. Стоимость удаления бетонных желобов. Начните здесь — введите свой почтовый индекс. Дерево, бетон, цемент и сталь заливали, толкали, поворачивали или каким-то образом насыпали в землю, пытаясь спасти эти фундаменты и плиты, в то время как на раннем этапе любой и каждый, обученный или нетренированный, становился «экспертами» в этом типе ремонта.Ваш конкретный калькулятор немного не работает. из декоративного бетона будет стоить 1000–2500 долларов. Чтобы определить, сколько мешков с бетоном вам понадобится, разделите необходимые кубические ярды на урожайность. (0,11 + 0,17 кубического ярда = 0,28 кубического ярда). Есть несколько ценовых факторов, которые следует учитывать при определении места вашего патио в бюджетном диапазоне от 1650 до 4200 долларов: Проблемы с фундаментом дома или плиты могут привести к отделению стен от потолка. Готовый бетон на дворе подходит для: Если вы планируете заказать бетон у поставщика готовой смеси, им необходимо знать, сколько метров бетона нужно доставить.Рассчитайте истинную ширину. Очень важно знать, сколько бетона нужно для работы. Кажется, что шаги сложно вычислить, но это не так. Строительство плавающей плиты — один из самых экономичных способов строительства фундамента. Традиционные фундаменты включают ленточный фундамент с использованием морозостойкой стены наверху. Если для вашего проекта требуется больше бетона, потребуется несколько грузовиков. футов поверхности крыльца, поэтому введите в калькулятор плиты толщину 4 дюйма на 3 фута ширину на 3 фута длину. МЕТОДЫ РЕМОНТА БЕТОННОГО ФУНДАМЕНТА.- тип бетона и отделка, которые вы хотите. Разделите 26,6666667 на 27, вы получите 0,987654322 кубических ярда… это именно то число, которое вы получите на калькуляторе. Множественные узоры, окрашенные вручную цвета, расширенный трафарет, бордюры, специальные рисунки. Мелкий фундамент — это тип фундамента здания, который передает строительные нагрузки на землю очень близко к поверхности, а не на подповерхностный слой или диапазон глубин, как это делает глубокий фундамент. , фундаменты плит на грунте, фундаменты из подушек, фундаменты из щебеночных траншей и фундаменты из земляных мешков.Использование запаса прочности: проблемы, вызванные недооценкой количества бетона. См. Прилагаемую диаграмму. Для небольших работ, таких как дорожка, небольшой внутренний дворик или опоры, вам следует вместо этого рассчитать количество бетонных мешков. Стоимость снятия бетонной плиты. Конечно, вам следует округлить это число и, вероятно, получить немного больше для учета потерь и т.д., но что касается МАТЕМАТИКИ, наш калькулятор верен! Затем с помощью калькулятора рассчитайте необходимое количество бетона. Штампованный бетонный дворик (с герметиком) $ 4 177 — $ 5380 (240 s.е) Обычный образец одной марки одного цвета: 8,5-13 долларов США за квадратный фут. Copyright 1999-2021 ConcreteNetwork.com — Воспроизведение содержимого этого сайта без письменного разрешения запрещено. Рассчитайте заливку бетонной плиты и фундамента и получите советы по оценке. Одно из лучших соотношений бетонной смеси — это 1 часть цемента, 3 части песка и 3 части заполнителя, это дает примерно 3000 фунтов на квадратный дюйм бетонной смеси. Узнайте о расходах в вашем районе. В США домовладельцы сообщают, что готовая бетонная смесь стоит около 98-99 долларов за кубический ярд.Ваша окончательная цена будет зависеть от цветов, узоров и общей сложности дизайна, который вы хотите получить. — Пенополистирол 2 дюйма под плитой (это требуется строительными нормами в некоторых штатах): 2 доллара за квадратный фут дополнительно. Предполагалось, что это будет основание размером 12 дюймов на 12 дюймов, но обратите внимание, как обрушилась левая сторона основания. Очистить поиск Искать калькулятор Таким образом, чтобы проложить 640 кв. Футов. После того, как вы выбрали поставщика готовой смеси, пригласите представителя на ваш объект, чтобы высказать свое мнение о необходимом количестве.- сортировка — стоимость арматуры. Тони, ты ошибаешься. Это составляет 0,17 кубического ярда. Стоимость фундамента колеблется от 5 до 33 долларов за квадратный фут в зависимости от типа — бетонная плита (7 долларов), опора и балка (9 долларов), подвал (13 долларов) или подвал (33 доллара). Воспользуйтесь нашим калькулятором бетона, чтобы оценить количество бетона и затраты на материалы / рабочую силу. Воспользуйтесь калькулятором перекрытий, чтобы рассчитать бетон, необходимый для поверхности крыльца. Калькулятор стоимости бетонного фундамента Введите свой почтовый индекс в наш калькулятор фундамента из бетонной плиты, чтобы получить ориентировочный диапазон цен для строительства вашего бетонного фундамента.футов поверхности крыльца, поэтому введите в калькулятор плиты толщину 4 дюйма на 3 фута ширину на 3 фута длину. В вашем расчете это значение составляет 0,98765 ярда. Крыльцо также имеет 9 погонных футов с шагом 6 дюймов. Воспользуйтесь этим бесплатным калькулятором бетона, чтобы определить, сколько бетона вам нужно. Введите диаметр и высоту бетонной колонны, чтобы рассчитать количество кубических ярдов и бетонных мешков, необходимых для завершения вашего проекта. Используйте следующие показатели урожайности для каждого размера мешка: более крупные работы, такие как проезды, легче выполнять, заказывая бетон на верфи, чем пытаться перемешивать мешок за мешком вручную.Если вы строите сарай, прикрепленный к стене вашего дома или другого здания, вы можете вычесть 25% стоимости стен, хотя это будет не очень точно (для навесного сарая может потребоваться немного больше балок). Это составляет 0,11 кубического ярда. мешков, а также стоимости бетонной смеси с использованием последних цен в крупных магазинах товаров для дома, таких как Home Depot, Lowe’s и т. д. Поэтому важно проверить множество мест на вашей ноге и получить средний размер. Введите глубину, ширину и длину бетонного основания, чтобы рассчитать количество кубических ярдов и бетонных мешков, необходимых для завершения вашего проекта.Средняя стоимость бетонной плиты (толщиной 6 дюймов) составляет 5–5,50 долларов за квадратный фут, включая материалы и рабочую силу. Однако цена может доходить до 9–10 долларов за квадратный фут в зависимости от множества факторов и затрат на улучшение. также типичный сарай прямоугольной формы. Воспользуйтесь калькулятором перекрытий, чтобы рассчитать бетон, необходимый для поверхности крыльца. Чтобы добиться индивидуального внешнего вида, подрядчики используют различные типы цветов, такие как пятна и активные пигменты, и комбинируют их с множеством узоров и текстур.Этот тип декоративного бетона реалистично воспроизводит внешний вид камня: — 20 долларов за квадратный фут и больше. Используйте калькулятор фундамента, чтобы рассчитать стороны крыльца и ступеньки; Вот пример: у этого крыльца 9 кв. запас прочности. Введите глубину, ширину и длину вашей бетонной плиты, чтобы рассчитать количество кубических ярдов и бетонных мешков, необходимых для завершения вашего проекта.. — дополнительная установка излучающего пола: 6-8 долларов за квадратный фут дополнительно. Узнайте, сколько стоит этот ремонт, с помощью программы оценки стоимости ремонта фундамента ImproveNet. Смета затрат на бетон помогает домовладельцам и подрядчикам рассчитать количество предварительно смешанного бетона, необходимого для фундаментов, плит и стен, круглых колонн, а также бетонных лестниц. — подготовка подъездного пути к основанию из штампованного бетона обойдется в 5 120 — 7 680 долларов США. Ваша математика неверна, тони, очевидно, вы никогда не делали математику, прежде чем .98765432 будет правильным.Если у вас уже есть бетонная подъездная дорога или другое место, можно улучшить его внешний вид, добавив сверху декоративную бетонную накладку. Типичная бетонная плита стоит от 4 до 8 долларов за квадратный фут, при этом большинство домовладельцев тратят от 5,35 до 6,17 долларов за квадратный фут, или от 113 до 126 долларов за кубический ярд, как на материалы, так и на установку. Если вы покупаете бетон в мешках, возможно, вам удастся его доставить, но если это всего лишь несколько мешков, вы несете ответственность за их транспортировку самостоятельно.Имейте в виду, что нанесение декоративного бетонного покрытия рекомендуется только в том случае, если существующее бетонное покрытие находится в хорошем состоянии, без серьезных трещин и вмятин. В конце концов, вы же не хотите покупать больше мешков товарного бетона, чем необходимо. Плита — это структурный элемент из бетона, который используется для создания плоских горизонтальных поверхностей, таких как полы, настилы крыш и потолки. Вот как выглядит математика для бетонного патио размером 10 на 10: По сути, вы вычисляете объем, а затем конвертируете его в кубические ярды.Крайне важно точно оценить, сколько бетона вам понадобится для заливки плиты. В противном случае вы получите неверный расчет. Стоимость бетонной плиты. Контрастные узоры, бордюры, фактура, 2-3 цвета: 13-18 долларов за квадратный фут. На сайте Granite Construction есть отличный калькулятор заполнения основания. Вам также понадобится дополнительное оборудование для замешивания бетона. Средняя стоимость строительства фундамента составляет 9260 долларов, при этом большинство домовладельцев тратят от 5128 до 19 350 долларов. Размер патио: от 900 долларов за 100 квадратных футов до 10 000 долларов за 400 квадратных футов.к общей стоимости Получение лишнего бетона может быть неприятным. Это делает планирование вашего строительного проекта и составление бюджета более точным. Один из способов сэкономить на этом проекте — использовать простой бетон для большей части проезжей части, патио или террасы и использовать штампованный бетон для акцентов и границ. Средняя стоимость бетонной плиты (толщиной 6 дюймов) составляет 5,00-5,50 долларов за квадратный фут, включая материалы и рабочую силу. Большинство домовладельцев платят по средней цене 10-12 долларов за квадратный фут. Взятый напрокат миксер может быть очень полезным, но тачка годится всего для нескольких сумок.Для бетона формула объема выглядит следующим образом: длина x ширина x толщина. Кубический ярд составляет 27 кубических футов.

Pool Lights Канада, Контактное лицо по управлению вектором, Идеи плана этажа небольшого офиса, Девушка, которая играла с огнём Автор, Трехкамерные окна на продажу, Какова функция тромбоцитов Quizlet, Ultimate Muscle Streaming, Дата выхода Top Gun 2, Великобритания, DVD, Погодная камера Lolo Pass, Когда покрывать бетон, Кожаное рабочее кресло Hon Volt, Обнаружена неисправность печи Maytag, Американские куклы-куклы-единороги,

Счетчик бетонных перекрытий

— м3, м2, м (объем, площадь, периметр) онлайн

Введите размеры плитного бетонного фундамента:

Введите толщину (глубину) в мм:

Сляб объем в кубометрах:

Перекрытие площадь в квадратных метрах:

Плита площадь боковой поверхности в квадратных метрах:

Плита периметр в метрах:

Как определить объем, площадь и периметр плиточного бетонного фундамента?

Рассчитайте бетонный объем плиты по формуле:

В = Ш * Д * В / 1000

V — объем бетона в м3;

W — ширина плиты в м;

L — длина плиты в м;

h — толщина (высота) плиты в мм.

Рассчитайте площадь бетонной плиты по формуле:

S = Ш * Д

S — площадь плиты в м2;

W — ширина плиты в м;

L — длина плиты в м.

Площадь боковой поверхности бетонной плиты по формуле:

A = (Ш + Д) * 2 * в / 1000

A — площадь боковой поверхности плиты в м2;

W — ширина плиты в м;

L — длина плиты в м;

h — толщина (высота) плиты в мм.

Рассчитайте периметр бетонной плиты по формуле:

P = (Ш + Д) * 2

P — периметр плиты в м;

W — ширина плиты в м;

L — длина плиты в м.

Сколько гравия нужно для фундамента под навес?

Думаете о покупке или строительстве сарая на заднем дворе или складского помещения?

Перед тем, как начать свой проект, вам нужно подумать о том, чтобы обеспечить прочный и ровный фундамент для вашего сарая.Неправильное планирование подготовки участка под навес может стоить вам времени и денег в будущем.

Планирование фундамента гравийного сарая

Фундамент гравийного сарая — это работа, которую вы, возможно, сможете выполнить самостоятельно. (Если да, обязательно прочтите наше пошаговое руководство по установке фундамента под навес из гравия.) Важно заранее спланировать и собрать все необходимое оборудование и материалы, прежде чем начать. В этой статье мы рассмотрим различные компоненты, которые будут частью вашего проекта.

Конечно, если проект выходит за рамки вашей глубины, вы всегда можете нанять профессиональную компанию по подготовке площадки, чтобы выровнять и подготовить для вас фундамент сарая!

Очевидно, что самой важной частью проекта является сам гравий, и мы постараемся ответить на вопрос: «Сколько гравия мне нужно для фундамента сарая?» Есть ряд переменных, которые мы рассмотрим ниже, но для простого ответа вам понадобится примерно 3–4 кубических ярда (около 5 тонн) гравия для среднего фундамента сарая.

Расходные материалы для строительства фундамента гравийного сарая

Прежде чем вы броситесь покупать гравий, есть несколько различных строительных материалов, необходимых для фундамента гравийного сарая. Это:

Пиломатериалы пропитанные по периметру фундамента вашего сарая.
Арматура для крепления углов по периметру вашего пиломатериала.
Тканый ландшафтный барьер от сорняков
Гравий! (Разве это не сюрприз?)

Поскольку он сидит на влажной почве, вам нужно выбрать пиломатериал, обработанный так, чтобы он контактировал с большим количеством влаги.Убедитесь, что выбранный вами пиломатериал рассчитан на GC (контакт с землей). 4 «x6» — это обычно хороший размер пиломатериалов для периметра фундамента вашего сарая.

Рекомендуется использовать арматурный стержень 1/2 дюйма или аналогичный крепеж для соединения углов пиломатериалов.

Когда дело доходит до гравия, вам нужно использовать размер, который можно утрамбовать для создания прочного основания, но при этом он будет достаточно проницаемым, чтобы пропитать воду. Цель состоит в том, чтобы избежать стекания и луж. Дренажный камень ¾ ”- отличный выбор для фундамента под навес.Также неплохо добавить тканевый барьер от сорняков под гравием. Это придаст вашему фундаменту гравийного навеса более общую устойчивость, отделив камни от грязи под ним, и поможет предотвратить прорастание надоедливых растений вокруг вашего здания.

Расчет размера фундамента сарая.

Прежде чем вы прикинете, сколько гравия вам нужно будет купить, важно рассчитать, насколько большим будет ваш фундамент сарая. Как показывает практика, основание сарая из гравия должно выступать как минимум на 12 дюймов дальше каждой стороны сарая.

Например, если вы строите фундамент сарая под конструкцию 10 × 12, вы должны сделать его как минимум 12 × 14. Это позволит воде стекать по стенке вашего сарая и капать с карниза, чтобы легко стекать. Если карниз вашего сарая очень длинный, вам нужно соответственно расширить границу фундамента сарая.

Помимо определения ширины и длины фундамента сарая, вы также захотите рассчитать необходимую глубину. В общем, от 4 до 6 дюймов — хороший диапазон глубины для фундамента гравийного навеса.

Сколько щебня нужно для фундамента сарая?

Теперь мы подошли к большому вопросу! Сколько гравия мне действительно нужно для фундамента сарая? Ответ, конечно же, будет зависеть от размера фундамента, который вы рассчитали на последних шагах. Гравий обычно продается тоннами или кубическими ярдами. Кубический ярд гравия составляет 27 кубических футов и весит примерно 1,4 тонны. Для удобства расчета будем использовать кубические ярды.

Чтобы определить количество гравия, которое вам понадобится для фундамента сарая, сначала рассчитайте площадь в квадратных футах.На схеме, показанной в качестве примера, фундамент сарая 12 × 14, квадратный метр равен 168. Затем умножьте квадратный метр на глубину гравия. Если мы используем 6 дюймов гравия или 0,5 фута, наши кубические метры рассчитываются как 168 x 0,5 = 84 кубических фута. Разделите количество кубических футов на 27, чтобы найти необходимое количество кубических ярдов. В этом случае 84/27 = 3,11 кубических ярдов гравия или около 4,5 тонн подойдет.

Давайте рассмотрим несколько примеров, чтобы понять, сколько гравия потребуется для каждого фундамента сарая.Предположим, что каждый фундамент сарая имеет глубину 6 дюймов с гравием.

Сарай для хранения 8 × 12 — это популярный небольшой сборный навес для хранения.

10x14x0,5 = 70; 70/27 = 2,6 кубических ярда или 3,6 тонны гравия

Сарай для хранения 12 × 18 — это навес среднего размера на заднем дворе.

14x20x0,5 = 140; 140/27 = 5,2 куб. Ярда или 7,3 тонны щебня

Модульный гараж 24 × 24 — это будет большой фундамент для размещения модульного гаража на две машины.

26x26x.05 = 338; 338/27 = 12,5 кубических ярдов или 17,5 тонн гравия

Как вы можете видеть, существует довольно широкий диапазон возможных размеров фундамента гравийного навеса, для каждого из которых требуется разное количество гравия. Однако с помощью этого руководства вы сможете сделать хорошую оценку.

Советы по правильной установке фундамента под навес

Фактическая установка фундамента под навес заслуживает отдельной статьи. Однако есть еще пара советов, которые следует запомнить.

Перед укладкой гравия необходимо выровнять землю под фундаментом сарая. После того, как вы разметили углы своего будущего навеса, вы можете использовать 2х4 и уровень, чтобы проверить оценку.

Перед укладкой гравия ваша площадка должна быть идеально ровной. Более подробно об этапах этого процесса читайте в нашей статье о том, как выровнять землю для сарая.

После того, как гравий уложен, убедитесь, что вы правильно его утрамбовали и выровняли. Уплотнение гравия — необязательный, но рекомендуемый шаг, поскольку он помогает выявить и устранить слабые места в фундаменте.

Во время уплотнения убедитесь, что гравий выровнен по всей поверхности фундамента сарая. Более высокий уровень гравия на краях фундамента может привести к тому, что пол вашего сарая с годами провиснет и подпрыгнет.

Хотя это не самый сложный строительный проект, который вы когда-либо видели, создание правильного фундамента сарая — важный первый шаг в вашем проекте модернизации заднего двора. От определения необходимого количества гравия до последних штрихов в новом здании — важно не срезать углы.Вы хотите окупить вложенные средства! Если вы хотите убедиться, что фундамент вашего сарая установлен правильно, подумайте о найме профессионального подрядчика по подготовке площадки!

Всего наилучшего в проекте сарая!

Прочтите о 7 типичных ошибках, которые допускаются при подготовке земли под навес.

Калькулятор затрат на фундамент | Получите мгновенное ценовое предложение

Оценка затрат на фундамент и сваи может быть сложной задачей, поскольку на окончательную стоимость влияют различные факторы.Наш калькулятор стоимости фондов учитывает как можно больше этих переменных, чтобы дать ориентировочную стоимость.

СВЯЗАТЬСЯ С НАМИ Если вы хотите получить полностью точную смету для ваших свайных работ

Калькулятор стоимости фундамента: Расчет стоимости вашего фундамента

Невозможно составить полностью точную калькуляцию затрат до начала работ. Это потому, что условия на месте могут быть не полностью очевидны до тех пор, пока не начнется строительство.Однако многие компании дадут вам общую расценку, которая может выходить за рамки окончательного счета.

В калькуляторе затрат нашего фонда учитывается как можно больше ключевых переменных. Он дает вам представление о потенциальной стоимости фундамента и свайного метра для вашего проекта.

Мы включаем такие элементы, как размер и высота здания, чтобы определить лучший тип фундамента, а также проблемы доступности, которые будут иметь немедленное влияние.

Мы будем рады поговорить с вами, чтобы предоставить более индивидуальную оценку, поэтому не стесняйтесь обращаться к нам, чтобы узнать больше о том, как рассчитать стоимость ваших свай или фундаментов.

Какие факторы влияют на стоимость земляных работ и фундаментов?

На стоимость одного метра или квадратного фута фундамента влияют различные факторы, включая размер и доступность.

Первое, что повлияло на это, — это тип фундамента , который требуется вашему зданию. Ленточный фундамент с траншеей из бетона — самый дешевый, в то время как свайный, как правило, самый дорогой. Тип здания определит, какой тип фундамента вам нужен.
Следующее, что влияет на стоимость, — это еще одно очевидное.Чем больше площадь у здания , тем больше будет площадь для установки фундамента и, следовательно, будут выше затраты на материалы и рабочую силу.
Стоимость фундамента подвала на квадратный фут, как правило, будет ниже, чем стоимость фундамента для дома или развития бизнеса, просто из-за размера, но другие факторы, не связанные с размером здания, все равно будут влиять на него. .
Доступность строительной площадки влияет на то, насколько легко установить оборудование и материалы и потребуется ли вам специальное оборудование.Если участок находится на неровном грунте, может потребоваться выравнивание или дополнительная выемка грунта, а также захоронение грунта. То есть, если вы не решите перераспределить почву для озеленения, что снизит стоимость.
Качество недр также повлияет на стоимость закладки фундамента. Глинистые почвы могут расширяться или сжиматься в зависимости от содержания влаги и могут потребовать дополнительных работ для обеспечения безопасности фундамента. Любое загрязнение участка также повлечет за собой дополнительные расходы на этапе земляных работ.

На что следует обратить внимание при планировании земляных работ

При планировании строительства жилого или коммерческого здания следует учитывать ряд факторов. Использование правильных подрядчиков является основным соображением — ни одно здание не может быть безопасным без правильного фундамента, и чтобы предотвратить задержки и проблемы со строительными нормами и инспекторами, вам нужно правильно начать работу.

Когда дело доходит до устойчивости вашего здания, нет никаких сокращений, поэтому работа со специалистом по земляным работам гарантирует, что вы охватите все свои базы и учтете все условия и требования площадки.

Дизайн собственности повлияет на необходимый вам фундамент, поэтому если ваши подрядчики будут общаться друг с другом на ранней стадии, это поможет предотвратить задержки. Если у вас ленточный фундамент и большой объем бетона, планирование заранее, чтобы поставщик бетона мог повернуть грузовики и подготовить грузы в нужное время, чтобы не ждать, пока каждый грузовик заполнится и вернется.

Что такое свайный фундамент?

Свайный фундамент — это форма глубокого фундамента для больших и тяжелых зданий, в том числе многоквартирных и офисных.Они могут достигать глубины 20-65 метров. В зависимости от грунтовых условий эти фундаменты могут быть сваями с торцевыми опорами или сваями трения.

Концевые сваи полагаются на слой очень твердого грунта или породы, глубоко залегающий в земле. Сваи будут забиты в этот слой, и нагрузка здания будет передаваться через сваи на этот устойчивый слой. Если нет слоя твердой породы или он слишком глубокий, нам нужно использовать фрикционные сваи. Они передают нагрузку через почву за счет трения.

Узнать больше

Какие еще существуют типы фундаментов?

Мы используем разные типы фундаментов для разных типов зданий.Неглубокий фундамент подходит для небольших зданий, в том числе домов. Они могут быть установлены на глубине всего 1 метр и включают в себя индивидуальные опоры, ленточные опоры, а также плотные или матовые основания.

Отдельные опоры распределяют нагрузки по горизонтали, когда колонны несут нагрузку здания. Бетонная смесь в арматурных каркасах заполняет фундаментные ямы на объекте. Они наиболее подходят для легких конструкций.

В ленточных фундаментах используются траншеи, заполненные бетоном и застроенные до уровня земли с использованием блоков.Строительные нагрузки переносятся по стенам, а не по колоннам. Фундаменты на плотах или матах подходят для условий, когда почва слишком слабая, чтобы поддерживать опоры, и строительные нагрузки необходимо распределять по большей площади. Вес здания распределяется по всей площади здания с помощью бетонной плиты.

Подробнее

Расчет нагрузки на колонну, балку, стену и перекрытие | Расчеты конструкции колонны | Расчет балочной нагрузки | Расчет нагрузки на стену

Что такое столбец?

Элемент сжатия, т.е.е., колонна, является важным элементом каждой железобетонной конструкции . Они используются для безопасной передачи нагрузки надстройки на фундамент.

В основном колонны, стойки и пьедесталы используются в качестве элементов сжатия в зданиях, мостах, опорных системах резервуаров, заводов и многих других подобных конструкций.

Колонна определяется как вертикальный сжимающий элемент, который в основном подвергается действующей длине и осевым нагрузкам, превышающей в три раза ее наименьший поперечный размер.

Компрессионный элемент, эффективная длина которого меньше чем в три раза меньше его наименьшего поперечного размера, называется опорой.

Сжимающий элемент, который является наклонным или горизонтальным и подвергается осевым нагрузкам, называется распоркой. В фермах используются подкосы.

Функция колонн заключается в передаче нагрузки конструкции вертикально вниз для передачи ее на фундамент. Помимо стены выполняет также следующие функции:

Он разделяет участки здания на разные отсеки и обеспечивает конфиденциальность.
Обеспечивает защиту от взлома и насекомых.
Сохраняет тепло в здании зимой и летом.

Также прочтите: Что такое Pier Foundation | Типы пробуренных опор | Преимущества и недостатки фундаментов пробуренных опор

Что такое луч?

Балка — это конструктивный элемент, устойчивый к изгибу. Балка в основном несет вертикальные гравитационные силы, но также тянет на нее горизонтальные нагрузки.

Балка называется стеновой плитой или порогом , которая переносит передачи и нагружает их на балки, колонны или стены. Он прикреплен с помощью.

В ранние века древесина была наиболее предпочтительным материалом для использования в качестве балки для этой структурной опоры, теперь она выдерживает силу вместе с вертикальной гравитационной силой, теперь они сделаны из алюминия, стали или других подобных материалов. .

Фактически балки — это конструкционные материалы, которые выдерживают поперечную силу нагрузки и изгибающий момент.

Для того, чтобы выдерживать большее напряжение и нагрузку, предварительно напряженные бетонные балки широко используются в настоящее время в фундаменте мостов и других подобных громоздких конструкций.

Несколько известных балок, используемых в настоящее время, поддерживаются балкой, фиксированной балкой, консольной балкой, сплошной балкой, нависающей балкой.

Что такое стена?

Стена — структурный элемент, который разделяет пространство (комнату) на два пространства (комнаты), а также обеспечивает безопасность и укрытие. Как правило, стены подразделяются на два типа: внешняя стена и внутренняя стена.

Наружные стены служат ограждением для дома для укрытия, а внутренние стены помогают разделить ограждение на необходимое количество комнат. Внутренние стены также называются перегородками.

Стены делят жилую зону на разные части. Они обеспечивают конфиденциальность и защиту от температуры, дождя и кражи.

Также прочтите: Что такое гипс | Тип штукатурки | Дефекты штукатурки

Что такое плита?

Плита предназначена для создания плоских поверхностей, обычно горизонтальных, на крышах зданий, перекрытиях, мостах и других типах конструкций .Плита могла поддерживаться стенами , железобетонными балками, обычно , монолитно отливаемыми с плитой, конструкционными стальными балками, либо колоннами , либо из земли.

Плита — это пластинчатый элемент, имеющий глубину (D), очень маленькую по сравнению с его длиной и шириной. Плита используется в качестве перекрытия или крыши в зданиях, равномерно переносит распределительную нагрузку.

Плита может быть

Просто поддерживается.
Continuos.
Консоль.

Расчет различных нагрузок на колонну, балку, стену и перекрытие

Столбец = Собственный вес x Количество этажей
Балки = Собственная масса на погонный метр
Нагрузка на стену на погонный метр
Общая нагрузка на плиту (постоянная нагрузка + динамическая нагрузка + ветровая нагрузка + собственный вес)

Помимо указанной выше нагрузки, на колонны также действуют изгибающие моменты, которые необходимо учитывать при окончательном проектировании.Эти инструменты представляют собой упрощенный и трудоемкий метод ручных расчетов для проектирования конструкций, который в настоящее время настоятельно рекомендуется в полевых условиях.

Наиболее эффективным методом проектирования конструкций является использование передового программного обеспечения для проектирования конструкций, такого как STAAD Pro или ETABS. Для профессионального проектирования конструкций есть несколько основных допущений, которые мы используем при расчетах нагрузок на конструкции.

Также прочтите: Введение в портальную балку | Нагрузка на портальный желоб | Тип нагрузки на портальный желоб

Расчет нагрузки

на колонну:

Мы знаем, что собственный вес бетона составляет около 2400 кг / м ³, , что эквивалентно 24.54 кн / м ³ , а собственный вес стали составляет около 7850 кг / м ³. (Примечание: 1 килоньютон равен 101,9716 килограмму)

Итак, если мы примем размер колонны 300 мм x 600 мм с 1% стали и 2,55 (, почему 2,55 так, высота колонны 3 м — размер балки ) метров Стандартная высота , собственный вес колонна около 1000 кг на пол , что id равно 10 кН.

Как загрузить расчет в столбец?

Размер колонны Высота 2.55 м, длина = 300 мм, ширина = 600 мм
Объем бетона = 0,30 x 0,60 x 2,55 = 0,459 м³
Вес бетона = 0,459 x 2400 = 1101,60 кг
Вес стали (1%) в бетоне = 0,459 x 1% x 7850 = 36,03 кг
Общий вес колонны = 1101,60 + 36,03 = 1137,63 кг = 11,12 кН

При проведении расчетов мы предполагаем, что собственный вес колонн составляет от 10 до 12 кН на этаж.

Расчет балочной нагрузки:

Мы применяем тот же метод расчета для балки.

мы предполагаем, что каждый метр балки имеет размеры 300 мм x 600 мм без учета толщины плиты.

Предположим, что каждый (1 м) метр балки имеет размер

Как выполнить расчет

балочной нагрузки ?

300 мм x 600 мм без плиты.
Объем бетона = 0.30 x 0,60 x 1 = 0,18 м³
Вес бетона = 0,18 x 2400 = 432 кг
Вес стали (2%) в бетоне = 0,18 x 2% x 7850 = 28,26 кг
Общий вес колонны = 432 + 28,26 = 460,26 кг / м = 4,51 кН / м

Таким образом, собственный вес составит около 4,51 кН на погонный метр.

Также прочтите: Разница между битумом и гудроном | Что такое битум | Что такое смола

Расчет нагрузки на стену :

известно, что плотность кирпича колеблется от до 1800 до 2000 кг / м ³.

Для кирпичной стены толщиной 9 дюймов (230 мм), высотой 2,55 метра и длиной 1 метр ,

Нагрузка на погонный метр должна быть равна 0,230 x 1 x 2,55 x 2000 = 1173 кг / метр,

, что эквивалентно 11,50 кН / м.

Этот метод можно использовать для расчета нагрузки кирпича на погонный метр для любого типа кирпича с использованием этого метода.

Для блоков из пенобетона и блоков из автобетона (ACC), таких как Aerocon или Siporex, вес на кубический метр составляет от 550 до 650 кг на кубический метр.

Нагрузка на погонный метр должна быть равна 0,230 x 1 x 2,55 x 650 = 381,23 кг

, если вы используете эти блоки для строительства, нагрузка на стену на погонный метр может быть всего 3,74 кН / метр , использование этого блока может значительно снизить стоимость проекта.

Расчет нагрузки на перекрытие :

Допустим, плита имеет толщину 150 мм.

Таким образом, собственный вес каждого квадратного метра плиты будет

Расчет нагрузки на перекрытие = 0.150 x 1 x 2400 = 360 кг, что эквивалентно 3,53 кН.

Теперь, если мы считаем, что нагрузка на чистовую отделку пола составляет 1 кН на метр , наложенная временная нагрузка составит 2 кН на метр, а Ветровая нагрузка согласно Is 875 Около 2 кН на метр .

Итак, исходя из приведенных выше данных, мы можем оценить нагрузку на плиту в районе от 8 до 9 кН на квадратный метр.

Расчет нагрузки на перекрытие балки колонны

Часто задаваемые вопросы

Расчет нагрузки

на колонну:

Объем бетона = 0.23 x 0,60 x 3 = 0,414 м³
Вес бетона = 0,414 x 2400 = 993,6 кг
Вес стали (1%) в бетоне = 0,414x 0,01 x 8000 = 33 кг
Общий вес колонны = 994 + 33 = 1026 кг = 10 кН

Расчет нагрузки на стену

Плотность кирпичной стены с раствором составляет примерно 1600-2200 кг / м ³. Таким образом, мы считаем, что собственный вес кирпича стены составляет 2200 кг / м ³ в этом расчете .
Объем кирпичной стены: Объем кирпичной стены = l × b × h, длина = 1 метр, ширина = 0,152 мм, высота стены = 2,5 метра, объем = 1 м × 0,152 м × 2,5 м, объем кирпичной стены = 0,38 м ³
Собственная нагрузка на кирпичную стену: Вес = объем × плотность, Собственная нагрузка = 0,38 м ³ × 2200 кг / м ³, Собственная нагрузка = 836 кг / м
Его пересчитаем в килограмм Ньютон, поделив на 100, получим 8,36 кН / м.
Таким образом, собственная нагрузка на кирпичную стену составляет около 8.36 кН / м, действующее на колонну.

Расчет балочной нагрузки

300 мм x 600 мм без учета толщины плиты.
Объем бетона = 0,30 x 0,60 x 1 = 0,18 м³
Вес бетона = 0,18 x 2400 = 432 кг
Вес стали (2%) в бетоне = 0,18 x 2% x 7850 = 28,26 кг
Общий вес колонны = 432 + 28,26 = 460,26 кг / м = 4,51 кН / м

Нагрузка на колонну

Колонна является важным структурным элементом конструкции RCC, который помогает передавать нагрузку надстройки на фундамент.Это вертикальный сжимающий элемент, подверженный прямой осевой нагрузке , и его эффективная длина в три раза больше, чем его наименьший поперечный размер.

Расчет статической нагрузки

для здания

Собственная нагрузка = объем элемента x удельный вес материалов.

Посредством вычисления объема каждого элемента и умножения его на удельный вес материалов, из которых он составлен, можно определить точную статическую нагрузку для каждого компонента.

Расчет конструкции колонны

Объем бетона = 0,23 x 0,60 x 3 = 0,414 м³
Вес бетона = 0,414 x 2400 = 993,6 кг
Вес стали (1%) в бетоне = 0,414x 0,01 x 8000 = 33 кг
Общий вес колонны = 994 + 33 = 1026 кг = 10 кН

Расчет опорной нагрузки

Для стены толщиной 6 дюймов, высотой 3 метра и длиной 1 метр можно измерить нагрузку на погонный метр, эквивалентную 0.150 x 1 x 3 x 2000 = 900 кг, что эквивалентно 9 кН / метр . Следуя этой методике, можно измерить нагрузку на погонный метр для любого типа кирпича.

Расчет нагрузки на бетонную плиту

Размер плиты Длина 3 м x 2 м Толщина 0,150 м
Объем бетона = 3 x 2 x 0,15 = 0,9 м³
Масса бетона = 0,9 x 2400 = 2160 кг.

Расчет нагрузки на сталь

Размер плиты Длина 3 м x 2 м Толщина 0,150 м
Объем бетона = 3 x 2 x 0.15 = 0,9 м³
Масса бетона = 0,9 x 2400 = 2160 кг.
Вес стали (1%) в бетоне = 0,9 x 0,01 x 7850 = 70,38 кг.
Общий вес колонны = 2160 + 70,38 = 2230,38 кг / м = 21,87 кН / м.

Расчет нагрузки на балку

300 мм x 600 мм без плиты.
Объем бетона = 0,30 x 0,60 x 1 = 0,18 м³
Вес бетона = 0,18 x 2400 = 432 кг
Вес стали (2%) в бетоне = 0.18 x 2% x 7850 = 28,26 кг
Общий вес колонны = 432 + 28,26 = 460,26 кг / м = 4,51 кН / м

Понравился этот пост? Поделитесь этим с вашими друзьями!

Рекомендуемое чтение —

Расчет нагрузок при проектировании колонн и фундаментов | Структурный дизайн

Как рассчитать общие нагрузки на колонну и соответствующее основание?

Эта статья написана по просьбе моих читателей.Студенты-инженеры обычно путаются, когда дело доходит до расчета нагрузок для конструкции колонн и опор. Ручной процесс прост.

Виды нагрузок на колонну

Собственный вес колонны x Этажность
Собственная масса балок на погонный метр
Нагрузка на стены на погонный метр
Общая нагрузка на плиту (статическая нагрузка + динамическая нагрузка + собственный вес)

Колонны также подвергаются действию изгибающих моментов, которые необходимо учитывать при окончательном проектировании.Лучший способ спроектировать хорошую конструкцию — использовать передовое программное обеспечение для проектирования конструкций, такое как ETABS или STAAD Pro. Эти инструменты намного опережают ручную методологию проектирования конструкций и настоятельно рекомендуются.

В профессиональной практике мы используем несколько основных допущений при расчетах нагрузок на конструкции.

Вы можете нанять меня для решения ваших задач по проектированию конструкций. Свяжитесь со мной.

Для колонн

Собственный вес бетона составляет около 2400 кг на кубический метр, что эквивалентно 240 кН.Собственный вес стали составляет около 8000 кг на кубический метр. Даже если предположить, что большая колонна размером 230 мм x 600 мм с 1% стали и стандартной высотой 3 метра, собственный вес колонны составляет около 1000 кг на пол, что эквивалентно 10 кН. Поэтому в своих расчетах я предполагаю, что собственный вес колонны составляет от от 10 до 15 кН на пол.

Для балок

Расчеты, аналогичные приведенным выше. Я предполагаю, что каждый метр балки имеет размеры 230 мм x 450 мм, исключая толщину плиты.Таким образом, собственный вес может составлять около 2,5 кН на погонный метр.

Для стен

Плотность кирпича колеблется от 1500 до 2000 кг на кубический метр. Для стены толщиной 6 дюймов, высотой 3 метра и длиной 1 метр, мы можем рассчитать нагрузку на погонный метр, равную 0,150 x 1 x 3 x 2000 = 900 кг, что эквивалентно 9 кН / метр. С помощью этой методики можно рассчитать нагрузку на погонный метр для любого типа кирпича.

Для блоков из автоклавного газобетона, таких как Aerocon или Siporex, вес на кубический метр составляет от 550 до 700 кг на кубический метр.При использовании этих блоков для строительства нагрузка на стену на погонный метр может составлять всего 4 кН / метр , что может привести к значительному снижению стоимости строительства.
