Внутренние коммуникации. Прокладка в фундаменте

Фундамент с коммуникациями

Современный благоустроенный частный дом обязательно подключен к инженерным коммуникациям.

Коммуникации могут быть как централизованные, так и автономные, в любом случае способ подключения к ним нужно предусмотреть на стадии проектирования дома.

Подключение к электричеству чаще всего происходит от ближайшего столба линии электропередач с помощью кабеля проложенному по воздуху, и к фундаменту отношения не имеет.

А вот прокладка труб канализации и водопровода идет под землёй, и способах и особенности их прокладки разные при разных типах фундамента.

Независимо от того какой фундамент вы планируете строить, прежде всего, задумайтесь о защите проходящих под ним труб от промерзания.

Вариантов, собственно, три:

• прокладка трубопровода от колодца до ввода в фундамент ниже линии промерзания почвы, а под отапливаемой постройкой грунт не промерзает и тут трубы уже обойдутся без защиты
• теплоизолировать трубы подходящими материалами
• обеспечить обогрев труб посредством применения греющих электрических кабелей

Инженерные коммуникации в фундаменте. Как обеспечить доступность

Для ввода и вывода труб в фундаменте нужно предусмотреть отверстия, их нужно «обустроить» ещё на этапе заливки фундамента.

Для этих целей используются защитные гильзы из труб большего диаметра.

Основное предназначение гильзы в защите трубопровода от механических повреждений.

Также она даёт возможность легкой замены части трубопровода без потребности раскапывать его по всей протяженности.

Защитные гильзы применяются не только для прокладки коммуникаций через фундамент, но и при укладке трубопровода под землей, и внутри дома в стенах и перекрытиях.

В зависимости от того где применяются гильзы, они могут быть разных размеров и выполняться из различных материалов.

Гильзу устанавливают в опалубку до начала заливки фундамента, и надёжно фиксируют, чтобы при заливе бетона она не сместилась.

Диаметр гильзы должен быть приблизительно на пять сантиметров больше, чем у прокладываемой трубы, чтобы оставался зазор между стенкой гильзы и протянутой по ней трубой.

Если такой зазор не оставлять, при осадке фундамента труба попросту сломается.

Под водопроводные трубы диаметром до пяти сантиметров белите гильзу диаметром одиннадцать сантиметров.

Для канализации с диаметром одиннадцать гильза должна быть не менее двадцати сантиметров в объеме.

Чтобы в процессе обратной засыпки котлована грунт не попал в зазор между гильзой и трубой, запеньте его по краям монтажной пеной и гидроизолируйте, чтобы уберечь пену от разрушения, а гильзу от просачивания внутрь влаги из грунта.

Внутренние коммуникации. Прокладка в фундаменте — фотогалерея

Коммуникации под фундаментом. Как правильно заложить

Существуют определенные строительными нормативами общие правила закладки коммуникаций.

Для коммуникационных сетей разных типов они свои.

И могут достаточно сильно разниться в зависимости от региона проживания.

Требования по прокладке труб водоснабжения:

• минимальный объем труб водогона пять сантиметров
• для компенсации сезонного пучения грунта нужно использовать специальные компенсаторы
• глубина закладки труб водопровода должна быть на полметра ниже линии промерзания грунта
• или должны быть использованы греющие электрические кабеля или утепление из полистирола
• обязательно необходимо учитывать нагрузку на почву от проезда транспорта если фрагмент трубопровода прокладывается под проезжей частью
• вводное отверстие под трубы в несущих стенах и фундаменте должно быть минимум на два миллиметра шире диаметра самой трубы, герметичность должна обеспечиваться при высоком уровне грунтовых вод сальниками, а при сухом грунте эластичными изолирующими материалами

Требования по прокладке канализационных труб:

• прокладка канализации должна быть осуществлена на глубине не менее семидесяти сантиметров от отмостки постройки
• обязательно следует учитывать нагрузку на грунт от проезда транспорта
• если закладка труб канализации проходит выше точки промерзания, они обязательно должны быть утеплены либо коробом из полистирольной плиты либо электрическими греющими кабелями
• вывод канализации должен быть удален от вывода водопровода на полтора — пять метров при диаметре канализационных труб до двадцати сантиметров, и по нарастающей — чем больше диаметр тем больше удаление
• для обеспечения самотека в системе уклон гильзы должен составлять приблизительно пять — восемь градусов, в зависимости от протяженности трубопровода

Внутренние коммуникации. Прокладка в фундаменте — фотогалерея

Отверстия в фундаменте под коммуникации. Как правильно сделать

Если по каким — либо причинам отверстия в фундаменте не были запланированы и заблаговременно оставлены, или вы осуществляете ввод коммуникаций в старую постройку, например.

То крайне актуальным становится вопрос как эти отверстия пробить правильно, недорого и без ущерба для фундамента.

Чаще всего для этих целей используют перфораторы или станки алмазного бурения. Таким оборудованием можно за день пробить необходимое для стандартного дома количество отверстий для узлов ввода.

Очень хорошо бы иметь план расположения армирующих элементов, дабы избежать без крайней необходимости их разрушения.

Ведь каждый разрезанный участок арматуры уменьшает сопротивление фундамента сезонному пучению грунта. И в целом снижает прочность фундамента и устойчивость постройки.

Использование перфоратора

Для пробивки с помощью перфоратора технологических отверстий в бетоне используют либо специальною коронку, либо бур.

Также различаются и режимы работы:

• работая коронкой применяйте режим «сверление»
• используя бур работайте на «ударном сверлении»

По возможности избегайте «долбящих» режимов с использованием насадок в виде пик или лопаток, такая пробивка часто ведет к образованию микротрещин в бетоне.

Предпочтение отдавайте использованию алмазных трубчатых коронок. Они одинаково легко прорезают и бетон, и арматурные вкрапления.

Твердосплавные коронки нормально справятся лишь с несквозными отверстиями (например, для розеток), так как при контакте с арматурой легко получают механические повреждения в виде сколотых или сломанных зубцов.

В отличие от коронок, бур для пробивки технологических отверстий любого диаметра вполне можно использовать обычный твердосплавный.

Использование станка алмазного бурения

По конструкции такие установки бывают двух видов.

Первый состоит из:

• дрели
• штатива
• трубок для воздушного или водяного охлаждения
• компрессора или насоса к трубкам соответственно виду охлаждения

Второй включает в себя:

• станину или опорную плиту
• штангу
• фиксационный суппорт
• электропривод
• шестерня и ворот

Удобнее всего работать станками с распорными стойками. Комплектация таких у разных производителей несколько отличается, но обязательно включает в себя четыре основных элемента:

• суппорт с шестерней, к которому и крепиться электропривод
• зубчатая рейка на балке в комплекте со складным передвижным хомутом
• станина в виде опорной площадки
• телескопическая штанга

Если вы решили выполнять работы по бурению технологических отверстий с помощью алмазного бура своими руками, отдайте предпочтение аренде профессионального оборудования.

Это и значительно упростит и ускорит процесс. И, что не маловажно, обеспечит вам безопасность в процессе работы. Так как станок алмазного бурения мощный и очень травмоопасный инструмент.

Внутренние коммуникации. Прокладка в фундаменте — фотогалерея

---

Поделиться статьей:

Статьи по теме Внутренние коммуникации. Прокладка в фундаменте

Комментарии

Добавить комментарий

pro-remont.org

Базовые принципы планирования инженерных коммуникаций в частном доме

Экология потребления.Усадьба:Рассматриваем первоочередные задачи, которые связаны с проектированием инженерных систем в загородном доме.

Комфортность проживания в загородном доме напрямую зависит от того, как работают все инженерные системы и коммуникации — электро- и водоснабжение, система отопления и канализация. Причём, эффективность работы, долговечность и безаварийная эксплуатация «инженерки» напрямую зависит от её грамотного проектирования и качественного монтажа.

В рамках данной статьи мы ответим на следующие вопросы:

• С чего начинается планирование инженерных коммуникаций.
• На какие нюансы ввода в дом канализации, водопровода и электрики нужно обратить внимание в первую очередь.
• Как конструктив дома влияет на особенности прокладки коммуникаций.

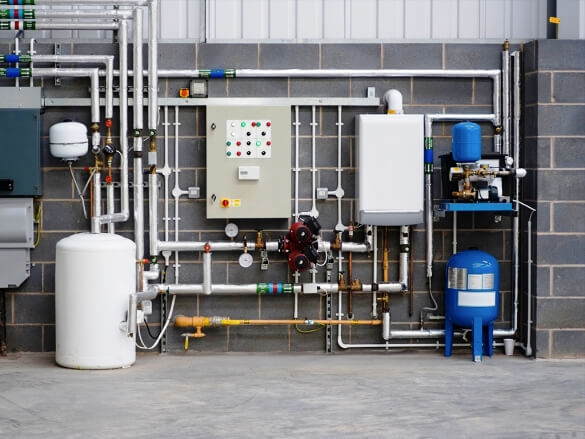

Планирование инженерных коммуникаций

Строительная практика показывает, что инженерные системы — это один из самых дорогостоящих компонентов в загородном доме. В зависимости от стоимости выбранного оборудования, способа его монтажа, а также вариантов прокладки коммуникаций, цена «инженерки» может составлять 25-40% от общей сметы на строительство дома. Поэтому любая ошибка, допущенная ещё на стадии выбора или прокладки инженерных систем, приведёт в будущем к необходимости переделок и дорогостоящему ремонту.

Запоминаем главное правило: выбору и монтажу инженерных систем загородного дома предшествует этап проектирования, который начинается с грамотного планирования.

Соблюдение данного принципа позволит избежать ошибок. Например, если в качестве фундамента выбрана монолитная плита, или в дальнейшем на базе ленточного фундамента планируется сделать полы по грунту, то место ввода коммуникаций в дом (вода, канализация) обязательно проектируется заранее. Иначе, после возведения коробки дома придётся ломать голову, где и как ввести инженерные сети, вплоть до переделки/сверления фундамента или выдалбливания технических отверстий в стяжке перфоратором.

В случае отсутствия достаточных денежных средств, можно смонтировать инженерные системы постепенно, растянув этот процесс на длительное время. Но закладные под водопроводные и канализационные трубы, электрику (если планируется подземный ввод) каналы, отверстия в фундаменте, перекрытиях и стенах предусматриваются заранее. Это позволит избежать значительных финансовых и трудовых затрат при дальнейшей работе по монтажу «инженерки».

Итак, мы определились, что проект — это база строительства инженерных коммуникаций. Возникает закономерный вопрос: как правильно всё распланировать? Для ответа следует разбить свои действия на ряд последовательных шагов, двигаясь от общего к частному. Чтобы ничего не забыть, берём лист бумаги и записываем, что нам потребуется сделать, а именно:

• Определить, где на участке будет стоять дом, располагаться хозяйственные постройки, гараж, а также колодец/скважина и септик, чтобы определить длину подводящих магистралей относительно существующих или планируемых инженерных коммуникаций в здании.
• Промерить расстояние от столба, от которого подводится электричество к дому. Если расстояние превышает 25 м, то потребуется установка еще одного промежуточного столба, или, как вариант, можно осуществить подземный ввод электрокабеля в дом.

• В зависимости от площади дома, тепловых потерь, способа отопления, точек водоразбора, количества жильцов и их предпочтений, прикидываем объём водо- и энергопотребления.
• Рассчитываем предполагаемую нагрузку от всех электропотребителей, т.к. от этих данных зависит выбор электропроводов и защитных устройств.
• Определяемся с местом в доме, где должен осуществиться монтаж оборудования.
• Рассчитываем, как прокладывать магистрали (открытым или закрытым способом в штробах), как они будут заводиться в помещения. Как осуществить проходку сквозь стены и перекрытия.
• В случае, если монтаж производится своими силами, выбираем материалы и оборудование для монтажа инженерных систем. Или, определившись со своими предпочтениями, заказываем проект в специализированной организации

​

Это лишь общие, базовые данные, на основании которых можно сделать предпроектный эскиз инженерных сетей. Любая мелочь имеет значение. Если что-то упустить из вида, то впоследствии, например, задумав сделать ландшафтный дизайн или возвести хозяйственную постройку, выяснится, что в этом месте зарыт электрический кабель, водопровод или установлен септик с полем фильтрации.

Исходя из этого, приступая к планированию и дальнейшему проектированию инженерных сетей, сразу думаем, что и где планируется сделать. Т.е. «инженерка» — это компромисс между функциональностью, надёжностью работы, эстетичностью проложенных коммуникаций и разумной достаточностью без чрезмерного усложнения системы.

Нюансы проведения инженерных коммуникаций

Отправная точка проектирования инженерных сетей — расстановка приоритетов. Только разобравшись с одной задачей, переходим к следующей, не пытаясь охватить всё и сразу.

Первое, на чём базируется нормальное функционирование загородного дома, это — электричество и вода. Т.е. необходим надёжный источник водо- и электроснабжения, а для их ввода и разведения по потребителям – инженерные коммуникации. Причём электричество и вода потребуются ещё на стадии возведения коттеджа.

Хотя построить загородный дом можно, используя бензогенератор и привозную воду, но это значительно усложняет все строительные работы.

Если электричество поставляется централизованно, от энергокомпании, то надёжный источник воды в большинстве случаев — забота домовладельца.

Воду можно добыть из колодца или из скважины. Причём скважина, в зависимости от глубины залегания водоносных слоёв и структуры почвы, может буриться «на песок», либо обустраивается полноценная, но и самая дорогая артезианская, или забивается прямо в доме/коробке неглубокая бюджетная «абиссинка».

Поэтому сразу, на первоначальном, планировочном этапе, прикидываем, откуда брать воду, как она будет заводиться в дом, где будет размещаться насосное оборудование. Например, внутри дома, в техническом помещении или котельной. Или прямо над скважиной устраивается кессон с водоприёмным оборудованием, и уже от него водопровод заводится в дом.

Отталкиваясь от этой информации, а также определив, где на участке расположить дом, мы можем рассчитать расстояние трассы от точки водозабора до точки ввода в дом трубопровода. В зависимости от региона проживания и глубины промерзания грунта (например, в МО примерно 1.5 м), прикидываем, на какой глубине монтировать трубу так, чтобы зимой она не замёрзла.

Если водопровод прокладывают выше глубины промерзания грунта, то необходимо предусмотреть монтаж нагревательного кабеля или утепление. Например, теплоизолятором для труб «шубкой» из вспененного полиэтилена или пенополистирольной «скорлупой».

Важно определить точку ввода заранее. Если трубопровод пройдёт под плитным фундаментом и выйдет сквозь его горизонтальную плоскость, нужно предусмотреть (ещё на этапе проектирования фундамента) закладную трубу. Аналогично действуем с подвальным помещением или заглубленным ленточным фундаментом, с той лишь разницей, что трубопровод проходит горизонтально через стену фундамента.

Традиционно узким местом ввода водопровода в дом является проходка сквозь фундамент. Это место необходимо герметизировать, причем сделать это так, чтобы трубопровод не раздавило при возможной подвижке/осадке фундамента.

В качестве проходной гильзы может использоваться металлическая труба, внутренний диаметр которой в 2 раза больше внешнего диаметра водопроводной или канализационной трубы. Гильза с установленной трубой с двух сторон заделывается влагоустойчивым, не подверженным гниению материалом, компенсирующим возможную подвижку строения. Например, каболкой — смоляным канатом из льна, джута или пеньки.

Узел такой проходки наглядно демонстрирует следующий рисунок.

При закладке канализационной трубы учитывается несколько факторов. Это – глубина промерзания грунта, вид септика или локальной очистной станции, величина уклона на участке, расстояние от септика до дома.

Рекомендуемый уклон канализационной трубы диаметром 110 мм составляет 2 см на 1 погонный метр.

Не советуются объединять ввод электрокабеля в дом (если электричество планируется ввести подземным способом) с водопроводными и канализационными трубами. Для ввода электрокабеля монтируем отдельную закладную трубу, которая выходит в помещение, где монтируется электрощит.

 Итак, берём план помещений и отмечаем на нём, где и сколько предполагается розеток, выключателей, светильников и т.д. Отмечаем точки с виртуальной расстановкой мебели. Иначе впоследствии может оказаться, что смонтированную розетку закроет диван или шкаф.

Также подсчитываем количество остальных электропотребителей. Это — бойлеры, насосы, уличное освещение бани или сауны, все лампочки и т.д. После этого рисуем структурную схему электрики и рассчитываем общую потребляемую мощность всего оборудования. На основании этого расчёта можно будет подобрать типы и сечения кабелей и рассчитать комплектацию электрощитков. После этого выбираем места для размещения электрощитков, распаечных коробок и кабельных трасс. Отмечаем их на плане. Далее выбираем оборудование и рассчитываем длину кабелей. После чего приобретаем всё необходимое и занимаемся монтажом.

Подведение итогов

В идеале, проектируя инженерные системы, нужно суметь взглянуть на них как глазами проектировщика, так и глазами монтажника, с учётом материала, из которого возводится дом — дерево, газобетон, кирпич, каркасная постройка и т.д. Поскольку свойства материала и конструктив дома напрямую влияют на способы и трудоёмкость прокладки инженерных коммуникаций.

Например, газобетон легко штробится простым ручным инструментом, а для прокладки трассы трубопровода или электросети в кирпиче или теплой керамике придётся воспользоваться электроинструментом.

Прокладывая коммуникации в брусовом или бревенчатом доме, нужно учесть усадку древесины, чтобы трассы, трубопроводы и кабели не пережало через 1-2 года. В каркасном доме удобно прятать линии коммуникаций за внутренней отделкой.

Конструктив дома и фундамента также влияет на способы монтажа инженерных коммуникаций. Если есть подпол, то канализационные трубы и водопровод можно провести в нём.

При строительстве малозаглубленного фундамента (МЗЛФ) водопроводные и канализационные трубы закладываются под подошвой ленты при условии, что грунт не просадочный. Далее трубопровод заводится внутрь периметра фундамента, поднимается вертикально и проходит сквозь перекрытие. При проходке пола по грунту для сохранения неразрывности паро- и гидроизоляционного слоя заводим его на трубу, на толщину стяжки. опубликовано econet.ru



econet.ru

Коммуникации под фундаментом из винтовых свай

Часто необходимость прокладки водопроводных и канализационных труб становится главным камнем преткновения, когда выбирают фундамент.

Многие думают, что устройство ленточного основания само по себе позволяет выполнить разводку коммуникаций в подпольном пространстве. Конечно, винтовые сваи, не закрытые цоколем и бетонная лента сохраняют тепло немного по-разному. Но есть несколько моментов, забывать о которых не стоит.

Сама «лента» не дает тепла, а лишь защищает подполье от ветра. В случае со свайно-винтовым основанием аналогичные показатели достигаются зашивкой цоколя декоративными панелями, сайдингом, плитами ДВП или ДСП и др. Но, чтобы трубы не промерзали, и там, и там подпольное пространство придется прогревать. Это сложно и дорого, поэтому куда проще позаботиться о локальной защите труб (утепление и обогрев).

Бетон также обладает высокой теплопроводностью: он быстро нагревается, но также быстро отдает накопленное тепло. В результате образуется конденсат, что вредит и фундаменту, и дому, особенно если он построен из дерева. Более того, теплопроводность бетона выше теплопроводности грунта, из-за чего он промерзает сильнее, чем грунт под ним.

Таким образом, выбирать бетон, полагая, что это избавит вас от необходимости утепления коммуникаций, ошибочное решение. В действительности подход к утеплению водопроводных и канализационных труб един для всех существующих типов фундаментов, что подтверждают и нормативные документы.

От утепления коммуникаций допустимо отказаться при любом типе фундамента, если позаботиться о соблюдении ряда условий:

• Обеспечить правильный угол наклона магистрали при устройстве канализационной системы самотечным методом. Уклон 2-2,5 см на 1 метр трубопровода не позволит воде застаиваться в трубах, не будут образовываться пробки и засоры, которые могут привести к замерзанию при отрицательных температурах.

• Обеспечить постоянное наличие в доме горячей воды. Этот пункт имеет принципиальное значение для систем водоснабжения. Если промерзание канализации (при использовании трубы стандартного диаметра) практически исключено, так как вода попадает в сток теплая, часто с органическими примесями, а также почти не задерживается в трубе, то для промерзания водопроводной трубы достаточно любой температуры ниже 0°С.

• Обеспечить расположение труб за глубиной промерзания грунта.

Если хотя бы одно из указанных условий не соблюдено, коммуникации обязательно нужно утеплить.

glavfundament.ru

Прокладка коммуникаций под домом | Руки не Крюки

Независимо от материалов, использовавшихся для строительства и конструкции частного дома, еще на стадии проектирования необходимо рассчитать, как и где будут прокладываться инженерные коммуникации в доме. В нашем случае фундамент для дома представляет собой утепленную шведскую плиту, для которой, как рассказывалось ранее, нами было подготовлено основание в виде песчано-гравийной утрамбованной подушки. Теперь нам необходимо сделать подвод коммуникаций к частному дому через плитный фундамент, которые необходимы для комфортного проживания в жилище.

Основные правила устройства инженерных коммуникаций в доме

Главными условиями комфортной жизни за городом является оптимальная работа автономных коммуникаций, обеспечивающих частный дом водой – холодной и горячей,  электричеством и канализацией. Скрытая прокладка этих систем в фундаментной плите устраивается еще до того, как будет смонтирован арматурный каркас и залит бетон.  Кто-то сейчас скажет — зачем прокладывать водопровод, канализацию и электрокабели в фундамент, ведь если что-то перестанет функционировать, то будет необходим доступ для ремонта, а это уже сложно. Да, действительно, существует вероятность того, что может что-то выйти из строя, но для этого коммуникации в частном доме нужно сделать правильно:

• Трубы и электрокабели укладываются в канавки, которые делаются в уже уплотненном основании УШП.
• Дно траншей нужно обязательно выровнять и еще раз утрамбовать.
• Схема инженерных коммуникаций жилого  дома должна быть максимально геометричной, без резких изломов и поворотов.
• Так же при прокладке труб не забываем о том, что нужно задать необходимый уклон, для того чтобы жидкость по трубам беспрепятственно могла стекать. Для труб с диаметром 110 мм и больше уклон можно сделать 2 см на погонный метр трассы. Для более тонких труб уклон делается большим, примерно 3-4 см на метр трубы.
• Длину канализационных труб до септика необходимо сделать как можно короче, для чего все сантехнические приборы постараться расположить в максимальной близости друг от друга.
• При монтаже труб нельзя вставлять их друг в друга до упора, а оставлять небольшой зазор.
• Подвод коммуникаций к дому делается с обязательной проверкой соединений труб на герметичность жидким мылом.
• Уложенный трубопровод уже после его засыпки песком следует проверить на герметичность для чего  конец трубы, выходящей из дома, плотно закрывают, в систему заливают воду и оставляют так на сутки.

Для того чтобы проложить коммуникации, в утрамбованном основании копаем не очень глубокую канавку, в которую аккуратно укладываем необходимые трубы и кабели.

В случае, если вы решили, что подвод коммуникаций к дому через фундамент — это не ваш вариант, то существует альтернатива: можно произвести все подключения после того, как будет возведен дом, но это потребует дополнительных затрат, и возможно при таком типе фундамента все будет выглядеть не очень эстетично.

Как сделать правильный ввод канализации через фундамент

Чтобы система канализации и водопровода, уложенная в УШП работала долгие годы исправно, нужно выбирать качественные трубы, устойчивые к нагрузкам, которые оказывает плита фундамента. Для этого используются «гильзы», представляющие собой полые трубы большого диаметра, в которые вкладываются канализационные. Кроме защиты такая «гильза» хороша еще и тем, что при необходимости замены вышедшей из строя канализационной трубы ее можно легко заменить новым элементом. Подобные «гильзы» рекомендуют устанавливать и при подведении других коммуникаций к дому, например, водопровода, электрокабелей. При этом система канализации и водоснабжения должны укладываться в отдельные гильзы.

Труба канализации на выходе из плиты УШП соединяется с магистралью, ведущей в септик методом «в раструб» или с использованием фитингов. Что касается дренажной системы, которая будет спрятана под фундаментом, она, как и все другие инженерные коммуникации в загородном доме, требует обязательного обслуживания. Для этого устанавливаются дренажные приемные колодцы, которые расположены таким образом, чтобы можно было от одного колодца до другого дотянуть специальный шланг — насадку для минимойки высокого давления и промыть систему.

---

Читая мой блог, Вы наверняка делаете ремонт. Добавьте к себе в закладки вот эту страницу. Здесь находятся все полезные магазины по благоустройству дома.

---

Монтаж электрических коммуникаций в частном доме

Электрические, слаботочные и прочие виды проводов прокладываются в специальной трубе, так называемом кожухе для защиты их от повреждения. Обычно для этих целей используется труба типа ПНД (полиэтилен низкого давления) с необходимым диаметром. И если вдруг возникнет «внештатная» ситуация, и по каким-либо причинам нужно будет заменить один из кабелей, то это очень просто можно будет сделать, вытянув из «кожуха» старый поврежденный кабель и с помощью лески или металлической струны протянуть новый, не поврежденный кабель:

После укладки выводим трубы и кабели на необходимую высоту, для того, чтобы в дальнейшем трубы возвышались над основной частью готового фундамента:

---

5 уроков загородного строительства

Урок 1. Отмостка дома своими руками
Урок 2. Дренаж дачного загородного участка своими руками
Урок 3. Основание под фундамент УШП
Урок 4. Прокладка коммуникаций под домом
Урок 5. Построение фундамента УШП

---

rykinekruki.ru

Подводка коммуникаций к дому, как правильно провести коммуникации снаружи внутрь дома?

Коммуникационные линии подсоединяются к дому от централизованной системы, после одобрения соответствующих органов. С электричеством особых проблем нет. Подсоединение производится от воздушной линии, к распределительной коробке, от которой внутрь дома заводятся высоковольтные провода. А как правильно проложить магистральные линии канализации и водоснабжения?

Трубы прокладываются под землей и первое, что нужно сделать – это позаботиться о не замерзании их в минусовую температуру. Есть два выхода из этой ситуации.

Вариант первый – монтаж труб ниже линии промерзания грунта

При обустройстве водоснабжения от скважины, строится кессон располагаемый в земляном коробе, ниже уровня промерзания почвы. От него прокладывается подающая труба, до самого подполья строения, а уже оттуда ее поднимают наверх и делают внутреннюю разводку по дому. Под строением грунт не промерзает, а на подъеме отвода выше, трубу дополнительно оборачивают утеплителем, не дающим ей промерзнуть.

Вариант второй – обогрев

Если нет возможности проложить водопровод ниже уровня промерзания, то для защиты используется специальный подогрев. Это тепловой кабель, укладываемой по всей длине системы. Датчики понижения температуры, срабатывают при достижении критической отметки и включается подогрев. Очень удобно, но это влечет дополнительные расходы электроэнергии.

Отвод канализации через

В отличие от водопроводной трубы, здесь нет постоянного присутствия жидкости, поэтому канализационные трубы нужно только правильно проложить изнутри наружу. Допускается укладка выше уровня промерзания грунта. Входной патрубок располагается на глубине до 60 см, расстояние от септика до фундамента дома от 5 до 15 метров. Рекомендуемый уклон, примерно 2-4 см на каждый метр трубы. Таким образом, чтобы обеспечить нормальный уклон, при укладке канализации от дома до септика на расстоянии до 10 метров, трубу нужно закапывать на глубине от 40 до 60 см на входе в очистной канал, с последовательным подъемом уклона в сторону дома.

Проводка коммуникаций через столбчатый фундамент

Это самый простой способ прокладки. Траншею можно выкапывать на любом этапе строительства дома. Главное, чтобы она не проходила слишком близко к столбу, это ослабит грунт вокруг него и снизится несущая способность.  Рекомендуется делать отступ от 2 до 2,5 метра. Но если при этом расстояние от одного столба до другого не позволяет, уложиться в эти ограничения, траншею роют на одинаковом удалении от каждой опоры.

Главным недостатком свайного фундамента (столбчатого), в плане проводки коммуникаций, является холодное подполье. Пол можно хорошо утеплить, но пространство между грунтом и перекрытием будет холодным. Утепление позволит спастись от сквозного ветра, но от промерзания не защитит. Поэтому как единственный вариант спасения в этом случае – укладка греющего кабеля.

Ленточная основа – как в этом случае не заморозить воду?

Работы по проведению коммуникаций в таком типе фундамента, прорабатываются заранее. Если основа мелкозаглубленная, то до рытья траншеи, выкапывается ров под водопроводную трубу, ниже уровня промерзания. Участок коммуникаций, располагающийся под фундаментом, защищается металлической гильзой.

При глубокой закладке, магистраль проводят через толщу бетона. Чтобы сделать отверстие, на стадии закладки, в арматурный каркас монтируется металлическая гильза. После заливки ленточного фундамента, ее подчищают и прокладывают водопроводные трубы согласно инструкции.

Можно и после прокладки основы вывести трубы. Только в этом случае, работы усложняются долблением основы. Отверстие необходимо будет проделать не только в монолитной плите, но и дополнительно срезать арматуру, попавшуюся на пути.

Прокладка через плитный фундамент

Этот вариант не прощает недочетов, поэтому проложить канализацию или водопровод можно только на стадии строительства. Сначала готовится траншея под инженерные системы. Прокладываются трубы в гильзах. Их установка обязательна в целях защиты от давления создающегося весом фундамента. Также, она позволит в случае прорыва заменить поврежденный участок. После этого, траншея засыпается и готовится основание под фундамент из плит, согласно технологическим нормам.

С проработкой входа инженерных систем нельзя медлить. Лучше сделать все работы заранее и не беспокоиться за надежность их функционирования.

www.dom-iz-kirpicha.ru
