Опалубка для ленточного фундамента: Опалубка для ленточного фундамента своими руками

Содержание

от разметки до заливки бетона

Форму будущего фундамента определяет опалубка. Установка опалубки для ленточных фундаментов станет главной темой этой статьи. Из нее вы узнаете:

  • как возвести фундамент своими руками;
  • как устроена опалубка;
  • как собрать арматурный каркас.

Преимущество ленточного фундамента заключается в том, что при его монтаже не требуется использование тяжелой строительной техники. Замкнутому контуру ленточного фундамента, укрепленному металлической конструкцией, придется выдержать вес нелегкого материала, из которого будет построено ваше будущее жилище. Рачительного хозяина порадует соотношение цены и качества.

Перед тем, как установить опалубку для ленточного фундамента, следует провести инженерно-геологические изыскания. Для этого необходимо обратиться в местный отдел капитального строительства, там вам помогут узнать важную информацию о вашем грунте. Учтите, что будущий фундамент

  1. не может быть расположен ниже верхнего уровня грунтовых вод;
  2. на 0,3 м должен проходить ниже уровня промерзания.

Несмотря на то, что опалубку для ленточного фундамента своими руками смастерить достаточно просто, не рискуйте собственноручно проектировать фундамент. В случае непрофессиональных действий, вы можете обнаружить на возведенных стенах щели, столкнуться с деформированием основания и прочими неприятностями.

При проектировке ленточного фундамента следует учитывать ряд особенностей

  • габариты будущего здания;
  • количество внутренних перегородок;
  • количество несущих стен и их размеры.

Имейте в виду, чем больше толщина стен, тем они больше весят, следовательно, и фундамент окажется внушительнее.

К строительству можно приступать уже тогда, когда будет решен вопрос относительно размеров и геометрии фундамента. Первое, что нужно сделать – нанести разметку на том месте, которое предназначено для фундамента.

Размечаем участок под ленточный фундамент.

Перед тем, как заняться разметкой, следует убрать растительность со всего периметра территории, отводимой под будущую постройку. После этого обозначим внешние края одной из наружных стен фундамента двумя П-образными конструкциями, состоящих из двух колышков, вбитых вертикально в землю и одного бруска, прибитого поверх колышков. Натяните веревку между этими конструкциями.

Аналогичным способом обозначаются и другие внешние стороны фундамента.

Периметр обозначен, пришло время заняться внутренними перегородками. Веревки следует натянуть параллельно нитям, обозначающим кромку фундамента. Соблюдайте углы, все они должны составлять 90 градусов. Дистанция между нитями должна равняться ширине стен будущего фундамента.

Теперь пришло время браться за лопату – по обозначенным веревками линиям будем копать траншеи. В ширину вырытые траншеи должны превосходить ширину стенок будущего фундамента, соблюдение этого условия позволит нам произвести устройство опалубки ленточного фундамента по правилам.

Вглубь траншея должна уходить на величину, сложенную из утрамбованных слоев песка и щебня по 15 см каждый и глубины заложения фундамента.

Строим опалубку

Опалубка под ленточный фундамент строится после процедуры утрамбовки при помощи виброплиты вышеупомянутых слоев. Рекомендуется смочить песок водой – тогда удастся добиться более плотной усадки.

Стандартные струганые доски толщиной 25 мм считаются лучшим материалом для опалубки. Именно эта толщина позволит доскам выдержать давление бетона. Отдайте предпочтение доскам, сделанным из хвойных пород деревьев – им свойственна природная прочность и упругость.

Еще нам понадобятся:

  • деревянные бруски 50*50 мм – их будем использовать для распорок;
  • для фиксации щитов – колышки.

При сборке опалубки рекомендуется использовать обрезные доски, они позволят вам избежать ненужных щелей. Ширина досок должна укладываться в 15 см. Перед работой отберите сырую древесину. Сухие доски забирают влагу из бетона, тем самым нарушается процесс его застывания и снижается прочность.

Просмотрите доски на предмет отсутствия щелей – прореха более 3 мм может пропускать цементный раствор. Небольшие щели не нанесут существенного ущерба – они исчезнут самостоятельно после насыщения древесины влагой.

  1. сколотите из деревянных досок щиты, ширина которых должна быть равна сумме глубины траншеи и цоколя фундамента;
  2. с шагом в 1 м забейте вертикальные клинья;
  3. заранее заготовленные щиты прикрутите к клиньям при помощи саморезов;
  4. укрепите полученную конструкцию распорками и поперечинами;
  5. убедитесь в том, что щиты стоят строго по уровню;
  6. измерьте диагонали – результаты измерений должны совпасть.

Если между досками образовались щели более 3 мм, забейте их рейками или же законопатьте паклей. Уделите должное внимание фиксации опалубки, если не уделить этому должное внимание сейчас в будущем вас ожидает деформация фундамента, способная привести к невозможности выдержать расчетные нагрузки.

Не ленитесь установить дополнительные подпорки, помните, что стенки фундамента должны быть идеально ровными.

Если планируете использовать щиты многократно, уделите должное внимание их чистоте. В ином случае, перед последующим применением их придется долго чистить.

Если вы вместо саморезов будете использовать гвозди, следите, чтобы шляпки находились с внутренней стороны опалубки, а острия смотрели наружу, которые впоследствии необходимо загнуть вниз.

Гидроизоляция

Когда установка опалубки для ленточных фундаментов будет закончена, приступим к укладке рубероида на дно траншеи. Сделав это, вы избежите последующего всасывания влаги из бетона. Для соблюдения должного режима влажности, закрепите на сколоченных щитах прочную пленку или, по возможности, рубероид.

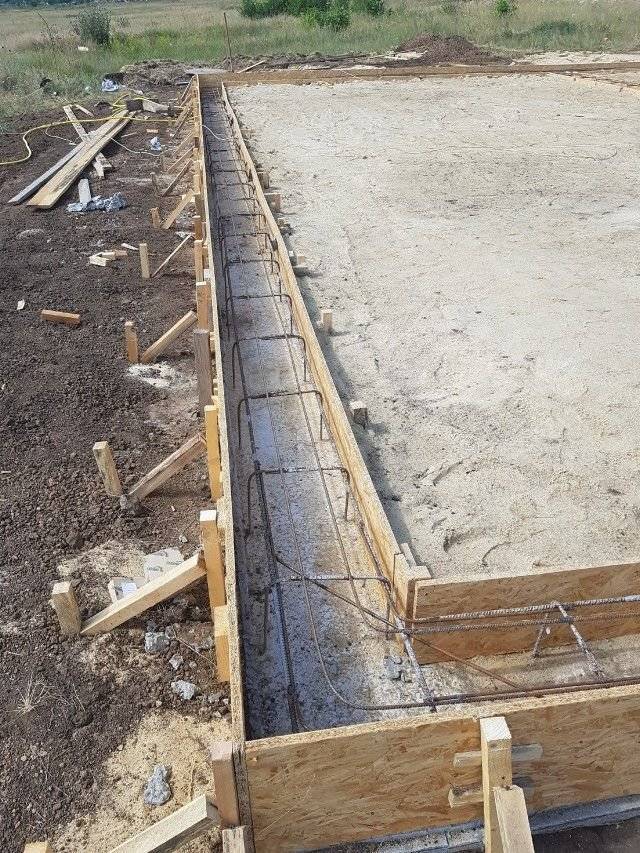

Арматурный каркас

Теперь пришло время арматурных каркасов, они нужны для придания основанию надежности. Собирать их следует из арматуры того диаметра, что указан в проекте фундамента. Сваркой для установки арматурного каркаса пользоваться категорически запрещается. Все соединения должны осуществляться непосредственно в опалубке при помощи вязальной проволоки.

Следите за тем, чтобы с каждой стороны от каркаса до стенок опалубки было около 5 см. Таким образом, вам удастся уберечь арматуру от контакта с лишней влагой, могущей просочиться сквозь грунт. Расположите не менее трех арматур в продольном направлении, шаг этажа укладки – не более 250 мм.

Необходимо заложить отверстия, где будут пролегать вентиляция и коммуникации. Между щитами проложите асбестоцементные трубы, они позволят образовать сквозные отверстия в будущем фундаменте. Монтаж опалубки для ленточного фундамента можно считать законченным, пришло время залить бетоном нашу конструкцию.

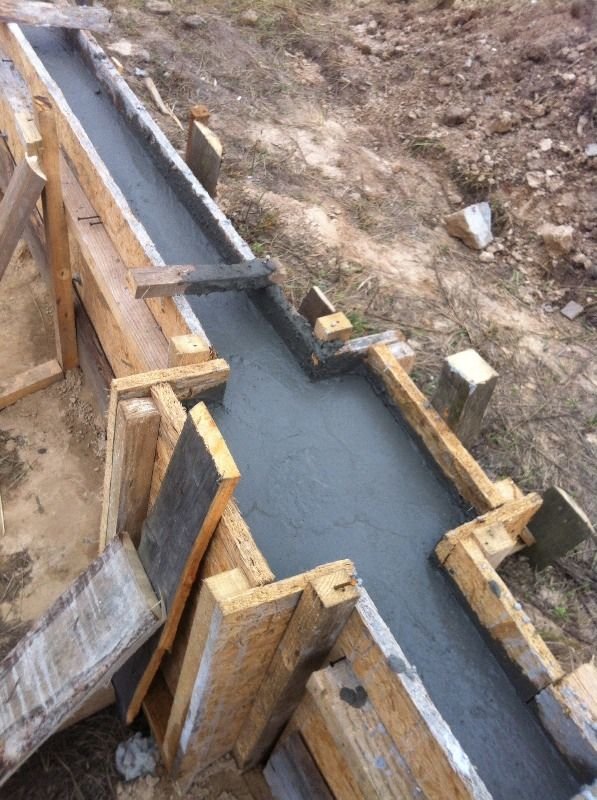

Заливаем в опалубку смесь

Смесь заливают по всему периметру фундамента одномоментно. Заливка слоями приведет к недостаточной прочности бетона. Разумеется, оптимальным было бы заказать смесь на производстве – вам привезут необходимое количество бетона, подготовленного с полным соблюдением нужных пропорций.

Если вы в силу каких-то причин этого сделать не можете, придется обходиться собственными силами и бетономешалкой.

Все компоненты не должны содержать в своем составе глину и прочие посторонние элементы. Разумеется, вода тоже должна быть чистой. Оптимальной маркой цемента считается 500, ниже 400 брать нельзя. Чем выше марка цемента, тем более прочным получится бетон. К тому же время его застывания существенно меньше.

Учтите, получаемой смеси следует быть пластичной. Для ориентировки – на куб бетона приходится затратить пять мешков цемента, десять мешков песка, тридцать мешков щебня. Далее, залитую в опалубку смесь необходимо утрамбовать. Для этой манипуляции придется арендовать в строительной компании глубинный вибратор.

Не снимайте доски до тех пор, пока смесь полностью не высохнет. После того, как вы зальете фундамент должно пройти около двух недель, затем вы сможете снять щиты. Необходимую прочность бетон набирает по истечении календарного месяца.

В жаркую погоду, бетонную поверхность необходимо время от времени увлажнять – этим вам удастся избежать образования корки, мешающей застыть более глубоким слоям фундамента. Если погода дождливая – накройте фундамент пленкой, в противном случае он может размокнуть.

Хотя изготовление опалубки для ленточного фундамента довольно трудоемкий процесс, справиться с ним можно.

Опалубка для фундамента — Виды и характеристики

Фундамент это самая важная часть здания. К его изготовлению стоит отнестись особенно серьезно. для этого есть несколько видов опалубки.

Виды опалубок, требования к материалам изготовления

Опалубкой называется сборная конструкция, образующая собой форму, в которую заливается бетонный раствор. При сооружении фундаментов, она устанавливается прямо в траншею. Опалубка под фундамент подразделяется на съемную и разборную. Изготовление съемной опалубки для ленточного фундамента — одна из самых распространенных работ во время индивидуального жилого строительства.

Прежде чем ответить на вопрос, как делать опалубку, надо осветить требования, которые к ним предъявляются.

  • Конструкция должна быть стойкой и прочной, выдержать перед давлением бетона, достигающего порой многих килограмм на квадратный метр.
  • Нужно строго выставлять размеры опалубки.
  • Нужно исключить возникновение любых щелей, чтобы не допустить утечек бетонного раствора.
  • Необходимо применять крепления, которые позволят производить легкий монтаж и демонтаж после, если речь идет о съемной, разборной опалубке.

В качестве материалов для опалубки применяют самые разные решения. Самый распространенный вариант — деревянная опалубка. Но можно использовать практически любые материалы, которые создают достаточную плоскую поверхность.

Несъемная опалубка для ленточного фундамента

Несъемная опалубка для ленточного фундамента

Опалубка для монолитной плиты может быть не только деревянная. Для несъемной опалубки применяются также профилированный металл, листы ДВП. В интернете вы найдете занимательные фото и видео того, как делать опалубку для фундамента даже из обычных кирпичей и из старых железобетонных плит. Какой материал выбрать, как ставить, что установить — все в вашей власти.

Последние открытия химии принесли новые материалы. Это зарубежные технологии строительства. Все больший интерес у многих потребителей вызывает опалубка для фундамента из пенополистирола. Как делается опалубка для фундамента по несъемной технологии из полистирола?

  • Данный материал позволяет сделать опалубку наиболее быстро.
  • Опалубка собирается из готовых фабричных блоков.
  • Не надо ничего выравнивать, выставлять, подгонять.
  • Опалубка, в том числе углы, собирается из пенопластовых деталей, как конструктор ЛЕГО.
  • Многим интересно — как сделать круглую опалубку? Выставление кривых и закруглений при традиционном способе — самая трудная задача. Поставщики полистирольной несъемной технологии предлагают такие готовые закругления.
  • К преимуществам данного вида опалубки можно отнести и хорошее утепление плюс гидроизоляцию. Опалубка не съемная, фундамент навечно останется в пенопластовой «шубе». И дом на таком фундаменте меньше промерзает.

Устройство бюджетной дощатой опалубки

Устройство бюджетной дощатой опалубки

Самый бюджетный вариант опалубки, традиционная простая технология, представляет собой сооружение из досок либо фанеры, которую легко собрать и разобрать, построить ее может любой. Это щиты, их закрепляют между собой, применяя нужный крепеж. Единственным условием является то, чтобы примененные крепежные материалы оказались снаружи, внутри же — должна быть ровная поверхность.

Для сооружения разборной дощатой опалубки подходит любая обрезная доска. Конструкция может делаться даже низкосортной доски. С успехом применяют березовую фанеру, толщиной от 10 миллиметров. Для каркаса подойдут бруски 40х60. На практике сортность пиломатериалов не имеет значения, основным является необходимость прочно закрепить все элементы. Даже то, что от не струганной доски получаются неровные поверхности — пойдет на пользу, кода вы соберетесь утеплять фундамент.

Как делают опалубку для фундамента — быстро и недорого

Схема деревянной опалубки фундамента

Опалубка для ленточного фундамента дома, дачи или другого строения по традиционной простой технологии изготовляется в несколько этапов. Первый этап — подготовка материала. Бруски следует нарезать на 50 сантиметров выше глубины фундамента. Их затачивают, впоследствии, вбивают эти колья в грунт.

Но сначала надо подготовить доски для сборки щитов. Для этого бруски выкладывают по земле, шагом в 90 сантиметров, выравнивают по краям, и укладывают доски, старательно подогнав, дабы не оставалось щелей. В качестве крепежа применяют гвозди и саморезы.

Важно, что нужно вбивать именно доски в бруски, тщательно утапливая шляпки, иначе потом, при съеме опалубки и отделении ее от бетона, возникнут трудности.

Чаще всего применяется доска толщиной до 50 миллиметров. Также, вместо досок можно применить прочную толстую фанеру, сечением от 10 миллиметров. При вбивании щитов в грунт выставить и выравнивать нужно с использованием отвеса и уровня, чтобы получить необходимую точность установки. Стыковку углов осуществляют отдельными досками, также применяя саморезы.

Чтобы стороны опалубки не «разбежались», используют

хомуты из досок в виде буквы «П», также можно поставить распорки из остатков брусков, под 90° к боковому щиту. Стены опалубки необходимо защитить плотной пленкой из полиэтилена, таким образом, удастся избежать протекания раствора. Полиэтилен сегодня достаточно недорогой материал, его применение всем по карману. После того как опалубка будет снята, полиэтилен рекомендуют оставить до полной готовности бетона.

Собранные таким нехитрым образом щиты опалубки из досок или прочной фанеры, можно довольно легко разобрать и применить повторно.

Видео обзоры

Деревянная опалубка своими руками

Как сделать щитовую опалубку для вундамента

Как не нужно строить фундамент

26.06.2016

Укрепление опалубки ленточного фундамента

От прочности опалубки напрямую зависит качество фундамента. Чтобы избежать разрушения и деформирования ее нужно укрепить. Сделать это можно многими способами.

Установка опалубки фундамента

Установка опалубки фундамента

Устройство опалубки — это самый важный и необходимый этап. От качества опалубки зависит прочность дома и его срок службы. Опалубка — это такая форма, в последствии в которую заливается бетон. Она имеет два вида: съемная и несъемная. Съёмной опалубкой пользуются в том случае, когда при работе не нужно удалять материал с фундамента. Более популярным видом является съемная. Такой тип используется при ленточном фундаменте. Ее изготавливают из тяжелых металлов, досок и фанеры. Опалубка делается весьма просто, но есть некоторые нюансы при установке.

Самыми важными критериями являются:

  • Обязательно она должна быть очень прочной, чтобы выдержать давление бетона.
  • В ней не должно быть отверстий, где может произойти вытечка фундамента.
  • Она должна быть плотной.
  • От высоты опалубки зависит материал из которого она будет монтироваться.
  • Опалубку устанавливают строго, после подготовительных работ на площадке.

Подготовка площади участка

Подготовка участка под установку опалубки

Важным этапов в строительстве — это подготовка расчета размеров, полное выравнивание местности и очистка участка для дальнейшей работы.

При необходимости потребуется разровнять почву для дальнейшей заливки фундамента. Практичный способ — это обозначить контуры при помощи веревки и колышков. Эта проделанная процедура поможет вам правильно рассчитать глубину траншеи. После вырытой траншеи, делается подушка, которую засыпают щебнем. Это все требования до начала работы на участке.

Установка и армирование опалубки из досок

Установка и армирование опалубки

Для ленточного фундамента сборка опалубки начинается с выбора самого практичного материала. Самый практичный материал — это доска. Доску лучше выбирать из сосны или ели. Эти две породы наиболее подходят для строительства опалубки. Для качественной установки нужно вбить деревянные бруски строго по проекту, на них будут опираться основные части. Закреплять эту конструкцию следует гвоздями. По всему периметру через каждые 40- 60 см. нужно будет скрепить доски проволокой, а через каждый метр подпереть доски еще досками. Обязательно нужно проверить всю опалубку уровнем, чтобы исключить любые отклонения.

Далее устанавливается арматура. Как правило устанавливают 4 прута, расположенных на равномерном уровне по всей по всей длине опалубки. Углы дополнительно усиливают вертикальными прутами.

Соединять арматуру нужно проволокой, не стоит использовать сварку. При воздействии на металл сварочной дуги нарушается поверхностная и внутренняя структура. Это нарушает его прочность и жесткость.

Как укрепить готовую опалубку?

Укрепление опалубки

После установки конструкции следующим этапом идет ее укрепление. Этот этап необходим, чтобы ваша опалубка была качественной и крепкой.  Для укрепления вам понадобятся деревянные колышки или арматурные пруты. Их необходимо вбить в грунт по всему периметру опалубки с шагом от 40 сантиметров, в зависимости от высоты щитов.Так же можно установить дополнительные подпорки.

По верху конструкции необходимо установить стяжки. которые будут удерживать щиты опалубки от расхождения под весом бетона. Доски закрепляются к вбитым в грунт кольям с помощью гвоздей или само резов.

Как подготовить опалубку для заливки фундамента

Подготовка опалубки под заливку бетона

При монтаже опалубки следует следить за расположением стенок, чтобы они были строго вертикально. При подготовке внутренних стен для заливки нужно оббить пленкой. Плотно проложить пленку и закрепить ее степлером. Эта проделанная процедура значительно упростит дальнейшую работу. В этом подготовительном этапе можно воспользоваться рубероидом, он отлично послужит для таких функций. После этого нужно отметить уровень заливки бетона и протянуть проволоку по всему периметру.

Щитовая съемная опалубка

Щитовая опалубка — это сборная конструкция, состоящая из щитов. Такой вид очень ценится и используется в разных строительных элементах. В нем много положительных характеристик, особенно можно выделить:

  • Не деформируется под воздействием бетона.
  • Отлично выдерживает большие объемы.
  • Высокая точность размеров, предает высокую эффективность готовой работе.
  • Простота в использовании.
  • Долговечная и надежная.
  • Уменьшает затраты времени на установку.

Устанавливают щитовую опалубку фиксацией щитов по всему периметру распорками. Монтаж щитов происходит по схемам, что положительно влияет на точность. Такие элементы конструкции позволяют сделать любую степень сложности.

31.03.2016

Опалубка для фундамента: процесс монтажа своими руками


Все чаще при строительстве частного дома применяется технология монолитного железобетона. Одна из главных проблем в этом случае – опалубка. Она позволяет бетонной смеси сохранять форму до достижения необходимой прочности. Опалубка для фундамента имеет несколько разновидностей и некоторые требования к монтажу, с которыми необходимо ознакомиться перед началом работ.

Виды конструкции

Основное разделение конструкции происходит в зависимости от того, есть или нет необходимости снимать конструкцию после затвердевания бетона. Если снимать опалубку нужно, она называется съемная. Противоположный вариант – несъемная опалубка. Несъемная конструкция существенно упрощает монтаж и увеличивает скорость производства работ.

Монтаж несъемной конструкции

Материал для изготовления

Опалубка под фундаменты может изготавливаться из различных материалов, таких как:

  • металл;
  • железобетон;
  • дерево;
  • пенополистирол;
  • подручные материалы.

В качестве универсального материала можно использовать металл. Устройство такой конструкции подходит как для ленточных, так и для столбчатых фундаментов.

Классификация опалубки по материалам

Арматуру в этом случае приваривают прямо к опалубке, что обеспечивает их совместную работу и дополнительную надежность конструкции. Монтаж в этом случае достаточно прост, металлическим листам легко придать необходимую форму. Основным препятствием для массового применения данного вида является очень высокая стоимость.

Сборка из бетонных плит тоже достаточно дорогое мероприятие. Заливка смеси в такую конструкцию позволяет сократить ее расход, но плиты имеют большой вес и требуют наличия специальной техники, что нежелательно при возведении здания своими руками.

Наиболее распространенные виды опалубки для индивидуального строительства – пенопласт и дерево. Элементы из пенопласта имеют очень небольшую массу и обеспечивают максимально быстрый и легкий монтаж. Кроме того, материал обеспечивает дополнительное утепление конструкции.

Устройство из древесины подразумевает использование фанеры или досок. Опалубка для фундамента своими руками в этом случае не требует высоких финансовых затрат и сложных приспособлений. Такой вариант наиболее предпочтителен, если нет большого опыта в строительстве.

Схема металлического устройства для фундамента

Когда нет возможности использовать перечисленные выше материалы для снижения стоимости фундаментных работ можно использовать подручные материалы. В качестве опалубки могут быть применены:

  • профлист;
  • шифер;
  • старые деревянные конструкции.

Минусами такого мероприятия становятся повышение сложности работы, низкая несущая способность, вероятность протечек бетонной смеси, ограниченная область применения. Использовать такую опалубку можно только, когда планируется возведение небольших строений.

Изготовление и установка

Перед тем как сделать опалубку для фундамента, необходимо рассчитать ее количество. Исходными данными для расчета будут:

  • периметр фундамента;
  • его высота;
  • размер элемента опалубки.

Например, когда используется дерево, необходимо выяснить общую длину досок и объем всей необходимой древесины. Чтобы выполнить монтаж правильно и быстро, лучше всего при покупке предусматривать небольшой запас материала 3-5%.

Перед началом работ требуется выровнять основание под фундаменты и выполнить разметку на местности.

Схема изготовления щита

Устройство из досок требует их плотного соединения между собой. Допустимо наличие щелей не более 3 мм, при более широких раскрытиях пространство между досками необходимо проконопатить или забить рейками в зависимости от размера. Важно, чтобы внутренняя поверхность опалубки была достаточно гладкой, а расстояние между ее щитами не имело сильных отклонений от чертежей.

Опалубка для ленточного фундамента закрепляется с помощью горизонтальных досок, установленных между небольшими стойками (колышками). Устройство каркаса начинают с углов здания. Важно помнить, что когда будет выполнена заливка, конструкции потребуется выдержать серьезное давление со стороны бетонной смеси. Для восприятия этой нагрузки при высоте фундамента не более 200 мм достаточно установки колышков, для более высокой ленты потребуется установка упоров.

После установки каркаса проверяют его положение с помощью простейшего отвеса или более сложного строительного уровня. Если все правильно, приступают к закреплению щитов. Закрепление выполняют так, чтобы шляпки гвоздей располагались внутри опалубки. Устройство также требует установки распорок, для обеспечения совместной работы противоположных щитов. Для изготовления распорок чаще всего используют брус сечением 50 на 50 мм или металлические шпильки.

Устройство деревянной конструкции ленточного фундамента

Чтобы предотвратить протечки раствора внутрь конструкции иногда укладывают полиэтиленовую пленку. Это значительно упростит монтаж.

Из пенополистирола конструкция продается в виде полностью готовых к использованию элементов. Щиты уже закреплены между собой и имеют распорки, остается только установить элементы в проектное положение. После заливки снимать такую опалубку нет необходимости. Она не дает нагрузки на фундамент и остается в качестве теплоизоляционного слоя.

Заливка фундамента

Чтобы ответить на вопрос, как сделать опалубку для фундамента, необходимо также рассмотреть процесс заливки бетонной смеси. Заливка осуществляется, когда уже смонтированы щиты и уложена арматура. После укладки бетона, выполняют его уплотнение. Особое внимание стоит уделить местам соприкосновения с опалубкой. Если провести работы не правильно, возможно образование пор, которые снизят несущую способность.

Одним из самых важных вопросов при устройстве монолитных фундаментов является вопрос, когда снимать опалубку. Чтобы правильно на него ответить, необходимо обратить внимание на сроки набора прочности бетоном. Полную прочность он набирает четыре 4 недели после заливки, а достаточную для того, чтобы снимать опалубку через 2. Отсюда можно сформулировать ответ: снимать опалубку из любых материалов для любого типа монолитного фундамента можно не раньше, чем через 14 дней. Но при возможности лучше дождаться полного затвердевания бетона.

Шиты из фанеры устанавливают на края траншеи, укрепляются раскосам к кольям, установленным на расстоянии 1 м от края траншеи. Между раскосами должно быть не более метра. В верхней части палуба скрепляется деревянными перемычками на расстоянии 0,5-1 м. Внутри форму выстилают полиэтиленом или другой гидроизоляцией, которая должна полностью покрывать щиты и загибаться наружу. Полиэтилен фиксируют мебельным степлером.

Можно использовать как новые, так и бывшие в употреблении доски. Важно, чтобы они были без трещин, также необходимо вытащить из них все гвозди. Желательно использовать доски из хвойных пород дерева, они должны быть достаточно влажными (не меньше 22%).

Важно! После сборки опалубки необходимо проверить ее прочность. Она должна выдерживать толчки, удары ногами. Не бойтесь сломать доски: лучше, если вы найдете слабое место на этапе проверки, чем если оно само обнаружит себя во время заливки бетона.

Сразу же нужно предусмотреть каналы для труб и других коммуникаций. Для этого в щитах сверлят отверстия нужного диаметра и вставляют в них трубы.

Опалубка должна быть немного выше уровня бетона, который на досках отмечают с помощью шнура. Можно делать опалубку вровень с бетоном, но это сложнее для непрофессионалов.

Важно контролировать то, насколько ровно установлены щиты. Особенно это касается надземной (цокольной) части фундамента. Стенки должны быть строго вертикальны, а верхние края выставлены в одной горизонтальной плоскости.

Демонтаж

Важный вопрос, который волнует строителей — когда снимать опалубку? Если сделать это слишком рано, фундамент может быть поврежден, если слишком поздно — сцепление досок с бетоном будет слишком сильным, кроме того, при высыхании дерево будет сжиматься и создавать напряжения.

В зависимости от температуры воздуха и времени года, опалубку снимают через 2- 15 дней, когда бетон затвердеет. Чем ниже температура, тем больше времени необходимо подождать. Опалубку можно снимать, когда между ней и бетоном появятся щели. Доски можно использовать повторно, для этого опалубку выстилают полиэтиленом или обрабатывают маслом или известковым молочком. Снимают доски с ленточного фундамента аккуратно, не допуская ударов по нему.

Правильно сделанная опалубка предотвращает многие проблемы при заливке и дальнейшей эксплуатации ленточного фундамента. Поэтому необходимо ответственно подойти к этой задаче и соблюдать технологию.

Как правильно собрать опалубку для ленточного фундамента и не допустить ошибок

Чтобы выяснить, как правильно собрать опалубку для ленточного фундамента своими руками до начала работ следует подробно ознакомиться со всеми этапами и важными нюансами, соблюдение которых позволит избежать возможных ошибок и обеспечить длительный период эксплуатации сделанного основания.

Что такое опалубка, ее особенности

Чтобы после заливания фундамент получил корректную форму, применяются разнообразные материалы, из которых производится сборка соответствующей конструкции, что и является опалубкой. В большинстве случаев при ее сооружении используется дерево, но кроме него есть и другие варианты, что позволяют добиться желаемого результата, обладающего высокими техническими показателями. Сама же опалубка выполняет ряд следующих функций:

  • При потребности осуществляет изолирование конструкции от почвы.
  • Позволяет добиться требуемой при застывании формы основания из бетона.
  • Придает поверхности ровную текстуру.

Разновидности опалубок для ленточного фундамента

В основном используется одна из двух видов конструкции – разборная или несъемная. Каждый из вариантов обладает собственными преимуществами и недостатками, которые необходимо учитывать при выборе, ввиду чего нужно рассмотреть обе опалубки более подробно:

  • Разборные. Опалубки этой разновидности разбираются по завершении застывания залитого бетонного раствора для фундамента сооружения. В дальнейшем все ее элементы можно повторно использовать для данной задачи. В большинстве случаев при создании конструкций применяется древесина. Значительно реже они изготовляются из пластиковых и металлических щитов. Вне зависимости от материала, которому отдано предпочтение, в результате опалубка должна иметь герметичные швы и обеспечивать надежное соединение составляющих компонентов. Несъемные конструкции подходят для заливания фундаментов различной сложности. Они также не менее часто используются при создании отдельных элементов зданий, например, стен и потолков.
  • Несъемные. В отличие от предыдущей разновидности эти опалубки не разбираются после заливания и застывания бетонного раствора, ввиду чего экономится время на их демонтаже. Они отличаются технологичностью и обладают рядом положительных сторон в сравнении с несъемными конструкциями. Изготовляются опалубки этой разновидности из полимерных материалов различного уровня технологичности. Чаще всего при создании ввиду своей доступной стоимости используется полистирол. Несъемные опалубки отлично подходят для монолитных сооружений.

Обратите внимание! Неразборные конструкции выполняют теплоизоляционную функцию, обеспечивая защиту фундамента от воздействия низких температур.

Если в месте возведения основания здания не происходит осыпания грунта, а также он обладает оптимальной прочностью и вязкостью, то можно выполнить заливание бетонного раствора непосредственно в предварительно выкопанную траншею для него без создания опалубки, благодаря чему удается снизить расходы материала, а соответственно и общие затраты.

Комбинированная опалубка и ее особенности

Помимо разборных и несъемных конструкций в некоторых ситуациях при создании фундамента сооружения осуществляется объединение обоих вариантов, к которому рекомендуется прибегать при возведении на сыпучем грунте.

Комбинированная опалубка состоит из наружного и внутреннего слоя. В первом случае применяются стандартные формы, сбор которых производится из досок. Внутренний же слой сооружается из пенополистирола. Закрепление полимерного материала к грунту осуществляется посредством 20 см гвоздей. Стыкование пенополистирола с древесиной совершается при помощи саморезов.

Одним из ключевых достоинств данной опалубки является наличие не только вспомогательной, но и теплоизоляционной функции, поскольку в таком случае обеспечивается защита фундамента с обеих сторон.

При собственноручном возведении такой конструкции вокруг здания следует не забывать, что теплоизоляцию можно сделать только под землей или же на всю глубину основания. Во втором случае необходимо предварительно позаботиться об установке дюбелей, посредством которых будет совершаться фиксация элементов из пенополистирола на поверхности из бетона.

Обратите внимание! Верхний ярус конструкции сооружается с использованием обыкновенных щитов из древесины и применением распорок и кольев для укрепления.

Что необходимо учитывать при выборе материала для опалубки

Ее составляющие могут быть выполнены из различных материалов. Вид конструкции подбирается с учетом ряда критериев: вида возводимого основания, его ширины, длины и прочего. При сооружении опалубки может применяться:

  • Древесина. Как ранее упоминалось, опалубки для оснований в большинстве случаев изготовляются из нее. Щиты из дерева могут обладать разной конструкцией. Во многих ситуациях применяется листы фанеры, фиксация которой производится посредством распорок, выполненных из деревянной доски. К числу ее достоинств относится доступная стоимость и достаточно высокая простота монтажа, если быть знакомым с технологией и соблюдать ее при проведении работ. В процессе монтажа конструкций из древесины не приходится прибегать к использованию сложных специальных инструментов. Главный же недостаток опалубки из этого материала заключается в потребности в применении дополнительных элементов для ее усиления. В большинстве случаев данная необходимость возникает по причине габаритных отличий некоторых составляющих конструкции. Перед возведением такой опалубки в обязательном порядке нужно производить расчет количества затрачиваемого материала.
  • Пенополистирол. Пользуется также высоким спросом, хотя и меньшим чем древесина. Из этого материала производятся детали несъемной опалубки. Кроме формирующей функции он выступает в качестве утеплителя, обеспечивая защиту основания сооружения от ветра, холода и воды. Установка конструкции не вызывает сложностей, но она обходится достаточно дорого. Сложности способны также возникнуть при выборе некоторых составляющих деталей.
  • Металл. Материал отлично подходит для конструкций, предназначенных для ленточного фундамента, а также периодически применяется для монолитного. Одно из основных преимуществ его использования заключается в том, что при необходимости арматуру, посредством которой осуществляется укрепление бетона можно приварить к щитам, выполненным из металла. Такая опалубка обладает значительной надежностью и крепостью. Помимо этого к числу преимуществ относится универсальность материала. Металлические листы можно гнуть, придавая им требуемую форму. Недостаток же таких конструкций заключается в их высокой стоимости.
  • Железобетон. Этот материал практически не используется в частном строительстве, поскольку проведение работ с его применением обходится очень дорого, а процесс монтажа требует прикладывания существенных усилий. Сборка опалубки из железобетона производится из отдельных плит. Ключевое достоинство конструкции заключается в том, что благодаря ее установке удается сократить толщину сооружаемого фундамента.

Обратите внимание! Опалубка из металла в отличие от той, что возводится из деревянных досок, не нуждается в использовании дополнительных распорок.

Подготовительные работы

Первоначально участок, на котором будет осуществляться заливка фундамента, необходимо убрать от деревьев и кусков. Затем нужно выкорчевать пни и оставшиеся в земле корни, а после произвести снятие верхнего плодородного слоя грунта.

Разметка

Чтобы наметить границы основания лучше всего прибегать к использованию колышек, между которыми в дальнейшем следует совершить натягивание шнура или прочной нити. Их требуется вбить в землю по углам каждой из стен, что будут в будущем возведены. Именно между ними нужно натягивать нить в строго горизонтальном положении с использованием строительного уровня для избегания любых неровностей.

Обратите внимание! Ширина канавы для опалубки должна на 10 см быть больше ширины заливаемого фундамента.

Выкапывание траншеи

Ее глубина должна быть не меньше 50 см, а желательно и более. Дно траншеи должно быть ровным и горизонтальным. В ходе работ также необходимо прибегать к использованию строительного уровня или разметочного шнура.

Важно! Выкопанный из траншеи грунт можно расположить внутри по периметру основания или применять для выравнивания приусадебного участка.

Обустройство подушки

На дно траншеи следует уложить песчаный слой, который обеспечит защиту фундамента от грунтовых вод и промерзания, а также предоставит возможность равномерно распределять нагрузку на почву.

Каждое покрытие из песка должно быть по 10 см и его необходимо в обязательном порядке увлажнять водой. Требуется совершать укладку не менее 3 таких песчаных слоев.

На покрытия из песка нужно постелить геотекстильное полотно, а поверх него надо произвести засыпание щебня мелкой фракции. Толщина слоя должна достигать 10-15 см. Покрытие из щебня требуется хорошо утрамбовать и выровнять.

Как правильно собрать опалубку для ленточного фундамента из дерева: поэтапный монтаж

При возведении деревянной опалубки лучше всего прибегать к использованию обрезных плит или широкой фанеры. Дальше из этих материалов необходимо совершить сборку щитов требуемых размеров. После этого нужно устроить пазы на их внешних контурах для объединения элементов между собой. Посредством герметика или монтажной пены следует произвести обработку всех стыков. Влажность используемого дерева не должна быть большой. В высоту сделанные щиты не должны превосходить уровень ленты фундамента более чем на 50-70 мм. После проведения подготовительных работ и приобретения необходимых материалов можно приступать к сооружению самой опалубки. Действия нужно выполнять следующим образом:

  1. В первую очередь требуется осуществить установку готовых щитов с внешней стороны траншеи и укрепить их раскосами, где в качестве основной фиксирующей составляющей выступает почва или укрепленные столбы. После необходимо совершить прибивание раскосов к щитам, а затем выполнить их установку с соблюдением между ними шага не меньше 1 м. Минимальное допустимое расстояние достигает 30 см для толстых оснований.
  2. На следующем этапе при помощи гвоздей или уголков требуется произвести фиксацию перемычек фиксированной протяженности. Их максимальная длина не должна превышать ширины ленты возводимого основания.
  3. Аналогичным образом следует выполнить монтаж внутренней части опалубки и совершить стягивание при помощи хомутов, гвоздей или других крепежей.
  4. Затем требуется удостовериться в достоверности размещения всех щитов по вертикали и горизонтали. Допускается угол уклона не больше 3°. Помимо этого у них должны отсутствовать прогибы или изгибы. Регулирование щитов нужно производить посредством реек, уровня или строительного гидроуровня. Для фанеры допустимые отклонения могут достигать 0,2 см, а для деревянных досок – до 0,3 см.
  5. Дальше можно совершать приготовление и заливание бетонного раствора. После его полного застывания можно выполнять демонтаж опалубки, которую при необходимости можно применять повторно.

Обратите внимание! Перед заливанием бетонного раствора нужно сделать проходы для коммуникаций, для проделывания которых применяются круглые гильзы.

Правильное размещение щитов конструкции также можно регулировать посредством нитей и проволоки обноски, а также крепежных элементов фиксированного вида. Отдавая предпочтение неразборной опалубке, рекомендуется с внутренней стороны пенополистирола выполнить фиксацию планок из древесины, в которые необходимо осуществить установку крепких крючков и арматуру гибко объединить. Таким способом крюки произведут натягивание обеих поверхностей опалубки и закрепят их в требуемом положении.

По завершении монтажа внутреннюю часть конструкции в обязательном порядке надо покрыть в несколько слоев рубероидом, предотвращающим вытекание бетонного раствора, а также обеспечивающим гидроизоляцию ленты. Гидроизоляционный материал необходимо укладывать с углов наклона вниз вблизи подушки из песка, благодаря чему удастся избежать разрыва покрытия в процессе заливки смеси. Верхнюю часть рубероида лучше всего перегибать за верхнюю кромку опалубки, закрепить посредством зажимов, шурупов или при помощи степлера. В таком случае лист способен переносить нагрузку, возникающую при заливании бетонного раствора из автомобильной бетономешалки.

Установка опалубки для ленточного фундамента на неустойчивой почве

Само копание траншеи на такой почве является небезопасным, поскольку способно привести к ее сдвигу. С учетом этого первоначально требуется совершать возведение внешней опалубки канавы. Благодаря данному действию удается исключить движение почвы, после чего можно приступать к обустройству внутренней части траншеи.

Обратите внимание! В такой ситуации копание канавы осуществляется под небольшим уклоном стенок и с оптимальной шириной для комфортной установки щитов. Дальше производится установка опалубки. Во многих случаях ее сооружают в несколько слоев с наличием промежуточной зоны, в качестве которой выступают элементы, выполняющие фиксацию наружной кромки от грунта и внутренней от области бетонной смеси.

Распространенные ошибки

Ряд следующих погрешностей при обустройстве опалубки может отрицательно сказаться на итоговом результате:

  • Материал низкого качества. Сооружать конструкцию не обязательно из самой лучшей древесины или других очень дорогих составляющих, но и чрезмерная экономия способна отрицательно сказаться на возводимой опалубке. К примеру, используемая гнилая доска может лопнуть в процессе заливания бетонного раствора и привести к нарушению работ и их потребуется производить повторно, что значительно увеличит расходы, которых можно избежать, изначально приобретая материал оптимального качества.
  • Значительные щели между досками. Дистанция между деревянными изделиями не должна быть более 3 мм. Идеально, когда щели и вовсе отсутствуют.
  • Плохая фиксация щитов опалубки. Экономя на монтаже вспомогательных опор или растяжек, состоящих из металла, имеется вероятность, что в процессе заливания бетона произойдет расхождение щитов, ввиду чего основание станет непригодным для дальнейших строительных работ.
  • Нарушение целостности гидроизоляции. Значительные повреждения пленке из полиэтилена, обеспечивающей защиту стен и дна конструкции станут причиной не только сложностей, что возникнут в ходе демонтажа щитов, но и приведут к уменьшению ее надежности в целом.

Выяснив как правильно собрать опалубку для ленточного фундамента, а также соблюдая рекомендации и последовательность действий в процессе ее сооружения своими руками, удастся избежать ряда ошибок, способных стать причиной снижения периода эксплуатации основания и здания, возведенного на нем, а также его преждевременного разрушения.

Видео:

Вас может заинтересовать:

Установка опалубки ленточного фундамента своими руками: устройство крепления, расчет

Деревянная конструкция для ленточных оснований зданий

Практически все существующие виды ленточных фундаментов можно залить, используя только опалубку — вспомогательную конструкцию, которую часто делают из подручного материала. Она служит не только для обеспечения неизменных размеров основания, но и придает фундаменту ровные правильные формы и снижает расход бетонного раствора. Плюс ко всему, ее можно снимать, переносить на иное место строительства и использовать не однажды.

Типы конструкций

Устройство вспомогательной конструкции из дерева, металла либо других материалов подразумевает использование жестких конструкций, соединенных между собой и способных выдержать массу бетона, но некоторые её виды еще и обеспечивают отличные теплоизоляционные характеристики дома. Для обустройства опалубок используются различные виды материалов, остановимся и разберем для начала типы опалубок для ленточного фундамента:

  1. Съемные (разборные). Это деревянные, реже пластиковые и металлические щиты, которые собираются в виде конструктора, обеспечивают надежное соединение элементов и герметичность швов. В большинстве случаев, расчет количества необходимых материалов делается на месте, когда это будет необходимо. После использования можно снимать и применять повторно. Её можно сделать своими руками из древесины.
  2. Несъемные. Это одноразовая конструкция, производится из пенополистирола, служит как основной теплоизоляционный слой. Нужна, когда ограничена площадь застройки. Благодаря укреплению специальными опорами и распорками, пенопласт выдерживает большие нагрузки, не деформируется, а сборка своими руками делается как конструктор из фабричных элементов. Ее нельзя снимать, нужно проводить расчет щитов под каждое конкретное строительство. Материал может использоваться различный, но чаще всего полимерные продукты.
  3. Комбинированные. Здесь одновременно используется древесина как внешний слой опалубки, а пенополистирол как утеплитель. После заливки фундамента внешнюю часть конструкции можно снять, утеплитель при этом остается утопленным в бетон.

Несколько лет назад строители предпочитали использовать съемную опалубку для ленточных фундаментов, так как она многоразовая и ее можно взять в аренду по доступной цене. Более того, многие компании и мелкие фирмы производят такую опалубку своими руками, а затем сдают в аренду по доступной цене. Стоит отметить, что возвести опалубку правильно, по всем нормам сложно, учитывая технические характеристики используемых материалов, а также возможность расширения подошвы при необходимости.

Элементы конструкции и материал

Составляющие элементы вспомогательной конструкции для оснований

Опалубка состоит из нескольких основных элементов:

  1. Деревянные щиты прямоугольной или квадратной формы произвольных размеров.
  2. Фиксаторы вертикального расположения щитов.
  3. Горизонтальные внутренние втулки, они используются для обеспечения необходимой внутренней ширины ленты и препятствуют расширению щитов
  4. Гидроизоляция. Она препятствует вытеканию жидкости из опалубки, а также обеспечивает большую скорость засыхания раствора.

Опалубка для ленточного фундамента может производиться из древесины. Самый доступный и дешевый материал, устройство простое и сделать каркас может любой человек своими руками с использованием подручных инструментов. Для производства опалубки в частных условиях используется фанера толщиной до 15 мм или обрезная доска толщиной 40 мм. В этом случае легче не только провести строительство ленточного фундамента, но и правильно провести расчет необходимого количества материалов.

Металлические заводские конструкции прочные и надежные. Отличаются долговечностью и многоразовым использованием, но из-за своей большой массы их тяжело транспортировать. Правильно установить такие щиты могут только строители с опытом. Расширение ленты недопустимо.

Пластиковая опалубка или из пенопропилена легкая, компактная, дорогая и универсальная. Отлично подходит для возведения несущих стен и перекрытий, а также при заливке ленточного фундамента. Пластик и пенопласт – это искусственная теплоизоляция, расчет делается прямо на месте, а щиты можно обрезать под свои размеры. Также по такой готовой ровной поверхности легко сделать обустройство цоколя.

Устройство деревянной опалубки

Фанера для опалубки фундамента


Для производства деревянной опалубки лучше использовать обрезную плиту или широкую фанеру. Из этих материалов делают готовые щиты фиксированных размеров, затем устраивают пазы на внешних контурах для соединения щитов между собой. Все стыки обрабатывают водостойким герметиком или монтажной пеной. Влажность древесины не должна быть высокой, толщина щелей до 2 мм. Высота щитов не должна превышать 5—7 см выше уровня ленты фундамента. Установка опалубки довольно проста, ее можно сделать своими руками:

  1. Сначала подготавливается строительная площадка.
  2. Делается расчет размеров опалубки, подбираются соответственные материалы и собираются конструкции.
  3. Затем устанавливаются щиты с внешней стороны и укрепляются раскосами, где основным фиксатором будет служить почва или укрепленные столбы. Раскосы прибивают к щитам и устанавливают с интервалом не менее 1 м один от другого, минимально допустимая дистанция составляет от 30 см для толстых оснований.
  4. Гвоздями или уголками закрепляются перемычки фиксированной длины – это максимально допустимая ширина ленты фундамента.
  5. Аналогично устанавливается внутренняя часть опалубки и стягивается хомутами, гвоздями или иными крепежными элементами.
  6. Проверяется расположение всех щитов по вертикали и горизонтали, допустимый угол уклона не более 3 градусов, также они не должны иметь прогибов или изгибов. Состояние поверхности щитов стоит регулировать рейками, уровнем или строительным гидроуровнем. Местные отклонения для фанеры не должны составлять 2 мм, а для досок – до 3 мм.
  7. После заливки бетонного раствора опалубку можно снимать и использовать повторно, а по ровной внешней поверхности можно делать обустройство цоколя.

Правильное расположение щитов опалубки также можно контролировать с помощью нитей и проволоки обноски, а также креплений фиксированного типа. В случае использования несъемной опалубки желательно на внутренней части пенополистирола зафиксировать деревянные планки, в них вмонтировать прочные крючки и арматуру гибко соединить. Тогда крючки натянут обе поверхности опалубки и зафиксируют их в заданных параметрах.

После установки внутренняя часть опалубки обязательно покрывается рубероидом в несколько слоев, чтобы бетон не вытекал, а также для обеспечения гидроизоляции ленты. Гидроизоляцию нужно укладывать с углов наклона вниз, ближе к песчаной подушке, чтобы не разорвать слой при бетонировании. Верхнюю часть шара рубероида лучше перегнуть за верхнюю кромку опалубки, зафиксировать зажимами или шурупами, закрепить степлером. Тогда лист выдержит нагрузку, которая возникнет при заливке бетоном из автомобильной бетономешалки.

Как установить опалубку для ленточного основания на неустойчивой почве

Схема надежной установки опалубки для ленточного основания

Уже одно копание траншеи или котлована в рыхлой почве чревато некоторой опасностью, из-за возможного ее сдвига. Поэтому сначала делают внешнюю опалубку траншеи с целью предотвратить сдвиг почвы, а уже затем обустраивают внутреннюю часть траншеи.

Чтобы защитить труд рабочих, траншею копают под некоторым уклоном стенок и достаточной ширины для удобного монтажа щитов. Затем устанавливается опалубка, которую часто делают в несколько слоев, где промежуточная зона – это фиксаторы внешней кромки от грунта и внутренней от зоны бетонного раствора.

Чтобы опалубка стояла надежно, можно поверх песчано-гравийной смеси залить слой бетона средней плотности так, чтобы он с внутренней стороны зафиксировал щиты. Когда монтируется опалубка на бетонной основе, то лучше использовать специальные резьбовые стяжки. Они фиксируют плиты между собой, препятствуют их расползанию под массой бетона, а внутри опалубки предусматриваются стальные втулки.

Как обустраивают комбинированную опалубку для ленточного фундамента

Вид комбинированной конструкции

Комбинированная опалубка себя оправдывает, когда нужно возвести высотное здание и обустроить теплоизоляцию на ограниченной площади строительной площадки. Конструкция подразумевает совмещение съемной и несъемной опалубки, которую можно сделать своими руками, при этом ее устройство остается достаточно простым. Извне – это обычные съемные пластиковые или деревянные щиты, а внутри – слой пенополистирола.

Такая конструкция несет в себе преимущества и недостатки двух типов опалубок. Некоторые застройщики тратят деньги и время на устройство теплоизоляции, особенно когда необходимо возвести фундамент без расчета в сжатые сроки. Недостаток такой опалубки заключается в том, что когда приходится делать гидроизоляцию, то ее можно положить только на внешней поверхности, а снимать внутреннюю часть утеплителя нельзя.

Если ленточное основание возводится на прочных грунтах, несклонных к пучению, тогда траншея копается с учетом толщины утеплителя, а также панелей съемной опалубки. В подземной части утеплитель крепят к стенкам траншеи, а в наземной – с помощью саморезов. Также можно использовать специальные монтажные дюбеля и зонтики, но тогда снимать утеплитель при реставрации или ремонте проблематично. Если лента устанавливается в рыхлых почвах, тогда утеплитель монтируют полностью погруженным в грунт при условии, когда уровень морозного пучения в регионе незначителен.

Роль несъемной опалубки для ленточного фундамента

Несъемная опалубка для ленточного основания

Это щиты, сделанные из пенополистирола, соединяются между собой пазами в форме конструктора, поэтому ее часто делают своими руками по готовым чертежам. Внутри устанавливается арматурный каркас, затем заливается бетоном. Благодаря наличию пенополистирола, одновременно на поверхностях ленты формируется теплоизоляционный и гидроизоляционный слои. Данный вид используется, когда ограничена площадь застройки или высокий уровень залегания грунтовых вод. Преимущества очевидны:

  • ее можно быстро собрать прямо на строительной площадке, не занимает много места;
  • она поставляется в заводской конфигурации, не нужно проводить расчет параметров щитов, их достаточно просто обрезать, чего нельзя сделать с деревянной опалубкой;
  • все внешние и внутренние поверхности ленты остаются утепленными;
  • получается максимально гладкая внешняя поверхность, готовая к обустройству и стойкая к морозному пучению.

Ключевой недостаток – это стоимость несъемной опалубки, так как ее производят в заводских условиях из дорогих материалов и ее нельзя снимать. При каждом индивидуальном строительстве приходится делать повторный расчет размеров плит.

В наземной опалубке или опалубке


Опалубка в земле — настолько просто, насколько это возможно, просто используйте стороны выемки для опалубки.

Бетонная опалубка или опалубка в самом простом виде. Бетон заливается прямо в котлован.

Здесь вы видите фундамент под бетонную стену из железобетонных блоков. Справа видна законченная стена.

Это просто вопрос разработки, стоит ли вкладывать какие-то формы для выбрасывания, такие как обрывки цементных листов, в детали, которые были выкопаны чрезмерно.

Раньше я делал это достаточно часто, но сомневаюсь, что экономия на бетоне стоила затраченных усилий. Ребята, которые сделали это, так не думали.

Опалубка в земле — Фактический чертеж того, что здесь строится, это ленточный фундамент для бетонных блоков серии 200.

Опалубка в земле — эскиз, показывающий, как сделать ступеньку в ленточном фундаменте.

Причина использования таких ленточных фундаментов, а не плит на плотах в жилищном строительстве, в основном заключается в том, что площадка имеет уклон. Другая причина, конечно, в том, что вы хотите, чтобы плита первого этажа была на метр выше уровня земли.

Если у вас наклонный участок, на котором вы устанавливаете ленточные опоры для кладки стен достаточно легко сформировать шаг, чтобы каждый раздел оставался ровным. Шаг кратен высота блока или кирпича.

Обратите внимание, что ВСЕГДА перекрывает арматурную сталь и бетон. толщина притирается на каждом шаге.Так почему бы просто не протянуть арматуру основания вдоль дна наклонной траншеи, а затем добавить ступеньку сверху. Подумайте, что дешевле, несколько отрезков арматуры или всего этого лишнего бетона.

Опалубка в земле — глухая плита под конструктивной плитой.

дюйм корпус здесь, плита для лифта колодец, строитель залил то, что мы Сначала назовите глухую плиту, которая представляет собой тонкий (50 мм) слой бетона. Это облегчит установку опалубки и сохранит стальную конструкцию в хорошем состоянии. чистый.

У них есть сформировал плиту, а не заливал ее, как на предыдущей фотографии траншеи, потому что у них намного больше стали (арматуры), чтобы получить точную позиция. Также они будут использовать край плиты, чтобы подтолкнуть ее к когда начинают возводить стены.

Всегда оставляйте много места снаружи, если вы закрываете что-то вроде этого. Это значительно упрощает работу и раздевание. Соблазн не выкопать слишком много, но это ложная экономия, вам нужно достаточно места для работы.

Мне нравится видеть кусок дерева как несущую поверхность любого распорка, распорка или подпорка для распределения нагрузки. В скетче на правую я показал одну на стороне раскопок. Иначе давление влажного бетона может заставить нижнюю скобу легко в мягкий грунт.

Даже если земля твердая или даже каменная, я все равно положил туда. Ногти от скобы удерживайте его в положении, когда вибрация применяется к конкретный.

Раньше я использовал металлическая поддонная система Acrow «Uform» для стен и опалубки с глубокими краями, зажимается вместе с ключами и клинья и др.

Опалубка в земле —

Пару раз у нас была земля или бетон упал в тесную щель между котлованом и опалубку, и снять опалубку было практически невозможно. Итак, дайте себе лишний кусочек места, его легче починить и проще зачистка.

Всегда проверьте и дважды проверьте свои размеры. Множество мелких ошибок в здание можно легко отремонтировать, но если вы ошиблись в опоры, и не поднимайте его сразу, это может иметь катастрофические последствия.





Опалубка фундамента

сентябрь 13 2016 г.

Пластиковая опалубка BOFU

Здесь, в этой статье, мы поговорим о таких типах опалубки , которые приведены ниже —

Опалубка фундамента:

  • В основном форма фундамента может быть спроектирована несколькими стилями или способами.Обычно размер или высота опалубки фундамента определяет, к какому типу она спроектирована. Индивидуальная форма фундамента (раструбный фундамент) и ленточный фундамент, обе конструкции имеют такое различие.
  • Опалубка для отдельных фундаментов аналогична форме колонн, а форма ленточных фундаментов аналогична форме.

Стеновая опалубка:

  • Он состоит из вертикально расположенных деревянных брусьев, к которым на бетонной стороне прибиваются листы настила или предварительно собранные доски.Стойки крепятся от угла к углу с помощью листов с обеих сторон.
  • На шипах, расположенных на каждой трети вертикального бруса, расположены китобои, расположенные горизонтально. Обратные китобои привязаны на определенных расстояниях.

Опалубка для балок:

  • Имеет предварительно собранные части опалубки. Такие отдельные детали изготавливаются с учетом измерений пучка, определенных в проекте. Для сооружения деталей опалубки рядом необходимо изготовить нестандартный стол для расстановки.
  • Листовая основа и боковые панели состоят из листовых досок, скрепленных вместе методом обшивки. В зависимости от протяженности балки ширина основы из листового материала рассчитывается таким образом, чтобы учесть, по обе стороны от ширины усиленной бетонной колонны, толщину листового материала и покрывающих лент, а также ширину упорной плиты.
  • На верхнем крае боковой обшивки с обеих сторон установлен китобойный катер, удерживающий форму вместе проволочными стяжками.
  • Фиксатор крепления должен быть быстро прибит к форме поверх переплетов, чтобы гарантировать сохранение предполагаемой ширины балки при связывании формы.
  • Китобойный корабль и сегменты, кроме того, подпираются диагональными листами.

Опалубка колонн:

  • Колонна Опалубка используется для конструкций, которые используются для поддержки форм или формы для заливки бетонных колонн. Это может быть как простая трубка из усиленного картона для небольших цилиндрических колонн, так и чрезвычайно сложные формы, построенные из множества кусочков дерева и металла.
  • Конструкции могут быть связаны раскосами за счет колонн с плоскими сторонами или сложной формы. Время от времени форму предлагается оставлять на месте после заливки бетона, а в других случаях ее откачивают после того, как бетон схватился.

Есть много онлайн-экспертов, включая Bofuform.com, доступных на рынке, чтобы предоставить вам лучшее решение для всех форм.

Пластиковая опалубка BOFU

BLDG4001 — Модуль 3 — Системы бетонных оснований

BLDG4001 — Модуль 3 — Системы бетонных оснований

Модуль 3 — Фундаментные системы

Часть 3.2 — Бетон Система фундамента


Модуль Цель

Цель этот модуль должен предоставить подробную информацию о требованиях к фундаментная система. Бетон и опалубка для опор, фундамента. стены и плиты будут обсуждаться в связи с передовой практикой, касающейся размещение, отверждение и отделка.

Результаты модуля

К концу этого модуля Обучающийся сможет:

  • перечислить компоненты система фундамента
  • опишите минимальные размеры компонентов фундаментной системы
  • эскиз и этикетка различные компоненты фундаментной системы

Выберите содержимое в указателе ниже или прокрутите вниз:

Введение

Фундамент бетонный состоит из опор, фундамента. стена, бетонная плита на грунте, облицовочная плитка и система гидроизоляции.

Источник: иллюстрированное жилищное и коммерческое строительство, Питер Манн, стр. 5-10

К началу

Бетонные опоры

Типы опор (наведите указатель мыши):

Назначение опор — распределение веса дом к земле внизу.

К началу

Ленточные опоры

Ленточные опоры поддерживают фундаментные стены.

Бетон ленточные опоры должны иметь минимальную глубину для защиты от замерзания.

    Общее практическое правило для ширины опоры заключается в следующем: опора должна выступать за каждую сторону стены не менее чем на 4 дюйма. (100 мм).

    Следовательно, для стены толщиной 10 дюймов (250 мм) потребуется следующая ширина опоры для опоры:

    4 «+ 10» + 4 «= 18″ = 1′-6 » широкий

    (100 мм + 250 мм + 100 мм) = ширина 450 мм

Макет опалубки

Гвоздь устанавливается для определения угла фундаментной стены.

Опоры будут смещены на 100 мм (4 дюйма) от этого гвоздя.

На этом рисунке показаны формы, установочный гвоздь и гвоздь в основании. для установки фундаментной стены.

Ленточные опалубки

Пиломатериалы используются в качестве опалубки боковин ленточных фундаментов.

Формы будут выровнены, а деревянный настил формирует нужную ширину.

Опоры из бетонной ленты

Ленточный фундамент сформирован, залит и зачищен.

при наведении указателя мыши показан крупный план шпоночного паза в основании, который будет использоваться в качестве замка для система фундаментных стен.

Укладка бетонных полос — Услуги

Ленточные опалубки на месте и канализационная служба устанавливается под фундамент.

при наведении курсора мыши показано, что бетонный ленточный фундамент был залит и раздели.

Фундамент из бетонной ленты — Weeper Tile

Пересечение ленточных фундаментов.Обратите внимание, что часть плитки плаката встроена в бетон.

Позволяет плитке прополки проходить по периметру фундамента. и пройти сквозь опору.

Гравий под бетонной плитой

Гранулированная основа может быть размещена внутри ленточных фундаментов. где будет размещена бетонная плита на уклоне.

Примечание: Как вы думаете, ленточные опоры выглядят волнистыми? Вы?

К началу

Опоры колонн (подушек)

Опора колонны (подушки) используется для поддержки точечной нагрузки например стальная колонна под балкой.

Размер опорной плиты зависит от нагрузки (количество этажей), которую она поддерживает.

Формы опорных подушек

Формы опор закладные и устанавливаются на место.

При ближайшем рассмотрении красный баллончик нарисовал знаки «x» середина расположения каждой опоры.

Бетонная опора для основания

Бетонные опоры залиты бетоном и опалубкой. раздели.

(Ленточные опоры можно увидеть по внешнему периметру фундамента.)

при наведении указателя мыши показывает крупный план 1 подушечного фундамента.

Источник: Канадское деревянное каркасное домостроение, стр. 27

Подушка опоры и стойки

Бетонная опора для опоры поддерживает изолированную нагрузку, например, стальную регулируемую Почта.

К началу

Ступенчатая опора

Ступенчатые опоры можно использовать:
  • на крутых склонах
  • на неустойчивой почве
  • или там, где этажи разделены.

Нижняя часть ступенчатых опор всегда находится на ненарушенной почве или уплотнена гранулированная заливка.

Толщина ступенчатой ​​опоры должна быть не менее 6 дюймов (150 мм). и такой же ширины, как и опора.

На крутых склонах, где может потребоваться более одной ступеньки, поэтому применяется следующее:

К началу

Фонды

Фундаментная стена используется для несения пола, стены, кровля и другие строительные нагрузки вплоть до фундамента.

Бетон в качестве материала фундаментных стен широко распространен.

Толщина стены для бетона составляет 6-12 дюймов (150-300 мм). Толщина стены фундамента затронуто:

  • Глубина ниже уровня земли
  • предусмотрена система боковой поддержки
  • Присутствуют нестабильные почвы — проконсультируйтесь с инженером

Опалубка фундамента

Опалубка фундамента должна быть установлена ​​достаточно прочной, чтобы удерживать бетон

Системы форм

доступны во множестве типов.Формы-стяжки используются чтобы удерживать формы вместе, а также на определенном расстоянии.

Опалубочные анкеры могут быть защелкнуты или разорваны непосредственно под бетонной поверхностью. и залатаны, чтобы сделать его водонепроницаемым.

Источник: Канадское деревянное каркасное домостроение, рисунок. 12, стр.30

Стяжки формы

Формовочные стяжки служат для раздвигания форм на желаемый размер.

Они также служат для удержания формы после сдвига стального ригеля. через форму (планку) завязать.

Источник: Reading Blueprints for Trade Information, стр. 133

Стяжки с защелкой

Опалубочные анкеры могут быть защелкнуты или разорваны непосредственно под бетонной поверхностью. и залатаны, чтобы сделать его водонепроницаемым.

Источник: Building Construction Technology, F. Hately, стр.109

К началу

ГИДРОИЗОЛЯЦИЯ ФУНДАМЕНТА

После снятия опалубки бетонной фундаментной стены снаружи участок, подлежащий засыпке, необходимо будет обработать гидроизоляцией. 2 метода обработки распыляются и взвод.

Система гидроизоляции

Обработка битумом асфальта по бетонной поверхности, подлежащей покрытию с засыпкой.

Weeper Tile c носком устанавливается по внешней стороне основания. но еще не покрытый плачущим камнем.

Гидроизоляция

Platon Система гидроизоляции установлена ​​на фундамент в сборе. с плиткой и гравием вокруг опор.

г. при наведении курсора мыши на стену отображается засыпка.

К началу

ОПИСАНИЕ ФУНДАМЕНТА

Ступенчатый фундамент

Бетонные опоры и фундаменты могут иметь ступеньку, аналогичную фундаменту. Слева.Это позволяет избежать большого количества оголенных бетонных стен.

Формы могут быть не очень красивыми, но если они построены прямо и служить хорошо.

при наведении указателя мыши показывает фундамент после зачистки и засыпки.

Опалубка

Угловая деталь системы фундаментной стены.

Не вся опалубка для фундамента красивая.

Стяжки формы

Опалубка бетонного фундамента и фундаментной стены Система была снята, и бетон обнажился.

После удаления стяжек формы (также называемых защелками) поверхность можно заделать строительной смесью.

[при наведении указателя мыши]

После завершения чистки вся поверхность может затем нанесите гидроизоляцию.

Опалубка

Опалубка фундамента готова для бетонирования.

Опалубка будет снята после схватывания бетона.Эти формы использовались и будут использоваться много раз.

Карманы балки

Луч в фундаментных стенах должны быть заложены карманы, чтобы балки могли войти в фундаментная стена.

Карман для балки слева выполнен крепежными деталями. пиломатериалов на внутреннюю часть форм.

Источник: иллюстрированное жилищное и коммерческое строительство, Питер Манн, стр. 4-9

Балки

В бетон можно заделывать стальные и деревянные балки. стены в области, сделанные с балочными карманами.

Необходимо поддерживать минимальную опору концевой балки.

Окно в подвал

Подвальное окно монолитное деревянное.

Подвал окна тоже можно сделать из металла.

Чек

Выверенный участок фундамента служит полкой за кирпич перед домом.

Проверка переборки

Бетонный фундамент понижен при въезде в гараж.

Пониженная зона называется переборкой или чеком.

А небольшая часть бетона — это все, что осталось между двумя проверками площадь.

Проверка фундамента

Часть фундамента проверена на наличие полки. под кирпич.

Источник: иллюстрированное жилищное и коммерческое строительство, Питер Манн, стр. 5-7

Анкерные болты

Анкерные болты, заделанные в бетон, используются для крепления пиломатериалов. подоконник к системе фундаментной стены.

[при наведении указателя мыши]

Бетонная плита

Бетонные плиты будут уложены после того, как будет уложен гравий и все черновая сантехника завершена.

Бетонные плиты будут отделаны таким образом, чтобы они были наклонены к «полу». осушать».

Источник: иллюстрированное жилищное и коммерческое строительство, Питер Манн, стр. 5-9

Система плиток Weeper

Устанавливается система облицовочной плитки Big «O» рядом с основанием. и ниже верха фундаментной плиты.

Weeper Stone 10 дюймов (250 мм) помещается поверх диаметра 4 дюйма (100 мм). плакучая плитка

К началу

Контрольные вопросы
1. Какие два наиболее распространенных материала используются для изготовления бетона? формы?
2. В бетонных стенах, как заделываются отверстия в местах, где обломаны стенные стяжки?
3. Для чего нужны анкерные болты в фундаментной стене?
4. Что произойдет, если в заливке не будут использоваться контрольные швы? бетонная фундаментная стена?
5. Где следует использовать контрольные швы в фундаментной стене?
6. Зачем нужен гравийный слой и полиэтиленовая пленка? под плитой цокольного этажа?
7. Какова основная функция гидроизоляции?
8 ..

Ссылаясь на следующую фотографию, зачем нужен степпинг? фундаментные системы?

В начало

Гибкое формование бетона с Syflex®

Syflex®

С помощью гибкой системы опалубки можно легко создавать прямые, кривые и углы.Syflex® — идеальное решение для опалубки перекрытий, кромок и ленточных фундаментов.

Система Syflex состоит из опалубочной доски и системного эксцентрика, которые можно быстро прикрепить к балке или отсоединить от нее (с помощью шпильки или подобного приспособления). Он изготовлен из специального пластика, что делает его гибким и легким. Благодаря свойствам материалов Syflex отлично подходит для обработки кривых, углов и прямых линий. Вы можете просмотреть применение системы Syflex® в нашем видео о продукте.

Профили обеспечивают дополнительную легкость и позволяют соединить две доски с помощью системы соединений. Гладкая поверхность и гибкость опалубки позволяют использовать ее несколько раз.

Преимущества

  • очень высокая возможность повторного использования (минимизация затрат)
  • быстрая сборка и разборка (экономия времени
  • сверхлегкий эластичный материал
  • индивидуальное формование резанием
  • быстрая амортизация

Применение

  • плита, кромка и полоса опалубка фундамента
  • Опалубка кромок перекрытий и опалубка кольцевых балок
  • Ограждение
  • Строительство силосов
  • Круговые развязки

У вас есть вопросы?

1.Каковы размеры опалубочных элементов Syflex®?

Опалубочные элементы Syflex® имеют длину 5 м и могут быть настроены на месте. Доступны высотой 100 мм, 150 мм, 200 мм и 300 мм. С опалубочными элементами Syflex® достижима общая высота опалубки до одного метра.

2. Какие радиусы можно определить с помощью Syflex®?

Радиусы более 2 м возможны с Syflex®.

3. Какие аксессуары и инструменты необходимы?

Заземляющие гвозди или опалубочные блоки (заземляющие гвозди до высоты опалубки до 30 см, затем опалубочные блоки), система Syflex®, эксцентр, пластиковые трубы для соединения опалубочных элементов, ручная циркулярная пила или настольная пила, электрическая отвертка и винты .

4. На каком расстоянии должны находиться подкрепления?

Расстояния между арматурой зависят от общей высоты опалубки и максимально допустимого прогиба при бетонировании. Вы можете найти обзор в техническом паспорте продукта.

Ленточный фундамент: пошаговая инструкция | Тойиб

Ленточный фундамент имеет ряд преимуществ, которые делают его по-настоящему популярным среди всех других типов оснований:

  • низкая восприимчивость к большим нагрузкам;
  • простая конструкция без использования тяжелых технических средств;
  • надежность конструкции;
  • возможность строительства на неоднородных по плотности грунтах;
  • стены конструкции могут одновременно служить стенами в подвале дома.

У него тоже есть недостатки:

  • строительство требует много материалов;
  • требуется гидроизоляция.
Для возведения ленточного фундамента используется деревянная опалубка, стальная арматура, бетон.

При всех своих достоинствах и недостатках этот тип фундамента широко распространен, особенно в частном строительстве.

Полезный совет! Для того, чтобы рассчитать нужное количество раствора, давно изобретены калькуляторы для расчета бетона на ленточный фундамент.Достаточно ввести в них параметры траншеи, чтобы получить полную информацию о количестве требуемых материалов. Воспользовавшись этими услугами, вы также можете рассчитать стоимость фундамента.

Ленточный фундамент своими руками: пошаговая инструкция

Благодаря тому, что для строительства нет необходимости использовать тяжелую технику, построить ленточный фундамент своими руками может любой желающий: пошаговая инструкция выполнения работ включает в себя несколько самостоятельных шагов.

Подготовка к работе и разметка на месте

Прежде чем приступить к возведению фундамента, необходимо спланировать местность и разметить оси. Планировка — это выравнивание всей строительной площадки по высоте. Если перепад высот на участке значительный, то это обстоятельство необходимо учитывать при рытье траншеи. В более высоких местах придется копать глубже, но в более низких местах высота фундамента будет больше.
Оси отмечены треугольником со сторонами 3: 4: 5.Углы должны быть прямыми, а все диагонали равными.

Раскопки

Это рытье траншей на необходимую глубину по осям разметки. Его глубина зависит от плотности почвы, расстояния до грунтовых вод, веса возводимого здания. Для многоэтажек это 1,5 м, а для частных домов достаточно 1 м, если позволяет грунт.

После рытья траншеи на ее дне проводят утрамбовку и дренаж слоем песка и гравия.Это называется подушкой. Ширина траншеи зависит от материала, из которого будут сделаны стены. Для частных домов достаточно 60 см.

Шаг 2: выравнивание и рытье траншеи

Самостоятельная опалубка под ленточный фундамент

Когда траншея готова, приступаем к устройству опалубки. Некоторые строительные компании имеют в своем арсенале сборную многоразовую опалубку, пользоваться которой очень удобно. Также можно изготовить опалубку для ленточного фундамента самостоятельно. Для этого понадобятся пиломатериалы: бруски и тес.Его количество нужно рассчитывать индивидуально.

Опалубка представляет собой деревянный ящик, установленный по всей траншее. Поскольку туда будет наливаться жидкий раствор, необходимо соблюдать герметичность. Если этого нельзя добиться только с помощью досок, то можно обшить опалубку внутри рубероидом.

Конструкция должна быть достаточно жесткой, чтобы выдерживать давление заливаемого бетона. Для этого стены опалубки скрепляют перемычками через 2-3 метра.Как видите, создать опалубку для ленточного фундамента своими руками не так уж и сложно.

Шаг 3: Создайте опалубку для ленточного фундамента самостоятельно.

Плотный фундамент — когда использовать, типы, конструкция

Плотный фундамент — это очень часто используемый тип системы фундаментов. Плотный фундамент также известен как матовый фундамент. Определение основания плота, принцип работы, выбор плота, типы фундамента плота, материалы основания плота, этапы строительства плота и т. Д. Обсуждаются ниже.

Что такое Raft Foundation?

Плотный фундамент на самом деле представляет собой толстую бетонную плиту, опирающуюся на большую площадь почвы, армированную сталью, опорными колоннами или стенами и передающими нагрузки от конструкции к грунту. Обычно матовый фундамент покрывает всю площадь конструкции, которую он поддерживает.

Плотный фундамент обычно используется для поддержки конструкций, таких как жилые или коммерческие здания с плохим состоянием почвы, резервуаров для хранения, силосов, фундаментов для тяжелого промышленного оборудования и т. Д.

Принцип работы плотного фундамента

Чтобы лучше понять, когда использовать плотный фундамент, важно понимать, как работает плотный фундамент. Давайте вкратце рассмотрим принцип его работы.

Плотный фундамент передает общую нагрузку от здания на всю площадь первого этажа. Механизм распределения напряжений в плотном фундаменте очень прост. Рассчитывается общий вес конструкции и собственный вес мата, которые делятся на общую площадь фундамента, который он покрывает, для расчета нагрузки на почву.

Как и в случае фундамента на плоту, площадь контакта фундамента с грунтом намного больше, чем у любого другого типа фундамента, поэтому нагрузка распределяется на большую площадь, и, таким образом, нагрузка на грунт меньше, а возможность разрушения при сдвиге почва также уменьшается.

Когда выбирать плотный фундамент

При проектировании фундамента одним из наиболее важных аспектов является выбор правильного типа фундамента. Плотный фундамент предпочтителен, когда-

  • Грунт имеет низкую несущую способность.
  • Нагрузка на конструкцию должна распределяться по большой площади.
  • Отдельная или любая другая площадь фундамента должна покрывать примерно 50% общей площади земли под конструкцией.
  • Колонны или стены расположены так близко, что отдельные опоры перекрывают друг друга.
  • Необходимо снизить нагрузку на почву.
  • Есть возможность дифференциальной осадки при использовании индивидуальной опоры.
  • Когда слои почвы непредсказуемы и содержат карманы сжимаемой почвы.
  • Подвал будет построен.
  • Использование любого другого типа фундамента невозможно.

Типы плотного фундамента

В зависимости от состояния почвы и нагрузки на фундамент можно использовать несколько типов плотного фундамента.
Ниже представлены различные типы фундаментов на плотах, используемых в строительстве:

  1. Мат из плоских пластин
  2. Пластина с утолщением под колонну
  3. Двусторонняя балка и плита Плот
  4. Пластинчатый плот с подставками
  5. Плита из плит
  6. Жесткая рама Мат или Cellular Raft Foundation

Ниже кратко описаны различные типы матов.

1. Плоский мат

Это самая простая форма фундамента на плоту. Этот тип мата используется, когда колонны и стены равномерно расположены с небольшими интервалами, а подверженные нагрузки относительно невелики. Армирование размещается в обоих направлениях, и требуется большее армирование в местах расположения колонн и несущих стен. Толщина плота такого типа обычно ограничивается 300 мм по экономическим причинам. Более толстая плита была бы неэкономичной.

2.Пластина утолщена под колоннами

Когда колонны и несущие стены подвергаются более сильным нагрузкам, плита утолщается под колоннами и стенами, и предоставляется дополнительное армирование, чтобы противостоять диагональному сдвигу и отрицательному армированию.

3. Двусторонняя балка и плита

В этом типе плота балки отливаются монолитно, при этом плита плота соединяет колонны и стены. Этот тип плота подходит, когда колонны расположены на большем расстоянии и нагрузки на колонны переменные.

4. Пластины с подставками

В матах этого типа подставка предусмотрена у основания колонн. Назначение этого типа фундамента такое же, как плоская плита, утолщенная под колонны.

5. Свайный плот

Этот тип плотного фундамента опирается на сваи. Свайный плот используется, когда почва на небольшой глубине сильно сжимается, а уровень грунтовых вод высокий. Сваи под плотом помогают уменьшить осадку и обеспечивают сопротивление плавучести.

6.Мат с жесткой рамой / фундамент из ячеистого плота

В этом типе плота стены фундамента действуют как глубокая балка. Коврик с жесткой рамой применяется, когда колонны несут чрезвычайно большие нагрузки, а глубина соединительных балок превышает 90 см. Здесь кладут две бетонные плиты одна на другую и соединяют их со стенами фундамента в обоих направлениях, образуя таким образом ячеистый плотный фундамент. Этот тип плота очень жесткий и экономичный, когда требуемая толщина плиты очень велика.

Материалы, используемые для строительства плотного фундамента

Вот некоторые материалы, использованные для возведения плотного фундамента —

  • Опалубка
  • Распорка
  • Арматура
  • Бетон.

Процесс строительства плотного фундамента

Ключевые этапы строительства плотного фундамента указаны ниже.

  1. Определите желаемую глубину, на которой должен быть предусмотрен фундамент.
  2. Выкопайте почву на необходимую глубину.
  3. Уплотните почву.
  4. Обеспечьте гидроизоляционную мембрану.
  5. Залить 3 дюйма плоской цементно-песчаной пасты.
  6. Уложите арматуру, соблюдая необходимый интервал, с помощью распорок.
  7. Залить бетон на желаемую глубину.
  8. Отверждение.

В заключение, мат является одним из наиболее распространенных и популярных типов систем фундамента из-за его простого процесса строительства и его эффективности в условиях плохого состояния почвы на небольшой глубине. Необходимо исследовать состояние почвы и проанализировать условия нагрузки здания для оптимального использования фундамента, а также необходимо принять необходимые меры для безопасного строительства.

Каковы требования к толщине ленточного фундамента?

🕑 Время считывания: 1 минута

Толщина ленточного фундамента зависит от ряда факторов, таких как состояние потери, типы грунта и глубина фундамента.Обсуждаются требования к толщине ленточного фундамента в зависимости от условий нагрузки и глубины фундамента.

Рис.1: Ленточный фундамент

Требования к толщине ленточного фундамента

Толщина ленточного фундамента, несущего легкие нагрузки Обычно толщина ленточного фундамента равна выступу от поверхности фундамента или стены, но не менее 150 мм. Эта минимальная толщина необходима для того, чтобы ленточный фундамент обладал достаточной жесткостью и, следовательно, мог перекрывать слабые карманы в грунте.В дополнение к тому, чтобы выдерживать продольную силу, создаваемую тепловым сжатием и расширением, а также перемещением влаги в опорной стене. Если тип грунта под фундаментом — глина, то набухание глины может быть большим и оказывать давление на фундамент. Что необходимо наложить минимальный предел на ленточный фундамент.

Толщина ленточного фундамента, выдерживающего тяжелые нагрузки Если ленточный фундамент выдерживает большие нагрузки, то толщина фундамента определяется его прочностью, чтобы выдерживать сдвиговые и изгибающие моменты, которые могут привести к разрушению выступа фундамента.Рисунок 2 объясняет разрушение при изгибе и сдвиге соответственно. Если арматура не заделана в ленточный фундамент, то разрушение основания ленточного фундамента будет определять его толщину.

Рис.2: Разрушение ленточного фундамента при изгибе и сдвиге

Разрушения при изгибе можно избежать, если использовать бетон достаточной толщины. можно применить ступенчатый или наклонный переход заданной толщины от лицевой стороны стены к нижней ширине. Иногда ленточный фундамент проектируют консервативно, выбирая толщину, предотвращающую развитие напряжения на обратной стороне ленты.Такая толщина обычно равна удвоенному выступу полосы. Однако учитывается 45-градусное распределение нагрузок у основания ленточного фундамента. И в соответствии с этим распределением нагрузки небольшое напряжение растяжения в основании фундамента допустимо, но его величина неизвестна.

Толщина глубокого и широкого ленточного фундамента Если глубина и ширина ленточного фундамента велики, необходимо учитывать экономичное использование бетона, учитывая толщину фундамента.Это связано с тем, что может использоваться значительное количество бетона, который не способствует передаче нагрузок от стены на грунт под фундаментом. Количество бетона, используемого при строительстве фундамента, можно уменьшить, ступенчато увеличивая выступ фундамента. Однако строительство опалубки для ступенчатого строительства будет дорогостоящим и может превышать стоимость дополнительного бетона, используемого, когда ступенчатые выступы не используются. Что касается наклонных выступов ленточного фундамента, это улучшит экономичность фундамента, если только коэффициент уклона не превышает одну вертикальную к трем горизонтальным.Если уклон проекции фундамента больше 1 по вертикали на 3 по горизонтали, то необходима опалубка, которая явно увеличивает стоимость строительства. В случае сильно нагруженного или широкого ленточного фундамента рекомендуется провести сравнение стоимости неармированного ленточного фундамента и армированного ленточного фундамента. Это связано с тем, что первое привело бы к большей экономии в этом случае, особенно когда глубина фундамента увеличивается, чтобы достичь сдутого слоя слабой почвы. К тому же стоимость бетона, используемого в случае неармированного бетона, меньше, чем у используемого в случае железобетонного ленточного фундамента.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
