Ленточный фундамент для дома из пеноблоков

Всем привет! Дом из пеноблоков можно возвести в короткие сроки и с минимальными трудозатратами, но, как и любое строение под него следует обустроить надежный фундамент. Конструкция фундамента выбирается с учетом особенностей грунта, но чаще всего это монолитное ленточное основание.

Инструменты и материалы

Чтобы залить крепкий ленточный фундамент, нам потребуется:

  • рулетка, колышки, шнур, строительный уровень и инструмент для земляных работ,
  • Цемент марки М500 и щебень;
  • рифленые арматурные стержни сечением 10 мм, вязальная проволока, плоскогубцы/крючок/шуруповерт с самодельным крючком;
  • доски/фанера и бруски для опалубки;
  • молоток и гвозди.



Подготовительные работы

На предварительном этапе следует правильно рассчитать фундамент для дома из пеноблоков. Считается, что для одноэтажного строения можно обойтись мелкозаглубленным фундаментом (глубина закладки не менее 40 см).



Однако, чтобы не пришлось в дальнейшем столкнуться с проблемами, связанными с разрушением фундаментного основания, рекомендуется соблюдать следующие правила:

  • высота фундаментной части не менее 70 см;
  • ширина фундамента на 10 см больше, чем проектируемая ширина стены;
  • два яруса армирования – в верхней и нижней части фундамента.



В идеале расчет фундаментного основания заказывают специалистам. Глубина ленточного фундамента для дома из пеноблоков определяется уровнем промерзания грунта.

Остальные параметры рассчитываются с учетом нагрузок на фундамент, при этом следует учесть:

  • общий вес стеновых конструкций;
  • вес перекрытий, кровельной системы вместе с покрытием и утеплением;
  • вес внешней отделки и утепления стен;
  • общий вес внутренней отделки, мебели, людей и т.д.

Параметры фундамента также зависят от физико-технических свойств грунта (коэффициент сопротивления почвы), уровня его промерзания и залегания подземных вод.

 На основании расчетов готовится проект, на чертежах должны быть указаны все линейные размеры фундаментного основания.



Инструкция по заливке фундамента для дома из пеноблоков

Устройство фундамента дома из пеноблоков начинается с подготовки площадки. С «пятна» застройки следует убрать мусор, ликвидировать растительность, снять слой плодородной почвы.



Далее выполняется разметка под фундамент. Необходимо правильно привязать его к участку, сориентировав по сторонам света согласно проекту. По всем углам будущего фундаментного основания установите колышки и натяните шнуры, проверьте диагонали – важно строго соблюдать геометрию конструкции (подробнее о разметке под фундамент смотрите тут).



Ориентируясь на разметку, выкопайте траншеи. Их ширина должная позволять свободно установить опалубку для фундамента. Дно траншеи выравнивают, проверяют горизонтальность по уровню. Затем обустраивается подушка из щебня – слой должен составлять 30 см, щебенку требуется разровнять и хорошо уплотнить.



Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class=»eliad»>

Далее, устанавливается арматурный каркас. Он состоит из вертикальных и поперечных вспомогательных элементов и двух горизонтальных поясов армирования, на которые в дальнейшем и ляжет нагрузка на растяжение и сжатие. Каждый пояс армирования (один в верхней части фундамента, другой внизу) состоит из двух продольных параллельных нитей, промежуток между ними должен составлять не более 400 мм.



Арматурные стержни диаметром не менее 10 мм скрепляются с вертикальными опорами и горизонтальными перемычками при помощи пластиковых хомутов (это быстрее, но дороже) или вязальной проволокой. При скручивании проволоки удобнее пользоваться шуруповертом, оснащенным крючком, поскольку работать плоскогубцами или обычным крючком долго. Важно не переусердствовать, скручивая, иначе проволока лопнет (как быстро вязать арматуру можете почитать здесь).

После установки арматурного каркаса монтируется опалубка из досок или фанерных щитов. Верхние края опалубки скрепляются перемычками для жесткости конструкции (подробнее о том, как правильно поставить опалубку можете почитать здесь). Чтобы бетон не деформировал опалубку, с наружной стороны установите распорки. При монтаже опалубки важно точно соблюдать геометрию конструкции, чтобы готовый фундамент соответствовал проектным размерам. Все щели в опалубке плотно забиваются паклей – «посуда» под бетон должна быть герметичной, чтобы не просочилось цементное «молоко», от этого зависит прочность и долговечность готового железобетона.

Для заливки ленточного фундамента используют бетонную смесь из цемента М500, песка и мелкого щебня, при этом соотношение цемента и песка должно составлять 1:3. Сухие компоненты смешиваются с водой, необходимо получить рабочий раствор с густой консистенцией.

Поверх щебневой подушки предварительно заливается тонкий слой (3 — 5 см) раствора из цемента и песка, без добавления щебня.

Только потом в опалубку начинают подавать бетон. В ходе заливки бетон следует сразу же уплотнять, используя лопату. Еще один вариант избавления бетона от воздушных пузырей – многократное протыкание арматурным стержнем. Обработать следует бетон по всему объему фундаментной конструкции.

Опалубку с бетоном следует прикрыть пленкой, которая предохранит от осадков и от чрезмерно быстрого испарения влаги в жару. В жаркие дни полезно обрызгивать водой, набирающий прочность бетон.

Опалубку можно снять через 10 дней после заливки. Если характеристики грунта требуют вертикальной гидроизоляции фундаментного основания (как гидроизолировать фундамент смотрите здесь), работы следует проводить после полного высыхания бетона.

Видео:

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class=»eliad»>

Какой фундамент нужен для дома из пеноблоков и как его сделать своими руками?

Прежде чем приступать к постройке дома из пеноблоков, необходимо учесть различные факторы, влияющие на несущую способность основания. Это поможет правильно подобрать тип фундамента, ведь, как известно, прочное основание — залог долговечности дома.

Преимущество дома из пеноблоков

Если сравнивать блочный дом с кирпичным, то он имеет несколько преимуществ. Так, его отличают хорошие тепло- и звукоизоляционные свойства. К тому же стены из пенобетона толщиной в 0,3 м по своим теплоизоляционным показателям можно сравнить с кирпичными, имеющими толщину в 1,0 – 1,5 м. А ещё пенобетон обладает негорючестью и считается экологически чистым материалом.

Большие размеры блоков способствуют ускорению процесса возведения стен

С другой стороны, у пенобетонных изделий имеются и недостатки: больший, чем у кирпича, коэффициент влагопоглощения и хрупкость, зависящая от более низкого коэффициента плотности материала, вследствие пористой структуры. А ещё дома из пеноблоков требуют обязательной отделки и выравнивания поверхностей.

Но всё вышеперечисленное — мелочи в сравнении с доступной ценой и скоростью возведения. Главное же преимущество — меньший, по сравнению с кирпичным, вес конструкции. Исходя из этих соображений, многие владельцы земельных участков и подбирают основание под будущий дом.

Выбираем фундамент

От нагрузки на основание будет зависеть тип возводимой конструкции — так, одноэтажному дому на участке с низким уровнем грунтовых вод подойдёт мелкозаглубленный фундамент ленточного типа, а для двухэтажного лучшим вариантом станет монолитная плита с хорошей гидроизоляцией и утеплением.

Этот вид фундамента практически незаменим для пеноблочных домов с разнящимся уровнем залегания подземных вод

Можно рассматривать три типа конструкции — столбчатый, ленточный и плитный.

  1. Столбчатый возводится из столбов круглой или прямоугольной формы — обязательно по внешним углам дома, в местах сопряжения двух стен и по всему периметру дома под несущими и ненесущими стенами.

    Подходит для грунтов с неровным рельефом местности

  2. Ленточный тянется непрерывно по всему периметру дома и под несущими стенами; его можно устраивать мелкозаглубленным или заглублённым.

    Является оптимальным выбором при устройстве подвального помещения

  3. Плитный заливается на подушку из гравия с песком под общую площадь дома. Он считается самым надёжным из вышеперечисленных, но также самым трудоёмким и затратным.

    Заливка плитного фундамента производится, как правило, на несъёмную опалубку

Особенности устройства фундаментов различных видов

Поскольку пеноблоки — сравнительно лёгкий материал, то выбор основания будет базироваться на типе грунтов, рельефе местности, глубине залегания подземных вод и уровне промерзания почвы.

Таблица: сравнительный анализ видов фундамента

Так как структура пеноблоков — пористая, то основание под дом необходимо хорошо гидроизолировать. Для этого поверхность фундамента либо покрывают гидроизоляционным слоем (можно использовать жидкую гидроизоляцию), либо укрывают слоем плёнки основание перед возведением стены.

Фотогалерея: виды гидроизоляции фундамента

Забиваясь в поры пеноблоков, жидная гидроизоляция заполняет пустоты и предотвращает попадание туда влаги Изолируется не только основание дома, но и перекрытие под пеноблоки Изоляционным материалом является укрывной — плёнка или рубероид Слой рубероида настилается на внутреннюю сторону опалубочной конструкции

Что необходимо учесть при выборе типа основания

При выборе типа основания прежде всего учитываем:

  • тип грунта, уровень расположенности подземных вод, глубину промерзания почвы;
  • общую нагрузку конструкции дома и количество этажей;
  • бюджет и сроки возведения.

В первую очередь необходимо провести анализ грунта.

На этом этапе строительства можно пробурить скважины в нескольких местах участка на глубину до 2 – 2,5 м. Там, где воды проходят на глубине 2 метра и ниже, подойдёт мелкозаглубленный фундамент ленточного типа.

Грунт на пробу рекомендуется брать каждые 20 – 30 см. Такая точность поможет определить тип почвы и подобрать соответствующий тип основания.

Если грунтовые воды проходят на уровне 0,5 – 1 м, то придётся устраивать монолитный незаглубленный фундамент из железобетона с обязательной гидроизоляцией конструкции.

Для прочных непучинистых грунтов с глубиной залегания от 2 метров и ниже оптимальным вариантом станет устройство столбчатого фундамента. А также этот тип основания подходит для местности со сложным (неровным) рельефом — с помощью столбов можно регулировать перепад высот.

Далее требуется подсчитать нагрузку на основание дома, которая будет складываться из веса стен, перекрытий и кровли. Исходить следует из того, что масса 1 м2 стены из пеноблока составляет примерно 0,9 т. Добавив сюда вес перекрытий (как правило, используются монолитные плиты) и деревянных балок для кровли, получим общий вес дома.

Что касается сроков строительства и планирования бюджета, то тут первое место по праву отдаётся столбчатому фундаменту. Определяющими факторами являются скорость и меньшая, по сравнению с другими типами основания, трудоёмкость строительства.

Самое сложное — установить готовые столбы на участке, не имея спецтехники, кроме того, возникает необходимость в усилении конструкции ростверком при условии возведения двух и более этажей.

Скорость возведения — неделя, затраты связаны только с приобретением готовых столбов и арендой спецтехники, дополнительные траты на заливку и армирование опор.

Заливка фундамента под дом из пеноблоков своими руками

Определив тип грунта и подготовив строительную площадку, можно приступать к устройству основания, предварительно произведя разметку участка.

Видео: разметка фундамента своими руками

Особенности укладки фундамента в зависимости от его вида

Каждый вид фундамента имеет свои особенности в плане количества и структуры производимых работ.

Ленточный фундамент

  1. Сначала размечаются места под наружные и несущие стены, далее по разметке роется траншея глубиной не менее 0,5 м, ширина которой будет зависеть от толщины стен. Например, если толщина стены равняется 300 мм (т. е.

    длине одного кирпича), то ширину фундамента следует принимать равной где-то 500 мм (тут важно учитывать не только толщину стены в свету, но и дополнительные слои тепло— и гидроизоляционного слоя и отделки).

    После разметки стройплощадки вторым этапом устройства основания под блочный дом станет рытье траншей под фундамент

  2. На дно вырытой траншеи укладывается подушка высотой слоя в 20 – 25 см из смеси песка со щебнем, после неё устанавливается опалубка (съёмная для надземной части фундамента, несъёмная — для подземной), а в траншею укладывается арматура — для усиления прочности будущего основания.

    Для армирования можно использовать прутки диаметром 10 мм

  3. После закладки арматуры траншея заливается бетоном. При этом следует помнить: заливка производится единовременно по всей траншее.

    Фундамент заливается единовременно по всей траншее

Основание надо оставить до полного затвердевания бетона в течение месяца — только по истечении этого срока можно приступать к возведению стен, поскольку за это время бетон наберёт свою марочную прочность. Если заливка происходит летом, то фундамент рекомендуется смачивать несколько раз в день, чтобы предотвратить преждевременное рассыхание конструкции.

Верхняя (надземная) часть ленточного фундамента должна иметь стандартную высоту — 0,5 м над поверхностью земли.

Необходимо учитывать и уровень грунтовых вод — если они пролегают высоко, то конструкцию нужно дополнительно гидроизолировать!

В качестве гидроизоляционного слоя можно использовать рубероид, который закрепляется с внутренней стороны опалубочной конструкции.

Если опалубка съёмная, то её снимают после полного застывания бетона — демонтаж следует производить аккуратно, не повреждая рубероида.

Столбчатый фундамент

  1. На размеченной территории устанавливаются железобетонные столбы: в обязательном порядке — по внешним углам будущего дома, в местах пересечения стен, а также под несущими стенами. Шаг между опорными столбами должен составлять 1 – 1,5 м, а глубина заложения опор — от 1 м.

    Усиление столбов-опор производится за счёт укрепления арматурой

  2. Если планируется дом в несколько этажей, то столбчатый фундамент рекомендуется усилить ростверком. Однако у небольших домиков дорогие столбы из железобетона можно заменить самодельными, сложив их из кирпичей.

    Вместо опорных столбов используются самодельные столбики из пеноблоков

  3. При возведении опалубочной конструкции нужно дополнительно устроить днище, поддерживаемое специальными подпорками, а заливая столбы, произвести усиление конструкции: каркас из арматуры сечением 8 мм закрепить на петли столбов.

Видео: как устроить столбчатый фундамент своими руками

Монолитный фундамент

Монолитный фундамент напоминает сэндвич из арматуры, бетонного раствора, песка и гидроизоляции.

Мелкозаглубленный фундамент плитного типа станет прочным основанием для дома из пеноблоков

  1. Для монолитного фундамента роется котлован, в котором устраивают песчано-гравийную подушку — с высотой слоя 40 см (25 см — песок, 15 см — гравий).

    В зависимости от типа грунта можно устраивать или не устраивать котлован — достаточно соорудить опалубочную конструкцию

  2. Поверх подушки настилается гидроизоляционный слой, благодаря которому можно защитить конструкцию основания от воздействия подземных вод.

    В качестве гидроизоляционного материала подойдёт геотекстиль, пласты рубероида или очень плотная плёнка

  3. После гидроизоляции на дно укладывается арматура. По правилу армирования прутья следует брать сечением 8–10 мм, укладывая их крест-накрест в два слоя с шагом в 25 см. Такой способ выкладки позволяет повысить прочность основания: общая нагрузка строения равномерно распределяется по всей площади, что сохраняет целостность плиты.

    Армирование монолитного фундамента производится в два ряда — для усиления прочности конструкции

Видео: как устроить фундамент под дом из пеноблоков

Устроить прочное основание под дом из пеноблоков — задача несложная, и справиться с ней можно своими силами. Главное — правильно определить тип грунта и учесть все рекомендации по подбору типа фундамента.

Источник: https://kakpostroit.su/fundament-dlya-doma-iz-penoblokov/

Фундамент для дома из пеноблоков своими руками

Пеноблок – это материал в форме прямоугольного параллелепипеда размером 30 на 40 см. Изготавливаются блоки из вспененного бетона, который смешивают с цементом, водой и песком.

Характеризуется материал окрасом серого цвета и способностью не тонуть в воде, даже имея достаточно большой вес. Пеноблок по некоторым характеристикам похож на газобетон и зачастую его путают с этим материалом.

Но на пеноблоки для фундамента цена гораздо ниже, чем стоимость газобетона, потому этот материал в строительстве используется чаще.

Преимущества использования пеноблоков

Пеноблоки отличаются невысокой стоимость в сравнении с другими аналогичными материалами, при этом строения из него имеют такие же показатели, как из кирпича или дерева. Помимо этого фактора есть и другие весомые преимущества:

  • При изготовлении пеноблоков не используется никаких вредных примесей, данный материал является экологически чистым и не вредит здоровью человека и окружающей среде. По санитарным нормам пеноблок пригоден даже для строительства различных детских учреждений.

  • Стены из пеноблока не пропускают звук и не требуют дополнительной звукоизоляционной обработки.
  • Поверхность кирпичей из вспененного бетона легко поддается обработке, из нее создают конструкции любой формы.
  • Пористая структура материала обеспечивает хороший воздухообмен между помещением и улицей. Данный показатель стоит на том же уровне, что и у деревянных стен. При этом не проводят тепло, удерживая его внутри помещения.
  • Фундамент из пеноблоков не будет сыреть благодаря той же пористой структуре материала. Не потребуется установка дополнительных конструкций для борьбы с повышенной влажностью в подвале.
  • При кладке пеноблока все работы выполняются быстро и легко, так как все кирпичи имеют небольшой размер и правильную форму.
  • Максимальное расстояние между кирпичами равняется 3 мм, поэтому для укладки используют не только цемент,  но и специальный клей.
  • При финишной отделке строений не требуется укладки большого количества штукатурки, так как стены из пеноблока имеют ровную поверхность.
  • Данный материал отличается высокой стойкостью к нагреванию.

При всех плюсах пеноблоки имеют один недостаток – прочность не очень велика, это следует учитывать при расчете нагрузки на фундамент.

Виды фундаментов из пеноблоков

Чтобы точно определиться с тем, какой нужен фундамент для пеноблоков, необходимо изучить все возможные варианты, а также характеристики местности, на которой планируется стройка. Самые распространенные основания для строений из данного материала делятся на 4 вида:

  • Ленточный фундамент – данная конструкция сооружается заглубленной или мелкозаглубленной.
  • Столбчатый фундамент – в конструкцию входит железобетон, столбы в форме квадрата или круга с ростверком или балкой, которая имеет армирующий пояс из арматуры.
  • Свайный фундамент – при сооружении применяют сваи винтовые или висячие, свай-стойки с ростверком из железобетона. Принципиальное отличие данного вида фундамента лишь в наличии укрепляющих свайных элементов. В остальном же конструкция возводится как ленточная или столбчатая. Сваи оптимально подходят для неустойчивых оснований, которым необходима дополнительная опора.

  • Монолитный фундамент – по принципу возведения не отличается от подобных конструкций из других типов материала. Конструкция из пеноблоков имеет небольшой вес, а потому толщина основы делается меньше, но данный фактор зависит от проекта дома, его этажности и площади.

Параметры выбора типа фундамента из пеноблоков

При выборе оптимального варианта фундамента для дома из пеноблоков своими руками учитывают особенности местности, на которой проводится стройка. Фундамент должен быть надежным, так как является основой дома, но при этом расчет ведется так, чтобы максимально снизить затраты. Подробнее все факторы, которые учитывают при выборе типа фундамента, описаны ниже:

1. Особенности почвы на месте строительства. Для определения типа грунта проводят геологические исследования, осуществляют которые специально обученные люди.

Но данная работа легко проводится самостоятельно. Для этого буром делается одна или несколько скважин глубиной не более 2,5 м.

Из этих скважин берутся пробы земли для определения составляющих компонентов. По группам типы почвы делятся на:

  • непучинистые, содержат гравелистый песок с крупным или средним размером песчинок;
  • слабопучинистые, содержат песчинки мелкого размера или же песчаную пыль;
  • пучинистые, содержат примеси глины, суглинки и супеси.

2. Далее из анализа определяют оптимально подходящий тип фундамента. Для третьей группы почв не стоит выбирать ленточный фундамент. Оптимальным решением будут сваи.

3. Если на глубине более 2 м присутствуют почвы из первой группы, а промерзание проходит на достаточно большой глубине, то целесообразно возведение конструкции столбчатого или свайного фундамента.

При расчетах столбы или сваи расставляют так, чтобы расстояние между ними соответствовало общей массе строения.

Глубину промерзания грунта определяют на основании наблюдений нескольких лет, в среднем данный показатель составляет от 0,5 до 2 м.

4. Следующий фактор – уровень грунтовых вод и его влияние на постройку. Высоко стоящие воды исключают возведение ленточного фундамента, данный показатель равняется 0,5-1 м.

При такой высоте необходимо дополнять фундамент дренажем, что повысит стоимость работ. В данном случае оптимальный вариант – монолитный фундамент.

Однако, если планируется строить дом с подвалом, то возведение ленточного фундамента и дренажа под него неизбежно.

5. Последний фактор – необходимые сроки работ и их стоимость. Для быстрого строительства оптимально подходит фундамент свайный или столбчатый, так как данные работы требуют самых небольших временных затрат. Самый дорогой фундамент для дома из пеноблоков – монолитный и ленточный.

Сооружение ленточного фундамента из пеноблоков

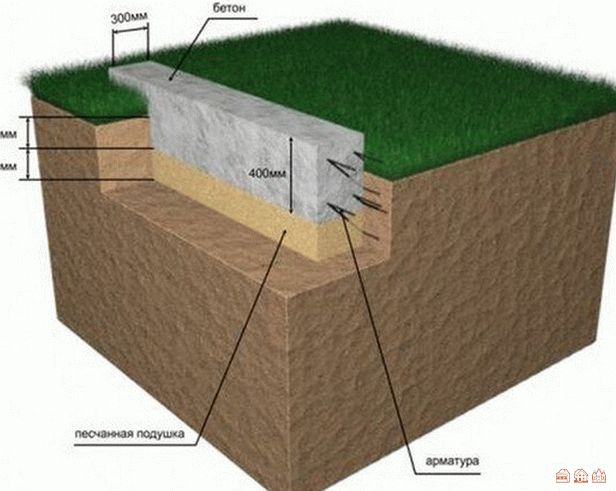

Ленточное загубленное основание из пеноблоков оптимально возводить на почве из глины или грунтах из группы пучинистого типа. Глубину заложения рассчитывают, основываясь на данных о промерзании грунта.

Ширина фундамента под пеноблок рассчитывается так, чтобы она была больше толщины стены не менее, чем на 100 мм. Высота цоколя не меньше 40 см, верхнюю часть армируют арматурой 10-16 мм двумя рядами в два слоя.

Малозаглубленный фундамент имеет глубину заложения не более 60 см. Данный тип основания оптимально подходит для непучинистых грунтов с прочным основанием. Ленточные фундаменты позволяют обустроить дом с подвальным помещением. Алгоритм возведения строения выглядит так:

  1. Процесс начинается с закладки подушки, для изготовления которой используют песок или смесь щебня и песка. Готовят траншею для основания дома, в нее засыпают песок, трамбуют, а затем сверху укладывают щебень или гравий. Толщина каждого слоя – 15-20 см.
  2. Далее на готовую подушку выполняют заливку цементного раствора толщиной 5-10 см. Эта часть называется «подбетонка». Раствор оставляют на 5-7 дней, но не до полного высыхания, а лишь до половины.
  3. Когда «подбетонка» высохла наполовину, фундамент армируют. Арматурные стержни связывают в пояса вязальной проволокой. Не рекомендуется скреплять стержни сваркой, так как места воздействия более подвержены коррозии. Арматуру для фундамента следует выбирать из изделий, имеющих антикоррозийное покрытие. При необходимости фундамент армируют с помощью более сложного каркаса, который дополнительно заливают бетоном. Данная мера необходима при высокой тяжести будущего строения.
  4. После армирования выполняют опалубку. Для этого применяют дерево, шифер, фанеру или металлический материал. В готовую конструкцию заливают бетонный раствор.
  5. Для приготовления бетонного раствора все составляющие берутся в таком соотношении – 3 части песка на 5 частей щебня и 1 часть цемента. Соотношение воды к цементу – 0,5. При выполнении работ в холодное время в раствор добавляют различные вещества, которые ускоряют твердение.
  6. Готовый бетон заливают в опалубку и уплотняют. Оптимальный вариант для хорошего уплотнения – вибромашина, которую также не сложно сделать своими руками. Или же уплотнить раствор с помощью деревянного молотка, предварительно сделав в бетоне несколько отверстий для выхода воздуха.
  7. Опалубку снимают после полного затвердения раствора, обычно на это уходит около 3 дней. Далее начинают кладку пеноблоков на готовое основание.

Некоторые особенности рельефа местности существенно влияют на возведение основы под дом. Если местность имеет наклон, то заливается фундамент уступами, начинают работу на самых низких поверхностях и продвигаются дальше.

При этом высота и длина уступа рассчитывается в соотношении 1:2, высота его не должна превышать 50 см. С таким же расчетом более глубокое заложение переходит в мелкое.

При возведении фундамента на сухих почвах увеличивают толщину песчаной подушки, уменьшая при этом размер кладки.

Сооружение столбчатого фундамента из пеноблоков

Столбчатый фундамент под дом из пеноблоков подходит просто идеально, так как этот вид конструкций надежен для строений с небольшим весом, а зданиям из пеноблока присуща именно такая черта. В основе сооружения лежит возведение столбов, на которых будет строиться все здание.

Места для столбов рассчитывают таким образом, чтобы они подпирали каждый угол и места пересечения стен, также столбами усиливают все точки сосредоточения нагрузки – тяжелые или несущие стены, балки, прогоны и т.д.

При расчетах также учитывают, что между столбами не должно быть промежутка более, чем 2-2,5 м.

Столбчатый фундамент сооружают с помощью различных материалов, среди которых камень, кирпич, бутобетон, дерево и другие. Глубина заложения делит строения на загубленные и мелкозагубленные.

Конструкционные особенности делят фундаменты из столбов на монолитные и разборные. Если при возведении фундамента на него сверху укладывают балки, то это строение с ростверкой, но возможно строительство и без нее.

Самой надежной конструкцией ведущие специалисты признают железобетонную столбчатую основу для дома. Алгоритм ее возведения выглядит так:

  1. В каждом отмеченном под столб месте выкапывают яму. В готовые углубления укладывают подушку из песка, гравия и щебня. Поверх подушки укладывают не пропускающий влагу материал, чтобы при заливке столбов бетоном влага не ушла в основание.
  2. В ямы устанавливают щиты и распирают их, чтобы конструкция не падал внутрь. Данная мера необходима для того, чтобы предотвратить осыпание земли в яму. Эти же щиты используют как опалубку, если их ширина соответствует необходимой.
  3. Далее проводят армирование, толщина прутьев для этого необходима около 12 мм. Армирующий материал вставляют в яму вертикально, на расстоянии 5-10 см друг от друга. Все прутья скрепляются с помощью вязальной проволоки.
  4. Перед заливкой раствора опалубку надежно скрепляют. Для приготовления раствора используют 1 часть цемента к 3 частям песка. Раствор заливают постепенно, небольшими порциями. Каждые 20-30 см цемента тщательно утрамбовывают.
  5. Залитые столбы оставляют на 10-14 дней до полного высыхания. Далее убирают опалубку и монтируют перекрытие. Используют для этого бетонную заливку или монолитные блоки из бетона.
  6. Перекрытие из бетонной заливки делают по тому же принципу, что и сами столбы. Укрепляется оно сетками из арматуры.

Сооружение монолитного фундамента из пеноблоков

Данный фундамент под пеноблоки оптимально подходит для пучинистого грунта. Он заполняет все пространство под домом, в то время как описанные выше виды подпирают только отдельные элементы.

Минус конструкции заключается в невозможности оборудовать подвальное помещение. Алгоритм возведения конструкции выглядит так:

  1. Оборудуется котлован необходимых размеров с глубиной не более 60 см.
  2. На дно ямы укладывается подушка толщиной 40 см как при строительстве ленточной или столбчатой основы. Толщина песчаного слоя не более 25 см, слой щебня не более 15 см. На верхний щебневый слой подушки кладут гидроизолирующий материал и два укрепляющих слоя из арматуры. Укрепляющий слой состоит из арматуры диметром 10-12 мм и размером ячеек 20 на 20 см.
  3. Устанавливается опалубка по всей площади монолита. Заливается бетонный раствор.
  4. После полного высыхания раствора опалубку снимают, кладется гидроизолирующий материал.

Источник: https://stroiremdoma.ru/fundament-dlya-doma-iz-penoblokov-svoimi-rukami/

Фундамент из пеноблоков: правильное использование

Как только на строительном рынке появился материал как пеноблок и выяснилось, что многие свойства его намного лучше, чем у традиционных материалов.

Многие строители задумались, а можно ли заложить фундамент из пеноблоков? Тщательно углубившись в изучение этой темы, мы изучили множество строительных форумов, статей о производстве, свойствах, возможностях и недостатках пенобетона.

На основании сделанных выводов в этой статье мы попытаемся раскрыть про все плюсы и минусы пенобетона. Его возможности, можно ли его применять при закладке фундамента и как правильно это сделать.

Что такое пеноблоки?

Если обратится к интернету, то можно выяснить, что пеноблок, это специфический стройматериал, его производят из ячеечного бетона (пенобетона).

Делают его из обыкновенного цементного раствора в получившуюся смесь добавляться пенообразователь (некоторые производители в раствор могут вмешивать дополнительные ингредиенты фибру, глину, золу и так далее).

Он соответствует всем нормам и требованиям, которые должны быть у всех стройматериалов по прочности, подверженности деформации и стойкости к низким температурам. Его характеристики по теплоизоляции в 2 — 3 раза больше в сравнение с традиционными материалами.

Стены, возведённые из пенобетона создают особую атмосферу и формируют в помещении безупречный микроклимат, в особенности для людей страдающих лёгочными, и суставными заболеваниями, а также с заболеваниями сердца. Имея большинство свойств древесины пенобетон не подвержен горению и гниению.

  • Пенообразователей, применяемых при создании пенобетона два вида, синтетический и органический (белковый).
  • Синтетические пенообразователи — не большой себестоимости и неприхотливы при изготовлении, но полученный с их помощью пенобетон недостаточно прочный.
  • Органические пенообразователи — изготовлен из натурального сырья и пеноблоки получаются прочнее, но его цена выше.

Можно ли использовать пеноблок для фундамента?

Ответ простой. Можно, но при соблюдении некоторых условий.

  1. Перед закладкой фундамента из пенобетона обязательно низ траншеи должен быть покрыт песочно гравийной прослойкой с послойным утрамбовыванием и пролитием воды.
  2. Обязательная гидроизоляция фундамента.
  3. Использование более высоких марок пенобетона.
  4. Использование таких фундаментов только для не тяжёлых строений, одноэтажные дома, гаражи и так далее.
  5. Обязательное армирование каждого ряда пеноблоков.

Плюсы и минусы пенобетона

Плюсы

  • Основным плюсом пенобетона является его низкая теплопроводность.
  • Лёгкость — благодаря своей структуре пеноблок на много легче традиционных строительных материалов имея аналогичные размеры. Из — за этого строительство происходит значительно быстрее.
  • Структура пенобетона упрощает работы такие как, штробление, распиловка и обработка.

Минусы

  • самый большой минус этого материала является повышенное поглощение влаги.
  • На фундаменте из пенобетона нельзя возводить тяжёлые постройки.

Параметры основных видов пеноблоков для возведения фундамента

В таблице ниже приведены примеры характеристик некоторых марок пеноблоков которые по своим свойствам подходят для строительства фундамента.

Марка блока Длина, мм Ширина, мм Высота, мм Прочность кг/см кв. Проводимость тепла Стойкость
к холоду
Проницаемость влаги Масса, кг
D 800 600 200 300 27.0 0.21 F 50-75 0,14 31,7
D 900 600 200 300 35 0,24 F 50-75 0,12 35,6
D 1000 600 200 300 50 0,29 F 50-75 0,11 39,6

Исходя из данных таблицы, можно понять, чем больше марка блока, тем сильнее повышается прочность и сопротивляемость к восприятию влаги. Но уменьшается способность сохранять тепло. Однако, пенобетон любой марки имеет свойство впитывать влагу и поэтому в любом случае при постройке фундамента его необходимо тщательно изолироваться от попадания влаги.

Для закладки подземной части фундамента рекомендуется применять блоки с маркировкой D 1000 и выше. Для цокольной части можно использовать D 800 и D 900.

Какие виды фундамента можно строить из пенобетона?

Благодаря структуре и прочности высоких марок этого материала, которые не уступают по прочности керамическому кирпичу. Его можно использовать для обустройства фундамента следующих типов.

  1. Мало заглубленный ленточный фундамент со свайными опорами.
  2. Ленточный фундамент.
  3. Столбчатый фундамент.

Перед началом строительства необходимо убедится, что пеноблоки сухие.

После производства пенобетон проходит процедуру гидратации. То есть, в течение месяца он должен хранится в сухом хорошо проветриваемом помещении без нагрузки. Во время этого процесса он набирает свою полную силу. И только после этого пеноблоки можно использовать для закладки фундамента.

Ленточный фундамент

Поставить ленточный фундамент из пеноблоков своими руками сравнительно не сложно и значительно быстрее чем залить его бетоном или сложить из кирпича. Жёсткость легко повышается с помощью армирования рядов пеноблока. Закладка ленточного фундамента происходит следующим образом.

Фундамент из пенобетона более устойчив на глинистой почве или других пучинистых грунтах.

  • В первую очередь производится разметка будущего строения. Для начала отмечаются углы постройки по внешнему периметру. На каждом углу необходимо вбить кол и соединить все углы между собой шнуром. Это будет внешний периметр будущей постройки.
  • Следующим шагом являются земельные работы. По отмеченному шнуром периметру необходимо вырыть траншею. Как правило, для жилых домов на глубину промерзания почвы. Для остальных помещений достаточно 120 — 90 сантиметров. И шириной на 10 — 15 больше будущей стены.
  • Затем на необходимо вырыть траншеи для несущих стен здания.
  • Когда траншеи готовы на её дно необходимо засыпать подушку из гравия и песка. Сначала песок и плотно утрамбовать затем гравий. Сверху на подушке нужно сделать цементную стяжку толщиной около 15 сантиметров. На основании бетонной стяжки нужно уложить арматуру не менее 8 миллиметров толщиной. В три нитки. Затем дать стяжке застыть от 7 до 14 дней.
  • После полного застывания стяжки на её поверхность укладывается гидроизоляция. Это может быть полиэтиленовая плёнка, рубероид и так далее.
  • И уже на гидроизоляционный слой можно укладывать первый ряд пеноблоков на фундамент. После его укладки на первом ряду необходимо сделать паз глубиной 15 и шириной 30 миллиметров. И в этот паз нужно уложить арматуру по всему периметру ряда.
  • На первый ряд с помощью скрепляющего материала (цементный раствор или специальный клей) укладывается второй и так далее.
  • Когда выгнано необходимое количество рядов фундамент необходимо тщательно изолировать от попадания влаги с помощью гидроизоляционного материала.

Такой фундамент можно использовать для постройки одноэтажных домов из пенобетона, гаражей, бань и так далее. Для более тяжёлых построек этот вид основания не имеет достаточной жёсткости.

Армировать необходимо каждый ряд или хотя бы через один.

Столбчатый фундамент из пеноблоков

Принцип закладки такого основания для построек схож с ленточным типом только для него нет необходимости капать длинные траншеи. Оптимальными блоками является материал марки D 1000 — 1200.

  • Разметка под фундамент происходит в точности, как и для ленточного основания.
  • Затем на всех углах и местах нахождения несущих стен необходимо выкопать небольшие котлованы глубиной около метра. Ширина и длина его должна быть на 10 -15 сантиметров больше двух сложенных вместе пеноблоков марки D 1000 и выше.
  • После этого, как и в ленточных необходимо насыпать и уплотнить подушку из гравия и песка. Сделать армировку и бетонную стяжку.
  • Выждать срок застывания бетонной стяжки (около недели).
  • Уложить на дно гидроизоляционный материал.

  • Далее укладывается первые два блока. Поперёк блоков нужно сделать пазы и уложить в них арматуру. Затем с разворотом не 90 градусов укладывается второй ряд и армируется и так далее. Высота столбов обычно бывает на 3 — 4 блока выше почвы.
  • Затем как в варианте с ленточным нужно предотвратить попадание влаги на столбы из пенобетона с помощью гидроизоляции.
  • Затем столбы обвязываются брусом. И это является отличным фундаментом из пеноблоков для деревянного дома или каркасной постройки.

Для большей надёжности столбы нужно устанавливать не реже чем 1 столб на 1,5 метра.

Мало заглубленный ленточный фундамент со свайными опорами

Возведение такого фундамента отличается от простого ленточного только тем, что глубина траншеи меньше (70 — 09 сантиметров) и в её дно вбиваются трубные сваи. А затем процесс полностью повторяет порядок строительства ленточного фундамента.

Отзывы реальных владельцев и строителей домов из пеноблоков

Сергей:«Я с семьёй живу в двухэтажном доме, построенном из пеноблоков. Главное для постройки дома выбрать компетентную компанию. Если строите самостоятельно, то надо чётко исполнять требования по технологии.

Отход от технологических требований может привести к неприятным последствиям: пойдут трещины, быстрее будет разрушаться материал из-за чрезмерного воздействия влаги.

Делайте качественный фундамент, утепление и используйте спец клей на цементной основе при кладке блоков. Тогда все будет нормально.»

Максим Максимович: «Я не долго маялся над выбором строительного материала. У моих соседей прекрасный дом из пеноблоков и ничего, все отлично, живут и не жалуются.

Основная причина, по которой я решился на постройку дома из этого материала – простота возведения. Всё сделал своими руками, без посторонней помощи.

Хочу сказать, что недостатки есть у каждого строительного материала, если бы пеноблоки не были надлежащего качества, то их бы не использовали.»

Источник: https://betonov.com/fundament/blochnyj/fundament-iz-penoblokov.html

Какой фундамент лучше для дома из пеноблоков: свайный, ленточный или монолитный

Понравилась статья? Следите за новыми идеями полезных авто советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться

Итак, мы решили, что дом у нас будет построен из пеноблоков. Начало многообещающее, особенно учитывая как много хорошего можно сказать об этом материале.

Однако как только мы готовы приступать к созданию проекта и подсчету сметы, возникает вопрос о фундаменте.

Фото легкого варианта основания

Выбираем лучший вариант базиса под дом

Какой фундамент нужен для дома из пеноблока будет наиболее рационально использовать? Здесь мы сразу и разочаруем многих – универсального ответа на этот вопрос не существует. Есть несколько вариантов, как самого основания, так и параметров выбора.

Давайте, сразу определим два направления, по которым мы и будем рассматривать варианты:

  • Тип грунта. От этого нам в любом случае придется отталкиваться в фундаментных работах.
  • Тип здания. А скорее нагрузка, которую это здание будет оказывать на основание.

Проблемный грунт

И начнем мы наш разговор с грунта. Перед тем как приступать к работам, нам обязательно необходимо будет провести геологический анализ почвы на участке строительства.

По его результатам можно будет уже делать первые выводы.

Итак, какие проблемы может скрывать грунт:

  • Сыпучесть. Это слабый тип грунта, при котором у нас может происходить перекос и просадка здания с одного из углов. Как результат – серьезные деформации самого основания и стен.
  • Водонасыщенность. Это говорит о том, что как сделать фундамент под дом из пеноблоков, нам придется проводить масштабные дренажные работы, которые не ограничатся отводом воды только на время строительства. Система дренажа должна будет работать и впоследствии.
  • Высокое залегание грунтовых вод. Разница от водонасыщенной почвы в том, что здесь вода будет подмывать основание и разрушать его.
  • Сложный рельеф. Можно и этот момент отобразить в области как раз проблемного грунта. В любом случае при таком рельефе достаточно сложно возводить классический ленточный фундамент, к примеру.

Решение вопроса с рельефом

Нагрузки

Это основной момент в разработке любого основания, ведь, по сути, фундамент, это опорное сооружение, которое принимает на себя нагрузки здания и распределяет их, отдавая почве.

Всегда инструкция по созданию любого фундамента предполагает, что будет произведен сбор всех нагрузок, то есть:

  • Вес стен.
  • Вес кровли.
  • Вес перекрытий.
  • Бытовой техники и инженерных коммуникаций.
  • Вес всех предполагаемых жильцов.
  • Переменные нагрузки.

Исходя из этих двух параметров, и делаем вывод о том, какой нужен фундамент под дом из пеноблоков.

Основание под пеноблочный дом

Свайный тип

Свайный базис отлично подходит под пеноблочное строительство благодаря нескольким моментам:

  • Относительная дешевизна при отличном качестве.
  • Короткие сроки возведения.
  • Возможность установки на проблемных почвах.
  • Возможность самостоятельного строительства.

Чтобы закрепить все вышеперечисленные плюсы, предлагаем рассмотреть вариант с буронабивными сваями, который мы пошагово приведем к фундаменту под наш пеноблочный дом.

Итак:

  • Разметка участка.
  • Бурение скважин. Для этого подойдёт и ручной ямобур, благо глубина должна быть на уровне промерзания, а это максимум полтора метра.
  • Расширение скважины. Засыпка подушки из песка и ее утрамбовка.
  • Установка стакана, можно из простого рубероида.
  • Погружение армирующего элемента.
  • Заливка бетоном.

Буронабивной базис с ростверком

Как видим, ничего сложного в устройстве такого базиса нет. Главное будет строго соблюдать проектные требования. А это у нас и количество свай, и их расположение.

А после того, как сваи залиты, у нас есть два варианта:

  • Создать ростверк и залить его фундаментом.
  • Положить сверху монолитные плиты.

В принципе, своими руками мы сможем устроить только ростверк, для плит потребуется спецтехника.

Совет!
Чтобы ростверк получился еще более прочным, чем даже изначально планировалось, можно увеличить сечение арматуры и использовать в замесе бетона не обычный известняковый тип щебня, а гранитный.

Это был первый вариант устройства базиса.

Источник: https://openoblokah.ru/fundamenti/45-kakoj-fundament-luchshe-dlya-doma-iz-penoblokov

Фундамент под дом из пеноблоков – строим самостоятельно + Видео

Выбирать фундамент под дом из пеноблоков необходимо с учетом особенностей проведения строительных мероприятий и характеристик почвы на конкретном земельном участке. На что нужно обратить внимание?

Виды оснований для жилых построек из пеноблоков – тонкости выбора

Блоки из вспененного бетона дают возможность построить сухой и теплый дом за минимальную стоимость. Этот современный материал активно используется для возведения жилых строений. По ряду эксплуатационных показателей дома из него ничем не уступают деревянным и кирпичным постройкам. Фундамент для жилых зданий из пеноблоков бывает таких типов:

  • в виде монолитной плиты,
  • свайным,
  • столбчатым,
  • ленточным.

Обустройство фундамента из блоков

Основание для дома из вспененных блоков выбирается так, чтобы затраты на его обустройство своими руками были минимальными. При этом фундамент должен обладать требуемыми показателями надежности и прочности.

Следует в обязательном порядке учесть особенности грунта на месте выполнения строительных работ.

Если почва на вашем участке содержит включения суглинка, глины, супеси, рекомендуется возводить свайный фундамент для дома. В ситуациях, когда грунт относится к группе непучинистых, лучше остановить свой выбор на ленточном основании. А столбчатый фундамент идеален для слабопучинистых почв с незначительным содержанием песчаной пыли либо мелкого песка.

Далее нужно уточнить уровень залегания грунтовых вод на участке. Если есть реальная опасность весенних подтоплений, желательно строить основание в виде монолитной плиты (так называемый плавающий фундамент).

Но помните, что при его обустройстве у вас не получится возвести дом с подвальным помещением. Если погреб вам действительно нужен, обустраивайте фундамент ленточного типа с дополнительной дренажной системой.

Быстрее всего возводятся столбчатые и свайные основания. Их сделать своими руками проще всего. По стоимости работ наиболее дорогостоящим считается монолитный фундамент для дома из пеноблоков. Немного дешевле строить ленточное основание. Далее мы поговорим о правилах самостоятельного возведения всех этих оснований.

Фундамент ленточного типа – обустраиваем своими руками по всем правилам

Ширину такого основания, подходящего для глинистых почв, берут на 10–15 см больше толщины стенок спроектированного жилища. Цоколь при этом должен иметь высоту от 40 см. Глубина заложения фундамента – до 0,6 м. Алгоритм выполнения работ следующий:

  1. Выкапываете ров, засыпаете его на 15–20 см смесью строительного песка и щебня либо чистого песка, трамбуете, сверху добавляете аналогичный по толщине слой гравия, который также тщательно уплотняете.
  2. Заливаете подбетонку – раствор цемента с водой, на сделанный пирог. Толщина заливки – до 10 см. Ждете дней 6–7. Цементный раствор должен затвердеть наполовину.
  3. Связываете арматурные прутки с антикоррозионным покрытием в пояса. Для этого используете специальную вязальную проволоку. Армируете будущее основание.
  4. Делаете опалубку из досок, металлических материалов, фанерных листов либо из шифера. Устанавливаете конструкцию и заполняете ее раствором бетона (часть цемента плюс 5 частей щебня плюс 3 части песка). Воды в такую смесь добавляют из расчета 0,5 частей на каждую порцию цемента.
  5. Залитый бетон трамбуете деревянным молотком. Если есть возможность, используйте для этой процедуры вибратор, который отлично уплотняет смесь и удаляет из нее все воздушные пузырьки.

Ленточный фундамент из блоков

Через трое суток можете производить демонтаж опалубки и начинать укладку вспененных блоков на качественно сделанное своими руками основание.

Столбчатое основание – нюансы возведения

Такой фундамент для дома из пеноблоков делается из деревянных, бутобетонных, кирпичных или каменных опорных элементов.

Их нужно устанавливать под все углы будущего строения, под точки, где пересекаются его стены, а также под участки с максимальными нагрузками (прогоны, балочные конструкции и так далее).

Обратите внимание! Между отдельными опорами не допускается наличие промежутков более 250 см.

Блоки для обустройства фкндамента

Чаще всего столбчатые основания для домов из пеноблоков сооружают из железобетонных опорных деталей. Процедура строительства фундамента проводится по такой схеме:

  1. Выкапываете ямы в точках, где будут ставиться столбы. Делаете в них подушку из песка для строительных работ, щебня и гравия. Сверху накрываете полученный пирог рубероидом либо другим гидрозащитным материалом.
  2. Монтируете деревянные щиты в вырытые углубления (фиксируете их подпорками). Эти конструкции защищают ямы от осыпания в них почвы. Они же могут применяться и в качестве опалубки.
  3. Производите армирование ям – устанавливаете в них (строго вертикально) стержни толщиной около 1,2 см на дистанции порядка 7–9 см друг от друга. Затем связываете металлическую конструкцию проволокой.
  4. Постепенно подаете раствор (часть цемента плюс три части песка) в опалубочную конструкцию. Желательно заливать его слоями по 0,25–0,3 м и уплотнять каждый слой.
  5. Залитые бетоном опоры высыхают на протяжении двух недель. После этого можете убирать опалубку и устанавливать перекрытие для монтажа дома из пеноблоков.

Важный совет. Перекрытие для постройки обычно делается из бетонных монолитных блоков. Но вы вполне можете соорудить его своими руками посредством бетонной заливки, которую использовали для строительства самих столбов. В этом случае необходимо лишь качественно укрепить перекрытие при помощи арматурных сеток.

Монолитный фундамент – самое надежное основание для дома из вспененных блоков

Если ваш участок земли, где планируется возведение жилища из пеноблоков, имеет пучинистую структуру, нужно делать плитное основание. Оно в отличие от ленточного и столбчатого фундамента заполняет все пространство под постройкой. По этой причине монолитное основание не дает возможности обустроить подвал в доме.

Монолитный фундамент для дома

Алгоритм сооружения плитного фундамента приведен далее:

  1. Роете котлован по заданным размерам (они могут быть любыми – плита выдержит даже достаточно большой вес постройки). Его глубина берется около 0,6 м.
  2. Делаете подушку из песка (0,25 м) и щебня (0,15 м).
  3. На верхнюю часть пирога монтируете влагозащитный материал и два арматурных слоя. Их изготавливают в виде сетки с окошками 0,2 на 0,2 м из стержней диаметром 1–1,2 см.
  4. По всей площади монолитного основания ставится опалубочная конструкция. Заполняете ее бетоном.
  5. Ждете полного затвердевания раствора, снимаете опалубку.
  6. Сверху укладываете рубероид (другой гидроизолятор).

Монолитный фундамент для строений из вспененных изделий отличается повышенной прочностью. Он, как было сказано, может иметь любые размеры. Но следует понимать – его обустройство своими руками занимает немало времени. Кроме того, вам придется запастись достаточным количеством арматуры. Ее на сооружение плитного основания уходит немало.

Дополнительная информация для домашних умельцев – это важно!

Свайные фундаменты для жилищ из пеноблоков делаются редко. Обычно их строят на склонах либо на неравномерно деформирующихся почвах. Сваи изготавливают в виде стоек, также применяются винтовые и висячие опоры. Наверху свайных изделий обязательно делается опалубочная конструкция, а также особая бетонная монолитная балка – ростверк.

Свайный фундамент из блоков

В некоторых случаях основание для домов из вспененных изделий сооружается из самих пеноблоков. Выполнять подобные работы своими руками не рекомендуется. Такие мероприятия лучше доверить профессионалам. Они примут во внимание все факторы и обеспечат необходимую надежность фундамента. В данном случае следует учитывать то, что основание из пеноблоков требует:

  • весьма качественной горизонтальной и вертикальной защиты от влаги;
  • филигранного расчета нагрузок, воздействующих на фундамент в процессе эксплуатации жилого здания;
  • надежного армирования кладки.

Еще один нюанс. Основания из пеноблоков разрешается обустраивать исключительно на непучинистых, максимально прочных почвах с большой глубиной протекания грунтовых вод.

Источник: https://remoskop.ru/fundament-pod-dom-iz-penoblokov-svoimi-rukami.html

видео, как начать кладку и как правильно класть

Пенобетон, имеющий весьма приятную для любого заказчика стоимость, активно применяется населением для возведения домов, времянок, летних кухонь, теплиц и других надворных построек. Блоки имеют небольшой вес и удобный формат, что позволяет работать с ними самостоятельно без профессиональной подготовки каменщика. Рассмотрим особенности данного материала и разберём, как положить первый ряд пеноблоков на фундамент. Для наглядности предложим опубликованное в статье видео.

Пеноблоками называют изделия из ячеистого бетона, процесс поризации в котором обеспечивается за счёт органических поверхностно-активных веществ, дающих возможность получить техническую пену. Существует множество видов ПАВ, производимых из отходов нефтепереработки, древесной смолы, протеина, моющих веществ синтетического происхождения. Именно способ получения пор в пескоцементной смеси и отличает этот вид ячеистого бетона от газобетона, в котором поризация происходит за счёт реакции газовыделения, запускаемой при взаимодействии алюминиевой пудры со щелочными компонентами.

  • Естественно, для производства этих бетонов требуется разное оборудование. В остальном технология их производства может быть схожей, так как изначально все ячеистые бетоны изготавливали по одному стандарту, который действует и сегодня: 25485. Разработан документ в 1989 г., последнее обновление производилось в 2019 г.
  • Одним из отличительных признаков ячеистых бетонов является способ их твердения, ведь изделия могут набирать прочность не только в естественных условиях, но и за счёт автоклавного синтезирования. Так как при этом бетон с одинаковой плотностью получал совершенно разные характеристики, позднее был разработан отдельный ГОСТ на автоклавные ячеистые бетоны.
  • По старому стандарту теперь изготавливают только неавтоклавные, к коим и относится пенобетон. Теоретически он тоже может синтезироваться, но по факту заводы давно уже отказались от такого производства в пользу газобетона – слишком уж дискредитирован пенобетон из-за лавины продукции кустарного производства, хлынувшей на строительные рынки в конце 90-х и начале 00-х годов.
  • Поэтому сегодня пеноблоки, которые, кстати, многие путают с газоблоками неавтоклавного твердения (у них характеристики практически одинаковы), выпускают лишь частные предприниматели. Блоки из пенобетона изготавливают по ГОСТ 21520, который впервые был введён в том же 1989 году.
  • По причине разного качества получаемых изделий на автоклавные блоки в 2007 г. был создан отдельный стандарт. В чём же заключается разница, что даже пришлось разрабатывать другие регламенты?
  • Дело в том, что гидратационное твердение происходит при естественной температуре, которую в цеху показывает термометр в данный момент. То есть, никаких специальных условий для пенобетона не создают – разве что ускоряют твердение за счёт предварительного подогрева воды и введения добавок. Максимум, некоторые производители используют эффективную опалубку с подогревом.
  • Если же бетонную смесь помещают в автоклав, то там уже воздействует совсем другая температура (до +190), да ещё и давление в 1,3 МПа. В таких условиях не просто ускоряется твердение, но и происходят изменения в структуре бетона. Образуется новый прочный минерал тоберморит, за счёт которого изделия и получают более высокие прочностные характеристики.
  • Так, у неавтоклавного газобетона и пенобетона при плотности 600 кг/м3 класс прочности В2,5, а у автоклавного газобетона минимум В3,5 (у лучших производителей даже В5). При меньшей плотности пенобетон вообще нельзя использовать конструкционно, тогда как изделия из синтезного бетона можно применять для этой цели даже при вдвое меньшей плотности D300.
  • Разные условия твердения сказываются и на внешнем виде блоков, их геометрии. При невысокой температуре дополнительного упрочнения структуры не происходит, поэтому в процессе гидратации изделия дают существенную усадку. Блоки первой категории с отклонениями по высоте 1 мм, длине и ширине по 2 мм, которые можно было бы монтировать на клею, при гидратационном твердении вообще не получаются.
  • В основном это изделия второй (отклонения 3/4/4 мм) и третьей категории (отклонения 5/6/6 мм), которые монтируют на растворе ЦПС. Соответственно, больше допуски и на искривление рёбер, и на разницу в диагоналях, и на повреждения углов. Можно, конечно, использовать клей, предназначенный для толстошовной кладки, но у него будет большой расход, который повлечёт удорожание строительства.

Зато сам пеноблок стоит вполовину дешевле автоклавных газоблоков, что и привлекает частных застройщиков. Его размеры согласно стандарту составляют 588 мм по длине, 188 или 288 мм по высоте — такие некруглые размеры длины и высоты рассчитаны на растворные швы толщиной 12 мм. По ширине, которая и задаёт толщину стены, размеры такие: 200, 250 и 300 мм.

Какими бы ни были блоки из ячеистого бетона, в силу своей воздухонаполненной структуры они довольно слабо работают в кладке на сжатие и изгиб, и весьма чувствительны к нестабильности основания. Поэтому перед тем, как начать кладку пеноблоков на фундамент, этот самый фундамент нужно правильно обустроить.

Чем жёстче будет фундамент, тем меньше проблем с трещинообразованием возникнет у вас в процессе эксплуатации постройки. Поэтому не советуем отдавать предпочтение винтовым сваям, а лучше устроить монолитную ленту или плиту. Бывают, конечно, ситуации, когда ничего другого, кроме свай, использовать невозможно. В таком случае, ту же бетонную ленту или плиту (а не ростверк из швеллера) опирают на сваи.

Люди, которые стремятся максимально сэкономить на строительстве, приобретая недорогой материал и пренебрегая проектированием, чаще всего отдают предпочтение ленточному фундаменту. Это балка или стена в грунте, проходящая под всеми стенами и имеющая замкнутый контур, которая может иметь в разрезе прямоугольное или Т-образное сечение. Конструктив выбирается в зависимости от типа грунта на участке, наличия или отсутствия подвала в строящемся доме (гараже, сарае).

Лента может быть:

  1. Малого заложения, с прямоугольным сечением. Такую можно применить под пеноблок для строительства хозпостроек, удобно использовать несъёмную опалубку.
  2. Неглубокой закладки, но с опорой на бетонную подушку, которая исключает опрокидывание фундамента и обеспечивает более равномерное давление на грунт.
  3. Стена в грунте, подошва которой опускается ниже границы промерзания. Если перед строительством анализ грунта не производился, такой фундамент будет более надёжным, так как на его подошву не воздействуют силы морозного пучения.
  4. Лента с таким же уровнем заложения, но опирающаяся на железобетонную подушку, устраивается на ослабленных грунтах. Опалубка такой ленты имеет более сложную конфигурацию, и для удобства проведения работ требует обязательной копки расширенных в основании траншей. Это удорожает конструкцию, но обеспечивает ей максимальную жёсткость.
Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Выбор ленточного основания становится неоправданным только в случаях, когда граница промерзания опускается ниже 2м, грунт на участке просадочный либо близко подходят грунтовые воды. В таком случае, лучше всего заливать плиту с монолитным цоколем, который исполнит роль рёбер жёсткости.

Лучший вариант фундамента для укладки пеноблоков

Вне зависимости от конфигурации фундамента, перечень производимых при его устройстве работ примерно одинаков, и выглядит так:

  • На участке производится выбор места под строительство, контур фундамента привязывается к какому-то ориентиру (другому зданию, забору, красной линии улицы).
  • С пятна застройки удаляется верхний слой почвы, который из-за корней растений вообще не обладает прочностью.
  • Под плиту роется котлован, под ленту траншеи. Разработка должна осуществляться так, чтобы не превысить глубину и не нарушить тем самым естественную плотность грунта под подошвой конструкции.

    Этап подготовки к началу строительства

  • Дальше выполняются подготовительные слои. При строительстве небольших одноэтажных построек самая простая структура будет такой:
    1. разделительный слой из геотекстиля;
    2. подушка из песка толщиной 200 мм;
    3. щебень на толщину 150 мм, тщательно втрамбованный в песок;
    4. гидроизоляционный слой из ПВХ мембраны.
  • Закладка гильз для ввода коммуникаций.

    Закладные для коммуникаций устанавливают в песчаную подушку

  • Изготовление щитов опалубки, их установка и съём.
  • Предварительная сборка объёмных или плоских каркасов (в зависимости от типа фундамента), и их установка в опалубку.
  • Заказ заводской БСГ или изготовление бетона класса В15 на месте.
  • Формирование и уплотнение монолита.
  • Уход за бетоном в процессе твердения.
Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Важно: Нормативно-безопасная прочность, при которой можно снимать опалубку, составляет 50%. Её набор зависит от температуры окружающей среды: при нулевой требуется две недели, при +10 градусах 5 дней, при +20 всего 3 дня. Начинать дальнейшие работы, предусматривающие нагрузку фундамента, можно только когда монолит наберёт 72-75% прочности. В тёплое время года это происходит через 5-7 дней после распалубки.

Правильно выложить первый ряд пеноблоков на фундамент – это залог успешной работы, и тут большое значение имеет качество поверхности фундамента. Чем больше на ней перепадов, тем тщательнее производится подготовка, и тем толще слой раствора потребуется для выравнивания.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Если пеноблоки имеют относительно неплохую геометрию, их можно монтировать и на цементный клей. Но первый ряд всегда кладётся именно на ЦПС, который за счёт более крупной фракции вяжущего и наполнителя имеет большую жёсткость и более высокую прочность.

На ровном основании толщина слоя может быть минимальной – 4-5 мм, но если перепады значительные, слой раствора может быть увеличен и до 20 мм. При ещё большем значении, на основании придётся удалять бугры с помощью шлифмашинки. Работа трудоёмкая, поэтому постарайтесь максимально сгладить поверхность цоколя сразу, в процессе его формирования.

У пенобетона поры имеют закрытую структуру (не соединяются друг с другом), благодаря чему он не так сильно впитывает влагу, как газобетон — единственное существенное преимущество. Несмотря на него, пеноблочная кладка тоже способна абсорбировать влагу по капиллярам, поэтому под первым рядом обязательно должна быть гидроизоляция.

Что кладут между фундаментом и пеноблоком

Выполняется она в два слоя, первым из которых является битумная мастика, а вторым – рулонный материал на такой же основе. Обойтись без мастики можно только в том случае, если рубероид или гидроизол закладывается внутрь выравнивающего цементно-песчаного слоя. Делают это, когда слой достаточно толстый, и многие строители считают такой вариант гидроизоляции наиболее надёжным.

Пеноблок, как и любой другой бетонный блок или кирпич – это каменный материал, поэтому требования к исполнению кладки представлены в одном общем своде правил. Преимуществом ячеистобетонных блоков являются их укрупнённые размеры, которые позволяют сформировать стену нужной толщины в однослойном варианте. Это облегчает, упрощает и ускоряет процесс возведения стен, поэтому многие застройщики делают такую работу самостоятельно.

  • Чтобы получить ровную стену, кладку ведут по маякам. В отличие от кирпича, когда приходится выкладывать убежные штрабы сложной конфигурации, маяками для пеноблочной кладки служат уложенные вместе два-три блока, за счёт которых формируется угол или пересечение наружной и внутренней стены.
  • Первый блок укладывается на том углу, который в результате замера гидроуровнем окажется в наиболее высокой точке. Именно он будет служить ориентиром для монтажа всех остальных маяков, которые за счёт толщины раствора приподнимаются до заданной отметки.

    Определение наиболее высокой точки с помощью гидроуровня

    Мнение эксперта
    Виталий Кудряшов

    строитель, начинающий автор

    Если возводится небольшой дом или хозпостройка с длиной стены до 6 м, выставленных по углам маяков более чем достаточно. При больших пролётах предусматривают ещё и промежуточные маяки (обычно на пересечениях наружных стен с внутренними).

  • Когда углы сформированы и маячные блоки выставлены по высоте, пока раствор ещё сохраняет пластичность и есть возможность корректировки, следует сопоставить длины диагоналей. Замер производится рулеткой, после чего сторону, оказавшуюся более короткой, можно удлинить путём незначительного смещения блоков относительно кромки цоколя. Допускается даже свисание кладки, но не больше чем на 50 мм от вертикальной поверхности основания.
  • После того, как маяки зафиксированы в нужном положении, между ними натягивается причальный шнур, за счёт которого обеспечивается горизонтальность ряда. Важно, чтобы шнур был хорошо натянут и не провисал, иначе будет трудно контролировать толщину горизонтального шва по всей длине ряда.
  • Перед тем, как выложить первый ряд пеноблоков на фундамент полностью, нужно наметить места положения дверных проёмов, чтобы формировать их сразу же, в процессе кладки. Если стена глухая, кладка ведётся из цельных блоков по всей длине, с установкой доборного элемента перед маяком на противоположном углу.

    Выкладка угла с перевязкой швов

  • При наличии проёма, добор устанавливается перед ним, а дальше кладка продолжается с цельного блока — соответственно, добор будет в конце ряда. Отрезать нужный фрагмент следует только для конкретного места, предварительно произведя замер. Для резки используется электроинструмент типа сабельной пилы или ручная ножовка с победитовым рабочим полотном. Перед тем, как класть пеноблок на фундамент, место среза следует выровнять рубанком по газобетону.
  • Для монтажа блоков пользуются обычными для каменщиков инструментами – мастерком и шаблоном. Если кладка ведётся на клею, потребуется либо каретка, либо зубчатый ковш или шпатель. Когда ряд будет полностью выложен и раствор схватится, нужно будет тем же рубанком устранить перепады между соседними блоками.
  • Первый ряд блоков в обязательном порядке армируется, а порядок действий зависит от вида применяемого армирования. Если это стержни или толстая стальная полоса, под них придётся вырезать пазы штроборезом.
  • Из них щёткой удаляется пыль и крошки, основание смачивается водой, укладывается арматура, штробы заполняются раствором заподлицо с поверхностью ряда. Соответственно, глубина пазов должна быть такой, чтобы стержень был полностью скрыт и не мешал укладке следующего ряда.

Если в качестве арматуры используется стеклосетка, то её просто закладывают в шов в процессе укладки пеноблока.

Теперь разберёмся, как правильно класть пеноблоки второго и последующих рядов. Через несколько часов (не более 4-х) после окончания армирования, можно продолжать работу. Начинают ряд с того места, где в предыдущем ряду был установлен добор — но теперь с цельного блока, это даст возможность обеспечить перевязку вертикальных швов.

Снова выставляются маяки, и причальный шнур выводится на следующий уровень. Клей или раствор наносится на вертикальную плоскость маячного блока, затем устанавливается и заполняется шаблон, после чего на растворную постель укладывают блок. Шаблон, не имеющий сзади ограничителя, плавным движением выдвигается вперёд и вынимается, а блок остаётся на месте.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Использование шаблона для начинающего каменщика очень важно, так как это приспособление упрощает и ускоряет работу, избавляет от необходимости постоянно контролировать толщину горизонтального шва. Сделать его можно самостоятельно, из металла, или доски 25*150 мм. Он представляет собой рамку или короб без дна, куда и закладывается раствор.

Если под домом предусмотрен не сплошной, а ленточный фундамент, то под внутренними стенами (независимо, воспринимают ли они нагрузки от перекрытий) предусматриваются линии фундамента. Поэтому процесс подготовки его поверхности к укладке пеноблоков, равно как и сама кладка, производятся по одинаковому сценарию. Разница заключается только в принципе их фиксации.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Важно: Внутренние стены, если они несущие, возводятся одновременно с наружными — ряд за рядом, а в ходе кладки жёстко соединяются на пересечениях за счёт перевязки блоков. Если стены ненесущие, они фиксируются к несущим гибкими связями, потому что разность нагрузок будет создавать проблемы и вызывать трещинообразование. Перегородки же вообще могут выкладываться после того, как коробка дома возведена.

Кладка наружных и внутренних стен ведётся параллельно

Для связки поперечной стены могут использоваться не только заводские гибкие связи Т или Г-образной формы, которые закладываются в швы кладки, но и стальная полоса либо кладочная сетка. При установке перегородок, которая производится в готовом доме, для этой цели часто используют прямые подвесы либо оцинкованный профиль ПНП — монтируется в качестве направляющих. Армировать саму кладку проще всего монтажной лентой или стеклосеткой.

При подходе к потолку несущие стены выводятся на всю высоту, так как на них будет опираться перекрытие. А вот перегородка из-за его прогиба может дать трещину, поэтому её высоту рекомендуется делать на 2-3 см меньше. После закрепления гибкими связями, оставшееся пространство можно просто заполнить раствором, если перегородка будет оштукатуриваться, или пенопластом, если она будет обшиваться гипсокартоном (деревом, панелями и т.д.).

Лучшим видом отделки для всех типов каменных стен является штукатурка, так как она защищает кладку от воздухопроницания, поэтому такой вид отделки должен быть на стенах хотя бы с одной стороны.

  • В помещениях может использоваться не только классическая мокрая штукатурка, но и сухая – так строители нередко называют гипсокартон. ГКЛ монтируется не только по обрешётке, но и на клею, и последний вариант лучше всего подходит для пеноблочных стен. Из-за отсутствия каркаса экономится пространство, а это может быть весьма существенным, если дом маленький и комнаты имеют скромную площадь.
  • Как бы ни был смонтирован гипсокартон, поверх него можно выполнить любые адгезионные виды отделки – от декоративной штукатурки, до керамической плитки. Учитывая высокий коэффициент паропроницаемости пеноблоков, такие материалы будут отличной защитой для кладки.
  • Штукатурку, будь то декоративная или стартовая, лучше брать на цементной или гипсополимерной основе – она меньше подвержена паропроницанию. Особенно это касается кухни и ванной комнаты, где воздух чаще всего насыщен парами.
  • Все адгезионные виды отделки, производимые по пеноблочной кладке, лучше выполнять по армированному слою. То есть, сначала берётся плиточный или монтажный цементный клей и наносится на стены тонким слоем, в который утапливается стеклосетка. Второй тонкий слой закрывает её и образует усиленное гладкое основание, не подверженное трещинообразованию. Соответственно, декоративное покрытие, которое по цене обходится порой дороже самой стены, останется невредимым.
  • Что касается материалов, навешиваемых на обрешётку, то их монтаж в помещениях сопровождается установкой рулонной пароизоляции. Как вариант, чтобы уменьшить паропропускную способность кладки и придать ей водоотталкивающие свойства, основание можно предварительно обработать гидрофобизатором.

Снаружи для адгезионной отделки должны использоваться материалы с ещё большим, чем у пенобетона коэффициентом паропроницаемости. Таковыми являются тонкослойные штукатурки для ячеистых бетонов, декоративные краски, которые можно наносить без оштукатуривания и фактурную плитку из пенобетона или газобетона. Остальные материалы должны монтироваться по системе вентфасада, с обязательным устройством продухов для поступления воздуха.

Бетоны с ячеистой структурой имеют свои особенности, которые должны учитываться как в процессе проектирования и строительства, так и при отделке. Вот как выглядит перечень ошибок, допускаемых при возведении домов из пеноблоков:

  1. Некоторые застройщики строят дома на железобетонном каркасе, обеспечивая им тем самым наибольшую прочность. Ничего страшного в этом нет, если не считать, что такой дом получится холодным, и утеплять его придётся в обязательном порядке. Малоэтажные здания, особенно жилые, должны строиться в бескаркасном варианте (на это прочности пеноблоков 600-700 кг/м3 вполне хватает), а монолитные элементы являются местами активных теплопотерь.
  2. Ошибкой является решение застройщика ставить дом на металлическом фундаменте – он не имеет достаточной жёсткости.
  3. Отсутствие отсечной гидроизоляции (рубероида под первым рядом блоков) повлечёт отсыревание стен из-за капиллярного впитывания влаги. Остановить этот процесс в готовом доме, можно будет только путём дорогостоящего инъецирования.
  4. Наличие перепадов в рядах между блоками, неустранённых в процессе возведения стен, вызывает напряжение в кладке, появляются трещины.
  5. Под перекрытием и элементами опирания кровельной системы обязательно должен быть распределительный монолитный пояс, закольцованный по периметру всех стен.
  6. Кладка должна армироваться не только в первом ряду, но и в каждом четвёртом. Плюс, должны усиливаться зоны под проёмами и в местах опирания перемычек. При отсутствии перемычки арматура закладывается над проёмом.
  7. Жёсткую перевязку поперечных стен можно производить только когда они воспринимают одинаковые нагрузки.
  8. Чтобы вынести точку росы из толщи стен в сторону улицы, утеплитель монтируется с наружной стороны.
  9. Чтобы теплоизоляция не создавала препятствий для выхода паров, использовать нужно минвату — только у неё коэффициент паропроницаемости больше, чем у ячеистого бетона.

Теперь вы знаете, как укладывать пеноблоки на фундамент — а так же многое другое, касающееся подобного строительства. И если при самостоятельной работе вы будете придерживаться данных рекомендаций и учитывать физические особенности ячеистого бетона, ваш дом в течение всего срока службы будет радовать обитателей отменным эксплуатационным комфортом.

Выбор фундамента для дома из пеноблоков

Как нам известно, фундамент под дом – основа надежности любого дома. Некоторые строительные материалы подразумевают обустройство основательного фундамента, другие – мелкозаглубленного и облегченного. Чем проще конструкция дома, тем меньшие средства придется вложить в ее создание. Заметьте, как правило, возведение фундамента может достигать от общей стоимости около 40%.

Фундамент для дома из пеноблоков имеет свою специфику. Главная особенность – малый вес блоков, из которых возводится коробка дома. За счет этого пеноблоки пользуются большой популярностью на рынке малоэтажного строительства.

Рекомендуем вам просмотреть проекты домов из пеноблоков.

Основные особенности фундаментов для пеноблочных домов

Итак, для дома из пеноблоков используют:

  1. Мелкозаглубленный ленточный тип фундаментного основания;
  2. Заглубленный ленточный;
  3. Столбчатый ростверковый.

Все указанные виды фундаментов достаточно широко распространены. Простота их устройства, доступность и достаточно короткий срок их возведения существенно упрощает общий строительный процесс коттеджа.

Во-первых, мелкозаглубленное основание в основном применяется для одноэтажных строений. Под все стены закладывается железобетонная плита на глубину 1 метр. Данный фундамент для дома из пеноблоков имеет минимальные инвестиции на его возведение, при этом устанавливать конструкцию можно практически на любых типах грунтов, например, на сыпучих почвах или плывунах. Небольшой вес всего строения позволяет существенно снизить статическую нагрузку, передаваемую на фундаментное основание.

Во-вторых, заглубленный тип основания имеет глубину заложения 1,5 м. В некоторых ситуациях устанавливается бетонная подготовка малой толщины и песчаная подушка. Этот тип фундамента для пеноблочного дома подходит для трехуровневых строений с применением железобетонных перекрытий.

В-третьих, свайный фундамент. Данная конструкция не имеет аналогов по скорости возведения. За счет особого устройства непосредственно свай, общая система позволяет добиться максимальной однородности несущей способности. Больше подходят для одноэтажных строений.

Независимо от того, какой вы выбрали тип фундамента, стоит отметить, что пеноблок имеет пористую структуру, поэтому в любом случае должна быть проведена гидроизоляция при помощи специальной пленки. Пеноблок хорошо впитывает влагу, поэтому для кладочного раствора используют водонепроницаемые марки бетона. Правильное обустройство фундамента гарантирует надежность и долговечность всего строения. Любые отступления от правил и норм приведут к появлению растрескиваний или деформаций, вышестоящая конструкция также лопнет.

На выбор типа фундамента существенно влияет этажность дома:

Выбор фундаментного основания

Фундамент для дома из пеноблоков выбирается в зависимости от типа рельефа, этажности дома, эксплуатационных нагрузок, предполагаемых динамических нагрузок, состояния грунта и иных факторов. Вся конструкция основания должна работать как единая система. Грамотно спроектированный фундамент обеспечит равномерную усадку. Часто основание для дома из пеноблоков может быть заложено с большими прочностными характеристиками. Это гарантирует надежность и длительный срок эксплуатации.

Стоит отметить, что на квадратный метр пеноблоки весят примерно 900 кг, например, в сравнении кирпич может достигать веса в две тонны. Именно поэтому чаще всего отдается предпочтение монолитным ленточным или плитным фундаментам. Однако, учитывая ряд вспомогательных факторов, тип основания выбирается в зависимости от конкретной ситуации. Приступать к работе стоит только после глубокого анализа ситуации. Целесообразность применения какого-либо типа фундамента и экономия при его возведении должны быть определяющими факторами выбора.

Сравнение стоимости «коробки» дома из различных видов блоков

Тип материала

Цена в рублях
Керамические блоки от 26 000
Газобетонные блоки от 24 000
Пенобетонные блоки от 22 600
Керамзитобетонные блоки от 21 200
Пескоцементные блоки от 20 200

Подробно о строительстве дома из пеноблоков своими руками

В последнее время для строительства частных домов предпочитают использовать относительно новые строительные материалы и технологии. Причина данной тенденции, кроется, отнюдь не в какой бы то ни было моде, а имеет практическое объяснение. Например, предпочтение отдается тем материалам, которые обладают сразу несколькими положительными качествами. К примеру, материал прочен, но в то же время, имеет малый вес, обладает низкой теплопроводностью или легко поддается обработке. Одним из таких материалов является пеноблок. О строительстве дома из пеноблоков своими руками и пойдет речь в этой статье.

Подробно о том как построить дом из пеноблоков.

Что такое пеноблок

Пеноблок – строительный материал в форме параллелепипеда, применяемый для кладки несущих стен и внутренних перегородок. Изготавливают пеноблоки в заводских условиях из карьерного песка, цемента, воды и пенообразователя. В качестве пенообразователя в основном применяют суспензию алюминиевой пудры, которая в реакции с водой приводит к образованию пузырьков водорода. Залитый в заводских условиях в формы вспененный бетон несколько суток набирает первоначальную прочность, после чего получившийся пеноблок извлекают из формы и оставляют дальше набирать прочность и твердеть на 15-20 суток.

Кроме этого существует резательная технология пеноблока, когда пенобетон заливается не в малые формы, а в большую паллетную форму. После отвердения пенобетона, изначально витой струнной срезается неровная шапка, а после материал нарезают на равные параллелепипеды.

Многие не искушенные в строительных вопросах люди, часто пеноблок путают с газоблоком. Как правило, понятия подменяются ошибочно при дилетантской оценке стоимости строительства, так как газобетон или газоблок действительно стоит дороже пенобетона. Состав газобетона намного шире: цемент, кварцевый песок, водя, известь, пенообразователь. При этом оба материала можно различить по цвету. Пеноблок – сероватого оттенка, а газоблок – практически белого цвета.

Пенобетон и газобетон отличаются цветом и структурой

Размеры пеноблока

Стандартно считается, что размер стенового блока должен составлять 30х20х60 см, и перегородочного блока 30х10х60 см. Однако на рынке строительных материалов, у разных производителей можно купить пеноблок практически с любыми мыслимыми размерами. Встречаются блоки с высотой и 20 и 40 см

Наиболее часто встречаемые размеры пеноблоков:

  • Для несущих стен – 20х40х60 см;
  • Для несущих простенков – 30х20х60 см;
  • Для ненесущих перегородок – 10х30х60 см.

Проекты домов из пеноблоков

Каждый будущий владелиц своего дома, конечно же, желает получить уникальный проект, то есть проект, который будет, прежде всего, устраивать лично его. По этой причине внутреннюю планировку дома рассматривать мы не будем. Мы рассмотрим основные технические нюансы при проектировании частного дома из пеноблоков.

  • Наиболее подходящий тип фундамента — ленточный или плитный. Свайновинтовой фундамент не подходит однозначно, так как ширина несущих стен составлет 40 см минимум, а ширина обвязки в свайновинтовом фундаменте, как правило, в 2 или 3 раза меньше. Однако выбирая ленточный тип фундамента, его ленту можно изготавливать менее массивной, по сравнению с тем, когда стены возводят из кирпича. Дело в том, что пеноблок весит по сравнению с кирпичом на много меньше. Вес 1 куба кирпича = 1200-1300 кг, а вес 1 куба пеноблока с маркой прочности D600 = 600 кг.
  • Высота строительства дома из пеноблоков имеет ограничения. Они представляют собой одноэтажные и максимум двухэтажные коттеджи. То есть, построить двухэтажный особняк с мансардой – третьим этажом, не получится. Если же есть желание строить “высоко” то тогда разрабатывается проект, в котором несущие стены имеют армированные монолитные колонны и ригеля.
  • В конструкции обязательно должен присутствовать монолитный бетонный пояс, который будет распределять нагрузку на весь периметр несущих стен. Одновременно пояс выполняет функцию усиления несущих стен. При этом зачастую пояс по ширине изготавливают меньше, чем ширина стен из пеноблоков. Например, стена из пеноблоков имеет ширину 40 см, тогда пояс на ней изготавливается шириной в 30-35 см. Получившуюся “впадину” утепляют листовым пенополистиролом. Так обычно в месте расположения монолитного пояса стена больше промерзает в зимний период.
  • Стараются выбирать тип и конструкцию кровли с наименьшим общим весом. Для дома из пеноблоков оптимально изготавливать мягкую кровлю из битумной черепицы или кровлю из металлочерепицы. Кровлю из керамической штучной черепицы изготавливают редко, так как такая крыша обладает достаточной большой нагрузкой. А мы хоть и применяем для стен блоки из бетона, но это все же ячеистый бетон, которому по прочности до монолита очень далеко.
  • Несущие стены из пеноблоков не нуждаются в дополнительной теплоизоляции, как например, стены из кирпича или монолитного бетона. Силикатный или керамический кирпич имеет коэффициент теплопроводности 0,8-0,9 Вт/м, тогда как ячеистый по структуре пеноблок имеет теплопроводность в несколько раз меньше — 0,2-04 Вт/м. Это позволяет сразу после поднятия несущих стен приступать к их наружной отделке. Однако, учитывая, что стены из пеноблоков практически всегда получаются ровными, во время отделки их можно не штукатурить, а лишь прошпаклевать слоем 2-3 мм фасадной шпаклевки и нанести фон рельефной фасадной краской.

Технология строительства дома из пеноблоков

Фундамент и подготовка к кладке

Возводить стены из пеноблоков начинают спустя 28 суток после заливки ленточного фундамента. Это срок определяется строительными нормативами и обозначает окончательное и полное твердение бетона. Если предполагается строить дом на уже существующем старом фундаменте, то производят его анализ на наличие трещин, и если таковых не обнаружено, то сверху старого фундамента заливается армированный бетонный пояс высотой до 20 см. Данный пояс должен усилить старый фундамент и, что самое главное, выровнять всю плоскость ленты по одному уровню.

Если фундамент находится выше уровня грунта на участке на 50-60 см, то верхняя плоскость железобетонной ленты можно не гидроизолировать. Если же лента поднята над землей всего на 20 см, то тогда гидроизолируют не только её вертикальные плоскости, но и верхнюю плоскость. Для гидроизоляции применяют рулонные наплавляемые или обмазочные битумные материалы. Вообще, при строительстве из пеноблоков гидроизоляция очень важна, так как ячеистая структура блоков способна к высокому влагопоглощению. Если такой сырой блок, да ещё и с ячеистой структурой, подвергнется например, морозу в -20, то блок просто разорвет, он банально треснет. Подробно о технологиях гидроизоляции можно прочитать в статье: гидроизоляция конструкций фундамента.

Первый ряд и начало кладки

Для кладки первого ряда используют цементно-песчаный раствор. Изначально карьерный песок просеивают, чтобы из него удалить камушки и гальку крупнее 5-7 мм. Далее изготавливают раствор, смешивая между собой 1 часть цемента и 3 части просеянного песка. Получившийся раствор не должен быть слишком жидким.

Прежде чем начинать кладку на поверхности всего фундамента при помощи нивелира находят самый высокий угол. Определив самый высокий угол, на плоскость фундаментной ленты наносят и разглаживают слой раствора толщиной 2 см. На нанесенный слой раствора укладывают не целый пеноблок, а его 3/4 части. Далее сверху блока кладут пузырьковый уровень и, осаживая несильными ударами блок рукояткой молотка, блоку задают идеально ровное горизонтальное положение.

Укладка первых блоков на фундамент.

Далее на противоположный угол ленты фундамента аналогично на раствор кладут также 3/4  пеноблока. При этом при помощи нивелира либо водного уровня второй блок выставляют на ту же горизонтальную плоскость, что и первый блок. После этого по наружной стороне между двумя блоками, положенными на раствор на противоположных углах фундамента, натягивают капроновую нить, либо леску диаметром 0,5 мм. Ориентируясь по натянутой контрольной нитке, выкладывают полностью первый ряд пеноблоков. При этом, где-то слой раствора между блоком и фундаментом будет больше, а где-то меньше. Это нормально для первого слоя, поэтому и применяют цементно-песчаный раствор. Самое главное при данном процессе работы – получить первый ряд кладки строго по уровню.

3/4 части, половинки или доборы, производят, отрезая болгаркой с алмазным диском от целого пеноблока нужную по размеру часть. Для резки блоков, предназначенных для простенков, то есть, имеющих меньшее сечение, можно использовать болгарку с диском по камню или же вообще двойную ручную пилу со средними зубьями на полотне.

Второй ряд кладки и перевязка

Для второго ряда кладки изготавливают специальный клей для пеноблоков. В ёмкость с высокими бортами, например, ненужный тазик, наливают примерно полведра воды. Далее в воду засыпается несколькими подходами сухой клей. После этого, используя перфоратор, включенный в режиме “сверления”, и оснащенный в патроне миксерной насадкой, всю субстанцию в тазике перемешивают до однородного сметанообразного состояния. После этого клей оставляют на 5-10 минут, чтобы он “набух”, после чего всю клеевую массу повторно перемешивают миксером или перфоратором с миксерной насадкой.

Миксерная насадка на дрель.

Второй ряд начинают класть аналогично первому ряду, так же с углов. Если первый ряд начинали с “трех четвертей”, то углы второго ряда уже начинают с целых блоков. При этом учитывают перпендикулярную связку между блоками в рядах. Получается следующее: первый ряд начали с того, что к ложку впритык положили тычок; во втором ряде цельный блок перпендикулярно заходит на ложок, а с другой стороны угла примерно на середину тычка. При такой кладке получают и качественную перевязку углов, и хорошую шахматную связку между рядами по всей плоскости стен.

Стороны пеноблока.Второй и последующие ряды кладут в шахматном порядке.

Для нивелировки наружных углов обычно применяют отвес – длинный капроновый шнур со свободно висящим конусообразным грузиком на конце. Можно также использовать правило-уровень, длина которого 250 см, если работать с отвесом непривычно.

Во время кладки 2, 3 и всех последующих рядов, клеевую массу наносят на уже положенный ряд при помощи мастерка. Далее мастерком “на глаз” клей разравнивают, после чего по нему проводят гребенкой с высотой зуба 15-20 мм. Только после этого на клей укладывают сверху блок, при этом во время его подгонки по горизонтальному шнуру и осадке, толщина слоя клея между рядами будет составлять 1/2 от размера зуба гребенки.

Армирование во время кладки и верхняя обвязка

В процессе кладки пеноблоков, после каждого 4 ряда производят укладку в толщу клеевой массы двух параллельных жил катанки, диаметром 5 мм. Вместо катанки можно использовать кладочную сварную сетку, предназначенную для ведения кирпичной или кольцовой кладки.

Схема армирования стен катанкой или кладочной сеткой.

Когда стены из пеноблоков подняты на нужную высоту, несмотря на то, что поверхность последнего ряда вроде бы ровная, нельзя изготавливать перекрытие сразу на ячеистых пеноблоках. Изначально необходимо изготовить бетонный обвязочный пояс высотой 20-25 см, а уже после отвердения пояса, можно приступать к изготовлению монолитного межэтажного перекрытия. Бетонный обвязочный пояс армируют каркасами, собранными на рифленой арматуре класса А3 диаметром 12 мм и хомутах в форме параллелепипеда.

Более подробно о видах арматуры и правилах работы с ней можно прочитать в статье: арматура, виды, характеристики, вязка и гибка арматуры.

Опалубка и арматура для обвязочного пояса из бетона.

Наиболее оптимально межэтажное перекрытие на несущих стенах из пеноблоков изготавливать из керамзитобетона. Керамзитобетон от обычного бетона отличается тем, что в его составе в качестве наполнителя вместо щебня применяется керамзит. Благодаря этому керамзитобетон намного легче обычного бетона и, следовательно, нагрузка на несущие стены получается незначительной. При заливке монолитной плиты из керамзитобетона армирование выполняют арматурой 12 мм по принципу решетки, с ячейкой не менее 150х150 мм.

Как сделать фундамент для бани из пеноблоков?


Некоторое время назад мы уже рассматривали, что из себя представляют пеноблоки. Как вы знаете, это современный недорогой строительный материал, все шире использующийся в индивидуальном загородном строительстве.

Пенобетон имеет высокие теплотехнические характеристики, малый вес, достаточную для малоэтажного строительства конструкционную прочность и легко поддается обработке.

Поэтому все чаще выбирают этот материал и те, кто решил построить себе баньку, гараж или небольшой дом.

Давайте в этой статье рассмотрим основные принципы выбора фундамента для стен из пеноблоков.


Какой фундамент лучше для пеноблоков — ленточный или столбчатый?

Как правило, для зданий и сооружений высотой в несколько этажей, нужен массивный фундамент, опирающийся на грунты основания, залегающие ниже глубины промерзания, что требует выполнения большого объема земляных работ и расхода материалов на устройства самого фундамента.

Столбчатый фундамент хоть и является более экономичным, не всегда может быть использован в силу грунтовых условий участка, на котором осуществляется строительство.

Также в случае выбора столбчатого фундамента под стены из штучных материалов таких, как кирпич, пенно- и шлакоблоки, потребуется устройство ростверка или укладка фундаментных балок, на которые будут опираться стены, что в свою очередь добавит работы, а по цене практически сровняет столбчатый фундамент с ленточным.

Кроме того, нужно помнить, что пенобетон гораздо менее пластичен, чем, например, сруб из дерева. И если основание под срубом даст усадку, то на целостность постройки это никак не повлияет. А вот если будет гулять фундамент под стенами из пеноблоков, то вскоре такие стены покроются трещинами.

Есть еще один вариант устройства фундамента – монолитная плита. Нередко такой фундамент становится единственным приемлемым решением, когда необходимо вести строительство на слабых грунтах. Но стоимость и трудоемкость выполнения такого фундамента может оказаться значительно выше, чем прочной монолитной рамы ленточного фундамента.

Поэтому наиболее целесообразным выбором фундамента для стены из пенобетона может стать ленточный мелкозаглубленный фундамент, основные принципы устройства которого мы и рассмотрим ниже.


Строительство ленточного фундамента под пеноблоки

Начинается строительство фундамента с его разметки на участке, где планируется возведение постройки.

Для этого с помощью геодезических инструментов или с помощью колышков и прочного шнура выставляются углы будущих стен и размечаются их оси.

Все эти операции следует выполнять весьма тщательно, так как от того, насколько точно будет произведена разметка, впоследствии будет зависеть геометрия строения.

Есть несколько различных способов выноса осей сооружения в натуру. В приведенном ниже видео показан один из способов, как разбить фундамент на местности:

После того, как на участке сделана разметка будущего фундамента, можно приступать к земляным работам по откопке траншеи.

Для мелкозаглубленного фундамента глубины в 60 см от планировочной отметки земли будет вполне достаточно. Ширина фундамента выбирается в соответствии с несущей способностью грунта, материала самого фундамента и веса, опираемых на него стен из пеноблоков.

Для уменьшения сил морозного пучения в основании ленточного фундамента следует устроить песчаную подушку, которая позволит сохранить конструкцию монолитного фундамента от растрескивания, помогая равномерно перераспределить нагрузки.

Размеры песчаной подушки выбираются в зависимости от ширины ленты фундамента. Как правило, вполне достаточно, чтобы подушка выступала в каждую сторону на 10-15 см. То есть, если ширина фундамента будет 30 см, то ширины подушки в 50-60 см будет вполне достаточно. На такую же ширину откапывается траншея. Толщина подушки может быть от 20 до 60 см.

Более подробно об этом вы можете прочитать в статье об устройстве ленточного фундамента на песчаной подушке.

В траншею устанавливается опалубка из прочных досок толщиной 2-2,5 см, которые опираются на вбитые в землю прутки арматуры.

Снаружи опалубку следует подпереть небольшими деревянными брусками, чтобы при заливке смеси доски не опрокинулись под ее тяжестью. Также желательно скрепить обе стороны опалубки, сколотив их сверху через каждые 1-1,5 м досками.

После этого внутрь укладывается арматурный каркас.

Для изготовления каркаса вполне подойдет арматура диаметром 12-14 мм. Соединяется каркас с помощью специальной вязальной проволоки так, чтобы он представлял собой пространственную структуру в виде прямоугольника из арматурной проволоки.

Устанавливается каркас так, чтобы каждая из его сторон после заливки фундамента была защищена слоем бетона в 50-60 мм. Снизу каркас кладется не на землю, а на специальные подкладки.

В тех местах, где будет выполняться ввод водопровода и выпуск канализации, следует предусмотреть отверстия нужного диаметра. Также устанавливаются закладные детали для формирования продухов.

Заливка производится бетоном марки не ниже 200. Заливать весь монолитный фундамент следует за один раз.

Разравнивание и уплотнение смеси производится специальными вибраторами, позволяющими выпустить воздух из бетона и избежать возникновения пустот.

После ленточного заливки фундамента его укрывают пленкой и проливают каждый день водой в течение 4-5 дней.

После того, как фундамент наберет достаточную прочность можно переходить к его гидроизоляции и отделке.

Все основные операции по сооружению мелкозаглубленного ленточного фундамента бани из пеноблоков показаны в представленном ниже видео:


Строительство фундамента на винтовых сваях

Если участок, на котором планируется строительство бани или загородного дома имеет заметный уклон, то строительство ленточного фундамента может оказаться менее целесообразным, чем устройство основания на винтовых сваях.

Ниже вы можете посмотреть видео о фундаменте на винтовых сваях:

Смотрите также:

Последние публикации:

Даже правильно выложенной кирпичной печи, со временем требуется ремонт. Высокие температуры, нарушение тяги, механические повреждения кладки – все это приводит к появлению дефектов, которые требуют устранения. Ведь хорошая тяга и отсутствие трещин в стенках –… Читать… Выбор печей для бани сегодня очень широк. Промышленностью выпускаются каменки на любой вкус и цвет. Вы можете подобрать готовую печь для установки в бане в соответствии с требуемой теплопроизводительностью в зависимости от объема парной и выбрать нужный… Читать… Для того, чтобы попариться в баньке сегодня вовсе не обязательно выкладывать основательную русскую печку, кладка которой под силу лишь опытным печникам. Сегодня промышленным способом выпускается большой ассортимент металлических каменок, обеспечивающих… Читать…
  • < Фундамент для бани из бруса
  • Как сделать бутовый или бутобетонный фундамент? >

Фундамент под дом из пенобетона: какой выбрать

Последствия проседания фундамента

Пенобетон — пористый материал, состоящий из цемента и песка. В процессе производства в смесь добавляется пенообразователь, который образует полости в массе раствора.

В различных СМИ муссируют мнения о возможности строить фундамент под дом из пенобетона. При этом приводят различные доводы в пользу такого утверждения.

Содержание статьи

Виды пенобетона

На стройплощадку пенобетон может попасть в одном из двух видов — пеноблоки или жидкий раствор, который заливают в опалубку. Можно ли применять пенобетонные блоки для фундамента решить легко. Их использование четко оговорено в СНиП.

Требования СНиП

Следовательно, строить фундамент из пенобетонных блоков нельзя! С жидким пенобетоном ситуация несколько сложнее. В его пользу приводят массу доводов, подкрепляют различными цифрами.

Рассмотрим эти «расчеты и логику» в реальности

Четкого текста, допускающего или запрещающего: строить ли фундамент для дома из пенобетона, в нормативных актах нет. Ниже приведены способы, которыми пользуются сторонники этого материала.

Цитирование нормативных документов

Пример:

«СНиП №31-02 — фундамент должен соответствовать вычисленным значениям прочности».

СНиП — это сборник норм и правил, которые тесно связаны между собой. Приведенная цитата означает, что ВСЕ расчеты должны находится в соответствии друг с другом. Нельзя брать один показатель и основываться только на нем.

  • Доказательство.

Скриншот СНиП 52-01-2003

Важно! Всего перечислен 21 нормативный документ, каждый из которых состоит из десятков листов. И это только ближайшие пункты. Для того, что бы рассчитать нагрузку на фундамент, нужно быть архитектором, и иметь геологические данные.

Пример «притягивания за уши» на основании одного параметра — пуховое одеяло сохраняет тепло лучше, чем пенобетон. Давайте построим фундамент из пуха.

Якобы «расчет» нагрузки

Проводят «расчет» нагрузки в стиле нижеизложенного. Для фундамента советуют применить пенобетон, имеющий более высокие показатели прочности, чем марка используемая для стен.

Характеристики пенобетона

Как видим, максимальная прочность пенобетона составляет 9,7МПа = 97 кгс/см2. Марка М100, упомянутая в СНиП II-22-81* — 98 кгс/см2. Все сходится.

Внимание!

  1. В СНиП II-22-81* говорится о РАСТВОРЕ, который связывает элементы фундамента.
  2. При производстве пенобетона используются различные технологии смешивания, температурных режимов, и состав вещества. В подобных таблицах данные приводятся хаотично, в том числе путается жидкий пенобетон и пеноблоки. Параметры прочности жидкого пенобетона на изгиб и растяжение найти не удалось.

Для несущих стен двухэтажного дома, будут использоваться блоки марки D600-D800.

Масса и размеры пенобетонных блоков

Итак:

  • Средний вес одного блока составит 27, 2кг.
  • На один погонный метр стены уйдет 1000/600= 1,6 блока.
  • При высоте каждого этажа 3м для 6-ти метровой стены понадобится 6000/300=20 блоков.
  • Всего на 1м.п. стены потребуется 20 Х 1,6=32 блока Х 27,2 кг = 870 кг.
  • Помимо несущих стен в доме есть еще и перегородки. Их толщина и плотность меньше, но площадь всегда больше. Кроме того, на всех стенах будет штукатурка.
  • Полученную цифру требуется удвоить. Получаем 870Х2=1740 кг.
  • При толщине блоков 200 мм, масса этих стен будет распределена на площадь 100 см Х 20 см = 2 000 см2. Разделим: 1740/2000=0,87кгс/м2.
  • Прочность пенобетона, 97 кгс/см2, в 110 раз выше! Еще и проармируем!

Внимание!

  1. Все остальные факторы замалчиваются. Только давление замерзающего грунта может составить десятки кгс/см2. Для проверки можно поставить бак с водой объемом 50л на стеклянную бутылку 0,5л. Посуда останется целой. В морозильнике та же бутылка, но с налитой в нее водой, лопнет.
  2. Армирование усиливает сопротивление растяжению, и никакого влияния на прочность сжатия не имеет.
  3. Истинность цифры прочности под большим сомнением.

Треснули новые стены

Логическая цепочка

Утверждают, что если можно нижний ряд стены делать из пенобетона, значит, и верхний ряд фундамента может быть таким же, дальше по цепочке.

Сооружение и его фундамент — это две конструкции. На фундамент и здание действуют разные силы.

  • Стены всегда вертикально давят на основу.
  • Фундамент распределяет эту нагрузку по грунту во многих направлениях.
  • На фундамент давит замерзающий грунт. При этом промерзание происходит только с наружной стороны. Внутренняя часть почвы остается мягкой и не создает поддержку.
  • Под отдельными местами фундамента, может потеряться опора по причине вымывания грунта.

«Дом стоит на фундаменте» — так правильно звучит предложение. Связывать эти две конструкции в одну — неверно, как с точки зрения архитектуры, так и согласно законам русского языка.

Борьба с недостатками

Часто признают такой недостаток пенобетона, как высокая степень впитывания влаги. В качестве метода борьбы с проблемой предлагают сделать гидроизоляцию.

Способность пенобетона впитывать влагу

Как видно на фото, пенобетон очень хорошо впитывает влагу. Находясь под землей, любой материал подвергается влиянию огромного количества факторов. Качественная гидроизоляция со 100% гарантией защиты будет стоить столько, что цена фундамента из пенобетонных блоков перестанет быть привлекательной для общего бюджета.

Защита пенобетона на стенах. Какой она должна быть в грунте?

Негативные примеры выполненных работ

Утверждают, что на фото и видео в этой статье строят фундамент для дома из пенобетона. Так же размещается пошаговая инструкция, как своими руками выполнить эту работу.

Конечно, только своими руками, потому что ни одна проектная организация за такое не возьмется! Им придется потом отвечать за последствия. Вот некоторые образцы такой агитации.

На самом деле, на фото не пеноблоки, а фундаментные блоки ФБС!

Указана длина блока 2400 мм — это стандартная длина блока ФБС, который изготавливается либо из тяжёлого бетона, либо из плотного керамзитобетона. Пенобетонных блоков таких размеров не бывает.

Размеры пеноблоков

Самая настоящая ложь! Говоря современным языком — «маркетинговый ход».

Сравнение обычного бетона и пенобетона

К сожалению, реальное сравнение физических величин можно провести только в лаборатории на конкретных образцах. Но общий обзор допустим.

  1. Если углубиться в ГОСТы, приведенные выше, то станет понятно, что слово «бетон» означает смесь, состоящую из цемента (в данном случае все сходится) и ДВУХ, или более, ТВЕРДЫХ заполнителей разных фракций. Возможно добавление пластификаторов.
  2. Фракция означает линейный размер отдельных элементов. Пример: фракция щебня 20-40 означает, что каждый «камушек» имеет размер по самой длинной оси от 20 мм до 40 мм.

Фракции гравия

  1. В зависимости от марки прочности бетона, обычно применяется песок различных пород, чаще горных, фракций 1-5 и щебень или гравий фракций 5-70.

Фракции песка для бетона

  1. Для пенобетона используется самый мелкий речной песок, иначе не сможет образоваться пена.
  2. Гравий в пенобетоне полностью отсутствует.

Песок для пенобетона

Пенобетон

Как видим, порядка половины тела пенобетона — пустоты, а в обычном бетоне основной объем занимает щебень или гравий. Вот и вся разница. Либо здание будет стоять на камнях, либо на воздухе.

Принимая решение, строить фундамент для дома из пенобетона или нет, стоит внимательно посмотреть на эти два фото и снимки, помещенные в начале статьи. Мелкозаглублённый, правильно изготовленный ж/б фундамент выглядит так:

Важно! Отдельное внимание следует уделить заглублению в грунт. Этот параметр СТРОГО индивидуален.

Фундамент на сваях или столбах

Можно ли применять пенобетонные блоки для фундамента? При использовании столбов или свай следует ответить — «да, как утеплитель». Единственным минусом станет высокая цена гидроизоляции, но необходимость диктует свои законы. Общий вес сооружения станет значительно меньше, в данном случае это важно.

Фундамент из столбов на склоне

Свайный фундамент на заболоченной местности

Если требуется устроить фундамент под пенобетон, можно применить любой, соответствующий конкретным условиям способ, но материалы должны обеспечить 100% надежности конструкции. Исправить ошибку в дальнейшем будет очень тяжело, дорого или вообще невозможно.

Фонды

Фундаментные стены

Также называется морозостойкими стенами или створчатыми стенами, переносит вес здания с уровня на фундамент. Установите фундаментные стены на опору, расположенную на уровне или ниже линии промерзания для вашего региона. Это обеспечивает стабильность.

Это предотвратит «вздыбливание» почвы, на которой стоят стены, что приведет к появлению трещин и перекосов. Как правило, фундаментные стены ICF являются продолжением стен 1-го этажа и поддерживаются с боков системой перекрытий.Бетон можно заливать внутрь пенопласта системы пола и «плавать». Также его можно заливать так, чтобы бетон пола и стен соединился. Заливайте бетон одновременно или холодным швом и дюбелями.

Размещение

Фундамент используется везде, где есть минимальная глубина для опор, как того требуют местные нормы. Его также можно использовать там, где конструкции требуют дополнительного крепления к земле для защиты от ветра или других сил, действующих против них. В США обычная глубина замерзания колеблется от 12 дюймов в южных штатах (некоторые из них не нуждаются в морозе) до 4 футов в более северных штатах.На самом деле, в Канаде и на Аляске морозы еще глубже.

Установите горизонтальную арматуру, как указано. Поменяйте углы на каждом ряду, чтобы создать непрерывный макет связи.

На участках с летучими почвами, то есть почва расширяется и сжимается под воздействием температуры или влажности, может возникнуть необходимость в размещении опор под опорами или фундаментом. При размещении непосредственно над скалой в фундаменте может быть нет необходимости, и фундамент можно разместить непосредственно напротив скалы, а также установить арматурный стержень или другую арматурную сталь путем просверливания и забивания его непосредственно в основание.Кроме того, утепленный фундамент служит нескольким целям. Это поможет уберечь грунт внутри фундаментной стены от промерзания и исключит морозное пучение о пол. Это также уменьшит потери тепла через пол и в почву в качестве теплоотвода и поможет предотвратить замерзание воды и водосточных труб зимой.

Подвалы

Кроме того, стены подвала также действуют как фундаментная стена, передавая нагрузки, как и раньше.Тем не менее, фундаментная стена для выхода из подвала может иметь фундаментную стену, расположенную ниже линии промерзания в зоне выхода из строя и на определенном расстоянии назад по мере подъема уклона, чтобы опоры оставались ниже линии промерзания. Чтобы соответствовать ступенчатой ​​опоре, фундаменты также могут быть ступенчатыми. Кроме того, вы также можете увидеть опору на уровне подвала с сонотрубкой или стеной ICF, идущей вверх к другой опоре, расположенной на глубине промерзания, и простирающейся от подвала, чтобы нести конец этого фундамента вниз на нижний уровень без помех. почвы.

Зарегистрируйтесь и зарегистрируйтесь на бесплатный онлайн-курс обучения BuildBlock, чтобы узнать больше об установке ICF!

ICF Foundation — за и против

ICF Foundation

При строительстве с использованием изолированных бетонных опалубок (ICF) опалубки фундамента остаются на месте и обеспечивают изоляцию с каждой стороны бетона.

Фундамент каждого здания играет ключевую роль в передаче всех нагрузок здания на землю. В районах, где существует опасность землетрясений и сильных ветров, он также должен действовать для закрепления конструкции здания.

При выборе лучшей системы фундамента для вашего дома очень важно принимать во внимание тип и несущую способность почвы, на которой она будет построена, наличие осадка, воды и мороза.

Традиционные фундаменты сооружаются путем заливки бетона во временные формы, которые удаляются, когда бетон застывает. При строительстве с использованием изолированных бетонных опалубок (ICF) опалубки фундамента остаются на месте и обеспечивают изоляцию с каждой стороны бетона.

Насколько дороже строительство фундамента с помощью ICF?

Как правило, цокольный этаж, построенный с использованием ICF, будет стоить немного больше, чем аналогичный бетонный или блочный фундамент.

В ходе нескольких исследований затрат на строительство ICF было определено, что использование стеновых конструкций ICF, как правило, добавляет от 30 до 40 процентов к общей стоимости фундамента.

Тем не менее, на одном этапе, который позволил бы создать голую бетонную стену, стена ICF представляет собой изолированную и изолированную стену с пароизоляцией, вплоть до балки пола.

Фундаментные стены, построенные с использованием ICF, возводить проще и быстрее, чем бетонные блоки или монолитные бетонные фундаменты.

Изоляционные формы защищают бетон от замерзания или быстрого высыхания.

После заливки любой бетонной стены необходимо провести процесс отверждения. Без надлежащих условий отверждения этого не произойдет, а стена ослабеет и станет склонной к растрескиванию и даже смещению.

Одна из самых частых жалоб в новых домах — негерметичные подвалы из-за трещин в фундаментных стенах. Благодаря конструкции ICF бетон защищен самими формами, которые создают его форму, а это означает, что процесс отверждения будет завершен по мере необходимости.

ИЗОЛИРОВАННЫЕ БЕТОННЫЕ ФОРМЫ — АНАЛИЗ СТОИМОСТИ СТРОИТЕЛЬСТВА

Скачать
Анализ затрат на строительство изоляционных бетонных форм

Фактически, благодаря оптимальной среде для отверждения, стена ICF при полимеризации становится прочнее, чем обычная стена. Будьте уверены, что ваша стена ICF не протечет и не потрескается независимо от того, в какое время года вы строите.

В очень жаркую погоду, когда испарение является проблемой, верхнюю часть формы нужно только покрыть пластиковой пленкой.

С другой стороны, бетон можно заливать в ICF, когда температура окружающей среды опускается до -15 по Цельсию, требуя, чтобы только верх формы был защищен изолирующими одеялами.

Фундаменты ICF можно строить в любое время года, независимо от температуры

Кто-нибудь может это сделать?

Это не работа «сделай сам». Сборка опалубки ICF достаточно проста для любого, кто прочитал руководство и достиг общего понимания всех разделов. Однако опорное крепление ICF и заливка бетона намного сложнее.Эти детали должен выполнять опытный строитель.

Насколько хорошо стены ICF выдерживают пожар?

При испытаниях «брандмауэра» стены ICF подвергались непрерывному воздействию газового пламени и температуре до 2000 ° F в течение четырех часов. Ни одна из стен ICF никогда не разрушалась конструктивно, в отличие от стен с деревянным каркасом, которые обычно разрушаются в течение часа или меньше.

За один этап нижний уровень заливается, обрамляется и изолируется вплоть до балок пола, даже при дневном свете и в местах для прогулок; устраняя необходимость в каких-либо работах перед укладкой черного пола.

Каков средний R-показатель стен ICF?

Стены из изолированных бетонных опалубок имеют средний рейтинг, как и стены из деревянного каркаса, построенные с изоляцией R-25. Но это еще не все. Эквивалентное значение R для ICF состоит из трех факторов.

Во-первых, это коэффициент сопротивления вспененного полистирола.

Во-вторых, термостойкость массивных бетонных стен снижает колебания температуры и, как следствие, требования к тепловой нагрузке, которые являются общими для деревянных каркасных зданий.

Наконец, утечка воздуха (инфильтрация) может составлять от 20 до 40 процентов требований к тепловой нагрузке деревянного каркасного здания. ICF устраняет проникновение воздуха через стенную конструкцию.

В результате, благодаря комбинированным характеристикам R-значения пенополистирола, стабилизирующего воздействия тепловой массы бетона и уменьшенной инфильтрации воздуха, стены ICF фактически имеют высокие характеристики от R-40 до R- 50 — или больше в некоторых районах страны.

Не горит ли пена и не выделяет ли она вредных веществ?

Пены в ICF производятся с добавками антипирена.Национальный исследовательский совет рассмотрел многочисленные существующие исследования выбросов при пожаре и пришел к выводу, что выбросы от пенополистирола не более токсичны, чем выбросы из типичных мягких пород дерева, используемых в жилищном строительстве.

Можно ли построить радиусные и наклонные стены с помощью ICF?

Предварительно сформированные углы 90 и 45 градусов доступны для ускорения строительства, поскольку они являются наиболее часто используемыми угловыми углами. Радиусные стены легко построить, разрезав форму под правильным углом и используя пену для соединения краев.Некоторые производители поставляют уже изогнутые стены.

Следует иметь в виду, что цокольный этаж необходимо отделать гипсокартоном в соответствии с нормами строительных норм. у вас не может быть «недостроенного» подвала из-за паров пенополистирола, если он когда-нибудь загорится.

Подвал ICF следует называть «нижним уровнем», так как старые стереотипы о подвале к ним неприменимы. Тональный крем ICF теплый, сухой, тихий, удобный и не дает возможности для роста плесени; поскольку нет полости, где теплый влажный воздух встречается с холодной стенкой и конденсируется.

Загрузить: Экономическая оценка подвальных систем Это часть Руководства по эффективности систем и материалов для подвальных помещений, совместного проекта Канадской ипотечной и жилищной корпорации (CMHC) и Института исследований в строительстве (IRC) Национального исследовательского совета (NRC) .

Загрузите исследование «РАСХОДЫ И ПРЕИМУЩЕСТВА ИЗОЛЯЦИОННЫХ БЕТОННЫХ ФОРМ ДЛЯ ЖИЛОГО СТРОИТЕЛЬСТВА», проведенное Управлением разработки политики и исследований Министерства жилищного строительства и городского развития США, нажав здесь!

Изолированная бетонная опалубка — хорошее и плохое

Что такое изолированная бетонная опалубка? Блоки ICF — это в основном блоки лего из пенопласта, которые складываются вместе, образуя изолированную полость, в которую заливается бетон для фундамента или даже стен вашего здания.Эти блоки используются вместо стандартных арболитов. Разница в том, что деревянные формы снимаются на обычном фундаменте, и остается только бетон. Пенопласт EPS остается на месте и создает суперизолированную конструкцию, на которой можно построить новый дом.

При строительстве в холодном климате, таком как Северный Айдахо, фундаменты ICF могут быть отличным способом помочь создать суперэффективную ограждающую конструкцию здания, но у этого продукта есть свои плюсы и минусы.

Изолированные бетонные опалубки готовы к установке.

PRO — Без термических разрывов. Непрерывные слои пенопласта создают оболочку здания без тепловых разрывов, которые может создать традиционный фундамент. Традиционный фундамент обычно не имеет изоляции на внешней стороне бетона, поэтому бетон становится холодным зимой и излучает холод в дом через пиломатериалы и каркас внутри фундамента.

PRO — Нет необходимости в каркасе подвала или утеплении стен фундамента. Гипсокартон можно прикрепить непосредственно к блокам ICF после подключения электричества и водопровода.

PRO — Превосходная герметичность. Непрерывная пена на внутренней и внешней стороне бетона создает отличный воздушный барьер, если вы тщательно закрываете любые отверстия, такие как вентиляционные отверстия, двери и окна.

CON — Стоимость. Стоимость фундамента ICF примерно на 20% больше, чем стоимость традиционного бетонного фундамента, но вы также сэкономите немного денег, когда дело доходит до каркаса подвала и изоляции, чтобы помочь с этими дополнительными затратами.

CON — Есть вероятность, что у вас возникнут проблемы с бетоном, о которых вы никогда не узнаете.Когда традиционный фундамент снят, вы можете осмотреть бетон и отремонтировать любые участки, требующие внимания, прежде чем двигаться дальше. С ICF у вас никогда не будет возможности увидеть, нет ли проблемных участков в самом бетоне.

CON — Гидроизоляция фундамента ICF потребует особого внимания. Необходимо использовать специальные гидроизоляционные материалы, которые не разъедают пенополистирол. Также нужно быть осторожным при засыпке, чтобы гранулят не повредила гидроизоляцию, поскольку пена за ней не является неразрушимой.

Независимо от того, строите ли вы набережную на озере Прист или на поле для гольфа у Кур-д’Ален, фонды ICF определенно должны быть частью разговора с вашим строителем, если вы ищете удобный, эффективный и здоровый новый дом.

Свяжитесь с нами сегодня, если вы ищете застройщика, специализирующегося на передовых строительных технологиях, которые позволят вам создать дом, который гарантированно будет на 40% более энергоэффективным, чем средний новый дом.

#energystar #priestlake #lakecda #energyefficient #homebuilder

Преимущества фундаментов с изолированными бетонными формами (ICF)

Ребята из TC Legend Homes на прошлой неделе возложили стены из изолированных бетонных опалубок (ICF) дома на озере Стивенс под дождем. курс всего (2) дня! Дэн сказал, что все прошло хорошо, так как почва имела хорошую консистенцию, чтобы уложить основу Form-a-Drain, и блоки, как обычно, поднимались быстро, так как всем нравится складывать блоки Lego!

Дом Net-Zero изолирован со всех (6) сторон, а TC Legend строится из структурных изолированных панелей (SIP), поэтому у нас есть стены SIP R-29 по всему периметру, крыша SIP R-49 сверху и 4 ”R -20 пена под плиту-на-уровне.

Кромка плиты также нуждается в теплоизоляции, иначе возникнет слабое место, и тепло будет просачиваться через периметр плиты в стенки ствола (которые подвержены воздействию погодных условий).

Мы решаем эту проблему путем заливки стенок ствола в формы R-24 ICF, которые завершают изоляционную оболочку этого доступного дома Net-Zero.

Бетон заливают в опалубку стен из пенопласта с 80-х годов. Полые блоки соединяются вместе, как Lego, с необходимой арматурой, закрепленной внутри, и после заполнения бетоном пенополистирольный блок остается на месте, выполняя работу по изоляции и удерживая бетон, пока он влажный.Процесс быстрый и чистый, с меньшими трудозатратами по сравнению с традиционным формованием бетона.

Мы используем блоки NuDura R23.8 ICF для формирования стенок ствола и подпорных стенок, когда они нам нужны. Блоки NuDura великолепны, так как они гармонично сочетаются с транспортировкой. Блоки ICF доступны разной толщины с множеством вариантов для различных требований конструкции. Мы используем 6-дюймовые стены и обычно заказываем только внутренние углы, внешние углы и 8-дюймовые прямые блоки. Блоки NuDura имеют жесткие пластиковые структурные планки, на которые можно крепить шурупы для сайдинга и гипсокартона.

Блоки располагаются над каналом для шляпки, который перекрывает форму основания. На озере Стивенс мы использовали опалубку Form-a-Drain, которая, как и ICF, не требует разборки опалубки после заливки бетона. Form-a-Drain заменяет 8-дюймовые нижние доски, является пустотелым и отводит воду от подошвы фундамента.

Дом на озере Стивенс имеет 4-х дюймовую подпорную стену с восходящим уклоном, а NuDura поставляет очень, очень липкий пароизоляционный слой для водонепроницаемости стены ствола. TC Legend Homes имеет систему металлической крышки / облицовки, которая оборачивает внешнюю пену ICF от подоконной плиты вниз под уровнем земли кровельным металлом, не оставляя визуально или термически обнаженного бетона.

ICF нам отлично подходят! Они выполняют две функции: (1) изоляцию и (2) бетонную форму, они являются разумным решением для нашего процветающего Net-Zero и все более и более позитивного жилья SIP в штате Вашингтон!

TC Legend Homes: Типовые стены из SIP ICF Foundation

Плюсы и минусы использования изолированных бетонных опалубок —

Изолированные бетонные формы являются важными строительными блоками для армирования бетонных стен. Эти инновационные формы стен также регулируют внутреннюю температуру зданий, значительно снижают затраты на электроэнергию и значительно снижают уровень звукового загрязнения окружающей среды.Единственный недостаток использования изоляционных бетонных форм может быть не обязательно связан с самими ICF, а скорее с тем, как они установлены и где они используются.

Что такое изолированные бетонные формы?

Изолированные бетонные опалубки (ICF) — это опалубки, разработанные для монолитных железобетонных стен 1940-х и 1950-х годов. Первоначальная концепция ICF возникла после Второй мировой войны, когда швейцарские инженеры начали удерживать цементные стены вместе с обработанными деревянными блоками.После этого идею переняли химические компании, которые разработали пенопласт. Позже Жан-Луи Беливо разработал это для регулирования температуры в доме его родителей во Флориде. Эти формы предназначены для использования в качестве постоянных опор стен, которые создают пространство для прокладки проводки и водопровода, обеспечивают тепловую и звукоизоляцию и служат внутренней стороной наружных стен.

По сути, ICF представляет собой H-образную конструкцию, которая позволяет закладывать две бетонные стены между слоями изоляции, сохраняя при этом открытый канал между двумя стенами.Это прочные и прочные системы, которые могут быть особенно энергоэффективными и использоваться в самых разных типах зданий — от жилых до коммерческих и промышленных. Хотя конечный продукт дает немного более широкую стену, отделка часто идентична типичной конструкции.

Если вы заинтересованы в обновлении стен определенного здания или помещения и рассматриваете изолированные бетонные формы, вот несколько плюсов и минусов, которые вы должны учитывать перед строительством.

Фото Луценко Александр

Плюсы

Крепкие стены

Добавление изолированной бетонной опалубки имеет основное преимущество, заключающееся в укреплении стен здания. Заливка бетона вокруг ICFs затвердевает, что затем укрепляет стену и снижает ее уязвимость для вертикальных и горизонтальных сил. В зависимости от того, является ли рама ICF плоской или решетчатой, стенку можно сделать еще более прочной за счет частоты и жесткости внутренних соединителей.В отличие от обычного цементного крепежа, карманы и межтрубные пространства между стенами фактически увеличивают прочность и долговечность конструкции.

Энергоэффективность

Одним из наиболее привлекательных аспектов использования изоляционных бетонных форм является то, что он может значительно снизить затраты на отопление и охлаждение конкретного здания. Это также самая впечатляющая особенность стен ICF; они могут выделять тепло летом и сохранять тепло зимой. В некоторых случаях, по оценкам, использование ICF позволяет сэкономить около 20% общих затрат на электроэнергию.

Для сравнения: герметичность стен из изолированной бетонной опалубки намного выше, чем у совместимых оконных и дверных коробок. Если ваши изолированные бетонные формы имеют срок службы 100 лет без деградации, односемейный дом ICF может сэкономить до 110 тонн углекислого газа по сравнению с традиционными домами с деревянным каркасом. Такая высокая экономия CO2 создаст чистый положительный углеродный след для цемента и ICF.

Шумоподавление и температурная стабильность

Благодаря сэндвич-материалам изолированные бетонные формы могут действовать как звуковой барьер, защищая внутреннее пространство дома от внешних шумов.Когда массивный материал, например, бетон, сочетается с таким легким, как пена, колебания температуры, фильтрации воздуха и шума могут быть значительно уменьшены. Слой пены, изолирующий всю стену ICF, помогает поддерживать одинаковую температуру повсюду, по существу устраняя «холодные точки», которые возникают в стенах каркаса между изоляционными зазорами или вокруг стоек. Что касается звукоизоляции, стены с изоляцией из бетона пропускают только одну восьмую от количества звука, которое проникает через стену с деревянным каркасом.

Экономия на материальных затратах

Интегрируя изолированные бетонные формы в различные стены или части строительного процесса, вы сможете укладывать стены и фундамент на 10% меньше бетона. ICF при доставке на стройплощадку часто поставляется в виде уже собранных блоков прямой формы. Это может уменьшить толщину на пару дюймов по сравнению с традиционными сборками прямой формы, что в некоторых случаях может дать вам 25% -ную экономию на материалах и расходах.

Фото Radovan1

Минусы

Не работают в холодном климате

Теоретически эти стены действуют как сильные изоляторы тепла при более низких внешних температурах. Однако это не учитывает количество тепла, передаваемого наружу. Изолированные бетонные формы предназначены для отвода тепла от конструкции, чтобы температура наружного воздуха не влияла отрицательно на процесс отверждения бетона. Таким образом, ICF работают намного лучше в более тропическом климате, где теплопередача и изоляция могут сохранять в доме прохладу в течение дня, а также обеспечивать комфортное тепло ночью.

Может быть дороже, чем ожидалось

Экономия на изоляционных бетонных формах неоспорима; однако это при условии, что у вас есть доступная рабочая сила для его установки. Если вы решите встроить ICF в стены или фундамент вашего проекта, вы, возможно, столкнетесь с более высокими затратами, чем традиционные процессы. Изолированные бетонные формы требуют специального труда; Если ваше рабочее место расположено в районе, где очень мало подрядчиков, способных использовать ICF, вы можете перейти на более дешевые методы.

В некоторых проектах может не быть армирования арматурой

Большая часть прочности, которой обладают изолированные бетонные опалубочные стены, достигается за счет добавления арматуры. Эта формуемая стальная проволока отлично подходит для вставки между швами внутренней решетки и армирования бетона. К сожалению, многие новые ICF включают пластиковые соединители, которые действуют как более дешевые и гибкие арматурные провода, что оставляет очень мало места для добавления арматуры.Это больше беспокоит углы, где ICF могут быть уязвимы для стенных швов и другой структурной нестабильности.

Если у вас есть доступ к специализированным подрядчикам или вы безразличны к затратам на установку, изолированные бетонные формы — идеальный выбор для любой бетонной стены или фундамента. Эти формы улучшают регулирование температуры, снижают стоимость материалов, заглушают внешние звуки, увеличивают прочность стен и экономят огромное количество энергии. Если вам нужна помощь в управлении специализированными подрядчиками, необходимыми для проектирования и установки стен ICF, тогда ознакомьтесь с программным обеспечением для управления строительными проектами eSub.Как и ICF, eSub — это разумное и важное вложение для любой строительной работы.

Изоляционные бетонные формы (ICF)

Вид с торца типичной предварительно собранной плоской стены Блок ICF

Изоляционные бетонные формы (ICF) приводят к монолитным бетонным стенам, которые зажаты между двумя слоями изоляционного материала. Эти системы прочны и энергоэффективны. Обычно этот метод строительства применяется в малоэтажных зданиях, от жилых до коммерческих и промышленных.Традиционная отделка применяется к внутренним и внешним граням, поэтому здания выглядят как типичные постройки, хотя стены обычно толще.

Обзор и история

Изоляционные бетонные формы, или ICF, представляют собой формы, используемые для удержания свежего бетона, которые остаются на месте постоянно, чтобы обеспечить изоляцию для конструкции, которую они окружают. Их история началась после Второй мировой войны, когда в Швейцарии использовались блоки обработанных древесных волокон, скрепленных цементом. В 1940-х и 1950-х годах химические компании разработали пенопласт, который к 1960-м годам позволил канадскому изобретателю разработать пеноблок, напоминающий современные типичные ICF.Примерно в то же время европейцы разрабатывали аналогичные продукты.

В 1980-х и 1990-х годах некоторые американские компании начали заниматься этой технологией, производя блоки и панели или доски. К середине 1990-х годов была основана Ассоциация изоляционных бетонных форм (ICFA) для проведения исследований и продвижения продуктов, направленных на принятие строительных норм. Они также работали с Портлендской цементной ассоциацией, чтобы привлечь внимание к этому типу строительства. Хотя были некоторые препятствия — затраты могли быть больше, чем затраты на строительство каркаса, потому что люди не понимали систему, строителям приходилось тесно сотрудничать, чтобы получить одобрение норм, а материалы были проприетарными — число производителей изоляционных бетонных форм росло.В результате конкуренция возросла, а затраты снизились.

Новые компании разработали вариации и инновации, чтобы отличать одну систему от другой. Со временем некоторые производители ICF объединились, что привело к уменьшению числа более крупных компаний. Поскольку системы изоляционных бетонных опалубок предлагали такие преимущества в производительности, как прочность и энергоэффективность, и изначально были более дорогими в строительстве, первым целевым рынком было строительство домов высокого класса. Клиенты Custom Home были готовы и могли доплачивать за высокое качество.По мере того, как слухи о ICF росли, а инновации снижали затраты на производство и установку, строители начали использовать формы для домов средней ценовой категории. Некоторые застройщики сейчас создают целые крупные застройки, используя изоляционные бетонные формы.

В прошлом односемейные жилые дома составляли около 70 процентов строительства ICF — по сравнению с примерно 30 процентами для коммерческого или многоквартирного использования, — но продукты подходят для всех этих применений, и более крупные здания, похоже, являются растущим рынком для ICF.Они стали популярными для множества коммерческих проектов, включая квартиры или кондоминиумы, гостиницы / мотели, магазины и даже кинотеатры.

Стены ICF высотой 30 футов для проекта многоэкранного театра в Юте.

Преимущества

Изоляционные бетонные формы приносят пользу как строителям, так и владельцам зданий.

Владельцы ценят:

  • прочные стены
  • устойчивость к стихийным бедствиям и безопасность
  • устойчивость к плесени, гнили, плесени и насекомым (при низких температурах может потребоваться защита от термитов)
  • способность блокировать звук
  • общий комфорт
  • энергия эффективность и результирующая экономия затрат

Подрядчики и строители, такие как :

  • быстрое и простое строительство
  • гибкость
  • легкий вес для легкой транспортировки и монтажа
  • менее сложная конструкция

Размеры, компоненты, конфигурации, системы

Системы изоляционных бетонных форм могут различаться по своей конструкции.«Плоские» системы дают сплошную толщину бетона, как у стены, залитой обычным способом. Стена, произведенная с помощью «решетчатых» систем, имеет вафельный рисунок, где бетон в некоторых точках толще, чем в других. Системы «столб и балка» имеют именно это — дискретные горизонтальные и вертикальные колонны из бетона, полностью заключенные в пенопласт. Какими бы ни были различия, все основные системы ICF спроектированы инженерами, приняты с соблюдением правил и проверены на практике.

Две изолирующие поверхности разделены каким-либо соединителем или перемычкой.Крупные предварительно собранные блоки быстро складываются на месте. Панели или доски поставляются более компактно, но их необходимо собирать в опалубку прямо на работе. Пенопласт — это чаще всего пенополистирол (EPS). Это может быть экструдированный полистирол (XPS), который прочнее, но и дороже. Некоторые изделия изготавливаются из переработанной пены или древесного волокна в знак экологичного строительства. Утилизированный материал формируется в блоки с цементом, что делает агрегаты идеальными для непосредственного нанесения штукатурки.

Стяжки, соединяющие два слоя изоляционного формовочного материала, могут быть пластиковыми, металлическими или дополнительными выступами изоляции.У каждого типа материала есть свои преимущества, но одна из современных тенденций включает в себя петли в стяжках, которые позволяют предварительно собранным формам складываться плоско для легкой и менее дорогостоящей доставки.

Соединения между отдельными формами могут иметь соединяющиеся друг с другом зубцы или конфигурацию гребня и паза, отформованную в формовочном материале, или простые стыковые швы. Многие производители разработали блоки с универсальными блокировками, которые позволяют штабелировать формы независимо от того, переворачивается ли форма в одну или другую сторону.Эти «обратимые» формы экономят время при размещении и предотвращают неправильное выравнивание. Специальные элементы для углов, полов и кровли завершают линейку продуктов и улучшают инженерные решения системы и повышают энергоэффективность окончательной конструкции.

Укладка предварительно собранной опалубки ICF Пример предварительно собранных угловых блоков

Размеры блоков обычно составляют порядка 16 дюймов в высоту и 48 дюймов в длину. Полости обычно имеют ширину шесть или восемь дюймов, но при необходимости могут быть больше или меньше.Поверхности из вспененного материала также могут быть изменены, но обычно их толщина составляет от 1-7 / 8- до 2-3 / 4 дюйма. Таким образом, 8-дюймовая полость с двухдюймовыми поверхностями из пенопласта с каждой стороны приведет к 12-дюймовой стене. Совсем недавно в некоторых системах появилась возможность предлагать более толстые слои пены для повышения производительности.

После нанесения внутренней и внешней отделки типичная конечная толщина стенки превышает один фут. Это означает, что глубина оконных и дверных рамок должна быть шире, чем та, которая используется для традиционных рамных конструкций, в результате чего получаются глубокие подоконники — приятная особенность для домовладельцев или других жителей здания.

Установка, соединения, отделка

Установка изоляционных бетонных опалубочных систем аналогична возведению кирпичной кладки. Строители обычно начинают с углов и кладут слой за слоем, чтобы построить стену. Некоторые элементы, особенно те, которые образуют «вафельный» или стоечно-балочный бетонный стеновой профиль, необходимо склеивать или заклеивать на стыках во время сборки. Большинство современных систем имеют однородные полости, которые улучшают текучесть бетона, уменьшают потребность в клеях при штабелировании, в результате чего получаются плоские бетонные стены постоянной толщины.

Вафельная сетка Блок ICF создает переменную толщину бетонных стен

После того, как опалубка установлена, закреплена и установлена ​​необходимая арматура, в опалубку закачивается бетон. Даже с использованием распорок формы необходимо заполнять с надлежащей скоростью в соответствии с рекомендациями производителя опалубки, чтобы предотвратить перекосы и выбросы. Усовершенствованная продукция и улучшенные методы строительства значительно снизили вероятность разрушения формы. Это редко происходит при соблюдении рекомендаций производителя.Армирование в обоих направлениях поддерживает прочность стены. Для проемов дверей и окон требуются баксы, чтобы окружать проем, удерживать свежий бетон во время укладки и обеспечивать подходящий материал для крепления оконных или дверных рам.

Укладка бетона в ICF с помощью насоса

Блокировка необходима, когда требуются гнезда для подшипников для элементов пола или крыши. Изоляционные бетонные опалубочные системы совместимы с бетонными полами, деревянными или стальными балками перекрытий. В небольших зданиях распространены блоки ригелей для крепления каркаса перекрытий, устанавливаемые сбоку от опалубки.В больших зданиях или зданиях коммерческого назначения стальные сварные пластины или пластины с болтами можно предварительно установить в опалубку, чтобы они заделались в свежий бетон.


Встроенные сварные пластины для опоры из конструкционной стали

Отделочные покрытия обычно прикрепляются с помощью плоских концов металлических или пластиковых стяжек, встроенных в формовочный материал. Поочередно отделку можно отделать полосами обшивки. С этими системами можно использовать практически любую отделку.Стеновые плиты остаются наиболее распространенной внутренней отделкой и наиболее типичным средством удовлетворения требований кодекса для 15-минутного противопожарного барьера над пенопластом, окружающим жилые помещения. Экстерьер намного разнообразнее и зависит от предпочтений клиента. Цементные штукатурки наносятся на ICF аналогично другим системам с оболочкой.

Коммунальные сооружения обычно встраиваются в вырезы в пенопласте после укладки бетона.

Устойчивое развитие и энергия

Главной привлекательностью ICF является возможность снижения энергии для обогрева и охлаждения здания.По некоторым оценкам, экономия составляет 20 и более процентов. Значение R для типичной изоляционной бетонной формы составляет около 20. Стены часто могут иметь высокую воздухонепроницаемость на 10-30 процентов лучше, чем рама с совместимыми окнами, дверями и крышей. В результате, предполагая 100-летний срок службы, один односемейный дом ICF может сэкономить около 110 тонн CO2 по сравнению с традиционным домом с деревянным каркасом. Это более чем компенсирует выбросы CO2, связанные с производством цемента, используемого для изготовления бетона.См. График ниже.

C02 Экономия ICF по сравнению с Frame Home

Ссылка: PCA Tech Brief 12

Тепловая масса является одной из причин того, что изоляционные бетонные формы работают так хорошо, чтобы поддерживать постоянную температуру; изоляция другой. Как видно из приведенного выше графика, это позволяет сэкономить довольно много энергии, связанной с обогревом и охлаждением, что не только экономит деньги, но и обеспечивает более комфортный интерьер.

Изоляционные бетонные формы спасают деревья, потому что исключается деревянный каркас.Системы изоляционных бетонных форм также могут содержать приличное количество переработанных материалов. Бетон может быть изготовлен с использованием дополнительных вяжущих материалов, таких как летучая зола или шлак, чтобы заменить часть цемента. Заполнитель может быть переработан (дробленый бетон), чтобы снизить потребность в чистом заполнителе. Большая часть стали для армирования перерабатывается. Некоторые полистиролы перерабатываются.

С точки зрения устойчивости, снижение эксплуатационной энергии, сокращение выбросов CO 2 , длительный срок службы и использование местных и переработанных материалов делают строительство ICF экологически выгодным.

Строительные нормы и правила

Когда ICF были впервые представлены в Северной Америке, должностные лица кодексов не были знакомы с системой, поэтому с утверждением требовалось время для обучения. Как и железобетонные стены, изоляционные бетонные формы довольно прочные. Но они построены совершенно иначе, чем стены с деревянным каркасом, и требуют других критериев оценки. Многие производители форм провели испытания и подготовили отчеты об оценочных услугах или что-то подобное, чтобы продемонстрировать целостность стенной системы.Группы, которые создают эти отчеты, включают International Code Council Evaluation Service, Inc. и Канадский центр строительных материалов.

По мере роста популярности изоляционных бетонных форм утверждение норм стало намного проще. Для домов на одну и две семьи Международный жилищный кодекс (IRC) касается фундаментов и стен ниже уровня в Разделе R404 и стен выше уровня в разделе R611 для домов до двух этажей плюс подвал. Для более крупных зданий, таких как многосемейные и коммерческие постройки, для проектирования конструкций обычно требуется инженер, а для окончательного утверждения часто требуется отчет об услугах по оценке, подтверждающий утверждение ICF для типа строительства, предусмотренного для проекта.

ICF Projects

Устойчивый дом мечты

Карьерные потребности молодой супружеской пары диктовали необходимость найти подходящее городское место жительства, в котором было бы много места и которое было расположено недалеко от центра Чикаго. С более короткой поездкой на работу родители смогут проводить больше времени с семьей со своими двумя детьми. Зная, что они планируют прожить там не менее 15-20 лет, владельцы на раннем этапе осознали, что они хотят, чтобы дом был энергоэффективным, качественным и долговечным.Они определили, что стены из изоляционной бетонной формы (ICF) обеспечивают наилучшие характеристики для их нужд.

9 очевидным Если вы начнете строительство в Висконсине в октябре, погода может быть сложной.Так было с Центром здравоохранения округа Саук (SCHCC), одноэтажным учреждением для престарелых, расположенным в Ридсбурге, штат Висконсин, в 50 милях к северу от Мэдисона, штат Висконсин. Тем не менее, даже до того, как земля начала падать или температура начала падать, ICF завоевали расположение Совета округа Саук: руководители предприятий твердо считали, что создание пожаробезопасного, устойчивого к стихийным бедствиям здания является самым важным, что они могут сделать для обеспечения благополучия их жители.

Habitat for Humanities, дом Greenbuild в Вокегане, штат Иллинойс, имеет сертификат LEED Platinum, наивысший рейтинг в соответствии с Руководством Совета по экологическому строительству США в области энергетики и экологического проектирования домов.

Arxx: Фундаменты

«Время — деньги! Одноэтапное строительство настенной системы Arxx экономит время и труд, поскольку вы устанавливаете железобетонная конструкция, утеплитель, паро / пароизоляция, и обвязка одновременно. »
Фил Стафрейс, менеджер службы технической поддержки Arxx — Western Подразделение

Строить круглый год
Благодаря Arxx бетон должным образом затвердевает зимой и летом. нагревать.

Экономьте время и деньги
Установите опалубку, каркас, изоляцию, пароизоляцию и обвязку, за один шаг.

«Фонд Arxx создает больше, низкая стоимость, готовая жилая площадь, так что это легко продать домовладельцам. Все, что нужно сделать людям, — это почувствовать разницу.С Arxx вам станет тепло и сухо, с обычным — вам холодно. и липкий! Вот почему я построил свой новый офис на Arxx. фундамент.» Марк Барстоу, строитель домов

Стройте более комфортабельные подвалы,


быстрее и проще, чем когда-либо прежде


Продукт №1 с поддержкой чемпионата

Arxx — утепленная бетонная стена номер один Система в Северной Америке.Arxx имеет наибольшее количество производственных мощностей, широчайшая сеть дистрибьюторов и лучший продукт. В Фактически, Arxx — единственная изоляционная бетонная форма (ICF), которая обеспечивает прочная насадка для любого отделочного материала (например, гипсокартон, сайдинг или кирпичные стяжки). Наш запатентованный открытый X-web — это уникальный! Arxx — это тот, у кого есть полосы. Плюс каждый раз, когда ты При сборке с Arxx вы получите лучшую техническую поддержку в отрасли: Команда поддержки чемпионата Arxx.

Постройка с повышенным комфортом

Подвал Arxx более комфортен. Так удобнее чем цоколь из бетонных блоков. Это удобнее, чем обычный заливной бетон. Почему? Потому что Arxx — номер один Система изолированных бетонных стен в Северной Америке. Он построен с железобетонным сердечником, зажатым между двумя слоями утеплителя из пенополистирола.

Стены

Arxx значительно сокращают сквозняки и «холодные точки» по сравнению с в обычные подвалы. Два слоя пенопласта Arxx также устранит большинство проблем с влажностью подвала. «Тепловой масса »бетонного ядра стабилизирует температуру в ваш подвал, чтобы вам было комфортно круглый год.
Вот и настоящая выгода от подвала Arxx. Вы получите больше, сверхкомфортное жилое пространство с первого дня вашего дома построено.

Создавайте быстрее и лучше с Arxx

Arxx — бетонная опалубка с фиксатором на месте строителями, для строителей. Это полная система стенового строительства. Формы Arxx легкие, предварительно собранные и фиксируются вместе. Мы предлагаем самый широкий выбор продуктов в отрасли, чтобы вы может строить стены и фундаменты любой формы, размера и дизайна ты можешь представить.

Формы Arxx имеют высоту 16 дюймов, поэтому шесть курсов стопку до готового потолка высотой 8 футов 1 дюйм.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2019 © Все права защищены.
