Дренаж фундамента — схема, СНиП. Пристенный дренаж ленточного фундамента. Устройство дренажной системы водоотвода от фундамента зданий
Самое вредное для фундамента явление – грунтовые и талые воды. Из-за них в сезон снеготаяния возникают подтопления, отсыревают стенки основания, покрываются плесенью. По капиллярам вода сквозь бетонную толщу поднимается к другим конструкциям дома, разрушает и их тоже. Чтобы защитить постройку от этих факторов, необходимо устройство дренажной системы водоотвода от фундамента зданий.
Схема дренажа фундамента
Основная причина аккумуляции вод в близповерхностных слоях – высокое залегание водонепроницаемого слоя (например, глинистого). Вода не уходит глубже, скапливается у поверхности. Назначение дренажа – отводить ее в канализационный колодец, коллектор. Система состоит из водоводов и накопительных колодцев. Есть несколько вариантов устройства:
- пристенный дренаж фундамента – сравнительно недорогая и несложная в монтаже, при этом эффективная система для участков с глинистым грунтом. Это оптимальный дренаж ленточного фундамента. По периметру дома на 30-50 см глубже подушки укладывают водоотводящие трубы, на углах дома (где трубы соединяются) устраивают смотровые колодцы. В самой низкой точке участка копают откачивающий колодец, из которого вода уходит в канаву, водоем или ливневку – самотеком или с помощью насоса. Стенки колодцев можно выполнить из бетона или приобрести готовые пластиковые;
- модификацией пристенного дренажа является кольцевой. Принципы устройства те же, но система отнесена от фундамента на расстояние до 3 метров. Эта технология применяется, когда уже есть фундамент и отмостка, а дренаж по каким-либо причинам выполнен не был. Но если гидроизоляция цоколя при этом тоже не была выполнена, разумнее демонтировать отмостку, провести работы по всем правилам и выполнить пристенный дренаж. Глубина заложения кольца в любом случае должна быть больше, чем заглубление подошвы фундамента;
- пластовый дренаж под фундаментной плитой. Применяется на переувлажненных глинистых грунтах для плитных фундаментов в тех случаях, когда другие технологии малоэффективны. Это оптимальная защита подвальных и цокольных этажей. Условия выбора дренажа этого типа (СНиП): слоистый грунт из различных водоносных пластов, напорные грунтовые воды, большое заглубление подвала (ниже водоупорного слоя). Здесь тоже существует система отводящих труб по периметру, и, кроме нее, собственно пластовый дренаж.
Пристенный дренаж фундамента по СНиП
Согласно строительным нормам, при установке пристенного дренажа должны соблюдаться правила:
- трубы кладут с уклоном 2 см на метр в направлении коллектора или колодца;
- смотровые колодцы размещают с шагом не больше 40 метров по прямой и не больше 20 при повороте за угол;
- дренажные трубы нужно погружать глубже промерзания грунта;
- ширина канавы от 25 см до полуметра;
- при кольцевом дренаже систему отдаляют от стен дома на расстояние полтора-три метра;
- расстояние от трубы до подземных электрических коммуникаций должно быть не меньше 15 см (для трубы сечением 5 см).
В проекте также указывается детализация:
- сечение труб;
- материал и тип фильтров;
- тип и особенности грунта;
- расчетная пропускная способность дренажной системы.
Для устройства дренажа возле фундамента можно использовать трубы ПВХ, полипропиленовые, из полиэтилена низкого давления. В противоположных стенках трубы должно быть две перфорированные зоны. Суммарная площадь перфорации – около процента от всей поверхности водовода. Сплошные стенки трубы должны смотреть вверх и вниз, перфорированные – в стороны.
Фильтры изготавливаются из кокосового волокна или геотекстиля. Их назначение – защищать перфорированные зоны от попадания частиц грунта. Трубы-водоводы могут быть уже оснащены фильтрами или продаваться без них. Если фильтры не предусмотрены, трубы перед укладкой в канаву оборачивают несколькими слоями геотекстиля. Фиксируют полотно капроновым шнуром, пластиковой лентой или другим полимерным материалом. Участки труб соединяются полимерными муфтами и фитингами.
Иногда в пристенном дренаже используются полимерные профилированные мембраны – так называется пленка из полиэтилена, на которой по технологии горячей опрессовки выполнены выступы высотой 8-20 мм. Двухслойная мембрана включает в себя геотекстильный слой, трехслойная еще и гладкую пленку из полиэтилена. Мембрану устанавливают на поверхность основания после гидроизоляции, геотекстильной стороной к грунту. Таким образом усиливается гидроизоляция и повышается эффективность дренажа.
В местах укладки труб рекомендуется предварительно уложить теплоизоляционный материал – это сделает более эффективной теплоизоляцию основания, защитит сами трубы от замерзания и, соответственно, от разрывов. Укладывать трубы следует поверх подушки из песка, щебня, гравия. Сверху тоже должно быть 3-5 см такой смеси: она будет выполнять функцию фильтрующего слоя, направлять влагу с поверхности к дренажным трубам.
На последнем этапе выполняют отмостку из бетона, шириной около полуметра. Край отмостки должен располагаться дальше от стены, чем проекция карниза.
Кроме СНиП установка дренажной системы регламентируется 1839-80 ГОСТ.
Пластовый дренаж фундамента
При устройстве пластового дренажа под фундаментной плитой размещается система фильтрации, состоящая из следующих слоев:
- грунт с крупными порами;
- геокомпозит, в состав которого входит синтетический геофильтр и полимерные плиты, или профилированные мембраны с хорошей водопропускной способностью.
По составу дренаж бывает:
- однослойный – только из грунта крупной фракции (щебня, гравия до 2 см) с коэффициентом неоднородности не больше 5;
- двухслойный – среднезернистый песок либо геотекстильная мембрана + щебень. Слой песка – 10 см, щебенки – 15.
Геометрически:
- площадной – сплошная структура под плитой фундамента. Толщина слоя в этом случае больше 30 см;
- линейный (призматический). Гравий частично заменяют песком, между отдельными секциями насыпают призматические полосы щебня толщиной от 20 см. Шаг прослоек – 6-12 метров.
Пластовый дренаж в соответствии с правилами должен быть шире самой плиты. Систему выполняют с уклоном в сторону отводящих труб, расположенных в траншее по периметру конструкции. Поверх дренажа перед заливкой плиты укладывают слой гидроизоляции (пергамин и др.).
Обновлено: 17.10.2016
| На главную | База 1 | База 2 | База 3 |
| Поиск по реквизитамПоиск по номеру документаПоиск по названию документаПоиск по тексту документа |
| Искать все виды документовДокументы неопределённого видаISOАвиационные правилаАльбомАпелляционное определениеАТКАТК-РЭАТПЭАТРВИВМРВМУВНВНиРВНКРВНМДВНПВНПБВНТМ/МЧМ СССРВНТПВНТП/МПСВНЭВОМВПНРМВППБВРДВРДСВременное положениеВременное руководствоВременные методические рекомендацииВременные нормативыВременные рекомендацииВременные указанияВременный порядокВрТЕРВрТЕРрВрТЭСНВрТЭСНрВСНВСН АСВСН ВКВСН-АПКВСПВСТПВТУВТУ МММПВТУ НКММПВУП СНЭВУППВУТПВыпускГКИНПГКИНП (ОНТА)ГНГОСТГОСТ CEN/TRГОСТ CISPRГОСТ ENГОСТ EN ISOГОСТ EN/TSГОСТ IECГОСТ IEC/PASГОСТ IEC/TRГОСТ IEC/TSГОСТ ISOГОСТ ISO GuideГОСТ ISO/DISГОСТ ISO/HL7ГОСТ ISO/IECГОСТ ISO/IEC GuideГОСТ ISO/TRГОСТ ISO/TSГОСТ OIML RГОСТ ЕНГОСТ ИСОГОСТ ИСО/МЭКГОСТ ИСО/ТОГОСТ ИСО/ТСГОСТ МЭКГОСТ РГОСТ Р ЕНГОСТ Р ЕН ИСОГОСТ Р ИСОГОСТ Р ИСО/HL7ГОСТ Р ИСО/АСТМГОСТ Р ИСО/МЭКГОСТ Р ИСО/МЭК МФСГОСТ Р ИСО/МЭК ТОГОСТ Р ИСО/ТОГОСТ Р ИСО/ТСГОСТ Р ИСО/ТУГОСТ Р МЭКГОСТ Р МЭК/ТОГОСТ Р МЭК/ТСГОСТ ЭД1ГСНГСНрГСССДГЭСНГЭСНмГЭСНмрГЭСНмтГЭСНпГЭСНПиТЕРГЭСНПиТЕРрГЭСНрГЭСНсДИДиОРДирективное письмоДоговорДополнение к ВСНДополнение к РНиПДСЕКЕНВиРЕНВиР-ПЕНиРЕСДЗемЕТКСЖНМЗаключениеЗаконЗаконопроектЗональный типовой проектИИБТВИДИКИМИНИнструктивное письмоИнструкцияИнструкция НСАМИнформационно-методическое письмоИнформационно-технический сборникИнформационное письмоИнформацияИОТИРИСОИСО/TRИТНИТОсИТПИТСИЭСНИЭСНиЕР Республика КарелияККарта трудового процессаКарта-нарядКаталогКаталог-справочникККТКОКодексКОТКПОКСИКТКТПММ-МВИМВИМВНМВРМГСНМДМДКМДСМеждународные стандартыМетодикаМетодика НСАММетодические рекомендацииМетодические рекомендации к СПМетодические указанияМетодический документМетодическое пособиеМетодическое руководствоМИМИ БГЕИМИ УЯВИМИГКМММНМОДНМонтажные чертежиМос МУМосМРМосСанПинМППБМРМРДСМРОМРРМРТУМСанПиНМСНМСПМТМУМУ ОТ РММУКМЭКННАС ГАНБ ЖТНВННГЭАНДНДПНиТУНКНормыНормы времениНПНПБНПРМНРНРБНСПНТПНТП АПКНТП ЭППНТПДНТПСНТСНЦКРНЦСОДМОДНОЕРЖОЕРЖкрОЕРЖмОЕРЖмрОЕРЖпОЕРЖрОКОМТРМОНОНДОНКОНТПОПВОПКП АЭСОПНРМСОРДОСГиСППиНОСНОСН-АПКОСПОССПЖОССЦЖОСТОСТ 1ОСТ 2ОСТ 34ОСТ 4ОСТ 5ОСТ ВКСОСТ КЗ СНКОСТ НКЗагОСТ НКЛесОСТ НКМОСТ НКММПОСТ НКППОСТ НКПП и НКВТОСТ НКСМОСТ НКТПОСТ5ОСТНОСЭМЖОТРОТТПП ССФЖТПБПБПРВПБЭ НППБЯПВ НППВКМПВСРПГВУПереченьПиН АЭПисьмоПМГПНАЭПНД ФПНД Ф СБПНД Ф ТПНСТПОПоложениеПорядокПособиеПособие в развитие СНиППособие к ВНТППособие к ВСНПособие к МГСНПособие к МРПособие к РДПособие к РТМПособие к СНПособие к СНиППособие к СППособие к СТОПособие по применению СППостановлениеПОТ РПОЭСНрППБППБ-АСППБ-СППБВППБОППРПРПР РСКПР СМНПравилаПрактическое пособие к СППРБ АСПрейскурантПриказПротоколПСРр Калининградской областиПТБПТЭПУГПУЭПЦСНПЭУРР ГазпромР НОПРИЗР НОСТРОЙР НОСТРОЙ/НОПР РСКР СМНР-НП СРО ССКРазъяснениеРаспоряжениеРАФРБРГРДРД БГЕИРД БТРД ГМРД НИИКраностроенияРД РОСЭКРД РСКРД РТМРД СМАРД СМНРД ЭОРД-АПКРДИРДМРДМУРДПРДСРДТПРегламентРекомендацииРекомендацияРешениеРешение коллегииРКРМРМГРМДРМКРНДРНиПРПРРТОП ТЭРС ГАРСНРСТ РСФСРРСТ РСФСР ЭД1РТРТМРТПРУРуководствоРУЭСТОП ГАРЭГА РФРЭСНрСАСанитарные нормыСанитарные правилаСанПиНСборникСборник НТД к СНиПСборники ПВРСборники РСН МОСборники РСН ПНРСборники РСН ССРСборники ценСБЦПСДАСДАЭСДОССерияСЗКСНСН-РФСНиПСНиРСНККСНОРСНПСОСоглашениеСПСП АССП АЭССправочникСправочное пособие к ВСНСправочное пособие к СНиПСправочное пособие к СПСправочное пособие к ТЕРСправочное пособие к ТЕРрСРПССНССЦСТ ССФЖТСТ СЭВСТ ЦКБАСТ-НП СРОСТАСТКСТМСТНСТН ЦЭСТОСТО 030 НОСТРОЙСТО АСЧМСТО БДПСТО ВНИИСТСТО ГазпромСТО Газпром РДСТО ГГИСТО ГУ ГГИСТО ДД ХМАОСТО ДОКТОР БЕТОНСТО МАДИСТО МВИСТО МИСТО НААГСТО НАКССТО НКССТО НОПСТО НОСТРОЙСТО НОСТРОЙ/НОПСТО РЖДСТО РосГеоСТО РОСТЕХЭКСПЕРТИЗАСТО САСТО СМКСТО ФЦССТО ЦКТИСТО-ГК «Трансстрой»СТО-НСОПБСТПСТП ВНИИГСТП НИИЭССтП РМПСУПСССУРСУСНСЦНПРТВТЕТелеграммаТелетайпограммаТематическая подборкаТЕРТЕР Алтайский крайТЕР Белгородская областьТЕР Калининградской областиТЕР Карачаево-Черкесская РеспубликаТЕР Краснодарского краяТЕР Мурманская областьТЕР Новосибирской областиТЕР Орловской областиТЕР Республика ДагестанТЕР Республика КарелияТЕР Ростовской областиТЕР Самарской областиТЕР Смоленской обл.ТЕР Ямало-Ненецкий автономный округТЕР Ярославской областиТЕРмТЕРм Алтайский крайТЕРм Белгородская областьТЕРм Воронежской областиТЕРм Калининградской областиТЕРм Карачаево-Черкесская РеспубликаТЕРм Мурманская областьТЕРм Республика ДагестанТЕРм Республика КарелияТЕРм Ямало-Ненецкий автономный округТЕРмрТЕРмр Алтайский крайТЕРмр Белгородская областьТЕРмр Карачаево-Черкесская РеспубликаТЕРмр Краснодарского краяТЕРмр Республика ДагестанТЕРмр Республика КарелияТЕРмр Ямало-Ненецкий автономный округТЕРпТЕРп Алтайский крайТЕРп Белгородская областьТЕРп Калининградской областиТЕРп Карачаево-Черкесская РеспубликаТЕРп Краснодарского краяТЕРп Республика КарелияТЕРп Ямало-Ненецкий автономный округТЕРп Ярославской областиТЕРрТЕРр Алтайский крайТЕРр Белгородская областьТЕРр Калининградской областиТЕРр Карачаево-Черкесская РеспубликаТЕРр Краснодарского краяТЕРр Новосибирской областиТЕРр Омской областиТЕРр Орловской областиТЕРр Республика ДагестанТЕРр Республика КарелияТЕРр Ростовской областиТЕРр Рязанской областиТЕРр Самарской областиТЕРр Смоленской областиТЕРр Удмуртской РеспубликиТЕРр Ульяновской областиТЕРр Ямало-Ненецкий автономный округТЕРррТЕРрр Ямало-Ненецкий автономный округТЕРс Ямало-Ненецкий автономный округТЕРтр Ямало-Ненецкий автономный округТехнический каталогТехнический регламентТехнический регламент Таможенного союзаТехнический циркулярТехнологическая инструкцияТехнологическая картаТехнологические картыТехнологический регламентТИТИ РТИ РОТиповая инструкцияТиповая технологическая инструкцияТиповое положениеТиповой проектТиповые конструкцииТиповые материалы для проектированияТиповые проектные решенияТКТКБЯТМД Санкт-ПетербургТНПБТОИТОИ-РДТПТПРТРТР АВОКТР ЕАЭСТР ТСТРДТСНТСН МУТСН ПМСТСН РКТСН ЭКТСН ЭОТСНэ и ТЕРэТССЦТССЦ Алтайский крайТССЦ Белгородская областьТССЦ Воронежской областиТССЦ Карачаево-Черкесская РеспубликаТССЦ Ямало-Ненецкий автономный округТССЦпгТССЦпг Белгородская областьТСЦТСЦ Белгородская областьТСЦ Краснодарского краяТСЦ Орловской областиТСЦ Республика ДагестанТСЦ Республика КарелияТСЦ Ростовской областиТСЦ Ульяновской областиТСЦмТСЦО Ямало-Ненецкий автономный округТСЦп Калининградской областиТСЦПГ Ямало-Ненецкий автономный округТСЦэ Калининградской областиТСЭМТСЭМ Алтайский крайТСЭМ Белгородская областьТСЭМ Карачаево-Черкесская РеспубликаТСЭМ Ямало-Ненецкий автономный округТТТТКТТПТУТУ-газТУКТЭСНиЕР Воронежской областиТЭСНиЕРм Воронежской областиТЭСНиЕРрТЭСНиТЕРэУУ-СТУказУказаниеУказанияУКНУНУОУРврУРкрУРррУРСНУСНУТП БГЕИФАПФедеральный законФедеральный стандарт оценкиФЕРФЕРмФЕРмрФЕРпФЕРрФормаФорма ИГАСНФРФСНФССЦФССЦпгФСЭМФТС ЖТЦВЦенникЦИРВЦиркулярЦПИШифрЭксплуатационный циркулярЭРД |
| Показать все найденныеПоказать действующиеПоказать частично действующиеПоказать не действующиеПоказать проектыПоказать документы с неизвестным статусом |
| Упорядочить по номеру документаУпорядочить по дате введения |
files.stroyinf.ru
Расчет глубина дренажаидренажного колодца для осушения участка и подвала
Хорошо строить дом на пригорочке, где под плодородным слоем почвы лежит сухой песчаный грунт. А если достался земельный участок в низинке, гдепод слоем растительного грунта лежит влажная глина или суглинок? Как не допустить подмытия и проседания фундамента дома, предотвратить отсыревание и подтопление подвала? Что делать с не сходящими подолгу лужами, как заставить расти плодовые и декоративные деревья, вырастить и сохранить урожай на грядках, устроить зелёный газон на переувлажнённой почве?Конечно, существуют специальные методы строительства и агротехники на влажных почвах, но они малоэффективны, если не проведены работы по осушению земельного участка. Поговорим о дренаже. Что он даёт, какой бывает, расчет глубина дренажа и его устройство.
Дренаж, как и всякое техническое сооружение, стоит денег. И цена качественной системы водоотведения может составить до 5% от стоимости строительства дома и благоустройства участка. Стоит ли тратить такие деньги? Ответ зависит от ваших приоритетов и конкретных условий участка.
Дренаж служит для оптимизации влажности почвы и грунта на земельном участке
Обратимся к опыту европейских коллег. Климатические особенности и характер грунтов северных и центральных регионов Германии довольно схожи с условиями Центральной полосы России. Равнины, расположенные невысоко над уровнем моря, относительно большое количество осадков, широко распространены глины и суглинки. Предусмотрительные немцы устраивают дренирование повсеместно, даже, если, на первый взгляд, особой необходимости в этом нет. В результате получают гарантированно сухой подвал и уверенность в том, что фундамент без каких-либо смещений прослужит максимальный срок, который способна обеспечить его конструкция. Практичные потомки тевтонов справедливо полагают, что экономия на надёжности основания здания может обойтись себе дороже. Предпочитают один раз и надолго вложиться в комфорт жилища. Вопрос «а нужен ли дренаж», как правило, не стоит.
Желаете иметь гарантированно сухой подвал — не забудьте про дренаж
Для отечественного застройщика дренажные системы пока, скорее, экзотика, чем осознанная необходимость. Причиной тому не только низкий, по сравнению с экономически развитыми странами, уровень доходов. Мы до сих пор руководствуемся принципами хрущёвских времён в проектировании и строительстве: «сейчас сэкономим, а там авось…». Что ж, расстановка приоритетов — личное дело каждого.
Конечно, водоотведение — не самая актуальная задача в местности с низким уровнем осадков. Нет в нём особойнужды на сухих песчаных грунтах. Даже на сыром участке с проблемными грунтами и высоким УГВ можно прожить без дренажа: не строить цокольный этаж, возвести лёгкий каркасный дом на свайном фундаменте. Спланировать уклон рельефа участка, отведя по возможности ливневые и талые воды за его пределы. Нет особого смысла в устройстве дренажа при строительстве недорогой дачи из лёгких конструкций. Но чем «капитальнее» и дороже дом, чем выше требования к качеству благоустройства, тем выше потребность в дренаже.
Дренаж на этом участке точно нужен
В зависимости от заглубления различают три типа дренирования грунта:
Открытый ↑
Открытый дренаж представляет собой канавы для водоотведения. Открытый дренаж дёшев, но из-за низкого профиля пригоден только для отведения дождевой, талой и ливневой (с крыши) воды с поверхности грунта. Глубина открытого дренажа — 5-20 см, при большей высоте профиля неукреплённый грунт будет обрушиваться, а лотки будет сложно очищать. Стенки открытых траншей приходится постоянно восстанавливать либо укреплять, чтобы они не осыпались. Можно использовать удобные и эстетичные, но недешёвые бетонные либо керамические лотки, а в местах пересечения с дорожками и мощением закрыть их решётками.Открытый дренаж несложно поддерживать в работоспособном состоянии.
U-образные лотки, закрытые сверху решётками — наилучший вариант для водоотведения с поверхности мощения и не только. Прочны, долговечны, обходятся довольно дорого
Засыпной ↑
Засыпной дренаж представляет собой усовершенствованный вариант открытого. Траншеи засыпают хорошо пропускающим воду материалом. Как правило, используют щебень, гравий, бут, битый кирпич.Засыпка избавляет участок от неудобных для передвижения и не всегда эстетичных открытых траншей. Также подобное решение даёт возможность увеличить высоту профиля траншеи,глубина заложениязасыпного дренажа — от 20 до 60 см. Это даёт возможность собирать не только дождевую воду с поверхности, но и удалять из верхнего слоя почвы излишнюю влагу, накопившуюся после таяния снега, сильных ливней, из-за высокого УГВ. Чтобы засыпка не забивалась частицами грунта, пористый материал ограничивают геотекстилем. Сверху можно устроить газон, уложить дёрн. Нельзя присыпать траншею глиной, суглинком. При относительно низкой стоимости засыпной дренаж имеет существенный недостаток: невысокая пропускная способность водного потока не позволяет в полной мере справляться с сильными ливнями. Также дрены невозможно обслужить, не вскрыв их.
Процесс устройства засыпного дренажа, призванного снизить влажность почвы в саду. Расположение дрен учитывает рельеф участка
Закрытый ↑
Закрытый дренаж представляет собой систему уложенных в грунт перфорированных труб, размещённых в слое водопроницаемой засыпки, ограниченной геотекстилем.Глубина заложения дренажа закрытого типа технически не ограничена, он отлично собирает влагу из нижних слоёв почвы и грунта. Дождевая вода с поверхности поступает в подземные дрены через вертикальные колодцы, которые должны иметь защиту от проникновения внутрь грязи и мусора. Почвенная влага проникает в трубы через перфорацию, сначала впитываясь из почвы в засыпку. Закрытый дренаж — наиболее эффективный и универсальный тип водоотведения и осушения.Он практически не заметен на поверхности, не мешает благоустройству, эстетичен. Правильно спроектированная и построенная закрытая система нуждается в необременительном уходе, периодически (рекомендуется весной и осенью) удаляют мусор из колодцев и при необходимости струёй воды промывают трубы. Недостаток у закрытой системы лишь один — высокая стоимость.
Закрытый дренаж в процессе монтажа
Ответ на вопрос, на какой глубине делать дренаж, целиком и полностью зависит от назначения системы.
- Для сбора дождевой воды с дорожек и газона нет смысла закапываться глубоко, мелких (10-15 см) поверхностных траншей и лотков для этой цели достаточно.
- Если нужно осушить верхний слой почвы для лучшего роста травянистых растений и кустов, следует использовать засыпной или закрытый вариант, глубина дренажа составит 40-60 см.
- Когда целью является обеспечение нормального роста плодовых деревьев на изначально слишком влажном участке, дренаж закладывают таким образом, чтобы была отведена излишняя влага от основной части корневой системы. Для карликовых пород достаточно заглубить дрены на 0,6-1,2 м, конкретное значение зависит от особенностей сорта деревьев и применяемой агротехники.
- Защита фундамента и цокольного этажа от влаги предполагает применение только закрытой дренажной системы. Глубина дренажа определяется заглублением фундамента. Как правило, для ленточного фундамента перфорированные трубы должны располагатьсянемного (на 30-50 см) ниже подошвы фундамента.
Пристенный дренаж нужно заглублять ниже подошвы фундамента на 30- 50 см
Если проложить трубы выше, в нижнюю часть бетонной конструкции проникнет влага. Разместить заметно ниже подошвы — при определённых условиях можно спровоцировать подмытие фундамента. В отдельных случаях с учётом специфики грунтов и конструкции фундамента могут быть приняты и иные решения, но это тема для отдельного разговора.
Глубина заложения дренажа определяется его назначением
Закрытый дренаж, расположеный ниже глубины промерзания грунта (ГПГ), будет функционировать круглогодично. Если в закрытую систему, заглублённую ниже ГПГ также отводится талая вода, она будет уходить уже с ранней весны. В случае, когда трубы закопаны выше ГПГ, придётся ждать, пока грунт не отмерзнет полностью, мириться с лужами в марте-апреле.
Важно также обеспечить равномерный уклон дренажа в сторону стока. Рекомендуемые величины: 2 см на 1 м.п. для глинистых грунтов и 3 см на 1 м.п. для песчаных.
Мы выяснили, на какую глубину копать дренаж вокруг дома: ниже подошвы фундамента на 30-50 см. Расскажем вкратце о некоторых особенностях подземного водоотведения. Наиболее распространены два основных типа дренажа вокруг здания:
Кольцевой дренаж ↑
Кольцевая система проще и, соответственно, обходится дешевле. На расстоянии 1,5-3 м от фундамента по периметру здания в слое водопропускающей засыпки прокладывают гибкую дренажную трубу. Располагают её свободно, кольцом, не сильно заботясь о соблюдении равных расстояний от строительных конструкций. Так как резких поворотов кольцо не имеет, промежуточные колодцы не нужны. Рекомендуемая глубина дренажа кольцевого типа — на 0,5 м ниже основания фундамента. Кольцевая система имеет ограниченную эффективность и рекомендуется для зданий без подвалов, строящихся на глинистых и суглинистых грунтах.
Имеет смысл уложить гибкую трубу кольцевого дренажа ещё до начала возведения фундамента
Пристенный дренаж ↑
Пристенный дренаж обеспечивает оптимальное удаление излишней влаги из зоны залегания фундамента и при правильном устройстве обеспечит сухость в подвале, длительный срок его службы. Обойдётся пристенная система дороже кольцевой из-за более сложного монтажа и необходимости в недешёвых колодцах.
Дренажные колодцы предотвращают засорение труб, служат для их обслуживания, играют роль распределительных коллекторов
Дрены представляют собой перфорированные трубы (удобнее использовать жёсткие, но можно и гибкие) в слое засыпки, ограниченной геотекстилем. Следует соблюдать одинаковое (0,5-1 м) расстояние от края фундамента и рекомендуемый уклон дренажа в сторону стока (2-3 см на 1 м.п.).Минимально допустимый уклон для закрытого дренажа: для трубы 150 мм — 8 мм на 1 м.п.; для 200 мм — 7 мм на 1 м.п. Рекомендуемая глубина заложения дренажа— в наиболее высокой точке на 30 см ниже подошвы фундамента, далее вниз по уклону. На каждом повороте и через 20 м на прямых участках для обслуживания устанавливается колодец. Глубина дренажного колодца соответствует заглублению дрены, его низ располагается на 10-15 см ниже перфорированной трубы.
Схема пристенного дренажа
Для выполнения различных задач на участке может располагаться несколько типов водоотведения: мелкозаглублённый поверхностный и глубокий пристенный дренаж, а также ливнесток с крыши, заведенный под землю. В зависимости от конкретных условий участка можно и даже нужно комбинировать различные типы водоотведения, объединяя их в общую систему. Возможно, рациональным вариантом будет свести все потоки воды в один общий сток, если рельеф участка не диктует иное решение. Однако объединение водостоков в общий коллектор не должно снизить эффективность дренажа. Так, не стоит объединять пристенный или кольцевой дренаж в пределах контура здания с иными системами. Нередко застройщики опускают «ливнёвку» с крыши в дрены, чтобы сэкономить на трубах. Мы считаем такое решение крайне неудачным: дрены, предназначенные для удаления излишков влаги из грунта, после дождя наполняются ливневой водой с крыши, не успевая отвести влагу из почвы. Это не только не способствует осушению фундамента, но и может ухудшить условия его эксплуатации. Оптимальным решением является раздельная прокладка дренажа в перфорированной трубе и «ливнёвки» в герметичной сплошной.Объединять их следует ближе к месту сброса, вдали от дома. Если подземная ливневая канализация не подходит по финансовым параметрам, лучше организовать ливнесток поверхностным образом, по лоткам или траншеям.
Дренаж и ливневую канализацию рекомендуется прокладывать раздельно
Одна из важных, а порой и трудноразрешимых задач при устройстве водоотведения — куда сбрасывать воду из дренажной системы. Наличие центрального ливнестока по улице, к которому можно подключиться — большая редкость и не всегда доступно даже жителям престижных посёлков. Хорошо, если особенности рельефа позволяют сбросить воду в рядом расположенную канаву, вывести на склон, в водоём. Если отвод за пределы участка невозможен, УГВ невысок, а грунт водопроницаем, можно устроить поглощающий колодец. Если же участок влажный и расположен в низине, а грунтовые воды находятсяблизко к поверхности, отвести воду просто некуда. Можно попытаться выкопать пруд, вынутым грунтом подняв уровень земли. Но не факт, что это оправдает себя и стоит десять раз подумать, прежде чем затевать строительство на проблемном участке, который нельзя осушить.
Подземный коллектор — один из вариантов отведения воды из дренажной системы
Мы лишь в общих чертах рассказали о водоотведении. Если вы решите делать дренаж на собственном участке, рекомендуем начать с проекта. Его можно попытаться сделать самостоятельно, глубже изучив тему. Но надёжнее, особенно при сложной системе, обратиться к специалистам.
Устройство дренажа начинайте с проекта
stroy-aqua.com
пристенный пластовый отвод дождевых вод от дома и дренажная мембрана
Прочность и долговечность дома определяется правильностью его расчетов и строгим соблюдением отработанных технологий. Но исполнять стандартные требования нужно не только по отношению к стенам, крыше и внутренним перегородкам. Не меньшее значение имеет грамотная защита основания постройки от разрушительного действия воды.
Предназначение
Фундаменты обычно делаются максимально тщательно, с учетом всех прочностных требований. Их прикрывают от подвижек грунта и других возможных проблем. Немаловажное значение на практике имеет отвод воды от дома, поскольку даже самые крепкие материалы могут разрушаться ею. Если же в конструкции по какой-то причине появляются изъяны, жидкость добирается до утеплителя и/или начинает проникать в подвал, цокольный этаж. Тогда острота проблемы резко вырастает.
Опасность представляют любые виды воды – дождевые, талые, грунтовые потоки. Первые два типа оказываются в почве на какое-то время, но их своевременный уход бывает затруднен или высоким уровнем почвенной воды, или скоплением у самой поверхности. Результат один – отсыревший фундамент, в котором начинается коррозия, появляются гнезда плесени и гнили. Борьба со всеми этими угрозами должна быть строго комплексной.
Устройство дренажной системы
- отмостки;
- транспортирующие трубы;
- ревизионные колодцы;
- накапливающие воду колодцы;
- сбрасывающие жидкость коллекторы;
- ливневую канализацию.
Достаточно возникнуть сбою в одном из этих звеньев, как проблема немедленно отразится на состоянии фундаментных блоков. Отмостка помогает защитить основание от дождевых стоков и талых вод, отводя их в сторону. Если регион относительно сухой, а отмостка и водосток качественные, можно даже упростить сооружение ливневой канализации (не отказываясь, конечно, от нее совсем). При помощи отмостки достигается еще и защита фундамента от утечки тепла по горизонтали. Вода из водостоков отводится от опирающей конструкции с использованием самых разных технических средств.

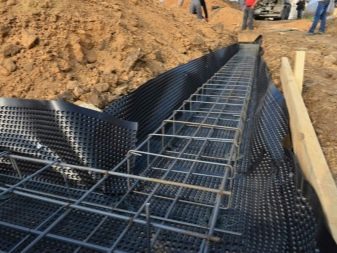

Дренаж плитного фундамента с профилированной мембраной создается намного легче, он менее трудоемок, чем традиционные технологические решения. Отпадает необходимость в завозе большого количества бетона или в его приготовлении своими силами. Кроме того, в отличие от работ с бетонными растворами, не нужно будет ждать, пока каменная масса закончит застывать. Прифундаментный дренаж обязателен не только для плитного, но и для мелкозаглубленного ленточного основания дома, таковы непременные требования строительных норм. Когда фундамент залит, рядом с ним копают траншею, в которую укладывают отводящую излишнюю воду трубу.
Дренирование свайного фундамента производится путем размещения канавы вплотную к основанию постройки. В нее укладывают примерно 150 мм песка, и строители должны еще предусмотреть уклон 0.1%, чтобы гарантировать сток жидкости в нужном направлении. Трубу подсоединяют к отводящему патрубку 110-го диаметра. Расстояние между колодцами четко определено строительными нормами и правилами. Для труб диаметром 15 см полагается выставлять колодцы через каждые 35 м, если диаметр составляет от 20 до 45 см, рекомендованное расстояние увеличивается до 50 м.
В ряде ситуаций нельзя обойтись без внутреннего дренажа. Такая необходимость появляется, если изначально конструкции снаружи не были выполнены, и потому началось проникновение сырости, влаги в подвал или погреб. Принципы и методы работы примерно те же, что и при изоляции снаружи, но придется учитывать, что до 0.3 м высоты помещения будет поглощено. Начинают с удаления пласта земли до нижней плоскости фундамента, затем кладут трубы и делают дренирующие колодцы. Слив обязательно ведут наружу.
Вокруг любого частного дома должна быть оборудована ливневая канализация.
Ее роль состоит не только в изоляции фундамента и цокольного этажа от промокания и последующего разрушения. С помощью этой системы можно избежать возникновения луж и размывания плодородного грунта, дорожек. Конечно, не получится на участке оборудовать столь же сложную систему, как и под городскими улицами, да это и не требуется. Но принцип работы будет тот же самый.

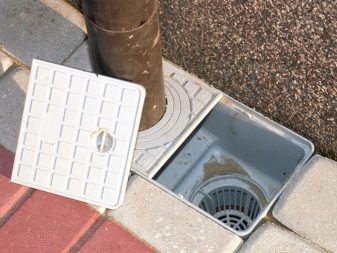

Первым пунктом оказывается комплекс водостоков на кровле. У скосов монтируются желоба, направление осадков в которые достигается воронками. Внизу тоже монтируются части, принимающие осадки, это могут быть:
- приемные воронки;
- линейные водоотводы;
- дождеприемники;
- уловители песка.
Часто, особенно на садовых и приусадебных территориях, поступающие осадки стараются зарезервировать для полива в сухой сезон. В таком случае практикуется сброс всей жидкости в одну или несколько емкостей. При отсутствии необходимости в поливе, а также при избытке для него поступившей воды, производится направление стоков в канализацию, в сточные канавы, водоемы или в подземные водоносные горизонты. Подземный канализационный блок позволяет избавиться от неприятных эстетических моментов, но требует заметных расходов и весьма трудоемок. Обязательно потребуются масштабные земляные работы.
Надземный вариант самый простой, но придется мириться с тем, что вся вода течет по поверхности. Рекомендуется создавать комбинированные системы, они самые экономичные и практичные по сравнению с более простыми аналогами. В любом случае готовых рецептов и конструкций просто нет, потому что нельзя заранее предвосхитить свойства участка и особенности его рельефа.
При расчете емкости и пропускной способности узлов дренирующей системы нужно исходить не просто из среднегодового объема осадков, но и из максимально возможной разовой нагрузки, оставляя еще некоторый запас. Нужно продумать также, как избежать переполнения резервуаров при значительном объеме поступающей воды.
Виды
Пристенный дренаж обязателен в двух случаях: при размещении подземных водоносных пластов ближе 0.5 м от основания дома и при угрозе контакта фундамента с верховодкой. Также подобная система должна встать по периметру основания, если почвенные воды отличаются химической агрессивностью. Рекомендуется объединять борьбу с ними путем отвода жидкости и использованием средств гидроизоляции каменных конструкций.
Врезка дренажного водопровода в ливневую канализацию приемлема только тогда, когда суммарное количество сточных вод не будет превышать возможностей использованного оборудования. Если участок слива выше, чем водное зеркало в накопителе, то нельзя будет обойтись без погружного насоса.
Классическое решение подразумевает укладку труб с засыпкой гравием и с фильтрующим слоем, перекрытым замком из глины. Замки рекомендуется утрамбовывать по слоям. В более современном варианте применяется геологическая мембрана, которая ничуть не хуже глиняной конструкции. Зато она помогает экономить время и силы. Чтобы избежать ошибок, стоит потратить деньги на услуги профессиональных инженеров, эти вложения точно оправдают себя.
Пластовый дренаж призван не столько удалить воду максимально далеко, сколько освободить от нее пласт почвы под плитой фундамента (отсюда и название). Преимуществом такого решения оказывается заметная экономия средств; ведь слой щебня все равно придется создавать. В случае с ленточным или столбовым основанием потребуется вести обратную засыпку. Котлован делают на 1 м крупнее самого здания и заботятся об уклоне дна его от середины к краям. Вниз кладут геологический текстиль, он помешает заиливанию фильтров и смешиванию нерудной засыпки с грунтом.
Застенный дренирующий блок создается с использованием как одного типа синтетических геотекстильных полотен, так и разнородных по составу.
Рекомендуется делать выбор в пользу тех, которые наиболее устойчивы к кислотам, щелочам и вредным микроорганизмам.
Запрещено использовать геологический текстиль, имеющий малейшие разрывы или дыры. Можно применять и монолитный слой, и подборку прослоек, выставляемых за удерживающими сооружениями. Внизу прослойку накручивают на трубу с перфорацией, отвод производится через дренажные окна, которые организуются на уровне, где размещаются трубы.
Если открытый дренаж не помогает, приходится прибегать к глубинному решению проблемы. Чаще всего закладка трубопровода определяется глубиной промерзания почвы. Стараются закладывать трубы еще ниже, чтобы при большой интенсивности поступления осадков гарантировать работоспособность системы отвода во всех возможных ситуациях. С другой стороны, рекомендуется учитывать и объем снега, выпадающего зимой, так как его слой является отличной теплозащитой.
Для труб диаметром менее 50 см от стандартной величины промерзания нужно отнимать 300 мм, а если они крупнее, то 500 мм. Еще проще подсчет на основе глубины самого фундамента: трубу требуется класть на 50 см ниже, и тогда она точно сможет высушить почву до начала разрушения конструкций.
Внимание: если при проектировании и строительстве грунт сухой, рекомендуется предусматривать небольшой запас, потому что в весенние месяцы нагрузка вырастет.
Для домов, отапливаемых в холодный период, кроме типовой глубины закладки, нужно учитывать еще и тепловую отдачу от постройки. Целесообразно проводить расчеты сразу по нескольким методам и выбирать оптимальное значение.
Расчёт материалов
Согласно СНиП можно модифицировать пристенный дренаж, сделав его кольцевым. Расчет потребности в материалах тут учитывает отдаление от фундамента в пределах 3 м. Пластовые дренирующие конструкции применяются, если грунт чрезмерно увлажнен, а на глинистой почве поставлена плита.
Пристенный проект требует:
- укладки труб с наклоном 2% в сторону коллекторов либо колодцев;
- расположения смотровых колодцев максимум через каждые 40 м, в идеале – чаще;
- канаву делать шириной 0.25-0.5 м;
- приближать трубы к подземным кабелям максимум на 150 мм (если сечение трубопровода – 50 мм).
В схеме также полагается расписывать, какие фильтры будут использоваться, и какой материал в них применят. Для монтажа пристенных дренажных конструкций можно применять трубопроводы из поливинилхлорида, полипропилена, ПНД.
Противоположные стенки труб обязательно снабжаются перфорированными участками, в общей сложности занимающими 1% от внешней поверхности. Когда ведется пристенный дренаж, могут применяться и полимерные мембраны из профиля. Их делают на основе полиэтиленовой пленки, которая при помощи горячей опрессовки покрывается выступами от 0.8 до 2 см.
Этапы установки
Последовательность работ по организации дренажа своими руками не имеет существенных отличий для пластовых и кольцевых схем. Первым шагом становится расчет глубины закладки. Потом отыскивают наиболее высокие и низкие места на территории. В самом высоком пункте обустраивают место для сбора воды, а в низине создают принимающий колодец. Естественный уклон поможет почти всегда обойтись без насосной аппаратуры, существенно удешевляя и строительство, и эксплуатацию системы.
На расстоянии от траншеи, равном сумме сторон дома, располагают водоприемник. Если траншейная конструкция делится на участки, такой же расчет проводится и для каждого сегмента. При этом нельзя приближать части дренажа к фундаменту больше, чем на 300 см. Пластовый дренаж (вместе с засыпками) делают от 0.3 м как минимум. Внешний периметр его должен на 200-300 мм выходить за периметр самого дома.
Котлован для пластовой системы должен быть глубже обычного, предназначенного для укладки фундаментных блоков, самое меньшее на 200 мм.
Засыпку кропотливо уплотняют и выравнивают, соблюдая уклон в 30 мм на 1 м площадки. Периметр покрытого щебнем пространства прокладывается перфорированными синтетическими трубами, имеющими ребра жесткости. На дальнейшие работы с самим фундаментом все эти манипуляции никак не повлияют.
Приемные колодцы для пластового отвода должны делаться фильтрационными. Величина круглых колодцев равняется 1.5, а прямоугольных – 2.8 м. Минимальная высота их делается от 2 м. Нецелесообразно засыпать колодцы доверху, лучше предусмотреть ревизионные работы заранее. Пропорции при организации кольцевого дренажа примерно те же самые.
Завершающим шагом становится формирование отмостки. Плотная подстилающая основа делается толщиной 20 мм. Выше располагается более толстая структура, до 100 мм.
При уплотнении песка с добавкой воды нужно действовать осторожнее, потому что это может привести к размыванию глинистой подложки.
Армирующую сетку рекомендуется покупать с ячейками 10 см, именно такой размер самый практичный. Деформационные швы делают шириной 10-15 мм.
Полезные рекомендации
Раскладку труб вполне оправдано вести одновременно с подготовкой ревизионных колодцев. Такой прием поможет избежать рассогласования и неработоспособности системы. Во всех колодцах ставят емкость для сбора ила или просто оставляют для него пространство. Между точкой ввода трубы и основанием колодезной шахты резервируется 0.2-0.25 м. Засыпка щебня по сторонам от дрен производится обязательно; ближе к фундаменту стоит поднять его на высоту самой почвы.
Подъем слоя щебенки над дренами рекомендуется делать от 30 см. Выше кладется геологический текстиль, мешающий смешению материалов и накоплению ила. Далее кладут песок, поднимая его до уровня земли. Песчаную засыпку трамбовать категорически недопустимо, это ослабит проницаемость грунта для воды. Специалисты и знатоки советуют выбирать дренирующие трубы с повышенным уровнем жесткости.
О том, как монтировать дренажный фундамент, смотрите в следующем видео.
