Столбовой фундамент своими руками: Столбчатый фундамент своими руками: пошаговая инструкция, технология, устройство

Posted on Posted onBy alexxlab

Содержание

Столбчатый фундамент своими руками — пошаговая инструкция для возведения

Долговечный и недорогой столбчатый фундамент обычно строится под зданиями, стены которых можно назвать облегченными – а это деревянные и щитовые бани, каркасные и выполненные из пеноблоков. Но бывает, что нулевой уровень такого типа закладывается и под тяжелой кирпичной баней – когда нужно глубокое заложение и ленточный фундамент в таком случае может разорить. Ведь столбчатые обходятся минимум в полтора раза дешевле последнего варианта, чем, собственно, и хороши.

Для обычно легкой и небольшой бани массивные ленточные фундаменты нередко сродни ненужной роскоши – а вот столбчатый подходит для такого строительства куда больше: и по цене, и по прочности. Да, традиционное устройство столбчатого фундамента не предполагает наличие подвала – но в нем русская парная как раз не нуждается.

Бюджетный столбчатый фундамент с ростверком

Если строить столбчатый фундамент своими руками, то первым делом необходимо сделать его точный расчет.

Для чего необходимо вычислить массу бани, а здесь важно учитывать и ее снеговую нагрузку – в Московской области это примерно 100 кг на каждый квадратный метр площади. Как и вес внутреннего наполнения бани: мебели, печи и людей – что это еще 100 кг на тот же метр.

К слову, если трудно вычислить несущую способность грунта на определенной местности, тогда лучше исходить из такого расчета: 0,5-0,6 кг на см2. По сути, именно такие параметры у торфяника или старого осушенного болота. Во всех остальных случаях – дела намного лучше.

Этап I. Изготовление ям

Самый простой способ – взять бур диаметром в 25 см и просверлить им в грунте небольшие ямы – 15-20 см. Это будет основой для изготовления нижней части столбов. Она обязательно армируется мелкой сеткой и засыпается пескобетоном 200-й маркой.

В центральной части ямы нужно вставить несколько прутков арматуры так, чтобы они выглядывали из ямы не более, чем на 10 см. Это могут быть старые и ненужные куски труб, железки и обломки.

А чтобы цементное молочко не впитывалось в грунт, помогут куски рубероида или даже обычные полиэтиленовые пакеты.

Этап II. Установка столбов

Берется кусок асбоцементной трубы, с диаметром 10 см, в него кладутся два арматурных прута диаметром 1,2 см и все это ставится на «башмак». Заливать нужно таким же пескобетоном, попутно все утрамбовывая еще одним прутом. Сверху – либо болт, либо еще один кусок арматуры.

Этап III. Второе бурение

Чтобы отвердел бетон после последних действий – необходимо около 4-5 дней. Далее – можно начинать второе бурение. Для этого понадобится бур – им делается отверстие с диаметром 30 см и обязательно ниже расчетной глубины промерзания.

В этот проем нужно быстро вставить получившийся столб – так, чтобы он не осыпался. Прочность его может достигать до 11 тонн нагрузки.

Далее полученное отверстие нужно засыпать тем же грунтом, который был вынут из скважины. Не помешает его также утрамбовать и досыпать.

Этап IV. Строительство ростверка

Ростверк для такого столбчатого фундамента сделать можно из металла, бетона и даже дерева – здесь уже что кому больше нравится. Главное только, чтобы сам ростверк висел над грунтом более, чем на 10 см.

Главный плюс такого вида фундамента в том, что он годится практически для любых бань, обладающих не сильным весом – бревенчатых, брусовых и каркасных. А служит он долго – хоть сто лет, причем даже тогда, когда стоит на болоте.

Основательный опорно-столбчатый фундамент

Конечно, столбы фундамента могут самого разного материала – из бетона, кирпича или камня. Но наиболее популярен сегодня для индивидуального строительства доступный по цене и практичный железобетон.

Итак, вот как строится стандартный столбчатый фундамент для бани:

Этап I. Подготовка участка

Все начинается с очистки участка – для этого срезается весь верхний слой грунта, прямо вместе с растениями. Его толщина обычно чуть более 30 см, и под фундаментом его оставлять нельзя.

Если же на участке есть глина, то нужно сделать дополнительную гравийно-песчаную подсыпку. Ее толщина зависит от геологических особенностей грунта.

Теперь на ландшафте снимаются все неровности, в ямы подсыпается грунт и с помощью колышков и веревок можно начинать разметку под будущий фундамент.

Этап II. План фундамента

Далее с чертежей на земельный участок нужно перенести план будущей бани – где и что будет. Сделать это можно стандартными материалам, закрепив оси и отметив основные размеры будущего фундамента. Насколько точно все будет размечено – настолько легче будет потом работать.

Этап III. Подготовка ям

Ямы для железобетонного столбчатого фундамента роются либо вручную, либо с помощью экскаватора – что, конечно же, и легче, и дороже.

Располагаться они будут по осям.

Если глубина ямы не превысит метра, можно ее стенки не укреплять. Если больше – копать придется с откосами и ставить крепления из досок со специальными распорками.

Ямы должны получиться на 30 см больше рассчитанной глубины залегания фундамента – чтобы можно было гравийно-песчаную подсыпку. Ширина же берется чуть более, чем она будет – чтобы опалубка и распорки стали свободно.

Этап IV. Установка опалубки

Чтобы сделать хорошую опалубку для столбчатого фундамента бани, понадобятся струганные доски до 40 мм толщиной и 150 мм шириной. Как вариант, можно использовать вместо древесины ДСП, металлические листы и влагостойкую фанеру. Ставить доски нужно к бетону.

Этап V. Армирование фундамента

Армировать фундаментные столбы нужно в продольном направлении стержнями А3 и диаметром 12-14 мм. Горизонтальные перемычки ставить нужно с шагом 20 см – для этого вполне подойдет проволока 6 мм диаметром.

Чтобы потом связать через арматурный каркас столбы с ростверком, нужно, чтобы стержни выходили над обрезом фундамента минимум на 10-15 см. К слову, ростверком может послужить и что-то более солидное – именно так строится фундамент столбчато-ленточный, имеющий свои преимущества, но, правда, не всегда оправданный для бани.

Этап VI. Заливка столбов фундамента

Заливать бетон нужно уже в установленные трубы, которые останутся потом в земле с фундаментом.

Укладывать его необходимо послойно – по 20-30 см, используя для удобства процесса ручные вибраторы. Так будет обеспечена однородность смеси и из раствора уйдет весь воздух.

Этап V. Гидроизоляция столбчатого фундамента

Защитить от влаги будущий фундамент можно теми же материалами, как и ленточный. Это мастики холодного и горячего приготовления, оклеечные мембраны, рубероид на битуме – и все новые и хорошо зарекомендовавшие себя материалы.

Этап VI. Строительство ростверка

Монолитный пояс и цельный, и столбчатый фундамент из блоков делает более жестким и устойчивым. А делать его можно из сборных железобетонных рандбалок или сразу монолитным.

Итак, если делается сборный пояс, то перемычки нужно хорошо соединить друг с другом обрезками арматуры – приварив их сваркой монтажными петлями. Далее уже устанавливается опалубка, арматурный каркас и все заливается бетоном марки М200.

Как только бетон застынет и станет прочным, и будет проведена гидроизоляция, пазухи ям можно засыпать грунтом и начинать монтаж плит перекрытий.

К слову, чтобы защитить подпольное пространство под такой баней от снега и холодного воздуха, между столбами обычно делают забирку – специальную стенку, чаще всего из кирпича. Привязывать ее к столбам не нужно – ведь баня еще будет оседать, и так могут появиться трещины. А уже в самой забирке делаются технологические отверстия для коммуникаций. Внешне все это красиво декорируется фальшпанелями и сайдингом – вот все дела.

🔨 виды опор, плюсы и минусы, возведение своими руками, отзывы.

Из данной статьи вы узнаете, какими преимуществами и недостатками обладают опорно-столбчатые основания, мы детально рассмотрим технологические особенности фундаментов данного типа и разберемся с основными нюансами строительства опорно-столбчатых оснований своими руками.

Оглавление:

Виды опорно столбчатых оснований

В мелкомасштабном строительстве, при возведении небольших зданий из дерева либо каркасных панелей, к обустройству опорно-столбчатых оснований прибегают достаточно часто.

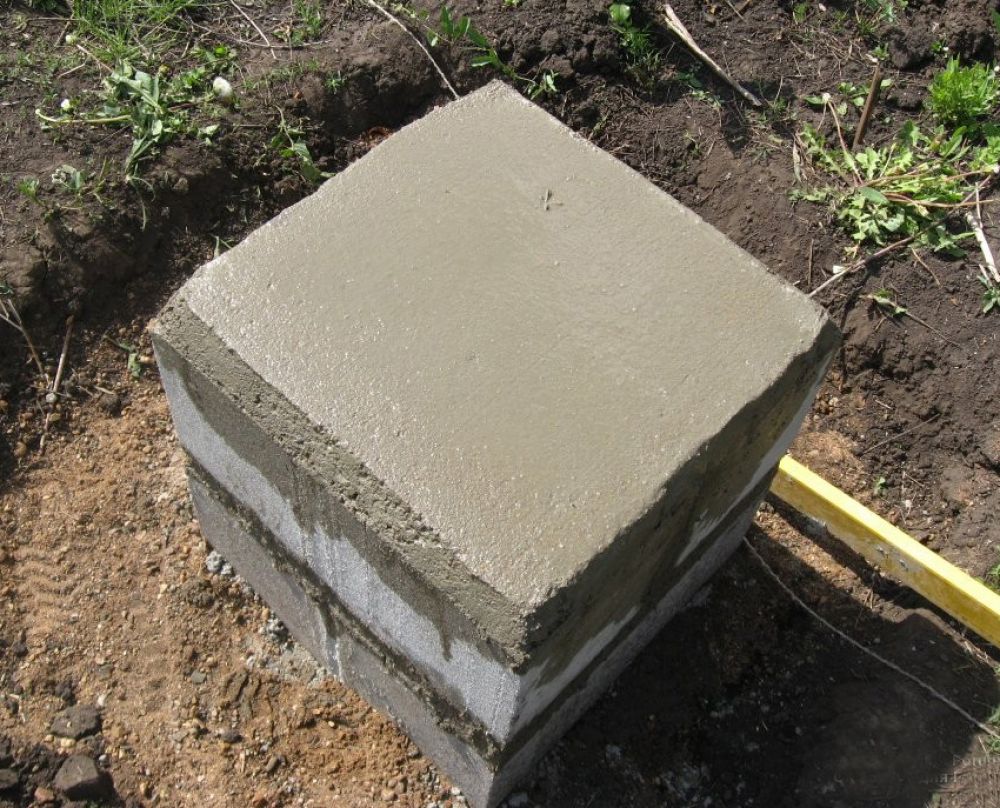

Рис. 1.1: Опорно-столбчатый фундамент из ФБС блоков

Совет эксперта! популярность данного вида фундамента обуславливается его экономичностью как в плане финансовых расходов, так и в плане затрат времени, которое необходимо для создания опорно-столбчатого основания.

Существует несколько видов опорно-столбчатых оснований, каждый из которых обладает своими преимуществами и недостатками. Рассмотрим основные из них:

Это наиболее простой вариант, который отлично подойдет для строительства легких домов на плотном грунте (супеси либо сухая песчаная почва) с низким уровнем залегания грунтовых вод. Несущей способности кирпичных стоек будет достаточно для любых хозяйственных помещений и для небольших одноэтажных домиков из дерева.


Рис 1.2: Строительство опорно-столбчатого фундамента из кирпича

  • Столбчатые опоры из стальных труб;

Забетонированные металлические трубы обладают наибольшей несущей способностью среди всех видов столбчатых опор. Для строительства опорно-столбчатого фундамента используются трубы с толщиной стенки минимум в 4 миллиметра, при обязательным является покрытие труб антикоррозийной грунтовкой по металлу, которая необходима для защиты стали от повреждений под воздействием грунтовых вод.

  • Столбчатые опоры из асбестовых труб;

Асбестовые трубы в строительстве столбчатых фундаментов используются в качестве наиболее дешевого варианта. При возведении основания трубы заполняются бетоном и при необходимости армируются арматурным каркасом из прутьев диаметром 10-12 мм.

Это важно! Опорно-столбчатое основание из асбестоцементных труб, помимо плотных грунтов, хорошо зарекомендовало себя на рыхлой, склонной к сдвигам почве.


Рис 1.3: Опорно-столбчатый фундамент из асбоцементных труб

Для строительства монолитных столбов предварительно создается опалубка из досок, в которую помещается армокаркас и заливается бетон. Для фундаментов данного типа крайне необходимым является наличие уплотняющей подсыпки из песка и щебня, которая будет препятствовать как выталкиваю столбов из грунта в результате морозного пучения, так и усадкам под весом здания.


Рис 1.4: Монолитный бетонный опорно-столбчатый фундамент

  • Из фундаментных бетонных блоков;

За счет большого размера бетонных блоков такой фундамент можно возвести в кратчайшие сроки (за 1-2 дня), при этом вам не нужно ждать отвердевания бетонного раствора, как в случае с трубными стойками, а к дальнейшему строительству можно приступать уже на следующий день после монтажа фундамента.

Для строительства опорно-столбчатого фундамента могут использоваться бревна, однако ввиду множества недостатков данного материала (подверженность гниению, воздействиям грунтовых вод и невысокой несущей способности) такой вид оснований встречается достаточно редко.


Рис 1.5: Опорно-столбчатый фундамент из бревен

Опорно-столбчатый фундамент плюсы

Для начала разберемся, в каких условиях имеет смысл обустраивать опорно-столбчатые фундаменты.

Применение любого вида столбчатых оснований ограничено весом возводимого здания — такие фундаменты не предназначены для строительства тяжелых кирпичных либо бетонных домов. Это неплохой вариант для легких одноэтажных построек из дерева, щитовых панелей и утепленных каркасов.


Рис. 1.6: Строительство дома из бруса на опорно-столбчатом фундаменте

Совет эксперта! На опорно-столбчатом фундаменте может строиться баня, небольшой дом, гараж, хозяйственное помещение либо летняя беседка.

Среди характерных преимуществ всех типов опорно-столбчатых оснований можно выделить:

  • Минимальные сроки строительства — полноценный опорно-столбчатый фундамент может быть возведен за 2-3 рабочих дня;
  • Минимальная стоимость, в сравнении с ленточными и плитными основаниями, обусловленная значительно меньшим количеством требуемых материалов;
  • Возможность обустройства своими руками, без привлечения спецтехники;
  • Неплохая устойчивость к морозному пучению почвы, за счет чего к обустройству опорно-столбчатых фундаментов рационально прибегать при строительстве вспомогательных зданий на грунтах с большой глубиной промерзания;

Недостатки опорно-столбчатого фундамента

  • Невысокая несущая способность ограничивает потенциал применения — подходит только для легких построек;
  • Минимальная устойчивость к горизонтальному передвижению грунта, в результате чего велик риск перекашивания столбов — такой фундамент требует наличия надежной обвязки ростверком;
  • Опорно-столбчатый фундамент не предусматривает возможность создания цокольного этажа либо подвала.

Рис 1.7: Каркасный дом на опорно-столбчатом фундаменте из ФБС

Опорно-столбчатый фундамент из бетонных блоков

Наиболее распространенным видом опорно-столбчатых оснований является фундамент из бетонных блоков, для создания которого используются железобетонные либо керамзитобетонные блоки промышленного производства.

Железобетонные блочные конструкции обладают большим весом (до 3 тонн), из-за чего их укладка выполняется строительными кранами (на поверхности блока предусмотрены специальные петлеобразные зацепы). В мелкомасштабном строительстве такие блоки применяются крайне редко.

Керамзитобетонные блоки обладают гораздо меньшими размерами и весом, создание столбчатого основания с применением таких блоков может выполнятся своими руками.

Совет эксперта! Наиболее востребованным в частном строительстве является блок ФСБ 20*20*40 см, вес которого не превышает 30 килограмм.


Рис 1.8: Строительство фундамента из ФБС блоков

Технология возведения опорно-столбчатого основания предусматривает шаг столбов в 2-3 метра (шаг может быть меньшим, если здание строится на проблемной почве), при этом опорные столбы должны равномерно размещаться по периметру стен постройки и обязательно присутствовать в точках пересечения стен и по углам дома.

Высота одного столба может варьироваться в зависимости от уклона строительного участка — согласно технологии, на местности с естественным уклоном опоры должны иметь неравномерное заглубление в грунт, нередки случаи, когда с одной стороны здания опорный столб сделан из двух ФБС блоков, а с другой — из пяти.



Рис 1.9: Схема расположения столбчатых опор

Опорно-столбчатые фундаменты из ФБС, как правило, создаются с минимальным уровнем погружения в почву (в пределах 15-30 сантиметров). Обязательным условием является наличие уплотняющей подушки из песка и щебня, толщина которой должна быть не менее 20 сантиметров (по 10 сантиметров на каждый слой).

Совет эксперта! Уплотняющая подушка, перед монтажом столбов, бетонируется. Это необходимо для того, чтобы опорная поверхность была жесткой и не просаживалась под весом фундамента и самого здания.

При кладке бетонных столбов ФБС блоки соединяются с помощью цементно-песчаного раствора либо специального клеевого состава. По завершению монтажа столбы покрываются гидроизоляционным материалом — толью либо рубероидом и начинается обустройство обвязки.

Ростверк на опорных столбах из ФБС блоков может выполнятся в виде монолитной железобетонной ленты, или представлять собою сборную конструкцию из бруса, двутавровой балки либо швеллера.

Опорно-столбчатый фундамент своими руками

Рассмотрим основные этапы строительства опорно-столбчатого фундамента из ФБС блоков своим руками:

  • Подготовительные работы — участок очищается от растительности и мусора, удаляется верхний плодородный слой грунта на глубину одного штыка лопаты;
  • Разметка — согласно проектным данным на почву переносятся контуры стен дома, по которым отмечаются места расположения опорных столбов. Разметка выполняется с помощью вбиваемых в землю колышек из арматурных обрезков и натянутой между ними бечевки;

Рис 2.0: Разметка участка под фундамент

  • Земляные работы — далее необходимо откопать ямы, в которых будут располагаться опорные столбы.

Совет эксперта! Глубина ям должна быть больше проектной длины столбов на 25 сантиметров, которые потребуются для обустройства уплотняющей подушки и отливки ее бетоном.

  • Подсыпка — в ямы засыпается 10-ти сантиметровый слой песка, который проливается водой и утрамбовывается, поверх песка размещается слой мелкого щебня аналогичной толщины;

Рис 2.1: Схема уплотняющей подсыпки под фундамент

  • Бетонирование — в ямы заливается цементно-песчаный раствор на основе цемента марки М300, поверхность которого тщательно выравнивается, после чего выжидается 2-3 дня до остаточного отвердевания бетона;
  • Кладка блоков — кладка ФБС выполняется с использованием аналогичного цементно-песчаного раствора, по завершению кладки высота столбов выравнивается по одному уровню и блоки покрываются рулонным гидроизоляционным материалом либо обмазываются битумной мастикой. Затем выполняется обратная отсыпка свободного пространства в ямах, при этом почва дополнительно уплотняется ручной трамбовкой;


Рис 2. 2: Отсыпка столбчатых опор из ФБС блоков песком

  • Обустройство обвязки — при строительстве легких зданий рациональнее всего обвязывать столбчатый фундамент брусом, для этого на стыкующихся краях бруса необходимо выпилить пазовые соединения и уложить брус по конкуру фундамента так, чтобы соединяющиеся концы бруса лежали на опорных столбиках. Фиксация ростверка на столбах выполняется с помощью саморезов.


Рис. 2.3: Обвязка опорно-столбчатого фундамента брусом

Опорно-столбчатый фундамент — отзывы

Предлагаем вашему вниманию отзывы людей, обладающих опытом строительства опорно-столбчатого фундамента.

Олег, 30 лет, Москва:

«На опорно-столбчатом фундаменте возводил деревянную баню. Здание стоит уже почти три года, за все время никаких проблем с фундаментом замечено не было. На мой взгляд, данное основание — идеальный вариант фундамента для любых мелких построек из дерева. Выбирая материал для создания опорных столбов я рекомендую использовать ФБС блоки — они большие, за счет чего время кладки значительно сокращается, и при этом прочные и надежные, в сравнении с тем же кирпичом либо асбоцементными трубами. «

Геннадий, 32 года, Зеленоград:

«Около двух недель назад завершил строительство летней кухни — небольшого одноэтажного здания на две комнаты из каркасных панелей. На все ушло меньше недели, причем все работы — от фундамента до кровли я выполнял своим руками (помогал брат).
Решили делать опорно-столбчатый фундамент из-за его дешевизны и минимальных затрат времени на обустройство. Для создания столбов использовал ФБС блоки 20*20*40 см, кладка выполнялась на обычный песчано-цементный раствор. Результатом более чем доволен. Рекомендую.»

Наши услуги

Мы базируемся на услугах: забивка свай, лидерное бурение, забивка шпунта, а так же статических и динамических испытаниях свай. В нашем распоряжении собственный автопарк бурильно-сваебойной техники, на данный момент мы готовы поставлять сваи на объект Вашей стройки с дальнейшим их погружением на строительной площадке. Цены на забивку свай представлены на странице: цены на забивку свай. Для заказа работ по забивке железобетонных свай, оставьте заявочку.

Простой столбчатый фундамент своими руками


Многие задаются вопросом, как правильно создать столбчатый фундамент своими руками. И это неудивительно, учитывая, что практически на каждом дворе приходится строить гаражи, теплицы и хозяйственные постройки. И выбирая тип основания, возникает желание возвести сразу и надежный, и качественный вид фундамента, и главное, чтобы строительство занимало мало времени, и можно было сэкономить.

Если кратко, столбчатый фундамент нужно начинать с построения опорных столбов будущей постройки. Их необходимо установить по всем углам и в местах, где будет испытываться нагрузка: к примеру, между углами может быть очень длинное расстояние. Чтобы основная часть строения не просела, нужно опорные столбы армировать и залить бетонным раствором.

По верхней части опорные столбы перевязывают плитами из железобетона, деревянными брусьями либо металлическими деталями, которые необходимы для сохранения равномерного веса будущего построения (ростверк).

Для информации

Монтаж данного фундамента является не только относительно простым делом, но и дешевым в сравнении с тем же ленточным вариантом. Если планируется каркасный дом, то столбчатый фундамент является наиболее подходящим.

Обратите особое внимание! На сегодняшний день имеется несколько видов столбчатого фундамента, которые отличаются своей конструкцией и используемыми материалами для создания каждого столба.

Однако учитывайте, что при таком основании не рекомендуется строить габаритную конструкцию, и в основном оно предназначено для деревянного построения. Конечно, столбы защищены от последующего проседания специальной подушкой, но большую нагрузку они не выдержат.

Как сделать?

Планируя построить столбчатый фундамент с ростверком своими руками, нужно осознавать, что от качества выполненной работы будет зависеть не только надежность самого основания, но и целостность всего дома при дальнейшей эксплуатации.

Самым оптимальным вариантом является фундамент своими руками столбчатый из кирпича. Здесь нет ничего сложного, так как он монтируется по определенной специфике. Вначале прокапываются ямы под столбы. Далее на дно ложится и утрамбовывается песок. После этого ложится рубероид (чтобы опоры из кирпича не подвергались влажности), а затем все заливается бетонным раствором.

Далее, как раствор затвердеет, приступают к кладке самих столбов, их высота над землей должна составлять около 20-30 см. При этом не забывайте про укрепление с помощью арматурных сеток, которые необходимо класть через каждые 4 слоя. Все опоры промазываются битумом и накрываются тем же рубероидом. На этом устройство столбчатого фундамента своими руками считается практически завершенным, кроме самого ростверка.

Однако рассмотренный вариант не является единичным, и даже не означает, что он – самый надежный. Например, некоторые комбинируют фундамент, в результате чего выходит прочная конструкция.

Итак, рассмотрим столбчатый фундамент своими руками, пошаговая инструкция которого следующая:

  1. Сначала необходимо пробурить отверстия, после чего дно нужно утрамбовать. Глубина зависит от планируемого сооружения
  1. В каждую проделанную яму по центру вставляется труба, диаметр которой меньше самой ямы, а высота равна будущему фундаменту.

Кстати, к самой трубе можно приварить арматурные прутья, закрепить анкеры из металла и даже засыпать различными металлическими отходами (обрезки прутьев, к примеру).

Далее она заливается бетонным раствором примерно на 20 см. Смесь нужно тщательно утрамбовать. После застывания можно начинать кладку кирпича вокруг трубы, а внутреннее пространство впоследствии залить раствором.

Некоторые же ставят опалубку и заливают трубу полностью, в результате чего выходит монолитный столб. Кроме того, можно обойтись без трубы, просто расположив арматурные прутья, которые тоже заливаются раствором.

Отвечая на вопрос, как залить столбчатый фундамент своими руками, становится понятно, что каждый строитель выбирает сам, какой вариант применять, главное не отступать от последовательности самих процесса.

Каковы еще варианты?

Владельцы загородных домов иногда задумываются, как сделать фундамент столбчатый из блоков. Все очень просто. Если кратко, в подготовленную яму насыпается щебень, сверху него песок, немного раствора, и устанавливаются сами блоки, которые перевязываются цементной смесью.

Однако при удобстве работы и простой установке столбчатого фундамента данный случай имеет некоторые ограничения. Например, основания из блочного материала нельзя применять на подвижном грунте. Конечно, для фиксации столбов можно применить ростверк из железобетона, но это будет дороже стоить.

Некоторые же, не желая применять блоки и кирпичи, нашли совсем простое решение – дерево. Оно и правильно, если постройка не планируется для капитальных сооружений. Итак, как сделать столбчатый фундамент своими руками из деревянного материала?

Во-первых, среди деревянных фундаментных строений большее предпочтение нужно отдать дубовым бревнам, так как они, после полной обработки специальными препаратами, прослужат еще не один десяток лет. Можно даже изолировать подобные столбы, обмазав их битумом. При этом сами опоры уходят в почву где-то от 0,5 до 1,5 метров. Недорого, да и монтаж займет буквально пару часов. Для надежности можно все зацементировать.

Как понятно, возвести столбчатый фундамент своими руками можно в максимально короткие сроки. А какой способ применить на практике – личное дело каждого хозяина.

Если нужна та же веранда, можно использовать и блоки. Если же планируется обычная беседка, подойдут и деревянные столбы. Когда возводится что-то капитальное, рекомендуются кирпичи либо монолит.

Не важно, что вы выберите, главное, чтобы результат вам понравился! А далее, после построения фундамента, можно приступать к возведению главной части здания.

Читайте также…

материалы, конструкция, инструкция по возведению

Самым главным элементом любого строения является его фундамент. Именно опора играет главенствующую роль в надежности и долговечности здания. Очень часто сегодня можно встретить, как многие хозяева, перестраховываясь, возводит дачные строения на ленточном фундаменте. Такой выбор не всегда бывает целесообразным. Поскольку дачные строения отличаются легкостью, как, впрочем, и другие деревянные или каркасные, то для них прекрасно подойдет фундамент на столбах. Стоит сказать, что фундамент на столбах своими руками закладывается довольно легко.

У столбчатого фундамента есть некоторые преимущества. Так, например, особенно рекомендуется отдавать предпочтение столбчатому фундаменту в тех местах, где грунт перенасыщен влагой или же где морозное пучение окажет неблагоприятное воздействие на фундамент – вытолкнет его или нанесет повреждения.

Столбчатый фундамент

Разновидности столбов

Как видно из названия, в основе такого фундамента лежат столбы. Они представляют собой, заглубленные в грунт опоры, некоторая часть которых продолжает выступать над уровнем земли. Очень важно, чтобы верхний уровень таких опор был одинаковым. Распределить равномерно нагрузку на опоры, а также соединить их, позволит оборудование на выступающих участках столбов ростверка.

Бетонные столбы для фундамента следует располагать под всеми углами строения. Помимо этого, опоры также должны присутствовать и на участках с максимальной нагрузкой, а также находиться на участках, где проходит пересечение стен. Столбы допускается изготавливать из самых разных материалов:

  • Дерева;
  • Кирпича;
  • Труб металлических;
  • Бетонных блоков;
  • Бетона;
  • Труб асбестоцементных;
  • Бутового камня.

Фундамент на деревянных столбах

Реже всего можно встретить сегодня деревянный фундамент на столбах своими руками. Совершенно понятно, что деревянные столбы недолговечны. Однако возведение веранды или какой-то другой легкой деревянной конструкции может проходить и на деревянном столбчатом фундаменте. Фундамент из кирпичных столбов предполагает небольшое заглубление в землю или же полное отсутствие заглубления. При этом ширина таких опор не допускается меньше 0,38 м.

Наиболее распространенным подобным фундаментом является бетонный. Здесь опорой служат армированные столбы, сделанные из бетона. Само собой, что такой фундамент отличается высокими показателями надежности. Ширина таких опор составляет 0,4 м.

Устройство фундамента

Глубина фундамента под столб рассчитывается индивидуально, поскольку напрямую зависит от грунта, его структуры, отметки промерзания, и, конечно ж, наличия грунтовых вод. Погруженность в почву фундамента всего на 0,4 м говорит о его мелкозаглубленности, тогда как заглубленным фундаментом называют тот, что уходит в почву ниже порога промерзания, примерно, на 0,15-0,5 м.

Очень важно правильно располагать столбы, так, например, расстояние между столбами фундамента может варьироваться между 1 и 2,5 метрами, при этом расстояние более 3 метров делать крайне не рекомендуется.

Расстояние между столбами

Для изготовления ростверка допускается применять прочный брус. Стоит отметить, что при возведении деревянного сооружения, деревянный ростверк также будет совмещать и должность венца закладного. В наши дни особой популярностью пользуется монолитный ростверк, формируемый из бетона. Он формируется способом заливки в опалубку из дерева. Существует две разновидности ростверка такого фундамента. Первая разновидность называется низким ростверком, когда он непосредственно лежит на самом грунте. Вторая разновидность называется высоким ростверком, когда он возвышается над уровнем земли более чем на 35-75 см.

Помимо всего прочего, столбчатый фундамент имеет одну немаловажную особенность – отсутствие возможности построения подвала.

Подготовительные работы

Прежде чем взяться за строительство фундамента, необходимо полностью подготовить всю документацию. В первую очередь, рекомендуется создать проектную документацию. Для нее потребуется следующая информация:

  1. Характеристики грунта;
  2. Силы морозного пучения;
  3. Глубина залегания грунтовых вод;
  4. Уровень промерзания грунта;
  5. Материал, из которого будет возводиться сооружение;

    Сооружение дома

  6. Количество этажей;
  7. Высота здания;
  8. Тип перекрытий;
  9. Кровельный материал;
  10. Нагрузка на те или иные участки и т. д.

После того, как вышеперечисленные сведения будут получены, необходимо произвести расчет фундамента на столбах. Это необходимо для того, чтобы правильно определить необходимое количество столбов и материал, из которого они будут изготовлены.

Земляные работы

Само собой, что прежде чем начать закладывать ленточный фундамент на столбах, необходимо тщательно подготовить участок земли. Подготовка заключается в устранении лишнего грунта, после чего производится выравнивание поверхности. В том случае, если грунт оказался глинистым, большая его часть устраняется, а на ее место засыпается песок.

Следующий этап заключается в проведении разметки участка. На основании чертежа необходимо нитью разметить площадку под фундамент. Натягивать ее следует двумя линиями строго параллельными, при этом образуемое расстояние должно соответствовать запланированному ленточному фундаменту.

Очень важно все время отслеживать углы запланированной конструкции, а также, получаемые при пересечении нитей. Само собой, что они должны соответствовать строго 90 градусам. Не стоит забывать об отметках, свидетельствующих о пересечении стен или их примыканиях, а также символизирующих о наибольшей нагрузке в данном месте.

После завершения разметки фундамента, необходимо в местах предполагаемого пролегания ленточного фундамента, изъять грунт на 30-40 см, при этом ширина должна превышать разметку на 7-10 см, поскольку этот запас пойдет на опалубку. С помощью бура необходимо сделать углубления под столбы в тех местах, где согласно чертежу будут установлены столбы. При небольшой глубине столбов, равной 1 метру, дополнительная фиксация не требуется, тогда, как глубина столбов более 1 метра требует деревянных подпорок, которые будут защищать грунт от осыпания. После подготовки ям, их дно следует устлать 10-сантиметровым песочным слоем.

Обустройство столбов

Для того чтобы сделать столбы под фундамент, понадобится бетон, листы рубероида, арматурные прутья (d=10-14 мм) и проволока (d=6 мм). Дополнительную гидроизоляцию столбам придаст рубероид, из листов которых, сложенных в два раза, формируются трубы. Закрепить стыки и швы можно с помощью скотча. По окружности такая труба также полностью проклеивается. После этого труба вставляется в яму до упора. При помощи арматурных прутьев и проволоки необходимо сварить армирующий каркас, который следует вставить в яму. При этом прутья должны возвышаться над ямой на 15-25 см.

После того, как каркас будет подготовлен, можно начинать к заливке столбов. Как залить столбы под фундамент? В первую очередь, необходимо создать подошву из бетона. Для этого необходимо залить 20-25 см слой бетона, приподняв рубероидную гидроизоляцию. После этого можно заливать всю конструкцию, тем самым, формируя столб. Очень важно после заливки утрясти бетон, что позволит полностью устранить имеющиеся пузырьки воздуха в нем. Это можно проделать с помощью глубинного вибратора, работающего от электричества. Залитые столбы должны полностью высохнуть.

Облегченный фундамент ленточный

Как при возведении обычного ленточного фундамента, потребуется также подготовить арматурный каркас, который состоит из прута арматурного с привлечением проволоки. По завершении сварки каркаса, его необходимо надежно прикрутить к прутам от столбов, которые возвышаются над уровнем грунта. Далее следует сформировать опалубку, для которой рекомендуется подбирать доски 4-сантиметровой толщины, с шириной – 10-15 см. Окончив формирование опалубки, внутрь конструкции следует настелить слой гидроизоляции. В качестве нее хорошо подойдут мембраны или полиэтилен. По завершении укладки гидроизоляции можно приступать к заливке фундамента. Само собой, что бетон также следует утрясти глубинным вибратором. Снятие опалубки допускается после полного высыхания конструкции, то есть, спустя, примерно, 28 дней. Однако период высыхания может отличаться в зависимости от погодных условий. Поэтому спешить с устранением опалубки не стоит, лучше дождаться максимальной прочности фундамента.

Столбчатый фундамент своими руками

Если планируется построить легкую конструкцию такую как садовый дом, веранда, баня или сарай, можно остановить выбор на столбчатых фундаментах. Они бывают поверхностные, среднего заглубления и заглублённые.
Поверхностные изготавливаются из кирпича и бетонных блоков. Для изготовления таких свай нужно выкопать на месте бушующей сваи яму глубиной 10 см. Она засыпается песком и трамбуется. Сверху на песок ложится гидроизоляция, на неё выкладывается столбик из кирпича или бетонных блоков, а в середину между кирпичами заливается бетон для дополнительного скрепления конструкции.
Средне заглублённые изготавливаются из кирпича, бетонных блоков, монолитного бетона и дерева. Для их строительства копается яма глубиной 50-70 см квадратного сечения. На дно этой ямы насыпается песок толщиной 10 см и трамбуется. Делается гидроизоляция, и выкладываются столбики из кирпича или бетонных блоков на требуемую высоту во внутрь их заливается бетон для скрепления конструкции. Потом пустоты засыпаем землёй и утрамбовываем до уровня земли. Для изготовления монолитного столбика надо будет сделать квадратную опалубку на нужную высоту и залить бетон в яму 10-15 см, в залитую смесь вставить арматуру, скрепить её и продолжить заливку дальше. К деревянным столбам в нижней точке приделывается деревянная крестовина, которая будет служить опорой. Надо эту конструкцию обработать антисептическими материалами и ещё желательно покрыть битумной мастикой. Она вставляется в подготовленное углубление, засыпается землёй и все очень сильно утрамбовывается.


Заглублённые сваи бывают бетонные, сделанные из асбестовых труб и винтовые. Они заглубляющая на глубину от одного до двух метров. Для изготовления бетонных свай надо пробурить ручным или бензо буром скважину на нужную глубину, сделать на дне подушку из писка и щебня. Изготавливается и устанавливается на место сваи опалубка. Делается из арматуры каркас, который опускается в скважину, затем в неё заливается бетон. Ещё очень интересный пример применения асбестовых труб для изготовления свай. Для этого надо пробурить скважину диаметром равным диаметру асбестовой трубы, сделать подготовку дна из песка и щебня. Вставляется в скважину труба, потом в неё вставляется арматура, и внутрь заливается бетон. Ещё один вид который сейчас набирает популярность это винтовые сваи, они изготавливаются из метала и заворачиваются в землю на нужную глубину и являются надёжным основанием для любой конструкции.
Для всех фундаментов про которые было рассказано в этой статье есть одно общее требование, все сваи должны быть точно выставлены по одному уровню. На них сверху ложится брус или бревно которые являются основаниями новых строений.

Столбчатый фундамент своими руками

       Бюджет постройки лёгких дачных строений можно значительно сократить за счёт фундамента. Смета на фундамент – одна из самых затратных при строительстве. Поэтому, чтобы не тратить лишние деньги на цемент, песок, камень и арматуру и не проводить тяжёлые земляные работы, в некоторых случаях можно устроить столбчатый фундамент. Его возведение настолько просто, что все работы можно выполнить своими руками.



   Столбчатый фундамент своими руками можно и нужно делать при строительстве беседок, навесов, сараев, настилов, дровниц, дачного душа и туалета и других построек, выполненных из дерева или лёгких материалов. Зачем копать глубокую траншею и цементировать камни, если стены строения будут выполнены из бруса и весят не так много? В этом случае дешевле, легче и быстрее пробурить в земле отверстия, выставить по уровню небольшую опалубку, залить цементный раствор  и на получившихся столбиках начать возводить стены. Более подробно об устройстве столбчатого фундамента своими руками мы расскажем в этой статье.

    Расстояние между столбами фундамента зависит от размера постройки и материала обвязки. Если на столбики устанавливают деревянный брус, расстояние делают меньше, если железный двутавр – больше. Обычно это 1 — 2,5 метра. Размер лунок зависит от тяжести постройки – чем она тяжелее, тем больше диаметр.

   Расстояние между столбиками по периметру и по диагонали должно быть одинаковым. Здесь нужно проявить педантичность, от этого зависит красота и пропорциональность строения.

СТОЛБЧАТЫЙ ФУНДАМЕНТ СВОИМИ РУКАМИ

  Приступим к устройству лунок. Мы свои сделали садовым буром с диаметром шнека 13 см.

   Для нашей постройки этого размера оказалось достаточно. Столбчатый фундамент обычно делают на глубину ниже точки промерзания, чтобы подвижки грунта при низких температурах его не повредили. Мы сделали 6 лунок глубиной 1,2 м.

   Дальше насыплем в ямки слой песка высотой примерно 10 см и хорошо его утрамбуем.

   Так как сверху столбчатого фундамента мы сделаем обвязку будущей постройки брусом, то для дальнейшего облегчения работ необходимо выровнять столбы по уровню. Для этого на каждую лунку мы изготовим индивидуальную опалубку из досок в форме квадрата с длиной стороны 20 см. Измерив уровень грунта, определим высоту каждой опалубки. Все 6 столбиков должны быть в одной плоскости. Проверим поочерёдно все конструкции с помощью строительного уровня, переставляя его с одной на другую.

   Чтобы сделать гидроизоляцию бетона, в каждую лунку вставим по куску рубероида, свёрнутого в трубочку.

   Для прочности строения нужно будет закрепить брус на столбчатом фундаменте. Для этих целей мы взяли шпильку диаметром 12 мм и болгаркой отрезали 6 кусков длиной 25 см. Этого размера будет достаточно для крепкого соединения конструкции.

   Теперь всё готово для заливки столбчатого фундамента своими руками. Приготовим раствор, взяв 1 часть цемента  и 4 части песка. Добавим в ёмкость воды и всё тщательно перемешаем.   В качестве наполнителя возьмём 4 части щебня.

   Полученным раствором заполним первую лунку и вставим  в неё шпильку. 15 см шпильки воткнём в бетон, 10 см оставим на поверхности. Установим её строго вертикально.

  Тоже самое повторим и для пяти оставшихся лунок. Шпильки нужно вставлять в раствор на одной линии, чтобы удобней было крепить обвязку.

  Основную работу мы сделали. Через пару дней, когда раствор схватится, опалубку можно будет разобрать. Столбчатый фундамент, сделанный своими руками, готов.

  Ещё через несколько дней можно будет сделать обвязку фундамента брусом и продолжить строительство постройки. Но это уже совсем другая история.


Опорно-столбчатый фундамент своими руками – устройство и этапы заложения



Как я уже неоднократно говорил, этап заложения фундамента является одним из самых ответственных этапов строительства всего дома. А учитывая то, что опорно-столбчатый — самый «слабый» из семейства фундаментов, имеющий самую маленькую несущую способность, по сравнению с его конкурентами, к его заложению необходимо подойти еще с большей ответственностью, не смотря на то, что сам процесс заложения очень прост.

Что такое опорно-столбчатый фундамент и его отличие от других видов

Столбчатый фундамент — некоторое количество бетонных столбов, зарытых в грунт на определенную глубину (какая должна быть глубина заложения и какое количество столбов – об этом поговорим чуть далее). Сверху эти столбы жестко связываются ростверком.

В качестве ростверка, как правило, используются бетонные, либо деревянные балки, в некоторых случаях ростверк заливается бетоном и является монолитной жесткой железобетонной конструкцией.

Как уже говорилось выше, у опорно-столбчатого фундамента очень малая несущая способность, даже по сравнению с такими как мелкозаглубленный и незаглубленный ленточный фундамент, не говоря уже о монолитной плите. Но несмотря на это, при технически правильном подходе, он будет достаточно прочным, надежным и очень недорогим решением для некоторых типов домов, тем более что заложить его своими руками будет не так уж и сложно.

Где и как используется опорно-столбчатый фундамент

Из-за своих конструктивных особенностей опорно-столбчатый фундамент подходит не для всех типов домов. Из-за его малой несущей способности, основным условием для постройки дома на таком фундаменте является небольшой вес. А из-за малой устойчивости – дом должен быть построен из материала прочного на разрыв.

Также, опорно-столбчатый фундамент не подходит для тех домов, в которых планируется подвальное помещение, так как устроить его у Вас, скорее всего, не получится.

Учитывая вышесказанное, можно сделать вывод, что столбчатый фундамент подходит только для деревянных домов, каркасных, каркасно-щитовых или подобных. Тяжелые дома из блоков или кирпича, я бы на таком фундаменте строить не стал, учитывая его особенности.

После того, как мы определились для каких домов подходит такой тип фундамента, давайте разберемся в какой грунт его можно закладывать, а в какой нет.

Подбирая подходящий фундамент для своего частного дома, многие не берут во внимание грунт на строительном участке, но это очень большая ошибка.

Грунт, в который закладывается будущая основа для дома, играет огромнейшую роль в технических характеристиках фундамента, начиная от выбора его типа, заканчивая глубиной его заложения и размером столбов.

В первую очередь, грунт на строительном участке, где будет закладываться опорно-столбчатый фундамент, должен быть неподвижен, так как подвижный грунт придаст такому фундаменту значительную неустойчивость.

Несущая способность самого грунта так же играет большую роль в выборе именно столбчатого фундамента. Такие грунты как торфяные, глинистые, содержащие в себе много воды, грунты дающие большую усадку – совершенно не подходят для любых столбчатых фундаментов. На таком грунте столбы будут в плане усадки вести себя по-разному, что приведет, со временем, к перекосу всего дома. Даже если дом будет деревянный, это может пагубно повлиять на дверные и оконные проемы и т.п.

Глубина заложения опорно-столбчатого фундамента

Глубина заложения столбов фундамента полностью зависит от региона, а конкретно — от глубины, на которую промерзает грунт на строительном участке.

Закладывать опорно-столбчатый фундамент своими руками всегда следует ниже глубины промерзания, для того, чтобы исключить воздействия прямых сил пучения грунта на основу столбов, защитив себя, тем самым, от различного рода «перекосов» как самого фундамента, так и всей постройки в целом.

Какое количество столбов необходимо для заложения фундамента

Столбы должны располагаться под всеми углами дома, а также в местах наибольших нагрузок, таких как пересечение стен (как внутренних, так и наружных), в местах дополнительных нагрузок.

При выборе количества столбов необходимо основываться на том, что столбы должны располагаться под всеми стенами дома, а расстояние между их осями должно не превышать 1,5 – 2 м.

Но это еще не все, очень часто закладываются дополнительные столбы внутри дома, для придания дополнительной жесткости полу.

А что будет, если построить кирпичный дом на опорно-столбчатом фундаменте?

Если построить дом из кирпича на опорно-столбчатом фундаменте, существует большая вероятность того, что столбы будут давать не равномерную усадку по грунту, и в лучшем случае, стены такого дома будут постоянно в трещинах. Это при том, что грунт, в котором заложен такой фундамент будет очень хорошим.

О худшем и говорить не хочется, так как при большой разнице в усадке опорных столбов, стены кирпичных домов могут просто не выдержать нагрузки на разрыв, и даже армирование стен не изменит ситуацию.

Вообще процессы заложения любых фундаментов своими руками не так сложен, как кажется на первый взгляд, а устройство опорно-столбчатого — самый простой из них.

Первый вопрос, возникающий в устройстве опорно-столбчатого фундамента своими руками – с чего начать?

А начинать необходимо, как и при устройстве любой другой опоры для дома, с очистки участка и его разметки.

Этапы заложения опорно-столбчатого фундамента

Очистка участка и разметка дома

Первым этапом заложения фундамента является уборка лишней травы и мусора с части участка, где будет построен будущий дом. Чистый участок позволит правильно произвести разметку дома, копку, да и вообще на очищенном участке гораздо приятнее работать.

После того, как участок почищен, необходимо провести разметку периметра дома и внутренних стен. Процесс разметки будущего строения практически не зависит от типа фундамента под дом и производиться для всех домов одинаково.

Разметка столбов под дом

Когда все стены размечены, необходимо обозначить места для будущих столбов. Как уже говорилось, расстояние между столбами зависит от длины стен, грунта, толщины столбов, типа постройки, и не должно превышать 2м, но, как правило, расстояние между столбами закладывают около 1,5 м.

Не забывайте, что столбы должны подпирать не только внешние стены, но и внутренние. Так же столбы устраиваются в местах повышенных нагрузок, таких как пересечение стен, углы и т. д. А в некоторых случаях, дополнительные столбы устраиваются внутри дома для подпорки пола и придания ему жесткости.

Удаление грунта для заливки столбов

После всех проведенных разметок пора приступить к бурению столбов, либо их копке. Если будете бурить, то это лучше всего делать с помощью спецтехники, так будет быстрее и удобнее, но это, как правило, стоит не дешево.

Бурение можно производить и ручным бензобуром, но если у Вас его нет, и попросить не у кого, то необходимо посчитать, что для Вас будет выгоднее – купить бензобур с насадками, либо воспользоваться услугами спецтехники.

Для того, чтобы практически исключить действие касательных сил пучение на столбы, необходимо чтобы снаружи эти столбы были гладкими. Этим самым мы значительно уменьшим «движение» столбов.

Для этого лучше всего использовать асбестовые трубы, они вставляются в скважины и будут служить несъемной опалубкой для будущего фундамента.

Армирование опорно-столбчатого фундамента

Армируются столбы арматурой диаметром 8 – 12 мм, в зависимости от их толщины, материала из которого построен дом и т. д. Армирование, так же, как и другие этапы устройства фундамента, не сложный процесс, который с легкостью можно произвести своими руками.

Я думаю, стоит отметить, что армирование опорно-столбчатого фундамента лучше производить с помощью стальной арматуры, применение стеклопластиковой арматуры — я бы не рекомендовал.

Арматура располагается вертикально по всей длине столбов, а для того, чтобы в последствие их связать ростверком, она выпускается на 15 – 20 см выше заливки бетона.

Этап заливки бетона своими руками

Заливаются столбы, как правило, обычным бетоном марки не ниже М-200, а для этого необходимо соблюдать состав и пропорции бетона для фундамента. Так как бетона нам понадобится не так много, как для других типов фундамента, его можно приготовить своими руками с помощью бетономешалки.

Покупка бетона выйдет немного дороже, а учитывая небольшой объем заливки, стоимость его доставки на участок станет немалой частью всех затрат на его покупку. Учитывая это, можно сделать вывод, что этап заливки бетона для опорно-столбчатого фундамента, не будет большой проблемой и его с легкостью можно будет освоить своими руками.

Помните! Бетон набирает прочность в течение 28 суток, это при том, что температура окружающего воздуха будет в районе +20 градусов. Другими словами — опорно-столбчатый фундамент будет полностью готов к следующим этапам строительства через 28 дней!

Как установить фундамент для опор и балок | by Rising Barn

Это сообщение 2 из 3 в нашей серии «Фундаменты для Rising Barn», где объясняются различные типы фундаментов для установки. Щелкните здесь , чтобы перейти к Части 1.

С точки зрения сложности, опоры и балочные фундаменты немного сложнее, чем салазки или плиты, но есть много преимуществ. Например, строительство фундамента из бетонных плит на склоне или холме может быть дорогостоящим делом, но с фундаментом из опор и балок это становится намного, намного более доступным и менее рискованным в установке.Поскольку опоры и балки закрепляются в земле и поднимают дома примерно на фут, это также хороший выбор для земли, которая испытывает регулярные «влажные периоды», когда обширная почва может вызвать нагрузку на конструкцию, а влажность приводит к появлению плесени и грибка в других типах фундаментов.

Вот обзор подземной системы опор, известной как «опора и балка»

Подобно полозовому методу, основания опор и балок просты; Во-первых, вы должны просверлить или выкопать серию ям в земле, обычно за линией замерзания в вашем районе.

После того, как эти отверстия будут просверлены, гравий насыпается и утрамбовывается на дно перед тем, как положить на него предварительно сформированные картонные формы.

Эти формы затем выравниваются с землей и друг с другом, а затем заполняются бетоном до верха. Прежде чем бетон застынет, в верхнюю часть опалубки помещают металлическую фурнитуру, которая позже будет прикреплена болтами к опорным балкам перекрытия.

Когда бетон застывает, деревянные балки, подобные упомянутым ранее салазкам, прикручиваются болтами и поверх них возводится пол.

Хотя конструкция опор и балок является чрезвычайно популярным вариантом, у нее есть несколько недостатков. Во-первых, вы должны убедиться, что опоры расположены равномерно, иначе опорные балки начнут прогибаться, что, в свою очередь, приведет к заеданию дверей и окон. Кроме того, вы должны убедиться, что в бетоне во время заливки абсолютно нет пузырьков воздуха, иначе опоры будут намного менее прочными. Это можно легко сделать, «уплотнив» бетон во время заливки: после того, как формы будут заполнены наполовину, используйте запасной кусок арматуры или длинную тонкую лопату и несколько раз проткните бетон полностью до дна формы, Убедитесь, что вы проходите вдоль стенок трубки, а также по центру.

Мы рекомендуем, чтобы полы конструкции были изолированы, иначе нагретая и охлаждаемая энергия будет просачиваться через нижнюю часть пола. Чтобы предотвратить это, наши комплекты поставляются с простым в сборке черновым полом, который уже имеет высочайший уровень, обычно доступный, поэтому нашим клиентам не следует беспокоиться о потере энергии в направлении под землей.

Если вы предпочитаете заливную бетонную плиту или другую нестандартную систему, пожалуйста, свяжитесь с руководителем вашей группы для получения дополнительной информации.

Столб в бетонном фундаменте | Бетонные опоры | Как построить фундамент | Заболоченная почва

Кабина Candy

Материалы для деревянного фундамента

  • Бетон (вяжущее / песок / гравий / вода) или сложная сухая бетонная смесь
  • Скалы
  • Древесина — 2 «x2» / 100 × 100 мм или кругляк
  • Крепеж основной металл

Столб в бетонном фундаменте методом

Столб в бетонном методе деревянного фундамента рекомендуется особенно для зданий с приподнятым первым этажом, расположенных на участках с переувлажненной почвой или наклонной конструкции домов.

Пример столба в бетонном фундаменте, здание хижины Бетти в Индиане Столб в процессе бетонного фундамента: в земле были вырыты ямы, в них были заложены деревянные опоры и выровнены обрешетками, бетон был залит, и теперь он сохнет. этот или другие типы фундаментов своими руками см. в этой КНИГЕ!

Большим преимуществом метода является то, что деревянные колонны, установленные в бетоне, предотвращают гниение древесины из-за вентиляции или пара, выделяемого влажностью почвы.

Этот эффект можно усилить пропиткой столбов, например, битумным покрытием. Твердая древесина хорошего качества с плотными кольцами роста, такая как дуб, лиственница или ясень, также помогает обеспечить лучшее качество фундамента.

Столб в бетонном методе также выгоден для строительства в областях, где почва содержит большое количество глины, которая заставляет ее реагировать на влажные или сухие погодные условия путем расширения или сжатия. Это создает дополнительное давление на фундамент.

Поэтому прочное дно карьера и сильная опора столба снизу важны, поэтому используется бетон и укрепление дна из камня. Кроме того, благодаря своей устойчивости к изменению уровня влажности они помогают предотвратить трещины, разрывы и другие вредные проблемы, вызванные обширной почвой.

a) Чтобы начать строительство столба в бетонном фундаменте, вам понадобится котлован глубиной примерно 20 дюймов / 500 мм и шириной 2 дюйма / 300 мм. b) Важно укрепить дно котлована камнями, так как влага вокруг не вызовет их движения или расширения.Используйте бетон или цементную смесь, чтобы укрепить их. C) Как только это будет сделано, вы можете подготовить и отрегулировать пропитанные деревянные столбы в правильном положении, а затем залить их бетоном. D) Последним шагом теперь является соединение балок пола с помощью , например, металлическая застежка, чтобы удерживать его на месте.

Этот метод фундамента определенно подходит для строителей своими руками или всех, кто ищет недорогие решения для своих конструкций. Среди нашего предложения крошечных домиков и коттеджей рекомендуется построить, например, для Candy, Louise, Cheryl или Ginger.

Книга об основах и других частях конструкции

Чтобы узнать больше о крошечных домиках, хижинах, сараях и различных типах недорогих самодельных и деревянных конструкций, обратитесь к книге Как построить крошечный дом . Вы можете заказать печатную или электронную версию в любое время прямо ЗДЕСЬ.

Как построить столб из бетонных блоков — GrowerExperts.com

Главная »Блог» Как построить столб из бетонных блоков

В этой статье я проведу вас через различные шаги, необходимые, чтобы показать вам, как построить столб из бетонных блоков от начала до финиш.

Размещение столбов

Первое, что вам нужно сделать, это разметить землю там, где вы хотите, чтобы ваши столбы были — звучит легко, но есть несколько вещей, которые вы должны иметь в виду.

Если стойки расположены близко к обочине дороги, достаточно ли они отодвинуты назад, чтобы вы могли подъехать к машине, чтобы задняя часть машины оказалась вне дороги?

Еще одна вещь, о которой следует помнить, — это расстояние, на котором вы их проведете, не располагайте их слишком далеко друг от друга и не располагайте слишком близко.

Имейте в виду, что для въезда и выезда из вашего помещения могут потребоваться другие транспортные средства, которые больше, чем ваш автомобиль, — грузовики для доставки грузов и масловозы, и это лишь некоторые из них.

Обычно я бы держал их на расстоянии не менее 14 футов друг от друга, если не было слишком крутого поворота.

Разметка перед копанием

Фундамент выкопан

Когда вы определились с шириной столба и где вы будете поместите его — следующее, что вам нужно сделать, это разметить его на земле — я бы посоветовал использовать баллончик для маркера — они очень удобны.

Не забудьте совместить лицевые стороны двух столбов друг с другом — иначе это будет выглядеть как беспорядочная работа.

Отметьте каждый столб на земле, а затем проведите еще одну линию от 6 до 12 дюймов за пределами столба по всему периметру — это область, которую вы выкопаете, чтобы заложить фундамент.

Как я буду выкопать яму?

Вы можете использовать ручные инструменты, такие как лопата и лопата, или копать, чтобы выкопать столбы — в зависимости от размера фундамента.

Если вы никогда раньше не выкапывали столбы, я бы посоветовал вам использовать экскаватор, так как это довольно трудоемко.

Насколько глубоким должен быть фундамент столбов?

Выкопайте яму для фундамента на глубину от 2 до 3 футов или до тех пор, пока не уперетесь в твердую землю — вы должны держать сторону фундамента вертикально, а яма должна иметь четыре хороших квадратных края.

Причина, по которой требуется квадратное отверстие с вертикальными сторонами, заключается в том, что опорный фундамент с меньшей вероятностью будет двигаться в аккуратном квадратном отверстии, в отличие от отверстия с закругленным дном.

Установка глубины бетона

Когда все выкопано и основание выровнено, а стороны вертикальные и прямые, вы должны забить четыре железных стержня в основание — по одному в каждом углу фундамента.

Стальные стержни, показывающие глубину и уровень

Верх этих стержней будет отмечать глубину бетона, в который вы будете заливать. Я бы рекомендовал залить 8–12 ″ бетонного фундамента для строительства.

Поддержание уровня фундамента

Установите 48-дюймовый спиртовой уровень поверх четырех стержней и отрегулируйте их, пока они не выровняются — это означает, что когда вы заливаете бетон в фундамент, когда вы останавливаетесь на вершине этих стержней, ваша база будет на необходимой глубине и тоже должна быть ровной.Это значительно упростит сборку ваших блоков.

Сначала добавьте услуги

Затем вы можете добавить любые услуги, которые требуются столбам — для освещения или управления электрическими воротами. Я бы вставил кусок пластиковой трубы / воздуховода в фундамент, чтобы вам не пришлось долбить основание на более позднем этапе.

Заливка бетонного фундамента

Начало укладки блоков

По прошествии двух-трех дней после заливки бетона вы не можете приступать к возведению блоков на основании.

Сначала вы должны начать с переднего ряда блоков — используя строительную линию, чтобы выровнять оба ряда блоков.

Первый ряд уложенных блоков

Держите столбы на одной линии

Затем вы можете уложить задний ряд блоков, используя строительную линию, которую вы должны были установить с помощью рулетки от переднего ряда до правильного расстояния до заднего ряда .

Отображение столбов в строке

Затем вы можете уложить стороны, используя установленный квадрат, напротив переднего и заднего рядов.

внутри столба

Когда у вас разложены два нижних ряда, вы можете начать строить ряд за рядом, пока не достигнете необходимой высоты.

Поднимающиеся столбы — показывает ящик для почты / посылок

Какой тип ворот вам нужен?

Вы должны знать, прежде чем строить свои столбы, будут ли они подвешенными воротами или отдельно стоящими столбами с раздвижными воротами — это позволит вам добавлять вешалки в работу блока по мере продвижения. У меня будут раздвижные ворота, поэтому мне не нужно встраивать вешалки

Держите колонны вертикально

Используйте спиртовой уровень по бокам, когда кладете каждый ряд блоков, чтобы колонны стояли вертикально, и продолжайте проверять их правильность. квадрат с помощью рулетки и установите квадрат.

Установлены гранитные камни

Перед установкой верхних частей столбов необходимо выполнить все электромонтажные работы или ремонт, так как после того, как верхняя часть столба надет, работать с ним будет гораздо труднее.

Добавление верхней части колонны

Верх колонны должен быть установлен под прямым углом к ​​верхней части блоков — с помощью рулетки проверьте, что все стороны расположены на равном расстоянии от блоков.

Вершины колонн на гранитных кольцах

В комплекте с любой отделкой по вашему выбору

Наконец, вы можете отделать колонну чем угодно — каменной облицовкой, гладкой штукатуркой или галькой.

Они будут отделаны белой мраморной крошкой внутри жидкого раствора белого цемента, известного как мокрый штрих, который остановится на квадратном каменном кольце (граните), чтобы соответствовать столбам родительского дома моей жены по соседству.

Старые столбы Мои столбы с учетом первоначальных столбов

Надеюсь, моя статья оказалась для вас полезной — как вы думаете, какими оказались мои столбы? Комментарии ниже… Спасибо!

Как залить бетонные опоры и опоры


Как залить бетонные опоры и опоры, с пошаговыми инструкциями по созданию формы и готовыми вариантами бетонных опор.

Трубки из вощеного волокна, которые можно легко найти в домах благоустройства и на лесных складах, делают формовку и заливку опор и опор относительно простой задачей.

Квадратная бетонная опора формируется из обрезков пиломатериалов и ямы. Обратите внимание на арматурный стержень в целом и расположение анкера. © Дон Вандерворт, HomeTips

Также легко построить простую форму из обрезков древесины, как показано на фото. Имейте в виду, что по некоторым правилам вам может потребоваться проверить опоры перед тем, как строить опоры, или вам может потребоваться добавить несколько дюймов гравия на дно каждой опоры перед добавлением бетона.

По возможности выкопайте и залейте все опоры и опоры за один раз. Имейте под рукой арматуру и анкерные болты или основания столбов, так как вы должны добавлять их в бетон, пока он еще влажный. Выложите опоры. Расстояние между опорами для опорных столбов определяется размещением столбов, которое является фактором пролета балок.

В районах с морозными зимами бетонное основание обычно должно выходить как минимум на 12 дюймов ниже линии промерзания (глубины, на которой промерзает почва). Опора также должна быть не менее 8 дюймов в толщину и в два раза шире стены или столбов, которые она будет поддерживать.

Трубки из вощеного волокна могут использоваться для формирования некоторых типов оснований. © Дон Вандерворт, HomeTips

Формы для волоконных трубок

Чтобы построить форму из волоконной трубки, начните с вырытия расширяющейся ямы, размер которой соответствует требованиям кода, с помощью экскаватора-раскладушки или шнека для бурения скважин.

Отрежьте отрезок вощеной волоконной трубки (в некоторых случаях волоконно-оптические трубки бывает трудно найти; вместо этого вы можете сформировать прямоугольные опоры из обрезков фанеры или дерева) достаточно длинной, чтобы выступать на 2 дюйма над уровнем земли и на 2 дюйма в расширяющуюся опору на дне отверстия.Выровняйте и подвесьте эту трубку в центре отверстия, привинтив ее к временным скобам.

Затем заполните расширяющуюся часть основания и нижние 2 фута трубы бетоном. Используя кусок дерева, взболтайте смесь, чтобы удалить любые воздушные карманы. Повторяйте процесс каждые 2 фута, пока трубка не будет слегка переполнена. Разгладьте поверхность, перемещая короткую полоску 2 на 4 из стороны в сторону по верху.

Добавьте арматурный стержень в соответствии с требованиями норм, обычно два куска арматурного стержня № 4, расположенные на расстоянии около 2 дюймов от волоконной трубки.Каждый должен быть достаточно длинным, чтобы доходить от основания основания до примерно 2 дюймов ниже поверхности пирса. Вставьте анкерный болт, основание стойки или короткий стержень из арматуры для центрирования стойки и проверьте его выравнивание.

Готовые опоры

В зависимости от типа и размера строящегося проекта вы можете установить готовый бетонный опор на опору. Выбирайте тип опор со встроенными металлическими анкерами. При установке опоры обязательно учитывайте ее высоту над землей и глубину ниже линии промерзания.© Дон Вандерворт, HomeTips

Пропитайте опоры шлангом, а затем поместите их на опоры через 5–10 минут после заливки опор, когда бетон станет достаточно жестким, чтобы выдержать их. Затем, правильно совместив анкеры столбов с линиями струны, выровняйте опоры в обоих направлениях.

Держите бетон во влажном состоянии в течение двух дней, давая ему медленно застыть. Затем снимите временные скобы, засыпьте отверстие грязью и отрежьте оголенные волоконно-оптические трубки.

О Доне Вандерворте

Дон Вандерворт развивал свой опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором Home Magazine, автором более 30 книг по обустройству дома и автором бесчисленных статей в журналах.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году. Подробнее о Дон Вандерворт

Строительство прочного пирса и балочного фундамента

Фундамент из опор и балок дает ряд преимуществ, которых не может дать полноценный подвал. Он образует пространство для обхода под домом, обеспечивающее легкий доступ ко многим коммуникациям на случай, если потребуется ремонт. Кроме того, наличие опор и балок избавляет тяжелую технику от необходимости рыть большой фундамент.Большие бетонные плиты нуждаются в помощи сторонних организаций и подрядчиков, а сооружение опор и балок может быть выполнено одним или двумя людьми.

Шаг 1. Найдите ваши опоры

Начните с определения того, где ваши опоры будут проходить вдоль внешней стороны вашего здания. Для этого вам понадобится план этажа или точные размеры дома.

Определив расположение опор, начните с угла и с помощью копателя вырыть ямы размером 18×24 дюйма, расположенные через каждые 36 дюймов.

Шаг 2 — Свайные блоки для твердого фундамента

Опоры для вашего фундамента представляют собой шлакоблоки.Поместите их по бокам в вырытые вами ямы, одно над другим, пока они не окажутся на высоте не менее 24 дюймов над землей. Продолжайте полностью, постоянно корректируя их, чтобы убедиться, что они выровнены. Вам не нужен бетон или раствор, так как вес вашего дома на них будет удерживать их на месте.

Используйте уровень и отвес, чтобы убедиться, что вся система опор выровнена и идеально вертикальна.

Шаг 3 — Засыпка отверстий

После того, как система установлена, начинайте осторожную засыпку отверстий.Утрамбуйте землю вокруг опор.

Шаг 4 — Внутренние опоры

Теперь, когда опоры по периметру сделаны, вы можете работать над внутренними опорами по центру плана этажа. Они могут быть расположены через каждые 48 дюймов. Выполните те же процедуры, что и раньше, и складывайте бетонные блоки, пока они не выровняются с внешними блоками.

Шаг 5 — Добавьте балки и балки

После того, как опоры будут сделаны, вы можете положить пиломатериал размером 2×6 дюймов в раму на конце, чтобы создать вашу систему балок.Они будут охватывать план этажа вашего дома, а также обрамлять края. Каждую балку следует устанавливать с интервалом в 24 дюйма. Прибейте бруски вместе, когда вы выложите раму с помощью восьмидюймовых гвоздей.

После того, как вы разместите дом на опоре и балочном фундаменте, он немного осядет, и вы можете внести определенные коррективы. По большей части, следование этому простому процессу даст вам очень прочную основу, которая прослужит много лет.

Как выровнять фундамент пирса

Для строительства прочного и безопасного дома требуется прочный фундамент, а фундамент для пирса точно соответствует требованиям к прочному фундаменту на любом типе местности.Фундамент для пирса предполагает сооружение палубы всего в нескольких футах над землей. Эта колода имеет стойки или столбы в качестве опоры. Раньше столбы были деревянными, но теперь они построены из бетона.

Фундаменты пирсов распространены в прибрежных и холмистых районах. Столбы, сооружаемые в основании пирса, должны быть на уровне, обеспечивающем однородную настилу, над которой может быть построена конструкция дома.

Выберите место

На всей территории, доступной для строительства дома, выберите точное место, где должен быть заложен фундамент.Теперь в соответствии с планом здания выберите места, где будут вырыты ямы под фундамент пирса.

Выкопать яму

Выкопайте яму с помощью копателей или лопаты в указанном месте каждой опоры. Минимальная глубина составляет 18 дюймов для любого дома, но для обеспечения большей прочности рекомендуется глубина 36 дюймов. Эта глубина может лучше выдержать вес здания.

Поместите бетонные блоки

Подготовив отверстия, поместите квадратные бетонные блоки в отверстия.Используйте квадратные блоки, а не круглые, так как они прочнее. Чтобы освободить место для ползания, убедитесь, что бетонные блоки находятся на высоте не менее 18-24 дюймов над уровнем земли. Это может потребовать штабелирования бетонных блоков, если один длинный блок покрыт вырытой ямой. Для их укладки нет необходимости использовать дополнительный бетон; вес строительной конструкции сохраняет их прочность.

Проверка вертикального уровня

Используйте отвес или инструмент вертикального уровня, чтобы проверить, что все опоры находятся на уровне.Тщательно проверьте, нет ли ошибок при нивелировании.

Заполните отверстие

Используя небольшие камни и гальку, заполните пустоты в отверстии. Это важно, поскольку он блокирует любое большое пространство для движения в яме, поэтому опоры не выходят из строя под весом здания или во время землетрясений. Заполните оставшиеся пространства между бетонным блоком и мелкими камнями выкопанной грязью и грязью.

Уровень со строкой Уровень
