Толщина фундаментная плита: расчет плитного фундамента, марка бетона.

Содержание

расчет плитного фундамента, марка бетона.

Монолитная плита считается самым дорогим видом фундамента, хотя и наименее трудоемким. Фундаментная плита под дом из газобетона может быть установлена в кратчайшие сроки. Все операции механизированы: земляные работы выполняются с помощью специализированной техники – грейдеров, бульдозеров. Бетон заливается автомиксером. Однако на сооружение самого тонкого фундамента придется израсходовать около 25 кубометров бетона, а это огромная масса – 50–55 тонн.

Устанавливать такой фундамент целесообразно в двух случаях: когда вы вместе с группой других дачников осваиваете новый участок, и когда дом возводится на специфической почве: тогда просто нет альтернативы монолитной плите.

Плитный фундамент отличается от всех других удивительной универсальностью. Монолитная бетонная плита, несмотря на массивность, сохраняет устойчивость на самых проблемных грунтах.

Плиты, как фундаментные основания, незаменимы в условиях вечной мерзлоты, на болотистых немелиорированных землях, на торфяниках, на подвижных лессовых грунтах.

Бетонная монолитная подушка имеет большую площадь, поэтому не проседает на любых почвах. Более того: если такое основание соорудить на пучинистом грунте, то оно будет воспринимать все нагрузки:

  • при замерзании почвы, когда ледяное крошево увеличится в объеме, плита приподнимется вместе с домом;
  • во время оттаивания земли плита займет прежнее положение – также вместе с домом.

Благодаря такому свойству фундамент из монолитных плит получил название «плавающего».

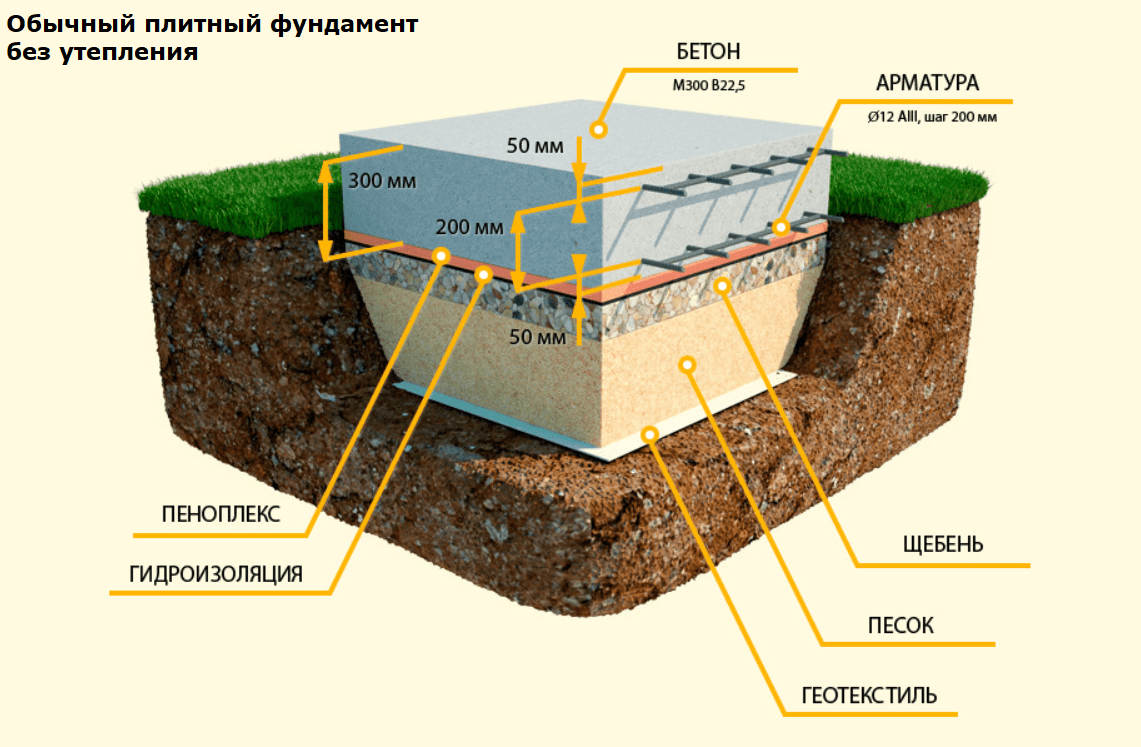

Классическая конструкция монолитного фундамента состоит из следующих элементов:

  • песчаная подложка толщиной 100–300 мм – слой песка, выполняющий функцию амортизирующей подкладки;
  • гравийная или щебеночная прослойка высотой 200 мм – массив, распределяющий нагрузку;
  • подбетонка – тонкий слой, не более 20–50 мм, – черновая основа для бетонного массива;
  • утеплитель – 100-миллиметровая прокладка из полистирольных плит; может выступать и в роли гидроизоляции;
  • гидроизолирующий слой – полимерный или рубероидный настил;
  • монолитная плита, армированная объемной двухуровневой стальной сеткой: ее толщина может достигать 600 мм.

Расчет позволяет достичь двух целей:

  • максимальной прочности и функциональности сооружения;
  • минимизации затрат.
Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Прочность – характеристика, которая описывает способность фундамента противостоять сдавливающим и изгибающим нагрузкам: ведь плита должна удерживать двухэтажную газобетонную конструкцию с кровлей, и при этом обязана обеспечивать ее целостность.

Функциональность подразумевает удобство эксплуатации. От качества фундамента зависит не только устойчивость здания, но и теплозащита. Известно, что треть тепла из помещений уходит через полы. От того, насколько правильно собрана монолитная плита, зависит количество влаги, проникающей в помещения: если ее уровень превысит норму, в доме невозможно будет жить.

Экономичность – критерий, который способен существенно украсить жизнь владельцу дома. Если при строительстве фундамента размером 10 х 10 метров удастся уменьшить сечение плиты хотя бы на 5 см, то в наличии останутся деньги, равные по стоимости 5 кубометрам или более чем 10 тоннам бетона.

Удерживающую способность определяют следующим образом:

  1. Находят площадь основания;
  2. Вычисляют объем бетонной плиты – перемножают между собой значения длины, ширины и высоты;
  3. По справочнику устанавливают величину удельного веса железобетона данной марки и высчитывают общую массу конструкции;
  4. Определяют вес дома. Вычислить величину массы можно двумя способами:
    • Первый: составляют перечень всех элементов конструкции, затем рассчитывают их объем и массу;
    • Второй: в справочниках находят числовое выражение нагрузки, которую оказывает двухэтажное здание из газобетона заданной площади.
  5. Из таблиц с нормативными значениями определяют удерживающую способность грунта.
  6. Сравнивают полученные значения. При выборе толщины плиты учитывают, что параметры сопротивления почвы должны быть на 20% выше.
Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Показатели теплопроводности определяют по СНиПам. Их величина должна соответствовать уровню комфортного микроклимата для проживания.

Экономические параметры определяют таким образом:

  • рассчитывают стоимость материалов;
  • рассчитывают стоимость транспортировки и хранения;
  • добавляют стоимость выполнения работ;
  • полученную сумму умножают на коэффициенты потерь, перерасхода и пересортицы.

При изготовлении бетонной конструкции следует учесть требования, которые предъявляются не только к марке бетона, а и к способу заливки монолита.

  1. Чтобы получить качественный фундамент, следует использовать бетоны с маркой от 300 и выше. Кроме того, следует уделить внимание заполнителям. Лучше отдавать предпочтения мелкофракционным материалам. Строители знают: чем меньше гранулы, тем легче уплотнить бетонную смесь до заданных показателей.
  2. Чтобы монолитная плита оправдывала свое название, заливать бетон следует в один прием – без перерывов.

Если выполнить два этих условия и произвести грамотный расчет толщины плиты, фундамент простоит одну-другую сотню лет.

Фундамент плита – расчет толщины

Экономически оправдан плитный фундамент при высоком УГВ, на глинистых грунтах для кирпичных коттеджей. Плита обладает максимальной несущей способностью ввиду большой опорной поверхности. Однако для обеспечения конструкционной прочности необходим точный

расчет толщины конструкции, укладка двух арматурных сеток.

Конструкция плитного фундамента

Самым дорогостоящим является плитный фундамент для здания. Поэтому вполне естественным желанием каждого застройщика является необходимость снижения бюджета строительства. В проект должна закладываться плита минимальной высоты, обеспечивающая прочность, ресурс постройки. Производят расчет толщины ж/б конструкции с учетом следующих факторов:

  • грунт – плодородный слой убирается в пятне застройки полностью
  • подстилающий слой – вместо чернозема укладывается песчаная, щебенчатая фундаментная подушка толщиной 40 – 60 см в зависимости от содержания глины в почве
  • подбетонка – необходима для выравнивания основания, защиты гидроизоляционного ковра, предотвращения протечек цементного молочка в щебень, песок
  • гидроизоляция – 2 – 3 слоя наплавляемого рулонного материала (Технониколь, Бикрост)
  • утепление – слой экструдированного пенополистирола высокой плотности используется для сохранения геотермального тепла в зданиях с периодическим режимом обогрева либо эксплуатирующихся без отопления, в шведских плитах УШП теплоизолятор необходим для снижения теплопотерь от систем теплого пола
  • плита – две арматурных сетки, уложенные в бетоне

Внимание: Верхняя часть плиты должна выступать из земли, так как ресурс стеновых материалов (кирпич, венцы сруба, брус каркасника) резко снижается при контакте с землей.

Расчет толщины плитного фундамента

Существенным недостатком, который имеет фундамент плита, является отсутствие полноценного цоколя. Поэтому используется две разновидности плавающих плит с ребрами жесткости:

  • чашеобразная плита – ребра жесткости направлены вверх, напоминают балки ростверка, жестко связанные с основной конструкцией вертикальной арматурой
  • перевернутая чаша – ребра жесткости направлены вниз, за счет чего, сама плита приподнята над грунтом, конструкция используется в утепленных плитах УШП

Ребра жесткости армируются каркасами по аналогии с ростверком, МЗЛФ. Это позволяет снизить толщину плиты в центральной части. Например, в УШП она составляет 10 – 15 см вместо стандартных 25 – 40 см, что позволяет снизить расход бетона на 20%.

Внимание: Ребра жесткости проходят по периметру плиты, под внутренними несущими стенами, через каждые 3 м вдоль короткой стены жилища.

Кроме того, расчет толщины конструкции должен учитывать:

  • минимальное расстояние между арматурными сетками – 10 см, согласно СП 63.
    13330
  • защитный слой бетона – нижний у подбетонки 2 – 5 см, верхний 3 – 7 см

Таким образом, еще до начала вычислений минимальное значение толщины плавающей плиты без ребер жесткости можно выбрать предварительно:

  • трехэтажный кирпичный коттедж – от 40 см
  • двухэтажный бетонный, кирпичный дом – 25 – 35 см
  • двухэтажный сруб, жилище из газобетона – 30 – 40 см
  • каркасная конструкция, СИП-панели – 20 – 30 см
  • надворные постройки, пристрои к дому – 10 – 15 см

Если в проект заложен фундамент плита с ребрами жесткости, толщину центральной части снижают до 10 – 15 см. Расчет несущей способности плитного фундамента для малоэтажного строительства всегда показывает запас 200 – 300%. Однако, запрещено эксплуатировать подобный фундамент на свежих насыпях, торфяниках, пылеватых песках:

  • расчетное сопротивление этих грунтов недостаточно
  • здание будет просаживаться ежегодно

Единственным вариантом для строительства плавающей плиты на не стабильных грунтах является укрепление основания. Например, на торфяниках изготавливаются вертикальные дрены, пятно застройки нагружается песчаной насыпью. Вода выдавливается сквозь дрены, подстилающий слой уплотняет грунт. Строить фундамент по этой технологии можно через 6 – 12 месяцев.

Внимание: Если вместо стен коттеджа используются колонны (например, для панорамного остекления нижнего этажа), необходим расчет на продавливание плиты колонной. Для стен подобные вычисления не нужны, однако цоколь должен отстоять на 30 см минимум от края плитного фундамента внутрь.

Это требование обусловлено тем, что нагрузки от веса силовых конструкций, распределяемые стенами, действуют, не только вертикально вниз, но и под углом 45 градусов наружу. Поэтому вектор сил должен располагаться внутри железобетона, а не выходить из плиты наружу. Таким образом, габариты плитного фундамента на 30 см больше размера коробки коттеджа с каждой стороны. Дополнительный расчет в этом случае не требуется.

Толщина подстилающего слоя не зависит от этажности дома, веса стеновых материалов. При высоком УГВ необходимо использовать щебень, который создает разрыв слоя капиллярной юбки. В песках почвенная влага способна подниматься вверх к бетонным конструкциям при отрицательном давлении. Поэтому песчаная фундаментная подушка применяется на участках, где горизонт грунтовых вод находится ниже 1 м от подошвы фундамента.

Глубина залегания плитного фундамента

Ввиду того, что заливать монолитные конструкции на пахотном слое запрещено, чернозем удаляется из котлована целиком. Глубина слоя обычно составляет 40 см, которые засыпаются нерудным материалом, не содержащем глины. Особенности технологии малозаглубленной плиты следующие:

  • если в коттедже используется постоянное отопление, грунт под ним не может промерзнуть, достаточно утеплить отмостку на глубине 30 – 40 см, чтобы полностью ликвидировать вспучивание
  • для дач с периодическим включением обогрева, садовых домиков без отопления придется уложить пенополистирол под плиту, отмостку
  • лишь в этом случае геотермальное тепло недр сохранится в любые морозы, чтобы не возникали силы пучения

Максимальный бюджет строительства наблюдается у заглубленной ниже отметки промерзания плиты. Этот вариант оправдан исключительно для зданий с подвальным этажом. Наружный периметр подземных стен придется утеплить полностью, произвести засыпку пазух нерудным материалом, предварительно уложив пристенный или кольцевой дренаж.

Внимание: С учетом удаления плодородного слоя, замены его нерудным материалом фундамент 30 – 40 см толщины заглубляется в грунт на 10 – 20 см максимум. Поэтому потребуется либо кирпичный цоколь, либо монолитные балки под несущими стенами, выполняющие ту же функцию увеличения расстояния между землей, стеновыми материалами.

Высота плавающей плиты над поверхностью

Согласно нормативам СП 21.13330 плитный фундамент можно заглублять на любое расстояние, ориентируясь на уровень УГВ, состав почвы. Однако, чем выше расположена плита над поверхностью, тем больше ресурс у стеновых материалов. Например, ремонтопригодность нижних венцов сруба гораздо выше, если они находятся над землей.

Поэтому для брусовых, бревенчатых срубов обычно применяются плиты с ребрами жесткости:

  • чашеобразная – отливается плита, после набора прочности бетона монтируется опалубка, изготавливаются ж/б балки под несущими стенами
  • перевернутая чаша – наружные щиты опалубки выше, внутренние остаются под бетонной конструкцией на весь период эксплуатации, внутренний периметр заполняется песком либо укладывается пенополистирол для утепления конструкции

На пучинистых грунтах необходим расчет сечения арматуры, ячейки сетки нижнего, верхнего пояса. Запрещено жестко связывать фундаменты присторев, отмостку с плавающей плитой. Различные нагрузки, неравномерное промерзание почв под этими конструкциями могут привести к раскрытию трещин в железобетоне.

В этом случае расчет производится на растяжение подошвы от сборных нагрузок, верхней поверхности плиты при возникновении сил пучения.

Внимание: Нижняя сетка может изготавливаться из прутков 10 – 16 мм, так как сборные нагрузки присутствуют всегда. Нижняя сетка вяжется из стержней 8 – 14 мм, поскольку вспучивание частично уравновешивается весом дома.

Таким образом, плитный фундамент для надворных построек имеет толщину от 10 см. Для опирания коттеджа потребуется расчет несущей способности. На выбор толщины влияет размер защитного слоя бетона, минимально допустимое расстояние между арматурными сетками.

Толщина плитного фундамента | «Арт Строй Дизайн»

При строительстве гаража или загородного дома одним из этапов является выбор типа фундаментной конструкции. Если грунт на участке «сложный» с природными особенностями, то наиболее подходящим вариантом будет возведение плитного фундамента. Данный блок выступает как наиболее дорогостоящий вариант, так как потребуется значительно больше материалов, чем на другие типы основания дома. Однако залить плиту под дом своими руками – не составит труда даже человеку, далекому от строительства и не имеющему никакого опыта в подобных работах, что является несомненным преимуществом данных фундаментов.

Особенности обустройства плитных фундаментов

Плитный фундамент представляет собой монолитную плиту под всей площадью дома. Он имеет наибольшую опорную площадь и обеспечивает устойчивость строения даже на самых «сложных» грунтах.

Толщина плитного фундамента может зависеть от многих факторов и меняться от 10 см. – для небольшого гаража до 20-25 см. – для тяжелых загородных домов, возводимых на плохих пучинистых грунтах. Если толщина промерзания грунта достаточно большая, а почва плохая, то в исключительных случаях толщину фундаментной плиты можно увеличить до 40-50 см. Дальнейшее увеличение толщины приведет только к чрезмерной нагрузке на грунт. При соответствующем утеплении такой фундамент не даст грунту под строением промерзнуть, и сделает проживание в доме комфортным в любые морозы.

Основные этапы возведения плиты фундамента

Итак, на толщину плитного фундамента оказывают влияние многие факторы. Большинство характерных особенностей выявляется при проведении инженерно-геологических изысканий.

Укажем основные факторы влияния:

  • Особенности климата;
  • Особенности конструкции возводимого здания или сооружения;
  • Особенности грунтов;
  • Технико-экономические показатели;
  • Обеспечение надежности и прочности конструкции должно учитывать факторы различных деформирующих воздействий.

Под всем основанием дома обустраивается подушка из песка и щебня, которую необходимо тщательно утрамбовать. Далее проводится обязательная гидроизоляция фундамента, достаточно использовать такие материалы как рубероид или пленка. Если строительство дома проходит в условиях климата с низкими температурами, то поверх гидроизоляции укладывают утеплитель из пенопласта. Такое же утепление необходимо выполнить и со всех боковых сторон. Правильное утепление и гидроизоляция обеспечат максимальную защиту фундаментного строения от промерзания в зимний период.

Толщина плитного фундамента будет изменяться в зависимости от правильного проведения армирования, так как с помощью ребристой арматуры можно получить более жесткую и прочную конструкцию. В отличие от ленточного фундамента ребристую арматуру укладывают как вдоль, так и поперек всего основания. Это объясняется тем, что плитный фундамент испытывает продольные и поперечные нагрузки. Арматура укладывается в два слоя в верхней и нижней части основания. В последнюю очередь производят заливку бетоном. Целесообразно брать марку бетонной смеси не ниже М 300.

Таким образом, учитывая все факторы, можно определить оптимальную толщину плитного фундамента, сведя к минимуму расход строительных материалов и трудозатраты на его возведение.

Стоимость плитного фундамента
Тип фундамента Единица измерения Стоимость в рублях
1 Монолитная плита м2 4700
Полезная информация о плитном фундаменте

Расчет толщины для плитного фундамента: пошаговая инструкция, примеры

Плитный фундамент представляет собой сплошную железобетонную конструкцию, размещаемую под всей площадью здания и равномерно воспринимающей все возможные весовые нагрузки. Стандартная схема включает дренаж из утрамбованного песка и щебня, плиту из качественного раствора с объемным армированием и гидроизоляцию, в особо сложных условиях основание утепляют. Главным требованием технологии заложения является выбор правильной толщины этих слоев, точное значение определяет расчет. Исходными данными служат параметры грунта, тип и вес постройки, в ходе вычислений важно соблюдать все нормы проектных стандартов.

Оглавление:

  1. От чего зависит толщина основы?
  2. Пример расчета фундамента
  3. Что нужно учесть?

Факторы, влияющие на толщину плитного фундамента

Этот тип основания относится к «плавающим», т.е. способным воспринимать и равномерно перераспределять нагрузки. В частных постройках толщина варьируется от 15 до 35 см, изменение в меньшую сторону не допускается по причине риска раскола плиты под воздействием собственного веса здания, в большую – из-за экономической нецелесообразности, увеличения общей массы и потери подвижности. Главным критерием влияния служит тяжесть конструкций, при использовании кирпича или плотных стройматериалов высота плитного фундамента возрастает на 5-10 см в сравнении с домами с газобетонными или каркасными стенами.

Вторым учитываемым фактором идут размеры будущей постройки. Следует помнить, что все фундаменты выдерживают не только нагрузку на сжатие, но и на изгиб, экстремум приходит на середину. Чем больше длина наружных стен, тем выше риск раскалывания монолитной плиты. Частично эта проблема решается увеличением числа внутренних перегородок с несущими способностями, но для полного исключения риска приходится наращивать толщину самого фундамента. Как следствие, при строительстве на узких участках составление проекта и выбор основания лучше доверить специалистам.

Помимо веса и типа здания при расчете фундаментной плиты (в том числе для проверки ее целесообразности) учитываются особенности грунта: глубина промерзания, несущие способности, однородность и уровень подземных вод. При высокой плотности слоев подбирается мелкозаглубленный вариант, в этом случае для его заложения достаточно вынуть около 50-70 см земли, единственным недостатком такого исполнения является отсутствие подвала. На неустойчивых грунтах фундаментная плита размещается ниже глубины промерзания на 60 см, тогда увеличивается вес постройки и на конструкцию действуют повышенные нагрузки.

Интенсивность влияния подземных вод учитывается при подборе марки бетона, материалов гидроизоляции и толщины дренажной подушки, при значительных рисках подтапливания целесообразно выбрать другой тип основания или провести его утепление влагостойкими материалами.

Последовательность и пример расчета

В ходе вычислений придерживаются следующей схемы:

1. Проводится анализ геологического состояния участка, в зависимости от его типа из таблиц выбирается величина оптимального удельного давления на грунт для плитных фундаментов. Также на этом этапе определяется требуемая глубина заложения основания. При строительстве на супесях и твердых глинах стоит провести сравнение с другими типами, воздействие морозного пучения на них будет максимальным, что приводит к необходимости значительного увеличения толщины плиты.

2. Рассчитываются все весовые нагрузки. Удельный вес любого стройматериала несложно найти в таблицах, исходя из размеров стен, кровли и перекрытий находится масса самого здания. К полученному значению прибавляется средняя нагрузка снежного покрова, выбираемая согласно региону проживания и углу наклона кровли (на скатных крышах свыше 60° она принимается равной нулю). Также обязательно учитывается эксплуатационная (полезная) нагрузка, в среднем для цокольных и межэтажных перекрытий она составляет 210 кг/см2, жилых чердаков – 105. Этот показатель рассчитывают для каждого этажа, по окончании они все суммируются.

3. Определяется площадь монолитной плиты (длина дома умножается на ширину) и величина удельной нагрузки на 1 м2 грунта (общие весовые делятся на полученное значение).

4. Находится оптимальный объем фундамента (путем деления на средний удельный вес армированного бетона – 2500 кг/м3) и его предварительная толщина. Показатель округляют до 5 см в ближайшую сторону.

5. Далее расчет плитного фундамента повторяют с учетом полученного веса основания, его прибавляют к общим весовым нагрузкам. Величину удельного давления на грунт (п.3 выше) сравнивают с оптимальным для данного участка, его допустимое отклонение – ±25 %.

6. Исходя из ожидаемых нагрузок находится марка бетона для заливки, с учетом толщины составляется схема армирования: подбираются диаметр прутьев и частота их расположения.

При отклонении расчетной толщины такой плиты от рекомендуемого диапазона (15-35 см) рассматриваются другие типы фундаментов или варианты ее усиления (ребрами жесткости или сваями). Составление проекта в последнем случае безоговорочно доверяется специалистам. В качестве примера представлен простой расчет двухэтажного дома из газобетона D600 8×8 м высотой в 6,5 м, с монолитным ж/б межэтажном и деревянным чердачном перекрытиях, кровлей из металлочерепицы при строительстве на пластичных глинах (оптимальная нагрузка для такого типа – 0,25кг/см2). Тип плиты – мелкое заложение, цокольное перекрытие отсутствует.

При толщине стен в 40 см объем коробки – 166,4 м3, с учетом удельного веса блоков в 180 кг/м3 ее масса равняется 29952 кг. При площади межэтажного перекрытия в 60 м2 оно весит 30000 кг, чердачного в 64 м2 – 9600. Удельный вес кровли – 30 кг/м3, общий согласно данным проекта: 30×84=2520 кг. Величина полезной нагрузки первого, второго этажей и чердака: 64×210+60×210+64×105=32760 кг. Масса снежного покрова для среднего региона РФ принимается равной 100 кг/м2, в данном случае общее значение: 84×100=8400 кг. В сумме весовые нагрузки достигают: 113232 кг.

Удельная нагрузка на 1 м2 грунта – 113232/64=1770кг/м2= 0,177 кг/см2. Разница между оптимальным равняется 0,25-0,177=0,073, требуемая масса монолитной плиты – 46720 кг. Объем – 46720/2500=18,688 м3, толщина – 0,292 м или 30 см, что соответствует норме. Поверка показывает, что при ее весе в 48000 кг и общем здания (113232+48000) =161232 кг, нагрузка на грунт – 0,252 кг/см2. Это отклонение минимальное, все требования соблюдены, расчет необходимой толщины считается завершенным. Далее с помощью онлайн-калькуляторов несложно составить схему армирования, подобрать диаметр продольных и вертикальных прутьев и определить количество стройматериалов.

Что следует учесть при возведении основания данного типа?

Помимо вышеперечисленных условий плитный фундамент требует соблюдения строительных стандартов, в частности, при выборе марки бетона и арматуры и расчете дренажной системы. Наличие подушки обязательно, этот слой защищает основу от подвижек грунта и влаги. Ее толщина зависит от веса и назначения здания, в идеале проводится ее расчет. Минимум для легких щитовых построек – 15 см, 25 – для гаражей, под дома из кирпича засыпается и уплотняется от 20 см щебня и 25-30 песка. Чем выше риск подтапливания, тем надежнее нужна дренажная система, при необходимости по периметру закладываются водоотводные трубы.

Фундамент-монолитная плита для жилых домов усиливается как минимум двумя продольными сетками арматуры диаметром в пределах 12-16 мм, поддерживаемыми вертикальными прутьями (от 6 мм и выше). Рекомендуемых шаг ячеек – от 20 до 30 мм. Соединения и стыки не свариваются, а обвязываются проволокой диаметром в 0,8-1,2 мм или пластиковыми хомутами. Минимальное отступление от края бетона составляет 5 мм, его нарушение приводит к коррозии и разрушению каркаса. С целью соблюдения этого требования под нижние ряды подкладывают специальные пластиковые стаканчики, сетки размещаются равноудаленно от центра и краев. Обязательным условиям является заливка бетона единым монолитом, с виброуплотнением и обеспечением правильных условий затвердевания.

Расчет толщины фундамента плиты и его правильная заливка

Монолитный фундамент в виде плиты создается для строительства самого разного рода зданий, в том числе многоэтажных, поскольку обладает повышенной прочностью, устойчивостью к агрессивным условиям, в том числе погодным, и давление на грунт происходит равномерно. Однако нужно помнить про один из важных параметров, соблюсти который для качественной заливки требует фундамент-плита – расчет толщины. Он должен быть произведен с учетом ряда особенностей будущего строения и его месторасположения.

Что необходимо принять во внимание при вычислениях?

При определении толщины следует ориентироваться на следующие факторы:

  • вид и характер грунта, на котором будет возведено здание;
  • глубина заложения;
  • степень нагрузки, которая будет ложиться на бетонное основание в процессе строительства и эксплуатации (зависит от этажности дома, его назначения, планировки и т. д.).

Важно! Стоимость такого вида основания достаточно недешева, поэтому, делая расчет плиты фундамента, стоит обратить внимание не только на надежность, но и на объем затрат на материалы и заливку.

Самым простым способом подсчета толщины самой плиты является сложение нескольких значений:

  1. Расстояние между сетками из арматуры, используемой для усиления бетона. Оно должно составлять порядка 10 см и выше.
  2. Толщина бетона, заложенного под нижней сеткой, и бетона, залитого над верхним слоем арматуры: она составит минимум по 5 см для каждого уровня, что в сумме будет равно 10 см.
  3. Диаметр самой арматуры: обычно используются стержни 1,2 см.

Таким образом, расчет плитного фундамента показывает, что толщина будет составлять 22,4 см. Обычно плиту заливают от 20 до 30 см, в зависимости от нагрузок, грунта, климата и других факторов. Чаще всего это значение составляет 25 см, однако при неравномерном или сложном грунте лучше увеличить его, чтобы фундамент был прочным.

Плитный фундамент: расчет общей толщины

Кроме самой плиты из железобетона, нужно принимать во внимание и дренажный слой с подушкой из песка, которые закладываются внизу. Перед заливкой требуется вырыть котлован в полметра глубиной, где будет выложено около 20 см щебня и 30 см песчаного слоя. При сложении этих значений с параметрами плиты выясняется, что плитный фундамент будет составлять от 70 см по высоте и больше, в зависимости от того, каким будет вес самого строения.

Как произвести расчет нагрузки на плиту фундамента?

Для того, чтобы в процессе эксплуатации зданию не угрожал риск разрушения, и оно прослужило бы долгие годы, необходимо определить степень нагрузки на фундамент. Для этого в расчет берется площадь дома, материалы, из которых он будет возведен, этажность здания, особенности планировки и число несущих стен, назначение строения. Учет всех этих параметров влияет и на расчет толщины плитного фундамента.

Заключение

Вычисление такого параметра плиты под основание дома, как толщина, производится с учетом множества факторов, от которых он зависит: это и особенности почвы, и тип климата, и назначение здания, и его конструктивные особенности. Приведенные цифры являются усредненными, и в каждом конкретном случае их стоит производить очень внимательно. К примеру, для здания из кирпича необходимо сразу планировать более толстый фундамент, чем для дома из пенобетонных блоков, а двухэтажное здание должно иметь основание, на 40-50 см большее по высоте, чем у дома с одним этажом. Таким образом, расчет фундаментной плиты, подушки и слоя для отвода дренажей лучше всего поручить специалистам, чтобы не ошибиться при попытке самостоятельно определить этот параметр.

Фундамент монолитная плита, строительство плитного фундамента для дома, цена

Плитный фундамент представляет собой монолитную железобетонную армированную плиту, которая устанавливается под всей площадью строения. Не редко ее называют «плавающим основанием» — единая монолитная конструкция обеспечивает равномерную осадку всего здания. Такой тип фундамента оптимально подходит для слабых грунтов, где возможны неравномерные вертикальные осадочные явления. Дом как бы «плавает» в грунте, сводя к минимуму риск появления трещин в несущих конструкциях.

Различают два вида заглубленного плитного фундамента:

  • мелкозаглубленный, когда верхняя поверхность плиты оказывается примерно на уровне земли;
  • глубокозаглубленный – характерен для проектов с цокольным этажом или подвалом, в этом случае фундаментная плита служит основанием, на котором возводятся стены цокольного этажа.

Применение

Монолитную фундаментную плиту рекомендовано использовать практически при любых типах грунта, включая сильнопучинистые почвы, а также при угрозе подтоплений в межсезонье.

Устройство фундамента

После тщательного расчета нагрузок на плиту с учетом возможных особенностей движения и свойств грунта, деформационных изменений, разрабатывают проектные решения (определяются толщина плиты, марка бетона, армирование), Только после этого . приступают к возведению плитного основания.

  • Первоначально по всей площади фундамента необходимо обустроить котлован, с последующим выравниванием и уплотнением. Глубина котлована составляет 300-800 мм, регламентируется проектом и зависит от конструктивных решений. При близости грунтовых вод по периметру устраивается дренажная система.
  • Затем котлован засыпается и трамбуется отсевом ПГС для формирования песчано-гравийной подушки толщиной 30-60 см в зависимости от проектных решений.
  • Для проведения гидроизоляции выполняется предварительная бетонная стяжка (бетонная подготовка) 40-50 мм.
  • Ставится опалубка и выполняется монтаж закладных труб под инженерные коммуникации.
  • На получившуюся бетонную подготовку настилается рулонная гидроизоляция с запасом материала по краям примерно 50-70 см для нахлеста на торцы плиты.
  • Гидроизоляцию рекомендуется защитить неармированной стяжкой 20-40 мм.
  • Также предусматривается слой теплоизоляции, обычно состоящий из экструдированного пенополистирола 100 мм, который укладывается на гидроизоляцию и накрывается сверху пленкой ПВХ. Часто теплоизоляцию делают поверх монолитной фундаментной плиты.
  • Армирование плиты выполняется из арматуры 12-14 мм в два слоя с шагом сетки 15-20 см. По необходимости делаются выпуски для будущих монолитных конструкция (например, стен цокольного этажа).
  • Завершающий этап – укладка бетона марки М300-350 с вибрированием и последующей проливкой водой в случае высокой температуры воздуха.

Основные требования к материалам

  • Толщина фундаментной плиты для домов до 3 этажей в большинстве случаев 300-350 мм, реже 250 мм (зависит от веса дома).
  • Армирование выполняется преимущественно арматурой AIII 12-14 мм, имеющей двойную сетку с шагом 15-20 см.
  • Марка бетона М300-М350.

Преимущества монолитного фундамента

  • Строительство монолитного фундамента возможно на любых участках с самой сложной геологией.
  • Монолит долговечен и надежно прослужит не менее 150 лет.
  • Высокая прочность плит позволяет выбрать любой материал для строительства дома.
  • При выборе глубокозаглубленного фундамента возможно устройство сухого подвала или цокольного этажа.

Недостатки

  • Фундамент монолитная плита не используется в строительстве на склонах – это может привести к «сползанию» всего строения.
  • В связи с большим расходом материала (бетона, ПГС, арматуры) и трудоемкостью процесса данный тип фундамента отличается высокой стоимостью.

Монолитная ж/б плита является достаточно универсальным решением при строительстве на грунтах с высокой подвижностью, при наличии близко расположенных к поверхности напорных грунтовых вод.

Цены

Цена, Рр уб/м2

Наименование работ

от 8 500

Фундамент на монолитной плите (работа+материалы+гидроизоляция)

от 15 000

Монолитный цокольный этаж (без перекрытия) (работа+материалы+гидроизоляция)

от 6 000

Монолитный свайно-ростверковый фундамент (работа+материалы+гидроизоляция)

от 12 500

Монолитный ленточный фундамент (работа+ материалы+гидроизоляция)

Отправить нам заявку или вопрос

Ваши данные успешно отправлены.
Благодарим за проявленный интерес. Мы свяжемся с вами в ближайшее время

Фундаментная плита под ключ с лентой

Фундамент на основе монолитной плиты – распространенный и довольно популярный вариант. Такой тип фундамента отличается от сборного варианта большей прочностью, отсутствием швов (которые, как правило, относятся к уязвимым местам), может прослужить гораздо дольше сборной конструкции. Если вам необходим надежный фундамент плита под ключ от строительной компании РРК окажется наилучшим выбором. В зависимости от потребностей заказчика нами может быть изготовлена фундаментная плита или фундаментная плита с ростверком. Фундаментная плита с ростверком или плита с лентой является очень надежным вариантом, и популярность такого выбора сейчас только растет.

Конструкция фундаментной плиты: особенности, преимущества

Дом с таким фундаментом стоит не на сваях и не на ленте – всё строение умещается на одной сплошной плите, которая немного и равномерно выступает за края дома. Фундаментная плита укладывается на заранее подготовленную подушку, как правило, эта подушка из песка и щебня. Сначала производят выемку грунта с помощью трактора на глубину до 500 мм. Укладывается геотекстиль, для разделения двух видов грунта и гидроизоляционные материалы. Для изготовления монолитного фундамента обязательно использование опалубки – обычно из фанеры либо из досок.

К армированию монолитных плит предъявляют больше требований, чем к работе с ленточными конструкциями. Если ленточный фундамент можно армировать и гладкой, и ребристой арматурой (обычно продольные прутья – ребристые, а поперечные – гладкие), то при изготовлении фундаментных плит под дом используется только ребристая арматура, поскольку она позволяет выдерживать большие нагрузки, на изгиб и скручивание.

Изготовление монолитных конструкций предусматривает использование гораздо большего количества арматуры, чем в фундаментах другого типа. Бетона и прочих расходных материалов также нужно много, поэтому такие фундаменты считаются самыми дорогими. Однако 65 % от общего количества заливаемых фундаментов относятся именно к монолитным, потому что подобные конструкции выдерживают наибольший вес. На монолитном фундаменте можно построить здание любых габаритов из любого материала: кирпича, газобетона и газосиликата, из несъёмной опалубки Velox (Велокс) и Durisol (Дюрисол) и т.д.

На приведенной схеме вы можете увидеть конструкцию фундамента, с упоминанием материалов, необходимых для работы.

В каких случаях рекомендуется использовать монолитный фундамент?

Существуют обстоятельства, в которых фундаментная плита под дом будет наиболее оптимальным вариантом – и для нашей области они особенно актуальны. Ставить здание на монолитные плиты нужно, если под ним находится слабый грунт и высоко расположены грунтовые воды. Ленточный или свайный фундамент в такой ситуации может быть размыт, может потерять устойчивость, треснуть – а вот плиточный вариант недаром называют «плавающим». Неустойчивый грунт может привести к тому, что фундамент подвинется на несколько сантиметров – но подвинется целиком, и жители дома этого абсолютно не заметят. Любая деформация дома при этом исключена – такой фундамент способен выдерживать очень серьёзные нагрузки.

Подведем итоги. Монолитный фундамент обладает следующими неоспоримыми достоинствами:

  • Противостоит воздействию грунтовых вод;
  • Не деформируется под воздействием вспучивания грунта;
  • Распределяет нагрузку максимально равномерно;
  • Может использоваться для строительства особенно габаритных домов, в том числе многоэтажных.

Фундаментная плита с ростверком

Фундаментную плиту с ростверком разделяют на два вида конструкции:

  • Фундаментная подушка с нижним ростверком
  • Фундаментная подушка с верхним ростверком

Решить дилемму «лента или плита для фундамента» можно и нестандартным способом: заказать под ключ и то, и другое. Фундаментная подушка с нижним ростверком–это самый лучший вариант для строительства фундамента на участках с неровным рельефом и неустойчивым грунтом. Для предотвращения сезонного сдвига плит делается ростверк по всему периметру и по внутренним лентам основания. Правильно выполненный плитный фундамент может выдержать любые нагрузки – как от тяжелого здания, так и от подвижек грунта.

Популярный вариант фундаментной плиты — когда на фундаментную плиту заливают ростверк сверху, ещё её называют фундаментной подушкой с верхним ростверком. Такой вариант фундамента подходит для газобетонных домов. Газобетонные блоки могут растрескиваться при нагрузках на разрыв и изгиб, а плита с ростверком сможет компенсировать все подвижки грунта и предотвратить растрескивание пористого газобетона. Газобетонные блоки не должны соприкасаться с большим количеством влаги, а на участках с грунтовыми водами отличным решением может стать фундаментная плита с лентой над землей. Высота ростверка должна быть не менее 500 мм чтобы отвести от бетона излишки воды и предотвратить его разрушение от переизбытка влаги.

Ещё одним приятным плюсом окажется при этом варианте расположения ростверка, возможность устройства подвального помещений и расположения в нем трубной разводки инженерных сетей. Ростверк располагается вверх от плитного основания, его высота будет равна высоте технического подполья.

Как формируется цена на фундаментные плиты? Её расчётом наши специалисты – прораб и инженер-технолог – занимаются вместе с клиентом, который может ознакомиться с любыми необходимыми для этого документами. К параметрам, влияющим на цену, относятся:

  • Габариты фундаментной плиты: длина, ширина, высота;
  • Толщина щебеночной и цементной подушек;
  • Расстояние от участка до КАД;
  • Наличие ростверка;
  • Необходимость использования спецтехники.

Почему работу по укладке фундаментных плит нужно доверять профессионалам, а не стараться сделать всё своими силами?

Соблюдение всех необходимых технологий – непростая задача. Если действовать не в строгом соответствии рекомендациям, выполнять работу недостаточно качественно, небрежность рано или поздно даст о себе знать. Профессионалы имеют представление обо всех значимых факторах – от температуры воздуха при работе до состояния почвы – и всегда принимают во внимание важную информацию.

Непрофессионалы не располагают всей важной информацией касаемо приготовления бетона, выводу углов фундамента, подбору арматуры, толщины подушки. Всё это прекрасно знакомо нашим специалистам, имеющим большой практический опыт работы в строительстве.

Наконец, на фундамент, изготовленный самостоятельно, нет никакой гарантии – мы же отвечаем за все произведенные работы. Доверившись профессионалам, вы можете перестать беспокоиться за исход работ: за вас это будем делать мы.

Почему РРК?

На строительном рынке с 2004 года!

Вся наша деятельность сертифицирована

Работы ведутся только по договорам

Гибкая система оплаты

Доставка материалов своим транспортом

Гарантия на все работы

Почему из множества строительных компаний нужно выбрать именно РРК?

  • Наши услуги не стоят слишком дорого, а каждый затраченный клиентом рубль подкрепляется высоким качеством работы.
  • У нас в штате есть проектировщик: специалист, который может не только доработать ваш проект, но и сделать совершенно новый.

Мы безупречно оформляем проектную документацию, имеем опыт работы в самых сложных ситуациях, при этом всегда соблюдаем все сроки.

Зачем нужна опорная плита под колонной? — MVOrganizing

Зачем нужна опорная плита под колонной?

Если основание колонны выдерживает только сжимающие осевые нагрузки на колонну, опорная плита должна быть достаточно большой, чтобы противостоять опорным силам, передаваемым от опорной плиты (предел несущей способности бетона), а опорная плита должна быть достаточной толщины (опорная плита податливает). предел).

Почему опорные плиты заливаются раствором?

Затирка действует как жидкая прокладка между двумя поверхностями и используется для крепления опорных плит тяжелой техники к фундаменту, что позволяет машинам работать должным образом.Кроме того, раствор снижает рабочие вибрации, которые могут вызвать структурные повреждения, сбои в работе оборудования и повреждение оборудования.

Для чего используется выравнивающая пластина?

Определение выравнивающей плиты в строительстве Выравнивающая плита используется под конструкционной стальной колонной или другим типом строительного элемента, который должен быть установлен как по уровню, так и по отвесу.

Какой инструмент используется для выравнивания листа на выравнивающей пластине?

Неровный уровень: Неровный уровень также известен как автоматический нивелир строителя, нивелир или автоматический нивелир.Это оптический прибор, используемый в геодезии и строительстве для измерения или установки горизонтальных уровней.

Что такое выравнивающая плита?

Правильные машины

обычно используются для выравнивания тонких и толстых материалов. Обычно они имеют индивидуальное управление валками (положение / усилие) и индивидуальный привод валков. Благодаря управлению позиционированием с обратной связью он позволяет генерировать рецепты настройки станка для обычных прогонов пластин.

Что такое правка стали?

Процесс правки Выравнивание достигается путем точного изгиба металлической полосы вперед и назад, когда она проходит через ряд смещающих валков малого диаметра.Чтобы выровнять металлическую полосу, мы глубоко погружаем входные валки, заставляя металл проходить под крайними углами, чтобы стереть «память», вызванную захваченными внутренними напряжениями.

Что такое регулировочные гайки?

Регулирующая гайка — это термин, который относится к применению гайки, а не к физическим размерам гайки. Часто их называют «вареньем» или «половинкой», потому что они могут быть дешевле, не должны обеспечивать структурную ценность и используются только для выравнивания.

Как работают контргайки?

Контргайка, по сути, действует как «другой объект», поскольку две гайки затянуты друг относительно друга.Их также можно использовать для закрепления предмета на застежке без приложения силы к этому предмету. Для этого сначала затяните одну из гаек на изделии.

Что такое выравнивающие шайбы?

Стиральные машины имеют регулируемые передние регулируемые ножки с контргайкой. Вы можете отрегулировать каждую ножку до нужной высоты, а затем затянуть стопорную гайку вплотную к корпусу тренажера, чтобы высота ножек не изменилась.

Что такое опорная плита в строительстве?

Опорная плита действует как стык между надстройкой и фундаментом; таким образом завершая путь нагрузки в фундамент. Опорные плиты помогают обеспечить равномерное распределение нагрузок надстройки на фундамент и, следовательно, соответствуют форме фундамента, обычно квадратной или прямоугольной.

Что такое пластина жесткости?

Ребра жесткости — это вторичные пластины или секции, которые прикрепляются к стенкам или полкам балки для придания им жесткости от деформаций вне плоскости. Практически все основные балки моста будут иметь ребра жесткости.

Как построить опорную плиту колонны?

Опорная плита должна иметь достаточный размер, жесткость и прочность для передачи осевого сжимающего усилия от колонны к фундаменту через материал подстилки без превышения местного несущего сопротивления фундамента.1- Базовые плиты обычно вырезаются пламенем или выпиливаются из плиты S275 или S355.

Как рассчитать толщину плиты?

Толщину пластины можно рассчитать как отношение объема пластины к ее площади. Измерьте или узнайте где-нибудь длину и ширину тарелки. Умножьте длину и ширину, если они указаны в дюймах, на коэффициент 2,54, чтобы преобразовать размеры в сантиметры.

Какая толщина опорной плиты?

Минимальная толщина 12 мм рекомендуется для столбов и слегка нагруженных колонн, а минимальная толщина 20 мм рекомендуется для обычных применений (см.7). Предпочтительные толщины пластины для опорной пластины составляют: 12, 16, 20, 25, 28, 32, 36, 40. Опорные пластины обычно разрезаются по размеру с использованием термических процессов.

Как измерить тарелку?

Проведите рулеткой от края до края самой широкой части верхней части чаши или тарелки. Вот некоторые типичные диаметры для различных видов блюд: Обеденные тарелки — от 9 до 11 дюймов — остерегайтесь 12-дюймовых тарелок; он может не поместиться в шкафу или в посудомоечной машине.

Как рассчитать вес тарелки?

Итак, чтобы рассчитать вес листа из нержавеющей стали 304L полосового стана шириной 48 ″, длиной 96 ″ и 3/16 ″ или 0.Толщина 1875 дюймов, вы бы рассчитали: Ширина * Длина * Толщина * Плотность = Вес.

Сколько стоит по 1 пластине с каждой стороны?

Тарелка в спортзале для тяжелой атлетики весит 45 фунтов. Когда люди говорят о подъеме на одну, две, три, четыре, пять или шесть пластин, они чаще всего имеют в виду такое количество пластин на каждую сторону перекладины плюс сам 45-фунтовый стержень. Таким образом, подъем с одной пластиной составляет 135 фунтов. Две тарелки стоят 225 фунтов.

Сколько весит по 4 пластины с каждой стороны?

Четыре пластины с каждой стороны олимпийской планки — 404 фунта (183 кг), что часто округляется до 405 фунтов (легче посчитать олимпийскую планку, если учесть, что ее вес такой же, как у одной пластины).

Сколько весит 1 кубический дюйм стали?

0,2833 фунта на кубический дюйм

Расчет соединений опорной плиты колонны (EC3)

Целью данной статьи является обеспечение процедуры расчета опорных плит колонны, подвергающихся действию осевых и поперечных сил в соответствии с Еврокодом 3. Ниже приведен пример конструкции.

Постановка проблемы
Требуется указать подходящую толщину опорной плиты для поддержки UC 203 x 203 x 60, подверженной следующим нагрузкам. Предполагается, что соединение закреплено четырьмя болтами за пределами профиля колонны.
Несущий бетон должен иметь марку f ck = 25 Н / мм 2

Характеристическая сила от постоянного воздействия G k = 620 кН
Характеристическая сила от ведущего переменного воздействия Q k = 132 кН

Коэффициент частичной нагрузки (BS EN 1990 NA 2.2.3.2 Таблица NA.A1.2 (B))
Постоянное воздействие γ G = 1,35 (неблагоприятное)
Переменное действие γ G = 1.5
Коэффициент уменьшения ξ = 0,925

В предельном состоянии;
N Ed = 1,35G k + 1.5Q k
N Ed = 1,35 (620) + 1,5 (132) = 1035 кН

Размеры и свойства колонны
Глубина (d) = 209,6 мм
Ширина (b) = 205,8 мм
Толщина стенки (t w ) = 9,4 мм
Толщина фланца = (t f ) = 14,2 мм
Корневой радиус (r) = 10,2 мм
Периметр сечения = 1206,4 мм
Площадь сечения = 76. 4 см 2

Частный коэффициент сопротивления
γ m0 = 1,0
γ m1 = 1,25

Детали опорной плиты
Прочность бетона = 25 Н / мм 2
Несущая способность основания f cd = α cc f ck / γ c
Возьмите α cc = 0,85 (для осевое сжатие)
γ c = 1,5

Следовательно;
f cd = (0,85 × 25) / 1,5 = 14.167 Н / мм 2

Требуемая площадь опорной плиты A c0 = N Ed / f cd = (1035 × 1000) /14,167 = 73057,104 мм 2

Эффективная площадь = 4c 2 + (Периметр сечения × c) + Площадь сечения

Где c — длина консоли за пределы полезной площади. Это показано ниже;

73057.104 = 4c 2 + 1206.4c + 7640

На решении;

c = 46,924 мм

Чек;
(h — 2t f ) / 2 = (209. 6 — 2 × 14,2) / 2 = 90,6 мм
Поскольку 90,6 мм> 46,924 мм, перекрытия между фланцами нет.

Толщина опорной плиты (t p )
t p = c [3f cd / (f y γ m0 )] 0,5

т p = 46,924 × [(3 × 14,167) / (275 × 1,0)] 0,5 = 18,447 мм

Поэтому из материала S275 необходимо использовать опорную плиту толщиной t p = 20 мм (поскольку t p меньше 40 мм).

Соединение опорной плиты с колонной
Предполагается, что осевое усилие передается через прямую опору, что достигается обычными процессами изготовления. Для соединения опорной плиты с колонной требуются только номинальные сварные швы, хотя на практике часто используются полнопрофильные угловые швы диаметром 6 мм.

Спасибо, что посетили Structville сегодня !!!
Наша страница в Facebook находится по адресу www.facebook.com/structville

Amazon.

com: стальная металлическая опорная плита 3 «x3» | Толщина 3/16 дюйма | Отверстия 3/8 дюйма


В настоящее время недоступен.
Мы не знаем, когда и появится ли этот товар в наличии.
  • Убедитесь, что это подходит введя номер вашей модели.
  • 3 «x 3» поверхность
  • Вес: 0,375 фунта (6 унций)
  • Размер отверстия: 3/8 дюйма (9,53 мм)
  • 2 «от центра до центрального отверстия
  • Всего включено 10 опорных пластин
]]>
Характеристики
Фирменное наименование Поставка Pro Gate
Ean 0702443641092
Материал hot_rolled_steel
Измерительная система Дюйм
Количество позиций 1
Номер детали БА-КВАРТИРА-33
Код UNSPSC 30000000
UPC 702443641092
Опорная плита

— обзор | Темы ScienceDirect

Опорная плита — общие проблемы и предлагаемые решения.

Опорная плита может быть слишком гибкой. Еще один момент, на который следует обратить внимание, — это отгрузка и транспортировка опорных плит на заводе. Электродвигатели обычно намного тяжелее насосов, которыми они управляют. По этой причине рекомендуется поставлять двигатель мощностью более 100 лошадиных сил в разобранном виде, чтобы избежать деформации опорной плиты, вызванной весом двигателя, действующим на незакрепленную опорную плиту.

Для сварных стальных опорных плит запросите снятие напряжений в печи после сварки, перед окончательной обработкой поверхностей подушек и перед нанесением защитного покрытия.Это поможет избежать деформации из-за постепенного снятия напряжения во время работы.

Высокопрочные прижимные болты крепления станка к основанию, такие как SAE Grade 8, могут использоваться в качестве замены, но не должны использоваться в качестве оригинального оборудования, в котором их высокая прочность используется при определении размера и / или количества болтов. . Рано или поздно кто-нибудь в полевых условиях заменит один или несколько болтов из низкоуглеродистой стали класса 2, которые будут подвержены перенапряжению.

Укажите пространство под регулировочную шайбу 3/16 дюйма под ножками привода, а не 1/16 дюйма.или ⅛ дюйма, требуемое API610. Часто необходимо удалить прокладку толщиной более дюйма, но редко необходимо удалять более 3/16 дюйма.

Чтобы избежать ограничения необходимого горизонтального выравнивающего перемещения, укажите минимальный кольцевой зазор дюйма между полноразмерными (без подрезки) Болты класса 2 SAE и отверстия для них после того, как привод был выровнен с насосом на заводе. Как только в полевых условиях будет достигнуто удовлетворительное выравнивание, установите два конических установочных штифта номер 8 на насос для легкого возврата насоса на его основание в положение , почти выровненное по .При установке этих штифтов используйте противозадирный состав. Исключение будет применяться для ряда идентичных насосов с плавающим запасным насосом . Здесь ставить дюбеля бесполезно. Не следует привинчивать отвертку, потому что обычно требуется некоторое движение для ее выравнивания с насосом каждый раз, когда последний устанавливается заново после ремонта в мастерской. Вместо этого можно использовать три пары меток лапки / подушечки.

Укажите закругленные углы фланца опорной плиты с радиусом приблизительно 2 дюйма. Это снизит склонность к растрескиванию раствора на углах, а также повысит безопасность при обращении.

Защита поверхности опорной плиты должна быть указана для двойной цели защиты от коррозии и для хорошего сцепления с цементным раствором. Одной из хороших систем является покрытие из неорганического силиката цинка, наносимое сразу после пескоструйной обработки на белый металл в соответствии с SSPC SP-5. Это оставляет шероховатую матовую поверхность с покрытием, имеющим молекулярную связь с металлом, и хорошо работает как с неорганическими, так и с эпоксидными затирками.

Предпочтительно, в центре каждой секции переборки должно быть предусмотрено одно 4-дюймовое отверстие для заливки раствора, а по одному ½-дюймовому вентиляционному отверстию около каждого угла секции. Это позволяет осуществлять контролируемое нанесение раствора и проверять, что каждая секция заполнена раствором.

Необходимо указать винты для вертикального выравнивания. Следует избегать использования прокладок и клиньев. Если оставить на месте после затирки, они могут привести к образованию «твердых пятен», а не к желаемой однородной опоре от затирки. Кроме того, они могут допускать проникновение влаги, что может привести к коррозии и растрескиванию раствора.

Монтажные площадки должны быть обработаны плоско, параллельно и копланарно. Это нужно делать после завершения всех сварочных работ и снятия напряжений.

Следует внимательно изучить индивидуальные требования к установке регулировочных винтовых домкратов. Иногда, как и в случае с продольно длинным питающим насосом котла, может оказаться целесообразным установить домкраты на насосе, а не на приводе или в дополнение к ним. В большинстве случаев домкратные винты на электродвигателях можно не использовать, если имеется достаточный доступ, позволяющий использовать глухой молоток с мягким ударом. Это удивительно точный метод горизонтального выравнивания без повреждения двигателя.Он будет работать даже на больших моторах мощностью в несколько тысяч лошадиных сил и весом в несколько тонн. Для двигателей мощностью 500 лошадиных сил и более целесообразно запросить дополнительный минимальный зазор 2 дюйма API 610 под центром двигателя на каждом конце двигателя. Это позволит использовать гидравлические домкраты для подъема или пару переносных позиционеров выравнивания для легкой регулировки в любом направлении, вертикальном и горизонтальном [9]. Для турбинных приводов почти всегда стоит иметь установочные винты. Винтовые домкраты и их монтажные проушины должны быть устойчивыми к коррозии и иметь такой размер, чтобы они не изгибались или не ломались при использовании.Для большинства установок-дюйм. винты установлены в 2-дюйм. × ¾-дюйм. проушины достаточно прочные. Цинкование защищает от коррозии при низких затратах, или можно рассмотреть возможность перехода на нержавеющую сталь 316L. Если проушины устанавливаются сваркой, их следует размещать таким образом, чтобы обеспечить доступ для установки и снятия станка и регулировочных шайб. Если это невозможно, их следует прикрепить просверливанием, нарезанием резьбы и болтами. Таблицы 19-1 и 19-2 содержат дополнительную информацию о домкратах и ​​других методах выравнивания.

Таблица 19-1. Методы перемещения вертикального выравнивания

Метод Преимущества Недостатки
Встроенные домкраты с резьбой в опорах машины Нет проблем с установкой подъемных поверхностей. Недорого, если входит в комплект при покупке машины. Прокладки требуют дополнительного отверстия или паза. Иногда нити ржавеют и затрудняют поворот домкрата. Если винт сломается, удаление оставшегося фрагмента может быть затруднено.Сложно и дорого модернизировать после установки машины.
Prybar Недорого. Легко доступны. Может попасть в места с малым зазором. Доступ и свободное пространство иногда являются проблемой, ограничивая полезность и грузоподъемность.
Безопасность может быть снижена, если штанга проскальзывает, когда кто-то пытается установить или снять прокладки под лапами машины.
Переносные домкраты и клинья Доступны различные типы и значения грузоподъемности, самые недорогие, с высотой в сложенном состоянии до дюйма. Иногда нужный находится где-то в другом месте, а имеющийся не подходит.
Однако на самом деле это не недостаток метода, а просто показатель плохого планирования.
Кран или подъемник Очевидное решение, если нижний зазор, доступ или несущие поверхности не подходят для подъема домкратом. Дорого и громоздко.
Иногда возникают проблемы с доступом.Плохой контроль мелких движений.
Портативные позиционеры для выравнивания В одном устройстве они обеспечивают возможность вертикального, точного горизонтального поперечного и точного горизонтального осевого перемещения. Возможна грузоподъемность до 20 тонн на пару. При использовании группами по четыре человека максимальная грузоподъемность увеличивается до 40 тонн. (Дополнительные сведения см. В ссылках 6, 9 и 14.) Требуется минимум два дюйма по вертикали. Дороже обычных домкратов.
Обычно не стоит возиться с машинами мощностью менее 500 л.с.
Портативные позиционеры для выравнивания Простота использования для перемещения больших электродвигателей.
Может также использоваться на некоторых турбинах и редукторах.

Таблица 19-2. Методы горизонтального выравнивания

Метод Преимущества Недостатки
Стальные молотки и салазки Легко доступны и недорого.
Нет препятствий при установке и снятии регулировочных шайб.
Плохой контроль движения.
Вероятно повреждение перемещаемых машин.
Молотки и сани с мягкой головкой, полой головкой, дробовиком, без отскока. Достаточно недорого. Хороший контроль движений (без отскока). Работает аналогично свинцовому молотку, но намного долговечнее. Не вызывает поломки машины. Доступен в различных размерах и весах. Короткая ручка 6 фунтов и длинная ручка 11 фунтов удовлетворят большинство требований по выравниванию. Доступ иногда недостаточен для использования.
Винты домкрата Хороший контроль движения, если винты и монтажные проушины достаточно большие и жесткие. Долговечность, если материалы выбраны грамотно. Домкраты не вызывают поломки машины. Легко указать или установить на новые машины. Если монтажные проушины слишком хлипкие, прерывистое скольжение приводит к плохому управлению движением. Если винты не изготовлены из подходящего коррозионно-стойкого материала, они могут подвергнуться коррозии и их нельзя будет повернуть.
Часто мешает непосредственной установке и снятию регулировочных шайб, требуя вставки и удаления регулировочных шайб с концов ножек или внутренних краев.Иногда это может быть неудобно. Эту проблему может решить болтовое соединение, а не приваривание проушин домкрата на месте.
Сложно дооснастить существующие машины.
Обычно не переносится. Обычно на каждой машине требуются отдельные проушины и винты.
Иногда используются переносные домкраты с зажимом, но обычно трудно найти подходящее место и способ закрепить их.
Переносные домкраты Простота использования, если применимо.Довольно хороший контроль движений. Требуется ближайшая фиксированная точка, против которой можно опереться, но часто ее нет.
Подъемник Comealong или горизонтальный подъемник Может прикрепляться к фиксированной анкерной точке на некотором расстоянии. Плохой контроль. Вероятно прерывистое действие.
Переносные позиционеры для выравнивания (См. Предыдущее описание в Таблице 19-1.) Эти устройства обрабатывают вертикальное и горизонтальное перемещение за один общий шаг.
Прикрепление штифтов Возвращает машину в исходное положение на опоре. Дюбели иногда заедают и отламываются. Доступа для сверления и развертывания иногда бывает недостаточно.
Соответствующие штампы Легко наносится с помощью автоматического кернера в трех точках. Может использоваться на обоих элементах машины, тогда как установка шпонок обычно используется только на одном. Менее точен, чем шпонка. Не перемещает машину, но указывает, куда ее поставить, чтобы восстановить прежнее положение.

Колонна открытого сечения при изгибе к сильной оси

Это выбранная глава из книги Проф.Wald et al. Глава посвящена проверке основания колонны колонны открытого сечения, нагруженной на изгиб вокруг более сильной оси.

Описание

Целью данной главы является проверка основанного на компонентах метода конечных элементов (CBFEM) основания колонны стальной колонны открытого сечения, нагруженной на сжатие и изгибающейся вокруг более прочной оси с помощью метода компонентов (CM). Исследование подготовлено для размера колонны, геометрии и толщины опорной плиты.В исследовании исследуются пять компонентов: полка колонны и стенка при сжатии, бетон при сжатии, включая раствор, опорная плита при изгибе, анкеры при растяжении и сварные швы. Все компоненты разработаны в соответствии с EN 1993-1-8: 2005, EN 1992‑1‑1: 2005 и EN 1992‑4.

Проверка сопротивления

Пример конструкции компонентного метода показан на анкеровке стального профиля колонны HEB 240:

Бетонный блок имеет размеры a ‘ = 1000 мм, b’ = 1500 мм, h = 900 мм и марки C20 / 25.Размеры опорной плиты: a = 330 мм, b = 440 мм, t = 20 мм, марка стали S235. Анкерные болты 4 × M20, A s = 245 мм 2 , длина 300 мм, диаметр головки a = 60 мм и марка стали 8.8. Толщина затирки 30 мм.

Результаты аналитического решения могут быть представлены на диаграмме взаимодействия с отличительными значимыми точками. Точка -1 представляет нагрузку при чистом растяжении, а точка 4 представляет сопротивление подшипнику сжатия.Подробное описание точек 0, 1, 2 и 3 показано на рис. 8.2.1; см. (Wald, 1995) и (Wald et al. 2008).

Рис. 8.2.1 Важные точки на диаграмме взаимодействия

Распределение напряжений для точек 0 и 3, достигнутое CBFEM, показано на рис. 8.2.2 и 8.2.3.

Рис. 8.2.2 Напряжение в бетоне и силы в анкерах для точки 0, полученные с помощью CBFEM (шкала деформации 10)

Фиг.8.2.3 Напряжение в бетоне и силы в анкерах для точки 3, полученные с помощью CBFEM
(шкала деформации 10)

Рис. 8.2.4 Сравнение моделей на диаграмме взаимодействия

Сравнение диаграммы взаимодействия, полученной CBFEM, с диаграммой взаимодействия, рассчитанной по CM, представлено на Рис. 8.2.4 и в Табл. 8.2.1.

Табл. 8.2.1 Сравнение результатов диаграммы взаимодействия для HEB 240 с помощью аналитического раствора и CBFEM

[сила кН] 0 902

Аналитический раствор
Результаты CBFEM

Сопротивление изгибу [кНм] Осевое усилие [кН] Сопротивление изгибу [кНм]
Точка -1 169 0 150 0 2
45 0 37
Точка 1 −564 103 −564 98
Точка 2 −708 −708
Точка 3 −853 103 −853 101
Точка 4 −1700 0 −1683 0

Исследование чувствительности

Результаты CBFEM сравнивались с результатами компонентного метода.Сравнение производилось по сопротивлению изгибающему моменту для заданного уровня нормальной силы для каждой из точек диаграммы взаимодействия.

При исследовании чувствительности изменились размер колонны, размеры опорной плиты и размеры бетонной подушки. Выбранные поперечные сечения колонны были HEB 200, HEB 300 и HEB 400. Ширина и длина опорной плиты были выбраны на 100 мм, 150 мм и 200 мм больше, чем сечение колонны; Толщина базовой пластины составляла 15 мм, 20 мм и 25 мм. Бетонная площадка марки С25 / 30.Высота бетонной подушки для всех случаев составляла 900 мм, а ширина и длина были на 200 мм больше, чем размеры опорной плиты. Анкерные болты М20 класса 8,8 с глубиной заделки 300 мм. Параметры приведены в Табл. 8.2.2. Сварные швы были одинаковыми по всей секции колонны с достаточной толщиной горловины, чтобы не быть критическим компонентом. Один параметр был изменен, а остальные оставались постоянными на среднем уровне.

Табл. 8.2.2 Выбранные параметры

Секция колонны HEB 200 HEB 300 HEB 400
Смещение опорной плиты 100 мм 150 мм 200 мм 1502 Опорная пластина толщина 15 мм 20 мм 25 мм

На рис.8.2.5 представлены результаты по изменению сечения колонны. На Рис. 8.2.6 и Рис. 8.2.7 смещение опорной плиты и толщина опорной плиты изменяются соответственно.

Рис. 8.2.5 Вариация сечения колонны

Рис. 8.2.6 Изменение смещения опорной плиты — 100, 200 и 300 мм

Рис. 8.2.7 Изменение толщины опорной плиты — 15, 20 и 25 мм

Контрольный пример

Вход

Поперечное сечение колонны

Опорная плита

  • Толщина 20 мм
  • Смещение верхнее 100 мм, левое 45 мм
  • Сталь S235

Анкерный болт

  • M20 8.8
  • Длина анкерного крепления 300 мм
  • Тип якоря: Шайба — круглая; размер 40 мм
  • Смещение верхних слоев 50 мм, левых слоев −10 мм
  • Плоскость среза в резьбе
  • Обе сварные швы 8 мм

Фундамент

  • Бетон C20 / 25
  • Смещение 335 мм и 530 мм
  • Глубина 900 мм
  • Трение передачи поперечного усилия
  • Толщина раствора 30 мм

Нагрузка

  • Осевое усилие Н = −853 кН
  • Изгибающий момент M y = 100 кНм

Выход

  • Анкерные болты 42,2% ( N Ed, g = 51,7 кН ≤ N Rd c = 122,4 кН — вырыв бетонного сердечника для анкеров A1 и A2)
  • Бетонный блок 99,5% ( σ = 26,7 МПа ≤ f jd = 26,8 МПа)

Beispieldateien

Ссылки

EN 1992-1-1, Еврокод 2, Проектирование бетонных конструкций — Часть 1-1: Общие правила и правила для зданий, CEN, Брюссель, 2005.

EN 1992-4: 2018, Еврокод 2: Проектирование бетонных конструкций — Часть 4: Расчет креплений для использования в бетоне , Брюссель, 2018.

EN 1993-1-8, Еврокод 3, Проектирование стальных конструкций — Часть 1-8: Дизайн швов , CEN, Брюссель, 2005.

Wald F. Column Bases , Издательство CTU, Прага, 1995.

Wald F., Sokol Z., Steenhuis M., Яспарт, Дж. П. Метод компонентов для стальных оснований колонн, Heron , 53, 2008, 3-20.

Конструкция опорной плиты

с подъемом и моментом

Fp = допустимое опорное давление на опору, тыс. Фунтов / кв. Дюйм

Допустимое давление зависит от прочности бетона в фундаменте и относительных размеров опорной плиты и бетонной опорной поверхности. Если опорная плита занимает всю площадь опоры, Fp = 0,35 / C, где fc — 28-дневная прочность бетона на сжатие. Если опорная плита покрывает меньше всей площади, Fp = 0.35 / VA2 / A1 <0,70 /, где Aj - площадь опорной плиты (B x N), а A2 - полная площадь бетонной опоры.

Эксцентриситет нагрузки или наличие изгибающего момента в основании колонны увеличивает давление на одни части опорной плиты и снижает его на других частях. Чтобы вычислить эти эффекты, опорную плиту можно считать полностью жесткой, так что изменение давления на бетон будет линейным.

Толщина плиты может быть определена путем обработки выступов m и n опорной плиты за колонной как консолей.Размеры консоли m и n обычно определяются, как показано на рис. 5.35. (Если опорная плита небольшого размера, площадь опорной плиты внутри профиля колонны следует рассматривать как балку.) Анализ линии текучести показывает, что эквивалентный размер консоли n ‘может быть определен как n’ = 1AVdbf, а требуемый Толщина опорной плиты tp может быть рассчитана из tp = 2l, где l = max (m, n, n ‘), в fp = P / (BN) тысяч фунтов

Для колонн, подвергающихся только прямой нагрузке, сварные швы колонны к опорной плите, как показано на рис.5.35, требуются в основном для выдерживания монтажных напряжений. Для колонн, подвергаемых подъему, сварные швы должны иметь такую ​​форму, чтобы противостоять силам.

Фундаментные плиты прикреплены к бетонному фундаменту с помощью анкерных болтов с крючками, заделанных в бетон. Когда нет подъема, обычно используются анкерные болты диаметром%, длиной около 1 фута 6 дюймов плюс 3-дюймовый крюк.

Вместо сварных швов можно использовать анкерные болты для крепления колонны и опорной плиты к бетонному фундаменту. С помощью анкерных болтов диаметром примерно до 1V4 к колоннам можно прикрепить тяжелые уголки зажима для передачи опрокидывающих или подъемных сил от колонны к анкерным болтам.При больших подъемных силах могут потребоваться ребра жесткости с анкерными болтами (рис. 5.36).

РИСУНОК 5.35 Колонна, приваренная к опорной плите.
РИСУНОК 5.36 Основание колонны с ребрами жесткости для анкерных болтов.

Нагрузка передается от колонны к болтам через сварные швы пластины жесткости. Пластина крышки должна быть рассчитана на изгиб.

Пример — опорная плита с концентрической нагрузкой на колонну, AISC ASD. Колонна W10 X 54 из стали A36 несет концентрическую нагрузку в 120 тысяч фунтов.Бетон фундамента имеет заданную прочность в течение 28 дней f ‘= 3000 фунтов на квадратный дюйм. Разработайте опорную плиту из стали A36 так, чтобы она занимала всю бетонную площадь.

Поскольку A2 / A1 = 1, допустимое напряжение опоры на бетон составляет Fp = 0,35 X 3000 = 1050 фунтов на квадратный дюйм = 1,05 тысячи фунтов на квадратный дюйм. Требуемая площадь опорной плиты составляет 120 / 1,05 = 114 кв. Дюймов. Поскольку размер столбца составляет d X bf = 10,125 X 10, попробуйте опорную пластину 12 X 12; площадь = 144 кв. Тогда, как показано на рис. 5.35, m = (12 — 0,95 X 10,125) / 2 = 1,19 дюйма, n = (12 — 0,80 X 10) / 2 = 2,00 дюйма, а n ‘= V 10.125 X 10/4 = 2,52 дюйма. Следовательно, fp = 120/144 = 0,83 тыс. Фунтов / кв. Дюйм <1,05 тыс. Фунтов / кв. Дюйм — ОК.

Требуемая толщина пластины

, по формуле. (5.8), при Fy = 36 тысяч фунтов / кв. Дюйм, tp = 2 X 2,52V0,83 / 36 = 0,77 дюйма p

Пример — опорная плита для колонны с изгибающим моментом, AISC ASD. A W10 X 54

Колонна

из стали A36 выдерживает концентрическую нагрузку 120 тысяч фунтов и изгибающий момент 29 тысяч фунтов (рис. 5.37). Для бетонного фундамента f ‘= 3000 фунтов на квадратный дюйм. Разработайте опорную плиту из стали A36 так, чтобы она занимала всю опорную поверхность бетона.

В качестве первого испытания выберите тарелку 18 в квадрате. Предусмотренная площадь составляет 324 кв. Допустимое давление в подшипнике составляет 0,35f ‘= 1050 фунтов на квадратный дюйм.

Давление в подшипнике из-за концентрической нагрузки составляет 120/324 = 0,370 тыс. Фунтов на квадратный дюйм. Максимальные давления на момент

Следовательно, максимальное общее давление составляет 0,370 + 0,358 = 0,728 ksi <1,050. Минимальное давление составляет 0,370 - 0,358 = 0,012 ksi. Таким образом, площадь пластины удовлетворительна. Выступ пластины за концы фланцев n = (18 -0.80 X 10) / 2 = 5 дюймов

по формуле. (5.8), толщина, необходимая для этого кантилевера, составляет tp = 2 X 5 V0,370 / 36 = 1,01 дюйм

Проекция пластины в перпендикулярном направлении (рис. 5.37) составляет m = (18 — 0,95 X 10,125) / 2 = 4,19 дюйма

На расстоянии м снижение давления в подшипнике составляет 4,19 (0,728 — 0,012) / 18 = 0,142

ДИАГРАММА ДАВЛЕНИЯ РИСУНОК 5.37 Пример конструкции опорной плиты колонны.

тысяч фунтов / кв. Дюйм. Следовательно, давление под фланцем равно 0.728 — 0,142 = 0,561 тысячи фунтов на квадратный дюйм. Выступ действует как консоль с трапециевидной нагрузкой от 0,728 до 0,561 ksi. Изгибающий момент в этой консоли на фланце

(4,19) 20,561 (4,19) 20,728. M = 18-6- + -3- = 106 тысяч фунтов

Толщина, необходимая для сопротивления этому моменту, составляет

.

Опрокидывающий момент 29 фут-кл / с вызывает силы T и C в анкерных болтах, равные 29 / 1,167 = 24,9 тысяч фунтов. Если используются два болта, усилие на болт составляет 24,9 / 2 = 12,5 тысяч фунтов. Тогда при допустимом напряжении 20 тысяч фунтов на квадратный дюйм каждый болт должен иметь номинальную площадь

Используйте два болта диаметром 1 дюйм, каждый с номинальным сечением 0.785 дюйм2.

Окружность 1-дюймового болта составляет 3,14 дюйма. При допустимом напряжении сцепления 160 фунтов на квадратный дюйм длина болтов должна составлять

12500 L = 160 X 3,14 = 25 дюймов

Кроме того, из-за опрокидывающего момента сварной шов опорной плиты к каждому фланцу должен выдерживать силу 29 X 12/10 = 34,8 тысячи фунтов. Предположим, что минимальный сварной шов E70XX с допустимой нагрузкой 5/16 дюйма равен 0,707 X 21 X 5 / i6 = 4,63 тысячи фунтов на дюйм. Требуемая длина сварного шва в этом случае составляет

, 34,8. L = 463 = 7.5 из

Сварной шов по ширине фланца будет более чем достаточно.

Давление под частью опорной плиты. Эквивалентный эксцентриситет момента, действующего в основании колонны, равен моменту, деленному на концентрическую нагрузку: e = M / P. Когда эксцентриситет превышает одну шестую длины опорной плиты (P лежит за пределами средней трети плиты), часть плиты больше не оказывает давления на бетон. Таким образом, диаграмма давления охватывает только часть длины опорной плиты.Если изменение давления предполагается линейным, диаграмма давления будет треугольной. Для умеренных эксцентриситетов (требуется по одному анкерному болту с каждой стороны колонны) процедура расчета аналогична процедуре расчета для полного давления на опорную плиту. Для больших эксцентриситетов (требуется несколько анкерных болтов с каждой стороны колонны) конструкцию можно рассматривать как конструкцию железобетонного элемента, подверженного изгибающей и осевой нагрузке.

Пример — AISC ASD. Колонна W10 x 54 из стали A36 выдерживает концентрическую нагрузку 120 тысяч фунтов и изгибающий момент 45 тысяч фунтов (рис.5.38). Для бетонного фундамента / ‘= 3000 фунтов на квадратный дюйм. Разработайте опорную плиту из стали A36 так, чтобы она занимала всю опорную поверхность бетона.

В качестве первого испытания выберите тарелку 20 квадратов. Таким образом, эксцентриситет нагрузки составляет 45 x 12 / j20 = 4,50 дюйма> (2% = 3,33 дюйма). Таким образом, давление будет оказываться только на части пластины. Предположим, что эта длина равна d.

Для равновесия площадь треугольной диаграммы давления должна равняться вертикальной нагрузке в 120 тысяч фунтов:

120 = J / 2Bdfp = 10dfp (5.9)

, где B = ширина пластины = 20 дюймов и / p = максимальное давление в подшипнике (тыс. Фунтов на кв. Дюйм). Допустимое давление в подшипнике составляет 0,35 / ‘= 0,35 x 3000 = 1050 фунтов на квадратный дюйм = 1,050 тысяч фунтов на квадратный дюйм.

Для равновесия сумма моментов по краю опорной плиты в точке максимального давления должна быть равна нулю:

120 x 10 — 45 x 12 — VeBd 2 / p = 0

Замена B = 20 и перестановка членов дает

РИСУНОК 5.38 Нагрузка создает давление на часть основания колонны.

Деление уравнения. (5.9) по (5.10) исключает fp, и решение результата дает d = 16,5 дюйма. Для этого значения d уравнение. (5.9) дает fp = 0,727 тыс. Фунтов / кв. Дюйм <1,050. Размер опорной плиты удовлетворительный.

Выступ пластины за фланец составляет (20–0,95 x 10,125) 12 = 5,19 дюйма. Давление под фланцем составляет 0,727 (16,5–5,19) / 16,5 = 0,498 тыс. Фунтов на квадратный дюйм. Выступ действует как консоль с трапециевидной нагрузкой от 0,727 до 0,498 ksi. Изгибающий момент в этой консоли на фланце

Толщина, необходимая для сопротивления этому моменту, равна t =

.

Опрокидывающий момент вызывает в анкерных болтах силы T и C, равные 45/1.33 = 33,7 тысячи фунтов. Если используются два болта, усилие на болт составляет 33,7 / 2 = 16,85 тысяч фунтов. Тогда при допустимом напряжении 20 тысяч фунтов на квадратный дюйм каждый болт должен иметь номинальную площадь 16,85 / 20 = 0,843 дюйма2. Используйте два болта диаметром 1V8 дюйма, каждый с номинальной площадью 0,994 дюйма2.

Окружность болта 1V8 дюйма составляет 3,53 дюйма. При допустимом напряжении сцепления 160 фунтов на квадратный дюйм длина болтов должна составлять

16850 160 х 3,53

Предположим, что минимальная длина сварного шва 5/16 дюйма для соединения опорной плиты с каждым фланцем.Сварной шов имеет нагрузочную способность 4,63 тысячи фунтов на дюйм. Сварные швы длиной 10 дюймов на каждом фланце обеспечивают момент сопротивления 4,63 X 10 X 10 = 463 тысячи фунтов. Поскольку момент сопротивления составляет 45 X 12 = 540 тысяч фунтов, сварные швы вдоль внутренних поверхностей фланцев должны выдерживать разницу в 77 тысяч фунтов. С меньшим моментным плечом, чем у наружных сварных швов из-за толщины фланца 5/8 дюйма, требуемая длина сварного шва на каждый фланец составляет

.

L = 4,63 (10-2 X 0,625) = L9 дюйм

Внешние сварные швы должны быть возвращены не менее чем на 1 дюйм вдоль внутренних поверхностей фланцев на противоположных сторонах стенки.

Установка опорных пластин. Приварка фланцев к опорной плите в предыдущих примерах обычно выполняется в цехе для небольших пластин. Опорные плиты большого размера часто отправляются отдельно, чтобы их установить перед установкой колонн. Когда колонна устанавливается на место, основание необходимо выровнять, а затем залить раствором. Для этого необходимо довести фундамент до нужной отметки. Требуемая гладкая опорная поверхность может быть получена с помощью стальной выравнивающей пластины толщиной около V4. С ним легко обращаться, он настроен на нужную высоту и уровень.Отверстия увеличенного размера, пробитые в этой пластине, служат шаблонами для установки анкерных болтов. В качестве альтернативы колонны можно установить с клиньями или шайбами ​​вместо выравнивающей пластины.

Большие опорные плиты можно отрегулировать по высоте и выровнять с помощью регулировочных шайб или регулировочных винтов (рис. 5.39). В таких случаях верхняя часть бетона должна быть установлена ​​примерно на 2 дюйма ниже опорной плиты, чтобы можно было выполнить регулировку и разместить раствор под пластиной, чтобы обеспечить полную опору. В пластине может быть предусмотрено одно или несколько больших отверстий для затирки раствора.

Продолжить чтение здесь: 2-минутная затирка

Была ли эта статья полезной?

Квадратная опорная плита из низкоуглеродистой стали

, толщина: 8 мм, размер: 8×8 дюймов (lxw), 65 рупий / шт.

Квадратная опорная плита из низкоуглеродистой стали, толщина: 8 мм, размер: 8×8 дюймов (lxw), 65 рупий / шт. | ID: 21368369912

Спецификация продукта

9028 Материал 902 Прокат
Размер 8×8 дюймов (ДxШ)
Толщина 8 мм
Форма Квадрат
Минимальное количество заказа 2000 Шт.

Заинтересовал этот товар? Получите последнюю цену у продавца

Связаться с продавцом

Изображение продукта


О компании

Год основания 2015

Юридический статус фирмы Единоличное владение (физическое лицо)

Характер бизнеса Производитель

Количество сотрудников До 10 человек

Годовой оборот до рупий50 лакх

IndiaMART Участник с января 2019

GST27HGCPK7367D1Z6

Основанная в 2015 году в Амбарнатхе, Махараштра, , мы, «AK Trading» , являемся индивидуальной фирмой, ведущей Изготовителем и Торговцем Битумомойки , Моечной машины для ПВХ и оцинкованного железа Ghamela и многих других.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
