Монтаж винтовых свай — установка фундамента на сваях в Москве и Подмосковье

Когда нужно построить относительно не тяжелое сооружение, вместо использования под фундамент дорогого бетона, в Москве можно заказать монтаж винтовых свай от компании «РадоСваи». В этом случае стоимость на винтовые сваи под ваш дачный домик, магазин или производственный цех будет значительно ниже, особенно, если строительство ведется на неровном участке с большим перепадом высот. Также сваи позволяют возводить дома на слишком мягком, переувлажненном или нестабильном грунте, где бетонный фундамент быстро растрескается или «утонет».

Стоимость установки винтовых свай

Монтаж проводится в ручную — гарантия на работы 7 лет.

Все сваи обработаны защитным покрытием Hempel — Хемпель — гарантия 50 лет.

Винтовые сваи — преимущества монтажа

Первыми постройками на винтовых сваях были британские маяки. Со временем технология «выросла» из прибрежной в повсеместно применимую, и особенно прижилась в России — стране с, местами мерзлыми и почти везде смешанными, нестабильными почвами с малой глубиной залегания грунтовых вод.

Спрос на сваи во многом определили следующие их преимущества перед традиционными наливными железобетонными лентами:

  • Скорость монтажа — на установку винтовых свай под баню уходит 1–2 дня, аналогичный по несущей способности ЖБ только схватывается в 10 раз дольше.
  • Отсутствие вибрации при ввинчивании — буронабивная свайная техника сравнима по цене и прочности, за то отсутствие виброотдачи при завинчивании лопастной опоры делает процесс безопасным для стоящих поблизости зданий.
  • Стойкость к выдавливанию — необходимое качество для строительства мостов, заборов, хозпостроек, домов на площадках с большими перепадами и в местах глубокого промерзания почвенного слоя.

Как происходит установка винтовых свай

Установка свайного фундамента начинается с изучения участка и проектной документации к возводимому сооружению. Проектировщик от компании «РадоСваи» выезжает на стройплощадку для оценки состава, плотности, кислотности почвы, перепадов на участке, его географической ориентированности и сейсмической стабильности территории. После, уже в кабинете, специалист работает с бумагами: разрабатывает план размещения опор, подбирает подходящие по прочности и длине изделия, рассчитывает смету. На основе собранной информации и расчетов формируется персональный договор на оказание услуг по закрутке винтовых свай с указанием сроков сдачи объекта.

Непосредственно монтаж винтовых свай происходит в 5 этапов:

  1. Подготовка: нанесение линий разметки непосредственно на грунт, очистка точек ввинчивания опор от крупных камней, бурение лунок.
  2. Установка: вкручивание винтовых свай в точках нагрузки, как правило, начинается с углов и пересечений внутренних стенок строящегося сооружения, и подрезка стволов до необходимой высоты.
  3. Укрепление: заполнение полости в стволе сваи бетонным раствором, что препятствует развитию коррозийных процессов изнутри и существенно упрочняет опорный элемент.
  4. Заваривание ствола: оголовки привариваются прочным швом, который дополнительно покрывается защитной грунтовкой для продления срока службы в агрессивной среде.
  5. Обвязка: на выровненные по высоте сваи наваривают балку ростверка и выполняют арматурную связку единиц, стоящих рядом и напротив друг друга.

Средняя производительность монтажной бригады 2–5 свай в час. Для получения нужной несущей способности и стабильности в одном проекте могут быть задействованы сваи разной длины, диаметра, толщины стенок и металла лопасти.

Винтовые сваи малого диаметра закручиваются вручную при помощи упора-рычага из прочной стали. Для укрепления винтом диаметром свыше 121 мм и длиной от 2 м желательно использовать специальные буровые машины. У нас для этих целей есть легкие мини-экскаваторы на резиновых гусеницах: они обладают отменной проходимостью и практически не деформируют верхний слой грунта на участке.

Строить на свайном фундаменте можно сразу по завершении монтажа. Выдерживать время для застывания бетона, залитого для упрочнения, не нужно. За счёт этого сроки строительства в несколько раз сокращаются, а вместе с ними и себестоимость — это происходит благодаря отказу от сложных земляных работ.

Типы винтовых свай

сварная

литая

двухлопастная

Монтаж Винтовых Свай в СПб, Установка Свай в Ленобласти

Монтаж винтовых свай в Санкт-Петербурге и регионе

Фундамент из винтовых свай – это один из наиболее распространенных в России способов создания основания для малоэтажного строительства. Такие опоры отличаются высокой скоростью монтажа, а созданная конструкция имеет высокий уровень прочности. Уникальность свай заключает в том, что с их помощью можно создать фундамент даже на неровных, неблагоприятных, склонных к вспучиванию, затоплению или промерзанию грунте.

Компания «Русская Свая» предоставляет одни из лучших цен на винтовые сваи с монтажом в СПб и Ленинградской области. Наша команда состоит из профессионалов с высоким уровнем квалификации. Мы имеем собственный автопарк спецтехники, необходимой для установки стержней, что позволяет нам выполнять заказы любой сложности и объемов.

Наши выполненные работы

Типы винтовых свай

В зависимости от типа грунта, объекта строительства, его технического и функционального применения мы производим разные модели:

Преимущества винтовых свай

Популярность свайного фундамента стремительно растет, чему способствует большое количество положительных качеств:

  • при помощи свай можно создать основание для дома на любых поверхностях, включая нестабильные (торф, песок и глина), болотистые и другие типы почвы;
  • не требуется использовать крупную строительную технику, что ускоряет процесс установки;
  • все работы выполняются командой профессионалов, соблюдающих стандарты качества и безопасности;
  • строительство при помощи винтовых свай требует минимального количества пространства, так что процесс погружения не нарушает ландшафт территории.

Уточнить дополнительную информацию по монтажу, и заказать выезд замерщика можно, позвонив по телефонам контактного центра, которые указаны на сайте.

Сферы применения

Используются для создания фундаментов и опор самых разнообразных сооружений:

Конструкция свайного фундамента может использоваться при строительстве следующих объектов:

  • здания на неровных грунтах (спуски, склоны и т. д.), без потребности в трате времени и денег на выравнивание почвы;
  • при малоэтажном строительстве коттеджей и дач;
  • при реконструкции старых построек;
  • для создания оснований под сараи, бани, временные строения и т. д.;
  • при строительстве опор для ворот, калиток, заборов и других конструкций.

Стоимость наших винтовых свай

Длина сваи, мм

Толщина стенки, мм

Диаметр лопасти, мм

Толщина лопасти, мм

Цена сваи от, руб

Цена с оголовком от, руб

1500

3,5

200

4

15901130

1330

2000

3,5

200

4

16901450

1650

2500

3,5

200

4

18901600

1800

3000

3,5

200

4

20901800

2000

3500

3,5

200

4

21901990

2190

4000

3,5

200

4

23902230

2430

4500

3,5

200

4

28902550

2750

5000

3,5

200

4

31902770

2970

6000

3,5

200

4

35903430

3630

С радостью ответим на все Ваши вопросы по телефону +7 (812) 408 25 00 или через форму обратной связи

Технология монтажа

Стоимость зависит от площади фундамента и сложности установки. Однако, алгоритм установки одинаков:

  1. Подготовка. Осуществляется расчет количества свай, необходимых для создания конструкции. Выполняется пробное бурение в месте строительства. На основании полученных данных определяют количество стержней, тип наконечника, а также диаметр и длину сваи.
  2. Монтаж. Выполняется строго по проекту фундамента, где прописываются точки и глубина погружения. Установку можно выполнить тремя методами:
    • С помощью редуктора;
    • Ручным;
    • Использование спецтехники.
  3. Бетонирование. По завершению монтажа, вкрученные в грунт до упора сваи подрезают и внутрь свай (в ствол) засыпают цементный раствор. Что позволяет вытеснить воздух, и обеспечить усиленную защиту от коррозионных процессов.
  4. Обвязка. Этот этап выполняется только, если сваи выступают над поверхностью земли более чем на 60 см.
  5. Обработка защитой от коррозии. Осуществляется зачистка сварных швов, и покрытие их антикоррозийным составом.

Узнайте подробности о сваях определенных размеров

Как мы монтируем сваи?

Механический способ с помощью техники

Один из самых надежных способов монтажа винтовых свай. В своей работе мы применяем ямобуры АИЧИ и Тадано. Подробнее о них вы можете почитать на странице об аренде ямобура.

Вручную, с помощью специального оборудования

Недорогой, но в то же время качественный способ монтажа свай. Благодаря компетентности и опыту работы нашей бригады, работа будет выполнена в кратчайшие сроки.

5 / 5 ( 548 голосов )

Монтаж винтовых свай | Установка свай в Самаре и Тольятти

1. Сбор информации

Мы собираем информацию, когда вы регистрируетесь на сайте, заходите на свой аккаунт, совершаете покупку, участвуете в акции и/или выходите из аккаунта. Информация включает ваше имя, адрес электронной почты, номер телефона и данные по кредитной карте.

Кроме того, мы автоматически регистрируем ваш компьютер и браузер, включая IP, ПО и аппаратные данные, а также адрес запрашиваемой страницы.

2. Использование информации

Информация, которую мы получаем от вас, может быть использована, чтобы:

  • Сделать услуги соответствующими вашим индивидуальным запросам
  • Предложить персонализированную рекламу
  • Улучшить наш сайт
  • Улучшить систему поддержки пользователей
  • Связаться с вами по электронной почте
  • Устроить акцию, конкурс или организовать исследование

3. Защита личных данных при онлайн-продажах

Мы являемся единственным владельцем информации, собранной на данном сайте. Ваши личные данные не будут проданы или каким-либо образом переданы третьим лицам по каким-либо причинам, за исключением необходимых данных для выполнения запроса или транзакции, например, при отправке заказа.

4. Раскрытие информации третьим лицам

Мы не продаем, не обмениваем и не передаем личные данные сторонним компаниям. Это не относится к надежным компаниям, которые помогают нам в работе сайта и ведении бизнеса при условии, что они соглашаются сохранять конфиденциальность информации.

Мы готовы делиться информацией, чтобы предотвратить преступления или помочь в их расследовании, если речь идет о подозрении на мошенничество, действиях, физически угрожающих безопасности людей, нарушениях правил использования или в случаях, когда это предусмотрено законом.

Неконфиденциальная информация может быть предоставлена другим компаниям в целях маркетинга, рекламы и т. д.

5. Защита информации

Мы используем различные средства безопасности, чтобы гарантировать сохранность ваших личных данных. К вашим услугам самое современное шифрование. VpnMentor также защищает ваши данные в режиме оффлайн. Только те сотрудники, которые работают с конкретным заданием (например, техническая поддержка или проведение оплаты) получают доступ к личным данным. Сервера и компьютеры, на которых записана конфиденциальная информация, находятся в безопасном окружении.

Использование файлов «cookie»

Наши файлы «cookie» используются для улучшения доступа к сайту и определения повторных посещений. Кроме того, они позволяют отследить наиболее интересующие запросы. Файлы «cookie» не передают никакую конфиденциальную информацию.

6. Отказ от подписки

Мы используем электронную почту, чтобы предоставить вам информацию по вашему заказу, новостям компании, информации по продуктам и т. д. Если вы желаете отказаться от подписки, в каждом письме даны подробные инструкции, как вы можете это сделать.

7. Согласие

Пользуясь услугами нашего сайта, вы автоматически соглашаетесь с нашей политикой конфиденциальности.

Установка свайно-винтового фундамента для дачных домиков под ключ

Компания «Уютная Дача» предлагает заказать винтовые сваи с установкой для построек любого типа. Это значительно ускорит строительство бани, хозблока, дачного домика или иного сооружения, придаст зданию устойчивость на любых видах почвы и сократит расходы.

Варианты свай для фундамента

У нас возможна установка винтовых сваи для фундамента под ключ следующих разновидностей:

  •   изделия с бесшовным наконечником на 1,5; 2,5; 3,5 витка;

  • винтовые сваи с бесшовным наконечником и одним лопастным буром;

  • изделия с литым наконечником;

  • опоры для промышленного строительства;

  • изделия «горячий цинк».

Трубы различаются диаметром, толщиной стенок, длиной. Мы помогаем выбрать такие винтовые сваи с последующей установкой, которые лучше всего подходят под конкретные цели и условия различных участков Москвы.

Для установки наших домиков мы используем винтовые сваи  диаметром 89 мм,108 мм.
Самая распространенная длина  2,5 метра.

 Характеристики СВ-89

Длина: от 1.650 до 6.000 мм.
Диаметр лопасти: 250 мм.
Толщина лопасти: 4 мм.
Несущая способность: 1-4 тонны
Покрытие: Антикор СвайБур- Полимер или Горячее цинкование
Срок службы -50 лет

    Характеристики СВ-108мм

Длина: от 1.650 до 6.000 мм.
Диаметр лопасти: 300мм.
Толщина лопасти: 5 мм.
Несущая способность: 5-7 тонны
Покрытие: Антикор СвайБур- Полимер или Горячее цинкование
Срок службы -50 лет




Область применения фундамента:

  • малоэтажное краткосрочное строительство;
  • частное домостроение — дома, бани из бревна и бруса, СИП-панелей;
  • заборы, ворота;
  • мосты;
  • укрепление откосов, монолитных фундаментов;
  • каркасные сооружения;
  • возведение зданий на болотистой местности и в областях, подверженных затоплению;
  • реконструкция повышенной сложности.



Преимущества фундамента:

  • возможность начала строительства дома (бани) на следующий день после установки свай;
  • отсутствие необходимости в земляных работах;
  • возможность установки винтового фундамента в сложных грунтовых условиях, в т.ч. в просадочных и пучинистых грунтах;
  • всесезонность производства работ;
  • возможность производства работ без использования тяжелой техники;
  • устройство основания за 1 – 2 дня, что позволяет сократить срок строительства.


Как мы возводим свайно-винтовой фундамент

Данные представляют собой стальные трубы, оснащенные наконечником, лопастями и оголовкой. Они вкручиваются в землю подобно саморезам. Мы проводим установку винтовых свай под ключ. Берем на себя все шаги, последовательность которых имеет вид:

  1. Пробное бурение. Необходим для определения типа почвы. Сваи вкручиваются так, чтобы наконечник проник ниже глубины промерзания грунта. Эта глубина определяется расчетами — учитывается почвенный состав, грунтовый характер, особенности рельефа, зимняя температура. Все параметры влияют на выбор габаритов.

  2. Измерения и вычисления становятся основой для изготовления свай необходимых характеристик.

  3. Материалы доставляются на участок. Производится выгрузка спецтехникой.

  4. Участок размечается согласно плану. Намечаются точки бурения.

  5. Выкапывается углубление до 50 см, куда вставляется свая, затем с применением спецтехники либо специальных рычагов опора вкручивается. Специальные машины используются для крупных объектов, если присутствуют удобные подъезды. Для малоэтажных домов, хозяйственных построек, небольших сооружений применяется ручной метод — закрутка производится силами четырех-пяти человек посредством длинного рычага. Этот способ применяется, если нет возможности подвезти спецтранспорт — например, в плотной застройке или в лесных массивах.

  6. После достижения заданного уровня верх обрезается так, чтобы все вкрученные конструкции имели один уровень.

  7.  Пустота трубы заполняется бетонным раствором. Он необходим для придания основанию дополнительной прочности на случай коррозии, вызванной проникновением внутрь воды.

  8. К срезанным верхушкам привариваются оголовники.

  9. Сварные швы обрабатываются антикоррозийными веществами. При больших масштабах строения опоры объединяются в единый фундамент брусом или металлическими конструкциями.

После вкручивания винтовых свай под фундамент сразу становится возможной установка стен.


Какие важные моменты мы учитываем при монтаже

Чтобы постройка радовала надежность, необходима правильная установка винтовых свай. Работа требует соблюдения ряда тонкостей:

  • Ростверк зачастую закрывается декоративным ограждением. Между ним и землей должен сохраняться отступ величиной 3-5 миллиметров. Это расстояние необходимо для вентиляции, без которой под полом начнет скапливаться сырость.

  • Установка бани на винтовые сваи или иного здания потребует монтаж водосточной системы. Для этого вокруг фундамента создается отмостка. Рекомендуемая ширина — от 800 мм. Такое решение защищает  фундамент от подтопления дождевой водой, что влечет коррозию или размывание грунта, способные спровоцировать подвижки опоры.

  • При установке сруба на винтовые сваи нельзя жертвовать качеством опор. Иначе, выбрав дешевые изделия из низкокачественных сплавов, придется расплачиваться быстрым входом фундамента из строя, постоянными проблемами с постройкой и иными неприятностями.

  • Данные опоры лучше не использовать, если поблизости находятся крупные электроподстанции, ЛЭП и прочие электроэнергетические сооружения. Они будут создавать в почве блуждающие токи, которые ускорят коррозийные процессы.

  • На участках с засоленными или закисленными почвами, которые отличаются высокой химической активностью, свайные опоры укрепляются протекторной защитой.


Почему стоит обратиться к нам

Мы учитываем все особенности грунтов Московской области — установка винтовых свай нашими силами ведется с соблюдением всех правил, государственных стандартов и норм. Это гарантирует качественный долговечный результат:

  1. Высокая скорость установки. Работа занимает от одного до четырех дней. Для сравнения: ленточный фундамент возводится в среднем в течение месяца.

  2. Возможность установки в почвах любого типа, включая торфяники, земли с сильным морозным пучением, подвижками. Единственное исключение — скалы.

  3. Устанавливаться такие опоры могут на любом рельефе. Возле водоемов, вблизи болот, в лесах, на холмах с сильным уклоном или рельефными перепадами — ограничений нет.

  4. Выгода. По сравнению с железобетонным фундаментом стоимость данного типа основания экономичнее в среднем от 40% до 200-300%.

  5. Проводить строительные работы можно в любое время года. При зимнем строительстве главное — расчистить участок от снега.

  6. ·Универсальность. Фундамент подходит как легким хозяйственным подсобкам, дачным домикам, баням, так и капитальным постройкам, коттеджам, срубам.

Обратившись к нам, вы получаете гарантию, что будут использоваться только качественные материалы, защищенные от коррозии.


От чего зависит стоимость фундамента

У нас наиболее доступная стоимость винтовых свай с установкой. На итоговую сумму влияют:

  • длина трубы;

  • толщина трубы;

  • диаметр сваи;

  • диаметр лопасти;

  • количество изделий;

  • применение спецтехники или ручного труда;

  • марка и объем бетона для заливки;

  • ·доставка.

Выбор этих параметров зависит от габаритов постройки, типа грунта, требований к долговечности. Наши специалисты рассчитывают наиболее подходящее сочетание характеристик.

Где заказать установку фундамента в Москве

Заказать установку винтовых свай в Москве по выгодным ценам можно в компании «Уютная Дача». Обращайтесь по номеру телефона или пишите в форму заказа. Гарантируем оперативный отклик, точные расчеты и качественную работу.

Как проходит установка винтовых свай «под ключ»

Услуги

Безусловно, наиболее важной частью любой постройки является фундамент, ведь именно он отвечает за прочность всей конструкции, и её устойчивость. Любой неправильный расчет, или отсутствие плана монтажа фундамента может стать причиной того, что уже через пару лет здание начнет просаживаться, покроется трещинами, и может даже рухнуть. Поэтому выбор фундамента должен происходить с учетом многих факторов, и с большой ответственностью. Так свайно-винтовой фундамент всё чаще используется в строительстве коттеджей, дач и прочих зданий, ведь он обладает огромным количеством преимуществ, которые не найти ни в одном другом типе фундамента. Так, к примеру, это – прекрасный способ сэкономить на строительстве без ущерба качеству. К тому же, это удобно, ведь многие компании предлагают такую удобную услугу как установка свайно-винтового фундамента «под ключ».

Как правило, свайный тип фундамента используется при строительстве деревянных или кирпичных домов. Их активное использование связано с тем, что их можно устанавливать практически на любом типе земли. Они хорошо стоят на торфяниках, заболоченных участках, обводненных участках и даже в воде. Ведь во время производства все сваи винтового типа покрываются специальными веществами, которые защищают сваю от ржавчины и коррозии. И даже, если строительство происходит на участке со склоном, перепадом высоты и прочими неровностями рельефа, это никак не влияет на прочность и надежность свайно-винтового фундамента. Именно поэтому он так востребован на многих стройках. К тому же, с таким фундаментом можно поставить даже домик в лесу, ведь такое основание не нуждается в земляных работах, благодаря чему можно хорошо сэкономить.

Установка свайно-винтового фундамента «под ключ» проходит в несколько этапов:

  1. Первым делом создаётся проект. В нем принимают во внимание все факторы, которые влияют на диаметр и длину свай. Так учитывают тип земли на строительном участке, глубину промерзания, материал дома, примерный вес будущего строения, количество этажей и прочее. Далее, когда все факторы приняты во внимание, приступают к выбору типа свай и их необходимого количества.
  2. Учитывая основный тип земли на участке, специалисты выбирают защитное покрытие для сваи.
  3. После происходит установка свайно-винтового фундамента. Существует два типа установки винтовых свай: ручной и механический. Когда винтовых свай не много, и строение не габаритное, то чаще всего используют ручной тип монтажа, который также очень экономный, так как не привлекает спецтехнику. Также этот вариант используется, когда подъезд спецтехники на участок невозможен. Для механической установки на участок заезжает спецтехника, и за день все сваи вкручиваются на свои места.
  4. После установки сваи обрезают в один уровень, чтоб они были ровными.
  5. Далее вовнутрь свай винтового типа заливают бетон, благодаря чему они становятся более прочными. Также из них вытесняется воздух, и они становятся защищенными от появления ржавчины внутри свай. После этого поверх свай ставится оголовок.

Установка винтовых свай «под ключ» должна доверяться исключительно опытным специалистам, так как только квалифицированные мастера могут правильно и надежно установить фундамент, который будет десятилетиями держать дом.

Другие статьи:

Возврат к списку

Установка свайного фундамента на сложных грунтах

Основные моменты, выделяющие качественную установку свайного фундамента:
  • Свая устанавливается с учетом глубины промерзания грунта на уровень, где она набирает необходимую несущую способность.
  • Соблюдается вертикальность установки ствола сваи — отклонение по вертикали не должно превышать 2°.
  • Соблюдается минимальное отклонение по строительным осям.
  • Ствол сваи после установки равномерно подрезается. Качественно привариваются оголовки и металлический каркас.
  • Инструментальный контроль установки сваи.

Специфика установки винтовых свай и монтажа фундаментов

Мы максимально используем именно машинное завинчивание, потому что машина не ленится и завинчивает всегда с необходимым крутящим моментом. Для того, чтобы наши клиенты смогли в этом убедиться, мы прибегаем к инструментальным методам контроля. Наша компания строжайшим образом контролирует процесс установки винтовых свай. Все бригады укомплектованы сотрудниками с многолетним опытом работы. Установка винтовых свай Астер осуществляется, если нет препятствий,механизированным способом. Преимущества такого монтажа в том, что винтовые сваи устанавливаются быстрее и более равномерно.

Одна из характеристик сваи Астер — быстрая и удобная установка, как механическим методом, так и ручным. Если задача заключается в том, чтобы только установить сваи, то для этого не требуется много времени и усилий. Если же необходимо произвести установку винтовых свай, соблюдая правильно всю технологию, учитывая сложности грунта, длину свай, вертикальность оси, то следует подойди к процессу ответственно, контролируя каждый этап.

Для качественной установки винтовых свай необходима четкая последовательность операций

В процессе обязательно должны контролироваться следующие моменты:

  • Проведение и соблюдение разметки свайного поля (соблюдение допусков по отклонению от горизонтальной оси).
  • Процесс завинчивания (винтовые сваи не должны закапываться, следует делать только приямок и дальше завинчивать сваю)
  • Достижение необходимой несущей способности (инструментальные методы контроля).
  • Достижение определенной вертикальности при монтаже сваи.
  • На исполнительной схеме специалисты должны отметить с какими сваями при монтаже были сложности (для того, чтобы Вы смогли в дальнейшем отследить, как решили этот вопрос. Одно из первых мероприятий — это раскосины).
  • Отдельная тема – это то, как Вам выполняют металлический каркас. Поскольку здесь делают сварочные работы, то следует посмотреть на сварной шов, и обратить внимание каким аппаратами это делается. Сварочные работы швеллера необходимо проводить с внешней и внутренней стороны.



Чтобы наши специалисты могли быстро сделать для Вас оценочный расчет стоимости, пожалуйста, заранее продумайте ответы на вопросы:

  • удаленность от города;
  • любая информация о грунте и ландшафте участка;
  • материал, этажность и размер дома.

Установка винтовых свай для фундамента под ключ

Одним из лучших вариантов для устройства фундамента домов из СИП панелей является использование технологии винтовых свай. Низкий вес панельного дома, отлично сочетается со скоростью установки винтового фундамента, а собственное производство компанией «ПСК Экопан Инжиниринг» всех частей конструкции обеспечивает высокое качество, надёжность и долгий срок службы дома на фундаменте из винтовых свай.

Современная винтовая свая представляет собой прочную трубу, с винтовым наконечником и оголовком. В готовом виде винтовая свая напоминает шуруп, который ввинчивается в грунт, достигает твердых слоёв и надёжно закрепляется в вертикальном положении. Ввинчивание и закрепление достигается благодаря наконечнику со спиральными лопастями, а оголовок позволяет закреплять на установленных сваях несущие балки фундамента.

Какие бывают винтовые сваи?

Винтовые сваи предназначены для установки в самых различных условиях, но в зависимости от показателей воздействия грунта на сваю используют разные технологии и материалы для изготовления.

С литым и сварным наконечником

Исполнение наконечника имеет существенное значение для надёжности фундамента. Сварной наконечник уменьшает стоимость сваи, но более подвержен поломкам при установке, менее долговечен и потому не подходит для конструкций с высокими требованиями к надёжности фундамента. Литой наконечник гораздо более крепкий, может использоваться в грунтах любого типа и обеспечивает высокую надёжность и долгий срок службы фундамента;

Оцинкованные и не оцинкованные

Дополнительное покрытие металла цинком позволяет использовать винтовые сваи в более агрессивных почвах. Не оцинкованные сваи покрываются с внешней стороны антикоррозийным покрытием, а внутрь при установке заливается бетон. В случае оцинковки – винтовая свая покрывается слоем цинка как с внешней, так и с внутренней стороны, что даёт высокую стойкость к агрессивным воздействиям среды и коррозии металла.

Производство винтовых свай и в частности наконечников не требует сложных технологий, а потому доступно многим организациям. Но качество изготовления винтовой сваи имеет очень большое значение для надёжности всей строительной конструкции. Поэтому в своей работе компания «ПСК Экопан Инжиниринг» использует только оцинкованные винтовые сваи с литым наконечником собственного производства, соответствующие требованиям госта для винтового фундамента в жилищном строительстве.


Преимущества фундамента на винтовых сваях.

Использование винтового свайного фундамента имеет множество преимуществ, которые сделали эту технологию очень популярной в настоящее время.
  • Высокая скорость возведения – пожалуй, это наиболее ценное преимущество, так как фундамент на винтовых сваях может быть построен всего за 1-2 дня. Не нужны никакие предварительные земляные работы, не нужно закупать тонны бетона, не надо ждать пока фундамент выстоится;
  • Экономичен – качественная металлическая свая стоит не дёшево, но все равно экономия по сравнению с классическим ленточным фундаментом из бетона составляет 20-30% и более;
  • Неприхотлив к среде – можно строить дома на любом грунте: песок, глина, обводненные почвы, участки с большими перепадами высоты и т. д.;
  • Зимой и летом – установка может осуществляться в любое время года и при любых погодных условиях;
  • Длительный срок службы – для различных грунтов этот показатель различен, но в среднем, расчётный срок службы превышает 100 лет;
  • Универсален – всегда можно расширить фундамент или сделать пристройку, а при желании можно разобрать и собрать фундамент в новом месте;
  • Ремонтопригоден – особенность технологии винтового фундамента позволяет достаточно легко проводить ремонтные и восстановительные работы.

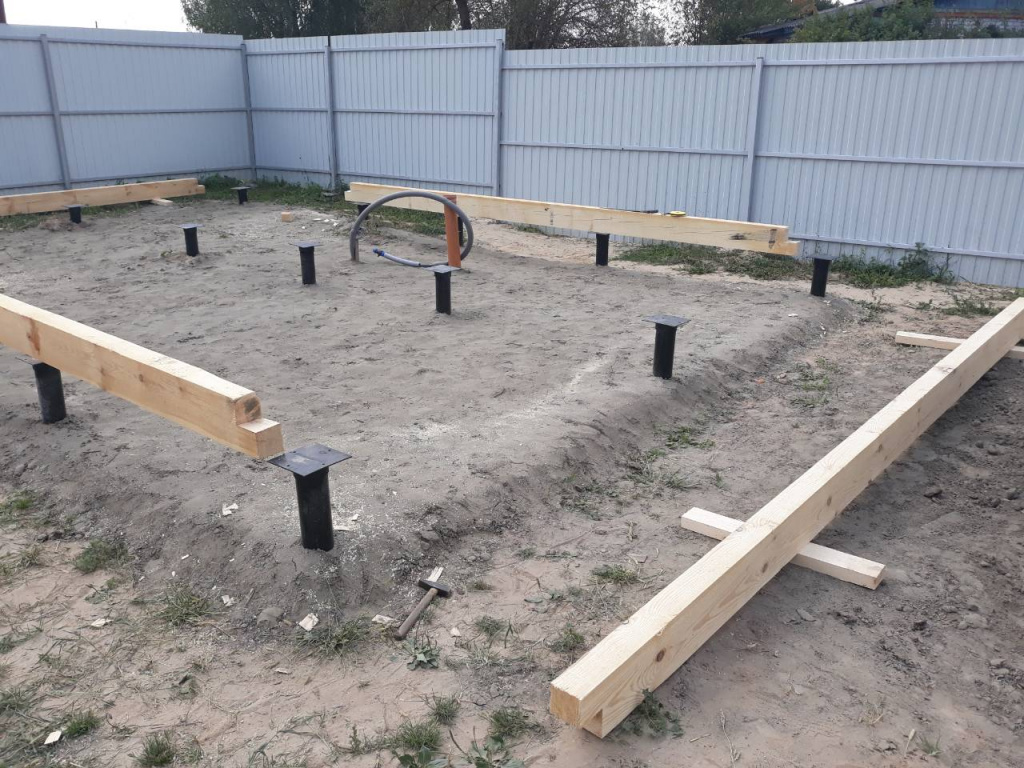

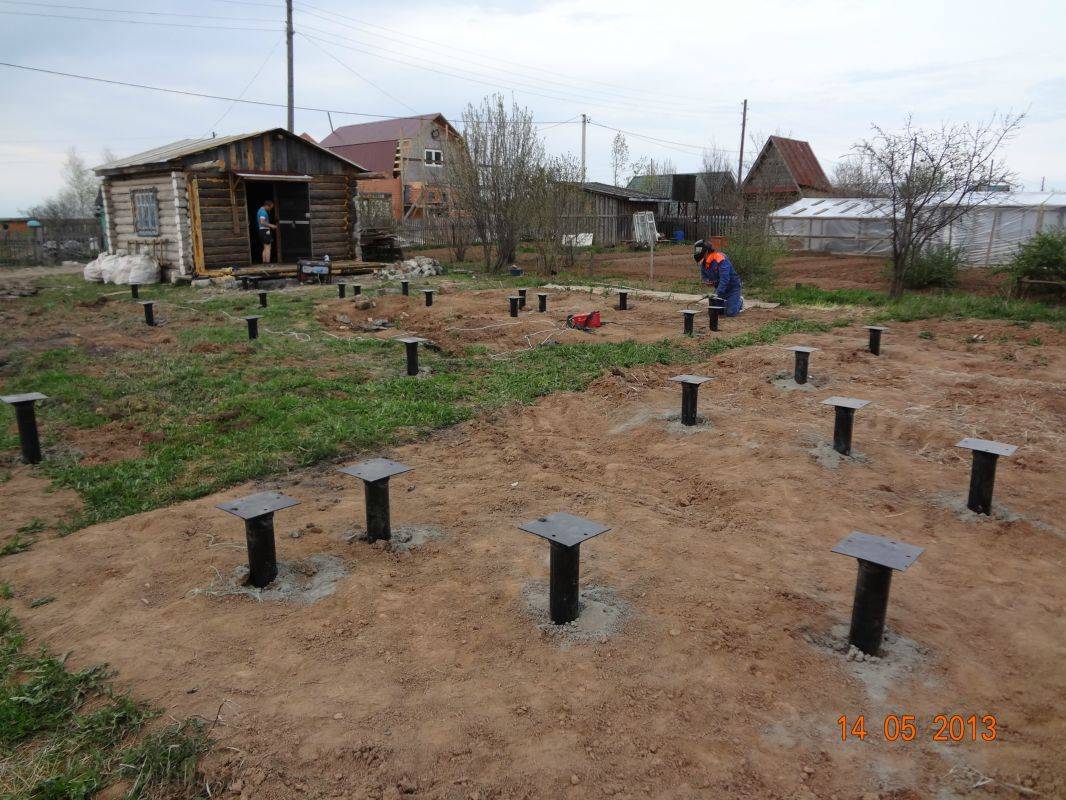

Установка фундамента на винтовых сваях.

Каким бы простым в установке не был свайно-винтовой фундамент, необходимо выполнить ряд подготовительных операций перед установкой:

  • Провести геологический анализ грунта для определения всех характеристик, определяющих подбор типа и размера сваи – несущая способность грунта, водонасыщенность, наличие и глубина твердых пород, уровень грунтовых вод, и другие факторы;
  • Произвести расчеты фундамента, учитывая проектную массу дома, геологические характеристики, конструкцию нулевого перекрытия.

Получив необходимые данные, переходят к возведению фундамента. Монтаж винтовых свай может выполняться двумя способами: вручную и механически. Ручное ввинчивание возможно при установке свай небольшого размера и применяется при затрудненном использовании механического способа. В остальных случаях целесообразно использовать специальные буровые установки или спецтехнику.

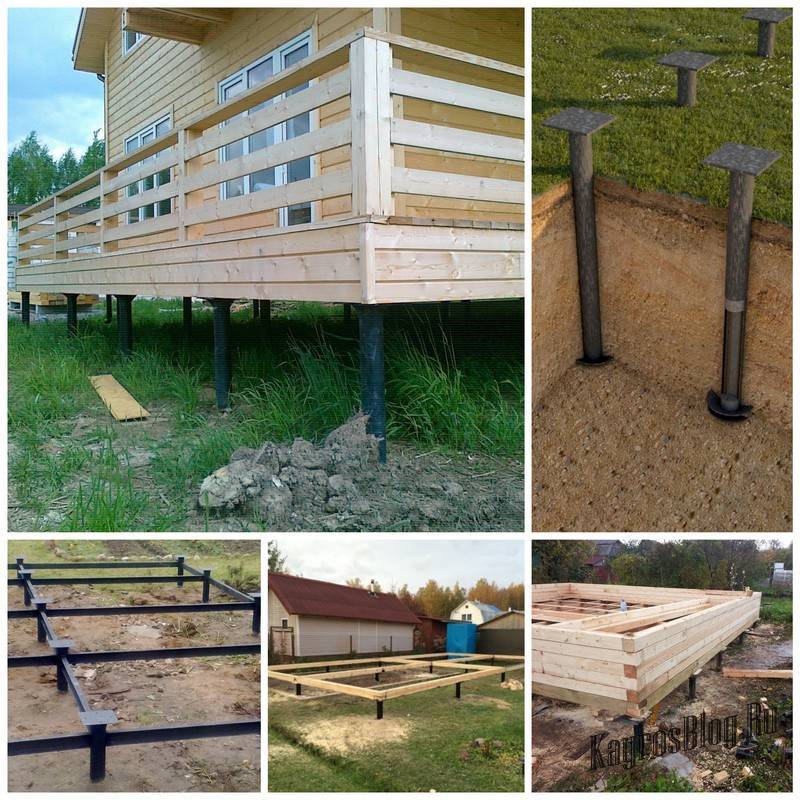

Обвязка винтового фундамента

Существует четыре основных вида обвязки свайного фундамента:

  • Обвязка брусом;
  • Обвязка швеллером;
  • Обвязка двутавровой балкой;
  • Обвязка монолитной железобетонной лентой.

Обвязка может быть высокой (приподнятый на 15 сантиметров над землей, данный вид ростверков используется на пучинистых почвах), повышенный — лежащий на грунте, и заглубленный — утопленный в почву так, чтобы верхний контур ленты находился на одном уровне с грунтом (встречается крайне редко).

Обвязка винтового фундамента

У фундамента на винтовых сваях есть и свои особенности – как и везде, здесь нужен грамотный подход, опыт и действительно качественные сваи, созданные с соблюдением технологии и требований госта.

Компания «ПСК Экопан Инжиниринг» обладает всеми необходимыми производственными мощностями для изготовления оцинкованных винтовых свай с литым наконечником, отлично зарекомендовавших себя в самых разных проектах и условиях использования. В том числе «ПСК Экопан Инжиниринг» устанавливает только собственные винтовые сваи для своих проектов строительства домов из СИП панелей.

Фундамент из винтовых свай от «ПСК Экопан Инжиниринг» это доступно, быстро и надолго!

Более подробно вы можете ознакомиться на сайте: www.msf-ecopan.ru

Способы устройства свайных фундаментов

🕑 Время чтения: 1 минута

Процесс и методы установки свайных фундаментов являются такими же важными факторами, как и процесс проектирования. Способы установки свайного фундамента — свайным молотком и бурением механическим шнеком. Во избежание повреждений свай при проектировании следует тщательно выбирать методы установки и оборудование для установки. Если установка будет производиться с помощью свайного молотка, следует учитывать следующие факторы:
  • Размер и вес сваи
  • Сопротивление движению, которое необходимо преодолеть для достижения проектного проникновения
  • Свободное место и запас по месту
  • Наличие кранов и
  • Ограничения по шуму, которые могут действовать в данной местности.

Способы забивки свай (вытесняющие сваи) Способы забивки свай можно разделить на следующие категории:
  1. Падающий вес
  2. Взрыв
  3. Вибрация
  4. Домкрат (ограничивается микровалкой)
  5. Струя

Метод забивки сваи ударным молотком Молоток, примерно равный весу сваи, поднимается на подходящую высоту в направляющей и отпускается, чтобы ударить по головке сваи. Это простая форма молота, используемая в сочетании с легкими каркасами и испытательными сваями, где может быть неэкономично доставить паровой котел или компрессор на площадку для забивания очень ограниченного количества свай. Есть два основных типа отбойных молотков:
  • Паровые или пневматические молоты одностороннего действия
  • Отбойные молотки двустороннего действия
Пар или сжатый воздух одностороннего действия представляют собой массивный груз в форме цилиндра. Пар или сжатый воздух, поступающий в цилиндр, поднимает его вверх по неподвижному штоку поршня. В верхней части хода или на меньшей высоте, которой может управлять оператор, пар отключается, и цилиндр свободно падает на свайный шлем.Свайные молоты двойного действия могут приводиться в движение паром или сжатым воздухом. Для этого типа молотка не требуется сваебойная рама, которую можно прикрепить к верхней части сваи с помощью направляющих для ног, при этом свая будет направляться с помощью деревянного каркаса. При использовании с свайной рамой задние направляющие прикрепляются к молотку болтами для зацепления с направляющими, и используются только короткие направляющие для ног, чтобы предотвратить перемещение молота относительно верха сваи. Молоты двустороннего действия используются в основном для забивки шпунтовых свай.

Рисунок 1: Забивка сваи молотком

Забивка сваи вибрацией Вибромолоты обычно имеют электрический или гидравлический привод и состоят из вращающихся в противоположных направлениях эксцентриковых масс внутри корпуса, прикрепленного к головке сваи. Амплитуда вибрации достаточна, чтобы сломать поверхностное трение по бокам сваи. Вибрационные методы лучше всего подходят для песчаных или гравийных почв. Гидравлическая очистка : для облегчения проникновения сваи в песок или песчаный гравий можно использовать водоструйную очистку. Однако этот метод имеет очень ограниченный эффект от твердых глин или любых почв, содержащих большое количество крупного гравия, булыжников или валунов.

Методы бурения (несмещающие сваи)

Шнек непрерывного действия (CFA) Оборудование состоит из мобильного базового шасси, оснащенного лопаточным шнеком с полым штоком, который врезается в землю на требуемую глубину пиллинга.Чтобы сформировать сваю, бетон помещается через шнек, когда он извлекается из земли. Шнек снабжен защитным колпачком на выпускном отверстии в основании центральной трубы и вращается в землю с помощью верхнего поворотного гидравлического двигателя, который движется на держателе, прикрепленном к мачте. При достижении необходимой глубины через полую штангу шнека перекачивается бетон с высокой технологической способностью, и под давлением бетона защитный колпак снимается. При вращении шнека в том же направлении, что и на этапе бурения, грунт выталкивается вертикально, когда шнек извлекается, а куча формируется путем заполнения бетоном.В этом процессе важно, чтобы вращение шнека и поток бетона согласовывались, чтобы избежать обрушения сторон отверстия над бетоном на нижнем пролете шнека. Это может привести к образованию пустот в бетоне, заполненном грунтом. Метод особенно эффективен на мягком грунте и позволяет устанавливать множество буронабивных свай различного диаметра, способных проникать в самые разные почвенные условия. Тем не менее, для успешной работы роторного шнека почва должна быть достаточно свободной от корней деревьев, булыжников и валунов, и она должна быть самонесущей.Во время работы шнек поднимает немного почвы вверх, что позволяет поддерживать в ней поперечные напряжения и сводить к минимуму образование пустот или чрезмерное рыхление почвы. Однако, если вращение шнека и продвижение шнека не совпадают, это приводит к удалению почвы во время бурения, что может привести к обрушению боковой части отверстия.

Рисунок 2: Процесс непрерывного полета шнека

Недостаточно Особенность буронабивных свай, которая иногда используется для использования несущей способности подходящих пластов за счет увеличения основания.Для использования этого метода почва должна быть способной к открытию без опоры. Идеально подходят твердые и твердые глины, такие как лондонская глина. В закрытом положении инструмент для подпотока устанавливается внутри прямой секции ствола сваи, а затем расширяется в нижней части сваи для создания подпотока, показанного на рис. 3. Обычно после установки и перед заливкой бетона опускают клетку, несущую человека, и осматривают шахту и нижнюю часть сваи. Рис. 3: a) Гидравлическое оборудование для вращательного бурения b) Шнек непрерывного действия, c) Открытое положение инструмента для бурения недр.

Часто задаваемые вопросы: Можно ли установить сваи под существующей конструкцией?

Типы конструкций

Балкон, настил или другие объекты, требующие установки на краю конструкции

Все сваи, установленные под существующей конструкцией, требующей, чтобы сваи находились на краю конструкции (аналогично нашему видео), ваш установщик Postech вставит винтовую сваю под углом, чтобы занять правильное положение, и будет медленно выпрямляться куча.После этого он просто надавит на ворс, не сгибая его, чтобы он получился идеально ровным и ровным. Это так просто!

Внутренний дворик или настил, требующий центральной структурной опоры

В случае, если свая должна быть установлена ​​в середине существующей конструкции, сертифицированный установщик Postech попросит клиента удалить несколько настилов настила, чтобы вставить сваю в конструкцию. Простой шаг, обеспечивающий точную установку. Это позволяет укрепить конструкцию, стабилизировать или просто изменить тип фундамента.

Моя конструкция слишком низкая для установки свай?

Наша рекомендация

Мы рекомендуем минимальное расстояние от 12 до 18 дюймов для установки сваи под существующей конструкцией. Чтобы убедиться в целесообразности вашего проекта, мы рекомендуем вам обратиться к местному сертифицированному установщику Postech. Он найдет время, чтобы проанализировать ваш проект, принять во внимание тип почвы и потребности и сообщить, возможно это или нет.

Можно ли под сараем или домом?

Все возможно… или почти!

Совершенно верно! Мы используем несколько приемов для установки свай под навес или даже под существующий дом.Еще раз, вы должны доверять своему установщику. Он проанализирует ваш проект и поможет воплотить ваши мечты в реальность.

Если вам все еще интересно: можно ли установить сваи под существующую конструкцию? Ответ прост! ДА, и не стесняйтесь представить свой проект местному дилеру! Какой у вас вопрос по сваям?

Сообщение навигации

FAQ: Чем отличается Postech? Материалы для деки: как выбрать идеальный вариант для вашей колоды

Метод установки свай | Промышленные ресурсы

Сваи — неотъемлемая часть строительной индустрии.Они используются для оказания столь необходимой поддержки как постоянным, так и временным объектам, включая здания, мосты и промышленные сооружения. Благодаря своей полезности и простоте использования сваи стали довольно распространенным явлением как в строительной отрасли, так и за ее пределами.

Существуют различные типы свай, каждая из которых была разработана для определенной цели. Если раньше сваи были ограничены одним из нескольких типов материалов, то теперь можно строить сваи из целого ряда природных и искусственных материалов.Однако до сих пор сваи, как правило, изготавливаются из одного из трех материалов — древесины, бетона или дерева.

Зачем нужны сваи?

Сваи чаще всего используются для поддержки и укрепления фундаментов. Они функционируют как опора для боковых нагрузок и как тип опорной стены, способные укрепить грунт и обеспечить устойчивость возводимой конструкции. Из-за этого сваи считаются необходимой составляющей современного строительства.

Как установить сваи

Сваи устанавливаются разными способами, каждый из которых выбирается в соответствии с потребностями.Различные факторы, влияющие на тип сваи, которая вам понадобится, и способы ее установки, могут включать:

  • Глубина выемки
  • Материал, из которого сделаны ваши сваи
  • Угол забивки ваших свай
  • Экологические проблемы, которые могут повлиять на местных жителей, флору или фауну

После того, как ваши потребности будут оценены, вы сможете лучше решить, какой из двух наиболее распространенных методов установки свай вы будете использовать для своего проекта: смещение или замену.Установка сваи смещения — это метод забивки свай в землю без предварительного удаления почвы или другого материала. Установка сменной сваи — это метод выкапывания ямы, в которую затем забивается свая.

Преимущества и недостатки способов установки свай

Оба метода имеют свои преимущества и недостатки — например, сваи смещения лучше всего использовать для проектов, где есть опасения по поводу возможных уровней возмущения.С другой стороны, поршневые сваи не могут проникать в препятствия и поэтому не подходят для каменистой или другой проблемной местности. Сменные сваи, однако, гораздо более подходят для установки в труднопроходимом грунте, но они вызывают повышенное беспокойство окружающей среды как во время, так и после завершения установки сваи. Ваш выбор в отношении того, какой метод будет наиболее подходящим для вашего строительного проекта, должен основываться на тщательной оценке не только типа почвы и окружающей среды, в которой вы работаете, но и конкретных требований вашего строительного проекта.

Устройство свайных фундаментов зимой (строительство не откладывать до весны)

В наши дни действительно нет причин ждать весь сезон заморозков, прежде чем начинать крупный строительный проект, о котором вы задумывались. Глубокая заморозка, охватившая большую часть США в январе этого года, может быть сдерживающим фактором для строительства в некоторых отношениях, но, конечно, не должна помешать вам устанавливать свайный фундамент зимой, особенно если вы собираетесь использовать винтовые сваи.Когда используются винтовые сваи, просто не нужно ждать, пока земля оттает — их можно устанавливать в большинстве мерзлых грунтов.

Устройство свайных фундаментов зимой

По общему признанию, установка фундаментов в зимний период может быть сопряжена с дополнительными расходами, особенно если преобладают действительно замерзшие условия. Как и почти любое другое занятие на открытом воздухе в разгар зимы, здесь необходимо учитывать особые соображения, которые приводят к несколько более высокой стоимости винтовых свай.Например, в тех случаях, когда грунт является твердым промерзшим, может потребоваться более мощная свая для проникновения в мерзлый грунт, после чего она будет заменена «производственной сваей» для фактического основания.

В очень холодную погоду может также потребоваться поддержание бетонной смеси в тепле в течение определенного периода времени после смешивания и до того, как она будет помещена в землю. Для этого процесса на месте смешивания должны быть установлены обогреватели, и бетонная смесь должна полностью содержаться в этой зоне до того, как она будет залита в сваю.Хотя эти меры будут сопряжены с дополнительными расходами, вы можете буквально сэкономить месяцы строительства, установив свайный фундамент зимой и не дожидаясь благоприятной погоды.

Заливка бетонного фундамента зимой

Конечно, можно установить бетонный фундамент зимой, но для всего процесса необходимо дополнительное внимание. Например, поставщик бетона должен смешать бетон с горячей водой, чтобы он мог выдержать падение температуры при контакте с наружным воздухом.

Поскольку обычно бетон схватывается на холодном воздухе в два или более раза дольше, может потребоваться использование ускорителя в смеси для ускорения процесса схватывания. Также может потребоваться установка ветрозащитных экранов или временных ограждений вместе с системами обогрева, чтобы предотвратить слишком быстрое высыхание бетона и предотвратить растрескивание бетона при резких перепадах температуры до того, как он успеет застыть.

Дополнительные затраты на установку по сравнению с ожиданием до весны

Если вам действительно нужно придерживаться графика строительства и вы не хотите ждать, пока весенняя оттепель создаст вам идеальные условия, вы определенно сможете закрепить фундамент даже в самых суровых зимних условиях.И вы можете установить бетонный фундамент, если не возражаете против дополнительных расходов на зимние раскопки, доставку теплого бетона, обработку ускорителями для быстрого схватывания и все защитные меры, которые потребуются для поддержания достаточного тепла в течение длительного периода времени. лечение.

На самом деле, почти со всех сторон, винтовые сваи дают значительные преимущества, особенно зимой. Даже если ваши сваи залиты раствором, бетонная смесь оседает ниже линии замерзания, где она может затвердеть естественным путем без какого-либо искусственного нагрева.И хотя для более крупных конструкций обычно требуется заливка бетонных плит для завершения фундамента, большая часть фундаментной опоры находится значительно ниже поверхности, где температура стабильна круглый год.

Как всегда, винтовые сваи создают гораздо меньшее нарушение окружающей среды, так как они не требуют каких-либо серьезных земляных работ и могут быть установлены с гораздо меньшим оборудованием — это также обеспечивает лучший доступ к труднодоступным местам. Установить свайный фундамент зимой можно быстро, а если когда-нибудь возникнет необходимость их удалить или заменить, это легко сделать.

Строительство не обязательно должно быть сезонным

Каковы были бы финансовые затраты, если бы вам пришлось несколько месяцев подождать более теплой погоды, прежде чем приступить к строительному проекту? Этого не должно происходить, если вы выбираете винтовые сваи в зимние месяцы. При стоимости, которая лишь немного выше, все те же потрясающие преимущества могут быть реализованы путем установки свайного фундамента зимой — с меньшими заботами о массовой уборке снега, правильной выдержке бетона или перемещении основных единиц оборудования на строительной площадке.

Пока все наблюдают за снежным полетом и замерзанием земли, вы можете закладывать фундамент и планировать все последующие шаги.

Готовы начать думать о своем следующем строительном проекте?

Поговорите с Компанией Конте. Мы можем помочь вам выбрать прочную и экономичную основу для вашей следующей работы.

Свяжитесь с нами

Что такое свайный фундамент? Типы свайных фундаментов

Фундаменты поддерживают конструкцию, переносят нагрузки от конструкции на почву.Но слой, на который фундамент переносит нагрузку, должен иметь адекватную несущую способность и подходящие характеристики осадки. В зависимости от различных соображений существует несколько типов фундамента, например:

  • Общая нагрузка от надстройки.
  • Почвенные условия.
  • Уровень воды.
  • Чувствительность к шуму и вибрации.
  • Доступные ресурсы.
  • Сроки реализации проекта.
  • Стоимость.

В общих чертах, фундаменты можно разделить на мелкие и глубокие.Неглубокие опоры обычно используются, когда несущая способность поверхностного грунта достаточна для восприятия нагрузок, создаваемых конструкцией. С другой стороны, глубокие фундаменты обычно используются, когда несущая способность поверхностного грунта недостаточна для восприятия нагрузок, создаваемых конструкцией. Таким образом, нагрузки должны передаваться на более глубокий уровень, где слой почвы имеет более высокую несущую способность.

Свайный фундамент , своего рода глубокий фундамент, на самом деле представляет собой тонкую колонну или длинный цилиндр, изготовленный из таких материалов, как бетон или сталь, которые используются для поддержки конструкции и передачи нагрузки на желаемой глубине посредством торцевого подшипника или поверхностного трения. .

Свайные фундаменты — это фундаменты глубокого заложения. Они состоят из длинных, тонких, столбчатых элементов, обычно сделанных из стали или железобетона, а иногда и из дерева. Фундамент называют «свайным», если его глубина более чем в три раза превышает его ширину.

Свайный фундамент обычно используется для больших конструкций и в ситуациях, когда почва на небольшой глубине не подходит для противодействия чрезмерной осадке, поднятию и т. Д.

Когда использовать свайный фундамент

Ниже приведены ситуации при использовании сваи система фундамента может быть

  • Когда уровень грунтовых вод высокий.
  • Возлагаются тяжелые и неравномерные нагрузки от надстройки.
  • Другие типы фундаментов дороже или нецелесообразны.
  • Когда почва на небольшой глубине сжимается.
  • Когда есть возможность размыва из-за его расположения у русла реки или берега моря и т. Д.
  • Когда рядом со строением есть канал или глубокая дренажная система.
  • Когда выемка грунта на желаемую глубину невозможна из-за плохого состояния почвы.
  • Когда становится невозможным сохранить траншеи фундамента в сухом состоянии с помощью откачки или других мер из-за сильного притока просачивания.

Свайные фундаменты можно классифицировать по функциям, материалам, процессу установки и т. Д. Ниже приведены типы свайных фундаментов, используемых в строительстве:

  1. в зависимости от функции или использования
    1. Шпунтовые сваи
    2. Несущие сваи
    3. Конец Несущие сваи
    4. Фрикционные сваи
    5. Сваи для уплотнения грунта
  2. В зависимости от материалов и метода строительства
    1. Деревянные сваи
    2. Бетонные сваи
    3. Стальные сваи
    4. Композитные сваи

На следующей диаграмме представлены типы фундаментов обсуждалось выше.

Эти сваи кратко рассматриваются ниже.

Классификация свайных фундаментов по функциям или применению

Шпунтовые сваи

Этот тип свай в основном используется для обеспечения боковой поддержки. Обычно они противостоят боковому давлению рыхлой почвы, потоку воды и т. Д. Они обычно используются для коффердамов, покрытия траншей, защиты берега и т. Д. Они не используются для обеспечения вертикальной поддержки конструкции. Обычно они используются для следующих целей:

  • Строительство подпорных стен.
  • Защита от эрозии берегов рек.
  • Удерживайте рыхлый грунт вокруг траншеи фундамента.
  • Для изоляции фундамента от прилегающих грунтов.
  • Для удержания грунта и увеличения несущей способности почвы.

Несущие сваи

Этот тип свайного фундамента в основном используется для передачи вертикальных нагрузок от конструкции на грунт. Эти фундаменты передают нагрузки через грунт с плохой опорой на слой, способный выдерживать нагрузку.В зависимости от механизма передачи нагрузки от сваи на грунт несущие сваи далее классифицируются как проточные.

Концевые опорные сваи

В этом типе сваи нагрузки проходят через нижний конец сваи. Нижний конец сваи опирается на прочный слой почвы или камня. Обычно ворс лежит на переходном слое слабого и сильного истребителя. В результате свая действует как столб и безопасно передает нагрузку на прочный слой.

Общую несущую способность концевой несущей сваи можно рассчитать, умножив площадь вершины сваи на несущую способность на той конкретной глубине грунта, на которую опирается свая.С учетом разумного запаса прочности рассчитывается диаметр сваи.

Фрикционная свая

Фрикционная свая передает нагрузку от конструкции к грунту за счет силы трения между поверхностью сваи и почвой, окружающей сваю, такой как жесткая глина, песчаный грунт и т.д. длина сваи или определенная длина сваи, в зависимости от толщины грунта. В фрикционных сваях, как правило, вся поверхность сваи работает для передачи нагрузок от конструкции на почву.

Площадь поверхности сваи, умноженная на безопасную силу трения, развиваемую на единицу площади, определяет вместимость сваи.

При проектировании сваи поверхностного трения необходимо тщательно оценить поверхностное трение, которое может возникнуть на поверхности сваи, и рассмотреть разумный коэффициент безопасности. Кроме того, можно увеличить диаметр сваи, глубину, количество свай и сделать поверхность сваи шероховатой для увеличения емкости фрикционной сваи.

Сваи уплотнителя грунта

Иногда сваи забиваются через определенные промежутки времени, чтобы увеличить несущую способность почвы за счет уплотнения.

Классификация свай по материалам и способу конструкции

В первую очередь сваи можно разделить на две части. Сваи смещения и сваи без смещения или замены. Сваи, которые вызывают смещение грунта в вертикальном и радиальном направлении по мере того, как они забиваются на землю, известны как сваи смещения. В случае замены свай земля просверливается и грунт удаляется, а затем образовавшаяся яма либо заполняется бетоном, либо вставляется сборная бетонная свая.Несущие сваи по материалам свайного строительства и процессу их установки можно классифицировать следующим образом:

  1. Деревянные сваи
    1. Необработанные
    2. Обработанные консервантом
  2. Бетонные сваи
    1. Сборные сваи
    2. Литые -наместные сваи
  3. стальные сваи
    1. двутавровые сваи
    2. пустотелые сваи
  4. композитные сваи

деревянные сваи

деревянные сваи укладываются под уровень воды.Они служат примерно 30 лет. По форме они могут быть прямоугольными или круглыми. Их диаметр или размер может варьироваться от 12 до 16 дюймов. Длина ворса обычно в 20 раз больше ширины верха.

Обычно они рассчитаны на 15-20 тонн. Дополнительную прочность можно получить, прикрутив к стенке сваи пластины для рыбы болтами.

Преимущества деревянных свай —

  • Деревянные сваи стандартного размера.
  • Экономичный.
  • Простота установки.
  • Низкая вероятность повреждения.
  • Деревянные сваи можно обрезать до любой длины после их установки.
  • При необходимости деревянные сваи легко вытаскиваются.

Недостатки деревянных свай —

  • Сваи большей длины не всегда доступны.
  • Прямые сваи малой длины получить сложно.
  • Забить сваю сложно, если грунт очень твердый.
  • Приправка сваи древесины затруднена.
  • Деревянные или деревянные сваи не подходят для использования в качестве концевых свай.
  • Для обеспечения прочности деревянных свай необходимо принять специальные меры. Например, деревянные сваи часто обрабатывают консервантом.

Бетонные сваи

Сборные бетонные сваи

Сборные бетонные сваи закладываются в свайное основание в горизонтальной форме, если они имеют прямоугольную форму. Обычно круглые сваи забивают вертикальными формами. Сборные сваи обычно армируют сталью, чтобы предотвратить их разрушение при перемещении от станины к месту основания.После того, как сваи залиты, необходимо провести их отверждение в соответствии со спецификацией. Обычно период отверждения сборных свай составляет от 21 до 28 дней.

Преимущества сборных свай

  • Обеспечивает высокую стойкость к химическим и биологическим трещинам.
  • Они обычно имеют высокую прочность.
  • Для облегчения забивки по центру сваи может быть установлена ​​труба.
  • Если сваи залиты и готовы к забивке до наступления срока установки, это может увеличить темпы работ.
  • Можно обеспечить удержание арматуры.
  • Качество сваи можно контролировать.
  • Если обнаружена какая-либо неисправность, ее можно заменить перед поездкой.
  • Сборные сваи можно забивать под воду.
  • Сваи могут быть загружены сразу после забивки на необходимую длину.

Недостатки сборных свай

  • После того, как длина сваи определена, впоследствии будет трудно увеличить или уменьшить длину сваи.
  • Их сложно мобилизовать.
  • Требуется тяжелое и дорогое оборудование для вождения.
  • Поскольку они недоступны для покупки в готовом виде, это может привести к задержке проекта.
  • Существует вероятность поломки или повреждения во время погрузочно-разгрузочных работ и забивки свай.
Заливные бетонные сваи

Этот тип сваи сооружается путем бурения грунта на желаемую глубину, а затем укладки свежего бетона в этом месте и выдерживания там.Этот тип сваи строится либо путем вбивания металлической оболочки в землю и заполнения ее бетоном с оставлением оболочки вместе с бетоном, либо оболочка вытаскивается во время заливки бетона.

Преимущества монолитных бетонных свай

  • Оболочки легкие, поэтому с ними легко обращаться.
  • Длину свай можно легко варьировать.
  • Снаряды собираются на месте.
  • Никаких дополнительных требований не требуется только для предотвращения повреждений при обращении.
  • Отсутствие возможности поломки при установке.
  • При необходимости можно легко поставить дополнительные сваи.

Недостатки монолитных бетонных свай

  • Монтаж требует тщательного наблюдения и контроля качества.
  • Требуется достаточно места на территории для хранения строительных материалов.
  • Сложно построить монолитные сваи при сильном течении подземных вод.
  • Нижняя часть сваи не может быть симметричной.
  • Если свая не армированная и не обшитая, она может разрушиться при растяжении, если будет действовать поднимающая сила.

Стальные сваи

Стальные сваи могут быть двутавровыми или полыми. Они залиты бетоном. Размер может варьироваться от 10 дюймов до 24 дюймов в диаметре, а толщина обычно составляет дюйма. Из-за небольшой площади сечения сваи легко забиваются. Чаще всего они используются в качестве концевых свай.

Преимущества стальных свай

  • Их легко установить.
  • Они могут достигать большей глубины по сравнению с любым другим типом сваи.
  • Проникает в твердый слой почвы за счет меньшей площади поперечного сечения.
  • Легко соединять стальные сваи
  • Может выдерживать большие нагрузки.

Недостаток стальных свай

  • Склонность к коррозии.
  • Имеет возможность отклоняться во время движения.
  • Сравнительно дорого.

Изделия свайного фундамента

Различные типы свайного фундамента и их применение в строительстве

Фундаменты можно разделить на мелкие и глубокие.Фундаменты мелкого заложения обычно используются там, где нагрузки, создаваемые конструкцией, невелики по сравнению с несущей способностью поверхностных грунтов. Глубокие фундаменты необходимы там, где несущая способность поверхностного грунта недостаточна для выдерживания прилагаемых нагрузок, и поэтому они передаются на более глубокие слои с более высокой несущей способностью.

Использование свайного фундамента

Свайные фундаменты в основном используются для передачи нагрузок от надстроек через слабые сжимаемые пласты или воду на более прочный, более компактный, менее сжимаемый и жесткий грунт или скалу на глубине, увеличивая эффективный размер фундамента и выдерживая горизонтальные нагрузки.Обычно они используются для больших конструкций и в ситуациях, когда почва не подходит для предотвращения чрезмерной осадки.

Поскольку свайные фундаменты несут большую нагрузку, их необходимо проектировать очень тщательно. Хороший инженер изучит грунт, в который закладываются сваи, чтобы убедиться, что грунт не перегружен сверх своей несущей способности.

Каждая свая имеет зону воздействия на почву вокруг нее. Следует позаботиться о том, чтобы сваи располагались достаточно далеко друг от друга, чтобы нагрузки распределялись равномерно по всей почве, которая их несет, а не концентрировались на нескольких участках.

Ниже приведены ситуации, когда с помощью системы свайного фундамента можно

  • Когда уровень грунтовых вод высокий.
  • Возлагаются тяжелые и неравномерные нагрузки от надстройки.
  • Другие типы фундаментов дороже или нецелесообразны.
  • Когда почва на небольшой глубине сжимается.
  • Когда есть возможность размыва из-за его расположения у русла реки или берега моря и т. Д.
  • Когда рядом со строением есть канал или глубокая дренажная система.
  • Когда выемка грунта на желаемую глубину невозможна из-за плохого состояния почвы.
  • Когда становится невозможным сохранить траншеи фундамента сухими с помощью откачки или других мер из-за сильного притока просачивания.

Классификация свайных фундаментов

Назначение свайного фундамента состоит в том, чтобы передавать и распределять нагрузку через материал или пласт с недостаточной несущей способностью, скольжением или подъемом на более твердый слой, способный выдержать нагрузку без вредного смещения.Доступен широкий спектр типов свай для применений с различными типами грунта и конструктивными требованиями. Сваи могут быть классифицированы по их основной конструктивной функции (концевой опор, трение или комбинация) или по методу конструкции (смещение (забивное) или замена (скучающий)).

Концевые опорные сваи:

В концевых несущих сваях нижний конец сваи опирается на слой особо прочного грунта или камня. Нагрузка здания передается через сваю на прочный слой.В некотором смысле эта куча действует как колонна. Ключевой принцип заключается в том, что нижний конец опирается на поверхность, которая является пересечением слабого и сильного слоев. Таким образом, нагрузка обходит слабый слой и безопасно передается на сильный слой.

Концевые опорные сваи и сваи трения

Сваи трения :

Фрикционные сваи работают по другому принципу. Свая передает нагрузку здания на почву по всей высоте сваи за счет трения.Другими словами, вся поверхность сваи, имеющая цилиндрическую форму, работает для передачи сил на грунт.

Чтобы представить себе, как это работает, представьте, что вы вставляете твердый металлический стержень, скажем, диаметром 4 мм в емкость с замороженным мороженым. После того, как вы его вставите, он станет достаточно прочным, чтобы выдержать некоторую нагрузку. Чем больше глубина заделки в мороженом, тем большую нагрузку оно может выдержать. Это очень похоже на то, как работает фрикционная свая. В фрикционной свае величина нагрузки, которую может выдержать свая, прямо пропорциональна ее длине.

Свайные фундаменты — это фундаменты глубокого заложения. Они состоят из длинных, тонких, столбчатых элементов, обычно сделанных из стали или железобетона, а иногда и из дерева. Фундамент описывается как «свайный», когда его глубина более чем в три раза превышает его ширину. Свая представляет собой длинный цилиндр из прочного материала, который вдавливается в землю и служит устойчивой опорой для построенных на нем конструкций.

Классификация свайных фундаментов по влиянию грунта:

Забивные сваи:

Забивные сваи, также известные как сваи смещения, представляют собой широко используемую форму фундамента здания, которая обеспечивает поддержку конструкций, передавая их нагрузку на слои почвы или породы, которые обладают достаточной несущей способностью и подходящими характеристиками осадки.Забивные сваи обычно используются для поддержки зданий, резервуаров, башен, стен и мостов и могут быть наиболее экономичным решением для глубокого фундамента. Их также можно использовать в таких сооружениях, как насыпи, подпорные стены, переборки, анкерные конструкции и коффердамы.

Забивные сваи

Буронабивные сваи:

Буронабивные сваи, также известные как сменные сваи, представляют собой широко используемую форму фундамента здания, которая обеспечивает поддержку конструкций, передавая их нагрузку на слои почвы или породы, которые обладают достаточной несущей способностью и подходящими характеристиками осадки.Буронабивные сваи — это сваи, в которых при удалении грунта образуется отверстие для железобетонной сваи, которая заливается на месте. Грунт заменяется сваей, следовательно, «заменяющими» сваями в отличие от свай-вытеснителей, в которых грунт вытесняется забиванием или завинчиванием сваи. Буронабивные сваи используются в основном в связных грунтах для образования фрикционных свай и при формировании свайных фундаментов вблизи существующих зданий. Они популярны в городских условиях, поскольку там минимальная вибрация, где высота над головой ограничена, где нет риска вспучивания, а также при необходимости варьировать длину свай.

Буронабивные сваи

Винтовые сваи:

Фундамент на винтовых сваях — это тип свайного фундамента со спиралью у носка сваи, чтобы сваи можно было вкручивать в землю. Процесс и концепция аналогичны вворачиванию в дерево. Винтовая свая может иметь более одной спирали (также называемой винтовой), в зависимости от использования и условий грунта. Обычно указывается больше спиралей, если требуется более высокая нагрузка или встречается более мягкий грунт.

Винтовая свая

Классификация по материалу конструкции свай:

Сваи деревянные:

Деревянные сваи — самые старые из ныне используемых свай.Обычно это сборные вытесняющие сваи, устанавливаемые методом забивки или, реже, вибрационным методом. Естественное схождение стволов свай позволяет получить относительно высокую несущую способность сваи. При правильном применении они представляют собой очень экономичное, эффективное и безопасное фундаментное решение как для временных, так и постоянных сооружений. Это может быть оправдано рядом исторических построек на деревянных сваях, которые эксплуатируются тысячи лет. Деревянные сваи, применяемые для несущих конструкций, пропитываются под давлением

Деревянные сваи

Стальные сваи:

Забивные стальные сваи устанавливаются с помощью ударных или вибрационных молотков до проектной глубины или сопротивления.Вы можете установить полный набор забивных свай от трубчатых свай малого диаметра до стальных кессонов большого диаметра для поддержки вашего проекта. Забивные сваи эффективно приобретают геотехнические возможности за счет смещения грунта вокруг вала и уплотнения грунта у основания во время установки. Стальные трубы могут иметь закрытый или открытый конец. Энергия для забивания свай обеспечивается либо высокочастотным колеблющимся молотом, либо ударным молотом.

Стальные сваи

Бетонные сваи:

Бетонные сваи — это обычные структурные элементы фундамента, используемые для поддержки морских сооружений, таких как мосты, нефтяные вышки и плавучие аэропорты.Использование оффшорных сооружений — все еще довольно новый метод, и в этой области еще предстоит провести много исследований. Нагрузка морской конструкции состоит из двух компонентов: вертикальных структурных нагрузок и боковых волновых нагрузок. Взаимодействие этих двух компонентов нагрузки оказывает значительное влияние на реакцию сваи и на то, как напряжения распределяются по свае. Кроме того, свая будет иначе реагировать на небольшую нагрузку на конструкцию, чем на большую нагрузку на конструкцию.

Бетонные сваи

Способ установки свай

Сваи устанавливаются разными способами, каждый из которых выбирается в соответствии с потребностями. Различные факторы, влияющие на тип сваи, которая вам понадобится, и способы ее установки, могут включать:

  • Глубина котлована
  • Материал, из которого сделаны ваши сваи
  • Угол забивки ваших свай
  • Экологические проблемы, которые могут повлиять на местных жителей, флору или фауну

После оценки ваших потребностей, Вам будет легче решить, какой из двух наиболее распространенных методов установки свай вы будете использовать для своего проекта: смещение или замену.Установка сваи смещения — это метод забивки свай в землю без предварительного удаления почвы или другого материала. Установка сменной сваи — это метод выкапывания ямы, в которую затем забивается свая.

Решения о типе оборудования для испытаний свайной нагрузкой должны быть неотъемлемой частью проекта. Разработчик должен выбрать приборы, которые обладают достаточной точностью для измерения требуемых данных. Постоянные приборы используются для сбора данных, касающихся напряженного состояния и поведения сваи в условиях эксплуатационной нагрузки.Используя постоянные контрольно-измерительные приборы, можно получить полезные знания не только о поведении конкретного свайного фундамента, но и об анализе и расчетных допущениях в целом.

Критерии и методы выбора наилучшего типа свайного фундамента

Координация структурных и геотехнических работ. Полностью скоординированные усилия инженеров-геологов, инженеров-строителей и геологов должны гарантировать, что результат анализа свайного фундамента должным образом интегрирован в общий проект фундамента.Эта координация распространяется на планы и спецификации, предварительные встречи и строительство.

Анализ отказов Разрушения конструкции или фундамента можно классифицировать как фактическое обрушение или функциональный отказ. Функциональный отказ может быть вызван чрезмерным прогибом, недопустимыми дифференциальными движениями, чрезмерной вибрацией и преждевременным износом из-за факторов окружающей среды. Для критических структур невыполнение функциональных требований может быть столь же серьезным, как фактическое обрушение меньшей конструкции.Следовательно, проектировщики должны учитывать не только степень защиты от разрушения, но и влияние осадки и вибрации на функциональные характеристики.

Свайный фундамент в строительстве

Соображения безопасности — Факторы безопасности представляют собой резервную способность фундамента или конструкции против обрушения при заданном наборе нагрузок и расчетных условиях. Неопределенные расчетные параметры и нагрузки требуют более высокого запаса прочности, чем требуется, когда расчетные параметры хорошо известны.Для большинства гидротехнических сооружений проектировщики должны иметь высокий уровень уверенности в параметрах почвы и свай, а также в анализе. Следовательно, следует минимизировать неопределенность в анализе и параметрах конструкции, а не требовать высокого запаса прочности. Для менее значимых конструкций допустимо использовать более высокие коэффициенты безопасности, если неэкономично уменьшить неопределенность в анализе и проектировании путем выполнения дополнительных исследований, испытаний и т. Д.

Соображения структуры грунта — Функциональное значение и экономические соображения конструкции будут определять тип и степень программы исследования и испытаний фундамента, программу испытаний свай, анализы осадки и просачивания, а также аналитические модели для сваи и состав.\ Для критических конструкций в программе испытаний фундамента должны быть четко определены необходимые параметры для проектирования свайного фундамента, такие как типы и профили грунта, прочность грунта и т. Д.

Источник информации и изображений — Vpgroundforce.com, инженерные открытия, cedengineering.com, weebly.com, science direct,

Лучшее строительство свайного фундамента | Лучший ремонт фундамента дома

Вам интересно, какой тип расширенного ремонта фундамента лучше всего подойдет для вашего нового или существующего прибрежного здания? Здесь, в К.E. Braza Construction, мы понимаем, что все потребности в недвижимости различаются. Мы поможем вам найти не только лучший фундамент для вашего дома на берегу моря, но и предоставим высочайшее качество ручной работы, чтобы обеспечить наилучшие результаты для вашего дома.

ДЛЯ ЧЕГО ИСПОЛЬЗУЮТСЯ ФУНДАМЕНТЫ?

Свайные фундаменты используются для повышения структурной устойчивости фундамента здания в местах, где находится рыхлый или подверженный эрозии грунт. Они также используются для поднятия зданий в зонах затопления и обеспечения надлежащего крепления и надежности таких конструкций, как опоры и подпорные стены, чтобы выдерживать штормы и волны. обычно заливается на место.Для этого метода просверливаются отверстия, заливается бетон и добавляется арматура для увеличения прочности сваи. Если бурение и заливка выполняются одновременно, буронабивные сваи называются шнековыми сваями непрерывного действия. Буронабивные сваи чрезвычайно популярны в городах и районах с высокой плотностью застройки и высокой плотностью населения.

Профили для буронабивных свай

  • Можно заливать на участки с минимальными накладными расходами.
  • Отсутствие риска пучения почвы.
  • Может использоваться там, где высота над головой ограничена.
  • Длину свай можно варьировать.
  • Можно создавать сваи большого диаметра.
  • Удаление грунта из скважин можно проверить.

Консоли для буронабивных свай

  • Смещенный грунт должен быть удален с участка, что приведет к дополнительным расходам.
  • Не может использоваться на очень рыхлых или несвязных почвах.
  • Сваи могут деформироваться из-за локализованного напряжения, оказываемого на отверждаемый материал (известного как перегибание или сужение).

Забивной свайный фундамент

Забивной фундамент аналогичен буронабивным сваям, поскольку они построены из бетона. Разница в том, что эти сваи имеют постоянную или временную металлическую опалубку, которую снимают после затвердевания и затвердевания бетона. Их называют забивными сваями, потому что они забиваются, вибрируют или вдавливаются в землю. Эти сваи могут быть построены на месте или предварительно изготовлены на заводе и доставлены на площадку. Обычно они используются в морских условиях, когда почва очень рыхлая или склонна к сдавливанию.

Профили с забивными сваями

  • Они чрезвычайно экономичны.
  • Увеличивается несущая способность за счет уплотнения и смещения грунта.
  • Повышается эффективность, если сваи изготавливаются вне строительной площадки.
  • Их часто считают комплексным инженерным решением для фундаментов.

Консоли забивных свай

  • Если производятся за пределами площадки, сваи должны быть усилены для транспортировки.
  • Установка должна быть заранее спланирована и организована.
  • Для установки свай необходимо много места наверху.
  • Они не идеальны для городских районов из-за шума при установке.

MICROPILE FOUNDATION

Микросвайные установки используются для опоры глубокого фундамента. Их можно использовать в новых и существующих зданиях для повышения структурной устойчивости фундамента. Эти сваи обычно имеют диаметр от трех до 10 дюймов и могут быть пробурены на глубину более 200 футов.

Micropile Pros

  • Можно комбинировать с другими типами свай.
  • Можно использовать в зонах ограниченного доступа.
  • Может использоваться в районах со сложными подземными условиями.
  • Они не подвержены образованию шейки, истощению или проблемам, связанным с рыхлой почвой.
  • Коммуникационные линии могут не нуждаться в изменении маршрута из-за малого диаметра.
  • Они выдерживают вертикальные и поперечные нагрузки.

Micropile Cons

  • Они дороги по сравнению с другими типами фундаментных свай.
  • Может коробиться или разрушаться при сейсмической активности (землетрясениях).

ФУНДАМЕНТ СВАЙНОЙ СТЕНЫ

Свайные стены представляют собой серию близко расположенных свай, которые используются для создания временной или постоянной подпорной стены свай (например, для ремонта бетонной морской дамбы). Эти стены предотвращают эрозию почвы и затопление прибрежных участков.

Профили для стен из свай

  • Простое и относительно быстрое строительство и установка дамбы.
  • Обладают большой несущей способностью.
  • Предпочтительно на участках с чрезвычайно сложным грунтом.

Консоли стеновых свай

  • Конструкция с глубокими сваями может не иметь требуемых допусков по вертикали.
  • Обеспечить гидроизоляцию между сваями может быть очень сложно.

ФУНДАМЕНТ ДЛЯ ВИНТОВОЙ СВАИ

Винтовые сваи известны как винтовые сваи или винтовые анкеры, потому что у них есть спираль — похожая на спиральный гребень рядом с винтом — около дна сваи, которая помогает закрепить ее в почве. Винтовые сваи ввинчиваются в землю, а не забиваются молотком или вибрируют на месте.

Профили с винтовыми сваями

  • Могут устанавливаться в неблагоприятных погодных условиях.
  • Отлично подходит для мест с ограниченным доступом.
  • Отлично подходит для удаленных мест.
  • После установки грузоподъемность увеличивается.
  • Нет времени схватывания или отверждения (может быть загружен сразу после установки).
  • Быстрая установка (около пяти минут на каждые 10 футов).

Консоли для винтовой сваи

  • Не следует устанавливать в почве, содержащей отложения рика, гравия или булыжника.
  • Установочное оборудование должно выбираться с учетом условий почвы и ограничений доступа на площадку.
  • Необходимо учитывать пределы крутящего момента при установке, чтобы не перегрузить сваю при ее ввинчивании в землю.

CT ПРОЕКТЫ ФУНДАМЕНТА ПРИБРЕЖНОГО СТРОИТЕЛЬСТВА

Правильное прибрежное строительство начинается с правильного свайного фундамента для ваших почвенных условий и близости к ватерлинии.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
