Утепленный финский фундамент: технология строительства

Утепленная фундаментная конструкция для дома была разработана и впервые построена финской строительной компанией «Omatalo». Она представляет собой сочетание мелкозаглубленного ленточного фундамента и утепленного монолитного пола, устроенного прямо по грунту. Кроме этого, система предусматривает наличие внешней тепловой изоляции под отмосткой по всему периметру здания.

В итоге технология строительства утепленного финского фундамента предусматривает:

• наличие МЗЛФ, выложенного из блоков, с опорной бетонной подошвой шириной не менее 600 мм и толщиной 200 мм;
• армированную бетонную стяжку толщиной от 80 мм, залитую на уложенный слой пенополистирольных (ППС) плит толщиной 150 мм;
• разделение ленточной части фундамента и бетонного пола пенополистирольной плитой толщиной 50 мм, которая поднимается от опорной подошвы до верха цоколя;
• утепление отмостки слоем ППС толщиной не менее 120 мм по всему периметру здания.

В зависимости от климатической зоны, в которой происходит строительство, толщина теплоизоляционных слоев может быть другой, а материал заменен на прочные сорта пенопласта.

Перед заливкой бетона внутри конструкции обычно укладываются полиэтиленовые трубы водяного теплого пола. Так же возможны варианты замены строительных блоков бетонной монолитной конструкцией. Для этого опалубку делают из прочных пенополистирольных плит.

Объединяющими признаками всех возможных конструкций УФФ остается расположение мелкозаглубленной фундаментной ленты в разрезе, наличие теплоизоляционных слоев под стяжкой пола, на внутренней поверхности цоколя и под отмосткой.

Плюсы и минусы утепленной фундаментной конструкции

Применение фундаментов малого заглубления является наиболее перспективным направлением развития малоэтажного строительства. Применение современных строительных материалов и технологий позволило в значительно степени уменьшить общий вес возводимых зданий.

Это все и привело к возможности разработки и внедрения новой технологии утепленного фундамента зданий. После 10 лет эксплуатации первых построенных домов, строительное сообщество смогло убедиться, что утепленные финские плиты хорошо показали себя на практике в вопросах эксплуатационной устойчивости, энергосбережения и создания комфортных условий.

К основным преимуществам этого типа фундаментных оснований специалисты относят:

• простое и недорогое решение вопроса снижения потерь тепла;
• высокую энергоэффективность конструкции, лишь немного уступающей теплой шведской плите;
• хорошую адаптацию к изменению нагрузок и устройству инженерных коммуникаций;
• выполнение работ с небольшим количеством рабочих;
• последовательное выполнение рабочих операций, допускающее устройство теплого пола и стяжки после возведения стен и монтажа кровли;
• возможность применения фундаментной конструкции на любых типах почвы и при высоком уровне грунтовых вод.

К недостаткам относят достаточно большой объем земляных работ и недостаточно эффективную работу систем отопления с традиционными радиаторами.

Конструктивные отличия от других видов фундаментных конструкций

Главное отличие фундамента по финской технологии от других типов оснований заключается в наличии утепленной плиты пола, не связанной с мелкозаглубленной лентой. Это делает конструкцию более устойчивой при строительстве на слабых и пучинистых грунтах. Кроме этого, наличие эффективного утепляющего слоя по периметру всего здания увеличивает защиту фундамента от воздействия низких температур в холодное время года.

Стоимость конструкции финской ребристой плиты, при ее реализации по технологии компании Omatalo, составляет в среднем 100 дол/м². На первый взгляд это несколько дороже, чем у традиционных систем. Однако, если учесть, что одновременно с возведением фундамента дом утепляется и производится монтаж системы отопления, то предлагаемая финская схема обходится намного дешевле.

Очень важной характеристикой фундамента УФФ является высота возводимого цоколя, поскольку он требует приобретения и доставки дополнительных строительных материалов. Ее величина зависит от структуры грунта и толщины растительного слоя, который во время строительства убирается полностью.

По своей конструкции утепленный финский фундамент больше всего напоминает шведскую теплую плиту (материал про неё — читать). Но в системе УШП не предусматривается наличие теплого цоколя, а наливной пол составляет с мелкозоглубленной лентой единую монолитную конструкцию. Фундаментная плита, разработанная шведами, по своей сути представляет бетонную утепленную чащу, а финская система — более динамичное строение из независимой плиты пола и МЗЛФ с утеплением по всему периметру. В остальном же не сильно она от него и отличается.

Следует заметить, что каждый реализуемый проект требует индивидуального расчета (пример — смотреть), который будет учитывать существующий тип грунта, климатические условия региона, глубину промерзания, грунтовые воды, вес строительных конструкций и другие факторы.

Область возможного применения УФФ

При рассмотрении технических характеристик фундамента финская плита утепленной конструкции, можно говорить о его допустимом применении во всех климатических зонах России, для любого типа грунта при строительстве зданий с весовой нагрузкой до 3-х тонн на 1 погонный метр ленточного фундамента.

Подобная характеристика будет соответствовать большинству возводимых зданий каркасного типа с высотой до 2-х этажей.

При увеличении опорной подушки ленточного фундамента допускается увеличение веса строительных конструкций до 4-5 тонн, но в этом случае требуется выполнение обязательного поверочного расчета по методике фундаментов ленточного типа.

Описание технологии строительства

Возведение утепленного финского фундамента состоит из нескольких последовательных этапов:

1. определение места постройки, выполнение проектных расчетов и разработка графической части;
2. разметка котлована;
3. полное удаление плодородного слоя;
4. разработка траншеи под мелкозаглубленный ленточный фундамент;
5. устройство дренажного слоя из щебня;
6. укладка гидроизоляционного слоя;
7. монтаж армируемой опорной подушки МЗЛФ;

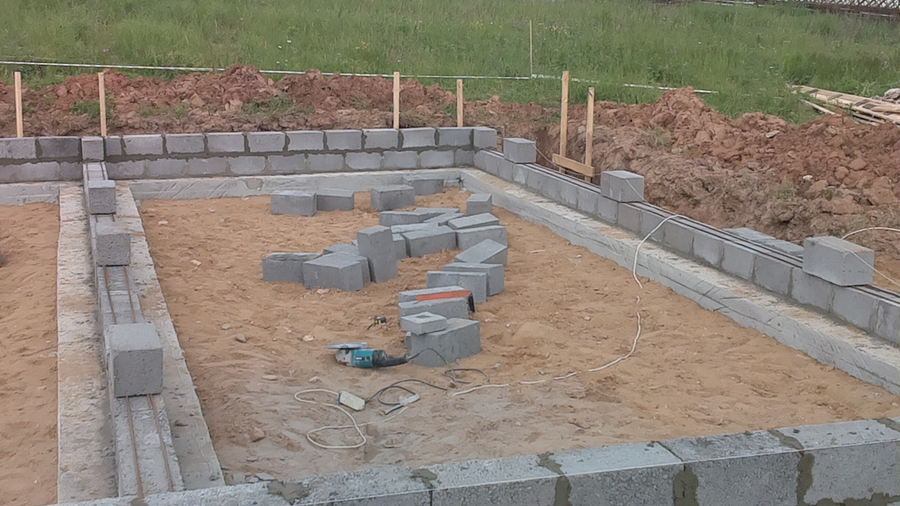

8. кладка фундаментной ленты из строительных блоков;
9. внутреннее утепление ленточного фундамента пенополистирольными плитами;
10. засыпка внутренней части котлована мелкофракционным щебнем и песком;
11. укладка плит утеплителя пола и армирующей сетки;
12. монтаж труб теплого пола;
13. заливка бетона для устройства плиты;
14. укладка утеплителя отмостки по периметру здания.

На завершающем этапе выполняется устройство отмостки и вывоз неиспользуемого грунта.

Разметка и земляные работы

Выполнение разметки будущего фундамента должно производиться в точном соответствии с принятыми проектными решениями. При этом следует учитывать существующие наружные коммуникации, подъездные пути, границы участка застройки и другие факторы. Рабочие оси отмечаются натянутым по горизонтальным планкам шнуром с запасом 500 мм от наружного периметра здания.

После этого плодородный слой должен быть снят до глубины прорастания корневой системы растений. Под всеми несущими стенами следует выкопать траншею на проектную глубину заложения ленточного фундамента с запасом на устройство насыпного дренажного слоя.

Дренаж, подстилающий слой и монтаж фундаментной ленты

В траншеи для устройства МЗЛФ насыпается слой щебня толщиной 200 мм, утрамбовывается и покрывается слоем геотекстиля.

Вяжется арматурный каркас, укладывается внутрь опалубки и заливается бетоном.

Во время твердения бетона можно выполнить работы по вывозу или планировке вынутого из котлована и траншей грунта. После схватывания бетонной смеси можно производить кладку строительных блоков на расчетную высоту цоколя. При большой высоте цоколя рекомендуется укладка армирующей сетки через каждые 3 ряда блоков.

Наружную и внутреннюю поверхность цоколя следует изолировать от воздействия влаги. Для этого необходимо использовать для наружной поверхности оклеечные гидроизоляционные материалы, а для внутренней стороны — обмазочные (подробнее про их виды — здесь).

Засыпка подстилающих слоев и укладка утеплителя

Установить вертикально по внутренней поверхности цоколя пенополистирольные плиты на толщину не менее 100 мм и закрепить их. На дно котлована уложить геотекстильное полотно и засыпать щебень для устройства дренажного слоя. Засыпку требуется тщательно уплотнить виброплитой.

На щебеночный слой укложить 3 слоя рулонной гидравлической изоляции с проклеиванием между собой всех полос и слоев. При этом необходимо предусмотреть запас гидроизоляции для заворачивания ее на вертикальную стену цокольной части ленточного фундамента.

Армирование, монтаж труб и заливка бетона

На поверхность утеплителя уложить готовые или вязанные самостоятельно армирующие сетки с размером ячейки не более 150 мм (подробнее про армирование — тут).

Длина трубопровода в каждом отдельном контуре не должна превышать 90 метров при диаметре 14 мм и 120 метров при диаметре 16мм. Поэтому при монтаже труб получится несколько греющих контуров в зависимости от общей площади дома.

Бетонную смесь необходимо заливать за одну рабочую смену, не делая технологических перерывов. Для этого рекомендуется воспользоваться услугами централизованной доставки бетона заводского изготовления. Залитую смесь необходимо хорошо уплотнить с использованием погружного вибратора или виброрейки.

Устройство теплой отмостки

Основанием отмостки служит слой щебня и песка, покрытый геотекстилем. Поверх него укладываются плиты утеплителя, армирующая сетка и заливается слой бетона. Ширина отмостки — не менее одного метра. При укладке бетона следует соблюдать уклон поверхности в сторону от дома.

Более подробно технологию устройства утепленного финского фундамента шаг за шагом можно посмотреть на следующем видео.

Как построить — Утепленный финский фундамент

Утепленный финский фундамент – это мелкозаглубленный ленточный фундамент с утепленной монолитной плитой по грунту в качестве финишной стяжки пола дома. Цокольная часть финского фундамента представляет собой кладку блоков, чаще всего керамзитобетонных, или изготовлен из бетона. УФФ подразумевает под собой необходимый комплекс сложных задач:

• С наружной стороны здания ливневая канализация и дренажная система вокруг фундамента;
• По площади периметра: утепление, вмонтированный в стяжку теплый водяной пол, канализационные трубы, холодное и горячее водоснабжение.

Утепленный финский Фундамент хорошо подходит для малоэтажного каркасного строительства без подземного этажа. И построенные за последние несколько лет здания с применением технологии УФФ отлично зарекомендовали себя, поэтому сегодня всё больше набирают популярность в России.

Основные преимущества утепленного финского фундамента:

• Возможность применения на любом типе почвы и при высоком уровне грунтовых вод;
• Хорошая адаптация к изменению нагрузок и устройству инженерных коммуникаций;
• Снижение уровня теплопотерь и экономия средств на отоплении здания, за счет утепленной подушки пола и отсутствия подвального помещения;
• Устройство теплого пола и черновой стяжки на этапе заливки фундамента до возведения стен и монтажа кровли;
• Возможность проведения ремонта или замены стяжки пола без изменения в инженерных коммуникациях фундамента;
• Высокий цоколь не менее 40-50 см;
• Возможность возведения на участке с большим перепадом высот при неровном рельефе. На склонах можно увеличить высоту цокольной части лены (для тяжелых кирпичных коттеджей ширина фундамента в подошве увеличивается до 60-80 см).

При всех достоинствах утепленного финского фундамента эта система имеет и некоторые недостатки:

• Достаточно высокая себестоимость материалов и работ на первом этапе строительства дома;
• Необходимость проведения земляных работ. Рытье траншеи под ленточный фундамент по всему периметру дома;
• Покупка нерудного материала для отсыпки фундамента дома;
• Необходимость уплотнения каждых 10 см слоя обратной отсыпки.

Учитывая технические характеристики утепленного финского фундамента, допускается его применение во всех климатических зонах России при любом типе грунта для частного малоэтажного строительства с весовой нагрузкой до 3-х тонн на 1 погонные метр ленточного фундамента. При необходимости повышения весовой нагрузки до 4-5 тонн необходимо увеличить опорную подушку фундамента.

1 Подготовка котлована и траншеи для мелкозаглубленного ленточного фундамента

Любое строительство начинается с создания проекта дома, в котором необходимо учесть расположение всех коммуникаций и выполнить расчет необходимых материалов. Согласно подготовленному проекту производится точная разметка котлована под будущий фундамент. Её нужно сделать с запасом примерно в 50 см относительно наружного периметра утепляемой отмостки. Глубина траншеи обычно не превышает 60 см, а ширина ленты фундамента составляет 60-80 см.

Важно знать, что заливка бетона на плодородный слой не допускается, так как разложившаяся органика за 2-3 года даст усадку. Поэтому грунт и плодородный слой с намеченной территории удаляются, а дно траншеи выравнивается и уплотняется.

2 Обустройство дренажной системы

На дне траншеи создается дренажный уклон от 4^о до 7^о в сторону отведения ливневых вод и отсыпается щебнем и песком слоем примерно 20 см поверх заранее уложенного слоя геотекстиля. Специалисты советуют каждый слой песка пролить водой и тщательно утрамбовать при помощи виброплиты.

Этот этап обеспечивает жесткость и прочность основания. Перехлесты соседних полотен геотекстиля должны составлять не менее 15 см. Если уровень грунтовых вод достаточно высок, то дренажную систему стоит усилить, уложив на край дна траншеи трубу с мелкими отверстиями, обмотанную в геотекстиль.

3 Установка опалубки, гидроизоляция и армирование

Для опалубки строители выбирают толстую ламинированную фанеру, деревянные доски и щиты. А также часто применяют металлические листы, профнастил или съемную опалубку из синтетического пластика.  Кроме того, для съемной опалубки подойдут бетонные блоки, которые после застывания ленты фундамента можно будет использовать для кладки верхней части ленты.

После того, как опалубка установлена, в полученный каркас укладывают плотную пленку или специальный гидроизоляционный материал для водоотведения. Рулонную гидроизоляцию выкладывают в 2-3 слоя с таким расчетом, чтобы боковые края заходили на боковые стены опалубки.

Для армирования бетона используют арматуру, металлические прутья диаметром 8-14 мм. При толщине ленты не более 25 см, обычно обходятся двумя поясами армирования. Если толщина ленты значительно больше, то следует выполнить третий пояс армирования. Металлические прутья связывают между собой вертикальными перемычками и стальной проволокой, дополнительно усиливая углы ленты фундамента. Нижний пояс арматуры следует уложить на специальные полимерные или бетонные подставки таким образом, чтобы прутья были полностью погружены в бетон. Фиксировать арматуру сваркой не рекомендуют, так как нарушается целостность металла, что приводит к коррозии и, как следствие, к быстрому разрушению конструкции.

4 Заливка бетоном малозаглубленного фундамента и выкладка ленты

После укладки арматуры можно приступать к заливке фундамента бетоном. Для этого обычно используют бетон марки 250 или выше. Заливку бетона следует начинать с угла. Высота ленты должна составить 20-30 см.

Демонтаж опалубки следует производить после того, как бетон наберет запас прочность не менее 50%. Процесс застывания бетона зависит от погодных условий и марки бетона и период составляет от 2 до 7 дней. Если фундамент заливается в жаркую погоду, то следует накрыть ленту пленкой, чтобы обеспечить равномерное застывание бетона.

После распалубки бетонной ленты можно приступать к выкладке верхней части фундамента из строительных блоков на высоту цоколя. При значительной высоте цоколя следует производить укладку армирующей сетки через каждые 3 ряда блоков. Для строительства утепленного финского фундамента скандинавские профессионалы советуют использовать пустотелые строительные блоки, так как они более теплоемкие и их легче укладывать в ленту. Горизонталь ленты следует выверить при помощи нивелира либо строительного уровня. Если имеется перепад, то его необходимо выровнять слоем цементного раствора.

5 Отсыпка внутренней части фундамента

Внутреннюю часть ленточного фундамента следует обеспечить гидро- и теплоизоляцией. Для этого внутренний периметр обрабатывается обмазочными материалами, например битумом, и обклеивается плитами экструдированного пенополистирола. После этого производится обратная засыпка котлована песком, каждый десятисантиметровый слой которого следует тщательно уплотнить виброплитой. Для засыпки обычно используют песок, ПГС, ОПГС или щебень фракции 5/20, вынутый грунт с органическими включениями не подходит для этой цели. Чтобы исключить перемешивание разнородных слоев под песчаную подушку можно уложить геотекстиль.
На песчаную подушку укладывается слой плит экструдированного пенополистирола толщиной не менее 20 см. Плиты необходимо склеить между собой специальным клеем на основе битума, который не разъедает полистирол. При необходимости на слой утеплителя стоить выложить слой фольгированного утеплителя.

6 Армирование, проводка коммуникаций и обустройство теплого пола.

На поверхность утеплителя укладывается армирующая сетка, либо связанные между собой металлические прутья с размером ячейки не более 15 см. При несущественных нагрузках на конструкцию пола оптимальная толщина плиты составляет 10-15 см, и соответственно достаточно одного армирующего пояса. Под арматурную сетку необходимо подложить специальные подкладки, для того, чтобы металл оказался внутри бетонной плиты.

Система теплого пола крепится к арматурной сетке. Длина трубопровода в каждом отдельном контуре не должна превышать 90 метров при диаметре трубы 14 мм и 120 метров при диаметре 16 мм. Поэтому в зависимости от общей площади дома может получиться несколько греющих контуров. Также производится установка закладных узлов для ввода всех необходимых коммуникаций: канализационные трубы, холодное и горячее водоснабжение.
Все коммуникационные трубы необходимо протестировать под давлением перед тем, как приступать к заливке пола бетоном.

7 Заливка бетона под черновой пол

Бетонную смесь необходимо заливать за один прием без перерыва в работе. После чего поверхность залитой смеси необходимо хорошо уплотнить с помощью погружного вибратора или виброрейки. Этот процесс позволит удалить пузырьки воздуха и пустоты, которые могли образоваться в процессе заливки бетона.
Во время застывания поверхность рекомендуется накрыть пленкой, чтобы обеспечить защиту от ветра и осадков. При необходимости ее следует периодически увлажнять. После того, как бетонная подушка наберет немного прочности, поверхность подушки следует затереть цементом.

8 Обустройство отмостки

Конструкция утепленного финского фундамента будет более эффективной при наличии утепленной отмостки по периметру дома. Качественная отмостка обеспечит дополнительную тепловую защиту фундаменту, а также обеспечит гидроизоляцию, что исключит подмывание конструкции водой, уменьшит воздействие грунтовых вод на основание фундамента и увеличит срок службы строительной конструкции.

Утепленный финский фундамент: какие используют

Технологии не стоят на месте, в связи с чем, построить утепленный финский фундамент стало еще проще. Такие дома отличаются быстрой сдачей в эксплуатацию, так как они не нуждаются в заливке мощного глубинного фундамента. Происходит монтаж ленточного основания или при определенных обстоятельствах столбчатой или свайной опоры. Фундамент финская плита (ФФП) – это стандартный пол, имеющий жесткую подстилку из гравийно-песчаного слоя. Стяжка легко отделяется от цокольной части здания при помощи листа пенополистирола.

Что собой представляет УФФ

Утепленный финский фундамент (УФФ) имеет своеобразную технологию, из-за чего распространения он не получил. УФФ часто используют российские строители. Благодаря его свойствам, существенных ошибок в строительстве основания здания можно избежать.

Плюсы ФФП:

1. Высокая экономичность.
2. Плиты удобны в эксплуатации.
3. Стяжка не несущая, вся нагрузка распределяется на ленточную часть фундамента.
4. Возможно использование нескольких вариантов пола от электрических до водяных.
5. Трудозатраты предельно снижены.
6. Отлично подходит для возведения в сложных условиях, например, на склонах.

В свою очередь финские плиты имеют некоторые минусы, а именно:

1. Необходимость в рытье траншей.
2. Засыпка траншей и внутреннего периметра здания.
3. Необходимость в использовании нерудного материала.
4. Нужна спецтехника.

Использование УФФ выходит немного затратнее, чем использование «шведских» плит. Стоимость строительных работ исходит из таких параметров, как высота цокольной части и уровень глубины закладки мелкозаглубленной ленты МЗЛФ.

При данном принципе технология следующая: МЗЛФ не утепляется снаружи, что приводит к промерзанию, и многие такие фундаменты, как следствие, становятся восприимчивыми к проседанию.

Утепленная шведская плита «УШП»

Эта технология заключается в возведении корыта из пенопластового материала, обладающего высоким уровнем прочности. Конструкция имеет вид цельного сооружения с несъемной опалубкой, которая выполняет дренажные функции и размещается на гравийно-песчаной дорожке. Далее выкладывают каркасную сетку из арматуры, это необходимо для закладки всех коммуникаций будущего здания. Следующим этапом является заливка бетоном каркасной сетки и дальнейшая ее шлифовка с помощью специальных строительных инструментов, например, бетонозаглаживающей машинки.

Плюсы «УШП»:

1. Утепленная плита – неприхотливый и быстровозводимый материал.
2. Наличие готовых коммуникаций.
3. Наличие дренажной системы.
4. Высокий уровень теплоемкости.

Материал имеет также свои минусы, а именно:

1. Необходимо подготовить почву, выровнять ее.
2. Нельзя использовать на торфяных почвах.
3. Установка коммуникаций имеет ряд сложностей, поэтому помощь специалистов крайне необходима.
4. Неэкономичность.

Итак, «шведские» плиты имеют как достоинства, так и недостатки. Здесь все главным образом зависит от конкретной ситуации, а именно: типа почвы, количества денежных ресурсов и личных предпочтений.

Сравнение финских плит и «УШП»

Утепленный финский фундамент часто используют для устранения различных недостатков, которые можно увидеть при использовании «шведских» плит, например, низкого цоколя. Некоторые склонны считать, что наличие невысокого цоколя негативно скажется на здании. Существует некая боязнь, что его заметет снегом. Далее «шведские» плиты достаточно дорогие и требуют повышенного внимания, наличия специального оборудования, техники, а также необходимость в помощи специалистов.

Земляные работы требуются гораздо в большем объеме, нежели при использовании. Таким образом, для возведения фундамента при помощи УШП потребуется выложить кругленькую сумму и выполнить целый комплекс строительно-ремонтных работ, но такое не каждый может себе позволить.

Утепленные шведские плиты представляют собой целый комплекс, направленный на возведение фундамента. Здесь заложена сложная дренажная и коммуникационная система из блоков, электрокабели, трубопровод, теплый пол, а сами плиты уже готовы для укладки чистового покрытия.

Кроме того, УШП требуют определенных знаний и использования специальных методов для их возведения, которые хорошо знают в Финляндии, в связи с чем, в нашей стране чаще всего применяются УФФ, как более понятный и доступный способ закладки фундамента.

По финской технологии можно создать по-настоящему качественное основание для фундамента, которое сможет прослужить долгие годы.

Как устроен УФФ

Итак, для правильной закладки УФФ нужно пройти целый ряд комплексных работ, от правильности их выполнения зависит качество возводимого фундамента. Для этой цели:

1. Необходимо определится с местом, пригодным для застройки.
2. При выборе места учитываются все особенности ландшафта.
3. Разметку стоит производить с запасом, примерно, на 0,5 м.
4. Плодородный слой почвы необходимо полностью убрать.
5. Затем происходит рытье траншеи на глубине, равной уровню залегания подушки и наиболее оптимально подходящей высоте слоя подсыпки.
6. Далее устанавливается дренаж.
7. Под подушку устанавливается гидроизоляция и выполняется ее армирование.
8. Происходит монтаж опалубки.
9. Устанавливается система коммуникаций.

Это довольно сложный и ответственный процесс, требующий повышенной концентрации внимания, в связи с чем, помощь специалистов иногда бывает просто необходимой.

Не стоит пренебрегать их услугами во избежание появления каких-либо проблем.

Бюджетный фундамент

Закладка фундамента ленточного типа применяется с использованием бетонных растворов как в чистом виде, так и с примесями, например, со шлаком. В процессе изготовления столбчатого фундамента участвуют красный цельный кирпич или бетонный раствор с бутовым камнем. Такую смесь изготовить достаточно просто и самому, при этом раствор получается крепким и прочным. Для изготовления плитного раствора все составляющие доступны по цене и не требуют особых денежных вложений. Это огромный плюс, который помогает сэкономить при строительстве здания.

Передовые финские технологии позволят качественно и в срок возвести фундамент, а также и само здание. Единственным недостатком при использовании УФФ можно считать наличие определенных трудовых и временных затрат и огромный комплекс работ. У финнов пользуются большой популярностью щитовые постройки и дома из панелей СИП, используемых часто с применением сборной ленты без армирования. Такой вариант имеет свои плюсы, поскольку позволяет значительно снизить затраты на опалубочные и бетонные работы.

Для нашей страны идеально подойдет монолитная конструкция, на которую будут опираться плиты из пено- и газобетона, а также кирпичные стены. Возможно небольшое промерзание МЗЛФ. Это объясняется отсутствием связи теплоизоляции с утеплителем отмостки. При обратной засыпке щебнем с использованием дренажа это не критично.

Финские плиты могут быть использованы повсеместно на любом типе грунта без существенных ограничений. В начале строительства застройщик получает только черновой пол по уплотненному грунту.

Достоинства УФФ

Несмотря на то, что утепленные финские плиты могут оказаться дороже «шведских» в несколько раз, отдать предпочтение все же рекомендуется первым. Так, при УФФ есть возможность «рассрочки» оплаты, наличие высокого цоколя, что для России является более приемлемым. Также есть возможность возведения на неровной поверхности с различными уклонами. Это актуально для местностей, которые расположены ближе к горам.

Финская плита в ее классическом виде имеет вид сборного ленточного фундамента, который может быть сложен в несколько рядов КББ (керамзитобетонные блоки). В высоту лента достигает до 800 мм, а в ширину – 200 мм. Все ряды армируются между собой при помощи 2 стальных прутков. Фундамент утепляется пенополистиролом. Далее он засыпается песком и утрамбовывается, осуществляется прокладка инженерных сетей.

Строительство дома, здания или какого-либо сооружения – всегда ответственный и затратный процесс. При их возведении необходимо соблюдать технику расчета и грамотно составить чертеж будущего строения. При правильном подходе можно существенно сэкономить на первоначальном этапе строительства.

Видео:
При рассмотрении вопроса – с использованием какой технологии начать монтажные работы, все зависит от личных предпочтений как заказчика, так и исполнителя. Однако рекомендуется применять плиты УФФ, так как, несмотря на дороговизну, они обладают целым рядом полезных свойств, что оправдывает их цену.

плюсы и минусы, применения, описание технологии

На чтение 6 мин Просмотров 122 Опубликовано 13.01.2020 Обновлено 27.12.2019

Утепленный финский фундамент (УФФ) более востребован на отечественном рынке строительства малоэтажных домов, чем шведская плита. На это есть много причин, одна из них – частному застройщику привычнее видеть здания, имеющие высокий цоколь. В то же время УФФ содержит некоторые элементы шведской технологии: утепленное основание, что привлекает возможностью избежать лишних теплопотерь в грунт.

Особенности устройства утепленного финского фундамента

УФФ представляет собой конструкцию основания дома, в которой по его периметру идет ленточный фундамент малозаглубленного типа – его реализуют в виде монолитной конструкции из армированного бетона либо сборным из блоков, опирающихся на бетонную пятку. Внутри имеется цельно залитая плоскость. Элементы разделены между собой слоем теплоизоляции и являются независимыми друг от друга. Под плитой обустраивают выравнивающую отсыпку, которая также изолирована от стяжки экструзионным пенополистиролом или аналогичного вида утеплителем.

Кроме всего прочего по технологии инженеров Финляндии предусмотрено обустраивать тепловой барьер вокруг здания, укладывая его под отмостку.

Плюсы и минусы инженерного решения

Положительные качества финской разработки отражены в следующих моментах:

• Благодаря возможности устроить высокий цоколь ленты, нет необходимости в организации земляных работ по углублению и выравниванию основания грунта, особенно на ярко выраженном рельефе.
• Стяжку со всеми инженерными коммуникациями можно делать после возведения коробки.
• Независимость ленты и пола позволяет проводить демонтаж и ремонт последней без риска нарушить несущую конструкцию.

Среди недостатков на первом месте стоит трудоемкость реализации проекта и серьезные финансовые вложения в него. УФФ требует определенного профессионализма и повышенной культуры проведения строительных работ.

В чем отличие от других технологий

Если сравнивать с другими способами, технологию организации УФФ можно сопоставить лишь со схожей по принципу построения утепленной шведской плитой (УШП). Основные отличия:

• В шведском варианте имеется только усиленная по периметру армированная платформа без ленты.
• Корытом заливки бетона для УШП является экструдированный пенополистирол специальной формы с бортиками.
• В УФФ можно получить более высокий цоколь, лента в нем утеплена с обеих сторон по всему периметру.
• Шведская технология имеет цельный армированный каркас, тогда как стальной скелет утепленного финского монолита под стяжкой и в ленте не соединены между собой.

В финансовом смысле обустройство УФФ может обойтись дороже шведского проекта, но затраты на возведение первой допустимо растянуть по времени.

Применяемость технологии на практике

Технические параметры стандартного УФФ позволяют внедрять такой тип фундамента в любых климатических зонах Российской Федерации. Если весовые показатели возводимого строения находятся в пределах нормы (из расчета 3 тонны на погонный метр малозаглубленной ленты), финская плита может быть устроена на грунтах любого механического состава.

Можно увеличить нагрузки на УФФ и возводить вместо каркасных стен каменные массой до 5 тонн на метр. Для этого потребуется увеличить опорную пятку, и для каждого конкретного случая нужно проводить расчет ширины последней.

В среднем любые одноэтажные дома с легкими стенами каркасного типа отвечают нормам нагрузок на основание фундамента финского образца.

Технологические этапы строительства утепленной финской плиты

Фундамент является одним из самых ответственных элементов строения, поэтому при его устройстве придерживаются определенных операционных этапов. Плита, разработанная инженерами Финляндии, по причине сложности требует строго соблюдения технологии производства:

1. Работы по разметке и планированию грунта.
2. Организация дренажной системы и гидроизоляции.
3. Заливка ленточного основания.
4. Закладка теплоизоляционных листов.
5. Подсыпка грунта под плиту.
6. Устройство барьера для влаги и прохождения тепла под пол.
7. Заливка бетонной стяжки основания.

Последние три этапа из списка не обязательно выполнять в первую очередь в комплексе всех работ по строительству здания. Можно выгнать стены, установить кровлю, а потом в защищенном от погодных условий помещении подготовить подушку и залить пол.

Разметка участка и земляные операции

Удобнее всего размечать границы пролегания ленточного фундамента кольями с натянутым между ними шпагатом. До полуметра делают вынос за границу стены, где кончается периметр отмостки. Земляные операции сводятся к удалению грунта (оставшаяся поверхность должна быть без включений растительных остатков) из траншеи под устройство опорной пятки ленты и дренажа.

Устройство дренажа и подстилающего слоя

В полученную траншею (с края от будущей бетонной пятки) укладывают обмотанную в геотекстиль трубу с мелкими отверстиями, чтобы был уклон в сторону отведения ливневых вод. Все это засыпается слоем гравия высотой в 20 сантиметров и слегка утрамбовывается. Поверх щебня также кладут геотекстиль.

Дренажу при устройстве малозаглубленного фундамента следует уделить особое внимание, так как в противном случае основание легко может подмыть, и произойдет разрушение несущей конструкции.

Организация ленточного монолита

В первую очередь по всему периметру здания заливают бетонную пятку с металлическим скелетом из арматуры внутри. Ширина этой опоры не должна быть меньше 0.6 метра, а высота – 0.3 метра.

Монолитный МЗЛФ сверху пятки должен быть обязательно армирован 12 или 14 арматурой. Поэтому внутри выставленной по уровню на высоту цоколя опалубки вяжут из прута каркас.  Полученную конструкцию заливают бетоном и дают ему отвердеть и выстояться.

Для придания фундаменту крепости его желательно периодически поливать из лейки, особенно в жаркие дни.

Работы по закладке утеплителя и засыпке периметра внутри

После снятия опалубки внутреннюю часть цоколя утепляют пенополистирольными листами (толщина полимера не должна быть меньше десяти сантиметров), крепя последние при помощи зонтичных дюбелей. После этого весь котлован устилают геотекстильным полотном, поверх которого насыпают гравийный слой с последующим прохождением вибротрамбовкой.

Устройство гидроизоляции

На подушку из гравия раскладывают послойно битумную гидроизоляцию, которую одновременно сваривают между собой газовой горелкой. Такого барьера должно быть как минимум 3 слоя. Также этот материал заводят на утеплитель цоколя. Поверх этого пирога укладывают утеплитель из пенополистирола толщиной в десять-двадцать сантиметров.

Заливка пола

Все пространство под будущим полом армируют сеткой (ячейку можно выбрать любую, но не более чем 15х15 см), на которую устанавливают трубу системы теплый пол. Кроме этого также должны быть выведены наружу все коммуникации: электричество, вода и канализация. Стяжку заливают бетоном.

Важно заливать пол за один раз, не допуская перерывов по времени. Для этого удобно пользоваться услугами грузовиков с бетономешалками.

— Боб Вила

Фото: Buildipedia.com

В пятом сезоне сериала «Боб Вила снова в доме» популярный проект «Хижина в лесу» продемонстрировал уникальный набор инновационных строительных тканей и технологий, которые спасли время и деньги. Одним из продуктов, который продолжает вызывать интерес, является современная система стен и фундамента из сборного железобетона, разработанная Superior Walls of America.

Superior Walls System состоит из сборных бетонных стен с шипами.Готовые к отделке стеновые панели имеют встроенные отверстия для водопровода и электрического доступа, и бригады SWA могут установить систему в среднем примерно за пять часов, практически в любую погоду.

Предварительно изолированные пенополистиролом DOW и запечатанные с помощью Bostik Chem-Caulk, Superior Walls производятся в соответствии с национальными стандартами и признанными строительными нормами из бетона 5000 фунтов на квадратный дюйм. Это устраняет необходимость в дополнительной гидроизоляции или гудронировании.

Как говорится в литературе SWA: «Система Superior Walls System в десять раз прочнее блочного фундамента и гарантированно предотвращает проникновение воды и накопление влаги.Благодаря инновационному дизайну Superior Walls сохраняют в домах теплее и суше, чем обычные фундаменты, при этом добавляя ценное жилое пространство и повышая стоимость при перепродаже ».

Specifics
Для повышения прочности и долговечности панели Superior Walls производятся с использованием железобетонных шпилек, жесткой изоляции, усиленной верхней и нижней соединительной балки (нижнего колонтитула) и бетонной облицовки толщиной 2 дюйма.

Связующие балки и бетонная облицовка отливаются за одну непрерывную заливку.Они соединяются со стойками, инкапсулируя вертикальные арматурные стержни и оцинкованные крючки и штифты, которые выступают сверху, снизу и сзади каждой стойки.

Полосы обрешетки, обработанные давлением, предварительно прикреплены к внутренней поверхности каждой стойки, чтобы обеспечить основу для различных отделок стен. Кроме того, в каждую стойку залиты отверстия диаметром 1 дюйм, позволяющие прокладывать проводку и водопровод.

Верхняя соединительная балка перфорирована с предварительно сформированными отверстиями диаметром 1/2 дюйма примерно через каждые 24 дюйма, чтобы можно было прикрутить болтами обработанные давлением пластины порога.Система доставляется на стройплощадку со встроенным нижним колонтитулом и устанавливается на нижний колонтитул из щебня.

Стены предварительно изолированы 1-дюймовым пенополистиролом DOW с классом R-5. Дополнительная изоляция может быть добавлена ​​в полость стены глубиной 7-1 / 2 дюйма между стойками, чтобы увеличить значение R до R-26. Тройной валик Bostik Chem-Caulk обеспечивает водонепроницаемость швов панелей. Расположенная на расстоянии 12 дюймов от сборной стены, 4-дюймовая перфорированная дренажная труба обеспечивает более сухой подвал, собирая и отводя лишнюю воду от фундамента.

Стены Superior полностью изготавливаются по индивидуальному заказу и предназначены для размещения дверных и оконных проемов. Панели обычно имеют длину до 16 футов и стандартную высоту 4 фута, 4 фута 8 дюймов, 8 футов 2 дюйма, 9 футов и 10 футов, и им можно отливать практически любую форму для неограниченного дизайна. гибкость.

Основы установки
Обученные на заводе бригады могут установить среднюю систему фундамента примерно за пять часов, независимо от большинства погодных условий. Засыпку можно начинать, как только пол будет залит и черновой пол будет правильно прикреплен к верхней части стеновой системы.Панели поступают на стройплощадку уже затвердевшими, поэтому строительство может быть продолжено сразу после установки.

Подготовка площадки и процесс установки
1. Для крана должна быть предусмотрена площадка размером 35 x 35 футов без препятствий над головой.

2. Подвал должен иметь превышение 24 дюйма на дне котлована.

3. Дренажная система должна быть на месте и функционировать.

4. Угловые штифты фундамента должны быть четко обозначены.

5. Щебень должен покрывать всю площадь пола и быть ровным с точностью до одного дюйма.

6. Строитель должен предоставить крепежные материалы для стеновой системы. Предпочтительны различные длины 2х4.

7. Площадка должна быть доступна для грузовика и крана. Убедитесь в отсутствии грязи, крутых поворотов, холмов, ухабов, деревьев и воздушных проводов.

Нормы для холодной погоды
1. Смешайте кальций с камнем полностью до целинной почвы на участке шириной не менее 30 дюймов вокруг основания.

2. Накройте это место пластиковой пленкой или другим водонепроницаемым и непористым материалом, выступая по две ножки с каждой стороны от центра опоры. По краям кладите камни или другой тяжелый материал, чтобы воздух не попадал под пластиковое одеяло.

3. Разложите поверх одеяла не менее 6 дюймов рыхлой соломы — больше при сильных морозах.

Эти зимние ступеньки сохранят устойчивость опоры и предотвратят задержки, связанные с погодными условиями. После того, как стены будут уложены, повторно примените соломинку до завершения засыпки.

Радоновая вентиляция
Superior Walls может легко разместить простую и экономичную систему вентиляции для удаления загрязненного воздуха и газообразного радона из подвала. Поставляемый и устанавливаемый строителем небольшой встроенный вентилятор и система трубопроводов могут быть очень эффективными. Специальные стандартные характеристики системы SWA повышают эффективность этой системы воздухообмена.

Литые бетонные панели обладают очень низкой проницаемостью, которая еще больше усиливается установленной на заводе изоляцией из пенополистирола DOW.Основание из щебня обеспечивает беспрепятственный приток воздуха из всех точек котлована в вытяжную систему под полом.

Гидроизоляция фундаментов ICF: два шага вперед, три шага назад

26 октября 2017 г.

Дэвид Кэмпбелл, RWC, AIA, GRP

Попробуйте представить, что вы являетесь домовладельцем на 20-м году 30-летней ипотеки, и внезапно узнаете, что вам нужно потратить десятки тысяч долларов, чтобы решить серьезную проблему с вашим домом.Или, что еще хуже, представьте, что вы совсем недавно купили дом 20-летней давности и, следовательно, не имеете собственного капитала, под который можно было бы взять взаймы, только для того, чтобы узнать об этой же дорогостоящей проблеме. В обоих случаях законы о полном раскрытии информации вынудят домовладельца в конечном итоге потратить деньги на устранение проблемы и продать дом.

Давайте представим себе, что эта проблема имеет троякую природу:

1. Проблема может оставаться незамеченной в течение многих лет, пока не достигнет продвинутой стадии.
2. Все гарантии давно истекли, если вообще были.
3. Нельзя купить страховку от этого типа проблемы.

Следовательно, все затраты на исправление будут покрываться за счет вашего собственного капитала, ваших сбережений, фонда колледжа маленькой Кристи или их комбинации. К сожалению, я опасаюсь, что это может стать все более распространенным сценарием по всей стране для десятков тысяч людей, владеющих домом (или любым другим зданием, если на то пошло), который был построен с использованием фундамента из изоляционной бетонной формы (ICF) ниже класса.

ЧТО ТАКОЕ СТЕННАЯ СИСТЕМА ICF?

Монолитные бетонные стены ICF — это относительно новая строительная практика ниже уровня земли ( Рисунки 1, и 2 ). По сути, ICF позволяет подрядчику построить высококачественную монолитную бетонную стену, сформировав стену со стационарной изоляцией вместо более традиционной съемной опалубки из дерева или стали. Оставляя изоляционную опалубку на месте навсегда, вы создаете тепловые барьеры с обеих сторон готовой бетонной стены.Системы ICF продаются как для приложений с высоким, так и с низким уровнем качества.

Для этой статьи были исследованы девять основных производителей систем ICF в США. У всех есть свои запатентованные нюансы; однако все они представляют собой сборные системы, связывающие внутренние и внешние изоляционные формы из пенополистирола (EPS) вместе с помощью пластиковых или стальных стяжек. Готовые компоненты ICF доставляются на площадку в виде панелей или блоков, а затем укладываются на место пошаговыми подъемниками.Затем между двумя противоположными изоляционными формами укладывается бетон. Затем процесс повторяется при последующих подъемах, пока не будет достигнута полная высота стены. Во многих отношениях подход ICF весьма гениален и имеет следующие преимущества:

• Отличные тепловые характеристики (R-значение)
• Высокая структурная целостность
• Сопротивляется урону от штормов
• Высокая огнестойкость
• Хорошее сопротивление прохождению воздуха
• Устойчив к росту плесени
• Улучшенная звукоизоляция
• Устойчивость к повреждениям насекомыми (термитами)

В чем проблема?

В этой статье не ставится цель обвинить все стены ICF, поскольку преимущества придают подлинную ценность стенам ICF более высокого уровня.Однако, поскольку все те же преимущества, перечисленные выше, могут быть справедливы для любой монолитной стены ниже уровня — будь то ICF или традиционная формовка (CF), — баланс в этой статье будет заключаться в сравнении этих двух типов методов формовки. только с точки зрения долговременной гидроизоляции. См. Рисунок 3 для типовой конструкции фундамента CF.

«Ахиллесова пята» фундаментных стен ICF ниже уровня земли заключается в их гидроизоляции.Концептуальный подход системы ICF, независимо от производителя, имеет неотъемлемые характеристики, которые несовместимы с принятыми в отрасли передовыми методами долгосрочной гидроизоляции ниже допустимого уровня.

РОЛЬ НИЖНЕЙ ГИДРОИЗОЛЯЦИИ

Прежде чем мы сравним ICF и фундаментные стены CF в отношении гидроизоляции, важно иметь в виду, что в отличие от кровли, которая предназначена для периодической замены, гидроизоляция ниже уровня должна быть спроектирована и установлена ​​так, чтобы служить и работать в течение всего срока службы конструкции, не требуя замены или капитального ремонта.Это связано с высокими затратами, связанными с повторным доступом и заменой грунтовой гидроизоляции. Эти высокие затраты являются результатом таких строительных работ, как земляные работы, обратная засыпка, повторное уплотнение, ландшафтный дизайн, растительные материалы, орошение, особенности участка и, конечно же, сама гидроизоляция. Однако, когда мы говорим о том, что гидроизоляция нижнего уровня должна обеспечивать весь срок службы здания, мы не обязательно имеем в виду, что утечек вообще не бывает.

Проектировщик может свести к минимуму количество и серьезность будущих утечек, но когда вы говорите о сроках в 60 лет или более, даже самые хорошо спроектированные и наиболее грамотно установленные гидроизоляционные системы, скорее всего, в конечном итоге обнаружат некоторые утечки.Следовательно, проектировщик должен проявлять инициативу и спроектировать стеновую конструкцию таким образом, чтобы будущие утечки можно было обнаружить вскоре после прорыва мембраны и чтобы после обнаружения утечки можно было остановить с помощью относительно недорогого локального ремонта вместо необходимости замены. вся система гидроизоляции.

К неотъемлемым характеристикам ICF, которые несовместимы с принятой в отрасли передовой практикой долгосрочной гидроизоляции ниже уровня, относятся:

• Проблемный концептуальный подход сборки
• Высокая вероятность утечки воды в стене
• Долгая задержка до обнаружения утечки
• Нет характеристик локализации утечки

Проблемный концептуальный подход к сборке ICF

Изоляция из пенополистирола (EPS) используется в качестве несъемной опалубки всеми девятью исследованными производителями, что означает, что гидроизоляцию необходимо наносить непосредственно на изоляцию.Однако, на мой взгляд, EPS не подходит для нанесения долгосрочной гидроизоляции по следующим причинам:

• • Водопоглощение. В настоящее время в отрасли ведутся споры о характеристиках водопоглощения изоляции EPS по сравнению с изоляцией из экструдированного полистирола (XPS). Производители обоих заявляют, что, поскольку их продукт является продуктом с «закрытыми ячейками», его скорость абсорбции достаточно низка для применения не по назначению. Однако в исследовании, опубликованном Ассоциацией по производству экструдированного пенополистирола (XPSA) под названием «Изоляционные плиты на основе полистирола», проводится различие между закрытыми ячейками XPS и закрытыми ячейками EPS.В исследовании говорится, что XPS — это «однородная изоляционная плита из жесткого пенопласта с закрытыми порами, без пустот и путей для проникновения влаги. Это делает изоляцию XPS устойчивой к влаге ». С другой стороны, в том же исследовании говорится, что метод производства пенополистирола «может привести к образованию взаимосвязанных пустот между шариками [закрытых ячеек], которые потенциально могут обеспечить пути для проникновения воды в изоляцию».

    Следует принять во внимание, что исследование было проведено и опубликовано сторонниками изоляции XPS.Тем не менее, поскольку низкая водопоглощающая способность XPS не оспаривается ни одной из отраслей, и поскольку на карту поставлено очень многое для владельца здания, автор считает, что изоляция из пенополистирола не должна использоваться в грунтовых условиях, таких как Системы ICF, и XPS является единственной подходящей изоляцией для нижнего уровня.

• • Мягкая гидроизоляционная основа. При использовании системы ICF гидроизоляцию необходимо наносить непосредственно на внешнюю сторону изоляции из пенополистирола, которая имеет относительно мягкую прочность на сжатие 10-60 фунтов на квадратный дюйм.Это увеличивает вероятность проколов гидроизоляции камнями и другими предметами во время операций засыпки и уплотнения. Вероятность этого повреждения увеличивается из-за того, что большинство исследованных производителей ICF не требовали какого-либо защитного слоя над гидроизоляцией. Это не относится к фундаменту CF, потому что гидроизоляция наносится непосредственно на саму бетонную стену (, рис. 3, ).

• • Гидроизоляционная адгезия к EPS. Лучшей практикой считается полное и постоянное приклеивание гидроизоляции к основанию, чтобы предотвратить перемещение воды между ними в случае нарушения гидроизоляции. В случае фундаментов из ICF изоляция из пенополистирола представляет собой сложный материал для приклеивания. Самоклеящиеся и напыляемые гидроизоляционные продукты, предлагаемые большинством исследованных производителей ICF, могут иметь хорошее прилипание на начальном этапе, но долговременная адгезия этих продуктов к EPS еще не продемонстрирована.С другой стороны, существует множество гидроизоляционных материалов, которые были проверены временем и показали, что они прочно прилегают к бетонным основам при сборках фундаментов CF.

• Нельзя использовать гидроизоляцию, наносимую горячей жидкостью. Поскольку гидроизоляционная основа фундамента ICF представляет собой изоляцию из пенополистирола, гидроизоляцию из прорезиненного асфальта (HFARA), наносимую горячей жидкостью, нельзя использовать вместе с фундаментами ICF из-за того, что HFARA расплавит пенополистирол, а также из-за несовместимости химического состава.Это ответственность ICF, поскольку гидроизоляция HFARA — одна из самых надежных, проверенных временем и успешных гидроизоляционных мембран на рынке сегодня. С другой стороны, HFARA может использоваться и используется с основами CF довольно часто.
• Соединения подложки. Подход ICF предполагает наличие обширных вертикальных и горизонтальных стыков в субстрате из пенополистирола. В случае с одним производителем я рассчитал более 1500 линейных футов швов из пенополистирола для цельнопалого фундамента площадью 1200 квадратных футов.Каждый стык представляет собой потенциальное слабое место в гидроизоляции, устанавливаемой поверх пенополистирола. Однако этот потенциал снижается, когда самоклеящийся листовой гидроизоляционный материал используется в сочетании с системой ICF. Фундамент CF имеет бетонные строительные швы, но только приблизительно 40 линейных футов для фундамента подвала того же размера.

Когда композитный дренажный лист (CDS) ( Рисунок 4 ) используется вместе с системой ICF, его можно размещать только между гидроизоляцией и засыпкой.Так как компонент CDS, прикрепленный на заводе-изготовителе из фильтровальной ткани, находится в прямом контакте с засыпкой, этот тканевый компонент подвержен разрыву, вызванному эффектом вытягивания засыпки, уплотняемой при подъеме. В результате порванная фильтровальная ткань позволяет грязи и другим мелким частицам попадать в основное пространство CDS и со временем делает продукт бесполезным.

Кроме того, тот же эффект просадки может также повредить гидроизоляцию, если к ней приклеить CDS, что обычно имеет место.При подходе к фундаменту CF CDS будет устанавливаться внутри изоляции, а не в прямом контакте с засыпкой. Кроме того, между изоляцией и засыпкой может быть установлен расходный прокладочный лист, чтобы предотвратить повреждение любого из установленных продуктов эффектом просадки.

Необходимость установки гидроизоляции поверх изоляции очень затрудняет детализацию концевой заделки критических отметок.Это ставит гидроизоляцию в незащищенное и уязвимое место, которое трудно сделать водонепроницаемым для долгосрочной эксплуатации. Цифры 5 с по 8 — это перерисованные версии различных деталей градаций, найденных в руководствах по установке исследованных производителей ICF. На мой взгляд, все они демонстрируют глубокое незнание того, что требуется в реальном мире, чтобы вода не попадала за мембрану почти на ровную поверхность в течение всего срока службы конструкции.

Среди исследованных производителей толщина используемой изоляции EPS составляет от 2,25 до 2,75 дюйма. Согласно Insulation Technology Inc., R-значение EPS составляет 3,85 R на дюйм при средней температуре 75 ° F (24 ° C) и 4,17 R на дюйм при средней температуре 40 ° F (4,4 ° C). Для целей этой статьи мы предположим, что средняя толщина плиты EPS составляет 2,5 дюйма, а среднее значение R — 4,0 на дюйм. Следовательно, поскольку системы ICF имеют внутреннюю и внешнюю изоляцию из картона, коэффициент сопротивления изоляции системы ICF составляет 20 R (2 платы x 2.5 дюймов x 4,0 R). Фундамент CF, использующий четыре дюйма XPS-изоляции с удельным сопротивлением 5,0 R на дюйм, обеспечивает такое же значение сопротивления изоляции 20 R (4 дюйма x 5,0 R). Тем не менее, фундамент CF дает дополнительную гибкость в размещении изоляции там, где она наиболее эффективна, а именно от уровня грунта до уровня мороза. Толщина изоляции может быть значительно уменьшена от уровня мороза до фундамента, что приведет к снижению затрат. Такая гибкость толщины изоляции невозможна с системой ICF. Кроме того, поскольку изоляция EPS поглощает воду с большей скоростью, чем XPS, тепловые характеристики EPS со временем будут снижаться быстрее, чем XPS.

Высокая вероятность утечки воды в стене

Важно отметить, что весь литой бетон имеет усадочные трещины. Есть вещи, которые проектировщик может сделать, чтобы свести к минимуму количество трещин и не дать им стать слишком широкими, но они будут возникать как в бетонных стенах ICF, так и в CF. В случае фундаментной стены ICF гидроизоляционная мембрана должна быть нанесена на внешнюю сторону наружной теплоизоляционной плиты EPS, так как плита действует как несъемная форма.Это означает, что если мембрана когда-либо разовьется, проникающая влага может скапливаться между стыками пенополистирола (внешняя и внутренняя стороны), внутри изоляции из пенополистирола, между пенополистиролом и бетоном (внешняя и внутренняя стороны) и внутри бетона. сами усадочные трещины ( Рисунок 9 ). Это будет представлять собой значительное количество воды, которая будет храниться в стене. По сути, гидроизоляция будет удерживать влагу внутри стены, а не защищать конструкцию от воды.С другой стороны, в фундаментной стене CF проникающая вода из аналогичного разрыва в гидроизоляционной мембране может никогда не достигнуть внутренней части, если только разрыв не будет идеально совмещен с усадочной трещиной в бетоне, что маловероятно ( Рисунок 10 ).

Долгая задержка до обнаружения утечки

Как показано в Рис. 9 , различные маршруты, по которым вода может проходить внутри стены, обширны.Вполне возможно, что проникающей воде могут потребоваться годы, чтобы пройти через все, пока она, наконец, не проявится внутри. Если бы внутреннюю сторону отделали обшивкой и гипсокартоном, на это ушло бы еще больше времени. В течение этой задержки между моментом прорыва мембраны и появлением воды внутри стены может откладываться большое количество влаги задолго до того, как станет очевидным, что произошло нарушение гидроизоляции.

Характеристики локализации утечки

Одним из наиболее важных компонентов наилучшей практики гидроизоляции является локализация утечки.Когда гидроизоляционный узел рассчитан на хорошую локализацию утечки, сохраняется прямая связь между местом прорыва гидроизоляции и местом появления воды на внутренних поверхностях. Это облегчает локальный и, следовательно, менее затратный ремонт, поскольку известно точное местоположение бреши на внешней стороне. Такая локализация утечки невозможна с помощью фундамента ICF, поскольку проникающая вода может пройти по всем различным маршрутам ( Рисунок 9 ). Следовательно, если гидроизоляция фундамента ICF выйдет из строя, у владельца дома или здания не будет другого выбора, кроме как выкопать и повторно гидроизолировать большую площадь фундамента, если не весь фундамент, со значительными затратами и потребует, чтобы влажный внешний EPS должны быть удалены, чтобы новую гидроизоляцию можно было нанести непосредственно на бетон.

Фундамент CF лучше подходит для локализации протечки, поскольку гидроизоляцию можно приклеивать непосредственно к бетону. Это облегчает локальный и значительно менее затратный ремонт снаружи фундамента прямо напротив места обнаружения воды на внутренней стороне (, рис. 10, ). Фактически, если брешь в гидроизоляции не находилась в непосредственной близости от трещины в бетоне, вода никогда даже не попала бы в стену, поскольку она не может перемещаться между мембраной и бетоном.

Другой недостаток подхода ICF по сравнению с подходом CF заключается в том, что при использовании метода CF утечка может быть устранена относительно недорогим методом, называемым закачкой с контролем воды. В трещину в бетоне с внутренней стороны вводится гидроизоляционная смола. Это постоянный ремонт, который позволит избежать расходов и сбоев, связанных с наружными земляными работами и ремонтом гидроизоляции.

ДОПОЛНИТЕЛЬНЫЕ ВОПРОСЫ

Преимущества термической массы

Некоторые из исследованных производителей рекламируют энергетические преимущества фундаментов ICF за счет использования тепловой массы, поскольку стены хорошо изолированы.Идея тепловой массы — или теплового «маховика», как его иногда называют — основана на концепции хранения кондиционированной космической энергии в массивном элементе здания, когда она не нужна, с целью рисования, что хранится энергия возвращается в кондиционированное пространство, когда это необходимо, тем самым снижая затраты на электроэнергию. Эта концепция основана на эффективной передаче энергии от кондиционированного помещения к строительной массе, а затем обратно.

В случае ICF такая эффективная передача энергии в значительной степени скомпрометирована, если не устранена полностью, из-за внутреннего слоя изоляции, который термически изолирует массу бетонной стены от внутреннего пространства.Это правда, что хорошо изолированная стена сохраняет энергию, но энергия должна сначала проникнуть в стену. Это не проблема для фундамента CF, поскольку вся изоляция обычно находится на внешней стороне, что обеспечивает эффективную теплопередачу от внутреннего кондиционированного пространства к массе бетонной стены и обратно.

Заявления об устойчивом развитии

Некоторые из исследованных производителей продают свои системы ICF как экологически безопасные подходы к возведению стен.Однако в отношении низкокачественных фондов ICF может быть как раз обратное. Если предположить, что у метода формовки ICF есть более высокая энергоэффективность по сравнению с CF основанием, то использование энергии, представленное обширными выемками грунта и повторной гидроизоляцией из-за утечек, более чем компенсирует энергию, сэкономленную во время первоначального строительства.

Отделка подвала

Некоторые из исследованных производителей заявляют, что система ICF позволяет домовладельцу более легко отделывать пространство подвала, потому что внутренняя изоляция уже на месте, и все, что нужно сделать, это приклеить гипсокартон непосредственно к изоляции.Это все правда; однако нет необходимости в теплоизоляции изнутри, если стена была должным образом изолирована снаружи, как в случае фундамента CF. Кроме того, если вы не хотите отделывать подвал (что очень часто), то у вас нет прочной, открытой бетонной стены под покраску. Владелец фонда ICF должен смотреть на белый пенополистирол, пока не сможет позволить себе закончить подвал. Это может быть мелочь, но владелец здания должен учесть ее, прежде чем выбирать фундамент ICF.

Гарантии

Как и большинство производителей продукции, все девять исследованных производителей систем ICF предлагали только гарантию на материалы, которую не следует путать с гарантией водонепроницаемости.Это понятно, поскольку производитель практически не контролирует качество монтажа. Однако, учитывая вероятность возможных проблем с проникновением воды и высокую стоимость исправления, настоятельно рекомендуется, чтобы перед выбором системы ICF вместо системы CF владелец здания удостоверился в том, что после существенного завершения будет выдана минимальная 15-летняя гарантия водонепроницаемости. генеральным подрядчиком (или строителем) и установщиком гидроизоляции совместно, и что оба работают не менее десяти лет.Гарантия водонепроницаемости должна быть сформулирована таким образом, чтобы покрывать все расходы, связанные с устранением инфильтрации воды. Такая гарантия обычно предоставляется с системами CF.

ИТОГО

Метод ICF для формовки бетонных стен имеет свои преимущества в надёжном применении. Однако, по мнению автора, любые краткосрочные преимущества, которые может предложить метод ICF ниже допустимого уровня, не компенсируют потенциальных долгосрочных непредвиденных последствий, связанных с проникновением воды и высокими затратами на ремонт.

Дэвид Кэмпбелл, зарегистрированный консультант по гидроизоляции, лицензированный архитектор и специалист по Green Roof Professional, является младшим и старшим архитектором Inspec. Он ведет курс по ограждающей конструкции и гидроизоляции нижнего этажа в Университете Миннесоты. Он получил множество наград за свою работу в области расследования и проектирования неисправностей, а также награду Ричарда М. Горовица за выдающиеся достижения в написании технических статей от RCI. Он также дает экспертные показания по судебным делам.

Изоляция жилого фундамента — InterNACHI®

Дома, которые строятся сегодня, более энергоэффективны, чем дома, построенные всего несколько лет назад, в первую очередь благодаря значительным улучшениям в строительных изделиях и технологиях, а также разработке высокопроизводительных систем отопления и охлаждения и других устройств. В InterNACHI мы уверены, что преимущества утепления фундамента часто упускаются из виду. Потери тепла из неизолированного кондиционированного подвала могут составлять до 50% от общих тепловых потерь дома в плотно закрытом и хорошо изолированном доме.Изоляция фундамента используется в основном для снижения затрат на отопление и практически не способствует снижению затрат на охлаждение. Помимо снижения затрат на отопление, изоляция фундамента повышает комфорт, снижает вероятность образования конденсата и соответствующего роста плесени, а также повышает удобство жизни в помещениях, находящихся ниже уровня земли.

Типы фундаментов

Типы фундаментов: цокольный этаж, перекрытие на уровне грунта или подвал. Глубокие морозы и низкий уровень грунтовых вод часто делают подвал основным фундаментом.Тем не менее, строительство фундамента с перекрытием и подвалом является обычным явлением, а пристройки дома часто имеют фундаменты для подполья.

Полные подвалы

Подвалы могут быть изолированы как внутри, так и снаружи. Для внутренней изоляции можно использовать обычный каркас 2×4 с войлоком или изоляцию методом мокрого распыления. Если покрытие из пароизоляции на изоляции войлока не является огнестойким, оно должно быть покрыто гипсокартоном. Жесткая пена также используется для внутренних помещений подвала.Полосы на меху используются для удержания пенопласта на месте. Также можно использовать изоляционные плиты из экструдированного или вспененного полистирола или полиизоцианурата. Нормы пожарной безопасности требуют, чтобы большинство изоляционных пенопластов было покрыто гипсокартоном.

Для внешней изоляции фундамента используется экструдированный или пенополистирол непосредственно на внешней стороне стен подвала. Изоляция, открытая выше уровня, должна быть закрыта, чтобы защитить ее от физического насилия и разрушительного воздействия солнца. Типичные материалы покрытия включают рулонный металл, соответствующий сайдингу, цементную плиту, прикрепленную к плите подоконника, или нанесение отделки, напоминающей штукатурку.

Подвальные помещения
Во многих отношениях стены подвала — это всего лишь короткие стены подвала. Могут использоваться внешние пенопластовые и пенопластовые изоляционные системы. Однако изоляция стен внутреннего пространства для подвешивания обычно выполняется либо пенопластом, либо драпированной изоляцией. Если используется пенопласт, он простирается от верха фундамента до верха фундамента. Полость, образованная балкой по краю, должна быть заполнена войлоком из стекловолокна или вспененным материалом. Большинство норм пожарной безопасности допускают, чтобы до 2 дюймов полистирола было выставлено на внутренней части подполья, прежде чем потребуется покрытие.

Если рабочие места изолированы стекловолокном или войлоком из минеральной ваты, эти войлоки обычно прикрепляются к пластине порога и накидываются на пол. Батарейки шириной четыре фута, заключенные в пластиковый чехол, хорошо работают при горизонтальной установке. Обычные войлоки шириной 16 или 24 дюйма оставляют пустоты между войлоками и не работают так хорошо.

В некоторых юрисдикциях требуется вентилируемое рабочее пространство для контроля влажности. Требования к вентиляции значительно снижаются, если пол в коридоре покрыт пластиковой пленкой с перекрытием краев и заклеен лентой, чтобы уменьшить влажность пространства для ползания.При необходимости установите работающие вентиляционные отверстия, чтобы их можно было закрыть. Не забудьте заполнить пространство балки обода стекловолокном или вспененной пеной, чтобы завершить изоляционную обработку.

Пол над подвесным помещением также можно утеплить. Это поднимает тепловую оболочку от стен подползника до пола. Хотя этот метод имеет много преимуществ, трубопроводы должны быть защищены от замерзания, а каналы отопления и охлаждения также должны быть изолированы.

Экономия при использовании утепленных фундаментов зависит от цены на топливо, производительности отопительного оборудования и климата. Стоимость полной изоляции фундамента подвала будет варьироваться, но строители сообщили о ценах от 800 до 1200 долларов. Если ипотека нового дома была увеличена на 1200 долларов, то увеличение жилищных выплат составило бы 106 долларов в год для 30-летней ссуды под 8%. Комбинированные расходы на отопление и ипотеку будут аналогичными, а дом станет более комфортным и обеспечит более здоровую внутреннюю среду.

Если подвал еще не закончен, нужно ли его утеплять?

Да, если только верхний этаж не изолирован. Даже если подвал используется только для хранения, обогрева и охлаждения, он термически связан с остальной частью дома.

Является ли изоляция пола над подвалом или подпольем альтернативой изоляции фундамента?

Не улучшает ли энергоэффективность внешняя изоляция?
Если в подвале используется пассивная солнечная конструкция со значительным количеством окон, выходящих на юг, будет полезна внешняя изоляция при условии, что стены подвергаются воздействию солнечного излучения. В типичном подвале экономия энергии незначительна.

Следует ли иметь внутри фундаментных стен пароизоляцию?
Если используется внутренняя изоляция, да.Бетону необходимо дать высохнуть, но влажный воздух подвала, типичный для лета Среднего Запада, не должен достигать прохладной стены, где он может конденсироваться. Изоляция из войлока, специально разработанная для внутренней части фундаментных стен, имеет перфорированную полимерную облицовку, которая предотвращает циркуляцию воздуха через войлок, но позволяет водяному пару от стены выходить.

Увеличит ли изоляция фундамента риск проникновения термитов?
Изоляция фундамента не увеличивает риск попадания термината.Если в почве обитают термиты, а в здании используется древесина, существует риск заражения. Наружная изоляция может снизить вероятность раннего обнаружения и препятствовать лечению при обнаружении.

А как насчет гидроизоляции? Код
часто требует гидроизоляции вместо гидроизоляции, если стена примыкает к жилому пространству.Производители некоторых изделий из пенопласта предлагают конкретные рекомендации по гидроизоляции своих пенопластов.

Как долго прослужит наружная изоляция фундамента?
Правильно установленная изоляция фундамента должна служить столько же, сколько и изоляция, установленная в любом другом месте здания.

Следует ли защищать пенопластовую изоляцию над уровнем земли?
Пена выше уровня земли должна быть защищена как от солнца, так и от физических повреждений. Ультрафиолет разрушает и разрушает большинство пен.Кроме того, повреждение газонокосилкой, мячами и другим случайным контактом может ухудшить внешний вид и характеристики пены. Обычные материалы, используемые для защиты пены выше класса, включают двух- или трехслойную штукатурку, эластомерные или цементные покрытия, наносимые кистью, вертикальный виниловый сайдинг, цементную плиту, алюминиевый рулонный материал и панели из стекловолокна.

Увеличит ли изоляция фундамента риск проблем с радоном?
Попадание радона в дом происходит через трещины и другие отверстия ниже уровня земли.Использование изоляции фундамента должно свести к минимуму термические нагрузки на фундамент и помочь минимизировать растрескивание, тем самым уменьшая проникновение радона.

Следует ли вентилировать рабочие места?
Кодекс CABO для одной и двух семей требует 1 квадратный фут вентиляции подзарядки на каждые 150 квадратных футов площади пола. При установке пароизоляции можно использовать рабочие форсунки, составляющие 1/10 от размера. Теплый, влажный летний воздух может конденсироваться на прохладной земле, даже если он покрыт поли-паровым замедлителем диффузии паров, что увеличивает риск проблем с влажностью в пространстве для ползания.Предпочтительнее установить пароизоляцию и закрыть рабочие форточки. Если в соответствии с местными правилами требуется вентиляция пространства для ползания, предпочтительнее изолировать пол и установить пароизоляцию.

Таким образом, если вы потратите время на планирование наилучшей системы изоляции для вашего нового дома, а также проведите инвентаризацию изоляции, установленной в вашем доме в настоящее время, в долгосрочной перспективе можно добиться экономии энергии.

Еще подобные статьи об осмотре

новых изоляционных плит, делающих безбарьерные дома более доступными | NAHB Now

Строительная компания из Мичигана создает больше возможностей для покупателей с ограниченным бюджетом, особенно для тех, у кого проблемы с мобильностью.

До недавнего времени у большинства соискателей выгодных покупок в более холодных регионах США было только два варианта, которые следует учитывать при покупке дома: модульный дом, который предлагает экономию, но обычно требует ступенек или пандуса; или традиционный дом, построенный на цокольном этаже или в подвале, что часто бывает дороже.

Этот короткий список вариантов расширился недавно, когда компания Sable Homes в Рокфорде, штат Мичиган, внедрила новый метод строительства безбарьерных домов на бетонных плитах, несмотря на более низкие температуры в регионе. В технологии, называемой Freedom Foundation, используется пена особой формы, которая работает как форма и граница, чтобы защитить плиту от повреждений морозом, даже в течение типично очень холодной зимы в Мичигане.

Sable Homes строит безбарьерные дома с меньшими затратами благодаря технологии Freedom Foundation.

Безбарьерные дома — идеальные для пожилых людей или людей с ограниченными физическими возможностями — часто трудно найти, и их строительство обходится дорого. Но владелец Sable Homes Джон Бити говорит, что строительство на бетонной плите с использованием технологии Freedom Foundation может сэкономить до 10 000 долларов сверх стоимости строительства дома аналогичного размера с глубокими опорами или ползунком под ним. Экономия может достигать 15 000 долларов по сравнению с домом с подвалом.

«С точки зрения технологий, это может показаться старомодным, но в нем есть другой поворот, который делает его гораздо более удобным для потребителей и строителей», — говорит Бити. «Форма и конструкция пенопласта значительно упрощают установку и строительство, чем если бы вы следовали старому методу строительства жилых домов».

На сегодняшний день Freedom Foundation успешно применяется более чем в 30 домах. Битли говорит, что почти во всех других домах в регионе есть подвалы, поэтому идея покупки дома без подвала только начинает приживаться.

Тем не менее, по мере распространения слухов о потенциальной экономии затрат, похоже, набирает обороты.

«Мы продаем эти дома настолько быстро, насколько это возможно», — говорит Бити. «И покупают их не только пожилые люди. Мы видели покупателей всех типов, в том числе молодых людей, которые хотят купить свой первый дом, и считают эту цену чрезвычайно привлекательной ».

Крошечный дом на продажу | Технологии, искусство и дизайн
