Технология утепления стен дома снаружи с помощью плит пеноплекса своими руками.
Плиты пеноплекс ― новое поколение теплоизоляционных материалов с отличными характеристиками!
Они идеально подходят для решения задач по сбережению тепла.
Основные достоинства плит пеноплекса:
― Низкая теплопроводность,
― Минимальное водопоглощение,
― Высокая прочность,
― Экологически-чистый,
― Не подвержены гниению
Работать с пеноплексом можно при любых погодных условиях без каких-либо средств защиты от атмосферных осадков.
Плиты легко обрабатываются (хорошо режутся с использованием обычного ножа) и чрезвычайно просты в монтаже.
Технология утепления стен с помощью плит пеноплекса
Подготовительный этап:
1) Перед монтажом плит пеноплекса необходимо провести очистку основания от пыли, масляных и мастичных загрязнений, остатков старого раствора, отслаивающихся частей поверхностей. Необходимо удалить только те слои, которые не способные нести нагрузку.
― При этом старые лакокрасочные покрытия должны быть удалены до плотного основания механически или при помощи специальных материалов.
― При наличии грибковых и плесневых поражений, удалить их используя специальные составы.
― При наличии растительных поражений и водорослей, удалить их . Места, пораженные растительным налетом, грибками, мхами или водорослями обработать высокоэффективными санирующими средствами с фунгицидными и бактерицидными свойствами для очистки и первичной профилактической обработки.
― При наличии солевых отложений на фасаде ― удалить их механическим способом.
2) Обследовать фасад с помощью отвеса и правила 2,5 ― 3 м на предмет неровностей. В случае наличия неровностей более 2-х см на поверхности фасада площадью 3 м2, то необходимо провести оштукатуривание поверхности цементно-песчанным раствором.
3) Все металлические конструкции, соприкасающиеся и подлежащие закрытию плитами из пеноплекса необходимо защитить от развития коррозии специальными антикоррозионными лакокрасочными материалами, например Сурик и т.п.
4) Все мелящиеся и сильно впитывающие основания, например, неоштукатуренные стены из газобетонных или силикатных блоков, необходимо предварительно обработать грунтовочными закрепляющими составами. Вид грунтовочного состава подбирается поставщиком системы теплоизоляции согласно впитывающей способности основания.
5) Монолитные железобетонные основания, отлитые в опалубочных конструкциях, необходимо очистить от остатков смазки и огрунтовать грунтовкой с содержанием кварцевого песка для увеличения адгезии к ним минеральных клеевых составов.
6) До монтажа плит пеноплекса необходимо подготовить кронштейны и места крепления монтируемых или в дальнейшем навешиваемых конструкций: кондиционеров, сливных и водоотводных конструкций, решеток для защиты оконных проемов, осветительных коробок, табличек,
номеров домов, спутниковых антенн и т.д.
Методы выравнивания неровностей фасадов
При монтаже системы теплоизоляции на стандартных (неровных) поверхностях фасада необходимо провести предварительные провесы и разметку поверхности, на основании чего составить карту неровностей и разработать технологические карты по устранению существующих погрешностей.
Существуют следующие методы выравнивания поверхностей основания:
― Выравнивание при помощи соответствующих штукатурных растворов;
― Выравнивание при помощи варьирования толщины плиты в зависимости от расчетной толщины;
― Выравнивание при помощи выравнивающих подкладок.
1) Оштукатуривание фасада — самый надежный способ, который не влияет на долговечность и качество плит пеноплекса.
При использовании данного метода необходимо учитывать, что дальнейший монтаж теплоизоляционных плит на оштукатуренных поверхностях, возможно, производить не ранее чем через 28 суток.
При этом нужно учитывать, что штукатурный раствор подбирается в каждом конкретном случае индивидуально в зависимости от типа основания.
2) Исправление неровностей фасада с помощью увеличения или уменьшения толщины плиты пеноплекса ― возможно только после проведения дополнительных теплотехнических расчетов с учетом вывода зоны конденсации из ограждающей конструкции.
При этом на стадии расчетов необходимо составить точную карту неровностей и заказывать теплоизоляционные плиты с учетом имеющихся
погрешностей. Данный метод относится к категории высоконадежных. При правильном применении такой метод не влияет на качество и долговечность всей фасадной конструкции, но является трудоемким в стадии проектирования и монтажа плит пеноплекса.
3) Выравнивание основания при помощи выравнивающих подкладок относится к технологически сложным процессам, которые рассчитаны на грамотных, подготовленных и имеющих определенную практику монтажников. При использовании данного метода неподготовленными специалистами возможно получение некачественного результата, который может серьезно повлиять на эксплуатационные характеристики всей системы в целом.
Поэтому в данной статье мы я не буду описывать последние два метода, ввиду своебразной сложности с производством работ.
Необходимые инструменты для монтажа плит пеноплекса:1) Рулетка ― для измерения длины, ширины, величины и т.д.;
2) Угольник стальной ― для проверки поверхности, разметки углов;
3) Уровень от 2-х метров ― для проверки поверхности, создания горизонтальных и вертикальных поверхностей;
4) Отвес ― для проверки отклонений по вертикали;
5) Пленка полиэтиленовая ― для защиты оконных и дверных проемов от брызг;
6) Лента малярная бумажная ― для приклеивания защитной пленки при защите проемов, разметка поверхности;
7) Многоцелевая щетка из стальной проволоки ― для подготовки поверхности;
8) Молоток-кирка ― для подготовки поверхности, монтажа дюбелей;
9) Дрель с насадкой миксером или строительный миксер ― для приготовление клея и раствора для армирующего слоя;
10) Ножницы по металлу Обрезка цокольного профиля;
11) Кисть-макловица ― для смачивания, грунтования поверхности, обеспыливания плит утеплителя;
12) Нож с длиной лезвия 25 см ― для резки плит теплоизоляции;
13) Ножовка универсальная с мелким зубом ― для резки плит теплоизоляции;
14) Штукатурный шпатель из нержавеющей стали ― для нанесения клея и армирующего состава;
15) Зубчатый шпатель из нержавеющей стали с размером зуба 8 или 10 мм ― для нанесение армирующего слоя на теплоизоляционные плиты;
16) Терка нержавеющая ― для нанесения клеящего и армирующего составов;
17) Перфоратор ― для выполнения отверстий при монтаже дюбелей;
18) Сверло-бур (длина в зависимости от толщины системы теплоизоляции) диаметром 6-10 мм ― для выполнение отверстий при монтаже дюбелей;
19) Дрель или шуруповерт ― для закручивания сердечников дюбелей;
20) Насадки на шуруповерт, в зависимости от типа используемых дюбелей ― для закручивания сердечников дюбелей;
21) Брусок шлифовальный ― для шлифовки стыков плит утеплителя;
22) Ножницы ручные ― для резки штукатурной армирующей сетки;
23) Правило алюминиевое ― для выравнивания армирующего слоя;
24) Кельма для внешних углов из нержавеющей стали ― для выравнивания армирующего слоя на внешних углах;
25) Кельма для внутренних углов из нержавеющей стали ― для выравнивания армирующего слоя на внутренних углах;
26) Широкий фасадный шпатель из нержавеющей стали ― для выравнивания армирующего слоя;
27) Кисти, валик ― для нанесения грунтовочного и окрасочного слоев;
28) Пластиковая терка толщиной не менее 3-х мм ― для выравнивания и структурирования декоративного слоя.
Монтаж плит пеноплекса на стены фасада
Этап 1. Монтаж цокольного профиля.
Перед началом монтажа плит теплоизоляции устанавливаются специальные цокольные профили.
Профиль предназначен для опирания плит теплоизоляции, а также их ровного приклеивания. Также цокольный профиль служит для защиты нижней кромки плиты пеноплекса от внешних воздействия (например: влаги, грызунов, механических повреждений, открытого огня).
Рис.1., рис.2. Схема монтажа цокольного профиля.
Необходимый инструмент для монтажа цокольного профиля: дрель-перфоратор, бур, молоток, уровень, ножницы по металлу, угольник.
При монтаже цокольного профиля необходимо учитывать следующие моменты:
1) Крепление цокольного профиля осуществляется с шагом около 30 см с использованием специальных дюбелей или дюбель гвоздей.
Минимальная длина распорной части дюбеля, входящая в стену, в случае, когда основание состоит из тяжелого бетона или полнотелого кирпича составляет не менее 40 мм.
― В основаниях из щелевого кирпича глубина закрепления должна быть не мене 60 мм.
― В основаниях из пено- или газосиликатных блоков требуется производить крепление с глубиной заделки более 100 мм.
2) При выборе цокольного профиля необходимо учитывать толщину плит теплоизоляции, которые будут монтироваться на данном участке фасада. Запрещается монтаж теплоизоляционных плит на цокольный профиль, ширина которого не соответствует толщине применяемых плит.
3) Нельзя допускать деформацию цокольного профиля при его установке.
4) В местах крепления цокольного профиля необходимо обеспечить его плотное прилегание к основанию. Для этого используются специальные подкладочные шайбы.
5) Торцы кромок цокольного профиля стыкуются между собой при помощи специальных соединительных элементов, при этом выдерживается необходимый зазор между соседними профилями 2-3 мм.
При этом при монтаже цокольного профиля без использования соединительных элементов между соседними профилями необходимо оставлять технологический зазор 2-3 мм для компенсации температурных деформаций.
6) Рекомендуется использование специальных цокольных профилей с капельником, который служит для отвода воды от цокольной части здания и предотвращения намокания конструкций фасада.
7) Запрещается монтаж цокольного профиля внахлест.
8) При монтаже системы теплоизоляции с толщиной плиты более 80 мм рекомендуется на момент приклеивания первых рядов плит устраивать дополнительные монтажные опоры под цокольный профиль на время высыхания клеевого состава.
9) Для устройства цокольного профиля на углах здания, возможно использование нескольких
вариантов:
― Для опирания плит на внутренних и внешних углах утепляемого здания рекомендуется использовать специальный угловой цокольный профиль.
― Допускается использование стандартного цокольного профиля с технологическим вырезом под углом 90°. При этом срезанные кромки после сгибания цокольного профиля соединяются с помощью специального соединительного элемента.
― Для обработки внешних и внутренних углов здания допускается использовать стандартные цокольные профили, на краях которых, для последующей стыковки, делаются косые срезы под углом 45°. В дальнейшем технологические срезы соединяются специальными соединительными элементами.
10) После установки первого ряда плит теплоизоляции зазор, возникший между строительным основанием и цокольным профилем, необходимо заполнить пенополиуретановой монтажной пеной.
Этап 2: Раскрой теплоизоляционных плит.
1) Раскрой теплоизоляционных плит производится при помощи стальной линейки, угольника, ножа с широким лезвием и пилы с мелким зубом. При этом раскрой больших участков теплоизоляционных плит необходимо при помощи пилы, а выбирать отдельные фрагменты, например на смонтированных плитах удобнее при помощи ножом с длинным лезвием.
2) Для обеспечения качественного и геометрически верного монтажа необходимо перед нанесением клея на теплоизоляционные плиты провести их примерку к каждому конкретному месту.
3) Раскрой теплоизоляционных плит и установку их на плоскости необходимо вести с учетом узлов оконных и дверных проемов, с учетом примыканий к балконам, кровлям, неутепляемым конструкциям, с обязательной перевязкой плит на плоскости и формируемых углах.
4) ВНИМАНИЕ! Устройство теплоизоляции в вершинах углов оконных и дверных проемов должно производиться из цельных плит с вырезанными по месту фрагментами. Раскрой теплоизоляционных плит необходимо проводить с технологическим вырезом, который должен перекрывать линию угла проема не менее чем на 200 мм. Не допускается размещение стыков теплоизоляционных плит на одной линии с линиями углов проемов.Технологический вырез необходимо выполнять только по линии среза, не затрагивая оставшуюся цельную часть плиты (см. в этапе «Устройство примыканий по периметру оконных и дверных проемов»).
5) При раскрое теплоизоляционных плит устанавливаемых на плоскости необходимо вести смещение вертикальных швов (по типу кирпичной кладки) не менее 200 мм. Недопустимо расположение вертикальных стыков плит на одной линии.
6) При раскрое теплоизоляционных плит необходимо следить за тем, чтобы ширина обрезков плит устанавливаемых на углах здания, в местах примыкания к цокольному профилю, оконным и дверным проемам составляла не менее 200 мм.
7) Раскрой теплоизоляционных плит устанавливаемых на углах здания необходимо вести с учетом установки их с зубчатым зацеплением.
8) При наличии на здании тупых внутренних или внешних углов раскрой теплоизоляционных плит необходимо вести таким образом, чтобы максимально выполнялось зубчатое зацепление плит.
Этап 3 Приготовление клеевого состава.
Приклеивание и армирование теплоизоляционных плит осуществляется одним клеевым составом «Теплоклей». Вид клеевого состава выбирается поставщиком плит пеноплекса.
Состав клеевого материала обеспечивает хорошую и долговечную адгезию плит с минеральным основанием и надежное армирование поверхностей утеплителя.
Как правило для приготовления клея из сухого минерального клеевого состава «Теплоклей» на мешок 25 кг смеси необходимо 6 л воды.
Приготовление состава.
― В отмеренное количество чистой холодной воды засыпают сухую клеевую смесь. Состав перемешивают в течение 5 минут низкооборотной дрелью-миксером до получения однородной массы без комков. Далее для созревания раствора его выдерживают в течение 10 минут и перемешивают заново в течение 5 минут.
― Время рабочей фазы («жизни») раствора, зависит от погодных условий и составляет от 2-х до 4-х часов. В холодную погоду и при большой влажности следует учитывать, что время высыхания клеевого состава увеличивается.
― ВНИМАНИЕ! Не допускается снова добавлять воду в затворенный и выдержанный клеевой состав.
― ВНИМАНИЕ! Минеральный клеевой состав содержит цемент. При работе необходимо обеспечить защиту кожи и глаза от попадания на них клеевого состава.
Этап 4: Нанесение клеевого состава на плиты.
1) Для нанесения клея на поверхность плиты удобно использовать стопку теплоизоляционных плит в качестве стола.
2) При работе рекомендуется использовать перчатки для защиты рук.
3) Перед нанесением клеевого состава на плиты из экструдированного пенополистирола необходимо их ошлифовать при помощи грубой наждачной бумаги или шлифовальной машины. Плиты, поставляемые с заводской фрезеровкой ошкуривать не надо.
4) Нанесение клеевого слоя на плиту. При обычных (неровных) основаниях клей наносится по всему периметру плиты полосой около 8-10 см, и по середине в зависимости от типоразмера плиты 1-3-мя лужицами размерами 10 см2.
Высота клеевого состава выбирается в зависимости от неровностей поверхности и составляет 1,5-2,5 см. Количество наносимого клея варьируется в зависимости от неровностей подложки так, чтобы не менее 40% поверхности плиты была покрыта клеем.
5) При нанесении клеевого слоя на плиты теплоизоляции, которые будут устанавливаться науглах здания, необходимо обращать внимание на то, что к ним будет стыковаться соседние плиты, и в этих местах нужно оставить часть плиты без клеевого слоя.
6) При нанесении клеевого состава на теплоизоляционные плиты, которые будут устанавливаться в районах угловых зон, на углах оконных и дверных проемов необходимо учитывать, чтобы место нанесение клея совпадало с местом установки дюбелей.
7) В случае утепления идеально ровных поверхностей нанесение клея производится по всей плоскости плиты с помощью зубчатого шпателя с размером зуба 10 мм.
8) ВНИМАНИЕ! При монтаже плит теплоизоляции обращайте внимание на правильные геометрические размеры плит, изгибы, деформацию и повреждения.
Рис.3. рис.4., рис.5 Схема нанесения клея на плиты пеноплекс.
До монтажа плит все выявленные изъяны должны быть устранены.
Этап 5. Приклеивание теплоизоляционных плит.
1) Первый ряд теплоизоляционных плит устанавливается на цокольный профиль.
2)При монтаже первого ряда плит на цокольном профиле обратите внимание на то, чтобы плиты плотно прилегали к ограничивающей кромке профиля, не выступая за нее.
Недостаточное прилегание плит к ограничивающей кромке профиля говорит о малом количестве клея на плите.
3) Выравнивание плиты производят ее перемещением в вертикальном и горизонтальном направлении с небольшим нажимом в сторону основания.
4)После выравнивания плиты для обеспечения высокого качества приклеивания производят пристукивание плиты при помощи полиуретановой терки.
5) Необходимо обращать внимание на точное, равноплоскостное прилегание плит. Контроль осуществляется при помощи реечного уровня длиной не менее 2 м.
6) После приклеивания каждой плиты с поверхности фасада и торцов каждой теплоизоляционной плиты снимаются выступающие избытки клеевого раствора.
7) ВНИМАНИЕ! При монтаже теплоизоляционных плит необходимо строго следить за тем, чтобы клей не попадал в швы между плитами. Недопустимо оставлять клей на торцах теплоизоляционных плит, это ведет к образованию мостиков холода, теплопотерям и последующим дефектам на декоративно-защитном слое плит пеноплекса.
8) Щели, образующиеся при монтаже плит теплоизоляции (более 2-х мм), следует заполнять клиньями, вырезанными из фрагментов плит. Недопустимо заполнять щели между плитами теплоизоляции клеевым раствором, монтажной пеной, герметиком и т.д. – это приведет в дальнейшем к образованию в этих местах трещин, намоканиям, загрязнениям и растрескиваниям декоративно-защитного слоя.
9) Приклеивание плит теплоизоляции необходимо вести рядами снизу вверх с перевязкой вертикальных стыков плит в каждом ряду (по типу кирпичной кладки). Недопустимо совмещение вертикальных стыков плит на одной линии.
11) Для достижения правильной геометрии углов сначала плиты приклеиваются с соответствующим выступом, большим ширины плиты. Затем к выступающей плите пристыковывается другая теплоизоляционная плита. После монтажа всего угла выступающие части плит аккуратно отрезаются по монтажной линейке.
12) На непрерывных трещинах или швах (панельное здание) не должны располагаться стыки теплоизоляционных плит. Плиты должны в этих случаях перекрывать швы или трещины минимум на 200 мм. При этом при выборе необходимой толщины системы теплоизоляции на фасадах с трещинами необходимо выбирать минимальную толщину теплоизоляционной плиты не менее 60 мм.
14) Толщина утеплителя на откосах рассчитывается проектной организацией и должна составлять не менее 50 мм.
15) При монтаже плит из экструдированного пенополистирола ПЕНОПЛЭКС все возникающие неровности, ошлифовываются грубой наждачной бумагой или с использованием шлифовальной машины. Пыль, которая образуется после шлифовки необходимо удалить полностью.
16) При монтаже системы из плит из экструдированного пенополистирола ПЕНОПЛЭКС перед нанесением армирующего слоя необходимо провести полное шлифование поверхности с помощью грубой наждачной бумаги или шлифовальной машины.
17) Если в ходе строительных работ плиты теплоизоляции вынуждены находиться на фасаде длительное время без отделки армирующим и декоративным слоями, то минераловатные и пенопенополистирольные плиты необходимо защитить от воздействия влажности и намокания, а пенопенополистирольные плиты защитить от воздействия ультрафиолетового излучения (при длительном хранении плиты могут пожелтеть и начать отмеливаться). Если же отмеливания не удалось избежать, то такие поверхности перед отделкой необходимо очистить при помощи щетки.
18) Все элементы, которые не демонтируются с фасада, а при монтаже теплоизоляционных плит окажутся под ними (например, электрическая проводка), маркируются на смонтированных плитах во избежание повреждений при дальнейшем дюбельном креплении.
Этап 6: Устройство примыканий по периметру оконных и дверных проемов.
Устройство теплоизоляции в вершинах углов оконных и дверных проемов должно производиться из цельных плит с вырезанными по месту фрагментами.
Технологический вырез в плите теплоизоляции должен перекрывать линию угла проема не менее чем на 200 мм. Не допускается размещение стыков теплоизоляционных плит на одной линии с линиями углов проемов. Технологический вырез необходимо выполнять только по линии среза, не затрагивая оставшуюся цельную часть плиты.
При этом обращаем внимание на следующие моменты:
1) Напуск теплоизоляционных плит на коробку оконных или дверных блоков должен составлять не менее 20 мм.
2) Если оконные и дверные проемы утоплены по отношению к плоскости фасада, на откосы так же монтируется теплоизоляционный материал. Для этого на плоскости фасада теплоизоляционные плиты устанавливаются с необходимым напуском внутрь проемов, а на откосы крепятся подготовленные по размеру плиты. Ширина и длина плит подбирается в зависимости от размера проема и неровностей откосов. Толщина утеплителя на откосах выбирается по расчетам проектной организацией. Плиты монтируются так, чтобы остающаяся, постоянно видимая ширина рамы была равной по всему периметру окна.
3) Предварительно на оконную или дверную коробку, по его периметру, наклеивается специальный профиль примыкания таким образом, чтобы оставался равномерным размер от установленного профиля примыкания до оконного просвета, и соблюдалась необходимая толщина перекрытия блока плитой теплоизоляции. Затем выполняется монтаж плит вплотную к внутренней стороне профиля.
4) Профили устанавливаются на боковые и верхнюю часть коробки оконного или дверного проема. На нижнюю часть профиль не устанавливается, так как там будет монтироваться отлив. В углах проемов профили примыкания стыкуются под углом 45 градусов.
5) При монтаже профиля необходимо учитывать, что в процессе армирования и нанесения декоративных отделочных слоев в прорезь профиля будет устанавливать армирующая сетка в клеевом слое и в дальнейшем декоративная штукатурка.
6)Внешний пластиковый элемент профиля с липким слоем служит для приклеивания защитной ткани, которая на момент производства работ будет защищать проем от брызг.
После монтажа системы теплоизоляции и окраски фасада защитная пластиковая деталь удаляется по всему проему вместе с защитной тканью.
Рис.6, рис.7. Схема примыканий по периметру оконных и дверных блоков.
10) Профиль примыкания следует устанавливать аккуратно на точно выбранное место. Отрыв профиля после установки с последующим изменением его местоположения может привести к разрушению липкого слоя и приведет его в непригодное состояние.
11) Допускается альтернативное устройство примыкания системы теплоизоляции к оконным или дверным проемам при помощи саморасширяющейся уплотнительной ленты. Установку уплотнительной ленты необходимо вести соблюдая технологию (см. раздел «Примыкания к строительным конструкциям»). При этом, после устройства армирующего слоя, вдоль всех сопряжений, при помощи ножа вырезают наклонные прорези под углом 45° шириной примерно 3 мм и заполняют их полиуретановым герметиком. Герметики в швах разглаживают смоченным в воде шпателем.
Этап 7 : Закрепление теплоизоляционных плит дюбелями.
Дополнительное дюбельное крепление плит теплоизоляции производится для обеспечения необходимой прочности плит пеноплекса к действию отрывной нагрузки в соответствии с действующими нормативными требованиями.
Для обеспечения хорошей теплоизолирующей способности применяются тарельчатые дюбели из синтетических материалов с низкой теплопроводностью, которые предотвращают образование мостиков холода. В качестве распорного элемента тарельчатых дюбелей используются забивные или заворачивающиеся распорные элементы из оцинкованной или нержавеющей стали с термоизолирующей пластиковой головкой, которая минимизирует теплопотери.
Необходимо учитывать, что при различных габаритных размерах используемых плит теплоизоляции, а так же при подрезках и крое плит изменяется расход дюбелей на метр квадратный. Точный расход можно определить только после приклеивания плит и определения мест расположения дюбелей.
Закрепление теплоизоляционных плит дюбелями производится только после высыхания клеевого состава, но не менее чем через 72 часа после приклеивания теплоизоляционных плит.
Минимальная длина распорной части дюбеля, входящая в стену, в случае, когда основание состоит из тяжелого бетона, составляет 45 мм. Глубина закрепления дюбеля в кладке из полнотелого кирпича составляет 60-70мм, из пустотелого кирпича – 80-90 мм. В основаниях из пено- или газосиликатных блоков.
Крепление дюбелей на обычной плоскости фасада, как правило, осуществляется на углах плит и в их центре (около 6 штук на 1 кв.м.). Более точное количество дюбелей и их расположение определяется поставщиком U.P.S. и отражено в Альбоме технических
решений.
Рис.8, Рис.9., рис.10., рис.11. Схемы крепления плит дюпелями.
В районе оконных и дверных проемов, цокольных реек и в угловых зонах, крепление производится на горизонтальных и вертикальных (сверху) стыках плит, на расстоянии около 200 мм от края проема или угла.
На углах здания, в зоне повышенных ветровых нагрузок, производится дополнительное дюбельное крепление. Расположение дюбелей в краевых зонах зависит от высоты здания и существующих ветровых нагрузок, размеров плиты теплоизоляции и допустимой нагрузки на дюбель. Ширина краевой зоны при высоте здания до 8 м – выбирается размером 1,0 м; при высоте здания от 8 до 12 м – 1,5 м; при высоте здания более 12 м – 2,0 м.

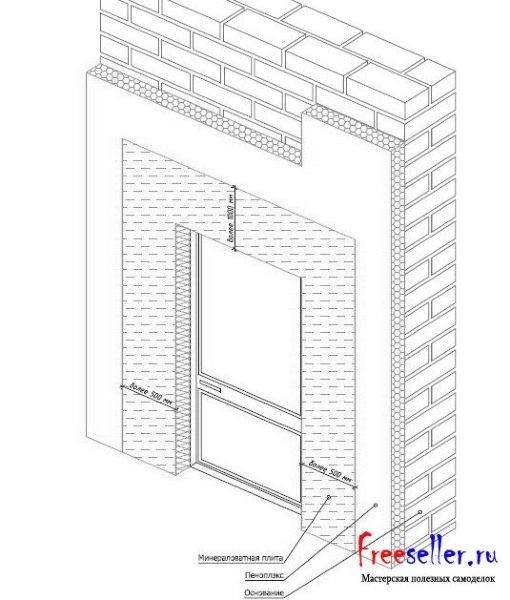

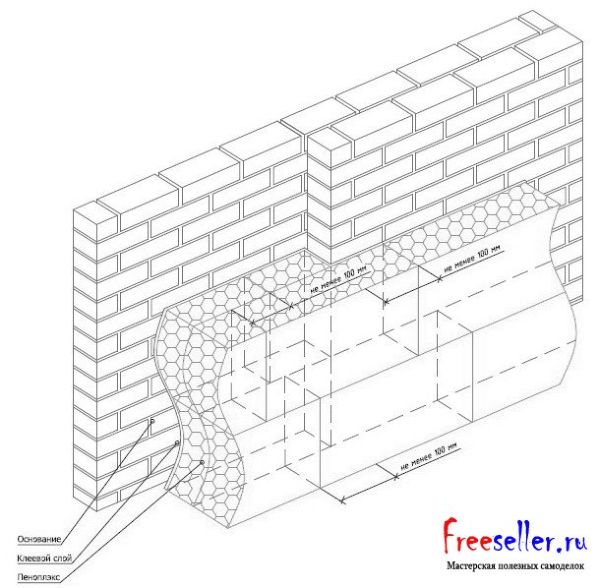

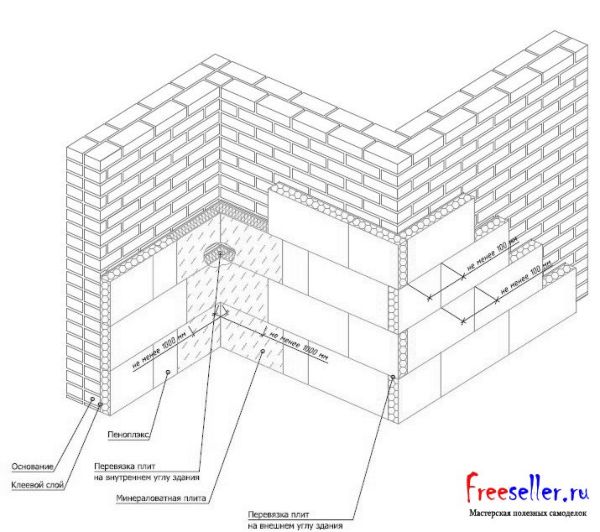

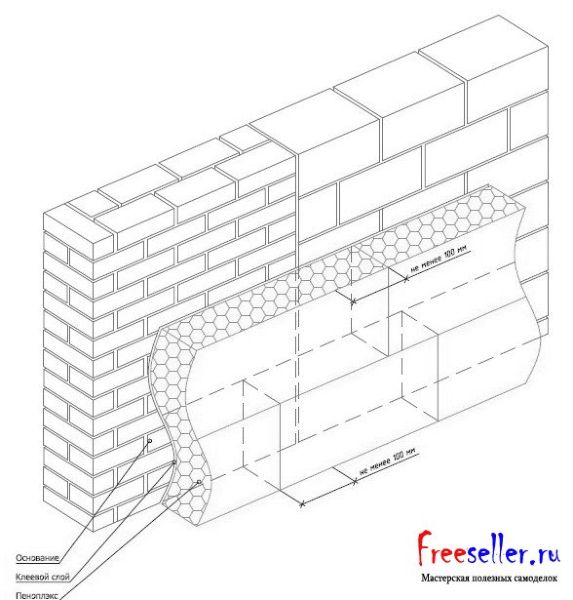

Рис.11., рис. 12 ,рис.13 Схемы монтажа плит пеноплекс на различных поверхностях.
Отверстие под дюбель сверлится на 10-15 мм глубже забиваемой части самого дюбеля.
При помощи молотка установите пластиковый дюбель в отверстие, утопив шляпку вровень с поверхностью плиты теплоизоляции.
Забивающийся сердечник забейте в отверстие дюбеля при помощи молотка. При забивании сердечника нельзя повреждать его пластиковую головку. При
повреждении пластиковой головки сердечника его необходимо забить до конца, а отверстие в дюбеле залить полиуретановым герметиком для фасадных работ.
Заворачивающийся сердечник заверните в отверстие дюбеля при помощи низкооборотной дрели-шуруповерта и соответствующих насадок.
И самое главное правильность и прочность крепления тарельчатых дюбелей подлежит обязательной
проверке!
Примеры неправильного утепления плитами пеноплекс
2) при монтаже плит пеноплекса допущена грубейшая ошибка ― вертикальные и горизонтальные швы совмещены. (Принцип кирпичной кладки упущен).
3) основание не было подготовлено должным образом, монтаж производился непосредственно на голые кирпичные стены, о чем свидетельствует видимый перепад между стыками плит.
4) Щели, образовавшиеся, между плитами не заделаны должным образом.
xn—-7sboap0arg1de.xn--90ais
все способы и варианты — Всё про бани
Утепление кирпичного дома пеноплексом снаружи: особенности мокрого и вентилируемого фасада
Если смотреть с практической стороны, то внешнее утепление стен гораздо удобнее и эффективнее. К тому же появляется возможность дополнительно отделать фасад дома необычным материалом, вроде мозаики или декоративной штукатурки.
За счет пеноплекса стены дома дополнительно выравниваются, экономя отделочный материал. Единственным препятствием для внешнего утепления стен, может стать запрет на фасадный ремонт в многоквартирных домах.
Сравнение способов утепления
Но не стоит отчаиваться, ведь всегда есть возможность утеплить стены изнутри. Внутренняя отделка стен пеноплексом может производиться в любой сезон.
ВАЖНО!
Утепляя дверные или оконные проемы, используйте только цельные куски пеноплекса, это обеспечит более качественную теплоизоляцию.
При использовании пеноплекса упрощаются монтажные работы и их можно провести самостоятельно. Какой бы способ отделки вы не выбрали, необходимо провести очистительные работы стен, где будут располагаться листы пеносплекса. Затем поверхность обрабатывается специальными средствами от влажности и антигрибковыми растворами.
Ремонтируются образовавшиеся в стенах сколы, трещины и другие повреждения. Пеноплекс устанавливается только на хорошо просохнувшую поверхность при помощи специального клеевого состава, а после дополнительно прикрепляются к стене дюбелями-грибками.
Листы необходимо крепить с небольшим смещением, а промежутки между ними заделываются монтажной пеной или строительным скотчем. После установки пеноплекса можно приступать к оформительным работам над фасадом.
Пеноплекс делится на нескольких основных видов. Они отличаются друг от друга составом и характеристиками. Чем лучше свойства материала, тем выше его цена. Название каждой марки говорит само за себя, поэтому строителю легче выбрать подходящий для себя вариант:
- Кровельный – применяется для теплоизоляции любых видов крыш;
- Стеновой– используется для теплоизоляции стен и внутренней части дома;
- Фундаментный – применяется при утеплении фундамента здания или подвального помещения. Главное достоинство этого вида в его водонепроницаемости, специально разработанной для подобных работ;
- Пеноплекс комфорт – пользуется большей популярностью при отделке балконов, квартирных комнат. Имеет довольно хорошие характеристики, но высокую цену на материал;
- Пеноплекс 45 – самая высокая плотность листа. Его применяют при постройке автомобильных дорог, взлетных полос в аэропорту. Этот вид пеноплекса устойчив даже к самым критичным температурам.
ОБРАТИТЕ ВНИМАНИЕ!
Для наружных монтажных работ по утеплению здания лучше применять стеновой пеноплекс. Он экономичен в плане цены и имеет отличные характеристики.
Чтобы утеплить наружные стены применяется следующий порядок размещения теплоизоляционных слоев:
- Клей, его наносят на заранее сухую и очищенную от различного рода загрязнений и неровностей, стену;
- Утеплитель, который дополнительно крепится к стене специальными дюбелями-грибками. Это дает возможность листу плотно лечь на поверхность стены не создавая тепло-мостов;
- После закрепления пеноплекса его необходимо защитить от воздействия ультрафиолета. Поэтому наносится слой армированной шпаклевки с применением мягкой сетки. Если планируется отделка сайдингом, то рекомендуется установка гидроизоляционной мембраны;
- Декоративная отделка, создает дополнительный слой защиты и придает эстетичный вид зданию.
Стеновой пирог
ВАЖНО!
После поверхность обрабатывается специальными растворами, препятствующие развитию грибков и плесени. После полного высыхания стены наносится клеевой состав, на который закрепляется утеплитель.
Для установки пеноплексных листов в качестве утеплителя для газобетонных и других видов стен, используется несколько методов крепления:
- ЭППС крепится на специальный клей или мастику;
- Применение специальной полиуретановой монтажной пены;
- Крепление пеноплекса при помощи дюбелей.
У каждого из вариантов есть свои особенности. Опытные строители применяют несколько способов одновременно для лучшей фиксации пеноплекса. Например, применение клея, а сверху дополнительная фиксация дюбелями.
При соблюдении рекомендаций и требований к применению каждого метода, гарантируется прочность утеплителя, который сможет выдержать дополнительный защитный слой отделки.
Крепление при помощи дюбелей
Крепление при помощи монтажной пены
Проводить работы по утеплению внешних стен необходимо соблюдая определенные правила:
- Первое. Обязательно проводятся предварительные подготовительные работы с поверхностью, стена должна быть без изъянов и обработана противогрибковыми средствами;
- Второй шаг — установка цокольного профиля, на который будет установлен пеноплекс. Данные манипуляции необходимы для ровного слоя будущего утеплителя, это обеспечит дополнительную защиту от вредных факторов.
- Следующим этапом идет установка плит пеноплекса так, чтобы между листами оставался зазор в 2 миллиметра.
- После установки плит пеноплекса их необходимо закрепить, для этого используются специальные дюбеля или клейкая смесь, которой предварительно обрабатывается поверхность стены и листы пеноплекса.
- Последним этапом является декоративная обработка или отделка фасада сайдингом.
Пеноплекс под сайдинг
Заливаем стыки монтажной пеной
Утепление наружных стен при помощи пеноплекса возможно благодаря легкости материала и монтажных работ. После завершения ремонта, при соблюдении технических нюансов, вы получите дополнительное утепление и изоляцию от многих неприятных внешних факторов. Удачи с ремонтом.
Залогом уюта и комфорта любого дома или квартиры является тепло. Если кирпичные стены не утеплены, то они плохо сохраняют тепло в помещении, но исправить этот недостаток можно – достаточно утеплить стены, а сделать это можно как снаружи, так и изнутри.
Кирпич является самым распространенным строительным материалом, поэтому большинство стен кладут именно из него.
Обычно толщина кирпичной стены составляет 40-65 см, но ее теплоизоляционных характеристик недостаточно для того, чтобы создать в доме или квартире комфортные условия проживания.
Утеплять такие стены можно снаружи или изнутри, оптимальным вариантом будет утепление с обеих сторон. Для утепления кирпичных стен дома снаружи, обычно используют пенопласт, минеральную вату или пенополистирол.
Если у вас ограниченные финансовые возможности, то лучшим вариантом является утепления при помощи пенопласта, утепление при помощи минеральной ваты обойдется дороже.
Независимо от того, какой теплоизоляционный материал вы используете, если все работы по его монтажу выполнены правильно, то зимой в вашем доме будет всегда тепло, а летом прохладно.
Современные теплоизоляционные материалы разработаны с таким учетом, что влагу и пар они пропускают только в одном направлении, то есть будут отводить их от стен, и не будут впитывать с улицы.
Правильно проводить утепление стен снаружи или делать это необходимо с двух сторон. Если утеплитель уложить только внутри, то точка росы переносится внутрь стены, и она намокает, из-за чего начинает развиваться плесень.
Преимущества наружного утепления стен:
- стена прогревается воздухом из помещения, а наличие утеплителя, не дает ей быстро остывать и он не пропускает к ней холодный воздух с улицы;
- влага из стены свободно испаряется, поэтому грибок и плесень развиваться не будут;
- для сохранения структуры можно использовать термопанели с имитацией кладки;
- точка росы не перемещается внутрь стены, поэтому она не будет намокать;
- увеличивается срок эксплуатации здания, так как мороз не воздействует на стену (циклы морозостойкости материала).
- дополнительно укрепляются стены
На современном рынке представлено много теплоизоляционных материалов, но не все они подойдут для проведения утепления кирпичных стен снаружи и внутри.
Особенностью утеплителей используемых снаружи является то, что они не только должны иметь низкую теплопроводность, но и не боятся воздействия ультрафиолетового излучения, влаги, низкой температуры.
Снаружи
Он представляет собой материал из мелких гранул, прочно соединенных между собой. Этот утеплитель имеет различную плотность, и чем она выше, тем он будет прочнее.
Данный материал может использоваться в температурном режиме от -40 до 40 градусов, а при соблюдении правил его монтажа, срок службы пенопласта составляет 50 и более лет.
Кроме описанных преимуществ, цена на такой материал невысокая, поэтому он пользуется большой популярностью.
Раствор, который может быть цементным, известковым или гипсовым, в нем есть утеплители, это может быть перлитовый песок, древесные опилки или другие наполнители.
Этот способ утепления имеет высокие теплоизоляционные характеристики, материал пожаробезопасный и имеет доступную стоимость.
Может использоваться как снаружи, так и изнутри дома. Он имеет высокую пористость, что обеспечивает высокие теплоизоляционные характеристики, не боится перепадов температуры, обладает хорошей паропроницаемостью, прочный и легкий.
Базальтовый утеплитель может монтироваться в вентилируемый фасад или как пенопласт, крепиться непосредственно на стену, а затем оштукатуриваться и окрашиваться.
Минватой
Она чаще всего применяется для утепления стен изнутри, так как обладает всеми необходимыми для этого характеристиками. Кроме низкой теплопроводности, минеральная вата имеет хорошие звукоизоляционные показатели.
Основным недостатком указанного теплоизолятора является то, что его надо закрывать гипсокартоном или другими отделочными материалами, а это забирает часть свободного пространства комнаты.
Для маленьких помещений лучше всего использовать минеральную вату, которая выполнена в виде плит, если помещение большое, то лучше брать рулонный материал.
Пробковые обои
Они используются не только как утеплитель, но и как отделочный материал. Изготавливаются пробковые обои из измельченной коры пробкового дуба, после чего она прессуется.
- Первый, и пожалуй самый применяемый вариант – это использование специальной клеевой битумно-полимерной мастики. Типичный пример — всем известная фирма «Технониколь». Мастики, как правило, продаются уже в готовом виде. Остаётся только нанести её отдельными точками на поверхность плиты пеноплекса. Затем плотно прижать к стене и выждать некоторое время.
- Следующий способ – применение сухих смесей на цементной основе. Особым спросом пользуется продукция фирмы Ceresit. Например, марка сухого клея, Ceresit СТ-85, весьма популярна у строителей. Здесь идеальное сочетание цены и качества. Разведённую водой и тщательно перемешанную миксером смесь, наносят на всю поверхность утеплителя зубчатым шпателем и крепят на стены.
- Клей-пена – также довольно распространённый крепёж для пеноплекса. Она поставляется в виде баллонов, как обычная монтажная пена. Способ применения простой: закручиваете баллон в пистолет, наносите на лист ЭППС, прикладываете к стене и выжидаете 5-10 минут. Такой способ чаще всего применяют для гипсовых и пластиковых поверхностей.
- Монтаж пенополистирола дюбелями тарельчатого вида обычно делают на бетоне и кирпиче. Здесь применяют специальный грибок для крепления утеплителя. Его ещё называют зонтиком. 5 таких зонтиков (4 по краям и 1 по центру) вполне достаточно для надёжной фиксации листа пеноплекса к стене. Для работы потребуется перфоратор, бур соответствующего диаметра и длины, молоток.
- Ещё один вариант закрепить пеноплекс на стену – применить жидкие гвозди. Применяется он реже других и довольно дорогой. Обычно жидкие гвозди используют при работе на малых площадях, например, при утеплении балкона или лоджии. Про утепление дома снаружи здесь и говорить не приходится. Цена будет заоблачной.
- Битумная мастика
- Сухая смесь
- Клей-пена
- Дюбель-зонтик
Особенности крепления пеноплекса на деревянные поверхности
Для этой грязной работы применяют наждачную бумагу или сетку, шпатели, скребки, щётки. Одним словом, какой инструмент есть, тем и работаем.
Утепление цоколя и отмостки
Очищенные стены следует загрунтовать. Здесь уместны обычные грунтовки глубокого проникновения. Часто случается, что цоколь здания «работает» в жёстких сырых условиях. Поэтому на нём образуется грибок, мох или другая не нужная растительность. Простой метод избавиться от неё – обработать эти участи раствором медного купороса. Проверенный «дедовский» способ. Но можно применить и более современные антисептики, они гораздо эффективнее.
Если на кирпичной стене имеются высолы, их необходимо удалить. Как и чем это сделать, можете почитать в этой статье — ссылка. Это делается для того, чтобы исключить разрушение материала, который мы не будем видеть за слоем утеплителя и финишной конечной отделки.
Далее по всему периметру здания строго по горизонту крепим стартовую цокольную планку. Она может быть в виде деревянного бруска или специального перфорированного металлического профиля. Цель – так удобнее и быстрее проводить крепление пеноплекса: он случайно не смещается вниз и ровно располагается относительно стен.
Наносим клей на цементной основе
При утеплении деревянных стен пеноплексом следует придерживаться принципа вентилируемого фасада. То есть, между листами ЭППС и деревом, должен быть вентиляционный зазор. Для этого сначала набиваются бруски толщиной 20-25 мм, а уже на них монтируется утеплитель. Все деревянные элементы обязательно должны быть обработаны специальными пропитками.
Исключение здесь составляют ОСП плиты марки 3 и термодревесина. Эти современные материалы сделаны и обработаны по новым технологиям. Им не страшны влага, температурные перепады и другие агрессивные среды.
Из вышесказанного можно сделать такой вывод: не утепляйте деревянные стены пенополистиролом. Для этих целей существуют другие отличные утеплители, например минеральная вата. Стены будут «дышать», в тоже время – останутся тёплыми.
Что ж, пора подвести итог. На вопрос как правильно закрепить пеноплекс к стене, мы ответили. Так же рассмотрели все поверхности, на которых ведётся монтаж этого утеплителя. На сегодня всё! Если было познавательно – поделитесь с другом. Если нет – буду исправляться. Пока! Пока!
Цитата мудрости: Истинное назначение человека — жить, а не существовать.
Дерево экологичнее, но более сложное в плане монтажа. Алюминиевый каркас гораздо удобнее и практичнее. Перейдем непосредственно к установке обрешетки:
- Первым делом необходимо очистить и подготовить поверхность для будущей обрешетки.
- На втором этапе понадобятся определенные инструменты для крепления каркаса на подготовленную стену.
- Третьим шагом необходимо провести разметку по всей поверхности, где будет установлен каркас обрешетки.
- После всех подготовительных работ можно приступать к установке элементов обрешетки по отмеченным меткам.
Подготовка обрешетки
Правильная технология утепления стен пеноплексом снаружи дома и какой толщины должен быть утеплитель?
Выбор подходящего способа монтажа утеплителя определяется качеством и типом поверхности, а также уровнем нагрузки, которая создается материалом.
Крепление пеноплекса к стене выполняется:
- Мастиками.
- Сухими смесями.
- Клеем.
- Дюбелями.
- Жидкими гвоздями.
- Саморезами.
- Монтажной пеной.
Независимо от выбранного способа установка утеплителя проводится снизу вверх.
Мастики широко используются для теплоизоляции цоколей, фундаментов, наружных стен и балконных экранов. Они обеспечивают простой и безопасный монтаж на стены при наличии неблагоприятных внешних факторов.
Мастики – специальные тягучие смеси в тубах, готовые к использованию. Тубы устанавливаются в строительный пистолет, после чего мастика равномерно наносится на подготовленный утеплитель. Далее выполняется монтаж и прижим материала к поверхности на минуту.
Современные мастики содержат небольшое количество нефтепродуктов, поэтому все монтажные работы проводятся при соблюдении правил безопасности и в хорошо вентилируемых помещениях.
Укладка пеноплекса при помощи сухих смесей на цементной основе – самый доступный вариант. Чаще всего он используется для фиксации утеплителя к бетонной стене. Сухая смесь разводится согласно инструкции для получения вязкого раствора. Для упрощения замешивания используется специальная насадка для электрической дрели.
Готовый раствор наносится на поверхность утеплителя зубчатым шпателем для равномерного заполнения имеющихся пазов. Далее выполняется монтаж утеплителя аналогично предыдущему способу.
Клеевые составы
Клеить пеноплекс между собой можно при помощи специальных клеевых составов, представленных в виде пены. Клей используется аналогично, как и пена на полиуретановой основе. Высокая адгезия материала позволяет фиксировать пеноплекс на гладких бетонных и каменных поверхностях.
Состав наносится по периметру утеплителя строительным пистолетом для герметика или монтажной пены. Далее он прижимается к обрабатываемой поверхности на 40 секунд. Для полного схватывания материала потребуется не менее получаса.
Спустя два часа выполняются работы по чистовой отделке поверхностей.
Крепежный элемент с широкой шляпкой, который применяется при большой площади теплоизоляции и для неровных поверхностей, например к кирпичной стене.
Для работы могут использоваться пластиковые или металлические грибки для крепления, способные выдерживать тяжелые отделочные материалы и устойчивые к повреждениям.
Тарельчатые дюбели крепятся следующим образом: перфоратором проделываются отверстия глубиной до 6 см, которые заполняются пеной. Далее вводится дюбель так, чтобы шляпка не возвышалась над поверхностью утеплителя. На один лист утеплителя используют до 5 дюбелей. Смежные листы соединяются между собой единственным дюбелем, который вводится в соединительный шов.
Жидкие гвозди
Клеить утеплитель на выровненное и грунтованное основание можно при помощи жидких гвоздей. Клеевой состав наносится пистолетом в центре и по периметру плиты пеноплекса. Фиксация осуществляется быстрым прижатием материала к обрабатываемой поверхности.
Жидкие гвозди – универсальный дорогостоящий состав, который подходит для деревянных и металлических поверхностей. В силу дороговизны материала подобная технология утепления целесообразна для небольших площадей.
Саморезы
Самый простой и дешевый вариант теплоизоляции поверхностей – с использованием саморезов и шуруповерта. Подходит для фиксации пеноплекса к деревянной стене на предварительно установленную обрешетку.
Несмотря на простоту и доступность, подобный способ установки утеплителя обладает существенными недостатками. В отличие от дюбелей саморезы имеют небольшие шляпки, поэтому их расход больше – до 8 штук на одну плиту. Соответственно, это становится причиной появления мостиков холода и снижения теплоизоляционных характеристик поверхности.
Пена монтажная
Способ фиксации утеплителя при помощи монтажной пены носит вспомогательный характер, если основное крепление выполняется на дюбеля или саморезы. В этом случае поверхность проклеивается пеной для повышения адгезии материала с поверхностью. Этот способ применяется для облицовки поверхностей из пластика и гипса.
Пена наносится пистолетом по центру и периметру листа пеноплекса. Далее утеплитель прикладывается к поверхности и удерживается некоторое время для быстрого схватывания.
- подготовка поверхности;
- крепление утеплителя;
- отделка.
Чтобы качественно выполнить теплоизоляцию, следует правильно установить пеноплекс. Сначала строго горизонтально прикручивается стартовая планка. На нее укладывается нижний ряд утеплителя.
Рекомендуется устанавливать заводской доборный элемент (перфорированный, металлический). Покупать надо планку, соответствующую ширине утеплителя и требуемое количество углов.
Перед монтажом пеноплекса по стенам здания рисуется горизонтальный уровень. К линии прикручивается стартовая планка. Она держит утеплитель и сохраняет «геометрию» укладки.
С обрешеткой
На поверхности сооружается специальный каркас из деревянных брусов, либо алюминиевых профилей. Отделочный материал (сайдинг, блок-хаус, стеновые панели) потом крепится на обрешетку. Утеплитель укладывается в ячейки каркаса. Промежутки заполняются монтажной пеной (она также фиксирует лист).
На спецсоставы
Без каркаса пеноплекс фиксируется на спецсостав к бетонному, блочному либо кирпичному основанию. Этот клей (на цементной основе) также используется, чтобы крепить пенопласт либо минеральную вату. Порошок перед применением разводится водой.
Смесь наноситься на утеплитель шпателем. Чтобы приклеить, пеноплекс устанавливается на место и удерживается одну минуту. Если панели утеплителя неплотно стыкуются между собой, то швы необходимо проклеить фольгированным скотчем. Клей застынет через один час, в течение которого можно перепозиционировать листы пеноплекса.
Также используются:
- битумно-полимерная мастика;
- клей-пена;
- жидкие гвозди;
- монтажная пена.
Достаточно часто пеноплекс крепится битумно-полимерными мастиками. По этой технологий обычно утепляются цоколи зданий, которые постоянно подвергаются неблагоприятным факторам (влажности, реагентам). Монтаж пеноплекса выполняется быстро, утеплитель крепится надежно. Готовую мастику надо купить, и установить в пистолет.
Клеем-пеной утеплитель надежно фиксируется на гладких бетонных поверхностях. Из пистолета состав наносят по периметру и центру. Пазы также заполняются клеем, лист прижимается и удерживается 30 сек. Монтаж дюбелями и дальнейшие работы можно производить через 2 часа.
На ровную, загрунтованную поверхность можно крепить теплоизоляционный материал «жидкими гвоздями». На лист клей наносится из пистолета (по краям и центру). Пеноплекс просто прижимается к поверхности. Эту технологию рекомендуется применять на маленьких поверхностях.
На больших по площади поверхностях, фасадах зданий теплоизолятор крепится специальными дюбелями-зонтиками. Они надежно фиксируют панели, не повреждая материал (на лист требуется 5–6 штук).
Сначала в основании перфоратором высверливаются углубления (50-60 мм). В отверстия забиваются дюбеля (шляпки должны плотно прилегать к поверхности плиты). Покупать надо дюбеля длиной 100 мм (минимум).
Стыки листов рекомендуется промазать клеевым составом, а швы заклеить фольгированным скотчем. Пеноплекс прилегают неплотно, что способствует развитию грибка. Поэтому рекомендуется предварительно основание обработать специальной фунгицидной смесью.
Особенно распространен комбинированный метод крепления теплоизолятора. При этом используются битумные (либо клеевые) составы вместе с дюбелями-зонтиками. Получается герметичный слой теплоизолятора с повышенным коэффициентом утепления. После монтажа поверхность армируется сеткой и выполняется декоративная отделка.
Кирпичные
Часто черновая кладка имеет на поверхности сильные неровности. На такое основание крепить утеплитель рекомендуется комбинированными способами. Перед монтажом стену необходимо прогрунтовать.
Утепление кирпичной стены.
Деревянные
Деревянные поверхности обрабатываются пропитками против гниения. Далее сооружается каркас из брусков, который обеспечит вентиляцию фасада (древесина будет «дышать»). Свободный приток воздуха защитит дерево от гниения (создается вентиляционный зазор). Плиты теплоизолятора устанавливаются на обрешетку. Закреплять пеноплекс надо специальными гвоздями либо саморезами.
Утепление деревянных стен.
Блочные
Стены из газоблоков необходимо утеплять и отделывать декором (без защиты они сыреют). Перед монтажем теплоизолятора стены необходимо прогрунтовать. Неровную поверхность можно подровнять дрелью и стесать выступающие участки. Если в качестве финишной отделки выбраны стеновые панели, то пеноплекс монтируется на обрешетку. Утеплитель крепится на клей (с фиксацией дюбелями), если планируется декоративка ипокраска.
Утепление блочных стен.
Бетонные
Бетонные отличаются особой впитываемостью. Низкая адгезия ведет к повышенному расходу клея. Сначала необходимо покрыть поверхность пропитывающей грунтовкой. Состав повышает адгезию и укрепляет структуру материала. Плиты пеноплекса следует крепить со смещением (шахматный порядок).
Утепление бетонных стен.
Выбирая материал для обшивки стен, полов и даже фундамента, рекомендуем обратить внимание на пеноплекс.
Он имеет ряд преимуществ, которые помогут сэкономить бюджет. Предлагаем ознакомиться с основными преимуществами материала и способами монтажа.
Пеноплекс – достоинства и недостатки, техническая характеристика
По своим характеристикам этот материал относится к оптимальным вариантам утепления:
- низкая теплопроводность;
- высокая влагостойкость;
- прочность, гибкость;
- не гниет, устойчив к распространению плесени, грибка;
- может применяться при температурах от -50 до 70Сº;
- не горит;
- отличается малым весом, не перегружается несущая конструкция, упрощается хранение, транспортировка;
- удобный монтаж, разрезается строительным ножом;
- срок эксплуатации достигает 50 лет;
- низкая цена дает возможность недорого выполнить утепление здания.
К недостаткам пеноплекса относятся следующие особенности:
- в огне плавится, при этом выделяется токсичный дым;
- утепленные поверхности не дышат из-за низкой паропроницаемости;
- материал могут облюбовать грызуны;
- разрушается под воздействием ультрафиолета;
- надежное крепление пеноплекса обеспечивается дюбелям.
За последние годы в строительстве все чаще стал использоваться пеноплекс. Все благодаря особым свойствам и уникальной технологии изготовления.
Это недорогой, синтетический теплоизоляционный материал, который значительно легче поддается монтажу, чем например, стекловата.
Стандартные размеры листа пеноплекса – длина 1,2 м, ширина 60 см. Различной может быть только его толщина, от 2-10 см.
С технической точки зрения пеноплекс обладает следующими характеристиками:
- Теплопроводимость согласно гост. стандарту должна составлять 0,03Вт/м*С;
- Паропроницаемость не должна превышать 0,008 мг/м*час/*Па;
- Звукоизоляция на уровне 41дБ;
- Влагоустойчивость не более 0,6%;
- Плотность материала варьируется между 28-45 кг/м3;
- Максимальное давление при сжатии листа между плитами должно быть не более 0,18 Мпа;
- Диапазон перепада температуры от –100 до 55 С0.
Технические характеристики
Подбирая материал для лучшей теплоизоляции, ориентируйтесь на эти характеристики. Это гарантирует вам качественное утепление фасада кирпичного дома с низким показателем впитывания жидкости.
Как и любой строительный материал пеноплекс имеет ряд преимуществ и недостатков.
Достоинства:
- Лучшие показатели теплоизоляции в сравнении с другими утеплительными материалами;
- Высокая защита от парообразования, благодаря необычной структуре материла;
- Хорошая влагозащита, поэтому материал может применять для утепления бань и саун;
- Материал прочный, выдерживает большие нагрузки и при сжатии, и при разрыве;
- Отличные характеристики звуконепроницаемости;
- Материал обработан специальными растворами еще на стадии производства, поэтому стоек к возгоранию;
- Защищен от развития грибковых паразитических организмов;
- Легко осуществлять монтажные работы без дополнительной помощи;
- Обработка пеноплекса может проводиться подручными средствами без дополнительной покупки специальных приборов, например для резки листа;
- Материал очень легкий;
- Большой срок эксплуатации — до 50 лет с сохранением основных свойств материала.
Недостатки:
- Хотя материал не возгорается, но при пожаре он плавится, выделяя токсический и опасный дым, даже после затухания продолжает дымиться долгое время;
- Материал боится прямых солнечных лучей, и теряет свои свойства при длительном нахождении на солнце.
- Восприимчив к применению растворителей, разрушается;
- Цена зависит от свойств и качеств пеноплекса;
- Практические нулевая паропроницаемость, потому не рекомендуется при утеплении деревянных и каркасных домов.
Сравнение пеноплекса с другими утеплителями
Пеноплекс – это разновидность пенополистирола экструдированного типа. Материал представляет собой износостойкие плиты, инертные к механическим повреждениям, гниению, разрушению и повышенной влажности. Также он отличается длительным сроком службы, морозостойкостью и не требует использования гидроизоляционной защиты.
Высокие эксплуатационные характеристики пеноплекса позволяют использовать его для внутренней и наружной теплоизоляции фундамента, стен, потолков и пола. Кроме того, материал широко применяется для внутренней отделки влажных помещений, утепления балконов, лоджий и веранд.
Особое внимание уделяется технологии монтажа утеплителя «Фасад» снаружи. В этом случае требуется обязательное создание вентиляционного пространства для укладки гидроизоляционного слоя.
Для внутреннего монтажа используется пеноплекс «Комфорт», который обеспечивает хорошую теплоизоляцию помещения, обладает повышенной прочностью, гибкостью и надежностью.
Для наружных и внутренних работ рекомендуется использовать материал различных типоразмеров. Для внутреннего монтажа подойдут плиты толщиной до 4 см, для наружного – до 10 см.
Материалы обладают следующими характеристиками:
- Теплопроводность (Вт/мк): «Фасад» и «Комфорт» – 0,03.
- Горючесть (МПа): «Фасад» – 0,2; «Комфорт» – 0,17.
- Влагопоглощение (%): «Фасад» – 0,6; «Комфорт» – 0,41.
- Звукоизоляция (Дб): «Фасад» и «Комфорт» – 42.
- Температура эксплуатации (градусы): «Фасад» и «Комфорт» – от -99 до 74.
Плиты для наружного и внутреннего монтажа имеют стандартные габариты: длина – 1,2 м и ширина – 0,6 м.
Пеноплекс обладает массой преимуществ, которые выделяют его на фоне других известных утеплителей (минеральная вата, пенополистирол):
- Универсальное использование.
- Широкий диапазон температур для эксплуатации.
- Стойкость к воздействию пара и влаги.
- Высокая теплоизоляция.
- Длительный срок службы.
- Легкость обработки и монтажа.
- Химическая стойкость и безопасность.
Правила и рекомендации по установке пеноплекса
Эффективная теплоизоляция пеноплексом возможна только при соблюдении технологии его монтажа. Листы устанавливаются на ровную поверхность. Первой фиксируется стартовая планка, изготовленная из деревянного бруса или перфорированного металла. Ширина планки должна соответствовать ширине утеплителя. В продаже имеются готовые наборы, состоящие из планки, наружных и внутренних уголков для монтажа на стыках.
Монтаж стартовой планки выполняется в следующем порядке:
- По периметру здания отмечается горизонтальная направляющая при помощи нивелира или чоклайна.
- Вначале выставляется требуемый уровень, затем ниткой устанавливаются маяки.
- По намеченной направляющей монтируется планка на дюбеля.
Стартовая планка обеспечит правильное крепление пеноплекса с соблюдением геометрии монтажа.
Шахматное расположение листов от стартовой планки вверх – лучший способ установки утеплителя. Клеевой состав наносится на внутреннюю сторону утеплителя, а для заполнения образовавшихся пустот используется монтажная пена, в состав которой не входят опасные компоненты.
После завершения установки пеноплекса выполняется декоративная отделка поверхности.
Как рассчитать толщину пеноплекса для качественного утепления?
Прежде чем приступить к расчетам толщины листа пеноплекса, необходимо знать, из какого материала сделаны стены дома. Любой материал имеет свои свойства теплопроводности, поэтому для каждой стены необходима своя толщина утеплительного материала.
Р (расчетная толщина, м) = R (сопротивление теплопередаче) * k (0, 028 Вт/(м2*°С).
Пример расчета утеплителя
Как сделать двойное утепление
Зачастую подобная технология применяется для утепления балкона, лоджии и веранды, чтобы создать максимально комфортные условия пребывания в помещении.
Она предусматривает укладку теплоизоляционного материала двойным слоем на поверхности, которые не подлежат остеклению, – несущую стену и парапет. Боковые стены, пол и потолок облицовываются одним слоем утеплителя.
Для двойного утепления рекомендуется использовать пенофол и пеноплекс, которые обеспечивают надежную теплоизоляцию и снижение теплопотерь.
Вначале устанавливается пеноплекс одним из представленных выше способов, поверх которого монтируется пенофол на металлические скобы или клеевой состав.
Высокие эксплуатационные характеристики пеноплекса в качестве утеплителя позволяют широко использовать его для внутренней и наружной теплоизоляции зданий. Доступность обработки материала и выбор наиболее подходящего способа монтажа позволяет эффективно утеплять различные типы поверхностей своими руками, не привлекая дорогостоящих специалистов.
uteplovdome.ru
Технология утепления стен пеноплексом » Полезные самоделки
Плиты пеноплекс — новое поколение теплоизоляционных материалов с отличными характеристиками!
Основные достоинства плит пеноплекса:
— Низкая теплопроводность,
— Минимальное водопоглощение,
— Высокая прочность,
— Экологически-чистый,
— Не подвержены гниению
Работать с пеноплексом можно при любых погодных условиях без каких-либо средств защиты от атмосферных осадков.
Плиты легко обрабатываются (хорошо режутся с использованием обычного ножа) и чрезвычайно просты в монтаже.
Технология утепления стен с помощью плит пеноплекса
Подготовительный этап:
1) Перед монтажом плит пеноплекса необходимо провести очистку основания от пыли, масляных и мастичных загрязнений, остатков старого раствора, отслаивающихся частей поверхностей.
— При этом старые лакокрасочные покрытия должны быть удалены до плотного основания механически или при помощи специальных материалов.
— При наличии грибковых и плесневых поражений, удалить их используя специальные составы.
— При наличии растительных поражений и водорослей, удалить их . Места, пораженные растительным налетом, грибками, мхами или водорослями обработать высокоэффективными санирующими средствами с фунгицидными и бактерицидными свойствами для очистки и первичной профилактической обработки.
2) Обследовать фасад с помощью отвеса и правила 2,5 — 3 м на предмет неровностей. В случае наличия неровностей более 2-х см на поверхности фасада площадью 3 м2, то необходимо провести оштукатуривание поверхности цементно-песчанным раствором.
3) Все металлические конструкции, соприкасающиеся и подлежащие закрытию плитами из пеноплекса необходимо защитить от развития коррозии специальными антикоррозионными лакокрасочными материалами, например Сурик и т.п.
4) Все мелящиеся и сильно впитывающие основания, например, неоштукатуренные стены из газобетонных или силикатных блоков, необходимо предварительно обработать грунтовочными закрепляющими составами. Вид грунтовочного состава подбирается поставщиком системы теплоизоляции согласно впитывающей способности основания.
5) Монолитные железобетонные основания, отлитые в опалубочных конструкциях, необходимо очистить от остатков смазки и огрунтовать грунтовкой с содержанием кварцевого песка для увеличения адгезии к ним минеральных клеевых составов.
6) До монтажа плит пеноплекса необходимо подготовить кронштейны и места крепления монтируемых или в дальнейшем навешиваемых конструкций: кондиционеров, сливных и водоотводных конструкций, решеток для защиты оконных проемов, осветительных коробок, табличек,
номеров домов, спутниковых антенн и т.д.
Методы выравнивания неровностей фасадов
При монтаже системы теплоизоляции на стандартных (неровных) поверхностях фасада необходимо провести предварительные провесы и разметку поверхности, на основании чего составить карту неровностей и разработать технологические карты по устранению существующих погрешностей.
Существуют следующие методы выравнивания поверхностей основания:
— Выравнивание при помощи соответствующих штукатурных растворов;
— Выравнивание при помощи варьирования толщины плиты в зависимости от расчетной толщины;
— Выравнивание при помощи выравнивающих подкладок.
1) Оштукатуривание фасада — самый надежный способ, который не влияет на долговечность и качество плит пеноплекса.
При этом нужно учитывать, что штукатурный раствор подбирается в каждом конкретном случае индивидуально в зависимости от типа основания.
2) Исправление неровностей фасада с помощью увеличения или уменьшения толщины плиты пеноплекса — возможно только после проведения дополнительных теплотехнических расчетов с учетом вывода зоны конденсации из ограждающей конструкции.
При этом на стадии расчетов необходимо составить точную карту неровностей и заказывать теплоизоляционные плиты с учетом имеющихся
3) Выравнивание основания при помощи выравнивающих подкладок относится к технологически сложным процессам, которые рассчитаны на грамотных, подготовленных и имеющих определенную практику монтажников. При использовании данного метода неподготовленными специалистами возможно получение некачественного результата, который может серьезно повлиять на эксплуатационные характеристики всей системы в целом.
Поэтому в данной статье мы я не буду описывать последние два метода, ввиду своебразной сложности с производством работ.
Необходимые инструменты для монтажа плит пеноплекса:
1) Рулетка — для измерения длины, ширины, величины и т.д.;
2) Угольник стальной — для проверки поверхности, разметки углов;
3) Уровень от 2-х метров — для проверки поверхности, создания горизонтальных и вертикальных поверхностей;
4) Отвес — для проверки отклонений по вертикали;
5) Пленка полиэтиленовая — для защиты оконных и дверных проемов от брызг;
6) Лента малярная бумажная — для приклеивания защитной пленки при защите проемов, разметка поверхности;
7) Многоцелевая щетка из стальной проволоки — для подготовки поверхности;
9) Дрель с насадкой миксером или строительный миксер — для приготовление клея и раствора для армирующего слоя;
10) Ножницы по металлу Обрезка цокольного профиля;
11) Кисть-макловица — для смачивания, грунтования поверхности, обеспыливания плит утеплителя;
12) Нож с длиной лезвия 25 см — для резки плит теплоизоляции;
13) Ножовка универсальная с мелким зубом — для резки плит теплоизоляции;
14) Штукатурный шпатель из нержавеющей стали — для нанесения клея и армирующего состава;
15) Зубчатый шпатель из нержавеющей стали с размером зуба 8 или 10 мм — для нанесение армирующего слоя на теплоизоляционные плиты;
16) Терка нержавеющая — для нанесения клеящего и армирующего составов;
18) Сверло-бур (длина в зависимости от толщины системы теплоизоляции) диаметром 6-10 мм — для выполнение отверстий при монтаже дюбелей;
19) Дрель или шуруповерт — для закручивания сердечников дюбелей;
20) Насадки на шуруповерт, в зависимости от типа используемых дюбелей — для закручивания сердечников дюбелей;
21) Брусок шлифовальный — для шлифовки стыков плит утеплителя;
22) Ножницы ручные — для резки штукатурной армирующей сетки;
23) Правило алюминиевое — для выравнивания армирующего слоя;
24) Кельма для внешних углов из нержавеющей стали — для выравнивания армирующего слоя на внешних углах;
26) Широкий фасадный шпатель из нержавеющей стали — для выравнивания армирующего слоя;
27) Кисти, валик — для нанесения грунтовочного и окрасочного слоев;
28) Пластиковая терка толщиной не менее 3-х мм — для выравнивания и структурирования декоративного слоя.
Монтаж плит пеноплекса на стены фасада
Этап 1. Монтаж цокольного профиля.
Перед началом монтажа плит теплоизоляции устанавливаются специальные цокольные профили.
Профиль предназначен для опирания плит теплоизоляции, а также их ровного приклеивания. Также цокольный профиль служит для защиты нижней кромки плиты пеноплекса от внешних воздействия (например: влаги, грызунов, механических повреждений, открытого огня).
Рис.1., рис.2. Схема монтажа цокольного профиля.
Необходимый инструмент для монтажа цокольного профиля: дрель-перфоратор, бур, молоток, уровень, ножницы по металлу, угольник.
При монтаже цокольного профиля необходимо учитывать следующие моменты:
1) Крепление цокольного профиля осуществляется с шагом около 30 см с использованием специальных дюбелей или дюбель гвоздей.
Минимальная длина распорной части дюбеля, входящая в стену, в случае, когда основание состоит из тяжелого бетона или полнотелого кирпича составляет не менее 40 мм.
— В основаниях из щелевого кирпича глубина закрепления должна быть не мене 60 мм.
— В основаниях из пено- или газосиликатных блоков требуется производить крепление с глубиной заделки более 100 мм.
2) При выборе цокольного профиля необходимо учитывать толщину плит теплоизоляции, которые будут монтироваться на данном участке фасада. Запрещается монтаж теплоизоляционных плит на цокольный профиль, ширина которого не соответствует толщине применяемых плит.
3) Нельзя допускать деформацию цокольного профиля при его установке.
4) В местах крепления цокольного профиля необходимо обеспечить его плотное прилегание к основанию. Для этого используются специальные подкладочные шайбы.
5) Торцы кромок цокольного профиля стыкуются между собой при помощи специальных соединительных элементов, при этом выдерживается необходимый зазор между соседними профилями 2-3 мм.
При этом при монтаже цокольного профиля без использования соединительных элементов между соседними профилями необходимо оставлять технологический зазор 2-3 мм для компенсации температурных деформаций.
6) Рекомендуется использование специальных цокольных профилей с капельником, который служит для отвода воды от цокольной части здания и предотвращения намокания конструкций фасада.
7) Запрещается монтаж цокольного профиля внахлест.
8) При монтаже системы теплоизоляции с толщиной плиты более 80 мм рекомендуется на момент приклеивания первых рядов плит устраивать дополнительные монтажные опоры под цокольный профиль на время высыхания клеевого состава.
9) Для устройства цокольного профиля на углах здания, возможно использование нескольких
вариантов:
— Для опирания плит на внутренних и внешних углах утепляемого здания рекомендуется использовать специальный угловой цокольный профиль.
— Допускается использование стандартного цокольного профиля с технологическим вырезом под углом 90°. При этом срезанные кромки после сгибания цокольного профиля соединяются с помощью специального соединительного элемента.
— Для обработки внешних и внутренних углов здания допускается использовать стандартные цокольные профили, на краях которых, для последующей стыковки, делаются косые срезы под углом 45°. В дальнейшем технологические срезы соединяются специальными соединительными элементами.
10) После установки первого ряда плит теплоизоляции зазор, возникший между строительным основанием и цокольным профилем, необходимо заполнить пенополиуретановой монтажной пеной.
Этап 2: Раскрой теплоизоляционных плит.
1) Раскрой теплоизоляционных плит производится при помощи стальной линейки, угольника, ножа с широким лезвием и пилы с мелким зубом. При этом раскрой больших участков теплоизоляционных плит необходимо при помощи пилы, а выбирать отдельные фрагменты, например на смонтированных плитах удобнее при помощи ножом с длинным лезвием.
2) Для обеспечения качественного и геометрически верного монтажа необходимо перед нанесением клея на теплоизоляционные плиты провести их примерку к каждому конкретному месту.
3) Раскрой теплоизоляционных плит и установку их на плоскости необходимо вести с учетом узлов оконных и дверных проемов, с учетом примыканий к балконам, кровлям, неутепляемым конструкциям, с обязательной перевязкой плит на плоскости и формируемых углах.
4) ВНИМАНИЕ! Устройство теплоизоляции в вершинах углов оконных и дверных проемов должно производиться из цельных плит с вырезанными по месту фрагментами. Раскрой теплоизоляционных плит необходимо проводить с технологическим вырезом, который должен перекрывать линию угла проема не менее чем на 200 мм. Не допускается размещение стыков теплоизоляционных плит на одной линии с линиями углов проемов.
Технологический вырез необходимо выполнять только по линии среза, не затрагивая оставшуюся цельную часть плиты (см. в этапе «Устройство примыканий по периметру оконных и дверных проемов»).
5) При раскрое теплоизоляционных плит устанавливаемых на плоскости необходимо вести смещение вертикальных швов (по типу кирпичной кладки) не менее 200 мм. Недопустимо расположение вертикальных стыков плит на одной линии.
6) При раскрое теплоизоляционных плит необходимо следить за тем, чтобы ширина обрезков плит устанавливаемых на углах здания, в местах примыкания к цокольному профилю, оконным и дверным проемам составляла не менее 200 мм.
7) Раскрой теплоизоляционных плит устанавливаемых на углах здания необходимо вести с учетом установки их с зубчатым зацеплением.
8) При наличии на здании тупых внутренних или внешних углов раскрой теплоизоляционных плит необходимо вести таким образом, чтобы максимально выполнялось зубчатое зацепление плит.
Этап 3 Приготовление клеевого состава.
Приклеивание и армирование теплоизоляционных плит осуществляется одним клеевым составом «Теплоклей». Вид клеевого состава выбирается поставщиком плит пеноплекса.
Состав клеевого материала обеспечивает хорошую и долговечную адгезию плит с минеральным основанием и надежное армирование поверхностей утеплителя.
Как правило для приготовления клея из сухого минерального клеевого состава «Теплоклей» на мешок 25 кг смеси необходимо 6 л воды.
Приготовление состава.
— В отмеренное количество чистой холодной воды засыпают сухую клеевую смесь. Состав перемешивают в течение 5 минут низкооборотной дрелью-миксером до получения однородной массы без комков. Далее для созревания раствора его выдерживают в течение 10 минут и перемешивают заново в течение 5 минут.
— Время рабочей фазы («жизни») раствора, зависит от погодных условий и составляет от 2-х до 4-х часов. В холодную погоду и при большой влажности следует учитывать, что время высыхания клеевого состава увеличивается.
— ВНИМАНИЕ! Использование клеевых составов при температуре окружающего воздуха и основания ниже +5 градусов С запрещено.
— ВНИМАНИЕ! Не допускается снова добавлять воду в затворенный и выдержанный клеевой состав.
— ВНИМАНИЕ! Минеральный клеевой состав содержит цемент. При работе необходимо обеспечить защиту кожи и глаза от попадания на них клеевого состава.
Этап 4: Нанесение клеевого состава на плиты.
1) Для нанесения клея на поверхность плиты удобно использовать стопку теплоизоляционных плит в качестве стола.
2) При работе рекомендуется использовать перчатки для защиты рук.
3) Перед нанесением клеевого состава на плиты из экструдированного пенополистирола необходимо их ошлифовать при помощи грубой наждачной бумаги или шлифовальной машины. Плиты, поставляемые с заводской фрезеровкой ошкуривать не надо.
4) Нанесение клеевого слоя на плиту. При обычных (неровных) основаниях клей наносится по всему периметру плиты полосой около 8-10 см, и по середине в зависимости от типоразмера плиты 1-3-мя лужицами размерами 10 см2.
Высота клеевого состава выбирается в зависимости от неровностей поверхности и составляет 1,5-2,5 см. Количество наносимого клея варьируется в зависимости от неровностей подложки так, чтобы не менее 40% поверхности плиты была покрыта клеем.
5) При нанесении клеевого слоя на плиты теплоизоляции, которые будут устанавливаться науглах здания, необходимо обращать внимание на то, что к ним будет стыковаться соседние плиты, и в этих местах нужно оставить часть плиты без клеевого слоя.
6) При нанесении клеевого состава на теплоизоляционные плиты, которые будут устанавливаться в районах угловых зон, на углах оконных и дверных проемов необходимо учитывать, чтобы место нанесение клея совпадало с местом установки дюбелей.
7) В случае утепления идеально ровных поверхностей нанесение клея производится по всей плоскости плиты с помощью зубчатого шпателя с размером зуба 10 мм.
8) ВНИМАНИЕ! При монтаже плит теплоизоляции обращайте внимание на правильные геометрические размеры плит, изгибы, деформацию и повреждения.
Рис.3. рис.4., рис.5 Схема нанесения клея на плиты пеноплекс.
До монтажа плит все выявленные изъяны должны быть устранены.
Этап 5. Приклеивание теплоизоляционных плит.
1) Первый ряд теплоизоляционных плит устанавливается на цокольный профиль.
2)При монтаже первого ряда плит на цокольном профиле обратите внимание на то, чтобы плиты плотно прилегали к ограничивающей кромке профиля, не выступая за нее.
Недостаточное прилегание плит к ограничивающей кромке профиля говорит о малом количестве клея на плите.
3) Выравнивание плиты производят ее перемещением в вертикальном и горизонтальном направлении с небольшим нажимом в сторону основания.
4)После выравнивания плиты для обеспечения высокого качества приклеивания производят пристукивание плиты при помощи полиуретановой терки.
5) Необходимо обращать внимание на точное, равноплоскостное прилегание плит. Контроль осуществляется при помощи реечного уровня длиной не менее 2 м.
6) После приклеивания каждой плиты с поверхности фасада и торцов каждой теплоизоляционной плиты снимаются выступающие избытки клеевого раствора.
7) ВНИМАНИЕ! При монтаже теплоизоляционных плит необходимо строго следить за тем, чтобы клей не попадал в швы между плитами. Недопустимо оставлять клей на торцах теплоизоляционных плит, это ведет к образованию мостиков холода, теплопотерям и последующим дефектам на декоративно-защитном слое плит пеноплекса.
8) Щели, образующиеся при монтаже плит теплоизоляции (более 2-х мм), следует заполнять клиньями, вырезанными из фрагментов плит. Недопустимо заполнять щели между плитами теплоизоляции клеевым раствором, монтажной пеной, герметиком и т.д. — это приведет в дальнейшем к образованию в этих местах трещин, намоканиям, загрязнениям и растрескиваниям декоративно-защитного слоя.
9) Приклеивание плит теплоизоляции необходимо вести рядами снизу вверх с перевязкой вертикальных стыков плит в каждом ряду (по типу кирпичной кладки). Недопустимо совмещение вертикальных стыков плит на одной линии.
11) Для достижения правильной геометрии углов сначала плиты приклеиваются с соответствующим выступом, большим ширины плиты. Затем к выступающей плите пристыковывается другая теплоизоляционная плита. После монтажа всего угла выступающие части плит аккуратно отрезаются по монтажной линейке.
12) На непрерывных трещинах или швах (панельное здание) не должны располагаться стыки теплоизоляционных плит. Плиты должны в этих случаях перекрывать швы или трещины минимум на 200 мм. При этом при выборе необходимой толщины системы теплоизоляции на фасадах с трещинами необходимо выбирать минимальную толщину теплоизоляционной плиты не менее 60 мм.
14) Толщина утеплителя на откосах рассчитывается проектной организацией и должна составлять не менее 50 мм.
15) При монтаже плит из экструдированного пенополистирола ПЕНОПЛЭКС все возникающие неровности, ошлифовываются грубой наждачной бумагой или с использованием шлифовальной машины. Пыль, которая образуется после шлифовки необходимо удалить полностью.
16) При монтаже системы из плит из экструдированного пенополистирола ПЕНОПЛЭКС перед нанесением армирующего слоя необходимо провести полное шлифование поверхности с помощью грубой наждачной бумаги или шлифовальной машины.
17) Если в ходе строительных работ плиты теплоизоляции вынуждены находиться на фасаде длительное время без отделки армирующим и декоративным слоями, то минераловатные и пенопенополистирольные плиты необходимо защитить от воздействия влажности и намокания, а пенопенополистирольные плиты защитить от воздействия ультрафиолетового излучения (при длительном хранении плиты могут пожелтеть и начать отмеливаться). Если же отмеливания не удалось избежать, то такие поверхности перед отделкой необходимо очистить при помощи щетки.
18) Все элементы, которые не демонтируются с фасада, а при монтаже теплоизоляционных плит окажутся под ними (например, электрическая проводка), маркируются на смонтированных плитах во избежание повреждений при дальнейшем дюбельном креплении.
Этап 6: Устройство примыканий по периметру оконных и дверных проемов.
Устройство теплоизоляции в вершинах углов оконных и дверных проемов должно производиться из цельных плит с вырезанными по месту фрагментами.
Технологический вырез в плите теплоизоляции должен перекрывать линию угла проема не менее чем на 200 мм. Не допускается размещение стыков теплоизоляционных плит на одной линии с линиями углов проемов. Технологический вырез необходимо выполнять только по линии среза, не затрагивая оставшуюся цельную часть плиты.
При этом обращаем внимание на следующие моменты:
1) Напуск теплоизоляционных плит на коробку оконных или дверных блоков должен составлять не менее 20 мм.
2) Если оконные и дверные проемы утоплены по отношению к плоскости фасада, на откосы так же монтируется теплоизоляционный материал. Для этого на плоскости фасада теплоизоляционные плиты устанавливаются с необходимым напуском внутрь проемов, а на откосы крепятся подготовленные по размеру плиты. Ширина и длина плит подбирается в зависимости от размера проема и неровностей откосов. Толщина утеплителя на откосах выбирается по расчетам проектной организацией. Плиты монтируются так, чтобы остающаяся, постоянно видимая ширина рамы была равной по всему периметру окна.
3) Предварительно на оконную или дверную коробку, по его периметру, наклеивается специальный профиль примыкания таким образом, чтобы оставался равномерным размер от установленного профиля примыкания до оконного просвета, и соблюдалась необходимая толщина перекрытия блока плитой теплоизоляции. Затем выполняется монтаж плит вплотную к внутренней стороне профиля.
4) Профили устанавливаются на боковые и верхнюю часть коробки оконного или дверного проема. На нижнюю часть профиль не устанавливается, так как там будет монтироваться отлив. В углах проемов профили примыкания стыкуются под углом 45 градусов.
5) При монтаже профиля необходимо учитывать, что в процессе армирования и нанесения декоративных отделочных слоев в прорезь профиля будет устанавливать армирующая сетка в клеевом слое и в дальнейшем декоративная штукатурка.
6)Внешний пластиковый элемент профиля с липким слоем служит для приклеивания защитной ткани, которая на момент производства работ будет защищать проем от брызг.
После монтажа системы теплоизоляции и окраски фасада защитная пластиковая деталь удаляется по всему проему вместе с защитной тканью.
Рис.6, рис.7. Схема примыканий по периметру оконных и дверных блоков.
10) Профиль примыкания следует устанавливать аккуратно на точно выбранное место. Отрыв профиля после установки с последующим изменением его местоположения может привести к разрушению липкого слоя и приведет его в непригодное состояние.
11) Допускается альтернативное устройство примыкания системы теплоизоляции к оконным или дверным проемам при помощи саморасширяющейся уплотнительной ленты. Установку уплотнительной ленты необходимо вести соблюдая технологию (см. раздел «Примыкания к строительным конструкциям»). При этом, после устройства армирующего слоя, вдоль всех сопряжений, при помощи ножа вырезают наклонные прорези под углом 45° шириной примерно 3 мм и заполняют их полиуретановым герметиком. Герметики в швах разглаживают смоченным в воде шпателем.
Этап 7 : Закрепление теплоизоляционных плит дюбелями.
Дополнительное дюбельное крепление плит теплоизоляции производится для обеспечения необходимой прочности плит пеноплекса к действию отрывной нагрузки в соответствии с действующими нормативными требованиями.
Для обеспечения хорошей теплоизолирующей способности применяются тарельчатые дюбели из синтетических материалов с низкой теплопроводностью, которые предотвращают образование мостиков холода. В качестве распорного элемента тарельчатых дюбелей используются забивные или заворачивающиеся распорные элементы из оцинкованной или нержавеющей стали с термоизолирующей пластиковой головкой, которая минимизирует теплопотери.
Необходимо учитывать, что при различных габаритных размерах используемых плит теплоизоляции, а так же при подрезках и крое плит изменяется расход дюбелей на метр квадратный. Точный расход можно определить только после приклеивания плит и определения мест расположения дюбелей.
Закрепление теплоизоляционных плит дюбелями производится только после высыхания клеевого состава, но не менее чем через 72 часа после приклеивания теплоизоляционных плит.
Минимальная длина распорной части дюбеля, входящая в стену, в случае, когда основание состоит из тяжелого бетона, составляет 45 мм. Глубина закрепления дюбеля в кладке из полнотелого кирпича составляет 60-70мм, из пустотелого кирпича — 80-90 мм. В основаниях из пено- или газосиликатных блоков.
Крепление дюбелей на обычной плоскости фасада, как правило, осуществляется на углах плит и в их центре (около 6 штук на 1 кв.м.). Более точное количество дюбелей и их расположение определяется поставщиком U.P.S. и отражено в Альбоме технических
решений.
Рис.8, Рис.9., рис.10., рис.11. Схемы крепления плит дюпелями.
В районе оконных и дверных проемов, цокольных реек и в угловых зонах, крепление производится на горизонтальных и вертикальных (сверху) стыках плит, на расстоянии около 200 мм от края проема или угла.
На углах здания, в зоне повышенных ветровых нагрузок, производится дополнительное дюбельное крепление. Расположение дюбелей в краевых зонах зависит от высоты здания и существующих ветровых нагрузок, размеров плиты теплоизоляции и допустимой нагрузки на дюбель. Ширина краевой зоны при высоте здания до 8 м — выбирается размером 1,0 м; при высоте здания от 8 до 12 м — 1,5 м; при высоте здания более 12 м — 2,0 м.
Рис.11., рис. 12 ,рис.13 Схемы монтажа плит пеноплекс на различных поверхностях.
Отверстие под дюбель сверлится на 10-15 мм глубже забиваемой части самого дюбеля.
При помощи молотка установите пластиковый дюбель в отверстие, утопив шляпку вровень с поверхностью плиты теплоизоляции.
Забивающийся сердечник забейте в отверстие дюбеля при помощи молотка. При забивании сердечника нельзя повреждать его пластиковую головку. При
повреждении пластиковой головки сердечника его необходимо забить до конца, а отверстие в дюбеле залить полиуретановым герметиком для фасадных работ.
Заворачивающийся сердечник заверните в отверстие дюбеля при помощи низкооборотной дрели-шуруповерта и соответствующих насадок.
И самое главное правильность и прочность крепления тарельчатых дюбелей подлежит обязательной
проверке!
Примеры неправильного утепления плитами пеноплекс
 |  |
На фотографиях отчетливо видно, что процесс утепления фасада производился с полным нарушением технологического процесса.А именно, отчетливо видно:
1) Плиты пеноплекса крепились только с помощью дюбелей, при этом приклеивание на клей, видимо из соображений экономии упусти лось.
2) при монтаже плит пеноплекса допущена грубейшая ошибка — вертикальные и горизонтальные швы совмещены. (Принцип кирпичной кладки упущен).
3) основание не было подготовлено должным образом, монтаж производился непосредственно на голые кирпичные стены, о чем свидетельствует видимый перепад между стыками плит.
4) Щели, образовавшиеся, между плитами не заделаны должным образом.
Александр Борисов, г. Самара
www.freeseller.ru
Утепление пола пеноплексом своими руками
Пеноплекс считается одним из лучших утеплителей для пола, благодаря своим техническим свойствам. Технология его укладки, хотя и имеет определенные нюансы, высокой сложностью не отличается, поэтому выполнить утепление пола пеноплексом сможет любой, кто обладает минимальными строительными навыками.
Утепление пола пеноплексом
Содержание статьи
Преимущества пеноплекса
Этот утеплитель выпускается в виде плит различной толщины. Стандартная ширина плиты равняется 600 мм, длина – 1200 мм и 2400 мм. Минимальная толщина листов составляет 20 мм, максимальная – 100 мм. В зависимости от толщины, в упаковке может быть от 4 до 20 листов пеноплекса.
ПЕНОПЛЭКС®КОМФОРТ – уникальная марка теплоизоляционных плит, которая идеально подходит для теплоизоляции загородных домов или городских квартир
К основным преимуществам данного утеплителя относятся:
- нулевое водопоглощение;
- низкая теплопроводность и паропроницаемост
ь; - отсутствие вредных испарений;
- устойчивость к воздействию микроорганизмов;
- высокая прочность.
Правильно уложенный утеплитель надежно защитит помещение от холода, шума, проникновения влаги, создаст комфортные условия даже в самые сильные морозы. К сожалению, пеноплекс малоустойчив к воздействию растворителей и высоких температур, а также имеет достаточно высокую стоимость. Но, несмотря на это, он используется очень широко для утепления полов, постепенно вытесняя минеральную вату и пенопласт.
Расчетная таблица теплоизоляции в различных регионах
Таблица параметров пеноплекса
| Размеры листа, мм | Толщина листа, мм | Количество в упаковке | Площадь утепления для одной упаковки, м2 |
|---|---|---|---|
| 1200х600 | 20 | 20 | 14,4 |
| 1200х600 | 30 | 14 | 10,08 |
| 1200х600 | 40 | 10 | 7,20 |
| 1200х600 | 50 | 8 | 5,76 |
| 1200х600 | 60 | 7 | 5,04 |
| 1200х600 | 70 | 6 | 4,32 |
| 1200х600 | 80 | 5 | 3,60 |
| 1200х600 | 100 | 4 | 2,88 |
Пеноплекс. Инструкция по монтажу от производителя
Монтаж Пеноплекса
Технология утепления пола
Утепление пола пеноплексом выполняется по песчано-гравийно
Утепление по грунту
Схема утепления пола по грунту
В процессе работы потребуется:
- гравий или мелкий щебень;
- песок;
- уровень;
- трамбовка;
- армирующая сетка;
- цемент;
- металлизированны
й скотч; - гидроизолирующий материал;
- алюминиевые маяки;
- алебастр;
- правило;
- плиты пеноплекса.
Для устройства такой теплоизоляции уровень грунта должен быть ниже проектного чистового пола примерно на 50 см. Также в толще грунта не должно быть пустот, иначе основание даст неравномерную усадку и пол деформируется.
Один из вариантов утепления пола по грунту
Шаг 1. Грунт тщательно выравнивают и уплотняют по всей площади. Если земляное основание слишком сырое, необходимо дождаться его высыхания.
Трамбовка и выравнивание грунта
Шаг 2. Грунт засыпают слоем сухого гравия или щебня на высоту 30-40 см, ровняют, уплотняют, проверяют горизонтальность уровнем.
Пример щебневой подушки
Шаг 3. Сверху на гравий насыпают среднезернистый песок слоем 10 см, снова все утрамбовывают, поверхность ровняют по горизонтали, проверяют уровнем. Вместо песка можно взять мелкий гранитный отсев.
Песчаная подушка
На фото видна укладка пеноплекса на песчано-щебневую подушку, а также заливка цементного раствора
Шаг 4. Если утепление выполняется в жилом доме, где нет высоких нагрузок на пол, плиты пеноплекса следует укладывать сразу на песчаную подушку. Удобнее использовать плиты со стыковочными пазами по краям. Укладку начинают от дверного проема, чтобы не нарушать горизонтальность песчаного слоя при перемещениях. Плиты плотно укладывают друг к другу, совмещая пазы и проклеивая стыки металлизированны
Шаг 5. На пеноплекс укладывают гидроизоляционну
Плотность Пеноплэкса позволяет ввернуть в него крепление для армирующей сетки
Шаг 6. Далее на пленку требуется уложить армирующую сетку из оцинкованной стали или композитную. По периметру комнаты между стенами и сеткой оставляют расстояние в 2-3 см. Под сетку необходимо подложить кусочки пластика через каждые 30 см, следя за тем, чтобы армирующий слой не возвышался над основанием больше, чем на 25 мм.
На пеноплекс уложена армирующая сетка
Шаг 7. На сетку выставляют маяки для цементной стяжки. Расстояние от стен до крайних маяков составляет 20 см, между маяками – примерно 1,8 м. Все маяки должны располагаться параллельными рядами и быть абсолютно горизонтальными. Для этого замешивают раствор из алебастра, выкладывают его порциями вдоль стены, сверху кладут маячную рейку. К рейке сверху прикладывают уровень и выставляют ее горизонталь, погружая в раствор или, наоборот, приподнимая. Точно так же выставляют все маяки.
Шаг 8. В емкости замешивают цемент с песком в пропорциях 1:3, разводят водой до пастообразной консистенции, выливают на основание и разравнивают между маяками правилом. Рекомендуемая толщина стяжки – 50 мм. Вместо цементно-песчано
Процесс заливки стяжки
Если выполняется утепление пола в гараже или другом помещении, где высокие нагрузки на основание, поверх песчаной подушки настилают гидроизоляцию, укладывают арматурную сетку и выполняют бетонную стяжку. Толщина стяжки зависит от нагрузок и составляет 5-10 см. Пеноплекс укладывают прямо на бетон, после того, как он полностью просохнет. Дальнейшие действия выполняют точно так, как описано выше, с той только разницей, что толщина стяжки может увеличиваться до 10 см.
Утепление по плитам перекрытия
Вариант утепления полов первых этажей
Для работы понадобится:
- уровень;
- полимерная шпаклевка;
- грунтовка;
- гидроизоляционна
я пленка; - утеплитель;
- полиуретановый клей;
- выравнивающая смесь.
Шаг 1. Плиты перекрытия нужно внимательно осмотреть на предмет повреждений. Если имеются выступы, щели, выемки, основание необходимо выровнять. Бугорки сбивают перфоратором, выемки и щели заделывают полимерной шпаклевкой. При наличии большого количества дефектов, придется выполнить выравнивающую стяжку. Если же бетонные плиты в хорошем состоянии, стыки плотные и щелей нет, достаточно убрать мусор и обеспылить поверхность.
Шаг 2. При утеплении пола на втором и выше этажах, пеноплекс укладывают прямо на плиты перекрытия, предварительно обработав поверхность грунтовкой. Если же плиты являются перекрытием для подвального помещения или цокольного этажа, основание следует застелить гидроизоляционно
Уложенные плиты Пеноплекса
Шаг 3. Берут плиты утеплителя, наносят с тыльной стороны клеевой состав и укладывают на полу, плотно прижимая к поверхности. Обязательно проверяют горизонтальность каждого листа, а затем двух соседних листов, чтобы на теплоизоляционно
Шаг 4. Утеплитель закрывают слоем гидроизоляции, используя все тот же полиэтилен.
Варианты укладки изоляции на плиты Пеноплекса
Шаг 5. Поверх пленки заливают самовыравнивающу
Пеноплекс накрыт пленкой и армирующей сеткой. Выставлены маяки. Можно заливать раствор для стяжки
Утепление основы под «теплый пол»
Схема монтажа теплого пола
Шаг 1. Бетонные перекрытия очищаются от пыли и грунтуются. На стенах выполняется разметка нулевого уровня для пола. Если поверхность имеет существенные дефекты, понадобится выравнивающая стяжка.
Шаг 2. На сухую и чистую прогрунтованную поверхность выкладывают листы утеплителя, предварительно покрытые клеем для пеноплекса. Материал плотно укладывают со смещением швов в каждом ряду, контролируя горизонталь при помощи уровнемера.
Шаг 3. Сверху утеплитель закрывают полиэтиленом, скрепляют скотчем стыки, заводят края гидроизоляции на стены, наклеивают по разметке демпферную ленту.
Монтаж труб теплого пола
Шаг 4. Раскладывают на полу нагревательные элементы, заливают стяжку, контролируя ее верхний уровень по разметке. Теперь остается дождаться высыхания стяжки и можно приступать к укладке финишного пола.
Трубы крепятся к сетке. Сверху заливается стяжка
Утепление деревянного основания
Схема утепления деревянного пола
Если деревянный пол не утеплен, но при этом находится в отличном состоянии, можно уложить пеноплекс поверх досок.
Для работы потребуется:
- молоток;
- саморезы;
- шуруповерт;
- шлифнасадка;
- антисептическая грунтовка;
- пароизоляционный материал;
- ДСП, ОСП или фанера;
- строительный уровень.
Шаг 1. Сначала нужно демонтировать плинтусы и снять чистовое покрытие с пола. Обязательно стоит поднять 1-2 доски и проверить лаги. При наличии черных пятен, сырости, источенных жучками мест, придется поврежденные участки заменить. Если лаги целые и сухие, доски прибивают на место и проверяют горизонталь основания.
Шаг 2. Любые выступающие участки обрабатывают шлифовальной насадкой, а щели и выемки заполняют шпаклевкой для дерева.
Шаг 3. Всю поверхность тщательно грунтуют и просушивают. Если доски пористые и сильно впитывают состав, грунтовать нужно 2-3 раза.
На фото – процесс грунтовки деревянного пола
Шаг 4. Когда доски высохнут, начинают укладку пеноплекса. Технология укладки не отличается от описанной выше. Стыки между плитами должны быть максимально плотными, если же имеются зазоры, их можно задуть пеной. В составе пены не должно быть толуола, который губительно воздействует на структуру пеноплекса.
Пример укладки Пеноплекста между лагами
Шаг 5. Теплоизолирующий слой закрывают пароизоляционным материалом, полотна которого стелют внахлест на 10 см. Края пароизоляции немного заводят на стены; после завершения работ все лишнее обрежется.
Пример утепления балконного пола Пеноплексом
Шаг 6. Монтируют следующий слой – из плит фанеры, ДСП или другого материала. Плиты укладывают встык, смещая швы в рядах на половину листа. Обязательно контролируют уровнемером горизонталь покрытия. При необходимости подкладывают клинышки или снимают лишнее шлифовкой. Этот слой должен быть идеально ровным и горизонтальным.
Шаг 7. На деревянные щиты настилают напольное покрытие.
Монтаж напольного покрытия — половых досок
Существует еще один способ – утепление по лагам, но использовать для этого пеноплекс нецелесообразно. Так как деревянные полы не монтируют на сыром основании, а вся механическая нагрузка припадает исключительно на лаги, водостойкость и прочность пеноплекса здесь не играют никакой роли. Поэтому, для заполнения пространства между лагами лучше взять более дешевый материал – пенопласт или минеральную вату. Результат будет ничуть не хуже, а экономия вполне существенная.
Таблица технических характеристик пеноплекса
| Наименование | Размерность | Пеноплэкс 31С | Пеноплэкс 31 | Пеноплэкс 35 | Пеноплэкс 45С | Пеноплэкс 45 |
|---|---|---|---|---|---|---|
| Плотность | кг/м³ | 28,0-30,5 | 25,0-30,5 | 28,0-37,0 | 35,0-40,0 | 38,1-45,0 |
| Прочность на сжатие при 10% линейной деформации, не менее | МПа (кгс/см²; т/м²) | 0,20 (2; 20) | 0,20 (2; 20) | 0,25 (2,5; 25) | 0,41 (4,1; 41) | 0,50 (5; 50) |
| Предел прочности при статическом изгибе, не менее | МПа | 0,25 | 0,25 | 0,4 | 0,4 | 0,4-0,7 |
| Модуль упругости | МПа | 15 | 15 | 15 | 18 | 18 |
| Водопоглощение за 24 часа, не более | % по объему | 0,4 | 0,4 | 0,4 | 0,4 | 0,2 |
| Водопоглощение за 30 суток | % по объему | 0,5 | 0,5 | 0,5 | 0,5 | 0,4 |
| Категория стойкости к огню | группа | Г4 | Г1 | Г1 | Г4 | Г4 |
| Коэффициент теплопроводности при (25±5)°С | Вт/(м·°K) | 0,030 | 0,030 | 0,030 | 0,030 | 0,030 |
| Коэффициент паропроницаемости | мг/(м·ч·Па) | 0,008 | 0,008 | 0,007 | 0,007 | 0,007 |
| Удельная теплоемкость, с | кДж/(кг·°K) | 1,45 | 1,45 | 1,45 | 1,4 | 1,4 |
| Температурный диапазон эксплуатации | °С | -50…+75 | -50…+75 | -50…+75 | -50…+75 | -50…+75 |
| Ширина | мм | 600 | 600 | 600 | 600 | 600 |
| Длина | мм | 1200 | 1200 | 1200 | 2400 | 2400 |
| Толщина | мм | 30*; 40; 50; 60; 80; 100 * – для плит ПЕНОПЛЭКС тип 31 (тип 31 С) толщиной 30 мм прочность на сжатие не менее – 0,15 МПа | 30*; 40; 50; 60; 80; 100 * – для плит ПЕНОПЛЭКС тип 31 (тип 31 С) толщиной 30 мм прочность на сжатие не менее – 0,15 МПа | 20**; 30***; 40; 50; 60; 80; 100 ** – для плит ПЕНОПЛЭКС тип 35 толщиной 20 мм прочность на сжатие не менее – 0,18 МПа | 40; 50; 60; 80; 100 | 40; 50; 60; 80; 100 |
Видео — Утепление пола пеноплексом
pol-spec.ru
Экструдированный пенополистирол (ЭППС) утеплитель ПЕНОПЛЭКС®
Экструзионный пенополистирол (XPS)
Наша компания производит и реализует эффективную современную теплоизоляцию для объектов гражданского, промышленного, инфраструктурного строительства — экструзионный пенополистирол ПЕНОПЛЭКС®. В каталоге можно выбрать плиты разных размеров для частного и профессионального применения.
Преимущества пенополистирола ПЕНОПЛЭКС®
- низкая теплопроводность — до 25% ниже в сравнении с минеральной ватой;
- практически нулевое водопоглощение — не более 0,5%;
- долговечность — срок службы не менее 50 лет;
- большой диапазон эксплуатационных температур — от –75 до +75°C;
- экологичность — не содержит и не выделяет опасных веществ;
- биостойкость — неблагоприятная среда для любых микроорганизмов.
Сферы применения
Благодаря отличным эксплуатационным характеристикам экструдированный пенополистирол (XPS или ЭППС) широко используется в строительстве общественных, промышленных и частных зданий, спортивных, сельскохозяйственных и других сооружений. Также материал востребован при утеплении трубопроводов, применяется как основа при устройстве автомобильных шоссе, железнодорожных путей, взлетно-посадочных полос.
Помимо строительства ПЕНОПЛЭКС® используется в холодильной промышленности и других отраслях, где требуется эффективная, легкая и долговечная термозащита.
Технология производства
ЭППС ПЕНОПЛЭКС® изготавливается методом экструзии с вспениванием. Во время плавления полистирольных гранул в экструдер нагнетается газообразный вспениватель, за счет чего материал приобретает множество замкнутых мелких ячеек. Такая структура существенно повышает теплоизоляционные свойства.
На выходе из экструдера расплавленная масса формуется в большой пласт. После охлаждения он нарезается на плиты нужных размеров, вплоть до крупных листов длиной до 2400 мм и толщиной до 150 мм. Для получения толстых блоков в 1000 мм плиты надежно склеиваются между собой.
Краткий исторический экскурс
Создатель утеплителя XPS — компания Dow Chemical (США). Технология производства была разработана в 1941 г. для нужд американского флота: вспененный полистирол использовался в спасательных плотах и шлюпках. Затем материал нашел применение в холодильной промышленности, а в начале 1950-х годов вышел на западный строительный рынок под брендом Styrofoam.
В России первым производителем утеплителя стала компания «ПЕНОПЛЭКС СПб». Линия на заводе в г. Кирши (Ленинградская область) была запущена в 1998 г. Сегодня у нас 8 производственных площадок с передовым оборудованием и широкая торговая сеть, охватывающая все регионы России, страны СНГ и ближней Европы.
www.penoplex.ru
Клей Пеноплэкс® FASTFIX® — клей для теплоизоляции Пеноплэкс, крепеж для Пеноплекса
Описание
Полиуретановый клей Пеноплэкс® FASTFIX® является высокоэффективным средством для крепления теплоизоляции из экструдированного и вспененного пенополистирола к различным основаниям: бетон, газобетон, кирпич, керамические блоки и др. Фасовка: аэрозольный баллон 1000 мл., наполнение 750 мл. Выход до 70 м.п. (при на несении диаметром полосы 30мм).
Данный клей подходит для быстрого и прочного склеивания большинства строительных материалов и конструкций за исключением изделий из тефлона (фторопласта), полиэтилена, полипропилена, фольгированных покрытий, силиконовых покрытий и поверхностей покрытых льдом.
Форма выпуска и метод нанесения Пеноплэкс® FASTFIX® минимизируют подготовительные работы и значительно сокращают время монтажа теплоизоляции. Клей Пеноплэкс® FASTFIX® удобен и прост в применении, его использование не требует каких-либо специальных навыков, достаточно ознакомиться с краткой инструкцией на упаковке.
Характеристики
|
Наименование |
Единица |
Значение |
|---|---|---|
|
Поверхностное высыхание |
минута |
10-12 |
|
Можно резать (полоска пены 30мм) |
минута |
30-40 |
|
Полное затвердение |
час |
24 |
|
Адгезия с пенопластом (EPS) |
Н/мм2 |
0,033 |
|
Адгезия с экструдированным пенополистиролом (XPS) |
Н/мм2 |
0,039 |
| Плотность |
кг/м3 |
25-30 |
|
Уменьшение объема |
% |
отсутствует |
|
Теплопроводность |
Вт/(м×°К) |
0,034 |
|
Пределы температур для затвердевшей пены |
°C |
долгосрочно: от -50 до +90; краткосрочно: от -65 до +130 |
|
Расход |
м2 |
6-10 |
Области применения
Клей Пеноплэкс® FASTFIX® может успешно применяться в ходе монтажа теплоизоляции на фундамент, цоколь, кровлю и фасад здания, а также при внутренней теплоизоляции помещения, утеплении балконов и лоджий.
Инструкция по применению
- Расположить баллон клапаном вверх и прикрутить его к пистолету, одной рукой удерживая ручку пистолета, другой прикручивая баллон. Во время прикручивания нужно следить за тем, чтобы в той стороне, куда направлен пистолет, не было людей.
- После закрепления в пистолете баллон следует интенсивно потрясти и расположить вверх дном. Количество выходящей пены регулировать спусковым крючком пистолета.
- Нанести Клей Пеноплэкс® FASTFIX® на теплоизоляционную плиту равномерными полосками параллельно краям (1-2 см от края) и одну полоску – по центральной линии параллельно наиболее длинной стороне.
- После нанесения Пеноплэкс® FASTFIX® на изоляционную панель следует подождать около 2-3 минут, а затем прижать панель к стене. Уровень поверхности прикрепленных к стене пенополистирольных панелей можно откорректировать в течение первых 5 минут. При утеплении балконов, потолков или длинных перемычек используйте крепежные принадлежности.
- Для повышения адгезии допускается увлажнение основания. В холодное время года перед началом работ баллон необходимо согреть в теплой воде или при комнатной температуре. Температура воды или комнаты не должна превышать 30°C.
Упаковка
Аэрозольный баллон 1000 мл, наполнение 750 мл, 12 баллонов в коробке
www.penoplex.ru
Система для создания уклона Пеноплэкс® Уклон
Требования норматива
В соответствии с требованиями норматива СП 17.13330.2017 «Кровли», на плоских кровлях для отвода дождевой и талой воды необходимо предусматривать уклоны минимум 1,5% (1°), а в ендовах — минимум 0,5%.
Способы создания уклона на плоских кровлях
Уклонообразующий слой достигается тремя способами:
- созданием основания кровли уже с уклоном не менее 1,5%;
- устройство на основании бесшовной стяжки с уклоном не менее 1,5%;
- организация уклона из изоляционных материалов: сыпучих или сегментов, специальным образом нарезанных из теплоизоляционных плит.
Рассмотрим п. 3 подробнее. Среди сыпучих материалов для создания уклона чаще всего применяется дешевый насыпной керамзит или бетонные смеси. Это порождает ряд проблем:
- Смещение и отклонение уклонообразующего слоя от заданных углов. В результате не выполняется задача по отводу воды, образуются лужи, к тому же растет нагрузка на кровлю. В ходе эксплуатации данный процесс усугубляется и может привести к разрушению кровельного покрытия.
- Значительное увеличение нагрузки на кровлю и несущие конструкции здания в связи с большим весом уклонообразующего слоя керамзита и цементно-песчаной стяжки, который как правило, составляет от 350 – 2500 кг/м3.
- Повышение стоимости работ по устройству кровли из-за сложного и трудоемкого процесса монтажа уклонообразующего слоя из сыпучего материала.
Решения компании «ПЕНОПЛЭКС СПб»
ООО «ПЕНОПЛЭКС СПб» разработана специальная система для создания уклона — ПЕНОПЛЭКС® УКЛОН. Система представляет собой набор сегментов различной толщины с двумя вариантами уклона: 1,7 % и 3,4 %.
Наряду с поставкой сегментов ПЕНОПЛЭКС®УКЛОН компания выполняет для заказчика расчет системы образования уклона со схемой их раскладки по заданным параметрам кровли.
Пример схемы раскладки сегментов ПЕНОПЛЭКС® УКЛОН:
Уклонообразующий слой для плоской кровли, основной уклон 1,7%
На фото: пример применения системы ПЕНОПЛЭКС®УКЛОН на объекте. Кровля производственного здания компании «Юнона-2», одного из крупнейших поставщиков металлопроката в Чувашской Республике. Чебоксары, ул. Мира, 48 А
Преимущества системы ПЕНОПЛЭКС® УКЛОН
- Возможность использования как при новом строительстве, так и при реконструкции уже существующих зданий.
- Поставка элементов уклонообразующего слоя в комплектах, готовых к применению.
- Всепогодность монтажа ввиду отсутствия «мокрых» процессов (укладка конструктивных элементов на основе цементно-песчаных растворов в воде) и устойчивости сегментов ПЕНОПЛЭКС®УКЛОН к воздействию влаги, а также высоких и низких температур.
- Возможность монтажа силами бригад, не имеющих специальных навыков, благодаря предоставлению компанией-производителем расчета системы образования уклона со схемой раскладки сегментов.
- Низкие нагрузки на несущие конструкции здания в связи с легкостью материала: удельный вес сегментов в 50 раз меньше цементно-песчаной стяжки, в 9 раз ниже керамзита.
- Способность выдержать высокие нагрузки на кровлю, в частности, снеговые.
- Удобство и технологичность монтажа в сравнении с обустройством цементно-песчаной стяжки: по сегментам ПЕНОПЛЭКС®УКЛОН можно ходить, для цементно-песчаной стяжки в первое время после монтажа это недопустимо.
- Более высокая прочность и стойкость к воздействию окружающей среды по сравнению с сегментами из других распространенных изоляционных материалов, например, минеральной ваты.
- Дополнительное утепление кровли ввиду высокой теплоизолирующей способности сегментов ПЕНОПЛЭКС®УКЛОН.
www.penoplex.ru
