Монтаж однофазного электросчетчика: Как правильно подключить однофазный электросчётчик

Содержание

Как правильно подключить однофазный электросчётчик

Электрический счётчик – устройство для учёта количества потреблённой электроэнергии. Электрические счётчики применяются как на производстве, так и в быту.

Виды и типы электросчётчиков

По типу нагрузки счётчики бывают однофазными и трёхфазными. В бытовой электрической сети в большинстве случаев используют однофазные счётчики, т.к. все бытовые потребители работают от однофазной сети 220В.

По конструктивному исполнению счётчики бывают электромеханическими (индукционными) и электронными. В последнее время на производстве и в быту выполняется замена счётчиков старого образца на новые электронные счётчики. При вводе в эксплуатацию новых электрических сетей сегодня уже используются только современные счётчики электронного типа.

Это связано с тем, что они надёжней в работе, а подсчёт электроэнергии более точный. Кроме того, функционал некоторых новых электронных счётчиков позволяет дистанционно узнавать и передавать информацию о потреблённых киловатт-часах.

Инструменты для подключения

Иногда случаются ситуации, когда счётчик выходит из строя и его необходимо заменить. Также достаточно часто по желанию выполняется замена старого счётчика на новый, более современный. Если электрическая сеть только вводится в эксплуатацию, то первая установка счётчика выполняется по всем современным нормам и правилам.

Независимо от того, по какой причине будет устанавливаться новый счётчик, для его монтажа необходимо использовать некоторые инструменты, электроизмерительные приборы и расходные материалы:

плоскогубцы, бокорезы;
нож монтажный;
съёмник изоляции;
отвёртки;

отвёртка-индикатор;
дрель, перфоратор;
молоток;
стрелочный тестер или цифровой мультиметр;
медный монолитный провод;
дюбеля, шурупы.

Общая схема подключения однофазного счётчика

Для того, чтобы правильно подключить счётчик, необходимо знать схему его подключения. Следует отметить, что процесс подключения всех однофазных счётчиков абсолютно одинаков.

Во-первых, счётчик подключается напрямую в силовую цепь, т.е. последовательно с подводимым питающим напряжением и электрической нагрузкой. Если рассматривать электрическую схему полностью, то она выглядит следующим образом: входное (питание) напряжение 220В – однофазный счётчик – выходное напряжение 220В – защитный автомат – переходная (соединительная) коробка – электрические потребители.

Во-вторых, у каждого однофазного счётчика имеются четыре специальных силовых клеммы для подключения проводов. Если считать эти клеммы слева направо, то первая клемма – это приходящая фаза, вторая клемма – выходящая фаза. Третья клемма – приходящий ноль, ну а четвёртая – выходящий ноль. Т.е. у однофазного счётчика две входных и две выходных клеммы.

Для того чтобы при подключении не перепутать назначение каждой клеммы, обычно указывается схема подключения либо на самом счётчике, либо в его паспорте.

Монтаж и подключение счётчика

Для каждой отдельно взятой квартиры счётчик обычно устанавливается в общем щитке на этаже многоквартирного дома или в самой квартире. Иногда счётчики устанавливаются на улице. Обычно такое бывает, если это частный дом.

Вариант установки счётчика зависит от нескольких технических моментов. Если выполняется замена старого (или негодного) счётчика, то демонтаж и монтаж происходит следующим образом.

Для демонтажа заменяемого счётчика сначала отключается входное напряжение на счётчик и выполняется его распломбирование. Затем снимается клеммная крышка на счётчике. Тестером, мультиметром или отвёрткой-индикатором проверяется отсутствие напряжения на счётчике, после чего все четыре провода поочерёдно отключаются при помощи отвёртки. Когда счётчик будет освобождён от всех проводов, выполняется его демонтаж с установочного места.

Монтаж и подключение нового счётчика выполняется в обратном порядке. Сначала новый счётчик монтируется на место старого, затем на силовые клеммы счётчика подключаются четыре провода. Закрывается клеммная крышка и счётчик пломбируется. После этого подаётся напряжение, включается электрическая нагрузка в виде бытовых потребителей и визуально определяется работа счётчика.

Если счётчик необходимо подключить на новом месте (например, где-то в квартире), то процесс монтажа будет немного сложнее.

Для начала необходимо определиться с местом установки счётчика. Обычно счётчик устанавливают недалеко от входа в квартиру. Когда место выбрано, необходимо подобрать щиток для счётчика. Щиток выбирается таким, чтобы внутри него кроме самого счётчика можно было дополнительно установить автоматические выключатели и устройства защитного отключения.

Итак, в размеченном на стене месте дрелью или перфоратором сверлятся отверстия под установку щитка. В отверстия молотком забиваются дюбеля.

Затем шурупами щиток прикручивается к стене.
Следующий этап — это установка в щиток самого счётчика. В настоящее время для крепления счётчиков, автоматов, УЗО и т.д. используются специальные металлические DIN-рейки, на которые всё это должно закрепляться. Очень часто в электрических щитках DIN-рейка уже присутствует. После установки счётчика устанавливается модульное оборудование (автоматы, УЗО) в необходимом количестве.
Следующий шаг – это проводной монтаж, т.е. к счётчику необходимо подключить все провода. Сначала подключаются два провода на вторую и четвёртую клеммы, т.е. к выходу счётчика. Для того чтобы подключить провода, жилы проводов зачищаются ножом (а лучше специальным съёмником изоляции). Затем провода, выходящие из счётчика, подключаются на общий автоматический выключатель, подающий напряжение на электрические потребители.

После этого подключаются провода на первую и третью клемму, т.е. на вход счётчика. Для этого с них тоже снимается часть изоляции. После того, как провода подключены, закрывается клеммная крышка и счётчик пломбируется.

Обычно установка, подключение и пломбировка счётчика выполняется энергоснабжающей организацией. Если же выполнять монтаж и подключение самостоятельно, то чтобы избежать недоразумений и штрафов, необходимо сначала обратиться к представителям этой организации, которые сами утвердят правильный порядок работ.

ПОДКЛЮЧЕНИЕ ОДНОФАЗНОГО ЭЛЕКТРОСЧЕТЧИКА СВОИМИ РУКАМИ

Для регулировки и своевременного подсчета электроэнергии в начале 19 века стали использовать индивидуальные системы учета. Как правило, на больших предприятиях и частных участках, при подписании договора на получение электричества, без данного прибора не обойтись.

Подключение однофазного электросчетчика для учета израсходованной электроэнергии требует определенных знаний, которые помогут правильно подключить прибор к единой сети электроснабжения.

ВИДЫ ОДНОФАЗНЫХ СЧЕТЧИКОВ

Счетчик однофазный

Сегодня счетчики подразделяются на несколько типов измерения электромагнитных величин. Первое, что можно выделить: все устройства, подключающиеся напрямую в систему электропитания с использованием трансформаторного и автоматического переключателя, могут использоваться в бытовом и промышленном электроснабжении.

Группу «электросчетчик однофазный» можно разделить на две подгруппы.

Однотарифный.
Многотарифный.

Однотарифные устройства используются для учета потребляемого тока в двухпроводных сетях переменного напряжения. Помимо этого, при наличии специальной программы, они самостоятельно передают по линиям связи информативные данные на диспетчерский пункт информационно-измерительного компьютера. Но, как правило, этой опцией никто не пользуется.

Многотарифные аппараты ведут учет потребленной энергии при помощи специально настроенной программы. Устанавливается она индивидуально и зависит от области и региона использования. В некоторых областях возможно установить до 48 тарифов на одно устройство.

Рассмотрим несколько вариантов:

Двухтарифный – оплата начисляется в период пиковой и полупиковой активности. С 7.00 до 23.00 идет обычный тариф, который в некоторых случаях может оказаться дороже, чем у однотарифных устройств. Более выгодное время считается с 23.00 до 7.00, как правило, в это время тариф сокращается на 50 – 60 %, лучше узнать у обслуживающей организации.
Трехтарифный – в этом случае оплата начисляется по трем тарифам, с 7.00 до 10.00 и 17.00 до 21.00. Пиковое время считается с 10.00 до 17.00 и 21. до 23.00 в это время можно экономить, но, как правило, в обычное время стоимость электричества у таких устройств намного выше, чем у всех остальных.

ВИДЫ КОНСТРУКЦИЙ ЭЛЕКТРОСЧЕТЧИКОВ

Изначально аппараты подразделялись на три категории:

Индукционные.
Гибридные.
Электронные.

Индукционные приборы – самый дешевый и качественный вид устройств электроучета. Но в последнее время из-за нескольких конструкционных недостатков (отсутствие дистанционного управления, высокая погрешность учета и однотарифность) снимаются с производства и заменяются на электронные.

Гибридные устройства – можно встретить на производственных предприятиях. Используют механизм индукционного и электронного типа, который вычисляет объем потребленной энергии механическим путем. Они неустойчивы и постепенно выходят из обихода, как несовременные.

Цифровые (электронные) приборы – самый распространенный и точный тип счетчиков. Они на порядок дороже, но требуют минимум знаний для их установки. Срок поверки составляет 16 лет, наивысший класс точности – №1.

Благодаря таким аппаратам возможен учет электроэнергии по нескольким тарифам, которые зависят от времени суток и погоды. Они более универсальны в монтаже и имеют наименьший уровень погрешности.

Кроме этого, с помощью дополнительной оснастки, монтаж электросчетчика можно совместить с установкой дистанционной программы для отправки сведений в местный пункт приема показаний.

Работа электронного электросчетчика выглядит следующим образом:

Переменный ток воздействует на твердотельные электроны элемента.
Создаются выходные импульсы, количество которых ровняется величине израсходованной на данный момент энергии, а значение выводится на электронный дисплей.

НЕОБХОДИМЫЕ КОМПЛЕКТУЮЩИЕ

После покупки электросчетчика следует уделить внимание дополнительной оснастке, без которой установка будет невозможна. Это могут быть щитки, в которых уже есть все необходимое, но если такового нет, следует приобрести следующие элементы для монтажа:

Счетчик.
Щиток – бокс деревянного, металлического или пластмассового исполнения, в котором есть специальные крепления для установки оснастки.
Переключатели и автоматы. Для домашних целей рекомендуется использовать одноклавишный 25- или 30-амперный автомат.
Металлические планки для монтажа. Чаще всего их называют – дин-рейка (металлическая пластина с перфорированной поверхностью, чаще всего встречается в оцинкованном виде).
Нулевая шина. Обычно используется медная пластина на 6-9 клемм. Встречается прямого и изогнутого исполнения, все будет зависеть от формы бокса. Для многотарифных счетчиков рекомендуется использовать пластину на 10 клемм.
Кабель. Для дома желательно использовать трехжильный, одна жила уйдет на заземляющий контакт. Установка электросчетчика на улице или в гараже может потребовать дополнительной изоляции выходящих контактов, поэтому рекомендуется дополнительно приобрести кабель-канал или термоизоляцию.
Саморезы или универсальные шурупы. Идеально подойдут саморезы типа г/д или г/м с параметрами 3,5*16, или 4,0*20.

При установке счетчика на улице рекомендуется использовать кабель – КГ или КГхл. Главным его отличием от других видов является высокая устойчивость к резкому перепаду температур. Обычные марки кабелей АВВГ и ВВГ при отрицательной температуре теряют свою эластичность и ломаются, что может привести к короткому замыканию и выходу из строя всей электрической сети.

Рекомендуемое сечение и количество жил – 2*2,5 или 3*2,5 при использовании заземления.

УЛИЧНЫЙ ЩИТ ДЛЯ ЭЛЕКТРОСЧЕТЧИКА

Не всегда установка электросчетчика требуется в квартире или в доме. В некоторых случаях он ставится в подъезде, а то и вовсе на улице. Уличная установка требует особого подхода и дополнительной защиты. С этим легко справится бокс, в который могут быть помещены все основные модули.

Все боксы имеют определенные характеристики. Ваш выбор будет зависеть от способа и места установки.

Рассмотрим самые распространенные:

Способ монтажа. Встраиваемый или навесной.
Количество отсеков для модулей: от 3 до 48.
Несколько вариантов защиты: IP31 и IP54. Какая степень подойдет для вашего случая лучше всего спросить у продавца-консультанта.
Закрытого или открытого типа. Ящик иногда оснащается окошком для легкого просмотра показаний.
Форма крепления счетчика. Есть три разновидности: однофазная, трехфазная, гибридная.
Материал. Самым популярным и надежным считается металлический щит для электросчетчика.

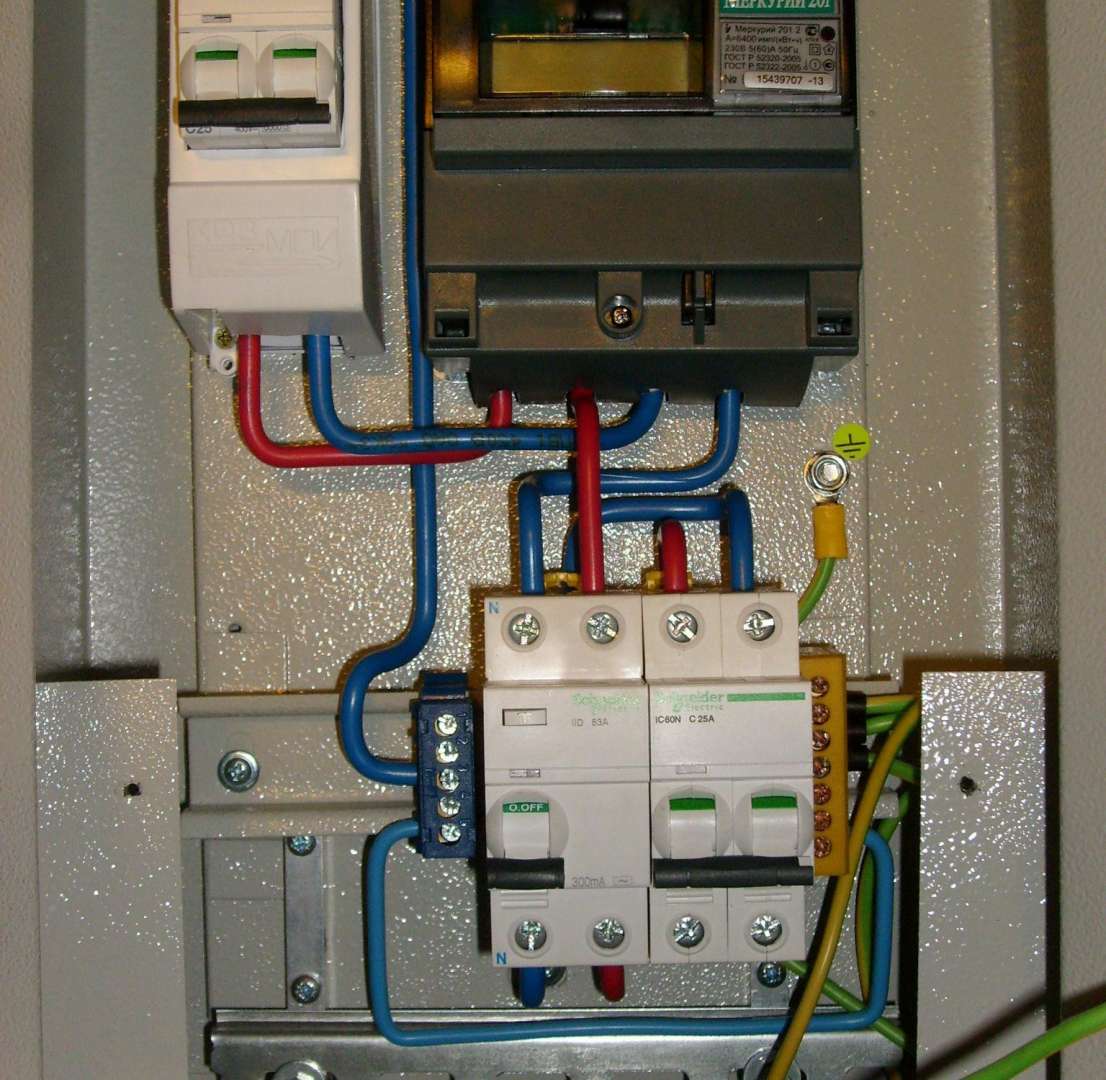

Подключение прибора в щитке должно выглядеть примерно так:

После приобретения всей оснастки необходимо провести предварительный замер и раскладку всего оборудования в боксе. Это делается для того, чтобы в момент монтажа не возникли дополнительные проблемы с нехваткой места. Основная компактность уличного щитка заключается в следующем: устройства раскладываются таким образом, чтобы в дальнейшем было достаточно места для его обслуживания.
Первой желательно установить дин-рейку и уже потом крепить все остальные элементы.
Автоматы и устройство учета электроэнергии крепятся на рейку с помощью специального крепления с защелкой.
В последнюю очередь наступает очередь разводки проводов.

Дальше рассмотрим вопрос, как собственноручно подключить электросчетчик на домашнем участке?

КАК ПРАВИЛЬНО ПОДКЛЮЧИТЬ

Однофазные счетчики подключаются к единой системе электроснабжения помещения. Без наличия этого устройства запрещается использование электро-потребляющих приборов. Для защиты всей сети, перед счетчиком рекомендуется устанавливать вводный автомат, который позволит обесточить сеть без отключения подводящей линии.

После электросчетчика также рекомендуется установить автоматический переключатель, он защитит отводящую сеть от короткого замыкания, которое может вывести прибор из строя.

Подключение однофазного электросчетчика своими руками

Монтаж устройства необходимо проводить после изучения всевозможных схем подключения. Индивидуальная схема подключения конкретно вашего счетчика располагается под клеммной крышкой, всего у него – 4 крепления для проводов.

Вход фазы.
Выход фазы.
Вход нулевого кабеля.
Выход нулевого кабеля.

Подключение однофазного электросчетчика своими руками

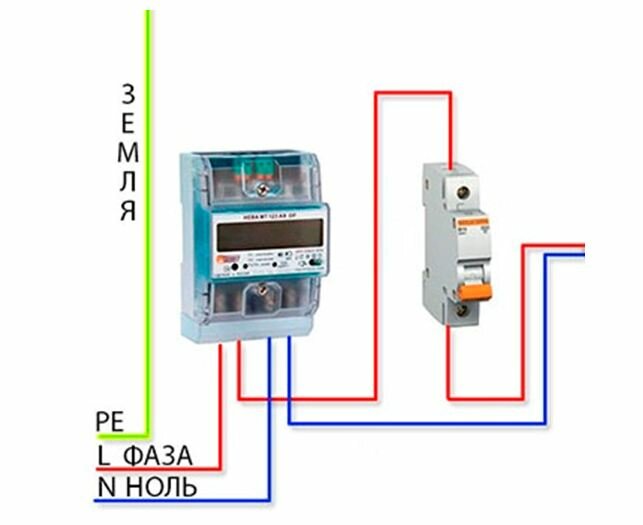

Верхняя схема дает ответ на вопрос, как правильно подключить электросчетчик в квартире. Здесь наглядно показано, что для лучшего контакта, провода питания вводного автомата необходимо зачистить на 1,5 см и подключить к 1 и 3 креплению на счетчике, выводящие контакты следует подключать только к 2 и 4 клемме.

По этой схеме можно подключить большую часть современных аппаратов учета электроэнергии. Стоит обратить внимание, что данная схема содержит телеметрический выход, такая система используется в торговых павильонах, загородных домах и гаражах. Она позволяет снять показания с помощью специальной программы, и если показания на табло не сойдутся с системным расчетом, может быть выписан крупный штраф.

(Visited 27 times, 1 visits today)

22.01.2017

Установка и замена электросчетчика в квартире

Главная \ Монтаж и замена электросчетчика

Устанавливают электросчетчики согласно ПУЭ («Правилам устройства электроустановок»). Размещают их примерно на уровне глаз, чтобы было удобнее снимать показания. Причем стоять счетчик должен ровно, предельно возможный уклон – не более 1°.

Прежде чем устанавливать счетчики, надо определить, какая электросеть, однофазная или трехфазная, а также подсчитать, сколько потребуется автоматических выключателей и УЗО (устройств защитного отключения). Также, помимо самого счетчика, понадобятся инструменты с изолированными рукоятками, индикатор напряжения и электрические провода.

Видео: установка электрического счетчика.

Монтаж однофазного счетчика

Это самый простой вариант, достаточно часто встречающийся в городских квартирах. В данном случае один питающий провод (фаза) обеспечивает энергией всю квартирную электронику. На однофазном счетчике имеется 4 клеммы, через них и осуществляется коммутация.

Обозначения:

красный цвет — фазный провод и токовая катушка.
синий цвет — нулевой вровод и катушка напряжения.

Фото: схема подключения однофазного счетчика.

Порядок действий:

•   Обесточить жилище и снять старый счетчик.
•   Закрепить на нужном месте новый аппарат.
•   Подсоединить к 1-й клемме фазу от общей электросети (обычно этот провод красного цвета).
•   Подсоединить ко 2-й клемме фазу от квартирной сети. Таким образом, первая цепочка собрана.
•   Подсоединить к 3-й клемме нуль от общей сети, к 4-й – нуль от квартиры.

Такие счетчики легко подключать, но они считаются менее надежными из-за того, что вся электронагрузка ложится на один провод.

Монтаж трехфазного счетчика

Трехфазный счетчик снабжен восемью клеммами, поэтому в этом случае коммутация немного сложнее из-за увеличения числа фаз.

Обозначения:

желтый — фаза А
зеленый — фаза B
красный — фаза С
синий — нулевой провод N
L1, L2, L3 — токовые катушки
L4, L5, L6 — катушки напряжения
2, 5, 8 — винт напряжения
1, 3, 4, 6, 7, 9, 10, 11 — клеммы для подключения электропроводки к счетчику

Фото: схема подключения трехфазного счетчика.

Очень важно не нарушить цветовую маркировку внешних/квартирных проводов и подключать их по очереди, чтобы не запутаться в фазах и не допустить ошибки.

Порядок действий:

• Подключить к клеммам 1,3,5,7 провода фаз из общей электросети.
• Подключить провода соответствующих цветов от домашних нагрузок к клеммам 2,4,6,8. (то есть к клемме 2 должен подходить провод из внутренней сети того же цвета, что и из внешней и т.д.).

Для обеспечения безопасности все входные провода коммутируются через вводной четырехполюсный выключатель (он стоит перед счетчиком). Таким образом происходит разделение на однополюсные автоматы для отдельных групп нагрузок.

Трехфазные счетчики обычно применяют в частных домах, в квартирах чаще стоят однофазные варианты.

Стройматериалы для замены электросчетчика

Полезнае статьи о ремонте:

Монтаж люстры

Установка потолочного вентилятора

Установка точечных светильников

Установка электросчетчика своими руками.

Монтаж в однофазной сети.

Установка однофазного электросчетчика своими руками

Счетчик электроэнергии – это прибор, предназначенный для подсчета количества потребляемой электроэнергии. Установка электросчетчика своими руками процесс несложный, однако, его реализация требует определенных знаний в области электротехники и безопасного выполнения работ в электроустановках, а также наличия практических навыков при производстве электромонтажных работ. При этом не следует забывать, что при монтаже электропроводки в частном доме своими руками, в том числе и счетчика, ответственность за правильность и безопасность подключения берет на себя хозяин квартиры или дома.

Для того чтобы установить счетчик электрической энергии, потребуются следующие инструменты, материалы и оборудование:
— счетчик электрической энергии;
— абонентский щиток;
— комплект слесарно-монтажного инструмента с изолированными рукоятками;
— указатель напряжения;
— DIN – рейки;
— выключатели автоматические;
— электрический провод;
— изоляторы;
— гайки и винты.

Первоначально следует знать какой тип сети – однофазная или трехфазная осуществляет питание электроэнергией вашего объекта. В соответствии с этим выбрать счетчик. Необходимо определить количество отключающих аппаратов и их номинальные токи, а также количество устройств защитного отключения (УЗО).

Установка однофазного электросчетчика своими руками.

Самый простой вариант – это подключение к однофазной квартирной электропроводке. В этом случае используется шесть проводов. На входе счетчика это будет фазный проводник, нулевой рабочий проводник и проводник защитного заземления, такие же провода будут и на выходе прибора.

Установка автоматического выключателя перед счетчиком не обязательна, но это очень удобно при необходимости выполнения работ внутри щитка. Шины или клемники – это медная планка, установленная на изоляторах, имеющая несколько отверстий для подключения проводников посредством винтового соединения. Как правило, используется, когда возникает необходимость соединения нескольких проводников в один узел.

Самостоятельная установка электросчетчика. Последовательность электромонтажных работ.

— Выполнение установки счетчика начинается с его размещения и закрепления в корпусе щитка посредством входящего в комплект набора крепежных деталей, который состоит из винтов и гаек в количестве 3 штуки.

— Далее следует закрепить автоматические выключатели на DIN рейку 35 мм. Сама рейка должна быть укреплена винтами на опорные изоляторы, выключатель следует зафиксировать на рейке подпружиненной защелкой.

— Следующий этап – установка шины защитного заземления и шины защиты в корпусе щитка. Эти элементы устанавливаются на опорные изоляторы или на DIN рейку. При монтаже между ними надо выдержать расстояние, которое обеспечит невозможность замыканий проводников различного назначения.

— Далее следует подключить нагрузки: к нижним зажимам автоматических выключателей присоединяются фазные проводники, к «нулевой»шине нулевой проводник, к заземляющей шине – заземляющий проводник.

— Верхние зажимы автоматических выключателей следует соединить перемычками.

— Счетчик подключается следующим образом – выход «фазы» счетчика посредством проводника необходимого сечения соединяется с верхними зажимами автоматических выключателей. Выход «нуля» счетчика соединяется с «нулевой» шиной.

— После окончания монтажных работ внутри, корпус щитка следует закрепить на стене в положении, обеспечивающем удобство снятия показаний.

— Перед тем, как подключить счетчик к сети питания, следует выяснить, где расположены фазный, нулевой и заземляющий проводники. Определить это поможет простейший индикатор напряжения. После того, как назначение проводов известно, их следует отметить удобным для вас способом. Например, выполнить цветовую маркировку.

— После того как назначение проводников станет известно, следует отключить электропитание объекта.

— Подключение счетчика осуществляется присоединением входящего «фазного» провода к 1-й клемме счетчика и присоединением «нулевого» проводника к 3-й клемме счетчика.

На этом работы, связанные с подключением счетчика, закончены. Следующий этап – проверка счетчика в режиме холостого хода и постепенное включение нагрузки.

Установка и монтаж щита учета

Расскажем о том, как собрать щит учёта электроэнергии. И что в основном для этого нужно.

Доброго времени! Сегодня мы расскажем о том, как собрать щит учёта электроэнергии 220В. И что в основном для этого нужно.
Сразу скажем, что вопрос сборки достаточно сложный, и если вы не уверены в своих силах, то лучше не беритесь за такую работу самостоятельно, так как цена ошибки здесь чревата такими последствиями как короткое замыкание или пожар.
В конце мы приведём схему, в которой покажем, какие неисправности в щите учёта могут послужить причиной выхода из строя оборудования, начиная от котлов отопления и заканчивая светодиодными лампами.

Итак, начнём. Как понятно из названия, «щит учёта», этот щит служит для учёта электроэнергии, которую вы потребляете. Поэтому в нем обязательно должен присутствовать счётчик, но обо всём по порядку.

Выбор щита

В первую очередь вам нужен сам ящик (щит), в который вы будете все устанавливать. Он подбирается исходя из количества автоматов, размера счетчика и т.п. Щиты бывают в пластиковом и металлическом исполнении, скрытого и открытого монтажа. Тут опять же все зависит от условий, в которых вы будете производить монтаж. На ящиках есть маркировка, на какое количество автоматических выключателей они рассчитаны, так что тут все подбирается индивидуально. Но не стоит выбирать слишком маленький ящик, так как будет неудобно производить монтаж.

Совет: на улице лучше ставить стальные щитки.
Во-первых, потому что случайным людям будет гораздо сложнее в него попасть и сломать. Во-вторых, на морозе пластик становится ломким и со временем может потрескаться, из-за чего нужно будет менять щит, а это немало лишней работы.

Ну и последнее, что могу посоветовать, это учитывать степень «пылевлагозащищенности». Она маркируется, например: IP65. Ниже приведена таблица степени защиты.

Автоматические выключатели

Итак, щиток — это первое, что вы покупаете. Но перед этим нужно определиться с тем, какое количество автоматических выключателей будет установлено.

Заранее эти расчёты делает ваш электрик, а так же вы можете сделать это самостоятельно.

Для начала, лучше всего поделить розетки и освещение. Допустим: один автомат на освещение, а второй на розетки. Далее всё зависит от вашего потребления электричества. Если потребление будет большое, то можно, например, 2 комнаты подключить на одну пару автоматов, а остальные комнаты на другую. Под парой автоматов мы подразумеваем два автомата «свет и розетки». т.е получается 4 автомата.

Обратите внимание:
Если какой-либо прибор в доме потребляет больше 5 киловатт, то его необходимо подключать отдельной линией (и, соответственно, отдельным автоматом). Это такие приборы как электроплита, электрокотел и т. п. Так же стиральную машину рекомендуется подключать на отдельную линию. Ну и, конечно же, надо держать пару запасных автоматов на случай появления нового потребителя в доме.

На вводе желательно устанавливать двухполюсной автомат (двойной), а так же УЗО и ОПС, но об этом ниже.

Выбор мощности автоматических выключателей

Начнём с того, что автоматы подбираются исходя из сечения проводки, чтобы он мог отключиться до того как ваш провод начнет плавиться от перегрузки.
В основном провода сечением 2.5мм² идут на розетки, а 1.5мм² на освещение.

Получается, что на провод в 2.5мм² ставят автомат с номиналом мощности 20 А (ампер), а на 1.5мм² мощностью 16А. Ниже приведем таблицу, на какое сечение и какой автомат рекомендуется ставить, а также какова максимальная нагрузка у такого провода:

Что такое УЗО и зачем оно нужно?

Будем считать, что вы определились с количеством и мощностью автоматов. Далее поговорим про УЗО.
УЗО — это устройство защитного отключения, предназначенное для защиты от утечек тока. В нашем случае под утечкой тока подразумевается электричество, которое проходит мимо электропроводки и электроприборов. Задача этого прибора обнаружить эту утечку и отключить питание. Простыми словами: если вы возьметесь за 2 оголенных провода, то устройство отключит ток до того, как вы почувствуете удар током, но это в теории.
Также в этом устройстве имеется защита от перегрузки (как на автомате). УЗО бывает таких же номиналов, что и автоматы(10А,16А,25А и т.д). А вообще УЗО это очень полезная штука, которая срабатывает при малейших утечках тока, так что не пренебрегайте такой защитой. Вот скажем у электродвигателя стиральной машины перетерлась изоляция провода (Фаза) в таком случае корпус вашей машинки будет под током (а вы этого не знаете). Без УЗО вас будут ждать неприятные последствия. Можно привести еще кучу ситуаций, в которых будет полезно данное устройство, но думаю это излишне.
Полагаю, вы уже выбрали для себя, будете ставить его или нет.

ОПС: что это и для чего?

Следующим элементом, который мы рассмотрим, будет элемент под названием ОПС (Ограничитель импульсных перенапряжений). Предназначено данное устройство от входящих перенапряжений (например, молнии). Но для корректной работы требует заземления.
В щит устанавливается параллельно вводного автомата (далее на схеме будет показано подробно). Принцип работы данного устройства заключается в том, что при перенапряжении ОПС создает внутри себя короткое замыкание, вследствие чего отключается вводной автомат, тем самым преграждая дальнейший путь перенапряжению в вашу домашнюю сеть, а ток, который прошел, сбрасывает на заземление. Считается, что данный прибор одноразовый и после перенапряжения он выходит из строя. Выглядит он как обычный однополюсной автомат только за место «флажка» выключателя на нем находится индикатор рабочего состояния (когда он зеленый — прибор исправен, если красный, то он вышел из строя). Если вы подключаете к электросети новый дом, то установка ОПС обязательна. Если же просто ремонтируете проводку, то данный вопрос остается на ваше усмотрение. ОПС подразделяются на три категории: «B», «C», «D».

К Класс «B»

Монтируется на ввод в помещение в ГРЩ (главный распределительный щит.) Является защитой от ударов молний и перенапряжений.

К Класс «С»

Монтируется в помещении в РЩ (распределительный щит). Предназначен для защиты внутренней проводки и автоматических выключателей. Защищают от остаточных перенапряжений, которые прошли через класс «В». Самый распространенный вариант, который устанавливается наиболее часто.

К Класс «D»

Устанавливается непосредственно на потребитель. Защищает потребитель от высокочастотных помех и перенапряжений, которые прошли через класс «С».

Выбор счетчика:

Счетчики бывают электромеханические и электронные.
Электромеханические счетчики имеют механический механизм отсчета. Конечно, они отличаются от своих предшественников с диском. Теперь диск заменил светодиодный индикатор. При отключении данного прибора от сети все показания остаются на табло.

Электронный счетчик имеет жидкокристаллический дисплей, на котором выводятся показания. Погрешность, как и у механического аналога, в пределах 1%. Данный счетчик отличается от механического тем, что в случае отключения от сети или поломки прибора вы не сможете увидеть показания. Хотя электронные счетчики имеют более продвинутый функционал. Помимо потребленной энергии он может показывать количество активной и реактивной энергии и еще много другого (в зависимости от модели). Также многие модели оснащены функцией дистанционной передачи показаний.

Кроме того, счетчики подразделяются на однотарифные и двухтарифные.
Однотарифные счетчики считают электроэнергию по одному тарифу, то есть по дневному, и вы платите за каждый киловатт определенную сумму. В большинстве случаев такие счетчики оснащены механической системой счета, но бывают исключения (то есть может быть и электронный).

Двухтарифный счетчик считает электроэнергию по 2 тарифам. Дневной и ночной. Дневной считается, так же как и на однотарифном, но дневной тариф идет с 8:00 до 23:00. С 23:00 до 8:00 начинается ночной тариф, но платить вы за него будете почти вдвое меньше. Но стоит такой прибор вдвое дороже.

Класс точности — это показатель погрешности электросчетчика. Сейчас новые модели идут с классом точности 2 и выше, что допускается в любой электрической сети. Так что на этом параметре не стоит заострять внимание.

Размеры счетчиков

По размерам счетчики тоже могут быть разные. Бывают большие и маленькие. Качество от размера никак не зависит. Большие счетчики требуют отдельного места в ящике (в ящике бывают специальные места, отведенные для этого). Маленькие же устанавливаются также как автоматы и не требуют специально отведенного места для себя.

Сборка щита

Ну вот, мы постепенно подошли к самому главному ответу на вопрос: как же нам собрать щит учета электроэнергии на 220 В. Ниже будет приведена схема сборки, но сейчас постараюсь вам объяснить все на словах.

Итак, первое, с чего мы начнем, это установка вводного автомата (далее ВА). Я приведу пример с установкой УЗО и ОПС, если вы их не устанавливаете, то просто пропускаете этот момент. Далее параллельно вводного автомата устанавливается ОПС (то есть фазный провод из ВА идет на ОПС, а из него на шину заземления). Далее провода «фаза» и «ноль» из ВА идут на счетчик, а из счетчика на УЗО. Из УЗО проводом «фаза» подключаются все группы автоматов, а провод ноль идет на нулевую шину (обычно шины идут в комплекте, но при их отсутствии вам придётся их докупать). Группы автоматов можно соединить специальной шиной, либо перемычками из провода 6мм².

Осталось подключить только ВА «питающим» проводом. По цвету можете монтировать как угодно, но лучше следовать стандарту. Синий, либо коричневый, это «ноль», белый или красный — это «фаза», желто-зеленый это заземление. А вот и сама схема сборки:

Схема сборки щита с УЗО и ОПС

Схема сборки щита без УЗО и ОПС:

Ну вот в принципе и все, что мы хотели рассказать. При затягивании контактов на автоматах делайте это с максимальным усилием (если затяните не достаточно сильно, то со временем контакт ослабеет и начнет греться, со всеми вытекающими последствиями).
Спасибо за внимание. Удачного вам ремонта!

Проконсультироваться бесплатно и приобрести всё необходимое для сбора щита учёта, можно на нашем сайте.

— Мы несем гарантийные обязательства по товару.
— Проконсультироваться и оформить заказ можно по бесплатному телефону: +7 (800) 200-92-12,
— Либо пишите нам: [email protected] .

Схема подключения однофазного электросчетчика | ehto.ru

Вступление

Однофазный электросчетчик является самым используемым прибором учёта расхода (потребления) электроэнергии в жилых и общественных зданиях. Для квартир однофазные счетчики являются основными приборами учёта.

Зачем это нужно

Для начала отвечу на вопрос, зачем нужна схема подключения однофазного электросчетчика?

Чтобы ответить на этот вопрос, отвечу на другой. Можно ли самостоятельно или лучше так, разрешено ли самостоятельно менять электрические счетчики в квартире или доме?

Ответ я нашел в рекомендациях МосЭнерго. «Самостоятельная замена счетчика возможна. Однако…», далее следует агитация о вызове специалиста компании для квалифицированной замены счетчика, о чём я писал в статье: Сгорел счетчик – что делать.

Но факт есть, заменить электросчетчик самостоятельно вам запретить никто не может. Однако, если вы решили заменить электросчетчик самостоятельно, вам нужно по закону РФ:

Заранее информировать обслуживающую организацию о времени планируемой замены электросчетчика. Это нужно для снятия пломб со счетчика и фиксации последних показаний;
После окончания установки, опять обратиться в обслуживающую организацию, уже с заявлением на опломбирование нового электросчетчика и составление акта ввода устройства учёта в эксплуатацию.

Что будет, если вы не сообщите о самостоятельной замене электрического счетчика? Вас ждет акт о потреблении электроэнергии без учета и штрафы.

Два типа счетчиков

На сегодня в жилом фонде РФ, используются два типа электрических счетчиков: современные электронные и устаревающие индукционные. Наблюдается явная тенденция, замены индукционных счетчиков на электронные, но я покажу схему подключения однофазного электросчетчика обоих типов.

Установка счетчика – общие замечания

Если квартира НЕ является коммунальной, то в квартире устанавливается один электросчетчик, который учитывает потребление электроэнергии во всей квартире.

Если квартира коммунальная, то в ней устанавливается общеквартирный счетчик (1) учета и контрольные счетчики учета для комнат (2).

Обозначение электросчетчика на схемах

На схемах однофазные счетчики обозначаются в виде квадрата с отсеченной частью и надписью Wh, возможно kWh.

Схема подключения однофазного электросчетчика индукционного

Во-первых, особенность индукционного счетчика, это наличие в конструкции токовой обмотки. Важно, чтобы фаза проходила через эту токовую обмотку.

Во-вторых, согласно ПУЭ (1.5.36) электрический счетчик должен быть защищен со стороны ввода (подключения) и со стороны потребителей (вывода) автоматами защиты или предохранителями, если последние предусмотрены. Хотя установка защитных аппаратов со стороны нагрузки в ПУЭ (гл. 1.5) явно не прописаны, есть ссылка на гл. 2.1, 3.4 и установка автоматов зашиты или предохранителей для групп электропроводки должна быть произведена.

Клеммы подключения счетчика, закрыты крышкой. Обычно клеммы подключения счетчика соответствуют маркировке на представленной схеме и фото, однако, большое количество производителей заставляют дать совет: читайте схему подключения счетчика на крышке закрывающей клеммы или в паспорте к счетчику.

Схема подключения однофазного электросчетчика электронного

Однофазные электронные счетчики учета, подключаются аналогично индукционным счетчикам:

Фаза приход;
Фаза к нагрузке;
Ноль приход;
Ноль к нагрузке.

Неправильное подключение электрических счетчиков

В начале статьи, я упомянул, что через токовую обмотку счетчика должна проходить фаза, а не ноль. Так вот, если сделать наоборот, то получим схему воровства электроэнергии, что незаконно.

Вывод

Если вы не знаете как определить фазу и отличить фазу от нуля, не занимайтесь самостоятельной заменой электросчетчика.

©Ehto.ru

Еще статьи

Поделиться ссылкой:

Похожее

Способы подключения электросчетчиков к электросетям

По способу подключения к сети счетчики разделяют на 3 группы:
Счетчики непосредственного включения (прямого включения) — подключаются к сети напрямую, без измерительных трансформаторов. Выпускаются однофазные и трехфазные модели, для сетей 0,4/0,23 кВ на токи до 100 А.

Счетчики полукосвенного включения — подключаются к сети напрямую только обмотками напряжения, токовые обмотками подключаются через трансформаторы тока. Выпускаются только трехфазные модели (для электротранспорта существуют и однофазные) на напряжение 0,4 кВ. Величина измеряемого тока зависит от характеристик подключенных трансформаторов тока.

Счетчики косвенного включения — подключаются к сети через трансформаторы тока и трансформаторы напряжения. Выпускаются только трехфазные модели. Величина измеряемого тока и напряжения зависит от характеристик подключенных трансформаторов. Область применения — сети от 6 кВ и выше.

Схемы включения индукционных и электронных электросчётчиков абсолютно идентичны.

Схемы прямого (непосредственного) подключения электросчетчиков

Схема прямого подключения однофазного электросчетчика

Схема прямого подключения трехфазного электросчетчика к сети TNS

Схема прямого подключения трехфазного электросчетчика к сети TNС

Схемы полукосвенного (трансформаторного) подключения электросчетчиков

Схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNS (без испытательной коробки)

8-проводная схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNS через испытательную коробку

10-проводная схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNS через испытательную коробку

Схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNC (без испытательной коробки)

8-проводная схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNC через испытательную коробку

10-проводная схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNC через испытательную коробку

Схема полукосвенного (2-х трансформаторного) подключения трехфазного электросчетчика к сети TNS (без испытательной коробки)

Схема полукосвенного (2-х трансформаторного) подключения трехфазного электросчетчика к сети TNC через испытательную коробку

Схемы косвенного (трансформаторного) подключения электросчетчиков

Схема косвенного подключения трехфазного электросчетчика (без испытательной коробки)

8-проводная схема косвенного подключения трехфазного электросчетчика через испытательную коробку

10-проводная схема косвенного подключения трехфазного электросчетчика через испытательную коробку

Однофазное электричество — Инженерное мышление

Однофазное электричество. В этом руководстве мы рассмотрим типичный однофазный источник электричества в жилом доме. Мы собираемся рассмотреть распределительные кабели и трансформатор, фазу, нейтраль и землю. главный предохранитель, счетчик электроэнергии, разъединительный выключатель, потребительский блок, а также УЗО и автоматические выключатели.

Прокрутите вниз, чтобы просмотреть учебное пособие по однофазной электроэнергии на YouTube.

Однофазный источник питания — это обычная конструкция, используемая в Великобритании, Европе, Индии, Австралии, Новой Зеландии и т. Д., Есть некоторые незначительные различия, и компоненты могут выглядеть немного по-разному в разных странах, но по сути они очень похожи.

Тем не менее, Северная Америка немного отличается, потому что в них используется два напряжения (120/240 В) в доме, поэтому мы рассмотрим это подробно в отдельном руководстве, но вы все равно можете следовать и понимать основы.

Я буду использовать европейские цветовые коды для этого видео, которое может отличаться от вашего местного законодательства. Помните, что электричество опасно и может быть смертельным, вы должны быть квалифицированными и компетентными для выполнения электромонтажные работы.

Электроэнергия вырабатывается далеко на электростанции, она покидает электростанцию, и напряжение повышается в повышающем трансформаторе, где оно затем распределяется по линиям передачи на большие расстояния. Мы генерируем и распределяем переменный ток переменного тока, потому что он более экономичен и удобен, чем постоянный ток. Как только он достигнет города, напряжение на понижающем трансформаторе подстанции снизится.Если вы хотите узнать, как работают трансформаторы, мы рассмотрели это в этой статье.

От подстанции электричество будет либо распространяется локально по воздушным или подземным кабелям.

В зависимости от местной конструкции и используемого напряжения дом может быть подключен напрямую к небольшому трансформатору, расположенному рядом с собственность, или, альтернативно, группа домов будет разделять трансформатор большего размера.

Электричество распределяется по трем фазам, но собственность подключена к одной фазе.

Электричество распределяется по трем фазам, но в данном случае мы рассматриваем однофазную установку, что означает, что объект подключен только к одной из трех фаз и нейтрали.

Как работает трехфазное электричество? Узнайте здесь

Каждый дом на улице может быть поочередно подключен к разным фазам, или разные улицы могут быть подключены к разным фазам. Это просто для того, чтобы сбалансировать нагрузку на трансформатор.

Сервисный кабель меньшего размера снимается с распределительного кабеля и накормит собственность. Этот сервисный кабель снова будет над головой или под землей в зависимости от местной установки.

Примечание: Сноп должен быть написан как ножны.

Сервисный кабель содержит фазный и нейтральный провода, а также в большинстве случаев есть металлическая защитная оболочка вокруг кабеля, особенно если он закопан в землю.

Сервисный кабель входит, фаза и нейтраль проходят через сервисную головку в счетчик, а затем в потребительский блок.

Электроэнергия будет течь из фазы, пройти через главный предохранитель, затем через счетчик и в блок потребителей.

Сервисная головка или вырез удерживает главный предохранитель или сервисный предохранитель. Этот предохранитель обеспечивает защиту собственности и гарантирует, что только определенное количество тока может течь в собственность. Например, в Великобритании типичный предохранитель составляет от 60 до 100 ампер. Электрораспределительная компания также может удалить этот предохранитель, чтобы изолировать собственность, и сделает это, например, для замены счетчика. Обычно этот предохранитель и сервисная головка принадлежат электроэнергетической компании, и владелец собственности не имеет права снимать или заменять их.

Затем фаза и нейтраль поступают в счетчик электроэнергии, который определяет количество потребляемой энергии. В более старых объектах этот счетчик может быть механическим, цифровым или даже цифровым интеллектуальным счетчиком. Много вариаций в дизайне для них.

После этого фаза и нейтраль покинут счетчик электроэнергии. и войдите в блок потребителя или плату предохранителей. Размер различается в зависимости от размер собственности и количество участков.

Внутри потребительского блока у нас сначала есть главный выключатель или главный двухполюсный выключатель.Это контролирует подачу электричества к остальной части потребителя и всем его цепям, питающим собственность. Этот переключатель перекидывается вручную, чтобы отключить питание. Этот переключатель одновременно отключает фазу и нейтраль. Кабели обычно входят в главный выключатель через верхние клеммы. Внизу мы находим нейтральный провод, который подключается к нейтральному блоку. Мы можем обнаружить, что один или несколько фазовых проводов выходят из нижней части главного переключателя для питания УЗО, если УЗО не используются, то шина будет питать прерыватели цепи, и мы рассмотрим это в ближайшее время.

Фаза поступает в УЗО или УЗО, снова обычно вход через верх. Этот переключатель УЗО постоянно контролирует электрический ток. Он проверяет, равен ли ток в фазовой линии ток в нейтральной линии, если его нет, то есть электрическая неисправность и устройство быстро и автоматически отключит питание всего, что было раньше. выключатель. Обычно УЗО разрывает цепь, если измеряет разницу 30 мА, поскольку все, что выше этого значения, опасно для человека.Например, если вы коснетесь живого провода, и электричество пройдет через вас на землю, тогда ток проходит в обход нейтрального провода, поэтому фазный и нейтральный токи не будет равным, и УЗО отключит цепь, чтобы снизить риск поражение электрическим током или смерть.

В настоящее время все чаще используется два или более УЗО в потребительском блоке. В таком случае УЗО будет отключать питание только тех цепей, которые подключены непосредственно после него, поэтому другое УЗО по-прежнему будет получать питание, и только некоторые части собственности будут терять питание. УЗО сработает, если считает, что ток небезопасен даже на долю секунды. Для восстановления питания его необходимо сбросить вручную, но сначала вы должны найти и удалить неисправное устройство или приспособление.

Снизу УЗО у нас шина. Это просто некоторые проводящий металл, по которому течет электричество, и соединяется с каждым из автоматические выключатели, которые просто упрощают установку, чем использование большого количества кабелей.

Автоматический выключатель или автоматический выключатель управляет отдельными меньшие схемы.Например, при подключении к одному УЗО, возможно, у нас будет один MCB для освещение нижнего этажа, другое освещение верхнего этажа и одно освещение кухни розетки. На другом УЗО, возможно, есть один для освещения лестничного колодца, один для освещения наверху и один для розеток внизу. Эти переключатели быстро и автоматически отключатся, чтобы отключить питание, но это необходимо. сбросить вручную для восстановления питания.

MCB защищает цепи двумя способами: от перегрузки и короткого замыкания. MCB рассчитан на обработку определенного количества тока, проходящего через него, например 32 А для штепсельных розеток.Если это значение будет превышено в этой цепи, например, из-за постепенного подключения слишком большого количества устройств, MCB отключится и отключит питание для защиты.

Другая защита, которую он предлагает, — это защита от короткого замыкания. В случае короткого замыкания, например, если ток касается нейтрали, тогда цепь будет обойдена, и будет большое и мгновенное увеличение Текущий. Это создаст магнитное поле внутри MCB, которое сократит сила, чтобы защитить себя.

Фаза выходит через верхнюю часть MCB и течет. через цепь например через некоторые лампы.Затем он возвращается через нейтральный кабель и в нейтральный блок. Все схемы делают это с фазой выходя из автоматического выключателя и двигаясь вокруг собственности и нейтральные линии возвращаются и встречаются в нейтральном блоке.

Затем нейтральный блок подключается к УЗО, которое проверяет, равен ли текущий ток току, текущему обратно.

Нейтраль затем течет от УЗО к главной нейтрали. блок и оттуда обратно к главному выключателю, который подключен к счетчик электроэнергии и начальник службы.

Таким образом, электричество может течь от главной распределительной фазовой линии вверх через служебную головку и главный предохранитель. Затем он проходит через счетчик электроэнергии и попадает в главный выключатель потребительского блока.

От главного выключателя течет через УЗО по шине бар и в MCB

Затем он течет вверх по разделенным цепям MCB. В затем электричество может вернуться через нейтральные провода к нейтральным блокам, а затем протекает через УЗО в главный блок, обратно в главный выключатель, затем счетчик электроэнергии, затем через сервисную головку и предохранитель и обратно в нейтральная линия главных распределительных кабелей.

Вы могли заметить, что есть и другие кабели с зеленые и желтые полосы. Они называются заземляющими кабелями.

Этот кабель заземления обычно проходит вместе с фазой и нейтральные провода в светильники, такие как выключатели и розетки. Немного приборы также будут использовать заземляющий провод для дополнительной защиты, как правило, если В устройстве используется металлический корпус. Провода заземления будут подключаться от этих приспособлений к нейтральный блок внутри потребительского блока.

Все заземляющие кабели для каждой цепи затем подключаются к блок заземления в агрегате.

Другой кабель заземления будет подключаться от этого заземления. блока в потребительском блоке на главную клемму защитного заземления, которая обычно находится рядом со счетчиком электроэнергии.

Другие заземляющие провода будут подключаться от этого основного заземления. терминал над металлическими трубами, такими как водопровод и газ.

Таким образом, если человек коснется провода под напряжением и металлической трубы в собственности, электричество будет течь через провод заземления и должно быть обнаруживается УЗО, которое отключит питание.

Есть несколько способов подключения главного зажима защитного заземления. подключен к земле.

Первый вариант, как показано здесь, с основным заземлением. клемма, подключенная к нейтральному проводу сервисного кабеля в пределах руководитель службы. Это означает, что фаза замыкания на землю теперь фактически является Вместо этого между фазой и нейтралью.

Другой вариант — использовать металлическую защитную связку вокруг служебный кабель в качестве заземляющего проводника, поэтому основная клемма заземления подключен к металлической связке, и это переносит фазу на землю обратно к трансформатор.

Другой вариант заключается в том, что поставщик электроэнергии не предоставляет заземляющий провод. а вместо этого основная клемма заземления соединяется со стержнем электрода, который устанавливается в землю и обеспечивает прямой путь к земле.

Процесс установки измерителя

| Duquesne Light Company

Обычно все счетчики располагаются на открытом воздухе. Заказчик предоставляет и поддерживает место для размещения счетчиков. Это пространство должно быть легко доступно для представителей Компании для снятия показаний счетчиков, тестирования или обслуживания.

Монтажное оборудование счетчика для различных видов сервисных инсталляций должно быть установлено таким образом, чтобы верх розетки или корпуса находился на следующих расстояниях от конечного уровня земли или пола:

Жилой, Открытый от 3-1 / 2 до 6 футов

Жилой, Крытый от 5 до 6 футов
(только специальное разрешение)

Пьедестал для мобильного дома от 3-1 / 2 до 5 футов

Свободно стоящие установки счетчика, 5 футов
(см. Рисунок 21) За инструкциями обращайтесь в офис отдела

Шкафы для счетчиков с открывающимися дверцами наверху 6 футов

Все трансокеты от 5 до 6 футов

Все прочие нежилые сооружения от 5 до 6 футов

Квартирные групповые установки с комбинированными блоками счетчика и выключателя, установленными внутри помещения (см. Рисунок 21).

Следует избегать мест, мешающих пешеходному или автомобильному движению. Перед счетчиком должно быть обеспечено и поддержано ровное трехфутовое свободное пространство, подходящее для работы ремонтника.

Заказчик должен установить розетку счетчика или шкаф трансформатора так, чтобы они были отвесными, плотными и ровными. Необходимо использовать все монтажные отверстия, предусмотренные в розетке счетчика, и не следует сверлить дополнительные монтажные отверстия.

Оборудование, устанавливаемое на розетки, должно быть установлено в кирпич, бетонный блок, шпильки или аналогичные.На металлической, виниловой или деревянной обшивке внахлест подложка из наружной фанеры толщиной 3/4 дюйма должна быть прикреплена к двум шпилькам и должна быть достаточно прочной для надежного крепления розетки.

Счетчики

могут быть установлены на опоре Заказчика или на опорной конструкции. Разрешение на такую установку должно быть получено в офисе отдела. Установленный на опоре счетчик показан на Рисунке 8. Пример опорной конструкции показан на Рисунке 21.

Если используются алюминиевые проводники, ингибитор окисления должен быть надлежащим образом нанесен на все проводники, прежде чем они будут помещены в клеммы розетки счетчика.

За исключением установок мультиметров, имеющих длину более шести метров, розетка счетчика или шкаф КИП должны располагаться на стороне питания сервисного оборудования Заказчика.

Гнезда для счетчиков для однофазных сетей с напряжением 120/208 В должны иметь пятый вывод, установленный в положении «9 часов». Заказчик должен предоставить, установить и подключить пятый терминал, показанный на рисунке 16.

Проводники с измерением и без него не должны устанавливаться в одной розетке счетчика, кабелепроводе, кабельном канале или кабельном желобе.Розетки счетчиков нельзя использовать в качестве распределительных коробок. Все шкафы, тяговые коробки и кабельные каналы или кабельные желоба, содержащие неизмеренные проводники, должны иметь средства для герметизации.

Во всех трехфазных установках проводники служебного входа должны быть идентифицированы на сервисной головке или арматуре в соответствии с подключениями на розетке счетчика или Transocket. Это необходимо для обеспечения правильного дозирования.

Чтобы узнать о правильном способе соединения проводов линии и нагрузки, см. Рисунок 16 для измерительных розеток и Рисунок 17 и Рисунок 18 для узлов Transocket.

Заземление розетки счетчика

Розетки или корпуса счетчиков не должны использоваться для заземления кабельного телевидения, телефона или любых других служебных линий.

Автономные розетки счетчиков и трансформаторные розетки не должны заземляться по отдельности, кроме случаев, когда орган по надзору за электрооборудованием требует, чтобы нейтральный проводник был изолирован в розетке, или розетка не используется в незаземленной сети 230 В. Все розетки и корпуса, рассчитанные на измерительные трансформаторы, должны быть заземлены. См. Рисунок 21.

Дополнительные сведения см. В разделе 3.4 «Заземление для обслуживания».

Доступ к счетчикам

Представители компании, которые идентифицированы должным образом, должны иметь полный и свободный доступ к помещениям клиента в любое разумное время с целью снятия показаний счетчиков Компании, для осмотра и ремонта, для вывоза имущества Компании или для любых других целей или инцидентов, связанных с сервис. Заказчик должен немедленно связаться с Компанией в случае возникновения каких-либо вопросов относительно полномочий или полномочий представителей Компании.

Если запланированные показания счетчиков киловатт-часов и потребления не получены, Компания может предоставлять промежуточный отчет за каждый месяц до тех пор, пока счетчики не будут сняты.

Duquesne Light Company (DLC) также может прекратить электрические услуги и удалить свое оборудование из помещения после разумного уведомления в случае, если считыватели счетчиков или другие уполномоченные представители Компании не могут получить доступ или им отказано в допуске в помещения для целей снятия показаний счетчиков, ремонт, осмотр или вывоз имущества Компании, или в случае, если заказчик препятствует представителям Компании в выполнении ими своих обязанностей.

Трехфазные счетчики | Осьминог Энергия

Если ваш бизнес потребляет много энергии, вам может потребоваться установка трехфазного счетчика, который позволит вам получить гораздо больше энергии из сети. Мы все чаще получаем запросы на трехфазные счетчики, поэтому здесь есть все, что вам нужно знать о процессе установки.

Разница между однофазным и трехфазным счетчиком:

Обычно во всех жилых домах и на малых и средних предприятиях есть однофазные счетчики.

В однофазном счетчике переменный ток (AC) питает вашу собственность по одному проводу. Этого достаточно для обычного бизнеса или дома, если у вас нет джакузи, работающего круглосуточно и без выходных, и целого парка электромобилей, заряжающихся на улице!

Трехфазные счетчики обычно необходимы только для крупных промышленных и коммерческих предприятий, которые потребляют намного больше электроэнергии. Трехфазный счетчик имеет три провода с тремя переменными токами (AC), питающими счетчик и объект, поэтому можно использовать гораздо больше энергии.

Мы обычно получаем запросы на трехфазные счетчики, когда …

Предприятия строят новый участок с новым подключением к сети, которое будет потреблять много электроэнергии.
Предприятия расширяют свои текущие операции или территорию, поэтому они начнут использовать намного больше электроэнергии.

Обратите внимание на процесс установки:

🚨🚨🚨 Важно, чтобы ваш оператор распределительной сети (DNO) прибыл к вам на место, прежде чем у вас будет установлен трехфазный счетчик. 🚨🚨🚨

Оператор вашей распределительной сети (DNO) — это компания, которая владеет и эксплуатирует линии электропередач, соединяющие национальную сеть с вашей собственностью. По всей стране существует 14 торговых сетей, и Google сможет быстро сказать вам, в какой сети находится ваш бизнес.

В качестве альтернативы, если вы являетесь существующим клиентом, вы можете написать нам по адресу [email protected], чтобы подтвердить свой GSP и DNO. Если вы по-прежнему пользуетесь услугами другого поставщика энергии, он также сможет подтвердить эту информацию для вас.

Ваш DNO проверит, соответствует ли существующая проводка целевому назначению и может ли ваша собственность иметь трехфазный счетчик. Ваш DNO также сможет проинструктировать, какой счетчик лучше всего подходит для вас; Нужен ли вам интеллектуальный счетчик или AMR, может зависеть от того, сколько энергии вы используете.

Вы также должны сообщить нам, как только вы согласовали дату посещения сайта с вашим DNO.

Мы можем записать вас на прием к нашей прекрасной команде по установке счетчиков в тот же день, когда приедет DNO.Желательно, если ваш DNO приходит утром, тогда наша команда может прийти позже в тот же день, чтобы установить счетчик. Таким образом, вы не останетесь без электричества надолго и сможете приступить к работе в кратчайшие сроки!

Типы трехфазных счетчиков:

Как и однофазные счетчики, трехфазные счетчики могут быть разных форм и размеров. У вас могут быть трехфазные счетчики с получасовым и неполчасовым режимом работы, и сейчас наиболее распространенными трехфазными счетчиками на рынке являются счетчики AMR.

В прошлом году были представлены первые трехфазные счетчики SMETS 2. Вскоре мы начнем предлагать нашим клиентам интеллектуальные счетчики, так что следите за этим местом, если хотите, чтобы они были установлены.

Следует отметить, что существующие трехфазные счетчики SMETS 2, доступные на рынке, могут достигать выходной мощности 300 ампер (100 ампер на фазу). Если вам требуется больше энергии, вам необходимо установить измеритель AMR. Ваш DNO может посоветовать вам, какой уровень мощности и подходящий измеритель подойдут для вашего бизнеса.

Если у вас есть дополнительные вопросы о трехфазных счетчиках, вы можете связаться с нашими измерительными приборами по электронной почте [email protected].

S-E-08 — Спецификации для установки и использования счетчиков электроэнергии — Измерения Стандартные чертежи Канады для счетчиков электроэнергии

Категория: Электричество
Бюллетень: S-E-08 (ред.2)
Документы: SE-03, PS-E-08, E-24
Дата выпуска: 19.10.2012
Дата вступления в силу: 01.11.2012
Заменяет: SE-08 (ред.1)

Содержание

1.0 Назначение

Целью данной спецификации является официальное установление требований Measurement Canada (MC), относящихся к соответствующему подключению электросчетчиков к электрическим цепям, в которых юридические единицы измерения (LUM) предназначены для измерения для установления основы для оплаты.Первоначальный консолидированный пакет стандартных чертежей, созданный MC в 1975 году, был изменен и дополнен, а затем переработан в электронный формат для облегчения размещения на веб-сайте MC.

2.0 Объем

Эта спецификация применяется ко всем установкам учета электроэнергии (а также к установкам автономных счетчиков), которые предназначены для использования в коммерческих счетчиках, за исключением систем учета нескольких потребителей (MCMS).

3.0 Авторитет

Эта спецификация выпущена в соответствии с разделом 12 (2) Правил по надзору за электроэнергией и газом (EGIR).

4.0 Терминология

Суммирующая добавка: Способ суммирования, при котором общее заявленное количество для данной юридической единицы измерения (LUM) устанавливается путем сложения этих значений LUM, зарегистрированных двумя или более отдельными счетчиками, подключенными между распределителем электроэнергии и покупателем.
Дедуктивное суммирование: Способ дедуктивного суммирования, при котором один счетчик подключается между распределителем электроэнергии и несколькими нагрузками (потреблением или генерацией), а дополнительные счетчики подключаются между этим счетчиком и всеми нагрузками, кроме одной. Этот способ суммирования используется для косвенного определения неизмеренной нагрузки путем вычитания значения всех измеренных нагрузок из значения общей измеренной нагрузки.
Установка учета электроэнергии: Установка, состоящая из более чем одного счетчика электроэнергии, установленных в одном и том же месте, и используемая с целью получения основы для платы за электроэнергию, поставляемую покупателю.( Положения по надзору за электроэнергией и газом (SOR / 86-131), раздел 2 (1)).
Измеритель: Определено в Законе об инспекции электроэнергии и газа (глава E-4, R.S.C), раздел 2 (1).
Автономный счетчик: Обозначает счетчик, предназначенный для прямого подключения к силовой цепи без использования внешних устройств, таких как измерительные трансформаторы или шунты.

5.0 Стандартные установки

Соединения для 5,1 счетчика

Каждый счетчик (включая измерительные трансформаторы), являющийся частью установки учета электроэнергии, должен быть подключен в соответствии с соответствующей схемой, установленной в Стандартных чертежах измерительной установки Канады. См. Приложение A.

5.2 Цветовые коды

Стандартные цветовые коды проводов

MC установлены в Приложении B. Цветовое кодирование проводов должно быть непрерывным от конца до конца.

5.3 Точки подключения напряжения

Все трансформаторы напряжения и / или клеммы напряжения счетчика должны быть подключены к линейной стороне измеряемой цепи (т. Е. Между источником питания и любыми трансформаторами тока).

5.4 Нейтральный провод

Датчики тока, размещенные в нейтральном проводе цепи, не должны способствовать определению количества любой допустимой единицы измерения.

6.0 Нестандартные установки

6.1 Подключение счетчика

Конфигурации подключения счетчика, отличные от тех, которые указаны в Приложении A, могут использоваться в соответствии с условиями, установленными в разделе 4.2.1 Спецификации S-E-03 — Технические условия на установку и использование счетчиков электроэнергии — Входные соединения и номиналы .

6.2 Цветовые коды

Цветовые коды, отличные от стандартных, приемлемы при соблюдении следующих требований:

четко различима разница между проводами тока и напряжения;
использование зеленого и белого цветов ограничено только целями, которые соответствуют требованиям Канадского электротехнического кодекса; и,
код соответствует другим установкам, принадлежащим распределителю / подрядчику электроэнергии.

6.3 Точки подключения напряжения

Клеммы измерения напряжения могут быть подключены к стороне нагрузки измеряемой цепи при соблюдении следующих условий:

трансформатор тока кольцевого или «оконного» типа; и,
установка соответствует стандартному чертежу № 1305 или 1306 во всех других аспектах.

7,0 Вторичные обмотки трансформатора

7.1 Вторичные обратки трансформатора тока могут быть разделены через один провод, соединенный от клемм счетчика к испытательному блоку / переключателю, при условии, что этот провод имеет достаточное сечение, чтобы выдерживать нагрузку, не создавая нагрузки, превышающей номинальную нагрузку трансформаторов. .

7.2 Вторичные обратки трансформатора напряжения могут быть разделены одним проводом, соединенным от выводов счетчика к испытательному блоку / переключателю, при условии, что провод имеет достаточное сечение, чтобы не создавать нагрузку, превышающую номинальную нагрузку трансформаторов.

8.0 Заземление

8.1 Корпус каждого счетчика (включая измерительные трансформаторы), являющегося частью установки учета электроэнергии, должен быть соответствующим образом заземлен.

8.2 Вторичные провода измерительного трансформатора должны быть заземлены. Вторичные провода, которые соединены между собой, должны быть соединены и заземлены только в одной точке.

9,0 Итого

9.1 Суммирование добавок

9.1.1 Суммирование двух или более контуров может быть выполнено следующим образом:

через параллельное включение вторичных обмоток трансформатора тока (ТТ) или
за счет использования суммирующего трансформатора тока.

9.1.2 Параллельное включение вторичных обмоток ТТ допускается при соблюдении следующих условий:

параллельных цепей имеют одинаковое напряжение и частоту;
имеют одинаковые передаточные числа;
цепи напряжения счетчика питаются от общей шины, к которой подключены первичные цепи; и,
номиналов счетчика достаточно для суммарной нагрузки.

9.1.3 Суммирующий трансформатор тока может использоваться при соблюдении следующих условий:

первичные цепи имеют одинаковое напряжение и частоту;
цепи напряжения счетчика питаются от общей шины, к которой подключены первичные цепи;
первичные обмотки суммирующих трансформаторов питаются от соответствующих фаз первичных линий;
каждая первичная обмотка суммирующего трансформатора вместе со своим первичным трансформатором тока дает правильную пропорцию от общего вторичного тока; и,
общий множитель для суммирующего трансформатора представляет собой сумму отношений всех первичных трансформаторов тока, которые питают суммирующий трансформатор.

9.1.4 Суммирующий счетчик может состоять из двух или более полных счетчиков, питаемых от отдельных первичных цепей, которые питают общий регистр счетчика, при соблюдении следующих условий:

катушки напряжения каждого измерительного блока питаются от первичной цепи, которая питает токовые катушки соответствующего измерительного устройства; и,
каждая единица измерения вносит свой вклад в итоговое значение измерения из его правильной доли от общей нагрузки.

9.1.5 Суммирование единиц ВА / ВА-часов в суммируемых цепях должно выполняться только путем векторного сложения.

9.1.6 Пиковые потребности от нескольких устройств измерения потребления могут быть суммированы, только если интервалы потребления совпадают. Все устройства должны быть синхронизированы вместе таким образом, чтобы суммирование требований происходило в одном и том же интервале. Ошибка синхронизации не должна превышать 1,0% длины интервала запроса.

9.2 Дедуктивное суммирование

9.2.1 Дедуктивное суммирование не допускается как средство определения количества юридической единицы измерения в отдельных торговых транзакциях измерения. Полученное в результате декларирование расчетного количества может отклоняться от истинного значения до степени, которая значительно превышает пределы погрешности, предписанные разделом 46 Правил по контролю за электроэнергией и газом . Такое отклонение в точности заявленного значения может произойти, даже если точность отдельных счетчиков соответствует установленным пределам погрешности.

Примечание: Подобно распределению по времени использования, вычитающее суммирование, используемое исключительно для целей распределения измеренного и заявленного количества на несколько подколичеств для целей распределения ставок в рамках отдельной транзакции торгового измерения, разрешено.

10.0 Подключение дополнительных устройств

Реле, приборы, вспомогательные трансформаторы и другие устройства могут быть подключены между испытательным блоком / переключателем при условии, что они не влияют на точность измерения и не мешают проверке счетчика и / или установки.Кроме того, на месте должны быть доступны схемы подключения и все подробные сведения о нагрузках для таких устройств.

11.0 4-проводные цепи, измеряемые двухэлементными счетчиками

11.1 Соединение треугольником на тестовом блоке / переключателе

Стандартные чертежи (серия 3400-D) с указанием допустимых соединений треугольником приведены в Приложении A.

11,2 ВА и ВА-час Измерение

Измерение вольт-ампер и вольт-ампер-часов разрешено в соответствии с требованиями, установленными в разделе 6 (b) документа PS-E-08 — Предварительные технические условия для установки и использования двухэлементных счетчиков электроэнергии .

11.3 На новые измерительные установки распространяется политика, установленная в разделе 5.1 бюллетеня E-24 — Политика утверждения и использования 2½-элементных измерительных приборов . Это означает, что новые 4-проводные установки (с 1 апреля 2003 г.) не должны измеряться двухэлементными счетчиками.

12.0 Многофазные цепи, измеряемые однофазными счетчиками

Использование двух одноэлементных счетчиков для измерения трехфазной трехпроводной цепи и использование трех одноэлементных счетчиков для измерения трехфазной четырехпроводной цепи разрешено только в том случае, если единицы ватт-часов и / или вар. -часовая энергия измеряется.Одноэлементный счетчик должен быть утвержден как двунаправленный или нетто-счетчик. Эта форма измерения не допускается ни для измерения ВА-часов, ни для измерения потребления.

13.0 Редакции

Целью Редакции 2 является включение дополнительных чертежей для однофазных установок с испытательными блоками. В Приложение A были внесены поправки, чтобы удалить стандартные чертежи, изображающие счетчики, которые противоречат бюллетеню E-24: Политика утверждения и использования 2½-элементного счетчика , чертежи, представляющие устаревшие методы измерения, и чертежи счетчиков, которые в настоящее время являются устаревшими из-за их старинного (устаревшего) рисунки).Внесены дополнительные изменения для исправления мелких ошибок и добавления недостающей информации. В этот документ также были внесены изменения, чтобы сделать его более доступным.

Цель Редакции 1 заключалась в том, чтобы включить разъяснение требований, относящихся к суммированию, раздел 9, и, следовательно, добавить определения для «аддитивного суммирования» и «дедуктивного суммирования». В раздел 5.4 внесены изменения, позволяющие подключать трансформаторы тока к нейтральному проводнику при условии, что они не влияют на определение LUM.Раздел 9.1.6 добавлен для пояснения требований к суммированию при измерении спроса. Раздел 9.1. (c) и раздел 9.4 удаляются, поскольку они больше не применяются. В раздел 12 внесены поправки, требующие двунаправленных счетчиков или счетчиков нетто, когда одноэлементные счетчики используются для измерения нагрузки в многофазных цепях.

Приложение A — Стандартные чертежи установок учета электроэнергии

Это приложение доступно как отдельный документ из-за его большого размера.

Приложение B — Стандартные цветовые коды Measurement Canada для установок учета электроэнергии

Таблица 1
Приложение	Фаза	Выводы трансформатора тока		Выводы напряжения
Приложение	Фаза	Линия	Нагрузка	Строка	Нагрузка
3 фазы, 3 провода, треугольник Двухэлементный счетчик 2 трансформатора тока 2 ВЦ	А	Красный — Белый	Красный — Черный	Красный	желтый
	B
	С	Синий — Белый	Синий — Черный	Синий	Белый
	№
3 фазы, 4 провода, Y Двухэлементный счетчик 3 ТТ, (треугольник в тестовых звеньях) 2 ВЦ	А	Красный — Белый	Красный — Черный	Красный	желтый
	B	Желтый — Белый	Желтый — Черный
	С	Синий — Белый	Синий — Черный	Синий	Белый
	№
3 фазы, 4 провода, Y Измеритель на 2 ½ элемента 3 трансформатора тока 2 ВЦ	А	Красный — Белый	Красный — Черный	Красный	желтый
	B	Желтый — Белый	Желтый — Черный
	С	Синий — Белый	Синий — Черный	Синий	Белый
	№
3 фазы, 4 провода, Y Измеритель на 2 ½ элемента 3 ТТ, (Y на трансформаторах) Без ТН; прямая связь.	А	Красный — Белый		Красный
	B	Желтый — Белый
	С	Синий — Белый		Синий
	№		Белый		Белый
3 фазы, 4 провода, Y Трехэлементный счетчик 3 ТТ, (Y на трансформаторах) 3 ВТ, (У трансформаторов)	А	Красный — Белый		Красный
	B	Желтый — Белый		желтый
	С	Синий — Белый		Синий
	№		Белый		Белый
3 фазы, 4 провода, треугольник Трехэлементный счетчик 3 ТТ, (Y на трансформаторах) Без ТН; прямая связь.	А	Красный — Белый		Красный
	B	Желтый — Белый		желтый
	С	Синий — Белый		Синий
	№		Белый		Белый
3 фазы, 4 провода, треугольник Двухэлементный счетчик 3 трансформатора тока, (все вторичные к тестовым линиям) Без ТН; прямая связь.	А	Красный — Белый		Красный	Белый
	B	Желтый — Белый
	С	Синий — Белый		желтый	Синий
	№		Белый
3 фазы, 4 провода, треугольник Двухэлементный счетчик Один 3-проводный ТТ, один 2-проводный ТТ, (все вторичные цепи для тестирования звеньев) Без ТН; прямая связь.	А	Красный — Белый	Красный — Черный	Красный	Белый
	B
	С	Желтый — Белый	Желтый — Черный	желтый	Синий
	№

Зеленый используется только для нетоковедущего заземляющего проводника
Белый используется для токоведущей нейтрали или общего провода

Дополнительная информация

Сообщалось о

проблемах при использовании Chrome, Mozilla Firefox и Microsoft Edge.Если вы используете эти браузеры, сохраните форму на свой компьютер:

правой кнопкой мыши по ссылке
выбор «Сохранить цель как»
выбор кнопки Сохранить

Дата изменения:: 2021-06-01

Руководство пользователя

Home Energy Meter G2 1 phase. : Aeotec Help Desk

Aeotec Home Energy Meter G2 1 фаза.

В наши дни вы много слышите об энергопотреблении.О том, как, если вы уменьшите количество потребляемой энергии, вы сэкономите и деньги, и окружающую среду. Но экономия денег за счет меньшего потребления электроэнергии возможна только в том случае, если вы понимаете, когда и как вы ее используете. Это то, что Aeotec Home Energy Meters дает вам: понимание для всего вашего дома.

Установленный в электрическую коробку, ваш новый счетчик энергии будет отслеживать общее количество электроэнергии, потребляемой вашим домом, с точностью и скоростью. Используя беспроводное соединение Z-Wave®, он будет передавать записанные данные обратно на шлюз вашего умного дома.Практически в режиме реального времени вы получите полное представление о том, сколько электроэнергии вы потребляете и когда вы ее используете.

Быстрый старт.

Установка домашнего счетчика энергии состоит из двух основных частей: его установка в главную распределительную коробку вашего дома и его синхронизация с вашей сетью Z-Wave. Ниже приведены инструкции для обеих частей. Обратите внимание, что только лицензированный электрик, обладающий знаниями и пониманием электрических систем и электробезопасности, должен выполнять электромонтаж вашего счетчика в электрическую коробку вашего дома.Синхронизация домашнего счетчика энергии с сетью Z-Wave может быть выполнена вами.

Установка счетчика в монтажную коробку.

Важно: Эти действия должен выполнять только лицензированный электрик.

Важно: Главный выключатель печатной коробки должен быть выключен для выполнения этих шагов по установке.

Установка домашнего счетчика энергии G2 на распределительный щит с микровыключателем или без него.

Однополюсный изолирующий / микровыключатель цепи (MCB).

Рекомендуется, чтобы домашний счетчик энергии G2 был установлен на изоляцию / MCB / RCD, но это необязательно для установки домашнего счетчика энергии G2. Однополюсный MCB может использоваться вместе с домашним счетчиком энергии G2, и если используется MCB, установщик должен пометить MCB как изоляцию для домашнего счетчика энергии G2.

Устройство защитного отключения (УЗО).

Если для установки Home Energy Meter G2 в вашей стране требуется УЗО, поговорите со своим установщиком, чтобы убедиться, что есть бесплатное УЗО, к которому можно подключить Home Energy Meter G2.Если его нет, вам нужно будет освободить или установить новое УЗО в распределительном щите для подключения Home Energy Meter G2.

Возьмите провод напряжения (коричневый провод) и подключите его к фазной линии, MCB или клемме живого провода УЗО
Возьмите нейтральный провод (синий провод) и подключите его к нейтральной шине
- Если вы используете УЗО, нейтраль должна быть напрямую подключена к клемме нейтрали УЗО.
Подсоедините зажимной соединитель к основному корпусу домашнего счетчика энергии G2.
Откройте зажим и поместите его над линией основной фазы, как показано на схеме, где K -> L должны быть направлены в том же направлении, что и направление импорта мощности.
Включите питание дома или изоляционного блока.

Теперь вы можете разместить основной корпус домашнего счетчика энергии. Внутри счетчика находится радиоантенна, используемая для связи, что необходимо учитывать при выборе места для установки счетчика.

Если монтажные коробки сделаны из металла, мощность радиосигнала может снизиться.В этой ситуации рекомендуется крепить основной корпус счетчика за пределами монтажной коробки. Это улучшит мощность радиосигнала. Home Energy Meter G2 был защищен от атмосферных воздействий в соответствии с международным стандартом IP44, поэтому он устойчив к дождю и снегу при вертикальном размещении с проводами, выходящими из нижней части устройства.

Для размещения домашнего счетчика электроэнергии G2.

Откройте опорную пластину с задней стороны глюкометра.
Прикрепите пластину к выбранному пространству стены с помощью прилагаемых винтов.
Прикрепите глюкометр к опорной пластине.

Программирование домашнего счетчика энергии G2.

Подключение глюкометра к существующей сети Z-Wave.

Электромонтаж вашего домашнего счетчика электроэнергии завершен. Теперь вы должны связать его с вашей сетью Z-Wave.

1. Переведите основной контроллер Z-Wave, обычно шлюз или концентратор, в режим включения. Если вы не знаете, как это сделать, обратитесь к руководству пользователя вашего контроллера.

2. Нажмите кнопку действия на домашнем измерителе энергии. Если он был успешно подключен к вашей сети, его светодиод будет продолжать светиться. Если соединение было неудачным, светодиод вашего домашнего счетчика энергии будет продолжать мигать.

Удаление глюкометра из сети Z-Wave.

Ваш домашний счетчик энергии может быть отключен от вашей сети Z-Wave в любое время. Для этого вам нужно будет использовать основную сеть Z-Wave.

1. Переведите главный контроллер в режим удаления устройства.Если вы не знаете, как это сделать, обратитесь к руководству пользователя вашего контроллера.

2. Нажмите кнопку действия на домашнем измерителе энергии. Если он был успешно удален из вашей сети, его светодиод будет мигать. Если удаление не удалось, его светодиод будет гореть постоянно.

Сброс домашнего счетчика электроэнергии G2.

Ваш домашний счетчик энергии можно легко сбросить до заводских настроек по умолчанию, если вы не можете восстановить заводские настройки с помощью шлюза. Вы можете вручную сбросить его по:

1.Нажмите и удерживайте кнопку действия в течение 10 секунд.

2. В случае успеха светодиод на домашнем счетчике энергии должен начать медленно мигать.

Связывание домашнего счетчика электроэнергии G2 с автоматическим составлением отчетов.

Ваш домашний счетчик энергии может отправлять отчеты об использовании мощности и киловатт-часов на связанные устройства. Чтобы включить это, обратитесь к руководству вашего контроллера, чтобы узнать, как настроить параметры устройств Z-Wave, связанных с вашим контроллером. Первоначально счетчик настроен на передачу отчетов в ваттах и киловатт-часах.

Некоторые шлюзы / контроллеры автоматически настраивают устройства, позволяя вам в полной мере использовать возможности домашних счетчиков энергии. Другие не могут выполнять автоматическую настройку. В таком случае вы можете вручную настроить свой счетчик для вывода данных, которые вы хотите просмотреть.

Мониторинг энергопотребления.

Измеритель энергии для дома Aeotec может сообщать об использовании энергии в ваттах или кВтч на контрольную точку по запросу. Если эта функция поддерживается контроллером, потребление энергии будет отображаться в пользовательском интерфейсе точки управления.(Конкретные команды Z-Wave, поддерживающие мониторинг энергии, — это класс команд счетчика). Пожалуйста, обратитесь к руководству по эксплуатации этих контрольных точек для получения конкретных инструкций по мониторингу Home Energy Meter.

Технические характеристики.

Номер модели: DSB28-ZWEU

Вход: 230 В ~, 50 Гц, 10 мА (версия для ЕС / Австралии, 1P / 3P4)

Диапазон измерения напряжения: 180 В ~ до 260 В ~ (ЕС / Версия AU, 1P / 3P4)

Диапазон измерения тока: от 0A до 100A.

Рабочая температура: от 0C до 40C / от 32F до 104F

Относительная влажность: от 8% до 80%.

Рабочее расстояние: До 300 футов / 100 метров на открытом воздухе.

Трехфазное электроснабжение — установка и переоборудование

Переход на трехфазное электроснабжение

Наиболее стандартное подключение к электросети — однофазное, что, как следует из названия, представляет собой всего лишь один провод.Однако, если вам необходимо увеличить стандартное электроснабжение, мы можем преобразовать его в трехфазное электроснабжение, не удаляя существующую инфраструктуру, сводя любые перебои к минимуму.
Причины перевода вашей электросети на 3 фазы:

Расширение собственности, требующее дополнительной мощности для электроприборов
Переоборудование жилья в квартиры с отдельными электросчетчиками
Установка оборудования большой мощности e.г. тепловые насосы и сварочные аппараты
Установка трехфазного электрооборудования, например, водяные насосы

Как мне узнать, какой у меня тип электроснабжения?

Если вы не уверены, однофазное у вас электроснабжение или трехфазное, обратите внимание на предохранители в блоке предохранителей. Однофазный источник питания будет иметь один предохранитель, а трехфазный — три предохранителя на 100 ампер.

Если после того, как вы заглянули в блок предохранителей, вы все еще не уверены, вы можете подумать о том, чтобы позвонить нашим специалистам по электричеству по телефону 0330 678 0660 сегодня, и мы поможем вам определить время подключения электричества на вашей территории.

Могу ли я получить дома трехфазное электроснабжение?

Если вам нужно больше энергии, мы можем заменить однофазное электричество на трехфазное. Технология стала намного доступнее, что позволяет использовать трехфазное соединение во многих домах. Обратите внимание, что лучше всего проверить, какие поставки наиболее рентабельны для вашей деятельности.

Нужно ли мне менять электросчетчик?

Если вы в настоящее время используете однофазное электрическое соединение и хотите перейти на трехфазное, ваш электросчетчик необходимо модернизировать для размещения всех трех кабелей, а не только одного.

3 фазы дешевле, чем однофазные?

Электропроводка, используемая для 3-фазного подключения, обычно дешевле, чем стандартная однофазная, а также меньше компонентов, необходимых для подачи электроэнергии. Это подключение к электросети является идеальным выбором для промышленных объектов, таких как центры обработки данных, поскольку их потребности в электроэнергии выше, чем для других типов бизнеса.

Если у вас есть какие-либо вопросы о вашем текущем электроснабжении или о том, требуется ли вам трехфазное электроснабжение для вашего помещения.Вы можете позвонить нам по телефону 0330 678 0660, чтобы поговорить с нашими специалистами по электроснабжению, которые расскажут вам о возможных вариантах и ответят на любые ваши вопросы.

% PDF-1.6 % 1 0 объект >>> / Pages 3 0 R / StructTreeRoot 6 0 R / Тип / Каталог >> эндобдж 5 0 объект > / Шрифт >>> / Поля [] >> эндобдж 2 0 obj > поток 2014-08-06T15: 01: 15-05: 002014-08-06T15: 01: 15-05: 002014-08-06T15: 01: 15-05: 00Adobe Acrobat 8.0 Приложение «Объединить файлы» / pdf

RickH

uuid: ac00f7c2-19c3-4047-8829-0537b4a05ce6uid: a14b42f3-179e-49d1-9208-40df27e39578 Adobe Acrobat 8.0 конечный поток эндобдж 3 0 obj > эндобдж 6 0 объект > эндобдж 11 0 объект > эндобдж 12 0 объект > эндобдж 13 0 объект > эндобдж 14 0 объект > эндобдж 15 0 объект > эндобдж 16 0 объект > эндобдж 17 0 объект > эндобдж 18 0 объект > эндобдж 19 0 объект > эндобдж 20 0 объект > эндобдж 21 0 объект > эндобдж 22 0 объект > эндобдж 23 0 объект > эндобдж 24 0 объект > эндобдж 25 0 объект > эндобдж 26 0 объект > эндобдж 27 0 объект > эндобдж 28 0 объект > эндобдж 29 0 объект > эндобдж 30 0 объект > эндобдж 31 0 объект > эндобдж 32 0 объект > эндобдж 33 0 объект > эндобдж 34 0 объект > эндобдж 35 0 объект > эндобдж 36 0 объект > эндобдж 37 0 объект > эндобдж 38 0 объект > эндобдж 39 0 объект > эндобдж 40 0 объект > эндобдж 41 0 объект > эндобдж 42 0 объект > эндобдж 43 0 объект > эндобдж 44 0 объект > эндобдж 45 0 объект > эндобдж 46 0 объект > эндобдж 47 0 объект > эндобдж 48 0 объект > эндобдж 49 0 объект > эндобдж 50 0 объект > эндобдж 51 0 объект > эндобдж 52 0 объект > эндобдж 53 0 объект > эндобдж 54 0 объект > эндобдж 55 0 объект > эндобдж 56 0 объект > эндобдж 57 0 объект > эндобдж 58 0 объект > эндобдж 59 0 объект > эндобдж 60 0 объект > эндобдж 61 0 объект > эндобдж 62 0 объект > эндобдж 63 0 объект > эндобдж 64 0 объект > эндобдж 65 0 объект > эндобдж 66 0 объект > эндобдж 67 0 объект > эндобдж 68 0 объект > эндобдж 69 0 объект > эндобдж 70 0 объект > эндобдж 71 0 объект > эндобдж 72 0 объект > эндобдж 73 0 объект > эндобдж 74 0 объект > эндобдж 75 0 объект > эндобдж 76 0 объект > эндобдж 77 0 объект > эндобдж 78 0 объект > эндобдж 79 0 объект > эндобдж 80 0 объект > эндобдж 81 0 объект > эндобдж 82 0 объект > эндобдж 83 0 объект > эндобдж 84 0 объект > эндобдж 85 0 объект > эндобдж 86 0 объект > эндобдж 87 0 объект > эндобдж 88 0 объект > эндобдж 89 0 объект > эндобдж 90 0 объект > эндобдж 91 0 объект > эндобдж 92 0 объект > эндобдж 93 0 объект > эндобдж 94 0 объект > эндобдж 95 0 объект > эндобдж 96 0 объект > эндобдж 97 0 объект > эндобдж 98 0 объект > эндобдж 99 0 объект > эндобдж 100 0 объект > эндобдж 101 0 объект > эндобдж 102 0 объект > эндобдж 215 0 объект > эндобдж 218 0 объект > эндобдж 221 0 объект > эндобдж 224 0 объект > эндобдж 229 0 объект > эндобдж 234 0 объект > эндобдж 241 0 объект > эндобдж 242 0 объект > эндобдж 243 0 объект > эндобдж 244 0 объект > эндобдж 245 0 объект > эндобдж 246 0 объект > эндобдж 247 0 объект > эндобдж 248 0 объект > эндобдж 249 0 объект > эндобдж 250 0 объект > эндобдж 251 0 объект > эндобдж 252 0 объект > эндобдж 253 0 объект > эндобдж 254 0 объект > эндобдж 255 0 объект > эндобдж 256 0 объект > эндобдж 257 0 объект > эндобдж 258 0 объект > эндобдж 259 0 объект > эндобдж 260 0 объект > эндобдж 261 0 объект > эндобдж 262 0 объект > эндобдж 263 0 объект > эндобдж 264 0 объект > эндобдж 265 0 объект > эндобдж 266 0 объект > эндобдж 267 0 объект > эндобдж 268 0 объект > эндобдж 269 0 объект > эндобдж 270 0 объект > эндобдж 271 0 объект > эндобдж 272 0 объект > эндобдж 273 0 объект > эндобдж 274 0 объект > эндобдж 277 0 объект > эндобдж 278 0 объект > эндобдж 279 0 объект > эндобдж 280 0 объект > эндобдж 281 0 объект > эндобдж 282 0 объект > эндобдж 283 0 объект > эндобдж 284 0 объект > эндобдж 285 0 объект > эндобдж 286 0 объект > эндобдж 287 0 объект > эндобдж 288 0 объект > эндобдж 289 0 объект > эндобдж 290 0 объект > эндобдж 291 0 объект > эндобдж 292 0 объект > эндобдж 293 0 объект > эндобдж 294 0 объект > эндобдж 295 0 объект > эндобдж 296 0 объект > эндобдж 297 0 объект > эндобдж 298 0 объект > эндобдж 299 0 объект > эндобдж 300 0 объект > эндобдж 301 0 объект > эндобдж 302 0 объект > эндобдж 303 0 объект > эндобдж 304 0 объект > эндобдж 305 0 объект > эндобдж 308 0 объект > эндобдж 309 0 объект > эндобдж 310 0 объект > эндобдж 311 0 объект > эндобдж 312 0 объект > эндобдж 313 0 объект > эндобдж 314 0 объект > эндобдж 315 0 объект > эндобдж 316 0 объект > эндобдж 317 0 объект > эндобдж 318 0 объект > эндобдж 319 0 объект > эндобдж 320 0 объект > эндобдж 321 0 объект > эндобдж 322 0 объект > эндобдж 323 0 объект > эндобдж 324 0 объект > эндобдж 325 0 объект > эндобдж 326 0 объект > эндобдж 327 0 объект > эндобдж 328 0 объект > эндобдж 329 0 объект > эндобдж 330 0 объект > эндобдж 331 0 объект > эндобдж 332 0 объект > эндобдж 333 0 объект > эндобдж 334 0 объект > эндобдж 335 0 объект > эндобдж 336 0 объект > эндобдж 337 0 объект > эндобдж 338 0 объект > эндобдж 339 0 объект > эндобдж 342 0 объект > эндобдж 343 0 объект > эндобдж 344 0 объект > эндобдж 345 0 объект > эндобдж 346 0 объект > эндобдж 347 0 объект > эндобдж 348 0 объект > эндобдж 349 0 объект > эндобдж 350 0 объект > эндобдж 351 0 объект > эндобдж 352 0 объект > эндобдж 353 0 объект > эндобдж 354 0 объект > эндобдж 355 0 объект > эндобдж 356 0 объект > эндобдж 357 0 объект > эндобдж 358 0 объект > эндобдж 361 0 объект > эндобдж 362 0 объект > эндобдж 363 0 объект > эндобдж 364 0 объект > эндобдж 365 0 объект > эндобдж 366 0 объект > эндобдж 367 0 объект > эндобдж 368 0 объект > эндобдж 369 0 объект > эндобдж 370 0 объект > эндобдж 371 0 объект > эндобдж 372 0 объект > эндобдж 373 0 объект > эндобдж 374 0 объект > эндобдж 375 0 объект > эндобдж 376 0 объект > эндобдж 377 0 объект > эндобдж 378 0 объект > эндобдж 379 0 объект > эндобдж 380 0 объект > эндобдж 381 0 объект > эндобдж 382 0 объект > эндобдж 383 0 объект > эндобдж 386 0 объект > эндобдж 387 0 объект > эндобдж 388 0 объект > эндобдж 389 0 объект > эндобдж 390 0 объект > эндобдж 391 0 объект > эндобдж 392 0 объект > эндобдж 393 0 объект > эндобдж 394 0 объект > эндобдж 395 0 объект > эндобдж 396 0 объект > эндобдж 397 0 объект > эндобдж 398 0 объект > эндобдж 399 0 объект > эндобдж 400 0 объект > эндобдж 401 0 объект > эндобдж 404 0 объект > эндобдж 405 0 объект > эндобдж 406 0 объект > эндобдж 407 0 объект > эндобдж 408 0 объект > эндобдж 409 0 объект > эндобдж 410 0 объект > эндобдж 411 0 объект > эндобдж 412 0 объект > эндобдж 413 0 объект > эндобдж 414 0 объект > эндобдж 415 0 объект > эндобдж 416 0 объект > эндобдж 417 0 объект > эндобдж 418 0 объект > эндобдж 419 0 объект > эндобдж 420 0 объект > эндобдж 421 0 объект > эндобдж 422 0 объект > эндобдж 423 0 объект > эндобдж 424 0 объект > эндобдж 425 0 объект > эндобдж 426 0 объект > эндобдж 427 0 объект > эндобдж 402 0 объект > эндобдж 403 0 объект > эндобдж 384 0 объект > эндобдж 385 0 объект > эндобдж 359 0 объект > эндобдж 360 0 объект > эндобдж 340 0 объект > эндобдж 341 0 объект > эндобдж 306 0 объект > эндобдж 307 0 объект > эндобдж 275 0 объект > эндобдж 276 0 объект > эндобдж 239 0 объект > эндобдж 240 0 объект > эндобдж 237 0 объект > эндобдж 238 0 объект > эндобдж 235 0 объект > эндобдж 236 0 объект > эндобдж 232 0 объект > эндобдж 233 0 объект > эндобдж 230 0 объект > эндобдж 231 0 объект > эндобдж 227 0 объект > эндобдж 228 0 объект > эндобдж 225 0 объект > эндобдж 226 0 объект > эндобдж 222 0 объект > эндобдж 223 0 объект > эндобдж 219 0 объект > эндобдж 220 0 объект > эндобдж 216 0 объект > эндобдж 217 0 объект > эндобдж 213 0 объект > эндобдж 214 0 объект > эндобдж 211 0 объект > эндобдж 212 0 объект > эндобдж 209 0 объект > эндобдж 210 0 объект > эндобдж 207 0 объект > эндобдж 208 0 объект > эндобдж 205 0 объект > эндобдж 206 0 объект > эндобдж 203 0 объект > эндобдж 204 0 объект > эндобдж 201 0 объект > эндобдж 202 0 объект > эндобдж 199 0 объект > эндобдж 200 0 объект > эндобдж 196 0 объект > эндобдж 197 0 объект > эндобдж 198 0 объект > эндобдж 193 0 объект > эндобдж 194 0 объект > эндобдж 195 0 объект > эндобдж 191 0 объект > эндобдж 192 0 объект > эндобдж 189 0 объект > эндобдж 190 0 объект > эндобдж 186 0 объект > эндобдж 187 0 объект > эндобдж 188 0 объект > эндобдж 184 0 объект > эндобдж 185 0 объект > эндобдж 182 0 объект > эндобдж 183 0 объект > эндобдж 180 0 объект > эндобдж 181 0 объект > эндобдж 178 0 объект > эндобдж 179 0 объект > эндобдж 176 0 объект > эндобдж 177 0 объект > эндобдж 173 0 объект > эндобдж 174 0 объект > эндобдж 175 0 объект > эндобдж 171 0 объект > эндобдж 172 0 объект > эндобдж 169 0 объект > эндобдж 170 0 объект > эндобдж 167 0 объект > эндобдж 168 0 объект > эндобдж 165 0 объект > эндобдж 166 0 объект > эндобдж 162 0 объект > эндобдж 163 0 объект > эндобдж 164 0 объект > эндобдж 160 0 объект > эндобдж 161 0 объект > эндобдж 157 0 объект > эндобдж 158 0 объект > эндобдж 159 0 объект > эндобдж 154 0 объект > эндобдж 155 0 объект > эндобдж 156 0 объект > эндобдж 152 0 объект > эндобдж 153 0 объект > эндобдж 150 0 объект > эндобдж 151 0 объект > эндобдж 148 0 объект > эндобдж 149 0 объект > эндобдж 146 0 объект > эндобдж 147 0 объект > эндобдж 144 0 объект > эндобдж 145 0 объект > эндобдж 142 0 объект > эндобдж 143 0 объект > эндобдж 139 0 объект > эндобдж 140 0 объект > эндобдж 141 0 объект > эндобдж 137 0 объект > эндобдж 138 0 объект > эндобдж 134 0 объект > эндобдж 135 0 объект > эндобдж 136 0 объект > эндобдж 132 0 объект > эндобдж 133 0 объект > эндобдж 130 0 объект > эндобдж 131 0 объект > эндобдж 128 0 объект > эндобдж 129 0 объект > эндобдж 126 0 объект > эндобдж 127 0 объект > эндобдж 124 0 объект > эндобдж 125 0 объект > эндобдж 121 0 объект > эндобдж 122 0 объект > эндобдж 123 0 объект > эндобдж 118 0 объект > эндобдж 119 0 объект > эндобдж 120 0 объект > эндобдж 116 0 объект > эндобдж 117 0 объект > эндобдж 114 0 объект > эндобдж 115 0 объект > эндобдж 112 0 объект > эндобдж 113 0 объект > эндобдж 110 0 объект > эндобдж 111 0 объект > эндобдж 107 0 объект > эндобдж 108 0 объект > эндобдж 109 0 объект > эндобдж 105 0 объект > эндобдж 106 0 объект > эндобдж 103 0 объект > эндобдж 104 0 объект > эндобдж 10 0 объект > / ExtGState> / Font> / Pattern> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject >>> / Rotate 0 / Type / Page >> эндобдж 428 0 объект > поток HW ۊ} GP5yj ~? CD [쎄> DVu4a *: 3 # rNDwO ݫ W_ | wr & ݻ ?, o.
