Монтаж пластиковых окон по ГОСТу

Монтаж по ГОСТу — залог длительной исправной работы пластиковых конструкций

Чтобы пластиковые окна исправно служили долгие годы, они должны не только изготавливаться в заводских условиях из качественных материалов, но и монтироваться с соблюдением рекомендаций производителя и действующих строительных нормативов. Требования, предъявляемые к установке окон, в первую очередь регламентируются двумя межгосударственными стандартами: ГОСТ 30971-2002 и ГОСТ Р 52749-2007. Соблюдение норм и правильный уход за пластиковыми окнами — залог того, что у вас долгие годы не возникнет с ними проблем. К тому же в Компании ЭКООКНА вы можете продлить официальную гарантию до 10 лет, защитив себя от расходов, связанных с возможными неисправностями.

Качество установки оконных конструкций напрямую зависит от квалификации и опыта монтажников. Специалисты Компании ЭКООКНА дважды в год проходят обязательную переаттестацию. При этом уровень мастерства членов монтажной бригады не влияет на стоимость конструкций, в расчёт принимается только выбранная модель, параметры, размеры и конфигурация пластиковых окон.

В услуги наших монтажников входит не только установка окон, но и демонтаж старых рам. Мастера работают по специально составленному регламенту, что позволяет монтировать системы в максимально короткие сроки. Использование специальных материалов и технологий позволяет выполнять установку зимой, при отрицательной температуре воздуха, при этом качество монтажа поддерживается на стабильно высоком уровне. Оконный проём остаётся открытым не более 20 минут, помещение не успевает промёрзнуть.

Чтобы установка окон прошла максимально качественно и оперативно, подготовьте помещение к приезду монтажной бригады заранее.

Как подготовиться к монтажу пластиковых окон

• Поскольку монтаж окон требует применения перфоратора, предупредите соседей по многоквартирному дому, что у вас будут проводиться ремонтные работы.
• Согласуйте с менеджером Компании ЭКООКНА времени доставки конструкций. Заранее подготовьте место для размещения рам так, чтобы они не мешали вам до приезда монтажников.
• Предусмотрите на лестничной площадке место, где можно будет временно складировать собранный в мешки строительный мусор и демонтированные рамы.
• Освободите проходы к оконным проёмам и место для проведения работ. Уберите из помещения хрупкие предметы. Накройте мебель и предметы интерьера, распложенные неподалеку от оконных проёмов, плёнкой для защиты от пыли. Мы не рекомендуем использовать для защиты поверхностей газеты и ткань.
• Снимите шторы, уберите цветы и другие предметы с подоконника.
• Спланируйте время так, вы или кто-то из членов семьи смог встретить монтажников и оставаться дома на протяжении всех монтажных работ.

Уход за пластиковыми окнами

Монтаж по ГОСТУ — лишь одна из составляющих, обеспечивающих долговечную работу окон. Даже самые качественные оконные системы могут выйти из строя при неправильном уходе. Сервисная служба Компании ЭКООКНА предлагает комплекс услуг по обслуживанию дверных и оконных систем.

У нас также можно приобрести готовую «аптечку», которая включает набор средств для профессионального ухода за пластиковыми окнами.

Как правильно установить оконный блок. Пластиковые окна: монтаж по госту (видео)

Планируя менять старые окна на новые, многие задаются вопросом, насколько сложно поставить их самостоятельно. Ответ — работа средней сложности. По времени замена окна среднего размера с демонтажом старого занимает около 3,5-4,5 часов. Это для человека без опыта. Работники фирм, занимающиеся этим постоянно, тратят на это менее часа. Но установка пластиковых окон своими руками хозяином помещения, не идет ни в какое сравнение с поспешной работой «профессионалов». Они процесс упрощают до неприличия, аргументируя тем, что расценки не поднимались вот уже 6 лет и тратить время на мелочи им некогда. Если вам повезет найти действительно мастеров, то можно им доверить монтаж. Если нет — лучше потратьте выходные и установите сами.

Конструкция пластиковых окон

Чтобы нормально разобраться в процессе установки, необходимо иметь представление о конструкции окон.

Начнем с материалов и названий. Пластиковые окна изготавливают из поливинилхлорида, который сокращенно называют ПВХ. Отсюда второе название — окна ПВХ.

Главный элемент любого окна — рама. Для пластиковых окон раму делают из специального многокамерного профиля. Он разделен перегородками на некоторое количество ячеек — камер. Чем больше этих ячеек, тем теплее будет окно. Когда говорят о том, сколько камер будет в пластиковом окне, имеют количество ячеек в профиле.

В середине конструкции, в самой большой камере, видна вставка синего цвета. Это армирующий элемент повышенной жесткости. Он придает профилю требуемую прочность. В пластиковых окнах эта вставка из пластика, в металлопластиковых — из металла (обчно — из алюминия). Вот и вся между ними разница.

Есть еще разделение профилей на классы: эконом, стандарт и премиум. Оптимальный выбор, если вам нужна нормальные окна, — класс стандарт. В классе эконом слишком тонкие перегородки и они промерзать начинают практически с момента установки. Премиум имеет высокую цену за счет опций, которые, по сути, не нужны.

Если вы хотите иметь лучший профиль для пластиковых окон, берите класс стандарт любого завода. Особой разницы между изделиями разных фирм нет. Они давно стандартизированы и все рассказы менеджеров о преимуществах — это сказки. Если они изготовлены на заводском оборудовании, разницы между ними нет: все заводские профили давно стандартизированы.

Профили для окон в стандартном варианте имеют белый цвет, но могут быть и коричневыми — под цвет любого дерева, и даже розовыми — под заказ. Окна из цветного профиля дороже, чем аналогичные белые.

Строение окна

Чтобы понимать о чем идет речь в описании процесса монтажа, необходимо знать, как называется каждая составляющая конструкции.

Оно состоит из:

• Рамы. Это основа окна.
• Если окно состоит из нескольких частей, рама разделяется на части импостом — вертикальной составляющей. Если окно из двух частей, импост один, Если из трех — два и т. д.
• Открывающаяся часть окна называется створкой, неподвижная — глухарем. В них вставляется стеклопакет — два, три или больше стекол, герметично скрепленных между собой. Между стеклами проложена фольгированная лента, обеспечивающая герметичность. Есть стеклопакеты со специальными свойствами: с армированным стеклом, тонированным и энергоэффективным, которое по уверениям производителей уменьшает потери тепла через окна. Есть еще стеклопакеты, между стеклами которых закачивается инертный газ. Он тоже уменьшает потери тепла.
• Стеклопакеты прижимаются к раме шапиком — тонкой пластиковой планкой. Герметичность соединения обеспечивается резиновым уплотнителем (он обычно черного цвета).
• На створках устанавливается запорная фурнитура. Это определенный набор механизмов, которые обеспечивают открывание и запирание. Они могут быть разными, так как обеспечивают разный функционал: открывание, открывание с проветриванием, открывание + проветривание + микропроветривание.
• Для обеспечения герметичности на всех частях — раме, импосте и створках — устанавливаются резиновые уплотнители.

Внизу на наружной стороне рамы (той, которая обращена на улицу) есть дренажные отверстия, которые закрыты специальными колпачками. Через них выводится на улицу конденсат, образующийся внутри из-за разницы температур на улице и в помещении.

Еще окно имеет отлив — доска снаружи, отводящая осадки и подоконник внутри. Боковые и верхние части со стороны улицы и помещения . Их тоже можно поставить из пластика или сделать по другой технологии.

Как сделать замер пластикового окна

При заказе окон у вас потребуют шесть размеров: высоту и ширину окна, длину и ширину подоконника и откоса. Чтобы правильно все измерить, необходимо определить, с четвертью у вас сделан у вас оконный проем или без.

Осматриваете проем. Если наружная часть окна уже, проем с четвертью. В этом случае измерения делают по самому узкому месту: проемы редко имеют идеальную геометрию, потому измерять придется в нескольких точках. Находите самое маленькое значение, прибавляете к нему 3 см. Высоту передаете так, как есть.

Если проем ровный, расчет идет по-другому. Измеряете ширину и высоту. От измеренной ширины отнимаете 3 см, от высоты — 5 см. Это и будет высота и ширина вашего окна. По ширине убираем 3 см, так как необходим зазор не менее 1,5 см с обоих сторон под монтажную пену. По высоте отнимаем 5 см, так как сверху нужны все те же 1,5 см, а снизу — 3,5 см уйдет на установку подоконника.

Длина подоконника и отлива берется с запасом — на 5-10 см больше ширины оконного проема. При установке и отлив и подоконник «утапливают» немного в прилегающие стены, туда и пойдут излишки. По ширине отливы стандартны, так что выбирается ближайший больший. По подоконникам ситуация иная. Его ширина выбирается произвольно — по желанию хозяина. Кому-то нравятся широкие — чтобы можно было поставить что-то, кто-то предпочитает вровень со стеной. Так что тут правил нет.

Еще при заказе вам нужно будет указать, сколько и каких частей будет в вашем окне: есть или нет глухарь, где он расположен, сколько створок, с какой они стороны, как должны открываться. Потребуется указать тип фурнитуры (проветривание, микропроветривание).

Подготовка

Если окна меняете, установка пластиковых окон своими рукам начинается с демонтажа старого. Проблем обычно не возникает: ломать не строить. После демонтажа необходимо провести ревизию проема: удалить все, что может отвалиться. Если есть какие-то выступающие части, их необходимо убрать — при помощи молотка, долота или электроинструмента. Когда плоскость выровнена, надо убрать весь строительный мусор. В идеале — вымести все, вплоть до пыли, иначе при монтаже пена плохо «схватиться» со стеной.

Если есть слишком большие выбоины или каверны, их лучше замазать цементным раствором. Чем ровнее будет проем, тем проще пройдет монтаж. При рыхлом материале стен, их можно обработать связующими составами: проникающими склеивающими грунтовками.

Как правильно установить: выбор метода установки

Есть две разные методики: с распаковыванием (разборкой) окна и без нее. При распаковывании в раме насквозь сверлят отверстия, через них вбивают в стену анкера. Это метод сложнее, но крепление надежнее.

Это — установка на анкерный болт. Их ставят по три штуки с каждой стороны

При установке без распаковки к раме снаружи крепят металлические пластины, а их потом — к стенам. Это, естественно, быстрее, но крепление очень ненадежное: при значительных ветровых нагрузках раму перекосит или она провиснет.

Если окно очень не хочется разбирать, можно монтировать и на пластину, но использовать не узкие и тонкие, а толстые и широкие, которые еще часто применяют при монтаже стропильной системы.

В принципе, небольшие окна, установленные на монтажные пластины при условии отсутствия значительных ветровых нагрузок, могут стоять нормально. Если вы живете в регионе с сильными ветрами, и они дуют преимущественно вам в окна, если квартира находится в многоэтажке на высоком этаже — в этих случаях необходима установка с распаковкой.

Ниже смотрите эмоциональное и доходчивое видео, в котором рассказано почему лучше использовать анкера.

Установка пластиковых окон своими руками: пошаговая инструкция

Опишем оба метода: вдруг понадобится способ с монтажом на пластины. Он применяется в зданиях из пеноблоков, несущая способность которых невелика и приходится нагрузку от окон распределять на большую поверхность. Еще этот способ установки пластиковых окон необходим, если здание построено по «слоистой» технологии. Например, впереди и сзади бетон, а между ними слой утеплителя. Если окно должно стоять именно в мягком слое, то крепить его нужно будет пластинами. Установка же ПВХ окон в кирпичном, шлакоблочном, панельном и т.д. доме желательна на анкера.

Монтаж с распаковкой

Установка пластиковых окон своими руками начинается с измерений. Замеряйте раму и оконный проем, убедитесь, что они совместимы. После можно приступать к работе. Начинается процесс с разборки (распаковки) окна ПВХ. Вот действия по шагам:

1. 1. 1. 1. Снимаете створку окна:
            • Закрываете окно (ручка повернута вниз).
            • Снимаете пластиковые накладки на обоих петлях. Они поддеваются отверткой.
            • На верхней петле есть штифт, который обеспечивает подвижное соединение. Он находится по центру и немного выступает. На него надавливают до тех пор, пока он не утопится (можно взять металлическую пластинку, упереть ее в штифт и слегка стукнуть по пластине). Снизу штифт выдвинется. Теперь его можно захватить бокорезами или плоскогубцами и, потянув вниз, вытащить.
            • Придерживая створку вверху, открываете замок. Для этого ручку ставим в горизонтальное положение. Отклонив верхнюю часть немного на себя, приподнимаете створку, снимая ее с нижнего штифта.

            Все створка снята.Чтобы было понятнее смотрите видео. На нем подробно описано как снять и поставить створку на пластиковом окне.


         2. На глухаре снимаете стеклопакет. Он держится за счет штапиков. Их и нужно снять, потом сам стеклопакет удалится без проблем. Снимают штапики так:
            • В щель между штапиком и рамой вставляется что-то узкое и прочное. Если нет специального инструмента, лучше всего использовать небольшой шпатель. Разборку начинают с одной из длинных сторон.
            • Шпатель уголком аккуратно загоняют в щель и понемногу отодвигают им штапик в сторону от рамы.
            • Не вынимая инструмент, немного продвигаются вдоль, снова отодвигая в сторону штапик.
            • Так проходят по всей длине. В результате штапик уже почти отделен, его просто вынимают.
            • С короткой стороной все проще: поддевается освободившийся край и поворотом шпателя вынимается из паза. Беретесь за освободившийся край рукой и тянете вверх.

            Теперь можно попытаться вынуть стеклопакет. Только осторожно: он тяжелый. Если не получается, снимите еще один из штапиков. Только следите, чтобы окно стояло наклонно и стеклопакет не вывалился. Теперь, при необходимости сможете самостоятельно заменить стеклопакет. Посмотрите видео о том, как снимать штапики с ПВХ окна.

      1. Освобожденную раму по наружному периметру оклеивают специальной самоклеящейся лентой. Ее установка рекомендована ГОСТом. С ней окно не так выстывает.

      2. Снимают защитную ленту с логотипом кампании. Если ее оставить, она под воздействием солнца слишком сильно сплавится с рамой и снять ее будет проблематично.
      3. Подготовленную раму вставляют в оконный проем. Для ее выставления используются монтажные клинья. Их обязательно устанавливают по углам и под импост. Остальные расставляют по мере необходимости. Подкладывая их окно выставляется строго по уровню в трех плоскостях. Предварительно фиксируют положение окна. Вот для этого можно использовать монтажные пластины.

      4. Берут дрель и сверло, которое совпадает по размерам с диаметром анкеров. Делают отверстия под крепеж. От верхнего края отступают 150-180 мм. Это первое отверстие. Нижнее находится примерно на таком же расстоянии от нижнего угла. Между ними в стандартном окне устанавливают еще один анкер: максимальное расстояние между двумя креплениями не должно быть больше 700 мм.
      5. Сделав отверстие, проверят не сдвинулась ли рама (уровнем во всех трех плоскостях), затем забивают анкер и затягивают его. Перетягивать нельзя: профиль не должен прогибаться. Повторяют эту операцию необходимое количество раз.

      6. Устанавливают отливы снаружи. Для этого сначала на наружную часть рамы наклеивается паропроницаемая гидроизоляция (она самоклеящаяся). По бокам оконного проема делают небольшие штробы, в которые заводят потом края отливов.

      7. На часть оконного проема снаружи, где отлив будет опираться на стену, наносят слой пены. Иногда, если перепад высоты большой, тут устанавливают подкладочный профиль. и к нему потом крепят олив. Вырезанный по размерам отлив заводят под выступ рамы и там крепят к раме саморезами.

      8. По нижнему краю отлив тоже запенивается.

      9. Далее запенивают проем. При установке пластиковых окон летом, промежуток между рамой и оконным проемом сбрызгивают водой из пульверизатора. Это необходимо для лучшей полимеризации пены.

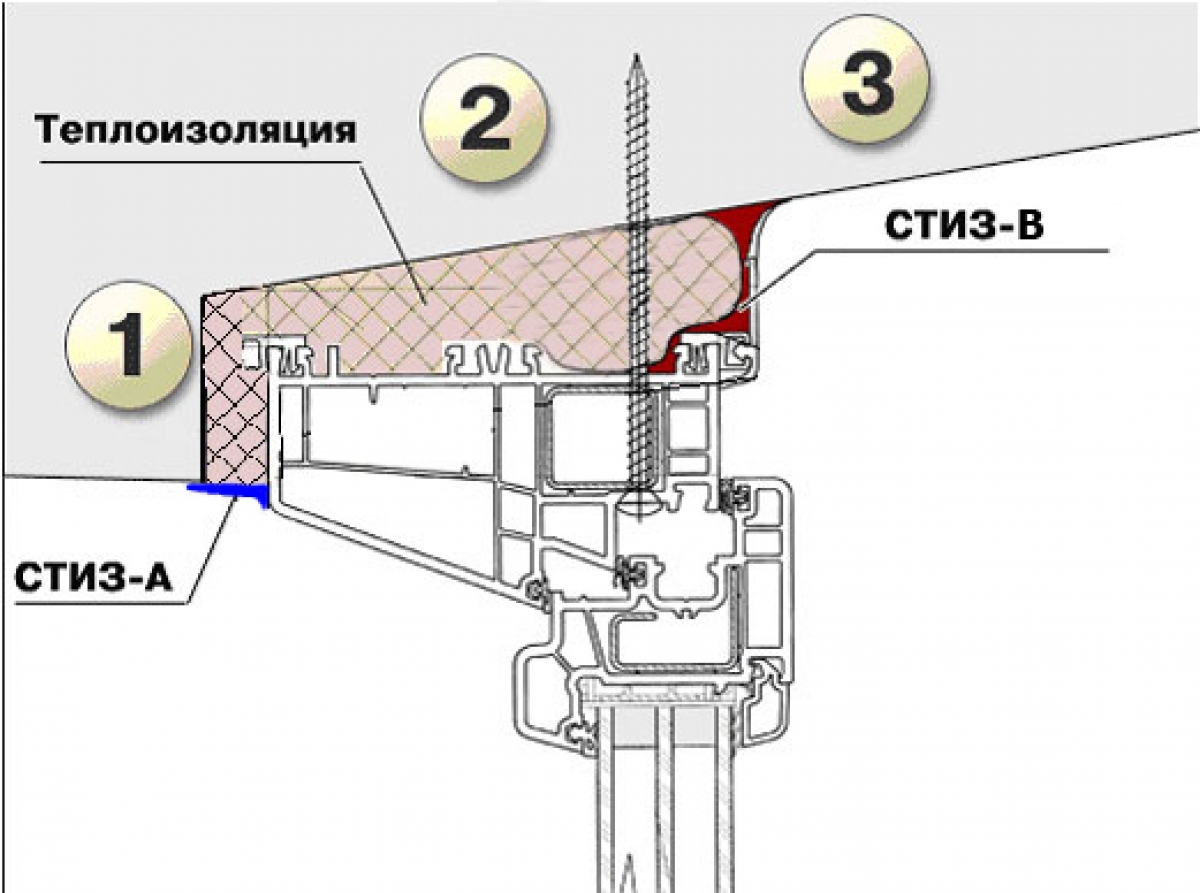

      10. По контуру рамы приклеивают паропроницаемую теплоизолирующую полосу — она также рекомендована ГОСТом.
      11. Берут баллон с пеной и заполняют имеющиеся зазоры на 2/3 объема. Если размер зазора большой — больше 2-3 см — наносится пена в несколько этапов. Между двумя слоями необходим временной промежуток в 10-15 минут. Когда первый слой частично подсохнет его тоже сбрызгивают водой и наносят второй. Так повторяют до заполнения объема на 2/3.

          Запенивание окон ПВХ при монтаже своими руками может проводится в несколько этапов — зависит от размеров зазора

      12. Не дожидаясь полной полимеризации свободный край теплоизолирующей ленты приклеивают к проему окна. Только обратите внимание, что при использовании ленты откосы нужно будет делать пластиковые: на нее штукатурка и раствор не «лепятся».
      13. Собирают все части окна. Остались только отделочные работы, а им они не помеха.
      14. Под подоконник в нижней части тоже устанавливается пароизоляционная лента (тоже рекомендации ГОСТа). Опирается подоконник на опорные колодки из твердых сортов обработанной пропитками древесины. Расстояние между ними 40-50 см. Их делают таким образом, чтобы подоконник был немного наклонен в сторону помещения (порядка 5°).

О том, как правильно поставить подоконник при монтаже пластикового окна смотрите видео. Секретов много.

Последними устанавливаются или заделываются откосы. По этому поводу еще одно видео.

Монтаж без распаковки

Основные тонкости описаны выше, так что эта глава небольшая. Начинается установка по этому варианту с монтажа крепежных пластин. Они есть двух видов: П-образные и линейные. Важно выбрать наиболее надежные из толстого металла.

Их устанавливают на такое же расстоянии, как и анкера: по 150-250 мм от края и не более 700 мм между средними. Прикручивают их просто саморезами к профилю.

Затем установка пластиковых окон своими руками с монтажными пластинами идентична описанному выше, начиная с момента выставления окна по уровню в проеме. Только крепят не раму, а пластины и не на анкера, а на дюбель-гвозди. Сверлят отверстие, отгибают пластину, вставляют дюбель, поставив пластину на место закручивают дюбель. Далее все действия идентичны.

Теперь понятно, почему монтажники предпочитают их: уходит приличный кусок работы с разборкой, анкерением и т.д.: саморезы закрутить намного проще. Правда, если взять мощные пластины, они будут крепко держать. Не хуже, чем анкера. Например такие, как в видео.

Относительно недавно все жилые дома имели обычные деревянные окна, которые приходилось заклеивать на зиму. Сегодня это уже практически пережиток прошлого. И большинство людей стремится заменить такие окна на современные оконные конструкции из пластика, причем особенно интересует установка пластиковых окон своими руками.

Такое желание потребителя вполне понятно – пластиковые окна имеют не только эстетичный вид, но и служат украшением интерьера. Они еще и гораздо проще в эксплуатации, на порядок дольше служат, да и существенно дешевле своих деревянных аналогов.

Если у вас возникло желание поменять в своей квартире старые окна на современные стеклопакеты, то вы непременно зададитесь вопросом, а можно ли установить пластиковое окно самостоятельно. Насколько сложен монтаж пластиковых окон, и можно ли сделать это самому, не прибегая к помощи специалистов?

Да, это вполне возможно. Для того, чтобы установить пластиковое окно своими руками, не обязательно иметь строительную специальность. При определенных навыках и хороших инструментах любой человек сможет установить пластиковое окно своими руками.

Давайте разбираться, как это сделать правильно.

Из чего состоит пластиковое окно

Сначала рассмотрим конструкцию пластикового окна. Без этого вы не разберетесь в самом процессе монтажа.

Изготавливают пластиковые окна из специального материала, который называется ПолиВинилХлорид. Поэтому сокращенно пластиковые окна так и называют – окна ПВХ. Как и у любого окна, основной элемент окна ПВХ – это рама из профиля, состоящего из ячеек. Чем больше в раме таких ячеек (еще их называют камерами), тем более теплым будет окно.

Как правило, цвет рамы белый. Хотя пластик может быть и черным, и коричневым, и даже цветным. Самый распространенный и самый бюджетный вариант – пластиковые окна белого цвета.

Кроме того, окно состоит из открывающейся части (створки) и неподвижной части, которую называют «глухарем». В эти части окна и вставляется непосредственно стеклопакет, который прижимается к раме специальной пластиковой планкой. Для герметичности кладется черный резиновый уплотнитель.

На оконные створки устанавливают специальные механизмы, с помощью которых окно открывается и закрывается.

Кроме того, снаружи окно имеет так называемый отлив – небольшая доска, с помощью которой отводятся осадки, и откосы – пластинки, которыми заделываются боковые и верхние части со стороны улицы.

Этапы установки пластиковых окон своими руками

Все этапы монтажа пластиковых окон своими руками сводятся к следующим:

• тщательное проведение замеров;
• демонтаж старых оконных конструкций;
• подготовка оконных проемов;
• установка окон ПВХ своими руками.

Делаем замеры

Прежде чем заказать, и, соответственно, установить пластиковое окно, необходимо сделать несколько замеров. Причем от того, насколько они будут тщательно проделаны, зависит то, как встанет в оконный проем ваша конструкция. Помните, что точные замеры – это практически половина успеха. Если вы сделаете замеры неправильно, при установке пластиковых окон своими руками конструкция просто не войдет в проем. Кроме того, окна могут начать промерзать.

Для начала нужно внимательно осмотреть проем. Если та часть окна, которая снаружи меньше, то измерения делают по самому узкому месту. Причем крайне желательно сделать их несколько, потому что оконные проемы редко бывают идеально ровными. Находите самую маленькую величину замера, и прибавляете к ней 3. Измеряете высоту, ее значение оставляете таким, какое оно есть.

Если окно и изнутри, и снаружи имеет одинаковый размер, замеры производятся несколько иначе. Нужно измерить ширину и высоту. Потом нужно отнять 5 см от высоты, и 3 – от ширины. Это будет полный размер вашего окна, с шириной и высотой. Отнимаем значения мы для того, чтобы оставить зазоры на установку подоконника и специальную монтажную пену.

Подоконник каждый хозяин выбирает по тому размеру, какой ему хочется. Кому-то нравятся широкие подоконники, кому-то узкие, а кто-то делает их на уровне стены. Это индивидуально, и никаких правил тут нет. Это касается ширины.

По длине же и подоконник, и отливы надо брать с запасом – примерно на 10 см шире оконного проема.

Готовимся к установке

Установка пластиковых окон своими руками всегда начинается с того, что демонтируется старое окно. Как правило, даже начинающим строителям демонтаж особенно легко удается.

После того, как вы выломали старое окно, нужно внимательно осмотреть проем и убрать все, что может позже отпасть. Если какие-то части проема после демонтажа выступают из стен, их тоже надо убрать, и сгладить поверхности. Выбоины, если они имеются. Следует заделать раствором цемента.

При установке окон ПВХ своими руками, необходимо учесть следующие обстоятельства:

• пластиковую оконную конструкцию следует тщательно закреплять;
• оконную конструкцию необходимо ровно выставить как по горизонтали, так и по вертикали, иначе в будущем ее может просто перекосить;
• нужно обязательно со всех сторон отштукатурить монтажную пену, с помощью которой крепится конструкция, также во избежание в дальнейшем проблем типа деформации.

Технология установки пластиковых окон

Монтируется пластиковое окно своими руками следующим образом:

• с четырех сторон следует зафиксировать конструкцию с помощью клинышков, и определить, насколько точно относительно проема стоит рама;
• закрепить раму специальными болтами;
• прикрепить конструкцию шурупами к деревянной части;
• загерметизировать пластиковую конструкцию с помощью монтажной пены, распределив ее по слегка смоченной водой поверхности.

Начать нужно с того, что существует два разных способа монтажа пластиковых окон своими руками.

Первый способ заключается в том, что в оконной раме сверлят отверстия для специальных анкеров, которые вбивают в стену. Это достаточно непростой способ, однако более надежное крепление.

Второй способ заключается в том, что к раме сначала крепят металлические пластины снаружи, а уже потом эти пластины прикрепляют к стенам. Это значительно более простой и быстрый способ, однако такое крепление не отличается надежностью. Раму может просто перекосить даже при сильном ветре. Поэтому если вы все-таки приняли решение облегчить себе жизнь, и установить пластиковое окно своими руками именно вторым способом, используйте толстые и широкие металлические пластины. В таком случае вы сможете придать своей пластиковой конструкции большую надежность. Однако если в вашем городе бывает очень ветрено, этот способ вам однозначно не годится.

Непосредственный монтаж

Монтаж пластикового окна своими руками первым способом с надежным закреплением осуществляется следующим образом.

Для начала следует проверить, совмещается ли конструкция и оконный проем. Если все в порядке, приступаем непосредственно к монтажу.

Для начала нужно снять створку окна. Для этого:

• поворачиваете оконную ручку вниз, поставив окно в положение «закрыто», и снимаете с помощью отвертки с петель накладки;
• вытаскиваете штифт, который находится на верхней петле;
• открываете затвор, повернув оконную ручку в горизонтальное положение, после чего, приподняв оконную створку, вы легко снимите ее с нижнего штифта.

После того, как вы сняли створку, нужно снять стеклопакет на «глухаре». Для этого:

• вставьте в щель между рамой и штапиком небольшой шпатель или что-нибудь подобное, достаточно прочное, тонкое и неширокое;
• отодвиньте шпателем штапик, пройдя по всей длине, и выньте его из рамы.

После этого уже достаточно легко можно вынуть сам стеклопакет. Главное, чтобы он не выпал из рамы после того, как его перестали удерживать вынутые вами штапики. Чтобы этого избежать, окно должно стоять под наклоном.

Рама освобождена от стеклопакета, и теперь ее следует оклеить по периметру специальной лентой. Эта лента нужна для того, чтобы окно сохраняло тепло.

Как правило, на рамы наклеены белые самоклеящиеся защитные ленты. Их также желательно снять, потому что потом, когда они нагреются на солнце и прилипнут к раме, сплавившись с ней, это будет сложно сделать. А пока ленты снимаются очень легко.

Теперь раму нужно вставить в оконный проем. Для этого понадобятся монтажные клинья, которые ставят по углам (это обязательное требование), а также в других местах, где вы посчитаете это необходимым.

С помощью дрели и сверла делают специальные отверстия, в которые вставляется крепеж. Первое отверстие высверливают на расстоянии 1,5 – 2 см от верхнего края. Нижнее отверстие должно находиться примерно на таком же расстоянии от нижнего угла. Промежуток между двумя креплениями не должен быть больше 5-7 см.
В отверстие забивают, а затем затягивают анкер. При этом затягивать анкер надо аккуратно, стараясь не перетянуть, иначе погнется профиль, а этого допустить нельзя. Эту операцию – затягивание анкеров – продолжают столько раз, сколько необходимо.

После этого снаружи следует установить отливы. Перед установкой следует наклеить на ту часть рамы, которая находится снаружи, самоклеящуюся гидроизоляцию. Сбоку в проемах делают штробы (туда потом нужно будет завести края этих отливов).

На ту часть проема, где отлив обопрется на стену, устанавливают специальный профиль, к которому потом и прикрепят отлив. Если перепад высоты небольшой, профиль можно не устанавливать, а просто нанести слой монтажной пены. Затем отлив следует завести под выступ рамы, и прикрепить к ней саморезами. По нижней границе отлив тоже нужно залить монтажной пеной.

Теперь подробно рассмотрим второй способ установки пластиковых окон своими руками – с помощью пластин.

Этот способ намного проще, хотя, как мы уже говорили, менее надежен. Установка по этому методу предполагает монтаж толстых металлических пластин.

Их следует устанавливать на таком же расстоянии, как и анкера при первом способе монтажа – примерно 2 см от края, и не более 7 см между теми, которые находятся в середине. Металлические пластины просто прикручивают к профилю при помощи саморезов.

Во всем остальном монтаж пластиковых окон своими руками полностью совпадает с первым способом установки. Точно так же по уровню выставляется в трех плоскостях окно, после чего все действия идентичны. Просто, в отличии от первого способа, крепят не саму раму, а металлические пластины, причем крепят их на так называемые дюбель-гвозди. Особенность крепления состоит в том, что сначала сверлят отверстие, затем отгибают металлическую пластину, вставляют в отверстие дюбель, ставят пластину на место и закручивают дюбель.

Основные ошибки при установке пластиковых окон своими руками

Если установить пластиковые окна неправильно, то это может привести к тому, что в доме будет холодно, через неправильно смонтированные отливы в помещение потечет вода. И сами дорогостоящие конструкции быстро придут в негодность. И уж если профессиональные монтажники допускают при установке окон ПВХ иной раз ошибки, то от них, безусловно, не застрахован и любитель, который устанавливает пластиковые окна своими руками.

Давайте рассмотрим 10 самых распространенных ошибок, которые допускаются при установке пластиковых окон.

Размер окна выбран неправильно

Обычно это следствие неправильного, небрежного замера оконного проема, и, соответственно, изготовления неподходящей оконной конструкции. И в случае, если окно слишком большое по размеру. И в случае, если размер сильно маленький, устанавливать такие конструкции просто нельзя.

Некачественная подготовка оконного проема

Если поверхности плохо очищены, на них остался строительный мусор, пыль, выбоины или, напротив, части стены выступают на поверхности проема, монтажная пена не встанет так плотно и ровно, как это необходимо для качественной установки пластиковых окон своими руками. Кроме того, загрязнения такого рода очень хорошо впитывают в себя влагу, и она вскоре окажется внутри вашей квартиры.

Игнорирование термоизоляции стены

Если пластиковое окно будет установлено без учета термоизоляции стены, то на стыках в квартиру будет проникать холодный воздух. Поэтому обязательно надо учитывать слои стен при монтаже пластиковых окон. Если стена состоит из одного слоя, окно должно быть выставлено точно в середине стены. Если стена двуслойная, окно следует установить на самом краю, как можно ближе к изоляции. А если стена трехслойная, то установить окно ПВХ необходимо прямо в плоскости изоляции стены, во избежание теплопотерь.

Неправильное расстояние между оконной рамой и откосом

Если оконная рама расположена слишком близко к откосу, то уплотнение в этом месте будет некачественным, и в этих местах начнет появляться и скапливаться влага. Если же рама, наоборот, расположена слишком далеко от откоса, то появляется риск деформации, поскольку нагрузка на анкеры либо металлические пластины слишком велика.

Неправильный размер подоконной планки

Подоконная планка должна быть несколько уже самой оконной рамы. Если она другого размера, или ее вообще решили не ставить, то под оконную раму будет проникать вода из-за отсутствия нормального уплотнения в этом месте, и как следствие, стена постоянно будет влажной. Металлические детали могут через определенное время просто подвергнуться коррозии.

Некачественное крепление окна ПВХ к стене

Если вы пожалели дюбелей или анкеров, и их слишком мало для того, чтобы прикрепить оконную конструкцию к стене надлежащим образом, со временем положение окна изменится, рама деформируется, и вам будет сложно отрывать и закрывать окно.

Недостаточно монтажной пены

Монтажная пена – практически единственный материал для изоляции оконной конструкции и непосредственно стены, к которой она крепится. Если пены будет мало, то тепло будет уходить. Поэтому зазор между откосом и оконной рамой нужно заполнять как следует, не жалея монтажной пены.

Отсутствие изоляционной ленты

Если вы решили не использовать положенную по ГОСТу изоляционную ленту на внутренней и внешней стороне оконной конструкции, будьте готовы к тому, что теплоизоляция будет постепенно становиться все хуже и хуже. Соответственно, окна придут в негодность гораздо быстрее, чем вам бы того хотелось.

Поэтому если вы решили установить пластиковое окно своими руками, постарайтесь пройти все необходимые этапы и произвести все необходимые действия качественно, аккуратно и не торопясь. Тогда ваши красивые пластиковые окна, установленные своими руками, будут радовать вас и ваших домочадцев долгие годы.

Установка по госту пластиковых окон.

Устанавливаем самостоятельно пластиковые окна по ГОСТу

Монтаж ПВХ-окон по ГОСТу: советы и инструкция

Многие компании, которые оказывают услуги по установке окон из ПВХ, часто упоминают, что эта процедура происходит исключительно по ГОСТ-инструкции согласно всем требованиям. Какие существуют правила монтажа ПВХ-окон по ГОСТу, как это выглядит на практике и как проверить установку на прочность и соответствие инструкциям, давайте узнаем из данного материала.

Кроме того, вашему вниманию прилагается специальное видео, посвященное установке ПВХ-профилей согласно ГОСТу.

Требования ГОСТ к установке окон

Всем известно, что если вы хотите, чтобы ПВХ-окна прослужили как можно дольше, их следует правильно установить. Это можно доверить специалистам, а можно произвести монтаж ПВХ-профилей своими руками, соблюдая все правила и требования. Например, необходимо учитывать особенности стены в проеме окна, габаритные характеристики ПВХ-профилей и другие факторы.

При монтаже ПВХ-окон своими руками по ГОСТу следует учитывать следующие рекомендации и правила:

• систему следует устанавливать строго ровно. Если есть отклонения по горизонтали, вертикали или фронтальные зазоры, они должны составлять максимум 3 мм на профиль и 1,5 мм на погонный метр рамы соответственно;
• шов для монтажа должен согласно ГОСТу состоять из трех слоев. Чтобы был нормальный уровень гидро- и пароизоляции, ширина шва должна колебаться в пределах порядка 15 см от угла, если он будет больше, то крепление может не быть достаточно прочным, а если меньше – тогда окно вследствие теплового расширения может деформироваться;
• чтобы закрепить окно в проеме, его следует поставить на опорные колодки и зафиксировать по бокам распорными крепежами. Потом раму фиксируют анкерными дюбелями и пластинами. Учтите, что крепления должны находиться в 700 мм друг от друга, это сделает установку окон максимально успешной.

Виды установок окон из ПВХ согласно ГОСТу

По способам установка окон из ПВХ подразделяется:

• монтаж с разборкой оконной конструкции;
• безразборочный монтаж ПВХ-окон.

Теперь рассмотрим каждый из этих способов более детально.

Как установить пластиковое окно с разборкой

Согласно требованиям ГОСТ, разборка окна при его установке практикуется тогда, когда окно имеет крупные габариты или устанавливается на высоте. Способ отличается тем, что конструкции придается повышенная прочность в местах креплений стен и рам. Окно разбирается так:

• убираются стеклопакеты, створки и штапики, а раму крепят к стене. Чем она больше, тем длиннее должны быть анкеры, а расстояние между ними должно быть меньше и составлять порядка полуметра;
• после того, как раму прикрепили, нужно прикрепить те элементы, которые были ранее сняты. Когда они вновь устанавливаются по местам, крепятся откосы и отлив, который нужно присоединить к подставочному профилю.

Метод монтажа окон без разборки

Данный способ установки походит для окон не выше 2 метров в высоту для зданий максимум в 12 этажей. Окно из ПВХ разбирать будет не нужно, поэтому рисков неправильного монтажа, в отличие от предыдущего способа, тут будет меньше.

Установка такого типа включает в себя такие этапы:

• если нужно – демонтируется старое окно;
• установите блок из ПВХ-окна на специальные бруски и выровняйте конструкцию уровнем;
• зафиксируйте профиль в стеновом проеме;
• закрепите блок при помощи специальных элементов крепления, которые тоже должны подбираться согласно ГОСТу;
• создайте внутренний монтажный шов для защиты конструкции от лишней влаги;
• запеньте этот шов и закройте эластичной лентой;
• прикрутите стартовый профиль для откосов;
• вырежьте откосы согласно требуемым параметра и установите их на профиль.
• Вот работа по монтажу пластикового окна согласно ГОСТ окончена.

Что учитывать при установке оконных профилей

Если вы решили установить ПВХ-окна по ГОСТу самостоятельно без привлечения профильных специалистов, то примите во внимания такие полезные советы и рекомендации:

• проводить монтаж профилей безразборочным методом можно лишь при закрытых створках, то есть регулировать всю фурнитуру следует до момента установки;
• не забывайте устанавливать подставочный профиль, так как при его отсутствии и неправильно выставленном окне может появиться риск появления холодного мостика;
• при установке разборной оконной конструкции, внимательно отнеситесь к сборке штапиков и креплению. Так, при их изъятии стеклопакет выдавится с легкостью, а при монтаже их следует установить максимально плотно с обеих сторон конструкции;
• руководствуйтесь санитарными нормами при приобретении ПВХ-окон. Помните, что при предельной герметичности повышается риск увеличения влажности в помещении. Также при установке следует соблюдать все требования к отоплению, вентиляции и климатических условий. Это зачастую делается за счет использования той или иной фурнитуры. В противном случае на балконе могут завестись плесень или грибок.

ГОСТ как залог длительной эксплуатации окон

Помимо тех или иных требований к установке окон, ГОСТ также предусматривает специальные схемы монтажа пластиковых окон для стен того или иного типа. Благодаря таким схемам изделие можно ставить без боязни, что потом возникнуть определенные проблемы и окна не испортятся при монтаже.

Это касается установки как своими руками, так и руками специалистов.

Если вы не рискуете самостоятельно осуществлять монтаж, то следует обращаться в проверенную компанию, которая занимается качественной установкой оконных конструкций. Ведь правильная установка – залог длительного срока эксплуатации и полное отсутствие дефектов на конструкции.

Немало компаний, дабы снизить себестоимость работ, устанавливают конструкции по упрощенному методу, декларируют установку по ГОСТу, но на самом деле, делают все как можно быстрее. Как же проверить, что специалисты установили конструкцию так, как того требует ГОСТ, давайте узнаем, какие существуют критерии проверки:

• уплотнительная лента в виде поролона с пропиткой для плотного прилегания рамы к стене должны быть нанесены по всему периметру проема. Также она должна быть дополнительно оснащена гидроизоляцией на основе бутилкаучука. Нельзя, чтобы проем был лишь запенен монтажной пеной – это не соответствует стандартным требованиям и может нарушить герметичность конструкции;
• штукатурка откосов не предусмотрена стандартами при установке пластиковых профилей. А вот штукатурка с паропроницающим свойством в нем имеет место быть, но многие специалисты о ней забывают;
• если зимой образовываются подтеки воды – значит, монтаж был осуществлен неправильно, без применения слоя пароизоляции, который закрывает монтажный зазор в помещении. Из-за температурной разницы снаружи и внутри помещения может образоваться конденсат и проникнуть между рамой и стеной, образовывая маленькие лужицы. К слову, установка изоляционных материалов за дополнительную плату – это тоже нарушение условий монтажа по ГОСТу, они подразумеваются по умолчанию;
• если окно закрывается и открывается очень трудно, значит, при установке конструкция была перекошена, изготовлена в неправильном размере или же была применена некачественная фурнитура. Это значительно сокращает срок эксплуатации конструкции;
• если рама закрыта плотно, но при этом сквозит, значит, установка неправильная. Стыки были сделаны на скорую руку и про изоляцию никто не позаботился.

Стоит отметить, что если потребитель доказал, что конструкция работает некачественно и является потенциальной опасной по причине плохой работы специалистов, которые при установке не соблюдали ГОСТ, то поставщик услуги по монтажу может понести соответствующую ответственность в виде материальной компенсации или других видов наказаний.

Желательно, еще на этапе установке, следить за соблюдением специалистами следующих требований:

• в зависимости от помещения следует правильно определять теплопередачу, звукоизоляцию и светопропускание и рекомендовать покупателю максимально подходящий под данные параметры профиль;
• при монтаже не должны присутствовать пустоты;
• шов следует формировать в три слоя, изнутри он должен быть максимально плотным, наружный – защищенный от внешних факторов, средний – содержать в себе утеплительный материал;
• для нормального крепления конструкции следует учитывать линейные расширения металлопластика при нагревании, учтите при этом, что цветной пластик будет нагреваться сильнее.

Но даже если установка была выполнена профессионалами при соблюдении всех стандартных требований, это не может гарантировать максимальной срок эксплуатации оконной конструкции, если вы не будете правильно за ней ухаживать. Если не оснащать ее вовремя уплотнительными элементами, неправильно использовать, неумело подходить к вопросу ремонту и замене фурнитуры, то окно долго не прослужит, также придется в итоге вызывать мастера и тратить огромные деньги на ремонт.

Поэтому, если желаете, чтобы ваши окна служили вам долго, пользуйтесь ими аккуратно, и при серьезных проблемах вызывайте мастера, а не пытайтесь решить их самостоятельно при отсутствии соответствующих навыков.

Примеры монтажа пластиковых окон

.

balkon.guru

Установка пластикового окна по госту: грамотный монтаж согласно стандартам

С возникновением инновационных технологий обыкновенные жильцы получили возможность обустраивать свое жилье с большим комфортом, уютом и теплом. В этом процессе значительную роль играют пластиковые окна. Наконец-то мы можем избавиться от деревянных окон, которые летом засыхают, зимой рассыхаются, плохо удерживают тепло и становятся источниками сквозняков.

Стеклопакет современного типа абсолютно не имеет перечисленных недостатков. Он долговечный, прочный, безопасный для человеческого организма, имеет красивый и привлекательный вид. Окна из ПВХ длительное время будут радовать вас своей функциональностью, но только с одним условии: установка стеклопакетов должна проходить по ГОСТу и соблюдению всех нюансов и правил технологии установки. Как правильно установить пластиковые окна, если вы никогда прежде этого не делали?

Попробовать выполнить монтаж стеклопакетов своими руками достаточно проблематично, особенно если вы проживаете в многоэтажном доме. Для этого понадобится сноровка альпиниста, которой у вас не окажется. Поэтому самый легкий выход – нанять специалистов. Но и в случае, если к вам пришли рабочие, заслуживающие многочисленных хороших отзывов, имеющие рекомендации, следует проверить, правильно ли они устанавливают ваше окно. А для этого нужно знать главные моменты установки пластиковых окон, которые со своей стороны вы должны проконтролировать.

Как установить реечный потолок в ванной комнате? Особенности и технология монтажа при самостоятельном ремонте.

Особенности облицовки стен мдф панелями можно узнать в этой статье. Профессиональные советы мастеров помогут справиться с работой быстрее и качественнее.

Монтаж окна

Технология установки пластикового окна по ГОСТу предполагает пошаговое выполнение ряда мер и мероприятий по заданным критериям, причем с соблюдением строгой последовательности каждого этапа.

Монтаж окна ПВХ по ГОСТу начинают с демонтажа старого окна: рабочие должны его полностью удалить, вычистить проем до кирпичного или бетонного основания рамы. Далее рабочие должны прогрунтовать поверхность откосов, в которые встанет новая рама.

Обратите внимание, чтобы при работе монтажники использовали именно грунтовку, но никак не воду. Грунтовка обеспечит хорошую адгезию материалов, которые будут далее использоваться для изоляции возникших пустот.

Как крепится специальная лента на раму ПВХ? Уплотненная сжатая лента крепится по всему периметру рамы с внешней стороны. Ее основное предназначение – выведение остатков влаги, которая останется в оконном проеме. Такое приспособление сдерживает проникновение влаги в противоположном направлении.

Затем к оконной раме крепят диффузионную ленту. Как правило, она белого цвета, плотной тканевой структуры на каучуковой основе. Он хорошо прилипает к проемам в стене, а также защищает от влаги шов.

После прикрепления всех лент монтажники закрепляют анкерные пластины к раме. Размещают их по всему периметру с расстоянием друг от друга в 70 см. После этого оконный блок можно устанавливать в оконный проем.

Теперь монтаж пластикового окна по ГОСТу переходит на другой этап, включающий его крепление к оконному проему.

Важно! Стеклопакет должен ставиться не на бетон, а на деревянные колодки, которые обработаны антисептическим составом. Эти колодки помогают отрегулировать зазоры между рамой и бетонным откосом. Согласно существующим нормам зазор не должен превышать 2 см.

Когда анкерные пластины прикрепятся к стеновому проему, возникший промежуток необходимо заполнить монтажной пеной.

Пена является дополнительной теплоизоляцией. Она должна заполнять все зазоры и щели, чтобы предотвратить попадание излишков влаги. Помимо этого, именно монтажная пена способствует снижению шума. После заделывания пеной щелей изнутри швы необходимо закрыть плотной диффузной лентой.

Перед установкой подоконника рабочие должны воспользоваться металлизированной лентой, которая принимает участие в термоизоляции нижнего шва.

Помните! Профессиональные монтажники должны проложить защитную ленту по внешней площади окна, то есть с улицы. А монтажной пены со стороны фасада не должно быть видно вообще.

Крепление подоконника

Закрепление подоконника – это окончательный этап установки ПВХ окон.

На основание из бетона выкладывают цементную стяжку, которая поможет обеспечить устойчивость подоконника. Только на этом растворе он не провиснет и даже сможет выдерживать вес человека, захотевшего присесть на удобное основание.

Внутренние откосы наносятся на начальный профиль, а каждый последующий шаг выполняется с помощью замеров строительного уровня, который помогает прослеживать уровень наклона рамы. Если он хоть немного превысит норму, то окно будет плохо и открываться, и закрываться. Поэтому за строительной бригадой следить нужно внимательно.

Читайте о том, с чего начинается перепланировка трехкомнатной квартиры — так вы сможете оптимизировать временные и финансовые затраты на обновление облика вашей квартиры.

Читайте о порядке проведения ремонта в квартире тут — зачем нужен план и как его составить.

Видео о том, как постелить линолеум на бетонный пол, смотрите в статье: http://remprofi.com/poly-i-napolnye-pokrytiya/kak-pravilno-ulozhit-linoleum-na-betonnyj-pol-instrukciya-i-video.html

Монтаж пластиковых окон по ГОСТу 30971-2002 должен производиться именно в этой последовательности. И напоследок отметим, что перед тем, как отпустить рабочих и подписать акт приема работы, проконтролируйте работу окна, откройте и закройте створки и убедитесь в правильной работе во всех направлениях.

В заключение предлагаем посмотреть видео, как должна выглядеть установка пластикового окна по ГОСТу:

Если вам доводилось устанавливать пластиковые окна, и рабочие, которые вас обслуживали, выполняли монтаж строго по инструкции и согласно ГОСТу 30971-2002, оставляйте свои отзывы в комментариях.

remprofi.com

Зазоры при установке пластиковых окон по госту

Зазоры при установке пластиковых окон: нужны ли вообще?

Чем сложны зазоры при установке пластиковых окон? Какие у них оптимальные значения? Давайте разбираться.

Понятие зазора

Зазор – это пространство между проемом и рамой. Оно не должно быть большим (это, конечно, понятно), но! Оно и не должно быть маленьким.

Некоторые мастера так подгоняют размер окон, что в итоге рама почти «втискивается» в проем. Однако это не спасает от небольших, шириной в 2-3 миллиметра зазоров. И вот тут и встает дилемма – а как же их заполнить? И выясняется, что по факту – никак, так как на такое расстояние просто самостоятельно не подлезешь внутрь, да и если такие швы попытаться запенить, то тогда можно благополучно доиграться до перекоса рамы. А если такие швы не запенить – то вы представляете, какими будут теплопотери в помещении?

Большие зазоры при монтажа пластиковых окон же приведут к тому, что расход монтажной пены будет значительно увеличен, а сам монтажный шов будет претерпевать снижение жесткости.

Именно поэтому и были разработаны оптимальные размеры монтажного зазора при установке окон.

Величины зазоров

Итак, какими будут значения зазоров? При самостоятельной установке допустимы зазоры по бокам, которые попадают в диапазон от 2 до 4 сантиметров, вне зависимости от видов конструкций .

А вот для расстояния между четвертью и рамой допустимая величина будет находится в диапазоне от 5 до 20 миллиметров.

Проверка уровнем поверхности

В принципе, допустимые величины ширины зазора пластиковых окон должны быть прописаны еще при подписании вами договора с фирмой-изготовителем (при условии осуществления монтажа именно этой фирмой). Для этого есть определенный документ – технологическая карта монтажа пластиковых окон, где все будет расписано, даже для балконного помещения .

Запенивание

Казалось бы такой простой процесс, запенивание швов при монтаже окон ПВХ. Однако тут все гораздо сложнее:

• Во-первых, использовать нужно профессиональную пену, которая наносится исключительно при помощи строительного пистолета;
• Во-вторых, запенивать нужно на 2/3 ширины шва, меньше нельзя;
• В-третьих, перед тем как использовать пену по назначению (для заполнения зазора при установке пластиковых окон), выдавите ее на бумаге и для себя отметьте, насколько она расширяется;
• В-четвертых, нельзя допускать при запенивании выхода пены за пределы оконной рамы, так как срезать саму пену, по нормам и правилам, допускается лишь при условии последующей пароизоляции.

Итак, какими должны быть зазоры при установке пластиковых окон, а так же – как их запенивать, вы теперь знаете.

Константин 07.01.17 в 14:12

Здравствуйте у меня вопросик вот нам установили евро окна ,год назад. Втом году так как была не очень холодная зима окна просто плакали ,а в этом году очень холодная и окна из квартиры замёрзли по краям стёкол до самого верха ,а снизу вообще беда аж слой ,что на откосах ,чтои на самих рамах и стёклах в чём может быть проблема?

Александр Терентьев 31.01.17 в 10:03

Доброго времени суток!К сожалению, эффект «плачущих» окон создается тогда, когда отсутствует система вентиляции. То есть, вода просто начинает конденсировать на поверхности окон, на откосах, что в итоге приводит к образованию плесени, которую, в свою очередь, достаточно сложно вывести.Чтобы избежать конденсата, надо либо приобретать окна, в которых уже предусмотрено проветривание (не путать с системой открытия — микропроветривания), либо — предусмотреть систему вентиляции для помещения. Так же — помещение должно быть отапливаемым, и только тогда окна не будут «плакать» и «мерзнуть».Однако это все верно в том случае, если мастера установили окна надлежащим образом, да и толщина стеклопакета именно такая, какая рекомендуется к установке в вашем регионе.

Анна 24.01.17 в 13:31

Спасибо за инфу! Ато мы с мужем купили подешевке окна у обанкротившегося представителя, и он, понятное дело, за установку не брался, а мы как раз весной сами и думали установить на даче. Вот я и раскала в поисках информации — и так удачно вышла на вас)))))Вы у меня в закладках, имейте в виду!)))))

Технология установки окна ПВХ в соответствии с ГОСТом

При покупке окна мы планируем, что оно сможет исправно служить на протяжении многих десятилетий. Однако это возможно только лишь в том случае, когда окно правильно установлено. Практически у всех специалистов есть свои собственные методики и секреты, но имеются и специальные закрепленные нормы – ГОСТ и СНиП. Именно установка окон ПВХ по ГОСТу способна дать максимально качественный результат.

Нормативные документы

Установка окон ПВХ по ГОСТу станет гарантией его долгой и беспроблемной службы. Сегодня все виды связанных с этой областью работ регламентируются четырьмя основным стандартами:

• ГОСТ 30674-99. В нем содержится общая информация по вопросу и основные требования к окнам. О самом процессе установки в этом ГОСТе практически не упоминается.
• ГОСТ Р52749-2007. Данный стандарт акцентирован на процессе установки окон с использованием паропроницаемой саморасширящейся уплотнительной ленты.
• ГОСТ 30971-2012. В этом документе содержится наиболее подробная информация по вопросу. В нем также можно найти точные требования по размеру окон, параметрах устройства и материалах заполнения швов, способов крепления конструкций и подобная информация. Здесь же описаны требования к нормативной документации, некоторые гарантийные обязательства исполнителя работ и общие требования к выполнению работ. Данный стандарт был введен в начале 2014 года и пришел на смену устаревшему ГОСТу 30971-2002 на монтаж окон.
• СНиП 23-02-2003. Стандарт устанавливает параметры тепловой защиты помещений. Достаточно упомянуть, что он требует установку 3-камерного стеклопакета для большинства климатических поясов России и 5-камерного для Сибири.

Стандарты учитывают климатический пояс, в котором будет устанавливаться окно из пластика

Все перечисленные выше нормативные документы являются действующими, но при этом не обязательными к исполнению. Единственным исключением стали различные требования, так или иначе касающиеся безопасности. Соответствие ГОСТам помогает лишь добиться высочайшего качества установки окна.

Подготовка к установке

Сам монтаж пластиковых окон по ГОСТу мало чем отличается в общих чертах от обычного монтажа окна ПВХ. Основные различия кроются в нюансах и соблюдении целого ряда требований. Технология установки пластиковых окон следующая:

Перед тем как приступить к работе, следует провести ряд замеров. Габариты окна устанавливаются следящим образом: ширина окна – это ширина оконного проема, из которой вычитают удвоенную ширину монтажного зазора (который будет с обеих сторон), высота – аналогично. Согласно ГОСТу, минимальная ширина подобного зазора составляет 2 см, а при расчетах чаще всего используют показатель в 2,5-3 см .

При монтаже окна с четвертью замеры ведут с внешней стороны

Если же речь идет об установке окна в проем с внешней четвертью, то все измерения следует производить с внешней стороны. Шириной будет расстояние между четвертями, увеличенное на размер завода рамы за четверть, который составляет от 2,5 до 4 см. Высота определяется аналогично.

Подготовительные работы

После того как окна будут изготовлены и доставлены заказчику, не следует сразу приступать к работам. Рекомендуется вначале подготовить помещение: расчистить пространство у окна для удобной работы, убрать ненужные вещи и мебель, закрыть стены и оставшиеся предметы пленкой или плотной тканью. Створки с рамы демонтируются, полость подставочного профиля заполняется теплоизолирующей пеной. Последнее рекомендуется сделать еще за сутки до монтажа.

Особое внимание следует уделить самому проему – он должен быть заранее очищен от грязи и пыли. Если имеются ощутимые неровности, они выравниваются шпатлевкой .

В ГОСТ оговорены два основных вида крепления окна. Первый производится в плоскости монтажа – саморезы крепят прямо через раму. Данный вариант применяется чаще всего, но требует, чтобы створки дверей и стеклопакеты с рамы были сняты заранее. Плюсом данного метода является простота установки в проем.

Чаще всего для закрепления используют саморезы

Второй вариант использует основан на использовании арматуры, вмонтированной в раму при производстве. Монтировать конструкцию можно целиком. Следует учесть, что ее вес будет довольно большим, так что процесс потребует определённых усилий и навыков.

Монтажные работы

Установка пластиковых окон по ГОСТу предусматривает один важный момент: рама не устанавливается на голое кирпичное или подобное основание. Вместо этого подкладываются небольшие деревянные бруски, пропитанные растворами. Они помогут в выравнивании окна.

После этого на них ставится или отдельно рама, или же вся конструкция целиком, что зависит от предпочитаемого вида крепления. Для большей устойчивости и надежности опоры оставляют частью конструкции, а между окном и стеной сверху выбивают клинья для фиксации. После этого аналогично рама крепится с боков. Контролируя процесс уровнем, раму выравнивают, корректировку проводят добором подложек.

Крепление рамы, согласно ГОСТ, может осуществляться через просверленные заранее крепления. Начинать следует с нижней части, постепенно перебираясь выше. В довершение конструкцию дополнительно проверяют на горизонтальность и затягивают все саморезы и анкера.

Установка слива и сборка окна

Чаще всего с наружной части окна предусмотрен специальный паз, в который монтируется водоотлив. ГОСТ утверждает, что при установке его следует обязательно запенить. Если потребуется создать более прочную конструкцию, водоотлив дополнительно крепят шурупами.

Водоотлив монтируется в специальный паз с наружной части

По завершении требуется провести еще одну контрольную проверку всей конструкции: на прочность, вертикальность и горизонтальность. После этого останется собрать окно. Процесс сборки проходит в порядке, обратном разборке: в процессе возвращаются на свои места ограничители, ручки и прочая фурнитура.

Заполнение зазоров

Особое внимание в ГОСТах уделяется заполнению зазоров. Выполняется эта процедура практически всегда монтажной пеной на основе пенополиуретана. Данный материал проверен годами работ, но все же имеет ряд недостатков. Прежде всего, его стойкость к воздействию окружающей среды и ультрафиолету оставляет желать лучшего. Именно поэтому стандарты ГОСТ предписывают производить максимальное изолирование всех швов со всех сторон – это позволит избежать разрушения утеплителя, которое может обернуться потерей герметичности, запотеванием окон и проникновением холода с улицы в дом.

Процедура изоляции следующая: изнутри по всему периметру наклеивают гидроизоляционную ленту для окон ПВХ. Лента должна обладать также и свойством паронепроницаемости. В нижней части приклеивается полоса из фольги, которая впоследствии окажется под доской подоконника. Аналогичным образом проходят и по внешней стороне. Клейкая полоса ПСУЛ (влагостойкая и паронепроницаемая). Эта мембранная пленка умеет пропускать пар наружу.

Монтаж окон по ГОСТу предусматривает обязательную гидроизоляцию зазоров

Оба упомянутых материала характерны не только тем, что найти их на строительном рынке не составит труда. Они также отличаются и доступностью, то есть итоговая цена работ в итоге возрастет не так и сильно, а качество же увеличится значительно. Кроме того, смонтированная таким образом конструкция прослужит на несколько лет дольше.

Для заполнения зазора при монтаже окон ПВХ по ГОСТу полосы несколько отгибаются, а поверхность изнутри смачивается. Наносят состав при помощи пистолета. В качестве заполнителя используется пена, предназначенная для использования круглый год. Согласно ГОСТ, использовать можно и обычную пену, но только лишь при температуре до 30 градусов мороза. Учитывая условия в большинстве регионов, подобное утепление шва в России оказывается малоприменимо .

Установка подоконника

На последнем этапе работ производится установка подоконника. Данный процесс считается достаточно простым – необходимо будет лишь подогнать по размеру и при необходимости подрезать готовый подоконник, чтобы тот идеально вошел под раму. По ГОСТ 30971, допускается захождение подоконника на стены на расстояние от 5 до 10 см. Для придания уровня используются колышки, после чего полость под доской заделывается монтажной пеной или раствором. Специалисты рекомендуют при монтаже сделать уклон в 1-2 градуса в сторону комнаты.

При монтаже подоконника необходимо правильно подогнать его по размерам

Для декорирования подоконника используют панели из пластика, которые при помощи клипсы крепятся на начальный профиль. Наличник, который заводится за угол, закрепляют саморезами, а сверху накрывают декоративной пленкой. Останется лишь надеть торцевые заглушки и за герметизировать швы герметиком.

Многие строительные компании трактуют стандарты ГОСТ и СНиП как хотят и могут попросту игнорировать их, а чем чревата неправильная установка, лишний раз говорить не надо. Выхода здесь два: или внимательно следить за процессом установки и сразу подмечать нарушения, или же произвести установку окон по ГОСТу собственными силами.

Гост на монтаж и установку пластиковых окон ПВХ — схемы, технологии, инструкции

Для повышения качества услуг установки пластиковых окон, было разработано 3 ГОСТа. Основными нормативными актами для установки ПВХ-окон выступают:

Их соблюдение – гарантия долговечности окна. Особенностью установки профилей по ГОСТу является качество закладки монтажных швов. Технически правильная герметизация монтажных швов обеспечивает сокращение энергопотребления до 25%. ГОСТы регулируют все этапы установки, гарантируя надежность монтажа.

Инструкция установки пластикового окна, согласно ГОСТ 30971-2012

Установка пластикового окна в соответствии с ГОСТами – длительный, трудоемкий процесс. Сложность заключается не в изготовлении окна. По ГОСТ 30971-2012, процесс замены окна на новое начинается оштукатуриванием и грунтовкой проема. Кроме этого предварительно нужно провести замеры, оценку стен, проверить состояние отопления и вентиляции.

Требуется также согласование со специалистами и создателями архитектурного проекта. Последнее необходимо при несоответствии размеров конструкторской документации здания. При этом фирма, которая устанавливает профили по ГОСТам, должна утвердить инструкцию монтажа у органов, которые занимаются управлением региональным строительством.

Монтаж окон ПВХ по ГОСТ 52749-2007

Монтаж ПВХ-профиля осуществляется двумя способами: монтаж цельного окна или с разборкой. Согласно «инструкции ГОСТа на монтаж окон ПВХ», разборный метод всегда применяется при выполнении одного из условий:

• габариты профиля более 3 метров;
• проем на высоте более 2 метров от пола;
• окно устанавливается на 12 этаже или выше.

При последующей установке первой монтируется рама. Затем последовательно закрепляются остальные элементы. Последними устанавливаются откосы, а отлив подсоединяется к профилю.

Оконная система устанавливается предельно ровно. Отклонение по всем направлениям находится в пределах 3 мм. на весь профиль и 1,5 мм. на каждый метр. Чрезмерный наклон рамы противоречит требованиям безопасности, поэтому данное требование «ГОСТа на установку пластиковых окон» является обязательным.

По ГОСТу 52749-2007 необходимо использовать трехслойный монтажный шов. Шов короче профиля примерно на 30-35 см. Это обеспечивает гидроизоляцию, предотвратив тепловое расширение. Ширину шва нельзя превышать, поскольку это отрицательно скажется на прочности креплений. После укладки шва на раму устанавливается фурнитура, закрепляются наружные отливы.

Технология установки пластиковых окон, согласно ГОСТ 30674-99

В «ГОСТе на установку пластиковых окон 30674-99» содержатся рекомендации по показателям теплоизоляционных свойств пластиковых окон. Для однокамерных стеклопакетов значение сопротивления теплопередаче в °С/Вт имеет широкий диапазон, варьируясь в пределах 0,35-0,63. Для двухкамерных профилей этот показатель составляет 0,49-0,56. Наличие теплоотражающего покрытия на двухкамерном профиле повышает значение до 57-72 °С/Вт.

В «ГОСТе установки окон ПВХ ГОСТ 30674-99» указана долговечность оконных профилей, в зависимости от материала:

• для ПВХ-профилей – 40 лет;
• для стеклопакетов – 20 лет;
• для уплотняющих прокладок – 10 лет.

Согласно «правилам установки окон по ГОСТу», звукоизоляция профиля должна превышать 26дБА. Рекомендуемый коэффициент светопропускания составляет 0,35-0,60, зависимо от наличия специального покрытия.

Применение СНиП 23-02-2003 при установке ПВХ профилей

При точном соблюдении «технологии установки пластиковых окон по ГОСТу», результат обязан соответствовать СНиП 23-02-2003. СНиП устанавливает параметры тепловой защиты зданий. Данный документ не обязателен к выполнению, но несоответствие ему лишает гарантий достаточной теплоизоляции помещения.

Для соблюдения требования СНиП в климатических условиях Сибири требуется устанавливать 5-ти камерные профили. Для восточных регионов подойдут 3-х камерные окна. При выборе профиля ориентируйтесь на климатическую температуру региона.

Схема для монтажа окна по ГОСТ 30971-2012

«Схема монтажа окна по ГОСТу» проста, достаточно закрепить его на анкеры. Если оконную раму не разбирали, профиль монтируется быстро.

Общий вид «установки окон ПВХ по ГОСТу»:

Значение имеет отделка монтажного шва и профессионализм исполнителей. Укладка шва производится в 3 этапа. При этом важны характеристики конструкции, крепежа, геометрии, уплотнения и изоляции. Требования ГОСТа 30971-2012 к монтажному шву всего два – прочность и изоляция. Прочность заключается в устойчивости к нагрузкам в процессе эксплуатации. Функция изоляции призвана защитить жилище от теплоотдачи, шума, пара и влаги.

Наружный, первый при укладке, слой защищает шов от проникновения влаги, способствуя выведению пара. На него приходится основная нагрузка агрессивной внешней среды. Следовательно, он обеспечивает надежную защиту, имея сопротивляемость к отслаиванию. Иногда в качестве наружного покрытия шва используется силикон.

Центральный слой представляет собой непосредственно утеплитель. Требований по прочности ко второму слою не выдвигается. Главная функция теплоизолятора – препятствовать теплообмену. Обычно второй слой изготавливается при помощи полиуретановой монтажной пены.

Внутренний слой препятствует проникновению в шов пара и механическим повреждениям при эксплуатации. «Правила монтажа окон ПВХ по ГОСТу» предусматривают, что пароизоляционные материалы укладываются непрерывным слоем, без не проклеенных участков и разрывов. Для достижения нужной плотности, слой наносится методом оштукатуривания. Материалом выступает специальная пароизоляционная лента из бутила. Возможно использование влагостойкого гипсокартона. Экономным вариантом является использование силикона.

Монтажный шов представляет собой соединительный узел между стеной и ПВХ-профилем. По причине разницы плотности и свойств, разница температур приводит к расширению зазора. Укладка проводится со всей ответственностью, чтобы избежать теплообмена.

ГОСТ 30971-2012 для установки пластиковых окон

В ГОСТе 30971-2012 для оконной системы указаны общие технические условия для монтажных швов и узлов примыканий оконных систем к проемам стен. Норма действует на территории России и еще 5 стран СНГ. «Монтаж пластикового окна по ГОСТу» требует точных измерений наклона профиля относительно проема. Проверка осуществляется отвесом и уровнем.

На этапе установки важно правильно рассчитать количество и расположение анкеров по ГОСТУ. Для установки двухстворчатого окна понадобится 14 анкеров. Такое количество кажется избыточным, но выполнение требований ГОСТ 30971-2012 гарантирует долговечность ПВХ-окна. Укладка 3-го слоя шва для пароизоляции также нерациональна, однако повышает срок службы утеплителя в 2-3 раза.

Целесообразно руководствоваться положениями ГОСТа 30971-2012 при установке окна в новом доме. При демонтаже старые стены осыпаются и скалываются, а «правила монтажа пластиковых окон по ГОСТу» предусматривают установку на проем с выкосами и выемками не выше 10 мм. Это предполагает затраты на грунтовку и штукатурку, которые сохнут дольше суток. И даже после этого от пароизоляционной ленты пользы не будет.

Монтаж окон по ГОСТу с наглядными иллюстрациями

На «фото монтаж окна ПВХ по ГОСТу»:

Застекление квартиры снизижает шум улицы:

Пластиковые окна устанавливают и в собственные дома, сокращая энергозатраты:

Установка окон по ГОСТам принесет комфорт в дом, сохранив оптимальную температуру, независимо от времени года.

Технологическая карта монтажа ПВХ-окна

«Технологическая карта монтажа ПВХ-окна» предназначена для разработки проектов. Используется карта для организации работ по установке оконных рам на объекте. Это необходимый документ, используемый в «технологии монтажа окон ПВХ по ГОСТу». В технологической карте содержатся технологические процессы по монтажу и примеры заполнения нужных таблиц. Документ состоит из 7 разделов:

• общие данные по области применения
• технологический процесс и организация работ
• требуемое качество итоговых работ
• калькуляция расходов
• график проводимых работ
• используемые ресурсы
• правила техники безопасности

До начала работ на объект завозятся материалы, инвентарь, приспособления и инструменты. Все окна антисептированы производителем и готовы к установке. Получив технологическую карту, монтажники сразу приступают к установке профиля. Работы выполняются согласно регламенту технологической карты, а она составлена на основании соответствующих ГОСТов. Без технологической карты крупные монтажные работы не начинаются.

Зазоры при установке пластиковых окон, согласно ГОСТ

При условии соблюдения СНиП, «инструкция установки пластиковых окон по ГОСТу», по размерам зазоров автоматически соблюдаются. Однако размеры проема уточняются непосредственно после демонтажа, когда рама изготовлена и готова к установке. Выяснить размеры проема с установленной рамой предварительно нельзя. По этой причине мастер выбирает соответствующий анкер и запенивает зазор непосредственно при монтаже.

Размер «зазора при установке пластиковых окон по ГОСТу» должен быть выше 20мм. По факту, работы начинают при ширине зазора более 30 мм. Однако превышение зазором 90 мм является нежелательным и серьезно влияет на прочность крепления профиля. Расстояние между анкерами зависит от ширины профиля. В среднем они расположены в 50см.

Видео установки ПВХ-окон по ГОСТу

На видео при помощи 3D графики наглядно показаны различие между установкой пластиковых окон обычным методом и по ГОСТу. Также продемонстрированы факторы негативного влияния и их последствия.

В видео продемонстрирован процесс установки она по ГОСТа и перечислены оптимальные материалы. Подробная инструкция позволяет быстро разобраться с очередностью действий при установке рамы.

Источники: http://1prookna.ru/ustanovka/zazory-pri-ustanovke-plastikovyx-okon, http://domzastroika.ru/okna/plastikovie/ustanovka-po-gostu.html, http://chistoe-okno.ru/articles/plastikovye-okna/gost-na-montazh-i-ustanovku-plastikovykh-okon-pvkh-skhemy-tekhnologii-instrukczii.html

1oknn.ru

Как произвести монтаж окон по гост своими руками

Пластиковые окна являются самым качественным видом остекления на сегодняшний день. Они обладают невероятно высокими показателями качества, долговечности и имеют широкий функционал. Но всё это возможно только в том случае, когда монтаж был произведён правильно в соответствии со всеми технологиями и гостами.

Правила осуществления монтажных работ

Установку пластиковых окон следует проводить в строгом соответствии с нормами и правилами. Только так вы сможете получить качественный продукт, которые прослужит вам долгую и успешную службу. Если не придерживаться определённых норм и производить установку пвх окна по иным технологиям, качество и долговечность очень быстро снизятся к минимальному уровню.

Основные правила, которые следует придерживаться:

• Используйте только те материалы, которые подтверждены гарантией качества и соответствующими сертификатами. Например, нельзя применять монтажную пену, которая не предназначена для заделки щелей возле пвх окна.
• Все горизонтальные и вертикальные уровни должны строго выдерживаться и постоянно контролироваться, если стеклопакет будет установлено в перекошенном состоянии, должного качества можно не ждать.
• Строго выдерживайте все отступы от крайних точек оконного проёма, дабы избежать риска появления различных дефектов или неправильной работы стеклопакетов и пвх рамы окна.
• Проводить установку необходимо в строгом соответствии технологической последовательности, так и работать будет проще, и риск повреждения пвх окна будет минимальным.

План установки пластиковых окон

Установка пластиковых окон по ГОСТу должна проходить в три этапа:

• Проверка пвх изделия на соответствие размерам и наличие дефектов.
• Подготовительные работы, демонтаж старого окна, очистка проёма, подготовка к установке нового пвх окна.
• Монтаж пластиковых окон.

Теперь давайте более подробно разберём каждый из представленных пунктов для большего понимания всей картины действий.

Проверка размеров и качество рамы

Для того чтобы окно было качественно установлено, оно должно строго соответствовать всем стандартам. Отступ от верхнего и нижнего края должен составлять пять сантиметров, то есть по два с половиной сантиметра с каждой стороны. Боровые отступы должны быть по полтора сантиметра. То есть, измеряв ещё неустановленную конструкцию, размер должен быть меньше чем размер проёма именно на представленные величины.

Правильная установка окон

Если вы убедились в том, что параметры пвх окна соответствуют необходимым, следует проверить его на наличие дефектов.

Тщательно осмотрите места соединения профилей и качество крепления всех элементов фурнитуры. Никаких трещин, смещений, вмятин или неровностей быть недолжно.

Тоже относится и к стеклопакету, он должен быть герметичным и без каких-либо видимых повреждений.

Подготовка проёма

Подготовительный процесс начинается с демонтажа староой рамы. Делается это довольно легко, достаточно распилить одну из перемычек пополам и начинать убирать всю раму постепенно. В большинстве случаев от старого окна, получается, сохранить только оконные створки.

После демонтажа проём тщательно зачищается от мусора и излишних остатков старой конструкции. На этом подготовка заканчивается, проём готов принимать новую конструкцию.

Производим установку ПВХ окон

Процесс установки новых пластиковых окон происходит в следующей последовательности:

1. Снимаете все движимые элементы, если таковых нету, тогда следует вынуть стеклопакеты. Это поможет вам облегчить конструкцию и сам процесс установки, и предотвратить риск разбить стекло.
2. Пустая рама устанавливается в проём и расклинивается деревянными клиньями в нижней и верхней части, тем самым выставляется вертикальный и горизонтальный уровень и необходимое расстояние в два с половиной сантиметра.
3. После того как рама закреплена нижними сторонами, можно приступать к выставлению зазора по сторонам, делается это также с помощью деревянных распоров.
4. Для увеличения прочности, раму можно прикрутить к стене монтажными пластинами, которые закрепляются ещё до установки её в оконный проём. К стене пластины закрепляются анкерными клиньями.
5. После того как рама надёжно закреплена, стыки запениваются монтажной пеной. На этом этапе нельзя допускать пропусков, всё делается не спеша, пена ложиться равномерно. Не бойтесь нанести больше пены, чем необходимо, после высыхания излишки можно будет срезать любым ножом.
6. Сразу после нанесения монтажной мены, можно произвести установку стеклопакетов на своём место. После чего оно будет полностью установлено.

Монтажный шов по ГОСТу

Формирование шва на стыках окна является очень важной задачей, так как именно он будет удерживать всю влагу, холод и ветер которые хотят просочиться в помещение. Придумывать тут ничего не стоит, технология давно уже готова и закреплена ГОСТом, который показывает её надёжность и качество.

Узел нижнего примыкания оконного блока

Происходит установка следующим образом:

1. Наружная часть заклеивается специальной полиуретановой лентой, которая обеспечивает гарантированную изоляцию от влаги и ветра. Также она закрывает наружный шов, делая его незаметным.
2. Второй слой, заполняет всё пустое пространство между пластиковой рамой и бетонной стеной. В качестве заполнителя служит специальная монтажная пена для пластиковых окон. Служит этот слой утеплителем, и не даёт холодному воздуха проникать внутрь помещения, и наоборот тёплым потокам выходить на улицу.
3. С внутренней части всё закрывается такой же лентой или мастиками на битумной основе, чтобы предотвратить попадание влаги из внутреннего помещения.

Как видите сделать качественную изоляцию щелей довольно просто, и придумывать ничего лишнего не нужно.

Отделка откосов

Отделку откосов можно проводить множеством различных вариантов. Сегодня существует очень много разных материалов, которые позволяют сделать откосы более тёплыми и привлекательными.

Лучшим вариантом являются специальные пластиковые панели, которые специально предназначены для этой цели и очень легко устанавливаются даже без помощи профессионалов.

Контроль установки окон

Если вы решили доверить установку пластиковых окон мастерам, тогда обязательно необходимо следить за тем, чтобы проходил монтаж окон по госту. Особенное внимание необходимо обратить на то, какие щели они оставляют по периметру рамы. Они должны точно соответствовать стандарту.

Также следует проверять горизонтальный и вертикальный уровень, так как криво вставленная рама не сможет обеспечить должного качества. Если во время монтажа, мастерами были нанесены какие-либо повреждения, такое окно необходимо сразу же заменять.

Оценка статьи:

Загрузка…

Поделиться с друзьями:

unasbalkon.ru

Пластиковые окна: монтаж по ГОСТу (видео)

Видео

Монтаж по стандарту

Монтаж пластиковых окон предполагает следование стандартам по ГОСТу. Владельцы домов не всегда предпочитают монтировать окна по всем необходимым нормам и правилам.

Схема монтажа пластикового окна.

Специалисты настоятельно рекомендуют всем жильцам придерживаться данных правил, в особенности тем, кто имеет в распоряжении офисные помещения, магазины, различные общественные учреждения. Большинство покупателей уверены, что качество и надежность всей конструкции зависит от профиля. Но помимо этого, ключевую роль играет сборка и, соответственно, монтаж. Порой хозяева, нанимающие на работу специалистов, не задумываются, будет ли монтаж выполнен по ГОСТу. Производитель профилей всегда указывает, что сборка должна быть произведена именно таким образом, но мастера-монтажники могут и не сделать этим правилам.

Схема установки пластикового окна.

Установка по ГОСТу не является обязательной. Это скорее рекомендация. Если владельцы дома решают устанавливать окна, руководствуясь требованиями стандарта, необходимо приглашать квалифицированных сотрудников, желательно из крупной строительной фирмы. С данной фирмой заключается договор, который включает определенный пункт, где указано, что монтаж будет произведен именно по ГОСТу.

При покупке продавец должен подобрать подходящий профиль, который будет соответствовать конкретным условиям. Конструкция должна быть проверена на оптимальный воздухообмен и теплопередачу, на уровень звукоизоляции, проникновение пыли и прочее. Как правило, известные фирмы-поставщики имеют сертификаты, что оконные конструкции прошли необходимую проверку. Соответственно, лучше приобретать товар у них.

Основные требования в процессе монтажа

Важно учесть тот факт, что большинство проблем с пластиковыми окнами возникает, если монтаж выполнен неверно. Поэтому если вы решили установить пластиковые окна, экономить на процессе монтажа не стоит. На сегодняшний день в России имеется ГОСТ 30971-2002. Приведенные правила указаны для правильной установки. В первую очередь в ГОСТе указаны типы профилей, также примеры и различные варианты монтирования. В процессе установки важно следовать определенным правилам: должны отсутствовать щели, проемы. Это необходимо для изоляции от холода. В местах крепления окна по вертикали и горизонтали делаются три шва: внутренний, внешний и средний. Более того, чтобы правильно смонтировать окно, нужно учитывать расширение пластика при нагревании.

Схема установки окна в проем.

Необходимо также помнить, что при выборе следует руководствоваться санитарными нормами и нормами герметичности. От этого напрямую будет зависеть оптимальный температурный режим и уровень влажности. Для того чтобы узнать подобные стандарты, необходимо рассмотреть требования СанПин 21.2.1002-00, где прописаны нормы вентиляции и отопления в жилом помещении. Если не соблюдать эти правила, может появиться риск заражения грибком или плесенью, это может произойти из-за чрезмерного уровня влажности.

Следует отметить, что установка по ГОСТу — гарантия вашей безопасности и благоприятного функционирования оконной конструкции. Кроме того, монтаж по требуемым нормам обеспечивает благоприятный микроклимат в доме.

При монтировании швы необходимо расположить в 3 уровня. Первый способен защищать помещение от проникновения осадков, воды. Второй (внутренний) уровень должен защищать от проникновения паров. Третий уровень делается с использованием строительной пены. В стандартах прописаны и типы стен, что тоже нужно учитывать. Все правила монтаж необходимо знать. Ими удобно руководствоваться как при покупке, так и в процессе монтажа. Еще раз стоит повториться, что следует покупать лишь качественные, сертифицированные изделия. Продавец в обязательном порядке должен предоставить вам документы, где прописаны все технические особенности изделия.

Требования по установке

Сертификат качества должен быть присвоен не только фирме, которая занимается реализацией окон, но и той, которая отвечает за монтаж. Важно, чтобы за установку конструкции брались квалифицированные специалисты. Появление и внедрение системы сертификации выведет бизнес на высокий уровень. Сегодня покупатель предъявляет повышенные требования к качеству конструкций и обслуживанию в целом.

Перед установкой необходимо произвести все необходимые замеры, сопоставив их. Важно знать, какие нагрузки способна выдерживать конструкция, определяется нагрузка ветра. Из этого делается вывод, необходима ли дополнительная установка рамы с металлическими пластинами. Некоторые окна могут пропускать воздух. В таком случае рамы устанавливают, чтобы нормализовать теплоизоляцию.

Схема установки окна.

Немаловажно перед монтажом тщательно подготовить помещение. Заранее необходимо убрать все посторонние вещи. Мебель рекомендуется накрыть широкой тканью или пленкой. Бытовая техника в помещении должна быть изолирована от попадания пыли. Вначале вытаскивают створки и аккуратно вынимают раму. Проем должен быть свободным от ненужных деталей, все откосы проверяются с помощью уровня.

После того как конструкция доставлена, необходимо разделить раму и стеклопакеты. Рама вставляется в проем при помощи специальных клиньев. Затем следует произвести разметку рамы и определить, как она будет располагаться в проеме. После раму закрепляют. Для этого используют анкерные болты и саморезы. Стеклопакет закрепляется при помощи штапиков. Для того чтобы верно произвести все замеры, вам потребуется лазерная линейка. Важно, чтобы вся конструкция прочно была закреплена. Для этого существуют определенные правила, например, расстояние между точками крепежей должно составлять около 70 см. Расстояние до крепежа от внутреннего угла должно быть максимум 15 см.

Строения стен отличаются между собой. От особенностей стены зависит выбор крепежей. В основном производят крепления с помощью анкерных болтов, анкерных пластин и саморезов. Самый практичный способ — использование анкерных пластин. Немаловажно правильно установить откосы, которые прикрывают проем между профилем и стеной. Для монтажа следует удалить остатки штукатурки со старого окна, выровнять неровности при помощи шпатлевки.

Инструменты

• молоток;
• перфоратор;
• ломик для вытаскивания старых гвоздей;
• нож;
• строительный уровень;
• монтажная пена и строительный пистолет для работы с ней.

Установка пластиковых окон должна проводиться только опытными специалистами, желательно выполнять монтаж, следуя всем требованиям и правилам ГОСТа. В фирмах, которые занимаются монтажом пластиковых окон, существуют отделы контроля качества, куда можно обратиться, если у вас возникли проблемы с установкой.

Загрузить ещё

dekormyhome.ru

подготовка проёма, инструкция по установке, особенности стандарта

Далеко не все строительные организации выполняют монтаж пластиковых окон по ГОСТу. В результате пена выкрашивается, под подоконником стоит настоящий генератор морозного воздуха, а отлив гремит всеми своими фибрами, когда идет дождь. Понятно, что никому это нравиться не может. Вот и ищут люди совета, как правильно осуществить монтаж пластиковых окон по ГОСТу. На эту тему очень хорошие видео снимает А. Земсков, и посмотреть их можно на Ютуб. Но для тех, кто не в состоянии тратить на это часы, основные положения мы изложим здесь и сейчас. Вы узнаете, как правильно поставить раму и провести ее отделку изнутри и снаружи.

Подготовка проема под монтаж рамы пластикового окна

Не будем сильно акцентировать на этом внимание, но обычно пена отслаивается именно потому, что строители в целях экономии не убирают мусор. Было бы лучше, если бы сделали монтаж пластиковых окон по ГОСТу. Покрытая пылью поверхность просто не держит шов. Туда проникает влага, и монтажная пена рассыпается в пух и прах. Мало того, что из проема должен быть удален весь мусор, еще нужно и выровнять пространство. Особое внимание уделяется двум местам, хотя в целом областей незначительных и не имеется.

Монтажные работы

1. Оконная четверть будет служить опорой для рамы. Как мы увидим дальше, именно здесь применяется ПСУЛ (так называемая предварительно сжатая уплотнительная лента). Если в этом месте проема будут неровности, то несмотря на способность полоски расширяться, могут остаться промежутки. Через них в шов попадет вода со всеми вытекающими последствиями. При первом же морозе монтажная пена начнет рассыхаться, процесс будет идти по нарастающей, пока шов не придет в полную негодность.
2. Аналогичное значение имеется часть проема по периметру рамы, куда будет клеиться пароизоляционная мембрана. В точности так же вода проникнет в шов при малейшей возможности. А что дальше, мы уже знаем.

Итак, при выравнивании оконного проема особое внимание уделяется внутренней стороне четверти (наружный выступ проема по периметру), а также по бокам от той площади, куда будет опираться рама (именно сюда одной стороной будет клеиться пароизоляционная мембрана). В любом случае внимание уделяется всем неровностям, превышающим один сантиметр по любому измерению. Для заделки можно использовать как цементный раствор, так и специальные смеси, наподобие Ремсостава Крепс. Эта диковинка затвердевает буквально за 10 минут, после чего с проемом можно продолжать работать.

Но и это еще не все. К горизонтированию окон предъявляются довольно строгие требования. Это отклонение от вертикали не более 4 мм на метр профиля (но не более 8 мм на всю высоту окна). В результате может понадобиться оконную четверть выровнять. Проверка элементарно проводится при помощи лазерного уровня, а для процесса выравнивания разумно применять заблаговременно установленные правила. Суть в том, что оконная четверть должна лежать строго в одной плоскости и быть вертикальной.

Готовый оконный проём

Наконец, до нанесения всех составов бетон грунтуется. Какой праймер для этого использовать, зависит от применяемых для монтажа связующих. В конечном итоге рекомендуется еще применить гидроизолирующую грунтовку, чтобы гарантированно избежать проникновения воды из стены в шов, что привело бы к выкрашиванию пены.

Процесс установки рамы пластикового окна

Рама пластикового окна изготавливается под заказ. Тем не менее, перед тем, как вынуть старую, рекомендуется еще раз все измерить. Вдруг положили чужую раму? Если все в порядке, то после подготовки проема начинается процесс установки. Нет никакой опасности, что рама вывалится за оконную четверть, потому что она создана таким образом, чтобы это не случилось. Исключением будет тот случай, когда строители явно ничего не соображают. И летящая из окна рама явно никого внизу не порадует.

Процесс выравнивания начинают обычно с нижних клиньев. Их суммарная толщина обычно равняется 3 – 4 см. Смысл просто в том, чтобы создать какую-то подпорку для дальнейшей работы. Монтажные клинья покупаются в магазине, изготавливаются из пластика и могут лежать внутри шва сколь угодно долго. После запенивания никто их не убирает. Как только нижние клинья приведены в соответствие, рама обычно вынимается (считается, что примерка окончена), и начинается процесс монтажа анкерных пластин по внешнему периметру рамы.

Здесь нам пора вспомнить про пароизоляционную мембрану. По внутреннему периметру она прокладывается под анкерные пластины. Одной стороной наклеивается на раму. Анкерные пластины располагаются по всем четырем граням. При этом выдерживаются одни и те же требования.

• От угла рамы делается отступ 10 – 12 см. Это опорные точки для 8-ми анкерных пластин. По две на каждую сторону.
• Между прочими анкерными пластинами должно быть расстояние не менее, чем 70 см.

Перед тем, как поместить раму в проем для расклинивания, нужно оклеить три внешние стороны лентой ПСУЛ. Ее отступ от края оконной четверти должен составить 2 – 5 мм. При этом нижняя стороны рамы, понятное дело не оклеивается. Забегая вперед, скажем, что здесь тоже будет пароизоляционная мембрана, которая наклеивается непосредственно в процессе запенивания.

Вот теперь самое время двоим рабочим водрузить раму на уже выставленные нижние клинья. По возможности профиль стоит симметрично на своем месте в горизонтальном направлении. Еще раз проверив положение рамы при помощи уровня, начинают забивать клинья с боков и сверху. В результате придавленная к четверти на ПСУЛ и заклиненная рама должна прочно держаться даже без пены и дюбель-гвоздей. Добавим к этому, что некоторые считают необходимым изолировать раму по периметру еще и лентой ПСУЛ, прикрыв отверстия крепления анкерных пластин. С нашей точки зрения, полезнее было бы наклеить на ушки под крепеж шумоизоляционную ленту, чтобы рама не дрожала, когда какой-нибудь отброс на джипе включит свой сабвуфер во дворе.

Установка створок окна

Впрочем, самое время взяться за перфораторы и сделать пару отверстий под крепеж, согласно ушкам анкерных пластин. Окно почти готово к запениванию. Нам осталось приклеить с нижней внешней части профиля ленту пароизоляционной мембраны, отгородив шов от улицы. Пенить нужно примерно на две третьих объема, но конкретная цифра зависит от типа применяемого средства. Лучше свериться с инструкцией. Если шов толстый, то процесс ведется шагами до полного заполнения пространства между рамой и стеной.

После высыхания шов закрывается пароизоляционной мембраной. Одним концом она уже держится за раму, а второй наклеиваем на бетон оконного проема. Шов пены должен быть полностью изолирован как от комнаты, так и уличного воздуха. Это как раз и есть то, чего требует ГОСТ, но упорно не выполняют строители. Более того, некоторые прямо рекомендуют на Ютуб под установку откосов на внутренней части шва делать штрабу. И туда вставлять гипсокартон. Понятно, что это не является правильным. Да, штрабу можно сделать, а потом прикрыть ее сверху пароизоляционной мембраной. Но это будет не очень красиво. Это еще мягко говоря. Учтите, что до откосов нужно будет установить на свое место подоконник.

Выходит ГОСТ противоречит сам себе? Там же указана возможность отделки откосов гипсокартоном? Ну… на самом деле там (если присмотреться, приложение В, рис. В.4) скорее сделано так, как сказали мы. То есть в шве сделана штраба, все это покрыто мембраной, а сверху узел стыковки закрыт уголком, который явно нужно клеить. Для полного счастья под лист гипсокартона кладется полиэтилен. Зачем? Видимо, на тот случай, если точка росы пройдет в помещение прямо на откос. При таком раскладе тут будут моря, и явно не помешает как-то разделить границы.

Регулировка окна

В целом же, посмотрев на ГОСТ 30971, можно понять, что откосы нам рекомендуют изнутри отделывать:

1. Древесиной.
2. Штукатуркой.
3. Гипсокартоном.

То есть пластика нет и в помине. Поэтому любой установщик окон может отказать в гарантии, если увидит, что хозяин решил отделать свои откосы сандвич-панелями, такими хорошими и удобными, но не предусмотренными ГОСТом. Иначе говоря, как и говорил А. Земсков в том, как отделывать откосы, творится полная неразбериха. Но мы сегодня договорились следовать ГОСТу, поэтому кратко рассмотрим, что там написано по поводу внутренней облицовки:

1. В одном из вариантов мембрана клеится прямо на бетон, после чего наносится добротный слой штукатурки (армирующий слой в приложении не показан) по косой от рамы до подоконника. На этом отделка откосов считается законченной.
2. Вариант с гипсокартоном уже частично обсудили. Добавим, что под полиэтиленом находится все та же монтажная пена. Добавим, что внешний угол тоже оклеивается пластиковым уголком, и именно это вызывает жесткую критику у всех мастеров.
3. При отделке древесиной предлагается сделать все так же, как и с гипсокартоном, но полиэтилен подкладывать уже не нужно. А внешняя грань откоса стыкуется на выпирающую из стены облицовку. Например, вагонку.

Подоконник ставится до откосов. Для этого в боковинах проема под него делаются две штрабы глубиной 2 – 3 см. Все готовится с таким расчетом, чтобы завести подоконник на 1 – 2 см прямо под раму. Ставится он на те же монтажные клинья, которые мы использовали для фиксации рамы пластикового окна.

Мы рассказали, как выполняется монтаж пластиковых окон по ГОСТу и тут же привели массу аргументов, почему в точности так не делается. В некоторых случаях это хорошо, а в других плохо. Все зависит от мастера, взявшегося за работу. Как сказал тот же А. Земсков, самые хорошие пластиковые окна можно убить неправильной установкой.

remvizor.ru

Установка и монтаж пластиковых окон по госту

Уже давно признана необходимость и обязательность абсолютной формализации всего производственно-технического процесса изготовления пластиковых окон, начиная с момента оформления заказа и заканчивая приемно-сдаточными мероприятиями, производимыми после установки уже готового изделия на указанном заказчиком объекте. Германия, будучи пионером по вопросам разработки и внедрения нормативных документов, регламентирующих производство и монтаж пластиковых окон по госту, своим позитивным примером продемонстрировала резкое уменьшение количества рекламаций в отношении качества готовой продукции после внедрения и введения в действие стандарта, регулирующего вопросы установки окон ПВХ.

Еще в 2003 году Госстроем был введен в силу аналогичный документ, нацеленный на формализацию монтажных работ, а также отношений заказчик-подрядчик. Однако данные нормы носили рекомендательный характер, а не обязательный к исполнению. Достаточно длительный период времени ГОСТ 30971-2002 (установка окон пвх по госту) загромождал архивы, будучи совершенно не нужным отечественному производителю пластиковых окон и не интересующим заказчиков. В 2008 году был разработан и вступил в законную силу ГОСТ Р 52749-2007, ставший по сути рецепцией ГОСТ 30971-2002. Принятие нового стандарта было инициировано Госстроем в связи с реализацией правительственного проекта, направленного на энергосбережение и энергоэффективность.

Монтаж пластиковых окон по ГОСТу

До сих пор действие обязательного к исполнению стандарта ГОСТ Р 52749-2007 не привело к значительным результатам. Этот документ большинству компаний, занимающихся монтажом пластиковых окон, по-прежнему невыгоден, поскольку требует дополнительных затрат на материалы и установку, ужесточения контроля за каждым действием монтажной бригады, формализует права заказчика и, конечно же, обязанности подрядчика. Существуют определенные правила установки окон, которым нужно придерживаться.Также следует отметить, к всеобщему прискорбию, что большинство людей не имеют опыта в решении конфликтных ситуаций с помощью административных судов, а сами судебные органы подвержены коррупции, кроме того, заказчики в своем большинстве даже не подозревают о существовании, не говоря уже о содержании ГОСТ 30971-2002 и ГОСТ Р 52749-2007 (установка пластиковых окон по госту). Весь этот информационный «вакуум» умело поддерживается некоторыми компаниями-установщиками, которые умалчивают об особенностях монтажа по вышеуказанным нормативным документам, а иногда и интерпретируют их содержание в свою пользу.

Установка окон ПВХ ГОСТ

Итак, заказчику следует быть осведомленным в следующих нюансах установки пластиковых окон, регламентированных нормативными положениями:

• установка окон пвх по госту должна быть оформлена договором, заключаемым после осуществления подрядчиком необходимых теплофизических расчетов применительно к конкретным стеновым проемам, выбора оптимальной схемы установки и, конечно же, согласования ее непосредственно с заказчиком;
• после окончания установки заказчик должен на руки получить паспорт монтажа, где должна быть указана схема установки, какие материалы были использованы для выполнения монтажных швов, их теплофизические характеристики, а также гарантийные обязательства установщика. В случае возникновения необходимости и соответствующего требования заказчика подрядчик обязан предоставить последнему санитарно-эпидемиологические заключения, выданные на материалы для монтажных швов, а если такие материалы занесены в номенклатуру Госстандрата – сертификаты соответствия обязательной сертификации;
• до начала процесса монтажа пластиковых окон по госту стеновые проемы должны быть подготовлены подрядчиком, что в себя включает заделку значительных дефектов, обработку связующими составами рыхлых поверхностей, обезжиривание и полноценную очистку поверхности проема;
• установка окон ПВХ не допустима в ровные проемы, лишенные фальш-четвертей. В качестве альтернативы возможно применение монтажа пластиковых окон с расширенными коробками;
• установка окон по госту в проемы с четвертями в обязательном порядке предполагает соблюдение между рамой и четвертью монтажных зазоров размером от 10 до 20 мм, а между стеной проема и рамой – в пределах от 25 до 60 мм для окон белого цвета и от 25 до 50 мм для окон цветных. При наличии больших зазоров между стеной проема и рамой должны быть использованы компенсаторы монтажного зазора, которые способны изолировать утеплитель от того места, где возможно образование на стене конденсата;
• трехслойность монтажных швов обязательна.

Слои:

1. В качестве наружного слоя используется гидроизолирующий паронепроницаемый, изготовленный из саморасширяющихся лент ПСУЛ;
2. В качестве внутреннего слоя паронепроницаемый, созданный из лент ПСУЛ, при этом в соответствии с ГОСТ 30971-2002 могут быть использованы и герметики;
3. В качестве среднего теплоизоляционный из строительной пены, которая, к тому же, должна соответствовать температурному режиму конкретного климатического района;

• формирование монтажной пены должно исключать необходимость ее подрезания со стороны улицы, в связи с чем, как правило, раскрываются внутренние поры, а, следовательно, и облегчается доступ в утеплитель нежелательной влаги. В случае задувки пены в два или несколько слоев, каждый из них должен быть выдержан по времени согласно инструкции на окна пвх гост;
• особой тщательности требует монтаж отливов, чтобы случайно не произвести герметизацию водоотводных отверстий, которые находятся на внешней стороне окна;
• снаружи под отливы должны помещаться шумопоглащающие прокладки, а под подоконник – плотная вставка, изготовленная из лесопильного материала и обработанная антисептиком;
• с помощью пластиковых или же деревянных вкладышей, обработанных антисептиком и размещенных под углами, осуществляется предварительная фиксация пластиковых окон. Крепежные элементы располагают на расстоянии 150-180 мм от внутренних углов рамы и 120-180 мм от сочленений импоста. Предельно допустимым расстоянием между крепежами выступают 600 мм для цветных окон и 700 мм для окон белых. Внутренний откос должен быть не просто задекорирован, но и утеплен с использованием гидроизоляции от стены проема, а также пароизоляции со стороны помещения.

По окончании установки должны производиться следующие действия:

• обязательно регулируются створки;
• проверяется перехлест створок;
• прижим створок также должен подвергаться регулировке;
• в ситуации, когда уплотнительная резина не сходится в углах штапиков, компания-установщик должна произвести заделку образовавшейся щели с помощью бесцветного силиконового герметика;
• остатки защитной пленки удаляются;
• проверяется работа фурнитуры;
• мусор, в обязательном порядке сопровождающий монтаж пластиковых окон по госту, собирается и выносится.

К сожалению, строители и установщики трактуют регламентированные вышеуказанными нормативными документами правила как:хочу делаю, не хочу не делаю. Тем более что фирма, следующая таким рекомендациям и нормам, в конечном итоге увеличивает себестоимость устанавливаемого оконного блока, тем самым уменьшая собственную конкурентоспособность. Однако заказчик должен требовать установки пластиковых окон в соответствии с регламентируемыми государственными стандартами правилами окна гост, которые, кстати, рекомендуют гарантийный срок на работы подобного рода в виде пяти лет. Монтаж окон ПВХ по ГОСТу обеспечит их надежность, безопасность и длительный срок эксплуатации.

Видео монтажа по ГОСТу окна

balkonsam.ru

Установка и монтаж пластиковых окон по ГОСТ в Рязани

Мы знаем, что такое хорошо установленные пластиковые окна

Компания «Сателс» уже более 17 лет занимается установкой и монтажом пластиковых окон в Рязани. От монтажа зависит успех всего мероприятия, а значит ответственность, которая лежит на инженерах – очень большая. Наш опыт и знания позволили нам установить за все время работы компании на рынке более десятка тысяч оконно-дверных конструкций и все они стоят до сих пор надежно, даря удовольствие своим хозяевам.

Все проводимые работы по установке и монтажу ПВХ конструкций проходят исключительно ГОСТ 30971-2002. Мы гарантируем Вам качественный, быстрый и профессиональный монтаж ПВХ окна, которое будет служить десятилетиями.

Порядок выполняемых работ

1. Проверка соответствия подготовленных Заказчиком оконных проемов согласованному проекту

2. Проверка на соответствие размера окон и комплектации заказа
2.1. Замеряется проем и сравнивается с размером окна, доставленным на объект, учитывая нормативы размеров монтажного шва
2.2. Проверяется комплектация заказа.

3. Подготовка окон к монтажу

3.1. Расстекление глухих частей окна и снятие створок
3.2. Подготовка рамы для механического крепления в оконном проеме. Суть процесса заключается в том, что по отметкам просверливаются отверстия под анкерные болты при варианте крепления рамы на анкерных болтах. Либо рама соединяется с другим окном: сборка расширителей и дополнительных элементов.
3.3. Удаляется защитная пленка с внешней стороны рамы.
3.4. С внешней стороны рамы наклеивается Предварительно Сжатая Уплотнительная Лента (ПСУЛ), «П-образно».
3.5. Если по смете предварительно была заказана москитная сетка, устанавливаются специальные крепежи для москитки.

4. Монтаж окна

4.1. Устанавливается рама в проем на технологические клинья (бруски)
4.2. С помощью уровня рама выравнивается по вертикальному и горизонтальному уровню.
4.3. Рама крепится механически анкерными пластинами. Выбор крепежных средств определяется типом дома и конструкцией стен
4.4. Проверяется геометрия окна
4.5. Крепится отлив саморезами к подставочному профилю.
4.6. Вставляются стеклопакеты в глухие части окна и навешиваются створки.
4.7. Проверяется качество работы створок (при необходимости регулируется фурнитура).
4.8. Заполняется полость монтажного шва монтажной пеной по всему периметру проема.

Рекомендация: не открывайте окно после монтажа в течение 24 часов! Сразу же после проведения работ снимите защитную пленку с внутренней стороны окна, отлива.

вызвать замерщика в Рязани

Отправьте заявку на консультацию или расчет по интересующему вас продукту или услуге. Наши менеджеры офиса Сателс в Рязани оперативно свяжутся с вами, чтобы ответить на интересующие вопросы.

Стандартные размеры пластиковых окон по ГОСТу

Строительные нормы и правила регламентируют, по каким параметрам проводится остекление домов. Это важно для того, чтобы окна были безопасны для потребителей. Если неверно рассчитать площадь створок, они будут слишком тяжелыми. Это приведет к быстрому износу крепежных элементов, частей фурнитуры. Слишком большая стеклянная поверхность может быть попросту небезопасна, из-за своей хрупкости. Такое окно не устоит под порывами сильного ветра. Нарушение технологии приводит к потерям тепла в доме и деформации конструкции в целом.

Содержание статьи:

1. Стандарты окон по ГОСТу
2. Оптимальные размеры оконных проемов
3. Глубина монтажа
4. Количество створок и размеры
5. Стандартные размеры окон для частного дома
6. Стандартные размеры для квартиры
7. Стандартные размеры окон для дачи
8. Нестандартные окна
9. Цены и габариты окон

В России производство ПВХ, алюминиевых и деревянных окон регламентировано ГОСТом 23166-99. Шесть квадратных метров — наибольшая допустимая величина площади поверхности, а открывающаяся створка должна быть не более 2,5 м².

Если квартира расположена выше первого этажа или в комнате есть застекленная лоджия, то глухая конструкция не может быть больше, чем 0,4 на 0,8 м.

Требования к размерам:

1. Прогиб по расчету — до 1/300 от всей длины элемента, максимум — до 6 мм. Тип профиля и размер выбирается исходя из норматива с учетом климатических условий (сила и направление ветра).
2. Возможны отклонения в 1-2 мм. Если сторона больше 2 м, допустима погрешность в 0,2 см. Если у вас возникают сомнения по поводу заявленных значений, то можно составить претензию.
3. Разница длин диагоналей возможна в пределах 0,2-0,4 см. При длине менее 1 м, погрешность — до 0,2 см, больше 2 м — 0,4 см.

ГОСТы 30674-99 и 23166-99 описывают нормативную базу для изготовления белых, окрашенных, ламинированных и коэкструзивных профилей. Для блоков из цветного ПВХ учитывают, что:

1. Площадь створки — не более 2,2 м².
2. Масса активных элементов — до 6 кг.
3. Разница длин диагоналей при высоте до 1400 мм — 2 мм, больше 1400 — 3 мм.

Поскольку элементы профиля при изготовлении сваривают, то толщина шва тоже строго регламентирована: ширина — до 5 мм, глубина — 0,5-1 мм.

ГОСТ 23166-99 определяет допустимые параметры и габариты проемов. Именно на эти значения и опираются застройщики при возведении домов: ширина окна — до 2670 мм. Чем выше проем, тем оно уже.

Максимальная высота:

• По ГОСТу 23166-99 — 2750 мм.
• Для рамы шириной 2670 мм — 2070 мм.

На нее влияет материал, а также ширина рамы:

пластик — 58-120 мм;

алюминий — 45-125 мм;

дерево — 58-165 мм.

От глубины монтажа зависит температура и уровень шума в комнате. Изготовители придерживаются стандартов, но иногда минимальные значения могут отличаться. Приоритет, конечно, отдается российскому ГОСТу. Но когда ситуация требует нестандартного решения, то лучше обратиться за консультацией к опытному эксперту.

ГОСТ регламентирует:

• площадь створки — 2,5 м²;
• вес — до 89-100 кг;
• ограничение для глухих систем в многоэтажках — 800×400 мм.

Окна с двумя или тремя створками, балкон с неактивным окном и дверью — типичная конструкция для панельного дома. Если проем больше, чем 1,5 на 1,5 метра, то изготавливают трехстворчатое окно. Удобный вариант — глухая средняя и поворотно-откидные по бокам. При необходимости боковые створки можно комбинировать в любых вариантах.

Таблицы ниже описывают размеры окон в зависимости от числа створок.

1-створчатое:

Проем, мм	Размер, мм
500×500	470×470
600×900	570×870
900×600	870×570
900×900	870×870
1200×600	1170×570
1200×900	1170×870
1350×600	1320×570
1350×900	1320×870
1500×600	1470×570
1500×900	1470×870

2-створчатое:

Проем, мм	Размер, мм
600×1200	570×1170
900×1200	870×1170
900×1350	870×1320
900×1500	870×1470
1000×1000	970×970
1200×900	1170×870
1200×1000	1170×970
1200×1200	1170×1170
1200×1350	1170×1320
1200×1500	1170×1470
1350×1000	1320×970
1350×1200	1320×1170
1350×1350	1320×1320
1350×1500	1320×1470
1500×1200	1470×1170
1500×1350	1470×1320
1500×1500	1470×1470

3-створчатое:

Проем, мм	Размер, мм
1200×1800	1170×1770
1200×2100	1170×2070
1350×1800	1320×1770
1350×2100	1320×2070
1500×1800	1470×1770
1500×2100	1470×2070

Остекление частного дома не отличается от квартирного. Оно регламентируется все тем же ГОСТом 23166-99. Окна в комнате должны быть на одной высоте. Расстояние от радиатора до окна по СНиПам — 80 мм. Величина подъема подоконника от пола зависит от назначения помещения:

• для гардеробной — около 1750 мм;
• санузел — от 1300 мм;
• кухня — 900 мм;
• жилые комнаты — примерно 800 мм;
• мансарда — около 1000 мм.

Таким образом, при остеклении загородного дома надо учесть два фактора — жилая ли эта часть здания и какую площадь она занимает.

Самые большие окна устанавливают в комнатах — зале, гостевой, детской спальне. В гардеробе, кухне, кладовой оправдана установка конструкции с меньшим количеством створок.

Для небольшой двенадцатиметровой комнаты подойдет стандартный вариант — 0,9 на 0,9 м.

В панельных и кирпичных домах проемы разные.

В хрущевках типовая величина зависит от ширины подоконника:

• двухстворчатые — 1350×1300, 1500×1450;
• трехстворчатые — 1359×2040, 1500×2040.

У балконных блоков габариты равные — 2070×680, 1350×1100/1340.

Параметры стандартных окон в кирпичных и панельных хрущевках примерно равные — дома строили по похожим проектам.

В пятиэтажках-брежневках величины проемов одинаковые.

Тип конструкции	Размеры, мм
Двухстворчатое окно	1400×1300
Трехстворчатое окно	1400×2100
Балконная дверь	2150×750
Глухое окно балконного блока	1400×1400

Размеры балконного остекления домов брежневской и хрущевской постройки совпадают.

В девятиэтажках. У большинства таких зданий габариты проемов одинаковые.

Тип конструкции	Размеры, мм
Трехстворчатое малое	1400×1760
Трехстворчатое большое	1400×2460
Двухстворчатое окно	1400×1300
Балконная дверь для спальни № 1	2150×750
Окно балконного блока для спальни № 1	1400×1050
Балконная дверь для гостиной № 2	2150×800
Окно балконного блока для гостиной № 2	1400×1460/1760

В сталинках высокие потолки. Поэтому трехстворчатые блоки больше, чем в домах других типов. Еще одно отличие — балконный блок. Это две распашные створки и одна глухая сверху. Величина — 2700×1500 мм.

Вид конструкции	Размеры, мм
Балконная дверь	2100×750
Глухая створка вверху блока	600×1500

Для лучшего проветривания квартиры рекомендуем глухие створки заменить.

В домах с новой планировкой единый стандарт не применялся. Наиболее распространено остекление:

Вид конструкции	Размеры, мм
Двухстворчатый блок (серия 137)	1420×1150
Трехстворчатый блок (серия 137)	1420×1700
Двухстворчатый блок (серия 504)	1410×1450
Трехстворчатый блок (серия 504)	1410×1700
Двухстворчатый блок (серия 505)	1410×1450
Трехстворчатый блок (серия 505)	1410×2030
Двухстворчатый блок (серия 600.11)	1410×1450
Трехстворчатый блок (серия 600.11)	1410×2050

Балконные двери из ПВХ:

• высота полотна — 2150-2160 мм;
• ширина полотна — 670-750 мм.

Ширина окон на балконе — от 570 до 1400 мм, а высота — от 1400 до 1420 мм.

ПВХ-окно — отличное решение и для дачного домика. В нем будет тепло и тихо. Режим микропроветривания предотвратит образование плесени или грибка. Одинарное остекление — вариант для беседки, веранды, летней дачи. Если вы приезжаете осенью или зимой, тогда остановитесь на двойном.

Не секрет, что дачные поселки — привлекательное место для злоумышленников. Противовзломная оконная фурнитура затруднит грабителям доступ в дом. Если окно размером примерно две трети от площади пола, то комната будет уютная и светлая.

В проектах домов оконные проемы стандартизированы. Это значит, что подобрать подходящий вариант будет несложно. И при ремонте или замене проблем тоже не возникнет.

Технология производства позволяет изготавливать ПВХ профиль практически любой формы. Кто-то оформляет чердак, пристройку, веранду, мансарду арочными или многоугольными окнами. Правило одно — все должно быть гармонично, в едином стиле. Однако, стандарт для таких конструкций не предусмотрен. Поэтому специалисты при изготовлении ориентируются на конкретный оконный проем.

Стоимость остекления зависит от многих факторов. Помимо величины проема, на нее влияет тип профиля, стеклопакета, крепежа, наличие доводчика, индикаторов, роллет.

Тип комплектующих	Надбавка к стоимости
Энергоэффективные стеклопакеты вместо обычных однокамерных	10-15%
5-камерный ПВХ-профиль вместо 3-камерного	10-15%
Деревянный брус вместо ПВХ-профилей	от 100%
Оконная автоматика	от 50%

Выгодная цена стандартных ПВХ-окон, предлагаемых по распродаже, не показатель их низкого качества. Часто компании распродают избытки продукции, выпущенные при крупном заказе. Перед покупкой типовых систем пригласите замерщика и убедитесь, что профили «по стандарту» вам подходят. Так вы избежите лишних трат и будете уверены в оптимальном выборе остекления.

Советуем еще почитать

Монтаж по ГОСТу (видео) Правила монтажа пластиковых окон

Как установить пластиковые окна; На какие нюансы следует обратить внимание при замерах и установке; Распространенные ошибки, а также способы их выявления — эти и другие актуальные вопросы мы рассмотрим в этой статье.

Почему так часто возникают проблемы с пластиковыми окнами?

Многие считают, что окна ПВХ хороши и качественно установлены. Во многом это правда.Дело в том, что изготовление пластиковых окон осуществляется с использованием автоматизированных систем, а расчеты и проектирование выполняются на компьютерах с использованием специализированного программного обеспечения. Именно поэтому брак при сборке светопрозрачных конструкций из ПВХ — случай крайне редкий, и пресловутый «человеческий фактор» становится во главе угла. Следует отметить, что помимо качественного крепления очень важно грамотно подобрать оконную систему, оптимально подходящую для тех или иных условий.И все же неверно обмеренное окно просто невозможно качественно установить.

Последствия некачественного монтажа

Подготовка детали

Выполняя работы по установке windows, всегда выпадает какое-то время на подготовку и восстановление работы. Эта проблема особенно актуальна при замене оконных блоков в старых постройках из-за обширных повреждений ветхих конструкций. По-хорошему, на его качественное решение нужно два-три дня, что в жилых помещениях просто невозможно.На помощь приходят яростные составы на основе цемента, пенополиуретан в сочетании с листовым утеплителем.

После демонтажа старого окна следует освободить проем от движущихся, сдавливающих частиц, выступающих элементов старых внутренних откосов. Все поверхности очищены от пыли, грязи, масляных пятен. Рыхлые участки следует закрепить, минуя водостойкий вяжущий состав.

Большие пустоты, образующиеся при замене оконных блоков, например, между рядами облицовочной и несущей кирпичной кладки, заделываются плотной изоляцией, все сквозные отверстия пробиваются.

Дополнительно необходимо убрать воспламенения раствора, закрыть раковины и сколы на внутренних поверхностях четверти, превышающей высоту 10 мм. Такое внимание к этому разделу Совы объясняется тем, что здесь будет размещена герметичная ленточная пломба.

Установка пластиковых окон

Установка и временная фиксация оконных блоков

Окна могут быть установлены заранее подготовленными способом как в сборке, так и со снятыми створками и стеклопакетами.В любом случае оконный блок должен иметь монтажный профиль, предназначенный для монтажа подоконника и отлива.

С помощью уровня или ножа выставляют окна с соблюдением необходимых монтажных зазоров в пределах допустимых отклонений — до 1,5 мм на метр, но не более 3 мм на всю длину изделия. Разница между диагоналями окна не должна превышать 8 мм. Если проем не имеет четверти, ограничивающей расположение оконного блока, то монтаж изделия рекомендуется производить на некотором расстоянии от его внешнего края — не менее 1/3 толщины несущей стены.Если стена неоднородная, с утеплителем — в зоне слоя утеплителя.

С помощью пластиковых монтажных клиньев окно фиксируется на открытом воздухе. Такие клинья попарно устанавливаются в углах оконного блока, регулировка толщины происходит путем перемещения их друг относительно друга на несколько сменных зубцов. Сборный пластиковый блок имеет воздушную камеру, поэтому не является мостом холода, как самодельный деревянный брус, к тому же не деформируется при изменении температуры и влажности.Рекомендуемая ширина клиньев 100-120 мм. Все установочные накладки после крепления окон с монтажными элементами снимаются, кроме нижних опорных клиньев. Они передают нагрузку на несущее основание, а не на нижний монтажный шов.

Внимание! Если окно имеет вертикальную центральную переборку — импост, то опорные клинья следует располагать и непосредственно под ней.

Монтаж окон из ПВХ

В зависимости от конструкции и плотности стеновых материалов, веса и габаритов изделия, силы ветровых нагрузок, значений монтажных зазоров подбирается оптимальный тип и количество креплений.Пластиковые или металлические анкерные дюбели, строительные шурупы или монтажные пластины используются для крепления окон к парфюмерии.

Полимерные дюбели используются для стен из низкопрочных материалов — легкого бетона, пустотелого кирпича, дерева, а также во избежание контактной коррозии в агрессивных средах. Пластиковые каркасные дюбеля обеспечивают хорошую теплоизоляцию соединяемых элементов.

Саморезы крепят окна к деревянным основам — Черный баран, закладные элементы, стойки деревянного каркаса.

Гибкие анкерные пластины применяют в многослойной конструкции стены, если утеплитель находится в зоне расположения оконного блока, и место крепления необходимо вывести за его пределы.

Металлические распорные дюбели обеспечивают отличную стойкость к режущим нагрузкам, возникающим в прочных минеральных основаниях, таких как бетон, полнотелый кирпич, натуральный камень.

Длина крепежа подбирается таким образом, чтобы сменный элемент был погружен в основание не менее чем на 40 мм. Диаметр дюбелей должен быть не менее 8 мм.

Крепежные элементы однозначно располагаются в пределах 150–180 мм от внутреннего угла оконного блока и 120–180 мм с двух сторон от наложенного.Если примерного соединения нет, то по линии сливы двух створок следует располагать один дюбель. Расстояние между креплениями не должно превышать 700 мм для белых и 600 мм — для тонированных окон, поэтому посередине бокового профиля окна почти всегда устанавливается анкер.

Заранее просверливаются сквозные отверстия в оконной коробке, так что головки дюбелей и стопорных шурупов входят в складку складывающегося профиля и закрываются декоративными заглушками или заглушками.В зависимости от особенностей материалов стен, в них просверливаются анкерные отверстия или перфоратор в смешанном режиме сверлится с ударом.

Внимание! Глубина сверления отверстий в стенах должна быть не менее чем на 10 мм больше длины установочной части анкера.

Гибкие анкерные пластины прикрепляются к окнам перед установкой в ​​точке сборки. Для этого их защелкивают в пазах снаружи пластикового профиля и вкручивают в него саморезы с дрелью, диаметр которых должен быть не менее 5 мм, а длина — не менее 40 мм.После фиксации окна в проеме плиты плиты привариваются и с помощью пластиковых распорных дюбелей диаметром 6 мм крепятся к стене.

Внимание! На каждой плите должно быть по две точки крепления.

Технология заполнения монтажных зазоров

Согласно действующим станциям gta, при установке пластиковых окон должна применяться система трехслойных монтажных швов. В основу такой конструкции легла довольно простая идея, в свое время реализованная немецкими специалистами.Основной составляющей монтажного зазора является центральный слой в виде монтажной пены, который выполняет функцию звуко- и теплоизоляции и должен оставаться сухим при любых обстоятельствах для правильной работы. Внутренний слой защищает утеплитель от проникновения влаги изнутри помещения, то есть представляет собой испаритель. Применяют для этого самоклеящиеся ленты или паронепроницаемые мастичные герметики. Наружный слой представляет собой предварительно сжатую самопропускающуюся герметизирующую ленту (псул), пропускающую влагу из пенопласта, но являющуюся влагонепроницаемой снаружи.

Устройство сложного шва начинается с установки псайма на четверть дня в 3-5 миллиметрах от его лица. Таким образом, образуется лобовой монтажный зазор, размер которого регулируется рабочей толщиной уплотнительной ленты со сжатием минимум на 25% — на практике это примерно от 3 до 20 мм. В некоторых случаях, например, если четверть кирпича имеет развязку или другие мелкие неровности, ленту наклеивают прямо на оконный профиль.

Внимание! ГОСТ 2007 в Статье 5.1.9. Позволяет заделывать наружный слой штукатурными составами, хотя еще предыдущий стандарт запрещал это делать, позволяя наносить только профильные детали: нащельники, ложные накладные, низы.

Отметим, что использование отлива является обязательным условием для обеспечения надежной защиты монтажного шва от атмосферной влаги. Бугорок должен на 30-40 мм выходить за обшивку наружных стен, под него можно установить отвесную футеровку.

Далее, после доработки окна в проеме анкерами или гибкими пластинами, монтажный шов заполняется слоем поролона.Переключение производится при полностью собранном оконном блоке. Обратите внимание, что между даблспиконом и профилем необходимо установить компенсационные прокладки.

Как мы уже говорили, центральный слой, в зависимости от размеров и особенностей окон, может составлять от 15 до 40 миллиметров. Пенопласт необходимо наносить сплошным равномерным слоем, без образования пустот, разрывов, трещин. Поэтому при большой ширине оконного профиля, либо если ширина монтажного зазора значительно превышает норму, пенополиуретан наносится поэтапно, с соблюдением технологических перерывов для просушки слоев.Перед заполнением шва рекомендуется произвести пробную выемку небольшого участка для определения степени расширения полиуретанового уплотнения. Пена не должна выходить за внешнюю плоскость оконного профиля.

Внимание! Вырезание излишков пеноматериала делает центральный слой слишком гигроскопичным, поэтому эту операцию проводят только в крайнем случае и только с внутренней поверхности монтажного шва.

Поверх высохшего пенопласта утеплитель на проем наклеивается пароизоляционная лента, либо накладывается мастика.Важный этап Устройство внутреннего слоя монтажного шва может быть обработано силиконовыми или акриловыми герметиками сопряженных элементов оконной системы, таких как уклон откоса, подоконник, а также расположение соединений отдельных элементов. оконные блоки между собой и с тренерскими, поворотными, расширительными профилями.

По окончании монтажа окон с рамой и створкой следует удалить защитную пленку.

Основные ошибки при установке пластиковых окон

В первую очередь следует обратить внимание на отклонение деталей установленного оконного блока от вертикальных и горизонтальных линий.Напомним, современные стандарты допускают погрешности монтажа до 1,5 мм на выкройке в метр или до 3 мм на всем изделии. Вертикаль, пожалуй, лучше всего проверить с помощью грабельного окна и закрепленной возле окна рулетки, измеряя расстояние от натянутой под тяжестью конуса нити до оконного профиля. При использовании этого метода размеры изделия не имеют значения, ведь у нас есть возможность измерить всю длину профиля. Горизонтальную часть деталей можно проверить установкой на вертикальные профили окна, в том числе наложениями, контрольными отметками с помощью гидропривода и последующими замерами расстояния от них до края изделия.Учтите, что только дорогие стоечные уровни позволяют более-менее качественно изучить отклонения, но в большинстве случаев их длины явно недостаточно для понимания общей картины.

Если есть отклонения только по вертикали или только по горизонтали, то это означает, что ящик черепичный и не имеет прямых углов. Рулетку проверяют по диагоналям — максимально допустимая разница может составлять 8 мм.

Далее проверяем окошко на наличие деформаций. оконные профили.Для этих целей по линиям внешних краев оконных профилей от угла к углу натягивают шнур — визуально определяют отклонения. Очень частая проблема — кривизна середины боковых профилей в сторону окна окна. Это случается, когда монтаж осуществляется на гибкие анкерные плиты, не способные сдерживать давление расширяющейся пены, или если между стеклопакетом и профилем нет дистанционных прокладок. Прогиб горизонтальных профилей происходит по тем же причинам.

Очень важно проверить правильность выбора и технологию применения определенного типа элементов крепления. Очень часто установщики совершенно необоснованно предпочитают использовать анкерные пластины на все случаи жизни, ведь с их помощью гораздо проще установить изделие, к тому же им не нужно снимать створку и снимать стеклянные окна. Максимально серьезно отнеситесь к требованиям к количеству и расположению крепежа.

Отсутствие опорных площадок под монтажный профиль (чаще всего под вертикальный импост) или применение вместо самодельных деревянных клиньев.Как правило, эта ошибка сочетается с более серьезной — слишком малым или нулевым монтажным зазором до нижней части окна.

Нарушение технологии укладки швов в основном заключается в слишком малых зазорах, прерывистости изоляционных слоев или их отсутствии. Самой частой ошибкой можно считать перетекание пеноматериала, которое влечет за собой деформацию профилей и необходимость срезать лишний уплотнитель.

Смежная проблема вызывает промывку мест стыков элементов оконной системы — подоконника, облицовки откоса, соединительных, расширительных, поворотных профилей.Это банальное отсутствие герметизации стыков самозажимными лентами или акрилом, силиконом.

Часто установщики неправильно монтируют подключенные оконные блоки, например, на застекленных балконах. Окна расположены не в одной плоскости — «книжке». Проверить это несложно просто, следует натянуть шнур перед лицевой линией окна, от угла к углу, и произвести замеры рулеткой.

Также, шкафы размещения расположены рядом не одной горизонтальной линией или без привязки к геометрии фасада.Например, на Erker очень важно панорамное остекление, где на один сложный подоконник можно накладывать несколько оконных блоков. И снова в доход пойдет уровень воды, который дает возможность ставить взаимно расположенные горизонтальные метки при достаточном удалении.

Проблемы, возникающие из-за ошибок при сборке окон из ПВХ, и способы их решения мы рассмотрим в следующих статьях.

Как избежать некачественной установки пластиковых окон?

1. Воспользуйтесь услугами крупной компании, лучше, если это будет производитель оконных систем, а не посредник.
2. Разберем технологию монтажа окон из ПВХ. Не зря говорят: «Знающий — вооружен».
3. Подготовьте место для хранения материалов. Максимально освободите место рядом с оконными проемами, накройте полиэтиленом предметы мебели и бытовую технику, изолируйте остальные комнаты, защитите улицу на улице.
4. Обсудите с замерщиком все технологические нюансы, постоянно присутствуйте при установке — не забывайте о большом количестве скрытых работ.
5. До и после установки окон проверьте целостность профилей и стеклопакета, работоспособность фурнитуры.
6. Не подписывайте акт приема новых окон, пока не проверите качество их установки.
7. Если в дальнейшем все же обнаружились проблемы — продувка, потертость, то смело обращайтесь к Исполнителю с требованием устранить неисправности. В подавляющем большинстве случаев все проблемы быстро решаются производителем.

Когда говорят об установке по стандарту, то обычно подразумевают установку окон ПВХ по ГОСТ 30971.А точнее — последняя версия своей версии от 2012 года, потому что предыдущие пластиковые окна ничего знать не хотят. В контексте стандарта дается ряд рекомендаций, а также требования к исполнению тех или иных узлов. Многие слова покажутся довольно размытыми, но рисунки в приложениях довольно наглядные. Как бы то ни было, на практике монтаж окон ПВХ по ГОСТу, строго с соблюдением буквы закона, никто не ведет. Но одни делают это потому, что знают, что утепленные пластиковые откосы лучше штукатурки, а другие просто экономят пароизоляционную пленку за счет Заказчика.Вот эти два и таких случая, мы должны безошибочно различать, если установщики направляются к нам в дом.

Варианты установки окон ПВХ по ГОСТ 30971

Установка окна

Требования к шву и креплению рамы пластикового окна

В начальных главах Стандарта, помимо некоторых спецификаций и цифр, даются указания, косвенно намекающие на то, что установку окон ПВХ предполагается производить в России.Какие хотя бы слова о том, что монтажные швы производятся из компаундов, не имеющих срока годности. Хорошо, да? А потом мы возьмем просроченную пену где-нибудь на складах по экстренной цене, и она выполнила бы всю установку. Сами швы делятся на категории А, В и V. По устойчивости к проникновению влаги и максимальной деформации.

Для нас актуальнее какие бывают швы:

1. Обычное. Такие выдерживают температуру до минус 30 градусов по Цельсию.
2. Морозостойкий. Сюда входят все остальные швы, более устойчивые к холоду.

Понятно, что для большинства наших регионов первая ступень установки никак не подходит. Разделение снова происходит по типу используемых материалов. То есть когда берем пену, смотрим так, чтобы она держала сорокалетний мороз. Дальнейшие требования гораздо более конкретны. Вот некоторые из них:

Рама по ГОСТу может быть поставлена ​​на анкер или плетеная, но анкерные пластины в примерах используются повсеместно.Это такие тонкие обрезки стальных плоских профилей, которые легко гнутся по форме проема и одним концом цепляются за каркас, а вторым — за стену. Крепление ведется с помощью образцов и дюбелей-гвоздей. Некоторые называют такой подход бутафорией. Как бы то ни было, чтобы исключить попадание влаги в шов из профиля, разрезы разделены ромом.

В случаях, когда крепление проводится на анкере, профиль прорывается. Здесь важно изолировать точки крепления.Потому что по ГОСТ 30971, как мы уже говорили выше, монтажная пена должна быть ограждена со всех сторон. Напомним, что анкерная пластина идет в начальной точке параллельно профилю, поэтому под нее можно смонтировать пароизоляционную мембрану, а поверх нее все прикрытые шипы. В тех же случаях, когда стальная ось уходит прямо в стену, нужно брать что-то другое. Например, замаризовать всю поверхность проема вместе с проемами под анкер гидроизоляцией, а дыры в профиле пропахнуть силиконовым герметиком и изнутри шва.То есть технология усложняется, а все гениальное — как известно — просто. Следовательно, предложенная нами методика не совсем верна.

Крепление Rama

В любом случае задача застройщика — утепление шва. А как он это сделает, проблема сугубо личная. ГОСТ дает по этому поводу только общие рекомендации. И еще одна животрепещущая тема — проблема монтажных зазоров. Мы уже писали в теме про деревянные домики Некоторые профи здесь буквально борются за каждый миллиметр.Дело в том, что чем больше места по периметру каркаса, тем дороже работа, ведь стройматериалов уходит больше. Увеличивает и продувает. При этом, если дом новый, а зазор слишком мал, окно при усадке просто разойдется. Особенно это актуально для деревянных стен. Так! В ГОСТе нет ни слова об усадке, степени влажности бруса, но широко разыгрываются температурные колебания. И вот как это происходит …

По ходу текста отвратительного качества придается грубый рисунок, где даны два размера.Чуть ниже таблица, где выясняется, что это зазоры в зависимости от материала и цвета профиля. В частности, для пластика это расстояние немного больше, чем для алюминия. В Приложении Б дана совершенно обычная формула, согласно которой строители должны проверить свои предположения о величине монтажных зазоров по периметру рамы. Он умножает разницу температур на коэффициент температурного расширения материала профиля (дерево, сталь, алюминий, ПВХ) и длину окна.Также введен поправочный коэффициент. Для всех материалов, кроме окрашенного ПВХ (0,5), он равен 0,4.

В результате получается некое значение, которое можно принять за минимальный монтажный зазор. То есть можно сесть дома, все заранее продумано, а когда установщики принесут анкету, можно их удивить (приятным или неприятным) знанием вопроса. Если зазоры завышены, то, скорее всего, цена закусит, а при опускании окна зимой может заткнуться.И в любом случае ГОСТ не учитывает усадку в домашних условиях. На этом и остановимся.

Процесс установки пластиковых окон в проем

Обратите внимание, что в зависимости от температуры меняются линейные размеры окна. Скорее всего, это еще одна причина использования анкерных пластин. Они служат в данном случае с пружинами, не давая деформации принести ощутимые повреждения. Что касается анкеров, то они должны быть утоплены в каркас. И вот почему.

Предположим, наша рама пробивает точки крепления.Летом при высоких температурах пластик быстро расширяется. Его линейные размеры меняются быстрее стены. Следовательно, если эти два элемента что-то ассоциируют, то в профиле возникнут деформации. Обратите внимание, что об этом сказать нельзя, он держится по периметру, чем указанный коэффициент заблокирован. Таким образом, если используются анкеры, они не должны быть жестко привязаны к профилю.

Мы об этом сказали сейчас, потому что ГОСТ об этом умалчивает, и о необходимости сверлить стену уже на носу.Для крепления каркаса потребуются клинья. ГОСТ относится к элементам распорки и говорит, что они должны быть сделаны из пластика или специального массива дерева, обработанного должным образом. В итоге купить в магазине сборочные клинья гораздо дешевле, чем пытаться плыть против течения. Перед установкой проем тщательно очищают. В ГОСТе написано, что любые мешающие факторы устранены, в том числе снег и на улице. Ортодий устраняется различными составами. Не должно быть дефектов размером более 1 см.

Периметр оконной рамы

Пока раствор высыхает, подготавливается каркас пластикового окна. Для этого по его периметру наклеиваются две полосы пароизоляционной мембраны. По одному с каждой стороны. Если в окне присутствует четверть, то по ее длине монтируются ленточки с отступом внутрь на 1 — 2 мм. Напоминаем, что мембрана приклеивается одним краем под анкерные пластины, которые должны находиться по периметру на расстоянии не более 70 см с отступом углов 10 — 12 см.

Неплотные стены перед монтажом шлифуют специальными смесями или укрепляют пленкой, а также соответствующим образом обрабатывают материалы с сильным водопоглощением. На подготовленный фундамент кладут по бокам монтажные клинья, примерно равные расчетному зазору. Поливают раму пластикового окна. Конструкция симметрична по проему и горизонтальна по уровню. Начинается, во время которого необходимо обеспечить расчетный зазор для каждой из сторон каркаса.

Сами клинья профиль не удерживают, они нужны только на этапе монтажа. Понятно, что если в будущем температура упадет, то эти элементы потеряют свою нагрузку. Перед переездом еще раз проверяется чистота проема, причем на месте. Поверхность увлажняется, после чего шов продувается примерно на две трети. В дальнейшем монтажная пена расширится и займет все пространство. Когда состав уменьшается, то к его краям прикрепляется пароизоляционная мембрана из бетонного основания.С ментами по периметру оконной четверти никаких операций не производят.

Так получилось изолировать от улицы шов, и можно приступать к отделочным работам. В ГОСТ 30971 есть несколько эскизов того, как вести и спускаться. Один из вариантов, отделка вообще не производится. То, что мы уже описали, работа мастера ограничена. Что касается откосов, то их предлагается сделать из дерева, гипса или гипсокартона. ПВХ в этом списке пока нет, и все, что делается из сэндвич-панелей, стандартом не регламентируется.Но меньше полимеров в отделке не применялось. Потому что утепленные и красивые откосы отличные, но монтаж ПВХ. Панно намного проще, чем процесс оглушения.

То есть вся установка окон ПВХ по ГОСТу, в которой столько соткано. О доставках нет ни слова. Однако порядок их установки до предела прост.

В наше время большим спросом пользуются пластиковые окна. Они позволяют создать в квартире уют и надежно защитить от холода.Однако, чтобы современные стеклопакеты действительно выполняли все свои функции и служили хозяевам долгие годы, их необходимо изготовить и установить с учетом всех требований и правил.

Для этого разрабатывается специальный документ — Госстандарт. Именно на него и нужно полагаться при принятии решения об установке металлопластиковых или деревянных оконных систем.

Технология монтажа по ГОСТу предусматривает строгое соблюдение заданных параметров. Лучше выполнять работу поэтапно.

Монтаж окон ПВХ по ГОСТу рекомендуется начинать с подготовки проема. Для начала нужно демонтировать старые рамы. Их вывозят и убирают весь оставшийся строительный мусор. Проем следует очищать перед бетонным или кирпичным основанием каркаса. Затем мастер обрабатывает грунтовку, чтобы можно было поставить новые оконные блоки.

Обзор подготовки к монтажному окну

Не забывайте, что правила монтажа не разрешают использование воды для этих целей.Необходимо точно маркировать поверхность, чтобы обеспечить хорошее соединение материалов и герметичность.

Также по всей длине рамы снаружи закрепляем специальной сжатой лентой. Этот уплотненный материал будет отображать остатки влаги в оконном проеме. После этого рабочим следует прикрепить плотную диффузионную ленту белого цвета с резиновой основой. Таким образом, монтажный шов окон ПВХ будет хорошо водонепроницаемым.

Следующим этапом является монтаж анкерных плит к каркасу.

Внешний вид зубчатая анкерная пластина

Устанавливаются по периметру оконного блока. Зазоры между плитами должны быть 70 сантиметров. После фиксации плит в проеме образовавшееся пространство заливают монтажной пеной. Обеспечивает дополнительную теплоизоляцию, а также защиту от шума. Затем фиксируется сама стекляшка. В процессе эксплуатации оконный блок фиксируется в проеме не на бетоне, а на деревянных брусках, обработанных антисептиком.Такие опоры уменьшают щели между рамой и откосами. Согласно нормативным документам зазоры не должны превышать двух сантиметров.

Перед нижним шв закрывается термоизоляционной металлизированной лентой. Важно провести всю работу аккуратно. Лента прикреплена снаружи изделия. Монтажная пена идеально остается скрытой.

Монтаж подоконника

Подоконник монтируется после завершения основных работ. По бетону сделайте цементную стяжку для большей прочности.Так подоконник не спасется и выдержит большую нагрузку. Присоски внутри помещения накладываются на исходный профиль. В процессе монтажа постоянно используйте строительный уровень, чтобы контролировать угол наклона каркаса. Даже незначительное превышение нормы может привести к тому, что окно вряд ли будет открываться и закрываться.

Вставки оконных профилей

Пластиковые окна, ГОСТ 30674 99, требующие специальных стальных профилей, должны устанавливаться с такими усиленными деталями.Для этих элементов также есть спецификация.

Профили для пластиковых окон

Стены делают определенной толщины и с заданным сечением. Согласно ГОСТу, при изготовлении профилей и усилителя параметры указываются отдельно. Основные требования к армированию оконных систем следующие:

Если стеклопакет весит более 60 кг, то в таких конструкциях, а также в оконных армированных блоках используются вставки на угол 450. .

Размер изделия

При установке нас также будет интересовать высота пола от пола, на которую предусмотрен ГОСТ. Как видно по параметрам, указанным в ГОСТе, окна и двери жилых домов различаются по размерам. Эти параметры можно изменить. Размеры стеклопакетов определяются разновидностями рам. Они могут быть с одинарным, двойным, тройным остеклением.

Разновидности стекла

Также используются специальные террасные рамы.

В соответствии с ГОСТ 11214 86 окна и балконные двери должны иметь стандартные размеры эксплуатации.

Выдержка по ГОСТу для установки окон

Их высота может составлять 60, 90, 120, 135 и 180 см. Ширина проемов также 60, 90, 100, 120, 135, 150 и 180 см. Влажность по нормам составляет 8-12%.

Общие параметры определяются элементами секций и непосредственно окнами. Например, рассмотрим типовой оконный блок шириной 1320 мм, с боковыми сечениями 85 мм, средним сечением 130 мм.Стекло для каждой створки должно иметь ширину не менее 525 мм. При этом с каждой стороны в обвязку в соответствии с требованиями входит стекло 7,5 мм. Видимая ширина стекла 510 мм. Размер оконного проема определяется конструкцией стены.

Окна в жилых домах

Часто параметры оконных блоков в одном панельном доме бывают отличиями в 10-15 см. В таких случаях при снятии мерок не обойтись без помощи профессиональных мастеров.Тем не менее, при проектировании продуктов всегда опирайтесь на существующие стандарты для типовых зданий. Если вас интересует правильная установка окон по ГОСТу, как сделать монтаж видео, вы можете найти на нашем сайте и избежать серьезных ошибок.

Наполнение стеклопакета

Таким образом, высота стандартного окна с двумя створками должна быть 1300, а ширина — 1400. Для тройных конструкций ширина обычно равна 2050-2070, а высота 1400.

В пятиэтажных жилых домах Старая постройка от размеров стеклопакетов влияет на ширину оконных рам. Если они широкие, то параметры двустворчатых окон составляют 1450 × 1500, а трехстворчатых — 2040 × 1500. Для узких окон устанавливаются окна с размерами 1300 × 1350 и 2040 × 1350 соответственно. Таким образом, зная тип жилого дома, легче определить параметры строения.

Если вы решили установить окна ПВХ, ГОСТ 30970 2002 Стандартные размеры для них предусматривают различные — в зависимости от размера проема.Следовательно, необходимо точно измерить. Лучше обратиться за помощью к специалисту.

Установка пластиковых окон по ГОСТ 30971 2002 предполагает использование трехслойного монтажного шва. Для обеспечения надежной гидроизоляции ширина шва должна быть от 15 до 18 см от угла. Если этот параметр увеличить, крепление будет не таким прочным, а при недостаточной ширине шва окно может деформироваться под воздействием высоких температур.

Особенности установки алюминиевых окон

ГОСТ на алюминиевые окна включает несколько разделов.В первой указываются общие характеристики продукции, подпадающие под действие документации. Вторая часть — это ссылки на другие правила с требованиями к установке алюминиевых окон.

Третий раздел посвящен классификации товаров и их маркировке. Алюминиевые окна различаются по свойствам, типам и размерам.

Виды алюминиевых профилей

Каждому дается условное обозначение, в котором указаны параметры окон.Четвертый раздел называется «Технические требования». В нем описывается качество продукции. Также в этой части ГОСТа приводятся граничные параметры алюминиевых оконных систем по массе, геометрии и условиям предельных отклонений от них. В этом разделе вы можете найти требования к эксплуатации, конструкции и конфигурации поставляемых блоков. Здесь описаны правила упаковки продукции, их маркировка. Перечисленные основные требования для установки.

Правила установки деревянных окон

Нормативный документ, определяющий требования к установке оконных систем, принят в 2002 году.Установка деревянных окон по ГОСТу также предусматривает соблюдение определенных условий. Таким образом, оконный блок непременно следует закрепить в проеме с помощью анкерных пластин или болтов.

С внешней стороны монтажный шов закрывается уплотнительной лентой для надежной гидроизоляции. После этого стык заливается пеной. При этом обрезать края застывшей массы не стоит. После застывания монтажной пены на ней образуется специальная пленка, защищающая окно от воздействия влаги.С внутренней стороны шов покрывается пароизоляционным самоклеящимся материалом, поверх которого можно наносить штукатурку.

При выполнении перечисленных требований к установке монтажный шов можно сделать воздухо- и влагонепроницаемым со стороны помещения и в то же время отвести наружу.

Следует помнить, что при последующей отделке штукатурка не должна оставаться на поверхности оконных рам. Она может повредить лакокрасочное покрытие деревянных изделий.

Деревянные окна в определенной степени обладают паропроницаемостью.В этом их несомненное достоинство.

Деревянные рамы на лоджии

Они позволяют поддерживать естественный уровень влажности в помещении. Алюминиевые и пластиковые окна лишены этого преимущества. В помещениях с таким типом остекления воздух часто бывает слишком сухим, что не лучшим образом сказывается на здоровье жильцов. Иногда владельцы систем остекления ПВХ сталкиваются с другой проблемой — чрезмерным образованием конденсата на откосах и стенах и даже появлением плесени. Чтобы избежать подобных неприятностей, следует позаботиться об утеплении окон и оборудовании их качественной приточной вентиляционной системой.

Соблюдение условий, указанных в нормативных документах, строго требуется для производителей различных оконных систем. Монтаж стеклопакетов всегда должен производиться в определенной последовательности состояний и с соблюдением необходимых требований. В этом случае окна прослужат вам долго и будут хорошо выполнять все свои функции.

.

Обзор подготовки к монтажу профиля опорной пластины для внешнего вида окна для пластикового окна

Покупая окно, мы планируем прослужить ему долгие десятилетия.Однако это возможно только при правильной настройке окна. Практически у всех специалистов есть свои методики и секреты, но есть и особые фиксированные нормы — ГОСТ и СНиП. Это установка окон ПВХ по ГОСТу, способная дать результат высочайшего качества.

Правила

Установка окон ПВХ по ГОСТу будет гарантией его долгой и безотказной службы. Сегодня все виды работ, относящиеся к этой сфере, регулируются четырьмя основными стандартами:

• ГОСТ 30674-99 .Он содержит общую информацию о проблеме и основные требования к Windows. О процессе установки в этом ГУТ практически ничего не говорится.
• ГОСТ Р52749-2007 . Этот стандарт ориентирован на процесс установки окон с использованием паропроницаемой самоизоляционной уплотнительной ленты.
• ГОСТ 30971-2012 . В этом документе содержится самая подробная информация по проблеме. Также можно найти точные требования к размерам окон, параметрам устройства и материалам заполнения швов, способам крепления конструкций и аналогичную информацию.Здесь также описаны требования к нормативной документации, некоторые гарантийные обязательства исполнителя работ и общие требования к работе. Этот стандарт был введен в начале 2014 года и пришел на смену устаревшему ГОСТ 30971-2002 на установку окон.
• СНиП 23-02-2003 . Стандарт устанавливает параметры тепловой защиты помещения. Достаточно упомянуть, что для этого требуется установка 3-х камерного стеклопакета для большинства климатических поясов России и 5-ти камерного для Сибири.
Стандарты

учитывают климатический пояс, в котором будет установлено пластиковое окно.

Все вышеперечисленные нормативные документы действительны, но при этом не являются обязательными по исполнению. Единственным исключением стали различные требования, так или иначе . Соблюдение требований gtostas позволяет добиться только максимально качественного монтажа окна.

Подготовка к установке

Монтаж пластиковых окон по ГОСТу в общих чертах мало чем отличается от обычного монтажа окна ПВХ.Основные отличия заключаются в нюансах и соблюдении ряда требований. Технология установки пластиковых окон следующая:

Мероприятия

Перед тем, как приступить к работе, следует провести ряд замеров. Размеры окна устанавливаются следующим образом: Ширина окна — это ширина оконного проема, от которой двойная ширина монтажного зазора (который будет с обеих сторон), высота аналогична. По ГОСТу минимальная ширина подобного просвета составляет 2 см, а в расчетах чаще всего используется показатель 2.5-3 см.

При монтаже окна с четвертью измерения проводят снаружи

Если речь идет об установке окна в проем с внешней четвертью, то все измерения следует производить снаружи. Шириной будет расстояние между четвертями, увеличенное на размер рамки рамы на четверть, которое колеблется от 2,5 до 4 см. Таким же образом определяется высота.

Подготовительные работы

После того, как окна изготовлены и доставлены заказчику, не следует сразу приступать к работе.Рекомендуется сначала подготовить комнату: очистить пространство у окна для удобной работы, убрать ненужные вещи и мебель, закрыть стены и оставшиеся предметы пленкой или плотной тканью. Рамы с рамой демонтируются, полость подрезанного профиля заполняется термоизоляционной пеной. Последнее рекомендуется сделать еще за день до редактирования.

Особое внимание стоит уделить тому же способу — его следует предварительно очистить от грязи и пыли.Если есть ощутимые неровности, их выравнивают шпатлевкой .

Крепление

ГОСТ предусматривает два основных типа крепления окон. Первый выполняется в монтажной плоскости — саморезы фиксируются прямо через рамку. Этот вариант применяется чаще всего, но требует, чтобы заранее сняли дверную створку и стеклопакеты с рамой. Плюс этого метода — простота установки в проем.

Чаще всего для крепления используется самоуплотнение.

Второй вариант использования основан на использовании арматуры, устанавливаемой в раму при производстве.Смонтировать конструкцию целиком. Стоит отметить, что его вес будет довольно большим, поэтому процесс потребует определенных усилий и навыков.

Монтажные работы

При установке пластиковых окон по ГОСТу предусмотрен один важный момент: Рама не устанавливается на голый кирпич или подобное основание. Вместо этого небольшие деревянные бруски пропитаны растворами. Они помогут в выравнивании окон.

После этого устанавливаются либо отдельный каркас, либо вся конструкция целиком, что зависит от предпочтительного типа крепления.Для большей устойчивости и надежности опоры выходят из части конструкции, а между окном и стеной выбиваются клинья для фиксации. После этого каркас аналогичен бокам. Контролируя процесс уровнем, рамка выравнивается, регулировка проводится с хорошей подложкой.

Обрамление рамы по ГОСТу может производиться через просверленную приставку. Начинайте снизу, постепенно двигаясь выше .В довершение всего, конструкция дополнительно проверяется на горизонтальность и задержку всех саморезов и анкера.

Установка слив и монтаж окна

Чаще всего с внешней стороны окна имеется специальный паз, в который монтируется водоотделитель. ГОСТ утверждает, что при его установке следует использовать. Если нужно создать более прочную конструкцию, гидроизоляцию дополнительно фиксируют саморезами.

Водонепроницаемый монтируется в специальный паз с внешней стороны.

По завершении требуется провести еще одну контрольную проверку всей конструкции: на прочность, вертикальность и горизонтальность.После этого останется собрать окно. Процесс сборки проходит в обратном порядке: ограничители, ручки и прочая фурнитура возвращаются на свои места.

Заполнение зазоров

Особое внимание в ГОСТах уделяется заполнению зазоров. Эта процедура практически всегда выполняется на пенополиуретановой основе. Этот материал проверен годами работы, но все же имеет ряд недостатков. В первую очередь оставляет желать лучшего его устойчивость к воздействию окружающей среды и ультрафиолета.Именно поэтому ГОСТ предписывает производить максимальную изоляцию всех швов со всех сторон — это позволит избежать разрушения утеплителя, что может обернуться потерей герметичности, запотеванием окон и проникновением холода с улицы в дом.

Порядок утепления следующий: С внутренней стороны по периметру приклеивается гидроизоляционная лента для окон ПВХ. Лента также должна иметь свойство защиты от люфта. Снизу приклеивается дно фольги, которое в дальнейшем будет под доской подоконника.Точно так же пройдите снаружи. Клейкая полоса разрезов (влагостойкая и паронепроницаемая). Эта мембранная пленка способна пропускать пары.

Установка окон по ГОСТу обеспечивает обязательную гидроизоляцию зазоров.

Оба упомянутых материала характерны не только, найти их на строительном рынке не составит труда. Также они отличаются и доступными по цене, то есть окончательная цена работы в итоге сильно не вырастет, а качество значительно повысится.К тому же смонтированная таким образом конструкция прослужит на несколько лет дольше.

Для заполнения зазора при установке окон ПВХ по ГОСТу полосы несколько забраковывают, а поверхность смачивают изнутри. Наносите состав пистолетом. В агрегате используется пена, предназначенная для круглогодичного использования. По ГОСТу можно использовать обычную пену, но только при температуре до 30 градусов мороза. В условиях большинства регионов такая изоляция шва в России оказывается маловероятной..

Установка подоконника

На последнем этапе работ изготавливается подоконник. Этот процесс считается достаточно простым — нужно будет только подогнать его по размеру и при необходимости подрезать готовый подоконник, чтобы он идеально входил в раму. По ГОСТ 30971 подоконники на стенах принимают на расстояние от 5 до 10 см. Используются клюшки сушки, после чего полость под доской закрывается монтажной пеной или раствором. Специалисты рекомендуют при установке делать уклон 1-2 градуса в сторону помещения.

При монтаже подоконника нужно правильно подогнать его под размер

. Для декорирования подоконника используйте пластиковые панели, которые крепятся к исходному профилю с помощью клипс. Наличник, начинающий уголок, закрепляется самонарисовкой, а сверху декоративной пленкой. Останется только одеть торцевые заглушки и заделать швы герметиком.

Многие строительные компании трактуют стандарты ГОСТ и СНиП как хотят и могут их просто игнорировать, а что чревато неправильной установкой, лишний раз говорить не приходится.Выхода здесь два: либо внимательно следить за процессом установки и сразу замечать нарушения, либо производить установку окон по ГОСТу самостоятельно.

Таким образом, изоляция должна каким-то образом защищать прямую влагу или водяной пар от проникновения в нее, а для влаги она все еще имеет возможность испаряться, чтобы утеплитель испарился, что никакие описанные проблемы монтажного шва не угрожали. Для этого создаются специальные пароизоляционные и гидроизоляционные паропроницаемые материалы, которые мы производим.Первые устанавливаются изнутри помещения и препятствуют проникновению влаги, содержащейся в воздухе помещения, внутрь монтажного шва, то есть к утеплителю. Вторые устанавливаются снаружи. Эти материалы защищают утеплитель от попадания прямой влаги (воды) с улицы. А также, что очень важно, внутренний паропроницаемый вентилируемый монтажный шов позволяет ему дышать. Таким образом, конденсированная вода, или водяной пар, который поступил туда изнутри стены — (из ее конденсатной плоскости) из шва.Устраняются застойные процессы внутри утеплителя, образно говоря, он «выдыхает». Такой механизм действия специальных материалов защищает основной элемент монтажного шва — утеплитель от вредного воздействия влаги.

Однако влага — это еще не все, от чего может пострадать утеплитель и весь монтажный шов. Остановимся на двух факторах, оказывающих самое критическое влияние после влажности.

На втором месте — ультрафиолетовое солнечное излучение.Это излучение разрушает изоляцию (пенополиуретан, он используется почти в 100% установке окон) за очень короткий промежуток времени. Так, в южных регионах России процесс практически полного разрушения монтажной пены может произойти за пару месяцев. В средней полосе на это уйдет год — полтора, в зависимости от стороны света, где прорисовывается оконная конструкция.

Вывод — утеплитель необходимо защищать от разрушающего воздействия ультрафиолета.Поставленную задачу успешно решает та же паропроницаемая гидроизоляционная лента, которая защищает утеплитель от прямого попадания воды с улицы.

На третьем месте — линейное расширение (перемещение) оконной конструкции из-за колебаний температуры (тепловое расширение). И такие перемещения существенны и могут достигать от 5 до 10, а в некоторых случаях и до 15 процентов ширины самого монтажного шва! При этом утеплитель не страдает, так как хорошо выдерживает деформационные нагрузки и, кроме того, приклеивается к стене и оконной раме.Понятно, что средства защиты должны быть устойчивы к таким колоссальным деформациям.

Представьте, если наносится штукатурка или твердый герметик — в какой момент он рухнет или отломится от гладкой плоскости пластиковое окно рамы? (ГОСТ допускает использование отдельных видов акриловых герметиков для защиты наружного контура. Это должны быть эластичные (не высыхать до конца), паропроницаемые материалы с хорошими адгезионными способностями). И здесь удачно решает задачу все та же паропроницаемая гидроизоляционная лента, так как для нее нет 15 и даже 30 процентов засоров.

Наше будущее с кухней-призраком | The New Yorker

Прошлой осенью, гуляя по Мишн-стрит в Сан-Франциско, я заметил новое дополнение к ничем не примечательной стоянке у подножия холма Бернал-Хайтс: большой белый трейлер размером примерно с три парковочных места. с надписью «еду заберите здесь». С одной стороны был список брендов ресторанов с названиями и логотипами, которые, казалось, были сгенерированы алгоритмически: WokTalk, Burger Bytes, Fork and Ladle, Umami, American Eclectic Burger, Wings & Things.Прицеп был подключен к генератору, который находился за двумя переносными туалетами; он занимал парковочные места, когда-то зарезервированные для Maven, стартапа почасовой аренды автомобилей, финансируемого General Motors и предназначенного для рабочих, занятых в экономике. (G.M. выключил Maven в апреле.) Через небольшое окно, вырезанное сбоку, я мог видеть двух мужчин, которые ходили по тому, что выглядело как кухня. Генератор гудел; воздух нес успокаивающий запах масла для фритюрницы; туалеты были закрыты на висячие замки. Один из мужчин подошел к окну и извинился: я не могу заказать еду напрямую, сказал он мне, мне придется заказывать через приложения.

Прицеп, наряду с несколькими другими в Сан-Франциско, принадлежит стартапу Reef Technology, базирующемуся в Майами. Согласно маркетинговым материалам, Reef создает «процветающие центры для экономики по требованию», «переосмысливая общую парковку». Подключив коммунальные услуги, такие как электричество, газ и вода, и установив «собственные контейнеры», компания надеется превратить парковки в реконфигурируемые общественные центры. Участки могут быть «отформатированы» для включения мобильных кухонь, пивных садов, всплывающих окон розничной торговли, вертикальных ферм, автомастерских, медицинских услуг, станций аренды электромобилей и т. Д.«У нас есть эти контейнеры, которые, возможно, некрасивы, но они функциональны. Они могут поддерживать любые приложения », — сказал генеральный директор Ари Охалво. Рифа, сказал мне. «Если вы хотите разместить там продуктовый магазин, разместите там продуктовый магазин. Постирать, поставить белье ». Оялво сравнивает свою компанию с Apple: точно так же, как App Store позволяет разработчикам создавать и продавать инструменты и услуги на базе iOS, Reef предоставляет инфраструктуру для предприятий, работающих с парковками. «Apple использует возможности подключения как платформу; мы используем близость как платформу.Мы позволяем сторонним приложениям размещаться на этой бесконтактной платформе и становиться ближе к потребителям », — сказал он.

Оялво и один из трех его соучредителей, Умут Текин, познакомились в конце девяностых, будучи студентами Северо-Западного университета. После выпуска оба работали консультантами по вопросам управления: Текин занимался технологиями, а Оялво занимался оптимизацией цепочки поставок. Они основали свою компанию в 2013 году в Майами под названием ParkJockey и первоначально предложили приложение для предварительного бронирования парковочных мест, которое было запущено в следующем году в Лондоне и Чикаго.Приложение включало в себя внутреннюю службу для операторов парковок, и компания продолжала разрабатывать свое программное обеспечение для управления гаражами. В 2018 году ParkJockey привлек почти миллиард долларов от SoftBank Vision Fund и приобрел двух крупнейших операторов парковок в Северной Америке, Impark и Citizens Parking. В специализированном издании Parking Today издатель Джон Ван Хорн размышлял о последствиях восхождения Парк-Джоки. «Я получил несколько звонков от операторов через плодородную равнину с вопросами о ParkJockey», — написал Ван Хорн.»Кто они? Что делает их программное обеспечение? Ой, мы добыча? Вскоре после приобретений компания сменила название на Reef, чтобы создать процветающую экосистему. Сейчас он управляет 1,3 миллионами парковочных мест в 45 сотнях мест — в центрах городов и жилых кварталах, а также в аэропортах, больницах, стадионах и отелях — в Канаде и Соединенных Штатах. (Текин покинул компанию в 2019 году.)

В прошлом Reef позиционировала себя как предвосхищение мира, в котором автономные автомобили станут нормой, а парк беспилотных автомобилей для совместного использования сделает парковку в основном устаревшей.В таком мире парковочные места придется перепрофилировать. Однако за последние два года концепция компании несколько изменилась: руководители Reef теперь делают акцент на своей работе по «созданию следующего этапа соседства», формируя местные логистические и мобильные центры. В этом году Reef начал партнерство с Bond, логистическим стартапом, который управляет «нано-складами»: фулфилмент-центрами, часто в пустующих витринах, которые можно использовать для доставки «последней мили». Когда-нибудь горожане могут забрать свои посылки с Amazon и обеды из картонных коробок на парковке или в пустых торговых помещениях, как студенты колледжа, ныряющие в центр кампуса, прежде чем вернуться в общежития.

На данный момент, однако, Reef фокусируется на приготовлении пищи как на тестовом примере — доказательстве концепции для других видов «приложений», которые могут иметь смысл в более позднее время. Приготовление еды — это первый разумный эксперимент с модульным подходом Reef к перепрофилированию парковок: за последние несколько лет наблюдается рост объемов доставки, и кухни, предназначенные только для доставки, называемые «кухнями-призраками» или «темными кухнями», имеют момент. Reef управляет кухнями в восемнадцати городах США на семидесяти с лишним парковках.В трейлере на Миссион-стрит блюда всех шести рекламируемых ресторанов готовятся на месте — кулинарный эквивалент многоцветной выдвижной ручки. Рестораны являются «внутренними» по отношению к Reef: они спроектированы и укомплектованы сотрудниками, а меню разработано кулинарной командой, в которую входят бывшие руководители Roti Modern Mediterranean, Potbelly и Jamba Juice. Меню склоняется к привычной еде и немного произвольно. Wings & Things предлагает палочки из моцареллы, куриные котлеты, сухарики («посыпанные коричным кленовым сахаром и поданные с соусом для макания из канадского клена»), Skittles, Red Bull и два вида мисок с греческим йогуртом.

В настоящее время еда, предлагаемая внутренними брендами Reef, поступает от US Foods, дистрибьютора продуктов питания, который работает с колледжами, отелями и больницами и является оптовым поставщиком для независимых ресторанов и закусочных. В Сан-Франциско пункты меню доставляются в центральный магазин в районе Бэйвью и поставляются индивидуально упакованными; линейным поварам предоставляются точные инструкции по сборке. Каждую ночь трейлеры Reef, находящиеся в ведении дочерней компании Vessel CA, возвращаются в магазин, где сточные резервуары сливаются, резервуары для питьевой воды пополняются, а холодильники пополняются.В конце концов, у Reef есть амбиции предложить более свежие и изысканные блюда. Но на данный момент клиенты могут платить больше за еду, аналогичную той, что можно найти в ресторане быстрого питания или в морозильной камере супермаркета.

Кухня-призрак становится все более переполненным местом. Помимо Reef, есть Zuul и Kitchen United в США, Deliveroo в Лондоне и Париже и Panda Selected в Китае. CloudKitchens, новое предприятие, которым управляет Travis Kalanick’s City Storage Systems, покупает недвижимость, вводит кухню и сдает ее в аренду поварам и владельцам малого бизнеса, у большинства из которых нет других обычных помещений.Оялво ссылается на свой собственный опыт работы в ресторанной индустрии (в качестве партнера он работал над расширением сети фьюжн-ресторанов Sushi Samba, перуанской, японской и бразильской кухни с филиалами в Лас-Вегасе и Амстердаме), чтобы отметить, что открытие кирпичного и -стойный ресторан сопряжен с высоким уровнем риска и дорого, в то время как призрачные кухни менее подвержены риску, предлагая более доступный способ для предпринимателей войти в бизнес. В большинстве городов открытие обычного ресторана требует разрешения и проверки; рестораторы, ожидающие разрешения, могут платить месяцы за аренду помещения, которое им еще не разрешено использовать.Кухни Reef зарегистрированы как передвижные заведения общественного питания, которые, как правило, требуют меньшего количества разрешений. Как и сами трейлеры, бизнес-детали можно настраивать: Reef предлагает гибкие условия укомплектования персоналом и краткосрочную аренду.

Как и Reef, многие бренды, которыми управляет CloudKitchens и т.п., являются «виртуальными». Брендинг и еда настоящие, но ресторанов больше нигде в физическом мире нет; потребители, по-видимому, отнюдь не мудрее. Uber Eats, который, в частности, работает с Reef и CloudKitchens, предоставил услуги семи тысячам виртуальных ресторанов, более четырех тысяч из которых находятся в Северной Америке.Используя данные поиска в приложении, Uber Eats выявляет возможности для определенных кухонь в различных районах, а затем обращается к существующим обычным рестораторам, чтобы предложить им идею открытия виртуального ресторана. «Виртуальные рестораны призваны стать инструментом создания спроса для наших ресторанных партнеров», — сказала Кристен Адамовски, руководитель виртуальных ресторанов в Uber Eats. «Мы сотрудничаем с рестораном, чтобы развивать виртуальные рестораны, чтобы восполнить этот пробел в кухне. Мы расскажем о кулинарии на высшем уровне.А затем мы делаем еще один шаг и предоставляем список пунктов меню этого типа кухни, которые также пользуются большим спросом. Таким образом, мы предоставляем детальную информацию на уровне меню ».

In the Mission, форпост Top Round Roast Beef, небольшого национального сетевого ресторана в стиле фаст-кэжуал, выделяет часть своей кухни трем брендам только с доставкой, которые существуют исключительно на Uber Eats: Red Ribbon Fried Chicken, TR Burgers и крылышки, и заварной крем-мороженое. В Нью-Йорке на кухне Wok Wok, тайского ресторана в китайском квартале, работает несколько дополнительных брендов, все, казалось бы, оптимизированных для поисковых систем: Thai Ai Ai, Panang Panang! Тайское карри и тайское блюдо «Огненная задница».Chuck E. Cheese, сеть семейных ресторанов с игровыми автоматами и дружелюбным талисманом-крысой, недавно запустила собственный бренд виртуальных ресторанов Pasqually’s Pizza & Wings, чтобы охватить более широкую клиентскую базу во время пандемии. (Материнская компания недавно объявила о банкротстве из-за закрытия предприятий в связи с пандемией.) В мае NRD Capital, частная инвестиционная компания, которой принадлежит Ruby Tuesday, объявила об инициативе «принимающей кухни», в рамках которой существующие рестораны будут сдавать кухню в аренду третьим лицам. партийные бренды для доставки; его разновидность уже используется Wow Bao, сетью быстрой и повседневной торговли пельменями и булочками на пару, которая арендует кухонное пространство — и рабочую силу — у существующих обычных ресторанов, чтобы расширить свою зону доставки.

Некоторые владельцы ресторанов управляют десятью виртуальными брендами на одной кухне. В феврале, когда городской совет Нью-Йорка провел контрольные слушания по вопросу о влиянии кухонь-призраков на местный бизнес, Мэтт Ньюберг, предприниматель и независимый журналист, показал, что он посетил магазин CloudKitchens в Лос-Анджелесе, где находилось 27 кухонь, занимающих одиннадцать тысяч квадратных футов, сто пятнадцать ресторанов на платформах доставки. Ньюберг разместил в Интернете видео, на котором были запечатлены повара, упакованные в склад без окон, кричащие поверх звуков планшетов и телефонов, оповещающих о заказах.Для людей, работающих на призрачных кухнях, в этой среде нет ничего призрачного. Как и в большинстве ресторанов, это привидение для посетителей; призраки — это сами рабочие.

Логика платформ доставки еды — это логика цифрового рынка. Точно так же, как может быть четыре разных объявления Amazon под четырьмя разными торговыми марками для одного и того же USB-кабеля, сэндвич, произведенный на кухне-призраке, может отображаться в нескольких меню с разными названиями. Бренды виртуальных ресторанов часто имеют привлекательные и пропитанные каламбуром названия, а некоторые кажутся взятыми из рассказа Лорри Мур: Á La Couch, Endless Pastabilities, Mac to the Future, Bad Mutha Clucka.Как и во многих пунктах меню — «Ты для этого Строганов?», «Ты Альфредо Темный?» — названия на тротуаре могут показаться странными, возможно, отталкивающими. Они естественны для Интернета, где язык неформальный и разговорный, он склонен к игре слов и каламбуру. В отличие от соседнего ресторана с арендой на десять лет, цифровые бренды не обязательно стремятся к безвременье и долговечности. Также есть возможность неформального A / B-тестирования: операторы ресторанов могут менять и обновлять названия ресторанов, логотипы, пункты меню и фотографии меню по своему усмотрению.

Города-призраки: укомплектование домов престарелых сокращается из-за пандемии

СИРАКУЗ, Нью-Йорк (AP) — Когда Натали Уолтерс прибыла в дом престарелых своего отца, парковка была почти пустой, а внутри лифт не останавливался. На 13-м этаже выключили свет и молчали телевизоры. В последний раз, когда ей разрешили войти, девять месяцев назад помощники прошли в холле, и медсестра помахала рукой из комнаты для записей.

Теперь это было похоже на город-призрак.

Один из немногих дежурных сотрудников сообщил новость: Уолтерс опоздала, а ее отец уже умер от COVID-19. В новообретенной пустоте дома престарелых ее крик эхом разнесся в пустоте.

«Было так тихо и тихо», — говорит Уолтерс, чье описание запустения в доме согласуется с записями, свидетельствующими о том, что численность его персонала снизилась в ходе пандемии. «Каким же он, должно быть, был одиноким».

Еще до того, как COVID-19 раскрыл правду о прибыльной отрасли, в которой слишком мало заботы о наиболее уязвимых слоях общества, нехватка персонала была отличительной чертой домов престарелых по всей стране.Сейчас укомплектованность персоналом еще меньше: около одной трети домов престарелых в США сообщают о более низком уровне медсестер и помощников, чем до того, как пандемия начала разрушать их учреждения, как показывает анализ федеральных данных Associated Press.

«Это уже так низко. Ужасно падать дальше », — говорит Шарлин Харрингтон, профессор Калифорнийского университета в Сан-Франциско, чьи исследования домов престарелых часто фокусировались на укомплектовании персоналом.

Когда COVID-19 охватил дома, некоторые рабочие сбежали, опасаясь заражения.Других соблазняли более легкой работой с такой же или более высокой оплатой в ресторанах и магазинах. А некоторые из них были вынуждены отказаться от домов из-за падения занятости.

Медсестры составляют основу домашнего персонала. В подавляющем большинстве это женщины, непропорционально большая часть принадлежащих к группам меньшинств, и, имея рабочие места с высоким уровнем травматизма и низкой заработной платой, отрасль долгое время изо всех сил пыталась нанять и удержать их. Критики говорят, что если бы они просто повысили зарплату, пришли бы соискатели.

Какой бы ни была причина для скелетного посоха, результат очевиден: жителям меньше нужно отвечать на их призывы, чтобы они были в безопасности, чистыми и накормленными, в то время как удобства помогли им в прибыли.

Около 32% домов престарелых сообщили о соотношении численности персонала к числу жителей в июне, что было ниже, чем в феврале 2020 года, показывает анализ AP. В домах с более низким коэффициентом у среднего жителя было на 21 минуту меньше контактов с персоналом каждый день, или около 11 часов в месяц, что выражалось в меньшей помощи во время еды, меньшем количестве душа и меньшем изменении положения, чтобы предотвратить болезненные пролежни. В худшем случае, когда кто-то падает, задыхается или подвергается другой опасности, это означает, что меньше людей обнаруживают проблему или слышат их призывы о помощи.

Тамика Далтон увидела это воочию со своей 74-летней матерью, которая переехала в Центр ухода за больными и реабилитации Блюменталь в Гринсборо, Северная Каролина, в январе 2019 года из-за обострения ее рассеянного склероза. В то время в учреждении было укомплектовано персоналом выше эталона, рекомендованного многими экспертами.

Но как только COVID-19 удержал посетителей от входа внутрь, Далтон заглянула в окно своей матери и увидела, что мимо проходит все меньше и меньше помощников, а ее мать иногда часами сидит в грязном подгузнике.Ее волосы часто спутывались, а ногти на ногах росли. На ее ягодицах гноился пролежень размером с кулак. Иногда, не имея возможности сама набрать телефон и не видя помощников, она обращалась к проходившему мимо смотрителю с просьбой о помощи.

«Она звала на помощь, но никто не приходил», — сказала она. «Вокруг никого не было».

По мере того, как условия продолжали ухудшаться, Тереза ​​Далтон, министр в отставке, заразилась COVID-19 и умерла 12 февраля. К июню укомплектованность медучреждением сократилась на 15% с начала 2020 года и на 25% с начала 2019 года.

«Они сделали это для своих собственных карманов», — говорит Тамика Далтон о нижних штатах. «Здесь много жадности».

Запросы на комментарии к Blumenthal и его оператору, Choice Health Management Services, не были возвращены. В письме регулирующим органам штата поверенный учреждения заявил, что жалобы были восприняты серьезно и что некоторые проблемы, такие как пролежни, усугублялись невыполнением пациентом предписаний.

«Объект никогда не отставал от ожиданий по персоналу», — говорится в письме.

Американская ассоциация здравоохранения, лоббирующая учреждения по уходу, заявила, что 99% домов престарелых и 96% учреждений престарелых заявили, что у них нехватка персонала в сентябрьском опросе. В июньском опросе AHCA обнаружила, что 84% домов престарелых теряют доход из-за меньшего количества пациентов, поступающих из больниц, и что почти половина домов престарелых и домов престарелых сократила расходы.

Представители

AHCA отклонили запрос на собеседование, но в своем заявлении призвали к дополнительному федеральному финансированию, внесению изменений в Medicaid и правительственные программы для поддержки найма и развития лиц, осуществляющих уход.

«Нехватка рабочей силы в сфере длительного ухода — самая сильная за последние десятилетия. Многие предприятия сейчас находятся под угрозой закрытия из-за проблем с персоналом », — заявили в организации. «Если мы хотим улучшить ситуацию с персоналом в домах престарелых, нам нужно, чтобы политики сделали долгосрочные инвестиции».

Medicaid, льготы которого предназначены для бедных, является крупнейшим плательщиком долгосрочного ухода в США. Кратковременное пребывание пожилых людей в домах престарелых — например, месячная реабилитация после замены тазобедренного сустава — обычно покрывается программой Medicare, которая часто платит поставщикам по ставке, в несколько раз превышающей Medicaid.По этой причине краткосрочные пациенты Medicare — золотые гуси для домов престарелых.

Но пандемия привела к сокращению новых госпитализаций в Medicare так же, как и расходы на такие вещи, как защитное снаряжение, взлетели.

Из-за того, что прибыль была под угрозой, некоторые дома начали поиски, чтобы сократить расходы.

В целом, согласно данным Бюро статистики труда, занятость в домах престарелых, которая неуклонно росла в течение десятилетия, предшествовавшего пандемии, сократилась более чем на 380 000 рабочих мест за последние полтора года по всем типам рабочих мест.Укомплектованность персоналом почти наверняка была бы хуже, если бы не более низкая заполняемость из-за более чем 135000 смертей от COVID-19 в домах престарелых и более высоких, чем обычно, смертей по другим причинам.

Многие семьи тех, кто умер в домах престарелых с начала распространения COVID-19, убеждены, что смерть их близких была ускорена или ускорена нехваткой персонала. Связать индивидуальную смерть с укомплектованием персоналом сложно, но исследования неоднократно связывали более высокую укомплектованность персоналом домов престарелых с лучшими результатами.

Харрингтон не сомневается в том, что нехватка персонала в сочетании с плохой практикой тестирования и отсутствием защитного оборудования сыграли роль в распространении COVID-19.

«Вот почему распространяются инфекции», — сказала она. «Если бы дома престарелых пополнили свой штат, проводили тестирование два раза в неделю и имели адекватные СИЗ… они бы спасли тысячи жизней».

Для тех, кто остается в домах престарелых, последствия сокращения численности персонала совпадают с последствиями пандемии.

Дэйв Барток, 74-летний сталелитейщик на пенсии, страдающий сосудистой деменцией, похудел с момента появления COVID-19 и часто был настолько слаб, что едва мог держать голову. Его семья во многом винит в этом изоляцию.

Но они видят другие проблемы как результат сокращения штата: неизмененные подгузники. По матрасу ползают муравьи. Быть оставленным в постели вместо прогулки.

Зять Бартока, Эрик Пауликонис, сказал, что сотрудники приносили еду его тестю, но уходили, не помогая ему есть, из-за чего он не мог открывать пакеты с молоком и пытался есть бутерброды в целлофановой упаковке через пластик.Согласно документам, численность персонала в учреждении The Laurels of Huber Heights, недалеко от Дейтона, штат Огайо, упала на 8 процентов с начала пандемии до июня.

«У них просто не хватает времени в течение дня, чтобы делать то, что нужно пациенту», — говорит Пауликонис.

В своем заявлении The Laurels of Huber Heights признали «кадровую ситуацию, которая сильно отличается от того, когда г-на Бартока впервые приняли в учреждение в 2019 году». В заявлении говорится, что предприятие стремится к найму и удержанию сотрудников, «но это тяжелая битва за преодоление предвзятых представлений об отрасли», поскольку он «не может соответствовать» заработной плате конкурентов.

Федеральный закон требует, чтобы в домах престарелых было достаточно персонала для удовлетворения потребностей жителей, но почти все толкования того, что это означает, оставлено на усмотрение штатов. В некоторых штатах нет установленных пороговых значений штатного расписания. У других есть один, настолько низкие защитники считают его бессмысленным. Даже когда существуют законы, их исполнение часто бывает беззубым.

Знаменательное исследование 2001 года, финансируемое Центрами услуг Medicare и Medicaid, которые контролируют дома престарелых, рекомендовало в среднем более 4 часов медсестринского ухода на каждого жителя в день.

Большинство медицинских учреждений США не соответствуют этому порогу.

Когда Кристин Пуллинз присоединилась к персоналу Центра здоровья Монтроуз в Монтроуз, штат Айова, в августе прошлого года, она сразу же была поражена тем, насколько отличался штат сотрудников от того, когда она работала там годом ранее, когда у дома был другой владелец. Вместо двух лицензированных медсестер в смену теперь была только одна.

«Мы просто не смогли достаточно быстро ответить на их сигналы вызова», — говорит Пуллинз. «Как только я смог войти и выйти, мне пришлось уйти, потому что у меня было так много дел.”

По словам Пуллинза, чем меньше под рукой, тем больше пролежней, ран и падений. По словам Пуллинза, когда у одной из жительниц к концу смены появились симптомы инсульта, начальник сказал, что ему придется подождать час, пока не приедет ночная медсестра. Персонал был настолько разбросан, что Пуллинз пришлось продолжать работать, когда она заболела COVID-19.

Когда Пуллинз рассказала менеджерам о плохом укомплектовании кадрами, она сказала, что к ней прислушиваются, но ничего не изменилось. Она говорит, что администратор дома сказал ей, если она уйдет: «Ты вернешься в слезах.”

К моменту увольнения Пуллинза в феврале штат Montrose был на 9% меньше, чем годом ранее.

В своем заявлении администратор Монтроуза, Мэллори Ортон, сказал, что дом «обеспечивает надлежащий уровень укомплектования персоналом» и что он «оспаривает утверждения г-жи Пуллинз», но не может комментировать дальнейшие действия.

Коэффициенты укомплектованности персонала

не всегда отражают полную картину того, как мало сотрудников могут работать в любой момент времени, потому что они основаны на средних показателях по сменам, включая те, которые укомплектованы наиболее малочисленным персоналом.

В центре здоровья и реабилитации Bay Breeze в Венеции, штат Флорида, данные о численности персонала, опубликованные в июне, показали, что дом был укомплектован лучше, чем до COVID-19. Но Эми Ранкл, ветеран медсестры, говорит, что по ее сменам она обычно несет ответственность за 16-18 жителей, что выше, чем до начала пандемии.

«Может ли кто-нибудь в здравом уме сказать мне, как это вообще возможно? «Невозможно сделать все, что нужно этим жителям, не говоря уже о том, чего они заслуживают», — говорит она.«Они нуждаются в большой заботе, и вы не можете дать им ее, потому что вам нужно заботиться о многих. Вы должны работать там каждый день, зная, что вы не можете сделать все, что в ваших силах, потому что у вас нет персонала ».

Ни Bay Breeze, ни его материнская компания Consulate Health Care не ответили на запросы о комментариях.

Негативное восприятие домов престарелых — необходимых учреждений для людей со сложными медицинскими и психологическими проблемами — заставило большую часть населения США настаивать на том, что они никогда не окажутся в одном из них, и способствовало росту других типов учреждений, в том числе вспомогательного жилья. .Операторы домов такого типа пытались создать совершенно иной образ, от вестибюлей, украшенных люстрами, до столовых с домашними винными картами, даже несмотря на то, что они часто сталкиваются с некоторыми из тех же проблем, что и дома престарелых.

Дома престарелых недоступны для беднейших слоев населения страны и часто не предлагают услуги, необходимые самым больным, в значительной степени находятся вне федерального надзора и менее жестко регулируются штатами.

Хотя федеральное правительство не собирает данные о персонале в учреждениях по уходу за престарелыми, семьи жителей по всей стране отмечают уменьшение количества персонала на местах по мере того, как пандемия продолжается.

Когда Сюзетт Хиткот наблюдала за трансляциями с двух видеокамер, которые ее семья установила в комнате ее отца в доме престарелых в Мичигане, она увидела, что он оставался на полтора часа в туалете и еще дольше в кресле или в постели в ожидании помощи. Его мешок с катетером остался без изменений и переполнен. Он прожил 14 часов без того, чтобы кто-нибудь наполнил его водой. Большую рану не лечили, а пролежень покрылся кратерами.

«Когда они закрылись, внезапно там не оказалось той семьи, и они потеряли всю бесплатную помощь.Он всегда ждал этого и умолял об этом », — говорит Хиткот, который считает, что отсутствие ухода ускорило смерть ее 81-летнего отца в январе, когда он боролся с последствиями болезни Паркинсона. «Им некому было выполнять ту работу, за которую мы им платили».

Несмотря на все ужасающие истории о долгосрочном уходе, 77-летний Джек Уолтерс, похоже, был в лучшем положении в последние годы своей жизни, чем большинство американцев.

Он и его жена отлично экономили, позволяя семье ежемесячно тратить около 17000 долларов на его уход, поскольку его сосудистая деменция обострялась.И хотя большинство домов престарелых в США являются коммерческими компаниями, Уолтерс нашел место в некоммерческом доме Loretto Health and Rehabilitation в Сиракузах, штат Нью-Йорк.

Но Лоретто отмечен многими из тех же проблем, что и везде.

Компания изо всех сил пытается нанять и содержать рядовых работников в штат, который является символом имущих и неимущих. Рекламируется, что работа медсестры оплачивается 17,85 долларов в час, в то время как генеральный директор Лоретто зарабатывал более 508000 долларов в 2018 году, согласно последней доступной документации IRS для организации.

А его штатное расписание — 3,9 часа на жителя в день в начале пандемии — упало примерно на 6 процентов до менее 3,7 часов к моменту смерти Уолтерса. В последующие месяцы он упал еще больше.

Уолтерс говорит, что, оглядываясь назад, свидетельства нехватки кадров были разбросаны в последние месяцы жизни ее отца.

Фармацевт на пенсии, который никогда не оставлял ни единого неуместного волоса или не подстриженного ногтя, внезапно показался своей дочери «Большим Лебовски»: он выглядел небритым и лохматым на звонках FaceTime, неделями не принимал душ и несколько дней носил одну и ту же рубашку. за один раз на фотографиях, сделанных помощниками.

Мужчина, у которого всегда был ненасытный аппетит и который вместе с Уолтерсом рвал чашки с арахисовым маслом в последний раз, когда она его видела, теперь выглядел измученным, его вес упал, и он перенес приступы обезвоживания.

Уолтерс не знает, привела ли нехватка персонала к заражению ее отца COVID-19, или какие еще ошибки могут быть обнаружены, когда ее семья в конечном итоге просматривает медицинскую карту ее отца. Она задается вопросом, если бы персонал не смог даже выкупить ее отца, что еще они могли пропустить?

В своем заявлении директор по маркетингу Loretto, Джули Шиди, заявила, что предприятие не может комментировать конкретный опыт Уолтерса, но заявила, что «несмотря на то, что наши показатели занятости, возможно, менялись с годами вверх и вниз, уровень нашего персонала был постоянно выше. чем в среднем по штату.”

Это было незадолго до Рождества, когда Уолтерс и ее мать прибыли в Лоретто после срочного звонка и узнали, что опоздали. Уолтерс стояла у ног отца и плакала. Ее мать рухнула на него.

Когда распорядитель похорон пришел забрать тело, мать Уолтерса поцеловала ее руку и прижала к задней части катафалка. «Я люблю тебя, Джек, — сказала она.

Солнце было ярким, воздух был горьким, и никого не было видно.

___

Седенский находится по адресу msedensky @ ap.org и https://twitter.com/sedensky. Авторы Associated Press Хейвен Дейли из Сан-Франциско и Ларри Фенн из Нью-Йорка внесли свой вклад в этот отчет.

Авторские права © 2021 г. Все права защищены. Этот веб-сайт не предназначен для пользователей, находящихся в Европейской экономической зоне.

Города-призраки: укомплектование домов престарелых сокращается из-за пандемии

Когда Натали Уолтерс прибыла в дом престарелых своего отца, парковка была почти пустой, а внутри лифт не останавливался.На 13-м этаже выключили свет и молчали телевизоры. В последний раз, когда ей разрешили войти, девять месяцев назад помощники прошли в холле, и медсестра помахала рукой из комнаты для записей.

Теперь это было похоже на город-призрак.

Один из немногих дежурных сотрудников сообщил новость: Уолтерс опоздала, а ее отец уже умер от COVID-19. В новообретенной пустоте дома престарелых ее крик эхом разнесся в пустоте.

«Было так тихо и тихо», — говорит Уолтерс, чье описание запустения дома совпадает с записями, свидетельствующими о том, что численность его персонала снизилась в ходе пандемии.«Каким же он, должно быть, был одиноким».

Еще до того, как COVID-19 раскрыл правду о прибыльной отрасли, в которой слишком мало заботы о наиболее уязвимых слоях общества, нехватка персонала была отличительной чертой домов престарелых по всей стране. Сейчас укомплектованность персоналом еще меньше: около одной трети домов престарелых в США сообщают о более низком уровне медсестер и помощников, чем до того, как пандемия начала разрушать их учреждения, как показывает анализ федеральных данных Associated Press.

«Уже так мало. Ужасно падать дальше », — говорит Шарлин Харрингтон, профессор Калифорнийского университета в Сан-Франциско, чьи исследования домов престарелых часто фокусировались на укомплектовании персоналом.

Когда COVID-19 охватил дома, некоторые рабочие сбежали из опасений заражения. Других соблазняли более легкой работой с такой же или более высокой оплатой в ресторанах и магазинах. А некоторые из них были вынуждены отказаться от домов из-за падения занятости.

Медсестры составляют основу домашнего персонала. В подавляющем большинстве это женщины, непропорционально большая часть принадлежащих к группам меньшинств, и, имея рабочие места с высоким уровнем травматизма и низкой заработной платой, отрасль долгое время изо всех сил пыталась нанять и удержать их. Критики говорят, что если бы они просто повысили зарплату, пришли бы соискатели.

Какой бы ни была причина скелетного посоха, результат очевиден: жителям меньше нужно отвечать на их призывы, чтобы они были в безопасности, были чистыми и накормленными, в то время как удобства помогли им в прибыли.

Около 32% домов престарелых сообщили о соотношении численности персонала и жителей в июне, что было ниже, чем в феврале 2020 года, показывает анализ AP. В домах с более низким коэффициентом у среднего жителя было на 21 минуту меньше контактов с персоналом каждый день, или около 11 часов в месяц, что выражалось в меньшей помощи во время еды, меньшем количестве душа и меньшем изменении положения, чтобы предотвратить болезненные пролежни.В худшем случае, когда кто-то падает, задыхается или подвергается другой опасности, это означает, что меньше людей обнаруживают проблему или слышат их призывы о помощи.

Тамика Далтон увидела это воочию со своей 74-летней матерью, которая переехала в центр ухода за больными и реабилитации Блюменталь в Гринсборо, Северная Каролина, в январе 2019 года из-за обострения ее рассеянного склероза. В то время в учреждении было укомплектовано персоналом выше эталона, рекомендованного многими экспертами.

Но как только COVID-19 удержал посетителей от входа внутрь, Далтон заглянула в окно своей матери и увидела, что мимо проходит все меньше и меньше помощников, а ее мать иногда часами сидит в грязном подгузнике.Ее волосы часто спутывались, а ногти на ногах росли. На ее ягодицах гноился пролежень размером с кулак. Иногда, не имея возможности сама набрать телефон и не видя помощников, она обращалась к проходившему мимо смотрителю с просьбой о помощи.

«Она звала на помощь, но никто не приходил», — сказала она. «Вокруг никого не было».

По мере того, как условия продолжали ухудшаться, Тереза ​​Далтон, министр в отставке, заразилась COVID-19 и умерла 12 февраля. К июню укомплектованность медучреждением сократилась на 15% с начала 2020 года и на 25% с начала 2019 года.

«Они сделали это для своих собственных карманов», — говорит Тамика Далтон о нижних штатах. «Здесь много жадности».

Запросы на комментарии к Blumenthal и его оператору, Choice Health Management Services, не были возвращены. В письме регулирующим органам штата поверенный учреждения заявил, что жалобы были восприняты серьезно и что некоторые проблемы, такие как пролежни, усугублялись невыполнением пациентом предписаний.

«Объект никогда не отставал от кадровых ожиданий», — говорится в письме.

Американская ассоциация здравоохранения, лоббирующая учреждения по уходу, заявила, что 99% домов престарелых и 96% домов престарелых заявили, что у них нехватка персонала в сентябрьском опросе. В июньском опросе AHCA обнаружила, что 84% домов престарелых теряют доход из-за меньшего количества пациентов, поступающих из больниц, и что почти половина домов престарелых и домов престарелых сократила расходы.

Должностные лица AHCA отклонили запрос на собеседование, но в своем заявлении призвали к дополнительному федеральному финансированию, изменениям в Medicaid и государственных программах для поддержки найма и развития лиц, осуществляющих уход.

«Нехватка рабочей силы в сфере длительного ухода — самая сильная за последние десятилетия. Многие предприятия сейчас находятся под угрозой закрытия из-за проблем с персоналом », — заявили в организации. «Если мы хотим улучшить ситуацию с персоналом в домах престарелых, нам нужно, чтобы политики сделали долгосрочные инвестиции».

Medicaid, льготы которого предназначены для бедных, является крупнейшим плательщиком долгосрочного ухода в США. Кратковременное пребывание пожилых людей в домах престарелых — например, месячная реабилитация после замены бедра — обычно покрывается программой Medicare, которая часто платит поставщикам услуг по ставке, в несколько раз превышающей Medicaid.По этой причине краткосрочные пациенты Medicare — золотые гуси для домов престарелых.

Но пандемия привела к сокращению новых госпитализаций в Medicare, так же как резко выросли расходы на такие вещи, как защитное снаряжение.

Из-за того, что прибыль была под угрозой, в некоторых домах были проведены обыски, чтобы сократить расходы.

В целом, по данным Бюро статистики труда, занятость в домах престарелых, которая неуклонно росла за десятилетие до пандемии, за последние полтора года сократилась более чем на 380 000 рабочих мест по всем типам рабочих мест.Укомплектованность персоналом почти наверняка была бы хуже, если бы не более низкая заполняемость из-за более чем 135000 смертей от COVID-19 в домах престарелых и более высоких, чем обычно, смертей по другим причинам.

Многие семьи тех, кто умер в домах престарелых с начала распространения COVID-19, убеждены, что смерть их близких была ускорена или ускорена нехваткой персонала. Связать индивидуальную смерть с укомплектованием персоналом сложно, но исследования неоднократно связывали более высокую укомплектованность персоналом домов престарелых с лучшими результатами.

Харрингтон не сомневается в том, что нехватка персонала в сочетании с плохой практикой тестирования и отсутствием защитного оборудования сыграли роль в распространении COVID-19.

«Вот почему распространяются инфекции», — сказала она. «Если бы дома престарелых пополнили свой штат, проводили тестирование два раза в неделю и имели адекватные СИЗ … они бы спасли тысячи жизней».

Для тех, кто остается в домах престарелых, последствия сокращения численности персонала совпадают с последствиями пандемии.

Дэйв Барток, 74-летний сталелитейщик на пенсии, страдающий сосудистой деменцией, похудел с момента появления COVID-19 и часто был настолько слаб, что едва мог держать голову. Его семья во многом винит в этом изоляцию.

Но они видят в других проблемах более низкую укомплектованность персоналом: неизмененные подгузники. По матрасу ползают муравьи. Быть оставленным в постели вместо прогулки.

Зять Бартока, Эрик Пауликонис, сказал, что сотрудники доставили еду его тестю, но ушли, не помогая ему есть, в результате чего он не мог открывать пакеты с молоком и пытался есть бутерброды в целлофановой упаковке через пластик. .Согласно документам, численность персонала в учреждении The Laurels of Huber Heights, недалеко от Дейтона, штат Огайо, упала на 8 процентов с начала пандемии до июня.

«У них просто не хватает времени в течение дня, чтобы делать то, что нужно пациенту», — говорит Пауликонис.

В заявлении The Laurels of Huber Heights было признано, что «кадровая ситуация сильно отличается от ситуации, когда г-на Бартока впервые приняли в учреждение в 2019 году». В заявлении говорится, что предприятие стремится к найму и удержанию сотрудников, «но это тяжелая битва за преодоление предвзятых представлений об отрасли», поскольку он «не может соответствовать» заработной плате конкурентов.

Федеральный закон требует, чтобы в домах престарелых было достаточно персонала для удовлетворения потребностей жителей, но почти все толкования того, что это означает, оставлено на усмотрение штатов. В некоторых штатах нет установленных пороговых значений штатного расписания. У других есть один, настолько низкие защитники считают его бессмысленным. Даже когда существуют законы, их исполнение часто бывает беззубым.

Знаменательное исследование 2001 года, финансируемое Центрами услуг Medicare и Medicaid, которые наблюдают за домами престарелых, рекомендовало в среднем более 4 часов медсестринского ухода на одного жителя в день.

Большинство учреждений в США не соответствуют этому порогу.

Когда Кристин Пуллинз снова присоединилась к персоналу Медицинского центра Монтроуз в Монтроуз, штат Айова, в августе прошлого года, она сразу же была поражена тем, насколько отличался штат сотрудников от того, когда она работала там годом ранее, когда у дома был другой владелец. Вместо двух лицензированных медсестер в смену теперь была только одна.

«Мы просто не могли достаточно быстро ответить на их сигналы вызова», — говорит Пуллинз. «Как только я смог войти и выйти, мне пришлось уйти, потому что у меня было так много дел.”

По словам Пуллинза, с меньшим количеством под рукой пролежней, ран и падений. По словам Пуллинза, когда у одной из жительниц к концу смены появились симптомы инсульта, начальник сказал, что ему придется подождать час, пока не приедет ночная медсестра. Персонал был настолько разбросан, что Пуллинз пришлось продолжать работать, когда она заболела COVID-19.

Когда Пуллинз рассказала менеджерам о плохом укомплектовании кадрами, она сказала, что к ней прислушиваются, но ничего не изменилось. Она говорит, что администратор дома сказал ей, если она уйдет: «Ты вернешься в слезах.”

К моменту увольнения Пуллинза в феврале штат Montrose был на 9% меньше, чем годом ранее.

В заявлении администратора Монтроуза, Мэллори Ортон, говорится, что дом «обеспечивает надлежащий уровень укомплектования персоналом» и что он «оспаривает утверждения г-жи Пуллинз», но не может комментировать дальнейшие действия.

Коэффициенты укомплектованности производственными предприятиями не всегда отражают полную картину того, как немногие могут работать в любой момент времени, потому что они основаны на средних показателях по сменам, включая те, которые укомплектованы наиболее слабым персоналом.

В центре здоровья и реабилитации Bay Breeze в Венеции, штат Флорида, данные о численности персонала, опубликованные в июне, показали, что дом был укомплектован лучше, чем до COVID-19. Но Эми Ранкл, ветеран медсестры, говорит, что по ее сменам она обычно несет ответственность за 16-18 жителей, что выше, чем до начала пандемии.

«Может ли кто-нибудь в здравом уме сказать мне, как это вообще возможно? «Невозможно сделать все, что нужно этим жителям, не говоря уже о том, чего они заслуживают», — говорит она.«Они нуждаются в большой заботе, и вы не можете дать им ее, потому что вам нужно заботиться о многих. Вы должны работать там каждый день, зная, что вы не можете сделать все, что в ваших силах, потому что у вас нет персонала ».

Ни Bay Breeze, ни ее материнская компания Consulate Health Care не ответили на запросы о комментариях.

Негативное восприятие домов престарелых — необходимых учреждений для людей со сложными медицинскими и психологическими проблемами — заставило большую часть населения США настаивать на том, что они никогда не окажутся в одном из них, и стимулировало рост других типов учреждений, в том числе жизнь.Операторы домов такого типа пытались создать совершенно иной образ, от вестибюлей, украшенных люстрами, до столовых с домашними винными картами, даже несмотря на то, что они часто сталкиваются с некоторыми из тех же проблем, что и дома престарелых.

Дома с обслуживанием недоступны для беднейших слоев населения страны и часто не предлагают услуги, необходимые самым больным, в значительной степени находятся за пределами федерального надзора и менее жестко регулируются штатами.

Хотя федеральное правительство не собирает данные о персонале в учреждениях по уходу за престарелыми, семьи жителей по всей стране отмечают уменьшение количества персонала на местах по мере того, как пандемия продолжается.

Когда Сюзетт Хиткот наблюдала за трансляциями с двух видеокамер, которые ее семья установила в комнате ее отца в доме престарелых в Мичигане, она увидела, как он оставался на полтора часа в туалете и дольше сидел в кресле или в постели в ожидании помощи. Его мешок с катетером остался без изменений и переполнен. Он прожил 14 часов без того, чтобы кто-нибудь наполнил его водой. Большую рану не лечили, а пролежень покрылся кратерами.

«Когда они закрылись, внезапно там не оказалось той семьи, и они потеряли всю бесплатную помощь.Он всегда ждал этого и умолял об этом », — говорит Хиткот, который считает, что отсутствие ухода ускорило смерть ее 81-летнего отца в январе, когда он боролся с последствиями болезни Паркинсона. «Им некому было выполнять ту работу, за которую мы им платили».

Несмотря на все ужасающие истории о долгосрочном уходе, 77-летний Джек Уолтерс, похоже, оказался в лучшем положении для последних лет своей жизни, чем большинство американцев.

Он и его жена отлично экономили, что позволяло семье тратить около 17 000 долларов в месяц на его уход, поскольку его сосудистая деменция обострялась.И хотя большинство домов престарелых в США являются коммерческими компаниями, Уолтерс нашел место в некоммерческом доме Loretto Health and Rehabilitation в Сиракузах, штат Нью-Йорк.

Но Лоретто отмечен многими из тех же проблем, что и везде.

Он изо всех сил пытается нанять и поддерживать рядовых работников в штат, который является символом имущих и неимущих. Рекламируется, что работа медсестры оплачивается 17,85 долларов в час, в то время как генеральный директор Лоретто зарабатывал более 508000 долларов в 2018 году, согласно последней доступной документации IRS для организации.

А его штатное расписание — 3,9 часа на жителя в день в начале пандемии — упало примерно на 6 процентов до менее 3,7 часов к моменту смерти Уолтерса. В последующие месяцы он упал еще больше.

Уолтерс говорит, что, оглядываясь назад, свидетельства нехватки кадров были разбросаны в последние месяцы жизни ее отца.

Фармацевт на пенсии, который никогда не оставлял ни единого неуместного волоса или не подстриженного ногтя, внезапно показался своей дочери «Большим Лебовски»: он выглядел небритым и лохматым на звонках по FaceTime, неделями не принимал душ и все время носил ту же рубашку. дней подряд на фотографиях, сделанных помощниками.

Мужчина, у которого всегда был ненасытный аппетит и который в последний раз, когда она видела Уолтерса, рвал чашки с арахисовым маслом, теперь выглядел измученным, так как его вес упал, и он перенес приступы обезвоживания.

Уолтерс не знает, привела ли нехватка персонала к заражению ее отца COVID-19 или какие еще ошибки могут быть обнаружены, когда ее семья в конечном итоге просматривает медицинскую карту ее отца. Она задается вопросом, если бы персонал не смог даже выкупить ее отца, что еще они могли пропустить?

В своем заявлении директор по маркетингу Лоретто Джули Шиди заявила, что предприятие не может комментировать конкретный опыт Уолтерса, но заявила, что «в то время как наши показатели занятости, возможно, менялись с годами вверх и вниз, уровень нашего персонала постоянно оставался неизменным. выше, чем в среднем по штату.

Это было незадолго до Рождества, когда Уолтерс и ее мать прибыли в Лоретто после срочного звонка и узнали, что опоздали. Уолтерс стояла у ног отца и плакала. Ее мать рухнула на него.

Когда распорядитель похорон пришел забрать тело, мать Уолтерса поцеловала ее руку и прижала к задней части катафалка. «Я люблю тебя, Джек, — сказала она.

Солнце было ярким, воздух был горьким, и никого не было видно.

___

До Седенского можно добраться по адресу msedensky @ ap.org и https://twitter.com/sedensky. Авторы Associated Press Хейвен Дейли из Сан-Франциско и Ларри Фенн из Нью-Йорка внесли свой вклад в этот отчет.

Объясняя иллюзию привидения перца с помощью Ray Optics

В 2012 году гости калифорнийского музыкального фестиваля Coachella были потрясены, увидев выступление рэп-исполнителя Тупака Шакура на сцене. Почему? Потому что знаменитый музыкант умер почти два десятилетия назад. Вирусные реакции назвали оцифрованное представление «голограммой», что на самом деле неверно.Этот трюк является примером оптической иллюзии Pepper’s Ghost, которую можно объяснить с помощью лучевой оптики.

Призрак Пеппера: исторический обман и современные иллюзии

В 1860-х годах изобретатель по имени Генри Диркс построил более старую итальянскую оптическую иллюзию, которая манипулировала визуальными эффектами с помощью стекла и света, назвав ее Dircksian Phantasmagoria . Его эффект так и не стал популярным, потому что он был сложным и дорогим, требующим полной перестройки театров, чтобы включить этот трюк.

Джон Х. Пеппер, который в то время читал лекции в Королевском политехническом институте в Лондоне, придумал простой способ реализовать эффект Дирка в существующих театрах, используя всего лишь лист стекла. Поскольку Пеппер популяризировал иллюзию, она стала известна как Pepper’s Ghost . Пеппер начала демонстрировать иллюзию в театрах Англии и Австралии, вызывая недоумение у публики. Одна местная газета даже сообщила, что опытный физик Майкл Фарадей вернулся в Пеппер, увидев иллюзию, и потребовал объяснений.

В оригинальной оптической иллюзии Pepper’s Ghost большой кусок стекла помещают под углом между ярко освещенной «сценой», в которую зрители смотрят прямо перед собой, и потайной комнатой. Стекло отражает скрытую комнату, темную, в которой находится «призрачная» сцена. Когда свет в потайной комнате немного приподнимается, чтобы осветить сцену, свет в сценической комнате немного приглушается, и зрителям появляется привидение.

Закулисье основной иллюзии привидения Пеппера.Изображение Wapcaplet — Собственная работа. Под лицензией CC BY-SA 3.0 через Wikimedia Commons.

С годами парки развлечений и дома с привидениями начали адаптировать различные вариации Pepper’s Ghost для достижения эффекта призрачных явлений на своих дисплеях.

Сегодня, благодаря технологии чрезвычайно высококачественной видеопроекции, сочетающей технологию захвата движения с трехмерной компьютерной визуализацией (CGI), «цифровых двойников» знаменитостей и политических мировых лидеров можно виртуально проецировать на большие толпы с помощью отображения графики. через крупномасштабное изобретение Pepper’s Ghost.Эта быстроразвивающаяся технология компьютерного поколения позволяет создать иллюзию движущихся объектов, комбинируя технологию анимации с ранее записанными цифровыми кадрами, используя множество передовых эффектов и программного обеспечения. Этот специальный эффект также часто используется в кино.

В случае с Тупаком Шакуром прозрачная пленка была подвешена под углом перед сценой. Кадры с участием музыканта, снятые с прошлых живых выступлений, были показаны в этом фильме с помощью закулисного проектора. Кадры были улучшены и объединены с программным обеспечением для анимации, чтобы создать кристально чистое видео с высоким разрешением для выступления.С помощью анимации видеоматериал манипулировал так, чтобы казалось, будто Тупак взаимодействует с другими исполнителями на сцене. Вместо прежнего эффекта привидения Пеппера, который был прозрачным и «ужасным», качество анимированной графики заставляет зрителей ошибочно принимать проецируемое изображение за реальную вещь.

Явление лучевой оптики

Pepper’s Ghost можно объяснить с помощью лучевой оптики. Для начала, стекло или прозрачная пленка, используемая в иллюзии Pepper’s Ghost, имеет другой показатель преломления, чем воздух вокруг него; то есть свет в двух средах распространяется с разной скоростью.Когда свет достигает границы между двумя материалами с разными показателями преломления, обычно часть света отражается, а остальная часть преломляется или проходит под углом. Количество отраженного и преломляемого света регулируется уравнениями Френеля и зависит от угла падения и поляризации входящего света, а также от соседних материалов.

Рассмотрим установку, используемую для классической иллюзии Pepper’s Ghost, состоящую из сцены, дополнительной комнаты, не попадающей в поле зрения публики, и стеклянной стены, расположенной под углом между аудиторией и обеими комнатами.Свет от освещенной сцены преломляется при входе и выходе из оконного стекла. Зрители могут видеть сцену, но не стекло, как если бы они смотрели какой-нибудь старинный сценический спектакль. Когда включается свет в боковой комнате, свет распространяется от «призрака» к стеклу. Часть света отражается стеклом и достигает публики. Толпа видит лучи света как со сцены, так и со скрытой комнаты. Это проецирует скрытое изображение полупрозрачным или «призрачным» образом.

В приведенной выше сцене некоторые падающие лучи от освещенной сцены преломляются через стекло в сторону аудитории, в то время как часть падающих лучей из скрытой комнаты отражается стеклом. Образы в двух комнатах достигают аудитории, создавая иллюзию Призрака Пеппера.

Создайте проектор с привидениями для перца

Незадолго до Хэллоуина мы с моим коллегой Мэттом Милхоммом создали собственный проектор Pepper’s Ghost из нескольких старых футляров для компакт-дисков и мобильного телефона.

Довольно просто воспроизвести наше устройство и сделать свой собственный проектор Pepper’s Ghost, если вы выполните следующие действия:

1. Вырежьте четыре одинаковых ромба из футляров для компакт-дисков или другого прозрачного пластика
2. Склейте пластиковые части вместе в форме пирамиды
3. Найдите видео, в котором реализован эффект привидения Пеппера *
4. Включите мобильный телефон для воспроизведения специального видео
5. Переверните пластиковую пирамиду вверх дном и поместите ее над центром мобильного телефона во время воспроизведения видео
6. Не забудьте выключить свет!

* Мы сделали собственное видео для воспроизведения радиочастотной симуляции с помощью нашего DIY Pepper’s Ghost проектора.
