Монтаж теплого пола, как установить теплый пол

Теплый пол – это популярный способ отопления домов, а также квартир в Челябинске и Челябинской области. Быстрый монтаж теплого пола, несложная эксплуатация, а также высокая эффективность данной технологии сделали ее более популярной, нежели традиционное печное и водяное отопление. Теплые полы бывают трех типов: пленочные, водяные, а также электрические.

Электрические полы

• Перед тем, как установить кабельный электрический теплый пол, необходимо очистить, а при необходимости, выровнять поверхность.

• После этого укладываетеся теплоизоляция.
• На теплоизоляцию укладывается специальная монтажная лента (обычно идет в комплекте с кабельным теплым полом)
• Затем укладывается греющий кабель и фиксируется лепестками на монтажной ленте.
• После этого проверяется сопротивление греющего кабеля (оно должно соответствовать сопротивлению указанному в паспорте на монтируемую модель теплого пола).
• Рядом с греющим кабелям крепится датчик терморегулятора (обязательно в трубку — для того, чтобы была возможность замены датчика)
• Провода от греющего кабеля и кабель датчика температуры пола прокладываются к стене и поднимают к месту установки терморегулятора.
• Завершается процесс установки теплого пола монтажом электронного терморегулятора, позволяющего управлять работой теплого пола.
• Остается только залить стяжкой греющий кабель, подождать до полного высыхания стяжки и можно включать теплый пол.

Подробную информацию о том, как смонтировать теплый электрический пол, можно узнать у наших специалистов, имеющих солидный опыт укладки электрического пола. Кроме этого, внизу страницы размещено посвященное монтажу теплого пола видео, которое поможет вам узнать как сделать теплый электрический пол самостоятельно.

Сверху электрического пола может быть уложено любое покрытие: ковролин, паркет,ламинат, линолеум и пр. Преимущества электрического пола: простота управления процессом нагрева, отсутствие необходимости обслуживания системы.

Электро-водяной теплый пол

Процесс монтажа электро-водяного теплого пола больших денежных затрат не требует. Технология теплого пола водяного типа предусматривает нагрев воздуха в комнате за счет нагрева в трубе жидкости. Преимущества электро-водяного пола: долговечность, ремонтопригодность, доступная цена монтажа теплого водяного пола, отсутствие электромагнитного излучения, полная электробезопасность.

Укладка электро-водяных полов имеет ряд особенностей. Монтаж теплого пола осуществляется на утепленное основание, пластиковыми хомутами к металлической сетке (либо в специальные маты для водяного теплого пола). Процесс устройства электро-водяного теплого пола является достаточно простым, поэтому может выполняться невысококвалифицированными рабочими .

Инфракрасный пол

Как уложить теплый пол инфракрасного типа? Инфракрасный пол наиболее комфортен и легок в монтаже. Процесс его монтажа предусматривает укладку под используемое напольное покрытие пленки, изготовленной из углеродного полимера. Стоимость установки зависит, непосредственно, от площади помещения, типа пленки, а также особенностей расположения полос. Процесс управления системой осуществляется при помощи специального терморегулятора. Преимущества инфракрасного пола: существенная (до пятидесяти процентов и более) экономия электроэнергии, по сравнению с кабельными,  а также простота укладки.

Монтаж инфракрасного теплого пола видео



Вернуться на главную

Советы монтажников электрического теплого пола и видео дополнения



Монтаж и установка электрического теплого пола с видео примерами.

Теплый пол является предпочтительным выбором при решении вопроса об обогреве загородного дома. Несомненными его преимуществами являются простота укладки и обслуживания, надежность в эксплуатации. Смотрите более подробную инструкцию где наглядно мы разобрали монтаж электрического теплого пола своими руками с фото в видео примерами. Начинать работы необходимо с разметки пола. Теплый пол не укладывается в местах установки мебели или сантехники. Также определяется место под термодатчик, при этом учитывается, что он должен находиться между петлями нагревательного кабеля.

Затем производится штробление стен под монтажную коробку. От нее прорубывается перфоратором канавка, в которую будет уложена гофрированная трубка, содержащая в себе термодатчик и его кабель. Трубка фиксируется алебастром или цементно-песчаной смесью. Конец ее тщательно герметизируется липкой лентой.

На стену внизу приклеивается теплоизолирующая лента толщиной 10мм. Теперь на пол укладываются листы теплоизолирующего материала – полистирола или пеноплекса. Так как при нагревании под кабелем может скапливаться конденсат, то с целью гидроизоляции сверху внахлест кладется слой полиэтилена. Швы склеиваются монтажным скотчем или спаиваются строительным феном, либо паяльной лампой.

Теперь необходимо создать основание для монтажа нагревательного кабеля электрического теплого пола. Для этого нужно сделать стяжку. Далее следует уложить монтажную ленту, закрепляя ее гвоздями или саморезами. Расстояние между рядами монтажной ленты составляет порядка 1 м. Перед укладкой нагревательного кабеля надо проверить его сопротивление. Оно обязано соответствовать паспортным данным. Нагревательный кабель укладываем в зажимы монтажной ленты и фиксируем их. Участки кабеля ни в коем случае не должны перекрещиваться или соприкасаться. Оптимальным расстоянием между двумя отрезками кабеля считается 25 – 35 см. Величина петли кабеля не должна быть менее 5 см. Также фиксируем гофрированную трубку с термодатчиком. Заводим в монтажную коробку концы нагревательного кабеля.

Монтаж электрического теплого пола подошел к завершению, смотрим видео пример. Теперь следует сделать цементную стяжку толщиной до 4-х см.

После того, как стяжка сможет выдержать вес человека (обычно 3 – 4 дня), приступаем к работе с электропроводкой. В монтажную коробку устанавливаем терморегулятор. При этом заводим в специальные гнезда кабель термодатчика, концы нагревательного кабеля, провода электропитания. Также стоит предусмотреть в цепи устройство защитного отключения. После окончательного высыхания стяжки кладем финишное покрытие. Ремонт квартиры с нами будет быстрей и дешевле!

Монтаж электрического теплого пола видео

Видео инструкция по установке теплого пола теплолюкс. Смотреть обязательно.

Устройство и установка электрического теплого пола: технология укладки + схемы

Теплый пол, который еще сравнительно недавно был чем-то недостижимым, являясь эксклюзивным элементом обустройства жилья, сейчас стал достаточно обыденной вещью, доступной по цене, дружественной в эксплуатации, легкой в монтаже. Усовершенствованные технологии производства электрических теплых полов позволяют получить не только эффективную энергосберегающую систему обогрева помещений, но и оборудовать ее без особых проблем.

Сравнительная характеристика электрических теплых полов

Электрический теплый пол для обогрева жилья рекомендуется подбирать таким образом, исходя из особенностей конкретной квартиры или индивидуального дома, чтобы выбранная система генерировала необходимое количество тепла, была экономичной по расходу электроэнергии и не представляла особой сложности при установке.

Простота укладки особенно важна, если вы решили обустраивать электрический теплый пол своими руками.

Система обогрева «теплый пол» может применяться в любом помещении и под любое напольное покрытие, кроме того, ее можно использовать для наружных работ

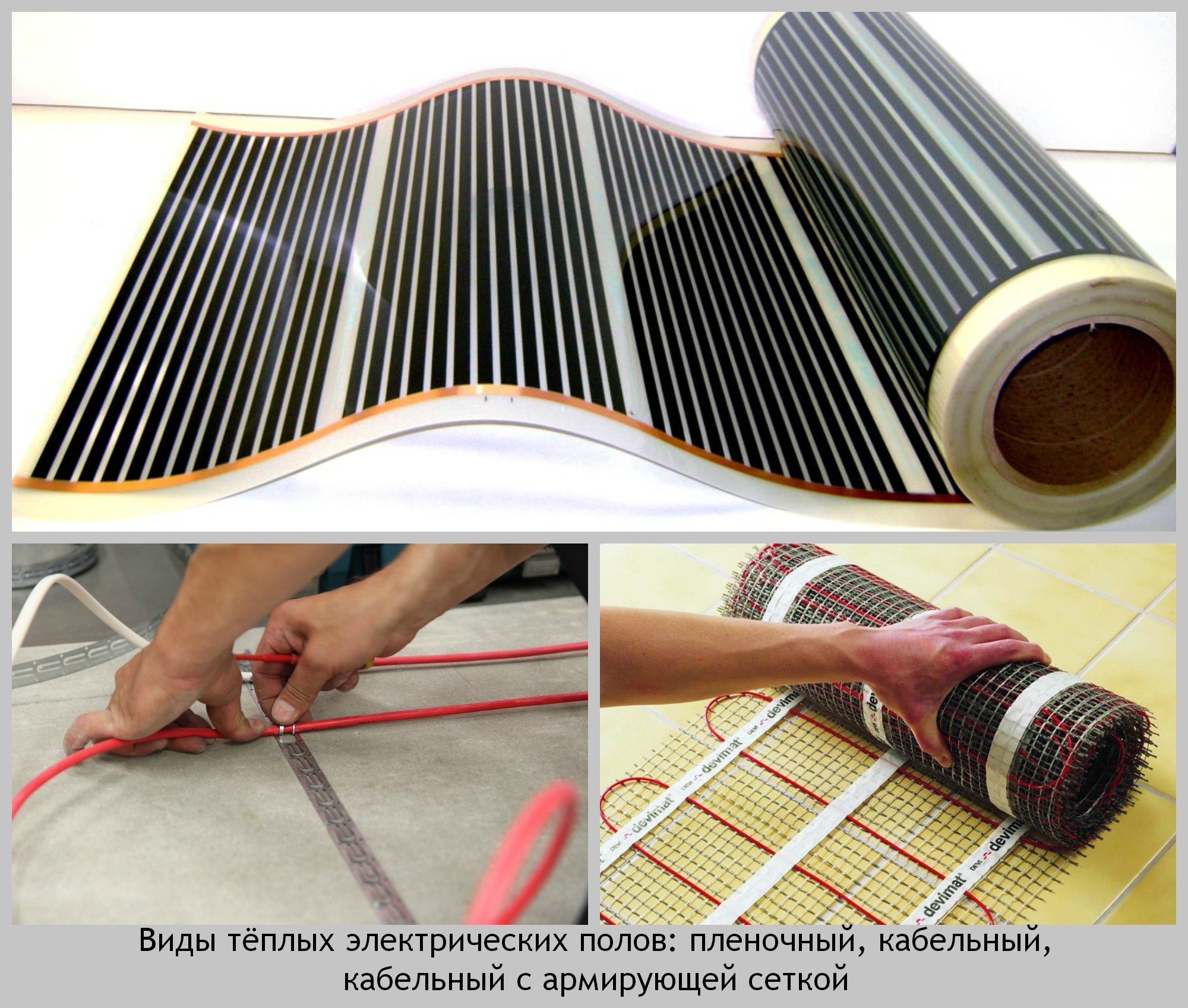

Типы теплых полов, представленные в данный момент на рынке строительных материалов, обладают различной конфигурацией и широким диапазоном показателей мощности, что упрощает момент выбора и позволяет приобрести систему обогрева, наиболее полно соответствующую потребностям вашего жилья. Разновидности электрических теплых полов:

• кабельный
• кабельный на основании
• пленочный инфракрасный

Предлагаем рассмотреть каждый вид поподробнее.

Самый простой кабельный вариант

Основным функциональным элементом устройства кабельного теплого пола является нагревательный элемент в виде провода, который трансформирует электроэнергию в тепло.

Нагревательный кабель теплого пола состоит из двух токопроводящих жил, стекловолокнистого армирования, полиэфирной пленки, проводника из меди, экрана из алюминия и защитного слоя из ПВХ

Из всех видов электрических полов, кабельная система обогрева — самая сложная и трудоемкая для установки, так как требует тщательной укладки кабеля с заданным шагом и обязательного финишного этапа — заливки стяжки. Дополнительный слой стяжки толщиной порядка 5 см приводит к ощутимой потере высоты помещения, что выступает принципиальным моментом при закладке данного вида обогрева в квартирах высотных домов. Еще один существенный недостаток кабельного теплого пола — это невозможность его укладки под мебелью и сантехническими приборами. Однако, данный вид электрического пола обладает неоспоримыми преимуществами — нагревательный кабель можно применять для установки в помещениях со сложным периметром, а также для обогрева наружных элементов частного дома — крыши, отливов, стоков.

Кабельный пол на основании

Кабельный теплый пол на основании обладает небольшой толщиной и представляет собой сетчатый мат, на котором закреплен нагревательный кабель с сечением порядка 2.8 мм. По сравнению с кабельным, данный вид теплого пола более прост в монтаже, так как нагревающий провод уложен и зафиксирован на основании, поэтому процесс укладки заключается в раскладке и фиксации матов.

Удобным вариантом для установки является теплый пол в виде нагревательных матов, состоящих из сетчатого основания и закрепленного кабеля

Кабельный пол на сетке — это наиболее подходящий вариант для установки под плитку, так как толщины слоя клеевого раствора вполне достаточно, чтобы маты теплого пола оказались в его толще.  В случае, если данный вид электрического пола устанавливается под ламинат, ковролин или линолеум, то заливка стяжки потребуется, но толщина ее будет невелика — около 3 см. Следует учесть, что кабельный теплый пол на основании не рекомендуется укладывать в тех зонах помещения, где предполагается размещение мебели или сантехнического оборудования.

Нередко при ремонте бывают нестандартные ситуации. Например, укладка новой плитки поверх старого кафеля, но и это ещё не всё, в этом случае предусмотрена система тёплого пола. Более подробно об особенностях монтажа читайте тут: https://aqua-rmnt.com/voprosy/ustanovka-tyoplogo-pola-na-kafel-mozhno-li.html.

Инфракрасная пленка

Инфракрасный теплый пол производится в виде двухслойной пленки с углеродными нагревательными элементами и обладает толщиной около 0.5 мм, что позволяет сохранить высоту помещения в неизменном виде, в отличие от других теплых полов.

Инфракрасный пол состоит из двух слоев электротехнического полиэстра, между которыми размещены угольные нагревательные элементы и токопроводящая медная фольга

Мало того, инфракрасный пол является самым энергосберегающим среди прочих систем обогрева  — при его эксплуатации экономится порядка 60% электроэнергии. Укладка электрического теплого пола с инфракрасными нагревательными элементами наиболее проста из всех возможных — полосы пленки расстилаются на основании пола без учета расстановки мебели, а напольное покрытие устанавливается сразу же, без трудоемкого процесса заливки стяжки.

Важно знать: Пленочные инфракрасные теплые полы можно устанавливать на любую поверхность — горизонтальную, вертикальную, наклонную за счет, так называемого, «сухого монтажа».

Как сделать электрический теплый пол самостоятельно с наименьшими финансовыми вложениями и трудовыми затратами, получив при этом качественную систему обогрева? Ответ прост — нужно выбрать оптимальный вариант теплого пола, который  по техническим характеристикам будет соответствовать потребностям вашего дома, а его монтаж не составит особого труда в случае установки собственными силами.

Пошаговый инструктаж для монтажа

Электрический теплый пол в виде нагревательных матов оптимально подходит для укладки под плитку

Подготовка основания пола

Поскольку установка электрических теплых полов относится к разряду «чистовых» строительных работ, данный процесс производится после того, как оштукатурены стены и потолки, залиты стяжки — то есть окончены «черновые» этапы строительства. Характерно то, что по окончанию этих этапов, основание пола, как правило, покрыто слоем пыли и грязи, на нем присутствуют фрагменты застывшего штукатурного и цементного раствора. Чтобы очистить поверхность основания под установку теплого электрического пола, необходимо снять отвердевшие куски раствора шпателем или использовать специальный растворитель, затем, увлажнить пол водой и смести остатки строительных смесей, мусора, пыли при помощи щетки.

Важно знать: Чтобы теплый пол исправно функционировал, без перегрева и коротких замыканий, базовая поверхность — бетонное основание, должно быть ровным, без значительных перепадов по уровню.

Укладка напольной теплоизоляции

Укладка теплоизоляции по теплый пол необходима для сокращения теплопотерь и создания направленных потоков тепла

Обратите внимание на такую особенность системы теплого пола, что ее функционирование сопровождается распространением тепла во всех направлениях, следовательно, будет нагреваться не только поверхность пола обогреваемого помещения, но и бетонное основание, с которым соприкасаются нагревательные элементы.

Для того, чтобы минимизировать потери тепла и воспрепятствовать обогреву плит перекрытия, под теплый пол монтируется теплоизоляционный материал. Теплоизоляция экранирует тепловые потоки, отражает их и направляет внутрь обогреваемой зоны. Исходя из того, какое помещение — обогреваемое или не обогреваемое, находится ниже уровнем относительно помещения, в котором устанавливается теплый пол, подбирается тип и толщина теплоизоляции.

Важная стадия обустройства напольной системы обогрева — монтаж теплоизоляции, на которую укладываются нагревательные элементы теплого пола

При обустройстве электрического теплого пола в квартире многоэтажного дома, где ниже этажом расположены отапливаемые помещения, применяется фольгированный рулонный теплоизоляционный материал небольшой толщины порядка 3-4 мм. Полосы изоляции раскладываются, тщательно состыковываются и фиксируются при помощи стэплера к базовому основанию, чтобы предотвратить сдвиг материала относительно поверхности пола. Дополнительно можно проклеить стыки полос теплоизоляции монтажным скотчем.

Обустройство теплого пола в помещениях, соседствующих с неотапливаемыми зонами, требует установки теплоизоляции толщиной около 10 см

В случае, когда теплый пол закладывается в частном доме, где отапливаемое помещение может находится над неотапливаемым, в качестве теплоизоляции применяется пенопласт или другой плитный изолирующий материал толщиной 5-10 см в комбинации с теплоотражающим слоем из фольги.

Подключение терморегулятора и датчика температуры

Перед тем, как начинать монтаж нагревательных элементов теплого пола, необходимо установить терморегулятор и подключить к нему датчик температуры. Терморегулятор, при помощи которого варьируется температурный режим работы теплого пола, монтируется на стене в удобном месте, на высоте не менее 30 см от поверхности пола. Прибор, измеряющий текущую температуру нагрева, — температурный датчик, закладывается в толщу теплого пола на расстоянии 50-70 см от стены, на которой размещен терморегулятор.

Управление нагревом теплого пола осуществляется при помощи терморегулятора, к которому подключаются нагревательные элементы и датчик температуры

Схема подключения электрического теплого пола предполагает подводку к терморегулятору кабеля, идущего от нагревательных элементов теплого пола, гофрированной трубки с температурным датчиком внутри и провода от центральной электросети.  При включении теплого пола в режим нагрева, на лицевой панели терморегулятора должен загореться индикатор, при этом нагревательные элементы теплого пола начнут генерировать тепло.

Укладка нагревательных элементов теплого пола

Укладка нагревательного кабеля выполняется с фиксированным шагом, чтобы плоскость пола равномерно прогревалась

Технология укладки электрического теплого пола предусматривает раскладку нагревательных элементов с отступами от стен порядка 5 см, от нагревательных приборов — около 10 см. Исходя из того, какой вариант теплого пола выбран — кабельный, кабельный на основании или инфракрасный, укладка электрического теплого пола выполняется по всей площади комнаты или только в той ее части, где не предполагается расстановка мебели, сантехнических приборов или других предметов интерьера. Необходимо помнить, что кабельный теплый пол не закладывается под мебель и сантехнику. Более тонкий по толщине — пленочный инфракрасный пол, можно монтировать в любой зоне, вне зависимости от размещения напольных элементов обустройства помещения.

Пленочный инфракрасный теплый пол характеризуется самой простой схемой укладки и монтируется под любое напольное покрытие

В процессе монтажа инфракрасного или кабельного теплого пола на сетке, крепление полос с нагревательными элементами к основанию пола выполняется при помощи двухстороннего скотча, между собой маты соединяются с использованием монтажного скотча. При укладке кабельного теплого пола, к базовой поверхности крепятся отрезки монтажной ленты с шагом от 0.5 до 1 метра с применением дюбелей или саморезов, после чего нагревательный кабель выкладывается с заданным шагом и закрепляется на ленте.

Электрический теплый пол можно устанавливать даже под такое «капризное» напольное покрытие, как паркет

Раскладка нагревательного кабеля выполняется в виде «змейки», где шаг между витками устанавливается не менее 8 см, но чтобы точно определиться с данным расстоянием, можно рассчитать его таким образом: 100 умножить на площадь помещения и разделить на длину кабеля теплого пола.

Важно знать: При монтаже нагревательного провода кабельного теплого пола, необходимо следить, чтобы кабель не натягивался, его перегибы были плавными, без изломов и внутреннего напряжения.

На завершающей стадии обустройства кабельного теплого пола, в обязательном порядке заливается слой цементной стяжки около 5 см

Окончательный этап укладки кабельного теплого пола — заливка стяжки, которая должна отстояться на протяжении 30 дней, после чего монтируется напольное покрытие.

Устройство электрического теплого пола на базе инфракрасных нагревательных элементов удобно тем, что не требует формирования стяжки — финишное напольное покрытие устанавливается непосредственно на теплый пол.

Одна из разновидностей инфракрасного тёплого пола — карбоновые полы. Об их плюсах и минусах, а также об особенностях монтажа читайте в нашей статье: https://aqua-rmnt.com/otoplenie/teplyj-pol/karbonovyj-teplyj-pol.html.

Видео — установка кабельного электрического пола

Видео — установка пола «кабель на основании»

Видео — установка инфракрасного пола

Оцените статью: Поделитесь с друзьями!

Теплый пол электрический под плитку: монтаж, видео

В помещениях с повышенной влажностью или высокой эксплуатационной нагрузкой целесообразней всего использовать плиточное покрытие пола. Но при всех своих достоинствах кафель имеет один существенный недостаток: без дополнительного подогрева это довольно холодное покрытие. Для обеспечения комфорта многие хозяева применяют систему «теплых полов». Технология укладки электрического теплого пола под плитку является наиболее доступной, поэтому и применяется чаще всего в тех случаях, когда работы выполняются своими руками.

Преимущества электрического подогрева полов перед водяным

Почему стоит выбрать теплый пол под плитку с использованием электрических нагревательных элементов?

• Для жильцов многоквартирных домов важен фактор, что такой вариант подогрева полового покрытия не связан с риском протечек. То есть, если система теплого пола и выйдет из строя, то, по крайней мере, не придется возмещать ущерб затопленным соседям снизу.
• Производить обогрев помещения можно круглогодично. Это актуально для квартир с центральным отоплением. К тому же с системой теплых полов ничего не случится при отключении электричества или горячего водоснабжения. Такие аварии не редкость, и в холодное время года трубы теплого пола с водяным отоплением могут просто замерзнуть.
• Укладка электрического теплого пола производится более компактно, поэтому высота комнаты изменится не так значительно, как при прокладке труб с водой.
• Электрические элементы позволяют добиться более равномерного нагревания поверхности, да и регулировка температуры осуществляется более просто.

• Монтаж теплого пола с электрическим подогревом осуществляется проще, чем с водяным. Уложить его своими руками сможет практически любой человек, владеющий самыми элементарными навыками строительных работ.
• Теплый пол, уложенный при помощи электрических греющих элементов, практически не нуждается в обслуживании.

Виды электрических нагревательных элементов для теплых полов

Перед тем как сделать теплый пол с электрическим подогревом, следует определиться с его видом. Можно выделить три типа нагревательных элементов:

• Кабельный. Продается в виде катушек определенной длины. На базовой поверхности кабель закрепляется при помощи специальных планок с зажимами. Они могут входить в состав комплекта, или придется их приобретать отдельно. Монтаж кабельного теплого пола под плитку потребует тщательного расчета необходимого материала. Под него придется делать наиболее толстую стяжку. Но цена за м2 у такого покрытия будет самой низкой по сравнению с другими вариантами.

• Монтаж матов, представляющих собой кабель, закрепленный на сетке из стекловолокна, осуществить своими руками значительно проще. Стоят они немного дороже, но укладывать их значительно легче и удобнее. К тому же уменьшается толщина стяжки, необходимой для обустройства теплых полов.

• Инфракрасная пленка имеет минимальную толщину из всех видов электрических нагревательных элементов. Но монтаж пленочного теплого пола обычно осуществляется под напольные покрытия, лучше проводящие тепло, такие как ламинат, линолеум, ковролин. Установка инфракрасной нагревательной пленки под плитку не рекомендуется.

Подготовительные работы

Начинать монтаж теплого электрического пола под плитку надо с подготовки основания.

• Удаляется старое напольное покрытие. Цементная стяжка наиболее подходит для того, чтобы сделать теплый пол. Именно ей следует оказать предпочтение, если работы выполнятся своими руками.
• Базовая поверхность должна быть идеально ровной. Иначе качественно смонтировать подогрев не получится: при любом перегибе кабеля увеличивается вероятность его пробоя, а ремонт будет практически невозможен. Поэтому следует устранить все неровности основания: сбить выступы, заделать впадины и трещины. В запущенных случаях придется сделать выравнивающую стяжку.

• В стене выполняется штроба под провода. Как правило, органы управления теплыми полами располагают на высоте от 70 до 100 см от пола, но не ниже 30 см. В помещениях с повышенной влажностью органы управления лучше вывести наружу. Если датчик температуры по схеме укладки должен располагаться в основании пола, то делается канавка и под него.
• Проводится тщательная очистка основания от пыли и грязи, после чего поверхность грунтуется.
• Составляется схема укладки. Нагревательные элементы располагаются на расстоянии не менее 10 см от стен. Расстояние от других нагревательных приборов, например стояков с горячей водой, должно быть не менее 30 см. Подогрев не осуществляется в тех местах пола, которые предназначаются для установки сантехники или тяжелой стационарной мебели.

• Монтируется теплоизоляционный слой, который повысит эффективность теплых полов. В квартирах чаще используют фольгированный пенофол, он имеет меньшую толщину, поэтому не так сильно уменьшает высоту помещения. Кладут его фольгой вверх, чтобы тепло от нагрева отражалось внутрь комнаты, отступая от стены на расстояние 5 см. Место стыка со стеной проклеивают демпферной лентой, она компенсирует расширение стяжки при нагревании теплого пола. Пенопласт или пенополистирол используют, если квартира располагается на первом этаже или над неотапливаемым помещением. Отступ от стены в этом случае делают 10 см.
• Все стыки между элементами пленочного теплоизолятора проклеиваются фольгированным скотчем.

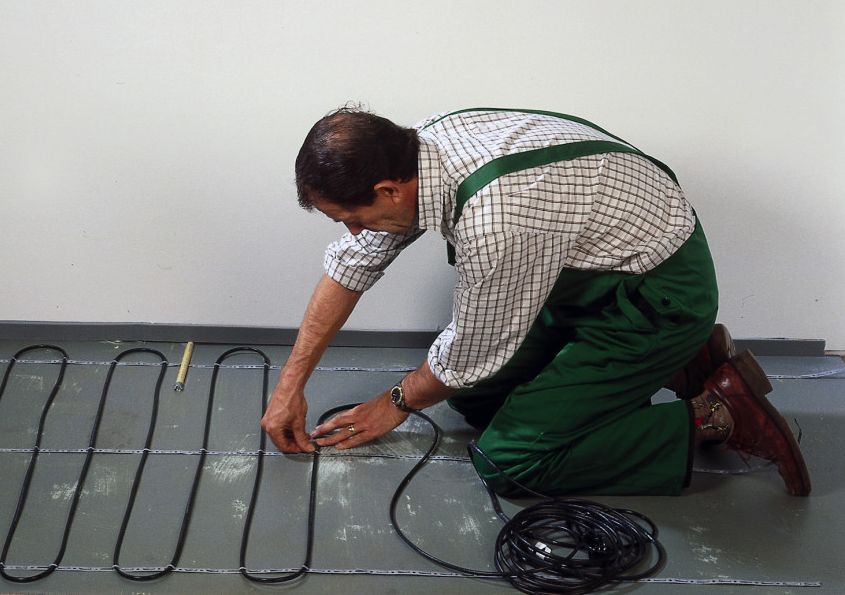

Укладка нагревающего кабеля

Перед тем как монтировать кабель для теплого пола, необходимо проверить его сопротивление. Оно должно совпадать с указанными на наклейках или документации параметрами. Дальше последовательность действий следующая:

• На поверхности с шагом от 50 см до метра закрепляется специальная монтажная лента. На ней расположены с шагом 20 мм элементы крепления, что позволяет создать нужную конфигурацию укладки. Вместо такой ленты можно использовать металлическую сетку, фиксация кабеля в этом случае осуществляется при помощи пластиковых хомутов.
• Кабель укладывается змейкой, с соблюдением необходимых отступов от стен. Нельзя допускать касания одних витков кабеля другими или их перекрещивания.

Укладка греющего кабеля

Фиксация кабеля

• На равном расстоянии от соседних витков укладывается датчик температуры. Разумно поместить его в гофрированную трубку, конец которой следует тщательно запечатать, чтобы предотвратить попадание раствора.
• Осуществляется подключение органов управления теплых полов. Если вы не уверены в своей квалификации, то лучше вызвать профессионального электрика. Желаете сделать все своими руками – следуете схеме подключения, указанной на задней стенке реостата или в инструкции.
• С помощью тестера еще раз проверяется сопротивление нагревательного контура. Оно должно совпасть со значениями, полученными до укладки.
• Для проверки работоспособности системы теплого пола включают подогрев на короткий интервал времени. Достаточно одной минуты. Должны загореться индикаторы на реостате, кабель начнет нагреваться.

Укладка нагревательных матов

Их монтаж осуществляется значительно проще, так как кабель уже закреплен на сетке из стекловолокна. Остается только раскатать их как пленку по обогреваемой поверхности. Мат под всем полом должен составлять единое целое, поэтому для получения нужной конфигурации ножницами надрезают стекловолокно, не затрагивая при этом нагревающий кабель.

В остальном вся схема работ остается прежней, как и при укладке кабеля. После подключения и проверки работоспособности системы можно переходить к заливке стяжки.

Более наглядно монтаж электрического теплого пола под плитку представлен на видео.

[smartcontrol_youtube_shortcode key=»монтаж электрического теплого пола» cnt=»2″ col=»2″ shls=»true»]

Стяжка и укладка плитки на теплые полы

Толщина стяжки для теплого пола напрямую зависит от типа выбранного нагревательного элемента: в случае кабеля это параметр составляет от 30 до 50 мм, а для нагревательных матов – не более 30. При использовании последних и вовсе можно обойтись без стяжки при достаточной толщине слоя плиточного клея.

Стяжку следует разравнивать очень аккуратно, чтобы не повредить нагревательные элементы. Одновременно следует избегать появления воздушных пузырей, ухудшающих эффективность работы системы.

Укладка плитки существенно будет отличаться только одним обстоятельством: необходимо закупить клеевой раствор и состав для затирки, предназначенные именно для укладки теплых полов. Следует помнить о некоторых нюансах:

• Схему укладки необходимо подобрать так, чтобы обрезанные плитки оказались по краям.
• Укладку лучше начинать с угла комнаты, противоположного входной двери.
• Нанеся клеевой раствор зубчатым шпателем, плитку немного вдавливают вглубь рукой, контролируя положение каждого элемента при помощи уровня.
• Для получения ровных швов используют пластмассовые крестики.
• После высыхания клея осуществляют затирку швов, сразу удаляя мокрой ветошью выступившие части раствора.

Монтаж Теплого Пола Под Плитку + Советы

 Технология монтажа теплого пола под плитку не самая простая, но, тем не менее, с ней реально справиться даже неопытному человеку. В нашей статье мы расскажем, как правильно осуществить расчет, провести подготовку и монтаж теплого пола (нагревательный мат или кабель) непосредственно под плитку.

МОНТАЖ ТЕПЛОГО ПОЛА СВОИМИ РУКАМИ

 1. Как рассчитать теплый пол.

 Для составления схемы укладки на общем чертеже помещения зачеркиваем те участки, на которых будут располагаться сантехнические приборы и стационарная мебель (шкафы, тумбы, стиральная машинка). Указываем на схеме габариты свободного пространства. Не забываем про отступы от стен и мебели по всему периметру (min 5 см) и между витками кабеля (5-10 см). Шаг укладки рассчитывается как отношение площади укладки к длине кабеля. Выберем место для терморегулятора и подводим к нему питание.

— Кабель под плитку. Если укладываем тонкий кабель под плитку, потребуется рассчитать шаг, с которым закрепляются зигзаги кабеля на монтажной ленте (6-10 см), в зависимости от того, будет ли система основным источником обогрева или дополнительным. Шаг укладки рассчитывается как отношение площади укладки к длине кабеля.

— Нагревательный мат имеет фиксированную ширину 50 см, поэтому с его расчетом хлопот будет меньше. При наличии схемы помещения точный расчет необходимого для этой задачи кабеля или мата помогут сделать квалифицированные специалисты предприятия Квант Успеха.

 2. Подготовка поверхности под теплый пол.

 Если требуется повысить уровень пола, можно сделать это при помощи цементных стяжек. По итогу будет оптимальным выполнение нивелировки самовыравнивающейся смесью. Если же уровень пола подходящий, можно ограничиться только нивелирмассой (2-5 мм). Перед началом монтажных работ поверхность очистить от пыли и строительного мусора, стяжку скрепить грунтовкой глубокого проникновения.

 3. Теплоизоляция электрического теплого пола

  Укладка теплоизоляционных плит под тонкий кабель под плитку возможна только перед выполнением стяжки (4-5 см) и нивелировки, если позволяет высота помещения и уровень пола. В ином случае к теплоизоляционному материалу, на который ляжет кабель, невозможно будет приклеить плитку. В такой ситуации правильнее использовать нагревательный мат, в котором электрический кабель теплого пола закреплен на армирующей стеклосетке. Сетка частично задерживает тепло, уходящее вниз, в плиту. Да и слой клеевого раствора из-за отсутствия более объемной металлической ленты тоньше, что способствует скорейшему прогреву плитки.

   1 – напольная плитка

   2 – эластичный клеевой раствор

   3 – датчик терморегулятора

   4 – кабель или мат теплого пола

   5 – цементная стяжка (40-50 мм)

   6 – сетка из арматуры

   7 – утеплитель (плотностью М-35)

   8 – бетонное основание

Укладка теплого пола – электрический кабель.

Нагревательный кабель фиксируется при помощи монтажной ленты, которая предварительно крепится к стяжке дюбелями или герметиком параллельно с шагом 40-50 см. Кабель для теплого пола укладывается по зигзагу с шагом от 6 до 10 см. Чем меньше шаг, тем больше мощность на квадратный метр и лучше прогрев. Необходимо придерживаться одинакового шага для равномерного прогревания поверхности. Укорачивать греющую часть кабеля строго запрещено! Нагревательный кабель не должен самопересекаться, а также нельзя его прокладывать под стационарной мебелью или бытовой техникой.

Укладка теплого пола – нагревательный мат.

 Нагревательный мат укладывается легче. Ввиду того, что кабель уже закреплен на сетке шириной 50 см, требуется размотать рулон и приклеить на самоклейкую ленту, которая также закреплена на мате. Для поворота под любым углом, разворота на 180 необходимо разрезать сетку, сохранив целостность кабеля и сохраняя необходимые зазоры между полосами. Для прогрева труднодоступных мест можно снять с сетки участок кабеля и закрепить к основанию с помощью контактного клея или герметика.



Важно!!! Соединение нагревательного и холодного кабеля (муфта MUFFE/SLEEVE), обязательно должно находится в клеевом растворе под плиткой. Укорачивать можно только «холодный конец» кабеля, который стандартно обозначен другим цветом или маркировкой ****.

4. Монтаж датчика теплого пола.

 Для монтажа датчика терморегулятора внутрь теплого пола выполняется пропил в стяжке. В штробу в полу укладывается гофрорукав, который переходит на стену (в штробе или под гипсокартоном) к месту установки термостата. В эту же точку подводится «холодный конец» кабеля теплого пола и силовой провод для коммутации в терморегуляторе. Сам датчик для точности замеров должен располагаться параллельно между двумя жилами нагревательного кабеля на расстоянии не менее 15 см от их витков, но ни в коем случае не касаться нагревательного кабеля. Во избежание попадания клеевого раствора и блокирования датчика окончание гофры желательно закрыть изолентой.
 По окончании укладки выполняется прозвон целостности кабеля и замеры сопротивления.

5. Укладка плитки на теплый пол.



 Во избежание повреждений входе ремонтных работ электрический теплый пол после укладки покрывается тонким слоем плиточного клея. Следует использовать только эластичный клей для плитки. После высыхания, буквально на следующий день, можно приступать к укладке напольной плитки. Для этого также применяется только специальный эластичный клей.

6. Установка терморегулятора теплого пола.

 Электрический пол после монтажа может быть сразу подключен к терморегулятору. Но обычно терморегулятор устанавливается после укладки настенной плитки или полного выполнения других отделочных работ. Однако, включение на прогрев возможно только полного схватывания и отвердевания клеевого раствора, желательно не ранее 4-х недель после окончания всех мокрых работ. До установки терморегулятора целостность кабеля на каждом этапе укладки необходимо проверять с помощью замеров сопротивления контура. А качество укладки гофрорукава проверять удобством входа-выхода датчика термостата.

Ниже представлен монтаж теплого пола электрического

ВИДЕО – пошаговая инструкция.

Дополнительные рекомендации по монтажу электрического теплого пола

• Выбирайте электрический теплый пол только проверенных производителей!

• Купить электрический теплый пол стоит у официальных представителей производителя, которые в обязательном порядке оформят гарантийный талон.

• Доверяйте монтаж специалистам, ведь срок эксплуатации теплого пола напрямую зависит от качественного монтажа и подключения.

• Терморегулятор является важной частью системы. Программируемые терморегуляторы позволяют существенно экономить электроэнергию.

Купить электрический теплый пол под плитку

 Специалисты предприятия Квант Успеха помогут не только с выбором правильной системы отопления и ее комплектующих, но и проведут квалифицированный монтаж оборудования у Вас на объекте. Нагревательные маты или кабель под плитку – на ваш выбор. Консультации, тепловой расчет и подбор электрического теплого пола под плитку для наших клиентов бесплатны!

КВАНТ УСПЕХА – теплый пол под плитку от ведущих мировых производителей по лучшим ценам!

ЗВОНИТЕ 050-301-33-77

---

 Подписывайтесь на канал и получайте полезную информацию из первых рук!



разновидности тёплых полов и видео способы их укладки

Напольная плитка – отделочный материал, обладающий массой достоинств, начиная практичностью и долговечностью, и заканчивая элегантностью и простотой монтажа. Плюс ко всему кафель обладает высокими теплопроводящими характеристиками. Поэтому он как нельзя лучше сочетается с системой тёплых полов.

Благодаря такому уникальному сочетанию прохладная в летний сезон кафельная плитка может стать тёплой в зимние холода, тем самым создавая комфортные условия проживания жильцов в квартире или частном доме. На сегодня существует несколько видов тёплых электрических полов, подходящих для укладки под плитку.

Если провести сравнение между стандартной системой обогрева с помощью батарей и системой тёплых полов, то они превосходят радиаторы по способности сохранять комфортный микроклимат в помещении, благодаря равномерному распределению тепла. Но самое главное, что кафель аккумулирует тепло, экономя энергоресурсы, затрачиваемые для его нагрева.

Система тёплых электрических полов под плитку

Электрический подогрев напольной поверхности может использоваться как в качестве дополнительного теплового источника, так и основного обогревательного устройства в квартире или частном доме. При этом тёплые системы электрических полов по своему конструктивному исполнению могут состоять из одножильного, двужильного или сверхтонкого кабеля в виде матов. Уклада кабелей происходит непосредственно под плитку, а электроэнергия подаётся через специальное терморегулирующее устройство. При этом одножильная или двужильная система тёплых полов должна покрываться бетонной стяжкой. В свою очередь, маты могут укладываться прямо под кафель.

Если рассматривать тёплый пол, состоящий из одножильного кабеля, то такая система самая дешёвая, но при её монтаже нагревательный элемент должен быть обязательно возвращён к терморегулятору, что делает такую конструкцию неудобной для использования в помещениях с нестандартной планировкой. В свою очередь, двужильная система подогрева полов лишена данного недостатка. Но вне зависимости от конструктивных особенностей таких нагревателей они укладываются под стяжку, которая крадёт высоту помещения. Включение тёплого электрического пола, возможно, только после окончательного затвердевания бетонной стяжки.

При монтаже электрических систем в матах обустраивать дополнительную бетонную стяжку нет необходимости. Сверхтонкие нагревательные элементы, размещённые на полимерной сетчатой основе в строго определённом порядке, отличаются высокими показателями прочности и поэтому могут устанавливаться в слой клеевого состава непосредственно под кафельную плитку. При этом нет необходимости обустраивать дополнительную теплоизоляцию. Очень важно правильно выполнить расчёты площади матов, причём округлив их в меньшую сторону, так как отрезать их строго противопоказано. Но для полной полноты понятия особенностей разных конструкций тёплых электрических полов, можно просмотреть познавательное видео.

Подготовка основания для тёплых полов под плитку

Если в отапливаемой комнате, кроме системы тёплых полов, не планируется монтаж дополнительных тепловых источников, то первым делам обустраивается качественный теплоизоляционный слой поверх основного пола. Особенно это важно в комнатах, расположенных непосредственно на земле или над помещениями, в которых нет отопления.

1. При подготовке основания с помощью бетона заполняются все неровности, трещины и другие дефекты напольной поверхности. После чего ровный пол вскрывается грунтовкой, для увеличения адгезионных качеств и предотвращения образования плесневого грибка.
2. На подготовленную поверхность укладываются плиты пенополистирола. Лучше выбирать теплоизоляционный материал с одной стороны покрытой металлизированным слоем, способствующим, отражению тепла в помещение.
3. В жилых постройках достаточно 3 см теплоизоляционного слоя. Но в случае, утеплении лоджии или подсобного помещения лучше укладывать плиты 5 см толщины. В свою очередь, в частных домах с полом, размещённым непосредственно на открытом грунте, толщина утеплителя составляет 10 см.
4. Плиты пенополистирола крепятся к напольной поверхности с помощью клеевого состава или дюбелей с большой шляпкой.
5. Поверх теплоизоляционного слоя, размещается армирующая сетка, которая крепится длинными саморезами, под которые предварительно подкладываются шайбы, тем самым дополнительно прижимая плиты утеплителя.

Подготовка нагревательного кабеля

Для упрощения всех расчётов можно в соответствующем масштабе выполнить чертёж комнаты, в которой будет выполняться укладка тёплых полов под кафель. Важно, чтобы схема содержала информацию о крупногабаритной мебели и месторасположении других тяжёлых бытовых приборов.

Принимая во внимание необходимую мощность отопления, которая указана в основных характеристиках нагревательного элемента, с отступом в 50 мм от периметра стен начерчивается схема расположения кабеля. Рассчитывая длину нагревательного кабеля, нужно учитывать, будет ли система тёплых полов единственным тепловым источником в помещении или будут устанавливаться другие обогревательные устройства.

Также рассчитывая количество нагревательных элементов, нужно учитывать и основные параметры кабеля. Так как система тёплого пола может быть как одножильной, так и двужильной. При этом одножильный кабель подключается с обоих концов, в то время как двужильный аналог, с одной стороны, и поэтому его нужно меньше.

Готовим систему управления

Для регулировки тепловых потоков, выдаваемых электрической системой подогрева полов устанавливается специальный терморегулятор. Такое устройство выпускается в нескольких модификациях – накладное и встраиваемое. Место для крепления терморегулирующего устройства должно выбираться в непосредственной близости от основной проводки. Если система терморегулятора оснащена выносным термодатчиком, то его устанавливают в соответствующем месте тёплых полов.

Встраиваемое терморегулирующее устройство монтируется в штробе, в которой также укладывается электропроводка и температурный датчик. Чтобы защитить термодатчик от внешнего воздействия бетонной стяжки, он помещается в гофрированный шланг, конец которого германизируется при помощи скотча или изоляционной ленты. Выносную часть датчика обычно располагают на полуметровом расстоянии от стены. Далее выполняется прокладка нагревающего кабеля.

1. Крепление нагревательного кабеля выполняется на сетку в соответствии с заранее составленной схемой. Для фиксации кабеля используются пластиковые хомуты, поставляемые в комплекте тёплого пола.
2. Терморегулятор подключается к нагревательным элементам. Для проверки работоспособности прибора он включается на минимальную мощность, постепенно увеличивая её показатели до максимального уровня.
3. Тёплый пол останется некоторое время включённым.

Если всё в порядке, обесточьте систему тёплых полов и переходите к дальнейшим монтажным работам по обустройству бетонной стяжки. Если же возникли какие-либо вопросы о том, как укладывается электрический тёплый пол под плитку, видео, представленное в статье, поможет найти на них ответы.

Укладка инфракрасного пола под кафель

Все монтажные работы по укладке инфракрасной электрической системы тёплых полов намного проще, чем кабельных аналогов. Но при этом существуют определённые нюансы проведения работ своими руками.

1. На первом этапе выполняется качественное выравнивание напольного основания цементно-песочной стяжкой или системой наливных полов.
2. Следующим шагом является укладка теплоотражающего материала.
3. Система тёплых инфракрасных полов крепится при помощи жидких гвоздей к теплоизоляционному слою, а кабель для подключения к электропроводке укладывается в штробы и выводится к терморегулятору.
4. Под нижний слой плёночного пола размещается температурный датчик, который укладывается в защитном гофрированном патрубке.
5. На следующем этапе проводится тестирование тёплого инфракрасного пола путём увеличения мощности системы посредством терморегулятора.
6. Поверх тёплого пола укладываются влагостойкие листы гипсокартона, на которые монтируется армирующая сетка.

На полученную конструкцию можно начинать клеить кафельную плитку обычным способом.

Особенности укладки кафеля на тёплые полы

При укладке кафельной плитки на систему подогрева полов, не применяется никаких особенных технологий. Единственным отличием является использование специального плиточного клея для тёплых полов.

1. Первым делом плитка раскладывается на напольной поверхности, чтобы выяснить, как лучше её укладывать в дальнейшем. Желательно на видимых участках укладывать цельный кафель, а обрезки размещать в скрытых от человеческого глаза местах.
2. Укладка начинается с дальнего угла от входа в помещение. Но перед этим приготавливается клеевой раствор путём размешивания сухой смеси с водой в соответствующих пропорциях.
3. При помощи зубчатого шпателя клеевая смесь наносится на нагревательный мат. Важно чтобы слой получился равномерным и без пустот толщиной от 5 мм.
4. Первую плитку укладывают в угол, предварительно установив крестики из пластика. Укладка плитки контролируется водяным уровнем.
5. На следующем этапе крестики размещаются по всем углам плитки, и укладывается следующий элемент. Опять нужно контролировать горизонтальный уровень.
6. По аналогии укладываются все последующие элементы кафельной плитки до заполнения всей напольной поверхности.
7. В местах стыковки плитки со стеной в случае необходимости выполняется обрезка излишков материала плиткорезом или электрической болгаркой с диском по камню.
8. Когда конструкция тёплого пола будет полностью покрыта кафельной плиткой, не вытаскивая крестиков, дожидаются пока клеевая смесь, полностью высохнет. Обычно для этого достаточно 24 часа.
9. На финишном этапе удаляются крестики, и выполняется затирка швов.

Если выполняется монтаж кабельной системы, то поверх неё перед укладкой кафеля своими руками обустраивается бетонная стяжка. При этом до её полного высыхания систему тёплых полов включать не рекомендовано. В первую очередь это приведёт к неравномерному высыханию бетона и как следствие его растрескиванию. Трещины и пустоты в стяжке могут привести к проблемам в работе нагревательных элементов.

В большинстве случаев тёплый пол не прогревается до очень высоких температур и поэтому не стоит беспокоиться, что можно обжечь ноги. Поначалу можно будет поэкспериментировать с настройками терморегулятора, чтобы микроклимат в отапливаемом помещении был комфортным. Стяжка над нагревательными кабелями не должна быть меньше 3 см, чтобы выдержать нагрузку на напольную поверхность.

Качественно и быстро выполнить укладку тёплого электрического пола можно только при строгом соблюдении всех требований и технологий проведения монтажных работ. Укладывая такую систему обогрева напольной поверхности нужно понимать, что в случае её поломки потребуется сложный и капитальный дорогостоящий ремонт с демонтажем кафеля.

Оцените статью: Поделитесь с друзьями!

Электрический теплый пол своими руками: устройство, монтажный инструктаж

В городских многоэтажных домах проблема холодного пола не столь очевидна, тогда как владельцы коттеджа могут столкнуться с тем, что зимой полы основательно промерзают. В этом случае ни тапочки, ни ковры уже не помогают. Как вернуть дому былые уют и тепло? Казалось бы, задача имеет очевидное решение: нужно обустроить теплый пол.

Следует выбрать для этой цели именно электрическое оборудование, которое не нуждается в трудоёмком подключении к системе водоснабжения. Но покупка обогревающего устройства часто откладывается только из-за кажущейся сложности его монтажа. Постараемся вникнуть в детали этого процесса и убедиться, что смонтировать электрический теплый пол своими руками сможет и непрофесс

Содержание статьи:

Особенности теплого пола на электричестве

Теплый пол, которым нам предстоит монтировать, можно сравнить с многослойным пирогом. В его состав входит экранирующая пленка, расположенная внизу. Далее следует нагревательный элемент, распространяющий тепло. Последним идёт верхний слой – это облицовка.

Чтобы предотвратить перегрев и перегорание пола, в его состав включают температурные датчики, задача которых заключается в отслеживании производительности нагревательных элементов пола.

Конструктивно теплый пол на электричестве действительно многослойный. Каждый из слоёв выполняет свою функцию, а нагревательный элемент создаёт то, ради чего всё и затевалось – тепло

Важной конструктивной частью обогревательного устройства является терморегулятор. Его предстоит расположить так, чтобы он оказался легкодоступен, и к нему можно было без труда подключить нагревательный контур пола.

К терморегулятору подключается питающий электрический кабель, чтобы этот прибор производил раздачу энергии. Он полностью управляет обогревательным устройством, корректируя и его мощность, и длительность периода нагрева.

Виды и особенности теплых полов

Экранирующий слой, как правило, составляет до 5 миллиметров в толщину. Состоит он их вспененного полимера, нанесенного на поверхность фольги. Такой тонкий экран может быть заменен слоем пенополистирола толщиной 2-3 см, который закрывается всё той же фольгой. Облицовку составляет любой материал, который выбирается в качестве покрытия. Это может быть, например, кафельная плитка, линолеум или ламинат.

Впрочем, ни экран, ни облицовка не являются определяющим фактором для классификации вида конструкции этого обогревательного устройства. Гораздо важнее сам нагревательный элемент.

Экран с фольгой не позволяет теплу распространяется вглубь перекрытия, нагреваться должна именно облицовка, тогда пол будет по-настоящему функционален

Он может быть:

• кабельным;
• панельным;
• пленочным.

Рассмотрим подробнее каждый из видов.

Кабельный вариант нагревателя

Кабельные жилы – это сочетание проводников двух типов: силовых жил, по которым подводится электричество, и нагревательного кабеля. Соединение проводников осуществляется с помощью особых муфт.

Нагревательные кабели бывают 2-х видов:

• саморегулирующиеся;
• резистивные.

В саморегулирующихся кабелях оба провода, входящие в их состав, являются проводниками электричества. Между проводами находится полимерная матрица, которую они нагревают, когда накаляются. В результате электроэнергия превращается в тепловую. Происходит нагрев бетонной стяжки, находящейся поверх нагревательного элемента, а затем и облицовки. Элементы саморегулирующегося кабеля заключены в надежную изолирующую оболочку.

В резистивных кабелях полимерный элемент отсутствует. Проводники тока сами выделяют тепло.

Конструктивно эти кабели можно разделить на:

• одножильные;
• двужильные.

В составе одножильного кабеля имеется единственный проводник, который и нагревается, отдавая тепло полу. В двужильном варианте присутствует второй проводник, который сам не нагревается, но ток проводит. При этом ток в проводниках течет в разных направлениях. Это позволяет гасить возникающие электромагнитные поля, что увеличивает безопасность эксплуатации такой конструкции.

Резистивные кабели надежно изолированы и упакованы в металлическую оплетку, которую нужно подключать к заземлению. В процессе монтажа необходимо заранее рассчитать потребность в двужильном кабеле, потому что резать его нельзя.

Несмотря на схожесть кабельных и панельных полов, они существенно различаются сложностью монтажа. Основа конструкции в панельном варианте изначально смонтирована, в кабельном её приходится делать вручную

Кабельная система обогрева наиболее сложна в монтаже. Тут будет и тщательная укладка кабеля с определенным шагом, и заливка бетонной стяжки. Наличие толстого слоя стяжки, примерно пять сантиметров, уменьшает высоту помещения, что особенно нежелательно для городских квартир в многоэтажных домах.

Под мебелью и сантехникой размещение кабельной системы не осуществляется. Зато в случаях сложных периметров помещения альтернативы ей нет.

Панельная разновидность устройства

Основой панельной разновидности нагревателя является всё тот же кабель. Просто он заранее распределен и закреплен на основании, в качестве которого выступает сетка – армирующий каркас.

Этот вариант устройства обойдется дороже при покупке, но окажется экономичнее, если принять во внимание простоту его монтажа: маты нужно просто разложить и зафиксировать. При покупке панельного устройства заранее известна площадь укладки и значение мощности.

Именно панельные полы чаще всего используют, если в качестве облицовки используется керамическая плитка. Аккуратные и плоские панели легко прячутся в клеевой состав для плитки

Панели не слишком толсты, поэтому идеально подходят для установки под плитку. В этом случае даже стяжка не нужна, достаточно клеевого раствора, которым крепят плитку. Для других покрытий необходимость в стяжке сохраняется, но её толщина не превысит 3 см. Под мебелью и сантехникой прокладывать панели нельзя.

Пленочная (инфракрасная) конструкция

Пленочный или инфракрасный нагреватель имеет принципиально иную конструкцию. В его состав входит ряд пластин, которые нанесены на полимерную основу. Пластину замыкаются на токопроводящие шины, по которым и поступает электроэнергия. При этом пластины превращают эту энергию в электромагнитные волны, имеющие частоту инфракрасного спектра. Это и есть тепловое излучение.

Пленочный или инфракрасный пол продаётся в виде рулона. Чтобы распределить его по поверхности комнаты, которую нужно обогреть, следует просто отрезать нужные куски от рулона и застилать ими пол

Этот нагреватель представляет собой тонкий, примерно 0,5 мм, рулон, имеющий определенную ширину. От него просто отрезается полоса необходимой длины, которая помещается под облицовку. При этом высота помещения практически не изменяется. Кроме того, при эксплуатации такого пола происходит существенная экономия электроэнергии.

Монтаж данного нагревателя очень прост: полосу нужной длины укладывают на основание и накрывают облицовкой. При устройстве такого электрического теплого пола расстановка мебели значения не имеет.

Делаем предварительные расчеты

Перед покупкой кабеля необходимо определиться с мощностью нагревательной системы на 1м2.

Рекомендуемые параметры таковы:

• спальня – 100-150 Вт/м2;
• кухня, прихожая, коридор -150 Вт/м2;
• ванная комната, туалет -180 Вт/ м2;
• лоджия или балкон – 200 Вт/ м2.

Расчет мощности кабеля производится исходя из площади помещений за вычетом той, которая занята постоянно находящейся на ней мебели (кроватью, диваном, шкафами, холодильником, ванной, душевой кабиной и т.д.). Нужно помнить, что электропроводка в жилом помещении рассчитана на 2-4КВт. Рекомендовано делать для теплого пола отдельную линию проводки.

Перед покупкой кабеля необходимо сделать некоторые предварительные расчеты. Когда кабель прикреплен к основе, шаг между его витками и площадь заданы заранее

Если оставшаяся площадь спальни составляет 5,5 м2 , то, с учетом потребности в 100 Вт/м2, мощность кабеля должна составить 100х5,5=550 Вт. Значит нам нужен кабель длиной 24м мощностью в 550 Вт. Шаг укладки кабеля вычисляется как площадь обогрева х100 / длину кабеля, то есть для нашего примера 5,5х100/24= 23см.

Пошаговый процесс монтаж кабельного пола

Сам процесс монтажа условно делится на несколько этапов:

• подготовка основы пола;
• составление плана обогреваемой комнаты;
• монтаж нагревательного контура;
• монтаж точки подключения;
• заливка бетонной стяжки.

Постараемся дать как можно более полное описание каждого этапа.

Этап #1 – Подготавливаем основу пола

Старое напольное покрытие необходимо снять, освободив плиту перекрытия. Трещины свыше 1 мм нужно расширить перфоратором до 1,5 см. Рыхлую поверхность бетона убрать. Очищенное перекрытие смочить водой. Все отверстия, сколы и трещины забетонировать.

Конечно, подготовка перекрытий – это не самая приятная работа, но выполнить её необходимо тщательно: поверхность должна быть идеально ровной

Проверить горизонтальность поверхности, при необходимости выровнять её. Высохшую стяжку пропитать гидроизолирующим составом. Через пару часов можно продолжить работу.

Этап #2 – План обогреваемой комнаты

Перед дальнейшей работой, необходимо составить подробнейший план обогреваемой комнаты, содержащий схему расположения нагревательного кабеля, терморегулятора, соединительной муфты, температурного датчика.

Составление подобного плана – это обязательная часть работы. Не забудьте указать на нем все размеры. Когда придется ремонтировать полы, вы убедитесь в ценности этого документа

План необходим не только для упрощения работ, но и выручит, если возникнет необходимость найти поломку на участке, скрытом от глаз.

Этап #3 – Монтируем нагревательный контур

В полу и на стене штробим каналы для кабеля электросети, кабеля от температурного датчика, холодного соединительного вывода. В том месте, где будет находиться датчик температуры, нужно проштробить место для укладки его внутри в гофротрубе. Затем нужно удалить весь мусор и пропылесосить пол. На поверхность можно выложить экранирующий слой.

Вот тут и могут проявиться положительные качества кабеля. Если помещение имеет замысловатые контуры, да ещё и предметы мебели, под которыми кабель прокладывать нельзя, то панели тут уложить сложнее, чем кабель

На полу саморезами закрепляем монтажную ленту. Нагревательный кабель прокладываем змейкой по всей намеченной площади. К монтажной ленте он должен быть прикреплен через каждый 3 см. Кабель не должен пересекаться или касаться соседних витков. Расстояние от ближайшей стены до элементов должно быть не менее 5 см., а от прочих приборов обогрева – 10 см.

Сопротивление кабеля не должно отклоняться от значения, указанного на муфте, больше чем на 5-10%. Загерметизированную гофротрубу с датчиком температуры помещаем в отведенное для неё место.

Этап #4 – Монтаж точки подключения

Устанавливаем терморегулятор, подключаем к нему датчик температуры. Терморегулятор, предусмотренный для изменения рабочего режима теплого пола, должен располагаться на стене не ближе 30 см от уровня пола, в удобном для владельца месте.

Сам датчик должен находиться в толще пола, примерно в 50-70 см. от стены, где прикреплен терморегулятор. Если датчиков несколько, то места их расположения должны быть определены товаропроизводителем.

Терморегулятор управляет работой электрического теплого пола, к нему подключен источник питания, сами нагревательные элементы и температурный датчик

К терморегулятору должны подходить кабели от электрического теплого пола, температурного датчика в гофротрубе и электросети. Включение режима нагрева пола отображается на панели терморегулятора индикатором.

Этап #5 – Заливаем бетонную стяжку

В процессе заливки бетонной стяжки нужно следить, чтобы не возникало пустот, не образовывались пузыри. Нагревательный кабель должен быть полностью закрыт раствором. После завершения заливки нужно ещё раз замерить сопротивление в системе.

Бетонная стяжка должна полностью затвердеть. По технологии на это отводится 30 дней. Только после этого можно будет смонтировать напольное покрытие.

Мы предлагаем вам видео на тему монтажа кабельного пола.

Нюансы монтажа панельного пола

Общие принципы монтажа панельного пола (кабельных матов) незначительно отличаются от только что рассмотренного процесса. Подготовленные маты с уже закрепленным на них кабелем тоньше, легче в процессе монтажа. Их можно прикрепить к основанию с помощью двустороннего скотча, а между собой соединить монтажным скотчем.

Увидеть сам процесс подробно можно на видео:

Устройство инфракрасного теплого пола

Поскольку инфракрасный (пленочный) нагреватель укладывают непосредственно под бетонное покрытие без стадии бетонной заливки, остановимся на некоторых нюансах его монтажа подробнее. Пленка может быть уложена только на идеально ровную поверхность, поэтому на плиту перекрытия нужно нанести стяжку с применением самовыравнивающегося состава.

Пенофол создаёт хороший экранирующий слой. На него полосы пленки можно уложить встык, приклеив их к основанию двусторонним скотчем, а между собой – монтажным.

Даже на этой схеме видно, насколько аккуратно и изящно выглядит монтаж инфракрасного пола, который по-другому называют пленочным

Перед укладкой рулон нагревательного элемента нужно нарезать на мерные полосы, длина которых составляет расстояние от стены с терморегулятором до противоположной стены. Полосы укладывают параллельно друг другу. От стены до ближайшей полосы должно быть расстояние в 10 см, а от стен до торцевой части полосы – 5-10 см.

Между собой полосы должны находиться с промежутком в 1 см. Этот зазор необходим и при укладке кабеля для температурного датчика, который помещают под пленку.

Процесс подключения теплого пола к терморегулятору подробно показан на видео, которое мы
и предлагаем вам посмотреть.

Если на теплый пол предполагается укладывать ламинат, нагревательные элементы лучше защитить слоем полиэтиленовой пленки. Если же будет использован линолеум, гидроизолятор можно не применять.

Как установить в теплый пол

Система теплого пола QuietWarmth для ламината, роскошного винила (4 мм и более), инженерной древесины и плавающих полов

QuietWarmth — это гибкая лучистая нагревательная пленка, которая устанавливается под плавающими напольными покрытиями для создания теплых комфортных полов. Это простое видео по установке, демонстрирующее, насколько легко установить QuietWarmth. Полное руководство по установке теплоизлучающего покрытия см. В руководстве по установке, прилагаемом к каждому рулону QuietWarmth.

Хотя этот продукт используется со многими типами плавающих полов, всегда уточняйте у производителя ламината какие-либо ограничения или ограничения, которые они могут иметь при использовании в сочетании с системами обогрева лучистым теплом.

QuietWarmth содержит все необходимое для быстрой укладки пола с минимальным набором инструментов. Каждый рулон QuietWarmth имеет заводские электрические соединения на концах, а также изолирующие диски из каптона (CAP-TON) для использования в тех случаях, когда может потребоваться резка или настройка.Вам понадобится клейкая лента, ножницы и рулетка, чтобы помочь с установкой остальной части подогреваемого пленочного мата. Для дополнительного комфорта и максимальной экономии мы рекомендуем приобрести термостат с датчиком температуры пола для регулирования температуры.

Сначала в общих чертах наметьте конфигурацию системы отопления. Рекомендуется спланировать установку с помощью эскиза, разметить схему расположения матов и спланировать положение датчика пола, основных электрических соединений и термостата.Также важно спланировать расположение матов так, чтобы концы матов с установленными на заводе подводящими проводами находились рядом с той стороной комнаты и стены, где расположена распределительная коробка термостата.

При составлении схемы системы необходимо следить за тем, чтобы обеспечить надлежащий зазор от приспособлений, которые могут быть уже частью пола, или другой электропроводки, которая не используется в этой системе (на графике указано, что другая электропроводка должна находиться на расстоянии 2 дюймов с любого нагревательного мата).Вся электропроводка, которая будет недоступна после укладки пола, должна быть выполнена в первую очередь. Убедитесь, что нагревательные маты не будут закрыты декоративной отделкой, плинтусом или другой строительной конструкцией. Оставив не менее 6 дюймов от стены до края мата с нагревательной пленкой, будет достаточно места для прокладки проводов от нагревательного мата до распределительной коробки. (Обратите внимание на рисунок: нагревательные панели, частично закрытые этими конструкциями, могут перегреться).

После того, как вы составили хороший план, тщательно очистите существующий черновой пол от любых предметов или мусора.

При укладке поверх бетона убедитесь, что пароизоляция установлена ​​перед установкой подкладки и нагревательного мата, если только вы не устанавливаете подкладку с предварительно прикрепленной к ней пароизоляцией. Раскатайте подстилку, готовую к лучистому теплу… покрывая всю площадь пола, при установке убедитесь, что предварительно прикрепленная пароизоляционная сторона находится вверх. Стыки кромок подкладки стыкуют изолентой. Используя схему, которую вы сделали ранее, раскатайте нагревательные маты в нужных местах комнаты.Вы можете обрезать коврик, чтобы уменьшить длину, чтобы соответствовать планировке вашего плана.

При настройке нагревательных матов прорежьте свободное пространство между нагревательными полосами на пунктирных линиях. Никогда не выполняйте резку ближе, чем на ”к нагревательным полоскам. И НИКОГДА не разрезайте саму нагревательную ленту. Изолируйте обрезанные концы металлических полос шин с помощью каптоновых дисков, поставляемых с каждым рулоном.

После того, как нагревательный мат раскатан, на нем не должно быть изгибов, ряби или складок.Проведите провода от каждого коврика к стене, где вы планируете установить термостат. Важно прорезать тонкую неглубокую прорезь в подкладке для проводов. Это помогает поддерживать уровень пола без выступов.

Рекомендуемые нами термостаты поставляются с удобным датчиком температуры пола, поэтому проведите провод датчика температуры пола к распределительной коробке термостата. Снова прорежьте тонкую неглубокую прорезь в подкладке и надавите на провод датчика и датчик вниз, чтобы они оказались на одном уровне с нагревательным ковриком.Канал Закрепите датчик температуры пола и подводящий провод лентой на расстоянии не менее 2 дюймов от любой нагретой черной полосы мата. Следите за тем, чтобы датчик не касался черных полос нагревательного мата. Вырежьте часть подкладки и надавите на разъемы вниз, чтобы они были полностью на одном уровне с нагревательным матом, а затем закрепите изоленту. Вырежьте тонкую прорезь в подкладке и протолкните холодные провода в прорезь, чтобы подвести ее к распределительной коробке.

После того, как все эти компоненты будут на месте, система должна быть готова к подключению и готова к выполнению теста сопротивления с помощью омметра.Более подробная информация об этом содержится в полном руководстве по эксплуатации, которое поставляется с комплектом. После того, как вы установили и подготовили пленку QuietWarmth, пора подключить ее к термостату для использования без обслуживания. Все электромонтажные работы должны выполняться в соответствии с национальными электротехническими нормами или лицензированным электриком. Для завершения этого заключительного этапа необходимы несколько дополнительных аксессуаров: распределительная коробка 4 × 4, соединительная коробка 2 × 3, кабелепровод длиной ¾ ”, провод Romex, проволочные гайки и омметр.

При подготовке к электромонтажу установите распределительную коробку с глухой пластиной 4 × 4 примерно на 18 дюймов над основанием стены.Эта распределительная коробка должна быть доступна через стену. Не закрывайте распределительную коробку листовым камнем после установки. Найдите и установите распределительную коробку 2 × 4 для устройства управления термостатом примерно на 60 дюймов над основанием стены. Просверлите или надрежьте канал диаметром ¾ дюйма в основании стены, чтобы провод мог войти в стену. Установите кабелепровод диаметром ¾ ”от выемки до распределительной коробки 4 × 4 для подводящих проводов. Проложите 2-жильный провод Romex длиной 12 AWG между распределительной коробкой и коробкой термостата.

Пропустите подводящие провода через канал основания стены и через кабелепровод в распределительную коробку 4 × 4.Сгруппируйте черные провода вместе и с помощью гаек соедините их с соответствующим черным проводом кабеля Romex, идущего от распределительной коробки термостата. Затем проделайте то же самое с белыми проводами.

Подключите термостат к сервисной панели в соответствии с национальными и местными электротехническими нормами. Следуйте инструкциям производителя термостата по установке и подключению или позвоните своему любимому лицензированному электрику, чтобы выполнить эту задачу.

Сделай сам из лучистого теплого пола | DIY лучистого тепла

Если вам нужна помощь в разработке системы лучистого теплого пола, вы нашли подходящую компанию.Если вы получили шокирующе высокие расценки на лучистые полы с подогревом и все еще восстанавливаетесь … Позвольте нам разработать высококачественную и надежную систему, которая будет дешевле и дешевле в эксплуатации !!

Наши системы производятся в США !!

Мы предлагаем неограниченную техническую поддержку ~ бесплатный звонок 866-теплые пальцы ног (927-6863)

* Мы отправляем по всему миру ~ все 50 штатов, Мексика и все провинции Канады *

Radiant Floor Company предоставит подробный рабочий лист для вашего проекта с объяснением количества трубок в каждой зоне, расстояния, галлонов в полу, потерь тепла, размера и настройки насоса и т. Д.и это используется вместе с нашим руководством по установке, видео по установке и информацией на веб-сайте. Мы также можем предоставить чертежи, которые помогут вам при установке Pex. (Однако) нам потребуются чертежи в масштабе как для плиты, так и для установки балок перекрытия. Эти рисунки используются в качестве руководства, так как при необходимости вы можете внести изменения, чтобы они лучше подходили для работы в полевых условиях. Подробные сведения см. В разделе «Установка / Полезные советы / Услуги по прокладке трубок». Перейдите по ссылке: https://www.radiantcompany.com/details/layouts/

лучистые тепловые трубки на полу

Мы спроектировали тысячи систем лучистого обогрева полов для домашних хозяйств и подрядчиков.Мы работаем С вами… и даем вам ВСЮ информацию простым и понятным языком. Этот веб-сайт, наше руководство по установке излучающего пола, , наше видео по установке и наши пакеты для самостоятельной установки излучающего тепла избавляют от загадок и догадок о том, что на самом деле является очень простой и простой технологией. Мы будем сопровождать вас на каждом этапе пути, и мы не оставим вас в затруднительном положении с коробкой деталей и вопросительным знаком.

Radiant Floor Company Системы лучистого отопления предварительно собраны, мы разбираем их для отправки (конечно).Затем они собираются владельцем дома / конечным пользователем. Предоставляются инструкции. Если вы предпочитаете нанять кого-нибудь для установки вашей системы, мы предлагаем нанять местного мастера и т. Д., И мы будем рады работать с ним напрямую!

КАЖДЫЙ нагревательный элемент, который рекомендует и предлагает компания Radiant Floor, «РАЗРАБОТАН И НАЗНАЧЕН ДЛЯ ОТОПЛЕНИЯ ПОМЕЩЕНИЙ»! Эти устройства не являются вашими «типичными» водонагревателями, так что пусть вас не вводит в заблуждение компактный размер! Все наши нагревательные элементы производятся в соответствии с отраслевыми стандартами качества и надежности.

Эти высокоэффективные обогреватели созданы для лучистого отопления. Мы предлагаем устройства, которые будут нагревать как вашу лучистую (отопление), так и горячую воду.

Независимо от того, какую систему лучистого отопления вы выберете, будь то открытая, закрытая или теплообменник, или требуемый тип топлива, пропан, природный газ, электрическая или масляная … Компания Radiant Floor позаботится о вас !!!

Позвоните в нашу БЕСПЛАТНУЮ линию технической поддержки и запросите бесплатное руководство по установке.Он легко читается и содержит инновационные советы по установке, позволяющие сократить расходы. У вас МОЖЕТ быть лучшая система отопления, и мы покажем вам, как это сделать.

… И будучи из Вермонта, Radiant Floor Company знает, как согреться!

Установите собственную систему электрического лучистого отопления под полом

Эта статья любезно предоставлена WarmUp.com

Вот обзор того, как установить собственный пол свободная проволока лучистая система отопления. Такая система отопления является прекрасным дополнением к Ваша система отопления всего дома.Или у вас есть «холодная комната» … пространство кажется, что никогда не бывает достаточно нагревается? Или вы хотите установить плитку на пол на кухне или в ванной, но вы беспокоитесь, что в помещении будет холодно. зима? Система под полом может поддерживать теплоту в этих областях при более низкой температуре. стоимость и больший комфорт, чем у любого другого типа отопительного агрегата!

1) Снимите мерки и тщательно спланируйте места подключения

Любой тип установки требует точного определения количества материала. нужно будет сделать работу.То же самое и с полом с подогревом. проект. Как показано на диаграмме ниже, вам сначала нужно измерить область, которую вы хотите отапливать, исключая мебель или аксессуары, чтобы вы приобретите необходимое количество продукта для вашего проекта.

Важно избегать размещения провода лучистого обогрева под теми участками, где вы планируете установите фиксированную мебель, например, шкафы. Вы можете поместить нагревательный провод близко к ногам или к душевой / ванной, но оставьте небольшое пространство вокруг туалета нужны стоки (чтобы их не было под унитазом) и стены.

2) Решите, где установить термостат …

Термостат — это «сердце» вашей системы лучистого отопления, контролирующее питание нагревательных проводов, а также регулировка температуры пола. Вся проводка для вашей системы лучистого отопления либо идет к ней, либо от нее. Большинство людей устанавливают термостат рядом с входом в комнату, в которой они обогреваются, возле выключателей света. Однако везде, где вы его устанавливаете, хорошо, если поверхность сухая и свободная.

В некоторых случаях расположение может зависеть от планировки вашего дома и расположения основная печатная плата. Если вам нужна помощь с устройством, обратитесь к электрику. специфика. Конечно, любой электрик будет рад сделать финальную разводку. для вашего проекта! (Если вам интересно узнать, что такое современный пол с подогревом Похоже на термостат, Warmup предлагает новый энергосберегающий программируемый термостат для теплого пола под названием 3IE. См. Изображения ниже.)

Для термостатов напольного отопления обычно требуется двухклавиатурный короб с двумя 1/2 » трубопроводов до уровня пола … один для нагревательного провода и один для провод датчика.

3) Изолируйте пол под нагревательными проводами для повышенная эффективность!

Мы рекомендуем использовать наши изоляционные плиты при установке поверх бетонных плит. Теплоизоляция Доски сэкономят ваши деньги, если использовать их вместе с полом с подогревом. действует как очень эффективный тепловой барьер.Они отражают тепло вверх в напольная плитка вместо того, чтобы позволить теплу прогреть бетонную плиту внизу. По используя теплоизоляционные плиты для разогрева, вы обнаружите, что после включения вашего При нагревании напольная плитка нагреется примерно за 10-15 минут. Без Утепление плит может занять от 2-3 часов и более.

При установке изоляционных плит определите, сколько вам нужно, исходя из измерения площади, которую вы отапливаете. Размер каждой доски 2 x 4 x 1/4 дюйма и может легко разрезать универсальным ножом, чтобы его можно было разместить в любом уголке и трещина.Нанесите строительный клей на черновой пол и уложите доски сверху. Над фанерными черновыми полами вы добавляете прилагаемые винты через каждые 8 12 дюймов для дополнительного склеивания. Благодаря тонкости наших досок вы можете преимущества утеплителя, не мешая вашим дизайнерским планам!

4) Тестирование делает идеальным … убедитесь, что ваши провода не исправны. повреждены до, во время или после установки!

Вам следует приобрести мультиметр или омметр, чтобы проверить сопротивление проводов. Это следует делать до, во время и после того, как вы проложите провода, до установка собственно напольного покрытия. Показания, которые вы должны получить для каждого типа проводная система (120 В или 240 В) предусмотрена в прилагаемом руководстве по установке. Эти тестовые счетчики стоят около 20 долларов в вашем хозяйственном магазине или доступны в Разогреть.

5) Укладка провода …

Начните с термостата и проложите кабель питания или «подводящий провод» в канал. Отсюда уложите нагревательный провод петлями на 2, 3 или 4 дюйма. расстояние с помощью прилагаемой ленты.

1) Для БОЛЬШЕГО ТЕПЛА или для компенсации холодного чернового пола используйте расстояние между проводами 2 дюйма, обеспечивающее максимальное тепловыделение.

2) При интервале 4 дюйма производительность будет меньше, но это рекомендуемое расстояние над теплоизоляционными плитами, так как вы не теряете тепло вниз и, следовательно, для получения отличных результатов требуется меньше проволоки.

При заказе системы со свободным тросом просмотрите таблицы производителя, которые даст вам площадь в квадратных футах, которую вы можете получить при различном расстоянии.Передовой пользователи даже чередуют интервалы в одной комнате с большим количеством тепла в тщеславие и, например, меньше тепла в гардеробной.

Вот несколько изображений типовой схемы установки. Обратите внимание, что проволока удерживается на месте лентой (поставляется производителем), а не скобами или другие механические крепления, которые могут вызвать короткое замыкание и / или повредить провода. На первом рисунке показана схема с небольшими кусочками ленты, удерживающими провода. на месте. На втором рисунке (ниже) показана вся длина проводки. крепится к полу скотчем.Это важно, чтобы провода не становятся смещенными при нанесении тонкого набора поверх.

Провода

Warmup имеют толщину всего 1/8 дюйма и не поднимают уровень пола на более 3/16 дюйма при нанесении самовыравнивающего или тонкослойного покрытия .. минимальная рекомендуемая толщина тонкого отверждения. Какими бы тонкими они ни были, провода Warmup обеспечивают самое быстрое время нагрева в отрасли и изготовлены с использованием передовых, полимеры товарного сорта, которые обладают прочностью и долговечностью, чтобы служить дольше чем традиционные провода ПВХ.Примечание: провода для разогрева можно прикрепить с помощью кабельных стяжек или «зажимы», но часто требуется только предоставленная лента, чтобы сохранить профиль пола как можно ниже.

Установка напольного датчика …

Датчик температуры пола предназначен для контроля температуры пола. Помните, что термостат считывает температуру воздуха, а не пола. температура. Может случиться так, что в комнате может стать тепло. (например, в солнечный день), но вы все равно хотите, чтобы пол оставался теплым.Этаж датчик позволяет контролировать температуру пола независимо или совместно с термостатом.

Установите напольный зонд или «провод датчика», пропустив его во второй кабелепровод к коробке термостата. Поместите чувствительный наконечник зонда в нагретую площадь. Следите за тем, чтобы нагревательные провода не перекрывали друг друга и не пересекали их, и держите их по центру между ближайшими проводами для точных показаний.

В зависимости от толщины зонда может потребоваться долбить канал. в пол (или изоляционную панель), чтобы он лежал ниже уровня отопления провода.Он должен быть приклеен изолентой, как и провода.

Защитите провод тонким слоем строительного раствора …

Используя плоский шпатель, полностью покройте вашу систему электропроводки полом. выравниватель или модифицированный тонкослойный материал. В этом примере подрядчик использует полимерцементный раствор тонкого отверждения. (Мы часто используем MAPEI FLEX или CBP Versabond для наши установки.) Вы можете уменьшить этот уровень до строгого минимума, но это упростит работу с плиткой. В любом случае вы всегда должны делать убедитесь, что провода полностью погружены в эти компаунды, чтобы их не допустить. подвергается воздействию воздуха и перегрева. Не пытайтесь вставить плитку в это защитное пальто!

После затвердевания (от нескольких часов до ночи в зависимости от толщины и предложений производителя), начните укладку плитки или другого пол) как обычно.

Важно: не включайте излучатель система теплого пола до полного затвердевания цементных материалов. Этот будет определено установщиком пола или прочтением инструкции производителя. инструкции. Как правило, мы рекомендуем время ожидания от 3 до 7 дней.

Посмотрите это обучающее видео!

Вот видео фактической работы по установке в маленькой ванной с Реджисом и Майком из Warmup. Это даст вам реалистичный вид обмотки провода и покрытия. с составом для выравнивания пола.

У нас есть полезный Страница часто задаваемых вопросов на нашем веб-сайте, которая ответит на дополнительные вопросы, которые могут у вас возникнуть. имеют. После посещения вы также сможете просмотреть весь наш продукт. предложения вместе с установочными фотографиями и полезными пошаговыми видеороликами.Наш опытный персонал Warmup всегда готов помочь вашему сияющему полу вопросы по отоплению. Вы можете посетить нас по адресу www.warmup.com и заполните необязательную «быструю цитату», чтобы узнать, как мы можем help или просто позвоните нам по бесплатному телефону 1-888-927-6333.

Вернуться к статьям «Отопление и вентиляция»

Электрические системы теплого теплого пола

Отличное решение для холодных полов!

Кухни, ванные комнаты и фойе являются ключевыми областями в домах и офисных зданиях, именно поэтому многие из них имеют такие декоративные элементы, как полы из плитки, мрамора или натурального камня.

Декоративный и холодный.

Наша электрическая система обогрева полов преобразует эту морозную мебель в атмосферу сияющего тепла.

Устанавливаемая под большинством существующих полов и напольных покрытий, система часто может использоваться как основная система отопления помещения, но чаще всего используется как система обогрева пола.

Системы теплого пола

ThermaRay идеально подходят для новых домов, ремонта дома. Кондоминиумы, квартиры, отели, рестораны, больницы, школы и дома престарелых.

В чем наша разница?

Поскольку наши электрические системы обогрева полов устанавливаются под вашим полом, сам напольный материал может действовать как изолятор и замедлять передачу лучистого тепла в комнату.

Характеристики потери тепла в помещении могут быть слишком высокими, чтобы преодолеть отставание, вызванное изоляционным материалом. Он очень хорошо подходит для обогрева тех холодных полов, которые не могут удовлетворить другие системы отопления.

Электрический теплый пол
Преимущества систем обогрева

• 100% энергоэффективность
• Простота установки
• Тихо, безопасно и чисто
• Не требует обслуживания
• Превосходный комфорт нагрева, с которым не могут справиться системы горячего воздуха
• Эстетичный дизайн — система полностью скрыта
• Комнаты можно запрограммировать таким образом, чтобы минимизировать эксплуатационные расходы при максимальном комфорте
• Система управления позволяет настраивать отапливаемые помещения

Давай согреем пальцы ног!

Полное руководство по системам теплого пола

Представьте, что в холодный день вы ступили с теплой постели или душа на теплый пол.Вот что произойдет, если у вас в доме установлен лучистый пол с подогревом.

Системы лучистого теплого пола нагревают предметы и людей в помещении непосредственно инфракрасным излучением. Такой способ обогрева намного эффективнее и комфортнее систем, обогревающих воздух; Благодаря теплу, исходящему от земли, температура в комнате будет более стабильной, без холодных пятен или сквозняков.

В этой статье мы рассмотрим три основные системы водяного теплого пола: электрический , водяной и воздушный теплый пол.

Из этих трех чаще всего используются электрические и водные системы.

Водяной водяной теплый пол обычно используется для обогрева больших площадей пола и целых домов и обычно встраивается на этапе строительства.

Электрические лучистые полы с подогревом — отличный выбор для небольших проектов, таких как обогрев кухонного пола или холодной ванной комнаты. Его легко установить и недорого.

---

Вот наши основные рекомендации по системам электрического лучистого теплого пола, основанные на нашем опыте и исследованиях:

Лучшее в целом: системы обогрева: электрические лучистые полы с подогревом и чувствительным термостатом Aube

Лучшая цена: полный комплект электрической системы теплого пола LuxHeat 120 В

Лучшее для небольших помещений: система теплого пола Heatwave с термостатом GFCI

Теперь давайте погрузимся в историю лучистого отопления , как оно работает и какие системы лучистого теплого пола используются в коммерческих и жилых помещениях.

---

История лучистого теплого пола

Многие люди считают, что лучистые полы с подогревом — это довольно новая концепция, но на самом деле это один из старейших способов обогрева дома. Системы лучистого теплого пола появились еще в 5000 году до нашей эры в Китае и Корее.

Изображение предоставлено: Wikipedia.org

Примерно в третьем веке до нашей эры. Римляне начали совершенствовать эту систему, создав слои плитки, бетона и дополнительный слой плитки, который поднимался на столбах, что позволяло нагретому воздуху циркулировать более свободно.

Однако эта система исчезла с Римом и возродилась только в 17 веке в Европе, когда сэр Джон Стоун впервые начал использовать нагретую воду, циркулирующую по трубам, для обогрева сначала теплиц, а затем коммерческих помещений.

Это привело к усовершенствованию метода, а также к одним из первых исследований того, как работает лучистая теплопередача.

Лучистое отопление впервые появилось в США во время гражданской войны, когда нагретый воздух, аналогичный китайской концепции, использовался для обогрева больничных палаток.В 1907 году было обнаружено, что небольшие трубы с горячей водой можно заделать в бетон или штукатурку, и этот процесс начал применяться.

Однако до тех пор, пока Фрэнк Ллойд Райт не начал видеть преимущества системы, она стала широко использоваться.

Концепция теплого пола

Изображение предоставлено: Семинар по устойчивому развитию

Концепция системы заключается в том, что тепло излучается от поверхности, подобно тому, как вы можете почувствовать тепло от горелки на плите на расстоянии от нескольких дюймов до футов.Таким образом, хотя система не нагревает воздух напрямую, она заставляет вас и предметы в комнате чувствовать себя теплее.

Преимущества лучистого теплого пола

Кредит изображения: Watts.com

Системы лучистого теплого пола имеют много преимуществ для домовладельца. Поскольку вы не нагреваете воздух, температура в комнате будет более стабильной от пола до потолка, поскольку тепло не уходит из холодных участков на землю.

Вы будете чувствовать себя более комфортно в комнате с лучистым подогревом пола, и во многих случаях оно потребляет меньше энергии, поэтому ваши счета за отопление могут быть намного ниже.Он подходит для различных типов полов, поэтому не умаляет красоту вашего дома.

И поскольку воздух не проходит через воздуховоды, в вашем доме циркулирует меньше аллергенов. Его также легко запустить, он совершенно бесшумный и довольно простой в установке.

Ключевые компоненты систем теплого пола

Кредит изображения: ThisOldHouse

В зависимости от типа системы, которую вы выбираете, есть только несколько ключевых компонентов, которые необходимы для обеспечения работоспособности системы.

Для гидравлических систем все, что необходимо, — это водонагреватель или бойлер, трубы в полу, которые обычно сделаны из труб PEX, и водопроводный коллектор, включая все необходимые клапаны и фитинги, по которым горячая вода подается от бойлера к этаж.

Для электрических систем вам понадобится коврик для пола с подогревом, который подключается к электрической панели вашего дома, и во всех системах вам понадобится термостат для управления системой и обогревом.

Типы установки излучающего теплого пола

Существует два основных стиля установки водяного теплого пола — влажная и сухая.

Обе системы могут использовать либо гидравлическую, либо электрическую энергию для обогрева пола. Название установки связано с тем, как проложены трубы или электрические провода.

Схема влажной установки
Изображение предоставлено: Государственный колледж Земли и минералов Пенсильвании

В мокрой системе трубы или провода заделаны в бетон или другой материал, который может легко передавать тепло.

Это называется влажной системой, потому что провода или трубки помещаются во влажный материал; как только материал застынет, пол станет сухим, даже если вы используете метод водяного отопления.

Схема сухой установки
Изображение предоставлено: Государственный колледж Земли и минералов Пенсильвании

В сухой системе трубки или кабели размещаются в полости под полом или между этажами.

Они ни во что не встроены. Оба метода обеспечат эффективный и постоянный нагрев, но вы можете обнаружить, что в зависимости от того, где вы устанавливаете обогреватель, один метод работает для вас лучше, чем другой.

Распространенные мифы о теплых полах

Кредит изображения: ConcreteNetwork.com

Хотя лучистое отопление существует уже тысячи лет, многие люди до сих пор верят, что это новая технология, что, в свою очередь, привело к появлению нескольких мифов и заблуждений, окружающих его.

Первый — сколько ему лет, и большинство людей считают, что он существует только последние 20 лет или около того.

Другой распространенный миф заключается в том, что он нагревает только пол, а не ваш дом. Это верно только в том случае, если вы используете небольшую электрическую систему для дополнительного отопления; Большинство систем лучистого отопления равномерно обогреют весь ваш дом.

Третий миф связан с повышением температуры; многие думают, что это означает, что система не работает.

Но на самом деле поднимается горячий воздух, поэтому в системе с принудительной подачей горячего воздуха температура в комнате будет изменяться по мере того, как воздух нагревается, поднимается, охлаждается и снова падает. В комнатах с теплым полом всегда остается тепло.

Многие люди также считают, что системы работают долго и не очень точны.

Однако большинство систем можно использовать для быстрого нагрева, а при точной прокладке трубок или кабелей вы можете получать тепло именно там, где вам нужно и где оно нужно.

Теплый пол в сравнении с другими источниками лучистого отопления

Пол — не единственное место, где можно установить систему лучистого отопления. Их также можно разместить на стенах и потолке.

Лучистые полы с подогревом, вероятно, являются наиболее эффективным методом, поскольку в жилом помещении тепло распределяется равномерно.

Кредит изображения: BTL Property

Излучающие панели можно устанавливать на стены для обогрева небольших помещений.Они, как правило, менее эффективны, чем полы или потолки, потому что им сложно покрыть большие пространства.

Однако лучистые потолки часто могут быть даже более эффективными, чем лучистые полы, и поскольку поднимается только горячий воздух, а не сам нагревается, лучистый потолок может создать очень комфортную комнату, не нарушая при этом существующий пол.

Типы систем теплого пола

Следует рассмотреть три различных типа систем лучистого теплого пола.У каждого есть свои особенности, которые могут сделать его лучше или хуже для вашего дома.

1. Система теплых полов с воздушным обогревом

Системы с воздушным обогревом — это самый старый тип лучистого тепла, который впервые был использован в Китае, Корее и Риме. Системы воздушного отопления немного менее эффективны, чем другие типы, и поэтому встречаются реже. Вместо того, чтобы качать воздух прямо под ваш пол, нагретый воздух циркулирует по ряду трубок, подобно тому, как используется вода.

Разница в том, что воздух легче и легче проходит через трубки, поэтому это может быть более быстрая система.

Изображение предоставлено: EcoHome.net

В этой системе вы будете использовать обогреватель, но вместо того, чтобы проталкивать воздух через каналы к вентиляционным отверстиям, он будет проталкивать воздух через каналы или трубы в вашем полу, нагревая его.

Энергоэффективность этой системы может оказаться сложной задачей. Однако, поскольку обогреватели встраиваются в пол вместе с воздуховодами, они в целом занимают меньше места; Вам не нужна большая печь или бойлер.

Вам необходимо убедиться, что система закрыта и хорошо герметизирована, и ее нужно устанавливать с помощью влажной установки. Обогреватели размещены в ящиках внутри бетона и могут быть размещены в любом месте для облегчения доступа. При необходимости это может упростить техническое обслуживание и ремонт.

Полы с воздушным подогревом могут использоваться во всех типах зданий и со всеми полами, включая паркет, паркет, плитку, камень, ламинат, винил, линолеум и бетон.

Могут устанавливаться либо в несущую плиту на уровне грунта, либо в системе подвесного перекрытия.

При установке плиты земля выравнивается, затем покрывается слоем установки из полистирола. Затем он используется для удержания печных ящиков, трубопроводов и воздуховодов, которые удерживаются на месте с помощью сетки.

Затем бетон заливается поверх установки обычным способом создания плиты. Отверждение начинается через 3 дня, а весь процесс занимает примерно 3 недели.

Модернизация возможна, но все же требует использования заливного бетона, мокрой установки.Сухая установка может быть невозможна с этим типом системы.

Стоимость системы теплого пола с воздушным подогревом

Кредит изображения: Ecohome.net

Стоимость установки системы воздушного отопления составляет примерно 14 долларов за квадратный фут, что аналогично гидравлическим системам. Сюда не входит стоимость настила, установленного над воздуховодами, или стоимость бетонной плиты.

Многие люди предпочитают использовать частичную систему солнечных панелей, чтобы компенсировать эксплуатационные расходы, поскольку они могут быть выше с этим типом системы; Стоимость установки не включает установку солнечных панелей.

Стоимость использования этого типа системы зависит от множества переменных, в том числе от того, насколько хорошо изолирован дом, насколько велика система и комбинируете ли вы это с солнечными панелями.

В большинстве случаев вы увидите экономию не менее 10% на счетах за электроэнергию.

Распространенные проблемы с системой теплого пола с подогревом воздуха

Самая распространенная проблема с системами этого типа — воздуховоды. Большинство воздуховодов со временем подвергаются коррозии внутри бетона, что приводит к проблемам в будущем.

Только одна компания в настоящее время производит воздуховоды неагрессивной формы, которые могут использоваться в системах этого типа без постоянных проблем. Бетон должен полностью затвердеть, прежде чем система может быть активирована для обеспечения успеха.

Эту систему нельзя устанавливать всухую, что может быть проблематичным при установке на втором этаже и установке без плиты.

Воздух не может удерживать столько тепла, как вода, поэтому они, как правило, не так эффективны в целом и в основном предназначены для коммерческих помещений.

Применение системы теплого пола с подогревом воздуха в коммерческих и промышленных помещениях

Кредит изображения: EcoHome.net

Лучистое тепло в целом очень эффективно, но проблемы с утечками в старых гидравлических системах привели к прекращению использования этого типа системы в школах, промышленных зданиях и коммерческих офисных зданиях.

Системы теплого пола с воздушным подогревом предлагают альтернативу старым водяным системам.

Этот тип системы чаще всего устанавливается в коммерческих помещениях, а не в жилых домах, и идеально подходит для магазинов повседневного спроса, офисных зданий, школ и промышленных зданий любого типа.

2.

Электронная система водяного теплого пола

Кредит изображения: TheSpruce.com

В электронной системе лучистого теплого пола провода или кабели, а иногда и маты в небольших помещениях, прокладываются в мокром или сухом виде под полом.Провода напрямую подключены к электричеству в доме, а пол регулируется термостатом. Система состоит из нескольких компонентов, в том числе напольных датчиков, нагревательного элемента — мата или проводов — и термостата.

В небольших помещениях маты с проволокой можно укладывать в тонкий слой раствора, обрезая маты по площади. В больших помещениях сами провода обычно закручиваются в петлю на расстоянии около 3 дюймов друг от друга по всему пространству, а также заделаны тонким слоем раствора.

В системе используется тип теплопроводящего пластика, который помогает передавать тепло от кабелей на этаж выше.

Системы электрического лучистого теплого пола часто немного быстрее в использовании, поскольку кабели начинают вырабатывать тепло немедленно, вместо того, чтобы сначала нагревать воздух или воду, а затем прокачивать ее через систему.

Их можно без проблем установить под любым напольным покрытием, а кабели тонкие, поэтому они не поднимают пол так, как это сделала бы более толстая система.

Однако электрические системы лучистого отопления более дороги как в установке, так и в эксплуатации. Они могут быть менее инвазивными и более быстрыми в установке, особенно в небольших помещениях, таких как ванные комнаты, они часто могут использоваться как форма дополнительного обогрева.

Стоимость систем электрического лучистого отопления

Существует несколько типов систем электрического теплого пола, поэтому ваши точные затраты могут варьироваться в зависимости от того, что вы выберете. Однако вы можете рассчитывать заплатить около 20 долларов за квадратный фут за систему и установку.

Вы все равно сэкономите от 10% до 20% на средней стоимости электроэнергии для печей с принудительным нагревом воздуха просто потому, что система настолько эффективна при обогреве помещения; при этом не теряется ни тепло, ни энергия.

Лучшие электрические системы водяного отопления

Хотя различные системы в основном работают одинаково, они могут быть разных типов. Это могут быть сетчатые маты, твердые маты и незакрепленные провода, а также инфракрасный обогреватель. Инфракрасное отопление использует систему полос из углеродного волокна, прикрепленных к серебряным шинам, соединенным с медными электрическими полосами.

---

Основываясь на наших исследованиях и опыте, вот наши главные рекомендации для электрических систем лучистого теплого пола:

Лучший в целом: Системы обогрева Электрический лучистый теплый пол с сенсорным термостатом Aube

Лучшая цена за доллар: LuxHeat 120v Electric Radiant Floor System Full Kit

Лучшее для небольших помещений: Система теплого пола Heatwave с термостатом GFCI

---

Применение систем электрического теплого пола в коммерческих и промышленных целях

https: // www.youtube.com/watch?v=XaRnqUIDxUI

Электрические лучистые полы с подогревом часто используются в коммерческих и промышленных целях. Различные типы ковриков или незакрепленных проводов позволяют выполнять настройку, которая может охватывать как большие, так и небольшие площади.

Универсальность установки, позволяющая проводить как влажную, так и сухую установку, а также всевозможные модификации, означает, что ее можно установить очень быстро и практически сразу же начать использовать, что делает ее хорошим выбором для больших зданий, в которых могут быть отдельные офисы. нагревать и контролировать.

3.

Система водяного теплого пола

Кредит изображения: PlumberMag.com

Гидравлическое лучистое отопление пола использует горячую воду для обогрева вашего дома и является наиболее эффективной из трех систем. Он состоит из бойлера или водонагревателя, который нагревает воду. Вода подается через серию труб из PEX, которые проложены под полом при влажной или сухой установке.

Горячая вода, циркулирующая по трубам, нагревает пол наверху.Система полностью закрыта, что позволяет воде течь по петле или по открытой системе.

Этот тип системы может быть установлен под любым напольным покрытием и при этом очень эффективен. Она потребляет меньше энергии, чем традиционная печь с принудительным нагревом, что позволяет сэкономить до 30% на счетах за электроэнергию. Доступны различные типы установок, поэтому ее можно модернизировать или установить новую.

Типы систем водяного теплого пола

Кредит изображения: HydronicHeatingDaikobi

По сути, существует два разных метода использования водяных систем водяного теплого пола — открытый или закрытый.В процессе с открытым контуром вода забирается из источника, такого как колодец, нагревается и однократно прокачивается через систему перед сбросом.

В замкнутой системе теплообменник постоянно нагревает воду, которая циркулирует по полу. В этом типе системы содержится вода, поэтому меньше шансов на то, что что-то будет загрязнено или занесет в систему такие вещи, как бактерии.

Ключевые компоненты системы водяного теплого пола

Гидравлическая система довольно проста и состоит из источника тепла, трубок, водопроводного коллектора и жидкой среды, теплообменника и насоса.

В качестве источника тепла вы можете использовать практически любой метод нагрева воды, включая водонагреватели, бойлеры, геотермальные обогреватели, солнечные водонагреватели или системы без резервуаров. Трубки почти всегда изготавливаются из полиэтиленгликолята, гибких трубок, которые не трескаются, не корродируют и не ломаются с течением времени.

В качестве жидкой среды большинство людей выбирают воду, но в закрытой системе можно использовать гликоль или смесь воды с антифризом, если ваша система подвержена риску замерзания при низких температурах, когда она не используется.

В системах с замкнутым контуром необходим теплообменник, а для поддержания циркуляции воды по трубам необходим насос. Вся система подключена к термостату для управления.

Вот короткое видео от ProHome о различных частях системы водяного теплого пола.

QuietWarmth — это гибкая лучистая нагревательная пленка, которая устанавливается под плавающими напольными покрытиями для создания теплых комфортных полов. Это простое видео по установке, демонстрирующее, насколько легко установить QuietWarmth. Полное руководство по установке теплоизлучающего покрытия см. В руководстве по установке, прилагаемом к каждому рулону QuietWarmth.

Хотя этот продукт используется со многими типами плавающих полов, всегда уточняйте у производителя ламината какие-либо ограничения или ограничения, которые они могут иметь при использовании в сочетании с системами обогрева лучистым теплом.

QuietWarmth содержит все необходимое для быстрой укладки пола с минимальным набором инструментов. Каждый рулон QuietWarmth имеет заводские электрические соединения на концах, а также изолирующие диски из каптона (CAP-TON) для использования в тех случаях, когда может потребоваться резка или настройка.Вам понадобится клейкая лента, ножницы и рулетка, чтобы помочь с установкой остальной части подогреваемого пленочного мата. Для дополнительного комфорта и максимальной экономии мы рекомендуем приобрести термостат с датчиком температуры пола для регулирования температуры.

Сначала в общих чертах наметьте конфигурацию системы отопления. Рекомендуется спланировать установку с помощью эскиза, разметить схему расположения матов и спланировать положение датчика пола, основных электрических соединений и термостата.Также важно спланировать расположение матов так, чтобы концы матов с установленными на заводе подводящими проводами находились рядом с той стороной комнаты и стены, где расположена распределительная коробка термостата.

При составлении схемы системы необходимо следить за тем, чтобы обеспечить надлежащий зазор от приспособлений, которые могут быть уже частью пола, или другой электропроводки, которая не используется в этой системе (на графике указано, что другая электропроводка должна находиться на расстоянии 2 дюймов с любого нагревательного мата).Вся электропроводка, которая будет недоступна после укладки пола, должна быть выполнена в первую очередь. Убедитесь, что нагревательные маты не будут закрыты декоративной отделкой, плинтусом или другой строительной конструкцией. Оставив не менее 6 дюймов от стены до края мата с нагревательной пленкой, будет достаточно места для прокладки проводов от нагревательного мата до распределительной коробки. (Обратите внимание на рисунок: нагревательные панели, частично закрытые этими конструкциями, могут перегреться).

После того, как вы составили хороший план, тщательно очистите существующий черновой пол от любых предметов или мусора.

При укладке поверх бетона убедитесь, что пароизоляция установлена ​​перед установкой подкладки и нагревательного мата, если только вы не устанавливаете подкладку с предварительно прикрепленной к ней пароизоляцией. Раскатайте подстилку, готовую к лучистому теплу… покрывая всю площадь пола, при установке убедитесь, что предварительно прикрепленная пароизоляционная сторона находится вверх. Стыки кромок подкладки стыкуют изолентой. Используя схему, которую вы сделали ранее, раскатайте нагревательные маты в нужных местах комнаты.Вы можете обрезать коврик, чтобы уменьшить длину, чтобы соответствовать планировке вашего плана.

При настройке нагревательных матов прорежьте свободное пространство между нагревательными полосами на пунктирных линиях. Никогда не выполняйте резку ближе, чем на ”к нагревательным полоскам. И НИКОГДА не разрезайте саму нагревательную ленту. Изолируйте обрезанные концы металлических полос шин с помощью каптоновых дисков, поставляемых с каждым рулоном.

После того, как нагревательный мат раскатан, на нем не должно быть изгибов, ряби или складок.Проведите провода от каждого коврика к стене, где вы планируете установить термостат. Важно прорезать тонкую неглубокую прорезь в подкладке для проводов. Это помогает поддерживать уровень пола без выступов.

Рекомендуемые нами термостаты поставляются с удобным датчиком температуры пола, поэтому проведите провод датчика температуры пола к распределительной коробке термостата. Снова прорежьте тонкую неглубокую прорезь в подкладке и надавите на провод датчика и датчик вниз, чтобы они оказались на одном уровне с нагревательным ковриком.Канал Закрепите датчик температуры пола и подводящий провод лентой на расстоянии не менее 2 дюймов от любой нагретой черной полосы мата. Следите за тем, чтобы датчик не касался черных полос нагревательного мата. Вырежьте часть подкладки и надавите на разъемы вниз, чтобы они были полностью на одном уровне с нагревательным матом, а затем закрепите изоленту. Вырежьте тонкую прорезь в подкладке и протолкните холодные провода в прорезь, чтобы подвести ее к распределительной коробке.

После того, как все эти компоненты будут на месте, система должна быть готова к подключению и готова к выполнению теста сопротивления с помощью омметра.Более подробная информация об этом содержится в полном руководстве по эксплуатации, которое поставляется с комплектом. После того, как вы установили и подготовили пленку QuietWarmth, пора подключить ее к термостату для использования без обслуживания. Все электромонтажные работы должны выполняться в соответствии с национальными электротехническими нормами или лицензированным электриком. Для завершения этого заключительного этапа необходимы несколько дополнительных аксессуаров: распределительная коробка 4 × 4, соединительная коробка 2 × 3, кабелепровод длиной ¾ ”, провод Romex, проволочные гайки и омметр.

При подготовке к электромонтажу установите распределительную коробку с глухой пластиной 4 × 4 примерно на 18 дюймов над основанием стены.Эта распределительная коробка должна быть доступна через стену. Не закрывайте распределительную коробку листовым камнем после установки. Найдите и установите распределительную коробку 2 × 4 для устройства управления термостатом примерно на 60 дюймов над основанием стены. Просверлите или надрежьте канал диаметром ¾ дюйма в основании стены, чтобы провод мог войти в стену. Установите кабелепровод диаметром ¾ ”от выемки до распределительной коробки 4 × 4 для подводящих проводов. Проложите 2-жильный провод Romex длиной 12 AWG между распределительной коробкой и коробкой термостата.

Пропустите подводящие провода через канал основания стены и через кабелепровод в распределительную коробку 4 × 4.Сгруппируйте черные провода вместе и с помощью гаек соедините их с соответствующим черным проводом кабеля Romex, идущего от распределительной коробки термостата. Затем проделайте то же самое с белыми проводами.

Подключите термостат к сервисной панели в соответствии с национальными и местными электротехническими нормами. Следуйте инструкциям производителя термостата по установке и подключению или позвоните своему любимому лицензированному электрику, чтобы выполнить эту задачу.

Сделай сам из лучистого теплого пола | DIY лучистого тепла

Если вам нужна помощь в разработке системы лучистого теплого пола, вы нашли подходящую компанию.Если вы получили шокирующе высокие расценки на лучистые полы с подогревом и все еще восстанавливаетесь … Позвольте нам разработать высококачественную и надежную систему, которая будет дешевле и дешевле в эксплуатации !!

Наши системы производятся в США !!

Мы предлагаем неограниченную техническую поддержку ~ бесплатный звонок 866-теплые пальцы ног (927-6863)

* Мы отправляем по всему миру ~ все 50 штатов, Мексика и все провинции Канады *

Radiant Floor Company предоставит подробный рабочий лист для вашего проекта с объяснением количества трубок в каждой зоне, расстояния, галлонов в полу, потерь тепла, размера и настройки насоса и т. Д.и это используется вместе с нашим руководством по установке, видео по установке и информацией на веб-сайте. Мы также можем предоставить чертежи, которые помогут вам при установке Pex. (Однако) нам потребуются чертежи в масштабе как для плиты, так и для установки балок перекрытия. Эти рисунки используются в качестве руководства, так как при необходимости вы можете внести изменения, чтобы они лучше подходили для работы в полевых условиях. Подробные сведения см. В разделе «Установка / Полезные советы / Услуги по прокладке трубок». Перейдите по ссылке: https://www.radiantcompany.com/details/layouts/

лучистые тепловые трубки на полу

Мы спроектировали тысячи систем лучистого обогрева полов для домашних хозяйств и подрядчиков.Мы работаем С вами… и даем вам ВСЮ информацию простым и понятным языком. Этот веб-сайт, наше руководство по установке излучающего пола, , наше видео по установке и наши пакеты для самостоятельной установки излучающего тепла избавляют от загадок и догадок о том, что на самом деле является очень простой и простой технологией. Мы будем сопровождать вас на каждом этапе пути, и мы не оставим вас в затруднительном положении с коробкой деталей и вопросительным знаком.

Radiant Floor Company Системы лучистого отопления предварительно собраны, мы разбираем их для отправки (конечно).Затем они собираются владельцем дома / конечным пользователем. Предоставляются инструкции. Если вы предпочитаете нанять кого-нибудь для установки вашей системы, мы предлагаем нанять местного мастера и т. Д., И мы будем рады работать с ним напрямую!

КАЖДЫЙ нагревательный элемент, который рекомендует и предлагает компания Radiant Floor, «РАЗРАБОТАН И НАЗНАЧЕН ДЛЯ ОТОПЛЕНИЯ ПОМЕЩЕНИЙ»! Эти устройства не являются вашими «типичными» водонагревателями, так что пусть вас не вводит в заблуждение компактный размер! Все наши нагревательные элементы производятся в соответствии с отраслевыми стандартами качества и надежности.

Эти высокоэффективные обогреватели созданы для лучистого отопления. Мы предлагаем устройства, которые будут нагревать как вашу лучистую (отопление), так и горячую воду.

Независимо от того, какую систему лучистого отопления вы выберете, будь то открытая, закрытая или теплообменник, или требуемый тип топлива, пропан, природный газ, электрическая или масляная … Компания Radiant Floor позаботится о вас !!!

Позвоните в нашу БЕСПЛАТНУЮ линию технической поддержки и запросите бесплатное руководство по установке.Он легко читается и содержит инновационные советы по установке, позволяющие сократить расходы. У вас МОЖЕТ быть лучшая система отопления, и мы покажем вам, как это сделать.

… И будучи из Вермонта, Radiant Floor Company знает, как согреться!

Установите собственную систему электрического лучистого отопления под полом

Эта статья любезно предоставлена WarmUp.com

Вот обзор того, как установить собственный пол свободная проволока лучистая система отопления. Такая система отопления является прекрасным дополнением к Ваша система отопления всего дома.Или у вас есть «холодная комната» … пространство кажется, что никогда не бывает достаточно нагревается? Или вы хотите установить плитку на пол на кухне или в ванной, но вы беспокоитесь, что в помещении будет холодно. зима? Система под полом может поддерживать теплоту в этих областях при более низкой температуре. стоимость и больший комфорт, чем у любого другого типа отопительного агрегата!

1) Снимите мерки и тщательно спланируйте места подключения

Любой тип установки требует точного определения количества материала. нужно будет сделать работу.То же самое и с полом с подогревом. проект. Как показано на диаграмме ниже, вам сначала нужно измерить область, которую вы хотите отапливать, исключая мебель или аксессуары, чтобы вы приобретите необходимое количество продукта для вашего проекта.

Важно избегать размещения провода лучистого обогрева под теми участками, где вы планируете установите фиксированную мебель, например, шкафы. Вы можете поместить нагревательный провод близко к ногам или к душевой / ванной, но оставьте небольшое пространство вокруг туалета нужны стоки (чтобы их не было под унитазом) и стены.

2) Решите, где установить термостат …

Термостат — это «сердце» вашей системы лучистого отопления, контролирующее питание нагревательных проводов, а также регулировка температуры пола. Вся проводка для вашей системы лучистого отопления либо идет к ней, либо от нее. Большинство людей устанавливают термостат рядом с входом в комнату, в которой они обогреваются, возле выключателей света. Однако везде, где вы его устанавливаете, хорошо, если поверхность сухая и свободная.

В некоторых случаях расположение может зависеть от планировки вашего дома и расположения основная печатная плата. Если вам нужна помощь с устройством, обратитесь к электрику. специфика. Конечно, любой электрик будет рад сделать финальную разводку. для вашего проекта! (Если вам интересно узнать, что такое современный пол с подогревом Похоже на термостат, Warmup предлагает новый энергосберегающий программируемый термостат для теплого пола под названием 3IE. См. Изображения ниже.)

Для термостатов напольного отопления обычно требуется двухклавиатурный короб с двумя 1/2 » трубопроводов до уровня пола … один для нагревательного провода и один для провод датчика.

3) Изолируйте пол под нагревательными проводами для повышенная эффективность!

Мы рекомендуем использовать наши изоляционные плиты при установке поверх бетонных плит. Теплоизоляция Доски сэкономят ваши деньги, если использовать их вместе с полом с подогревом. действует как очень эффективный тепловой барьер.Они отражают тепло вверх в напольная плитка вместо того, чтобы позволить теплу прогреть бетонную плиту внизу. По используя теплоизоляционные плиты для разогрева, вы обнаружите, что после включения вашего При нагревании напольная плитка нагреется примерно за 10-15 минут. Без Утепление плит может занять от 2-3 часов и более.

При установке изоляционных плит определите, сколько вам нужно, исходя из измерения площади, которую вы отапливаете. Размер каждой доски 2 x 4 x 1/4 дюйма и может легко разрезать универсальным ножом, чтобы его можно было разместить в любом уголке и трещина.Нанесите строительный клей на черновой пол и уложите доски сверху. Над фанерными черновыми полами вы добавляете прилагаемые винты через каждые 8 12 дюймов для дополнительного склеивания. Благодаря тонкости наших досок вы можете преимущества утеплителя, не мешая вашим дизайнерским планам!

4) Тестирование делает идеальным … убедитесь, что ваши провода не исправны. повреждены до, во время или после установки!

Вам следует приобрести мультиметр или омметр, чтобы проверить сопротивление проводов. Это следует делать до, во время и после того, как вы проложите провода, до установка собственно напольного покрытия. Показания, которые вы должны получить для каждого типа проводная система (120 В или 240 В) предусмотрена в прилагаемом руководстве по установке. Эти тестовые счетчики стоят около 20 долларов в вашем хозяйственном магазине или доступны в Разогреть.

5) Укладка провода …

Начните с термостата и проложите кабель питания или «подводящий провод» в канал. Отсюда уложите нагревательный провод петлями на 2, 3 или 4 дюйма. расстояние с помощью прилагаемой ленты.

1) Для БОЛЬШЕГО ТЕПЛА или для компенсации холодного чернового пола используйте расстояние между проводами 2 дюйма, обеспечивающее максимальное тепловыделение.

2) При интервале 4 дюйма производительность будет меньше, но это рекомендуемое расстояние над теплоизоляционными плитами, так как вы не теряете тепло вниз и, следовательно, для получения отличных результатов требуется меньше проволоки.

При заказе системы со свободным тросом просмотрите таблицы производителя, которые даст вам площадь в квадратных футах, которую вы можете получить при различном расстоянии.Передовой пользователи даже чередуют интервалы в одной комнате с большим количеством тепла в тщеславие и, например, меньше тепла в гардеробной.

Вот несколько изображений типовой схемы установки. Обратите внимание, что проволока удерживается на месте лентой (поставляется производителем), а не скобами или другие механические крепления, которые могут вызвать короткое замыкание и / или повредить провода. На первом рисунке показана схема с небольшими кусочками ленты, удерживающими провода. на месте. На втором рисунке (ниже) показана вся длина проводки. крепится к полу скотчем.Это важно, чтобы провода не становятся смещенными при нанесении тонкого набора поверх.

Провода

Warmup имеют толщину всего 1/8 дюйма и не поднимают уровень пола на более 3/16 дюйма при нанесении самовыравнивающего или тонкослойного покрытия .. минимальная рекомендуемая толщина тонкого отверждения. Какими бы тонкими они ни были, провода Warmup обеспечивают самое быстрое время нагрева в отрасли и изготовлены с использованием передовых, полимеры товарного сорта, которые обладают прочностью и долговечностью, чтобы служить дольше чем традиционные провода ПВХ.Примечание: провода для разогрева можно прикрепить с помощью кабельных стяжек или «зажимы», но часто требуется только предоставленная лента, чтобы сохранить профиль пола как можно ниже.

Установка напольного датчика …

Датчик температуры пола предназначен для контроля температуры пола. Помните, что термостат считывает температуру воздуха, а не пола. температура. Может случиться так, что в комнате может стать тепло. (например, в солнечный день), но вы все равно хотите, чтобы пол оставался теплым.Этаж датчик позволяет контролировать температуру пола независимо или совместно с термостатом.

Установите напольный зонд или «провод датчика», пропустив его во второй кабелепровод к коробке термостата. Поместите чувствительный наконечник зонда в нагретую площадь. Следите за тем, чтобы нагревательные провода не перекрывали друг друга и не пересекали их, и держите их по центру между ближайшими проводами для точных показаний.

В зависимости от толщины зонда может потребоваться долбить канал. в пол (или изоляционную панель), чтобы он лежал ниже уровня отопления провода.Он должен быть приклеен изолентой, как и провода.

Защитите провод тонким слоем строительного раствора …

Используя плоский шпатель, полностью покройте вашу систему электропроводки полом. выравниватель или модифицированный тонкослойный материал. В этом примере подрядчик использует полимерцементный раствор тонкого отверждения. (Мы часто используем MAPEI FLEX или CBP Versabond для наши установки.) Вы можете уменьшить этот уровень до строгого минимума, но это упростит работу с плиткой. В любом случае вы всегда должны делать убедитесь, что провода полностью погружены в эти компаунды, чтобы их не допустить. подвергается воздействию воздуха и перегрева. Не пытайтесь вставить плитку в это защитное пальто!

После затвердевания (от нескольких часов до ночи в зависимости от толщины и предложений производителя), начните укладку плитки или другого пол) как обычно.

Важно: не включайте излучатель система теплого пола до полного затвердевания цементных материалов. Этот будет определено установщиком пола или прочтением инструкции производителя. инструкции. Как правило, мы рекомендуем время ожидания от 3 до 7 дней.

Посмотрите это обучающее видео!

Вот видео фактической работы по установке в маленькой ванной с Реджисом и Майком из Warmup. Это даст вам реалистичный вид обмотки провода и покрытия. с составом для выравнивания пола.

У нас есть полезный Страница часто задаваемых вопросов на нашем веб-сайте, которая ответит на дополнительные вопросы, которые могут у вас возникнуть. имеют. После посещения вы также сможете просмотреть весь наш продукт. предложения вместе с установочными фотографиями и полезными пошаговыми видеороликами.Наш опытный персонал Warmup всегда готов помочь вашему сияющему полу вопросы по отоплению. Вы можете посетить нас по адресу www.warmup.com и заполните необязательную «быструю цитату», чтобы узнать, как мы можем help или просто позвоните нам по бесплатному телефону 1-888-927-6333.

Вернуться к статьям «Отопление и вентиляция»

Электрические системы теплого теплого пола

Отличное решение для холодных полов!

Кухни, ванные комнаты и фойе являются ключевыми областями в домах и офисных зданиях, именно поэтому многие из них имеют такие декоративные элементы, как полы из плитки, мрамора или натурального камня.

Декоративный и холодный.

Наша электрическая система обогрева полов преобразует эту морозную мебель в атмосферу сияющего тепла.

Устанавливаемая под большинством существующих полов и напольных покрытий, система часто может использоваться как основная система отопления помещения, но чаще всего используется как система обогрева пола.

Системы теплого пола

ThermaRay идеально подходят для новых домов, ремонта дома. Кондоминиумы, квартиры, отели, рестораны, больницы, школы и дома престарелых.

В чем наша разница?

Поскольку наши электрические системы обогрева полов устанавливаются под вашим полом, сам напольный материал может действовать как изолятор и замедлять передачу лучистого тепла в комнату.

Характеристики потери тепла в помещении могут быть слишком высокими, чтобы преодолеть отставание, вызванное изоляционным материалом. Он очень хорошо подходит для обогрева тех холодных полов, которые не могут удовлетворить другие системы отопления.

Электрический теплый пол
Преимущества систем обогрева

• 100% энергоэффективность
• Простота установки
• Тихо, безопасно и чисто
• Не требует обслуживания
• Превосходный комфорт нагрева, с которым не могут справиться системы горячего воздуха
• Эстетичный дизайн — система полностью скрыта
• Комнаты можно запрограммировать таким образом, чтобы минимизировать эксплуатационные расходы при максимальном комфорте
• Система управления позволяет настраивать отапливаемые помещения

Давай согреем пальцы ног!

Полное руководство по системам теплого пола

Представьте, что в холодный день вы ступили с теплой постели или душа на теплый пол.Вот что произойдет, если у вас в доме установлен лучистый пол с подогревом.

Системы лучистого теплого пола нагревают предметы и людей в помещении непосредственно инфракрасным излучением. Такой способ обогрева намного эффективнее и комфортнее систем, обогревающих воздух; Благодаря теплу, исходящему от земли, температура в комнате будет более стабильной, без холодных пятен или сквозняков.

В этой статье мы рассмотрим три основные системы водяного теплого пола: электрический , водяной и воздушный теплый пол.

Из этих трех чаще всего используются электрические и водные системы.

Водяной водяной теплый пол обычно используется для обогрева больших площадей пола и целых домов и обычно встраивается на этапе строительства.

Электрические лучистые полы с подогревом — отличный выбор для небольших проектов, таких как обогрев кухонного пола или холодной ванной комнаты. Его легко установить и недорого.

---

Вот наши основные рекомендации по системам электрического лучистого теплого пола, основанные на нашем опыте и исследованиях:

Лучшее в целом: системы обогрева: электрические лучистые полы с подогревом и чувствительным термостатом Aube

Лучшая цена: полный комплект электрической системы теплого пола LuxHeat 120 В

Лучшее для небольших помещений: система теплого пола Heatwave с термостатом GFCI

Теперь давайте погрузимся в историю лучистого отопления , как оно работает и какие системы лучистого теплого пола используются в коммерческих и жилых помещениях.

---

История лучистого теплого пола

Многие люди считают, что лучистые полы с подогревом — это довольно новая концепция, но на самом деле это один из старейших способов обогрева дома. Системы лучистого теплого пола появились еще в 5000 году до нашей эры в Китае и Корее.

Изображение предоставлено: Wikipedia.org

Примерно в третьем веке до нашей эры. Римляне начали совершенствовать эту систему, создав слои плитки, бетона и дополнительный слой плитки, который поднимался на столбах, что позволяло нагретому воздуху циркулировать более свободно.

Однако эта система исчезла с Римом и возродилась только в 17 веке в Европе, когда сэр Джон Стоун впервые начал использовать нагретую воду, циркулирующую по трубам, для обогрева сначала теплиц, а затем коммерческих помещений.

Это привело к усовершенствованию метода, а также к одним из первых исследований того, как работает лучистая теплопередача.

Лучистое отопление впервые появилось в США во время гражданской войны, когда нагретый воздух, аналогичный китайской концепции, использовался для обогрева больничных палаток.В 1907 году было обнаружено, что небольшие трубы с горячей водой можно заделать в бетон или штукатурку, и этот процесс начал применяться.

Однако до тех пор, пока Фрэнк Ллойд Райт не начал видеть преимущества системы, она стала широко использоваться.

Концепция теплого пола

Изображение предоставлено: Семинар по устойчивому развитию

Концепция системы заключается в том, что тепло излучается от поверхности, подобно тому, как вы можете почувствовать тепло от горелки на плите на расстоянии от нескольких дюймов до футов.Таким образом, хотя система не нагревает воздух напрямую, она заставляет вас и предметы в комнате чувствовать себя теплее.

Преимущества лучистого теплого пола

Кредит изображения: Watts.com

Системы лучистого теплого пола имеют много преимуществ для домовладельца. Поскольку вы не нагреваете воздух, температура в комнате будет более стабильной от пола до потолка, поскольку тепло не уходит из холодных участков на землю.

Вы будете чувствовать себя более комфортно в комнате с лучистым подогревом пола, и во многих случаях оно потребляет меньше энергии, поэтому ваши счета за отопление могут быть намного ниже.Он подходит для различных типов полов, поэтому не умаляет красоту вашего дома.

И поскольку воздух не проходит через воздуховоды, в вашем доме циркулирует меньше аллергенов. Его также легко запустить, он совершенно бесшумный и довольно простой в установке.

Ключевые компоненты систем теплого пола

Кредит изображения: ThisOldHouse

В зависимости от типа системы, которую вы выбираете, есть только несколько ключевых компонентов, которые необходимы для обеспечения работоспособности системы.

Для гидравлических систем все, что необходимо, — это водонагреватель или бойлер, трубы в полу, которые обычно сделаны из труб PEX, и водопроводный коллектор, включая все необходимые клапаны и фитинги, по которым горячая вода подается от бойлера к этаж.

Для электрических систем вам понадобится коврик для пола с подогревом, который подключается к электрической панели вашего дома, и во всех системах вам понадобится термостат для управления системой и обогревом.

Типы установки излучающего теплого пола

Существует два основных стиля установки водяного теплого пола — влажная и сухая.

Обе системы могут использовать либо гидравлическую, либо электрическую энергию для обогрева пола. Название установки связано с тем, как проложены трубы или электрические провода.

Схема влажной установки
Изображение предоставлено: Государственный колледж Земли и минералов Пенсильвании

В мокрой системе трубы или провода заделаны в бетон или другой материал, который может легко передавать тепло.

Это называется влажной системой, потому что провода или трубки помещаются во влажный материал; как только материал застынет, пол станет сухим, даже если вы используете метод водяного отопления.

Схема сухой установки
Изображение предоставлено: Государственный колледж Земли и минералов Пенсильвании

В сухой системе трубки или кабели размещаются в полости под полом или между этажами.

Они ни во что не встроены. Оба метода обеспечат эффективный и постоянный нагрев, но вы можете обнаружить, что в зависимости от того, где вы устанавливаете обогреватель, один метод работает для вас лучше, чем другой.

Распространенные мифы о теплых полах

Кредит изображения: ConcreteNetwork.com

Хотя лучистое отопление существует уже тысячи лет, многие люди до сих пор верят, что это новая технология, что, в свою очередь, привело к появлению нескольких мифов и заблуждений, окружающих его.

Первый — сколько ему лет, и большинство людей считают, что он существует только последние 20 лет или около того.

Другой распространенный миф заключается в том, что он нагревает только пол, а не ваш дом. Это верно только в том случае, если вы используете небольшую электрическую систему для дополнительного отопления; Большинство систем лучистого отопления равномерно обогреют весь ваш дом.

Третий миф связан с повышением температуры; многие думают, что это означает, что система не работает.

Но на самом деле поднимается горячий воздух, поэтому в системе с принудительной подачей горячего воздуха температура в комнате будет изменяться по мере того, как воздух нагревается, поднимается, охлаждается и снова падает. В комнатах с теплым полом всегда остается тепло.

Многие люди также считают, что системы работают долго и не очень точны.

Однако большинство систем можно использовать для быстрого нагрева, а при точной прокладке трубок или кабелей вы можете получать тепло именно там, где вам нужно и где оно нужно.

Теплый пол в сравнении с другими источниками лучистого отопления

Пол — не единственное место, где можно установить систему лучистого отопления. Их также можно разместить на стенах и потолке.

Лучистые полы с подогревом, вероятно, являются наиболее эффективным методом, поскольку в жилом помещении тепло распределяется равномерно.

Кредит изображения: BTL Property

Излучающие панели можно устанавливать на стены для обогрева небольших помещений.Они, как правило, менее эффективны, чем полы или потолки, потому что им сложно покрыть большие пространства.

Однако лучистые потолки часто могут быть даже более эффективными, чем лучистые полы, и поскольку поднимается только горячий воздух, а не сам нагревается, лучистый потолок может создать очень комфортную комнату, не нарушая при этом существующий пол.

Типы систем теплого пола

Следует рассмотреть три различных типа систем лучистого теплого пола.У каждого есть свои особенности, которые могут сделать его лучше или хуже для вашего дома.

1. Система теплых полов с воздушным обогревом

Системы с воздушным обогревом — это самый старый тип лучистого тепла, который впервые был использован в Китае, Корее и Риме. Системы воздушного отопления немного менее эффективны, чем другие типы, и поэтому встречаются реже. Вместо того, чтобы качать воздух прямо под ваш пол, нагретый воздух циркулирует по ряду трубок, подобно тому, как используется вода.

Разница в том, что воздух легче и легче проходит через трубки, поэтому это может быть более быстрая система.

Изображение предоставлено: EcoHome.net

В этой системе вы будете использовать обогреватель, но вместо того, чтобы проталкивать воздух через каналы к вентиляционным отверстиям, он будет проталкивать воздух через каналы или трубы в вашем полу, нагревая его.

Энергоэффективность этой системы может оказаться сложной задачей. Однако, поскольку обогреватели встраиваются в пол вместе с воздуховодами, они в целом занимают меньше места; Вам не нужна большая печь или бойлер.

Вам необходимо убедиться, что система закрыта и хорошо герметизирована, и ее нужно устанавливать с помощью влажной установки. Обогреватели размещены в ящиках внутри бетона и могут быть размещены в любом месте для облегчения доступа. При необходимости это может упростить техническое обслуживание и ремонт.

Полы с воздушным подогревом могут использоваться во всех типах зданий и со всеми полами, включая паркет, паркет, плитку, камень, ламинат, винил, линолеум и бетон.

Могут устанавливаться либо в несущую плиту на уровне грунта, либо в системе подвесного перекрытия.

При установке плиты земля выравнивается, затем покрывается слоем установки из полистирола. Затем он используется для удержания печных ящиков, трубопроводов и воздуховодов, которые удерживаются на месте с помощью сетки.

Затем бетон заливается поверх установки обычным способом создания плиты. Отверждение начинается через 3 дня, а весь процесс занимает примерно 3 недели.

Модернизация возможна, но все же требует использования заливного бетона, мокрой установки.Сухая установка может быть невозможна с этим типом системы.

Стоимость системы теплого пола с воздушным подогревом

Кредит изображения: Ecohome.net

Стоимость установки системы воздушного отопления составляет примерно 14 долларов за квадратный фут, что аналогично гидравлическим системам. Сюда не входит стоимость настила, установленного над воздуховодами, или стоимость бетонной плиты.

Многие люди предпочитают использовать частичную систему солнечных панелей, чтобы компенсировать эксплуатационные расходы, поскольку они могут быть выше с этим типом системы; Стоимость установки не включает установку солнечных панелей.

Стоимость использования этого типа системы зависит от множества переменных, в том числе от того, насколько хорошо изолирован дом, насколько велика система и комбинируете ли вы это с солнечными панелями.

В большинстве случаев вы увидите экономию не менее 10% на счетах за электроэнергию.

Распространенные проблемы с системой теплого пола с подогревом воздуха

Самая распространенная проблема с системами этого типа — воздуховоды. Большинство воздуховодов со временем подвергаются коррозии внутри бетона, что приводит к проблемам в будущем.

Только одна компания в настоящее время производит воздуховоды неагрессивной формы, которые могут использоваться в системах этого типа без постоянных проблем. Бетон должен полностью затвердеть, прежде чем система может быть активирована для обеспечения успеха.

Эту систему нельзя устанавливать всухую, что может быть проблематичным при установке на втором этаже и установке без плиты.

Воздух не может удерживать столько тепла, как вода, поэтому они, как правило, не так эффективны в целом и в основном предназначены для коммерческих помещений.

Применение системы теплого пола с подогревом воздуха в коммерческих и промышленных помещениях

Кредит изображения: EcoHome.net

Лучистое тепло в целом очень эффективно, но проблемы с утечками в старых гидравлических системах привели к прекращению использования этого типа системы в школах, промышленных зданиях и коммерческих офисных зданиях.

Системы теплого пола с воздушным подогревом предлагают альтернативу старым водяным системам.

Этот тип системы чаще всего устанавливается в коммерческих помещениях, а не в жилых домах, и идеально подходит для магазинов повседневного спроса, офисных зданий, школ и промышленных зданий любого типа.

2.

Электронная система водяного теплого пола

Кредит изображения: TheSpruce.com

В электронной системе лучистого теплого пола провода или кабели, а иногда и маты в небольших помещениях, прокладываются в мокром или сухом виде под полом.Провода напрямую подключены к электричеству в доме, а пол регулируется термостатом. Система состоит из нескольких компонентов, в том числе напольных датчиков, нагревательного элемента — мата или проводов — и термостата.

В небольших помещениях маты с проволокой можно укладывать в тонкий слой раствора, обрезая маты по площади. В больших помещениях сами провода обычно закручиваются в петлю на расстоянии около 3 дюймов друг от друга по всему пространству, а также заделаны тонким слоем раствора.

В системе используется тип теплопроводящего пластика, который помогает передавать тепло от кабелей на этаж выше.

Системы электрического лучистого теплого пола часто немного быстрее в использовании, поскольку кабели начинают вырабатывать тепло немедленно, вместо того, чтобы сначала нагревать воздух или воду, а затем прокачивать ее через систему.

Их можно без проблем установить под любым напольным покрытием, а кабели тонкие, поэтому они не поднимают пол так, как это сделала бы более толстая система.

Однако электрические системы лучистого отопления более дороги как в установке, так и в эксплуатации. Они могут быть менее инвазивными и более быстрыми в установке, особенно в небольших помещениях, таких как ванные комнаты, они часто могут использоваться как форма дополнительного обогрева.

Стоимость систем электрического лучистого отопления

Существует несколько типов систем электрического теплого пола, поэтому ваши точные затраты могут варьироваться в зависимости от того, что вы выберете. Однако вы можете рассчитывать заплатить около 20 долларов за квадратный фут за систему и установку.

Вы все равно сэкономите от 10% до 20% на средней стоимости электроэнергии для печей с принудительным нагревом воздуха просто потому, что система настолько эффективна при обогреве помещения; при этом не теряется ни тепло, ни энергия.

Лучшие электрические системы водяного отопления

Хотя различные системы в основном работают одинаково, они могут быть разных типов. Это могут быть сетчатые маты, твердые маты и незакрепленные провода, а также инфракрасный обогреватель. Инфракрасное отопление использует систему полос из углеродного волокна, прикрепленных к серебряным шинам, соединенным с медными электрическими полосами.

---

Основываясь на наших исследованиях и опыте, вот наши главные рекомендации для электрических систем лучистого теплого пола:

Лучший в целом: Системы обогрева Электрический лучистый теплый пол с сенсорным термостатом Aube

Лучшая цена за доллар: LuxHeat 120v Electric Radiant Floor System Full Kit

Лучшее для небольших помещений: Система теплого пола Heatwave с термостатом GFCI

---

Применение систем электрического теплого пола в коммерческих и промышленных целях

https: // www.youtube.com/watch?v=XaRnqUIDxUI

Электрические лучистые полы с подогревом часто используются в коммерческих и промышленных целях. Различные типы ковриков или незакрепленных проводов позволяют выполнять настройку, которая может охватывать как большие, так и небольшие площади.

Универсальность установки, позволяющая проводить как влажную, так и сухую установку, а также всевозможные модификации, означает, что ее можно установить очень быстро и практически сразу же начать использовать, что делает ее хорошим выбором для больших зданий, в которых могут быть отдельные офисы. нагревать и контролировать.

3.

Система водяного теплого пола

Кредит изображения: PlumberMag.com

Гидравлическое лучистое отопление пола использует горячую воду для обогрева вашего дома и является наиболее эффективной из трех систем. Он состоит из бойлера или водонагревателя, который нагревает воду. Вода подается через серию труб из PEX, которые проложены под полом при влажной или сухой установке.

Горячая вода, циркулирующая по трубам, нагревает пол наверху.Система полностью закрыта, что позволяет воде течь по петле или по открытой системе.

Этот тип системы может быть установлен под любым напольным покрытием и при этом очень эффективен. Она потребляет меньше энергии, чем традиционная печь с принудительным нагревом, что позволяет сэкономить до 30% на счетах за электроэнергию. Доступны различные типы установок, поэтому ее можно модернизировать или установить новую.

Типы систем водяного теплого пола

Кредит изображения: HydronicHeatingDaikobi

По сути, существует два разных метода использования водяных систем водяного теплого пола — открытый или закрытый.В процессе с открытым контуром вода забирается из источника, такого как колодец, нагревается и однократно прокачивается через систему перед сбросом.

В замкнутой системе теплообменник постоянно нагревает воду, которая циркулирует по полу. В этом типе системы содержится вода, поэтому меньше шансов на то, что что-то будет загрязнено или занесет в систему такие вещи, как бактерии.

Ключевые компоненты системы водяного теплого пола

Гидравлическая система довольно проста и состоит из источника тепла, трубок, водопроводного коллектора и жидкой среды, теплообменника и насоса.

В качестве источника тепла вы можете использовать практически любой метод нагрева воды, включая водонагреватели, бойлеры, геотермальные обогреватели, солнечные водонагреватели или системы без резервуаров. Трубки почти всегда изготавливаются из полиэтиленгликолята, гибких трубок, которые не трескаются, не корродируют и не ломаются с течением времени.

В качестве жидкой среды большинство людей выбирают воду, но в закрытой системе можно использовать гликоль или смесь воды с антифризом, если ваша система подвержена риску замерзания при низких температурах, когда она не используется.

В системах с замкнутым контуром необходим теплообменник, а для поддержания циркуляции воды по трубам необходим насос. Вся система подключена к термостату для управления.

Вот короткое видео от ProHome о различных частях системы водяного теплого пола.

Правильное использование системы лучистого водяного отопления

Эту систему можно использовать как единственный источник тепла в вашем доме.Потребуется регулярное обслуживание котла, чтобы он продолжал работать должным образом, и вы можете обнаружить, что система достаточно эффективна, и вам не нужно устанавливать термостат на такое же высокое значение, как при использовании других источников тепла.

Процесс установки системы лучистого водяного отопления

Изображение предоставлено: Nu-Heat

Процесс установки довольно прост и может быть как влажным, так и сухим. Котел подключается к водопроводному коллектору, ряду труб и клапанов, которые направляют воду на пол.Коллектор соединен с рядом труб, которые можно прокладывать петлей по полу на расстоянии примерно 3 дюйма друг от друга. При влажной укладке ее можно покрыть бетоном, а при сухой укладке — в полости между этажами.

Его можно установить под любым напольным покрытием, включая дерево, плитку и камень, ламинат, винил, линолеум или бетон, и весь процесс в основном зависит от размера установки, а также от того, является ли установка влажной или сухой; При влажной укладке потребуется примерно 3 недели для отверждения, в то время как при сухой укладке верхний пол можно сразу же положить в эксплуатацию и ввести в эксплуатацию в течение нескольких дней.

Стоимость Hydronic Radiant Floor

Стоимость установки гидронной системы одна из самых низких из трех. Начальные затраты составляют около 10 долларов за квадратный фут для сухой установки и могут доходить до 14 долларов за фут для влажной установки. Сюда не входит стоимость чистового пола или бетона в случае мокрой укладки.

Эксплуатация системы более эффективна, чем другие виды отопления, и может сэкономить до 30% на счетах за отопление, в зависимости от типа выбранного вами источника тепла и типа используемого топлива.

Общие проблемы и способы их устранения в системах полов с водяным излучением

Изображение предоставлено: Griffith Energy Services

Существует несколько проблем с большинством гидравлических систем, и наиболее частые из них связаны с клапанами и циркуляционными насосами. Их нужно время от времени ремонтировать или заменять.

Другой распространенной проблемой является воздушная пробка, которая возникает, когда воздух попадает в систему и препятствует циркуляции воды.Возможность выхода воздуха через определенные клапаны может помочь решить эту проблему.

Ремонт обычно стоит от 200 до 500 долларов, в зависимости от проблемы и необходимости замены деталей.

Применение систем водяного отопления в коммерческих и промышленных целях

Подобно другим формам лучистых полов в системах водяного отопления, системы водяного отопления часто используются в коммерческих и промышленных целях. Они могут помочь создать более равномерное тепло по всему зданию при меньших затратах, поэтому они имеют смысл для более крупных компаний и предприятий, которые владеют собственными помещениями, а не сдают помещения в аренду.

Эти типы систем часто могут сделать его более удобным для сотрудников, а также для клиентов в розничных сетях, без горячих или холодных точек, с которыми нужно иметь дело.

Теплый пол своими руками

Хотя большинство домашних систем, использующих лучистое отопление, являются электрическими, можно установить небольшие секции водяного отопления, если вам удобно работать с водопроводом.

Некоторые компании пришлют вам комплект, который содержит все различные части и макет, который вы можете использовать для установки системы.

Как правило, самостоятельные работы следует выполнять только для дополнительных систем, а также для сухих установок; «влажные» установки и системы для всего дома следует доверить профессионалам.

Компании по производству полов с лучистым теплом, предлагающие продукцию и услуги по установке

Вот некоторые из компаний, которые обеспечивают установку полов с лучистым обогревом и первоклассную продукцию.

• Radiantec — они производят и продают материалы для водяного отопления для вашего пола.Они работают с 1979 года и базируются в Линдонвилле, штат Вермонт.
• NuHeat — они поставляют электрические системы лучистого отопления через нескольких дилеров в США. Их систему относительно легко установить на различные напольные покрытия, будь то ламинат или паркет.
• Orbit Radiant Heating — еще один отличный поставщик электрических систем лучистого теплого пола. Предлагают системы отопления от Tech Series и Nexans. Вы можете перейти на их веб-сайт и заказать свою продукцию.Вы также можете запросить расценки на их веб-сайте через представителя службы поддержки.
• WarmlyYours — WarmlyYours — одна из самых уважаемых компаний в области систем с подогревом полов. Они предоставляют всесторонние услуги, когда речь идет о полах с подогревом в жилых и коммерческих помещениях.

Системы напольного и потолочного отопления — нагревательные пленки из углеродной ткани

Как работает система лучистого (инфракрасного) обогрева?

По тому же принципу, что и Солнце.Все мы знаем, что теплый воздух течет вверх. Но лучистое инфракрасное тепло, генерируемое углеродной пленкой, в отличие от конвекционного (обычного радиатора, который нагревает воздух), распространяется во всех направлениях и нагревает предметы в комнате. Сначала он нагревает людей, затем стены или мебель. Воздух нагревается от теплых предметов. Лучистое отопление более комфортно для людей, чем конвекционное. И еще больше экономии.

Когда окупается использование углеродной пленки?

Решение на основе LARX CARBON-FILM.Систему отопления COM лучше всего выбирать для ремонта и особенно для новых хорошо утепленных зданий, желательно еще на стадии проектирования, когда можно учесть и удовлетворить все требования. Это способ гарантировать ваше удовлетворение во всех отношениях.

Почему углеродная пленка лучше обычных теплых полов на водной основе?

Стоимость эксплуатации углеродной пленки ниже, вам не понадобится ни газовый, ни электрический бойлер, ни тепловой насос.Это исключает возможность использования оборудования, требующего регулярного обслуживания. Вы не должны думать ни о ремонте дымохода, ни о сантехнике. Большим преимуществом является более простая установка и точное регулирование.

Почему следует выбирать углеродную пленку, а не нагревательный кабель?

1. Полосы Carbon Film распределяются по полу равномерно, без промежутков, поэтому передача тепла к поверхности пола эффективна и по всей площади пола.Если есть нагревательный кабель (или нагревательный мат), всегда можно почувствовать, где изгиб кабеля — чередуются горячие и холодные места.
2. Нагревательный элемент в углеродной пленке представляет собой углеродную поверхность, которая представляет собой электрический резистор, нагреваемый за счет прохождения электрического тока. Поскольку углерод не является металлом, поверхность углерода не является источником электромагнитного смога.
3. В отличие от нагревательного кабеля, наша система отопления может применяться под стяжкой или непосредственно под плавающим полом (деревянным, ламинатным или виниловым).Благодаря этому теплопередача происходит мгновенно, а регулирование происходит быстро и точно. Скорость и точность регулирования наиболее важны для снижения эксплуатационных расходов.
4. В случае выхода из строя углеродная пленка, нанесенная непосредственно под плавающий пол, всегда легко доступна.
5. Полоски углеродной пленки соединены параллельно. Это означает, что в случае повреждения все ленты из углеродной пленки в помещении сохраняют работоспособность без каких-либо ограничений.
6. Благодаря максимальному использованию поверхности пола потери тепла в помещении могут быть компенсированы более низкой температурой поверхности нагрева.Меньшая разница температур между температурой поверхности пола и температурой окружающей среды означает меньшую тепловую нагрузку на конструкцию здания, более быстрое и точное регулирование и, прежде всего, больший комфорт для пользователя.
7. По сравнению с нагревательным кабелем, наша система обогрева LARX CARBON-FILM.COM может использоваться в сборных конструкциях полов без использования процесса мокрого строительства. Это касается сборных домов и деревянных конструкций. Кроме того, установка углеродной пленки существенно проще и, следовательно, быстрее в строительстве.

Почему выбрать карбоновую пленку, а не электрический бойлер?

1. Углеродная пленка — это местный источник тепла — тепло вырабатывается непосредственно в месте, где это необходимо, поэтому нет потерь при распределении и потерь, вызванных передачей тепла между электричеством и водой. Углеродная пленка более эффективна.
2. По сравнению с электрическим бойлером углеродная пленка нагревает всю поверхность пола и равномерно распределяет тепло.
3. Регулирование каждой комнаты независимое, нет необходимости нагревать воду во всей системе из-за одной комнаты.
4. Углеродная пленка может наноситься непосредственно под плавающий пол. Регулировка происходит немедленно, и комната не перегревается.
5. Углеродная пленка не имеет бойлера, поэтому пространство в техническом помещении можно использовать более эффективно.

Почему следует выбирать углеродную пленку, а не тепловой насос?

В настоящее время в случае семейного дома нормального размера с хорошей изоляцией (до 250 м ² ) использование теплового насоса вместо углеродной пленки нецелесообразно.Фактические недостатки теплового насоса: более высокие первоначальные вложения, практически сопоставимые эксплуатационные расходы, более высокая частота отказов системы (компрессор, механические элементы), шум, потребность в ценном пространстве, меньший срок службы, необходимость в собственном времени инвестора, как во время его установка и эксплуатация.

Вообще, абсурдно устанавливать сложные системы отопления в современных домах с хорошей изоляцией, когда отопление может быть реализовано намного проще. Наша система отопления LARX CARBON-FILM.COM обеспечивает комфорт за счет лучистого отопления (теплый пол).В современных домах с низкими тепловыми потерями его эксплуатационные расходы очень близки к тепловому насосу. Проще говоря, хорошо изолированный семейный дом отапливается при нормальной работе, за счет тепла от электрических приборов (в основном, кухонь), за счет тепла человеческого тела и, конечно же, за счет нашей углеродной пленки для «теплых ног». Вы будете приятно удивлены его эксплуатационными расходами.

Подходит ли углеродная пленка для квартир?

Конечно! Подходит для всех типов новых домов, а также для качественного ремонта.Часто очень выгодна низкая высота системы.

Подходит ли углеродная пленка для старого дома?

В зависит от способности дома удерживать тепло внутри. Возможно, потребуется использовать углеродную пленку с большей мощностью. Мы будем рады проанализировать ваш дом и подготовить проект системы отопления.

Подходит ли углеродная пленка под ПВХ, паркетные полы, деревянные или пластиковые полы, плитку, винил, ковры?

Да, наша система отопления может быть установлена ​​под любым полом, если она сертифицирована для теплого пола.Под всеми этими покрытиями он будет работать надежно и эффективно.

Что, если мы (или наши соседи) затопим наш дом?

Мы выполняем все установки профессионально и в соответствии со строжайшими стандартами защиты системы отопления.

Не повредит ли мой пол?

Углеродная пленка не нагревается до температуры, которая может повредить напольное покрытие. Его максимальная температура также контролируется термостатом с датчиком температуры пола.

Безопасна ли углеродная пленка для моего здоровья?

Тепло в основном такое же, как солнечное. По сравнению с конвекционным отоплением (радиаторами) в воздухе присутствует меньше вредных микроорганизмов из-за его более низкой температуры.

Какие длины волн излучает углеродная пленка?

Углеродные пленки в принципе представляют собой низкотемпературный инфракрасный излучатель (около 20-50 ° C). Излучение — это передача электромагнитной энергии в виде волн разной длины.Это вызвано возбуждением частиц. Углеродные пленки не излучают видимого излучения. Инфракрасные волны, в которых они излучают, больше, чем видимый свет. Длина волны инфракрасного излучения составляет от 760 нанометров до 1000 микрон. Длина волны углеродной пленки составляет около 10 микрон. Однако на это значение влияет множество факторов, в основном в зависимости от напольного покрытия. Согласно закону сдвига Вина, чем выше температура, тем короче длина волны максимальной интенсивности.

Почему я считаю это дешевле, чем другие системы отопления?

Потому что дешевле — дешевле большинства других способов отопления.При рассмотрении критических параметров, таких как инвестиционные и эксплуатационные расходы, скорость и метод установки, точное и простое регулирование, отсутствие отказов, отсутствие обслуживания, отсутствие дымохода и его ревизий, отсутствие газа, теплообменник или другое крупное оборудование в вашем доме — вы будете не найти сопоставимой и столь же хорошей альтернативы сегодняшнему современному жилью.

Коврики SunTouch

Технические характеристики и порядок установки

Коврики SunTouch Технические характеристики и порядок установки

By SunTouch® Подразделение Watts Water Technologies, Inc.

Улыбайтесь, когда снимаете обувь.

Обзор

• Коврики SunTouch бывают разных размеров, им можно придать форму и комбинировать с ними для обогрева любой комнаты.

• Провода питания и нагревательные элементы SunTouch полностью заземлены от одного конца до другого. Нагревательные элементы усилены арамидными волокнами и изоляцией из этилен-тетрафторэтилена (ETFE).

• Нагревательные элементы SunTouch имеют двухпроводную оплетку и экранированы для снижения электромагнитных полей (ЭМП) до сверхнизких уровней.

• Коврики SunTouch протестированы на соответствие стандарту испытаний на излучение лучистого электричества (REET) для использования в жилых помещениях.

• Элементы управления SunTouch защищены GFCI.

Коврик SunTouch

Нагревательная проволока вплетена в специальное оранжевое волокно для изготовления прямоугольных матов. Эти маты производятся на 120 и 240 В переменного тока, шириной 1, 2 и 3 фута. ширины.

Коврики

варьируются от 10 до 160 кв. Футов, в зависимости от ширины, длины и напряжения.

Маты разных размеров должны соединяться параллельно (не последовательно) для заполнения больших площадей.

Однако они должны быть одинакового напряжения.

Например, для обогрева площади 80 кв. Футов возможны многие комбинации: два мата размером 1 x 40 футов; или даже комбинация одного 2 ‘x 20’ и одного 1 ‘x 40’. Никогда не комбинируйте маты на 120 В переменного тока с матами на 240 В переменного тока.

SunTouch — это безопасный и эффективный электрический обогреватель пола для внутренних помещений.Его нельзя использовать для таяния снега на открытом воздухе. Обычно он предназначен для установки под плиткой, камнем и другими каменными полами в жилых и коммерческих помещениях.

SunTouch можно использовать для обогрева комнаты, а также для обогрева пола при условии, что теплопотери в помещении ниже возможностей мата. См. Специальную информацию о конструкции для систем отопления, особенно при укладке напольных материалов, не являющихся кладкой.

Проектировщик должен определить, достаточно ли тепла на выходе SunTouch, чтобы соответствовать теплопотерям конструкции.

Анатомия нагревательной проволоки мирового класса

Нагревательный провод в увеличенном масштабе.

Если у вас есть дополнительные вопросы относительно температуры поверхности, которую вы можете ожидать от SunTouch в вашей конкретной конструкции, обратитесь к своему дизайнеру.

ПРИМЕЧАНИЕ: SunTouch был протестирован на американском

Стандартный метод испытаний ASTM C627, стандартный метод испытаний для оценки систем укладки керамической напольной плитки с использованием напольного тестера Robinson-Type.

Это испытание было проведено Советом Америки по плитке для установки над бетонной плитой и над рамным полом.

В результате этого тестирования был получен рейтинг «Умеренный коммерческий» для обычного (неавтомобильного) коммерческого использования и использования в небольших учреждениях. Это также будет включать все (не автомобильное) использование в жилых помещениях.

Никогда. не устанавливайте SunTouch непосредственно под виниловым, ковровым или деревянным полом.

SunTouch должен быть заделан в строительный раствор в соответствии с требованиями UL. Не используйте для клеи или адгезивы. Поверх SunTouch можно укладывать материалы, не относящиеся к каменной кладке, такие как ковер, винил или твердое дерево, если мат установлен в материал на основе цемента или гипса.

Если у вас есть какие-либо вопросы, посетите наш веб-сайт www.flooringsupplyshop.com или позвоните нам по телефону 1-877-880 TILE (8453)

Вот что вам понадобится:

Определите, сколько нагревателей SunTouch вам нужно

Основные компоненты системы SunTouch, в зависимости от

по требованиям проекта, а именно:

1. Коврик SunTouch *

2. Термостат с датчиком температуры пола (программируемый или непрограммируемый) * †

3. Прерыватель GFCI (если не является частью термостата)

4.Внешний контактор (при необходимости)

Другие необходимые предметы:

• Установочный комплект SunTouch * (показан ниже)

• Пневматический степлер и термоклеевой пистолет

• Квадратная электрическая коробка глубиной 2-1 / 8 ″, 4 ″ для термостата

• Кольцо одинарное «грязевое» (листовая порода) для квадратной коробки 4 ″

• Электропроводка 12 калибра

• Монитор LoudMouth *

• Цифровой омметр (мультиметр)

• Изделия для укладки плитки (строительный раствор, подкладочная плита, плитка и т. Д.).)

• Мастерок 3/8 ″ x 1/4 ″ или больше и другие инструменты для плитки

• Различные электрические и строительные инструменты: (инструмент для зачистки проводов, отвертка, зубило, ножницы и т. Д.)

• Изоляция (если требуется в соответствии с проектом) Проконсультируйтесь с местными строительными властями, так как во многих областях требуется, чтобы квалифицированный электрик выполнял все электромонтажные работы и подключения.

* Товары доступны в SunTouch. Все остальные предметы не включены и могут быть приобретены на месте.

• SunStat одобрен для использования в США.S. и Канада, отдельно от сборки, включенной в список SunTouch.

ПРОЧИТАЙТЕ ПЕРЕД УСТАНОВКОЙ SUNTOUCH

НИКОГДА не устанавливайте SunTouch под ковровое покрытие, деревянное, виниловое или другое немонтажное покрытие, не заливая его в тонкослойный, густотвердеющий или самовыравнивающийся раствор.

НИКОГДА не укладывайте SunTouch в клеи или клеи, предназначенные для виниловой плитки или другого ламината. Он должен быть заделан в раствор для керамической плитки на цементной основе.

НИКОГДА НИКОГДА не обрезайте нагревательный провод.

НИКОГДА не стучите шпателем по мату или нагревательной проволоке, чтобы удалить с него излишки раствора.

НИКОГДА не обрезайте циновки, чтобы сделать их короче. Можно разрезать только волокнистую сетку, чтобы сделать повороты или чтобы мат соответствовал определенной области.

НИКОГДА НИКОГДА не пытайтесь ремонтировать нагревательный провод, если он поврежден. Прежде чем продолжить, позвоните на завод для получения инструкций.

НИКОГДА не соединяйте один нагревательный провод мата с другим нагревательным проводом мата, чтобы получился более длинный мат.Несколько матов должны быть подключены параллельно напрямую к источнику питания в распределительной коробке или к системе управления.

НИКОГДА не устанавливайте один коврик на другой и не накладывайте мат на себя. Это вызовет опасный перегрев.

НИКОГДА не забудьте установить датчик температуры пола.

НИКОГДА не устанавливайте SunTouch на стены.

НИКОГДА не устанавливайте коврики под шкафами или другими встроенными элементами или в небольших шкафах. В этих небольших пространствах будет накапливаться чрезмерное тепло, и коврик может быть поврежден застежками (гвоздями, шурупами и т. Д.).) используется для установки встроенных модулей.

НИКОГДА НИКОГДА не удаляйте табличку с паспортной табличкой с силовых проводов.

ВСЕГДА полностью заделывать нагревательный провод и заводское соединение в раствор.

ВСЕГДА заносите показания сопротивления мата и датчика в журнал сопротивления мата и датчика (стр. 4) до, во время и после процесса установки.

ВСЕГДА обращайте пристальное внимание на требования к напряжению и силе тока автоматического выключателя, блока управления и коврика SunTouch.

Например, не подавайте питание 240 В переменного тока на маты или элементы управления SunTouch на 120 В переменного тока.

ВСЕГДА убедитесь, что все электромонтажные работы выполняются квалифицированным персоналом в соответствии с местными строительными и электрическими нормативами, разделом 62 Канадского электрического кодекса (CEC), часть I, и Национальным электрическим кодексом (NEC), особенно статьей 424, часть IX NEC, ANSI / NFPA 70 и Раздел 62 CEC, Часть I.

ВСЕГДА используйте только медь в качестве питающих проводов.

ВСЕГДА прикрепляйте предупреждающую этикетку (прилагаемую к данному руководству) к крышке блока управления или в другом месте, где ее можно будет легко заметить.

ВСЕГДА обращайтесь за помощью в случае возникновения проблемы. Если вы когда-либо сомневаетесь в правильности процедуры установки или если продукт выглядит поврежденным, необходимо позвонить на завод, прежде чем приступить к установке.

Осмотрите мат и датчик

В процессе установки очень важно снимать показания сопротивления мата и провода датчика температуры пола, чтобы убедиться, что они не повреждены.

Используйте качественный цифровой омметр (мультиметр), способный измерять сопротивление до 20 000 Ом (Вт), чтобы снять эти показания. Аналоговые измерители (с подвижной стрелкой) недостаточно точны для этого продукта.

Показанный здесь монитор LoudMouth поможет постоянно контролировать коврик на протяжении всей установки. (входит в наши комплекты)

Запишите информацию с этой паспортной таблички в журнал сопротивления коврика и датчика.

Оставьте табличку с паспортной табличкой прикрепленной к кабелям питания для последующей проверки

LoudMouth контролирует нагревательный провод в течение всего процесса установки.Если коврик порезан или поврежден во время установки, это устройство подаст звуковой сигнал.

LoudMouth предотвратит закапывание поврежденного провода под затвердевшим раствором, плиткой или камнем.

Основная информация о продукте и гарантии

Не снимайте табличку с паспортными данными с проводов питания (см. Фото выше).

Запишите серийный номер мата, размер мата, напряжение и диапазон сопротивления, напечатанные на этой этикетке, в журнал сопротивлений для каждого мата и датчика.

Для сохранения Ограниченной гарантии эти элементы и следующие измерения должны быть записаны, а также все шаги данного руководства должны быть выполнены.

Полный перечень требований см. В разделе «Ограниченная гарантия».

Журнал сопротивления коврика и датчика

	Мат 1	Мат 2	Мат 3
Мат Серийный номер
Мат Модель
Мат Напряжение
Диапазон сопротивления мата

ИЗ КОРОБКИ ПЕРЕД УСТАНОВКОЙ (Ом)

Матовый от черного к белому
Матовый от черного к зеленому
Матовый от белого до зеленого
Провод датчика

ПОСЛЕ ПРИКРЕПЛЕНИЯ МАТИНЫ И ДАТЧИКА К ПОЛУ (Ом)

Матовый от черного к белому
Матовый от черного к зеленому
Матовый от белого до зеленого
Провод датчика

ПОСЛЕ УСТАНОВКИ НАПОЛЬНЫХ ПОКРЫТИЙ НА МАТ (Ом)

Матовый от черного к белому
Матовый от черного к зеленому
Матовый от белого до зеленого
Провод датчика

СОХРАНИТЕ ЭТОТ ЖУРНАЛ, ЧТОБЫ СОХРАНИТЬ ГАРАНТИЮ! — НЕ ВЫБРАСЫВАТЬ!

Эта предупреждающая табличка об электрическом лучистом обогреве должна быть размещена рядом с панелью управления или на лицевой стороне.

Измерения

По крайней мере, снимите показания сопротивления

(1) перед началом установки,

(2) после крепления мата и датчика к полу и

(3) после укладки напольных покрытий.

Настоятельно рекомендуется часто при укладке плитки, чтобы не закопать поврежденный нагревательный провод или неисправный датчик.

Проверка на перерывы

Измерьте сопротивление между черным и белым проводами (черный и синий провода для матов на 240 В) и запишите ниже.

Это сопротивление должно быть в пределах диапазона, указанного на табличке с паспортными данными. Измерьте расстояние между выводами датчика температуры пола.

Это сопротивление изменяется в зависимости от температуры, измеренной в наконечнике. В таблице сопротивления датчика в нижнем левом углу приведены приблизительные значения для сравнения.

Обрыв или обрыв провода обозначается сопротивлением «бесконечное» Ом (отсутствие целостности или «OL» для «разрыва линии»).

Проверка на короткое замыкание

Измерьте сопротивление коврика между черным и зеленым проводами.Запишите ниже.

Это измерение должно быть «бесконечным» (без обрыва или «OL» для «разомкнутой линии»). Обрыв или защемление нагревательной проволоки обычно обозначается значением сопротивления больше нуля и меньше сопротивления мата

.

Сопротивление матов Если сопротивление не соответствует норме, обратитесь на завод-изготовитель для получения дальнейших инструкций. Если

Нагревательный провод

порезан или поврежден, быстро очистите поврежденный участок и

свяжитесь с заводом-изготовителем для получения дальнейших инструкций.

Достигаемая температура пола зависит от того, насколько хорошо он изолирован, от температуры пола перед запуском, а в случае использования неизолированных плит

тепловой сток из нижележащих материалов.

Если у вас есть дополнительные вопросы относительно температуры поверхности, которую вы можете ожидать от SunTouch WarmWire в вашей конкретной конструкции, обратитесь к своему дизайнеру. См. Этап 9: «Установка изоляции»

Фаза 1. Электрическая предварительная проверка

ШАГ 1.1: Установите прерыватель GFCI (защита от перегрузки по току)

Коврик SunTouch должен быть защищен прерывателем цепи замыкания на землю (GFCI).

Это может быть сделано либо с помощью внутреннего GFCI в SunTouch SunStat (если он напрямую управляет матом), либо с помощью автоматического выключателя GFCI с индикацией.

Этот GFCI служит локальным разъединителем.

Примечание: Соблюдайте все местные строительные и электрические нормы.

Примечание: От существующей цепи можно выполнить ответвление, но это не рекомендуется.

Проконсультируйтесь с квалифицированным электриком, чтобы определить, может ли цепь выдерживать нагрузку и защищена ли цепь GFCI.

Размер выключателя определяется общей площадью нагревательного мата в квадратных метрах. (В зависимости от местных норм может потребоваться несколько автоматических выключателей для систем более 20 ампер.)

Типичное требование к силе тока:

Коврики SunTouch, 120 В переменного тока: 0,1 А на кв. Фут или 10 А на 100 кв. Футов мата.

Коврики SunTouch, 240 В переменного тока: 0.05 ампер на квадратный фут или 5 ампер на 100 квадратных футов. мат.

ШАГ 1.2: Установите вторичный блок Skwe (реле SunStat)

В зависимости от требований к силе тока мата (ковриков) может потребоваться вторичный ведомый блок (реле SunStat Relay). См. Стр. 17 для схемы подключения.

Не загружайте на контроллер SunStat более 15 ампер. Обязательно защитите эту цепь контактора с помощью выключателя GFCI.

ШАГ 1.3: Установите электрические коробки

Термостаты обычно располагаются рядом с проводами питания.Однако они могут быть расположены практически в любом месте, потому что провода питания и провода датчика могут быть проложены к электрическим распределительным коробкам и продлены до места за пределами отапливаемого помещения (например, подсобное помещение или подвал).

Термостат: Установите квадратную электрическую коробку 4 ″, глубину 2-1 / 8 ″ с 1-канальным грязевым кольцом.

Электрические коробки

следует размещать на внутренних стенах, обычно на расстоянии 60 дюймов от пола, в соответствии с требованиями NEC или другими местными нормативами.

Примечание: При необходимости провод датчика SunStat можно удлинить максимум до 50 футов.

ШАГ 1.4: Работа с нижней пластиной

Просверлите или выпилите отверстия в нижней пластине, как показано справа. Одно отверстие предназначено для прокладки кабелей питания или кабелепровода, а другое — для датчика термостата.

Эти отверстия должны находиться непосредственно под электрическими коробками (см. Фотографии).

ШАГ 1.5: Установите кабелепровод силового кабеля и датчик термостата

Кабелепровод силового кабеля: Экранированный силовой кабель может быть установлен с кабелепроводом или без него, в зависимости от требований норм.В любом случае удалите одну из заглушек в 4-дюймовом блоке, чтобы проложить провод. Если электрический канал не требуется по нормам, установите хомут для проводов, чтобы закрепить провода в том месте, где они входят в коробку.

Если по нормам требуется кабелепровод, установите кабелепровод 1/2 дюйма (минимум) от нижней пластины до распределительной коробки. Для нескольких проводов питания (нескольких матов) установите кабелепровод 3/4 ″, который позволит разместить несколько проводов питания.

Датчик термостата: Датчик температуры пола поставляется с нашим контроллером SunStat.Его можно установить в кабелепроводе отдельно от кабеля электропитания, хотя в этом нет необходимости.

Откройте вторую заглушку в нижней части коробки термостата. Пропустите датчик (и кабелепровод) через заглушку, вниз через вырез в нижней пластине и выведите в пол, где будет установлен нагревательный мат. Если у вас есть термостат и датчик, установите датчик сейчас, но дождитесь установки термостата, пока не будет установлен мат

Примечание: Датчик находится в упаковке термостата.

ШАГ 1.6: Черновая проводка

Установите соответствующий электрический провод (провод) от источника питания и защиты выключателя к термостату, соблюдая все правила.

Оставьте дополнительный провод 6 ″ — 8 ″ на коробке термостата. Обратитесь за помощью к типовым схемам подключения в конце данного руководства.

Требования к силе тока мату 120 В

120 В переменного тока, мат шириной 1 фут

120 В переменного тока, 2 фута.коврики

120 В переменного тока, коврики шириной 3 фута

Размер коврика	Кв. Метр	Отрисовка усилителя	Размер коврика	Кв. Метр	Отрисовка усилителя	Размер коврика	Кв. Метр	Отрисовка усилителя
1 ′ x 10 ′	10 кв.	1,0	2 ′ x 5 ′	10 кв.	1,0
1 ′ x 15 ′	15 кв.	1,5	2 ′ x 7′-6 ″		1.5	3 ′ x 5 ′	15 кв.	1,5
1 ′ x 20 ′	20 кв.	2,0	2 ′ x 10 ′	20 кв.	2,0	3 ′ x 6′-8 ″	20 кв.	2,0
1 ′ x 25 ′	25 кв.	2,5	2 ′ x 12′-6 ″	25 кв.	2,5	3 ′ x 8′-4 ″	25 кв.	2.5
1 ′ x 30 ′	30 кв.	3,0	2 ′ x 15 ′	30 кв.	3,0	3 ′ x 10 ′	30 кв.	3,0
1 ′ x 35 ′	35 кв.	3,5	2 ′ x 17′-6 ″	35 кв.	3,5
1 ′ x 40 ′	40 кв.	4,0	2 ′ x 20 ′	40 кв.	4.0
			2 ′ х 22′-6	45 кв.	4,5	3 ′ x 15 ′	45 кв.	4,5
			2 ′ x 25 ′	50 кв.	5.0
			2 ′ x 30 ′	60 кв.	6.0	2 ′ x 20 ′	60 кв.	6.0
			2 ′ x 35 ′	70 кв.	7,0
			2 ′ x 40 ′	80 кв.	8,0

Мат Требования к силе тока 240 Вольт

240 В переменного тока, 2 фута.коврики

240 В переменного тока, мат шириной 3 фута

Размер коврика	Кв. Метр	Отрисовка усилителя	Размер коврика	Кв. Метр	Отрисовка усилителя
2 ′ x 10 ′	20 кв.	1,0
2 ′ x 15 ′	30 кв.	1,5	3 ′ x 10 ′	30 кв.	1,5
2 ′ x 20 ′	40 кв.	2,0	3 ′ x 13′-4 ″	40 кв.	2,0
2 ′ x 25 ′	50 кв.	2,5	3 ′ x 16′-8 ″	50 кв.	2.5
2 ′ x 30 ′	60 кв.	3,0	3 ′ x 20 ′	60 кв.	3,0
2 ′ x 35 ′	70 кв.	3,5
2 ′ x 40 ′	80 кв.	4,0
2 ′ x 45 ′	90 кв.	4,5	3 ′ x 30 ′	90 кв.	4,5
2 ′ x 50 ′	100 кв.	5,0
2 ′ x 60 ′	120 кв.	6.0	3 ′ x 40 ′	120 кв.	6.0
2 ′ x 70 ′	140 кв.	7,0
2 ′ x 80 ′	160 кв.	8,0

Этап 2. Установка SunTouch

ШАГ 2.1

Выбрать тип строительства

Выберите наиболее подходящую деталь для укладки тонкого, толстого или самовыравнивающегося раствора для вашего применения.Проконсультируйтесь со специалистами по строительству и / или персоналом TileDepot для получения конкретных деталей относительно правильной установки.

1. ТОНКИЙ РАСТВОР НА КАРМАННЫЙ ПОЛ

(цементный раствор сухого схватывания или латексный; TCA # F144-03; Rh230-03)

2. ТОНКИЙ РАСТВОР НА ПЛИТУ

Сухой цемент или латексный цемент на плите; TCA № Rh215-03)

3. МЕТАЛЛИЧЕСКИЙ МЕТАЛЛИЧЕСКИЙ МЕТАЛЛИЧЕСКИЙ МЕТАЛЛИЧЕСКИЙ МЕТАЛЛИЧЕСКИЙ МАТЕРИАЛ

(металлическая обрешетка из цементного раствора; TCA № 145-03)

ШАГ 2.2

Подготовка пола

Пол должен быть полностью очищен от мусора, включая гвозди, грязь, дерево и другой строительный мусор.

Убедитесь, что на полу нет предметов, которые могут повредить провод SunTouch.

ШАГ 2.3

Изучение заводских деталей и конструкции

Убедитесь, что были приобретены все необходимые материалы.

Общий список материалов находится в начале этого руководства.

Перед установкой внимательно изучите конструкцию.

Проверьте расположение термостата, начало и конец мата, а также общую схему расположения.

Не обрезайте проволоку и не укорачивайте коврик, чтобы он соответствовал пространству. Это приведет к опасному перегреву и аннулированию гарантии!

ШАГ 2.4

Растворы и тонкие плиты

SunTouch может быть установлен в двух типах строительных приложений:

1.Тонкие или толстые слои раствора (3/8 ″ -1 ″).

2. Самовыравнивающиеся слои раствора (1/4 ″ -1/2 ″).

Независимо от области применения, всегда устанавливайте SunTouch перед укладкой раствора или цемента.

Не допускайте укладки SunTouch во влажном растворе.

Мы настоятельно рекомендуем укладывать кафельный и каменный пол в соответствии с рекомендациями производителя, директивами TCA и спецификациями ANSI.

При укладке не каменного пола покрытий, , таких как древесина твердых пород, винил, ламинат или ковролин, следуйте рекомендациям отрасли и производителям.

При установке облицовки, не являющейся каменной кладкой, лучшим методом является покрытие SunTouch самовыравнивающимся раствором (иллюстрации №5 и №6).

4. ТОЛСТЫЙ РАСТВОР НАПОЛЬНОЙ ПЛИТЫ

(на цементном растворе; TCA # F112-03)

ПРИЛОЖЕНИЕ ДЛЯ САМОРЕГУЛИРОВАНИЯ

5. САМО ВЫРАВНИВАЮЩИЙСЯ РАСТВОР НАПОЛЬНОЙ РАМЫ

Нанесение строительного раствора:

На этих страницах проиллюстрированы два типа нанесения тонкого раствора и два типа нанесения толстого раствора.

А . Если для усиления пола используется подкладная плита или фанерный лист, или если мат будет укладываться непосредственно на плиту, установите SunTouch в тонкослойное связующее покрытие поверх этих материалов. См. Иллюстрации №1 или №2.

Б . Если для укрепления пола используется более толстый слой раствора, SunTouch может быть установлен либо в слой раствора (высыхание), либо в связующем слое раствора непосредственно под плиткой или камнем. См. Иллюстрации №3 или №4.

В данном случае SunTouch обычно устанавливается над самовыравнивающимся раствором тонким слоем связующего.

Если вы используете пластиковую планку вместо обычной металлической планки, SunTouch можно установить в самовыравнивающуюся подушку из раствора.

ВНИМАНИЕ:

Если в ступке используется металлическая планка, не допускайте прямого контакта SunTouch с планкой, так как это может повредить проволоку.

6. САМО ВЫРАВНИВАЮЩИЙСЯ РАСТВОР ДЛЯ ПЛИТЫ МАРКИ

Применение самовыравнивающегося строительного раствора:

Существует только два утвержденных метода укладки самовыравнивающихся слоев цементного раствора поверх SunTouch.
Один для конструкции каркасного перекрытия и один для конструкции перекрытия (иллюстрации №5 и №6).

Это подходящие области применения при укладке напольных покрытий из инженерной древесины, винила, ламината или ковровых покрытий.

Прикрепите SunTouch к черному полу или плите, затем залейте самовыравнивающийся раствор толщиной от 1/4 ″ до 1/2 ″ в соответствии со спецификациями производителя.

Укладывать напольное покрытие после того, как раствор затвердел.

Особые меры предосторожности

Изолирующая мембрана: По возможности устанавливайте SunTouch над мембраной, если иное не рекомендовано производителем мембраны.

Изоляция: Не устанавливайте жесткую изоляцию непосредственно над или под подкладкой или раствором.

Если возможно, установите изоляцию, как показано на схемах. Изоляция значительно повышает производительность и эффективность систем утепления пола.

Мозаика: При укладке мозаичной плитки мы рекомендуем двухэтапный процесс. Сначала поместите SunTouch в слой тонкого раствора (1/4 ″ –3/8 ″), затем утоните мозаичную плитку в соответствии с обычной практикой.

Расширительные швы: Не устанавливайте нагревательные маты через компенсатор. При необходимости установите маты вплотную к стыку, но не через стык. На рисунках №5 и №6 показан лучший способ укладки напольных покрытий без кладки.

Шаг 2.5

Установка SunTouch

Расположите провода питания рядом с термостатом. Если это невозможно, проложите кабель питания через стену и / или пол к месту расположения термостата (соблюдайте все электрические / строительные нормы, используя кабелепровод и коробки).

Во всех областях применения двусторонний скотч можно использовать для приклеивания SunTouch к основанию. Однако при установке SunTouch поверх подкладки или фанеры пневматическое скрепление может быть быстрее.

Начните установку с раскатки мата согласно плану. На каждом повороте или изгибе останавливайтесь и плотно растягивайте коврик, чтобы вытащить провисание. Затем прикрепите коврик к полу с помощью двустороннего скотча или скоб.

При использовании двусторонней ленты приклейте ее к полу с шагом 2 фута или более, если необходимо, в зависимости от условий на рабочем месте.

Чем плотнее мат, тем проще будет схватываться.

На полу не должно быть мусора, чтобы скотч не приклеился. Плотно потрите белую бумажную сторону ленты, прежде чем снимать бумагу. Это обеспечит прочное соединение ленты с полом. Покрывайте примерно 10 кв. Футов за раз.

При необходимости используйте короткие детали по углам.

При использовании пневматических скоб мы рекомендуем скобы 3/8 ″ x 1/4 ″ с острием долота. Сначала прикрепите мат SunTouch через каждые 2–3 дюйма с каждой стороны мата в «впадинах» между нагревательными проводами, как показано слева.Таким образом будет легче поднять коврик и при необходимости изменить его положение. Когда макет будет удовлетворен, вернитесь и скрепите скрепками по центрам 1 ′ с каждой стороны в «впадинах» между проводами. Действуйте медленно и будьте очень осторожны, чтобы не повредить нагревательный провод.

Обрежьте или удалите оранжевое переплетение по мере необходимости, чтобы сделать повороты. Не зажимайте и не скрепляйте нагревательный провод.

Установите SunTouch на расстоянии примерно 4–6 дюймов от стен, душевых, ванн, туалетов, сточных труб и т. Д., Как показано в этом разделе и в Приложении.Установите рядом с умывальником и столешницей.

Это потому, что вы хотите, чтобы тепло доходило до лицевой стороны шкафа, чтобы пальцы ног оставались в тепле. Установите примерно 18 ″ — 20 ″ от задней стены в туалете. (Подробности см. В разделе «ЗАЩИЩАЙТЕ МАТ ОТ ДВИЖЕНИЯ»).

Не оставляйте щелей между матами. Тепло будет проводиться только на 1-2 дюйма от нагревательной проволоки. SunTouch следует устанавливать непрерывно по полу, как показано на схемах в данном руководстве.Никогда не устанавливайте маты таким образом, чтобы нагревательные провода располагались ближе, чем на 2 дюйма друг от друга.

Прикрепите коврик к полу двусторонним скотчем.

… или штапельный коврик в «впадинах».

Шаг 2.6

Душевая кабина

SunTouch можно установить в душевых, но необходимо соблюдать несколько мер предосторожности (см. «Приложение 3. Примеры схем» для получения более подробной информации).

1. Никогда не устанавливайте SunTouch в душевые стены (или любые другие стены).

2. Ни в коем случае не стыкуйте маты, установленные в душе, в полевых условиях.

Не пытайтесь отремонтировать или модифицировать коврик каким-либо образом; это может привести к серьезной опасности.

3. Вложите маты в раствор и устанавливайте только под плитку, камень, кирпич или другую кладочную поверхность в соответствии с данным руководством по эксплуатации.

4. Никогда не заводите коврик в душе.Соединение между шнуром питания и нагревательным проводом должно быть полностью залито раствором и расположено на расстоянии не менее 1 ‘от душевых отверстий и других участков, обычно подверженных воздействию воды.

5. Органы управления ковриком должны располагаться на расстоянии не менее 4 футов от отверстий для душа, чтобы они не подвергались воздействию воды или касались человека в зоне душа.

Либо приклейте кабель питания горячим клеем к точеной дорожке. . .

Шаг 2.7

Установка кабеля питания и заводского подключения

Установка шнура питания: Шнур питания толще, чем коврик SunTouch.При тонкой установке на опорную доску или плиту вырежьте или выпилите канавку для углубления силового кабеля до уровня SunTouch. Используйте горячий клей, чтобы закрепить шнур питания в канавке. Или закончите шнур питания у пола и проложите только нагревательный провод к началу мата.

Не допускайте повреждения кабеля питания, это может привести к поражению электрическим током, когда коврик находится под напряжением.

Заводское подключение Установка:

В зависимости от толщины слоя раствора вам может потребоваться долото под заводским соединением, чтобы углубить соединение.

Будьте предельно осторожны, чтобы не повредить нагревательный провод или соединение. Нанесение горячего клея удерживает соединение на месте.

Шаг 2.8

Установка датчика термостата

Датчик должен быть установлен в полу и проложен вверх по стене, как описано в шаге 1.4.

Просто подложите его под коврик или проденьте между двумя нагревательными проводами.

Датчик должен входить в коврик примерно на 6–12 дюймов, как показано на «Фазе 4.Окончательная разводка ». Следите за тем, чтобы датчик не располагался рядом с другими источниками тепла, такими как канал отопления под полом.

C A U T I O N!

ЗАЩИТИТЕ МАТ ОТ ДВИЖЕНИЯ

Если напольное покрытие не устанавливается сразу, защитите мат SunTouch, накрыв его гофрокартоном или фанерой. Сведите к минимуму посещаемость установленного коврика.

Шаг 2.9

Поворот коврика и методы заполнения

В этом разделе описаны некоторые общие повороты и методы, используемые для компоновки углов, углов и встроенных элементов.

Осторожно разрежьте плетеный коврик оранжевого цвета, чтобы получились витки. Никогда не режьте, не надрезайте и не повреждайте нагревательный провод иным образом.

180 ° или обратный поворот.

Переворот с опрокидыванием.

Поворот на 90 ° или переворот.

Техника заполнения.

Примечание: Установите мат вплотную к лицевой стороне шкафа, как показано выше.

Примечание. Коврик можно укладывать под плитку на расстоянии 4–6 дюймов от передней части воскового кольца, а при необходимости он может слегка подкладывать под унитаз (примерно 20 дюймов от стены).

Этап 3. Монтаж последнего этажа

Мы рекомендуем работать с установщиками профессиональных напольных покрытий, чтобы убедиться, что используются надлежащие материалы и соблюдаются надлежащие методы укладки.

Обратите внимание, что видео по установке SunTouch не является видео по установке напольного покрытия — оно охватывает только установку обогревающих ковриков SunTouch.

Используйте цифровой омметр для проверки сопротивления мата (ов) и датчика (ов) до, во время и после укладки любых напольных покрытий. Запишите показания в журнал сопротивления коврика и датчика (выше), продолжая проверять наличие коротких замыканий, вызванных зазубринами или защемлениями.

Если возможно, сфотографируйте укладку мата перед укладкой напольного покрытия.

Предупреждение: Никогда не стучите шпателем по мату или нагревательной проволоке, чтобы удалить излишки раствора с шпателя.Это может повредить нагревательный провод.

При укладке плитки или камня поверх SunTouch мы настоятельно рекомендуем руководящие принципы Tile Council of America (TCA) или спецификации ANSI в качестве минимальных стандартов установки.

Вместо универсальных материалов на водной основе мы рекомендуем раствор и раствор, модифицированный латексом или эпоксидной смолой.

Выберите шпатель подходящего размера для укладки плитки или камня.

Мы рекомендуем шпатель размером не менее 3/8 ″ x 1/4 ″. Этот шпатель лучше всего подходит для большинства плиток толщиной 1/4 дюйма.

Примечание: Слой раствора толщиной более 3/8 ″ отлично работает с производительностью системы; им просто нужно немного больше времени, чтобы нагреться.

При укладке напольных покрытий, отличных от плитки или камня, следуйте рекомендациям отрасли и / или производителя.

Также убедитесь, что гвозди, шурупы или другие крепежные детали не проникают в пол в области SunTouch. Проволоку легко повредить застежки, пробившие пол.

Все напольные покрытия должны находиться в непосредственном контакте с цементным материалом, покрывающим SunTouch. Не допускайте подъема пола над массой бетона или раствора ниже. Например, не устанавливайте деревянные гвоздезабиватели (шпалы) размером 2 x 4 дюйма поверх плиты с целью крепления древесины твердых пород. Этот 1,5-дюймовый воздушный зазор резко снизит выход нагретого сляба. По этой причине «плавающий»

Полы из дерева / ламината

работают намного лучше, чем паркетные полы.

Не отключайте монитор LoudMouth во время укладки напольных покрытий.

Эта предупреждающая табличка об электрическом лучистом обогреве должна быть размещена рядом с панелью управления или на лицевой стороне.

Нижняя пластина / деталь датчика. Просто «вплетите» датчик в коврик или вы можете использовать зажим.

Этап 4. Окончательный монтаж

Шаг 4.1

Установите элементы управления

Установите термостат с датчиком пола в электрическую коробку квадратного сечения 4 ″ в соответствии с инструкциями по установке, прилагаемыми к термостату. Подключите провода питания мата, датчик температуры пола и проводку источника питания, как показано в данном руководстве (Приложение 4) или в инструкциях по установке термостата.

При использовании нескольких матов проложите все провода питания через электрический кабелепровод в квадратную коробку термостата 4 ″ или отдельную распределительную коробку.

Подключите провода параллельно (не последовательно) — черно-черный, бело-белый и зелено-зеленый, или для систем на 240 В; черно-черный, сине-голубой, зелено-зеленый.

Затем прикрепите к термостату короткую «косичку» (провода подходящего размера для нагрузки).

Используйте 1-канальное грязевое кольцо (листовой камень), чтобы установить термостат на электрическую коробку.

Приложение 1. Обзор установки

Приложение 2. Методы переворачивания мата и заполнения

Виды поворотов

Примеры макетов

Типовая планировка кухни: один мат 2 x 25 футов, один мат 1 x 35 футов

Пример расположения солярия / веранды: два коврика 3 x 6-8 дюймов, один мат 3 x 10 футов

Приложение 4. Электрические схемы управления 120 В

Типовая электрическая схема подключения с SunStat Control (120/240 В переменного тока)

Выделенная цепь 120 или 240 В переменного тока, 20 А (максимум).

Типовая электрическая схема подключения с контроллером SunStat и контактором (120 В)

Выделенная цепь 120 или 240 В переменного тока, 20 А (максимум).

Приложение 4. Электрические схемы управления 240 В

Типовая электрическая схема подключения с контроллером SunStat (240 В)

Выделенная цепь 240 В, 20 А (максимум).

Схема подключения сигнального провода между SunStat Control и реле

Выделенная цепь 240 В, 20 А (максимум).

Все электромонтажные работы должны выполняться квалифицированным лицензированным электриком в соответствии с местными строительными и электрическими нормами, а также Национальными электротехническими нормами (NEC), особенно статьей 424, частью IX NEC, ANSI / NEPA70 и разделом 62 CEC, часть 1.

Приложение 5. Руководство по поиску и устранению неисправностей

Если возникают проблемы с ковриком для обогрева пола SunTouch или соответствующими электрическими компонентами,

, обратитесь к этому руководству по устранению неполадок. Если у вас нет квалификации для выполнения электромонтажных работ, настоятельно рекомендуется нанять квалифицированного лицензированного электрика.

Любые работы по поиску и устранению электрических неисправностей следует проводить при отключенном питании от цепи, если не указано иное.

Проблема

Возможная причина

Решение

Элементы управления. Блоки

Измерение сопротивления матов вне диапазона, указанного на табличке с паспортными данными.	Для снятия показаний использовался аналоговый омметр (с подвижной стрелкой).	Приобретите цифровой омметр, показывающий от 0 до 20 000 Ом, и повторно измерьте сопротивление.
	Если измерение показывает обрыв или короткое замыкание, нагревательный провод поврежден.	Запишите сопротивление между всеми проводами и обратитесь к производителю.
	Если результат измерения немного ниже или выше, значит, на сопротивление повлияла комнатная температура.	Установите температуру в помещении 75 ° -85 ° F или обратитесь к производителю.
	Измерение сопротивления может производиться более чем с одного мата, соединенного последовательно или параллельно. Любой из них даст ложные показания сопротивления.	Убедитесь, что сопротивление измеряется только для одного мата за раз. При подключении к контроллеру более одного мата необходимо подключить несколько матов параллельно (т. Е. Черный к черному, белый к белому).
	Омметр может быть настроен на неправильную шкалу. Например, шкала 200 кОм измеряет до 200000 Ом.	Омметр обычно должен быть настроен на шкалу 200 Ом, за исключением матов с номиналом выше 200 Ом на табличке с паспортными данными. Если значение сопротивления выходит за пределы диапазона, указанного на паспортной табличке, обратитесь к производителю.
Пол не греется.	Мат поврежден.	Измерьте сопротивление мата. Проверьте наличие «разрыва цепи» и «короткого замыкания», как описано ранее в этом руководстве. В случае повреждения зафиксируйте сопротивление между всеми проводами и обратитесь к производителю.
	Сработал GFCI, о чем свидетельствует световой индикатор на элементе управления. Индикатор может быть помечен «GFI», может быть под словами «Ожидание» или на кнопке с пометкой «Тест».	Проверьте надежность соединения проводов. Сбросьте GFCI на блоке управления или автоматическом выключателе. Если он снова сработает, проверьте коврик на предмет короткого замыкания, как описано ранее в этом руководстве. Если коврик поврежден, запишите сопротивление между всеми проводами и обратитесь к производителю. Если коврик не поврежден, замените элемент управления GFCI.Также см. «Конфликты GFCI» ниже.
	Подача напряжения или использование несоответствующих электрических компонентов.	Измерьте «линейное» напряжение, затем измерьте «нагрузочное» напряжение. Коврики на 120 В и элементы управления имеют черный и белый провод. Коврики на 240 В имеют черный и синий провода, а элементы управления на 240 В имеют черный и красный провода.
	Пол Бетонная плита.	Температура поверхности в плите медленно повышается. Если после 5-8 часов нагрева пол не стал теплее на ощупь, проверьте коврик на предмет повреждений (см. «Коврик поврежден» выше).Измерьте «нагрузочное» напряжение / силу тока до мат.
Пол постоянно нагревается.	Маты соединяются «последовательно» или «шлейфом» (от конца к концу).	Несколько матов необходимо соединить «параллельно» (или черный с черным, белый с белым).
	Датчик ослаблен или сломан. Если у элемента управления есть цифровой дисплей, он может показывать «LO».	SunTouch имеют датчик температуры пола. Отсоедините провода датчика от блока управления и снова вставьте их.Если это не решит проблему, измерьте сопротивление на проводах датчика. Для управления SunTouch сопротивление должно быть от 17 000 Ом (при 55 ° F) до 8 000 Ом (при 85 ° F). См. Значения сопротивления проводов датчика в этом руководстве
	Неправильная проводка. Управление было «шунтировано», когда оно было подключено к источнику питания.	Убедитесь, что электрические соединения выполнены правильно. Проконсультируйтесь со схемой подключения на задней панели устройства управления, инструкциями, прилагаемыми к устройству управления, или схемой подключения в данном руководстве.
	Неисправный контроль.	Верните управление дилеру для замены.
Температура пола показывает «HI» или может показывать температуру выше 100 ° F.	Датчик температуры пола неправильно подключен или расположен неправильно.	Убедитесь, что к контроллеру подключен только один датчик температуры пола. Также см. «Датчик ослаблен или сломан» выше.
Управление работает неправильно.	Если это программируемое управление, программирование может быть неправильным.	Внимательно прочтите инструкции по программированию системы управления и следуйте им.
	Подача неверного напряжения или использование несоответствующих компонентов.	Проверить напряжение, проверить детали. См. «Подача неправильного напряжения» выше.
	Датчик температуры пола неправильно подключен или работает неправильно.	Убедитесь, что к контроллеру подключен только один датчик температуры пола. Также см. «Датчик ослаблен или сломан» выше.
	Ослабленное соединение (и) на стороне линии и / или на стороне нагрузки блока управления.	Снимите и снова установите гайки проводов на каждом соединении. Убедитесь, что проволочные гайки затянуты. Проверьте все соединения с выключателем.
	Неисправный контроль.	Верните управление дилеру для замены.
Управление вообще не работает .	Нет питания.	Проверить автоматический выключатель. Измерьте напряжение на регуляторе. Проверьте все соединения между выключателем и блоком управления.
	Датчик температуры пола неправильно подключен или работает неправильно.	Убедитесь, что к контроллеру подключен только один датчик температуры пола. Также см. «Датчик ослаблен или сломан» выше.
	Неисправный контроль.	Верните управление дилеру для замены.
Конфликты и ложные срабатывания GFCI .	Более одного GFCI в цепи.	GFCI иногда отключаются, когда с оборудованием в цепи все в порядке, но когда имеется более одного GFCI. Перенаправьте питание, чтобы в цепи не было более одного GFCI.
	Электродвигатель или источник света с балластом разделяют цепь с ковриком.	Электродвигатели и другие электрические устройства могут вызывать ложное срабатывание GFCI. Подключите специальный контур к системе обогрева пола.

Приложение 6. Подключение нескольких матов

ПРИМЕЧАНИЕ: Термостатическое управление не показано на этих схемах для упрощения.

Эти схемы даны только в качестве примеров того, как правильно соединить несколько матов.

Следует соблюдать осторожность, чтобы не переполнить ящик.

Обязательно используйте гайки для проводов, размер которых соответствует выполняемым соединениям.

Следуйте всем правилам при подключении. В случае сомнений обратиться к электрику

Наслаждайтесь новой системой обогрева пола SunTouch Mat!

www.suntouch.com

Щелкните здесь для просмотра видео библиотеки SunTouch

SunTouch против продукта A — SunTouch vs.Изделие B

Ссылки для коврика для обогрева пола SunTouch

Технические характеристики и установка матов SunTouch — Технические характеристики матов SunTouch — Технические характеристики и установка напольных покрытий

Нагревательные звенья системы обогрева пола SunTouch

Инструкции по установке SunTouch WarmWire — Ремешок SunTouch WarmWire — Инструкции по установке WarmWire — Инструкция и информация по заказу WarmWire

Связи управления нагревом

Программируемая спецификация SunStat — Руководство пользователя Программируемая 500670-SB — Руководство пользователя Непрограммируемая 500675
— Непрограммируемая спецификация SunStat — Управление реле SunStat — Инструкция по эксплуатации LoudMouth

Разные ссылки SunTouch

SunTouch 25-летняя ограниченная гарантия — ЭМП Электромагнитные поля — Часто задаваемые вопросы — Ремонт нагревательного провода — Гарантия низкой цены Suntouch

Сообщение SunTouch Mats Технические характеристики и процедура установки впервые появились в блоге магазина напольных покрытий.
