Монтаж кровельных сэндвич панелей — технология крепления и устройство кровли

Поначалу, еще такой уникальный и непривычный, монтаж кровельных сэндвич панелей очень быстро стал незаменимым в современном строительстве. Панели позволяют возвести крышу легко и за короткие сроки, как конструктор. Сэндвич панель – это готовый кровельный пирог, его установка не требует сложной стропильной системы и дополнительных материалов, которые необходимы при строительстве обычной крыши.

Содержание

Что представляет собой сэндвич панель
Особенности монтажа сэндвич панели
Преимущество технологии
Общие характеристики кровельных сэндвич панелей
Видео

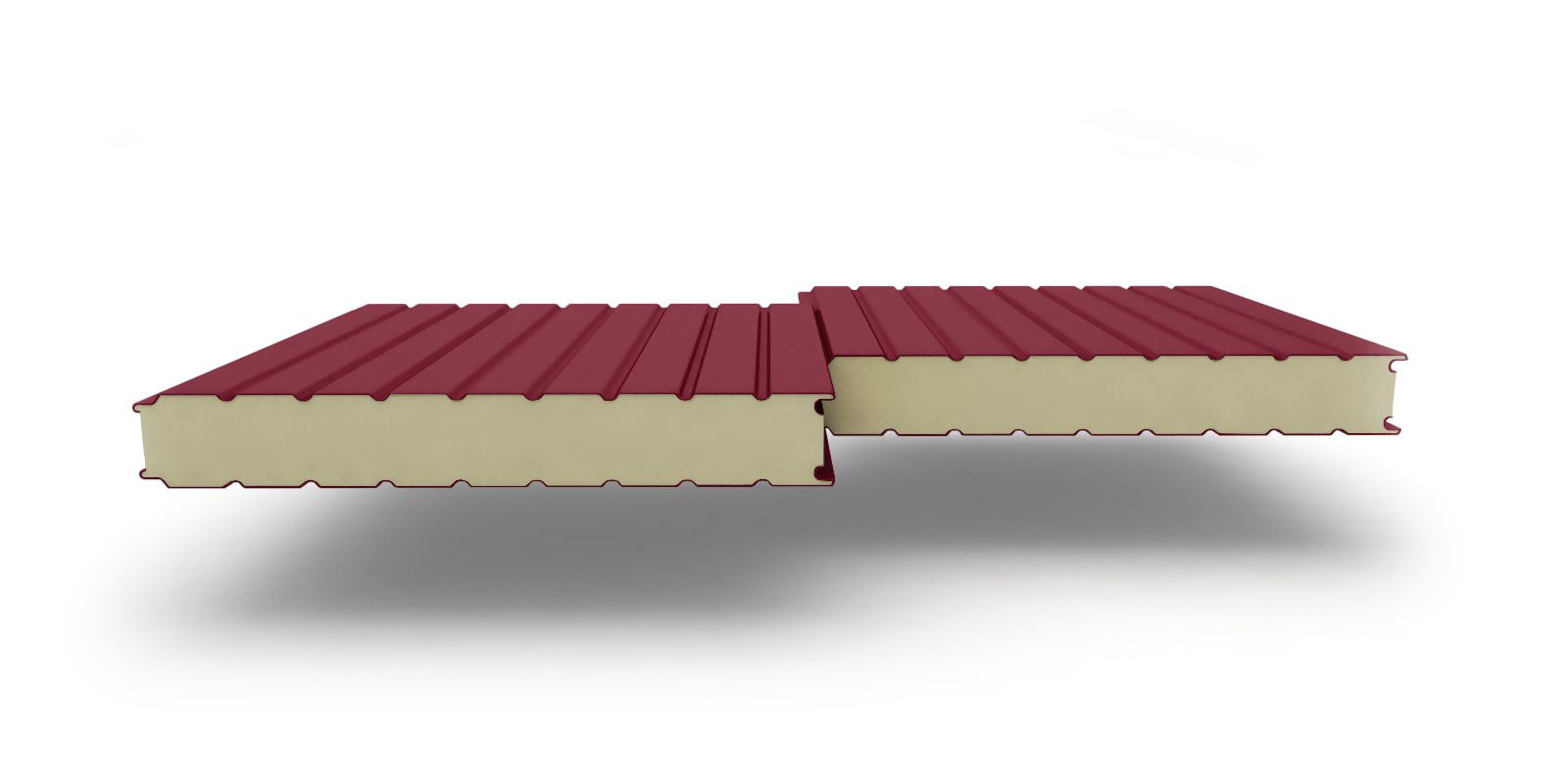

Что представляет собой сэндвич панель

Если с виду панель выглядит немного хрупкой и больше похожей на элемент декора, чем на добротный строительный материал, то это абсолютно не верно. Да, сэндвич панель имеет множество вариантов расцветки и дает возможность экспериментировать с дизайном, но это очень крепкий материал, способный выдержать любые нагрузки.

Из чего состоит сэндвич панель:

Два стальных листа с ребрами жесткости – отлично защищены от коррозии, благодаря полимерному покрытию и оцинковке. Им совершенно нестрашны воздействия окружающей среды.
Утеплитель – он расположен между стальными листами. Это может быть минвата, пенополиуретан или пенополистирол.

Получается такая трехслойная панель – тонкий лист стали, на нем слой утеплителя, укрывает это все еще один стальной лист. Это касается кровельных сэндвич панелей. Есть еще панели, в которых вместо стали используют плиту OSB. Такая панель интересна тем, что потом к ней можно прикрепить металлочерепицу из битума либо какой-нибудь рулонный материал для кровли. Но чаще такие плиты, все же, применяют для возведения стен, а не крыши.

Важно: если между коньком и мауэрлатом нет перекрытий, то уклон крыши из сэндвич-панелей может быть 5 градусов. Если же есть, нужно увеличить уклон до 7 градусов. Когда планируются окна в кровле, градус уклона так же необходимо увеличить.

Преимущества сэндвич панелей

Появление каркасных домов и сэндвич панелей создали переворот в строительном мире. Они показали, что необязательно ждать годами, пока построится дом – это можно сделать за несколько недель. Какое удивление вызвало то, что монтаж кровельных сэндвич панелей не требует обязательного наличия стропильной системы. А если она и предусматривается, то нет надобности в каких-то мероприятиях по ее дополнительному усилению – кровля из сэндвич панелей не нагружает ее.

Область применения панелей довольно широка. Их используют в строительстве как жилых домов, так и медицинских комплексов, автозаправочных станций, построек промышленного назначения, спортивных центров, в аэропортах и т.д.

Особенности монтажа сэндвич панели

Монтаж панелей производится довольно быстро. Их стандартные размеры – 1000 мм шириной и 16000 мм высотой. Толщина при этом может быть от 40 до 160 мм. Но можно заказать панель с индивидуальными параметрами. Вес у них так же небольшой – около 40 кг. При этом у панелей отличные показатели теплоизоляции и шумопоглощения.

Важно: ввиду того, что кровельная сэндвич панель легкая и габаритная, нельзя производить монтажные работы в ветреную погоду, это может привести к непредвиденным обстоятельствам. Порывы ветра 7-9 м\с, это уже много.

Оперативность укладки кровли из сэндвич панелей обеспечивает то, что ничего не нужно заготавливать дополнительно – вам продают готовую сэндвич панель нужной формы и размеров, в которых производитель изначально учел все требования к возведению кровли, в том числе и отменную изоляцию. Вам остается только прикрепить их к кровельным балкам. Конечно, для этого нужны соответствующие навыки, но в итоге вы получите комфортное и качественное жилье. Если со временем в кровле возникнет повреждение, то достаточно будет всего лишь заменить испорченную панель на новую.

Процесс монтажа кровельных сэндвич панелей

Крепление сэндвич панелей происходит как с использованием промежуточных прогонов, так и без них. Если длина пролета более 4 метров, тогда нужно устанавливать дополнительный прогон. Что касается стропильной системы и обрешетки, то она не требуется. Хотя те, кто к этому еще не привык, все же устанавливает ее, но в основном для больших построек.

Технология крепления:

Между фронтонами следует поставить прогон конька.
Затем, на боковые стены установите балку, как мауэрлат.
Укладка кровельной панели начинается с низу вверх. Приступать к креплению второй и последующих панелей нужно после того, как вы убедитесь, что первая лежит ровно и надежно зафиксирована.
Сначала закрепите панель на нижней балке, используя саморезы.
Вверху панель крепится к коньковому прогону (не к самому коньку).
Для крепления крайних панелей необходимо вкрутить три самореза в ребра жесткости. Далее, вам понадобится только два самореза для укладки последующих панелей.
С помощью специальных замков, закрепите сэндвич панели между собой. Помните, что на место замка в сэндвич панели следует наложить слой уплотнителя.
После чего нужно герметизировать стыки – для этого пройдитесь по ним силиконом и монтажной пеной.

Важно: во время монтажа не должно возникнуть перекосов – для того, чтобы прикрепить панель рекомендуется использовать два захвата. Крепежные элементы вкручиваются под углом 90 градусов, на расстоянии 50 сантиметров от края.

Отдельно внимание следует уделить коньку кровли из сэндвич панелей:

В пустое пространство, которое образовалось под коньком, после укладки панелей уложите утеплитель.
Затем, обработайте это место полиуретановой пеной.
Когда пена засохнет, удалите лишние подтеки.
С помощью пустотелых заклепок и коньковой планки, закройте верхний стык панелей.

Преимущества технологии

Монтаж сэндвич панелей представляется легкими и быстрым по сравнению с другими видами кровельного укрытия. Но это действительно так лишь в том случае, если изначально подойти правильно к проекту монтажа. Все замеры должен проводить человек, который хорошо в этом разбирается. Например, если одна из панелей уложена неровно или имеет неточный размер и это вовремя не исправить, то «эффект» будет заметен на всей конструкции.

Выше уже говорилось о том, что крепление сэндвич панелей не требуют стропильной системы и обрешетки. В отдельных случаях ее возводят, хотя это больше привычка и в некотором роде недоверие к современным технологиям строительства, чем надобность. Но даже если устанавливать панель на стропильную конструкцию, то это гораздо быстрее и удобней, чем использование традиционного кровельного материала. Вы значительно упрощаете работы по организации гидроизоляции, вентиляции и защиты от ветра.

Общие характеристики кровельных сэндвич панелей

Огнеупорность.
Хорошо сохраняют тепло.
Стойкость к деформации полотна.
Качественная шумоизоляция.
Панель не перегружает стропильную систему.
Долгий срок эксплуатации.
Красивый внешний вид и разнообразие цветовых вариантов профиля.
Минимизация протечек кровли.
Быстрый монтаж.

Важно: на кровельных панелях есть заводская пленка, которая защищает плиты от царапин и других мелких повреждений – ее следует снять, перед работами.

Если запастись необходимым инструментом, чертежами с замерами и узлами крепления, силовой техникой для поднятия кровельных панелей на высоту, то с помощью работящих рук мастера – монтаж пройдет быстро, качественно и без проблем.

ВИДЕО

Добавить комментарий

Что нужно знать о кровле из сэндвич-панелей

Сэндвич-панели – это строительные изделия, предназначенные для возведения наружных, а также внутренних стен и перегородок, покрытия кровель зданий с несущим каркасом. Конструкция панелей состоит из пары тонкостенных металлических листов, плоских или профилированных, и слоя утеплителя, заключенного между ними. Элементы панелей соединяются специальным двухкомпонентным клеем на полиуретановой основе.

Разновидности и параметры стеновых и кровельных панелей

Сэндвич-панели подразделяются по назначению на 2 вида – стеновые и кровельные, при этом стальной лист покрытия панелей может иметь 4 разновидности профилирования: гладкий, трапециевидный, волнистый и с накаткой. Торцы стеновых панелей обрабатываются особым образом для создания замков при соединении панелей при монтаже, типы замков делятся на 2 вида – с открытым и скрытым креплением. Крыша из сэндвич-панелей сооружается с особыми, кровельными замками.

Параметры панелей:

Назначение панели	Вид замка	Толщина см	Ширина м	Длина м
Стеновая	Открытое крепление	5—25	0,90—1,2	2,00—14,00
Стеновая	Скрытое крепление	5—15	0,9—1,2	2,00—14,00
Кровельная	Кровельный	5—30	1,00	2,00—14,00

Отличия стеновых и кровельных панелей

Отличия кровельных сэндвич-панелей от стеновых заключаются в следующем:

толщина и прочность кровельных панелей больше, чем у стеновых, так как на кровлю, помимо собственного веса, воздействуют поперечные нагрузки, вызываемые атмосферными явлениями – наледь после дождя в холодное время года, скопление снега, град, ветер. Толщину панелей принимают по расчету в зависимости от параметров несущего каркаса, на который опираются панели, и климатических условий региона, где осуществляется строительство. Необходимая прочность кровельных панелей достигается за счет использования стального листа с высоким профилем гофры, придающим большую жесткость, применения утеплителя с большей плотностью. Высокие гофры к тому же служат водоотводными каналами, способствующими стоку воды с крыши;
замковые соединения кровельных панелей осуществляются особым, отличным от замков стеновых панелей образом – с нахлестом, в целях обеспечения лучшей герметичности. Для этого на одной кромке изделия оставляют свободную гофру на верхнем стальном листе, которая будет накладываться сверху на гофру примыкающей панели, создавая надежное водонепроницаемое соединение;

кровельные сэндвич-панели сооружается из материалов, имеющих одну ширину – 1,0 м, тогда как ширина стеновых панелей может варьироваться в пределах 0,90—1,20 м;
влагостойкость кровельных изделий выше, чем у стеновых, для чего используются специальные полимерные влагозащитные покрытия, наносимые на лицевую сторону, утеплители с ячеистой влагонепроницаемой структурой. Полимерное покрытие также защищает от солнечного ультрафиолетового излучения, способного влиять на качество материалов;

стоимость панелей для кровли на 10—15 % выше, чем стен.

Преимущества и недостатки кровельных панелей

Сэндвич-панели имеют свои преимущества и недостатки.

Преимущества:

панели обеспечивают хорошую тепло-, звуко- и гидроизоляцию при небольшой толщине, что позволяет увеличить полезную площадь и объем здания;
имеют небольшой вес, что не требует установки массивных фундаментов, упрощает транспортировку и работы по монтажу,
монтаж выполняется без больших трудозатрат, что позволяет выполнить сооружение объекта в кратчайшие сроки;

кровельные сэндвич-панели могут монтироваться в любое время года в любую погоду;
эстетичный внешний вид достигается с помощью окраски стального покрытия в различные цвета по международной классификации RAL, что удовлетворяет практически любые запросы заказчика;
сравнительно низкая стоимость;
высокая устойчивость к атмосферным воздействиям, большим перепадам температуры при смене времен года;
нет необходимости производить внешнюю и внутреннюю отделку.

Недостатки:

могут быть пожароопасными и не экологичными при использовании в качестве утеплителя пенополистирола и других горючих утеплителей, способных выделять токсичные вещества;

невысокая долговечность – 25 лет;

низкая устойчивость к механическим воздействиям, возможность повреждения покрытия стальных листов, вмятин и царапин.

Технология и особенности устройства кровли

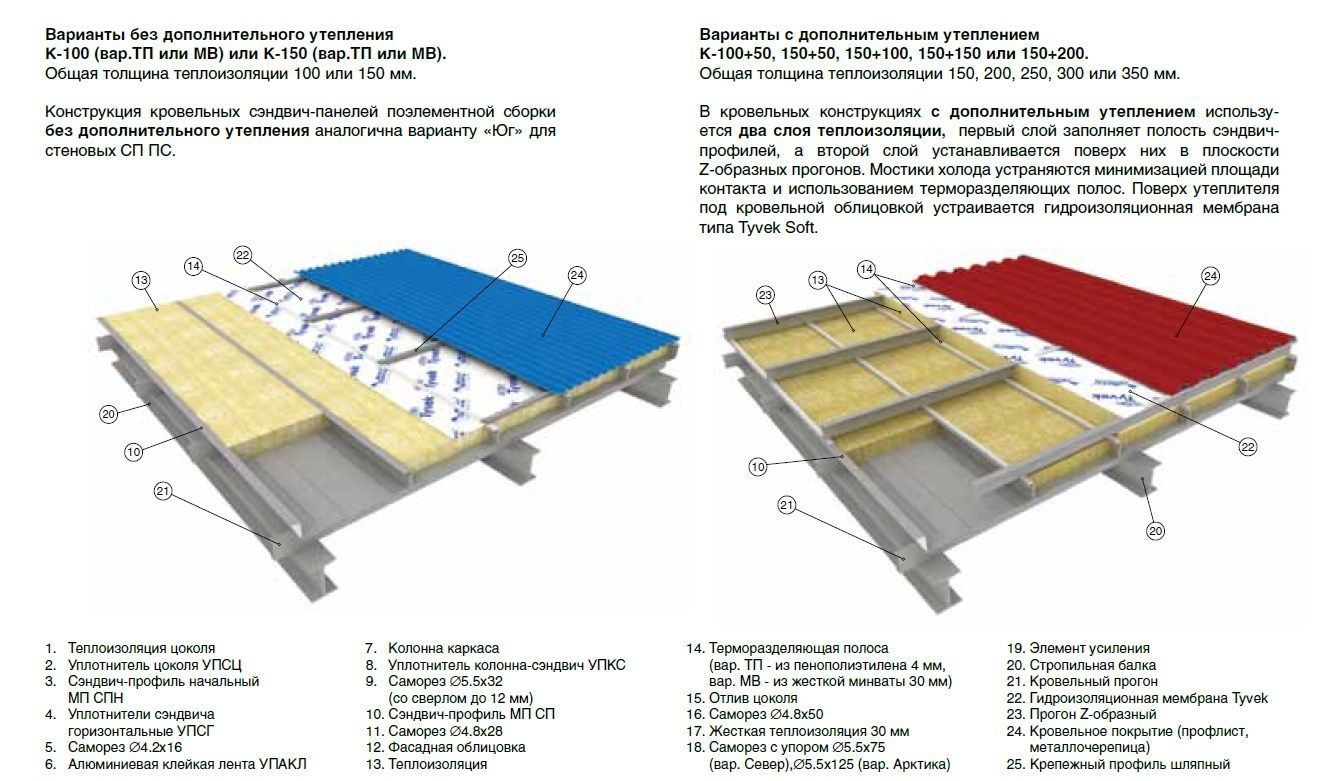

Крыша из сэндвич-панелей устанавливается по несущим элементам каркаса покрытия здания, в качестве которых обычно используются прогоны из стального проката – швеллера и уголка. Перед началом работ необходимо ознакомиться и в дальнейшем руководствоваться решениями проектной документации, где содержатся указания по типоразмерам используемых изделий, схемы узлов крепления к несущим элементам, устройству замков на стыках, количеству и расположению деталей крепежа и т.

д.

Минимальный уклон кровли из сэндвич-панелей по нормам должен составлять 5 %. При минимальном уклоне необходимо использовать на одном скате кровли цельные изделия по всей длине, не допуская образования поперечных стыков. Если уклон составляет 9—18 %, то размер нахлеста в месте поперечных стыков должен составлять не менее 300 мм. При уклоне в пределах 18—36 % длина нахлеста должна составлять не менее 200 мм.

Схема порядка монтажа панелей

Монтаж начинается с панели, укладываемой на прогоны у крайней оси в месте примыкания к фронтону здания. Если на скате нужно уложить несколько рядов, то первый ряд начинается от свеса, а следующая панель укладывается по направлению к коньку. Подъем осуществляется краном, оборудованным специальным захватом. Первая уложенная плита формирует свес и служит направляющей для монтажа следующих панелей. После укладки положение первой плиты тщательно выверяют и прикрепляют ее к несущей конструкции с помощью самосверлящих шурупов.

Количество шурупов, необходимое для крепления одного изделия, определяется проектировщиками в зависимости от назначения здания, его габаритов, места расположения панели, нагрузок и воздействий.

Непосредственно перед началом подъема второй панели с внутренней стороны изделия удаляют защитную пленку и обрабатывают кромку, предназначенную для формирования замка – торцевую или боковую, в зависимости от того какой стык будет выполняться – поперечный или продольный. В специально оборудованном месте на стойках с мягким покрытием ручной электропилой с мелкозубчатым полотном или электролобзиком срезают край нижнего стального листа обшивки на длину нахлеста и удаляют часть утеплителя, поверхности тщательно зачищают от стружки и остатков утеплителя и покрывают слоем силиконового герметика.

Формирование поперечного замка с нахлестом, начало монтажа

Вторую панель поднимают и укладывают встык с первой панелью, накладывая свободный конец верхней обшивки сверху, формируя замок с нахлестом. После устройства замка вторая панель крепится к несущей конструкции самосверлящими шурупами. Далее все операции повторяются.

Окончательное положение панелей на стыке после формирования замка

Продольный стык кровельных панелей

В месте нахлеста продольных стыков покрытие панелей дополнительно скрепляется саморезами.

Самосверлящие шурупы и саморезы должны располагаться строго перпендикулярно к поверхности покрытия изделий. Крепление к несущему каркасу и между собой производят с помощью электродрели и высокооборотного шуруповерта. Головки шурупов должны примыкать к покрытию панелей через уплотняющие шайбы, до упора, но так чтобы шайбы не деформировались.

Правильная и неправильная посадка шурупов

Устройство конька кровли

В каких условиях и для каких зданий применима эта технология

Сэндвич-панели применяются при возведении производственных цехов и административных зданий промышленных предприятий, помещений складов, торговых и выставочных комплексов, спортивных сооружений, сельскохозяйственных объектов, автозаправок, гаражных комплексов и т. п.

Панели могут применяться в климатических условиях любого региона России, но при монтаже должны соблюдаться следующие условия:

нельзя производить работы во время дождя во избежание замачивания минераловатного утеплителя;
при перерывах в работе каждое уложенное изделие должно быть закреплено к несущим элементам;
запрещается нагружать панели монтажным оборудованием и тяжелым инструментом;
панели следует оберегать от ударов и механических воздействий для того, чтобы исключить повреждение защитного покрытия металлических листов обшивки;
для предотвращения образования наледей и скопления снега покрытие крыши следует оборудовать антиобледенительной системой с использованием электрических нагревательных кабелей;
защитное покрытие, в местах повреждений, которые могут возникнуть в ходе работ, необходимо тщательно восстановить с помощью ремонтной краски и грунтовки.

Выбор сэндвич-панелей с определенными параметрами осуществляется при разработке проектов в зависимости от функционального назначения здания, его конструктивных особенностей, архитектурных требований, климатических условий региона строительства и других факторов.

Видео монтажа кровельных сэндвич панелей

Технология и монтаж кровельных сэндвич панелей, крепление узлов и козырька

Сегодня для возведения кровли все чаще применяются специальные панели с наполнителями, которые несут в себе сразу несколько важных функций: пирог кровли, сконструированный в одной панели.

Монтаж кровельных сэндвич панелей технология не является очень сложной. Здесь можно осуществлять подгонку по месту, что обеспечивает вполне достаточную для возведения крыши со сложной конфигурацией гибкость.

Прежде чем выполнять устройство кровли из сэндвич панелей, необходимо выполнить ряд мероприятий по подготовке к этому процессу.

Всю конструкцию необходимо проверить на ее соответствие заданному проекту, а особое внимание необходимо уделить следующим аспектам:

Технология подгонки профилей и панелей

Крышные сэндвич панели, как и любые другие элементы кровли, обязательно рано или поздно придется подгонять. Для этого рекомендуется применять пилы, имеющие мелкие зубы, а болгарки или инструменты с абразивными поверхностями использовать не стоит, так как особое антикоррозионное покрытие панелей может быть повреждено от перегрева.

Применять дисковые пилы можно на стационарном станке, оснащенном системой точной отрезки. Стружка после отрезания должна быть сразу же удалена, поскольку это поможет защитить панельную поверхность от повреждений. В том случае, если поперечное сечение уменьшается от вырезок, то нужно выполнить упрочнение. Для резки жестяных профилей применяются ножницы по металлу.

Чтобы поверхность лучше сохранилась, рекомендуется подкладывать войлок или схожий по структуре материал. Резать панели на каких быт о ни было возвышениях (крыша, леса, механические леса) не стоит, поскольку это довольно опасно. Защитную пленку лучше всего будет снять с материала непосредственно перед началом монтажа.

Крепление сэндвич панелей

Специальные соединители представляют собой узлы крепления кровельных сэндвич панелей. Те или иные соединители производятся для панелей с разной толщиной и вариантом конструкции.

Для того чтобы закрепить их правильно, необходимо внимательно следить за тем, чтобы при сверлении соблюдалась перпендикулярность. Также нужно использовать угольники, так как при сверлении ни в коем случае не стоит руководствоваться лишь глазомером.

По причине слишком большой длины соединителей для их сборки будет лучше применять шуруповерты, оснащенные специальной головкой.

Защита крыши должна заключаться в недопущении воздействий не только извне, но и изнутри здания. Для этого используются особые саморезы, выполненные из нержавеющей стали.

Применять их нужно в том случае, если:

влажность внутри здания слишком большая;
здание имеет химически агрессивную среду;
содержимое здание должно быть тщательно защищено.

Соединители панелей защищают отверстия посредством вулканизированного слоя, который имеется на них. Полной герметизации они подвергаются еще в процессе сборки, кроме того, они имеют особую опорную резьбу, помогающую обеспечить водонепроницаемость. Так, защищаются сразу 2 места: и под соединительной головкой, и в месте, где панель соединяется с опорой.

Цветовые оттенки

Технология монтажа кровельных сэндвич панелей предусматривает применение длинных деталей. Согласно нормам производства некоторое изменение цвета может иметь место вдоль длины изделия.

Поэтому укладывать панели нужно исключительно по их расположению в пачке, постоянно сверяясь с номером цвета. Наиболее строго это правило должно соблюдаться при работе с панелями цвета «металлик».

Лучше всего при укладке панелей по цвету будет отойти на некоторое расстояние, примерно на 50 метров. Такой визуальный контроль поможет обеспечивать правильную укладку панелей по цвету.

Кровельный уклон

При монтаже сэндвич панелей для кровли допускаться может следующий минимальный уклон крыши:

более 5%, если на скате крыше имеется одна панель, а световые люки и кусочки отсутствуют;
более 7%, если на крыше есть соединения по склону или имеются световые люки.

Также не стоит пренебрегать и информацией о допустимых нагрузках на кровельные опоры.

Технология подъема и монтажа сэндвич панелей

При укладке панелей больших размеров не обойтись без применения подъемного крана.

Осуществлять их подъем необходимо, соблюдая ряд четких требований:

за один раз нужно поднимать не больше одной панели;
для того чтобы захватить сэндвич панели навесные, нужно применять столярные струбцины, имеющие резиновые или войлочные прокладки, иначе поверхность материала может быть испорчена;
укладывая панель длиной более 8 метров, нужно использовать балку-траверсу, имеющую длину около 8 метров;
подвешивать панель к балке нужно через каждые 3 – 4 метра;
важно принимать во внимание наклонный угол кровли для того, чтобы при опускании не нанести ущерб краям панелей;
перед непосредственно процессом укладки с внутренней стороны панели необходимо снять защитную пленку;
обувь работников должна иметь мягкую подошву для недопущения повреждения панельного покрытия;
каждый из элементов должен вплотную прилегать к предыдущему, так, чтобы выступ на одной панели попадал во впадину другой;
на внутренний слой панелей, имеющих наполнитель из пенополистирола или минеральной ваты, наносится уплотняющий слой для обеспечения защиты от воды. Силикон с кислой реакцией в данном случае использовать не стоит.

Шуруповерты для крепления сэндвич панелей

Устанавливая длинные соединители, нелишним будет применять шуруповерты, на которых имеются специальные головки для установки и регулирования глубины болтовой головки.

Наиболее подходящие технические характеристики шуруповертов:

обороты равны 1500 – 2000 об./мин;
мощность равна 600 – 750 Вт;
вращательный момент равен 600 – 700 Н см.

Монтаж сэндвич панелей

Алгоритм монтажа является следующим:

Начинается крепление козырька к сэндвич панели путем фиксации одного соединителя к прогону, который находится под кровельным коньком. Далее панели закрепляются ко всем прогонам за исключением конькового.
Панели, расположенные по краям крыши, закрепляются к опорному прогону при помощи трех саморезов. В верхушки панельных трапеций ввинчиваются соединители. Ввинчивать их в те промежутки, которые выступают, нельзя.
При помощи двух саморезов к опорным прогонам крепятся все оставшиеся панели.
Саморезы-соединители для панелей холодного и горячего прокатов применяются разные.
Для того чтобы герметизировать панели в местах их стыков, необходимо пользоваться саморезами третьего типа, которые имеют шаг 400 миллиметров. Закручивать их можно стандартными шуруповертами, не имеющими насадок.
Количество всех креплений конструкции должно зависеть от расчетов нагрузки, осуществляемой ветром и весом материала.

Монтаж кровельных сэндвич панелей, подробно на видео:

Устройство конька

После завершения монтажа панелей устраивается внутренняя коньковая планка.
Межпанельное пространство заполняется монтажной пеной.
После застывания пены и ее зачистки монтируется профильная полиуретановая прокладка.
Стыки панелей, наполненных минеральной ватой, заполняются как этой же ватой, так и особыми уплотнителями.
Панельные гребни обоих скатов служат местом крепления соединителями приконьковой планки.
Полиуретановая прокладка на самоклеющейся основе укладывается на вершину.
При помощи коротких соединителей сверху устанавливается коньковая планка. Это и является завершающим моментом установки кровельных сэндвич панелей.

Так, монтаж кровельных сэндвич панелей инструкция по установке с детальными фото и видео можно при желании легко найти на нашем сайте.

Кровля из сэндвич-панелей: уклон, узлы примыкания, правильный монтаж

Оптимальный вариант для БМЗ — кровля из полностью готовых к монтажу трехслойных металлических сэндвич-панелей: не нуждается в дополнительном утеплении, проста в монтаже, экономически эффективна, отличается эстетической привлекательностью, неприхотлива в обслуживании.

Надежная кровля — это сочетание качественных кровельных сэндвич-панелей по выгодной цене, точных расчетов и правильного монтажа!

Уклон кровли из сэндвич-панелей

Для гарантированного отвода воды при обледенении крыши, уклон скатов кровельного покрытия не должен быть меньше:

5 % для кровель, смонтированных из цельных панелей без поперечного соединения и световых люков,
8 % для кровель, смонтированных из панелей, соединяемых по длине и при наличии световых люков.

При этом нельзя забывать о минимальном шаге и ширине кровельных опор. Рекомендуется сверять соответствие опоры предпочтительным характеристикам. Не лишним будет учесть данные предельно допустимых нагрузок.

Промежуточные опоры

Крайние опоры

Монтаж кровельных сэндвич-панелей: общие рекомендации

Правильный монтаж начинается с правильной транспортировки и складирования. Именно на этом этапе высок риск повреждения панелей и снижения их качественных характеристик. Во избежание ошибок, читайте:

Панели должны монтироваться на терморезинках, приклеенных по всей длине несущего элемента и примыкающих конструкций. В продольных стыках и в перехлестах панелей поперечных стыков должен быть уложен герметик, преимущественно — бутил-каучуковая лента. Использование силиконовых герметиков не допускается.

При укладке панелей длиннее 12 м допустимо применение поперечной балки — траверсы. Допускается использование однотавровой или швеллерной балки — панель подвешивается каждые 3-4 м.

Также необходимо учитывать наклон крыши во избежание повреждения краев панелей.

Подъем панелей на крышу

В процессе укладки кровельных сэндвич-панелей оптимальным вариантом считается использование крана.

Подъем отдельных панелей из пакета по одной необходимо осуществлять с помощью специально предназначенных и широко доступных инструментов: столярная струбцина со стальной пластиной и резиновой либо войлочной накладкой, вакуумный захват.

Монтаж кровельных панелей: крепление к прогону, конек, отлив

Первоочередно за исключением коньковых кровельных прогонов с помощью одного крепежного элемента панель фиксируется к прогону под коньком.

Крайние панели крепятся в верхней части трапеции к прогону тремя саморезами; средние – двумя. Учитывая разность нагрузок в вышеупомянутых зонах, рекомендации являются условными. Окончательное количество и тип крепежных элементов определяется рабочим проектом.

По окончании основных монтажных работ необходимо:

между коньковыми прогонами смонтировать внутреннюю коньковую планку
полиуретановой пеной заполнить свободное пространство в стыках панелей;
когда пена затвердеет, установить профильную полиуретановую прокладку по обеим сторонам конька;

В случае использования кровельных панелей с минераловатным утеплителем, стык заполняется уплотнительной массой из минеральной ваты.

Немаловажна также правильная организация отлива. Для обеспечения надлежащего водоотведения с поверхности кровли, панели в свесе отделывают планкой.

Под верхней обшивкой панели надрезается утеплитель, планка просовывается и крепится к нижней панели. К планке крепятся крюки водосточного желоба, позже вкладываются водосточные желоба предпочтительно из ПВХ.

Узел примыкания кровли к сэндвич-панелям

Монтажные узлы, узлы примыкания панелей кровельного покрытия, закрепление панелей и декоративных планок выполняется в строжайшем соответствии с проектной документацией, разработка которой осуществляется специализированной организацией, имеющей лицензию на осуществление проектирования.

Стандартные узлы для панелей строительной серии «АлюТерм» изложены в «Рекомендациях по проектированию».

Монтаж кровельных сэндвич панелей: технологии установки, видео

Кровельные сэндвич панели прочный, способен выдержать большие нагрузки, как от осадков, так и от ветра, красивый и долговечный. Такой вариант покрытие – это новое решение. Но любой современный материал может вызвать вопросы по своему монтажу. Можно ли справиться с этой задачей самостоятельно? Не стоит пугаться. Монтаж кровельных сэндвич панелей производится легко, и под силу любому, кто хоть раз держал инструменты в руках.

О материале

Прежде чем рассказать о том, как проводится монтаж кровельных сэндвич панелей, стоит поближе познакомиться с самим материалом. Что он из себя представляет? По своей сути этот материал представляет собой «пирог». Его верхний и нижний слоя выполнен из оцинкованной стали.

Средний слой служит утеплителем. В качестве материала могут выступать как традиционная минеральная вата, так и современны экструдированный полиэстирол. Каждый производитель использует свой вариант. Отсюда разнится и толщина готовых кровельных сэндвич панелей. Она может варьироваться от 50 до 200 мм.

Сегодня монтаж кровельных сэндвич панелей становится довольно популярным. Распространению материала способствуют его положительные стороны:

уменьшает время на строительство. Вам нет необходимости укладывать последовательно все слоя кровельного «пирога». Достаточно смонтировать панели на свое место и покрытие готово к эксплуатации;
хорошие показатели теплоизоляции. Конечно, все будет зависеть от толщины кровельной сэндвич панелей. Но даже 150 миллиметров вполне хватает, чтобы выдержать самые суровые морозы;
привлекательный внешний вид. Внешние слои из оцинкованной стали имеют дополнительное покрытие, которое позволяет покрасить панели практически в любой цвет;
хорошая устойчивость к атмосферным воздействиям. Благодаря дополнительному защитному слою материал не подвержен коррозии и служит долго.

Но и тут не обошлось без минусов. Поэтому прежде чем приступить к монтажу кровельных сэндвич панелей стоит с ними познакомиться. К наиболее существенным недостаткам материала относят плохую устойчивость к механическим воздействиям поверхности. Защитный слоя легко поцарапать или содрать, что существенно снизит срок эксплуатации. Поэтому транспортировку, подъем на место установки и сам монтаж необходимо проводить с большой осторожностью.

Кровельные сэндвич панели – это современный материал, который все больше набирает популярности. Такой вариант покрытия служит долго, хорошо защищает от потерь тепла, имеет привлекательный внешний вид. Но все это будет истиной, если строго соблюдать технологию монтажа и быть осторожными при транспортировке. Внешний дополнительный защитный слой материала чувствителен к механическим воздействиям и легко повреждается.

Технология монтажа

Кровельные сэндвич панели, как и любой другой материал, имеет свои нюансы монтажа. В первую очередь стоит произвести обрезку. Конечно, если ваша крыша совпадает с длиной купленных панелей, такую операцию можно не производить. Но такое бывает далеко не всегда. При проведении обрезки следует соблюдать следующие рекомендации от специалистов:

Процесс проводится на стойках, например, на строительных козлах. При этом необходимо, чтобы поверхность таких приспособлений была покрыта мягким материалом (пенопластом или войлоком).
Для резки следует использовать только инструменты, которые имеют мелкозубчатое полотно. В этом случае панели не будут нагреваться, а значит, не потеряют своих свойств. Многие специалисты рекомендуют при резке внешних слоев (выполненных из металла) применять ручные ножницы.
Очень важно после каждой операции по резке кровельных сэндвич панелей тщательно избавляться от образовавшейся металлической стружки.

Следующим этапом будет подъем материала на кровлю. Делается это при помощи грузоподъемника. При этом необходимо использовать механический захват, а лучше всего вакуумные присоски. Так вы не повредите поверхность кровельных сэндвич панелей.

Материал можно крепить к любой поверхности. Как правило, в качестве таковой выступает деревянная обрешетка. В этом случае используются специальные кровельные саморезы, выполненные из оцинкованной стали и снабженные уплотняющей шайбой (с резиновой прокладкой). Их вкручивают строго под углом в 90 градусов. При этом нельзя допустить пережима шайбы, в противном случае может потеряться герметичность.

Монтаж кровельных сэндвич панелей

Перед монтажом кровельных сэндвич панелей, с их внутренней стороны снимается защитная пленка. С внешней стороны это делается после монтажа материала на свое место.

Сам монтаж начинают от свеса, в направлении конька кровли. После укладки нижнего ряда начинают работать со следующим (если длины панелей не хватит на весь скат). При этом необходимо делать нахлест. У панели верхнего ряда удаляется часть нижнего и среднего слоя, остается только верхняя обшивка. Именно этим выступом и делается нахлест на нижерасположенную панель.

В рядах материал укладывается встык. Каждая панель снабжена пазами, которые и делают места стыков герметичными. Для улучшения защиты от проникновения влаги желательно использовать герметик. Им промазываются пазы замка с внутренней стороны.

Монтаж кровельных сэндвич панелей не составляет большого труда. Очень важно не спешить и не повредить внешние слои материала. Для этого обрезку проводят только на мягкой поверхности, обшитой войлоком или пенопластом. Также особое внимание уделите подъему материала на крышу. Для этого лучше использовать приспособления, оборудованные вакуумными присосками. Крепления к обрешетке проводится при помощи кровельных саморезов, с защитной шайбой и резиновой прокладкой. Сам монтаж не займет много времени, а его результат вас обязательно обрадует и не создаст проблемы во время дальнейшей эксплуатации.

Технология монтажа кровельных сэндвич-панелей

Кровельные сэндвич- панели — это современный кровельный материал, который применяется для быстрого создания кровель жилых и нежилых зданий. Они обладают небольшим весом, хорошими теплоизоляционными и звукоизоляционными свойствами.

Кровельный сендвич состоит из трех слоев: утеплителя и двух слоев металлической обшивки, покрывающих его с обеих сторон. Металлические листы изготовлены обычно из оцинкованной стали, один из них обычно профилированный с ребрами жесткости, в качестве утеплителя применяется базальтовая вата или пенополистирол. Между собой панели соединяются замком, который позволяет создать плотный стык, не пропускающий влагу. Как выполняется монтаж кровельных сэндвич панелей?

Условия монтажа

Рекомендуется использовать панели длиной не более 10 м. Сэндвич большего размера сложнее монтировать, кроме того, он больше деформируется при перепадах температур.

Угол наклона крыши должен быть не менее 7 градусов, иногда допустим уклон в 5 градусов. При минимальном угле на поверхности кровли не должно быть поперечных стыков. Внутренний замок в этом случае необходимо герметизировать, для этого применяют нетвердеющий герметик, таким как силиконовый.

При угле наклона больше 15 градусов на свесе крыши необходимо дополнительно установить упоры, чтобы сэндвич- панели не сползали вниз.

Подготовка к монтажу

Перед установкой кровельных панелей проводятся подготовительные работы. Они включают:

проверку размеров и уклона крыши,
проверку правильной установки ригелей и столбов,
проверку плоскостей прогонов,
проверку перпендикулярности столбов и ригелей,
проверку того, что работы в цоколе и гидроизоляция завершены,
подготовку необходимого инструмента.

Внимание! На момент установки кровельных панелей все работы, связанные со сваркой, должны быть закончены. Это позволит избежать повреждения панелей искрами.

Подгонка размеров

Сэндвич- панели пилят пилами с мелкими зубьями. Не рекомендуется использовать инструменты с абразивными дисками типа болгарки. Можно использовать дисковые пилы, но только на стационарных станках с системами точной отрезки. Стружку при этом нужно сразу же удалять, чтобы не повредить поверхность материалы. Также для лучшей сохранности плит при резке рекомендуют подкладывать мягкий материал, например, войлок.

Для монтажа панелей также используются металлические профили. Их режут ножницами по металлу.

Монтаж

Поднимают сэндвич- панели с помощью крана. При этом необходимо соблюдать следующие требования:

не поднимать больше одной сэндвич- панели за один раз,
для захвата материала используют струбцины с мягкими подкладками, чтобы не испортить плиту,
если плита длинная (более 8 м), то для ее подъема используют специальные приспособления — траверсы, к которым подвешивают панель через 3- 4 м. К траверсам панель крепят механическими захватами или вакуумными присосками.

Соединяют панели саморезами при помощи шуруповерта. Строительный шуруповерт должен быть мощностью 600- 700 Вт, число оборотов в минуту — 1500- 2000, вращательный момент — 600- 700 Н*см. Саморезы должны быть специальные, кровельные из углеродистой стали длиной 12,5 см и 6,3 мм в диаметре под головкой. Саморезы имеют прокладку EPDM, которая герметизирует место вкручивания. Число крепежных элементов рассчитывается для каждого случая, исходя из типа сэндвич- панели, особенностей объекта и ветровой нагрузки.

Внимание! Саморезы необходимо вкручивать строго перпендикулярно панели таким образом, чтобы прокладка не раздавливалась, но была плотно прижата.

Технология монтажа включает следующие правила.

Панели укладывают рядами от свеса крыши к коньку, то есть вертикальными, нельзя укладывать их рядами вдоль свеса.
Первая плита формирует свес кровли, далее при укладке сэндвич- панелей место стыка заполняют герметиком, следующие панели укладывают с нахлестом, прикрепляют и к уже уложенным, и к обрешетке.
Точный монтаж обеспечивает хорошую герметичность кровли, поэтому плиты необходимо укладывать, следя, чтобы выступ на одной попадал в паз на другой.
Работники должны быть в обуви на мягкой подошве, которая не может повредить поверхность кровли.
На видимую часть слоя утеплителя внутри плиты наносят состав для защиты от воды. В качестве герметика можно использовать только нейтральные составы, нельзя применять силикон с кислой реакцией.
Пленку с внутренней части панели снимают непосредственно перед монтажом, а с внешней — после монтажа.

После того, как панели будут установлены, монтируют конек крыши — устанавливают внутреннюю коньковую планку. Пространство между плитами заполняют монтажной пеной, после ее застывания устанавливают профильную полиуретановую прокладку. Стыки заполняют утеплителем (минватой или другим). На гребни панелей крепят приконьковую планку. На вершину конька устанавливают полиуретановую прокладку на самоклеящейся основе. Завершающий этап — установка коньковой планки с помощью коротких соединителей.

При монтаже должны быть соблюдены следующие условия.

Монтаж не проводят при ветре больше 9м/с, так как это довольно легкий материал.
Если на объекте нет искусственного освещения, работ проводят только в светлое время суток.
Не выполняется монтаж сендвича во время дождя и снега.
Сжатие стыков для их герметизации делают, если температура воздуха не ниже +4 С.

Соединения

Технология выполнения продольных и поперечных стыков панелей отличается.

Поперечный стык делается следующим образом. Для формирования нахлеста обрезают часть стальной обшивки верхней плиты снизу и утеплитель. Таким образом, на нижнюю плиту накладывается только верхний слой обшивки верхней. Величина нахлеста зависит от уклона крыши. Для крыш с уклоном 5- 10 градусов делают нахлест 30 см, с уклоном 10- 20 градусов — 20 см. На верхний профиль наносят герметик. После этого панель прикрепляется к каркасу и скрепляется с уже уложенной панелью. Такое соединение показано на рисунке.

Продольный стык выполняется через места соединения в замках. Перед тем, как уложить панель, в замок закладывается силиконовый герметик.

Смета на монтаж сэндвич- панелей

Смета на монтаж сэндвич- панелей включает:

стоимость самих материалов, оборудования, средств защиты,
расходы на доставку материала, оборудования, зарплату монтажников,
спецодежду и питание рабочих, а также доставку спецодежды и питания до объекта,
расходы, связанные с хранением материала.

Стоимость работ по монтажу зависит от вида панелей, объема работ, расположения объекта (чем труднее до него добраться — тем дороже), сложности работ, стоимости аренды оборудования.

Сэндвич- панели — это современный кровельный материал, который используют, например, в быстровозводимых зданиях. С его помощью можно быстро создать кровлю, однако для того, чтобы установить панели, нужен подъемный кран и несколько рабочих.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Особенности монтажа кровельных сэндвич-панелей

При возведении различных сооружений одной из самых трудоемких технологических операций является монтаж кровли. Для его выполнения необходимо наличие специальной техники и знаний способов укладки различных покрытий. Кровельные сэндвич-панели делают монтаж крыши намного проще и значительно сокращают время строительства. Это обеспечивается за счет особой конструкции материала, которая не требует использования утеплителей и различной изоляции. Снижение трудоемкости выполнения работ уменьшает и стоимость сооружения крыши.

Прежде чем приступать к монтажу панелей, следует провести подготовку, которая включает:

проверку уклона крыши и соответствие размерам;
контроль правильности расстановки несущих элементов;
подборку необходимого инструмента и креплений.

При этом конструкция кровельных сэндвич-панелей должна иметь уклон, который составляет:

более 7 %, если в наличии есть световые люки;
более 5 % при отсутствии люков и комбинаций из частей панелей.

Тщательно проведенные предварительные работы позволяют обеспечить надежность и прочность кровли длительное время.

Соединительные элементы

Крепление сэндвич-панелей кровельных между собой осуществляется с помощью специальных элементов, выбор которых зависит от толщины строительного материала и особенностей его конструкции. В особых случаях применяют саморезы, изготовленные из нержавеющей стали и обладающие защитным вулканизированным слоем и опорной резьбой специальной конструкции, благодаря которым обеспечивается водонепроницаемость кровли.

Такие крепления используют, если внутри здания присутствует:

химически агрессивная среда;
большая влажность.

Чтобы обеспечить правильную фиксацию панелей необходимо соблюдать перпендикулярность сверления отверстий, для чего используют угольники и другие приспособления. Поскольку для крепления применяются саморезы значительной длины, то целесообразно выполнять работу с помощью шуруповерта, оснащенного специальной головкой. Такое оборудование позволяет надежно зафиксировать стеновые и кровельные сэндвич-панели и значительно сокращает время монтажа. Технология монтажа крыши Укладка кровли начинается с прикрепления одного элемента саморезом к прогону, который располагается под коньком. После чего панели присоединяются к остальным прогонам, исключая коньковый, при этом для материала холодного или горячего проката применяется разный крепеж. Точное количество фиксирующих элементов указывается в технической документации строительного объекта. Основой для расчетов являются вес кровельной сэндвич-панели и ветровая нагрузка.

Монтаж конька

После монтажа всех элементов кровли на скатах устанавливают внутреннюю коньковую планку, а промежутки заполняются монтажной пеной. Спустя определенный период, который требуется для ее застывания, излишки материала срезают и закрепляют профильную прокладку из полиуретана. Стыки между панелями с наполнителем из минеральной ваты заполняются аналогичным утеплителем и специальными уплотнителями. Сверху к гребням кровельных листов с обоих скатов с помощью саморезов присоединяют приконьковую планку. Затем на вершину укладывают самоклеящуюся прокладку из полиуретана и устанавливают коньковую планку, закрепляя ее фиксирующими элементами. Такая конструкция позволяет избежать затрат на утепляющие и изоляционные материалы, поэтому стоимость кровельных сэндвич-панелей окупается за счет снижения трудоемкости работ и уменьшения дополнительных расходов.

Сооружение системы водоотведения

Чтобы обеспечить своевременное удаление атмосферных осадков, можно использовать несколько вариантов монтажа водоотлива. Один из самых простых и востребованных выполняется по следующей схеме:

по длине свеса панели отделываются специальной планкой;
к обшивке сверху и снизу с помощью заклепок закрепляют декоративные планки;
между ними располагают крюки для монтажа желобов отлива и фиксируют их;
под верхнюю планку наносят уплотнительную массу;
устанавливают на крюки желоба.

Если технология монтажа кровельных сэндвич-панелей соблюдалась на каждом этапе сооружения крыши, то полученная конструкция способна выдерживать значительные нагрузки и длительную эксплуатацию без проведения ремонтных работ.

Как монтировать сэндвич-панели? Инструкция по сборке

Пошаговая инструкция по монтажу сэндвич-панелей.

Как установить сэндвич-панели? Инструкция по сборке

Первым этапом инвестиционного процесса является закупка подходящего материала.
Стоит доверять крупнейшим производителям с многолетним опытом — они могут гарантировать надежность материалов, короткие сроки поставки и полную поддержку в процессе оформления заказа.

Balex Metal предоставляет

полное сопровождение своего представителя на инвестиционной площадке
индивидуальное обслуживание клиентов
техническая консультация
сопровождение специалистами конструкторского бюро
транспортировка материалов на инвестиционную площадку

Для чего предназначены сэндвич-панели?

Сэндвич-панели для крыш и стен представляют собой облицовочный материал, который действует как теплоизолятор.Благодаря быстрому процессу сборки такие панели широко используются практически во всех отраслях промышленности.

Подсчитано, что возведение зданий с использованием технологии деревянного каркаса (сэндвич-панелей) может быть завершено даже на 6 месяцев быстрее по сравнению со зданиями, построенными с использованием стандартных технологий, например каменная кладка.

Для возведения чаще всего используются сэндвич-панели:

Сэндвич-панели также используются в жилищной застройке. Например, очень популярны конструкции гаражей и современные дома на основе сэндвич-панелей.

Подробнее о сэндвич-панелях:

Сколько стоят сэндвич-панели?

Очень сложно определить универсальную цену на установку сэндвич-панелей, так как в смету затрат на строительство необходимо включить множество различных компонентов, а также разные масштабы инвестиций.

В качестве приблизительной оценки можно принять следующие затраты на закупку материалов:

Цена сэндвич-панели с пенополистирольным наполнителем — от 50 злотых за м2 нетто
Цена сэндвич-панели с минераловатной сердцевиной — от 79 злотых за м2 нетто
Цена сэндвич-панели с полиуретановым наполнителем (PIR) — от 58 злотых за м2 нетто

Помимо цены закупки сэндвич-панелей, в смете необходимо учесть:

Затраты на оплату труда
Аренда корзинных и вакуумных подъемников (рекомендовано Balex metal)
Покупка фурнитуры (крепеж, накладки, пломбы) — их на счет ок.10-15% от закупочной стоимости всех материалов
Транспортировка — Balex metal обеспечивает транспортировку сэндвич-панелей по запросу клиента

Пошаговая инструкция по монтажу сэндвич-панелей

Монтаж сэндвич-панелей можно разделить на несколько этапов.

1. Транспортировка панелей на строительную площадку и разгрузка

Для пакетов длиной до 6 метров

Панели можно разгружать вручную или с помощью вилочного погрузчика.Рекомендуется использовать вилочные погрузчики с регулируемой шириной вил — минимальное расстояние между вилками должно составлять 2 м при ширине 150 мм.

Для упаковок длиной более 6 метров

Такие упаковки следует поднимать с помощью конвейерных лент и разбрасывающих стрел. Указанное расстояние между ремнями для пакетов от 6м до 12м составляет 2-4м. Для пакетов длиной более 12 м расстояние между транспортными ремнями составляет 3,5-4,5 м.

Избегайте точечных опор при разгрузке панелей. В противном случае есть риск повредить облицовку самой нижней панели.

2. Контроль качества готовой конструкции

Перед установкой панелей необходимо проверить прямолинейность конструкции, к которой будут крепиться сэндвич-панели. Даже малейшее отклонение в реализации может привести к возникновению протечек в стыках между панелями, что создает так называемый «волновой эффект» (панели не находятся на одной плоскости).

3. Удаление защитной пленки

Лучше всего снимать пленку непосредственно перед транспортировкой панели к месту установки.Не рекомендуется снимать фольгу после установки панели.

4. Уплотнение

Перед установкой панели прикрепите полоски герметизирующей ленты PES. Крепится к конструкции в местах соприкосновения с внутренней облицовкой сэндвич-панелей.

Использование уплотнителей эффективно предотвращает механические повреждения футеровки.

5. Монтаж сэндвич-панелей

Самым безопасным и наиболее рекомендуемым монтажным решением является использование вакуумных подъемников для транспортировки панелей.

Установите первую панель, используя крепеж, пронизывающий всю толщину панели до элемента конструкции.

6. Монтаж дверных профилей, оконных профилей и мансардных окон

Монтаж дверных профилей и оконных профилей, то есть окон, дверей, ворот, небольших окон и т. Д., Требует отдельного описания.

В случае кровельных панелей это также относится к мансардным окнам. Весь ассортимент маленьких окон, поставляемых Balex Metal, оснащен замками, которые облегчают их крепление к сэндвич-панелям, без необходимости покупать и устанавливать дополнительные элементы для их крепления.

Все сэндвич-панели Balex Metal можно легко разрезать на месте с помощью стандартных инструментов для металлообработки, например:

Лобзики
Пилы сабельные
Высечные ножницы

Запрещается использовать высокотемпературные режущие инструменты, например, угловые шлифовальные машины. Это может повредить антикоррозионное покрытие.

7. Монтаж последующих панелей

При установке последующих панелей очень важно убедиться, что панели прижаты правильно, чтобы обеспечить максимальную герметичность креплений.

Панели Balex Metal полностью устраняют проблему так называемых «тепловых мостов», если они правильно вдавлены в крепежные детали.

Места, где панели соединяются без каких-либо креплений (например, горизонтальный стык между одной панелью и другой, на колонне или стык между стеновой панелью и панелью крыши), должны быть дополнительно заделаны, например, полиуретаном низкого давления. пена или бутил.

8. Маскирующие процедуры

Последний этап — установка маскирующих средств, например стыки, углы, ветровые распорки, выступы или цоколи.

9. Как прикрепить мелкие элементы, например логотип компании, элементы освещения или систему мониторинга.

Balex Metal позволяет устанавливать небольшие компоненты без необходимости в дополнительной опорной конструкции. Однако в этом случае следует соблюдать следующие рекомендации

Максимальная нагрузка на скрепляемые элементы составляет 10 кг / м2.
Крепеж должен проходить через всю панель (сердцевину и обе облицовки; крепить их только к одной облицовке категорически запрещено).
Примените шайбу диаметром не менее 40 мм к противоположной стороне закрепляемого элемента (необходимо распределить нагрузки по максимально возможной площади).

См. Также

Полезные материалы

Сэндвич-панели — что нужно знать?

Сколько они стоят, как лучше всего их установить и где они самые дешевые? Краткое вводное руководство по теплоизоляционным сэндвич-панелям.

Сэндвич-панели — что нужно знать?

Что такое сэндвич-панель?

Сэндвич-панель — это изделие, используемое для облицовки стен и крыш зданий. Каждая панель представляет собой сердцевину из термоизоляционного материала, обшитую с обеих сторон листовым металлом. Сэндвич-панели — это не конструкционные материалы, а материалы для штор. Структурные силы воспринимаются стальным каркасом или другой несущей рамой, к которой прикреплены сэндвич-панели.

Типы сэндвич-панелей обычно группируются по термоизоляционному материалу, используемому в качестве сердечника.Сэндвич-панели с сердцевиной из EPS (пенополистирола), минеральной ваты и полиуретана (PIR или полиизоцианурат) легко доступны.

Материалы в основном различаются по своим теплоизоляционным характеристикам, звукоизоляционным характеристикам, реакции на огонь и весу.

Зачем вообще нужны сэндвич-панели?

Сэндвич-панели широко известны благодаря ряду преимуществ, в основном связанных с ценой. Сравнение технологии каркасных или каркасных перегородок (каркасы, облицованные сэндвич-панелями) и традиционных строительных технологий, основанных на кирпичных стенах, показывает преимущества сэндвич-панелей в трех ключевых областях:

1.Прямые затраты

Строительство здания с использованием любой из этих технологий требует аналогичных капитальных затрат.
Сравнение в этой области включает затраты на строительные материалы, рабочую силу и доставку.

2. Срок строительства

Строительство здания, основанного на традиционном процессе кладки, может занять от 6 до 7 месяцев.
Строительство такого же объема с использованием перегородок на стойках занимает всего 1 месяц.
Время строительства критично для бизнеса.Чем раньше будет сдано в эксплуатацию производственное здание или склад, тем скорее будет окупаемость инвестиций.

Здания со стержневыми перегородками собираются, а не «строятся». Готовые конструктивные элементы и элементы облицовки прибывают на место, а затем собираются, как дом из игрушечных кирпичей. Еще один плюс — не нужно ждать, пока оболочка здания потеряет лишнюю влагу.

3. Строительные процессы

В некоторых отраслях промышленности строительные требования могут иметь решающее значение для строительного проекта.Строительство перегородок из каркаса — это «сухой процесс», при котором для строительных материалов не требуется вода. Сухой процесс требует только сборки конструкции и фиксации облицовки (в данном случае сэндвич-панелей) саморезами.

Традиционное каменное строительство использует «мокрые процессы», которые требуют значительного количества воды для приготовления раствора для кирпичной кладки, бетона для заливки или штукатурки для штукатурки.

В некоторых отраслях промышленности, например в деревообрабатывающей или фармацевтической промышленности, требуется фиксированный и контролируемый уровень относительной влажности, что исключает процессы влажного строительства.

Сколько стоят сэндвич-панели и где они самые дешевые?

Стоимость покупки зависит от общей толщины изделия и материала его термоизоляционного наполнителя. «Бюджетным вариантом» является использование сэндвич-панелей с наполнителем из пенополистирола; тем не менее, для улучшения долгосрочных характеристик и экономической эффективности лучше всего подходят панели с превосходным коэффициентом теплопроводности, такие как сэндвич-панели с PIR-сердечником.

Цена начинается с 55–60 зл / м ² для тонких сэндвич-панелей с пенополистиролом.Самые популярные сэндвич-панели PIR-core имеют толщину 100 мм и стоят около 80–90 зл / м ².

Покупатели часто спрашивают о ставке НДС на сэндвич-панели. В Польше все строительные материалы, в том числе сэндвич-панели, имеют ставку НДС 23%.

Лучше всего заказывать сэндвич-панели напрямую у производителя или через его дистрибьюторскую сеть. Вы можете попросить региональных торговых представителей Balex Metal посетить ваш объект для получения профессиональной консультации относительно лучших процессов и материалов.Изучив ваши требования, торговый представитель может быстро предоставить вам индивидуальное предложение. Забота о клиентах со стороны торговых представителей, вы можете получить поддержку от инженеров-проектировщиков Balex Metal или технических консультантов на каждом этапе реализации проекта.

Как монтируются сэндвич-панели на стену или крышу?

Сэндвич-панели монтируются легко и быстро. Из практического опыта, установка 600 м ² сэндвич-панелей занимает около 8 часов для опытной строительной бригады.

Порядок установки стеновых и кровельных сэндвич-панелей следующий:

1. Строительные материалы доставляются на объект: в поставку входят сэндвич-панели, компоненты подрамника (холодногнутые профили) и аксессуары (в том числе гидроизоляция, крепеж, прокладки, уплотнения и т. Д.). Balex Metal может предоставить все компоненты, необходимые для завершения процесса установки.

2. Материалы, доставленные перевозчиком, выгружаются строительной погрузочно-разгрузочной техникой.

3. Подрамники собираются и устанавливаются с балками, стойками и прогонами.

4. С сэндвич-панелей снимается защитная пленка.

5. Сэндвич-панели крепятся к конструктивным элементам подрамника с помощью подходящего крепежа.

6. Герметизация стыков сэндвич-панелей и установка гидроизоляции.

Сколько шурупов нужно для крепления сэндвич-панели? Это самый частый вопрос от заказчиков на этапе подготовки проекта.Приблизительная оценка — 1,1 крепежа на квадратный метр сэндвич-панелей. Фактическое количество, расстояние и расположение зависят от решения инженера-проектировщика и / или поставщика строительных материалов.

Подробнее об установке сэндвич-панелей:

Сэндвич-панель любого типа подойдет для облицовки стен и крыши. В зависимости от потребностей проекта в облицовку могут входить:

Сэндвич-панели можно использовать во всех типах конструкций. Ваше воображение — предел.Однако, хотя сэндвич-панели обычно используются в промышленности, в некоторых жилищных проектах также используются перегородки и сэндвич-панели.

Учитывая короткое время монтажа и большой охват блока, сэндвич-панели наиболее популярны в строительстве:

Складские постройки
Логистические центры
Спортивные сооружения
Холодильные и морозильные камеры
Торговые центры
Производственные корпуса
Офисные здания

Сэндвич-панели можно комбинировать с другими конструктивными решениями.Популярным вариантом является установка панелей в качестве внешней облицовки наружных стен торговых центров, включая многослойные кровельные конструкции: листы коробчатого профиля, теплоизоляцию (например, сэндвич-панели Thermano PIR-core) и водонепроницаемую мембрану.

монтаж кровельных и стеновых сэндвич-панелей

Проекты VIAVAC: монтаж кровельных и стеновых сэндвич-панелей

На этой странице собрано проектов с нашими вакуумными подъемниками.

Посмотрите другие проекты на нашей странице в Facebook.

При строительстве всего промышленного здания Lamcon Constructie & Montage столкнулась с рядом проблем. Одной из проблем было ограниченное пространство, в котором им приходилось маневрировать, что усложняло установку кровельных и стеновых панелей. И вместо стандартных сэндвич-панелей они использовали экопанели, которые тоньше, легче и гибче, но также более склонны к изгибу.И как будто этого мало, эти панели были длиной 25 метров. Другими словами, отличная работа для CladBoy CB5!
Подробнее о проекте

Для обеспечения беспроблемной установки Cladboy CB5 использовался в сочетании с цепью. Это предотвращает изгиб и позволяет панелям красиво висеть горизонтально, облегчая маневрирование. Дополнительный радиоуправляемый пульт для всасывания и разгрузки был приятным дополнением, так как избавлял от необходимости ходить туда-сюда к базовому блоку.С панелями длиной 25 метров это экономия времени!

Вим Лам (владелец Lamcon) регулярно работает с подъемным оборудованием VIAVAC и очень доволен CladBoy CB5:

Меньше об этом проекте

В этом проекте используется CladBoy CB5.

В настоящее время в Оденсе, Дания, ведется строительство нового центра обработки данных Facebook. Этот дата-центр станет одним из самых современных и энергоэффективных зданий в своем роде.Голландская строительная компания TSV участвует в этом проекте и использует вакуумные подъемники VIAVAC.

Подробнее о проекте

Для строительства огромной крыши центра обработки данных Facebook несколько сторон используют различные вакуумные подъемники VIAVAC. Специально для этого проекта TSV приобрела два новых CladBoy CB4, которые используются для установки стальных кровельных панелей в этом здании.

Решение Facebook о строительстве центра в Оденсе было принято из-за благоприятного климата.Компания сэкономит деньги на кондиционировании воздуха, которое в противном случае привело бы к потере энергии. Это третий центр обработки данных Facebook за пределами США, площадь которого составляет 56 000 квадратных метров. На серверах в центре обработки данных будут храниться изображения, видео и другая информация.

Меньше об этом проекте

В этом проекте используется CladBoy CB4.

Новый CladMaster был успешно использован на стадионе Geusselt в голландском городе Маастрихт.Компания Kempen Cladding арендовала этот вакуумный подъемник и установила сэндвич-панели с основным материалом из каменной ваты на нижней стороне трибуны.

Подробнее о проекте

Футбольный стадион MVV Maastricht был расширен спортивным залом, для которого была использована часть пространства под трибуной. Для изоляции этого пространства на нижней стороне трибуны было установлено около 300 изоляционных панелей весом 200 кг каждая под углом 36 ° на высоту до 14 метров.

CladMaster наиболее удобен для этого типа работ; Панели устанавливаются с помощью вилочного погрузчика, поэтому их можно транспортировать и устанавливать эффективным и безопасным способом.

Благодаря шести движениям с гидравлическим приводом панели можно размещать с точностью до миллиметра. Движениями можно пропорционально управлять на двух скоростях с помощью дистанционного радиографического контроля.

Благодаря VIAVAC CladMaster эта работа была завершена в срок и с соблюдением всех стандартов безопасности и гигиены труда.

Меньше об этом проекте

В этом проекте используется CladMaster.

Крыша существующего склада была заменена и расширена одновременно. Старое кровельное покрытие было заменено на кровельные сэндвич-панели, после чего увеличенная площадь была оборудована солнечными батареями. Все это было выполнено с помощью CladBoy CB5.

Подробнее о проекте

Используя панели длиной 21 метр, мы смогли перекрыть всю конструкцию крыши и не нуждались в корректировке существующей несущей конструкции.Поскольку вакуумный подъемник имеет присоски в нескольких местах, сэндвич-панели не будут изгибаться во время подъема. При использовании CladBoy CB5 с двойным вакуумом дополнительные ремни безопасности больше не требуются.

Монтаж кровельных панелей более 1200 м ² осуществила строительная компания Lont. Механики, использующие вакуумный подъемник VIAVAC, остались очень довольны его удобством и скоростью.

Посмотрите видео с инструкциями здесь:

Меньше об этом проекте

В этом проекте используется CladBoy CB5.

В 2016 году была проделана большая работа по строительству крупнейшего в Дании стадиона, Royal Arena, многофункционального крытого стадиона в районе Южного Эрестад в Копенгагене. VIAVAC поставил датской компании HS Hansen вакуумный подъемник CladBoy compact GB-750 для сборки сэндвич-панелей.

Подробнее о проекте

Вакуумный подъемник подходит для подъема панелей весом до 750 кг, он очень компактен и удобен в транспортировке, а также эффективно справляется с различными монтажными работами.

Арена отвечает самым высоким международным стандартам в отношении комфорта, акустики и функциональности. Арена открылась в начале 2017 года и вмещает 12500 зрителей для спортивных мероприятий и до 16000 зрителей для концертов.

Меньше об этом проекте

В этом проекте используется CladBoy compact GB-750.

Для монтажа многослойных кровельных и стеновых панелей здания холодильной камеры использовались различные вакуумные подъемники VIAVAC.CladBoy CB4 использовался для кровли, а CladBoy compact для стеновых панелей. Монтажные работы были выполнены KIM Nederland, ведущим специалистом в области модульных утепленных конструкций.

Холодильная камера состоит из стальной конструкции высотой 40 м с сэндвич-панелями для крыши. Фасад имеет толщину 20 см и панели длиной до 19 м.

Подробнее о проекте

Строгие требования безопасности на стройплощадке

Для этого проекта были установлены очень строгие требования по безопасности на строительной площадке и условиям труда сотрудников.Использование вакуумных подъемников VIAVAC, помимо прочего, позволило безопасно и эффективно установить очень длинные и тяжелые сэндвич-панели.

Холодильный склад имеет более 21 000 поддонов и полностью автоматизированную логистическую систему обработки при рабочей температуре -17 градусов.

Меньше об этом проекте

В этом проекте используется CladBoy CB4.

Вакуумный подъемник VIAVAC используется для установки кровельных сэндвич-панелей из минеральной ваты длиной 22 м.Панели (при полной толщине 150 мм) весят 450 кг. В этом проекте используется CladBoy CB5 с технологией двойного вакуума.

Подробнее о проекте

Безопасный и эффективный
Из-за значительного веса в сочетании с длиной панелей используются дополнительные промежуточные присоски для достижения хорошего распределения веса. Для монтажной бригады работа с вакуумным подъемником VIAVAC была безопасным и эффективным методом установки длинных панелей.

Меньше об этом проекте

В этом проекте используется CladBoy CB5.

Для монтажа фасада нового центрального склада Henkel успешно использовался компактный блок CladBoy GB2-375. Центральный склад — это крупнейший в мире полностью автоматизированный складской центр с общей площадью 16 000 м², 10 этажами и вместимостью 90 000 поддонов.

Подробнее о проекте

Минимальные усилия
Фасады построены из сэндвич-панелей с сердцевиной из минеральной ваты, поставлены и установлены фирмой Brucha.Этот компактный вакуумный подъемник оснащен двойной вакуумной системой, поэтому нет необходимости в дополнительных устройствах безопасности. Благодаря этому тяжелые сэндвич-панели (около 300 кг и длиной около 12 м) можно было быстро и эффективно установить с минимальным использованием персонала.

Меньше об этом проекте

В этом проекте используется CladBoy compact GB2-375.

Для дальнейшего расширения производственного цеха в Германии компания Brüninghoff GmbH установила кровельные панели на основе сэндвич-минеральной ваты длиной 22 метра для компании Friedrich Hippe с использованием вакуумного подъемника CladBoy CB5.

Подробнее о проекте

Из-за длины панелей этот вакуумный подъемник оснащен двойной вакуумной системой, присосками между ними и цепной подвеской. Цепная подвеска гарантирует, что панель остается ровной и не сгибается, что предотвращает повреждение панелей.

С помощью вакуумного подъемника панели могут быть установлены сотрудниками с минимальными усилиями, быстро и безопасно. CladBoy CB5 позволяет устанавливать панели длиной до 25 метров.

Меньше об этом проекте

В этом проекте используется Cladboy CB5.

Компания VIAVAC разработала специальный вакуумный подъемник для компании Neptunus со штаб-квартирой в Кесселе. Neptunus специалист по проектированию, аренде и строительству палаток для мероприятий, а также разборных построек. От 10 м² до 20 000 м² и более, от простого до роскошного. Для быстрой и безопасной установки изогнутых панелей Neptunus искал специальный вакуумный подъемник.

Подробнее о проекте

Им нужен был вакуумный подъемник, с помощью которого можно было монтировать длинные кровельные сэндвич-панели максимальной длиной до 24 метров за одну операцию. Вакуумный подъемник должен был быстро и легко регулироваться по длине сэндвич-панелей. Дополнительным требованием было то, что панели должны были быть установлены как прямые, так и изогнутые.

Что касается дизайна, компания VIAVAC — по согласованию с Хансом Эйлерсом, директором Neptunus — разработала вакуумный подъемник с телескопической траверсой для регулировки расстояния до присоски для различных длин панелей.

Для того, чтобы можно было установить панель на арке, была разработана регулируемая по высоте подвеска присосок, которая устанавливается на конце устройства. Это позволяет определять изгиб панели и настраивать ее по длине.

Для простоты эксплуатации устройство оснащено двойной вакуумной системой, при этом не требуется использование дополнительных ремней безопасности, а органы управления оснащены беспроводным пультом дистанционного управления.

Для транспортировки вакуумного подъемника предусмотрена специальная рама с дополнительной опорой для длинной траверсы, так что машину можно легко транспортировать с одного проекта на другой.

Меньше об этом проекте

В этом проекте используется CladBoy CB5.

Наш веб-сайт использует файлы cookie для улучшения функциональности, а также для повышения производительности и удобства пользователей, которые мы предоставляем, а также для повышения актуальности наших предложений. Если вы согласны с нашей политикой в отношении файлов cookie, нажмите «Я согласен».

Я согласен

Здесь вы можете ознакомиться с нашим заявлением о конфиденциальности и политикой использования файлов cookie.

Понимание и установка изолированных металлических панелей

Установка

IMP обычно происходит после установки стального каркаса.Более распространенная вертикальная установка позволяет быстрее закрывать помещения для внутренних торговых работ. Фотографии: Метл-Спан

Изолированные металлические панели, или IMP, включают композитную конструкцию с изоляцией из пенопласта, зажатой между металлической поверхностью и облицовкой. IMP образуют единую систему, в которой один компонент выполняет функции наружного дождевого экрана, барьера для воздуха и влаги и теплоизоляции. Панели могут быть установлены вертикально или горизонтально, идеально подходят для любого климата и могут быть покрыты рядом высокоэффективных систем покрытия, которые предлагают минимальное обслуживание и динамические эстетические возможности.

Преимущества IMP

В основе системы IMP лежат тепловые характеристики в виде полиуретановой изоляции. Толщина панелей обычно колеблется от 2 до 6 дюймов, при этом самые широкие панели часто используются для холодильного хранения или обработки пищевых продуктов. Изоляционные материалы IMP примерно в три раза выше, чем у стекловолоконных систем, собранных на месте, а толщина панели и варианты покрытия могут быть адаптированы для удовлетворения большинства требований к R-значению.

IMP

предлагают герметичную внутреннюю поверхность панели для создания непрерывного атмосферного барьера, а используемые материалы не способствуют удержанию воды.Металл — обычно оцинкованная сталь, нержавеющая сталь или алюминий — в сочетании с изоляцией с закрытыми ячейками создает оболочку, непроницаемую для диффузии пара. Изоляция с закрытыми ячейками имеет гораздо более плотную и компактную структуру, чем большинство других изоляционных материалов, что дает преимущество в конструкции воздухо- и пароизоляции.

Время, бюджет и дизайн могут быть самыми высокими ожиданиями для любого строительного проекта. Ценной характеристикой IMP является их способность удерживать вас вовремя и в рамках бюджета, обеспечивая гибкость проектирования, чтобы соответствовать даже самым жестким строительным нормам.Уникальный состав изолированных металлических панелей из одного источника позволяет одной команде выполнить быстрое и полное ограждение здания, чтобы можно было начать внутренние дела. Это сокращает сроки и оптимизирует бюджет, устраняя необходимость в дополнительных командах для завершения внешней оболочки и изоляции.

Минимизация влажности

Швы действуют как барьер и как соединение для выравнивания давления, обеспечивая долгосрочную защиту, требующую минимального обслуживания.Многокомпонентные системы часто зависят от точного и последовательного нанесения герметика, а также могут требовать периодического обслуживания. Кроме того, в IMPS вентилируемый горизонтальный стык предназначен для выравнивания давления, и даже при наличии несовершенного воздушного барьера столярные изделия с выравниванием давления поддерживают целостность работы системы. В многокомпонентных системах дефекты могут привести к проникновению влаги.

Настоящее повреждение происходит, когда вода проникает через стену в здание и становится захваченной, что приводит к коррозии, плесени, гниению или расслоению.В отличие от IMP, некоторые многокомпонентные стеновые системы включают в себя множество различных сборочных материалов, которые могут удерживать воду, например, стекловолокно или гипс с бумажной облицовкой. Когда эти материалы намокают, они могут удерживать воду, что может привести к образованию плесени и разрушению.

Установка

Как правило, установкой IMP занимаются бригады из 2-4 человек. Требуется очень мало оборудования, кроме стандартных строительных инструментов, включая ручные дрели, ленточные и дисковые пилы, пистолеты для герметика и другие материалы.Панели могут быть установлены на земле или на лифте, а материалы могут быть размещены на внутренних этажах или на уровне земли. Установка панели обычно происходит после того, как стальная рама установлена, и до внутренней отделки. Более распространенная вертикальная установка позволяет быстрее закрывать помещения для внутренних торговых работ.

Металлические кровельные панели со стоячим фальцем

Metl-Span CFR сочетают в себе прочную внутреннюю и внешнюю поверхности с исключительными тепловыми характеристиками. Фотографии: Метл-Спан

IMP

часто устанавливаются с помощью скрытых зажимов и креплений, которые прикрепляются к структурным опорам (трубы с минимальной толщиной стенки 16 калибра или каркас с стойками).Панели обычно устанавливаются снизу вверх и слева направо непосредственно над стальным каркасом. Не требуются внешние гипсовые или погодные барьеры, так как эти панели действуют как атмосферные барьеры здания.

Высокое соотношение прочности и веса продукта позволяет увеличить монтажные пролеты и снизить затраты на конструкцию. Металлические оболочки действуют как фланец балки, сопротивляясь напряжению изгиба, а сердцевина из пенопласта действует как перемычка балки, сопротивляясь напряжению сдвига. Этот важный аспект также способствует долгому жизненному циклу продукта.

Гибкость дизайна

IMP

предлагают уникальное сочетание эстетических вариантов дизайна, включая скошенные края панелей и широкий спектр профилей, текстур и конфигураций открытий. Плоские стеновые профили идеально подходят для дизайнеров, которым нужен монолитный архитектурный фасад без ущерба для эксплуатационных характеристик. Красивые панели заподлицо стали основой проектов на многих рынках элитной архитектуры.

Производственное предприятие AgroChem площадью 35000 квадратных футов в Саратога-Спрингс, штат Сев.Y., демонстрирует вертикально установленные изолированные металлические панели Metl-Span CF36. Фотографии: Метл-Спан

Стеновые профили с бороздками или оребрением чаще используются в коммерческих и промышленных целях. Продукция предлагает смелые вертикальные линии для отличительного сочетания современного и утилитарного дизайна, сохраняя при этом безупречную симметрию от фасада к фасаду или от комнаты к комнате на открытых внутренних поверхностях. Ребристые панели также работают в тандеме с естественным освещением, создавая эффектный дизайн. Различные текстуры, такие как тиснение или имитация лепнины, добавляют объемный нюанс и контраст проектам любых форм и размеров.

IMP

предлагаются в неограниченной палитре стандартных и нестандартных цветов для удовлетворения любых эстетических требований, а также стандартов энергоэффективной отражательной способности. Панели обычно окрашиваются покрытием из поливинилиденфторида (ПВДФ) с дополнительными перламутровыми и металлическими эффектами и могут даже имитировать дорогую древесину и природные металлы. Отделка из ПВДФ обладает исключительными эксплуатационными характеристиками, которые могут быть адаптированы для удовлетворения большинства потребностей проекта, в том числе для морской воды и экстремальных погодных условий.

Конфигурации крыши

По всем вышеперечисленным причинам IMP также стали популярным строительным продуктом для кровельных работ. Изолированные металлические кровельные панели со стоячим фальцем обеспечивают желаемый эстетический вид традиционных однослойных металлических крыш с дополнительными тепловыми характеристиками. Панели крыши со стоячим фальцем имеют приподнятую кромку на оконных рамах панелей, что не только повышает общую устойчивость к атмосферным воздействиям, но и обеспечивает желаемый чистый, гладкий обзор.

Установка

IMP обычно происходит после установки стального каркаса.Более распространенная вертикальная установка позволяет быстрее закрывать двери для внутренних работ. Фото: Metl-Span

Как правило, в этих системах используются скрытые застежки со швом по месту, которые не подвергаются воздействию элементов. Как и их аналоги стеновых панелей, изолированные металлические кровельные панели со стоячим фальцем доступны различной толщины и внешней отделки.

Еще одно популярное применение для изолированной металлической кровли представляет собой перекрывающиеся профильные панели. Перекрывающиеся столярные изделия со сквозным креплением позволяют быстро установить на крышах, что приводит к снижению затрат на рабочую силу и более быстрому закрытию.

Наконец, изолированные металлические панели настила крыши сочетают в себе стандартный стальной настил, изоляцию и основу, необходимые для однослойных мембран или неструктурных покрытий со стоячим фальцем. Многогранные преимущества этой системы включают более длинные промежутки между опорами, превосходное сопротивление прогибу и рабочую платформу во время установки.

Изолированные металлические стеновые и кровельные панели предлагают исключительную ценность по сравнению с традиционными многокомпонентными стеновыми системами.Уникальная однокомпонентная конструкция продукта сочетает выдающиеся характеристики с простой и быстрой установкой, разнообразием эстетических возможностей и гарантией качества от одного поставщика.

Нравится:

Нравится Загрузка …

кровельные сэндвич-панели Архивы — TSSC

Сэндвич-панели кровли используются для стен и крыш, в первую очередь, для строительства логистических зданий, складов, офисных зданий, спортивных сооружений, морозильных камер, торговых центров, производственных зданий, офисных зданий и т. Д.Эти панели состоят из трех материалов — сердцевины с низкой плотностью и тонкого слоя металла, прикрепленного к обеим сторонам. Сердечники обычно изготавливаются из EPS, PIR и PUR, а также из минеральной ваты. Эти материалы имеют разную тепло- и звукоизоляцию, реакцию на огонь и вес.

Сэндвич-панели — легкая сердцевина и простой монтаж

Сэндвич-панели — это фасадные и композитные облицовки, получаемые путем впрыскивания полиуретана разной толщины между оцинкованными листами и алюминиевыми пластинами.Сердцевина обычно очень мягкая и остается зажатой между обоими слоями. Жесткость изгиба повышается за счет добавления сердечника, и это также не увеличивает вес.

Планируете ли вы установить сэндвич-панель на крышу или стены? Чтобы установить кровлю из сэндвич-панелей и , подрядчику может потребоваться почти 7-8 часов, и этот процесс выполняется быстро и легко. Панели TSSC, включая такие материалы, как подрамники, панели, винты и крепежные детали, доставляются на строительную площадку.

Сэндвич-панели TSSC популярны и эстетичны

TSSC Кровля из сэндвич-панелей в настоящее время набирает популярность и активно используется в коммерческих целях. Наши промышленные панели бывают разных форм, размеров и охладителей. Мы — один из самых известных производителей сэндвич-панелей на Ближнем Востоке. Наши панели созданы, чтобы помочь архитекторам получить больше возможностей. Они могут выбрать панели в зависимости от дизайна здания.

Наши панели улучшают внешний вид, используются при строительстве производственных цехов, складов, автосалонов, торговых центров и т. Д.Наши панели привлекательны, современны и технологичны. Панели непористые, поэтому их очень легко чистить. Покрытие водостойкое, поэтому мыть панели водой не составит большого труда.

Выберите ядро, наиболее гибкое

Самым распространенным типом теплоизоляционного материала является полиуретан, и панель получает улучшенную изоляцию при прикреплении сердечника. Это снижает затраты на отопление; эти панели также действуют как экономия места в конструкции.Материал сердечника имеет низкую плотность, что добавляет гибкости процессу установки. Сэндвич-панели с сердечником из минеральной ваты обладают огнестойкостью и звукоизоляцией. Панели с сердцевиной из пенополистирола очень доступны по цене; это считается старинным материалом.

Выберите панели TSSC — придерживаясь одного производителя

TSSC Система кровельных панелей очень доступна; Стоимость указана из расчета всей толщины продукта и материала сердцевины.Для очень продолжительной работы хорошо подходит ядро EPS, но лучшая производительность обеспечивается ядром PIR. При инвестировании в сэндвич-панели лучше всего заказывать сэндвич-панели напрямую у производителя. Сэндвич-панели TSSC поставляются со всеми аксессуарами, включая различные фитинги, крепеж, оклады и т. Д. Вы можете посетить наш офис для консультации, и у нас есть наши торговые представители, которые даже могут посетить ваш объект, чтобы дать совет.

В заключительной записке

Мы — компания ISO 9001, предлагающая решения для кровли и облицовки уже более четырех десятилетий.TSSC — один из крупнейших производителей изоляционных материалов в ОАЭ.

Создайте практическое решение для вашего следующего проекта.

Посетите наш веб-сайт для получения дополнительной информации, запросите ценовое предложение.

CE Center — Изолированные металлические панели на крыше

Подготовка к установке

«Перед установкой необходимо провести предустановочные совещания для всех профессий, — говорит Вольф, — особенно для тех, кто занимается установкой воздушного барьера. Это позволяет обсудить материальные переходы и то, как справиться с передачей одной сделки на другую.К счастью, IMP обеспечивают более полную сборку, сокращая количество вовлеченных сделок, тем самым упрощая координацию ».

Тем не менее, важно, чтобы технический представитель IMP рассмотрел рабочие чертежи допусков конструктивного каркаса и присутствовал на конференции по предварительному строительству каркаса, чтобы убедиться, что монтажник понимает допуски, необходимые для успешной установки IMP, по словам Казбы. «IMP не следует модифицировать в полевых условиях, поэтому это означает, что должны соблюдаться допуски на плоскостность и прямоугольность подложки.”

«Проведите тщательный осмотр возведенной конструкции и потребуйте внесения изменений в работу, выходящую за пределы допуска, прежде чем приступить к установке IMP», — добавляет он.

Еще одно требование к предустановке IMP — проверка условий «как построено» и исправление любых недостатков. Собрания строительной команды, включая все торги, также должны проводиться на регулярной основе, чтобы способствовать постоянным обсуждениям взаимодействия между крышей и другими сборками.

Применяя это на практике, Гилбейн провел несколько совещаний по проектированию и предварительной установке с проектировщиком, производителем A / E и IMP для проекта, который скоро будет завершен в детской больнице Университета Айовы в Айова-Сити, где система IMP для Навес и тамбурная крыша оборачиваются по окружности здания.

«Еще одна ключевая мера по обеспечению качества — это создание макета установки и проверка ее на утечку воды, — говорит Келехер, — в дополнение к привлечению консультанта по ограждению здания, который проконсультирует нас по вопросам надлежащей детализации систем мигания».

Гидроизоляционные системы должны быть правильно применены к кровельной системе IMP для обеспечения защиты от атмосферных воздействий.

Добавляя свой собственный совет, Халле предлагает использовать как список контроля качества, так и гарантии качества производителя IMP в дополнение к составлению собственного списка тестов QAQC.

Для фактической установки IMP, хотя необходимо выполнить ряд шагов, помните, что продукт устанавливается как единый элемент, в отличие от множества компонентов и шагов установки, требуемых другими системами изолированной кровли.

Хотя такие вопросы, как правильное выравнивание панелей и точное наложение зажимов для соединения панелей, важны, также важно обеспечить надлежащее проникновение воздуха и воды. Здесь в руководстве MCA говорится, что надлежащая система уплотнения является обязательной.Наиболее распространенная стратегия — это система бокового уплотнения футеровки, которая включает в себя нанесение на месте не снимающего пленки бутилового герметика на конструкционную сталь на концах панели и соединение их с герметиком, наносимым в магазине или на месте, расположенным в боковом стыке панели.

Это позволит каждой панели иметь полный периметр бутилового герметика на подкладке или на теплой стороне, эффективно создавая отличный пароизоляционный слой. На переходных участках, включая углы или кромки от стены к потолку, необходима соответствующая отделка футеровки для сохранения целостности уплотнения футеровки.

«Для защиты от атмосферных воздействий для большинства изолированных металлических кровельных панелей требуется скрытый валик герметика на внешней стороне стыка панелей», — говорится в руководстве MCA. «Непрерывность герметизации панелей имеет решающее значение. Все стыки и перекрытия должны быть полностью заделаны, чтобы предотвратить проникновение воды и воздуха. Уплотнение стыков панелей внахлест особенно важно там, где нахлест происходит в «низких» канавках панелей ».

Для правильной работы системы IMP панели должны быть точно выровнены. В частности, для того, чтобы технология уплотнения футеровки системы была эффективной, необходимо использовать правильное выравнивание стальных подпорок, чтобы гарантировать целостность системы при атмосферных воздействиях.

Проектировщики и подрядчики также должны знать, что по сравнению с облицовкой из бетона или кирпича, системы металлических панелей имеют более высокий коэффициент расширения при тепловом движении. Это означает, что ожидаемое движение между панелями должно быть рассчитано, а стыки между панелями должны быть достаточно широкими, чтобы компенсировать тепловое расширение и дифференциальные перемещения между панелями. В диапазоне от ¹/₄ дюймов в ширину для небольших панелей до 1 дюйма в ширину для больших панелей, точный размер стыка зависит от размера панели, расположения панели в здании и допуска.

Перед установкой кровельных панелей IMP необходимо учесть тепловое расширение и дифференциальные движения между панелями.

«Все сводится к измерениям и совместимости», — подтверждает Уильямсон. «Панели всегда будут перемещаться из-за изменений жары и погодных условий, поэтому очень важно, чтобы вы приспосабливались к этому перемещению и следили за тем, чтобы панели могли немного двигаться, не будучи поврежденными».

Поскольку длина панелей часто ограничивается ограничениями по транспортировке и транспортировке, иногда необходимо обеспечить стык внахлест для кровельных панелей IMP.Обычно подкладка и сердцевина из пенопласта срезаются, в результате чего остается номинальное удлинение внешней стороны для нахлеста на нижнюю панель. Конечно, длина пристройки и внахлест зависит от уклона кровли и профиля панели. Затем стыки внахлестку следует заделать и закрепить в соответствии с рекомендациями производителя кровельной панели.

«Установка обильных и тщательно сплошных валиков герметика и изоляции из распыляемой пены действительно важна для того, чтобы сделать каждое уплотнение в торцевом или боковом нахлесте безупречным, каким оно и должно быть», — говорит Козиол.

Стоит пока

Будь то решение IMPs «все в одном» для здания, его быстрый монтаж, требующий всего одной сделки для установки, или его многоцелевые преимущества в качестве структурного перекрытия, изоляционных и отделочных систем, технология заслуживает серьезного рассмотрения для ряда типы зданий.

«В сочетании с преимуществами, присущими металлической облицовке, изолированные металлические панели требуют меньшего обслуживания, чем другие внешние системы, и отвечают самым строгим требованиям к характеристикам», — заключает руководство MCA.

Metl-Span — динамично развивающийся новатор в отрасли, занимающийся производством и продажей изоляционных строительных панелей высочайшего качества. С момента своего основания в 1968 году мы были пионерами в исследованиях, проектировании, производстве и продаже современных изолированных металлических панелей и строительных материалов для коммерческих, промышленных и холодильных складов. Мы являемся признанным лидером в области развития технологий производства изолированных металлических панелей.Благодаря нашей истории дальновидного проектирования продуктов и последовательному установлению высочайших стандартов в области технологических достижений архитекторы, дизайнеры и строители доверяют панельным продуктам Metl-Span надежность, эстетичность и подтвержденную репутацию в области устойчивого развития. Структурная целостность, неутомимые испытания и стремление превзойти ожидания являются первоочередными задачами Metl-Span. В компании Metl-Span форма сочетается с функцией наиболее надежным, экономичным и экономичным способом.www.metlspan.com

BRACE устанавливает широкий спектр промышленного сайдинга и кровли

Brace предоставляет и устанавливает широкий спектр промышленного сайдинга и кровли. На протяжении многих лет мы стали лидером в процессе установки, постоянно адаптируясь к новым технологиям, позволяющим производить более безопасную и быструю установку. Наши тесные отношения с поставщиками материалов позволяют нам быть в курсе новых технологий производства панелей, а также обучать. Brace может удовлетворить любые ваши потребности в строительстве, расширении или техническом обслуживании.

МЕТОДЫ УСТАНОВКИ

Brace использует самые современные методы для подъема и доступа к сайдингу и кровле в наиболее труднодоступных местах. Будь то подъемник JLG с тросом и шкивом или двухступенчатый подъемник с вакуумными подъемными системами, Brace найдет способ сделать это БЕЗОПАСНО.

ОБОЛОЧКА И КРОВЕЛЬНЫЕ ОБОЛОЧКИ

IMP (Изолированная металлическая панель)

IMP придают вашему зданию большую эстетическую привлекательность, а также обеспечивают его энергоэффективность.IMP, также известные как сэндвич-панели или заводские пенопласты, состоят из двух оцинкованных панелей с пенопластом. Конструкция «три в одном» снижает затраты на рабочую силу за счет объединения внешней панели, изоляции и внутренней облицовочной панели как одной панели. IMP могут быть разных стилей, цветов, типов крепления и толщины, в зависимости от потребностей вашего здания. Если вы пытаетесь сопоставить существующий профиль или цвет здания, обычно существует IMP, который может выполнить эту работу.

Панели с одинарной обшивкой и подкладкой

Панели с одинарной обшивкой и внутренней обшивкой обычно представляют собой оцинкованные панели с ребристым дизайном, которые добавляют текстуры внешнему или внутреннему пространству вашего здания.Эти панели идеальны для областей, требующих некоторой эстетики, но практически не требующих теплоизоляции. Панели бывают разных стилей и цветов, что гарантирует наличие панели для вашего проекта.

FRP (панели, армированные стекловолокном)

FRP предлагают беспрецедентное сочетание прочности и коррозионной стойкости, что делает эти панели идеальными для химических или смывных поверхностей. FRP также могут быть в определенной степени полупрозрачными, что позволяет пропускать минимальный или максимальный естественный свет в здание.Эти панели отлично подходят для использования в качестве основного сайдинга, а также в качестве заполнения между другим сайдингом на оцинкованной основе, чтобы обеспечить пропускание света там, где это необходимо.

Панели с огнестойкостью

Панели с огнестойкостью — широко используемый в Европе продукт, завоевавший себе репутацию здесь, в США. Панель состоит из двух оцинкованных листов, приклеенных к структурной сердцевине из минеральной ваты.

Монтаж кровельных сэндвич панелей — технология крепления и устройство кровли

Содержание

Что представляет собой сэндвич панель

Преимущества сэндвич панелей

Особенности монтажа сэндвич панели

Процесс монтажа кровельных сэндвич панелей

Преимущества технологии

Общие характеристики кровельных сэндвич панелей

ВИДЕО

Добавить комментарий

Что нужно знать о кровле из сэндвич-панелей

Технология и монтаж кровельных сэндвич панелей, крепление узлов и козырька

Технология подгонки профилей и панелей

Крепление сэндвич панелей

Цветовые оттенки

Кровельный уклон

Технология подъема и монтажа сэндвич панелей

Шуруповерты для крепления сэндвич панелей

Монтаж сэндвич панелей

Устройство конька

Кровля из сэндвич-панелей: уклон, узлы примыкания, правильный монтаж

Уклон кровли из сэндвич-панелей

Монтаж кровельных сэндвич-панелей: общие рекомендации

Подъем панелей на крышу

Монтаж кровельных панелей: крепление к прогону, конек, отлив

Узел примыкания кровли к сэндвич-панелям

Монтаж кровельных сэндвич панелей: технологии установки, видео

О материале

Технология монтажа

Технология монтажа кровельных сэндвич-панелей

Условия монтажа

Подготовка к монтажу

Подгонка размеров

Монтаж

Соединения

Смета на монтаж сэндвич- панелей

Особенности монтажа кровельных сэндвич-панелей

Соединительные элементы

Монтаж конька

Как монтировать сэндвич-панели? Инструкция по сборке

Для чего предназначены сэндвич-панели?

Сколько стоят сэндвич-панели?

Пошаговая инструкция по монтажу сэндвич-панелей

2. Контроль качества готовой конструкции

3. Удаление защитной пленки

4. Уплотнение

5. Монтаж сэндвич-панелей

6. Монтаж дверных профилей, оконных профилей и мансардных окон

9. Как прикрепить мелкие элементы, например логотип компании, элементы освещения или систему мониторинга.

См. Также

Полезные материалы

Сэндвич-панели — что нужно знать?

Сэндвич-панели — что нужно знать?

1.Прямые затраты

2. Срок строительства

3. Строительные процессы

монтаж кровельных и стеновых сэндвич-панелей

Понимание и установка изолированных металлических панелей

Преимущества IMP

Минимизация влажности

Установка

Гибкость дизайна

Конфигурации крыши

Нравится:

кровельные сэндвич-панели Архивы — TSSC

CE Center — Изолированные металлические панели на крыше

Подготовка к установке

Стоит пока

BRACE устанавливает широкий спектр промышленного сайдинга и кровли

МЕТОДЫ УСТАНОВКИ

ОБОЛОЧКА И КРОВЕЛЬНЫЕ ОБОЛОЧКИ

IMP (Изолированная металлическая панель)

Панели с одинарной обшивкой и подкладкой

FRP (панели, армированные стекловолокном)

Панели с огнестойкостью

Добавить комментарий Отменить ответ
