Запил стропил и как правильно сделать запил стропильной ноги

При строительстве стропильной системы для обеспечения надежности конструкции важно следить за каждой деталью. Особенное внимание уделяют узлу крепления стропилины к мауэрлату. Именно в этом месте передается основная часть нагрузки на несущие стены. При этом важно не только как закрепить, что использовать, но и точность запила. Ведь если доска будет не полностью опираться, тогда она может сломаться и привести к обрушению крыши. В статье рассмотрим как запилить стропила и какие способы для этого существуют.

Разновидности крепления стропил

В зависимости от конструктивного решения, наличия внутренних стен и расчетной нагрузке применяют различные виды крепления. Каждое из них подразумевает собственный вариант подготовки стропил для стыковки с мауэрлатом. Ниже перечислены три основных способа крепления:

  • жесткий;
  • наслонный;
  • скользящий.

Последний вариант рассматривать не будем, так при его применении делать запилы не потребуется.

Обычно его используют при устройстве крыши на домах из бруса. Он больше всего подходит, так как стены из дерева со временем дают усадку. Из-за этого стропильная система может изменить геометрию и появятся течи.

Популярная БК выпустила приложение, официально скачать 1xBet на Андроид можно перейдя по ссылке без регистрации и абсолютно бесплатно.

В остальных вариантах придется делать точные запилы. Понадобятся точные измерительные приборы, строительный карандаш и электрическая или бензопила.

Общие рекомендации

Прочности крыши зависит не только от того как правильно были сделаны запилы. Примите во внимание следующие советы:

  1. Для стропил подбирайте качественные материалы, так как, даже если сделаете точные запилы, брусок может не выдержать нагрузки. Тут нельзя экономить, так эта деталь принимает все нагрузки на себя.
  2. Места крепления с мауэрлатом должны быть без дефектов древесины, например, сучков. Хотя они и прочнее древесины, но вокруг образуются завихрения, которые при малейшей нагрузке ломаются.
  3. При устройстве крыши не стесняйтесь обращаться за помощью, так как это опасное и ответственное дело.

Грамотно выполненный узел примыкания стропильной ноги и мауэрлата гарантирует долгий срок службы конструкции.

Рекомендуем к прочтению:

Вырубка посадочного места

Важно понимать, что выполнить идеальный запил на строительной площадки невозможно. Причины могут быть разными: недостаток высокоточных инструментов, неравномерное положение мауэрлата, неудобная позиция и так далее. Поэтому относительно проектного значения, может измениться угол наклона ската. Тут, главное, сохранить единую линию положения стропил.

Самый простой способ сделать одинаковый запил на стропилах — использовать шаблон. Правда, не во всех случаях этот вариант подойдет, так часто крыши бывают неровными. Тогда придется рассчитывать угол и место вырубки на каждой стропиле индивидуально.

Для основы шаблона возьмите обрезок доски, кусок ДВП или фанеры, подойдет даже плотный картон.

На заготовке проведите линию от нижнего края на расстоянии не больше третье часть ширины стропилины. Такую же черту необходимо провести на всех брусьях которые планируете подрезать. Дело в том, что глубже делать распил не рекомендуется из-за потери прочности. Далее, отметьте точки, в которых стропила будет прилегать к мауэрлату, сделайте перпендикулярную черту, относительно прошлой линии.

Теперь перейдем к изготовлению шаблона, определив углы вертикальной и горизонтальной части зарубки. Для этого приложите заготовку к торцу мауэрлата, сохранив уклон будущей крыши. Напротив угла должна быть точка пересечения линий, которые сделали до этого. Проведите линии треугольника и вырежьте получившийся шаблон.

Прежде чем переносить разметку на стропила проверьте точность готового изделия. Пройдитесь по крыше и проверьте степень примыкания по всей длине мауэрлата. При необходимости сделайте коррективы, но не стоит ожидать идеального варианта. Перепады в 2—3 миллиметра допустимы.

Далее, приложите шаблон к стропилам и перенесите разметку. Важно, чтобы распил был произведен на равном расстоянии от коньковой стороны. Первый пропил должен быть сделан поперек волокон.

Рекомендуем к прочтению:

Важна максимальная концентрация, чтобы не выйти за очерченные границы. Если не уверены в собственных силах, тогда воспользуйтесь ручным инструментом. Так вы снизите процент брака и время на переделку.

Второй срез выполняется топором, так как электропила может быть застопорена. Тут так же понадобится сноровка и сила. Важно проследить чтобы топор был довольно острым, тогда дело будет спориться лучше и можно избежать сколов.

Наконец, сверьте получившийся запил с шаблоном и при необходимости внесите поправки. После чего можно выполнить монтаж готовой стропильной ноги или сделать посадочные места на оставшихся деталях.

Подрезка для прямого стыка с мауэрлатом

Более простой вариант — сделать соединение встык. Для этого нужно определить место среза и угол его наклона. Для этой цели можно применить два варианта: теоретический и практический.

Для теоретического метода нужно хорошо разбираться в геометрии и на бумаге рассчитать нужный угол. Разделите расстояние от конька до карниза, на длину стропилы. Так, вы получите косинус требуемого угла. Для того чтобы перенести его на заготовку можно использовать либо торцовочную пилу, либо специальный угольник.

Если под рукой нет особого инструмента, изготовьте простой шаблон. Возьмите прочный материал, например, ДСП. На листе отметьте 500 мм по нижнему краю, затем определите тангенс требуемого угла и умножьте на отмеренную длину. Так, вы получите вторую сторону прямоугольного треугольника. Отметив все границы и вырезав заготовку, получите нужный угол. Запиленные детали можно сразу смонтировать или дождаться когда будет сделан весь комплект.

На практике можно легко сделать разметку отдельной стропилины, приложив ее к проектной позиции. Для этого выставьте брус так, чтобы его нижняя часть была заподлицо с мауэрлатом. Проведите горизонтальную линию от угла до нижней части стропилы, она должна быть строго параллельна стене. Теперь можно спокойно отпилить любым подручным инструментом и установить деталь. Оставшаяся часть послужит шаблоном для оставшихся стропил только в том случае, если основание ровное.

Знания геометрии помогают не только в определении угла запила стропильной ноги, но и в определение высоты крыши, длины отдельных элементов и так далее.

Как правильно запилить стропила вальмовой крыши


конструкция, устройство, шаг стропил кровли, накосные и висячие элементы, мауэрлат, диагональная стропильная нога, схема опирания

Содержание:

Вальмовая крыша характеризуется большим количеством преимущественных моментов, среди которых выделяют привлекательную геометрию, равномерный прогрев и защита строения от осадков.

Даже сильные порывы ветра не оказывают воздействия на такую конструкцию, так как она не имеет фронтонов. Если сравнивать ее с двускатной крышей, то можно отметить, что вероятность деформации вальмовой крыши намного меньше. Перечислять преимущества такой крыши можно очень долго, но нельзя забывать, что система стропильная вальмовой кровли — это достаточно сложная конструкция. Этот факт может стать весомой причиной при выборе типа крыши. Несмотря на это частные застройщики очень часто сооружают именно вальмовую конструкцию, благодаря ее сходству с четырехскатным остовом.

Некоторые особенности вальмовой крыши

При сравнении вальмовой и двухскатной крыши можно сразу заметить, что в устройстве вальмовой крыши отсутствуют вертикальные стенки фронтонов. Их заменяют треугольные скаты, располагающиеся с торцов. Благодаря этому визуальный и реальный объем крыши значительно уменьшается. С экономической стороны выгода от этого является спорным вопросом, так как при резке больших листов кровельного материала на вальмы происходит увеличение расходов.

Как и любое сооружение, вальмовая крыша условно делится на простые геометрические фигуры. Самый простой вариант имеет симметричные скаты: два в виде трапеции и два в форме треугольника. То есть вся конструкция состоит из четырех скатов, что послужило основанием для параллельного названия — четырехскатная крыша.

Боковой разрез вальмовой крыши имеет сходство с обычной двускатной крышей в форме треугольника. При визуальном осмотре в профиль можно увидеть трапецию, которая условно делится на прямоугольник с примыкающими по бокам развернутыми треугольниками. Форма трапеции определяется непосредственно застройщиком и зависит от отношения длины конька к длине карнизного свеса. Часть конструкции, которая имеет форму прямоугольника, возводится на основании кровельных стандартов по сооружению висячих и наслонных стропильных систем.

Вальмы, которые заменяют фронтоны, должны устанавливаться с определенным наклоном, так как конструкция предусматривает их соединение с наклонными сторонами трапеции. Именно устройство вальм является самым сложным этапом обустройства вальмовой стропильной системы. Тем, кто решит выполнить работу по аналогии с обычным скатным методом, можно сказать, что ничего из этого не выйдет. Все дело в том, что длина конькового прогона не соответствует длине ската, следовательно, стропильные ноги вальм в верхней части, а также примыкающие к ним треугольные части больших скатов, остаются без опоры.

В качестве опоры конструкцией предусмотрена установка особых накосных стропильных ног, которые соединяют коньковый брус и углы конструкции. Взгляд на вальмовую крышу сверху позволяет заметить, что накосные элементы представляют собой диагонали, по этой причине их второе название — диагональные. Кроме того конструкция вальмовой кровли подразумевает, что диагональ станет опорой для стропилин разной длины, установка которых выполняется под прямым углом к свесу. Эти разновеликие элементы называются нарожниками.

Таким образом, основными элементами вальмовой стропильной системы являются:

  • Рядовые стропила вальмовой крыши, нижняя часть которых опирается на балки перекрытия или мауэрлат. В зависимости от типа опоры стропилины могут быть висячими или наслонными.
  • Диагональные стропильные ноги, необходимые для соединения углов крыши и края конькового бруса. Такие элементы могут использоваться как для выпуклых углов вальмовой конструкции, так и при обустройстве вогнутых углов ендов.
  • Нарожники — элементы, создающие плоскость вальмы и частей трапециевидных скатов, которые примыкают к диагональным стропилинам.

Описание диагональных стропил

Учитывая расположение диагональных стропилин, можно определить, что их длина будет больше, чем аналогичный параметр рядовых стропилин. К тому же, являясь опорой для нарожников, они принимают на себя довольно большую нагрузку. Все это приводит к выводу, что  диагональные стропильные ноги должны стать усиленными. Чаще всего для этого используют доски, предназначенные для рядовых стропилин, но спаренные между собой.

Спаренные накосы позволяют решить одновременно три задачи:

  • Увеличение нагрузки без риска деформации стропильной системы.
  • Получение цельного диагонального элемента  (наращивание стропилин приводит к ослаблению отдельных участков).
  • Снижение расходов на монтаж стропильной системы (две доски будут стоить гораздо дешевле, чем цельный брус).

Значительная длина диагональных стропилин требует установки дополнительных опор, количество которых определяется длиной диагонали.

Опоры для диагональных элементов

Конструкция вальмовой стропильной системы независимо от размеров предполагает обязательное наличие опор, усиливающих диагональные стропильные ноги. При длине накоса больше 9 метров, то требуется установка не менее двух опор. Пролеты меньшей длины могут опираться на одну опору, расположенную в верхней части.

Опорой для диагональных стропильных ног могут служить:

  • Вертикальные стойки, устанавливаемые непосредственно на перекрытие. Если перекрытие железобетонное, то под стойку обязательно подкладывают кусок гидроизоляционного материала.
  • Подкосы, которые нижней частью упираются в лежень и располагаются под углом 45 градусов, причем величина угла наклона особой роли не играет.
  • Шпренгели, которые выполнены в виде литеры «Т» в перевернутом виде. Этот элемент используется в тех случаях, когда диагональ нуждается в двух и более опорах (прочитайте также: «Элементы стропильной системы – из чего состоит конструкция, правила устройства»). При установке важно следить, чтобы основание шпренгеля располагалось перпендикулярно накосу. В большинстве случаев такие опоры размещают ближе к углу крыши, то есть в нижней части накосных стропил.

Дополнительные  опоры лучше всего изготовить из спаренных досок и установить в местах, где предполагается наибольшая нагрузка.

Конструкция опорных точек накосов стропил

Верхней частью накосная стропильная нога упирается в коньковый брус. Конструктивные особенности вальмовой крыши позволяют сделать это несколькими способами:

  • Если конструкция крыши имеет один коньковый прогон, то накос упирается на консоль конька.
  • Если стропильная система имеет два коньковых прогона и рядовые стропилины из досок, то накосы должны упираться на шпренгель, основание которого лежит на коньковых прогонах.
  • Если конструкцией предусмотрено наличие двух прогонов, а стропила выполнены из бруса, то вместо шпренгеля используют прибоину. Этот элемент выполняется из обрезка доски толщиной более 5 см и соединяет между собой рядовые стропилины недалеко от конька.

В зависимости от способа посадки верхнюю часть накоса подрубают. Крепить диагонали можно гвоздями, при этом допускается усиление скруткой из проволоки или металлическим хомутом.

В нижней части диагональные стропилины вальмовой крыши с опиранием на мауэрлат крепятся с помощью металлических скоб или уголков непосредственно к мауэрлату или к специально установленной угловой балке.

Устройство нарожников

Посредством нарожников формируются вальмы и треугольные части больших скатов. В верхней части элемент упирается на диагональную стропилину, внизу — на мауэрлат или балки перекрытия.

Нарожники устанавливаются двумя способами:

  • С помощью врубки. В диагональных стропилинах вырубают гнезда на расстоянии 20 см друг от друга, при этом следует помнить, что врубка нарожников смежных скатов не должна выполняться напротив друг друга.
  • Монтаж черепных брусков, которые будут выступать в качестве опор для нарожников. Для этого берут бруски 5*5 см и наколачивают их на нижнюю часть накоса. Этот вариант считается более эффективным, так как врубка может ослабить прочность и устойчивость накоса. Кроме того использование такого способа позволяет располагать нарожники напротив друг друга.

Крепление нарожников в нижней части выполняется по аналогии установки рядовых стропильных ног.

Монтаж простой вальмовой стропильной системы

Самым простым способом возведения вальмовой крыши является покупка готовой стропильной системы и ее установка. Но строительство вальмовой стропильной системы своими руками доставит большее удовольствие и позволит создать конструкцию, соответствующую всему строению. Чтобы убедиться в собственных силах, можно потренироваться на небольших постройках, например, возвести четырехскатную крышу над беседкой или летней кухней.

Создание простейшей вальмовой крыши проходит в несколько этапов.

Этап 1. Создание модели крыши и составление проекта.

Строительству любой конструкции предшествует этап проектирования. Это помогает определить форму конструкции и приобрести нужное количество материала. Простая вальмовая крыша не требует составления сложного чертежа, достаточно от руки нарисовать примерную схему стропил вальмовой крыши.

Чтобы составить простейший проект вальмовой крыши достаточно выполнить действия, описанные в следующей инструкции:

  • Определяются параметры строения, согласно которым составляется примерный чертеж крыши в профиль и анфас. Чтобы рисунок соответствовал реальным параметрам, необходимо выбрать масштаб, чаще всего выбирают 1:25. Это означает, что размера в действительности следует разделить на 25.
  • Выбрать оптимальную высоту крыши помогает рисунок контура крыши, причем в нескольких вариантах. У наиболее подходящего рисунка измеряют угол наклона скатов.
  • Далее на рисунке отмечают точки установки наслонных стропильных ног, при этом каждую сторону нужно разделить на равные участки. Шаг стропил вальмовой крыши должен быть оптимальным, чтобы не увеличивать расход строительного материала, но и не усиливать конструкцию дополнительной контробрешеткой.
  • Следующим шагом определяют длину конька. При этом следует помнить, что эта часть конструкции должна соединять целое количество стропильных ферм. С обеих сторон длинной стороны нужно отложить одинаковые отрезки.
  • На основании рисунка высчитывается необходимое количество материала.

Количество крепежных элементов определяется числом стропильных ног, с учетом всех узловых креплений. Для каждой стропилины нужно приобрести по два уголка. Доски лучше всего покупать с небольшим запасом, чтобы была возможность устранить случайные ошибки в строительстве. Если конструкция возводится на бетонной или кирпичной коробке, то следует позаботиться о приобретении бруса, из которого будет сооружаться мауэрлат для вальмовой крыши.

Этап 2. Монтаж основной части.

Для удобства работы опытные строители рекомендуют сделать вспомогательные леса.

Монтаж вальмовой стропильной системы начинается с устройства коньковой части:

  • Непосредственно посередине стенок, к которым будут примыкать вальмы, прибивают по одной доске. Между ними натягивают строительный шнур, который должен проходить строго по центральной оси.
  • С одного из торцов строения прикладывают две стропилины, их пересечение должно проходить под шнуром. Отмечают линию спила верхней пятки стропильной ноги с учетом конькового прогона толщиной около 5 см. Спиливают необходимую часть элемента, чтобы конвертная крыша получилась необходимой формы.
  • По сделанной заготовке напиливают остальные стропилины. При этом следует помнить, что при возведении вальмовой крыши с висячими стропилами учитывается длина карнизного свеса.
  • Собирают фермы из двух стропильных ног и крепят их на один гвоздь.
  • Через все фермы устанавливают коньковый брус и прибивают к нему стропилины.
  • В нижней части наслонные стропилины крепятся к мауэрлату, висячие стропила вальмовой крыши — к балкам перекрытия. В обоих случаях крепление выполняют с помощью металлических уголков.
  • Ранее прибитые вспомогательные доски можно убрать, так как нужды в их потребности больше нет.
Этап 3. Строительство вальмовых скатов.

Стропила вальмовой части крепятся по аналогии рядовых стропильных ног: верх фиксируется гвоздями, низ — посредством уголков к мауэрлату или верхнему бревну.

Установку выполняют следующим образом:

  • Выставляют первую диагональную стропилину и ставят отметку на месте спила. При этом нижняя часть элемента должна располагаться в углу крыши.
  • Отпиливают элемент по намеченной линии и фиксируют его: верх — с помощью гвоздей, низ — уголками.
  • Остальные диагональные стропила устанавливаются по аналогичной схеме.
  • Для заполнения вальмового ската нарожники примеряются и устанавливаются индивидуально.
  • После этого переходят к монтажу нарожников основных скатов.

После установки всех элементов стропильной системы выполняют следующее: с помощью проволочной скрутки каждую вторую стропилину привязывают к бревну второго ряда или к деревянным пробкам, которые предварительно закладывались в стены. Кроме того проволочная скрутка может быть заложена в кирпичную кладку или между блоками в процессе возведения стен. При этом следует помнить, что от верха до места расположения скрутки должно быть не меньше трех рядов кирпича или двух рядов блоков.

Готовую стропильную систему закрывают обрешеткой. Если покрытие будет мягким, то обрешетка должна быть сплошной из досок, фанеры или плит OSB. Жесткие кровельные материалы можно укладывать на обрешетку из бруска, прибитого с определенным шагом.

Возведение сложной вальмовой кровли

Каркас сложной вальмовой крыши возводится в аналогичной последовательности, но с небольшими доработками. Например, диагональные стропилины должны фиксироваться более прочным способом, с установкой дополнительных опор. Коньковая часть устанавливается после монтажа опорной рамы, включающей в себя лежень внизу и коньковый прогон сверху.

Возвести стропильную систему вальмовой крыши намного труднее, чем обычную двускатную конструкцию. Однако четырехскатная крыша выглядит более привлекательной и над домом, и над легкой постройкой.

Испытав свои силы при возведении вальмовой крыши над беседкой или другим бытовым строением, можно добиться хорошего результата в самостоятельном строительстве четырехскатной крыши над жилым домом.

Калькуляторы кровли онлайн + 3D: ферма, уклон, стропила, площадь

Калькуляторы кровли онлайн: стропильная система, площадь, уклон, все материалы

У каждого архитектора и профессиональной строительной компании есть программа для расчета кровли.

Однако эта программа будет полезна землевладельцам, которые решили строить свои дома самостоятельно и которым нужен калькулятор кровли. Кроме того, от точности расчета зависит устойчивость конструкции крыши, ее внешний вид и фасад.

Каждый онлайн-инструмент расчета кровли на нашем сайте дает пользователю возможность точно рассчитать количество материалов, необходимых для строительства выбранного типа крыши, а также проверить правильность рассчитанной стропильной системы кровли и других элементов конструкции.

В настоящее время возможен расчет односкатной, двускатной, мансардной и вальмовой кровли, а также стропил и деревянных ферм. Расчет конструкции крыши павильона будет возможен в ближайшее время.

Основные отличия наших калькуляторов и программ кровли от других аналогов

Нет необходимости скачивать строительные калькуляторы на свой компьютер — это главное отличие от многих подобных платных программ.

Все необходимые расчеты выполняются с использованием тщательно откалиброванных сложных алгоритмов расчета. Результаты представлены в доступной форме (технический чертеж и таблица с основными расчетными размерами выбранного типа кровли).

Технический чертеж крыши сэкономит много времени на создание подобного собственного проекта.

Реализованная в калькуляторе 3D визуализация конструктивных элементов кровли и стропильной системы необходима для наглядного представления будущего сооружения.Само собой разумеется, что 3D визуализация будущего сооружения чрезвычайно важна и полезна при строительстве.

Еще одно неоспоримое преимущество — вы можете добавить страницу сайта с калькулятором кровли нужного типа в закладки в любом браузере и использовать ее по своему усмотрению. Вы можете скачать результат расчета в любом формате или распечатать.

Онлайн-инструмент «Расчет кровли» выполнен на основе строительных норм, Строительных норм и ГОСТов, принятых в России и во всем мире, в соответствии с международными практиками современного строительства.

Просто введите размеры и получите точный расчет крыши.

От пользователя не требуется никаких знаний в области строительства или размышлений о том, как рассчитать крышу, чтобы избежать затрат.

Вам просто нужно правильно ввести основные измеряемые параметры (ширину и длину крыши, высоту или желаемый угол крыши) и выбрать тип кровельного материала и тип кровли.

Все расчеты, такие как расчет площади крыши, длины стропил или количества прогонов — вся эта информация будет представлена ​​всего за несколько секунд.

.

Новая подвеска LSSJ усиливает соединения стропил домкрата

Когда наша компания рассматривает новый или улучшенный продукт, мы предпочитаем начинать с разговора с нашими клиентами. Именно это мы сделали недавно в рамках проекта по усовершенствованию соединителей для крепления домкратных стропильных вешалок к каркасу крыши — и получили много отзывов!

Мы слышали от монтажников, что им действительно нужна подвеска, которую можно было бы легко отрегулировать в полевых условиях для различных уклонов и перекосов. Нас спросили, можем ли мы спроектировать подвес, который можно было бы установить после того, как стропила уже были закреплены на месте, для поддержки последовательности строительства и модернизации приложений.Кроме того, популярным требованием для экономии времени было наличие подвеса, который можно было установить с одной стороны.

Наша команда инженеров по инновациям учла все эти отзывы и внимательно изучила наш текущий выбор подвесов. После долгих размышлений команда решила, что вместо того, чтобы адаптировать одну из наших существующих вешалок, они попытаются придумать совершенно новый дизайн, который удовлетворит самые насущные потребности наших клиентов.

После месяцев разработки и тестирования прототипов в лаборатории и полевых испытаний ответ был положительным.Результатом стал наш новый домкрат-подвес LSSJ, регулируемый в полевых условиях. Это инновационная подвеска с наклонным и наклонным полем с универсальным откидным сиденьем. Эта новая конструкция позволяет адаптировать его к типичным уклонам стропил с максимальным уклоном 12:12 вверх или вниз.

Что такое домкрат и почему он обеспечивает лучшее соединение, чем одни гвозди?

Существует два основных типа конструкции деревянной крыши: конструкция каркасной крыши (каркасная конструкция), как показано выше, и конструкция фермы.Основное отличие состоит в том, что сборка стиков происходит на месте, а фермы уже собраны и готовы к установке. В Соединенных Штатах количество крыш со стропильной конструкцией по сравнению с крышами с решетчатым каркасом составляет примерно два к одному. Подвес домкрата LSSJ используется для конструкции стержневой рамы и обеспечивает соединение стропила домкрата с бедренным стропилом или стропильной балкой, как показано ниже.

Подвеска LSSJ соединяет стропило домкрата с стропилами бедра

Соединение стропила 2Х домкрата с бедром вряд ли является чем-то новым.Самое сложное — это сделать хороший многослойный срез под углом — это может понять опытный рамщик (и чему восхищается большинство инженеров). Во многих частях страны их просто прибивают лицом к лицу. Часто в эту связь не входит много инженерного дела. Однако при более внимательном рассмотрении возникает пара вопросов.

Случайное размещение гвоздей

Куда именно уходят эти гвозди? При отсутствии опоры сиденья для стропила допустимое срезание уменьшается согласно NDS в зависимости от того, где находится самый нижний гвоздь на стропиле.Это основано на расщеплении, которое образуется в самой нижней застежке. LSSJ обеспечивает частичное гнездо, которое не только удовлетворяет требованиям к подшипникам раздела R802.6 IRC, но также задерживает тип расщепления, характерный для соединения только с гвоздями.

Последовательное размещение гвоздей

LSSJ соответствует нижней части стропильного склона домкрата и обеспечивает равномерное размещение гвоздей как на стропиле, так и на бедре. Равномерное размещение гвоздей обеспечивает стабильную производительность, основанную на тестировании (или столь же стабильную, как древесина)! Самый высокий гвоздь на бедре находится около нейтральной оси, если бедро на один размер глубже стропила.Это гарантирует, что не вся нагрузка будет сосредоточена на нижней части бедра.

Более пристальный взгляд на подвес для домкрата LSSJ

Некоторые из наших клиентов могут быть знакомы с нашим текущим продуктом, LSSU, который используется для того же соединения. Вот более подробный обзор улучшений, которые предлагает LSSJ.

LSSU и LSSJ LSSU и LSSJ Установка LSSU и LSSJ Наклон

Вы можете увидеть различия и улучшения, просто взглянув на эти подвесы, установки и таблицы нагрузок.Вот другой способ продемонстрировать достижения и преимущества LSSJ:

Улучшения LSSJ

Одно из самых значительных улучшений заключается в том, что в LSSJ нужно устанавливать меньше гвоздей, а нагрузки очень похожи, если не лучше.

В дополнение к LSSJ, Simpson Strong-Tie предлагает полную линейку соединителей для скатных крыш с деревянным каркасом, в том числе:

Соединитель Hip-Ridge Ride Connector — наклоняется в поле и прикрепляет балки вальмовой крыши к концу конька луч. Соединитель с переменным шагом VPA — предлагает универсальное решение для крепления стропил к верхней плите.Он подстраивается под уклон с 3:12 до 12:12. Этот соединитель устраняет необходимость в стропилах с зубьями, скошенных верхних пластинах и верхних гвоздях. HCP Hip Corner Plate соединяет стропило или балку с двойной верхней пластиной на углу. Подвеска для стропил LRUZ — представляет собой экономичную альтернативу для применений, требующих наклонной подвески для соединения стропил с коньком. Эта подвеска используется с массивными пилеными стропилами, поэтому ее можно установить до или после установки стропил.

Мы будем рады услышать от вас о наших новейших инновациях.Дополнительную информацию о подвесе LSSJ см. На сайте strongtie. com.

.

Как отремонтировать сломанные стропила

Наконечник

Для большей прочности установите опоры фермы на стропила с каждой стороны области доски парша, спустив их до пола (или к горизонтальной опоре стропил на полу) перпендикулярно угол к стропилу. Используйте пиломатериалы того же размера, что и доски для стяжки, и установите их гвоздями того же размера. Это поможет перенести часть весовой нагрузки со сломанного стропила на пол / горизонтальное стропило, прикрепленное к полу.

Отремонтируйте повреждение стропила с помощью досок из струпа.

Со временем, когда древесина стареет и высыхает, могут появиться сломанные или потрескавшиеся стропила. Стропила также могут быть повреждены ударом по крыше падающими ветками. Хотя стропило необходимо заменить, если оно полностью сломано, небольшие повреждения можно отремонтировать, применив паршивую доску. Эта доска представляет собой кусок пиломатериала той же толщины, что и стропила, и на 2 фута длиннее с каждой стороны поврежденного участка. Доска стружки, установленная с каждой стороны поврежденного стропила, предпочтительнее, чем доска только с одной стороны.

.

PPT — Шатровая крыша — Образцы стропил. Часть 2 Презентация в PowerPoint

  • Шатровая крыша — Образцы стропил, часть 2 M. Martin Оригинал, 2005 г. Пересмотрено в 2006 г.

  • Давайте сначала посмотрим на узор, который мы знаем, а затем добавим к нему. Это.

  • Что касается бедра, давайте посмотрим на него в твердой форме, поскольку на краю есть отметок, которые нам нужно разместить также C Прорезь для свеса карниза Срез для верхнего конца стропила Центральная линия Birdsmouth

  • В случае шатровой крыши нам нужно добавить прорези для ползунков к этому шаблону L Теперь это станет центральной линией первой ползунки C Мы можем сделать это с вашим квадратом или путем измерения. Вам нужны два расстояния: (1) расстояние между стропилами у основания квадрата, или (2) истинная длина вверху.

  • Измерения и расчеты • Прежде чем идти дальше, давайте запишем еще несколько цифр. • (1) Расстояние между стропилами в нашем упражнении, допустим, составляет 450 мм. Это означает, что ваше расстояние от центра до центра на основе квадрата будет 450 мм. • (2) Теперь для истинного измерения вверху, если вы решите сделать это таким образом, нам нужно выполнить простой расчет. Помните нашу «Истинную длину на метр»? • Истинная длина на / м x центров стропил дает вам размер (2) выше.• 1,133 x .450 = .509 мм • Давайте снова посмотрим на стропило

  • Стальной квадрат, измерение от центра до центра LC 450 мм, измерено у основания квадрата

  • Истинное расстояние от центра до центра C Истинная длина 509 мм измеряется в верхней части стропила.

  • Регулировка первого ходоуменьшителя Центральная линия первого ходоуменьшителя C От этой точки центральной линии нам нужно отметить «длинную точку для первого ходоуменьшителя», и мы можем сделать это с помощью двух простых измерений.1) полуторной толщины бедра 2) половинной толщины стропила. Сначала давайте посмотрим, что это означает

  • Регулировочные размеры Половина толщины скоса бедра Половина толщины стропила

  • Регулировка стропила Передняя половина толщины стропил Центральная линия первой ползуны C Дает длинная точка первой ползуны Задняя полуторная толщина бедра

  • Геометрия относительно того, почему Теперь давайте снова посмотрим на стропило

  • Стропило по шаблону с первой линией Центральная линия первой ползуны C Длинная точка первая лиана Последний шаг — отметить оставшиеся лианы, что вы делаете с измерением от центра к центру, либо по квадрату, либо по измерению истинной длины.

  • Маркировка оставшихся ползун Примечание: это будет длинная точка L Длинная точка следующей ползуны и продолжаться по длине стропила для большей длины C Начните с длинной точки первой ползуны Просто отметьте оставшиеся длинные точки отсюда, Самый простой способ — использовать стальной угольник.

  • Еще один элемент — корончатый торцевой пропил Корончатый торцевой вырез C Просто измерьте ½ толщины стропила от исходной центральной отметки, это будет ваш торцевой пропил.

  • Ваш законченный образец для шатровой крыши Вторая длинная вершина лианы Обрез торца короны C Обычный стропильный разрез Птичий рот Длинная вершина первой лианы Центральная линия конька Помните: более длинные стропила, отмечены больше лиан Перевес для свеса карниза

  • Еще раз взгляните на шатровую крышу

  • .

    Как запилить стропила под нужным углом?

    Запилить стропила под нужным углом – это расположить их таким образом, чтобы они удерживались надёжно в течение не одного десятилетия в будущем. Угол запиливания стропил не менее важный параметр, как и способ их присоединения, методы сборки чердака и крыши.

    Основные правила

    Прочность и надёжность крыши – фактор, зависящий не только от правильности запила стропилин. Стоит учесть некоторые правила.

    1. Деревоматериал и стальной крепёж должны обладать высоким качеством. Даже когда запил сделан под верным углом и по штатным расстояниям между гранями, скосами и отметками, от которых отталкивается мастер, сам брус может треснуть и/или прогнуться при штатной нагрузке. Экономия на уровне качества недопустима – стропила являются, наряду с мауэрлатом и подпорками, несущими элементами, на которые ляжет обрешётка, гидроизоляция и кровля. Учитываются также вес крепежа и динамические воздействия (мастера, обслуживающие крышу, и их инструментарий, ветер, дождь, снег, град и многое другое). В идеале стропила рассчитываются под максимальную нагрузку – в неё входит полуметровый слой слежавшегося снега, покрывающего кровельные листы.

    2. Стыковые точки и участки в месте присоединения стропилин к мауэрлату не должны иметь трещин, сколов, размочаливания древесных волокон, сучков.

    3. Приступая к крышным работам, позовите на помощь других людей (например, обратитесь в фирму, одной из специализаций которой являются крышные работы). Замена стропил, обрешётки – серьёзное занятие: даже обладая приспособлениями, облегчающими, к примеру, подъём новых досок и брусьев, владелец один вряд ли справится быстро и оперативно с возложенными на себя работами. Это верно как для односкатной, так и для многоскатной крыши частного дома.

    Приняв во внимание эти рекомендации, владелец приступит к кровельным работам – в данном случае запиливанию стропил под нужным углом.

    Как правильно запиливать?

    Даже когда кровля отличается – вместо черепицы и шифера используется стальной профнастил, металлочерепица или сотовый поликарбонат, основная работа, то есть обустройства мауэрлата, промежуточных несущих опор и стропил, является неизменной по стадийности, технологии и методике исполнения. Для запиливания стропил под нужным углом последовательность расчёта определяется исходными габаритами строения.

    В качестве примера – следующие параметры: пусть длина дома равна 480 см, ширина – 240 см (внешние размеры).

    1. Длина стропил вычисляется по теореме Пифагора: катеты – это чердачно-потолочный настил до середины, над которой расположен конёк будущей крыши, и высота подконьковых опор. Гипотенуза – длина стропилины без учёта свешивания нижнего конца за внешний периметр стен.

    2. Для двускатной крыши длина строения делится надвое – в данном случае её половина равна 240 см. С помощью транспортира на чертеже вымеряется нужный угол наклона. Для чётырехскатных крыш используются отдельные чертежи, учитывающие угол боковых скатов: он также вымеряется с помощью всё того же транспортира, а ширина строения также делится надвое – в данном случае это 120 см.

    3. От противоположной черты отмеряется в данном случае 2163 см – после измерения нужного угла. По другую сторону предполагаемого ската проводится противоположная линия ската крыши.

    4. По центру отмеряют 2400 см – и проводят дополнительную сторону. Образуется треугольник, обозначающий скаты крыши.

    После вычисления длины стропил брус или доска распиливается согласно чертежу. Перед распиливанием они складываются торцами вниз. Отрезки досок поднимаются наверх. После предварительной их установки производится закрепление по краям при помощи планок. Стропильный угол зарезается определенным образом.

    1. Изготовьте треугольник с углом, под которым запиливаются стропила. Его можно предварительно сделать из алюминиевого или стального тонкостенного профиля.

    2. Установите сбоку стропил этот треугольник – и проведите строительным маркером или карандашом угловой контур, под который запиливаются стропила.

    3. Запилите на мауэрлате угол согласно обведённому контуру.

    Повторив последнее действие для всех мест, где устанавливаются стропила, совместите их так, чтобы они вписывались в пропилы по контуру. Соберите и закрепите стропильную систему.

    Вырубка посадочного места

    Произведя расчёт, недостаточно руководствоваться лишь общими советами. Вторая стадия после подсчёта – вырубка посадочного места. Внизу, на строительной площадке перед самим строением сделать быстро идеальный, высококачественный запил стропилин под определённым углом затруднительно. Причины – от неудобного расположения мауэрлата до недостатка точности при запиле. На практике угол наклона стропил может заметно измениться. Стропилины должны располагаться на одних и тех же линиях. Одинаковый запил выполняется только по шаблону. Однако, когда мауэрлат немного повело в сторону, каждая стропилина пересчитывается индивидуально. Глубина распила не должна оказаться слишком большой – пострадает прочность стропильной системы.

    При стыковке стропилин отметьте точки, в которых первые прилегают к мауэрлату, и проведите перпендикулярные уже имеющейся черте прямые. Определитесь с углами вертикальной и горизонтальной направляющих зарубки.

    А вот как изготавливается шаблон для стропил.

    1. Приложите заготовку к одной из сторон мауэрлата, не изменяя угол наклона будущей кровли. При этом напротив угла должно оказаться место пересечения только что проведённых прямых.

    2. Отметьте, как располагаются линии получившегося треугольника, и по нему вырежьте шаблон.

    После изготовления шаблона проверьте, насколько он точен по сравнению с ожидаемыми линиями запиливаемых стропил. Убедитесь, что мауэрлат прилегает к верхней части стен по всей его длине. Если примыкание нарушилось, то усильте его, где это возможно: отклонения в среднем в 2,5 мм допускаются.

    Приложите шаблон к стропилинам и обозначьте размечаемые линии и точки. Запиливание стропилин осуществляется на одной и той же дистанции от коньковой перекладины. Первый надпил проводят поперёк древесных слоёв доски или бруса. Внимательность мастера – залог соблюдения очерченных границ. При полном отсутствии опыта на этой стадии лучше воспользоваться дополнительными инструментами, снижающими брак и исключающими расходы на повторный монтаж.

    Второй надпил можно произвести при помощи электропилы, или сделать зарубку топором. Перед зарубкой проверьте, достаточно ли наточен топор – зазубренное остриё может привести к более рваному разрезу и сколам по краям зарубленного канала. Мастер на этом этапе обладает ощутимой физической силой и определённой сноровкой.

    Проверьте, чтобы запилы совпали с шаблоном – если имеются расхождения, исправьте их. Стропилина готова к установке на её штатное место. После установки стропилины запиливают и ставят следующую, и так далее.

    Подрезка для прямого стыка с мауэрлатом

    Соединение впритык – заметно более простой способ, чем вырубка посадочного места. Для обеспечения такого соединения мастер выбирает место подрезания и угол наклона запила. В теории эти действия сводились бы к знаниям из курса геометрии, позволяющим рассчитать требуемый угол. Здесь делаем следующее:

    1. делим дистанцию от конька до края стены на протяжённость стропилины, полученная величина – косинус угла наклона;

    2. вычисляем арккосинус данного значения.

    Для переноса полученного угла на стропилину применяем торцовочную пилу или угольник. В отсутствие угольника используем шаблон. Его изготовление сводится к следующему:

    1. на листе фанеры или ДСП наметьте точку на расстоянии 50 см по нижнему краю листа;

    2. вычислите тангенс угла, и рассчитайте произведение этих двух величин.

    Все величины в сантиметрах желательно переводить в метры. Вторая сторона прямоугольного треугольника найдена. Разметьте линии и точки на заготовке, получите искомый угол – и вырежьте шаблон. Используя шаблон, запилите и смонтируйте стропилины.

    Практический способ не требует обилия предварительных расчётов. Обмеры стропилины размечаются, когда она приложена в необработанном виде к месту её закрепления. Для этого выполните ряд шагов.

    1. Выставьте брус таким образом, чтобы его нижний конец оказался совмещённым с мауэрлатом определённым образом.

    2. Начертите горизонтальную прямую от угла до нижней части стропилины. Убедитесь, что эта часть строго параллельна верхней грани стены. Если стропильный брус или доску поставить на торец (вертикально), то проведённая линия станет диагональной.

    3. Сделайте пропил по линии, установите стропилину. Повторите эти действия для других стропилин. После монтажа стропил устанавливают лобовую доску с обеих сторон дома.

    Остаток бруса примените как шаблон – его место спила должно быть ровным.

    Можно ли крепить без запилов?

    Фиксация стропил без предварительного запила производится жёстким или скользящим способом. Скользящий способ даёт одному из концов стропильной системы определённую степень свободы. Жёсткий – предусматривает полное закрепление стропил без каких-либо возможностей температурных сдвигов.

    Скользящее крепление стропил к остальной части основы крыши производится также открытым и закрытым способами. Закрытый метод предусматривает использование уголка с проушиной в виде щели. Уголок закрепляют на мауэрлате, а в щель заводится стальная комплектующая с отверстиями. С помощью этих отверстий уголок закрепляется на стропилине. Она может смещаться, избавляя стену от деформации.

    Открытый метод – когда деталь в проушину не заводится. Уголок закрепляется на мауэрлате, и его верхняя часть гнётся вниз – под соединение.

    У жёсткого крепления стропилин несколько способов. На одно- или многоскатной крыше стропилины закрепляются уголками или LK-деталями. Детали LK подходят под любой размер стропилины, сделаны они из 3-миллиметровой стали, что позволяет жёстко прихватить элементы крыши. Для беззапильного соединения используются уголки, отличающиеся от применяемых в составе запильных – отбортовки рассчитаны под более мощные саморезы, большее их количество.

    ​​​Беззапильный узел используется также при полном отсутствии мауэрлата – вместо него используются балки перекрытия. Количество парных стропил двускатной крыши равно числу этих балок. Способ этот хорош для полностью деревянных построек, возведённых из бревна или бруса.

    О том, как запилить стропила под нужным углом, смотрите в следующем видео.

    Как правильно крепить стропила двухскатной крыши?

    Оглавление статьи:

    Как крепить стропила: самые простые и надежные способы крепления

    Когда при строительстве дома очередь доходит до устройства кровли, возникает резонный вопрос: как крепить стропила? Ответ на него зависит от многих факторов: конструкции крыши и расчётной нагрузки на неё, крутости скатов, материала и несущей способности стен, предполагаемой усадки строения и т.д. Каждый из этих факторов влияет на выбор способа крепления и стропильного крепежа. Кроме того, к стенам и между собой стропила тоже крепятся по-разному.

    Общие сведения

    Чтобы лучше ориентироваться в данной теме, нужно знать, что такое стропила, какими они бывают, к чему крепятся, в каких случаях выбирают тот или иной вид стропильной системы.

    Стропилами называют несущие конструкции скатных крыш, которые принимают на себя всю нагрузку от кровли и снегового покрова на ней, передавая её на стены здания. В частном домостроении они чаще всего изготавливаются из бруса или досок большого сечения, поставленных на ребро. Гораздо реже используют металлические конструкции в виде сборных элементов или готовых ферм. Из чего и как делать стропила, решается исходя из расчётной нагрузки на них и предпочтений заказчика.

    Конструктивно стропила подразделяются на висячие и наслонные:

    • Висячие стропила устанавливают на небольшие дома, гаражи и прочие хозпостройки, у которых пролёт между стенами составляет не более 5-6 метров. Верхними концами они соединяются друг с другом без дополнительной опоры, а нижние, опирающиеся на стены, стягивают горизонтальными элементами – затяжками. Затяжки уменьшают распирающие нагрузки от стропил на стены, принимая их на себя.

    Крепление стропил в нижней части

    В нижней части стропила могут опираться прямо на стену, если она сложена из бревна или бруса. На стены из штучных материалов (кирпич, бетонные, газобетонные блоки и т.д.) их опирать нельзя, так как ставить стропила можно только на прочные основания, не передающие влагу.

    Но это не единственная причина. Опорой для кровли должна служить конструкция, которая равномерно распределяет нагрузку по стенам. Поэтому на их верхней части по всему периметру монтируют мауэрлат – толстую деревянную балку, исключающую точечную нагрузку на элементы кладки. Между ней и материалом стен обязательно прокладывают гидроизоляцию.

    Также кровельная система может крепиться к балкам перекрытия. Это делается в случае с каркасными строениями или мансардными крышами. Часто балки перекрытия используют в качестве затяжек для висячих стропил. Они должны выступать за внешнюю плоскость стен минимум на полметра, чтобы образовать карнизный свес. А стропильная нога устанавливается на край балки.

    Крепление к деревянной стене

    Перед тем как установить стропила на бревенчатые или брусовые стены не нужно делать на них никакой обвязки – монтаж осуществляется прямо на несущие конструкции. При этом способ крепления зависит от предполагаемой усадки строения:

    • Если дом уже дал усадку или в случае реконструкции и замены кровли на старом деревянном доме, крепление делают жёстким, вырубая в верхнем бревне пазы под стропила и жёстко закрепляя их скобами или металлическими уголками с двух сторон.

    При устройстве кровли на новых деревянных домах используют скользящее крепление. При усадке здания его геометрия может меняться, вызывая избыточное напряжение в местах жёсткого крепления и деформацию конструкции крыши. Чтобы этого не происходило, стропилам оставляют возможность двигаться в поперечном направлении, подстраиваясь под усадку. Для этого используют специальный крепёж, позволяющий им это делать. Это может быть стальной уголок с длинной прорезью на одной полочке вместо монтажных отверстий. Или скользящая опора, как на следующем фото.

    Крепление к мауэрлату

    О том, как крепить стропила к мауэрлату двухскатной крыши, нужно задуматься ещё на этапе монтажа самого мауэрлата. Если он закреплён на стене сбоку с помощью скоб, вбитых в деревянные пробки, то он не в состоянии нормально воспринимать распорные нагрузки. Поэтому крепление стропильной системы должно быть жёстким, исключающим сдвиги или повороты элементов относительно мауэрлата и друг друга.

    Возможные варианты показаны на схеме:

    Видео описание

    Подробнее об этом на видео:

  • УЗЛЫ КРЕПЛЕНИЯ СТРОПИЛ К МАУЭРЛАТУ И КОНЬКУ 1

    Дома, построенные из газосиликатных блоков, пеноблоков и других относительно хрупких материалов, обязательно усиливаются по верхнему периметру стен монолитным бетонным поясом. Без него невозможно надёжное крепление мауэрлата, так как подобные материалы плохо удерживают в себе крепёж. Как правило, ещё во время заливки бетонного пояса в него вертикально устанавливают шпильки, на которые впоследствии и «насаживается» мауэрлат и фиксируется гайками.

    В этом случае деревянная обвязка стен получается более надёжной и хорошо противостоит распорным нагрузкам. Помимо уже описанных способов, как крепить стропила к мауэрлату, можно использовать и другие. Например, с помощью накладной перфорированной пластины с запилом стропильной ноги или без него. Или на скобу либо три перекрещённых гвоздя без запила. Важно только срезать опорную часть стропила так, чтобы она точно совпадала с плоскостью мауэрлата.

    Обратите внимание на то, что при установке без запила стропильные ноги придётся удлинить, нарастив их кобылками, чтобы образовался выпуск для карнизного свеса.

    Чтобы снизить распирающую нагрузку на мауэрлат двухскатной крыши, используют скользящие (шарнирные) соединения. Это могут быть и специальные крепёжные элементы, и один вертикально вбитый гвоздь, и крепление на скобу с разнонаправленными зубьями.

    Шарнирные сопряжения нижней части стропильных ног чаще всего применяются и тогда, когда надо решить, как крепить стропила на односкатной крыше. Но в этом случае верхнюю часть закрепляют жёстко на коньковой балке или стене односкатной крыши, выполняющей её функции.

    Видео описание

    Видео об устройстве стропильной системы для односкатной кровли:

  • Строительство односкатной крыши

    Современный стальной стропильный крепёж очень облегчает работу по созданию каркаса крыши. При их применении стоит воспользоваться следующими советами и рекомендациями:

    • все скрепляемые деревянные элементы должны иметь толщину не менее 50 мм;
    • фиксировать фасонный крепёж следует оцинкованными саморезами или гвоздями. Причём гвозди должны быть не обычные, а ершённые – с насечками на стволе, длиной минимум 40 мм;
    • симметрично расположенные крепёжные элементы можно дополнительно стягивать шпильками, затягивая гайки с обеих сторон стропила.

    Крепление к балкам

    Основная задача при таком соединении заключается в предотвращении скольжения стропил по балкам, иначе они будут «разъезжаться». Этого допускать нельзя. Так как подстропильные балки часто выполняют двойную роль – балок перекрытия и затяжек для висячих стропил, то сопряжение должно быть особенно надёжным.

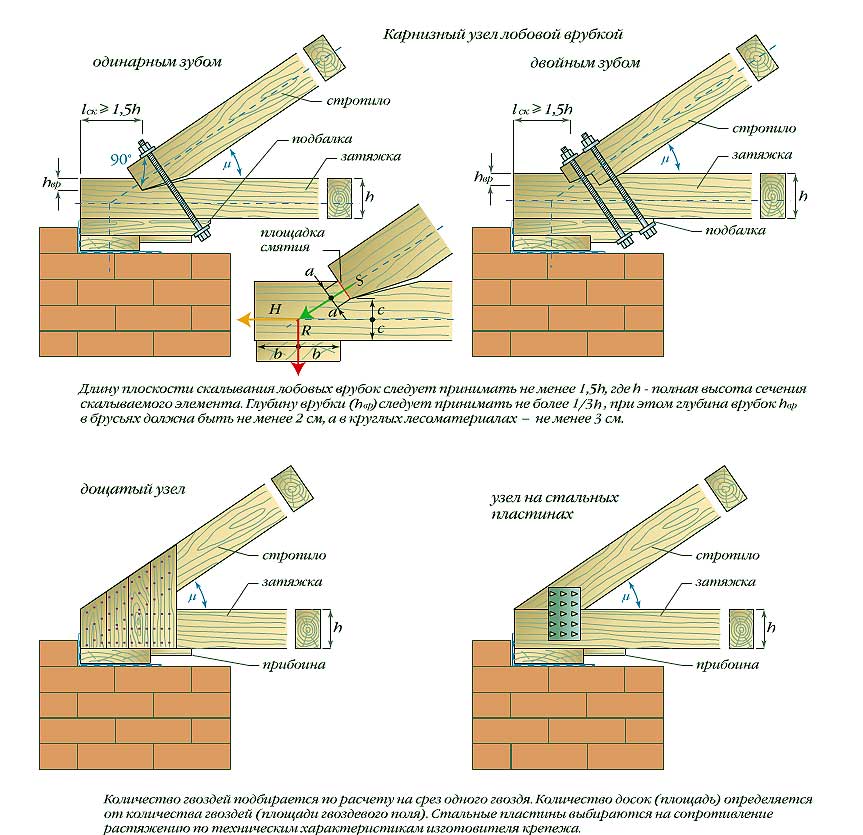

    Лучше всего использовать врубки различных видов. Самые распространённые – в один или в два зуба, с усилением болтами и хомутами:

    • Соединение в один зуб годится для кровельных конструкций с небольшой нагрузкой – односкатных крыш пристроек или двухскатных с крутым наклоном скатов – более 35 градусов. Для этого на конце стропила вырезается зуб, а на балке соответствующее ему гнездо, глубина которого не должна превышать четверти толщины балки во избежание её ослабления. Расстояние от гнезда до конца балки не менее 25-30 см.

    Иногда стропила упирают в конец балки и скрепляют их саморезами, гвоздями либо накладными пластинами. Или сбивают их боковыми поверхностями. Такие соединения очень ненадёжны и допускаются только на лёгких бюджетных нежилых постройках.

    Как сделать двухскатную крышу дома – пошаговая инструкция

    Крыша дома — надежная и прочная защита от дождей, ветров, палящего солнца или холодного снега. Она сохраняет тепло в помещениях, украшает облик здания. Двускатная крыша своими руками — завершающий этап возведения коробки, требующий от строителя подготовки и мастерства.

    Монтаж включает сборку стропильной системы и обрешетки, гидро и теплоизоляционные работы, укладку кровельного материала, подшивку свесов. Крышу возводят на многие десятилетия, поэтому она должна быть безопасна, функциональна и долговечна.

    Составные части крыши

    Двускатная крыша — самая распространенная конструкция в частном строительстве. Представляет собой две плоскости, наклоненные в противоположные стороны под углом к горизонту 20-42°, соединенные в вершине — коньке. Благодаря такой форме снег, дождь и талая вода стекают с поверхности крыши, не задерживаясь. При увеличении угла наклона возрастает парусность конструкции, что при сильных порывах ветра может привести к отрыву.

    Собранная двухскатная крыша своими руками готова под монтаж кровельного покрытия

    Пошаговый монтаж двухскатной крыши

    Как вы видели выше, стропильных систем очень много. Соответственно при сборке каждой есть свои особенности, но в общем порядок одинаковый. Необходимо сказать об общем шаге: предварительная сушка и обработка древесины. Этот этап обязателен, если вы покупали свежие пиломатериалы, а не сушеные.

    Использование при строительстве крыши сырой древесины естественной влажности приведет к проблемам: балки погнет, они усохнут, изменится геометрия. Все это приведет к возникновению точек напряжения и при малейших признаках перегрузки (много снега, сильный ветер или дождь) начнутся негативные процессы. Их устранение — сложное и дорогостоящее мероприятие. Потому или покупайте сухую древесину (не более 20%, в идеале камерной сушки 8-12%), или купите материал за пару месяцев, сложите в проветриваемые штабеля. После обработайте необходимыми пропитками (от поражения грибками и для снижения горючести) и только после этого используйте в монтаже стропильной системы.

    Пиломатериалы сушить нужно в вентилируемых штабелях. Для этого их прокладывают короткими отрезками досок. Их кладут в метре от краев и далее через метр. Под нижний устанавливают обязательно проложки

    Об основных этапах сборки, о том, как сделать двухскатную крышу своими руками расскажем в этом разделе.

    Мауэрлат

    Начинается сборка стропильной системы двухскатной крыши с установки мауэрлата. Он должен быть выставлен строго горизонтально, потому перед началом монтажа тщательно проверяется горизонтальность стены, к которой он крепится, при необходимости она выравнивается цементным раствором. Продолжить работы можно после того, как раствор наберет 50% прочности.

    В зависимости от системы — это брус сечением от 150*150 мм или доска размерами 50*150 мм. Он крепится к верхнему ряду кладки стены. Если дом деревянный, его роль выполняет верхний венец. Если стены сложены из легких строительных блоков — пенбетона или газобетона и других — их жесткости недостаточно для того, чтобы перераспределять нагрузку. В этом случае поверх последнего ряда кладки делают армированный железобетонный пояс, в который вмуровывают закладной крепеж — проволоку или шпильки. На них потом насаживается брус или доска.

    Крепление мауэрлата на шпильки

    Способов связки стен и мауэрлата несколько:

    • В кладке (в железобетоном поясе) закрепляется гладкая катанная проволока большого диаметра (два конца торчат вверх). В доске затем делают в необходимых местах отверстия, в которые продевается проволока. Она потом скручивается и загибается.
    • В стене замуровываются шпильки не менее 12 мм диаметром. Под них в мауэрлате делают отверстия, насаживают брус/доску) и закручивают гайками с широкими шайбами.
    • Выровняв брус или доску по наружному или внутреннему краю стены, берут сверло диаметром 12 мм делают отверстия под анкерные болты. Их (того же диаметра 12 мм) забивают по самую шляпку, потом затягивают ключом.

    Расстояние между шпильками (проволокой) не должно быть больше 120 см. На стену (пояс) под мауэрлат обязательно укладывается отсечная гидроизоляция. Это может быть в два слоя свернутый рубероид или гидроизол, можно промазать битумной мастикой.

    Установка стропил

    Видов стропильных систем двускатной крыши насчитывается не один десяток. Прежде всего вам нужно выбрать как будет выглядеть ваша. Далее, для того чтобы работать было проще, из тонких досок делают шаблон для всех запилов, врубок и других подобных деталей. Для этого может понадобится собрать первую форму на крыше, а потом по готовой сделать шаблоны.

    Собирают готовые фермы и потом поднимают на крышу

    Порядок сборки зависит от типа стропильной системы. Если стропила наслонные, их устанавливают постепенно, собирая из элементов прямо на крыше. В этом случае удобно, если настелены балки перекрытия потолка и по возможности, черновой настил чердака или мансарды.

    В системах с висячими стропилами на земле собирается ферма — готовый треугольник из затяжки и стропильных ног со всем требуемыми подкосами, стойками. Собирается сразу требуемое количество ферм. Затем их поднимают на крышу, там выставляют вертикально и крепят к мауэрлату.

    С одной стороны это удобно — на земле работать проще, при высокой скорости сборки точность высокая: одна ферма мало чем отличается от другой, что упрощает процедуру. Но поднимать готовые фермы бывает сложно, особенно для больших зданий. Чтобы это было сделать легче, устанавливают две наклонные доски, которые одним концом упираются в землю, а второй торчит немного над стеной. Фермы подносят ближе к этому «подъемнику», по одной устанавливают внизу, привязывают веревки и затягивают по доскам на крышу. При отсутствии лебедки или крана это наиболее приемлемы способ.

    Сборка стропил требует определенных знаний: как и в каком порядке монтировать их, как размечать и делать запилы. Сборку одной из схем с бабкой смотрите в видео.

    Порядок сборки стропильной системы
    1. Выставляются крайние фермы, образующие фронтоны. Они выравниваются и закрепляются временными упорами. Могут понадобится также временное крепление, прибитое к стене дома: прибивают доску, которая торчит над стенами. По ней можно ровнять первую ферму (если конечно, стена ровная). Подбитая с другой стороны временными распорками она уже никуда не денется.
      Как правильно выставить стропильную систему
    2. Далее между установленными крайними фермами натягивается шпагат. Он проходит на уровне конька и с двух сторон внизу — на месте окончания стропильных ног. Натянутый шпагат проверяют на горизонтальность — прикладывают хороший строительный уровень. Если есть отклонения, а фермы выставлены строго вертикально, придется подпиливать стропильные ноги на одной из них. Иногда при отклонении на коньковом шнуре пытаются скорректировать отклонение наклоняя ферму. Но делать этого нельзя: «поплывет» вся система.
    3. Между выставленными крайними фермами натягивается шпагат для проверки правильности геометрии

  • Все, двускатная крыша своими руками собрана и готова к монтажу кровельного материала.

    Сам процесс установки стропил вызывает достаточно вопросов, но способов много и обо всех рассказать невозможно. Один из них смотрите в видео. Система большая и поднималась на крышу частями, а там уже собиралась в единую конструкцию. Для больших домов это удобно.

    Особенности монтажа стропильной системы деревянного дома

    Отличие деревянных домов состоит в том, что сруб дает усадку, а это приводит к изменению геометрии стропильной системы. Если элементы закрепить жестко, крыша может развалиться. Поэтому крепления делают плавающими. Есть специальные скользящие крепления, которыми в этом случае крепят стропила к верхнему венцу и к прогонам, если такие есть (смотрите фото).

    Способ крепления стропильной системы деревянного дома

    Чтобы стропило свободно двигались при усадке, длинную его часть крепят строго параллельно его краю, о опрору размещают строго перпендикулярно. При необходимости под нее вырезается площадка. Размечают крепление так, чтобы крюк оказался в крайнем нижнем положении или около него. Крепят на специальные саморезы, которые идут в комплекте (обычные не подходят). Если монтаж производится на бревно, чтобы стропильная нога не соскользнула по нему, в нижней части вырезается полукруглое отверстие, на которое она будет опираться.

    Такой крепеж продают на любом строительном рынке, называется он «скользячка». Как крепить скользячку к брусу смотрите в видео.

    Видео по сборке и установке стропильной системы двускатных крыш

    Строится двухскатная крыша своими руками непросто: очень много тонкостей и нюансов, существуют разные способы крепления, наращивания. Описывать словами их дело неблагодарное. Это тот случай, когда лучше увидеть. Ниже вам предлагаем подборку видео, которые вам могут быть полезны.

    Видео-отчет о том, как сделана двухскатная крыша

    Рассказ владельца дома об этапах строительства. Есть интересные технические моменты, которые могут быть полезны.

    Два типа соединения стропил: жесткое и скользящее

    Видео о двух наиболее проблемных типах соединений.

    Как определить угол наклона стропил

    В этом ролике показан весть процесс, продемонстрирован от начала и до конца со множеством подробностей. Крышу ставят на каркасный дом, но при установке на здания другого типа (кроме деревянных домов) разницы нет.

    Стропильная система двухскатной крыши: устройство, монтаж своими руками

    Двухскатная крыша пользуется большой популярностью благодаря простому монтажу, высокой прочности и универсальности. Она подходит для устройства любого вида кровли и вписывается в практически любой проект дома. В статье мы расскажем о том, как собрать стропильную систему двухскатной крыши. Эта информация будет полезна и тем, кто собирается работать своими руками, и тем, кто хочет проконтролировать работу бригады кровельщиков.

    Основные элементы двухскатной стропильной системы

    • Мауэрлат. Распределяет нагрузку от крыши на стены здания. Изготавливается из прочной и устойчивой к гниению древесины: сосны, лиственницы, дуба. Стандартное сечение — 100*100 или 150*150 мм.
    • Стропильные ноги. Устанавливают на мауэрлат или потолочный венец. Висячие стропильные ноги монтируют на дополнительные балки.
    • Затяжки. Используются для соединения стропильных ног и усиления их жесткости.
    • Коньковые прогоны — опоры для будущего конька. Их устанавливают в местах соединения верхней части стропил.
    • Боковые прогоны (опционально). Придают дополнительную жесткость фермам, усиливают большие пролеты.
    • Стропильные стойки — вертикальные брусья. Место установки зависит от ширины пролета (по центру или же по центру и по бокам).
    • Продольные и диагональные подкосы — опоры для стоек. Необходимы для правильного распределения ветровой и снеговой нагрузки.
    • Лежни — опоры для стоек и фиксации подкосов.
    • Обрешетка — основа для монтажа кровельного покрытия. Ее устанавливают перпендикулярно стропилам.

    На фото представлены основные виды стропильных систем двухскатной крыши. Некоторые из них можно собрать своими руками, для устройства других потребуются профессиональные расчеты и монтаж.

    Этапы монтажа

    При монтаже стропильной конструкции можно руководствоваться следующей схемой:

    Установка мауэрлата

    Мауэрлатный брус укладывают по стене, к которой будут крепить стропила. В домах из пористых материалов (пенобетона, кирпича) мауэрлат необходимо устанавливать по всей длине. В других случаях достаточно уложить брус между стропильными ногами. В качестве креплений используют анкерные болты, деревянные нагели, металлические скобы, шпильки или арматуру, шарнирные крепления или проволоку.

    Установка стропильных ног

    Обычно стропильные пары собирают на земле, а затем поднимают на крышу. При большом весе стропил монтаж проводят наверху. Перед началом работы лучше нарисовать схему и сделать разметку на деревянных заготовках — так стропильные пары будут абсолютно одинаковыми.

    Монтаж конькового узла

    В зависимости от сложности схемы, здесь могут быть использованы разные технологии крепления: со стропильным брусом или без него, метод накладки или врубки, фиксация специальными крепежными элементами. Выбор зависит от предполагаемой нагрузки и типа кровельного покрытия.

    Фиксация обрешетки

    Расчет шага обрешетки производят с учетом особенностей кровельного покрытия. К примеру, под металлочерепицу требуется 350 мм, под шифер или профнастил — 440 мм. Для мягкой кровли необходимо сплошное покрытие. Ондулин менее требователен к этим показателям — при уклоне более 15 градусов обрешетка монтируется с шагом 610 мм.

    Более подробная информация представлена в видео:

    Резюме

    Схема монтажа стропильной системы кажется простой только на первый взгляд. На практике часто возникают сложности, особенно если речь идет о двухскатных крышах с мансардой. Даже если вы планируете собрать конструкцию своими руками, проведение расчетов и составление схем лучше доверить профессионалам.

    Проектировщики учтут погодные нюансы региона и архитектурные особенности здания, равномерно распределят нагрузку, подберут необходимое сечение брусьев. А монтажные работы можно будет провести самостоятельно — руководствуясь пошаговыми инструкциями, фото и видео процесса.

    Стропильная система двухскатной крыши

    Более простой, по сравнению с вальмовой и другими видами крыш, является двухскатная крыша, так сказать классика жанра. Однако это не говорит о том, что строить ее просто. Даже самые несложные операции при монтаже стропильной системы двухскатной крыши нужно выполнят со знанием дела и определенным опытом.

    Какие виды стропил применяются при устройстве двускатки

    Стропильная система двускатной крыши бывает:

    • с наслонными стропилами
    • с висячими стропилами

    Висячие стропила не имеют опор внутри, а опираются только на две внешние основные опоры. Наслонные стропила опираются на внутренний элемент.

    Тип применяемых стропил напрямую связан с размерами здания, но в любом случае монтаж стропильной системы производится с соблюдением некоторых тонкостей. Более подробно мы говорили об этом, когда обсуждали стропильную систему мансард.

    Самая опасная ситуация, которая очень вероятна при ошибках в расчете стропил двускатной крыши – разрушения стропильной системы из-за неверно выбранного сечения стропил. В лучшем случае – нарушения сочленений (узлов) стропильной системы, что приводит к невозможности дальнейшей эксплуатации крыши.

    Обратите внимание

    Особенности крепления мауэрлата

    Крепление опорного бруса – мауэрлата – к стене производится различными способами. Рассмотрим эти варианты:

    Первый способ

    Самый надежный вариант, который применяют при строительстве крыш с большой (обычно – более 250 квадратных метров) площадью, заключается в следующем.

    При возведении стен, на которых предстоит крепить мауэрлат, сверху заливается бетонная балка, хотя чаще, конечно устраивают сплошной пояс из бетона по периметру здания, так называемый армопояс. При этом в него вмуровывают шпильки, сечением не менее 12 мм. Делается это таким образом, чтобы при креплении мауэрлата шпильки проходили через его ось, а от края бруса до края армопояса (балки) оставалось не менее 5 сантиметров.

    Что касается промежутков – я рекомендую размещать шпильки не реже, чем через каждые два метра, но с таким расчетом, чтобы оба края каждой части бруса мауэрлата были закреплены. Рассчитать высоту шпильки нужно с учетом 3 см для закручивания гайки.

    Несколько дешевле получается, если вместо шпилек вмуровать куски арматуры, а к ним приварить короткие болты, предварительно обрезав головки. При этом нужно следить, чтобы резьбы хватило для притягивания мауэрлата к стене.

    Можно и не вмуровывать предварительно шпильки: в таком случае я использую анкера – но этот способ дорогостоящий.

    Второй способ

    Он очень похож на первый – только шпильки вмуровывают прямо в стену, во время кладки. В таком случае шпильки должны быть более длинные, и вмуровывают их поглубже.

    Такое крепление не столь надежно, как в первом случае, но вполне достаточно для строительства крыш, площадью менее 250 квадратных метров.

    Третий способ

    Самый простой способ – крепление мауэрлата предварительно уложенной в кладку катанкой – толстой мягкой, не сталистой, проволокой. Для этого в процессе кладки, за несколько рядов до ее окончания, между рядов укладывают среднюю часть куска проволоки, чтобы с обеих сторон кладки равномерно выглядывали ее концы такой длины, которой достаточно для обвязки мауэрлата.

    Обратите внимание

    Этот метод широко распространен в практике строительства и вполне надежен, особенно, если строение не значительных размеров.

    Не стоит забывать и о гидроизоляционном слое под мауэрлат – иначе срок его эксплуатации резко сократится. Я обычно использую двухслойную полосу рубероида, хотя, при желании можно уложить и более дорогостоящий материал.

    При строительстве стропильной системы кровли деревянного дома в качестве мауэрлата используют верхний венец рубленого дома, домов из бруса или обвязку каркасного дома. Хотя в некоторых случаях и укладывают мауэрлат отдельно – тогда я закрепляю его со вторым от верха венцом при помощи металлических заершенных скоб или хомутами из катанки.

    Советую прочитать:

    Монтаж и укрепление стропил

    Следующий шаг строительства стропильной системы двухскатной крыши – установка и крепление стропил.

    Стропила можно крепить и прямо к балкам перекрытия, без мауэрлата, если стены и балки достаточно надежны. В таком случае нагрузка сосредотачивается в точках опоры балок перекрытия, в то время как с применением мауэрлата нагрузка на стены распределяется равномерно.

    К мауэрлату я креплю стропило следующим образом: делаю в месте соединения специальный зарез. Он имеет такую форму, что в узле соединения упирается своей плоскостью в горизонтальную плоскость мауэрлата.

    Если этого не сделать – стропило будет съезжать вниз, несмотря на крепления. Некоторые делают еще прорезь в мауэрлате – однако на прочность соединения такой прием не влияет, а вот ослабить мауэрлат может.

    Затем я вбиваю два гвоздя крестообразно через боковые противоположные плоскости стропила так, чтобы гвозди вошли в мауэрлат. Это удержит стропило от боковых смещений. Третьим гвоздем притягиваю стропило к мауэрлату, забивая его через верхнюю плоскость стропила перпендикулярно этой плоскости.

    Верхний конец стропила стыкую с таким же концом противоположного стропила. Для этого стропила обрезаю под углом ската крыши, стыкую и стягиваю двумя противоположными гвоздями, забитыми через верхнюю плоскость.

    Обрезку всех стропил можно делать по шаблону на земле, а можно и на крыше.

    Для этого перекрещенные стропила слегка развожу, подперев стойками снизу, и делаю вертикальный распил сразу двух стропил в месте пересечения. При необходимости укрепляю стык металлической пластиной или деревянной накладкой.

    Если стропильная конструкция предусматривает монтаж стоек и конькового прогона – верхнюю часть стропила опираю на него, сделав предварительно зарез нужной глубины на стропиле.

    Обратите внимание

    В случаях, когда размеры стропил превышают 4,5 метра, я укрепляю их при помощи ригеля. А когда превышают 6 метров и состоят из двух частей – дополнительным прогоном посредине между коньком и мауэрлатом. Прогон в таком случае опирается на стойки, и противоположные прогоны распираются горизонтальным брусом. Таким образом, получается очень прочная конструкция, способная служить десятилетиями без ремонта.

    Чтобы надежно защитить свой дом от воздействия внешних неблагоприятных факторов, закажите строительство стропильной системы двухскатной крыши у нас: профессионалы хорошо знают, как это сделать!

    Я готов ответить на любые вопросы, касающиеся устройства вальмовой стропильной системы – обращайтесь, всегда рад оказать помощь.

    Устройство стропильной системы двухскатной крыши – конструкция и монтаж своими руками

    Правильно сконструированная и собранная согласно технологии, крыша служить барьером, предотвращающим проникновение внутрь дома холодного воздуха и влаги. Снаружи невооруженным взглядом мы видим только малую часть конструкции – кровельное покрытие. Но каркас крыши, который является наиболее важным компонентом, выполняет основные опорные функции и принимает на себя воздействие ветровой и снеговой нагрузок.

    Чтобы он не деформировался в результат эксплуатации, необходимо правильно рассчитать величину сечения его элементов и определить расстояние между ними с учетом веса кровельного материала, уклона и климатических условий. В этой статье мы расскажем, что собой представляет стропильная система двускатной крыши дома, из чего она состоит, как проектируется и собирается своими руками.

    Что такое стропильная система?

    Стропильная система для двускатной крыши дома – система взаимосвязанных опорных элементов, которые в совокупности составляют каркас конструкции.

    Она изготавливается из древесины или металла в соответствии с расчетом нагрузок, которые будут воздействовать на них в процессе эксплуатации. Стропильный каркас кровли выполняет следующие функции:

    1. Придает кровельным скатам необходимый уклон. Традиционную форму в виде равностороннего прямоугольника двухскатной крыши придает именно стропильный каркас, формирующий уклон между основанием кровли и ее коньком. Расположенная под углом поверхность, позволяет снегу и воде свободно соскальзывать со ската.
    2. Распределяет нагрузку от веса кровельного пирога. Вес кровельного пирога с учетом снеговой нагрузки может достигать до 500 кг/м2, поэтому двухскатная кровля подвергается интенсивной нагрузке особенно в зимний период. Стропила двускатной крыши равномерно распределяют вес, который на них ложиться, а затем передают нагрузку на несущие стены и фундамент дома.
    3. Служит основой для крепления термоизоляции и кровельного материала. Стропильный каркас кровли служит своеобразным скелетом конструкции, вокруг которого строится ее «тело». Между стропильных ног должна устанавливаться термоизоляция, а на обрешетку фиксируется кровельное покрытие, которое защищает от проникновения влаги.

    Обратите внимание, что конструкция стропильной системы двухскатной крыши достаточно сложна для проектирования и сборки, особенно если у мастера не хватает опыта. Ведь чтобы она была способна выдерживать интенсивные нагрузки, нужно правильно рассчитать сечение стропил и шаг стропил, учитывая уклон и длину скатов, используемый кровельный материал, а также составить чертеж, по которому будет выполняться сборка.

    Виды стропильных систем

    Стропильные системы отличаются по многим факторам, их состав зависит от особенностей планировки деревянного или кирпичного дома, совокупного веса кровельного пирога, материала, из которого изготавливается каркас, а также вида кровельного покрытия.

    Важной характеристикой конструкции считается их несущая способность, определяющая, какой вес они могут выдержать без деформации. По характерным особенностям различают следующие виды стропильных систем:

    Наслонная

    Стропильным каркасом наслонного типа называют каркас, стропила которого имеют 2 точки опоры. Верхний конец ноги опирается на коньковый прогон, устанавливаемый на вертикальные стойки, закреплённые на внутренних стена. А нижним концом она устанавливается на мауэрлат.

    Сборка стропильной системы наслонного типа на двухскатную крышу возможна, только если внутри дома располагается не менее 1 несущей перегородки или капитальной колонны. Такую конструкцию часто называют безраспорной, потому что вторая точка опоры стропил компенсирует распирающую нагрузку на стены дома, которую предполагает висячая схема установки каркаса.

    Стропильные ноги наслонного типа испытывают нагрузку только на изгиб, который можно ликвидировать различными подкосами. Наслонная стропильная система позволяет перекрывать дома шириной до 14 метров.

    Висячая

    Висячая стропильная система отличается тем, что ее стропила опираются только нижним концом на мауэрлатный брус, установленный на наружные несущие стены. Верхний конец стропильных ног такой конструкции ни на что не опирается, а как бы висит в воздухе, из-за чего возникает 2 типа нагрузки: на изгиб и на распирание.

    Распирающая нагрузка такой схемы расположения элементов на наружные стены настолько велика, что компенсировать ее приходится с помощью многочисленных ригелей и завязок, за счет которых происходит завязывание стропильных пар между собой.

    Устройство двускатной крыши с висячими стропилами состоит из треугольных ферм, жесткая форма которых не подвергается нагрузкам. Считается, что сложность висячей схемы крепления стропил намного выше.

    Стропильная система двухскатной крыши своими руками монтируется без труда, если правильно рассчитать шаг стропил, то есть расстояние между стропилами и величину их сечения.

    Комбинированная

    Сочетая в себе лучшее от той и другой системы, признана самой надежной. Применяют ее в случаях, когда внутри помещения в качестве опоры внутри дома используются не стены, а колонны. Тогда висячие и наслонные стропила можно чередовать, чтобы усилить конструкцию за счет дополнительных элементов, не увеличивая расход строительных материалов.

    Важно! Скользящая стропильная крыша – еще одна разновидность каркаса, которая отличается тем, что стропильные ноги устанавливают на мауэрлат не с помощью жесткого крепления, а используя подвижную опору. Скользящее крепление позволяет кровле менять в пределах запаса хода размеры в процессе усадки деревянного дома.

    Конструкция

    Устройство стропильной системы двухскатной крыши любого из перечисленных видов представляет собой совокупность вспомогательных и опорных элементов. Они распределяют равномерно вес кровельного пирога, а также компенсируют распирающие и изгибающие нагрузки, возникающие между ними.

    Сечение, длина и шаг стропил определяются с помощью инженерного расчета, учитывающего вес кровельного пирога, климатические условия в регионе строительства, а также уклон конструкции. В состав стропильного каркаса двухскатной кровли обычно входят следующие элементы:

    1. Мауэрлат. Мауэрлатный брус установить на наружные стены дома, на которые опираются кровельные скаты. Он служит для смягчения давления на опоры и равномерного распределения нагрузки от веса кровельного пирога. Он изготавливается из прочного бруса с сечением 150х150 мм или 200х200 мм и крепится к верхнему поясу стен с помощью анкерных болтов или длинных металлических шпилек.
    2. Лежень. Это аналог мауэрлата, только он устанавливается на внутренние несущие стены, а на него нужно выставлять вертикальные стойкий для монтажа конькового прогона.
    3. Стропильные ноги. Этим термином обозначают элементы каркаса, которые изготавливаются из досок с сечением 150-40 мм и устанавливаются под углом к основанию крыши, формируя угол наклона ската. Какое делать расстояние между стропилами, их длину и толщину определяют с помощью расчета, учитывающие совокупные нагрузки, которым они подвергаются в процессе эксплуатации.
    4. Затяжка. Затяжкой называют балки, которые располагают горизонтально и связывают между собой ноги одной стропильной пары, чтобы снизить распирающую нагрузку на наружные стены конструкции. Ригель – это затяжка, установленная под самым коньком конструкции.
    5. Стойки. Стойкой называется вертикальный брус, выставленный на лежень для поддержки конькового прогона. Определить какое расстояние должно быть межу стойками просто, ведь оно повторяет шаг стропил.
    6. Подкосы. Диагонально расположенные подпорки, поддерживающие стропильные ноги посредине или в нижней части, предотвращая их прогиб, называют подкосами.

    Учтите, что определить, как правильно расположить элементы стропильной системы может только расчет временных и постоянных нагрузок, которым они будут подвергаться в процессе эксплуатации. Вычисление совокупного веса кровельного пирога помогает определить верное расстояние между стропилами, вычислить их длину и необходимую толщину.

    Расчет (угол, нагрузка, длина)

    Расчет стропильной системы двухскатной крыши строиться на том, что в фронтальном размере она имеет форму равностороннего треугольника, вычислить стороны которого легко можно с помощью простых тригонометрических формул.

    Эти несложные вычисления помогают определить оптимальное расстояние между стропилами, их толщину и длину. Расчет конструкции выполняют в следующей последовательности:

    • Определяют конструкцию и уклон кровли. Существуют различные способы выбора вида и уклонности кровельной конструкции. Этот параметр зависит от климатических условий и эксплуатационных характеристик выбранного кровельного материала.
    • Определяют совокупную нагрузку на конструкцию. Для этого суммируют постоянные нагрузки (вес кровельного покрытия, свой вес каркаса, термоизоляции и перекрытий) с временными нагрузками (снеговая нагрузка, ветровая нагрузка), умножают на поправочный коэффициент, учитывающий уклон скатов, а затем прибавляют к этой цифре 10-15%, чтобы каркас имел некоторый запас прочности.
    • Вычисляют длину стропильных ног. Для этого пользуются теоремой Пифагора, ведь стропильная ферма представляет собой равносторонний треугольник. Получатся, что квадрат длины стропильной ноги равен сумме квадратов высоты крови и половины длины заложения. Зная, как рассчитать длину стропил, можно вычислить высоту конька.
    • Определяют сечение элементов. Оптимальное сечение элементов выбирают по таблицам в соответствии с длиной стропильных ног и расстояния между ними. Чем это показатели больше, тем толще должно быть стропило.

    Помните, что перед тем, как рассчитать стропила на крышу, нужно определиться с основными параметрами конструкции. В частности, необходимо точно знать высоту конька и уклон крыши, а также размеры перекрываемого помещения. Результатом выполнения расчета элементов крыши должен стать подробная схема стропильной системы, отражающая их размеры и углы между ними.

    0 0 голоса

    Рейтинг статьи

    Стропила на крыше. Как правильно ставить стропила на крышу?


    как ставить правильно своими руками

    Как известно, стропильная система – это основная несущая конструкция крыши. Именно она «держит» на себе весь груз кровельного «пирога», а также все нагрузки от снега и ветра. Именно поэтому к ее возведению нужно относиться «ответственно». А как провести монтаж такой системы? Как выполняется установка стропил на крышу? Какие здесь следует учитывать нюансы? Об этом и о других вопросах связанных со стропильной системой и пойдет речь в статье.

    Общие понятия

    Установка стропил – это один из важных этапов возведение любой крыши. Чаще всего эту работу поручают профессионалам, так как она довольно сложна. Но, если имеется некоторый опыт в строительных и плотницких работах, то ее можно выполнить и своими руками. Но прежде чем приступить к установке стропил, следует ознакомиться с самой конструкцией крыши.

    В эту систему входят следующие составляющие:

    1. Скаты. Их количество зависит от типа крыши. Наиболее часто встречающийся вариант – это двухскатный. Именно эту основную часть крыши и поддерживают стропила, которые вы будите укладывать.
    2. По периметру всех стен, сверху производится установка мауэрлата. Этот элемент можно не использовать, если дом построен из деревянных брусьев. Нижний конец стропил крепится к мауэрлату. Этот элемент необходим для того, чтобы вес всей системы равномерно распределялся на стены.
    3. Конек. Это верхняя часть крыши. Здесь сходятся скаты и стропила. Этот элемент присутствует в любом типе крыши, кроме односкатного варианта.
    4. Ендова. Она может быть включена не во все конструкции. Ендова присутствует в тех случаях, когда скаты, а соответственно и стропила, образуют входящий угол.
    5. Свес или карниз. Этот элемент предназначен для того, чтобы осадки, стекающие с кровли, не повреждали стены и фундамент. Свес может являться непосредственным продолжением стропил или быть их отдельной составляющей. Карниз может отступать от стен на любое приемлемое вам расстояние, но он не должен быть меньше тридцати сантиметров.
    6. Кровля. Эта часть будет непосредственно защищать ваше строение от внешних воздействий. Кровля может иметь вид своеобразного «пирога». Если в чердачном помещении создана жилая комната, то вам придется установить теплоизоляцию и другие слои. Если мансарды не будет, то достаточно уложить кровельный материал и гидроизоляцию.

    Стропильная система – это «костяк» всей крыши. Именно она будет нести все нагрузки от кровельного «пирога» и других компонентов. Поэтому технология установки стропил должна соблюдаться неукоснительно. Правильный монтаж будет гарантией долгой службы всего строения.

    Материал для стропил

    Во время возведения крыши важно ответственно подойти к каждому этапу. Установка стропил – это «серьезно». Но, если эти элементы будут некачественными, то от правильного монтажа мало что будет зависеть. Стропила могут быстро выйти из строя и тогда серьезных ремонтных работ вам не избежать.

    Прежде чем приступить к установке своими руками, следует выбрать материал для этих основных элементов всей системы крыши. А какой вариант можно использовать? Здесь специалисты предложат следующее:

    • Железобетонные конструкции. Такие стропила часто используют при строительстве промышленных объектов. У них есть масса недостатков. Установка таких конструкций требует использование спецтехники. К тому же они весят очень много. Поэтому железобетонные изделия в частном домостроении не применяются;
    • Металлические стропила. Здесь имеется в виду стальные изделия, тавра и другие. Такие конструкции получаются легкими и компактными. Но вот их стоимость может быть довольно высокой. Плюс ко всему, стальные элементы обладают высокой теплопроводностью. Еще один недостаток – это трудности с монтажом. Установка металлических стропил потребует наличие специального оборудования, например, сварочного аппарата;
    • Древесина. Это самый распространенный вариант материала для стропильной системы. Если говорить о минусах, то специалисты отмечают склонность дерева к гниению и возгоранию. Но такие недостатки легко устраняются при помощи специальных пропиток.

    Установить стропила из древесины можно своими руками, используя только обычный набор плотника. Чаще всего используются брусья. В некоторых случаях можно применить и доски. Самое главное – это чтобы материал был качественным. Не стоит использовать доски или брусья уже долгое время бывшие в употреблении.

    Подготовка

    Прежде чем ставить стропила, следует пройти подготовительный этап. Прежде всего, следует составить схему. Без точного чертежа провести правильную установку стропил невозможно. При составлении схемы следует учесть следующие моменты:

    1. Какая стропильная система будет использоваться. Существует два варианта – это наслонная и висячая. В каждом случае установка стропил производится по своим правилам. Это нужно обязательно учитывать.
    2. Определиться с углом наклона ската. Здесь учитываются различные параметры. Во-первых, природные условия в вашем регионе. Чем меньше угол наклона, тем больше скапливается снега. При этом уменьшается ветровая нагрузка. При большом угле наклона все наоборот. Во-вторых, следует учитывать и рекомендации от производителя кровельного материала.
    3. Нагрузки. Перед тем как составлять схему следует определиться с тем, какие силы будут воздействовать на всю конструкцию. Исходя из этого, рассчитываются все параметры самих стропил и частота их установки. Учитываются как переменные, так и постоянные нагрузки. К первым относят атмосферные воздействия – это осадки и ветер. К постоянным нагрузкам относится вес всех компонентов крыши, включая установленное оборудование, читайте подробнее: расчет стропильной системы.
    4. Параметры самих стропил. Тут нужно рассчитать их длину и сечение. Эти величины будут зависеть как от конструктивных особенностей самой крыши, так и от нагрузок, которые она должна выдерживать, читайте также: как рассчитать длину стропил.

    После составления схемы следует подготовить все необходимые материалы и инструменты. Особое внимание стоит уделять сами стропилам и другим компонентом стропильной системе. Древесина – это капризный материал. Поэтому установка стропил должна начинаться с их обработки различными пропитками.

    Кроме этого, нужно внимательно осмотреть каждую доску или брус, который будет использоваться. Если были замечены следы гниения или большое количество сучков, то такой материал для установки стропил лучше не применять. Также внимательно нужно отнестись к влажности древесины. Этот параметр не должен превышать десяти процентов.

    Кроме древесины для стропил нужно подготовить и другие материалы и инструменты. В первую очередь следует запастись крепежом. Установка стропил проводится с использованием главным образом гвоздей. Но кроме этого могут применяться металлические скобы, уголки и другие приспособления.

    Если речь идет об инструментах, то вполне сгодится обычный набор плотника. Установка стропил своими руками проводится с использованием пилы, топора, рубанка, сверла и других инструментов. Кроме этого, следует подготовить приспособления для нанесения разметки.

    Способы соединения стропил

    Древесина прекрасно поддается обработке. Именно поэтому, конечно кроме всех остальных преимуществ, ее и выбирают при возведении крыши. Из-за легкости обработки существует множество способов соединения деревянных элементов. Прежде чем начать монтаж стропил, стоит знать, как их можно крепить между собой, наращивать и соединять с другими компонентами системы.

    Для выполнения этих задач можно использовать следующие варианты:

    • если надо нарастить стропила выполненные из досок перед установкой, то применяют сплачивание. При этом под местом стыка обязательно должна находится опора. При таком методе концы досок накладывают друг на друга на расстояние минимум в 20 процентов от длины всего пролета. После этого их скрепляют в шахматном порядке гвоздями или болтами;
    • при наращивании брусчатых стропил перед их установкой используют либо метод косого прируба, либо способ под название лобовой упор. Первый вариант считается более надежным. При нем делается косой сруб с обоих концов бруса. После чего он стыкуются и закрепляются между собой гвоздями или болтами. При втором варианте части стропил соединяются торцами, а место стыка укрепляется накладками;
    • при креплении стропил к мауэрлату используются разные способы. Самым надежным считается жесткий. Такой способ выбирается при наслонной системе. Внизу стропил перед их установкой делается запил. Его размеры должны быть таковыми, чтобы он совпадал с формой мауэрлата. После установки место стыка закрепляется гвоздями, и усиливается скобами или уголком;
    • монтаж можно проводить и скользящим методом. Таким способом следует установить стропила в деревянных домах. У таких строений первые годы происходит усадка. Скользящий метод установки стропил не даст им коробиться и трескаться. Для такого способа используют специальные крепления, а именно скользящие опоры для стропил.

    Существуют и другие методы, как ставить стропила на мауэрлат. Каждый конкретный вариант имеет свои плюсы и минусы. Но кроме мауэрлата, стропила нужно закрепить и между собой. Это делается в верхней части у конька крыши.

    Тут также существует множество способов. Монтаж можно проводить с использованием болтов, пластин, шарниров или с применением врубки.

    Проводим монтаж

    А как установить стропила на крышу? Какие здесь существуют нюансы и тонкости? В первую очередь стоит помнить о безопасности. Укладка стропил на большой высоте – это опасно. Лучше всего, чтобы перед началом монтажа сделать строительные леса. Но такое дело очень затратное и редко используется. Поэтому установку стропил на крышу следует проводить со средствами индивидуальной защиты – это монтажные пояса и так далее.

    Кроме того, сделать все своими руками и одному – это практически невыполнимая задача. Поднять и поставить стропила в одиночку будет невозможно. Древесина весит много. К тому же и сами конструкции будут достаточно большими. Поэтому без помощника вам не обойтись.

    Сама технология установки стропил на крыше выглядит следующим образом:

    1. Если вы будите производить монтаж с использование жесткого крепления, то первоначально желательно сделать шаблон для вырубки. Для этого поднимаем двое стропил на крышу и ставим их на свое место. При этом делается вырубка в том месте, где элемент будет крепиться к мауэрлату. По первым стропилам делается шаблон. Это можно сделать с помощью куска фанеры. С помощью шаблона еще внизу можно подготовить остальные стропила для установки.
    2. Также можно подготовить шаблон и для верхнего стыка. Это делается в том случае, если стропильная пара будет собираться на земле. Затем ее поднимают на крышу и ставят на свои места. Но можно производить сборку и на крыше. В этом случае подъем будет заметно облегчен. К тому же и подгонка будет более точной.
    3. Первым делом ставят стропила с обоих торцов дома. После этого между ними натягивается веревка. Это необходимо для того, чтобы остальные пары поставить ровно, и выставить в одной плоскости.
    4. Далее проводится поднятие, соединение и установка остальных стропил. При этом, между каждой парой нужно выдерживать одинаковое расстояние, которое рассчитывается заранее. Как правило, этот параметр лежит в пределах от 60 сантиметров до 1 метра, подробнее в материале: расстояние между стропилами.
    5. После установки стропил все места соединения следует дополнительно укрепить. Для этого можно использовать металлические уголки, скобы или толстую стальную проволоку.
    6. Далее, следует укладывать и закреплять поперченные планки и подпорки. После чего можно заниматься укладкой обрешетки и самой кровли.

    Видео по теме:

    Стоит отметить, что есть некоторые особенности установки стропил при использовании висячей или наслонной системы. В первом случае применяется затяжка. Этот элемент закрепляет нижние концы стропильной пары. В наслонной системе монтаж нижних концов стропил производится непосредственно к мауэрлату.

    Посмотрите еще статьи:

    kryshagid.ru

    Как ставить стропила на дом

    Крыша не только придает зданию завершенный вид, как на фото, но и защищает его от осадков, холода и ветра. Если дом строится своими силами, необходимо знать, как правильно поставить стропила, чтобы крыша получилась надежной. Устройство кровли выбирают исходя из климатических особенностей региона. Там, где выпадает много осадков, рекомендуется строить высокие крыши. Если же для региона характерные частые сильные ветра, лучше отдать предпочтение пологим кровлям. Разберемся, как установить стропила на крышу.

    Прежде чем перейти к тому, как правильно устанавливать стропила, нужно узнать, чем же отличаются разные виды крыш.

    Особенность односкатной крыши заключается в том, что основой для ската служат несущие стены разные по высоте. При строительстве жилых домов односкатные крыши практически не используются – их лучше сооружать на различных хозяйственных постройках, банях, дачных домиках.

    При строительстве жилого дома обычно создают двухскатную кровлю – в этом случае она также опирается на несущие стены, но они имеют одинаковую высоту. Между скатами образуется пространство – фронтон (прочитайте также: «Как сделать фронтон крыши»). В том, как ставить стропила на крышу такой конструкции, нет ничего сложного, эту работу можно сделать собственными силами, узнав как построить двухскатную крышу из наших советов. Мансардные и вальмовые крыши более сложные, а с шатровыми вообще невозможно справиться самостоятельно – для сооружения шатровой крыши придется прибегнуть к помощи специалистов. Для многощипцовых кровель требуется создание ендовы, что значительно усложняет работу – их рекомендуется делать на домах со сложной планировкой.

    Элементы конструкции крыши

    Основным элементом любой крыши являются стропила – еще называемыми деревянными стропильными фермами. Эти деревянные балки служат несущими элементами конструкции кровли. Между верхним и нижним поясом стропил находятся обрешетки, их основой являются подкосы и скосы.

    К составным частям кровли также относятся:

    • гидро- и теплоизоляция;
    • кровельное основание;
    • кровля.

    К крепежным деталям относятся:

    • стойки;
    • распорки;
    • ригели;
    • подкосы.

    Назначением крепежных элементов является обеспечение жесткости стропильной системы. Чем больше пролет, тем больше понадобится крепежных элементов.

    Стропильная ферма не что иное, как соединенные между собой крепежными деталями элементы крыши. Основой такой фермы является один или сразу несколько треугольников. Деревянный брус укладывают по внешнему обрезу стен, это мауэрлат, назначением которого является создание опоры для несущих стен.

    Виды стропил

    Надежность несущей системы зависит от того, как поставить стропила на дом. Существует два вида стропил: наслонные и висячие. Для стропил можно брать только дерево высокого качества, без червоточин, сучков и трещин.

    Наслонные стропила рекомендуется устанавливать в здании, где есть средние несущие стены. Если пролет составляет более пяти метров, стропила ставят на откосы. Наслонные стропила будут упираться в мауэрлат, по этой причине нагрузка на стены увеличивается в несколько раз, поэтому они должны быть прочными и массивными, чтобы выдержать ее.

    Наслонные стропильные ноги имеют две опоры. Одна опора опирается на мауэрлат, а второй служит прогон, идущий вдоль конька. Прогон укладывают на стойки, установленные на внутренней стене.

    До того, как поставить стропила на крышу, их соединяют с помощью специальной затяжки. Иногда ее используют и в качестве балки перекрытия. Самый простой вариант висячих стропил – это пара элементов, соединенных в коньке. Для этого стропила прорезают наполовину, а внизу упирают в брус, расположенный по горизонтали. Чтобы стропила не прогибались, их скрепляют скобами, заранее врубив ригель.

    Когда ширина пролетов превышает семь метров, рекомендуется использовать балку, закрепленную в коньке и затяжке (прочитайте: «Как закрепить стропила»). Балку скрепляют со стропилами, подкосами и ригелем при помощи врубки, напоминающей прямой зуб. Подобная конструкция подходит для пролетов с шагом от десяти метров. Для выставления стропил потребуется металлический ерш – специальный крепеж. Его вбивают в каждый четвертый ряд кирпичной кладки. От ерша отходит пара петлей, с помощью которых крепят балки. Крепкий брус размещают по всей длине здания. На него станут опираться концы стропил, и нагрузка на стены распределится равномерно.

    В месте выхода на поверхность дымовой трубы обязательно делают противопожарный разрыв. Расстояние между конструктивными элементами должно быть не более 130 сантиметров. Чтобы сделать свес крыши, используют специальные кобылки. Их можно сделать самостоятельно, взяв доску сечением 5х10 сантиметров. Длина доски должна быть больше свеса на полметра, поскольку при соединении ее со стропильной доской необходимо выполнить стык. К доске кобылки прибивают таким образом, чтобы стропильная нога не выходила за пределы крыши.

    Конструкция вальмовых крыш

    До того, как правильно ставить стропила на такой крыше, нужно сделать дополнительные скаты. Их формируют вальмовыми стропилами — они должны образовать стык с коньком двухскатной крыши (детальнее: «Конструкция вальмовой крыши: стропильная система»). Со стороны это выглядит как две отдельные части. Первой частью является двухскатная крыша, но ее размеров не хватает для того, чтобы накрыть весь дом. В результате образуются открытые участки – их перекрывают двумя вальмами. Важно определить расстояние, через которое будут ставиться стропила, поскольку основная нагрузка приходится на крайние стропильные балки – их необходимо в обязательном порядке усилить. Также нужно правильно соотнести размеры вальмовой и двухскатной крыш. Если пропорции хоть немного нарушатся, пострадает весь облик здания. Вообще, такой тип крыши является довольно сложным, поэтому работу по ее созданию лучше доверить специалистам (прочтите: «Балки перекрытия и стропила — способы крепления»).

    Конструкция мансардных крыш

    Мансардная крыша тоже не относится к легкой конструкции, но ее под силу сделать самостоятельно. Рекомендуется только выбрать простой вариант крыши с четкими треугольными прямыми склонами. Немало людей, самостоятельно возводящих дома, интересуются, как правильно выставить стропила мансардной крыши, ведь такой тип является достаточно распространенным (читайте: «Установка стропил мансардной крыши, материалы для ее производства»). От правильной установки стропил зависит и возможность обустройства мансардного помещения, поскольку полом будет являться нижняя часть стропильной системы, которая должна получиться достаточно прочной, чтобы выдерживать нагрузки, характерные для жилого помещения (прочтите: «Устройство мансардной крыши, ее виды и типы»). Конструкцию мансардной крыши лучше выполнять из параллельных балок с достаточно большим сечением, чтобы она могла выдержать будущие эксплуатационные нагрузки. Остальные конструктивные детали можно изготавливать из досок или брусков меньшей толщины (прочтите: «Конструкция мансардной крыши и ее преимущества»).

    Как правильно поставить стропила, подробная видеоинструкция:

    В том, правильно ставить стропила, нет ничего сложного. Главное – заранее определиться с типом крыши, так как каждая из них имеет свои конструктивные особенности. Также нужно в точности следовать рекомендациям по созданию того или иного типа системы – только в этом случае крыша получится надежной и сможет долгие годы защищать дом от неблагоприятных климатических условий. Если есть сомнения в собственных силах, лучше обратиться к специалистам. Читайте также: «Как правильно запилить стропила».

    kryshadoma.com

    Как ставить стропила на крышу: несколько советов

    Если вы решили построить дом или дачу, а может, какое-то подсобное помещение, то возникнет вопрос, как уберечь ваше сооружение от атмосферных осадков. Ответ очевиден, необходимо сделать крышу.

    Устройство двускатной крыши.

    Кровля может быть различный, но ее монтаж осуществляется на обрешетку, которая набивается на стропильную конструкцию. Поэтому необходимо иметь представление о том, как ставить стропила на крышу. При строительстве дома это, наверное, самая сложная конструкция, но независимо от разнообразия форм крыши, основные принципы ее сооружения идентичны.

    Некоторые особенности

    По своей форме крыши могут быть:

    Варианты крепления стропильных ног.

    • односкатными;
    • двухскатными;
    • шпилеобразными;
    • шатровыми;
    • вальмовыми;
    • мансардными;
    • купольными;
    • коническими;
    • плоскими.

    Односкатные крыши обычно применяются на хозяйственных постройках.

    Установка стропил на двускатную крышу особого труда не составит, потому что они опираются на несущие стены.

    Значительно сложнее установить стропила на мансардные и вальмовые крыши, а на монтаж купольных и конических крыш лучше пригласить специалистов.

    Самым популярным материалом для стропил является деревянный брус. Обычно используется дерево хвойных пород. Его смолянистая структура, сравнительно небольшой вес и относительная долговечность отлично подходят для этих целей. Выбирать доски желательно без сучков и трещин. Нежелательно выполнять строительство стропильного каркаса из свежих досок и брусьев. Дерево необходимо просушить.

    Стропила собираются в треугольную ферму. Такая конструкция обеспечивает максимальную жесткость, что напрямую влияет на несущую способность всей конструкции в целом.

    Элементы стропильной конструкции

    Схема конькового соединения стропильной системы.

    1. Мауэрлат — квадратный брус, который жестко крепится вдоль несущих стен. Основная функция мауэрлата — равномерное распределение нагрузки на стены самой конструкции крыши. К нему крепятся стропильные ноги. Для мауэрлата используется брус сечением от 10 до 15 см.
    2. Стропильные ноги — основные несущие конструкции, из которых собираются треугольные фермы. Они устанавливаются с шагом 0,6-1,2 м в зависимости от предполагаемой нагрузки.
    3. Прогон — дополнительный брус, на который опираются стропила.
    4. Лежень предназначен для установки на него стоек и для равномерного распределения нагрузки от них. Он представляет собой квадратный брус такого же сечения, как и мауэрлат.
    5. Затяжка — поперечная балка, которая соединяет между собой пары стропильных ног, обеспечивая жесткость конструкции треугольной фермы.
    6. Ригель — деревянный брус, который, как и затяжка, связывает стропильные ноги. В отличие от затяжки, он имеет меньшее сечение, устанавливается примерно на 50 см ниже верхней точки соединения стропильных ног методом врубки.
    7. Стойки. При большой ширине дома возникает необходимость в усилении конструкции стропильной системы. Для этого устанавливаются стойки, на которые распределяется нагрузка конька.
    8. Подкосы — дополнительные диагональные элементы крепления, усиливающие конструкцию фермы. Применяются при монтаже больших пролетов.
    9. Конек — верхняя часть соединения стропильных ног.
    10. Свес крыши — часть стропильных ног, которые выступают за пределы стен примерно на 40 см. основная их задача — обеспечить защиту стен от дождевой воды, которая будет скатываться с крыши.
    11. Кобылки — применяются в том случае, если длина стропильных ног недостаточная для свеса.

    Стропильные системы бывают 2-х видов:

    1. Висячие. Применяются при ширине стен по фронту до 10 м и между ними отсутствуют несущие стены. Стропила в этом случае опираются на боковые стены. Для компенсации распирающей нагрузки их соединяют затяжкой. Если планируется сделать мансардное помещение, можно использовать вместо затяжки балки перекрытия.
    2. Наслонные. Применяются при ширине стен по фронту более 10 м. Между ними есть несущие стены. Для усиления стропильной конструкции в средней части устанавливается вертикальная балка, через которую нагрузка от конька распределяется на лежень и несущие стены.

    Как поставить стропила: рекомендации

    Схема креплений стропил.

    Работы по установке стропильного каркаса, начинаются с установки мауэрлата. Место для его установки обычно предусматривается в процессе возведения стен. Для этого с внешней стороны стены выкладывается небольшой выступ. А сам мауэрлат укладывается ближе к внутреннему краю. Способов его крепления множество:

    • с помощью обвязной проволоки;
    • анкерными болтами;
    • с помощью закладки деревянных пробок;
    • с помощью закладки кусков арматуры.

    Место установки мауэрлата в обязательном порядке гидроизолируется, а сам брус обрабатывается антисептиком. Необходимо обратить внимание, что брус выбирается максимальной длины, чтобы сократить количество стыков. Если же длины балки не хватает, соединение производится с помощью косого запила и последующего соединения 2-х частей с помощью гвоздей, саморезов, скоб. При этом запил желательно делать на протяжении 1 м.

    Изготовление стропильных ног начинается с нарезки заготовок необходимой длины. Необходимо учитывать, что для стропил лучше брать доски сечением 50х20, чем 10х10. При одинаковой площади сечения несущая способность первых будет выше.

    Если длина стропильной доски недостаточная, их можно сращивать внахлест или с помощью накладок.

    Важно: соединение должно располагаться не посередине стропильной ноги, а быть смещено на 1/3 от общей длины. Это лучший вариант для обеспечения жесткости.

    Соединение стропил.

    Для небольшой постройки стропильные фермы лучше все собрать на земле и затем поднять наверх.

    Ставить стропила необходимо с крайних фронтонных ферм. С помощью строительного уровня контролируется вертикальность их установки. По низу и верху желательно натянуть строительный шнур для точной установки промежуточных ферм.

    Установка стропильных ног выполняется с шагом 0,6-1,2 м. Фермы фиксируются между собой временными укосинами.

    Когда все фермы будут установлены в верхнем поясе, они скрепляются доской. После этого можно убрать временные фиксаторы.

    Если длина пролета больше 6 м и в доме по центру есть несущая стена, то ставить стропила нужно несколько иначе. Для этого по центру устанавливаются опоры, на которые монтируется коньковый брус. К нему по отдельности крепятся стропила. Установка, как и в предыдущем случае, начинается с крайних опор. Между ними натягивается строительный шнур для размещения остальных стропил в одной плоскости.

    Опор может быть несколько. Между внутренними опорами можно установить еще один брус, который усилит коньковый.

    Несколько полезных советов

    Основные узлы стропильных ферм.

    Когда вы определитесь с высотой крыши, углом наклона ската, то для облегчения работы по разметке лучше подготовить шаблон. Все стропильные ноги одинаковые, поэтому можно на земле выполнить необходимые запилы, т.е. сразу выполнить все подготовительные мероприятия, а потом собрать конструкцию наверху.

    Если ставить стропила без центрального прогона, то между собой их можно крепить внахлест или встык. Крепление в верхней точки нужно выполнить жестко и ниже желательно установить перетяжку (ригель).

    Если планируется установка центрального прогона, то стропила лучше не просто уложить на него, а выполнить запил в стропильной ноге таким образом, чтобы образовался зацеп. С его помощью стропильная нога цепляется за прогон, предотвращая соскальзывание. Второй запил выполняется при стыковке с мауэрлатом.

    Важно: запил выполняется именно на стропильной ноге.

    Категорически запрещается делать глубокие зарезы на мауэрлате.

    В месте выхода на поверхность дымовой трубы обязательно делают противопожарный разрыв. Расстояние между конструктивными элементами должно быть не более 130 сантиметров. Чтобы сделать свес крыши, используют специальные кобылки. Их можно сделать самостоятельно, взяв доску сечением 5х10 сантиметров. Длина доски должна быть больше свеса на полметра, поскольку при соединении ее со стропильной доской необходимо выполнить стык. К доске кобылки прибивают таким образом, чтобы стропильная нога не выходила за пределы крыши.

    Конструкция вальмовых крыш

    До того, как правильно ставить стропила на такой крыше, нужно сделать дополнительные скаты. Их формируют вальмовыми стропилами — они должны образовать стык с коньком двухскатной крыши (детальнее: «Конструкция вальмовой крыши: стропильная система»). Со стороны это выглядит как две отдельные части. Первой частью является двухскатная крыша, но ее размеров не хватает для того, чтобы накрыть весь дом. В результате образуются открытые участки – их перекрывают двумя вальмами. Важно определить расстояние, через которое будут ставиться стропила, поскольку основная нагрузка приходится на крайние стропильные балки – их необходимо в обязательном порядке усилить. Также нужно правильно соотнести размеры вальмовой и двухскатной крыш. Если пропорции хоть немного нарушатся, пострадает весь облик здания. Вообще, такой тип крыши является довольно сложным, поэтому работу по ее созданию лучше доверить специалистам (прочтите: «Балки перекрытия и стропила — способы крепления»).

    Конструкция мансардных крыш

    Мансардная крыша тоже не относится к легкой конструкции, но ее под силу сделать самостоятельно. Рекомендуется только выбрать простой вариант крыши с четкими треугольными прямыми склонами. Немало людей, самостоятельно возводящих дома, интересуются, как правильно выставить стропила мансардной крыши, ведь такой тип является достаточно распространенным (читайте: «Установка стропил мансардной крыши, материалы для ее производства»). От правильной установки стропил зависит и возможность обустройства мансардного помещения, поскольку полом будет являться нижняя часть стропильной системы, которая должна получиться достаточно прочной, чтобы выдерживать нагрузки, характерные для жилого помещения (прочтите: «Устройство мансардной крыши, ее виды и типы»). Конструкцию мансардной крыши лучше выполнять из параллельных балок с достаточно большим сечением, чтобы она могла выдержать будущие эксплуатационные нагрузки. Остальные конструктивные детали можно изготавливать из досок или брусков меньшей толщины (прочтите: «Конструкция мансардной крыши и ее преимущества»).

    Как правильно поставить стропила, подробная видеоинструкция:

    В том, правильно ставить стропила, нет ничего сложного. Главное – заранее определиться с типом крыши, так как каждая из них имеет свои конструктивные особенности. Также нужно в точности следовать рекомендациям по созданию того или иного типа системы – только в этом случае крыша получится надежной и сможет долгие годы защищать дом от неблагоприятных климатических условий. Если есть сомнения в собственных силах, лучше обратиться к специалистам. Читайте также: «Как правильно запилить стропила».

    kryshadoma.com

    Как ставить стропила на крышу: несколько советов

    Если вы решили построить дом или дачу, а может, какое-то подсобное помещение, то возникнет вопрос, как уберечь ваше сооружение от атмосферных осадков. Ответ очевиден, необходимо сделать крышу.

    Устройство двускатной крыши.

    Кровля может быть различный, но ее монтаж осуществляется на обрешетку, которая набивается на стропильную конструкцию. Поэтому необходимо иметь представление о том, как ставить стропила на крышу. При строительстве дома это, наверное, самая сложная конструкция, но независимо от разнообразия форм крыши, основные принципы ее сооружения идентичны.

    Некоторые особенности

    По своей форме крыши могут быть:

    Варианты крепления стропильных ног.

    • односкатными;
    • двухскатными;
    • шпилеобразными;
    • шатровыми;
    • вальмовыми;
    • мансардными;
    • купольными;
    • коническими;
    • плоскими.

    Односкатные крыши обычно применяются на хозяйственных постройках.

    Установка стропил на двускатную крышу особого труда не составит, потому что они опираются на несущие стены.

    Значительно сложнее установить стропила на мансардные и вальмовые крыши, а на монтаж купольных и конических крыш лучше пригласить специалистов.

    Самым популярным материалом для стропил является деревянный брус. Обычно используется дерево хвойных пород. Его смолянистая структура, сравнительно небольшой вес и относительная долговечность отлично подходят для этих целей. Выбирать доски желательно без сучков и трещин. Нежелательно выполнять строительство стропильного каркаса из свежих досок и брусьев. Дерево необходимо просушить.

    Стропила собираются в треугольную ферму. Такая конструкция обеспечивает максимальную жесткость, что напрямую влияет на несущую способность всей конструкции в целом.

    Элементы стропильной конструкции

    Схема конькового соединения стропильной системы.

    1. Мауэрлат — квадратный брус, который жестко крепится вдоль несущих стен. Основная функция мауэрлата — равномерное распределение нагрузки на стены самой конструкции крыши. К нему крепятся стропильные ноги. Для мауэрлата используется брус сечением от 10 до 15 см.
    2. Стропильные ноги — основные несущие конструкции, из которых собираются треугольные фермы. Они устанавливаются с шагом 0,6-1,2 м в зависимости от предполагаемой нагрузки.
    3. Прогон — дополнительный брус, на который опираются стропила.
    4. Лежень предназначен для установки на него стоек и для равномерного распределения нагрузки от них. Он представляет собой квадратный брус такого же сечения, как и мауэрлат.
    5. Затяжка — поперечная балка, которая соединяет между собой пары стропильных ног, обеспечивая жесткость конструкции треугольной фермы.
    6. Ригель — деревянный брус, который, как и затяжка, связывает стропильные ноги. В отличие от затяжки, он имеет меньшее сечение, устанавливается примерно на 50 см ниже верхней точки соединения стропильных ног методом врубки.
    7. Стойки. При большой ширине дома возникает необходимость в усилении конструкции стропильной системы. Для этого устанавливаются стойки, на которые распределяется нагрузка конька.
    8. Подкосы — дополнительные диагональные элементы крепления, усиливающие конструкцию фермы. Применяются при монтаже больших пролетов.
    9. Конек — верхняя часть соединения стропильных ног.
    10. Свес крыши — часть стропильных ног, которые выступают за пределы стен примерно на 40 см. основная их задача — обеспечить защиту стен от дождевой воды, которая будет скатываться с крыши.
    11. Кобылки — применяются в том случае, если длина стропильных ног недостаточная для свеса.

    Стропильные системы бывают 2-х видов:

    1. Висячие. Применяются при ширине стен по фронту до 10 м и между ними отсутствуют несущие стены. Стропила в этом случае опираются на боковые стены. Для компенсации распирающей нагрузки их соединяют затяжкой. Если планируется сделать мансардное помещение, можно использовать вместо затяжки балки перекрытия.
    2. Наслонные. Применяются при ширине стен по фронту более 10 м. Между ними есть несущие стены. Для усиления стропильной конструкции в средней части устанавливается вертикальная балка, через которую нагрузка от конька распределяется на лежень и несущие стены.

    Как поставить стропила: рекомендации

    Схема креплений стропил.

    Работы по установке стропильного каркаса, начинаются с установки мауэрлата. Место для его установки обычно предусматривается в процессе возведения стен. Для этого с внешней стороны стены выкладывается небольшой выступ. А сам мауэрлат укладывается ближе к внутреннему краю. Способов его крепления множество:

    • с помощью обвязной проволоки;
    • анкерными болтами;
    • с помощью закладки деревянных пробок;
    • с помощью закладки кусков арматуры.

    Место установки мауэрлата в обязательном порядке гидроизолируется, а сам брус обрабатывается антисептиком. Необходимо обратить внимание, что брус выбирается максимальной длины, чтобы сократить количество стыков. Если же длины балки не хватает, соединение производится с помощью косого запила и последующего соединения 2-х частей с помощью гвоздей, саморезов, скоб. При этом запил желательно делать на протяжении 1 м.

    Изготовление стропильных ног начинается с нарезки заготовок необходимой длины. Необходимо учитывать, что для стропил лучше брать доски сечением 50х20, чем 10х10. При одинаковой площади сечения несущая способность первых будет выше.

    Если длина стропильной доски недостаточная, их можно сращивать внахлест или с помощью накладок.

    Важно: соединение должно располагаться не посередине стропильной ноги, а быть смещено на 1/3 от общей длины. Это лучший вариант для обеспечения жесткости.

    Соединение стропил.

    Для небольшой постройки стропильные фермы лучше все собрать на земле и затем поднять наверх.

    Ставить стропила необходимо с крайних фронтонных ферм. С помощью строительного уровня контролируется вертикальность их установки. По низу и верху желательно натянуть строительный шнур для точной установки промежуточных ферм.

    Установка стропильных ног выполняется с шагом 0,6-1,2 м. Фермы фиксируются между собой временными укосинами.

    Когда все фермы будут установлены в верхнем поясе, они скрепляются доской. После этого можно убрать временные фиксаторы.

    Если длина пролета больше 6 м и в доме по центру есть несущая стена, то ставить стропила нужно несколько иначе. Для этого по центру устанавливаются опоры, на которые монтируется коньковый брус. К нему по отдельности крепятся стропила. Установка, как и в предыдущем случае, начинается с крайних опор. Между ними натягивается строительный шнур для размещения остальных стропил в одной плоскости.

    Опор может быть несколько. Между внутренними опорами можно установить еще один брус, который усилит коньковый.

    Несколько полезных советов

    Основные узлы стропильных ферм.

    Когда вы определитесь с высотой крыши, углом наклона ската, то для облегчения работы по разметке лучше подготовить шаблон. Все стропильные ноги одинаковые, поэтому можно на земле выполнить необходимые запилы, т.е. сразу выполнить все подготовительные мероприятия, а потом собрать конструкцию наверху.

    Если ставить стропила без центрального прогона, то между собой их можно крепить внахлест или встык. Крепление в верхней точки нужно выполнить жестко и ниже желательно установить перетяжку (ригель).

    Если планируется установка центрального прогона, то стропила лучше не просто уложить на него, а выполнить запил в стропильной ноге таким образом, чтобы образовался зацеп. С его помощью стропильная нога цепляется за прогон, предотвращая соскальзывание. Второй запил выполняется при стыковке с мауэрлатом.

    Важно: запил выполняется именно на стропильной ноге.

    Категорически запрещается делать глубокие зарезы на мауэрлате.

    Со временем это может привести к его разрушению в месте запила, увеличению нагрузки в этой точки на стену и ее разрушению.

    Нагрузка на крышу распределяется сверху вниз, поэтому стропила будут пытаться расползтись в стороны. В предыдущем пункте мы рассмотрели несколько вариантов, как воспрепятствовать этому с помощью запилов. Усилить конструкцию стропильных ног от расползания можно еще жесткой установкой на них брусков, которые будут упираться в мауэрлат. Еще придаст дополнительную жесткость укрепление стропил металлическими скобами. При этом скобы необходимо устанавливать так, чтобы компенсировать нагрузку на растяжение.

    Подведем итоги: установка стропил для крыши — сложное и ответственное мероприятие. Вы познакомились с основными принципами, как поставить стропила. Если у вас маленькое или среднее сооружение, то сможете выполнить эту работу самостоятельно.

    1poderevu.ru

    Как удлинить стропила Крепление стропил к мауэрлату

    Завершающим этапом строительства любого дома независимо от количества этажей в нем — это строительство крыши. Все этапы строительства дома являются ответственными: сооружение фундамента, кладка цоколя или стен, но пока нет крыши — нет и вашего дома.

    В сегодняшней статье мы продолжаем тему «Изготовление крыши своими руками».

    В предыдущих статьях мы уже рассказали:

    Как правильно нарастить стропила для устройства свеса

    Итак, продолжим. Длины бруса, который мы использовали для стропильной ноги, составила 6м. Этой длины хватило только на стропильную ногу. Но для устройства свеса  крыши, который должен быть не менее 40 см, этой длины нам не хватало.

    В этом случае стропильная нога наращивается доской, которая называется «кобылкой».  Карнизный свес (он же — вылет) необходим для отвода воды (дождевой или образовавшейся от таяния снега), которая стекает с крыши. Свес (вылет) предохраняет стены от намокания и возможного плесневения. Длина вылета — минимум 40 см, но возможно увеличение длины и до 60 см. За длину вылета берется расстояние от стены до его конечной точки вылета (мысленно проведите горизонтальную линию от стены то конца свеса — см. рисунок в конце статьи).

     Для свеса используется отрезок доски необходимой длины. Этот отрезок для свеса и называется «кобылка». Кроме того, ширина доски допускается уже, чем ширина бруса стропильной ноги.

    Использование «кобылки» для устройства свеса не является недостатком, а, наоборот, имеет ряд преимуществ:

    • Нет необходимости использовать более длинный брус, чем тот, который необходим для изготовления непосредственно стропильной ноги. Для «кобылки» применяется более дешевый пиломатериал — доска, что ведет к удешевлению строительства;
    • Подъем, подгон по месту и крепление стропил проще выполнять, когда они имеют меньшую длину и меньший вес, нежели необходимо с учетом свеса;
    • Выводить свес удобнее легкими «кобылками»;
    • В дальнейшем, при необходимости ремонта свеса, «кобылку» всегда проще заменить, чем менять всю стропильную ногу.

    «Кобылка» крепится к стропильной ноге с просветом, т.е. между брусом и доской  есть просвет, который частично заполняется вкладышем (более короткой доской). Используем крепление помощью гвоздей:два гвоздя забиваются с противоположных сторон и загибаются. Такого крепления вполне достаточно, т.к. нагрузка на этот узел небольшая. Все, о чем мы вам рассказали отчетливо видно на прилагаемых к статье фото.

    Если же крыша вашего дома позволяет использовать брус, длины которого хватает и на свес — такой вариант тоже хорош. Как в этом случае вырубать стропила («зарубать пятку») относительно стен дома и мауэрлата показано на рисунке.

    Крепление стропильных ног к мауэрлату

    Первоначально мы крепили стропильные ноги на гвоздь. Теперь пришло время закрепить стропила к мауэрлату окончательно. Для этого мы использовали шинку. Шинка — это полоса из металла. Шинкой «обертываем» стропильную ногу и с двух сторон (с правой и с левой стороны относительно стропильной ноги) крепим ее на гвозди и шурупы с внутренней стороны стены на глубину 25-30 см.

    Такое дополнительное крепление предохранит крышу от возможного срыва при сильных порывах ветра.



    Можно воспользоваться и способом наших дедов: стропильную ногу «оборачивали» проволокой, которую тоже закрепляли с внутренней стороны стены. Для этого берут проволоку толщиной 4 — 6 мм и привязывают ее к ершам, которые забивают в стену.

    На этом мы заканчиваем серию статей о сооружении стропильной системы (см. рубрику «Крыша» ). В заключении мы предлагаем прослушать аудиозапись в формате mp3.  Возможно, вы услышите что-то интересное и полезное для вас, не вошедшее в статьи.

    Cооружение стропильной системы.mp3

    В следующих статьях мы расскажем, как нужно делать обрешетку стропильной системы,  натягивать пленку и крыть крышу шифером. До новых встреч!

    Это точно Вас заинтересует:

    Как запиливать стропила двухскатной крыши?

    Стропильная система – основа крыши, от нее зависит надежность и прочность кровли, ее способность противостоять осадкам и ветру. Конструкция стропильной системы определяется формой крыши и особенностями планировки дома, а также применяемыми материалами. Стропильная система, возводимая своими руками, обычно выполняется из дерева, но возможно применение и других материалов, например, металлического профиля.

    Стропильная система своими руками

    Виды стропил и их применение

    Выбор стропильной системы – ответственный шаг, требующий знания конструкции каждого из видов кровли. Стропила могут быть:

    1. Наслонные стропила, опирающиеся на коньковый прогон и мауэрлат. Применяются при возведении односкатной, простой двускатной крыши, а также как один из элементов вальмовой и ломаной мансардной крыши.
    2. Скользящие стропила – разновидность наслонных стропил, применяемая для деревянных строений, дающих большую усадку. Их отличием является скользящее крепление стропил к мауэрлату, что позволяет компенсировать усадку стен без деформации кровли.
    3. Висячие стропила – система из стропил, стянутых ригелями или затяжками, обычно применяется при строительстве простой двускатной крыши, а также в качестве верхних стропил мансардной крыши. В висячей стропильной системе коньковый прогон отсутствует, и в верхней части симметричные стропильные ноги опираются непосредственно друг на друга.
    4. Накосные стропила, иначе называемые угловыми или диагональными. Применяются для выполнения трехскатной или четырехскатной крыши, а также для кровли со сложной геометрией.

    Элементы стропильной системы

    Любые стропила предназначены для распределения и передачи нагрузки кровли на стены дома. Основными элементами, на которые опираются стропила, являются:

    • Мауэрлат – брус, закрепленный на верхней плоскости стен по периметру всего дома;
    • Лежни – опорные брусья, уложенные на внутренние несущие перегородки или колонны;
    • Балки перекрытия верхнего этажа;
    • Стойки и опоры;
    • Прогоны – горизонтальные опорные элементы, уложенные вдоль оси крыши на стойки.

    Стропильная ферма состоит из следующих элементов:

    • Стропильные ноги – доски или брус, образующие контур крыши и уложенные с определенным шагом;
    • Затяжки или ригели – горизонтальные элементы, стягивающие парные стропильные ноги между собой;
    • Подкосы – опоры, поставленные под углом и поддерживающие стропильные ноги;
    • Кобылки – доски, закрепленные на нижнем конце стропил и образующие свесы крыши;

    Нарожники – короткие стропила, опирающиеся на диагональные стропила в вальмовой крыше.

    Варианты крыш с висячими и наслонными стропилами

    Все эти элементы в частном строительстве обычно выполняют из дерева – бруса или доски хвойных пород, высушенного естественным образом. Дерево пропитывают антисептиком, что позволяет продлить срок его службы. Толщина и сечение элементов определяется расчетом.

    Технология выполнения наслонных стропил

    1. До начала строительства необходимо выполнить эскиз крыши и рассчитать ее размеры. Сечение и шаг стропил, а также необходимость установки дополнительных опор и подкосов также определяются расчетом.
    2. Укладывают и выставляют опорные элементы: мауэрлат, лежни и балки перекрытий, стойки, коньковый и промежуточные прогоны. Подробно эти операции описаны в статьях, посвященных различным типам крыши:
      • Односкатная крыша;
      • Двускатная крыша;
      • Трехскатная крыша;
      • Четырехскатная крыша;
      • Мансардная крыша.
    3. Изготовляют шаблон стропил. Для этого берут доску с шириной, соответствующей расчетной длине стропил, с такой же шириной, но с меньшей толщиной – она легче и ее проще точно подогнать по месту. Доску прикладывают к месту установки крайнего стропила одним концом к коньковому прогону, другим – к мауэрлату.
    4. В верхней части шаблона размечают верхний запил. Форма запила должна быть такой, чтобы доска ложилась на коньковый прогон и при этом плотно прилегала к противоположному стропилу. Глубина запила должна составлять не более 1/3 ширины доски.
    5. После выпиливания верхнего запила шаблон еще раз прикладывают по месту и размечают нижний запил – он должен опираться на мауэрлат, не оставляя больших зазоров. Конец шаблона опиливают под углом так, чтобы срез находился в вертикальной плоскости.

      Схема соединения мауэрлата со стропильной ногой

    6. Полученный шаблон прикладывают в месте установки всех стропильных ног, проверяя, нужна ли будет подгонка по месту. Если шаблон подходит идеально (что случается редко) можно сразу изготовить необходимое количество стропильных ног. Если же нужна корректировка нижнего запила, то по шаблоны вырезают только верхнюю часть каждого стропила, а нижний запил каждый раз делают по месту.
    7. Стропила ставят с установленным расчетом шагом. Обычно он составляет от 50 до 120 см и зависит от типа кровельного покрытия, а именно от его тяжести, и от ожидаемой снеговой нагрузки. Наиболее тяжелыми покрытиями являются шифер и керамическая черепица, но они в настоящее время применяются редко. Чаще выбор делается в пользу более современных, легких и надежных материалов: металлочерепицы, ондулина, мягкой кровли. Для них шаг стропил можно выбрать около 100 см, не выполняя сложных расчетов.
    8. Сначала устанавливают стропила со стороны фронтонов. Стропильную ногу опирают на коньковый прогон и мауэрлат и закрепляют на два гвоздя 100-150 мм в каждом узле крепления. Установив стропильную пару, дополнительно скрепляют ее: в верхней части с помощью накладок из металла и саморезов с одной стороны и уголков с ребром жесткости с другой, в нижней части – скобами или также на уголки.

      Руководство по креплению стропильной ноги к мауэрлату

    9. После установки стропил с обоих фронтонов крыши между ними натягивают бечевку и выравнивают остальные стропила по ней. Крепление стропил производят аналогично.

      Крепление стропил

    10. Устанавливают подкосы, если того требуют результаты расчета. Подкосы выполняют из того же материала, что и стропила. Прикладывают доску подходящей длины под нужным углом к стропилу и размечают нижний запил. Важно учесть, на что будет опираться подкос: на балку перекрытия или на лежень, от этого зависит форма нижнего запила. После выполнения нижнего запила подкос ставят по месту и отмечают линию отреза по стропилам. Подготовленный подкос ставят враспор между балками и стропилами и закрепляют с помощью металлических накладок или уголков.

    Установка подкосов на крыше

    Технология выполнения висячих стропил
    1. Устанавливают мауэрлат и балки перекрытия. Висячая стропильная система не имеет вертикальных и горизонтальных опор, поэтому стойки и прогоны ставить не нужно. Для удобства размечают центр крыши, по которому будет проходить конек, с помощью временно прибитых по центрам фронтонов досок. Один край доски должен обозначать центр крыши. На досках отмечают высоту крыши по коньку.
    2. Выполняют шаблон. Для этого доску прикладывают нижним концом к мауэрлату, а верхним – к отметке высоты крыши. Размечают верхний запил по краю доски, обозначающему центр крыши, и нижний, по мауэрлату, не более чем на 1/3 ширины доски. Прикладывают шаблон с обеих сторон, уточняя симметричность стропил.
    3. По шаблону выполняют необходимое количество стропильных ног. Раскладывают их попарно. Две стропильных ноги, образующие ферму, ставят верхними срезами друг к другу и скрепляют накладкой из металла или косынкой из доски на саморезы или шпильки. Нижнюю часть крепят к мауэрлату на уголки и саморезы и гвозди.

      Технология выполнения висячих стропил

    4. Устанавливают затяжки (ригели) – доски необходимой длины, стягивающие стропильные ноги и не позволяющие им разъезжаться в стороны. Количество и высота расположения ригелей определяется расчетом и конструкцией крыши, они не должны мешать проходу по чердаку, если там планируется делать жилое помещение или склад. Крепление затяжек осуществляют н шпильки. Так устанавливают все стропильные фермы, подпирая их с помощью укосин.

      Способы крепления стропил к затяжкам

    Технология выполнения вальмовых диагональных стропил
    1. Поскольку стропила для вальмовой крыши устанавливают диагонально, обычные способы их крепления не подходят. К тому же нагрузка на диагональные стропила значительно выше, чем на наслонные или висячие, поэтому материал для их выполнения должен иметь большее сечение. Можно использовать брус толщиной от 100 мм, однако практика показывает, что удобнее выполнить эти стропила из двух сложенных и скрепленных досок стандартной толщины.
    2. Диагональные стропила верхним концом опирают на стойки, нижним – на сходящиеся под прямым углом брусья мауэрлата. Их размечают по месту, и основной их особенностью является то, что запилы выполняют не перпендикулярно к плоскости доски, а под углом в 45 градусов. При выполнении стропил из срощенных досок выполняют сначала одну сторону с косыми запилами, потом вторую, в зеркальном отображении.
    3. Доски стягивают между собой на саморезы, гвозди или шпильки. Закрепляют вальмовые стропила с помощью накладок и саморезов.

    Стягивание досок (Вальмовых стропил) с помощью саморезов

    Лучше понять основные приемы возведения стропильной системы своими руками поможет видео.

    При выполнении любой стропильной системы своими руками важно тщательно закреплять все узлы и соединения и помнить, что крыша – это основная защита вашего дома от ненастья. Поэтому важно не только сделать качественный каркас, но и выбрать подходящий кровельный материал, например, профнастил, и правильно уложить его.

    При строительстве стропильной системы для обеспечения надежности конструкции важно следить за каждой деталью. Особенное внимание уделяют узлу крепления стропилины к мауэрлату. Именно в этом месте передается основная часть нагрузки на несущие стены. При этом важно не только как закрепить, что использовать, но и точность запила. Ведь если доска будет не полностью опираться, тогда она может сломаться и привести к обрушению крыши. В статье рассмотрим как запилить стропила и какие способы для этого существуют.

    Разновидности крепления стропил

    В зависимости от конструктивного решения, наличия внутренних стен и расчетной нагрузке применяют различные виды крепления. Каждое из них подразумевает собственный вариант подготовки стропил для стыковки с мауэрлатом. Ниже перечислены три основных способа крепления:

    • жесткий;
    • наслонный;
    • скользящий.

    Последний вариант рассматривать не будем, так при его применении делать запилы не потребуется. Обычно его используют при устройстве крыши на домах из бруса. Он больше всего подходит, так как стены из дерева со временем дают усадку. Из-за этого стропильная система может изменить геометрию и появятся течи.

    В остальных вариантах придется делать точные запилы. Понадобятся точные измерительные приборы, строительный карандаш и электрическая или бензопила.

    Общие рекомендации

    Прочности крыши зависит не только от того как правильно были сделаны запилы. Примите во внимание следующие советы:

    1. Для стропил подбирайте качественные материалы, так как, даже если сделаете точные запилы, брусок может не выдержать нагрузки. Тут нельзя экономить, так эта деталь принимает все нагрузки на себя.
    2. Места крепления с мауэрлатом должны быть без дефектов древесины, например, сучков. Хотя они и прочнее древесины, но вокруг образуются завихрения, которые при малейшей нагрузке ломаются.
    3. При устройстве крыши не стесняйтесь обращаться за помощью, так как это опасное и ответственное дело.

    Грамотно выполненный узел примыкания стропильной ноги и мауэрлата гарантирует долгий срок службы конструкции.

    Вырубка посадочного места

    Важно понимать, что выполнить идеальный запил на строительной площадки невозможно. Причины могут быть разными: недостаток высокоточных инструментов, неравномерное положение мауэрлата, неудобная позиция и так далее. Поэтому относительно проектного значения, может измениться угол наклона ската. Тут, главное, сохранить единую линию положения стропил.

    Самый простой способ сделать одинаковый запил на стропилах — использовать шаблон. Правда, не во всех случаях этот вариант подойдет, так часто крыши бывают неровными. Тогда придется рассчитывать угол и место вырубки на каждой стропиле индивидуально.

    Для основы шаблона возьмите обрезок доски, кусок ДВП или фанеры, подойдет даже плотный картон. На заготовке проведите линию от нижнего края на расстоянии не больше третье часть ширины стропилины. Такую же черту необходимо провести на всех брусьях которые планируете подрезать. Дело в том, что глубже делать распил не рекомендуется из-за потери прочности. Далее, отметьте точки, в которых стропила будет прилегать к мауэрлату, сделайте перпендикулярную черту, относительно прошлой линии.

    Теперь перейдем к изготовлению шаблона, определив углы вертикальной и горизонтальной части зарубки. Для этого приложите заготовку к торцу мауэрлата, сохранив уклон будущей крыши. Напротив угла должна быть точка пересечения линий, которые сделали до этого. Проведите линии треугольника и вырежьте получившийся шаблон.

    Прежде чем переносить разметку на стропила проверьте точность готового изделия. Пройдитесь по крыше и проверьте степень примыкания по всей длине мауэрлата. При необходимости сделайте коррективы, но не стоит ожидать идеального варианта. Перепады в 2—3 миллиметра допустимы.

    Далее, приложите шаблон к стропилам и перенесите разметку. Важно, чтобы распил был произведен на равном расстоянии от коньковой стороны. Первый пропил должен быть сделан поперек волокон.

    Важна максимальная концентрация, чтобы не выйти за очерченные границы. Если не уверены в собственных силах, тогда воспользуйтесь ручным инструментом. Так вы снизите процент брака и время на переделку.

    Второй срез выполняется топором, так как электропила может быть застопорена. Тут так же понадобится сноровка и сила. Важно проследить чтобы топор был довольно острым, тогда дело будет спориться лучше и можно избежать сколов.

    Наконец, сверьте получившийся запил с шаблоном и при необходимости внесите поправки. После чего можно выполнить монтаж готовой стропильной ноги или сделать посадочные места на оставшихся деталях.

    Подрезка для прямого стыка с мауэрлатом

    Более простой вариант — сделать соединение встык. Для этого нужно определить место среза и угол его наклона. Для этой цели можно применить два варианта: теоретический и практический.

    Для теоретического метода нужно хорошо разбираться в геометрии и на бумаге рассчитать нужный угол. Разделите расстояние от конька до карниза, на длину стропилы. Так, вы получите косинус требуемого угла. Для того чтобы перенести его на заготовку можно использовать либо торцовочную пилу, либо специальный угольник.

    Если под рукой нет особого инструмента, изготовьте простой шаблон. Возьмите прочный материал, например, ДСП. На листе отметьте 500 мм по нижнему краю, затем определите тангенс требуемого угла и умножьте на отмеренную длину. Так, вы получите вторую сторону прямоугольного треугольника. Отметив все границы и вырезав заготовку, получите нужный угол. Запиленные детали можно сразу смонтировать или дождаться когда будет сделан весь комплект.

    На практике можно легко сделать разметку отдельной стропилины, приложив ее к проектной позиции. Для этого выставьте брус так, чтобы его нижняя часть была заподлицо с мауэрлатом. Проведите горизонтальную линию от угла до нижней части стропилы, она должна быть строго параллельна стене. Теперь можно спокойно отпилить любым подручным инструментом и установить деталь. Оставшаяся часть послужит шаблоном для оставшихся стропил только в том случае, если основание ровное.

    Знания геометрии помогают не только в определении угла запила стропильной ноги, но и в определение высоты крыши, длины отдельных элементов и так далее.

    Стропильный каркас задает геометрические и эксплуатационные параметры скатной крыши. Из-за нарушений в технологии монтажа, из-за огрехов в изготовлении его элементов появляются перекосы системы, традиционные протечки, прорехи в покрытии, угрожающие аварийными ситуациями. Для того чтобы соорудить надежную и устойчивую кровельную конструкцию, нужно четко знать, как выполняется распиловка и установка стропил с последующей фиксацией к опорным элементам.

    Классификация стропильных ног

    Стропилами, или же стропильными ногами, называются деревянные или металлические балки, установленные на короб дома под заданным углом. Они определяют конфигурацию кровельной конструкции, принимают на себя и стойко сопротивляются сумме постоянных и временных нагрузок, действующих на верхнюю ограждающую систему постройки.

    Конструктивная простота стропильных ног крайне обманчива. На самом деле это довольно сложные элементы, требующие тщательной разметки и аккуратного раскроя. Нестыковки в соединениях стропильных ног с мауэрлатом, друг с другом и прочими составляющими системы приводят к изменению формы скатов, нарушению целостности покрытия и разрушению узлов.

    С другой стороны, грамотная установка стропильных ног может скорректировать некоторые ошибки в возведении коробки дома, а не усугубить положение четким повторением и усилением перепадов высоты стен. Правда в таких ситуациях элементы каркаса изготавливают в индивидуальном порядке и скрупулезно подгоняют по факту непосредственно на объекте.

    Однако прежде чем разбираться со спецификой монтажа, нужно выяснить, в чем заключаются их конструктивные различия, согласно которым стропильные ноги делятся на две группы, это:

    • Висячие. Вид стропилин, не имеющих верхней опоры. В вершине крыши стропильные ноги упираются торцами друг в дружку. Чтобы под весом компонентов кровельного пирога и снега, такая конструкция не распирала брус мауэрлата, висячие стропила соединяют горизонтально установленной затяжкой.
    • Наслонные. Разновидность стропильных ног, укладываемая на две разные по высоте опоры. Вверху они чаще всего опираются на установленный в крест стропилинам коньковый прогон, реже упираются запиленными под углом торцами друг в дружку. Низ ложится на мауэрлатный брус или упирается в него.

    От того, к какой группе относятся стропильные ноги, зависит сфера их применения и технология установки. Висячую разновидность собирают на земле, а выполненные в виде своеобразных треугольников фермы поднимают на крышу и монтируют в полностью подготовленном к установке виде.

    Плюс сооружения стропильного каркаса по висячей технологии заключается в безопасности работ и возможности выполнить максимально точно узловые соединения. Если в сооружении крыши используется самый простой вариант висячей фермы с затяжкой внизу, можно отказаться от устройства мауэрлата, в место которого вполне подойдет неширокая выравнивающая доска.

    Минусы висячей технологии сопутствуют преимуществам. К примеру, собранную на земле ферму гораздо сложнее транспортировать к месту установки, чем доски и брус для наслонных стропилин. Есть ограничения по перекрываемым пролетам: пределом считается 14 м, свыше которого неразумно устанавливать склонные к провисанию деревянные балки без промежуточных опор.

    Стропильные ноги наслонной группы и верхом, и низом опираются на независимые конструкции. Верхушкой их укладывают на прогонную конструкцию, которая монтируется по балкам перекрытия или по лежню, заменяющему мауэрлат на внутренней стене. Низ либо устанавливается на мауэрлат, либо упирается в него, зацепившись за брус зубом или пришитым вместо зуба опорным бруском.

    Преимуществом наслонных систем по праву признана возможность перекрытия практически любых по габаритам пролетов. Просто при увеличении перекрываемого пространства конструкция усложняется: дополняется подкосами на пару со стойками, дополнительными прогонами вкупе с лежнями, схватками.

    Собирается и монтируется наслонная конструкция дольше, т.к. сооружают ее не из ферм, а из отдельных элементов. Однако как раз у этой схемы больше возможностей в корректировке недочетов короба или неравномерно осевшего сруба. Т.к. стропила наслонного типа укладываются поштучно, есть возможность слегка изменить положение и размеры узла, чтобы в итоге сформировать безукоризненно выровненную плоскость ската.

    Специфика изготовления и укладки стропилин

    Понятно, что для возведения стропильной системы понадобятся пиломатериалы – длинномерная продукция лесообрабатывающих предприятий с четкими геометрическими параметрами. Нужна будет доска или брус, на которых, естественно, нет монтажных запилов и врубок для установки.

    Зачем нужны запилы и врубки? Дело в том, что при постановке на ребро у досок и брусьев слишком маленькая площадь опоры. С мауэрлатом они контактируют лишь одной вестма тонкой линией, из-за чего при малейшей нагрузке сверху могут банально «съехать» с занятой позиции и потащить за собой всю конструкцию.

    Для того чтобы увеличить площадь опоры в узле сопряжения стропилины и мауэрлата, или же ее и дополнительного прогона, в брусе или доске выбирают угловую врубку, выпиливают зуб или пришивают опорный брусок. Если верхушка стропилины сопряжена с зеркально противоположным аналогом, то для надежного упора потребуется запил, плоскость которого должна быть четко перпендикулярна горизонту.

    Основное правило в сооружении стропильных каркасов заключается в том, чтобы выбранные в пиломатериалах площадки для опирания были строго горизонтальны и вертикальны. При малейших нарушениях горизонтальности с вертикальностью теряется устойчивость, детали конструкции смещаются под собственным весом и действием нагрузки вплоть до полного разрушения системы.

    Отметим, что на узлы стропильных систем возложена обязанность в обеспечении возможности незначительного смещения и поворота при превышении нагрузки. Указанные перемещения необходимы для того, чтобы конструкция слегка прогнулась, чуть сдвинулась, но не разрушилась и сохранила устойчивость.

    Эти тонкости следует знать и мастеру, решившему заняться изготовлением и монтажом стропил своими руками, и владельцу строящегося дома, не желающему расплачиваться за некачественные трудовые усилия бригады строителей. Разберем распространенные варианты, чтобы уяснить суть процесса.

    Сооружение каркаса крыши по висячей технологии

    Рассмотрим пример возведения стропильной системы над бревенчатым срубом бани. Пролет между стенками небольшой, его проще и разумней перекрыть висячей конструкцией, установка которой будет производиться на перепуски потолочных балок – матиц.

    Бревенчатая основа – вариант практически идеальный для установки висячих систем, т.к. его проще всего стесать в горизонт, устранив необходимость подгонки стропилин в случае нарушения геометрии стопы. Нет никакой необходимости в устройстве мауэрлата. Однако затяжку придется передвинуть вверх, чтобы обойти верхний венец сруба и сформировать полезное чердачное пространство.

    Перед выполнением монтажа стропил проводится поэтапная подготовка сруба. С обеих сторон стопы выравниваем перепуски согласно шнурку, привязанному к забитым в две крайние балки гвоздям. Сверху перепусков стесываем горбыль так, чтобы край каждой балки завершался плоской горизонтальной площадкой.

    Образовавшуюся после стесывания верхней выпуклости бревна пласть по краям балок выравниваем в горизонт по уровню. Прикладываем указанный контрольный инструмент к трем и более балкам одновременно. Если уровень недостаточно длинен для проведения подобной проверки, используем вместо него длинную рейку или доску.

    После стесывания всех излишков проводим разметку гнезд под стропильный зуб. Для этого вновь используем гвозди и шнурку. Заметим, что расчертить на перепусках места выборки гнезд можно как до сооружения висячих ферм, так и после. Однако гораздо удобнее сделать гнезда перед изготовлением стропилин. Они помогут с более высокой точностью провести примерку.

    Чтобы облегчить себе работу, желательно найти центр сруба со стороны будущих щипцов. В этих точках рекомендуют прибивать по контрольной рейке, одно из ребер которой будет обозначать ось симметрии. Можно обойтись без реек, если в сооружении крыш уже имеется некоторый опыт.

    Дальше приступаем к изготовлению шаблона стропильных ферм:

    • Две доски-дюймовки длиной на 10 – 15 см больше, чем запроектированная длина стропилин, сшиваем в вершине гвоздем или болтом так, чтобы они могли поворачиваться вокруг этой соединительной точки.
    • На установленной по центру будущего щипца рейке отмечаем проектную высоту стропильной системы. Еще одну метку проставляем выше нее – это высота зуба, точнее, длина вертикали, отложенной от основания зуба до его вершины.
    • Сшитые в одной точке доски выставляем на крайние перепуски так, чтобы угол каждой доски упирался в будущее гнездо под зуб.
    • Совмещаем точку соединения досок с верхней отметкой на рейке, определяющей длину стропилин с зубом.
    • От нижнего угла обеих стропилин откладываем высоту зуба, возвращаемся с заготовкой шаблона на землю и выпиливаем зуб по разметке.
    • Возвращаем заготовку шаблона на место, устанавливаем ее, заведя зубья в предназначенные им гнезда. Может получиться так, что после установки вершина заготовки не совпадет с указаниями рейки. Тогда надо вырвать гвоздь и скорректировать положение вершины, обязательно отметив новую точку.
    • После подгонки вершины прочерчиваем на обеих досках вертикальную линию их предстоящего стыка, замеряем размер ригеля и отмечаем на обрезках доски форму накладок для верхнего стыка стропилин.

    Если все вышло точно и корректировок больше не требуется, шаблон готов. Возвращаемся вместе с ним на землю. Разбираем заготовку и делаем запилы по отмеченным линиям. Полученные в результате примерки и подгонки детали будут служить эталоном для практически поточного производства стропильных ферм в требующемся количестве.

    Висячие фермы соберем на земле. Их установку, как и примерку должны проводить по минимуму два человека. Одному мастеру просто не справиться с подобной работой. Находящийся наверху исполнитель будет устанавливать ферму, а второй изменять ее положение согласно указаниям отвеса. Положение каждой выровненной и установленной фермы следует фиксировать временными распорками.

    Чтобы увеличить устойчивость системы, под стропилины установим стойки:

    • Разметим матицы под место установки дополнительных опор уже проверенным способом: забьем по гвоздю с противоположных сторон и натянем шнурку.
    • Выдолбим в бревнах гнезда согласно разметке.
    • Примерим обрезок бруска к месту установки. Отметим на нем линию запила с учетом высоты шипа.
    • Изготовим стойку и две накладки для ее крепления к стропилине.
    • Установим сделанную опору и аналогичным образом закрепим положение стропильной фермы с другой стороны. По выверенной схеме продолжаем работать, пока не оснастим каждую стропилину дополнительной опорой.

    Для обеспечения жесткости висячей системы стропильные фермы соединяются ветровыми связями – досками, жердями или рейками, прибитыми изнутри конструкции. С внешней стороны стропильного каркаса жесткость повысится за счет сооружения обрешетки.

    К матицам стропильные ноги крепятся гвоздями 200 мм или угловыми скобами. В этом плане металлические уголки и пластины с перфорацией под крепеж ощутимо проигрывают традиционным методам. К боковинам стропилин прибиваем кобылки, выполненные из доски, ширина которой вполовину меньше материала, использованного в изготовлении стропилин.

    Длина кобылок должна быть на 70 – 80 см больше запроектированной ширины свеса. Это расстояние нужно для надежного соединения их со стропильными ногами. Кобылки можно раскроить заранее, а можно и без предварительных распилов прибить обрезки узкой доски к стропилам, после чего оформить линию карниза. Однако первый вариант удобнее и экономнее.

    В большинстве случаев, как и в приведенном примере, кобылки необходимо частично заглублять в перепуски матиц, для этого:

    • Отмечаем по факту ширину кобылки на перепуске.
    • Делаем пилой два пропила согласно разметке на 2/3 толщины кобылки. Также пилой надпиливаем бревно между крайними запилами. Дорабатываем углубление стамеской в сопровождении молотка.
    • Устанавливаем кобылки в сформированные выемки, сшиваем их со стропилиной гвоздями длиной по 100 мм.

    По завершению монтажа всех кобылок в крайние забиваем по гвоздю. Натягиваем контрольную шнурку и отмечаем, где следует отпилить излишки.

    Устройство наслонного каркаса крыши

    В сооружении стропильного каркаса по наслонной технологии есть много общего с установкой висячей конструкции. Примерка проводится практически в той же последовательности, поэтому описывать действия дважды не имеет смысла. Основная разница в способах формирования верхнего узла, ведь у вершин наслонных стропил есть опора – коньковый прогон.

    Если вверху наслонные стропила банально опираются на коньковый прогон, их укладывают либо с разбежкой, т.е. параллельно друг дружке, либо со строго вертикальным стыком, аналогичным состыковке висячих ног. Однако в большинстве случаев верхнюю часть стараются закрепить врубкой или вертикальным запилом с плотным примыканием его к коньковому брусу.

    Есть схемы, согласно которым наслонные стропилины опираются не на коньковый, а на боковой прогон. В таких ситуациях верх формируется по висячему принципу, а точку опирания на прогонную балку оформляют угловой врубкой.

    Разберем наиболее востребованный в частном строительстве вариант сооружения стропильных ног с опиранием на нижнюю угловую врубку и на коньковый прогон через вертикальный запил. Отметим, что максимальная глубина врубки не должна превышать 1/3 ширины доски.

    Вариант разметки строительным угольником:

    • На угольнике отмечаем в масштабе высоту крыши и половину пролета. Эти величины отображают уклон скатов и задают основные углы. Пропорции необходимо точно выдержать.
    • Если дальнейшее использование угольника не планируется, то пометить отложенные точки можно прикрученными бобышками или короткими винтами с шурупами, если планируется, то лучше краской, которая снимается растворителем.
    • К уложенной плашмя доске прикладываем угольник той стороной, на которой отмечена высота крыши. Проводим черту по показаниям угольника – это линия верхнего спила стропилины – участка ее сопряжения с коньковым прогоном.
    • Разрезаем по отмеченной линии циркуляционной пилой. Доску для распиловки укладываем плашмя, как положено при разрезании в ширину. Продольные распилы делают с постановкой на ребро.
    • От вершины образовавшегося угла откладываем длину так называемой диагонали. Это расстояние от точки сопряжения с прогоном до внешнего края мауэрлата или верхней обвязки, если обустраивается каркасный дом.
    • Переносим угольник в эту точку. Проводим линию, параллельную первой.
    • Переворачиваем угольник, двигаем им вдоль заготовки так, чтобы слева оказалось 2/3 общего расстояния, а справа 1/3. На картинке это 8ʺ и 4ʺ.
    • Линия меньшего отрезка как раз и обозначит нам врубку.

    В завершении вычерчиваем на доске абрис карнизного свеса, раскраиваем ее по очерченным линиям и используем сделанную своими руками заготовку стропила для распиловки остальных элементов крыши.

    Применить описанный метод можно и без строительного угольника и отметки параметров крыши на нем. Достаточно представлять процесс, чтобы отложить необходимые расстояния обычным чертежным инструментом. Однако без опыта можно запутаться в вычислениях углов и отрезков.

    В помощь начинающим строителям разработан шаблон с вариантами формирования угловых врубок. Он поможет сориентироваться в изготовлении стропильных ног из наиболее распространенных в этой сфере пиломатериалов.

    В случаях укладки стропильных ног с врубками в верхней и нижней части следует помнить, что глубина обоих выемок должна быть одинаковой, чтобы в ходе строительных работ не изменился уклон кровли. Обычно для устройства двух равных врубок используют вспомогательный брусок, толщина которого не более 1/3 толщины доски.

    Заготовка стропилины тогда устанавливается ребром на мауэрлат и на прогон. Брусок прикладывают сбоку в зоне нижнего и верхнего узла, чтобы очертить врубку.

    Если врубка нужна только в нижней части стропилины, а верх будет опираться на прогон запилом, доску устанавливают внизу на мауэрлат, а вверху на прогон и брусок, чтобы в результате раскроя не изменился угон наклона ската. Внизу к будущему узлу прикладывают второй брусок аналогичного размера и очерчивают с его помощью абрис будущей врубки.

    Для формирования запилов зубом применяются такие же методы. Разница только в форме запила.

    Установку наслонных стропилин начинают с монтажа двух крайних ферм. Элементы монтируют по одному, тщательно проверяют их положение с использованием уровня с отвесом. Чаще всего крайние фермы устраивают из спаренных досок, т.к. на них распределяется больше нагрузки. Их фиксируют временными распорками, затем соединяют шнуркой или рейкой, чтобы обозначить плоскость ската.

    Рядовые стропилины, расположенные между крайними несущими фермами, устанавливают согласно указаниям шнурки. При необходимости корректируют положение ног в соответствии с фактической ситуацией.

    Видео об установке стропильных ног

    Установка стропилин с креплением металлическими уголками:

    Как изготовить стропильные ноги с запилами для посадки на мауэрлат:

    Устройство стропильного каркаса под крышу гаража:

    Мы привели и описали лишь часть методов устройства стропильных каркасов. В реальности способов изготовления и установки существенно больше. Однако разбор базовых вариантов позволяет отлично понять, как правильно делать стропила и стропильные фермы для крыши, как запиливать их перед установкой.

    Длина

    стропил, мм

    Расстояние между стропилами, ммРазмер сечения бруса стропил, мм
    до 3000120080 × 100
    до 3000180090 × 100
    до 4000100080 × 160
    до 4000140080 × 180
    до 4000180090 × 180
    до 6000100080 × 200
    до 60001400100 × 200
