Кладка дымоходов выполняется из разных материалов. Некоторые способны успешно противостоять появлению коррозии, образованию конденсата и сажевым отложениям. Другие позволяют изготавливать дымоход сложной конфигурации. Тем не менее, как и раньше высокой популярностью пользуются традиционные дымоходы из кирпича, которые доказали свою надежность и эффективность за сотни лет эксплуатации.

1. Особенности дымоходов из кирпича
2. Конструктивные элементы кирпичного дымохода
3. Выбор материала для кладки кирпичного дымохода
4. Требования по устройству кирпичных дымоходов
5. Как сделать дымоход из кирпича от печи: пошаговая инструкция
6. Что надо учитывать при кладке дымохода из кирпича для котла
7. Типичные ошибки при взведении дымохода

Особенности дымоходов из кирпича

Наряду с массовым строительством загородных домов возрос интерес к каминам, печам и котлам.

Для организации оттока продуктов горения чаще всего возводят дымоход из кирпича. Отводящая конструкция из этого материала обычно используется для единичных нагревательных и отопительных устройств.

Кирпичные разнотипные дымоходы приобрели широкую популярность благодаря ряду достоинств:

1. Устойчивость к высоким температурам. Шамотный кирпич выдерживает до +1000°С (температура горения от камина/печи достигает +750°С).
2. Высокий уровень КПД. Во время нагрева кирпич отлично аккумулирует тепло.
3. Доступная стоимость конструкции.
4. Кирпичный дымоход подходит под разные стилевые направления интерьера.

К числу отрицательных качеств дымохода из кирпича относятся:

1. Угловатость конструкции приводит к образованию вихревых потоков, которые ухудшают отток продуктов горения.
2. Внутренние стенки дымохода имеют шероховатости – это способствует оседанию сажи. В загрязненном дымоходе уменьшается рабочее пространство и тяга ослабевает.
3. Кирпичные конструкции громоздки и много весят. Для возведения такого дымохода необходима закладка фундамента.

Конструктивные элементы кирпичного дымохода

Рассмотрим типовую конструкцию кирпичного дымохода – это поможет понять основные этапы строительства.

Дымоход из кирпича: схема устройства

1. Шейка печи – часть дымохода, идущая непосредственно от печи до  разделки. Здесь устанавливают дымовую задвижку, необходимую для регулирования тяги, интенсивности горения и тления топлива.
2. Распушка (разделка трубы) обустраивается на проходе каждого перекрытия. Предназначение этого элемента дымохода – защита горючих перекрытий от высокой температуры. Стенки распушки более толстые сравнительно с остальными элементами дымоотводного канала. Толщина этой части около 35-40 см.
3. Стояк – ровная часть дымохода, расположенная на чердаке и доходящая до кровли.
4. Выдра находится на крыше и защищает конструкцию дымохода от попадания атмосферных осадков и конденсата.
5. Шейка трубы находится сразу над выдрой. По кладке эта часть дымохода напоминает стояк.
6. Оголовок трубы – расширение над шейкой. Сверху «выступающей шапки» устанавливается зонтик или колпак, которые препятствуют проникновению вовнутрь дымового канала загрязнений и осадков. Кроме того установленная флюгарка повышает тягу дымохода.

Выбор материала для кладки кирпичного дымохода

Важный момент при строительстве дымохода – выбор кирпича. На разных этапах возведения дымоотводящего канала можно использовать разные виды кирпича:

1. Красный полнотелый шматочный или керамический кирпич – хорошо обожженный. Материал имеет ровные края и четкую прямоугольную форму. При простукивании красного кирпича слышен характерный «металлический» звук. Этот тип кирпича рекомендован к кладке любого участка дымохода. Минимальный показатель марки – 200.
2. Кирпич розового цвета – недожженный. Во время стука по такому кирпичу раздается глухой звук. Обычно его применяют для кладки менее важных участков.
3. Темно-коричневый кирпич (пережженный) – оптимальный вариант для кладки фундамента дымохода.
4. Размер кирпича для обустройства дымохода – 25*12*6,5 см.

Важно! Пористый, облегченный и пустотелый кирпич запрещен к применению при возведении дымохода

Кладка разных частей конструкции отмечается использованием рабочего раствора отличного по составу:

• область дымохода выше кровли выкладывается на цементно-песчаную смесь;
• кладка под кровлею осуществляется известковым или цементно-известковым раствором.

Требования по устройству кирпичных дымоходов

Безопасность в доме, комфорт, расход топлива и чистота воздуха во многом зависят от точности расчетов дымоходной части. Конструкция дымохода котла, камина или печи должна соответствовать обозначенным критериям:

1. При кладке дымоходного канала не должно быть горизонтальных участков прохода отработанных газов. Когда избежать их образования невозможно допускается применение каналов, при условии, что их суммарная длина не превышает 100 см.
2. Для плоской кровли дымоход над крышей должен возвышаться не менее чем на 100 см.
3. Для обустройства дымохода на скатной кровле действуют следующие нормативы:
   • если расстояние от линии конька до выхода трубы меньше 150 см, то высота дымохода должна превышать коньковую конструкцию как минимум на 50 см;
   • если указанное расстояние около 300 см, то дымоход устанавливается на одном уровне с коньком;
   • при удалении конька от трубы минимум на 300 см верхний срез дымохода должен соответствовать линии, условно проведенной под углом 10° к горизонту конька.

Дополнительные требования для дымоходов в доме из кирпича:

1. Изделие в обязательном порядке должно соответствовать требованиям пожарной безопасности. Стены, покрытые воспламеняющимся материалом, должны находиться от внешней стороны кладки на расстоянии не меньше 380 мм. В перекрытиях между этажами следует оборудовать утолщения, так называемые, опушки.
2. На тягу оказывает влияние высота трубы. Считается, что дымоход должен быть минимум 5 м.
3. Для жилых помещений толщина стенок дымохода – не менее 100 мм.
4. Площадь внутреннего сечения дымохода должна быть постоянной по всей длине трубы.
5. В один дымоход недопустим ввод более двух печей.
6. Устраивать дымоходы допустимо внутри наружных стен в случае, если они выполнены из невоспламеняемых материалов. Дополнительное условие – утепление стены со стороны улицы. Такая мера убережет дымоход от образования конденсата.
7. Для печей на пеллетах, дровах,  брикетах, углях и т.п. устанавливаются задвижки с отверстием 1,5*1,5 см.

Важно! Если крыша дома покрыта горючим материалом (гибкая черепица), то устье трубы дополнительно оборудуется искрогасителем, имеющим ячейки сетки не более 0,5*0,5 см

Как сделать дымоход из кирпича от печи: пошаговая инструкция

Определение формы и размера дымохода

По печной/каминной труде дым движется спирально. Поэтому оптимально, если внутреннее сечение дымохода выполнено в форме круга. Но выложить из кирпича трубу такой формы невозможно. Поэтому кладку дымохода из кирпича выполняют прямоугольной формы.

Внутренние углы желательно обработать выравнивающей смесью. Для такой работы лучше не использовать штукатурку – из-за частых температурных перепадов материал может быстро осыпаться.

Размер дымохода определяется габаритами всей постройки. На маленьком, компактном доме слишком высокий и широкий дымоход будет смотреться комично.  Для русских печей возводятся дымоходы габаритами 260*260 мм.

Совет. Экономный расход кирпича достигается при кладке трубы 260*130 мм. Такая конструкция возможна при кладке каждого ряда из пяти кирпичей

Необходимые инструменты и материалы

Для работы понадобятся следующие инструменты:

• молоток кирка;
• молоток с резиновой насадкой;
• рулетка;
• уровень;
• болгарка;
• кельма;
• ведра для воды и рабочего раствора;
• электродрель с насадкою «миксер»;
• сито.

Из материалов надо заранее подготовить: кирпич, глину и песок.

Замес рабочего раствора

Для раствора подойдет чистая без мусора и примесей глина, которая добывалась с глубины – 1,5 м, и речной песок. Перед работой глину и песок просеять через сито с отверстиями не более 5 мм. За два дня до начала кладки глину необходимо замочить в воде (примерно на 48 часов) и перемешать.

Порядок приготовления раствора:

1. Соединить песок с глиной в пропорции 2:1.
2. Полученную смесь залить водой в соотношении 1:4.
3. Раствор оставить на 12 часов настоятся.
4. Перемешать тщательно смесь до однородной консистенции – недопустимо наличие комков.

Возведение нижней части дымохода

Перед тем как выкладывать дымоход из кирпича обустраивается насадная труба. Она возводится с обязательным соблюдением кирпичных перевязок. Насадная труба выкладывается прямо над камином или на печке в форме прямоугольника размером примерно в 4-6 кирпича.

Внутри конструкции оставляется полость – дымовой колодец. Заканчивается насадная труба, не доходя пяти-шести рядов до перекрытия.

Обустройство распушки и ствола дымовой трубы

Последующая кладка дымохода из кирпича своими руками – обустройство шейки распушки. Высота шейки разделки – пять кирпичей, размер дымового канала – 140х270 мм.

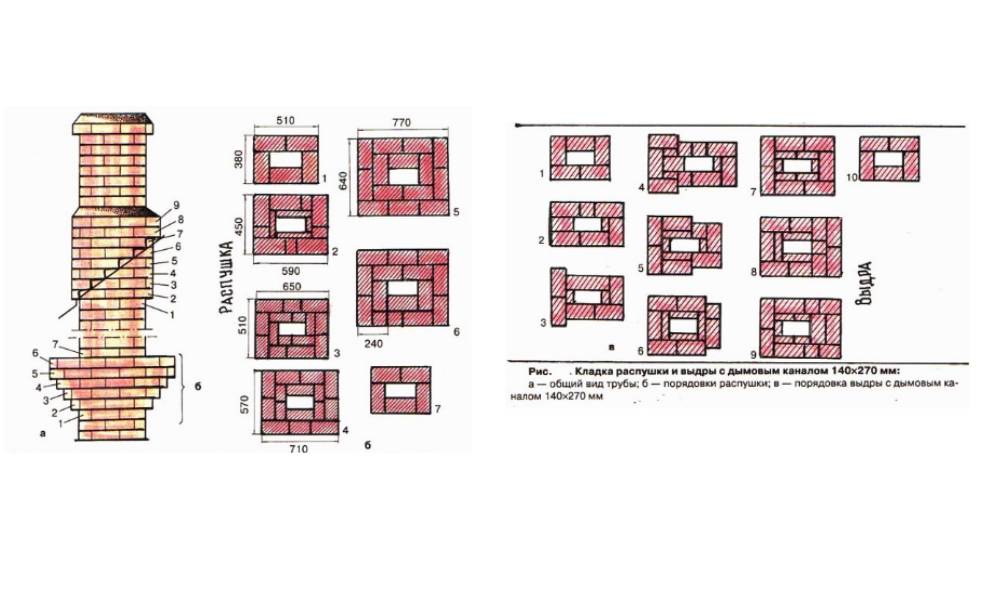

Распушка выкладывается с соблюдением ряда правил:

1. Наружные размеры этой части дымохода – 590х450 мм. При кладке используются половинки и четвертинки кирпича.
2. Вовнутрь дымового канала устанавливаются кирпичные пластины – они «удерживает» форму дымохода.
3. Третий ряд распушки увеличивается, вовнутрь вставляются пластины толщиной 60 мм. Его размеры – 650х510 мм.
4. Размеры следующих двух рядов 710х570 мм. Для прочности  трубы вовнутрь вставляют кирпичи толщиной 90-100 мм.
5. Пятый ряд – выкладываются два цельных кирпича рядом.
6. Шестой ряд повторяет кладку пятого, но с соблюдением перевязки.

Предварительно в крыше надо выполнить отверстие для вывода дымохода наружу. Стояк возводится на чердаке и выводится на кровлю, соблюдая перевязку кирпичной кладки. Высота стояка на крыше – 1-2 кирпича.

Вывод дымохода над крышей

Следующий этап после кладки стояка – обустройство выдры. Этот отрезок трубы состоит из девяти рядов, при этом наружный размер каждого последующего должен на ¼ кирпича превышать предыдущий.

Важно! На этом этапе работы особое внимание надо уделить внутреннему размеру канала – он не должен ни сужаться, ни расширяться

В третьем ряду ширина выдры увеличивается за счет выдвинутых кирпичей – передний выступ заходит по бокам. В четвертом – шестом ряду происходит удлинение боковых выступов. В седьмом ряду завершается формирование боковых выступов. Восьмой и девятый ряды завершают конструкцию и формируют все выступы трубы.

Далее формируется шейка дымохода. Высота этого элемента в среднем составляет пять-восемь рядов. После кладки шейки обустраивается оголовок по такой же технологии, как и распушка.

Финишный этап возведения дымохода – установка флюгарки или колпака.

Дымоход из кирпича: видео

Что надо учитывать при кладке дымохода из кирпича для котла

При монтаже дымохода для котла важно понимать особенности процесса горения и специфику выведения продуктов распада. Во внимание необходимо брать все нюансы технологии возведения дымохода, поэтому эту работу лучше доверить специалистам. Ошибки в конструкции трубы и использования задвижки дымохода могут привести к отравлению угарным газом.

Основные моменты:

1. Оптимальный вариант – обустройство отдельного помещения для размещения котла. Если котельной нет, то можно задействовать небольшой коридор возле входа в дом или подвал.
2. Помещение, где планируется монтаж дымохода для газового котла, должно иметь возможность проветривания и достаточную тягу.
3. Дымоход и вентиляционное отверстия делают на одной стене – это необходимо, чтоб избежать перепадов давления и обратной тяги, возникающих из-за порывов ветра.
4. Незначительная утечка газа возможна при догрузке топлива, розжиге котла и завершении процесса горения.

Как выложить дымоход для котла из кирпича: видео

Типичные ошибки при взведении дымохода

В работе отопительного прибора могут быть сбои, связанные с дефектами, которые были допущены при кладке дымохода:

1. Недостаточная высота трубы относительно крыши дома влияет на снижение тяги.
2. Некачественный раствор, применяемый при кладке, разрушается под воздействием различных температур – прочность и герметичность дымохода ухудшаются.
3. Неравномерность внутреннего канала провоцирует появление завихрений – на стенах откладывается сажа/копоть.
4. Допустимое отклонение по вертикали – 30°С на отрезке 2 м.

Кирпичный дымоход для газового котла: кладка своими руками

Кирпичные дымовые трубы очень красиво смотрятся

Благодаря отличным эксплуатационным качествам и высокой эффективности, котлы, работающие на природном газе, получают все большее распространение. При монтаже такого оборудования необходимо обеспечить отвод продуктов сгорания. Кирпичный дымоход для газового котла один из вариантов. Рассмотрим особенности его конструкции и требования, предъявляемые к нему работниками газовой службы и пожарного надзора.

Также в помощь вам видео в этой статье:

Чем отличается дымоход газового котла от котла твердотопливного

Газовый котелКотел на твердом топливе

Основная задача любого дымохода — отвести отработанные газы и поддержать тягу необходимую для поступления воздуха в зону горения. При сгорании как твердого топлива, так и газа, образуются в основной массе  двуокись углерода (углекислый газ) и пары воды.

Также в дыму присутствую другие примеси (чаще всего вредные)  и частицы несгоревшего топлива (сажа). Но все-таки к дымоходам для газовых котлов предъявляются особые требования. Расскажем почему.

Безопасность

Не самые худшие последствия от взрыва газового котла из-за дымохода

При правильно отрегулированной горелке наличие примесей в уходящих газах минимально. Поэтому дымоходы газового котла загрязняются меньше. Но осматривать и чистить их нужно гораздо чаще. Дело в том, что отсутствие тяги может привести к более тяжелым последствиям, чем у твердотопливных котлов.

1. Неполное сгорание топлива приводит к образованию ядовитого угарного газа. Изменение настроек горелки может произойти и из-за уменьшения тяги. Причем в отличие от твердотопливного котла это трудно заметить. Дым от газа чистый и незаметный, запаха гари в помещении может и не быть.
2. Погасание пламени может вызвать накопление газа в помещении и последующему взрыву (особенно при неисправной  или отключенной автоматике безопасности). Во многих моделях котлов проконтролировать отсутствие пламени можно только индикаторам, сам горелка чаще спрятана внутри кожуха.

Поэтому дымоход для газового котла из кирпича должен иметь конструкцию, которая позволяет легко проводить их осмотр и очистку. Также к дымоходам газовых котлов предъявляют и особые требования по пожаробезопасности. Причина та же — возможное накопление газа в помещениях.

Если перегрет кирпичный дымоход для твердотопливного котла  или через его дефекты проникли искры, в обычном помещении могут загореться обстановка и строительные конструкции, то в случае наличия газа слово «могут» неприменимо. Вероятность пожара или взрыва возрастает в десятки раз.

Особые условия работы

Еще одна особенность дымоходов газовых котлов — возможное образование конденсата на поверхностях. При сгорании обычного топлива водяных паров образуется меньше, а температура на срезе дымовой трубы выше точки росы. Для газового оборудования это условие соблюдается не всегда.

Сосульки на срезе трубы из-за конденсата

Отметим, что некоторые модели котлов предполагают специальное снижение температуры отходящих газов (например, Vitocond). Таким способом повышается использование тепла от сгорания топлива.

Если вы видите в рекламе что коэффициент полезного действия больше 100 % (что противоречит законам термодинамики) то, скорее всего, имеете дело именно с такой конструкцией. Нереальная цифра связана с применением методики расчета КПД, в которой не учитывается пониженная температура дымовых газов.

Конденсат вызывает накопление влаги в материалах, из которых сделаны дымоходы, что приводит к их разрушению. Части трубы находящиеся вне помещения разрушаются зимой еще быстрее — вода замерзает, лед вызывает трещины.

Второй неприятный фактор, связанный с конденсатом — разрушение материалов от химических веществ. Углекислый газ растворяется в воде, образуя слабую, но все же кислоту. При повышенном содержании серы в сжигаемом газе образуется уже более агрессивная среда (про действие серной кислоты знают все).

Серная кислота содержится в конденсате

Поэтому дымовые трубы для газовых котлов должны иметь устройства для отвода конденсата. Материалы для устройства трубы должны быть устойчивыми не только к повышенной температуре, но и к воздействию влажности и агрессивных веществ.

Кирпич может работать в таких условиях недолго, поэтому часто дымоход газового котла имеет внутри стальную или керамическую гильзу. Допустимый вариант — оштукатуренный специальными смесями кирпич.

Дымоход кирпичный для газового котла с внутренними гильзами

Теперь остановимся подробнее, что нужно учесть при строительстве кирпичного дымохода для газового котла, чтобы он был безопасным и долговечным, а при приемке соответствующими службами не возникало вопросов.

Сечение дымохода

Дымоход газового котла должен обеспечивать полный отвод продуктов сгорания. Поэтому площадь его поперечного сечения оговаривается в инструкции котла. Если такой информации нет, то следует брать исходя из нормы не более 5,2 квадратных сантиметров  на киловатт мощности. Больше можно, меньше нельзя.

Совет. Можно также ориентировать по площади выхода котла, оно не может быть меньше допустимого.

Геометрическая форма выбирается такой, чтобы площадь контакта конструкции с газами была минимальной. В идеале круг, но по технологическим причинам для кирпича чаще выбирают прямоугольник. Также часто применяю вариант, когда вокруг круглой гильзы возводят кирпичную прямоугольную коробку.

Это уменьшение площади контакта с газами нужно по двум причинам:

1.  Уменьшается теплоотдача от дыма к конструкции. Труба нагревается меньше, следовательно, она более безопасна в пожарном плане. Также, чем больше температура дымовых газов, тем меньше в них образуется конденсата.
2. Улучшается тяга. Хотя сопротивление потоку из-за образования завихрений у стенок минимально, но и эта небольшая величина важна.

Кроме того для сечения трубы существуют еще два ограничения:

1. Не допускается расширение и сужение трубы на всей ее протяженности;
2. Если труба прямоугольного сечения, то соотношение сторон не более одного  к двум.

Толщина стенок

Как уже говорилось выше, устройство дымохода из кирпича для газового котла должно быть таким, чтобы теплопередача через стенки была минимальной. Керамика сама по себе имеет неплохие теплоизоляционные свойства, как показывает практика (даже не прибегая к расчетам), кладки в полтора-два кирпича достаточно. Но учтите, при проходе через сгораемые конструкции толщина должна увеличиваться. Об этом чуть ниже.

Форма дымохода

Форма дымоходов газового котла

Для того чтобы устройство кирпичного дымохода для газового котла  минимально создавало сопротивление потоку газов он должен иметь минимальное количество изгибов. Для котлов без устройств принудительного наддува воздуха или дымососов (исключая канал через который котел присоединяется к дымоходу), труба вообще должна быть строго вертикальна.

Перечислим все требования к форме дымохода:

1. Количество изгибов не больше трех.
2. Отклонение от  оси не разрешается более чем на один метр.
3. Уклон не должен быть более 30 градусов.
4. Не допускаются уклоны вниз.
5. Диаметр закруглений должен быть больше диаметра трубы.

Все эти требования понятны — поток газов должен двигаться исключительно вверх, устройство дымохода для газового котла из кирпича не допускает участки со снижением.

Высота дымохода

Высота дымохода над коньком

Чем больше она будет, тем лучше тяга дымохода. Конечно, для частного дома строить вариант заводской трубы не стоит, особенно если котел с наддувом или дымососом. Правила требуют, чтобы труба была выше кровли на 1 метр.

Если крыша скатная, то вот  инструкция по подбору минимальной высоты:

1. если труба ближе полтора метра к коньку — то 0,5 метра;
2. если труба дальше, но не более чем на три метра — можно делать вровень с коньком;
3. при большем расстоянии разрешается снижать трубу до такой высоты чтобы ее верхняя точка составляла с коньком угол к горизонтали не более 10 градусов.

Подключение других отопительных приборов к трубе газового котла

Несколько дымоходов под одной облицовкой

Дымоходы из кирпича для твердотопливных котлов  позволяют одновременное подключение к себе нескольких отопительных устройств (котла, камина, печи). Для газовых котлов такой подход недопустим.

Даже если хватает сечения дымохода, это запрещено в связи с тем, что через канал дымового хода возможно проникновение газа в другие помещения. Если не хотите украшать крышу несколькими трубами, то просто сблокируйте их в одной общей облицовке.

Поверхность внутренних стенок

Такая поверхность внутренних стенок котла недопустима

Для того чтобы исключить налипание сажи и опять же улучшить условия удаления дыма поверхность внутри дымохода должна быть максимально гладкой. Поэтому состав для оштукатуривания труб без гильз не должен иметь крупных заполнителей. Затирать свежеуложенную на поверхность смесь следует максимально качественно.

Проход через перекрытия и кровлю

Тут устройство дымохода для газовых котлов из кирпича подчиняется тем же требованиям, что и к обычным дымовым трубам.

Порядовка разделки дымохода

1. При проходе через перекрытие из сгораемых материалов должна быть обеспечена разделка (утолщение внешнего размера трубы) на расстояние не менее 250 мм. Допускается уменьшить этот размер до 150 мм, если использовать тепловую защиту из асбеста и стали.
2. При проходе через несгораемые перекрытия должен быть обеспечен зазор не менее 100 мм.
3. На выходе дымохода через кровлю из листовых материалов, в месте прохода трубы делается фартук из жести или подобного материала, отстоящий от ее периметра не менее чем  на 100 мм для несгораемых кровельных покрытий (асбестоволокнистые листы, черепица и т. п.) и 250 мм для горючих (ондулин, мягкие покрытия на основе битума). Также не менее 25 см должно быть расстояние до деревянных элементов стропильной конструкции и обрешетки.

На оголовке дымохода желательно устанавливать дефлектор. Он обеспечит увеличение тяги и защитит канал трубы от влаги  и попадания посторонних предметов.

Совет. Дефлектор или козырек дополнительно нужен еще и потому, что почему-то птицы не только привыкли отдыхать на оголовках труб, но и засорять их своим пометом. Часто причиной уменьшения тяги  трубы является уставшая, отравившаяся ворона или голубь, упавшие внутрь, и естественно не способные выбраться.

Даже самодельный козырек спасает от засора

Дополнительные устройства на дымоходе для газового котла

Итак:

• Для осмотра внутренней поверхности дымохода и его очистки необходимо предусмотреть герметично закрывающиеся люки ревизии. Они располагаются на вертикальных и горизонтальных участках и должны иметь размер не менее 250 мм. Если есть гильза промышленного изготовления, то ревизия, как на фото ниже, будет являться ее фитингом, который можно приобрести в комплекте

Гильза из нержавейки с ревизией

• Внизу вертикальных участков предусматриваются карманы для сбора сажи. Они тоже должны иметь люки для чистки (можно совместить с ревизиями).
• Устройство газового дымохода из кирпича должно включать для отвода конденсата внизу на вертикальных участках отверстия — капельники.

Требования к соединениям гильз

Соединение гильз с использованием герметика

Если вы собираетесь устраивать гильзовую трубу, то обратите внимание на требования к гильзам:

1. Гильзы выполняются из материалов устойчивых к высоким температурам и агрессивной среде. Наилучший вариант — нержавеющая сталь.
2. Соединения гильз не допускается выполнять в местах, где дымоход проходит через стену или перекрытие.
3. На стыках детали гильз должны входить друг в друга на величину не меньше диаметра.
4. Все стыки должны быть герметичными.

Устройство дымохода

Теперь рассмотрим, как возводится дымоход строения своими руками:

• В первую очередь разрабатываем проект или наброски нашего дымохода. Чтобы не возникало проблем при подключении и приемке котла, лучше сразу согласовать его с компанией, которая будет заниматься установкой, и службами, которые будут его принимать и вводить в строй (газовики и МЧС).
• Вторая стадия — закупка материалов. Просчитайте сразу, сколько всего материала вам понадобится, чтобы не докупать позже. Ведь чем крупнее партия, тем меньше цена.
• Начинаем с заливки фундамента. Он должен быть заглублен не менее чем на полметра. Если труба будет находиться снаружи здания, то нижняя отметка фундамента должна быть ниже глубины промерзания грунта. По габаритам фундамент сантиметров на 10-15 выходит за контур нашей будущей трубы.
• Залив фундамент, укладываем не менее трех слоев гидроизоляции, чтобы исключить проникновение влаги из земли в кладку.
• Первые ряды до места расположения камеры для сажи лучше укладывать на цемент.
• Затем начинаем формировать канал трубы. Устраиваем отвод для слива конденсата, камеру для сбора сажи.
• Устанавливаем люк для чистки трубы.
• Если дымоход предполагается гильзовый то устанавливаем гильзу (камера для сажи входит в ее фитинги). С этого момента лучше перейти на глиняный раствор или мертель.
• Если труба не гильзовая, то одновременно с кладкой проводим оштукатуривание внутренней поверхности.
• Дальше с помощью силиконового герметика соединяем трубы с отводом котла. Стык должен быть герметичным.
• Продолжаем кладку до перекрытия. По ходу выполнения работы наращиваем гильзу и устанавливаем ревизии.
•  Затем проделываем отверстие в перекрытии. Стенку трубы в этом месте уширяем и устраиваем теплоизоляцию (в зависимости от материала перекрытия).
• Подходя к кровле здания, снова переходим на цементный раствор.

После выхода на кровлю снова используем цементный раствор

• Кровлю проходим обеспечивая пожарную защиту с помощью металлического фартука соответствующих размеров. Чтобы исключить протекание по поверхности дымохода снова используем герметик.

Выход дымохода через кровлю

• Заканчиваем постройку установкой дефлектора или хотя бы защитного козырька на срез трубы.

Установка дефлектора заканчивает монтаж

Мы постарались раскрыть тему, как возводится дымоход из кирпича для газового котла,  и какие требования к нему предъявляются. Будем рады, если наша статья помогла вам. Пусть  ваш дом всегда будет теплым и безопасным.

Дымоход из кирпича своими руками: кладка, устройство, схема

Устроить дымоход из кирпича своими руками не самая легкая задача, но при желании выполнить ее можно, ведь расценки на данную работу не маленькие, а платить приличную сумму не у каждого есть возможность.

В частном доме или бане, которые отапливается при помощи печи (газового или твердотопливного котла), не обойтись без дымохода.

При этом не имеет значения, есть у вас в доме или бане вентиляционная труба и дополнительные вентканалы, если произведено устройство газового котла, твердотопливного котла или печи – дымоход нужен в любом случае.

К сожалению, по статистике большинство возгораний происходит из-за неправильно поставленной системы дымоотвода или если требуемый ремонт газового котла или печи не был сделан вовремя.

Поэтому если конструкции требуется ремонт, желательно не затягивать с этим моментом.

Необходимо не только соблюдать все правила по кладке, но и использовать при этом исключительно качественные огнеупорные материалы.

На фото ниже представлены варианты дымохода в частном доме и бане.

Фото:

Наиболее часто в качестве материала используется кирпич или металл. Давайте мы с вами тоже попробуем соорудить конструкцию дымоотвода печи из кирпича.

Перед тем как построить конструкцию, правильно будет изучить ее устройство изнутри.

Строение кирпичного дымохода

Чтобы правильно выполнить все работы и не ошибиться в своих действиях, существует схема строения системы дымоотвода.

Со стороны может показаться, что это просто кладка из кирпича в виде трубы, но это совсем не так. На самом деле такой дымоход состоит из многих частей, и каждая часть при этом крайне важна.

Но какой кирпич лучше выбрать для работы? На рынке имеется большой выбор данного материала по разным расценкам.

К кирпичу для дымоотводной системы предъявляются особые требования: он должен иметь достаточную толщину и быть огнеустойчивым.

Эти требования вполне выполняют красные печные кирпичи, сделанные из обожженной глины (раствор для кирпичной кладки также не должен содержать горючих элементов).

Расценки на данный кирпич не маленькие, но и служит он при этом очень долго.

Поэтому, если вы не хотите в будущем тратиться на ремонт, лучше выполнить все необходимые требования по установке и купить качественные материалы, включая кирпичи, раствор и дополнительные элементы.

А теперь, давайте рассмотрим схему строения дымохода более подробно:

• Начнем с надсадной трубы, расположенной прямо в печи. Если печь предназначена для твердотопливного материала, на ней должна иметься небольшая задвижка (в качестве материала задвижки используется металл) с отверстием, размер которого составляет 1.5 на 1.5 см;
• После идет расположение распушки, причем диаметр сечения канала остается при этом неизменным, а размеры самой кладки расширяются примерно на 30 см;
• Стояк располагается непосредственно на чердачном помещении. Это ровная и прямая часть трубы, которая поднимается до самой крыши;
• Дальше конструкция переходит в выдру (расширяющаяся во все стороны часть трубы), которая препятствует осадкам попадать в помещение;
• Над выдрой в кирпичном дымоотводе располагают шейку;
• Заканчивается конструкция креплением оголовка (очередного расширения трубы).

На самый конец конструкции производится установка колпака или флюгарки (при этом в качестве материала, как правило, используется металл, а их размер подбирается индивидуально).

Металл флюгарки защищает оголовок от пагубных погодных явлений и повышает тягу дыма внутри трубы. Теперь, когда у нас есть общее представление о строении дымохода, попробуем его собрать.

Чтобы вам было понятнее, на фото ниже изображена подробная схема строения кирпичного дымоотвода для газового или твердотопливного котла.

При этом следует помнить, что перед тем как класть кирпичный дымоотвод, необходимо заранее подготовить раствор из глины с добавленным в нее чистым сухим песком (раствор должен иметь однородную структуру).

Сборка конструкции должна происходить исключительно вертикально и контролироваться строительным отвесом на вытяжном канале.

Для этого в верхнюю и нижнюю часть конструкции вбивают по гвоздю, между ними натягивают леску, по которой впоследствии будут ориентироваться, осуществляя устройство системы.

Надсадная труба кладется с соблюдением всех правил кирпичных привязок, подсоединяясь к верхней части печи, газового или твердотопливного котла (при устройстве газового котла желательно провести еще и дополнительные вентканалы, чтобы в помещении не было запаха газа.)

Видео:

Если в помещении вентканалы уже имеются, но запах газа все равно стоит, значит, плохо работает тяга или у дымохода маленький размер. При этом вентканалы нельзя использовать для дымоходов.

И если вентканалы расположены рядом с дымоходной трубой, они должны иметь такую же выходную высоту, как и сама труба.

Кладку заканчиваем формированием распушки.

Делаем распушку

Чтобы исключить тепловое воздействие на возгораемые части и детали потолка, расширяем дымоходный кирпичный канал в его перекрытиях. Осуществляем расширение, применяя кирпич или бетон.

Как вариант, можно дополнительно изолировать проходной участок при помощи специальных негорючих материалов (лучше использовать базальтовую минеральную вату).

Слой изоляции при этом должен быть не менее 10 см по толщине.

При изготовлении распушки из кирпича, последующие ряды кладки расширяем на 4-5 см.

Завершив распушку, оставшуюся часть дымоходного канала (до самой кровли) нужно выложить так же, как и до начала расширения, проверяя сохранение вертикали отвесом.

После завершения расширений трубного канала, прокладываем все его части слоем огнеупорного материала (лучше использовать листовой асбест толщиной как минимум 1 см).

На видео ниже снят подробный процесс кладки распушки.

Видео:

Устройство стояка

Плавно перемещаемся на чердак и начинаем производить устройство стояка:

• Для того чтобы мы могли вывести стояк на внешнюю сторону крыши, необходимо сделать в кровле небольшое отверстие;
• Кладку стояка осуществляем без лишних проблем, так как здесь не нужно проводить дополнительные работы для того, чтобы раскладка трубы расширялась;
• Доводим стояк до поверхности кровли и плавно перемещаемся на крышу;
• На крыше продолжаем кладку стояка таким образом, чтобы 1-2 ряда кирпичей возвышались над кровлей.

Закончив работы со стояком, переходим к сооружению выдры.

Кладка выдры

В дымоходе обязательно должно присутствовать расширение трубы на внешней стороне крыши, которое защищает верх дымоотвода от неблагоприятного воздействия внешней среды и погодных условий.

Выдра строится из 9-ти рядов кирпича таким образом, чтобы каждый ряд был на ¼ шире предыдущего. При этом обязателен монтаж кирпичных пластин, вмонтированных в дымовой канал.

Это нужно для того, чтобы размеры самого отверстия при этом оставались неизменными. Устройство 4-го ряда кирпичей выдры предполагает обустройство небольших выступов в длину.

Такие же выступы делаются во время кладки последующих рядов, чтобы их размер мог закрыть все возможное пространство между дымоотводом и крышей.

Видео:

После проводим укладку заднего выступа, завершив тем самым устройство выдры (в 8-м и 9-м ряду кирпичей также формируется выступ с перевязкой).

При этом не стоит забывать, что для хорошего закрепления выдры необходим качественный раствор.

Раствор готовить чрезвычайно легко: сухой цемент смешивают с небольшим количеством воды в соотношении 1 к 10 и тщательно перемешивают (по консистенции раствор должен быть однородным и без комочков, тогда кладка будет держаться хорошо).

Раствор наносят с помощью строительной лопатки, а излишки подчищают шпателем.

Устройство шейки и оголовка

Размер шейки напрямую зависит от высоты дымохода. Профессионалы не советуют, чтобы труба была очень высокой, ведь это приводит к снижению эффективности работы конструкции.

Да и сама труба при этом смотрится на кровле не особо эстетично (расположена она на крыше бани или на кровле в частном доме — значения не имеет).

В любом случае необходимо следовать определенным правилам и нормативам и по ним выбирать возможные размеры и высоту для трубы дымохода.

Затем необходимо сложить оголовок. После завершаем все работы установкой флюгарки или колпака.

Как видите, построить дымоход из кирпичей своими руками для газового или твердотопливного котла вполне можно. На видео ниже представлена подробная схема всех выполняемых работ.

Видео:

Дымоход для бани

Требования к системе дымоотвода для бани особые. В данном случае, требуется не только правильно его установить, но также и дополнительно утеплить (с помощью какого материала выбирать уже вам).

Расценки на топливо постоянно растут, а потому дополнительное утепление поможет сэкономить денежные средства.

Перечень полезных советов поможет вам правильно установить систему дымоотвода в бане и повысить эффективность ее работы:

Если дымоход от печи или газового котла планируется проводить не в частном доме, а в бане или сауне, то необходимо не просто сделать теплоизоляцию, но еще и как следует утеплить имеющиеся перекрытия.

Поверхность стен дополнительно защитить огнеупорными листами (лучше взять металл).

Если нет возможности утеплить помещение, то как вариант можно установить в дымоход специальные сетки (для их производства используют огнеупорный металл) и разместить на них обычные камни.

Разогреваясь, они будут выделять дополнительное тепло, столь важное для бани.

Также можно установить регулятор интенсивности горения, который поможет варьировать необходимую температуру.

Часть дымохода, находящуюся на крыше бани, также необходимо утеплить (для этого подходит кровельная отделка или кладка из облицовочного кирпича).

Утеплить дымоход для бани крайне важно, ведь это поможет сохранить в помещении тепло, столь необходимое для парилки.

Ремонт дымохода

Своевременный ремонт дымохода очень важен. Он помогает исправить проблемы и недочеты в работе системы дымоотвода.

В основном ремонт требуется, когда дымоход изначально положен неверно, или кирпичи начали разрушаться от времени или внешнего воздействия.

Если кирпичная труба начала разрушаться под воздействием конденсата или отработанных материалов горения, поднимающихся из печи, то нет необходимости сразу заменять трубу или проводить сложный ремонт.

Можно просто гильзовать кирпичную кладку, используя металл.

В данном случае внутри дымоотвода, к его стенкам прикрепляют металлические листы (как правило, это нержавеющая сталь).

Видео:

Пространство между сталью и кирпичом заполняют изолирующими негорючими материалами.

Металл позволяет при этом утеплить кладку и избежать траты бюджета на дорогостоящий ремонт (расценки на ремонт дымоотводов у профессионалов просто зашкаливают).

Дымоходы для твердотопливных котлов из кирпича

Как обустроить из кирпича дымоход для твердотопливного котла

Если вы решили построить дом, где предусмотрен твердотопливный котел для системы отопления, необходимо определить место для установки его дымовой трубы. При разработке проекта и во время монтажа последней необходимо учесть соотношение между выработкой и потерями тепла. Кирпичный дымоход для твердотопливного котла должен устанавливаться с соблюдением всех мер чистоты воздуха в помещении и противопожарной безопасности.

Наша задача сегодня – рассказать о правилах установки дымовой трубы такого типа, ее кладке, а также материалах и инструментах необходимых для работы.

Внутренние и наружные кирпичные дымоходы для твердотопливных котлов

Общие сведения о частях системы дымоотведения

Начнем мы с твердотопливного котла, который является отопительным прибором классического типа. Его можно встретить почти в каждом частном доме, где нет подвода газовой магистрали. Удобен тем, что в топливной камере можно сжигать и уголь, и дрова, и торф.

Чтобы получить максимальную теплоотдачу от оборудования, необходимо правильно рассчитать и изготовить дымоход, в нашем случае из кирпича.

Он должен соответствовать следующим требованиям:

• не представлять препятствий для подачи воздуха, необходимого для эффективной работы отопительного устройства;
• создавать тягу, возникающую благодаря разнице в температуре и давлении, достаточную для отвода продуктов горения.

Правильное и неправильное подключение твердотопливного котла к дымоходу

Дымовые трубы для твердотопливного котла могут быть изготовлены из:

Классический вариант — кирпичный дымоход, который можно сделать своими руками.

Правила установки

Нередко домовладельцы спешат сами или им попадаются нерадивые работники, которые считают, что могут слегка отойти от общепринятых требований. В результате происходят несчастные случаи, которые, увы, могут заканчиваться летальным исходом.

На фото — высота трубы над крышей в зависимости от удаления котла от центра здания

Чтобы такого не случилось у вас, настоятельно рекомендуем соблюдать указанные ниже рекомендации:

1. Между горючими поверхностями и внешней стенкой дымохода должно быть не менее 380 мм.
2. При прохождении канала сквозь междуэтажное перекрытие, нужно изготовить качественную изоляцию. Это необходимо, чтобы предотвратить пожар.

1. Очень важный параметр при строительстве дымохода, так как от него напрямую зависит тяга и отвод продуктов сгорания.
2. Следите, чтобы дымовая труба была расположена выше крыши. К примеру, если кровля плоская, достаточно поднять конструкцию над ней на 1 м.

Инструкция требует выполнения этого условия для любого типа дымохода. Необходимо предусмотреть места сброса конденсата, для технического обслуживания, а также очистки от сажи и возможного мусора.В противном случае постепенно тяга уменьшится настолько, что дым будет поступать внутрь помещения.

Площадь внутреннего сечения по всей длине трубы должна быть одинаковой. Иначе это сильно ухудшит прохождение продуктов горения.

1. Конструкция должна иметь стенки не менее 100 мм толщиной.
2. Запрещается делать горизонтальные участки более 1 м длиной.

Как выглядит схема дымохода для твердотопливного котла в разрезе

Почему многие отдают предпочтение кирпичному дымоходу? Зависит это от того, что отводящие газы могут нагреться до температуры 600˚С, поэтому конструкция должна быть устойчива к ней.

Максимально соответствует этому параметру кирпич, хотя цена работ по кладке дымохода, да и сам материал сегодня не такой дешевый. Зато после установки, можно о нем долго не беспокоиться.

Совет: нанесите на внутренние стенки кирпичной дымовой трубы огнеупорный раствор в момент ее строительства и тогда вы сможете защитить ее от вредных воздействий агрессивно-кислотного осадка и конденсата.

Как производится кладка дымохода из кирпича

Кладку дымовой кирпичной трубы нельзя назвать простым занятием, для этого потребуются определенные знания и навыки, чтобы понимать технологические процессы.

1. Простой вариант — устройство дымохода, когда кирпичный канал необходимо изготовить внутри стен.В данном случае оставляют незаложенную шахту с сечением в кирпич (250 мм). Сечение дымохода можно рассчитать по следующим нормам: 1 кВт = 0,08 м 2. Соответственно, если мощность твердотопливного котла составит 10 кВт, сечение дымовой кирпичной трубы должно быть не менее 0,8 м 2 или примерно 300х300 мм.

Как рассчитать дымоход для котла отопления в зависимости от мощности последнего

1. При создании отдельной дымовой трубы следует соблюдать повышенную осторожность и ответственность в работе. Ведя кладку, уделяйте особое внимание углам, которые должны быть идеально ровными. Следите также за тем, чтобы на стенках не было выпуклостей.

Отдельно стоящий дымоход должен выполняться строго вертикально

Совет: не примыкающую к стене дымовую трубу необходимо выполнить строго в вертикальной плоскости.

1. Примыкающий к стене дымоход для надежности следует дополнительно закрепить с помощью анкеров, которые нужно расположить примерно через 4-5 рядов. В этом случае также следует предварительно продумать, где будут расположены технологические и ревизионные отверстия.

Совет: обязательно сделайте снизу дымохода люк, через который можно легко удалять скопившуюся сажу.

1. Чтобы повысить эффективность сооружения, внутренняя поверхность трубы должна быть ровной и гладкой, тогда дым сможет беспрепятственно выходить наружу.
2. Один из самых распространенных вариантов, применяющихся для внутренней отделки канала, оштукатуривание «под варежку». Благодаря использованию такого способа, его сечение по форме будет максимально приближено к кругу.Хотя некоторые специалисты считают такой способ внутренней отделки непрактичным, так как спустя некоторое время штукатурный раствор начнет отслаиваться и забивать канал дымовой трубы.

Кирпичный дымоход изнутри

Совет: наружную часть дымохода обложить облицовочным кирпичом или обшить кровельным материалом, чтобы защитить его от атмосферных воздействий.

Что нужно приготовить для работы

Простота сооружения заключается в том, что для его возведения достаточно иметь под рукой кирпич и раствор для его укладки.

Однако не следует относиться к работе свысока, ее нужно делать по всем правилам и очень внимательно, в противном случае ваша отопительная система просто не будет работать должным образом и трубу придется разбирать и перекладывать, а это большие затраты.

Инструменты для работы

1. Выбирая кирпич, следите, чтобы он был хорошо обожженным.Окраска материала должна быть со всех сторон равномерной. Грани — ровные и четкие, что даст возможность делать швы небольшой толщины.
2. Раствор готовьте особым способом и в его состав включите обязательно песок, глину, цемент и воду. Особенно важным считается подбор песка, который должен быть мелким, что сделает раствор более пластичным.
3. Из инструментов приготовьте:

• кельму;
• молоток-кирка;
• рулетку;
• строительный уровень и отвес;
• лопату для раствора;
• строительную леску.

Схема кладки дымовой трубы из кирпича для твердотопливного котла

Особенности кладки

1. Работу начинайте прямо от отопительного прибора.
2. Соединить котел с кирпичным дымоходом можно трубой соответствующего размера и диаметра.
3. Кладку обязательно ведите с перевязкой между рядами.
   В принципе она напоминает возведение перегородок или стен, хотя есть и некоторые особенности, учитывать которые необходимо:

• проверяйте обязательно каждый ряд уровнем в вертикальной и горизонтальной плоскости;
• в растворе обязательно должна быть замешана глина;
• толщина шва должна быть примерно 5-10 мм. Больше делать не рекомендуем, так как из-за периодического температурного перепада раствор начнет крошиться, а это неминуемо приведет к разрушению дымовой трубы;
• заделка всех швов должна быть качественной, сквозные отверстия недопустимы;
• при кладке следует использовать только целые кирпичи, сократив максимально применение половинок.

Твердотопливный котел нуждается в правильно установленном дымоходе. В этом случае он сможет работать максимально эффективно – сжигая все топливо и передавая теплоносителю требуемую тепловую энергию.

Нередко домовладельцы останавливаются именно на кирпичной дымовой трубе, хотя ее кладка и требует много сил и времени, но она полностью справляется со своей задачей в течение долгого срока. Видео в статье поможет найти вам дополнительную информацию по этой тематике.

Как сделать дымоход из кирпича для котла?

• Требования при возведении дымоходов
• Какие размеры должен иметь дымоход?
• Правила, которые нужно знать при возведении дымохода
• Кладка дымоходной конструкции из кирпича

Дымоход из кирпича для котла должен быть предусмотрен проектом еще перед проведением работ по строительству частного дома. Выбор дымохода будет зависеть от того, какой тип оборудования для отопления планируется использовать. Следовательно, еще на стадии составления проекта надо будет определиться с видом устанавливаемого котла.Дымовая труба из кирпича обходится дешевле, чем конструкции из других материалов. Подобное устройство сможет с легкостью выдерживать высокие температуры продуктов сгорания.

Варианты расположения дымоходной трубы в дом.

Изготовление конструкции требует некоторых навыков. Следует знать, что шероховатость стен будет способствовать накоплению сажи. Поэтому все элементы должны быть гладкими. Не рекомендуется изготавливать устройство прямоугольной формы, так как это затруднит очистку дымоходной конструкции от отложений.

Прежде всего в проекте, а потом уже и во время установки дымохода, независимо от вида применяемого котла, надо будет учесть соотношение потери и выработки тепла. Понадобится определить и чистоту воздуха в комнатах.

Элементы, которые понадобятся для возведения конструкции:

Требования при возведении дымоходов

К каждому типу конструкции предъявляются свои требования. Связано это с тем, что температура сгорания различных видов топлива может находиться в пределах от 50 до 500°С.

Главные требования, которые имеет приспособление для отвода дыма от котла:

1. Дымоходная конструкция должна изготавливаться из негорючих материалов.
2. Для получения герметичности дымохода понадобится применять такие средства для герметизации, которые не боятся высоких температур.
3. Постройка должна обеспечить полную непроницаемость газа, она не должна пропускать в помещение продукты сжигания топлива.
4. В канале не должно быть каких-либо сужений или расширений, его следует размещать вертикально. Исходя из нормативной документации известно, что допустимое отклонение канала дымохода от вертикали на длине 1 м составляет максимум 30 мм.
5. В процессе устройства конструкции подобного типа отверстие для вытяжки должно рассчитываться на основе площади дымохода.
6. Следует позаботиться о том, чтобы изготавливаемое приспособление располагалось выше конька крыши. Это понадобится сделать для того, чтобы можно было исключить подсос воздуха и конструкция могла обеспечить хороший отвод продуктов сгорания.

Вернуться к оглавлению

Какие размеры должен иметь дымоход?

Варианты размещения дымохода.

Тяга в канале дымохода будет происходить из-за отличий в высоте входа и выхода, а также за счет разницы температур. Для обеспечения непрерывной работы любого устройства для отопления понадобится сделать сильную тягу. Перед началом кладки важно определиться с тем, какой тип устройства для отопления будет использован, какие оно имеет габариты и сколько планируется делать каналов.

Число каналов можно определить с учетом мощности прибора для отопления, топлива и особых требований производителя устройства.

Если диаметр канала дымохода будет значительно превышать расчетное значение, тяга в подобном канале сильно снизится. В результате будут частые перебои в функционировании газового котла или другого устройства для отопления. Если диаметр канала будет меньше, то это может препятствовать отводу продуктов сгорания. Именно по этой причине в большинстве случаев останавливается работа котлов.

Чтобы изготовить кирпичные каналы, понадобится использовать керамический кирпич марки М50-75. Можно применить и бетонные блоки, которые имеют каналы с квадратным сечением.

Если планируется использовать для изготовления дымохода керамический кирпич, то стоит знать, что его минимальное сечение составляет 14х14 см. Если планируется приобрести материал с круглым сечением, то допустимый диаметр составляет 15 см или более.

В дымоходе из кирпича, высота которого составляет менее 5 м, габариты каналов надо увеличить до 14х20 см или до 18 см в диаметре. Подобные конструкции должны изготавливаться в стенках между помещениями, которые планируется отапливать. Таким способом можно будет создать определенную защиту несущих конструкций от охлаждения, которое в большинстве случаев приводит к ослаблению тяги.

Нужно попытаться сгруппировать каналы дымохода так, чтобы в устройстве, которое будет выводиться над кровлей, их число было максимальным. Таким образом можно будет снизить денежные затраты на работы по изготовлению и значительно улучшить работоспособность дымоходного приспособления.

Вернуться к оглавлению

Правила, которые нужно знать при возведении дымохода

Схема устройства кирпичного дымохода.

Конструкция для твердотопливных котлов изготавливается вместе со стенками частного дома. Данные элементы сооружаются по единому принципу, при этом не имеет значения, будут каналы использоваться в качестве вентиляционных или дымовых. Под дымоход обязательно понадобится построить основание. Устройство основания можно выполнить из кирпича или бетона.

Во всех случаях подготавливается проект основания. В процессе проектирования нужно учитывать, что его высота должна составлять минимум 30 см, а ширина должна быть такой, чтобы конструкция основания выходила за границу дымоходного устройства на 15 см или более. Если дымоход изготавливается в качестве элемента внешней стенки, то нужно знать, что нижняя часть основания дымохода должна размещаться на нижнем уровне основания стенки.

Особое внимание в процессе сооружения дымоходных конструкций надо обратить на качество герметичности. Чтобы сделать долговечный кирпичный дымоход, понадобится соблюдать правила. Укладка материала должна производиться так, чтобы швы перекрывались элементами следующего ряда. В большинстве случаев используется такая же смесь, как и для сооружения несущих стенок конструкции.

В процессе изготовления дымохода для твердотопливного котла надо учитывать то, что его внутреннее основание должно быть гладким.

Следовательно, при выполнении строительных работ нужно использовать шаблон. Стены между элементами должны быть толщиной минимум в полкирпича. Для элементов вентиляции толщина перегородки должна быть в 2 раза меньше.

В конце понадобится сделать оголовок. Крайние части элемента должны выступать за пределы конструкции на 10 см или более. Выходы вентиляционных каналов надо создавать под оголовком, в большинстве случаев используется 2 стенки, которые размещаются одна напротив другой. Данный метод размещения позволит предотвратить задувание воздуха.

Вернуться к оглавлению

Кладка дымоходной конструкции из кирпича

Схема кладка дымохода из кирпича.

Кладку надо начинать с насадной трубки. Ее следует выкладывать с соблюдением кирпичной перевязки. После этого формируется разделка (распушка). Ее нужно выкладывать из 5 кирпичей. Канал будет иметь размеры 270х140 мм. Внешние габариты разделки составляют 450х590 мм. Этого можно достигнуть благодаря вставке половинок кирпича. Чтобы соблюдать размеры канала, внутрь понадобится вставить пластинки из кирпича. В таком случае канал не будет изменяться.

Следующий ряд будет иметь размеры 650х510 мм. Внутри монтируются пластинки из кирпича толщиной 6 см. На данном этапе разделка начнет получать свою форму. В следующем ряду внешние размеры составят 710х570 мм. Внутри понадобится установить материал толщиной 9-10 см.

После этого заканчивается распушка. В следующем ряду обязательно надо соблюдать перевязку. Если нужно сделать разделку большей высоты, можно установить еще один ряд, перевязка должна быть выполнена под нижний ряд.

Для выхода стояка наружу понадобится подготовить отверстие в крыше. Далее стояк следует провести через кровлю. Остальная работа проводится на крыше.

На следующем этапе выкладывается стояк. Внимательно нужно следить за перевязкой кладки кирпича. Стояк надо выводить на несколько рядов выше кровли. После этого выкладывается выдра. Внутренние пластинки подбираются так, чтобы канал не расширялся.

После этого понадобится сформировать шейку и оголовок. Действия будут такими же, как и в случае возведения разделки.

Как сделать кирпичный дымоход для твердотопливного котла своими руками

Не секрет, что дымоход из кирпича предназначен для вывода наружу отработанных газов твердотопливных и газовых котлов и каминов во время работы. Различают типы дымоходных труб по способы их размещения – та, которая устанавливается на сам котел или печь, именуется надсадной, та же, которая удалена от печи системой труб, соответственно, коренной. Независимо от типа расположения, она должна правильно и беспрепятственно отводить продукты сгорания наружу так, чтобы даже малая их часть не попадала в помещение. Перед тем, как сделать надсадной кирпичный дымоход для твердотопливного котла своими руками, рекомендуем прочесть нашу статью.

Конструкция

Кирпичная труба — классический вариант дымохода, как любят повторять профессиональные печники. Несмотря на то, что это достаточно тяжелая конструкция и собирается сложно, и современных, даже более качественных, материалов на рынке много, все же он является эталоном, от которого многие не собираются отказываться.

Конструктивно это труба с задвижкой, посаженная непосредственно на печь/котел, которая обшивается в специальном порядке кирпичами. Следующее звено надсадной трубы — шейка распушки, доходящая до потолка. Далее следует стояк, проходящий через чердачное помещение до крыши, потом т.н. выдра, препятствующая попаданию дождя, снега и мусора внутрь трубы, после чего идет шейка и оголовок, на который надевается колпак. Задача колпака также заключается в защите всего дымохода от атмосферных осадков, при этом он способствует увеличению тяги.

Стандартные требования

Строительными нормами и правилами (СНиП 41-01-2003) предусмотрен ряд обязательных требований, которые должны соблюдаться при строительстве и реконструкции дымоходов в частном доме:

• на рабочем канале не допускается горизонтальных участков, по которым будут отводиться продукты сгорания, протяженностью более 100 см, в том числе суммарной длины. Горизонтальные участки допускаются только в том случае, когда без них невозможно установить трубу, но их общая протяженность не превышает 1 метра;
• на плоских крышах высота трубы над коньком не менее 1000 мм;
• на одно- или двухскатных крышах высота над коньком не менее 500 мм, от уровня кровли до конька не менее 1500 мм;
• если расстояние между коньком и оголовком не менее 3000 мм, они должны быть приблизительно на одном уровне.

Кладка нижней части

Перед тем, как сделать дымоход своими руками в частном доме, необходимо приобрести основные строительные материалы, а именно:

• герметик для уплотнения стыковых соединений;
• лист нержавейки для изготовления верхнего конуса;
• облегченная плита перекрытия, которая пойдет под обмуровку для придания определенного направления потоку дымовых газов;
• кирпичи для кладки;
• теплоизоляционный материал для утепления;
• шамотные кирпичи;
• консольная плита.

Какие понадобятся инструменты для кладки дымохода из кирпича:

• мастерок для кладки раствора;
• строительный уровень и отвес для углов;
• дрель с миксерной насадкой;
• рулетка;
• перчатки.

Для кладки используется раствор глины, куда непосредственно перед началом примешивается сухой речной песок.

Только в случае прямолинейности трубы продукты сгорания будут беспрепятственно выходить наружу, для чего следует внимательно отслеживать вертикаль общей конструкции и каждого участка в отдельности. С этим легко справляются бечева или канат, натянутые от верха до низа и закрепленные на гвозди.

Изготовление распушки – потолочное расширение

Все дымоходы для твердотопливных котлов, печей и каминов имеют в своей конструкции распушку. Это расширение канала, которое создается в области перекрытия, и препятствующее агрессивному воздействию тепла от обогревателя на элементы потолка и кровли.

Чаще всего распушку изготавливают из кирпича, камня или бетона. Это те материалы, которые в принципе не поддаются огневому воздействию, а при многократном резком перепаде температур закаляются и не трескаются даже при максимально высокой температуры. В некоторых случаях для расширения может использовать негорючие теплоизоляционные материалы (базальтовая или минвата), что также разрывает контакт дымохода и потолочной конструкции.

Если для расширения (распушки) используется теплоизолятор, его толщина должна быть не менее 100 мм.

Поскольку в данном случае речь идет о дымоходе из кирпича, изготавливаемом своими руками, мы расскажем, как его правильно класть. Самое главное, не нарушать порядок укладывания слоев, увеличивая постепенно канал трубы. Каждый следующий ряд должен быть шире предыдущего по периметру на 40 мм.

При строительстве распушки измерьте расстояние – в итоге расширение должно оказать на одном уровне с плитой перекрытия.

По окончании кладки труба со всех сторон изолируется огнестойкими материалами. Лучше всего для этой цели подойдет асбестовый лист толщиной 10 мм.

Далее по достижении уровня крыши сечение распушки будет точно таким же, как и до расширения канала. Обязательно проверяйте уровень по отвесу и натянутой бечеве.

Строительство «выдры»

Почему именно это животное легло в основу одного из элементов дымохода, доподлинно неизвестно. Но это очень важный участок трубы, защищающий верхний участок от попадания ветра. В зависимости от типа крыши – плоская, одно или двухскатная, пологая и т.д. выбирается тип расширения выдры с тем, чтобы полностью исключить риск задувания.

При всех вариантах устройства «выдры» в кладочный раствор всегда закладывается 10-я часть сухого цемента, что обеспечивает высокую прочность и предотвращает появление щелей.

Верхняя часть трубы с расширением

При закладке трубы из кирпича своими руками, обратите внимание на следующие моменты:

• первые два ряда кирпичей от кровли выкладываются по периметру трубы, после чего только начинается внешнее расширение;
• кирпичи смещаются только на ¼ часть своей ширины и в одну сторону, чтобы не получался слишком резкий переход;
• следующий ряд смещается уже по обеим сторонам, но также на четверть;
• диаметр внутреннего канала должен оставаться неизменным на протяжении всей конструкции – не должно быть сужений, расширений, искривлений и прочих отклонений, которые позволят скапливаться саже;
• колпак на трубу можно делать из любого негорючего материала, оставляя расстояние между трубой таким, чтобы не попадали осадки или мусор, но сохранялась тяга.

Это стандартные правила обустройства дымоходов для твердотопливных котлов, печей и каминов. Ниже приведены схемы различных конструкций, которые могут быть применены к соответствующему типу кровли.

С защитной сеткой

В соответствии с дизайном дома

Схема дымохода печи

На видео можно еще раз прослушать, какие рекомендации необходимо соблюдать при строительстве кирпичного дымохода собственноручно

Источники: http://gidroguru.com/otoplenie/teploistochniki/kotel/tverdotoplivnye/1232-dymohod-dlya-tverdotoplivnogo-kotla, http://1pokirpichu.ru/pechi/dyimohod-iz-kirpicha-dlya-kotla.html, http://www.portaltepla.ru/tverdotoplivnie-kotli/dimohodi-dlya-tverdotoplivnih-kotlov-svoimi-rukami/

Ремонт дымохода из кирпича — отделка кирпичного дымохода на крыше, чем отделать и заштукатурить, обшивка сланцем и жестью, как утеплить снаружи, ремонт, удаление, гильзование, как нарастить и чем чист

Сооружение печной трубы является не менее важным мероприятием, чем постройка самого отопительного прибора. От того, насколько правильно будет выполнен монтаж, зависят тепловая эффективность и экономичность, а главное — безопасность печи. Не следует считать строительство дымохода сложной и дорогостоящей процедурой. Справиться с сооружением трубы любой конструкции сможет даже новичок, не говоря о монтаже одного из вариантов, которые представлены в торговой сети.

Преимущества и недостатки кирпичного дымохода

Несмотря на то, что металлическая труба уже не экзотика, печные трубы продолжают класть из кирпича. В чем-то это выглядит как анахронизм, но есть веские причины, почему не стоит отказываться от классической технологии кладки дымоотводящих каналов.

Главная из них – кирпич имеет высокую тепловую инерционность. Отходящие горячие газы нагревают его слабо, что значительно снижает пожароопасность отопительного устройства. Нельзя забывать и о другом аспекте – температура дыма на верхнем срезе трубы не должна опускаться ниже 60–70 градусов. В противном случае по ней будет течь конденсат. Кирпич играет роль оболочки термоса и не дает дыму чрезмерно остыть.

Но есть два неустранимых недостатка:

1. Сложность кладки.
2. Вес.

На трубу со всеми элементами, в зависимости от высоты чердачного помещения, уходит от 400 до 800 штук кирпичей весом 3,8 килограмма.

Колонна, имеющая площадь основания не более 0,25 кв. метра, всей массой давит на печь. Это сосредоточенная нагрузка. Если общая высота трубы превышает 5 метров, то ее ставят на отдельное основание, а к отопительному прибору подключают переходным патрубком.

Преимущества оштукатуривания

Отделка печи нужна не только в случае разрушения кирпичного материала, но и для профилактики подобной проблемы.

Тем более, этот процесс имеет немало достоинств:

• обеспечивает привлекательный внешний облик дымоходу;
• формирует дополнительный герметичный слой, предотвращая проникновение угарного газа внутрь здания;
• способствует гигиеничности, поскольку препятствует осадкам пыли на поверхности.

По всем этим причинам требуется заштукатурить печь, и, в частности, дымовую трубу. Тем более, подобная смесь выглядит аккуратно, имеет продолжительный срок службы и недорогую стоимость.

Чем и как штукатурить печи и камины: огнеупорный раствор + отделка

Правильно наложенная штукатурка имеет гладкую ровную поверхность и не растрескивается под воздействием высоких температур. При ее нанесении важны не только точное соблюдение всех этапов работы, но и вид используемой смеси.

Какая необходимость в оштукатуривании?

Оставлять печь или камин без отделки не стоит. Причин для этого несколько:

• привлекательный внешний вид;
• создание дополнительного герметичного слоя: ведь даже в случае растрескивания кирпичных швов существенно снижается вероятность просачивания в помещение угарного газа;
• гигиеничность: выравнивание кладочных швов препятствует осаждению на них пыли.

Именно поэтому после возведения печи или камина их лучше заштукатурить или закрыть жаропрочной керамической плиткой, керамогранитом либо камнем. Первый вариант используется наиболее часто. Ведь стоит штукатурная смесь недорого, выглядит аккуратно и служит достаточно долго.

Если вы хотите освоить отделку печей и каминов на уровне профессионала, то рекомендую вам видео курс Александра Залуцкого, печника с двадцатилетним стажем. В уроках подробно разобраны технологии отделки очагов плиткой, камнем и штукатуркой. Только опыт мастера и практические советы без воды

Что такое гильзование кирпичного дымохода?

В процессе эксплуатации кирпичных дымоходных каналов в них накапливается сажа, которая влияет на ухудшение тяги в системе. Кирпичные дымоходы обладают довольно шероховатыми стенками, поэтому они предрасположены к накапливанию сажи. Кирпичные коммуникации для отвода продуктов сгорания легко разрушаются вследствие различных негативных факторов, воздействующих на них. Рассмотрим эти факторы:

• температурные перепады;
• конденсат, появляющийся из-за разницы температур во время эксплуатации кирпичных дымоходов;
• агрессивные химические соединения, которые содержатся в дыме.

В результате скопления сажи ухудшается тяга в системе, что, в свою очередь, сказывается на работоспособности отопительной конструкции. В итоге может возникнуть эффект обратной тяги, что приведёт к задымлению жилых помещений. Такой эффект представляет большую опасность для здоровья и жизни хозяев дома, поэтому для обеспечения безопасности очень важно вовремя выполнять профилактические проверки и очистительные мероприятия.

Полезная информация! Профилактические проверки особенно рекомендуется делать непосредственно перед началом отопительного сезона.

Установка гильзы в дымоход не влечет за собой таких затрат, как полная замена дымохода

Решить проблему с образованием сажи в кирпичном дымоходном канале можно двумя основными способами:

• гильзование дымохода;
• полный демонтаж старого канала и установка новой дымоходной коммуникации.

Так как второй вариант является гораздо более трудоёмким и влечёт за собой большие финансовые расходы, многие люди проводят гильзовку дымохода.

Показания к гильзовке

Для надежной и качественной работы отопительного оборудования уже на этапе строительства конструкции кирпичный дымоход оснащается гильзой из металлической трубы. Иначе шероховатая поверхность кладки быстро засорится сажей, и все равно придется принять меры по реконструкции дымового канала и загильзовать шахту вставками.

В каких случаях требуется гильзование:

• система дымоотвода построена без соблюдения нормативных правил, или проект изначально выполнен с ошибками;
• по проекту требуется загильзовка, но по каким-то причинам пропущен этот этап;
• требуется частая чистка дымовой трубы из-за плохой тяги;
• отопительное оборудование, подключенное к кирпичной системе дымоотведения, интенсивно эксплуатируется;
• в проекте предусмотрена магистраль достаточно большой длины;
• кирпичная шахта выложена внутри наружной стены;
• канал проложен через холодный чердак;
• в результате интенсивного образования конденсата из швов кладки проступают потеки;
• разгерметизация дымовой магистрали и деформация поверхности кирпичной кладки.

Гильзование дымохода требуется если канал проложен через холодный чердак Как отмечают специалисты, установка гильзы в дымоотводную конструкцию на этапе строительства здания способствует нивелированию возможных проблем с вытяжкой. К тому же загильзовать строящийся дымоход намного проще и удобнее, чем реконструкция кирпичной кладки с установкой трубы и восстановлением обшивки.

Как правильно выложить трубу из кирпича

Хорошая тяга, нейтральность к действию кислот, крепость и стойкость конструкции – основные условия, которые предъявляются к дымоотводам.

В первую очередь строят бетонный фундамент или из кирпича высотой не менее 30 см. Ширину основания проектируют на 15 см больше ширины дымоотвода. Идеальная толщина стен канала – 10 см.

Растворы для кладки могут быть известковыми, гипсовыми, цементными или смешанными. В большинстве случаев применяется раствор цемента (замешивается на цементе, песке и воде).

Самая маленькая высота дымоотвода выше конька крыши – 50 см. Часть, возвышающуюся над крышей, утепляют и декорируют материалами для кровли.

Газоотводящая труба котла отопления нуждается в гильзовке (устанавливают трубу из стали в середине кирпичной). Подобный прием делает лучше тягу, упрочняет конструкцию, понижает процесс образования сажи. Нержавейка обладает антикоррозионными характеристиками, что продолжает срок службы и кирпичного ствола. В круглой трубе невысокое сопротивление движению продуктов горения (если сравнивать с квадратным сечением кирпичного дымоотвода).

Для гильзовки годятся дымовые трубы с прямоугольным или с круглым сечением. Толщина гильзы подбирается так:

• 0,5-0,6 мм, если поставлена колонка;
• 0,6-0,8 мм, если смонтирован котел, работающий на пеллетах или жидком топливе;
• 0,8-1 мм, если поставлен котел, работающий на угле или дровах.

Преимущества гильзовки понятны, после ее проведения не накапливается копоть на стенках и не появляется конденсат.

Для печи из металла

Если для металлической печки предполагается соорудить кирпичный газоотводящий канал, следует рассчитать и установить фундамент с увеличенным прочностным запасом. Порой выполняют индивидуальное основание для такого дымоотвода. Печь из металла и труба из кирпича имеют различную продолжительность нагрева, что может уменьшать тягу. Высота дымоотвода должна быть 5 м и более, в другом случае тяга будет еще меньше. Чтобы конструкция дымоотвода была прочной, швы обязаны быть тонкими, не больше 15 мм.

Арматура в зоне разделывания и выдры не должна пересекать канал для дыма.

В месте соединения дымоотвода с крышей укладывают жаростойкую площадку. Стык между трубой и кровлей заделывают герметиком на силиконовой основе.

Огнезащитный силикатный герметик для печей заполняет трещины и щели.

Ремонт трубы дымохода на крыше | Консультация и выезд

РЕМОНТ ДЫМОХОДОВ С ГАРАНТИЕЙ ДО 7 ЛЕТ!

Принципиальные отличия в нашей работе

Берем сложные и ответственные объекты

Максимум квалифицированной информации при первичном выезде

Реальная оценка работ с их обоснованием

Неукоснительное соблюдение технологических процессов

Предложим оптимальный вариант под ваш бюджет: «эконом», «оптимальный», «шикарный».

Мы делаем подробный и обоснованный расчет и гарантируем, что в процессе работы стоимость сметы останется неизменной.

Применяем строительные материалы по желанию заказчика, но не в ущерб качеству.

Опыт нашей работы в строительстве более 27 лет. За это время мы выполнили большое количество объектов различной сложности и нам есть, что вам показать!

Мы рассчитаем для вас подробную и обоснованную смету на работы.

Своевременный ремонт трубы дымохода на крыше частного загородного дома обеспечит не только целостность конструкции здания, но и безопасность его владельцев.

Практически в каждом загородном доме обязательно присутствует камин, печь или котел. Правильная работа их дымохода – это главная гарантия безопасности здания. Но, как и любой другой рабочий элемент, он требует регулярного обслуживания, восстановления повреждений, чистки зольных отложений, реставрации. В кирпичном дымоходе нередко образуются трещины, сквозь которые пламя может перекинуться на горючие предметы в помещении. Избыток сажи в дымоходе может привести к ее воспламенению и даже взрыву. В сэндвич-дымоходе скапливается зола, что при воспламенении приводит к разъединению модулей. Похожие ситуации могут произойти и с другими видами дымоходов.

Наши специалисты ответят на все вопросы по ремонту Вашего дымохода.

Позвоните по

Важно отметить, что непрофессиональный монтаж трубы в проходках между этажами или в крыше может привести к пожару или протечкам. Также нужно учесть, что использование оголовка на дымоходе должно соответствовать используемому виду топлива. Как же понять, что сам дымоход или трубу пора ремонтировать?

В процессе длительной эксплуатации кирпич начинает разваливаться

Нарушения правил пожарной безопасности при монтаже дымохода между этажами может привести к протечкам или пожару

Отсутствие необходимых элементов на крыше приводит к поломке дымохода

Дымоход из нержавеющей стали — сэндвич-труба

Если труба изолирована и находится в шахте, то обнаружить подобную деформацию можно не сразу, что характерно различного рода последствиями. Например:

может произойти задымление помещений и утечка угарного газа, что небезопасно для здоровья; как правило, если инженерные коммуникации собраны в единую шахту, то несвоевременно принятые меры по устранению дефекта дымохода могут привести к другим типам аварий; очень сложная ситуация может возникнуть при перегреве твердотопливного котла или камина. А это следствие нарушения тяги дымохода, повреждения электроподводящих кабелей, питающих циркуляционные насосы, повреждение магистралей с теплоносителем и т.д.

Восстановление правильной работоспособности дымохода из кирпича, нержавеющей стали, керамики и других материалов осуществляется несколькими способами: гильзовка (применяется только при прямых дымоходах; в шахту вставляются керамическая или нержавеющая труба, которая создает герметичность и улучшает тягу), обмуровка (ремонт трубы с помощью специальных огнеупорных средств) и футеровка (закладывается полимерная основа фуранфлекс, которая под воздействием горячего воздуха плотно прилегает к трубе и застывает).

Расчёт основных параметров

На этапе проектирования необходимо определить высоту дымохода и размеры поперечного сечения дымоотводящего канала. Задача расчёта — обеспечить оптимальную силу тяги. Она должна быть достаточной для того, чтобы в топку поступало необходимое количество воздуха и все продукты сгорания отводились в полной мере, и в то же время не слишком большой, чтобы горячие газы успевали отдавать своё тепло.

Высота

Высоту дымохода необходимо подбирать с учётом следующих требований:

1. Минимальный перепад высот между колосниковой решёткой и верхом оголовка составляет 5 м.
2. Если крыша покрыта горючим материалом, например, битумной черепицей, оголовок дымохода должен возвышаться над ней хотя бы на 1,5 м.
3. Для кровель с негорючим покрытием минимальное расстояние до верха составляет 0,5 м.

Конёк скатной крыши или парапет плоской в ветреную погоду не должен создавать подпор над дымоходом. Для этого нужно придерживаться следующих правил:

• если труба расположена ближе 1,5 м по отношению к коньку или парапету, то она должна возвышаться над этим элементом хотя бы на 0,5 м;
• при удалении от конька или парапета на расстояние от 1,5 до 3 м оголовок трубы может находиться на одной высоте с данным элементом;
• при удалении свыше 3 м верх оголовка можно располагать ниже конька, на высоте, проведённой через него, наклонной линии с углом в 10 градусов по отношению к горизонтали.

Если вблизи дома имеется более высокая постройка, то дымовую трубу следует возводить на 0,5 м выше её крыши.

Кирпичный дымоход очень аккуратный и вписывает в любой экстерьер

Размеры сечения

Если к дымоходу будет подключаться печь или котёл, то размеры сечения следует определять в зависимости от мощности теплогенератора:

• до 3,5 кВт: канал делают размером в полкирпича — 140х140 мм;
• от 3,5 до 5,2 кВт: 140х200 мм;
• от 5,2 до 7 кВт: 200х270 мм;
• свыше 7 кВт: в два кирпича — 270х270 мм.

Мощность теплогенераторов заводского изготовления указывается в паспорте. Если же печь или котёл самодельные, этот параметр приходится определять самостоятельно. Расчёт ведут по формуле:

W = Vт * 0,63 * * 0,8 * Е / t,

Где:

• W — мощность теплогенератора, кВт;
• Vт — объем топки, м3;
• 0,63 — средний коэффициент загрузки топки;
• 0,8 — усреднённый коэффициент, показывающий, какая часть топлива сгорает в полной мере;
• Е — теплотворная способность топлива, кВт*ч/ м3;
• T — время горения одной топливной загрузки, ч.

Обычно принимают Т = 1 час — примерно за такое время сгорает порция топлива при обычном сжигании.

Дымоход при желании всегда можно украсить

Теплотворная способность Е зависит от породы древесины и её влажности. Средними значениями являются:

• для тополя: при влажности 12% Е — 1856 кВт*ч/куб. м, при влажности 25 и 50% — соответственно 1448 и 636 кВт*ч/ м3;
• для ели: при влажности 12, 25 и 50%, соответственно, 2088, 1629 и 715 кВт*ч/ м3;
• для сосны: соответственно, 2413, 1882 и 826 кВт*ч/ м3;
• для берёзы: соответственно, 3016, 2352 и 1033 кВт*ч/ м3;
• для дуба: соответственно, 3758, 2932 и 1287 кВт*ч/ м3.

Для каминов расчёт ведётся несколько иначе. Здесь площадь сечения дымохода зависит от размеров окна топки: F = k * A.

Где:

• F — площадь поперечного сечения дымоотводящего канала, см2;
• К — коэффициент пропорциональности, зависящий от высоты дымовой трубы и формы её поперечного сечения;
• А — площадь окна топки, см2.

Коэффициент К равен следующим значениям:

• при высоте дымохода 5 м: для круглого сечения — 0,112, для квадратного — 0,124, для прямоугольного — 0,132;
• 6 м: 0,105, 0,116, 0,123;
• 7 м: 0,1, 0,11, 0,117;
• 8 м: 0,095, 0,105, 0,112;
• 9 м: 0,091, 0,101, 0,106;
• 10 м: 0,087, 0,097, 0,102;
• 11 м: 0,089, 0,094, 0,098.

Для промежуточных значений высоты коэффициент К можно определить по специальному графику.

Этот график позволяет определить коэффициент К при промежуточных значений высоты трубы

Реальные размеры дымоотводящего канала стремятся делать близкими расчётным. Но подбирают их с учётом стандартных размеров кирпичей, блоков или цилиндрических деталей.

Методика расчёта высоты дымохода

При определении высоты дымохода учитывают вертикальное расстояние между уровнями, на которых находится его устье и колосниковая решётка (под топки или горелка газового (жидкотопливного) агрегата). Согласно действующим СНиП печная труба должна быть не ниже 5 м, иначе при падении атмосферного давления отопительный прибор будет испытывать недостаток тяги. Вместе с тем не стоит и чрезмерно завышать конструкцию, поскольку при этом тяга может пострадать из-за дополнительного сопротивления газохода. Наращивание высоты должно обязательно сопровождаться увеличением поперечного сечения дымового канала.

Высота дымохода зависит от размеров конструктивных элементов печи

Оптимальное значение высоты дымохода можно вычислить по представленной номограмме. Всё, что для этого понадобится — это определить процентное соотношение сечений топки (F) и газохода (f). Найти значение высоты на линии ординат (вертикальная ось) будет нетрудно — достаточно провести линии до кривой, которая соответствует геометрии внутреннего канала.

Выполнив необходимые расчёты, скорректируйте их с учётом следующих условий:

• если труба размещается рядом с коньком (не более 1,5 м), то её устье должно находиться не ниже 0,5 м от уровня кровли;
• оголовок дымохода, который устанавливается на удалении до 3 м от конька, должен располагаться на таком же уровне или выше;
• печные трубы, отстоящие от кровельного пика более чем на 3 м, должны находиться на высоте луча, который ведут от конька под углом 10 градусов к горизонтали;
• если на крыше используются сгораемые кровельные материалы, то в целях безопасности печную трубу удлиняют на 1–1,5 м.

Последнее, на чём стоит акцентировать внимание, это рельеф местности и наличие более высоких строений рядом с домом. Чтобы дымоход не попал в зону аэродинамической тени, его устье располагают на 0,5–1 м выше расположенного рядом препятствия.

Кроме всего прочего, высота дымохода зависит от его расположения по отношению к коньку крыши

Гильзование дымохода

Гильзование дымохода производится в тех случаях, когда ранее выстроенная кирпичная труба печи или камина начала терять свою пропускную способность, часто забиваясь продуктами горения. При этом тяга значительно снижается, из-за чего дым периодически заполняет комнаты дома, а эффективность обогрева резко снижается.

Решить возникшую проблему можно несколькими способами. Но одним из самый действенных является «облагораживание» внутренних поверхностей кирпичных стенок шахты дымохода специальными вкладышами-гильзами. Эти гильзы обладают гладкими внутренними поверхностями, благодаря чему дым не встречает препятствий, не задерживается в каналах. Он плавно «скользит» по ровным стенкам, выходя наружу, при этом практически не оставляя на поверхности гильзы продуктов сгорания топлива.

Капитальный ремонт дымохода в частном доме

Обнаружив значительные повреждения, требующие полноценного ремонта печной трубы, необходимо подготовить и обезопасить на крыше рабочее место. Разбор кладки кирпича производится по порядку с крайнего ряда построения, с помощью перфоратора и молотка. Демонтируют изношенную часть до целого и неповрежденного кирпича. Разрушенный материал спускается ведрами. Возведение новой кладки выполняют из огнеупорного материала и раствора из цемента, писка и извести. Конструкция выкладывается с помощью уровня горизонтально, в один кирпич. Внутренняя сторона должна осуществляться без дефектов, изъянов и других помех, для хорошего прохождения газов. На конце кирпичной трубы конструируют оголовок из цемента, который будет подвергаться воздействия погодных факторов.

Монтирование гильзы

Когда нет возможности демонтировать дымоход полностью, используют гильзу (металлическая или керамическая труба) с нужным диаметром, в зависимости от внутреннего отверстия дымаря. За счет гладкой внутренней стороны гильзы увеличивается скорость тяги, дымоход в таком исполнении безопасный в эксплуатации, а также уменьшается процент сбора сажи на стенках трубы. Такой способ используется для прямых дымоходов, с ровным сечением без изгибов.

Изначально необходимо расчистить внутреннюю стенку канала от засора и посторонних предметов, которые мешаю монтажу. Гильзу закрепляют по частям или же целиком, но тогда необходимо разобрать конструкцию. Для уплотнения и устранения промежутка между стенками кладки и гильзы, укладывают термостойкий утеплитель. На верхней части гильзы монтируют металлическую крышку, для предотвращения попадания мусора в трубу.

Загильзовка дымового канала своими руками

Процесс реконструкции дымоотвода при помощи гильзования начинают с подготовительных работ, после чего приобретают необходимый вариант вкладыша и расходные материалы. Так как установка керамических и полимерных моделей сопряжена с определенными сложностями, чаще всего гильзуют дымоход своими руками при помощи труб из нержавейки.

Подготовительные работы

Предварительный этап предусматривает:

• осмотр шахты для диагностики дефектов и нарушений;
• чистку дымохода при помощи специальных приспособлений, устранение выступающих элементов кладки;
• определение размеров объекта реконструкции для составления схемы.

Далее разбирают участок системы дымоотведения возле теплогенератора для подготовки места установки фасонного соединителя, вычищают дно шахты от мусора.

Монтаж вкладыша из нержавейки

В короткую прямую шахту вставляют трубу из нержавейки по следующему принципу:

• конструкцию собирают, герметизируют стыки жаропрочным составом и лентой на алюминиевой основе;
• вкладыш спускают по шахте при помощи троса, который зафиксирован хомутом к нижней части трубы;
• вставку снизу подсоединяют к входу отопительного оборудования, устанавливают сборник конденсата.

Наружная часть гильзы оснащается защитным оголовком.

Монтаж полимерного рукава

Для гильзования дымохода полимерным рукавом привлекают компрессор. Гибкий вкладыш вводят до дна дымового канала и при помощи компрессора подают воздух под давлением. Стенки полимерной продукции расправляются и приобретают форму отделяемой шахты. Теперь подают пар, под воздействием которого гибкая основа сначала размягчится, потом постепенно затвердеет. Участок гильзы из полимера на выходе оборудуется оголовком, а снизу устанавливается сборник конденсата.

Для гильзования дымохода полимерным рукавом понадобится компрессор

Особенности монтажа керамического вкладыша

Так как керамические конструкции выделяются внушительной массой, для гильзования требуется лебедка:

• сборник конденсата – несущий элемент керамической гильзы – оснащают роликовым механизмом и спускают по дымоотводу на глубину 30 см при помощи лебедки, далее верхний торец обрабатывают герметиком;
• к верхнему торцу конструкции фиксируют трубу с помощью раструба или замка «шип-паз». На гильзе вырезают отверстие для подключения теплогенератора на базе универсального штуцера;
• к торцу первой трубы крепят следующую секцию гильзы из керамики и постепенно спускают конструкцию по шахте.

Когда сборник конденсата окажется на дне дымовой магистрали, изделие стыкуют с входом теплогенератора. Наружная часть гильзы выводится выше уровня кирпичной кладки.

Виды дымоходов

Для постройки нужно определиться с типом трубы. В зависимости от расположения выделяют:

• Коренные трубы. Они имеют своё основание — опираются прямо на фундамент. Могут быть как внутри дома, так и снаружи. Преимущества — возможность подсоединения нескольких отопительных приборов, а также строительство «про запас», с последующим подключением ещё не приобретённого отопительного оборудования. Вариант отлично подойдёт для металлических печей любого типа.

• Насадные трубы. Они опираются непосредственно на саму печку, стоящую на фундаменте.

Для металлических печей насадной дымоход лучше не использовать — слишком большая масса приводит к деформациям.

• Подвесные трубы. Они опираются на специальный кронштейн, прикреплённый к стене или перекрытиям.

Из кирпича такой дымоход не соорудить, лучше использовать металлические лёгкие трубы, теплоизолированные и зашитые в корпус (сэндвич-дымоходы).

• Стеновые трубы. В случае если внешняя стена или простенок выкладываются из кирпича, в ней можно спроектировать канал для выхода дыма. Этот приём применялся при строительстве каменных зданий ещё со времён Римской империи.

Это экономит материал и не скрадывает свободное пространство, трубу можно сделать в несколько этажей без потери прочности. Минусы — при возгорании сажи стена превращается в раскалённый столб, что приводит к пожару, а при постоянном размокании от конденсата труба может разрушиться.

Если из материалов для дымохода железной печи доступен только кирпич, стоит остановиться на варианте коренной или стеновой трубы. Она не давит на саму печь, подключиться можно на различном уровне и не составляет сложностей.

Обслуживание и чистка

Осмотр и чистку дымохода необходимо выполнять не менее 2 раз в год: перед началом отопительного сезона и по его завершению. Проводится внешний осмотр, проверяется герметичность корпуса и качество тяговой силы. Металл, подверженный коррозии, должен систематически окрашиваться термостойкой краской.

Так топливо, как правило, сгорает не полностью, его остатки в виде сажи и копоти оседают на стенках труб, засоряя их, снижая тягу и увеличивая риск возгорания. Понять степень загрязнения шахты можно даже визуально, обращая внимание на цвет дыма из трубы: белый говорит о том, что всё в норме, чёрный свидетельствует о тлении остатков сажи в контуре.

Для чистки используются специальные ёршики на жёстких или гибких тросах, иногда со стальным шаром на конце.

Перед очищением печники рекомендуют сжигать в топке картофельные очистки. Выделяемые пары и картофельный крахмал размягчают сажевые отложения, облегчая тем самым последующую чистку. С той же целью часто используют осиновые дрова или специальные химические составы.

Основные преимущества

Загильзовка кирпичного дымохода обеспечит:

• Уменьшение выделения конденсата и его отвод в специальную емкость или канализационную систему.
• Оптимальный уровень тяги, защиту от задымления помещения.
• Свободный доступ для чистки от остатков продуктов сгорания.
• Герметичность вытяжного канала.
• Защиту от теплопотерь.
• Долгий срок эксплуатации, т. к. защищает внутреннюю поверхность от попадания влаги, скопления копоти, сажи, разъедающих кирпич.

Способы гильзовки: плюсы и минусы каждого

Гильзование дымохода из кирпича возможно одним из перечисленных способов:

• Установка гильз из нержавеющей стали внутрь дымохода. Этот метод можно назвать универсальным, подходящим для любых отопительных систем. Минус в том, что труба из нержавейки имеет тонкие стенки, которые под влиянием высоких температур быстро прогорают.
• FuranFlex — система из полимерных материалов. Рекомендован этот способ при использовании газовых отопительных котлов, характеризующихся невысокой температурой на выходе продуктов сгорания. Полимеры рассчитаны на температуру не выше 250°. Недостатки метода: невозможность выполнить монтаж своими руками, для этого требуются определенные знания и умения, стоимость стройматериала высокая.

Советы специалистов

• Отдавайте предпочтение вертикальным конструкциям. Минимизируйте количество поворотов, которые снижают аэродинамику контура.
• Выбирайте трубы с более толстой стенкой, они продлят срок «жизни» Вашего дымохода.
• Первые отрезки труб подвергаются самому большому нагреву, что часто повреждает термоизоляционный слой. В некоторых случаях этот участок целесообразно заменить баком для нагрева воды или сеткой-каменкой.
• Для улучшения аэродинамических характеристик каждые 10 метров диаметр трубы уменьшается в 3 раза.
• В местах стыка сэндвич-блоков утеплитель прилегает не достаточно плотно, что приводит к перегреву контура на этих участках. Проблему поможет решить самостоятельная укладка в этих местах дополнительного слоя утеплителя.

Как утеплить

Быстро остывающий дымоход становится причиной снижения силы тяги и образования конденсата, который приводит к коррозии и постепенному разрушению трубы. Утеплитель же работает по принципу термоса.

И если коаксиальные дымоходы сразу изготавливаются с утеплителем внутри, то одностенные придётся утеплять самостоятельно. Чаще всего для этого используется огнеупорная базальтовая вата или ткань, которой оборачивается труба в 2-3 слоя и закрепляется посредством железных хомутов или стальной проволоки. Между слоями ваты прокладывается гидроизоляция. Поверх конструкция производится отделка коробом из нержавейки или оцинковки.

Дымоход из кирпича: кладка, размеры, преимущества

Помимо привлекательного внешнего вида, дымоход из кирпича обеспечивает отличную тягу, благодаря чему горение дров происходит эффективнее, и в помещении становится намного теплее. Но чтобы добиться такого эффекта, печная труба должна быть правильно возведена, со строгим соблюдением плана и схемы порядовки. Готовую конструкцию важно надежно защитить от негативного влияния погодных и механических факторов. Для этих целей отдельно изготавливается или покупается железный колпак.

Преимущества и недостатки

Создать уют и комфорт в частном доме невозможно без кирпичных печей. Однако их обустройство тоже важно тщательно продумать, и здесь немаловажное значение имеет то, как выложена дымоходная труба из кирпича. На современном строительном рынке популярностью пользуются металлический дымоход-сэндвич, однако для его обустройства понадобится больше финансовых затрат. Основными достоинствами кирпичной трубы являются:

• продолжительный срок эксплуатации;
• красивый внешний вид;
• надежность;
• возможность выложить самостоятельно;
• недорогостоящий ремонт.

Однако прежде чем построить кирпичный дымоход своими руками, важно подробно ознакомиться с недостатками, среди которых значимыми считаются:

Перед возведением конструкции нужно составить чертеж.

• Большой вес конструкции. Если дом старый, со слабым фундаментом и крышей, выкладывать кирпичную трубу будет рискованно, потому как основное строение может не выдержать такой нагрузки и начать разрушаться.
• Продолжительный срок возведения. В отличие от железной сэндвич-трубы, для нормального функционирования кирпичного дымохода сначала составляются чертежи и схема кладки, после закупается материал, а порядовка тоже формируется и высыхает не за один день.
• Прямоугольное сечение трубы. Чтобы тяга была хорошей, отверстие рекомендуется формировать круглой формы. Однако устройство дымохода предполагает формирование прямоугольного колодца, из-за чего образуются завихрения, негативно влияющие на процесс горения.
• Быстрое накопление сажи. Внутренние стенки вытяжной трубы из красного кирпича отличаются шершавостью, из-за чего перегоревшие частички больше задерживаются на поверхности газоходов.

Вернуться к оглавлению

Составляющие детали

Кирпичная труба несложная по конструкции. Наружный газоход защищает металлический колпак, именно он предотвращает проникновение внутрь влаги, пыли, мусора и других ненужных элементов. Оголовок печной трубы необходимо класть более широким, чем основное тело дымохода. Так удастся защитить конструкцию от негативного влияния атмосферных осадков. Выдры на трубе предотвращают проникновение в зазор между дымоходом и кровельными материалами осадочной влаги.

Распушка снижает вероятность возгорания стропил.

Чтобы стропила и обрешетка не загорелись из-за высоких температур, для защиты этих элементов рекомендуется использовать теплоизолятор. На чердаке размещен участок газохода, который называется стояк, а его нижнюю часть защищает распушка. Стенки распушки не дают загореться деревянным балкам перекрытия, между которыми зачастую возводят дымоход. Окончание газохода называется шейкой. В этом участке устанавливается железная задвижка, которой регулируют тягу котла.

Вернуться к оглавлению

Как рассчитать нужные размеры?

Оптимальная высота

Размер дымохода определяется, учитывая такие параметры:

• Оголовок дымохода и колосниковая решетка формируются с минимальным отклонением в 5 м.
• Если на крыше есть горючие элементы, например, кровельный материал, оголовок формируют на высоте минимум 150 см.
• Если кровля огнеустойчива, расстояние до верха может быть полметра и выше.

Для предотвращения подпора над дымоходом в ветреную погоду, рекомендуется обратить внимание на следующие правила:

Для правильной работы постройки ее нужно расположить согласно требований относительно размера крыши и конька.

• При расположении трубы ближе 150 см по отношению к коньку либо парапету, минимальное возвышение конструкции над одним из элементов не должно быть меньше 50 см.
• Если конек удален от парапета на расстояние 1,5—3 м, разрешена установка дымохода на одной высоте с этой конструкцией.
• Если удаление превышает 3 м, оголовок разрешено расположить пониже конька, оптимальная высота — проведенная через него наклонная линия под углом 10 градусов относительно горизонтальной плоскости.
• При расположении возле дома высокого здания трубу стоит делать на 0,5 м выше от его кровли.

Вернуться к оглавлению

Размеры сечения

Для металлической печи или кирпичной размер сечения будут отличаться. Показатель будет зависеть от мощности отопительного устройства. Рекомендуемые параметры представлены в таблице:

Мощность, кВт	Как сложить канал?	Размер, мм
До 3,5	В полкирпича	140×140
3,5—5,2	—	140×220
5,2—7	—	200×270
Выше 7	В два кирпича	270×270

У заводского теплогенератора мощность указана в паспорте. Для печки или котла, изготовленных своими руками, этот показатель рассчитывается по формуле:

Если покупать готовую печку, то в документации к ней мощность уже указана.

• W=Vt*0,63*0,8*Е/t, где:
  • W — мощность, кВт;
  • Vt — объем топки, м3;
  • 0,63 — средний коэффициент загрузки топки;
  • 0,8 — усредненное значение, указывающее на объем полноценно сгораемого топлива;
  • Е — теплопроводность топливных материалов, кВТ*ч/м3;
  • Т — время сгорания одной топочной загрузки.

Для каминов площадь сечения F определяют по другой формуле:

• F=k*A, где:
  • k — коэффициент пропорциональности, который зависит от размера трубы и формы ее сечения;
  • A — площадь топочного окна, см2.

Вернуться к оглавлению

Материалы, инструменты

Чтобы выложить рядами дымоход из кирпича своими руками, используется такой инвентарь:

• уровень, отвес, рулетка;
• мастерок;
• молоток-кирка.

Для работы лучше выбрать огнеупорный материал с параметрами 250*120*65 мм.

Сам дымоход выкладывают из огнеупорного кирпича, рекомендуемая марка — М200. Чтобы газоходы были прочными и надежными, стоит использовать блоки размером 250×120×65 мм. Кирпич для дымоходов должен быть высококачественным, цельным, прочным, иметь достаточный обжиг. А также важно приготовить качественный раствор. Для него понадобятся такие материалы:

• глина;
• песок;
• цемент;
• вода.

Песок можно заменить молотым боем из шамотного кирпича, а если для кладки дымоходов используется керамический блок, то для раствора лучше использовать измельченный бой на основе керамики. Глина берется средней жирности, без запаха и посторонних примесей. Для замешивания раствора рекомендуется брать мягкую воду, очищенную от солей.

Вернуться к оглавлению

Этапы работы

Подготовка

Чтобы кирпичный дымоход был прочным и надежным, важно аккуратно и правильно сформировать фундамент. Основа возводится прямоугольной формы, для кладки используются полнотелые блоки. Сам дымоход формируется порядовками, каждая состоит из пяти кирпичей, поэтому фундамент закладывается на 150 мм больше, чем труба. Важно, чтобы основание не было связано с основным фундаментом дома, иначе из-за неравномерной усадки стен дымоход начнет преждевременно разрушаться.

Вернуться к оглавлению

Кладка трубы

Кладка первых рядов постройки должна быть ровной.

Первые 2 ряда важно положить ровно, потому что они будут принимать на себя основную нагрузку. Далее, из печного кирпича формируется шейка дымохода, на этом этапе важно сделать расшивку швов, чтобы кладка дымовой трубы из кирпича не треснула. Прежде чем сформировать распушку, проводят расчет осадки конструкции. Если усадка предполагается большой, распушка делается с запасом снизу, когда прогнозируется осадка самой трубы, запас отводят сверху. Далее, до потолка формируется тело дымохода. Кладка на уровне перекрытия изолируется асбестом или базальтовым картоном. На следующем этапе проводится кладка стояка, его ровность контролируется отвесом и уровнем. В кровле делается отверстие под стояк, проводится гидро- и пароизоляция. Далее, ровными рядами выкладывается выдра. На последнем этапе нужно приделать оголовок, на который затем установят железную «шапку» для защиты от осадочной влаги.

Если вес дымохода больше 200 кг, его рекомендуется возводить на подставке, и дополнительно использовать железные опоры.

Вернуться к оглавлению

Утепление дымохода из кирпича

Для защиты и теплоизоляции кирпичной трубы рекомендуется использовать утеплитель, состоящий из базальтовой ваты. Сначала на трубе монтируется металлический каркас, после плотными рядами крепится сам утеплитель. Поверх материала укладывается паронепроницаемая пленка. В конце вся конструкция оштукатуривается либо монтируется устройство из облицовочного кирпича.

Вернуться к оглавлению

Установка гильзы

Для правильного гильзования в месте соединения с трубой кладку придется временно разобрать.

В месте, где будет проводиться подключение отопительного устройства, разбирается кладка дымохода на требуемую высоту. Далее устанавливается каждый элемент гильзы, во время работы важно контролировать соединение деталей. Когда все будет готово, по рядам заново закладывается отверстие.

Вернуться к оглавлению

Как ухаживать?

Чтобы предупредить возгорание дымохода и не нарушать сечение, колодцы трубы важно своевременно прочищать с помощью щеток, скребков или специальных гирь. Другой метод — химическая чистка. В топку закладывается специальное средство, которое при горении выделяет газ. В результате на стенке появляется пленка, которая не позволяет продуктам горения прилипать к стенкам дымохода.

Вернуться к оглавлению

Другие варианты

Если нет возможности соорудить дымоход из кирпичных блоков и вывести его на улицу через крышу, в стене дома делается отверстие и снаружи крепится внешняя труба. Устройство приставного дымохода не предполагает наличие принудительной тяги, здесь дым выводится естественным путем. Крепится такое устройство к стене с помощью хомутов и металлической опоры.

Кирпичный дымоход для газового котла. Кирпичный дымоход. Кирпичные дымоходы для газовых котлов

Обустройство напольных газовых котлов подразумевает обязательное наличие дымохода, куда должны выходить выхлопные газы, и подход к этому вопросу должен стать достаточно серьезным. Если сравнивать типы этих котлов с современными моделями навесных, то для напольных газовых котлов не требуется:

Стабильное напряжение в сети, так как они не оснащены чувствительной электроникой;
— комплексное обслуживание;
— особая чистота состава охлаждающей жидкости.

Ваша труба построена без дымохода. Однокамерный дымоход из кирпича может быть крайне опасным. Назначение лайнера — защитить дом от передачи тепла горючим материалам. Необработанный дымоход позволяет теплу накачивать и пережевывать деревянные конструкции всего за несколько часов. Вкладыши также защищают структуру дыма от коррозионных побочных продуктов сгорания. Если дымовые газы проникают в кирпич и раствор, срок службы дымохода сокращается. Дымовые газы кислые и буквально разъедаются ступками изнутри дымохода.

Напольные котлы и газовые приборы намного дешевле и проще в установке, чем современные котлы, оснащенные электроникой, и имеют более длительный срок службы. Благодаря этим преимуществам напольные котлы довольно часто используются, особенно владельцами частных домов, и пользуются у них большим спросом.

В жилых помещениях дома может происходить повышенная теплопередача соседним видам топлива и опасным газам, таким как окись углерода. Вставки позволяют правильно выбрать дымоход, повышая производительность и безопасность вентиляции.Подгузник, размер которого меньше или превышает размер, может способствовать выработке окиси углерода, которая затем проникает в структуру.

Ваша нынешняя облицовка может быть повреждена из-за неправильной калибровки, недостаточной очистки, термического удара, возгорания дымохода или просто общего ухудшения качества кислых дымовых газов. Ваш дымоход должен проходить визуальный осмотр не реже одного раза в год квалифицированным и опытным специалистом.

Между тем без недостатков, конечно, не обошлось, в такой традиционной конструкции все же есть: КПД — очень хотелось бы поправиться; если сравнивать с навесными современными котлами, то обязательное наличие стояка дымохода — тоже создает дополнительные работы и затраты.

У владельца такого котла не всегда может быть достаточно места в помещении для размещения стояка дымохода. Чтобы сэкономить скудные квадратные метры и количество кирпичей для его кладки, вы можете максимально «построить» свой дымоход по следующей технологии.

Вы меняете устройство. Вам нужно подумать, как переделать следующие изменения. Преобразование открытого камина в деревянную топку, топку с газовым топливом или в поддон для газа Установка новой печи или водонагревателя Переход с нефтяного или угольного оборудования на газовое оборудование Добавление дополнительного устройства в уже существующий дымоход Переместите приборы подальше от существующего дымовая труба.Если ваше сооружение было построено более 20 лет назад, у вас есть хорошая возможность повысить безопасность и эффективность с помощью современных методов.

Первая из четырех труб составляет стол. Его высота будет определяться габаритами котла. Диаметр труб должен соответствовать значению 57 миллиметров. Снизу трубы нужно либо сделать уголок, либо сделать для них «пятки», и все бетонирование замазать. При оформлении схемы заменителя необходимо учитывать наличие двух дымоходов: одна для самого котла, другая в качестве вытяжки.По ширине следует класть в 2,5 кирпича, а глубину — в 1,5. Для изготовления сцепления нужно повторить форму «восьмерки». Лучшее место для стояка — в углу.

Самыми распространенными усовершенствованиями являются камины и печи, выполненные из каменных дымоходов. Когда печи или котельные переводятся с одного вида топлива на другое, пересмотр становится важным фактором. Если вы перевели свою систему отопления с мазута на газ, дымоход может представлять неизвестную опасность, если вы не проведете надлежащий осмотр и техническое обслуживание дымохода.После откачки нефти и газа отложения серы, образовавшиеся в результате многолетнего сжигания нефти, были смешаны с водяным паром, производимым новым газовым агрегатом.

Стопка кладется шамотным или обычным керамическим кирпичом, а в основе раствора — песок и глина определенного процента жирности (шамотная глина и песок). Такую готовую смесь можно приобрести в магазине стройматериалов.

Первый ряд следует укладывать полностью, а во втором необходимо учитывать наличие дымоходов, кладка которых будет производиться в полкирпича.Лучшее место для окна дымохода — с лицевой стороны. Если он сбоку, то для труб воды, газа и отопления может остаться мало места. Подконструкция из труб станет дополнительным местом для котельного оборудования.

Дымоход из корневого кирпича

Образует кислоту, которая разъедает кирпичи и раствор в дымоходе. Ухудшение состояния кирпича и раствора может привести к засорению вентиляционной системы, из-за которой в доме может образоваться окись углерода. Это ухудшение может произойти быстро, и его нельзя игнорировать.

Проверяли ли ваш дымоход ежегодно? «Мы рекомендуем людям проверять свои дымоходы не реже одного раза в год», — сказала Джули Рейнольдс, представитель некоммерческой Национальной ассоциации противопожарной защиты в Куинси, Массачусетс.

Не доходя примерно до трех — четырех рядов до конца кладки, нужно сделать окно наружу. В него войдет вентиляционный канал.

Разложите кирпич, следите за состоянием окна дымохода. Его необходимо очистить и разгладить любые неровности выступов раствора.Это улучшит тяговое усилие в будущем, и куски раствора, упавшие в процессе кладки, не будут перекрывать дымоход.

Кирпичный дымоход своими руками

По ее словам, причиной большинства дымовых пожаров является креозот — химическое вещество, образующееся при горении древесины, которое накапливается внутри дымохода. «Если у вас много креозота, он действительно может воспламениться», — сказал Рейнольдс. «И огонь в дымоходе очень отличается от огня в камине».

С помощью пожарной трубы она сказала, что в доме может висеть опасное количество дыма, создавая потенциально опасную опасность для оккупантов.А если огонь в дымоходе станет достаточно горячим, это может вызвать загорание дома. Г-жа Рейнольдс сказала, что еще одна причина ежегодного осмотра дымоходов — убедиться, что облицовка дымохода находится в хорошем состоянии и будет содержать дым и опасные газы из жилого помещения.

Далее кладка высаживается до того, как она покинет крышу. Здесь должна получиться пристройка по кругу до половины кирпича. Остальные ряды строятся с учетом самой конструкции и высоты конька.Расширьте кладку с учетом диаметра асбестоцементных труб, чтобы они поместились в дымоходе. Теперь можно вставить асбестовые трубы, надев на них специальные козырьки, предотвращающие выпадение осадков, и покрыть их раствором.

«Если у вас есть незакрепленные кирпичи или трещины в облицовке дымохода, вы можете получить углеродный сток, который просачивается в дом», — сказала она. «Хотя мы рекомендуем людям рассмотреть возможность установки детекторов угарного газа, это не замена для обеспечения правильной работы дымохода.«

Но что, если вы не используете камин? Все еще нужен осмотр? А что, если у вас даже камина нет? «То, что у вас нет камина, не означает, что у вас нет дымохода», — говорит Эшли Элдридж, технический директор Национальной гильдии дымоходов, промышленной организации, базирующейся в Индианаполисе.

Для защиты асбестовой трубки от закрученных воздушных потоков угол ее установки по отношению к коньку должен составлять не менее пяти градусов.

Добавив в раствор еще примерно на десять процентов цемента, можно приступать к оштукатуриванию стояка.Затем поверх кровли подступенок покрывают железом, либо оштукатуривают вторично, но уже раствором цемента с песком и пропитывают проникающей грунтовкой.

Элдридж объяснил, что почти в любом доме, который должен производить дымовые газы, будь то из камина, дровяной печи, масляной печи, газовой печи или даже газового водонагревателя, обычно есть дымоход. Более того, по его словам, дома с более чем одним источником горения — например, дом с камином и газовой духовкой — обычно имеют две отдельные дымоходы, идущие внутри дымохода.Это означает, что если домовладелец решит в этом году использовать в камине электрокамины, дымоход все равно нужно проверить, потому что он все равно будет выпускать выхлопные газы из топки.

Для предотвращения промерзания труб и образования на дне дна конденсата, который неизбежно будет образовываться из-за перепада температур, асбестоцементные трубы необходимо «одеть» в изоляционный материал. Спасательные асбестовые трубы могут быть либо теплоизоляционной минеральной ватой, либо, имеющей те же свойства, стекловолокном.

И, сказал он, осмотрев дымоход, выползший в камин и светящий фонариком на крышу, вряд ли расскажет всю историю. «Дымоход от камина может выглядеть нормально, а дымоход от печи может собирать мусор», — сказал он. По его словам, одной из самых частых причин проблем с вентиляцией отопительной системы является мусор, который скапливается в том месте, где вентиляционное отверстие печи входит в дымоход. И хотя дымоход для нефтегазовой или газовой печи вряд ли будет иметь проблемы, связанные с скоплением креозота, они оба склонны к проблемам сами.

Качество укладки дымохода лучше еще раз проверить обычным зеркалом. Дымоход не должен иметь кирпичных выступов и должен быть абсолютно чистым. Также следует проверить силу тяги дымохода. Но все равно лучше специалиста никто не сделает.

Необходимо также тщательно проверить резервный канал вентиляции, по которому в помещении должна происходить циркуляция воздуха.

Неправильно настроенная топка на жидком топливе может вызвать скопление сажи на внутренних стенках дымохода.Элдридж сказал, что сажа может забить дымоход, тем самым еще больше снизив эффективность печи. Или сажа может упасть со стенок облицовки на дно и забить вентиляционное отверстие.

Пример управления настройками электронной почты. . И хотя газовые печи горят чище и холоднее, чем масляные, они могут вызвать даже больше проблем, чем масляные печи, если они не вентилируются должным образом. «От газового прибора не так много дыма, — сказал мистер Элдридж. «Но конденсата может быть много.«

Для установки напольного газового котла в доме должен быть дымоход, через который будут отводиться выхлопные газы, и этот вопрос достаточно актуален. В сравнении с навесными газовыми котлами, которые существуют в наше время, в полу не требуется:

— постоянного электроснабжения, так как в них нет чувствительной электроники;

Он объяснил, что, поскольку большинство дымовых труб было построено для приема выхлопных газов, которые выделяются высокотемпературными газами при сжигании угля или нефти, они не имеют надлежащего размера для извлечения более холодных газов, образующихся при сгорании газа.

«Может показаться, что чем больше, тем лучше, но обычно это не тот случай, когда новую газовую печь вводят в старую трубу», — пояснил он, — дымоходы работают, потому что поднимающийся горячий воздух создает проект, необходимый для того, чтобы все было в порядке. При движении вверх и вниз могут возникнуть проблемы, если газ в дымоходе остывает слишком быстро — что часто случается, когда низкотемпературные приборы выпускаются через дымоходы, предназначенные для высокотемпературного выхлопа.

— не простое обслуживание;

— сверхчистый компонент охлаждающей жидкости.

Газовые установки и напольные газовые котлы не так уж и дороги, по сравнению с навесными котлами, в состав которых входит электроника, и прослужат вам намного дольше. Именно благодаря перечисленным выше преимуществам напольные котлы пользуются успехом у населения, и в частности — у владельцев частного сектора.

И при выхлопе из газового устройства г-н Элдридж сказал, что на внутренних стенках дымохода образовался конденсат, что создает условия для серьезных проблем в будущем.«Конденсат может быть кислым», — сказал он, объяснив, что, когда вода контактирует с побочными продуктами горения, выстилающими внутренние стенки дымохода, одним из получаемых веществ является соляная кислота. «Кислоты могут фактически разрушить дымоход, съев его изнутри». Другими словами, он сказал, что даже дымоход, который выглядит великолепно снаружи, может иметь серьезные внутренние проблемы.

Однако здесь есть и недостатки: эффективность не так, как должна быть; по сравнению с навесными котлами — для них нужен дымоход, а это лишние затраты и кропотливая работа.

У хозяина напольного котла не всегда есть необходимое место в доме, где можно установить стояк. Поэтому, чтобы не занимать много места и сэкономить материал для его установки, можно сделать дымоход своими руками по такому принципу:

«Большинство людей мне не звонят, пока что-то не пойдет не так», — сказал г-н. Самыми распространенными признаками проблем с дымоходом, о которых сообщают домовладельцы, являются неисправности печи, дым в доме или неплотный кирпич или кладка на полу камина.И когда все доходит до этого, — сказал он, — у них обычно возникают серьезные проблемы. «

Кирпичный дымоход в доме

Вообще говоря, по его словам, единственный способ избежать серьезных повреждений дымохода — это выявить и устранить мелкие проблемы до того, как они станут большими. И первое, что заслуживает уважаемая компания, — это определить, подходит ли сам дымоход для проходящих через него приборов.

Первым делом нужно сделать стол под трубу (4 шт.). Его высота будет зависеть от размеров котла. Диаметр трубы должен составлять 5,7 см. Снизу трубы необходимо приварить угол или подготовить к ним « каблуки » и залить все бетоном. При создании плана замены следует предусмотреть два дымохода, один из которых будет для котла, а другой — в качестве вентиляционного канала. Ширина должна быть 2,5 кирпича, глубина — 1,5. Кладка должна быть выполнена в виде числа 8. Оптимальный вариант подступенка — это угол наклона комнаты.

Например, сказал он, хотя дымоход 50-летней давности с 8-дюймовым дымоходом мог бы подходить для угольной печи, вполне вероятно, что для высокоэффективной газовой печи потребуется дымоход меньшего размера. . Если это так, сказал он, размер дымохода можно уменьшить, вставив футеровку из нержавеющей стали в имеющееся отверстие.

Если имеющийся дымоход определен как требуемый размер, его все равно необходимо проверить. «Это также отличный способ для людей, которые покупают дом, заранее проверить состояние дымохода», — сказал он.Второй закон термодинамики, разработанный в фундаментальной работе Карно, Клаузиуса и Кельвина, гласит, что каждая предоставленная сама себе система изменяется таким образом, чтобы приближаться к определенному конечному состоянию покоя.

Выложен стояк из шамотного кирпича или простого керамического. Раствор изготовлен из песка и глины особой жирности (шамот). Такое готовое решение можно найти в магазине или на строительном рынке.

Нижний ряд следует выложить правильно, а в следующем предусмотреть наличие дымоходов, которые уместятся в половину кирпича.Отверстие дымохода рекомендуется делать с лицевой стороны. Так как если она будет сделана на боку, то для остальных труб (газ, вода и отопление) места не хватит. Оборудование представляет собой подконструкцию из труб, которая послужит отличным местом для установки газового котла.

Для строительных подрядчиков этот закон никогда не бывает так очевиден, как для промышленных дымоходов. Есть несколько структур, которые находятся в более неблагоприятных условиях. Такие условия, как ветер, который качает дымоход во всех направлениях, кислота, которая может разъедать бетон, большие колебания температуры, а иногда и проблемы с газами или молниями.Для эффективного обслуживания промышленных дымоходов их необходимо регулярно обслуживать, тщательно и тщательно контролировать опытный подрядчик по дымоходам.

Оставляя 3 — 4 ряда от края кладки, следует сделать внешнее отверстие. Через него пройдет вентиляционный канал.

При кладке кирпича необходимо следить за состоянием дымохода. Необходимо следить за его чистотой, выравнивать поверхность и удалять излишки раствора. За счет этого сила тяги будет лучше, а выпавший при кладке раствор не забьет дымоход.

Работы по ремонту дымовых труб

Сопровождение пожарной безопасности. Наша цель — отремонтировать дымоход, что позволит нам без проблем работать с дымоходом больше часов, что сделает его более экономичным. Наша цель — обеспечить эффективное и действенное обслуживание.

Наша бригада по ремонту и обслуживанию дымоходов для коммерческих предприятий включает в себя различных специалистов по дымоходам, которые используют современные решения для бетонных дымоходов, стальных дымоходов, кирпичных дымоходов и дымоходов из стекловолокна с использованием различных материалов и методов.

вытяжная вентиляция

Теперь кладем кладку до крыши. На этом этапе его следует сделать шире на полкирпича по кругу. Следующие ряды из кирпича возводятся в соответствии с конструкцией дома и высотой конька. Кладка должна быть расширена до диаметра асбестоцементных труб для размещения их в дымоходе. Далее эти трубы ставят прямо в дымоход, поверх них надевают специальные козырьки, которые будут служить защитой от дождя и заделываются раствором.

Для предотвращения попадания воздуха в асбестовую трубку ее необходимо установить по отношению к выступу под углом не менее 5 градусов.

Покройте стояк тем же раствором, но с добавлением 10% цемента. После этого подступенок над крышей следует покрыть железом или еще раз нанести штукатурку, но уже из смеси песка и цемента, а также обработать проникающей грунтовкой.

Трубы асбестоцементные рекомендуются « заворачивать » в изоляционном материале, чтобы они не промерзали и не было конденсата внизу стояка, это обязательно произойдет из-за перепада температур.В качестве такого утеплителя подойдет минеральная вата или стекловолокно.

А теперь хорошо проверить, правильно ли сделана кладка дымохода? Для этого вам может понадобиться простое зеркало. Кирпичи в дымоходе не должны выступать, но он должен быть достаточно чистым. Также необходимо убедиться в достаточности тягового усилия. Однако для этого лучше всего пригласить специалиста.

И не забудьте проверить воздуховод на предмет вентиляции, по которому будет проходить циркуляция воздуха в помещении.

НЕ УСТАНАВЛИВАЙТЕ футеровку для дымохода ДО тех пор, пока не прочитаете 10 наиболее часто задаваемых вопросов

В. Утверждены ли футеровки для дымохода Rock-Flex?

A. Качество и качество изготовления облицовки дымохода Rock-Flex отражено в признании, присвоенном этой продукцией лабораториями Underwriters Laboratories. Наши лайнеры внесены в списки UL и ULC и соответствуют всем спецификациям кодов UL1777 и ULC-S640. Строгие требования к испытаниям и спискам UL — это ваша гарантия постоянного качества материалов и производственных стандартов, используемых для этих систем футеровки.Кроме того, лидирующая в отрасли пожизненная и передаваемая гарантия на Rock-Flex является еще одним свидетельством нашей уверенности в качестве этого продукта.

В. Нужно ли заменять футеровку дымохода?

A. Большинство каменных дымоходов, начиная с 1940-х годов, были сделаны из глиняных плиток, которые выстилали внутреннюю часть дымохода. Со временем эта плитка портится или трескается. Это оставит зазоры, позволяя токсичному окиси углерода и, возможно, искрам огня из дымохода выйти через трещины в дом, что приведет к возгоранию.Когда это происходит, дымоход становится небезопасным, и его необходимо заменить. Даже печь и водонагреватель будут лучше проветриваться и больше не будет проблем с конденсацией.

В. Каковы преимущества замены футеровки дымохода?

A. Спокойствие и уверенность в том, что ваша семья, дом и имущество лучше защищены от опасного угарного газа и потенциальных пожаров в дымоходе за счет установки футеровки дымохода из нержавеющей стали. Будь то печь, водонагреватель, дровяная топка или печь, или даже существующий камин, добавляя изоляцию, вы также повышаете защиту и добавляете дополнительную ценность вашему дому.
Сейчас, когда дома продаются, многие новые покупатели и риэлторы просят провести осмотр дымохода, и если у вас нет облицовки, они попросят установить ее перед покупкой. Поскольку наши гарантии на лайнеры могут передаваться, они также будут покрываться, если у них когда-либо возникнут проблемы.

Безопасность , зная, что газы и искры не попадут в ваш дом.
Повышенная эффективность за счет лучшей тяги и уменьшения накопления креозота.
Доступная по цене модель альтернатива ремонту или восстановлению дымохода, гораздо более простая в уходе.
Пожизненная гарантия Поскольку футеровка из нержавеющей стали является устойчивой к коррозии, можно ожидать, что футеровка прослужит весь срок службы и практически не требует обслуживания.

В. Это проект «сделай сам»?

A. Обычно да, вам нужно встать на крышу и дотянуться до верха дымохода, и вам может помочь владение бытовыми инструментами. У нас также есть опытные сертифицированные трубочисты, которые помогут вам преодолеть даже самые сложные ситуации, нам достаточно позвонить по телефону 866-708-2446, даже отправить нам свои фотографии по электронной почте, и мы можем устранить неполадки прямо на месте.

В. Является ли вкладыш из нержавеющей стали лучшим вариантом?

A. Нержавеющая сталь всегда будет лучшим вариантом, когда речь идет о производительности, долговечности, безопасности и стоимости.

Вкладыш дымохода из нержавеющей стали подходящего размера для печи, топки или камина будет поддерживать или улучшать вентиляционные характеристики (тягу). Если вы выберете лайнер Smooth Wall, он дополнительно улучшит вашу тягу до 20% для газа и до 15% для приборов, работающих на жидком топливе.

Наши вкладыши для дымоходов из нержавеющей стали в основном используются для модернизации и ремонта существующих дымоходов.Эти системы футеровки U.L. протестированы и внесены в список, и при правильной установке и обслуживании являются чрезвычайно безопасными и долговечными. Нержавеющая сталь подходит для сжигания древесины, газа или нефти. Лайнер защищает дом от теплопередачи к горючим материалам при установке в каменном дымоходе. В тестах NBS, дымоходы без футеровки позволяли теплу проходить через дымоход так быстро, что соседние деревянные конструкции загорелись всего за 3,5 часа.

В. У меня прямоугольный дымоход. Могу ли я использовать прямоугольный вкладыш?

А. Наверное, нет, с круглым вкладышем можно установить практически все, за исключением некоторых вкладышей для каминов. Когда дело доходит до футеровки дымохода, не всегда лучше. Слишком большой размер приведет к медленной вытяжке и плохой производительности, а слишком маленький — к ограничению тяги.

Если вы подключаете его к газовой печи, бойлеру или водонагревателю, вам необходимо знать общее количество БТЕ. Если вы подключаете масляную систему, это будет GPH (галлонов в час), которые указаны на устройстве.Также поможет знание высоты дымохода. Имея эту информацию, мы можем рассчитать необходимый диаметр гильзы. Если это для вашей печи или топки, то он будет таким же, как внутренний диаметр выхлопной трубы агрегата. Имейте в виду, что круглые вкладыши снаружи на 1/4 дюйма больше, чем изнутри, поэтому внешний диаметр вкладыша 6 дюймов будет 6,25 дюйма. Попробуйте наш удобный калькулятор размера вкладыша или позвоните нам за помощью по размеру!

В. Сколько лайнера мне понадобится?

А. Это будет зависеть от того, что вы подключаете. Размер футеровки из нержавеющей стали, проходящей через отверстие для наперстка, будет измеряться от центра отверстия до верха дымохода. Подкладка, идущая к топке или печи в камине, будет измеряться от верха дымохода до верха топки или печи или до центра отверстия на задней стороне печи. Пожалуйста, помните, что эти вкладыши продаются с шагом 5 футов, 15 футов, 20 футов, 25 футов … так, например, для дымохода 18 футов потребуется вкладыш диаметром 20 футов.

Q.Нужно ли утеплять мой лайнер?

A. Всегда полезно изолировать гибкую облицовку дымохода. Изоляция позволит дымоходу быстрее нагреваться, что увеличивает тягу, уменьшает креозот, упрощает очистку и делает вашу систему более эффективной и безопасной. Изоляция толщиной 1/2 дюйма обеспечит соответствие вашего лайнера стандарту UL1777.

В. Как мне опустить ТРОЙНИК в дымоход?

A. Не для всех установок требуется тройник, но если у вас он есть, нет ничего проще.Если требуется тройник, а дымоход из каменной кладки имеет небольшие смещения или совсем не имеет смещений, соедините корпус тройника с нижней частью вкладыша с помощью прикрепленного зажима, заглушка тройника должна быть прикреплена к нижней части корпуса тройника. Перед тем, как опустить гибкий вкладыш и корпус тройника в дымоход, вставьте тройник (труба, выходящая из тройника, проходящего через стену) в отверстие в каменном дымоходе. Теперь опустите узел гибкого вкладыша вниз через дымоход, рекомендуется использовать два человека при установке вкладыша через дымоход.Тело тройника нужно будет пропустить через зажим, который прикреплен к носику, а затем затянуть зажим с помощью крепежного винта на внутренней стороне носика, чтобы закрепить их вместе. Посмотрите короткое видео здесь.

В. Как разрезать футеровку из нержавеющей стали?

A. Осторожно … это лучший ответ. Концы лайнера будут очень острыми, поэтому будьте осторожны. Надевайте перчатки для защиты. Мы нарезали эти футеровки множеством инструментов, но самый быстрый, чистый и прямой — это угловая шлифовальная машина с абразивным кругом.Для тех, кто хочет использовать ножовку, ножницы для жести, пилку или другое устройство, это совершенно нормально, оно может выглядеть не очень красиво, когда вы закончите резку, но все же прикрывается верхней пластиной и крышкой от дождя, а также когда ты закончишь, этого никто не увидит.

Плохие дымоходы не всегда нуждаются в ремонте

Большинство домов в Миннеаполисе и Сент-Поле — это старые дома с каменными дымоходами. Когда эти дымоходы выходят из строя (и все они выходят из строя), ремонт может быть очень дорогим. Если вы позвоните специалисту по дымоходу, чтобы узнать, что с этим можно сделать, он скажет вам, что дымоход нуждается в ремонте, так же как ортодонт скажет вам, что вашему ребенку нужны подтяжки. Ремонт — это лишь один из вариантов. Другой вариант — удаление.

Когда дымоходы сильно изношены, иногда имеет смысл просто оторвать дымоход ниже линии крыши, чем ремонтировать секцию, которая выступает над крышей. Преимущества этого заключаются в более низких затратах на ремонт, меньшем внешнем обслуживании и меньшей вероятности утечки через крышу. Дымоходы печально известны утечками, как через верхнюю часть, так и через перекрытие крыши.

Если вы думаете о том, чтобы оторвать дымоход ниже линии крыши, дымоход должен располагаться посередине дома.Если дымоход расположен на внешней стене, исправление не будет включать просто удаление дымохода ниже линии крыши — потребуется полное удаление дымохода, что может быть непомерно дорогостоящим. Я посчитал дома вокруг моего квартала в Миннеаполисе (Брин-Мор), и примерно в трех из четырех домов в центре есть дымоход.

Чтобы удалить дымоход ниже линии крыши, дымоход также должен быть оставлен или использоваться только для вентиляции газовых приборов, которые подключены к металлической облицовке дымохода.Если дымоход полностью заброшен, это не проблема; он ничего не делает, просто избавьтесь от него.

Если дымоход используется для вентиляции газовых приборов, таких как печь / водонагреватель / бойлер, это вентиляционное отверстие все равно должно проходить через крышу, чтобы отводить выхлопные газы наружу. Только убедитесь, что все газовые приборы правильно подключены к вентиляции!

Раньше было обычной практикой подключать печь к металлическому вентиляционному отверстию, которое проходило внутри дымохода, в то время как водонагреватель подключали только к дымоходу , где он использовал бы кольцевое пространство вокруг вентиляционного отверстия печи для отвода выхлопных газов. к экстерьеру.Если вы видите, что вентиляционный патрубок водонагревателя входит в дымоход отдельно от топки или котла, вероятно, это и происходит. Это то, что вы видите на фотографии ниже — меньший вентиляционный патрубок, который я выделил красным, идет от водонагревателя.

На схеме ниже показано то же самое — щелкните, чтобы увеличить версию.

Если у вас есть установка, которая выглядит следующим образом, вы должны отремонтировать ее, независимо от того, собираетесь ли вы снести дымоход ниже линии крыши или нет.Если водонагреватель будет вентилироваться в кольцевое пространство в дымоходе, это позволит агрессивным выхлопным газам повредить стенки дымохода, а водонагреватели обычно не тянут должным образом, когда они установлены таким образом… но я отвлекся. Подробнее об этой теме в другой день. Вернемся к дымоходу.

Если дымоход снят ниже линии крыши, обязательно закройте то, что осталось от дымохода внутри чердака, чтобы дымоход не делал то, что он умеет лучше всего — поднимал теплый воздух! Если дымоход заканчивается ниже линии крыши, он будет действовать как огромный байпас чердака, позволяя теплу уходить на чердак.Если дымоход заброшен, полностью закройте его верхнюю часть. Если дымоход все еще используется в качестве желоба для выхода газа, закройте пространство между дымоходом и вентиляционным отверстием листовым металлом и используйте высокотемпературную герметизацию, чтобы сделать его герметичным.

Больше никаких работ по уходу за дымоходом!

Рубен Зальцман, Structure Tech Home Inspections — Электронная почта — Bryn Mawr Home Inspections

Установка и эксплуатация дровяной печи

ЧТО СЛЕДУЕТ РАЗМЕСТИТЬ ПЕЧЬ НА?

Для обогреватели, устанавливаемые на ножках или тумбах, обеспечивающие не менее 6 дюймов вентилируемого пространства под топкой или основанием устройства, используйте плотно прилегающие полнотелые кирпичи или блоки толщиной не менее 2 дюймов.Верхняя поверхность кирпичи должны быть покрыты листовым металлом не менее 24-го калибра.

защита пола должна выходить не менее чем на 18 дюймов за пределы прибор со всех сторон. Напольный протектор, внесенный в список признанная испытательная лаборатория, такая как UL, может использоваться, если она установлена в соответствии с инструкциями по установке.

КАК ДАЛЬШЕ ДОЛЖНО ДЕРЕВЯННАЯ ПЕЧЬ ИЗ НЕЗАЩИЩЕННОЙ СТЕНЫ ИЛИ

ГОРЯЧИЕ МАТЕРИАЛ? Стандартный зазор для приборов, установленных в помещения, большие по сравнению с размером устройства находится на расстоянии 36 дюймов от верха, размера, задней или передней части устройства. В противном случае установите в соответствии с инструкциями производителя.

КЛАДНИЧНЫЙ ШПОН КРЫШКА СТЕНЫ СЧИТАЕТСЯ БЕЗОПАСНОЙ ДЛЯ СНИЖЕНИЯ ПРОЗРАЧНОГО ПРОИЗВОДСТВА?

Нет! Коды Национальной ассоциации противопожарной защиты (NFPA) позволяют сократить зазоры до воспламеняющихся стен, если предусмотрена соответствующая защита. Гипсокартон, листовой металл, облицовка каменной кладкой и прочие тонкие или неизолированные материалы, размещенные непосредственно у стен, не обеспечивают достаточной защиты.Эти материалы очень хорошо проводят тепло; они будут почти как горячие на их тыльной стороне, так и на их открытых сторонах.

Сниженный допускаются следующие зазоры:

• ан. инженерно-техническая система защиты, одобренная проверяющим орган, обладающий юрисдикцией
• продуктов и материалы, перечисленные в целях защиты
• а негорючий протектор установлен на расстоянии дюйма или более от горючая стена для свободной циркуляции воздуха позади Это

В сокращение указано NFPA и большинством кодексов.Например, когда требуемый зазор без защиты составляет 36 дюймов, Кирпичная стена толщиной 3 1/2 дюйма с вентилируемым воздушным пространством в качестве защиты стены уменьшает зазор максимум на 66 процентов, до 12 дюймов от горючей стены.

CAN ИЗЛУЧАЮЩЕГО ТИПА ДЕРЕВЯННЫЕ ПЕЧИ БЫЛИ УСТАНОВЛЕНЫ МЕНЕЕ 36 ДЮЙМОВ ОТ ГОРЯЧИХ ГОРЯЧИХ?

Да.Если к плите, внесенной в список UL, прикреплен тепловой экран, зазор может быть уменьшен, как указано. Или построить тепловой экран должен быть установлен на расстоянии 1 дюйма от стены на негорючих распорках. Для уменьшения стандартного зазора до 12 дюймов теплозащитный экран должен быть из листового металла 28-го калибра, установлен на полу, чтобы обеспечить неограниченную циркуляцию воздуха между экраном и стеной (см. рисунок 1).

КАКОЙ РАЗМЕР ТЕПЛО ЩИТ МНЕ НУЖЕН?

Любая область в пределах 36 дюймов от дровяной печи должна быть покрыта показано на рисунке 2.

ДЕЛАЕТ ПЕЧЬ НУЖЕН СПЕЦИАЛЬНЫЙ ЗАЗОР ДЛЯ ГОРЯЧИХ СРЕДСТВ?

Да. Зазор должен быть в три раза больше диаметра трубы, т.е.грамм., 6-дюймовая труба требует зазора 18 дюймов. Тепловые экраны могут использоваться для уменьшения зазора в том же соотношении, что и для печь. Например, с помощью листового металла можно уменьшить зазор. на две трети, с 18 дюймов до 6 дюймов.

КАК ВЫ БЕГАЕТЕ ПЕЧЬ ИЗ ГОРЯЧЕЙ СТЕНЫ ИЛИ ПОТОЛКА?

Вы не надо. Но в случае крайней необходимости утверждаются следующие методы:

• Сборка кирпичная стена толщиной 3,5 дюйма, обрамленная горючим стена с минимальным зазором 12 дюймов от глиняной облицовки к горючим.
• Использование массивный, изолированный, заводской дымоход с 9-дюймовое воздушное пространство для горючих материалов.
• Использование соединитель дымохода из листовой стали 24 мм с вентилируемым наперсток плюс 6 дюймов стекловолоконной изоляции.
• Использование массивный, изолированный, заводской дымоход над Соединитель дымохода 24 калибра, с воздушным зазором 1 дюйм, плюс 2 дюйма от внешней стенки дымоходной секции и горючих материалов.

Разъемы также должен выдерживать шаг не менее 1/4 дюйма на фут от прибор к дымоходу. Избегайте крутых поворотов, которые создают чрезмерное сопротивление потоку дымовых газов и опора и надежно закрепите винтами для листового металла, заклепками или другими утвержденные средства.

ВЫ МОЖЕТЕ ВЫПУСТИТЬ А ДЕРЕВЯННАЯ ПЕЧЬ И МАСЛЯНАЯ ГОРЕЛКА НА ОДИН ДЫМОХОД?

№ Каждый должен выходить в отдельный дымоход. Множественные подключения может привести к выходу дымовых газов и искр через одно отверстие дымохода к другому, снижая эффективность и воспламеняя несгоревшие газы в дымоходе.

ЧТО НАСЧЕТ СОЗДАНО НА ЗАВОДЕ ДЫМОХОДЫ?

Они эффективны и просты в установке, но должны быть внесены в список UL.Изолированные дымоходы заводского изготовления минимизируют образование сажи и креозота накапливаются, потому что внутренние стены быстро нагреваются. Необходимость зазор от горючих материалов отмечен в каждом разделе UL-списка, заводские дымоходы.

ЯВЛЯЕТСЯ КЛАДКОЙ ИЛИ ДЫМОХОД МЕТАЛЛУРГИЧЕСКОГО ЗАВОДА ЛУЧШИЙ?

Оба безопасны и долговечны, если построены правильно и содержатся в хорошем состоянии.Важно иметь изолированный дымоход, особенно с герметичная дровяная печь. Внутренние дымоходы предпочтительнее экстерьер, потому что они теплее. Также круглые вкладыши больше эффективнее прямоугольных. Внешний вид и цена другие соображения.

МОЖЕТЕ ЛИ ВЫ ИСПОЛЬЗОВАТЬ ОДИН НАСТЕННАЯ ПЕЧЬ ДЛЯ НАРУЖНОГО ДЫМОХОДА?

Нет! Дымовая труба никогда не предназначалась для использования на улице.Вода и зола образуют щелок, который быстро разъедает одностенные трубы. Также креозот быстро образуется из-за охлаждения газов внутри самой трубы.

МОГУ Я ПРОПУСТИТЬ ДЕРЕВО ПЕЧЬ В НЕОСНОВАННЫЙ ДЫМОХОД?

№ Все дымоходы должны иметь облицовку из плитки. Дома, построенные до 1900 г. часто имеют дымоходы без футеровки, которые опасны и не должны быть подключенным к дровяной печи.

ЧТО ТАКОЕ БЕЗОПАСНОСТЬ РАССМОТРЕНИЯ ЧЕРЕЗ КАМИНЫ?

NFPA 211 заявляет следующее:

• The дымоход не должен превышать поперечное сечение не более чем в три раза. область выхода дымохода.
• The система должна быть спроектирована и установлена ​​так, чтобы ее можно было осмотрел и почистил.
• А устройство, работающее на твердом топливе, ЗАПРЕЩАЕТСЯ выпускать воздух внутрь или через заводской камин, если он специально не перечислены для этой цели.

КАК ВЫСОКОЕ ДОЛЖНО ДЫМОХОД БЫТЬ?

Это должен выступать не менее чем на три фута над самой высокой точкой, где он проходит через крышу.Он должен быть на два фута выше, чем все, что находится в радиусе 10 футов, включая саму крышу, нависающие деревья, прилегающие здания и т. д.

КАК Я МОГУ УПРАВЛЯТЬ КРЕОЗОТ?

креозот конденсируется, когда температура трубы опускается ниже 250 ° F, поэтому тип дымохода очень важно. Желателен утепленный. Большой герметичный обогреватель в маленьком доме в закрытом положении. будет производить креозот независимо от вида сжигаемой древесины или его влажность.Свести к минимуму образование креозота за счет:

• Использование Оборудование для сжигания древесины, материалы для дымоходов и дымоходы, внесенные в списки UL. установка устройства в соответствии с инструкциями производителя.
• Правильный определение размеров дымохода и комплектующих.
• Дом небольшой горячий огонь на короткое время, а не «холостой ход» огонь в течение длительного периода при умеренных температурах.
• Хранение горячий огонь; многие производители рекомендуют открывать заслонку и дать плите гореть как минимум 15 минут. сжечь небольшое количество креозота.
• Использование только хорошо выдержанные твердые породы.
• Проверка вашей системе и научитесь работать с ней наиболее эффективно.Соответственно прочистите дымоход

Публикация №: SF-2

---

Этот документ взято из Кооперативное расширение Университета Делавэра, Ньюарк, Делавэр. Дата публикации: октябрь 1991 г.

Рональд К. Шут, специалист по безопасности расширений, Делавэрский университет Кооперативное расширение, Ньюарк, Делавэр.

Коммерческий компании или продукты упомянуты в этой публикации исключительно с целью предоставления конкретной информации. Упомянуть компании или продукта не является гарантией или гарантия на продукцию Сельскохозяйственной опытной станции или Delaware Cooperative Extension или одобрение продуктов других компаний не упомянуты.

Информация об отказе от ответственности и воспроизведении: Информация в NASD не представляет политику NIOSH. Информация включена в NASD появляется с разрешения автора и / или правообладателя. Более

Вытяжка печи в дымоходе? Прочтите это

Вокруг Атланты можно встретить много старых домов, где из печей отходят дымовые газы в дымоходы. Теоретически это нормально. Выхлоп из печи горячее окружающего воздуха.Оказавшись внутри дымохода, ядовитые пары, в том числе окись углерода (CO), поднимаются вверх и рассеиваются на открытом воздухе. Нет проблем, правда?

Ну… да. Собственно, это может быть проблемой.

Два разных дымохода. Два разных сценария.

Представьте себе два разных дома, в каждом из которых есть печь, выходящая в дымоход.

Первый дом имеет в основном внутренний дымоход. Почти весь дымоход находится внутри дома (и, следовательно, внутри ограждающей конструкции).Единственное исключение — часть на самом верху, чуть выше линии крыши. Этот дымоход также имеет внутреннюю металлическую облицовку, которая легко соединяется с выхлопной трубой печи.

Теперь рассмотрим другой дом, в дымоходе которого есть облицовка из глины и раствора. Это внешний дымоход, поэтому три стороны дымохода находятся за пределами дома. По сравнению с дымоходом в первом доме, этот более подвержен колебаниям наружной температуры, потому что он не находится внутри изолированного помещения.

Зимой дымоход в первом доме остается таким же теплым, как и в гостиной дома. Когда горячие дымовые газы попадают в дымоход, они не теряют много тепла — они все равно горячее окружающего воздуха. В этом случае они легко выходят из дымохода вдали от дома. Металлический вкладыш также обеспечивает бесшовное соединение выхлопной трубы с дымоходом.

Не так с другим дымоходом! Дымоход остается холодным всю зиму, так как он в значительной степени подвержен атмосферным воздействиям.Когда топка выходит в дымоход, газы быстро остывают перед выходом на улицу. Все они не могут подняться к вершине дымохода, поэтому некоторые из них проходят обратную тягу через саму вентиляционную трубу и попадают в подползти дома. Нехорошо.

Печи с выходом в дымоходы могут быть опасными, но это не обязательно.

Из нашей «сказки» выше ясно, что первый дымоход — лучший вариант с точки зрения безопасности. Однако в реальном мире все не всегда так однозначно.

У некоторых людей есть наружные дымоходы, оснащенные металлическими вкладышами. В других есть внутренние дымоходы с облицовкой из кирпича. И так далее. Возможны всевозможные сценарии.

Если ваша печь выходит в дымоход, испытание на безопасность горения — единственный способ убедиться, что дымовые газы не попадают в ваш дом. И хотя вам обязательно нужно иметь в доме детектор угарного газа, ждать, пока он сработает, — не лучшая стратегия, тем более, что он может даже не сработать, когда вам это нужно.

Лучше упредить опасность, а не ждать ее появления. Вот когда вам нужно нанять профессионала для проведения теста на безопасность горения для вашей ситуации от печи к дымоходу:

• Вы никогда раньше не тестировали его. Если ваша печь выходит в дымоход, и вы никогда не проводили тест на безопасность горения, неплохо было бы его получить. Это особенно верно для наружных дымоходов, поскольку зимой они более холодные и более подвержены проблемам с выхлопными газами, чем внутренние дымоходы.Более старые футеровки из глины и раствора также подвержены повреждениям и износу, что может привести к недостаточной вентиляции выхлопных газов печи.
• Вы видите белую коррозию на вентиляционных трубах печи. Чаще всего это означает, что у вас есть проблема с обратным составлением текста. Когда дымовые газы остаются внутри вентиляционной трубы или возвращаются в нее перед тем, как выйти из дымохода, вы увидите коррозию на металле — обычно в локтях.

Не паникуйте, если к вам относится любая из этих ситуаций! Если вы сидите здесь, читаете это и все еще дышите нормально, у вас, вероятно, все будет в порядке.Тем не менее, рекомендуется запланировать анализ безопасности горения до , чтобы вы могли точно узнать, не происходит ли что-нибудь опасное.

Хорошие новости? Всегда есть решение.

Допустим, у вас возникла проблема с обратной вытяжкой от печи к дымоходу. Что теперь?

Одно из решений — установить прочную металлическую облицовку дымохода, которая вряд ли потрескается или не подвергнется коррозии. Вы можете привязать его к выхлопной трубе печи и снизить вероятность обратного проникновения CO в ваш дом.

Еще одно исправление — обновление до печи закрытого сгорания (90% AFUE или выше). Это исправление часто имеет смысл, если у вас действительно старая печь или большой внешний дымоход, который остается холодным всю зиму. В этих высокоэффективных установках используется труба из ПВХ, которая втягивает воздух для горения и выводит побочные продукты наружу. Ваша печь больше не будет выпускать газы в дымоход. Вместо этого подрядчик HVAC установит систему для удаления выхлопных газов прямо за пределы вашего дома.

А как насчет газовых водонагревателей?

В некоторых домах газовые водонагреватели также выходят в дымоходы.Их также следует проверить, особенно если вы видите расплавленные (или плавящиеся) пластиковые втулки на боковой стороне водонагревателя. Это признак того, что горячие газы возвращаются к установке.

Водонагреватель с обратной вытяжкой, возможно, даже более серьезная проблема, чем печь с обратной вытяжкой. В конце концов, утечки выхлопных газов печи представляют собой риск только во время работы печи. Водонагреватели работают круглый год, поэтому вы рискуете даже летом!

Если вы обнаружите, что у вас проблема с водонагревателем обратной вытяжки, у вас есть два варианта:

1. Установить облицовку дымохода. Это тот же совет, что и выше. Когда это применимо (и это целесообразно), установка облицовки дымохода внутри существующего дымохода может решить проблему.
2. Купите новый водонагреватель. Газовые водонагреватели без резервуаров имеют специальные выхлопные трубы, которые не выходят в дымоход. Новые электрические водонагреватели также намного эффективнее тех, что были доступны несколько лет назад. Фактически, самые эффективные водонагреватели на рынке, водонагреватели с тепловым насосом, питаются от электричества и не требуют сжигания для нагрева воды!

Отравление CO вполне реально и очень серьезно.Проверять вашу систему — это разумно.

Вероятно, у вас нет проблем с угарным газом, но лучше убедиться в этом.

Проблемы с облицовкой дымохода, наряду с трещинами в теплообменниках, являются одними из наиболее распространенных источников утечки CO. Единственный способ убедиться, что у вас нет проблем, — это попросить профессионала провести анализ горения. В PV мы всегда проводим ее в рамках оценки всего дома. Но мы также можем сделать одно блюдо на заказ, если вам это нужно.

При правильной конструкции печь с дымоходом действительно подходит.Тем не менее, вы должны убедиться, что конструкция надежна и не подвергалась никаким компромиссам на протяжении многих лет. Настоящая проверка безопасности горения с помощью анализатора горения — лучший способ сделать это.

Установка и ремонт дымохода в Нью-Джерси

Гарантия 100% удовлетворенности клиентов! Круглосуточное обслуживание — Открыто по воскресеньям. Без дополнительной платы за одночасовую службу экстренной помощи. Доступны скидки для пожилых людей.

У вас есть трещины в дымоходе или вы подозреваете, что у вас течь? Вы строите новый дом и нуждаетесь в эксперте, который поможет вам с вентиляционной системой? Если вам нужен новый дымоход или небольшой ремонт, Allstars Masonry может профессионально установить, заменить или отремонтировать дымоход для коммерческого или жилого помещения по доступной цене.Позвоните 866-757-5499, чтобы узнать расценки сегодня.

Ищете полностью лицензированную, застрахованную и профессиональную компанию по обслуживанию дымоходов?

Вам нужен дымоход?

Дымоходы необходимы для вывода опасных газов и дыма из домов и коммерческих объектов. Если у вас есть печь, бойлер, мусоросжигательная печь, печь или камин, вам понадобится дымоход для поддержания качества воздуха в помещении. Система вентиляции также является важным фактором в процессе сгорания. Тяга, создаваемая вашей вентиляционной системой, отвечает за подачу кислорода, который помогает горючему горючему, а также за перемещение ядовитых газов вверх и наружу из здания.

Монтаж и ремонт дымохода не являются делом своими руками. Помимо соблюдения местных строительных норм и правил, для качественной работы установщик дымохода должен понимать, как согласовать размер и материалы вытяжной системы с приборами, с которыми она используется. Они также должны иметь возможность установить дымоход, который должен быть должным образом герметизирован, чтобы предотвратить утечки.

Позвоните 866-757-5499, чтобы поговорить с одним из наших специалистов, или заполните форму, чтобы получить смету на установку дымохода.

Какой у вас тип дымохода?

Если у вас уже есть дымоход и вам нужна его замена или ремонт, будет просто определить, какая из двух основных категорий дымохода у вас есть.Есть каменные дымоходы, а есть металлические. Дымоход из каменной кладки может быть изготовлен из различных материалов, включая кирпич, раствор, бетон, плитку для дымохода, а также чугун или нержавеющую сталь. Металлические дымоходы могут быть изготовлены из алюминия и оцинкованной стали, или они могут быть из нержавеющей стали для применения в условиях высоких температур.

Независимо от того, металлический ли у вас дымоход или каменный, Allstars Masonry отремонтирует или заменит его на профессиональном уровне, соблюдая местные строительные нормы и правила, а также наш собственный кодекс этики, в котором честность по отношению к нашим клиентам ставится превыше всего.

Мы специалисты по установке и ремонту дымоходов

Из-за особого характера строительства дымоходов выбор подрядчика может быть пугающим. Когда вы разговариваете с одним из наших специалистов по ремонту дымоходов, вы можете слышать, как они используют некоторые из следующих терминов.

• Дымоход — Вертикальная конструкция, позволяющая газам выходить из здания.
• Крышка дымохода (крышка дымохода) — Деталь, которая устанавливается поверх дымохода для предотвращения попадания дождя, снега, листьев, мусора и животных в систему.Также защищает от нисходящего потока.
• Дымоход — Конструкция, построенная вокруг металлического дымохода на выходе из крыши. Он защищает крышу от летящих углей и во многих случаях придает вид каменной трубы.
• Раствор — Материал, который скрепляет кирпичи, камни и другие строительные блоки.
• Корона — Верхняя часть дымохода из цемента. Это очень важно для предотвращения попадания воды в систему.
• Проблесковый маячок — Металлическая полоса, которая используется для предотвращения попадания воды в стыки кирпичной кладки и перевернутые края основания на крыше.
• Основание гидроизоляции (фартук) — Нижняя часть водонепроницаемой системы гидроизоляции. Он устанавливается в основании, где дымоход встречается с крышей.
• Ступенчатый оклад — Система металлических деталей и черепицы, устанавливаемая на склоне, где дымоход встречается с крышей.

Позвоните сегодня для профессиональной установки или ремонта дымохода по доступной цене

Если вы хотите установить, заменить или отремонтировать дымоход где-нибудь в Северном или Центральном Нью-Джерси, вам в первую очередь следует позвонить в Allstars Masonry.Вы можете поговорить с одним из наших экспертов по дымоходам сегодня, позвонив по телефону 866-757-5499, или вы можете получить оценку, заполнив форму и сообщив нам больше о вашем проекте.

Перекрытие старого камина, каминная труба

После демонтажа старой облицовки камина и очага отверстие в стенке дымохода можно замуровать кирпичом, чтобы привести стену в порядок. Нет необходимости снимать обратную заслонку с камина, хотя, если установлен задний котел, его следует удалить после того, как будет изолирована и отсоединена водопроводная сеть.

Необходимо обеспечить вентиляцию дымоходного пространства, чтобы избежать скопления влаги на копоти и отложениях дыма внутри дымохода и образования влажных участков. Этого можно легко добиться, построив воздушный кирпич, так как каминное отверстие замуровано. Также необходимо закрыть дымоход крышкой, чтобы воздух циркулировал через дымоход, не допуская дождя, птиц и т. Д. Самый простой способ закрыть дымоход — это прикрепить соответствующий вентиляционный колпак к верхней части дымохода.

Перед тем, как начинать замуровывать камин или устанавливать вентиляционный колпак, прочистите дымоход в последний раз, чтобы удалить как можно больше сажи и удалить птичьи гнезда или другой мусор.Если есть заслонка (маленькая дверца) в месте выхода дымохода в дымоход, оставьте его в открытом положении, чтобы не ограничивать вентиляцию.

Материалы

Для закрытия камина можно использовать обыкновенный кирпич, более дорогой «облицовочный» кирпич не нужен. Определите, сколько кирпичей вам нужно — измерьте проем в метрических единицах и разделите ширину на 22 см, чтобы получить количество кирпичей, необходимых для каждого ряда, и высоту на 7,5 см, чтобы получить количество рядов — просто умножьте два полученных результата. числа, чтобы найти общее количество требуемых кирпичей — затем минус один для воздушного кирпича.

Раствор должен быть в соотношении 4: 1 песок / цемент.

Требуется некоторое количество штукатурки, чтобы покрыть лицевую сторону кирпичей — ее можно наносить только после того, как раствор, удерживающий кирпичи, разошелся.

После удаления штукатурки потребуется новая часть плинтуса для отделки стены.

Для дымохода требуется вентиляционный кожух.

Закрытие камина

После прочистки дымохода удалите весь мусор, оставшийся на «полу» камина.

Положите ряд кирпичей на дно проема, не оставляя зазора около 1 см между каждым кирпичом, и проверьте, нужно ли резать кирпичи, чтобы полностью заполнить проем. Если необходимо, перед началом работы обрежьте кирпичи. Каждый кирпич во втором и последующих рядах должен быть отцентрирован на вертикальном шве раствора в ряду ниже, так что, опять же, кирпич можно разрезать до того, как вы начнете это делать.

Перед тем, как начинать кладку кирпичей, смочите кирпичную кладку вокруг отверстия дымохода — годы пожара хорошо и по-настоящему высушат оригинальную кирпичную кладку.

Положите нижний ряд кирпичей на слой раствора и убедитесь, что раствор нанесен между торцами кирпичей и сторонами проема — установите кирпичи назад от переднего края так, чтобы они совпадали с исходной кирпичной кладкой на с каждой стороны, чтобы оставалось достаточно места для кирпича, который впоследствии можно было оштукатурить до линии первоначальной штукатурки. Используйте линейку поперек передней части проема на оригинальной штукатурке или кирпичной кладке, чтобы кирпичи оставались ровными.

Установите воздушный кирпич примерно в середине третьего ряда новой кирпичной кладки — точное положение не имеет значения; он должен быть достаточно низким, но не должен находиться в самом низу и должен очищать любой используемый плинтус.Воздушный кирпич должен выступать вперед от остальной кирпичной кладки, чтобы его передняя поверхность (с отверстиями) была на одном уровне с оригинальной штукатуркой с каждой стороны — для этого используйте линейку поперек передней части.

Верхний ряд кирпичей, вероятно, будет сложнее всего класть — вертикальное пространство, вероятно, не будет высотой в полный кирпич; один из вариантов — заполнить зазор, используя сломанную черепицу, встроенную в раствор, начать с боковых сторон, нанося раствор в зазор, и задвигать куски плитки в раствор боком — при проталкивании кусков спереди раствор будет выталкиваться наружу задняя стенка, толкая их вбок, будет иметь тенденцию проталкивать раствор между кирпичом внизу и перемычкой на груди дымохода вверху.

Когда кладка будет завершена, «разгребите» швы раствора, чтобы получить хороший ключ для последующей штукатурки.

После того, как раствор сошел и кирпичная кладка затвердела, выполните штукатурку, как описано в наших статьях «Ремонт штукатурки на кирпичных стенах» — не торопитесь начинать штукатурку, если вы начнете слишком рано. кирпичная кладка может быть недостаточно прочной, и вы можете надавить на стену, которую вы построили, чтобы закрыть камин. Будьте осторожны при оштукатуривании, чтобы не заделать дыры в воздушном кирпиче.

После того, как штукатурка будет завершена, вы можете закрепить новый кусок плинтуса в нижней части камина — вместо того, чтобы просто вставлять новый кусок в то место, где находился очаг, это обычно дает лучшую отделку, если короткие отрезки оригинального плинтуса обе стороны очага удаляются обратно в угол, и новая деталь устанавливается по всей передней части камина.

Последняя работа — установить вентиляционный колпак на дымоход — это, вероятно, худшая часть работы, особенно если вам не нравится высота.
