Как правильно собрать стропила двускатной крыши – Установка стропил двухскатной крыши своими руками

Расчет стропильной системы

Определить нужное в стропильной системе сечение бруса двухскатной крыши, можно собрав все нагрузки, воздействующие на нее: вес покрытия, обрешетки, снега, давление ветра, осадки.

Постоянные нагрузки можно определить по весу 1 м² кровельного покрытия, обрешетки. Важно что бы вес на 1 м² кровли был в пределах 40-45 кг.

Переменные нагрузки от снега, ветра рассчитываются по табличным значениям нормативных документов СНиП, в зависимости от высоты здания, температурной зоны. Нагрузка от снега, равна его весу, умноженного на коэффициент, зависящий от уклона ската. Все эти расчеты выполняются при проекте.

А если нет проекта, и кровля возводится на небольшое здание? Нужно посмотреть на строительство дома по соседству, которое выполняется по проекту, по площади кровли одинаковой с вашей постройкой. Стропильная система двухскатной крыши послужит образцом.

Размеры бруса для стропила

На верхней точке укладывается конек, который соединяет стропила. Высота конька зависит от наклона кровли. На наклон влияет выбор материала покрытия. Минимальные размеры таковы:

• для черепичных кровель, шифера 22 гр.;
• для металлочерепицы — 14 гр.;
• ондулин — 6 гр.;
• профнастил — 12 гр.

Оптимальный угол 35-45 гр. наклона, обеспечивает быстрый сброс воды и снега. В регионах с сильными ветрами, кровли делают пологими и тогда угол наклона в пределах 20-45 градусов.

Определить высоту можно по формуле: Н=1/2Lпр*tgA. Где А угол наклона, L-ширина здания.

Рассчитать длину стропила на двухскатную крышу, можно по формуле: Lcтр=1/2Lпр*sinA.

Задача упрощается, при использовании готовой таблицы. От ширины здания и угла наклона, зависит коэффициент. Коэффициент умножить на 1⁄2 ширины здания.

Стропила изготавливают из брусков сосны или ели, сечением 50×100 мм, 50*150 мм.

Размер стропил зависит от шага. Шаг стропил меньше, устанавливается большее количество, сечение будет уменьшаться. Расстояние между стропилами у двухскатной крыши находится в диапазоне от 600 мм до 1800 мм, все зависит от конструкции крыши и используемых для её строительства материалов.

Кровля не оканчивается на уровне стен, ее продлевают на 500 мм наружу.  Стропильная нога может выступать, или наращивается доска или брусок. В таком случае влага не попадает на стену, не заливается фундамент.

Пошаговый монтаж конструкции стропильной системы двухскатной крыши

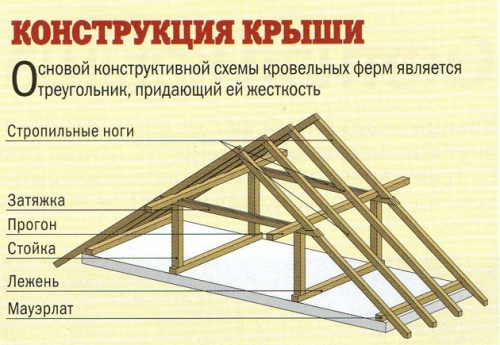

Стропильная система двухскатной крыши состоит из следующих элементов:

1. Мауэрлат.
2. Лежни.
3. Стойки.
4. Стропила.
5. Подкосы.
6. Затяжки.
7. Обрешетка.

Монтаж мауэрлата

Крепеж мауэрлата к монолитному железобетонному поясу

Мауэрлат распределяет равномерно нагрузку на стены здания, его монтаж можно выполнить несколькими способами:

• крепиться к стене через армированный железобетонный пояс со шпильками;
• шпильки вставляются в кладку;
• простой и распространенный способ для простых кровель, крепление катанкой.

Для него берут брус сечением 100×100 мм,150×150 мм или 200×200 мм. Какое сечение выбрать, зависит от размеров кровли и ее покрытия. Мауэрлат стыкуют по длине, для этого сделать запил по 100 мм, длиной 500 мм, сложить бруски и скрепить шпильками.

В углах мауэрлат связывают врубками в пол бруса, скрепляют скобами или болтами. У деревянных построек, мауэрлат это, последний венец. На кирпичных стенах, выполнить монолитный армированный железобетонный пояс, сечением 400×300 мм. По поясу выставить штыри с резьбой 12 мм в диаметре, через 120 мм, для крепления.

В мауэрлате высверлить отверстия диаметром 12 мм, уложить, так чтобы штыри прошли в отверстия. Сверху затянуть гайками. Предварительно под брусок укладываем два слоя рубероида или толя. С наружной стороны стены, мауэрлат заложить кирпичом. Укладку мауэрлата выполнить на ровное по горизонтали и вертикали основание. Нужно проверить уровнем горизонтальность поверхности. Проверить диагонали. При необходимости выровнять подкладками.

Инструкция монтажа лежней, стоек, стропил, подкосов и затяжек

Устройство стропильной системы двухскатной крыши своими руками выполняется в следующем порядке:

1. Произвести монтаж лежня, при насланных стропилах.
2. Разметить шаг установки стропильных ног.
3. Заготовить по размеру стойки.
4. Установить их, если есть необходимость раскрепить распорками.
5. Уложить прогон. Проверить геометрию. Установить крепеж.
6. Примерить первую стропильную ногу, разметить места подрезки.
7. Сделать разметку точек и установить стропила в начале и конце крыши, натянуть между ними шнур, для того что бы выравнивать по нему остальные элементы.
8. Установив стропильную ногу, прикрепляем её вначале к мауэрлату, потом к прогону конька, друг к другу.
9. Прикрутить проволокой к мауэрлату каждую вторую ногу.

Крепление стропил к мауэрлату делают при помощи врубок, упорных уголков и подшивного опорного бруска. Укрепить гвоздями или скобами.

Способы крепления стропил к мауэрлату

Опорные стойки установить на лежни или подкладки и накладки. Лежень это брус 50×100 мм или 50×150 мм, укладывают на среднею стену по прокладке из рубероида. Под подкладки выложить кирпичные столбики, высотой 2 кирпича.

Стропильные ноги между собой соединяются на коньке. Рассмотрим распространенные узлы соединения стропильной системы:

1. Делают пропилы у одной ноги и запил у другой. Вставляют одну ногу в пропил другой и скрепляют болтом.
2. Устанавливают накладки, деревянные или металлические.
3. При помощи врубок в прогон, закрепляют гвоздями или болтами.

Способы соединения стропил на коньке

Для устойчивости кровли к ветровым нагрузкам, устанавливают затяжки, подкосы и прогоны. Затяжка это брусок 100×150 мм, прогоны и подкосы выполняются из бруска 50×150 мм или 100×150 мм.

С установкой схваток надежность конструкции стропил повышается. Сечения бруса одинаково со стропилами. К ногам крепятся болтами или гвоздями. Устройство подкосов добавляет жесткости конструкции. Их устанавливают плотно, к поверхности стропила

Пиломатериал имеет стандартную длину 6 м. Стропила могут быть длиннее. Тогда необходимо стыковать их. Есть несколько способов соединения:

1. Скрепить, наложив бруски с двух сторон в месте стыка, соединить их гвоздями в шахматном порядке.
2. Соединить нахлестом, одной части стропила на другую, на расстоянии 1 метра, крепить гвоздями в переменном порядке.
3. Выполнить прируб наискось, вырубить часть ног стропила, соединить их, укрепив болтами.

Устройство обрешетки

По стропилам кровли устраивается обрешетка. Она служит для распределения нагрузки от кровельного материала, снега на стропила. Играет роль воздушного зазора между кровлей и стропильной системой.

Конструкция обрешетки зависит от принятого кровельного материала:

• под мягкую черепицу обрешетку делать сплошной, на стропила укладывается антиконденсатная пленка, сверху прижимается контр рейкой, на неё прибивается обрешетка, затем плиты ОСП и подкладочный ковер, на верх укладываем черепицу.
• под кровлю из профнастила обрешетку выполнить разреженную. Шаг обрешетки зависит от марки профнастила, его толщины и угла наклона кровли.
• обрешетку под стандартный шифер делать с шагом 500 мм из бруска 75×75 мм или 50×50, а так же доски от 30×100 мм. Следует учесть особенности конструкции кровли, при окончательном выборе подходящего варианта.

Пиломатериал, из которого изготавливается обрешетка, это сосна первого или второго сорта. Ширину желательно брать не больше 14 см. При ширине более, доски могут покоробиться и повредить кровельный настил. Длина гвоздей в три раза должна превышать толщину обрешетки. Доски уложить вдоль конька. Первую доску установить большей толщины на высоту кровельного покрытия.

Сплошную обрешетку устраивать по скату кровли.

Первым слоем класть вдоль конька доску от нее на расстоянии 500-1000 мм следующею и так далее. Вторым слоем стелить обрешетку направлением вдоль стропил. Стык между досками устраивать только на стропилах в разбежку. Гвоздь утапливать полностью с головкой в мякоть древесины.

Рекомендуем посмотреть видео, где наглядно можно посмотреть на конструкцию стропильной системы двухскатной крыши, послушать советы профессионалов по строительству крыш.

Карнизные свесы

Устраиваются для защиты от атмосферных осадков, играют эстетическую роль. Карнизные свесы устраивают плотно без щелей. Заключительный этап по устройству кровли.

Схема устройства карнизного свеса двухскатной крыши

Фронтон

Двухскатная кровля имеет два фронтона. Они имеют форму треугольника, с вершиной у конька и боковые стороны совпадают со скатами кровли. Фронтоны поддерживают стропила и ограждают чердачное помещение. Защищают от ветра и осадков, придают устойчивость кровли.

В деревянных зданиях фронтон делают каркасным. В кирпичных зданиях, каркасными или из кирпича. Фронтоны из кирпича или газоблока, возводятся раньше устройства кровли. Требуют очень точного исполнения.

Каркасные фронтоны вписывают в готовый проем, когда стропильная система уже собрана.

Каркас делают из брусков или досок. Элементы каркаса соединяют на шипах или в пол дерева, крепиться все гвоздями. Обшивают, прибивая доски, вагонку или сайдинг, выдерживая колористику в отделке фасада здания. Для устройства оконного проема, под него делают дополнительный каркас по размерам окна. Если чердак утепленный, то фронтон тоже нужно утеплить. Утеплитель закладывают в середину каркаса. Применяется минераловатный с пониженной горючестью утеплитель. С наружной стороны каркас обивают гидро-ветрозащитной пленкой или ветрозащитной мембраной, с внутренней стороны под отделочный материал прибивают паронепроницаемую пленку или паронепроницаемую мембрану.

Понравилась статья!? Тогда поделись ей со своими друзьями в социальных сетях:

Facebook

Twitter

Мой мир

Вконтакте

Одноклассники

Google+

Также рекомендуем по теме:

kakpostroit.by

Расчет стропил своими руками — изготовление и монтаж пошагово!

Стропильная система – «скелет» любой кровельной конструкции. От правильности его изготовления и установки напрямую зависит надежность, качество и долговечность сделанной крыши. При желании с обустройством стропильной системы можно справиться самостоятельно. Хотите узнать как? Изучите следующее руководство!

Разновидности стропильных систем

Существуют наслонные и висячие стропильные системы. По статистике чаще всего применяются конструкции наслонного типа. При обустройстве такой системы стропила упираются в мауэрлат. Функцию центральной части выполняет простой коньковый прогон. Для увеличения прочности системы монтируются поддерживающие балки.

В случае же с висячими стропилами конструкция системы комплектуется дополнительными стойками, способствующими оптимальному распределению нагрузки по всей площади кровельной конструкции.

Изготовление и монтаж стропил обеих разновидностей осуществляется в аналогичной последовательности, но с учетом перечисленных выше особенностей и различий.

Видео — Стропильная система

Конструкция стропильной системы

Любая стропильная система состоит из таких основных компонентов:

• стропильные ноги. Монтируются параллельно по отношению к скатам. Предотвращают прогиб кровельной конструкции;
• прогон. Представляет собой поперечный брус, устанавливаемый продольно сверху;
• лежни и стойки – поддерживают прогоны стропильной конструкции;
• подкосы – компоненты подстропильной фермы, благодаря которым обеспечивается дополнительная устойчивость стропил.

Для расчёта используйте калькулятор расчета длины стропильных ног.

Из чего делать стропила?

Чаще всего стропила изготавливаются из хвойной древесины. Это сравнительно недорогой, достаточно прочный и простой в обработке материал

В случае самостоятельного изготовления стропил лучше всего использовать брус сечением 10х10 либо 15х15 см.

Также при выборе древесины нужно обращать внимание на ее влажность. Максимально допустимый показатель – 20%. При более высоких значениях материал даст усадку, что приведет к нарушению конфигурации всей кровельной системы.

Цены на различные виды бруса

Брус

Видео — Ошибки строительства крыши

Предварительные расчеты

Рассчитываем оптимальную длину стропил. Стандартная длина изделий фабричного изготовления составляет 450 или 600 см. При необходимости длину стропил можно изменять.

Для определения оптимального сечения бруса нужно знать следующее:

• длину стропил;
• шаг монтажа элементов;
• расчетные показатели будущих нагрузок.

Необходимая информация приведена в следующей таблице.

Таблица 1. Выбор шага установки стропил в зависимости от их длины и сечения

Остальные элементы кровельной системы должны иметь такие сечения:

Зная длину и сечение стропил, а также шаг их монтажа, вы с легкостью рассчитаете нужное количество элементов, ориентируясь на длину стены строения.

Дополнительно должен быть выполнен расчет стропил на прогиб. То есть нужно узнать, насколько стропила смогут прогнуться, пока не сломаются. К примеру, при конструировании мансардной кровельной конструкции расчет фермы надо сделать так, чтобы прогиб составлял не более 1/250 от протяженности участка, который подвергается давлению.

Исходя из вышесказанного, если длина стропил равна 500 см, максимально допустимое значение прогиба составит 0,2 см. Показатель кажется несущественным, но в случае его превышения прогиб кровли будет зрительно заметен, да и на надежности конструкции это отразится не лучшим образом.

Видео — Расчет стропил своими руками

Превращаем деревянный брус в стропила

Изготавливаем шаблон, с помощью которого будет выполняться дальнейшая работа. Стропила имеют однотипную конструкцию, так что шаблон позволит вам сэкономить силы и время.

Соединяем две доски по одному краю гвоздем. В результате вы должны получить конструкцию, напоминающую ножницы.

Ставим свободные края «ножниц» на опоры в точках будущего размещения стропил. Это позволит определить уклон кровельного ската.

Берем дополнительную пару гвоздей и фиксируем угол, установленный между досками. На этом шаблон готов. Дополнительно зафиксируйте его поперечной перекладиной. Чтобы установленный угол уклона кровельного ската не менялся под воздействием нагрузок, перекладину крепите саморезами.

Будьте предельно внимательны при создании шаблона. Даже из-за малейших отклонений вся конструкция может испортиться.

Далее делаем новый шаблон для подготовки монтажных зарезов на элементах системы. Используйте фанеру толщиной 0,5 см. Для укрепления применяйте 2,5-сантиметровую доску. Размеры зарезов подбирайте с учетом сечения используемых стропил.

С помощью готовых шаблонов делаем зарезы и начинаем собирать ферму.

Видео — Стропильная система двускатной крыши

Порядок сборки фермы

Конструкция включает в себя опорные ноги и соединяющие компоненты. Ферма напоминает треугольник. Выполните работу в указанной последовательности, и готовая конструкция сможет достойно переносить все поступающие нагрузки.

Воспользуйтесь калькулятором расчёта высоты конька стропильной системы.

Ферму можно делать на земле с дальнейшим подъемом наверх либо же прямиком на крыше. Первый вариант более прост и удобен в выполнении.

Стропильную ферму собираем в следующем порядке. Сначала обрезаем заготовленный материал до нужного размера, стыкуем бруски верхними краями и скрепляем с помощью шурупов. Для предотвращения появления трещин в местах скрепления предварительно просверливаем в брусках отверстия диаметром немного меньше размера крепежных элементов.

Также для соединения стропильных ног используем ригель. Фиксацию выполняем на полметра ниже верхней точки скрепления элементов. Ригели будут способствовать повышению жесткости конструкции и исключат риск прогиба. Крепление ригеля выполняем в выемках, предварительно обустроенных в стропилах посредством вырубки.

При необходимости стропила срезаются под углом, если этого требуют особенности обустраиваемой кровельной конструкции.

Установка стропильной фермы

Установку стропильных ферм выполняем в следующей последовательности:

• монтируем крайние фермы;
• фиксируем центральные фермы.

При установке крайних ферм придерживаемся следующих важных правил:

После завершения монтажа крайних ферм переходим к фиксации центральной и последующих конструкций, если их размещение предусмотрено проектом. Оптимальный шаг установки ферм – 100 см.

Для закрепления центрального стропильного треугольника используем временные укосины. После того как будет установлен козырек, укосины можно убрать. Рекомендации по креплению центральных и остальных ферм такие же, как и в случае с крайними конструкциями.

После установки всех элементов конструкции приступаем к креплению обрешетки и дальнейшему обустройству кровельной системы: влаго-, тепло- и пароизолированию, а также монтажу выбранного финишного покрытия.

Удачной работы!

Цены на различные виды крепежа для стропил

Крепеж для стропил

Видео – Стропила своими руками. Односкатная крыша

Видео — Вальмовая крыша. Стропильная система

stroyday.ru

Стропильная система двухскатной крыши своими руками: устройство, конструкция, монтаж

Стропила выполняют ряд значимых кровельных функций. Они задают конфигурацию будущей крыши, воспринимают атмосферные нагрузки, удерживают материал. В числе стропильных обязанностей формирование ровных плоскостей для укладки покрытия и обеспечение пространства под компоненты кровельного пирога.

Для того чтобы столь ценная часть крыши безупречно справлялась с перечисленными задачами, нужны сведения о правилах и принципах ее устройства. Информация полезна и тем, кем сооружается стропильная система двухскатной крыши своими руками, и тем, кто решит прибегнуть к услугам наемной бригады строителей.

В устройстве стропильного каркаса для скатных крыш используют деревянные и металлические балки. Исходным материалом для первого варианта служит доска, бревно, брус.

Второй сооружают из металлопроката: швеллера, профильной трубы, двутавра, уголка. Есть комбинированные конструкции со стальными наиболее нагружаемыми деталями и элементами из древесины на менее ответственных участках.

Кроме «железной» прочности у металла имеется масса недостатков. К ним относятся теплотехнические качества, неудовлетворяющие владельцев жилых строений. Разочаровывает необходимость в применении сварных соединений. Чаще всего стальными стропилами оборудуют индустриальные строения, реже частные бытовки, собранные из металлических модулей.

В деле самостоятельного сооружения стропильных конструкций для частных домов в приоритете древесина. С ней работать несложно, она легче, «теплей», привлекательней по экологическим критериям. К тому же для выполнения узловых соединений не потребуется сварочный аппарат и навыки сварщика.

Стропила – основополагающий элемент

Основной «игрок» каркаса для сооружения крыши – стропило, в среде кровельщиков называемое стропильной ногой. Лежни, раскосы, бабки, прогоны, затяжки, даже мауэрлат могут использоваться или не использоваться в зависимости от архитектурной сложности и габаритов крыши.

Стропила, применяемые в строительстве каркаса двухскатных крыш, по техническим признакам и способу укладки подразделяются на:

• Наслонные стропильные ноги, обе пятки которых имеют под собой надежные конструктивные опоры. Нижний край наслонного стропила упирается в мауэрлат или в потолочный венец сруба. Опорой для верхнего края может служить зеркальный аналог смежной стропилины или прогон, представляющий собой горизонтально проложенную под коньком балку. В первом случае стропильная система называется распорной, во втором безраспорной.
• Висячие стропила, верх которых упирается друг в дружку, а низ базируется на дополнительной балке – затяжке. Последняя соединяет две нижние пятки смежных стропильных ног, в результате получается треугольный модуль, именуемый стропильной фермой. Затяжка гасит процессы растяжения, благодаря чему на стены действует только вертикально направленная нагрузка. Конструкция с висячими стропилами хоть и является распорной, но сам распор на стены не передает.

В соответствии с технологической спецификой стропильных ног сооружаемые из них конструкции делятся на наслонные и висячие. Для устойчивости конструкции оснащают подкосами и дополнительными стойками.

Для устройства опор верха наслонных стропилин монтируют лежни и прогоны. В реальности стропильная конструкция намного сложнее, чем описанные элементарные шаблоны.

Отметим, что формирование каркаса двухскатной крыши может вообще производится без стропильной конструкции. В таких ситуациях предполагаемые плоскости скатов образуются слегами – балками, уложенными прямо на несущие фронтоны.

Однако интересует нас сейчас конкретно устройство стропильной системы двухскатной кровли, а в нем задействованы могут быть как висячие или наслонные стропила, так и комбинация обоих типов.

Тонкости крепления стропильных ног

Крепление стропильной системы к кирпичным, пенобетонным, газобетонным стенам производится через мауэрлат, который в свою очередь фиксируется анкерами.

Между мауэрлатом, представляющим собой деревянную раму, и стенами из указанных материалов в обязательном порядке прокладывается гидроизоляционная прослойка из рубероида, гидроизола и т.д.

Верх кирпичных стен иногда специально выкладывают так, чтобы по внешнему периметру получилось нечто вроде невысокого парапета. Так надо, чтобы размещенный внутри парапета мауэрлат и стены не распирали стропильные ноги.

Видео-рекомендации желающим своими руками устроить мауэрлат:

Стропила каркаса крыш деревянных домов опираются на верхний венец либо на потолочные балки. Соединение во всех случаях выполняется врубками и дублируется гвоздями, болтами, металлическими или деревянными пластинами.

Как обойтись без зубодробительных расчетов?

Крайне желательно, чтобы сечение и линейные размеры деревянных балок определялись проектом. Проектировщик даст четкие расчетные обоснования геометрическим параметрам доски или бруса с учетом всего спектра нагрузок и погодных условий. Если в распоряжении домашнего мастера проектной разработки нет, путь его лежит на стройплощадку дома с подобной кровельной конструкцией.

На этажность возводимого здания внимание можно не обращать. Проще и правильнее выяснить требующиеся размеры у прораба, чем узнавать их у владельцев шаткого самостроя. Ведь в руках прораба документация с четким расчетом нагрузок на 1м² крыши в конкретном регионе.

Шаг установки стропилин определяет тип и вес кровельного покрытия. Чем оно тяжелее, тем меньше должно быть расстояние между стропильными ногами. Для укладки глиняной черепицы, например, оптимальным расстоянием между стропилами будет 0,6-0,7м, а для монтажа металлочерепицы и профлиста допустимо 1,5-2,0 м.

Однако даже при превышении шага, требующегося для правильно монтажа кровли, имеется выход. Это устройство усиливающей контробрешетки. Правда она увеличит и вес крыши, и бюджет строительства. Поэтому с шагом стропил разобраться лучше до сооружения стропильной системы.

Народные умельцы вычисляют шаг стропилин согласно конструктивным особенностям постройки, банально разделив длину ската на равные расстояния. Для утепленных крыш шаг между стропилинами подбирают, исходя из ширины плит теплоизоляции.

У нас на сайте вы можете найти калькулятор для расчета двухскатной крыши, который возможно вам также очень поможет при строительстве.

Стропильные конструкции наслонного типа значительно проще в исполнении, чем их висячие собратья. Обоснованный плюс наслонной схемы заключается в обеспечении полноценного проветривания, которое напрямую связано с долгосрочностью службы.

Отличительные конструктивные особенности:

• Обязательное наличие опоры под коньковой пяткой стропильной ноги. Роль опоры может играть прогон – деревянная балка, опирающаяся на стойки или на внутреннюю стену строения, или верхний торец смежной стропилины.
• Использование мауэрлата для возведения стропильной конструкции по стенам из кирпича или искусственного камня.
• Применение дополнительных прогонов и стоек там, где стропильным ногам по причине крупного габарита крыши требуется дополнительные точки опоры.

Минус схемы заключается в наличии конструктивных элементов, влияющих на планировку внутреннего пространства эксплуатируемого чердака.

Если чердак холодный и в нем не предполагается организация полезных помещений, то наслонной конструкции стропильной системы для устройства двухскатной крыши стоит отдать предпочтение.

Типовая последовательность работ по сооружению наслонной стропильной конструкции:

• Первым делом промеряем высоты постройки, диагонали и горизонтальность верхнего среза остова. При выявлении вертикальных отклонений кирпичных и бетонных стен, устраняем их цементно-песчаной стяжкой. Превышение высот сруба стесываем. Путем подкладывания щепы под мауэрлат с вертикальными огрехами можно бороться, если величина их незначительна.
• Поверхность перекрытия под укладку лежня необходимо тоже выровнять. Он, мауэрлат и прогон должны быть четко горизонтальны, но расположение перечисленных элементов в одной плоскости не обязательно.
• Обрабатываем все деревянные детали конструкции перед установкой антипиренами и антисептическими препаратами.
• По бетонным и кирпичным стенам прокладываем гидроизоляцию под установку мауэрлата.
• Укладываем брус мауэрлата на стены, вымеряем его диагонали. Если понадобится, слегка передвигаем брусья и поворачиваем углы, стремясь добиться идеальной геометрии. Выравниваем раму по горизонтали при необходимости.
• Монтируем мауэрлатную раму. Сращивание брусьев в единую раму производится посредством косых врубок, места соединений дублируются болтами.
• Фиксируем положение мауэрлата. Крепеж производится либо скобами к загодя заложенным в стену деревянным пробкам, либо анкерными болтами.
• Размечаем положение лежня. Его ось должна отступать от брусьев мауэрлата на равные расстояния с каждой стороны. Если прогон будет опираться только на стойки без лежня, процедуру разметки проводим только для этих столбиков.
• Устанавливаем лежень на двухслойную гидроизоляцию. К основанию его крепим анкерными болтами, с внутренней стеной соединяем проволочными скрутками или скобами.
• Размечаем точки установки стропильных ног.
• Выпиливаем стойки по единым размерам, т.к. лежень у нас выставлен в горизонт. Высота стоек должна учитывать размеры сечения прогона и лежня.
• Устанавливаем стойки. Если предусмотрено проектом, раскрепляем их распорками.
• Укладываем на стойки прогон. Снова проверяем геометрию, затем устанавливаем скобы, металлические накладки, деревянные крепежные пластины.
• Устанавливаем пробную стропильную доску, размечаем на ней места подрезки. Если мауэрлат выставлен строго в горизонт, нет необходимости в подгонке стропилин на крыше по факту. Первая доска может использоваться в качестве шаблона для изготовления остальных.
• Размечаем точки установки стропилин. Народные мастера для разметки обычно заготавливают пару реек, длина которых равна просвету между стропилинами.
• По разметке устанавливаем стропильные ноги и крепим их сначала внизу к мауэрлату, затем вверху к прогону друг к другу. К мауэрлату проволочной связкой прикручивается каждая вторая стропилина. В деревянных домах стропилины прикручивают ко второму от верхнего ряда венцу.

Если подстропильная система сделана безупречно, наслонные доски монтируются в произвольном порядке.

Если уверенности в идеальном сооружении нет, то сначала устанавливаются крайние пары стропилин. Между ними натягивается контрольная бечевка или леска, согласно которой подгоняется положение вновь устанавливаемых стропил.

Завершается монтаж стропильной конструкции установкой кобылок, если длина стропильных ног не позволяет сформировать свес требующейся длины. К слову, для деревянных построек свес должен «выходить» за контур здания на 50см. Если запланирована организация козырька, под него устанавливаются отдельные мини-стропила.

Еще одно полезное видео о строительстве двухскатной стропильной основы своими руками:

Висячая разновидность стропильных систем представляет собой треугольник. Две верхние стороны треугольника сложены парой стропилин, а основанием служит соединяющая нижние пятки затяжка.

Применение затяжки позволяет нейтрализовать действие распора, потому на стены с висячими стропильными конструкциями действует только вес обрешетки, кровли плюс в зависимости от сезона вес осадков.

Специфика висячих стропильных систем

Характерные черты стропильных конструкций висячего типа:

• Обязательное наличие затяжки, выполненной чаще всего из древесины, реже из металла.
• Возможность отказаться от использования мауэрлата. Раму из бруса с успехом заменит уложенная на двуслойную гидроизоляцию доска.
• Установка на стены готовых замкнутых треугольников – стропильных ферм.

К достоинствам висячей схемы относят свободное от стоек пространство под кровлей, позволяющее организовать мансарду без столбов и перегородок. Есть недостатки.

Первый из них – ограничения по крутизне скатов: угол их уклона может быть минимум 1/6 пролета треугольной фермы, настоятельно рекомендованы более крутые крыши. Второй минус заключается в необходимости доскональных расчетов для грамотного устройства карнизных узлов.

Кроме всего прочего, угол стропильной фермы устанавливать придется с ювелирной точностью, т.к. оси соединяемых компонентов висячей стропильной системы должны пересекаться в точке, проекция которой обязана попадать на центральную ось мауэрлата или заменяющей его подкладочной доски.

Тонкости большепролетных висячих систем

Затяжка – самый длинный элемент висячей стропильной конструкции. Со временем она, как свойственно всем пиломатериалам, деформируется и провисает под действием собственной массы.

Владельцев домов с пролетами 3-5м указанное обстоятельство не слишком беспокоит, а вот хозяевам зданий с пролетами 6 и более метров стоит задуматься об установке дополнительных деталей, исключающих геометрические изменения затяжки.

Чтобы предотвратить провисание в схеме монтажа стропильной системы для большепролетной двухскатной крыши имеется весьма значимый компонент. Это подвеска, называемая бабкой.

Чаще всего она представляет собой брусок, прикрепленный деревянными прибоинами к вершине стропильной фермы. Не следует путать бабку со стойками, т.к. ее нижняя часть вообще не должна соприкасаться с затяжкой. И установка стоек в качестве опор в висячих системах не применяется.

Суть заключается в том, что бабка как бы висит на коньковом узле, а уже к ней присоединяется затяжка с помощью болтов или прибитых деревянных накладок. Чтобы корректировать провисающую затяжку используются хомуты резьбового или цангового типа.

Регулировку положения затяжки можно устроить в зоне конькового узла, а бабку с ней соединить жестко врубкой. Вместо бруска на нежилых чердаках для изготовления описанного стягивающего элемента может быть использована арматура. Бабку или подвес рекомендуется устроить еще и там, где затяжка собирается из двух брусьев, для поддержки участка соединения.

В усовершенствованной висячей системе подобного типа бабку дополняют подкосные балки. Силы напряжения в образовавшемся ромбе гасятся самопроизвольно благодаря грамотной расстановке действующих на систему векторных нагрузок.

В результате стропильная система радует стабильностью при незначительной и не слишком дорогой модернизации.

Висячий тип для мансард

С целью увеличения полезного пространства затяжка стропильных треугольников для мансарды переносится ближе к коньку. У вполне резонного перемещения есть дополнительные плюсы: оно позволяет использовать затяжки в качестве основы для подшивки потолка.

Присоединяется к стропилам она путем врубки полусковороднем с дублированием болтом. От провисания ее оберегают посредством установки короткой бабки.

Ощутимый недостаток мансардной висячей конструкции заключается в необходимости точных расчетов. Самостоятельно рассчитать ее слишком сложно, лучше воспользоваться готовым проектом.

Стоимость – немаловажный аргумент для самостоятельного строителя. Естественно, цена сооружения у обоих типов стропильных систем не может быть одинаковой, потому что:

• В строительстве наслонной конструкции для изготовления стропильных ног используется доска или брус небольшого сечения. Т.к. наслонные стропилины имеют под собой две надежные опоры, требования к их мощности ниже, чем в висячем варианте.
• В строительстве висячей конструкции стропила выполняют из толстого бруса. Для изготовления затяжки требуется аналогичный в сечении материал. Даже с учетом отказа от мауэрлата расход будет ощутимо больше.

Сэкономить на сортности материала не получится. Для несущих элементов обоих систем: стропилин, прогонов, лежней, мауэрлата, бабок, стоек нужен пиломатериал 2го сорта.

Для ригелей и затяжек, работающих на растяжение, потребуется 1ий сорт. В изготовлении менее ответственных деревянных накладок может применяться 3ий сорт. Без подсчета можно сказать, что в сооружении висячих систем дорогой материал используется в большем объеме.

Висячие фермы собирают на открытой площадке рядом с объектом, затем транспортируют в собранном виде наверх. Для подъема увесистых треугольных арок из бруса потребуется техника, за аренду которой придется платить. Да и проект для сложных узлов висячего варианта тоже чего-то стоит.

Видео-инструктаж по устройству стропильной конструкции висячей категории:

Методов сооружения стропильных систем для крыш с двумя скатами на самом деле гораздо больше.

Мы описали лишь базовые разновидности, которые в реальности применимы для небольших дачных домиков и построек без архитектурных затей. Однако представленной информации достаточно, чтобы справиться со строительством простой стропильной конструкции.

krovgid.com

Как правильно установить стропила двускатной крыши —

После того, как все стропила двухскатной кровли установлены на своих местах, можно приступать к дальнейшим работам. Для большей надежности каждое место крепления нужно дополнительно укрепить. Для этого используются металлически пластины, уголки и стальная проволока. После возведения стропильной системы монтируется обрешетка, укладывает гидроизоляция, кровельный материал и доборные элементы. На этом работы по возведению двухскатной крыши можно считать законченными.

Строительство домов

Стропила служат основой всей кровельной конструкции, а их монтаж – одна из наиболее ответственных задач при строительстве дома. Каркас будущей крыши можно изготовить и установить самостоятельно, соблюдая технологические особенности кровель разных конфигураций. Приведем основные правила по разработке, расчету и выбору стропильной системы, а также опишем поэтапно процесс установки «скелета» крыши.

Содержание

Стропильная система: правила расчета и разработки

Стропильная система – несущая конструкция, способная оказывать сопротивление порывам ветра, принимать на себя все наружные нагрузки и равномерно распределять их на внутренние опоры дома.

При расчете стропильной конструкции учитывают следующие факторы:

1. Угол наклона крыши:
   • 2,5-10% — плоская кровля;
   • более 10% — скатная кровля.
2. Нагрузки на крышу:
   • постоянные – общий вес всех элементов «кровельного пирога»;
   • временные – давление ветра, тяжесть снега, вес людей, которые проводят на крыше ремонтные работы;
   • форс-мажорные, например, сейсмические.

Величину снеговых нагрузок рассчитывают исходя из особенностей климата региона по формуле: S=Sg*m, где Sg – вес снега на 1 м2, m –расчетный коэффициент (зависит от наклона кровли). Определение ветровой нагрузки базируется на таких показателях: тип местности, нормативы ветровой нагрузки региона, высота здания.

Коэффициенты, необходимые нормативы и расчетные формулы содержаться в инженерно-строительных справочниках

При разработке стропильной системы надо рассчитать параметры всех составляющих конструкции.

Элементы стропильной конструкции

Стропильная система включает в себя множество составляющих, выполняющих конкретную функцию:

1. Мауэрлат – основа конструкции кровли. «Фундамент» крыши крепится по периметру стен и равномерно распределяет нагрузку, защищает постройку от опрокидывания. Мауэрлат изготавливается из бруса, в деревянном доме роль этого составляющего выполняет верхняя обвязка стен.
2. Стропильные ноги – удерживают вес кровельного пирога. Между стропилами укладываются листы утеплителя, а сверху монтируется обрешетка.
3. Прогоны – брусья, горизонтально расположенные вдоль кровли. Выступают как опора для стропильных ног. Различают коньковый прогон (находится на вершине кровли, удерживает стропила) и боковые прогоны (находятся посередине стропильных ног).
4. Стойки – дополнительные упоры для конька и стропил, берут на себя часть веса конструкции.
5. Подкосы – наклонные брусья, подпирающие стропильные ноги. Усиливают прочность и жесткость сооружения.

Материалы для изготовления стропил

Стропила чаще всего изготавливают из деревьев хвойных пород (ель, лиственница или сосна). Для обустройства кровли применяют хорошо просушенную древесину с уровнем влажности до 25%.

Деревянная конструкция имеет один существенный недостаток – со временем стропила могут деформироваться, поэтому в несущую систему добавляют элементы из металла.

С одной стороны металл добавляет жесткости стропильному сооружению, но с другой – снижает срок эксплуатации деревянных частей. На металлических площадках и опорах оседает конденсат, который приводит к загниванию и порчи древесины.

Совет. При установке стропильной системы из металла и дерева надо позаботиться о том, чтоб материалы не соприкасались друг с другом. Можно использовать влагозащитные средства или применять пленочную изоляцию

В промышленном строительстве используют металлические стропила, выполненные из стального проката (двутавра, тавра, уголков, швеллера и т.д.). Такая конструкция более компактна, чем деревянная, но хуже удерживает тепло, и поэтому требует дополнительной теплоизоляции.

Выбор стропильной системы: висячие и навесные конструкции

Существуют два виды стропильных конструкций: висячие (распорные) и наслонные. Выбор системы определяется типом кровли, материалом перекрытия и природными условиями региона.

Висячие стропила опираются исключительно на внешние стены дома, промежуточные опоры не задействуются. Стропильные ноги висячего типа выполняют работу на сжатие и изгиб. Конструкция создает горизонтальное распирающее усилие, передающееся к стенам. При помощи деревянных и металлических затяжек можно снизить эту нагрузку. Затяжки монтируют у основания стропил.

Висячая стропильная система часто используется для создания мансарды или в тех ситуациях, когда пролеты на крыше составляют 8-12 м, а дополнительные опоры не предусмотрены.

Наслонные стропила монтируются в домах с промежуточной столбчатой опорой или дополнительной несущей стеной. Нижние края стропил фиксируются на внешних стенах, а их средние части – на внутреннем простенке или несущем столбе.

Установка единой кровельной системы над несколькими пролетами должна включать распорные и наслонные стропильные фермы. В местах с промежуточными опорами монтируют наслонные стропила, а где их нет – висячие.

Особенности обустройства стропил на разных крышах

Двускатная крыша

Двускатная крыша, согласно строительным нормам, имеет угол наклона до 90°. Выбор наклона во многом определяется погодными условиями местности. В районах, где преобладают обильные осадки лучше устанавливать крутые скаты, а там, где господствуют сильные ветра – пологие кровли, чтоб максимально снизить давление на сооружение.

Распространенный вариант двускатной крыши – конструкция с углом наклона 35-45°. Такие параметры специалисты называют «золотой серединой» расхода строительных материалов и распределения нагрузки по периметру здания. Однако в таком случае чердачное помещение будет холодным и здесь не получится обустроить жилую комнату.

Для двускатной крыши применяется наслонная и висячая стропильная система.

Шатровая крыша

Все скаты крыши имеют одинаковую площадь и одинаковый угол наклона. Конькового прогона здесь нет, а стропила соединяются в одной точке, поэтому монтаж такой конструкции достаточно сложен.

Шатровую крышу целесообразно устанавливать при выполнении двух условий:

• основание постройки квадратной формы;
• в центре сооружения имеется несущая опора или стена, на которую можно будет зафиксировать стойку, поддерживающую стык стропильных ног.

Создать шатровую крышу можно и без стойки, но при этом конструкцию надо усилить дополнительными модулями – стойками затяжками.

Вальмовая крыша

Традиционная конструкция вальмовой кровли предполагает наличие накосных стропил (диагональных), направленных к углам постройки. Угол наклона ската такой крыше не превышает 40°. Диагональные прогоны обычно делают с усилением, так как именно на них приходится существенная часть нагрузки. Изготовляют такие элементы из сдвоенной доски и прочного бруса.

Места стыковки элементов обязательно подпираются стойкой, которая повышает надежность сооружения. Опора располагается на расстоянии ¼ длины больших стропил от конька. На месте фронтонов двускатной крыши устанавливаются укороченные стропила.

Стропильная конструкция четырехскатной кровли может включать очень длинные диагональные элементы (более 7 м). В этом случае под стропила надо монтировать вертикальную стойку, которая будет опираться на балку перекрытия. В качестве опоры можно использовать шпренгель – балка располагается в углу крыши и фиксируется на смежных стенах. Шпренгельную ферму усиливают подкосами.

Ломаная крыша

Ломаные крыши обычно создаются для обустройства большей мансарды. Установку стропил при таком варианте кровли можно разбить на три этапа:

1. Монтаж П-образной конструкции – опоры для прогонов, которые удерживают стропильные ноги. Основание конструкции – балки перекрытия.
2. Устанавливается не менее 3-х прогонов: два элемента проходят по углам П-образного каркаса, а один (коньковый прогон) монтируется по центру мансардного перекрытия.
3. Монтаж стропильных ног.

Двухскатная крыша: установка стропил своими руками

Расчет угла наклона и нагрузок

Расчет двухскатной крыши конечно можно произвести самостоятельно, но все же лучше это доверить профессионалам, чтоб исключить погрешности и быть уверенным в надежности конструкции.

При выборе угла наклона надо учесть, что:

• угол 5-15° подходит не для всех кровельных материалов, поэтому сначала выбирают тип покрытия, а потом делают расчет стропильной системы;
• при угле наклона свыше 45° — возрастают материальные расходы на закупку составляющих «кровельного пирога».

Пределы нагрузки от воздействия снега колеблются от 80 до 320 кг/м2. Расчетный коэффициент для крыш с углом наклона меньше 25° составляет 1, для кровли с уклоном от 25° до 60° — 0,7. Это значит, что если на 1 м2 приходится 140 кг снежного покрова, то нагрузка на крышу со скатом под углом 40° составит: 140*0,7=98 кг/м2.

Для подсчета ветровой нагрузки берется коэффициент аэродинамического влияния и колебания ветрового давления. Значение постоянной нагрузки определяется суммированием веса всех составляющих «кровельного пирога» на м2 (в среднем – 40-50 кг/м2).

Исходя из полученных результатов, узнаем общую нагрузку на кровлю и определяем количество стропильных ног, их размер и сечение.

Монтаж мауэрлата и стропил

Установку стропил своими руками начинают с монтажа мауэрлата, который фиксируется анкерными болтами к продольным стенам.

Дальнейшее возведение конструкции выполняется в такой последовательности:

1. Сделать шаблон, по которому собирается стропильная система. Взять две доски (длина одной доски равна длине стропил) и соединить между собой гвоздем.
2. Получившиеся «ножницы» уложить двумя краями в места, где будут крепиться стропильные ноги. Зафиксировать угол между балками поперечной перекладиной.
3. Из фанеры изготовить еще один шаблон – он понадобится для изготовления монтажных запилов на стропилах.
4. С помощью шаблона вырезать на стропилах монтажные запилы и соединить их под выбранным углом наклона ската. В результате получается стропильная ферма.
5. Фермы поднять на крышу и прикрепить к мауэрлату:
   • установить фронтальные (крайние) фермы;
   • между вершинами фронтальных ферм натянуть веревку – она обозначит месторасположение будущего конька и станет ориентиром для крепления остальных стропильных ног;
   • монтаж остальных ферм (расстояние между стропильными элементами – не меньше 0,6 м).
6. При необходимости, укрепить конструкцию подкосами, ригелями и подпорами.
7. Коньковый прогон установить на специальные опоры и прикрепить к нему короткие, диагональные и промежуточные стропила.

Установка стропил: видео

Общие рекомендации по монтажу стропильной системы

1. Затяжки для усиления стропил изготовляются по такому принципу: чем ближе к коньку располагаются затяжки, тем массивнее они должны быть. Их надо делать из деревянного бруса большего сечения и обязательно проконтролировать надежность соединительных узлов.
2. Для того чтоб капли дождя не попадали верхние края стен дома и на стропильную конструкцию, необходимо сделать свес (длина от 55 см).
3. Стропила из древесины перед установкой обязательно надо обработать антисептическим, противогрибковым средством и антипиренами для обеспечения пожаробезопасности.
4. При болтовом соединении стропильных элементов обязательно надо использовать металлические пластины или шайбы – они помогут не допустить «утапливания» гайки в древесину.

Способы соединения элементов стропильной конструкции: видео

Строительство домов

Стропила служат основой всей кровельной конструкции, а их монтаж – одна из наиболее ответственных задач при строительстве дома. Каркас будущей крыши можно изготовить и установить самостоятельно, соблюдая технологические особенности кровель разных конфигураций. Приведем основные правила по разработке, расчету и выбору стропильной системы, а также опишем поэтапно процесс установки «скелета» крыши.

Содержание

Стропильная система: правила расчета и разработки

Стропильная система – несущая конструкция, способная оказывать сопротивление порывам ветра, принимать на себя все наружные нагрузки и равномерно распределять их на внутренние опоры дома.

При расчете стропильной конструкции учитывают следующие факторы:

1. Угол наклона крыши:
   • 2,5-10% — плоская кровля;
   • более 10% — скатная кровля.
2. Нагрузки на крышу:
   • постоянные – общий вес всех элементов «кровельного пирога»;
   • временные – давление ветра, тяжесть снега, вес людей, которые проводят на крыше ремонтные работы;
   • форс-мажорные, например, сейсмические.

Величину снеговых нагрузок рассчитывают исходя из особенностей климата региона по формуле: S=Sg*m, где Sg – вес снега на 1 м2, m –расчетный коэффициент (зависит от наклона кровли). Определение ветровой нагрузки базируется на таких показателях: тип местности, нормативы ветровой нагрузки региона, высота здания.

Коэффициенты, необходимые нормативы и расчетные формулы содержаться в инженерно-строительных справочниках

При разработке стропильной системы надо рассчитать параметры всех составляющих конструкции.

Элементы стропильной конструкции

Стропильная система включает в себя множество составляющих, выполняющих конкретную функцию:

1. Мауэрлат – основа конструкции кровли. «Фундамент» крыши крепится по периметру стен и равномерно распределяет нагрузку, защищает постройку от опрокидывания. Мауэрлат изготавливается из бруса, в деревянном доме роль этого составляющего выполняет верхняя обвязка стен.
2. Стропильные ноги – удерживают вес кровельного пирога. Между стропилами укладываются листы утеплителя, а сверху монтируется обрешетка.
3. Прогоны – брусья, горизонтально расположенные вдоль кровли. Выступают как опора для стропильных ног. Различают коньковый прогон (находится на вершине кровли, удерживает стропила) и боковые прогоны (находятся посередине стропильных ног).
4. Стойки – дополнительные упоры для конька и стропил, берут на себя часть веса конструкции.
5. Подкосы – наклонные брусья, подпирающие стропильные ноги. Усиливают прочность и жесткость сооружения.

Материалы для изготовления стропил

Стропила чаще всего изготавливают из деревьев хвойных пород (ель, лиственница или сосна). Для обустройства кровли применяют хорошо просушенную древесину с уровнем влажности до 25%.

Деревянная конструкция имеет один существенный недостаток – со временем стропила могут деформироваться, поэтому в несущую систему добавляют элементы из металла.

С одной стороны металл добавляет жесткости стропильному сооружению, но с другой – снижает срок эксплуатации деревянных частей. На металлических площадках и опорах оседает конденсат, который приводит к загниванию и порчи древесины.

Совет. При установке стропильной системы из металла и дерева надо позаботиться о том, чтоб материалы не соприкасались друг с другом. Можно использовать влагозащитные средства или применять пленочную изоляцию

В промышленном строительстве используют металлические стропила, выполненные из стального проката (двутавра, тавра, уголков, швеллера и т.д.). Такая конструкция более компактна, чем деревянная, но хуже удерживает тепло, и поэтому требует дополнительной теплоизоляции.

Выбор стропильной системы: висячие и навесные конструкции

Существуют два виды стропильных конструкций: висячие (распорные) и наслонные. Выбор системы определяется типом кровли, материалом перекрытия и природными условиями региона.

Висячие стропила опираются исключительно на внешние стены дома, промежуточные опоры не задействуются. Стропильные ноги висячего типа выполняют работу на сжатие и изгиб. Конструкция создает горизонтальное распирающее усилие, передающееся к стенам. При помощи деревянных и металлических затяжек можно снизить эту нагрузку. Затяжки монтируют у основания стропил.

Висячая стропильная система часто используется для создания мансарды или в тех ситуациях, когда пролеты на крыше составляют 8-12 м, а дополнительные опоры не предусмотрены.

Наслонные стропила монтируются в домах с промежуточной столбчатой опорой или дополнительной несущей стеной. Нижние края стропил фиксируются на внешних стенах, а их средние части – на внутреннем простенке или несущем столбе.

Установка единой кровельной системы над несколькими пролетами должна включать распорные и наслонные стропильные фермы. В местах с промежуточными опорами монтируют наслонные стропила, а где их нет – висячие.

Особенности обустройства стропил на разных крышах

Двускатная крыша

Двускатная крыша, согласно строительным нормам, имеет угол наклона до 90°. Выбор наклона во многом определяется погодными условиями местности. В районах, где преобладают обильные осадки лучше устанавливать крутые скаты, а там, где господствуют сильные ветра – пологие кровли, чтоб максимально снизить давление на сооружение.

Распространенный вариант двускатной крыши – конструкция с углом наклона 35-45°. Такие параметры специалисты называют «золотой серединой» расхода строительных материалов и распределения нагрузки по периметру здания. Однако в таком случае чердачное помещение будет холодным и здесь не получится обустроить жилую комнату.

Для двускатной крыши применяется наслонная и висячая стропильная система.

Шатровая крыша

Все скаты крыши имеют одинаковую площадь и одинаковый угол наклона. Конькового прогона здесь нет, а стропила соединяются в одной точке, поэтому монтаж такой конструкции достаточно сложен.

Шатровую крышу целесообразно устанавливать при выполнении двух условий:

• основание постройки квадратной формы;
• в центре сооружения имеется несущая опора или стена, на которую можно будет зафиксировать стойку, поддерживающую стык стропильных ног.

Создать шатровую крышу можно и без стойки, но при этом конструкцию надо усилить дополнительными модулями – стойками затяжками.

Вальмовая крыша

Традиционная конструкция вальмовой кровли предполагает наличие накосных стропил (диагональных), направленных к углам постройки. Угол наклона ската такой крыше не превышает 40°. Диагональные прогоны обычно делают с усилением, так как именно на них приходится существенная часть нагрузки. Изготовляют такие элементы из сдвоенной доски и прочного бруса.

Места стыковки элементов обязательно подпираются стойкой, которая повышает надежность сооружения. Опора располагается на расстоянии ¼ длины больших стропил от конька. На месте фронтонов двускатной крыши устанавливаются укороченные стропила.

Стропильная конструкция четырехскатной кровли может включать очень длинные диагональные элементы (более 7 м). В этом случае под стропила надо монтировать вертикальную стойку, которая будет опираться на балку перекрытия. В качестве опоры можно использовать шпренгель – балка располагается в углу крыши и фиксируется на смежных стенах. Шпренгельную ферму усиливают подкосами.

Ломаная крыша

Ломаные крыши обычно создаются для обустройства большей мансарды. Установку стропил при таком варианте кровли можно разбить на три этапа:

1. Монтаж П-образной конструкции – опоры для прогонов, которые удерживают стропильные ноги. Основание конструкции – балки перекрытия.
2. Устанавливается не менее 3-х прогонов: два элемента проходят по углам П-образного каркаса, а один (коньковый прогон) монтируется по центру мансардного перекрытия.
3. Монтаж стропильных ног.

Двухскатная крыша: установка стропил своими руками

Расчет угла наклона и нагрузок

Расчет двухскатной крыши конечно можно произвести самостоятельно, но все же лучше это доверить профессионалам, чтоб исключить погрешности и быть уверенным в надежности конструкции.

При выборе угла наклона надо учесть, что:

• угол 5-15° подходит не для всех кровельных материалов, поэтому сначала выбирают тип покрытия, а потом делают расчет стропильной системы;
• при угле наклона свыше 45° — возрастают материальные расходы на закупку составляющих «кровельного пирога».

Пределы нагрузки от воздействия снега колеблются от 80 до 320 кг/м2. Расчетный коэффициент для крыш с углом наклона меньше 25° составляет 1, для кровли с уклоном от 25° до 60° — 0,7. Это значит, что если на 1 м2 приходится 140 кг снежного покрова, то нагрузка на крышу со скатом под углом 40° составит: 140*0,7=98 кг/м2.

Для подсчета ветровой нагрузки берется коэффициент аэродинамического влияния и колебания ветрового давления. Значение постоянной нагрузки определяется суммированием веса всех составляющих «кровельного пирога» на м2 (в среднем – 40-50 кг/м2).

Исходя из полученных результатов, узнаем общую нагрузку на кровлю и определяем количество стропильных ног, их размер и сечение.

Монтаж мауэрлата и стропил

Установку стропил своими руками начинают с монтажа мауэрлата, который фиксируется анкерными болтами к продольным стенам.

Дальнейшее возведение конструкции выполняется в такой последовательности:

1. Сделать шаблон, по которому собирается стропильная система. Взять две доски (длина одной доски равна длине стропил) и соединить между собой гвоздем.
2. Получившиеся «ножницы» уложить двумя краями в места, где будут крепиться стропильные ноги. Зафиксировать угол между балками поперечной перекладиной.
3. Из фанеры изготовить еще один шаблон – он понадобится для изготовления монтажных запилов на стропилах.
4. С помощью шаблона вырезать на стропилах монтажные запилы и соединить их под выбранным углом наклона ската. В результате получается стропильная ферма.
5. Фермы поднять на крышу и прикрепить к мауэрлату:
   • установить фронтальные (крайние) фермы;
   • между вершинами фронтальных ферм натянуть веревку – она обозначит месторасположение будущего конька и станет ориентиром для крепления остальных стропильных ног;
   • монтаж остальных ферм (расстояние между стропильными элементами – не меньше 0,6 м).
6. При необходимости, укрепить конструкцию подкосами, ригелями и подпорами.
7. Коньковый прогон установить на специальные опоры и прикрепить к нему короткие, диагональные и промежуточные стропила.

Установка стропил: видео

Общие рекомендации по монтажу стропильной системы

1. Затяжки для усиления стропил изготовляются по такому принципу: чем ближе к коньку располагаются затяжки, тем массивнее они должны быть. Их надо делать из деревянного бруса большего сечения и обязательно проконтролировать надежность соединительных узлов.
2. Для того чтоб капли дождя не попадали верхние края стен дома и на стропильную конструкцию, необходимо сделать свес (длина от 55 см).
3. Стропила из древесины перед установкой обязательно надо обработать антисептическим, противогрибковым средством и антипиренами для обеспечения пожаробезопасности.
4. При болтовом соединении стропильных элементов обязательно надо использовать металлические пластины или шайбы – они помогут не допустить «утапливания» гайки в древесину.

Способы соединения элементов стропильной конструкции: видео

Как правильно установить стропила на двускатную крышу

Изготовление жилого дома – процесс сложный и длительный. Он содержит множество подводных камней, ожидающих начинающего строителя на каждом этапе. Важной частью любого дома является крыша. На видах кровель и кровельных материалов остановимся отдельно в другой статье. Сегодня поговорим о том, как сделать стропила на двускатную (щипцовую) крышу, затронем тему расчета и подбора материала.

Особенности конструкции

Традиционный для Руси вариант – двускатная крыша. Скатами называют плоские части кровли, имеющие постоянный уклон к уровню горизонта. Угол наклона необходимо точно рассчитать, он может варьироваться от 10-15 до 60-80 градусов. Несоблюдение заданных параметров приводит к негативным последствиям:

• С увеличением угла наклона в большую сторону изменяется длина стропил и, соответственно, высота крыши. Это, в свою очередь, ведет к росту нагрузки на каркас дома и крепления. К тому же из-за высокой парусности острая кровля сильно подвержена воздействию ветра. В регионах, где преобладают мощные ветровые порывы, такая конструкция может обрушиться и нанести вред здоровью людей.
• Устройство кровли с уклоном менее 10 градусов также не рекомендуется: крыша не выдержит давления снега, скапливающегося на ее поверхности. В местах с обильными осадками оптимальный угол ската составляет 45-60 градусов.

Таким образом, правильный уклон обеспечит двускатной крыше долговечность и безопасность. Основанием для расчета этого показателя служат соответствующие таблицы ветровой и снеговой нагрузки для того или иного региона.

В последние годы популярность для частного домостроения приобретает устройство ломаной крыши, получившей название мансардной. Такая двускатная конструкция позволяет организовать в подкровельном пространстве полноценное жилое помещение большой площади и высоты, а также обустроить просторный балкон со стороны одного из фасадов дома.

При этом стропильные фермы для мансардной конструкции более сложные и массивные, требуют тщательного расчета и крепления.

Устройство крыши: знакомимся с главными элементами

Конструктивно двускатная кровля представлена жестким деревянным каркасом, который в основном изготавливают из хвойных пиломатериалов определенного сечения. Конкретный размер элементов каркаса и шаг крепления рассчитывают исходя из габаритов дома и нагрузки, приходящейся на кровлю.

К основным составляющим двускатной крыши относятся:

1. Стропила – длинные боковые ребра каркаса, основа для крепления обрешетки. Важное значение имеют следующие параметры балок: длина, поперечное сечение, частота шага установки.
2. Затяжка – нижняя обвязка торцов стропильных ног, обеспечивающая достаточную прочность и жесткость каркаса. Часто этот элемент выполняет несколько функций:
   • надежно фиксирует нижние концы стропил к балкам;
   • выступает в качестве балок для пола мансардных помещений;
   • служит основой для потолка нижнего этажа дома.
3. Стойка – вертикальный опорный брус, на который опирается верхнее соединение стропил (прогон). Наличие данного элемента, с одной стороны, снижает нагрузку на стропильную ферму, с другой – разделяет подкровельное пространство.

Элементы наслонных стропил: а — для односкатных крыш; б, в — для двускатных; 1 — стропило; 2 — обрешетка; 3 — мауэрлат; 4 — кобылка; 5 — стойки; 6 — подкос; 7 — прогон.

Виды стропильных систем: выбираем подходящую

Двускатные крыши по типу стропильной системы подразделяются на наслонные и висячие. Первые предполагают монтаж стоек и общего лежня, крепящегося к мауэрлату, вторые характеризуются наличием затяжки между основанием стропил.

Висячие стропила применяются для небольших строений без внутренних несущих стен, наслонные – для зданий с несущей средней перегородкой. Выбор стропильной системы зависит от размеров дома, предполагаемого угла наклона ската и кровельных материалов, что вкупе определяет величину нагрузки на всю конструкцию. Правильно выбрать вид системы и сделать точный расчет может только профессиональный строитель.

Параметры крыши

Непосредственно до начала строительных работ, на этапе проектирования, выполняют расчет оптимальных параметров кровли: величины угла наклона скатов, размеров сечения, частоты шага установки и схемы расположения стропил.

Ветровые и снеговые нагрузки в различных регионах нашей страны неравномерны. Рассчитать их для конкретной местности поможет СНиП 2.01.07-85. При этом специалисты рекомендуют сделать определенный запас прочности для каркаса крыши с учетом возможных пиковых нагрузок.

Кроме того, существует еще постоянная сила воздействия на стропильную систему – давление кровельного материала. В таблице приведен вес популярных покрытий, приходящийся на 1 м 2 поверхности.

Различные виды материалов предъявляют и разные требования к оптимальному углу уклона скатов. Этот аспект также необходимо учитывать при проектировании крыши.

Угол наклона крыши в зависимости от материала

Не менее важен расчет шага установки и крепления стропил к мауэрлату, то есть расстояния между соседними фермами. Обычно эта величина составляет 0,6-1 м. Изменение данного показателя в большую сторону ведет к росту нагрузки на стропила и, как следствие, увеличению площади их сечения. Необходимо ставить опоры так, чтобы шаг крепления был одинаков для всех пар.

От указанных выше показателей напрямую зависит сечение стропил. К слову, прочностные характеристики древесины разных пород отличаются (наибольшей прочностью обладает клееный брус). Приведем таблицу расчета размеров сечения для стропил из хвойных сортов в зависимости от шага установки и длины опоры.

Подготовка и обработка пиломатериала для каркаса

Монтаж стропильной системы выполнить несложно, имея под рукой чертеж крыши, необходимые материалы и обладая опытом работы со столярными и плотницкими инструментами.

При выборе древесины для каркаса кровли предпочтение следует отдать предварительно высушенным доскам без гнили и с минимальным количеством сучков.

При этом категорически запрещается применять пиломатериал с большими выпадающими сучками, значительно снижающими прочность деталей.

При желании стропила, стойки, мауэрлат и другие элементы можно предварительно прострогать. Обработка антисептическими составами и антипиренами в два слоя обязательна.

Наносить протравы жидкой консистенции кистью или валиком сложно и занимает много времени. Гораздо эффективнее использовать окунание. Для этого из обрезных досок сечением 200х25 и длиной 6 метров изготавливают корыто, внутри которого одним куском расстилают полиэтиленовую пленку и фиксируют ее по краям строительным степлером.

В полученную емкость выливают несколько канистр антисептика, погружают в раствор пиломатериалы и, таким образом, проводят обработку за один раз. По инструкции запрещено смешивать составы с различным действием для ускорения пропитки.

Сборка стропильных ферм

У строителей нет единого мнения о том, где собирать фермы из стропил. Одни делают их на земле и уже готовые конструкции поднимают наверх для установки, другие предпочитают выполнять все работы на месте будущей крыши. Оба способа допустимы. Более безопасным является первый вариант, менее затратным – второй, так как для подъема крупногабаритных ферм потребуется кран-манипулятор, что сопряжено с дополнительными расходами.

Независимо от места выполнения работ первый шаг заключается в подготовке шаблонов для запиливания торцов деталей под определенным углом или необходимой формы. С учетом заданных параметров отмеряют нужную длину пиломатериалов и отрезают столярной ножовкой или циркулярной пилой.

Первую готовую ферму устанавливают вертикально на одном из фасадов дома и крепят к мауэрлату. Для удобства и надежности соединения можно к лицевой стене поставить и прибить пару толстых досок, которые не дадут стропилам опрокинуться. Фиксируют ферму к мауэрлату в нужном положении с помощью укосин и проставок.

Схема стропильной системы

Следующая стропильная пара крепится с учетом шага установки. Чтобы не измерять каждый раз необходимую величину, заранее заготавливают куски досок заданной длины и фиксируют их к мауэрлату между фермами. После установки всех стропил верхнюю часть опор соединяют коньковым прогоном. Для повышения прочности конструкции по бокам монтируют продольные бруски.

На этом установка стропил завершена. Остается только обшить фермы снаружи обрешеткой из необрезных досок, брусков или листов фанеры и ОСП, уложив утеплитель и пароизоляцию. Подробнее об этом читайте в других статьях.

krovli-zabori.ru

Как самостоятельно построить двухскатную крышу – большая статья по устройству

Крыша дома – это один из основных составляющих элементов дома. Она представляет собой верхнюю конструкцию здания, без которой сложно себе представить комфортное проживание. Основными функциями крыши являются защита от снега, дождя и иных осадков, а также сохранение тепла в холодное время года и защита от перегрева в летние месяцы. В наши годы существует большое разнообразие крыш на любой вкус и кошелек. Однако самыми распространенными и популярными в любые времена являются двухскатные крыши, которые являются универсальными, незатратными и простыми в установке. О том, как правильно сделать двухскатную крышу своими руками мы поговорим в сегодняшней статье

Конструкция двухскатной кровли является наиболее распространенной в частном строительстве. Как понятно из названия данного вида крыши, она выполняется в виде двух скатов или, проще говоря, в виде треугольника. Такие крыши легко и быстро монтировать, они достаточно долговечны и их внешний вид находит множество поклонников, так как сочетает в себе вид русской избы и современной постройки. Обладая необходимыми знаниями, ее можно сделать самостоятельно, используя доступные инструменты.

Устройство стропильной системы двухскатной крыши

Стропильная система современной двухскатной крыши состоит из множества элементов, каждый из которых равномерно перераспределяет вес конструкции и грамотно передает ее на стены дома. На рисунке ниже показана конструкция двухскатной крыши дома с ее основными узлами и элементами стропильной системы.

Разберем каждый из элементов, показанных на схеме, отдельно:

• Стропильная нога — основная часть в конструкции стропильной системы двухскатной крыши, представляющая собой наклонный элемент, прокладываемый через всю кровлю. Для его создания выбираются наиболее прочные брусья, поскольку стропильная нога помимо веса кровельного материала и обрешетки может нести на себе вес осадков в виде снега;
• Мауэрлат — так называемый «фундамент» крыши, являющийся основной опорой для всей конструкции, распределяющей нагрузки на стены. Представляет из себя брус или толстую доску, на которую опираются стропильные ноги и который является «прокладкой» между стеной и кровлей;
• Затяжка (стяжка)— распорка, лежащая в основании треугольника, усиливающая прочность. Затяжка выполняет двойную функцию, так как к нижней ее части монтируется потолок;
• Прогоны — коньковые крепятся в верхней части, боковые в центре стропильных ног. Задача прогонов — удержание стропильных ног от падения и «складывания»;
• Стойка — располагается в центральной зоне, непосредственно под коньком. Служит опорой, передает нагрузку на затяжку;
• Лежень — дополнительный элемент, на который опирается стойка;
• Обрешетка — доски, которые монтируются поперек стропил. Обрешетка предназначена для укладки на нее кровельного материала (в самом простейшем случае) и для обеспечения дополнительной жесткости всей стропильной системы.

Данная схема крыши является универсальной для множества построек, но в зависимости от сложности конструкции сюда могут добавляться специальные элементы, придающие устойчивость и жесткость всей стропильной системе.

Угол наклона двухскатной крыши

Выбор приемлемого угла наклона крыши является значимой задачей, но у многих строителей она отходит на второй план, что неверно. Стандартными считаются так называемые щипцовые сооружения, имеющие прямые скаты. Оптимальный угол наклона двухскатной крыши составляет в среднем 30°-45° (за основу берется угол в основании равнобедренного треугольника).

От выбора угла наклона будет зависеть, насколько хорошо верхняя часть дома станет противостоять следующим факторам:

• нагрузка от ветра и дождя;
• давление выпавшего снега;
• вес отдельного объекта, находящегося на крыше, например, человека.

Первые два пункта необходимо учитывать с особой тщательностью, так как просчет в выборе наклона крыши может стоить больших финансовых потерь и здоровья в случае обрушения.

Пример: чем больше угол, тем меньше нагрузка на кровлю от осадков, однако возрастает угроза повреждения ветром из-за создаваемой парусности (крышу просто может сдуть). Также повысится шумовой эффект, если кровельным материалом выбран металл.

Важно обратить внимание на рекомендации производителей, касающиеся использования того или иного продукта. Взгляните подробнее:

• Рулонные материалы: предварительно рассчитывается количество слоев. Чем их больше, тем ниже можно делать крышу. Двойной настил — от 10-15°;
• Наборные элементы: к ним относится черепица (в том числе мягкая) и шифер. Угол наклона стропил выставляется от 20°;
• Металлочерепица: придерживаться следует уклона от 14°;
• Профнастил: его листы должны размещаться под углом от 12°;
• Ондулин: разрешается придерживаться показателя от 6°.

Таким образом при проектировании крыши и выборе угла наклона важно заранее знать каким кровельным материалом вы будете ее покрывать. Как видно, минимальный угол наклона двухскатной крыши может быть 6°.


Виды стропильных систем для двухскатных крыш

Большинство стропильных систем для двухскатных крыш делится на два основных вида — висячая и наслонная. Первый вид является наиболее распространённым. Разберем подробно оба вида.

Висячая стропильная система двухскатной крыши

Данный вид кровельных конструкций используется исключительно в случае, когда стены дома находятся на расстоянии до 10 м друг от друга и между ними нет опорных перекрытий. Стропила (ноги) стыкуются только с боковыми частями дома в виде мауэрлата. Минусом двухскатной крыши с висячими стропилами является возможность ее повреждения из-за распирающей нагрузки, так как между стропилами в данном случае не предусмотрены растяжки.

Наслонная стропильная система двухскатной крыши

Отличием наслонных конструкций является наличие дополнительной подпорки в виде стены или другой опоры. Наслонная стропильная система устанавливается с опорами, которые крепятся на промежуточные стены. Данная конструкция позволяет закрывать большие пролеты без ущерба жесткости всей стропильной системе.

Отдельно стоит рассказать еще о нескольких видах двухскатных крыш. По конструкции двухскатная крыша может быть выполнена в следующих вариантах:

• симметричная двухскатная крыша;
• ассиметричная двухскатная крыша;
• двухскатная ломаная крыша.

Отличия данных конструкций понятны из названия. В зависимости от проекта вашего дома и от дизайнерских решений крыша может быть ассиметричной, то есть иметь разные углы наклона в основании. Такая крыша немного сложнее в монтаже, нежели обычная симметричная крыша, имеющая в своем основании равнобедренный треугольник, но опытному мастеру не составит труда возвести такую конструкцию.

Также весьма распространена двухскатная ломаная крыша. Стропила такой крыши как бы немного обломаны у основания. Такие крыши практически не задерживают на себе осадки и позволяют выиграть в чердачном пространстве для обустройства мансарды.

Расчет двухскатной крыши

Часто у начинающих строителей перед проектированием и расчетами на закупку материала возникают вопросы по поводу того, как узнать длину стропил двухскатной крыши. Для этого важно на этапе проектирования знать, какой будет ширина здания, для  подбора стропил стандартного размера, чтобы не пришлось их сращивать, жертвуя их несущей способностью. Вместе с этим нужно не забыть об угле наклона крыши. Все эти факторы в конечном итоге будут влиять на расчет длины.

Итак, для вычисления длины стропил такой крыши нужно разделить треугольник, образованный стропильной системой на два прямоугольных треугольника. Дальше, зная ширину здания и угол наклона крыши можно определить высоту конька двухскатной крыши. Зная два катета прямоугольного треугольника и используя теорему Пифагора, можно вычислить гипотенузу каждого прямоугольного треугольника, которая и является необходимой длиной стропил нашей крыши.

В итоге, для определения окончательной длины, к полученному значению нужно прибавить еще 30-50 см. для обеспечения свесов крыши.

Все проведенные расчеты по определению высоты конька (она же высота фронтона) и длины стропил наглядно показаны на изображении:

Из всего вышесказанного можно сделать вывод, что двухскатная крыша является наиболее дешевым и универсальным видом кровли для частного дома. Есть примеры, когда с помощью подручных средств люди возводили двухскатную крышу самостоятельно в одиночку. Но все же советуем вам пользоваться помощью специалистов в таких вопросах, ведь грамотно сделанная крыша над головой — это комфорт и уют в доме.

Проектирование конструкции двухскатной крыши дома

Первым и основополагающим этапом постройки двухскатной крыши является ее проектирование. Мы уже говорили о том, что от выбора угла наклона крыши будут зависеть нагрузка, воспринимаемая кровлей, и, как следствие, выбор кровельного материала, который сможет противостоять осадкам и нагрузкам от этих осадков и ветра.

На данном этапе создаются чертежи конструкции будущей кровли и проводятся все необходимые расчеты. Это необходимо, в первую очередь, чтобы иметь представление об общем виде крыши и ее размерах, а также чтобы учесть все предполагаемые максимальные нагрузки.

После проектирования у вас на руках будет весь пакет документов, в которых будут указаны все размеры будущей крыши, ее площадь для закупки кровельных материалов, полная номенклатура пиломатериалов, используемых в постройке. Наличие списка с номенклатурой пиломатериала позволит не потратить лишних средств на его закупку, так как при строительстве крыши пиломатериал — это основная статья расходов.

После того, как выполнены все проектные работы, переходят непосредственно к строительным работам. При проведении работ своими руками экономится половина бюджета, который мог бы пойти на оплату строителям. При это важно помнить о соблюдении всех норм и правил, чтобы конечный результат оправдал ожидания.

Строительство двухскатной крыши пошагово

Монтаж мауэрлата двухскатной крыши

Мауэрлат принимает на себя всю нагрузку от крыши и передает ее на стены, поэтому в качестве мауэрлата выбирают достаточно толстый и крепки брус. Толщину выбирают исходя из толщины стены, на которую он опирается. Как правило толщину мауэрлатного бруса стремятся выбрать равной или приближенной к толщине стены.

Укладывать мауэрлат необходимо заподлицо с внешней частью стены, прочно соединив их вместе. Для соединения мауэрлата со стеной еще на этапе возведения стен закладываются (заливаются в армопояс) анкерные болты или проволока. Если в качестве крепежа используется проволока, то после укладки бруса он крепко обвязывается этой проволокой вокруг и остается в таком виде крепко закрепленной. В случае, если в стену были замурованы анкерные болты, в мауэрлате предварительно сверлятся сквозные отверстия, которыми брус насаживается на болты и затягивается сверху гайками с широкими шайбами.

Важно также не забыть уложить слой гидроизоляционного материала в виде прокладки между стеной и мауэрлатом. В качестве гидроизоляции, как правило, используется рубероид или подобные материалы. Подробнее о закреплении мауэрата рассказано в данном видео

Установка стропил двухскатной крыши

После того как подготовлено основание, приступают к сборке стропильной системы двухскатной крыши. Монтаж стропил можно выполнить несколькими способами: устанавливать стропила сразу на крыше или некоторые элементы конструкции выполнить на земле, а затем поднять с помощью специального оборудования в место установки. Правильно выставить стропила на двухскатную крышу своими руками без помощи напарника достаточно проблематично, поэтому лучше воспользоваться помощью, чтобы не ошибиться и не свести на нет все усилия.

Чтобы проще было крепить брусья, на каждой стене стоит разметить точки крепления и соединить противоположные стены балками (лежнями), на которые будут установлены стойки для подпорки стропил. На стойки устанавливается коньковый брус, который является направляющим для установки стропильной системы. Для того чтобы соединить стропила максимально точно, чтобы весь скелет из стропил был одинаковый, пользуются шаблонами. Так вы сможете избежать провалов и перекосов в кровле.

После установки конькового бруса приступают к самой ответственной части – монтажу стропил (уже скрепленных между собой или отдельно). При этом важно постоянно следить за уровнем и ровностью установки. Крепят стропила между собой, как правило, на гвозди или при помощи железных скоб. Распространенные схемы выставления стропил на двухскатную крышу и их крепления друг с другом показаны на рисунке ниже.

После выполнения каркаса крыши требуется выполнить установку вспомогательных крепежей для улучшения жесткости кровли. Для этого устанавливают подкосы и средние коньки.

Предлагаем вам посмотреть видео, в котором наглядно показана установка стропил своими руками для двухскатной кровли.

Обрешетка двухскатной крыши

Обрешетка двухскатной крыши в простейшем случае представляет собой монтаж поперечных досок на стропила для укладки на нее кровельного материала. Но, как правило, современная кровля представляет собой более сложный пирог из различных слоев.

После установки обрешетки крыша накрывается слоем гидроизоляции, слои которой монтируются с напуском друг на друга, а стыки скрепляются скотчем.

Следующим шагом идет закрепление контробрешетки – планок, закрепляемых под углом 90 градусов к основной обрешетке. Это нужно для обеспечения вентилируемого зазора в пироге кровли для избавления от влаги.

На заключительном этапе монтажа двухскатной крыши  производят укладку кровельного покрытия, выбор которого, как было сказано в начале статьи, зависит как от нескольких факторов, включая финансовую составляющую

Внешние работы по установке крыши заканчиваются подшивкой карнизов и обустройством фронтонов, если они не являются частью стен. После этого переходят к внутренним отделочным работам и утеплению крыши, если в этом есть необходимость. Подробно об утеплении кровли мы поговорим в следующих статьях.

Стоит отметить, что построить двухскатную крышу своими руками не так сложно, главное правильно произвести расчеты и пошагово следовать пунктам инструкции, чтобы не упустить важных моментов при монтаже.

Краткая видеоинструкция по устройству двухскатной крыши представлена на видео:

Помогла статья? Оцените ее

strhouse.ru

сборка, установка стропил, фото, видео

Главная » Крыша » Как сделать двухскатную крышу: пошаговая инструкция в фото и видео

При строительстве частных домов крышу чаще всего делают двускатной. На это есть причины. Первая — она надежна. Хорошо справляется с ветровыми и снеговыми нагрузками. Вторая — она совместима с любым кровельным покрытием. Третья — относительно недорого. Четвертая — несложная конструкция, которую трудно испортить. Пятая — она привлекательно смотрится. Все это, и еще то, что двухскатная крыша своими руками строится без наличия специальных знаний, определяет ее популярность.

Собранная двухскатная крыша своими руками готова под монтаж кровельного покрытия

Пошаговый монтаж двухскатной крыши

Содержание статьи

Как вы видели выше, стропильных систем очень много. Соответственно при сборке каждой есть свои особенности, но в общем порядок одинаковый. Необходимо сказать об общем шаге: предварительная сушка и обработка древесины. Этот этап обязателен, если вы покупали свежие пиломатериалы, а не сушеные.

Использование при строительстве крыши сырой древесины естественной влажности приведет к проблемам: балки погнет, они усохнут, изменится геометрия. Все это приведет к возникновению точек напряжения и при малейших признаках перегрузки (много снега, сильный ветер или дождь) начнутся негативные процессы. Их устранение — сложное и дорогостоящее мероприятие. Потому или покупайте сухую древесину (не более 20%, в идеале камерной сушки 8-12%), или купите материал за пару месяцев, сложите в проветриваемые штабеля. После обработайте необходимыми пропитками (от поражения грибками и для снижения горючести) и только после этого используйте в монтаже стропильной системы.

Пиломатериалы сушить нужно в вентилируемых штабелях. Для этого их прокладывают короткими отрезками досок. Их кладут в метре от краев и далее через метр. Под нижний устанавливают обязательно проложки

Об основных этапах сборки, о том, как сделать двухскатную крышу своими руками расскажем в этом разделе.

Мауэрлат

Начинается сборка стропильной системы двухскатной крыши с установки мауэрлата. Он должен быть выставлен строго горизонтально, потому перед началом монтажа тщательно проверяется горизонтальность стены, к которой он крепится, при необходимости она выравнивается цементным раствором. Продолжить работы можно после того, как раствор наберет 50% прочности.

В зависимости от системы — это брус сечением от 150*150 мм или доска размерами 50*150 мм. Он крепится к верхнему ряду кладки стены. Если дом деревянный, его роль выполняет верхний венец. Если стены сложены из легких строительных блоков — пенбетона или газобетона и других — их жесткости недостаточно для того, чтобы перераспределять нагрузку. В этом случае поверх последнего ряда кладки делают армированный железобетонный пояс, в который вмуровывают закладной крепеж — проволоку или шпильки. На них потом насаживается брус или доска.

Крепление мауэрлата на шпильки

Способов связки стен и мауэрлата несколько:

• В кладке (в железобетоном поясе) закрепляется гладкая катанная проволока большого диаметра (два конца торчат вверх).  В доске затем делают в необходимых местах отверстия, в которые продевается проволока. Она потом скручивается и загибается.
• В стене замуровываются шпильки не менее 12 мм диаметром. Под них в мауэрлате делают отверстия, насаживают брус/доску) и закручивают гайками с широкими шайбами.
• Выровняв брус или доску по наружному или внутреннему краю стены, берут сверло диаметром 12 мм делают отверстия под анкерные болты. Их (того же диаметра 12 мм) забивают по самую шляпку, потом затягивают ключом.

Расстояние между шпильками (проволокой) не должно быть больше 120 см. На стену (пояс) под мауэрлат обязательно укладывается отсечная гидроизоляция. Это может быть в два слоя свернутый рубероид или гидроизол, можно промазать битумной мастикой.

Установка стропил

Видов стропильных систем двускатной крыши насчитывается не один десяток. Прежде всего вам нужно выбрать как будет выглядеть ваша. Далее, для того чтобы работать было проще, из тонких досок делают шаблон для всех запилов, врубок и других подобных деталей. Для этого может понадобится собрать первую форму на крыше, а потом по готовой сделать шаблоны.

Собирают готовые фермы и потом поднимают на крышу

Порядок сборки зависит от типа стропильной системы. Если стропила наслонные, их устанавливают постепенно, собирая из элементов прямо на крыше. В этом случае удобно, если настелены балки перекрытия потолка и по возможности, черновой настил чердака или мансарды.

В системах с висячими стропилами на земле собирается ферма — готовый треугольник из затяжки и стропильных ног со всем требуемыми подкосами, стойками. Собирается сразу требуемое количество ферм. Затем их поднимают на крышу, там выставляют вертикально и крепят к мауэрлату.

С одной стороны это удобно — на земле работать проще, при высокой скорости сборки точность высокая: одна ферма мало чем отличается от другой, что упрощает процедуру. Но поднимать готовые фермы бывает сложно, особенно для больших зданий. Чтобы это было сделать легче, устанавливают две наклонные доски, которые одним концом упираются в землю, а второй торчит немного над стеной. Фермы подносят ближе к этому «подъемнику», по одной устанавливают внизу, привязывают веревки и затягивают по доскам на крышу. При отсутствии лебедки или крана это наиболее приемлемы способ.

Сборка стропил требует определенных знаний: как и в каком порядке монтировать их, как размечать и делать запилы. Сборку одной из схем с бабкой смотрите в видео.

Порядок сборки стропильной системы

1. Выставляются крайние фермы, образующие фронтоны. Они выравниваются и закрепляются временными упорами. Могут понадобится также временное крепление, прибитое к стене дома: прибивают доску, которая торчит над стенами. По ней можно ровнять первую ферму (если конечно, стена ровная). Подбитая с другой стороны временными распорками она уже никуда не денется.

   Как правильно выставить стропильную систему

2. Далее между установленными крайними фермами натягивается шпагат. Он проходит на уровне конька и с двух сторон внизу — на месте окончания стропильных ног. Натянутый шпагат проверяют на горизонтальность — прикладывают хороший строительный уровень. Если есть отклонения, а фермы выставлены строго вертикально, придется подпиливать стропильные ноги на одной из них. Иногда при отклонении на коньковом шнуре пытаются скорректировать отклонение наклоняя ферму. Но делать этого нельзя: «поплывет» вся система.

   Между выставленными крайними фермами натягивается шпагат для проверки правильности геометрии

3. Выставленные крайние фермы закрепляют к мауэрлату. Способы крепления зависят от типа выбранной системы и могут быть скользящими или нет. Типы стропильных систем двухскатных крыш и узлы крепления стропильных ног к мауэрлату и коньковому брусу расписаны в этой статье.
4. Следующие фермы ставятся, ориентируясь на натянутые шпагаты. Удобнее предварительно разметить на мауэрлате требуемый шаг установки стропил, проверить верно ли нанесена разметка и только потом приступать к подъему и расстановке ферм. Чтобы в процессе строительства не сбить установленные стропила, их крепят одну к другой временными балками, ставят распорки и укосы. Снимаются они после того, как набивается обрешетка.
5. Выставленная стропильная система накрывается слоем гидроизоляционной мембраны, поверх которой набивается обрешетка. Мембрана  на утепленных крышах по последним технологиям обязательна, иначе утепление будет мокнуть, что приведет к его неэффективности (попросту выброшенные деньги). Если крыша будет холодной, можно обойтись и без гидроизоляции.

Все, двускатная крыша своими руками собрана и готова к монтажу кровельного материала.

Сам процесс установки стропил вызывает достаточно вопросов, но способов много и обо всех рассказать невозможно. Один из них смотрите в видео. Система большая и поднималась на крышу частями, а там уже собиралась в единую конструкцию. Для больших домов это удобно.

Особенности монтажа стропильной системы деревянного дома

Отличие деревянных домов состоит в том, что сруб дает усадку, а это приводит к изменению геометрии стропильной системы. Если элементы закрепить жестко, крыша может развалиться.  Поэтому крепления делают плавающими. Есть специальные скользящие крепления, которыми в этом случае крепят стропила к верхнему венцу и к прогонам, если такие есть (смотрите фото).

Способ крепления стропильной системы деревчнного дома

Чтобы стропило свободно двигались при усадке, длинную его часть крепят строго параллельно его краю, о опрору размещают строго перпендикулярно. При необходимости под нее вырезается площадка. Размечают крепление так, чтобы крюк оказался в крайнем нижнем положении или около него. Крепят на специальные саморезы, которые идут в комплекте (обычные не подходят). Если монтаж производится на бревно, чтобы стропильная нога не соскользнула по нему, в нижней части вырезается полукруглое отверстие, на которое она будет опираться.

Такой крепеж продают на любом строительном рынке, называется он «скользячка». Как крепить скользячку к брусу смотрите в видео.

Видео по сборке и установке стропильной системы двускатных крыш

Строится двухскатная крыша своими руками непросто: очень много тонкостей и нюансов, существуют разные способы крепления, наращивания. Описывать словами их дело неблагодарное. Это тот случай, когда лучше увидеть. Ниже вам предлагаем подборку видео, которые вам могут быть полезны.

Видео-отчет о том, как сделана двухскатная крыша

Рассказ владельца дома об этапах строительства. Есть интересные технические моменты, которые могут быть полезны.

Два типа соединения стропил: жесткое и скользящее

Видео о двух наиболее проблемных типах соединений.

Как определить угол наклона стропил

Полный видео-отчет о сборке стропильной системы

Этот фильм занимает чуть менее часа, но весть процесс продемонстрирован от начала и до конца со множеством подробностей. Крышу ставят на каркасный дом, но при установке на здания другого типа (кроме деревянных домов) разницы нет.

stroychik.ru

Как правильно сделать стропила для двускатной крыши

Изготовление жилого дома – процесс сложный и длительный. Он содержит множество подводных камней, ожидающих начинающего строителя на каждом этапе. Важной частью любого дома является крыша. На видах кровель и кровельных материалов остановимся отдельно в другой статье. Сегодня поговорим о том, как сделать стропила на двускатную (щипцовую) крышу, затронем тему расчета и подбора материала.

Традиционный для Руси вариант – двускатная крыша. Скатами называют плоские части кровли, имеющие постоянный уклон к уровню горизонта. Угол наклона необходимо точно рассчитать, он может варьироваться от 10-15 до 60-80 градусов. Несоблюдение заданных параметров приводит к негативным последствиям:

Таким образом, правильный уклон обеспечит двускатной крыше долговечность и безопасность. Основанием для расчета этого показателя служат соответствующие таблицы ветровой и снеговой нагрузки для того или иного региона.

При этом стропильные фермы для мансардной конструкции более сложные и массивные, требуют тщательного расчета и крепления.

Конструктивно двускатная кровля представлена жестким деревянным каркасом, который в основном изготавливают из хвойных пиломатериалов определенного сечения. Конкретный размер элементов каркаса и шаг крепления рассчитывают исходя из габаритов дома и нагрузки, приходящейся на кровлю.

К основным составляющим двускатной крыши относятся:

Элементы наслонных стропил: а — для односкатных крыш; б, в — для двускатных; 1 — стропило; 2 — обрешетка; 3 — мауэрлат; 4 — кобылка; 5 — стойки; 6 — подкос; 7 — прогон.

Виды стропильных систем: выбираем подходящую

Двускатные крыши по типу стропильной системы подразделяются на наслонные и висячие. Первые предполагают монтаж стоек и общего лежня, крепящегося к мауэрлату, вторые характеризуются наличием затяжки между основанием стропил.

Висячие стропила применяются для небольших строений без внутренних несущих стен, наслонные – для зданий с несущей средней перегородкой. Выбор стропильной системы зависит от размеров дома, предполагаемого угла наклона ската и кровельных материалов, что вкупе определяет величину нагрузки на всю конструкцию. Правильно выбрать вид системы и сделать точный расчет может только профессиональный строитель.

Параметры крыши

Непосредственно до начала строительных работ, на этапе проектирования, выполняют расчет оптимальных параметров кровли: величины угла наклона скатов, размеров сечения, частоты шага установки и схемы расположения стропил.

Ветровые и снеговые нагрузки в различных регионах нашей страны неравномерны. Рассчитать их для конкретной местности поможет СНиП 2.01.07-85. При этом специалисты рекомендуют сделать определенный запас прочности для каркаса крыши с учетом возможных пиковых нагрузок.

Кроме того, существует еще постоянная сила воздействия на стропильную систему – давление кровельного материала. В таблице приведен вес популярных покрытий, приходящийся на 1 м 2 поверхности.

Различные виды материалов предъявляют и разные требования к оптимальному углу уклона скатов. Этот аспект также необходимо учитывать при проектировании крыши.

Угол наклона крыши в зависимости от материала

Не менее важен расчет шага установки и крепления стропил к мауэрлату, то есть расстояния между соседними фермами. Обычно эта величина составляет 0,6-1 м. Изменение данного показателя в большую сторону ведет к росту нагрузки на стропила и, как следствие, увеличению площади их сечения. Необходимо ставить опоры так, чтобы шаг крепления был одинаков для всех пар.

От указанных выше показателей напрямую зависит сечение стропил. К слову, прочностные характеристики древесины разных пород отличаются (наибольшей прочностью обладает клееный брус). Приведем таблицу расчета размеров сечения для стропил из хвойных сортов в зависимости от шага установки и длины опоры.

Подготовка и обработка пиломатериала для каркаса

Монтаж стропильной системы выполнить несложно, имея под рукой чертеж крыши, необходимые материалы и обладая опытом работы со столярными и плотницкими инструментами.

При выборе древесины для каркаса кровли предпочтение следует отдать предварительно высушенным доскам без гнили и с минимальным количеством сучков.

При этом категорически запрещается применять пиломатериал с большими выпадающими сучками, значительно снижающими прочность деталей.

При желании стропила, стойки, мауэрлат и другие элементы можно предварительно прострогать. Обработка антисептическими составами и антипиренами в два слоя обязательна.

Наносить протравы жидкой консистенции кистью или валиком сложно и занимает много времени. Гораздо эффективнее использовать окунание. Для этого из обрезных досок сечением 200х25 и длиной 6 метров изготавливают корыто, внутри которого одним куском расстилают полиэтиленовую пленку и фиксируют ее по краям строительным степлером.

В полученную емкость выливают несколько канистр антисептика, погружают в раствор пиломатериалы и, таким образом, проводят обработку за один раз. По инструкции запрещено смешивать составы с различным действием для ускорения пропитки.

Сборка стропильных ферм

У строителей нет единого мнения о том, где собирать фермы из стропил. Одни делают их на земле и уже готовые конструкции поднимают наверх для установки, другие предпочитают выполнять все работы на месте будущей крыши. Оба способа допустимы. Более безопасным является первый вариант, менее затратным – второй, так как для подъема крупногабаритных ферм потребуется кран-манипулятор, что сопряжено с дополнительными расходами.

Независимо от места выполнения работ первый шаг заключается в подготовке шаблонов для запиливания торцов деталей под определенным углом или необходимой формы. С учетом заданных параметров отмеряют нужную длину пиломатериалов и отрезают столярной ножовкой или циркулярной пилой.

Первую готовую ферму устанавливают вертикально на одном из фасадов дома и крепят к мауэрлату. Для удобства и надежности соединения можно к лицевой стене поставить и прибить пару толстых досок, которые не дадут стропилам опрокинуться. Фиксируют ферму к мауэрлату в нужном положении с помощью укосин и проставок.

Схема стропильной системы

Следующая стропильная пара крепится с учетом шага установки. Чтобы не измерять каждый раз необходимую величину, заранее заготавливают куски досок заданной длины и фиксируют их к мауэрлату между фермами. После установки всех стропил верхнюю часть опор соединяют коньковым прогоном. Для повышения прочности конструкции по бокам монтируют продольные бруски.

На этом установка стропил завершена. Остается только обшить фермы снаружи обрешеткой из необрезных досок, брусков или листов фанеры и ОСП, уложив утеплитель и пароизоляцию. Подробнее об этом читайте в других статьях.

Как правильно сделать стропила для двускатной крыши?

Двухскатная кровля – популярная конструкция в нашей стране. Она имеет два ската прямоугольной формы. Такая конструкция является самой популярной в нашей стране. Как известно, основой любой кровли являются стропила. Как сделать стропила на двухскатную крышу правильно?

Такие параметры двухскатной кровли и делают ее популярной в сооружении зданий различного назначения. Итак, начнем. Сооружение любой кровли начинается со строительства стропильной системы. Поэтапно рассмотрим особенности ее сооружения.

Виды двухскатных кровель

Установка стропильной системы начинается с определения ее конструкции. Существует 3 типа двухскатных кровель:

Простая двухскатная крыша

Самым распространенным вариантом обустройства двухскатной кровли является сооружение простого типа. Он отличается простотой сооружения и надежностью. Скаты размещают семерично. Толщина и тип теплоизоляционного слоя никакого влияния на вид материала не оказывают.

Недостатком этого типа конструкции является невозможность обустройства жилого помещения. Острые углы способствуют возникновению «глухой» зоны, которую невозможно использовать.

Простая асимметричная крыша с 2 скатами

Особенность конструкции: ее один угол имеет больший градус. Это способствует увеличению величины неиспользуемой площади. Благодаря этому чердачное помещение можно легко превратить в жилое.

К недостаткам можно отнести и то, что нужно увеличить требования к расчету кровли. Ведь нагрузка на фундамент, стены будет распределена неравномерно.

Ломаная крыша

Этот тип кровли максимально подходит для сооружения жилой комнаты в чердачном помещении. Визуально простая двухскатная кровля отличается от ломаной. Кроме того, расчеты также отличаются. Этот тип конструкции изготавливают на основе сложных расчетов.

Материалы для стропил

Помните, стропильная система для крыши – это фундамент для стен. Для ее сооружения следует выбирать качественное дерево, на котором отсутствуют какие-либо повреждения, червоточины. Чаще всего используют хвойную породу.

На досках, используемых для обрешетки, наличие сучков должно быть минимальным. Если они и присутствуют, то ни в коем случае не должны выпадать. Дерево должно быть сухим и прочным. Его поверхность следует обработать специальным раствором, который препятствует раннему разрушению его поверхности.

Как рассчитать стропильную систему?

Важно правильно рассчитать параметры стропильной системы. Она состоит из большого количества треугольников. Эта фигура признана самой жесткой. При расчете стропильной системы следует учитывать многие показатели:

• Нагрузку на стропильную систему;
• Снеговая нагрузка;
• Особые нагрузки.

Существует несколько нагрузок на стропильную систему: постоянные и переменные. Постоянные нагрузки – это вес всей конструкции. Переменные нагрузки могут действовать по-разному в разное время. К ним относятся снеговая, ветровая нагрузка и интенсивность осадков. Их рассчитывают, используя специальные карты местности, в которых указаны интенсивность атмосферных осадков, сила ветра.

Снеговую нагрузку на кровлю рассчитывают по определенной формуле.

Фундамент и стены здания

Прежде чем возводить кровлю, следует оценить состояние возводимых ранее стен и фундамента. Ведь крыша также имеет значительный вес, нагрузку от которой принимают на себя стены и фундамент.

Конструкция крыши

Помните, что сложная форма кровли требует использования большого количества стропильных ферм. Они обеспечивают большую надежность конструкции.

Угол наклона кровли

Наклон кровли, в первую очередь, зависит от типа финишного покрытия. Для мягкой кровли он составляет от 5 до 20 градусов, для шифера, ондулина и профнастила –20 — 45 градусов. Помните, что большой угол наклона увеличивает количество используемого материала и пространства в чердачном помещении.

Стропильные системы

Для сооружения двухскатной крыши используют 2 типа стропильных систем: висячие или наслонные. Выбор зависит от особенности конструкции. Наслонные стропильные систем подходят для всех типов.

Монтаж

Вот мы и перешли к главному: как сделать стропила на двухскатную крышу?

После того, как все расчеты сделаны, можно привести к монтажу.

Необходимо установить мауэрлат. Брус укладывают по всей длине стены. На нее опираются стропила. Часто длина мауэрлата превышает стандартные размеры древесины, поэтому ее сращивают. Запиливают брусья под прямым углом и соединяют болтами.

Мауэрлат устанавливают на верху стены, укладывая на гидроизоляционный слой. Чаще всего это рубероид. Эту часть кровли следует хорошо закрепить, ведь на них негативно воздействует ветер.

Стропильные фермы

Их редко устанавливают на крыше. Ведь на высоте тяжело проводить крепление, замеры и подрезку.

Чаще всего их устанавливают на земле, а потом поднимают на кровлю и фиксируют.

Смонтированные стропильные фермы поднимают и устанавливают мауэрлат. Для этого внизу стропильных ног делают запил.

Устанавливать стропильные пары нужно с противоположных торцов крыши. Между установленными конструкциями натягивают шнур, по которому проводиться установка последующих стропильных пар. Так продолжается, пока все пары не будут установлены.

Конек, обрешетка крыши

Когда стропила на крышу были установлены, можно приступить к монтажу конька. Он соединяет стропильные ноги вверху. Существует несколько способов установки конька.

Без обрешетки нельзя соорудить качественную крышу. Ее используют для крепления материалов, передвижения по кровле.

Шаг обрешетки может быть различным. Для металлочерепицы – 35 см, для шифера – 44 см, для мягкой кровли она должны быть сплошной.

Качественно сооруженная стропильная система – это надежное основание кровельного материала. Помните, что от нее зависит длительность эксплуатации крыши.

Система стропил для двухскатной крыши

Всё большую актуальность обретают доступные по своей цене, но при этом надёжные, практи чные и долговечные двускатные кровли. У них простая конструкция, а возведение можно провести своими руками.

Стропила, варианты их обустройства

Основу любой кровли, двускатная не исключение, составляет стропильная система. Двускатное её исполнение может быть висячим или наслонным.

Висячие стропила обладают двумя опорными точками, роль которых играют стены строения. Каждая нога при этом испытывает преимущественно только нагрузки по сжатию и изгибу. Передача нагрузки при таком варианте осуществляется от стропил в горизонтальном направлении к точкам опоры в качестве разводящего усилия. Для его минимизации проводят соединение стропил посредством стальной или деревянной затяжки. При условии, что размер пролёта превышает 8 м, дополнительно монтируют бабки и подкосы под каждую отдельную ферму.

Если же имеет место устройство стропильной системы двухскатной крыши со стропилами наслонного типа, то в такой ситуации добавляется ещё одна точка опоры – их внутренняя подпорка опирается на ненесущую стену строения. Главная нагрузка такой системы приходится на изгиб. Если промежуток между внутренними опорами не превышает 6,5 м возможно использование исключительно наслонных стропил.

В определённых случаях допустимо комбинирование сразу двух вариаций стропильной системы. В том и ином случае схема может подразумевать также компоненты будущей мансарды. Основу её будут составлять зафиксированные вертикально стойки, крепление которых проводят посредством ригелей и подкосов, устанавливая их поверх балок перекрытия.

Расчет двускатной крыши

Проводя расчет стропильной системы двухскатной крыши, изначально следует помнить о том, что угол наклона напрямую зависит от имеющихся архитектурных требований и выбранного кровельного материала:

• При условии обильных осадков и неплотном прилегании кровельного покрытия, целесообразно обустройство крутых скатов. Угол в них составляет порядка 35-40°, что исключает скапливание влаги и снега. Возведение чердачного помещения в этом случае не допускается. Вариантом будет – ломаная конфигурация, с резким уклоном снизу и пологим верхним основанием;
• Минимально допустимый угол 5°. В некоторых случаях возможно его увеличение вплоть до 90°;
• Пологие кровли актуальны для регионов с сильными ветрами. Угол уклона при этом может составлять 15-20°;
• Более всего выгоден промежуточный вариант – крыша не должна быть избыточно крутой, но и не слишком пологой;
• Помните, повышение угла наклона увеличивает парусность, что требует дополнительного расхода материала, соответственно, влечёт большие затраты на возведение конструкции.

Что до площади крыши, то при расчётах стоит принимать во внимание, следующее:

1. После нахождения площади одного ската результат следует удвоить;
2. Поскольку скат представляет собой расположенный наклоненно прямоугольник, площадь его определяют путём перемножения длины с шириной;
3. Протяжённость ската аналогичная длине стены. К ней также добавляют выступ крыши над фронтоном – обязательно для каждой из сторон;
4. По ширине скат идентичен протяжённости стропильной ноги плюс длина того выступа, который имеет кровля относительно несущей стены.

Расчет пиломатериалов

Проводя расчёты, сечение стропил подбирают исходя из тех нагрузок, которые будут воздействовать на всю площадь крыши в целом на 1 м.кв. поверхности в частности. Наименьшее из допустимых сечений для мауэрлата составляет 100х100 мм, затяжки и прогоны обустраивают из бруса 50х150 мм, на стойки, ригели, подкосы и прочие элементы идёт материал в 100х100, 150х150 мм.

Длина пролёта оказывает прямое влияние на число устанавливаемых стропильных ног. При пролёте в 12 м, шаге в 1 м будет нужно 12 стропильных ног по каждой стороне ската. Итого – 24 элемента.

Обратите внимание, расстояние между стропилами двухскатной крыши не должно быть избыточным даже при условии задействования бруса с большим сечением.

Обустройство разреженной обрешётки проводят посредством бруса или откалиброванной по толщине доски. При укладке сплошной обрешётки лучше использовать такие же доски, укладывая их без зазоров, или плиту OSB.

Нужно помнить о том, что дерево для стропил должно быть качественным, тщательно просушенным и подвергнутым обработке. Показатели влаги в материале не должны превышать отметку в 20%. Перед началом монтажа проводят внешний осмотр, призванный исключить на брусе следы гниения, грибка, плесени, иных дефектов, которые после установки будут прогрессировать, что в итоге приведёт к выходу из строя всей конструкции.

Набор инструментов для возведения крыши

Монтаж мауэрлата и установка стропил подразумевает наличие такого набора инструментария:

• Шуруповерт с комплектом свёрл;
• Кровельный нож;
• Ножовка;
• Молоток;
• Набор приспособлений для измерения;
• Кровельные ножницы;
• Отбивка;
• Шпатель;
• Скотч строительный.

В зависимости от ситуации может дополнительно потребоваться клеящий состав и монтажная пена. Использование специальных шаблонов и реек с нанесённой на них разметкой, позволяет существенно упростить работу и минимизировать сроки её проведения.

Технология монтажа двускатной крыши

Прежде чем обустраивать стропила для двухскатной крыши своими руками, проводят укладку мауэрлата. В ситуации если кровля возводится на деревянном доме из бруса или профилированного бревна, его роль берёт на себя верхний элемент стены.

Если же стены кирпичные, предварительно вделывают в кладку стальные прутья с резьбой для последующей фиксации мауэрлата к основанию. Шаг составляет порядка 1-1,5 м – этого вполне достаточно для надёжной фиксации. Сечение стержня должно составлять 10 и более мм, прижим мауэрлата выполняют с помощью шайб и гаек. Обратите внимание – обязательно наличие двух слоев гидроизолятора (рубероида) межу стеной и мауэрлатом.

Стены, изготовленные из керамического или пенобетонного блока, покрывают сверху слоем армированного бетона, высотой порядка 20-30 см, предварительно устанавливая внутрь него стальные прутки с резьбой. Для балок мауэрлата характерна абсолютная параллельность относительно друг друга, иначе размеры стропильных ног будут иметь различную длину.

Перед началом установки ног по мауэрлату выполняют предварительную разметку, затем переходят к подготовке самих ног. В нижней их части выполняют особый вырез, повышающий площадь опоры на основание. Размер его составляет 1/3 от ширины стропильной ноги. Вырез должен быть ровным, более удобно проводить его с задействованием специального шаблона.

Если конструкцией предусмотрены висячие деревянные стропила, сборку их проводят заранее. Соединение ног выполняют посредством стальных накладок или больших болтов, обеспечивая при этом наибольшую степень сжатия. Когда все стропильные треугольники смонтированы, переходят к их установке. Изначально выставляют крайние элементы, затем заполняют промежуток внутренними стропильными ногами. Временную фиксацию осуществляют за счёт укосин, с последующим их демонтажем.

После этого на стропильные ноги ставят кобылки, посредством которых будет сформирован кровельный свес. В завершение укладывают обрешётку и закрепляют по коньку массивную доску, формируя, таким образом, единую конструкцию.

Если же задействуют деревянные стропила наслонного типа, то изначально монтируют лежень, располагая поверх него опоры, на которые затем ставят коньковый брус. Все компоненты фиксируют с помощью укосин. Установку стропильных ног проводят на выстроенную конструкцию, при этом длина их должна слегка превышать требуемую – это позволит после соединения двух стропил убрать излишек посредством дисковой пилы. Благодаря такому методу можно значительно повысить скорость выполнения монтажных мероприятий.

В заключение проводят зашивку фронтонов, кровельного свеса и монтируют выбранный кровельный материал. На этом работы по обустройству двускатной стропильной системы можно считать завершёнными.

Двухскатные конструкции, их достоинства

Отметим следующие преимущества:

• Простота возведения;
• Короткие сроки проведения работ;
• Минимизация протечек, что достигается за счёт цельности конструкции;
• Отличные показатели экономичности и минимум расходуемых материалов;
• Возможность трансформирования чердачного помещения в полноценное живое;
• Беспроблемное проведение ремонтных работ при потребности;
• Отличные прочностные данные и высокая сопротивляемость разным воздействиям.

Как видите, стропильная система двухскатной крыши не столь уж и сложна по своему исполнению и возведению. Обладая некоторым опытом, имея нужный инструмент и немного свободного времени, её можно собрать самостоятельно. Главное, не торопиться, придерживаясь описанных рекомендаций.

Конструкция, виды и монтаж стропильной системы двускатной крыши дома

Двускатная крыша – самый простой, недорогой и потому весьма популярный в частном домостроении вид крыши. Такую конструкцию можно вполне построить своими руками, если имеются хотя бы некоторые строительные навыки. Главным элементом крыши является ее стропильная система, от правильного монтажа которой зависит прочность и долговечность всего здания.

Элементы конструкции двускатной крыши

Для строительства стропильной системы любой крыши обычно выбирают древесину хвойных пород (сосна), прочную, легкую, долговечную и недорогую.

Чтобы правильно составить проект двускатной крыши, нужно хорошо знать, из каких элементов она состоит. Рассмотрим ее основные конструктивные элементы:

Мауэрлат – брус квадратного сечения размером от 100 мм до 150 мм, который прокладывается по периметру дома с креплением на несущих стенах. Служит для того, чтобы передавать нагрузку от стропил на несущие стены.

Стропильные ноги (стропила) – доски с сечением 50 (100)х150 мм, формирующие основной контур крыши и образующие треугольник. Они равномерно передают нагрузку от кровли на мауэрлат. Устанавливаются на расстоянии друг от друга от 60 до 120 см, что зависит от тяжести кровельного покрытия.

Если используется наслонная система, то порядок монтажа будет иной: сначала устанавливают лежень, на него монтируют опоры, на них – коньковый брус, и уже после этого крепят стропила, фиксируя их на коньковый брус и мауэрлат.

После того, как стропильная система закончена, можно приступать к следующим видам работ: монтажу кровельного покрытия и зашивке фронтонов и свеса крыши.

klub-masterov.ru
