Пеноблок – современный строительный материал, имеющий пористую структуру. Правильный выбор крепежных деталей для него не только обеспечит рациональное использование денежных средств, но и даст возможность качественно выполнить работы за небольшой промежуток времени.

Особенности и назначение

Для производства пеноблоков используют песок, воду, цемент и пенообразователь. На выбор крепления для этого строительного материала влияют не только индивидуальные особенности ячеистых блоков, но и вид отделочных работ, планируемый на рабочей поверхности из пеноблоков.

Особое внимание необходимо уделить нагрузке, которая будет исходить на стену от навесной мебели или разных видов оборудования.

При выборе пенобетона в качестве основного строительного материала необходимо учитывать его свойства, технические характеристики и особенности. Этот тип изделия имеет пористую структуру с низкой плотностью, небольшой вес, высокий уровень гигроскопичности. Выбранные крепежные детали должны соответствовать типу рабочей поверхности и виду планируемым работам.

Расходные материалы не только фиксируют навесные предметы интерьера, но и усиливают рабочую конструкцию и увеличивают процент возможной нагрузки.

Фиксирующие детали для этого типа строительного материала состоят из винта, кольца, полукольца, бортика и из пустой втулки с распорным элементом. Зубья на поверхности детали – надежное препятствие для прокручивания детали при монтаже.

Длина деталей составляет от 3 до 5 см, а диаметр – от 4 до 10 см.

На полках строительных магазинов можно приобрести крепления, расфасованные в специальные упаковки, или приобрести поштучно. Количество единиц деталей в одной упаковке составляет от 50 до 1 тыс. шт.

Крепежные элементы для пеноблоков бывают нескольких видов и делятся в зависимости от их назначения и следующих факторов:

• область применения – для выполнения внутренних и наружных отделочных работ;
• материал изготовления – металл и пластик;
• способ монтажа – вкручивание, забивание и установка химическим методом.

Виды

На полках строительных магазинов можно приобрести несколько видов крепежных деталей:

• дюбель;
• дюбельный гвоздь;
• анкер простой;
• анкер химический;
• винт М4;
• саморезы;
• анкерный болт.

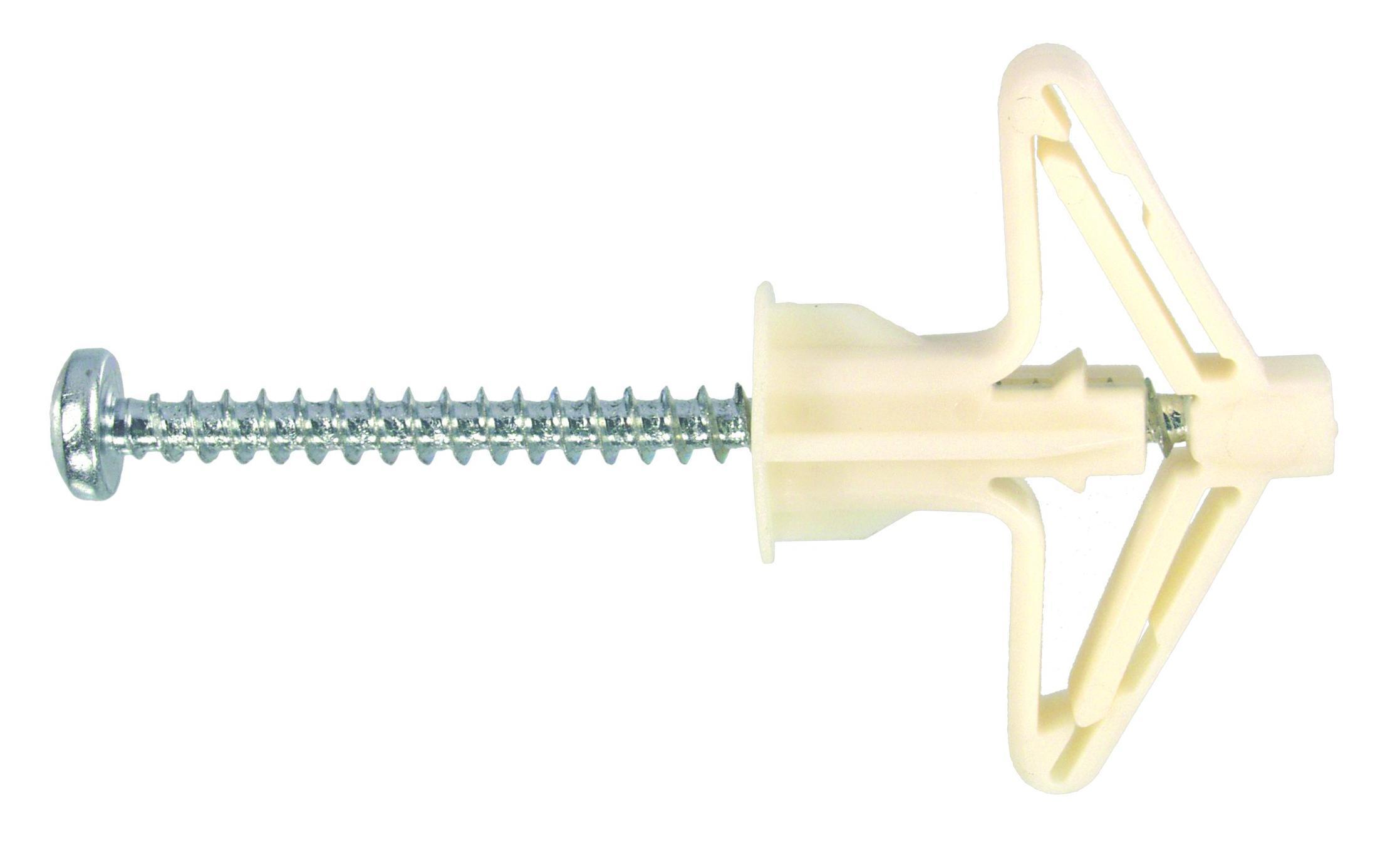

Дюбель – наиболее востребованный вид крепежного материала. Главная особенность – создание внутренней опоры при расширении внутри рабочей поверхности.

Такой крепежный элемент не повреждает ячеистую структуру блоков.

Консультанты строительных отделов могут предложить дюбеля, изготовленные из пластика или металла. Перед покупкой необходимо учитывать вид отделочных работ. Монтаж расходных деталей осуществляют с помощью шуруповерта, регулятор которого должен быть выставлен на низкие обороты.

Дюбельный гвоздь – крепежный материал, применяемый при работе с плотными блоками для стен. Особенность – быстрая и надежная фиксация конструкций, выполненных из дерева, металла и алюминия к газобетонной рабочей поверхности. Дюбельные гвозди имеют уникальную ребристую поверхность, которая дает возможность увеличить уровень фиксации и распределить нагрузку внутри блока. Эта особенность деталей позволяет проводить фасадные работы и изготавливать подвесные потолки.

Простой анкер – крепежный элемент, состоящий из распорной части или пластикового дюбеля. Обычные анкеры нельзя применять для пенобетона в связи с пористой структурой строительного материала.

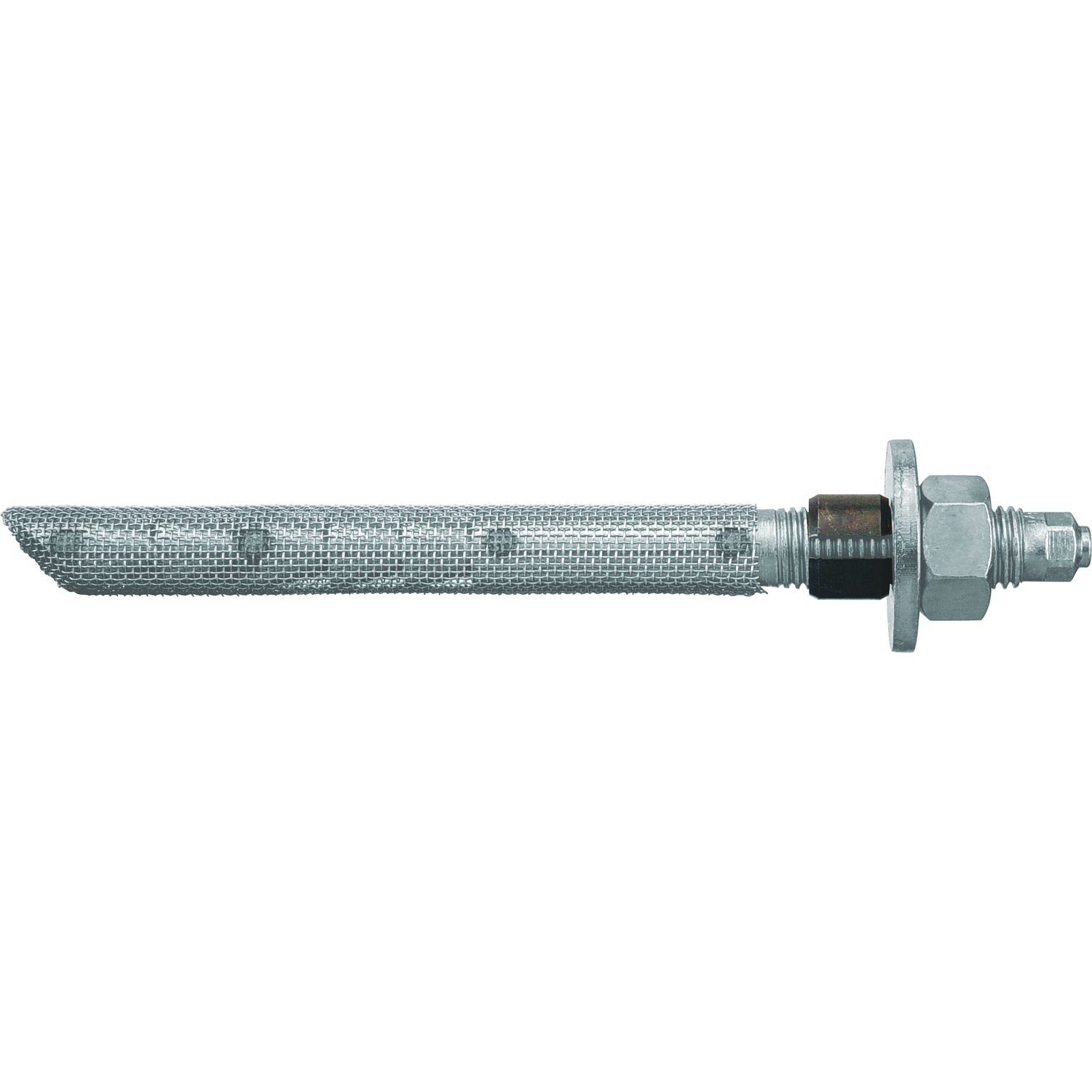

Химический анкер – инновационный вид крепления, имеющий универсальное применение.

Клеящий состав химического анкера состоит из нескольких компонентов:

• цементного раствора;
• органической смолы.

Достоинства крепежного материала:

• высокий уровень прочности и надежности;
• устойчивость к действию низких температур и атмосферным колебаниям;
• длительный период эксплуатации;
• экологическая безопасность;
• простота монтажа;
• универсальный способ применения.

К недостаткам можно отнести высокий ценовой диапазон.

Винт М4 – железный крепеж с распирающим элементом, выполненным из металла. Это крепление можно применять не только для блоков из пенобетона, но и для рабочей поверхности из плотного газобетона.

Саморезы по дереву – простые и недорогие фиксирующие детали, позволяющие закрепить предметы с небольшим весом.

Для более надежной фиксации можно в просверленное отверстие вбить деревянный дюбель.

Анкерный болт – железный стержень со специальной резьбой и фиксирующим устройством.

Применяется для выполнения работ повышенной сложности.

Особое внимание необходимо уделить высококачественной немецкой продукции торговой марки «Фишер». Крепления этого производителя изготовлены на инновационном оборудовании из современного металла и пластика. Компания «Фишер» является первым производителем расходных материалов для такого вида работ. Немецкие крепления – универсальные детали с широкой областью применения, в том числе и для пеноблока 10х60 см, и пенобетона 6х52 см.

Критерии выбора

Правильный выбор и умение грамотно применить крепежные детали не только помогут быстро и надежно выполнить планируемые работы, но и дадут возможность рационально использовать денежные средства, отложенные на ремонт.

Особенности выбора крепежей:

• пластиковые дюбели – фиксирующие детали, применяемые для крепления предметов интерьера с небольшим весом;
• дюбельные гвозди – расходный материал, предназначенный для сквозного крепления строительных материалов как внутри помещения, так и снаружи;
• метрический винт – крепление для установки окон, дверей и технического оборудования;
• анкер из металла – крепежная деталь для навесной мебели и оборудования, имеющих большой вес;
• болт для фундамента – крепление, применяемое для работ с высоким уровнем нагрузки и сложности;
• химический анкер – универсальный расходный материал, имеющий широкую область применения.

При выборе крепления необходимо учитывать планируемую нагрузку. Чем длиннее размер дюбеля, тем большую нагрузку он способен выдержать.

Наибольшей популярностью пользуются металлические детали, изготовленные в Польше, Швейцарии, Финляндии и Франции. Пластиковые и металлические крепежи российских производителей пользуются высоким спросом и имеют доступную цену и высокое качество.

Приобретая такой вид товара, необходимо знать параметры, из которых состоит цена. К ним относятся:

• материал;
• размер;
• изготовитель;
• наличие специальной упаковки.

Как закрепить?

Для крепления гидроизоляционных плит к рабочей поверхности, выполненной из пеноблоков, используют длинные фасадные дюбельные гвозди с широкой шляпкой. Пластиковые дюбели – распорная основа, имеющая упорные буртики. Буртики не только прочно фиксируют крепежные детали, но и препятствуют их выпадению.

Установка такого крепежного элемента состоит из нескольких этапов:

• разметка стены;
• высверливание отверстия, соответствующего длине и ширине дюбеля, без учета размеров резьбы;
• очистка полученной полости от строительного мусора;
• монтаж дюбеля;
• вкручивание винта на нужную длину.

Монтаж пластиковых крепежных элементов занимает небольшой промежуток времени и не требует специального оборудования.

Вкручиваемые расходные детали – распространенный вид крепежного материала. На поверхности металлических или пластиковых дюбелей находится специальная резьба, с помощью которой происходит фиксация дюбеля. Монтаж этого изделия не требует специальных навыков и профессионального оборудования и происходит путем вкручивания крепежной детали в подготовленное отверстие. Материал и диаметр дюбеля зависят от его функциональной нагрузки.

Забивные дюбели имеют большие зубцы, расширяющиеся в высверленной полости рабочего основания. Вбивание крепежа необходимо проводить только с помощью резинового молотка.

Химический анкер – наиболее надежное крепление, выдерживающее высокий уровень нагрузки.

Установка такого устройства состоит из нескольких этапов:

• высверливания отверстия в виде цилиндра с коническим вырезом;
• очистки отверстия от пыли и строительной крошки;
• установки цилиндрической втулки;
• заполнения полости специальным раствором;
• монтажа шпильки с резьбой.

Запрещается продолжать выполнение следующих монтажных работ до полного затвердевания строительного клеящего состава.

Правильно забивать, а также грамотно крепить предметы интерьера и оборудование к рабочей поверхности из пеноблоков помогут советы и рекомендации опытных строителей.

Пеноблоки – легкий строительный материал, состоящий на 80% из пустых пор. Использование обычных гвоздей и анкеров на пористой поверхности не позволит надежно зафиксировать навесное оборудование и приведет к образованию трещин на рабочей поверхности. Правильно выбранные расходные крепежные детали не только обеспечат надежную фиксацию навесного оборудования, но и увеличат прочность и надежность всей конструкции. Консультанты специализированных строительных магазинов помогут сделать правильный выбор и приобрести необходимые фиксирующие элементы, соответствующие планируемым работам.

В следующем видео смотрите, как закрепить телевизор на стену из пенобетона.

Крепление бойлера на пеноблок обычным анкером: можно ли и как?

Пеноблоки разные по плотности.

Чем выше плотность тем более значительный вес может удержать пеноблок.

Есть пеноблоки D300, а есть D1200, такой пеноблок практически в 4 раза прочней блока D300.

Цифра указывает на максимальную нагрузку в кг\см2, при сжатии.

Толщина блоков разная.

Далее, если речь о накопительном водонагревателе, то по объёму они разные.

У меня на кухне установлен бойлер на 10 литров, стена пеноблок, установил на крепёж из комплекта.

Если бойлер на 80 и более литров, то нужны специальные дюбеля для пеноблоков, вот так они выглядят.

Или можно сразу приобрести вот такие

химические анкера для газоблоков, пеноблоков (блоки из ячеистого бетона).

можно ли

Слово «обычный» анкер ни чего не говорит, + параметры пеноблока необходимо знать чтобы дать однозначный ответ.

Если это пеноблок повышенной прочности (конструкционный), то в принципе можно повесить бойлер на штатный крепёж, но это не лучший вариант, есть в продаже специальный крепёж для пеноблоков, не вижу смысла его не использовать.

как?

Распакуйте бойлер, поверните его к себе задней частью.

Посмотрите какая там монтажная планка, есть планки с отверстиями, в который вкручивается болт, под головкой болта шайба.

Есть без сквозных отверстий, планка одевается на крючки.

Измерьте рулеткой расстояние от отверстия до отверстия планки.

Прочертите ровную горизонтальную линию по уровню.

Перенесите этот размер на линию, накерните.

Просверлите 2 отверстия, вбейте, или закрутите дюбеля для пеноблоков, закрутите крючки и повесьте на них бойлер.

Если бойлер с вилкой, под него нужна розетка с заземлением, УЗО тоже не будет лишним.

Розетку лучше протянуть отдельную со щитка на лестничной площадке.

Сечение провода зависит от мощности бойлера.

Мощность, указана в паспорте изделия.

На подачу подводим холодную воду, выход горячая вода.

Подводка по воде врезается в трубы внутренней разводки через тройники.

На забудьте установить предохранительный клапан (идёт в комплекте с бойлером).

Все резьбовые соединения пакуются фум-лентой.

Начитавшись ужасов про падающие бойлеры и узнав, что нужны были специальные анкеры теперь не знаю кому верить.

Лучше использовать крепёж для пеноблоков и не экспериментировать со штатным крепежом, но опять же, надо знать о каком пеноблоке идёт речь.

Дюбеля для пеноблоков

Надежно закрепить на стене из пенобетона полку, электрооборудование или сантехнику можно только с помощью специальных метизов. Дюбель гвоздь обеспечивает надежную фиксацию в пористой структуре блока. Существует несколько видов крепежа. При проведении работ следует использовать подходящий инструмент и расходные материалы. Какие виды дюбелей для пеноблока существуют? Как избежать рассыпания и появления трещин в месте крепления? От правильно подобранных метизов и грамотного проведения работ зависит конечный результат, качество и надежность примыкания конструкции к стене.

Виды креплений

Существует большое количество различных дюбель гвоздей для пеноблока. Определиться с выбором будет проще, если условно разделить крепежи на две основных категории. А именно:

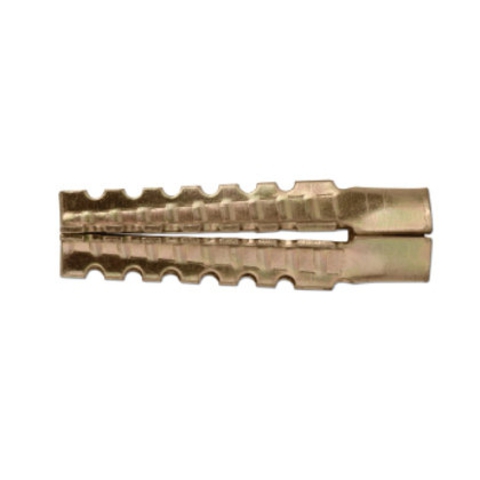

1. Металлический дюбель для пеноблока. Используется в помещениях с высоким уровнем пожароопасности. Обеспечивает надежное и прочное соединение даже при большой нагрузке. Конструкция крепежа состоит из четырех распорных частей, имеющих внешние зубцы. Используется для крепления строительных конструкций мебели, сантехники.
2. Нейлоновые крепежи. В большинстве случаев используются в бытовом строительстве. Нейлон не подвержен старению, поэтому прочность фиксации остается высокой, несмотря на длительность эксплуатации. Рекомендовано использовать дюбель гвоздь на основе нейлона для крепления предметов мебели и конструкций с небольшой весовой нагрузкой.

Лучше всего приобретать метизы известных производителей. Высоким качеством отличаются крепежи российских компаний. Надежное крепление обеспечивают и немецкие анкера. Для конструкций с большой весовой нагрузкой не следует использовать дешевые китайские метизы. Как правило, такие расходные материалы имеют низкое качество.

Выбирая, какой дюбель необходим для пеноблока, следует обращать внимание на диаметр (от 5 до 10 мм) и длину (30-60 мм) изделия. Параметры зависят от веса устанавливаемой конструкции.

Правильный монтаж

Как правильно установить дюбель в пеноблок? Прежде чем забить крепеж, необходимо просверлить соответствующее отверстие. Диаметр метиза выбирается с расчетом максимально возможной нагрузки на крепление. Перед началом монтажа высверленное отверстие очищают от пыли. Метиз вкручивается с помощью специальной насадки. Для уплотнения и фиксации конструкций на стене используют шурупы, саморезы или металлические винты.

При проведении работ следует учитывать некоторые рекомендации:

1. Размер отверстия. Чтобы обеспечить максимальную прочность крепления анкер должен быть в два раза больше, чем высверленное отверстие.
2. Прочность фиксации. Зависит от глубины резьбы, а также типа крепежа. Максимальную прочность обеспечивают металлические дюбеля для пеноблоков.
3. Высверливание отверстия. Выполняют с помощью дрели. Не допускается использование режима с боем. Перед монтажом крепежа вырезанное отверстие вычищают.
4. Рабочая температура от -40 до +70°С. В этом диапазоне крепление сохраняет прочность и обеспечивает надежное соединение.
5. Анкера снабжены специальной защитой, препятствующей произвольному выкручиванию из стены.
6. Надежность фиксации обеспечивается даже при близком расположении крепежа друг к другу, благодаря тому, что отсутствует распорное давление.

Перед тем как забивать дюбель в пеноблок следует убедиться, что отверстие высверлено в правильном месте. После установки метиза вытащить его со стены будет достаточно проблематично.

Почему лучше использовать специальные метизы?

Пенобетон имеет пористую структуру, требующую особенного бережного обращения. Обеспечить надежную фиксацию с помощью обычных анкеров невозможно. Дюбель по пенобетону имеет специальную юбку. В момент вкручивания самореза раскрываются распорки, зубья цепляются за край вырезанного отверстия. Без использования такого крепежа мебель или сантехника может со временем просто упасть со стены.

Техника безопасности запрещает использовать для крепления конструкций с большой весовой нагрузкой на стены, изготовленные из пористых материалов, не предназначенные для этих целей анкера. Надежное крепление по пористому бетону могут обеспечить только качественные и специально предназначенные для пеноблока метизы.
