Строительство частного и многоэтажного типа не обходится без плит перекрытия, которые могут быть условно разделены на следующие виды: балочные, сборные железобетонные и монолитные.

Чаще всего для армирования используют стандартные сварные сетки из прутьев диаметром более 6 мм (в основном, от 8 до 14 мм). Расстояние между такими прутьями не должно быть более 60 см.

Чаще всего практикуется применение процедуры собственноручного армирования плит перекрытий. Ввиду закрепленного тандема «бетон и арматура» они обеспечивают достойный уровень прочности. Более того, таким образом, создают множество различных лестничных пролетов, арочных и армированных перемычек.

Характерные черты армированных плит перекрытия

Так как ширина ленты фундамента обычно бывает не более 400 мм, то ширина каркаса из арматуры будет составлять тоже 300 мм. Отступы каркаса от опалубки сверху, снизу и с обеих сторон должны составлять 50 мм.

Процесс создания монолитной конструкции обязательно должен включать в себя применение арматуры, которая представляет собой связующий материал в конструкциях из железобетона: лестничных пролетов, арочных и армированных перемычек, армированных плит. Армирование плит перекрытия монолитного образца осуществляется при помощи арматуры сечением 8 – 14 мм. Важное условие, предъявляемое к данной плите – ее толщина, которая должна составлять максимум 150 мм. При этом толщина может быть различной в зависимости от типа изделия.

Плиты перекрытия армированного типа дают возможность разрешить концепцию строительства действительно теплых домов. Они активно применяются в производственном, коммерческом и жилищном строительстве для построения крыши и горизонтальных перекрытий между этажами. Плиты перекрытий и покрытий дают возможность в итоге получить теплые перекрытия между этажами и гарантируют достойную защиту чердачных помещений и мансард в зимнюю пору, а также отсутствие холодных мостиков.

Вернуться к оглавлению

Маркировка армированных плит перекрытия

Армированные плиты перекрытий из бетона, как и обычный бетон, включают специализированную маркировку, на которую необходимо обращать внимание в процессе выбора плит. Железобетон маркируется при помощи пометок, состоящих из цифр и букв. Соответственно, смысл данных букв определяет тип плиты. Например, ПК – плиты перекрытия, НВ – настил внутренний, ПНО – плиты настила облегченные. Цифры, идущие после букв, определяют длину и ширину несущей конструкции в дециметрах.

Наиболее сложной в расшифровке является последняя цифра, определяющая допустимые нагрузки на плиту перекрытия в килопаскалях. Важно помнить, что совершенно любая единица, содержащаяся в последней цифре, означает 100 кг на 1 кв. м плиты. Например, цифра 7 уведомляет вас о том, что максимально допустимая нагрузка на изделие – 700 кг на кв. м.

В процессе выбора плиты из бетона необходимо иметь в виду, что данные строения отличаются не столько по размерам собственной маркировки, сколько по структуре.

В зависимости от типа сечения плиты из железобетона армированного типа можно разделить на 3 вида: ребристые, пустотные и сплошные. Самые продаваемые и актуальные из трех групп – это пустотные плиты, имеющие множество преимуществ.

Арматура в сетку связывается при помощи вязальной проволоки. Размер ячеек 150х150 или 200х200мм. Арматура в сетке должна быть цельная, без разрывов.

Эти плиты перекрытия имеют относительно небольшую массу, что во многом упрощает процесс их транспортировки и монтажа. Помимо этого, такие плиты обладают большим процентом стойкости к деформациям и имеют замечательные звуко- и теплоизолирующие качества. Стоит отметить, что пустотный тип армированных плит может иметь разнообразную форму: вертикальную, круглую либо овальную.

Ввиду этих разновидностей плиты армирования можно выбирать для определенных ситуаций в зависимости от натуральных особенностей и характеристик климатической зоны, где вы желаете построить дом. При покупке железобетона обязательно учитывайте, что если плиты перекрытия применяются в качестве конкретно пола или потолка, необходимо практиковать армирование подобных конструкций ребристого типа (при этом ребра должны присутствовать только лишь с одной стороны).

Вернуться к оглавлению

Преимущества плит перекрытия армированного типа

Армирование перекрытия в местах его опирания на колонны сильно отличатся от обычного армирования, в этих местах требуются дополнительные объемные усиления: 1 – основныая сетка; 2 – дополнительное усиление основной сетки; 3 – “П” образные усиления краев плиты; 4 – “Г” образное усиление углов плиты; 5 – несущие стены.

Абсолютно все виды армированных плит перекрытия советуют примененять в покрытиях общественных и жилых зданий, в которых присутствуют стены из ячеистобетонных блоков, крупных блоков и кирпича. Плиты также подходят для зданий с максимальной влажностью воздуха до 60% и для сооружений, в которых присутствуют пароизоляционные особенности во внутренней плоскости стен с максимальной влажностью воздуха до 75%. При этом глубина опоры платформ не должна составлять менее 80 мм.

Плиты армированного типа дают возможность не только добиться эффективного отепления зданий, но и ускорить общий процесс строительства и увеличить процент звукоизоляции. Небольшая масса плит армирования и бетонных перемычек понижает нагрузку на основание и стены. Помимо всего прочего, это несет под собой еще и экономическую выгоду при постройке дома. Сама процедура армирования пустотных платформ перекрытия не требует применения огромной строительной техники (к примеру, подъемного крана), что, несомненно, упрощает постройку и является большим преимуществом.

Незначительный вес армированных плит и бетонных перемычек снижает нагрузку на стены и фундамент, позволяя дополнительно получить экономический эффект при возведении дома.

В итоге, применяя данные платформы перекрытия, общее сооружение будет иметь достаточно большую прочность и сможет без труда выдержать огромные напряжения и внешние факторы, такие как огонь, продолжительное время. Для сравнения этих железобетонных конструкций с другими материалами стоит сказать, что дерево способно выдерживать прямое воздействие огня не более 25 минут, в то время как монолитные платформы – более одного часа.

Возведение монолитных конструкций с применением крупных блоков и платформ перекрытия дает возможность строить дома любых размеров и сложности. В процессе создания платформ перекрытия присутствует возможность перекрывать помещение, имеющее неверную геометрию стен. Соответственно, возможно создавать даже наиболее диковинные по своим габаритам перекрытия. Опорой для такого армированного перекрытия в данном случае выступают не столько стены, сколько колонны, благодаря которым общая планировка здания будет иметь более свободный вид.

Для того чтобы качественно выполнить армирование плиты перекрытия и расчет всех нужных аспектов на стадии подготовки, необходимо использовать следующие инструменты:

• пистолет электрического типа для вязки арматуры;
• крюк для вязки арматуры;
• вязальную проволоку для арматуры;
• ручной шуруповерт для выполнения армировки;
• сварные сетки косвенной армировки.

Вернуться к оглавлению

Схема армирования платформы перекрытия

Обязательно выполняется схема армирования монолитного перекрытия. Она предусматривает дополнительное усиление в некоторых местах: середина плиты, места касания с опорами, места скопления нагрузок и места соприкосновения с отверстиями.

На данном этапе разработки необходимо обязательно учитывать все компоненты плиты, которые организуются между собой. В общем и целом, схема армирования платформы перекрытия будет иметь следующий вид: рабочие стержни в нижней и верхней частях плиты, арматура, перераспределяющая нагрузку и подставки из катанки. Используемые строительные чертежи могут также различаться между собой. Тем не менее, важно осуществить правильный расчет планируемой нагрузки и нужной толщины бетона. Расчет последней осуществляется согласно пропорции 1:30. Соответственно, для того, чтобы узнать необходимую толщину бетона, нужно разделить пролетную длину на 30.

В случае, если толщина платформы составляет свыше 150 мм, армирование совершается двумя пластами, которые располагаются друг на друге и связываются при помощи проволоки. Размер ячеек в этом случае не должен превышать пропорцию 200:200 мм, но в то же время и не должен быть менее 150:150 мм.

Например, если ширина между несущими стенами – 6 метров, то толщина армированной платформы должна составлять 0,2 м.

Если же вы специально преуменьшите бетонную толщину, то расход металлопроката в разы увеличится. При этом если возрастет толщина, то и общие затраты на бетон тоже повысятся. Дабы достигнуть высокой прочности конструкций, желательнее всего использовать арматуру аналогичного сечения. Вспомогательная армировка может проводиться с помощью прутьев, имеющих длину 400-1500 мм.

Соединение отдельных прутов арматуры осуществляется при помощи вязальной проволоки и специального вязального крючка. Сваривать допускается только арматуру, которая в своей маркировке имеет букву «С», например А500С.

Основная масса нагрузок приходится на нижнюю арматуру, а верхняя получает сжимающую нагрузку. С этим замечательно справляется бетон. Учитывайте и то, что армировку монолитной платформы перекрытия необходимо осуществлять по всей плоскости изделия, по возможности используя опалубку, являющуюся одним из наиболее важных стадий установки плиты. Допустимо и применение для этого дерева (обычных досок 50:50 миллиметров) либо же дешевой фурнитуры.

Важный момент – надежно и прочно закрепить стойки опалубки, поскольку масса бетона, применяемого в процессе проведения данной строительной операции может достигнуть 300 кг на один кв. м перекрытия. Единственный момент, без которого сложно обойтись на стадии монтажа плиты армировки – это стойки телескопического типа, которые способны выдерживать около двух тонн веса. Сравнивая их с досками, которые могут включать сучки либо микротрещины, многие советуют делать свой выбор именно в пользу стоек.

Вернуться к оглавлению

Верный расчет армировки

Чтобы правильно анализировать грунт, нужно произвести расчет самого армирования и строительства фундамента под какой-либо тип дома (деревянный, кирпичный). После того, как вы определите состав грунта на территории здания, выполнить расчет не составит большого труда, причем сделать это можно будет довольно точно. Расчет производится сразу по деформациям для нескольких решений армировки.

Помимо всего прочего, нужно выполнить расчет схемы разбивки осей для заливки ленточного фундамента под строение дома. Это можно осуществить, используя теодолит. Если же последний отсутствует, то допустимо применять лопату и работать вручную или же выполнить все работы автоматически с помощью спецтехники.

Вернуться к оглавлению

Правила армирования плиты перекрытия

Вид подготовленной к бетонированию опалубки с предварительно напряженной арматурой.

Армировка платформы перекрытия должна выполняться только в соответствии с конкретными требованиями технологического плана:

1. Напряженная сетка, которая состоит из высокопрочных канатов, должна обязательно использоваться для армировки плит, перекрывающих пролеты и тех, которые имеют длину свыше 8 м.
2. В частности, для армировки применяют обычные сетки сварочного образца из прутьев в диаметре свыше 6 мм. Дистанция между подобными прутьями не должна превышать более 60 см.
3. Толщина платформы будет зависеть от ширины перекрытия. Армировка прутьями осуществляется в том случае, если данное соотношение меньше (это можно определить, выполнив соответствующий расчет).
4. Толщина платформы менее 15 см дает возможность использовать только лишь однослойное армирование. Если же толщина большая, то необходимо создать два слоя (один – в нижней части, другой – в верхней).
5. Для заливки арматуры лучше всего применять жидкий бетон, имеющий марку М200. В противном случае, материалы не обеспечат должной прочности.
6. Помимо этого, выполняется расчет армирования плиты перекрытия, предусматривающий дополнительное усиление в определенных областях. Соответственно, данному усилению подвергаются места касания с опорами, скопления нагрузок, соприкосновения с отверстиями и середина плиты.
7. Вспомогательная армировка в основном используется только лишь для отверстий, а основная выполняется полноценно. Тем не менее, расчет опалубки необходимо осуществлять во всю длину конструкции.

Вернуться к оглавлению

Армирование платформы перекрытия самостоятельно

Схема армирования края плиты перекрытия: 1 – продольная арматура; 2 – поперечная арматура; 3 – “П” образное усиление; 4 – вертикальная арматура; 5 – несущая бетонная стена; 6 – утеплитель; 7 – наружная опалубка “техноблок”

В процессе монтажа данного перекрытия важным моментом является верный расчет плиты перекрытия, которая армируется. Если вы устанавливаете подобные платформы в домашних условиях, то советуют использовать горячекатаную арматуру из железа, имеющую класс А3. Диаметр подобной арматуры обычно составляет от 8 до 14 мм и зависит от расчетного давления.

Помните, что необходимо выполнять армировку плиты перекрытия во всю длину плиты и по возможности применять опалубку, являющуюся одной из важнейших стадий установки плиты. Для этого лучшим решением будет использовать дерево.

Платформу необходимо армировать двумя пластами. Первичная сетка прокладывается в нижнюю часть плиты, а вторичная – в верхнюю. Сетки должны быть расположены в средней части бетона, а защитный пласт опалубки не должен быть менее 15-20 мм. Арматура связывается при помощи вязальной проволоки. При этом размеры ячеек составляют 150:150 либо 200:200 мм.

Дополнительное армирование делается отдельными хлыстами длиной 400 – 2000мм, в зависимости ширины пролетов: 1 – нижняя армирующая сетка; 2 – верхняя армирующая сетка; 3 несущая стена; 4 – нижняя усиливающая арматура; 5 – верхная усиливающая арматура.

Арматура в сетке обязательно должна иметь цельный вид без каких-либо разрывов. Если же длина арматуры недостаточна, то ее можно подвязать с нахлестом, не превышающим 40 диаметров арматур. В случае, если вы используете армировку d – 10, то нахлест должен быть 400 мм. Стыки арматуры располагайте в шахматном порядке, в разбежку. Края верхней и нижней арматур необходимо связывать между собой П-образным усилением.

Нагрузка на платформу железобетона передается вертикально и распределяется по всей площади покрытия. Соответственно, можно сделать вывод: основная рабочая арматура – нижняя, которая испытывает растягивающие нагрузки. Верхняя, в свою очередь, получает нагрузки на сжатие. Инженерный расчет предусматривает вспомогательные усиления арматуры, однако, для этого существуют общие правила, придерживаясь которых можно без труда добиться результатов.

Процедура армировки нижней сетки подразумевает прокладку вспомогательной арматуры между несущими опорами в средней части. В случае связки верхней сетки усиления прокладываются над несущими опорами. Помимо этого, нужно произвести расчет множественных нагрузок и возможных отверстий для дополнительной арматуры. Вспомогательная армировка выполняется при помощи отдельных хлыстов, имеющих длину от 400 до 2000 мм в зависимости от ширины пролетов. Нижняя сетка усиливается между несущими стенами в области проема.

Верхняя сетка должна быть усилена над несущими стенами. При армировке платформ самостоятельно, очень важно обращать внимание на области опора колонн. Здесь процедура будет иметь ряд отличий от традиционного армирования, поскольку данные участки нуждаются в дополнительном объемном усилении.

Плиту перекрытия нужно заливать при помощи бетононасоса. В процессе заливки нужно обязательно уплотнять бетонный раствор (для этого в большинстве случаев используют глубинный вибратор). Процесс отвердевания бетона сопровождается его усадкой, которая будет возрастать при дальнейшем высыхании вещества. При этом на его плоскости неизбежно появятся микротрещины. Таким образом, по завершении заливки бетонным раствором рекомендуют проливать всю конструкцию водой на протяжении 2 – 3 суток. Имейте ввиду, что бетон лучше всего увлажняется не прямой струей, а с помощью разбрызгивания.

Армирование плит перекрытия

Железобетонное изделие подвергается нагрузкам на сжатие, растяжение, изгиб и кручение. Бетон хорошо работает на сжатие, хуже — на кручение и изгиб. Чтобы уложенная плита не разрушилась под воздействием своего веса и нагрузки от верхних этажей и кровли, её армируют напрягаемой или ненапрягаемой арматурой и проволочными сетками.

Армирование пустотных плит ПК и ПБ

Пустотные железобетонные плиты ПК и ПБ армируют двумя способами. У каждого есть достоинства и недостатки. Для армирования плиты перекрытия ПК длиной менее 4,2 м используют сетчатый каркас. Это экономически оправдано. При большей длине изделий выполняют армирование преднапряженной арматурой.

Элементы конструкции при сетчатом армировании:

• верхняя сетка, состоящая из стальной проволоки класса ВР-1 диаметром 2 или 3 мм;
• нижняя сетка, смонтированная из стержней диаметром от 8 до 12 мм, класса АIII;
• 2 вертикальные сетки по боковым сторонам, усиливающие торцы, на которые приходится нагрузка, создаваемая несущими стенами.

Достоинства способа в том, что изделие противостоит основным усилиям на прогиб и незапланированным нагрузкам на торцы.

Преднапряженное армирование пустотной плиты выполняют сеткой и отдельными стержнями АтV, напрягаемыми электротермическим способом. По краям и в середине плиты монтируют сетки, призванные обеспечить сопротивление боковым нагрузкам. Для восприятия нагрузок на продавливание предусмотрены вертикальные сетки.

Рис. 1. Армирование пустотной плиты перекрытия: чертёж

Армирование стендовых панелей ПБ

ЖБ плиты ПБ производятся безопалубочным способом с использованием большого количества чертежей и серий, поэтому схемы армирования различаются. Есть несколько общих моментов:

• независимо от длины плиты, выполняют армирование преднапрягаемыми стержнями;
• верхнюю поверхность (нерабочую) усиливают прутьями, которых может быть от 2 до 6, в зависимости от марки изделий;
• в нижней части плиты помещают канаты 12к7, 9к7 или пучки проволоки ВР-II диаметром 5 мм.

Непосредственное влияние на несущую способность оказывают характеристики нижней армирующей конструкции. У такого армирования плиты перекрытия есть недостаток: при попытке проделать отверстие в плите или разрезать её может произойти так называемый «прострел струн», когда преднапряженные стержни срываются, и изделие теряет прочность.

Рис. 2. Расположение верхней и нижней армирующей сеток

Армирование ребристой плиты

Ребристые плиты перекрытия армируют в соответствии с серией Серия ИИ-04-4 (выпуск 6). Основные моменты, которые нужно учитывать:

• данные в рабочих чертежах приводятся с учётом веса плиты;
• рабочая арматура — напрягаемая электротермическим способом, стержневая, из стали классов А1У, АIIIВ, Ат1У и АтУ;
• серия регламентирует минимальное значение предварительного напряжения рабочей арматуры для каждого класса стали;
• конструктивное армирование выполняют в виде каркасов и сварных сеток из стали классов В-I и А-II;
• конструкция и расположение закладных соответствуют ГОСТ 23279-2012;
• для подъёма плиты предусмотрены 4 монтажные петли из горячекатаной арматурной стали класса А-I.

На чертежах показана схема армирования ребристой плиты перекрытия ПГ6. 3 (б) — поперечное крайнее ребро, 3 (в) — поперечное среднее ребро.

Рис. 3 (а). Продольное ребро

Рис. 3 (б). Поперечное крайнее ребро

Рис. 3 (в). Поперечное среднее ребро

Правила и этапы армирования

При армировании пользуются чертежами, построенными с учётом таких факторов: габариты плиты, толщина перекрытия, расположение усилений, шаг сетки и другие характеристики армопояса. Монолитные и многопустотные плиты воспринимают нагрузки на сжатие и растяжение. В целом плита будет работать на излом, поэтому в конструкции предусмотрены два армопояса: верхний и нижний. Арматура принимает на себя растягивающие воздействия, а бетон выдерживает сжимающие.

Для армирования применяют только неразрывные прутья. Расчёт толщины и шага выполняют согласно требованиям действующих СНиП. Сетки используются готовые, сваренные, или их вяжут вязальной проволокой.

Если необходимо использовать не цельные стержни, а сегменты, их соединяют с перехлёстом, который должен быть не менее 40*d, где d — диаметр стержня. Толщина плиты для помещений с пролётом до 6 м составляет не менее 20 см. Стержни в армопоясе — горячекатаные, диаметром 8-12 мм, из стали класса АIII. Детальные параметры содержатся в рабочих чертежах.

Этапы армирования:

• Выполняют расчёт толщины плиты. Она должна быть не меньше максимальной длины пролёта, разделённой на 30, и не меньше 1,5 дм. Пример: если пролёт имеет длину 6 м, толщина изделия составит 200 мм.
• Собирают и устанавливают опалубку, вяжут каркас. Конструкция включает верхнее и нижнее армирование и дополнительные элементы. Пояс усиления выполняют из прутьев 8-14 мм, класса АIII или другого, предусмотренного стандартами.
• Элементы соединяют в единое целое отожжённой стальной проволокой диаметром от 1 до 1,5 мм.
• Выполняют вязку нижнего армопояса с шагом 200х200 мм (в общем случае). Продольные прутья помещают на дистанцирующие элементы на расстоянии 200 мм друг от друга, поверх них укладывают поперечные элементы.
• Для присоединения верхнего каркаса по площади армопояса распределяют дистанцирующие элементы. В местах пересечения и по периметру выполняют вязку.
• Аналогично нижнему армированию выполняют верхнее. Сетку присоединяют к дистанцирующим элементам, после чего получают каркас, готовый к заливке.

Элементы, которые называют дистанцирующими, необходимы для обеспечения достаточной толщины защитного слоя бетона. Арматура не должна выходить наружу ни с какой стороны. В общем случае защитный слой имеет толщину не менее 1 диаметра стержня. На производстве для вязки используют автоматические пистолеты и полуавтоматические клещи.

Если выполняется соединение методом электродуговой сварки, шов должен быть в виде точки, затрагивающей тело стержня по минимуму. В противном случае соединение получится слабым.

виды и устройство, размеры, технические характеристики

В настоящее время имеется несколько типов перекрытий, но наибольшей популярностью пользуются ребристые плиты перекрытия. Межэтажные перекрытия служат для разделения внутреннего объема здания и перераспределения нагрузки.

Межэтажные ребристые плиты перекрытия необходимы для разделения внутреннего объема дома и перераспределения нагрузки.

Какими особенностями обладает монолитное перекрытие ребристое?

В состав ребристого перекрытия входит цельного вида плита и дополнительные продольные составляющие, которые являются балками, осуществляющими изгиб. Если имеется большая нагрузка, то используются поперечные ребра. Особенность монолитного ребристого перекрытия состоит в том, что из зоны растяжения бетон полностью демонтируется, а в части сжатия он сосредотачивается. Армирование ребристой плиты способно сэкономить бетон и уменьшить параметр толщины. При этом прочность не уменьшается.

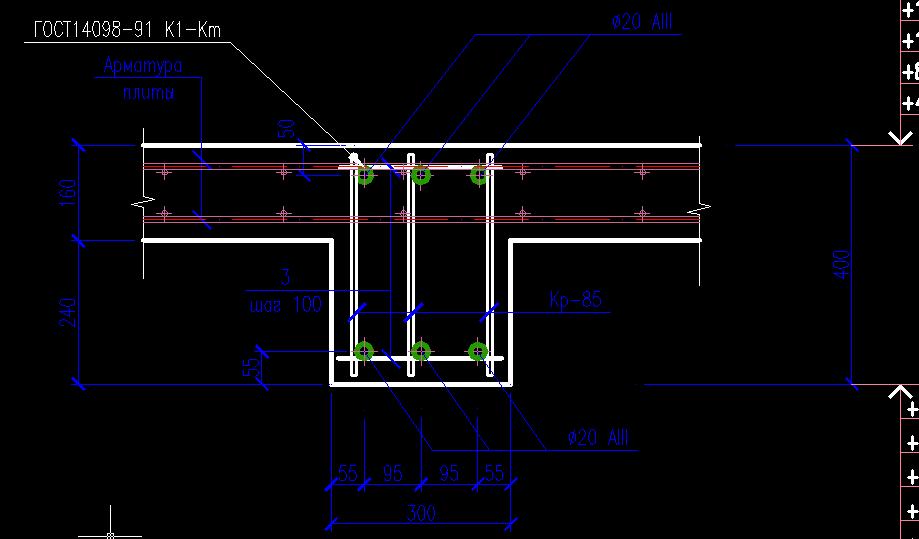

Ребристая плита: а) продольный разрез; б) поперечный разрез.

В основном такие перекрытия используются на промышленных объектах, чердаках различных комплексов. При этом должно соблюдаться условие — шаг несущих стен не должен быть больше 6 м. В самих жилых комплексах не используется такое перекрытие, так как существует ограниченность обшивки нижней поверхности. Строители начинают рассчитывать конструкцию посредством специализированных программ, где составляются схемы. Начинается постепенное образование графической модели перекрытия. Строители в соответствии с определенными данными начинают вычислять параметры ребристой плиты перекрытия будущего здания. Определяется площадь арматуры, параметры потенциальных проемов.

Вернуться к оглавлению

Основные технические характеристики

На данный момент большинство производителей производят железобетонные плиты из разнообразных типов бетона (легкое, тяжелое, плотное силикатное). Согласно государственному стандарту производители придерживаются следующих установленных параметров ребристых перекрытий — 3х12, 3х6, 3х18, 1,5х6. Следовательно, производится следующая продукция с напряженной арматурой:

1. С плоской верхней плитой.
2. Особые плиты — оболочки, поверхность которых сводчатая.

В состав маркировки обычно входят следующие наименования:

Расчет ребристого монолитного перекрытия.

1. Обозначение параметров цифрами или буквами.
2. Показатель несущей способности.
3. Класс и тип арматуры.
4. Тип бетонной массы.
5. Параметры.
6. Дополнительные свойства (если таковые имеются).

Ребристые монолитные перекрытия устанавливаются несколькими способами. При любом методе монтажа есть необходимость использования автомобильного или башенного крана. Чтобы суметь поймать конструкцию крюком грузоподъемной машины используются специальные монтажные петли. Их количество и состояние проходит проверку при покупке и перед тем как установить. При монтаже перекрытий важно соблюдать последовательность действий.

Вернуться к оглавлению

Последовательность действий при монтаже ребристого перекрытия

В первую очередь торцы стен, балок и свай, которые служат для укладки плиты, покрывают слоем строительной массы, необходимой для прочности соединения и герметичности. Категорически запрещено преждевременное затвердевание массы, так как это способно нарушить целостность конструкции. Затем на крюк грузоподъемной машины устанавливается паук с 4-мя стропами, на конце которых имеются крюки. Данные крюки устанавливают в петли, только потом начинается поднятие перекрытий.

При поднятии необходимо соблюдать горизонтальное положение конструкции.

Помимо работника, который управляет грузоподъемной машиной, работают 2 стропальщика, задача которых выравнивать подвешенные конструкции. Они также ответственны за точность монтажа.

Расчет монолитного ребристого перекрытия — Доктор Лом

Например, имеется помещение с внутренними размерами 5х8 метров. Если делать в таком помещении сплошную монолитную плиту, опертую по контуру, то возможная высота такой плиты h = 15 см. При этом только масса плиты составит

m = 2500·5.4·8.4·0.15 = 17010 кг или около 17 тонн

где 5.4 и 8.4 полные размеры плиты с учетом опорных участков в метрах, ρ = 2500 кг/м³ — примерный удельный вес 1 кубического метра железобетона на крупном заполнителе щебне и с процентом армирования < 3%. Для определения более точного значения удельного веса следует учитывать множество различных факторов, данный вопрос здесь не обсуждается.

И потребуется для такой плиты около 6.8 кубометров бетона.

А если сделать монолитную плиту высотой 8 см по 4 прямоугольным балкам сечением примерно 10х20 см, расположенным с шагом 1.6 м, то масса такой плиты составит

m = 2500(5.4·8.4·0.08 + 0.1·0.2·5.4·4) = 10152 кг или около 10.15 тонн

для такой плиты потребуется около 4.06 кубометров бетона.

Как видим, разница ощутимая и лучше ощутить ее поможет расчет.

Пример расчета монолитного ребристого перекрытия с балочными плитами

Дано:

Исходные данные оставим такими же как при расчете монолитной сплошной плиты, опертой по контуру, для большей наглядности, т.е. примем максимальное значение временной равномерно распределенной нагрузки равным 400 кг/м².

Для изготовления плиты и балок будет использоваться все тот же бетон класса В20, имеющий расчетное сопротивление сжатию R_b = 11. 5 МПа или 117 кгс/см² и арматура класса AIII, с расчетным сопротивлением растяжению R_s = 355 МПа или 3600 кгс/см².

Требуется:

Подобрать сечение арматуры для плиты по балкам и более точно определить геометрические параметры балок.

Решение:

1. Расчет балок

Если балки будут бетонироваться отдельно от плиты перекрытия то расчет таких балок ничем не отличается от расчета обычных железобетонных балок прямоугольного сечения. А если и балки и плита будут бетонироваться одновременно, то такие балки уже можно рассматривать, как балки таврового сечения, у которых плита является полкой тавра, а сама балка является ребром тавра. При этом не только увеличивается высота балки, но и увеличивается площадь сжатой зоны бетона, что в итоге и дает значительную экономию. Пример расчета тавровой балки для рассматриваемого перекрытия приводится отдельно. В итоге мы имеем следующие предварительные параметры перекрытия, необходимые для расчета плиты:

Рисунок 313.1

На рисунке 313.1. а) размеры указаны в миллиметрах, однако для дальнейших расчетов удобнее использовать сантиметры.

2. Расчет монолитной плиты — многопролетной неразрезной балки.

Главные отличия расчета многопролетной балки от однопролетной можно вкратце сформулировать так:

2.1. Многопролетная неразрезная балка является статически неопределимой и степень статической неопределимости зависит от количества пролетов. В данном случае будет 5 пролетов, а значит балка будет четырежды статически неопределимой. А еще в многопролетной балке возникают моменты на промежуточных опорах. А так как железобетон является композитным материалом в котором бетон работает на сжатие, а арматура на растяжение, то в многопролетной балке армирования только в нижней зоне сечения недостаточно. На опорах, где будет происходить растяжение в верхней зоне сечения, потребуется армирование и в верхней зоне.

2.2. На значение момента в пролетах будет влиять характер приложения нагрузки. И если для однопролетной балки с опорами А и F варианты приложения нагрузки, показанные на рис. 313.1. г) и д) будут означать просто уменьшение нормальных напряжений в поперечных сечениях балки, то для многопролетной неразрезной балки такое изменение приложения нагрузки может приводить к тому, что вместо сжимающих напряжений в рассматриваемых сечениях будут действовать растягивающие и наоборот. Приведенные на рис.313.1. г) и д) варианты приложения нагрузки являются еще достаточно простыми. В действительности временные нагрузки будут скорее всего условно сосредоточенными — от мебели, от инженерного оборудования, от людей. Кроме того следует учитывать, что домохозяйки в целях изменения дизайна любят переставлять мебель в доме, а потому расчетных схем должно быть намного больше.

2.3. Балки, которые мы принимаем в данном случае за промежуточные опоры, будут под воздействием нагрузки прогибаться, и этот прогиб следует учитывать при расчетах, так как прогиб влияет на значения изгибающих моментов на опорах и в пролетах.

2.4. В крайних пролетах при выбранной расчетной схеме значения изгибающих моментов будут больше, чем в остальных. Это потребует установки арматуры большего сечения, а для бетонной конструкции изменение сечения арматуры при неизменных геометрических параметрах поперечного сечения означает изменение жесткости. Кроме того, образование трещин в растянутой зоне сечения также означает изменение момента инерции по длине плиты. А изменение жесткости также следует учитывать при расчетах.

Как видим, одно только перечисление проблем, возникающих при расчете многопролетной неразрезной балки, способно навсегда отбить охоту заниматься расчетами подобных конструкций. Тем не менее пробраться через дебри расчета все-таки можно. Например, расчет плиты согласно п.2.1 и 2.2 даст следующие результаты:

Рисунок 316.3

а расчет с учетом осадки опор внесет в эпюру моментов на центральном участке плиты следующие коррективы:

Рисунок 327. 2

Если из соображений унификации принимать сечение арматуры одинаковым для всех пролетов, то таких данных достаточно для подбора арматуры. Кроме того, в этом случае не потребуется перерасчет с учетом изменения жесткости балки в различных пролетах. Так для крайних пролетов при расчете многопролетной балки было принято армирование 1 м ширины плиты 5 стержнями арматуры d = 6 мм, площадь сечения арматуры составляет А_s = 1.42 см².

Примечание: В некоторых пособиях по расчету ЖБК предлагается производить расчет с учетом допустимых пластических деформаций бетона. При этом рачетные моменты на ближайших к середине опорах и в пролетах принимаются равными ql²/16, а на первых промежуточных опорах и в крайних пролетах М = ql²/11. Это позволит уменьшить армирование плиты на 15-25%. Но на мой взгляд для строителей-любителей, занимающихся расчетом и изготовлением 2-3 плит, намного важнее запас прочности, чем возможная экономия арматуры плюс куча возможных дополнительных расчетов.

Для надежной анкеровки арматуры все продольные стержни должны быть заведены за грань крайних опор — стен не менее чем на 5d — при отсутствии поперечной арматуры и не менее, чем на 10d — при наличии поперечной арматуры. Как правило в монолитных плитах поперечная арматура по расчету не требуется и согласно п.5.25 СНиП 2.03.01-84 в сплошных плитах вне зависимости от высоты поперечного сечения поперечную арматуру допускается не устанавливать, если такая арматура по расчету не требуется. Проверить необходимость установки поперечной арматуры можно по следующей формуле:

Q_max ≤ 2.5R_btbh_o (170.8.1)

где Q_max — максимальное значение поперечной силы. Согласно расчету многопролетной балки на опорах А и F Q_max = 269.6·0.91 = 245.3 кг;

R_bt — расчетное сопротивление бетона растяжению, для класса бетона B20 R_bt = 9 кгс/см²

245. 3 < 2.5·9·100·4.7 = 10575 кг

а также по формуле

Q_max ≤ 0.5R_btbh_o + 3h_oq (170.8.2.1)

245.3 < 0.5·9·100·4.7 + 3·4.7·6.1 = 2201 кг

Как видим, условие выполняется с очень большим запасом, тем не менее принимаем минимально допустимую длину заделки не менее 10d = 10·6 = 60 мм. Таким образом конструктивно принятая длина опирания 80 мм является достаточной.

Перед промежуточными опорами стержни нижнего армирования должны заходить в сжатую зону бетона (нижняя зона сечения) на расстояние не менее чем на 12d = 72 мм и не менее чем

l_an = (ω_anR_s/R_b + Δλ_an)d (328.1)

l_an = (0.5·3600/105.3 + 8)6 = 151 мм

не менее 10d и не менее 200 мм.

Таким образом длина стержней нижнего армирования в крайних пролетах должна составлять не менее 0.75l + lan = 0.75·1512 + 151 = 1334 мм или около 135 см. В средних пролетах длина продольных стержней может составлять около 0.5l + 2l_an = 1156 мм или около 120 см.

Стержни верхнего армирования над промежуточными опорами должны заходить в сжатую зону сечения (верхняя зона сечения) на такое же расстояние, вот только область действия отрицательного изгибающего момента в разных пролетах разная. Обычно считается, что достаточно завести арматуру на 0.25l в каждую сторону от опоры. Однако с учетом огибающей эпюры моментов лучше увеличить это расстояние до 0.3l над опорами С и D. Таким образом длина стержней верхнего армирования должна составлять не менее 0.25l·2 + b = 0.5·151.2 + 11 = 87 см над опорами В и Е, 0.6·151.2 + 11 = 102 см. Для унификации можно принять длину стержней 100 см над всеми промежуточными опорами.

Так как на крайних опорах плита будет частично защемлена расположенной выше стеной, то на приопорных участках крайних опор — стен также предусматривается верхнее армирование для восприятия отрицательного изгибающего момента. Стержни верхнего армирования как правило имеют длину около 1/10 длины пролета, считая от грани опоры.

Для балок — ребер принимаем нижнее армирование по расчету — 2 стержня d = 18 мм, конструктивное верхнее армирование стержнями d = 10 мм и поперечное армирование стержнями d = 6 мм, шаг поперечной арматуры 300 мм на 1/4 длины с каждой стороны, посредине 600 мм.

В целом армирование плиты может выглядеть так:

Рисунок 313.1

Впрочем возможны и другие варианты (на размеры и диаметры, указанные на рисунке, смотреть не стоит, данный рисунок приводится просто как пример):

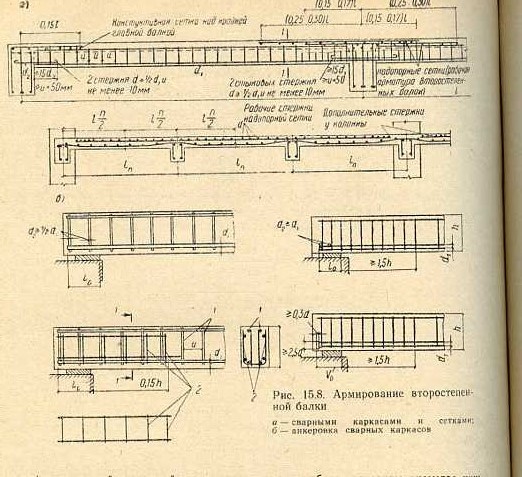

Рисунок 401.1. Варианты армирования монолитной неразрезной плиты б) сварными рулонными сетками с переходом в верхнюю зону сечения на промежуточных опорах, в) сварными одинарными плоскими сетками г) отдельными стержнями (одиночной арматурой).

Примечание: Если планируется армирование стандартными сварными сетками, то сечение арматуры можно пересчитать в связи с большим расчетным сопротивлением проволочной арматуры. При этом изменятся и все остальные параметры.

Конечный результат:

m = 2500(5.4·8.2·0.06 + 0.11·0.24·5.4·4) = 8067 кг или около 8.067 тонн

для такой плиты потребуется около 3.23 кубометров бетона. В итоге экономия бетона составит больше, чем в 2 раза. Экономия арматуры также будет значительной.

Армирование бетонных плит — Портал о цементе и бетоне, строительстве из блоковПортал о цементе и бетоне, строительстве из блоков

Дата: 22.06.2014

Строительство зданий редко обходится без панелей перекрытия, особенно это актуально для жилых помещений и строений с предполагаемым повышенным уровнем влажности. Их значения нельзя недооценивать, а армирование плиты перекрытия помимо увеличения прочности конструкции дает высокий уровень звукоизоляции, дополнительную устойчивость к перепадам температур, широкий спектр возможностей для проектирования сложных форм и переходов.

Применяемые материалы

Для армирования применяются проволока скрученная, тросы, канаты, шнуры плетеные, арматурные пруты и аналогичные изделия. Большая часть рынка этих изделий принадлежит российским производителям. Крупные компании за счет объемов продаж способны предложить покупателю более выгодные цены. Среди них такие гиганты, как: «Мечел», «Северсталь-Метиз», «ММК-Метиз». Также спросом пользуются изделия ОАО «Силур» (Украина). Среди иностранных производителей наиболее известны Weiler (Германия), Tensyland (Испания), Elematic (Финляндия).

Цены на импортную продукцию гораздо выше, чем на отечественную, хотя качество не сильно отличается. Стоимость складывается в зависимости от возможной нагрузки на изделие. Выполнение работ оплачивается отдельно. Обычно цена обозначается на м² работ, по Москве и Московской области эта цифра в среднем составляет 500 руб/кв. м.

При монтаже применяются также дополнительные вспомогательные инструменты и материалы:

• пистолет для вязки арматурных стержней;
• проволока;
• шуруповерт;
• арматурные сварные сетки.

Виды перекрытий

Методы, используемые при армировании, различаются в зависимости от типа плиты перекрытия. Существует 3 основных вида:

1. Пустотные и многопустотные плиты.
2. Монолитные.
3. Ребристые.

Пустотные плиты армируются по периметру и в верхней зоне, они самые легкие и подходят для формирования оснований сложной формы. На строительном рынке они обеспечены наибольшим спросом, во многом благодаря тому, что их можно производить безопалубочным способом и, к тому же, легко перевозить.

Монолитные перекрытия, наоборот, самые тяжелые, в некоторых конструкциях вес на 1 кв. м. достигает 300 кг, поэтому для этих плит используются двухслойные связки и ребра жесткости. Понадобятся также опалубка и опоры, которые можно взять в аренду. Дополнительное усиление требуется по центру и в местах опор, причем арматура кладется внутри основания примерно в середине, так как СНиП подразумевает определенный запас прочности.

Ребристые плиты армируются по одной стороне с учетом особенностей помещения. В частном домостроении укрепляется та сторона, которая будет применяться в качестве потолка или пола. На армированные плиты наносится маркировка последние цифры, которой говорят о возможной допустимой нагрузке.

Технология армирования

Армирование плит перекрытия в обязательном порядке предусмотрено в местах длиннее 8 метров и для перекрытий пролетов. В целях укрепления конструкции нужна арматура, она должна быть без видимых следов порчи, трещин, изгибов, разрывов. Арматурные стержни должны быть класса А3, они кладутся внутри опалубки в виде сетки и, скрепляются проволокой в местах пересечения.

Есть несколько правил армирования перекрытий:

•  расстояние между стержнями не должно быть более 6 см, как правило, размер готовой арматурной ячейки составляет 15х15 см или 20х20 см;
• отверстия усиливаются по периметру;
• армирование монолитной плиты проводится арматурой 8-14 мм, в условиях самостоятельной работы для возведения частных малоэтажных проектов;
• при толщине перекрытия менее 15 см монтаж проводится в один слой, при более толстом основании в два.

При использовании двухслойного армирования, сетка кладется с двух сторон плиты — снизу и сверху. Схемы укрепления могут варьироваться в зависимости от перераспределения нагрузки в помещении, например, в местах опоры колон армирование должно быть плотнее и, при этом, стержни необходимы большего диаметра. Дополнительное усиление производится не сплошной сеткой, а отдельными прутами или связками, они накладываются внахлест не менее 4-х см. Этот метод применять очень удобно, особенно, когда есть необходимость укрепления только своими руками, ведь к специальной технике прибегать не понадобится. Для заливки лучше применить жидкий бетонный раствор, не ниже М-200.

Правильное армирование способно снизить нагрузку со стен и основания, являясь при этом экономически выгодным способом укрепления конструкций. Экономия достигается уменьшением расходов на строительную технику и сокращением времени работ. Армированные перекрытия также хорошо зарекомендовали себя в экстремальных ситуациях, при пожаре они способны более часа выдерживать действие высоких температур.

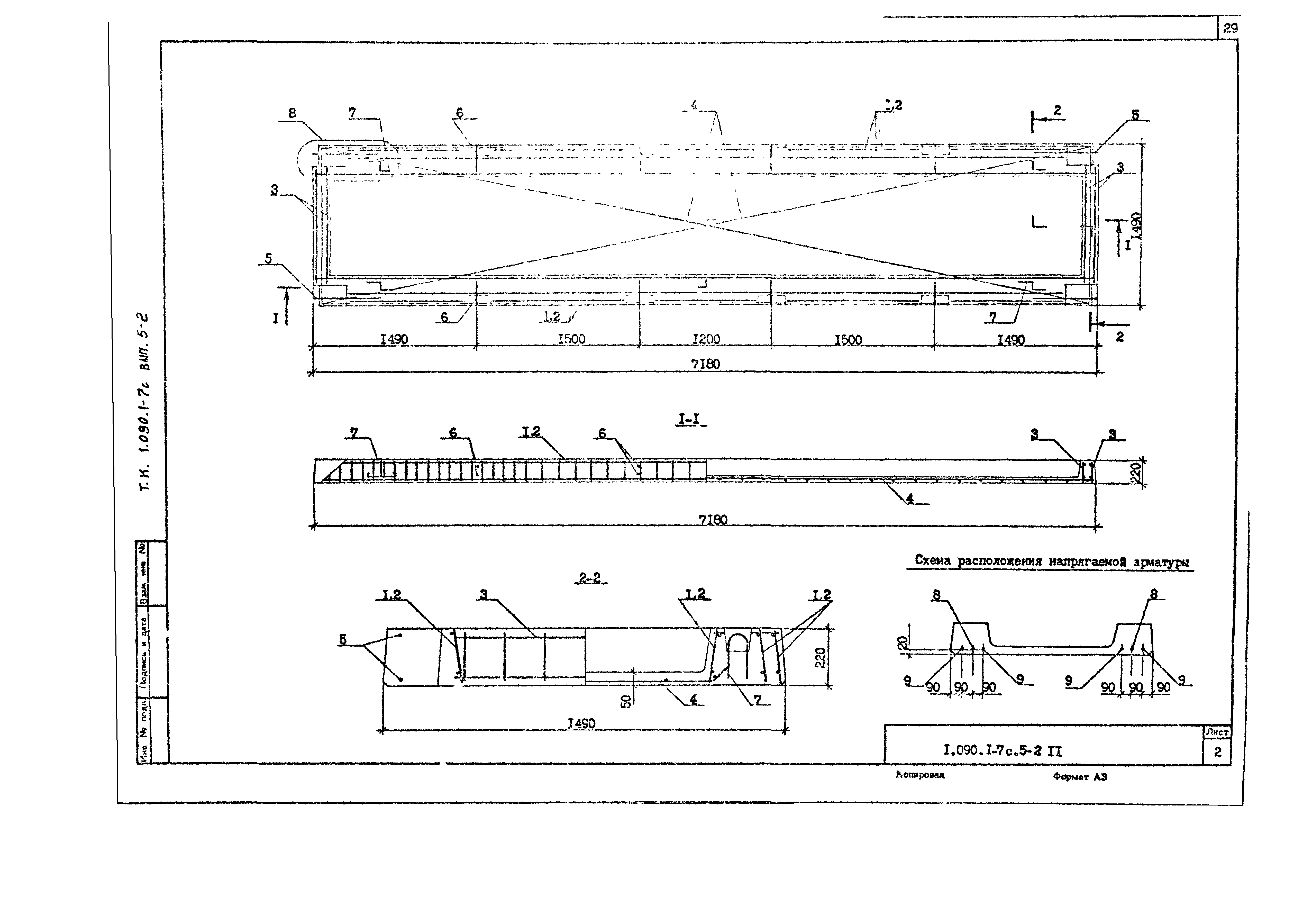

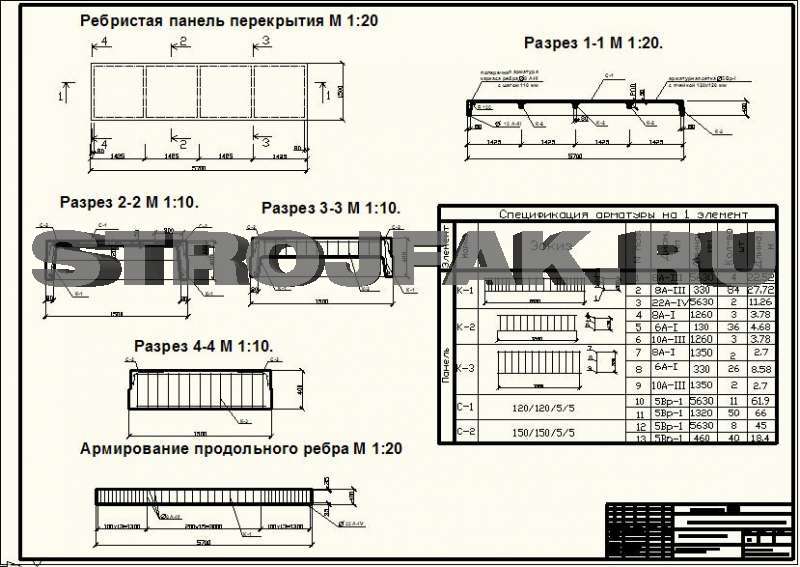

Ребристая плита перекрытия чертеж. Чертежи чердачных перекрытий по ребристым и пустотным плитам

Традиционной областью применения конструкций из железобетона является возведение панельных зданий. Плиты ребристые предлагаются изготовителями железобетонной продукции в широком ассортименте.

Изделия отличаются особенностью конструкции, величиной нагрузок, которые они способны выдержать, маркируются в соответствии с требованиями стандарта. Рассмотрим детально ребристые железобетонные плиты перекрытия, назначение, характеристики, разновидности изделий, особенности маркировки.

Устройство перекрытий — основной этап при сооружении любого объекта, имеющего более одного этажа.

Плиты ребристые — неотъемлемый элемент для обеспечения надежных несущих конструкций объекта строительства. Изготовление осуществляется на основе бетонных составов следующих видов:. Для монтажа железобетонных изделий необходимо соблюдение интервала между опорами несущих конструкций, обязателен учет расчетных нагрузок, которые способна воспринимать конструкция.

Изготовление осуществляется, согласно требованиям действующего стандарта по документации предприятий-производителей железобетонных изделий. В основном такие плиты используются для перекрытий на чердаках жилых объектов, промышленных сооружений, если расстояние между несущими конструкциями не больше 6 метров.

Конструктивные особенности и состав бетона позволяют применять плиты ребристые в следующих условиях:.

На главную База 1 База 2 База 3. Поиск по реквизитам Поиск по номеру документа Поиск по названию документа Поиск по тексту документа. Показать все найденные Показать действующие Показать частично действующие Показать не действующие Показать проекты Показать документы с неизвестным статусом. Упорядочить по номеру документа Упорядочить по дате введения. Сертификация продукции Сертификат соответствия Пожарный сертификат Протокол испытаний Строительство Составление смет Проектные работы Строительные работы Строительная экспертиза Обследование зданий Оценка недвижимости Контроль качества строительства Промышленная безопасность Тепловизионный контроль Ультразвуковой контроль Георадарное сканирование Скачать базы Государственные стандарты Строительная документация Техническая документация Автомобильные дороги Классификатор ISO Мостостроение Национальные стандарты Строительство Технический надзор Ценообразование Экология Электроэнергия.

В зависимости от действующих в условиях конкретного объекта нагрузок, ребристые плиты перекрытия изготавливаются с дополнительными поперечными ребрами, повышающими прочность конструкции. В связи с конструктивными особенностями изделий, работающих под воздействием изгибающих усилий, бетонный массив максимально сосредоточен в зонах сжатия и в минимальном объеме сконцентрирован на участках растяжения. Ребристые перекрытия состоят из особых продольных элементов, которые, по сути, являются балками, работающими на изгиб и целой плиты.

Благодаря мощной стальной арматуре достигается экономия бетонного состава, снижается толщина изделий с сохранением прочностных характеристик. В зависимости от особенностей установки изделий на опорную поверхность, плиты ребристые классифицируются, согласно требованиям действующего стандарта, отличаются толщиной, имеют разные размеры, количество ребер усиления.

В конструкции предусмотрены монтажные скобы, позволяющие осуществлять погрузочно-разгрузочные работы, связанные с доставкой продукции к месту монтажа, ее установкой и фиксацией к капитальным опорам здания. Установка осуществляется с помощью специальных захватных приспособлений. Возможность беспетлевой установки допускается при наличии специальных отверстий, размеры и расположение которых согласовывает заказчик продукции и предприятие-изготовитель.

Изделия, выпускаемые согласно действующим нормативным документам, отличаются высотой, составляющей 30 и 40 сантиметров.

Последние статьи

Это предусмотрено государственной системой стандартизации, классифицирующей плиты ребристые из армированного бетона. В зависимости от установленных стандартов, при производстве габаритные размеры изделий могут отличаться. На сегодняшний день предприятия по производству ЖБИ выпускают в продажу различные виды плит гост: конструкционного особо тяжелого, потрясающе легкого, силикатного достаточно плотного бетона.

Масса продукции зависит от плотности используемого для изготовления бетона и составляет для плит высотой 40 см:. Действующими нормативными документами предусмотрена возможность изготовления элементов, имеющих ширину от 1,5 до 3 метров и длину от 6 до 18 метров. Их изготовление осуществляется из арматуры, которая до бетонирования подвергается предварительному напряжению.

Изучаем особенности ребристых плит перекрытия

Плиты ребристые уменьшенной высоты, составляющей 30 сантиметров, отличаются местом расположения, которое находится:. Маркировка, предусмотренная стандартом, содержит необходимую информацию для заказа продукции:. Плиты ребристые, высота которых составляет 0,4 метра, изготавливаются согласно стандарту, разделяющему их на классы, регламентирующие конструктивные особенности продукции.

Если нужно строить крупные конструкции, то стоит задействовать продукцию высотой 40 см. В зависимости от того, каким образом контактируют плиты ребристые перекрытия с опорной поверхностью капитальной стены здания, они делятся на следующие виды:.

Применяемые для усиления бетонного массива стальные прутки могут находиться:.

Основные параметры железобетонных ребристых плит перекрытий

Обозначаемая на изделиях маркировка содержит следующие данные:. Буквенные и цифровые индексы в обозначении содержат следующую информацию:. Плиты ребристые представляют П-образную конструкцию из армированного бетона. Reinforced concrete ribbed floor slabs of mm depth for buildings and structures. Цели, основные принципы и основной порядок работ по межгосударственной стандартизации установлены ГОСТ 1. Основные положения» и ГОСТ 1. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации.

Правила разработки, принятия, применения, обновления и отмены» Сведения о стандарте. За принятие проголосовали:. Сокращенное наименование национального органа по стандартизации. В случае пересмотра замены или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты: ГОСТ Сталь горячекатаная для армирования железобетонных конструкций. Технические условия ГОСТ Проволока из низкоуглеродистой стали холоднотянутая для армирования железобетонных конструкций. Технические условия ГОСТ Проволока из углеродистой стали для армирования предварительно напряженных железобетонных конструкций.

Технические условия ГОСТ Изделия строительные железобетонные и бетонные заводского изготовления. Методы испытаний нагружением.

Правила оценки прочности, жесткости и трещиностойкости ГОСТ Методы определения морозостойкости. Общие требования ГОСТ Базовый метод определения морозостойкости ГОСТ Ускоренные методы определения морозостойкости при многократном замораживании и оттаивании ГОСТ Бетоны. Методы определения прочности по контрольным образцам ГОСТ Смеси бетонные методы испытаний ГОСТ Сталь арматурная термомеханически упрочненная для железобетонных конструкций.

Технические условия ГОСТ Арматурные и закладные изделия сварные, соединения сварные арматуры и закладных изделий железобетонных конструкций. Общие технические условия ГОСТ Общие требования к методам определения плотности, влажности, водопоглощения, пористости и водонепроницаемости ГОСТ Методы определения плотности ГОСТ Методы определения водонепроницаемости ГОСТ Изделия железобетонные и бетонные для строительства.

Скачать Серия 1.440-1 Выпуск 3. Ребристые плиты перекрытий с предварительно напряженной арматурой

Общие технические требования. Правила приемки, маркировки, транспортирования и хранения ГОСТ Канаты стальные арматурные 1 7.

Испытания и контроль качества продукции. Радиационный метод определения толщины защитного слоя бетона, размеров и расположения арматуры ГОСТ Бетоны.

Межэтажные перекрытия предназначены для отделения помещений внутри дома и перераспределения нагрузки на колонны или стены. Широкий типовой ассортимент изделий позволяет подобрать идеальный вариант для каждого случая. Благодаря возможности выдерживать значительные нагрузки и эффективности применения при большой ширине пролетов железобетонные плиты с ребрами являются довольно популярными сегодня. Ребристая плита — это элемент здания, изготовленный из тяжелых или легких бетонов высокой марки с металлическим каркасом внутри.

Определение прочности механическими методами неразрушающего контроля ГОСТ Конструкции железобетонные. Магнитный метод определения толщины защитного слоя бетона и расположения арматуры ГОСТ Соединения сварные стыковые и тавровые арматуры железобетонных конструкций. Ультразвуковые методы контроля качества. Технические условия ГОСТ Плиты перекрытий железобетонные многопустотные для зданий пролетом до 9 м стендового формования Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год.

Если ссылочный стандарт заменен изменен , то при пользовании настоящим стандартом следует руководствоваться заменяющим измененным стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

В настоящем стандарте применены следующие термины с соответствующими определениями, а также ГОСТ :. Примечание — Перекрытие выполняется в виде монолитной железобетонной плиты или из сборных плит в балочном или безбалочном конструктивном варианте.

Примечание — Плиты применяются в строительстве зданий и сооружений различного назначения.

Таблица 1. Типоразмер плиты. Таблица 2. Продолжение таблицы 2. Окончание таблицы 2.

Армирование балок и плит. Плиты покрытий пролетом 6 м.-Энцик…

Армирование  плит перектытий. Шаг стержней в плите

Перекрытие должно хорошо выдерживать нагрузку на изгиб, поэтому и упрочнение плит должно соответствовать всем расчетам. В плите должно быть две арматурные сетки (нижний ряд и верхний). Прутья армирования должны быть направлены вдоль и поперек пролета балки. Шаг арматуры для промышленных зданий выставляется после определения всех нагрузок и норм. Под шагом, имеется в виду одинаковое расстояние между прутьями арматуры для равномерного распределения всех нагрузок.

Армированная сетка закладывается в толщину плиты на 2,5-3 см от ее поверхности. Для плит можно использовать готовую сварную сетку или сделать самому – перевязать все стержни во всех пересечениях специальной вязальной проволокой. Во избежание разрывов арматурной связки, не рекомендуется самостоятельно варить стержни плиты перекрытия, так могут появиться сильные разрывы в месте скапливания напряжений. Этот вид скрепления арматуры используется в производственных масштабах, где сварная сетка проходит технологическую обработку для снятия напряжений.

Разделители арматуры

Между рядами арматурной сетки (нижним и верхним) необходимо установить фиксаторы. Это специальные разделители сетки армирования (вертикальные элементы), они нужны для равномерной установки сеток внутри плиты. Так можно выдержать одно расстояние между двумя сетками. Разделитель можно поставить любой – петля или изогнутый крюк, они тоже располагаются в конструкции с определенным шагом. Схематическое расположение арматуры представляются на чертеже. Все края плиты должны дополнительно содержать усиленную арматуру с Г-образными и П-образными элементами. В местах опоры плиты на балки – особенно.

Если плиты большие монолитные и опираются на балки по периметру, то и дополнительное усиление армированием делается по всему периметру. Нижняя часть испытывает растягивающее усилие, а верхняя, наоборот, только сжимающее. Лучше укреплять нижнюю арматуру (делать ее толще), так как основная нагрузка на растяжение концентрируется именно там. На стандартный пролет плит в 6 метров особые требования не предъявляются, если он больше этой величины (расстояние от одной опоры к другой), тогда нужно пересматривать требования к усилению арматуры (прочности бетонной плиты).

Если размер превышает 6 м, нужно произвести технический расчет всех нагрузок, и только после этого будет видно – армировать дополнительно плиту или нет. Обычно усиление идет в опорных точках плиты (усиление верхних слоев), а середина плиты укрепляется в нижнем слое арматурой.

Основные расчеты

Металлические прутья должны быть литыми (без разрывов). Если стержни состоят из двух частей, то нахлест считается по формуле – d*40. Величина d — диаметр арматуры. Если предположить, что он составляет 20 мм, нахлест равняется в этом случае 800 мм.

Для ж/б плит перекрытий используется стальная арматура класса A3. Рекомендуемый диаметр по нормам СНиПа от 8-14мм. После всех перерасчетов можно внести корректировки в план чертежа. По общим стандартам для устройства плит перекрытия до 6 м, рекомендуется принимать шаг арматуры 200 мм на 200 мм, толщину плиты брать также 200 мм. При этом верхняя сетка будет с диаметром прутьев 8 мм, а верхняя 12 мм.





Плиты этого вида применяют для покрытия одноэтажных промышленных зданий при шаге строительных конструкций 6м.

В основном применяются ребристые плиты размером  3×6м; плиты 1,5×6м используют только как доборные в местах скопления снегового покрова. Плиты различают по величине расчетной нагрузки, зависящей от массы панели и кровли, района снеговой нагрузки, массы вентиляционных устройств.

Плиты после сварки закладных деталей замоноличивания швов образуют горизонтальные диафрагмы, обеспечивающие пространственную работу каркаса, а так же устойчивость верхних поясов стропильных конструкций. Диафрагмы передают ветровую нагрузку и продольное торможение кранов на связевый блок колонн.

Плиты имеют П- образное поперечное сечение и состоят из полки толщиной 30м, поперечных ребер трапецевидного сечения высотой 150мм, расположенных через 1м в плитах шириной 3м и через 1,5м в плитах шириной 1,5м, и двух продольных ребер высотой 300мм.

Полка армирована сварными сетками С-1 из холоднотянутой проволоки класса В-1. Продольные стержни каркасов Кр-1 и Кр-2 ребер выполняются из стали периодического профиля класса А-III, поперечные из холоднотянутой проволоки класса В-1. Арматура продольных ребер – напрягаемая. Ее возможные варианты: стержневая периодичность профиля из стали классов. А-IY , А-Y, термически упрочненная классов Ат-IY,Ат-Y; высоко прочная проволока диаметром 5мм класса Вр-II; арматурные канаты диаметром 12 м и 15м класса К-7.

Характеристика плит пролетов 6м и расход материалов.





Размер плиты	Марка бетона	Масса (т)	Расход бетона (м3)	Расход стали (кг)
				напряг. арм. А-IY , А-Y	Всего
36	В-25В-40	2. 7	1.1	11 – 48	66 – 150
1.56		1.5	0.6	11 -30	39 — 80



       (Указанные в таблице пределы расхода стали обусловливаются величиной рассчитываемой нагрузки, изменяющейся в пределах 175-775 кг/м² (без учета плиты).



       На опорных участках продольных ребер дополнительно размещены сварные сетки С-3 из холоднотянутой проволоки класса В-1. В местах сопряжения продольных и торцевых поперечных ребер, для ограничения ширины раскрытия трещин при отпуске напрягаемой арматуры, вертикально установлены сварные сетки С-2. Вуты армированы наклонно расположенными сварными сетками С-4 и С-5. Арматура сеток – холоднотянутая проволока класса В-1.

       На опорах продольных рёбер установлены закладные детали МН1, которые с целью обеспечения жёсткости диска покрытия, приваривают к закладным деталям стропильных конструкций.

       Полку плиты рассчитывают как многопролётную неразрезную систему, загруженную равномерно – распределённой и сосредоточенной нагрузками; при ширине плиты 3м – по балочной схеме, 1,5м – как плиту, опёртую по контуру. Поперечные и продольные рёбра рассчитывают, как свободнолежащие на 2х опорах балки таврового сечения, загруженные равномерно распределённой нагрузкой. Кроме этого, при расчёте поперечных рёбер учитывают сосредоточенную нагрузку от веса рабочего с инструментом. Нагрузки – постоянную (вес кровли, вес плиты) и временную (снеговая) принимают как равномерно распределённые или треугольной формы для поперечных рёбер при плитах, опёртых по контуру. Усилия в сечениях полки и рёбер определённой методами строительной механики. Прогибы плит вычисляют по формуле изогнутой оси с учётом длительного

воздействия части нагрузок и выгиба от предварительного обжатия бетона. Бетонируют плиты в рабочем положении, арматуру напрягают механическим способом на упорах стенда.

Ребристые и вафельные плиты — типы, преимущества, недостатки

Ребристые или вафельные плиты — это система перекрытий, состоящая из ряда параллельных железобетонных Т-образных балок, образующих железобетонные балки. Плита — это полка балки, а расширенная часть — это стенка. Расширенная часть известна как ребра. Расстояние между ребрами должно быть в общем 20-30 дюймов. Ребра сужаются в поперечном сечении в нижней части.

Типы ребристых и вафельных плит

Существует два типа ребристых плит

1. Односторонняя ребристая система перекрытий
2. Двусторонняя ребристая система перекрытий (вафельная система)

Краткое описание этих типов приводится ниже :

Система односторонних ребристых перекрытий

Плита перекрытия с односторонней балкой состоит из ряда небольших железобетонных Т-образных балок, которые соединены с балками, которые, в свою очередь, поддерживаются колонной здания. Тавровые балки известны как балки, которые формируются путем установки стального поддона на постоянном расстоянии. Между этими промежутками заливается бетон, чтобы образовать эти ребра, и таким образом плита также заливается, и плита становится полкой Т-образной балки.

Система двухсторонних ребристых перекрытий (вафельная система)

Система была разработана для уменьшения веса традиционных цельнобетонных плит. Куполообразные формы создают матрицу пустот, окруженных ортогональными ребрами, создавая двустороннюю конфигурацию, очень подходящую для перекрытий большой площади.Пустоты между всеми куполами уменьшают статическую нагрузку, поскольку ширина этой части плиты меньше ширины плоской плиты. Этот тип плит известен как вафельные плиты, потому что они выглядят как вафли, под которыми проходят ряды балок. Вафельная плита показывает потолок, который подходит для установки всех электроприборов и может улучшить внешний вид, тем самым увеличивая эстетический фактор.

Преимущества ребристых и вафельных плит

1. В этом типе плиты напряжение растяжения устраняется на стороне растяжения плиты. Прочность бетона на растяжение очень мала, поэтому большая часть растянутого бетона устраняется с помощью поддонов.
2. Экономичен там, где временные нагрузки довольно небольшие, например, в многоквартирных домах, гостиницах.
3. Длинные пролеты перекрытий могут быть выполнены из ребристых и вафельных плит. Во многих случаях в здании желательны длинные пролеты. Ребристые или вафельные плиты — простое решение для этой цели.
4. Обеспечьте архитектурные преимущества. Все электрические приборы могут быть легко установлены в щели между ребрами, что может быть архитектурно эстетичным.
5. Толщина ребристых или вафельных плит меньше, чем у других систем перекрытий. Таким образом уменьшается вес плиты. Эта экономия веса может изменить структурные характеристики.
6. Более легкая и жесткая плита, чем эквивалентная плоская плита.
7. Уменьшение протяженности фундаментов за счет уменьшения предельной нагрузки.
8. Они обеспечивают очень хорошую форму там, где вибрация плиты является реальной проблемой.

Недостатки ребристых и вафельных плит

1. Не подходит там, где большие временные нагрузки, такие как тяжелые производственные здания, склады.
2. Толщина плиты контролируется как требование огнестойкости.
3. Стоимость опалубки высокая.
4. Иногда сложно установить электрооборудование.

Ссылки

• Проектирование бетонных конструкций, 14-е издание Автор H.Nilson

Метод строительства ребристых перекрытий | Опалубка для вафельных перекрытий

Ребристые и вафельные плиты означают более легкую и твердую плиту по сравнению с идентичной плоской плитой, что минимизирует пролет фундамента.Они создают очень хорошую конструкцию, где проблема может возникнуть из-за вибрации плиты, например, в лабораториях и больницах.

Ребристые плиты образованы широкими балками, проходящими между колоннами, имеющими тонкие ребра, тянущиеся в ортогональном направлении. Обычно ребра и балки имеют одинаковую глубину. Завершает систему тонкая верхняя плита.

Вафельные плиты более глубокие по сравнению с аналогичными типами ребристых плит. Вафельные плиты содержат тонкую верхнюю плиту и узкие ребра, тянущиеся в обоих направлениях между головками колонн или ленточными балками.Головки колонн или ленточные балки имеют такую ​​же глубину, как и ребра.

Этот тип строительства используется нечасто из-за высокой стоимости опалубки и плохой огнестойкости. Плита толщиной 120 мм с минимальной толщиной ребра 125 мм для сплошных ребер необходима для получения 2-часовой огнестойкости.

Толщина ребра более 125 мм обычно требуется для регулировки арматуры на растяжение и сдвиг. Ребристые плиты идеальны для средних и высоких нагрузок и для увеличения расстояния на разумные расстояния.Они очень твердые и особенно жесткие и особенно подходят там, где потолок открыт.

Глубина перекрытия обычно составляет от 75 до 125 мм, а ширина ребра — от 125 до 200 мм. Расстояние между ребрами должно составлять от 600 до 1500 мм. Общая глубина пола обычно составляет от 300 до 600 мм с габаритными пролетами до 15 м в случае армирования и выше в случае последующего натяжения.

Также читайте: Конструкция ребристых и вафельных плит

Поскольку ребра прикреплены к нижней части плиты, это сводит к минимуму количество бетона и арматуры, а также вес пола.Экономия материалов будет компенсирована усложнением опалубки и устройства арматуры.

Сложность опалубки снижается за счет использования стандартной модульной многоразовой опалубки, которая обычно изготавливается из полипропилена или стекловолокна и имеет конические стороны для облегчения снятия изоляции.

Для ребер с шагом 1200 мм (для адаптации стандартных форм) недорогой пролет железобетонного перекрытия L составляет приблизительно D x 15 для одинарного пролета и D x 22 для многопролетного, где D означает общую глубину пола. .Односторонние ребра обычно представляют собой Т-образные балки, часто вытянутые в длинном направлении. На колоннах и несущих стенах необходима прочная откидная панель для сопротивления сдвигу и моменту.

Преимущества:

• Экономия веса и материалов.
• Значительно легкий и экономичный за счет затрат на фундамент и более длинных пролетов.
• Привлекательный внешний вид потолка без покрытия
• Недорогой при использовании многоразовых опалубочных плит

• Вертикальные проходки между ребрами просты.
• Меньше времени на строительство.
• Достаточно небольшая глубина пола
• Улучшенный контроль вибрации
• Долговечность отделки
• Подходит для интеграции услуг
• Высокая огнестойкость

Односторонняя ребристая плита — PDFCOFFEE.COM

Односторонняя плита Односторонняя ребристая плита Система перекрытия с односторонней балкой: этот тип плиты также называют ребристой плитой. Он состоит из

Просмотры 165 Загрузок 15 Размер файла 2 МБ

Отчет DMCA / Авторское право

СКАЧАТЬ ФАЙЛ

Рекомендовать истории

---

Предварительный просмотр цитирования

---

Односторонняя плита

Односторонняя ребристая плита

Односторонняя балочная система перекрытия: этот тип плиты также называют ребристой плитой.Он состоит из плиты перекрытия, обычно толщиной (от 50 до 100 мм), поддерживаемой железобетонными ребрами (или балками). Ребра обычно имеют коническую форму и равномерно расположены на расстоянии, не превышающем (750 мм). Ребра опираются на балки, опирающиеся на колонны. Пространства между ребрами могут быть сформированы с использованием съемных стальных или стекловолоконных опалубок (поддонов), которые можно использовать много раз, как показано на рисунке ниже. В некоторых ребристых плитах промежутки между ребрами могут быть заполнены постоянными заполнителями, чтобы получить горизонтальную плиту.

Колледж водного хозяйства Университета им. Аль-Касима Грина

Страница 23 из 26

Дизайн R.C.Структуры MSC. Wissam Nadir

Односторонняя плита

Процедура проектирования и требования к ребристым плитам соответствуют тем же этапам, что и для прямоугольных и тавровых секций, описанных ранее. Следующие моменты относятся к проектированию односторонних ребристых плит: 1. Минимальная толщина ребристых односторонних плит должна быть равна:

2. Ребра обычно имеют коническую форму и равномерно расположены на расстоянии примерно (400-750 мм). . Пустоты обычно формируются с помощью поддонов (форм) шириной (500 мм) и глубиной (от 150 до 500 мм), в зависимости от требований конструкции.Стандартное приращение глубины составляет (50 мм).

Колледж инженерии водных ресурсов Зеленого университета имени Аль-Касима

Страница 24 из 26

Проектирование конструкций RC MSC. Wissam Nadir

One Way Slab

3. Ребра должны быть не менее (100 мм) в ширину и иметь глубину не более чем в 3,5 раза больше ширины. Расстояние между ребрами не должно превышать (750 мм) (Кодекс ACI, раздел 9.8.1).

4. Прочность на сдвиг Vc, обеспечиваемая бетоном для ребер, может быть на 10% больше, чем для балок.Это в основном связано с взаимодействием между плитой и близко расположенными ребрами (Кодекс ACI, раздел 9.8.1.5) 5. Толщина плиты поверх ребер обычно составляет (от 50 до 100 мм) и содержит минимальное усиление (усадка). армирование). Эта толщина должна быть не менее 1⁄12 промежутка между ребрами жесткости или (38 мм) (Кодекс ACI, раздел 9.8.2.1.1). 6. Коэффициенты ACI для расчета моментов в непрерывных плитах могут использоваться для проектирования непрерывных ребристых плит. 7. Существуют дополнительные практические ограничения, которые можно резюмировать следующим образом:  Минимальная ширина выступа составляет одну треть от общей глубины или.(100 мм), в зависимости от того, что больше.  Вторичная арматура в плите в поперечном направлении ребер должна быть не меньше усадочной арматуры или одной пятой площади основной арматуры в ребрах.  Вторичная арматура, параллельная ребрам, должна быть размещена в плите и размещена на расстоянии не более половины расстояний между ребрами.  Если временная нагрузка на ребристую плиту составляет менее 3 кН / м2, а пролет ребер превышает 5 м, необходимо предусмотреть вторичное поперечное ребро в середине пролета (его направление перпендикулярно направлению основных ребер) и укрепить такое же количество стали, как и в основных нервюрах.Его верхняя арматура должна составлять не менее половины основной арматуры в зоне растяжения. Эти поперечные ребра выступают в качестве ребер жесткости пола. Аль-Касим Грин Университетский колледж инженерии водных ресурсов

Стр. 25 из 26

Проектирование железобетонных конструкций MSC. Wissam Nadir



2

Односторонняя плита

Если временная нагрузка превышает 3 кН / м, а расстояние между ребрами составляет от 4 до 7 м, необходимо предусмотреть одно поперечное ребро, как указано ранее. Если пролет превышает 7 м, по крайней мере, два поперечных ребра на одной трети пролета должны быть усилены, как объяснялось ранее.

Колледж инженерии водных ресурсов Зеленого университета имени Аль-Касима

Стр. 26 из 26

Проектирование железобетонных конструкций MSC. Wissam Nadir

Структурный эффект использования стальной фибры на продавливание ребристых плит из самоуплотняющегося фибробетона (SCFRC)

[1] Абель-Рахман, А.М., Хассан, Н. З., и Солиман, А. М. (2016). Пробивка сдвиговых свойств железобетонных плит с использованием стальной фибры в смеси. HBRC Journal, 1–10. https://doi.org/10.1016/j.hbrcj.2016.11.001.

DOI: 10.1016 / j.hbrcj.2016.11.001

[2] Эль-Салакави, Э., Судки, К., и Полак, М.А. (2004). Поведение при продавливании плоских плит, усиленных полимерными ламинатами, армированными волокном, 8 (октябрь), 384–392.

DOI: 10.1061 / (asce) 1090-0268 (2004) 8: 5 (384)

[3] Халоо, А., Раиси, Э.М., Хоссейни, П., и Тахсири, Х. (2014). Механические характеристики самоуплотняющегося бетона, армированного стальной фиброй. Строительство и строительные материалы, 51, 179–186. https://doi.org/10.1016/j.conbuildmat.2013.10.054.

DOI: 10.1016 / j.conbuildmat.2013.10.054

[4] Лау, Т.Л., и Кларк, Л. а. (2011). Расчет на сдвиг ребристых плит с широкой балкой. Журнал — Институт инженеров Малайзии, 72 (3), 12–18.

[5] Перейра, Э., Баррос, Дж., И Камоэс, А. (2008). Самоуплотняющийся бетон, армированный стальным волокном — экспериментальные исследования и численное моделирование. Журнал структурной инженерии, 134 (8), 1310–1321. https://doi.org/http://dx.doi.org/10.1061/(ASCE)0733-9445(2008)134:8(1310).

DOI: 10.1061 / (asce) 0733-9445 (2008) 134: 8 (1310)

[6] Салехян, Х., И Баррос, Дж. А. О. (2015). Оценка характеристик самоуплотняющегося бетона, армированного стальной фиброй, в надземных плитах. Цемент и бетонные композиты, 55, 268–280. https://doi.org/10.1016/j.cemconcomp.2014.09.016.

DOI: 10.1016 / j.cemconcomp.2014.09.016

[7] Салем, Х., Исса, Х., Гейт, Х., и Фарахат, А. (2012). Пробивная прочность на сдвиг плоских железобетонных плит, подвергшихся воздействию огня со стороны растяжения. HBRC Journal, 8 (1), 36–46. https://doi.org/10.1016/j.hbrcj.2011.10.001.

DOI: 10.1016 / j.hbrcj.2011.10.001

[8] Нгуен, Т.Н., Нгуен Т. Т. и Пансук В. (2017). Экспериментальное исследование поведения при продавливании и сдвиге бетонных плит с высокими эксплуатационными характеристиками, армированных стальной фиброй, с учетом направлений заливки. Инженерные сооружения, 131, 564–573. https://doi.org/10.1016/j.engstruct.2016.10.031.

DOI: 10.1016 / j.engstruct.2016.10.031

Армирующая ребристая сетка для бетонных пешеходных дорожек и перекрытий

Сетка с ребрами жесткости также называется сварной сеткой с ребрами жесткости.С ребристым профилем он может идеально улучшить сцепление с бетоном и минимизировать растрескивание бетона, которое может возникнуть в результате усадки бетона. Армирующая сварная ребристая сетка подходит для использования в различных областях, таких как бетонные пешеходные дорожки, промышленные и коммерческие грунтовые плиты, сборное панельное строительство, плиты для жилых домов и фундаменты.

РРМ-01: Сетка ребра жесткости прямоугольная.

Характеристики сетки ребер жесткости

• Материал: углеродистая сталь или нержавеющая сталь.
• Обработка поверхности: оцинковка.

Таблица 1: Общие характеристики арматурной ребристой сетки

Арт.	Продольная проволока (мм)	Поперечная проволока (мм)	Вес (кг / лист)
WRRM01	11,9 при 100	7,6 @ 200	157
WRRM02	11,7 при 100	7,6 @ 200	131
WRRM03	9.5 @ 100	7,6 @ 200	109
WRRM04	8,6 при 100	7,6 @ 200	94
WRRM05	7,6 при 100	7,6 @ 200	79
WRRM06	6,75 при 100	7,6 @ 200	68

Характеристики ребристой арматурной сетки

• Высокая прочность и высокая жесткость.
• Улучшить сцепление с бетоном.
• Свести к минимуму растрескивание бетона, которое может возникнуть в результате усадки бетона.
• Устойчив к коррозии и ржавчине.
• Долговечный и долгий срок службы.

Применение арматурной сетки

• Бетонные дорожки.
• Плиты грунтовые промышленные и торговые.
• Сборно-панельное строительство.
• Плиты и опоры жилые.

РРМ-02: Бетонная плита 2-го этажа.

РРМ-03: Фундамент ребристый.

Запрос на наш продукт

При обращении к нам просьба предоставить подробные требования. Это поможет нам дать вам действительное предложение.

19 различных типов плит в строительстве

Что такое плита?

Плиты — это конструкционные элементы , изготовленные из бетона , построенные для получения плоских поверхностей, обычно горизонтальных, в полах зданий, крышах, мостах.

Плита обычно имеет высоту на несколько дюймов и дополнительно опирается на стенами, бетонными балками обычно монолитно отливают с плитой, стальными балками , колоннами или закрепляют на дне .

Если требуется армирование, плиты также могут быть предварительно напряжены или бетон будет пролит на арматуру, расположенную внутри каркаса.

Виды плит

19 Различные типы плит в строительстве следующие.

1. Плоская плита

Плоская плита не имеет балок и поддерживается бетонными колоннами или крышками, поэтому ее также называют безбалочной плитой. Нагрузки передаются непосредственно на колонны. Плоская плита легко разворачивается и требует меньшей опалубки.

Толщина плоской плиты = 8 дюймов или 0,2 м.

Где используются плоские перекрытия?

• Для обеспечения гладкой потолочной поверхности, дающей предпочтительное рассеивание солнечного света.
• Простая конструкция экономичного в опалубке .
• Плоские плиты используются в паркингах, коммерческих зданиях, гостиницах.

Преимущества плоской плиты

1. Уменьшается высота чердаков от пола до этажа, когда не требуется для глубокого подвесного потолка, и, следовательно, высота здания может быть уменьшена на .
2. Автоматический ороситель менее сложный .
3. Требуется меньше времени на строительство.
4. Повышает прочность плиты на сдвиг.
5. Это помогает уменьшить мгновенный внутри плиты за счет уменьшения чистого или эффективного промежутка времени.

Недостатки плоской плиты

1. Используется в системе плоских пластин , невозможно иметь большой пролет .
2. Не подходит для удерживания хрупких перегородок.
3. Повышенная громоздкость плиты.

Также прочтите: Что такое изометрическая проекция | Принцип изометрических проекций | Изометрические весы

2. Обычная плита

Эти квадратные плиты, которые удерживаются на балках и колоннах , называются традиционной плитой . Пышность этой плиты — бижутерия, но глубина балки значительна, и нагрузка передается от балок к колоннам. Требуется большая опалубка при относительно плоской плиты.

Основные арматурные стержни — горизонтальные

Распределительные стержни — вертикальные

По длине и ширине его делятся на 2 типа:

1. В одном направлении: Поддерживается балками с противоположных сторон, несущими нагрузку в одном направлении.
   • Увеличенный / короткий диапазон ≥ 2
2. Двусторонний: Поддерживается балками с четырех сторон, несущими нагрузку в обоих направлениях.
   • Большой диапазон / Короткий диапазон = <2

Толщина обычной плиты: 4 дюйма или 10 дюймов и длина — 4 метра.

Где используются обычные плиты

?

1. Консольные плиты используются для односторонней плиты .
2. Применяется в застройке этажей многоэтажного дома.

Преимущества обычных плит

Обычная плита обладает такими характеристиками, как большая жесткость, более высокая грузоподъемность, безопасность и экономичность. Обычные здания с железобетонным каркасом (ЖБИ) обычно используются для строительства.

Недостатки обычной плиты

Обычные бетонные плиты плиты имеют ограниченную длину и толщину. Для сохранения прочности им требуется определенный уровень толщины — обычно не менее 4 дюймов для монолитного фундамента и . Длинные бетонные плиты , приподнятые над землей, имеют ограниченную длину из-за опасности растрескивания.

Также читайте: Что такое лестничный пролет | Типы лестниц | Сколько ступенек в полете | Некоторые факты о лестничных клетках

3. Ребристая плита с пустотелым сердечником или полая плита с сердечником

Пустотные оребренные плиты получили свое название от продольных пустот или пустотелых сердцевин, которые проходят через модули. Ядра могут действовать как служебные каналы и могут удобно уменьшить собственный вес плит, увеличивая конструктивную эффективность. Ядра имеют удовлетворение с точки зрения устойчивости, уменьшая на количество использованного бетона на .

Ширина: 1200 мм

Глубина : от 110 мм до 400 мм.

Где используются ребристые плиты с полым сердечником?

Использование полой ребристой плиты не только снижает затраты на строительство, но и снижает общий вес конструкции. Отличная огнестойкость и звукоизоляция — другие атрибуты пустотной плиты из-за ее толщины. Это устраняет необходимость сверлить плит для электрического и сантехнического агрегата.

Преимущества ребристой плиты с полым сердечником

1. Уменьшает затраты на строительство и общий вес конструкции.
2. Превосходная огнестойкость и звукоизоляция.
3. Устраняет необходимость сверлить — в плитах для электрических и сантехнических устройств.
4. легко устанавливается в и требует меньше усилий.
5. Быстро развиваться.
6. Для армирования не требуется специального оборудования.

Недостатки из Пустотелая плита ребристая

1. Модули полых оребренных плит также повреждаются во время транспортировки.
2. Становится утомительным обеспечить удовлетворительных соединений между сборными элементами.
3. необходимо переставить для специального оборудования для подъема и перемещения сборных модулей.
4. Неэкономичный для пролетов bijou .
5. Тяжело ремонтировать и укреплять.

Также читайте: Сердцевина против заболони | Что такое заболонь | Что такое сердцевина

4. Hardy Slab

Hardy slab — это бетонная плита, построенная из прочных кирпичей. Hardy Brick — это пустотелый кирпич, состоящий из полых бетонных блоков. Эти блоки используются для заполнения части плиты. Прочные плиты уменьшают количество бетона в плите, а также уменьшается собственный вес плиты.Этот тип плиты имеет большую толщину на 2,27 м по сравнению с обычными плитами.

Толщина — на 0,27 м больше по сравнению с стандартным .

Где используются

Hardy Slab ?

1. Hardy slab используется при высоких температурах.
2. Для проверки температура поток от самый высокий плиты, всплески сырости.
3. Тепло , исходящее от стен, проверяется с помощью термоблоков.Thermocol — это лучший изолятор солнечного света .

Преимущества Hardy Slab

1. Уменьшение веса плиты за счет уменьшения количества бетона под нейтральной осью.
2. Конструкция без усилий, особенно когда все балки являются скрытыми балками.
3. Улучшенная звукоизоляция и тепло .

Недостатки Hardy Slab

1. Блоки из пустотелого ребристого кирпича также повреждаются при транспортировке.
2. Неэкономичный для пролетов bijou .
3. Тяжело ремонтировать и укреплять.

Также читайте: Плотность цементного песка и заполнителя | Плотность цемента | Плотность песка | Общая плотность | список плотности

5. Вафельная плита

Вафельная плита может быть железобетонной крышей или полом , содержащим квадратные решетки с глубокими сторонами, а — это плиты , также известные как решетчатые плиты. Плиты этого сорта в основном используются в дверном проеме гостиниц, торговых центров, ресторанов, коммерческих зданий постоянно графических изображений и для установки искусственного освещения.

Где используются вафельные плиты?

1. Используется там, где требуются пролеты бробдингнаги (например, в аудиториях, кинозалах).
2. Это используется из-за его мускулистых свойств фундамента, стойкости к трещинам и провисанию.
3. Вафельная плита выдерживает бробдингнагианскую нагрузку по сравнению с обычными бетонными плитами.

Преимущества вафельной плиты

1. Вафельные плиты способны выдерживать большие нагрузки.
2. Вафельные плиты часто используются как перекрытия, так и перекрытия .
3. Подходит для пролетов от 7 до 16 метров; более длинные пролеты возможны дополнительно в случае дополнительного напряжения.
4. Эти системы легкие по весу, поэтому обеспечивается значительная экономия в рамках каркаса , потому что требуется легкий каркас .

Недостатки из Вафельная плита

1. Вафельная плита не используется в типовых строительных проектах .
2. Литейные формы или формы, необходимые для сборных модулей, очень дороги и, следовательно, экономичны только тогда, когда требуется крупномасштабное производство неотличимых единиц .
3. Строительство требует строгого надзора и квалифицированных рабочих.

Также прочтите: Что такое блоки AAC | Недостатки & # 038; Преимущества блоков AAC | Почему в блоках AAC появляются трещины | Технические характеристики блоков AAC | Использование блоков AAC

6.Купольная плита

Он используется в храмах, мечетях, дворцах и т. Д. Купола имеют форму полукруга, а опалубка выполняется на обычной плите в форме купола , а бетон заливается в опалубку, образуя купол формы. Это одна из разновидностей бетонных плит .

Толщина — 0,15м.

Где используются купольные плиты?

Одним из основных преимуществ куполообразной системы является способность обеспечивать несущую способность конструкции, эквивалентную обычным плитам , но для этого требуется меньше бетона (снижение расхода бетона до 20%).

Преимущества купола Плита

Купола чрезвычайно прочные и прочные. В то время как средний срок службы здания измеряется десятилетиями, Монолитный купол Купол может измеряться веками. Они устойчивы к огню, воде и ветру, что делает их невосприимчивыми к ураганам, торнадо, пожарам и другим опасным стихийным бедствиям.

Недостатки купольной плиты

• Неустойчивые материалы. Три материала, из которых изготовлены монолитные купола, не являются экологически чистыми.
• Уязвимость воздушной формы. Воздушная форма представляет собой тонкую мембрану, которую легко повредить падающими деревьями и.
• Плохая вентиляция. Монолитный купол создает плотную герметичную изоляцию, что не всегда желательно с учетом этих действий.
• Разрешения и стоимость имущества. Для возведения монолитного купола могут потребоваться специальные разрешения в зависимости от типа конструкции.

Также читайте: Что такое наклонный рисунок | Примеры рисования под углом | Что такое наклонный обзор | Косая проекция | Косая форма | Кабинет косой | Что такое рисунок кавалера

7.Скатная плита крыши

Скатная кровля — это , особенно легкая наклонная плита , обычно разрабатываемая на курортах для обеспечения естественного вида. Скатная крыша — это крыша , которая наклонена вниз, обычно в двух частях под углом от центрального конька, но иногда в одной части, от одного края к другому. «Угол наклона » крыши представляет собой вертикальный подъем, деленный на ее горизонтальный пролет, и является мерой ее крутизны

.

Толщина: 2–8 дюймов.

Где используется скат крыши

?

Скатная крыша обеспечивает естественную вентиляцию между внешним слоем и зданием, сохраняя энергию

Преимущества скатной кровли

1. Скатная крыша сравнительно лучше отводит дождевую воду.
2. Течь менее вероятна.
3. Кровельные покрытия сравнительно дешевле.
4. Если это стандартный шаг , строительные материалы сравнительно на дешевле.
5. Теплоизоляция.
6. Энергосбережение.
7. Защита от вредных воздействий окружающей среды.
8. Экономичное дополнительное пространство.
9. Более длительный срок службы.
10. Повторное использование дождевой воды.
11. Устойчивое развитие.

Недостатки скатной кровли

1. Скатные крыши создают большую нагрузку на фундамент здания и требуют большей глубины фундамента. Замена плоской крыши на скатную крышу на существующей конструкции не всегда осуществима.
2. Невозможно для многоуровневых зданий или зданий со сложной планировкой.
3. Дороже в установке и обслуживании.

Также прочтите: Что такое контурный интервал | Расчет контурных интервалов | Использование контурных интервалов при съемке

8. Арочная плита

Арочная плита принимается в месте, где есть потребность в перенаправлении ветровой нагрузки, и если есть длинная кривая в направлении плиты , эти плиты принимаются

Где используются арочные плиты?

Арка , в архитектуре и гражданском строительстве, изогнутый элемент , используемый для перекрытия проема и для поддержки нагрузок сверху.Арка легла в основу эволюции свода.

Преимущества арочной плиты

1. Обеспечивает более высокий уровень сопротивления по сравнению с другими конструкциями.
2. Он предлагает возможность охватывать большее расстояние.
3. Конструкция может быть практически из любого материала.
4. Обеспечивает преимущество при переноске грузов.
5. Он продолжает оказывать поддержку без искажений с течением времени.

Недостатки арочной плиты

1. Он предлагает конечную длину пролета для использования.
2. Это трудоемкий проект.
3. Это конструкция, требующая тщательного ухода.
4. Это вариант моста, который нельзя построить в некоторых местах.
5. Для успешного прохождения пролета требуется дополнительная боковая поддержка.

Также читайте: Болт против винта | Что такое болт | Что такое винты

9. Натяжная плита столба

Стойка — с натяжением ( PT ) плиты обычно представляют собой плоские плиты , ленточные балки и плиты или ребристые плиты . Стойка — напряженные плиты используют высокопрочные напряженные стальные пряди для сжатия плит , сохраняя большую часть бетона в сжатом состоянии. Плита, растянутая после проявления плиты, имеет номер , обозначенный как как плита после растяжения. Для проверки силы сжатия предусмотрено усиление.

Где используются плиты

для натяжения опор ?

Стойка — растяжение , которая представляет собой форму предварительного напряжения, имеет несколько преимуществ по сравнению со стандартной арматурной сталью (арматурой): она уменьшает или устраняет растрескивание при усадке, поэтому не требуется никаких соединений или меньше соединений.Образовавшиеся трещины плотно удерживаются. Это позволяет уменьшить толщину плит , и других конструктивных элементов.

Преимущества

Стойка натяжения Плита

1. Позволяет плитам быть более тонкими.
2. Позволяет создавать плит на мягких грунтах.
3. Трещины набиты плотно.
Натяжные плиты
4. для столба — это отличный способ построить более прочные конструкции по цене по разумной цене .
5. Устраняет растрескивание при усадке.

Недостатки

Post Tension Slab

1. Натяжные плиты Post часто изготавливаются опытными профессионалами .
2. Самая обычная проблема при использовании натяжной плиты Post заключается в том, что если не соблюдать осторожность при ее изготовлении, может вызвать серьезные несчастья.

Также читайте: Что такое вираж | Определение виража | Формула виража | Расчет виража автомобильных дорог

10.Плита предварительного натяжения

Предварительно напряженный бетон — это бетон, в который были введены внутренние напряжения для противодействия в желаемой степени растягивающим напряжениям, которые будут возникать при эксплуатации. Напряжение обычно создается жилами отдельных жестко вытянутых проволок, кабелями из жестко вытянутой проволоки или стержнями из высокопрочной легированной стали.

Где используются плиты предварительного натяжения

?

Pre — натяжение обычно выполняется на заводах по производству сборных железобетонных изделий на постоянных станинах, которые используются для производства Pre — растянутых сборных железобетонных элементов для строительной промышленности.

Преимущества плиты предварительного натяжения

Увеличенная длина пролета увеличивает беспроблемную площадь и парковочные места. Более длинные пролеты приводят к меньшему количеству стыков, в результате чего требуется меньше обслуживания. Возможность коррозии стали и последующего разрушения бетона снижается, поскольку бетон не имеет трещин

Недостатки плиты предварительного натяжения

1. Pre Tension Slab требует высококачественного плотного бетона высокой прочности.
2. Требуется высокопрочная сталь , что составляет 2.В 5–3,5 раза дороже низкоуглеродистой стали.
3. Процесс предварительного напряжения требует сложного натяжного оборудования и анкерных устройств.

Также прочтите: Что такое Low E Glass | Типы низкоэмиссионного стекла | Преимущества & # 038; Недостатки Low E Glass

11. Плита для подвешивания кабелей

Подвесные плиты — это плиты , которые не находятся в прямом контакте с землей. Они образуют крыши или перекрытия над уровнем земли. Подвесные плиты подразделяются на два типа: односторонние плиты , поддерживаемые с двух сторон. двухсторонние плиты , поддерживаемые со всех четырех сторон.

Где используются плиты для подвешивания кабелей?

Эта плита предусмотрена там, где длина пролета больше и затруднена при строительстве колонн. Плиты связываются тросами, и эти тросы соединяются с колоннами.

Преимущества кабельной подвесной плиты

1. Возможны большие пролеты.
2. Обладает простой конструкцией.
3. Гибкость благодаря кабельной системе .
4. При строительстве требуется меньше материалов.

Недостатки кабельной подвесной плиты

1. Кабель — оставшихся мостов мостов имеют максимальную длину, которую следует учитывать.
2. Этот вариант конструкции может стать нестабильным в определенных условиях.
3. Кабель — Остаток мостов может быть сложно проверить и отремонтировать.
4. Это конструкция, которая иногда может быть подвержена ржавчине или коррозии.

Также читайте: Что такое сухой строительный раствор | Преимущества сухих строительных смесей | Недостатки Dry Pack Mortar

12. Низкое перекрытие

Плита над дверью для хранения, известная как низкая кровельная плита . Эта плита закрыта со всех концов и открыта с одного конца, она находится ниже фактической плиты и выше уровня дверного проема.Эти бетонные плиты используются в домах.

Преимущества низкой кровли

1. Повышенный уровень охлаждения и нагрева.
2. Полезно для соблюдения требований.
3. Низкие затраты на установку.
4. Можно установить новую технологию.

Недостатки низкой кровли

Крыши с низким уклоном изменяют способ стекания воды из конструкции. Высокие скатные крыши не пропускают воду, поэтому хорошо подходят битумная черепица и другие материалы, которые перекрывают друг друга.На крыше с более низким уклоном стоячая вода просачивается между этими материалами.

Также читайте: Что такое Hempcrete | Бетонные блоки | Преимущества & # 038; Недостатки бетонных блоков | Применение Hempcrete

13. Запроектированная плита

Плита с одной неподвижной стороной и свободной другой стороной считается проектируемой плитой или консольной плитой. Эти плиты используются в отелях, университетах, функциональных залах и т. Д.

Где используется Спроектированная плита ?

Эти типов плит , , , как правило, сооружаются в отелях, университетах, функциональных залах и т. Д. До использовать для зоны сброса или подъема, а также для зоны погрузки и разгрузки.

Преимущества Проектируемый Плита

1. Это уменьшает общую высоту конструкции.
2. Спроектированные плиты способны поднимать сосредоточенные грузы.
3. Так как арматура спроецированной плиты может быть легко расширена, ее легко разместить.
4. У них также улучшен контроль качества.

Недостатки Проектируемый Плита

1. В системе плит , проектируемой на , строительство больших пролетов невозможно.
2. Использование откидной панели может повредить большие механические воздуховоды.
3. Не подходят для кирпичной кладки (хрупкие опоры).
4. Толщина спроецированной плиты больше, чем у типичной двусторонней плиты RCC.

Также читайте: Какой фундамент для дома самый лучший | Типы фундаментов домов | Как построить фундамент дома | Какой самый прочный фундамент дома

14. Плита основания

Фундаментные плиты — это те плиты , которые заливаются непосредственно в траншеи в грунте .Они полностью полагаются на существующую базу для поддержки. Основание (более правильное название в промышленности — фундамент) должно быть достаточно прочным, чтобы поддерживать бетонную плиту .

Где используются плиты

Ground ?

Земля , несущая плит , также известная как « земля » или « плита -нон-класс», обычно используется для грунтовых полов в жилых и некоторых коммерческих приложениях .Это экономичный и быстрый метод строительства для участков с нереактивным грунтом и небольшим уклоном.

Преимущества

Ground Slab

Бетонная плита Фундамент чаще встречается в штатах с теплым климатом, где земля с меньшей вероятностью замерзнет и вызовет трещины в фундаменте. Есть веские причины для строительства или покупки дома на плите , например, экономия средств и меньший риск повреждения в определенных случаях.

Недостатки

Ground Slab

Есть веские причины для строительства или покупки дома на плите , например, экономия затрат и меньший риск повреждения в определенных случаях. К недостаткам относится то, что блоки отопления и охлаждения, возможно, придется устанавливать на первом этаже, что занимает жилую площадь. Также существует вероятность появления трещин.

Также читайте: Напряжение и сжатие | Что такое напряжение & # 038; Компрессия

15.Затонувшая плита

плиты unk — это плиты , залитые на определенную глубину (200 или 300 мм или любую другую в зависимости от конструкции) ниже нормального уровня пола. Эта дополнительная глубина используется для прокладки труб и инженерных каналов.

Где используются утонувшие плиты?

Этот тип плиты — это , используемый в ванных комнатах, туалетах, умывальниках или санузлах. Цель обеспечения утопленной плиты состоит в том, чтобы предотвратить перетекание воды из области заглубленной плиты к окружающим плитам .

Преимущества затонувшей плиты

1. В таких плитах все водопроводные трубы скрыты внутри плиты .
2. Специальная сантехника из утопленных планок не требуется для снижения шума в ванной.
3. Эти плиты представляют собой хорошую водопроводную систему, также используемую там, где должна быть установлена ​​система безопасности.

Недостатки затонувшей плиты

1. Уменьшение высоты плиты .
2. Плита , гидроизоляция и кирпичная кладка требует больше времени на строительство по сравнению с Sunken Slab .

Также прочтите: Что такое утонувшая плита | Преимущества & # 038; Недостатки Sunken Slab

16. Плита ребристая

Ребристые плиты состоят из широкополосных балок, проходящих между колоннами, с узкими ребрами, проходящими в ортогональном направлении. Обычно ребра и балки имеют одинаковую глубину. Тонкая плита завершает систему.Вафельные плиты имеют тенденцию быть глубже, чем эквивалентные ребристые плиты.

Где используются ребристые плиты?

Ребристая плита обеспечивает более легкую и жесткую плиту , чем эквивалентную плоскую плиту , уменьшая протяженность фундамента. Они обеспечивают очень хорошую конструкцию, где плита вибрация является проблемой, например лаборатории и больницы

Преимущества ребристой плиты

1. В этом типе плиты напряжение растяжения снимается со стороны растяжения плиты.Прочность бетона на растяжение очень мала, поэтому большая часть растянутого бетона устраняется с помощью поддонов.
2. Экономичен там, где временные нагрузки довольно небольшие, например, в жилых домах, гостиницах.
3. Длинные пролеты перекрытий могут быть выполнены из ребристых и вафельных плит. Во многих случаях в здании желательны длинные пролеты. Ребристые или вафельные плиты.
4. Обеспечивают архитектурные преимущества. Все электрические приборы могут быть легко установлены в щели между ребрами, что может быть архитектурно эстетичным.

Недостатки ребристой плиты

1. Не подходит там, где большие временные нагрузки, такие как тяжелые производственные здания, склады.
2. Толщина плиты контролируется как требование огнестойкости.
3. Стоимость опалубки высока.
4. Иногда сложно установить электрооборудование.

Также читайте: Что такое Bond Breaker | Цель предоставления прерывателя облигаций | Что такое разрушитель бетонного склеивания | Что такое Bond Breaker Tape

17.Пузырьковая плита настила

Пузырьковый настил представляет собой конструкцию с пустотами плиты , в которой используются повторно используемые пластиковые сферы, зажатые между слоями армирующей стальной решетки, чтобы ввести «пустоты» в двухстороннюю плиту .

Где используются плиты перекрытия пузыря?

Bubble Deck — это революционный метод фактического удаления бетона из середины перекрытия плиты , не выполняющего никаких структурных функций, тем самым значительно снижая собственный вес конструкции. Bubble Deck основан на новой запатентованной технике — прямом соединении воздуха и стали.

Преимущества Bubble Deck Slab

1. Superior Statics: Пузырьковая плита настила превосходит обычную плиту, поскольку имеет уменьшенный вес, повышенную прочность, меньшее количество колонн и отсутствие балок или ребер под потолком.
2. Производство и реализация: Повышение качества продукции за счет автоматизированного производства сборных элементов.Минимум работ на стройплощадке исключает возможность ошибок, а легкий вес плиты помогает упростить монтаж с помощью легкого и дешевого подъемного оборудования.
3. Экономическая экономия: Основная экономия достигается на материалах (плиты, столбы, фундамент) до 50%. Благодаря небольшому весу значительно снижаются транспортные расходы.
4. Улучшение окружающей среды: При использовании пузыря 1 кг пластика заменяет более 100 кг бетона. Энергозатраты на производство, транспортировку и транспортировку очень низки.Таким образом, меньше выброс СО2.

Недостатки Bubble Deck Slab

1. Толщина плиты ограничена.
2. Требуется квалифицированная рабочая сила.
3. Обычная плита изгибается меньше, чем Bubble Deck Slab.
4. Несущая способность меньше, чем у обычных плит.
5. Иногда тонкий участок бетона может сломаться во время транспортировки.

Также читайте: Разница между эскизами и рисованием | Что такое концептуальные зарисовки | Архитектурный концептуальный рисунок | Виды чертежей для проектирования зданий

18.Сборная плита

Сборный гранит остается гранитом. Перед отправкой дистрибьютору его просто обрезали до стандартных размеров. Хотя они выглядят и ощущаются так же, как и пользовательские гранитные плиты , они доступны в узком диапазоне размеров. Они не предлагают вариантов настройки, так как они сборные.

Где используются сборные плиты?

1. Продукция сельского хозяйства.
2. Строительство и благоустройство территории.
3. Подпорные стены.
4. Канализация и ливневая канализация.
5. Хозяйственные постройки.
6. Вода и водоотведение.
7. Транспорт и транспортные средства.
8. Модульная брусчатка.

Преимущества сборных перекрытий

1. Экономия средств, материалов, времени и рабочей силы.
2. Опалубка и строительные леса не требуются.
3. Монтаж инженерных сетей и отделки может быть произведен немедленно.
4. Независимо от погодных условий.
5. Компоненты производятся под тщательным контролем. Качество хорошее
6. Чистые и сухие работы на объекте.
7. Возможность изменения и повторного использования
8. Сохранение правильной формы и размеров, острые края.
9. Очень тонкие профили могут быть точно изготовлены полностью.

Недостатки сборной плиты

1. Погрузочно-разгрузочные работы и транспортировка могут привести к поломке элементов во время транспортировки, поэтому необходимо предусмотреть дополнительные меры.
2. Высокая транспортная стоимость.
3. Потребность в монтажном оборудовании.
4. Требуются квалифицированная рабочая сила и присмотр.

Также читайте: Использование портлендского цемента | Как использовать портландцемент | Для чего используется портландцемент | Как производится портландцемент | Почему это называется портландцемент

19. Плита композитная

Композитные плиты состоят из железобетона, залитого поверх профилированного стального настила, который действует как опалубка во время строительства и внешнее армирование на завершающей стадии.Настил может быть как входящим, так и трапециевидным.

Где используются композитные плиты?

Композитная плита является одной из основных систем перекрытий, используемых в конструкции из стальных конструкций . Композитные плиты состоят из железобетона и профилированного стального настила, который выполняет роль опалубки во время строительства и внешнего армирования на последнем этапе строительства. Настил может быть как входящим, так и трапециевидным.

Преимущества композитной плиты

1. Универсальность; их можно адаптировать ко многим практическим случаям и множеству решений.
2. Соотношение сопротивления / веса; большее сопротивление при меньшем весе, что позволяет снизить вес конструкции в целом.

Недостатки композитной плиты

1. Нельзя использовать для несущих или конструкционных работ.
2. Расширяется и сжимается со скоростью, отличной от скорости материала, используемого для конструкции / каркаса.
3. Если материал поврежден или поблек, его необходимо заменить.
4. Он очень чувствителен к температуре и расширяется и сжимается при изменении температуры.

Также читайте: Как производится цемент | Цементные ингредиенты | История цемента

---

FAQ

Что такое плоская плита?

Плоская плита представляет собой железобетонную плиту , опирающуюся непосредственно на бетонные колонны без использования балок. Плоская плита определяется как односторонняя или двусторонняя опорная система, в которой поперечная нагрузка плиты сосредоточена на опорных колоннах и квадратной плиты , называемой «опускающимися панелями».

Что такое Обычная плита?

Плита , которая опирается на балки и колонны, называется обычной плитой . В этом случае толщина плиты мала, тогда как глубина балки велика, и нагрузка передается на балки, а затем на колонны. Обычные бетонные плиты Плиты имеют квадратную форму и длину 4 м.

Что такое ребристая плита с полым сердечником ?

Пустотная плита , также известная как пустотная плита , пустотная плита или просто бетонная плита, представляет собой сборную плиту из предварительно напряженного бетона, обычно используемую при строительстве полов в многоэтажных жилых домах.

Также читайте: Что такое грубый заполнитель | Требования к качественным грубым заполнителям | Использование грубых заполнителей | Классификация агрегатов

Что такое Hardy Slab?

Hardy slab построен из выносливых кирпичей . Hardy кирпичи — это пустотелые кирпичи, состоящие из бетонных пустотелых блоков. Эти блоки используются для заполнения частей плиты . Hardy slabs экономит количество бетона и, следовательно, собственный вес плиты уменьшается. Hardy slab используется в местах с очень высокими температурами.

Что такое вафельная плита ?

Вафельная плита или плита с двусторонним перекрытием — это бетонная плита из железобетона с бетонными ребрами, проходящими в двух направлениях на ее нижней стороне. Название вафля происходит от узора сетки, созданного ребрами жесткости.

Что такое купольная плита?

Купольная плита — это система многоразовой опалубки для строительства двунаправленных вафельных плит прямо на месте.Лучшие сейсмические характеристики. Снижение собственного веса и затрат. Улучшенные акустические характеристики.

Также читайте: 10 различий между строительным раствором и бетоном | Что такое миномет & # 038; Бетон | Виды строительного раствора и бетона

Что такое скат крыши ?

В конструкции Скатная крыша скатная крыша построена с уклоном , наклоненным на , по крайней мере, на 20 градусов к горизонтали для сланца и от 40 до 60 градусов для черепицы.Наклонная крыша наиболее подходит для местности с сильными дождями и снегопадами. В настоящее время скатные крыши строятся даже в RCC с плитами и балкой.

Что такое Арочная плита?

Домкрат арочные плиты широко используются в некоторых частях мира для перекрытия жилых и промышленных зданий. Эта старая система полов продемонстрировала прочность и устойчивость при нормальной гравитационной нагрузке, но не отвечает критериям сейсмостойкости плиты .

Что такое плита после натяжения ?

Столб — Натяжные плиты создаются с бетонными траншеями по периметру дома, где будут размещаться внешние стены. Дополнительные траншеи, называемые опорами, вырываются между периметрами и расположены на расстоянии около 3 футов друг от друга. В траншеи заливается бетон, а затем сверху кладется бетонная плита .

Также читайте: Разница между предварительным и последующим натяжением | Что находится под напряжением | Методы Prestress

Что такое плита предварительного натяжения ?

Предварительное напряжение — это метод армирования бетона, противодействующего приложенным нагрузкам, путем помещения его в состояние сжатия до приложения нагрузок.

Что такое плита для подвешивания кабелей ?

Подвесные плиты — это плиты , которые не находятся в прямом контакте с землей. Они образуют крыши или перекрытия над уровнем земли. Подвесные плиты подразделяются на два типа: односторонние плиты , поддерживаемые с двух сторон. двухсторонние плиты , поддерживаемые со всех четырех сторон.

Что такое Низкая плита крыши?

Называется плита , которая предусмотрена над дверью для хранения. Низкая плита крыши .

Что такое Спроектированная плита?

Плита , одна сторона которой закреплена, а другая свободна, называется перекрытием Projected Slab или Cantilever .

Также читайте: Что такое ложная работа | Типы фальшивых работ | Причины неудач фальшивых работ

Что такое плита основания ?

Фундаментные плиты — это те плиты , которые заливаются непосредственно в траншеи в грунте .Они полностью полагаются на существующую базу для поддержки. Основание (более правильное название в промышленности — фундамент) должно быть достаточно прочным, чтобы поддерживать бетонную плиту .

Что такое Затонувшая плита?

Утопленные плиты — это плиты , залитые на определенную глубину (200 или 300 мм или любую другую в зависимости от конструкции) ниже нормального уровня пола. Эта дополнительная глубина используется для прокладки труб и инженерных каналов.

Что такое ребристая плита ?

Ребристая плита — это система перекрытий , которая состоит из ряда параллельных железобетонных Т-образных балок, образующих железобетонные балки. Плита — это полка балки, а расширенная часть — это стенка. Расширенная часть известна как ребра.

Также читайте: Что такое сантехническое соединение | 11 видов сантехнических соединений | Различные типы трубных соединений и их применение

Что такое плита настила из пузырьков ?

Пузырьковый настил представляет собой конструкцию с пустотами плиты , в которой используются повторно используемые пластиковые сферы, зажатые между слоями армирующей стальной решетки, чтобы ввести «пустоты» в двухстороннюю плиту .

Что такое сборные плиты ?

Сборный гранит остается гранитом. Перед отправкой дистрибьютору его просто обрезали до стандартных размеров. Хотя они выглядят и ощущаются так же, как и пользовательские гранитные плиты , они доступны в узком диапазоне размеров. Они не предлагают вариантов настройки, так как они сборные.

Что такое композитная плита ?

Композитные плиты состоят из железобетона, залитого поверх профилированного стального настила, который действует как опалубка во время строительства и внешнее армирование на завершающей стадии.Настил может быть либо входящим, либо трапециевидным, как показано ниже.

Понравился пост? Поделитесь этим с вашими друзьями!

Предлагаемое чтение —

Вафельная плита — Civil Wale

Вафельная плита или ребристая плита — это тип плиты, которая гладкая сверху и с отверстиями под ней, создавая вид вафель. Верх ребристой плиты обычно тонкий, а нижние линии сетки обычно представляют собой ребра, перпендикулярные друг другу с одинаковой глубиной.

Обычно используется там, где требуются большие пролеты, чтобы многие колонны не мешали пространству. Имеет двунаправленное армирование. Следовательно, необходимы толстые плиты, проложенные между широкими балками. Ее также называют двухсторонней балочной плитой.

Поскольку предел прочности бетона на растяжение в основном обеспечивается арматурой из стальных стержней, сохраняются только «ребра», содержащие арматуру, а оставшаяся «неиспользованная» часть бетона ниже нейтральной оси удаляется, чтобы уменьшить собственный вес плиты. .Это достигается размещением глиняных горшков или других фигур на опалубке перед заливкой бетона.

Назначение вафельной плиты

Вафельная плита обеспечивает более жесткую и легкую плиту, чем аналогичная плоская плита. Скорость строительства вафельной плиты выше, чем у обычной плиты. Он экономичный и легкий.

Он использует примерно на 30% меньше бетона и на 20% меньше стали, чем плита-плот. Они обеспечивают низкий прогиб пола. Обладает хорошей отделкой и прочностью.Он имеет довольно небольшую глубину пола и огнестойкий. Имеет отличный контроль вибрации.

Характеристики вафельной плиты

• Вафельные плиты чаще всего подходят для плоских поверхностей.
• Армирование производится в виде сетки или отдельных стержней.
• Рекомендуемая толщина от 85 до 100 мм, а рекомендуемая глубина плиты ограничена от 300 до 600 мм.
• Требуемый объем бетона меньше по сравнению с другими.
• В вафельной плите отдельная выемка под балку не требуется.
• Обычно ширина балки составляет от 110 до 200 мм.
• Рекомендуемый шаг ребер от 600 до 1500 мм.
• Нижняя поверхность плиты имеет вид вафли. Получается из картонных панелей или коробок и т. Д.
• Устойчив к усадке.

Применение вафельной плиты

• Используется там, где возникает проблема вибрации.
• Он также используется там, где должны быть построены плиты с большим пролетом.
• Используется там, где требуются низкий прогиб плиты и высокая устойчивость.
• Например, он используется в аэропортах, больницах, коммерческих и промышленных зданиях и т. Д.

Преимущества вафельной плиты

• Она используется для больших пролетов плит и перекрытий.
• Несущая способность больше, чем у других типов плиты.
• Экономит материал и снижает вес.
• Быстрое и быстрое строительство.
• Обладает хорошей способностью контролировать вибрацию.
• Он легкий.
• Привлекательный внешний вид потолка в открытом виде.
• Вертикальное проникновение между ребрами легко.
• Экономичен при использовании многоразовой опалубки.

Недостатки вафельной плиты

• Требует строгого контроля.
• Требуется квалифицированная рабочая сила.
• Сложно обслуживать.
• Требуется большая высота от пола до пола.
