Армопояс в доме из газобетона под деревянные перекрытия. Нюансы армирования

Армопояс в доме из газобетона под деревянные перекрытия. Нюансы армирования

Изготовление армопояса на газобетоне под плиты перекрытия, делается после первого этажа. Последний этаж плитами перекрывают редко. Выполняется по внутреннему краю опорной стены. Плита, должна опираться на армопояс плоскостью 12 — 15 см. Арматурный каркас делается усиленным. В горизонтальной плоскости делается два уровня по три или четыре прутка в зависимости от толщины монолитного участка. Но плиты, особенно если используются обычные не облегченные, должны ложиться на два прутка. То есть, внутреннюю сторону армопояса усилить.

Армопояс, в доме из газобетона, под деревянные перекрытия усиливать не требуется. Перекрытие легкое. Делать его можно используя стандартные блоки – лотки, и опалубочным способом.

Металлические балки под перекрытия на армопояс, для газобетонного дома, устанавливаются только с использованием приварных подкладок втрое превышающих по площади подошву балки.

Если у балки размер опорной подошвы 100*200 мм, то подкладка должна быть размером 300*200 мм.

Особо стоит обратить внимание на устройство армопояса под мауэрлат в доме из газобетона. В нем устанавливаются приспособления для крепления опорного бруса стропил. Закладывают, до заливки бетоном, проволоку 6 мм. Делают её П – образной формы вставляют под арматуру с шагом 1 метр. Длинна свободных концов, должна быть достаточной для привязки мауэрлата. Для крепления мауэрлата используют так же резьбовые шпильки диаметром 12-14 мм. Чтобы их установить нужно, пробурить отверстия в верхнем ряду блоков с шагом установки шпилек. На шпильки навернуть гайки поставить увеличенные шайбы и установить в пробуренные отверстия. Резьбу, которая выше армопояса, обернуть бумагой или скотчем. чтобы не забить раствором при заливке. Длинна шпилек, должна быть на 5 см больше чем толщина армопояса и мауэрлата, без учета величины заглубления.

Надёжно установить крышу без армопояса можно, но для этого потребуются другие приспособления, которые не гарантируют меньшую стоимость и большую надежность. Это ответ на вопрос « Нужен ли армопояс для одноэтажного дома?». А крыша такому дому нужна?

Нужен ли армопояс под монолитное перекрытие. Армопояс — что это такое

Армопояс — это монолитный железобетонный контур, который кладется на все основные стены здания, связывая их в единый каркас.

Основная задача армопояса заключается в распределении равномерной нагрузки на несущие стены здания и на фундамент.

Армированный пояс укладывается на нескольких уровнях строящегося здания, в фундаменте, под плиты перекрытия и под мауэрлат (брус на, который опираются стропила кровли).

Какие функции выполняет армопояс

Можно выделить несколько причин, которые определяют необходимость устройства армопояса при строительстве дома:

  • Повышение пространственной жёсткости — армированный пояс связывает конструкцию здания в одно целое и выполняет функцию жёсткой рамы, благодаря чему здание получает дополнительную устойчивость против негативных факторов, ветровых нагрузок, грунтовых подвижек, землетрясений;
  • Равномерное распределение нагрузок — монолитный пояс защищает фундамент и стены от трещин и не дает тяжелым плитам чердачных и межэтажных перекрытий продавить хрупкие газобетон и пенобетон;
  • Реализация проемов — железобетонный пояс позволяет без использования специальных перемычек делать в стенах проемы любой ширины для дверей и окон;
  • Соединение стропильной системы крыши со стенами — монолитный армопояс обеспечивает жёсткое и надежное крепление для монтажа стропильной системы крыши, особенно важно когда стены строения выложены из легких блоков.

Всегда ли нужен армопояс?

Укрепление дома нужно не всегда. Рассмотрим ситуации, в которых можно пренебречь строительством армопояса:

  • фундамент расположен на прочном грунте: скальный грунт, крупный и крупнообломочный песок, грунт не насыщенный водой;
  • стены дома будут выкладываться из кирпича;
  • стены дома будут строится из арболитовых блоков, толщиной не менее 30 см и прочностью не меньше B2,5;
  • возводится одноэтажный дом, перекрытия которого будут выполнены из деревянных балок, а не из бетонных плит.

В том случае если грунт на участке слабый и не очень устойчивый, к примеру пылевидный песок, лёсс, глина, суглинок или торфяник, то строительство армопояса обязательно.

То же самое если стены дома строятся из легких и хрупких керамзитобетонных, пенобетонных или газобетонных блоков — ответ очевиден, армопояс нужен! Это потому что эти блоки не рассчитаны на подвижки грунта и точечные нагрузки исходящие от плит перекрытия.

Технология строительства армопояса

Методика устройства монолитного армопояса схожа с технологией заливки обычного монолитного фундамента:

  1. Вяжется и устанавливается каркас из арматуры;
  2. Устанавливается опалубка;
  3. Заливается бетон.

Какие-то дополнительные нюансы, тонкости и незначительные изменения технологии зависят от зоны расположения железобетонного пояса.

В каких случаях не нужен армопояс. Заливка бетоном

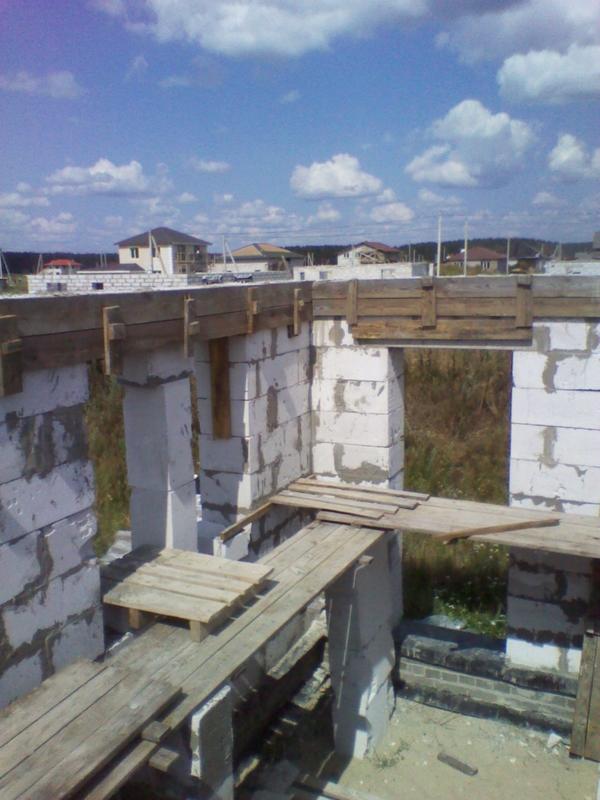

Если армированный пояс сооружается под мауэрлат, перед заливкой монтируются шпильки для его крепления.

Иначе придется высверливать отверстия под шпильки в готовой бетонной конструкции, а это лишняя работа.

Перед выполнением бетонных работ шпильки оборачивают полиэтиленовой плёнкой (можно одеть целлофановые пакетики для бутербродов, закрепив их скотчем), чтобы на резьбу не попал бетон.

Совет

Вы должны спросить у строителей, которые будут делать крышу, нужно ли заложить шпильки, их размер и расстояние между шпильками.

Применяют заводской бетонный раствор марки не ниже М200 с щебнем. Несмотря на то, что марка определяется проектировщиком, наиболее распространенным вариантом является бетонная смесь марки М250 с наполнителем на основе гравийного щебня .

Заливку осуществляют равномерно по всему объему опалубки за один раз при помощи бетононасоса со специальной воронкой, оснащенной запорным механизмом. При малых объёмах допускается заливка армопояса вручную (с помощью дешевой рабочей силы путем переноски раствора в ведрах). После этого обязательно уплотняют смесь при помощи вибрационных нагрузок или методом штыкования обрезком арматуры или строительным мастерком.

Внимание!

Заливку необходимо выполнить за 1 раз не допуская прерывания процесса.

Если по каким-либо причинам (замес бетона вручную, не хватило бетона в связи с неправильным расчетом и прочие форс-мажорные ситуации) армопояс заливается не полностью, сделайте вертикальную отсечку, как на фото ниже. При этом разрыв не должен располагаться над оконными и дверными перекрытиями. Заливка слоями в 2 и более этапов не допускается!

Если на улице жара, армопояс нужно накрыть пленкой , чтобы влага чрезмерно быстро не испарилась. Или периодически поливать водой, по аналогии с бетонным фундаментом.

Последующие работы по устройству перекрытия по газосиликату или мауэрлата можно производить по прошествии нескольких дней. В случае с заводским бетоном хорошего качества работы продолжают через двое суток. Самомесный бетон схватывается дольше.

Армопояс для газобетона. Армопояс под мауэрлат в доме из газобетона: пошаговая инструкция

Как строительный кладочный материал газобетон приобрел известность только в последние десятилетия. Благодаря уникальным физическим и эксплуатационным характеристикам этот материал внес значительные корректировки в традиционные строительные технологии. Эти изменения касаются и обустройства стропильной системы.

Армопояс под мауэрлат в доме из газобетона

  1. Стропильные ноги могут опираться только на армопояс. По своим физическим параметрам он должен гарантировать прочность и устойчивость конструкции.
  2. Армирующий пояс обязательно заливать под все межэтажные и потолочные перекрытия. Ни железобетонные плиты, ни балки перекрытия не могут лежать непосредственно на газобетонных блоках.
  3. Категорически запрещается фиксировать в блоках шпильки крепления мауэрлата или иных несущих конструктивных элементов стропильной системы.  Они могут быть только в бетонной ленте.

Такие жесткие требования вызваны очень низкими механическими показателями блоков из газобетона.

Газобетон не отличается высокими показателями механической прочности

Особенности газобетонных блоков

На всех технических характеристиках останавливаться не стоит, на технологию строительства стропильной системы влияют только три из них. Причем они взаимосвязаны между собой и не могут существовать отдельно друг от друга. Имеется в виду теплопроводность, плотность и физическая прочность.

Низкая теплопроводность – самое главное преимущество материала, тем более в наши дни, когда стоимость энергоносителей постоянно увеличивается. Современные затраты на содержание сооружений в зимний период времени составляют большие суммы даже для очень обеспеченных соотечественников. В связи с этим пеноблоки считаются оптимальным кладочным материалом для строительства энергоэкономных домов.

Пеноблоки считаются оптимальным кладочным материалом для строительства энергоэкономных домов

Обратите внимание

Низкую теплопроводность имеют только те материалы, у которых невысокая удельная плотность. Воздух считается самым эффективным теплоизолятором, чем его больше, тем меньше потери энергии. Соответственно, чем больше воздушных камер, тем эффективнее теплосбережение, тем лучше по этому параметру кладка.

Но чем больше воздуха – тем ниже прочность. Как следствие – пеноблоки не могут выдерживать больших механических нагрузок, особенно разнонаправленных ударных.

 Среди существующих кладочных материалов прочность газоблоков самая низкая.

Все нагруженные конструкции должны иметь максимальную площадь упора, только таким способом удается уменьшать точечные значения усилий и повышать надежность и устойчивость строений.

Пеноблоки не могут выдерживать больших механических нагрузок

Именно эти звенья: низкая теплопроводность – небольшой вес – недостаточная механическая прочность требуют обязательного использования под мауэрлат специального армирующего пояса.

Два способа заливки армопояса

Есть два совершенно различных метода заливки армирующего пояса, каждый из них имеет свои сильные и слабые стороны.

Метод заливки армопоясаКраткое описание, преимущества и проблемы
В специальные U-блокиОдновременно с обыкновенными блоками компании выпускают специальные элементы, в том числе и U-блоки. Они имеют внутри пустоты, в которые заливается бетон для армирующего пояса. Такие элементы применяются вместо традиционной разборной опалубки. Преимущества специальных блоков – намного ускоряется и упрощается процесс изготовления армирующего пояса. Недостатки: работать надо очень осторожно из-за хрупкости тонких боковых стенок, уменьшается ширина нижнего основания армопояса. Что касается стоимости производства работ, то она почти одинакова во всех вариантах. Но с учетом цены потерянного времени специальные блоки считаются экономически выгодными.
В деревянную опалубкуТрадиционный метод изготовления различных бетонных конструкций, не только армопояса. Для опалубки необходимы строганные доски толщиной не менее 25 мм, рейки, метизы и прочие материалы для создания надежной конструкции. Установка опалубки требует не только много времени, но и специальных практических знаний исполнителей. После застывания армирующего пояса деревянную конструкцию необходимо демонтировать. Это все недостатки, единственное преимущество традиционного метода – увеличивается эффективная ширина армопояса. Окончательное решение должен принимать профессиональный архитектор на сновании расчета максимальных нагрузок.

Армопояс из газобетона под деревянные перекрытия между 2 этажом и чердаком. Монтаж. Заливка.

Стены первого и второго этажа дома возведены, сделана лестница из бетона на 2 этаж, пора переходить к следующему этапу. По плану у нас изготовление армопояса из газобетона на 2 этаже.

Делать армопояс стен из газобетона начнем с подготовительных работ. Будем собирать арматурный каркас армопояса под перекрытия своими руками. Для этого используем продольную арматуру d 12 и арматуру для хомутов d 6 см. У нас будет 2 варианта элементов арматурного каркаса для стен (375 и 300 мм блоки) и перегородок (150 мм блоки).

Элементы арматурного каркаса армопояса.

  • Для стен дома из газобетона, где использовали 375 и 300 мм газоблоки ytong, вяжем арматурный каркас 120х120 мм, используем 4 продольные арматуры, хомуты расположены с шагом в 200 мм.
  • Для перегородок, где использовали 150 мм газобетонные блоки, вяжем арматурный каркас 90х120 мм, используем 4 продольные арматуры, шаг хомутов 200 мм.

Для экономии бюджета мы не покупали U-образные блоки (П-образные блоки), а делали их самостоятельно. О том как сделать u блок своими руками при помощи ручной циркулярной пилы мы уже рассказывали в одной из предыдущих статей.  Наше видео ниже вам в помощь 🙂

Для армопояса на 2 этаже строящегося дома будем использовать именно эти самодельные u-образные блоки.   Кладка U-образных блоков производится на клей для газобетона. Между блоками наносим клей-пену ytong. Нам такой вариант был удобен, так как площадь для нанесения клея была не велика.

Армопояс из u-образных блоков

Самодельные u-образные блоки для армопояса

Подтягиваем арматурный каркас на 2 этаж

Теперь предстоит поднять весь арматурный каркас армопояса на 2 этаж. Сегодня к нам приехали наши отцы, так что втроём поднять такую конструкцию будет не сложно. Поднимали собранные элементы каркаса при помощи верёвок, крепили их в 3 местах и затем подтягивали их с внешней стороны дома.

После того как арматурный каркас вставили в ниши его нужно связать и усилить в определенных местах согласно нашему индивидуальному проекту дома. Армирование углов и пересечений армопояса выполняется согласно узлам типового армирования. Схема типовых узлов армирования углов ниже. На участке усиления армопояса устанавливается дополнительная арматура и уменьшается шаг хомутов.

Типовые узлы армирования углов

Листы ОСБ в качестве опалубки для армопояса

Особое внимание хотелось бы уделить еще одной зоне, где стеновая перегородка всего 150 мм. После некоторых раздумий решено было отойти от нашего проекта дома. Здесь армопояс из газобетона сделать проблематично, поэтому на данном участке мы использовали листы ОСБ в качестве опалубки для заливки бетона. В них также были уложены элементы  арматурного каркаса, которые мы соединили с основным армопоясом дома.

Армопояс, конструктивный раздел проекта дома

Арматурный каркас армопояса

Это важно.

По периметру дома внутрь u-образных блоков мы также вставили экструдированный пенополистирол (ЭППС), а цельный арматурный каркас установили на фиксаторы арматуры «стульчики».

Пора переходить к заливке бетоном армопояса из газобетона под перекрытие. Необходимо заказать бетономешалку и бетононасос.

Бетонирование армопояса дома.

К заливке армопояса всё готово. Бетононасос  и бетономешалка уже подъехали к нашему участку. Начинаем работу. Сегодня опять строим нашей семейной командой. Один из нас руководит действиями водителя снизу, зная, в какой последовательности будем заливать армопояс.

Второй управляет трубой, откуда подаётся бетон (наш совет — обязательно используйте защитные очки!). Третий  при помощи арматуры методом штыкования удаляет лишний воздух из залитого раствора, затем при помощи шпателя разглаживает поверхность армопояса. Позже все вместе любуемся полученным результатом!

Разумеется, бетон в течение недели проливаем водой для усиления результата. Бетон набирается прочности и становится более твёрдым.

Армопояс после заливки бетоном

После полного застывания бетона армопояс, а именно бетонированные u-образные блоки, мы отшлифовали при помощи шлифовальной машины. Использовали алмазный диск по бетону. Сделано это для того, чтобы облегчить себе задачу в дальнейшей ровной кладке газобетонных блоков.

На нашем видео ниже можно узнать более подробно, как сделать армопояс для дома, узнать о всех подробностях данного процесса, а также мы поделимся планами на будущее и поясним про изменения проекта дома. Рады будем вашим советам и комментариям.

Подписывайтесь на наш ютуб-канал “Все своими руками” , а также ждем в наших соцсетях инстаграм, в контакте или на фейсбуке. До новых встреч!

С наилучшими пожеланиями,

Яна и Женя Шигоревы.

Деревянные перекрытия в доме из газобетона

Деревянные перекрытия в доме из газобетона и на сегодняшний день остаются популярными не меньше, чем аналогичные газобетонные перекрытия, сборно-монолитные легкие варианты перекрытий и армированный монолит из бетона на легком заполнителе. Нельзя забывать, что в доме из ячеистых блоков для любого вида перекрытия необходим армопояс, по всему периметру несущих стен. Причины популярности деревянных перекрытий для газобетонных домов – не только экономичность и быстрота стройки без ожидания набора бетоном прочности.

Деревянные балки с заполнением и теплым пирогом пола – один из самых безопасных в технологии работ, проверенный десятками лет практики метод самостоятельного обустройства перекрытия. Основные условия успеха – качественные пиломатериалы, крепеж и соблюдение технологии для работ по газобетону. Немаловажно и то, что деревянными прогонами и щитами можно перекрыть любую конфигурацию дома, подогнать балочные элементы по круговым и криволинейным стенам (популярный вариант планировки домов из ячеистобетонных блоков) по месту. Для небольшого частного дома, бани, дачи из газоблока выбор деревянного перекрытия порой не обсуждается: простота, дешевизна и экология на высоте, нужны лишь умелые руки и базовый опыт.

Конструкции деревянных перекрытий отличаются простотой и в прямоугольных пролетах, и для перекрытия дома сложного плана. Основные материалы – брус и обрезная доска на ребро, а также комбинированные конструкции из доски и бруса. Бревно в качестве прогонов применяют в рубленых домах, но для экономии строительства кирпичного или каменного дома все плюсы прочнейшего перекрытия с бревенчатыми балками нивелируются удорожанием: увеличенная высота перекрытия и сложности подгонки по месту. Из более современных материалов идеален клееный брус камерной сушки, дающий плюсы прочности, безусадочности, гидрофобности и недеформативности. А также сборные балки-двутавры из доски, рассчитанные на очень высокую нагрузку и возможные для пролетов в 6,0 и даже более метров. Но для перекрытия пролета более 8,0 м требуются или дополнительные опоры-колонны в центре будущего зала или вестибюля, или же деревянные прогоны в виде арочных конструкций или ферм.

Популярные виды балочных деревянных перекрытий в зависимости от назначения и условий эксплуатации:

  • С наполнителями из шумозащитного, звуко- и теплоизолирующего материала, с полным или облегченным пирогом, включающим паробарьер, гидрозащиту и огнебиозащиту древесины. (Межэтажные перекрытия над первым этажом или цокольным помещением).
  • Деревянные балки с щитовым заполнением по черепному бруску и-или накатом из строганой доски, с теплоизоляторами или без них (постройки хозяйственного назначения).
  • С паробарьером для утеплителя, вентилируемым просветом над утеплителем и сложной подшивкой потолка – выравнивание гипсокартоном, ДСП, фанерой, отделка вагонкой или оштукатуриванием по сетке (чердачное перекрытие над жилыми помещениями).

По конструкции деревянное перекрытие газобетонного дома может быть:

  • Классическим балочным, из брусовых прогонов, по которым стелют черновой пол и далее теплый пирог по потребности и финишный чистый пол с отделкой. Оптимальный предел сечения балок: высота до 400 мм, ширина до 200 мм, общая балочная длина может быть и 12 м, с учетом наличия дополнительных опор. Пролетная балка из бруса возможна до 6,0.
  • Очень редкие для домов из ячеистых блоков ребристые деревянные перекрытия (но частые для каркасных домов) – легкие поперечные ребра из доски по прогонам, с максимальной длиной до 4,5- м, а шириной между прогонами всего 300 мм. обшивка здесь служит дополнительным диском жесткости и выполняется монолитной из фанеры, ДСП, фиброплит и других прочных нетяжелых листовых материалов. Нередко армируют ребристые перекрытия стальными лентами и проволочными скрутками.
  • Балочно-ребристые варианты с высокими деревянными прогонами и поперечными балками-ребрами меньшего сечения и высоты и с малым шагом экономит дорогой пиломатериал и отлично распределяет нагрузку по перекрытию. Но работы больше чем с некомбинированным перекрытием, и требуется мониторинг горизонтальности балочной клетки.

Несколько нюансов деревянных перекрытий по газобетону:

  • Точная геометрия опорных поверхностей обязательна, чтобы не было риска нарушения распределений веса. Это касается и контроля работ по армопоясу, и укладки балок.
  • Балочное перекрытие требует площадки опирания в стене, а это ведет к появлению холодного фронта. Теплоизоляция торцов перекрытий (по торцам балок) и в уровне бетонного армопояса и перекрытия должна быть эффективной, а по длине балок перекрытие изолируется еще и в целях снижения уровня шума.
  • Для неответственных построек возможно устройство посадочных гнезд для балок из цементного раствора на мелком щебне. При этом теплоизоляционные

Газобетон негорючий материал, и перекрытие не должно становиться фактором риска, также как и отделка. Антипиреновая обработка всех деревянных конструкций проводится обычно в комплексе с биозащитой.

Перекрытие дома из газобетона деревянными балками

Последовательность работ по устройству деревянного перекрытия по газобетонным стенам, после просушки балок, обработанных перед монтажом огнебиозащитными пропитками:

  1. Торцы балок должны иметь угол в 60-65 град, для свободного выхода влаги из древесины. От стены торец балки отделяют слоем рулонной гидроизоляции. Торцевой скос балки оставляют открытый, без битумной обмазки и гидроизоляции, выполняется только огнебиозащита.
  2. Торец балочного перекрытия должен быть теплоизолирован. Для этого создают полости под монтаж балок с расчетом просвета не меньше 5 см от грани несущей стены (по армопоясу) до торца балки. в эти зазоры закладывают теплоизолирующие материалы, например, базальтовая вата.
  3. Балки фиксируют на армопояс болтами или шпильками посредством металлического перфорированного крепежа – пластины, уголки.
  4. По балкам устанавливают обрешетку, затем черновой пол, и далее изолирующие слои и чистовой пол с отделкой. Нижняя подшивка должна обеспечить гидроизоляцию, а все перекрытие в целом звуко- и теплоизоляцию.

Выбор перекрытия для газобетонного дома не ограничивается деревянным балочным и газобетонным плитным перекрытиями, возможны и различные комбинации этажных перекрытий, а также заделки проемов по месту деревянными балками с настилом, с изоляцией в зависимости от вида и назначения проема.

Армопояс на газобетоне под деревянные перекрытия

Междуэтажное перекрытие деревянными балками по газобетону

Вопрос задал: nick

Здравствуйте. Подскажите, пожалуйста, можно ли деревянные балки междуэтажного перекрытия класть непосредственно на стену толщиной 200 мм из газобетона D400 В2,0? Пролет 4 м. Мне посоветовали положить под балки силикатный кирпич, но это дополнительный мостик холода. Заранее благодарен.

Комментарии

Вы ранее, в вопросе Утепление трехслойной стены газобетон-минеральная вата-облицовочный кирпич, Житомир, планировали стену делать трехслойной, а именно: газобетон 200 мм, минвата, 1/2 силикатный полнотелый или керамический пустотелый облицовочный кирпич. Такая стена у Вас будет, или просто газобетон 200 мм? Просто если стена многослойная, то армопояс нужен однозначно, причем не просто пару рядов кирпича, а нормальный монолитный пояс из армированного бетона. Если же стена будет однослойная (только газобетон), тогда напишите — посоветуемся.

А касательно мостика холода — его можно (и нужно) утеплить. Это довольно просто делается. Давайте Вы стену свою уточните, тогда я Вам и про опирание балок и про утепление мостика холода подробнее распишу.

Здравствуйте, Татьяна. Спасибо за быстрый ответ. Стена будет такой, как запланировано — трехслойной. Тогда получается, что нужно делать два армопояса: один под междуэтажное перекрытие, а другой под мауэрлат. И минваты толщиной 50 мм недостаточно, чтобы утеплить армопояс. Что Вы посоветуете, чтобы было прочно и тепло.

Армопояс, действительно, нужен там и там.

По стенам первого этажа (под балки перекрытия) он будет следующий: высота минимум 20 см, ширина такая, чтобы пояс заходит минимум на 5 см облицовочного кирпича. Армирование: 4 стержнями продольной арматуры Ø12 мм, уложенных в 2 ряда (по 2 стержня в каждом ряду), связанных поперечной арматурой (хомутами) Ø8 мм с шагом 30 см. Отступ арматуры от края бетона — 5 см.

Если в качестве утеплителя у Вас будет минеральная вата, то между ней и облицовочным кирпичем должен быть вентиляционный зазор — 2-4 см. Утеплитель и воздушный зазор нужно закрыть фанерой, доской или кусочком пенопласта/эппс для того чтобы туда не затекло бетонное молочко в процессе бетонирования монолитного пояса.

В качестве утеплителя лучше всего применить ЭППС, так как больше 20 мм утеплителя у нас не поместится, а пенопласт при такой толщине довольно хрупкий. Но если все-таки будете применять пенопласт, то плотность должна быть не меньше 25 кг/м 3 . Такое утепление армопояса самое оптимальное в плане прочности, тепла и эстетики.

Для того чтобы монолитный пояс скрыть снаружи, его нужно делать не на всю ширину стены, а оставить 4-5 см для облицовки заранее подготовленными кусочками облицовочного кирпича. Высота монолитного пояса может быть на пару сантиметров больше или меньше, но желательно кратно высоте кирпича для того, чтобы не пришлось потом снаружи использовать половинки кирпича (когда будете зашивать монолитный пояс).

Наружную и внутреннюю стенки нужно связывать металлической кладочной сеткой (ячейка 50х50 мм) через каждые 4-5 рядов. Или же применить гибкие связи, типа «Гален». О них подробнее можно прочесть в коментарии к вопросу Облицовка фасада дома из газобетона.

Перед укладкой мауэрлата армопояс очень желательно тоже сделать. По размерам и армированию он будет такой же. Вот только замкнутым (по всем наружным стенам) его получится сделать если у Вас крыша будет 4-скатная. А если 2-скатная и фронтоны будут с окнами, то пояса будут только под мауэрлатом. О том, как сделать такой армопояс очень подробно описано в вопросе Крепление мауэрлата в мансардном доме.

Спрашивайте, если останутся еще вопросы.

Здравствуйте, Татьяна. Разъясните, пожалуйста, для чего делать такой массивный армопояс с захватом облицовочной стенки? Тогда надо делать дополнительные вентиляционные отверстия в облицовочной стене под и над каждым армопоясом. Почему нельзя сделать армопояс только над газобетонной стенкой? Армопояс под балками перекрытия должен быть по всему периметру дома, или только по стенам, на которые будут опираться балки? Как быть, если сначала будут построены стены с газобетона, а затем (скорее всего на следующий год) будет утепление и облицовка кирпичем?

Армопояс делается по всем несущим стенам дома, т.е. по всем наружным и внутренним стенам, на которые опирается перекрытие (в Вашем случае — балки). Под этими стенками обязательно должен быть фундамент.

С захватом облицовочной стенки армопояс делается для связи основной и облицовочной стенок. Но так как Вы планируете облицовывать дом не сразу, то, скорее всего, Вам прийдется делать армопояс только по газобетону. Проконсультируемся еще, напишу тут, как будет правильнее сделать.

Поспрашивали. Армопояс в Вашем случае будет только по газобетону (по-другому просто не сделать). А потом, когда будете утепляться, то утеплитель и кирпич обязательно крепите не только к газобетону, а и к армопоясу тоже, хотя это наверное, и так очевидно.

Здравствуйте, Татьяна. Спасибо за ответ. Крыша дома будет двухскатной. Уточните, пожалуйста, армопояс под балки перекрытия делать по всему периметру, или только по боковым стенам, на которые будут опираться балки?

В журнале «Murator» прочитал, что если междуэтажное перекрытие выполняется деревянными балками, то можно под ними не делать армопояс. Прокоментируйте, пожалуйста.

Армопояс под балки перекрытия нужно делать по всему периметру, т.е. замкнутый, по всем несущим стенам.

Касательно журнала. Не хотелось бы комментриовать конкретное издание, так как в нем часто печатаются хорошие профессиональные статьи. Но иногда, к примеру, можно встретить рекомендации делать фундамент из кирпича, что крайне недопустимо. И дело все в том, что иногда статьи о строительстве пишут хорошие журналисты, но не имеющие практического опыта в строительстве. Это нужно всегда учитывать, читая подобные статьи.

Говорить, что армопояс не нужен, если перекрытия деревянные нельзя. Так как потребность в армопоясе зависит не только от вида перекрытия (деревянные балки, монолит, ж/б плиты), а и от того, на что они опираются, а именно — из какого материала стены и какой они будут толщины. В Вашем случае, для стен из газобетона толщиной 200 мм, с последующей облицовкой стен облицовочным кирпичем армопояс нужен.

Спасибо Вам за полный и содержательный ответ. Теперь я знаю как правильно делать. Всего самого наилучшего.

Армопояс для одноэтажного дома из газобетона

Армопояс является важной частью газобетонного дома и представляет из себя кольцевую монолитную конструкцию. Армированный пояс заливается для перекрытий и для крепления кровли, а точнее мауэрлета. Причем, армопояс нужен не только под плиты перекрытия, но и под деревянные балки.

Но нужен ли армопояс для одноэтажного дома? Да, нужен, и мы объясним причины.

Также мы рассмотрим задачи армопояса, требования к его ширине и высоте, утепление, армирование, опалубку и схемы крепления кровли к армопосу.

Для чего нужен армопояс

  1. Укрепление несущих стен.
  2. Равномерное распределение вертикальных точечных нагрузок.
  3. Сдерживание горизонтальных усилий.
  4. Минимизировать вероятность появления трещин.
  5. Для закрепления мауэрлата.

Виды армопоясов

Межэтажный армопояс под обычные плиты перекрытия должен быть самым мощным, так как на него передается нагрузка от перекрытий, стен второго этажа и кровли. Рекомендуемая толщина – 200-250 мм и высота 200-300мм. Продольная арматура – 12 диаметра.

Отметим, что для одноэтажного дома межэтажные армопояса не требуется.

Для деревянных перекрытий толщину армопояса можно немного уменьшить, так как сами деревянные балки и деревянный настил весят гораздо меньше, чем бетонный. Задача армопояса в данном случае – равномерное распределение точечных нагрузок от балок.

Рекомендуемая толщина армопояса – 150-200 мм и высота от 150 мм. Продольная арматура – 10-12 диаметра.

Армопояс под мауэрлат необходим для распределения нагрузки от кровли на газобетонные стены, а также для крепления деревянного мауэрлата при помощи шпилек. Сами шпильки замуровываются в армопоясе.

Если у вас именно одноэтажный дом с холодным чердаком, то вам будет достаточно одного армопояса под мауэрлат, а балки будут опираться на тот же армопояс. Варианты такого крепления смотрите на схеме.

Отметим, что более правильным является строительство по проекту, где каждый элемент просчитан, и имеет определенную прочность по СНиП. Это позволит избежать ненужных расходов на материалы. Но в случае его отсутствия, можете прислушиваться к нашим советам.

Армирование армопояса

Сама схема армирования представляет из себя квадрат. Основную растягивающую нагрузку на себя принимает продольная арматура, которая делается из прутьев 10-12 диаметра. Поперечные рамки можно изготовить из арматуры 6-8 диаметров. Задача рамок – удерживать продольную арматуру в определенном положении.

На углах арматуру обязательно нужно загибать и усиливать г-образными хомутами. Минимальный перехлест арматуры – 500 мм. Вяжется каркас вязальной проволокой. Защитный слой бетона для каркаса должен составлять минимум 25 мм со всех сторон.

Бетон для заливки армопояса должен быть очень прочным, примерно класса B22,5. Состав бетона: цемент 500-й марки, песок, щебень (1:2:3), воды нужно добавлять 80% от объема цемента. Для большей пластичности используйте пластификатор. Увеличение количества воды понизит прочность бетона.

Опалубка для армопояса

Опалубку можно сделать как съемную, так и несъемную. Несъемная подходит для более толстых стен, где есть возможность установить газобетонные U-блоки или же тонкие блоки из газобетона. Также не забывайте про утепление армопояса экструдированным пенополистиролом, который нужно укладывать с внешней стороны. Толщина утеплителя 30-50 мм.

Съемная опалубка для армопояса делается из деревянных брусков и плит OSB. Чтобы опалубка не разъехалась в процессе заливки, шаг брусков должен составлять 40 см. Для большей надежности опалубку стягивают шпильками или проволокой.

Когда можно нагружать армопояс

Если заливка происходила в теплое время года, то армопояс можно нагружать уже через 10 дней, если же в холодное, то лучше выждать 3-4 недели. В продаже есть специальные добавки, ускоряющие твердение бетона. Также не забывайте проливать армопояс водой, чтобы он лучше набрал прочность и не покрылся усадочными трещинами.

ПОХОЖИЕ СТАТЬИ:

Изготовление армопояса для газобетона

Чем отличается газобетон от пенобетона

Сравнение кирпича и газобетона

Гидроизоляция фундамента под газоблоки

Какой марки выбрать газобетон?

Какие инструменты нужны для работы с газобетоном?

Разновидности крепежей для газобетона

Сколько стоит построить газобетонный дом?

Выбираем и сравниваем клей для кладки блоков

Устройство деревянных перекрытий в доме из газобетонных блоков

Если строительство дома ведется из газобетона, наилучшим перекрытием для него является деревянное. Это наиболее экономичный вариант, который может изготавливаться своими руками.

Для его установки требуется присутствие всего двух человек. Еще одно преимущество дерева заключается в его небольшом весе, что очень важно для газобетона.

Деревянные перекрытия в доме из газобетона бывают межэтажные, цокольные и чердачные. Принципиальная разница между ними невелика, но имеются некоторые особенности их обустройства.

Материалы для перекрытия

Рекомендуется предварительно подготовить необходимые материалы для обустройства перекрытий. К ним относятся:

  • Деревянные балки. Материал — цельная древесина или клееный брус. Их размеры не должны быть менее 50х150 мм. Они не должны иметь ослабленных зон или крупных сучков, которые могли бы повлиять на их несущую способность. Древесина в момент установки должна быть сухая. Конкретные размеры балок зависят от длины перекрываемого пролета и шага их укладки. При этом обеспечивается расчетная нагрузка в 400 кг на один квадрат перекрытия.
  • Доски для перекрытия и пола.
  • Деревянные лаги.
  • Бруски деревянные 5х5 см.
  • Рулонная и обмазочная гидроизоляция для исключения контакта древесины и газобетона. Если между данными материалами будет прямой контакт, разница теплотехнических характеристик приведет к образованию конденсата, в результате чего дерево будет гнить.
  • Утеплитель типа минеральной ваты.
  • Материал для внутренней подшивки перекрытия. Может использоваться OSB, фанера, вагонка, гипсокартон и т. д.
  • Антисептические и жаропрочные пропитки. Они необходимы для пропитки балок и досок. Пропитки препятствуют гниению дерева, повреждению его вредителями, а также возгоранию.
  • Цемент и песок для создания армопояса.

Изготовление армопояса

Поскольку газоблоки имеют относительно хрупкую структуру, перед обустройством перекрытия на стенах необходимо сформировать армирующий пояс из железобетона. Он равномерно распределит давящие нагрузки по всей площади стен, а также дополнительно укрепит стены дома.

Для создания армопояса используются U-образные газоблоки, которые укладываются в качестве верхнего ряда. При отсутствии таких блоков, их можно изготовить самостоятельно, вырезав углубления в обычном газобетоне. После укладки U-образных блоков, в углублениях формируется силовой каркас из арматуры. Он состоит из четырех продольных прутов, связанных между собой в единую конструкцию. Под нижнюю арматуру подкладываются кусочки древесины для создания под металлом монолитного слоя бетона.

После этого производится заливка в блоки бетона. Поверхность для укладки перекрытия готова. Армопояс можно изготовить и без U-образных блоков, просто произведя заливку бетона в закрепленную поверх стен опалубку, но такой способ слишком трудоемок.

Устройство межэтажного перекрытия

Перечислим порядок выполнения работ по созданию межэтажного перекрытия из дерева.

Укладка балок

Формирование перекрытия начинается с укладки на стены силовых балок. Они укладываются перпендикулярно к длинным стенам дома. Шаг укладки обычно не превышает 1 м. Балки должны заходить на стены не менее 15 см. Вначале устанавливаются крайние балки, которые выводятся по уровню, посредством длинной и ровной доски, поставленной на торец. Плотного примыкания крайних балок к стенам быть не должно. Между ними следует оставить зазор около 3–4 см. Впоследствии этот зазор будет заполнен утеплителем.

Крайние балки крепятся на стене, после чего производится установка остальных балок. Контролируется не только их уровень, но и горизонтальность расположения. Если длина опорных балок оказалась недостаточной, допускается их наращивание таким же материалом. Для этого два бруса соединяются внахлест от 0,5 м до 1 м, после чего крепятся болтами. Такое соединение считается вполне надежным.

Крепление бруса к армопоясу выполняется посредством анкерных пластин в следующем порядке:

  • Торцы балок обрезаются под углом около 70 градусов для обеспечения удаления влаги.
  • Дерево со всех сторон и с торцов покрывается антисептической и жаропрочной пропитками.

Совет: торцы балок нельзя покрывать маслянистыми пропитками или краской. В этом случае будет нарушено испарение влаги из древесины.

  • Части балок, заходящие на стену, обмазываются слоем битумной мастики, и обматываются несколькими слоями рубероида.
  • Балки крепятся анкерными пластинами к армопоясу.
  • Внешние торцы балок с наружной стороны стен утепляются пенополистиролом.

Утепление балок

Производится заполнение пустот между уложенными балками. Это можно делать и кирпичем, но предпочтительнее газоблоками. Между блоками и деревом необходимо оставить зазоры 2–3 см. Эти пустоты плотно забиваются минеральной ватой. Тем самым предотвращается образование конденсата и отсыревание дерева от контакта со стенами.

Укладка наката и утепление перекрытия

Для утепления перекрытия необходимо изготовить накат. Вдоль низа уложенных балок крепятся бруски 5х5 см. Их можно закрепить длинными саморезами. На них укладываются щиты из досок, но можно использовать и отдельные вырезанные куски досок. На доски плотно укладывается утеплитель (минеральная вата или пенополистирол). Рекомендованная толщина утеплителя — от 10 см.

Укладка лаг и настил пола

Поверх созданной конструкции, перпендикулярно балкам, укладываются лаги, которые также предварительно обрабатываются специальными пропитками. Лаги обычно имеют меньшее сечение, нежели балки. Шаг укладки лаг — 50–70 см. Лаги крепятся к балкам. Поверх закрепленных лаг настилаются доски пола. Снизу перекрытие обшивается плитами OSB, ДСП, гипсокартоном или многослойной фанерой.

Устройство перекрытия цокольного этажа

Если перекрытие изготавливается над отапливаемым цокольным этажом, его конструкция ничем не отличается от устройства межэтажного перекрытия. Если же цокольный этаж холодный, типа подвального помещения, имеются некоторые особенности его обустройства.

Поскольку водяным парам свойственно циркулировать из теплого помещения в холодный подвал, теплоизолятор будет впитывать много влаги. Чтобы этого не допустить, поверх него прокладывается слой пароизоляции. Также рекомендуется увеличить толщину слоя утеплителя до 20 см. Все балки, а также прочие деревянные элементы перекрытия должны быть защищены от гниения специальными составами.

Со стороны холодного подвала не рекомендуется устанавливать гипсокартон и ДСП ввиду их гигроскопичности. Рекомендуется подшивать потолок в цокольном этаже влагостойкими плитами OSB.

Устройство чердачного перекрытия

Отличие чердачного перекрытия от межэтажного заключается в отсутствии пола, а также в использовании более толстого слоя теплоизоляции. Если же сверху обустраивается мансарда, то изготавливается и пол.Деревянное перекрытие для стен из газобетонных блоков, при правильной установке, обеспечит надежность и долговечность построенному дому. При этом себестоимость работ и материалов будет гораздо ниже, чем при использовании перекрытий из железобетона.

В строительной отрасли внедряются прогрессивные технологии, создаются новые материалы. Возросла популярность ячеистых видов бетона, используемых для жилищного строительства. Широко применяется газовый бетон, имеющий множество достоинств. Однако материал обладает недостаточной прочностью и требует усиления, предотвращающего появление трещин. Для устранения проблемы устанавливается армопояс на газобетоне. Это повышает устойчивость стен здания к нагрузкам и прочностные характеристики строения.

Сооружение монолитной железобетонной конструкции по периметру здания позволяет усилить участки, склонные к образованию трещин. Это капитальные стены, воспринимающие нагрузки перекрытия, проемы дверей и окон. Монолитный пояс предотвращает воздействие деформации строения в результате ветровых нагрузок, сейсмической активности, реакции почвы, а также позволяет осуществить крепление под балки перекрытия.

Самостоятельное сооружение армопояса для газобетона требует определенной подготовки, специальных знаний, использования качественных материалов. Остановимся детально на этой технологии, рассмотрим, как залить армопояс.

Армопояс представляет собой конструкцию по всему периметру верхних стен строения из железобетона

Особенности материала

Принимая решение использовать газобетон для возведения стен, следует ознакомиться со свойствами материала и его эксплуатационными характеристиками. Это позволит убедиться в правильности выбора для выполнения строительных работ. Технология изготовления предусматривает формирование в бетонном массиве воздушных ячеек.

Именно благодаря равномерно распределенным в бетонном монолите воздушным полостям, материал обладает повышенными теплоизоляционными характеристиками и применяется для строительства зданий, не нуждающихся в специальном утеплении. Использование газобетона для возведения капитальных стен значительно снижает расходы на отопление помещения.

Газобетон обладает множеством положительных характеристик. Главные достоинства:

  • повышенный коэффициент теплоизоляции, позволяющий на 25% уменьшить расходы на поддержание комфортного температурного режима;
  • устойчивость к воздействию отрицательных температур, позволяющая материалу сохранять целостность под воздействием многократных циклов замораживания;
  • повышенные звукоизоляционные характеристики, затрудняющие проникновение посторонних шумов;
  • экологическая чистота материала, не оказывающего отрицательного влияния на здоровье людей;
  • возможность ускоренной обработки и резки по газобетону без применения специального оборудования, позволяющая придать материалу требуемую конфигурацию;
  • небольшая масса, благодаря которой снижается нагрузка на фундамент и облегчается процесс транспортировки газобетонных изделий;
  • невозможность образование плесени, грибка и гниения на поверхности и в глубине массива.

Если армированный пояс на газобетоне создавался непосредственно перед возведением крыши, то поверх него укладывается мауэрлат

Предотвратить растрескивание газобетонного массива, вызванное уменьшенными прочностными характеристиками, позволяет армопояс для газобетона. Усиление газобетонной конструкции арматурным каркасом и прочным бетонным раствором производится на проблемных участках, нуждающихся в укреплении.

Устройство и назначение

Как устроен армопояс для газобетона? Конструкция представляет замкнутый по периметру здания монолитный контур, изготовленный из бетона марки М300 и стальных арматурных каркасов. Для обеспечения устойчивости здания к воздействию внешних и внутренних факторов, на разных уровнях строения устанавливаются прочные арматурные каркасы. Они предназначены для следующих целей:

  1. Компенсации усилий, связанных с усадкой основания.
  2. Обеспечения устойчивости строения при пучении почвы.
  3. Формирования конструкции, стойкой к воздействию порывов ветра.
  4. Усиления опорной поверхности стен, воспринимающих нагрузки от кровли.
  5. Обеспечения возможности строительства здания при наклонной поверхности грунта.
  6. Сохранения целостности постройки, расположенной в районах с повышенной сейсмической активностью.

Перед тем как сделать армирующий пояс на газобетоне своими руками, необходимо досконально разобраться в том, для чего именно он предназначен и какие важные функции выполняет

Воздействие указанных факторов на газобетонные стены, не укрепленные контуром усиления, способно нарушить целостность здания. Обладая несложной конструкцией, монолитный пояс необходим для здания, возведенного из газобетонного композита.

Чем вызвана необходимость усиления газобетона?

При строительстве зданий имеются определенные конструктивные особенности, вызывающие необходимость выполнить армопояс на газобетоне. Остановимся на этих факторах:

  • крепежные элементы, применяемые при установке стропильной конструкции, вызывают локальное воздействие на опорную поверхность, которая склонна к образованию трещин, нарушающих целостность массива;
  • опорная конструкция кровли на базе висячих стропил создает распирающие нагрузки, стремящиеся сместить капитальные стены. Монолитный пояс демпфирует распорные усилия и пропорционально распределяет их по верхнему ярусу;
  • монолитный усиливающий контур затрудняет усадку стен, по-разному воспринимающих действующие усилия.

Нет необходимости сомневаться, нужен ли армопояс для газонаполненного бетона? Он необходим, так как выполняет важную функцию – компенсирует нагрузки, обеспечивая целостность строения.

Нужно отметить, что он также способствует равномерному распределению всех возможных нагрузок вдоль стены

Проблемные участки

Для укрепления нагруженных участков формируется армопояс на газобетоне. Усиливающий контур выполняется на разных уровнях. Остановимся на зонах, требующих армирования:

  1. Участок между фундаментом и первым рядом газобетонной кладки подвержен значительным усилиям от стены здания и перекрытия. Высота армопояса составляет 40 см, что позволяет пропорционально распределить нагрузку, передаваемую массой строения на основание.
  2. Армирование газобетона выполняется каждый 4 блок стальной сеткой или арматурными прутьями.
  3. Опорная поверхность капитальных стен, являющаяся основой под балки перекрытия, воспринимает массу кровли. Для усиления применяются стальные прутки диаметром 12 мм, объединённые в замкнутый армирующий контур, распределяющий по периметру здания усилия от опорной конструкции крыши.
  4. Проемы для дверей и окон требуют прочного армирования. Их усиление осуществляют стальными стержнями диаметром 10 мм, размещенными в пазах газобетонных блоков. После установки прутьев пазы бетонируют, обеспечивая прочность проемов, воспринимающих массу кладки.
  • Как сделать армопояс в доме из газобетона своими руками: разновидности, инструкция

    Армопояс в доме из газобетона представляет собой замкнутую кольцевую конструкцию, сооруженную из металлических прутьев и бетона, полностью повторяющую периметр здания и контуры несущих стен. Обустраивают армопояс в местах примыкания стен к фундаменту, монолитных и плитных перекрытий между этажами, под деревянные перекрытия, мауэрлат кровли.

    Основная задача армопояса – повысить несущую способность газобетонных стен, исключить появление трещин, других типов деформаций, вызываемых неравномерной усадкой строения, а также ветровых, кровельных, иных типов нагрузок. Армопояс для газобетона максимально прочно скрепляет блоки и отдельные элементы конструкции, повышает жесткость стен, распределяет нагрузки.

    Для чего нужен армопояс в газобетонном доме

    На фундамент и стеновые конструкции воздействуют самые разные негативные факторы – ветер, осадки, усадка сооружения, резкие скачи температур, просадка грунта под основанием и т.д. Все эти воздействия создают неравномерные нагрузки, способные вызвать деформации и даже разрушение здания из газобетона. Поэтому упрочнение домов, возведенных из данного типа блоков, выполняется обязательно.

    Монолитный пояс по бетону принимает на себя неравномерные нагрузки, появляющиеся локально и частично распределяет по конструкции, защищая ее от разрушения. Железобетон является идеальным выбором, так как объединяет свойства двух материалов: бетон хорошо воспринимает сжимающие нагрузки, а стальные прутья оберегают его от растягивающих воздействий.

    Объединение этих материалов гарантирует конструкции способность выдерживать намного большие нагрузки, чем нормативные для бетона или арматуры по отдельности.

    Почему армопояс на газобетоне обязателен:

    • Компенсация появляющихся деформаций в стенах с разным модулем упругости и неравномерной нагрузкой при усадке, пучениях грунта, землетрясениях
    • Компенсация точечных перенапряжений газобетона при монтаже стропильной системы крыши, в процессе крепежа мауэрлата к несущим стенам анкерами и шпильками, которые могут провоцировать сколы и трещины
    • Выполнение роли распора для распределения давления крыши на всю конструкцию при использовании системы висячих стропил
    • Возможность выровнять стены в горизонтальной плоскости
    • Повышает жесткость и прочность всей конструкции из газобетона – нагрузка на стены частично уходит на каркас, частично распределяется по всему периметру
    • Обеспечение возможности возведения сооружения на наклонной поверхности почвы

    Высота и ширина

    До того, как сделать армопояс по газобетону, необходимо тщательно все рассчитать и определить такие главные параметры, как высота и ширина. Главный параметр аромопояса – высота, должна составлять минимум 18 сантиметров. Достаточной считается высота, равная 30 сантиметрам.

    Стандартная ширина армопояса равна ширине стены из газобетона – 20-40 сантиметров. Но специалисты советуют делать ширину чуть меньше стены, чтобы оставить зазор, нужный при утеплении разными материалами. Обычно газобетон утепляют экструдированным пенополистиролом, пенопластом марки ПСБ-25, минераловатными плитами либо другими материалами.

    Варианты изготовления армопояса

    Выполняя расчет армированного пояса, необходимо правильно выбрать наиболее подходящий вариант, которых существует несколько. В зависимости от того, армируется ли фундамент для дома, стены, перекрытия, подбирают идеальный вариант, обеспечивающий нужную прочность, стойкость, стоимость.

    Использование готовых блоков

    Самый простой, но далеко не бюджетный вариант – использование готовых U-образных блоков в формате лотка. Размеры лотков бывают разными, пропорционально растет и их цена. Таким образом укрепляют армопояс наружной стены из газобетона, но внутри по перегородкам все равно придется сооружать опалубку.

    Чаще всего делают так: по краю внешней стены устанавливают готовые блоки толщиной 100 миллиметров, потом слой утеплителя в 50 миллиметров, каркас из арматуры и опалубку по внутренней стороне.

    Использование доборных блоков

    Доборные блоки также часто используются в устройстве армопояса для газобетона. В них есть специальные вырезы (выемки), в которые укладывается арматура, потом производится заливка бетонного раствора. Бетонные блоки обладают неодинаковой толщиной стенок, что нужно для обеспечения конструктивной прочности. Одна стенка имеет 10 миллиметров, вторая – 5.

    Блоки монтируются стандартным способом на клей, размещают их строго по одной плоскости. Это самый быстрый и простой способ выполнения армопояса для газобетона.

    Вариант с односторонним доборным блоком

    В таком случае выполняют монтаж из блочных материалов разной толщины с внутренней и внешней части стены на обычном клею. Между блоками появляется канавка, туда и прокладывают арматуру с последующей заливкой бетоном.

    Применение двухсторонней опалубки

    Перед тем, как сделать опалубку для армопояса по газобетону, нужно определиться с тем, будет она односторонней или двусторонней. Односторонний метод еще называют комбинированным, так как вместе с опалубкой используют доборные блоки толщиной 10 сантиметров, которые монтируются по наружному краю стандартным образом, с прокладкой утеплителя, а по внутренней стороне фиксируют опалубку. Основное преимущество данного метода – скрытый монтаж, который не видно снаружи, что облегчает внешнюю отделку.

    Двухсторонняя опалубка для армопояса по газобетону не предполагает использования доборных блоков. Щиты опалубки монтируют по внутренней и наружной части сооружения. Вплотную к опалубочной конструкции укладывают экструдированный пенополистирол слоем толщиной 50 миллиметров. Далее монтируют арматуру и заливают армированный пояс.

    Армирующий пояс под мауэрлат

    Устройство армопояса в доме из газобетона может выполняться под мауэрлат.

    До заливки бетоном прокладывают проволоку сечением 6 миллиметров П-образной формы, вставляют под слой арматурных прутьев с шагом 1 метр.

    Свободные концы оставляют достаточной длины для привязывания мауэрлата, крепят его резьбовыми шпильками сечением 12-14 миллиметров (для установки бурят отверстия по верхнему ряду блоков с шагом крепления шпилек). На шпильки накручивают шайбы, потом их устанавливают в подготовленные отверстия. Резьбу, находящуюся выше армопояса, оборачивают скотчем или бумагой, чтобы в процессе заливки не забить раствором. Желательно, чтобы длина шпилек на 50 миллиметров превышала толщину армопояса и мауэрлата.

    Часто выполняют армопояс из кирпича на стены из газобетона, который представляет собой обыкновенную кладку, дополнительно усиленную арматурной сеткой. Обычно применяют для упрочнения хозяйственных построек и одноэтажных домов с односкатной крышей. В таком случае армирование осуществляют между рядами кирпичной кладки, используя кладочную сетку с величиной ячеек 50х50 миллиметров из прута сечения 4-5 миллиметров.

    Армированный пояс своими руками — видео

    Видео по теме, которое мы рекомендуем:

    Каркас: краткая инструкция

    Существует несколько правил при сооружении армировочного каркаса. Их желательно придерживаться, чтобы армопояс для газобетона получился монолитным и достаточно жестким.

    • Непрерывность конструкции
    • Обустройство на всех несущих стенах
    • Выполнение каркаса армопояса из двух рядов арматуры толщиной в 2 прута минимум
    • Нахлест продольной арматуры должен составлять минимум 8 сантиметров
    • Минимальный диаметр арматуры продольной – 10 миллиметров, поперечной – 6-8 миллиметров
    • Прутки для армопояса должны быть максимально длинными (6-8 метров), обрезки могут использоваться лишь когда выполняется армирование углов
    • Шаг поперечной арматуры должен быть равен 20-40 сантиметрам
    • Со всех сторон арматура должна быть защищена бетоном слоем минимум 50 миллиметров
    • Для связывания поперечной и продольной арматуры используют специальную вязальную проволоку
    • По углам продольную арматуру загибают, нахлесты делают как можно дальше от углов
    • Каркас армопояса обустраивают строго горизонтально, проверяя строительным уровнем
    • Расстояние между стержнями рассчитывают в соответствии с высотой и толщиной армопояса и защитного слоя бетона, который должен составлять минимум 5 сантиметров со всех сторон

    Утепленный пояс под газобетон

    Независимо от того, какие технологии и материалы используются в создании армопояса по газобетону, утепление желательно предусмотреть, так как стальные прутья и бетон создают мостики холода, через которые теряется немало тепла, появляется слой конденсата по внутренней части пояса.

    Пространство оставляют заранее, заливая армопояс по газобетону с соответствующим отступом от наружного края стены. Экструдированный пенополистирол обладает высокой плотностью, низкой теплопроводностью, лучший вариант.

    Пенопласт используют марки ПСБ-25, обладающий низкой теплопроводностью и сравнительно доступной ценой. Основной недостаток минераловатных плит – способность материала поглощать влагу из раствора и потеря своих свойств при намокании, что недопустимо для газобетона.

    Утеплитель не крепят, так как потом он прижимается заливкой раствора.

    Армирование

    Независимо от того, под балки перекрытия или плиты перекрытия выполняется армопояс в доме из газобетона (это могут быть бетонные плиты или деревянные, керамзитобетонные перекрытия), арматуру нужно выбирать надежную, достаточной толщины, хорошего качества.

    Обычно для располагающихся продольно четырех и более прутьев выбирают арматуру сечением 10-14 миллиметров, поперечная может быть диаметром 8-10 миллиметров. Каркас армопояса должен быть прямоугольным или квадратным в поперечном срезе, поперечную арматуру крепят вязальной проволокой сечением 6-8 миллиметров, с шагом 40-50 миллиметров.

    Готовый арматурный каркас устанавливают в опалубку и заливают бетонным раствором. Арматура должна быть высокого качества, без ржавчины и деформаций, с рифленой поверхностью. Лучше всего приобретать металлопрокат на проверенных базах и у производителей, где закупают материалы фирмы, оказывающие строительные услуги.

    Заливка бетоном

    Для заливки армопояса используют раствор, приготовленный на основе бетона марки минимум М200. Смесь можно заказать на заводе либо готовить самостоятельно. Для бетона марки не ниже М200 пропорции такие: часть цемента М400, три части песка, 5 частей щебня. Если готовится бетон марки М250, соотношение такое: часть цемента М400, две части песка, 4 части щебня.

    Воду в бетон желательно добавлять в небольшом количестве, так как в противном случае конструкция армопояса в доме из газобетона может быть недостаточно прочной. Лучше добавлять пластификатор. Соотношение воды должно быть примерно таким: на 10 частей цемента берут 5-7 частей воды. При приготовлении раствора желательно провибрировать его специальным вибратором либо потыкать штыком из куска арматуры.

    После снятия опалубки армопояса выжидают полного набора прочности бетоном (до 28 дней) и продолжают работы: делается кладка перегородок, стен, кровли и т.д.

    Армопояс в доме из газобетона – обязательный элемент конструкции, которая в будущем обеспечит зданию достаточную жесткость, прочность, длительный срок эксплуатации. При условии правильного выполнения работ из качественных материалов возможно добиться наилучшего результата и защитить строение из газобетона от любых нагрузок и внешних негативных воздействий вплоть до землетрясений.

  • Перекрытие по деревянным балкам в газобетонном доме – варианты и особенности

    Дома из газобетона строятся быстро и сравнительно просто. Стены обладают прекрасной теплоизоляцией, но они обладают меньшей прочностью по сравнению с кирпичными и железобетонными ограждениями. Данный фактор сказывается на малой этажности строений и выборе материалов для конструктивных элементов, опирающихся на легкие блоки. Перекрытие по деревянным балкам в газобетонном доме считается наиболее предпочтительным вариантом по отношению к сборным или монолитным железобетонным плитам. Основным его преимуществом является малый вес, отражающийся на существенном снижении нагрузок на стены и фундамент.

    Виды деревянных перекрытий

    Внутренние перекрытия, наряду с прочими конструктивными элементами дома, являются важными составляющими строения. Они придают определенную жесткость возводимому сооружению и несут всю весовую нагрузку от напольного покрытия, располагаемой мебели и самих жильцов. Способ устройства и выбор материалов обусловлен местом монтажа перекрытия. Оно определяет и разделение конструкций по назначению на:

    • цокольные;
    • межэтажные;
    • чердачные.

    Особенность цокольного перекрытия состоит, прежде всего, в необходимости более тщательной предварительной пропитки несущих деревянных балок и настила чернового пола антисептическим раствором, предотвращающим поражение древесины грибком и плесенью. Если под жилым помещением расположен неотапливаемый подвал или кладовка, потребуется укладка гидроизолирующих и утепляющих материалов толщиной не менее 20см. В данном случае для предотвращения образования конденсата, обусловленного разницей температур чернового пола и холодного подвала, сверху на утеплитель следует уложить слой пароизоляции. Снизу перекрытие можно обшить горбылем.

    К межэтажным перекрытиям предъявляются особые требования по прочности и несущей способности сооружаемой конструкции, так как они одновременно служат полом вышележащих помещений. При этом перекрытие первого этажа в доме из газобетона должно быть:

    • легким, не создающим слишком большой нагрузки на стены и фундамент;
    • предельно жестким, не допускающим даже минимальных подвижек и прогибов.

    Пренебрежение расчетными параметрами, заложенными на этапе проектирования дома, могут привести к его обрушению.

    В отличие от выше рассмотренных видов, чердачные перекрытия не нуждаются в устройстве полов, если только помещения под крышей не будут использоваться для хозяйственных нужд. Важным моментом здесь является надежная изоляция потолка жилых комнат утепляющими материалами, которые размещают между деревянными балками перекрытия.

    В доме, возводимом из газобетонных блоков, любой вид сооружаемого перекрытия укладывают на монолитный армирующий пояс, являющийся обязательным конструктивным элементом строения.

    Устройство армирующего пояса

    Ячеистые бетонные блоки, в силу особенностей и способа изготовления материала, плохо выдерживают долговременные точечные нагрузки. Монолитный армопояс, выполненный по периметру возводимых стен, перераспределяет возникающие в них напряжения, предотвращая, тем самым, растрескивания в местах размещения оконечностей опорных балок перекрытия. Опоясывающая конструкция укрепляет стены, придавая им целостность и обеспечивая устойчивость при возможных небольших подвижках фундамента, связанных с усадкой грунта.

    Для устройства армопояса применяют специальные блоки с U-образной выемкой, которые значительно облегчают монтаж. В готовую полость укладывают арматурный каркас с закрепленными на нем закладными элементами, предназначенными для крепления опорных балок. После этого выполняют заливку выемки бетонным раствором.

    При отсутствии блоков со специальными вырезами, армирующий пояс изготавливают как монолитную железобетонную ленту, охватывающую весь периметр стен на определенном уровне.

    Типы перекрытия и особенности монтажа

    Подбор балок, устанавливаемых на подготовленный армопояс, должен соответствовать определенным типам конструкции деревянного перекрытия, которые могут быть:

    • балочными;
    • балочно-ребристыми;
    • облегченными ребристыми.

    Несущие элементы балочных перекрытий представляют собой клееные или цельные деревянные брусья, размер поперечного сечения которых зависит от длины перекрываемого пролета, а также от воздействующих нагрузок. Их расчет выполняется довольно сложно, поэтому за возможные суммарные нагрузки берут усредненное значение, равное 400 кг/кв.м. Исходя из этого, подбирают необходимую длину, сечение и шаг установки балок.

    Монтаж балочно-ребристых конструкций предусматривает дополнительное использование досок, поставленных на ребро. Подобная технология несколько сложнее предыдущей, однако такой вариант значительно экономит расход древесины в тех местах, где нагрузка на балки минимальна.

    Облегченный ребристый тип перекрытий встречается довольно редко и применяется, в основном, при возведении каркасных деревянных домов. При этом допустимая длина перекрываемого пролета не должна превышать 5м, а шаг поставленных на ребро досок – 30см.

    Монтаж любого типа перекрытия в доме из газобетона состоит из ряда технологически важных моментов, на которые следует обратить особое внимание:

    • балки подбирают из качественной древесины, влажность которых не превышает 15%. Они не должны иметь прослабленных зон и включений из сучков;
    • все элементы подвергают пропитке антисептиком с последующей обработкой антипиреновыми составами для предотвращения возможного возгорания;
    • для исключения прямого контакта дерева с металлом или газобетонными блоками, производят дополнительное изолирование древесины в проблемных зонах рубероидом или его аналогами с целью недопущения скопления конденсируемой влаги;
    • укладку балок производят перпендикулярно к бо́льшей стороне постройки, оставляя, при этом, вокруг оконечности балки температурный зазор в 2-3см, компенсирующий линейные деформации древесины.

    Балки перекрытия начинают монтировать от края стены, соблюдая шаг, определенный расчетным проектированием, и выравнивая их по строительному уровню. Концы опор заводят на стену не менее чем на 13-15см и крепят их к армопоясу оцинкованными металлическими пластинами или уголками.

    После того, как балки будут надежно зафиксированы, снизу их обшивают вагонкой, обрезной доской или гипсокартоном, в зависимости от желаемой отделки потолка. Промежуток вдоль опор заполняют звукоизолирующими материалами. Затем сверху на балки устанавливают лаги, а по ним уже сооружают черновой пол. Для его устройства используют обрезную доску или древесно-стружечные плиты, исходя из варианта напольного покрытия.

    Армопояс в доме из газобетона под балки перекрытия: нужен ли монолитный, размер

    Автор Редактор На чтение 8 мин Просмотров 1.5к. Опубликовано Обновлено

    При строительстве здания из газобетона приобретает особую актуальность дополнительное закрепление каркаса от возникающих статических и динамических нагрузок, превышающих расчётные. Монтируемый армопояс в доме из газобетона обеспечивает надёжность эксплуатации строения.

    Армопояс в домах из газобетона

    Блоки из газобетона, при всех своих достоинствах, не работают на изгибающие и стягивающие нагрузки, обладают низкой прочностью. Армированный пояс берёт на себя эти усилия.

    Когда нужно его делать

    Рекомендуется монтировать армированные пояса для стен из газобетонных блоков в следующих случаях:

    • По ленточному фундаменту из готовых бетонных блоков или при увеличении высоты цоколя кирпичной кладкой. Такая конструкция даёт просадку при изменении физических свойств грунтов (обводнённость, пучение), на которые опирается. Армированный пояс поможет распределить возникающие усилия равномерно на весь фундамент, предотвратить наклон и изгиб несущих стен каркаса.

    Сплошной замкнутый монолитный пояс по газобетону под перекрытия монтируется вверху несущих стен каждого этажа. По строительным правилам не допускается монтировать железобетонные плиты или деревянные балки непосредственно на газобетонные блоки. Они не выдерживают точечных и изгибающих нагрузок от перекрытий.

    Для их восприятия и распределения по поверхности стены обязательно нужна армированная балка. В зависимости от нагрузок, пояс может быть сплошным и непрерывным вдоль всех стен каркаса или только под несущими, проёмами. Армированный пояс рекомендуется возводить даже под перегородки. Это поможет придать дополнительную жёсткость каркасу здания.

    • Армопояс выполняет роль сейсмического, что важно при строительстве в районах с повышенной опасностью землетрясений.
    • При возведении даже одноэтажного дома с простой крышей, мансардой обязательно нужно заливать под мауэрлат армопояс с установкой анкерных шпилек для крепления. Любые другие способы крепления мауэрлата ненадёжны, со временем ломают газобетонные блоки, расшатываются от горизонтальных усилий в основании стропил.

    Эти рекомендации дают ответ на вопрос, нужен ли армопояс для одноэтажного жилого дома из газобетона. Ответ однозначный — да.

    Какой ширины и высоты должен быть

    При строительстве здания из газобетонных блоков размеры конструкций железобетонных элементов, армирования закладываются в проекте по расчётам первой и второй группам предельных состояний. Это положение обязательно для сооружений первого класса ответственности.

    Для частных домов, относящихся к КС2 — КС1 уровням надёжности (ГОСТ 27751-2014), допускается конструктивное назначение размеров балки и армирования с учётом рекомендаций СП 52-101-2003 раздел 8. Расчёт проводится по сбору нагрузок от вышележащих элементов.

    При самостоятельном проектировании железобетонного пояса во внимание необходимо принимать рекомендации СП.

    Ширина конструкции назначается по размеру блока или внутренней полости U-элементов с учётом утеплителя. Высота — поверху блока или учитываются рекомендации по установке арматуры, если применяется опалубка. Допускается уменьшение высоты, когда это позволяет расчётная нагрузка. Рекомендуется использовать бетон класса не ниже В25 (М 250).

    Какую арматуру использовать для армопояса, диаметр

    Рассчитывать арматуру нужно в соответствии с рекомендациями СП 52-1о1-2003:

    • Минимальный диаметр стержней каркаса конструкции под армопояс для газобетона должен быть больше 0.002% от площади сечения конструкции. Если балка размером 300*150 мм, то сечение арматуры 300*150*0.002= 90 мм2. В балках шириной более 150 мм назначается 4 стержня продольной арматуры – по 2 сверху и снизу. Рекомендуется применять диаметр 10-12 мм по сечению, класс А-4. Если ширина элемента менее 150 мм, допускается установка каркаса из 2 стержней. Расстояние между арматурой — не менее 200 мм. Защитный слой должен быть более 25 мм для продольной арматуры.
    • Для обвязки каркаса применяется проволока В1 диаметром больше 6 мм с шагом 300-400 мм. Защитный слой для поперечной арматуры не менее 15 мм.
    • Не допускается сварка арматуры каркаса при стыковании, только прихватка. Длина перепуска стержней от 250 мм. Важно правильно выполнять армирование угловых стыков.

    Варианты устройства армопояса, конструктивные схемы

    При монтаже железобетонного пояса применяется два вида опалубки:

    • съёмная,
    • несъёмная.

    К первому виду относится опалубка из досок или ДСП. При этом ширина железобетонного пояса равна толщине стены, высота по чертежам проекта, не менее 0.25 м. Применяется для перекрытия плитами.

    Опалубка второго вида изготовляется из готовых U-профилей, доборных или перегородочных газобетонных блоков по внутреннему, наружному периметру стен каркаса. Иногда внутренняя стенка опалубки делается из фанеры или ДСП.

    Использование готовых блоков

    Преимущества U-блоков из газобетона перед съёмной опалубкой:

    • Геометрические размеры выпускаемых промышленностью профильных блоков стандартизированы.
    • Сокращается время изготовления железобетонной балки.
    • Простота устройства междуэтажного армопояса газобетонного дома, небольшой вес элементов.
    • Внутри полости возможна установка дополнительных утепляющих вкладышей из жёсткой минваты или пенополистирола.

    Газоблоки промышленного изготовления автоклавного твердения имеют чисто-белый цвет. Серый окрас говорит о применении технологии вспененного бетона.

    Богатый ассортимент типоразмеров позволяет выбрать U-профиль под любой газоблок по ширине (от 20 см), высоте. Монтируются профили толстой стороной наружу. Дополнительные утепляющие вставки крепятся внутри к толстой стороне.

    Стандартные геометрические размеры выпускаемых U-профилей:

    • длина одинакова для всех элементов одного производителя: 0.5-0.625 м;
    • высота 0.2-0.25 м;
    • ширина 0.2-0.4 м;
    • утолщение 7.0 или 14.5 см, выбирается в зависимости от толщины стены из газоблока.

    Арматура устанавливается внутри лотка. Применяются пластиковые прокладки или специальные пластины с отверстиями под прутки. Это позволяет обеспечить неподвижность конструкции арматуры в проектном положении, сохранить необходимый защитный слой.

    Монтировать железобетонные плиты перекрытия, деревянные балки, мауэрлат допускается после полного затвердения бетона. Опирание должно приходиться только на железобетонный пояс, а не на край газоблока.

    Использование доборных блоков

    Доборные элементы применяются, когда длина стены не кратна целым блокам. Они не производятся промышленностью, а пилятся на строительной площадке под нужный размер.

    Иногда доборными служат газоблоки для устройства перегородок. Они выпускаются толщиной 75, 100, 150 мм.

    Монтаж опалубки армопояса для газобетона под деревянные балки перекрытия допускается делать из перегородочных или доборных элементов.

    Делается это так:

    1. С наружной стороны стены устанавливается на клей газобетонный перегородочный элемент толщиной 75, 100 мм. На него изнутри приклеивают базальтовую минвату или пенополистирол 5 см.
    2. Выпиливается доборный элемент толщиной 5 см, устанавливается на клей с внутренней стороны стены.
    3. Монтируется арматура между элементами опалубки. Допускается установка 2 стержней, если ширина не позволяет конструктивно применить 4 стержня. Применяются пластиковые подставки для крепления каркаса, сохранения предохраняющего бетонного слоя.
    4. Аккуратно заливается смесь, чтобы не повредить опалубку, уплотняется штыкованием арматурой, мастерком.
    5. После схватывания монтируются балки с опорой на бетон.

    Два стержня арматуры допускается потому, что деревянное перекрытие легче бетонных плит.

    Применение двухсторонней опалубки

    Под перекрытие из железобетонных плит необходимо устраивать усиленный армопояс с шириной, равной толщине стены, высотой 25-30 см, каркасом из 4 стержней горизонтальной арматуры.

    Опалубка под такую балку устанавливается из досок на брусках по внутреннему, наружному периметру стен. Крепятся бруски понизу к газобетонным элементам второго, третьего ряда от верха механическими анкерами. Сверху устанавливаются распорки после монтажа арматуры. Внутри досок наружного периметра устанавливается утеплитель.

    Полученная железобетонная балка, после схватывания бетона способна передавать равномерно по всей площади стен нагрузку от перекрытия плитами, вышележащих элементов.

    Армирующий пояс под мауэрлат

    Для крепления стропил, передачи возникающих статических, растягивающих усилий от веса крыши служит мауэрлат. Этот элемент распределяет точечные нагрузки равномерно по площади верха стен.

    При отсутствии железобетонной балки мауэрлат крепится проволокой, механическими или химическими анкерами ко вторым от верха блокам. Строительными нормами рекомендуется монтировать под него армопояс с анкерами. Это позволит жёстко закрепить, не опирая элемент непосредственно на газоблоки.

    Шпильки под крепления мауэрлата устанавливаются равномерно. Необходимо просверлить в газобетонном блоке отверстия, снизу шпильки накрутить гайку, забить её до проектной высоты. После заливки бетона получатся анкера, на которые крепится мауэрлат.

    Допускается уменьшение высоты до 150-200 мм. Ширину оставляют прежнюю, чтобы возникающие точечные и распирающие нагрузки от стропил крыши эффективно распределялись на стены.

    Как сделать армопояс своими руками

    Пред началом строительства, если нет проекта, делаются чертежи или эскизы.

    Предварительно проводится сбор нагрузок, рассчитываются необходимые геометрические размеры балки, диаметр рабочей, обвязочной арматуры. Важно определиться как, где делать каркасы, не забывая про утеплитель, подставки, а также с видом опалубки, креплением, способом приготовления бетона, его заливки.

    Армирование и заливка бетоном

    При самостоятельном строительстве следует соблюдать технологию, придерживаться следующих советов и рекомендаций:

    1. Применять заводской бетон марки В25, гравий мелкой фракции.
    2. Подвижность, удобоукладываемость смеси повышают пластификаторами. Добавление воды ухудшает характеристики бетона.
    3. Не надо применять вибраторы при уплотнении смеси, бетон заливается аккуратно. Стараться не повредить опалубку, сдвиг арматурного каркаса.
    4. Шпильки под крепление мауэрлата устанавливаются равномерно, в одном уровне. Сверху резьба заматывается лентой для предохранения от брызг бетона.
    5. Монтировать перекрытия, крепить мауэрлат допускается после полного затвердевания бетона.
    6. Под все виды перекрытий нужно подкладывать гидроизоляцию толщиной 3-4 мм.
    7. Заливку проводят за один приём, без образования стыка.
    8. Перед укладкой бетона стенки опалубки смачиваются водой.

    Работы, связанные с монтажом и заливкой армопояса, несложно сделать самостоятельно, имея 3-4 помощника. Главное – соблюдать технологию процессов монтажа. Правильно устроенный армопояс — залог длительной эксплуатации дома из газобетона.

    Деревянные перекрытия в доме из газобетона: чердачное, межэтажное, под крышу

    Дома из газобетонных блоков сегодня очень популярны. Материал удобный в монтаже, потому что не такой тяжелый, как блоки из бетона, обладает хорошими теплоизоляционными качествами. Но несущая способность у газобетона ниже, чем у кирпича и бетонных блоков. К примеру, у кирпича этот показатель равен 125 кг/см?, у газобетона максимум 30. Поэтому, выбирая конструкцию и материалы для перекрытия, необходимо учитывать этот фактор. И, как показывает практика, деревянные перекрытия в доме из газобетона – оптимальный вариант.

    Что собой представляет деревянное перекрытие

    Эта конструкция собирается из пиломатериалов. Чаще ее называют – по несущим балкам. Это когда между стенами строения по верхним торцам кладки укладываются балки, упирающиеся на эти стены. Уже на них укладывают и крепят доски в качестве чернового пола.

    Название «балки» является не конкретным. То есть, это название элементов, которые собираются в виде основы и несут на себе основные нагрузки. В качестве них можно использовать брус, бревна, сдвоенные доски. Если разговор вести не о деревянных конструкциях, то в их качестве используют металлический профиль, железобетонные перемычки и прочее.

    Преимущества и недостатки деревянных перекрытий

    Говоря о достоинствах межэтажных и чердачных перекрытиях по деревянным балкам, необходимо отметить их небольшой удельный вес. В среднем показатель полезной нагрузки составляет 300-400 кг/м?. У бетонной плиты перекрытия данный параметр в два раза больше. Поэтому, обустраивая деревянную конструкцию, можно уменьшать размеры фундамента и стеновой кладки. А это явная экономия.

    Сама конструкция деревянного перекрытия проста, собрать ее своими руками несложно. Главное – учитывать требования технологического процесса и нюансы сборки элементов.

    Небольшой удельный вес балок и досок дает возможность сооружать перекрытия без использования спецтехники. То есть, весь строительный материал можно поднять, к примеру, под крышу вручную. И это опять неплохая экономия денежных средств.

    Что касается недостатков, то здесь в первую очередь надо отметить свойство пиломатериалов высыхать и коробиться. То есть, такой показатель, как деформативность, у них достаточно высокая. Отсюда и все остальные проблемы:

    • вибрация пола во время хождения по нему;
    • скрип половиц;
    • образование трещин на оштукатуренном потолке нижнего этажа, нередко штукатурка отслаивается, поэтому этот вариант для отделки не рекомендуется;
    • нарушение тепло- и звукоизоляционного слоя.

    Кроме этого есть и другие минусы: низкая огнестойкость конструкции, возможность заражения вредоносными микроорганизмами. Необходимо добавить, что современный стандарт – это длина бруса 6 м. И если длина пролета окажется больше, то увеличивается трудоемкость процесс за счет наращивания балок.

    Расчет размеров деревянного перекрытия

    Если говорить конкретно об устройстве деревянного перекрытия, то чаще всего для этого используют именно брус. Его сечение выбирается из расчета величины пролета и нагрузок, которые на него будут действовать. А так как деревянное межэтажное перекрытие является основой для пола, то нагрузки рассчитать непросто. Ведь нельзя точно сказать, какая мебель и в каком количестве будет установлена в комнатах. То же самое касается бытовой техники и людей.

    Поэтому специалисты берут так называемый средний показатель, равный 400 кг/см?. А уже отталкиваясь от этого, рассчитывают размеры балок. Есть более простой способ определить параметры перекрытия из бруса, это так называемый табличный вариант. То есть, уже давно опытным путем проведены расчеты, которые заключены в таблицы. В них, как уже было сказано, определяющими факторами выбора сечения балок являются длина пролета и шаг установки.

    Длина пролета, м Сечение бруса, мм
    Шаг установки 60 см Шаг установки 100 см
    3 75х200 100х175
    4 100х200 125х200
    5 125х200 150х200
    6 150х225 175х250
    7 150х300 200х275

    В таблице длина пролета обозначает расстояние между внутренними плоскостями газобетонных стен. Соответственно балки должны заходить на сами стены минимум на 15 см, максимум на 30. Значит, длина брусов складывается из длины пролета и двух заходов на стены. К примеру, длина пролета – 6 м, значит, длина балки: 7+0,15+0,15=7,3 м.

    Монтаж перекрытия из деревянных балок

    Перед тем как сделать межэтажное перекрытие из дерева, необходимо по всему периметру дома из газобетона залить армопояс. Это конструкция из железобетона, основная функция которой – равномерно распределить нагрузки от перекрытия и наполнения помещений верхнего этажа на стены здания.

    Как залить армопояс

    Здесь два варианта:

    1. В опалубку.
    2. В специальные U-образные блоки.

    Первый способ – традиционный. Собирается опалубка с креплением к стенам строения, в которую армирующий пояс будет заливаться толщиною 20-25 см. Предварительно в нее укладывается армирующий каркас из стальной сетки или арматуры.

    Второй вариант – использование специальных блоков, которые укладываются на стены точно так же, как обычные. Только в них есть канавки, образующие общую канавку по всему периметру здания. В нее закладывается два-три стержня стальной арматуры и заливается бетонным раствором.

    Если U-образные блоки вами не были найдены, то их можно изготовить своими руками из полнотелых блоков. Просто канавку надо вырезать, используя обычную пилу.

    Для перекрытия первого этажа применяется опалубочная технология заливки армопояса.

    Установка бруса

    Ничего сложного в этой операции нет, просто надо учитывать некоторые требования.

    1. Все балки до их установки обрабатываются антисептиками и антипиренами.
    2. После высыхания концы бруса, которые будут упираться на газобетонную стену, обмазываются битумной мастикой или оборачиваются рубероидом.
    3. Укладку начинают с любой стороны перекрытия. Устанавливают два бруса с учетом шага. Они между собой выравниваются в горизонтальной плоскости, и каждый дополнительно по горизонту. Затем производится монтаж всех остальных поочередно с выравниванием каждого.
    4. Между уложенными балками по стене заполняются проемы газоблоками. Основное требование – оставлять зазор между блоками и пиломатериалом в пределах 5 см. Это пространство в дальнейшем надо заполнить утеплителем.
    5. Поверх бруса укладывается дощатый настил из обрезных досок, который впоследствии покрывается пароизоляцией. На него устанавливаются лаги, между которыми укладывается утеплитель. Сверху слой гидроизоляционной мембраны и чистовой пол в виде досок, фанеры, плит ОСП и прочих листовых или панельных материалов.

    Что касается крепления балок к армопоясу, то тут огромный выбор. Сегодня чаще всего используют крепежные уголки и металлические дюбели. Если продумать и учесть заранее шаг установки балок, то еще на стадии заливки армопояса можно в него вмонтировать анкера, на которые балки и будут насажены. Специалисты отмечают, что это самый надежный вариант крепления.

    Мансардное перекрытие

    Перекрытие между этажами в доме из газобетона – это подчас горизонтальная конструкция между основным домом и мансардой. Отличительных особенностей при сооружении перекрытия в этом месте нет, если мансарда частично собирается из газоблоков. Но если это другой материал, то нужно будет принять во внимание, некоторые нюансы процесса.

    Часто мансарда возводится из бруса, потому что в выборе, что лучше – газоблок или брус, предпочтение многие отдают последнему. Сам процесс установки и крепления стеновых бруса от стандартной технологии ничем не отличается. Их укладывают по периметру здания, но крепят к несущим балкам межэтажного перекрытия.

    Между собой газоблок и мансардный брус не скрепляются. Здесь идет разговор о блоках, которые уложены между балками перекрытия. Но даже в этом случае первые все равно являются опорой для вторых. То есть, мансардные брус должен плотно ложиться и на газоблок, и на балки перекрытия.

    Заключение

    На самом деле соорудить межэтажное перекрытие по деревянным балкам в газобетонном доме несложно. Процесс ведется быстро, если все подготовлено и рассчитано. Основное требование производства работ на верхних этажах – это соблюдение правил техники безопасности.

    Армопояс между этажами из газоблока. Устойчивость к нагрузкам с бронепоясом по газобетону

    Время чтения ≈ 3 минуты

    Армированный пояс считается одним из важнейших этапов строительства блочного дома. Это делается в конце каждого этажа. Армопояс на газобетоне придает жесткости всей поверхности дома, «склеивая» всю конструкцию воедино и укрепляя весь дом.

    Если сомневаетесь в собственных силах и навыках, можно пригласить для этих целей специалистов, но те, кто более-менее ориентирован в строительном бизнесе, вполне по силам заполнить армопояс, следуя пошаговой инструкции.

    Как сделать армированный пояс для газобетона?

    Для этого нужно купить дополнительные блоки толщиной 10 см. Снаружи дома с помощью клея укладываются блоки, затем устраивается тепловой контур из экструдированного пенополистирола или минеральной ваты.Затем изнутри дома укладываются блоки толщиной 5 см или опалубка в виде фанеры. В результате получается самодельный блок, внутри которого закладывается фурнитура для армопояса, от 8 до 12 диаметров.

    Вяжется в виде прямоугольника, при этом каркасы вяжутся — по два стержня сверху и снизу. На любом рынке можно приобрести специальные монтажные звездочки, которые используются в работе. Это делается для того, чтобы арматура не лежала на самом блоке, а находилась в воздухе — создается так называемый защитный слой бетона, с зазором по 3 см вверху и внизу.

    После этого заливается бетон, тщательно разравнивается и получается готовый армированный пояс для плит перекрытия. Более подробное описание можно посмотреть на видео, на фото также представлены чертежи, схемы и пошаговые инструкции по изготовлению конструкции.

    Если присмотреться, по всему периметру можно увидеть шпильки, к которым впоследствии будут крепиться перекрытия, чтобы крыша держалась максимально ровно и не сдвигалась в стороны.Длина шпилек зависит от толщины плиты. Как правило, элементы метра берут и разрезают пополам.

    Как правильно набить армопояс своими руками? Этот вопрос беспокоит многих, особенно начинающих мастеров. Наверное, многим знакома картина, когда бетон заливается из рукава — специального бетононасоса, доставляющего материал в нужное место. Но в большинстве случаев устройство армопояса не позволяет выполнить эту задачу, так как бетон под давлением будет падать с большой высоты, а опалубка может просто разлететься.Поэтому часто приходится прибегать к ручному труду, каким бы тяжелым он ни был.

    При заливке бронепояса в доме из газобетона следует рассчитывать последующую нагрузку. Если он не должен быть слишком большим, можно сэкономить. Объем конструкции можно сделать меньше, но не за счет его сужения, а за счет уменьшения толщины. Опытные мастера знают, как правильно рассчитать размеры бронепояса и удешевить его изготовление, не потеряв при этом качество всей конструкции, что очень важно.

    Что касается затенения, есть еще один важный совет. Этот процесс нужно делать один раз, а не за несколько проходов. Если такой возможности нет, то рекомендуется сначала установить специальные деревянные перемычки. Когда приходит время заливки новой детали, перекрытие снимается, швы тщательно увлажняются и только после этого можно заливать новую партию бетона.

    По окончании монтажа необходимо уплотнить бетонную смесь для устранения пустот.Для этого берут кусок арматуры и протыкают ею бетон. Если работы ведутся летом, при высоких температурах, то рекомендуется накрыть армопояс под мауэрлат полиэтиленом, чтобы не испарялась влага и не образовывались трещины на поверхности.

    Для строительства дома используются различные материалы, которые имеют свои функциональные характеристики. Один из вариантов стройматериалов — газобетонные блоки.У материала достаточно преимуществ, но на определенных этапах и местах укладки его нужно укреплять. Вспомогательным элементом в процессе является возведение железобетонного пояса.

    Что такое армопояс?

    — это замкнутый конструктивный элемент здания из монолитного железобетона, точно повторяющий контуры здания по всему периметру. Его можно использовать как для несущих стен, так и для внутренних стен. Армирующий пояс имеет и другие названия, такие как сейсмический и разгрузочный.

    Для чего это нужно?

    • Повышает уровень устойчивости стен здания от вредных атмосферных воздействий.
    • Газобетонные блоки под давлением со стороны кровли могут подвергаться некоторой степени деформации от сильного давления на них, а бронепояс придает жесткость всей конструкции.
    • В случае строительства дома на участке с рыхлым грунтом или в сейсмически опасной зоне стены могут потрескаться от неравномерной усадки фундамента.Разгрузочная лента способствует равномерной усадке.
    • Блоки имеют хрупкую конструкцию и при возведении кровли не рекомендуется крепить к ним брус анкерами, так как точечная нагрузка превышает показатели устойчивости. Качественная основа для этого — армопояс.

    Что это?

    Конструктивный элемент здания — бронепояс, представляет собой металлический каркас (в виде различных геометрических фигур — параллелепипед, квадрат), залитый бетоном или клеевой смесью.После полного застывания бетона конструкция становится монолитным образованием с основанием (газобетонными блоками) и допускает дальнейшие строительные работы.

    Способы крепления бронепояса

    1. Самый распространенный способ сооружения армирующего пояса — крепление непосредственно к стенам здания.
    2. Опалубкой для железобетонного пояса могут быть специальные П-образные формы из газобетона, в которых процесс возведения каркаса и заливки бетона не отличается от способа с использованием деревянных досок.С одной стороны, это быстро и удобно, а с другой — очень дорого.
    3. Армирующий пояс можно выполнить с помощью, но с использованием армирующей сетки в качестве жесткого крепления.

    Виды армопояса

    Для каждого этапа возведения здания существует свой вид армирующих лент — все зависит от необходимости их использования:

    • Фундаментный пояс ().
    • Подвальный пояс (сейсмический).
    • Межэтажный пояс.
    • Основной ремень для конструкции крыши, для крепления.

    Необходимые материалы и инструмент

    Инструменты:

    • Бетономешалка.
    • Деревянные доски и гвозди.
    • Лопата — штык и «червяк».
    • Ручная пила или электрический лобзик.
    • Молоток.
    • Сварочный аппарат и электроды.
    • Плоскогубцы.
    • Строительный уровень.

    Материалы:

    • Песок.
    • Цемент марки М400-500.
    • Устранение.
    • Металлические стержни диаметром 10-12 мм.
    • Проволока для вязания (резинка).

    Установка армопояса на газобетон

    Изготовление армирующего ремня — процесс непростой и требует определенных навыков. Следует учитывать все параметры и правильно подбирать материалы. Он состоит из нескольких этапов:

    • Опалубка для строительства.
    • Изготовление и установка арматурного каркаса.
    • Заливка бетона.


    Подробное пошаговое руководство

    Опалубка строительная

    1. Для строительства деревянной опалубки требуются деревянные доски разной ширины, но толщиной не менее 20 мм, чтобы предотвратить возможное разрушение в местах сучков. По возможности можно использовать деревянные щиты.
    2. Нижняя часть досок крепится непосредственно к газобетонным блокам. В доски можно забить длинные гвозди (150-180 мм) или затянуть саморезы.
    3. Следующие доски крепятся к исходному основанию путем соединения их между собой обрезной доской с внешней стороны по длине (перпендикулярно).
    4. Идентичные стыки досок происходят снаружи и внутри стен по всему периметру.
    5. В процессе устройства опалубки необходимо постоянно проверять уровень верхней плоскости досок, ведь это граница будущей бетонной смеси. Отличия плоскости относительно нулевой отметки от уровня грозят дополнительными строительными работами.
    6. Для предотвращения разлета параллельных плоскостей деревянной опалубки в разные стороны от давления бетона при заливке бетона между ними устанавливаются перемычки. Перемычки должны иметь шаг 800-1000 мм.

    Изготовление и установка арматурного каркаса

    1. Следует отметить, что возведение металлического каркаса происходит непосредственно в опалубке, поскольку разместить каркас в собранном виде невозможно из-за наличия перегородок и значительного веса самой конструкции.
    2. Чтобы каркас находился в «подвешенном» состоянии и его элементы не соприкасались с газобетонными блоками, под него кладут остатки кирпича или другого строительного мусора.
    3. Расчет боковых элементов металлического каркаса (стержней жесткости) предполагает отступ от опалубки по 50 мм с каждой стороны.
    4. Для запуска процесса на дно опалубки параллельно укладываются две длинные металлические стержни, между которыми привариваются перетяжки (соединители). Если сварочный аппарат не используется, стыки затягивают бандажной проволокой.
    5. Прутки привариваются или привязываются перпендикулярно созданной базовой «лестнице». Для создания полноценной арматурной «клетки» — верхняя часть крепится к стержням так же, как и нижний вариант.
    6. По всей длине каркаса и особенно по углам здания арматуру следует усилить дополнительными прилегающими стержнями. Чем больше перемычек и дополнительных элементов в каркасе, тем лучше.

    Заливка бетона в металлический каркас

    Перед тем, как приступить к заливке построенного каркаса, необходимо убедиться, что возможностей бетоносмесителя, количества материалов для бетона достаточно, чтобы не было зазоров.Ведь главное условие создания качественной ленты — это непрерывность подачи (заливки) бетона. Если процесс соответствует технологии, в армированном поясе никогда не появятся трещины и целостность конструкции гарантирована.

    Бетонные элементы:

    • Цемент М400-500.
    • Песок.
    • Фракционное просеивание (5 × 6 или 5 × 7 мм).
    • Соотношение пропорций 1: 3: 5 и плюс вода в необходимом количестве.

    Приготовленный раствор постепенно заливается в опалубку и для предотвращения образования «воздушных подушек» на поверхности необходимо пройтись ручным инструментом — виброплитой. С его помощью бетонная смесь проникнет во все части опалубки.

    Заливная бетонная опалубка не подлежит демонтажу в первые два дня (естественное сцепление смеси). По прошествии установленного срока демонтаж необходим, но начинать дальнейшие работы невозможно, так как окончательная прочность армопояса достигается через 15-20 дней после заливки.

    Современные цены

    • 1 погонный метр прутка (12мм) — 80-100 руб.
    • Проволока обвязочная (100м) — 250-300 руб.
    • Песок (1000кг) — 800 руб.
    • Просеивание (1000кг) — 1700 руб.
    • Цемент (50кг) — 450-500 руб.

    В соответствии с текущим курсом рубля — цены могут отличаться и цены относительные. Также следует учитывать, что если работу нанимают профильные рабочие, то к общей смете на закупку материалов следует прибавить — + 45-50% к их заработной плате.

    Размеры / толщина армопояса

    В соответствии с установленными нормами толщина пояса соответствует ширине стены возводимого здания (30-60 см). Высота пояса может быть разной, но строители рекомендуют 25-35 см.

    Изменения габаритных размеров вполне допустимы, так как постройки имеют разные характеристики, а прочность стен может быть гарантирована только бронепоясом.

    Газобетон без армированного ремня

    В 95% не рекомендуется возводить здания без усиления их стен армирующим поясом, так как значительно сокращается срок эксплуатации.При малейших колебаниях, вызванных усадкой грунта или природными явлениями, постройки слегка деформируются и трескаются в стенах (это сквозняк).

    Что заменить?

    С учетом того, что железобетонная конструкция (армопояс) является довольно дорогим конструктивным элементом при строительстве дома, ее можно заменить менее дешевым кирпичом. Как правило, он используется, который в процессе кладки выполняет две функции — придание эстетичного вида и армирование газобетонных блоков.


    Как заменить?

    Вместо железобетонной конструкции можно использовать кирпичную кладку. В этом процессе качество кирпича не имеет значения, ведь в дальнейшем его поверхность будет облагораживать — оштукатуривать.

    Армопояс выполняется как обычно, но с одним дополнением — между рядами укладывается металлическая сетка (0,5-07мм). Таким образом предотвращается малейшее движение (деформация) между кирпичами. Этот метод может быть на 70% эквивалентом настоящего бронепояса, но придаст уверенности.

    • Не рекомендуется выполнять работы по заливке бетонного слоя при температуре ниже -5-10 ° С.
    • Все работы должны выполняться мастерами-строителями, а не «шабашниками».
    • Необходимо следить за качеством материалов и их соответствием ГОСТу (предоставляется производителем).

    Заключение

    Строительство дома из газобетонных блоков — ВСЕГДА необходимо оборудовать бронепоясом, а в некоторых случаях более одного.Такой пояс надолго сохранит целостность постройки.

    Армопояс — монолитная железобетонная конструкция, проходящая по периметру всего здания с целью повышения устойчивости конструкции к внешним и внутренним нагрузкам. Это может быть усадка дома, природные явления, внутренняя отделка и многое другое, вызывающее деформацию стен. Армопояс для газобетона обычно устанавливается между перекрытиями под балками перекрытия и непосредственно под крышей, это необходимо для того, чтобы стены выдерживали вес кровли и не образовывались трещины.

    Считается обязательным при строительстве дома из газобетонных блоков по нескольким причинам:

    • При возведении стропильной конструкции крыши используются анкеры и шпильки для крепления мауэрлата к стене. В результате возникает точечная нагрузка, которую пенобетон не выдерживает.
    • Если укладывать балки стропильной системы прямо на газобетон, не создавая армированного пояса, это может привести к множеству проблем. Если произойдет малейшее отклонение уровня кровли, появятся трещины.
    • Сейсмический пояс представляет собой жесткий каркас, он также равномерно распределяет нагрузку на весь дом. Это важно, когда в стропильной системе используются подвесные стропила.

    Чтобы конструкция была прочной и долговечной, разгрузочную ленту нужно делать последовательно, соблюдая множество правил.

    Материалы, инструмент, последовательность работ

    Для создания такого устройства потребуются следующие материалы:

    • Вода.
    • Газоблоки, например.
    • Платы.
    • Арматура.
    • Скала.
    • Бетонная смесь.
    • Сетка.
    • Осколки кирпича или щебня.
    • Изоляция.
    • Штроборезы электрические и ручные.
    • Поперечные сечения.
    • Такелаж из газобетона.

    Также потребуются следующие инструменты:

    • Рулетка.
    • Саморезы.
    • Молоток.
    • Анкерные болты или шпильки.
    • Вибратор.
    • Бетономешалка.
    • Зубчатый шпатель.
    • Уровень.
    • Проставки, крепеж.

    Для начала нужно произвести точный расчет. Обычно толщина сейсмического пояса равна или уже стены, а высота составляет 30 см. В зависимости от размеров дома и нагрузки рассчитывается диаметр арматуры и ее необходимое количество.


    Опалубка

    Для заливки конструкции бетоном необходимо делать съемную опалубку, чаще всего из досок толщиной 2 см и более.Подойдут и П-блоки, кирпич, но мы остановимся на классическом варианте.

    В опалубку, которую заливают бетонным раствором, укладывается и крепится арматура, ее легко приготовить своими руками с помощью бетономешалки, так как потребуется большое количество раствора.

    Для оснащения опалубки обычно используют вязальную проволоку и распорки, которые изготавливаются из дерева длиной 15 см. Самый простой вариант опалубки — дощатый каркас. Они склеены снаружи деревяшками.Сверху короб нужно соединить поперечными стяжками, чтобы он выдерживал заливку бетона и не разрушался. Нижнюю часть всей деревянной конструкции необходимо прикрутить к стене саморезами. В результате всех работ должна остаться ниша, которую засыпают утеплителем. Это необходимо для того, чтобы потери тепла через разгрузочную ленту были минимальными.

    Арматурный каркас

    Каркас комплектуется несколькими способами: парой стержней или четырьмя (тогда в разрезе он будет иметь вид квадрата).Вы можете рассчитать это исходя из того, какой будет нагрузка. Если в здании нет тяжелых бетонных блоков перекрытия, то двух стержней может хватить. Для крепления арматуры не рекомендуется использовать сварку. Лучше всего обвязать специальной проволокой прямо в опалубке. Сделать это можно заранее, но поднять такую ​​конструкцию в собранном виде будет проблематично. Каркас должен располагаться ровно, это проверяется уровнем. Важно, чтобы арматура находилась на расстоянии не менее 5 см от стен опалубки.


    Большое значение имеет правильное заполнение разгрузочной ленты, она монолитна, поэтому заполняется за один раз. Многие заказывают готовый бетон, но он должен быть марки не ниже М200. При изготовлении раствора своими силами необходимо смешать щебень, песок и цемент, в соотношении 5: 3: 1, и довести раствор до нужной консистенции, добавив воды, лучше всего арендовать бетономешалку. .

    Самое главное, что бетон заливается только один раз, многослойная заливка невозможна.Если невозможно сразу приготовить необходимое количество раствора, то устанавливаются отсечки по вертикали. Когда следующая порция готова к заливке, перегородку снимают, а стык необходимо обильно смочить водой.


    Для удаления пустот, которые могли образоваться внутри смеси в опалубке, обычно применяют байонетный метод — протыкают раствор куском арматуры несколько раз. Когда все будет сделано, нужно подождать 3-4 дня и разобрать опалубку.

    Чтобы быстро и качественно создать бронепояс, главное понять, как правильно его армировать. Все можно сделать за несколько дней, в большей степени это зависит от профессионализма и количества сотрудников. Армирование стен из газобетонных блоков иногда бывает обязательным; без монолитного пояса конструкция может быстро разрушиться.

    Армопояс в доме из газобетона, кирпича (других блочных материалов) при строительстве служит дополнительной защитой стен и других несущих конструкций от деформации и перемещений.Другими словами, этот пояс — не что иное, как железобетонная конструкция, предназначенная для укрепления стен и фундамента дома от различных нагрузок, возникающих под действием как внешних, так и внутренних факторов. К внешним факторам относятся влияние ветра, движения грунта, особенности топографии участка и, конечно же, сейсмическая активность земли. К внутренним факторам можно отнести перераспределение нагрузки от несущих элементов, соединение столбчатых элементов (фундамента), установку дополнительных креплений и конструкций.

    Для более детального изучения вопроса рассмотрим процесс установки бронепояса на примере дома из газобетона. Однако эта технология применима и к другим типам домов, где стены могут быть выполнены из кирпича, керамзитоблоков и любых других блочных материалов. Но в первую очередь определим факторы, действующие на стены, и разберемся, зачем нужен бронепояс в том или ином случае.

    Зачем нужен армопояс в доме

    Чтобы понять принцип работы армирующей защитной конструкции, рассмотрим ее в рамках строительства дома.Любой каменный или блочный материал лучше работает на сжатие, чем на растяжение. Растягивающие и скручивающие нагрузки могут возникать как в результате осадки здания, при пучении грунта у фундамента, так и по другим причинам. Также это может быть вызвано неправильным расчетом несущей способности, в результате чего стены в различных сечениях будут воспринимать как сжимающие, так и более критические растягивающие нагрузки. Эти участки кладки могут быть для них не готовы конструктивно. В результате стены потрескаются.Добавив армирование бетоном вверху кладки между этажами, мы дополнительно защитим стены от разрушения.


    Возьмем, к примеру, дом из газобетона и рассмотрим схему. В нижней части почти всегда выполняется, это все тот же защитный пояс. Правильно выполненная сновка хорошо справляется с нагрузками, поэтому на этом уровне проблем возникнуть не должно. Используя межэтажный армированный пояс, мы добавляем в конструкцию арматуру, способную выдерживать нагрузки.В этом случае сама стена становится более жесткой и условно работает как двутавр. Монолитный пояс также во много раз лучше выдерживает боковые нагрузки от ветра и разрывные нагрузки от кровли. В сумме всех этих свойств повышается и сейсмостойкость дома, что является обязательным требованием для любого жилого дома в сейсмоопасных районах. Мы рассматривали многоэтажную схему, однако, армопояс применима и в одноэтажном доме с мансардой и без.В этом случае совместно с фундаментом используется пояс для мауэрлата.

    Армопояс тоже хорошо перераспределяет точечные нагрузки. Особенно это важно для материалов, которые не готовы работать с местными точечными нагрузками — это газосиликатные блоки и другие подобные материалы. Поэтому в доме из газобетона в обязательном порядке выполнять армирование железобетонных плит перекрытия. Похожий принцип перераспределения нагрузок и у деревянного основания для стропильных ног.Но, при этом, чтобы качественно закрепить мауэрлат к конструктивно слабой стене, нужен бронепояс. Подкровельный пояс повысит как конструктивную жесткость стен, так и позволит решить вопросы крепления кровельных конструкций.

    Расчет армированного ремня

    Армопояс — основные этапы изготовления

    Арматурный каркас

    Сборка каркаса начинается с установки арматуры поверх стены.При укладке необходимо, чтобы она впоследствии была заглублена в бетон на расстоянии не менее 40 мм от внешних границ монолитного пояса. Работая с газобетоном для удобства, можно вбивать в него контрольные детали арматуры. И уже к отрезкам прикрепите каркас с заданным отступом от верха кладки. Чтобы связать арматуру, понадобится мягкая вязальная проволока. Для задания размеров рамы рекомендуется из цельного стержня (поперечного зажима) создать квадрат из четырех штифтов или изгиб.Эти зажимы в первую очередь крепятся к секциям, вбиваемым в стену через равные промежутки времени — обычно 250-300 мм … Если вы не вбиваете контрольные штифты, то вам потребуются специальные колодки — зажимы для подъема самой рамы. Поэтому подумайте о целесообразности того или иного метода. Завершив эту работу, переходим к крепежу арматуры.

    Нижний ряд продольной арматуры наматывают в рамки — хомуты и связывают проволокой. Таким же образом крепится верхний ряд (продольная арматура должна находиться внутри зажима).Как обсуждалось выше, требуемый минимум — два штуцера внизу и два вверху. Для дополнительной жесткости можно изменить количество арматуры и конфигурацию рамы. Естественно, это повлияет на материальные затраты. Но при необходимости пренебрегать расчетом не стоит. Также отметим, что длина отрезков или сплошных квадратов (поперечных зажимов) связана с толщиной бронепояса. Например, толщина ремня 300 миллиметров, тогда размеры поперечных зажимов 220X220 миллиметров (с учетом того, что высота ремня тоже 300 миллиметров).То есть оставляем отступы с краев не менее 40 миллиметров.


    Опалубка

    Рассмотрим опалубку. Какие могут быть варианты установки монолитного пояса в частном доме:

    • Использование заводских или самодельных U-образных блоков в качестве опалубки.
    • Опалубка из.

    П-образные блоки из газобетона применяются в качестве несъемной опалубки для устройства монолитных железобетонных перемычек, перекрывающих проемы в стенах и перегородках, а также для устройства монолитных армированных обвязочных поясов, придающих пространственную жесткость всему зданию и перераспределяющих перекрытие. нагрузка с этажей.П-образные блоки — это элементы несъемной опалубки для железобетона. Диаметр арматуры и класс бетона для заливки П-образного блока выбираются расчетным путем в зависимости от воспринимаемой нагрузки. Выбирая эти элементы в качестве опалубки, учитывайте способ утепления бетонной лентой. Блок желательно утеплить снаружи, но если в некоторых случаях это невозможно, уложите утеплитель внутри (с учетом внутренних заводских габаритов это не лучший вариант).

    При возможной толщине внешней стенки 375-400 миллиметров он может иметь следующую структуру:

    • Снаружи — блок толщиной 100-150 мм.
    • Далее по порядку — утепляем армопояс, чтобы отрезать мост холода. Вместо экструдированного пенополистирола толщиной 50-100 мм можно использовать минеральную вату высокой плотности, которая используется в технологии «мокрый фасад».
    • Арматурный каркас.
    • С внутренней стороны стены блоки толщиной 50-100 миллиметров используются в качестве несъемной опалубки.Оставшееся пространство заливается бетоном.


    К преимуществам этого вида опалубки можно отнести скорость ее установки. Для усиления конструкции можно дополнительно использовать стяжки из брусков или арматуру, соединяющую внутренний и наружный блок.

    Выполняет несколько функций: придает форму бетону, защищает его от растекания и впоследствии служит отличной изоляцией.

    Преимущества этого метода опалубки:

    • Легкость сборки опалубки.Производятся готовые блоки, в том числе угловые.
    • Высокая скорость монтажа.
    • Облегчает укладку арматуры, так как для нее есть специальные пазы.
    • Размеры бетонной ленты легче контролировать.
    • Бетон затвердеет в опалубке, что защитит его от быстрого высыхания, резких перепадов температуры.
    • Пенополистирол экструдированный — это гидроизоляционный материал.


    Может показаться, что эта технология очень дорогая.Но если учесть стоимость утеплителя, стоимость сборки и демонтажа обычной деревянной опалубки, то разница становится несущественной. Как вариант, можно сделать эту опалубку не из заводских блоков, а своими руками из пенополистирола. Но это будет более трудоемкий вариант.

    Для бронепояса в доме из газобетона он наиболее трудоемок в изготовлении. На первом этапе нужно сделать щиты из досок. Для этого соедините их вместе и соедините при помощи деревянных брусков и гвоздей.


    На втором этапе по периметру будущего армированного пояса устанавливаются готовые щиты. Бетонный раствор будет создавать давление на стены опалубки, поэтому, чтобы опалубка не разошлась, необходимо обязательно скрепить струбцинами всю конструкцию.

    Заливка бетоном

    В целом этот этап не должен вызывать затруднений. Единственное неудобство — доставка бетона до самого верха стены.Качество бетона не должно быть ниже. При самостоятельном приготовлении раствора из цемента М-500 поможет следующая пропорция — ведро цемента / три ведра песка / пять ведер щебня … Рекомендуется использовать толстый бетон — чтобы не было сильно надавить на опалубку. Не следует забывать, что бетон необходимо правильно уплотнять. Залив бетон, накройте его фольгой. Таким образом вы уменьшите испарение влаги. Обычно для полного схватывания бетона требуется около двух дней, после чего опалубку можно снимать (при условии, что она является разборной).

    Видео: армопояс в доме из газобетона

    В этом видео демонстрируется устройство армированного мауэрлатом пояса на стенах из газобетона. В этом случае опалубка выполняется из дощатых панелей. При просмотре обращайте особое внимание на соединения арматуры по углам. Шпильки для крепления кровли к арматуре каркаса лучше дополнительно привязать и не тратить силы на бесполезную арматуру в хрупком газосиликатном блоке.

    В качестве заключения отметим, что армопояс в доме из газобетона и любого другого блочного материала перед дальнейшими этапами работ гидроизолируется.Целесообразно это или нет — решать вам. Естественно, учитывая пояс фундамента, его в любом случае необходимо утеплить, так как рядом находится увлажненный грунт. При поясах над фундаментом, при правильном расположении стен не должно быть смачивания бетона. Но все же не лишним будет отделить пояс мауэрлата с гидроизоляцией от деревянных конструкций стропильной системы.

    Газобетон — теплый материал, недорогой и простой в установке.Именно поэтому он считается очень хорошей альтернативой кирпичу. Однако по прочности блоки из такого материала последние, к сожалению, существенно уступают. Поэтому кладка стен из этого материала имеет свои нюансы. Во-первых, его необходимо проводить на очень надежном фундаменте, во-вторых, при строительстве следует тщательно проверять ровность конструкции. Третье условие надежности стен из газобетона — устройство сверху по всему периметру железобетонного армированного пояса.О нем и поговорим в этой статье.

    Назначение конструкции

    Армированный пояс для газобетона заливается специально для предотвращения растрескивания стен под давлением кровли. К тому же такая конструкция используется для более надежного крепления мауэрлата. Один из недостатков газобетона — он плохо держит крепеж. Конечно, следует оформить бронепояс, строго придерживаясь прописанной технологии.


    Способы устройства

    Сделать армопояс для стен из газобетона правильно и своими руками можно двумя способами — с помощью деревянной опалубки или специальных дополнительных блоков. Первый вариант розлива технологически более сложен. Устройство строительства из блоков — процедура очень простая, но обойдется она дороже.


    Как сделать бронепояс с помощью опалубки?

    При использовании этого метода создания армирующей конструкции необходимо подготовить следующие материалы:

    Материал Характеристики Что нужно для
    Доска обрезная Минимум 2.Толщина 5см Изготовление опалубки
    Балки 40×40 мм Производство опалубки
    Гвозди Крепление досок к стене
    Проволока Гибкая Для усиления конструкции опалубки
    Пенополистирол 20мм Утеплитель армопояс

    Из инструментов понадобится дрель и ножовка

    Высота армопояса обычно 40 см.Поэтому каждую сторону опалубки придется сбивать из двух досок шириной 20 см. Вместо досок также можно использовать толстую фанеру.

    Важно: Устанавливать опалубку необходимо сразу по всему периметру стены. В бетоне не должно быть горизонтальных швов.


    Крепят панели опалубки к стенам саморезами или просто прибивают элементы длинными гвоздями. Сверху между щитками устанавливаются проставки из бруса 40х40, вырезаются проставки такой же длины, равной ширине армопояса.Устанавливаются между досками с шагом 1,5 метра. Чтобы армированный пояс на газобетоне получился абсолютно ровным, конструкцию следует придать жесткости. Для этого противоположные стержни, удерживающие щитки вместе (они должны выступать над поверхностью примерно на 20 см), перехватывают проволокой и скручивают железным прутом, плотно прижимая стенки к распоркам.

    Совет: Изнутри дома опалубочную доску (изнутри) можно укладывать листами пенополистирола.Бетон имеет гораздо более высокую степень теплопроводности, чем газобетон и поэтому без утеплителя армопояс превратится в мост холода, что ухудшит эксплуатационные характеристики здания. После заливки армированного пояса и снятия опалубочного щита пенополистирол можно крепить к бетону дюбелями, «грибками» или другим способом.

    Заливка

    Для здания из газобетона с обязательным его армированием устраивается армированный пояс.Чтобы конструкция была более надежной, используется стержень диаметром 12 мм. Каркас из него связывается вязальной проволокой. Сварка не допускается, так как металл внутри бетона быстро начнет ржаветь.


    Рама устанавливается внутри опалубки на блоки 30 мм или специальные пластиковые опоры. Сама начинка должна выполняться за один прием. Если это невозможно сделать, предварительно без перерыва заливают слой по всему периметру опалубки. Следующую нужно будет заливать не позднее, чем через 12 часов.


    Устройство армопояса с использованием блоков

    С таким монтажом армопояса все предельно просто. Блоки устанавливаются на стены обычным способом. Далее их центральная пустая часть армируется и также заливается бетоном.


    Что ж, надеемся, что теперь вы понимаете, как сделать армированный пояс для газобетона. Такая конструкция обязательна для домов такого типа. Заполнить его, как видите, несложно, при этом стены получатся намного надежнее и долговечнее.

    Видео на тему «Как сделать армопояс на газобетоне своими руками»:

    Снимите стальные обручи с деревянной бочки, и она развалится. Снимите с дома армированный пояс и постройка долго не будет стоять. Это упрощенное, но очень наглядное объяснение необходимости укрепления стен. Каждый, кто собирается построить добротный дом, найдет полезную информацию о назначении, типах и устройстве бронепоясов.

    Что это за структура и какие функции она выполняет? Армопояс — это лента из монолитного железобетона, которая укладывается на нескольких уровнях строящегося здания.

    Заливка армированного пояса выполняется в фундаменте, под плитами перекрытия и под мауэрлатами (опорными балками стропил).

    Этот метод усиления выполняет четыре важные функции:

    1. Повышает пространственную жесткость здания.
    2. Защищает фундамент и стены от трещин, вызванных неравномерной осадкой и морозным пучением почвы.
    3. Предотвращает продавливание тяжелых плит перекрытия через хрупкий газ и пенобетон.
    4. Надежно соединяет стропильную систему крыши с легкими блочными стенами.

    Основным материалом для повышения жесткости стен был и остается железобетон. Для небольших хозяйственных построек можно использовать менее мощный кирпичный бронепояс. Он состоит из 4-5 рядов кирпичной кладки, ширина которой равна ширине несущей стены.В шов каждого ряда на раствор укладывается сетка с ячейкой 30-40 мм из стальной проволоки диаметром 4-5 мм.


    В каких случаях нужен армопояс?

    Для стен

    Укрепление стен армированным поясом требуется не всегда. Поэтому не нужно тратить деньги на его устройство в следующих случаях:

    • твердый грунт (каменистый, крупнозернистый или крупнозернистый, не насыщенный водой) лежит под основанием фундамента;
    • стены построены из кирпича;
    • Строится одноэтажный дом, перекрытый деревянными балками, а не железобетонными панелями.

    Если на участке имеются слабые грунты (пыльный песок, суглинок, глина, лёсс, торф), то ответ на вопрос, нужен ли армирующий пояс, очевиден. Без него не обойтись в том случае, когда стены возводятся из керамзита или ячеистых блоков (пенобетон или газобетон).

    Это хрупкие материалы. Они не выдерживают движений грунта и точечных нагрузок от плит перекрытия. Армопояс исключает риск деформации стен и равномерно распределяет нагрузку с плит на блоки.

    Для (толщина стенки не менее 30 см, класс прочности не ниже В2,5) бронепояс не нужен.

    Для мауэрлата

    Деревянная балка, на которую опираются стропила, называется мауэрлатом. Он не может протолкнуть пеноблок, поэтому кому-то может показаться, что бронепояс для него не нужен. Однако правильный ответ на этот вопрос зависит от материала, из которого построен дом. Монтаж мауэрлата без армированного пояса допускается для кирпичных стен.Они надежно удерживают анкеры, с помощью которых к ним крепится мауэрлат.

    Если мы имеем дело со световыми блоками, то армопояс надо будет заливать. B, и анкеры не могут быть надежно закреплены. Поэтому очень сильный ветер может оторвать мауэрлат от стены вместе с кровлей.

    Для фундамента

    Здесь подход к проблеме усиления не меняется. Если фундамент собирается из блоков ФБС, то армопояс обязательно нужен.Причем делать это нужно на двух уровнях: на уровне подошвы (основания) фундамента и на его верхнем срезе. Такое решение защитит конструкцию от интенсивных нагрузок, возникающих при подъеме и оседании грунта.


    Для фундаментов из щебеночно-бетонных лент также требуется армирование армированным поясом, по крайней мере, на уровне подошвы. Щебень — материал экономичный, но не устойчивый к движениям грунта, поэтому требует армирования.Но монолитной «ленте» бронепояс не нужен, так как его основа — стальной объемный каркас.

    Нет необходимости в устройстве такой конструкции для цельной фундаментной плиты, которую заливают под постройки на мягких грунтах.

    Для каких типов межэтажных перекрытий нужен армопояс?

    Под панелями, опирающимися на керамзитобетонные блоки, газо- или пенобетон, в обязательном порядке необходимо делать армированный пояс.

    Заливать его под монолитный железобетонный пол не нужно, так как он равномерно передает нагрузку на стены и прочно связывает их в единую пространственную конструкцию.

    Армопояс под деревянный пол, который опирается на легкие блоки (газобетон, керамзит, пенобетон) не требуется. В этом случае достаточно будет залить под балки опорные площадки из бетона толщиной 4-6 см, чтобы исключить риск толкания блоков.

    Кто-то может нам возразить, указав на ряд случаев, когда армопояс под деревянным полом заливается. Однако в данном случае армирование требуется не потому, что деревянные балки на бетонных подушках способны продавить кладку, а для увеличения пространственной жесткости каркаса здания.

    Как правильно сделать армопояс?

    Технология устройства армированного пояса жесткости не отличается от способа заливки монолитного фундамента.

    В целом он состоит из трех операций:

    • Производство арматурного каркаса;
    • Установка опалубки;
    • Заливка бетоном.

    Определенные тонкости и нюансы в работе проявляются в зависимости от расположения армопояса.

    Ремень усиленный для фундамента

    Отвечая на вопрос, как сделать армированный пояс под фундамент (уровень 1), допустим, что его ширина должна быть на 30-40 см больше ширины опорной части основной бетонной «ленты».Это значительно снизит давление на грунт здания. В зависимости от этажности дома толщина такого пояса жесткости может составлять от 40 до 50 см.


    Армированный пояс первого уровня предназначен для всех несущих стен здания, а не только для наружных. Каркас для нее изготавливается путем вязания фиксаторов арматуры. Сварка применяется только для предварительного соединения (прихватывания) основной арматуры в общую пространственную конструкцию.

    Комод 2 яруса (на фундаменте)

    Данная конструкция по сути является продолжением ленточного фундамента (бутобетонный, блочный). Для его усиления достаточно использовать 4 стержня диаметром 14-18 мм, привязав их струбцинами диаметром 6-8 мм.

    Если основной фундамент есть, то с установкой опалубки под армопояс проблем не возникает. Для этого нужно оставить в нем свободное место (20-30 см) для установки арматурного каркаса с учетом защитного слоя бетона (3-4 см).

    Ситуация более сложная, так как для них не ставится опалубка. В этом случае следует использовать деревянные распорки, которые поддерживают панели опалубки снизу. Перед установкой на доски набиваются обрезные доски, которые выступают за габариты опалубки на 20-30 см и не дают конструкции сдвинуться вправо или влево. Для соединения панелей опалубки по верху досок прибивают короткие поперечины.


    Систему крепления можно упростить за счет использования стержней с резьбой.Их попарно укладывают в щиты опалубки на расстоянии 50-60 см. Затянув шпильки гайками, мы без деревянных опор и ригелей получаем достаточно прочную и устойчивую конструкцию для заливки бетона.

    Эта система также подходит для опалубки, для которой требуется армированный пояс для перекрытий перекрытий.


    Шпильки, которые будут заполняться бетоном, нужно обернуть пергамином или нанести на них немного машинного масла. Это облегчит задачу удаления их с бетона после его затвердевания.

    Армопояс для плит перекрытия

    В идеале его ширина должна быть равна ширине стены. Сделать это можно в том случае, когда фасад будет полностью облицован плиточным утеплителем. Если для отделки решено использовать только штукатурный раствор, то ширину армопояса придется уменьшить на 4-5 сантиметров, чтобы оставить место для пенопласта или минеральной ваты. В противном случае в зоне укладки ремня жесткости появится сквозной мостик холода очень солидных размеров.

    Делая армопояс на газобетоне, можно использовать другой раствор. Он заключается в установке двух тонких блоков по краям кладки. Между ними ставится стальной каркас и заливается бетон. Блоки действуют как опалубка и изолируют пояс.


    Если толщина стены из газобетона 40 см, то для этой цели можно использовать перегородочные блоки толщиной 10 см.


    При меньшей толщине стены можно своими руками вырезать полость под бронепояс в стандартном кирпичном блоке или купить готовый ПБ из пенобетона.


    Ремень армированный под мауэрлат


    Основным отличием армопояса под мауэрлат от других видов арматуры является наличие в нем анкерных штифтов. С их помощью брус надежно крепится к стене без риска оторваться или сместиться под действием ветровых нагрузок.


    Ширина и высота арматурного каркаса должны быть такими, чтобы после заделки конструкции со всех сторон между металлом и внешней поверхностью ленты оставалось не менее 3-4 см защитного слоя бетона.

    В этой статье разберемся, зачем нужен бронепояс по газобетону. Подробно будут рассмотрены основные требования к этому элементу конструкции, а также вы узнаете, как самостоятельно правильно сделать армированный пояс для газобетона.

    Армопояс для газобетона — ленточная конструкция из монолитного бетона, повторяющая все контуры стены здания. В домах из газоблоков этот пояс — необходимый элемент, значительно улучшающий прочностные характеристики всей постройки.

    Чтобы армирующий пояс не был слабым звеном дома с точки зрения теплоизоляции, технология предусматривает создание поясов не на всю ширину стены, а с отступом с ее внутренней стороны.

    В этом случае минимальная ширина ленты должна составлять 25 сантиметров для кирпича и 20 сантиметров для бетона. Свободное пространство, образовавшееся после заливки армопояса, заполняется утеплителями, закрывается подгоняемым по размеру пеноблоком.

    Вот отзывы строителей, специализирующихся на строительстве домов из пенобетона, которые помогут получить полное представление о необходимости обустройства арматурного каркаса под керамзитобетонные блоки:

    Игорь, 49 лет, Москва:

    Вот уже семь лет моя команда использует пенобетон в качестве основного строительного материала; Я слышал очень положительные отзывы клиентов о нашей работе.

    Число поклонников этого материала с момента его появления на отечественном рынке выросло в геометрической прогрессии. Мы устанавливаем армопояс на пенобетон в каждом построенном нами доме.

    Считаю, что армированный каркас для пенобетона абсолютно необходим, и утверждения производителей о том, что прочности блоков уже достаточно для устройства любых полов, не соответствуют действительности. Как по мне, лучше еще раз перестраховаться и закрепить работу, чем потом кусать локти.
    Олег, 45 лет, Ростов:

    Строим дома из газоблоков. Арматурный каркас необходимо устанавливать в обязательном порядке, особенно для подвешивания стропил и для крепления бетонных плит. Недавно строила на даче хозяйственное помещение для птицы, в качестве строительного материала использовала шлакоблок.

    Он устроил на нем кирпичный арматурный каркас, потому что уверен, что «врач приказал» крепить его ко всем строениям из стройматериалов на пенобетоне.

    2.3 Устройство армопояса своими руками (видео)

    Армопояс (или армирующий пояс, как его еще называют) — это армированная монолитная конструкция, полностью повторяющая контур несущих стен дома по периметру и служащая для их усиления и правильного перераспределения нагрузок. Заливка бронепояса в доме из газобетона — обязательное условие для гарантии прочности постройки. О его устройстве, утеплении и армировании мы подробно поговорим в сегодняшней статье.

    Если рассматривать прочностные характеристики таких материалов, как газобетон, газобетон, арболит, то станет ясно, что сами эти материалы достаточно хрупкие, поэтому при точечном ударе по ним с большой нагрузкой они легко могут разрушиться. .

    В процессе строительства дома нагрузка на его стены постепенно увеличивается как сверху, так и снизу в виде подвижек грунта и неравномерной усадки. Последний элемент — крыша — также оказывает значительное боковое (расширяющееся) давление на стены.Отсутствие армирующего пояса в этом случае может привести к трещинам в стенах дома, а также к их полному разрыву и разрушению.

    Армопояс, образуя жесткий каркас и связывая все стены вместе, принимает на себя нагрузки от верхних этажей и крыши и равномерно распределяет их по всему периметру. Заливка армированного пояса нужна в местах повышенной сейсмической активности, а также при дополнительных серьезных нагрузках на здание.

    При возведении одноэтажных засыпку армопояса начинают после окончательного возведения стен, перед установкой кровли. В этом случае, как правило, в бронепояс закладывают шпильки, к которым крепится кровельный мауэрлат. Это позволяет жестко «привязать» крышу к коробке дома.

    Если в доме более одного этажа, то армопояс заливается после устройства каждого последующего этажа под плиты перекрытия и в конце, перед устройством кровли.

    Нужен ли армопояс для деревянных полов

    Как уже говорилось выше, бронепояс нужен для правильного распределения нагрузки от тяжелых полов на стены здания. Но что делать, если в качестве пола в доме использовать не железобетонные плиты или монолитный бетон, а обычные деревянные балки, вес которых в несколько раз меньше бетонного?

    При строительстве домов из газобетона часто можно встретить такой подход, когда стены возводятся без использования армирующей конструкции.В этом случае деревянные балки перекрытия монтируются непосредственно на газобетонные блоки, а концы балок, как правило, выходят наружу.

    Без воздействия больших нагрузок такой подход может быть оправдан, но в большинстве случаев отсутствие бронепояса в таких домах является признаком отсутствия проекта строительства. Такая конструкция может стоять без повреждений десятилетиями, но при превышении нормативных нагрузок местное давление бруса на газобетон может привести к образованию трещин и его разрушению.

    Как сделать армопояс в доме из газобетона

    Перед тем, как приступить к строительству дома, важно помнить, что армированный пояс — это железобетонная конструкция, поэтому после его монтажа бетону требуется не менее 28 дней, чтобы просохнуть и набрать марочную прочность. Поэтому важно правильно спланировать ход строительства, чтобы технологические паузы (которых будет столько, сколько арматурных поясов в вашем доме) не нарушили ход строительства.

    Ширина бронепояса, как правило, выбирается равной ширине газобетонного блока, но в этом есть свои особенности. Затвердевший бетон является серьезным мостиком холода, ведущим к утечке тепла из дома, поэтому необходимо предусмотреть тепловой разрыв, который будет перекрывать поток холода извне.

    Если дом утеплен из газобетона снаружи по технологии мокрого фасада, то у самого утеплителя будет тепловой разрыв, предохраняющий здание от теплопотерь.

    Если утепление фасада не планируется, либо предусмотрен фасад с вентиляционным зазором, то утепление армопояса необходимо производить непосредственно при его заливке. В этом случае минеральный утеплитель, либо пенополистирол, либо пенополистирол кладут в опалубку рядом с арматурой ближе к внешней стороне дома, уменьшая ширину армопояса примерно на 5 см.

    Опалубка для армопояса

    Первым этапом создания бронепояса в доме из газобетона является установка опалубки.На этом же этапе необходимо предугадать, какой будет высота армопояса, с учетом этого подбирается ширина досок для опалубки. Стандартная высота армирующего пояса составляет 10-20 см и соответствует высоте стандартного газобетонного блока.

    Существует два принципиально разных подхода к опалубке арматурной ленты. В первом случае в качестве опалубки могут использоваться специальные П-образные блоки заводского изготовления, представляющие собой обычные газобетонные блоки с выделенными П-образными полостями.

    Ряд таких блоков укладывается на стеновые блоки обычным способом, в них укладывается арматура и заливается бетон. После высыхания получается готовый армированный пояс, который в том числе защищен от образования мостика холода наружным слоем из газобетона. Толщина наружной стены в таких блоках больше внутренней, что придает им теплоизоляционные свойства.

    Такие блоки достаточно дороги, поэтому часто на стройплощадках используются обычные газобетонные блоки с проделанными вручную пазами по размеру П-блоков, так как газобетон легко обрабатывается специальной пилой по газобетону.

    Второй случай — традиционная опалубка из досок или деревянных панелей, вроде. Монтируется из досок толщиной 20 мм или из листов фанеры. Обычно нижний край опалубки с двух сторон крепится непосредственно к газобетону, а сверху скрепляется деревянными блоками с шагом 60-100 см.

    Обязательным условием в этом случае является выравнивание опалубки для армированного пояса во всех плоскостях, так как литой армирующий пояс будет основой для плит перекрытия, или для кровельного мауэрлата.

    На этом этапе необходимо изготовить силовой металлический каркас из бронепояса, который придаст основную прочность всей конструкции. При армировании бронепояса необходимо соблюдать несколько основных правил:


    Схемы усиления Г-образных уголков и Т-образных упоров армированного ремня показаны на рисунке ниже.

    Распространенная ошибка начинающих строителей — использовать для обычных частных домов фурнитуру диаметром более 12 мм.Такой подход ошибочен, поскольку использование более толстой арматуры уже не приводит к увеличению прочности бронепояса, а увеличивает затраты на его приобретение.

    Также рекомендуется использовать зажимы для каркаса арматуры. Хомуты нужны, чтобы при заливке бетона не сместилась арматура и ее оголение. На этом же этапе происходит укладка и закрепление утеплителя в опалубке.

    Заливка бетона в опалубку — важнейший этап создания армированного пояса в доме из газобетона.Для заливки бронепояса проще всего использовать покупной бетон. Обычно для этой цели используются марки М200 или М250. Его долговечность достаточна для частного строительства с запасом.

    Удобнее всего, если бетон на объект доставляется миксером вместе с бензонасосом. Бетононасос забирает готовую смесь из миксера и с помощью длинной гильзы подает ее прямо к точке застывания. В противном случае бетон придется доставлять вручную ведрами, что увеличит время заливки и трудозатраты.

    Как происходит заливка бетононасосом можно посмотреть на видео:

    Если невозможно использовать заводской бетон, его замешивают вручную. В этом случае нужно обращать особое внимание на постоянство соотношения компонентов во всех смесях, чтобы получить однородный состав по всей длине армопояса.

    Особое внимание следует обратить на то, что армопояс следует заливать единовременно во избежание разрывов и неоднородностей.При использовании миксера этого легко добиться, но при ручном замесе бетона нужно заранее спланировать все этапы заливки, чтобы сделать это за один день.

    После заливки бетона в опалубку необходимо встряхнуть смесь с помощью специального строительного вибратора. Это позволит удалить весь воздух наружу, что при затвердевании бетона может вызвать образование воздушных карманов, что приведет к потере прочности бронепояса. В этом случае следует стараться не касаться якоря вибратором, чтобы не изменить его положение.

    После заливки армопояса бетону требуется время, чтобы набрать марочную прочность. Обычно это занимает 28 дней. После этого можно приступать к укладке плит перекрытия, либо установке кровли.


    Надеемся, что статья была полезной. Если возникнут вопросы, оставляйте их в комментариях, мы постараемся найти ответ вместе.

    Газобетон — отличная альтернатива кирпичу. Однако, к сожалению, значение показателя прочности газобетонных блоков намного ниже.Материал плохо удерживает на своей поверхности застежки.

    Кладка из газобетона имеет свои особенности:

    1. Стены должны возводиться на прочном фундаменте.
    2. В процессе работы необходимо регулярно проверять ровность конструкции.
    3. По всему периметру здания стены укрепить армированным поясом из железобетона.

    При проведении строительных работ с нарушением технологических правил возможно растрескивание блоков под действием кровельного давления.

    Стоимость армопояса

    Армированный пояс — это монолитная конструкция, расположенная по всему периметру здания. Армопояс защищает стены дома от разрушения и деформации под действием нагрузок. Технология усиления стеновой поверхности объекта подразумевает прокладку разгрузочного пояса между перекрытиями каждого этажа и в месте перекрытия кровли.

    Для обеспечения работоспособности армопояса его состав должен быть:

    1. Непрерывный.
    2. В кольцевом стиле.
    3. Закрыто.

    Основные компоненты армопояса:

    • Арматурный каркас.
    • Бетонная смесь.
    • Опалубка или блоки.

    Назначение структуры:

    • В распределении несущей нагрузки от дополнительных перекрытий или крыш на стены для придания им прочности.
    • Для защиты фундамента и стен от трещин.
    • Повышение пространственной жесткости здания.

    Конструкция обеспечивает прочность и надежность несущих стен, повышает устойчивость конструкции к воздействию ветра, перепадов температур, сейсмических колебаний, усадке грунта и самого объекта строительства.

    Армопояс габариты

    Размеры бронепояса зависят от конструктивных особенностей строительного материала, к которому он должен крепиться. Стена может быть закрытой или открытой. Для каждой категории строители рассматривают свои конкретные требования к размеру конструкции.

    1. Внутренняя конструкция усилена армированным поясом, ширина которого соответствует толщине стены.
    2. При усилении дома снаружи ширина защитного пояса должна соответствовать ширине стены без учета утеплителя и опалубки.
    3. Минимальная высота конструкции соответствует ста пятидесяти миллиметрам. Этот показатель не может быть больше ширины стены.

    Варианты создания бронепояса

    Установить разгрузочную ленту для стен из газоблоков можно несколькими способами:

    1. С деревянной опалубкой.
    2. Использование дополнительных блоков.

    При сравнении этих двух способов можно отметить, что оснащение стен бронепоясом с использованием деревянной опалубки технологически сложнее. Второй способ, с помощью дополнительных блоков, намного проще, но в него придется вложить больше средств из-за использования дорогостоящего стройматериала.


    Лента разгрузочная не проложена:

    • Для монолитной железобетонной конструкции.
    • Под деревянным полом, поддерживаемым блоками.

    На случай, если под балки, которые играют опорную роль, достаточно залить бетонные площадки толщиной пять сантиметров, которые надежно защитят строительные блоки от пробивки.

    В железобетонных конструкциях нет смысла в дополнительной защите ввиду равномерного распределения нагрузки на стены

    Создание бронепояса с использованием опалубки

    Опалубка разгрузочной ленты представляет собой деревянный каркас.Делается из обрезков досок, скрепленных снаружи.

    После полной сборки опалубки ее нижнюю часть крепят к стене саморезами, а верхнюю — поперечными стяжками досок с интервалом от восьмидесяти до ста сантиметров. Стяжка нужна для того, чтобы конструкция была надежнее, иначе при заливке бетона она может деформироваться или раздавиться.

    Перед возведением конструкции стоит побеспокоиться о закупке необходимых строительных материалов:

    1. Доска обрезная толщиной не менее трех сантиметров и брус 40х40 для изготовления опалубки.
    2. Гвозди для крепления панельной конструкции к стене.
    3. Гибкая проволока для усиления конструкции.
    4. Арматурные стержни диаметром двенадцать миллиметров.
    5. Пенополистирол для изоляции.


    Подержанный строительный инструмент:

    1. Сверло.
    2. Ножовка по металлу.

    Технология строительства опалубки

    Технологический процесс предполагает выполнение работ в несколько этапов:

    1. Подготовка деревянных досок.
    2. Укладка слоя пенополистирола между стеной дома и деревянной панелью для утепления.
    3. Крепление конструкции к стене саморезами или длинными гвоздями.
    4. Дополнительное крепление элементов деревянной конструкции с помощью саморезов и проволоки.
    5. Арматурный каркас в сборе. Изначально внутрь деревянных щитов следует уложить шпильки усиления. Гибкая проволока используется для соединения с каркасом арматуры.Не рекомендуется крепить арматуру между собой сваркой из-за ржавления материала внутри бетона.
    6. Заливка цементным раствором.

    Арматура

    Арматура изготавливается из стержней арматуры диаметром от восьми до двенадцати миллиметров.

    Принцип процесса:

    1. При горизонтальной укладке штанг.
    2. В скреплении их внахлест гибкой вязальной проволокой по всему периметру стены.
    3. В обвязке стыков кольцами из проволоки диаметром шесть миллиметров.

    Связывание стержней арматуры должно производиться непосредственно в опалубке. Когда закончите, арматурный каркас будет тяжелым. Когда конструкция собирается отдельно, поднимать и размещать ее будет сложно. Между газобетонными блоками и рамой разгрузочной ленты рекомендуется укладывать прослойку из камней или кирпича.

    1. Заливка бетона

    При покупке сухой бетонной смеси необходимо использовать маркировку материала не ниже М200.

    При отсутствии в магазине продукции необходимых характеристик, вы можете приготовить ее самостоятельно, используя следующие пропорции в соотношении компонентов:

    • Щебень — 4,8 части.
    • Цемент — 1 часть.
    • Песок — 2,8 части.

    Для увеличения плотности состава щебень можно заменить щебнем. После смешивания сухих элементов небольшими порциями добавляем воду, количество которой должно соответствовать двадцати процентам от общего количества смеси.

    Технология бетонирования предусматривает нормативы выполнения работ, которые необходимо выполнить для получения желаемого функционального результата:

    1. Заливку следует проводить за один цикл без перерыва, избегая частичного высыхания бетонного слоя.
    2. Следует избегать в растворе для заливки пузырей с пустотами, которые в будущем при высыхании смеси снизят прочностные характеристики конструкции.
    3. После заливки рекомендуется утрамбовать бетон при помощи перфоратора со специальной насадкой.Также для устранения пустот в растворе используется вибромашина, а при ее отсутствии нужно будет удалить пузырьки воздуха, сшив раствор фурнитурой.

    2. Построение разгрузочной ленты из блоков

    Опалубкой могут служить не деревянные конструкции, а блоки из пенобетона П-образной формы. Обязательным условием для такого строительного материала является наличие внутренней полости, которая необходима для укладки каркаса из арматуры и заливки бетона.

    Блоки лоткового типа укладываются в штабель такой же ширины, как и стены. Такой пояс удобно приставлять к наружным стенам за счет дополнительной изолирующей функции, исключающей образование «мостиков» холода.

    3. Что требуется

    Способ прост и требует предварительного приобретения строительного материала — дополнительных блоков толщиной десять сантиметров. Перед покупкой следует рассчитать необходимое количество материала исходя из планируемой высоты конструкции и периметра объекта.

    Процесс изготовления броненосной конструкции из дополнительных блоков

    1. Установка дополнительных блоков на стену обычным способом.
    2. Армирование центральной части стройматериалом.
    3. Заливка полученной конструкции цементным раствором.

    Армопояс кирпичный

    Загрузочная лента может быть изготовлена ​​из кирпичной кладки, армированной сеткой. Он менее надежен, чем бетонный, и применим только для небольших хозяйственных построек.Для повышения показателей прочности кирпичной конструкции рекомендуется использовать арматуру или металлическую сварную сетку.


    Особенности строения:

    1. При использовании арматурной сетки с диаметром поперечного сечения пять миллиметров рекомендуется укладывать ее через четыре ряда кирпичей.
    2. Ширина конструкции должна соответствовать толщине стены обрабатываемого здания.
    3. Высота конструкции зависит от типа строительного материала стен дома и от типа кровли.Средний размер конструкции для стены из газоблоков — сорок сантиметров.

    Укрепление стен кирпичом со встроенной арматурной сеткой не может полностью заменить придание надежности конструктивным элементам с помощью железобетонного аналога.

    Утепляющий армопояс

    Самая главная особенность газобетона — низкая теплопроводность, что обеспечивает отсутствие фактора промерзания построенной из него конструкции даже при минимальной температуре окружающей среды.Поэтому при возведении армирующей конструкции важно, чтобы она не нарушала теплоизоляционные свойства дома.

    В холодное время года, а также в периоды резких перепадов температур на армированном поясе может образовываться конденсат. Во избежание этого явления рекомендуется проводить работы по утеплению конструкции.

    Пенополистирол, пенополистирол и минеральная вата могут использоваться в качестве теплоизоляционных элементов.В некоторых случаях используются газобетонные блоки с перегородками. При использовании минеральной ваты следует оставлять небольшой вентиляционный зазор между утеплителем и облицовочной поверхностью.

    Советы по организационным работам по утеплению объекта:

    1. При возведении конструкции с целью ее последующего утепления следует выполнять отступ от внешнего края стены, а не по всей ее ширине.
    2. Минимальная ширина разгрузочной ленты должна составлять двадцать сантиметров при использовании монолитного бетона и двадцать пять сантиметров при использовании кирпича.
    3. Образовавшееся свободное пространство после заливки бронепояса следует залить утеплителем и закрыть пеноблоком, предварительно вырезанным в соответствии с необходимыми размерами.
    1. При заливке цементным раствором следить, чтобы элементы армированной сетки не касались стенок опалубки.
    2. Для повышения функциональности армированного пояса каркас арматуры устанавливается на поверхность с помощью уровня.
    3. Прочности бетона после заливки способствует периодическое увлажнение, особенно в жаркую погоду.Рекомендуется ежедневно увлажнять структуру в течение пяти дней. Наилучший эффект достигается при накрытии влажной поверхности полиэтиленовой пленкой.
    4. Снять опалубку можно через неделю, но она будет работать по назначению только через две недели, когда цементная смесь полностью затвердеет.
    5. Если вы планируете изолировать разгрузочную ленту, то не следует делать это заподлицо со стеной. Специалисты рекомендуют сместить опалубку внутрь для дальнейшего заполнения образовавшейся ниши теплоизоляционным материалом.
    6. Не нужно тратиться на армированный пояс, если под фундаментом находится твердый грунт, не пропитанный водой, кирпичные стены, а также при строительстве одноэтажного дома с деревянными балками, а не железобетонными панелями.

    Мауэрлат по газобетону без армированного пояса

    При соединении газобетонных блоков с другими элементами конструкции возникают трудности. Обычные застежки не могут удерживать пористый материал. Это особенно важно при установке массивных деталей.Существует несколько вариантов крепления, позволяющих прикрепить мауэрлат к газобетону без армированного ремня.

    Назначение мауэрлата

    Одним из основных несущих элементов конструкции здания является мауэрлат. Он отвечает за распределение нагрузки со всех элементов кровли: утеплитель, стропильную систему, обшивку внутренней стороны скатов, кровельное покрытие. Его важность соизмерима с важностью фундамента здания.

    Грузы очень тяжелые. Скаты крыши обладают эффектом разрыва перпендикулярно стенам. Слои ветра и снега увеличивают давление. Точечные нагрузки особенно разрушительны для стен из штучных материалов — кирпича и газобетона. Поэтому требуется распределить воздействие по всей длине конструкции. С этой задачей хорошо справляется брус, упираясь в торец стены и плотно прилегая к нему.

    Наличие мауэрлата также упрощает процесс установки стропильной системы.Деревянные элементы проще соединить между собой, чем прикрепить к монолитной стене. Это дает возможность делать разные варианты соединений: подвижные или глухие с применением крепежа.

    Для мауэрлата выбирается деревянный брус размерами от 100х100 до 150х200 мм. Этот элемент должен быть вдвое толще стропильной ноги. Ширина подбирается к толщине стены. Между краем бруса и краем стены с двух сторон лучше оставить до 50 мм.Такое расположение защитит мауэрлат от погодных условий и качественно его утеплит.

    Если этот элемент изготовить из бревна, то установка стропильных ног и крепление к основанию может усложниться. Для работы потребуются определенные столярные навыки. Обязательно выбирайте качественную древесину высшей пробы, без выступающих сучков, перекосов, следов гниения и трещин.

    Лучшим выбором будет материал из твердой древесины , но не всегда его можно найти.В качестве альтернативы используется тщательно подобранная сосна. Стропильная система может состоять из металлических элементов. В этом случае мауэрлат изготавливают из стали (двутавра или швеллера).

    Каркасные конструкции, дома из бревна и бруса могут обойтись без мауэрлата, верхний ряд стеновой конструкции сыграет свою роль. Бетонные конструкции менее восприимчивы к точечным нагрузкам, поэтому можно обойтись без надстройки, поддерживающей крышу, если пол крепится к выступающим балкам.

    Для крепления мауэрлата к керамзитобетонным блокам без армированного пояса применяется замкнутая схема, предполагающая возведение каркаса, огибающего здание по периметру.Эта конструкция самая надежная. Если фронтоны тоже будут из газобетона, то выполнить схему установки каркаса не получится. В этом случае необходимо обеспечить максимально прочное сцепление стены и бруса.

    Варианты крепления

    Каждый из вариантов крепления мауэрлата имеет свои достоинства и недостатки. Существует несколько ситуаций , в которых можно обойтись без армированного ремня и использовать альтернативные виды крепления:

    Снижение давления обеспечивается применением подвесных стропил, надежно закрепленных затяжками с горизонтальным расположением.Поворотные стропила с точкой поворота на коньке также могут снизить нагрузку.

    С помощью проволоки

    Самый простой вариант, в основном применяемый при строительстве кирпичных стен. Пучки стальной проволоки, содержащие 3-4 жилы диаметром 3 мм, укладывают между 4-5 верхними рядами. Их концы должны смотреть с двух сторон стены. Освобождения проволоки должно хватить, чтобы прикрыть планку мауэрлата, затянуть и закрутить петлю. Пучки проволоки и последующие узлы следует размещать между парами стропил.

    После подготовки стены нужно по ее торцу выложить гидроизоляцию. Поверх конструкции укладывается и выравнивается брус. Далее создается проволочная петля, которая затягивается монтировкой. Необходимо обеспечить плотное прилегание бруса к поверхности стены.

    Укладка балок под газобетонные блоки производится перед двумя последними рядами. Этот материал более объемный и тяжелый, чем кирпич, поэтому использование проволоки для крепления кровли к стенам из газобетона не всегда оправдано на практике.

    Для анкеров и дюбелей

    Пенобетон — довольно хрупкий материал, поэтому при вкручивании анкеров и дюбелей на поверхности могут образоваться трещины или сколы. Для качественной фиксации потребуются самые длинные анкеры — 300-500 мм. Эти крепления довольно дорогие. Установка мауэрлата с помощью анкеров включает несколько этапов:

    Можно наращивать короткие участки бруса с помощью замков типа «полудерево» и «в лапу». Их нужно будет закрепить шпилькой или анкером.Таким же образом выравниваются углы; для лучшей фиксации их можно усилить стальными скобами.

    Для стыковки на стене лучше использовать балки одинаковой длины.

    С химическими анкерами

    Химические анкеры — это новый способ крепления мауэрлата к стене из пенобетона. В продаже много разных видов, поэтому часто можно наткнуться на подделку. Для покупки надежного материала лучше отдать предпочтение проверенным брендам: Sormat, Tox, Hilti, Tecfix, Nobex, KEW, Fischer, Tecseal, Technox.

    Химические анкеры различаются по способу использования. Тип ампулы — в отверстие для якоря помещается капсула, содержащая состав из 1-2 компонентов. При взаимодействии с воздухом вещество быстро затвердевает. Разрушение ампулы происходит при вбивании шпильки или якоря в отверстие, состав покрывает все свободное пространство, включая резьбу. Отверждение происходит через 25-45 минут в зависимости от температуры воздуха. Это крепление надежно фиксирует материал и выдерживает большие нагрузки.

    Альтернативная форма — полимерная смесь в тубах или картриджах, дозируемая пистолетом-дозатором (в некоторых случаях подходят и обычные модели для герметиков и «жидких гвоздей»). Установка крепежа в газобетон проходит следующие этапы:

    Химические анкеры для установки мауэрлата на газобетон имеют ряд преимуществ:

    Материал также имеет недостатки:

    • Высокая цена. Для пористого газобетона потребуются глубокие каналы, а значит, и большое количество композита.
    • Химические анкеры не выдерживают высоких температур. Но нагрев свыше 100 градусов для мауэрлата — большая редкость, поэтому минус несущественный.

    Использование закладных шпилек

    Закрепить мауэрлат на газобетон без армированного ремня можно с помощью шпилек, которые выступают из стены и отстоят друг от друга на необходимом расстоянии. Следует отметить расположение закладных креплений на брусе. Для этого сверху кладут мауэрлат и слегка прижимают.Концы застежек оставят следы на материале.

    Затем на шпильки нанизывается гидроизоляционная лента, накладывается брус с подготовленными отверстиями. Концы шпилек уплотняются шайбами ​​и стягиваются гайками. Мауэрлат плотно прижимается к стене.

    Для заделки шпилек при возведении стены необходимо просверлить отверстие в газобетоне глубиной до 500 мм и диаметром на 3-4 мм больше, чем размер шпильки. Кладочный клей используется для заполнения канала.Шпильку вставляют в композитную массу до упора и оставляют до полного высыхания.

    Другой вариант крепления шпилек — приварить их к металлическим пластинам в перпендикулярном положении. Полосы укладываются в шов перед последним рядом газосиликатных блоков. Они обеспечивают фиксацию штифтом и защиту от выдергивания. В верхних блоках необходимо предварительно просверлить отверстия под штифты. Края керамзитовых блоков расправляют, чтобы не было перекосов от толщины металлических пластин.

    Добрый день или вечер!

    Вижу, что вы внимательно подходите к решению проблем каждого вопроса, мне очень понравилось, поэтому я решила подать заявку!
    Значит такой проблемы нет, но есть психологический дискомфорт (об этом чуть позже), из-за того, что нет армопояса.
    Подробнее.
    Дом построен следующим образом.

    1. Грунт, на котором стоит фундамент — песок с глиной (потому что при бурении свай эта смесь (светлая в виде песка) вышла).
    2. Что касается грунтовых вод, то вода летом составляет около 4 метров (по словам продавца участка), но когда сваи были сделаны на глубину около 2,4 м, воды не было; За площадкой был вырыт котлован для сбора родниковой воды и выход на дорогу глубиной 1,5 метра.
    3. Участок ровный (уклон незначительный 10-5 см на 8 метров), но впереди гора 300 метров, а за ней 200 метров проходит железнодорожная ветка (трасса на Москву через Пермь), иногда чувствуется небольшая вибрация.
    4. Фундамент 7,15 м на 8,12 м с крестообразной перемычкой внутри дома, ростверк 60 см (высота) * 40 (ширина) см (40 в земле + 20 над ним), сваи делают через каждые 1,1-1,3 друг от друга (от края до края сваи) диаметром 40 см на 2 м от нижней точки ростверка, не исключая перемычки (примерный вид фундамента прилагается), арматура использовалась 10 »
    5. Заливка в октябре прошлого года (2012 г.), марка бетона М200 (схема прилагается).
    6. В этом году начали возведение стен (июнь 2013 г.).
    7. Затем выкладывается рубероид в 2 слоя, цоколь из трех кирпичей М150 (с обдувом, по 2 штуки на комнату).
    8. Далее поехали на газовый блок (600 * 188 * 300). Первый этаж 13 рядов где-то 2,4 м, на них уложены балки перекрытия (10 шт), так как на первом этаже 5 стен, балки располагались следующим образом: задняя часть дома (там, где нет эркера) балки 150 * 150 где- то по 4 метра, опираясь на стену и перегородку на 30 см (на всю ширину блока), фасадная часть дома (с эркером) балки 100 * 150 на 5 метров, колодец , по одному от эркера до перегородки 6 м, все опереться с каждой стороны по 30 см (обернут рубероидом).
    9. Далее надстроили чердак, боковые стены высотой 1,2 метра и фронтоны высотой 2,3 метра.
    10. Блоки поставили на клей.

    Вот развязка.
    Я задумался, как поставить дождевую крышу, к чему ее крепить, а потом полез в Интернет, чтобы почитать, что и как. Вычитали, что нужен был бронепояс (никогда не слышал об этом раньше, думал, что газовый блок вставлен как кирпич и поэтому в инет не лазил и строители сказали, что дом будет стоять 100 лет) и соседей не сделал и прикрутил балку к блоку, а вот вам нужен был наручный ремень между первым и вторым этажами и на уровне 1.2 от 2 этажа до возведения фронтонов, багажная арматура между рядами газоблока. Какой чудо-материал, как над ним трясешься над ребенком. Но уже поздно, все встало. «Вот он, а ты не укусаешься» yu Ну он начал спрашивать на форумах что и как, а на меня все кричат, он развалится, все разнесет и снова сделает. Решила спросить совета. Нет лишних денег, чтобы все сломать и сделать снова.

    Это психологический момент.Они пугали меня всякими страшилками. Подумал о возведении ломаного армопояса (по наклонным поверхностям стен фронтона) в 3 стеклопластика по 8 с бинтом 1 м, шириной пояса 25 см и высотой 20 см, на нем балка 100 * 150 мм с шагом шпал 1,5 метра, затем построить чердак с шагом стропильных ног 600-700 мм (доска 50 * 150). Прилагается вид на стропила и примерный вид на крышу. Что вы можете сказать об этой ситуации, может, что-то нужно усилить, а может и нет? Как построить чердак из газоблока 600 * 188 (высота) * 300 (ширина)?

    Для непосвященного в капитальном строительстве пользователь вряд ли знает, что такое мауэрлат, какую роль он играет при возведении конструкции и так далее.Поэтому вопрос о том, как крепится мауэрлат к газобетону, вообще понимают неправильно.

    Однако использование такой технологии — актуальное и очень эффективное решение. Он может помочь решить ряд существенных проблем, которые могут снизить долговечность и прочность конструкции.

    Также необходимо упомянуть более экономичный вариант указанного способа крепления. Если необходимо крепить мауэрлат к газобетону без армированного пояса, то в этом случае заливается не сплошной армированный пояс, а в нужных местах делают бетонные подушки.Такой крепеж для пеноблоков тоже достаточно надежен.

    2.3 Металлические шпильки

    Если у вас небольшой дом, а также небольшое давление крыши, можно использовать облегченный способ крепления стен из шлакоблока к бруску мауэрлата — металлические шпильки, вделанные в стену. Это стальные крепления в виде болтов с квадратным основанием со сторонами более 5 см.

    Если при выполнении кладки из шлакоблока в стену закладываются шпильки, их необходимо установить на один или два ряда до верхнего края.Длина шпильки должна быть достаточной для прохождения через планку.

    Последующая фиксация аналогична фиксации мауэрлата шлакоблоком с помощью анкерных болтов.

    2.4 Гидроизоляция при установке

    Определившись со способом крепления, необходимо рассчитать крепеж и его расположение. Если необходимо закрепить мауэрлат к газоблоку без бронепояса, то подойдет первый вариант — стальная проволока.

    Срок службы кровли напрямую зависит от прочного и хорошо закрепленного мауэрлата, который не только принимает нагрузку на кровлю, но и способствует ее перераспределению в конструкции несущих стен.Для крепления к газобетону желательно использовать традиционный деревянный мауэрлат. Особенно важно тщательно подготовить все составляющие, включая деревянные балки, крепеж, арматурный каркас и качественную гидроизоляцию.

    Подготовка стен из газобетона

    Подготовка основания — это первый шаг, который необходимо сделать перед установкой мауэрлата. Стены из газобетона требуют установки армирующего пояса, который предотвратит проталкивание пенобетона и равномерно распределяет динамические и статические силы.Параметры минимального размера бетонной ленты — 200 х 150 м, а внутренняя поверхность стены служит точкой крепления.

    Основные этапы подготовки стен:

    • Устройство опалубки по периметру здания с обязательной обработкой фронтонов;
    • создание железобетонного пояса из П-образных блоков;
    • сборка каркаса из арматуры толщиной один сантиметр с выступом четыре сантиметра;
    • установка шпилек диаметром 14 мм с выдержкой шага в один метр, что позволяет увеличить жесткость крепления;
    • заливочные блоки бетоном серии М-200.

    Для застывания требуется не менее недели, после чего опалубка снимается и можно приступать к креплению мауэрлата.

    Препарат мауэрлат

    В качестве мауэрлата обычно используется деревянный брус или бревно сечением 10 х 10 см или 15 х 15 см. Дерево требует обработки антисептическими средствами, которые предотвратят процессы гниения и продлят срок службы. После обработки необходимо обернуть брус битумно-полимерной гидроизоляцией.

    Следует использовать только качественную древесину, не имеющую сучков и трещин и имеющую влажность, соответствующую строительным нормам.Если используется «сырая» древесина, необходимо установить гайку регулировочную анкера, с помощью которой конструкция затягивается один раз в год.

    Правильный монтаж мауэрлата

    Для правильного и надежного крепления используются анкеры Т- и Г-образной формы с шайбами ​​и гайками. Стандартная резьба может быть M12 или M14. При устройстве конструкции в условиях сейсмической опасности необходимо выдерживать шаг крепления на метровом уровне.

    Механический тип застежки

    • установка дюбелей в заранее подготовленные отверстия;
    • ввинчивание застежки;
    • твердое вдавливание зубцов гарпуна в пенобетон;
    • расширение поверхности;
    • надежная фиксация конструкции.

    Данный способ крепления относится к разряду дорогостоящих из-за значительной стоимости анкеров и специальных дюбелей с гарпуном.

    Химический тип крепежа

    Менее затратный способ крепления мауэрлата, позволяющий качественно и надежно крепить к газобетонным стенам. В его основе лежит использование капсулы с химическим веществом, которое проникает в поры материала и надежно фиксирует структуру. Поверхность из газобетона при таком креплении получает дополнительную теплоизоляцию и гидроизоляцию.

    Способы крепления

    Завершающим этапом работ является установка и крепление стропильной конструкции одним из двух способов.

    Первый способ крепления отличается простотой выполнения и заключается в нескольких последовательных действиях:

    • исполнение в досках, запиленных на глубину одной трети толщины доски;
    • пара оцинкованных гвоздей забита крест-накрест с боковых частей;
    • крепление конструкции дополнительным гвоздем, забиваемым сверху;
    • Применение крепежных уголков для окончательного закрепления стыков.

    Гвозди, используемые для крепления, как и металлические уголки, должны быть качественными, что позволит надежно закрепить стропильную систему.

    Приложение для крепления вторым способом немного усложняет процесс, однако такие работы также могут выполняться самостоятельно, в зависимости от технологии. Главное преимущество в том, что нет необходимости выполнять промывку стропильных ног, а все действия выполняются в два этапа:

    • подшивка снизу специальной опорной планки длиной в метр, которая должна надежно упираться в мауэрлат;
    • Пара оцинкованных гвоздей вбивается крест-накрест и дополняется третьим гвоздем, закрепленным наверху конструкции.

    Этот тип крепления рекомендуется использовать для стропил, имеющих небольшую высоту. Для правильного крепления анкерного бруса необходимо использовать только качественный пиломатериал, а также выполнить предварительные расчеты.

    Узнайте больше о редактировании в видео.

    Подведение итогов

    Все работы по установке и креплению мауэрлата необходимо проводить на основании точных расчетов и с использованием качественных строительных материалов, а также крепежа.Использование балок ненадлежащего качества или с повышенной влажностью может спровоцировать нарушение прочности всей конструкции.

    Для крепления мауэрлата к стенам из газобетона необходимы анкеры со специальными дюбелями или химический вариант монтажа. Обязательным требованием является выполнение теплоизоляции армирующей ленты с помощью экструдированного пенополистирола. Строгое соблюдение всех технологических требований позволяет выполнить прочное крепление мауэрлата и создать максимально надежную стропильную конструкцию.

    Крепление мауэрлата к газобетону или газобетону, как правило, производится с помощью армирующего пояса, расположенного в верхней части стеновых конструкций. Именно он становится опорой мауэрлата и обеспечивает большую прочность всему дому.

    Для чего нужен армопояс?

    Как известно, газобетон отличается высокой чувствительностью к местным нагрузкам. То есть при превышении допустимого давления сверла, используемого для создания отверстий в блоке, велика вероятность того, что он покроется трещинами или полностью расколется.Для предотвращения таких изменений оборудован бронепояс, который также позволяет избежать скольжения и деформации блоков, что приводит к неравномерному давлению всего веса.

    Что нужно знать

    Мауэрлат предназначен для соединения строительной коробки и распределения нагрузки на все стены. Для изготовления крепежа в основном используется дерево. Оптимальный вариант — брус из твердых пород дерева, поверхность которого покрыта антисептическим составом.

    Желательно, чтобы крепление мауэрлата к газобетонной стене было непрерывным по всему периметру стеновых конструкций.Для фиксации отдельных элементов используется прямой замок подходящего размера. Для обеспечения жесткости вбивают гвозди, в результате бруски образуют единую систему для установки стропил, соединенных с соседними элементами. Бруски должны находиться с внутренней стороны кладки, а снаружи должно быть не менее 5-6 см. Для поддержки мауэрлата по внешнему краю стены делают кирпичный парапет, некоторые части которого крепятся прямым замком.

    Способы крепления мауэрлата к стенам из газобетона

    Для различных условий можно использовать несколько методов:

    • фиксация шпильками, установленными в кладке;
    • анкеровка на базе бронепояса;

    В последнем варианте проволока прокладывается между кирпичами таким образом, чтобы средняя часть находилась под ними, а внешние стороны выходили наружу.Длина должна быть достаточной для свободного протягивания стержня и последующей затяжки. Количество ремней должно соответствовать количеству стропил. С помощью металлической проволоки мауэрлат дополнительно крепится к стене.

    Ремень армированный

    Крепление мауэрлата к газобетону с помощью армированного ремня является наиболее предпочтительным, так как блоки отличаются недостаточно плотной конструкцией и сложностью монтажа хомутов любого вида. Стоит отметить преимущества использования армированного ремня.В первую очередь, это выравнивание верхней части стен и усиление всей конструкции дома; во время его обустройства заранее создаются фиксаторы для мауэрлата. В исполнении проще всего использовать П-образные блочные элементы в виде желоба по периметру наружных стеновых конструкций, при этом не должно быть перерывов. Далее на угловых деталях формируется пропил. Для сборки каркаса используется арматура с поперечными перемычками, затем ее укладывают в желоб с последующим заливанием бетонной смеси.Для обеспечения солидности масса заливается за один прием. Перед этим на армированный пояс закрепляют анкеры с проволокой. Особое значение имеет тщательное соблюдение уровня. Шпильки также крепятся к раме по линии натянутого шнура в вертикальном положении. Так же, как и в случае использования, количество стропильных ног и анкерных зажимов должно совпадать. Сначала необходимо определиться с оптимальным расположением элементов, чтобы избежать нахлеста на точки крепления стропил.

    Крепление мауэрлата к газобетону шпильками

    Этот вариант оптимален для небольших зданий и крыш с легкой конструкцией, когда кровля и стены не испытывают значительных нагрузок. Шпильки бывают двух типов: это болты, образующие единую конструкцию со стальным квадратом, или элементы в виде L-образной формы. Их крепление осуществляется в несколько рядов до верха, при этом длины должно хватить на контргайку и толщину планок.Процесс аналогичен анкерному методу: брус надевается на шпильки, когда кладка затвердевает, и фиксируется гайками. Есть и другие способы крепления мауэрлата к газобетону, но они используются реже из-за меньшей надежности.

    Достаточная жесткость и надежность крепления достигается за счет привязки болтов к каркасу и их дополнительной кирпичной кладки бетоном. Достаточно надеть мауэрлат на шпильки и гайками натянуть его на блоки.

    При необходимости крепления мауэрлата к газобетону без армированного ремня используются монолитные заглушки и подушки в стенах. Их размеры должны быть в пределах 400 мм, они представляют собой углубления с конструкцией из арматуры небольшой толщины или металлических стержней, именно на них крепятся анкеры.

    Характеристики:

    Использование анкеров и шпилек требует предварительного создания отверстий. Здесь может возникнуть ряд трудностей. Например, крепеж может быть недостаточно ровным, даже если вы используете шнур и уровень, работать с жидким бетоном сложнее всего.В первую очередь задается точное расположение креплений, на доске с ровной поверхностью размечаются точки верхних частей болтов, затем переносятся на мауэрлат, в котором просверливаются соответствующие отверстия. Далее к стене крепится брус. Основание стропил фиксируется болтами, дополнительно используются шайбы и гайки.

    Крепление мауэрлата к газобетону следует производить после выбора способа крепления и предварительного планирования количества и расположения хомутов.В первую очередь между бетоном и деревом образуется надежная изоляция. Это необходимо в связи с развитием интенсивной гнили дерева; для предотвращения этого процесса используется гидроизоляционный материал, уложенный в два слоя. Это могут быть как современные варианты, так и привычные, например, полиэтилен или рубероид.

    При использовании проволоки достаточно проделать отверстия на расстоянии не более 35 см для всех креплений, продеть проволоку, при этом концы скручены таким образом, чтобы получить максимальное соединение между стеной и Мауэрлат.

    Следует отметить, что их нельзя использовать с шлифовальной машиной, так как этот инструмент не подходит для обработки дерева. Несоблюдение этого правила может привести к травмам во время эксплуатации.

    Раздвижная пара

    Установка стропил выполняется после надежной фиксации мауэрлата. Стропильная конструкция может быть навесной или жестко закрепленной, выбор подходящего варианта зависит от требований, которым должны соответствовать точки крепления мауэрлата к газобетону, общей конфигурации и типа конструкции (навесная или слоистая).

    Навесная версия может иметь разные стыковки. Самым распространенным является жесткое сопряженное крепление без возможности смещения и поворота. Скользящая сопряженная деталь также используется для перемещения балки и поворота по отношению к балке. Последний вариант снижает расширение бруса от теплового воздействия и усадку здания, все это препятствует передаче разрывных нагрузок на конструкции стен.

    Для создания скользящей сопряжения используются три техники:

    • использование специального металлического крепежа для соединения стропил;
    • снятие балки за пределы стен и фиксация пластиной;
    • Создание пропила в стропильной доске и установка его на мауэрлат с помощью уголка, скоб или гвоздей.

    Жесткое сопряжение

    Бетонные и деревянные постройки, а также деревянные конструкции редко обходятся без него. В связи с тем, что как каркасные, так и бревенчатые дома отличаются заметной усадкой, при отсутствии возможности одновременного смещения строительной коробки и кровли существует вероятность появления значительных напряжений, вызывающих повреждение конструкции дома. стены и стропила. Для создания жесткого сопряжения необходимы опорные стержни длиной 1 метр, закрепленные на гвоздях и стальных уголках.штанга должна упираться в конструкцию мауэрлата в соответствии с напорной линией. Это предотвращает перпендикулярные смещения. Углы и гвозди исключают боковое смещение, при этом последние нужно вбивать под углом с обеих сторон, чтобы они пересекались в планке. Третий гвоздь вбивается в балку, которая должна иметь вертикальное направление.

    Заключение

    Крепление мауэрлата к газобетону имеет свои характерные особенности, которые необходимо учитывать при устройстве, таким образом можно избежать проблем с эксплуатацией кровли.При отсутствии опыта и соответствующих знаний для создания проекта и последующего монтажа стропильной системы желательно обратиться к профессионалам, которые гарантируют надежную кровлю, которая защитит дом от холода и атмосферных осадков на долгие годы. Во время строительства на этом этапе работ экономить не стоит, так как это может повлечь дополнительные финансовые вложения и временные затраты.

    Какие перекрытия делать в доме. Конструктивный выбор напольного покрытия для дома из газобетона.Требования к перекрытиям в доме из газобетона

    Преимущества домов из газоблоков — в сжатые сроки строительства. Это способствует быстрому строительству жилья, в том числе частного. Выбор перекрытия первого этажа дома из газобетона зависит от многих факторов: предназначения, этажности дома, возможности использования спецтехники, стоимости работ, уровня профессионализма строителей и знаний структурные характеристики материалов.От правильности решения этого вопроса во многом зависит надежность и долговечность постройки.

    Преимущества дизайна проявляются.

    Без прочного фундамента даже дом мечты не может оставаться стабильным и безвредным надолго, как знали древние римляне и греки. Но даже в Библии уже есть некоторые признаки того, что дом без прочного основания нестабилен: «Но тот, кто слышит и не делает, подобен человеку, который построил дом на земле без причины; и река обрушилась на нее, и она немедленно упала, и ее падение было велико », — говорится в Луке 6.В Луки 647 говорится, что «дом, построенный на песке», нестабилен. Еще раз подтвердите библейский текст в Матфея 7:24: Каждый, кто слышит эти слова и заставляет их сравнивать их с мудрым человеком, построившим свой дом на скалах; и пошел дождь, и реки потекли, и ветры налетели на этот дом; и он не упал, потому что был основан на камнях.

    Требования к потолку для дома из газобетона

    Дом из газобетона возводится не выше трех этажей, так как ячеистая структура блоков имеет меньшую прочность на сжатие по сравнению с обычным бетоном.Перекрытие в таких постройках следует выбирать с учетом:

    • собственная сила тяжести и стены перекрытия, или расчеты на вес груза;
    • прочность и оптимальная жесткость;
    • достаточная звукоизоляция;
    • коэффициент пожарной безопасности.

    Возникающее усилие на несущие стены точно перераспределяет перекрытие. Армирующий пояс рекомендуется делать под любой его тип, усиливающий пространственную жесткость здания и дающий защиту от разрыва хрупкого газобетона.

    И всякий, кто слышит эти слова и не произносит их, будет выглядеть как злой человек, строящий свой дом на песке; и пошел дождь, и реки потекли, и ветры налетели на этот дом; и он упал, и ее крушение было чудесным. Даже небольшие дома приводят к увеличению веса всех компонентов, а также внутренних элементов, обычно значительного общего веса. Все эти нагрузки необходимо снимать с грунта через достаточно прочное основание на весь срок службы здания или сооружения.Вскоре после завершения строительства наибольшие осадки, а также деформации происходят в случае железобетонных элементов, которые обычно через некоторое время значительно отмирают и прекращаются.

    Верхняя часть несущих стен должна быть строго горизонтальной; при обнаружении дефекта устранение возможно путем стирания блоков из газобетона для выравнивания.

    Типы этажей

    Выбор перекрытия зависит от способа строительства и строительного материала.Наиболее широко применялись следующие модификации:

    Временной период этих деформаций и оседаний зависит от местных условий. Если в глубине находятся водоносные горизонты или связный грунт, в худшем случае это может привести к очень длительным перемещениям здания, если это не было принято во внимание или не было в достаточной степени учтено при планировании и строительстве фундамента. И наконец, что не менее важно, был добавлен интенсивный мониторинг работы этих неисправных компонентов, поскольку было доказано, что качество строительства без такого независимого мониторинга со стороны квалифицированного специалиста по строительству или инженера-строителя по проектированию конструкций снижается до бесконечности.

    • плита;
    • сборно-монолитный;
    • монолитный;
    • на основе деревянных или металлических балок.

    Другие виды перекрытий: кессонные, кирпичные, шатровые, конструктивно сложны и дороги, не используются при строительстве малоэтажных домов из газоблоков.

    Перекрытие перекрытия


    Во всех типах фундаментов здания следует отметить, что они более или менее водопроницаемы или, в определенной степени, это также относится к непроницаемому бетону, потому что по определению это бетон с высокой прочностью. к проникновению воды в жидкость.Он имеет форму, но не полностью паронепроницаем. В особенности это касается рабочих и бетонных стыков, поскольку в таких местах нельзя исключать, что бетон может быть более низкого качества из-за укладки. Поэтому, как правило, полезно или даже необходимо дополнительно уплотнять нижнюю плиту сверху, здесь в основном используются битумные дорожки.

    Монтаж перекрытия первого этажа осуществляется на строительной площадке из железобетонных плит или из газобетона.Выбор между ними определяет принципиальная разница в весе. Такое строительство по времени является самым быстрым и не связано с сейсмической активностью региона. Количество тарелок зависит от размеров объекта и типовых размеров, указанных при заводском производстве. Главное, чтобы пролет между стенами был меньше 30 см внахлест при установке опоры по 15 см с каждой стороны и соответствовал нормативам максимального расстояния:

    Зоны перекрытия этих полотен склеиваются или свариваются.Если мастерок изготовлен из кирпича, необходимо установить каменный барьер на стене, чтобы предотвратить возможный капиллярный переход по плите бетонного пола в вертикальную кладку. Эти кладочные барьеры должны быть соединены с уплотнением поверхности.

    Уже зафиксированы случаи, когда помимо тонкого слоя тонкого бетона наносился только более высокий уровень компенсационного бетона, на котором кладка. Таким образом, по сравнению с вышеуказанной базовой полосой жесткость составляет всего 1,6%.Где быть специалисту по продаже стройматериалов или журналисту с соответствующим опытом, у которого есть инженер-строитель, проработавший несколько десятков лет, которому также приходилось оценивать многочисленные случаи ущерба?

    • 6 метров — пластины гладкие;
    • 9 метров — с ребристым верхом.

    Толщина подбирается с учетом потенциальной нагрузки, так как внахлест является своеобразным жестким диском. Дома из газобетона в два этажа достаточной высоты от 12 до 20 см для гладких и от 25 до 30 см ребристых поверхностей.

    Плиты укладываются строго на несущие стены первого этажа того же уровня. Возведение внутренних перегородок произведено позже. Перед установкой перекрытия на верхний ряд блоков из газобетона возводится подушка из распределительного кирпича толщиной в один кирпич. После фиксации прочности слоя цементного раствора с помощью крана плиты доводятся.

    Минимальный размер бетонного покрытия с необходимой арматурой изгиба больше не соблюдается по незнанию или незнанию.Это означает, что нижний слой арматуры должен быть установлен как минимум на 9-10 см выше этого уровня гравия на более или менее неровном грунте, например, на базовом слое из гравия, чтобы бетон должным образом покрыл эту арматуру после заливки бетона. Такое большое бетонное покрытие встречается на практике лишь в исключительных случаях, что лишний раз доказывает, что его здесь часто ковали.

    Но это всегда так: там, где строителям не хватает опыта, и где даже квалифицированный инженер-строитель не контролируется статический расчет и встроенная арматура, просто не может работать! Чтобы можно было изготовить плиту для пола необходимого качества, недостаточно установить только утрамбованный опорный слой из щебня, на который затем укладывается арматура, обычно с сомнительными прокладками.У большинства проставок слишком маленькие контактные поверхности, они погружены в слой щебня.

    Преимущества перекрытия газобетонных или железобетонных плит:
    • быстрый монтаж в короткие сроки;
    • долговечность и надежность;
    • высокая несущая способность, от 600 до 800 кг / кв.м;
    • отличная тепло- и звукоизоляция за счет внутренних пустот;
    • Продукция фабрики
    • отличается качественной обработкой материалов;
    • доступная цена.
    К недостаткам можно отнести:
    • необходимость в специальном подъемном оборудовании;
    • наличие подъездных путей к дому из газоблоков для размещения габаритных плит;
    • ограничение выбора тарелок по размеру;
    • ограничения на использование кривизны несущих стен;
    • опыт монтажных работ.

    Пескоцементный раствор применяется для приклеивания плит или укладывается минеральная вата для усиления утеплителя дома из пенобетона.

    Но также для укладки свежего бетона строители должны делать уложенную арматуру, в результате чего на арматуру и стойки снова прикладываются более высокие нагрузки в зависимости от вида транспорта бетона с места установки. На этом этапе уже не ощущается погружение распорок, так как свежий бетон скрывает любые дополнительные дефекты, возникающие в процессе того или иного процесса на армировании. Цель подрядчика или мастера достигается на их глазах, когда поверхность только что залитой плиты основания будет достаточно ровной и гладкой.

    Плита сборная монолитная

    Технология не требует специального оборудования за счет конструкции, не позволяющей самым тяжелым элементам перекрывать первый этаж.

    Процесс установки заключается в первоначальном размещении балок на расстоянии 60-80 см. Между ними на нижние полки балок кладут керамзитовые или полистиролбетонные блоки. Формируется опалубка, на которую сверху кладется армирующая сетка. Конструкция заливается бетоном и требует времени, чтобы полностью высохнуть.

    Требования к потолку для дома из газобетона

    Чтобы предотвратить этот скрытый дефект, настоятельно рекомендуется установить дополнительный слой чистоты непосредственно на плотном балластном полотне. Если вы увлечены архитектурой, многие красивые дома здесь вы уже видели. Чтобы внимательно их изучить, возможно, вы преодолели тысячи миль. Или вы просто встретили их на страницах книги и с тех пор больше их не забываете. Это уже не известные дома, а все еще довольно архетипические достопримечательности, иконы мира, который изменился вместе с ними и вокруг них, изменив наш образ жизни и жизнь.

    Утепление выполняется керамзитом, пенополистиролом, базальтовой ватой высокой плотности или другими теплоизоляционными материалами.

    В конструкции проявлены достоинства:
    • в проведении монтажа без спецтехники;
    • отличная звуко- и пароизоляция;
    • Состав сборно-монолитный по прочности
    • .

    Но строительные нормы и правила, к сожалению, не содержат информации и рекомендаций по этому типу перекрытий.Поэтому его использование разрешено в домах из газоблоков не более 2-х этажей.

    Наши, да, все мы, включая новичков или архитекторов, никогда не интересовались. Потому что у наших городов нет внешнего вида, если в них за годы работы есть несколько архитекторов, которые не сталкивались с желобами и колоколообразными штрихами. Наши собственные современные дома Независимо от того, насколько они анонимны, это просто стратификация стратификации, дебатов, открытий и революций, от которых мы получаем пользу, хотя никогда не замечали.

    От рационалистической строгости до постмодернистского неуважения к более концептуальным и абстрактным формам — эти рукописные заметки не только рассказывают историю архитектуры и интерьера. Они передают нам дух своего времени, вызывая увлекательные этапы человеческого и культурного путешествия. Виктор Гюго сказал, что архитектура — это великая книга человечества. И тогда вам просто нужно просмотреть последние сто лет, чтобы открыть или найти самые значимые и захватывающие страницы.

    Перекрытие монолитное


    Такую модификацию готовят на участке под строительство дома.Процесс довольно сложный и трудоемкий, но незаменим при нестандартных строительных формах. Гладкая поверхность в конце и отсутствие работы по заделке швов привлекает к выбору этого вида перекрытия.

    Положительные свойства балочной техники

    Этот красивый дом, спроектированный для художницы Лили Штайнер, отличается контрастностью между классикой и модерном. Экстерьер представляет собой простой и строгий корпус с изогнутой металлической крышей, которая используется в обход строительных законов, которые в этом районе Вены хотели, чтобы дома находились на одном этаже.Публичная сфера отличается от частной. То, что вы видите снаружи, принадлежит городу, поэтому, согласно Лозу, он должен оставаться «немым», в то время как то, что находится внутри, принадлежит человеку. Поэтому в современных современных холодных и линейных оболочках он противодействует теплым и роскошным интерьерам. Но это фасад, завершенный в школьных учебниках: он до сих пор свидетельствует о решающем вкладе Лооса в зарождение европейского рационализма и современной архитектуры, ориентированной на функциональность и выпуск детей-сирот.

    В начале процесса требуется установка опалубки для формирования монолитной плиты. Исходя из финансовых возможностей и наличия времени, вы можете купить готовую инвентарную опалубку или сделать ее самостоятельно из листовых материалов или досок на месте установки.

    Бетон для заливки перекрытия готовится по классической схеме: один цемент на три фракции песка. Добавляем щебень или гравий по своему усмотрению. Первый слой бетона не должен превышать трети перекрытия, в него кладется арматурный каркас.Затем на основе пирога производится вторая заливка и укладка. армирующая сетка. После третьей заливки бетона общая толщина потолка составляет 15-20 см.

    Кто бы мог подумать об обитателях спокойного Утрехта, когда они увидели этот дом: бело-серо-черный куб с причудливыми красными и желтыми штрихами, существенно отличающийся от кирпичных домов и покатой крышей хорошей буржуазии. В этой важной геометрии, состоящей из прямоугольников и цветных блоков, пренебрегающей условностями, находится ядро ​​голландского авангарда и, в частности, «неопластицизма», эстетического, но также и социального движения растущего рабочего класса, дворцов, полных фризов. не мог себе представить это позволить.

    Увеличение толщины слоя существенно влияет на общий вес конструкции. Для дома из газоблоков это значимые параметры. Когда бетон наберет примерно 80% прочности, через 3-4 дня опалубку можно будет демонтировать.

    Для уменьшения толщины перекрытия и общего веса конструкции изготавливаемой полнотелой оребренной плиты, включая балки и тонкие слои бетона. Давление в этом случае перераспределяется не на стены из газобетона, а на балки.

    Ванная комната, кровати, даже окна, которые можно затемнить специальными панелями, могут «исчезнуть» Преобразование всего верхнего этажа в единую среду, отвечающую потребностям и количеству пассажиров. В этом здании отец «современного движения» берет на себя задачу реализовать пять принципов новой архитектуры: свободный завод, который ведет к полному отсутствию опорных огромных стен и эластичности, обеспечиваемой железобетонным каркасом; столбы, опустошающие первый этаж, освобождая его от стен и поднимая центральную постройку дома в виде навесного ящика; окошко из ленты, идущее по всему периметру, естественным образом увеличивая количество света; садовая терраса, которая благодаря железобетонным плитам не влияет на конструкцию, а обеспечивает лучшую теплоизоляцию; и, наконец, свободный фасад, состоящий из пустого и полного, также лишен своей структурной функции, такой как стены по периметру, чтобы стать вневременным плакатом современного и рационального стиля.


    Намного больше времени требуется на устройство опалубки с нижними листами профильного металла, которые станут армирующей основой. Такой вариант незаменим в помещениях с большими пролетами между несущими стенами до 9 м.

    Монолитное перекрытие не позволяет самостоятельно производить бетон в малогабаритных мешалках. Раствор необходимо заказывать по параметрам и объему для разовой заливки поверхности в организации, гарантирующей качество продукции.

    Даже тот, кто никогда не интересовался архитектурой, несомненно, увидит хотя бы этот дом, ставший знаковой идеей взаимоотношений строительства и природы. Этот дальновидный проект, результат гения Фрэнка Ллойда Райта, помещает дом на вершине ручья в идеальном балансе с ландшафтом, так что все элементы, люди и нет, становятся частью единого взаимосвязанного организма. Это органичная архитектура в шедевре, который лучше всего ее воплощает.Слияние с природой осуществляется не только по форме и объему, но и с помощью таких материалов, как местный камень, который используется как внутри, так и снаружи.

    Преимущества монолитных полов:
    • большая грузоподъемность;
    • вариант нестандартных конфигураций с геометрическими сложностями;
    • применение при значительных пролетах между стенами более 6 м.
    Недостатки:
    • большие временные затраты на набор прочностных характеристик бетона;
    • обязательный расчет нагрузок на конструкцию;
    • высокая цена перекрытия;
    • Применение техники: миксеры и бетононасосы;
    • обширные подготовительные работы;
    • строгое соблюдение технологии приготовления раствора;
    • ограничение работы в зависимости от температурного режима.

    Балочные потолки

    Потолки в доме из газоблоков могут быть выполнены с использованием металлических или деревянных балок.

    Здание, опирающееся на железобетон, простирается в пустоту из-за множества террас, которые широко открыты во всех направлениях. Длинные стеклянные окна закрывают пейзаж, преодолевая традиционную концепцию окна. Конструктивные методы и условные симметрии сметены беспрецедентной выразительной свободой.

    Связь человека с природой — самая большая проблема урбанизированного общества, и Мис ван дер Роэ был убежден в этом, а также считал, что жизненное пространство будет способствовать развитию индивидуальности на основе омологации индустриальной эпохи.Это идеальный синтез этой поэтики: параллелепипед из стекла и стали, который, кажется, плывет по зеленому ковру, привязанный к земле раскрашенными белыми столбами. Прозрачные стены перерезают границу между внутренней и внешней сторонами, ограничивая непрозрачность только горизонтальными перегородками, в которые заключено жилое пространство в соответствии с концепцией открытого пространства.


    Первый вариант имеет невысокую цену и пользуется популярностью при устройстве межэтажных перекрытий.Второй, аналогичный по технологии строительства, стоит очень дорого из-за дороговизны металлопродукции и необходимости оборудования для установки тяжелых балок.

    Между деревянными брусками помещен изоляционный материал. На балки с двух сторон устанавливается обрешетка, которая с одной стороны служит основанием для чернового пола, а с другой — на поверхности потолка.

    Следует отметить, что деревянные бруски необходимо обработать антипиреновой и биозащитной пропиткой, а металлические балки перекрытия — обязательной антикоррозийной обработкой.Для предотвращения проникновения влаги от бетона к балкам потребуется слой гидроизоляции.

    Балочное перекрытие газоблочного дома имеет существенно более низкие показатели несущей способности; поэтому рекомендуется использовать его в зданиях с небольшой площадью и расстоянием между стенами до 6 м. Это особенно важно для районов с сейсмической активностью более 7 баллов.

    Положительные свойства лучевой техники:
    • наличие монтажных работ с металлическими балками и деревянными перекрытиями;
    • низкая стоимость.
    Недостатки:
    • использовать только в двухэтажных домах;
    • меньший срок службы по сравнению с бетонными полами;
    • ограничения из-за горючести материалов.

    В доме из газобетона можно установить любое перекрытие при условии точного расчета нагрузки на несущие стены. Оптимальная нагрузка для небольших построек в 2-3 этажа — при установке плит из газобетона. Вес, габариты плит, средняя цена и технологические особенности возведения плит перекрытия из газобетона делают такой выбор доступным в массовом домостроении.

    Перекрытие — это несущая горизонтальная конструкция в здании, разделяющая смежные помещения. Он служит для восприятия временных и постоянных нагрузок и передачи их на другие конструкции (стены, балки, колонны и т. Д.), С которыми он связан. Деревянные перекрытия в доме из газобетона — наиболее экономичный и наименее трудоемкий для реализации типа разделительной перегородки между этажами, жилым уровнем и крышей или подвалом. Но есть еще несколько разновидностей — железобетонные и газобетонные плиты, сборно-монолитные и монолитные конструкции, металлические балки.


    Требования к перекрытиям в доме из газобетона

    Надежность, устойчивость к различным воздействиям (климатическим, технологическим, температурным) и комфорт — вот качества, которыми должен обладать любой дом. И перекрытие является одной из его основных связующих структур, поэтому оно должно соответствовать следующим требованиям:

    • Сопротивление постоянным и временным нагрузкам, которые он воспринимает и передает на несущие стены и фундамент.
    • Жесткость — величина «прогиба» не должна превышать допустимых норм.
    • Звукоизоляция от внешнего и внутреннего шума.
    • Теплоизоляция — это конструкции, разделяющие помещения с разной температурой (например, холодный чердак и жилой этаж).

    Паркет

    Перекрытие из дерева выбирают в большинстве случаев из-за невысокой стоимости его устройства, небольшого веса и простого монтажа. Еще одно преимущество — возможность замены прогнившей балки, а реконструкция горизонтальных несущих конструкций из любых других материалов обходится дороже как с финансовой стороны, так и с точки зрения трудоемкости.



    Но есть некоторые ограничения по использованию деревянных настилов перекрытий в домах из газобетона:

    • Расстояние между несущими стенами не должно превышать 6 м — иначе образуется прогиб балки, что снижает несущую способность горизонтальной конструкции и общую прочность здания.
    • Перед использованием древесину обрабатывают антисептическими составами — для защиты от образования плесени, грибка, повышения огнестойкости.
    • Расстояние между соседними балками задается в пределах 300-600 мм (в зависимости от сечения балки и ожидаемых нагрузок).

    Важно! В районах с повышенной сейсмической активностью (более 8 баллов) деревянные балки для перекрытий домов из газобетона более 2-х этажей не используются.

    Устройство техники

    Традиционно балочный перекрытие в доме из газобетона выполняется из массивного бруса или клееного бруса следующих размеров:

    • Ширина — 50-200 мм.
    • Высота 200-400 мм.

    Сечение определяется исходя из ожидаемых нагрузок и длины пролета.

    Балки перекрытия укладываются на армированную зону, при этом зона опоры вглубь стены должна быть в пределах 120-150 мм. Участок брусьев, который будет опираться на несущие стены, рекомендуется дополнительно изолировать рубероидом. Крепление осуществляется с помощью специальных оцинкованных уголков.

    Пароизоляционная мембрана крепится под балками с помощью строительного степлера.Затем в доме из газобетона создается черновой потолок с использованием OSB. Но возможен и другой вариант — крепление вагонки, которая будет одновременно выполнять несколько функций:

    Поверх утеплителя укладывается гидроизоляционная мембрана и крепится к балкам. Завершающий этап — устройство чистового напольного покрытия.

    Правый «пирог» при устройстве межэтажного перекрытия и цокольного этажа (цоколя) в доме из газобетона:


    Сборно-монолитная плита

    Многие покупатели задаются вопросом, какой тип напольного покрытия лучше всего подходит для газобетонного дома.Однозначного ответа здесь нет, так как все зависит от конструктивных особенностей каждого здания — этажности, максимальной длины пролетов между вертикальными несущими конструкциями и других факторов.

    Но мы можем с уверенностью сказать, что (СМП) — достойный вариант для домов из газобетона и многих других стеновых материалов. Это связано с его небольшим весом, но достаточной несущей способностью и отличными теплоизоляционными характеристиками.



    Особенности конструкции

    SMP — это легкая и надежная конструкция, которая состоит из следующих конструктивных элементов:

    • Балки перекрытия — устанавливаются в пролетах между несущими стенами в доме из газобетона.Состоит из металлизированного или бетонного корпуса и закрепленного в нем арматурного каркаса.
    • Вставки из пенобетона со специальными пазами для установки на балку — выполняют роль несъемной опалубки. У ряда производителей встречаются блоки-вставки из другого материала.
    • Арматурный каркас — изготавливается на стройплощадке из тонкой гофрированной арматуры в один слой.
    • Бетон — для заполнения пустот между рядами блоков и стяжки поверх них.

    Сборная конструкция SMP позволяет работать в местах с ограниченным доступом (не требуется тяжелого подъемного оборудования) — например, при замене гнилых или потерявших прочность деревянных полов второго или первого этажа в доме из газобетона, или при реконструкции здания в узких переулках в центре города.При этом не нарушается конструктивная целостность построек.

    Монтажная техника SMP

    Сборно-монолитные конструкции монтируются в несколько этапов:

    • Монтаж балок перекрытия — производится на ленточном армопоясе в жилом доме из газобетона. Зона их опоры должна быть не менее 120-150 мм. Балки укладываются с учетом длины используемых блоков-лайнеров.
    • Установка блоков-вставок — производится вручную с плотным стыком всех элементов между собой.
    • Создание арматурной сетки с ячейками 100-200 мм по всей плоскости плиты арматуры сечением 5 мм.
    • Бетонное заполнение пустот между рядами блоков (в местах расположения балок) и слоем поверх них 50 мм.

    Важно! Вставки 1-го ряда от стены кладут одним краем на балку, а другим — на бронепояс или несущую стену из блоков. Первый и последний блоки каждого пролета СМП устанавливаются внахлест на несущие стены.


    Плита из газобетона

    Плиты из газобетона — железобетонные самонесущие элементы, конструкция которых, как правило, имеет шпунтовую систему соединения. Несмотря на монолитное исполнение, они намного легче железобетонных плит. Также они обладают улучшенными звуко- и теплоизоляционными характеристиками. Высокоточная геометрия позволяет получить идеально ровную поверхность и снизить затраты на отделочные работы.


    Устройство техники

    Монтаж плит из газобетона выполняется автокраном и не менее 3 рабочих в следующей последовательности:

    • Строповочные конструкции.
    • Укладка несущих стен.
    • Стягивание пластин между собой при помощи специальных стяжных хомутов.


    Важно! При стяжке плит из газобетона требуется обеспечить максимально плотное прилегание в местах пазогребневых соединений.

    Торцы плит по периметру здания засыпают кладочными блоками из газоблоков необходимой толщины.

    При необходимости на следующий день после монтажа конструкция готова к полноценной эксплуатации — допускается проводить кладку, а затем перекрытие второго этажа в доме из газобетона.

    Плиты железобетонные

    Самая распространенная форма — полая. Смысл пустотности — снизить вес изделий, повысить тепло- и звукоизоляционные качества, а также сэкономить бетон.


    На строительном рынке существует множество разновидностей железобетонных плит, поэтому вы без особого труда сможете выбрать подходящий по конфигурации и размеру продукт.

    Характеристики железобетонных плит

    ЖБИ производятся в основном из тяжелого бетона с круглыми продольными пустотами.Высота плит может составлять 160, 220 и 265 мм, ширина — 1-1,8 м, длина — от 1,6 до 12 м. Несущая способность изделий — от 400 кг / м2 и более.

    Основные преимущества железобетонных плит:

    • Повышенные прочностные характеристики.
    • Устойчивость к различным воздействиям.
    • Прочность.
    • Огнестойкость
    • Быстрая установка.

    К недостаткам такого типа пола в доме из газобетона можно отнести большой вес, который в зависимости от габаритных размеров плиты может достигать до 5 тонн, а также относительно неровная горизонтальная поверхность после укладки, требующая выравнивающей стяжки. .

    Монтаж пустотных плит

    Укладка ЖБ плит при перекрытии домов из газобетона определяется проектом и размерами пролетов. Поскольку внутренние несущие стены и колонны могут располагаться как вдоль, так и поперек здания, монтаж ЖБИ также может быть поперечным или продольным.

    Железобетонные плиты монтируются автокраном. Изделия базируются на 4-х крайних точках и не требуют дополнительных опор, поэтому их целесообразнее устанавливать в широких пролетах.


    Последовательность установки:

    армируемых площадей и используемых материалов. Армирование кладки из газобетонных блоков Армирование газосиликатных стен

    Газобетон — теплый, но довольно хрупкий материал, имеющий низкую прочность на изгиб, и это становится причиной появления трещин. Правильное армирование укрепляет кладку, придавая стенам жесткость и трещиностойкость.

    В этой статье мы полностью рассмотрим все этапы армирования дома из газобетона, от первого ряда до армирования фронтона.

    Этапы строительства с применением арматуры:

    1. Армирование первого и каждого четвертого ряда газобетоном.
    2. Армирование рядов подоконников.
    3. Армирование самих перемычек.
    4. Армопояс под полы.
    5. Арматура для мауэрлата.
    6. Армирование фронтона.

    Раньше на фундамент укладывалась гидроизоляция, на раствор укладывался первый ряд газоблока, а плоскость блоков выравнивалась теркой.

    1. Сделайте две канавки в нескольких блоках.
    2. Очистить ряды от крошки и пыли из газобетона.
    3. Подогните арматуру под канавки.
    4. Заполнить канавки цементным клеем поверх газобетона.
    5. Уложить арматуру в пазы и загладить плоскость блоков.

    Для армирования рядов кладки обычно применяют арматуру диаметром 8 мм. По углам требуется изгиб арматуры.Нахлест арматуры должен быть не менее 300 мм. Рациональнее будет использовать более длинные стержни арматуры, потому что это приведет к меньшему количеству перекрытий и более экономному расходу арматуры.

    Процесс армирования под оконными проемами аналогичен тому, что мы писали выше. Единственное отличие состоит в том, что арматура под окнами должна выступать не менее чем на 900 мм от краев проема.

    Перемычки должны поддерживаться блоками не менее 250 мм с каждой стороны.Поскольку перемычка принимает вес с более высоких блоков, повышенная нагрузка от перемычки передается на блоки, на которых она стоит.

    Следовательно, эти блоки необходимо армировать двумя арматурными стержнями диаметром 8 мм. Длина арматуры должна быть 900 мм, но для перестрахования можно сделать и больше.

    Перемычки можно залить самостоятельно, а можно купить уже готовыми. Перемычки из газобетона продаются разных размеров, таких как длина, ширина и высота.Подробнее о перемычках читайте в нашей предыдущей статье, там есть полный обзор.

    Рассмотрим варианты самостоятельного возведения перемычек с армированием. Самый популярный и простой способ создания перемычки — заливка бетона в сборные U-образные блоки.

    Процесс выглядит так:

    1. Под перемычку ставится деревянная опора.
    2. П-образные блоки укладываются на клей.
    3. Изоляция вставляется с внешней стороны перемычки.
    4. Устанавливается арматурный каркас из 4-6 стержней арматуры.
    5. Заливается бетоном М300-М350.
    6. Перемычка должна опираться на блоки не менее чем на 250 мм.
    7. Продольная арматура диаметром 8-10 мм.
    8. Поперечная арматура (каркас) — 6 мм.
    9. Шаг между рамками 250 мм.
    10. Основную нагрузку несет нижняя арматура.
    11. Для арматурного каркаса бетонное покрытие составляет не менее 40 мм.

    Армопояс — незаменимый элемент дома из газобетона. Задача армопояса — создать жесткую непрерывную конструкцию по всему периметру стен, а также равномерно распределить нагрузку с этажей и более высоких блоков.

    Якоря в бронепоясе используются диаметром от 10 до 12 мм. Для обычных двухэтажных домов применяется схема армирования с четырьмя или шестью продольными стержнями арматуры. Рама сделана из 6мм арматуры, расстояние между рамами около 250-300 мм.

    По углам бронепояса используются специальные зажимы для усиления арматуры, см. Схему ниже.

    Нахлест арматуры не менее 300 мм. Ширина армопояса должна быть как у стены. Высота армопояса 200-300 мм. Не забываем про утеплитель снаружи — пенополистирол 50 мм.

    Армопояс под мауэрлат менее нагружен, из-за чего требования к нему меньше, чем к армопоясу под перекрытием.Обычно используется квадратная схема армирования с армированием 10 мм. П-образные блоки используются в качестве опалубки.

    • Шпильки должны быть диаметром 12.
    • Расстояние между штифтами примерно 100 см.
    • Шпилька фиксируется проволокой к арматурному каркасу строго вертикально.
    • Перед заливкой бетона обмотайте шпильки фольгой или изолентой, чтобы бетон не попал на резьбу.

    На фронтоне нужно армировать:

    1. Подоконный ряд.
    2. Ряд над окном.
    3. Армирование ряда под мауэрлат (армопояс).
    4. Верхний край кладки.

    Мы написали большую подробную статью про перегородки — газобетонные перегородки, где вы узнаете об армировании, анкеровке стенами и других нюансах.

    Армирование кладки из газобетона — необходимый этап, предотвращающий возникновение термоусадочных трещин. Для армирования рядов обычно используют арматуру из металла или стекловолокна диаметром 8 мм и более.

    Стоит отметить, что армирование кладки не увеличивает несущую способность самого газобетона, потому что арматура работает на растяжение, а для несущей способности необходимы работы на сжатие.

    А теперь рассмотрим, что именно нужно армировать в доме из газобетона.

    1. первый ряд кладки;
    2. каждый четвертый ряд на стенах длиной более 6 м;
    3. места опоры перемычек, 90 см от краев проемов;
    4. площади под оконными проемами;
    5. армопояс под перекрытия и под стропильную систему;
    6. другие участки стены с повышенной нагрузкой.

    Для большей наглядности смотрите схему армирования газобетона.

    Для укладки арматуры в ряду газоблока необходимо сделать две канавки шириной и глубиной 20-30 мм. Расстояние от стробоскопа до края блоков должно быть не менее 60 мм. Для более ровного паза можно прибить деревянный брусок, который будет выступать в качестве направляющей.

    Для чеканки используются специальные ручные чеканки.

    1. Очистите бороздки от пыли щеткой;
    2. залить клеем по газобетону;
    3. утопить арматуру посередине паза;
    4. выровняйте плоскость блоков с лонжероном.

    Важно: перекрытие арматуры должно быть не менее 200 мм, а по углам должен быть изгиб арматуры.

    Технология армирования газобетона (видео)

    Для перегородок производятся специальные газобетонные блоки меньшей толщины. Стандартная толщина таких блоков 100-150 мм, но бывает и 75 мм. Для армирования рядов используют арматурные стержни диаметром 8 мм или плоскую перфорированную полосу.

    Обычно армируют каждый четвертый ряд кладки, но в районах с повышенной сейсмической активностью армируют каждый второй ряд.

    Зазор между перегородкой и потолком должен быть 15-20 мм, и он должен быть заполнен демпфирующими материалами, например, пенопластом или пенополистиролом.

    Для соединения перегородки с прилегающими стенами используются гибкие металлические стяжки или Т-образные анкеры, которые крепятся в каждом 3-м ряду кладки.

    Перемычки также являются неотъемлемой частью технологии. Задача перемычек — выдерживать нагрузки, передаваемые от верхних стеновых элементов.

    Обычно для создания перемычки используются блоки П-образной формы, в которые устанавливается арматура и заливается прочным бетоном марки М300. Фитинги в перемычках используются диаметром 8-12 мм. А сам каркас состоит из четырех-шести стержней, соединенных в форме квадрата.

    U-образные блоки должны поддерживаться прочной опалубкой, которая не должна прогибаться под весом бетонной перемычки. Перемычка должна опираться на стену не менее чем на 300 мм с каждой стороны.Через неделю после заливки бетона опалубку можно будет демонтировать.

    Блоки следует устанавливать более толстой стороной наружу. А еще лучше утеплить перемычку пенополистиролом толщиной 30 мм.

    Газоблоки, на которые будут опираться перемычки, также необходимо усилить на 900 миллиметров с обеих сторон.

    Отметим, что в продаже можно найти готовые перемычки из газобетона, такую ​​продукцию предоставляет Aeroc.

    Условие армопояса обязательное — оно должно быть сплошным, ведь его задача — значительно повысить устойчивость стен к нагрузкам и предотвратить появление трещин.

    Есть два типа бронепоясов, первый из которых межэтажный, второй — под крышу. Межэтажное перекрытие укрепляет стены и распределяет нагрузку с перекрытий.

    Подкровельный пояс распределяет нагрузки со всей крыши по коробу дома, а также позволяет выровнять плоскость и закрепить мауэрлат.

    Схема армирования бронепояса состоит из четырех рабочих стержней металлической арматуры диаметром 10-12 мм.Рабочая арматура фиксируется квадратом конструкционной арматуры. Шаг квадрата должен составлять 300 мм.

    Не забывайте, что арматурный каркас должен иметь бетонное покрытие не менее 40 мм. Нахлест стержней арматуры должен быть не менее 50 см. Требуется загиб арматуры по углам. Также помните об утеплении армопояса пенополистиролом. Для армопояса рекомендуется использовать бетон марки М300, который необходимо заливать за один раз.

    Подробный процесс армирования армированного пояса со всеми рисунками и схемами мы описали в нашей предыдущей статье — армированный пояс для газобетона.

    Инструменты для армирования газобетона

    1. Щетка для метлы;
    2. щетка;
    3. штроборез;
    4. каретка или ковш;
    5. Молоток
    6. ;
    7. болгарский;
    8. кружево;
    9. опалубка;
    10. эталон;
    11. строительный уровень.

    Для получения надежной несущей стены из газобетонных блоков особое внимание следует уделить выбору ее правильной конструкции.Необходимо, например, учесть, что газобетон имеет высокую прочность на сжатие, но плохо работает на изгиб и растяжение. При этом кладка подвергается температурным колебаниям, ветровым нагрузкам и движениям фундамента. Эти воздействия могут вызвать трещины в стенах. Армирование на этапе строительства поможет предотвратить появление таких дефектов. Это действие не имеет ничего общего с увеличением несущей способности стены, а направлено только на уменьшение ее деформаций.

    Для предотвращения появления трещин в стенах из газобетонных блоков широкое распространение получили методы:

    • Армирование кладки и перегородок стержнями или сеткой;
    • Устройство бронепоясов.

    Местное, а не сплошное армирование используется в местах, наиболее подверженных деформации:

    • первый ряд кладки над плинтусом;
    • оконные и дверные проемы, перемычки и зоны их опоры;
    • каждый четвертый ряд кладки, если длина стены менее 6 метров;
    • фронтоны и другие части здания, подверженные сильным ветровым нагрузкам.

    Обзор арматурных материалов

    • Стальные стержни.
    • Базальтовая сетка.
    • Сетка стальная.
    • Фитинги из стекловолокна.

    1. Стержни.

    Особенность кладки из газобетона в том, что есть ограничения по толщине стыка стен (не более 3 мм). При этом рекомендуемый диаметр арматуры из стали марки АIII составляет 6-8 мм. Поэтому стержни укладывают в продольные пазы и заливают кладочным клеем.Поперечные связи не используются, стержни закруглены по углам, а для соединения их в точках сопряжения нужна электродуговая сварка.

    Недостатками использования стальной арматуры для армирования стен являются коррозия, высокая теплопроводность и вес. Считается, что одним из возможных способов решения этих проблем является использование арматуры из стекловолокна.

    По сравнению со сталью имеет ряд преимуществ.

    • Повышенная коррозионная стойкость.
    • Более низкая теплопроводность.
    • Повышенная прочность на разрыв.
    • Меньший вес.
    • Устойчивость к агрессивным средам.
    • Якорь радиопрозрачный.

    Сравнительный анализ этих материалов показывает, что неметаллическая арматура также имеет недостатки:

    • не сваривается;
    • при механической обработке выделяется пыль, вредная для дыхательной системы;
    • очень низкая огнестойкость;
    • модуль упругости 3.В 5 раз ниже, чем у стали. Это чрезвычайно важное отличие необходимо учитывать при армировании стен. Другими словами, необходимо во столько же раз (по раскрытию трещин) увеличить сечение стеклопластиковой арматуры. На западе он действительно широко используется, но с претензией. Предложения некоторых разработчиков чередовать стальную и композитную арматуру в одном элементе, как следует из большой разницы в их эластичности, неприемлемы.

    Эти отрицательные свойства существенно ограничивают применение стержней из стекловолокна для усиления несущих стен и изготовления армированного пояса на газобетоне.

    Некоторые производители не требуют его использования при кладке стен, мотивируя это высокой прочностью блоков. При этом конструкторы указывают требования об обязательном использовании армирующей сетки, аргументируя это тем, что только она выдержит растягивающие нагрузки.

    На самом деле все определяется способом укладки и характеристиками газобетонного блока.Например, если она имеет размеры 625х400х250, марка D500, класс прочности В3,5, то сетка не требуется. Но если такая же стена сделана из двух элементов шириной 200 мм, то армирование необходимо через каждые три ряда. Для изготовления бронепоясов полотно не нужно.

    Кладочная сетка из стальной проволоки с ячейками 50х50 мм, рекомендуемая для армирования, имеет диаметр 3-4 мм. Его использование влечет за собой увеличение толщины кладочного шва сверх нормы (с соответствующим ухудшением тепловых свойств стены).Причина: поскольку литник не выполняется и он укладывается на первый слой клея 2-3 мм (с расстоянием 50 мм от торцов блока), то наносится второй такой же толщины, а затем газ блок установлен.

    Для исключения «мостиков холода» из-за увеличения толщины шва кладки можно использовать сетку из базальтопластовых стержней, скрепленных в местах контакта с помощью хомутов, проволоки, клея, для формирования ячеек заданная геометрия. В этом случае необходимо учитывать указанные выше недостатки композиционных материалов.

    Арматурная техника

    Необходимые инструменты:

    • Ножовка по металлу или болгарка.
    • Щетки или фен.
    • Емкость для замешивания клея, миксер строительный.
    • Инструмент измерительный (рулетка, угольники).
    • Шпатель.
    • Аппарат для дуговой сварки.

    Как правильно армировать кладку из газобетона:

    1. В блоках шириной более 200 мм размечаются две канавки по 25 мм на расстоянии 60 мм от внешних краев стены.Если толщина не превышает 200 мм, например, для перегородки, то достаточно одной бороздки в ее середине.
    2. В корпусе блока вырезаются пазы глубиной 20-25 мм по стене — по прямой линии, по углам — с закруглением.
    3. Арматурные стержни разрезаются по заданным размерам. По углам они гнуты Г-образно, обеспечивая при этом необходимый нахлест в точках сопряжения.
    4. Стробы тщательно очищают от пыли щетками или феном от пыли, смачивают и заливают клеем.
    5. Арматура сваривается и укладывается в пазы, при этом важно полностью заполнить ее клеем, чтобы она не соприкасалась с газобетоном, чтобы избежать коррозии стали.
    6. После затвердевания стен неровности на их поверхности тщательно зачищаются и шлифуются перед укладкой следующего ряда.

    Под опорами перемычки необходимо сделать усиление по 900 мм с каждой стороны проема. Что касается перегородок, то, кроме того, в местах их соединения со стеной используются Т-образные анкеры или металлические кронштейны из нержавеющей стали диаметром 4 мм.Их укладывают в горизонтальные швы блочной кладки через каждые два ряда. Ненесущие стены перегородок можно армировать прутьями или сеткой из композитных материалов.

    Монтаж монолитного армопояса:

    • С несъемной U-образной опалубкой и деревянными панелями.
    • Изготовление бронепояса из дополнительных блоков из газобетона толщиной 100 и 50 мм.

    Порядок установки:

    1. С внешней стороны стены устанавливается заподлицо и приклеивается к ней по периметру дополнительным блоком шириной 100 мм.
    2. С внутренней стороны стены для формирования опалубки пояса аналогично по контуру приклеивается дополнительный блок 50 мм.
    3. Пенополистирол экструдированный толщиной 5 см приклеен к блоку 50 мм для теплоизоляции армопояса.
    4. Внутри такой газобетонной опалубки монтируется арматурный каркас пояса: продольные верхний и нижний стержни скрепляются сваркой поперечными стержнями с шагом 300 мм. Их диаметр должен быть не менее 6 мм.Важно следить за тем, чтобы арматура не соприкасалась со стенами опалубки и не превышала ее высоту.
    5. В получившуюся броненосную опалубку заливают тяжелый бетон марки М200-М300, уплотняют и разравнивают по верхней плоскости дополнительного блока.

    Устройство армированного ремня с использованием П-образных элементов осуществляется так же, как и для обычных блоков. Если толщина стены позволяет, то в качестве опалубки используется уже готовый блок такой формы.При изготовлении бронепояса он устанавливается широкой полкой наружу. Внутри пояса размещен броневой каркас из газоблока П-образной формы, залитый бетоном.

    Если ширина несъемной опалубки дополнительного П-образного элемента меньше толщины кладки, его устанавливают снаружи поясной стены. По внутреннему контуру прикреплены деревянные щитки. Якорь монтируется в обоих образовавшихся лотках армопояса.

    Цена

    Цена зависит от типоразмера и вида материала.Сравнение с такими же диаметрами показывает, что металлическая сетка на 30% дешевле композитной. Цены на арматуру из стали и стекловолокна близки по многим направлениям. При этом продавцы, рекламируя свой товар, предлагают «равнопрочную» замену металла композитом. Так, вместо стали 8 мм рекомендуется стеклопластик диаметром 6 мм. Максимальная прочность этого изделия выше, но модуль упругости в 3,5-4 раза ниже, чем у металла. То есть, чтобы работать при одинаковых растягивающих нагрузках, диаметры стеклопластика должны быть больше (в несколько раз), чем стальные.

    Имя Габаритные размеры, мм Цена, руб. За 1 метр
    Стальная арматура AIII Ø6 9
    Ø8 18
    Ø10 29
    Ø12 37
    51
    Арматура из стекловолокна Ø6 14
    Ø8 18
    Ø10 26
    Ø12 36
    Ø14 46
    Сетка из стекловолокна 50×50-2 75
    50×50-3 145
    Сетка металлическая сварная 50×50-3 112
    50×50-4 170

    Малоэтажка из газоблоков Итнг с расчетом фундаментов на основании ИГИ ДО ЗЕ.Цены разумные.

    Вы можете заказать проект ландшафтного дизайна для своего участка.

    Для более детального ознакомления с работой с газобетонными блоками Ytong вы можете пройти обучение в школе мастерства при компании Kcella-Aeroblock-Center, информация о которой размещена на странице их сайта.

    Армировать или не армировать стену из газобетонных блоков Ytong?

    Как специалисту нашей компании, занимающейся строительством из газобетонных блоков Itong, газобетонных блоков Gras, газобетонных блоков Bonolit, коттеджей из газобетонных блоков Ytong, Grasse часто задают вопрос — нужно ли армировать стену кладка возводится (строится) из газоблоков Итонг или пеноблоков Итонг? На такую ​​постановку вопроса однозначный ответ — да! или нет! — невозможно дать по ряду объективных причин, связанных с качеством газобетонного блока, используемого при строительстве газобетонных стен, качеством кладки газобетонных блоков, какой кладкой под раствор или какой марка раствора, клей Итонг.Необходимость армирования стены коттеджа из газоблоков Итонг зависит от конструкции стены. Прочность газобетонного блока, применяемого в кладке, как несущий газобетонный блок Итонг в несущих стенах коттеджей. На армирование стены из газобетона влияет такой фактор, как ширина опоры перекрытия на стене из газобетона, армирование несущей стены из газобетонных блоков Ytong также зависит от длины пролета перекрываемого перекрытия. железобетонные плиты.На необходимость армирования стены из газобетонных блоков влияют также условия эксплуатации будущего дома строящегося коттеджа — дома для периодического или постоянного проживания, это также зависит, а точнее, в состоянии удерживать грузы из дома без каких-либо деформаций и деформаций. От длины стен и их возможных тепловых и усадочных деформаций, от ширины оконных проемов и ширины несущих стен. Попробуем разобраться в этих причинах пеноблоков, которые не позволяют дать однозначный ответ, нужно ли армировать кладку стен из газоблоков Грасса или Утонга при строительстве коттеджа.Анализ причин, по которым требуется армирование стен коттеджей из газобетонных блоков Йонг, будет проводиться на основании нормативных требований при проектировании и строительстве, действующих на сегодняшний день:

    СТО 501-52 ……, СТО НААГ 3 …. и старый добрый СНИП по каменным и каменным железобетонным конструкциям, строгое выполнение которых я считаю необходимым условием проектирования и, несмотря на то, что сегодня они носят рекомендательный характер …

    1- Это сами газобетонные блоки или пеноблоки — каковы их геометрические размеры, да-да, это существенно влияет на прочность стены.Если газобетонные блоки, из которых возводится газобетонная стена, по своим параметрам длина ширина высота не соответствуют размерам, предусмотренным ГОСТом — особенно высоте, то при кладке стены из таких газоблоков, например белорусских или липецких заводов , блоки с допуском + — 10мм на клей с толщиной шва в 2-3мм есть вероятность контакта блоков друг с другом не через «ложе» клея, что приводит к возникновению точечных напряжений в точке контакта газобетонных блоков, пеноблоков, которые могут привести к образованию трещин — инженерное решение тут одно — снять, перераспределить возникающие точечные напряжения путем армирования кладки стен из газобетонных блоков.

    Можно сказать в данной ситуации при кладке стены из газобетонного блока давайте отойдем от клея и положим на раствор пенобетонный блок, но раствор с толщиной шва 12-15 мм имеет большую усадку. и усадочные напряжения способны оторвать раствор от газобетонного блока и может возникнуть ситуация, при которой сложенная из газобетонных блоков стена на вид монолитная, но из-за напряжений, вызванных усадкой раствора, они уже оторваны друг от друга и малейшие динамические воздействия на стену могут привести к ее разрушению.Чтобы компенсировать эти усадочные напряжения в растворе, необходимо также ввести арматуру. Производители газобетонных блоков, пеноблоков о последствиях, о которых я говорил выше, знают и постоянно работают над точностью геометрических размеров блоков. Кому-то это удается, кому-то не очень хорошо. Сегодня, имея доступную информацию о размерах, исключающих армирование по этим причинам, я бы назвал калужский газобетон и газобетон Grasse блоками, газоблоками bonolit, геометрическая точность этих марок исключает необходимость армирования по этой причине.

    2- Это касается и самих газобетонных блоков или пеноблоков — это отклонения прочности блоков в партии. По прочности ГОСТ регулирует эти отклонения от заявленного производителем класса бетона с помощью так называемого коэффициента вариации. Когда эти отклонения находятся в рамках ГОСТ (который регулирует их индекс Каэф. Вариации прочности), то, соответственно, стена однородна по прочности, если это не так, то стена неоднородна по прочности, и арматура Требуется нивелировать последствия неоднородности прочности фальцованной стены из газобетона из пеноблоков, кладки стен из пеноблоков из газоблоков.И здесь, судя по имеющейся информации, предпочтение отдается тем же газобетонным блокам и в той же последовательности — газобетонным блокам. Ytong, газобетонные блоки Калужский газобетон и газобетонные блоки

    3- На армирование стен из газоблоков и пеноблоков также влияют конструктивные особенности стен. Например, при перекрытии монолитной плитой или сборными пустотными плитами, иногда с особенностями нагрузок, толщиной стенки, отсутствием эксцентричного коэффициента сжатия и наличием эксцентриситета (несовпадение центра тяжести стены и оси приложения нагрузки от перекрытий), наличие узких стен в стенах коттеджей, построенных из газобетонных блоков Итонг, наличие определенного количества проемов и их размеров в стенах из газобетонных блоков Ytong, наличие разгрузочные деформации железобетонных монолитных поясов в стенах домов и типа конструкции монолитного пояса в стене коттеджа, построенного из газобетонных блоков Ytong.Сказывается необходимость армирования или не армирования стен из газобетонных блоков Itong, а также конструкция и надежность фундамента, исключающая его деформацию. Вопросы армирования следует учитывать как некоторые особенности строительства вашего коттеджа, так и , так как армирование такого рода в стенах коттеджа из газоблоков Итонг рассчитывается, то решения по армированию и конструктивная схема армирования стен Строительство домов из газоблоков Итонг или пеноблоков бонолит, например, должен изготавливать проектировщик исходя из расчета фундамента вашего коттеджа и вашего коттеджа.

    Вывод такой: — только комплексная оценка вышеперечисленных факторов позволяет сделать вывод, нужно ли армировать кладку, пеноблоки или нет? Чтобы принять решение об армировании кладки газобетонных стен из газобетонных блоков, вы можете проконсультироваться с нами, и мы поможем вам найти правильное решение по армированию газобетонных стен вашего коттеджа.

    Коэффициент прочности конструкции газобетонной стены из газоблоков Итонг.При правильном выборе типа газобетонного блока, наличии рабочей документации на качественный проект, расчет фундамента и его правильное проектирование, без учета вышеперечисленных факторов, армирование газобетонных стен из газоблоков Itong исчезает. Если вышеперечисленные факторы не принимаются во внимание в вашем проекте, и, что еще хуже, вы опираетесь на «может быть», следуя всевозможным «советам», тогда необходимо подкрепление, но в таких условиях это обычно не очень помогает.

    Я всегда говорю: сравните стоимость проектирования от фундамента до крыши с общей стоимостью строительства дома и постарайтесь понять это, сэкономив около 150-170т. Рублей на дизайн можно потерять несколько миллионов. с полным комплектом рабочих документов — это ваша страховка.

    За относительно небольшой промежуток времени большую популярность у строителей приобрел пеноблок или газобетон. Невысокая стоимость, низкие транспортные расходы и отсутствие сложностей в процессе погрузочно-разгрузочных работ все больше привлекают внимание потребителя.

    Профессионалы выделяют несколько преимуществ газобетона:

    1. Плавная геометрия блоков позволяет укладывать их на клеевой раствор, обеспечивая экономию тепла более чем на 30%.
    2. Обработка в процессе производства придает возводимым зданиям высокую прочность.
    3. Возведение стен из газобетона обеспечивает отличную паропроницаемость помещения и не требует усиления фундамента за счет небольшого веса блоков.

    Помимо вышеперечисленных преимуществ, газобетон выгодно выделяется среди современных строительных материалов по довольно низкой цене за единицу продукции.

    Строительство строения

    Возведение стен из газобетона должно сопровождаться обязательной укладкой арматурного каркаса. Основу блоков составляют смешанные в определенной пропорции цемент, кварцевый песок и газообразователи, а в качестве наполнителей используются известь, шлак и гипс.Благодаря автоклавной обработке газосиликатных блоков они легко меняются при строительстве и отделке: режутся, пилятся, сверлятся.

    При этом такие стены могут деформироваться под действием внешних факторов, движения земли или фундамента. Поэтому очень важно укрепить стены в процессе монтажа. Особое внимание следует уделить нагруженным местам: проемам над окнами и дверями, порогам.

    Стена из газобетона допускает сжатие, но не растяжение.Поэтому при длине более 6 м требуется устройство компенсатора и армирующая сетка.

    Исходя из возможных нагрузок, при укладке арматурных элементов используется несколько видов и подходов:

    1. Самым распространенным вариантом укладки арматурной конструкции является ее расположение в наиболее уязвимых местах: проемах в стенах. Рекомендуется использовать во всех домах, возведенных из газосиликатных блоков. Исключение могут составлять здания, возведенные монолитной конструкцией, где стена из газобетона не нагружена.Такой материал служит только наполнителем между опорами.
    2. Второй способ армирования применяется, когда строительство ведется из свежих продуктов, еще не подвергшихся усадке. Его использование характерно на пике строительных работ, когда произведенные партии отправляются на стройки. Чаще всего такие работы проводят в местах с наиболее значительными колебаниями температуры, чтобы избежать чрезмерной усадки при понижении наружной температуры или повышении уровня грунтовых вод весной.
    3. Третий тип на просторах нашей страны не получил широкого распространения — вертикальный. Он заключается в соединении нижнего бетонного пояса с верхним армирующим поясом. Применяется в строительстве в сейсмоопасных районах и регионах, подверженных ураганам. Применяется при возведении зданий на наклонной местности (на холмах, склонах) и в горах.

    Вернуться к содержанию

    Способы укладки металлического каркаса

    Для усиления возводимой конструкции строители применяют несколько способов укладки каркаса.

    Вернуться к содержанию

    Арматура Армирование каменной полости

    Самый распространенный способ укладки арматуры — погружение в камень. Для этого вдоль всего ряда делают два штроба примерно 2,5 * 2,5 см. Следует учитывать, что делать это нужно не ближе 6 см от внешнего и внутреннего краев.

    Канавка может быть сделана с помощью: электрического резака для канавок, ручного резака для канавок, угловой шлифовальной машины или перфоратора.

    Строб можно сделать:

    1. Электрический кусачок — профессиональный инструмент. Работа выполняется быстро, без пыли и мусора. Но стоимость такого оборудования достаточно высока, чтобы его можно было приобрести для домашнего использования.
    2. Угловая шлифовальная машина. Сам рабочий процесс быстр, но требует тщательного измерения глубины и расстояния. При распиловке газосиликатных блоков образуется большое количество пыли.
    3. Ручной нарезчик стен. Медленно, жестко, без пыли. Сделав углубления необходимого размера, необходимо удалить с них щебень щеткой, пылесосом или строительным феном.Удалив ненужную грязь и крошку, обязательно смочите бороздки. Это необходимо для максимально качественного сцепления раствора с основанием. На следующем этапе влажные борозды заполняются готовым раствором более чем на половину. Это может быть обычный кладочный раствор или специальный теплоизоляционный раствор. При использовании последнего между блоками не образуются мостики холода, и драгоценное тепло не уходит.

    Вернуться к содержанию

    Укладка стального каркаса арматурного

    Альтернативным вариантом армирования газосиликатных блоков является укладка парных оцинкованных полос размером 8 мм * 1.5 мм. Их использование не требует предварительной подготовки поверхности и нарезки штробов. Допускается их укладка на небольшой слой раствора с последующим прессованием и нанесением второго слоя клеевого раствора.

    Чтобы правильно выбрать арматуру, следует произвести предварительные расчеты по соотношению площади сечения стены и толщины блока. Но если вы попытаетесь обойтись без долгих математических вычислений, то следует запомнить правила:

    1. При толщине блока 25 см и более необходимо использовать арматуру диаметром не менее 6 мм и укладывать ее в два слоя, но не ближе 6 см от края блока.
    2. Если блоки меньше 20 см, то оптимально будет использовать арматуру 8 мм и использовать ее в один ряд, по центру.

    Рассматривая приведенные выше примеры укладки арматурного каркаса под газобетон, можно сделать вывод, что следует использовать только специальный клей, чтобы избежать возможных мостиков холода.

    Его заявка позволяет:

    1. Добейтесь более качественной и ровной укладки блоков.
    2. Уменьшить шов кладки — от 2 мм для клеевого раствора.
    3. Готовый состав раствора значительно сокращает время, затрачиваемое на кладку блоков, и увеличивает объем работ, что сокращает время строительства здания.

    При выполнении армирования газоблоков существуют такие особенности и обязательные требования как:

    1. Допустимое расстояние между горизонтальными армирующими поясами не должно превышать 100 см, поэтому при расчете необходимого материала следует учитывать, что бронепояс следует укладывать каждые четыре ряда при высоте блока 25 см и каждый третий. на высоте 30 см.
    2. Нагружаемые участки возле перемычек и проемов усилены арматурой до 90 см в обоих направлениях.
    3. При отсутствии единого монолитного металлического каркаса и примыкающих стен арматуру на нее следует наводить изгибом под прямым углом и методом нахлеста до 50-70 см.

    Причины, влияющие на несущую способность газосиликатных блоков, нейтрализуются возведением армирующего пояса при завершении конструкции.

    Конструкция и назначение. Заливка Армопояса в газобетонном доме как распилить блок под Армоплеуа

    — Специальная строительная конструкция, укрепляющая здание, закрепляющая кирпичную кладку. Сейсмопоясы незаменимы при возведении архитектурных сооружений. Конфигурация монолитного пояса из железобетона соответствует очертанию дома. Заливка Армопояса — строительная операция, требующая особых навыков. Процесс актуален и ему уделяется большое внимание, если стоит задача построить объект, обустроить стены и крышу.

    Заливка Армопояса производится после укладки финального ряда шлакоблока, газоблока, пеноблока или другого строительного материала с недостаточной прочностью. К хрупким стройматериалам закрепить бруски для установки стропила проблематично. Если правильно залить армопуа, то вы обеспечите надежность крепежных элементов. Пояс — это фундамент, расположенный между этажами объекта, повышающий устойчивость строительного объекта. Он пересматривает усилия, создаваемые элементами конструкции.Сейсмопояс повышает устойчивость конструкции здания к перепадам температур, ветровым нагрузкам, усадке.

    Армированный пояс — особая конструкция, которая применяется для надежной фиксации кирпичной кладки

    .

    Если объект строительства — двухэтажный дом, то заливают два одинаковых Армоплеа. Устройство первого выполняется, когда завершено строительство непрерывности цепей нижнего этажа. На него устанавливаются элементы перекрытия потолка. Второй уровень усиления выполняется после окончания строительства второго этажа.Это основа для крепления стропил.

    Особенности армированного ремня

    В каких случаях требуется усиление здания, возможно ли без него? Залить сейсмопяс в следующих ситуациях:

    • недостаточно освещенный фундамент;
    • находится в непосредственной близости от оврагов и водоемов;
    • здание построено в горном рельефе;
    • возможная усадка грунта под строительство;
    • объект находится в сейсмической зоне.

    Для чего нужна эталонная рамка?

    Ряд современных материалов, применяемых в строительстве, отличается комплексом преимуществ. Но из-за недостаточной жесткости плохо воспринимают точечные усилия. Предотвратить разрушение можно, применив прибор Армопоя. Это событие является оправданной необходимостью в современных конструкциях, в том числе из кирпича.

    Если дом построен из блочных материалов, он часто подвергается естественным воздействиям

    Перекрытие кровли влияет на конструкцию двумя видами усилий:

    • Вертикально активная нагрузка, передаваемая весом кровли и внешними факторами: ветровой нагрузкой, снежным покровом, сейсмическими составляющими.Точечные воздействия на стропильную ферму переводят в равномерно распределенные.
    • Распорка переданная на основание с залитыми стропилами. Крыша пытается укрепить конструкцию. Это противостоит ремню из армированных стальных стержней.

    Функциональное назначение

    Армированный каркас выполняет ряд ответственных задач:

    • сохранение контура и предотвращение деформации стен при усадке грунта и землетрясениях;
    • выравнивание встроенной конструкции в горизонтальной плоскости и устранение ошибок, допущенных при кладке;
    • обеспечение жесткости строящегося здания;
    • распределение локальных или точечных усилий по опорной плоскости несущих поверхностей;
    • фиксация замкнутой линии, являющейся основанием для крепления кровли.

    Вне зависимости от ваших планов по размещению над первым этажом дома мансардой, следующим этажом или крышей, помните, что вам нужно позаботиться об усилении конструкции!

    Доски для будущей опалубки должны располагаться снаружи стены, а не внутри, то есть опираться на стену, в кладке кладка на 2-4 сантиметра

    Особенности подготовительных мероприятий

    Серьезным требованием к конструкции ленты, армированной стальными стержнями, является соблюдение размеров.Ширина должна максимально соответствовать толщине стен, представляя конструкцию квадратного сечения с размером стороны не менее 250 миллиметров. Если возведение конструкции ведется из газобетона, то монтаж финального ряда выполняется специальными блоками П-образной конфигурации. Эта цепочка представляет собой опалубку для заливки бетонным раствором. В ситуации, когда строительство дома ведется из кирпича, внешний контур формируется путем установки кирпича на половину толщины, а внутренний — выполняется из досок.

    результаты Голосовать

    Где бы вы предпочли жить: в частном доме или квартире?

    Задний

    Где бы вы предпочли жить: в частном доме или квартире?

    Задний

    Строительный каркас, обратите внимание на его непрерывность по периметру объекта. Общая система На крышах дома предусмотрены специальные элементы: лиса или стойка с коньками, опирающаяся на другие стены здания, не являющиеся капитальными.На них в этой ситуации также должна быть построена рамка усиления. Контроль горизонтальности верхнего края Проверяйте с помощью уровня воды.

    Последовательность подготовительных операций

    На Армопоясе можно выполнить все этапы работы, если внимательно изучить технологический процесс и своевременно получить все необходимое. Этапы установки включают:

    • Подготовка к установке. прочный? Какие материалы необходимы? Для устройства каркаса используйте обычные деревянные доски толщиной не менее 40 миллиметров.Ширина досок должна быть около 200 миллиметров. С помощью специальных направляющих элементов необходимо гвоздями скрестить опалубку для придания жесткости. Длина гвоздей до 120 миллиметров позволяет выполнить надежную фиксацию опалубки для Армопоя. Выступающие ногти аккуратно загнуты. Для надежности конструкции следует закрепить направляющие к капитальным элементам постройки.

      Армирующий пояс (сейсмопояс) — повышает надежность дома и предотвращает появление трещин

    • Обеспечение неподвижности. Размеры направляющих элементов из брусков или досок должны соответствовать толщине стены. Крепление формы к доскам осуществляется гвоздями. Опалубка для Армопояса должна иметь жесткость, не расходиться при заливке бетонного раствора.
    • Герметизация стыков. При закупорке торцевых пазов получается густой раствор, который не должен вытягиваться, оставаться внутри периметра. Также можно добавить монтажную пену или пленку для заделки щелей.
    • Специфическое армирование

      Для установки каркаса арматуры потребуются гофрированные стержни диаметром более 12 мм, которые укладываются по периметру конструкции.При укладке арматуры ее монтаж необходимо производить с двух сторон: одним рядом к внутренней стороне стены конструкции, а другим — к внешней. Как закрепить усиленный каркас? Для этого требуется сварка, с помощью которой тщательно раскачивается весь каркас. Это касается всех металлических деталей и соединений. Углы ремня, которые работают, должны быть увеличены по всему периметру.

      После армирования конструкция уплотняется двумя цельными стальными кольцами. Строительные перегородки, не несущие перекрывающихся силовых нагрузок, армируют традиционным способом.Поверх вентилей обязательно установите проволочную сетку диаметром 8 мм с квадратными или прямоугольными ячейками. Крепление к арматуре сетки осуществляем с помощью вязальной проволоки. При креплении по периметру сетка не допускается. Обеспечить минимальный размер армированного по вертикали контура — 20 сантиметров. Несущие несущие элементы каркаса фиксируются паяльником. Это обеспечит монолитность пояса после бетонирования.

      Заливка бетона. В целом этот этап не вызывает затруднений

      Приготовление бетона

      Возможно использование раствора, применяемого при кладке кирпича на основе песчано-гравийной смеси.Для этого применяется речной песок, гравий крупной фракции, а также небольшое количество щебня. Для традиционно используемого цемента марки 400 одна часть цемента смешивается с четырьмя частями смеси песка и гравия. Уровень залитого раствора контролируется предварительно натянутой строительной нитью.

      Заливка бетонного раствора

      Убедитесь, что требуемая прочность может быть обеспечена, следуя следующим рекомендациям:

      • бетонирование опалубки по технологии Армопояс за один прием;
      • выполнять работу непрерывно;
      • раствор желательно наносить бетононасосом прямо в деревянную форму;
      • залейте бетон до тех пор, пока он не покроет арматуру на глубину 5 см;
      • предпочтительно использовать бетон марки не менее М 200;
      • Недопустимы воздушные полости
      • , которые отрицательно сказываются на прочности.Для устранения используйте специальные вибраторы;
      • использование пластификаторов улучшает текучесть смеси, снижает концентрацию воды, что сокращает сроки затвердевания бетона;
      • за 3 недели бетонная масса должна выделиться;
      • в жаркий период используем поверхность поверхности для предотвращения трещин и крепости застывшего раствора.

      Заключительные операции

      Снимите каркас опалубки через неделю после укладки бетона.К этому времени он достигнет своих прочностных характеристик. После застывания бетонной стяжки сразу приступайте к укладке плит будущего перекрытия или устройству кровли. Обязательно используйте рулонные гидроизоляционные материалы перед установкой кровли или установкой перекрытий. В местах крепления кровельной системы при необходимости выполняются отверстия под анкеры.

      Экономить на стройматериалах нецелесообразно. Если армированный пояс заполнен с учетом технологических требований, долговечность постройки и прочность конструкции гарантированы.Армопояс под крышей, соблюдая эти рекомендации, облегчить задачу! Вы можете сделать это сами!

    Любой человек без исключения, построенный из любых блочных материалов, будет постоянно подвергаться воздействию природных явлений — набухания грунта, отложений здания, другого движения грунта. Кроме того, усиленный ветер и дожди также могут повлиять на целостность всего здания. Он предназначен для устранения различных движений здания по стенам и выполняется армообразование бетона.А как сделать Армопояс своими руками и поговорим в этой статье.

    Аппарат Армопоя

    Арматурный пояс

    или, как его иногда называют сейсмопой, позволяет повысить прочность всего в домашних условиях, а также позволяет предотвратить сползание стен в результате движения грунта с фундаментом и под воздействием атмосферных явлений. Кроме того, если правильно делать Армопояс, он позволяет равномерно распределить нагрузку С кровли или бетонного перекрытия на него.

    Обратите внимание! Даже если в доме из перекрытия обустроено дерево, необходимость делать армопояс не отпадает. Тип перекрытия не определяет, будут ли аропоя или нет. В любом случае пояс должен закрывать все стены.

    С назначением Армопояса все ясно. Теперь несколько слов о его конструкции. Обычный Армопояс имеет два стандартных элемента — жесткий объемный каркас из арматуры, а также бетон, в котором он находится. В целом все довольно просто, но сделать Армопояс своими руками, не изучая свои особенности, наверняка будет сложно.

    Как сделать Армопояс — последовательность

    Для определения сложности работ, а также для более детального анализа способа изготовления армированного ремня проведем разбивку технологии изготовления на несколько этапов. Можно сказать, что даем конкретную инструкцию по изготовлению армопоя.

    Металлический каркас

    Приступать к сборке каркаса необходимо с тем, чтобы отрезок арматуры устанавливался у верхней стены.Для этого нужно либо просто вбить сегменты, если это позволяет плотность материала, либо просверлить отверстия и вставить в них кусочки. Арматура устанавливается по точкам пересечения стен и по периметру конструкции через 1-1,5 мета. Сегменты задаются квадратом из четырех частей, они задают размеры всего кадра. После этого нужно закрепить нижний продольный ряд арматуры на высоте 3-4 см от верхнего края стены. Для этой вязальной проволоки к вертикально установленным шпилькам привязывают продольные стержни.Таким образом фиксируются две параллельно идущие штанги.

    После установки продольной арматуры ее необходимо соединить короткими перемычками на 2,5-3 см. Для перемычек необходимо использовать отрезки арматуры.

    Таким образом устанавливаются вертикальные сегменты. Позже они будут прикреплены к верхнему продольному ряду арматуры. Верхний ряд будет прикреплен таким же образом и с тем же шагом, что и горизонтальный. Длина сегментов будет зависеть от общей толщины армопояса. Рекомендуемая толщина 19–250 мм. Из этих размеров и нужно определить длину вертикальных отрезков. Продольные стержни арматуры крепятся к вертикальным сегментам, которые затем скрепляются поперечными сегментами. В целом все ровно так же, как и с нижним уровнем продольных тяг.

    Опал

    На данном этапе это можно сделать двумя способами: либо установить разрушение опалубки, либо сделать разборную из досок. Самым оптимальным вариантом будет сборно-разборная конструкция.Собирается почти так же из любых досок или листовых материалов. В процессе наращивания опалубки необходимо следить за верхним краем — перепад не должен быть больше 1 см.

    Идеальным вариантом будет комбинированная система, в которой с одной стороны она будет несъемной, а со второй — замороженной, составной раствор будет удаляться. Если фасад промерзает каким-либо материалом или прогревается, то с лицевой стороны можно поставить несъемную пенополистирольную опалубку, которая впоследствии станет одним из элементов утеплительного слоя.С внутренней стороны может быть установлена ​​обычная плита или OSB, фиксатор, который можно использовать с соответствующими метизами и крепежом. Чего нельзя сказать о работе с пенобетоном, у которого есть своя.

    Самым сложным моментом здесь будет соединение двух частей опалубки Армопояс. Здесь нужно подойти со всей ответственностью и подумать, как соединить две противоположные части таким образом, чтобы склеенный бетон не раздавил их. Для этого на верхнем крае опалубки нужно закрепить деревянные подкосы с шагом 30-40 см, также можно натянуть проволокой.Чтобы закрепить проволоку, необходимо просверлить отверстия в досках и пропустить проволоку, которую протягивают две части конструкции. После замораживания раствора эту проволоку просто перекусывают окна и она останется внутри Армопоя. После стяжки можно переходить к следующему этапу армирующего пояса.

    Заливка бетона

    Здесь всего не хватает, кроме подъема бетона внутри опалубки наверху стены. Но с этим вопросом легко разобраться при заказе.У фирм, предоставляющих услуги по доставке бетона, есть возможность заказа автобетононасоса, который осуществляется путем перекачки раствора в любую точку Армопоя комплиментарно.

    Еще несколько слов о качественной бетонной смеси и о способе ее приготовления, если готовить самостоятельно. При заказе марка должна быть не ниже В15. Но если готовить самостоятельно, то состав будет таким: одно ведро цемента и два ведра щебня и песок .Бетонную смесь лучше всего подготовить для прогулки, т.к. она не будет сильно раздавить опалубку. Однако у такого раствора есть свой нюанс — смесь в опалубке необходимо тщательно утрамбовать и заделать. В идеальном случае для этого используется глубинный вибратор, но в бытовом строительстве встречается нечасто. Для заделки можно использовать либо отрезок арматуры, либо отрезок деревянного бруса, которым тщательно утрамбовывается весь раствор в опалубке.

    Завершение

    Завершающий этап производства Армопояса своими руками — контроль заливки бетона.Сразу после заливки бетонной смеси лучше всего укрыть ячейку пленкой. Это необходимо для уменьшения потери влаги и появления трещин в Армопоясе. Через несколько дней, когда наберется первоначальная прочность, опалубку можно будет снимать (снимать). Кстати, советуем прочитать статью «».

    Это вообще все. Уточним лишь один пункт, касающийся гидроизоляции Армопояса. Обычно Маурилалат укладывается на Армопояс для дальнейшего монтажа на крышу.Для этого на поверхность бетона нужно уложить бегунок или другой современный битумный материал для гидроизоляции. Точно так же вы можете защитить основание вашей крыши от поступающей со стен влаги.

    При строительстве дома из газосиликатных блоков обязательным условием является изготовление армоджоа из бетонного раствора. Армопояс для газобетона — это монолитный слой бетона, равномерно распределенный по периметру стен дома. Такая конструкция на порядок увеличивает надежность стены из газобетона и всей конструкции.Для одноэтажного дома аропояс рекомендуется делать в средней части стены и под крышей, а для двухэтажного — между этажами и под крышей.

    Что нужно для

    аропояс в доме из газобетона

    Многие начинающие строители не до конца понимают, зачем нужны армуки для стен дома. Особенно, если строение одноэтажное. Фактически необходимость его строительства исходит из следующих причин:

    • Ремень скрепляет всю конструкцию, являясь своего рода жесткостью.Это увеличивает устойчивость здания к ветровым нагрузкам, сейсмической активности, подвижкам грунта в зоне строительства, усадке строительного материала. Без наличия такого усиления увеличивается вероятность появления трещин на стенах.
    • Вся нагрузка на стены распределяется равномерно, что продлевает эксплуатационный ресурс дома.
    • Благодаря Армопоясу появляется возможность изготовления оконных и дверных проемов любой ширины.
    • Крепление системы грузовика на крыше необходимо очень надежное, а газоблоки не предусмотрены.

    Размер Армопоя

    Размеры армоплеа зависят от стен самой стены:

    • Армопояс проходит по всему периметру здания, включая внутренние стены.
    • Высота Армопояса может быть меньше или равна высоте газоблока. Не рекомендуется делать его больше 30 см. Это неоправданный расход средств при той же степени защиты. К тому же на стены будет повышенная нагрузка.
    • Толщина армопояса для газобетона может быть равна толщине стены, а может и меньше.
    • Поперечный разрез Армопоя рекомендуется сделать квадратным. Есть правило преобразования: квадратное сечение более устойчиво к механическим нагрузкам, чем прямоугольное.

    Варианты изготовления Армопояш

    Некоторые строители в целях экономии делают армопуа из кирпичей. Он представляет собой 4-5 рядов кирпича, между которыми укладывается арматура или арматурная сетка.Поскольку кирпичный пояс уступает бетонному, его можно использовать для возведения небольших построек или хозблоков.

    Разберем, как сделать Армопояс по газобетону методом монолитной заливки. Существует несколько вариантов изготовления Армопояса, которые приведены ниже:

    Использование готовых П-образных блоков

    Такие товары есть в наличии. В секции каждого U-образного блока есть вырез, куда укладывается арматура и заливается бетон. Толщина одной стены 10 см, а второй 5 см.П-блоки устанавливаются на обычный клей для газобетона в начале стен стены, а затем соединяются в один ряд. Блоки устанавливаются более толстыми сторонами на наружных стенах Зданий.

    Над дверью I. прохождение окна Монтируются деревянные перемычки, которые крепятся вертикальными подпорками. Перемычки должны находиться на одном уровне с верхом предыдущего ряда газоблоков.

    Этот метод отличается простотой и скоростью монтажа, но не пользуется популярностью из-за высокой стоимости U-образных блоков.Как вариант, можно самостоятельно изготовить П-образные блоки, вырезав в них средние детали.

    Использование хороших блоков

    Можно использовать для изготовления Армопояс Доблы блоки разной толщины. Для наружных стен используются заготовки толщиной — 10 см, а для внутренних — 5 см. Устанавливаются на клей сверху предыдущего ряда. К наружным блокам следует подкорректировать утеплитель. В промежутке между блоками укладывается арматурный каркас и заливается бетон.

    Вариант с односторонним коротким блоком

    блоки Dobly используются толщиной 10 см.Их устанавливают на клей с внешней стороны стены. Списки из экструдированного пенополистирола толщиной 5 см вставляются непосредственно возле блоков. Они необходимы для снижения теплоемкости Армопояса, во избежание появления мостиков холода. С внутренней стороны стены монтируется опалубка. В получившейся нише делается арматурный каркас, после чего в него заливается бетонный раствор.

    Снаружи дома бетонная полоса не будет видна, поэтому вы можете выполнить любую внешнюю отделку таким же материалом.

    Применение двухсторонней опалубки

    Опалубка устанавливается с двух сторон стены. Внутри опалубки, вплотную к ней с внешней стороны, вставлен слой утеплителя. После этого монтируется каркас из арматуры, а затем внутрь опалубки заливается бетон. После замораживания бетона и снятия опалубки утеплитель необходимо заделать. Чаще всего это делают одновременно со штукатуркой стены или ее отделкой листами пенопласта.

    Как сделать опалубку для заливки бетона

    Если хотя бы одна сторона Армопоя выходит из здания, то требуется установка обязательной опалубки.Его можно изготавливать из гладких досок, OSB, листов фанеры, плит ЛДСП. Крепление опалубки непосредственно к стенам из газобетона с помощью шурупов. Если используются доски, необходимо предусмотреть вертикальные перемычки, обеспечивающие жесткость конструкции.

    Совет: верх опалубки должен быть идеально ровным, чтобы слой бетона был одинаковой по толщине. Тогда ряд блоков, которые на нем поместятся, не изменят геометрию стены дома.

    Горизонтальные перемычки, фиксирующие его с обеих сторон, крепятся к опалубке поверх опалубки.Джемперы очаровывают самозатягиванием или гвоздями каждые 80-100 см.

    Если слой утеплителя выходит на внешнюю стену дома, а отделка стен еще не предусмотрена, его можно замаскировать. Для этого опалубку устанавливают не заподлицо со стеной, а непосредственно на стене. После снятия опалубки остается глубина около 3 см, которой вполне хватит для слоя отделочного материала.

    Совет: Опалубка устанавливается сразу по периметру стен.Таким образом, приготовление Армопояса обеспечивается за 1 раз.

    Армирование бетона

    Для увеличения прочности и жесткости бетонного слоя необходимо выполнить его армирование. Для этого используется металлическая или стеклопластиковая арматура сечением 8-12 мм. Обычно вдоль стен укладывают четыре стержня арматуры. Арматуру связывают между собой вязальной проволокой через каждые 50 см с образованием квадратного или прямоугольного каркаса. Не рекомендуется использовать сварку для соединения стержней, так как металл быстро начнет ржаветь даже внутри бетонного слоя в провалившихся местах.

    Арматурный каркас не должен лежать на газобетоне. Его нужно приподнять примерно на 3 см. Для этого используются специальные пластиковые замки для фурнитуры. Сопрягающий каркас удобнее выполнять внутри опалубки.

    Заливка Армопояш

    Рассмотрим, как правильно заливать Армопояс бетонным раствором. Рекомендуется использовать бетон М200 или выше. Его можно купить в уже готовом виде или изготовить самостоятельно из песка и цемента марки М400. При самостоятельном изготовлении Соблюдать пропорции раствора:

    • Цемент — 1 часть.
    • Песок — 3 части.
    • Щебень — 5 частей.
    • Вода — до плотности.
    • Пластификатор — по рекомбинации производителя.

    Бетонный раствор смешивается вручную или бетономешалкой. После этого раствор заливается внутрь опалубки. С помощью металлической шпильки уплотняют бетон с удалением из него пузырьков воздуха.

    Совет: Pull Armopois рекомендуется для одного подхода, чтобы предотвратить слипание нескольких слоев бетона.Если такой возможности нет, то на поверхность заливаемого слоя устанавливаются деревянные перемычки. После их удаления поверхность бетона увлажняют, после чего продолжают заливку.

    Примерно через 5 дней бетон окончательно замерзнет. Опалубку можно снять. В эти дни Армопояс желательно поливать водой для придания бетону повышенной прочности.

    Особенности бетонного пояса под мауэрлат

    Поговорили между собой о необходимости оборудовать аропояс на прокладку между этажами.Нужен ли такой слой бетона снизу чердака внахлест? Будет ли слишком громоздкий дом с несколькими поясами? Крепить мауэрлат непосредственно к ряду газоблоков нельзя, так как этот материал не отличается высокой прочностью. От воздействия ветровых нагрузок крепления просто расшатываются, и брус сдвинется с места.

    Дополнительно стены будут усилены, что исключит появление на них трещин. 2 бетонных пояса не слишком утяжеляют всю конструкцию, поэтому за сохранность стен можно не переживать.Следовательно, армопояс нужен, но имеет свои особенности.

    Аропояс для мауэрлата может отличаться своими габаритами меньшей стороной, так как несет меньшую нагрузку. Кроме того, для усиления каркаса ремня часто используются всего 2 стержня арматуры.

    Мауэрлат должен быть надежно прикреплен к Армопоясу. Для этого еще до заливки бетонного раствора поднимите шпильки с гайками вертикально. Деревянный брус. Этими шпильками Мауролалат крепится к бетону и закрепляется сверху гайками.

    Других отличий в такой конструкции нет.

    Изготовленный по всем правилам армированный бетон придаст зданию из газобетона прочность и долговечность, предотвратит появление трещин на стенах, позволит сделать надежную крышу. Потратив на изготовление железобетонного пояса 2-3 дня, вы в несколько раз продлите срок службы дома.

    Аропояс — обязательный элемент при строительстве дома, выполняющий множество важных функций.О видах, назначении и технологии изготовления армированного ремня мы поговорим своими руками в нашей статье.

    Как правило, арматурный пояс представляет собой монолитную железобетонную конструкцию, ограждающие конструкции или, по крайней мере, внешние стены здания. Названия этого элемента несколько: сейсмопояс, разгрузочный пояс, армированный пояс, армопояс и т. Д. В любом случае это каркас или сетка из арматуры, заполненная бетоном. Обязательное условие Для любого Армопояса — он не должен прерываться, и поэтому заливка выполняется в очереди, без перерывов, единовременно.

    Армопояс выполняет несколько основных функций:

    1. Укрепляет стены и не дает их «замаскировать».
    2. Равномерно распределяет нагрузку на стены нижнего этажа со стороны верхних стен.
    3. Позволяет избежать неравномерной усадки здания и образования трещин.
    4. Выполняет выравнивание кладки за счет распределения жидкого бетона строго в горизонтальной плоскости.
    5. Иногда точечные нагрузки возникают из-за перекосов или ошибок строителя, и использование Армопоя позволяет избежать этих пагубных явлений.

    В зависимости от способа строительства, перекрытий здания, формирования фундамента и геологических характеристик местности используется от одного до 4 армированных поясов.

    Когда Армопояс не нужен

    Скажем так, межэтажные и пьяные ароматы нужны всегда. В случае монолитного фундамента на подушке Руральск и цоколь Армопоя не нужны.

    Также не применяются при строительстве деревянных и каркасно-панельных домов, хотя иногда свайные столярные изделия применяют, когда дом стоит на болотистой почве, а также когда хотят дополнительно укрепить, чтобы не было так прочно.

    Керамзит свайный выполняет функции цокольного армоджеса, поэтому конструкция его вполне рациональна. Если под ленточный фундамент команды не сделать вальдшнеп, то второй пояс тоже можно не делать, пользы от него не будет, да и домик простоять долго.

    Виды армированных ремней

    Существует 4 основных типа вооружения:

    1. Скарлет, или субфинансируемые Армопояс, а также свайные туры.
    2. Armopois между фундаментом и стенами здания, основание Armopleomas.
    3. Армированный пояс верхнего ряда стен, к которому будут укладываться плиты перекрытия (межсетевой пояс).
    4. Разгрузочный пояс под крышей, к которому будет крепиться Маурилалат.

    Если затопление здания увеличивается, соответственно количество межэтажных поясов растет. Теперь стоит рассмотреть каждый из перечисленных армированных ремней отдельно.

    ростверк

    Алый — нижний, чаще всего подземный Армопояс, на котором опираются стены ленточного фундамента.Также окрашен, как Армопояс, который соединяет отдельные сваи или сваи столбчатого или свайного фундамента. В этом случае он чаще всего играет роль базового пояса.

    Если армированный пояс выполняет функцию опоры стен ленточного фундамента, то траншею необходимо вырывать на глубину, которую инженер должен определить на основе климатических, геодезических, сейсмических и других исходных данных, выбранных для строительство района. Дно траншеи засыпается песком перед измельченным, иногда чистым песком, если почва твердая, а не вода.

    Высота рамы обычно 30-50 см, а ширина от 70 до 120 см. В отличие от других типов ремней, керамогранит укладывается под всеми несущими стенками конструкции. Нижний пояс должен быть максимально прочным, ведь на нем устоит весь дом. Этот элемент будет испытывать самые серьезные нагрузки, связанные с усадкой и скольжением почвы, воздействием влажности почвы и т. Д.

    Арматуру лучше использовать 12-14 мм с поперечной обвязкой 10 мм.Шаг обвязки — не более 200 мм. Сначала кладем на землю две стержни арматуры длиной 6 метров и привариваем поперечный кусок арматуры по краям и посередине. Остальные поперечные части вяжут проволоку, так как сварка изменяет прочность арматуры за счет температурных воздействий или, что проще, «высвобождает» металл.

    Далее делаем такую ​​же «лесенку», после чего на концах и посередине привариваем этих перекрещивающихся крестиком, как и раньше.Остальную перекладину вяжем, просто вяжем! Так у нас получился арматурный каркас, который будет уложен в Руральске. Размеры (толщину и высоту) следует делать с расчетом, чтобы бетон перекрывал арматуру со всех сторон на 5 см. Если арматура касается Земли или «выглядывать» наружу, она быстро вращается и монолитная конструкция нарушается.

    Это основа дома, и она должна быть прочной. Алым лучше делать с запасом прочности 20-30%, не жалея арматуры и не экономя на марке бетона.Впоследствии это окупится.

    Столбчатый визг также распределяет нагрузку и соединяет отдельные столбы в одно целое, не позволяя им разъезжать. Это также не позволяет происходить точечной усадке дома, и заставляет «расти» здание в грунте равномерно и равномерно во всех точках.

    Однако ворсисто-столбчатый алый чаще всего выполняют из дерева, называя его обвязкой. Это не считается Армопоясом.

    После того, как стены фундамента коллективного пояса возведены на массивной деревянной конструкции, например, из бетонных блоков или кирпичей, армированный пояс снова армируется.Стены фундамента можно выполнять над землей, может быть и закрываться ею, аропояс строим независимо от этого.

    Считается, что если Скарлет сделан правильно и его прочность не вызывает сомнений, то базовый пояс нельзя особо усилить. Но мы строим «на века», поэтому на долговечности дома и его прочности не будем экономить, да и перерасходы тоже ничего не дадут.

    Например, считается, что пояс основания устраивают только по периметру внешних стен, но если полы плиты, то лучше делать это на всех несущих стенах.Если внешнее утепление стен не планируется, то ширина армоплеа равна ширине стены. Если утеплитель есть, то ширину арсенала следует делать с учетом утеплителя, либо перед заливкой под опалубку вставить подготовленные полосы пенополистирола.

    Арматура в принципе вполне сетчатая, т.е.без каркаса. Для сетки используем три продольных стержня по 12 мм и поперечные стержни по 10 см. Высота пояса обычно 20-40 см.Лучше сделать 40 или хотя бы 30, будет прочнее и надежнее. Не забудьте про гидроизоляционные прокладки из двойного слоя каучукоида или другого материала, чтобы влага не поднималась в ваш дом по капиллярам бетона. Это, конечно, не отменяет гидроизоляцию фундамента, но все же использовать обязательно.

    Пояс межэтажный армированный

    Межэтажный пояс сконструирован для усиления стен и равномерного распределения нагрузки от плит на всю коробку дома.Именно поэтому этот пояс называют разгрузочным.

    Он также не позволяет стенам стремиться к этому под действием осевых нагрузок. Что ж, в конце концов, он выравнивает плоскость короны коробки, по которой можно «ходить» даже при Мастере масона.

    Межэтажные пояса лучше выполнять с каркасом из 4-х продольных арматурных стержней 12 мм, высотой 40 см и шириной, как стены, с учетом теплоизоляции. Остановить необходимо все несущие стены.Многие утверждают, что под все стены нужно класть только ручей, но плиты перекрытий будут давить на все несущие конструкции, поэтому межстанционные Армопояс лучше делать на всех стенах.

    Плач или мауэрлат Армопояс

    Это тоже довольно важный пояс. Во-первых, он распределяет нагрузку с рафтинговой системы, фасадов и крыш в целом. Во-вторых, это позволяет нам обезопасить Маурилалат. В-третьих, он, опять же, выравнивает горизонталь коробки, что важно для успешного строительства стропильной системы, где важна геометрическая точность.

    Последний Армопояс выполняется по аналогии с предыдущим. Если укладка плит не планируется, то пояс монтируется по периметру наружных стен, а если стропила наклонные, он не мешает кладке на средней несущей стене, к которой будут приходиться стойки коньков и литр. отклоненный.

    Опалубка и бетонные работы

    Опалубка обычно выполняется из досок, которые идут к щитам на земле и крепятся к стене для быстрого монтажа.Иногда доски сшивают арматурой и стягивают сваркой привариванием ручки. Также может выполняться стальная проволока, которая загружается в просверленные заранее отверстия и натягивается рычагом из арматуры или металлическим стержнем.

    Вид сверху на опалубку доски соединяются ударами бруса или доски. В целом способы усиления опалубки зависят от способов заливки: если отливка производится с достаточной высотой, то опалубку следует максимально укрепить.Если бетон заливается из Вердера, то в таком перестраховании не будет необходимости. Особое внимание следует обратить на сотрясения щитов, углов и поворотов.

    Нижняя часть опалубки принимает на себя наибольшую нагрузку, поэтому иногда ее прибивают путем армирования приварной перемычкой, не позволяющей доске отойти от стены.

    Арматурный каркас укладывается таким образом, чтобы стержни были закрыты со всех сторон слоем бетона не менее 5 см.

    Так как заливка производится на высоте, рекомендуется использовать бетононасос или специальную воронку с запорным механизмом, которая будет заполняться бетоном и открываться по мере необходимости заполнения опалубки. Такую воронку следует перенести на подъемный кран.

    Фундаменты монолитного литья, вибрации и другие подобные вопросы подробно описаны в других статьях, например, «как залить фундамент под дом». О выборе цемента можно прочитать в статье «Как выбрать цемент».Единственное замечание по работе по литью на высоте — это вопрос безопасности. Он также должен создавать мягкую вибрацию, чтобы не повредить опалубку и раму.

    Опалубка снимается мусором или ломиком. В жаркую погоду это можно сделать за день, в холодную — лучше подождать два-три дня. Марка бетона должна быть не ниже М400.

    Итак, вы узнали:

    1. Армопояс — искомый элемент системы несущей конструкции.
    2. Армопойя — это несколько видов, и все они необходимы при определенных обстоятельствах.
    3. Армопояс не является сдерживающим элементом.
    4. Стоимость усиленного ремня оправдывает полученную выгоду.

    Конечно, по всем работам лучше определять параметры, применимость, необходимость и другие особенности этого конструктивного элемента, а к его изготовлению были привлечены опытные специалисты. Это та часть, которую повторить практически невозможно, и функции, которые она выполняет, важны.Поэтому лучше сэкономить на чем-нибудь другом: обоями или перилами на крыльцо, а не на Армопоясе.

    04.06.2018
    Вопрос: Что такое армированный укрепляющий пояс и его устройство

    В настоящее время все строительные технологии в основном направлены на обеспечение максимальной устойчивости возводимых зданий и увеличение ресурса эксплуатации. Ведь объекты строительства подвергаются колоссальному воздействию природных факторов. Поэтому строительные конструкции нужно укреплять как следует.Одним из таких укреплений и является Аропояс.

    Аропояс — что это такое

    Армопояс представляет собой монолитный железобетонный контур, который укладывают на все основные стены здания, связывая их в единый каркас.

    Основная задача Армопоя — распределить равномерную нагрузку на несущие стены здания и на фундамент.

    Армированный пояс укладывается на нескольких уровнях строящегося здания, в фундамент, под перекрытие плит и под мауэрлат (брус, разгружающий стропила).

    Какие функции выполняет Армопояс

    Можно выделить несколько причин, определяющих необходимость устройства Армопояс при строительстве дома:

    • Повышение пространственной жесткости — усиленный пояс связывает конструкцию здания в одно целое и выполняет функцию жесткого каркаса, благодаря чему здание получает дополнительную устойчивость от негативных факторов, ветровых нагрузок, подвижек грунта, землетрясений;
    • Равномерное распределение нагрузки — монолитный пояс защищает фундамент и стены от трещин и не позволяет тяжелым плитам ингредиентов и межэтажным перекрытиям продавать хрупкий пенобетон и пенобетон;
    • Выполнение проемов — железобетонный пояс позволяет без использования специальных перемычек делать проемы любой ширины для дверей и окон;
    • Соединение рафтинговой кровельной системы со стенами в виде монолитного армопояса обеспечивает жесткое и надежное крепление для крепления рафтинговой кровельной системы, что особенно важно, когда стены конструкции облицованы легкими блоками.

    Всегда ли нужен армопояс?

    Укрепление в домашних условиях бывает не всегда. Рассмотрим ситуации, в которых можно пренебречь постройкой Армопояса:

    • фундамент расположен на прочном грунте: каменный грунт, крупный и крупнокусковой песок, грунт не насыщен водой;
    • стены дома будут выложены из кирпича;
    • Стены дома будут построены из арболитовых блоков, толщиной не менее 30 см и прочностью не менее В2.5;
    • здание коттеджа, перекрытие которого будет выполнено из деревянных балок, а не из бетонных плит.

    В том случае, если почва на участке слабая и не очень устойчивая, например, песок, лессиса, глина, суглинок или торфяник, то строительство Армоплеа необходимо.

    Так же, если стены дома построены из легкого и хрупкого керамзитобетона, пенобетона или газобетонных блоков — ответ очевиден, нужен аропояс! Это связано с тем, что эти блоки не предназначены для перемещения грунта и точечных нагрузок, исходящих от перекрытия плиты.

    Строительная техника Армопояш

    Техника устройства монолитного армоджаса аналогична технологии заливки обычного монолитного фундамента:

    1. Смонтирован и установлен каркас арматуры;
    2. Установлена ​​опалубка;
    3. Заливка бетона.

    Некоторые дополнительные нюансы, тонкости и мелкие изменения технологии зависят от зоны расположения железобетонного пояса.

    Типы Армопояса или Зона локации

    Базовая разгрузка армоооис или Базовый (Уровень 1 — под фундамент) — На эту конструкцию большие усилия от всей массы здания и реакции грунта.Основание будет усилено арматурным каркасом, повторяет расположение капитальных стен и бетонируется при формировании ленточного фундамента.

    Наземный Армопояс (2 уровень — над фундаментом) — ширина этого пояса должна соответствовать толщине стен и пропорционально распределять усилия, действующие на основание.

    Армопояс между перекрытиями под плиты — это прочный железобетонный пояс, расположенный между верхними стенами дома и расположенный между этажами.бетонные плиты Перекрытие. Его задача — обеспечить неподвижность несущих стен и не допустить появления в них трещин. Распределяет нагрузку от межэтажных плит по контуру здания и снижает вероятность деформации проемов.

    Аропояс последний этаж под мауэрлат — Этот армированный пояс заливается после возведения последнего этажа и служит основой для мауэрлата. Он компенсирует нагрузку от самой крыши и дополнительно от осадков, снега и ветра.

    Армопояс первый уровень (под фундамент)

    Чтобы значительно снизить давление дома на землю, аропояс под фундамент следует делать шириной 30-40 см от основной бетонной ленты фундамента. А его толщина в зависимости от этажности может варьироваться от 40 см до 50 см.

    Армопуа первого уровня выполняется под всеми несущими стенами конструкции, а не только по периметру внешних стен. Арматурный каркас для него изготавливается исключительно стыковкой, а не сваркой.Сварку можно применять только при предварительном включении основной арматуры в общую пространственную конструкцию.

    Диаметр основной арматуры 16-20 мм. Диаметр поперечных зажимов от 8 до 10 мм. Шаг — не более 20 см.

    Очень важно, чтобы при заливке бетона в фундамент арматурный каркас не касался основания. Клапан должен быть утоплен посередине. Добиться этого можно, разместив камешки или половинки кирпичей.Это убережет металлический каркас от процесса коррозии (ржавчины).

    Заливку железобетонной ленты производить за один подход. Это необходимо во избежание стыков, снижающих прочность конструкции.

    Армопуа второго уровня (на фундаменте)

    Перед тем, как приступить к возведению стен на фундамент, необходимо залить фундамент армированным поясом. По сути, он является продолжением основного фундамента и служит дополнительным усилением конструкции.

    Если для первого уровня каркаса было 8 стержней основной арматуры для ответной рамы, то 4 стержня армированной ленты второго уровня будет достаточно для использования 4 стержней арматуры диаметром от 14 до 18 мм и зажимы диаметром от 6 до 8 мм.

    Конструкция переливается по периметру здания вдоль наружных стен. Высота в среднем получается от 20 до 40 см. Бетон для заливки цоколя Армопояс — М200 и выше.

    Армированный пояс первого уровня — это основа дома, а базовый пояс — дополнение и усиление несущих способностей Армопояса для фундамента. Поэтому, если армопояс первого уровня был выбран качественно, то пояс второго уровня (подвала) можно сделать не таким прочным.

    В целом можно сказать, что сочетание качественных арматур первого и второго уровня — это гарантия надежности и долговечности фундамента на любых грунтах.

    Армопояс под перекрытие плиты

    Если построено многоэтажное здание, перекрытия несут большие нагрузки на стены. Для уменьшения этой нагрузки на высоте спаривания между стеной и плитами перекрытия также необходимо установить армированный пояс. Заливается по периметру внешних стен и имеет высоту примерно от 20 до 40 см. Что касается ширины армопоя, то желательно, чтобы она была равна ширине стены.

    Расстояние между печью и лентой не должно превышать 1-2 кирпича ширины.Идеальное расстояние будет от 10 до 15 см.

    Приготовление арматурного каркаса межэтажного пояса выполняется в виде сетки из двухкорпусных арматурных стержней толщиной от 10 до 12 мм.

    Если кладка стен здания выполняется из газобетонных блоков, то два тонких блока можно установить как опалубку по краям и установить между ними арматурный каркас и заливать бетон.

    Для стен толщиной 40 см в качестве опалубки можно использовать 10 см перегородок.

    Если толщина стены меньше 40 см, то в стандартном газобетонном блоке можно вырезать желоб для укладки в него армированного пояса. Или заранее купить специальный газобетонный U-образный блок с готовым желобом.

    Армопуа под Маурилалатом

    Армированный пояс, устанавливаемый под кровлей, обеспечивает возможность прочного монтажа кровли (Маурилалат + стропила) и устройства деревянных и бетонных перекрытий между чердаком и последним этажом.

    Аропояс для Маурилалата, по сравнению с другими ремнями, самый маленький по ширине. Это допустимо, так как вертикальная нагрузка, которая приходится на этот пояс, минимальна.

    Мауэрлат крепится к Армопоясу с помощью анкерной накладки с резьбой, диаметр которой должен быть от 10 до 16 мм. В зависимости от формы болтов они привариваются к арматурному каркасу или просто вставляются в бетон и за счет прочности удерживаются в нем.

    Чтобы не столкнуться с трудностями, расположение анкерных шпилек и расстояние между ними нужно рассчитать заранее, чтобы в будущем они оказались посередине между быстрыми конструкциями.Отогните голову так, чтобы стропильные ноги при этом совпали со шпильками. После заливки бетоном длины разливов должно хватить для установки мауэрлата и фиксации двумя гайками и шайбой, это примерно высота мауэрлата + 4 см.

    Также при изготовлении арматурного каркаса необходимо учитывать его ширину и высоту, чтобы при заливке бетоном между каркасом и внешней поверхностью бетона оставалось не менее 3-5 см.

    Ремень Arkrpic

    При строительстве больших домов, особенно многоэтажных, укрепляющий пояс обязательно делать строго из железобетона, а для небольших хозяйственных построек, где нет мощного усиления, пояс кладут из кирпича.

    Кирпичная лента Armo design Это от 3 до 5 рядов кирпичной кладки, усиленной арматурной сеткой. В швы каждого ряда кирпича кладут стальную сетку из проволоки диаметром 4-5 мм, с размером ячеек примерно 3-4 см.

    Ширина кирпичного пояса должна быть равна ширине несущей стены.

    Иногда для повышения прочности конструкции кирпичи кладут не горизонтально, а вертикально к концам.

    Армопояс нужно греть

    В плане теплоизоляции армирующий пояс не очень хорошо себя показывает и зимой через него теряется некоторое количество тепла.Из-за чего изнутри может образовываться конденсат, что приводит к образованию плесени.

    Чтобы этого не произошло, при строительстве Армопояса его нужно утеплить снаружи с помощью теплоизоляционных материалов.

    «А чем греть Армопояс», спросите вы. Вариантов ответа на этот вопрос несколько. Самый распространенный материал — пенополистирол, но также можно использовать пенобетон и пенобетон.

    Главное, перед вязкой арматурного каркаса и заливкой бетона нужно учесть и не забыть оставить пространство (от внешнего края стены) для укладки утеплителя.

    Бетон какой марки нужен для armoo

    Для изготовления армированного пояса под межэтажное перекрытие и стропильных систем минимальная потребность. Применяется марка бетона М200 или М250, а можно и выше. Требуемый бетон можно купить готовым или замесить из цемента М400.

    Для самостоятельного изготовления бетона важно знать пропорции компонентов.

    Количество воды в бетоне должно быть минимальным, а для придания пластичности используется пластификатор — добавка, которая увеличивает подвижность и текучесть бетона.

    Что касается передаточного числа гидроциклов. Оно должно составлять от 0,5 до 0,7 на единицу цемента, другими словами, от 10 до 7 частей воды должно быть от 5 до 7 частей цемента.

    Избыточное количество воды в бетоне отрицательно сказывается на его характеристиках и делает его не таким прочным.

    Стоимость заливки Армопояса

    Стоимость Армопояса рассчитывается для всех конкретных проектов всегда индивидуально. Интегрируем основные параметры конструкции и материалов, из которых будет построен дом.

    В первую очередь, в зависимости от того, какие выложены стены здания, определяется технология изготовления бронированных самолетов для фундамента, для Malueriat (кровля) и, если в здании несколько этажей, то для межэтажных этажей. .

    Как правило, пояс усиления обязательно нужен при строительстве дома из легких материалов, таких как газобетон, шлакобетон, пенобетон, полистеролбетон, керамзитобетон и арболитобетон.Это потому, что блоки из этих материалов не обладают высокой прочностью и опасаются высокой сейсмической активности, неустойчивых грунтов и точечного давления со стороны кровли.

    Рассчитать стоимость заливки Армопоярсана — простая задача, так как дома почти всегда разные и в каждом проекте есть много факторов, которые повлияют на окончательную цену.

    Если обратиться к частной программе за услугами частной программы, то она поможет определить и просчитать все работы на устройстве Армопоясадл вашего дома.

    Стоимость набивки армированного ремня составит 250 рублей. Для погонного метра.

    Доверьтесь профессионалам

    Trust Montajarmopoya стоит только профессиональных строителей.

    Выбирая исполнителей, обращайте внимание только на узкоспециализированных специалистов, не знающих в первую очередь в своей области и знакомых с особенностями монтажа конструкций такого типа.

    В стоимость работ должна входить бригада, вся необходимая для строительства техника и оборудование.

    С квалифицированной строительной бригадой вы сможете сделать надежный проект дома, а опытный прораб поможет вам минимизировать время и затраты на смету.

    Чтобы узнать цену аропояса в проекте вашего дома, свяжитесь с нашим специалистом, по контактам указанным на сайте.

    Как заделать трещины в стене газоблока. Трещина в сене из газоблоков

    Еленаруденкая (Expert BuilderClub)

    Доброго времени суток, Сергей.

    Видите ли, мы не имеем в виду, что вы говорите не то, что есть на самом деле или как-то скрываете, то, что мы можем помочь устранить. Напротив, мы хотим, чтобы вы нашли причины наших трещин, они были устранены и прожили в нашем прекрасном доме еще много лет.

    Постараюсь уточнить и ответить на все ваши вопросы.

    1. Да, ваша монолитная плита — это целый механизм (конструкция), который имеет свои нагрузки, деформации и имеет свою работу. Работает как на прогиб, так и на сжатие.Это конструкция, которая не имеет жестко закрепленной рамы и настраивается на работу в зависимости от различных воздействий. Надо рассчитывать на проект и учитывать все эти устройства. В вашем случае он также работает для вертикальных усилий («играет», как плот на небольших волнах, поднимается и опускается вниз и вниз). Весной уровень ГВ поднимается, печь не должна укладываться маляром и накапливаться на территории гаража, так как сваи не работают крыльцом для стен по месту заезда в гараж.Нет элементарного дренажа от дождей, уплотняющих ту же часть. Водитель отошел после весны в водоем, печка как плот села на свое место. Но, например, если говорить о стенах, то как раз они имеют жесткий каркас и достаточно поднимаются на плиту всего на 2 — 3 мм от проектного уровня, стена работает на разрыв и треснет. Где другое направление трещины. Вы все правильно описали про направления трещин и нас самих. Печь поднялась, трещина открылась до крыши, печь встала на место, трещина ушла в равновесие на второй стене, только уже открыв ее в землю.Странно, что строители не могут вам объяснить.

    2. Можно точно, можно сказать, что если при строительстве у вас сваи не насыпались на прочный фундамент, и они «болтаются» или плавают в воде, то 2 м — это очень мало. Их просто щелкает лакокрасочное покрытие, печка чередования заготавливается и в одной части весит дом, в другой — гараж, и есть вертикальные перемещения от ГВ. Стройте дома на болотах, но при этом сваи уменьшаются на 5-6 м.Специалист не может этого знать.

    3. Очень плохо, что плита перекрытия имеет чередующееся сечение 25 мм и 45 мм, хотя у дома и гаража разные нагрузки, поэтому она не может работать как единая цельная монолитная плита. И просто напряжение изначально было в фундаменте, а потом пошло по стенам (что говорит ваш специалист), но поскольку монолитная плита имеет определенный запас по деформации, то она еще не образовалась, в ней появляются трещины. Но видите ли, это временно.С такими движениями все может случиться очень быстро.

    Запускайте чем быстрее, тем лучше выполняются наши рекомендации, описанные выше. Это первое и основное, что мы можем вам посоветовать. Наблюдать за домом после устройства сцены необходимо несколько лет, чтобы больше не было раскрытия и образования новых трещин. Если не поможет, то у нас есть еще один очень сложный для строителей способ укрепить свои сваи на территории гаража. Возможно, что будет проще разобрать гараж, чем делать то, о чем я пишу, но об этом позже.И мы практически уверены, что GW и назначение HB будет достаточно в вашей ситуации.

    Спросите.

    ответить

    У популярного сегодня стройматериала — газобетона есть несколько недостатков. Одна из них — появление трещин. Поговорим о возможных причинах возникновения этой проблемы, мерах профилактики и методах борьбы с трещинами.

    У популярного сегодня строительного материала — газобетона есть несколько недостатков. Одна из них — появление трещин.Поговорим о возможных причинах возникновения этой проблемы, мерах профилактики и методах борьбы с уже появившимися трещинами в стенах и перегородках из газобетона.

    Мы описали свойства, плюсы и минусы газобетона, отдельно отметив, что примерно 20% всех блоков, используемых при строительстве дома, имеют трещины. Конечно, чаще всего трещины очень мелкие, не критичные и делать особо нечего.

    Наружные мелкие трещины хорошо скрываются, например, под штукатуркой или сайдингом, не нарушая теплоизоляцию дома и возможности несущих стен.Изнутри такие мелкие изъяны газоблоков тоже обычно скрываются чистовой отделкой и не приводят к серьезным проблемам.

    А если трещина проходит через несколько блоков и заметна даже издалека? Если он образовался на самой важной части стены, например, в углу и грозит со временем расшириться?

    Трещины бывают двух видов: вызванные усадкой в ​​домашних условиях, воздействием влаги и температуры, а также механические, связанные с прикрепленной нагрузкой.

    Причинами появления трещин при кладке газобетона могут быть:

    • Некачественный газобетон. Просто бракованный материал, у которого нет шансов спокойно «пережить» ближайшую зиму. В конечном итоге советуем приобретать газобетонные блоки исключительно у проверенных поставщиков, и производителей, уже известных на рынке, а не у «кустарников»;
    • Неправильный выбор блоков блоков. Напомним, что для несущих стен можно выбрать пенобетон модификации Д500, а лучше Д600 и с плотностью В2.5, В3.5-5. В противном случае материал просто не будет адаптирован к высоким нагрузкам и начнет трескаться;
    • Проблемы с фундаментом. Да, газобетон — относительно легкий материал, особенно по сравнению с гиперпрессованным кирпичом или старыми добрыми шлакоблоками. Однако на фундаменте экономить невозможно! Он должен быть армированным, гидро- и теплоизоляционным, иначе морозные и неровные выдвижные ящики приведут к очень серьезным трещинам;
    • Укладка газобетона на некачественный раствор или клеевую смесь.Лучше обзавестись специальным клеем, рекомендованным производителями газобетонных блоков для предотвращения проблем.


    Итак, для предотвращения появления трещин в газобетоне необходимо:

    1. Выбирайте качественный материал.
    2. Используйте материал нужной марки и плотности.
    3. Приобретите качественный клеевой состав.
    4. Позаботьтесь о надежном фундаменте, его тепло- и гидроизоляции.

    То есть, собственно, соблюдать технологию строительства домов из газобетонных блоков, уделяя внимание всем деталям.Нет гарантии, что даже в этом случае трещин совсем не будет, но серьезные проблемы не будут показаны полностью.

    Исходя из причин появления трещин в газобетонных блоках, существует несколько вариантов их устранения. Например, в случае возникновения проблем с фундаментом чаще всего необходимо сначала его укрепить, утеплить, гидроизолировать, а уже сами врезаться в трещины.

    С самой трещиной надо бороться вот так:

    • очистить это место от пыли, промыть водой;
    • прогресс;
    • для заделки трещин шпатлевкой;
    • используйте поверх армирующего материала, например, стеклянного холестера, который затем попадает под финишную отделку.

    Важно! Большая часть трещин в газобетоне образуется в холодное время года. Высок риск появления крупных трещин, если дом уже построен, но не отделан и в нем никто не живет, то есть нет отопления.

    Советуем, если трещина очень глубокая, а причины ее возникновения не выяснены, обратитесь к специалистам. В этом случае самостоятельный ремонт стены может только усугубить ситуацию. Опубликовано

    Если у вас возникнут вопросы по данной теме, задавайте их специалистам и читателям нашего проекта.

    Трещины разных размеров возникают в ячеистом бетоне по двум причинам: из-за заземления почвы или фундамента, из-за перепадов температуры и чрезмерной влажности или дефектов перемешивания, допущенных в процессе производства. В этой статье мы обсудим способы заделки трещин в бетонных стенах дома коттеджа, которые можно использовать при косметическом ремонте.

    Ранее на портале мы уже рассказывали о технологии строительства стен коттеджей из газобетона. У этой технологии есть свои достоинства и недостатки.К основным недостаткам газобетона можно отнести, как правило, хрупкость и неэластичность материала, его рыхлая структура даже при идеально правильных условиях укладки имеет «россыпь» с мелкими трещинами, которые рискуют «пробить» слой штукатурка. Более крупные трещины возникают из-за заземления почвы. Умные люди советуют бороться с этим, осушая участки земли вокруг дома, уменьшая воду из фундамента, а недостатки появления трещин профилактически предотвращают, покрывая пенобетон самым дешевым стеклом с обоями.

    А если образовались трещины в газобетоне, как их правильно сделать?
    На первом этапе необходимо очистить стены от обрушившегося слоя газобетона. После очистки поверхность погружается, при использовании воды или водного раствора можно произвести сухую дуктивацию феном или пылесосом.

    На втором этапе поверхность следует загрунтовать. Специалисты рекомендуют для этих целей использовать водную 50% дисперсию ПВА или смесь Latex SCS-65GP в соотношении объемов 1: 3 с водой.

    На третьем этапе трещины фактически разделяются в зависимости от размера повреждения.
    Одиночные трещины в топливобетоне шириной немногим более 0,4 мм обычно расширяются до 5-15 мм и закрываются любым раствором. Можно взять цементный раствор, можно использовать клей для газобетона. Дополнительные качества раствор приобретает, если добавить неглубокий овощной бетон.

    Трещины в емкости большего размера до 10 мм заделывают с помощью пористого клеевого состава, предварительно расширив их до 15-20 мм.

    При более крупных трещинах до 20 мм на очищаемой поверхности наносят клей или цемент с добавлением крупного щебня из газобетона.
    Для улучшения схватывания материала рекомендуем на очищенной поверхности нанести насечки или бороздки. При ремонте крупных трещин из газобетона рекомендуется использовать большой плоский шпатель, затирку или обычный фанерный щит. Щиток используется для предотвращения образования клеевых масс, чтобы предотвратить постепенное поднятие щитов по мере закрытия швов.
    После заполнения швов раствором для снятия швов, его необходимо стабилизировать в течение 3-5 часов. Делается это при помощи листа фанеры, который фиксируется с помощью саморезов на стене напротив шва.

    В остальном ситуация выглядит так, когда газобетон не обрадовался, а обвалился на 20-30 сантиметров в глубину. В такой ситуации было принято «укреплять» бетонные гвозди и железную сетку. Для этих целей поврежденный газобетон очищают, а затем метализируют стеной оцинкованными гвоздями длиной 150-200 мм, размещая их на расстоянии 10-15 см друг от друга.На ногти можно носить кусочки металлической сетки. Затем по аналогии с предыдущим методом восстановления газобетона полость заполняется клеевым раствором с кусочком газобетона. Полость следует заполнить в 2 приема, укладывая слои металлической сеткой.

    При проведении реставрационных работ на стенах из газобетона с высокой степенью повреждения следует учитывать, что реставрируемые куски стены коттеджа или загородного дома должны иметь в среднем такую ​​же плотность, как и пенобетон без надстройки. .Это одна из причин, по которой большие повреждения восстанавливаются с использованием такой степени пенобетона и фрагментов нового газобетона, чтобы они вписывались в общую кладку.

    Специально для сайта портала — Левый Дмитрий

    Постоянный адрес статьи:

    О статье «Как восстановить трещины в газобетоне»

    Как восстановить газобетонную стену?
    Как восстановить газобетон?
    Как убрать трещины на газобетоне?

    Обзор программ для садоводства и коттеджных поселков
    В этой статье мы поговорим об эволюции услуги по озеленению и коттеджным поселкам, о новых ожиданиях и требованиях, которые предъявляются жителями городов к услуге, а также проблемы, с которыми сталкиваются губернаторы и председатели садоводов при организации выплат.

    Таунхаусы или желаемые за действительные
    В представленной статье мы проанализируем структуру спроса и специфику предложения, складывающегося в результате запросов со стороны «потребителя» загородной и городской недвижимости. Речь пойдет о том, какой вид жилья наиболее привлекателен для покупателей на данный момент на рынке недвижимости. Мы постараемся не только провести исследование, но и сравнить результаты с аналогичным опросом, проведенным в декабре 2011 года. Таким образом, мы сможем выявить динамику пожеланий клиентов.

    Популярность таунхаусов способна давить на городскую недвижимость
    По оценкам экспертов, сегодня рынок таунхаусов Санкт-Петербурга и Ленинградской области может составить реальную конкуренцию продажам и популярности городской недвижимости. Согласно исследованию, предложение таунхаусов класса «Эконом», расположенных недалеко от городской черты, растет с каждым днем ​​и набирает обороты.

    Город и район — Переварить новостройки, или какие проекты вышли на рынок сбыта?
    Сообщается, что в последнее время в сегменте эконом-класса появляется все больше интересных проектов новостроек.Квартира «Масс-Маркет» занимает не только уже известную своей ценой демократичностью региональную территорию, но проникает внутрь Облого Санкт-Петербурга. В этом обзоре мы рассмотрим динамику развития недвижимости города и региона. Рассмотрим подробно как проекты в пределах Санкт-Петербурга, так и в пригородной зоне.

    Основные стили в интерьере загородных домов
    Часто можно встретить названия коттеджных поселков или жилых комплексов, отражающие особенности архитектуры.Например, «Итальянский квартал» или «Вита Верде» напоминают солнечную Италию. И зачастую дома в таких деревнях выдерживаются в едином, в данном случае итальянском стиле. Что касается внутренней отделки помещения, то покупатели могут проявить фантазию и обустроить домашнее задание соответственно своим желаниям и возможностям.

    Во время строительных работ могут возникнуть различные неприятные ситуации, от которых никто не застрахован. Одна из них — трещина.

    Трещины могут появиться по нескольким причинам, это обычно из-за просадки фундамента или из-за нарушения технологии изготовления блоков.

    Есть еще одна причина, которая возникает при создании вентилируемого фасада, когда ветровая нагрузка через каркас передается на стены дома.

    Нарушение технологии изготовления

    Некоторые производители при создании блоков могут экспериментировать с составом смеси и нарушать технологию изготовления.

    Это может быть использование несоответствующих добавок, когда они начинают улавливать и процессы газообразования не успевают завершиться, может не быть секретов твердения, добавок, обеспечивающих однородную структуру.

    Нарушение технологии производства пеноблоков приводит к ухудшению эксплуатационных характеристик материала.

    В этом случае трещины обычно появляются практически сразу или через 1-2 недели после.
    Исправить указанный недостаток не получится Так как структура строительного материала изменена, поэтому выходом из ситуации является разборка стен и использование обычных пеноблоков.


    Обязательно проведите качественную гидроизоляцию.
    Так как пенобетон хорошо впитывает влагу и на нем могут появиться трещины.

    Если планируется установка вентилируемого фасада с дополнительным утеплением Необходимо использовать блоки марки Д600 и выше, иначе они могут не выдержать ветровую нагрузку, которая передается от облицовки стен.

    При неправильном создании стропильной системы Нагрузка распределяется неравномерно, что может привести к повреждению стен из пеноблоков.

    Для компенсации усилий, создаваемых быстрой системой, необходимо установить затяжку (брус, соединяющий стропила на уровне мауэрлата) и использовать схему установки с наклонными опорами.

    Ошибки при строительстве

    Часто причина трещин связана с нарушением технологии создания, как фундамента, так и стен здания:

    • при установке фундамента характеристики грунта не учитывались учесть и в результате действия силовых сил смещаются слои грунта, разрушающие бетонное основание дома;
    • не делается , нужно делать через каждые 3-4 ряда, из-за чего жесткость стены снижается, и на ней могут появиться трещины;
    • Самодельный Применяется раствор , в котором не соблюдены рекомендуемые пропорции или присутствуют примеси, снижающие прочность швов.

    В отличие от стен из кирпича, пеноблоки нужно сильно и надежно защищать от атмосферных осадков, ветра, солнечных лучей, лучше всего это сделать при создании влажного фасада.

    Что делать, если лопнул блок

    Необходимо позаботиться о том, чтобы трещины, возникающие на пеноблоках, не передавались на отделку, добиться этого можно несколькими способами:

    1. зазоры заделать шпаклевкой При при этом выравнивается фасад, а затем монтируется финишное покрытие;
    2. при рекомендуется использовать сетку из стекловолокна , за счет чего происходит армирование поверхности, это позволяет предотвратить появление трещин на отделочном материале;
    3. использование декоративной штукатурки с износостойкими наполнителями, например, базальтовой или гранитной крошкой.

    Эти методы не устраняют образование трещин, они позволяют скрыть их и предотвратить появление на облицовке фасада.

    Усиление

    Чтобы не допустить дальнейшего упора на стены из пеноблоков, необходимо:

    • провести усиление фундамента;
    • установка дополнительного армоплея;
    • изменить схему стропильной системы с целью уменьшения горизонтальных нагрузок на стены.

    Для дополнительной защиты дома из пенобетона специалисты рекомендуют сделать водоотвод и завтрак по его периметру.

    Ливневая канализация или позволит удалить со стен грунтовые, паводковые и талые воды, которые не увеличивают влажность почвы, поэтому фундамент и стены не будут ее впитывать.

    Чем закрыть трещину

    Для устранения трещины потребуется:

    1. пылесос;
    2. клей;
    3. вода;
    4. цемент;
    5. затирка;
    6. шпатель;
    7. грунтовка;
    8. железная сетка.
    Сначала место трещины хорошо очищается и удаляется разрушенный материал, затем промывается водой или очищается пылесосом.

    На сухую и чистую поверхность нанести грунтовку и преодолеть трещину . В зависимости от размера трещины ее можно заделать раствором с щебнем или клеем.

    Выбранным составом заполняют трещину , это делается с помощью шпателя и затирки, после чего закрывается листом фанеры, который скрепляется самопроверкой стен.

    Если образовалась большая трещина или отверстие, они отклоняются железной решеткой , которая прикрепляется самотяжением, после чего заполняется строительным раствором.

    Выход

    Чтобы не было трещин на стенах из пенобетона, необходимо купить качественный строительный материал, правильно сделать фундамент, не допустить нарушений и создать стропильную систему.
    Если все сделать правильно, то можно самостоятельно построить надежный, прочный и уютный дом.

    Полезное видео

    Как одеть трещину в стене в квартире своими руками, видео:

    В контакте с

    Отличительная особенность домов из газоблоков — небольшой вес, позволяющий немного сэкономить на фундаменте, и хорошие теплоизоляционные характеристики, благодаря которым при достаточной толщине стен можно обойтись без дополнительного утепления.Но, как и все остальные материалы стен, кладка из газоблока имеет свои нюансы.

    Если вы решили построить дом из газобетона, рекомендуем ознакомиться с нюансами и тонкостями устройства фундамента, устройства стен, перекрытий, облицовки и отделки дома из газоблока.

    Фонды. Почему трещины в стенах рессоры?

    Небольшой вес дома из газоблоков поможет сэкономить на ширине фундамента, но только! Насыпьте фундамент, его армирование необходимо выполнить по всем правилам.

    Самая частая проблема, связанная с фундаментом, появление трещин в стенах после первой зимы. Часто можно встретить ошибочное мнение, что из-за небольшого веса блоков появляются трещины, в результате чего дом «выскакивает». Еще более ошибочной является рекомендация обязательно заливать такую ​​фундаментную плиту под такие дома. В условиях мороза приведенная мощность будет тем больше, чем больше площадь контакта грунта с подземной частью здания.При значительном поднятии уровня грунтовых вод, по Архимедову, сила будет пропорциональна объему погруженного в землю здания. В обоих случаях фундамент из плит не поможет.

    Основным нюансом возведения фундамента под строительство дома из газоблока является его утепление. Правильно армированный, сильно затупившийся фундамент — это еще не гарантия отсутствия трещин в стенах после первой зимы. Особенно при наличии подвала.

    Рассмотрим реальный случай на конкретном примере.

    Трещины в углу здания невысокие от пола.

    Трещины в углу уровня потолка первого этажа.

    Трещина в углу здания — середина этажа.

    Стены надстроены из качественного газоблока. Фундамент ленточный, армированный. Есть подвал. Перед наступлением холодов дом накрыли кровлей, установили окна и двери.

    Факторы, влияющие на появление трещин

    Появились причины появления трещин:

    1. Строительство производится на морозопучетых почвах. Несмотря на достаточную глубину фундамента (ниже глубины промерзания) из-за отсутствия обогрева через подвал, произошло промерзание дома «Надвиг». Внешний контур, очевидно, застывает с другой скоростью, чем внутренний. В результате неравномерная обрезка создавала опасные внутренние напряжения в стенах.
    2. В кладке газоблока армирование не предусматривалось.
    3. Монолитный пояс под перекрытие железобетонных плит не укладывается в здание по периметру. Монолитный железобетон заливается только в плитах плит, что не выполняет функцию пояса.

    Как видно из вышеприведенного списка факторов, оставлять новостройку на зиму без утепления и отопления крайне нежелательно. Граница глубины промерзания почвы обусловлена ​​наличием расплавленной магмы в центре земного шара.Верхний (промерзающий) слой почвы представляет собой некую рубашку, глубже которой холод не может проникнуть из-за наличия тепла в центре планеты. Образец грунта под фундаментом открывает путь промерзанию на еще большую глубину.

    Метод решения данной проблемы очевиден — при не вводе здания в эксплуатацию до наступления холодов фундамент (особенно цокольную часть) необходимо тщательно утеплить. Это критично для пакетирования почв.Утепление может производиться глиняным гравием или доменным шлаком, вкрапленными матами из минеральной ваты или соломой и т. Д. Крайне нежелательно выполнять обратное заполнение пазух китлеров (траншей) обычным грунтом. Следует отдавать предпочтение не только не пучковым материалам, но и более теплым.

    Перлитовый песок идеален. При отсутствии возможности приобрести его можно ограничиться обычным. В этом случае будет полностью исключено негативное сгущающееся влияние на подземную часть стен подвала.

    Появление трещин не зимой, а в «разгар» морозов, а именно весной, связано с достаточно высокой устойчивостью почвы в мурзловом состоянии. При оттаивании происходит обратное уплотнение грунта, образующее усадку. Результат этих процессов показан на фотографиях выше.

    Нюансы возведения стен из газовых поясов: марка и толщина блоков

    Для возведения несущих стен из газобетонных блоков используются блоки марки Д500 и выше.Цифровой индекс означает объемный вес в кг / м3. Для внутренних ненесущих стен и перегородок допустимо применение марки Д400. Нижняя марка Д300, как правило, используется в качестве утеплителя стен из более прочного материала.

    Под перекрытиями, тройкой и выше используются блоки марки не ниже D600.

    Толщина стены определяется теплотехническим расчетом. Тепловое сопротивление стены определяется суммой коэффициентов коэффициентов теплоотдачи внутренней и внешней поверхностей стен, а также каждого слоя стены непосредственно.

    Рассмотрим теплотехнический расчет сопротивления теплопередаче стен из блоков Д500 толщиной 375 мм, утепленных плиткой из минеральной ваты толщиной 50 мм.

    Термическое сопротивление теплопередающего слоя определяется делением толщины слоя на коэффициент теплопроводности (см. Таблицу).

    Очень часто в рекламных буклетах можно встретить значение коэффициента теплопроводности для марки D500, равное 0.1. Это не более чем маркетинговый ход. Это значение либо намеренно округлено в меньшую сторону, либо просто предусмотрено для абсолютно сухого состояния блока. В реальных условиях эксплуатации теплоизоляционные свойства хуже — их значения приведены в графе расчетных коэффициентов. Буквы «А» и «В» обозначают зону влажности, соответствующую строительной площадке. Для берегов крупных водоемов принимается зона «Б», для остальных мест, как правило, зона «А».Чем выше водонасыщенность материала, тем хуже его теплоизоляционные свойства.

    Характеристики других материалов приведены ниже.

    Сумма коэффициентов сопротивления теплопередаче с поверхностями стен (внешней и внутренней) составляет 0,158 Вт / мс.

    Определяем термостойкость кладки из блоков Д500 толщиной 375мм (0,375м) в зоне влажности «В»:

    0,375 / 0,16 = 2,344 Вт / мс

    Утепление плиткой из минеральной ваты 50мм (0.05м) даст следующие показатели:

    0,05 / 0,09 = 0,556 Вт / мс

    Общее сопротивление теплопередачи стены составит:

    R = 0,158 + 2,344 + 0,556 = 3,058 м2 / Вт * C

    Достаточно ли такого результата? Это зависит от климатической зоны строительства. Определение требуемого значения R выполняется по таблице. 4 СНиП 23-02-2003. Расчет относительно громоздкий, легче с помощью любой поисковой системы найти желаемое значение R для вашего региона.Чем выше значение этого показателя, тем теплее в доме.

    Армирование стен из газобетонных блоков относится к обязательному мероприятию, направленному на снижение вероятности появления трещин в стенах. Ведущие производители газобетонных блоков (например Aeroc) за многолетний опыт разработали общие рекомендации по армированию стен.

    Как правило, армированию подлежат первый ряд, нижняя линия и надстрочная линия, ряд в уровне мауэрлата и середина передних слоев.Также рекомендуется усилить перемычку, исходя из площади 1М.

    Экономия на армировании стен может обернуться плачевно.

    Армирование выполняется двумя стержнями арматуры диаметром 8-10 мм класса A-III (A400) или оцинкованной перфорацией AEROC сечением не менее 1х15 мм. В первом случае устройство потребуется для укладки фурнитуры.

    Деформация выполняется ручным степпером или электроинструментом (точильщиком, потроремом, пабстером, сабельной пилой или даже фрезой).

    При армировании перфорационное устройство не требуется.

    Заполнение ступеней арматурными стержнями и швов кладки с перфорацией выполняется тем же клеем, что и при возведении стен.

    Что делать внахлест. Нужен ли Армопояс?

    Для домов со стенами из газобетонных блоков Допускается использование всех видов перекрытий: деревянных, легких (например, терива), сборных (из круглых плит), монолитных.

    В случае устройства монолитного перекрытия допускается не делать пояс монолитным. Последнее требуется для сборных плит перекрытия.

    В случае легкого нахлеста монолитный пояс целесообразно выполнять в упрощенном формате. В качестве опалубки устанавливаются два ряда блоков толщиной 100мм на клее таким образом, чтобы между ними образовалась полость. В него устанавливается арматурный каркас, состоящий из четырех продольных стержней арматуры (обычно 10-12мм класса A-III или A400) и поперечных зажимов и заливается бетон класса B15-B25.Перед заливкой бетона необходимо дать клею просохнуть, иначе есть риск самопроизвольного выемки грунта.

    В холодных регионах рекомендуется уделять больше внимания изоляции внешнего края ремня. В этом случае снаружи кладется ряд блоков. С внутренней — устанавливается опалубка.

    При устройстве деревянного перекрытия допускается опора балки непосредственно на кладку или деревянную обшивку.

    Деревянное перекрытие, выполненное, как правило, под чердаком (а не под полным перекрытием) не несет больших нагрузок на кладку, поэтому можно обойтись без армопоя, но с опорным рядом газоблоков. должны быть усилены.

    Отдельно отметим, что кладка одного или нескольких рядов кирпичной кладки хоть и помогает распределить нагрузку от балок или плит перекрытия, но не является полной заменой армоооа.

    При строительстве дома на оседлых грунтах, даже с деревянными перекрытиями, отказ от Армопояса крайне желателен.

    Облицовка, утепление и внутренняя отделка дома из газобетона

    Важным нюансом домов, построенных из газобетонных блоков, является острая необходимость в свободной паропроницаемости стен.В противном случае газобетонный блок набирает влагу из воздуха (так как имеет высокие впитывающие свойства) и резко теряет свою теплоизоляционную эффективность. Отсюда требования к облицовке, внешнему утеплению, внутренней отделке.

    Производители пеноблоков настоятельно рекомендуют для внешней отделки стен, систем вентилируемых фасадов или облицовки фасадным кирпичом (силикатным) с вентилируемым зазором 20-40 мм. Вентиляция зазора осуществляется через отверстия в нижней и верхней части стены.Площадь отверстий должна составлять 1% от площади стены.

    Связка облицовочной кладки со стеной из газоблоков выполняется гвоздями спиральными, гвоздями обычными оцинкованными, не менее 4 шт на квадратный метр попарно под углом 45 ° друг к другу, выпуск перфопополосов из швов кладки .
    Крепление систем вентилируемого фасада выполняется в соответствии с требованиями производителя данной системы.

    Для наружного утепления стен из газоблоков необходимо применять паропроницаемую изоляцию.Хорошо подойдут твердые или полужесткие плиты из минеральной ваты. Следует отказаться от всех видов пенополистирола, так как его паропроницаемость минимум в 10 раз хуже, чем у минеральной ваты.

    Все те же требования предъявляются к интерьеру, паропроницаемости. В качестве пластика лучше использовать легкие гипсовые смеси. С особой осторожностью нужно относиться к акриловой финишной шпаклевке, вместо нее стоит обратить внимание на гипс. Для окраски поверхностей предпочтительно использовать водоэмульсионные, а не акриловые или латексные краски.

    Как сделать бронепояс между этажами. Арматурный кирпичный пояс

    Дома из газобетона пользуются заслуженной популярностью — преимуществ у этого стройматериала много. Но одно из них, значительно упрощающее строительно-монтажные работы, — большие габаритные размеры газобетонного блока — также имеет обратную сторону медали. Здания, построенные из таких крупных блоков, очень чувствительны к проседанию фундамента, при этом разрушаются не только вертикальные швы, но и сами блоки могут ломаться, поскольку пенобетон очень не любит деформации растяжения и изгиба.

    Для решения этой проблемы используется специальная железобетонная конструкция — армированный пояс (бронепояс). Он укрепляет стены и сглаживает нагрузки, возникающие из-за неравномерной осадки фундамента. Если стены дома из газобетона состоят из крупных строительных элементов, которые скрепляются тонкими швами из клея или раствора, то в конструкцию бронепояса входят монолитный бетон и арматура, уложенная в поперечном и продольном направлениях.При этом бетон отлично выдерживает сжатие, а армирующие компоненты отлично сопротивляются растяжению, поэтому такая конструкция, совершенно не деформируясь, выдерживает очень большие нагрузки. Поэтому стена, возведенная на армированном поясе, подвергается очень небольшому удару и не разрушается, поскольку все основные нагрузки принимает на себя железобетонная конструкция.

    Поскольку газобетонные блоки укладываются на очень тонкий связующий слой, в нем невозможно разместить арматуру.Поэтому в этом случае армопояс выполняется как отдельная конструктивная единица, представляющая собой монолитную часть стены. При этом возникает серьезная проблема — из-за большой разницы в теплоотдаче бетона и газоблока армопояс становится температурным мостом (участком с низким термическим сопротивлением), следовательно, внешняя теплоизоляция армированного пояс имеет большое значение. Чаще всего утепление выполняется минеральной ватой, пенополистиролом или пенополиуританом.Для эффективной теплозащиты минимальная толщина изоляционного слоя должна составлять 10 см, следовательно, армированный пояс должен быть на эту величину уже наружной стены.

    В стене дома из газобетона должно быть встроено не менее 2-х арматурных поясов — перед первым вертикальным рядом, по верхнему периметру фундамента и над последним вертикальным рядом, на котором возводится пол. Однако если в качестве фундамента дома используется монолитная железобетонная плита, то можно обойтись и без нижнего бронепояса.Кроме того, рекомендуется устраивать армированные пояса под каждым межэтажным перекрытием. Вертикальный размер армопояса зависит от характеристик грунта, в котором сделан фундамент, и от конструктивных особенностей дома. На практике чаще всего применяется коробчатая конструкция, то есть ширина бронепояса принимается равной его высоте, но следует учитывать, что более высокий бронепояс способен выдерживать большие деформирующие нагрузки.

    Армированный пояс изготавливается из высококачественного бетона марки не ниже М-200 и металлических стержней сечением не менее 12 мм.Из прутьев собирается каркас, который в поперечном направлении вяжется арматурой с площадью сечения 4-6 мм. Каркас формируется из 2-х рядов прутьев, расположенных на расстоянии 10-15 см друг от друга. Стержни расположены в одной плоскости на расстоянии около 10 см друг от друга. Они соединяются между собой по длине металлической проволокой и укладываются внахлест примерно 15 см. Этой же проволокой соединяют стержни с поперечной арматурой.

    Арматурный каркас укладывается в опалубку, но не вплотную, а с небольшим зазором (3-5 см) между стержнями и внутренней поверхностью опалубки.Зазор необходим для создания наружной бетонной заливки стержней. Затем снаружи каркаса укладывается изоляционный материал, заливается бетонный раствор в опалубку. В процессе заливки бетон тщательно уплотняется. При необходимости в армопояс можно установить дополнительные детали, например, для крепления крыши. После завершения заливки поверхность конструкции необходимо выровнять кельмой.

    Бетону дают постоять 3-4 дня для восстановления первоначальной прочности, после чего можно продолжать укладку стен.Через 7-10 дней опалубку можно будет демонтировать. В процессе созревания бетон необходимо защищать от воздействия внешних климатических факторов — зимой его утепляют изоляционным материалом, а в жаркую погоду заливают водой и укрывают полиэтиленом.
    Грамотный монтаж армированного пояса придаст стенам дополнительную прочность и в несколько раз увеличит срок службы дома.

    Фото-инструкция по заливке армопояса по газобетону

    Изготавливаем опалубку.

    Для опалубки делаем пирог с улицы: газобетонные блоки 10 см, утеплитель 3-5 см, место для бронепояса, съемная опалубка из досок или фанеры. Скрепляем доски и фанеру длинными шурупами по дереву. Расставляем шпильки диаметром 12 с шагом в каждый метр. Для каркаса используем четыре ряда арматуры диаметром 10.

    Для вязания арматуры используем вязальную проволоку, пластиковые зажимы в труднодоступных местах и ​​квадраты из гладкой проволоки диаметром 6

    .

    Эти элементы можно гнуть вручную, например, на таком приспособлении из уголка и трубы

    Наполняем армопояс вручную или бетононасосом.Штыкаем арматурой или вибрируем вибратором. Перед заливкой обматываем шпильки коренной лентой.

    Накрываем армопояс пленкой

    Снятие опалубки за несколько дней

    Армопояс — это металлическая конструкция, сделанная вручную из арматуры. Его цель — повысить прочность несущих стен и сохранить целостность под воздействием природных условий и при движении грунта. При строительстве дома монтируется несколько таких поясов.Опалубка для армированного пояса укладывается с целью создания несущих стен или перекрытий. Заливается бетоном до застывания.

    Достоинством такой опалубки является простота монтажа, минимальное количество необходимых материалов и инструмента, низкие финансовые затраты и простота демонтажа. Для зачистки вам нужно будет снять крепеж и удалить доски после схватывания бетона. В дальнейшем их можно будет собрать заново и сделать опалубку под другое здание.

    Принцип создания конструкции под бронепояс не отличается от технологии опалубки фундамента или оконных проемов.

    Конструкция дома из газобетона

    По описанной выше схеме можно сделать опалубку своими руками для любого типа дома. Устройство подходит для кирпича, газобетона, бетона. Армопояс способствует качественному соединению кровли с каркасом здания. В доме из газобетона его крепят с помощью дополнительных блоков или опалубки. Первый вариант проще, но дороже. Дешевле сделать деревянную конструкцию своими руками.Собирать правильно помогает инструкция:

    Схема сечения армопояса в опалубке для газоблока

    1. В пенобетонной стене просверливаются доски высотой 30 см.
    2. Укладывать стяжки через каждые 50-70 см, чтобы повысить прочность конструкции и предотвратить деформацию под воздействием тяжелого бетона.
    3. Уложить арматуру диаметром от 8 до 12 мм внутрь. Выбор зависит от расположения дома.Если стены будут подвергаться негативному воздействию окружающей среды, то подойдут прутья максимального диаметра. В регионах со спокойными сейсмическими условиями можно сэкономить на фурнитуре, выбрав недорогие модели минимального диаметра.
    4. Поместите арматуру на специальные звездочки, которые создают активный нижний слой на газобетонных блоках.
    5. Обвяжите стержни проволокой.
    6. Залить бетон, уплотнить и выровнять слой.

    Если опалубка устанавливается с целью крепления кровли, то перед заливкой бетона устанавливаются шпильки для крепления перекрытий.Они могут быть любой длины, но удобнее работать с экземплярами длиной менее 1 метра.

    Специалисты помогут сделать правильную опалубку под бронепояс для дома из газобетона в случае возникновения затруднений. Перед работой рекомендуется произвести расчеты, чтобы не допустить ошибок и закупить нужное количество стройматериалов.

    Нюансы при работе с деревянной конструкцией

    Устройство опалубки из деревянных досок требует грамотного подхода.При неправильной установке конструкции есть риск поломки и разрыва досок под воздействием бетонного раствора. Чтобы правильно выполнить работу своими руками, нужно учесть несколько нюансов:

    • Устройство опалубки состоит из досок, которые необходимо крепить с тщательным контролем вертикальности и горизонтальности конструкции;
    • поверхность досок, контактирующая с бетоном, очищена и выровнена;
    • для повторного использования элементов, легкого демонтажа конструкции и предотвращения протечек бетона, панели покрыты пленкой изнутри;
    • если пропитать доски отработанным маслом или гидрофобной смазкой, сделать это своими руками будет намного проще;
    • Не допускается многократное использование плат.Если они попали под атмосферные осадки, они, скорее всего, будут уничтожены при повторном использовании;
    • Несъемная конструкция изготавливается редко, чаще она собирается из пенополистирольных блоков, с уже встроенной фурнитурой. Укладывается нанизыванием элементов на штанги;
    • Перед работой стоит сделать выбор между первоначальным изготовлением бронепояса и опалубкой. В некоторых случаях проще уложить арматуру на газобетонные блоки, а затем приступить к сбору деревянной конструкции.

    Опалубка арматурного каркаса изготавливается самостоятельно, без использования дорогостоящих материалов и специального оборудования. Но только грамотно организованная и проведенная работа гарантирует создание надежной и прочной конструкции. Если в процессе сборки возникают трудности, рекомендуется обратиться за профессиональной консультацией, чтобы не допустить серьезных ошибок, которые могут привести к разрушению конструкции.

    При строительстве дома из газосиликатных блоков обязательным условием является изготовление армированного пояса из бетонного раствора.Армопояс для газобетона — это монолитный слой бетона, равномерно распределенный по всему периметру стен дома. Такая конструкция на порядок увеличивает надежность газобетонной стены и всей конструкции. Для одноэтажного дома рекомендуется делать армопояс в средней части стены и под крышей, а для двухэтажного дома — между этажами и под крышей.

    Что нужно для

    армопояса в газобетонном доме

    Многие начинающие строители не до конца понимают, зачем нужен бронепояс для стен дома.Особенно, если здание одноэтажное. На самом деле необходимость его строительства исходит из следующих причин:

    • Ремень связывает всю конструкцию, являясь своего рода ребром жесткости. Это увеличивает устойчивость здания к ветровым нагрузкам, сейсмической активности, подвижкам грунта в зоне застройки, усадке строительного материала. Без такого армирования увеличивается вероятность появления трещин в стенах.
    • Вся нагрузка на стены распределяется равномерно, что продлевает срок службы дома.
    • Благодаря армированному поясу становится возможным изготовление оконных и дверных проемов любой ширины.
    • Необходимо очень надежно закрепить стропильную систему на крыше, но газоблоки этого не могут обеспечить.

    Армопояс габариты

    Размеры армопояса зависят от габаритов самой стены:

    • Армопояс проходит по всему периметру здания, в том числе по внутренним стенам.
    • Высота бронепояса может быть меньше или равна высоте газоблока.Не рекомендуется делать его больше 30 см. Это неоправданная трата средств с такой же степенью защиты. К тому же на стены будет повышенная нагрузка.
    • Толщина армированного пояса для газобетона может быть равна толщине стены, а может и меньше.
    • Сечение бронепояса рекомендуется делать квадратным. Есть правило сопротивления: квадратное сечение более устойчиво к механическим воздействиям, чем прямоугольное.

    Варианты изготовления армопояса

    Некоторые строители в целях экономии делают из кирпичей бронепояс. Он состоит из 4–5 рядов кирпичей, между которыми укладывается арматура или арматурная сетка. Поскольку кирпичный пояс уступает по прочности бетонному, его можно использовать для возведения небольших построек или хозяйственных блоков.

    Разберем, как правильно сделать армированный пояс для газобетона методом монолитной заливки.Существует несколько вариантов изготовления бронепояса, которые представлены ниже:

    Использование стандартных U-образных блоков

    Эти продукты имеются в продаже. В разрезе каждого П-образного блока есть вырез, куда укладывается арматура и заливается бетон. Толщина одной стены — 10 см, а второй — 5 см. П-блоки устанавливаются на обычный газобетонный клей сначала по углам стены, а затем соединяются в один ряд. Блоки кладут на внешнюю стену здания более толстыми сторонами.

    Над дверными и оконными проемами монтируются деревянные перемычки, которые крепятся вертикальными опорами. Перемычки должны быть заподлицо с верхом предыдущего ряда газоблоков.

    Этот способ прост и быстр в установке, но не пользуется популярностью из-за высокой стоимости U-образных блоков. Как вариант, вы можете сделать П-образные блоки своими руками, вырезав средние части ножовкой.

    Использование дополнительных блоков

    Из дополнительных блоков разной толщины можно сделать бронепояс.Для наружных стен используются заготовки толщиной 10 см, а для внутренних — 5 см. Их устанавливают на клей поверх предыдущего ряда. Изоляция должна примыкать к наружным блокам. В щель между блоками укладывается арматурный каркас и заливается бетон.

    Вариант с односторонним надстройкой

    Используются дополнительные блоки толщиной 10 см. Устанавливаются на клей с внешней стороны стены. Сразу возле блоков вставляются листы экструдированного пенополистирола толщиной 5 см.Они необходимы для снижения теплоемкости армопояса, во избежание появления мостиков холода. С внутренней стороны стены монтируется опалубка. В получившейся нише делается арматурный каркас, после чего в него заливается бетонный раствор.

    С внешней стороны дома бетонный пояс не будет виден, поэтому вы можете выполнить любую внешнюю отделку таким же материалом.

    Применение двухсторонней опалубки

    Опалубка устанавливается с двух сторон стены.Слой утеплителя вставляется внутрь опалубки, вплотную к ее внешней стороне. После этого монтируется арматурный каркас, а затем в опалубку заливается бетон. После затвердевания бетона и снятия опалубки необходимо произвести ремонт утеплителя. Чаще всего это делается совместно с штукатуркой стен или отделкой пенопластом.

    Как сделать опалубку для заливки бетона

    Если хотя бы одна сторона бронепояса выходит за пределы здания, требуется установка обязательной опалубки.Его можно изготавливать из плоских плит, OSB, листов фанеры, ЛДСП. Опалубка крепится непосредственно к стенам из газобетона с помощью шурупов. Если используются доски, то необходимо предусмотреть наличие вертикальных перемычек, обеспечивающих жесткость конструкции.

    Совет: верх опалубки должен быть идеально ровным, чтобы бетонный слой был одинаковой по толщине. Тогда ряд блоков, которые на нем уместятся, не изменит геометрию стены дома.

    Сверху на опалубку крепят горизонтальные перемычки, фиксируя ее с двух сторон. Перемычки прикручиваются саморезами или прибиваются через каждые 80–100 см.

    Если слой утеплителя выходит на внешнюю стену дома, а отделка стен еще не выполнена, его можно замаскировать. Для этого опалубку устанавливают не заподлицо со стеной, а непосредственно на стене. После снятия опалубки остается полость глубиной около 3 см, которой вполне хватает для слоя отделочного материала.

    Совет: опалубку устанавливают сразу по всему периметру стен. Это обеспечивает наполнение армопояса за 1 проход.

    Армирование бетона

    Для увеличения прочности и жесткости бетонного слоя его необходимо армировать. Для этого используется металлическая или стекловолоконная арматура сечением 8–12 мм. Обычно достаточно четырех стержней вдоль стен. Арматуру связывают вязальной проволокой через каждые 50 см, чтобы получился квадратный или прямоугольный каркас.Для соединения стержней не рекомендуется использовать сварку, так как металл быстро начнет ржаветь даже внутри бетонного слоя именно в местах сварки.

    Арматурный каркас не должен лежать на газобетоне. Его нужно поднять над ним примерно на 3 см. Для этого используются специальные пластиковые зажимы для армирования. Каркас удобнее вязать внутри опалубки.

    Наполнение армопояса

    Рассмотрим, как правильно залить армопояс бетонным раствором.Для этого рекомендуется использовать бетон марки М200 и выше. Его можно купить готовым или изготовить самостоятельно из песка и цемента марки М400. При изготовлении своими руками следует придерживаться пропорции раствора:

    • Цемент — 1 часть.
    • Песок — 3 части.
    • Щебень — 5 частей.
    • Вода — до загустения.
    • Пластификатор — по рекомендации производителя.

    Бетонный раствор смешивается вручную или с помощью бетономешалки.После этого раствор заливается в опалубку. С помощью металлической шпильки бетон уплотняется и из него удаляются пузырьки воздуха.

    Совет: армопояс рекомендуется заливать за один прием, чтобы предотвратить расслоение нескольких слоев бетона. Если такой возможности нет, то на поверхность залитого слоя устанавливаются деревянные перемычки. После их удаления бетонная поверхность увлажняется, а затем продолжается заливка.

    Примерно через 5 дней бетон окончательно затвердеет.Опалубку можно снять. В эти дни желательно поливать армопояс водой для придания бетону повышенной прочности.

    Особенности бетонного пояса под мауэрлат

    Говорили о необходимости обустройства бронепояса по газобетону между этажами. Нужен ли такой слой бетона внизу мансардного этажа? Разве дом с несколькими поясами не был бы слишком громоздким? Мауэрлат нельзя крепить непосредственно к ряду газоблоков, так как этот материал не отличается повышенной прочностью.Крепления просто ослабнут от воздействия ветровых нагрузок, и брус сдвинется со своего места.

    Кроме того, стены будут усилены, чтобы на них не появлялись трещины. 2 бетонных пояса не утяжелят всю конструкцию, поэтому за сохранность стен можно не беспокоиться. Поэтому бронепояс необходим, но он имеет свои особенности.

    Армопояс под мауэрлат может отличаться габаритами в меньшую сторону, так как несет меньшую нагрузку.Кроме того, для усиления каркаса ремня часто используют всего 2 арматурных стержня.

    Мауэрлат должен быть надежно прикреплен к бронепоясу. Для этого еще до заливки бетонного раствора шпильки с гайками поднимают вертикально вверх. Деревянная балка мауэрлата крепится этими шпильками к бетону и закрепляется сверху гайками.

    Других отличий в этой конструкции нет.

    Бетонный армопояс, изготовленный по всем правилам, придаст зданию из газобетона прочность и долговечность, предотвратит появление трещин на стенах, сделает надежную крышу.Потратив 2-3 дня на изготовление железобетонного пояса, вы в несколько раз продлите жизнь дома.

    Армопояс, он же армирующий пояс, армирующий железобетонный пояс, армированный разгрузочный пояс, а также сейсмический пояс представляет собой неразъемную железобетонную конструкцию вокруг дома, повторяющую контур его стен.

    Включает в себя каркас из арматуры и проволоки. Каркас погружается в смесь песка, цемента и щебня.Эта смесь называется железобетонной.

    Армопояс — это тот же фундамент, но он находится между этажами здания. Правильно заполненный пояс служит для придания прочности стенам за счет перераспределения нагрузки со всех элементов здания.

    • с неглубоким фундаментом;
    • при строительстве здания на склоне горы или холма;
    • , если рядом есть реки или овраги;
    • , если проседает грунт под зданием;
    • в зоне сейсмической активности.

    Чаще всего армопояс заливают, когда на стену кладут последний ряд строительного камня. Это может быть газоблок, пеноблок, шлакоблок и другой хрупкий материал. Армирующий пояс увеличивает устойчивость конструкции к силе ветра, процессу усадки дома и сезонным колебаниям температур.

    Если нет необходимости строить бронепояс для стен из шлакоблока, то конструкция из пеноблоков и газоблоков должна иметь бронепояс.К стене из газосиликатного камня, на которую будут устанавливаться стропильные ноги, нельзя крепить балку. Поможет только усиленный пояс.

    Для двухэтажного дома нужно будет залить 2 таких пояса. Первый армопояс заливают после того, как кладут стены 1 этажа. Позже на него будут уложены потолочные плиты. После завершения кладки 2 этажа выполняется следующий армопояс. К нему будут прикреплены опоры для стропильной конструкции.

    Опалубка для армопояса

    Высота армированного ремня обычно 30 см.Иногда может быть чуть меньше или больше. Его ширина равна толщине стены. Для возведения опалубки используются доски толщиной от 20 мм. Нижний край доски крепится к внешней и внутренней стороне стены саморезами. Верхние соединяются обрезками досок. У вас должно получиться своеобразное корыто высотой 30 см. В нескольких местах стены опалубки можно скрепить вязальной проволокой. Возможно крепление перемычек через каждые м.Они не позволят доскам прогнуться под тяжестью бетона.

    Вернуться к содержанию

    Создание арматурного каркаса

    Каркас собирается из горизонтально уложенных прутков арматуры диаметром 8-12 мм. Они должны быть ребристыми. К таким стержням крепче цепляется бетонная масса. Они выложены в 2 нити. Поверх продольных стержней накладываются поперечные перекладины в виде лестницы с шагом 70 см. Каркас сваривается или связывается вязальной проволокой.В углах здания арматуру можно дополнительно армировать приваренными к ней уголками.

    Элементы каркаса должны углубляться в бетон примерно на 5 см, поэтому для поднятия арматуры снизу кладут фрагменты кирпича. Если предполагается, что нагрузка достаточно велика, для армирования используется не лестница, а трехмерная конструкция из 4-х продольных арматурных стержней, которые соединяются в виде параллелепипеда. На концах и посередине они соединяются сваркой.Остальные места подключения правильно соединяются проволокой, так как сварка ослабляет металлическую конструкцию.

    Вернуться к содержанию

    Заливка опалубки

    Рекомендуется перед заливкой верхнего армированного пояса прокладывать в опалубке отрезки проволоки через каждые 80-100 см. С его помощью в дальнейшем к поясу будут крепиться деревянные балки, на которые устанавливаются стропильные ноги. Для заливки используется обычный строительный бетон из смеси песка, цемента и щебня.Пропорции примерно такие: 1 часть цемента, 3 части песка, 4-5 частей щебня. Рекомендуется заливать всю опалубку за 1 цикл. Раствор необходимо периодически уплотнять, протыкая его куском арматуры, чтобы выпустить воздух.

    В жаркое время суток нужно обильно полить конструкцию и накрыть полиэтиленовой пленкой. Это делается для того, чтобы бетон в процессе интенсивного высыхания не растрескался, а влага не испарялась слишком быстро.Так бетон быстро наберет прочность. Через 4-5 дней можно аккуратно демонтировать опалубку. Но для полного созревания бетона потребуется 2-3 недели. Из забитых в блоки гвоздей или кусков проволоки рекомендуется делать своеобразного ёжика для лучшего сцепления бетона со стеной.

    Снимите стальные обручи с деревянной бочки, и она развалится. Снимите с дома армированный пояс и постройка долго не будет стоять. Это упрощенное, но очень наглядное объяснение необходимости укрепления стен.Тому, кто собирается построить добротный дом, будет полезна информация о назначении, типах и устройстве бронепоясов.

    Что это за структура и какие функции она выполняет? Армопояс — это лента из монолитного железобетона, которая укладывается на нескольких уровнях строящегося здания.

    Заливка армированного пояса выполняется в фундаменте, под плитами перекрытия и под мауэрлатами (опорными балками стропил).

    Этот метод усиления выполняет четыре важные функции:

    • Повышает пространственную жесткость здания.
    • Защищает фундамент и стены от трещин, вызванных неравномерной осадкой и морозным пучением почвы.
    • Предотвращает продавливание тяжелых плит перекрытия через хрупкий газ и пенобетон.
    • Надежно соединяет стропильную систему крыши с легкими блочными стенами.

    Основным материалом для повышения жесткости стен был и остается железобетон. Для небольших хозяйственных построек можно использовать менее мощный кирпичный бронепояс. Он состоит из 4-5 рядов кирпичной кладки, ширина которой равна ширине несущей стены.В шов каждого ряда на раствор укладывается сетка с ячейкой 30-40 мм из стальной проволоки диаметром 4-5 мм.

    Укрепление стен армированным поясом требуется не всегда. Поэтому не нужно тратить деньги на его устройство в следующих случаях:

    • твердый грунт (каменистый, крупнозернистый или крупнозернистый песок, не насыщенный водой) лежит под основанием фундамента;
    • стены построены из кирпича;
    • Строится одноэтажный дом, перекрытый деревянными балками, а не железобетонными панелями.

    Если на участке имеются слабые грунты (пыльный песок, суглинок, глина, лёсс, торф), то ответ на вопрос, нужен ли армирующий пояс, очевиден. Без него не обойтись в том случае, когда стены возводятся из керамзита или ячеистых блоков (пенобетон или газобетон).

    Это хрупкие материалы. Они не выдерживают движений грунта и точечных нагрузок от плит перекрытия. Армопояс исключает риск деформации стен и равномерно распределяет нагрузку с плит на блоки.

    Для арболитов (толщина стен не менее 30 см, класс прочности не менее В2,5) армопояс не нужен.

    Для мауэрлата

    Деревянная балка, на которую опираются стропила, называется мауэрлатом. Он не может протолкнуть пеноблок, поэтому кому-то может показаться, что бронепояс для него не нужен. Однако правильный ответ на этот вопрос зависит от материала, из которого построен дом. Монтаж мауэрлата без армированного пояса допускается для кирпичных стен.Они надежно удерживают анкеры, с помощью которых к ним крепится мауэрлат.

    Если мы имеем дело со светлыми блоками, то армопояс надо будет заливать. В газобетоне, пенобетоне и керамзитовых блоках надежно закрепить анкеры не удается. Поэтому очень сильный ветер может оторвать мауэрлат от стены вместе с кровлей.

    Для фундамента

    Здесь подход к проблеме усиления не меняется. Если фундамент собирается из блоков ФБС, то армопояс обязательно нужен.Причем делать это нужно на двух уровнях: на уровне подошвы (основания) фундамента и на его верхнем срезе. Такое решение защитит конструкцию от сильных нагрузок, возникающих при подъеме и оседании грунта.

    Для фундаментов из щебеночно-бетонных лент также требуется армирование армированным поясом, по крайней мере, на уровне подошвы. Щебень — материал экономичный, но не устойчивый к движениям грунта, поэтому требует армирования. Но монолитной «ленте» бронепояс не нужен, так как его основа — стальной объемный каркас.

    Нет необходимости в устройстве данной конструкции для цельной фундаментной плиты, которую заливают под постройки на мягких грунтах.

    Для каких типов межэтажных перекрытий нужен армопояс?

    Под панелями, опирающимися на керамзитобетонные блоки, газо- или пенобетон, в обязательном порядке необходимо делать армированный пояс.

    Заливать его под монолитный железобетонный пол не нужно, так как он равномерно передает нагрузку на стены и прочно связывает их в единую пространственную конструкцию.

    Армопояс под деревянный пол, который опирается на легкие блоки (газобетон, керамзит, пенобетон) не требуется. В этом случае достаточно будет залить под балки опорные площадки из бетона толщиной 4-6 см, чтобы исключить риск толкания блоков.

    Как правильно сделать армопояс?

    Технология устройства армированного пояса жесткости не отличается от способа заливки монолитного фундамента.

    В целом он состоит из трех операций:

    • Изготовление арматурного каркаса;
    • Установка опалубки;
    • Заливка бетоном.

    Определенные тонкости и нюансы в работе проявляются в зависимости от расположения армопояса.

    Армированный пояс для фундамента

    Отвечая на вопрос, как сделать армированный пояс под фундамент (уровень 1), скажем, что его ширина должна быть на 30-40 см больше, чем ширина несущей части основного бетона » Лента».Это значительно снизит давление на грунт здания. В зависимости от этажности дома толщина такого пояса жесткости может составлять от 40 до 50 см.

    Армированный пояс первого уровня предназначен для всех несущих стен здания, а не только для наружных. Каркас для нее изготавливается путем вязания фиксаторов арматуры. Сварка применяется только для предварительного соединения (прихватывания) основной арматуры в общую пространственную конструкцию.

    Армои второго уровня (на фундаменте)

    Данная конструкция по сути является продолжением ленточного фундамента (бутобетонный, блочный). Для его усиления достаточно использовать 4 стержня диаметром 14-18 мм, привязав их струбцинами диаметром 6-8 мм.

    Если основной фундамент бутобетонный, то проблем с установкой опалубки под армированный пояс не возникает. Для этого нужно оставить в нем свободное место (20-30 см) для установки арматурного каркаса с учетом защитного слоя бетона (3-4 см).

    С блоками FBS ситуация более сложная, так как для них не ставится опалубка. В этом случае следует использовать деревянные распорки, которые поддерживают панели опалубки снизу. Перед установкой на доски набиваются обрезные доски, которые выступают за габариты опалубки на 20-30 см и не дают конструкции сдвинуться вправо или влево. Для соединения панелей опалубки по верху досок прибивают короткие поперечины.

    Вариант крепления опалубки армопояса к фундаментным блокам

    Упростить систему крепления можно при помощи шпилек с резьбой.Их попарно укладывают в щиты опалубки на расстоянии 50-60 см. Затянув шпильки гайками, мы получаем достаточно прочную и устойчивую конструкцию для заливки бетона без деревянных опор и ригелей.

    Эта система также подходит для опалубки, для которой требуется армированный пояс для перекрытий перекрытий.

    Шпильки, которые будут заполняться бетоном, необходимо обернуть пергамином или нанести на них немного машинного масла. Это облегчит задачу удаления их с бетона после его затвердевания.

    Армопояс для плит перекрытия

    В идеале его ширина должна быть равна ширине стены. Сделать это можно в том случае, когда фасад будет полностью облицован плиточным утеплителем. Если для отделки решено использовать только штукатурный раствор, то ширину армопояса придется уменьшить на 4-5 сантиметров, чтобы оставить место для пенопласта или минеральной ваты. В противном случае в зоне укладки ремня жесткости появится сквозной мостик холода очень солидных размеров.

    Делая армопояс на газобетоне, можно использовать другой раствор. Он заключается в установке двух тонких блоков по краям кладки. Между ними ставится стальной каркас и заливается бетон. Блоки действуют как опалубка и изолируют пояс.

    Если толщина стены из газобетона 40 см, то для этой цели можно использовать перегородочные блоки толщиной 10 см.

    При меньшей толщине стены можно своими руками вырезать полость под бронепояс в стандартном кирпичном блоке или купить готовый пеноблок из пенобетона.

    Армированный пояс под мауэрлат

    Основным отличием армопояса под мауэрлат от других видов армирования является наличие в нем анкерных штифтов. С их помощью брус надежно крепится к стене без риска оторваться или сместиться под действием ветровых нагрузок.

    Ширина и высота арматурного каркаса должны быть такими, чтобы после заделки конструкции со всех сторон между металлом и внешней поверхностью ленты оставалось не менее 3-4 см защитного слоя бетона.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
