Деревянные двутавровые балки цены
Двутавровые балки изготавливаются в размер в соответствии со спецификацией. Подбор балок, разработка чертежей и спецификации по Вашим проектам бесплатно! Листы проекта и тех.задание можно направить по адресу [email protected]
Производство в пос. Марьино, Москва; склад готовой продукции: г.Чехов, Московская область. Доставка по всей России и странам СНГ. Более подробно узнавайте по тел. +7(495)105-91-63 +7(812)425-65-03 +7(843)207-04-92 +7(4722)77-73-16 +7(800)333-79-86 +7(421)240-08-29 +7(818)246-42-27 +7(861)212-30-63 +7(800)333-37-59
Обращаем внимание, что с 2020 года продукция выпускается под торговой маркой ICJ (InterCity Joist). До 2020 года была торговая марка GreenLum. Все права на товарные марки принадлежат бренду InterCity.
С мая 2021 года мы изменили производственную спецификацию балок из LVL бруса. Теперь мы применяем европейский стандарт двутавровых балок с полками 60х45 мм, 70х45 мм, 90х45 мм, 45х45 мм.
Двутавровые балки серии W
(с верхней и нижней полкой из бруса сухого строганного)
Длина: 6000 мм.
Чертеж серии W | Тип и серия балок | Высота, мм | Размер и материал полки | Цена за м.пог. |
---|---|---|---|---|
Балка ICJ-200W | 200 | 515 руб 354 руб | ||
Балка ICJ-240W | 240 | 65×45 мм брус сухой строганный | 535 руб 379 руб | |
Балка ICJ-300W На складе | 300 | 65×45 мм брус сухой строганный | 555 руб 397 руб | |
Балка ICJ-360W | 360 | 65×45 мм брус сухой строганный | 590 руб 415 руб | |
Балка ICJ-400W | 400 | 65×45 мм брус сухой строганный | 635 руб 440 руб | |
Балка ICJ-460W | 460 | 65×45 мм брус сухой строганный | 655 руб 440 руб | |
Балка ICJ-500W | 65×45 мм брус сухой строганный | 780 руб 440 руб | ||
Балка ICJ-600W | 600 | 65×45 мм брус сухой строганный | 800 руб 440 руб |
Двутавровые балки серии L
(с верхней и нижней полкой из LVL бруса)
Стандартные длины: 5000, 6000, 6500, 7000, 7500, 8000, 8500, 9000, 10000, 11000, 12000, 13500 мм.
Цены на двутавровые балки установлены 08.11.2021. Так же Вы можете сделать расчет двутавровых балок с помощью нашего калькулятора.
С балками покупают
Мы предлагаем укомплектовать поставку балок для перекрытия или стропильной системы другими сопутствующими материалами. Комплектующие считаются и подбираются совместно с деревянные двутавровыми балками в соотвествии с вашим проектом.
Плиты OSB-3
Перфорированный крепеж для двутавровых балок
производство, расчет, как сделать своими руками
Если вы слышали об инновационном методе легкого, и, в то же время, прочного и надежного строительства из балок необычного вида и заинтересовались им, значит, эта статья как раз для вас! Давно используемые за рубежом деревянные двутавровые балки перекрытия пока еще в новинку на отечественном рынке, хотя у них куда больше преимуществ, чем у любого другого материала.
А, самое приятное во всем этом то, что их совершенно реально изготовить прямо в домашних условиях при помощи стандартных подручных инструментов.
Для начала предлагаем вам посмотреть интересное видео про основные характеристики двутавровых балок:
Двутавровые балки особенно популярны за рубежом: в Канаде и европейских странах, а в России они только набирают свою популярность. Причем в некоторых регионах их даже не найти в продаже! Почему? Если мировой опыт показывает, что такой строительный материал действительно качественный и надежный, как так получилось, что двутавровые балки не заняли лидирующие позиции на отечественном рынке?
Дело в том, что истинная русская душа мастера привыкла работать с крепкими и надежными материалами: массивными, которые тяжело поднять и которые внушают уважение одним своим только видом.
И перекрытие издавна привыкли строить из прочных больших и тяжелых деревянных балок или даже цельных бревен, но уж точно не из «хитрых» инновационных конструкций с тонкой перегородкой. А то, что здесь надежность обеспечивают все те же законы физики, без которых не обойтись ни в строительстве, ни в архитектуре – это уже другой вопрос.
И до сих пор большинство российских застройщиков готовы сделать балки перекрытия даже из металла, чем из двух планок и OSB. Хотя на самом деле такие балки обладают целым рядом преимуществ!
Давайте рассмотрим все преимущества двутавровых балок как материала для строительства перекрытия:
Преимущество №1. Удивительная прочность
Благодаря такой гениально продуманной конструкции довольно хрупкие на вид балки оказываются во много раз прочнее и надежнее обычных. Верхняя часть балки работает на изгиб, а нижняя – на растяжение. Т.е. здесь уже речь идет не об одном монолитном элементе, которому приходится принимать на себя оба вида нагрузки одновременно:
Преимущество №2. Точная геометрия
Второй очень важный момент: идеальная геометрия самих балок. Даже со временем они не прогибаются, не выкручиваются, не рассыхаются и не изменяют свои своих параметров.
Что это дает? Для начала – безупречно ровное перекрытие, на которое легко монтировать любое половое покрытие, особенно паркет и ламинат. Дело в том, что когда вы имеете дело с брусьями и обычными деревянными балками, то должны знать, что согласно стандартам нормам их прогиб может достигать 3 см! И, поверьте даже это уже ощутимо: пол будет просто «ходить» под вашими ногами. И подобное точно хорошо не скажется ни на одном половом покрытии (кроме дешевого линолеума, пожалуй).
И это нормально: натуральная древесина – материал живой, и для нее свойственно сжиматься, усыхать или, наоборот, набирать в себя влагу. А вот двутавровые балки уже изготавливается из клееной древесины, с применением особо прочного соединяющего состава, и своих размеров они не изменяют.
Преимущество №3. Комфортный вес
Следующий важный аспект: двутавровые балки достаточно легкие, чтобы поднять одну из них самостоятельно, а потому с подобной работой без проблем справляются два обычных рабочих.
Во-первых, вам не понадобится тяжелая техника, которая должна будет поднимать обычные деревянные балки или металлические.
Во-вторых, работы на высоте станут более безопасными, ведь никому на голову не свалится слишком тяжелая балка.
В-третьих, применение двутавровых балок позволят немало сэкономить на фундаменте, ведь нагрузка на него уже будет на порядок меньше. И, если брать во внимание, что до 50% бюджета строительства обычно идет на надежный, крепкий фундамент, который выдержит не только стены, но и не менее тяжелые балки, тогда экономия получается существенной.
Преимущество №4. Изготовление в домашних условиях
Двутавровые балки вы можете изготовить самостоятельно, если будете знать, какими должны быть их параметры и узлы соединения. И в итоге у вас будет не только уверенность в качестве перекрытия, но и немало сэкономленный бюджет.
Преимущество №5. Практичность в утеплении
И, наконец, последний приятный момент: двутавровые балки особенно удобны для утепления междуэтажного перекрытия и последующей отделки потолка:
Единственный неприятный момент заключается в том, что в России качественные двутавровые балки поставляют единицы компаний, и если уж их приобретать, то важно уметь правильно рассмотреть все технологические недочеты. Речь ведь идет о будущем перекрытии!
Вам наверняка интересно узнать, почему двутавровая балка называется именно так? Дело в том, что она состоит из двух основных элементов, которые напоминают соединенные буквы Т. А балка Т-образной формы, в свою очередь, называется тавром. Вот откуда произошло это необычное название.
Что представляет собой такая балка в разрезе? Прежде всего, это заготовка из OSB или фанеры, которые выступают в роли ребер жесткости. А для этого в балках предварительно фрезеруют паз нужной формы. Высота балки получается от 140 до 470 миллиметров, и на практике та оказывается достаточно жесткой на прогиб. Если говорить о выборе проекта балок для стандартного коттеджного строительства с самыми популярными пролетами до 6 м, наиболее выгодной будет балка высотой 302 мм.
Самыми первыми в России стали выпускаться наскоровские балки, и их обозначениями современные производители пользуются до сих пор. Их делят на серии в зависимости от толщины полок: на тонкие балки и широкополочные:
- Тонкие окантовочные балки серии NJ. Это балки с толщиной полок 38 мм. Такие заготавливают для обустройства периметра внешнего контура перекрытия, там, где необходим проем под лестницу или для других нагруженных мест. Они бывают однослойным и многослойными.
- Широкополочные балки серии NJH и NJU. Это балки с толщиной полок 64 мм или 89 мм, конкретно для несущих пролетов. Как вы понимаете, в таких местах нагрузка на балки наиболее сильна.
Вот как отличаются обе серии:
Отметим такой важный момент. В интернете часто можно встретить опасное заблуждение, согласно которому изготавливают деревянные двутавровые балки перекрытия: расчет производится по старой таблице наскоровских балок. Хотя на самом деле на то время еще не существовало СНиПов для двутавров, и эта таблица предполагала снеговую нагрузку около 90 кг/м, которые соответствуют как раз Ростовской области.
Но сегодня использовать такие данные неправильно, так как вы понимаете, что снеговая нагрузка может быть намного выше в более северных районах РФ. А поэтому руководствуйтесь только такой таблицей, которую составили уже современные производители:
Помните также, что не все виды двутавровых балок, которые сегодня применяются при строительстве, пригодны для устройства перекрытия. Например, двутавровые балки опалубки.
В заводских условиях двутавры изготавливают из ценной древесины хвойных пород: лиственницы или сосны. Если вы решили приобрести готовые двутавровые деревянные балки, дадим вам пару ценных советов:
- Пункт 1. Обратите внимание на шов: должен быть заметен небольшой выход клея. Это нормально.
- Пункт 2. По всей полке вырез должен быть конической формы, а сама OSB должна быть фрезерирована и вставлена правильно.
- Пункт 3. OSB должна быть через каждые полметра пристрелена скобами прямо в полку. Это помогает сохранять давление до того, как полностью застынет клей.
- Пункт 4. Вы имеете право попросить сертификат качества продукта и посмотреть, применяется ли нужный тип клея – тот, который допущен для клееных несущих конструкций.
- Пункт 5. Проверьте, есть ли в сопутствующей документации протокол испытания образцов балок, их номер технических условий и выпуска.
Выглядеть качественные двутавровые балки должны так:
Здесь секрет кроется в том, такие балки предварительно хорошо высушены, тогда как обычная древесина все еще содержит определенный процент влажности. Да и сама конструкция балки позволяет легко прорезать отверстия в перекрытии для проведения канализации, вентиляции газа и воды, а в условиях строительства частного дома или коттеджа это – важный момент.
Что касается клеевого соединения заметим, что некоторые российские застройщики уже давно отказались от заказа сырья от более мелких фирм и приобретают заграничные двутавровые балки, т.к. отечественное производство двутавровых деревянных балок и его итоговое качество не всегда радует. Да и опыта мало, канадская технология пока еще слишком непривычна и не находит в нашей стране большого количества последователей. Вот поэтому порой проще изготовить двутавровую деревянную балку своими руками – здесь нет ничего сложного. А мы расскажем, что и как.
Когда вы приступите к самостоятельному изготовлению заморской балки для строительства своего дома, то у вас уйдет около суток для первого образца, зато на второй день работа пойдет намного быстрее. Все делайте согласно такой пошаговой инструкции:
- Шаг 1. Приобретите листы OSB толщиной 12 мм и нарежьте их на равные части.
- Шаг 2. Далее вам понадобятся доски, в которых нужно сделать фрезу «ласточкин хвост» посередине доски, глубиной около 12-14 мм.
- Шаг 3. Залейте специальный клей в отверстие и вставьте лист OSB.
- Шаг 4. Чтобы быстро просушить участок, достаточно использовать обогреватель.
Главное при этом ни в коем случае не приобретать свежеспиленные или непросушенные доски, так как они могут непрогнозируемо повести себя в долгосрочной перспективе.
Высоту балки рассчитывайте по такому принципу:
- Для листа с размерами 2440 мм оптимальным шагом балок будет 305, 406, 488 и 610 мм.
- Для листа в 2500 мм рациональный шагом будет 312, 417 и 500 мм. А вот двутавровыебалки с шагом более 6 метров уже не применяют.
В заводских условиях двутавровые балки всегда фрезируются так, что прорезь у них получается как бы зауженой книзу, и лист OSB вклеивается в полку внатяг. Так лист и дерево прилегают наиболее плотно.
Для этого используется полиуретановый или меламиновый клей, а сам лист зажимают струбцинами и забивают еще дополнительно под углом 45 градусов по длине через каждые 20 см. На каждую такую балку уходит не более 2 часов, и уже через 6 часов ее можно устанавливать:
Соединяйте балки между собой при помощи специальных блок-вставок:
Вот небольшой видео-урок, как вставлять лист в древесину:
И наконец, самый ответственный этап! Изготавливая деревянные двутавровые балки для строительства своего дома, еще задолго до их монтажа вам нужно точно просчитать пустоты в перекрытиях – для будущей прокладки инженерных коммуникаций. Конечно вы будете проводить сантехнические трубы, электрические кабеля и инженерные системы. И здесь важно определеть все изначально правильно, чтобы потом не допустить ослабление перекрытия.
Сверление отверстий для коммуникаций
А теперь также подойдем вплотную к такому важному вопросу, как правильно сверлить двутавровые деревянные балки. Дело в том, что это необходимо делать еще на земле – до монтажа. И здесь важно соблюсти все правила, иначе даже небольшие отверстия способны ослабить балку по всей длине. Где именно могут располагаться сквозные отверстия в балках перекрытия зависит от того, по какой технологии они были произведены.
Так, у двутавровых балок отверстия должны быть не более 40 мм. Располагать их разрешено практически в любом месте между таврами, но только не ближе 150 мм к торцу балки или опоры на несущий элемент. Идеально, если такие отверстия будут располагаться прямо по центру относительно полок, а не выше или ниже. А максимально допустимый диаметр отверстия 10 см.
Кроме того следите за тем чтобы расстояние между соседними отверстиями было в 2 раза больше диаметра самого большого из них.
Узлы крепления балок со стеной
Если вы подготовили балки правильно, можете смело приступать их монтажу:
Вот основные узлы крепление двутавровых деревянных балок к стене:
В готовое перекрытие из деревянных двутавров вставьте утеплитель:
А теперь давайте разберем главные ошибки при изготовлении таких балок.
Ошибка №1. Покупка неподготовленной древесины
Если вы беретесь самостоятельно изготовить изготавить такое основание для перекрытия, помните, что в заводских условиях балки готовят по специальной технологии, используя только калиброванный сухой материал. Это позволяет полностью исключить возникновение перекручивания балок так называемым «вертолетом», которое нередко происходит при применении обычных деревянных балок и досок.
Вам наверняка будет интересно посмотреть на сам процесс заводского изготовления таких балок:
youtube.com/embed/hcvUgw-Vs3Y» allowfullscreen=»allowfullscreen»/>Ошибка №2. Использование неподходящего клеевого состава
Нельзя для склейки элементов двутавровой балки использовать эпоксидную смолу. У нее достаточно слабая адгезия конкретно в древесине, и придется выжидать немало времени, пока она затвердеет. А вот полиуретановый клей как раз подходит хорошо. Главное преимущество его в том, что он не горит и при этом сам термоактивен. Говоря простым языком, чем выше температура, тем крепче становится само изделие.
И уж точно нельзя использовать в качестве клея ПВА, ведь он совершенно не предусмотрен для применения в таких конструкциях.
Ошибка №3. Неправильное сопряжение балок
Речь идет о перерасходе балок. Дело в том, что в отличие от обычных деревянных балок, двутавры не крепятся внахлест. Для их крепления необходимо приложить балки встык и закрепить при помощи перфорированных пластин. Но не перфорированной лентой, применение которой потом приведет к опрокидыванию балки! Причем место установки перфорированных пластин определяется точными инженерными расчетами.
Ошибка №4. Применение не тех крепежных элементов
Еще одна популярная ошибка – это крепление двутавровых балок к стене и заделка их места монтажной пеной. А на самом деле использовать можно исключительно специальные закладные элементы.
Нельзя также применять слабые кронштейны, ведь после этого уже нельзя будет гарантировать несущую способность такого перекрытия и существует риск обрушения всей конструкции.
Не крепят двутавровые балки также обычными саморезами. Ведь сам по себе саморез – это не конструкционный элемент, и он не рассчитан выдерживать повышенную нагрузку, и используется только для крепления легких и не несущих конструкций.
Обратите внимание и на размер кронштейна, достаточность его высоты. Соотношение высоты кронштейна и балки должно стремиться к единице, то есть быть почти одинаковым. Чем меньше кронштейн – тем хуже.
Ошибка №5. Задействование посторонних элементов
Неправильно также использовать дополнительные элементы, которые не были предусмотрены конструкцией. На самом деле стандартное крепление двутавра достаточно жесткое, и еще как-то закреплять его нет необходимости.
Мы подготовили для вас иллюстрацию, которая поможет разобраться с самыми типичными ошибками монтажа таких балок:
Следуйте нашим советам – и у вас все получится!
Брус или двутавровая балка в каркасном доме
Основным конструктивным элементов в каркасном доме является брус, но в последние годы конкурентом брусу стала деревянная двутавровая балка. Конструктивно деревянная двутавровая балка повторяет профиль балки из металла.
Профиль двутавровой балки обеспечивает максимальное сопротивление балки на изгиб – качество, которое в строительстве широко используют при устройстве перекрытий зданий и сооружений.
Устройство деревянной двутавровой балки
В малоэтажном строительстве металлические двутавровые балки редко используются. Им на замену пришли деревянные двутавровые балки. Они успешно заменяют классические деревянные перекрытия из бруса, брус в стойках каркаса и в устройстве полов, стропила из бруса в кровле каркасного дома.
Двутавровая балка из дерева представляет собой две деревянные полки, соединенные между собой стойкой из ОСП, ЛВЛ или фанеры.
ЛВЛ – это пиломатериал, изготовленный путем склейки нескольких слоев древесных листов хвойных пород дерева.
В России более широко используют в качестве стоек ОСП и фанеру, так как ЛВЛ производят пока только два завода в городах Торжок и Нягань.
Брус или двутавровая балка
Для каркасного домостроения отлично подходят и брус, и двутавровая балка. Каждый из этих строительных материалов имеет свою эффективную сферу применения, и оба используются при возведении каркасных домов.
Двутавровые балки в каркасном строительстве домов под ключ используют при монтаже полов и перекрытий – это их эффективная сфера применения. Для монтажа каркаса в качестве стоек используют равнозначно брус и двутавровую балку. Для монтажа кровли предпочтительно использовать брус, поскольку диагональный срез двутавровой балки на оконцовке стропил ухудшает ее прочностные характеристики, чего не происходит с брусом. Обвязка по фундаменту делается из бруса или доски, но пол лучше монтировать из деревянного двутавра – это исключает скручивание и усадку. Плюс не будет скрипа полов при эксплуатации.
Технические характеристики обычного бруса и деревянной двутавровой балки
В каркасном домостроении используется четырехкантный брус, имеющий стороны не менее 100 мм. Меньший размер именуется бруском, который используется для изготовления стоек, стропил, обрешетки и других элементов каркасного дома.
Размеры бруса нормируются ГОСТами и ТУ. Самым ходовым размером является брус сечением 150х150 мм и длиной 3 или 6 метров из деревьев хвойных пород. На рынке продается брус 1, 2, 3 и 4 сортов. Для каркасного строительства используется брус 1 и 2 сорта.
Технические характеристики бруса зависят от вида древесины, ее возраста и влажности. Брус естественной влажности обладает более низкой теплозащитой и менее устойчив к грибковым поражениям древесины. У просушенного бруса выше прочность при сжатии вдоль волокон и превышает уровень 450 кг/ см², плотность достигает 900 кг/м³, момент упругости Е бруса 150х150 мм составляет 6000 -7000 МПа . Благодаря этим показателям брус используется в каркасном домостроении для изготовления каркаса и перекрытий.
Намного лучшими характеристиками обладает клееный брус, его готовят из тонких пластинок древесины хвойных пород (ламелей).
При изготовлении такого бруса предварительно пропитанные антисептиками и антипиренами ламели склеиваются и обрезаются по необходимому размеру. Такой брус может иметь длину до 12 метров с отличными характеристиками для создания перекрытий зданий с большими пролетами.
Двутавровая деревянная балка не подвержена прогибу, скручиванию и усадке. Ее длина может достигать 12-13 метров с нормативной величиной прогиба, а момент упругости Е у двутавровой балки в среднем равняется 12000 Мпа при ее весе в два раза меньше по сравнению с брусом.
Деревянная двутавровая балка или ЛВЛ брус
Лучшими характеристиками обладает ЛВЛ брус, который изготавливается из лущеного шпона (древесных пластин) толщиной 2-3 мм хвойных пород. При изготовлении несущих конструкций слои шпона направлены одинаково и склеиваются между собой фенолформальдегидным клеем. Он сравним по своим техническим характеристикам с двутавровой деревянной балкой. Например, модуль упругости вдоль волокон Е у бруса ЛВЛ, выпускаемого в Торжке, колеблется в зависимости от марки бруса от 11000 до 14000 МПа. Плотность ЛВЛ бруса составляет 480 кг/м³.
Вес балки ЛВЛ ниже, чем у двутавровой балки. Поэтому для межэтажных и чердачных перекрытий очевидно преимущество ЛВЛ бруса.
Главным препятствием при выборе несущих элементов перекрытия в пользу двутавровой деревянной балки является ее высота: двутавровая балка «съедает» полезное пространство дома в гораздо большей мере, нежели брус ЛВЛ или обычный брус. Это утверждение справедливо при использовании бруса на пролетах в 2 — 4 метра, при больших пролетах обычный брус просто нельзя использовать. Брус ЛВЛ используют в пролетах зданий до 10 м, деревянную двутавровую балку в пролетах до 13 м. Высота двутавровой балки в этом случае достигает 40 см.
Преимущества и недостатки балок из бруса и двутавровой балки
Достоинства обычного бруса
Главным достоинством обычного бруса является его экологическая чистота и низкая стоимость в сравнении с остальными упомянутыми материалами. При возведении небольших домов в качестве основы чердачных перекрытий используют исключительно обычный брус. Нецелесообразно использовать в таких строениях клееный брус из ламелей и ЛВЛ брус из-за их дороговизны.
Недостатки обычного бруса
- Брус из хвойных пород подвержен усадке.
- Брус гигроскопичен – впитывая влагу, он изменяет свои характеристики теплосопротивления.
- Брус может изменять свою геометрию, растрескиваться и скручиваться.
- Брус подвержен гниению и заражению грибком.
- В брусе могут поселиться короеды и другие вредители древесины.
- Брус в пожарном смысле более опасен, чем двутавровая деревянная балка. Все элементы двутавровой балки обрабатываются антисептиками и антипиренами в процессе производства. Брус, если и проходит обработку этими веществами, то лишь поверхностную обработку.
Достоинства двутавровой деревянной балки
Преимущества двутавровой балки проистекают из его технических характеристик:
- малого веса;
- способности противостоять влаге, гниению, насекомым;
- более высокой огнестойкости, чем обычный брус;
- двутавровая балка обладает меньшей теплопроводностью, чем обычный брус;
- длительный срок службы;
- в двутавровой балке можно сверлить отдельные коммуникационные отверстия, без потери ее прочности.
Недостатки двутавровой деревянной балки
К недостаткам балки относится пластичность смол, которыми склеена балка. Со временем характеристики клеевых смол меняются, в результате чего может произойти изменение геометрии балки. Практического подтверждения этого недостатка нет, поскольку время такого изменения характеристик смол еще не наступило.
Применение этих смол вызывает нарекания к экологическим параметрам двутавровой деревянной балки, как и к ЛВЛ брусу.
К недостаткам можно отнести систему монтажа двутавровых балок. Для крепления балок разработана и производится специальная оснастка, с помощью которой происходит их надежная установка.
Недостатком является дефицит этой оснастки на рынке. В то время как брус монтируется обычными гвоздями и анкерными болтами.
Главным недостатком является высокая стоимость двутавровой деревянной балки в сравнении с обычным брусом.
Выводы
Целесообразность использования того или иного материала обосновывается не только их техническими характеристиками, но и стоимостью материала. Этот вывод полностью относится к областям использования бруса и двутавровой деревянной балки.
Двутавровая балка – более современный и более качественный материал, появившийся в результате технического прогресса в производстве строительных материалов. Как правило, в начале появления нового материала цена на него достаточно высока, но со временем процесс производства нового материала совершенствуется, технология производства удешевляется, и цены на него приходят в соответствии с его качеством. Оптимальное соотношение цена-качество материала делает материал востребованным на рынке. Это сейчас и происходит с деревянной двутавровой балкой.

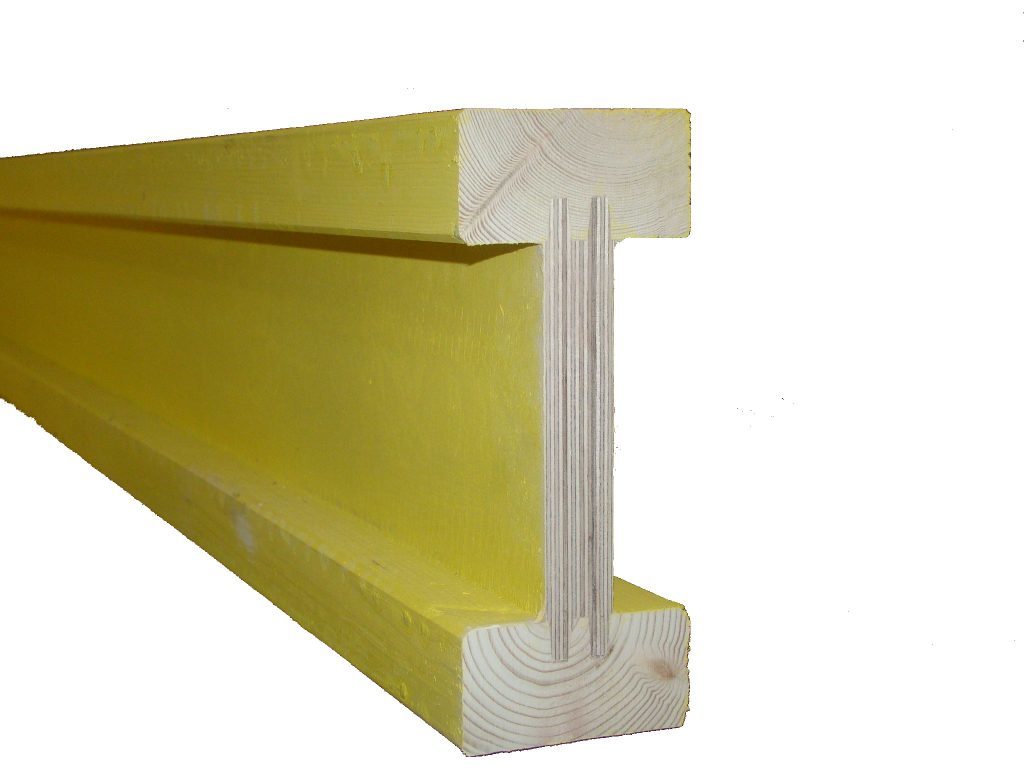

Деревянные двутавровые балки перекрытия для опалубки
Двутавровые балки относятся к наиболее распространенным элементам, применяемым в строительстве. В конструкции опалубки перекрытий деревянная двутавровая балка выполняет функции приёма и распределения нагрузок на стойки опалубки со стороны арматуры и бетонной смеси.
Особенности производства двутавровых балок
Двутавровые балки производятся из прочной древесины хвойных пород дерева или клееной березовой фанеры. Конструкция балки представляет собой профиль, в разрезе имеющий вид буквы Н.
Специальные пазы используются для установки фанерной стойки. Проклеенные соединения исключают возможность раскола бруса, придают балке повышенную устойчивость и обеспечивают удобство забивания гвоздей.
Балка опалубки в процессе изготовления обрабатывается водонепроницаемым составом, что значительно повышает влагостойкость, надежность и пожаробезопасность балки, способствует сохранению ее постоянных размеров, а также обеспечивает устойчивость изделия к гниению.
Использование специальных материалов исключает возникновение усадки, растрескивания, раскалывания и других дефектов, повышает устойчивость балки к сложным погодным условиям и существенно продляет срок службы конструкции.
Характеристики и применение
Двутавровые деревянные балки обладают рядом характеристик, позволяющих значительно повысить эффективность проведения строительных работ:
- высокие показатели прочности, жесткости и несущей способности позволяют применять балки в пролетах значительной длины, благодаря чему сокращается количество необходимых опор, монтажных элементов и ускоряется процесс монтажа опалубки перекрытий;
- повышенные показатели устойчивости к деформациям, изгибам и изломам гарантируют сохранение стабильных размеров и важнейших эксплуатационных характеристик балок;
- благодаря небольшому весу двутавровые балки обеспечивают простоту подъема и монтажа, не требуют использования специальной подъемной техники высокой мощности, снижают общий вес строительной конструкции;
- балки могут обрабатываться стандартными инструментами, что обеспечивает экономию трудозатрат.
Для примера, на рынке СНГ, компания «Сандитрейд» поставляет двутавровые деревянные балки различных видов и размеров, что позволяет подобрать подходящий по цене и техническим характеристикам вариант для проведения многих типов строительных работ.
Изготовление двутавровых деревянных клееных балок
1. Применение водостойкого и грибоустойчивого клея позволяет изготовлять из маломерной нестандартной и различного качества древесины долговечные и надежные в эксплуатации клееные конструкции — деревянные балки таких размеров, которые трудно получить при обычном способе изготовления из стандартной древесины с применением стальных связей.
Прочность клеевого шва значительно превосходит прочность самой древесины и поэтому создает жесткость и монолитность конструкции.
2. Клееные деревянные балки изготовляют из досок толщиной не более 50 мм. Балки делают прямоугольного или двутаврового сечения (рис. 1) высотой от 1/12 до 1/8 пролета с отношением высоты балки к ширине пояса не более 5 и высоты стенки балки к ее толщине не более 6.
Применяют также балки с поясами, состоящими из двух слоев досок толщиной не более 5 см каждая, и стенками из водостойкой или средне-водостойкой фанеры толщиной не менее 10 мм.
Для клееных балок применяют строганую со стороны склеивания древесину хвойных пород и в отдельных случаях — лиственных пород с влажностью 15% и как исключение не более 18%.
3. Изготовление двутавровых деревянных клееных балок целесообразно производить на деревообделочных заводах, если конструкции по размеру не громоздки и удобны для перевозки.
Изготовленные клееные балки должны быть окрашены или проолифлены для предохранения их от увлажнения.
4. Клееные конструкции, не подвергающиеся систематическому увлажнению, склеивают казеино-цементным клеем, а конструкции и детали, не защищенные от атмосферных воздействий, конденсационного и других видов систематического увлажнения, склеивают водостойким феволформальдегидным клеем.
Казеино-цементный клей составляют (по весу) из 100 ч. казеинового клеевого порошка сорта «Экстра» (B-107) или сорта ОБ, 75 ч. портланд-цемента (марки 400 и выше) и 200—250 ч. воды при температуре 10—20°.
Рис. 2. Конструкция клееных балок со стенкой из досок на ребро
1 — верхняя полка; 2 — нижняя полка; 3 — опорная накладка
Для приготовления клея казеиновый порошок перемешивают с водой в течение 30—40 мин. , затем в этот раствор насыпают цемент и снова перемешивают в течение 20 мин. до получения однообразной массы.
Фенолформальдегидный клей применяют марок КБ-3, ВИАМ, БЗ и ЦНИПС-2.
Рекомендуется применять клей КБ-3, состоящий из двух компонентов: фенолформальдегиднои смолы Б и отвердителя в виде керосинового контакта сорта. Для изготовления клея на 100 ч. (по весу) смолы добавляют при температуре помещения 15—16° 25 ч. керосинового контакта (при температуре 18—20° — 20 ч. и при температуре помещения 22—25° — 15 ч.).
Готовый клей КБ-3 пригоден к употреблению при температуре 20° в течение 2 час, а казенно-цементный клей — не менее 3 час.
5. Потребность в клеях составляет около 10 кг на 1 м3 клееной древесины.
Расход на 1 м2 шва казеино-цементного клея составляет 0,6—0,9 кг, а фенолформальдегидного клея — 0,4—0,7 кг.
как сделать балки перекрытия самому из досок? Какой материал выбрать для изготовления?
Отечественные строители совсем недавно открыли для себя каркасное строительство, которое давно и с успехом практикуется в зарубежной архитектуре. В частности, двутавровые деревянные элементы широко применяются теперь и у нас, и в Канаде, потому что климатические условия идентичны, и подобные балки отлично подходят для перекрытий. На рынке продаются разные вариации подобных балок, но не всегда их цена радует, хотя и является приемлемой в средних значениях, и многие застройщики предпочитают закупать балки у производителей.
А разве не было бы интереснее сделать балки перекрытия самому? Отпадут все проблемы с транспортировкой и не нужно будет подгонять материал по месту установки.
Не всегда нужно быть благодарным только тому, что есть на рынке, если самостоятельно можно сделать гораздо более интересный конечный продукт.
Глубокие детали производства самих балок описывать нет смысла, так как каждый строитель, даже при установке обычных стоек, имеет свою методику и способы постройки, свой набор инструментов и понимание вопроса. Статья дает общее представление об изготовлении деревянных двутавровых балок своими руками.
Выбор материала
Это один из ключевых моментов в работе. Дерево дереву рознь, и очень многое будет зависеть от того, какие балки получатся и что рациональнее использовать в строительстве.
- Брус. Лучший брус – клееный, так он меньше всего деформируется и реже подвержен подгниванию и разбуханию. Этот стройматериал – фаворит производителей, которые в многочисленных рекламах хвалят его свойства и долговечность. Но всегда стоит помнить, что даже самый прочный материал не может исключить поглощение жидкости со временем.
- Лиственница. Порода избираемого дерева тоже имеет немаловажное значение. Очень тяжело работать с нижним венцом любого сруба, поэтому тут, как делали ранее до нас наши предки, просто идеально подойдет лиственница. Хоть это и хвойное дерево, у него особенная смола, которая наделяет древесину отличительными свойствами – при намокании она прочнеет. А ведь венец важно максимально оградить от влаги.
Стоит заметить, что минимальное сечение бруса для опалубки, которое можно позволить, будет составлять 35 мм. Брус должен быть больших сечений, чтобы избежать лишнего расхода дерева.
Какие инструменты нужны?
Помимо стандартных инструментов, необходимых в строительстве, для данной работы следует сделать акцент на двух составляющих.
- Стойка. Тут выбора не очень много – можно брать как фанеру, так и основные варианты – листы ДСП или ОСБ, которые значительно превосходят ДВП по техническим характеристикам. На рынке представлено множество альтернативных вариантов, но тут лучше именно старая школа. Желательно ориентироваться на стружечные плиты – они надежнее и долговечнее.
- Клей. Как правило, мало кто берет в расчет, что выбор клея тоже играет существенную роль, особенно при работе с деревом. Токсичность тут крайне нежелательна, а поэтому чем натуральнее и безопаснее клеевой состав, тем лучше, особенно при строительстве дома или другого жилого комплекса (коттедж, дача).
Изготовление
Когда бруски будут готовы, нужно заняться выпилом, чтобы впоследствии сделать ровную вертикальную стойку.
Осмотрите внимательно каждую плиту, не должно быть даже малейшего дефекта, иначе балка не сможет держать вес. Не бойтесь браковать. Да, денег, потраченных на плиту, может быть жалко, но гораздо больше денег придется выкинуть, если вся конструкция будет испорчена.
Отобранные плиты надо немного скосить у кромки, чтобы они ровно входили в паз.
Смазать спилы клеем и прижать верхний к нижнему. Подождать, пока клей полностью высохнет: время ожидания должно быть описано в инструкции.
Качественную стыковку всех элементов двутавровой балки можно обеспечить подрезкой прогонов из швеллера той же длины. Их надо наложить на брусья, и стянуть веревкой или обрезками плотной ткани, если хватит соответствующей длины, и дождаться, когда клей полностью станет твердым. Только после готовности клея балка готова к использованию.
При изготовлении самих опор не должно возникнуть никаких проблем.
Самое главное – производить все необходимые расчеты, не стесняться просить совета, и если не получается – обращаться к профессиональным строителям, даже с расчетами. Тут нельзя рисковать, так как перекрытие – начало начал любой конструкции, и нарушение верных параметров чревато травмами и крушением дома.
Типичные ошибки
Разберемся, что нужно учесть, чтобы не сделать опасные оплошности, и что может пойти не так при производстве балок.
Ошибка №1
Приобретение неподготовленного сырья. Если вы решили самостоятельно сделать двутавровые деревянные балки для перекрытия, то нужно не забывать о том, что в условиях производства все изготавливается по особой технологии, и применяется калиброванная сухая фурнитура, что не дает балкам и доскам перекручиваться и приобретать неправильные формы.
Ошибка №2
Приобретение и использования неподходящего или чересчур дешевого клея. Например, как бы ни был привлекателен выбор смоляного клеевого состава, это абсолютное нет при работе с двутавровыми балками. У эпоксидной смолы очень плохие клеящие свойства, и для ее затвердевания нужно слишком большое количество времени.
Лучшим выбором клея остается полиуретановый. Он термически активный, но сам не возгорается, а при работе с деревом это очень важно.
Конечно же, стоит отметить, что не подойдет клей ПВА, какими бы волшебными клейкими свойствами он ни обладал. Клей «Момент» тоже неуместен в данном случае.
Ошибка №3
Неверное сопряжение самих балок. Здесь надо понимать, что это не простые деревянные, но двутавровые балки, и крепить их внахлест – большая ошибка. Их необходимо приложить встык и закрепить пластинами.
Нельзя использовать перфорированную ленту, чтобы впоследствии балки не опрокинулись. Нужно использовать точные расчеты по калькулятору.
Ошибка №4
Использование неправильных крепежей. Самым несуразным кажется использование строителями монтажной пены для заделывания отверстий. Закладка должна быть строго специальная. Возбраняется использовать неправильный доугун, это нарушит несущую способность перекрытия, и вся конструкция может обрушиться.
Не используются также в отношении двутавровых балок обыкновенные шурупы, так как сами по себе они не выдерживают серьезные нагрузки. Следует помнить, что шурупы не являются конструкционными деталями – они могут лишь прикрепить что-то легкое по весу. Обратите также внимание на доугун – если его высота недостаточна, то использовать нельзя. Размер тоже имеет значение – маленький кронштейн недопустим.
Ошибка №5
Использование сторонних деталей, не предусмотренных конструкцией. Не нужно ничего дополнительно подкреплять просто «для страховки». Обычное крепление двутавровых балок и так плотное и не требует излишних деталей. На рисунке показаны типичные ошибки при монтаже.
Полезные рекомендации
Не стоит пренебрегать общими рекомендациями, советами и замечаниями.
- Не используйте одинаковый двутавр для перекрытий, меняйте его.
- Точно рассчитайте нагрузки. Для этого можно использовать разные калькуляторы онлайн или сделать расчет самостоятельно.
- Если сомневаетесь, будет лучше обратиться за советом к профессионалам. Нельзя допустить, чтобы балки были поставлены криво – это может остановить всю стройку и в конечном итоге опасно для конструкции.
- Все дерево подлежит качественной просушке. Это поможет избежать возможной деформации в будущем, ведь неизвестно, как продукция хранилась до того, как попала к вам в руки, на каких складах была.
Конечно же, можно просто использовать брус в разных частях каркаса, но это не всегда выгодно с точки зрения экономии. Изготовление двутавровой балки своими руками и её применение технологически более рационально.
Именно когда мы комбинируем листы ОСБ и брус, то получается наиболее прочная и долговечная конструкция, оптимальная по своим строительным характеристикам:
- жаро- и морозостойкость;
- сопротивляемость нагрузкам и погодным условиям;
- относительно легкий вес.
Хотя всегда можно комбинировать различные элементы самодельного двутавра и конфигурации для самых разных каркасных нужд. Поэтому, и особенно это касается строительства, всегда нужно пробовать и не бояться ошибиться. Принять решение построить что-то своими руками – повод для большой гордости, ведь долгие годы вы будете любоваться плодами своего труда.
Но если вы решились строить что-то самостоятельно, нужно подходить к этому ответственно с самого основания, потому что именно с него и будет дальше начинаться всё строение, и уже с базы все должно быть идеально, чтобы конструкция была прочной и ровной.
О том, как производят деревянные двутавровые балки, смотрите далее.
youtube.com/embed/hcvUgw-Vs3Y?modestbranding=1&iv_load_policy=3&rel=0″/>
Деревянные двутавровые балки
Двутавровая балка — стандартный профиль с сечением в виде буквы “Н”, который изготавливают из металла или дерева, стеклопластика и железобетона. Данная балка в несколько раз прочнее и жестче традиционного бруса с квадратным или прямоугольным сечением. Изделия применяют для установки перекрытий, мостовых конструкций, автомобильной промышленности. Для деревянного домостроения применяют деревянные двутавровые балки.
Применение и изготовление двутавровой деревянной балки
Двутавровую балку изготавливают из прочной и надежный древесины. Изделие включает две полки и фанерную стенку, что позволяет выдержать изгибающую нагрузку в несколько раз больше, чем классическая монолитная балка из бруса. Сегодня оно является более прочной и долговечной альтернативой деревянным перекрытиям полов и потолков, стропилам в устройстве дома и кровли.
Двутавровые балки идеально подходят для больших пролетов и при этом не требуют опорных элементов, как классические балки. Они обеспечивают максимальную прочность и жесткость конструкции, увеличивают тепло- и звукоизоляцию. Универсальные изделия применяют для строительства кирпичных и блочных, деревянных и каркасных малоэтажных и маловесных домов.
Деревянные полки, которые входят в состав изделия, изготавливают из качественного, надежного и прочного бруса. Дерево проходит специальную сушку и обработку антисептиками. Такая защитная обработка предупреждает негативное влияние влажности и конденсата, перепадов температур. В результате материал не растрескается, не сгниет и не покроется плесенью, надолго сохранит первоначальные свойства.
Преимущества материала
- Легкий вес обеспечивает быстроту и простоту монтажа. Установка не требует специальной техники;
- Продолжительный срок службы;
- Экологичность и натуральность материала;
- Высокая прочность и жесткость;
- Позволяет перекрыть длинные пролеты без дополнительных опорных конструкций и элементов;
- Широкий выбор размеров;
- Хорошо сохраняет тепло и не пропускает посторонние звуки;
- Устойчив к влаге при соблюдении технологии сушки и обработки;
- Позволяет делать отдельные отверстия для коммуникационных сетей и проводов, при этом сохраняет прочность;
- Сокращает затраты на монтаж фундамента;
- Уменьшает сроки строительства и отделки деревянного дома;
- Снижает вес строения, дает меньшую усадку и усушку сруба, чем традиционный брус;
- Исключает появление трещин, сдвигов и скипов готового сруба.
Установка двутавровых балок
Перед установкой важно тщательно рассчитать и спроектировать дом, это поможет определить нужные параметры и объемы материалов. Балки устанавливают на определенном расстоянии друг от друга. Монтаж выполняют при помощи временных крепежей, которые затем заменяют стационарными. Важно тщательно установить обвязку и постоянные крепежные элементы. Только затем переходят к последующим работам.
Балки образуют перекрытия пола и потолков, на которые укладывают гидроизоляцию. Затем конструкции утепляют и покрывают слоем пароизоляции. Сверху накладывают слой из досок. Получается черновой пол или потолок, на которые уже затем монтируют отделочный материал.
Отделочные материалы в деревянном доме используют натуральные, чтобы сохранить экологичность и безопасность строения. Кроме того, такие изделия должны обладать высокими звуко- и теплоизоляционными свойствами, отличаться эстетичным внешним видом и гармонично вписываться в интерьер.
Такой многослойный пирог делают для стен, потолков и полов деревянного дома. Он обеспечивает надежность и долговечность строения. Защищает от воздействия влаги и конденсата, от проникновения ветра и холода, посторонних звуков в помещении. Кроме того, балки применяют для обустройства стропильной конструкции кровли. Как установить стропила для крыши в деревянном доме, смотрите здесь.
Сборка сруба
Монтаж деревянных двутавровых балок входит в сборку сруба. Компания “МариСруб” выполняет строительство домов с установкой фундамента и кровли, отделкой внутри и снаружи, проведением и подключением инженерных сетей. Устанавливаем и отделываем полы, потолки и стены. Выполняем утепление, гидроизоляцию, антисептирование и другие необходимые работы.
Разрабатываем проект, подбираем нужные по размеру пиломатериалы, качественные крепежи и доборные элементы. Мастера фирмы самостоятельно изготавливают брус и бревно для строительства дома, создания балок и других конструктивных элементов. Собственное производство позволяет контролировать качество продукции, предлагать низкие цены на бревно и брус.
Деревянная двутавровая балка перекрытия. Деревянные двутавровые балки: особенность, сфера применения, цена
Балки перекрытий двутавровые деревянные: цены
Исключительно известная опора – это опора двутавровая, она содержит Н-образный профиль в разрезе, аналогично двум буквам Т.
Т-образный профиль именуют тавром, от чего и название «двутавровая» опора.
Двутавровые деревянные балки применяются для частной, жилищной и низкоэтажной постройки.
А еще для постройки каркасных и каркасно-щитовых помещений, брусовых, бревенчатых, кирпичных, а также блочных жилищ.
Такие балки производятся из плит OSB и древесины, они выдерживают огромную нагрузку и имеют все возможности устанавливаться на огромных площадях без недостатков (изгиба, усадки и трещин вследствие укладки).
В стенах деревянных балок можно очень просто прорезать отверстия для канализации, проводки, газоснабжения и водоснабжения.
Содержание статьи
Виды двутавровых балок
Безусловно, для межэтажных перекрытий и стропильных систем понадобится данный конструктивный материал — деревянная двутавровая опора.
Пиломатериал получил обширное использование в строительстве низкоэтажных жилых помещений (каркасных, из блоков, кирпича и дерева), частных домов и помещений промышленного предназначения.
Рекомендуется приобрести стропила до 12 м – пиломатериал для прибора перекрытий между этажами в помещениях из блоков и систем из стеновых материалов.
Считается продукцией, которая безупречно подходит для каркасного жилищного строения.
Двутавровые балки до 8 м широко применяются в частном, жилищном и низкоэтажном строительстве.
Данный материал нужен при возведении каркасных жилищ, а еще домов из бревна, бруса и камня.
Прочный, имеющий несколько слоев, брус до 13,5 м – это материал, разработанный методом слипания нескольких слоев шпона.
Незаменим непосредственно в каркасном строительстве, сохраняет четкие линейные размеры, не подвергается деструкции, не портится от сырости, содержит наименьший показатель натуральной сушки.
Главные выдающиеся качества древесной двутавровой балки
Внедрение стропил в системе перекрытий наращивает скорость монтажа, упрощает сам строительный процесс.
Двутавр из дерева содержит четкие геометрические габариты, благодаря применению компьютерной программы раскроя.
Как сделать пол в бане? Это должен знать каждый строитель!
Что из себя представляет уличная плитка для дачи? Об этом вы сможете узнать здесь. Рекомендуем всем интересную статью для ознакомления!
Технические характеристики изоплата полностью описаны в этой статье. Особенно ценителям этого материала будет интересно.
Двутавровые балки из дерева проходят контроль ОТК процесса производства.
Готовая продукция содержит сертификаты качества.
Брусья не могут вызывать скрип полов при верном соблюдении технических правил установки.
Материал производится с ребром жесткости из OSB3 (ориентированно-стружечная влагостойкая плита) и древесины или же из LVL (брус из склеенного шпона).
Характеризуются высочайшей крепостью, жесткостью и долговечностью.
Кстати, цена на деревянные двутавровые балки перекрытия не сильно высокая.
Применение материала
Рассматриваемые брусья владеют высочайшей крепостью и возможностью выдерживать гигантские механические нагрузки.
Высочайшая несущая дееспособность и формоустойчивость позволили использовать их и в разработке довольно сложных строительных сооружений.
Представляем вам видео, которое показывает, как из двутавровых деревянных балок перекрытия строится дом.
Приятного просмотра!
Опора опалубки может помочь снизить численность стропил, что заметно сокращает время на строительство.
Деревянные балки можно применять в строительстве круглый год, сами по себе они выделяют минимальную нагрузку на основу помещения.
Опора имеет нормальные габариты, ее длина может достигать 6 метров.
В индивидуальных случаях вы сможете заказать изделие по необходимым размерам.
Обширное использование материала вероятно обосновано еще и простотой прокладывания инженерных коммуникаций при строительстве.
Деревянные системы благоприятны почти по всем критериям, они даже становятся прекрасной альтернативой железным конструкциям.Советы
Необходимо знать, что система пола по деревянному двутавровому перекрытию произведена из надлежащих составляющих:
- Основа или перекрытие по соответствующим опорам.
- Стяжка – разглаживающий слой (применяют бетон, гипсобетон, цементно-песчаные консистенции и так далее).
- Подстилающий слой («подготовка») используется в системах полов, укладываемых по грунту. В междуэтажных конструкциях предварительным слоем выступает накат перекрытия.
- Покрытие или «чистый» пол. В зависимости от применяемого материала напольное покрытие может быть дощатым, плиточным, паркетным, линолеумным и другим.
Качество полов с использованием деревянного двутаврового перекрытия является более высоким.
Использование такого вида балок в перекрытиях гарантирует более жесткую и крепкую систему полов, улучшая их высококачественные свойства.
Более высокое качество перекрытий достигается за счет:
- использования усовершенствованных материалов для изготовления двутавровых балок;
- применения особенного дизайна и улучшенной системы брусьев, позволяющих снизить пульсацию полов;
- использования высококачественных материалов для настила «чернового» основания, обеспечивающих нужную жесткость и недоступность скрипа;
- применения испытанных крепежных составляющих при установке;
- работы высококвалифицированных специалистов, осуществляющих установку перекрытий.
Вконтакте
Одноклассники
Google+
Что еще почитать по теме?floordigest.ru
Балка деревянная двутавровая
Основным компонентом системы перекрытий «Валур», являются двутавровые деревянные балки с полками из цельного пиломатериала и стенкой из ориентированно-стружечной плиты OSB.
Балки «Валур», могут быть смонтированы без дефектов, таких, как изгибы, усадка, трещины и зыбкость перекрытий.
Применение двутавровых деревянных балок перекрытий позволяет значительно снизить общий вес здания, сократить затраты на устройство фундаментов и ускорить общий процесс строительства в целом.
Двутавровые балки перекрытий позволяют избежать проблем присущих обычным деревянным перекрытиям, таких как усушка, коробление, трещины, скрип пола при эксплуатации.
ТАБЛИЦЫ ДОПУСТИМЫХ ПРОЛЕТОВ
ФИЗИКО-МЕХАНИЧЕСКИЕ СВОЙСТВА БАЛОК
ДЕРЕВЯННЫЕ ПЕРЕКРЫТИЯ ДОМОВ
УЗЛЫ УСТРОЙСТВА ПЕРЕКРЫТИЙ И КРЫШ ИЗ ДВУТАВРОВЫХ БАЛОК
РУКОВОДСТВА ПО СПЕЦИФИКАЦИЯМ БАЛОК
ПРАЙС-ЛИСТ НА БАЛКИ
Производство балки двутавровой деревянной
Двутавровые балки «Валур» изготавливаются на новейшем европейском оборудовании с обеспечением требуемых промышленных стандартов и параметров качества.
Древесина, из которой изготовлены балки, удобна для работы — распиловки, забивания гвоздей, сверления. Стенку в балках удобно пропиливать для электрической разводки и монтажа труб санитарно-технических разводок и вентиляции в доме.
Применение двутавровых балок перекрытия позволяет снизить общий вес здания, сократить затраты на устройство фундаментов, ускорить сроки строительства в целом. В тоже время избежать проблем, присущих обычным деревянным перекрытиям: усадка, усушка, сдвиги, трещины, скрип готового пола и т.п.
Двутавровые межэтажные балки имеют очень высокое качество. Каждая балка «Валур» изготавливается с соблюдением стандартов и обеспечивает безотказное её использование. Вся балочная продукция сертифицированна и, при условии правильной установки и эксплуатации, полностью соответствует своим спецификациям.
Деревянные двутавровые балки перекрытия
Балки перекрытия изготавливаются из плит OSB и деревянных полок в соответствии с техническими условиями, имеют высокую несущую способность и могут монтироваться на больших площадях без таких дефектов, как: изгиб, усадка и трещины после их укладки. В стенках балок легко прорезаются отверстия для канализации, электропроводки, газоснабжения, водоснабжения и вентиляции, что очень удобно при строительстве меж этажных перекрытий, устройстве перекрытий полов.
Двутавровые деревянные балки имеют много преимуществ перед конструкциями из традиционных материалов для каркасных домов:
- прочные — высокая удельная прочность позволяет использовать их как перекрытия в пролетах большой длины;
- прямые — отсутствие покоробленностей и точные размеры;
- универсальные — применение в конструкциях стен, потолка и пола в зданиях с любым типом несущих стен;
- бесшумные — при правильной установке не провоцируют возникновения скрипа полов;
- стабильные — не подвержены усадке и деформации;
- выгодные — обеспечивают экономию материалов и трудозатрат при строительстве домов;
- удобные — легко укладываются и обрабатываются обычными плотницкими инструментами;
- контролируемое качество — изготовление в заводских условиях;
- лёгкие — для монтажа не требуется тяжелая подъемная техника;
- экологичные — не загрязняют окружающую среду, экномично расходуют лесные ресурс.
Спецификации балок деревянных двутавровых
Применение деревянных двутавровых балок
Двутавровые балки «Валур» могут быть эффективно использованы при возведении перекрытий или крыш, на всех типах зданий.
Достоинства перекрытий и крыш из двутавровых стропильных балок: высокая прочность и несущая способность; значительная толщина для утепления; точность размеров, позволяющая выполнять мансардные облицовки без дополнительных внутренних обрешеток; низкий вес, легкость и удобство монтажа.
Применение двутавровых стоек в качестве элементов каркасных стен, повышает прочность стены, позволяет увеличить шаг стеновых стоек, улучшает теплотехнические параметры стены (снижает мостики холода), обеспечивает большую поверхность для крепления материалов стеновых обшивок.
Характеристики балок перекрытия. Расчет межэтажных перекрытий.
- Большая высота балки перекрытий обеспечивает меньший прогиб и более высокую жесткость пола.
- Черновой пол, который приклеивается и прибивается гвоздями к балкам СК, обеспечивает более высокую жесткость пола и снижает вероятность появления скрипа..
- Использование настила пола большей толщины повышает качество полов..
- Уменьшение шага балок, применение блокингов, крепление потолочных обшивок без устройства обрешеток позволяет снизить зыбкость полов и улучшить общие характеристики перекрытия..
- На качество полов оказывает влияние выбор соответствующих опор, а также правильная установка балок и вспомогательных элементов..
www.roswood.ru
Деревянные двутавровые балки: особенность, сфера применения, цена
Деревянные двутавровые балки — это конструктивный материал, которые используется для монтажа стропильных систем и межэтажных перекрытий. Деревянные балки имеют большое количество преимуществ, поэтому они пользуются популярностью в промышленном и гражданском строительстве.
Они изготавливаются в соответствии со спецификацией. Продукция имеет высокое качество при условии правильной установки и эксплуатации.
Для чего используются деревянные двутавровые балки?
В развитых странах большой популярностью пользуются малоэтажные здания, которые возводятся по деревянно-каркасной технологии. Впервые эта технология появилась в скандинавских странах.
Каркасный дом обладает массой преимуществ. Объёмы строительства каркасных зданий растут:
- в Японии 75% населения проживают в каркасных домах;
- В США 80% населения проживают в домах, построенных по деревянно-каркасной технологии.
Такая технология не позволяет возводить многоэтажные здания. Кроме этого, деревянные двутавровые балки используются для строительства таких зданий:
- дома с бревенчатыми или брусовыми стенами;
- дома, которые возводятся из монолитного железобетона;
- дома с блочными и кирпичными стенами.
Примеры:
- мансардные этажи;
- кровля;
- междуэтажные перекрытия и т. д.
Особенности
Рассмотрим самые популярные серии:
- БДК 64 и БДК 89. Двутавровые стеновые стойки предназначены для использования в каркасных стенах с высокими требованиями к несущей способности и повышенными теплотехническими качествами. Увеличенная ширина полок таких стоек, облегчает крепление материалов обшивки стен.
- БДК 89. Эта серия разработана для использования в проектах с увеличенными пролётами или нагрузками на перекрытие. А также для перекрытий с высокими требованиями к снижению зыбкости полов.
- ДБК 64. Это серия в большинстве случаев используется в проектах жилых и общественных зданий. Серия ДБК 64 имеет увеличенную ширину полок, облегчающую гвоздевые крепления и обеспечивающую большую прочность, и жёсткость перекрытий.
- БДК 38. Серия БДК 38 разработана для перекрытий с небольшими пролётами. Размеры и несущая способность этих балок сопоставимы с характеристиками цельного пиломатериала, работающего в качестве балок перекрытия с размерами сечения 38×200 мм и 38×235 мм.
Преимущества
Рассмотрим основные преимущества строительных материалов:
- Превосходная энергоэффективность. Расходы на отопление в зданиях, построенных по такой технологии значительно ниже.
- При длительной эксплуатации сохраняются первоначальные габариты.
- Широкий ассортимент продукции в строительных магазинах.
- Соответствие действующим экологическим стандартам.
- Технология позволяет скрывать внутренние коммуникации здания (газоснабжение, вентиляция, электропроводка).
- Универсальность. Используются для монтажа пола, стен и потолка.
- Превосходные технические характеристики.
- Материал обрабатывают специальными растворами для защиты от негативного влияния.
- Высокая износостойкость. Деревянные двутавровые балки не подвержены деформации.
- Влагоустойчивость.
Недостатки
Несмотря на все преимущества деревянных двутавровых балок, у них есть и слабые места. Прежде всего это высокая стоимость.
Технология производства
Для производства балок применяют только цельный брус. Чтобы гарантировать качество её прочность продукции важно тщательно выбрать дерево первого сорта, без выпадающих сучков.
Чтобы стойка сохранила свою форму и в ней не появились трещины нужно хорошо просушить древесину в специальной сушке. Стойка не несёт основную нагрузку. Однако она обеспечивает запас надёжности. Для этого и её делают из прочных и влагостойких материалов.
Далее, склеивает элементы с помощью специального клея для силовых несущих конструкций. Чтобы детали надёжно соединились, их помещают под пресс. Для соблюдения чёткой геометрии, дополнительно простреливают пневмопистолетом.
Готовые изделия выдерживаются в тёплом и сухом помещении. Это важно для эксплуатационных качеств изделия.
Где купить и по какой цене?
Купить это изделие можно практически в любом строительном магазине или гипермаркете вашего города. И также вы можете заказать товар в строительном интернет-магазине. В таком случае товар доставят вам домой или в офис.
Деревянные двутавровые балки являются основным материалом для возведения каркасных домов. Для изготовления используются деревянные полки и плиты OSB. Эти изделия имеют большое количество преимуществ (экологичность, простой монтаж, водостойкость и т. д.).
Эти изделия используются для таких целей:
- реконструкция промышленных и гражданских строительных объектов;
- монтаж различных межэтажных перекрытий;
- формирование каркаса дома;
- монтаж стропильной системы.
Деревянные двутавровые балки: особенность, сфера применения, цена
Оценка: 5 1 голосовЧитайте также:
okarkase.ru
Межэтажные перекрытия по деревянным двутавровым балкам
В ряду экзотических строительных решений проекты с деревянными двутавровыми балками стоят особняком. Мы поможем вам узнать главные особенности работы с таким материалом, коснемся вопросов проектирования и сборки межэтажных перекрытий по деревянным двутавровым балкам.
Что за странный материал
Технология сборки двутавровых балок достаточно проста. Представьте себе доску с условными размерами 25×80, имеющую один или несколько продольных пазов. Две таких доски ориентируются параллельно пазами друг к другу. В пазы вставляются прямоугольные пластины из ОСП, изделие склеивается и, возможно, заполняется полиуретаном. Перед нами пример интересного и смелого технологического решения, направленного, главным образом, на утепление кровли и перекрытий без мостиков холода.
Казалось бы, зачем все усложнять и отказываться от естественной прочности массивных и клееных брусьев? Потому что использование балок имеет ряд преимуществ: ускоренный монтаж, удобство использования, достаточно качественная изоляция структурных и воздушных шумов. При верном применении эти плюсы перекрывают относительно высокую стоимость материала, к тому же за счет ориентации волокон центральной полки деревянная двутавровая балка сопоставима по надежности с цельным деревом.
Практическое применение балок
Обширное применение деревянных двутавров очевидно из разнообразия их видов и типоразмеров. После обработки огнезащитными или гидрофобизирующими составами балки приобретают дополнительные свойства и становятся пригодными для большинства проектов «сухого ремонта». На них, в частности, можно соорудить неплохой и очень теплый пол, стены, перегородки или стропильную систему.
Практически сразу после монтажа конструкция готова к обшивке гипсокартоном. Помимо ГКЛ не возбраняется использовать гипсовую штукатурку, дранку и цементную штукатурку либо любой из видов сайдинга.
Для примера рассмотрим процесс сборки простого межэтажного перекрытия с наполнителем из минеральной ваты высокой плотности (120–140 кг/м3) толщиной 250 мм с допустимой нагрузкой в 400 кг/м2 и длиной пролета 8 метров.
Выбираем балки и правильно их опираем
При использовании деревянных балок на подобных проектах приходится постоянно балансировать между обеспечением требуемой несущей способности и собственным малым весом перекрытия. При работе с сосновым брусом допускается длина пролета до 6 метров, тем не менее, понадобились бы балки 300х1500 мм, при этом максимальный прогиб составил бы более 10 мм.
Используемые двутавровые балки имеют высоту 400 мм при полках 40х90 мм и толщине стойки 10 мм. Свободное пространство между полками составляет почти 320 мм, чего вполне достаточно для укладки 250 мм утеплителя и 15 мм доски для подшивки. Межосевое расстояние балок выбирается под ширину утеплителя, но не меньше рекомендуемого, то есть 40 см.
При установке балок на несущие стены глубина закладки составляет не менее половины высоты балки, в рассматриваемом случае — 200 мм. Хотя производители часто указывают меньшую глубину закладки, лучше такие рекомендации игнорировать и перестраховаться. Переусердствовать также не стоит — при частом шаге балок это негативно сказывается на прочности стен. К тому же лучше для такого перекрытия оставить несущий слой.
Концы балок на глубину закладки обмазываются битумной мастикой, установка производится только после полного высыхания. Балки лучше сразу выровнять идеально, для этого их укладывают на небольшие бугорки схватившегося цементного раствора как на несъемные маяки, а затем регулируют положение каждого двутавра в общей плоскости. После высыхания нужно обложить балки венцовым рядом и забутовать ниши цементным раствором.
Установка балок на каркасные стены или СИП должна сопровождаться механическим креплением. Для этого можно использовать треугольные косынки из 20 мм фанеры или купить металлические кронштейны. Края балок следует утопить от внешней плоскости стен не менее чем на 50 мм и обшить снаружи влагостойкой фанерой.
Соединение и стыкование
Встречаются достаточно сложные конфигурации перекрытий, в которых балки могут стыковаться для увеличения длины или соединяться под прямыми углами с образованием перемычек. Не следует стыковать балки основного пролета вне несущих стен или колонн, но в некоторых случаях это может потребоваться, например, при заходе перекрытия в нишу эркера.
Для соединения балок с одной из них необходимо срезать полки не менее чем на 4 высоты балки. На такое же расстояние вырезается центральная стойка и зачищается паз с другой стороны. Балка сращивается и, по возможности, проклеивается казеиновым клеем с обязательной установкой гнета в 2–2,5 кгс/см2. После высыхания место соединения с обеих сторон укрепляют стыковыми накладками — одной или несколькими досками 25 мм, хорошо подогнанными между полками. Накладки стягивают саморезами между собой и прикручивают к внешним полкам с шагом в 20 см.
Для прямоугольного примыкания следует применять специальные стальные кронштейны. Полки примыкающей балки нужно подрезать на глубину захода, при этом балка, к которой выполняется примыкание, должна оставаться нетронутой. Что касается расходных элементов для скрепления, их вы в обилии найдете у производителей и дистрибьюторов балок, как и методики расчета перекрытий, стропильных систем и стен, а также более специфичные методы соединения.
Подшиваем потолок
Следующий этап предельно прост: на нижние полки деревянного двутавра укладывают подшивочную доску произвольной толщины, которая фиксируется произвольным способом. Доски также допускается укладывать с зазором, используя черновую подшивку как опору для теплоизоляции, особенно когда речь идет о плотных материалах вроде каменной ваты или ППС. Это несколько снизит собственный вес перекрытия.
Доски не следует подгонять слишком плотно, оставляйте по 3–5 мм зазор на деформацию при усушке. Если же вы хотите сразу заложить вагонку под лак, оставляя балки открытыми, потрудитесь изолировать утеплитель от просыпания и выветривания, оставляйте зазор на торцах реек не менее 2–3 мм.
Вы также можете отказаться от подобной закладки досок и подшивать потолок, скажем, ДСП. Однако описанный подход позволяет избежать простоев: все-таки готовый потолок монтируется небыстро, а перекрытие использовать нужно.
Теплоизоляция и настил пола
При укладке утеплителя он должен подвергаться механическому воздействию как можно меньше. Остающиеся зазоры и стыки плит обязательно заполняются монтажной пеной. Если в перекрытии остается свободное пространство, как в нашем случае, это может привести к появлению гулких звуков при ходьбе.
Эффект достаточно характерный для двутавровых деревянных балок: при высокой длине пролета высота превышает толщину слоя утеплителя. Один из способов решить проблему — заполнить пространство менее плотным наполнителем, то есть стекловатой или пенопластовой крошкой.
Более затратный способ — подготовка двух слоев чернового пола. Первый выполняется из обрезной доски, второй — из влагостойкой фанеры 9–13 мм. Между слоями укладывается демпферная подложка, будет достаточно и обычного изолона. При определенных затратах такой пол действительно устойчив и не будет «простукиваться» насквозь.
После укладки теплоизолятора удобно проводить черновой электромонтаж, выполняя внутри перекрытия разводку на оба этажа. Для этого допускается изготавливать в ОСП отверстия около 50 мм с расстоянием между ними не меньше пяти диаметров.
http://www.rmnt.ru/ — сайт RMNT.ru
digest.wizardsoft.ru
Деревянная двутавровая балка для опалубки
Актуальность дерева как строительного материала не уменьшается даже с появлением современных вариантов. Деревянные конструкции используются практически на всех этапах возведения здания, включая создание опалубки. Для этого очень часто используется двутавровая балка. Это одна из самых востребованных профильных разновидностей, которая играет роль несущего элемента при бетонировании монолитных перекрытий.
Двутавровая деревянная балка
Двутавровая деревянная балка для опалубки — конструкция, изготовленная из клееного бруса LVL и хвойной древесины. Для повышения долговечности материала и обеспечения защиты от влаги, паразитов, гниения брус покрывается специальными пропитками синтетического состава. Этот момент очень важный, поскольку он позволяет производить работы по созданию опалубки независимо от погоды.
Деревянная двутавровая балка для опалубки: виды, основные параметры
Конструкция двутавровой балки представлена двумя полками (верхней и нижней), которые выполняются из хвойного бруса, и стойкой из клееного бруса (может быть фанера). Соединяются между собой элементы двутавра посредством замка «шип-паз» и влагостойкого клея.
Сегодня на рынке представлены деревянные балки как отечественного, так и зарубежного производства. Если говорить о европейских производителях, то здесь выделяют два основных типа:
- UNI – полки производятся из хвойного бруса (ель), стойка – из фанеры.
- OPTI – полки представлены еловым брусом, стойка – LVL-брусом.
Конечно, более предпочтительным вариантом считается балка OPTI, поскольку ее стойка представлена несколькими склеенными между собой слоями хвойного шпона. Расположение волокон в соседних слоях -араллельное. Все это обеспечивает более высокие эксплуатационные характеристики готового изделия.
Среди продукции отечественного производства наиболее востребованной выступает двутавровая балка БДК-1, в которой полки могут выполняться из сосны, ели, лиственницы, а стойки – из березовой влагостойкой фанеры ФСФ.
Деревянная двутавровая балка БДК-1
Балки практически всех производителей наделены традиционным желтым цветом, влажность древесины может варьироваться в пределах 9-13%, плотность 450-680 килограмм на кубометр. При этом погонный вес отечественных балок (6 кг/пм) немного выше европейских (5-5,5 кг/пм).
Самым популярным вариантом двутавровой балки считается 200х80 мм. Также часто используются конструкции с шириной полки 40, 64 мм, толщиной стойки 24, 27 мм. При изготовлении стойки из клееного бруса ее толщина не превышает 10 мм.
Преимущества двутавровых балок из дерева
Популярность использования данных изделий в строительстве обусловлена рядом серьезных достоинств двутавровых балок:
- высокая несущая способность элемента, позволяющая создавать опалубку для перекрытий большой площади;
- экономичность — невысокая стоимость балки и возможность уменьшить количество других материалов. Так, двутавровые деревянные балки позволяют снизить общий вес несущей конструкции и отказаться от многих монтажных и опорных частей опалубки;
- возможность избежать таких явлений как растрескивание, усадка, деформация, раскалывание;
- возможно сращивание балок при помощи запиливания замка и использования обычных болтов;
- сохранение первоначальной геометрии — балки не гнутся даже при резких перепадах влажности;
- экологичность — всем прекрасно известно, что нет экологичнее стройматериала, чем дерево;
- устойчивость к воздействию извне: атмосферные осадки, влага, паразиты и пр.;
- легкость элементов, упрощение процесса подъема и монтажа конструкции. Данные факторы существенно ускоряют процесс, увеличивая рентабельность возведения здания;
- долговечность. При условии высокого качества изделия, его срок службы измеряется десятилетиями.
Где еще используется деревянная двутавровая балка
Еще одним неоспоримым преимуществом деревянных балок с двутавровым сечением выступает универсальность. Помимо создания опалубки они могут использоваться при обустройстве:
- стен. Высокие прочностные характеристики конструкции позволяет ей успешно участвовать в процессе возведения стеновых перекрытий. Разнообразие и широкий размерный ряд балок позволяет подобрать оптимальный вариант для любой панели;
- полов. Применение деревянных двутавров обеспечивает минимальный прогиб по всей плоскости изделия, что в результате обеспечивает бесшумность пола (отсутствие скрипа, треска и пр.). Характеристики балок гарантируют лагам дополнительную жесткость;
- потолка. Здесь двутавровые балки выступают в роли элементов стропильной системы при обустройстве крыши. Минимальная деформация этого стройматериала гарантирует надежность и долговечность конструкции.
Использование деревянных двутавровых балок при строительстве крыши
Монтаж двутавровых балок
Сегодня самым удобным и эффективным вариантом выступает опалубка, которая устанавливается на телескопических опорах (стойках), частью которой является деревянная двутавровая балка.
Для ее создания специальные треноги со стойками монтируются рядами по всей площади создаваемого перекрытия. Между стойками выдерживается одинаковый интервал, величина которого продиктована толщиной слоя бетонного перекрытия. Здесь обратная пропорциональность: чем больше по толщине плита, тем меньше интервал. Максимальный интервал — 1,5 метра.
Схема расстановки телескопических стоек и раскладки деревянных балок опалубки перекрытий
После установки телескопических стоек на их верхние торцы одеваются опорные держатели либо унивилки. Именно на последние уже ставится двутавровые балки для опалубки. Поперечные балки, которые по длине могут быть короче продольных, закрепляются поверх них перпендикулярно. Интервал между поперечными балками должен быть одинаковым (50-60 см). Шаг определяется в зависимости от расчётной нагрузки, созданной заливаемой бетонной смесью, и размеров опалубочных щитов.
Боковые (расположенные вертикально) щиты опалубки закрепляются специальными замковыми приспособлениями. Щели тщательно закрываются плёнкой, что исключает утечку цементного молока из раствора при бетонировании. Перед бетонированием осуществляется выверка горизонтальности опалубки, для чего применяется строительный уровень. При необходимости регулировка ведется посредством корректировки высоты стоек.
opalubka-expert.ru
Двутавровые деревянно-металические HTS-балки – надежный, высококачественный, простой в применении, легкий, эстетичный и экономичный стройматериал.
Сравнение двутавровых балок OSB с HTS
OSB балки – это двутавровые балки, в которых стойка выполнена из ОСП (ориентировочно стружечных плит).
1. ОСП балки имеют клеевое соединение – явный недостаток, т.к. качество клея зависит от многих факторов, в т.ч. от зимней транспортировки (замораживался или нет). При этом разрушение клеевых соединений может проявиться спустя год-два.
В ХТС балках стойка выполнена из непрерывной стали и соединение между LVL брусом и сталью осуществляется прессованием.
2. В ОСП балках нельзя прилагать нагрузку к нижнему поясу, т.к. опять же это проблема клеевого соединения. Тогда как у нас допускается усилие на разрыв до 150 кг/м.
3. Для корректного сравнения балок необходимо понимать, что заявленные характеристики балок OSB не соответствуют действительности. Они не получили сертификат в ЦНИИСКе им.Кучеренко, поскольку все поломались при испытаниях! OSB балки — это строительный материал, который не прошел государственную экспертизу и не может применяться в строительстве государственных объектов.
В свою очередь наша продукция прошла экспертизу и получила сертификат в ЦНИИСКе им.Кучеренко и других сертифицирующих органах.
Цены на балки перекрытия (одиночный мостик)
Параметры | Метраж | Цена за метр, |
230/60.80 | 4, 4.5 | 777.89 |
250/60.100 | 5 | 988.68 |
270/60.100 | 5.5 | 1030.41 |
320/60.100 | 6, 6.5 | 1130.99 |
370/60.100 | 7, 7.5 | 1240.13 |
370/60.120 | 8 | 1304.33 |
420/60.120 | 8.5, 9 | 1414.54 |
Параметры | Метраж | Цена за метр, |
320/60.100 | 4 | 1130.99 |
370/60.100 | 4.5, 5 | 1240.13 |
420/60.100 | 5.5 | 1354.54 |
470/60.100 | 6, 6.5 | 1447,71 |
500/75.140 | 7 | Стоимость уточнить по телефону |
Цены на балки перекрытия (двойной мостик)
Параметры | Метраж | Цена за метр, |
250//60.100 | 4, 4.5, 5 | 1124 |
250//60.140 | 5.5 | 1374 |
250//60.160 | 6 | 1500 |
320//60.140 | 6.5 | 1474 |
320//60.160 | 7 | 1600 |
370//60.160 | 7.5 | 1820 |
370//60.180 | 8 | 1940 |
420//60.180 | 8.5 | 2100 |
hts-dom.ru
с использованием деревянных двутавровых балок перекрытия в Habitat
2 ноября 2010 г. | от Итана (электронная почта) |Вчера Фред упомянул о нашей работе с Habitat for Humanity в Sandtown. Мне было очень весело работать над этой реконструкцией, и я призываю всех найти возможность стать волонтером. Мы начали день с того, что завершили установку примерно 8 балок перекрытия второго этажа. В этом посте рассказывается о деревянных балках перекрытия из двутавровых балок и о том, как мы их устанавливали. Вы можете прочитать вчерашний пост Фреда об установке чернового пола из фанеры, который на самом деле произошел после того, как эти перекрытия были установлены.
Подробнее о TJI’s
Деревянные двутавровые балки, также называемые TJI (от Trus Joist I-Joist), напоминают стальные двутавровые балки. Они состоят из верхнего и нижнего фланца с куском фанеры или OSB, закрепленным перпендикулярно между ними. Размер фланцев варьируется от 1½ до 2½ дюймов в ширину, а глубина варьируется в зависимости от применения (жилое или коммерческое) и расстояния между ними. Для получения дополнительной информации о TJI и других балках перекрытий ознакомьтесь с моей статьей, в которой сравниваются балки перекрытий.
Преимущества деревянных двутавровых балок
Спроектированные балки стали предпочтительным выбором для новых конструкций из-за всех преимуществ, которые они предоставляют.Вот краткий список преимуществ деревянных балок I.
- Жесткость
Возможно, самым большим преимуществом использования деревянных балок TJI является их жесткость. TJI очень жесткие и имеют ограниченный прогиб по сравнению с традиционными балками из цельной древесины. Это важная характеристика, если учесть строгие требования к деформации натурального камня и керамической плитки. - Пролет
Эти балки также могут перекрывать большие расстояния, чем традиционные деревянные балки.Балка глубиной 16 дюймов, расположенная на расстоянии 16 дюймов друг от друга, может охватывать около 26 футов. - Деформация и скручивание, однородность
Спроектированные балки производятся очень стабильными. С TJI вы обнаружите, что они очень прямые и имеют минимальное скручивание и деформацию. Они также имеют очень небольшую размерную усадку, что означает более легкую установку и более однородную поверхность пола. - Фланец
Еще одним преимуществом считаю ширину фланца. Обеспечивает широкую поверхность для крепления гвоздей, шурупов и приклеивания чернового пола.Это может быть особенно полезно, если комната немного не квадратная или если одна балка немного смещена. - Зеленый
Экологичность TJI’s немного омрачена. С одной стороны, балки из массивной древесины обычно изготавливаются из старых деревьев, которые трудно заменить. Двутавровые балки используют меньше древесины и изготавливаются из нескольких разных частей. Тем не менее, в процессе производства происходит некоторое выделение газов, но в конечном итоге я думаю, что это разумный выбор, учитывая преимущества и возможность использования новых деревьев роста.
Установить балки перекрытия на двутавровой балке TJI
Обрамление пола двутавровыми балками очень похоже на использование габаритного бруса. На первом рисунке вы можете видеть, что мы монтируем балку заподлицо с другой, чтобы обойти лестницу. Этот метод установки заподлицо требует использования оцинкованных подвесок для поддержки балки TJI. Мы с особой тщательностью разместили их на 16 ″ OC и использовали гвозди 1 ½ дюйма, чтобы закрепить их на месте. Прибейте только одну сторону вешалки, затем установите двутавровую балку на место и прибейте другую сторону.
С противоположной стороны двутавровая балка опирается на балку. Это метод с откидной рамой, и мы прибили эти балки к ободу. Будьте особенно осторожны при ходьбе по двутавровым балкам перед установкой фанерной обшивки, поскольку они не так устойчивы.
Как вы думаете? У вас дома есть двутавровые балки?
Двутавровые балки TJI
Выбирая Trus Joist, вы выбираете бренд, который:
— Изобрел самую первую двутавровую балку более 50 лет назад
— Ведущие инновации и дизайн для создания набора изделий из инженерной древесины, включая I-Joist, LVL Microllam, LSL Timberstrand и PSL Parallam
-Раздвинул пределы диаграмм пролетов, чтобы сделать сегодняшние концепции открытого пола реальностью
— I-балка использовалась №1 в течение последних 14 лет
-И сегодня это один из пользующихся наибольшим доверием брендов в строительном сообществе.
Балка балки. Единственный выбор.
Для отправки чертежей для взлета — нажмите здесь
Доступные размеры
График диапазона
L / 480 — критерии проектирования, которые мы рекомендуем для получения наиболее эффективного пола
Характеристики и преимущества:
-LVL Фланец для повышенной прочности и пола без скрипа
-Возможность пролета до 32 футов
— Отверстия под механические детали
— Различные глубины и серии для любого применения
— Собственное проектирование и инжиниринг
— большой пролет
Двутавровые балкимогут охватывать до колоссальных 32 футов без поддержки, что дает строителям домов возможность создавать открытые планы этажей, которые требуются клиентам
-LVL Фланец
Фланец LVL имеет решающее значение для пола с высокими эксплуатационными характеристиками, поскольку он предотвращает появление скрипа двумя способами.1) фланец LVL лучше удерживает крепеж, предотвращая ослабление гвоздей, вызывающих скрип, и 2) он не сжимается со временем из-за изменения влажности, что является еще одной частой причиной скрипов
— Обеспечивает согласованность
Все балки TJI должны быть идеально прямыми, не деформируются, не деформируются и не коробятся.
— Допускается расстояние для систем отопления, вентиляции и кондиционирования, электрических и водопроводных сетей
В лямках балок TJI можно прорезать большие отверстия, что позволяет легко запускать и устанавливать механическое оборудование.Балки также могут располагаться шире, чем традиционные массивные балки из пиломатериалов, что обеспечивает более быстрый и простой монтаж
-Быстрая и простая установка
Все балки TJI разработаны с использованием запатентованного программного обеспечения, которое позволяет проектировать пол для каждого дома. Это программное обеспечение создает макет и определяет, куда идет каждый отдельный элемент кадрирования. Когда материал прибывает на строительную площадку, обрезка минимальна, и плотники точно знают, куда идет каждая балка.
Trus Joist I-Joist Product Страница
Trus Joist I-Joist Руководство по установке
Допустимые отверстия Двутавровые балки и балки
Спецификация двутавровой балки для балки
Гарантия на балку I-балки
План этажа Процесс взлета
Пример плана этажа
Минимальный диапазон критериев (на код)
Источник волокна
Видео по установке
Двутавровые балки для вашего нового дома.Альтернативы, плюсы и минусы …- Стройте, ремонтируйте и ремонтируйте свой собственный дом. Экономьте деньги как застройщик.
Двутавровые балки, привязанные к балке
Стоит ли использовать двутавровые балки для вашего нового дома? Каковы преимущества и недостатки их использования для поддержки ваших новых полов? Какие есть альтернативы двутавровым балкам? На некоторые из этих вопросов мы постараемся ответить ниже. Хорошая новость в том, что мы использовали все обсуждаемые варианты и можем дать вам некоторое представление о том, какой из них лучше всего подходит для вашего нового домашнего проекта.
Варианты облицовки пола
Вы можете использовать традиционный метод обрамления пола с использованием габаритных пиломатериалов, также известный как 2 × 10 или 2 × 12. Или вы можете использовать промышленную ферму перекрытия, которая обычно состоит из элементов 2 × 3 или 2 × 4 и спроектирована и изготовлена вашим местным заводом по производству стропил. Третий вариант заключается в использовании двутавровых балок, которые представляют собой промышленный продукт, обычно состоящий из полотен OSB (ориентированно-стружечных плит или аналогичного материала), а также верхних и нижних фланцев из размерного или слоистого материала.Существуют и другие варианты элементов каркаса пола, но мы использовали именно эти три основных. Давайте рассмотрим их по очереди.
Размерные балки перекрытий — старый способ обрамления полов. Обычно дерево спиливают и фрезеруют, чтобы получить 2 × 10 или 2 × 12. Эти балки перекрытия, также называемые размерными бревнами, легко достать и не требуют специальной конструкции для установки. Способы установки довольно стандартные и поэтому известны большинству плотников. Хуже всего в использовании традиционных балок перекрытия колебания цен.Цены могут двигаться вверх и вниз в течение небольшого периода времени. Это действительно может повлиять на ваш бюджет, если вы не сможете зафиксировать цену при запуске проекта. Другой отрицательный аспект габаритных балок перекрытия — пролет. Другие варианты, указанные ниже, могут охватывать большие расстояния, что позволяет создавать более открытую планировку этажа. Последний вариант, который может вызвать скрип пола с 2 × 10 и 2 × 12 футов, — это меньшая ширина. Ширина 1,5 дюйма может привести к тому, что плотники не смогут пропустить балку при забивании гвоздями сверху.А когда гвоздь просто не попадает в балку, может возникнуть скрип.
Постройте свой собственный небольшой дом за 165 тысяч долларов. Нажми для деталей.
Фермы перекрытия
Фермы перекрытий — еще один вариант обрамления полов в вашем новом доме. Два самых больших преимущества использования стропильных ферм — это большие пролеты и открытые пространства для прокладки систем отопления, вентиляции и кондиционирования воздуха и прокладки через них водопровода. Это делает фермы перекрытия отличным вариантом для планов дома, которые широко открыты. Еще одна замечательная особенность стропильных ферм — это широкий фланец, который можно продеть гвоздями.Это помогает предотвратить упомянутый выше скрип пола.
Есть несколько недостатков, связанных с фермами перекрытий. Во-первых, они требуют особого дизайна и верстки и изготавливаются индивидуально для каждого проекта. Обычно это приводит к более высоким затратам. И поскольку они должны изготавливаться для каждой работы, у них обычно больше времени на выполнение заказа. Они также требуют специальных распорок, поэтому после установки необходимо провести проверку качества, чтобы убедиться, что распорки были установлены правильно, чтобы предотвратить отскок пола.
Двутавры
Двутавровые балки могут стать отличным продуктом для нового домашнего проекта. Они понравятся вашим плотникам, потому что они легче… что позволяет установить их одному человеку. И, как и ферма перекрытия, двутавровые балки могут перекрывать большее расстояние, чем 2 × 12. Большинство двутавровых балок также имеют заглушки для прокладки водопровода и проводов, чтобы сэкономить время на сверлении. Цены также более стабильны, чем на габаритный пиломатериал. А если вы строите зеленый дом, вам понравятся двутавровые балки, поскольку они спасают старые деревья, используя переработанную древесину меньшего размера для изготовления деталей.
Самый большой недостаток двутавровых балок — это особая конструкция и требуемая планировка. Обычно компания, поставляющая двутавровые балки, создает специальную инженерную схему с указанием размеров, расстояний и соединений. Поставщик обычно включает в себя все специальные соединители и балки в полу. Имейте в виду, что вам нужно будет иметь набор планов, показывающих дизайн, на месте, чтобы показать инспектору.
Единственный другой возможный негатив, связанный с двутавровыми балками, связан с пожарами.По данным пожарных служб страны, эти изготовленные элементы каркаса горят быстрее, чем традиционные пиломатериалы. Это может создать опасные ситуации для пожарных, если они выйдут из строя раньше, чем ожидалось.
Советы по использованию двутавровых балок
- Убедитесь, что поставщик включает в заявку все для системы перекрытий. Сюда входят макет, соединители, балки и т. Д.
- Используйте расчетный критерий L / 480 для прогиба (L — длина балки).Это сведет к минимуму ощущение «подпрыгивания» на полу. Код — L / 360… поэтому L / 480 допускает меньший прогиб при приложении веса.
- Проверьте установку с макетом, чтобы убедиться, что все выполнено точно по плану
- Перед запуском проконсультируйтесь с сантехниками, электриками и специалистами по установке систем отопления, вентиляции и кондиционирования воздуха.
- Сообщите своему архитектору, что вы будете использовать двутавровые балки, и дайте ему копию плана, чтобы проверить изменения на плане
Вы думаете о строительстве дома своей мечты? Обязательно ознакомьтесь с нашими замечательными видео и статьями о том, как построить собственный дом.Мы предлагаем уникальные ресурсы, которые помогут вам сэкономить большие деньги на вашем проекте в нашем ESTORE. Чтобы узнать больше о том, как сэкономить деньги с помощью специально разработанных продуктов, ознакомьтесь с нашим сообщением под названием… Old Growth Lumber: сокращение и экономия денег при строительстве
Нет тегов
I БАЛКА НАПОЛЬНОЙ СТЯЖКИ. НАПОЛЬНАЯ СУСТАВА
Я ЛУЧШИЙ НАПОЛЬНЫЙ УСТРОЙСТВО. ДЕРЕВЯННЫЙ ПОЛ PERTHДвутавровая балка перекрытия
- балка перекрытия
- балка, поддерживающая пол
- (Балки перекрытия) Элементы каркаса, которые опираются на внешние фундаментные стены и внутренние балки или балки.
- (Балки перекрытия) Основные элементы каркаса черного пола, которые поддерживают пролет перекрытия. Балки обычно изготавливаются из деревянных двутавровых балок или бруса размером 2×8 (или больше).
- балка
- Двутавровые балки, также известные как двутавровые балки, W-балки (для «широкого фланца»), стальные балки (RSJ) или двутавровые балки (особенно на польском, испанском и немецком языках) представляют собой балки с двутавровым или двутавровым профилем. Н-образное сечение. Горизонтальные элементы буквы «I» — фланцы, а вертикальный элемент — стенка.
- Балка, имеющая форму буквы I, если смотреть в разрезе
- Балка с поперечным сечением, напоминающая букву «I»
- Двутавровая балка — популярный ночной клуб в Сан-Франциско, который с октября 1977 года по июль 1994 года располагался в районе Хейт-Эшбери на Хейт-стрит, 1748.
The Granary, балки пола
Снято при переоборудовании в квартиры. Балки изгибаются, вдавливая эти боковые распорки в зазоры, пока каждая балка не соприкоснется с другой.Я поговорил с несколькими инженерами-строителями, интересующимися историческими зданиями, и никто не видел ничего подобного. Но все согласились, что это будет очень эффективный метод предотвращения прогиба полов под тяжестью разложенного по ним зерна. Брус, который уже наклонен вбок (и удерживается в таком положении, чтобы он не мог поворачиваться), не сможет также наклониться в обычном направлении. Ближайшая к зрителю массивная балка — это хребет здания, проходящий спереди назад между пятью промежуточными кирпичными опорами.
Двутавровые балкиТакже известен как Engineered I-Beams. Они имеют ширину 2 1/2 дюйма, высоту 12 дюймов и длину от 15 до 20 футов. Кто-то их тоже покрасил в белый цвет.
Похожие сообщения:
установка паркета на бетон
красный дуб отделка пола
идей покрытия пола
ламинат columbia clic
шлифовальный станок для бетонного пола
дизайн собственный план этажа
как установить паркет на бетон
Древесина и инженерная древесина. Какой выбрать?
Эта статья была обновлена с момента ее первоначальной публикации декабря.12, 2005
В то время как традиционные массивные пиломатериалы остаются популярным выбором для строителей домов в первую очередь из-за их знакомства с продуктом и из-за того, что их стоимость может быть изначально ниже, инженерные пиломатериалы продолжают набирать популярность, отчасти из-за роста цен на пиломатериалы, которые также стимулируют рост цен на пиломатериалы. внедрение новых технологий, которые используют больше древесных пород и используют древесину небольших размеров и древесные отходы для изготовления композитных конструкционных панелей и инженерных деревянных компонентов.
По данным Министерства сельского хозяйства США, доля рынка конструкционных изделий из древесины, таких как клееный брус, двутавровая балка и клееный брус (LVL), по прогнозам, продолжит устойчивый рост, при этом производство клееной древесины в 2017 г. (на 271,3 млн футов досок) увеличится. 5,6 процента к предыдущему году; Производство двутавровых балок (518 миллионов погонных футов в 2017 году) увеличилось на 7,5% по сравнению с предыдущим годом; и добыча в латах (73 миллиона кубических футов в 2017 году) на 12,3 процента больше, чем годом ранее.
Другие факторы, влияющие на выбор размерной древесины vs.спроектированные продукты включают:
- Проблемы с качеством продукции, связанные с пиломатериалами габаритных размеров, исправление которых строителям может оказаться дорогостоящим после установки
- Пределы габаритных размеров пиломатериалов: меньшая глубина и длина, потому что их размер зависит от размера пиломатериала, вырезаемого для его изготовления.
Основными участниками разработки и производства изделий из древесины для жилищного строительства являются: Boise Cascade, Georgia Pacific, Huber Engineered Woods, LP, Universal Forest Products и Weyerhaeuser.
Инженерная древесина, также известная как композитная древесина, состоит из ряда изделий из дерева, которые изготавливаются путем соединения фанеры, волокон, прядей и древесных частиц с помощью клея с образованием искусственных композитов. В эту категорию строительных материалов входят самые разные изделия, от фанеры до балок и стропильных ферм.
Сборные деревянные двутавровые балки
Сборные деревянные двутавровые балки — это конструкционные, несущие изделия.Двутавровые балки, как правило, доступны большой длины и, поскольку они легкие, имеют то преимущество, что их легко перемещать на рабочем месте без необходимости в дорогостоящем погрузочно-разгрузочном оборудовании. Их «I» конфигурация обеспечивает высокие характеристики прочности на изгиб и жесткости.
Эта I-образная конфигурация состоит из верхнего и нижнего горизонтальных компонентов — фланца — и вертикального участка — стенки — между фланцами. Фланцы изготавливаются из клееного бруса или ламинированного конструкционного бруса и имеют размер от 1 5/16 до 1 1/2 дюйма в толщину и от 1 1/2 дюйма до 3 1/2 дюйма в ширину.Полотно обычно изготавливается из OSB (ориентированно-стружечная плита) и имеет толщину 3/8 дюйма или 7/16 дюйма, в зависимости от его применения в жилых помещениях.
Современные материалы для каркаса, такие как деревянные двутавровые балки — здесь показаны балки Trus Joist TJI производства Weyerhaeuser — используемые в системах перекрытий, обладают такими преимуществами, как легкий вес и большая длина. (Фото: любезно предоставлено Weyerhaeuser)Глубина двутавровой балки также может варьироваться. Глубина от 9 1/2 до 16 дюймов обычно используется в жилых помещениях, в то время как глубина до 48 дюймов возможна для коммерческих применений.
СВЯЗАННЫЕ
Клееный брус
Клееный брус (клееный брус) — это продукт с расчетной нагрузкой, созданный путем склеивания отдельных кусков пиломатериалов толщиной 2 дюйма (50 мм) или меньше. Отдельные куски пиломатериалов соединяются торцевыми соединениями, образуя длинные отрезки, называемые слоистыми. Затем эти ламинаты склеивают вместе, чтобы создать готовый продукт. Немногим более половины клееного бруса в США идет на новое жилищное строительство и реконструкцию.
Породы древесины, тип клея, тип и применение консерванта — все это факторы, влияющие на долговечность клееного бруса, но при правильном выборе клееный брус может предложить долговечное решение, не требующее особого ухода. К преимуществам клееного бруса можно отнести:
- Подходит для длиннопролетных и изогнутых конструкций, клееный брус обеспечивает прочность без ущерба для дизайна или эстетики
- Древесина имеет превосходное отношение прочности к весу по сравнению со сталью или бетоном, а клееный брус имеет отношение прочности к весу примерно в 1,5–2 раза больше, чем у стали той же несущей способности.Одним из преимуществ уменьшения веса конструкции является то, что фундамент здания может быть меньше.
- Клееный брус имеет низкое содержание влаги (около 12 процентов на стадии производства). Для обычных зеленых пиломатериалов и пиломатериалов, высушенных в печи, содержание влаги составляет соответственно от 20 до 50 процентов и 12 процентов. В результате клееный брус может впитывать влагу из окружающего воздуха, не растрескиваясь, что делает его подходящим выбором для более влажного климата.
- Обладает высокой прочностью и стабильностью размеров.Там, где массивные деревянные стойки и балки будут трескаться и скручиваться, клееные элементы останутся устойчивыми. Клееный брус
Клееный брус (LVL)
Пиломатериал из клееного шпона получают путем склеивания тонкого шпона в большую заготовку таким образом, чтобы волокна шпона были параллельны продольному направлению. Преимущества LVL:
- Возможность использования небольших бревен для изготовления крупногабаритных LVL-изделий большой длины
- Однородные структурные свойства за счет предварительной сортировки тонких слоев шпона по жесткости
- Высокая прочность благодаря низкой изменчивости LVL и случайным свойствам древесины в тонких слоях
- Возможность резать и обрабатывать LVL обычными деревообрабатывающими инструментами
Согласно APA — The Engineered Wood Association, в Северной Америке ожидается значительный рост производства большинства конструкционных пиломатериалов в течение следующих пяти лет. Рост производства инженерных изделий из древесины свидетельствует о технологической адаптивности деревообрабатывающей промышленности перед лицом меняющейся ресурсной базы древесного волокна.
«Из-за того, что для производства изделий из дерева доступны менее традиционные и общедоступные лесные породы, производителям пришлось улучшить существующие методы и изобрести новые способы делать больше с меньшими затратами и с использованием альтернативных ресурсов древесного волокна», — сказал Джек Мерри, директор по связям с общественностью APA — The Ассоциация инженеров древесины.«Промышленность с заметным успехом отвечает на этот вызов».
Пример конструкции из дерева: Современный амбар с использованием балок Weyerhaeuser Trus Joist Parallam PSL
Хотя термин инженерная древесина используется для описания множества материалов, большинство из них определяется как структурные компоненты, которые были изготовлены. Инженерная древесина производится путем склеивания древесных нитей, фанеры, пиломатериалов или других форм древесного волокна для получения более крупного и целостного композитного блока, который прочнее и жестче, чем сумма его частей.
Вероятно, наиболее существенным фактором, способствующим более широкому использованию конструкционной древесины, является то, что общие установленные затраты меньше, чем у габаритных пиломатериалов. Дополнительные преимущества связаны с простотой установки, стабильностью размеров и структурной целостностью разработанных продуктов. «Конструкционные изделия из дерева на самом деле улучшают многие структурные преимущества, присущие древесине», — добавляет Мерри. «Перекрестно-ламинированная фанера и ориентированно-стружечная плита, например, распределяют нагрузки по прочности древесины по обеим осям панели.Клееные балки и деревянные двутавровые балки могут выдерживать большие нагрузки на более длинных пролетах, чем это возможно с массивными пиломатериалами того же размера «, — добавляет Мерри.
Специально разработанное решение предлагает преимущества
Стабильность качества материала — ключевое преимущество конструкционной древесины. Изготовленные из сухих материалов в соответствии с очень жесткими производственными стандартами, деревянные двутавровые балки, как правило, не усаживаются, не деформируются, не коробятся, не скручиваются. Во время производства требуются программы обеспечения качества, чтобы конечные продукты имели одинаковую прочность и жесткость.Все эти факторы влияют на стабильность размеров продукта.
Производственные процессы, необходимые для изготовления изделий из дерева, увеличивают затраты, делая пиломатериалы более дорогими на погонный фут, чем традиционные пиломатериалы. «Выгода проявляется в общей установленной стоимости продукта», — говорит Майк О’Дей, менеджер по проектированию пиломатериалов в Georgia Pacific. «Затраты на установку складываются из использования материалов и требований к рабочей силе для установки. Спроектированные пиломатериалы могут ускорить монтаж и сократить трудозатраты, поскольку они легче и могут быть расположены дальше друг от друга, чем размерные пиломатериалы.Результатом обычно является более низкая общая стоимость установки на квадратный фут для спроектированного продукта », — добавляет О’Дей. Использование спроектированной древесины также снижает количество обратных вызовов для строителей. Исправление скрипучих или упругих полов обычно дорого. лучи могут значительно уменьшить количество обратных вызовов, связанных с этой проблемой.
Изделия из древесины экологически чистые. «С появлением лесного хозяйства в качестве основного источника древесного волокна в США становится чрезвычайно трудно найти ресурс, который позволил бы фрезеровать более крупные куски пиломатериалов для деревянных конструкций.Деревянные двутавровые балки могут изготавливаться глубиной более 48 дюймов и длиной более 40 футов, при этом используется на 60 процентов меньше древесного волокна, чем при цельнопиленных балках. На стройплощадке практически нет отходов », — добавляет Эдвард Л. Кейт, старший инженер APA — The Engineered Wood Association.
В Квебеке, Канада, на мосту Монморанси используется 12 арок из клееного бруса, длина которого составляет около 108 футов. (Фото: Wikimedia Commons / Cephas — CC-Share Alike 3.0)В дополнение к обычным номинальным значениям глубины 10 и 12 дюймов, инженерные двутавровые балки изготавливаются с большей глубиной, чем у традиционных пиломатериалов для обрамления.Строителям доступна глубина до 48 дюймов и длина, ограниченная только наземной транспортировкой и погрузочно-разгрузочными работами. Преимущество перед пиломатериалами состоит в том, что более глубокий элемент двутавровой балки только немного дороже, чем более мелкий элемент, потому что он делается глубже за счет добавления большего количества полотна. Заказ двутавровых балок, обрезанных до необходимой длины, означает 100-процентное использование в поле, что приводит к минимальному количеству отходов на строительной площадке или их отсутствию.
Благодаря своей I-образной форме поперечного сечения, они весят до 60 процентов меньше, чем деревянные балки, что упрощает обращение с ними.Фланец обеспечивает надежный, удобный и надежный захват, даже если балка влажная или покрыта древесной пылью. Один рабочий может легко справиться с балкой длиной до 25-40 футов.
Прочностные характеристики двутавровых балок по сравнению с обычным деревянным каркасом
Что касается обычного каркаса (16 дюймов или 19,2 дюйма на расстоянии между центральными балками), двутавровые балки на 50 процентов жестче, чем массивные пиломатериалы. Что касается прочности, для простых пролетов серия двутавровых балок с самыми низкими расчетными значениями (PRI-20) может охватывать самые прочные массивные балки из пиломатериалов (S.Сосна). В ситуациях с несколькими пролетами двутавровые балки имеют преимущество, потому что массивные пиломатериалы длиной более 20 футов довольно редки и дороги. Дилеры по строительству и производители двутавровых балок имеют программное обеспечение для анализа замены и в большинстве случаев могут предоставить эту услугу бесплатно.
Ограничения на конструкционную древесину
Как и у традиционных пиломатериалов, у конструкционной древесины есть свои ограничения. Ключ к пониманию приемлемых приложений — это обучение материалам. В настоящее время большинство деревянных изделий предназначено только для внутреннего использования.
Незнание продукта: Сопротивление указанию конструкционной древесины обычно исходит от субподрядчиков, которые не знакомы с продуктом. Сабвуферы должны быть осторожны при установке сантехники и электричества, которые должны проводиться через спроектированную древесину. Необходимо тщательно продумать, где и как разрезать. «Отверстия диаметром менее 1,5 дюймов, как правило, допустимы, если они не находятся на фланце или во фланце. Просверливание полотна обычно является приемлемой практикой», — говорит О’Дей.
Ошибки при установке: Повреждение деревянных двутавровых балок в конструкционной системе обычно связано с надрезом на фланцах или неправильным применением информации о отверстиях в стенке, указанной производителем. Ремонт поврежденной двутавровой балки может быть очень сложным и требует понимания двутавровых балок, клеев и креплений, которые могут быть не знакомы многим дизайнерам. К счастью, большинство производителей более чем охотно предоставляют исправления для большинства приложений. В настоящее время существует ряд продуктов, работающих через систему принятия кода, которые можно использовать в полевых условиях для восстановления полной мощности балки без необходимости разработки решения.
Проблемы пожарной безопасности: Другая проблема связана с пожарной безопасностью деревянных двутавровых балок. С точки зрения пожарной охраны, сборные деревянные двутавровые балки из-за их I-образной формы с перегородкой из OSB между верхним и нижним фланцем имеют историю опасности обрушения при воздействии огня. Underwriters Laboratories в сотрудничестве с Чикагской пожарной службой, Университетом штата Мичиган и Международной ассоциацией начальников пожарных служб провели исследование пожаров, опубликованное в 2006 году, с целью понять опасности для пожарных, связанные с использованием легких конструкций в форма деревянных ферм и конструкционного бруса в конструкциях кровли и перекрытий.
Отраслевые тенденции
Количество установок, использующих конструкционные изделия из древесины, увеличилось за последние 10 лет. И, согласно Allied Market Research, рынок конструкционной древесины будет расти со среднегодовыми темпами роста (CAGR) 24,8% с 2016 по 2022 год, достигнув к 2022 году более 40 миллиардов долларов.
Растущая популярность инженерных изделий из дерева может быть объяснена рядом факторов, в том числе:
- Неустойчивые объемы поставок и цен на пиломатериалы
- Обучение домостроителей конструкционным древесным материалам и их преимуществам
- Внедрение стандартов зеленого строительства в нескольких U.Штаты США, такие как Вашингтон и Калифорния, что, в свою очередь, поощряет разработку более конструктивных изделий из древесины, связанных с низким уровнем выбросов.
- Повышение потребительского спроса на конструкционные изделия из дерева.
Каркас крыши с деревянными двутавровыми балками
В то время как многие строители включили систему перекрытий с двутавровыми балками в свою стандартную конструкцию, конструкция крыши с деревянными двутавровыми балками остается загадкой. Крыши, как правило, более сложные, чем полы, поэтому естественно, что строители, привыкшие к деревянному каркасу, могут быть осторожны при использовании деревянных I вместо массивных стропил.Но для некоторых типов кровли деревянные двутавровые балки могут работать лучше, чем массивные пиломатериалы — хороший пример — длиннопролетные соборные потолки. Моя цель здесь состоит в том, чтобы прояснить различия между деревянными и массивными двутавровыми балками, а также дать несколько советов по упрощению конструкции крыши с деревянными двутавровыми балками. Крыша с двутавровыми балками и традиционный каркас. Первое, что нужно понять, это то, чем крыша с деревянными двутавровыми балками конструктивно отличается от традиционной крыши с каркасным каркасом. В типичной крыше, обрамленной размерным брусом, стропила опираются на верхнюю пластину внешней стены на нижнем конце и упираются в коньковую доску наверху.Непрерывные потолочные балки или хомуты проходят от стропила до стропила. Под коньковой доской, которая не является конструктивной, нет необходимости в несущих столбах. Нагрузки на кровлю переносятся на верхние плиты несущих стен, где балки перекрытия, действуя на растяжение, не дают стропилам разлетаться. То, что у вас здесь, — это, по сути, ферма, построенная на месте. Прочность кровельной системы во многом зависит от соединений между балками и концами стропил: до тех пор, пока эти гвозди выдерживают нагрузки и не скользят, стропила удерживаются от выталкивания, коньковая доска сжимается. поместите его наверху, и крыша не провиснет (дополнительную информацию по этой теме см. в «Практическом проектировании», 5/96).С деревянными двутавровыми балками практически невозможно создать прочное соединение сдвига между балками пола и концами стропил. Вместо этого система крыши с деревянными двутавровыми балками обрамлена либо центральной несущей стеной, либо конструкционным коньком — балкой, которая несет нагрузку с крыши на стойки. Нагрузка от верхней половины крыши воспринимается несущей стеной или конструкционным коньком; нижняя половина поддерживается внешними несущими стенами. Нагрузки в основном представляют собой гравитационные нагрузки, которые толкают несущие стены вниз, а не наружу.Таким образом, нет необходимости проектировать соединение между балками пола или потолка — если они есть — и концами стропил. В моей работе в качестве полевого представителя Trus Joist MacMillan большинство деревянных крыш с двутавровыми балками, которые я вижу, используют структурную балку конька, а не центральную несущую стену. Но независимо от того, используете ли вы коньковую балку или несущую стену, есть два способа поддержать балки на верхнем конце: с помощью подвесов или опорной плиты со скошенной кромкой (см. «»). Важно помнить, что на верхнем конце двутавровой балки нельзя надрезать «птичий рот».Это будет означать прорезание нижнего фланца в точке опоры, что приведет к повреждению двутавровой балки. Использование подвесов на выступе
Наиболее распространенным методом является использование подвесок с лицевым креплением с наклонным сиденьем (см. Рис. 1 и «,»), таких как серия Simpson LSSU или TMU USP (Kant-Sag).
Войдите или зарегистрируйтесь продолжить чтениеSteel Beam Vs. Деревянная балка
Когда пол наклоняется к центру дома или проседает посередине, это обычно указывает на проблему с основной балкой или ее опорами.Вы когда-нибудь рисковали залезть в ползунок, чтобы посмотреть на деревянную конструкцию пола под вашим домом? Почему нет? Конечно, это темные тесные места с грязными полами и паутиной повсюду, но в остальном это забавные места для отдыха.
Очевидно, шучу. Большинство домовладельцев не заходят в свои рабочие места, если они не чистые, герметизированные и на то есть веские причины. (Вы не получите мою арахнофобную личность в необработанном пространстве для ползания!) Но это то место, куда вам нужно обратиться, если вы ищете проблемы в структуре вашего пола.
Acculevel — это семейная компания, которая специализируется на гидроизоляции и ремонте фундаментов. Мы восстановили тысячи домов, сделав их безопасными и здоровыми, по всей Индиане и прилегающим штатам. Наши знающие и опытные менеджеры проектов регулярно осматривают места для прогулок в поисках повреждений деревянной конструкции или фундамента, а также следят за любыми возможными повреждениями, вызванными водой.
В этой статье мы собираемся затронуть тему, которая привела вас на эту страницу: повреждение дальнего света.Некоторые подрядчики заменяют одну деревянную балку на другую, но в Acculevel мы предпочитаем заменять их стальными балками. Я объясню, почему мы выбираем этот материал, почему мы считаем, что он стоит дополнительных затрат для домовладельцев, и по ходу дела предоставлю дополнительные источники информации.
Эта фотография была сделана членом экипажа Acculevel после установки стальной балки и регулируемых домкратов.Что такое главный (или центральный) луч?
Как следует из названия, это большая деревянная балка, которая проходит по всей длине вашего дома.Основная балка поддерживается опорными стойками, обычно сделанными из бетона или стали. Балки перекрытия опираются на основную балку, а черный пол — на балки.
Если у вас есть дополнительные вопросы о других компонентах на этой схеме или о том, как они ремонтируются, вы можете узнать больше о конструкции пола, методах ремонта и ценах здесь.
Что повреждает главный луч?
Существует ряд факторов, которые могут повлиять на выход из строя центральной балки.Влага и повреждение насекомыми — два наиболее распространенных источника гниения.
Иногда проблема не в самой балке; подставки под балку иногда могут быть виноватыми. Строительные методы, материалы и правила регулярно меняются с течением времени.
Когда ваш дом был построен, возможно, опоры были деревянными. Эти деревянные опоры будут стоять прямо на земле; влага может просочиться внутрь столбов и вызвать гниение. Возможно, строительные нормы и правила указали, что колонны должны быть бетонными, но их можно было разместить на расстоянии до 10 футов друг от друга.Со временем из-за веса дома балка может провисать между колоннами (в соответствии с действующими строительными нормами требуется колонна каждые 4-5 футов).
Как отремонтировать главную балку?
Если повреждена сама балка, ее следует заменить. Чтобы сделать это безопасно, следует временно установить стальные домкраты для поддержки балок перекрытия. Тогда балку можно будет снять и заменить, не ставя под угрозу устойчивость вашего дома.
Конечно, если с балкой все в порядке, домкраты могут быть реальным ремонтом.В зависимости от прочности опорных колонн вам могут потребоваться стальные домкраты для замены или дополнения опорных колонн.
В некоторых случаях проблема может быть в деревянной прокладке. При строительстве дома, если между колонной и балкой есть небольшой зазор, строитель может вставить в зазор прокладку. Деревянные прокладки сжимаются под весом дома, постепенно опуская балку в этой области.
Прокладки заменяются так же, как балки — домкрат временно удерживает балку до тех пор, пока раздавленную деревянную деталь не удастся заменить стальной прокладкой.Acculevel использует стальные прокладки, которые значительно шире, чем 1,5-дюймовая деревянная на фото ниже. Использование более крупной прокладки обеспечивает больше точек контакта между балкой и колонной, что распределяет давление по поверхности и, так сказать, «разделяет нагрузку».
Это фото было сделано менеджером проекта Acculevel во время плановой оценки. Под тяжестью балки деревянная прокладка сплющилась.Если у вас есть дополнительные вопросы о домкратах и ремонте провисших полов, мы ответим на наиболее часто задаваемые вопросы клиентов здесь.
Почему Acculevel использует стальные балки?
Если вы разговаривали с другими подрядчиками или проводили исследования на их объектах, вы можете испытать некоторый шок от наклеек, когда я скажу вам, что замена балки стоит 150–225 долларов за фут. В отличие от некоторых компаний, мы обычно используем стальные балки вместо деревянных. (Раскрытие информации: если инженер-строитель специально потребует деревянные балки, мы их установим.)
Стальные балки — практичный и долговечный продукт. Сталь гораздо менее восприимчива к воздействию влаги, неуязвима для насекомых и с меньшей вероятностью согнется или сместится под весом вашего дома.
Замена гниющей деревянной балки на другую деревянную балку сродни выбиванию консервной банки по дороге. Некоторое время это не проблема, но в конце концов появляется снова. Если вы обратитесь и решите проблемы, которые привели к гниению деревянного бруса, на какое-то время это будет хорошо. Но вы оставляете дверь открытой для тех же потенциальных проблем в будущем.
Этот снимок был сделан менеджером проекта Acculevel во время плановой встречи для оценки. Заказчик установил стальные домкраты для замены вышедших из строя колонн.Но пол снова начал проседать, и он хотел, чтобы мы проверили ремонт. Когда домкрат был опущен, проблема стала очевидной — древесина балки сжимается между весом дома и неподвижностью стального домкрата. Замена деревянной балки на стальную решит этот вопрос.Вам нужно отремонтировать провисший пол?
Вы нанимали подрядчика раньше? Если вы этого не сделали или это было давно, мы предлагаем бесплатную загрузку вопросов, которые вы должны задать подрядчику.Когда вы найдете опытную фондовую компанию, сделайте свою домашнюю работу. Мы не хотим, чтобы кто-либо в нашем сообществе был использован или обманут мошенником.
