Панельные системы отопления

Категория: Водоснабжение и отопление

Панельные системы отопления

В панельных системах отопления нагревательными приборами являются стальные трубы, через которые проходит теплоноситель; трубы замоноличены в бетонные панели. При совмещении элементов систем отопления со строительными конструкциями повысилась сборность строительства и сократились трудовые затраты. Кроме того, повысились санитарно-гигиенические и эстетические качества, а также снизился расход металла по сравнению с системами отопления, в которых нагревательными приборами являются радиаторы.

Рис. 1. Подоконные бетонные отопительные панели: 1 — плита, 2 — змеевик, 3 — кран двойной регулировки, 4 — лючок, 5 — борозда, 6 — стояк отопления, 7 — швы по периметру панели, 8 — гильза, 9 — слой шлаковаты, 10 — пол, 11 — плита перекрытия

При устройстве панельного отопления нагревательный элемент размещают: в приставных подоконных панелях, перегородках, наружных стенах, а также замоноличивают в потолке или в полу.

Отопительные панели являются законченным элементом заводского изготовления, и монтаж их осуществляется одновременно с возведением здания.

Подоконная панель (рис. 1) представляет собой плиту из бетона марки 200—250, в которую замоноличен змеевик из труб диаметром 20 мм. Для термоизоляции панели от наружной стены между стенкой панели и наружной стеной прокладывают изолирующий слой из шлаковаты толщиной 30—40 мм. Можно не применять изолирующий слой, но в этом случае надо оставить воздушный зазор размером 40—50 мм между внутренней поверхностью панели и наружной стеной.

Панели устанавливают непосредственно на плиту перекрытия и прикрепляют к наружной стене.

Подоконные отопительные панели не находят широкого применения ввиду сложности их установки, а также необходимости дополнительной прокладки стояков и подводок.

Значительно шире используются перегородочные отопительные панели (рис. 2). В этих панелях замоноличены не только нагревательные элементы, но и стояки, поэтому монтаж системы сводится к установке панелей, соединению их междуэтажными вставками и прокладке магистральных трубопроводов.

Перегородочная панель представляет собой бетонную плиту толщиной 120 мм, шириной 800—1000 мм и высотой в этаж помещения. Панель является частью перегородки и устанавливается около наружной стены.

Рис. 2. Перегородочные отопительные панели: а — для двухтрубной системы, б — для однотрубной системы; 1 — нагревательные элементы, 2 —бетонная панель, 3 — регулировочный кран

Перегородочные отопительные панели можно применять в двухтрубных и однотрубных системах отопления.

Недостатками перегородочных панелей являются: равная теплоотдача в два смежных помещения с различными теплопотерями и отсутствие возможности регулировки теплопоступления в каждое помещение, трудность обработки мест сопряжения панелей с перегородками (появление трещин), отсутствие кранов для бытовой регулировки и большая сосредоточенная теплоотдача панели.

Чтобы снизить сосредоточенную теплоотдачу, нагревательные элементы размещают по периметру перегородки (рис. 3).

Рис. 3. Перегородочные бетонные отопительные панели: а — схема стояка однотрубной системы панельного отопления, б — перегородочная отопительная панель типа Р-2, в — то же, Р-4, г — то же, Р-1, д — то же, Р-3

В настоящее время наиболее рациональными являются системы панельного отопления, в которых нагревательные элементы и стояки замоноличены в наружные стеновые панели (рис. 4).

В таких системах уменьшается количество холодных поверхностей в помещении, а при расположении нагревателя в нижней части наружной стены под окнами устраняется действие ниспадающих холодных потоков воздуха от окон и обеспечивается возможность покомнатного регулирования температуры.

Рис. 4. Стеновая панель с греющим элементом

Отопительные панели испытывают на заводе-изготовителе гидравлическим давлением 10 кгс/см2. Панель считается годной для установки, если в течение 5 мин не наблюдается падения давления.

На строительство панели поставляют с колпачками на концах труб во избежание засоров нагревательных элементов.

На объектах строительства перед установкой панели нагревательные элементы продувают воздухом, чтобы удалить из них окалину и мусор.

——

Понятие о панельном и электрическом отоплении

Рис. 5. Элеватор

Панельная система отопления. В этом случае в конструкцию пола, потолка или стены заделывают трубы и по ним пропускают горячий теплоноситель. Теплоту от теплоносителя воздуху помещений будет передавать поверхность самой строительной конструкции. Панельные системы отопления дают экономию в металле, обеспечивают наилучшие санитарные условия воздушной среды, вызывают минимальные по скорости конвективные токи. Названные достоинства панельного отопления и наметившаяся тенденция строительства из крупноразмерных элементов делают панельное отопление все более популярным при строительстве зданий торговли и общественного питания.

Электрическое отопление. Принцип действия электрического отопления заключается в том, что электрический ток, проходя по проводнику, нагревает его, а последний нагревает окружающий его воздух. Наиболее распространены среди электрических нагревательных приборов рефлекторы. Электрическое отопление не требует заготовки топлива, его нагревательные приборы имеют небольшую массу, исключается возможность замерзания приборов. Однако этот вид отопления пожароопасен и потребляет значительное количество электроэнергии. Ввиду указанных недостатков электрическое отопление не получило широкого распространения и используется в зданиях торговли и общественного питания, расположенных в районах с непродолжительным отопительным периодом, в качестве временного подогревающего устройства.

Водоснабжение и отопление — Панельные системы отопления

Open Library — открытая библиотека учебной информации

Производство Бетонные отопительные панели могут иметь обетонированные нагревательные элементы змеевиковой или регистровой формы из стальных труб диаметром 15 и 20мм.

просмотров — 110

Могут устанавливаться отдельно (марка КН20-К с концевым нагревателœем), а также соединяться последовательно (марка КН20-п с применением проходных нагревателœей) в горизонтальные цепочки приборов.

Регулирование теплоотдачи осуществляется за счет изменения количества воздуха, проходящего через прибор путем изменения местоположения воздушного клапана.

Нагревательный элемент 2—кожух высотой hк; 3— воздушная клапан 4—оребренне труб высотой 300 мм и глубиной 60мм

Оребренность прибора увеличивает теплоотдающую поверхность, но затрудняет очистку его от пыли и понижает коэффициент теплопередачи. Ребристые трубы устанавливают в производственных, коммунально-бытовых и ряде других помещений с кратковременным пребыванием людей.

Производство чугунных радиаторов требует большого расхода металла, они трудоемки в изготовлении и монтаже. Производство радиаторов приводит к загрязнению окружающей среды. По этой причине, несмотря на такие важные достоинства радиаторов, как коррозионная стойкость, отлаженность технологии изготовления, простота изменения мощности прибора пyтeм изменения количества секций их производство должно сокращаться за счет увеличения выпусков приборов из стали, алюминия и его сплавов.

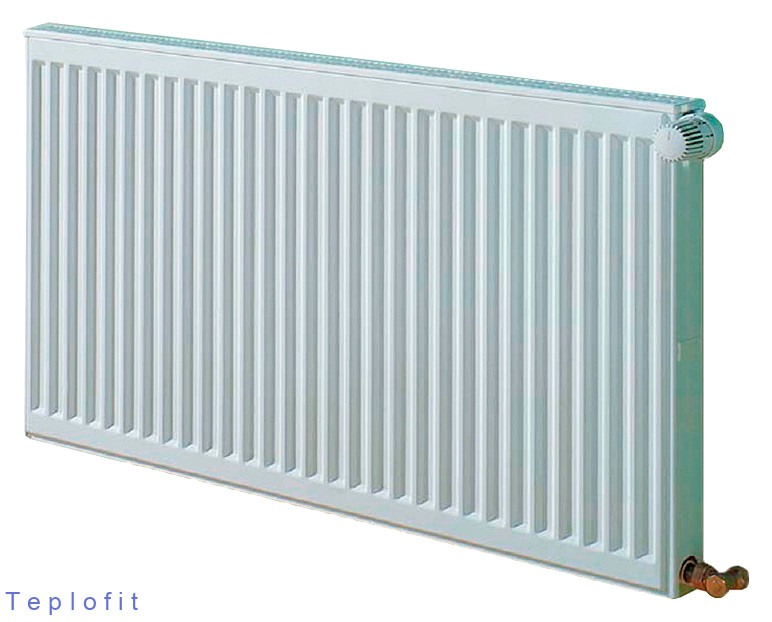

Изготавливают однорядные и двухрядные стальные панельные радиаторы: штампованные колончатые типа PCВI и штампованные зммеевиковые типа РСГ2.

Однорядный стальной штампованный радиатор типа РСВ-1 (рис. 11.2а) состоит из двух штампованных стальных листов толщиной 1.4-1.5мм, соединœенных между собой контактной сваркой и образующих ряд параллельных вертикальных каналов, объединœенных сверху и снизу горизонтальными коллекторами. Панель стального радиатора типа РСГ2 (рис. 11.2,б), как и радиатор PCB-I состоит из двух стальных листов

Рис. 11.2 Стальные штампованные радиаторы

а — радиатор РСВ1 2однорядный концевой, б — радиатор РСГ2 четырсхходовой однорядный

Рис. 11.3 Ребристая труба толщиной 1,4-1.5 мм, соединœенных между собой контактной сваркой и образующих ряд горизонтальных каналов для прохода теплоносителя.

Стальные радиаторы по сравнению с литыми чугунными имеют примерно вдвое меньшую массу, на 25-30% дешевле, на транспортировании и монтаж требуются меньше затрат. Благодаря малой строительной глубинœе их удобно устанавливать открыто под окнами у стены. Область применения стальных радиаторов-панелœей ограничена системами отопления, использующими отработанную теплофикационную воду, корродирующее действие которой незначительно.

Ребристые трубы изготавливают чугунными длиной 0.5; 0.75; 1.5;2.0м с круглыми ребрами и поверхностью нагрева I; 1.5;

2; 3; и 4м² (рис. 11.3). На концах трубы предусмотрены фланцы для присоединœения их к фланцам теплопровода системы отопления.

Конвекторы. В последние годы стали широко применяться конвекторы — отопительные приборы, передающие теп/юту в основном конвективным путем. Конвектор «Аккорд» (рис.11.4) предназначен для систем отопления жилых, общественных и производственных зданий с температурой теплоносителя до 105 °С и давления до I МПа.

Рис.11.4 Конвектор «Аккорд»

Он состоит из двух электросварных труб диаметром 20мм и П-образных пластин оребрения, изготовляемых из листовой стали толщиной 0. 8мм. Поверхность конвектора покрывается эмалью Пф-115. Промышленность выпускает восœемь типоразмеров конвекторов (проходных и концевых) в однорядном исполнении с площадью поверхности 0.98-3.26м² и восœемь типоразмеров конвекторов (концевых) в двухрядном по высоте исполнении с площадью поверхности нагрева 1.95-6.50м .

Вторая группа — конвекторы с кожухом. Нагреватели распространенных конвекторов с кожухом типа Комфорт-20 состоит из двух труб диаметром 20мм, на которые насажены прямоугольные ребра с шагом 6мм. детекторы снабжены декоративной воздухо-выпускной решеткой и воздушным клапаном для регулирования теплоотдачи (рис.11.5).

Рис 11.5 Схемы конвекторов с koжухоm (а) и без кожуха (б)

Бетонные панели располагают в ограждающих конструкциях помещении (совмещенные панели) или приставляют к ним (приставные или подвесные панели), Рис. 11.6, 11.7

Рис. 11.6 Подоконные приставные бетонные отопительные панели с односторонней теплоотдачей (а), с двусторонней (б) и двусторонней теплоотдачей и каналом для подачи подогретого наружного воздуха (в)

Панельные системы отопления — устройство, плюсы и минусы

Панельным называют отопление, в котором нагревательным элементом является плоская поверхность большой (по сравнению с традиционным радиатором отопления) площадью.

В зависимости от выбора теплоносителя панельное отопление может быть водяным, воздушным или электрическим, а в зависимости от способа реализации оно может быть настенным, потолочным или напольным. В качестве примера панельного отопления можно привести теплые полы, успешно работающие в системах водяного и электрического отопления.

Отличительные особенности панельного отопления

Панельные системы отопления относятся к низкотемпературным отопительным системам. Их поверхность нагрева не превышает 40 С. Тепло от них передается излучением. Доля конвективного теплообмена невелика. Следует отметить, что тепловое излучение от поверхности, нагретой до температуры, соизмеримой с температурой человеческого тела, идет в наиболее комфортном для восприятия человеком диапазоне инфракрасных волн. Поэтому в помещениях с низкотемпературным отоплением самочувствие всегда лучше. К тому же низкотемпературное отопление не сжигает кислород, что также благоприятно сказывается на микроклимате в помещении.

Еще одно достоинство панельного отопления в том, что тепловая энергия, поступающая от него, прогревает помещение равномерно. К примеру, при повышении температуры в системе отопления с расположением греющих панелей  по всем сторонам кубического помещения на один градус, дает такой же эффект, как повышение температуры греющей поверхности, расположенной лишь на одной  стороне кубического помещения, на 10 С.

Это значит, что даже при относительно невысокой температуре в системе панельного отопления человек будет чувствовать себя комфортней, чем в помещении, отапливаемом обычными радиаторами с температурой нагрева поверхности до 70-90С.

Особенно хороший эффект дает панельное отопление в домах с высокой тепловой инерцией. В них, при проветривании помещения, тепло практически не расходуется на нагрев поступающего извне холодного воздуха.

Еще одно достоинство панельного отопления в том, что оно не портит интерьер. При его установке греющими поверхностями являются сами стены и полы, а трубы и радиаторы при этом не используются вовсе.

Как работает настенное панельное отопление

Наибольшее распространение получило настенное панельное отопление двух видов: водяное и электрическое.

При устройстве водяного панельного отопления стальные трубы с теплоносителем замоноличивают в поверхность бетонных стен. При этом бетон, имеющий такой же коэффициент теплового расширения, что и сталь, является отличным проводником тепловой энергии. В результате тепло равномерно распределяется по всей поверхности стены, делая ее той самой, греющей панелью отопления.

Как правило, в качестве греющей панели используют межкомнатные стены, что позволяет обогревать одновременно два смежных помещения. Для равномерного распределения тепловой нагрузки выбирают межкомнатные стены, расположенные между примерно равными по площади помещениями.

Порой приходится одной стеной обогревать две смежные квартиры, что не дает возможности  регулировать потребление тепла в одной отдельно взятой квартире. Для решения этой проблемы все чаще используют в качестве греющих панелей стены, выходящие на улицу. При этом трубы с теплоносителем приходится располагать в нижней части  стены, под окнами, что в итоге приводит к уменьшению греющей поверхности панели.

Однако у такого способа расположения панелей есть несомненный плюс: тепло, исходящее от них, экранирует поток холодного воздуха, идущий от поверхности окна.

Следует отметить, что расположение труб с теплоносителем в наружных стенах возможно только при наличии теплоизоляционного слоя между ними и наружной частью панели. Если теплоизоляции нет, тепло будет уходить наружу, а панель работать на нагрев окружающей среды.

Достоинства и недостатки водяного панельного отопления

Говоря о достоинствах отопительных систем на основе стеновых панелей из бетона, следует отметить  их высокую эффективность и  комфорт, создаваемый в помещении. Пользователи панельного отопления отмечают особую свежесть воздуха, обусловленную высокой эффективностью работы системы естественной вентиляции, что является также следствием установки стенового панельного отопления в домах с высокой тепловой инерцией.

В помещениях с такой системой отопления практически нет конвекции, а значит в воздухе меньше пыли, обычно поднимаемой вверх конвективными потоками.

Особого внимания заслуживает долговечность панельных отопительных систем. Трубы, надежно замурованные в бетоне, крайне редко выходят из строя.

Есть у панельного отопления недостатки:

• Какой бы надежной не была система панельного отопления, труба может дать течь, устранить которую трудно, а порой, невозможно. Приходится панель заменять обычным радиатором.
• У панельного стенового отопления нет привычной запорной арматуры, что не позволяет в многоквартирных жилых домах регулировать индивидуальное потребление тепла.

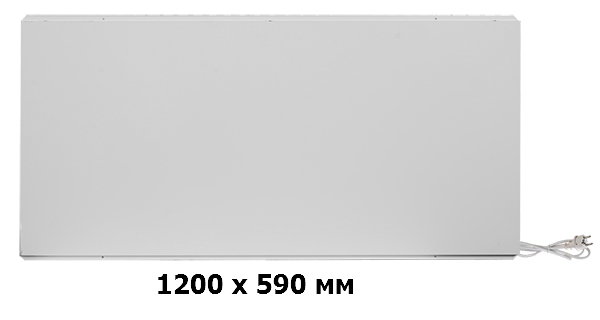

Электрические  панели

Для устройства электрического панельного отопления могут использоваться уже готовые приборы отопления  в виде плоских (толщиной несколько миллиметров) панелей, предназначенных для крепления к стене или ПЛЭН.

На сегодняшний день предложений греющих панелей много, например, «Доброе тепло» или панель Теплофон.

Для того, чтобы эти устройства были эффективными, необходимо, чтобы площадь греющей поверхности была сопоставима с площадью стены, на которой оно расположено. К примеру, на стене, площадью 6м2 греющая поверхность электрической панели должна составлять не менее 5м2. Только в этом случае можно говорить об эффективном электрическом панельном отоплении.

Поэтому большей популярностью для устройства электрического панельного отопления  пользуется ПЛЭН, с помощью которого делают как теплые стены, так и теплый пол. Монтируют ПЛЭН под напольное или стеновое покрытие.

Электрическим панельным отоплением легко управлять. Его можно дополнить системой автоматического контроля, позволяющей управлять обогревом дистанционно, меняя микроклимат в помещении в зависимости от температуры окружающей среды и времени суток.

Единственным недостатком панельного электрического отопления является высокая стоимость единицы выработанной тепловой энергии.

Подведем итоги

Панельные системы отопления позволяют эффективно обогревать дом при температуре нагрева поверхности до 30-45С. Их также называют низкотемпературными системами отопления. Использование панельных систем отопления позволяет создать особый уровень комфорта в жилых помещения.

Говоря о недостатках, следует отметить, что водяные отопительные панели хоть и являются надежными и долговечными устройствами, но при выходе из строя ремонту не подлежат. Электрические панели отопления лишены этих недостатков, но тепловая энергия, выработанная  с их помощью, зачастую бывает слишком дорогостоящей для потребителя.

Отопление бетонных плит — О цементе инфо

Бетонные модули являются неотъемлемой составляющей большинства сооружений жилого, общественно, промышленного и любого другого назначения. Они отличаются износостойкостью, прочностью, надежностью, а также простотой доставки и монтажа, что делает их весьма востребованными в строительной среде. Помимо массы положительных характеристик бетонные плиты также идеально подходят для монтажа внутри них составляющих отопительной системы.

Немного истории

Несмотря на то, что на просторах СНГ такой способ лишь начинает набирать популярность, в Европейских странах подобный вариант обогрева помещения в холодные дни применяется уже более 20 лет. Начало широкого применения теплоаккумулирующей энергии бетонных перекрытий, используемых в строительстве многоэтажных домов, приходится на начало 90-х годов и берет свое начало в Швейцарии. Данная система отопления подразумевает замоноличивание труб, предназначенных для передвижения теплоносителя, внутрь плит, что существенно повышает эстетические показатели и при этом хорошо обогревает помещение. Со второй половины 90-х годов такие системы становятся невероятно популярными и в других странах Европы. С этого времени замоноличенные внутрь бетонных перекрытий трубы используются в офисных зданиях Австрии, Германии и Нидерландов. В последующие годы тенденция к установке подобных отопительных систем также охватила страны Северной Америки и Азии.

Помимо отопления встроенные внутрь бетонных плит трубы также могут служить для охлаждения помещения в жаркие дни летней поры. В этом случае требуется циркуляция внутри системы охлажденного носителя.

Виды панельных обогревателей

Отопительные панели относятся к числу заводской продукции, изготовление которой завершается в производственных цехах. Их монтаж осуществляется одновременно с возведением здания.

В зависимости от места размещения труб отопительной системы панели делят на следующие виды:

• Для размещения в приставных подоконных панелях. Это плиты, изготовленные из бетона марки 200-250, в которые встроены змеевидные трубы диаметром 20 мм. Для обеспечения теплосберегания между модулем и наружной стеной прокладывают теплоизолирующий слой из шлаковаты. Из-за сложности монтажа такие отопительные панели являются наименее популярными.
• Для размещения в перегородках. Речь идет о бетонных плитах, толщина которых составляет 120 мм, а ширина – 800-1000 мм. В таких модулях размещаются не только нагревательные элементы, но и стояки, соединение которых осуществляется за счет межэтажных вставок.
• Для установки в наружных стенах. Это наиболее эффективный вариант плит, поскольку их присутствие позволяет сократить до минимума объем холодных поверхностей в помещении. Эффект усиливается, если нагревательный элемент находится в нижней части наружной стены.

Также в распоряжении строителей имеются отопительные составляющие, предназначенные для монтажа в плитах пола или потолка.

Панельная система отопления обеспечивает помещение должным уровнем тепла, которое излучает вся поверхность прогретых бетонных плит, а не их отдельные фрагменты.

Нагревательные приборы для систем центрального отопления

13.12.2015

Нагревательные приборы передают тепло горячей воды или пара отапливаемым помещениям. Они должны удовлетворять определенным теплотехническим, санитарно-гигиеническим и технико-экономическим требованиям.
Теплотехническая характеристика оценивается главным образом коэффициентом теплопередачи. К санитарно-гигиеническим требованиям относится прежде всего ограничение температуры поверхности нагревательных приборов (для жилых зданий она не должна превышать 95°С).
Нагревательные приборы должны быть компактными, удобными для осмотра, уборки и по конструкции и отделке соответствовать отапливаемому помещению. Технико-экономическая характеристика определяется первоначальной стоимостью нагревательного прибора, отнесенной к единице полезно передаваемого тепла.
Различают металлические (чугунные и стальные) и комбинированные (змеевики из стальных труб, заделанные в бетонные панели) нагревательные приборы.

В жилых и общественных зданиях устанавливают следующие виды нагревательных приборов: чугунные радиаторы (рис. 38), стальные штампованные радиаторы (рис. 39), конвекторы (рис. 40), представляющие собой трубы, оребренные снаружи стальными пластинами, бетонные отопительные панели (рис. 41).
В системах отопления производственных зданий, где нет интенсивного выделения пыли (гаражи, ремонтные мастерские и др.), применяют чугунные ребристые трубы (рис. 42).

В помещениях для содержания животных и птицы, а также в производственных зданиях при наличии интенсивного выделения пыли в качестве нагревательных приборов используют регистры из гладких стальных труб (рис. 43).
Поверхностью нагрева называют наружную поверхность нагревательного прибора, отдающую тепло окружающему воздуху.
Для удобства сравнения нагревательных приборов между собой с теплотехнической и технико-экономической точек зрения поверхности их нагрева выражают в квадратных метрах эквивалентной площади (э. п.).
1 м2 эквивалентной площади — это условная поверхность нагрева нагревательного прибора с теплоотдачей 506 Вт при расходе воды 17,4 кг/ч и разности между средней температурой теплоносителя в приборе и температурой воздуха в помещении 64,5°, соответствующей расчетным температурам теплоносителя tг = 95° С, tс = 70° С или tср = 82,5° С и температуре воздуха в помещении 18° С. Таким условиям отвечал чугунный радиатор Н-150, выпускавшийся ранее, который был принят за эталонный нагревательный прибор.
Основные технические характеристики нагревательных приборов приведены в таблицах 16 и 17.

---

Наборы быстрого набора для установки лучистого тепла на бетонных плитах

Описание

Бетонные плиты Radiantec «Быстрые комплекты»

Что такое быстрый комплект Radiantec?

Комплект Radiantec Quick — это легко заказать упаковку, которая будет содержать материал, необходимый для установки лучистого тепла в бетонную плиту (за исключением вашей изоляции). Многие люди не знают, сколько трубок нужно вставить, и, к сожалению, лучистое тепло не подходит для всех.Используя наши рекомендации ниже, вы можете легко определить, какой комплект вам нужен, в зависимости от размера вашего здания, толщины плиты и уровня энергоэффективности. Самое приятное, что если вы все еще не уверены, что заказать, все, что вам нужно сделать, это позвонить нам!

Вы обеспечиваете изоляцию и рабочую силу, остальное мы позаботимся! ЕСЛИ ВЫ ЗАКАЗЫВАЕТЕ ДО ПОЛУДНЯ ВОСТОЧНОГО ВРЕМЕНИ, ВАШИ МАТЕРИАЛЫ БУДУТ ОТПРАВЛЕНЫ В ТЕЧЕНИЕ ДНЯ !! В каждый комплект быстрого набора входит:

• Трубка Pex 1/2 ″ с кислородным барьером; достаточно, чтобы покрыть указанные квадратные метры с шагом 12 дюймов
• Трубный коллектор с уже прикрепленными фитингами, а также предварительно собранный комплект для испытания под давлением. Никаких специальных инструментов не требуется, только разводной ключ для затяжки фитингов
• Застежки-молнии
• Ремонт муфты (надеемся, она вам не понадобится, но она есть «на всякий случай!»)
• Ножницы для труб
• Индивидуальная компоновка трубопровода, если вы предоставите план этажа в формате pdf с указанием местоположения коллектора
• Видео по установке
• Технический совет / поддержка при установке

Как правильно выбрать быстрый комплект:

В хорошо изолированном здании с плитой толщиной 4-5 дюймов мы планируем использовать 1 фут трубы на квадратный фут пространства.Так что, если площадь здания составляет 1200 квадратных футов, вы должны заказать QK1200.

Для нас хорошая изоляция означает изоляцию стен R19 / кровлю R38, среднее количество окон и изолированные гаражные / подъемные двери. Если ваше здание плохо изолировано, закажите комплект немного большего размера и расположите трубы немного плотнее.

Если ваша плита будет иметь толщину 6 дюймов или больше, вам следует запланировать дополнительные трубки для более быстрого реагирования. Расстояние между трубками должно составлять около 10 дюймов по центру, поэтому умножьте площадь на 1.25, чтобы найти нужное количество трубок.

А как насчет зон?

Мы определяем зону как область, контролируемую одним термостатом. Зона может представлять собой ванную комнату площадью 30 квадратных футов или магазин площадью 3000 квадратных футов. Для многих магазинов или гаражей достаточно одной зоны. Имейте в виду, что зона отличается от петли или контура трубки. У вас может быть только одна зона, но внутри нее может быть 4 или 5 контуров трубок.

Однако предположим, что у вас есть здание площадью 1500 квадратных футов, где 1000 квадратных футов — это торговые площади, а 500 квадратных футов — складские помещения.Вы можете решить, что эти области должны иметь разную температуру, и захотите зонировать их как таковые. Затем вы заказываете QK1000 для покрытия площади магазина и QK500 для покрытия площади хранения, что позволяет использовать 2 зоны нагрева, когда вы будете готовы установить механическую систему.

Если у вас есть вопросы или вы не уверены, какой комплект заказать, мы предоставляем бесплатную помощь в проектировании. Вы можете позвонить нам по телефону 800-451-7593.

Установка трубок Pex для теплого пола из бетонных плит

Установка трубок Pex для теплых полов из бетонных плит — это один из самых простых способов установить лучистое тепло .При установке в бетонную плиту лучистые полы с подогревом очень эффективны и удобны . Поскольку установка бетонной плиты довольно проста, многие люди не выполняют некоторые простые, но очень важные шаги, думая, что это сработает, несмотря ни на что. Чтобы убедиться, что вы выполняете работу правильно, прочтите это руководство.

При покупке трубки у Radiantec, , мы предоставим вам индивидуальную компоновку трубки . Этот макет является частью нашей бесплатной помощи при проектировании, и многие из наших клиентов находят его очень полезным.Поскольку бетон является достойным проводником тепла, для большинства проектов нет необходимости в точном и идеальном расположении трубок. Вы должны попытаться использовать все указанные трубки, достаточно хорошо разнести их и убедиться, что длина трубок не слишком короткая и не слишком длинная. В помещениях с большим количеством окон трубы можно расположить ближе. Посередине комнаты или в туалете расположите ее подальше друг от друга.

Общие практические правила для систем теплого пола с бетонными плитами

Эти рекомендации носят общий характер.Как и в случае с любым другим строительным проектом, обязательно сверитесь с официальным кодом перед началом работ.

1. Поверх утрамбованной земли или песка установить пароизоляцию.
2. Уложите не менее 2 дюймов жесткого пенопласта. Предпочтительным материалом является экструдированный или пенополистирол. Radiantec не рекомендует использовать лучистые барьеры или изоляцию с пузырьковой пленкой для теплого пола.
3. Установите проволочную сетку или арматуру для бетонной плиты.
4. Присоедините трубку к проволочной сетке или арматуре с помощью пластиковых стяжек.Если нет стали, допустимо прикрепить трубку скобами непосредственно к изоляции.
5. Подсоедините трубопровод к коллектору плиты Radiantec и проведите испытание под давлением.

Обязательно ознакомьтесь с нашим Руководством по проектированию и строительству и звоните нам по любым вопросам. Мы здесь, чтобы помочь убедиться, что ваш теплый пол установлен правильно и обеспечит долгие годы безотказной работы.

Radiantec_Radiant_Heat_Within_Slab_Installation_Manual

Бетонный пол с подогревом | Внутриплитное отопление

Благодаря бетону, жилая и коммерческая недвижимость по всему миру надежно поддерживается.Однако тот же бетон, который создает структуру в здании, часто создает холодную и влажную жилую среду. Для домовладельца это часто означает, что подвал не используется в полной мере. Его можно использовать для хранения вещей, вместо того, чтобы предлагать дополнительный уровень жилого пространства для семьи.

Чтобы согреть подвал, вы можете установить ковер, чтобы изолировать пространство. Однако это не нагреет область. Вместо этого вам следует обратиться к электрическому подогреву пола, чтобы нагреть эту холодную бетонную плиту.

В Соединенных Штатах вы можете обогревать ковровое покрытие с помощью рулона для обогрева пола или мата из усиленной ламинированной алюминиевой фольги с кабелями, расположенными на расстоянии 2 дюйма друг от друга. Однако многие люди обращаются к популярным вариантам напольных покрытий из плитки, камня и винила с установленным под ним электрическим подогревом. Эти материалы обычно усиливают ощущение холода в подвале, но с помощью электрического лучистого тепла они предлагают высококлассный способ согреть комнату.

Полы теплые, подвал теплый

По Бобвила. com article, керамическая плитка — это «Кадиллак для полов в подвале», потому что на нее не действуют вода или водяной пар, который часто может проникать в подвал через бетон. Точно так же клееная виниловая плитка или доски водостойки, что идеально подходит для цокольного этажа.

Когда вы думаете о виниловых полах, вы можете представить себе виниловую плитку 70-х годов с яркими геометрическими узорами. Сегодня появилась новая порода винила, называемая роскошной виниловой плиткой или LVT.

«Сегодняшние продукты могут достаточно убедительно имитировать внешний вид дерева, керамики или камня», — утверждает Бобвила.ком статья.

Независимо от того, решите ли вы укладывать плитку, камень или винил, вы знаете, что ваш пол будет защищен от возможных повреждений водой. Но если вы установите лучистый пол с подогревом поверх плиты и под поверхностью пола, как вы можете обеспечить защиту нагревательного элемента? Введите подстилку.

Изоляция бетонных плит для обогрева полов

CeraZorb® — это тонкая синтетическая пробковая подкладка толщиной 3/16 дюйма (5 мм), которая настоятельно рекомендуется при установке системы подогрева пола поверх существующей бетонной плиты или под плиткой и камнем. CeraZorb® действует как влагостойкий барьер, который не впитывает воду и не разбухает под воздействием жары или холода. Подложка из синтетической пробки не гниет и не пропускает плесень и грибок. Это означает, что ваш электрический нагревательный элемент будет защищен от любой потенциальной утечки воды из бетона.

Когда CeraZorb® используется в сочетании с нашей системой электрического лучистого теплого пола TempZone ™, нижнее покрытие также улучшает тепло- и звукоизоляцию и улучшает распределение тепла, что приводит к экономичной эксплуатации.Кроме того, подкладка предотвращает появление трещин на поверхности пола, что особенно важно при работе с плиткой и камнем.

CeraZorb® также был разработан с учетом простоты установки. Он поставляется в виде листов размером 4 на 2 фута, так что он будет устанавливаться ровно на бетон, без скручивания или запоминания, как это было бы с рулонами изоляции.

Как установить теплый пол в бетон

Для домов новостройки есть еще один способ нагреть холодную плиту, и он начинается еще до того, как бетон затвердеет.

Нагревательные маты и кабели для перекрытий можно укладывать непосредственно в бетон во время его заливки. Тепловые маты для плит, предлагающие 20 ватт на квадратный фут, идеально подходят, если вы хотите, чтобы окончательной поверхностью пола был бетон. В подвале вы можете использовать модный пол с отделкой, такой как штампованный, полированный или окрашенный бетонный пол с установленным внутри тепловым излучением.

Вот шаги для установки нагревательных кабелей или матов для плит:

Шаг 1:

Вытащите свой индивидуальный план установки и определите, где следует разместить термостат.Первое, что должен сделать ваш электрик, — это установить термостат и его распределительную коробку, а также, при необходимости, любые релейные панели. Ваш электрик может решить, какой комплект электрооборудования подходит для вашего дома.

Шаг 2:

С помощью цифрового омметра проверьте значение сопротивления нагревательного элемента между двумя проводниками (желтый и черный для 120 В, красный и черный для систем на 240 В) и сверьте это значение со значением на ярлыке CSA продукта. Также проверьте нагревательный элемент с помощью мегаомметра между каждым проводом и желто-зеленым заземляющим проводом по очереди.Мегаомметр на 500 В постоянного тока проверяет сопротивление изоляции между проводниками и землей и должен показывать бесконечность, или OL.

Шаг 3:

Установщик бетона должен разложить и утрамбовать не менее 8–12 дюймов щебня. Кроме того, необходимо установить 2-дюймовую изоляцию из полистирола (или лучше). Этот утеплитель также следует размещать вертикально по периметру плиты, чтобы предотвратить потерю тепла с краев. Наконец, для армирования следует использовать проволочную сетку большого диаметра или арматуру.Для поддержки проволочной сетки или арматуры можно использовать проволочные стулья или бетонную брусчатку.

Шаг 4:

Используя пластиковые кабельные стяжки, электрик должен прикрепить датчик температуры и нагревательный кабель / коврик к проволочной сетке в соответствии с вашим индивидуальным планом установки, стараясь избегать перекрытия, касания или пересечения нагревательных проводов. . Установите датчик на той же глубине и посередине между двумя нагревательными проводами. Как только это будет сделано, нагревательный кабель и датчик следует проверить с помощью омметра, а затем вставить в металлический или другой утвержденный кабелепровод, идущий от пола до распределительной коробки в стене.Провод датчика должен быть проложен к контроллеру в отдельном кабелепроводе от холодных выводов нагревательного провода. Никогда не прокладывайте провод датчика рядом с нагревательным проводом, над ним или под ним.

Шаг 5:

Теперь, когда нагревательный элемент и датчик установлены, установщик бетона может закончить заливку плиты. Установщик должен залить от 4 до 6 дюймов бетона, чтобы засыпать нагревательный элемент, оставив его на 2–3 дюйма ниже готовой бетонной поверхности. Продолжайте проверять кабель омметром во время заливки.

Шаг 6:

Электрик должен еще раз проверить нагревательный элемент и датчик с помощью омметра и мегаомметра. Обязательно укажите результаты в гарантийных документах.

Шаг 7:

После того, как бетон полностью затвердел, электрик может завершить всю проводку для термостата, распределительной коробки и панели реле, если это необходимо. Должны быть включены автоматические выключатели и система должна быть активирована, чтобы электрик мог проверить силу тока нагревательного элемента.Если все в рабочем состоянии, готово!

Полные инструкции по установке см. В Руководстве по установке обогрева плит WarmlyYours. Кроме того, если у вас возникнут какие-либо вопросы или проблемы во время установки, не стесняйтесь позвонить в службу технической поддержки WarmlyYours. Для вашего удобства они доступны круглосуточно и без выходных по телефону 800-875-5285.

Обратите внимание, что если вы хотите установить другое напольное покрытие поверх бетона, вам следует заделать нагревательный кабель для плиты на расстоянии 5 дюймов друг от друга в свежеуложенную бетонную плиту. Более низкая удельная мощность этого кабеля позволяет добавить покрытие пола по вашему выбору, устанавливаемое поверх бетона. Преимущество обогрева плиты с помощью кабеля заключается в том, что пол можно снять или заменить в любое время, не влияя на излучаемое тепло. Если вы установили плитку поверх излучаемого тепла TempZone ™ в ванной, например, и хотели бы заменить плитку, вам также придется вырвать излучающее отопление, потому что оно приклеивается к плитке с тонким слоем.

Как бы вы ни выбрали обогрев плиты, добавление лучистого отопления превратит ваше пространство в комфортное убежище круглый год.

Интересуетесь стоимостью бетонного пола с подогревом? Используйте наш Конструктор цен на теплый пол, чтобы мгновенно оценить, сколько будет стоить система теплого пола для вашего собственного проекта.

Внутреннее и внешнее лучистое отопление для бетона

Зима в Пенсильвании пришла в начале прошлого года и принесла один-два удара. За порывом холода последовал дождь, который быстро заморозил деревья, подъездные пути, тротуары и все остальное, что не имело способности или чувства, чтобы уйти с дороги.

Толстый лед скопился повсюду, когда армии муниципальных рабочих и домовладельцев трудились на передовой. Их оружие массового поражения: соль, химикаты, плуги и тяжелые ледяные лезвия. Увы, все эти красиво обработанные, штампованные, окрашенные и скульптурные бетонные поверхности были сколы, потрескались и подверглись химическому воздействию.

Но так быть не должно. Ваше мастерство можно легко защитить, и владельцы дома и бизнеса, на которых вы работаете, имеют право знать об этом.Ответ — метод, который применялся в закрытых помещениях в течение многих лет: лучистое тепло. Это также отличный компаньон для наружного бетона. Почему бы не щелкнуть выключателем и не растопить эту хандру и боли в спине?

Технология снеготаяния — это, по сути, лучистое тепло, применяемое к наружным поверхностям. Между двумя методами нагрева мало различий, и оба могут использоваться для нагрева поверхностей из бетона с низкой или большой массой, чтобы растопить лед и снег, сохраняя поверхности в безопасности и очищая их от скоплений льда.

Для декоративных бетонных поверхностей — особенно тех, на которых нанесен узор — технология таяния снега работает как чемпион и сохраняет нетронутыми обработки поверхности.Как вам хорошо известно, химикаты, растворы, соли, лезвия, скребки и воздуходувки для снеготаяния могут быстро испортить вашу лучшую работу.

«Ключевая функция системы снеготаяния — поддерживать чистоту и сухость пешеходных дорожек, проездов и других участков», — говорит Колин Маршалл, системный разработчик Watts Radiant. «Для коммерческих применений, особенно тех, которые считаются критическими областями, такими как входные зоны в больницы и дома престарелых, площадки для вертолетов и пандусы для доставки, лучистое тепло выполняет ценную, возможно, спасающую жизнь функцию.”

Внутри помещений лучистое отопление пола работает с использованием заполненных водой труб или электрических нагревательных элементов для нагрева массы пола. Затем поверхность пола мягко излучает энергию, которая плавно перемещается ко всем предметам в комнате, делая их — и ноги ваших клиентов — уютно теплыми.

«Без сомнения, теплые полы являются наиболее комфортной формой обогрева», — говорит Джим Лемен, менеджер по рынкам HVAC / R, Vanguard Piping Systems. «Лучистое тепло от пола согреет все в здании, придавая каждой поверхности приятное ощущение, которое можно почувствовать.Пол становится самой теплой поверхностью в комнате, а не самой холодной ». Удивительно, но те поверхности, которые наиболее неудобны без лучистого тепла — бетон, камень и плитка — становятся наиболее комфортными с лучистым теплом, потому что они так хорошо переносят тепло.

Будь то водяное или электрическое, лучистое отопление для пола стоит меньше в эксплуатации, чем любое другое тепло. Поскольку теплые полы обеспечивают больший комфорт при более низких настройках термостата, большинство людей считает, что им комфортно при более низких температурах в помещении.

В помещении? На открытом воздухе?
Использование декоративного бетона быстро развивается как внутри помещений, так и снаружи. Давайте посмотрим на уникальную совместимость лучистого тепла с теми искусно обработанными бетонными поверхностями, которые вам так хорошо известны.

Наиболее вероятное применение декоративного бетона внутри конструкции — это монолитные плиты с большой массой и готовые фундаменты, хотя сегодня, в значительной степени благодаря вашим усилиям по продажам и уникальной эстетике декоративного бетона, растет интерес к подвесному бетону. , тонкоплитные и легкие бетонные конструкции.Лучистое тепло, возможно, подтолкнуло к использованию тонких плит быстрее, чем какая-либо другая сила.

Все это и таяние снега тоже?
Рассматривая или рекомендуя систему лучистого отопления, внимательно посмотрите на план этажа, чтобы увидеть, может ли там быть дверь, тротуар или вход в гараж, выходящие на север или подверженные накоплению льда или снега. Следует поощрять владельца дома или здания попросить проектировщика лучей добавить одну или несколько зон таяния снега в систему отопления.

Это влечет за собой перемещение нагретой воды / раствора антифриза из теплообменника, прикрепленного к вашему котлу отопления помещения или выделенному источнику тепла под землей, к холодным поверхностям снаружи.Вы можете активировать зоны таяния снега, когда прогноз погоды требует ледяных осадков, или просто подождать, пока микропроцессор выполнит свою работу.

Для системы снеготаяния проектировщик указывает трубы, встроенные в плиты для наружных или гаражных помещений. Проектировщик должен учитывать влияние местных погодных условий, изоляции, расстояния между трубами, диаметра трубы и длины контура. Излучающие трубы из PEX (сшитого полиэтилена) или синтетического каучука EPDM должны иметь не менее двух дюймов бетона поверх трубы.Обычно строительные нормы и правила предоставляют для этого точные размеры.

Таяние снега имеет несколько преимуществ. Ледяные поверхности больше не вызывают беспокойства и не требуют ухода. Затраты на обслуживание оборудования снижаются, поскольку не требуются химикаты для плавления льда. Эти химические вещества убивают ландшафтный дизайн, увеличивают очистку здания, поскольку они обнаруживаются внутри, и могут разрушить бетон и асфальт. Затраты на обслуживание резко падают.

А в сегодняшнем сутяжническом обществе таяние снега не стоит денег; они его сохраняют! Стоимость системы более чем окупается после рассмотрения одного судебного иска.

Гидравлические системы
Гидравлические (на водной основе) системы излучающих полов используются на больших площадях или для всего дома или здания. Как правило, излучатели с горячей водой лучше всего подходят для помещений площадью 500 квадратных футов и более или там, где горячая вода уже используется в качестве источника тепла. Гидравлические трубы могут быть встроены в бетонные плиты, в тонкие плиты над перекрытиями каркаса, скреплены скобами между балками перекрытия или установлены поверх чернового пола.

«Современные жидкостные системы лучистого отопления используют конструкцию с замкнутым контуром», — говорит Тим ​​Доран, менеджер по техническому дизайну Wirsbo. Вода нагревается от источника тепла — обычно бойлера или водонагревателя — и затем циркулирует по трубопроводу во все части здания или снаружи. Затем тепло подается в каждую зону по запросу термостата. «В системе с замкнутым контуром вода постоянно содержится в трубке, поэтому она не смешивается с бытовой водой. После того, как она нагреется, а затем циркулирует по всей излучающей системе, та же самая вода возвращается к источнику тепла для повторного нагрева и повторной циркуляции ».

Гидравлические лучистые полы с подогревом работают при низком давлении (обычно ниже 20 фунтов на кв. Дюйм) с температурами часто в диапазоне от 90 до 150 ° F.

Трубки PEX — отличный продукт для теплового излучения и таяния снега. Необходимо соблюдать осторожность, чтобы защитить его от проколов на рабочем месте, раздавливания или воздействия солнечных лучей. Еще один лучший кандидат — это «Onix» компании Watts Radiant, прочная трубка из EPDM, которая более устойчива к неправильному обращению на рабочем месте и к УФ-излучению.

Система представляет собой сумму своих частей.
Специальные распределительные устройства, называемые коллекторами, направляют нагретую жидкость в несколько контуров труб излучающего пола.Коллекторы обычно располагаются вблизи отапливаемой зоны, хотя их можно установить в механическом помещении. Каждый коллектор включает подающий (горячий) и обратный (охладительный) коллекторы. Коллекторы обычно включают балансировочные клапаны для управления потоком нагретой воды в каждый контур или контур. Цепи представляют собой петли из труб PEX или EPDM, которые начинаются на подающем коллекторе и заканчиваются на возвратном коллекторе. Комбинация коллекторов и контуров нагревает определенную область, которая называется зоной. Зона может быть одной комнатой или несколькими.

Одним из наиболее интересных продуктов для водяных лучей является высокотехнологичная подкладка Bekotec производства Schluter. Панели из пенополистирола с шипами кладут непосредственно на несущую основу для изоляции трещин и шума, а также для теплоизоляции. Трубки излучающего тепла помещаются между геометрическим узором «шпилек», которые возвышаются на нижнем уровне.

Электрические системы — еще один вариант
Электрическая система может быть лучшим выбором для небольших помещений, таких как главная ванная комната.Конечно, если электроэнергия доступна на местном уровне, ее можно использовать для обогрева или обогрева пола всего дома или офиса. SunTouch — ведущий поставщик систем матов для внутренних работ.

Delta-Therm продает прочный электрический кабель, хорошо подходящий для работы на открытом воздухе. Для плит, лестниц и пандусов их тросы для плавления снега сделаны из неорганических материалов, поэтому они не портятся с возрастом. Кабельные сборки укладываются в виде змеевика и прикрепляются к арматурной сетке перед заливкой бетона или асфальта.Поскольку кабели имеют постоянную ваттность, возможность управления тепловыделением на квадратный фут обеспечивается за счет расстояния между кабелями, обычно на расстоянии от 6 до 9 дюймов.

С чего начать?
Всегда лучше привлекать таланты профессионального установщика, который знает и имеет опыт работы с лучистым теплом, желательно члена ассоциации Radiant Panel Association. Затем вы можете с уверенностью выбрать, в какой степени вы будете вовлечены в процесс.

Также проверьте сайты производителей, перечисленных в конце этой статьи.Возьмите интервью у нескольких профессиональных установщиков: обязательно спросите, принадлежат ли они к RPA. Также посетите один из лучших сайтов в отрасли. На этом сайте есть инструмент для поиска подрядчиков, который поможет вам найти ведущую фирму.

Есть еще вопросы о вашем проекте?

Теплая зона

Кабель для обогрева пола в плите

Внутриплитные теплые полы с подогревом Введение

Кабель для теплого пола In-Slab разработан для установки в новые бетонные плиты. Термокабель прикреплен к повторно сетку и заделывают примерно на 2 дюйма ниже поверхности. Кабель In-Slab использует бетонную плиту для равномерно распределять тепло по намеченной площади. Плита также сохраняет тепло, благодаря чему система. высокоэффективный. Кабель доступен по цене и может быть установлен для обогрева любого типа напольные покрытия, включая паркет, ковролин, плитку и т. д.

Система лучистого теплого пола Warmzone In-Slab одна из самых эффективных существующих систем отопления.Система теплого пола предлагает не требует обслуживания, проста в установке и рассчитана на 10-летний срок службы. Гарантия производителя.

Внутриплитные системы теплого пола

Термокабель In-Slab

Warmzone — прочный, высокий качественный нагревательный кабель, который можно установить, чтобы обеспечить роскошный теплый пол для практически любой тип поверхности пола в жилых или коммерческих помещениях. Тепловой кабель In-Slab популярен, потому что он очень прочный кабель, который доступен по цене, чрезвычайно эффективен и может использоваться в различных приложений.

Термокабель Durable In-Slab

имеет защитную металлический экран и водонепроницаемый, поэтому его можно использовать как во влажных, так и в сухих условиях. Тепловой кабель In-Slab, рассчитанный на выработку 12-27 Вт на квадратный фут, является лучшим излучающим материалом. решение для подогрева пола для установки в плитах как в небольших, так и в крупных жилых помещениях. коммерческие проекты лучистого отопления. Система теплых полов эффективно обеспечивает комфортное тепло практически для всех типов полов и систем отопления.

Система лучистого теплого пола управляется технологически продвинутый, простой в использовании термостат со встроенным GFCI и датчиком температуры пола. В программируемый термостат имеет функцию часов, которая позволяет вам устанавливать четыре события в день как а также настройки будних и выходных дней. Систему теплого пола можно запрограммировать так, чтобы ваши полы подогреваются перед тем, как вы встаете утром, а затем выключаются, когда вы уходите на работу. Программируемая функция позволяет эффективно использовать систему лучистого тепла именно тогда, когда вы необходимость. Вы также можете временно изменить температуру для одного события с помощью программируемого термостат. После этого система теплого пола вернется к расписанию программы в следующий раз. запланированное мероприятие.

Еще одно преимущество Warmzone In-Slab electric Система теплого пола заключается в том, что тепловой кабель нагревает ваши полы быстро и равномерно.В отличие от некоторых систем которые требуют значительного времени для нагрева пола, электрическая система In-Slab имеет быструю реакцию время, что также увеличивает эффективность системы за счет сокращения времени работы.

Энергоэффективность, не требует обслуживания и проста в эксплуатации. Система лучистого теплого пола Warmzone In-Slab является доступной системой для приложения, требующие, чтобы кабель был встроен в бетонную плиту перекрытия. Позвоните в теплый пол эксперт сегодня, чтобы узнать больше, по телефону 888-488-9276 .

Система лучистого отопления подвала

Подвалы трудно поддерживать эффективно отапливаемыми по многим причинам. Природные свойства жилой площади в подвале существенно отличаются от жилой площади основного этажа. Подвальные этажи сделаны из бетона и обычно называются плитами, цементными плитами или бетонными плитами. Водяной пар проникает через пористую цементную плиту и стены, проникая в окружающую среду сыростью, влагой и влажностью.

Имеются изолированные формы для легкой установки водяного лучистого тепла под полом подвала.

Эффективные системы гидроизоляции, дренажные системы и отстойные насосы снизят угрозу просачивания воды и затопления. Однако они не будут бороться с проникновением испарений грунтовых вод через почву под бетонной плитой и за стенами подвала. Осушитель может улучшить ситуацию, но он действительно лучше для улучшения качества воздуха в помещении.

Системы лучистого обогрева пола подвала предназначены для обогрева бетонной плиты, используя ее для отвода тепла, которое поглощается окружающей средой подвала. Если вы когда-либо ходили босиком по подвальному этажу, вы знакомы с холодом и влажностью, которые могут быть почти невыносимыми для незащищенных ног. Благодаря системе лучистого обогрева пола в подвале полы останутся теплыми и сухими, а также будет поддерживаться постоянная комфортная температура во всей жилой зоне подвала.

Технологический прогресс

Несмотря на то, что некоторые производители могут утверждать, что лучистое отопление пола в подвале является новой и инновационной технологией, это не новинка. Теплый пол появился в 60 году нашей эры, когда римляне использовали эту концепцию для обогрева замкнутых пространств.

Это правда, что технологии непрерывно развиваются для повышения рентабельности лучистого отопления пола в подвале, его установки и эксплуатации. Теперь системы предлагают преимущества с точки зрения выбора, энергоэффективности, экологических соображений и простоты.

Понимание теплообмена

Конвективное тепло

Подумайте о тепле, исходящем от огня. Есть разница в основном источнике тепла между камином и костром. Камин нагревается в основном за счет конвекции, поскольку воздух, окружающий камин, является основным теплоносителем.

Пока очаг поглощает тепло, чем дальше вы путешествуете от тепла, излучаемого в воздух, тем он становится холоднее. Часто дымоход имеет холодные нисходящие потоки, создавая вакуум, который всасывает теплый воздух через дымоход.Такой же вакуум образуется при остывании горячих углей.

В традиционных системах конвективного воздушного отопления этот процесс стратификации воздуха, инфильтрации и результирующих потерь тепла за счет эксфильтрации известен как эффект дымовой трубы. Когда теплоносителем является воздух, теплый воздух поднимается к потолку, пока не остынет.

Как только воздух падает на пол, он возвращается в печь или заполняет конвективный вакуум, создаваемый этим процессом. При понижении наружной температуры инфильтрация и эксфильтрация воздуха увеличиваются пропорционально повышению внутренней температуры.

Перегретый воздух из конвективной системы течет к более холодным наружным стенам, втягивая холодный воздух в дом через любые трещины и циркулируя с нагретым воздухом. Уравновешивание термостатов конвективных систем занимает больше времени из-за времени, необходимого для передачи тепла, где можно измерить температуру.

Системы лучистого отопления для плинтусов отличаются более низким энергопотреблением по сравнению с традиционными системами с принудительной подачей воздуха. Однако тепло, выделяемое радиаторами плинтуса, не является действительно излучаемым.Эти типы лучистых систем по-прежнему передают основной источник тепла через воздух с помощью лучистых нагревательных элементов.

Лучистое тепло

Электрическое лучистое отопление для пола может быть получено в рулонах для легкой и быстрой установки на ваш черный пол.

Костры также нагревают окружающий воздух, но земля вокруг огня поглощает большую часть тепла. После того, как дрова сгорят дотла, раскаленные угли сохраняют тепло и продолжают нагревать землю иногда в течение нескольких дней.Это настоящее лучистое тепло, потому что земля нагревается и поглощается окружающей средой, а не воздухом.

Энергия истинного лучистого тепла известна как инфракрасное излучение (ИК). ИК-излучение равномерно поглощается со всех сторон; он не поднимается, как теплый воздух. В отличие от принудительного воздушного отопления, лучистое тепло всегда равномерное, что исключает сквозняки и холодные пятна.

Благодаря излучающим системам, инфильтрации, эксфильтрации, расслоению воздуха и стеклу потери тепла сокращаются на 10-25 процентов по сравнению с конвективными системами.Настройка термостата обычно может быть понижена на пять-восемь градусов по Фаренгейту, что снижает потребление энергии. Тепловая нагрузка систем лучистого отопления снижается на 25-40 процентов.

Настоящая излучающая система поглощает тепло от источника тепла и способна поддерживать более постоянную температуру. Как только целевая температура, установленная на термостате, будет достигнута, температуры будут оставаться более высокими. Разница температур на внешних стенах ниже, что снижает инфильтрацию, расслоение и эксфильтрацию воздуха.

Обзор систем лучистого отопления подвала

Системы лучистого обогрева пола в подвале работают по тому же принципу, что и тепло, создаваемое раскаленными углями от костра. Подобно тому, как раскаленные угли нагревают землю, пол тщательно нагревается, и окружающая среда поглощает тепло. Эти системы эффективны, экономичны и удобны. Стоимость вашего дома при перепродаже может возрасти с увеличением комфорта жилого помещения в подвале.

Как правило, большинство систем лучистого обогрева полов являются жидкостными.Эти типы сухих систем могут быть установлены как над, так и под черным полом или под бетонной плитой, обеспечивая тихий, чистый и эффективный обогрев, а также ряд других преимуществ.

• Экономичный — Обеспечивает экономию затрат на электроэнергию до 40 процентов по сравнению с системами конвективного воздушного отопления. В результате настройки термостата на шесть-восемь градусов ниже, чем в традиционных системах отопления, с обратной стратификацией разницы в два-четыре градуса между температурами на уровне пола и потолка.Стоимость рассрочки очень доступна для среднего домовладельца.
• Чистый и здоровый — Устраняет сквозняки и предотвращает циркуляцию обычных загрязнителей в помещении через воздух, таких как пыль, грязь и аллергены. Снижает количество внешних загрязнителей за счет сохранения ископаемого топлива.
• Экологически чистый — Создает меньше парниковых газов и может быть поддержан самым чистым и наиболее возобновляемым источником энергии: усовершенствованной солнечной энергетической технологией.
• Тихий — Устраняет шум вентиляторов, треск воздуховодов и стук труб традиционных конвективных систем.
• Увеличенное жилое пространство — Побуждает вас жить и наслаждаться ранее холодным и влажным подвалом с постоянным теплом, без циклов холода или жары и с более низкой относительной влажностью.
• Практические инвестиции — Увеличивает долгосрочную экономию затрат на электроэнергию и повышает интерес к вашему дому со стороны потенциальных покупателей.

Нагретая вода или смесь антифриза циркулирует в гибких трубках, проложенных по сети над или под черным полом.Большинство производителей гидравлических систем находят трубки из сшитого полиэтилена (PEX) или резиновые трубки с барьером диффузии кислорода, превосходящим более старые мягкие медные или стальные трубки.

Гидравлические системы лучистого пола перекачивают нагретую воду по трубам, эффективно нагревая поверхность пола и излучая тепло, которое поглощается окружающей средой. PEX и резиновые трубки гибкие и менее подвержены коррозии при перекачивании нагретой жидкости через трубки мимо других металлических компонентов, присутствующих в насосах, крепежных деталях и муфтах.

Гибкие трубки заполнены водой или комбинацией антифриза. Затем эта вода нагревается традиционным бойлером, водонагревателем или солнечным коллектором и перекачивается по трубопроводу. Гибкие трубы нагревают плиту, которая затем излучает тепло от плиты в жилую зону подвала.

Типы систем

У каждого типа системы есть свои преимущества и недостатки. Выбор типа системы будет в значительной степени личным выбором, основанным на ваших долгосрочных целях, затратах на установку и электроэнергию, количестве исследований системы продукта, любых приготовлениях, необходимых для гидроизоляции или ремонта фундамента, а также рекомендаций профессионального установщика.Возможно, наиболее важный фактор для принятия решения будет зависеть от того, устанавливается ли система в существующем доме или в новой строительной конструкции здания.

Независимо от того, какую систему лучистого отопления для пола в подвале вы выберете, следует помнить о нескольких вещах. Ощущение теплопередачи от системы лучистого теплого пола займет больше времени, чем у традиционной системы с принудительной подачей воздуха.

Теплый пол можно установить под бетон.Бетон можно заливать непосредственно поверх разводки лучистого тепла.

Скорость передачи тепла через тепловую массу пола превышает скорость передачи тепла через воздух. Однако, как только теплопередача полностью проникнет в бетонную плиту подвала, постоянство и устранение горячих и холодных точек значительно перевесит любые неудобства.

Надземные системы могут стать дорогостоящими и трудоемкими при модернизации. Часто существующий чистовой пол может нуждаться в удалении и замене впоследствии.Для подпольных систем требуется просверливание отверстий в балках пола, чтобы можно было пройти трубку PEX.

Разделы ниже должны помочь решить, какая система лучистого отопления пола в подвале является лучшим выбором для вашего дома. Настоятельно рекомендуется обратиться за советом и консультацией к нанятому по контракту профессионалу. Вы сможете лучше взвесить преимущества и недостатки предлагаемых систем.

Надземные системы

Системы лучистого отопления в подвальном этаже устанавливаются над черным полом из бетонных плит и под чистым полом.В надпольных системах используются деревянные панели с пазами, устанавливаемые под чистым полом. Трубки PEX помещаются в пазы панели, устанавливая заподлицо с поверхностью панели.

Площадь и ширина панели варьируются в зависимости от производителя. Некоторые производители предлагают панели типа «аккордеон» для больших площадей. Производители заявляют, что панели будут работать под различными напольными покрытиями: плиткой, мрамором, винилом, деревом и ковровыми покрытиями.

Подпольные системы

Под черным полом установлена ​​система лучистого отопления цокольного этажа.Системы ниже пола включают прикрепление труб PEX к основанию чернового пола или подвешивание их к основанию пола. Этот тип системы широко используется для модернизации, потому что установка менее дорогостоящая, чем надпольные системы и гидронные системы. Подпольные системы имеют недостаток эффективности по сравнению с надпольными системами. Для достижения такой же тепловой нагрузки требуется более высокая температура источника.

Панельные системы двойного назначения

Эта система панелей, которая считается панелью двойного назначения, сочетает в себе структурные требования, предъявляемые к каркасу черного пола и системе лучистого теплого пола.Система панелей сконструирована по технологии «шпунт-паз». На верхней поверхности спроектирована панель с модульным рисунком канавок по центру. Панель предназначена для труб PEX с алюминиевым листом из сплава, соответствующим рисунку канавок и прочно прикрепленным к поверхности.

Гидравлические системы бетонных перекрытий

Эта система лучистого отопления пола в подвале не самая экономичная или практичная для существующих подвалов, если только бетонная плита не нуждается в замене.Тем не менее, этот тип системы идеально подходит для строительства нового дома или здания, о чем свидетельствует подавляющее большинство домовладельцев, выбирающих этот тип системы. При правильной установке он работает наиболее эффективно из всех систем лучистого отопления подвала.

Поскольку стоимость плиты цокольного этажа уже учтена в расходах на строительство, добавление системы лучистого отопления цокольного этажа только помогает быстрее окупить долгосрочную экономию энергии. Систему можно использовать отдельно или в сочетании с традиционным воздухонагревателем, плинтусом, водонагревателем, дровяной печью или водонагревателем.

Домовладельцы приятно удивлены бесшумной работой системы водяного водяного отопления. В отличие от традиционных конвективных систем, здесь нет постоянных шумов, связанных с воздуходувками, вентиляторами или скрипом труб. Водяной насос, используемый для циркуляции жидкости по гибким трубкам, находится в бетонной плите.

Воздушные потоки отсутствуют, в отличие от систем приточного воздуха. Устранение горячего воздуха, выходящего из регистров, исключает распространение пыли по дому.Постоянный и равномерный нагрев достигается благодаря тому, что в помещении не происходит немедленного охлаждения воздуха или продувки холодным воздухом, поскольку воздух нагревается с каждым циклом нагрева.

Установка систем теплого пола с бетонными плитами

Теплый пол с подогревом можно установить под деревянным полом, добавив тепла, исходящего от пола.

Критические факторы изоляции

Установка элементов системы лучистого теплого пола из бетонных плит очень мало меняет процесс заливки бетонного пола в подвальном помещении по сравнению с традиционным методом.Пароизоляция из полиэтилена толщиной 6 мил помещается поверх слоя заполнителя для предотвращения проникновения водяного пара через бетонную плиту. Использование пароизоляции стало стандартом в последние годы.

Слой изоляции укладывается поверх пароизоляции и вдоль краев фундаментной стены, чтобы предотвратить вымывание тепла через более холодные внешние края стены. Это самая важная рекомендация в процессе. Толщина изоляционного слоя должна составлять от одного до двух дюймов в зависимости от климатических условий.

В более холодных климатических условиях следует начинать с двухдюймовой изоляции на внешней стене фундамента и сужаться до дюйма к центру. Рекомендуется, чтобы длина изолированной площади составляла 12 футов от периметра к центру подвала. Кроме того, обеспечение надлежащей теплоизоляции фундамента увеличивает общую эффективность энергопотребления дома и сводит к минимуму потери тепла из системы лучистого пола из бетонных плит.

Компоненты системы

Затем в контурах между арматурным материалом бетона или поверх него в петле наматывают трубку

PEX, управляемую коллектором контура.Армирующий материал защищает трубы и отводит тепло от трубы для более быстрой передачи тепла через бетонную плиту.

Стержневые арматуры предпочтительнее сетчатых из-за их долговечности. При использовании стержневой арматуры рекомендуется укладывать половину армирующего материала на блоки, кирпичи или другие возвышающиеся поверхности. Затем вставляется трубка PEX, а остаток армирующего материала помещается поверх трубки.

Гибкая трубка привязана проволокой к армирующему материалу на длине менее 400 футов, в зависимости от толщины трубки.Расстояние между трубками варьируется от 6 до 18 дюймов в зависимости от климата, тепловой нагрузки и зон, более подверженных потерям тепла. Внутренние зоны часто расположены на больших расстояниях, тогда как дверные проемы и по периметру более сконцентрированы.

Правильная длина, пропорциональная производительности насоса, приведет к минимальному потреблению энергии. Расположение трубок должно быть спиральным и без очень крутых поворотов. Цель состоит в том, чтобы выполнять плавные повороты, которые помогут снизить нагрузку на насос и сэкономить энергию.

Проверка герметичности полиэтиленовой или резиновой трубки на герметичность перед заливкой цокольного этажа может сэкономить значительные хлопоты и время. Это включает в себя накачивание трубки до 50 фунтов на квадратный дюйм и оставление ее на ночь. Если манометр показывает 5 фунтов на квадратный дюйм или ниже, указывается утечка.

Ремонт производится перед заливкой плиты. Во время заливки цементной плиты в трубке остается воздух, чтобы защитить ее. После заливки бетонной плиты перекрытия проводится еще один осмотр, чтобы определить, не произошла ли утечка.

Чтобы защитить гибкую трубку PEX от повреждений, ее оставляют в нижней трети бетонной плиты. На этой глубине трубы наиболее эффективно отводят тепло через бетонную плиту. Следует следить за тем, чтобы трубы не пробили дно плиты перекрытия подвала.

Источники энергии

Большинство систем лучистого обогрева пола в подвале называются гидравлическими системами. Это относится к работе системы, а не к самому источнику энергии.Для этих систем доступен ряд источников энергии.

• Природный газ
• Пропан (LP)
• Масло
• Уголь
• Дерево
• Электричество
• Тепловые насосы
• Земляные тепловые насосы
• Солнечная энергия

Решение о том, какой источник энергии использовать, является личным. Соображения включают бюджет проекта, элементы архитектуры, желаемый уровень комфорта, региональный климат и соответствие вашим местным строительным нормам.

Лучистые полы с подогревом обеспечивают более равномерное общее тепло, которое согревает все в комнате, включая поверхности, мебель и, что наиболее важно, вас.

Последние штрихи

После того, как вы определились с системой лучистого отопления подвального этажа и источником энергии, вы готовы к выбору последних штрихов. Практически любой тип напольного покрытия совместим с системами лучистого отопления. Для получения более полной информации о вариантах, пожалуйста, обратитесь к одному или обоим из этих разделов: Полы в подвале и Полы из твердых пород древесины.

Консультации со специалистом по системам лучистого отопления подвала — это первый шаг в выборе наиболее экономичной и практичной системы для ваших нужд. Может быть полезно проконсультироваться с подрядчиком по гидроизоляции, специалистом по ремонту фундамента или специалистами по отделке подвала, чтобы убедиться, что любые структурные проблемы решены до установки.

При наличии надлежащей информации и профессиональных рекомендаций домовладельцы и их семьи могут наслаждаться максимально комфортным и уютным дополнительным жилым пространством по экономичной цене!

Системы лучистого отопления — InterNACHI®

Ника Громицко, CMI®

Системы лучистого отопления напрямую нагревают пол или панели в стене или потолке дома, а не нагревают воздух, как это делают системы воздушного отопления.Эту технику можно сравнить со стоянием на полном солнце в холодный день или ощущением тепла далекого костра, даже если воздух холодный. Несмотря на свое название, системы лучистого отопления также зависят от конвекции — естественной циркуляции тепла в помещении, вызванной теплом, исходящим от пола.

Лучистое тепло использовалось с древних времен, возможно, еще в 4000 г. до н.э. в Монголии. Древние римляне также использовали тип лучистого отопления, известный как гипокауст, для обогрева своих домов и общественных бань.В последние десятилетия лучистое отопление стало более широко использоваться в Европе, хотя, наконец, оно набирает популярность в Соединенных Штатах, особенно в строительстве новых домов, где установка более экономична. В то время как европейские инспекторы имеют гораздо больший опыт работы с этими системами, американские и канадские инспекторы должны быть готовы сталкиваться с ними все чаще.

В системах лучистого отопления используется один из двух теплоносителей, каждый из которых описан ниже:

• вода (гидронная система) излучаемое тепло: Эта система использует горячую воду, переносимую по трубам, расположенным в виде решетки, для обогрева дома.
• Электрические излучающие полы: Эта система использует электричество, передаваемое по кабелям или напольным коврикам, для обогрева дома.

Установка систем лучистого теплого пола может быть влажной или сухой (не путать с вышеупомянутыми различиями), и решение об использовании того или другого в значительной степени зависит от того, будет ли система установлена ​​в новой или существующей строительство. Эти два метода кратко описываются следующим образом:

• При мокрой установке нагревательные панели устанавливаются на пол, и тонкий слой бетона или гипса укладывается по всей установке, прокладывая кабели или трубы между двумя слоями пола. или бетон.Эта установка идеальна для строительства нового дома, где бетонная плита, имеющая высокую тепловую массу, используется для строительства первого этажа.
• Установка сухого теплого пола — это относительно новая стратегия, при которой кабели или трубы проходят в воздушном пространстве под полом. Трубы часто помещают между слоями фанеры или под черным полом. Сухое отопление чаще встречается при модернизации и когда полы в новых домах не залиты бетоном.

Преимущества лучистого отопления

• эффективность.Системы лучистого отопления потребляют меньше энергии, чем системы конвективного отопления, в которых используется то же самое топливо. Это происходит по ряду причин:
  • Термостат можно установить на более низкую температуру и при этом обеспечить такой же комфорт. Помещения, обогреваемые за счет излучения, обычно равномерно отапливаются от пола и потолка, в отличие от систем с принудительной подачей воздуха, в которых полы остаются холодными. Исследования, проведенные Американским обществом инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE), показывают, что люди могут чувствовать себя комфортно при температурах на 6-8 градусов ниже с помощью лучистого отопления, чем с конвективным отоплением, в котором в качестве основного теплоносителя используется воздух.
  • Для них не требуются воздуховоды или трубы, которые учитывают тепловые потери в других системах.
  • Менее теплопотери через окна, потому что воздух не выходит.
  • Излучающие обогреватели можно зонировать так, чтобы энергия использовалась только для обогрева отдельных комнат. Таким образом, вы можете легко направить тепло в зоны с большей проходимостью или прохладой, одновременно отводя тепло из малоиспользуемых комнат.
• Системы лучистого отопления, в отличие от систем с принудительной подачей воздуха, не представляют большой угрозы распространения пыли, пыльцы и микробов.
• Гибкий выбор топлива. Гидравлические системы можно обогревать с помощью самых разных источников энергии, таких как солнечные водонагреватели или газовые, дровяные или масляные котлы.
• ненавязчиво. Системы лучистого отопления не видны в занимаемом пространстве, что экономит площадь пола и дает больше декоративной свободы.
• тихо и чисто. Системы лучистого отопления тихие, чистые и практически не требуют обслуживания. С другой стороны, отопительный котел, работающий на жидком топливе, требует ежегодного обслуживания.
• Лучистому обогревателю нужно время, чтобы остыть. Это может быть выгодно по нескольким причинам:
  • Обогреватель может работать ночью в непиковые часы, когда тарифы на электроэнергию ниже. Затем его можно выключить, но при этом он будет излучать тепло в часы пик.
  • Поскольку лучистым обогревателям требуется много времени для охлаждения, они будут продолжать обеспечивать тепло в течение нескольких часов даже после отключения электроэнергии.

Недостатки лучистого отопления

• Для систем лучистого отопления, установленных на потолке, требуется дополнительная изоляция под плитой.
• ограниченный выбор напольного покрытия. Ковролин из-за своих свойств теплоизоляции снижает эффективность внутрипольных систем. Дерево тоже может быть не лучшим выбором из-за его склонности к растрескиванию или усадке при нагревании. Если необходимо использовать древесину, лучше всего использовать древесину с низким уровнем влажности, чтобы избежать усадки и зазоров.
• потенциально высокие коммунальные расходы. В некоторых районах электричество — самый дорогой способ обеспечить тепло.
• высокая первоначальная стоимость. Из-за их сложной установки первоначальные затраты могут быть непомерно высокими.
• длительный период прогрева. Электрические системы нагреваются быстрее, чем жидкостные, хотя в обоих случаях требуется больше времени, чем в обычных системах с принудительной подачей воздуха.
• Их можно использовать только для обогрева. Для охлаждения, очистки воздуха и вентиляции требуются отдельные системы. Напротив, система приточного воздуха может делать все это.
