Буронабивные сваи или винтовые — что лучше?

Сегодня для строительства различных по назначению зданий часто используют свайные фундаменты. Их главное достоинство заключается в возможности создания надежного основания практически на любом грунте, на сыпучих почвах, на участках рядом с водоемами и со сложным рельефом.

Существует несколько видов свайных фундаментов, но самые востребованные – винтовой и буронабивной. Учитывая схожесть их конструкции, собственники часто не знают что выбрать, буронабивные сваи или винтовые, что лучше, какие подойдут для строительства, с учетом индивидуальных особенностей участка и будущего строения.

Характеристики буронабивных опор

БНС по сути не являются сваями, это застывшие бетонные опоры, изготавливаемые обычно прямо на стройплощадке. Обустройство фундамента с их помощью предполагает разработку проектной документации, в соответствии с которой на участке буровыми установками делают скважины глубиной от 2-3 до 15 метров.

Низ подготовленной шахты заполняется щебнем, затем в них погружают обсадные трубы или полиэтилен, заполняют арматурой диаметром до 15 мм. После этого каждую скважину заливают бетонным раствором и уплотняют его, выталкивая воздушные пузырьки.

К достоинствам БНС относят:

  • Высокую несущую способность. Они могут выдерживать намного большую нагрузку, чем винтовые опоры.
  • Возможность самостоятельного выбора диаметра. Собственник сам решает, на каких именно сваях будет стоять его дом. Ограничений в их диаметре не существует.
  • Устойчивость. Бетонным конструкциям не страшны внешние воздействия, они защищены от коррозийных процессов, а потому долго сохраняют исходные технические характеристики.

Недостатков у буронабивных свай тоже достаточно. Главные из них – это высокая стоимость и трудозатратность необходимых строительных работ. Кроме того, чтобы продолжить возведение здания придется ждать полного застывания бетонного раствора, что может продолжаться в течение 3-4 недель.

Винтовые опорные конструкции

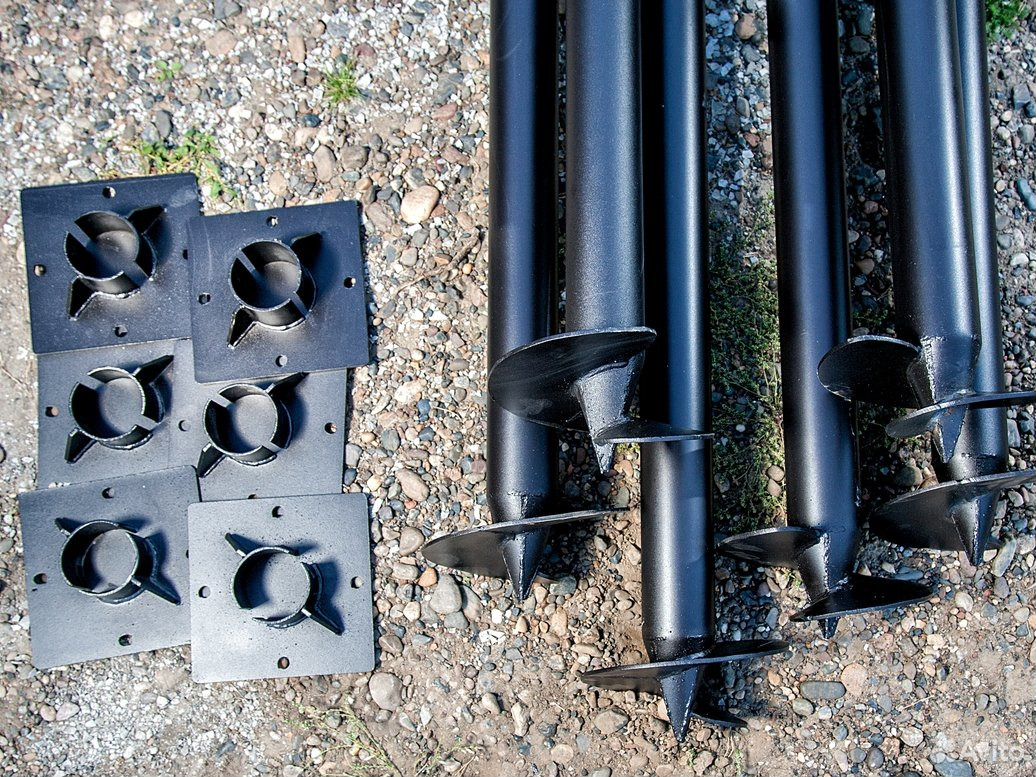

Винтовая опора – это полая труба, на конце которой располагается наконечник с лопастями, обеспечивающими возможность быстрого закручивания изделия в землю на расчетную глубину. Преимущества свай:

  • Простейший монтаж. Создать фундамент для строительства с их помощью можно самостоятельно, трубы легко завинчиваются в землю, но требуют постоянного контроля вертикальности расположения.
  • Стоимость. Отличаются минимальной ценой и позволяют существенно экономить при строительстве.
  • Долговечность. В зависимости от используемых материалов, технологий и средств защиты от коррозийных процессов, могут сохранять свои технические и эксплуатационные характеристики на протяжении 50-200 лет.
  • Быстрота установки. На завинчивание всех свай фундамента небольшого дома обычно уходит не более 1-2 дней. После установки не нужно ждать застывания бетона.
  • Всесезонность. Допускается выполнение строительства в любое время года, в том числе зимой и при выпадении осадков.

Конечно, винтовые сваи не могут выдерживать столь же сильные нагрузки, как буронабивные, однако даже их вполне достаточно для возведения большинства строений. Они идеально подходят для обустройства фундамента в условиях сложного грунта и являются лучшим решением для возведения легких малоэтажных частных домов.

винтовые сваи или бетонные (забивные, буронабивные, сваи-оболочки)?

Забивные ж/б сваи в большинстве случаев работают как висячие, то есть их несущая способность обеспечивается в первую очередь трением по боковой поверхности. Следовательно, при проектировании фундамента на их основе необходимо дополнительно выполнять расчеты на воздействие касательных сил морозного пучения.

Морозное пучение связано с наличием в порах грунта воды и ее замерзанием.

На степень пучинистости влияют разные факторы, в том числе уровень расположения грунтовых вод. Так если он расположен выше отметки глубины промерзания, то выпучивание фундаментной конструкции может достигнуть нескольких метров. Кроме того, грунт в разных частях участка может подниматься на разную высоту, что усугубляет негативное воздействие на основание.

В результате с течением времени фундамент неравномерно деформируется, что вызывает крены, образование трещин и т.д.

В связи с этим согласно обязательному приложению Ж «Расчет свайных фундаментов на воздействие сил морозного пучения» СП 24.13330.2011 «Свайные фундаменты»: «при строительстве зданий и сооружений на свайных фундаментах в сезоннопромерзающих или искусственно замороженных пучинистых грунтах необходимо учитывать касательные силы морозного пучения. Расчет оснований и свайных фундаментов по устойчивости и прочности на воздействие сил морозного пучения грунтов следует производить при эксплуатации неотапливаемых сооружений, мачт линий электропередачи и мобильной связи, трубопроводов и др.».

К неотапливаемым сооружениям относят все строения, которые не оказывают теплового воздействия на грунт.

Так как большинство строений на свайных фундаментах имеют высокий ростверк, и их пол не соприкасается с грунтом, они не оказывают теплового воздействия на грунт под ними.

Таким образом, для свайных фундаментов с высоким ростверком (исключением являются фундаменты из широколопастных винтовых свай, при установке которых лопасть располагается за глубиной промерзания, что позволяет ей противостоять негативному воздействию касательных сил морозного пучения) нужно обязательно выполнять расчет по устойчивости, подтверждающий, что удерживающие силы (собственный вес, полезная нагрузка, силы сопротивления, удерживающие сваю от выпучивания из-за трения ее боковой поверхности о талый грунт, лежащий ниже расчетной глубины промерзания) превосходят «выпучивающие» (касательные силы морозного пучения).

В случае касательных сил грунт примерзает к боковым стенкам фундамента, поднимая их за счет сил бокового трения, образовавшихся при смерзании. Примерзнув к стенкам фундамента, вспучивающийся грунт поднимает и фундамент, разделяя его на части. Эти силы могут достигать 5-7 тс на квадратный метр боковой поверхности фундамента.

Формула расчета имеет вид:

Расчеты на действие сил морозного пучения в средне- и сильнопучинистых грунтах показывают, что для уравновешивания касательных сил морозного пучения для пригруженных сооружений нужна заделка в непучинистые грунты на глубину равную слою сезонного промерзания. Для непригруженных и легких сооружений – на глубину не менее 2 толщин сезоннопромерзающего слоя.

При нормативной глубине промерзания 1,5 м, минимальная глубина забивки свай составляет в средне- и сильнопучинистых грунтах:

  • для пригруженных сооружений – 3 м;
  • для непригруженных и легких – 5,5 м.

Так как забивные сваи малого сечения устанавливаются с помощью малогабаритных сваебойных установок, часто они оказываются заглублены в грунт не более чем на 3-4 м, что создает серьезную угрозу безопасности.

Еще один важный аспект – сечение забивных железобетонных свай. Хотя ГОСТ 19804-2012 указывает минимальное допустимое сечение 200х200 мм. Тем не менее, строительные компании часто предлагают сваи сечением 150х150 мм, которых даже нет в нормативных документах. Если же такие сваи выполнены из бетона, марка морозостойкости которого ниже F100, то срок эксплуатации таких конструкций не превысит 5-6 сезонов.

Подводя итог, можно сделать вывод, что забивные железобетонные сваи, при условии их соответствия строительным нормам и правилам, – хорошее, но довольно дорогое решение для фундамента.

В качестве альтернативы могут быть использованы винтовые сваи. Конечно, это решение также имеет определенные особенности, с которыми необходимо считаться (подробнее «Минусы свайно-винтового фундамента»), однако если участь слабые и сильные стороны такой конструкции как на этапе проектирования, так и на этапе строительства, возможно не только избежать проблем, но и добиться увеличения показателей эффективности, срока службы и т.

п.

Какие сваи лучше винтовые или буронабивные

Грамотный выбор фундаментной основы позволяет добиться оптимального результата при реализации того или иного строительного проекта. Долговечность всей постройки, ее эксплуатационные характеристики, напрямую зависят от конструкционных особенностей и качества фундамента. Также необходимо учитывать и экономическую составляющую предстоящего строительства – дороговизна ряда современных строительных технологий является серьезным препятствием для их широкого распространения и не позволяет в полной мере воспользоваться теми уникальными возможностями, которые предоставляют эти технологии.

Преимущества свайного фундамента

Положительные стороны фундамента из свай привлекают внимание многих современных застройщиков. С одной стороны, применение свай позволяет существенно ускорить строительный процесс, с другой – добиться экономии, без потери необходимого качества.

На фото фундамент на винтовых сваях (винтовой фундамент)

Свайные фундаменты хорошо зарекомендовали себя в сегменте малоэтажного строительства. Вполне по разумной цене можно заложить фундамент под загородный дом, гараж, подсобные постройки, баню, причал, теплицу.

Установка свайного фундамента может быть осуществлена в сжатые сроки и практически в любое время года. Эффективны свайные фундаменты в районах с неустойчивыми, подвижными грунтами, в регионах с вечной мерзлотой, на участках со сложным рельефом местности, где присутствует значительный перепад высот.

Установка свайной фундаментной основы не требует проведение объемных земельных работ, а также затратных мероприятий по осушению местности. Это важно, когда доступ тяжелой строительной техники к месту стройки ограничен либо невозможен. Зданию на свайном фундаменте не страшно высокое залегание грунтовых вод, а также возможное сезонное подтопление участка, вызванное таянием снега или сильными ливнями.

Особенности буронабивных и винтовых свай

В общих чертах фундамент из буронабивных и винтовых свай – это одна и та же конструкция: свайные столбы, погруженные в грунт на определенную глубину, обязанные ростверком, на который уславливается вся постройка. Отличия заключаются в материале, из которого изготавливают сваю и способе ее установки. Для буронабивных свай необходимо обязательное использование специальной техники, с помощью которой погружают обсадную трубу, извлекают из нее грунт, устанавливают каркас из арматуры, заполняют скважину бетоном, после чего осуществляют извлечение обсадной трубы.

Заливка бетонным раствором буронабивных свай

Винтовые сваи имеют высокий уровень заводской готовности, они полностью готовы к установке, что позволяет приступить к их погружению практически сразу, без предварительного бурения лидер-скважин. Завинчивание винтовой сваи может осуществляться с помощью спецтехники или вручную. При погружении происходит самоуплотнение грунта, в результате чего достигается более надежная и жесткая фиксация свайного столба. При необходимости труба, из которой изготовлена свая, может быть заполнена раствором бетона, что существенно повышает надежность фундамента.

Похожие статьи

Сваи для фундамента буронабивные сваи.

Сравнение свайно-винтового и фундамента на буронабивных сваях


Буронабивные или винтовые сваи — что выбрать?

Другие записи про фундаменты

Вопрос от нашего подписчика Георгия: Уважаемые эксперты, помогите советом! Мне нужно залить бетоном фундамент под одноэтажный дом 5х9 м. Бетономешалки нет, помощников тоже, все буду делать сам. Естественно, в один день такой объем работы мне не…

Здравствуйте! Собираюсь установит подставку под ёмкость для воды. Грунт увлажнённый, вода на глубине 1,2 м. Подставка сделана из 108х10 трубы L- 2/5 (4 штуки + рама из швеллера N-8 1,4х1,4). Какой фундамент заложить под эту конструкцию?

Здравствуйте! Для постройки дома из бруса на монолитном фундаменте. Имеет ли смысл делать на плите надстройку в виде бетонной ленты высотой 30-50см? Чтобы поднять дерево подальше от земли. Или это приведет к ухудшению теплосберегающих свойств?

Вопрос от нашей читательницы Натальи: Как к старому дому пристроить новый ленточный фундамент? Само соединение со старым или новый вдоль старого?

Хотели в этом году делать фундамент и дом, но не получается. А вот место под него уже сделано, размер 6х6. Чем и как его закрыть от осадков и чтобы не прорастали деревья, и кошки не селились, и не упасть туда ненароком. Буду рада любым советам и…

Вопрос от Елены — нашей подписчицы: В центре огорода от старого домика остался квадратный бетонный фундамент(1.5м х 1.5м), внутри всегда стоит вода. Как можно обыграть его, чтобы было красиво?

Смотрите все материалы про фундаменты: Смотреть все

7dach.ru

Сравнение свайно-винтового и фундамента на буронабивных сваях

Фундамент – это одна из самых важных частей строения, поскольку он играет роль своеобразного переходника, который служит опорой, удерживает здание и защищает его от воздействия особенностей почвы, климатических условий и влияния влаги. Раньше в основном отдавали предпочтение классическому варианту – ленточному бетонному фундаменту или же появившемуся чуть более десяти лет тому назад в строительном направлении блочному фундаменту. Но технологии идут вперед, у людей есть большое желание видеть в качестве опоры для своего дома практичный фундамент, монтаж которого будет максимально простым,  финансово доступным и идеально подходящим для земельного участка. Поэтому некоторые владельцы будущих дачных или жилых домов стоят перед выбором – отдать предпочтение свайно-винтовому или фундаменту на буронабивных сваях.

Сравнение свайно-винтового и фундамента на буронабивных сваях



Свайно-винтовой фундамент и его особенности

Современный вид этого типа опоры вводит в заблуждение, поэтому многим кажется, что этот фундамент появился совсем недавно. Но это на самом деле не так. Вкручиваемые в почву сваи уже используются чуть больше 250 лет. Впервые такую опору применили еще в 1838 году на берегу реки Темзы для строительства маяка, который стоит там до сих пор. С того времени свайно-винтовой фундамент удачно использовали для возведения строений в самых разнообразных и не комфортных для строительных работ условиях – это и в территории с вечной мерзлотой, и в обводненных почвах, а также грунтах, склонных к пучению.

К счастью, большинство из тех, кто собирается возводить частное или промышленное строение, не сталкиваются с выше перечисленными трудностями. Самые большие проблемы – это неровность или труднодоступность участка, каменистый грунт или же сезонное увеличение влаги в почве. Свайно-винтовому виду фундамента отдают предпочтение по многим причинам. Например:

  • Этот тип опоры по сравнению с другими имеет более низкую стоимость.
  • Монтаж винтовых свай, независимо от их количества, занимает не более 2 дней. При этом «вкручивать» сваи может как специализированная техника, так и группа рабочих их трех человек.
  • Свайно-винтовой фундамент долговечен, более длительный срок эксплуатации достигается благодаря специальному антикоррозийному покрытию.
  • Независимо от типа грунта, даже при его свойстве пучится, свайно-винтовой фундамент является надежной опорой для возведенного на нем здании.
  • Стоящему на винтовых сваях строению не страшны весенние паводки и даже смещение почвы.

Сравнение свайно-винтового и фундамента на буронабивных сваях

 Подробнее о Винтовых сваях КСАмет: http://vsksamet. ru/

Фундамент на буронабивных сваях и его особенности

Если традиционный ленточный фундамент сделать нет возможности – не позволяют финансы или особенность грунта, а свайно-винтовая опора кажется чем-то несерьезным, тогда можно остановиться на фундаменте на буронабивных сваях.

Скважины для свай данного типа делают вращательным способом бурения. При этом буровой снаряд вращается на небольшой скорости, благодаря чему вибрация грунта очень небольшая и нет опасности появления дополнительных осадок, что особенно ценится, если рядом стоят уже готовые строения. Используемый в процессе бурения глинистый раствор служит защитой для стенок скважины от гидростатического давления и одновременно используется для предотвращения обрушения.

После того, как скважина проделана, в нее опускают арматурный каркас буронабивной сваи, который устанавливают в зависимости от особенностей грунта или на части сваи или же по всей ее длине. И уже только тогда при помощи бетононасоса скважина наполняется бетоном.

Сравнение свайно-винтового и фундамента на буронабивных сваях

Преимущества фундамента на буронабивных сваях:

Что еще Мы можем для Вас сделать?

Звоните: 8-800-700-59-17 Бесплатно для Всей России

Контакты г. Калуга:

Звоните: +7 (4842) 59-59-16 —Центральный офис.

Электронная почта: [email protected]



tdmet-al.ru

Свайный фундамент — какие сваи лучше винтовые или буронабивные

Начальным этапом любого строительства выступает закладка фундамента. Его разновидность, качество, скорость и цена зависят от качества грунта, возможностей заказчика и применяемой технологии. Если речь идет о слабой почве (пучнистой, болотистой, влажной или мягкой) рекомендуется возводить свайный фундамент. Его особенность заключается в погружении на заданную глубину свай и их фиксацию, за счет чего обеспечивается максимально прочное основание под любое строение.

Такой фундамент очень выгоден при строительстве в условиях сложного рельефа, многоуровнего, со значительным перепадом высоты или при большом количестве грунтовых вод. В зависимости от особенностей строительства выбирается соответствующий тип свай – буронабивной или винтовой. Какие выбрать — буронабивные или винтовые сваи, что лучше и что еще влияет на выбор, в нашей статье.

Разновидности свайных оснований

Выбирая, какие сваи лучше — винтовые или буронабивные, необходимо учитывать особенности конкретного грунта. Это зависит от следующих факторов:

  • тип почвы;
  • функциональное предназначение сооружения;
  • какой материал будет использоваться при строительстве (дерево, кирпич, ЖБИ и т.д.).
Буронабивные

Монолитная железобетонная конструкция, которая возводится уже непосредственно на том месте, где будет строительство. По аналогии с винтовыми, буронабивные устанавливаются по периметру и под всем пятном здания для обеспечения оптимальной устойчивости. Предельно допустимое расстояние не должно превышать 2500 см от любой точки.

Способ возведения

Бурильной установкой высверливаются отверстия в определенных местах на глубину ниже промерзания грунта. Далее в ямы закладываются трубы, поверх которых надевается сварной каркас из арматуры. Во избежание утечки бетонного «молока» необходимо одновременно с трубой помещать в скважину мешки из спаянного полиэтилена. И только после всего этого в скважину заливается готовый бетонный раствор.

Для справки! Для приготовления смеси рекомендуется использовать бетон марки М200. В качестве наполнителя выступают щебень, гравий или гранит.

Важно! Заливать бетон в ямы под сваи необходимо с минимальным перерывом, чтобы не допустить образования холодных швов.

Верхней частью любого фундамента из свай является ростверк. Он необходим для того, чтобы нагрузка строения равномерно распределялась по основанию. Лучше всего делать ростверк монолитным, для чего необходимо сделать опалубку, усилить ее арматурой и залить бетонной смесью на основе М200.

Важно! Для того, чтобы исключить повреждения фундамента от грунтового вспучивания необходимо предусмотреть зазор между собственно грунтом и ростверком.

Буронабивные считаются более крепким основанием, которое в состоянии выдержать более трех этажей кирпичного строения, но при этом для его обустройства необходим плотный устойчивый грунт, где не допустима даже незначительная подвижность.

Винтовые

Это металлические трубы с винтообразным концом и наращенными лопастями, которые ввинчиваются ниже уровня промерзания грунта. Лопасти необходимы не только для дополнительной утрамбовки почвы по мере вкручивания, но и распределения нагрузки по площади наконечника.

Мнения о том, можно ли использовать подобные трубы для обустройства основания под капитальные строения разделились. Одни утверждают, что под кирпичные или каменные дома можно использовать исключительно монолитную базу, тогда как другие доказывают, что есть купить винтовые сваи заводского качества,  то можно строить из любых материалов.

Для того, чтобы дом не «повело» при закладке свайного основания необходимо соблюдать следующие условия:

  • использовать исключительно заводские изделия с гарантией производителя;
  • использовать только новые трубы при условии самостоятельной обработки антикоррозийным составом;
  • завинчивать строго по технологии;
  • не вывинчивать в случае просчета;
  • не выкапывать заранее яму – насадка именно вкручивается в землю.

Гарантией длительной эксплуатации является бетонирование труб после установки, для чего используется полое основание. С одной стороны, бетон выступает дополнительным усиливающим элементом, с другой – препятствует появлению коррозийных очагов.

Учитывая то, что с внешней стороны труба постоянно взаимодействует с почвой, блуждающими токами и грунтовыми водами, необходимо использовать несколько этапов защиты. В среднем срок эксплуатации составляет 50-75 лет, что значительно меньше, чем у буронабивного, именно благодаря его бетонному кожуху, защищающему трубы. При этом закладывать такое основание, несомненно, проще, дешевле и быстрее – для возведения 100-150 кв.м. потребуется всего 2 человека и 1 единица спецтранспорта.

Заключение

Если вы планируете строить дом и еще не решили, какие использовать — буронабивные или винтовые сваи, что лучше, имейте в виду, что более долговечным основанием является, безусловно, буронабивной. Он не ржавеет, не разрушается в процессе эксплуатации, не вступает в реакцию с активными и агрессивными средами. Но если у вас крепкий грунт, стоит, все же, остановится на винтовом. Важно при этом правильно определить расчетную нагрузку. А о том, как правильно рассчитать на примере конкретного дома, вы узнаете по этой ссылке.

www.xn——6kccahqbky9apke1c3akr1s.xn--p1ai

Свайный фундамент — какие сваи лучше винтовые или буронабивные

Начальным этапом любого строительства выступает закладка фундамента. Его разновидность, качество, скорость и цена зависят от качества грунта, возможностей заказчика и применяемой технологии. Если речь идет о слабой почве (пучнистой, болотистой, влажной или мягкой) рекомендуется возводить свайный фундамент. Его особенность заключается в погружении на заданную глубину свай и их фиксацию, за счет чего обеспечивается максимально прочное основание под любое строение.

Такой фундамент очень выгоден при строительстве в условиях сложного рельефа, многоуровнего, со значительным перепадом высоты или при большом количестве грунтовых вод. В зависимости от особенностей строительства выбирается соответствующий тип свай – буронабивной или винтовой. Какие выбрать — буронабивные или винтовые сваи, что лучше и что еще влияет на выбор, в нашей статье.

Разновидности свайных оснований

Выбирая, какие сваи лучше — винтовые или буронабивные, необходимо учитывать особенности конкретного грунта. Это зависит от следующих факторов:

  • тип почвы;
  • функциональное предназначение сооружения;
  • какой материал будет использоваться при строительстве (дерево, кирпич, ЖБИ и т.д.).

Буронабивные

Монолитная железобетонная конструкция, которая возводится уже непосредственно на том месте, где будет строительство. По аналогии с винтовыми, буронабивные устанавливаются по периметру и под всем пятном здания для обеспечения оптимальной устойчивости. Предельно допустимое расстояние не должно превышать 2500 см от любой точки.

Способ возведения

Бурильной установкой высверливаются отверстия в определенных местах на глубину ниже промерзания грунта. Далее в ямы закладываются трубы, поверх которых надевается сварной каркас из арматуры. Во избежание утечки бетонного «молока» необходимо одновременно с трубой помещать в скважину мешки из спаянного полиэтилена. И только после всего этого в скважину заливается готовый бетонный раствор.

Для справки! Для приготовления смеси рекомендуется использовать бетон марки М200. В качестве наполнителя выступают щебень, гравий или гранит.

Важно! Заливать бетон в ямы под сваи необходимо с минимальным перерывом, чтобы не допустить образования холодных швов.

Верхней частью любого фундамента из свай является ростверк. Он необходим для того, чтобы нагрузка строения равномерно распределялась по основанию. Лучше всего делать ростверк монолитным, для чего необходимо сделать опалубку, усилить ее арматурой и залить бетонной смесью на основе М200.

Важно! Для того, чтобы исключить повреждения фундамента от грунтового вспучивания необходимо предусмотреть зазор между собственно грунтом и ростверком.

Буронабивные считаются более крепким основанием, которое в состоянии выдержать более трех этажей кирпичного строения, но при этом для его обустройства необходим плотный устойчивый грунт, где не допустима даже незначительная подвижность.

Винтовые

Это металлические трубы с винтообразным концом и наращенными лопастями, которые ввинчиваются ниже уровня промерзания грунта. Лопасти необходимы не только для дополнительной утрамбовки почвы по мере вкручивания, но и распределения нагрузки по площади наконечника.

Мнения о том, можно ли использовать подобные трубы для обустройства основания под капитальные строения разделились. Одни утверждают, что под кирпичные или каменные дома можно использовать исключительно монолитную базу, тогда как другие доказывают, что есть купить винтовые сваи заводского качества,  то можно строить из любых материалов.

Для того, чтобы дом не «повело» при закладке свайного основания необходимо соблюдать следующие условия:

  • использовать исключительно заводские изделия с гарантией производителя;
  • использовать только новые трубы при условии самостоятельной обработки антикоррозийным составом;
  • завинчивать строго по технологии;
  • не вывинчивать в случае просчета;
  • не выкапывать заранее яму – насадка именно вкручивается в землю.

Гарантией длительной эксплуатации является бетонирование труб после установки, для чего используется полое основание. С одной стороны, бетон выступает дополнительным усиливающим элементом, с другой – препятствует появлению коррозийных очагов.

Учитывая то, что с внешней стороны труба постоянно взаимодействует с почвой, блуждающими токами и грунтовыми водами, необходимо использовать несколько этапов защиты. В среднем срок эксплуатации составляет 50-75 лет, что значительно меньше, чем у буронабивного, именно благодаря его бетонному кожуху, защищающему трубы. При этом закладывать такое основание, несомненно, проще, дешевле и быстрее – для возведения 100-150 кв.м. потребуется всего 2 человека и 1 единица спецтранспорта.

Заключение

Если вы планируете строить дом и еще не решили, какие использовать — буронабивные или винтовые сваи, что лучше, имейте в виду, что более долговечным основанием является, безусловно, буронабивной. Он не ржавеет, не разрушается в процессе эксплуатации, не вступает в реакцию с активными и агрессивными средами. Но если у вас крепкий грунт, стоит, все же, остановится на винтовом. Важно при этом правильно определить расчетную нагрузку. А о том, как правильно рассчитать на примере конкретного дома, вы узнаете по этой ссылке.

Выбрать винтовые или буронабивные сваи? Ответ XCMG

13 фев 2019

Винтовые или буронабивные сваи

Возведению объектов на нестабильном грунте предшествует формирование свай. Использование виброустановки и молота не всегда возможно из-за сильных шумовых и вибрационных разрушающих воздействий на расположенные рядом здания и сооружения. В этом случае остается два варианта подготовки фундамента под строительство: винтовые или буронабивные сваи. Их разработка создает минимальные вибрационные влияния и позволяет использовать метод при работе в городской черте.

Винтовые или буронабивные сваи: отличия и особенности технологии

Винтовые или буронабивные сваи? Что предпочтительнее? Для выбора одного из способов подготовки фундамента необходимо ознакомиться с особенностями каждого метода.

Буронабивные сваи

Технология, предполагающая создание сваи непосредственно на строительной площадке – буронабивной способ. Для процесса используют специальную буронабивную установку. Операция включает несколько этапов:

  • установка бурового оборудования в определенную точку;

  • бурение для получения скважины с заданными параметрами: диаметром и глубиной;

  • извлечение шнека с параллельной подачей бетона через бур;

  • монтаж каркаса из арматуры в сваю;

  • после застывания – монтаж строительных материалов и заливка ленточного ростоверка.

Частая проблема буронабивных свай – возможность осыпания нестабильного грунта в готовую скважину. Для предотвращения ситуации используют два приема:

  1. обработка бентонитовых глин раствором параллельно бурению для образования сплошной пленки, которая при застывании не позволяет породе осыпаться;

  2. одновременное бурение и установка обсадных труб, которые можно оставить в качестве вспомогательного укрепления фундамента после заливки бетона.

Буровая установка подбирается в зависимости от плотности, плавучести, твердости и других физико-химических характеристик геологической среды. Для эффективного процесса на глинистом грунте необходимо предусмотреть уширение нижней части.

Винтовые сваи

Полый стержень из металла, который имеет спиральную лопасть на конце и острый наконечник – винтовые сваи. Минимальная толщина стенки из стали составляет 3 мм, лопасти – 4 мм. Инструмент по принципу штопора вводят в грунт с помощью специального оборудования вибрационным, ударным, вдавливающим, ввинчивающим или смешанным методом. За счет наконечника и спирального конца глинистые породы разрушаются, формируется отверстие под сваи.

Что выбрать: винтовые или буронабивные сваи?

Рассмотренные технологии подходят для обработки разных типов грунта, кроме крупнообломочных и горных. Они успешно применяются на неровном рельефе.

Главный критерий выбора разновидности свай – масштабность строительства. Для крупных зданий предпочтительнее применять буронабивную технологию, которая позволяет создать фундамент для нагрузки до 60 тонн. Они более долговечные, имеют средний срок службы – 100 лет. Для одноэтажных домов и небольших сооружений подойдут винтовые сваи, выдерживающие до 10 тонн.

Для ответа на вопрос: «Винтовые или буронабивные сваи?», необходимо проанализировать особенность грунта и будущие параметры строительного объекта.

Обсадные трубы для свай. Устройство свай из труб, виды и особенности

Свайные трубы: производство и условия применения Любой дом или строение, любое инженерно-техническое сооружение нуждается в основании, в фундаменте, в «твердой опоре». Идея использования труб для свай, что называется, носилась в воздухе давно. Появление новых материалов и буронабивных технологий, их постоянное развитие привели к тому, что сегодня современные сваи из труб – уже не просто альтернатива «традиционному фундаменту». Буронабивные технологии обладают целым рядом преимуществ, а зачастую оказываются и единственно возможным способом для проведения дальнейших работ по строительству. Неудивительно, что свайные трубы – изделия весьма востребованные, и производство труб для свай занимает заметное место в ассортименте продукции ведущих металлургических предприятий РФ, например, Загорского трубного завода. Свайные трубы могут применяться как основной несущий элемент, внедряемый в грунт различными способами, например, винтовым. Обсадная труба для сваи – важный вспомогательный элемент для будущей буронабивной сваи. Сам буронабивной способ состоит в следующем: в грунте пробуривается скважина, в скважину устанавливается обсадная труба под сваю, внутри которой монтируется металлический каркас, полость свайной трубы заполняется («набивается») бетоном. После окончательного формирования сваи труба извлекается из грунта и может использоваться в дальнейшем.

Экономическая целесообразность Экономическая целесообразность буронабивных технологий с применением трубных свай напрямую следует из практической целесообразности: в ряде случаев проведение «традиционных работ» попросту невозможно:
  • В условиях плотной городской застройки, когда «тяжелые работы» на грунте могут вызвать повреждения близко расположенных строений.
  • В условиях ограниченного пространства строительной площадки, когда сложно (или невозможно) произвести доставку и перемещение забивных свай.
  • При строительных работах на поверхностях, имеющих значительный уклон к горизонту.
  • При наличии плотных грунтов.

Общие преимущества буронабивных технологий с использованием трубных свай:

  • Минимальное возможное воздействие через грунт на фундаменты близких строений.
  • Защита от повреждений существующих подземных коммуникаций.
  • Быстрота изготовления и долгий срок службы буронабивных свай.
  • Сокращение времени строительства и, как прямое следствие, уменьшение его общей цены.
Особенно заметен выигрыш в цене при использовании свай из труб в «легком», гражданском строительстве, например, при возведении домов и хозяйственных построек на дачных и садовых участках. Здесь могут применяться и металлические свайные трубы, и трубы, изготовленные из железобетона, пластика и асбоцемента. При этом «не-металлические» материалы, хотя и уступают в прочности металлу, но могут обеспечить большую стойкость к воздействию окружающей среды и заметный выигрыш в цене доставки и монтажа.

Обсадные трубы для свай: технологии устройства и способы бетонирования В качестве примеров использования трубных свай можно привести винтовые сваи и свайные трубы из железобетона. Винтовая свая – это труба, имеющая в нижней части специальные лопасти и конусное окончание. Винтовая свая в прямом смысле «ввинчивается» в любой грунт (кроме каменистого и скалистого), после чего полость свайной трубы заполняется бетоном или цементом. Перед монтажом винтовые сваи должны пройти антикоррозионную обработку. Железобетонная свайная труба – это кольцевой металлический каркас, залитый бетоном, для индивидуального или малоэтажного строительства используются трубы диаметром до 300 миллиметров. Установка в грунт производится в специально подготовленные скважины. В случае повреждений или при использовании труб б/у перед «набивкой» их бетоном поврежденные участки защищают, обвязывая рубероидом.

Особенности работы на разных почвах. Как выбрать диаметр обсадной трубы для свай. Использование свай из труб особенно популярно сегодня при «индивидуальном строительстве», когда фактор цены зачастую играет решающую роль. Выбор конкретного материала для свайных труб и способа установки диктуется в данном случае назначением будущего объекта: для будущего дома важна надежность и долговечность, а для легкой хозяйственной пристройки вполне можно обойтись и недорогими материалами, не требующими сложностей в их доставке и установке и, как следствие, дающими заметный выигрыш в цене. В любом случае не последнюю роль в выборе сыграет качество грунта: плотность и структура почвы, глубина промерзания в зимний период, уровень грунтовых вод. Именно эти факторы повлияют на материал свайных труб, длину и диаметр обсадных труб для свай при планировании буронабивных работ.

Свайные трубы: где купить Сегодня свайные трубы активно используются в строительстве: начиная от «малоэтажного» и заканчивая самыми масштабными проектами государственного уровня. Именно поэтому выпуск продукции, предполагающей в том числе и использование в качестве «труб под сваи», занимает важное место в ассортименте, который предлагает Загорский трубный завод. Предприятие успешно работает на территории Московской области и предлагает покупателям продукцию,   соответствующую мировым стандартам и рассчитанную на самый широкий спектр дальнейшего применения. На сегодняшний день в числе компаний, регулярно использующих продукцию Загорского трубного завода – корпорации «Газпром», «Росатом», «Роснефть», «Новатэк», ФГУП «Росморпорт».

Винтовые опоры, свайные заглушки и дома

Добро пожаловать на наш винтовой пирс Видео

Доброго времени суток. Это Мэтт Корнелл из компании Cornell Engineers.

Сегодня я хотел немного поговорить о винтовых опорах — стальных опорах со спиралью на дне, которые вкручиваются в землю вместо просверленных опор.

У них есть несколько применений в жилищном строительстве. Некоторые из этих аспектов мне не очень нравятся.

Видео по установке винтовой пристани

Давайте продолжим, и мы собираемся взглянуть на это видео, выпущенное Ideal Foundations.«Как устанавливается винтовая опора» — чтобы вы почувствовали, что на самом деле представляет собой винтовая опора. Спасибо ребятам из Ideal Foundations.

Итак, они начинают со стального столба с винтом внизу. Экскаватор толкает его в землю, и винт поворачивается в землю, и вы можете видеть, что он немного смещает землю. Пирс отталкивает немного грязи. Не много грязи, но все же, когда он врезается в землю или вонзается в землю, он создает этот слой рыхлой почвы по мере того, как он входит.

Рабочий с места убирает небольшую часть этой почвы. Они совершенно правильно сказали, что из земли выходит не так много земли. «Нет добычи, которую можно было бы удалить с сайта».

Из земли выходит немного грязи. Земля в этом месте была твердой и жесткой, и когда винт войдет в землю, вокруг круглого стального вала будет образовываться слой рыхлой почвы, который, как вы видите, врезается в землю там.

В данном случае они сделали двухметровый.Они собираются надеть удлинитель, они поднимают шнек, убирая головку с пути, снова опускают его и вбивают еще на два метра длины, а затем, через секунду, как только они опустите это вниз еще на два метра так, чтобы эта спираль, этот бур прямо на дне в данный момент врезалась в землю, и скажите, что она примерно на три метра в землю, создавая этот слой рыхлой почвы вокруг пирса.

Они снова уберут головку и установят последнюю метровую секцию.

Конструкция здесь явно говорит о том, что требуется пятиметровая пробка для винта, чтобы последний метр был вбит в землю. Итак, теперь у нас есть стальная колонна длиной пять метров, уходящая в землю.

Внизу у него есть этот шнек, тот кусок стальной пластины, который внизу, это то, что остановит его подъем, и это то, что будет сопротивляться любым нагрузкам, направленным вниз, на эти опоры.

Так вот как выглядит винтовой пирс и вот как его устанавливают.

Еще раз спасибо ребятам из Ideal Foundations.

Теперь я просто хочу рассказать о том, что мне нравится и что мне не нравится в этой системе винтовых опор, о некоторых проблемах и о том, как мы решаем некоторые из этих проблем.

Хорошо, вот что такое пирс для винта и вот как его устанавливают. Итак, в нашем эскизе мы собираемся показать винтовые опоры, подобные этой — они начинаются со стальной стойки и спирали, которая в некоторых случаях фактически представляет собой две половинные спирали, прикрепленные к стойке, но пока я делаю для этой демонстрации, для этого эскиз, для этих эскизов я просто собираюсь показать такой винтовой пирс.Немного отличается от того, что мы только что видели на экране, но вы получите картину.

Итак, их просверливают в земле, и причина, по которой мы устанавливаем винтовые опоры в землю, заключается в том, что поверхность земли, проектировщик, инженер, проектирующий здание, независимо от того, что оно поддерживается этими винтовыми опорами, обеспокоены тем, что эта почва недостаточно прочна на уровне поверхности. Мы должны спуститься на определенную глубину, чтобы получить хороший, прочный фундамент. Таким образом, инженер должен быть тем, кто определяет, какая нагрузка приходится на эти винтовые опоры, а производитель винтовых опор имеет набор правил о том, на какую глубину должна заходить винтовая опора, и часто они основаны на том, сколько силы или крутящего момента требуется для вкрутите резьбовую опору в землю так, чтобы чем жестче грунт, тем труднее было завинтить винтовую опору, и когда они выяснят, насколько сложно повернуть винтовую опору, и это регистрируется на экскаваторе на машине на землекопе, когда они останавливаются.

Нагрузки на винтовые опоры

Итак, теперь у нас есть винтовые опоры, у нас есть грунт, у нас есть глубина, на которую они должны войти, чтобы достичь определенного крутящего момента, поэтому давайте поговорим о том, какие силы прилагаются к винтовым опорам.

Как инженеры, мы проектируем винтовые опоры. Обычно наши вертикальные нагрузки — это постоянные нагрузки и временные нагрузки, направленные вниз.

Для ветровых нагрузок у нас могут быть подъемные нагрузки.

У нас могут быть боковые скрепляющие нагрузки, которым должны противостоять винтовые опоры или их комбинация.Может быть, дом стоит на пнях, и когда ветер дует боком на дом, эта нагрузка передается вниз через поперечные распорки на винтовой опор, который установил в землю монтажник.

Это не чисто вертикальная нагрузка — есть вертикальная составляющая, но из-за этой боковой нагрузки есть также сопротивление, которое здесь проявляется в боковом сопротивлении винтовой опоре.

Итак, я хочу немного поговорить о том, как этому воспрепятствуют винтовые опоры.

Вкратце, существует три типа нагрузок.

У нас есть вертикальные нагрузки, направленные вниз, ветровые нагрузки, направленные вверх, в целом, а также боковые нагрузки ветра. Они уходят в землю в винтовой опор, который действительно рассчитан только на вертикальные нагрузки. Как мы собираемся это обойти? Таким образом, мы предпочитаем обходить это стороной, чтобы строители начали с пробуренной опоры в земле, поэтому круглые выемки, любого диаметра, соответствующего размеру винтовой опоры здесь, они сначала выкапывают это в землю, а затем отправляют винтовая опора вниз, и они ввинчивают опору в дно, а затем опускаются на требуемую глубину, необходимую для получения достаточной опоры и подъема, потому что мягкий грунт на поверхности недостаточно хорош для того, чтобы эта винтовая опора могла быть заложена в пробуренной опоре не достаточно прочен сам по себе, чтобы выдерживать нагрузки, расчетные нагрузки, поэтому мы указали нагрузку для проектировщика винтовой опоры в тоннах в пределе рабочей нагрузки, а затем у нас есть бетонная основа или выемка, извините, что у нас есть эта выемка что после того, как винтовая опора будет установлена, мы засыпаем ее бетоном, и тогда фундамент дома может садиться на этот фундамент или в него.

Проблема, хотя там, где у нас есть проблема, мы только что посмотрели это видео, где винтовая опора была отправлена ​​прямо в землю на пять метров, и они сказали, что у них достаточная несущая способность, но, как вы видели, как винтовая опора вошла в на земле он оставил след незакрепленной пилы, поскольку эта группа здесь была сбита на пять метров, оставив этот след мягкой пилы, а также наш друг по телевизору на экране, возможно, попытался сжать грязь на поверхности, которую мы знаем, потому что мы Мы знаем, что этот мягкий слой почвы идет вниз, после винтовой опоры, и это одна из проблем, с которыми я сталкиваюсь с конструкциями винтовых опор, используемых в жилищном строительстве.

Мы уже знаем; дизайнеры уже знают, что столбы для винтовых опор должны быть сконструированы так, как будто они не опираются на землю. На пяти метрах для той сваи, которую мы только что смотрели на YouTube, у меня были бы серьезные опасения, что стальной столб длиной пять метров в земле с минимальной опорной отделкой на уровне земли — пять метров в целом — это большая колонна. без бокового ограничения.

Достаточно большая нагрузка будет изгибать этот столб, так что это действительно должно быть принято во внимание проектировщиком винтовой опоры, то есть изготовителем, командой разработчиков, их инженерами.

Это одна из проблем. Другой пример, и я думаю, чтобы помочь вам представить его, вот как может выглядеть пряжка, извините, изогнутая винтовая опора. Когда он изгибается и толкает в сторону, это не обязательно определенная точка, эти соединения могут быть довольно жесткими, но как только он наклоняется в сторону, нагрузка, которая была помещена на него на уровне земли, больше не воспринимается винтовой сваей, может в конечном итоге коснуться сторон и может в конечном итоге остановиться, но мы испытаем вертикальное движение в верхней части винтовой сваи.

Цель винтовой сваи, очевидно, состоит в том, чтобы не двигаться, чтобы поддержать наш фундамент, наше здание на чем-то хорошем и жестком, но если она движется, если она прогибается, когда ее кладут на нагрузку, то она не выполняет свою работу.

Итак, для меня это провал.

Способ, которым мы обходим это, очевидно, полностью соответствует тому, что производитель использует, очевидно, использует большую трубу, поэтому, чем дольше они думают, что они могут уходить в землю, и требуется хорошее испытание почвы, чтобы определить, насколько далеко это расстояние. , тем больше должна быть труба.В качестве альтернативы могут быть установлены дополнительные винтовые опоры в виде винтов, которые могут быть установлены в фундамент, и тогда они смогут передавать немного бокового усилия на землю, удерживать этот средний столб в любых центрах, поэтому я бы ожидал очень длинного Шнек, идущий в землю, а также винтовая опора, уходящая в землю, где будет еще пара пролетов, еще пара шнеков, которые войдут в землю, и они помогут стабилизировать эти столбы на этой тропе из мягкой почвы.

Так что не забывайте, что это наш предпочтительный вариант на уровне земли, который дает нам возможность поставить, мы называем это заглушкой, сначала просверливаем ее, затем входит винтовая опора, мы заполняем ее бетоном и либо наш дом опоры уходят в бетон или садятся на опорную плиту. Мы позаботились о загрузке, потому что производитель винтовых опор проектирует опоры для этого. Мы позаботились о загрузке, потому что производители винтовых опор разработали для этого, и мы позаботились об этих боковых силах, потому что наш пробурившийся пирс, который выкапывается первым, до того, как винтовой пирс войдет в него, имеет немного боковой ограничитель, и мы также видели, что иногда мы устанавливаем поперечные распорки под дом, и эта сила снижается, поэтому есть вертикальный компонент и горизонтальный компонент, поэтому для стальных столбов для столбов дома, которые спускаются на пробуренную опору или фундамент винтовой опоры через пробуренный пирс.В качестве боковой опоры используем просверленную опору. Нам нужно обосновать и доказать, что там достаточно несущей способности, и есть другие способы сделать это, очевидно, что чем больше бетонное отверстие, тем больше боковая поддержка мы получим, и мы получаем вертикальную поддержку от винтовой опоры, будь то быть вертикально вверх или вертикально вниз.

Давайте поговорим о некоторых проблемах, которые у нас есть с винтовые опоры и как мы их преодолеем. Дома на реактивной глине почвы.Неизменно дизайнер, возможно, вафельную плиту, потому что именно здесь я видел, как это чаще используется, вставил винтовые опоры снаружи, и это хорошо и хорошо. У нас есть основа, довольно прочная жесткая матрица вафельницы. балки проходят через здание, немного толще снаружи с поддержкой внешней нагрузки, где нагрузка от дома основная нагрузка от Дом поддерживается стенами. крыша и нагрузка от стен опускаются по периметру опор так, чтобы винтовые опоры располагались в соответствии с этими вертикальными нагрузками, весом дома.Давай поговорим о том, когда эта земля начинает двигаться, потому что идея этих винтовых свай для поддержки, и они чаще используются при высоком содержании h2 / h3, поэтому очень высоко реактивные и крайне реактивные сайты E и сайты класса P. Мы скорее всего увидим винтовые опоры в конструкции вафельных контейнеров на площадках h2, h3, Class E, Class P и дизайнер использует их, чтобы снизить вес или опору здания. в почву, которая, или в слой почвы более стабильный и прочный, чем поверхность, поддерживающая грунт.Первая проблема, которая вызывает, особенно когда это почва класса P и это мягкая почва, почва со временем уплотняется, и это не большая проблема, но будут времена, когда вы увидите дом, поддерживаемый винтовая свая, но земля фактически отвалилась. Стоя здесь, это может быть довольно тревожным для кого-то, потому что они могут видеть под домом. Они могут не видеть эти стальные столбы под землей, но они могут видеть под домом, и поэтому это большая проблема на вафельных плитах, потому что они построены полностью на земле, поэтому кто-то, стоящий снаружи и смотрящий вниз, может видеть под домом.Не такой большая проблема, если дом опирается на сваи, будь то винтовые сваи или обычные буровые опоры. Хорошо. Немного покопаться вокруг снаружи, мы собираемся определить, находятся ли здесь эти пирсы и дом работает нормально, не проблема. Я имею в виду эту землю вокруг снаружи здесь можно заполнить.

Я не рекомендую, в зависимости от класса почвы, заливать под здание, поместив дополнительную заливку под здание на случай, если это движение грунта меняется на противоположное — в случае, если это оседание не консолидация, а на самом деле высыхание почвы (противоположное пучению плиты, когда земля поверхность поднимается вверх).Земля опускается из-за засухи и однажды земля может снова промокнуть и снова начать подниматься. Мы не рекомендуем заполните пространство между нижней стороной вафельной капсулы и землей поверхность. Мы не хотим, чтобы земля снова поднималась вверх и снова поднимала дом.

Что делать, если у нас есть реактивное движение грунта? Если дом поддерживается только по периметру на винтовых опорах до твердого слоя с грузы, идущие в винтовые опоры (как они предназначены), все идет довольно хорошо, пока земля в середине дома не упадет или не приподнимется.

Эти системы фундаментов рассчитаны на определенное количество лифтинг и отек. Если вокруг дома и снаружи есть винтовые опоры хорошо поддерживается снаружи, у нас есть часть дома, поддерживается очень, очень хорошо на глубине, где земля вообще не движется и у нас есть часть дома, которая потенциально может быть полностью затронута движение грунта и подъем или проседание грунта. Неизменно эти системы опор не полностью предназначены для этого.Так что я бы порекомендовал, если бы ваш инженер собирается указать винтовые опоры снаружи, мы действительно рекомендуем установка винтовых опор также и во внутренние опоры, в зависимости от ширины дома, который действительно будет зависеть от вашего инженера.

Есть еще несколько винтовых опор, но если это заземление Падение дома все еще полностью поддерживается этим твердым слоем на глубине.

К сожалению, это также означает, что поскольку у нас нет стопки крышки у нас нет боковой поддержки, потому что у нас есть слой мягкой почвы окружая сообщения, мы также получаем дом, в котором на самом деле нет много боковой поддержки.

Итак, рекомендация для вафельных плит: если вы собираетесь иметь винтовые опоры снаружи в тех центрах, которые указывает инженер вам действительно следует искать винтовые опоры в промежуточных точках посередине плиты, чтобы все было основано на одном и том же твердом уровне внизу на глубина врезания винтовых опор.

Что, если вместо этого поднимется земля? Начнем с нашей ровной земли и теперь у системы вафельных капсул нет другого выбора, кроме как следовать грунт — тяжелые грунтовые условия — особенно если мы говорим о винтовые опоры снаружи.

Конечно, если есть специальная система, где эти заглушки могут быть изолированы от системы вафельных контейнеров или фундаментная система может быть изолирован от винтовой опоры. Есть специальный колпачок, который запатентован и с товарным знаком, который может использоваться для изоляции винтовой стойки от плиты, чтобы позволить это движение. Теперь нас беспокоит только то, продвинется ли земля так далеко, что открутите стойки и двигайтесь в сторону, потому что у нас есть этот слой мягкой почвы снова вокруг винтовых опор, чтобы эти винтовые полюсы могли смещаться вбок и не вступайте в бой, когда снова придет дом, чтобы снова сесть.

Так что это наша главная забота с этими заглушками. Если посередине есть винтовые опоры и земля поднимается, скажем, если было центральное качки, то винтовые опоры не будут оказывать никакой поддержки, особенно если вафельная плита поднимается с винтовой стойки и от вала.

Теперь мы снова полагаемся на то, что вафельная пластина имеет достаточно прочности, чтобы покрыть ее. Таким образом, между этим случаем, когда грунт опускается, и этим случаем, когда грунт поднимается, нет никаких оснований для проектирования этой вафельной плиты для более низкой классификации площадки.

Помните, что мы говорим о классах h2, h3, E и P. На самом деле нет никаких оснований для проектирования вафельной плиты для более низкой классификации площадки, чем классификация грунта, просто потому, что вы поддерживаете ее на винтовых опорах.

Я хотел бы предостеречь всех дизайнеров, которые говорят, что мы используем винтовые опоры, поэтому мы будем проектировать для сайта h2, h3. Независимо от того, поднимается ли она и поднимается или укрепляется — так или иначе — система фундамента все еще должна стоять на своем.

Если происходит уплотнение рыхлого грунта, то винтовые опоры действительно подходят, потому что грунт может осесть вдали от нижней стороны фундамента.

Дом будет опираться на винтовые опоры, спроектированные производителем соответствующим образом. Дом поддерживается, образуется щель. Это нормально, особенно если речь идет о уплотнении рыхлой почвы, тогда мы находимся в положении, когда можем заполнить этот пробел снаружи, чтобы никого не волновало это слишком сильно.

Это мои комментарии по поводу винтовых опор и их связи с фундаментом. системы.

Когда они используются в системах фундаментов, я бы предпочел, чтобы это был фундамент плота, который врывается в землю, или система вафельных плит, и это своего рода объединенная система, в которой я действительно рекомендую использовать вафельную систему в конечном итоге. иметь ленточную опору вокруг внешней стороны по периметру, которая на самом деле уходит ниже уровня земли, чтобы придать этому зданию небольшую боковую устойчивость, во что бы то ни стало иметь винтовой опор, который поддерживает опору здания полностью вниз в твердую почву на глубине, но если эта комбинированная система немного прижата к земле, я думаю, мы сможем добиться намного лучшего результата, внутренние опоры все еще могут быть на полистирольных пустотелых формах, если вы, как дизайнер, пожелаете, что это нормально.

Я действительно думаю, что объединенная система была бы отличным идея и решить некоторые другие проблемы, которые у нас есть с системами вафельных капсул, с дренаж и попадание воды под системы вафельных капсул.

Вот и все. Это винтовые опоры.

Мы видели, как они устанавливаются. Мы видели, как они использовал.

Единственное, что я хотел бы прокомментировать, это исправление ситуации, когда застройщик не может разместить пост централизованно вниз на винтовой свае.

Помните, мы говорили, что с заглушкой, почтовым грузом и винтовая опора внизу, что все это довольно вертикальные нагрузки вбок о грузах позаботилась эта шапка.

Вы обнаружите, что когда вы посмотрите на чертежи инженера, они полагаются на то, что столб дома, который сидит на этой заглушке сваи, находится почти прямо на одной линии с центром винтовой опоры.

Эффект несоответствия, если стойка каким-либо образом размещается со смещением на стойке, на пробуренной опоре с винтовой опорой прямо посередине, представляет собой это расстояние, этот эксцентриситет между расстоянием между серединой пробуренной опоры. опора или центральная линия винтовой опоры, и где фактически действует нагрузка, создает опрокидывающую силу, которую мы называем моментом, для которого эта опорная площадка, сваевой наконечник, не предназначена.

Эта сталь не предназначена для, этот шнек в земле не рассчитан на эксцентрическую силу. Ни одна из систем не предназначена для этого офсетного фундамента.

Таким образом, если возникает ситуация, когда смещенные опоры идентифицируются на месте, или строитель оказывается в положении, когда его стойки не полностью совпадают с заглушками свай, то строителю нужно проделать еще некоторую работу.

Наш предпочтительный способ решить эти проблемы с эксцентриситетом — это использовать серию заземляющих балок.

Итак, вот наша крышка сваи со смещенной опорной нагрузкой, смещенной от центра сваи, потому что винтовая опора находится в центре нагрузки смещения сваи с рядом грунтовых балок, которые уходят назад и соединяются с другими заглушками сваи. Таким образом, в двух направлениях, обратите внимание, таким образом мы можем позаботиться об эксцентриситете, превратив его в серию балок в этом направлении, например, это будет балка с нагрузкой, возможно, только внутри между опорами, поэтому вертикальный нагружать вертикальную реакцию, идущую на винтовые опоры, и балки выполняют небольшую работу, передавая некоторую нагрузку на эту опору винта и некоторую нагрузку на эту опору винта, и для этого эксцентриситета это потому, что стойка находится снаружи от центра центр винтовой сваи, в этом случае нагрузка находится снаружи этой группы, которая становится неотъемлемой частью сваи, у нас есть опора, которая представляет собой вертикальную реакцию вертикальной нагрузки на опору винта и другую вертикальную реакцию в резьбовую опору, которая является этой винтовой сваей и колпачком опоры.

Вот как мы позаботимся о смещении стойки относительно центра винтовой опоры. Мы собираемся настоять на том, чтобы строитель установил ряд грунтовых балок, чтобы помочь связать и передать нагрузки на соседние винтовые опоры. Вот и все. Мы прошли через несколько вещей. Мы говорили о винтовых опорах, мы говорили о свайных заглушках и их назначении, говорили о том, насколько хороши винтовые опоры для реактивных грунтов, говорили о направлении нагрузки, будь то вбок, вертикальный вверх и вниз или в сторону, и мы говорили о том, как мы можем исправить эти вещи.

Я Мэтт Корнелл. Я из Cornell Engineers.

Спасибо, что присоединились к нам. Если вам нравится это видео, пожалуйста нравится это. Если вы хотите узнать больше о других темах, оставьте прокомментируйте внизу и загляните на наш сайт, у меня куча подробностей о там про ректификацию дома, вафельные плиты, грунт, бетон кладка, бетонные плиты, все работы. Приходите и загляните на наш сайт и мы с нетерпением ждем встречи с вами и поможем вам.Большое спасибо за вашу время. Хорошего дня.

Фундаменты глубиной

— коммерческие »Сейсмостойкость

В коммерческих зданиях часто используется фундамент с глубокими сваями, потому что это необходимо для передачи тяжелых нагрузок от надстройки на твердую опору. Кожное трение глубоких свай также противостоит поднятию от боковых нагрузок. по структуре. Некоторые сваи спроектированы с возможностью увеличения их подъемных характеристик при необходимости.

Однако глубокие фундаменты могут быть восприимчивы к некоторым вторичным сейсмическим воздействиям, таким как поперечное распространение, дифференциальная осадка и глубокое или сильное разжижение.Разжижение ослабляет трение кожи и снижает способность основы противостоять силам подъема.

Существует несколько типов глубоких фундаментов, которые могут обеспечить устойчивость к сейсмическим нагрузкам в коммерческих зданиях.

Буронабивные сваи

Буронабивные сваи, иногда называемые буронабивными сваями, опорами или кессонами, представляют собой класс глубоких свайных фундаментов. Они распределяют нагрузки от конструкции, в том числе от сейсмических сил, вертикально через большую глубину почвы или на более глубокий пласт, такой как скала.Их часто используют для поддержки высоких высотных конструкций с большими вертикальными нагрузками.

Фундамент из буронабивных свай необходимо просверлить или зарезервировать перед тем, как сваи можно будет вставить или залить в грунт. В некоторых случаях ствол сваи имеет резьбу или шнек и предназначен для частичного или полного самосверления. Большинство буронабивных свай требуют просверливания отверстия для сваи в качестве первого шага процесса.

Буронабивные сваи, поскольку они просверливаются, а не забиваются молотком, подходят для работы на участках, чувствительных к вибрации.Обычно они не страдают от проблем с проникновением, таких как забивные сваи, и обычно могут распространяться на гораздо большую глубину. Они также могут быть сконструированы с гораздо большим диаметром и с большим трением на поверхности.

Узнать о:

Сваи рифленые

Фундамент с опорой на сваях — это разновидность буронабивного свайного фундамента. Он состоит из ряда стальных или сборных железобетонных валов с увеличенными опорными поверхностями в нижней части, которые напоминают форму большого конуса или раструба. Полость для колокола создается либо с помощью специального шнека, либо самой сваей, когда она погружается в землю.

Рыхлые сваи, поддерживающие коммерческое здание.

Увеличенная нижняя грань раструба увеличивает несущую способность сваи, в то время как верхний раструб противостоит подъемным силам.

Фундаменты с опоясывающими сваями подходят для участков, где есть твердые почвы, но нет твердых несущих пластов, таких как скала. Они используются в коммерческом строительстве, хотя чаще используются за границей, чем в Новой Зеландии.

Сваи шнековые непрерывные

Фундамент с непрерывным лопастным шнеком или CFA — это тип буронабивного свайного фундамента, который состоит из ряда бетонных свай, залитых в вертикальные шахты.

Процесс устройства сплошного ленточного шнекового свайного фундамента.

Сваи CFA создаются с помощью шнека непрерывного действия, который выкапывает глубокую вертикальную шахту и затем закачивает бетон ниже шнека по мере его извлечения. Пока бетон еще влажный, сваю укрепляют колонной из стальной арматуры, вставленной в мокрый бетон.

Свайные фундаменты

CFA ограничены диаметром, глубиной и способностью проникновения шнека.Однако их можно использовать в условиях очень влажного или гранулированного грунта без необходимости поддерживать стенки буровой скважины.

Это видео дает хорошее объяснение процесса, используемого для создания фундамента CFA.

Винтовые сваи

Винтовой свайный фундамент — это тип буронабивного фундамента, который состоит из серии полых стальных валов с винтовой резьбой на концах, которые ввинчиваются вертикально в целевые пласты. Стальные валы обладают очень пластичными характеристиками, а в некоторых конструкциях полые трубы заполняются бетоном для придания жесткости фундаменту.

Фундамент на сваях.

Ствол винтовой сваи имеет относительно небольшой диаметр и обеспечивает небольшое поверхностное трение по сравнению с другими типами буронабивных свай. Однако это передает большую часть структурной нагрузки. до винтовой резьбы, которая обычно обеспечивает значительную прочность подшипников на концах и сопротивление поднятию.

Винтовые сваи подвержены разжижению, если несущие спирали лежат в разжижаемом грунте или в материале, поддерживаемом разжижаемым грунтом, поскольку это добавляет вертикальную нагрузку. к сваям, когда происходит разжижение.Следовательно, если свая проходит через разжижаемый грунт, на этой глубине сваи не должно быть спиралей.

Опоры для ног

— что лучше? Винтовые сваи против буронабивных опор

Док — это, по сути, приподнятая / приподнятая конструкция, которая поддерживается некоторой структурой сооружения, хотя куча — это механический инструмент, противоположный механическому инструменту глубокого сооружения, глубоко проникшему в поверхность в зоне конструкции.

Винт, иначе называемый винтом, фиксирует винтовые сваи или винтовые анкеры.Винтовая свая Конструкция — это стальная завинчивающаяся в кучу конструкция, обеспечивающая защиту грунта, которая используется для разделения крупных заведений.

  • Это наиболее практичный вид свай, который можно найти в домашних условиях, а также на территориях / предприятиях развития бизнеса.

  • Винтовые сваи устанавливаются наиболее быстро и вызывают минимальное повреждение грязевого профиля.

  • Они врезаются в землю примерно так же, как винт, просверленный в древесине.

  • Машины для винтовых свай варьируются от погрузчиков с суппортом до 5- и 80-тонных тракторов.

  • Определенные приращения привода помогают добавить винтовые сваи к машине.

  • Правильная установка дала бы отличный результат, хотя, если она не была введена должным образом, это может привести к общему ужасному открытию кучи.

Современное использование и преимущества винтовых свай

В новое время применение винтовых свай расширилось.Они используются повсюду, от маяков до рельсов, улиц, средств массовой информации и, кроме того, в различных предприятиях, где предприятия должны быть быстрыми, или в местах, где должно быть выполнено развитие, приближаясь к ранее существующим местам. Большинство предприятий склоняются к использованию винтовых свай из-за их высокой производительности.

С помощью винтовых свай вырывается меньше почвы, кроме того, снижаются транспортные расходы и уменьшается углеродное воздействие на предприятие.Это простое заведение. Это действительно доступно. Точно так же можно легко устранить, когда заведения больше не нужны. Это снижает опасность для рабочей силы.

Есть много винтовых свай , которые обеспечивают управление винтовой кучей и заземлены так же, как выдающиеся по своему качеству и работе.

Сваи, сформированные в условиях сложенного грунта, известны как истощенные доки. Обветшавшие причалы в основном используются как сваи для строительства, чтобы ограничить оседание поддерживаемых ими построек; тем не менее, этот метод также может быть полезен при построении воинских куч для губчатых разделителей.

  • Установка бортовых доков сводит к минимуму мыслимые шумы и вызывает вибрации.

  • Пристань для досок также практична и может быть введена быстрее.

  • Платформы можно использовать с огромным набором соединений.

  • Борт причалы по размерам скромнее.

  • Ширина причала составляет примерно от 450 до 600 мм.

  • Глубина, которую может покрыть дощатый причал, составляет 12 метров, а размер сверла может изменяться от 150 мм до 1200 мм в ширину.

  • Они предназначены для работы с высокими рабочими нагрузками, однако качество сваи может измениться в зависимости от состояния грунта.

  • Это также вызывает меньшее стирание прилегающей области.

Существует довольно специфическая, так же воспринимаемая док-станция, которая исключительно известна своим профессиональным мастерством.

Источник: Ищете лучшие варианты фонда? Винтовые сваи против буронабивных свай

Винтовые сваи против бетонных свай — Deck Builder Winnipeg

Винтовые сваи VS Бетонные сваи

ВИНТОВЫЕ СВАИ VS БЕТОННЫЕ СВАИ

Существует промышленный миф о том, что винтовые сваи всегда дешевле бетонных.Правда в том, что винтовые сваи могут использоваться для самых разных проектов и в зависимости от области применения могут быть не дешевле.

Однако есть смелое заявление — винтовые сваи дешевле для легконагруженных конструкций.

Это смелое заявление, и я ломал голову над тем, было ли это правдой. Я определил, что когда вы уменьшаете масштаб и смотрите на картину в целом, это верно для жителей Манитоби каждый раз. Вот почему:

Винтовые сваи для легконагруженных конструкций чаще всего дешевле, чем бетонные сонотрубные (CIP) или суженные (big foot) сваи.

Винтовые сваи не всегда дешевле, потому что некоторые бетонные компании готовы вывести себя из бизнеса (вы также найдете такие в отрасли винтовых свай). Кроме того, не все бетонные сваи одинаковы; бетонная свая глубиной 6 или 8 футов будет поддерживать вашу палубу, но не будет сопротивляться морозному пучению.

Бетонные сваи часто вздымаются при небольшой нагрузке, особенно вне отапливаемых помещений.

Бетонные сваи под вашим домом имеют очень высокие шансы на то, что они будут работать в соответствии с проектом.Тем не менее, быстро пройдитесь по любой из новых разработок Виннипега, и вы не сможете не заметить треск на крыльце от подъема.

Вы также найдете сваи, обработанные инеем, под неотапливаемыми конструкциями, такими как палубы и солярии. Причина проста: бетон пористый и сильный мороз. Сваи, набитые морозом, как правило, очень дорого обходятся, и большинство людей просто пострадают из-за террасы или крыльца, которые им не нравятся.

Винтовая свая для легконагруженных конструкций (палуба, солярий, солнечная ферма и т. Д.)), напротив, достаточно мала, чтобы считаться сваей без смещения, что переводится на английский как свая с достаточно маленьким валом, чтобы морозные силы были незначительны по сравнению с сопротивлением, создаваемым винтовой лопастью.

Установка винтовой сваи не испортит ландшафтный дизайн и не оставит ужасного беспорядка.

Свая с нулевым перемещением (например, винтовая свая) также означает, что воздействие на двор очень ограничено. Оборудование, необходимое для установки винтовых свай для легких конструкций, также относительно легкое по сравнению с буровой установкой, автобетононасосом и бортовым поворотом.

Сопутствующий ущерб от традиционных бетонных свай имеет свою цену. Для некоторых людей самая высокая цена — это то, что их двор закрыт для ремонта и недоступен для удовольствия. Другие вложили деньги, опыт и собственное время, ухаживая за своим двором. В таких случаях ущерб может составлять от нескольких долларов до тысяч долларов.

Когда вы рассматриваете общую картину, винтовая свая малонагруженной конструкции — это не проблема. Просто помните, точно так же, как не все бетонные сваи или компании равны, не все винтовые сваи или компании по производству винтовых свай равны; сделайте свое исследование, и вы обеспечите беспроблемный фундамент на винтовых сваях по отличной цене.

СКУЧНО ??? ПОЧЕМУ НЕ ВИНТ? Часть II

Родни Эпплби, менеджер по новому бизнесу

ЧАСТЬ II: То, что нельзя трогать ….


Часто на стадии технико-экономического обоснования надоедают плюсы и минусы сваи против деревянных свай против свай UC против фундамента с подушками взвешиваются и в сравнении. В конечном итоге решения, которые мы заставлять работать на техническом уровне… а затем быть экономически выгодным.
Укладка сваи может быть такой же простой, как просверливание ямы и заливка бетоном! Но иногда это не так просто (99% времени), если вы не сделали уроки и выбрали неправильную технику, вы будет скакать на лошади боли в одинокий закат.Допустим, вы решили, что буронабивные сваи — это способ иди… а ты считал винт геморрой? И почему или когда винт ворс будет вашим лучшим вариантом? Это один из ПЕРВЫЕ области для оценки возможности использования винтовых свай. Если они могут выдержать нагрузку на здание, тогда это определенно заслуживает дальнейшего изучения. У нас есть груз проверили наши винтовые сваи: · Осевое более 4000 кН · Напряжение более 3250 кН, и · До 400 кН для боковых нагрузок… (со срезной шпонкой оно может превышать 650 кН..) Еще более высокие нагрузки!… .. Просто установите 2 винта на 1: расточено стопки… Или 3: 1… Часто все равно будет дешевле! Винтовые сваи выдерживают гораздо большие нагрузки Теперь. Спросите у экспертов… Я выполнил примерное сравнение графика программы ниже между винтовой сваей и буронабивной сваей LDA (шнек большого диаметра)… это зависит от условий почвы, доступа и мобильности растений. Я предположил, что нижние 2 метра находятся в компетентном материала, и этот доступ относительно прост и включает время мобилизации.
Думаю, график говорит сам за себя. Так что дольше Программа влияет на ценообразование двумя способами: · Стоимость всего свайного завода и трудозатрат на Буронабивная сваи обычно на 3-4 тысячи долларов в день дороже, чем винтовая. проект… Так что каждый лишний день действительно вредит чистой прибыли. · Расходы P&G растут. Винтовые сваи намного быстрее — и это приводит к экономии затрат! Куча зарослей, порча, грязь, хрень … Как ни назови, это нужно выйти с сайта.Эрозия и борьба с отложениями является основной задачей на влажных поверхностях. Он попадает в канализацию и выходит на дорогу. Противоиловые заграждения, колеса стирка (человек + водоструйный аппарат) и управление трафиком все дороже обходятся. Загрязненный грунт … Новые правила техники безопасности и охраны труда устанавливают клиент, консультант и подрядчик должны активно управлять этим. Чаевые, дополнительные СИЗ, транспортировка, транспортировка — все это стоит больших денег. Если вы не справитесь с этим, совет закроет ваш сайт, со штрафами и даже судимостью! Винтовые сваи = нет грунта = нет грунтовых вод = нет контроль ила = отсутствие потенциального экологического происшествия. Винтовые сваи = без порчи = без непредвиденных обстоятельств вариации загрязнения = отсутствие инцидентов ОТ и ТБ. Винтовые сваи = меньше грузовых автомобилей + нет грунта = без мойки колес = меньше TMP $$ и нет возможных происшествий Для больших гильз требуются вибромолоты. Они очень шумные и часто можно почувствовать за сотни метров от участка. Это могло привести не только к жалобам со стороны соседи, но могут быть даже несколько трещин, которые сосед «никогда раньше не замечал» .Обследования ветхости могут стоить около 1-2 тысяч долларов. за дом. Надеюсь, жалобы не привели к временному закрытию сайта. Обратите внимание, что Подрядчик не взимает дополнительную плату за снижение шума. из-за изменения методологии! Винтовые сваи часто используются в электроэнергетике. мир, потому что мониторы вибрации, размещенные на трансформаторе, никогда не узнают, что мы там! Винтовые сваи = низкий уровень шума = почти полное отсутствие вибрации = отсутствие обследований ветхости = отсутствие жалоб на шум = снижение рисков для вашего проект. Надеюсь, к настоящему времени вы начинаете думать, что вам нечего терять, если вы попросите Piletech предоставить бесплатную приблизительную стоимость заказа чтобы увидеть, находятся ли они в пределах вашего текущего дизайна буронабивной сваи.

Принципиальная схема модели винтовой сваи (см. Таблицу 1).

По сравнению с традиционной сваей равного сечения узловые части узловой сваи увеличивают площадь контакта между сваей и грунтом основания, что может значительно улучшить несущую способность свайного фундамента и повысить устойчивость конструкции тела сваи.В данной работе изучается механизм взаимодействия сваи с грунтом при строительстве узловой сваи вихревого сжатия с целью оценки сжимающей способности узловых свай. Посредством испытания модели в помещении и анализа численного моделирования ABAQUS получены характеристики сжатия 12 типов узловых свай с вихревым сжатием и количественно проанализированы правила изменения параметров сжимающих характеристик узловых свай с вихревым сжатием, включая разрушение структура грунта основания, соотношение нагрузки и осадки и закон передачи нагрузки узловых свай вихревого сжатия.Результаты показали, что сжимающая способность узловых свай с вихревым сжатием имеет значительные преимущества по сравнению с традиционными сваями равного сечения. На основе результатов испытаний модели в помещении и численного моделирования метод расчета и формула сжимающей способности узловых свай вихревого сжатия даны путем модификации соответствующей формулы расчета традиционных узловых свай. Новый метод и формула больше соответствуют реальным условиям работы и обеспечивают теоретическую и информационную поддержку для дальнейшего инженерного применения узловых свай с вихревым сжатием.1. Введение В последние годы количество инфраструктур, таких как большие здания, протяженные мосты, автомагистрали и высокоскоростные железные дороги, большие резервуары для хранения нефти и газа и морские платформы, быстро увеличилось, и все вышеперечисленное должно быть построено на определенных геологические условия, предъявляющие повышенные требования к конструкции и применению свайного фундамента. Во время первоначального проектирования и последующего строительства свайного фундамента инженеры и техники обнаружили, что разрушение конструкции свайного фундамента в основном вызвано разрушением грунта основания, и роль тела сваи не полностью играет, даже если несущая способность самой сваи большой.Исходя из этого, инженеры предложили конструктивную форму узловых свай [1, 2], которые могут расширить зону контакта между сваей и грунтом, установив узловые части в различных положениях на теле сваи, чтобы получить большую несущую способность одинарная свая и снизит стоимость проекта. Узловатый ворс был предпочтительным вариантом из-за его удобной конструкции и превосходных характеристик. В ближайшем будущем он может заменить традиционные буронабивные сваи [3–5] и сыграть ведущую роль в проектировании свайных фундаментов.К настоящему времени разработано много видов узловых свай. Их механизм образования сваи, несущие характеристики, теория передачи нагрузки и метод расчета несущей способности различаются. Хилл [6] предложил теорию расширения сферической полости и получил общее решение о связи между расширяющимся смещением и силой расширения материала Tresca. Хоулсби и Ю [7] приняли критерий текучести Мора – Кулона для метода некоррелированного потока и использовали угол расширения для описания характеристик расширения почвы.Они рассмотрели большую деформацию в пластической области и, таким образом, приняли логарифмическую деформацию для анализа расширения пор идеального идеального упругопластического материала и получили единое аналитическое решение для расширения пор сферической и цилиндрической полости в условиях неограниченной деформации. . Cui [8] провел испытания на статическую нагрузку и получил закон влияния расстояния между дисками на предельную несущую способность сваи. Hu et al. [9] проанализировали механизм и причины увеличения несущей способности ветвистой и дисковой сваи и изменили предельную несущую способность ветвистой и дисковой сваи с расширенной частью, исходя из предельной несущей способности сваи с прямой опорой.Чжоу и др. В [10] с помощью конечно-элементной программы ANSYS исследован механизм передачи вертикальной нагрузки расширенной разветвленной сваи при изменении физико-механических параметров грунтового массива. Ye et al. [11] провели две серии экспериментов по физическому моделированию. При различных процессах затирки они провели эксперименты по физическому моделированию с процессом затирки или без него и изучили влияние затирки уплотняющим раствором на характеристики грунтовых гвоздей, залитых с помощью затирки. Модель на основе гиперболы была предложена для описания изменения силы отрыва при модельных испытаниях с цементным раствором и без него.В сочетании с результатами ряда исследований, полученных отечественными и зарубежными учеными, было обнаружено, что узловые сваи обладают выдающимися преимуществами в несущей способности. В настоящее время теоретические исследования узловых свай еще не завершены. Экспериментальная работа позволяет моделировать характеристики деформации и несущие характеристики узловых свай в конкретных условиях работы, что является эффективным методом изучения и решения этой серии проблем. Однако с помощью модельного испытания можно изучить только изменение некоторых рабочих условий и параметров, а численное моделирование часто используется для изучения несущих характеристик инженерных свай в более сложных рабочих условиях.Сравнивая результаты испытаний модели и численного моделирования, можно получить надежную основу для испытаний практического метода инженерного проектирования и теории расчета узловых свай. В данной работе мы проанализировали сжимающие характеристики двенадцати видов узловых свай вихревого сжатия на основе модельного теста [12–14]; Программа численного моделирования методом конечных элементов ABAQUS использовалась для исследования характеристик сжатия узловых свай под влиянием множественных изменений параметров с целью оптимизации расчета параметров инженерных свай.Путем моделирования механизма взаимодействия между псевдоожиженным бетоном и грунтом основания в процессе расширения было установлено уравнение деформации грунта основания в процессе. Путем дальнейшего объединения численного анализа и экспериментальной работы был разработан метод расчета предельной несущей способности узловой сваи с вихревым сжатием. 2. Экспериментальная работа. 2.1. Материал и размер модели сваи Испытательные сваи имели длину 1000 мм, а их эффективная длина () составляла 900 мм с диаметром вала (D) 30 мм.Высота и диаметр () узловой части составляют 60 мм и 120 мм соответственно. Основываясь на подобии модуля упругости материалов, используемых в лабораторных и реальных условиях, и всесторонне учитывая модуль упругости, стабильность и удобоукладываемость материала, мы использовали алюминиевую трубку с толщиной стенки 3 мм, а в узловых частях использовали нейлоновая смола. Проволока тензодатчика пропускалась через отверстие диаметром 10 мм в направлении узловой части около сваи.На рисунке 1 представлена ​​подробная конфигурация сваи. (a)

Как специалисты по забиванию свай могут помочь вам при укладке винтовых и буронабивных свай

Укладка прочного фундамента — важная часть любой инфраструктуры. Прежде чем возводить какое-либо сооружение, нам нужен прочный и глубокий фундамент. Дома, здания и фабрики в равной степени нуждаются в винтовых сваях.

Мы позаботимся о том, чтобы фундамент вашего сооружения был хорошо выполнен с помощью винтовых свай и буронабивных свай. Обеспечение безопасности и целостности вашей конструкции является нашим главным приоритетом с нашими услугами.

Подобно шурупу в дереве, винтовая свая обеспечивает надежное основание вашей конструкции. Этот метод имеет больше преимуществ, чем другие.

Винтовые сваи уменьшают воздействие на окружающую среду, поскольку при закладке фундамента смещается меньше грунта. Таким образом, отпадает необходимость в транспортировке грунта и сокращается стоимость. Мы также можем сократить выбросы углерода на транспорте. Это также экономит трудозатраты и время.

Конструкция конструкции всегда должна включать план установки винтовых или буронабивных свай.Как бы важна ни была его функция, на ее выполнение у нас уходит меньше часа.

Получив хорошего подрядчика по сваи, такого как Piling Experts, вы получите полностью функциональную винтовую сваю.

Мы гордимся своей репутацией в удовлетворении потребностей и ожиданий наших клиентов. Наша технология помогает добиться непревзойденных результатов. У нас есть все виды компонентов, которые могут удовлетворить широкий спектр требований наших клиентов.

Мы гордимся своей жесткой винтовой сваей с одинарной спиралью, которая отличается от традиционных.Конструкция нашей винтовой сваи, которая считается самой дешевой, быстрой и прочной на рынке, спроектирована, протестирована и аккредитована в соответствии с австралийскими стандартами.

При хороших грунтовых условиях мы также предлагаем изделия для буронабивных свай. Бурение буронабивных свай в горных породах. Это увеличивает шансы минимизировать оседание фундамента. Мы можем использовать буронабивные сваи при различных нагрузках на сваю. Например, подъем, натяжение, боковая нагрузка и тому подобное.

Предлагаем также подкладку.Если вам нужна поддержка в устаревшей и падающей структуре, мы можем сделать это за вас. В этом процессе крепления также будут использоваться винтовые сваи для поддержки разрушенной конструкции. Также можно использовать буронабивные сваи. Однако буронабивные сваи обычно используются, когда соседнему участку требуется поддержка перед земляными работами.

Мы считаем, что прежде чем закладывать фундамент конструкции, мы должны заложить фундамент коммуникации. Для нас важно понимать ваши потребности для успеха проекта.Мы тесно сотрудничаем с вашими инженерами для получения ясных и экономичных решений.

Мы хвастаемся нашими изделиями для винтовых и буронабивных свай не зря, их надежность и инженерные решения являются первоклассными.

Чего вы ждете? Позвоните нам по телефону 0411 693 100, и мы поможем вам с укладкой винтовых свай.

Добавить комментарий

Ваш адрес email не будет опубликован.
