Буронабивные сваи технология: Буронабивные сваи — технология устройства, СНиП. Технология изготовления буронабивных свай

Содержание

Технология устройства буронабивных свай | «Арт Строй Дизайн»

Буронабивные сваи применяются для получения прочной и надежной основы для дома. Технология их устройства зависит от многих параметров. В основном это геологические и гидрогеологические параметры участка, на котором возводится фундамент. Параметры и характеристики участка являются определяющими условиями строительства свай.

Основные способы возведения

По конструкции это заполненные бетонной смесью скважины. В зависимости от метода и способа крепления стенок углублении различают несколько технологий обустройства буронабивных свай:

  • Возведение креплений стенок без специальных мероприятий;
  • Строительство с укреплением боковых поверхностей глинистым раствором или под защитой избыточного давления воды;

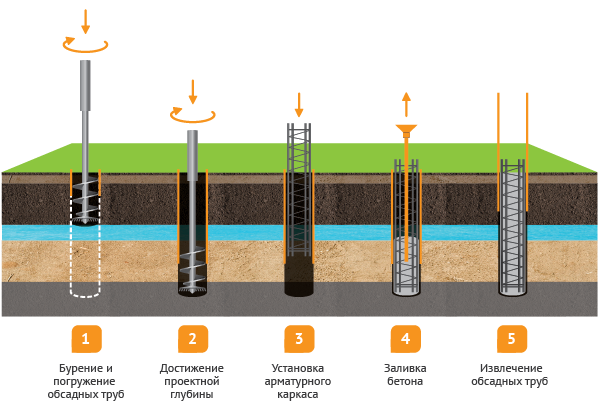

  • Применение обсадных труб или применение специальных креплений – неизвлекаемые металлические скобы;
  • Обсадка боковых стенок железобетонными кольцами или специальными оболочками.

Основные методы строительства фундамента на буронабивных сваях

Буронабивные сваи, технологии которых используются на практике, могут быть обустроены разными способами. Рассмотрим их:

1. Устройство столбов «сухим» способом используется на прочных грунтах. Стенки не осыпаются за счет сил сцепления частиц почвы, скважины впоследствии бетонируются. Так как дополнительных средств не используется, то способ называется «сухим». Подходит для заглубления столбов на 0,4-1,2 м. Данный способ применяется нечасто, так как требует высоких трудозатрат;

2. На практике часто применяется метод ударно-вращательного бурения. Используется для скважин длиной до 12 м., диаметр столба – не более 375 мм. Заглубления очищают от шлама. Бетонирование производится послойно с обязательным утрамбовыванием каждого. Обсадные оболочки при этом постепенно сдвигают к верхней поверхности и вынимают. В данном случае буронабивные столбы обязательно армируют для обеспечения прочности всей конструкции.

Над готовой скважиной обустраивается опалубка для строительства оголовка. Для этого можно использовать асбоцементную трубу или кусок рубероида. Оголовки должны располагаться строго на одном горизонтальном уровне, так как на них в дальнейшем будет ставиться конструкция дома;

3. Строительство скважин под буронабивные столбы с применением технологий механизированных средств и спецтехники. Для этого применяют специальные бурильные установки со шнеком и ковшовыми бурами. Первое устройство применяется для свай малого заглубления – до 0,6 м., а ковши – для заглубленных элементов. Для того чтобы предотвратить обрушение стенок, необходимо установить металлический патрубок в устье ямы. Если грунты прочные и не предусматривают обвалы, то такой патрубок не используется. Бурение производится с периодическим отвалом грунта на поверхность, далее – материал вывозят с участка спецтранспортом. В нижней части может быть разбито уширение, что делается для повышения устойчивости и прочности конструкции фундамента.

Данный способ позволяет получить максимально ровные вертикальные стенки скважин. Перед бетонированием устанавливают арматурный каркас (используются рифленые прутки диаметром 10-12 мм.) и заливают раствором углубление. Данный способ подходит не всем, так как аренда спецтехники или наем специалистов – дорогостоящий процесс, однако высокая скорость работы и конечное качество, зачастую, говорят в пользу выбора именно этого способа строительства фундамента.

Важно запомнить

При обустройстве буронабивных свай технология подразумевает сначала бурение скважин по внешней стороне, далее – по внутренним рядам. Стоит отметить, что смежные ямы делают через каждые 8 часов после укладки бетона в предыдущие. Обустройство свай буронабивного типа может быть произведено самостоятельно, может построить даже один человек.

Стоимость основных видов свайных фундаментов
Тип фундамента Единица измерения Стоимость в рублях
1 На буронабивных сваях м/п 3900
2 Свайно-ростверковый м/п 3800
3 Свайный фундамент c закладными м/п 4000
4 Свайный фундамент c обвязкой брусом м/п 4000
5 Свайно-винтовой м/п 4600
Полезная информация по фундаменту на буронабивных сваях:

Буронабивные сваи — технология DDS

Технология DDS

Технология DDS (в англ. Drilling Displacement System — DDS или full displacement pile — FDP ) основана на принципе раскатки скважин, т. е. устраивается без выемки грунта, с уплотнением стенок скважины, посредством применения рабочего органа – раскатчика. Происходит непрерывный процесс образования цилиндрической полости в грунте путем его деформации и уплотнения раскатывающим механизмом в стенки скважины. Благодаря этому вокруг скважины образуется уплотненная зона грунта.

Данная технология более 10 лет успешно применяется на строительных площадках Европы и все шире находит применение в странах СНГ (особенно в г. Санкт-Петербург).

Использование специального бурового инструмента, жестко закрепленного на буровом ставе, делает возможным устройство буронабивных свай в глинистых грунтах, а при встрече с препятствиями (валуном, например) произвести замену породоразрушающего инструмента на забурник и продолжить бурение без потери сваи. Использование раскатчика обеспечивает бурение скважин с гладкими и прочными стенками диаметром 400мм,  450 мм, 650 мм, 800 мм.

(фото 2)

Технологическая последовательность работ

Формирование буронабивной сваи происходит в следующей последовательности (рисунок 1):

Рис. 1. Формирование буронабивной сваи по технологии DDS

1. Бурение скважины с помощью раскатчика без выемки грунта.
2. Извлечение инструмента и одновременно закачка бетона под избыточным давлением.
3. Погружение арматурного каркаса.
4. Готовая буронабивная свая.



Оборудование и инструмент

По сравнению с аналогичным оборудованием других производителей раскатчики фирм «Soilmec» и «Bauer»  монтируемые на установку Soilmec серии SR или Bauer серии BG (фото 1.1, 1.2) позволяют гарантировать качество бетонирования за счет использования бетонолитной трубы, вмонтированной в буровой инструмент, а также повышение несущей способности свай благодаря уплотнению грунта скважины при раскатке и подаче бетонной смеси под давлением.



Фото 1.1 — Установка Soilmec с раскатчиком                                 Фото 1. 2 — Установка Bauer с раскатчиком



Фото 2 — Формирование скважины раскаткой

Раскатчики (фото 3, 4) представляет собой ряд установленных последовательно друг на друга на общем валу конических катков, оси которых смещены относительно оси вала в стороны таким образом, что при вращении вала они катятся по винтовой линии, осуществляя подачу раскатчика. Это позволяет осуществлять проходку в грунте благодаря крутящему моменту, приложенному к валу раскатчика.



  Фото 3 — Раскатчик фирмы «Bauer»

Фото 4 — Раскатчики фирмы «Soilmec»

Преимущества технологии

1. Высокая производительность – до 30 свай глубиной до 32 м в смену.
2. Отсутствие вибрации и шума, что делает технологию DDS особенно привлекательной при работе в условиях плотной городской застройки.
3. Отсутвие отвального грунта снижает стоимость работ за счет экономии на затратах по вывозу грунта.

4. Высокая точность постановки свай в плане, соблюдение вертикальности забуривания, глубина погружения рабочего органа, давление бетона при заполнении скважины – все это контролируется бортовым компьютером.
5. Высокое качество бетонирования (гладкие и прочные стенки после раскатки, подача бетона под давлением через полый раскатчик)



Буронабивные сваи с ростверком: технология заливки фундамента


Технология буронабивных свай с ростверком достаточно часто применяется в частном строительстве. Установка и изготовление особенно необходимы при строительстве на слабых грунтах. Буронабивной фундамент также сможет выручить при высоком расположении уровня грунтовых вод. Но в этом случае на время выполнения строительных работ потребуется предусмотреть мероприятия по водопонижению. В противном случае бурение скважин под фундаменты станет невозможным.

Особенности

Технология предусматривает наличие отдельно стоящих опор и связующего элемента – ростверка. Глубина заложения свай зависит от геологических условий на участке и конструктивных особенностей здания. Бурение скважин на большое расстояние позволяет увеличить площадь соприкосновения опоры здания с грунтом.

За счет этого увеличивается трение. Такие фундаменты способны выдерживать большие нагрузки.

Схема устройства

Устройство буронабивных свай обладает одним серьезным недостатком: все опоры работают по отдельности. Такой вариант увеличивает вероятность неравномерных осадок, которые опасны практически для всех видов зданий. Чтобы предотвратить разрушение стен, предусматривают железобетонный ленточный ростверк. Его армирование позволяет хорошо воспринимать изгибающие нагрузки и объединять все опоры в один фундамент. Технология изготовления ростверка может быть различной в зависимости от геологических условий.

Преимущества

Бурение скважин и установка в них свай позволяет добиться сразу нескольких положительных результатов:

  • Высокая несущая способность. Буронабивной фундамент с ростверком под кирпичный дом прекрасно справляется со своей задачей. Основание хорошо воспринимает нагрузки даже от массивного здания. Обязательным условием становится гидроизоляция между ленточным элементом и стенами здания. Так удается уберечь от разрушения разные по свойствам материалы.
  • Бурение скважин и заливка фундамента не оказывает разрушительного воздействия на соседние постройки. Можно проводить строительные работы даже вблизи от существующих зданий.
  • Установка возможна при сложных геологических условиях. Также железобетонные опоры подойдут при расположении в земле существующих инженерных коммуникаций.
  • Технология проста и предполагает минимальные трудовые затраты на разработку грунта. Бурение скважин позволяет избежать необходимости отрывать котлован или траншеи.
  • Фундамент на буронабивных сваях изготавливается на строительной площадке. Нет необходимости в большегрузной технике или специальных устройствах. Для увеличения скорости работ часто нанимают бетононасос.

Свайный фундамент с монолитным ростверком изготавливается в несколько этапов.

Подготовка к началу работ

Перед тем, как изготовить ростверковый фундамент своими руками, необходимо выполнить геологические исследования и запроектировать опорную часть здания. Можно заказать полноценные исследования, но стоить это будет достаточно дорого. При возведении частного дома определить показатели грунта можно самостоятельно. Для этого отрывают шурфы (ямы) или применяют бурение скважин. Почву разрабатывают на глубину на 50 см ниже, чем проектируемая отметка подошвы фундамента. Зная тип и характеристики грунта, можно будет точно рассчитать шаг и армирование свай и ростверка. Без лишнего запаса. А это в свою очередь снизит общие затраты на фундамент.

Результатом данного этапа должны стать известными:

  • типы грунтов на участке;
  • уровень расположения грунтовых вод;
  • водонасыщенность почвы.

От влажности грунта и уровня расположения влаги будет зависеть, какая гидроизоляция необходима фундаменту:

Простая гидроизоляция – рубероид – применяется на сравнительно сухих грунтах Гидроизоляция пластиковыми трубами – применяется при высокой влажности грунтов

На основании полученных данных проектируют фундамент. Процесс здесь заключается в подборе следующих характеристик:

  • глубина заложения свай;
  • их сечение;
  • расстояние между сваями;
  • сечение ростверка;
  • армирование свай и ростверка.

Лучше, если работу выполнит опытный проектировщик. При самостоятельном назначении отметки заложения и прочих характеристик, необходимо тщательно изучить информацию по теме и нормативную документацию.

Проводят два расчета:

  1. Расчет свай. Железобетонные элементы рассчитываются на сжимающие нагрузки. По причине того, что бетон хорошо работает на такие усилия, мощное армирование не потребуется. Расчетом назначается глубина заложения опор, сечение и шаг.
  2. Расчет ростверка. Ленточный элемент рассчитывается как многопролетная балка. Но важно учитывать условия работы: лежит лента на земле или висит в воздухе. При проведении расчетов необходимо назначить сечение и армирование.

На этапе проектирования необходимо не только назначить армирование, но и класс бетона. Для разных элементов часто используют разные материалы:

  • для свай достаточно будет бетона класса В15–В20;
  • для ростверка необходимо использовать материал не ниже класса В20.

Вот пример рассчитанного фундамента с подобранными сечениями арматуры и класса бетона.

После выбора всех параметров фундамента, можно приступать к их изготовлению.

Разметка участка

Свайный фундамент с монолитным ростверком начинают строить с выноса расположения опор на местность. Сначала снимают плодородный слой почвы. Для того чтобы разметка не помешала земляным работам, необходимо изготовить обноску.

Обноска изготавливается обычно из дерева. Для ее установки потребуются стойки и перемычки. Устанавливают элемент по периметру здания на некотором расстоянии. Важно, чтобы можно было без препятствий выполнить бурение скважин.

В доски обноски забивают гвозди, к которым будет привязываться шнур, обозначающий оси здания. При строительстве обноски важно контролировать перпендикулярность и параллельность линий. Рекомендуется изучить метод треугольника, которым часто пользуются строители.

После завершения разметки можно приступать к следующим этапам.

Бурение скважин, армирование и заливка свай

Важно отметить, что свайно-ростверковый фундамент под деревянный дом и свайно-ростверковый фундамент под газобетон, например, возводятся практически одинаково. Отличия заключаются только в следующих характеристиках:

  • шаг свай;
  • их сечение;
  • армирование опор и ростверка;
  • сечение ростверка.

Технология же возведения не имеет существенных отличий. Свайно-ростверковый фундамент под деревянный дом будет менее мощным, чем под кирпич или бетон. Это вызвано тем, что при строительстве используются менее массивные материалы для стен и перекрытий. Все нагрузки должны быть заранее учтены в расчете.

Схема устройства буронабивного фундамента

Бурение скважин под заливку выполняется по разметке, описанной на прошлом этапе. Глубина заложения должна быть назначена ранее расчетом.
В пробуренную скважину устанавливают опалубку и армирование. Работа выполняется методом вдавливания. После того, как буром достигнута глубина заложения, необходимо изъять со дна скважины рыхлый грунт. Опорную часть основания трамбуют, после чего укладывают подушку из крупного или среднего песка. Толщина подушки назначается от 30 до 50 см. Она должна учитываться, когда назначается глубина заложения и отметка бурения.

Установив армирование, можно приступать к заливке бетонной смеси. Для удобства и увеличения скорости работ рекомендуется арендовать бетононасос. Если глубина заложения небольшая (как и объем работ), укладку бетона можно выполнять вручную.

Буронабивной фундамент своими руками (каждая опора) должна заливаться за один прием. Только так можно обеспечить целостность элемента.

Ленточный ростверк

Технология заливки ростверка немного сложнее, чем свай. Это вызвано особенностями работы конструкции. Работы по его изготовлению включают в себя следующие этапы:

  • установка опалубки;
  • установка арматурных каркасов;
  • заливка бетона, желательно за один раз;
  • вертикальная гидроизоляция;
  • горизонтальная гидроизоляция.

Отметка заложения ростверка может быть различной.

При залегании на участке крупнообломочных грунтов или песков средней и крупной фракции, можно опирать ленточный ростверк непосредственно на землю.

При залегании на участке пучинистых почв (глина, суглинок, супесь) придется предусмотреть демпфирующую прослойку. Она не даст грунту повредить ростверк при морозном пучении. Отметка заложения в этом случае назначается выше поверхности земли на 10–15 см.

Устройство опалубки ростверка

Для обеспечения зазора можно использовать песчаную подушку, которая после застывания вынимается из-под конструкции. Также используют полистирол, его вынимать после завершения работ не нужно. При подборе заложения используют данные, полученные на этапе геологических исследований.

Вязка арматуры: важно связать выпуски арматуры из свай с каркасом ростверка

Буронабивной фундамент своими руками нуждается в такой защите как гидроизоляция. Вертикальная позволит защитить бетон ростверка от негативных влияний окружающей среды. Гидроизоляция такого типа обычно устраивается из обмазочных материалов.

Горизонтальная гидроизоляция ростверка

Горизонтальная гидроизоляция необходима для разделения материалов с разными характеристиками. Ленточный ростверк в этом случае покрывается несколькими слоями рулонных материалов. Гидроизоляция позволяет предотвратить появление плесени и грибка при соприкосновении разных по свойствам материалов. Гидроизоляция необходима при кладке кирпичных стен на бетон, а также кладке стен из дерева и легких бетонов.



Свайно ростверковый фундамент своими руками прослужит долго, но для этого необходимо грамотно подобрать материалы, соблюдать технологию. Важным элементом обеспечения долговечности становится гидроизоляция. Особенно важно грамотно изготовить ленточный ростверк, который свяжет все опоры в единую систему.

Буронабивные сваи — технология устройства, подготовка и установка

Устойчивость зданиям и сооружениям придает фундамент. Для его создания используют разные технологии. Выбор конкретного варианта зависит от множества факторов, в том числе от особенностей почвы.

На слабых грунтах, а также в условиях городской застройки оптимальным решением является буронабивной фундамент. Для его создания применяют буронабивные сваи.

Что такое буронабивные сваи

Технология установки буронабивных опор широко используется в современном строительстве. Работы проводятся в два этапа:

  • необходимо пробурить скважину в грунте;
  • затем в нее установить каркас из металлической арматуры и залить бетон.

Конструкции, получившиеся после застывания бетона – это и есть буронабивные сваи. Они обеспечивают превосходную устойчивость на различных грунтах, в том числе слабых, обводненных, болотистых.

Область применения

Область применения буронабивных свай чрезвычайно широка. Буронабивной фундамент – это оптимальное решение, когда строительство ведется:

  • на слабых грунтах – например, если почва болотистая или представляет собой слой торфа;
  • на крутом склоне или на участке с чрезвычайно неровным рельефом;
  • в городе – технология буронабивных свай не оказывает динамической нагрузки на объекты, расположенные поблизости, к тому же уровень шума при их установке значительно ниже, чем при традиционной забивке.

Буронабивными сваями часто пользуются, когда необходимо возвести тяжелые объекты, например, производственные предприятия.

Недостаток этой технологии – сравнительно высокая стоимость работ. Поэтому технологией буронабивных свай нецелесообразно пользоваться при строительстве легких каркасных и деревянных построек – это попросту невыгодно с экономической точки зрения. При возведении частных домов желательно использовать опоры диаметром до 200 мм, чтобы можно было обойтись без спецтехники.

Разновидности буронабивного фундамента

Есть две основных методики создания буронабивного фундамента.

На глинистых и других плотных грунтах используется технология непрерывного полого шнека – НПШ. Ее особенность заключается в применении полой трубы, дополненной спиралью, по которой изымаемый из скважины грунт поднимается на поверхность. Полый шнек по конструкции напоминает привычный бур, а для того чтобы исключить попадание грунта внутрь трубы, она закрывается обратным клапаном.

Шнек погружается до нужной глубины, а затем в полость трубы под давлением подается бетон. Он открывает клапан и заполняет скважину по мере того, как шнек поднимается наверх. При этом с помощью мощного вибратора вводится армирующий каркас, используемый в качестве опалубки. После застывания бетонной смеси готовые буронабивные сваи приобретают значительную несущую способность и выдерживают большие нагрузки.

Другая технология буронабивного фундамента применяется на зыбких, особенно слабых грунтах. В этом случае применяется обсадная труба. Она не только служит как опалубка, но и обеспечивает скважине защиту от обрушения при введении в нее армирующего каркаса или из-за избыточного давления на залитый раствор. Трубу помещают методом вращения, вдавливают вибратором либо просто устанавливают, а впоследствии извлекают.

Также в строительных правилах СП 50-102-2003 и других документах указаны и альтернативные варианты. Например, стенки отверстия в слабых грунтах можно защитить от осыпания путем подачи бетонитового раствора, создающего противодавление.

Технология устройства фундамента из буронабивных свай

Технология буронабивного фундамента на различных грунтах, как слабых, так и сравнительно устойчивых, подразумевает выполнение работ в несколько этапов. Специалистам необходимо провести расчеты и подготовить площадку, а также строго соблюдать технологические требования. Только в этом случае основание приобретет требуемую прочность, а здание или сооружение на буронабивных сваях будет долго стоять, не создавая проблем владельцам.

Расчеты

Есть несколько важных параметров, которые надо рассчитать при установке буронабивных опор. Это:

  • количество свай и, соответственно, расход арматуры и необходимый объем бетонной смеси;
  • заглубление каждой опоры;
  • диаметр опор.

Для того чтобы определить количество буронабивных свай, которые вам потребуются, необходимо знать общую массу здания или сооружения. Она включает в себя вес стен, перегородок и перекрытий, коммуникаций, мебели и так далее. Для устройства буронабивных фундаментов обычно используется бетон марки М300; характеристики стандартного армирования тоже известны. Поэтому несущая способность одной опоры легко рассчитывается с помощью специальных таблиц.

Разделите массу здания на несущую способность одной опоры, чтобы узнать количество буронабивных свай, которое вам понадобится. Полученный результат умножьте на 1,2 – желательно иметь запас, который пригодится, если возникнут непредвиденные обстоятельства. К тому же не стоит забывать, что в большинстве регионов России в холодное время года нагрузка увеличивается из-за выпавшего снега.

Заглубление буронабивных свай считается следующим образом:

  • узнайте глубину замерзания почвы в данной местности;
  • добавьте к этому показателю еще 20 см.

При проведении работ на некоторых грунтах, например, сыпучих, подвижных и болотистых, необходимо достичь пластов с твердой породой. Возможно понадобятся дополнительные исследования.

Диаметр определяется в соответствии с действующими СНиПами после геодезических изысканий и с учетом климатических и геологических особенностей.

Подготовка

Буронабивной фундамент необходимо спланировать заранее. Надо создать съемку свайного поля, на которой обозначается, где будут располагаться буронабивные сваи. Для того чтобы убедиться, что участок является прямоугольным, надо замерить диагонали между его углами. Если они равны, значит, все в порядке, и можно вести работы дальше.

  1. В каждом месте, где будет сделана скважина, забивается колышек – поэтому надо заранее подготовить базовый комплект того, что понадобится специалисту: рулетку, моток шнура, набор колышков и молоток для их забивки;.
  2. Первые четыре буронабивные сваи устанавливаются по углам.
  3. Остальные опоры равномерно распределяются там, где во время строительства будут возводиться несущие стены.

Обязательно надо обращать внимание на расстояние между буронабивными сваями. Если создается буронабивной фундамент с ростверком, в соответствии с требованиями технологии оно не должно превышать 2 м. Также расстояние между опорами должно быть не менее 3 свайных диаметров, чтобы не нарушить структуру почвы.

Для создания основания на буронабивных сваях обычно применяется специальная техника. Если нужно сделать скважину диаметром менее 200 мм, достаточно портативного бура. Этот вариант часто применяется при частном строительстве. Если же диаметр должен быть больше, необходимо использовать специальные буровые установки. Поэтому до начала строительства и бурения необходимо убедиться, что не возникнет проблем с доступом техники на участок.

Установка

Установка буронабивных свай при любом строительстве – частном, промышленном и так далее – производится только после того, как выполнены все подготовительные работы. Первый этап заключается в том, чтобы пробурить скважину на заданную глубину в соответствии с заранее сделанной разметкой. Также к этому моменту специалисты определяются с тем, какая методика будет использоваться – шнек или обсадная труба – и надо ли дополнять сваи ростверком. Например, на неустойчивых, особенно обводненных грунтах при строительстве сравнительно тяжелых объектов лучше сделать выбор в пользу технологии, использующей обсадную трубу.

В готовое углубление опускают металлический армирующий каркас либо обсадную трубу. Вертикальность положения обязательно проверяется с помощью высокоточного измерительного оборудования. Углубление окружают опалубкой, после чего наступает следующий этап – заливка бетонной смеси. Предварительно можно засыпать пространство между трубой и станками отверстия землей, которая периодически утрамбовывается.

Раствор утрамбовывается с помощью ручной трамбовки или вибратора. После этого надо выждать 2-3 недели, пока не произойдет его полное застывание.

Устройство ростверка

Буронабивной фундамент нередко дополняют так называемым ростверком – лентой или рамой из железобетона. Он необходим для большей прочности. Важная функция ростверка заключается в том, что он равномерно распределяет давление на все буронабивные сваи.

Устройство ростверка близко к технологии строительства стандартного ленточного фундамента. Однако его нижняя часть чаще всего не располагается в грунте, а находится на весу. Основу ростверка составляют оголовки свай, поднятые над землей на проектную высоту.

Есть три основных типа ростверка:

  • высокий – его подошва находится значительно выше уровня земли;
  • низкий – полностью расположен в грунте, его верхняя часть находится на уровне почвы или ниже;
  • повышенный – нижняя часть располагается на уровне почвы.

Технология, с помощью которой создается ростверк при строительстве зданий и сооружений, определяется конкретными особенностями объекта и участка, на котором он возводится.

Ширина ростверка равняется толщине несущих стен. Высота ростверка зависит от того, из какого материала создаются стены. Если они деревянные или пенобетонные, то этот параметр равен ширине. При строительстве каменных и кирпичных зданий и сооружений высота ростверка должна быть на 50% больше ширины. Также при определении высоты ростверка стоит учитывать нагрузку от здания.

Создание ростверка и установка опалубки выполняются только после застывания бетона в скважине.

Во время работ с ростверком заливка производится в несколько этапов:

  • сначала монтируется опалубка – она представляет собой короб, в котором проделываются отверстия для свай и будущих инженерных коммуникаций, изготовленный из рубероида, пластика или асбестоцемента;
  • следующая стадия – заливка в опалубку бетонной смеси;
  • когда заливка схватится, опалубка демонтируется;
  • производится гидроизоляция поверхности ростверка: для этого используют ленту из рубероида, сложенную в два слоя, либо обмазочные составы.

Опалубку необходимо убирать только тогда, когда залитая в нее смесь действительно схватится. Поэтому его состояние надо периодически проверять. Опалубка удерживает незастывшую смесь в нужном положении, и убирать ее надо только после создания монолита. Обычно срок застывания составляет 15 суток, а при низких температурах его рекомендуется увеличить. Опалубка демонтируется только по завершении этого срока.

Монолитный ростверк обязательно армируется в соответствии с требованиями, установленными для конструкций из железобетона, которые применяются во время строительства. Его каркас связывается с выступающей арматурой буронабивных свай.

Преимущества технологии

Технология строительства на буронабивных сваях имеет ряд бесспорных преимуществ относительно других методик. Это:

  • обеспечение устойчивости зданий и сооружений, которые возводятся на слабых грунтах;
  • универсальность – она подходит для возведения и частных домов, и крупных промышленных объектов;
  • возможность применения в городских условиях, даже в плотной застройке, без риска повреждения окружающих строений;
  • высокая несущая способность буронабивных свай, большой запас прочности, что позволяет создавать масштабные объекты;
  • экономия времени – основание создается заметно быстрее, чем ленточный фундамент или шведская плита;
  • простота монтажа – фактически надо лишь подготовить участок, разметить места будущих опор и пробурить отверстия, а затем залить смесь, дождаться, пока она застынет, и провести работы по созданию ростверка;
  • возможность погружать опоры на глубину до 45 метров и более, что невозможно при применении традиционной копровой технологии;
  • долговечность – готовое основание при соблюдении условий эксплуатации способно прослужить до 150 лет и даже больше.

Хотя стоимость работ довольно велика, они все же обходятся дешевле, чем создание традиционного фундамента ленточного типа. Показатели надежности, прочности и долговечности при этом являются сопоставимыми. Поэтому такие опоры подходят для использования при строительстве не только промышленных объектов, но и частных домов.

Буронабивные сваи с обсадной трубой: технология устройства, видео

В тех случаях, когда фундамент для будущего строения возводится в условиях сложных грунтов с большим риском их сдвига, целесообразно применение буронабивных свай с обсадной трубой. Данная технология, которая признается одной из наиболее безопасных, также используется в тех случаях, когда будущее здание планируется возвести на территории, характеризующейся плотной застройкой.

Фундамент из буронабивных свай

Сущность технологии

Обсадные трубы для буронабивных свай (БНС), используемые при обустройстве фундамента, могут различаться как своими геометрическими параметрами, так и конструктивным исполнением. Высокая надежность фундаментных конструкций, полученных по данной технологии, обеспечивается тем, что их основу, кроме бетона, составляют каркасы, для изготовления которых применяется металлическая арматура. Полученная по данной методике конструкция не только надежно фиксируется в грунте, но и сама по себе демонстрирует исключительно высокую жесткость и устойчивость.

Технологический процесс устройства буронабивных свай с обсадной трубой

Сама технология устройства буронабивных свай выглядит следующим образом:

  1. В предварительно выбранном месте строительного участка бурится скважина требуемого диаметра и утвержденной проектом глубины, для чего используется специальная буровая установка.
  2. В полученную скважину погружают обсадную трубу для свай. Важно, что глубина, на которую погружаются такие трубы, предварительно рассчитывается и утверждается проектом.
  3. Внутреннюю полость трубы освобождают от осыпавшейся земли. Для этого используют различные технические средства (в частности, грунт из трубы может вымываться при помощи воды, подаваемой под значительным давлением).
  4. В отверстие обсадной трубы, очищенное от осыпавшейся земли, опускается арматурный каркас для буронабивной сваи.
  5. Во внутреннюю полость трубы, в которую помещен арматурный каркас, заливается бетонный раствор. Данный процесс, если говорить профессиональным языком, как раз и называется набивкой сваи.
  6. Обсадные трубы после заливки бетона посекционно извлекаются из земли.
Естественно, устройство буронабивных свай выполняется по технологии, которая имеет целый ряд нюансов. Их обязательно следует учитывать при ее практической реализации.

Преимущества свай буронабивного типа

Среди многочисленных преимуществ использования свай БНС можно выделить несколько наиболее значимых, к которым относятся следующие.

  • Набивка таких свай бетонным раствором осуществляется оперативно и качественно.
  • Все этапы технологии устройства буронабивных свай отличаются высокой безопасностью для его исполнителей.
  • Набивная свая благодаря особенностям технологии ее обустройства отличается исключительно высокой несущей способностью, устойчивостью к механическим нагрузкам и, соответственно, надежностью.
  • С помощью свай БНС можно создавать надежные фундаменты даже в слабых и насыщенных водой грунтах.
  • Использование данной технологии позволяет четко контролировать соблюдение всех требований проектной документации, а также точно учитывать геологические и инженерные условия, в которых осуществляется данный технологический процесс.
  • Рассматриваемая технология позволяет извлекать из создаваемой скважины крупные камни и валуны.
  • При выполнении скважин по данной технологии грунт не подвергается вибрационным и динамическим нагрузкам.
  • Оборачиваемость используемых обсадных труб, которые можно применять неоднократно, – еще одно важное преимущество применения указанной технологии.
  • Можно контролировать все этапы буровой операции вплоть до достижения водоносного слоя.
  • Полная защита стенок создаваемой скважины от обрушения грунта позволяет перекрывать опасные горизонты (такие, например, как плывуны).
  • В скважинах, полученных по данной технологии, если при устройстве буронабивных свай предусмотрено использование арматурного каркаса, отсутствуют так называемые шейки, которые значительно снижают качество и надежность готовой конструкции.
  • Использование обсадных труб для монтажа свай буронабивного типа, а также их дальнейшая эксплуатация допускается в любых климатических условиях.

Заливка обсадной трубы бетонным раствором

Нюансы применения обсадных труб

Использование обсадных труб позволяет избежать такого негативного явления, как осыпание земли со стенок создаваемой скважины. Благодаря этому трубы данного типа активно применяют не только для создания фундаментных конструкций в промышленном и гражданском строительстве, но и для укрепления стенок газовых, водяных и нефтяных скважин. Конструкция из обсадных труб составляется из отдельных отрезков таких изделий, соединяемых между собой при помощи сварки или посредством специальных зажимных устройств (типа «Като», «Бетоно» и др. ).

После того как во внутреннюю часть обсадных труб помещен арматурный каркас, используемый для монтажа буронабивных свай, и залит бетонный раствор, сами трубы извлекают. В отдельных случаях, если это оговорено требованиями проекта, технология допускает оставление обсадных труб на месте.

Монтаж арматурного каркаса внутри обсадной трубы

Современные производители выпускают обсадные трубы различных диаметров, что позволяет оптимально подбирать такие изделия для обустройства скважин различного назначения. Международными нормативными документами, в положениях которых оговариваются требования к геометрическим параметрам обсадных труб, являются стандарты Leffer и Bauer. Согласно требованиям данных стандартов, внутренние диаметры обсадных труб для буронабивных свай могут находиться в интервале 620–2500 мм, а наружные составляют от 640 до 2580 мм.

Чтобы опустить обсадную трубу в предварительно подготовленную скважину, используются различные методики. Наиболее распространенными являются:

  • забивка обсадных труб, для выполнения которой применяется специальное вибрационное оборудование;
  • погружение обсадных труб с помощью бурения, которое может осуществляться по ударной или вращательной методике.

Установка обсадной трубы вращением

Применение вращательной методики предусматривает, что сначала в грунте выполняется скважина под первую секцию трубы, для чего предварительно снимаются все необходимые замеры. После того как первая секция обсадной трубы будет погружена в подготовленную скважину, бурят второй ее участок, при этом также ориентируются на геометрические параметры соответствующей секции. Таким образом, выполняя поэтапное бурение и погружая соединяемые между собой секции обсадных труб, монтируют всю трубную конструкцию для буронабивной сваи.

Суть ударного метода монтажа обсадных труб заключается в том, что секции труб просто забиваются в грунт, для чего применяется специальное оборудование. Осадка труб, осуществляемая при использовании данной технологии устройства буронабивных свай, может выполняться с опережением либо с некоторым отставанием по отношению к выполняемому забою. Все зависит от характеристик грунта, в котором выполняется скважина (в частности, от его проходимости).

Сферы применения свайных конструкций буронабивного типа

На вопрос о том, что такое буронабивные сваи, невозможно ответить, не перечислив сферы их применения. Сваи данного типа используют при:

  1. возведении строительных конструкций на территориях, грунт на которых склонен к оползневым явлениям;
  2. строительстве на территориях, характеризующихся высокой плотностью застройки;
  3. проведении строительных работ на участках со сложными геологическими условиями.

Применение буронабивных свай в частном домостроении

Использовать свайные конструкции, стенки которых дополнительно не укреплены, допускается в тех случаях, когда фундамент обустраивается на участках с тугопластичным и твердым грунтом, каким, например, является глинистый грунт набухающего типа. Кроме того, монтировать сваи с неукрепленными стенками можно тогда, когда их общая длина не превышает 30 метров.

Технология устройства свай буронабивного типа успешно используется в тех случаях, когда строения различного назначения возводятся в местах, характеризующихся высокой сейсмической активностью. Кроме того, буронабивные свайные конструкции применяются для укрепления фундаментов уже возведенных зданий, а также для укрепления грунта на участках со значительным уклоном.

Буронабивные сваи. Технология буронабивных свай. Устройство буронабивных свай. — «ТИСЭ»

Буронабивные сваи – это метод, основанный на бурении скважины и следующей за бурением заливке качественным бетоном. Процесс эффективного бетонирования происходит с использованием надежной выполненной из металла арматуры. Подобные конструкции возводятся по большей части в сфере загородного строительства. в прямой зависимости от типа грунта может устанавливаться или не устанавливаться прочная опалубка. Это устойчивые грунты, при работе отсутствует риск осыпания стенок.  Понятие «набивные сваи» объединяет очень большое число различных конструкций свай и методов их изготовления. Но для всех видов набивных свай принципиально общей является основная технологическая схема: в грунте тем или иным методом устраивают скважину, которую затем заполняют бетоном. Если до заполнения скважины бетоном в нее опускают стальной арматурный каркас, то получается железобетонная набивная свая. Буронабивные сваи сегодня активно вытесняют привычные фундаментные опоры. Спектр использования этих свай очень большой, их также можно применять при возведении многоэтажных домов промышленным способом, не только при строительстве частных домов, бань и т.п. При помощи такого фундамента реализуется возведение щитовых и каркасных домов, деревянных коттеджей, бань, беседок и так далее. Этот вид основания является альтернативой глубоко заглубленного, ленточного фундамента, при этом он может без особых проблем испытать те же нагрузки. Применение буронабивных свай в фундаменте каркасного дома уменьшит стоимость работ, как минимум в 2 раза, по сравнению с возведением ленточного фундамента. Буронабивные сваи — это актуальный тип фундаментной опоры, выполненный в виде монолитных цилиндрических конструкций с арматурным каркасом жесткости. Буронабивные сваи – это вариант создания основания конструкции. Чаще всего их применяют для поддержания высоких зданий, которые имеют строго вертикальную нагрузку. Достоинство буронабивных свай заключается в том, что их можно заливать бетоном прямо на стройплощадке, когда другие виды требуют только заводской сборки. Идеальное основание для свай данного вида являются плотные пески и грунт с обломочными горными породами некрупных фракций. Обычно они используется для таких фундаментов высоких зданий или индустриальных сооружений, которые должны будут выдерживать тысячи тонн веса, и наиболее часто в местах с нестабильным или осложнённым разными причинами грунтом. Применение такого рода фундамента имеет множество положительных моментов. Так, можно сказать, что строительство оснований, где используются буронабивные сваи – технология, которая давно зарекомендовала себя с положительной стороны. По конструктивному смыслу, размещению в плане и работе, в грунте между бетонными сваями и грунтовыми имеется принципиальное различие. Бетонные или железобетонные сваи собой представляют жесткие стержни, составляющие базовую часть свайного фундамента. От таких свай нагрузка от сооружения передается грунту. Понятие же «грунтовая свая» является условным. Назначение последней состоит только в уплотнении грунта, залегающего ниже подошвы фундамента. По окончании работ по уплотнению грунта грунтовыми сваями они фактически перестают существовать и вместе с уплотненным грунтом образуют более или менее однородное искусственное основание. Чем больше материал грунтовых свай по своим свойствам и составу приближается к свойствам и составу уплотняемого грунта, тем однороднее будет искусственное основание. При частном строительстве используют для бурения скважин ручные буры или мотобуры. Все работы выполняются вручную. Необходимо обратить особое внимание на свойства грунта, если Вы будете бурить отверстие под сваю в легко осыпающемся грунте, то Вам необходимо устанавливать опалубку для бетона.  В пробуренное отверстие устанавливается арматурный каркас и только затем заливается бетон. Буронабивные сваи при строительстве частного дома закладывают на глубину промерзания грунта и создают гидроизоляционное покрытие из рубероида или целлофана, а в промышленном строительстве используют гидротехнические устройства отвода грунтовых вод. На слабых грунтах (торф, болотистая местность), а также в городах для возведения фундаментов применяются бивные сваи. Их использование обусловлено спецификой грунта: возведение других фундаментов или невозможно технически, или экономически нецелесообразно. Только в зависимости от грунтовых условий буронабивные сваи устраивают одним из способов: без крепления стенок скважин (сухой способ), с применением глинистого раствора для предотвращения обрушения стенок скважины, с креплением скважин обсадными трубами.

При частном строительстве при применении буронабивных свай в значительной степени повышается экономия средств при закладке фундамента, так как его не надо копать и заливать на всю глубину промерзания грунта. При верном расчете буронабивных свай фундамент нисколько не теряет свою несущую способность, к тому же можно повысить несущую нагрузку использованием более толстых прутков арматуры и уменьшения расстояния между сваями.

Буросекущие сваи -конструкции, технология монтажа повторяет буронабивные свайные элементы. Отличие в том, что буросекущие элементы монтируются с шагом «в ноль», то есть представляют собой сплошную стену конструкционных тел, она служит для обустройства полноценной подпорки грунта. Применяются обычно для строительства подземных парковок, тоннелей, переходов.

Бурокасательные сваи- такого рода фундамент применяется в случае вертикальной и горизонтальной нагрузки на элементы от ближайших строений, грунтовых вод. Обычно этот способ используется при строительстве на ограниченном пространстве, а также для ограждения очень глубоких котлованов, для прорезки насыпей в грунтах, имеющих твердые крупнофракционные включения. Достоинством такой технологии являются такие показатели: Возможность проведения работ в условиях плотной застройки; Нет необходимости в обустройстве дополнительного водоотведения, водоотлива; Изготавливать бурокасательные сваи нетрудно как по трудозатратам, так и по времени.

Перед монтажом подобных свай строительная площадка предварительно размечается посредством колышков и натягивается жилка для отметки места расположения свай. Далее отмечается место бурения скважины, используя отвес, опускаемый с жилки на грунт. В точку вбивают колышек. Потом жилки убирают, чтобы получился участок с точными местами разметок под бурение шурфов. Есть и менее трудоемкий способ, если взять штыковую лопату с краем ширины 10 см, удлинить ручку так, чтобы она доставала до дна шахты. Так получается неплохой инструмент для обрезания грунта со стенок скважины до получения необходимого диаметра. Для увеличения несущей способности фундамента нужна арматура. Армирование буронабивных свай используется для обустройства фундамента в грунтах, где есть риск нестабильности, подвижек – такие армокаркасы увеличивают стойкость свай на разрыв. А вот сделать армирование нетрудно: надо взять нужное количество арматурных прутов диаметра 10-12 мм, зафиксировать прутки в каркас с помощью вязальной проволоки или сварки. Остается погрузить на дно скважины обсадную трубу, залить смесь на 1/3, поднять трубу, уплотнить бетон, снова залить смесь на треть, не забывая армирование, утрамбовать, залить слой бетона и выполнить оголовок. Однако, стоит помнить, что каркасы буронабивных свай из прутков погружаются с таким расчетом, чтобы наружу выходили прутья для связки с ростверком.

Наиболее популярными методами устройства буронабивных свай являются:

Система свай методом бурения в обсадной инвентарной трубе.

Система свай методом непрерывно вращающегося шнека.

Способ ударно-канатного бурения.

Ход работы происходит в три этапа. Сваи буронабивные вбиваются в почву при помощи специальных буронабивных машин. Буронабивные машины обычно могут бурить землю вплоть до 50 метров (это 1 этап), затем при смене насадки вбивать сваю (это 2 этап). Ещё одно достоинство в использовании данного вида свай: во время их установки практически не возникает вибрации и шума, что удачно сказывается на устойчивости грунта. Способ бурения непосредственно зависит от состояния слоёв почвы. Если место, где возводится здание, имеет под собой неустойчивую почву, такую как песок, ил, грунтовые воды, гравий и т.п., то буронабивные сваи в обязательном порядке подлежат укреплению железобетоном, стальным каркасом или другими конструкциями. После того как свая будет установлена на место, поверх неё заливается цемент (это 3 этап), что ещё больше укрепляет весь фундамент.

При строительстве многоэтажных домов для изготовления буронабивного фундамента применяется специальная техника, с помощью которой проводится бурение отверстия под сваю в земле. После чего в него вставляется сваренный каркас из арматурного прутка диаметром 12 мм. Немаловажную роль в работе с буронабивными сваями имеет диаметр используемого арматурного прутка, который несет на себе основную нагрузку.

Далее сваю заливают цементным раствором и ждут, пока он высохнет. Такая технология является безопасной для окружающих домов в случае ведения уплотнительной застройки, так как не сопряжена с работами, которые приводят к активной вибрации почвы и разрушению неплотных слоев. При необходимости в ходе бурения без обсадных труб может использоваться бентонитовый раствор, который подается в разрабатываемую скважину, вымывает из нее грунтовые массы и оседает на стенках полости, формируя корку, препятствующую осыпаниям почвы. Технология создания буронабивных свай с извлекаемой оболочкой выполняется при работе на проблемных, насыщенных влагой грунтах. Обсадная труба, в таком случае, предотвращает обрушение стенок скважины и изолирует полость от грунтовых вод. Демонтаж обсадки надо производить после заполнения скважины бетоном. Создание свай с постоянной оболочкой используется при работе в глинистых грунтах, песках и супесях с высоким уровнем грунтовых вод, которые могут разрушить тело сваи на стадии отвердевания бетонного раствора.

Главное преимущество набивных свай заключается в незначительных абсолютных и относительных осадках сооружений. Применением набивных свай значительно уменьшается количество типоразмеров сборных элементов. Кроме того, создание узла «свая — колонна», затрудненное при устройстве фундаментов на забивных сваях, легко реализуется в любых вариантах набивных свай. Данный вид работ по фундаменту можно применять в плотной городской застройке, а также в промышленном строительстве.

Буронабивные сваи технология. Методы монтажа буронабивных свай

Буронабивные сваи технология. Методы монтажа буронабивных свай

Технология устройства буронабивных свай выполняется тремя методами, выбор которых зависит от характеристик грунта:

  1. При наличии неустойчивых насыщенных водой грунтов используется метод циркуляции глинистой смеси плотностью 1,2-1.3 г/см3. Раствор бентонитовой глины подается по шлангу под давлением в шахту. Когда скважина наполнилась, раствор, смешиваясь с грунтом, поднимается наружу, попадается в отстойник, из него снова с помощью насоса передается в скважину. На стенках буровой шахты образуется корка из глины, препятствующая проникновению внутрь влажности. После образования глинистой корки монтируется каркас из металлических прутьев, и начинается подача бетонной смеси, которая по мере заполнения скважины выталкивает из нее глину. Бетон должен подаваться без перерыва до полного заполнения шахты. Если на время прекратить его подачу, то между слоями бетона образуется глиняный слой, который снизит прочность сваи. Такой метод позволяет обойтись без применения обсадной трубы.

    Монтаж буронабивной сваи

  2. Сухой способ используется в том случае, когда стенки скважины не требуют укрепления при наличии на строительном участке полутвердых, тугопластичных, твердоглинистых грунтов. Скважина проектной глубины (до 30 м) и диаметра (400-1200 мм) бурится с использованием ковшевого бура или шнековой колонны. Основание шахты может быть расширено с помощью специального устройства, имеющего на конце механизм по типу раскрывающегося ножа (диаметром до 3 м), взрывным методом или технологией усиленного трамбования нижней части шахты. Бетонируется свая с использованием опалубки, которая по мере заполнения раствором поднимается и после окончания работ убирается. Голова опоры формируется в инвентарном кондукторе, в зимнее время необходимо провести ее утепление. Такой метод неприменим при наличии на участке агрессивных или промышленных вод.
  3. Использование обсадной трубы для обустройства свай, устанавливаемых буронабивным методом, приемлемо в любом типе грунта. Шахта бурится ударным или вращательным способом, при необходимости нижняя часть ее расширяется взрывным методом или с участием техники с расширителем на конце. Обсадные трубы, соединенные между собой, опускаются в скважину методом забивки, вибрационного погружения или с помощью гидродомкратов. Погруженный в шахту каркас из обсадной трубы заполняется бетоном. Чтобы утрамбовать бетонную смесь и выпустить из нее воздух, трубе придается полувращательное и возвратно-поступательное движение, за счет этого бетон дополнительно уплотняется.
  4. В условиях строительства на сейсмически неустойчивой почве сваи обустраиваются без динамического воздействия по методу фундекс. Бурение скважины происходит методом вдавливания без выемки грунта. Раскатчики или конические катки устанавливаются на валу, в шахту опускается чугунный наконечник, который вдавливает грунт. По окончании работ он остается внутри скважины, к нему крепится нижний конец трубы с помощью замка. Если внутри трубы вода отсутствует, то монтируется металлический каркас и происходит подача пластичной бетонной смеси. По мере заполнения раствором труба поднимается на поверхность.

Источник: https://otoplen-dom.ru/novosti/kak-sdelat-buronabivnye-svai-svoimi-rukami-kak-svoimi-rukami-sozdat-buronabivnuyu-svaynuyu

Буронабивные сваи сп. СНиП для свайных фундаментов

Для того чтобы избежать неприятных последствий неправильного возведения зданий, проявляющихся в обрушении, растрескивании стен, крена, работы по строительству регламентируются СНиП. Причем стандарты СП свайные фундаменты 2011 дает рекомендации не только по рабочим моментам, но и всем процессам, начиная от создания проекта, закладки основания, строительства стен и крыши.

Для того чтобы избежать неприятных последствий неправильного возведения зданий, проявляющихся в обрушении, растрескивании стен, крена, работы по строительству регламентируются СНиП

Свайные фундаменты – основания, отвечающие всем требованиям современного строительства и позволяющие осуществлять процесс строительства на сложных, подтопляемых и излишне мягких грунтах, где традиционные типы основы не выдерживают нагрузки. Применение свайной технологии обеспечивает надежность основы, скорость возведения строения, простоту монтажных работ и немалую экономическую выгоду для пользователя.

Буронабивные сваи своими руками. Буронабивные сваи: устройство и тонкости проведения строительных работ

Любое здание современного типа нуждается в надежной основе или фундаменте, что обеспечивает безопасность, устойчивость и надежность всего строения. Чаще всего застройщиками используется ленточный тип фундамента – он легок в установке, не требует больших физических или финансовых затрат, однако применять его можно далеко не на всех участках грунта. Твердые грунтовые породы порой находятся на большой глубине, что в несколько раз увеличивает объем земляных работ и повышает все виды затрат. Здесь целесообразно использовать фундамент на буронабивных сваях, устройство и тонкости проведения строительных работ по установке которого мы и рассмотрим в данной статье

Особенности

Свайный тип установки фундамента известен даже новичкам в строительной сфере. Он довольно популяризирован, и его можно встретить при строительстве абсолютно любых зданий – будь то целые торговые центры или частные дома. Это объясняется, конечно же, надежностью установки (так как сваи равномерно распределяют нагрузку от здания на твердые породы почвы) и меньшими финансовыми затратами, так как монолитное фундаментное основание, а особенно основание хорошего качества, стоит куда больших денег.

Установка любого вида фундамента предполагает наличие и положительных и отрицательных моментов, это объясняется условиями внешней среды, характеристиками почвы, индивидуальными особенностями фундамента. Очень часто во избежание одного «недуга» в постройке, приходится жертвовать чем-то другим. Итак, рассмотрим основные плюсы и минусы буронабивных свай.

Источник: https://milyj-dom.ru-land.com/stati/buronabivnyh-svay-tehnologiya-obustroystvo-svay-s-ukrepleniem-stenok-rastvorom-gliny

Как работают буронабивные сваи. Основные преимущества буронабивной технологии устройства фундаментов

Технология буронабивных фундаментов основана на принципе распределенной нагрузки между ключевыми точками возводимого строения и организации связующих элементов, которые обеспечивают единство конструкции, а также устойчивость к грунтовым изменениям.
Схема с размерами устройство ленточного фундамента со сваями
Основные составляющие конструктивные элементы фундамента:

  • буронабивные сваи, представляющие собой вертикальные железобетонные опоры различного способа изготовления, основание которых заглубляется на уровень ниже точки промерзания грунта в конкретной местности, и расположенные равномерно по точкам несущих нагрузок, полученных путём расчётов;Схема устройства буронабивных свай
  • связующая железобетонная конструкция, которая обеспечивает горизонтальную стабильность свайного основания и устойчивость к грунтовым сезонным воздействиям, может быть выполнена в виде:
    • мелкозаглублённой ленточной связки;
    • подвешенного ростверка;
    • ростверка монолитного типа.

Можно выделить следующие преимущества применения буронабивных фундаментов.
Пример заливки буронабивного основания под большое здание

  1. Устройство основы здания по данной технологии может быть выполнено на любых грунтах, кроме скальных. Это обусловлено тем, что буронабивные свайные опоры располагаются ниже уровня промерзания на, так называемых, неподвижных грунтах, что исключает их вертикальное движение при сезонных грунтовых подвижках.
  2. Данный способ обустройства основания является оптимальным при возведении фундамента построек на неровных участках местности, в частности, с большими перепадами по высоте. В этом случае плоскость основы выравнивается равномерно распределенными сваями, которые принимают на себя основную нагрузку, что даёт сочетания экономичности фундамента и его надёжности.
  3. При устройствах основы здания буронабивного типа отпадает необходимость в проведении масштабных земляных работ. Это также экономит время, снижает трудоёмкость и сохраняет окружающий ландшафт.
  4. Замена земляных работ бурением скважин под сваи позволяет проводить строительные работы по устройству фундамента под новое здание в непосредственной близости от существующих построек. При этом исключаются отрицательные механические воздействия на окружающие строения и подведённые подземные коммуникации.
  5. Устройство фундаментов по буронабивной технологии может быть выполнено своими руками достаточно быстро за счёт его несложного строительства, что делает данный способ востребованным для частного строительства.

Буронабивные сваи гост. 5 Виды буронабивных свай повышенной несущей способности, область применения

5.1 Технология объемного виброштампования может быть применена при устройстве буронабивных свай диаметром от 0,6 до 2 м и длиной до 50 м в составе свайных ростверков, отдельно стоящих, буросекущихся и бурокасательных свай, баретт, щебеночных (песчаных) свай.

5.2 Повышение несущей способности буронабивных свай по грунту может быть достигнуто двумя способами:

— виброштампованием бетонной смеси при бетонировании скважин;

— усилением грунтового основания ниже забоя скважины вибровтрамбовыванием щебня.

Максимальная несущая способность буронабивной сваи данного типа достигается совместным применением обоих способов.

5.3 Технологию объемного виброштампования рекомендуется применять в следующих случаях:

— строительство фундаментов зданий и сооружений в сложных инженерно-геологических условиях;

— недостаточная несущая способность буронабивных свай по грунту;

— строительство объектов в стесненных условиях;

— повышение устойчивости оползневых склонов;

— для повышения сплошности, прочности бетона свай и герметичности «холодных» швов между буросекущимися и бурокасательными сваями при устройстве «стены в грунте»;

— для обеспечения проектной несущей способности при необходимости сокращения длины, диаметра буронабивных свай или их количества.

5.4 Наибольший эффект от технологии объемного виброштампования достигается в грунтах, обладающих коэффициентом пористости ε ≥ 0,6, в том числе в водонасыщенных песчаных грунтах мелких и средней крупности, а также в пылевато-глинистых грунтах при показателе текучести I L ≥ 0,4.

Источник: https://milyj-dom.ru-land.com/stati/buronabivnyh-svay-tehnologiya-obustroystvo-svay-s-ukrepleniem-stenok-rastvorom-gliny

Видео буронабивные сваи CFA — самая эффективная технология бурения свай

(PDF) Исследование применения технологии буронабивных свай в строительстве зданий

World Construction Том 4 Выпуск 3 | Сентябрь 2015 г. | 13

проектирование зданий, конкретные этапы процесса, метод строительства и меры предосторожности при строительстве буронабивных свай

Технология

в строительстве зданий в основном анализируется и обсуждается.

3.1. Анализ технологии бурения здания

строительство

Буронабивные сваи, как следует из названия, представляют собой комбинацию двух процессов

, включая бурение и цементацию.Бурение — это первый этап

, который также является важным этапом, и плохое обращение с ним

напрямую повлияет на последующую цементацию сваи. Таким образом, при окончании строительства

мы должны реализовать

в соответствии со строгими эксплуатационными процедурами, чтобы обеспечить качество ствола

. Первый этап — это предстроительная подготовка. Очистить

строительную площадку здания. Разложите изделие на строительной площадке

, очистите от мусора поверхность свайного фундамента

, утрамбуйте и укрепите строительную площадку, а

гарантирует компактность.Второй шаг — измерить положение и высоту сваи

. Определение положения сваи

влияет на прочность всей конструкции здания, поэтому

очень важно. Сюрвейеры должны сначала провести исследование

и изучить план свайного фундамента и

фактических координат площадок, точки строительства, затем измерить

и установить контрольные точки и положение сваи с помощью теодолита

и других измерительных инструментов, одновременно обеспечивая что отклонение составляет менее 10 мм.Наконец, нам нужно измерить отметку земли

, чтобы определить отметку вершины сваи

и глубину сваи. Третий этап — укладка корпуса

. Обсадная труба обычно используется для определения положения сваи

, которую необходимо пробурить. Обычно это делается из стали

териал. Для предотвращения недостаточной жесткости или деформации обычно используется стальной лист толщиной 4 ± 1 мм. При укладке

рассматривает центральное положение сваи как центр, а затем

рисует положение обсадной трубы на основе радиуса обсадной трубы

на поверхности.Затем закопайте корпус после установки. e

наклон корпуса был менее 1%, поэтому мы должны проверить

, является ли корпус вертикальным в процессе заливки,

и, если он вертикальный, необходимо исправить. Четвертый этап

— подготовка и запуск буровой установки. После того, как обсадная колонна

будет закопана, буровая установка должна быть размещена в запланированном положении скважины

, удерживать буровую установку в вертикальном положении и установить на основание

шпалы. Молоток и теодолит используются для управления направлением движения bi-

путем регулировки скорости от медленной

до быстрой при беге, изменяя при этом интенсивность от

от малой до большой. При сверлении обратите особое внимание на положение сверления

. Если есть наклон, смещение, оседание

или другие ситуации, необходимо немедленно внести поправку, и ошибка должна быть меньше 5 см; мы должны

также убедиться, что рельс прямой и прочный.На этапе

формируется отверстие. Обычно для формирования ствола используется буровая установка с прямым циклом циркуляции жидкости

. Вначале

закачивает воду для образования суспензии. Во время бурения контролируйте часть бурового раствора pro

, выполняйте регламентированные и профессиональные операции

, поддерживайте стабильность стенки ствола и не должно быть явления обрушения ствола

. Шестой шаг — установка сверла

и очистка отверстия.Когда буровая установка отстоит от забоя

на 50‒80 мм, запустить буровые насосы. en

цикл ополаскивания в течение 2 минут и запуск буровой установки. Скорость сверления

должна контролироваться в соответствии со стандартом. Остановите бурение

, когда буровая установка достигнет заданного положения. Постоянно

на холостом ходу в пределах от 50 до 80 мм между сверлом и дном скважины,

затем очистите скважину, изменив метод суспензии. Концентрация осадка

и коэффициент возврата пульпы

должны контролироваться хорошо, толщина осадка на забое скважины

не более 10 см.Сделайте запись о расчистной яме

. Восьмой шаг — выброс грязи. E

отвод бурового раствора и расчистки скважины сбрасывается

в соответствующее место. Не загрязнять окружающую среду

[2].

3.2. Анализ технологии строительства производства

установка стального каркаса

Стальной каркас представляет собой сборную стальную конструкцию при бурении. Он

может соединять бетон сваи, заставляя силу на нем уравновешиваться, тем самым играя роль напряжения. Во-первых, необходимо вести участок по производству стальных каркасов

. Место, используемое для стальной клетки

, должно быть ровным, легкодоступным, защищенным от дождя и влаги

. После выбора участка, постройки теплицы и силы безопасности

. Во-вторых, покупка сырья. Качество сырья

во многом определяет устойчивость здания

. Поэтому при покупке следует учитывать модель, тип и диаметр арматуры

.Приобретите

в строгом соответствии с требованиями чертежей и отправьте

образцов в соответствующие отделы для тестирования. При наличии квалификации

ее можно использовать для изготовления стального каркаса и обращать внимание на качество сварной стальной катанки. Предприятия

, соответствующие требованиям, могут приобрести сварочный аппарат

стальной сепараторный. Далее делаем стальную клетку. Во время сварки мы должны выбрать

всю арматуру в качестве основной арматуры —

стального каркаса. Если сварка действительно нужна, она должна быть

выполняться в строгом соответствии с положениями. e

концы сварной арматуры не должны иметь крюка, а

длина сборки должна быть больше 5 дм. Пространство, диаметр

и прямолинейность должны хорошо контролироваться с погрешностью

20 мм. Кроме того, контролируйте прямолинейность в процессе сварки шин en-

. Согните места, которые необходимо согнуть, обратите внимание на толщину сварного шва на сгибе

, обратите внимание на срез, ржавчину и другие аспекты проблем качества.Подготовленная арматурная клетка

должна быть уложена на определенном участке после испытаний в порядке

, чтобы пройти аттестацию. Наконец, установите арматурный каркас.

Во-первых, проверьте пробуренную скважину с помощью оборудования для разведки скважин —

— это проверить, есть ли мусор на стенке скважины

, есть ли обрушение и обеспечить плавное закрывание арматурного каркаса. . Столкнувшись с препятствием

, своевременно используйте положительное и отрицательное вращение или плавное падение

, чтобы оно упало естественным образом.Если нет, мы должны немедленно остановиться и выяснить причину. Не устанавливайте

принудительно, иначе арматурный каркас

столкнется со стенкой отверстия, что приведет к обрушению [3].

4 FAQS [Что, как, почему и преимущества]

CFA (шнек непрерывного действия)

Забивка свай непрерывным шнеком (CFA) — это метод, при котором сваи бурятся и бетонируются за одну непрерывную операцию, что позволяет значительно более быстрый монтаж, чем просто бурение свай.

Сначала устанавливается стальная клетка, а затем заливается влажный бетон. Это позволяет свае выдерживать ряд структурных нагрузок. Этот метод подходит для строительства в большинстве типов пластов, таких как песок, гравий, ил, глина и мягкие породы.

CSP (Обсаженные секущие сваи)

В системе обсаженных секущих свай (CSP) была использована технология непрерывного ленточного шнека с большими затратами, а также усиленные обсадные трубы, которые в остальном связаны с традиционными методами, такими как методы забивки с вращающимся буром. Этот метод чаще используется для секущихся свай.

Подобно CFA, он может применяться практически в любых почвенных условиях.

LDA (шнек большого диаметра)

В технологии буронабивных свай большого диаметра используются мощные гидравлические установки для строительства свай большого диаметра. Они используют сменные насадки, такие как шнеки, колонковые бочки и ковши.

Эта технология строительства также подходит для различных типов грунтов и может применяться для обоих типов свай: прилегающих или секущих.

Этапы строительства

Следующие этапы обычно выполняются в каждом методе, перечисленном выше, для изготовления непрерывных буронабивных свай. Обратите внимание, что эти шаги предназначены для строительства одной сваи. Они повторяются снова и снова, чтобы построить новые сваи.

Позиционирование: Прежде всего, деревянные штифты используются для определения центрального положения каждой сваи, которую необходимо просверлить. На этом этапе также намечается зазор между двумя сваями.

Установка футляра: Следующим шагом является установка футляра с помощью вибромолота, который забивает обсадную трубу в землю.Он оставляет около метра длины кожуха, чтобы выступать над землей.

Шнековое бурение ствола скважины: Буровой инструмент под названием «Шнек» режет и удаляет землю внутри обсадной колонны для формирования ствола скважины. Корпус поддерживает почву вокруг скважины. В случаях, когда длина обсадной колонны недостаточна для поддержки ствола скважины, бентонитовая суспензия также может использоваться в качестве опоры для почвы.

Установка стального каркаса: После того, как отверстие будет проделано, кран поднимает крутой каркас и опускает его в скважину.

Заливка бетона: После размещения стального каркаса бетон заливается в отверстие для образования поровой сваи.

Извлечение обсадной колонны: Последним шагом является снятие обсадной трубы с земли, которое выполняется с помощью вибромолота.

Существует три наиболее часто используемых метода строительства свай непрерывного ствола:

  1. CFA (шнек непрерывного действия)
  2. CSP (обсадная секущая сваи)
  3. LDA (шнек большого диаметра)

Soilmec Australia Свайные буровые установки

Что касается забивных свай, то при бурении сваи бурильщик должен был решить проблему обрушения стенок скважины способами.Классическим решением является использование оболочки, бентонита и полимеров.

При использовании метода CFA, при котором одновременно производятся выемка грунта и бетонирование, ствол всегда остается заполненным либо грунтом, либо бетоном. Поэтому проблемы коллапса ватта не существует.
С технологией вытесняющей сваи , в которой инструмент просверливает грунт и перемещает его в сторону к стенкам ствола скважины, ситуация становится очень близкой к забивным сваям: больше не портит , очищает рабочую площадку!

Даже если этот тип свай с давних пор пользуется большой популярностью, особенно на севере Европы, в последнее время возросшие затраты на удаление грунта от земляных работ способствовали развитию метода свайных свай.
Также экологические проблемы в загрязненных почвах, которые привели к разработке инструментов для уплотнения почвы, которые устраняют или сводят к минимуму количество грунта, выносимого на поверхность во время забивки сваи, внесли свой вклад в распространение этого метода. Кроме того, отсутствие шума и вибрации, уплотнение (смещение) является интересной альтернативой забивным сваям, особенно в городских районах.

SOILMEC на основе своего обширного опыта, накопленного в технологиях CFA ( непрерывный правый шнек ) и CSP / CAP ( секущая секущая свая / обсадная шнековая свая ), разработала ряд новых инструментов, которые были специально разработаны для уменьшения крутящего момента и требуемого усилия вытеснения — увеличения диапазона используемых буровых установок, чтобы обеспечить более высокую производительность и снизить затраты на транспортировку и разгрузку.Таким образом, альтернативой технологии DP ( Displacement Piles ), SOILMEC обнаружила и запатентовала новую технологию уплотнения под названием TCT ( Traction Compacting Tool ).

Технология строительства и меры контроля качества буронабивной сваи

[1] ЧЖАН Янь, Лю Цзинь-бо.Справочник по свайному фундаменту [M]. Пекин: China Architecture and Building Press, 2009: 656–661. (на китайском языке).

[2] Редакционный комитет «Формат для строительства» (четвертое издание).Формат для инструкции [M]. Пекин: China Architecture and Building Press, 2003: 1068–1099. (на китайском языке).

[3] Сюй Си-чан, Сюй Хай-бин, ЧЕН Шань-сюн.Исследование влияния вибрации, вызванной строительством свай, на окружающую среду и меры противодействия [J]. Механика горных пород и грунтов, 2003, 24 (6): 957–960.

[4] WU Tie-sheng.Обсудить мониторинг эффектов вибрации при забивке свай и пределы вибрации [J]. Исследование землетрясений на плато, 2004 г., 16 (1): 40–44.

Буронабивные бетонные сваи — Shore Tec Piling

Буронабивная свая — это еще один тип железобетонной сваи, который используется для поддержки высоких зданий, испытывающих большие вертикальные нагрузки. Буронабивные сваи — это бетонные сваи, монтируемые на месте, где буронабивные сваи должны быть отлиты на строительной площадке, в то время как другие бетонные сваи, такие как спиральные сваи и железобетонные квадратные сваи, представляют собой сборные бетонные сваи.

Просверленные валы отливаются с помощью буронабивной машины со специально разработанными буровыми инструментами, ковшами и грейферами, используемыми для удаления почвы и породы.

Как и любая другая система глубокого фундамента, буронабивные сваи также имеют свои проблемы, связанные с их бурением.

Начнем с того, что укажем, что метод бурения будет зависеть от типа почвы, поэтому у вас должен быть хороший отчет об исследовании почвы, который поможет вам понять, какие технологии бурения необходимо будет развернуть.Выбор правильной технологии бурения и минимизация нарушения окружающей почвы — это опыт подрядчика по свайному строительству.

Для несвязных почв, таких как песок, гравий, ил, а также независимо от того, находится ли он под уровнем грунтовых вод или нет, скважина должна поддерживаться стальными каркасами или стабилизирующим раствором, таким как бентонитовая суспензия. Бентонитовый раствор действительно грязный, и вы может захотеть этого избежать, если возможно. Как только этот процесс будет завершен, арматурный стержень будет опущен на место, и бетон будет заливаться в просверленное отверстие.

Основными преимуществами буронабивных свай или буронабивных стволов перед обычными опорами или другими типами свай являются:

  • Сваи переменной длины могут быть расширены через мягкие сжимаемые или набухающие почвы в подходящий несущий материал.
  • Сваи могут быть выдвинуты на глубину ниже промерзания и сезонных колебаний влажности.
  • Крупные земляные работы и последующая засыпка сведены к минимуму.
  • Меньше разрушения прилегающей почвы .
  • Отсутствие вибрации не повредит соседние сваи или конструкции.
  • Extremely Кессоны большой вместимости можно получить, увеличив основание ствола до трехкратного диаметра ствола, тем самым исключив строительство крышек над несколькими группами свай.
  • Для многих проектных ситуаций буронабивные сваи предлагают на более высокую грузоподъемность и потенциально лучшую экономичность, чем забивные сваи.

Что такое сваи смещения? Сваи забивные, буронабивные и винтовые

Как правило, вытесняющие сваи представляют собой несущие колонны, предназначенные для установки без грунта (грунта, удаленного от земли). Вместо этого используется специальная техника, которая перемещает почву вбок, уплотняя ее в окружающей местности. Хотя это не идеальный вариант для каждой ситуации, вытесняющие сваи иногда могут выдерживать более высокие нагрузки, чем альтернативные винтовые сваи или буронабивные сваи, поскольку большая часть нагрузки ложится на раствор и равномерно рассеивается в земле.

За прошедшие годы инженеры-строители создали десятки типов вытесняющих свай, все из которых являются либо сборными, либо монолитными, и большинство из них забиваются, просверливаются или ввинчиваются в землю.

Наиболее распространенные и общепринятые типы вытесняющих свай делятся на следующие 4 категории:

Забивные забивные сваи

Предварительно формованные бетонные сваи находят широкое применение в различных почвенных условиях. Бетонные столбы забивают в землю до тех пор, пока достаточное трение или точка опоры не сможет выдержать требуемую нагрузку. Из-за огромной силы и сильной вибрации сваи во время установки сборные забивные бетонные сваи почти всегда предварительно напряжены или каким-либо образом усилены.

Забивные забивные сваи

Другой вид забивной сваи требует, чтобы большие полые стальные трубы вбивались в землю, создавая пустоты, которые необходимо заполнить бетоном на месте. Эти трубки закрыты на носу, чтобы выталкивать почву наружу так же, как гвоздь вбивается в дерево. Для необсаженных свай трубка удаляется во время заливки бетона и используется повторно для формирования каждой новой колонны раствора. В других случаях труба оставляется под землей в качестве постоянной оболочки сваи.

Сваи забивные буронабивные

Буронабивные вытесняющие сваи аналогичны полностью буронабивным сваям, за исключением грунта. Специально разработанные инструменты для перемещения просверливаются в землю и выталкивают почву наружу, создавая более компактную и устойчивую колонну для бетона. Как только сверло достигнет необходимой глубины, раствор будет непрерывно закачиваться по мере извлечения сверла. Это гарантирует, что колонна останется неповрежденной, а раствор сможет заполнить каждую доступную щель. Арматурный каркас также обычно используется для усиления оставшейся бетонной колонны.

Забивные винтовые сваи

Как следует из названия, эти сваи устанавливаются аналогично очень популярной винтовой свае. Постоянные стальные трубы вкручиваются в землю с помощью специально разработанных винтовых приспособлений, которые также смещают почву в боковом направлении. По мере того, как свая опускается по спирали, бетон непрерывно под действием силы тяжести подается в пустую колонну. Когда сваи достигают необходимой глубины, они остаются там в качестве усиления бетонной колонны.Этот метод особенно полезен в местах с ограниченным доступом, поскольку для установки винтовых свай требуется только небольшое оборудование.

Нужен совет по выбору типов свай для вашей работы?

Вытесняющие сваи — ценный инструмент в арсенале инженеров при разработке структурно прочных оснований. Какой тип вытесняющей сваи будет зависеть от проекта, условий почвы, требований к несущей способности и доступности для установки.

Поговорите с компанией Conte сегодня

буронабивных свай и их преимущество при строительстве вертикального здания | компанией Ground Engineering Ltd.

Буронабивные сваи — это железобетонные сваи, которые проделываются в просверленных отверстиях в земле для поддержки вертикальной конструкции. Отверстие заполняется бетоном и стальной арматурой для образования сваи. Бурение осуществляется буровыми установками или гидравлическими кранами. Глубина забивки свай зависит от конструкции и высоты вертикальной конструкции.

Обычно глубина буронабивных свай может достигать 50 м в земле. Одним из ключевых преимуществ системы буронабивных свай является то, что она не создает вибрации, а уровень шума также значительно ниже по сравнению с традиционной системой свай.Метод бурения буронабивных свай отличается от квадратной сваи RC или спиральной сваи.

Буронабивные сваи используются для массивных строительных комплексов, где нагрузка на вертикальные конструкции огромна. Буронабивная свая применяется также в сложных грунтовых условиях. Перед началом строительства буронабивных свай необходимо подготовить отчет о грунте. В отчете о грунте будет определена технология, которая потребуется для буронабивных свай. Здесь опыт агентств, проводящих отчет о грунте и строительстве буронабивных свай, решит выбор правильных методов и технологий для буронабивных свай.

Помимо основного преимущества снижения вибрации и шума, буронабивные сваи обладают множеством других преимуществ. Сваю любой длины можно расширить в любой тип почвы с помощью подходящего несущего материала. Ворс можно сделать так, чтобы он выдерживал влажность и сезонные колебания. Нет необходимости в рытье большого количества земли. Поскольку бурение проводится на определенном участке, нет никаких нарушений прилегающего грунта или конструкций. Как уже упоминалось, не будет вибраций, нарушающих вертикальные конструкции или соседние сваи.

За счет удлинения основания ствола получаются кессоны чрезвычайно высокой вместимости, что устраняет необходимость в нескольких группах свай.

Добавить комментарий

Ваш адрес email не будет опубликован.
