Полы в каркасном доме. Разновидности. Как сделать правильно?

Перед тем как приступить к монтажу пола следует выбрать правильный пиломатериал. Предпочтение отдается хорошо высушенному материалу из хвойных пород деревьев. Лаги лучше всего делать из лиственницы, так как она лучше всего переносит влажную среду.

Пол делится на черновой и чистовой.

Черновой пол

Черновой пол крепится к лагам. Лаги предварительно обрабатываются антисептиком, а затем укладываются на обвязку фундамента. Внутри фундамента лаги кладутся на специальные опоры.

Сечение материала для лаг выбирается в зависимости от расстояния между стенами. Их главное предназначение — обеспечить прочное основание, чтобы пол не «играл» в процессе эксплуатации. Расстояние между лагами определяется в зависимости от ширины плит утеплителя. Утеплитель обязательно закрывается пароизоляционным материалом. Между лагами и фундаментом (столбиками) обязательно следует уложить гидроизоляцию.

Чистовой пол

Чистовой пол – это финишное покрытие, которое выбирается исходя из предпочтений хозяина дома: паркет, линолеум, ламинат или другой материал.

Пол укладывается с использованием различных технологий. Рассмотрим самые популярные.

Монолитный пол

Такая конструкция предполагает обустройство бетонной стяжки. Конструкция обладает рядом преимуществ:

— Практически неограниченный срок службы.
— Хорошая устойчивость к нагрузкам.
— Возможность для монтажа теплых полов.

Перед укладкой бетонной стяжки следует провести некоторые подготовительные работы: выровнять почву, выбрать верхний слой почвы и уложить песчаную подушку и слоя из щебня. Далее заливают стяжку и дают ей схватиться в течение 15-20 дней. После того, как бетонная стяжка застынет, на нее укладывается гидроизоляция, затем утеплитель, пароизоляция и лишь затем теплый пол и чистовой пол.

Каркасный пол

Этот тип пола укладывается на любой тип фундамента при устройстве специальной системы несущих и промежуточных балок и лаг. На первом этапе на фундамент укладываются лежни, которые создают прочную, надежную и жесткую конструкцию. На лежни в специальные пропилы укладываются лаги, их сечение может быть разным, в зависимости от длинны стены. На лаги укладываются доски, играющие роль чернового пола.

Пол состоит из нескольких слоев.

— Черновой пол.
— Ветро-влагозащита.
— Теплоизоляционный материал, например, минеральная вата, которая укладывается между лагами.
— Пароизоляция.
— Пол первого этажа.
— Чистовой пол.

Пол второго этажа

Основная задача пола между этажами – обеспечить надежную звукоизоляцию между этажами. В межэтажном перекрытии вместо традиционного утеплителя лучше уложить звукоизоляционный материал. Прекрасными звукоизоляционными свойствами обладает песок, он также хорошо аккумулирует тепло. Прочность пола и жесткость конструкции обеспечат надежные лаги. Монтаж пола второго этажа предполагает следующие работы:

— Обустройство межэтажных балок и лаг.
— Монтаж основания.
— Установка гидроизоляции.
— Укладка звукоизоляции.
— Установка пола второго этажа.

В следующей статье мы расскажем, как правильно сделать перекрытие каркасного дома.

Конструкция пола в каркасном доме



Пол каркасного дома — довольно простая и легкая конструкция, состоящая из нескольких последовательно уложенных слоев разных стройматериалов. Любой пол испытывает существенные нагрузки каждый день, сравнить которые с нагрузкой на стены невозможно. Отсюда и серьезные различия в устройствах стен и пола. Также различаются между собой по устройству полы на втором и первом уровнях, ведь на первом они также защищают внутреннее пространство от воздействия окружающей среды. Что касается второго этажа, то пол в основном служит перекрытием. При решении вопроса утепления пола дома максимальное влияние нужно уделить нижнему уровню.

Варианты пола в каркасном доме

Каркасный дом: пол первого этажа

Монтаж пола на нижнем этаже начинают на стадии обвязки фундамента. Он может выполняться по любой технологии, но обвязка всегда делается из бруса на гидроизоляционном слое. Он отделяет собой древесину от материала фундамента. Фиксируют обвязку анкерными болтами, иногда шпильками, которые должны прочно и жестко соединять ее с опорами фундамента. Перекрытия на обвязке представляют собой прочную основу будущего пола.

Лаги тоже могут помещаться прямо на обвязке фундамента. В нем делают прорези и вставляют в них лаги, закрепляя шурупами или обычными гвоздями. Иногда их укладывают сверху обвязки и фиксируют угловыми кронштейнами на стойках. Шаг креплений составляет 625 мм, он равен ширине плиты утеплителя и габаритам ОСП. Если выбран материал ОСП, то плиты стыкуются и фиксируются на лагах.

Черновой пол в каркасном доме

Черновой пол монтируют снизу перекрытия. Применяется для этого обычная необработанная доска, ОСП, фанера или другой подобный материал. Им обшивают нижнюю поверхность перекрытия, укладывая на опорные брусья, прибитые к низу лаг.

Допускается монтаж чернового покрытия и сверху несущих лаг, а на него — настилание пирога пола.

В этом случае устанавливаются дополнительные лаги, в которые и помещается пирог. За счет наличия обрешетки конструкция обретает дополнительную жесткость, но при отсутствии цокольного этажа уменьшается высота комнат, а сам пол располагается близко к земле. Тогда черновой пол лучше укладывать на верх лаг.

Теплоизоляция пола в каркасном доме

Создание теплоизоляции пола первого этажа проводится в шесть этапов:

• монтаж и гидроизоляция чернового пола;
• выстилание слоя утеплителя;
• пароизоляция;
• монтаж основы пола;
• слой звукоизоляции;
• укладка чистового пола.

На черновой пол укладывается слой диффузной мембраны, которая предохраняет пирог пола от проникновения влаги из внешней среды. При этом мембрана позволяет влаге из внутреннего пространства свободно просачиваться наружу.

Слой пароизоляции, помещенный на утеплитель пола, исключает проникновение теплого и влажного воздуха в его структуру. При правильной укладке всех перечисленных материалов он остается сухим при любых условиях. Таким образом, он надолго сохраняет свои теплоизолирующие свойства.

В качестве утеплителя в каркасном доме используются различные материалы:

• минвата, эковата;
• пенополистирол или пенопласт;
• полиуретан;
• перлит или керамзит;
• солома или стружка;
• сухой песок.

Часто используют не один вариант, а их сочетание. К примеру, иногда применяют базальтовую вату вместе с пенополистиролом. Решение принимается в зависимости от того, когда будет использоваться дом — только летом или круглый год.

Если в доме монтируется теплый пол, который обычно делают только на нижнем этаже, состав пирога немного меняется. Цементную стяжку, которой фиксируется электрический или водяной элемент, обычно не применяют. Она увеличивает нагрузку на фундамент и требует хорошей изоляции мокрых процессов от древесины.

В каркасных постройках применяются ультрасовременные теплые полы, не требующие цементной стяжки. Они монтируются укладыванием тепловых элементов на поверхность ОСП или фанеры. К таким полам относятся пленочные электрические и легкие водяные в алюминиевых пластинах.

Каркасный дом: пол второго этажа

Пол второго этажа устроен аналогично полу первого за исключением того, что в нем отсутствует теплоизоляция. Как правило, температура на втором этаже мало отличается от температуры внизу, разница может составлять несколько градусов.

К важным параметрам межэтажных перекрытий относится звукоизоляция. На втором этаже полы должны защищаться от шума снизу: шагов людей, разговоров и прочего. Для этих целей можно применять уже упомянутые эковату и минеральную вату, так как они обладают еще и звукоизолирующими свойствами.

Основу пола верхнего этажа составляет межэтажное перекрытие, которое кладется на верхнюю обвязку нижнего этажа. Перекрытие 2 этажа может быть деревянным из клееного бруса, ЛВЛ или из облегченного металлопрофиля. Перекрытия должны обеспечить жесткость конструкции пола.

Структура пола второго этажа каркасного дома представлена ниже.

Различие между пирогами пола второго этажа и цоколя заключается в том, что верхнее перекрытие не нуждается в ветрозащитной и гидроизолирующей пленке. А вот пароизоляция и резиново-пробковая звукоизоляция на втором этаже могут потребоваться.

Как сделать пол в каркасном доме: технология стяжки.



Устройство пола в каркасном доме зависит от вида фундамента и конструкции перекрытия. В зависимости от того, опирается ли настил на плиту или стоит на сваях, имеет ли встроенные элементы отопления, выбирается тот или иной утеплитель, тот или другой «пирог» стяжки.

Как сделать пол в каркасном доме? Какие материалы использовать для несущего слоя, утепления и декоративного покрытия?

Устройство пола

Независимо от того, опирается ли дом на фундаментную плиту или стоит на сваях, конструкция пола будет состоять из несущего чернового и декоративного чистового настила. Черновой пол предназначен для несущих нагрузок. Он держит на себе вес утеплителя, а также коммуникаций, которые могут быть встроены в него. К примеру, в пол могут быть вмонтированы элементы системы обогрева, так называемый «тёплый пол» – электрические кабели или водные трубы.

Черновой пол из досок.

Чистовой пол является декорирующим материалом. Он не несёт больших нагрузок, но закрывает основной несущий материал, элементы обогревательной системы, утеплитель и гидроизолятор, а также создаёт вид и поддерживает стиль. Материал чистового пола должен соответствовать общему декору помещения.

На заметку

Вспомогательные материалы, – утеплитель, гидроизолятор, – являются узкофункциональными. Они выполняют определённые задачи, защищают от потерь тепла, предупреждают отсыревание. Их располагают в черновой стяжке пола или под ней.

Черновая стяжка

Черновая бетонная стяжка выполняется на плитном или ленточном фундаментах. В ленточном варианте черновая стяжка предполагает отсутствие подпола или другого пустого пространства под перекрытием первого этажа. В плитном фундаменте сама плита может выполнять функцию черновой стяжки.

Черновая стяжка пола.

Бетонный черновой пол является самым прочным вариантом перекрытия пола. На нём можно устанавливать любое оборудование, устройства обогрева, тяжёлые музыкальные инструменты. В бетонную основу можно укладывать кабель и трубы тёплого пола.



Бетонный пол обладает низкой теплоизоляцией. Сам по себе бетон является «холодным» и требует утепления. Бетонный пол создаёт дискомфорт и «холодит» ноги, поэтому его закрывают «тёплым» покрытием – деревянным паркетом, пробковыми панелями, утеплённым линолеумом. Или обустраивают в нём систему обогрева «тёплый пол».

На заметку

Если дом или внутренние помещения имеют площадь больше 4х4 м2, то бетонную стяжку упрочняют. Для этого перед заливкой укладывают армирующую металлическую сетку. Такое упрочнение также необходимо, если в доме будет стоять пианино, рояль, крупный газовый или дровянойугольный котёл, ванная, другие тяжёлые устройства, предметы.

Кроме того, упрочнением бетонной стяжки можно варьировать её толщину, и этим – экономить бетон. Так, использование армирующей сетки обеспечивает прочность тонкой бетонной стяжки толщиной 3 см на уровне более толстой стяжки толщиной 5-6 см.

Гидроизоляция пола

Бетон способен впитывать влагу и воду. Почвенная вода может подниматься по порам материала и вызывает отсыревание настила. Поэтому черновую стяжку пола в каркасном доме гидроизолируют одним из выбранных способов – добавляют в раствор водостойкие добавки или укладывают перед заливкой раствора изолирующий материал.



Гидроизоляция пола при строительстве.

Варианты гидроизоляции черновой стяжки пола в каркаснике:

• Перед заливкой бетона добавляют в раствор влагостойкие компоненты типа Пенетрон. Они образуют с компонентами бетонной смеси нерастворимые комплексы, которые закрывают поры и препятствуют подъёму грунтовой влаги. Таким образом, бетон остаётся сухой, что предупреждает отсыревание настила, а также увеличивает долговечность бетонной стяжки.
• Перед заливкой бетона укладывают слой рулонной гидроизоляции (полиэтилена, рубероида) – этот метод менее эффективен, так как не обеспечивает 100%-ной и защиты от влаги, имеет ограниченное время изолирования. По его истечению – полиэтилен и рубероид начинают разрушаться, теряют сплошную основу.

Утепление пола

Утепление пола необходимо для ограничения теплопотерь при зимнем отоплении. Оно предусматривается для тех каркасных домов, в которые будут проживать круглогодично. Утепление также может использовать различные теплоизолирующие материалы:

• Керамзит – насыпной натуральный и самый недорогой вариант утепления стяжки пола. Его насыпают поверх грунта слоем 300-600 мм. Толщина насыпного слоя определяется зимними температурами. При средних температурах около 0°C достаточно 300 мм керамзита. При зимних температурах -30°C необходимы 600 мм насыпного утеплителя.
• Пенополиуретан – следующий недорогой теплоизолятор. Для напольного и фундаментного утепления рекомендуют использовать его влагостойкие формы – экструдированные плиты Пеноплекс. Они совмещают в себе функцию утеплителя и гидроизолятора, а также служат более длительный срок.

Тёплый пол

Существует два варианта обустройства пола с подогревом:

• Так называемый электрический пол, в котором функцию обогревательных элементов выполняют электрические провода, силовые кабели, проложенные в толще пола, в его черновой стяжке. Такой пол отличается низкой инертностью. Он быстро нагревается и также быстро остывает. Его очень удобно использовать для дачных и сезонных помещений, когда необходимо за час-полтора нагреть пространство дома для комфортной ночёвки.

Электрический пол.

• Водный или водяной пол, в котором обогрев помещения выполняют водные трубы, уложенные в углубления в стяжке. Этот вариант отличается большей инертностью. Водный пол дольше прогревается и также дольше удерживает своё тепло. Поэтому водяной пол лучше использовать для домов с круглогодичным проживанием. Протапливать его иногда, изредка, от раза к разу – невыгодно и неэффективно. Ещё одно преимущество тёплого водяного пола – он может быть подключен к любому источнику тепла. Будь то газовый котёл, электрический или дровяной – к любому обогревающему устройству подводятся трубы отопления, по которым двигается горячая жидкость.

И ещё одна особенность: электрический пол обустраивают поверх бетонной стяжки (в целях безопасности и предупреждения возгорания). Поэтому для такого вида отопления необходима плита фундамента или лента с черновой бетонной стяжкой.

На заметку

Для свайных фундаментов можно использовать другой вариант напольного электрообогрева – инфракрасный плёночный пол. Или, если перекрытие деревянное, уложить между досками водные трубы.

А теперь опишем подробнее, как сделать тёплый пол в каркасном доме?

Электрические кабели или ИК-плёнка

Для электрического обогрева пола используют специальные силовые кабели или ИК-плёнки, инфракрасные панели. Они отличаются от кабеля монтажом, применяются для различных полов. Кабель укладывают в стяжку, и потому используют для плитных и ленточных типов фундаментов. Плёнка не требует сооружения бетонной стяжки, и поэтому используется для обогрева пола в свайно-ростверковых каркасных строениях.

Электрический пол в бетонной стяжке.

Электрический силовой кабель прокладывают внутри бетонной стяжки. Его заливают слоем бетона толщиной 50 мм, при необходимости – армируют. Выходы кабельных проводов подключают к регулятору температуры. В зависимости от выставленных показаний, регулятор осуществляет периодическое отключение подачи тока в кабель. Таким образом, происходит автоматическая регулировка температуры нагрева пола и помещения. Как только нагрев достигает заданной температуры, регулятор отключает электрический ток, стяжка которого продолжает излучать тепло без подогрева. Как только температура опускается, регулятор возобновляет подачу тока и нагрев стяжки.

На заметку

Инфракрасная плёнка представляет собой тонкий слой наноуглерода и встроенных в него медных шин. С двух сторон нагревающий слой закрыт гибким полимером. Полимерная защита предупреждает намокание нагревательного элемента.

Плёнку укладывают поверх любых поверхностей, на бетонную стяжку или деревянный брус. Она также укладывается на пол перекрытия второго этажа, которое в каркасных строениях часто обустраивают досками, OSB и фанерой. Такой тёплый пол называют «плёночным», его часто обустраивают на лёгких межэтажных перекрытиях. Это наиболее удачный вариант отопления верхних этажей лёгких каркасных строений, мансардных помещений.

Инфракрасную плёнку не приклеивают к основе и не бетонируют в стяжку. Её кладут на имеющийся черновой пол – бетонную плиту, дерево, или плиту ЦСП, или OSB. А сверху закрывают чистовым напольным покрытием – ламинатом, линолеумом.

Для регулирования температуры нагрева пола и помещения используют выходы проводов ИК-плёнки. Их подключают к регулятору нагрева и автоматического включения/выключения аналогично кабелю.

На заметку

Важное достоинство плёночного тёплого пола: его можно демонтировать и уложить в другом помещении.

Тёплый водяной пол

Водные трубы являются модификацией традиционного отопления металлическими батареями – радиаторами. Его можно укладывать на бетон и дерево, поверх бетонных плит первого этажа или между деревянных досок межэтажного перекрытия. На лаги пола в каркасном доме кладут черновое перекрытие, которое собирают из крепких досок толщиной 50-60 мм. Поверх досок – кладут водяные трубы. Поверх труб – декоративный настил.

На заметку

При обустройстве водного отопления верхних этажей каркасных строений необходимо обеспечить достаточную прочность перекрытий верхних.

Для системы тёплый пол используют металлопластиковые трубы диаметром не меньше 20 мм. Их укладывают либо в стяжку пола первого этажа, либо в пазы между деревянными досками чернового пола второго этажа строения. Концы труб подключают к нагревательному устройству.

Схема работы водяного пола от котла.

На каждую комнату предусматривают свою «петлю» отопления. На входе и выходе нагревательные устройства подключают к коллекторам. Они распределяют воду между помещениями каркасного дома, а также принимают её из тех же помещений. Далее – вода проходит в котёл, где нагревается, и заново выходит из коллектора.

Покрытие пола

На заметку

В качестве чистового настила «тёплого» пола используют те материалы, которые отличаются высокой теплопроводностью. Они должны хорошо проводить тепло, которое образуют нагревательные «подпольные» элементы. Лучше других этим требованиям удовлетворяют ламинат и линолеум.

Ламинат для пола

Ламинат – лучший вариант настила для системы отопления «тёплый» пол. Он представляет собой деревосодержащий материал, древесноволокнистую плиту под износостойкой синтетической плёнкой. Его производят в виде плит со специальным краем. Край плиты имеет систему паз-шип, что позволяет удобно собирать пол, «вщёлкивать» соседние панели друг в друга. Важное достоинство ламината – его рисунок может имитировать различные породы древесины, доску, паркет, пробковое покрытие.



Линолеум на пол

Линолеум – наиболее дешёвое полимерное покрытие для «тёплого» пола. Отличается некоторой водостойкостью, поэтому части используется для бытовых каркасных помещений  – коридора, кухни. Также позволяет имитировать различные материалы и поверхности. При этом отличается более доступной ценой.

Для устройства напольного подогрева используют линолеум без подложки-утепления. Если же у вас бетонный пол без подогрева, лучше использовать линолеум со вспененной основой или укладывать его поверх фанеры.

Правильный пирог пола в каркасном доме

Пирог пола каркасного дома

Строительство дома по каркасной технологии – относительно простой и быстрый процесс. Сначала создают обвязку, потом устанавливают вертикальные стойки, затем – укосы (диагонально расположенные брусья, связывающие и укрепляющие элементы стен). По окончании сборки каркаса стены заполняют утеплителем, покрывают пароизоляционной мембраной с двух сторон и обшивают вагонной доской.

Сборка пирога пола каркасного дома происходит также просто: сначала устанавливают лаги с шагом 60 см, а для надежности и прочности конструкции – специальные перемычки. Несмотря на кажущуюся легкость, монтаж чернового пола и балок цокольного перекрытия – задача для опытных профессионалов. Важно сделать пол максимально прочным, ровным и надежным, правильно подобрав толщину пиломатериалов. От качества сборки этого «пирога» зависит целостность всей конструкции!

Пирог пола

Первый этап создания – монтаж чернового пола, который в каркасном доме служит цокольным перекрытием. Его настилают на уровне между нижней обвязкой и дополнительным венцом, набивая ровные толстые бруски достаточной толщины (она зависит от расчетных нагрузок, определенных на этапе проектирования). Специалисты компании «ОрловСтрой» на первом этапе сборки монтируют балки – несущую основу будущего пола, состоящую из толстых брусьев 50х150 мм. Перпендикулярно им и перекрытию располагают лаги, которые используют в целях повышения прочности конструкции и снижения расходов: их наличие позволяет увеличить шаг между балками.

Пространство между несущими элементами пола поочередно заполняют различными материалами. Первым делом настилают пароизоляционную мембрану, которая препятствует контакту конденсата и влаги с пиломатериалами и утеплителем. Вторым шагом становится укладка базальтовых плит толщиной не менее 10 см. Их устанавливают встык и вровень с деревянными брусьями, чтобы получилась сплошная ровная поверхность без зазоров и пустот. В противном случае появятся мостики холода, что вызовет образование конденсата, а также сквозняки в доме.

Поверх теплоизоляции снова прокладывают пароизоляционный материал, который защищает от влаги и пара со стороны помещений. Затем конструкцию обивают широкими гладкими досками толщиной от 20 мм, чтобы создать черновой пол. Его в дальнейшем можно покрыть отделочными материалами: ламинатом, плиткой, линолеумом и пр. В результате получившаяся конструкция пола представляет собой пирог, состоящий из нескольких слоев с определенной функциональной нагрузкой.

Что еще нужно знать?

Чтобы равномерно распределить и передать вес конструкции на фундамент, лаги можно расположить на подставках. Такой способ гарантирует экономию на стройматериалах, позволяя снизить требования к качеству используемой древесины. Сами балки при этом имеют относительно малый вес, поэтому не сильно увеличивают общую нагрузку на основание.

Такая конструкция позволит создать ровное перекрытие даже при монтаже поверх основания с сильным уклоном. Для сглаживания перепада высот используют специальные подложки под деревянные лаги. Несмотря на многослойность, полы на основе такой конструкции очень удобны для скрытой прокладки инженерных коммуникаций. Однако их расположение внутри пирога пола нужно учесть на этапе проектирования, определив места пролегания трубопроводов и кабелей, которые не приведут к снижению прочности перекрытия. Инженеры компании «ОрловСтрой» отлично справляются с этой задачей, предлагая надежные проекты каркасных домов!

Правильный монтаж пола в каркасном доме. Как сделать утепление пола в каркасном доме своими руками Правильное утепление пола в каркасном доме

Каркасные дома в последние годы все чаще используются в индивидуальном жилом строительстве.

В силу того, что строительство таких домов относительно быстрый и экономичный процесс, все чаще можно увидеть подобные сооружения.

Причем, если раньше это были, в основном, сезонные сооружения, типа дачных домиков, то сейчас технологию каркасного строительства применяют и в сооружениях для круглогодичного проживания .

Каркасный дом – это сооружение, которое представляет из себя клетку-каркас, выполненную из деревянных брусков, или металлических профилей, обшитую с обоих сторон различными материалами.

Между внутренней и внешней обшивкой укладывается слой утеплителя и ветро-пароизоляции. Масса такого дома относительно небольшая, по сравнению с классическими постройками из дерева или кирпича. Поэтому при строительстве не требуется сооружение мощного фундамента.

Обычно используют столбчатый фундамент, мелкозаглубленно-ленточный или фундамент свайно-винтового типа.

Любое жилое строение каркасного типа, независимо от типа фундамента , требует хорошего утепления полов для комфортного проживания.

Иначе, существенная часть тепловой энергии будет уходить на обогрев подвального помещения или земли под сооружением. При утеплении полов жилых помещений используются разные виды утеплителей.

Пенополистирол обладает самым низким показателем теплопроводности среди применяемых в строительстве материалов, равным 0,028-0,032 Вт/м*К. Изготавливается из полистирола, путем вспенивания в процессе химической реакции. При монтаже пола применяют плиты толщиной 30-40 мм.

При утеплении пола в каркасном доме своими руками нужно учитывать :

• Климатические условия данной местности. От этого будет зависеть толщина и тип используемого утеплителя.
• Теплопроводность утеплителя. Разные виды одного типа утеплителя могут отличаться по этому показателю. Это зависит от плотности и производителя.
• Влагоустойчивость. Если предполагается строительство в местности с влажным климатом, лучше использовать полимерные утеплители.
• Пожароустойчивость.
• Срок службы утеплителя.
• Экологичность.
• Сложность работ.

Для того, чтобы сделать ваш дом еще уютней , рекомендуется во время утепления полов установить также водяной или электрический теплый пол. Более подробно ознакомиться с технологиями монтажа теплого пола можно в разделе « ».

Утепление полов в каркасном доме является важной задачей при строительстве. Выбор материалов для этого зависит от финансовых возможностей, климата, личных предпочтений. Независимо от выбора, важно помнить , что максимальная энергоэффективность вашего дома будет достигнута при комплексном утеплении всего дома – стен, крыши, полов и потолка.

Мастер-класс по утеплению пола в каркасном доме посмотрите на видео:

Технология сооружения каркасных домов сегодня получила небывалое распространение. «Канадские» дома успели проявить себя и в условиях сурового климата. Они при правильно организованной теплоизоляции не только ни в чем не проигрывают бревенчатым, но, можно сказать, даже выигрывают, так как из-за небольшого веса для них не нужен массивный фундамент.

Утепление пола в каркасном доме, как и его стен, должно быть непременно выполнено качественно. Иначе все тепло, образованное от используемых источников, из-за специфических особенностей конструкции подобного дома практически полностью пойдет на прогрев его подвальной части и земли.

Специфика конструкции пола в каркасном доме

Для возведения каркасного здания применяется технология установки стен на ленточный или столбчатый фундамент. Опорные брусья располагаются в специальные пазы и служат основой для пола.

Особенностью такой схемы является наличие небольшого расстояния между черновым полом и грунтом. При неправильном обустройстве это может привести к значительным тепловым потерям на первом этаже дома. Поэтому при планировании схемы утепления пола следует учитывать такие факторы.

• Предварительная подготовка почвы – формирование защитного слоя с целью повысить теплоизоляцию и избежать воздействия влаги при поднятии грунтовых вод. Применяют несколько способов — песчано-гравийный слой или засыпка керамзита.
• Установка чернового дощатого пола. В некоторых схемах обустройства он отсутствует. Однако это значительно снижает выбор утеплителя и может привести к появлению зазоров между ним и лагами.
• Обеспечение гидроизоляции. Обязательно должны присутствовать несколько слоев пленки, защищающей конструкцию от воздействия влаги. Одновременно с этим нужно обеспечить вывод излишка воды из деревянных элементов — для этого применяют пароизоляционные материалы.

Рассмотрим подробную схему установки теплоизолятора, чтобы не допустить частые ошибки при утеплении пола в каркасном доме.

Подготовительные работы

Она состоит из специальных труб (дрен) с отверстиями, которые отводят воду за пределы фундамента к месту хранения или переработки.

Внутри фундамента удаляется слой почвы 40-50 см и устанавливаются дрены на песчаную подсыпку.

Затем они засыпаются песчано-гравийной подушкой. Она не должна контактировать с опорными балками. После этого можно приступать к установке каркаса.

Если же он уже смонтирован, а почва внутри фундамента не подготовлена – можно использовать керамзит. Сначала нужно выровнять поверхность, а затем равномерно засыпать керамзит. Желательно, чтобы в его составе были различные фракции – от 10 до 40 мм. Выполнив эту работу можно приступать к обустройству пола.

Выбор наполнителя

Волоконная теплоизоляция

В эту группу включены такие знакомые материалы, как минеральная вата, полиэстер, стальная стружка и другие. Они все выделяются достаточной простотой в использовании, экологичностью, пожаробезопасностью. Пожалуй, их можно было бы назвать идеальными, если не одно «но» – повышенные требования к паро- и гидроизоляции.

Полистирол

Материал характеризуется своей легкостью, устойчивостью к воздействию влаги и достаточно долгим эксплуатационным сроком службы. Однако вилы полистирола разительно отличаются своими характеристиками.

: плюсы – повышенная прочность на сжатие, низкие коэффициент теплопроводности и влагопоглощения, минусы – достаточно высокая горючесть, класс Г3-Г4.

Обычный пенополистирол имеет меньшую прочность на сжатие по сравнению с экструзионным «собратом», однако при этом – он менее горюч. Есть даже его практически негорючие варианты класса Г1.

В каркасном доме полистиролом любого типа? Запустить процесс, требующий наименьших трудозатрат: плотная укладка встык плит материала и кромочная лента по периметру пола.

Керамзит и шлак

Керамзит давно уже славится как универсальная негорючая засыпка, имеющая низкие показатели теплопроводности и легкий вес. А вот мелкозернистому шлаку, к сожалению, нередко мешает его несколько большой вес.

Пенофол (изофол)

Это изоляционная фольга на основе вспененного полиэтилена. Теплоотражающий фольгированный слой расположен с лицевой стороны. Как самостоятельный утеплитель используется редко, зато может усилить результативность основного.

Кромочная лента

Вне зависимости от выбора материала для теплоизоляции каркасного дома требуется разместить по периметру всех помещений и дома окантовку изоляции. Для этих целей и служит кромочная лента. Для обеспечения лучшего эффекта ее прокладывают, начиная от нижнего края утеплителя и кончая поверхностью чистового пола. Поэтому ее ширина должна доходить как минимум до полуметра.

После завершения напольных работ излишки ленты, как правило, срезают.
Виды утепления полов различаются уровнем сложности, доступностью материалов, ценой. Тем не менее многие ошибки бывают связаны с неправильным выбором применяемых наполнителей. Поэтому рекомендуется со всей серьезностью отнестись к свойствам выбираемого утеплителя.

Технология устройства утепления полов в каркасном доме

Как правило, утепление пола в каркасном доме предполагает укладку утеплителя между каркасными профилями. Вот почему чаще всего предпочтение отдается . Такую конструкцию проще утеплять, так как для этого можно использовать любой подходящий материал.

Основные этапы работ по грунту

• Опорой профилей будут служить в этом случае кирпичные столбики, которые устанавливают на подушке из хорошо уплотненной и утрамбованной смеси из песка и щебня.
• Далее укладывают слой гидроизоляции, используя, скажем, битумную бумагу или плотную полиэтиленовую пленку. Высота слоя зависит уровня будущего пола, так как он должен выступать на стены над лагами.
• В местах примыкания пола и стен необходимо сохранить небольшой зазор и уложить кромочную изоляцию. Эти стыки обычно используют для прокладки звукоизоляции, к тому же они призваны компенсировать тепловую деформацию.

Одна из простейших технологий – это засыпка сыпучего утеплителя. Для его выравнивания проще использовать строительное правило. Плотно прижимая, его проводят перпендикулярно лагам по всему помещению. По ходу движения правило разравнивает излишки засыпки.

Очевидно, что удобнее делать эту работу с помощником.

Утепление плитными материалами

В выборе утеплителя решающую роль играет основа пола. Скажем, если в его основе лежат лаги, отличным решением станут плиты из минваты, а для бетонного – жесткие материалы для теплоизоляции. Технология утепления в любом случае однотипна.

• После укладки лаг готовят черновой пол: с обеих сторон к их нижней стороне набивают черепные бруски и собирают настил из .
• Поверх наката расстилают пергамина, в основе которого лежит пропитанный битумом кровельный картон. Среди современных материалов можно порекомендовать гидроизоляционную мембрану, паропропускная способность которой больше 800 г/м2. Помимо защиты от влаги она будет беспрепятственно выпускать из утеплителя пар и позволит дышать элементам пола из дерева.
• Сверху раскладывают слой утеплителя. Очевидно, что для теплоизоляции подобного пола больше подойдут дышащие, например, минеральная вата.
• Следующим этапом для защиты утеплителя от конденсата расстилают пароизоляционную пленку.

Последующее устройство листов на каркас зависит от выбранного утеплителя. В случае сыпучих материалов обшивку листами ведут от дверей к окну, и в обратном направлении – при использовании плит.

Еще одна технология

На фундамент или обвязку выкладывают рубероид. Засыпают сверху небольшой объем песка и выравнивают. Поверх укладывают в несколько слоев полиэтиленовую пленку и крепят к основанию, используя строительный степлер. Следующим слоем укладывают пеноплекс. Плиты располагают таким образом, чтобы не было ни щелей, ни пазов.

Теплоизоляция межэтажных перекрытий

В каркасном доме в этом случае чаще используют способ изоляции пространства между балками потолка нижерасположенного этажа. Полистирольные или крепят при помощи прямых потолочных подвесов. Они надежно фиксируют материал на потолке, и при этом не допускают его разрыва. Хотя для кого-то остался «родным» старый вариант крепления – при помощи широких шайб или плоских деревянных зажимов.

Утепление пола в каркасном доме не такая сложная операция, если знать основные правила и нормативы. В этой статье вы узнаете самые важные из них и не совершите обидных ошибок.

Самая распространенная толщина утеплителя в полу каркасного дома в средней полосе России — 200 мм. Как правило, этого вполне достаточно, чтобы свести к минимуму потери тепла через пол. Если речь идет об энерго-эффективном или так называемом «пассивном» доме, то рекомендуемая толщина утеплителя должна составлять 300 мм. Эта же толщина актуальна для северных широт.

Как правило, полы (первого этажа) в каркасном доме собирается на лагах из пиломатериала сечением 200*50мм (или 195*45мм для строганной доски) с шагом 600 или 400 мм, в зависимости от расчетных нагрузок на перекрытие.

Для обустройства чернового пола, на который будет укладываться утеплитель можно использовать либо опорную доску, либо черепные бруски.

Опорная доска , в отличии от черепного бруска, позволяет максимально использовать пространство между лагами и целиком его заполнять утеплителем. Крепится опорная доска непосредственно в процессе монтажа лаг пола первого этажа, перед их установкой. Оптимально использовать в качестве опорной доски пропитанный антисептиком пиломатериал сечением 100*25 или 150*25. Так как основная отрывная нагрузка будет приходится на метизы в этой конструкции, крайне важно обеспечить их надежное крепление — используйте либо ершенные(винтовые) гвозди, либо саморезы.

Черепной брусок сечением от 40Х40мм до 50Х50мм используется, как правило, в межэтажных перекрытиях, где толщина утеплителя (шумоизоляции) требуется для заполнения только части объема. Либо в случаях, когда лаги уже смонтированы. Так же этот способ используется в летних домиках, когда в пол первого этажа укладывается небольшой слой утеплителя, достаточный для сезонного проживания.

Далее, на получившуюся опору укладывается непосредственно черновой пол. Как правило, это нарезанные по ширине проема листы OSB (ОСП), либо антисептированная доска сечением 150(100)*25. Второй способ дешевле, как вы понимаете.

После этого по лагам пола и черновому полу растягивается, укладывается и закрепляется степлером слой ветровлагозащитной мембраны (типа Изоспан А) шершавой поверхностью к утеплителю. Нахлест полотнищ мембраны — 15 см.

Место для укладки утеплителя готово, можно приступать к его монтажу.

После укладки утеплителя обязательно делается пароизоляция.

Это ответственный момент. От качества проклейки швов пароизоляционного слоя будет зависеть продолжительность срока службы как самого утеплителя, так и всего «пирога» пола. На фото выше использованы бруски дополнительной обрешетки. Как и для стен такой прием помогает предотвратить возможные повреждения пленки при зашивании пола доской, OSB или фанерой.

Еще одним плюсом использования дополнительно обрешетки (либо контробрешетки — под углом 90 градусов относительно лаг) является возможность «спрятать» коммуникации под полом. Например, как на фото:

Виды утеплителя пола в каркасном доме

1.Минеральная вата (минвата).

Наверно самый распространенный на сегодня вид утеплителя. Минвата изготавливается из расплава стекла. Материал с оптимальным сочетанием цены и качества. Большой выбор производителей на рынке. Для пола используется как рулонный утеплитель, так и в виде матов. Укладывается обязательно с перекрыванием стыков и перехлестами слоев не менее 15 см. Т.е., например, для утепления 150 мм не желательно использовать один слой в 150 мм, используйте 100+50 или 50+50+50.

2. Базальтовый утеплитель.

Следующий по популярности вид утеплителя. Изготавливается материалов из горных пород, которые переплавляются в каменное воловно. Этот вид утеплителя дороже минваты из-за материалов и самого процесса производства. Но более устойчив к агрессивным веществам и биологическим воздействиям.

В отличии от минерального базальтовый утеплитель более жесткий (хрупкий) и больше подходит для ровных поверхностей. Минеральная же вата более гибкая и может использоваться для утепления сложных геометрических конструкций.

3. Эковата.

Относительно новый в России вид утеплителя для каркасных домов. В основном российская эковата состоит из газетной и картонной макулатуры. В Странах Европы и Америки сырьем для эковаты выступает в том числе: сено, древесные опилки, отходы хлопка и льна, конопля и т.д. В составе эковаты в обязательном порядке присутствуют антипирены (огнезащита). В России в качестве антипиренов как правило выступает бура (борекс в англ. варианте) в сочетании с антисептиком — борной кислотой. Примерная пропорция целлюлозы и антисептиков в составе эковаты колеблется от 80/20 до 75/25. Поэтому, как вы понимаете, экологичность эковаты зачастую является обычным маркетинговым пиаром. Более подробнее про эковату мы поговорим в другой нашей статье.

Важным нюансом при утеплении каркасного дома с помощью эковаты является правильность этого самого нанесения. Утепление вручную («распушение») крайне не рекомендуется, поскольку в дальнейшем велика вероятность оседания утеплителя. Правильное утепление эковатой возможно только при помощи «влажного» распыления специальным оборудованием. За счет лингина, добавляемого в эковату, последняя, при задувании ее под далением, приклеивается к строительным конструкциям, образуя при этом бесшовный слой утеплителя.

По сравнению с минеральными и базальтовыми утеплителями эковата примерно на 35% (по данным ассоциации производителей целлюлозы) лучше защищает дом от продувания. При этом и стоит она в 1,5-2 раза дороже минеральных утеплителей. По заверению производителей эковате не требуется пароизоляция, но большинство строителей на данный момент все равно перестраховывается.

4. Пенопласт.

Самым главным преимуществом пенопласта в качестве утеплителя, является его дешевизна. Именно поэтому он так популярен среди строителей малобюджетного жилья, гаражей, сараев, бытовок и прочих подсобных строений. Важно отметить, что при утеплении каркасной конструкции имеется ввиду обычный пенопласт, а не экструдированный (ЭПП). ЭПП полностью паронепроницаем, поэтому влага, попавшая внутрь каркаса, со временем, как правило провоцирует процессы гниения древесины и приводит к непоправимым итогам.

Наверно самым большим недостатком пенопласта является его подверженность температурным изменениям геометрии. При сильных перепадах температуры стыки листов пенопласта растрескиваются, образую щели, которые требуют в дальнейшем герметизации почти каждый сезон. Опытные мастера (сторонники пенопласта) научились пользоваться этим материалом без использования монтажной пены. Все что требуется — это монтаж панелей пенопласта «в натяг», когда лист материала распиливается размером на 1-2 мм шире проема и его установка проводится очень плотно к стойкам каркаса. Листы пенопласта при этом кладутся «в разбег», чтобы исключить щели в утеплителе. И в обязательном порядке при утеплении пенопластом делается идеальная пароизоляция изнутри помещения.

Кто то научился комбинировать пенопласт и минеральный утеплитель. Но правильнее все-таки для утепления полноценного дома для круглогодичного пенопласт не использовать.

5. Другие утеплители.

В редких случаях для утепления полов в каркасных домах применяют такие сыпучие материалы, как опилки, торф, соломенную сечку и т.д. Вряд ли такое решение является правильным. Во-первых, достаточно надежно такие материалы обеспечивают сохранность тепла только при слое в 25-40см, во-вторых, они могут слеживаться со временем, а в-третьих, их обработка различными защитными веществами обойдется довольно дорого.

Каркасный дом строится очень быстро. Это простая и надежная технология, поэтому она очень популярна сейчас. Но устройство пола в каркасном доме несколько отличается от такового в классическом строении. Его начинают делать сразу после заливки фундамента, а только потом возводят стены и крышу.

Пол каркасного дома своими руками: что для этого нужно

Прежде всего, перед началом строительства должен быть создан план-проект, по которому будет строиться дом. Когда проект готов, приобретают необходимые инструменты и материалы. Для сооружения пола понадобится следующее:

• молоток;
• рубанок;
• стамеска;
• дисковая пила;
• карандаш;
• отвес;
• уровень;
• отвертки;
• лестница;
• дрель со сверлами;
• кисточки.

Важно сделать пол прочным, надежным и ровным, ведь на нем будет держаться весь дом, включая стены и прочие детали. Особенно прочными должны быть полы , где фундамент выполнен в виде металлических труб, а вся конструкция держится на них.

Прежде чем приступать к строительству, необходимо узнать, на какой глубине залегают грунтовые воды. Это позволит решить, сколько необходимо слоев – один или два.

Пирог конструкции

Сначала делают черновой пол, который для каркасного дома является одновременно и перекрытием. К обвязке фундамента закрепляют балки перекрытия. При этом следят, чтобы между фундаментом и деревом был слой гидроизоляции, чтобы древесина не начала разлагаться от естественной влажности. Для этого укладывают двойной слой рубероида или гидроизола.

Второстепенные балки или лаги в каркасном доме используют для того, чтобы шаг основных балок был большим. Но при этом увеличивается расход материалов, увеличивается толщина перекрытия, необходимо сделать больше работы.

Если второстепенных балок нет, главные также могут использоваться как лаги. Тогда пирог пола выглядит так (снизу вверх):

• черепные бруски с размером сечения 50х50 мм, закрепляющиеся к несущим балкам перекрытия;
• слой из досок – подшивка;
• защитные элементы от ветра и влаги;
• несущие балки, между которыми внутри находится утеплитель;
• слой пароизоляции;
• черновой настил, выполненный из досок или толстого ДСП.

Что такое черновой пол

Это покрытие из досок, которое находится в межбалочном пространстве и обеспечивает ровную плоскость для установки чистового напольного покрытия. Устройство чернового пола предполагает использование утеплителя, что дает возможность дополнительно тепло- и звукоизолировать здание снизу. И только на чердаке черновой настил делают основным, поскольку нет надобности дополнительно тратиться на паркет, ламинат или напольную доску.

При выборе материала для чернового пола на качество обращают лишь незначительное внимание, поэтому можно приобрести недорогие сорта древесины.

Черновой пол почти не испытывает нагрузки. Сверху него может находиться лишь слой утеплителя (он очень легкий), а также лицевое покрытие. Сам же он после окончания всех монтажных работ будет полностью скрыт, поэтому его внешний вид также неважен.

Перекрытия каркасного дома

В каркасных зданиях используется деревянное перекрытие между этажами из балок, высота которых – 150-250 мм. Шаг между балками составляет 60 см. Благодаря использованию таких перекрытий, нагрузка распределяется равномерно. Термоизоляцию перекрытия производят при установке чернового настила.

Перекрытие между цоколем и первым этажом обычно делают точно таким же, как и остальные. Для этого черновой пол устанавливают на лаги, которые стоят на подставках. Это позволяет передать вес всей конструкции на фундамент. Благодаря этому способу расходуется меньше материалов, снижаются требования к древесине, поэтому это решение используется наиболее часто и даже считается классическим.

Слой утеплителя укладывают аналогичным образом, как и при междуэтажном перекрытии. Поэтому принцип установки чернового пола одинаковый для всех уровней.

Черновой пол и перекрытия по лагам

Из-под цоколя может оказываться на дом отрицательное влияние за счет близости к почве, повышенной влажности и т. д. Поэтому, когда нижнее перекрытие в каркасном доме находится близко к фундаменту или к грунту, дерево изолируют от бетона, кирпича или почвы. Это позволяет снизить вероятность образования конденсата, а также предотвратить разложение древесины.

Подобную обработку должны пройти и те материалы, которые используют в возведении покрытия. Гидроизоляционные работы достаточно простые, их можно сделать самостоятельно. Гидроизоляционный слой обязательно нужно укладывать до установки утеплителя, чтобы предотвратить его отсыревание и разрушение.

Использование насыпных заполнителей

Насыпное утепление каркасных домов очень популярно, ведь с помощью различных веществ (шлак, опилки, перлит, керамзит) можно заполнить все пространство между балками. Такой настил способен выдержать даже повышенную нагрузку.

Обычно насыпные заполнители используются для заполнения цокольного перекрытия каркасного дома, когда черновой пол устанавливают на лаги. Достаточно установить черепные бруски 50х50 мм, а также ОСП 15-20 мм толщиной, и этой конструкции будет достаточно, чтобы выдержать крупный керамзит или другие теплоизоляционные материалы.

Этот вид утеплителей удобен тем, что он аккуратно распределяется по основанию до достижения нужной толщины. Засыпать его можно самостоятельно, что позволяет существенно сэкономить на этом этапе.

Лучше использовать тяжелые заполняющие материалы только на цокольном перекрытии, чтобы не нагружать конструкцию здания дополнительным весом.

Вместо керамзита можно также применять . Этот утеплитель имеет органическое происхождение, он очень легкий, поэтому не перегружает каркас. Что касается других наполнителей (опилки, перлит), то они либо очень дорогие и редко применяются, либо считаются устаревшим вариантом.

Штучные и рулонные утеплители

К данному типу утеплителей относят минеральную вату и пенопласт. Они имеют преимущество в минимальном объемном весе. Этих материалов нужно использовать достаточно мало, чтобы сделать дом теплым (средний слой составляет 10-15 см в толщину).

Поэтому такой утеплитель не создает серьезной нагрузки на каркас перекрытия. Чтобы его установить, достаточно дополнительно использовать лишь тонкие доски или даже стружечные плиты, которые устанавливают на тонкие черепные бруски размером 30х30 мм.

На полученное напольное покрытие можно наносить также пенополиуретановый утеплитель. Хоть этот вариант имеет и много недостатков (необходимость привлечения посторонних людей и техники, дороговизна материалов), данный утеплитель считается наилучшим вариантом для утепления чернового пола на цокольном перекрытии.

Как только пена заканчивает образовываться, получается сплошное объемное покрытие, которое имеет достаточную жесткость и способность защищать элемент конструкции от повышенной влажности и других отрицательных явлений.

Схема расположения продухов в фундаменте

Чтобы нижнее перекрытие, выполненное из дерева и уложенное на , было долговечным, нужно выполнить в фундаменте определенное количество продухов. Это отверстия в фундаменте для обеспечения естественной вентиляции пространства под домом.

Как сделать пол своими руками: пошаговая инструкция

Даже если вы не собираетесь заниматься строительством собственноручно, изучите алгоритм, чтобы грамотно контролировать исполнителей.

Подготовка к созданию пола в каркасном доме

Сначала проверяют, ровный ли получился фундамент. Для этого замеряют высоту разных участков и делают проверку диагоналей. Если есть неточности, их устраняют. Далее по периметру здания делают отверстия в фундаменте и устанавливают туда анкерные болты, чтобы закрепить лежни.

Затем проводят гидроизоляцию фундамента, обмазывая его соответствующим раствором или устанавливая гидроизоляционную пленку.

Укладка лежней

Лежни — это доски или брусья, которые закрепляются анкерными болтами по всему периметру здания. Они должны быть ровными и скреплены надежно и точно. Требования к лежням такие, чтобы они имели толщину не менее 50 мм и ширину не менее 150 мм.

1. Укладывают доски непосредственно на бетонные плиты и размечают, где отрезать излишки.
2. Высчитывают, в каких местах лучше всего засверлить болты
3. Заготавливают отверстия в бетоне.
4. Укладывают гидроизоляцию
5. Устанавливают доски и закрепляют их анкерными болтами. После установки проверяют соблюдение горизонтальной плоскости. Если ее нет, производят корректировку работы.

Опоры и балки пола

Балки являются основными опорными элементами, которые держат на себе всю конструкцию перекрытия каркасного дома. Они обязательно обрабатываются защитными средствами.

Установку выполняют следующим образом:

1. Размечают на плане дома, где точно будут находиться опоры и какая будет их высота. Затем устанавливают опоры и натягивают бечевку, чтобы отследить, что у всех одинаковая высота.
2. Нарезают согласно указанным в первом пункте замерам брус сечением 100х100 мм и расставляют его по участкам, которые указаны в плане. Под брус укладывают гидроизоляционный слой. Закрепляют опоры с помощью гвоздей.
3. Начинают укладывать балки концами в карман. Для установки их по высоте используют специальные вкладыши. Бывает, что заготовки получаются длиннее ожидаемого. Тогда излишки отрезают. А при недостаточной длине производят стыковку балок на опоре.
4. Закрепляют балки к лежням при помощи рифленых гвоздей. Если их высота превышает 1 м, необходимо использовать деревянные укосы.

Обвязка и лаги

Для выполнения обвязки используют доски толщиной 50 мм. Ширину определяют в зависимости от толщины утеплителя и ожидаемой нагрузки. Установку делают так:

1. Укладывают обвязку по сторонам дома, устанавливая доски параллельно балкам пола. Устанавливают материал на торец, выравнивая его по внешнему краю лежней, после чего забивают гвоздями с шагом в 20 см.
2. Помечают, где будут находиться лаги. Для этого от доски обвязки возле угла отмеряют 40 см. Доски для лаг сразу кладут на балки и ставят на бок, выравнивая по разметке.
3. Если длина доски достаточная, на противоположной ее стороне делают подобную разметку. Производят обрезку лагов и закрепляют их к лежням и обвязке, а также к балкам, если они их пересекают.
4. Если длина недостаточная, производят стыковку внахлест. Стык должен находиться на балке перекрытия.

Утепление пола

Лучше всего пол в каркаснике утеплять при помощи минеральной ваты. У нее только один недостаток – потеря теплоизоляционных свойств при намокании. Поэтому важно сделать качественную гидро-, ветро- и парозащиту.

Если плотность утеплителя небольшая, под лаги устанавливают подшивку, обработанную биозащитными средствами.

1. Поперек лаг начинают подшивать пароизоляционную пленку, допуская небольшое провисание. Это нужно, чтобы в проемы между лагами мог поместиться утеплитель. Все стыки заклеивают скотчем, а саму пленку к дереву прикрепляют степлером.
2. Между лагами укладывают утеплитель так, чтобы не было щелей. При двойном слое утеплителя необходимо, чтобы он был внахлест.
3. Сверху утеплителя укладывают слой гидроизоляции и также закрепляют на степлер. Он нужен, чтобы не допустить промокания утеплителя из-за влаги, которая может поступить из дома.

Теплый пол в каркасном доме

Планируя каркасный дом, нужно сразу решить, будет ли в нем , и если да, то где именно (например, в ванной, во всем доме, в гостиной и т. д.). Ведь отопительное оборудование нужно устанавливать заранее, на этапе монтажа пола.

Для организации системы теплого пола при водяном отоплении используют пластиковые трубы, которые проводят внутри перекрытия по всему дому и организовывают центр управления системой, чтобы регулировать работу всех элементов.

При электрическом отоплении экономичнее всего использовать инфракрасный теплый пол . Он расходует меньше электроэнергии, чем кабельный, более прост в монтаже и удобен в обслуживании.

Как сэкономить на полах

Чтобы не потратить много денег на организацию , можно использовать один из следующих методов:

• применение древесины, которая уже была в эксплуатации;
• использование дверных полотен вместо досок.

Не новые доски ничем не хуже только что приобретенных. Более того, они уже высушены, поэтому их использование порой считается более выгодным. При этом такая доска в несколько раз дешевле новой.

Что касается дверных полотен, то это также оптимальный вариант. Они ровные, прочные и ничем не хуже черновой доски. Сверху будет установлен чистовой пол (например, паркетная доска), поэтому никто не узнает, что внизу у вас множество дверных полотен. Но это позволит значительно сэкономить на материале, не потеряв в качестве.

Видео: нюансы утепления

Посмотрите это видео, чтобы детально разобраться с утеплением пола в каркасном доме.

Вконтакте

Одноклассники

В чем заключается процесс утепления пола? Какие бывают утеплители? Как правильно утеплить пол в каркасном доме? Эти вопросы волнуют всех владельцев и строителей каркасных домов.

В этой статье мы постараемся ответить на эти вопросы.

Процесс утепления каркасного дома имеет две цели. Первая видна сразу: сделать пребывание в помещении более комфортным, исключить теплопотери и снизить расходы на отопление. Существует и вторая причина, более важная и ответственная. Утепление пола предотвращает намокание всех элементов пола . Наличие холодных участков — так называемых мостиков холода — способствует образованию конденсата, отчего намокают деревянные детали и утеплитель.

Следствием этого является гниение дерева и материала утеплителя, коррозия металлических элементов, неприятный запах, образование плесени, грибок и т.д. Самым опасным моментом в этом процессе является его невидимость — все происходит под чистовым покрытием, к моменту, когда все протекающие процессы проявляются, разрушения становятся слишком серьезными, простым ремонтом уже не обойтись.

Поэтому вопрос утепления пола — важен, его ответственность высока и не допускает отношения к себе как ко второстепенной задаче.

Виды утеплителя

Утеплитель для пола должен отвечать всем требованиям , предъявляемым к нему по условиям эксплуатации. К ним относятся:

1. Хорошие теплосберегающие показатели.
2. Негорючесть.
3. Водостойкость.
4. Отсутствие летучих веществ, постоянно выделяющихся в атмосферу дома.
5. Возможность сохранения формы, отсутствие эффектов смятия и слеживания материала.

Важно! При выборе утеплителя следует учитывать химический состав материала. Наличие органики может способствовать появлению насекомых, грызунов или прочей нежелательной живности. Выводить их очень непросто, правильнее заранее исключить возможность их обитания в утепляющем пироге.

Перечень материалов, годных к использованию в качестве утеплителя для пола, широк. Для этой цели, помимо всех основных, могут применяться сыпучие материалы, так как они располагаются на горизонтальной поверхности, что удобно для использования.

В целом, наиболее распространенными утепляющими материалами являются:

• минвата;
• стекловата;
• пенополистирол;
• пенополиуретан;
• изовер;
• керамзит;
• рулонные материалы.

В качестве утепляющих материалов часто используются различные разработки на основе древесной стружки и опилок, но широкого распространения эти изобретения не нашли. Наиболее удачными по противопожарным, теплосберегающим и санитарным показателям признаны керамзит, базальтовая минвата, стекловата. Они хорошо справляются с задачей, негорючи и не пригодны для обитания грызунов или насекомых.

Менее удачным считается пенополистирол, но низкая цена делает его не менее востребованным утеплителем.

Как утеплить пол в каркасном доме на фундаментах

Ход процесса в большой мере зависит от типа дома. Поэтому рассмотрим методики утепления пола для построек с разным типом оснований.

Свайный (винтовые сваи) или столбчатый

Утепление пола в каркасном доме имеет своей особенностью наличие равномерной сетки опор, расположенных в единой плоскости .

Это позволяет . Если расстояние между сваями слишком велико, то, прежде чем устанавливать лаги, в поперечном направлении по опорам монтируются брусья, на которые устанавливают лаги с нужной частотой. Дальнейший порядок действий:

1. По нижнему срезу лаг крепится опорный брусок , несущий настил из досок толщиной 25 мм, ОСП или водостойкого ДСП.
2. Устанавливается гидрозащитная пленка . Ее монтаж осуществляется полосами внахлест не менее 15 см, стыки проклеиваются специальным скотчем. Полотно пленки укладывается поверх лаг, охватывает их боковые части и опускается к первичному настилу, образуя герметичное покрытие, исключающее доступ влаги к деревянным деталям настила и опор.
3. Между лагами до уровня их верхушек устанавливается утеплитель . Сыпучие материалы — керамзит, шлакобетон и т.п. — засыпаются и разравниваются, минвата или пенополистирол нарезаются на куски, по ширине плотно подходящие к промежуткам между лагами. Все стыки или щели заполняются монтажной пеной, проклеиваются полосой скотча. Никаких зазоров или щелей, сквозь которые мог бы проходить холодный воздух, быть не должно.
4. Поверх утеплителя укладывается слой пароизоляционной мембраны . Поверх него по ребрам лаг крепятся рейки, образующие воздушный зазор между настилом и пароизоляционной пленкой.
5. Устанавливается настил чернового пола .

Примечание: часто верхний слой пароизоляции отсутствует, сразу над утеплителем располагают настил. Такой вариант выглядит экономичным, но при случайном попадании воды он грозит намоканием утеплителя и выходом из строя всей конструкции.

Ленточный

Использование предполагает наличие сплошной бетонной полосы под всеми несущими стенами.

В этом случае нет равномерно распределенной сетки опор , лаги крепятся по краям и «висят» в воздухе на всю ширину.

При больших величинах пролетов требуется наличие дополнительных опор , исключающих чрезмерный прогиб лаг (допустимая величина прогиба составляет 1/200-1/300 ее длины). Такие условия позволяют отказаться от первичного ряда брусьев, но толщина лаг должна быть увеличена (в некоторых случаях используются сдвоенные лаги). Дальнейший порядок действий аналогичен вышеизложенному:

1. Установка опорных реек и монтаж нижнего настила. В некоторых случаях, если имеется доступ, этот пункт исключается, а доски настила крепятся непосредственно к лагам снизу. Такой вариант позволяет использовать более длинные доски, связывающие между собой несколько лаг, что способствует перераспределению и выравниванию нагрузки.
2. Установка гидроизолятора.
3. Укладка утеплителя.
4. Установка верхнего слоя пароизолятора. Крепление реек контробрешетки.
5. Монтаж настила чернового пола.

Плитный

Такой тип основания представляет собой сплошную бетонную , служащую . Технология подразумевает наличие утепляющего слоя под плитой , исключающего намокание основания. Тем не менее, в качестве дополнительной меры по защите пола от влаги, процесс утепления производится в полном объеме с поправками на тип основания. Порядок действий:

1. Поверх плиты наносится гидроизолирующий слой. В качестве изолятора может применяться толь или рубероид, заливка горячим битумом, рулонные материалы.
2. Устанавливаются лаги.
3. Между ними засыпается (укладывается) утеплитель.
4. Укладывается верхний слой пароизоляции.
5. Монтируется настил чернового пола.

Все три описанных варианта подразумевают монтаж деревянного настила в качестве чернового пола, хотя используются и другие варианты.

Бетонная стяжка и теплый пол

В случаях, когда в качестве чернового пола планируется использовать бетонную стяжку, действия могут быть немного изменены:

1. Прежде всего, необходимо тщательнее подойти к выбору утеплителя, поскольку под стяжку нельзя использовать материалы, способные впитывать воду или деформироваться при точечных нагрузках. Самым удачным вариантом в этом случае будет керамзит — он не боится воды, обеспечивает нужную жесткость под стяжкой, прекрасно работает как утеплитель.
2. Установка лаг в данном случае производится лишь как несущий элемент, поэтому на свайных основаниях можно использовать поперечины, непосредственно опирающиеся на сваи, а на плитных — снизить частоту расстановки лаг.
3. Засыпка керамзита слоем 15 см (что хорошо подходит под ширину обрезной доски) осуществляется на слой гидроизолятора. Керамзит тщательно выравнивается по плоскости, поверх укладывается слой гидрозащиты.
4. Заливается стяжка.

Монтаж теплого пола ведется перед заливкой стяжки поверх слоя гидроизоляции. Укладка кабеля или трубопровода производится напрямую, без промежуточных реек, так как стяжка прочна и не допустит разрушения теплого пола.

Дополнительные варианты

Для плитных оснований существуют оригинальные способы утепления, на первый взгляд сомнительные, но вполне рабочие и эффективные.

Существует т.н. «сухой» способ, при котором никакой стяжки не делается, нет системы лаг и прочих деревянных деталей .

На плиту, покрытую изолирующим слоем битума, толя или рубероида, насыпается слой керамзита и тщательно разравнивается с контролем плоскости. Затем прямо на керамзит укладываются прочные листы водостойкого ДСП в два слоя. Получается ровная прочная площадка, способная принять чистовое покрытие без деформаций или перекосов.

Единственным минусом такой конструкции является необходимость следить за тем, чтобы на пол не попадала вода. В то же время несомненным достоинством метода является легкий доступ к утеплителю , позволяющий менять его по мере необходимости, делать дополнительную гидроизоляцию плиты, если это понадобится. Способ новый, не имеет широкого распространения, но отзывы тех, кто им воспользовался — положительные.

Еще один способ — утепление пола в каркасном доме вермикулитом. Этот материал выпускается в разных формах: самоклеящаяся фольга, плиты различной толщины, порошок, густая паста. Если использовать вертикулит в виде плит, то утепление пола каркасного дома своими руками представляется очень простой задачей.

Полезное видео

Ознакомьтесь визуально с технологией теплоизоляции пола на видео ниже:

Выводы

В заключение следует отметить, что множество утепляющих материалов, используемых для пола, не подходят для каркасных домов, особенно на свайных фундаментах. Учитывая санитарные, пожарные и водоотталкивающие требования, ряд утеплителей не рекомендуется к применению из-за высокого риска гниения, пожара или появления насекомых и грызунов.

Наиболее подходящие материалы имеют относительно низкую цену, отлично справляются со своими задачами и не вызывают никаких побочных проявлений.

Вконтакте

Устройство пола в каркасном доме: обзор существующих вариантов

Даже если вы являетесь человеком, который далек от строительной сферы, то вам должно быть известно, что без качественного напольного покрытия жить крайне некомфортно. Это касается домов из разных материалов. Не исключение и каркасная постройка. Если правильно обустроить конструкцию пола, то с его помощью можно будет сохранить внутри помещений тепло, а также создать надежную опору, которая продлит срок эксплуатации здания на несколько десятилетий.

Для того чтобы придать постройке прочность, следует создать черновой пол, который будет выступать в качестве основы для будущего финишного покрытия.

Особенности конструкции чернового пола

Если вами будет осуществляться устройство пола в каркасном доме, то на первом этапе стоит создать черновое покрытие, которое должно быть максимально ровным, плоским и надежным. В конечном итоге на такое покрытие можно будет уложить, например, ламинат. Основной задачей такой конструкции будет равномерное распределение нагрузки на поверхность. Так вы сможете исключить возникновение изгибов и деформаций чистового покрытия. Устройство пола в каркасном доме может осуществляться по нескольким технологиям, но самыми популярными и актуальными на сегодня считаются лаги, сухая стяжка по грунту или мокрая стяжка по поверхности почвы.

Этапы возведения чернового пола на лагах

Если вы решили использовать методику, которая предусматривает применение лаг, то осуществить работы можно будет в несколько этапов. Эти элементы представляют собой необработанные бруски, которые располагаются по перекрытию или грунту. Их выравнивание следует осуществлять с той стороны, где будет застилаться чистовое покрытие. Для этого можно применить обычный топор. Древесина защищается от агрессивных факторов и воздействия насекомых, для чего поверхность элементов обрабатывается антисептическим составом.

Если вы будете укладывать лаги по перекрытию, то в верхнем венце стен необходимо вырезать пазы, куда будут укладываться строганые бревна. Помимо прочего, лаги устанавливаются на кирпичные опоры, которые упрочняют систему и продлевают срок использования конструкции. Когда установка чернового покрытия осуществляется по основанию, грунт предварительно засыпается слоем щебня в 2 см, который необходимо уплотнить. Лаги устанавливаются на опорные столбы, которые монтируются на фундамент, а их защита от воздействия влаги продлит срок эксплуатации конструкции.

Для справки

Устройство пола в каркасном доме может осуществляться и из фанеры, которая устанавливается на лаги. Данный вариант получается бюджетным и отличается износоустойчивостью и практичностью. Для надежного крепления элементов по периметру нужно уложить небольшие бруски, из которых следует выполнить деревянную обрешетку. Листы фанеры фиксируются специальными шурупами или гвоздями, расстояние между которыми должно быть равно примерно 150 мм.

После завершения данных работ можно начинать укладывать теплоизоляционные материалы по типу минеральной ваты или подложки под ламинат.

Создание чернового покрытия на основе мокрой стяжки

Если вами будет осуществляться устройство пола в каркасном доме, то можно применить технологию мокрой стяжки по грунту. Данная методика не всегда предпочтительна по той причине, что поверхность пола необходимо будет оставить до полного просушивания, на что уйдет несколько недель. Конечный срок будет зависеть от климатических условий. Сегодня известны две методики мокрой стяжки, одна из которых предполагает использование цементного раствора, тогда как другая – наливного пола. Самым распространенным способом создания такого основания выступает применение цемента марки М-250.

В итоге удается получить гладкую поверхность благодаря включению в состав полимерных ингредиентов. Помимо прочего, они придают покрытию повышенную устойчивость к механическим нагрузкам. Толщина данной системы может изменяться в пределах от 30 до 100 мм. Стяжку дополнительно следует укрепить металлическими элементами.

Подготовительные работы

Устройство чернового пола в каркасном доме может осуществляться по методу укладки мокрой стяжки. На подготовительном этапе в этом случае основание следует очистить, удалив мусор, посторонние предметы и грязь.

На следующем этапе укладывается гидроизоляция из полиэтиленовой пленки, а по периметру нужно установить ленту, которая станет компенсировать термические расширения смеси. Если поверхность имеет перепады в пределах от 2 до 4 мм, то следует установить маяки, которые гарантируют идеально ровную поверхность после заливки.

Методика проведения работ

Когда осуществляется устройство пола каркасного дома на ленточном фундаменте, то на следующем этапе необходимо развести смесь и нанести ее, разравнивая специальной планкой. От появившихся пузырьков воздуха необходимо избавиться спицей, затем черновая стяжка оставляется до высыхания примерно на месяц. Как только пол наберет прочность, можно использовать его в качестве чернового основания для укладки любого отделочного покрытия, включая керамическую плитку, линолеум, паркетную доску или ламинат.

Совет специалиста

Обустраивать наливной пол, который станет черновым основанием, лучше тогда, когда требуется выравнивание поверхности с уклоном до 30 мм. Однако наносить такую смесь на грунт категорически запрещается, так как состав предусматривает необходимость наличия твердого основания, например бетонной стяжки.

Материал нуждается в защите от воздействия влаги, поэтому необходима укладка гидроизоляционной пленки. Ее толщина может изменяться в пределах от 1 до 2 мм. Технология укладки такого раствора аналогична методике, которая была описана выше, однако наливные полы сохнут быстрее, а проводить дальнейшие работы можно будет уже через 10 дней.

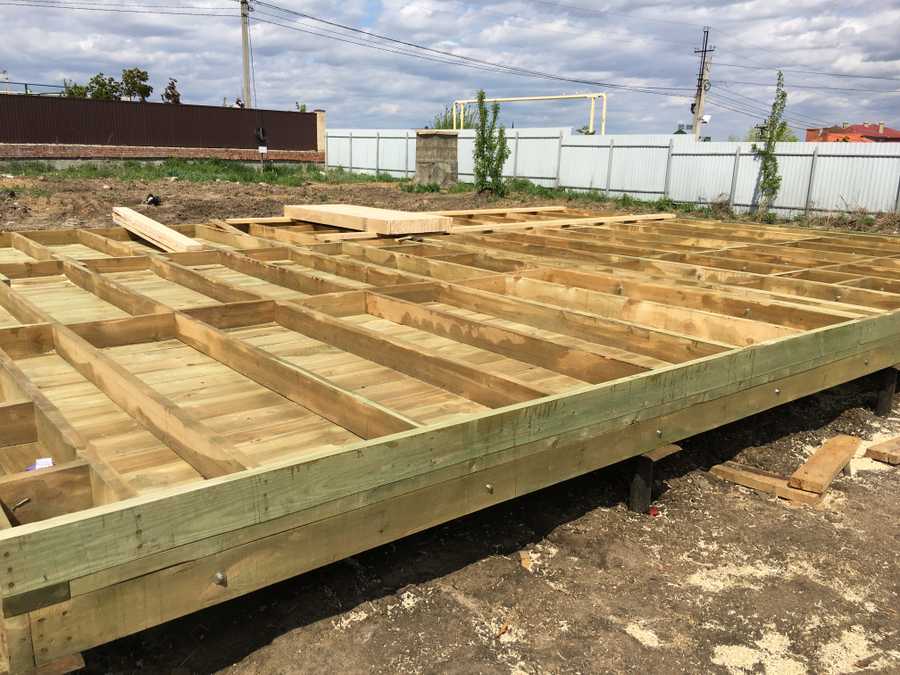

Пол в каркасном доме на винтовых сваях

Устройство пола каркасного дома на винтовых сваях будет предусматривать использование бруса, швеллера или двутавра. Осуществлять работы можно сразу же после сооружения свайного основания. Для обвязки можно использовать деревянные балки, к которым крепятся лаги. Длина пролета балок не должна превышать уровень в три метра. Если пролет окажется больше данного значения, то следует дополнительно использовать опоры из свай. Для балок рекомендуется сечение бруса в 100 мм, в качестве материала лучше всего использовать хвойные породы древесины.

Перед монтажом обвязки нужно сделать гидроизоляцию основания с помощью рубероида, полиэтиленовой пленки или пенофола. Когда осуществляется устройство пола в каркасном доме на сваях, после установки балок можно переходить к укладке лаг. Расстояние между этими элементами должно составить 500 мм. Для первого этажа используются лаги на сваях, сечение которых должно составить 250 мм. Тогда как для второго этажа подойдут элементы в 70×200 мм. Если пролеты сравнительно небольшие, что особенно касается санузлов и ванных комнат, то сечение балок можно уменьшить до 50×150 мм.

Для того чтобы увеличить прочность конструкции, расстояние между лагами можно уменьшить до 40 см. Перед тем как приступать к укладке лаг, необходимо сделать разметку, которая станет определять расстояние между элементами. На следующем этапе в брусе обвязки необходимо сделать углубления по ширине брусьев. Как только в пазы обвязки будут уложены лаги, их можно зафиксировать дюбелями, саморезами, гвоздями или шурупами.

Когда осуществляется устройство пола в каркасном доме, фото рекомендуется рассмотреть заранее. Возможно, это позволит вам понять, по какой методике осуществлять работы. К слову о вышесказанном можно отметить, что снизу к лагам фиксируются доски квадратного сечения со стороной в 30 мм. Для того чтобы повысить прочность конструкции пола, брусья соединяются поперечными перемычками, расстояние между которыми составляет 150 см. Однако это условие не является обязательным.

Теплый пол по плите

Если вы закончили строительство каркасного дома, в качестве основания которого выступает плита, то самое время заняться устройством теплого пола. Основание обязательно должно быть чистым и сухим, а максимальный перепад по высоте не должен быть больше 0,5 см. В противном случае неровности необходимо выровнять. Для этого иногда даже применяется слой низкокачественного бетона.

Когда осуществляется устройство пола в каркасном доме на плите, на следующем этапе необходимо уложить гидроизоляцию, так чтобы она выполняла еще и роль пароизоляции. Для этого можно использовать полиэтиленовую пленку. Нахлест полотен должен составить примерно 12 см, а швы соединяются с помощью скотча. Важно уложить толстый слой теплоизоляции, который исключит теплопотери. Наиболее практичным материалом признан пенофол. Устройство теплого пола в каркасном доме на следующем этапе предусматривает укладку трубопровода, который затем заливается все той же бетонной стяжкой.

Правильный пирог пола в каркасном доме

Конструкция или устройство пола в каркасном доме мало отличается от традиционной схемы, широко используемой в строительстве деревянных, кирпичных либо железобетонных строений, и включающей в себя устройство так называемого черного (или чернового) пола. Однако имеющиеся отличия хоть и невелики, но существенны. В настоящей статье мы опишем так называемый пирог – конструкцию пола в каркасном доме на свайном фундаменте как наиболее типичную для данного типа домостроения, а также укажем на её характерные особенности.

Выбор древесины

Пол каркасного дома состоит из основных несущих элементов, называемых лагами, нижней подшивки и собственно настила. Преимущественно используется древесина хвойных пород – ель и сосна. Данный материал достаточно лёгок, прочен и устойчив к грибковому поражению. В то же время хвойная древесина относительно недорога. Альтернативой являются дубовые полы. Сам материал более тяжёл и дорог, но в то же время изделия из него существенно прочнее и долговечнее, чем соответствующие изделия из хвойной древесины. Поэтому предпочтение дубовым полам следует отдавать только в том случае, если вы строите каркасный дом внушительных размеров и предполагаете пользоваться им не один десяток лет. Ну и, естественно, располагаете достаточными средствами.

Использование насыпных заполнителей

Для обеспечения функционирования перекрытий каркасного дома, нужно создать им хорошие условия для поддержания прочностных показателей в течение всего срока службы. Одним из важных факторов, оказывающих негативное действие на деревянные конструкции, является сырость и влага.

Перекрытия в каркасном доме в большинстве случаев препятствует свободной циркуляции воздуха. При перепадах температуры на деревянных элементах перекрытия образуется конденсат.

При отсутствии циркуляции воздуха дерево долго остаётся сырым и мокрым, что чревато негативными последствиями, в том числе образованием

плесени

.

Во-первых, древесина быстро впитает влагу и разбухнет, изменяя свои первоначальные размеры. А это увеличит напряжение в конструкции.

В будущем это может привести к потере прочности соединений деталей и элементов перекрытия, что сделает их использование невозможным.

Во-вторых, влажность — отличная среда для роста грибков и плесени. Сырость может разрушить деревянные перекрытия каркасного дома за несколько лет.

Проблема влажности и сырости в основном касается перекрытий пола, и в меньшей степени потолочных перекрытий. Для межкомнатных перекрытий влажность не страшна.

Перекрытия в ванной, кухне и в туалете необходимо дополнять гидроизоляционным слоем. И лучше отказаться от нижней подшивки. Так как это улучшит воздухообмен и позволит контролировать состояние деталей и элементов перекрытия.

В каркасном доме установить перекрытие не сложно. Главное – выполнить всё правильно, без нарушения технических норм. И тогда вам не придется вспоминать о них, пока живёте в своем доме.

Насыпное утепление каркасных домов очень популярно, ведь с помощью различных веществ (шлак, опилки, перлит, керамзит) можно заполнить все пространство между балками. Такой настил способен выдержать даже повышенную нагрузку.

Обычно насыпные заполнители используются для заполнения цокольного перекрытия каркасного дома, когда черновой пол устанавливают на лаги. Достаточно установить черепные бруски 50х50 мм, а также ОСП 15-20 мм толщиной, и этой конструкции будет достаточно, чтобы выдержать крупный керамзит или другие теплоизоляционные материалы.

Этот вид утеплителей удобен тем, что он аккуратно распределяется по основанию до достижения нужной толщины. Засыпать его можно самостоятельно, что позволяет существенно сэкономить на этом этапе.

Лучше использовать тяжелые заполняющие материалы только на цокольном перекрытии, чтобы не нагружать конструкцию здания дополнительным весом.

Вместо керамзита можно также применять эковату. Этот утеплитель имеет органическое происхождение, он очень легкий, поэтому не перегружает каркас. Что касается других наполнителей (опилки, перлит), то они либо очень дорогие и редко применяются, либо считаются устаревшим вариантом.

Требования к материалам

В качестве лаг применяется либо брус сечением от 100х150 мм до 150х250 мм, либо доска толщиной 50-60 мм и шириной от 150 до 250 мм. И брус, и доска устанавливаются «на ребро». Требуемый размер определяется пролётом, то есть, расстоянием между двумя ближайшими опорами лаги. Так, если эта конструкция опирается только на края, необходимо использовать максимально толстые и широкие деревянные профили. Если же имеется возможность устроить дополнительные промежуточные опоры под лагами, тогда допустимо использовать доску минимального сечения.

Для настила применяются доски толщиной 35-45 мм. Если сверху будет укладываться фанера или плита ОСП, то можно использовать даже необрезную доску. Если ламинат, паркет, линолеум или иное покрытие планируется укладывать непосредственно на настил, необходима обрезная доска. Лучшим, хотя и более дорогим, вариантом является шпунтованная доска, которая позволяет обойтись вообще без какого-либо покрытия.

Нижняя подшивка необходима для того, чтобы удерживать слой теплоизолирующего материала внутри пирога пола первого этажа. В данном качестве используется любой листовой материал: фанера, древесно – волокнистые и древесно – стружечные плиты, плоский шифер и т. п. Основное требова

Советы

Чтобы выполнить обустройство пола на втором этаже каркасного строения, следует придерживаться рекомендаций по выполнению работ, которые несколько отличаются от технологии создания пола на первом этаже.

Следует учесть, что главной задачей полов на втором этаже будет создание качественной звукоизоляции. Поэтому вместо привычного утеплителя в межэтажном перекрытии необходимо использовать звукоизолирующий слой. Наиболее подходящим сырьем для таких работ будет песок, который отвечает необходимым характеристикам, и кроме того, является прекрасным аккумулятором тепла. Немаловажным является высокий уровень жесткости перекрытия.

Для обеспечения таких качеств основание, помимо балок, стоит укрепить лагами, которые добавят конструкции прочности.

Технология монтажа пола на втором этаже предполагает выполнение следующих работ:

• монтаж чернового основания к межэтажным балкам;
• укладка гидроизоляции и пароизоляции;
• в зазоры между балками проводится монтаж утеплителя и сырья, обеспечивающего звукоизоляцию. В некоторых случаях вместо песка используется керамзит;
• на балки устанавливаются лаги пола;

• расстояние, которое имеется между лагами, тщательно заполняется сырьем для утепления. Для таких целей обычно используется минвата либо любой другой строительный материал, имеющий высокие показатели негорючести;
• сверху на утеплитель укладывается гидроизоляционная пленка, которая исключит образование протечки влаги на первый этаж в случае возникновения непредвиденных ситуаций, например, образования течи в кровле;
• зашивается пирог доской, фанерой либо другим материалом, пригодным для дальнейших работ по укладке финишного напольного покрытия.

Некоторые строители рекомендуют упростить конструктив пола второго этажа, используя для межэтажных перекрытий балки с усиленной конструкцией. Такими изделиями считаются двутавровые деревянные изделия. При создании такой конструкции монтаж лаг не потребуется. Балки зашивают доской, между ними проводится укладка звукоизолирующего материала, который необходимо герметизировать.

Изучив свойства строительных материалов, можно избежать ошибок при обустройстве пола в каркасном доме, поскольку грамотное объединение сырья между собой в единую конструкцию обеспечит высокий уровень комфорта жилища подобного рода.

Изоляция пола

Совершенно необходимая вещь, особенно для пола первого этажа каркасного дома. Дело в том, что зачастую такие дома устанавливают на столбчатых фундаментах или на сваях. Соответственно, пол приподнят над землёй на высоту до 1 метра. И пространство между грунтом и собственно строением открыто для всех внешних воздействий. Поэтому неутеплённый пол будет охлаждать

помещение зимой и нагревать его летом.

Кроме того, неизолированный пол пропускает все уличные шумы и является местом конденсации влаги от перепада температур. Также весьма полезна изоляция пола второго этажа, хотя бы для уменьшения звукопередачи между этажами. Функциональное назначение изоляции пола диктует и требования к материалу. То есть, он должен иметь низкую теплопроводность, высокий коэффициент

шумопоглощения, достаточную влагостойкость и морозоустойчивость. В настоящее время в качестве изолирующих материалов для пола каркасного дома наиболее широко используют минеральную вату и пенополистирол (пенопласт).

Утепление пола в каркасном доме. Утепление пола каркасного дома: выбор материалов и порядок монтажа

Рисунок 4. Утепление пола каркасного дома
Через неутепленные нижние перекрытия здания теряется до 20-30 % тепла, уменьшается эффективность и экономичность обогрева дома. Особенно это касается свайно-винтового фундамента, где под домом остается свободное пространство, в котором свободно циркулирует холодный воздух.

Утепление пола в каркасном доме на сваях делают при сборке «пирога» цокольного перекрытия. Для этого применяют разную теплоизоляцию: минеральную вату, эковату, пенополистирол, пенопласт, древесно-стружечные плиты, керамзит.

Рулонная теплоизоляция

Рисунок 5. Базальтовая минвата
Чаще всего для утепления пола в каркасном доме на сваях применяют волокнистую минвату – базальтовую, шлаковую, стекловату. Это доступный, удобный в обработке утеплитель с низким коэффициентом теплопроводности. Плюсы минваты:

высокие теплоизоляционные свойства;

• экологичность и нетоксичность;
• простота обработки;
• пожарная безопасность;
• легкий вес;
• невысокая стоимость.

Для качественной теплоизоляции домов в Санкт-Петербурге или Ленинградской области достаточно слоя 150-200 мм. Недостаток утеплителя – высокая гигроскопичность, его обязательно защищают от попадания воды и пара.

Жесткие штучные утеплители

Рисунок 6. Пенополистирол Пеноплекс
Из них чаще всего используют пенопласт или экструдированный пенополистирол (ЭППС). Достоинства материалов:

• рекордно низкий коэфициент теплопроводности;
• очень легкий вес;
• влагонепроницаемость.

Плиты утеплителя практически не создают нагрузку на перекрытия, поэтому для чернового настила можно использовать недорогие материалы. При этом, такая теплоизоляция сложнее в монтаже, она требует тщательной заделки щелей и стыков. Пенопласт – самый дешевый и доступный утеплитель. Но он достаточно хрупкий, горючий, разрушается при контакте с водой. ЭППС более практичен, но он достаточно дорогой.

Насыпные утеплители

Засыпная теплоизоляция достаточно популярна при утеплении пола каркасного дома. Здесь используют керамзит, опилки, шлак, перлит. Плюс сыпучих утеплителей:

• равномерное заполнения всех щелей между балками;
• простота выравнивания слоя;
• возможность регулирования толщины утеплителя;
• невысокая цена.

Также готовый настил выдерживает высокую нагрузку. Насыпные заполнители насыпают на перекрытие нижнего этажа при укладке чернового настила на лаги. При этом используют бруски сечением 50х50 мм или плиты OSB толщиной 15-20 мм.

В качестве альтернативы керамзиту или опилкам применяют эковату. Она безопасна и экологична. Имеет легкий вес и создает минимальную нагрузку. Минус – высокая цена.

Чистовой пол

Деревянный настил может быть устроен как черновой, предназначенный в качестве основы для последующего покрытия, либо как чистовой, то есть, под финишную отделку. Кроме деревянного настила чистовой пол каркасного дома изготавливают из штучного или клееного паркета, паркетной доски, ламината, линолеума, ПВХ – плитки. Чистовые деревянные полы (из доски) относительно недороги, экологичны и эстетичны, но их срок службы сильно зависит от качества и долговечности покрытия. Паркетные полы более стойкие, но и более дорогие. Наилучшее соотношение цена/качество у полов из ламината или покрытых линолеумом. ПВХ – плитка изготовлена из того же материала, что и линолеум, но имеет одно существенное преимущество: в случае повреждения покрытия плитки можно заменять независимо друг от друга.

Сооружение пола каркасного дома

Первым делом необходимо на опорные столбы или ростверку уложить гидроизоляционный материал. Теперь потребуется разметить места под анкеры. После их закрепления в опорах можно приступать к укладке лежней. Чтобы не ошибиться с местом отверстия в досках, можно положить их на анкера и ударить молотком. В лежнях останутся вмятины, которые будут служить ориентиром для отверстия.

Теперь можно спокойно укладывать доски отверстиями на анкера и затягивать их. Впоследствии черновой пол будет крепиться на эту основу. Обязательно перед проведением этой работы лежни нужно обработать антисептическими материалами. Чтобы конструкция пола была крепкой, надежной и долговечной, а стены каркасного дома простояли много лет, рекомендуем использовать доски из лиственницы. Они очень стойки к гниению.

После того, как лежни уложены и закреплены, можно приступать к установке лагов, на которые будет крепиться черновой пол. Крепеж начинать необходимо по краям фундамента. Лаги устанавливаются на ребро. Ширина таких досок – 200–250 мм. Толщина лучше всего подходит в 50 мм. Для крепежа используйте металлические уголки.

Не рекомендуем производить крепеж при помощи забивания под углом гвоздей. Это может уменьшить прочность напольной конструкции. Когда по краям фундамента произведены все крепежные работы, начинайте устанавливать лаги по всей площади сооружения. Размещать их необходимо на одинаковом расстоянии друг от друга. Как правило, шаг между лагами делают 400–500 мм. Такой «пирог» из горизонтально и вертикально расположенных досок из лиственницы будет скелетом будущего пола.

Крепёж

Деревянную конструкцию пола каркасного дома собирают с помощью гвоздей либо саморезов, предназначенных именно для дерева. Гвозди должны иметь длину, превышающую толщину прибиваемой доски в 2 раза (если забивать поперёк волокон) или в 2,5 раза (если забивать вдоль волокон древесины). Для саморезов эти требования менее жёсткие, в 1,7 – 2 раза соответственно. В случае если необходимо соединить толстый брус, используют либо болтовое соединение (при продольном сплачивании), либо металлические уголки (при соединении в торец). Подчеркнём, что соединение должно быть прочным и надёжным, в противном случае полы будут скрипеть при ходьбе.

Финальное покрытие

Мы почти закончили монтировать пол каркасного дома своими руками. Остался сущий пустяк — чистовое покрытие.

Материал

С учетом теплого пола и сухой стяжки из довольно хрупкого ГВЛ лучший кандидат на эту роль — ламинат. Он обладает достаточной теплопроводностью и не даст жесткой обуви или упавшему предмету повредить настил под ним.

В качестве подложки лучше использовать плотный полиэтилен. Компенсировать неровности нам не нужно, а для защиты от скрипа полиэтиленовая пленка подходит не хуже любого другого материала.

Технология

При укладке ламината стоит учесть несколько тонкостей, связанных с этим материалом.

• Вдоль всех стен оставляется деформационный шов, равный толщине доски ламината.
• Разбежка поперечных стыков обязательна.
• Чтобы подбить доску до щелчка кликового замка, используйте брусок. Удар молотком по торцу гарантированно оставит вмятину.

Слоёный «пирог»

Собирая воедино все элементы пола, получим своего рода пирог, состоящий из нескольких слоёв. Самая нижняя часть, подшивка, предназначена для фиксации «начинки» пирога. Она изготовляется из листового материала или набирается из тонких деревянных реек. Поверх подшивки укладывается ветрозащита – слой тонкого полимерного материала, препятствующего движению воздуха между помещением и внешней средой. Таким образом существенно уменьшается теплопередача через пол. В качестве ветрозащиты целесообразно использовать армированную полиэтиленовую или поливинилхлоридную плёнку.

Поверх ветрозащиты размещается слой утеплителя. Без него пирог очень быстро остынет, поэтому необходимо со всей серьёзностью отнестись как к подбору материала, так и к его укладке. Чем толще будет слой и чем равномернее он будет уложен в пространстве между лагами, тем комфортнее будет микроклимат в доме. Принципиально важно устранить все щели: при утеплении минеральной ватой они тщательно затыкаются кусками того же материала, а при изоляции пенопластом заливаются монтажной пеной.

Завершается пирог устройством деревянного настила. Он может сам быть отделан под чистовой пол, либо нести другое покрытие, максимально удовлетворяющее желания и возможности владельцев дома.

Настил

Материал

Наиболее надежный настил — шпунтованные доски. Толщина определяется шагом лаг: если при шаге в 70 см доска должна быть как минимум 40-миллиметровой, то для шага в 40 см подойдет и 30-миллиметровый настил.

Доска толщиной 50 мм может укладываться по лагам с шагом в метр.

Технология

1. Первую доску крепим шипом к стене, отступив от нее 1-2 сантиметра. Паз нужен для компенсации расширения дерева при колебаниях температуры и влажности. Шип должен быть обращен к стене потому, что следующие доски нам придется подбивать киянкой, которой, сами понимаете, лучше стучать по стороне с пазом.
2. Следующие ряды досок лучше крепить с разбежкой поперечных стыков. Несмотря на то, что шпунты обеспечивают надежную фиксацию каждой доски соседними, желательно, чтобы стыки досок в одном ряду приходились на лагу.

Для фиксации доски к лагам используются желтые саморезы. Шляпки топятся заподлицо. Если пол будет лакироваться, они маскируются шпаклевкой под дерево.

Вентиляция пола

Зачастую пространство между землёй и пирогом пола в каркасном доме (при установке его на сваях) обкладывают кирпичом, шлакоблоками или другими строительными материалами, препятствующими движению воздуха. Несмотря на очевидные плюсы такого мероприятия, например, уменьшение теплопотерь дома, имеются и минусы: повышенная влажность под полом. А это влечёт за собой возможность распространения грибка и разрушения деревянных конструкций дома. В таком случае рекомендуется применять вентиляцию подпольного пространства. В противоположных углах комнаты устраивают сквозные отверстия на всю толщину пола и закрывают их сверху декоративными решётками. Возникает естественный воздухообмен между пространством над и под полом. Не настолько интенсивный, чтобы нарушить микроклимат в помещении, но достаточный, чтобы уменьшить влажность в подпольном пространстве до безопасного уровня. Несмотря на кажущуюся сложность устройства пола в каркасном доме, установленном на сваях, его изготовление своими руками вполне доступно и позволяет существенно сэкономить на оплате строительных работ.

Черновой пол в каркасном доме. Как сделать пол в каркасном доме

В качестве балок перекрытия берут брус или обрезную доску сечением 5х15 см в среднем. Точные размеры зависят от длины пролета и шага элементов. Доски устанавливают так, чтобы большая сторона располагалась вертикально, а меньшая горизонтально. При монтаже наоборот несущая способность сильно снижается.
Все деревянные элементы перед использованием обязательно обрабатывают антисептиком. Такое вещество позволяет уберечь пирог пола в каркасном доме от гниения и плесени. Дополнительно можно выполнить обработку антипиренами. Это повысит сопротивляемость конструкций огню и сделает дом более безопасным.

Чтобы сделать пол в каркасном доме своими руками, главные балки перекрытия и одновременно лаги закрепляют к ростверку фундамента на сваях. Элементы обязательно укладывают сверху. Закрепление сбоку не обеспечивает высокой надежности. Существует два способа: с врубкой или без нее. Врубка позволяет надежно зафиксировать элементы, но ослабляет обвязку. По этой причине рекомендуется обходиться без нее.

Правильное крепление балок перекрытия к нижней обвязке

В качестве крепежных инструментов используют анкерные болты. Их закрепляют в обвязке. Для крепления балок придется подготовить в них отверстия. Для этого лаги раскладывают на анкера и ударяют по месту опирания молотком. В нужном месте останется вмятина. После изготовления отверстий балки перекрытия укладывают на место, а поверх них затягивают гайки на анкера. Дополнительно рекомендуется использовать шайбы. Это вызвано тем, что металлические элементы небольшого сечения могут быть утоплены в мягкую древесину.

После монтажа основных несущих конструкций переходят к закреплению черепных брусков. Такие элементы необходимы для того, чтобы уложить на них доски подшивки. Бруски закрепляют на саморезы, гвозди или шпильки. Размеры выбираются в зависимости от нагрузки: массы подшивки и утеплителя, а также расстояния между несущими балками. Чаще всего используют бруски 50х50 мм или меньше.

На черепные бруски делают настил. Он будет служить основанием под утеплитель. Крепление — на гвозди или саморезы. Для изготовления берут обработанную антисептиком доску, толщиной 25—40 мм. На подшивку укладывают гидроизоляционный и ветрозащитный материал. Его фиксируют с помощью строительного степлера, а стыки проклеивают скотчем. Минимальный нахлест в местах стыка составляет 10 см.

В качестве ветрозащиты и гидроизоляции рекомендуется использовать современные пародиффузионные влаговетрозащитные мембраны. Они пришли на смену пленкам. Основное преимущество такого материала — паропроницаемость. Мембрана не мешает дому «дышать» и эффективно отводит пар наружу, уберегая утеплитель от влаги.

Описание и характеристики ветрозащитной мембраны

Между несущими балками укладывают утеплитель. Его нужно защитить от внутреннего пара с помощью пароизоляции. Здесь тоже стоит выбор: пленки или мембраны. Строя свой дом, стоит выбирать лучшие материалы. Но мембрана будет стоить дороже пленки.

Характеристики пароизоляционной мембраны

Черновой пол в каркасном доме завершают после устройства настила. Между ним и утеплителем нужно оставить зазор толщиной 2—3 см для вентиляции. Для настила используют обрезную доску толщиной 40 мм. Ширина обычно принимается 100 мм. Как и все остальные элементы настил обязательно должен быть пропитан антисептиком. Доски крепят на лаги с помощью гвоздей или саморезов. Нужно выбирать оцинкованный крепеж, который устойчив к коррозии.

Подбробнее об устройстве перекрытия по деревянным балкам .

Build on Your Land: обрамление через грубые конструкции

Самая захватывающая часть процесса строительства дома на заказ для владельца — это каркас. Есть много видимых успехов, а ошибки не так очевидны, поэтому вы не нервничаете. Вы взволнованы и думаете: «Такими темпами мы закончим в кратчайшие сроки!»

Вы увидите, как много людей работает, и внезапно то, что было уродливой бетонной плитой, становится очертанием дома. Это увлекательно наблюдать за процессом строительства вашего дома.Вы начинаете представлять, как будет выглядеть внутри, где будет находиться мебель, где будут спать ваши дети и тому подобное.

Но вот несколько вещей, о которых следует помнить на этой стадии процесса.

Несовершенный характер пиломатериалов

Как конструкционный материал, древесина сильно отличается от многих материалов, которые вы привыкли видеть в потребительских товарах. В отличие от стали, алюминия или пластика, пиломатериалы собирают непосредственно из источников, которые сильно различаются по форме, размеру, цвету и внутренней структуре.Это нерегулярно по сравнению с промышленными материалами.

Его форма и размеры незначительно меняются от изделия к изделию, и он даже сжимается, набухает и коробится при изменении влажности. При использовании для обрамления стен, потолков и крыш эти небольшие отклонения будут видны. Мы склонны ожидать почти совершенства, как и жесткие допуски, которые мы ожидаем от наших автомобилей. С пиломатериалом это просто нереально.

Строительные нормы и правила

Пиломатериалы, используемые для каркаса домов, сортируются в соответствии со стандартами, установленными лесной промышленностью и международным органом, который составляет и соблюдает строительные нормы и правила.Сорта (структура волокон и общее качество) и порода (из какого дерева) пиломатериалов в основном используются для классификации пиломатериалов по широким структурным категориям. Строительные нормы и правила определяют, какой класс и вид могут быть использованы в зависимости от требований к нагрузке на конструкцию для каждой цели.

№1. Строители дома учитывают нагрузки на пиломатериалы.

Например, стенные стойки подвергаются в основном осевым или прямым вертикальным и вертикальным нагрузкам, которые несут на себе потолки, крыши, а иногда и верхние этажи.Также они подвержены ветровым нагрузкам. Различные нагрузки (снег, ветер и сейсмические воздействия) варьируются от региона к региону внутри страны, и в кодовой книге есть карты, которые позволяют строителю определить, какие нагрузки следует учитывать при каркасном строительстве дома.

№2. Строители дома придерживаются кодекса.

Кодовая книга определяет размер и расстояние между шпильками в зависимости от длины и сорта. Например, стена 2х4, обрамленная шпильками, поддерживающими крышу и потолок, может быть построена с шпильками, расположенными на расстоянии двух футов друг от друга.Если та же самая стена поддерживает верхний этаж, расстояние должно быть уменьшено до 16 дюймов. У вас может возникнуть соблазн подумать, что если расстояние в два фута — это хорошо, то расстояние в 16 дюймов должно быть лучше, не так ли?

Так почему бы не сделать ваш дом сильнее, настояв на том, чтобы ваш строитель разместил гвоздики на расстоянии 16 дюймов, даже если кодекс этого не требует? Во-первых, это пустая трата денег. Во-вторых, на внешних стенах это пустая трата энергии. Каждый стержень — это мост, по которому проходит тепло, и место, где нет изоляции, что снижает эффективность вашего дома.Если вы любите мусор, то непременно засыпьте стены как можно большим количеством дерева. Это не сделает ваш дом крепче, но сделает его более дорогим и неэффективным.

Многие люди рассматривают строительные нормы и правила как минимальный стандарт, но в них уже встроен большой коэффициент безопасности, основанный на инженерном проектировании, тестировании и истории. Подумайте об этом: вы когда-нибудь видели дом, который только что рухнул? Мой отец начал строить дома в 1964 году. Я могу проезжать мимо всех домов, построенных в первый год, и найти семью, которая наслаждается этим домом сегодня, а строительные нормы и правила сегодня на порядок строже, чем тогда.

Присушенные и грубые установки

После того, как черепица уложена, а окна и входные двери установлены, дом считается высохшим. Это означает, что дождь не сильно повлияет на интерьер. Пришло время приступить к грубому монтажу электричества, отопления и кондиционирования воздуха.

Скорее всего, начнется черновая установка сантехники, хотя ее можно начинать до того, как она просохнет, потому что это водопровод, и если вам больно промокнуть, то, вероятно, у вас есть более серьезные проблемы.

Грубая установка — это когда быстрый прогресс, на который было так интересно наблюдать, кажется, резко замедляется. Электромонтаж и установка монтажных коробок, печи и воздуховодов — это методичная, медленная работа, и это не так визуально впечатляюще, как увидеть, как эта рама поднимается.

Будьте готовы к замедлению темпов роста.

Он не сильно замедлился, просто так кажется. У вас также есть три подрядчика и, возможно, четыре, если отдельный подрядчик устанавливает низковольтные кабели, такие как телефонная, телевизионная и сигнальная проводка.Ваш строитель, вероятно, изменит график начала работы подрядчиков, и иногда их собственные графики работы могут заставлять их оставлять промежуток между завершением одного чернового ввода и началом другого.

Время проверки

После завершения чернового монтажа городской или окружной инспектор осмотрит водопровод, отопление и воздух, электрические установки и конструкцию каркаса, чтобы убедиться, что все соответствует строительным нормам. Это происходит не во всех случаях, потому что не во всех местах в Оклахоме есть строительные инспекторы.

Здесь нужно помнить о двух основных вещах. Во-первых, для каждой дисциплины, вероятно, есть свой инспектор, поэтому может быть четыре разных человека, с которыми можно запланировать время проверки. Я видел, что инспектору требуется больше недели, чтобы добраться до работы, и я слышал о задержках в несколько недель. Во-вторых, иногда строительные инспекторы чувствуют необходимость оправдать свои зарплаты тем, что никогда не проходят проверку с первого раза. Они найдут любую причину, даже самую мелкую, чтобы не пройти проверку.

Никогда не верьте, что ваш подрядчик плохо справился с работой из-за того, что не прошел городскую инспекцию — это характер бизнеса.

Ролл с ней.

Как только проверки будут завершены, прогресс снова начнет двигаться, и все быстро обретет форму. В следующий раз поговорим об утеплителе и гипсокартоне.

Как сделать каркас стены, когда пол неровный | Home Guides

Хотя большинство этажей вначале относительно ровные, со временем дом может осесть и сдвинуться, что приведет к потрескавшимся стенам, зазорам на потолках и наклонным полам.Строители новостроек часто обрамляют стены, раскладывая их на полу, а затем ставя и прикрепляя. Это невозможно, когда пол наклонен, но вы все равно можете построить прочную стену, поставив ее на место.

Расположение

Как правило, лучшая ориентация новой стены — перпендикулярно направлению балок пола и потолка. Вы можете обрамить стену, идущую параллельно балкам, но для этого сначала необходимо установить блокировку между балками потолка с чердака или этажа выше.Стена должна быть перегородкой, то есть она не должна выдерживать вес. Если вы планируете построить что-то над стеной и хотите, чтобы новая стена поддерживала это, инженер должен определить размещение стены и распределение веса.

Блокировка

Если вы решите построить новую стену параллельно балкам, наверху стены потребуется что-то прочное, чтобы удерживать потолочную плиту. Необходимо установить блокировку, и на эту ступеньку не влияет уклон пола. Чтобы установить блокировку, отмерьте и отрежьте пиломатериал 2 на 4, чтобы он поместился между балками потолка, и установите «блок» через каждые 16 дюймов между двумя балками по обе стороны от места для новой стены.

Установка плиты пола

Если пол неровный, лучший способ обрамить новую стену — это сначала установить плиты пола и потолка. Проведите мелом на полу, чтобы обозначить расположение стены, и вырежьте ее по размеру 2 на 4. Прикрепите доску, которая служит плитой пола, с помощью гвоздей 16d, по два на балку пола, равномерно распределив их. Если стена идет параллельно балкам, вставьте два гвоздя через доску в черновой пол через каждые 12–16 дюймов.

Установка потолочной пластины

Лазерный уровень пригодится, чтобы вы могли выровнять потолочную пластину непосредственно над напольной пластиной.Однако перед установкой потолочной плиты положите ее на пол рядом с установленной панелью пола; используйте измерительную ленту и линейку, чтобы сделать карандашные отметки на обоих, чтобы обозначить расположение настенных стоек. Стандартные стойки находятся на расстоянии 16 дюймов друг от друга, измеренном от центра одной стойки до центра следующей стойки. Прикрепите потолочную пластину, используя тот же рисунок гвоздей, что и для напольной пластины. Потолочная плита прикрепляется либо к перекрещиваемым потолочным балкам, либо к перекрытию.

Установка стеновых стоек

После того, как плиты пола и потолка установлены на свои места, установить стеновые стойки относительно просто.Предостережение здесь в том, что вы должны измерить расстояние между пластинами для каждой стойки и обрезать каждую по размеру. Поскольку пол неровный, не все шпильки будут одинаковой длины. Отрежьте шпильки на внешнем крае вашей измерительной линии, чтобы убедиться, что они плотно прилегают к пластинам, прежде чем прикреплять их гвоздями 8d вверху и внизу. Стандартная схема крепления гвоздей к стене — это вставить два гвоздя, равномерно расположенных под углом 45 градусов с одной стороны стойки, и один гвоздь посередине с другой стороны стойки.Прибивание гвоздями под углом называется «ногтями на ногах», и один и тот же рисунок используется для прикрепления верха и низа каждой шпильки.

Инструменты и расходные материалы

Вам понадобится циркулярная пила для резки пластин и шпилек. Обрамляющий молоток или обычный молоток вместе с гвоздями 16d и 8d используется для прикрепления пластин и стеновых стоек. В то время как лазерный уровень лучше всего подходит для выравнивания потолочной плиты, простой отвес подойдет в крайнем случае.

Писатель Биография

Гленда Тейлор — подрядчик и писатель, специализирующийся на строительных работах.Ей также нравится писать статьи о бизнесе и финансах, о еде и напитках, а также о домашних животных. Ее образование включает маркетинг и степень бакалавра журналистики Канзасского университета.

Что означает термин «приблизительный»?

При строительстве дома вы можете начать слышать термины, которые никогда раньше не слышали, и это нормально, от вас не ожидают понимания всех аспектов жилищного строительства — вот где мы и вступаем.

Guardian Homes имеет более чем 15-летний опыт строительства домов. Мы являемся опытными строителями домов, которые знают, как планировать и координировать действия, чтобы максимально повысить эффективность и производительность на каждом этапе строительства. Поговорите с нашей командой строителей домов в Айдахо, чтобы обсудить строительство роскошного дома недалеко от Айдахо-Фолс, Аммон, Покателло, Рексбург или Айленд-Парк. Мы также обслуживаем клиентов недалеко от Парк-Сити, штат Юта. Если вы заинтересованы в строительстве роскошного дома в Юте, обратитесь к нашей команде строителей домов в Парк-Сити.

«Прибои»

После завершения каркаса дома можно начинать черновой этап строительства. Не уверен, что мы подразумеваем под «грубым», позвольте нам объяснить. «Грубо» — это когда в доме прокладываются механические, электрические и водопроводные линии. Окончательные соединения производятся только позднее в проекте.

Для того, чтобы начать черновой процесс, необходимо завершить основной каркас дома. Сюда входят внутренние стены, балки пола, черный пол, балки перекрытия, стропила и т. Д.

Наши менеджеры проектов будут держать вас в курсе на всех этапах предварительной подготовки. Мы используем инструменты управления строительством, чтобы гарантировать бесперебойную работу грубого процесса и минимизировать задержки.

Типы черновых работ

• Механическая
  Механическая грубая установка — это установка домашней системы HVAC, включая воздуховоды. Сначала выполняем механическую обкатку. Это необходимо для обеспечения того, чтобы все воздуховоды подходили друг к другу и чтобы электрические провода или водопроводные трубы не преграждали путь.

• Сантехника
  Сантехнические работы включают в себя как водопроводные, так и газовые трубопроводы. На этом этапе строительства будут проложены все трубы для горячей и холодной воды, а также газопроводы к приборам. Эти трубы будут закрыты до более поздней стадии проекта. Светильники не устанавливаются в черновую конструкцию.

• Электрооборудование
  Электрооборудование в большинстве случаев включает в себя прокладку линий, монтаж распределительных коробок, протяжку проводов, заземление и установку электрического щита.На этом этапе проводка не подключена ни к каким выключателям, розеткам или устройствам.

Проверка работы

После того, как предварительный ввод завершен, он проверен и одобрен, проект может переходить к следующему этапу строительства. Наша миссия Guardian Homes — обеспечение высочайшего стандарта качественного обслуживания. Мы стремимся к тому, чтобы ваш проект шел по плану. Мы тщательно проверяем каждый шаг и следим за тем, чтобы все было сделано в соответствии с кодом.Вы можете быть уверены, что ваш дом Guardian построен на долгий срок.

Поговорите с нашими опытными строителями домов в Айдахо, чтобы обсудить, как мы можем помочь вам начать строительство дома вашей мечты. Теперь мы также обслуживаем Парк-Сити, штат Юта, и предлагаем наши знания и опыт домовладельцам, заинтересованным в строительстве роскошного дома недалеко от Парк-Сити, штат Юта.

Стандарты плотницких работ — грубая — RLC Engineering, LLC

(Грубые столярные изделия, пиломатериалы и фермы)

Каркас или грубые столярные изделия обеспечивают каркасную структуру, которая включает изготовление деревянных частей систем полов, внешних стен, внутренних перегородок и крыши, которые построены на фундаменте и поддерживаются им.

Каркас наружной стены спроектирован таким образом, чтобы выдерживать вертикальную нагрузку от пола и крыши, а также выдерживать боковые нагрузки от ветра. Межкомнатные перегородки могут быть несущими, а могут и не несущими. Крыша спроектирована так, чтобы выдерживать собственный вес, а также ожидаемые нагрузки от снега, льда и ветра. Качество каркаса контролируется строительными нормами и правилами и подлежит строительной инспекции, когда можно увидеть всю каркасную конструкцию.

Деревянный каркас может быть изготовлен на стройплощадке или вне ее, либо в сочетании того и другого.Даже когда большая часть каркаса выполняется на месте, существует тенденция к использованию предварительно изготовленных компонентов, таких как фермы крыши или перекрытия, вместо более традиционных конструкций балок и стропил. Как натуральный продукт, древесина реагирует на влажность и температурные условия и может вызывать усадку, скручивание или коробление материала каркаса. Некоторые из этих условий можно контролировать или минимизировать; другие связаны с природой самого дерева.

В односемейном строительстве тип и сорт пиломатериалов, пролеты, интервалы и несущая способность строго контролируются с помощью кодов, в то время как бригадир плотницких работ определяет точную планировку по собственному усмотрению.Следовательно, накопление допусков в несколько дюймов по общему размеру не является чем-то необычным.

Общие дефекты или проблемы:

1. Скрип полов
2. Неровные или неровные полы
3. Балка перекрытия венценная
4. На упругом полу появляются швы или выступы из-за неровностей чернового пола
5. Гнутые стены
6. Из отвесных стен
7. Окна из отвесных окон или окон не работают
8. Подъемник ферменный
9. Фермы с трещинами
10. Наклонные потолки

1.Распространенный дефект или проблема — Скрип полов.

Стандарт производительности

— Скрипы пола являются обычным явлением для нового строительства, поэтому нельзя гарантировать наличие скрипонепроницаемого пола.

Ответственность строителя за ремонт — Строитель должен попытаться свести к минимуму скрип пола и должен исправить, если он вызван дефектом конструкции. Следует отметить, что ремонт второго этажа будет заключаться в прибивании поверхностей в местах с ковровым покрытием и невозможен в зонах винила или керамики.

Комментарии Крейга: Хотя получение или получение гарантии на 100% непристойный пол может быть затруднительным, можно предпринять множество шагов, чтобы практически устранить скрипы.

• Обшивка и подкладка должны быть прикреплены к балкам согласно нормам и спецификациям производителя.
• Строительный клей следует нанести на верхнюю часть каждой балки в соответствии со спецификациями производителя.
• Для крепления оболочки можно использовать шурупы, а не гвозди.
• Вместо габаритных пиломатериалов можно использовать инженерные перекрытия или фермы.
• Если между балками используются диагональные металлические связи, их следует устанавливать так, чтобы они не терлись друг о друга.

наверх

2. Распространенный дефект или проблема — Неровные или неровные полы

Стандарт эффективности

— Полы не должны выходить за пределы плоскости или уровня более чем на дюйма на деревянных, виниловых и керамических участках или на ½ дюйма на участках с ковровым покрытием в пределах любых 32 дюймов при измерении параллельно балкам.

Ответственность за ремонт строителя — Строитель должен отремонтировать в соответствии со стандартами производительности.

Комментарии Крейга: Полы должны быть не более чем на 1/8 дюйма от плоскости или на одном уровне в направлении 32 дюймов, независимо от ориентации на балки пола.Пол, выходящий за пределы плоскости более чем на 1/8 дюйма или ровный на 32 дюйма, будет очевиден при ходьбе по полу, и на нем появятся заметные пятна износа. Некоторые причины неровностей полов — это выступающие или выпуклые балки перекрытия, неправильно закрепленные или поддерживаемые балки, провисающие полы из-за недостаточного фундамента, а также неровный или неровный фундамент.

к началу

3. Распространенный дефект или проблема — Балка перекрытия с венцом.

Стандарт эффективности

— Полы не должны выходить за пределы плоскости или уровня более чем на дюйма на деревянных, виниловых и керамических участках или на ½ дюйма на участках с ковровым покрытием в пределах любых 32 дюймов при измерении параллельно балкам.

Ответственность строителя за ремонт — Строитель должен отремонтировать в соответствии со стандартом производительности

Комментарии Крейга: см. №2 выше. Балки перекрытия с венчиком можно исправить, надрезав балку с нижнего края. Это позволяет балке изгибаться вместе с другими балками. Как только это будет сделано, необходимо прикрепить еще один кусок дерева к бокам обрезной балки, чтобы восстановить структурные свойства балки. См. Рисунок.

к началу

4. Распространенный дефект или проблема — Швы или выступы появляются на упругом полу из-за неровностей чернового пола.

Стандарт эффективности

— В процессе естественного оседания и усадки некоторое несоответствие чернового пола может проявляться и отражаться в виде гребней или углублений на поверхности. Заказчик может свести к минимуму это, выбрав тисненый узор более темного цвета. В частности, более светлые сплошные цвета и / или гладкие виниловые поверхности отражают любые незначительные вариации подповерхностей, на которые они наносятся, и подчеркивают эти гребни. Если эффект гребня или впадины превышает 1/8 дюйма и не может быть исправлен снизу, упругий пол необходимо исправить.Измерения гребня должны производиться путем измерения зазора, образовавшегося, когда прямая кромка диаметром 6 дюймов плотно размещается на 3 дюйма с каждой стороны дефекта, а зазор измеряется между полом и линейкой на другом конце.

Ответственность за ремонт строителя — Если гребни превышают стандартные, строитель должен удалить листовые материалы на минимальной площади, где стык не будет легко виден при ремонте, отремонтировать черновой пол, отшлифовать и / или заполнить зазоры и заменить листовые материалы. Владелец должен учитывать, что материалы могут отличаться из-за изменений во времени или партии красителя.Если материал недоступен из-за прекращения производства, если только владелец не примет ремонт с использованием максимально подходящих материалов, которые доступны в настоящее время, или исправление каким-либо другим способом, застройщик должен кредитовать владельца в 1 ½ дюйма стоимости ремонта, если материал был в наличии. . Это будет в 1,5 раза меньше минимальной платы за обслуживание, плюс дополнительная почасовая оплата труда и материальные затраты, необходимые для ремонта.

Комментарии Крейга: — Неровности чернового пола, которые проявляются в упругом полу, вызовут преждевременное потемнение и / или износ пола.Неправильная подготовка является частой причиной видимых швов в материалах основания пола, а оседание и движение древесины могут вызвать образование гребней и бороздок. Выступы или канавки не должны превышать 1/16 дюйма в пределах 3 дюймов от гребня или канавки. См. Диаграмму.

к началу

5. Обычный дефект или проблема — Искривленные стены

Стандарт эффективности

— Все внутренние и внешние стены имеют небольшие отклонения от отделки поверхности. Стены не должны отклоняться от линии более чем на ¼ дюйма в пределах любых 32 дюймов по горизонтали или вертикали.

Ответственность строителя за ремонт — Строитель выполнит ремонт в соответствии со стандартами производительности.

Комментарии Крейга: Изогнутые стены трудно исправить после завершения строительства дома. Переложить новую стену поверх изогнутой стены — жизнеспособный вариант. В первую очередь, меры по предотвращению искривления стен:

• Правильная укладка и отбраковка стоек при строительстве стены
  .
• Использование альтернативных материалов стен, таких как
  , стальные шпильки, ICF, SIP и инженерные изделия.

наверх

6. Распространенный дефект или проблема — Неподвижные стены

Стандарт эффективности

— Стены не должны отклоняться от отвеса более чем на дюйма при любых 32-дюймовых вертикальных измерениях.

Ответственность строителя за ремонт — Строитель выполнит ремонт в соответствии со стандартами производительности.

Комментарии Крейга: «отвес» означает перпендикулярно земле или полу. Отвесная стена идет прямо вверх от центра земли. Отвес измеряется с помощью пробирки с отвесом на строительном уровне или с помощью троса и веса, обычно называемого отвесом.Стены, которые находятся вне отвеса, могут повлиять на дверные и оконные проемы, шкафы и другие материалы или приспособления, которые соединяются со стенами. Стена, выходящая за пределы отвеса, может быть результатом неправильного водоснабжения стены во время строительства, неправильного крепления к примыкающим стенам или другому опорному материалу (это может включать слишком большой вес или силу на стене, выталкивающую ее из отвеса) или оседание в здании. заставляя стену выходить из отвеса. Обычные строительные уровни позволяют вертикально установить стену с точностью до дюйма на расстоянии 8 футов.Стандарты ПКРК: дюйма для 32 дюймов будут в сумме дюйма для 8-футовой стены. По мнению Крейга, это, вероятно, не будет заметно в стене без окон, дверей или шкафов, но приведет к творческой отделке стены с окнами, дверями или шкафами. Таким образом, рекомендации Крейга — не более ½ дюйма на 8 футов в стенах с проемами или шкафами.

к началу

7. Распространенный дефект или проблема — Неподвижные окна или окна не работают.

Performance Standard — Windows должна работать с разумной легкостью, как и было задумано.

Ответственность за ремонт строителя — Строитель должен отремонтировать, чтобы быть работоспособным.

Комментарии Крейга: Для аварийного выхода часто требуются окна. Окна, которые не работают должным образом, должны быть исправлены. Отсутствие отвеса означает, что стороны не расположены прямо вверх и вниз. Согласно этому стандарту окно можно было установить под углом 45 градусов, и при этом оно оставалось приемлемым.

к началу

Общий дефект или проблема — Подъемник фермы

Стандарт эффективности

— Подъем ферм происходит во время отопительного сезона и обычно возвращается обратно в летние месяцы.Производитель не несет ответственности за случайное разрезание ленты в местах, где могла быть наклеена обоя.

Ответственность за ремонтные работы строителей — Это должно быть исправлено только в летние месяцы после первого отопительного сезона, только если они были впервые заявлены в течение первого года. Если проблема повторится в следующем отопительном сезоне, а зазор превышает 1 дюйм, необходимо принять дополнительные методы для устранения проблемы.

Комментарий Крейга: Подъем ферм вызван различиями в содержании влаги (и, следовательно, в размере) верхних и нижних элементов ферм крыши.(Чрезмерное движение может указывать на чрезмерный уровень влажности на чердаке.) Зимой нижние элементы (пояса) фермы обычно теплее, чем верхние пояса, поскольку они покрыты изоляцией. Более теплый воздух обычно суше, поэтому нижние пояса сжимаются по сравнению с верхними поясами, и в результате центр фермы изгибается вверх от центральных стен. Более плоская крыша более склонна к подъему ферм, чем более крутая крыша. (Обратное может случиться летом, когда верхние аккорды теплее и суше, чем нижние.Это заставляет середину ферм опускаться на внутренние стены и подниматься вверх на внешних стенах.) Эта ситуация изучалась производителями ферм и другими специалистами. Методы минимизации подъема ферм:

• Не прибивайте ферму к внутренним стенам. Вместо этого используйте зажимы для фермы, которые позволяют ферме изгибаться, не давя и не тянув за внутренние стены. (см. схему)
• Не прикрепляйте гипсокартон к ферме ближе 18 дюймов от внутренней стены. Используйте зажимы для гипсокартона, прикрепленные к внутренним стенам.Это позволяет гипсокартону немного прогибаться при движении фермы.
• Изолируйте крышу, а не потолок. Это сохраняет влажность верхней и нижней поясов более одинаковой и уменьшает разницу в расширении или усадке.

  к началу

Распространенный дефект или проблема — Трещины на фермах

Стандарт производительности

— Строитель должен связаться с производителем фермы, чтобы убедиться, что ферма соответствует его техническим требованиям.

Ответственность за ремонт строителя — Ремонт в соответствии с рекомендациями производителя фермы.

Комментарии Крейга: Фермы — это изделия, каждая из которых предназначена для выполнения определенной функции. Трещина, разрыв или порез в какой-либо части фермы могут привести к тому, что вся ферма не сможет выполнять свою функцию. Поэтому любые трещины, порезы или поломки в ферме следует устранять в соответствии с рекомендациями производителя или инженера.

к началу

10. Распространенный дефект или проблема — Гнутые потолки

Стандарт эффективности

— Все внутренние и внешние каркасные стены или потолки имеют небольшие вариации на готовых поверхностях.Изгибы не должны быть видны, чтобы отвлекать от обработанной поверхности. Потолки, которые наклонены более чем на 1/2 дюйма в пределах 36-дюймового измерения, проходящего параллельно балке потолка, должны быть чрезмерными.

Ответственность строителя за ремонт — Изгиб потолка, превышающий нормативные требования, должен быть исправлен.

Комментарии Крейга: Некоторые причины изогнутых потолков — это изогнутые потолочные балки, слишком большой вес в пространстве наверху или балки в потолке, которые не построены должным образом или не функционируют должным образом.Потолок с допуском для SC RCS изгибом ½ дюйма на 36 дюймов провисал бы на один дюйм в комнате размером 12 футов. Строительные нормы и правила требуют, чтобы потолочные балки не прогибались (не прогибались) более чем на 1/240 своей длины, что в 12-футовой комнате будет не более 0,6 дюйма. Если пол расположен выше потолка, прогиб ограничивается 1/360 длины или 0,4 дюйма. Так что, если провисание ограничено одним местом, его можно исправить, исправив пару балок в этом районе. Если прогиб постоянно идет от стены к центру комнаты, причиной может быть структурная проблема.

к началу

9 шагов к идеальному плану этажа с деревянным каркасом

Хотя нестандартные конструкции уникальны, они имеют дело с некоторыми повторяющимися условностями: открытый поток, окна с хорошим видом, высокие потолки, несколько коридоров, большие комнаты и многое другое. Ознакомившись с этими стандартными функциями, вы получите уверенность в том, что сможете расположить их так, как вам удобно. Этот раздел заложит основу для вашего дизайна и даст представление о том, как взаимодействовать с профессионалами в области дизайна.

1. Визуализируйте свой дом.

Представьте, что вы живете в каждой комнате своего дома. Как это будет выглядеть и ощущаться? Что вы увидите спереди, сзади, сверху и снизу? Какие звуки вы услышите?

2. Покажи, не говори.

Дайте своему дизайнеру записную книжку вырезок (или изображений, сохраненных на вашем компьютере или планшете) домов и функций, которые говорят с вами, чтобы он имел представление о том, как вы хотите, чтобы ваш дом выглядел, и указание на качество, которого вы ожидаете.

См. Также 10 вопросов, на которые нужно ответить перед строительством деревянного дома

3.Составьте график своего образа жизни.

Подумайте о своем семейном макияже (только для взрослых, взрослых и детей, стареющих родителей), о том, как вы живете (формально или непринужденно, беспокойно или расслабленно) и любите ли вы развлекаться или иметь особые хобби. Например, случайной паре не понадобится официальный вестибюль или столовая, тогда как высокооктановым семьям следует подумать о уютных, мирных местах, чтобы перегруппироваться.

4. Оцените детали.

Больше не всегда лучше. Однако это стоит дороже. Прежде чем тратить пространство впустую, убедитесь, что количество, тип и размер комнат соответствуют тому, что в них будет размещаться.Думайте о своих комнатах с точки зрения деятельности: вместо «кухни» и «гостиной» подумайте о «приготовлении еды» и «времени с семьей». Некоторые эксперты рекомендуют уменьшить квадратные метры на целых 30 процентов и вкладывать сэкономленные деньги в более качественные материалы.

5. Составьте план.

Определите точки доступа для транспортных средств и пешеходов, а затем в пределах этих границ определите форму дома и направление, в котором он будет стоять. Используйте свой список занятий, чтобы расположить комнаты. Начните с разбивки вашего списка на частные и общественные занятия и определите, где каждое из них должно быть выполнено.Затем используйте пузыри для обозначения комнат и сгруппируйте их в зависимости от того, где вы предпочитаете их размещать. Наконец, выровняйте пузыри, чтобы создать грубый план пола, добавив достаточно места для стен.

6. Учет доп.

Архитектурные компоненты являются неотъемлемой частью вашего дома, но они могут занимать много места и стоить денег, поэтому не забудьте учесть их в своем бюджете. Некоторые популярные элементы: сиденья у окна, большие окна, массивные фермы, слуховые окна, шатровые или остроконечные крыши.

7. Компромисс.

Если вы не можете позволить себе все, что хотите, делайте сокращения, соответствующие вашему образу жизни, будь то сокращение площади в квадратных метрах, минимизация специальных функций или снижение качества.(Будьте осторожны с вещами более низкого качества; на некоторых вещах не стоит экономить, например, окна и двери.)

8. Настройте план запаса.

Вместо того, чтобы начинать с нуля, посмотрите на стандартные планы вашей лесозаготовительной компании, которые вы можете настроить в соответствии со своим стилем жизни и местом проживания.

См. Также Пожарная башня с деревянным каркасом

9. Обсуди это.

Профессиональный совет имеет решающее значение на протяжении всего процесса строительства дома, но это ваш дом, поэтому обязательно тщательно обсудите каждое предложение.И не бойтесь узнать мнение другого человека, если вас что-то беспокоит. Кроме того, вы хотите работать с кем-то, кто так же увлечен вашим проектом, как и вы.

Узнайте о земле

Комфорт, удовольствие и безопасность являются основными причинами строительства любого дома, поэтому место, где вы его разместите на своей земле, должно обеспечивать защиту от непогоды. Как только вы определитесь с этой позицией, вы сможете разработать стратегию, чтобы воспользоваться положительной стороной матери-природы и защитить себя от ее отрицательных элементов.Во-первых, потратьте немного времени на свою землю. Ходите по нему, сидите и слушайте; познакомиться с растениями, животными и минералами. Появляйтесь в разное время дня (и года), чтобы отметить восход и заход солнца, смену времен года и погодные условия. Затем спросите соседей, как они готовятся к смене времен года, что им больше всего запомнилось в погоде, доступном дневном свете и происходящих природных явлениях. Частично это также связано с изучением геологии места, протяженности и потока вашего водораздела, а также качества воздуха.После того, как вы определите основную зону строительства, вы можете приступить к определению того, в каком направлении она будет стоять. Первое, что нужно учесть:

Точки доступа

Установите оптимальные подходы как для транспортных средств, так и для пешеходов.

Площадь основания и ориентация

Определите основную форму дома и направление, в котором он будет стоять. Пришло время рассмотреть преимущества пассивного солнечного дизайна. (Сориентируйте более длинную ось вашего дома на восток / запад так, чтобы более длинное измерение было обращено на солнечный юг.)

Размещение помещения

Часто используемые комнаты выходят на южную сторону дома.Помещения, требующие мало тепла и света (подсобные помещения и гаражи), должны располагаться на более прохладной северной стороне. Также подумайте, какие комнаты должны иметь вид.

Как понимать символы на плане этажа

Когда вы думаете о плане этажа , первое слово, которое, вероятно, приходит в голову, это « план ». Эти два понятия связаны, но это не совсем одно и то же.

План этажа — это один из строительных чертежей, который вы найдете в комплекте чертежей.Они появляются рядом с планами участков, планами высот и другими подробными рабочими чертежами, которые предлагают строителям дорожную карту для построения конструкции. Они служат основным видом плана дома для генеральных подрядчиков и других лиц, работающих в строительной отрасли.

Но что такое план этажа? А что нам нужно знать о его символах?

План этажа — это двухмерный архитектурный чертеж, на котором сверху показан дизайн дома или другого строительного объекта.Он нарисован на виде в плане , как если бы вы смотрели сквозь невидимую крышу в здание.

Условные обозначения на планах этажей

План этажа обычно показывает структурные элементы, такие как стены, двери, окна и лестницы, а также механическое оборудование для водопровода, вентиляции и кондиционирования и электрических систем.

На планах этажей

используются стилизованные символы , которые часто выглядят как контуры элементов, которые они представляют. Знакомые примеры — ванны, печи, раковины и лестницы.Они могут появляться вместе со встроенными элементами дизайна интерьера, такими как бытовая техника, островки, шкафы и книжные полки.

Объекты и размеры также представлены на плане этажа сплошными или пунктирными линиями разного веса и стиля. Примеры типов линий, используемых на строительных чертежах, см. В разделе «Как читать строительные чертежи».

Обозначения на плане этажа составляют их собственный язык, так же как у строителей есть свой словарный запас, который они используют для общения при работе над проектами.Поскольку дизайнерам и строителям важно понимать этот язык, план этажа включает важный элемент, называемый условным обозначением , условное обозначение , которое действует как ключ, помогающий зрителям интерпретировать чертеж.

Легенда определяет архитектурные символы и обозначения на плане. Там появляется много стандартных символов для конкретных проектов. Однако могут быть различия в том, как выглядят символы и что они обозначают, поэтому обращение к легенде необходимо для каждого проекта.

Например, строительные компании могут использовать свои собственные уникальные символы чертежей в своих наборах чертежей.Кроме того, несколько разных символов могут представлять один и тот же предмет, в зависимости от того, кого вы спрашиваете. Или один символ может означать разные вещи для работников разных специальностей. Всегда ищите легенду на каждом уникальном плане, чтобы понять, что означают символы.

Вот некоторые общие символы, которые вы, вероятно, встретите на плане этажа.

Обозначения дверей, окон и лестниц

Двери и окна — элементы любого плана этажа, и лестницы встречаются почти так же часто.Двери выглядят как щели в стене, часто с дугой, указывающей направление поворота двери. Окна похожи, выглядят как узкие коробки в стенах. Чаще всего лестницы изображают в виде серии прямоугольников.

Дверные символы

Двери выглядят как большие зазоры между стенами, часто с изогнутой линией, показывающей, в какую сторону дверь будет открываться, что указывает на зазор. Они могут по-разному выглядеть на поэтажных планах в зависимости от их формы и назначения.

• Для обычных распашных дверей, обеспечивающих вход в комнату, изогнутая линия образует дугу в четверть круга (90 градусов).
• Двустворчатые двери выглядят как стилизованная буква «М» с двумя изогнутыми линиями, пересекающимися в центре.
• Двустворчатая дверь, часто используемая в чулане, показана как открытая: она выглядит как две остроконечные палатки с промежутком между ними, указывающим, где они встретятся, когда будут закрыты.
• Карманная дверь — это раздвижная дверь, которая при открытии в основном исчезает в стене. Стандартная раздвижная дверь показана более тонкой линией, отходящей от более широкого темного прямоугольника.

Символы окна

Окна нарисованы как часть стен.

• Обычные раздвижные окна отличаются от сплошных стен тремя параллельными линиями.
• Двустворчатые окна имеют дуги, аналогичные дверным, показывая, как они открываются наружу.
• Эркеры расположены под углом, как край знака «Стоп», нарушая прямолинейную траекторию стены.

Чертежи включают расписание дверей и окон с указанием стиля, размера и материала каждого из них.

Обозначения лестниц

Как и остальная часть плана, лестница видна в двухмерной перспективе сверху.Они выглядят как серия прикрепленных прямоугольников (обычно) или других геометрических форм.

• На некоторых планах лестница может быть разделена пополам линией со стрелкой на одном конце, указывающей направление вверх (восходящее).
• Посадки показаны в виде больших прямоугольников или квадратов.
• Изогнутая или винтовая лестница может выглядеть как часть или все колесо телеги с клиньями, соединенными по кривой.

Символы бытовой и водопроводной техники

На планах этажей, изображающих кухни, ванные и прачечные, вы увидите символы для таких приборов, как холодильник, плита, стиральная машина и сушилка.Обычно они появляются рядом с элементами сантехники, такими как раковины, душевые, туалеты и водостоки. Символы могут сопровождаться ярлыками или сокращениями, которые дополнительно объясняют их функции, или нет.

Символы прибора

Стилизованные изображения встроенных приборов, таких как холодильники и конфорки, обычно включаются в планы этажей.

Также включены простые схемы устройств с определенными точками подключения, например, стиральная машина или сушилка. Многие из них представляют собой прямоугольники, окружающие одну или две буквы, обозначающие их функцию (например, DW для посудомоечной машины; см. Список сокращений ниже).

Символы сантехники

Обычная сантехника, изображенная на планах этажей, включает унитаз, ванну и душ, а также различные виды раковин: отдельно стоящую раковину, одиночную раковину под умывальник, двойную раковину, раковину шкафа, кухонную раковину, раковину для стирки и т. Д.

Менее распространенные приспособления включают биде или писсуар. Также могут быть изображены сопутствующие элементы ванной комнаты, в том числе вешалки для полотенец и диспенсеры для туалетной бумаги.

HVAC и электрические символы

Поскольку они лежат в основном внутри стен здания, элементы инфраструктуры систем отопления, вентиляции и кондиционирования (HVAC) могут быть изображены на отдельных листах внутри набора чертежей.Символы частей, расположенных в жилом помещении или за пределами здания, таких как вентиляционные отверстия или кондиционер, часто включаются в общий план этажа.

Точно так же для обозначений внутренней электропроводки и механизмов могут потребоваться свои собственные сложные листы в наборе чертежей. Но розетки, выключатели, встроенные светильники и другие элементы управления, доступные в жилом пространстве, обычно появляются на общем плане этажа.

Символы HVAC

Система HVAC может быть проиллюстрирована символами для кондиционеров, печей, стенных вентиляционных отверстий, потолочных вентиляционных отверстий и других вентиляционных элементов.Другое оборудование HVAC, которое вы можете найти на плане этажа, включает насос, нагреватель, возвратный воздуховод, вентилятор, прямой воздуховод, конденсатор и Y-образный воздуховод.

Субподрядчик по отоплению может предоставить отдельный воздуховод и план регистрации для системы HVAC.

Электрические символы

Вы можете найти множество электрических символов на плане этажа, изображающих розетки, телевизоры и выключатели, термостаты, мусорные баки и многое другое. К другим относятся потолочные вентиляторы и светильники, а также напольные розетки.

Электрические символы часто имеют нижний индекс — маленькую надпись внизу символа, которая помогает объяснить функцию или номинал розетки. Если вы видите символ с нижним индексом, его следует объяснить где-нибудь в легенде чертежа. (Дополнительную информацию о сокращениях см. В разделе ниже.)

Настенные символы

Стены — наиболее часто встречающиеся элементы плана этажа. Более толстые линии представляют собой внешние стены, а более тонкие линии — внутренние.Иногда между ними нет видимой разницы. Наружные стены также могут быть изображены черным контуром или двойными линиями, а не одной сплошной линией.

На некоторых планах разные материалы могут быть представлены по-разному. Стены могут быть нарисованы с помощью штриховки или других узоров внутри, чтобы показать, сделаны ли они, например, из кирпича, бетона или деревянных каркасов. Внешние материалы или «отделка» также могут быть показаны таким образом, включая металл, твердую древесину, фанеру или керамическую плитку.

Сокращения на плане этажа

Помимо условных обозначений, планы этажей содержат сокращения для различных элементов и материалов.Эти сокращения могут включать (но не ограничиваются ими) следующее:

• AC or A / C — Кондиционер
• B — Раковина
• BC — Книжный шкаф
• BV — Дроссельная заслонка
• CAB — Шкаф
• CBD — Шкаф
• CF — Бетонный пол
• CL — Гардероб
• CLG — потолок
• COL — Колонна
• CW — Стенка полости
• CT — Керамическая плитка
• D — Дверь или сушилка
• DS — Водосточная труба
• DW — Посудомоечная машина
• EF — Вытяжной вентилятор
• FD — Трап
• GM — Счетчик газа
• HTR — Нагреватель
• HW — Блок или бак горячей воды
• КОМПЛЕКТ — Кухня
• LIN — Шкафчик льняной
• LTG — Освещение
• MSB — Главный распределительный щит
• O или OV — Духовка
• REFRIG or REF — Холодильник
• SD — Датчик дыма, раздвижная дверь или канализационный сток
• SHR — Душ
• WC — Туалет (унитаз)
• VENT — Вентилятор
• VP — Труба вентиляционная
• WIC — Гардеробная
• W — Окно или омыватель
• WD — Окно
• WH — Водонагреватель
• WR — Шкаф

Расшифровка масштаба на плане этажа

Чертежи нового дома обычно показывают на бумаге размером 18 × 24 или 24 × 36 дюймов.Поскольку планы этажей должны умещаться на листе бумаги, чертежи, естественно, должны быть намного меньше, чем будет готовый проект.

Масштаб проекта — это то, как измерения на планах этажей соотносятся с измерениями проекта после его завершения. Обычно он находится внутри или рядом с основной надписью вместе с компасом, показывающим ориентацию дома или строения на строительной площадке. (В отличие от карт, стрелка севера не всегда указывает на верхнюю часть страницы, так как передняя часть конструкции может быть обращена в другом направлении.)

Планы этажей чаще всего (хотя и не всегда) рисуются в масштабе 1/4 дюйма, что означает, что четверть дюйма на плане равняется 1 футу фактической длины готовой конструкции. В некоторых шкалах используется метрическая система, а не британская.

Масштаб обеспечивает согласованность и помогает гарантировать, что готовый проект будет выглядеть так, как он был задуман, и что он будет структурно прочным. Масштаб применяется не только к наружным стенам, но и ко всем элементам плана этажа.

Создание собственных поэтажных планов

Планы этажей долгое время рисовались от руки, а некоторые до сих пор.Если вы хотите создать план этажа таким способом, вам понадобится подходящее оборудование: инструменты для рисования, такие как весы, циркуль, рисование треугольников, транспортиры и шаблоны.

Но в наши дни планы дома чаще всего производятся в цифровом виде. Вам может потребоваться программное обеспечение для автоматизированного проектирования (САПР), а для создания прототипов — трехмерный принтер.

В программах

, таких как Microsoft Visio и Floor Plan Creator, есть шаблоны, которые помогут вам приступить к созданию дома своей мечты. Некоторые предоставляют учебные пособия, которые помогут вам изучить дизайн дома и план этажа, а некоторые даже предлагают варианты для бесплатной загрузки.

Заключение

Планы этажей похожи на карты сокровищ, нарисованные архитекторами и инженерами в качестве ориентира для строителей — отличаются только ориентиры. Вместо гор и рек вы видите стены и дверные проемы. Вместо городов и поселков вы видите печи и кадки.

На плане этажа нет единого знака «X», который отмечает место, где лежат клады. Но если вы будете следовать шаблону, вы окажетесь там, где хотите: с завершенным зданием, которое не только структурно прочно и функционально, но также удобно и привлекательно.

Похожие сообщения

Каркас и обшивка основного этажа крошечного дома

Марк Билодо / Дом, Домик

Когда черновой пол завершен, следующим важным шагом в строительстве станет создание каркаса основного этажа. Это, безусловно, захватывающая часть проекта, потому что он начинает выглядеть как крошечный дом.

Первый этаж в этом крошечном доме на колесах состоит из ванной комнаты, кухни и большой комнаты.

Чертеж основного этажа моего крошечного дома

. Хотя в план этажа внесены некоторые незначительные изменения, расположение ванной комнаты, кухни и больших комнат осталось прежним.

Объем работ

[еще фото этого процесса]

Как и черновой пол, было легче разбить работу на более мелкие задачи. Это гарантирует, что каждый шаг будет выполнен правильно и точно.Этапы строительства следующие:

• Стройте и поднимайте стену секциями
• Обрамление окон основного этажа и дверного проема
• Соединение всего этого болтами
• Добавление верхнего перекрытия
• Строительство чердака
• Усиление каркаса основного этажа
• Обшивка снаружи
• !

Стройте и поднимайте стену на участках

Хотя это забегает вперед и показывает, что первый этаж почти готов, он демонстрирует, как каждая стена построена по частям и собрана вместе.

Демонстрирует подъем основного пола в секциях

. Все грубые конструкции представляют собой шпильки размером 2 ″ x 4 ″ x 8 футов (38 мм x 89 мм x 2438 мм). Высота основного этажа составляет 8 футов (2,44 м) от пола до верха каркаса стены. На возведение основного этажа ушло несколько дней.

После того, как стены были частично подняты, стало очевидно, что потребуется два брезента вместо одного. Однако после установки крыши и обшивки потребуется только один брезент до тех пор, пока не будут установлены все окна и двери.

Обрамление окон и дверного проема основного этажа

Перед тем, как приступить к обрамлению окна, важно знать приблизительные размеры открывания окон. Эта информация обычно находится на упаковке окон.

Каждое из 6 окон на первом этаже этого крошечного дома содержит те же основные элементы, которые поддерживают окно в стенной раме.

• Заголовок представляет собой две шпильки размером 2 x 6 дюймов (38 мм x 140 мм), которые проходят по всей длине оконного проема.
• Опоры жатки — это две шпильки размером 2 x 4 дюйма (38 мм x 89 мм), которые поддерживают жатку. Между опорами заголовка будет установлено окно. Область между опорами заголовка — это приблизительные размеры проема окна. Перед оформлением окон важно знать эти размеры.
• Нижний колонтитул представляет собой две стойки 2 ″ x 4 ″ (38 мм x 89 мм), которые имеют такую ​​же ширину, что и грубый проем окна.
• Опоры нижнего колонтитула — это три стойки 2 ″ x 4 ″ (38 мм x 89 мм), которые поддерживают окно.

(слева) Дверная рама с заголовком. (В центре и справа) Окна с верхними и нижними колонтитулами

Эта конструкция снижает давление на окно. Когда окна находятся под давлением, их трудно открывать и закрывать. Хуже того, они могут треснуть.

Скрепляем все вместе

Несущая конструкция — важный элемент на этом этапе строительства. Болты крепят стенки к фланцу прицепа, а углы каркаса — друг к другу.

Болты крепят стены к раме, а углы стен — друг к другу.

Всего восемь болтов удерживают углы рамы вместе, а пятнадцать болтов крепят раму к фланцу прицепа.

Добавление заголовка

Заголовок представляет собой стойки размером 2 x 4 дюйма (38 мм x 89 мм), которые перекрывают весь периметр каркаса первого этажа.

Демонстрирует, как заголовки устанавливаются друг на друга.

При установке заголовка швы, в которых соединяются рамки, никогда не должны заканчиваться в одной и той же точке.Это обеспечивает дополнительную поддержку и помогает структурно скрепить все вместе.

Строительство чердака

Чердак находится на высоте 6 футов 8 дюймов (2,03 м) от черного пола. За счет уменьшения высоты крыши в кухонной зоне создается дополнительное пространство для головы на чердаке. Как и углы пола и рамы, болты с квадратным подголовком устанавливаются на каждой балке чердака, где она встречается с каркасом стены.

В некоторых случаях между каркасом и балкой чердака вставляется прокладка, чтобы сохранить расстояние до балки каркаса с обеих сторон крошечного дома на одинаковом расстоянии.Это очень важно для сохранения структурной целостности.

Болты обеспечивают дополнительную поддержку балок чердака. Прокладка вставляется между рамой и балкой чердака (справа)

Убедитесь, что балки чердака не выступают за рамку стены. Даже малейшее количество материала не позволит обшивке плотно прилегать к каркасу стены.

Усиление каркаса основного этажа

На этом этапе весь каркас основного пола укрепляется болтами, прикрепляющими каркас к фланцу прицепа и по углам каждой стены, где стыкуются каркасы.Однако для крошечных домов, которые путешествуют, рекомендуется добавить как можно больше арматуры. Металлическая обвязка — хорошее решение.

Металлическая обвязка усиливает каркас основного пола.

Металлическая обвязка крепится к основанию каркаса и наклоняется вверх и над каждым углом каркаса стены. Гвоздь удерживает обвязку на каждой стойке рамы. Это помогает удерживать все вместе, например, на случай резкого поворота или толчка при перемещении крошечного домика. Это незначительные расходы, обеспечивающие больше спокойствия.

Обшивка снаружи

Для внешней оболочки используется ZIP System®. Первоначальный план заключался в использовании стандартной фанеры OSB и упаковки Tyvek House Wrapping. Однако после изучения различных вариантов компания ZIP System предлагает универсальное решение для обшивки одной панелью как стен, так и кровли. Мигающая лента легко перекатывается по швам, а резиновый валик обеспечивает правильное прилипание клея.

Панели и обшивка системы ZIP

Самая сложная задача при наложении обшивки — сделать правильный разрез вокруг крыла.Использование шаблона помогает определить необходимый крой для плотного прилегания.

Картонный шаблон для обшивки вокруг Fender

После начальных разрезов были сделаны небольшие обрезки и корректировки, чтобы обшивка подходила должным образом. Перед тем, как две панели вокруг крыла будут прибиты на место, между панелью системы ZIP и крылом помещается замена винилового уплотнения нижней двери гаража (RV9).

Нижний уплотнитель ворот гаража разрезан пополам и заправлен между крылом и рамой стены.Для работы достаточно одной упаковки 10 футов (3,05 м).

Уплотнение между крылом и обшивкой

Celebrate

После 38 часов работы двух человек завершено строительство первого этажа и этажа чердака. На каждой вехе не забывайте находить время, чтобы поразмыслить о проделанной работе и поблагодарить друзей и семью за их усилия.

[еще фото этого процесса]

Связанные

.
