Дефлектор на дымоход: выбор и постройка эффективного усилителя тяги

Хорошая тяга является залогом нормальной работы печи, поэтому конструкции дымохода следует уделять не меньше внимания, нежели самому отопительному прибору. Чтобы улучшить аэродинамические свойства печной трубы, на её край устанавливают специальный отражатель, или, по-другому, дефлектор. Это несложное приспособление не только увеличит тягу, но и защитит дымовой канал от мусора и осадков. Существуют различные конструкции отражателей начиная от устройств, разработанных домашними умельцами, и заканчивая моделями, над которыми потрудились инженеры НИИ. Любой из этих дефлекторов можно сделать своими руками, если следовать чертежам и иметь минимальные навыки работы с металлом.

Зачем нужен дефлектор на дымоход и как он работает

Даже самая лучшая печь не сможет показать хорошие результаты работы, если её дымоход не будет создавать необходимую тягу. Именно этот фактор влияет на эффективность подачи воздуха и своевременное удаление отработанных газов.

Ухудшению тяги и уменьшению КПД способствует сильный ветер и резкие перепады атмосферного давления. Эти погодные факторы являются причиной турбулентности потоков отходящих газов и могут вызвать обратную тягу, при которой направление движения продуктов сгорания меняется на противоположное. Кроме того, в открытый дымоход легко попадают осадки и мусор, из-за чего значительно уменьшается сечение дымового канала. Понятно, что ни о какой нормальной работе печи в таких условиях не может быть и речи.

Являясь отражателем воздушных потоков, дефлектор, по сути, служит обычной преградой для ветра.

Натыкаясь на препятствие, поток воздуха обходит его с двух сторон, поэтому сразу же за отражателем возникает область низкого давления. Это явление известно ещё со школьного курса физики как эффект Бернулли. Оно-то и способствует усиленному отводу газов из зоны горения и позволяет снабжать печь необходимым количеством воздуха.

Принцип действия дефлектора основан на появлении зоны низкого давления с подветренной стороны

Совсем недавно этой темой пристально занимались инженеры. Во время многочисленных экспериментов они выяснили, что одним лишь правильным подбором дефлектора тепловую эффективность работы печи можно увеличить на 20%. Важно и то, что отражающее устройство улучшает аэродинамические свойства дымохода независимо от силы и направления ветра, наличия осадков и других погодных факторов.

Устройство и виды дефлекторов

Несмотря на существование множества моделей дефлекторов, в своей основе они построены с использованием следующих конструктивных элементов:

• входного патрубка с ниппельным или фланцевым соединением;
• внешнего цилиндра, который называют диффузором;
• корпуса;
• конусообразного колпака, именуемого зонтиком;
• кронштейнов для крепления зонтика.

В некоторых конструкциях дефлекторов могут использоваться два конуса — прямой и обратный. Первый выполняет функции защиты от осадков, а второй служит для перераспределения потока продуктов горения.

Различные дефлекторы имеют общие конструктивные элементы

Для изготовления дефлекторов своими руками лучше всего подходит листовая оцинкованная или нержавеющая сталь. В дополнение к этим материалам промышленностью освоен выпуск устройств с защитным эмалевым слоем или покрытием из термостойкого пластика.

Среди множества дефлекторов, которые можно сделать своими руками, можно выделить несколько наиболее популярных конструкций.

Дефлектор ЦАГИ

Дефлектор ЦАГИ относится к универсальным устройствам, которые можно устанавливать на любой трубе — печной, вытяжной или вентиляционной. Разработанное в Центральном аэрогидродинамическом институте им. Жуковского устройство имеет простую конструкцию с открытой проточной частью и защитой от обратной тяги. Существуют две разновидности отражателей ЦАГИ, предназначенных для внешнего или внутреннего монтажа. Благодаря множественным достоинствам, дефлектор этого типа получил широкую популярность у домашних мастеров. Вместе с тем конструкция не лишена и недостатков. «Слабым звеном» является узкое проходное сечение, которое может перекрываться слоем наледи на внутреннем цилиндре. Кроме того, дефлектор ЦАГИ недостаточно эффективен при слабом ветре и штиле — в этих условиях его конструкция создаёт небольшое сопротивление естественной тяге.

Делектор ЦАГИ отличается простой конструкцией и превосходными эксплуатационными характеристиками

Тарельчатый

Этот дефлектор получил своё название из-за нескольких конусов (тарелок) в своём составе и относится к устройствам с открытой проточной частью. Отражатель имеет совмещённый с конусом защитный зонтик и нижнюю часть в виде колпака с отверстием для выхода дыма. Разрежение возникает благодаря направленным друг к другу тарелкам, которые образуют сужающийся канал для набегающих воздушных потоков.

В тарельчатом дефлекторе разрежение возникает в зазоре между направленными друг к другу конусами

Круглый «Волпер»

Устройство имеет сходную с отражателем ЦАГИ конструкцию. Отличия касаются лишь верхней части дефлектора. Колпак, защищающий внутреннюю часть дымовой трубы от мусора и осадков, установлен поверх диффузора, что устраняет некоторые недочёты устройства, разработанного в ЦАГИ им. Жуковского.

«Волпер» имеет минимальные отличия от усилителя тяги ЦАГИ, которые обеспечивают ему преимущества при отсутствии ветра

Дефлектор Григоровича

Одна из наиболее повторяемых конструкций представляет собой усовершенствованный дефлектор ЦАГИ. Дым, который поступает из печной трубы, проходит сквозь сужающийся канал диффузора, благодаря чему увеличивается скорость его истечения. Дефлектор Григоровича лучше всего подходит для дымоходов, установленных в низинах и на участках со слабым движением воздушных потоков, поскольку способен давать хорошую тягу даже в полный штиль.

Дефлектор Григоровича — идеальное решение для местности со слабыми воздушными течениями

Н-образный

Дефлекторы, силуэт которых напоминает букву «Н», предназначены для оснащения дымоходов мощных печей и котельных установок. В таких устройствах поток отработанных газов разделяется на две части и с ускорением выходит через два боковых диффузора. Достоинства конструкции заключаются в существенном улучшении тяги при движении воздушных масс в любом направлении. Кроме того, Н-образный дефлектор не требуют установки козырька, поскольку устье дымохода защищает поперечная труба устройства.

Н-образные усилители тяги предназначены для монтажа на дымоходы мощных тепловых агрегатов

Вращающийся

Устройство выполняется в виде сферы со множеством изогнутых боковых лопаток. Наличие лопастей позволяет прибору вращаться в определённую сторону и работать подобно турбине. Ротационные дефлекторы лучше всего подходят для газовых котлов и превосходно справляются с защитой дымохода от мусора и осадков. Недостатки устройств этого типа заключаются в их низкой эффективности при обледенении и отсутствии ветра.

Многочисленные лопасти вращающегося дефлектора создают тягу подобно турбине

Дефлектор-флюгер

Такой отражатель имеет вращающуюся часть (флюгарку), которая поворачивается при изменении направления ветра. При этом шторка дефлектора заслоняет дымоход от набегающих воздушных масс и способствует появлению разрежения с подветренной стороны. Благодаря этому осуществляется активный подсос продуктов горения, что исключает обратную тягу и образование искр.

Дефлектор с флюгаркой может поворачиваться, ориентируя отражатель точно поперёк направления ветра

Как сделать дефлектор своими руками

Независимо от того, какая модель дефлектора выбрана для изготовления своими руками, работы ведутся в определённой последовательности. Сначала делают замеры печной трубы и на основании таблиц и чертежей выполняют расчёт параметров выбранной конструкции. Далее составляют развёртку корпуса дефлектора и чертежи деталей с реальными размерами. После этого из картона вырезают лекала всех составляющих частей дефлектора и переносят их на металл. Всё, что остаётся — это вырезать заготовки деталей и собрать их в единую конструкцию.

В качестве примера покажем, как можно построить одну из самых популярных в нашей стране конструкций — дефлектор ЦАГИ. Такой отражатель на дымоход можно сделать своими руками даже при минимальных слесарных навыках.

Что понадобится для изготовления дефлектора ЦАГИ

Прежде чем приступить к работе, следует подготовить такие материалы и инструменты:

• листовую оцинкованную или нержавеющую сталь толщиной до 1 мм;
• плотный картон для изготовления лекал;
• карандаш;
• линейку;
• циркуль;
• чертилку из инструментальной стали;
• плоскогубцы;
• ножницы — канцелярские и по металлу;
• дрель и свёрла для работы со сталью;
• заклёпочник.

Для постройки вращающихся дефлекторов дополнительно понадобятся подшипники, металлические трубы и прутки, болты, гайки и инструмент для нарезания резьбы.

Проектировочные работы

Прежде чем приступать к раскрою металла, необходимо рассчитать параметры конструкции и сделать чертежи. Для определения размеров дефлектора требуется измерить внутренний диаметр трубы дымохода (d) и произвести расчёт по следующим соотношениям:

• ширина внешнего кольца — 2d;
• высота внешней части с колпаком — 1,2d+d/2;
• диаметр диффузора в верхней части — 1,25d;
• диаметр козырька (зонта) варьируется в пределах от 1,7d до 1,9d;
• высота крепления внешнего кольца — d/2.

На чертёж дефлектора ЦАГИ наносятся пропорции сторон, необходимые для определения размеров отдельных элементов

Для удобства расчётов внешние параметры дефлекторов внесены в таблицу, где они представлены для печных труб самых распространённых размеров.

Таблица: конструктивные размеры дефлекторов ЦАГИ для дымоходов различных диаметров

Замеры и расчёты следует выполнять очень скрупулёзно, ведь от них зависит аэродинамические качества конструкции и возможность её установки на дымоход без щелей и зазоров. При проектировании дефлектора учитывают не только диаметр печной трубы, но и форму её сечения. Для квадратного дымохода понадобится дефлектор такой же конфигурации, хоть наличие углов и сказывается на эффективности работы усилителя тяги.

Изготовление шаблонов

Лекало диффузора дефлектора ЦАГИ представляет собой развёртку усечённого конуса.

Выкройка для изготовления диффузора дефлектора ЦАГИ представляет собой усечённый конус

Чтобы изготовить выкройку детали, понадобится расчёт с использованием таких данных:

• диаметр печной трубы — d1;
• диаметр диффузора со стороны выпуска — d2;
• предельная высота диффузора — H.

Лекало зонта изготовить ещё легче. Для этого на картоне чертят круг с диаметром 1,7d. После этого следует выделить сектор с углом 30 градусов у его основания и оставить напуск в 15–20 мм для фиксации борта конуса.

Для фиксации борта конуса необходимо оставить напуск

Осталось вырезать лекало по контуру и отделить от него треугольную область (выделенный сектор).

Наружное кольцо и входной патрубок выполняются в форме цилиндра, поэтому изготовление их лекал не вызывает трудностей. Потребуется всего лишь вырезать прямоугольники со сторонами, равными высоте и длине окружности соответствующих деталей.

Инструкция по монтажу

После того как будут вырезаны лекала всех деталей дефлектора ЦАГИ, изготавливают полномасштабный макет и проверяют его соответствие расчётным размерам. В дальнейшем это позволит избежать ситуаций, когда отдельные части устройства не подходят друг к другу, а присоединительные размеры конструкции не соответствуют диаметру дымохода.

Полномасштабное моделирование дефлекторов из картона позволяет избежать ошибок в работе

После проверки макет разбирают на составляющие элементы и приступают к изготовлению заготовок из металла. Эту работу выполняют поэтапно.

1. Переносят контуры лекал на металлический лист, для чего используют чертилку из твёрдых сплавов, мел или простой карандаш. В местах стыков добавляют по 20 мм для того, чтобы оставить небольшой напуск.
2. При помощи ножниц по металлу выполняют раскрой листа из оцинкованной или нержавеющей стали.
3. Срезы внешних контуров деталей подгибают не более 5 мм, подворачивают при помощи плоскогубцев и пристукивают молотком.
4. Заготовки внешнего кольца и входного патрубка сворачивают кольцом с 20-миллиметровым заходом одной части на другую и по осевой линии образовавшегося напуска проделывают сквозные отверстия. Шаг сверлений зависит от размера элементов и варьируется в пределах от 20 до 60 мм.

   После сворачивания диффузора в кольцо, его края закрепляют при помощи заклёпок

5. Детали соединяют при помощи заклёпок или болтов.


   При сборке дефлектора можно использовать сварочный аппарат полуавтоматического типа — он не даст прожечь заготовки и позволит выполнять сварку в среде защитного газа.

6. Таким же образом изготавливают колпак, диффузор и защитный козырёк. По линиям изгибов металл простукивают молотком. Это сделает лист тоньше и позволит обойтись значительно меньшими усилиями при его обработке.

   Напуск, который позволит закрепить конус дефлектора, необходимо учитывать ещё на этапе моделирования

7. Изготавливают 3–4 кронштейна, посредством которых отдельные детали дефлектора будут соединяться друг с другом. Для этого из металлического листа вырезают полосы шириной 30 мм и длиной до 20 мм. Для увеличения жёсткости держателей по их внешнему краю делают отбортовку шириной 5 мм, которую простукивают молотком.
8. С внутренней части конуса делают отступ 50 мм и проделывают отверстия для крепления кронштейнов.

   После крепления кронштейнов к конусу необходимо подогнуть их в сторону, противоположную его вершине

9. Полосы металла крепят к зонтику и подгибают под углом 90 градусов.
10. Конус с кронштейнами и защитный колпак присоединяют к диффузору.

    Для окончательной сборки дефлектора используют заклёпочные соединения

11. Конструкцию вставляют в наружное кольцо и крепят при помощи заклёпочных соединений. На этом сборку дефлектора ЦАГИ можно считать завершённой.

    Если точно следовать инструкции получается функциональный дефлектор

Таким же образом своими руками можно сделать дефлектор любого типа. Исключение составляют разве что вращающиеся конструкции, которые кроме жестяных работ требуют изготовления поворотного узла.

Видео: дефлектор ЦАГИ на дымоход своими руками

Особенности изготовления вращающихся отражателей

Поскольку изготовление вращающихся дефлекторов имеет ряд особенностей, рассмотрим подробнее, как построить усилитель тяги с поворачивающейся флюгаркой.

Для изготовления дефлектора с вращающейся флюгаркой понадобится проектная документация

В дополнение к инструментам и материалам, которые понадобятся для изготовления конструкции от ЦАГИ, следует добавить:

• длинную шпильку с резьбой М10-М12;
• отрезок стальной трубы Ø 30–50 мм;
• 2 подшипника с наружным и внутренним диаметром, который соответствует выбранной трубе и шпильке;
• болты М8 для крепления узлов вращения;
• гайки М10-М12 в количестве 8 штук;
• набор метчиков;
• ключи гаечные.

Если подходящей шпильки для изготовления оси усилителя тяги не нашлось, не отчаивайтесь. Её нетрудно сделать из стального прутка подходящего диаметра, воспользовавшись плашкой для нарезания метрической резьбы М10 или М12.

Дефлектору с флюгаркой можно придать вид диковинной птицы — всё зависит от фантазии и умений мастера

Начальные этапы работы не отличаются от изготовления статических дефлекторов. Сначала составляют чертёж, вырезают лекала и переносят их контуры на листовую сталь. Заготовки вырезают ножницами по металлу или электролобзиком. Шторку флюгарки собирают при помощи заклёпок. Единственное отличие заключается в том, что к корпусу потребуется прикрепить кронштейны, посредством которых отражатель будет зафиксирован на оси.

Далее работа идёт по другому сценарию:

1. Шпильку укорачивают так, чтобы её длины было достаточно для фиксации подшипников и корпуса отражателя.
2. На оси устанавливают подшипники. Расстояние между ними должно обеспечивать устойчивость и монолитность поворотного узла. Крепление узлов качения выполняют при помощи пары гаек, затянутых с достаточным усилием.
3. Отрезают нужный кусок стальной трубы. В местах, где будут размещаться подшипники, выполняют сверления и нарезают резьбу М8.
4. В трубе сверлят отверстия, к которым будут крепиться удерживающие кронштейны.
5. Из отрезка стальной полосы толщиной 1,5–2 мм и шириной 150–200 мм сгибают кольцо (муфту), соответствующее внешнему диаметру дымохода.
6. Из той же полосы нарезают четыре кронштейна, которыми кольцо будет крепиться к трубе поворотного устройства.
7. Отражатель крепят к оси с использованием двух пар гаек, которыми флюгарку фиксируют в верхней и нижней части.
8. Ось с подшипниками вставляют в трубу и фиксируют болтами М8.
9. На дефлектор устанавливают крепёжное кольцо. Для этого изготовленные кронштейны поочерёдно закрепляют на трубе поворотного узла и присоединительной муфты. На этом сборочные работы заканчиваются.

В процессе работы необходимо следить за состоянием смазки в подшипниках, иначе конструкция будет вращаться с трудом или вовсе заклинит.

Видео: дефлектор-флюгер своими руками

Установка дефлектора на дымоход

При монтаже дефлектора обязательно должен выполняться ряд условий, влияющих на эффективность его работы:

• в районах с порывистыми ветрами рационально использовать Н-образные усилители тяги;
• в северных регионах нежелательно устанавливать дефлекторы вращающегося типа;
• при установке круглого дефлектора на квадратную печную трубу изготавливают специальный переходник;
• усилитель тяги не рекомендуется монтировать там, где соседние постройки могут создавать аэродинамическую тень;
• устройство для усиления тяги должно обдуваться ветром с любого направления.

Для установки дефлектора можно воспользоваться двумя способами. В первом случае устройство для усиления тяги крепят непосредственно к печной трубе, используя хомуты, заклёпки или резьбовые соединения. Второй метод подразумевает присоединение дефлектора к специальному переходнику, внутренний диаметр которого позволяет попросту насадить устройство на дымоход. Последний способ удобно применять, если доступ к печной трубе ограничен или она имеет значительную длину.

Для фиксации дефлектора на печной трубе подойдёт металлический хомут подходящего диаметра

В общем случае монтаж дефлектора выглядит так:

1. Подбирают отрезок трубы, диаметр которого на несколько миллиметров превышает размер дымохода.
2. На расстоянии 10–15 см от торца заготовки проделывают отверстия под крепёж. Такие же сверления выполняют и в присоединительном патрубке отражателя.
3. Отверстия в трубе и дефлекторе совмещают, продевают сквозь них шпильки и с обеих сторон фиксируют гайками. В дальнейшем выступающие внутрь патрубка шпильки послужат упором для трубы дымохода.
4. Устройство поднимают наверх и насаживают на дымоход. Для окончательного крепления конструкции используют металлический хомут подходящего размера.

Для того чтобы устранить опасность подсоса воздуха, место стыка уплотняют базальтовой ватой, асбестовым шнуром или любым термостойким герметиком.

От того, насколько грамотно будет организована тяга в печной трубе, зависит не только экономичность и производительность теплового агрегата, но и безопасность ваших близких. Улучшить отвод отработанных газов сможет даже простой дефлектор, сделанный своими руками. Необходимо только придерживаться точных размеров и при изготовлении устройства для улучшения тяги проявить максимальную аккуратность и повышенное внимание.

Благодаря разносторонним увлечениям пишу на разные темы, но самые любимые — техника, технологии и строительство. Возможно потому, что знаю множество нюансов в этих областях не только теоретически, вследствие учебы в техническом университете и аспирантуре, но и с практической стороны, так как стараюсь все делать своими руками. Оцените статью: Поделитесь с друзьями!

Для чего предназначен дефлектор цаги и как его можно изготовить

Содержание статьи

Не редко замечаешь, что на том или ином дымоходе есть некий металлический оконечник. Это дефлектор.

Дефлекторы цаги

По своей сути дефлектор цаги не что иное, как обычная металлическая труба, на которую одет такой же металлический зонт. В свою очередь сама труба одета на дымоход. А вот с какой целью это делается, рассмотрим чуть ниже.

Вернуться к содержанию ↑

Предназначение

Итак, дефлектор цаги предназначен для увеличения тяги дымоходной или вентиляционной системы. Принцип действия его следующий: из законов физики известно, что более нагретый воздух легче, чем холодный. Если воздух нагревается снизу, то сверху на него начинает давить непрогретый, так как его масса больше, соответственно, теплый поток поднимается вверх. На этом основана обычная дымоходная система, то есть дым, как более нагретый воздух, самотеком поднимается вверх. Однако ему препятствует более холодный воздух, так как дымоход является замкнутой системой. Так вот, чтобы уменьшить это давление холодного воздуха, то есть снизить противодействие, устанавливается дефлектор, который рассекает воздушный поток, устанавливая тем самым над дымоходной или вентиляционной трубой область низкого давления (область разряжения). Это, естественно, усиливает тягу.

Дефлектор цаги

Усиление тяги способствует тому, что кпд того устройства, которое лежит в основе, например, если мы рассматриваем дымоход, то это может быть печь, увеличивается на 20 процентов. Это означает, что процесс горения будет гораздо лучшим без использования дополнительного количества горючих веществ.

Из всего этого можно сделать вывод, что дефлектор цаги предназначен только для увеличения тяги. Однако есть особая группа подобных устройств. Речь идет о ротационных изделиях. Суть их заключается в том, что центральная часть вращается, что создает еще большую разреженность воздуха вокруг, соответственно, и тяга увеличивается.

Такие дефлекторы служат еще и для принудительной вентиляции, отвода газов и паров из помещения.

Вернуться к содержанию ↑

Применение

Итак, стоит немного подробнее остановиться на сферах применения дефлекторов цаги:

• Как уже было сказано, это усиление вытяжки;
• Предотвращение появления такого эффекта, как обратная тяга, то есть когда давление внешнего воздуха становится намного больше и дым вместе с ним поступает обратно внутрь по дымоходу;
• Защита дымохода или системы вентиляции от попадания в нее атмосферных осадков.

Вернуться к содержанию ↑

Конструкция изделия

Если планируется сделать дефлектор цаги своими руками, то не лишним будет рассмотреть его конструкцию, то есть установить все отдельные части, из которых он состоит:

• Нижний цилиндр или патрубок. Он будет крепиться к окончанию воздуховода вентиляционной системы или окончанию трубы дымоходного канала;
• Диффузор. Эта часть представлена расширенным конусом, который идет от патрубка к верхней части изделия;
• Патрубок или обечайка. Это внешняя часть устройства;
• Колпак или верхний конус. Та часть, которая крепится сверху всей конструкции и защищает вентиляционную или дымоходную системы от попадания в них осадков;
• Ножки для крепления колпака;
• Кронштейны для крепления всего устройства.

Схема дефлектора цаги

Сразу надо сказать, что все эти элементы изготавливаются своими руками из оцинкованной жести или нержавеющей стали. Эти материалы можно найти в листовом виде во всех строительных магазинах.

Вернуться к содержанию ↑

Самостоятельное изготовление

Итак, чтобы своими руками сделать дефлектор цаги необходимо заранее произвести его расчет.
Для этого следует знать некоторые технические характеристики, которыми могут обладать подобные устройства:

• Форма дефлектора;
• Материал изготовления;
• Размеры дефлектора;
• Его тип.

Поскольку с типом мы определились – это устройство цаги, описанной выше конструкции, остается определиться со всеми остальными параметрами будущего дефлектора, сделанного своими руками.

Итак, начинается расчет с установления нужной формы. Здесь все просто. Форма дефлектора напрямую зависит от формы той трубы, на которую его изготавливают.
Дальше определяемся с материалом. Тут тоже все должно быть понятно, так как оптимальные материалы для работы своими руками были предложены выше.

Следующим шагом необходимо определить размеры дефлектора. Они, как и форма, напрямую зависят от размеров дымохода или трубы вентиляционной системы.

Чтобы упростить расчет, из таблицы можно взять все нужные размеры:

Размеры дефлектора цаги

№	внутренний диаметр,мм (d)	высота дефлектора, мм (H)	ширина диффузора, мм (D)
1	120	144	240
2	140	168	280
3	200	240	400
4	400	480	800
5	500	600	1000

В этой таблице приведены размеры, обозначение которых можно увидеть на следующем изображении:

Обозначение размеров дефлектора цаги

Поскольку в таблице представлены далеко не все возможные варианты размеров, то проводя расчет, в рассмотрение следует взять следующие правила:

• Оптимальной высотой для изделия считается та, которая вписывается в интервал от 1,6 до 1,7 от d;
• Ширина диффузора должна лежать в пределах от 1,2 до 1,3 d;
• Ширина защитного колпака – от 1,7 до любого удобного значения от d.

Итак, когда расчет сделан, то можно приступить к проектированию. Чертежи для себя лучше выполнять в большом масштабе.

Если опыта работы с металлом нет, и нет уверенности в правильности всех расчетов, то лучше тренироваться в изготовлении на картоне. Сперва из него вырезаются все детали. А уже потом эти детали, как клише, накладываются на лист металла и вырезаются.

Что касается скрепления деталей между собой или отдельных частей в деталях, то делать это можно при помощи болтов с гайками или же клепок.

Все операции с металлом лучше производить при помощи болгарки или ножниц по металлу. При этом не стоит забывать и про технику безопасности – работать необходимо только в перчатках и защитных очках.

Вернуться к содержанию ↑

Делаем дефлектор цаги своими руками

Автор	Поделитесь	Оцените
Виктор Самолин

Интересное по теме:

Размеры дефлектора для вентиляции

Дефлектор на дымоход, в том числе его виды с характеристикой и принципом действия, а также особенности установки

Хорошая тяга является залогом нормальной работы печи, поэтому конструкции дымохода следует уделять не меньше внимания, нежели самому отопительному прибору. Чтобы улучшить аэродинамические свойства печной трубы, на её край устанавливают специальный отражатель, или, по-другому, дефлектор. Это несложное приспособление не только увеличит тягу, но и защитит дымовой канал от мусора и осадков. Существуют различные конструкции отражателей начиная от устройств, разработанных домашними умельцами, и заканчивая моделями, над которыми потрудились инженеры НИИ. Любой из этих дефлекторов можно сделать своими руками, если следовать чертежам и иметь минимальные навыки работы с металлом.

Зачем нужен дефлектор на дымоход и как он работает

Даже самая лучшая печь не сможет показать хорошие результаты работы, если её дымоход не будет создавать необходимую тягу. Именно этот фактор влияет на эффективность подачи воздуха и своевременное удаление отработанных газов.

Ухудшению тяги и уменьшению КПД способствует сильный ветер и резкие перепады атмосферного давления. Эти погодные факторы являются причиной турбулентности потоков отходящих газов и могут вызвать обратную тягу, при которой направление движения продуктов сгорания меняется на противоположное. Кроме того, в открытый дымоход легко попадают осадки и мусор, из-за чего значительно уменьшается сечение дымового канала. Понятно, что ни о какой нормальной работе печи в таких условиях не может быть и речи.

Являясь отражателем воздушных потоков, дефлектор, по сути, служит обычной преградой для ветра.

Натыкаясь на препятствие, поток воздуха обходит его с двух сторон, поэтому сразу же за отражателем возникает область низкого давления. Это явление известно ещё со школьного курса физики как эффект Бернулли. Оно-то и способствует усиленному отводу газов из зоны горения и позволяет снабжать печь необходимым количеством воздуха.

Принцип действия дефлектора основан на появлении зоны низкого давления с подветренной стороны

Совсем недавно этой темой пристально занимались инженеры. Во время многочисленных экспериментов они выяснили, что одним лишь правильным подбором дефлектора тепловую эффективность работы печи можно увеличить на 20%. Важно и то, что отражающее устройство улучшает аэродинамические свойства дымохода независимо от силы и направления ветра, наличия осадков и других погодных факторов.

Устройство и виды дефлекторов

Несмотря на существование множества моделей дефлекторов, в своей основе они построены с использованием следующих конструктивных элементов:

• входного патрубка с ниппельным или фланцевым соединением;
• внешнего цилиндра, который называют диффузором;
• корпуса;
• конусообразного колпака, именуемого зонтиком;
• кронштейнов для крепления зонтика.

В некоторых конструкциях дефлекторов могут использоваться два конуса — прямой и обратный. Первый выполняет функции защиты от осадков, а второй служит для перераспределения потока продуктов горения.

Различные дефлекторы имеют общие конструктивные элементы

Для изготовления дефлекторов своими руками лучше всего подходит листовая оцинкованная или нержавеющая сталь. В дополнение к этим материалам промышленностью освоен выпуск устройств с защитным эмалевым слоем или покрытием из термостойкого пластика.

Среди множества дефлекторов, которые можно сделать своими руками, можно выделить несколько наиболее популярных конструкций.

Дефлектор ЦАГИ

Дефлектор ЦАГИ относится к универсальным устройствам, которые можно устанавливать на любой трубе — печной, вытяжной или вентиляционной. Разработанное в Центральном аэрогидродинамическом институте им. Жуковского устройство имеет простую конструкцию с открытой проточной частью и защитой от обратной тяги. Существуют две разновидности отражателей ЦАГИ, предназначенных для внешнего или внутреннего монтажа. Благодаря множественным достоинствам, дефлектор этого типа получил широкую популярность у домашних мастеров. Вместе с тем конструкция не лишена и недостатков. «Слабым звеном» является узкое проходное сечение, которое может перекрываться слоем наледи на внутреннем цилиндре. Кроме того, дефлектор ЦАГИ недостаточно эффективен при слабом ветре и штиле — в этих условиях его конструкция создаёт небольшое сопротивление естественной тяге.

Делектор ЦАГИ отличается простой конструкцией и превосходными эксплуатационными характеристиками

Тарельчатый

Этот дефлектор получил своё название из-за нескольких конусов (тарелок) в своём составе и относится к устройствам с открытой проточной частью. Отражатель имеет совмещённый с конусом защитный зонтик и нижнюю часть в виде колпака с отверстием для выхода дыма. Разрежение возникает благодаря направленным друг к другу тарелкам, которые образуют сужающийся канал для набегающих воздушных потоков.

В тарельчатом дефлекторе разрежение возникает в зазоре между направленными друг к другу конусами

Круглый «Волпер»

Устройство имеет сходную с отражателем ЦАГИ конструкцию. Отличия касаются лишь верхней части дефлектора. Колпак, защищающий внутреннюю часть дымовой трубы от мусора и осадков, установлен поверх диффузора, что устраняет некоторые недочёты устройства, разработанного в ЦАГИ им. Жуковского.

«Волпер» имеет минимальные отличия от усилителя тяги ЦАГИ, которые обеспечивают ему преимущества при отсутствии ветра

Дефлектор Григоровича

Одна из наиболее повторяемых конструкций представляет собой усовершенствованный дефлектор ЦАГИ. Дым, который поступает из печной трубы, проходит сквозь сужающийся канал диффузора, благодаря чему увеличивается скорость его истечения. Дефлектор Григоровича лучше всего подходит для дымоходов, установленных в низинах и на участках со слабым движением воздушных потоков, поскольку способен давать хорошую тягу даже в полный штиль.

Дефлектор Григоровича — идеальное решение для местности со слабыми воздушными течениями

Н-образный

Дефлекторы, силуэт которых напоминает букву «Н», предназначены для оснащения дымоходов мощных печей и котельных установок. В таких устройствах поток отработанных газов разделяется на две части и с ускорением выходит через два боковых диффузора. Достоинства конструкции заключаются в существенном улучшении тяги при движении воздушных масс в любом направлении. Кроме того, Н-образный дефлектор не требуют установки козырька, поскольку устье дымохода защищает поперечная труба устройства.

Н-образные усилители тяги предназначены для монтажа на дымоходы мощных тепловых агрегатов

Вращающийся

Устройство выполняется в виде сферы со множеством изогнутых боковых лопаток. Наличие лопастей позволяет прибору вращаться в определённую сторону и работать подобно турбине. Ротационные дефлекторы лучше всего подходят для газовых котлов и превосходно справляются с защитой дымохода от мусора и осадков. Недостатки устройств этого типа заключаются в их низкой эффективности при обледенении и отсутствии ветра.

Многочисленные лопасти вращающегося дефлектора создают тягу подобно турбине

Дефлектор-флюгер

Такой отражатель имеет вращающуюся часть (флюгарку), которая поворачивается при изменении направления ветра. При этом шторка дефлектора заслоняет дымоход от набегающих воздушных масс и способствует появлению раз

назначение, установка, разновидности, изготовление, размеры

Содержание статьи:

Дефлектор или отражатель представляет собой трубную конструкцию особой формы, монтируемую на верхушке дымохода с целью защиты оголовка. Его основное назначение состоит в увеличении тяги, создаваемой в каналах отопительных систем и обеспечение безопасного отвода дыма. Если дефлектор на вытяжной трубе не установлен, в нее начнет проникать воздух, препятствующий образованию разницы давлений внутри и снаружи дымохода.

Краткие сведения и принцип работы

Дефлектор – приспособление для отвода газов и регуляции тяги

Помимо своего генерального назначения, заключающегося в отводе газов, дефлектор на дымоход выполняет целый ряд вспомогательных функций:

• выравнивает тягу (увеличивает поступление кислорода), что приводит к экономии топлива, полностью сгорающего в тепловом генераторе или печи;
• препятствует образованию искр, которые нередко приводят к возгоранию горючих материалов;
• защищает трубные полости от попадания в них осадков и сильных порывов ветра;

Применение дефлектора гарантирует бесперебойность работы любого отопительного устройства даже в плохих погодных условиях.

Принцип его работы основывается на законах аэродинамики. Простыми словами его можно представить в следующем виде:

• Движущиеся воздушные массы обтекают стенки наружного цилиндра рефлектора, создавая в этом месте разряжение.
• Часть воздушного потока формирует завихрения, которые поднимаются вдоль по корпусу.
• Они смешиваются с остатками продуктов сгорания, выводимыми из дымохода.

Образующаяся смесь создает дополнительное разряжение и увеличивает тягу в дымоотводной трубе.

На верхнем цилиндре предусмотрены зазоры, посредством которых дым засасывается внутрь трубы. Из-за них образующиеся под колпаком воздушные завихрения иногда препятствуют выводу дыма, что относят к недостаткам рефлекторов. Для их устранения в некоторых моделях под зонтом устанавливается конусная насадка перевернутого типа, предназначенная для отражения, рассечения и последующего за этим выведения воздушных масс.

Причины дымления

Принцип работы дефлектора как газоотводящей конструкции

Дымление печи чаще всего объясняется так называемым “опрокидыванием тяги”, происходящим из-за долгого простоя отопительной установки. Это приводит к остыванию внутренних пространств и снижению градиента давлений. В результате поток воздуха в трубе меняет свое направление и устремляется не наружу, а в сторону источника тепла.

Указанное явление никак не связано с температурой снаружи и может проявиться в жаркую погоду и в морозы. Для устранения эффекта обратной тяги в дымоходе потребуется повысить температуру в отводной трубе. Один из способов, которыми удается этого добиться – установка качественного дефлектора для дымохода.

Типы насадок

Разновидности насадок на трубу дымохода

Современный дефлектор на трубу дымохода имеет множество конструктивных исполнений, самыми известными из которых являются:

• насадка Григоровича;
• изделия, выпускаемые в лабораториях ЦАГИ;
• “Круглый Волпер”;
• “Флюгер”;
• Н-образное устройство.
• изделия открытого типа Astato.

Каждая из перечисленных разновидностей насадок на дымоход нуждается в отдельном рассмотрении.

Изделия Григоровича и ЦАГИ

Размеры дефлектора для изготовления своими руками в зависимости от диаметра трубы

Дефлектор Григоровича представляет собой наиболее доступный вариант, который пользователь сможет без труда изготовить из подручных материалов и заранее закупленных заготовок. Конструкция включает в себя два цилиндра (верхний и нижний), а также систему патрубков, конус и монтажные кронштейны. Устройства этого типа имеют один существенный недостаток, заключающийся в высоком положении зонта по отношению к диффузору. Это нередко приводит к задуванию клубов дыма в ее боковые ниши. В целом эффективность этого приспособления не очень велика. Однако образцы этих дефлекторов хорошо справляются с другой задачей – препятствовать проникновению дождя и снега в дымоход.

Универсальный вариант дефлекторных устройств, разработанный в ЦАГИ, выполнен в виде патрубка особой формы, закрепляемом на отводящей дым трубе. Кроме того, в его состав входят диффузор, кольцо и насадка-зонт. К достоинствам этой конструкции относят особое устройство насадочной части, позволяющее выводить отработанные газы через вентиляционный канал. Благодаря этому удается увеличивать тягу не только в дымовых каналах, но в действующих системах вытяжки и вентиляции.

Конструкция ЦАГИ позволяет эффективно рассекать поток воздуха, что способствует быстрому выведению дыма из отводящего канала. Расположенный внутри зонтик обеспечивает надежную защиту от климатических воздействий. Существенный недостаток такого исполнения – сложность изготовления в домашних условиях.

Круглый Волпер и Н-образные дефлекторы

Н-образный дефлектор состоит из нескольких сваренных труб

Устройство под названием “Круглый Волпер” имеет схожую с моделью ЦАГИ конструкцию. Отличия заметны лишь в особенностях верхней части корпуса дефлектора. Колпак-насадка, защищающая внутренности трубы от попадания в нее мусора и осадков, размещен здесь поверх диффузора, что устраняет некоторые недостатки модели ЦАГИ.

Н-образная модель достаточно проста, чтобы изготовить ее самостоятельно. Для сборки потребуется нескольких трубных отрезков, рассчитанных на сильные порывы ветра. Элементы такой конструкции собираются в виде горизонтально расположенной буквы Н, что исключает возможность попадания в трубный канал атмосферных осадков и мусора. Вертикально расположенные боковины позволяют увеличить тягу в дымоходе и разводят исходящие потоки по разным направлениям.

Флюгер

Устройство представляет собой несколько соединенных между собой козырьков, крутящихся на игольчатом основании. Чтобы конструкция могла вращаться под воздействием ветра, в ее верхней части предусмотрена особая флюгерная сборка. Некоторые модели оснащаются небольшим стрелочным штырем, указывающим направление потоков воздуха.

Наличие козырьков, рассекающих при вращении воздуха, позволяет увеличить тягу в дымоотводе. Помимо этого, с их помощью удается защитить котел или печную конструкцию от загрязнения, возможного из-за попадающих извне мелких частиц. К недостаткам этой конструкции относят ненадежность подшипника, используемого в механизме вращения флюгера.

Дефлектор ASTATO

Вращающийся дефлектор работает от электроэнергии

Под этим обозначением представлена еще одна модель вращающегося дефлектора вентиляционного класса, использующая для этого не только механическую, но и ветровую тягу. В ее конструкции предусмотрены следующие обязательные узлы и элементы:

• встроенный электрический двигатель;
• датчик давления;
• электронное реле времени.

Последнее используется для задания выдержки, по истечении которой происходит смена режима работы. При достижении ветром определенной силы встроенный двигатель автоматически выключается и устройство работает по принципу вытяжной вентиляции. С ослаблением ветровой тяги вновь запускается электродвигатель, не ухудшающий аэродинамических характеристик системы, но позволяющий получить нужное разрежение (до 35 Па).

Электродвигатель дефлектора достаточно экономичен, поскольку работает только после включения по сигналу датчика, контролирующего давление на выходе дымохода. Подавляющую часть эксплуатационного периода дефлектор работает на ветровой тяге. При желании переключать устройство из одного режима в другой пользователь может вручную.

Самостоятельное изготовление дефлектора

Вначале по чертежам необходимо сделать бумажные лекала

Поскольку дефлектор Григоровича относится к самым простым и легко воспроизводимым типам защитных турбо-устройств, имеющим несложную конструкцию, он больше всего подходит для самостоятельной сборки. Чтобы сделать дефлектор на вытяжную трубу своими руками, потребуются заготовки жести или оцинкованной стали с толщиной листа не менее 0,5 мм. Для сборки дефлектора также необходимо приготовить следующий комплект инструментов:

• ножницы, предназначенные для резки жести;
• молоток, электродрель и набор сверл;
• сварочный агрегат любого типа;
• разметочный комплект;
• картонный лист;
• саморезы и другие метизы (гайки и болты).

В качестве исходного материала выбран лист оцинковки толщиной 0,8 мм. Помимо них потребуется приготовить комплект стальных полосок заданной ширины. Самодельное устройство собирается в следующей последовательности:

1. Просчитываются размеры проектируемого устройства, для чего используются готовые формулы, приводимые в Интернете.
2. На картонном листе наносится разметка каждого из рабочих элемента будущей конструкции.
3. Вырезаются шаблоны, которые после этого прикладываются один к другому, чтобы убедиться в совпадении контуров.
4. Шаблоны размещаются на поверхности заготовленных стальных листов и обводятся.
5. По полученной разметке с помощью ножниц вырезаются рабочие заготовки.
6. На основе центральной части вырезается форма для диффузора, по краям которой проделываются отверстия для саморезов.
7. Таким же образом формируется заготовка для наружного цилиндра дефлектора.
8. На предпоследнем этапе сборки из 2-х полученных заготовок собирается колпак конусообразной формы.

В завершение по краям верхнего конуса делаются шесть надрезов, служащих для крепления опорных стоек. Последние вырезаются из стальных полос длиной 21 см и шириной 5 см. С их помощью две конусные заготовки своими кромками скрепляются между собой.

Готовый колпак дефлектора объединяется с собранным диффузором, после чего вся конструкция устанавливается в наружный цилиндр.

Монтаж устройства

При монтаже дефлекторная головка одевается на трубу дымохода и закрепляется хомутами

Чтобы дымовая труба была надежно защищена в верхней своей части, важно правильно установить готовый дефлектор на ее оголовок. Для проведения этой операции потребуется приготовить следующие инструменты и элементы крепежа:

• электродрель с комплектом сверл;
• полный набор накидных ключей;
• крепежные резьбовые шпильки и гайки к ним;
• специальные соединительные хомутики.

Также нужно запастись лестницей подходящей длины, позволяющей подниматься на крышу дома и перемещаться по ней. Кроме того, потребуется подготовить отрезок трубы диаметром, превышающим тот же типоразмер трубного канала.

Установку турбодефлектора для дымохода выполняют в следующем порядке:

1. На верхнем участке дымоходной трубы с отступом примерно 8 см от края наносится разметка отверстий для крепежных винтов.
2. Точно такие же отметки делаются на широкой части корпуса.
3. В размеченных точках просверливаются отверстия.
4. В них вставляются винты, а с обратной стороны аккуратно наворачиваются гайки.
5. Готовый рефлектор насаживается на дымоотвод и крепится на оголовке с помощью хомутов.

Если на трубу кирпичного дома, например, приходится устанавливать слишком большой по размеру дефлектор, для усиления его крепления рекомендуется использовать проволочные растяжки нужной длины.

Дефлекторы вентиляционные цены, виды и чертежи

Для того чтобы система вентилирования дымохода могла работать исправно и хорошо, нужно устанавливать специальное приспособление – дефлектор, который поможет оптимизировать процесс работы дымохода. Из-за того, что в трубе зачастую откладывается попавший мусор и грязь, работа вытяжки ухудшается, потому и нужен вентиляционный дефлектор. Такое приспособление необязательно приобретать в магазине, хотя это проще, есть возможность соорудить дефлектор самостоятельно.

Содержание статьи:

Цена на вентиляционные дефлекторы и их разновидности

Модель	Цена	Характеристика
Дефлекторы вентиляционные Д100		Обычный вид дефлектора, который работает за счет действия ветровых потоков. Каждый дефлектор имеет свою маркировку, цифра в которой равняется диаметру шахтовой трубы. Нумерация дефлекторов происходит в соответствии с объемом воздуха, который удаляется из трубы. Приспособления, которые нужны для соединения с дымоходом, оптимизированы под типовую конструкцию. Способы присоединения имеют соответствующие технологиям характеристики. Материал, из которого изготовлен агрегат – оцинкованная сталь.
Д125	1820
Д160	1950
Д200	2100
Д315	2700
Д350	3100
Д400	4400
Д710	6600
Д1000	30500
Флюгерный дефлектор Т 110	2570	Изготовлен из металла, который устойчив к коррозийным процессам. Возможность применения на разных типах крыш. Возможность устанавливать для вентиляции как комнаты, так и целого ангара. Устойчив к воздействию различных осадков. Устанавливать нужно на воздуховод, который уже проложен.
Т120	3380
Т150	3380
Т200	3500
Т300	4300
Т500	8300
Т680	12300

Маркировка любого типа вентиляционных дефлекторов зависит от размера этого приспособления. Чем больше диаметр основы, тем выше цифра, соответственно и цена. Чтобы достичь необходимый объем вытягиваемого воздушного потока, следует устанавливать несколько дефлекторов

Как установить и сделать вентиляционный дефлектор

Чтобы процесс конструирования дефлектора не был слишком тяжелым, нужно придерживаться определенной схемы действий и рекомендаций. Первостепенно, нужно определиться со следующими моментами, которые можно отнести к этапу подготовительному:

• обязательно пред тем, как приступать к работе, сделать все чертежи, необходимые для дальнейшего воссоздания по ним устройства. В таком чертеже нужно учитывать, какого размера сама труба дымохода, после чего можно будет определиться с высотой дефлектора и шириной диффузора;
• еще одним моментом в подготовительном этапе будет выбор материала, из которого в дальнейшем сделается устройство на дымоход. Обычно изготавливается оно из стали, прошедшей оцинковку, однако существует и альтернативный вариант – это металл, который покрывают химическим защитным составом из полимеров. Есть и пластиковый материал, но использовать его можно лишь в тех случаях, если будет исключено контактирование этого материала с продуктами горения высокой температуры;
• последним подготовительным этапом будет приобретение или подготовка инструментов или материалов? необходимых для конструирования и монтажа. К ним можно отнести: лист выбранного материала, толщиной до 1 мм, ножницы, разрезающие металл, дрель, устройство для пробивания заклепок, картон с маркером и молоток из дерева.

Как сделать чертеж

Выполнив рекомендации по подготовке к работам, можно приступать к выполнению чертежа. Исходить можно из готовой таблице данных, в которой будут указаны все размеры будущего вентиляционного дефлектора.

Внутренний d,мм	120	140	200	400	500
Высота устройства Н, мм	144	168	240	480	600
Ширина диффузора D, мм	240	280	400	800	1000

В случае если в указанной таблице нет данных конкретного размера, который необходимо соорудить, то существует формула, по которой можно рассчитать индивидуальные параметры:

• ширина диффузора (D) = 2 * внутренний диаметр.
• высота устройства (Н) = 1,7 * внутренний диаметр.

Важно: при замерах быть предельно точными, чтобы в дальнейшем не возникла необходимость заново переделывать чертежи. Расчеты тоже нужно выверять, потому как это важный момент в будущей установке дефлектора и его работоспособности.

Важно: В процессе изготовления дефлектора нужно быть внимательными ко всем пропорциональным соотношениям частей устройства, чтобы не нарушить высокий уровень КПД.

Этапы конструирования

После того, как расчеты все были сделаны и проверены, можно приступать к дальнейшим этапам сборки:

• следует произвести вырезку всех деталей в натуральную величину из картона, чтобы в последующем разница в масштабах не стала тормозить процесс конструирования;
• следующее, что лучше всего сделать – это собрать из вырезанного картона полностью все устройство и проверить, насколько правильны расчеты и, соответственно, лекала. В случае обнаружения ошибок, исправить и вырезать заново;
• при картонной предварительной сборке, стоит обратить внимание на совпадение форм трубы и дефлектора, оно должна присутствовать;



• следующим этапом станет перенос лекал на листы металла для устройства на дымоход. Делать это нужно максимально точно, желательно пользоваться ярким маркером, который не будет искажать контуры деталей;
• дальше можно приступать к вырезанию металлических частей дефлектора, для этого пригодятся ножницы по металлу;
• вырезанные элементы все нужно загнуть по краям при помощи пассатижей и простучать деревянным молотком;
• после того, как все части конструкции будут вырезаны, можно начинать их собирать. Первая часть – это корпус диффузора, он сворачивается в конус, который по краям скрепляется при помощи заклепок. Отверстия для них нужно просверлить заранее, поняв их расположение;



• отверстия для будущего закрепления можно делать не только при помощи сверла, а крепить не обязательно заклепками. Можно воспользоваться сварочным аппаратом или болтами. Правда, сварка должна быть полуавтоматическая, потому как при использовании другого вида сварки, есть вероятность металл прожечь;
• существует вариант иного крепления конуса и цилиндра между собой. Для этого нужно вырезать три или четыре металлические полоски, размером 20х6 см. После этого делаются отверстия на колпаке для того, чтобы можно было плоски с ним скрепить при помощи болтов. Сами же изготовленные части для крепления загибаются по краям, а после привинчивания к конусу, еще раз загибаются в форму буквы П.
• скобы, которые были сделаны, будут служить креплением к диффузору, а после этого собранные части нужно присоединить к внешнему цилиндру;



• далее нужно свернуть цилиндр, который будет в нижней части устройства;
• после того, как оба элемента готовы, их можно скреплять теми же клепками между собой;
• к нижней части получившегося сооружения нужно присоединить специальное крепление, которое станет соединителем между трубой и вентиляционным дефлектором;
• соединить любым удобным способом конструкцию воедино.

Важно: на трубы, в которых присутствует множество поворотов по конструкции, ставить дефлектор нужно в обязательном порядке.

Особенности сборки дефлектора Григоровича

Если было решено собирать дефлектор Григоровича, вся конструкция дополняется обратным конусом. Получается, что один конус должен быть меньше другого на 4 сантиметра. Большим нужно делать защитный элемент. После того, как будут вырезаны эти детали, нужно приложить одну к другой и с внутренней стороны обвести на большем конусе размер меньшего.

После этого большую деталь нужно надрезать до линии обводки таким образом, чтобы на ней были 8 надсечек, которые располагаются на равном друг от друга расстоянии. Такие полосы служат вместо каких-либо креплений, стоит их загнуть.

Чтобы прикрепить к диффузору обратный конус лучше пользоваться шпильками. Изначально нужно просверлить три отверстия в обратном конусе по периметру всей окружности. В такие отверстия следует вставить по шпильке и зафиксировать гайками.

Верхняя часть диффузора, ее внешняя сторона — место, куда прикрепляются сделанные из металла петли, при помощи который конструкция обретет целостный вид.

Такое устройство по конструкции надежнее и в эксплуатации будет дольше.

Нюансы во время работ

Чтобы соорудить дефлектор правильно и быть уверенными в качестве его работы, необходимо учитывать следующие нюансы:

1. Внутреннее давление дефлектора увеличивается в зависимости от силы потока, который идет вниз по трубе.
2. В случае диаметра основной трубы максимально большого размера, нужно установить дополнительные растяжки из проволоки.
3. Для установки устройства для дымохода к каналу газоходному, верхнюю часть устройства рекомендуется снимать. В этом поможет верстак. После установки монтаж производится в исходное положение.

Отдельные разновидности дефлекторов

На некотороые типы дымоходов подойдут отражатели – это одна из разновидностей дефлекторов. Такая разновидность дефлекторов устанавливается на отопительные приборы, которые работают за счет жидкого топлива.

К таким дефлекторам дополнительно ставят крепления, поскольку они могут подвергаться сильным ветрам.

Он в точности должен быть сконструирован с параметрами газового отопительного оборудования.

Если такой отражатель будет слишком больших габаритов, то нужную тягу он обеспечить не сможет, плюс затормозиться процесс горения. Объясняется это тем, что большие размеры дефлектора способны пропускать существенные массы воздуха, которые в состоянии потушить пламя. Последствия могут быть непредвиденные.

Дефлектор, который ставят на газовый котел, должен быть оборудован специальным устройством под названием искрогаситель. Сила тяги не всегда равномерна, она может становиться очень сильной, а может ослабевать – все зависит от скорости ветра в окружающей среде. Чтобы не быть зависимыми от таких явлений, нужно установить флюгерный дымоотражатель. Принцип монтажа его аналогичен остальным.

В дефлекторе такого типа присутствует дополнительный компонент, который похож на вентилятор. Внутри корпуса стоят лопасти, которые имеют определенный изгиб. Определенное количество лопастей соединено в нем центральным узлом, который служит осью вращения.

Благодаря тому, что лопасти расположены внутри корпуса, они имею защиту от потоков ветра снаружи, а за счет теплого газа или иных продуктов горения, заставляют лопасти вращаться, чем тяга значительно усиливается и остается стабильной.

Важно: пытаться соорудить флюгерный дефлектор самостоятельно нет смысла, потому как без определенного оборудования его изготовление не представляется возможным, его можно лишь приобрести в магазине.

Выбирая дефлектор флюгерного типа очень важно подойти к процессу основательно и не экономить средства. Материал, из которого может быть изготовлено устройство бывает разным, следует внимательно подходить к подбору качества материала. Флюгерный дефлектор подвержен частому воздействию осадков, снега, дождя, которые приходят с ветреными потоками. Мало того, такое устройство будет защитой для подобного рода явлений, а потому материал, из которого делается он, должен быть надежным и прочным.

Часть, которая находится в движении, должна быть всегда чистой и иметь возможность свободно двигаться. Нужно регулярно проводить ее досмотр и приводить в надлежащий вид, иначе это может привести к поломке системы.

Важной характеристикой материала для изготовления флюгера является способность выдерживать высокие температуры, при этом, не подвергаясь деформации. Многие материалы под подобным воздействием начинают менять объем. Такой нюанс стоит помнить и уточнить при покупке.

Важно: дефлекторы флюгерного типа можно применять к любым типам дымоходов от любых отопительных сооружений.

Разновидности дефлекторов и принцип их работы

Прежде чем решить, какой дефлектор делать, и стоит ли этим заниматься в принципе, можно ознакомиться с ним со всех точек зрения. Дефлекторы можно охарактеризовать следующим образом:

• характеристика конструкции такова, что способна обеспечить защиту трубы от дождя, снега, пыли и грязи, при этом увеличивая тягу;
• к недостаткам такого сооружения можно причислить то, что во время дуновения ветра снизу, поток будет попадать под козырек дефлектора, чем вызовет препятствие для того, чтобы воздух из трубы выходил в окружающую среду;
• чтобы избежать какой-либо нестабильности или помех в работе этого устройства, лучше прибегнуть к конструированию дефлектора, содержащего два конуса. Это следует учитывать еще на этапе чертежных работ.

Разновидности дефлекторов, которые различают их конструкции:

1. Григоровича.
2. Волпер круглый.
3. ЦАГИ.
4. открытый Астато.
5. звезда Шенард.
6. Н-образного типа.

Принцип, по которому работает дефлектор, можно описать в такой системе:

1. Верхний цилиндр является в такой конструкции препятствием для выхода воздуха. Понимающиеся потоки, ударяясь об колпак дефлектора, выталкиваются наружу. Происходит это за счет подхватывания их частью воздуха, которая поднимается следом.
2. Сила тяги увеличивается благодаря тому, что скорость движения дыма по трубе становиться больше.
3. Верхний цилиндр имеет определенное количество зазоров, с помощью которых оттягивается дым. Это обеспечивает стабильность отопительного прибора, потому как с такой конструкцией порывы и направление ветра не играю роли.

Заключение

Приспособление дефлектора является очень полезным и даже незаменимым, особенно тем, чье постоянное место жительства – загородный дом. Без отопления, которое работает надежно и стабильно, комфорта в доме добиться тяжело. Дефлектор, сделанный самостоятельно не только обеспечит лучшую тягу в дымоходе, но и защитит его от нежелательных воздействий. Кто не хочет прибегать к изготовлению такого устройства, может приобрести его в любом строительном магазине.

основные задачи, устройство, размеры, разновидности

Содержание статьи:

В помещении, в котором находятся люди, нужен правильный микроклимат. Непрерывную циркуляцию воздуха можно обеспечить при помощи установки вентиляционной системы. Эффективность работы вентиляции напрямую зависит от внутренней тяги. Чтобы защитить вентиляционный канал от попадания мусора, который приведет к сбою его работы, нужно установить на воздуховод вентиляционный дефлектор.

Основные задачи дефлектора

Вентиляционные дефлекторы создают тягу, защищают канал от попадания мусора

Естественная система вентиляции зависит от атмосферных условий. Они определяют ее эффективность. Из-за разницы температуры внутри помещения и снаружи воздушные потоки поднимаются вверх. Таким образом происходит циркуляция.

Ветер способен вносить корректировки в функционирование вентиляционной системы. Перемещение воздушных масс под воздействием ветра может ускоряться или двигаться с затруднением.

Снизить влияние атмосферных явлений на работу вентиляции можно при помощи дефлектора воздуховода. Это устройство, внешне напоминающее колпак. Оно устанавливается на самом верху вытяжного канала.

Дефлектор – это устройство, которое признано решать несколько важных задач:

• Защищает шахту от попадания различного мусора, который ухудшает работу системы и создает пожароопасную обстановку.
• Сводит к минимуму негативное влияние осадков на оборудование.
• Препятствует появлению обратной тяги.

После установки вытяжного дефлектора КПД вентиляционной системы увеличивается более чем на 20%. Кроме того, устройство выполняет функцию искрогасителя.

Устройство и принцип работы

Дефлектор с крыльчаткой, которая двигается под действием ветра

Чтобы понимать, как работает дефлектор вентиляционный, нужно представлять его устройство. Оно состоит из следующих элементов:

• Диффузор – основание, которое имеет вид усеченного конуса. Нижняя часть колбы надевается на вентиляционный канал, который выводится через крышу. Диффузор предназначен для замедления потока воздуха и создания повышенного давления.
• К диффузору при помощи стоек крепится зонт. Это защитный колпачок, который предотвращает вентиляционный канал от попадания мусора.
• Корпус, который представляет собой кольцо.

Можно встретить модификации, которые оснащены специальными сетками для улавливания мелкого мусора. Но такая вставка может делать тягу слабее.

Дефлектор для вентиляции работает по следующему принципу:

• Устройство улавливает воздушный поток.
• Воздух переходит в диффузор, где он разветвляется и снижает давление в верхней части вентиляционного канала.
• Образуется разряженная пустота, в которую поступает воздух из помещения уже после отработки.

Если дефлектор на трубу вентиляции правильно выбран и смонтирован, разность давления на конце вытяжного канала будет увеличиваться, повысится интенсивность воздухообмена.

Разновидности дефлекторов

Устройства представлены в разных конструктивных особенностях. Дефлектор может быть закрытого и открытого типа, круглой или квадратной формы, с несколькими зонтами в виде конуса или с одним колпаком.

Конструкция ЦАГИ

Дефлектор ЦАГИ

Одна из разновидностей дефлектора на вытяжку – конструкция ЦАГИ. Она представляет собой колпак, который предназначен для усиления тяги при помощи воздушного напора и разнице показателей давления.

Насадка оснащена дополнительным цилиндрическим экраном. Внутрь помещен традиционный дефлектор.

Отличительные особенности такой конструкции:

• В зависимости от формы горловины шахты соединение с воздуховодом может быть ниппельным, фланцевым и бандажным.
• Возможность передвижения воздушного потока из неагрессивной среды. Модели из стали способны выдержать температуру до +800 градусов.
• В морозы внутри цилиндра может появляться наледь. Из-за нее будет перекрыто сечение.

В спокойную погоду дефлектор создает сопротивление тяги.

Модель Григоровича

Дефлектор Григоровича

Устройство Григоровича относится к самым распространенным моделям, пользующимся большой популярностью. Это обусловлено его простотой и доступностью. Модель представляет собой несколько зонтов, которые соединяются в один элемент.

Насадка-колпак устанавливается на трубопровод с круглым сечением или монтируется сверху на шахту. Скорость воздушного потока под конусом внизу увеличивается благодаря сужению сечения канала. Это приводит к повышению разности в давлении.

Тарельчатая открытая конструкция типа Astato

Это устройство разработано во Франции. Оно предназначено для усиления тяги вытяжного потока системы естественной вентиляции. Это происходит при помощи ветра и вентилятора. Насадку можно установить на домах любой сложности и этажности.

Конструкции типа Astato изготавливаются из алюминия. Модельный ряд представлен шестью размерами, начиная с диаметра 16 см, заканчивая 50 см. Управлять устройством можно вручную или автоматически, используя датчик давления.

Ротационные модели

Ротационный дефлектор

Такой вид дефлектора состоит из турбинной головки, которая производит вращение, и неподвижной основы. Элементы колпака сделаны из тонкого материала. Благодаря этому барабан с лопастями начинает вертеться даже при слабом ветре.

Ротационные устройства имеют ряд преимуществ:

• эффективность функционирования превышает в несколько раз статические конструкции;
• модель обеспечит защиту помещения в жаркую погоду от сильного нагрева, благодаря этому удастся снизить расходы на работу кондиционера;
• головка прибора может выглядеть как шарообразный колпачок, что обеспечивает приятный эстетичный внешний вид;
• снижает риск появления конденсата внутри кровли.

Ротационный воздушный дефлектор позволяет существенно экономить электричество, работает без использования электроэнергии. Но в этом заключается и его недостаток – если погода безветренная, он работать не будет.

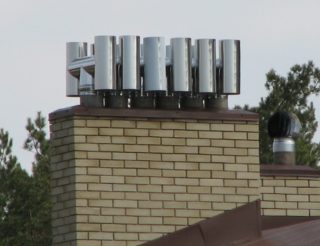

Н-образные модели

Верхняя часть выполнена в виде буквы Н для усиления тяги на промышленных объектах

Дефлекторы формы буквы Н предназначены для установки на производственных предприятиях. Они должны увеличивать силу тяги в дымовой трубе и вентиляции.

При установке конструкции не требуется козырек, так как верхняя часть закрыта горизонтальным элементом.

У Н-образных устройств есть главное достоинство – они эффективно работают при сильных порывах ветра.

Дефлекторы-флюгеры

Дефлектор-флюгер разворачивается к ветру нужной стороной для усиления тяги

Это дефлектор на трубу вентиляции, напоминающий по внешнему виду сачок. У него полукруглая форма. Устройство крепится на штоке и осуществляет вращения под воздействием воздуха. Наверху установлен флюгер, который поворачивается по направлению воздуха.

Принцип работы такого дефлектора заключается в следующем:

1. Флюгер поворачивается под напором воздушных масс.
2. Воздух проходит через изогнутый козырек.
3. Потоки меняют направление и воздух стремится вверх.
4. Скорость перемещения воздушных масс усиливается, давление начинает снижаться. Благодаря этому происходит разрежение.

Дефлектор флюгер сложно изготовить самостоятельно по сравнению со статическими моделями.

Достоинства и недостатки

Для усиления тяги дополнительно в вентканал устанавливают электрический вентилятор

Дефлектор вентиляционный для увеличения тяги эффективно защищает вентиляционную систему от попадания грязи и осадков. Если расчет дефлектора был произведен правильно, КПД вентиляции увеличивается на 20%.

Если в местности слабые ветра, лучше всего установить на систему прибор для усиления отвода и притока воздуха. В таком случае будет полностью исключен эффект опрокидывания тяги.

У устройства есть ряд недостатков:

• Если направление ветра будет вертикальным, поток станет соприкасаться с верхней частью конструкции. Это приведет к тому, что воздух не сможет правильно выводиться на улицу.
• Зимой на основании трубы образовывается наледь. Чтобы избежать проблем функционирования вентиляции, нужно регулярно устраивать профилактические осмотры.

Для борьбы с первым недостатком были изобретены конструкции, которые оснащены двумя конусами.

Правила монтажа

Высота трубы в зависимости от типа кровли

Перед тем как начать установку дефлектора, рекомендуется изучить правила и нормы СНиПа. Особое внимание должно уделяться высоте трубы вентиляции и колпака. Предварительно нужно сделать чертеж, чтобы все расчеты были произведены грамотно. Размеры должны быть следующими:

• 500 мм над коньком крыши, при этом воздуховод должен быть удален на 1,5 метра от верха кровли;
• если расстояние от вентиляционного канала до парапета составляет 1,5 и выше метра, установка должна быть наравне с коньком;
• когда труба удалена на расстояние более трех метров, устройство ставится вблизи линии отклонения под углом 10 градусов от конька вниз.

Если крыша плоская, дефлектор устанавливается на высоте от 50 см.

Перед тем как монтировать вентиляционную шахту рядом с дымовой трубой, нужно правильно рассчитать одинаковую высоту всех воздуховодов. Если не учесть это требование, дым и продукты сгорания будут попадать в дом.

Существует несколько нюансов по установке, которые нужно принять во внимание:

• Нельзя монтировать устройство в аэродинамической области соседних зданий.
• Дефлектор должен быть установлен в области свободного обдува. Лучше всего, если колпак будет самой высокой точкой на крыше.

Если на квадратный воздуховод требуется установить круглую насадку, для этого должен использоваться переходник.

Особенности выбора

Выпускаются пластиковые, нержавеющие и оцинкованные модели

Существует множество разновидностей ветровых устройств. Они подразделяются на группы в зависимости от строения и принципа работы. При выборе подходящей модели рекомендуется обращать внимание на следующие нюансы:

• материал изготовления конструкции;
• принцип функционирования;
• отдельные особенности устройства.

Материал изготовления

Чаще всего ветровые насадки изготавливают их нержавейки, пластика, оцинкованной стали, алюминия. Самые простые модели можно изготовить самостоятельно. Наиболее практичными считаются конструкции из алюминия и оцинкованной стали. Из меди такие изделия можно встретить редко, так как их стоимость достаточно высокая. Из пластика изготавливают только цокольные конструкции, так как материал очень хрупкий. Дефлектор, предназначенный для дымохода, производится из металла.

Классификация по принципу работы

Подвижные модели более эффективны

Разновидности по принципу функционирования насадок:

• Статические – самые простые конструкции, которые можно собрать самостоятельно. Они устанавливаются на каналах вентиляции в многоэтажках и небольших предприятиях.
• Турбодефлекторы – конструкции из вращающихся лопастей. Основа полностью статична, а головка вращается.
• Флюгер, устанавливаемый на шахту вентиляционного канала. Он вращается в соответствии с направлением ветра.

Благодаря установке дефлектора можно обезопасить и продлить срок службы вентиляционной системы, а также улучшить ее работу.
