Деревянное перекрытие – фермы из дерева между этажами в частном доме. Устройство, расчет и монтаж конструкции, толщина перекрытия и срок службы

Деревянные перекрытия между этажами — Методика возведения перекрытий!

Деревянные перекрытия между этажами обычно используют в малоэтажном частном строительстве домов из дерева, кирпича или пеноблоков. Деревянные перекрытия обладают целым рядом достоинств: они не утяжеляют конструкцию, позволяют обойтись без привлечения тяжелой техники, обладают достаточной прочностью и приемлемой ценой.

Деревянные перекрытия между этажами

Выбор материала для деревянных перекрытий

Деревянные перекрытия устраивают при ширине пролета не более 8 метров. В качестве основных несущих конструкций используют балки из бруса с сечением  от 50х150 до 140х240 мм или окоренного бревна соответствующего диаметра. Шаг балок определяется расчетом и обычно бывает от 0,6 до 1 метра. Для изготовления балок берут только хвойные сорта древесины – их прочность при работе на изгиб значительно выше, чем у лиственных пород. Бревна или брус для балок должны быть тщательно просушены на воздухе под навесом. При постукивании обухом топора балки должны издавать звонкий чистый звук. Длина балок перекрытия должна быть такой, чтобы прочно опираться в гнезда кирпичной кладки или сруба.

Кроме балок для выполнения межэтажных перекрытий используют:

• Черепные бруски с размером 50х50 мм – их крепят к нижней части балок с обеих сторон и подшивают к ним потолок нижнего этажа;
• Доску чернового пола верхнего этажа. Для этих целей можно брать любую доску, в том числе нестроганую;
• Доски пола верхнего этажа – строганую шпунтованную доску;
• Утеплитель. В качестве утеплителя в деревянных перекрытиях лучше использовать минеральные плиты или рулонный материал, так как волокнистая теплоизоляция, в отличие от пенопласта, не поддерживает горения и обладает хорошими шумоизолирующими свойствами;
• Гидропароизоляционную пленку, предназначенную для защиты утеплителя от увлажнения парами влаги;
• Антисептик для дерева и битумную мастику, обрезки рубероида;
• Декоративное покрытие пола и потолка.

Структура — из чего состоит деревянное перекрытие

Технология выполнения деревянных перекрытий между этажами

Балки межэтажных перекрытий закладывают в стены обычно во время постройки дома, а все остальные работы по возведению перекрытий производят после постройки перед началом отделочных работ. Перед выполнением перекрытий нужно произвести расчет нагрузки на перекрытия, исходя из полученных данных выбирают размеры балок и шаг укладки.

1. Балки перекрытия в кирпичную или блочную стену заводят во время кладки, для этого в стене выполняют специальные гнезда. Глубина гнезда должна быть не менее половины толщины стены, можно сделать ее сквозной с последующей заделкой паропроницаемым утеплителем.

   Заводим деевянные балки между этажами во время кладки стены

2. В деревянных строениях балки врубают в верхний венец сруба. Балки необходимо предварительно обработать антисептиком и просушить.Укладывают прямоугольные балки так, чтобы широкая сторона располагалась вертикально – при такой укладке их жесткость повышается. Концы балок срезают под углом 60°, обрабатывают битумной мастикой и обертывают рубероидом в два-три слоя. Сначала укладывают на место крайние балки. Их выравнивают с помощью длинной доски, поставленной на ребро, и уровня, при необходимости балки выравнивают с помощью подкладок из досок разной толщины, предварительно обработанных битумной мастикой и помещенных в гнездо. Промежуточные балки выравнивают по уложенной на крайние балки доске.

   Технология возведения балок в деревянном доме путем врубки их в верхний венец дома

3. После выполнения стен и временной или постоянной кровли приступают к возведению перекрытий. К нижней части балок с обеих сторон подшивают черепные бруски. Их назначение – опора для чернового пола верхнего этажа и подшивка потолка для нижнего. Для черепных брусков необходим сосновый брус 50 мм, обработанный антисептиком. К балкам перекрытия его крепят саморезами по дереву. На черепные бруски укладывают доски чернового пола. Для них можно использовать неструганную доску толщиной от 15 мм – нагрузка на черновой пол невелика, поэтому тратиться на толстую доску не обязательно. Доски чернового пола кладут перпендикулярно балкам, опирая их на черепные бруски, и крепят саморезами. Черновой пол также обрабатывают антисептиком.

   Процесс установки чернового пола

4. Поверх чернового пола и балок перекрытия укладывают гидропароизоляционную пленку, например, Изоспан. Полосы пленки кладут внахлест, проклеивая скотчем стыки. Поверх пароизоляционной пленки укладывают минеральный утеплитель в виде плит или рулонов. Толщина утеплителя должна быть такой, чтобы не выступать над поверхностью балок. Можно использовать в качестве утеплителя и другие материалы: вспененный полистирол, керамзит, эковату. При этом необходимо обращать внимание на огнестойкость материала утеплителя.

   Процесс утепления пола

5. Сверху на балки перекрытия кладут лаги пола верхнего этажа. Направление укладки лаг – поперек балок, шаг – от 60 см до 1 метра. Лаги выполняют из бруска или доски с толщиной не менее 40 мм и крепят их к балкам перекрытия с помощью металлических уголков, закрепленных на саморезы. Между лагами можно уложить еще один слой минерального утеплителя, перекрывая стыки нижнего теплоизоляционного слоя.  Минеральный утеплитель послужит также звукоизоляцией пола и потолка. Поверх второго слоя утеплителя укладывают гидроизоляционную пленку на случай разлива жидкости.

   Установка лагов для верхнего этажа

6. Пол верхнего этажа по лагам зашивают чистовой половой доской, гипсокартоном или фанерой, на которую можно укладывать любое финишное покрытие: плитку, ламинат, линолеум или пробку. Половую доску или фанеру крепят на саморезы. Можно обустроить под финишным покрытием теплые водяные полы, при этом в качестве пароизоляции лучше использовать фольгированную пленку.

Деревянные перекрытия между этажами, в отличие от бетонных плит, не создают лишней нагрузки на фундамент, следовательно, можно значительно уменьшить затраты на возведение мощного фундамента. Правильно выполненное перекрытие достаточно прочное и долговечное, обладает хорошими тепло- и звукоизоляционными свойствами, кроме того, натуральные материалы позволяют перекрытиям «дышать».

stroyvopros.net

Деревянные перекрытия при строительстве дома

Деревянные перекрытия использовались на протяжении многих веков. Их большим преимуществом является небольшая стоимость и простота создания. Однако древесина имеет свойство прогибаться и является горючим материалом. Поэтому деревянные перекрытия должны быть отлично спроектированы и построены с инженерной точностью. Такие деревянные перекрытия (потолки) обычно используются в строительстве домов по канадской технологии или простых летних домиков.

Свойства древесины для перекрытий

Для построения деревянных перекрытий используется древесина сосны или ели, которая должна соответствовать некоторым требованиям прочности:

• сжатия;
• изгиба;
• сдвига;
• давления;
• разрыва.

Древесина должна соответствовать классу К27. Влажность строительных пиломатериалов не должна превышать 18% для внутренних элементов конструкции и не более 23% для внешних.

Разновидность деревянных перекрытий

Устройство деревянных перекрытий должно включать противопожарную защиту. С точки зрения техники безопасности пожарной охраны различают два вида перекрытий в деревянном строительстве:

Ребристые перекрытия, являющиеся конструкциями из деревянных плит с закрытой верхней и нижней поверхностью на деревянных ребрах.

Балочные деревянные перекрытия

В особняках наиболее часто используются балочные деревянные перекрытия, являющиеся обычно чердачными или междуэтажными перекрытиями.

Балки деревянного перекрытия обычно имеют толщину 42мм, чего вполне достаточно для обеспечения необходимой жесткости конструкции и предотвращения скручивания элементов. Высота балок может быть различна и зависит от площади перекрытия, расстояния между балками и материала, из которого они сделаны.

Чаще всего они имеют вид твердых деревянных бревен, но возможна также конструкция балок из составных элементов (склеенных или соединенных механически).

Каркас перекрытия состоит из деревянных балок и подтяжек. Все элементы такого перекрытия опираются на несущие стены. Возможно также удерживание балок перекрытия на дополнительных промежуточных балках.

Все балки укладываются в одном направлении и видны снизу перекрытия. Они могут быть закрыты потолком из гипсокартона или деревянных панелей.

В перекрытиях без нижнего потолка балки становятся видимыми элементами и полезно влияют на климат помещения. Используются, как правило, два расстояния укладки балок – 40 и 60 см. В кирпичных домах балки перекрытия дополнительно защищены от высовывания из стен при помощи специальных петель.

Концы балок, опирающиеся на стены, должны быть покрыты смолой и бумагой, однако без покрытия ею всей балки. Следует использовать также теплоизоляцию лицевой стороны балок, что обеспечит удаление водяного пара и продолжит срок эксплуатации древесины. Между балкой и стеной необходимо оставить вентиляционное пространство шириной 2-3 см, чтобы воздух мог свободно доходить до лицевой стороны балки.

Изоляция деревянных перекрытий

В пространство между балками следует уложить сначала пароизоляционную мембрану, а поверх нее 10 см минеральной ваты для тепло- и звукоизоляции между этажами. Между поверхностью минеральной ваты и нижней стороной досок пола должно оставаться пространство не менее 5 см. Чтоб дополнительно «заглушить» перекрытие, перед прибиванием досок следует положить сверху балок полоски войлока толщиной до 1 см.

Иные элементы перекрытия

Следует помнить, что сквозь перекрытие проходят другие элементы конструкции, к примеру, ступеньки или дымоход. В таких местах необходимо изменить порядок укладки балок перекрытия, обрезав их при необходимости и перенеся нагрузку на соседние элементы при помощи дополнительной балки. Она крепится петлями к укороченным и обычным балкам.

Внутри перекрытия (под полом) могут проходить отдельные электрические провода, что не влияет на огнеупорность, при условии, что отверстия для этих проводов закрыты (напр. гипсом). Иногда требуется прохождение сквозь перекрытия проводов в вертикальном направлении. Жгуты проводов толщиной до 50 мм. могут проходить сквозь перекрытие без специальных приспособлений. Следует лишь уложить плотно минеральное волокно на место прохождения проводов, а затем уплотнить гипсовым раствором.

Звукоизоляция деревянных перекрытий

Чтобы как можно лучше защитить помещение от шума, следует использовать так называемые плавающие полы с максимально возможным весом. Это могут быть большого размера деревянные элементы или древесные плиты (например, ламинированные доски или клееные доски). Необходимо обратить внимание на тщательную изоляцию плавающего пола у стен, что может привести в некоторых случаях к прохождению звука.

Другим решением будет утяжеление балочного перекрытия при одновременном сохранении гибкости. Можно его утяжелить укладкой или наклеиванием бетонных или каменных плиток. При этом размеры плиток не должны быть очень большими.

Особенно ощутимый эффект получается при комбинации плавающих полов с утяжелением. Такие перекрытия существенно уменьшают звуки шагов и высоких частот.

Преимущества и недостатки деревянных перекрытий

Деревянные перекрытия существенно легче бетонных, дешевле в сооружении, и более просты для выполнения всяческих доделок в процессе эксплуатации. Следует заметить, что они выполняются в сухой технологии, что в условиях нашего умеренного климата предвидит выполнение перекрытия даже в осенне-зимнее время.

Однако им свойственна низкая огнеупорность. Не очень устойчивы такие перекрытия к биологической порче и влаге. Существенным также является недостаточное сцепление (соединение) с несущей конструкцией дома.

stroyizdereva.ru

деревянные балки их размеры и устройство

Перекрытие между этажами необходимо для ограждения уровней постройки друг от друга. На сегодняшний день существует большое количество способов для выполнения такой задачи. Стоит отметить, что стоимость может варьироваться от материала. Одни из самых популярных устройств — это из дерева и металла. Какие выбрать перекрытия зависит от вас. В нашей стать мы рассмотрим особенности балочных перекрытий, и основных правил к их созданию.

Особенности выбора материала

Деревянное перекрытие монтируется при величине ширины не больше 8 метров

Деревянное перекрытие монтируется при величине ширины не больше 8 метров. Для несущих элементов выбирают балочный тип бруса, имеющего сечения от 5 на 15 до 14 на 24 см. Стоит отметить, что могут применять окоренной вид бревна с соответствующим показателем диаметра. Шаг между балками достигает от 1 до 6 метров.

При производстве материала используют только древесину хвойного сорта. Уровень прочности такого бревна намного выше других видов дерева. Прежде чем использовать брус, необходимо хорошенько просушить его на воздухе. Постукивание молотком по материалу должно производить звонкий звук. В гнезда кладки из кирпича или сруба плотно опирается длина балки, при оптимальном размере. Кроме перекрытия этажа по деревянным балкам вы можете выбирать такие изделия:

• Для выполнения задачи можно воспользоваться черепными видами брусков, имеющих размеры 5 на 5 см. Такие элементы монтируют к нижней поверхности балок с двух сторон, а после потолок первого этажа подшить к верхнему уровню.
• Применяется доска пола второго этажа. Для таких целей можно использовать и нестроганую древесину.
• Оптимально подойдет для строительных работ и строганый шпунтованный вид доски.
• Утеплительные средства. Для дерева можно воспользоваться минеральной плитой, специальными рулонами, так как волокнистая структура усилит защиту от возгорания. Плюс ко всему, такой метод улучшит звуковую изоляцию.
• Пленка гидроизоляции, которая применяется для утепления и защиты материала от влаги.
• Также подойдет специальный антисептик, битумная мастика или рубероидные обрезки.

Внимание! Выбранный вами материал может создавать различные декоративные решения, особенно при использовании покрытия для этих целей.

Устройство перекрытия

Сделать перекрытия между этажами деревянного здания можно самостоятельно и примерно за одни сутки

Как усилить деревянные балки перекрытия? Об этом мы и поговорим далее в нашей статье. Стоит отметить, что поверхность между уровнями здания обязательно необходимо укреплять. Для этого должно произойти обработка по повышению тепловой, звуковой и тепловой изоляции, а также обеспечить выполнения всех норм для оптимальной несущей способности элементов.

Сделать перекрытия между этажами деревянного здания можно самостоятельно и примерно за одни сутки. Плюс ко всему для таких построек нет необходимости укладывать мощное основание. Пролет может иметь длину 5 или 6 метров. Также не следует забывать о существенных недостатках, например таких как:

• Конструкция имеет высокий уровень риска возгорания;
• Материал может поддаваться гниению;
• Дополнительно устройство нужно усиливать, так как несущая способность элементов имеет плохое сцепление.

Внимание! Низкая прочность материала не позволяет ему выдерживать, и поэтому для балок меньше длиной, чем 5 метров нужно укрепление. Если этот показатель 5, 6 и выше, то можно монтировать без дополнительного крепежа.

Виды и классификация перекрытий

Перекрытие для первого этажа следует выполнить с гидроизоляцией

Перекрытие для первого этажа следует выполнить с гидроизоляцией. Установить его нужно, таким образом, чтоб оставалась прослойка для проветривания. Такой способ позволит сохранить целостность конструкции на долгий период. Для 2-го уровня выполнять дополнительное утепление не нужно – это даст возможность равномерно сохранять температуру внутри здания. В данной ситуации достаточно конструкцию изолировать от шумового воздействия. На сегодняшний день существует несколько видов перекрытия:

Рекомендуем к прочтению:

• Конструкции с металлическими балками или фермами из дерева;
• Использовать в качестве основного материал – древесину.

Первый тип использовали до 2-й половины 19 века. Стоит отметить, что применялись они только, если пролет был большого размера. Такой метод можно наблюдать в конструкциях старого типа построек, например, сталинок. 2-й же вид перекрытия используется в строительстве каменных и кирпичных строений. Следует отметить, что материал применяется еще при проведении капитального ремонта.

Рекомендации для выбора перекрытия

Чаще всего специалисты советуют останавливать свой выбор на хвойных видах дерева, так как они обладают наилучшим показателем прочности

Для укладки перекрытий между этажами чаще всего используют сухой тип дерева. Стоит отметить, что для получения такого материала, бревна сушатся 1 – 2 года.

Внимание! Самый лучший результат получается при сушке периодом 3 года.

Чаще всего специалисты советуют останавливать свой выбор на хвойных видах дерева, так как они обладают наилучшим показателем прочности. Кстати, сосновые бревна лучше всего противостоят негативным факторам окружающей среды. Пролет и количество материала рассчитывается с учетом определенных строительных хитрых умений. Далее мы рассмотрим основные способы увеличить способность выдержать нагрузку:

• Если балки укладывать рядом, то сумма нагрузочной способности, рядом лежащих элементов, объединяются. Так, если одно бревно выдерживает 6 сотен килограмм, то две смогут перенести давление в 1200.
• Усиление прочности деталей конструкции в четыре раза выполняется укладкой балок одна на другую.
• Балки рассчитывают по такой технологии: величина сечения обычно составляет больше 4 части длины. Таким образом, если толщина равна 6 метрам, то длина должна составлять 24 см.

Учтите, что оптимально выбранные балки помогут продлить эксплуатационный срок конструкции, а также повысить ее устойчивость.

Основы монтажных работ

Для избегания появлений прогибов балочных элементов необходимо сохранять определенную конструкцию между собой

Одним из главных компонентов конструкции балочного перекрытия из дерева является выбранный материал. Так, рекомендуется использовать лиственные или хвойные породы древесины. Перекрытие создается из балок, накатов и полов и утеплителей. В случае создания здания в виде прямоугольника, лучше использовать кладку параллельную наименьшей стены.

Рекомендуем к прочтению:

Для избегания появлений прогибов балочных элементов необходимо сохранять определенную конструкцию между собой. Стоит отметить, что для выполнения этой задачи следует брать во внимание сечение деталей и длины, которую имеет пролет.

Внимание! При толщине 3 см, расстояние необходимо соблюдать расстояние 50 см. Кстати, эта величина не зависит от сечения балок.

Прежде чем приступить к монтажным работам, следует выполнить обработку материала антисептическими средствами. На стенку укладываем концами балки, обворачиваем их рубероидами. Стоит отметить, что торцы элементов необходимо оставить свободными. При выполнении данной работы соблюдаем зазор в 3 см.

Внимание! У вас осталось свободное пространство, поэтому заделать его можно монтажной пеной.

Далее анкерными болтами крепим балки к конструкции. Черепные бруски, размером 5 на 5 см присоединяем к боковой части, что обеспечит накат. После саморезами прикручиваем доски к постройке. Данные действия обязательно нужны нам, если в наших планах потолок делать самостоятельно.

После закрепления наката, приступаем к изоляции, что защитит постройку от проникновения шума, а для цокольных и подвальных помещений создаст еще и тепловую изоляцию. Для таких целей в современном строительстве минеральную вату, которая хорошо циркулирует воздух.

Внимание! Для изоляции можно пользоваться пенопластом, опилками, древесной стружкой и керамзитом.

Вот мы и ознакомились с особенностями перекрытия, и способами их монтажа.

kakpostroitdomic.ru

Что лучше железобетонные перекрытия или деревянные

Строительство загородного дома сопряженно с массой сложностей. Например, нужно определиться с типом фундамента, проектом самого здания, решить, где грунт больше всего подходит для возведения такой постройки. Если речь идет о доме на несколько этажей и чердак, то также необходимо определиться с перекрытиями.

Это горизонтальные конструкции, которые устанавливаются между этажами. Они принимают нагрузки постоянного воздействия и распределяют ее. Перекрытия должны быть прочными, надежными и подходить в зависимости от типа здания. Чаще всего используются деревянные или железобетонные перекрытия. Рассмотрим особенности каждой из этих конструкций.

Деревянные перекрытия

Перекрытия этого типа долгое время пользовались популярностью в частном строительстве. Это доступный, экологичный материал, который обладает небольшим весом и приятным внешним видом. Несущим элементом в таком полу являются балки в виде бревна или бруса. Они должны отвечать всем необходимым характеристикам, включая показатели прогиба (лучше, чтобы был запас).

Также надежность и характеристики готового перекрытия зависят от его типа. Например, они могут быть изготовлены из массива дерева, быть составного сечения или и вовсе представлять собой двухуровневые конструкции.

Так как балки принимают на себя основную нагрузку, важно учесть их сечение. Оно подбирается исходя из расстояний между несущими стенами. В конструкции могут быть как просто балки, так и лаги, на которое впоследствии укладываются доски. Если вы решили установить только балки, то такая конструкция будет менее затратной, но не будет защиты от ударного шума. То есть любое движение людей по перекрытиям можно отчетливо слышать. Если же на балки сначала укладываются лаги, то между ними устанавливается звукоизолирующий материал. Поэтому никакого шума не будет.

Сам потолок выполняется из так называемого наката. Он представляет собой деревянный настил из щитов или досок, который помещается между балками. Отделка потолка может быть самой разнообразной. Кто-то выполняет привычную штукатурку, но более прогрессивным решением будет обшить его поверхность плитами из гипсокартона.

Плюсы и минусы деревянных перекрытий

Если говорить о преимуществах подобного рода конструкций, то стоит выделить то, что они:

• Отличаются низкой стоимостью как самого материала, так и доставки и монтажных работ.
• Отлично подходят для облегченных оснований.
• Используются в условиях «сложных» грунтов.
• Могут быть установлены вручную, без специализированного оборудования или строителей.
• Просто и быстро монтируются.
• Экологичностью. В состав дерева не входит никаких агрессивных препаратов, нет арматуры.

Полезно! При покупке материала нужно внимательно осмотреть все балки. На них не должно быть трещин или следов заражения паразитами.

С другой стороны, есть у таких конструкций и масса недостатков. Например,:

• Дерево могут прогрызть грызуны или насекомые. Оно подвержено образованию плесени и грибка.
• Требуется обработка специальными консервирующими составами. В противном случае древесина будет гнить. Периодически нужно пропитывать древесину и антисептиками. Однако даже если выполнить качественную обработку дерева, то 100-процентной защиты от гнили вы не получите. Также чтобы препятствовать процессу гниения потребуется организовать качественную систему вентиляции.
• Обшивать балки придется с обеих сторона, а пространство между ними необходимо заполнить утеплителем и звукоизоляцией.

• Укладка деревянных элементов требует много сил и времени.
• Срок службы таких конструкций значительно меньше, чем у бетонных. Кроме этого со временем дерево начнет немного проседать, может появиться скрип.
• Деревянные перекрытия не рекомендуется использовать при строительстве многоэтажных домов, а также в том случае, если постройка находится в сейсмоопасной зоне, где показатели доходят до 7 баллов.
• Так как дерево обладает легкой возгораемостью, то придется еще обработать балки и антипиренами. Либо можно использовать специальные огнезащитные лаки или краски.
• Если пролет довольно большой (более 6 метров), то в этом случае конструкция потребует усиления, а значит и дополнительных материалов. Нужно будет покупать балки с большим поперечным сечением. Это значит, что и толщина всего перекрытия будет увеличена.
• Подобные изделия невозможно использовать во влажных помещениях. Это означает, что для душевой, санузлов, прачечных и ванных комнат нужно использовать ЖБИ конструкции.
• В тех местах, где перекрытия примыкают к дымоходу, придется сделать теплоизоляционные швы.

Поэтому если позволяют финансы и особенно, если речь идет о постройке в несколько этажей, то стоит рассмотреть вариант с железобетонными конструкциями.

Железобетонные перекрытия

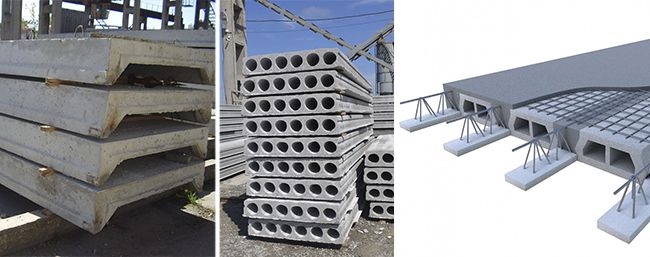

Изделия этого типа могут представлять собой:

• Сборные пустотные ЖБИ плиты. Они изготавливаются в заводских условиях, поэтому в продаже есть типовые модели шириной на 1,0, 1,2 и 1,5 метров. Толщина изделий составляет 220 мм. Длина может быть от 2,4 до 9,0 метров. Плиты этого типа отличаются большим весом. Один «квадрат» такой плиты будет весить не менее 300 кг. Поэтому нужно понимать, что несущие конструкции должны выдержать их вес. Кроме этого придется освободить рядом с домом пространство, так как изделия доставляются, а потом монтируются с использованием автокрана.
• Монолитные железобетонные плиты. Бывают плоскими или ребристыми. Для их монтажа в обязательном порядке строится опалубка и выполняется армирование. Толщина монолитных плит чуть меньше – 200 мм. Также они подходят только для пролетов менее 4,5 м. Но несмотря на меньшую толщину, один «квадрат» такой плиты будет весить больше – 480 кг. Если хочется использовать облегченные конструкции, то стоит выбирать ребристые плиты. Но в этом случае нужно будет выполнить более сложную опалубку.
• Комбинированные перекрытия, которые называют сборно-монолитными. Конструкция таких изделий может отличаться. Но чаще всего строители пользуются вариантом, когда используются несущие монолитные балка из прокатного профиля.

Это надежные и долговечные конструкции, но тем не менее, чтобы сделать выбор нужно рассмотреть их преимущества и недостатки.

Плюсы перекрытий

Прежде всего стоит отметить преимущества. Их у железобетона не мало. Например, такие изделия:

• Не подвержены атакам грызунов и насекомых.
• Подходят для кирпичных, бетонных домов, построек из газоблоков.
• Обладают отличной механической прочностью. Если перед укладкой деревянных балок нужно уточнить их прочность на изгиб, то в случае с железобетоном такого вопроса вообще не встает.
• Обладают долгим сроком службы. Такие перекрытия не изменят своих характеристик на протяжении более, чем 50 лет.
• Скорость работы. Железобетонные перекрытия можно уложить за несколько часов.
• Пожаробезопасны. Для этого не нужно думать о специализированных пропитках или ЛКП.
• Обладают отличными параметрами звуко- и теплоизоляции.
• Могут быть установлены независимо от сейсмических показателей почвы.
• Не требуют дорогой отделки.
• Позволяют строить здания большей этажности.
• Не требуют дополнительного утепления и вентиляции.
• Подходят для строительства помещений с повышенной влажностью. Именно ЖБИ используется для саун, ванных, душевых и прочих посещений.
• Позволяют уложить плитку в качестве напольного покрытия.
• Не «съедают» высоту потолка за счет своей толщины.

Плюсов конечно предостаточно, но есть и минусы.

Недостатки ЖБИ перекрытий

Самым главным минусом является цена вопроса. Придется потратиться не только на сам материал, но и на услуги тяжелой строительной техники. Также нужно заплатить самим рабочим и за аренду монтажного оборудования. Кроме этого автомобиль с плитами должен как-то подъехать к дому. Если у вас нет ворот, а вокруг много построек, то подъезд будет перекрыт.

Также стоит выделить такие недостатки, как:

• Высокий вес готовых плит. Это означает, что само основание дома и стены должны быть очень прочными. Либо придется усиливать конструкцию, а это еще больше финансовых вложений.
• Возможность ошибки монтажа. Есть риск, что появится так называемый мостик холода.
• Для монтажа чистового потолка придется арендовать или купить дорогостоящие буры и сверлильные аппараты.

Также есть риск, что арматура, расположенная в плитах, будет негативно сказываться на сигнале, например, wi-fi роутера. Некоторые считают, что металл негативно влияет и на самого человека.

Разумеется, если вы строите дом на несколько этажей, то особого выбора нет. Придется устанавливать железобетонные перекрытия. Только не стоит экономить и покупать изделия кустарного производства.

Рекомендации по выбору

Стоит обратить внимание еще на несколько моментов. Если перекрытие планируется установить между холодным подвалом и первым этажом, то лучше выбирать ЖБИ конструкции. Если цоколь не отапливается, то это приведет к большой разнице температур (жилое помещение будет гарантированно теплее). Это значит, что будет образовываться много влаги, с которой не способна справиться древесина.

А вот между последним этажом и чердаком, наоборот, рекомендуется устанавливать деревянные перекрытия. Они не будут создавать дополнительной нагрузки на все здание. Кроме этого чердак является не жилым помещением, на него не так часто поднимаются жильцы.

Если нет возможности организовать подъездную площадку, то выбора не остается, придется работать только с деревом. Либо заплатить рабочим еще больше и придумать вариант с лебедкой.

Нужно учитывать особенности грунта на площадке, где строится дом. Если в грунте залегают почвы с очень слабой несущей способностью, то лучше, чтобы перекрытия были не такими тяжелыми. Значит выбирать нужно дерево и вообще отказаться от постройки многоэтажного дома из кирпича или бетона и возведения монолитного фундамента.

zamesbetona.ru

Как сделать перекрытие по деревянным балкам

Деревянные покрытия и перекрытия имеют тысячелетнюю историю и продолжают оставаться востребованными доныне за счет своей практичности, надежности и экологических качеств.

Несущие элементы этих перекрытий — балки прямоугольной либо круглой формы, уложенные через определенные промежутки. Пространство между ними заполняют (зашивают) досками, заполняют утеплителем, как сделать перекрытие по балкам подробнее мы рассмотрим далее, сначала нужно немного пройтись по теории. Такая конструкция способна перекрывать помещения до шести метров, если балки сплошные. Балкам же из клееной древесины по силам перекрыть  пролеты в десять метров и больше.

Содержание:
1. Виды перекрытий по балкам.
2. Материалы для перекрытий по балкам.
3. Защитная обработка балок.
4. Некоторые общие моменты.
5. Как сделать перекрытие с опиранием на верхний край балок.
6. Как сделать перекрытие с опиранием по нижнему краю балок.
7. Раздельно-несущее перекрытие по балкам.
8. Плюсы и минусы деревянных перекрытий по балкам.

Виды перекрытий по балкам

Перекрытие, у которого с одной стороны чердак и называется чердачным. Дому в несколько этажей потребуются перекрытия междуэтажные.

Для чердачных перекрытий не требуется полов, хватит сухих стяжек, даже просто ходовых досок.

Междуэтажные перекрытия предполагают наличие теплых помещений как сверху, так и снизу. Им не нужно утепление, но требуется звукоизоляция.

Из конструкционных решений перекрытий основных выделяют три:

• Перекрытие с опиранием на верхний край балок.
• Перекрытие с опиранием на нижний край балок.
• Перекрытия раздельно-несущие (с разделенными балками).

Но прежде чем изучить их устройство и монтаж, отберем нужный материал. Подбор дерева в особенности для балок — важнейший этап. Не жалейте на него времени, сил и средств.

Материалы для перекрытий по балкам

Лес для балок выбираем хорошо просушенный с ровными волокнами соответствующий первой категории качества.

Для перекрытия по балкам подойдет сосна, но если вокруг преимущественно лиственные леса, возможно более экономичным окажется дуб или бук. Тополь, ясень, клен, акация и плодовые породы непригодны.

Дерево не должно иметь:

• множественных или крупных (порядка нескольких миллиметров) продольных трещин;
• малейших поперечных трещин;
• выпавших сучков;
• поражения грибком или плесенью;
• поражение насекомыми древоточцами

Сучки, трещины перекрученные волокна видны невооруженным глазом. О поражении грибком либо плесенью дадут знать пятна серого или голубовато серого цвета.

Насекомых выдадут крохотные круглые отверстия, причудливые канавки заметные на срезе или поверхности материала.

Такое дерево применять нельзя. Крохотные «диверсанты» способны превратить балку в труху за считанные месяцы. Стоит учесть, что самая незначительная деталь с насекомыми способна «заразить» всю конструкцию.

При этом обработка ядохимикатами, когда насекомые завелись, не всегда дает надежный эффект.

Из других материалов потребуется утеплитель. Наиболее один из лучших — минеральная вата. А поскольку при увлажнении она заметно снижает теплозащитные свойства,  потребуется паро- и гидроизоляция.

Хуже в качестве утеплителя, но хорош для звукоизоляции керамзитовый щебень. Он не боится влаги, а по весу заметно тяжелей минваты.

Защитная обработка балок

Отбирая материалы, мы проверили их на поражение гнилью и насекомыми. Однако такое может произойти и в процессе эксплуатации, поэтому обработаем дерево защитными составами — фунгицидами и инсектицидами.

В самом простом виде можно использовать размешанную в воде известь с добавлением медного купороса. Но лучше взять готовые реактивы, благо выбор их сегодня достаточно велик.

Обработку производим как на стадии изготовления конструкций (балки), так и когда конструкции смонтированы (доски перекрытия, лаги полов).

Края, которыми балки опираются на наружные стены, обмазываем битумной мастикой и оборачиваем двумя слоями пергамина, закрепляя его скотчем. При этом не трогаем торцы балок, оставляя их открытыми для нормального влагообмена.

Кроме того, сухое дерево хорошая пища для огня. Для того чтобы снизить риск пожара, готовое перекрытие обработаем антипиренами, как сверху, так и снизу.

Некоторые общие моменты

Укладываем балки, чтобы опорная часть составляла не менее 12 см на каменные, и не менее 8 см на деревянные стены.

Балочные ниши в каменных наружных стенах устраиваем так, чтобы между торцом балки и кладкой оставался зазор 3-5 см. После завершения монтажа заполним его ватой из полиэфирных волокон. В отличие от минеральных она не дает усадки и не боится воды.

Переходим к устройству перекрытий.

Как сделать перекрытие с опиранием на верхний край балок

Такие перекрытия делают обычны для подсобных не отапливаемых помещений. Подойдут они и в качестве чердачных, но для междуэтажных толщина их великовата.

Балки берем не обязательно прямоугольные. Можно использовать обычные бревна, но обязательно со снятой корой.

Балки располагаем строго параллельно друг другу и фиксируем стальными анкерами.

Анкера из стальной полосы либо арматуры закладывают в толщу кладки при ее устройстве. Балку к ним крепим гвоздями либо шурупами.

После того как балки смонтированы, стелем накат из досок толщиной 40 мм, прибивая их гвоздями.

Перекрытие готово. Если это необходимо утепляем его, делаем звукоизоляцию, закрываем стяжкой либо устраиваем полы по лагам.

Как сделать перекрытие с опиранием по нижнему краю балок

Для того чтобы сделать перекрытия такого типа балки нужно подготовить до начала монтажа.

Сперва с обеих сторон балочного бруса внизу, по всей его длине прибиваем  бруски 50х50 мм которые называют «черепные». Служат они опорой для досок перекрытия, а кроме того увеличивают площадь балки в нижней части сечения, усиливая ее несущую способность.

Торцы балок срезаем под углом 60 градусов к основанию. Скос облегчит закладку утеплителя в гнездо балки, увеличит площадь испарения влаги.

Эти балки порой рекомендуют крепить анкерами, как и в предыдущем варианте конструкции, разве что через одну. Однако поскольку приложение нагрузки к низу балки обеспечивает устойчивость сечения автоматически, без анкеров можно обойтись.

Единственно, пока не уложим накат, есть смысл расшить балки временным распорками из досок.

Для наката используем обрезные, а еще лучше — шпунтованные доски. Поскольку их нагрузкой будет только вес утеплителя, то для минваты, при шаге балок до метра, хватит доски в 25 мм.

Доски укладываем по черепным брускам, вплотную друг к другу, прибивая гвоздями. Гвоздь бьем, наклоняя от уже прибитой доски так чтобы, нанося удар мы подбивали новую доску к уложенной.

По накату укладываем защитный барьер из полиэтиленовой пленки, либо пергамина. Его задача препятствовать проходу парообразной влаги (обязательно для чердачного перекрытия) и  попаданию пыли из утеплителя в помещение.

Осталось уложить поверх утеплителя слой гидроизоляции и закрыть все это сухой стяжкой либо полами (см. рис. 1).

Раздельно-несущее перекрытие по балкам

По сути, это перекрытия первого и второго типа сведенные воедино. А, поскольку доски перекрытия и лаги пола верхнего этажа опираются на разные балки, не связанные друг с другом они  работают независимо.

Такая конструкция не передает колебания от ударов по полу на потолок внизу. Поэтому шаги и даже удары по полу верхнего этажа не слышны в нижних комнатах.

Для начала готовим и укладываем балки с черепными брусками, по которым набиваем доски наката, точь-в-точь как в предыдущем типе перекрытия.

Затем в промежутках между ними укладываем круглые либо прямоугольные балки — основу для пола верхнего этажа. Под опорные края подкладываем обрезки толстых досок, таким образом, чтобы между балками и накатом оставался промежуток 1,5-2 см.

Укладываем защитный пленочный барьер, заполняем промежутки между балками звукоизоляцией и настилаем полы (см. рис.2).

Балки можно делать меньшего сечения, ведь нагрузка на них разделена, а значит, толщина перекрытия не увеличится.

Расчет сечения балок

А теперь, важный вопрос, который, скорее всего, возник у читателя — как узнать каких размеров в сечении, нужен брус или бревно для балки? Если у вас нет проекта, либо подобного помещения для образца, сечение балки нужно рассчитать.

Знание сопромата для расчёта сечения балко вам не потребуется. В сети достаточно сервисов, которые сделают это с достаточной точностью.  Некоторые сервисы считают нагрузку, которую может выдержать балка заданных параметров. Другие по известной нагрузке и пролету выдадут необходимое сечение.

В поисковике наберем фразу: «расчет деревянной балки онлайн» и перейдем по любой из первых  трех-четырех ссылок. Откроется страничка с калькулятором, в окошки которого введем запрашиваемые данные.

Нормативную нагрузку можно принять в пределах 200-250 кг/м² для чердачного, и 400-450 кг/м² для междуэтажного перекрытия, либо рассчитать самостоятельно.

Для этого нужно, сложить вес максимального количества людей, которые могут оказаться в комнате и добавить вес мебели и оборудования. Разделив полученные данные на площадь перекрытия и получим искомое значение.

Плюсы и минусы деревянных перекрытий по балкам

Идеальных конструкций не существует, а значит и у деревянных перекрытий будут минусы по сравнению с железобетонными.

В первую очередь это меньшая прочность и надежность. Как следствие — меньший срок службы.

Ниже  устойчивость дерева к пожару. А большое количество пустот может дать пристанище колониям насекомых либо мелких  грызунов.

Но положительные качества все же перевешивают. Деревянные перекрытия дешевле и технологичней, для монтажа, скорее всего вам не потребуются грузоподъемные механизмы.

Дерево в разы меньше по весу, а значит и  несущие стены можно сделать легче и дешевле.

Кроме того, соотношение веса и прочности позволяет перекрыть деревянными конструкциями при равной толщине без промежуточных опор гораздо больший пролет, чем железобетоном и даже металлом.

А если речь идет о деревянных домах, рубленных, каркасных либо панельных — деревянное перекрытие уже не просто лучший,  но и единственный вариант.

Оставляйте ваши советы и комментарии ниже. Подписывайтесь на новостную рассылку. Успехов вам, и добра вашей семье!

chonemuzhik.ru
