Как сделать деревянный косоур для лестницы

Деревянный косоур изготавливается из прямой доски соответствующей длины будущей лестницы из дерева. Обязательным условием является – доска должна быть толще 40,0 мм и шире 300,0 мм. На доске выполнить разметку под вырезы для ступеней. Вполне достаточно для разметки использовать обычный угольник и карандаш. Но для достижения высокой точности лучше воспользоваться приведенными рекомендациями.

Идеально ровные и одинаковые вырезы получатся, если на косоуре вырезы под ступени размечать при помощи специального трафарета. Его изготавливают из листа фанеры и двух деревянных реек. Берут фанеру с прямым углом и от этого угла отмечают по одной стороне листа ширину проступи, а по другой – высоту подступенка. Полученные точки соединяют друг с другом прямой. По этой прямой снаружи с внешней и внутренней стороны фанерного листа прибивают по одной рейке. Благодаря такому трафарету вся разметка вырезов будет выполняться с идеальной точностью и быстро.

После того, как произведена разметка, вырезают пазы под ступени на деревянном косоуре. Спешить при выпиливании не стоит. Требуется высокая аккуратность и внимание, что бы соблюсти параллельность линий для всех ступеней. Углы пазов выравнивают при помощи рашпиля или шлифовальной машины.

После того, как треугольные вырезы обработаны и выровнены, косоур устанавливают на его место в лестничной конструкции. К полу и балки верхней площадки косоур прикрепляют, используя саморезы и саморасклинивающиеся дюбели.

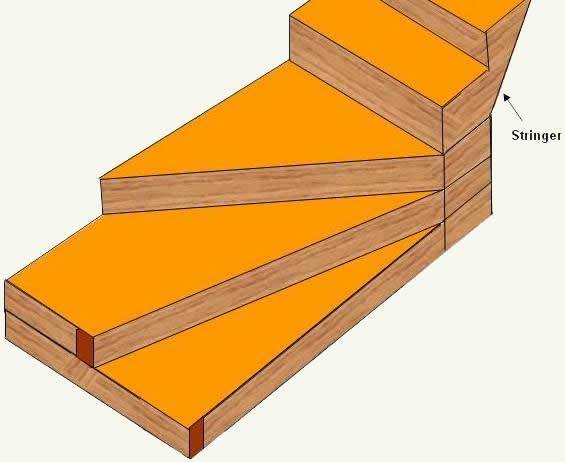

Если строящаяся лестница будет иметь забежные ступени, то форма вырезов косоуров будет отличаться. Связано это с тем, что проступи забежных ступеней имеют внутреннюю сторону узкую, а внешнюю строну – широкую. Поэтому для каждой ступени вырезы на косоурах размечаются индивидуально. Рекомендуется сделать шаблон для разметки, в котором направляющие будут не жестко зафиксированы, а подвижны, что бы можно было его перенастраивать под каждый косоур.

Следует помнить, что для всех лестниц высота подступнков является величиной постоянной.

Чем больше угол наклона лестницы, тем вырезы на деревянных косоурах буду иметь большую глубину. Это приводит к снижению надежности конструкции. Что бы этого избежать под такие ступени устанавливают дополнительные косоуры (три и больше). Аналогично поступают, если доска для косоура имеет недостаточную толщину или большую длину.

При строительстве лестницы можно столкнуться с проблемой отсутствия необходимых для изготовления косоуров широких и прямых досок, особенно без сучков. В этом случае прибегают к установке специальных элементов – «кобылок», которые размещают поверх косоуров. К «кобылкам» закрепляют проступи и подступенки. По форме «кобылки» – треугольники, а крепятся они шкантами к верхним кромкам косоуров. Шканты, для повышения надежности, промазывают клеем. Для шкантов требуется сделать на косоурах дополнительные вырезы.

Иногда, чтобы крепление деревянного косоура было более надежным, используют «кобылки» с дополнительным выступом. Под такие «кобылки» в косоурах делаются небольшие вырезы, а крепятся они так же, как и описывалось выше, при помощи клея и шкантов.

---

Новые материалы:

Предыдущие материалы:

---

Как усилить косоуры. Деревянный косоур своими руками

Предисловие

Деревянная лестница на косоурах является самым распространенным типом данной конструкции. Эти балки с гребенкой – не что иное, как разновидность лестничной тетивы, то есть несущие детали марша, определяющие прочность всей конструкции.

Cодержание

Устройство лестницы на деревянных косоурах на видео.

Деревянная лестница на косоурах является самым распространенным типом данной конструкции. Эти балки с гребенкой – не что иное, как разновидность лестничной тетивы, то есть несущие детали марша, определяющие прочность всей конструкции. Косоуров в зависимости от конфигурации лестницы может быть один или два, изготавливают их либо методом сборки, либо методом раскроя.

Своими руками чаще всего монтируют лестницы на косоурах из сосны и дуба, реже они изготавливаются из кедра, лиственницы, красного дерева, орегонской и бразильской сосны.

Дубовая древесина обладает высокой плотностью, поэтому лестница, выполненная из этого материала, будет прочной и надежной. Хвойная древесина мягче дубовой, но у нее есть свое преимущество — ее удобнее обрабатывать. Не рекомендуется использовать хвойные породы дерева, особенно ель, для изготовления ступеней, так как из-за мягкости древесины срок эксплуатации лестницы будет довольно небольшим. Влажность древесины, применяемой для возведения лестницы, должна соответствовать влажности воздуха в помещения, в котором конструкция будет монтироваться.

О том, как сделать косоуры для лестницы своими руками, и о том, как смонтировать конструкцию, вы узнаете в данном материале.

Монтаж лестницы на двух косоурах из дерева своими руками

Технология изготовления косоуров осуществляется двумя способами: методом сборки и методом выпиливания (или раскроя). В первом случае изготавливают балку в соответствии с проектными размерами. Отдельно изготавливают треугольники, размеры которых обусловлены шагом подъема и шириной проступи. После этого треугольники соединяют с балкой и в итоге получается косоур. Технология методом сборки позволяет сэкономить материал. Во втором случае выпиливают косоур из заготовки необходимого размера. Данный способ позволяет изготовить сразу две симметричные несущие детали лестничной конструкции из одной заготовки.

Для изготовления косоура деревянной лестницы используются доски толщиной 50-70 мм и шириной не менее 250-300 мм. Так как найти ровную и без сучков доску такой ширины, к тому же выполненную из единого массива древесины, довольно трудно, для изготовления косоуров рекомендуется использовать клееные доски, которые не имеют сучков, не подвергаются скручиванию и растрескиванию, а ширина их достаточна для того, чтобы произвести запилы.

Проступи из сплошных одинарных или двух узких шпунтованных досок необходимо укладывать на ступенчатые вырезы в косоурах лестницы в доме, толщина проступи будет зависеть от ширины марша.

Для ступени длиной 800, 1000, 1200 мм следует выбирать доски толщиной 40, 50 и 60 мм соответственно. Отношение толщины проступи к ширине марша составляет примерно 1: 20.

Чтобы сделать косоуры для лестницы как можно более прочными, учитывайте, что отклонение от этой пропорции допускается только в сторону утолщения проступи (либо под ступенями можно увеличить количество косоуров до 3-4 штук).

Допускается выступание передней кромки проступи до 50 мм относительно плоскости подступенка. При этом желательно, чтобы выступ был закруглен. Торцы проступей необходимо подшить строганым бруском, зашпатлевать и окрасить либо облицевать шпоном.

Особых требований к древесине подступенков нет, они должны быть выполнены из строганых досок толщиной 18-25 мм. Торцы досок получатся открытыми, а для придания им более красивого вида рекомендуется подпилить их под углом 45°. Выполнять проступи и подступенки лучше всего из древесины одной породы.

Главное в устройстве косоуров лестницы — их надежность. Из одной заготовки можно выпилить разные по геометрии косоуры. Те из них, которые в местах опирания на площадочные балки не имеют запилов, надежнее, так как в них меньше ослабленных сечений и, следовательно, не произойдет скола древесины в месте опирания.

Но для монтажа подобных косоуров лестницы необходима более высокая площадочная балка, чтобы не произошло сокращения высоты прохода под лестницей. Наличие в лестнице верхней фризовой ступени облегчает задачу при проектировании. Эта ступень может полностью повторять по размерам рядовую ступень, быть уже или ее может не быть вовсе.

Таким образом, верхнюю фризовую ступень вместе с косоурами для лестниц из дерева можно как бы задвинуть в площадочную балку. Следовательно, не меняя уклона лестничного марша, появляется возможность варьировать горизонтальные размеры лестницы. Но при этом увеличивается высота площадочной балки, усложняется выполнение узлов крепления и сокращается высота прохода под лестницей. Поэтому при наличии в конструкции верхних фризовых ступеней чаще всего используют косоуры, верхний конец которых имеет запил.

Таким образом, частично компенсируется рост высоты площадочной балки.

Нижняя часть косоуров опирается на балки пола нижнего этажа. В случае устройства двухмаршевой лестницы опора осуществляется на балки междуэтажной площадки. Эта часть лестницы может быть расположена на балках, которые находятся по отношению к лестнице как в продольном, так и в поперечном направлении.

Если опирание косоура приходится на поперечные балки, то вопрос с узлом решается аналогично верхней части, т. е. можно запилить или косоур, или балку.

При изготовлении косоуров для лестниц в случае попадания их на продольные балки они могут быть смонтированы в упор к предварительно запиленным в балку и прочно закрепленным балясинам.

Также можно соединить между собой две продольные балки с помощью дополнительного поперечного бруска, в который должна упираться нижняя часть этой несущей косоуров.

Необходимо учитывать, что любые врезки (запилы) деревянных элементов на самом деле могут привести к ослаблению первоначальных сечений.

Некачественно выполненный узел нередко становится причиной разрушения сооружения. Если есть выбор из различных конструктивных решений узлов, то от врезок лучше отказаться, а применять узлы со стальными крепежами (угольниками, хомутами, болтами и т. д.).

Косоуры деревянной лестницы, возводимой своими руками, могут упираться как верхней, так и нижней частью в строительные конструкции перекрытий. При этом можно вообще не использовать крепеж. Но данный вариант возможен только при условии, что упоры в верхней и нижней части косоуров являются абсолютно жесткими и не предполагают никаких подвижек, что в большинстве случаев трудно осуществить.

Как правило, лестницы возводятся по безраспорному варианту, аналогично схемам наслонных стропильных систем.

Здесь вы можете посмотреть видео монтажа лестницы на двух косоурах:

Изготовление и крепление деревянных косоуров для лестниц своими руками

Для изготовления косоура лестницы своими руками понадобится ровная доска толщиной не менее 40 мм и шириной не менее 300 мм.

При создании прямолинейных лестничных маршей, которые имеют одинаковые косоуры, для обозначения вырезов под ступени рекомендуется использовать трафарет. Его можно самостоятельно сделать из небольшого листа фанеры и двух деревянных реек. От угла листа фанеры нужно отмерить расстояния, соответствующие ширине проступи и высоте подступенка.

Полученные точки следует соединить прямой, по которой с обеих сторон листа будут установлены и скреплены гвоздями рейки. Далее с помощью данного трафарета в косоуре необходимо разметить и вырезать соответствующие пазы.

При изготовлении лестниц с забежными деревянными ступенями косоуры с двух сторон конструкции будут иметь разную форму. В таком случае вырезы должны быть размечены по размерам каждой ступени. При этом следует помнить, что высота подступенков остается прежней, зато наблюдаются изменения в ширине проступи, следовательно, меняется и угол наклона лестницы. С ее внутренней стороны располагают ступени с узкой частью проступи, а с внешней стороны — с широким ее участком.

С внутренней стороны конструкции подъем будет более крутым, чем с внешней, но при этом косоуры лестницы по-прежнему будут параллельны друг к другу, изменения коснутся только длины запила, от которой зависят размеры проступи ступени. Шаблон для разметки должен иметь подвижные направляющие. К тому же его необходимо перенастраивать каждый раз при разметке очередной забежной ступени.

Если запилы в косоурах будут слишком глубокими, что приведет к ослаблению конструкции лестницы, рекомендуется установить под ступенями три или четыре косоура. Количество косоуров необходимо увеличить и в том случае, если в качестве проступей используются тонкие доски. Это нужно для того, чтобы не допустить их прогиба под воздействием эксплуатационной нагрузки.

Для изготовления ступенчатых косоуров проблематично подобрать достаточно широкие, прямые и без сучков доски, поэтому можно воспользоваться другим вариантом.

Кобылки могут быть треугольной формы и установлены непосредственно на верхнюю продольную кромку косоура. Крепление кобылок на косоурах производится на шканты, которые должны быть установлены в заранее выбранных прилегающих элементах пазов и зафиксированы с помощью клея.

Для прочности крепления кобылок к косоурам деревянной лестницы рекомендуется использовать более сложную схему, согласно которой в косоуре нужно выпилить небольшой вырез и выбрать кобылки сложной формы. Кроме того, для крепления кобылок на косоуре можно воспользоваться шкантами и клеем.

Проступи и подступенки рекомендуется соединять с использованием шурупов и клея, так как гвоздевое соединение со временем становится слабее. Крепление проступи и подступенка производится с помощью шурупов, дополнительной треугольной рейки или в паз. Также для соединения деревянных частей лестницы рекомендуется применять различные накладные планки и металлические уголки. Надежность и прочность соединения обеспечивается безгвоздевым соединением — с использованием деревянных нагелей.

При соединении деталей из твердых пород дерева применяются нагели из мягких пород, а нагели из твердых пород древесины, соответственно, необходимы для соединения деталей из мягких пород. Иначе нагель вместо соединения деталей, наоборот, расколет их.

Лестница с деревянными ступенями на одном центральном косоуре

Лестница также может быть выполнена и на одном надежном мощном косоуре. Доски, используемые для изготовления проступей, должны быть оструганными и отшлифованными наждачной бумагой. Лестница с центральным косоуром не сокращает пространства помещения, она становится украшением интерьера.

Центральный косоур является единственной опорой сооружения. Обычно он делается из бруса сечением 340 х 200 мм. Своими руками косоур для лестницы из дерева можно выполнить следующим образом: сначала необходимо склеить несколько досок и поместить их под пресс. Затем склеенные доски нужно укрепить поперечными деревянными шкантами или болтами. В качестве материала для этой конструкции и отделки подходит древесина дуба, лиственницы, сосны. Существует вариант крутого расположения косоура, когда лестница в частном доме используется в качестве вспомогательной (например, на чердак).

В таком случае крепление нижнего конца косоура производится к полу, а верхнего (с использованием болтов и дюбелей) — к балке, которая поддерживает конструкцию площадки.

Для такой лестницы не требуется производить запилы, способ ее установки похож на тот, с помощью которого происходит установка приставной лестницы стремянки. Таким образом, основной задачей является укрепление низа конструкции (во избежание ее сползания) и верха (чтобы лестница не заваливалась в сторону).

Здесь представлены фото лестниц на одном косоуре:

Треугольные фрагменты косоура должны быть выпилены по шаблону таким образом, чтобы была соблюдена параллельность площадок, на которые впоследствии устанавливаются ступени. Срезы и углы необходимо выровнять рашпилем или шлифовальной машиной, затем установить косоур на место, прикрепив его к полу и балке площадки само-расклинивающимися дюбелями и болтами с шайбами, утопленными в дерево потайным способом.

Для вспомогательной лестницы могут быть использованы ступени «утиный шаг». Они изготавливаются из отфугованных досок. После нанесения разметки необходимо просверлить отверстия с фасками для крепежа. Каждая ступенька монтируется потайным способом на четыре болта с шайбами к косоуру или к дополнительной поперечной балке. Поперечную балку следует крепить к косоуру вполдерева. Для перехватывания выдергивающего момента при возникновении нагрузки на консоли поперечной балки данные балки должны быть обеспечены дополнительным укреплением к косоуру. Для этого понадобятся четыре деревянных нагеля. Фаски с утопленными головками болтов необходимо заделать синтетической мастикой или шпатлевкой по дереву того же цвета, что и главная конструкция. Затем всю лестницу нужно покрыть слоем бесцветного лака.

Если не хватает места, выделенного под лестницу, появляется необходимость в устройстве забежных поворотных ступеней. Но такое сооружение представляет собой сложную конструкцию — гибрид двух прямых одномаршевых лестниц и элемента винтовой лестницы.

Посмотрите видео «Лестница на косоурах своими руками», чтобы лучше понять, как изготавливается такая конструкция:

Собрать деревянный косоур не так уж и сложно, как может показаться на первый взгляд. Чтобы сделать косоур своими руками, необходимо правильно подобрать толщину несущих балок.

Совет! Чтобы конструкция получилась более надёжной и долговечной, необходимо для несущих элементов выбирать твердые лиственные сорта деревьев, таких как дуб, клён или бук. Перед работой с деревянными заготовками, их необходимо зашкурить.

Чем выше планируется лестничная конструкция, тем прочнее и толще должна быть несущая балка. Косоуры могут быть двух типов:

• ступенчатые
• с кобылками.

Кобылки представляют собой треугольные элементы, которые крепятся шкантами к балке. Именно на кобылки устанавливаются проступи. Такую конструкцию собрать достаточно сложно. Но эта сборка считается наиболее надежной. Наиболее простой в сборке будет ступенчатый косоур. Для крепежа ступеней необходимо лишь выпилить треугольные вырезы. Получается лестничная проекция. Размеры катетов выпиливаемых треугольников определяются как глубина проступи и . Перед распилом необходимо тщательно разметить балку при помощи треугольной линейки с прямым углом. Затем, при помощи циркулярной пилы, срезать лишние углы по меткам. Следует помнить о правилах безопасности при работе с электропилой. Чаще всего используется два деревянных косоура по бокам для надежности и прочности конструкции. Минусом подобной конструкции является распил, который значительно уменьшает толщину балки и влияет на надежность всей конструкции. Создание лестницы на ступенчатом косоуре

Косоур является неотъемлемым элементом любой лестницы. При изготовлении лестничной конструкции своими руками, необходимо обратить внимание и на технологию изготовление косоуров.

Изготовление косоуров для лестниц своими руками

Изготовление косоуров один из первоначальных этапов изготовления и установки лестничной конструкции своими руками. Для деревянных лестниц, самым лучшим вариантом будут твердые породы деревьев, например, дуб, для большей прочности конструкции.

В связи с тем, что косоуров потребуется два, первый будут служить образцом, или шаблоном, по которому в точности необходимо сделать второй. Даже небольшие отступления от размеров, могут привести к перекосу лестничной конструкции.

После порезки заготовки и выпилки отверстий под ступени, необходимо проводить установку и закрепление косоуров, используя саморезы или анкерные болты.

Для того чтобы выполнять некоторые необходимые элементы и работы, к примеру специальный пах для центральной опоры, может понадобиться набор фрез.

Изготовление металлических косоуров самостоятельно достаточно длительная и тяжелая процедура, с применением фрез по металлу, сварочного аппарата и множества других инструментов. Однако, металлические косоуры, характеризуются следующими преимуществами:

• Надежность;
• Безопасность;
• Долговечность;
• Легкость;
• Доступная цена.

Размер, ширина

Главными и единственными размерами косоура являются ширина и высота, которые обусловлены следующими характеристиками:

Высота косоура напрямую зависит от высоты помещения и общих габаритов лестничной конструкции.

Ширина элемента лестницы обусловлена шириной проема и ступеней, которые собственно и составляют необходимый размер (для удобства рекомендуют добавить несколько «см»).

Вычисление размеров косоура лестничной конструкции также от угла наклона балки, рекомендуется принимать значения от 20 градусов до 70 градусов. Различают рекомендованные общепринятые углы построения лестничных конструкций:

9°-20° — наружные пологие лестницы.

21°-36° — для жилых или общего пользования зданий.

37°-41° — устанавливаемые внутри квартир.

42°-45° – для чердаков и подвалов.

46° — 70 – лестницы стремянного типа.

Для лестниц, устанавливаемых внутри жилых помещений, оптимальнее всего подобрать угол в пределах от 35 градусов до 40 градусов. Такое значение не будет вызывать дискомфорта при движении по лестнице.

Рассчитывая размеры косоура стоит руководствоваться одной строительной хитростью – правило прямоугольного треугольника: сумма квадратов катетов равна квадрату гипотенузы. То есть А²+В²=С². В этой формуле

· А – высота косоура,

· В – длина лестничного марша,

· С – длина косоура.

Что лучше: тетива – косоур

Основными несущими элементами лестничных конструкций, независимо от вида и применяемого материала, являются тетивы и косоуры, которые имеют разные конструкции и назначения.

Тетива используется в тех случаях, когда ступени располагаются, как внутри пространства лестницы, именно за счет тетивы они крепятся к конструкции. Тетивы представляют собой специальные наклонные балки (2 шт), установленные по бокам лестницы.

Косоур используется, когда ступени лежал поверх основного каркаса, собственно к косоуре крепятся непосредственно ступени.

Схожесть между тетивой и косоуром заключается в том, что это две наклонные балки, однако существенная разница заключается непосредственно в выбранном дизайне лестничной конструкции.

Лестницы с косоурами зрительно кажутся намного легче и компактнее, чем конструкции с использованием тетив.

Изготовление ступеней: доска – фанера

Независимо от основы самой лестничной конструкции, для обеспечения прочности лестницы, всегда рекомендуют выполнять ступени из дерева, а после можно подобрать любой вариант отделки. В таком случае становится существенный вопрос, что выбрать доску или фанеру?

Выбор между доской и фанерой не значителен, отличительной характеристикой являются:

1. Последующая отделка.
2. Прочностные качества.

В случае если используется фанера, в дальнейшем обязательно применение шпаклевки и специальных отделочных материалов, однако, с древесиной, возможно будет просто покрасить ступеньки закрепляющим лаком, подходящим по цвету и оттенку к выбранному стилю в интерьере.

В основном фанеру используют в качестве отделочного материала для внутренней стороны лестницы.

При обустройстве монолитных лестничных конструкций, можно заливать из бетона, как всю лестницу, так и только косоуры, которые предназначены для того чтобы в будущем устанавливать на них ступени. Таким образом, лестничная конструкция создается более легкой и элегантной. В варианте монолитной железобетонной лестницы, косоур неотделим от ступеней.

Для того чтобы косоур и ступени получились красивыми и ровными заливать их необходимо одновременно под опалубку. Для прочности конструкции выполняется каркас из арматуры с металлическими прутами. Такие правилам относятся ко сем лестничным конструкциям такого плана, независимо от того, будет лестница маршевая или винтовая. Вдоль всего лестничного пролета необходимо уложить деревянные пластины, которые будут в последствие служить опорой для ограждений.

Для заливки бетонных лестничных конструкций допустимо использовать только бетон марки В15!

Виды косоуров

Косоуры, также как и лестничные конструкции различаются по видам и технике исполнения, среди типов косоуров выделяют следующие:

Остальные типы косоуров используются в лестничных конструкциях достаточно редко.

Установка ступеней к косоуром происходит двумя способами, по этой характеристике, также можно сделать разделение:

Второй вариант используют в случаях, когда горизонтальность будущей лестницы необходимо выровнять. Для того чтобы исправить несоосность необходимо косоур выполнить в виде гребенки с небольшими зубчиками, в которые в дальнейшем будут уложены плоские ступени.

Ступени уложенные классическим методом на косоур в основном применяют для лестниц, выполненных на металлическом каркасе, в зубчатую гребенку можно сделать только из дерева.

Косоуры из железобетона редко используется в частных домах или загородных коттеджах, в основном такие конструкции применяют для многоквартирных и многоэтажных домов. Железобетонные косоуры достаточно сложно выполнить самостоятельно без соответствующих приспособлений и оснастки, такие косоуры сделаны в основном на промышленных предприятиях, в заводских условиях.

Металлические косоуры могут быть изготовлены из тавров или профильных труб, однако устанавливая такую конструкцию в доме стоит быть готовым к тому, что она достаточно громоздкая.

Деревянные косоур представляет собой массивную широкую доску или брус с большим сечением.

Единственно важным фактором, определяющим косоур является его прочность, так как именно косоур отвечает за надежно передвижение по лестнице. Косоур несет нагрузку всех составляющих элементов лестничной конструкции и помимо этого должен выдерживать ежедневную нагрузку, обеспеченную уровнем проходимости по лестнице.

Выполняя косоур самостоятельно необходимо уделить особое внимание его расчетам. Также такой элемент в лестнице в значительной мере подвержен раскачиванию и вибрациям.

Библиотечные лестницы

Библиотечные лестницы в основном выполняют малогабаритными и, как правило винтового вида. Назначение библиотечных лестниц достаточно ограниченное – подъем на небольшие высоты в ограниченном помещении.

Библиотечные лестницы достаточно актуальны для подъема на балюстраду, которая выполнена до половины небольшой комнаты.

В некоторых современных интерьерах, библиотечные лестничные конструкции используют в качестве опоры для двухуровневых спальных комнат.

Изготовление косоура для лестницы своими руками: размер, ширина, как сделать, что лучше – тетива или косоур, из чего сделать ступени: доска, фанера, узел деревянной косоурной лестницы, расчет ступеней на бетонном косоуре, лестничные марши, из чего состоят библиотечные лестницы

Сообщение
отправлено.

Популярность изготавливаемых из металла сборных лестничных конструкций обусловлена простотой их монтажа и многообразием модельного ряда. Они не затеняют и не загромождают комнату. Межэтажная лестница на металлическом косоуре выглядит элегантно в любом интерьере. А в случае сооружения ее на улице отличается несомненной надежностью.

Современные лестницы на косоуре из стали прочны, радуют взор, экономят пространство в комнате и служат долгие годы

Однако при выборе и сборке таких конструкций необходимо учитывать ряд их особенностей, иначе использоваться по прямому назначению они будут недолго. Представленные ниже видео и фото обязательно помогут вам грамотно выбрать лестницу на косоурной опоре для своего дома.

Варианты лестниц на несущих балках из металла

Косоур является несущим элементом лестничной конструкции, наклонной балкой под ступенями. Он может быть выполнен из дерева либо металла. Первый вариант красив, но второй предполагает заведомо большую прочность и надежность. В сравнении с деревянной металлическая балка выглядит менее громоздко, а нагрузки способна вынести более высокие.

В отличие от варианта конструкции на тетиве, торцы ступеней на косоуре остаются открытыми

Сборные лестницы обустраиваются на одном металлическом косоуре либо нескольких. Здесь все зависит от размеров лестничного марша и общего дизайна интерьера. Балка может быть ломаной или прямой. Во втором случае на нее для ступенек приходится монтировать специальные подставки.

Ступени на ломаном косоуре крепятся непосредственно в уступы

Если ширина лестничного марша превышает полтора метра, то для него придется ставить два или несколько косоуров. Монобалка в этом случае вряд ли выдержит общий вес сооружения. Да и надежность крепления широкой ступени в одной точке получится низкой.

На косоуре изготавливаются все существующие типы лестниц (прямые, угловые, винтовые, закругленные, поворотные и т.д.), конструктивных ограничений здесь нет

Существует два способа изготовления для лестницы косоура из металла:

1. Сваркой стальной рамы из швеллера, труб, уголков и профилей.
2. Сборкой готового изделия заводского исполнения.

Без навыков работы со сварочным аппаратом браться за изготовление несущей балки первым способом не рекомендуется

Как минимум, итоговый результат будет в плане красоты далек от идеала с фото дизайнерских интерьеров. А если нужна не только эстетичная, но и надежная лестница, то лучше сразу остановить свой выбор на одной из сборных моделей в нашем магазине либо заказать проект под индивидуальные размеры.

Готовые сборные лестницы на косоуре – это возможность экономии на установке за счет монтажа своими руками

Вариантов готовых «конструкторов» для самостоятельной сборки у нас много. Вы быстро найдете наиболее подходящую под ваш дизайн конструкцию. А дальше остается только просмотреть фото и видео с инструкциями по сборке и взяться за инструмент.

Для монтажа сборной лестницы на одном или нескольких стальных косоурах потребуются лишь базовые навыки обращения с гаечным ключом

Выбор материала для ступеней и ограждения

Основа рассматриваемой косоурной лестницы выполняется из металла. Но надо еще выбрать материал для изготовления иных элементов этой лестничной конструкции.

Ступени на косоуре могут быть сделаны из:

Использование прочного стекла в сочетании с нержавейкой перил и балок привносит в интерьер атмосферу невесомости
Стальные ступеньки делаются из листового материала с перфорацией либо в виде решетки
Монолитный бетон под ногами – это массивность и незыблемость, но только при профессиональном расчете нагрузок на основу

• массива дерева;

Цельная древесина – самый популярный и эстетичный материал для ступеней
МДФ является бюджетным заменителем дерева с хорошей долговечностью при условии наличия слоя ламинации

Для формирования ограждения лестницы на косоуре можно использовать те же материалы, что и для ступеней. Лишь бетон здесь будет неуместен и слишком тяжел. Нередко дизайнеры рекомендуют использовать не один материал, а комбинировать несколько. Но многое в этом вопросе зависит от общего стиля помещения с лестницей. Главное, чтоб создаваемая конструкция получилась безопасной.

Плюсы использования косоурных опор

Сборные лестницы на косоурах отличаются надежностью получаемой конструкции и ее долговечностью. Металл после должной обработки на вид получается вполне эстетичным и аккуратным. Стальные косоуры вписать можно в любой дизайн. Это видно и на фото завершенных интерьеров, и на видео с уже готовыми лестницами.

Опорная стальная балка лестницы выглядит опрятно и элегантно, никакой громоздкости от наличия в комнате металла нет

Металлические косоуры имеют высокую:

• Огнестойкость.
• Несущую способность.

В отличие от деревянного косоура, опорная балка из металла по определению не сгорит и не загниет

• Прочностные характеристики.

По конструктивной прочности косоурные конструкции дадут фору многим иным разновидностям лестниц

• Износостойкость.
• Сопротивляемость гниению и различным внешним воздействиям.

Лестница на металлическом косоуре может выглядеть эфемерной и ненадежной, однако она отличается повышенной долговечностью и прочностью

Особенности сборных конструкций на косоурах

Несущие косоуры лестниц устанавливаются с опорой прямо на стену либо на специально уложенные для них вертикальные лобовые балки. В первом случае на конце швеллера должна иметься пластина, выполняющая роль распределительной подушки.

Если опорной накладки нет, то лестничная балка попросту продавит стеновую поверхность весом лестничной конструкции

Эту особенность лестниц на косоурах обязательно надо учесть при разработке проекта. Иначе надежность сооружения окажется под большим вопросом. Вся нагрузка от конструкции и перемещающихся по ней людей в данном случае воздействует на точку соединения опорной балки и стены.

Наклон для лестничного марша на косоурах подбирается по обычной схеме

Кобылка (подставка) под ступени на косоуре крепится с помощью болтов либо сваркой. Болтовое соединение со временем неизбежно ослабнет. Собирать подобную конструкцию проще, нежели сваривать для нее металл. Однако потом в процессе эксплуатации крепежи лестницы придется регулярно проверять и подкручивать.

Ступени к косоурам крепятся с помощью дополнительных наборных элементов

Металлическая основа позволяет сделать лестницу любой формы. Даже готовые сборные конструкции отличаются разнообразием модельного ряда. А по проекту на заказ можно вообще реализовать самую экзотическую задумку, металл способен выдержать многое.

Если под деревянную ступень на косоуре закрепляется металлическая пластина, то последняя не должна выглядывать из-под пиломатериала

Правильно собранный металлический косоур – это главная гарантия прочности и долговечности лестницы на нем.

Главной особенностью таких конструкций является необходимость выбора надежной опорной точки на стене под балку, куда будет давить все сооружение. Выбирайте в нашем интернет-магазине модель сборной лестницы с самой выгодной ценой в Москве. Собрать ее сможет даже начинающий мастер, сложного в ее монтаже нет ничего.

Монтаж подъемного механизма начинается с подготовки деталей по заранее составленному проекту. Изготовление косоура деревянной лестницы может производиться по двум схемам:

1. в заготовке вырезаются гнезда, в которые будут вставляться ступени и подступени;
2. к несущей балке прикрепляются при помощи клея, гвоздей или шурупов кобылки, которые и будут удерживать ступени и подступени.

Вырезать в несущем элементе гнезда нужно осторожно, чтобы в заготовке не образовались трещины, иначе она станет непригодной. Чтобы все углубления для ступеней были идентичными, их разметку лучше производить с использованием трафарета. Если же предполагается использование кобылок, то они также должны иметь абсолютно одинаковые размеры. Это позволит разместить ступени и подступени на одинаковом расстоянии друг от друга.
После того как будут подготовлены несущие балки, может начинаться сборка деревянной лестницы . Косоуры крепятся к стене при помощи анкеров или удерживаются опорными столбами. После установки ступеней и подступеней, сооружается ограждение деревянной лестницы . Сначала монтируются балясины, а потом к ним и опорным тумбам крепятся поручни.
Последним этапом монтажа подъемного механизма станет покрытие его лаками или красками. Такая обработка должна проводиться очень тщательно, поскольку она может значительно продлить срок эксплуатации конструкции.
Изготовленная деревянная лестница на косоурах своими руками обеспечит надежное соединение между этажами дома . Она также станет гармоничным элементом дизайна интерьера, сможет привнести в него особый шарм. В ее монтаже нет ничего сложного, главное, правильно спроектировать конструкцию и изготавливать ее в соответствии с нормами, прописанными в регламентирующих документах.

Рекомендуем также

Тетивы и косоуры из бука в компании Dvm-wood.

Деревянный косоур: бук.

Лестница с деревянными косоурами — добротное и богатое архитектурное решение для коттеджа. Сейчас все чаще древесину комбинируют с несущими металлоконструкциями, поэтому традиционная деревянная лестница с деревянными опорами становится больше символом достатка и заботы об экологии дома. Однако качественная древесина твердых пород вполне способна конкурировать с металлом. Особенно, если это дуб, ясень, лиственница или бук.

Буку присуща красивая однородная текстура безъядерной древесины благородных теплых оттенков с более темными, однако не резко контрастными годичными кольцами. Как и все танинсодержащие породы он легко и равномерно тонируется в более темные цвета, имитируя любые эффекты классических интерьеров.

В то же время это одна из наиболее тяжелых, твердых и плотных пород из среднего ценового сегмента, один из самых распространенных родов деревьев на континенте и один из наиболее популярных древесных строительных материалов. Бук не используется для наружной отделки, так как подвержен деформации под воздействием влаги, однако широко используется в качестве материала для изготовления игрушек, мебели, покрытий пола и стен и, конечно, лестниц.

Срок службы лестницы на косоуре из бука при правильном расчете нагрузок и соблюдении правил эксплуатации без труда достигает 50 лет, однако самая древняя буковая лестница, сохранившая до сих пор и свой внешний вид и несущую способность насчитывает более 3000 лет. Конечно, большую часть этого времени она не эксплуатировалась, однако, согласитесь, сохранность древесины впечатляющая.

Отличительная конструктивная особенность косоуров — большая длина. Чтобы изготовить эту деталь из цельной древесины понадобится учесть все нюансы, начиная от технологии заготовки и сушки, до создания специального микроклимата вокруг готовой конструкции. Это, безусловно, отразится на стоимости материала. К счастью современные технологии позволяют изготавливать аналогичные детали из клееной древесины, сохраняющей исходные характеристики породы, но лишающие ее природных недостатков, а именно тенденции к скручиванию и другим нарушениям геометрии, усыханию или разбуханию в результате нарушения эксплуатационного режима.

Бук: тетива из лиственной древесины.

То же можно сказать и о тетиве из бука. Кстати, древнейшая буковая лестница как раз имела в качестве опоры тетивы. Благодаря симметричному расположению по бокам от лестницы в торцах ступеней тетива испытывает меньшую нагрузку, чем косоур, а значит меньше подвержена усталостным деформациям.



СМОТРИТЕ
ТАКЖЕ

Косоуры для лестниц из дерева. Сборка лестницы на косоурах: как сделать работу самостоятельно

Как рассчитать косоур для деревянной лестницы

Как сделать лестницу на косоурах самому

Лестница на косоуре – одна из самых распространенных в мире лестничных конструкций. Если вы придете в любой магазин лестниц или в компанию по их производству, то удивитесь, какие огромные деньги запросят специалисты за изготовление лестницы. Между тем, выполнить лестницу на косоурах простого вида может каждый домашний мастер. Все, что для этого потребуется — немного терпения и несколько дельных советов. В этой статье я расскажу Вам, как сделать лестницу на косоурах правильно и быстро.

Оглавление

Как рассчитать косоур

Расчет деревянного и металлического косоура сводится к следующему – определению количества ступеней в лестницы, высоты межступенного интервала и ширины подступенка. Расчет этот не представляет ничего сложного. В большинстве статей приводится типовой расчет, но я посчитаю реальную лестницу, чтобы показать, как можно использовать любые значения.

Определяем высоту и длину лестницы

Итак, перед тем, как выполнить расчеты, нужно замерить высоту и длину лестницы. Ели мы делаем однопролетную лестницу с прямыми косоурами, советую выбирать длину пролета по проекции на пол не более 4,5 метров, а вот высота может быть разной. Мы возьмем высоту потолка в 3,1 метра + 15 см на чистовой пол перекрытия с теплоизоляцией. Итого 3,25 м. При длине в 4,5 метра и высоте 3,25 метра наша лестница должна иметь определенное количество ступенек.

Правила расчета ступеней

Высота ступеней должна лежать в пределах 16-22 см. Не больше и не меньше. Ширину лучше брать в пределах 28-35 см. Используя эти значения начинаем считать. Рассчитываем по длине, 4,5 метра делим на 0,3. Получаем 15 ступеней. Теперь 3,25 метра делим на 15. Получаем высоту ступени: 21,6 см. Это приемлемо, но лучше увеличить количество ступеней до 16. В этом случае высота ступени составляет 20,3 см, а ширина ступени: 28 см, что вписывается в оптимальные параметры. Расчет ступеней закончен.

Разметка косоура

Вне зависимости от того, работаете ли вы с деревом или металлом, потребуется соответствующая разметка косоура.

Деревянный косоур размечается при помощи угольника, на сторонах которого отмечены значения ширины и высоты ступени. В нашем случае 20,3 см и 28 см. При разметке очень важно, чтобы хотя бы половина ширины косоура осталась нетронутой после разметки. В нашем случае лучше всего подобрать косоур с шириной от 40 см.

Металлический косоур сваривается из кусков профиля соответствующей ширины и высоты. Как следствие, нам потребуется 16 отрезков с длиной 28 см + 0,5 см на шов и 17 отрезков с высотой 20,3 см + 0,5 см на шов. Если вы будете сваривать сами, советую использовать полуавтомат – шов получается ровнее.

Выпилка косоура из дерева

Для устройства косоура вам, скорее всего, предложат использовать сосну. Конечно, я рекомендую обратить внимание на дуб, но стоят такие косоуры в 2-3 раза дороже, да и обрабатываются сложнее. Если выбираете сосну, берите доску от 40 мм толщиной – не ошибетесь. Потом лестница будет твердо держаться, конструкция не будет разваливаться.

Лестница на косоурах своими руками изготавливается выпилкой основания под ступени. Сделать это легче всего циркулярной пилой, но если ее нет, подойдет и лобзик с пилкой по дереву – помучаетесь, но работу сделаете. Не забывайте работать в перчатках. Без них руки серьезно устанут с непривычки. Всегда подбирайте только острые новые лезвия по дереву (они с крупными зубьями).

Выпилка осуществляется непосредственно под размер косоура или с небольшим углублением для утапливания ступеней.

Установка ступеней

Перед тем, как поставить ступени, нужно определиться с методом их крепления. Лестницы на металлических косоурах предполагают крепление болтами или сварными соединениями (в случае металлических ступеней). Лестницы из дерева предполагают крепление ступеней непосредственно на выступы косоуров, при помощи болтов, винтов и шурупов, а также крепление на кобылках.

Кобылка – это специальный выступ на косоуре, который крепится к нему при помощи стяжки, дюбеля или шурупы. Чаще всего косоур и кобылка, а также кобылка и ступень удерживаются на специальных шпонках из бука, прикрученных на длинные шурупы. Вы можете выбрать любой вид крепления, который посчитаете нужным. Для начала я советую крепить ступени непосредственно на выпиленные выступы косоура. Это намного проще.

Установка балясин

Балясины крепятся к ступеням или непосредственно к косоурам при помощи стяжек или дюбелей. При этом очень важно добиться надежной, прочной фиксации. Так как балясины входят в состав каркасной конструкции, от их прочности напрямую зависит прочность конструкции в целом. Я советую использовать стяжки и дюбеля с длиной минимум 5-7 см, чтобы балясины надежно защищали от падения. Не забудьте также правильно подобрать перила лестницы. Они должны быть достаточно широкими, чтобы обеспечить надежную поддержку руке.

Один или два косоура

Лестница на косоурах предполагает использование 1, 2 или 3 косоуров, в зависимости от ее ширины. Чаще всего для деревянных конструкций применяются 2 косоура, идущие по бокам. Металлические косоуры пролегают по центру. От них отходит металлическая подошва, к которой крепятся ступени. Существуют также бетонные косоуры, монтаж которых лучше доверить профессионалам.

Выбирать крепление на 2 косоура можно практически всегда. В том случае, если ширина ступеней больше 1,5 метров, применяют 3 косоура – 2 по краям и один – по центру. Не советую применять крепление только на 1 косоур при устройстве домашней лестницы своими руками. Такой косоур требует серьезных расчетов и чаще всего может устанавливаться только профессионалами.

Теперь вы знаете, как сделать лестницу на косоурах, и какие материалы для этого использовать. Не забудьте установить балясины, поручни и крепежные элементы на верхней и нижней ступени, декоративные порожки, если последняя ступень находится почти заподлицо с полом.

Использование материалов разрешено только с предварительного согласия правообладателей. Все права на картинки и тексты принадлежат их авторам.

• Как рассчитать косоур
• Определяем высоту и длину лестницы
• Правила расчета ступеней
• Разметка косоура
• Выпилка косоура из дерева
• Установка ступеней
• Установка балясин
• Один или два косоура

Ошибка! Произошла неизвестная ошибка

Спасибо, что делаете наш сервис лучше!

Modal title

Close Save changes

Делаем косоуры для лестниц своими руками

Если вы решили самостоятельно сконструировать подъем на этаж, вам обязательно нужно знать, как сделать косоуры для лестниц. Если мастерить все своими руками, важно знать особенности всех элементов, их виды и правила изготовления.

Особенности и виды конструкции

Перед тем как решиться сделать косоур для лестницы своими руками, нужно разобраться подробнее в особенностях этой детали. По сути это опорный элемент лестницы, который служит поддержкой для ступеней.

Прямые косоуры применяются чаще всего

На расчет материалов для лестницы на косоурах во многом влияет тип изделия. Косоуры могут изготавливаться из дерева, металла, бетона, а также сочетать оба этих материала. По форме различают такие элементы:

Простейший вариант для большинства лестниц – прямой. Именно его и стоит рассмотреть более подробно.

Особенности проведения расчетов

Если вы решили произвести все работы своими руками от начала и до конца, прежде всего нужно подумать о разработке проекта лестницы. Для этого нужно вычислить все необходимые параметры. Расчет лестницы на деревянных или металлических косоурах производится практически по одному и тому же принципу.

Расчетные данные для разметки косоура

Для определения длины несущей детали воспользуйтесь теоремой Пифагора. В данном случае искать нужно квадрат гипотенузы, который после извлечения из него корня будет означать длину планки. Катетами в этой ситуации выступают высота пролета от пола первого этажа до второго, а также расстояние от первой ступени до площадки сверху. Угол определяется уровнем наклона конструкции.

Расчет формы косоура лестницы производится исходя из выбранного способа крепления ступеней. Если используются кобылки, планка берется меньшего размера, в противном случае нужно добавить к ней высоту проступи. При ширине лестницы более 150 см помимо боковых косоуров устанавливают дополнительный центральный.

Деревянный косоур

Самый распространенный вариант лестниц – на деревянных косоурах. Чтобы сделать их своими руками потребуется минимум усилий.

Чтобы конструкция получилась прочной и прослужила вам как можно дольше, лучше выбирать твердые лиственные породы, хотя работать с ними немного сложнее и дольше.

При изготовлении лестницы из дерева, как правило используется два косоура

Для начала необходимо произвести расчет толщины доски. Чем больше лестница в высоту и ширину, тем прочнее должна быть опора, а значит и доску нужно подобрать потолще. Если конструкция предполагает крепление без кобылки, выполняются следующие действия:

1. Разметьте места выреза. Для этого нужно использовать треугольник. Одна его сторона соотносится с глубиной проступи, а вторая – с высотой подступенка. Гипотенуза такого прямого треугольник проходит по краю балки.
2. С помощью электролобзика или циркулярной пилы выпилите лишние фрагменты согласно разметке.
3. Определите размеры ступеней. От этого во многом зависит способ их крепления. Они могут фиксироваться как вплотную с краем косоура, так и выходить за его пределы на 2-3 см.

А вот если вы решили использовать кобылки, тогда производить распил боковин не нужно, для этого просто используют прямую планку из цельного или клееного бруса. В зависимости от высоты подступенка и глубины проступи кобылка может иметь вид треугольника или трапеции. Для треугольного варианта может потребоваться выпиливание небольшого участка балки для того, чтобы ступень немного заходила под следующую.

Металлический косоур

Более сложный, но зато надежный вариант – лестница, сконструированная на металлическом косоуре своими руками. Для изготовления такого варианта вам понадобится металлический профиль или труба, именно из этих материалов обычно делают основу для лестницы.

Металл — очень прочный материал, поэтому зачастую достаточно одного центрального косоура

Чтобы определить необходимое количество материалов, нужно сделать расчет на основе данных о высоте и наклоне лестницы, а также размеров ступеней и подступенков. В большинстве случаев достаточно одного центрального косоура. Металл способен выдержать огромную нагрузку, но многое также зависит от качества соединения деталей лестницы.

Простейшим способом является изготовление косоура из прямого элемента. Например, возьмите трубу, размеры которой соответствуют заданным параметрам. Наметьте на ней положение будущих ступеней и закрепите кобылки. Они представляют собой небольшие отрезки трубы или профиля с опорной пластиной сверху. Идеальный способ соединения – сварка. Швы должны быть прочными, но в то же время незаметными. В пластине делаются отверстия, которые необходимы для фиксации ступеней.

Способы крепления ступеней

В зависимости от того, из какого материала вы решили сделать косоуры, зависит и способ крепления ступеней лестницы. Если вы выбрали металл, нужно использовать кобылки. Для ступеней подготавливают опорную пластину. Самый лучший вариант – лист металла, вырезанный по форме ступени. Его приваривают к несущему элементу, а ступеньки фиксируют с помощью болтов.

Исключение могут составить сложные ступенчатые конструкции с двойным косоуром. Тогда кобылки необязательны.

Различные варианты крепления ступеней

Если предварительный расчет показал, что можно уместить в проеме лестницу на деревянных косоурах, тогда стоит рассмотреть сразу несколько вариантов:

• Вырубленные проступи – ступени крепятся непосредственно на косоуры с помощью саморезов или шкантов и клеевой смеси.
• Деревянная кобылка – дополнительные фрагменты лестниц фиксируются на балке с помощью дюбелей, шкантов, шпилек или саморезов.
• Стальная опора – ступени фиксируются на плоской изогнутой опоре, которая, в свою очередь, крепится на винты.
• Больца – задняя часть ступени лестниц фиксируется на косоурах с помощью металлической опорной ножки и дюбеля.

Если вы решились на возведение лестницы своими руками, заранее продумайте несколько вариантов и выберите наиболее подходящий, исходя из доступных материалов и имеющихся навыков.

Параметры и классификация косоуров для лестницы

Главной деталью лестничных конструкций являются несущие элементы, к которым относится и косоур. Это наклонная балка, на которую крепятся ступени. Лестницы могут иметь один косоур, что придает всей конструкции невесомый вид, или же два, что сделает её более надежной. Косоурные лестницы самые популярные, так как позволяют придавать конструкции любую дизайнерскую форму и хорошо вписываются в любой интерьер помещения.

Классификация и виды косоуров

По форме косоуры могут быть:

Прямые марши наиболее простые в исполнении, их можно изготовить самостоятельно.

Ломаные пролеты применяются для конструкций, состоящих из нескольких маршей и располагающиеся перпендикулярно друг другу.

Винтовые марши используются для закруглённых лестничных конструкций.

По месторасположению косоура, конструкции можно разделить на:

• боковые – применяются 2 косоура по бокам марша;

• центральные – используется 1 центральный косоур.

Если ширина проема свыше 1,5 метров, необходимо совместить два типа расположения, и использовать 3 косоура: в центре и по бокам.

При самостоятельном конструировании лестницы на одном косоуре, необходимо помнить, что возведение таких конструкций требует предварительного согласования в органах строительного контроля.

Центральный косоур применяется для легких, невесомых, почти прозрачных лестничных конструкций. Для более же надежной конструкции необходимо применять две несущие балки. Именно второй вариант наиболее популярный и чаще применяемый на практике.

Параметры и размеры косоуров

Для расчета параметров лестницы, в первую очередь необходимо остановиться на основных величинах:

• высота лестничной конструкции;
• длина проекции по полу;
• высота и ширина проема;
• глубина проступей;
• высота подступенка;
• количество проступей.

При определении высоты всей конструкции нужно измерить расстояние от пола 1 этажа до пола 2 этажа. Общая высота лестничной конструкции не может быть ниже двух метров. Длина проекции по полу определяется исходя из размеров отведенного под лестницу места в помещении. Высота и ширина проема определяется опытным путем по месту установки. Глубина ступени выбирается из личных предпочтений, но должна соответствовать эргономическим требованиям. Наиболее часто применяют размер глубины в 250-300мм. Высота подступенка не должна превышать 220мм.

Количество проступей определяется исходя из длины косоура и высоты подступенка.

• высота конструкции 2500мм;
• длина 4000мм;
• глубина проступи 280мм;

Длину лестницы делим на глубину ступени и получаем количество ступенек – 14 штук.

Аналогично вычисляем высоту подступенка. Высоту делим на количество проступей и получаем 180мм.

Длина несущего элемента определяется при помощи теоремы Пифагора:

К квадрату длины прибавим квадрат высоты и получим длину косоура, то есть 4700м.

Деревянный косоур своими руками

Собрать деревянный косоур не так уж и сложно, как может показаться на первый взгляд. Чтобы сделать косоур своими руками, необходимо правильно подобрать толщину несущих балок.

Чтобы конструкция получилась более надёжной и долговечной, необходимо для несущих элементов выбирать твердые лиственные сорта деревьев, таких как дуб, клён или бук. Перед работой с деревянными заготовками, их необходимо зашкурить.

Чем выше планируется лестничная конструкция, тем прочнее и толще должна быть несущая балка. Косоуры могут быть двух типов:

Кобылки представляют собой треугольные элементы, которые крепятся шкантами к балке. Именно на кобылки устанавливаются проступи. Такую конструкцию собрать достаточно сложно. Но эта сборка считается наиболее надежной.

Наиболее простой в сборке будет ступенчатый косоур. Для крепежа ступеней необходимо лишь выпилить треугольные вырезы. Получается лестничная проекция.

Размеры катетов выпиливаемых треугольников определяются как глубина проступи и высота подступенка. Перед распилом необходимо тщательно разметить балку при помощи треугольной линейки с прямым углом. Затем, при помощи циркулярной пилы, срезать лишние углы по меткам. Следует помнить о правилах безопасности при работе с электропилой. Чаще всего используется два деревянных косоура по бокам для надежности и прочности конструкции. Минусом подобной конструкции является распил, который значительно уменьшает толщину балки и влияет на надежность всей конструкции.

Создание лестницы на ступенчатом косоуре

Металлический косоур

Металлический косоур для лестницы можно достаточно просто сделать своими руками. Конструкция из металла более сложная в исполнении, но она и более надежная. В качестве несущих металлических элементов можно использовать П-образный профиль или трубу. Для изготовления косынок (аналог кобылок) можно использовать уголок. Металлический несущий элемент обычно расположен по центру. Различают два типа подобных лестниц:

1. Ленточный – изготавливается из цельных листов металла. Листы распиливают на элементы, которые впоследствии сваривают в единое целое. После отшлифовки швов к несущей балке прикрепляются проступи. Обычно в таких лестничных маршах не используются подступенки.

1. Сварные изготавливаются из металлического профиля или стали. Этот вид косоуров наиболее распространен.

Размер косынки определяется как высота шага и глубина проступи. Детали уголка привариваются друг к другу под углом 90 градусов. На профиль наносится разметка при помощи треугольника с отмеченными величинами. На эти метки затем привариваются косынки.

Рекомендуется тщательно производить сварку элементов косоура, ведь от её качества зависит и прочность всей лестничной конструкции.

Для придания конструкции дополнительной жёсткости, к косоуру в нескольких местах приваривается уголок, размер которого равен ширине проема. Затем привариваются кронштейны к косынке для крепления проступей.

Создание лестницы на металлических косоурах

Косоуры из бетона и железобетона

Косоуры из этих материалов имееют одно существенное преимущество. Дело в том, что бетонный лестничный марш считается самым надежным и долговечным. Проекты таких конструкций можно разделить на:

Типовые элементы чаще всего встречаются в типовых многоэтажных застройках и общественных зданиях. Подъездные лестничные марши отливаются на заводах. Такие конструкции являются монолитными.

Также заводы железобетонных конструкций выпускают отдельно ступени и косоуры. К таким изделиям дополнительно понадобятся металлические крепежные элементы.

Бетонные изделия могут выглядеть индивидуально, принимая интересные интерьерные формы, задуманные дизайнером. В таком случае красота будет стоить довольно дорого.

При изготовлении бетонной конструкции своими руками необходимо:

1. Соорудить водонепроницаемую опалубку, чтобы раствор удерживался внутри неё.
2. Из арматуры необходимо предварительно сварить каркас лестничного марша и поместить его внутри опалубки.
3. Заполнить пустоты бетоном, утрамбовывая по ходу заливки раствор.
4. После полного застывания цементного раствора, можно приступать к облицовочным работам.

Крепление проступей

Способ монтажа проступей зависит от материала, из которого произведен косоур. К металлическим стойкам сначала крепятся косынки, а затем в потай монтируются деревянные ступени с помощью болтов или саморезов. Металлические проступи просто привариваются к косоуру.

К деревянным косоурам ступеньки крепятся несколькими способами:

• Вырубленные проступи – наиболее простой способ, так как в несущей балке выпиливаются углы по размерам ступеней и подступенков. Остается только качественно закрепить все элементы.

• Деревянная кобылка – дополнительный элемент, который монтируется к балке при помощи шкантов. Затем поверх кобылки прикрепляется проступь. Такие лестницы могут быть открытого и закрытого типа (с применением подступенка).
• Стальная опора – ступени крепятся к стальным косынкам, которые предварительно прикрепляются к балке.
• Больца применяются для задних частей ступеней и крепится к косоуру при помощи дюбеля.

Косоурные лестницы часто возводятся в частных домах. Если вы решаетесь возводить такую конструкцию собственными руками, предварительно тщательно просчитайте размеры конструкции и подберите наиболее подходящие материалы. Правильно спроектированная конструкция прослужит не одно десятилетие.

No related posts.

Добавить комментарий Отменить ответ

Источники: http://doido.ru/articles/show/271-kak-sdelat-lestnitsu-na-kosourah-samomu, http://vseolestnicah.ru/elementy-i-komplektuyushhie/kosoury-dlya-lestnic.html, http://lestnitsygid.ru/elementy/kosour-dlya-lestnicy-parametry-i-klassifikaciya.html

lestnica-mpl.ru

Как происходит сборка лестницы на косоурах

При строительстве своего дома все стремятся создать в нем комфорт, уют и надежность. Это требует подходить к созданию интерьера со всей основательностью. Для дома в несколько этажей, на входе должна располагаться красивая лестница.

Для надежности, пролет следует хорошо прикрепить к несущим балкам. Какие бывают сооружения, как выполняется сборка лестницы на косоурах, предлагает познакомиться статья.

Готовое сооружение

Содержание статьи

Виды марша

Устройство

Прежде, чем выбрать конструкцию для входа на второй этаж своего дома, стоит познакомиться, какие бывают сооружения.

Некоторые из них можно увидеть в таблице:

Тип	Особенности
Винтовая	Это достаточно сложная конструкция, но отличается компактностью, что позволяет вписывать ее в помещениях с небольшой площадью. Самостоятельно, без опыта конструкторских разработок, такое строение спроектировать нельзя — можно не учесть очень важные моменты, и в итоге сооружение получится не прочное. К тому же, она не используется при подъеме и спуске багажа.
Одномаршевая	Монтаж  – это самый простой вариант, который используется теми, кто решил сделать  своими руками. Существенный недостаток такой конструкции – необходима большая площадь пола для сооружения марша.
Двухмаршевая	Особенность двухмаршевой конструкции – наличие промежуточной площадки. Строение в этом случае может быть прямой и поворотной, угол поворота в промежутке 90° — 180°. Поворотные постройки, чаще всего, встраиваются в угол помещения, чтобы занять минимально полезной площади пола. В зависимости от положения маршей, сооружение может быть левым и правой.
Прямая	Такая конструкция может использоваться как приставная с большим углом наклона, который зависит от величины свободной площади на первом этаже дома и длины проема в перекрытии между этажами. С увеличением длины проема, крутизна   может уменьшаться.
Криволинейная	Это сложные, в инженерном плане, сооружения. Забежные ступеньки  опираются на цилиндрические элементы, которые при изготовлении требуют особой точности. Прочность конструкции должна соответствовать СНиП 2.01.07-85.
Примыкает к стене	В этом случае, одна сторона имеет элемент крепления, а другая примыкает непосредственно к стене. Чаще всего это поворотные типы, используемые для экономии пространства.

Конструкция марша

Перед тем, как приступить к монтажу необходимо познакомиться с составляющими ее элементами.

К ним относятся:

• Один или более элементов. Это опорные элементы, на которые фиксируются ступеньки, подступенки и проступи;
• Тетива. Представляет собой разновидность опорной части. Применяется достаточно редко, она не всегда может выдержать массу всей конструкции;
• Ступеньки. Состоят из горизонтальной части, для ходьбы по ней людей, и подступенка — вертикального элемента, созданного для увеличения прочности ступенек;
• Ограждения различного вида: перила, балясины и поручни.

Схема устройства

Типы

Косоуры могут иметь разные виды. Чтобы правильно подобрать для своего дома нужную конструкцию, следует познакомиться с их особенностями.

В зависимости от используемого материала для изготовления, они могут быть:

• Деревянными;
• Металлическими;
• Бетонными;

По конфигурации конструкции бывают:

• Прямыми. Самый распространенный вид, что связано с простым монтажом и возможностью изготовить, как внутренние, так и наружные самостоятельно;

Совет: Если сооружения на прямых элементах имеют слишком большую ширину, то необходимо использовать 2 -3 опорных элемента.

• Ломаная. Такую сложную конструкцию, лучше доверить опытному мастеру;
• Винтовая. Служит опорой ступеней.

Разработка проекта

Схема разметки

Первым этапом при сооружении любой конструкции, является разработка проекта, в котором содержатся:

• чертеж;
• Расчеты габаритов всех ее элементов, чтобы обеспечить надежность и безопасность изделия.
• Спецификация материалов для изготовления и их сметная стоимость;
• Цена монтажных работ.

Независимо от материала изготовления элементов, их расчет производится практически одинаково. Для этого, прежде всего, вычисляется длина несущего элемента:

По теореме Пифагора:

• c² = a² + b², где:
• с² — квадрат гипотенузы, равный квадратной величине несущего элемента;
• a² — длина горизонтальной проекции;
• b² — высота  от первой ступени до площадки сверху.
• Угол наклона  определяют размеры а и b.

Крепление ступеней определяет конфигурацию последних и их количество:

• При использовании дополнительных крепежных элементов (кобылок), применяется опорная деталь меньшего размера;
• При отсутствии дополнительных крепежей, к габаритам планки прибавляется размер проступи;
• Если наружные сооружения имеют ширину больше 1,5 м, в конструкцию следует добавлять центральный.

Изготовление косоуров из бетона

Для крупногабаритных сооружений, такой вид является наиболее прочным. В этом случае, получаются монолитные варианты, отлитыми из бетона. Таких опорных элементов в конструкции бывает один или два.

Площадка

Инструкция по монтажу состоит в следующем:

• Составляется план и разрабатывается чертеж;
• Сооружается опалубка;
• Конструкция армируется металлическими прутками;
• В установленную форму, заливается слой бетона, чтобы косоур принял вид балки;
• Бетон оставляется для застывания;
• Выполняется отделка . Для облицовки балок можно использовать плитку, камень и другие материалы.

Изготовление из дерева

Одним из наиболее популярных видов, являются деревянные конструкции. При этом должны использоваться твердые породы дерева.

Совет: При изготовлении сооружений, следует использовать в конструкции два косоура. При устройстве на одной опоре, последняя будет слишком большого сечения.

При необходимости сооружать подобные варианты, изготовление их должно выполняться с учетом таких правил:

• Выбирая материал, необходимо учитывать толщину доски, используемой для изготовления косоура. С увеличением длины, уменьшается ее угол наклона к полу, а толщина доски для изготовления балок должна быть больше;
• Крепление ступеней можно выполнить на кобылках, конструкциях, которые крепятся на балке и служат для поддерживания ступенек. Для их изготовления используется деревянный брус. Кобылки могут быть треугольными или трапециевидными, что зависит от конфигурации;
• При отсутствии кобылок, в косоуре выполняется запил под прямым углом. Это необходимо для правильной установки ступенек, которые могут крепиться заподлицо или с выступом. При этом максимальный выступ ступеньки — 30 мм;
• Чтобы выполнить запилы в местах крепления ступенек, чертится прямоугольный треугольник, со сторонами параллельно и перпендикулярно уровню пола;
• Запилы можно сделать электрическим лобзиком или циркулярной пилой.

Крепление ступеней к косоуру на кобылках

Крепление ступеней с помощью запилов

Сборка

Для стандартной разновидности, ГОСТ рекомендует:

• При высоте между двумя этажами частного дома 2,3 метра, ширина конструкции должна быть 1 метр;
• Толщина доски для изготовления элемента, должна быть не менее 80 мм;
• Ширина доски — свыше 320 мм;
• Количество ступенек, примерно, 15, но может изменяться, что зависит от расстояния между ними;
• Толщина доски для ступенек — не менее 30 мм.

Порядок сборки:

• Балка отпиливается под определенным углом для стыковки с полом первого этажа и перекрытием второго. Определить угол установки можно с помощью транспортира;
• Делается разметка для выпиливания проступей. Для этого:

1. Длину условно нужно разделить на 3 равные части, в каждой из которых будет размещено 5 ступеней.
2. Определяется для 5 и 10 ступеней высота, и намечаются горизонтальные отметки, параллельно уровню пола.
3. От этих отметок откладываются остальные горизонтальные метки.

• Вдоль всего элемента параллельно его поверхности, прочерчивается линия. От верхнего торца балки до этой линии расстояние должно быть равное высоте подступенка.
• В месте пересечения продольной линии и горизонтальных меток, опускается перпендикуляр к плоскости пола. Полученная фигура станет ориентиром для выпиливания проступей.
• Размеченная балка может использоваться, как шаблон для изготовления второй.
• После монтажа выпиливаются ступеньки и подгоняются по месту.
• Каждая маркируется, снимается, лакируется и устанавливается на место

Элементы из металла

Лестницы по стальным косоурам более популярны в домах, где нет свободного пространства. Это связано с тем, что металл, в отличие от дерева, выдерживает большие нагрузки, а при этом размеры сравнительно небольшие. Для монтажа  достаточно монтировать одну балку, а сварное соединение будет более прочным.

Можно изготовить элементы крепления из уголка, но наиболее популярным материалом, при изготовлении одинарного элемента, является двутавр.

При этом:

• Он крепится к полу и перекрытию второго этажа к закладным элементам на сварке;
• На него навариваются кобылки из профильного уголка для крепления на них ступеней;
• Ступеньки — это сборная конструкция из металлического основания, на которое болтами крепится деревянная доска;
• Основание приваривается к кронштейну.

Очень красиво смотрятся сооружения из профильной трубы в минималистическом или модерновом стиле помещения, как видно на фото.

Изготовление модульного варианта

Это — конструкции, состоящие из одинаково скрепленных между собой узлов или модулей со ступеньками, которые прикреплены к центральному косоуру. Собираются все элементы на разъёмных соединениях.

Модульный тип

Обычно модульный тип изготавливается полукруглой формой. Для монтажа конструкции необходимо больше свободного пространства, но смотрится она достаточно легкой и воздушной.

В таблице представлены преимущества и недостатки конструкции:

Преимущества	Недостатки
Модульный вариант собирается без применения сварочного аппарата; Изготавливается разнообразной формы, что зависит от помещения и предпочтений владельца; Модульную разновидность можно собирать любой высоты, регулируя ее уклон по месту установки.	Меньшая прочность, по сравнению с цельной конструкцией; Сборные соединения постепенно разбалтываются, что приводит к уменьшению прочности конструкции; Постоянно необходимо следить за состоянием сооружения и подтягивать крепежные элементы; Высокая стоимость изделия

Чтобы правильно собрать, необходимо познакомиться с ее основными деталями.

К ним относятся:

• Цепной косоур. Это главная составляющая , собираемая из наборных элементов;
• Опорные модульные элементы, расположенные сверху и снизу конструкции, что увеличивает ее жесткость;
• С шагом 100 – 150 сантиметров устанавливается опорная труба.

Совет: При наличии рядом кирпичной или бетонной стены, ступеньки следует крепить к стене, без использования дополнительных элементов.

Схема изготовления

Сборка такой конструкции может выполняться несколькими способами.

Например:

• «Модуль в модуль». В этом случае используются дополнительные пластины и крепежные винты;
• Резьбовыми шпильками. При этом в процессе сборки используются шпильки, которые регулярно требуется затягивать из-за их разбалтывания;
• По принципу струбцины. Этот вариант позволяет изменять длину ступени и размер между элементами. Модули и фланцы можно разворачивать. Крепежные элементы изготовлены по новой технологии, что позволяет соединению не разбалтываться.

Как сделать косоур для лестницы своими руками, каждый решает сам. Но главное, чтобы конструкция была надежной, прочной и долговечной.

olestnicah.ru

Косоур для лестницы из дуба, сосны, лиственницы

Косоур – наклонная несущая конструкция, поверх которой устанавливаются ступени. Если сравнивать косоур с тетивой, то между ними есть одно важное отличие. Первый оставляет торцы ступеней открытыми, так что они легко просматриваются. Второй же, в свою очередь, идет сплошной балкой, полностью закрывающей ступени.

Размеры и цены косоуры

При изготовлении косоуров чаще всего используют лиственницу, дуб или сосну, реже –  канадский кедр, орегонскую сосну или араукарию (бразильскую сосну). Дубовая древесина явно выделяется наряду других пород. Она обладает высокой плотностью, чем обеспечивает долгую бесперебойную эксплуатацию лестницы. Сосна – более мягкая порода, но, несмотря на это, она прочно закрепилась на строительном рынке России. Ей отдают предпочтение ввиду приемлемой стоимости и простоты монтажа в лестничную конструкцию.

Косоуры для лестниц производят из крупных досок – 50-60 мм толщиной и не менее 300 мм шириной. Идеально проработанные доски без сучков с гладкой и ровной поверхностью — встречаются крайне редко. При таких габаритах материала сложно добиться высоких внешних характеристик, поэтому для монтажа косоуров берут клееные доски, которые не подвергаются скручиванию, не имеют выпирающих сучков, не трескаются и не ломаются на больших пролетах.

Установка косоуров требует повышенного внимания к надежности. Из одной деревянной заготовки можно выпилить косоуры самых разнообразных размеров и геометрических форм. Главное правильно рассчитать действующую нагрузку, чтобы габариты косоура соответствовали ей. Также в эксплуатационном плане косоуры без запилов в местах опоры на площадочные балки — куда надежнее, так как в них меньше ослабленных сечений. Но такие косоуры монтируют на высокую площадочную балку, что сильно уменьшает высоту прохода под лестницей.

Фото деревянных лестниц на косоурах посмотреть здесь

Что важно знать для замера лестницы

1. 2. 3. — Вид лестницы, позиция поступи, размеры длины и ширины отдельных маршей.

4. 5.     — Какова высота лестницы (высота конструкции, высота потолка, толщина и структура полов)

2. — Размеры потолочного проема, это включает толщину откоса (потолка) и его структуры.

6. 7.     — Расположение других проёмов находящихся в помещении, где будет установлена лестница (двери, окна, подоконники, выводы коммуникаций, радиаторы и т.д.)

Любую дополнительную информацию вы можете получить по телефону +7 (495) 585-33-96. Мы с радостью ответим на все ваши вопросы.

les-massiv.ru

На чем держится лестница?

Лестничный пролет крепится к несущим наклонным балкам, изготовленным из прочного и надежного материала. Самые распространенные опоры — это косоур и тетива. Различие между ними в том, что в случае с тетивой марш закреплен в специальные пазы внутри конструкции. Тогда как лестница на косоуре — это пролет, лежащий сверху наклонной балки. Форма его чаще всего повторяет конфигурацию лестницы. Если посмотреть на него сбоку, видно, что в конструкции сделаны треугольные вырезы, в которые уложены проступи. Но встречается и простая прямоугольная форма. Чтобы закрепить на ней ступени, применяют специальные элементы.

В статье мы рассмотрим виды косоуров, материалы, из которых они изготовлены, а также узнаем, какое отношение к лестничным конструкциям имеют кобылки.

 Основные материалы

Вы уже знаете, что косоур — это мощная несущая балка. Но для разных лестниц требуются различные его типы. Встречаются лестницы, основу которых составляет:

1. Один центральный косоур. Применяется для небольшой легкой лесенки.
2. Два боковых. Это наиболее часто встречающийся тип.
3. Три косоура. Средний – своего рода страховочное средство, если лестница широкая и подвержена большим нагрузкам.

Для изготовления балки применяют только прочные и долговечные материалы. Лучше всего для этой роли годятся металл и дерево.

Два вида деревянных косоуров

На их изготовление идут твердые породы дерева: дуб, бук или клен. Нужно выпилить две доски толщиной не менее 6-8 см, чтобы они не гнулись под тяжестью марша. Ширина доски должна быть 20-30 см и не иметь сучков, трещин и дырок. Идеально гладкий и ровный массив найти трудно, поэтому применяют клееные доски.

Важно:

 Если толщина или ширина доски меньше оптимальных размеров или ширина марша больше 2,5 метра, изготавливают еще и центральный косоур для надежности.

Наиболее распространены два вида деревянных косоуров:

• ступенчатые;
• косоуры с кобылками.

Ступенчатый косоур выглядит монолитной фигурой, повторяющей форму лестничного пролета. Для его изготовления в ровной доске выпиливают на равном расстоянии треугольные вырезы, на которые затем укладывают ступени. Чтобы вырезать одинаковые запилы на равном расстоянии, можно воспользоваться трафаретом из листа фанеры. Однако этот метод имеет свои недостатки: деревянные распиленные балки становятся тоньше и менее надежными. Поэтому все чаще прибегают к другому виду – с кобылками.

Кобылки – это элементы, на которых держатся ступени. Их крепят к несущей балке шкантами (деревянные бруски). Косоур с кобылками изготовить сложнее, чем ступенчатый. Придется выпиливать несколько элементов: сам косоур, шканты и кобылки.

Как это делается:

В балке и кобылке выпиливают запилы по размерам шканта. Затем складывают вместе все три элемента по типу «Лего». Преимущества кобылок в том, что не нужно делать запилы в самой балке, тем самым нарушая ее целостность и толщину.

Металлические косоуры — прочность и легкость

Когда планируется изготовить всего один косоур и поместить его в центр пролета, лучше взять не дерево, а металл. Дело в том, что лестничный марш не будет абсолютно устойчивым на одном косоуре, а ступени будут прогибаться на концах. К дереву трудно приделать какие-то дополнительные элементы крепления. А к металлу легко. Поэтому стальной косоур сможет быть единственным в конструкции и нести всю нагрузку, если ступени дополнительно укрепить пластинами. Как это выглядит снизу, видно на фото.

Как это делается:

К кобылкам приваривают широкие металлические пластины или уголки, на которые впоследствии укладывают  проступи. Так достигается фиксация ступеней по всей их длине.

Металлические косоуры изготавливают из сварных элементов, используя двутавр, швеллеры или прямоугольные трубы. Им можно придать разную форму, это не обязательно прямой марш. Часто практикуют поворотные лестницы с центральной опорой, а ступени бывают выполнены по типу «гусиный шаг».

В масштабных лестницах чаще используют все же два косоура. На фото показана лестница с двумя металлическими косоурами. Они хороши еще и тем, что визуально облегчают лестничную конструкцию, делают ее воздушной. Это достигается за счет фактуры металла, его цвета. Но в основном за счет сечения, которое гораздо меньших размеров, нежели деревянные балки.

На представленных фото вы можете в подробностях рассмотреть балки из металла, а видео наглядно показывает процесс сварки косоуров, там же можно разглядеть, как выглядят готовые ступенчатые изделия. Если у вас возникли вопросы и комментарии, пожалуйста, пишите.

Оцените статью: Поделитесь с друзьями!

7lestnic.com

разновидности их применения, преимущества и изготовление лестниц с этими элементами

При строительстве собственного дома во всем хочется создать уют, комфорт и надежность. Поэтому к созданию интерьера необходимо подойти со всей основательностью. Если дом в несколько этажей, то при входе должна стоять красивая лестница. Чтобы она была надежной, лестничный пролет должен быть хорошо прикреплен к несущим балкам. Наиболее распространены виды лестниц, ступени которых расположены поверх опорных конструкций, называемых косоурами. Чтобы понять, как строятся такие лестницы, следует разобраться, что такое косоуры.

Косоуры – это один из самых популярных видов опор, использующихся в конструкциях лестниц. Несущая балка должна обладать достаточной мощностью.

Так как лестницы бывают различных видов, то и их основу может составлять одна балка или несколько опор:

• одна опора применяется для легких и небольших лестниц;
• чаще всего для лестничной основы используются две боковые опорные балки;
• для широких лестниц с большими нагрузками применяются три косоура – два по бокам и один посередине. Средняя опора выступает в качестве страховочного средства.

Для изготовления косоуров используются только долговечные и надежные материалы. Чаще всего изготавливаются они из дерева или металла.

Виды деревянных косоуров

Изготавливаются деревянные балки из клена, бука или дуба. Для этого берутся доски шириной от двадцати до тридцати сантиметров и толщиной не менее шести-восьми сантиметров. Доски не должны иметь дырок, трещин и сучков, а также не должны гнуться. Так как идеально ровный и гладкий массив найти достаточно трудно, то можно применять клееные доски.

Если ширина и толщина досок меньше оптимальной, то для надежности лестничной конструкции рекомендуется изготовить центральную опору.

Ступенчатые косоуры из дерева

Ступенчатые опоры – это монолитные фигуры, которые повторяют форму лестничного пролета. Для изготовления такой конструкции с помощью трафаретов в подготовленных досках на одинаковом расстоянии выпиливаются треугольники, на которые в последующем будут укладываться ступени.

Недостаток этого метода в том, что распиленные доски становятся тоньше, а значит, и менее надежными.

Косоуры с кобылками

Для изготовления такой более сложной конструкции выпиливаются несколько элементов:

• косоур;
• кобылки – элементы, на которых будут держаться ступени;
• шканты, с помощью которых кобылки крепятся к балкам.

После того как все элементы будут подготовлены, их следует сложить вместе по типу «Лего». Преимущество такой конструкции в том, что доски для косоуров не пилятся, а, значит, сохраняют свою надежность.

Прочные и легкие косоуры из металла

Если планируется в основе лестничной конструкции поместить только одну балку, то лучше всего сделать ее из металла. Крепится один косоур посередине лестничного пролета, поэтому металлическую основу приделать будет легче.

Лестничный марш с одним косоуром будет прогибаться на концах, поэтому к металлическим основам нужно будет прикрепить дополнительные элементы крепления. К дереву такие элементы приделать затруднительно.

Косоур из стали будет нести всю нагрузку, поэтому ступени дополнительно укрепляются пластинами. Для этого к кобылкам привариваются широкие уголки или пластины, на которые будут укладываться проступи.

Для изготовления металлических косоуров можно применять прямоугольные трубы, швеллеры или двутавр. Марш необязательно должен быть прямым, поэтому металлическим заготовкам можно придавать различную форму.

Чаще всего для поддержания лестницы используются две металлические балки. За счет фактуры металла, его цвета и сечения, металлические косоуры визуально облегчают лестничную конструкцию, которая делается буквально воздушной.

Лестницы на косоурах

Лестничная конструкция на косоурах, кроме своей основной функции, послужит еще и прекрасным украшением дома. Тем более построить ее достаточно просто.

Преимущества изготовления лестницы на косоурах:

• не нужно врезать ступеньки. Они просто кладутся на балку, а их крепления закрываются с помощью заглушек;
• изготовить ступени можно самостоятельно из подручного материала;
• есть возможность сделать лестницу как в каталоге, заказав для этого сосновые косоуры, дубовые ступени и покрасив все в белый или темный цвет;
• при необходимости ступени можно легко заменить;
• устанавливаются ступени и ограждения достаточно легко;
• ширину и высоту лестничной конструкции легко можно подогнать под нужные размеры;
• установив косоуры ближе к центру ступеней, можно обойти подоконник или батарею;
• существует возможность создать индивидуальный стиль лестничной конструкции.

При изготовлении деревянной лестницы важно помнить, что все элементы конструкции должны быть выполнены из одной породы дерева.

Изготовление лестницы на косоурах

В первую очередь следует подготовить материалы и инструменты, которые понадобятся во время работ:

• доски шириной в тридцать сантиметров и толщиной в четыре сантиметра;
• шканты;
• кобылки;
• трафарет из реек и фанеры;
• пилы по дереву;
• молоток;
• дрель;
• шлифовачную машинку;
• дюбеля, шайбы, болты, шурупы.

Этапы работ по изготовлению лестницы с забежными ступенями.

1. В первую очередь следует каждую ступень разметить в отдельности. Для этого измеряется угол наклона и ширина проступи. Размеры подступенка не изменяются.
2. После установки разметок к внутренней стороне конструкции крепятся ступени с зауженной поступью.
3. С внешней стороны лестницы устанавливаются поступи с широкой частью.
4. Должна получиться лестничная конструкция с крутым подъемом, который находится с ее внутренней стороны.
5. Визуально косоуры относительно друг друга будут находиться в параллельном положении.
6. Если для изготовления косоуров будут применяться кобылки, то их следует вытачивать по форме треугольника и устанавливать поверх продольной кромки балки.
7. К опоре кобылки крепятся шкантами, которые устанавливаются в пазы прилегающих элементов конструкции и закрепляются с помощью клея.
8. Проступи и подступеньки необходимо скреплять шурупами и клеем. Соединять их нужно в паз, использовав для этого треугольную рейку.

Если будет выбрана конструкция лестницы, где опора будет располагаться по центру, то для изготовления косоура нужно будет взять брус размером 34х20 сантиметров.

Если лестничная конструкция будет вспомогательной, то балки следует расположить очень круто. В этом случае верхняя часть косоура крепится к поддерживающей конструкцию балке, а нижняя – к полу. Все монтируется при помощи болтов и дюбелей-гвоздей.

Треугольные элементы косоура изготавливаются при помощи трафарета. После этого все края и срезы изделий обрабатываются шлифовальной машинкой. Готовые косоуры с помощью шайб с болтами или саморасклинивающихся дюбелей крепятся к площадочной балке и полу.

Под лестницей на косоурах между маршами и полом остается свободное пространство, которое можно использовать для устройства различных подсобных помещений — антресолей, кладовок, стенных шкафов.

lestnica.guru

Деревянная лестница. Косоур и тетива.

Деревянная лестница. Косоур и тетива.

Косоур является несущей конструкцией лестницы и представляет из себя балку с гребенкой по верху. На гребенку укладываются ступени. Установление косоуров производят как по бокам лестницы, так и по середине. Косоур, устанавливаемый по середине называется центральным. Изготавливают косоуры из дуба, бука или ясеня. Нельзя делать косоур из цельных досок, имеющих ширину 100 мм и более. Для того, чтобы конструкция была прочная, ее следует изготавливать из ламелей шириной 30-50 мм, которые склеивают на фугу или «микрошип». Косоуры можно изготовить двумя способами. Первый способ подразумевает изготовление начальной заготовки, ширина которой должна быть больше ширины косоура. На готовой начальной заготовке линиями намечают границы будущего косоура, затем по линиям производят выпиливание гребенки. Второй способ заключается в том, что изготавливают заготовку с наиболее узкой толщиной и шириной косоура и длиной, равной длине лестничного марша. Изготовление гребенки производят отдельно в виде треугольников, размеры которых должны быть обусловлены шириной проступи, шагом подъема. Толщина гребенки должна соответствовать толщине заготовки. Затем гребенку с помощью шкантов и клея соединяют с заготовкой и получают готовый косоур. Тетива является несущей опорой лестничного марша и представляет из себя балку, имеющую пазы (гнезда) внутри, в которые вкладывают ступени. Толщина тетивы должна быть не менее 50 мм, ширина около 300 мм, глубина прорезей под ступени около 20-30 мм. Длина тетивы расщитывается учитывая длину марша. Изготовление тетивы производят из массивной древесины дуба, бука, ясеня или клена. Во избежание коробления доски распиливаются по середине на ламели. Ламели выравниваются, калибруются и склеиваются в щиты. Щиты после калибровки и шлифовки раскраиваются на заготовки. Заготовки профилируются и проходят обработку до нужного профиля и формы тетивы. На внутренней стороне тетивы при помощи электрической фрезы делают пазы для вставки ступеней. Когда тетива обрабатывается на фрезеровальных и комбинированных станках с ЧПУ, она удерживается на столе при помощи вакуумных крепежных элементов. На фрезерных станках производят не только изготовление пазов тетивы, но и обработку ее наружных контуров, угловых соединений, закругление кантов, сверлят отверстия для балясин.

что это такое, сооружение на металлической балке и на центральном монокосоуре, расчет конструкции на одном элементе из металла и крепление ступеней

Красивый дом – это прежде всего правильно спроектированные детали. Уют и комфорт должны присутствовать в каждом уголке пространства, вот почему к созданию интерьера стоит подходить основательно, продумывая каждую мелочь.

Лестница должна не только соответствовать в таком доме требованиям строительных норм, но и быть привлекательной. Вот почему косоурам уделяется особое внимание в ее конструкции.

Из чего состоит сооружение?

Не все знают, что такое косоур, поскольку не предполагают, что лестница – это особое сооружение, состоящее из нескольких элементов. Нарушение взаимодействия между ними приводит к снижению уровня безопасности.

Опоры играют важную роль при организации пролетов между первым и вторым этажами. Именно их и называют косоурами. Элемент представлен в виде лестничных балок, расположенных на каждом марше, к которым крепятся ступеньки. При виде сбоку на всю конструкцию можно увидеть их торец.

Деталь помогает создать особый стиль, наделить оригинальностью простую лестницу. Зачастую этот элемент используется в конструкции вместо тетивы, но выполняемая функция у них одна. Именно косоуры помогают визуально уменьшить лестницу, делают ее не такой крупногабаритной.

Элемент должен по нормам выдержать вес человека и даже поднимаемых на второй этаж предметов, ни о каких вибрациях и речи быть не может. Если при подъеме ощущается, что косоур дрожит или качается, значит, при его возведении допустили грубейшую ошибку.

Отличие элемента от тетивы

Тетива с виду очень похожа на косоур, но главным отличием является способ монтажа. Поступь формируется с внутренней стороны, а такое соединение представляет собой стяжку, на которой держится конструкция. Гребенки не выпиливаются, как в косоуре, а выбираются, то есть фрезеруются.

Отличают от тетивы косоуры размеры. Форма зависит от вида будущих ступеней и степени нагрузки. Эти факторы нельзя не принимать во внимание, поскольку они играют важную роль. По строительным нормам допустим вес до 250 килограммов на лестницу.

Классификация и виды

Играя роль опоры для лестницы, косоуры дублируют промежутки и шаг конструкции. Элементы располагаются параллельно или в соответствующих точках, их еще называют гнездами. Если рассматривать классификацию с конструктивной стороны, то они могут быть:

• прямыми;
• ломаными;
• винтовыми.

У прямых есть накладки для ступеней, на ломаных поворот до 90 градусов и площадка, то есть между 1 и 2 этажами лестница имеет две разные половины.

Винтовые всегда имеют спиралеобразную форму, привязка осуществляется на центральной оси, в качестве которой нередко выступает столб. Если усиление хорошее, такая опорная ось является условной.

Площадка – это пространство между лестничными маршами, которая представляет собой горизонтальную поверхность, посредством которой происходит разграничение между первой и второй половиной конструкции. Она необходима, поскольку за счет нее второй лестничный марш может выйти на заданную по чертежу точку, при этом сохраняя не только угол наклона, но и пропорции. Нередко основа стоит на двух балках или имеет жесткую привязку к вертикали.

Монокосоур стоит на одной балке. Его допустимо устанавливать к центру или торцам проступей, но в этом случае обязательно дополнительно закреплять элемент к стене. Особые требования к балке, которая должна быть износостойкой, поэтому лучше использовать стальную трубу. Возводить такую лестницу можно только с разрешения надзора по строительству.

Косоуры можно поделить и на две большие группы: ступенчатые и с кобылками. Последние представляют собой треугольный элемент, прикрепляемый к балке. На них производится установка проступи. Конструкция считается сложной в исполнении, но наиболее надежной.

Деревянные косоуры имеют собственную классификацию:

• прямые;
• гребенка;
• округлые.

Прямые используются в конструкции подобных маршей, при возведении накладных ступеней применяют гребенку, а округлые идеально подходят лестнице этой же формы.

Материалы исполнения

Есть несколько материалов, которые можно использовать для создания косоуров, не нарушая при этом технологию строительства.

Косоурные лестницы могут изготавливаться из дерева, что делает их лучше тетивы, поскольку вес значительно уменьшается. Это может быть бревно, брус или доска. При небольшой лестничной шахте вариант является преимущественным. Кроме дерева, необходимо выделить несколько видов материалов.

Металл

• профилированная труба;
• металлопрофиль;
• двутавр.

Полимеры

• пластик, в составе которого находится древесное волокно;
• металлопластик.

Композитный материал

• дерево-металл;
• металл-полимер.

Железобетон

Небольшая стоимость и надежность сделали металл и дерево наиболее востребованными при организации лестниц. Комбинированные модели необходимы при формировании сложной конструкции, когда проект нельзя назвать стандартным, а его внешняя привлекательность не перекрывает требования к безопасности. Стальные конструкции пользуются особой востребованностью благодаря прочности и надежности.

Массивные конструкции из железобетона формируются во время отделочных работ. Они обладают большим весом, поэтому основание под них необходимо рассчитать еще на этапе создания проекта. Впоследствии оно будет размещено параллельно тому, как закладывается фундамент.

Расчёт конструкции

Перед возведением лестницы необходимо рассчитать основные величины и только потом создавать проект. Обязательно надо знать:

• высоту лестницы;
• ширину и высоту проемов;
• длину, сколько составляет проекция по полу;
• высоту подступенков;
• глубину, которую имеют проступи;
• общее количество ступеней.

Общая высота определяется от пола первого этажа, до пола второго. Она не должна быть менее 2 метров.

Проекция определяется как габариты отведенного пространства под лестничную конструкцию. К глубине нет определенных требований, эта величина, как правило, произвольная и подбирается исходя из личных предпочтений, главное, чтобы она была удобной пользователю. Чаще всего это 25-30 см.

Стоит уделять особое внимание высоте ступеней, которые не должны быть более 22 см. Чем меньше этот показатель, тем меньше усилий необходимо прикладывать, чтобы подняться на второй этаж. Общее количество ступеней в конструкции лестницы определяется, принимая во внимание длину косоура и высоту подступенка.

Если высота лестницы 250 см, длина 400 см, а глубина проступи 28 см, то количество ступеней можно найти, разделив длину конструкции на глубину. В данном случае получается 14 штук.

Высота подступени находится делением высоты на полученное количество ступеней.

Определить длину несущей конструкции можно по теореме Пифагора, то есть к квадрату длины прибавляем квадрат высоты и получаем размер косоура в длину.

Надежность косоура зависит во многом от правильно подобранных балок, если речь идет о дереве. Только твердые лиственные породы обеспечат необходимую прочность. Заготовки обязательно зашкуривают. Прекрасно подходят:

От высоты лестницы зависит толщина несущей балки. Здесь действует одно требование: чем выше, тем толще.

Ступенчатый косоур устанавливается быстро и просто, достаточно изготовить вырезы в виде треугольника. В результате выходит лестничная проекция.

Катет выпиливаемого треугольника будет определяться как высота подступенка и глубина проступи. Линейка в виде этой геометрической фигуры необходима для нанесения разметки на балке. По установленным меткам лишние места срезаются циркулярной пилой.

Деревянный косоур используется в большинстве случаев с боков. Единственным минусом можно считать распил, поскольку он снижает толщину несущей балки, что негативно сказывается на прочности каркаса в целом.

Прямой/ломаный косоур должен иметь наклон в 30-45 градусов, высоту ступеней от 15 до 24 см, а проступи, то есть отступы от опорного элемента на основании – 25-32 см.

Если опора изготовлена из двух или трех балок, стоит обратить особое внимание на торцы несущего основания лестницы. Они должны не только крепиться к другим контактирующим элементам, но и между собой. Такое соединение создает особое усилие, благодаря которому в процессе эксплуатации нет разбалтывания отдельных частей.

Количество балок в конструкции опоры не всегда одинаковое. На него влияет ширина ступеней. Если показатель до 1,2 метра, тогда достаточно и одного усиления, если выше, но до 1,5 м, тогда конструкция лестницы должна находиться на двойном основании. Тройное необходимо при ширине ступни более 1,5 метра.

В соответствии со строительными нормами, когда лестница представляет собой громоздкое сооружение даже с неширокими ступеньками, дополнительное усиление понадобится. Учитывается дополнительная фиксация к стене, потолку, особенно в местах переломов.

Площадь соприкосновения элементов по бокам и высота подъема при расчете винтовых косоуров как основных величин привязаны к углу раскрытия ступени. Опорная длина неотделима от диаметра вращения конструкции. Наносят разметку строго в горизонтальной плоскости от точек, расположенных по центру и только по средней линии.

Изготовление

Опорные лестничные балки производятся в большом разнообразии. Конструктивное решение можно сделать своими руками или посмотреть, что предлагают специалисты. Как вариант можно вырезать забежные ступеньки. В итоге выбранный вариант зависит от личного предпочтения и возможностей.

Перед тем как принимать окончательное решение, важно определить, поместится ли лестница в отведенном для нее проеме, только тогда можно начинать монтаж. Чтобы это сделать, необходимо вычертить линию второго этажа на уже подсчитанном значении лестничного марша. Именно в этот момент становится понятно, что выбранный вид лестницы не может быть установлен, приходится прибегать к изменениям в проекте.

В момент эксплуатации конструкции можно легко получить травму головы, если не будет обеспечено должное расстояние до пола второго этажа. В полный рост человек достигает его уровня уже стоя на третьей ступени. Расстояние от головы до потолка 2 этажа не должно быть менее 20 сантиметров.

На металлических балках: способы крепления ступеней

Варианты использования металлических балок предполагают разные типы крепления. Если это разборная конструкция, тогда используется «стакан», когда на косоур наваривается труба, а опорный элемент, имеющий ось, равную внутреннему диаметру трубы, крепится к ступени.

Качественная фиксация обеспечивается использованием болтов. Это позволит выставить необходимый поворот для ступени и ее высоту. К сожалению, у метода есть один существенный минус – быстрый износ во время эксплуатации. В данном случае жесткая фиксация выигрывает в долговечности.

Крепление допустимо производить в паз. Если это неразборная конструкция, тогда большая устойчивость достигается благодаря тому, что стыки подогнаны под угол в 45 градусов. Между собой элементы соединяют сваркой.

Из дерева: последовательность

Лучшим вариантом изготовления деревянного лестничного марша является 2-х или 3-х опорная конструкция. На доске или бруске делается разметка, по которой впоследствии делают обрезку.

Чтобы пазы точно совпадали, можно приложить друг к другу заготовки, затем доработать недочеты по всей длине. Есть и другой вариант выравнивания опоры. Для этого приготавливают накладные элементы, которые после разметки устанавливают на балку и проверяют соответствие этому типу сборки.

На бетонных: разновидности

Опалубка является основой этого типа лестниц. Ее обязательно делают влагонепроницаемой, чтобы бетонная смесь оставалась внутри созданного деревянного каркаса, а не вытекала из него. Внутрь укладывается арматура, связанная между собой в виде сетки, и только на нее заливается бетон.

Чтобы не было пустот, стоит утрамбовывать цемент. Для этого используется специальный инструмент, или делается вся работа вручную. Только после полного застывания можно приступать к декоративной отделке. Наборные ступени изготавливаются в соответствии с ГОСТом.

Примеры дизайна

Лестница обязана вписываться в созданный интерьер в доме, поскольку она иногда выступает отдельным элементом, принимая все внимание на себя. Оформление ступеней, перил иногда более затратное дело, чем создание конструкции в целом.

• В качестве основного примера можно вспомнить классику с многочисленными элементами декора. Это всегда сложные дизайнерские проекты, особенно если речь заходит о дереве. Резьба и фигурные элементы безупречно вписываются практически в любой интерьер, они нередко сами по себе оказываются главным украшением.
• Для тех, кто предпочитает уют и простоту, стоит подумать над стилем кантри, в котором может быть изготовлена лестница. Ступени возможно сделать из керамики или натурального камня, очень хорошо смотрится искусственное состаривание. Как основное украшение, используют цветочные мотивы и предметы домашней утвари.

• Если нравится современный минимализм в дизайне, тогда стиль хай-тек – это то, что вы искали. В нем преобладает много стекла, металла и самые простые формы, четкие прямые линии. Прекрасно смотрятся в этом исполнении винтовые и маршевые лестничные конструкции. Стекло можно использовать в перилах, ступенях или элементах оформления.

Выбор материала необходимо начать еще до того, как будут проводиться работы по возведению конструкции. Стоит учесть особенности, индивидуальные характеристики, назначение лестницы и возраст жильцов дома. Там, где есть дети, к конструкции предъявляются особые требования безопасности.

Сегодня нет предела человеческой фантазии, достаточно только понять, что именно хочется увидеть в конце. Необычная форма все больше привлекает, изысканность не теряет популярности, но деловой стиль завоевывает больше внимания.

Преимущество лестницы на косоуре в том, что она прекрасно просматривается. Кроме функциональной составляющей, такой элемент стал все больше нести декоративную нагрузку в общем интерьере. Стало популярно закреплять каждую ступень на отдельном элементе, который находится на опорной балке. В данном случае, если уложить два косоура, можно обойтись без подступенков. Крепление деревянной ступени происходит посредством саморезов, совсем незаметно и очень надежно. Если со временем появляется дефект, то замены требует только один элемент конструкции, реставрация становится менее затратной.

Металлические косоуры избавляют от скрипа при движении. Все потому, что каркас жесткий и прочный, в основе находится сварной стержень. Даже при повышенной влажности металл не деформируется, а каркас не расшатывается с годами.

Стоимость такой лестницы несильно отличается от деревянной, но можно добиться повешенной прочности. Можно использовать тонкие доски, поскольку ступени не испытывают несущей нагрузки, а поэтому прекрасно выдерживают необходимый вес.

О том, как построить лестницу для террасы на косоурах, смотрите в видео ниже.

4 типа деревянных лестниц

Деревянная лестница стрингеры бывают разных пород дерева и вариантов. Стрингер — это основа любой лестницы. Это деревянные бруски с зазубринами, которые проходят по всей длине лестницы и поддерживают ступени (также называемые ступенями) лестницы. Вы можете купить необработанную или обработанную под давлением древесину, а также предварительно обрезанные и более простые в использовании стрингеры. В этой статье мы расскажем о различных типах деревянных стрингеров, используемых для лестниц.

1. Предварительно нарезанные стрингеры

Скорее всего, это тот тип стрингера, который будет использовать мастер на все руки. Стрингер — самая сложная часть лестницы, если вы сделаете хотя бы одну ступеньку чуть выше, это может привести к скрипу ступеней и неустойчивости. Чтобы решить эту проблему, большинство хозяйственных магазинов сейчас предлагают предварительно обрезанные стрингеры. Все, что вам нужно сделать, это передать в хозяйственный магазин свои измерения, и они смогут указать вам на нужный стрингер. Это снимет большую часть трудностей с постройкой лестницы.Как только стрингеры будут подняты и закреплены, все остальное встанет на свои места.

2. Неразрезанные стрингеры

Если вы решите, что вам нужна сложная задача, или ваша высота от пола до пола является необычным числом, вы можете в конечном итоге перерезать стрингеры самостоятельно. Для стрингеров следует использовать дерево 2 на 12 или 2 на 14. Кроме того, поскольку для жилого дома доступны разные сорта древесины, вам необходимо убедиться, что вы покупаете либо номер 1, либо выбираете материалы сорта. Также внимательно осмотрите древесину перед покупкой, чтобы убедиться, что она прямая и не имеет чрезмерного количества сучков.Всегда обрезайте первый стрингер в соответствии с вашими требованиями, а затем используйте первый стрингер в качестве шаблона для двух других.

3. Обработанные давлением

Стрингеры, обработанные давлением, являются основным выбором для настилов и других наружных лестниц. Обработка давлением поможет лестнице противостоять термитам и грибковому разложению на протяжении десятилетий. Фактически, некоторые производители древесины, обработанной под давлением, предлагают гарантию на весь срок службы покупателя. Несмотря на доступность натуральных прочных пород, таких как красное дерево и кедр, многие по-прежнему используют обработанную под давлением древесину из-за ее экономических преимуществ.Одна вещь, о которой следует помнить, заключается в том, что только то, что дерево обрабатывается под давлением, автоматически не улучшает его. Есть еще разные сорта пиломатериалов, обработанных давлением, вам все равно нужно выбрать номер 1, чтобы убедиться, что у вас нет чрезмерных сучков или трещин.

4. Металл

Хотя металл явно не относится к типу деревянных стрингеров, поскольку металлические стрингеры становятся все более распространенными, их стоит упомянуть в статье о стрингерах. Металлические стрингеры имеют явные преимущества перед деревянными и некоторые недостатки.Первое преимущество состоит в том, что выемки отформованы, а не вырезаны. Это снижает вероятность расхождений. Металлические стрингеры также легче установить, чем деревянные. Их можно просто прикрутить болтами как к верхним балкам, так и к доске. К недостаткам можно отнести ограниченное использование только в помещении. Вы не хотите, чтобы металл подвергался постоянному воздействию внешних элементов, поэтому вы можете ограничиться использованием металлических стрингеров в помещении в постоянно сухом месте.

Как обмерить и обрезать нестандартные косынки для наружной лестницы

Как измерить и вырезать нестандартные косынки для наружной лестницы

Иллюстрации Лена Черчилля (ведущее фото Dreamstime)

Тот факт, что предварительно обрезанные лестничные косы продаются во многих строительных магазинах, не означает, что они лучше всего подходят для вашего наружного проекта.Лестница — это соединение между двумя разными отметками, и наилучшие результаты достигаются путем создания настраиваемого стрингера, созданного для конкретных условий площадки, с которыми вы столкнетесь. Результат использования стандартных стрингеров для создания набора лестниц на настил почти всегда приводит к неравенству высоты подступенка наверху или внизу лестницы, что может быть небезопасным для подъема. В искусственной среде ваше тело предполагает, что лестница будет одинаковой по высоте, а когда она не будет, люди могут споткнуться и упасть.

Я думаю, что люди часто избегают разрезать свои собственные стрингеры, потому что они боятся это сделать, и тем не менее, это легко достижимый и полезный навык. Я расскажу, как измерить, разметить и отрезать пару косоуров для настила, которая будет соответствовать каждый раз, чтобы вы могли с уверенностью приступить к следующему проекту строительства лестницы.

Подъем и бег Основы работы с лестницей включают понимание того, что каждый набор лестниц имеет общий подъем и общий пробег, а также равные приращения подъема и пробега для каждой ступени этой лестницы.Отдельный проход ступеньки называется ее ступенькой, обычно это 2x кусок бруса, на который будут наступать ваши ноги, а 1x подступенок образует барьер, препятствующий прохождению ваших пальцев ног, и придает прочность передней кромке проступи. Сначала вам нужно вычислить общий подъем и пробег набора лестниц, и для этого вам нужно будет определить, что вы будете использовать для ступеней лестницы, насколько крутой должна быть лестница, и точно определить, где они приземлятся.

Использование двух ступеней лестницы 2×6, разделенных зазором 1/4 дюйма для отвода воды, является стандартным, но вы можете выбрать одну ступень 2×6 рядом с 2×8, если вы хотите более глубокую ступеньку и более плавный подъем по лестнице.Затем вам нужно выяснить, будут ли подступенки открытыми или вы будете добавлять подступенки. Когда вы складываете ширину проступей, которые вы будете использовать, плюс расстояние между ними, вычтите ширину подступенка и вычтите желаемый свес, и вы останетесь с длиной обрезанного протектора стрингера. Например, для двойной ступени 2×6 с подступенком это будет 5-1 / 2 дюйма доски + 1/4 дюйма зазора + 5-1 / 2 дюйма доски — 3/4 дюйма подступенка — 3/4 дюйма свеса, что равно 9- 3/4 дюйма. Итак, вы знаете, что на каждом шаге вы будете выходить по горизонтали на 9-3 / 4 дюйма от края юбки колоды.

Измерение подъема и спуска Если вы строите лестницу с одной плоской площадки или платформы на другую, следующий шаг будет относительно простым, но если вы пытаетесь выяснить, где ступенька будет приземляться на наклонной или неровной грунт вам нужно будет немного отточить в процессе оценки, а затем уточнить свои измерения, когда вы выясните, сколько подступенков и ступеней будет. Дно ваших стрингеров в идеале должно приземлиться на ровную поверхность, которая не будет смещаться в зависимости от сезона, например на бетонную площадку с хорошим дренажем под ней, или на асфальт, отсевы известняка и т. Д.
Чтобы начать измерение общего подъема, поместите уровень (или уровень на прямом куске пиломатериала на краю) наверху настила и поставьте его консольно над нижней областью, где вы хотите, чтобы лестница приземлялась. Возможно, вам придется поднять или опустить его, чтобы выровнять, а затем измерьте расстояние от нижней части линейки до земли. Допустим, ваш размер составляет 47 дюймов. Возьмите это измерение и разделите его на среднюю высоту подступенка 7 дюймов. У вас будет 6,7 подступенков, поэтому вам нужно округлить до семи подступенков для вашей лестницы.Разделив 47 дюймов на семь подступенков, вы получите семь подступенков по 6-11 / 16 дюймов каждая. Вам понадобится на одну ступеньку меньше, чем количество подступенков, если вы перейдете с террасы на первую ступеньку. Итак, зная, что ваша глубина протектора составляет 9-3 / 4 дюйма (или что бы вы ни выбрали из своих предыдущих расчетов), вы умножите это на свои шесть ступеней и получите 58-1 / 2 ». Убедитесь, что ваш ровный или прямой край выступает на таком расстоянии от переднего края деки, и проверьте общее измерение подъема.Если земля имеет уклон, вам нужно будет более точно рассчитать высоту подступенка. Допустим, вы повторно измерили 47-3 / 4. «Это будет ваш общий подъем, который разделен на семь подступенков, и вы получите высоту среза подступенка 6-13 / 16».

Проверка подъема — Используя длинный уровень или уровень, прикрепленный к длинному куску материала, положите один конец на поверхность верхней платформы и отрегулируйте уровень. Измерьте расстояние от нижней стороны уровня или прямой кромки до точки, где будет располагаться лестница, чтобы определить общий подъем.

Маркировка Следующий шаг — отметить ваш индивидуальный подъем и провести треугольники на куске пиломатериала. Какой материал использовать для стрингера? В зависимости от глубины вырезов, которые вы будете использовать, можно использовать обработанный давлением или кедр 2х10 или 2х12. По коду вам понадобится минимум 3-1 / 2 дюйма материала, оставшегося на стрингере после вырезов, и эта область также не должна иметь крупных сучков, которые ослабили бы стрингер. Убедитесь, что вы венчаете пиломатериал и имеете дугой доски вверх, чтобы она не провисала со временем.

Поместите доску для лестницы поверх пары лежащих на плоскости козлов. Теперь вы можете использовать один из двух методов, чтобы выделить стрингер. Один из простых способов сделать это — взять кусок фанеры квадратной формы с одним углом и измерить высоту подступенка с одной стороны и ступени — с другой. Проведите линию между двумя отметками и обрежьте ее чисто и аккуратно (неточность на этом этапе усугубится позже). Гипотенуза или длинная сторона полученного прямоугольного треугольника будет проходить вверх по переднему краю доски, всегда оставаясь с ней заподлицо.Вы можете совместить длинный край треугольника с краем косынки, прикрутив деревянную планку к краю треугольника. Треугольная направляющая для фанеры — Один из вариантов обозначения разрезов — это разрезать кусок фанеры в форме треугольника, у которого одна кромка поднимается вверх, а другая — вниз. Прикрепите планку к гипотенузе и отметьте ею стрингер.

В качестве альтернативы вы можете использовать рамный квадрат и набор ступенек, маленькие винтовые упоры, которые позволят вам более последовательно использовать рамный квадрат, чтобы скользить вверх и вниз по доске, ориентируясь на ее край.Поместите доску для лестниц (2х10 или 2х12) на пару козлов и поместите квадрат поверх нее. Используя внутренние размеры квадрата, отрегулируйте его положение так, чтобы он точно совпадал с краем доски, соответствующим вашему подъему и бегу (6-13 / 16 дюймов подъема и 9-3 / 4 дюйма бега из примера. выше). Установите размеры ступеней таким образом, чтобы они позволяли вам неоднократно отмечать этот последовательный треугольник на продольной доске. Квадрат плотников — Квадрат плотников, оборудованный ступенями, позволит вам отмечать необходимые разрезы.

При раскладке стрингера нужно понимать, что первый подступенок не будет на вашем стрингере — это расстояние между верхом настила и верхней ступенью лестницы. Начиная с верхней части доски, вы будете повторять серию треугольников, которые станут вырезами для ступенек. В приведенном выше примере лестницы вы нарисуете семь треугольников, концы каждого из которых пересекаются точно на краю доски, перемещая направляющую треугольника или квадрат вдоль края доски.

Затем вы сделаете две отметки, которые позволят вашему стрингеру соприкоснуться с землей и палубой. Вам нужно будет обрезать нижний подступенок короче всех остальных на одну толщину вашего настила, а затем провести линию, параллельную отметке прорези нижней ступени над ним. Это приведет к падению всего стрингера, но вы снова добавите эту высоту к каждой ступеньке по мере того, как будете размещать фактические ступени, и будет поддерживаться постоянная высота подступенка.
Например, если вы будете использовать настил 2×6 (толщиной 1-1 / 2 дюйма), вы укоротите нижний подступенок на 1-1 / 2 дюйма.Наверху лестницы вам нужно будет провести линию вниз через стрингер, перпендикулярную задней части верхней ступени. Здесь стрингер будет стыковаться с балкой обода или юбкой палубы, к которой он прикреплен. На этом этапе дважды убедитесь, что у вас есть нужное количество подступенков и ступеней, прежде чем переходить к резке.

Обрезка стрингера Расположите стрингер поперек двух козлов, возьмите циркулярную пилу и сделайте надрезы в точке пересечения под прямым углом, где подступенок и ступенька пересекаются, поднимая защитный кожух пилы для начала пропилов, где он в противном случае заедет.Возьмите ручную пилу и закончите оба пропила, следя за тем, чтобы не перерезать и не ослабить стрингер. У вас останется стрингер с зубьями и серия обрезков треугольной формы. На этом этапе потратьте минуту, чтобы очистить любой из разрезов, который может потребоваться, потому что вы собираетесь использовать этот стрингер в качестве шаблона, чтобы сохранить разметку других стрингеров с нуля. Сделайте надрезы — Циркулярная пила — это распространенный способ сделать большую часть пропилов. Оставшийся материал на нижней стороне стрингера придется разрезать ручной пилой.

Проверьте стрингер в том месте, где будет идти лестница, чтобы убедиться, что он подходит. Помните, что верхний подступенок будет иметь правильную высоту только тогда, когда ступени продолжаются. Если это правильно, вы можете скопировать стрингер, положив его поверх следующих кусков пиломатериала и проследив его. Когда вы вырезаете серию стрингеров, вы можете выровнять их и убедиться, что все они точны перед установкой. Идентичные стрингеры — Вместо того, чтобы рисковать делать неидентичные стрингеры, после разрезания первого и проверки правильности положите обрезанный стрингер поверх другого, закрепите его на месте и отметьте все надрезы.

Соответствие нормам Прежде чем приступить к планированию проекта, ознакомьтесь с местными строительными нормами и правилами и убедитесь, что вы соответствуете минимальным ожиданиям или превышаете их. Вот несколько общих рекомендаций. Обычно деревянные стрингеры могут быть разнесены кодом максимум 2′-11 дюймов в отдельных жилых единицах, если только подступенок не поддерживает переднюю часть ступеней, и в этом случае это 3′-11 дюймов ». Обычно 2 деревянных проступи без подступенка (фактическая толщина 1-1 / 2 дюйма) допускают указанное выше расстояние, однако если используется проступь 5/4 дюйма (фактическая толщина 1 дюйм) и расстояние между стрингерами больше чем 2 фута 5-1 / 2 дюйма, то необходимо использовать подступенок для увеличения прочности передней кромки протектора.Пределы глубины протектора составляют от 9-1 / 4 дюйма до 14 дюймов, а пределы подступенка — от 4-7 / 8 дюймов до 7-7 / 8 дюймов. Максимальная глубина свеса передней кромки ступени лестницы составляет 1 дюйм. Ограничения кодов позволяют настраивать лестницу для различных ситуаций, обеспечивая ее безопасность и функциональность.

Шаг вперед Хотя это может показаться немного процессом с рядом решений, которые нужно принимать по ходу дела, если вы сделаете это пару раз, на самом деле это будет довольно просто и очень полезно.Плавно и безопасно переходить с одного уровня на другой по созданной вами лестнице — это прекрасно и неизмеримо улучшит вашу связь с входом или задним двором.

Статьи по теме

Стрингеры для лестниц, Деревянные и металлические стропы для лестниц

Варианты стрингеров для лестницы Pear Stairs

Здесь, в компании Pear Stairs, мы специализируемся на лестницах в Великобритании — поставляем балюстрады, поручни и все остальное, что между ними.

Устанавливаемая по обе стороны лестничного марша с фиксированными ступенями и подступенками, лестничная тетива является неотъемлемой частью вашей лестницы, образуя каркас для ступеней и подступенков. Мы уверены, что благодаря выбору обрезных, закрытых и закругленных косоуров вы получите именно то, что вам нужно. Мы даже можем поставить изогнутые ступеньки для лестниц с закругленными углами.

Все наши стрингеры для лестниц производятся в соответствии с высочайшими стандартами качества и бывают различной ширины и длины.

Варианты стрингеров для вашей лестницы

Что такое косоура лестницы? Лестничная коса (также называемая «струной» или «косой доской») — это кожух по обе стороны лестничного марша, в котором закреплены ступеньки и подступенки. Лестница будет иметь две косынки, по одной с каждой стороны от ступенек. Если один край марша находится заподлицо с соседней стеной, стрингер, соединяющий ступени и подступенки со стеной, называется «стрингером». Стрингеры лестницы могут изготавливаться для того, чтобы «врезаться» или скрывать край лестницы из поля зрения, или могут быть обрезаны и скошены по форме лестницы, чтобы обнажить профиль проступи. Создайте свою лестницу онлайн бесплатно

Обрезанный стрингер или закрытый стрингер? Мы можем поставить стрингеры для лестниц в различных стилях и из различных материалов.Мы продаем готовые стрингеры, а также можем изготовить стрингеры на заказ в соответствии с вашими требованиями. Двумя основными формами стрингеров являются закрытые стрингеры и обрезанные стрингеры. Закрытые стрингеры предназначены для того, чтобы скрыть край лестницы из виду. Мы продаем готовые стандартные стрингеры толщиной до 32 мм и высотой 244 мм. Они доступны в длинах 2,4, 3,6 и 4,2 м прямо в нашем интернет-магазине. Мы настоятельно рекомендуем использовать лестницы шириной не менее 32 мм, так как меньшее значение может привести к скрипу ступеней на лестнице. С другой стороны, стрингеры обрезаны по форме вашей лестницы, чтобы отображать боковой профиль каждой ступеньки. Как и многие другие детали наших лестниц, стрингеры доступны для наружной установки. Эти обрезные стрингеры поставляются длиной 1 м для 3 ступеней или 1,6 м для 5 ступеней, изготавливаются с толщиной 48 мм и высотой 260 мм и производятся с шагом 35 ° (угол наклона лестницы сверху вниз). Готовые стрингеры с внутренним разрезом не доступны для заказа, хотя мы производим их как часть дизайна вашей лестницы.Благодаря опыту наших опытных сотрудников, при необходимости мы можем даже изготовить изогнутые стрингеры для использования с изогнутыми лестницами. Также можем изготовить обрезные стрингеры с кронштейнами. Эти стрингеры включают в себя декоративный внешний кронштейн, а также демонстрируют боковой профиль лестницы. В нашем интернет-магазине нет готовых обрезанных струн с скобами. Свяжитесь с нашей командой разработчиков, чтобы обсудить тип внешнего кронштейна, который вам может понадобиться — мы можем изготовить кронштейны в соответствии с нашим стандартным дизайном или дизайном, указанным вами. Создайте свою лестницу онлайн бесплатно

Стрингеры лестничной клетки с прямым профилем Стрингеры с прямыми краями (иногда называемые «коробчатыми стрингерами») представляют собой тип стрингеров лестницы, которые были «выведены наружу» («выдолблены») для включения выемок, в которые могут быть вставлены ступени, подступенки и клинья. Затем он действует как опорная балка для каждой ступени. Направленные стрингеры можно использовать для облегчения монтажа лестницы. Разводить можно только закрытые стрингеры. Лестницы, проложенные с помощью проложенных струн, иногда называют «домкратно-клиновыми». К сожалению, нестандартные и готовые продольные балки недоступны, кроме как в виде полной лестницы. Чтобы взглянуть на стрингеры для лестниц, которые мы сейчас предлагаем, загляните в наш обширный интернет-магазин, чтобы увидеть весь наш ассортимент. Создайте свою лестницу онлайн бесплатно

ГРУША ЛЕСТНИЦА ПРИНОСИТ КАЧЕСТВЕННЫЙ ДИЗАЙН ЛЕСТНИЦЫ В СЕРДЦЕ ВАШЕГО ДОМА.

Почему клиенты приходят на грушевую лестницу

Компания Pear Stairs имеет подтвержденную репутацию в предоставлении отличного обслуживания клиентов и качественных стрингеров для лестниц.

Наряду с преимуществом индивидуального дизайна, мы также предлагаем отличное соотношение цены и качества для всей нашей линейки лестниц.

Постоянно обновляя наш ассортимент, мы можем адаптировать продукты в соответствии с вашими требованиями, что позволяет легко трансформировать вашу лестницу без больших затрат.

Контактная груша лестница

Если вы хотите обсудить свои потребности более подробно, не стесняйтесь обращаться к команде Pear Stairs. Мы всегда готовы помочь, мы будем более чем готовы направить вас и дать совет, чтобы вы сделали правильный выбор.Позвоните нам по телефону 01938 553 311 или напишите по адресу [email protected].

Создайте свою собственную лестницу

Мы считаем, что наши клиенты заслуживают инструменты, чтобы спроектировать лестницу, которую они хотят, независимо от бюджета.

Начните проектировать собственную лестницу с помощью нашего БЕСПЛАТНОГО инструмента проектирования лестниц

или другие идеи по дизайну лестниц, ознакомьтесь с нашей базой данных, содержащей более 700 тематических исследований.

Нажмите здесь, чтобы перейти к программе The Stair Creator

Нажмите здесь, чтобы перейти в интернет-магазин

NCDOT: Timber Stringer Bridges

Мост Кирби-Крик (Northampton County Bridge 77) к северу от Конвея, построенный в 1935 году, с деревянными стрингерами и основанием и железобетонными перилами государственного стандарта (источник: NCDOT Файлы осмотра моста). Мосты с деревянными косоурами представляют собой просто серию параллельных деревянных балок или бревен, несущих настил.Они использовались с первых дней заселения Северной Каролины.

Мосты с деревянными балками имеют преимущество использования обильного природного материала, но имеют ограниченную длину пролета (максимум около 25 футов) и быстро разрушаются, если дерево не обработано. Необработанная древесина обычно имеет срок службы 10 лет в климате Северной Каролины. Наиболее распространенной обработкой с 1900 года был креозот, который продлевает срок службы древесины в среднем от 25 до 35 лет, хотя известно, что некоторые мосты служат значительно дольше.

В 1920-е годы Департамент автомобильных дорог штата разработал типовые планы и спецификации для деревянных мостов с балками, обеспечивая единообразие конструкции и экономичное использование материалов подрядчиками и ремонтными бригадами по всему штату.

Самые ранние сохранившиеся образцы автомобильных мостов с деревянными стрингерами имеют стандартную конструкцию, принятую в июне 1928 года (Стандарт 600-C — Стандартная надстройка из креозотированного дерева с железобетонным полом и рельсами), в которой были введены железобетонные настилы и перила.Он был более долговечным, чем деревянные доски, а также вмещал два 15-тонных грузовика.

Более поздние планы были основаны на этом успешном стандарте с изменениями для различной длины пролета, ширины проезжей части, временных нагрузок и замены других стандартных перил.

Согласно Исторической инвентарной описи мостов, более 570 деревянных мостов с балками построены до 1961 года. У большинства из них очень мало оригинальной ткани, если она вообще есть, потому что отдельные элементы заменяются, когда они изнашиваются, в рамках планового обслуживания.

Сегодня мосты с деревянными балками остаются одним из самых распространенных типов мостов, возводимых на второстепенных дорогах. Эти мосты продолжают долгоживущую технологию, но состоят из современных материалов-заменителей.

Лестницы для подвала

• Простота установки и меньшая трудоемкость, чем у деревянных лестниц.
• Конструкция из оцинкованной стали толщиной 14 мм обеспечивает такую ​​же долговечность, как и ваша дверь BILCO.
• Съемные ступени позволяют легко перенести в подвал громоздкие предметы, такие как новая печь или морозильная камера, бильярдный стол или телевизор с большим экраном.

Просто прибейте стрингеры к боковым стенкам, используя прилагаемые гвозди. Отрежьте деревянные ступеньки до необходимой длины от стандартных деревянных стрингеров 2 «X 10» (древесина не входит в комплект) и закрепите их в нужном месте с помощью имеющихся гвоздей.

Дополнительные лестничные косы и фундаментные плиты изготовлены из оцинкованной стали, но могут быть окрашены в эстетических целях. В случае окрашивания перед нанесением финишного слоя краски необходимо использовать грунтовку по металлу.

Дверь подвала Модель	Лестница, модель	Длина стрингера	Количество ступеней
Размер SL	Размер SL-SS	34-5 / 8 »	4
Размер O	Размер O-SS	51-3 / 8 »	6
Размер B	Размер B-SS	59-3 / 4 »	7
Размер C	Размер C-SS	68-1 / 8 »	8

U.S. Патент 4,135,508

ПРЕДУПРЕЖДЕНИЕ: Штат Калифорния считает, что этот продукт может вызывать рак, врожденные дефекты или другие вредные эффекты. Для получения дополнительной информации, пожалуйста, посетите Для получения дополнительной информации посетите: www.p65warnings.ca.gov/

Разметка основных косоуров

Суть раскладки косоуров лестницы проста.Вы используете квадрат для обрамления, чтобы нарисовать выемки на косой балке, а затем вырезаете их. Если вы правильно посчитали (это школьный материал) и правильно разметили, то прорези проступи будут ровными, а подступенок будет ровным. Большинство лестниц используют габаритные пиломатериалы для изготовления каркасов лестниц, но если вам нужны сверхпрочные и прямые стрингеры , подумайте о том, чтобы сделать их из специального пиломатериала.

Международный жилой кодекс (IRC) регулирует максимальный подъем (высота каждой ступеньки) и минимальный подъем (глубина каждой ступеньки), которые составляют 7-3 / 4 дюйма.и 10 дюймов соответственно. Во многих юрисдикциях, особенно на северо-востоке, разрешено использование 8–1 / 4 дюйма. подъем и 9-дюйм. бег. Ступени на лестницах с шагом менее 11 дюймов должны выступать над подступенком минимум на 3/4 дюйма и максимум на 1-1 / 4 дюйма, поэтому глубина проступи на самом деле больше, чем высота прохода.

В поисках подъема и бега

Измерьте расстояние от готового пола внизу лестницы до готового пола вверху, чтобы найти общий подъем. Если готовый пол не находится на месте, измерьте расстояние от черного пола, прибавив толщину верхнего и вычтите толщину нижнего пола.Если готовый пол не будет стоять на месте при установке стрингеров, добавьте его толщину к высоте нижнего подступенка или установите регулировочную прокладку для стрингеров. Допустим, общий подъем составляет 46 дюймов.

Чтобы найти минимальное количество подступенков, необходимых для лестницы, разделите общий подъем на максимальный подъем IRC в 7,75 дюйма. Получается 5,93, что округляет до шести подступенков. (Всегда округляйте в большую сторону; округление в меньшую сторону приводит к более высокому подъему, не соответствующему кодексу.) Теперь разделите общий подъем на количество подступенков: 46 дюймов.÷ 6 = 7,66 дюйма или 7-11 / 16 дюйма. Всегда на одну ступеньку меньше, чем подступенков. У этой лестницы будет пять ступеней.

Максимальный пробег зависит от материалов и строительных ограничений. Прогон влияет на то, насколько далеко выступает лестница в целом, что влияет на то, сколько места на полу занимает лестница. Обычный номинальный диаметр 12 дюймов Размер материала протектора составляет 11-1 / 4 дюйма, что создает соответствующий нормам вылет протектора на лестницах с пробегами от 10 до 10-1 / 2 дюйма. бега, эта лестница с шестью подступенками и пятью ступенями будет выступать на 50 дюймов.с верхней площадки. Если вам нужна не такая крутая лестница, вы можете добавить еще один подступенок и ступеньку: 46 дюймов ÷ 7 = 6,57 дюйма, или высоту подступенка 69/16 дюйма. Однако добавленная ступенька сделает лестницу проектируемой. 60 дюймов, что может помешать требуемой IRC посадке на глубину 3 фута внизу. IRC также требует высоты 80 дюймов, измеренной по отвесу над линией выступа протектора. Более пологая лестница может повлиять на высоту этажа.

Вы можете сделать лестницу более мелкой, используя больший пролет, но это создает другую проблему.Сзади должно остаться не менее 5 дюймов стрингера после того, как прорежет пазы . Используя стрингер 2 × 12 и 10-дюйм. пробег едва оставляет 5 дюймов, а больший пробег оставит еще меньше. После того, как вы определились с подъемом и бегом, выложите стрингер обрамляющим квадратом. Последовательный макет имеет решающее значение. IRC допускает не более 3/8 дюйма. изменение высоты подступенка или глубины пролета по лестнице. Не стремитесь ни к чему. Прикрепите деревянную полоску к квадрату так, чтобы ее край совпадал с размерами подъема и пролета лестницы.Это создает точную направляющую , которая помогает сделать макет точным.

Пошаговая инструкция

1. Прижмите направляющую к квадрату.

Чтобы упростить правильное выравнивание обрамляющего квадрата на стрингере, прижмите к квадрату прямую деревянную планку. На внешних краях квадрата совместите полосу с размером пробега на одной ножке и высотой подъема на другой.

2. Найдите корону.

Визируйте край приклада стрингера, чтобы определить, венчает ли он.Если это так, разложите стрингер так, чтобы вершина готовой лестницы была обращена вверх.

3. Разложите первую ступеньку и второй подступенок.

Удерживайте угольник так, чтобы стойка с размером проступи находилась как можно ближе к концу балки стрингера, но достаточно далеко от конца, чтобы подступенок был внизу. Старайтесь выкладывать выемки так, чтобы их обрезка избавляла от сучков и дефектов.

4. Разложите вторую ступеньку и третий подступенок.

Сдвиньте угольник вверх и аккуратно совместите размер ступени с тем местом, где линия подступенка ниже пересекает край стрингера.Продолжайте подниматься по стрингеру до , вы выложите столько ступеней, сколько необходимо .

5. Отметьте заднюю часть верхнего протектора.

Верхний подступенок раскладывать не нужно; просто сделайте отметку, чтобы вы точно знали, где заканчивается протектор.

6. Отметьте вертикальный разрез в верхней части стрингера.

Переверните квадрат к низу стрингера и отметьте линию пореза от задней части верхней ступени до низа стрингера.

7.Выложите нижний подступенок.

Крепко прижав направляющую к стрингеру, совместите размер подступенка с тем местом, где первая ступенька пересекает стрингер, и отметьте первый подступенок. Полностью вытяните эту линию.

8. Отрегулируйте высоту первого подступенка.

Отнимите одну толщину проступи от первого подступенка, иначе эта ступенька будет выше остальных. Прибавьте толщину готового пола к подступенку, если пол не уложен.

9. Не перерезайте выемки.

Остановите циркулярную пилу сзади над выемкой и закончите пропил ручной пилой. Резка дисковой пилой за надрез происходит быстрее, но ослабляет стрингер .

10. Используйте первый стрингер в качестве шаблона.

Чтобы расположить последующие стрингеры, совместите обрезанный стрингер с краем балки стрингера и проведите линии. Сделайте надрез, удалив карандашную линию.

Фото: Patricia Steed

Подробнее о лестнице:

Цеховая лестница со стрингерами — Строительство в цехе упрощает сборку плотника

2 Правила удобной лестницы — Вам кажется, что на лестнице тесновато? Ваши ступени слишком короткие? Изучите два разных метода определения и обеспечения безопасного и комфортного подъема и бега.

Схема расположения террасы-лестницы 101 — Схема расположения ступеней палубы проста, не так ли? Наверное, правильно, если только вы не беретесь за задачу впервые. Имея в наличии множество «калькуляторов лестниц», легко рассчитать размеры подъема и пролета. Другое дело — применение этих размеров. Посмотрите это руководство, чтобы узнать, как разложить базовый набор ступеней настила.

Разметьте точные косы лестницы с помощью этого специального инструмента — Если вы обрамляете лестницу, вы можете надеяться, что ступенчатые калибры на вашем квадрате для обрамления коснутся края красивой прямой доски, но это может быть не так — в этом случае есть способ получше.Посмотрите это видео, чтобы узнать, как правильно выложить косые балки лестницы.

Обрамление лестницы — Независимо от того, какой метод вы выберете, для каждой лестницы требуется один и тот же базовый подход для безопасного, удобного и законного перехода с одного этажа на другой. В этом слайд-шоу автор Fine Homebuilding Джон Спир покажет вам этапы обрамления лестницы.

Как установить предварительно вырубную балку лестничной клетки | Home Guides

Типичная палубная лестница состоит из деревянных ступеней, прикрепленных к стрингерам.Лестницу можно устанавливать между двумя уровнями настила или с одного края настила и бетонного уступа на нижнем конце. Резка деревянных косоуров для лестниц на настиле требует точных расчетов и опыта. Но начинающий сборщик настилов с некоторым столярным опытом может установить набор предварительно нарезанных стрингеров, используя повседневные столярные инструменты и оборудование для лестниц. Первый шаг — снятие мерок и заказ предварительно нарезанных стрингеров в деревообрабатывающем цехе или на лесозаготовительной компании.

Измерения и заказ

Определите количество ступеней и подступенков на стрингерах, измерив высоту подъема лестницы.Подъем — это расстояние по вертикали от поверхности верхней деки до поверхности нижней деки или от поверхности деки до земли.

Обеспечьте замер подъема в деревообрабатывающем цехе или на лесозаготовительной компании. Магазин или компания изготовят стрингеры, вырезав выемки для каждой ступеньки в кусках каркасной древесины размером 2 на 14 дюймов.

Закажите два стрингера для лестниц шириной до 30 дюймов и дополнительный стрингер на каждые 24 дюйма шириной, если лестница шире 30 дюймов.Например, для лестницы шириной 48 дюймов требуется три стрингера, а для лестницы шириной 60 дюймов — четыре.

Установка стрингеров

Расположите верхний конец стрингера напротив поверхности балки обода на верхней палубе так, чтобы нижний конец стрингера опирался на нижний уровень настила. Для лестниц, ведущих с настила на бетонную площадку, расположите верхний край вплотную к балке обода на краю настила так, чтобы нижний конец находился на ступеньке.

Поднимите или опустите верхний конец, если необходимо, чтобы совместить самый верхний край стрингера с верхним краем балки обода.Отметьте поверхность балки, где нижний край стрингера встречается с балкой, как ориентир для установки балок-подвесов.

С помощью уровня отметьте горизонтальную линию на лицевой стороне балки обода на контрольной отметке. Обратите внимание на расстояние между стрингерами и отметьте положение каждого на горизонтальной линии.

Поместите стрингер-балку-подвеску вертикально на лицевую сторону балки обода так, чтобы фланцы с каждой стороны подвески прилегали к балке. Выровняйте карман на нижнем конце вешалки по горизонтальной линии.Прикрепите подвеску к лицевой стороне балки с помощью гвоздей для балок в каждое из обработанных отверстий на каждом фланце. Забейте гвозди обрамляющим молотком. Повторите этот шаг и установите оставшиеся подвески в отмеченных местах на лицевой стороне балки обода.

Вставьте верхний конец стрингера в подвеску напротив лицевой стороны балки обода. Забейте гвозди подвески в каждое из обработанных отверстий на сторонах подвески и в соответствующие стороны стрингера. Повторите этот шаг и прикрепите верхние концы оставшихся стрингеров по бокам подвесов.

Расположите более короткую опору квадрата обрамления на лицевой стороне балки обода, более длинную опору напротив одной стороны стрингера. Удерживая квадрат одной рукой, расположите стрингер так, чтобы он располагался под прямым углом или точно перпендикулярно поверхности балки обода. Отметьте палубу или наклон ниже по нижнему краю стрингера. Повторите этот шаг, выровняйте оставшиеся стрингеры в квадрате с балкой обода и отметьте нижние края каждой.

Измерьте ширину между верхними концами стрингеров, чтобы определить длину блокировки нижних концов стрингеров.С двумя стрингерами отрежьте кусок пиломатериала, обработанного под давлением, размером два на шесть до нужной длины с помощью циркулярной пилы. От трех или более отрежьте кусочки в зависимости от расстояния между каждым стрингером.

Поместите блок или блоки размером два на шесть ровно между стрингерами на нижнем конце. Прикрепите стрингеры к концам блока, забив два гальванизированных гвоздя 16d через сторону стрингера и в соответствующий конец блока.

Совместите стрингеры по отметкам на палубе или скате.Прикрепите блоки к поверхности деревянного настила парами гвоздей 16d с интервалом 6 дюймов от конца до конца. Для бетонного ската используйте дрель и твердосплавное сверло на 3/8 дюйма, чтобы просверлить отверстия через поверхность блока и на 2 дюйма в бетон с 6-дюймовыми интервалами от конца до конца. Установите распорный анкерный болт размером 3/8 на 4 дюйма в каждое отверстие и затяните гайки на каждом с помощью торцевого ключа и трещотки.

Ссылки

Наконечники

• Стрингеры могут быть установлены в зависимости от ширины лестницы или ближе друг к другу, где ступени лестницы выходят за края стрингеров на 2 дюйма или более.
• В качестве дополнительной меры установите обрамляющие ремни размером 1 1/2 дюйма на 36 дюймов на нижнем крае каждого стрингера и внутренней поверхности балки обода. Прикрепите ремешок к стрингеру и балке с помощью 10d обрамляющих гвоздей в каждое из обработанных отверстий на ремешке.
• Для более длинных стрингеров может потребоваться промежуточная блокировка или система стоек и балок. Проконсультируйтесь с местным строительным отделом, чтобы определить, нужна ли дополнительная блокировка или поддержка.
