Для чего нужен армопояс для стен из газобетона: Устройство армопояса в доме из газобетона: разновидности, применение, этапы монтажа, фото

Содержание

Устройство армопояса в доме из газобетона. Нужен ли армопояс

Армирующий пояс – обязательный контур жесткости, необходимый для того, чтобы постройка была действительно прочной и долговечной. Он не позволяет «накапливаться» нагрузкам в той или иной части несущих конструкций, а равномерно распределяет их. Благодаря ему усадка нового дома, пучение почвы и другие внешние факторы проходят для стен без последствий – то есть без трещин.

Армопояс из кирпича представляет собой небольшую сплошную кладку, усиленную продольными металлическими стержнями либо сеткой. Конечно, это не полноценный монолит, но во многих случаях такого простого решения оказывается вполне достаточно. Способность армопояса выравнивать нагрузки приходится весьма кстати, если основной материал стен не обладает устойчивостью к деформациям. Изделия вроде газобетона даже при хорошей прочности на сжатие практически не работают на изгиб. Неравномерное приложение силы неминуемо приведет к растрескиванию «по живому».

Армирующий пояс решает эту проблему, принимая основную нагрузку на себя, и не позволяя легким стенам смещаться относительно друг друга при воздействии разнонаправленных или неодинаковых по величине усилий. Также допускается использование кирпича вместо более дорогого бетонного монолита для армирования небольших хозпостроек и домов малой этажности. Он успешно будет противостоять неблагоприятным внешним условиям (сильным ветровым нагрузкам, проседанию или неравномерному пучению грунта), но при этом его куда проще изготовить своими руками – без спешки и необходимости переработать за раз приличный объем раствора.

Еще одна из функций, которую может выполнять армированный пояс – крепление других элементов постройки к коробке на анкера, если стеновой материал сам не способен их удержать. Это общий недостаток всех ячеистых бетонов и керамзитовых блоков. Традиционными методами к ним не пришить даже мауэрлатный брус без дальнейшего разрушения стен. Так что делать разделительную кирпичную кладку в любом случае придется.

Неплохо себя показывает двойной армирующий пояс, укладываемый под подошву и на верхний срез столбчатого фундамента. Сезонные подвижки грунта в этом случае не смогут «играть» опорами, ведь те фактически превратятся в единую ферму, жестко закрепленную двумя связками.

Основные виды разгрузочных поясов

В зависимости от расположения армопояса, он может носить разные названия и брать на себя определенные функции:

  1. Ростверк – укладывается между столбчатым или свайным основанием дома и стенами. Однако из кирпича его не строят – слишком ответственный участок.
  2. Цоколь – это уже второй уровень разгрузки и армирования, который применяется в строительстве домов на фундаменте из бетонных блоков. Он обеспечивает основанию большую жесткость на подвижных грунтах и также изготавливается из ЖБ. Хотя достаточно распространенным вариантом является кладка из кирпича, выполняющая функции несъемной опалубки под последующую заливку.
  3. Разгрузка – промежуточный армопояс под плиты перекрытия, который не только принимает на себя их вес, но и обеспечивает жесткость здания выше одного этажа на каждом уровне.
    При строительстве из легких бетонных блоков без него не обойтись, и здесь лучшим способом является именно кирпич.
  4. Опора под мауэрлат – обязательный элемент дома из газобетона или других пористых блоков, которые плохо воспринимают точечные и разнонаправленные нагрузки. Кроме того, крепление самого бруса с помощью шпилек в таких стенах оказывается ненадежным даже при использовании химанкерования. Здесь армированный пояс для стен из газобетона превращается в некую связку между блоками, с которыми он соединен раствором, и фермой крыши, укрепленной через мауэрлатный брус.

Особенности укладки на газобетон

Как правило, кирпичный пояс делают высотой в 4-7 рядов и в ширину укрепляемой стены. Армирование обязательно выполняется в каждом горизонтальном шве с помощью стальной сетки с ячейкой 3-4 см или жесткой проволоки толщиной не менее 5 мм. Монтаж осуществляется так же, как и в случае с обычными стенами из кирпича:

  • со смещением швов в 1/3 длины;
  • с тычковой перевязкой в каждом третьем ряду.

Если армопояс для газобетона из кирпича служит опорой для мауэрлата, в кладку можно сразу замуровать вертикальные штыри – металлические резьбовые шпильки диаметром 12-16 мм. Устанавливаются они с шагом 1-1,5 м, а глубина их заделки будет зависеть от толщины бруса – она должна оказаться вдвое длиннее свободного конца под крепление мауэрлата. Впрочем, многие строители советуют сразу вмуровывать обрезки на всю высоту армопояса.

После схватывания раствора на поверхности кладки расстилают рубероид или два слоя толи. Это гидроизоляция, которая защитит сам брус и надстройку из кирпича от скапливания конденсирующейся влаги. Дальше намечается и просверливается в нужных точках мауэрлат, нанизывается на выпуски шпилек и фиксируется на поясе армирования гайками под широкие шайбы.

Поскольку керамика обладает большей теплопроводностью, чем основной стеновой материал, она превращается в некое подобие мостика холода (хотя монолитный железобетон в этом случае проявляет себя еще хуже).

Чтобы при дальнейшей эксплуатации здания в зимний период не возникало проблем, можно попробовать «замкнуть» контур ячеистых блоков параллельно с укладкой кирпича. Для этого со стороны помещений выводят тонкую перегородку из ГБ, как бы пряча армопояс внутри газобетонной стены. Если между поверхностями образовался зазор, специалисты рекомендуют его дополнительно теплоизолировать.

Этапы возведения пояса под перекрытие

Если жесткий контур под крышей играет роль разгрузки и надежной опоры для мауэрлатного бруса, его достаточно выложить по периметру коробки дома. Однако применение плит для межэтажных или чердачных перекрытий заставит закрыть рядами кирпича и среднюю несущую стену. Здесь газобетон также может испытывать нагрузки, так что жесткая прослойка для его армирования просто необходима.

Какими бы легкими ни были плиты перекрытия, опирать их непосредственно на ячеистые или керамзитобетонные блоки нельзя. Кладка сможет выдержать их вес, но при изменении направления приложенной силы она начнет разрушаться. Пояс в этом случае служит своеобразным буфером, который распределяет давление плиты на всю площадь стен, предотвращая продавливание несущей конструкции. Отказаться от мощной прослойки из полнотелого кирпича можно, только когда перекрытие выполняется из дерева – здесь обходятся подложкой под балки в один-два блока.

В противном случае армопояс под пустотные плиты строится по всем правилам. Основные этапы работ:

  • Первый ряд с помощью раствора сажают непосредственно на газобетон. Если толщина основной стены стандартная (30 см), укладку делают в два кирпича, заполняя промежутки «чекушками».
  • Монтаж армирующей сетки по всей линии пояса.
  • Укладка второго ряда по той же схеме с последующим усилением.
  • Третий ряд кирпича – тычковый. Здесь нужно ориентироваться на внутреннюю плоскость стены. Оставшийся снаружи зазор заполняется либо четвертками, либо кусками минваты, если одновременно возводится утепленный вентилируемый фасад.

Под верхним рядом газобетона, на который размещается пояс под плиты перекрытия, в штробах обязательно должна быть проложена арматура. Это добавит всей конструкции жесткости и обеспечит стенам дополнительную защиту от трещин. Иначе, раз появившись, они поползут ниже.

По приведенной схеме армопояс выкладывается на всю необходимую высоту, после чего на него можно безбоязненно монтировать плиты перекрытия. Анкеровка выполняется стандартным способом для стен из кирпича – с помощью Г-образных металлических скоб. Крепежные элементы для защиты от коррозии закрываются слоем цементного раствора.

Армированный пояс из железобетона сооружается по периметру здания. Основой является каркас, собранный из арматуры. Его заливают жидким раствором бетона. А чтобы бетонная смесь не растекалась, собирается опалубка под армопояс. Разберемся, как правильно нужно собирать эту конструкцию.

Зачем нужно строить армопояс

В каких случаях устройство армопояса является необходимостью? Назначение этой конструкции – укрепление зданий, построенных из газо-или пенобетона, кирпича и других материалов, не обеспечивающих достаточно высокую жесткость конструкции.

Устройство конструкции необходимо в следующих случаях:

  • если дом строится на мелкозаглубленном фундаменте;
  • при постройке зданий на участках, которые имеют значительный уклон;
  • если на небольшом расстоянии от строящегося объекта имеется река или овраг;
  • при определенных характеристиках грунта на строительной площадке;
  • при строительстве в сейсмически активных районах.

Технология строительство домов из блочных материалов предусматривает сооружение нескольких армопоясов, а именно:

  • самый нижний армирующий пояс заливается в траншею, выкопанную под фундамент. Армопояс устраивается по периметру и по месту расположения несущих стен;
  • следующая укрепляющая конструкция располагается в цоколе здания, его основная функция – распределение нагрузки;


  • еще один армирующий пояс устанавливается на уровне расположения перекрытий между первым и вторым этажом. Его функции – стягивание стен и перераспределение нагрузки над оконными и дверными проемами;
  • верхний пояс монтируют на уровне потолочного перекрытия верхнего этажа для перераспределения нагрузок, оказываемых крышей.

Для сооружения армопояса своими руками необходимо сначала собрать опалубку. Рассмотрим, как монтируется эта конструкция.

Виды опалубки для армопояса

Монтироваться опалубка для армопояса может разными способами. Основные варианты конструкции – съемная и несъемная. Кроме того, могут быть использованы различные материалы для сборки форм для заливки.

Несъемная

Наиболее простой вариант монтажа – установка несъемной опалубки. Недостатком этого метода является увеличение расходов, так как используемые формы используются однократно и остаются в конструкции пояса навсегда. Для монтажа применяют уже готовые блоки из пенополистирола, хозяевам остается только правильно установить их.


Совет! Применение пенополистирольных блоков является дополнительным утеплением дома, так как голые железобетонные конструкции являются мостиками холода.

Блоки выпускаются в широкой линейке размеров, поэтому легко приобрести материал для строительства опалубки для армопояса любого размера. Собирается конструкция из блоков максимально просто, так как они имеют крепления и соединяются между собой по принципу «паз-шип».

Съемная

Если приобретение готовых блоков для монтажа опалубки не планируется, то можно собрать съемные системы, используя доски. Это съемный вариант, собранная опалубка разбирается после застывания раствора и переставляется на другое место.

Использование переставных конструкций позволяет сэкономить на материалах. Этот вариант более трудоемкий, так как придется самостоятельно монтировать формы. Выполнение этой работы требует внимательности и аккуратности.


Монтаж опалубки

Разберемся, как сделать опалубку для армопояса. Рассматривать будем вариант сооружения съемной опалубки из досок. Монтаж опалубки для армопояса осуществляется так:

  • для сборки используют доски шириной 20 мм;
  • высота пояса должна составлять 30 см;
  • ширина должна быть равна ширине основной конструкции, то есть, ширине фундамента или ширине стены;
  • первая доска опалубки прикручивается по периметру укрепляемой детали. Последующие доски устанавливаются сверху, вплотную друг к другу, зазор между досками должен быть минимальным. Доски сбиваются в щиты при помощи брусков. Крепить конструкцию лучше на саморезы, но можно использовать и гвозди;
  • для придания форме необходимой жёсткости, бруски по наружной стороне набивают каждые 0,7 метра. Бруски располагают строго вертикально;
  • для дополнительного укрепления конструкции устанавливают стяжки из проволоки между параллельными щитами. Располагать стяжки нужно с шагом 0,8-1,0 метра;


  • последний этап – проверка качества монтажа. Необходимо убедиться, что стенки опалубки расположены строго вертикально, а сама конструкция достаточно прочная, чтобы выдержать давление, оказываемое бетонной смесью;
  • кроме того, нужно убедиться в отсутствии щелей, иначе через них будет вытекать раствор. Широкие щели забивают накладными рейками, узкие – паклей.

Демонтаж опалубки

К разборке деревянных форм следует приступить после затвердевания бетона. Не нужно ждать, когда бетон наберет полную прочность. Демонтировать формы можно, как только раствор застынет сверху.

Разборка не представляют особой сложности. Сначала снимают стяжки из проволоки, затем разбирают конструкцию на части. После очистки и просушки, щиты из досок можно использовать для сборки опалубки на другом участке.

Итак, в некоторых случаях монтаж армопояса является обязательным. Это укрепляющая конструкция, повышающая надёжность здания. Для его сооружения необходимо сначала собрать опалубку. Её можно быстро собрать из готовых пенополистирольных блоков или самостоятельно сбить из досок и деревянных брусков.

– специальная строительная конструкция, которая укрепляет здание, фиксируя кладку из кирпича. Сейсмопояс незаменим при строительстве архитектурных сооружений. Конфигурация монолитного пояса из железобетона соответствует очертанию дома. Заливка армопояса – строительная операция, требующая специальных навыков. Процесс актуален и ему уделяется повышенное внимание, если стоит задача построить объект, обустроить стены и кровлю.

Заливка армопояса производится после укладки заключительного ряда из шлакоблока, газоблока, пеноблока или другого строительного материала, обладающего недостаточной прочностью. К хрупким строительным материалам проблематично закрепить брусья для установки стропил. Если правильно залить армопояс, вы обеспечите надежность крепления элементов перекрытия. Пояс представляет собой расположенный между этажами объекта фундамент, повышающий устойчивость возводимого объекта строительства. Он перераспределяет усилия, создаваемые элементами строения. Сейсмопояс повышает сопротивляемость строительной конструкции к перепадам температур, ветровым нагрузкам, усадке.

Армированный пояс – специальная конструкция, которая применяется для надежной фиксации кирпичной кладки

Если объект строительства представляет собой двухэтажный дом, то заливаются два идентичных армопояса. Устройство первого выполняется, когда завершено строительство контуров нижнего этажа. На него устанавливаются элементы потолочного перекрытия. Второй уровень усиления выполняется после окончания возведения второго этажа. Он – основа для крепления стропил.

Целесообразность сооружения усиленного пояса

В каких случаях требуется усиление строения, можно ли без него обойтись? Заливают сейсмопояс в следующих ситуациях:

  • недостаточно заглубленный фундамент;
  • расположены в непосредственной близости овраги и водоемы;
  • здание построено в условиях горного рельефа;
  • возможна усадка грунта под постройкой;
  • объект расположен в сейсмической зоне.

Для чего предназначен опорный каркас?

Ряд современных материалов, применяемых при строительстве, отличается комплексом преимуществ. Но из-за недостаточной жесткости они отрицательно воспринимают точечные усилия. Не допустить разрушения можно, выполнив устройство армопояса. Это мероприятие – оправданная необходимость для современных сооружений, в том числе кирпичных.

Если дом построен из блочных материалов, то он часто подвергается природным воздействиям

Перекрытие кровли воздействует на постройку двумя видами усилий:

  • Вертикально действующей нагрузкой, передаваемой массой кровли и внешними факторами: ветровой нагрузкой, снежным покровом, сейсмическими составляющими. Точечное воздействие стропильной фермы преобразуется в равномерно распределенное.
  • Распорным воздействием, передающимся на основание опирающимися стропилами. Кровля пытается усилием раздвинуть постройку. Этому противодействует армированный стальным прутком пояс.

Функциональное назначение

Армированный каркас выполняет ряд ответственных задач:

  • сохранение контура и предотвращение деформации стен при усадке почвы и землетрясениях;
  • выравнивание возводимой конструкции в горизонтальной плоскости и устранение ошибок, допущенных при кладке;
  • обеспечение жесткости строящегося здания;
  • распределение локальных или точечных усилий по опорной плоскости несущих поверхностей;
  • фиксация замкнутой линии, являющейся основанием для крепления кровли.

Независимо от ваших планов по размещению над первым этажом дома мансарды, следующего этажа или крыши, помните, что необходимо позаботиться об усилении строения!

Доски для будущей опалубки должны располагаться снаружи стены, а не внутри, то есть опираться в стену, в накладку кладке на 2-4 сантиметра

Особенности подготовительных мероприятий

Серьезное требование при сооружении армированного стальными прутками пояса – соблюдение размеров. Ширина должна максимально соответствовать толщине стен, представляя собой конструкцию квадратного сечения с размером стороны не меньше 250 миллиметров. Если возведение постройки осуществляется из газобетона, то укладка завершающего ряда производится специальными блоками U-образной конфигурации. Эта цепь представляет собой опалубку для заполнения бетонным раствором. В ситуации, когда строительство дома осуществляется из кирпича, внешний контур формируется путем установки кирпича на половину толщины, а внутренний – выполняется из досок.

Результаты Голосовать

Где вы предпочли бы жить: в частном доме, или квартире?

Назад

Где вы предпочли бы жить: в частном доме, или квартире?

Назад

Сооружая каркас, обращайте внимание на его непрерывность по всему периметру объекта. Общая система кровли дома предусматривает специальные элементы: лежни или стойки коньков, опирающиеся на другие стены здания, которые не являются капитальными. На них в данной ситуации также должен сооружаться каркас усиления. Контроль горизонтальности верхнего края проверяйте с помощью водяного уровня.

Последовательность подготовительных операций

Для армопояса своими руками можно выполнить все этапы работ, если внимательно изучить технологический процесс и своевременно приобрести все необходимое. Этапы работ по монтажу включают:

  • Подготовку к установке. прочной? Какие необходимы материалы? Для обустройства каркаса используйте обычные деревянные доски, имеющие толщину не менее 40 миллиметров. Ширина досок должна быть порядка 200 миллиметров. С помощью специальных направляющих элементов необходимо гвоздями скрепить опалубку для обеспечения жесткости. Длина гвоздей до 120 миллиметров позволяет выполнить надежную фиксацию опалубки для армопояса. Выступающие части гвоздей аккуратно загните. Для надежности конструкции следует зафиксировать направляющие к капитальным элементам здания.

    Армирующий пояс (сейсмопояс) – увеличивает надежность дома и предотвращает появление трещин

  • Обеспечение неподвижности. Размеры направляющих элементов, выполненных из брусьев или досок, должны соответствовать толщине стены. Фиксация формы осуществляется к доскам с помощью гвоздей. Опалубка для армопояса должна обладать жесткостью, не расходиться при заливке бетонного раствора.
  • Герметизацию стыков. Закупорку торцевых щелей производим густым раствором, который не должен стекать наружу, оставаться внутри периметра. Также можно добавить монтажную пену или пленку для уплотнения щелей.
  • Специфика армирования

    Для установки арматурного каркаса потребуются рифленые прутки диаметром более 12 мм, которые укладываются по периметру постройки. При укладке арматуры ее установку необходимо выполнять с двух сторон: один ряд к внутренней стороне стены строения, а другой – к внешней. Как правильно зафиксировать армированный каркас? Для этого требуется сварка, с помощью которой тщательно проваривается весь каркас. Это касается всех металлических деталей и стыков. Углы пояса, которые выступают, следует загнуть по всему периметру.

    После армирования строение будет опоясано двумя цельными стальными кольцами. Перегородки постройки, которые не несут силовую нагрузку перекрытия, армируют традиционным способом. Поверх арматуры обязательно установите сетку из проволоки диаметром 8 мм с квадратными или прямоугольными ячейками. Крепление к арматуре сетки осуществляем с применением вязальной проволоки. При фиксации по периметру постройки сетки не допускаются пропуски. Обеспечьте минимальный размер по вертикали армированного контура – 20 сантиметров. Несущие нагрузку элементы каркаса закрепляются внахлест. Это обеспечит монолитность пояса после бетонирования.

    Заливка бетоном. В целом этот этап не вызывает сложностей

    Подготовка бетона

    Возможно использование раствора, применяемого при кладке кирпича, базирующегося на основе песчано-гравийной смеси. Для этого применяется речной песок, крупные фракции гравия, а также небольшое количество щебня. Для традиционно используемого цемента марки 400 одну часть цемента смешиваем с четырьмя частями смеси песка и гравия. Уровень залитого раствора контролируем по предварительно натянутой строительной нити.

    Заливка бетонным раствором

    Обеспечить требуемую прочность можно, соблюдая следующие рекомендации:

    • опалубка для армопояса по технологии бетонируется в один прием;
    • работы выполняйте непрерывно;
    • раствор желательно подавать бетононасосом непосредственно в деревянную форму;
    • заливайте бетон, пока он не покроет арматуру на глубину 5 см;
    • предпочтительно использовать бетон с маркой не менее М 200;
    • недопустимы воздушные полости, которые отрицательно влияют на прочность. Для устранения применяйте специальные вибраторы;
    • использование пластификаторов улучшает текучесть смеси, уменьшает концентрацию воды, что сокращает срок затвердевания бетона;
    • на протяжении 3-х недель бетонная масса должна выстояться;
    • в жаркий период обильно смачивайте водой поверхности для недопущения трещин и крепости застывшего раствора.

    Заключительные операции

    Демонтировать каркас опалубки следует через неделю после отстаивания бетона. К этому времени он достигнет прочностных характеристик. После затвердевания бетонной стяжки сразу приступайте к укладке плит для будущего перекрытия или монтажу крыши. Обязательно используйте рулонные гидроизоляционные материалы перед монтажом кровли или установкой плит перекрытия. В местах крепления системы кровли, при необходимости, выполняются отверстия для анкеров.

    Нецелесообразно экономить на строительных материалах. Если армированный пояс залит с учетом технологических требований, то гарантируется долговечность эксплуатации здания и прочность конструкции. Армопояс под крышу, соблюдая указанные рекомендации, сделать несложно! Вы сможете выполнить это самостоятельно!

Армопояс — это железобетонная конструкция предназначенная для укрепления стен дома от различных нагрузок, которые возникают в результате деформации под воздействием, как внешних так и внутренних факторов. К внешним факторам можно отнести, воздействие ветра, плавающий грунт, дом установленный на наклонной местности или на холме и конечно же сейсмическая активность земли. К внутренним факторам относятся, установка в стену шпилек и других бытовых строительных приспособлений нужных при внутренней отделке дома. В результате этих явлений стены из газобетона могут не выдержать нагрузок и просто напросто разъехаться или треснуть. Для того, чтобы не случилось подобных неприятностей профессиональные строители делают армопояс, для увеличения прочности дома.

Армопояс устанавливают по всей площади дома если дом состоит из блочных элементов. Обычно его устанавливают между этажами и непосредственно перед установкой крыши, это делается для того, чтобы стены не разъехались под воздействием нагрузки на стены массы крыши. Таким образом крыша не оторвется от дома при правильной установке армопояса.

Установка армопояса своими руками

Армопояс можно установить с помощью деревянной обалубки, так и с помощью доборных блоков (около 10 см) толщиной. Давайте сначала разберем этап установки армопояса с помощью второго варианта. Итак: покупаем доборные блоки в нашем случае делаем с наружней стороны (со стороны улицы) блок 10см и приклеиваем его на клей, затем из минеральной ваты делаем тепловой контур, из-нутри дома делаем 5см блок и тоже укладываем на клей.

Можно за место третьего 5 см блока использовать опалубку, это делается для того чтобы увеличить площадь бетона, но это зависит от конструкции стены.

Установка деревянной опалубки для армопояса

Деревянная опалубка для армопояса устанавливается очень просто. Сначала устанавливается опалубка из деревянных досок, высоты опалубки порядка 30 см буде вполне достаточно, затем присверливаем доски к стене и через каждые 60-70 см вбиваем дополнительные стяжки, это делается для того, чтобы деревянная опалубка не разъехалась под воздействием массы залитого бетона.

Затем внутрь укладываем арматуру от 8 до 12 диаметра. Самым оптимальным является 12 диаметр, но это если ваш дом подвержен влиянию внешних факторов. Далее перевязываем арматуру и укладываем ее на специальные звездочки, таким образом делаем активный нижний слой. После этого бетон хорошенько разравниваем, уплотняем и получаем готовый армопояс.

Следующим этапом будет установка шпилек, для крепления перекрытия. Шпильки устанавливаются через каждые 60 см по всему периметру стен. Шпильки нужны для того, чтобы закрепить перекрытие и соответственно крышу, чтобы она держалась ровно.

Соответственно после заливки бетона сверлится брус и устанавливается на шпильки. Кстати шпильки можно взять любой длинны, мы брали 1,5 метровые шпильки резали пополам и вставляли в армопояс.

Заливка бетона в опалубку

Вы наверняка видели, когда бетон заливается из специального рукава, с помощью бетононасоса. Но в некоторых случаях заливка бетона из бетоно-насоса невозможна из-за того, что бетон будет падать с большой высоты под давлением в результате чего опалубка может просто-напросто не выдержать и сломаться, поэтому нужно либо хорошо крепить опалубку либо заливать бетон с помощью ручного труда. Лучше всего использовать бетон марки м200 или выше, кстати как мы описывали здесь. Сделать бетон можно и самостоятельно, для этого нуобходимо смешать цемент, песок и щемень в пропорции 1:3:5 и тщательно перемешать добавляя воду.

Заливку бетона необходимо выполнять за 1 раз иначе, может нарушиться целостность конструкции!

Но если же заливку бетона не удалось выполнить за 1 раз, тогда отчаиваться не стоит. Необходимо при заливке установить газоблок — деревянную опалубки, которая должна стать перекрытием и при следующей заливке бетона смочить край водой и продолжить заливать бетон.

Через 3-5 дней армопояс для газобетона готов остается лишь установить снять опалубки и продолжить возведение крыши.

Видео — заливка армопояса дома из газоблоков

При строительстве дома из газосиликатных блоков необходимым условием является изготовление армопояса из бетонного раствора. Армопояс для газобетона представляет собой монолитный слой бетона, равномерно распределенный по всему периметру стен дома. Такая конструкция на порядок повышает надежность стены из газобетона и всего строения. Для одноэтажного дома армопояс рекомендуется делать в средней части стены и под крышей, а для двухэтажного — между этажами и под крышей.

Для чего нужен

армопояс в доме из газобетона

Многие начинающие строители до конца не понимают, зачем нужен армопояс для стен дома. Особенно, если строение одноэтажное. На самом деле, необходимость его возведения исходит из следующих причин:

  • Пояс связывает воедино всю конструкцию, являясь своеобразным ребром жесткости. Тем самым повышается сопротивляемость здания ветровым нагрузкам, сейсмической активности, подвижкам грунта в районе застройки, усадке строительного материала. Без наличия такого усиления повышается вероятность образования трещин на стенах.
  • Вся нагрузка на стены распределяется равномерно, что продлевает эксплуатационный ресурс дома.
  • Благодаря армопоясу появляется возможность изготавливать оконные и дверные проемы любой ширины.
  • Закрепить стропильную систему на крыше необходимо очень надежно, а газоблоки этого обеспечить не могут.

Размеры армопояса

Размеры армопояса зависят от габаритов самой стены:

  • Армопояс проходит по всему периметру здания, в том числе по внутренним стенам.
  • Высота армопояса может быть меньше или равна высоте газоблока. Не рекомендуется делать ее более 30 см. Это неоправданный расход средств при одинаковой степени защиты. К тому же, будет наблюдаться повышенная нагрузка на стены.
  • Толщина армопояса для газобетона может равняться толщине стены, а может быть, меньше.
  • Рекомендуется сечение армопояса делать квадратным. Существует правило сопромата: квадратное сечение является более стойким к механическим нагрузкам, нежели прямоугольное.

Варианты изготовления армопояса

Некоторые строители, в целях экономии, делают армопояс из кирпича. Он представляет собой 4–5 рядов кирпича, между которыми проложена арматура или арматурная сетка. Поскольку кирпичный пояс по прочности уступает бетонному, его можно применять для строительства небольших построек или хозблоков.

Разберем, как правильно сделать армопояс по газобетону методом монолитной заливки. Существует несколько вариантов изготовления армопояса, которые приводятся ниже:

Использование готовых U-блоков

Такие изделия имеются в продаже. В сечении каждого U-блока имеется вырез, куда закладывается арматура и заливается бетон. Толщина одной стенки составляет — 10 см, а второй — 5 см. U-блоки устанавливаются на обычный клей для газобетона вначале по углам стены, а затем соединяются в один ряд. Блоки ставятся более толстыми сторонами на наружную стену строения.

Над дверными и оконными проемами монтируются деревянные перемычки, которые крепятся вертикальными подпорками. Перемычки должны находиться на одном уровне с верхом предыдущего ряда газоблоков.

Данный способ отличается легкостью и быстротой монтажа, но не обладает популярностью ввиду дороговизны U-блоков. Как вариант, можно самостоятельно изготовить U-блоки, вырезав в них ножовкой средние части.

Использование доборных блоков

Можно использовать для изготовления армопояса доборные блоки разной толщины. Для наружных стен используются заготовки толщиной — 10 см, а для внутренних — 5 см. Они устанавливаются на клей сверху предыдущего ряда. К наружным блокам должен примыкать утеплитель. В промежуток между блоками укладывается арматурный каркас и заливается бетон.

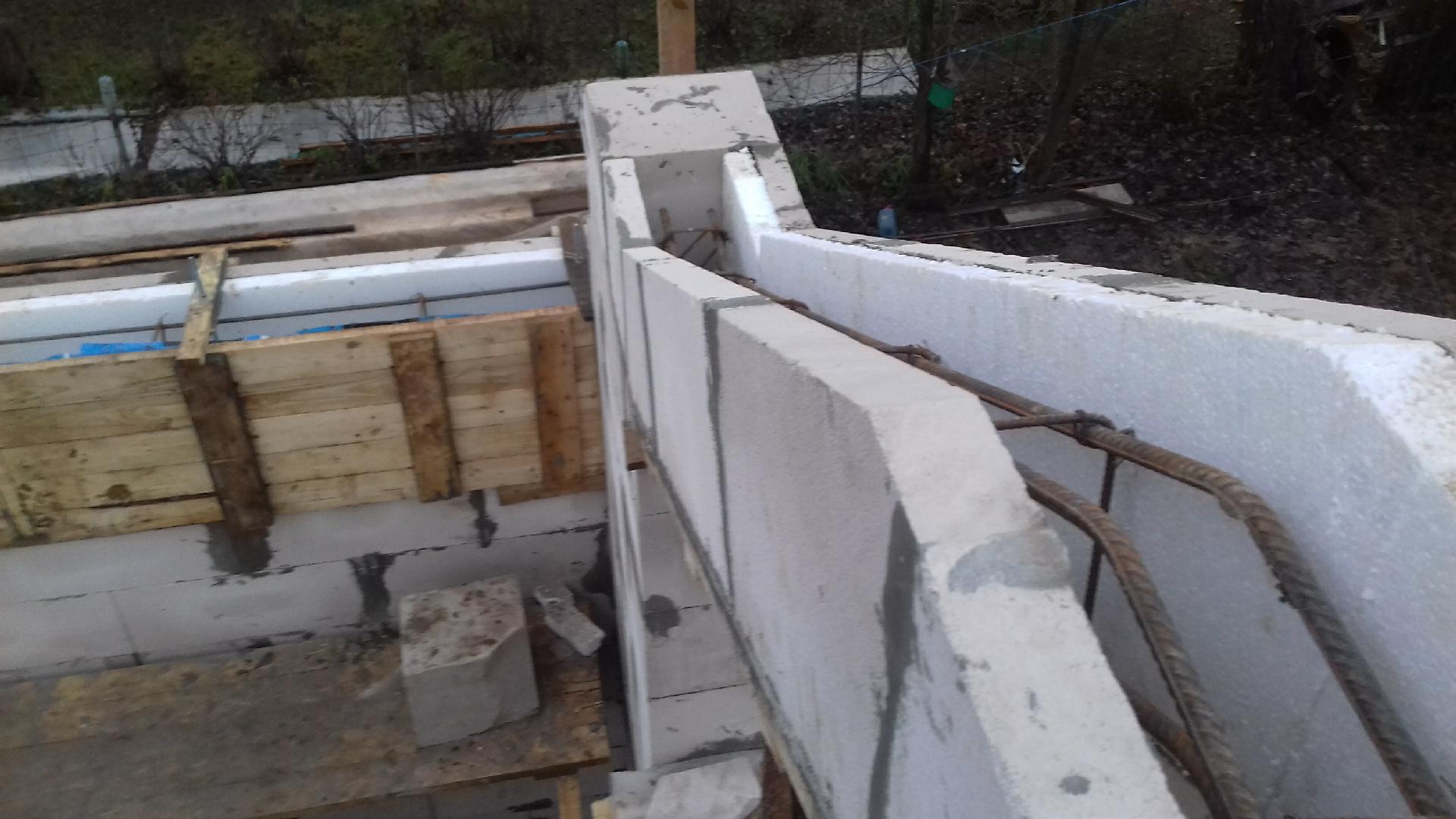

Вариант с односторонним доборным блоком

Применяются доборные блоки толщиной 10 см. Они устанавливаются на клей с наружной части стены. Непосредственно около блоков вставляются листы экструдированного пенополистирола толщиной 5 см. Они необходимы для уменьшения теплоемкости армопояса, во избежание появления мостиков холода. С внутренней стороны стены монтируется опалубка. В получившейся нише делается арматурный каркас, после чего в нее заливается бетонный раствор.

С наружной стороны дома бетонный пояс не будет виден, поэтому можно выполнять любую внешнюю отделку одним и тем же материалом.

Применение двухсторонней опалубки

Опалубка устанавливается с обеих сторон стены. Внутрь опалубки, вплотную к ее наружной стороне, вставляется слой утеплителя. После этого монтируется каркас из арматуры, а затем производится заливка бетона внутрь опалубки. После застывания бетона и снятия опалубки утеплитель необходимо заделать. Чаще всего это делается совместно со штукатуркой стены или ее отделкой листами пенопласта.

Как сделать опалубку для заливки бетона

Если хотя бы одна сторона армопояса выходит наружу здания, требуется возведение обязательной опалубки. Она может изготавливаться из ровных досок, OSB, листов фанеры, ламинированных плит ДСП. Крепится опалубка непосредственно к газобетонным стенам при помощи саморезов по дереву. Если применяются доски, то необходимо предусмотреть наличие вертикальных перемычек, обеспечивающих жесткость конструкции.

Совет: верх опалубки должен быть идеально ровным, чтобы слой бетона был одинаков по своей толщине. Тогда ряд блоков, который будет на него укладываться, не изменит геометрию стены дома.

Поверху опалубки крепятся горизонтальные перемычки, фиксирующие ее с обеих сторон. Перемычки прикручиваются саморезами или прибиваются гвоздями через каждые 80–100 см.

Если слой утеплителя выходит на внешнюю стену дома, а отделка стены пока что не предусмотрена, его можно замаскировать. Для этого опалубку устанавливают не заподлицо со стеной, а непосредственно на стену. После снятия опалубки остается впадина глубиной около 3 см, чего вполне достаточно для слоя отделочного материала.

Совет: опалубка устанавливается сразу по всему периметру стен. Тем самым обеспечивается заливка армопояса за 1 заход.

Армирование бетона

Для повышения прочности и жесткости бетонного слоя необходимо выполнить его армирование. Для этого используется металлическая или стекловолоконная арматура сечением 8–12 мм. Обычно достаточно четырех прутов арматуры, уложенных вдоль стен. Арматура связывается между собой вязальной проволокой через каждые 50 см с формированием квадратного или прямоугольного каркаса. Сварку для соединения прутов применять не рекомендуется, так как металл быстро начнет ржаветь даже внутри слоя бетона именно в проваренных местах.

Армирующий каркас не должен лежать на газобетоне. Его нужно приподнять над ним примерно на 3 см. Для этого используются специальные пластиковые фиксаторы для арматуры. Удобнее выполнять вязку каркаса внутри опалубки.

Заливка армопояса

Рассмотрим, как правильно залить армопояс бетонным раствором. Для этого рекомендуется использовать бетон М200 или выше. Его можно купить в уже готовом виде или изготовить самостоятельно из песка и цемента марки М400. При самостоятельном изготовлении следует придерживаться пропорций раствора:

  • Цемент — 1 часть.
  • Песок — 3 части.
  • Щебень — 5 частей.
  • Вода — до густоты.
  • Пластификатор — по рекоммендации производителя.

Бетонный раствор перемешивается вручную или при помощи бетономешалки. После этого раствор заливается внутрь опалубки. Используя металлический штырь, бетон уплотняется с удалением из него пузырьков воздуха.

Совет: заливать армопояс рекомендуется за один заход, чтобы не допустить расслоения нескольких слоев бетона. Если такой возможности нет, то на поверхности залитого слоя устанавливают деревянные перемычки. После их снятия поверхность бетона увлажняют, а затем продолжают заливку.

Примерно через 5 дней бетон окончательно застынет. Опалубку можно будет снять. В течение этих дней армопояс желательно поливать водой для придания бетону повышенной прочности.

Особенности бетонного пояса под мауэрлат

О необходимости обустроить армопояс на газобетоне между этажами мы поговорили. А нужен ли такой слой бетона снизу чердачного перекрытия? Не будет ли слишком громоздким дом с несколькими поясами? Мауэрлат нельзя крепить непосредственно к ряду газоблоков, так как данный материал не отличается повышенной прочностью. От воздействия ветровых нагрузок крепления просто расшатаются, а брус сместится со своего места.

Кроме того, будут укреплены стены, что исключит появление на них трещин. 2 бетонных пояса не слишком утяжелят всю конструкцию, поэтому можно не беспокоиться за сохранность стен. Следовательно, армопояс необходим, но имеет свои особенности.

Армопояс под мауэрлат может отличаться своими габаритами в меньшую сторону, так как несет меньшую нагрузку. Кроме того, для усиления каркаса пояса часто используется всего 2 арматурных прута.

Мауэрлат должен надежно крепиться к армопоясу. С этой целью, еще до заливки бетонного раствора, поднимают вертикально вверх шпильки с гайками. Деревянный брус мауэрлата крепится к бетону именно этими шпильками и сверху фиксируется гайками.

Других отличий у такой конструкции не имеется.

Сделанный по всем правилам бетонный армопояс обеспечит зданию из газобетона прочность и долговечность, предотвратит появление трещин на стенах, позволит сделать надежную крышу. Потратив на изготовление усиленного бетонного пояса 2–3 дня, вы продлите срок эксплуатации дома в несколько раз.

Нужен ли армопояс для гаража из шлакоблоков. Как залить армированный пояс? Под какие виды междуэтажных перекрытий нужен армопояс

Любой застройщик, задумав построить дом из газобетона, сталкивается с необходимостью изготовления армопояса (его ещё называют сейсмопоясом). Армопояс на газобетоне представляет собой монолитную железобетонную ленту, залитую по всему периметру стен (между первым и вторым этажом и т.п.). Этот элемент необходим для равномерного распределения нагрузки и связи стен воедино. Это снижает риск появления трещин при неравномерной усадке здания. Также армопояс закладывается под мауэрлат при устройстве кровли.

Максим Пан Пользователь FORUMHOUSE, Москва.

Нельзя крепить брус (мауэрлат) непосредственно к газобетону на шпильки. Если это сделать, то со временем, под действием ветровой нагрузки, крепления расшатаются. При устройстве мансардного этажа армопояс на газобетоне с деревянным перекрытием перераспределит точечную нагрузку от бруса на всю стену.

Показателен пример форумчанина с ником mad-max, который исчерпывающе отвечает на вопрос, когда нужен армопояс в доме из газобетона. Он не успел залить под мауэрлат армопояс, и дом ушёл в «зиму». Уже во время холодов арочные проёмы под окна в доме треснули ровно посередине. Сначала трещины были небольшие – около 1-2 мм, но постепенно они стали увеличиваться и по большей части раскрылись до 4-5 мм. В итоге, после зимы форумчанин залил пояс 40х25 см, в который перед заливкой раствора бетона установил анкера под мауэрлат. Это решило проблему с увеличивающимися трещинами.

mad-max Пользователь FORUMHOUSE

Хотел бы к этому добавить, что фундамент под дом у меня ленточный – монолитный, почва каменистая, подвижек основания, перед тем как я начал строить дом, не было. Полагаю, что причиной появления трещин стало отсутствие армопояса под мауэрлат.

Газобетонному дому, а тем более дому в два этажа, необходим армопояс. При его изготовлении следует запомнить такое правило:

Главным условием правильной «работы» армопояса является его непрерывность, неразрывность и закольцованность по всему периметру стен.

Есть несколько вариантов устройства армопояса в газобетонном доме. Начинается изготовление армопояса с расчёта его сечения и выбора типа опалубки – съёмная или несъёмная, а также «пирога» всей конструкции.

Eyeonenow Пользователь FORUMHOUSE

У меня строится дом из газобетона толщиной 37,5 см, с облицовкой кирпичом и вентилируемым зазором в 3,5 см. Использовать специальные U-блоки заводского изготовления под заливку армопояса я не хочу. Видел на нашем форуме следующую схему при строительстве дома, как утеплить армопояс – на стеновой блок устанавливает перегородочный блок толщиной 10 см, затем идёт утепление (ЭППС), а изнутри дома монтируется съёмная опалубка. Также видел вариант, когда утеплитель прижимается вплотную к кирпичной кладке. При такой схеме получается пояс большей ширины.

Чтобы понять, на каком варианте остановиться, обратимся к опыту экспертов FORUMHOUSE.

44alex Пользователь FORUMHOUSE

Я строил дом из газобетона толщиной 40 см. По моему мнению, вентилируемый зазор между стеной и облицовкой в 3,5 см – это недостаточно, оптимально оставлять зазор в 5 см. Если смотреть на «пирог» армопояса изнутри наружу, он был следующий:

  • съёмная опалубка;
  • бетон 20 см;
  • ЭППС 5 см;
  • перегородочный блок 15 см.

При строительстве дома из газосиликатных блоков необходимым условием является изготовление армопояса из бетонного раствора. Армопояс для газобетона представляет собой монолитный слой бетона, равномерно распределенный по всему периметру стен дома. Такая конструкция на порядок повышает надежность стены из газобетона и всего строения. Для одноэтажного дома армопояс рекомендуется делать в средней части стены и под крышей, а для двухэтажного — между этажами и под крышей.

Для чего нужен

армопояс в доме из газобетона

Многие начинающие строители до конца не понимают, зачем нужен армопояс для стен дома. Особенно, если строение одноэтажное. На самом деле, необходимость его возведения исходит из следующих причин:

  • Пояс связывает воедино всю конструкцию, являясь своеобразным ребром жесткости. Тем самым повышается сопротивляемость здания ветровым нагрузкам, сейсмической активности, подвижкам грунта в районе застройки, усадке строительного материала. Без наличия такого усиления повышается вероятность образования трещин на стенах.
  • Вся нагрузка на стены распределяется равномерно, что продлевает эксплуатационный ресурс дома.
  • Благодаря армопоясу появляется возможность изготавливать оконные и дверные проемы любой ширины.
  • Закрепить стропильную систему на крыше необходимо очень надежно, а газоблоки этого обеспечить не могут.

Размеры армопояса

Размеры армопояса зависят от габаритов самой стены:

  • Армопояс проходит по всему периметру здания, в том числе по внутренним стенам.
  • Высота армопояса может быть меньше или равна высоте газоблока. Не рекомендуется делать ее более 30 см. Это неоправданный расход средств при одинаковой степени защиты. К тому же, будет наблюдаться повышенная нагрузка на стены.
  • Толщина армопояса для газобетона может равняться толщине стены, а может быть, меньше.
  • Рекомендуется сечение армопояса делать квадратным. Существует правило сопромата: квадратное сечение является более стойким к механическим нагрузкам, нежели прямоугольное.

Варианты изготовления армопояса

Некоторые строители, в целях экономии, делают армопояс из кирпича. Он представляет собой 4–5 рядов кирпича, между которыми проложена арматура или арматурная сетка. Поскольку кирпичный пояс по прочности уступает бетонному, его можно применять для строительства небольших построек или хозблоков.

Разберем, как правильно сделать армопояс по газобетону методом монолитной заливки. Существует несколько вариантов изготовления армопояса, которые приводятся ниже:

Использование готовых U-блоков

Такие изделия имеются в продаже. В сечении каждого U-блока имеется вырез, куда закладывается арматура и заливается бетон. Толщина одной стенки составляет — 10 см, а второй — 5 см. U-блоки устанавливаются на обычный клей для газобетона вначале по углам стены, а затем соединяются в один ряд. Блоки ставятся более толстыми сторонами на наружную стену строения.

Над дверными и оконными проемами монтируются деревянные перемычки, которые крепятся вертикальными подпорками. Перемычки должны находиться на одном уровне с верхом предыдущего ряда газоблоков.

Данный способ отличается легкостью и быстротой монтажа, но не обладает популярностью ввиду дороговизны U-блоков. Как вариант, можно самостоятельно изготовить U-блоки, вырезав в них ножовкой средние части.

Использование доборных блоков

Можно использовать для изготовления армопояса доборные блоки разной толщины. Для наружных стен используются заготовки толщиной — 10 см, а для внутренних — 5 см. Они устанавливаются на клей сверху предыдущего ряда. К наружным блокам должен примыкать утеплитель. В промежуток между блоками укладывается арматурный каркас и заливается бетон.

Вариант с односторонним доборным блоком

Применяются доборные блоки толщиной 10 см. Они устанавливаются на клей с наружной части стены. Непосредственно около блоков вставляются листы экструдированного пенополистирола толщиной 5 см. Они необходимы для уменьшения теплоемкости армопояса, во избежание появления мостиков холода. С внутренней стороны стены монтируется опалубка. В получившейся нише делается арматурный каркас, после чего в нее заливается бетонный раствор.

С наружной стороны дома бетонный пояс не будет виден, поэтому можно выполнять любую внешнюю отделку одним и тем же материалом.

Применение двухсторонней опалубки

Опалубка устанавливается с обеих сторон стены. Внутрь опалубки, вплотную к ее наружной стороне, вставляется слой утеплителя. После этого монтируется каркас из арматуры, а затем производится заливка бетона внутрь опалубки. После застывания бетона и снятия опалубки утеплитель необходимо заделать. Чаще всего это делается совместно со штукатуркой стены или ее отделкой листами пенопласта.

Как сделать опалубку для заливки бетона

Если хотя бы одна сторона армопояса выходит наружу здания, требуется возведение обязательной опалубки. Она может изготавливаться из ровных досок, OSB, листов фанеры, ламинированных плит ДСП. Крепится опалубка непосредственно к газобетонным стенам при помощи саморезов по дереву. Если применяются доски, то необходимо предусмотреть наличие вертикальных перемычек, обеспечивающих жесткость конструкции.

Совет: верх опалубки должен быть идеально ровным, чтобы слой бетона был одинаков по своей толщине. Тогда ряд блоков, который будет на него укладываться, не изменит геометрию стены дома.

Поверху опалубки крепятся горизонтальные перемычки, фиксирующие ее с обеих сторон. Перемычки прикручиваются саморезами или прибиваются гвоздями через каждые 80–100 см.

Если слой утеплителя выходит на внешнюю стену дома, а отделка стены пока что не предусмотрена, его можно замаскировать. Для этого опалубку устанавливают не заподлицо со стеной, а непосредственно на стену. После снятия опалубки остается впадина глубиной около 3 см, чего вполне достаточно для слоя отделочного материала.

Совет: опалубка устанавливается сразу по всему периметру стен. Тем самым обеспечивается заливка армопояса за 1 заход.

Армирование бетона

Для повышения прочности и жесткости бетонного слоя необходимо выполнить его армирование. Для этого используется металлическая или стекловолоконная арматура сечением 8–12 мм. Обычно достаточно четырех прутов арматуры, уложенных вдоль стен. Арматура связывается между собой вязальной проволокой через каждые 50 см с формированием квадратного или прямоугольного каркаса. Сварку для соединения прутов применять не рекомендуется, так как металл быстро начнет ржаветь даже внутри слоя бетона именно в проваренных местах.

Армирующий каркас не должен лежать на газобетоне. Его нужно приподнять над ним примерно на 3 см. Для этого используются специальные пластиковые фиксаторы для арматуры. Удобнее выполнять вязку каркаса внутри опалубки.

Заливка армопояса

Рассмотрим, как правильно залить армопояс бетонным раствором. Для этого рекомендуется использовать бетон М200 или выше. Его можно купить в уже готовом виде или изготовить самостоятельно из песка и цемента марки М400. При самостоятельном изготовлении следует придерживаться пропорций раствора:

  • Цемент — 1 часть.
  • Песок — 3 части.
  • Щебень — 5 частей.
  • Вода — до густоты.
  • Пластификатор — по рекоммендации производителя.

Бетонный раствор перемешивается вручную или при помощи бетономешалки. После этого раствор заливается внутрь опалубки. Используя металлический штырь, бетон уплотняется с удалением из него пузырьков воздуха.

Совет: заливать армопояс рекомендуется за один заход, чтобы не допустить расслоения нескольких слоев бетона. Если такой возможности нет, то на поверхности залитого слоя устанавливают деревянные перемычки. После их снятия поверхность бетона увлажняют, а затем продолжают заливку.

Примерно через 5 дней бетон окончательно застынет. Опалубку можно будет снять. В течение этих дней армопояс желательно поливать водой для придания бетону повышенной прочности.

Особенности бетонного пояса под мауэрлат

О необходимости обустроить армопояс на газобетоне между этажами мы поговорили. А нужен ли такой слой бетона снизу чердачного перекрытия? Не будет ли слишком громоздким дом с несколькими поясами? Мауэрлат нельзя крепить непосредственно к ряду газоблоков, так как данный материал не отличается повышенной прочностью. От воздействия ветровых нагрузок крепления просто расшатаются, а брус сместится со своего места.

Кроме того, будут укреплены стены, что исключит появление на них трещин. 2 бетонных пояса не слишком утяжелят всю конструкцию, поэтому можно не беспокоиться за сохранность стен. Следовательно, армопояс необходим, но имеет свои особенности.

Армопояс под мауэрлат может отличаться своими габаритами в меньшую сторону, так как несет меньшую нагрузку. Кроме того, для усиления каркаса пояса часто используется всего 2 арматурных прута.

Мауэрлат должен надежно крепиться к армопоясу. С этой целью, еще до заливки бетонного раствора, поднимают вертикально вверх шпильки с гайками. Деревянный брус мауэрлата крепится к бетону именно этими шпильками и сверху фиксируется гайками.

Других отличий у такой конструкции не имеется.

Сделанный по всем правилам бетонный армопояс обеспечит зданию из газобетона прочность и долговечность, предотвратит появление трещин на стенах, позволит сделать надежную крышу. Потратив на изготовление усиленного бетонного пояса 2–3 дня, вы продлите срок эксплуатации дома в несколько раз.

Армопояс, он же армировочный пояс, армирующий железобетонный пояс, армированный разгрузочный пояс, а также сейсмопояс — это цельная железобетонная конструкция вокруг дома, повторяющая контур его стен.

В ее состав входит каркас из арматуры и проволоки. Каркас погружается в смесь песка, цемента и щебня. Такая смесь называется железобетоном.

Армопояс — это тот же фундамент, но расположен он между этажами строения. Правильно залитый пояс служит для придания стенам прочности за счет перераспределения нагрузки от всех элементов здания.

  • при мелкозаглубленном фундаменте;
  • при строительстве здания на склоне горы или холма;
  • если рядом находятся реки или овраги;
  • если грунт под постройкой просадочный;
  • в зоне сейсмической активности.

Чаще всего армопояс заливают, когда на стене уложен последний ряд строительного камня. Это может быть газоблок, пеноблок, шлакоблок и другой хрупкий материал. Армирующий пояс повышает сопротивляемость строения силе ветра, процессу усадки дома, сезонным колебаниям температур.

Если для стен из шлакоблока армопояс сооружать не обязательно, то строение из пеноблоков и газоблоков обязательно должно иметь армопояс. К стене из газосиликатного камня невозможно прикрепить брус, на котором будут устанавливаться стропильные ноги. Поможет только армированный пояс.

Для двухэтажного дома придется заливать 2 подобных пояса. Первый армопояс заливается после окончания кладки стен 1 этажа. На него позже будут уложены плиты потолочного перекрытия. После завершения кладки 2 этажа выполняется следующий армопояс. На него будут крепиться опоры для стропильной конструкции.

Опалубка для армопояса

Высота армированного пояса обычно составляет 30 см. Иногда она может быть чуть меньше или больше. Ширина его равна толщине стены. Для сооружения опалубки используются доски толщиной от 20 мм. Нижний край доски крепится на внешней и внутренней стороне стены саморезами. Верхние соединяются обрезками досок. Должно получиться своеобразное корыто в 30 см высотой. В нескольких местах стенки опалубки можно скрепить между собой вязальной проволокой. Можно сделать скрепляющие перемычки через каждый м. Они не дадут доскам прогнуться под тяжестью бетона.

Вернуться к оглавлению

Создание арматурного каркаса

Каркас собирается из уложенных горизонтально прутьев арматуры диаметром 8-12 мм. Они обязательно должны быть ребристыми. К таким стержням крепче цепляется бетонная масса. Выкладываются они в 2 нитки. Сверху на продольные стержни накладываются поперечные перекладины в виде лесенки с шагом 70 см. Каркас сваривается или связывается вязальной проволокой. В углах здания арматура может дополнительно укрепляться приваренными к ней уголками.

Элементы каркаса должны углубляться в бетон примерно на 5 см, поэтому под арматуру снизу подкладывают обломки кирпича, чтобы приподнять ее. Если нагрузка предполагается довольно высокая, для армирования используется не лесенка, а объемная конструкция из 4 продольных арматурных стержней, которые соединены в виде параллелепипеда. На концах и в середине они соединяются сваркой. Остальные точки соединения правильно связывать проволокой, так как сварка ослабляет структуру металла.

Вернуться к оглавлению

Заливка опалубки

Рекомендуется перед заливкой верхнего армопояса заложить в опалубку куски проволоки через 80-100 см. Ею в дальнейшем будут крепиться к поясу деревянные брусья, на которых устанавливаются стропильные ноги. Для заливки используют обыкновенный строительный бетон из смеси песка, цемента и щебня. Пропорции примерно такие: 1 часть цемента, 3 части песка, 4-5 частей щебня. Всю опалубку рекомендуется залить за 1 цикл. Раствор необходимо периодически уплотнять, протыкая его куском арматуры, чтобы выпустить воздух.

В жаркое время дня нужно обильно поливать конструкцию и укрывать ее полиэтиленовой пленкой. Делается это для того, чтобы бетон не потрескался в процессе интенсивного высыхания, а влага слишком быстро не испарялась. Так бетон быстро наберет прочность. Дня через 4-5 можно аккуратно размонтировать опалубку. Но для полного созревания бетона пройдет 2-3 недели. Рекомендуется для лучшей связки бетона со стеной сделать из забитых в блоки гвоздей или кусков проволоки своеобразного ежа.

Бетонный пояс, армированный металлической арматурой , является одним из важных элементов конструкции стен дома из газобетонных блоков. От него зависит прочность стен, принимающих вертикальные нагрузки от межэтажных перекрытий и крыши и передачи их на фундамент здания. Также армопояс дополнительно укрепляет конструкцию дома от деформации при подвижке грунта.

Сам бетон – это материал, который имеет высочайшую прочность на сжатие, при этом арматура хорошо работает на момент растяжения. Поэтому армопояс ж/б способен нести очень большие нагрузки на изгиб без какой-либо малейшей деформации. При этом находящиеся под ним газоблочные стены, будут испытывать в несколько раз меньшую нагрузку, так как армопояс распределяет ее на них равномерно.

На стены из газоблока заливается армопояс под крышу, для монтажа (опорные балки для стропил), под плиты и балки межэтажных перекрытий, а также для усиления блочного, свайного и столбчатого фундамента.

Армопояс для стен дома из газобетона

Часто неопытные, начинающие строители, даже не знают, для чего на стены одноэтажного дома следует заливать бетонный армированный пояс . А необходимость его устройства кроется в следующих причинах:

Размеры армопояса

Монолитный заливается по периметру всего здания, а его размеры привязываются к ширине наружных, так и внутренних стен.

По высоте может заливаться по верхнему уровню газоблока или ниже, но не рекомендуется поднимать его выше 300 мм — это будет просто неоправданный перерасход материала и повышение нагрузки на стены дома.

Ширина армопояса для газобетона делается по ширине стены, но может быть и немного уже.

Армирование бетонного пояса

Для армирования используется арматура из металла или стекловолокна. Обычно ее сечение не превышает 12 мм. Чаще всего арматурный каркас состоит из четырех длинных стержней, которые укладываются вдоль стены дома . Из них, при помощи скоб из арматуры меньшего сечения, формируется квадратный или прямоугольный каркас. Длинные арматурные стержни, через каждые 300 – 600 мм, крепятся к скобам вязальной проволокой. Сварку для их соединения в каркасе использовать не рекомендуется потому, что метал в месте провара ослабляется, и при этом в этой точке, возможно, появление коррозии.

Нельзя допускать соприкосновение каркаса с газобетонными блоками. Для этого под него подкладываются специальные подкладки из пластика высотой около 30 мм. В крайнем случае можно подложить отдельные камушки из щебня.

Внимание . Чтобы правильно изготовить каркас для армированного пояса, рекомендуется применять арматуру только с ребристой поверхностью, которая обеспечивает жесткое сцепление с бетоном.

Когда можно обойтись без армопояса пояса

Заливать армированный пояс для усиления стен не всегда имеет смысл. Поэтому чтобы не тратить лишние капиталы на покупку материалов, следует знать, в каких случаях можно обойтись без ж/бетонного пояса:

  • Фундамент расположен на прочной скальной породе .
  • Стены дома возводятся из кирпича.

Также необязательно заливать пояс из бетона по газобетонным блокам, если на них будет опираться перекрытие из дерева. Для разгрузки перекрытия, под несущие балки перекрытия, будет достаточно залить бетоном небольшие опорные бетонные площадки толщиной около 60 мм.

В остальных случаях, когда строительство ведется на торфяниках, глине, и других слабых грунтах, армопояс сделать необходимо. Особенно без него невозможно обойтись при возведении стен из газобетонных, керамзитных и других крупноячеистых блоков, которые относятся к хрупким материалам.

Газоблоки практически не способны нести точечные нагрузки и покрываются трещинами при малейшей просадке фундамента или при сдвижке грунта.

Как залить армопояс бетоном правильно

При выполнении заливки требуется соблюдать следующие правила:

  1. Укладка бетона должна быть осуществлена за один непрерывный рабочий цикл . Для качественного ж/бетонного пояса, недопустимы частично засохшие прослойки бетонной массы.
  2. Нельзя допускать, чтобы в бетонной массе оставались пузырьки воздуха, которые образуют поры, и этим уменьшают прочность застывшего бетона.

Чтобы этого не произошло, свежезалитый бетон требуется уплотнять при помощи глубинного вибратора или специальной насадкой с помощью перфоратора. В крайнем случае его можно уплотнить трамбовкой или металлическим штырем.

Виды поясов и их функции

Армированные бетонные пояса заливаются для усиления таких конструкций, как:

Иногда при возведении небольших хозяйственных построек используется армированный пояс из кирпича на стены из газобетона. Для этого на стенах, на всю ее ширину, выкладывается 4 или 5 рядов строительного кирпича. Между рядами, в армопояс из кирпича на стены из газобетона, в процессе работы, закладывается на растворе металлическая сетка, сваренная из проволоки толщиной 4 — 5 мм с ячейками 30 — 40 мм. Сверху могут укладываться балки перекрытия или деревянный мауэрлат для крепления крыши.

Армированный армопояс на газобетоне

Для армированного пояса, который заливается по блокам из газобетона, используется бетонный раствор марки М 200. Несущая арматура, сечением 12 мм скрепляется в каркасе с поперечными квадратными или прямоугольными хомутами вязальной проволокой. Хомуты изготавливаются из гладкой арматуры диаметром не более 4-6 мм. Несущая арматура дотачивается между собой внахлест с напуском не менее 150 мм и связывается между собой мягкой вязальной проволокой.

Пояс можно сделать и без объемного каркаса из 4 арматурных стержней. Иногда достаточно и плоского каркаса из двух стержней, который собирается практически так же как и объемный. Только в этом случае для поперечной перевязки используются не хомуты, а отдельные арматурные стержни .

Связанный каркас можно уложить в деревянную опалубку, которая изготавливается из досок. Также можно использовать, как опалубку, газобетонные блоки верхнего ряда. Но предварительно нужно вырезать у них внутреннюю часть, чтобы из блока получилось что-то вроде короба без торцевых стенок. Блоки укладываются полученными полками вверх, после чего в них закладывается каркас.

При укладке каркаса нужно проследить, чтобы между арматурой и стенками опалубки, а также нижними блоками было небольшое пространство около 20 – 30 мм.

После закладки в опалубку арматурного каркаса , к нему можно дополнительно сделать и закрепить необходимые закладные детали, которые понадобятся для закрепления мауэрлата или других элементов из конструкции дома.

Отдельный армированный пояс под монолитную плиту перекрытия не делается. Плита сама распределяет равномерно на стены практически все вертикальные нагрузки, и при этом является основным ребром жесткости для дома и связывает между собой практически все стены здания, объединив их в одну пространственную конструкцию.

Идеально будет в случае, если он займет всю ширину стены. Но это обычно делается в случае, если со стороны фасада будет закладываться утеплитель , перекрывающий мостик холода, который может образоваться через бетон. Но в случае когда снаружи предполагается только штукатурная отделка, его толщину нужно будет уменьшить в пределах 40 — 50 мм для закладки пенопласта либо другого утеплителя.

Для утепления пояса, можно использовать и тонкие (100 мм) перегородочные блоки, которые устанавливаются и временно раскрепляются по краю стены. Между ними закладывается каркас и все заливается бетоном. При этом перегородочные блоки исполняют роль опалубки и заодно утеплителя.

Армированный пояс под деревянный мауэрлат

Так как блоки из газобетона имеют хрупкую пористую структуру, к ним не удастся прочно прикрепить стропильную систему крыши дома. Под воздействием ветра, крепления со временем просто расшатаются и кровля может деформироваться . А при сильном порывистом ветре, ее может просто снести.

Кроме этого, при расшатывании кровли, когда ее крепеж ослабится, будут со временем разрушаться и верхние ряды блочной стеновой кладки. Поэтому ж/б пояс для прочного соединения кровли со стенами из газобетонных блоков просто необходим.

Армированный пояс для монтажа мауэрлата может быть по ширине меньше своих аналогов под перекрытие и фундамента, так как вертикальная нагрузка на него самая минимальная. Поэтому для его армирования часто для экономии, используется каркас с двумя арматурными стержнями.

Для надежного крепления мауэрлата в поясе, еще до его заливки устанавливаются вертикальные анкерные болты с наружной резьбой , которые вместе с каркасом заливаются бетоном. При этом резьба возвышается над бетоном примерно на 200 – 250 мм.

Для прочной фиксации мауэрлата, в нем сверлятся сквозные отверстия, через которые он одевается на анкеры, после чего прочно прижимается к бетону гайками.

В итоге — правильно сделанный армированный бетонный пояс сможет обеспечить дому, возведенному из газобетонных блоков, высокую прочность и долговечную эксплуатацию. При этом сможет предохранить стены от деформации, появлению трещин, сохранить прочность кровли и продлить срок службы дома в 3-4 раза.

Мауэрлат — это деревянная конструкция, через которую производится крепление крыши к стенам дома и на которую крепится система из стропил крыши. Обычно это деревянный брус из хвойных пород. Древесина бруса должна быть не менее второго сорта. Для изготовления используется сосна или лиственница.

Размеры бруса могут быть: 150х150мм.; 150х100мм.; 80х180мм.; 100х100 мм.; 200х200 мм.

Перед тем как закрепить деревянный брус мауэрлата, его необходимо пропитать антисептическим средством. Это поможет предотвратить возможное загнивание древесины на шлакоблоке.

Если вы сами выбираете древесину, нужно учесть знания передаваемые из поколения в поколение — дерево срубленное зимой дольше не гниет, а срубленное в конце месяца лучше сохраняется, чем срубленное в начале месяца.

Способы крепления к стене:

  • крепление анкерными болтами;
  • крепление проволокой;
  • крепление шпильками.

Крепление к шлакоблочной стене

Крепление анкерными болтами

При строительстве дома из кирпича или шлакоблоков, лучше использовать самое надежное крепление мауэрлата — с помощью анкерных болтов, закрепленных в армопоясе.
Армопояс представляет собой самодельную железобетонную конструкцию. Она состоит из каркаса, выполненного из металлической арматуры и проволоки. Этот каркас погружен в смесь из цемента, песка и щебня. Другими словами, армопояс — это железобетонная конструкция.

Здесь может возникнуть сомнение, по поводу необходимости создания армопояса в том случае если дом строится из шлакоблоков, которые, сами по себе, создают достаточно прочную конструкцию. Все дело в том, что мауэрлат крепится к стенам здания анкерными болтами, а крепление анкерных болтов на блоки — категорически запрещено. Это может привести к растрескиванию и разлому даже шлакоблока.

Армопояс повысит сопротивление конструкции здания к действующим деформирующим нагрузкам: ветер, усадка дома, сезонные колебания фундамента, точечные нагрузки от плит или балок. При заливке армопояса необходимо знать, что он заливается как единое целое. Он не должен иметь разрывов.

Сможет ли мауэрлат выполнить свою несущую функцию зависит от того, как правильно выполнен армопояс, к которому он прикреплен. Прочность же армопояса зависит от того — как была установлена опалубка при его создании.

Крепление мауэрлата можно начинать после снятия опалубки, когда бетон полностью застыл — это значит через 4 или 5 дней после заливки бетона.

Нужно заранее решить сколько анкеров вы будете устанавливать для крепления мауэрлата на шлакоблочные стены. Число анкеров должно быть не меньше числа стропил, которые будут крепиться к мауэрлату. Не нужно забывать и то, что расположение анкерных болтов не должно совпадать с расположением стропильных ног. Это снизит жесткость конструкции. Желательно, чтобы анкера располагались посредине между стропильными брусками.

Очень трудно замуровать анкерные болты в бетон так, чтобы они стояли строго вертикально и на одинаковом расстоянии друг от друга. Для этого необходимо заранее разметить расстояние между анкерами, учитывая расположение стропил и то, что анкера должны располагаться на расстоянии от 0,8 до 1 метра. Металлические штыри — должны выступать над поверхностью бетона не менее чем на 20 см.

Некоторые строители крепят анкера к кускам арматуры, которые выступают в местах размещения болтов. Крепление происходит с помощью сварки.

Для того, чтобы просверлить отверстия в мауэрлате строго в том месте где будут располагаться анкера можно использовать два способа:

  • Взять доску, закрепить ее на крайние анкера и разметить расположение будущих отверстий. Затем перенести эту разметку на мауэрлат;
  • Расположить мауэрлат над анкерами и ударить по нему кувалдой. Получится разметка для просверливания отверстий. Они должны быть чуть меньше чем диаметр болта.

Прежде, чем крепить мауэрлат к стене нужно изолировать бетонную поверхность от деревянного бруса. Для данной изоляции используется два слоя рубероида, полиэтилена или другого гидроизолирующего материала. Гидроизолирующий материал должен быть не поврежденным. Мауэрлат надевается на болты и прижимается, как можно плотнее к стене.

Крепление с помощью проволоки

Для этого метода закрепления используется стальная проволока с сечением от 4 до 6 мм. Ее скручивают в несколько раз и закладывают в кладку стены на расстоянии одного шлакоблока от уровня расположения мауэрлата. Проволоку можно закрепить на арматуре армапояса — это усилит прочность соединения стены с деревянным брусом. Длины проволоки должно хватить на прохождение через отверстия в брусе или для полного его обхвата и для связки концов. При использовании проволоки напротив каждого крепления сверлятся два отверстия на высоте от 25 до 30 см. В эти отверстия продевается проволока, затягивается и закрепляется, тем самым прижимая мауэрлат к стене.

Крепление с помощью шпилек

Крепление мауэрлата строительными шпильками возможно только в том случае, если строящийся дом маленький. Металлические шпильки представляют собой Г — образные металлические изделия, которые вмуровываются в кладку стены. Шпилька должна быть погружена в стену на 45 см и выступать над стеной и над нанизанным на нее мауэрлатом на 30 см. Шпильку необязательно вмуровывать в кладку стены. Ее можно, как и анкера, залить в бетон при сооружении армопояса. Это придаст креплению большую прочность. Резьба шпилек должна быть чистой.

Что такое армопояс под плиты перекрытия и зачем он нужен?

Внедрение коммуникаций

Еще перед заливкой можно расположить все необходимые коммуникации, которые будут проходить в участке закладки пояса. Для укладки трубопроводов применяются специальные гильзы, через которые пропускается контур. Конструкции дымоходов и воздуховодов сразу устанавливаются на место пользования, а позднее их можно будет подключить к системам внутри помещений и на крыше. Все заглушки рекомендуется фиксировать насквозь с помощью саморезов. Лестничный пролет является наиболее сложным элементом, который можно прокладывать через монолитный пояс. Под монолитную плиту с маршем также устанавливается опалубка, а его углы дополнительно укрепляются прутьями арматуры по диагонали. То есть возможность внедрения этой коммуникации следует продумать еще на этапе армирования. Для крепления лестницы сквозь опалубку пропускаются стержни нижнего армированного пояса.

Функции армопояса

Основные аргументы в пользу армопояса:

  1. Увеличение пространственной жёсткости. Благодаря армопоясу конструкция здания связывается в единую жёсткую раму. В итоге сооружение приобретает дополнительные характеристики устойчивости к негативным природным воздействиям: землетрясениям, подвижкам грунта, ветровым нагрузкам.
  2. Распределение нагрузок. Пояс из монолитного армированного бетона принимает на себя нагрузки плит перекрытия, балок, ферм, равномерно распределяя нагрузки, предохраняя от точечного разрушения и растрескивания фундаменты и стены.
  3. Перекрытие проёмов. Армопояс в отдельных случаях исключает применение перемычек для всех видов проёмов: оконных, дверных, технических.
  4. Крепление стропильной системы. Верхний монолитный пояс располагается по стенам, обеспечивает надёжный монтаж конструкций стропильной системы, сохраняет стены от разрушения под воздействием стропильных элементов.

Армопояс под мауэрлат.

Как сделать?

Не стоит думать, что сооружение армировки – прерогатива лишь высококвалифицированных и опытных мастеров. На самом деле справиться с изготовлением такой конструкции можно и без специальных знаний и богатого опыта

Важно лишь придерживаться руководства и не пренебрегать ни одним из указанных этапов работ по укреплению газобетонной кладки. Рассмотрим вкратце технологию изготовления армопояса

По ходу устройства армировки газобетонных перекрытий на блоке нужно проделать 2 штробы. От крайних участков они должны находиться на расстоянии в 60 мм. Штробы можно сделать штроборезом. Прежде чем установить металлические прутки в проделанные полости, из них нужно удалить любой мусор. Это можно сделать при помощи специального фена или щетки. После этого в штробы заливают строительный клей, устанавливают каркас. Клейкий раствор будет защищать прутья от коррозии, а также обеспечит лучшее сцепление этих деталей с блоками. Если на стенках имеются тонкие швы, то можно применить специальный металлический каркас.

Что касается армировки оконных и дверных перемычек, то здесь большинство строителей используют U-образный блок. Следует учесть, что блоки, которые станут опорами перемычки, также нужно усилить на 900 мм с двух сторон от проемов. Заранее следует изготовить сооружения из дерева в проемах. Именно на них будут опираться U-блоки. Их надо устанавливать таким образом, чтобы более толстая сторона была снаружи. Паз рекомендуется утеплить пенополистирольной плитой, закрыть внешнюю часть блоков, а потом установить каркас. После этого можно переходить к заливке цементом перемычки.

Если планируется армирование легкой крыши, то обычно достаточно сделать только рядную обработку с применением двух лент. При этом между стропилами уменьшается расстояние для лучшего распределения нагрузок. Работая с крышей, отделанной довольно тяжелой черепицей, пригодится несколько U-подобных блоков. Их укладывают на предварительно подпиленные и армированные газоблоки.

Характеристики конструкции

Параметры кирпичного армопояса для стены из газобетона зависят от размеров самой стены.

Если в процессе возведения здания выполнялась кладка однослойных стен с шириной в 30 см, тогда ширина внутреннего армопояса должна равняться 25 см. Высота конструкции должна равняться ее толщине. Специалисты не советуют делать монолитный пояс высотой более 30 см.

Если в здании предусматривается обустройство легкого перекрытия, делают плоский армопояс высотой в 10 см. В плоскую конструкцию можно установить 2 продольных арматурных стержня (если ширина стены из газобетона превышает 3 см). Перемычки укладывают с шагом в 50 см.

Если при возведении здания из пеноблоков предусматривается установка тяжелых бетонных плит перекрытия, потребуется обустроить монолитный армопояс с объемным каркасом из металлических прутьев.

Устройство каркаса армопояса.

Кладка такого каркаса производится с учетом утопления в бетон арматуры на 5 см. Для поднятия нижней арматуры над блоком используют подпорки подходящего размера.

При изготовлении объемного каркаса продольная и поперечная арматура соединяется проволокой. Это позволит придать достаточное сопротивление динамическим нагрузкам армированного пояса.

Но в местах соединения внешних и внутренних стен, а также на углах здания прутья соединяются сваркой.

Установка мауэрлата на газобетонные блоки без армирования

Установка мауэрлата непосредственно на стену из газобетона без предварительной заливки армопояса нежелательна. Это допускается лишь на хозяйственных постройках, где кровля имеет небольшой вес, и отсутствуют значительные снеговые нагрузки (проверяется по климатическому району).

Видео описание


Целесообразность использования армопояса или его отсутствия описывается в следующем видео:

Крепление мауэрлата к газобетону без армопояса рекомендуется выполнять при помощи анкеров длиной 500 мм. Технология монтажа выглядит следующим образом:

  1. Между стеной и деревянной балкой укладывают гидроизоляционный слой. Он предупредит проникновение влаги, которая приводит к развитию плесени. Для создания гидроизоляции можно использовать рубероид.
  2. Деревянный брус укладывается в своё проектное положение. Выполняется разметка, где обозначаются места монтажа стропил.
  3. Учитывая положение стропильных ног, проделываются отверстия, предназначенные для установки анкеров.
  4. Крепёжный элемент забивают до упора шайбы под гайкой.
  5. Анкера плотно затягивают, обеспечивая жёсткость созданной конструкции.

Видео описание


Другой вариант закрепления мауэрлата к ограждающим конструкциям из газобетона описан в следующем видео:

Использование химических анкеров


Для крепления деревянной балки к стене, где отсутствует армопояс, можно использовать химические анкера. Они появились на рынке не так давно, но успели себя хорошо зарекомендовать. Химические анкера разделяют на следующие виды:

  • Капсульная конструкция. В проделанное под анкер отверстие вставляется ампула, содержащая специальный состав. После контакта с воздухом он начинает затвердевать. В подготовленное отверстие забивается шпилька, которая нарушает герметичность ампулы. Через 30-45 минут состав в отверстии полимеризуется, формируя надёжное соединение.
  • С картриджем. В конструкции анкера присутствует труба, заполненная полимерным составом. Для подачи смеси в отверстие используется пистолет-дозатор. Время застывания полимеров – около 45 минут.


Сравнение обычного металлического и химического анкераИсточник ack-nn.ru

Химические анкера, несмотря на их высокую стоимость, являются очень надёжными. Срок службы таких соединений достигает 50 лет. Полимерный состав проникает глубоко в поры газобетона, обеспечивая высокую степень сцепления.

Коротко о главном


Устройство армопояса под мауэрлат крайне необходимо для стен, изготовленных из лёгких материалов (например, газобетона). Это предупреждает разрушение дома под воздействием нагрузки, возникающей от крыши.

Армопояс под укладку мауэрлата представляет собой железобетонную балку. Для прикрепления мауэрлата в данном случае используют шпильки с резьбой. Для домов из кирпича для фиксации балки можно использовать проволоку, пробки, анкера.

Источник

Отзывы покупателей

Рассуждения о пользе армопояса

Если немного копнуть в историю строительства, то такого понятия, как армопояс, ещё очень недавно просто не существовало. Все выдающиеся памятники зодчества не имели арматурного усиления по простой причине – металл был дорог либо его не было вовсе для строительных нужд. Не было и технологий производства арматуры в сегодняшнем понимании.

Индустриальное строительство потребовало иных материалов и скоростей строительства. Возведение производственных цехов, домен, элеваторов – это уже массовый переход на применение железобетона.

Тяжёлые материалы при высотном строительстве потребовали принятия мер противостояния возникающим нагрузкам на фундаменты и стены. Стал применяться металл. Когда его использовали в бетонной массе, ему стали придавать различные формы профиля, тем самым обеспечивая должное сцепление с бетонной смесью.

Армировались и армируются сейчас все ответственные, сильно нагруженные, как правило, высокие конструкции.

Возникает вопрос: тогда какая связь между армированием и строительством одно-двухэтажного жилого дома.

Состав пояса

Как видно из названия, основу составляет монолитная балка, выполненная из бетона. Собственно цементная смесь выступает основой пояса, формируя надежную опору. Если речь идет о сооружении в условиях домашней стройплощадки, то следует также подготовить средства для создания опалубки. Из бруса формируется ниша для последующей заливки бетона. Опалубку можно выполнить из досок толщиной 2,5 см. Чем качественнее древесина, тем совершеннее получится геометрия сооружения – соответственно, и монолитный пояс аккуратнее впишется в каркас дома

Отдельное внимание посвящается армированию конструкции. Усиление металлическими прутьями является залогом прочности самой балки, поэтому следует готовиться и к внедрению арматурных стержней с применением, возможно, сварочного аппарата или специализированного инструмента для вязки железных прутьев

Как делается армопояс из кирпича и бетона?

Армированный пояс обычно делается из кирпича М100 и выше. Кладка выполняется в 2 и более рядов, обязательно используется армирующая кладочная сетка или прутья арматуры толщиной 6-8 мм.

Чаще армированный пояс делается из бетона. Для его обустройства необходимо смонтировать опалубку. Она бывает как съемной деревянной, так и несъемной, если армопояс обустраивается для стены из пено — или газобетонных блоков.

Для последующей заливки монолита бетоном подойдут заводские блоки U-образной формы, их можно сделать и вручную. Причем необязательно даже выпиливать из стандартного газоблока букву U. Как вариант можно сделать кладку с наружной и внутренней стороны из минимальных по толщине блоков. Пространство между ними утепляется пенополистиролом, закладывается арматура и заливается бетоном.

Для армопояса шириной в 200 мм хватит каркаса из 4 арматур, имеющих толщину 12 мм. Они размещаются сверху и снизу по 2 штуки. Обязательно необходимо скрепить их поперечными омутами шириной 6-8 мм через каждые 30-50 см.

В классическом варианте перехлест арматуры равен 30-40 её диаметров. То есть, при укладке 12-миллиметровых прутьев следует сделать перехлест в 40 см.

В углах стен арматура загибается, чтобы получилась цельная конструкция.

Каркас из арматуры размещается на специальных пластиковых фиксаторах. Они необходимы для отделения защитного слоя бетона. Надеваются фиксаторы на вертикальные хомуты. Если заводских фиксаторов под рукой нет, то их заменяют небольшими камешками или кусочками кирпича.

Непосредственно к арматурному каркасу закрепляются шпильки под мауэрлат или арматура, предназначенные для последующей фиксации плит перекрытия.

Заливка армопояса бетоном

Заливать армированный пояс следует бетоном марки М250-300. Этой прочности вполне хватит, если речь идет о двухэтажном коттедже. Пропорции для такого бетона: 1 часть цемента марки 500, 2 песка и 4 щебня. В бетонный раствор отдельно добавляется пластификатор. Он упрощает процесс заливки и помогает сделать армопояс максимально прочным.

Для избегания резкого высыхания армированный пояс накрывают пленкой. Желательно открывать её и смачивать поверхность бетона первые 2-3 суток.

Нагрузка на армопояс допускается уже спустя неделю. Но для полного застывания должно пройти минимум 28 дней с момента заливки.

Как правильно утеплить армированный пояс?

Способ утепления армопояса напрямую зависит от ширины стены. Если он уже, то утепление можно сделать на оставшуюся ширину с помощью плит пенополистирола. Дальнейшая облицовка делается вровень со стеной. Для эффективного утепления и устранения «мостиков холода» достаточно пенопласта толщиной 80 мм. При использовании минеральной ваты обязательно следует предусмотреть зазор между ней и облицовочным материалом.

Если толщина армированного пояса равна ширине стены, то есть нет лишнего места, то утепление выполняется по всей плоскости стены. Чтобы конструкция вышла надежной и эстетичной, следует соблюдать ряд рекомендаций:

  • используемые плиты пенопласта должны быть толщиной не менее 80 мм;
  • сверху обустраивается отлив из нержавеющей стали с полиэстеровым покрытием и капельник, что поможет избежать затекания воды во время дождя или таяния снега, необходим небольшой уклон от стены;
  • при креплении отлива делается небольшой пропил в стене над армированным поясом, в него заводится край отлива, после чего стыки качественно герметизируются, шаг крепления – 30 см.

Для утепления фасада можно также использовать напыляемый пенополиуретан (ППУ). Сверху его обычно зашивают металлическим профилем. Но учтите, этот утеплитель токсичен во время распыления, поэтому наносить его должны исключительно лицензированные специалисты.

Значение армопояса

Армированным поясом называется монолитная конструкция, расположенная по всему периметру здания. Армопояс защищает стены дома от разрушения и деформации под влиянием нагрузок. Технология укрепления стеновой поверхности объекта подразумевает укладку разгрузочного пояса между перекрытиями каждого этажа и в месте кровельной укладки.

Для обеспечения функциональности армопояса, его структура должна быть:

  1. Непрерывной.
  2. В кольцевом стиле.
  3. Замкнутой.

Основные компоненты армопояса:

  • Арматурный каркас.
  • Бетонная смесь.
  • Опалубка или блоки.

Предназначение конструкции заключается:

  • В распределение несущей нагрузки от дополнительных этажей или кровли на стены с целью придания им прочности.
  • В защите фундамента и стен от трещин.
  • В увеличение пространственной жёсткости здания.

Конструкция обеспечивает прочность и надёжность несущих стен, увеличивает сопротивление строения воздействию ветра, температурных перепадов, сейсмических колебаний, усадке грунта и самого строительного объекта.

Обустройство пола в бане

Технология возведения армопояса

Возведение монолитной железобетонной балки по периметру дома происходит в несколько последовательных этапов.

Установка опалубки


Опалубка для армопояса обустраивается при помощи одного из способов:

  • Съёмная опалубка. Выполняется при помощи досок или деревянных щитов. Такая опалубка обязательно крепится к стене. Сверху конструкция усиливается поперечными рёбрами. Все щели герметизируют, чтобы во время заливки бетон не проникал наружу.
  • Опалубка из U-блоков. Применение данного способа уменьшает теплопотери дома. Бетонная балка находится внутри газобетона, что предупреждает появление «мостиков холода». Блок, выполняющий роль опалубки, укладывается на клей рёбрами верх.

Опалубка для армопояса из U-блоковИсточник userapi.com

Комбинированная опалубка. Подходит для домов со значительной шириной стен. Для обустройства опалубки с наружной части на клей устанавливают перегородочный блок. С внутренней стороны монтируют деревянный щит или доски, чтобы сформировать опалубку. Использование данного метода снижает расходы на строительство, поскольку не нужно покупать специальные блоки. Также создаваемая конструкция не увеличивает теплопотерь здания.

Укладка арматуры


После установки опалубки приступают к устройству арматурного каркаса. Он состоит из следующих элементов:

  1. Рабочие продольные стержни. Обычно устанавливают 4 штуки в каждом углу будущей балки. Рекомендуемый диаметр стержней 10-14 мм.
  2. Поперечная арматура. Устанавливается в виде хомутов с шагом 200-400 мм. Диаметр поперечной арматуры 6-8 мм.
  3. Вязальная проволока. Используется для соединения всех элементов каркаса.


Вязка арматурного каркаса для армопоясаИсточник userapi.com

Основные детали отвертки

От вида конструкции следует принцип работы инструмента, значение имеет размеры и форма отвертки:

длина стержня является параметром выбора отвертки для будущей работы, увеличение показателя способствует доступности для работы на большей глубине, в труднодоступных участках длина не позволяет корректно развернуть стержень для совершения вращательного момента;

шлиц или наконечник представляет собой рабочую часть, находящуюся на конце стержня, и служит для совмещения с прорезями на шляпке шурупа, у современных саморезов риски на головке обозначены в форме крестика;

рукоятка служит для обеспечения комфортности при совершении вращательного движения, ее боковые поверхности имеют различную форму.

Принцип работы отверткой заключается в первоначальном введении шлица в прорези шурупа, движением по часовой стрелке обеспечивается вкручивание метиза на глубину, соответственно, против часовой стрелки — выкручивание из детали. Есть инструмент с дополнительными функциями, которые приводятся в действие кнопкой.

Особенности горелок

Значение армопояса

Армированным поясом называется монолитная конструкция, расположенная по всему периметру здания. Армопояс защищает стены дома от разрушения и деформации под влиянием нагрузок. Технология укрепления стеновой поверхности объекта подразумевает укладку разгрузочного пояса между перекрытиями каждого этажа и в месте кровельной укладки.

Для обеспечения функциональности армопояса, его структура должна быть:

  1. Непрерывной.
  2. В кольцевом стиле.
  3. Замкнутой.

Основные компоненты армопояса:

  • Арматурный каркас.
  • Бетонная смесь.
  • Опалубка или блоки.

Предназначение конструкции заключается:

  • В распределение несущей нагрузки от дополнительных этажей или кровли на стены с целью придания им прочности.
  • В защите фундамента и стен от трещин.
  • В увеличение пространственной жёсткости здания.

Конструкция обеспечивает прочность и надёжность несущих стен, увеличивает сопротивление строения воздействию ветра, температурных перепадов, сейсмических колебаний, усадке грунта и самого строительного объекта.

Почему необходимо армировать

Что такое армопояс на газобетоне. Это сооружение ленточного типа из арматуры и бетона уложенного по всем наружным и внутренним стенам. Предназначено оно для увеличения прочности стен и фундаментов. В конструкции дома важный и ответственный участок, особенно в домах, которые строятся из блочных стеновых материалов. Касается это стен и фундаментов.

Для чего нужен армопояс для стен из газобетона? Газобетонные блоки материал не прочный. Для того чтобы выдержать нагрузки от сезонного пучения грунта, вес плит перекрытия, кровли и еще массы других нагрузок и воздействия внешних факторов, прочности газобетонной стены недостаточно.

Технологические особенности

Особенности материала

Принимая решение использовать газобетон для возведения стен, следует ознакомиться со свойствами материала и его эксплуатационными характеристиками. Это позволит убедиться в правильности выбора для выполнения строительных работ. Технология изготовления предусматривает формирование в бетонном массиве воздушных ячеек.

Газобетон обладает множеством положительных характеристик. Главные достоинства:

  • повышенный коэффициент теплоизоляции, позволяющий на 25% уменьшить расходы на поддержание комфортного температурного режима;
  • устойчивость к воздействию отрицательных температур, позволяющая материалу сохранять целостность под воздействием многократных циклов замораживания;
  • повышенные звукоизоляционные характеристики, затрудняющие проникновение посторонних шумов;
  • экологическая чистота материала, не оказывающего отрицательного влияния на здоровье людей;
  • возможность ускоренной обработки и резки по газобетону без применения специального оборудования, позволяющая придать материалу требуемую конфигурацию;
  • небольшая масса, благодаря которой снижается нагрузка на фундамент и облегчается процесс транспортировки газобетонных изделий;
  • невозможность образование плесени, грибка и гниения на поверхности и в глубине массива.

Если армированный пояс на газобетоне создавался непосредственно перед возведением крыши, то поверх него укладывается мауэрлат

Предотвратить растрескивание газобетонного массива, вызванное уменьшенными прочностными характеристиками, позволяет армопояс для газобетона. Усиление газобетонной конструкции арматурным каркасом и прочным бетонным раствором производится на проблемных участках, нуждающихся в укреплении.

Готовимся соорудить монолитный пояс: что необходимо для работы

Для армирования газобетона необходимо подготовить следующие стройматериалы:

стальную арматуру сечением 1–1,2 см. Использование прутков увеличенного диаметра позволяет воспринимать значительные нагрузки, обеспечивая целостность газобетона. Стержни размещают в пазах и заливают раствором;


Армопояс в строительной сфере используется для увеличения сопротивления несущих стен дома внешнему и внутреннему воздействию

  • проволочную сетку с ячейками квадратного сечения размером 50х50 мм. Усиление осуществляют путем укладки сетки на поверхность блоков с последующим нанесением небольшого слоя связующего раствора;
  • бетонный раствор. Он применяется для формирования опорного контура на уровне фундамента здания, а также для заливки силового пояса под элементы перекрытия. Раствор готовится с применением портландцемента марки М400.

Для выполнения работ понадобится следующее оборудование и инструмент:

  • бетономешалка;
  • болгарка;
  • штроборез;
  • приспособление для гибки прутков;
  • вязальный крючок.

После подготовки инструмента и материалов можно приступать к выполнению работ.

Каркас армопояса, краткая инструкция

  1. Каркас арматуры пояса должен быть непрерывным.
  2. Армопояс должен быть на всех несущих стенах.
  3. Нахлест продольной арматуры минимум 800 мм.
  4. Каркас делается из двух рядов арматуры по два прута.
  5. Минимальная толщина продольной арматуры – 10 мм.
  6. Желательно использовать длинные (6-8 метров) прутки арматуры.
  7. Диаметр поперечной арматуры – 6-8 мм.
  8. Шаг поперечной арматуры – 200-400 мм.
  9. Арматура со всех сторон должна иметь защитный слой бетона минимум в 5 см.
  10. Продольная и поперечная арматура связывается между собой вязальной проволокой.
  11. На углах продольную арматуру нужно загибать, а нахлест старайтесь делать дальше от угла.
  12. Каркас должен находится строго горизонтально.

Расстояние между прутками арматуры высчитывайте по толщине и высоте армопояса с учетом защитного слоя бетона, минимум по 5 см с каждой стороны.

Когда возводить армопояс не нужно

Многие индивидуальные застройщики полагают, что армопояс необходим для возведения любых зданий, является панацеей от растрескивания стен, усадки основания, разрушения зданий. На самом деле он нужен далеко не всегда. Например, в следующих вариантах он не нужен вовсе:

  • Фундамент устроен на прочных грунтах, грунтовые воды расположены глубоко.
  • Стены строения возводятся из камня, кирпича, монолитного бетона.
  • Здание одноэтажное, чердачное или мансардное перекрытие возводится без использования железобетонных изделий.

Это всего лишь часть вариантов, когда армопояс возводить нецелесообразно. Чтобы понять, нужны ли дополнительные расходы на армопояс, необходимо рассчитать нагрузки на несущие стены и соотнести показатели с техническими характеристиками стеновых материалов.

Варианты изготовления армопояса

Выполняя расчет армированного пояса, необходимо правильно выбрать наиболее подходящий вариант, которых существует несколько. В зависимости от того, армируется ли фундамент для дома, стены, перекрытия, подбирают идеальный вариант, обеспечивающий нужную прочность, стойкость, стоимость.

Использование готовых блоков

Самый простой, но далеко не бюджетный вариант – использование готовых U-образных блоков в формате лотка. Размеры лотков бывают разными, пропорционально растет и их цена. Таким образом укрепляют армопояс наружной стены из газобетона, но внутри по перегородкам все равно придется сооружать опалубку.

Чаще всего делают так: по краю внешней стены устанавливают готовые блоки толщиной 100 миллиметров, потом слой утеплителя в 50 миллиметров, каркас из арматуры и опалубку по внутренней стороне.

Таким образом удается создать прочную конструкцию: размер армопояса для газобетона получается достаточным (толщина армопояса на 150 миллиметров превышает толщину стены, высота равняется высоте самого блока).

Использование доборных блоков

Доборные блоки также часто используются в устройстве армопояса для газобетона. В них есть специальные вырезы (выемки), в которые укладывается арматура, потом производится раствора. Бетонные блоки обладают неодинаковой толщиной стенок, что нужно для обеспечения конструктивной прочности. Одна стенка имеет 10 миллиметров, вторая – 5.

Блоки монтируются стандартным способом на клей, размещают их строго по одной плоскости. Это самый быстрый и простой способ выполнения армопояса для газобетона.

Вариант с односторонним доборным блоком

Армированный пояс сооружается из односторонних доборных блоков, которые похожи на предыдущие по длине и высоте, но у них меньше толщина.

В таком случае выполняют монтаж из блочных материалов разной толщины с внутренней и внешней части стены на обычном клею. Между блоками появляется канавка, туда и прокладывают арматуру с последующей заливкой бетоном.

Применение двухсторонней опалубки

Перед тем, как сделать опалубку для армопояса по газобетону, нужно определиться с тем, будет она односторонней или двусторонней. Односторонний метод еще называют комбинированным, так как вместе с опалубкой используют доборные блоки толщиной 10 сантиметров, которые монтируются по наружному краю стандартным образом, с прокладкой утеплителя, а по внутренней стороне фиксируют опалубку. Основное преимущество данного метода – скрытый монтаж, который не видно снаружи, что облегчает внешнюю отделку.

Двухсторонняя опалубка для армопояса по газобетону не предполагает использования доборных блоков. Щиты опалубки монтируют по внутренней и наружной части сооружения. Вплотную к опалубочной конструкции укладывают экструдированный пенополистирол слоем толщиной 50 миллиметров. Далее монтируют арматуру и заливают армированный пояс.

Армирующий пояс под мауэрлат

Устройство армопояса в доме из газобетона может выполняться под мауэрлат.

Мауэрлат – это деревянное бревно или брус, который возможно использовать в качестве опоры для стропил, он связывает несущую стену со всей стропильной системой.

До заливки бетоном прокладывают проволоку сечением 6 миллиметров П-образной формы, вставляют под слой арматурных прутьев с шагом 1 метр.

Свободные концы оставляют достаточной длины для привязывания мауэрлата, крепят его резьбовыми шпильками сечением 12-14 миллиметров (для установки бурят отверстия по верхнему ряду блоков с шагом крепления шпилек). На шпильки накручивают шайбы, потом их устанавливают в подготовленные отверстия. Резьбу, находящуюся выше армопояса, оборачивают скотчем или бумагой, чтобы в процессе заливки не забить раствором. Желательно, чтобы длина шпилек на 50 миллиметров превышала толщину армопояса и мауэрлата.

Часто выполняют армопояс из кирпича на стены из газобетона, который представляет собой обыкновенную кладку, дополнительно усиленную арматурной сеткой. Обычно применяют для упрочнения хозяйственных построек и одноэтажных домов с односкатной крышей. В таком случае армирование осуществляют между рядами кирпичной кладки, используя кладочную сетку с величиной ячеек 50х50 миллиметров из прута сечения 4-5 миллиметров.

Сетку укладывают в каждый ряд, кирпич используют забутовочный полнотелый марки минимум М100. Актуален данный тип армопояса и для двухскатных крыш, так как благодаря ему удается изменить высоту стены, обложить стропила, кобылки и опорную доску.

Как правильно сделать армопояс?

Технология устройства армированного пояса жесткости ничем не отличается от методики заливки монолитного фундамента.

В общем случае она состоит из трех операций:

  • Изготовление арматурного каркаса;
  • Установка опалубки;
  • Заливка бетоном.

Определенные тонкости и нюансы в работе появляются в зависимости от зоны расположения армопояса.

Армированный пояс под фундамент

Отвечая на вопрос, как сделать армированный пояс под фундаментом (1 уровень), скажем, что его ширина должна быть на 30-40 см больше ширины опорной части основной бетонной «ленты». Это позволит существенно снизить давление здания на грунт. В зависимости от этажности дома толщина такого пояса жесткости может составлять от 40 до 50 см.

Армированный пояс первого уровня делают под все несущие стены здания, а не только под наружные. Каркас для него изготавливается методом вязки арматурных хомутов. Сварка применяется только для предварительного соединения (прихватки) основной арматуры в общую пространственную конструкцию.

Заливку такого пояса бетоном рекомендуется делать за один прием, чтобы исключить стыки, снижающие прочность. Диаметр основной арматуры может составлять от 16 до 20 мм. Диаметр поперечных хомутов 8-10 мм, а их шаг – не более 20 см.

Армояс второго уровня (на фундаменте)

Эта конструкция по сути является продолжением ленточного фундамента (бутобетонного, блочного). Для ее армирования достаточно использовать 4 стержня диаметром 14-18 мм, связав их хомутами диаметром 6-8 мм.

Если основной фундамент – бутобетонный, то проблем с установкой опалубки под армопояс не бывает. Для этого нужно оставить в ней свободное место (20-30 см) для установки арматурного каркаса с учетом защитного слоя бетона (3-4 см).

С блоками ФБС ситуация сложнее, поскольку опалубка для них не ставится. В этом случае следует применить деревянные бруски-распорки, которые снизу подпирают опалубочные щиты. Перед установкой на щиты набивают обрезки досок, которые выступают за габариты опалубки на 20-30 см и не дают конструкции сместиться вправо или влево. Для соединения опалубочных щитов по верху досок прибивают короткие бруски-поперечины.

Вариант крепления опалубки армопояса на фундаментных блоках

Упростить систему крепления можно за счет использования резьбовых шпилек. Их попарно ставят в щиты опалубки на расстоянии в 50-60 см. Затянув шпильки гайками, мы без деревянных подпорок и поперечин получаем достаточно прочную и устойчивую конструкцию для заливки бетона.

Данная система подходит и для опалубки, которую требует армопояс под плиты перекрытия.

Шпильки, которые будут залиты бетоном, нужно завернуть в пергамин или нанести на них немного машинного масла. Это облегчит задачу их извлечения из бетона после его затвердевания.

Армопояс под плиты перекрытия

В идеале его ширина должна быть равной ширине стены. Это можно сделать в том случае, когда фасад будет полностью облицовываться плитным утеплителем. Если же для декорирования решено использовать только штукатурный раствор, то ширину армопояса придется уменьшить на 4-5 сантиметров, чтобы оставить место для пенопласта или минваты. В противном случае в зоне укладки пояса жесткости появится сквозной мостик холода очень солидных размеров.

Делая армопояс на газобетоне, можно использовать и другое решение. Оно заключается в установке по краям кладки двух тонких блоков. В пространство между ними помещается стальной каркас и заливается бетон. Блоки выполняют роль опалубки и утепляют пояс.

Если толщина газобетонной стены 40 см, то для этой цели можно использовать перегородочные блоки толщиной 10 см.

При меньшей толщине стены можно своими руками вырезать в стандартном кладочном блоке полость для армопояса или купить готовый газобетонный U-блок.

Армированный пояс под мауэрлат

Главная особенность, которой армопояс под мауэрлат отличается от других видов усиления – наличие в нем анкерных шпилек. С их помощью брус прочно фиксируется к стене без риска отрыва или сдвига под действием ветровых нагрузок.

Ширина и высота арматурного каркаса должны быть такими, чтобы после замоноличивания конструкции между металлом и внешней поверхностью пояса со всех сторон осталось не менее 3-4 см защитного слоя бетона.

Видео по теме:

Что можно коптить в коптильне

Подложка под ламинат: фото, видео, виды и характеристики, какую выбрать

Потребность в несущей конструкции для крыши дома

Пеноблок, хоть и является достаточно прочным строительным материалом, в отличии от кирпича, очень плохо переносит разнообразные точечные нагрузки, которые могут вызывать растрескивание и разрушение отдельных блоков, что негативно скажется на прочности все стены.

Учитывая, что стропильная система дома, выступающая основой для крыши, монтируется на газобетонные стены посредством анкеров и строительных шпилек, которые и оказывают не пеноблоки точечную нагрузку, возникает потребность в  обустройстве дополнительной несущей конструкции.

Укладка арматурного каркаса для последующей заливки бетоном

Проекты фасадов с использованием дагестанского камня

Дагестанские
каменные породы рождаются в недрах земли, под действием климатических факторов.
Тысячелетиями обретают неповторимую фактуру. И каждый пласт, извлеченный из-под
земли или высеченный из горного массива, исключителен.

Поэтому нет и не может быть двух одинаковых домов, облицованных натуральным дагестанским камнем. Каждый проект уникален. И это ещё один достойный аргумент в пользу материала. Эстетические характеристики камня позволяют воплощать самые интересные проекты дизайна современных домов.

Роскошный особняк облицован дагестанским камнем. В отделке цоколя – доломитВеличественный двухэтажный дом с фасадом и элементами декора из белого дагестанского известняка. Дом с отделкой светло-бежевым ракушечником смотрится дорого и стильноДом в стиле неоклассицизма. Материал облицовки – песчаник. Элементы декора — известнякДом с мраморным фасадом. Даже в современном исполнении здание напоминает дворец

Какой бы ни была задумка: внести в интерьер акцент роскоши, подчеркнуть натуральность и величественность экстерьера или добавить декоративности садовому участку, дагестанский камень поможет получить прекрасный результат! Натуральный камень несёт в себе естественную природную красоту, тепло и уникальность, поэтому выбор этого способа отделки — во всех отношениях правильное решение!

Нужен ли армопояс. Заливка армопояса на газобетоне. Фото-инструкция.


Газобетон – теплый материал, удобный в строительстве, из-за размера и веса. Его минус – низкая прочность. Газобетонные блоки производятся из цемента, с добавлением газообразовывающего вещества.

Высокая пористость снижает массу и теплопроводные способности, но делает материал хрупким. Поэтому необходим армопояс из кирпича. Он монтируется в конце строительства каждого этажа. Армопояс под плиты перекрытия повышает жесткость конструкции, что значительно увеличивает срок эксплуатации дома.

Сомневаетесь в своих силах? В этом случае можно нанять бригаду каменщиков, так как от качества армопояса в доме из газобетона зависит его эксплуатационные качества. Но для строителя с опытом – сейсмопояс будет простой задачей.

Для чего нужен армопояс под мауэрлат

Стены с фундаментом всегда под ударом атмосферной нагрузки: ветер, снег, дождь, периодическая просадка грунта, тектоническая активность. Газобетон хрупкий, не может устоять перед постоянным давлением и начинает крошиться.

Неравномерные нагрузки приводит к деформации блока с последующим разрушением. Поэтому нужно устанавливать по всему периметру армопояс из кирпича, который создает уравнение и компенсацию любого типа повреждения, в том числе и длительные вибрации, и неровности давления.

Сейсмопояс – это прослойка, которая производится из материала, прочнее основного материала. Им может быть железобетон, но чтобы создать армопояс своими руками — лучше подойдет кирпич.

Почему нужно установить армопояс под плиты перекрытия:

  1. Компенсация любой деформации, которая постоянно окружают строение. Такие явления, как пучение грунта, повышенная сейсмоактивность, любые разновидности усадки уравниваются промежуточным слоем.
  2. Устранение точечных напряжений. Часто при установке стропилов, крепежа крыши проявляются микродефекты, как сколы и повреждения толщи блока. Сейсмопояс позволяет избежать этого.
  3. Функция распора требуется для нормального распространения нагрузки на блоки, благодаря монолитности и жесткости.
  4. Выравнивает стены в горизонтальной оси.
  5. Повышает прочность конструкции, имеющую низкую плотность. Кирпич во много раз прочнее блока, чем увеличивает устойчивость.
  6. Позволяет строить дома даже на наклоненной поверхности.


Армирование бетона

Для повышения прочности и жесткости бетонного слоя необходимо выполнить его армирование. Для этого используется металлическая или стекловолоконная арматура сечением 8–12 мм. Обычно достаточно четырех прутов арматуры, уложенных вдоль стен. Арматура связывается между собой вязальной проволокой через каждые 50 см с формированием квадратного или прямоугольного каркаса. Сварку для соединения прутов применять не рекомендуется, так как металл быстро начнет ржаветь даже внутри слоя бетона именно в проваренных местах.

Армирующий каркас не должен лежать на газобетоне. Его нужно приподнять над ним примерно на 3 см. Для этого используются специальные пластиковые фиксаторы для арматуры. Удобнее выполнять вязку каркаса внутри опалубки.

Высота и ширина армопояса

Армопояс своими руками требует тщательного расчета параметров и чертежи. Основные характеристики: высота и ширина.

Высота должна быть не менее 18 сантиметров. Этого достаточно, чтобы ветер и осадки не смогли расшатать кладку. Меньший размер не защитит здание от атмосферного удара, что скажется на его сроке эксплуатации. Оптимальным считается высота в 30 сантиметров, которую нужно соблюдать в зданиях высотой более двух этажей.

Стандартно ширина должна шириной со стену. Тем не менее, строители рекомендуют делать ее немного уже, чтобы возможно было использовать утепление. Обычно, это пенополистерол, пенопластные плиты, минеральные ваты и прочее.

Основные характеризующие моменты

  1. Низкая стоимость проведения строительных работ. Газобетонный дом намного дешевле кирпичного дома.
  2. Низкий вес.
  3. Морозоустойчивость.
  4. Влагостойкость.
  5. Устойчивость к агрессивным средам.
  6. Огнестойкость.
  7. Срок эксплуатации достигает 100 лет.

Если сравнивать газобетон с кирпичом, то можно обнаружить несколько негативных сторон:

  1. Структура отличается высокой пористостью. Она вызывает разуплотнение конструкции и ее последующее разрушение.
  2. Необходима высококачественная гидроизоляция.
  3. Возможно появление трещин.
  4. Необходимо армирование стен.
  5. Требуется армирование фундамента.

Кроме того, усиление дома из газобетонных блоков требует дополнительных расходов. В связи с этим стены стараются укрепить рядом с фундаментом или после укладки каждого последующего ряда блоков.

При эксплуатации здание испытывает самые разные нагрузки:

  • сильный ветер;
  • скачки температуры;
  • деформацию из-за низкой плотности грунта.

Такие отрицательные свойства исправляет монолитный пояс.

Вернуться к оглавлению

Технология установки армопояса

Конструкционно армопояс под плиты перекрытия может отличаться. Это зависит от типа дома и его размеров.

Распространены два типа перекрытий:

  1. Основанный на древесной опалубке, устанавливаемый на верхнюю кромку стены.
  2. Завивание бетона на блоки, с помощью заготовленной формы.

Внутренний вариант армопояса под мауэрлат

Если стены в вашем доме слишком толстые – более сорока сантиметров, то для них нужна опалубка для заливки произвольной формы. В основном, армопояс под мауэрлат в доме из газобетона делают из блоковой опалубки.

Для этого один блок распиливают на полосы, толщина которых должна соответствовать десяти сантиметрам. Это требуется сделать для внешней стенки. Внутренняя кладка устанавливается с помощью саморезов.

Нужно отметить, что способ позволяет даже зимой и поздней осенью заниматься строительством. Опалубка для армопояса спасет смесь от промерзания.

Крепление мауэрлата к армопоясу осуществляется с помощью шпилек, арматуры или специфических стяжек типа П.

Изготовление ростверка

Чтобы определить глубину заложения основания, учитываются климатические и прочие условия. Затем потребуется вырыть канаву под наружными газобетонными стенками дома. Если земельные работы выполняются с помощью спецтехники, то после нее вручную выравнивают стенки. Глубина траншеи доводится до нужного уровня.

На дне обустраивается песочная подушка в 5-10 см. Если слой подушки толще 10 см, то дополнительно укладывают щебень или граншлак. К плюсам последнего сыпучего материала относят способность «перехода» в бетон. В процессе трамбовки траншея поливается водой.

Армирование производится с помощью сетки из прутьев толщиной в 1,2 см. Нельзя допустить контакта арматуры с почвой. Для этого рекомендуется приподнять сетку над песчаной подушкой с помощью кирпича.

Если грунтовые воды находятся вблизи поверхности, то потребуется увеличить прочность ростверка. Для этого используется арматурный каркас, состоящий из двух сеток. Их устанавливают у нижнего и верхнего краев армопояса.

Для соединения элементов арматурной сетки используют проволоку. Нельзя выполнять такую работу сварочным аппаратом.

Для бетонирования траншеи используется раствор М200. Для контроля высоты заливки используют металлические маячки.

Строим армопояс на стандартном газобетоне

Стандартный сейсмопояс используется для строительства домов, имеющих не более двух этажей. Протяжность стен в них, как правило, не более пяти метро. Стандартная ширина подобного мауэрлата составляет не более 25 сантиметров.

Для этого стоит взять заливочные блоки, имеющие форму U. Полый кирпич позволяет заливать бетон в него, не используя дополнительные приспособления и опалубку. Кроме этого, они активно используются в перемычках и укрепляющих узлах.

Этап первый — строим опалубку из газобетона

Для изготовления формы лучше использовать стандартные блоки формы U. С ними вам не придется самостоятельно выкладывать опалубку и соединить ее правильно. Кроме этого, такие блоки позволят заниматься строительством в любое время года, даже зимой. Они не дадут раствору промерзнуть и обеспечат хорошее схватывание.

Выкладку нужно провести в стандартном порядке. Не требуется дополнительного снаряжения. Желательно, чтобы по периметру не было перемычек, которые создает стандартная форма. Для этого нужно распилить крайний блок под углом в 45 градусов. Монолитная конструкция будет лучше справляться с атмосферными воздействиями, в сравнении с модульной.

Для распила — воспользуйтесь пилами для газо-пенобетона. Они имеют напыление из тефлона или другого отталкивающего материала. Под отвод стружки выделено больше пространства. Обычные пилы по дереву и металлу быстро иступятся и будут непригодными для использования.

В этом случае армопояс под плиты перекрытия должен быть той же толщины, что и стена. В противном случае возможно появление трещин. Худшее – отслойка укрепляющего слоя от массива, что в дальнейшем приведет к непригодности дома.

Важно, чтобы горизонталь была ровной. Лучше всего для выравнивания использовать лазерный уровень или обычный строительный.

Второй этап, формирование закладных элементов армопояса

Основная деталь пояса – армированный слой. После того, как была изготовлена опалубка – сразу же приступайте к установке каркаса. Специалисты газобетонного строительства утверждают, что арматурный каркас работает только на изгиб. Лучше установить прутья на дно опалубки. Но такая технология работает только в самых простых зданиях, которые могут обойтись и без него. А встречаются они редко.

В реальном мире практически невозможно предугадать, как поведет себя сейсмопояс. Строители предпочитают варить из арматуры каркас. Он делается аналогично фундаментному – из четырех прутьев. Для упрощения изготавливают опорную раму из четырех тонких прутков.

Проволочные опоры устанавливают так же для того, чтобы соблюсти дистанцию. Сколько она должна составлять? Нужно, чтобы арматура находилась на расстоянии минимум трех сантиметров от опалубки.

Не рекомендуется использовать композитную арматуру. В отличие от обычных прутьев, она хуже выдерживает нагрузки от атмосферных осадков, которые и будут воздействовать на наш дом.

Третий этап, заливка армопояса под мауэрлат

Сразу же после установки закладки, можно приступать к заливке. Самый простой рецепт смеси – фундаментный. Такое сочетание будет удобным в большинстве случаев.

Простота смеси позволит сделать подобный раствор каждому. Его цена невысока, а прочность позволит выдержать даже самые высокие нагрузки.

Цемент смешивается с гравием и песком в сочетании 1 к 3. Желательно брать мелкий гравий. В качестве затворителя он подходит лучше всего. На одно ведро воды потребуется 0,05 кг пластификата. Один литр этого раствора нужно отлить. Он потребуется для обработки арматуры и стенок опалубки. Так добивается высокая адгезия между составом и блоком.

Заливать придется периодически. Так как образовывается большое количество пузырей, которые в составе не нужны. Разбивать их нужно деревянной колотушкой.

Недостатком цемента выступает долгое затвердение. Поэтому после полного залива, нужно накрыть его полиэтиленовой пленкой и оставить на три дня. За это время происходит первичное схватывание. Продолжив строительство не выжидая, есть вероятность получить поломку конструкции.

Где устанавливается?

Начинают фиксацию армопоясов на газобетон с определения места его расположения. Область применения должна выбираться, исходя из его главной функции – повышение прочностных характеристик зданий, где присутствуют негативные условия обитания и плывучесть почвы.

Железобетонная цельная конструкция включает в себя несколько поясов. Чтобы сделать первый пояс, устанавливают верхнюю часть фундамента. Заливка происходит под ленту. Применяя второй пояс, монтаж приходится над опорами. Такая конструкция представляет собой основание для опорного фундамента.

Первый ростверк в высоту имеет 350 мм и ширину – 1000 мм. Данные размеры приблизительные, так как на них влияют условия внешней среды:

  • влажность;
  • температурный режим;
  • изменение грунта.

После установки винтовых свай их соединяют между собой ростверком -поперечными перекладинами из стали.

Должна находиться по периметру сооружений и под несущими стенами. Такая основа обеспечит надежность зданий и сооружений. Устанавливают второй армирующий пояс высотой 300 мм и шириной такой же, как у стены.

Применение второго слоя необязательно.

Третий слой кладут под плитами преграждений. Он обеспечивает стяжку стен и препятствует образованию трещин. Четвертый – применяется при возведении кирпичных и газобетонных конструкциях и устанавливается для плит преграждений второго этажа.

Чем крепить мауэрлат к газобетону

Крепление мауэрлата к кирпичной стене может осуществляться несколькими способами. При строительстве придется выбрать один, наиболее подходящий для вас по сложности и затратам.

Чаще всего для армирования используют шпильки, типа М12. Преимущество работать с газобетоном в том, что он прекрасно поддается сверлению, в него можно закручивать метизы и они будут уверенно держаться. Чтобы закрепить мауэрлат – нужно просверлить отверстие в нижнем блоке минимум на пять сантиметров.

Верхняя часть шпильки должна выходить наружу минимум на 10 сантиметров. На нее накручивается гайка, чтобы фиксировать ее на поверхности. Обязательно нужно смазать ее силиконовой смазкой.

Шпилька вбивается в блок с помощью молотка. Для плавности лучше применить древесную киянку. Одновременно с этим, ее выравнивают по вертикали с помощью уровня или угольника.

Выступающую резьбу нужно обернуть целлофановым пакетом или скотчем.

Как крепить мауэрлат к газобетону проволокой

В некоторых случаях, крепление шпильками неудобно. Особенно это касается тех случаев, когда коробка здания небольшая или нет возможности правильно определить точки опоры. В этом случае более удобным будет использование проволочной петли. Для этого не нужен инструмент и перевязку легко произвести одному.

Такая форма крепления выглядит кустарно и ненадежно, почему ей часто пренебрегают. Но, в случае невозможности реализации другого способа – этот подойдет. Проволока сможет обеспечить достаточное крепление, способное продержаться три дня.

В некоторых случаях монтаж возможен только креплением проволокой. Частая проблема — парусность стен, при их небольшой массе. Часто встречается на равнинах и холмах с постоянным продуванием. В этом случае отверстия от анкера и само крепление начнет разрушаться, что приведет к образованию трещин. Можно использовать только проволоку.

Крепление мауэрлата к газобетону без армопояса проволокой оставляет достаточное пространство для усадки дерева. Даже при сильных изменениях температуры и влажности воздуха.

Проволока должна быть прочной. Лучше подойдут алюминевые сплавы и нержавеющая сталь. Они не ржавеют от влажности и лучше выдерживают нагрузку.

Изготовление 2, 3 и 4 слоя конструкции

Второй армопояс обустраивают на фундаментные блоки под стены из газобетона. Такая конструкция возводится под внешними стенами с помощью бетона прочностью более М200 и арматурой диаметром 10-12 мм. Ее высота — 0,2-0,4 м.

Для усиления однослойной сетки используют прутья большего диаметра.

Стена из газобетона цокольного этажа может иметь толщину 61 см, что позволяет не обустраивать опалубку, а использовать кирпич. По краям выкладываем бортик в 1/2 кирпича, укладываем арматуру, бетонируем. Важным условием в обустройстве второго армопояса является наличие первого слоя. В противном случае первая конструкция будет бесполезной.

Чтобы установить опалубку для 3 и 4 армопояса, используют несколько методов:

  • крепление щитков снизу анкерами — для увеличения прочности на анкер приваривается металлическая заглушка;
  • деревянные щиты фиксируют к кирпичам, предварительно в опалубке делают отверстия под грибки, при этом соблюдается шаг в 70 см, затем ввинчивают саморезы, верхние части щитков опалубки закрепляют досками соответствующего размера.

Армопояс перед заливкой проверяется на прочность. В противном случае он сломается в процессе бетонирования.

Устройство армопояса увеличивает прочность несущих стен и сопротивление всего строения различным нагрузкам: неравномерной усадке грунтов и объекта, воздействию ветра, сейсмическим колебаниям и температурным перепадам.

Устройство армопояса фото

Утепление армопояса

Способность газобетона к низкой теплопроводности создает дополнительные неудобства при установке мауэрлата в холодное время года. Зимой, когда происходят резкие перепады температур, возможно появление конденсата, что будет препятствовать адгезии. Чтобы избежать этого, потребуются утеплительные работы.

Для утепления опалубка для армопояса покрывается слоем пенопласта, пенополистерола или минеральной ватой. Утепляя минеральной ватой, нужно сохранять небольшой зазор. Так капельки конденсата не проникнут в толщу смеси и не разрушат адгезивный слой.

Рекомендации по утеплению:

  • Если планируете дальнейшее утепление, лучше делать небольшой отступ, чтобы было удобнее устанавливать плиту;
  • Разгрузочный пояс должен быть минимум двадцать сантиметров, если вы используете бетон и на пять сантиметров больше, если кирпич.

Не стоит активно прогревать блок, устанавливать инфракрасные батареи. Требуется лишь обеспечить сухость, и не допустить конденсата.

Для чего нужен армированный пояс

Этот элемент усиления массива стены, воспринимает на себя нагрузки, возникающие при неравномерной осадке фундамента здания. Если каменная кладка выполняется из штучных блоков, связанных между собой тонкими клеевыми швами, то армированный пояс делается из монолитного бетона, усиленного продольным и поперечным армированием.

Бетон обладает очень высокой прочностью на сжатие, а арматура отлично работает на растяжение. Армированный бетон способен выдерживать колоссальные изгибающие нагрузки без деформаций, превышающих нормативные. Стена, находящаяся над армопоясом, испытывает нагрузки, соответствующие незначительным деформациям пояса, не приводящие к появлению трещин и разрушений.

Армопояс на газобетоне: как сделать, зачем нужен

Замкнутое в недрах стен сооружение из бетонного монолита, усиленного металлическим каркасом, которое повторяет контур строения — армопояс на газобетоне. Ячеистый материал недостаточно прочный, поэтому его следует обязательно усилить, чтобы не допустить деформации. Устройство дополнительного защитно-укрепляющего элемента повышает эксплуатационные характеристики постройки.

Зачем нужен: необходимость армопояса

Сооружения из кирпича более устойчивы к негативному влиянию климатических факторов. Здание, стены которого выполнены из газобетонных блоков, рискует испытать на себе в полной мере силу стихии. Почва, которая всегда находится в движении, вспучивается, что приводит к усадочным процессам фундаментной и стенной системы дома. Порывистый ветер, сильные осадки усиливают нагрузку на сооружение, особенно на установленный мауэрлат кровли. Кроме того, на ячеистую основу постоянно оказывают влияние сезонный и суточный температурные перепады. В регионах с повышенной сейсмической активностью также следует побеспокоиться об усилении прочности построек. Армопояс для газобетона гасит возникающие нагрузки и стабилизирует конструкцию строения.

Монолитный пояс по газобетону необходим по таким причинам:

Если стропила должны будут свисать, то данная конструкция перенесет часть нагрузки на всю постройку.
  • Устройство устраняет растрескивание стен с разными нагрузками или разнонаправленной упругостью.
  • При постройке кровельной системы в газобетонных блоках, в точках с вмонтированными крепежами могут возникнуть перенагрузки, которые влекут за собой появление расколов и трещин.
  • Когда используется конструкция свисающих стропил, усиливающий монолит служит распределителем нагрузки от кровли на все строение.

Основное условие к укрепляющему устройству — сделать армопояс нужно неразрывным. Это возможно при сплошном заливе рабочей смеси установленного арматурного каркаса по периметру всего здания.

Как сделать?

Инструменты и материалы

При выполнении работ нужно будет пользоваться строительным уровнем.

Чтобы укрепить монолитный газобетон армировочной конструкцией, нужно подготовить такой инструментарий:

  • Средства для подготовки раствора:
    • бетоносмеситель или специальная емкость;
    • ведра;
    • лопаты.
  • Материал для приготовления раствора:
    • цемент;
    • песок;
    • щебенка;
    • техническая жидкость.
  • Контрольно-измерительные инструменты:
    • рулетка;
    • уголок;
    • строительный уровень;
    • мерное ведро.
  • Средства для подготовки элементов каркаса и места его укладки:
    • шлифовальная машинка с дисками по металлу и бетону;
    • штроборез;
    • приспособление для сгибания арматурин;
    • устройство для вязания проволоки.
  • Материал для арматуры:
    • металлическая сетка с сечением 0,4 см с квадратными ячейками 50*50 мм;
    • стальные прутья диаметром от 1 см до 1,4 см;
  • Элементы опалубки:
    • доска;
    • брус;
    • гвозди, саморезы.

Этапы обустройства

Опалубка для армопояса
Опалубка сооружается с помощью деревоматериала.

Измеряются основные параметры опалубки. Заготовленный набор деревоматериалов подгоняют к нужным размерам вспомогательной конструкции. Нижняя сторона досок и газобетонный монолит соединяются саморезами. Верх деревянного желоба укрепляется поперечными стяжками с интервалом 80—100 см. Такое устройство способно выдержать нагрузку заливаемого бетона до его схватывания. Если армопояс выполняется под элементы перекрытия, то стена опоясывается доской с внешней стороны, тогда высота конструкции увеличивается до 200—400 мм.

Утепление

Далее выполняются мероприятия по утеплению армировочного пояса. Эти работы проводятся в том случае, когда газобетонная основа дома в ближайшее время не будет комплексно утепляться. Для теплоизоляции используются следующие материалы:

Теплоизолирующей прослойкой может служить пенополистерол.
  • Гранулированный пенополистирол. Хорошо справляется со своей задачей, так как имеет низкую теплопроводность и достаточную плотность.
  • Пенопластные листы. Дешевый материал, имеющий низкую способность к прониканию тепла. Хрупкость средства не помешает теплоизоляции — в залитом бетоном пространстве оно не будет испытывать нагрузок.
  • Маты из минваты. Материал не рекомендуется применять в качестве элемента теплобарьера. Средство имеет высокую гигроскопическую способность, что способствует накоплению жидкости из залитого бетонного раствора. Это приводит к потере теплоизоляционных свойств.

Утеплитель нарезается на полосы, высотой, которая равна аналогичному параметру армировочной конструкции. Теплозащитные элементы плотно укладываются в деревянную опалубку со стороны фасада здания. В крепком монтаже теплоизоляция не нуждается, так как она скоро будет залита бетонным раствором, который прижмет ее.

Для московских широт мощность теплозащитного слоя рекомендуется в пределах 5 см.

Установка арматуры
Важно, чтобы в данной конструкции присутствовал арматурный каркас.

Заранее подготовленные два арматурных прута с сечением 0,8—1,2 см параллельно друг другу укладываются на специальные «стульчики» на дно опалубки. Нижний ярус каркаса связывается вязальной проволокой. Далее устанавливаются вертикальные опоры для верхнего уровня из этих же прутьев с интервалом 50 см. Потом укладываются верхние стержни по длине опалубки, закрепляются также связыванием.

Заливка бетоном

После надежной фиксации в опалубке металлического арматурного каркаса подходят к основному этапу — заливанию раствора сорта М300 и выше. Для этого предварительно готовится рабочая смесь из портландцемента, очищенного песка, мелкого щебня и технической жидкости. При помощи бетоносмесителя все компоненты смешиваются до получения однородной массы. Чтобы обеспечить прочность армослоя, заливку монолитной суспензии следует выполнить за один раз. Это предотвращает будущее расслоение бетона. Потом выполняется уплотнение смеси. Для этих целей используется специальный вибратор или подручные средства — острые прутья, которыми выполняется штыкование раствора. Таким способом из внутренней структуры материала вытесняется воздух и пресекается образование полых пространств.

Подготовленный раствор нужно поместить в опалубку за один заход.

Чтобы бетон правильно созревал, в жаркую погоду его нужно увлажнять водой. Следует накрыть конструкцию полиэтиленовой пленкой, так монолит будет постепенно набирать свои прочностные качества. По истечении месячного срока раствор высыхает и затвердевает. Тогда приступают к разборке деревянной опалубки.

устройство и назначение при строительстве из газобетона. Статьи компании «ООО «Торговый Дом ВТМ». Поставки строительных материалов»

В данной статье разберем ответы на такие вопросы, как: что же такое армопояс, для чего он служит и из чего он состоит?

Газобетон – универсальный материал для возведения стен, но при строительстве из газобетона возникает несколько технических вопросов, которые требуют решения. Одна из главных особенностей газобетона со знаком минус – его нелюбовь к точечным нагрузкам.

 Важно знать: при монтаже перекрытий дома или крыши появляется необходимость в одной важнейшей конструкции — армированном поясе.

Кто-то считает, что для дома из газобетонных блоков армопояс не нужен, но большинство строителей все же склоняются к единому мнению — без него обойтись нельзя.





Что же такое армопояс, для чего служит и из чего он состоит?



По сути армирующий пояс — это цельная (монолит) конструкция из железобетона, опоясывающая дом по всему периметру. Названий может быть много: армопояс, армирующий, армированный разгрузочный пояс или сейсмопояс.



Армированный пояс создается для повышения надежности стен и фундамента, укрепления их и увеличения жесткости и сопротивления различным нагрузкам, как извне, так и снаружи. Это и проседание грунта, и температурные сезонные колебания, разные виды осадков, деформация элементов конструкции и прочее. Отсюда и название — разгрузочный.



При использовании в качестве строительного материала газобетонных блоков, иногда возникают вопросы: использовать готовые U-блоки для армопояса или распиливать обычные и из их частей собирать тот же U-образный блок.


Так в чем же разница?



Безусловно, у простых блоков цена ниже. От них отпиливаются куски нужной толщины и размера, с наружной стороны они садятся на клей. Из минеральной ваты или пенополистирольной плиты устраивается тепловой контур толщиной 5-10 см, а с внутренней стороны стены ставим 5-сантиметровый блок или опалубку.



Получаем ту же U-образную форму, куда помещается армопояс, но уходит больше времени и сил, чем при применении U-блоков.





 Стоимость U-блоков будет несколько выше, но таким образом экономится время, и повышается скорость работы, а зачастую, это основополагающие моменты в любом строительстве.



Для тех, кому подходит более быстрый и удобный вариант, рекомендуется использовать U-блоки, которые в ассортименте представлены на нашем сайте. Если время терпит, подойдут и обычные распиленные газобетонные блоки.



 Чаще всего, первый армопояс ставят под перекрытия между этажами путем укладки поверх газобетонных блоков. Таким образом, он предотвращает появление трещин в стенах, стягивает их по всему периметру дома и не дает стенам «гулять».



 Второй устанавливается под кровельными балками, принимая на себя вес крыши и ветровую нагрузку. Причем здесь в конструкцию пояса вставляются специальные шпильки, на которые ложится перекрытие. Это делается для того, чтобы крыша держалась ровно, и ее нагрузка на стены была равномерной.





Конструкция армирующего пояса



Теперь о самой конструкции армирующего пояса: он выполняется из арматурных прутьев диаметром не менее 12 мм, хотя некоторые строители, бывает, используют и меньший диаметр.





Каркас должен иметь форму квадрата или прямоугольника. Арматура и перемычки соединяются между собой вязальной проволокой. Иногда применяется крепление арматуры при помощи сварки (например, на стыках или пересечении стен). Вес такой конструкции весьма приличный, поэтому собирается каркас непосредственно в том месте, где он и будет находиться.



Далее следует заливка всего разгрузочного пояса, но здесь хотим обратить ваше внимание: стержни арматуры не должны касаться поверхности газобетонных блоков, то есть отступать от стен и основания минимум на 5 см. Для этого используются подставки: куски кирпича или специальные крепежные звездочки, которые продаются на любом рынке.



Итак, заливка бетоном осуществляется вручную и за один раз, чтобы он лучше схватился и равномернее застыл. После бетонирования убираются пустоты внутри смеси, то есть придается однородность. Это легко сделать обычным арматурным прутом или вибратором для бетона (О разновидностях бетона и для чего он применяется, читайте в статье Бетон и его классификация).

Рекомендуем Вам посмотреть подробное видео о заливке армопояса дома из газоблоков:





Если вы задумываетесь о том, какой материал выбрать для строительства дома, читайте наши статьи: Из чего построить дом: выбор стенового материала; Плюсы и минусы газобетона.

Армопояс в доме из газобетона высотой. Правильный монолитный бронепояс в газобетонном доме

Газобетон — отличная альтернатива кирпичу. Однако, к сожалению, значение показателя прочности газобетонных блоков намного ниже. Материал плохо удерживает на своей поверхности застежки.

Кладка из газоблоков имеет свои характеристики:

  1. Стены должны возводиться на прочном фундаменте.
  2. В процессе работы необходимо регулярно проверять ровность конструкции.
  3. По всему периметру здания стены укрепить армированным поясом из железобетона.

При проведении строительных работ с нарушением технологических правил возможно растрескивание блоков под действием кровельного давления.

Стоимость армопояса

Армированный пояс — это монолитная конструкция, расположенная по всему периметру здания.Армопояс защищает стены дома от разрушения и деформации под действием нагрузок. Технология усиления стеновой поверхности объекта предполагает прокладку разгрузочного пояса между этажами каждого этажа и в месте кровельного покрытия.

Для обеспечения работоспособности армопояса его состав должен быть:

  1. Непрерывный.
  2. В кольцевом стиле.
  3. Закрыто.

Основные компоненты армопояса:

  • Арматурный каркас.
  • Бетонная смесь.
  • Опалубка или блоки.

Назначение структуры:

  • В распределении несущей нагрузки дополнительных перекрытий или крыш на стены с целью придания им прочности.
  • Для защиты фундамента и стен от трещин.
  • Повышение пространственной жесткости здания.

Конструкция обеспечивает прочность и надежность несущих стен, повышает устойчивость конструкции к воздействию ветра, перепадов температур, сейсмических колебаний, усадке грунта и самого объекта строительства.

Армопояс габариты

Размеры бронепояса зависят от конструктивных особенностей строительного материала, к которому он должен крепиться. Стена может быть закрытой или открытой. Для каждой категории строители рассматривают свои конкретные требования к размеру конструкции.

  1. Внутренняя конструкция усилена армированным ремнем с индикатором ширины, соответствующим толщине стены.
  2. При усилении дома снаружи ширина защитного пояса должна соответствовать ширине стены без учета утеплителя и опалубки.
  3. Минимальная высота конструкции — сто пятьдесят миллиметров. Этот показатель не может быть больше ширины стены.

Варианты создания бронепояса

Установить разгрузочную ленту для стен из газобетонных блоков можно несколькими способами:

  1. С деревянной опалубкой.
  2. Использование дополнительных блоков.

При сравнении этих двух способов можно отметить, что оснащение стен армированным поясом с использованием деревянной опалубки технологически сложнее.Второй способ, с помощью дополнительных блоков, намного проще, но в него придется вложить больше средств из-за использования дорогостоящего стройматериала.


Лента разгрузочная не проложена:

  • Для монолитной железобетонной конструкции.
  • Под деревянным полом, поддерживаемым блоками.

В случае, достаточно залить бетонные площадки толщиной пять сантиметров под балки, которые играют опорную роль, что надежно защитит строительные блоки от пробивки.

В железобетонных конструкциях нет смысла в дополнительной защите ввиду равномерного распределения нагрузки на стены

Изготовление бронепояса с использованием опалубки

Опалубка разгрузочной ленты представляет собой деревянный каркас. Делается из обрезков досок, скрепленных снаружи.

После полной сборки опалубки ее нижнюю часть крепят к стене саморезами, а верхнюю — поперечными стяжками досок с интервалом от восьмидесяти до ста сантиметров.Стяжка нужна для того, чтобы конструкция была надежнее, иначе при заливке бетона она может деформироваться или раздавиться.

Перед возведением конструкции стоит побеспокоиться о закупке необходимых строительных материалов:

  1. Доска обрезная толщиной не менее трех сантиметров и брус 40х40 для изготовления опалубки.
  2. Гвозди для крепления панельной конструкции к стене.
  3. Гибкая проволока для усиления конструкции.
  4. Арматурные стержни диаметром двенадцать миллиметров.
  5. Пенополистирол для изоляции.


Подержанный строительный инструмент:

  1. Сверло.
  2. Ножовка по металлу.

Технология строительства опалубки

Технологический процесс предполагает выполнение работ в несколько этапов:

  1. Подготовка деревянных досок.
  2. Укладка слоя пенополистирола между стеной дома и деревянной панелью для утепления.
  3. Крепление конструкции к стене саморезами или длинными гвоздями.
  4. Дополнительное крепление элементов деревянной конструкции с помощью саморезов и проволоки.
  5. Арматурный каркас в сборе. Первоначально следует заложить усиливающие штифты внутрь деревянных щитов. Гибкая проволока используется для соединения с каркасом арматуры. Не рекомендуется крепить арматуру между собой сваркой из-за ржавления материала внутри бетона.
  6. Заливка цементным раствором.

Арматура

Арматура изготавливается из стержней арматуры диаметром от восьми до двенадцати миллиметров.

Принцип процесса:

  1. При горизонтальной укладке штанг.
  2. В скреплении их внахлест гибкой вязальной проволокой по всему периметру стены.
  3. В обвязке стыков кольцами из проволоки диаметром шесть миллиметров.

Связывание стержней арматуры должно производиться непосредственно в опалубке. Когда закончите, арматурный каркас будет тяжелым. Когда конструкция собирается отдельно, поднимать и размещать ее будет сложно. Между газобетонными блоками и рамой разгрузочной ленты рекомендуется укладывать прослойку из камней или кирпича.

1. Заливка бетона

При покупке сухой бетонной смеси необходимо использовать маркировку материала не ниже М200.

При отсутствии в магазине продукции требуемых характеристик, вы можете приготовить ее самостоятельно, используя следующие пропорции в соотношении компонентов:

  • Щебень — 4,8 части.
  • Цемент — 1 часть.
  • Песок — 2,8 части.

Для увеличения плотности состава щебень можно заменить щебнем. После смешивания сухих элементов небольшими порциями добавляем воду, количество которой должно соответствовать двадцати процентам от общего количества смеси.

Технология бетонирования предусматривает нормативы выполнения работ, которые необходимо выполнить для получения желаемого функционального результата:

  1. Заливку следует проводить за один цикл без перерыва, избегая частичного высыхания бетонного слоя.
  2. Следует избегать в растворе для заливки пузырей с пустотами, которые в будущем при высыхании смеси снизят прочностные характеристики конструкции.
  3. После заливки рекомендуется утрамбовать бетон при помощи перфоратора со специальной насадкой.Также для устранения пустот в растворе используется вибромашина, а если она отсутствует, необходимо будет удалить пузырьки воздуха путем сшивания раствора арматурой.

2. Построение разгрузочной ленты из блоков

Опалубкой могут быть не деревянные конструкции, а блоки из пенобетона П-образной формы. Обязательным условием для такого строительного материала является наличие внутренней полости, которая необходима для укладки каркаса из арматуры и заливки бетона.

Блоки лоткового типа укладываются в штабель такой же ширины, как и стены. Такой пояс удобно приставлять к наружным стенам за счет дополнительной изолирующей функции, исключающей образование «мостиков» холода.

3. Что требуется

Способ прост и требует предварительного приобретения строительного материала — дополнительных блоков толщиной десять сантиметров. Перед покупкой следует рассчитать необходимое количество материала исходя из планируемой высоты конструкции и периметра объекта.

Процесс изготовления броненосной конструкции из дополнительных блоков

  1. Установка дополнительных блоков на стену обычным способом.
  2. Армирование центральной части стройматериалом.
  3. Заливка полученной конструкции цементным раствором.

Армопояс кирпичный

Загрузочная лента может быть изготовлена ​​из кирпичной кладки, армированной сеткой. Он менее надежен, чем бетонный, и применим только для небольших хозяйственных построек.Для повышения показателей прочности кирпичной конструкции рекомендуется использовать арматуру или металлическую сварную сетку.


Особенности строения:

  1. При использовании арматурной сетки с диаметром поперечного сечения пять миллиметров рекомендуется укладывать ее через четыре ряда кирпичей.
  2. Ширина конструкции должна соответствовать толщине стены обрабатываемого здания.
  3. Высота конструкции зависит от типа строительного материала стен дома и от типа кровли.Средний размер конструкции для стены из газоблоков — сорок сантиметров.

Укрепление стен кирпичом со встроенной арматурной сеткой не может полностью заменить придание надежности конструктивным элементам с помощью железобетонного аналога.

Утепляющий армопояс

Самая главная особенность газобетона — низкая теплопроводность, что обеспечивает отсутствие фактора промерзания построенной из него конструкции даже при минимальной температуре окружающей среды.Поэтому при возведении армирующей конструкции важно, чтобы она не нарушала теплоизоляционные свойства дома.

В холодное время года, а также в периоды резких перепадов температур на армированном поясе может образовываться конденсат. Во избежание этого явления рекомендуется проводить работы по утеплению конструкции.

Пенополистирол, пенополистирол и минеральная вата могут использоваться в качестве теплоизоляционных элементов.В некоторых случаях используются газобетонные блоки с перегородками. При использовании минеральной ваты следует оставлять небольшой вентиляционный зазор между утеплителем и облицовочной поверхностью.

Советы по организационным работам по утеплению объекта:

  1. При возведении конструкции с целью ее последующего утепления следует выполнять отступ от внешнего края стены, а не по всей ее ширине.
  2. Минимальная ширина разгрузочной ленты должна составлять двадцать сантиметров при использовании монолитного бетона и двадцать пять сантиметров при использовании кирпича.
  3. Образовавшееся свободное пространство после заливки бронепояса следует залить утеплителем и закрыть пеноблоком, предварительно вырезанным в соответствии с необходимыми размерами.
  1. При заливке цементным раствором следить, чтобы элементы армированной сетки не касались стенок опалубки.
  2. Для увеличения функциональности армированного пояса каркас арматуры устанавливается на поверхность с помощью уровня.
  3. Прочности бетона после заливки способствует периодическое увлажнение, особенно в жаркую погоду.Рекомендуется ежедневно увлажнять структуру в течение пяти дней. Наилучший эффект достигается при накрытии влажной поверхности полиэтиленовой пленкой.
  4. Снять опалубку можно через неделю, но она будет работать по назначению только через две недели, когда цементная смесь полностью затвердеет.
  5. Если вы планируете изолировать разгрузочную ленту, то не следует делать это заподлицо со стеной. Специалисты рекомендуют сместить опалубку внутрь с целью дальнейшего заполнения образовавшейся ниши теплоизоляционным материалом.
  6. Не нужно тратиться на армированный пояс, если под фундаментом находится твердый грунт, не пропитанный водой, кирпичные стены, а также при строительстве одноэтажного дома с деревянными балками, а не железобетонными панелями.

В промышленном и жилищном строительстве используются различные типы материалов, в том числе пористый бетон. Популярным видом ячеистого бетона является газобетон, обладающий рядом преимуществ. Однако без специального армирования он подвержен растрескиванию, что связано с пониженной прочностью.Для решения проблемы возводится бронепояс по газобетону. Такая конструкция дает возможность повысить устойчивость несущих элементов здания к нагрузкам, а также увеличить прочность конструкции. Рассмотрим особенности ремня усиления, разберемся с технологией.

Какими свойствами обладает газобетон?

Отдавая предпочтение газонаполненному бетону, следует внимательно проанализировать его свойства и изучить технические характеристики.Особенности материала связаны с технологией изготовления. При производстве газобетона в глубине массива равномерно образуются воздушные поры. Такая особенность распределения воздушных полостей положительно сказывается на теплоизоляционных свойствах материала. Стены из газобетона не требуют специальной теплоизоляции и позволяют удешевить поддержание комфортной температуры в помещении.

Преимущества использования газобетона при строительстве зданий по достоинству оценили профессиональные строители.

Здание, возведенное из газобетонных блоков, чаще всего подвергается воздействию стихийных бедствий.

Материал другой:

  • повышенные теплоизоляционные свойства. Они позволяют значительно снизить общие затраты на отопление помещения зимой;
  • устойчивость в условиях перепадов температур. Строительный материал не трескается при глубоком замораживании и дальнейшем оттаивании;
  • повышенный коэффициент звукоизоляции.Сотовая структура создает надежный звуковой барьер;
  • экологичность. В процессе производства используется экологически чистое сырье, не влияющее на здоровье окружающих;
  • удобоукладываемость хорошая. Для придания блокам нужной формы не требуется никаких специальных инструментов и оборудования;
  • уменьшенный вес. Стены из легкого газобетона не оказывают повышенной нагрузки на фундамент возводимого здания;
  • устойчив к развитию грибковых колоний и плесени.В толще газобетона и на его поверхности болезнетворные микроорганизмы не образуются.

Главный недостаток пористого стройматериала — это незначительный запас прочности, для увеличения которого оборудуют бронепояс по газобетону. Проблемные участки укрепляются силовым каркасом, который заливается бетоном.


Для защиты на газобетоне создается бронепояс, сглаживающий действие климатических факторов

Особенности устройства армопояса для газобетона

В лексиконе профессиональных строителей часто употребляется термин «армопояс».Не всегда частные застройщики имеют представление о том, как выполняется армированный пояс для газобетона и что это такое. Это мощная конструкция замкнутой формы, повторяющая очертания здания.

Формируется на базе имеющихся строительных материалов:

  • решетка арматурная. Стальные стержни сечением 0,8–1,2 см связываются вязальной проволокой в ​​каркас, повышающий прочность бетона при деформации. Несущая конструкция включает продольно расположенные штанги увеличенного диаметра.Они образуют пространственную конструкцию при соединении квадратными или прямоугольными перемычками, расположенными перпендикулярно. Не допускается использование сварки, ослабляющей прочность конструкции;
  • Бетонный раствор
  • повышенной прочности марки М350 и выше. Приготовлен на основе щебеночно-песчаной смеси и портландцемента, смешанных в стандартном соотношении 1: 3,5. Готовый состав используется для заливки конструкции опалубки, в которую жестко устанавливается арматурный каркас. В результате непрерывной заливки и тщательной трамбовки образуется армированная лента.Он предотвращает обрушение здания и укрепляет конструкцию.

Для обеспечения необходимого запаса прочности необходимо соблюдать высоту армопояса. Конструкция опалубки позволяет придать бетонной ленте необходимую форму и обеспечить соответствие ее габаритам.


Армопояс для газобетона не только повышает устойчивость стен дома к нагрузкам от внутренней и внешней среды, но и имеет соединительное назначение

Для опалубки применяют:

  • Доска строганная.Они сбивают элементы щита, которые фиксируются перемычками и проволокой;
  • плиты пенополистирольные. Свойства материала, образующего неразборную опалубку, позволяют улучшить теплоизоляцию;
  • газобетонные блоки П-образной формы. Используя готовые элементы, можно значительно ускорить сборку опалубки.

При выборе конструкции опалубки важно обеспечить герметичность, а также повышенную жесткость.Это создаст прочный армированный пояс для балок перекрытия и укрепит другие нагруженные зоны. При выполнении работ необходимо выдерживать ширину и высоту армопояса, а также соблюдать технологию изготовления. Правильно выполненный арматурный пояс укрепляет капитальные стены здания и обеспечивает их целостность, компенсируя значительные нагрузки.

Для чего предназначен армопояс на газобетоне?

Обладая повышенной хрупкостью, газобетон требует дополнительного армирования.На различных этапах возведения стен из газобетона формируется несущая конструкция с широким функциональным назначением.


Возможность деформации стен и разрушения здания сводятся к минимуму при использовании этого несущего элемента

Позволяет:

  • создают устойчивое основание для кладки газобетонных блоков;
  • компенсируют усилия, которые передаются стропильными балками;
  • предотвращает появление трещин из-за местных деформаций;
  • обеспечивает равномерное распределение нагрузок на несущие стены;
  • для минимизации возможности деформации капитальных стен под нагрузкой;
  • снизить воздействие ветровых нагрузок на несущие стены;
  • для повышения прочности зданий, возводимых в условиях наклонного рельефа;
  • предотвращает нарушение целостности зданий в сейсмических зонах;
  • для увеличения прочности зданий, на которые влияет реакция почвы.

Строительство армирующего пояса положительно сказывается на прочностных характеристиках и целостности конструкций из газобетона. Чтобы самостоятельно построить арматурный контур, важно внимательно изучить технологию выполнения работ и при необходимости проконсультироваться с профессиональными строителями.

Нужен ли армопояс для газоблоков

Необходимость сооружения армирующего пояса на стенах из газобетона обусловлена ​​определенными факторами, снижающими прочность:

  • Стропильные балки крепятся специальными анкерами к верхней плоскости капитальных стен.В местах крепления они передают местные силы, вызывающие трещины в стенах из газобетона;

Особенно это необходимо в доме из газобетона, построенном на наклонной площадке.
  • Конструкция крыши в виде наклонных стропил создает нагрузки, действующие в горизонтальной плоскости. Усиленный ремень поглощает силы тяги и гасит их;
  • капитальные стены здания подвержены неравномерной усадке. Это связано с наличием проемов разного размера.Бетонный пояс, армированный стальной арматурой, сдерживает деформационные процессы.

Проанализировав эти факторы, приходим к выводу, что армирующий контур необходим для усиления стен, возведенных из газобетонных блоков. Целесообразность усиления несущих конструкций по контуру конструкции связана с характеристиками газобетона. Его нужно усилить и только с помощью бронепояса можно обеспечить устойчивость построек, повысив прочностные характеристики.

На каких участках необходимо выполнить армирование по газобетону

Блоки из газобетона отличаются пониженной прочностью и требуют специального армирования разгрузочным поясом. Выполняется на разной высоте.

Следующие секции нуждаются в дополнительном армировании армированной лентой:

  • опорная поверхность фундамента здания. Силовая кромка, расположенная на нижнем уровне, в профессиональном смысле называется «ростверк».Он формируется на этапе возведения фундамента и повторяет контур здания. Силовая окантовка обеспечивает равномерную передачу нагрузок от веса постройки, а также воспринимает реакцию грунта;

Для усиления конструкции высота армированного пояса уравнивается с его толщиной
  • кладки из газобетона. Между газобетонными блоками через каждые четыре ряда сооружается демпфирующий пояс. Установка стальных стержней или прокладка специальной металлической сетки увеличивает стойкость кладки к воздействию деформационных процессов.Силовая кромка сооружается путем заливки стальной арматуры раствором вяжущего;
  • Несущая поверхность несущих стен. Этот ярус арматуры принимает нагрузку от перекрывающих друг друга панелей, которые соприкасаются с верхней плоскостью стен. Цельный железобетонный контур повышает устойчивость конструкции из газобетона, предотвращая растрескивание. Пояс сглаживает нагрузки, создаваемые плитами перекрытия;
  • оконные и дверные проемы. Они нуждаются в дополнительном армировании стальными стержнями сечением 1–1.2 см. Для размещения стержней в газобетонной массе делаются специальные пазы. Затем расположенные в пазах стальные стержни заливаются раствором. Это дает возможность повысить прочностные характеристики проемов, над которыми располагаются блоки.

Для увеличения прочности конструкции за счет усиления проблемных мест можно использовать специальный армированный пояс. Зная, как сделать армопояс, вы сможете самостоятельно выполнить все необходимые работы.

Готовимся к сборке монолитного пояса: что нужно для работы

Для этого необходимо подготовить следующие строительные материалы:

  • Арматура стальная сечением 1–1.2 см. Применение штанг увеличенного диаметра позволяет воспринимать значительные нагрузки, обеспечивая целостность газобетона. Стержни помещают в пазы и заливают раствором;

Армопояс в строительстве применяется для повышения стойкости несущих стен дома к внешним и внутренним воздействиям.
  • Сетка металлическая с квадратными ячейками размером 50х50 мм. Укрепление осуществляется путем укладки сетки на поверхность блоков с последующим нанесением небольшого слоя вяжущего раствора;
  • Бетонный раствор
  • .Применяется для формирования опорного контура на уровне фундамента здания, а также для заполнения несущего пояса под элементами перекрытия. Раствор готовится на портландцементе М400.

При выполнении работ вам понадобится отожженная проволока для вязания арматурных стержней, используемых для сборки силовых каркасов, а также цементный раствор. Применяется для заполнения арматурной сетки при армировании кладки.

Для выполнения работ вам потребуется следующее оборудование и инструменты:

  • бетономешалка;
  • болгарский;
  • штроборез;
  • приспособление для гибки прутков;
  • крючок для вязания.

После подготовки инструмента и материалов можно приступать к работе.

Как сделать армопояс

Рассмотрим технологию усиления кладки:

  1. Сделайте паз в газоблоках с помощью настенного ножа.
  2. Обрежьте арматурный стержень по размеру с помощью болгарки.
  3. Удалите мусор из образовавшихся бороздок.
  4. Соберите арматурный каркас и поместите в пазы.
  5. Заполнить полости цементным раствором, выровнять поверхность.

Технология выполнения работ довольно проста. Важно использовать качественные стройматериалы и соблюдать последовательность операций. Это позволит самостоятельно укрепить стены из газобетона.

Для строительства дома используются различные материалы, которые имеют свои функциональные характеристики. Один из вариантов стройматериалов — газобетонные блоки. У материала достаточно преимуществ, но на определенных этапах и местах укладки его нужно укреплять.Вспомогательным элементом в процессе является возведение железобетонного пояса.

Что такое армопояс?

— это замкнутый конструктивный элемент здания из монолитного железобетона, точно повторяющий контуры здания по всему периметру. Его можно использовать как для несущих стен, так и для внутренних стен. Армирующий пояс имеет и другие названия, такие как сейсмический и разгрузочный.

Зачем это нужно?

  • Повышает уровень устойчивости стен здания от вредных атмосферных воздействий.
  • Газобетонные блоки под давлением со стороны крыши могут претерпевать некоторую деформацию от сильного давления на них, а бронепояс придает жесткость всей конструкции.
  • В случае строительства дома на участке с рыхлым грунтом или в сейсмически опасной зоне стены могут потрескаться от неравномерной усадки фундамента. Разгрузочная лента способствует равномерной усадке.
  • Блоки имеют хрупкую конструкцию и при возведении кровли не рекомендуется крепить к ним брус анкерами, так как точечная нагрузка превышает показатели устойчивости.Качественная основа для этого — бронепояс.

Что это?

Конструктивный элемент здания — бронепояс, представляет собой металлический каркас (в виде различных геометрических фигур — параллелепипед, квадрат), залитый бетоном или клеевой смесью. После полного застывания бетона конструкция становится монолитным образованием с основанием (газобетонными блоками) и допускает дальнейшие строительные работы.

Способы крепления бронепояса

  1. Самый распространенный способ сооружения армирующего пояса — крепление непосредственно к стенам здания.
  2. Опалубка для железобетонного пояса может быть специальной П-образной формы из газобетона, в которой процесс возведения каркаса и заливки бетона не отличается от способа с использованием деревянных досок. С одной стороны, это быстро и удобно, а с другой — очень дорого.
  3. Армирующий пояс можно выполнить с помощью, но с использованием армирующей сетки в качестве жесткого крепления.

Виды армопояс

Для каждого этапа строительства здания существует свой вид армирующих лент — все зависит от необходимости их использования:

  • Фундаментный пояс ().
  • Подвальный пояс (сейсмический).
  • Межэтажный пояс.
  • Основной ремень для конструкции крыши, для крепления.

Необходимые материалы и инструмент

Инструментов:

  • Бетономешалка.
  • Деревянные доски и гвозди.
  • Лопата — штык и «червяк».
  • Ручная пила или электрический лобзик.
  • Молоток.
  • Сварочный аппарат и электроды.
  • Плоскогубцы.
  • Строительный уровень.

Материалы:

  • Песок.
  • Цемент марки М400-500.
  • Ликвидация.
  • Металлические стержни диаметром 10-12 мм.
  • Проволока для вязания (резинка).

Установка армопояса на газобетон

Изготовление армирующего ремня — процесс непростой и требует определенных навыков. Следует учитывать все параметры и правильно подбирать материалы.Он состоит из нескольких этапов:

  • Опалубка для строительства.
  • Изготовление и установка арматурного каркаса.
  • Заливка бетона.


Подробное пошаговое руководство

Опалубка строительная

  1. Для строительства деревянной опалубки требуются деревянные доски разной ширины, но толщиной не менее 20 мм, чтобы предотвратить возможное разрушение в местах сучков. По возможности можно использовать деревянные щиты.
  2. Нижняя часть досок крепится непосредственно к газобетонным блокам. В доски можно забить длинные гвозди (150-180 мм) или вкрутить саморезы.
  3. Следующие доски крепятся к исходному основанию путем соединения их между собой обрезной доской с внешней стороны по длине (перпендикулярно).
  4. Идентичные стыки досок происходят снаружи и внутри стен по всему периметру.
  5. В процессе устройства опалубки необходимо постоянно проверять уровень верхней плоскости досок, ведь это граница будущей бетонной смеси.Отличия плоскости относительно нулевой отметки от уровня грозят дополнительными строительными работами.
  6. Для предотвращения разлета параллельных плоскостей деревянной опалубки в разные стороны от давления бетона при заливке бетона между ними устанавливаются перемычки. Перемычки должны иметь шаг 800-1000 мм.

Изготовление и установка каркаса арматурного

  1. Следует отметить, что возведение металлического каркаса происходит непосредственно в опалубке, поскольку разместить каркас в собранном виде невозможно из-за наличия перегородок и значительного веса самой конструкции.
  2. Чтобы каркас находился в «подвешенном» состоянии и его элементы не соприкасались с газобетонными блоками, под него кладут остатки кирпича или другого строительного мусора.
  3. Расчет боковых элементов металлического каркаса (стержней жесткости) предполагает отступ от опалубки по 50 мм с каждой стороны.
  4. Для запуска процесса на дно опалубки параллельно укладываются две длинные металлические стержни, между которыми привариваются перетяжки (соединители).Если сварочный аппарат не используется, стыки затягивают бандажной проволокой.
  5. Прутки привариваются или привязываются перпендикулярно созданной базовой «лестнице». Для создания полноценной арматурной «клетки» — верхняя часть крепится к стержням так же, как и нижний вариант.
  6. По всей длине каркаса и особенно по углам здания арматуру следует усилить дополнительными прилегающими стержнями. Чем больше перемычек и дополнительных элементов в каркасе, тем лучше.

Заливка бетона в металлический каркас

Перед тем, как приступить к заливке построенного каркаса — необходимо убедиться, что вместимость бетономешалки, количество материала для бетона достаточное, чтобы не было зазоров. Ведь главное условие создания качественной ленты — это непрерывность подачи (заливки) бетона. Если процесс соответствует технологии, в армированном поясе никогда не появятся трещины и целостность конструкции гарантирована.

Бетонные элементы:

  • Цемент М400-500.
  • Песок.
  • Фракционное просеивание (5 × 6 или 5 × 7 мм).
  • Соотношение пропорций 1: 3: 5 и плюс вода в необходимом количестве.

Приготовленный раствор постепенно заливается в опалубку и для предотвращения образования «воздушных подушек» на поверхности необходимо пройтись ручным инструментом — виброплитой. С его помощью бетонная смесь будет проникать во все части опалубки.

Заливная бетонная опалубка не подлежит демонтажу в первые два дня (естественное сцепление смеси). По прошествии установленного срока демонтаж необходим, но начинать дальнейшие работы невозможно, так как окончательная прочность армопояса достигается через 15-20 дней после заливки.

Современные цены

  • 1 погонный метр прутка (12мм) — 80-100 руб.
  • Проволока обвязочная (100м) — 250-300 руб.
  • Песок (1000кг) — 800 руб.
  • Просеивание (1000кг) — 1700 руб.
  • Цемент (50кг) — 450-500 руб.

В соответствии с текущим курсом рубля — цены могут отличаться и цены относительные. Также следует учитывать, что если работу нанимают профильные рабочие, то к общей смете на закупку материалов следует прибавить — + 45-50% к их заработной плате.

Размеры / толщина армопояса

В соответствии с установленными нормами толщина пояса соответствует ширине стены возводимого здания (30-60 см).Высота пояса может быть разной, но строители рекомендуют 25-35 см.

Изменения габаритных размеров вполне допустимы, так как постройки имеют разные характеристики, а прочность стен может быть гарантирована только бронепоясом.

Газобетон без армопояса

В 95% не рекомендуется возводить здания без усиления их стен армирующим поясом, так как значительно сокращается срок эксплуатации. При малейших колебаниях, вызванных усадкой грунта или природными явлениями, постройки слегка деформируются и трескаются в стенах (это сквозняк).

Что заменить?

Учитывая, что железобетонная конструкция (армированный пояс) является довольно дорогим конструктивным элементом при строительстве дома, его можно заменить более дешевым кирпичом. Как правило, он используется, который в процессе кладки выполняет две функции — придание эстетичного вида и армирование газобетонных блоков.


Как заменить?

Вместо железобетонной конструкции можно использовать кирпичную кладку.В этом процессе качество кирпича значения не имеет, ведь в дальнейшем его поверхность будет облагораживать — оштукатуривать.

Армопояс выполняется как обычно, но с одним дополнением — между рядами укладывается металлическая сетка (0,5-07мм). Таким образом предотвращается малейшее движение (деформация) между кирпичами. Этот метод может быть на 70% эквивалентом настоящего бронепояса, но придаст уверенности.

  • Не рекомендуется выполнять работы по заливке бетонного слоя при температуре ниже -5-10 ° С.
  • Все работы должны выполняться мастерами-строителями, а не «шабашниками».
  • Необходимо следить за качеством материалов и их соответствием ГОСТу (предоставляется производителем).

Выход

Строительство дома из газобетонных блоков — ВСЕГДА необходимо оборудовать бронепоясом, а в некоторых случаях более одного. Такой пояс надолго сохранит целостность постройки.

Армопояс — монолитная железобетонная конструкция, проходящая по периметру всего здания с целью повышения устойчивости конструкции к внешним и внутренним нагрузкам.Это может быть усадка дома, природные явления, внутренняя отделка и многое другое, вызывающее деформацию стен. Армопояс для газобетона обычно устанавливается между перекрытиями под балками перекрытия и непосредственно под крышей, это необходимо для того, чтобы стены выдерживали вес кровли и не образовывались трещины.

Считается обязательным при строительстве дома из газобетонных блоков по нескольким причинам:

  • При возведении стропильной конструкции крыши используются анкеры и шпильки для крепления мауэрлата к стене.В результате возникает точечная нагрузка, которую пенобетон не выдерживает.
  • Если укладывать балки стропильной системы прямо на газобетон, не создавая армированного пояса, это может привести к множеству проблем. Если произойдет малейшее отклонение уровня кровли, появятся трещины.
  • Сейсмический пояс представляет собой жесткий каркас, он также равномерно распределяет нагрузку на весь дом. Это важно, когда в стропильной системе используются подвесные стропила.

Чтобы конструкция была прочной и долговечной, разгрузочную ленту нужно делать последовательно, соблюдая множество правил.

Материалы, инструмент, последовательность работ

Для создания такого устройства потребуются следующие материалы:

  • Вода.
  • Газоблоки, например.
  • Платы.
  • Арматура.
  • Камень.
  • Бетонная смесь.
  • Нетто.
  • Осколки кирпича или щебня.
  • Изоляция.
  • Штроборезы электрические и ручные.
  • Поперечные сечения.
  • Такелаж из газобетона.

Также потребуются следующие инструменты:

  • Рулетка.
  • Саморезы.
  • Молоток.
  • Анкерные болты или шпильки.
  • Вибратор.
  • Бетономешалка.
  • Зубчатый шпатель.
  • Уровень.
  • Проставки, крепеж.

Для начала необходимо произвести точный расчет. Обычно толщина сейсмического пояса равна или уже стены, а высота составляет 30 см. В зависимости от размеров дома и нагрузки рассчитывается диаметр арматуры и ее необходимое количество.


Опалубка

Для заливки конструкции бетоном необходимо делать съемную опалубку, чаще всего из досок толщиной 2 см и более. Подойдут и П-блоки, кирпич, но мы остановимся на классическом варианте.

Арматура укладывается и крепится в опалубку, которая заливается бетоном, ее легко приготовить своими руками с помощью бетономешалки, ведь потребуется большое количество раствора.

Для оснащения опалубки обычно используют вязальную проволоку и распорки, которые изготавливаются из дерева длиной 15 см. Самый простой вариант опалубки — дощатый каркас. Они склеены снаружи деревяшками. Сверху короб нужно соединить поперечными стяжками, чтобы он выдерживал заливку бетона и не разрушался. Нижнюю часть всей деревянной конструкции необходимо прикрутить к стене саморезами. В результате всех работ должна остаться ниша, которую засыпают утеплителем.Это необходимо для того, чтобы потери тепла через разгрузочную ленту были минимальными.

Арматурный каркас

Каркас комплектуется несколькими способами: парой стержней или четырьмя (тогда в разрезе он будет иметь вид квадрата). Это можно рассчитать исходя из того, какая будет нагрузка. Если в здании нет тяжелых бетонных блоков перекрытия, то двух стержней может хватить. Для крепления арматуры не рекомендуется использовать сварку. Лучше всего обвязать специальной проволокой прямо в опалубке.Сделать это можно заранее, но поднять такую ​​конструкцию в собранном виде будет проблематично. Каркас нужно ставить ровно, это проверяется уровнем. Важно, чтобы арматура находилась на расстоянии не менее 5 см от стен опалубки.


Большое значение имеет правильное заполнение разгрузочной ленты, она монолитна, поэтому заполняется за один раз. Многие заказывают готовый бетон, но он должен быть марки не ниже М200. При изготовлении раствора своими силами необходимо смешать щебень, песок и цемент, в соотношении 5: 3: 1, и довести раствор до нужной консистенции, добавив воды, лучше всего арендовать бетономешалку. .

Самое главное, что бетон заливается только один раз, многослойная заливка невозможна. Если невозможно сразу приготовить необходимое количество раствора, то устанавливаются отсечки по вертикали. Когда следующая порция готова к заливке, перегородку снимают, а стык необходимо обильно смочить водой.


Для удаления пустот, которые могли образоваться внутри смеси в опалубке, обычно применяют байонетный метод — протыкают раствор куском арматуры несколько раз.Когда все будет сделано, нужно подождать 3-4 дня и разобрать опалубку.

Чтобы быстро и качественно изготовить бронепояс, главное понять, как правильно его армировать. Все можно сделать за несколько дней, в большей степени это зависит от профессионализма и количества сотрудников. Армирование стен из газобетонных блоков иногда бывает обязательным; без монолитного пояса конструкция может быстро разрушиться.

Армопояс в доме из газобетона, кирпича (других блочных материалов) при строительстве служит дополнительной защитой стен и других несущих конструкций от деформации и перемещений.Другими словами, этот пояс — не что иное, как железобетонная конструкция, предназначенная для укрепления стен и фундамента дома от различных нагрузок, возникающих под действием как внешних, так и внутренних факторов. К внешним факторам относятся влияние ветра, движения грунта, особенности топографии участка и, конечно же, сейсмическая активность земли. К внутренним факторам можно отнести перераспределение нагрузки от несущих элементов, соединение столбчатых элементов (фундамента), установку дополнительных креплений и конструкций.

Для более детального изучения вопроса рассмотрим процесс установки армопояса на примере дома из газобетона. Однако эта технология применима и к другим типам домов, где стены могут быть выполнены из кирпича, керамзитоблоков и любых других блочных материалов. Но в первую очередь определим факторы, действующие на стены, и разберемся, зачем нужен бронепояс в том или ином случае.

Зачем нужен армопояс в доме

Чтобы понять принцип работы армирующей защитной конструкции, рассмотрим ее в рамках строительства дома.Любой каменный или блочный материал лучше работает на сжатие, чем на растяжение. Растягивающие и скручивающие нагрузки могут возникать как в результате осадки здания, при пучении грунта у фундамента, так и по другим причинам. Также это может быть вызвано неправильным расчетом несущей способности, в результате чего стены в различных сечениях будут воспринимать как сжимающие, так и более критические растягивающие нагрузки. Эти участки кладки могут быть конструктивно не готовы для них. В результате стены потрескаются.Добавив армирование бетоном вверху кладки между этажами, мы дополнительно защитим стены от разрушения.


Возьмем, например, дом из газобетона и рассмотрим схему. В нижней части почти всегда выполняется, это все тот же защитный пояс. Правильно выполненная сновка хорошо справляется с нагрузками, поэтому на этом уровне проблем возникнуть не должно. Используя межэтажный армированный пояс, мы добавляем в конструкцию арматуру, способную выдерживать нагрузки.При этом сама стена становится более жесткой и условно работает как двутавр. Монолитный пояс также во много раз лучше выдерживает боковые нагрузки от ветра и разрывные нагрузки от кровли. В сумме всех этих свойств повышается и сейсмостойкость дома, что является обязательным требованием любого жилого дома в сейсмоопасных районах. Мы рассматривали многоэтажную схему, однако, армопояс применима и в одноэтажном доме с мансардой и без.В этом случае совместно с фундаментом используется пояс для мауэрлата.

Армопояс тоже хорошо перераспределяет точечные нагрузки. Особенно это важно для материалов, которые не готовы работать с местными точечными нагрузками — это газосиликатные блоки и другие подобные материалы. Поэтому в доме из газобетона обязательно выполнять армирование под железобетонными плитами перекрытия. Похожий принцип перераспределения нагрузок и у деревянного основания для стропильных ног.Но, в то же время, чтобы качественно закрепить мауэрлат к конструктивно слабой стене, нужен бронепояс. Подкровельный пояс повысит как конструктивную жесткость стен, так и позволит решить вопросы крепления кровельных конструкций.

Расчет армированного ремня

Армопояс — основные этапы изготовления

Арматурная рама

Сборка каркаса начинается с установки арматуры поверх стены.При укладке необходимо, чтобы она впоследствии была заглублена в бетон на расстоянии не менее 40 мм от внешних границ монолитного пояса. Работая с газобетоном для удобства, можно вбивать в него контрольные детали арматуры. И уже к отрезкам прикрепите каркас с заданным отступом от верха кладки. Чтобы связать арматуру, понадобится мягкая вязальная проволока. Для установки размеров рамы рекомендуется из цельного стержня (поперечного зажима) создать квадрат из четырех штифтов или изгиб.Эти зажимы в первую очередь крепятся к секциям, вбиваемым в стену через равные промежутки времени — обычно 250-300 мм … Если вы не вбиваете контрольные штифты, то вам потребуются специальные прокладки — зажимы для подъема самой рамы. Поэтому подумайте о целесообразности того или иного метода. Завершив эту работу, переходим к крепежу арматуры.

Нижний ряд продольной арматуры наматывают в рамки — хомуты и связывают проволокой. Таким же образом крепится верхний ряд (продольная арматура должна находиться внутри зажима).Как обсуждалось выше, требуемый минимум — два штуцера внизу и два вверху. Для дополнительной жесткости можно изменить количество арматуры и конфигурацию рамы. Естественно, это скажется на материальных затратах. Но при необходимости пренебрегать расчетом не стоит. Также отметим, что длина отрезков или сплошных квадратов (поперечных зажимов) связана с толщиной бронепояса. Например, толщина ремня 300 миллиметров, тогда размеры поперечных зажимов 220X220 миллиметров (с учетом того, что высота ремня тоже 300 миллиметров).То есть оставляем отступы с краев не менее 40 миллиметров.


Опалубка

Рассмотрим опалубку. Какие могут быть варианты установки монолитного пояса в частном доме:

  • Использование заводских или самодельных U-образных блоков в качестве опалубки.
  • Опалубка из.

П-образные блоки из газобетона применяются в качестве несъемной опалубки для устройства монолитных железобетонных перемычек, перекрывающих проемы в стенах и перегородках, а также для устройства монолитных армированных обвязочных поясов, придающих пространственную жесткость всему зданию и перераспределяющих перекрытие. нагрузка с этажей.П-образные блоки — это элементы несъемной опалубки для железобетона. Диаметр арматуры и класс бетона для заливки П-образного блока выбираются расчетным путем в зависимости от воспринимаемой нагрузки. Выбирая эти элементы в качестве опалубки, учитывайте метод изоляции бетонной ленты. Блок желательно утеплить снаружи, но если в некоторых случаях это невозможно, уложите утеплитель внутри (с учетом внутренних заводских габаритов это не лучший вариант).

При возможной толщине внешней стенки 375-400 миллиметров он может иметь следующую структуру:

  • Снаружи — блок толщиной 100-150 мм.
  • Далее по порядку — утепляем армопояс, чтобы отрезать мостик холода. Вместо экструдированного пенополистирола толщиной 50-100 мм можно использовать минеральную вату высокой плотности, которая используется в технологии «мокрый фасад».
  • Арматурный каркас.
  • С внутренней стороны стены блоки толщиной 50-100 миллиметров используются в качестве несъемной опалубки.Оставшееся пространство заливается бетоном.


К преимуществам этого вида опалубки можно отнести скорость ее установки. Для усиления конструкции можно дополнительно использовать стяжки из брусков или арматуру, соединяющую внутренний и наружный блок.

Выполняет несколько функций: придает бетону форму, защищает его от растекания и впоследствии служит отличной изоляцией.

Преимущества этого метода опалубки:

  • Легкость сборки опалубки.Производятся готовые блоки, в том числе угловые.
  • Высокая скорость монтажа.
  • Облегчает укладку арматуры, так как для нее есть специальные пазы.
  • Размеры бетонной ленты легче контролировать.
  • Бетон затвердеет в опалубке, что защитит его от быстрого высыхания, резких перепадов температуры.
  • Пенополистирол экструдированный — это гидроизоляционный материал.


Может показаться, что эта технология очень дорогая.Но если учесть стоимость утеплителя, стоимость сборки и демонтажа обычной деревянной опалубки, то разница становится несущественной. Как вариант, можно сделать эту опалубку не из заводских блоков, а своими руками из пенополистирола. Но это будет более трудоемкий вариант.

Для бронепояса в доме из газобетона он наиболее трудоемок в изготовлении. На первом этапе нужно сделать щиты из досок. Для этого соедините их вместе и соедините с помощью деревянных брусков и гвоздей.


На втором этапе по периметру будущего армированного пояса устанавливаются готовые щиты. Бетонный раствор будет создавать давление на стены опалубки, поэтому, чтобы опалубка не разошлась, необходимо обязательно скрепить струбцинами всю конструкцию.

Заливка бетоном

В целом этот этап не должен вызывать затруднений. Единственное неудобство — доставка бетона до самого верха стены.Качество бетона не должно быть ниже. При самостоятельном приготовлении раствора из цемента М-500 поможет следующая пропорция — ведро цемента / три ведра песка / пять ведер щебня … Рекомендуется использовать толстый бетон — чтобы не было сильно давить на опалубку. Не следует забывать, что бетон необходимо правильно уплотнять. Залив бетон, накройте его фольгой. Таким образом вы уменьшите испарение влаги. Обычно для полного схватывания бетона требуется около двух дней, после чего опалубку можно снимать (при условии, что она разборная).

Видео: армопояс в доме из газобетона

В данном видео демонстрируется устройство армированного мауэрлатом пояса на стенах из газобетона. В этом случае опалубка выполняется из дощатых панелей. При просмотре обращайте особое внимание на соединения арматуры по углам. Шпильки для крепления кровли к арматуре каркаса лучше дополнительно привязать и не тратить силы на бесполезную арматуру в хрупком газосиликатном блоке.

В качестве заключения отметим, что армопояс в доме из газобетона и любого другого блочного материала перед дальнейшими этапами работ гидроизолируется.Целесообразно это или нет — решать вам. Естественно, учитывая пояс фундамента, его в любом случае необходимо утеплить, так как рядом находится увлажненный грунт. При поясах над фундаментом, при правильном расположении стен не должно быть смачивания бетона. Но все же не лишним будет отделить пояс мауэрлата с гидроизоляцией от деревянных конструкций стропильной системы.

Газобетон — теплый материал, недорогой и простой в установке.Именно поэтому он считается очень хорошей альтернативой кирпичу. Однако по прочности блоки из такого материала последние, к сожалению, существенно уступают. Поэтому кладка стен из этого материала имеет свои нюансы. Во-первых, его необходимо проводить на очень надежном фундаменте, во-вторых, при строительстве следует тщательно проверять ровность конструкции. Третье условие надежности стен из газобетона — устройство сверху по всему периметру железобетонного армированного пояса.О нем и поговорим в этой статье.

Назначение конструкции

Армированный пояс для газобетона заливается специально для того, чтобы стены не растрескались под давлением кровли. К тому же такая конструкция используется для более надежного крепления мауэрлата. Один из недостатков газобетона — он плохо держит крепеж. Конечно же, следует оформить бронепояс, строго придерживаясь прописанной технологии.


Способы устройства

Сделать армопояс для стен из газобетона правильно и своими руками можно двумя способами — с помощью деревянной опалубки или специальных дополнительных блоков. Первый вариант розлива технологически более сложен. Устройство строительства из блоков — процедура очень простая, но обойдется она дороже.


Как сделать бронепояс с помощью опалубки?

При использовании этого метода возведения армирующей конструкции необходимо подготовить следующие материалы:

Материал Технические характеристики Что нужно для
Доска обрезная Минимум 2.Толщина 5см Изготовление опалубки
Балки 40×40 мм Производство опалубки
Гвозди Крепление досок к стене
Проволока Гибкая Для усиления конструкции опалубки
Пенополистирол 20мм Утеплитель армопояс

Из инструментов вам понадобится дрель и ножовка

Высота армопояса обычно составляет 40 см.Поэтому каждую сторону опалубки придется сбивать из двух досок шириной 20 см. Вместо досок также можно использовать толстую фанеру.

Важно: Устанавливать опалубку необходимо сразу по всему периметру стены. В бетоне не должно быть горизонтальных швов.


Крепят панели опалубки к стенам саморезами или просто прибивают элементы длинными гвоздями. Сверху между щитками устанавливаются проставки из бруса 40х40, вырезаются проставки такой же длины, равной ширине армопояса.Устанавливаются между досками с шагом 1,5 метра. Чтобы армированный пояс на газобетоне получился абсолютно ровным, конструкцию следует придать жесткости. Для этого противоположные стержни, удерживающие щитки вместе (они должны выступать над поверхностью примерно на 20 см), перехватывают проволокой и скручивают железным прутом, плотно прижимая стенки к распоркам.

Совет: Изнутри дома опалубочную доску (изнутри) можно укладывать листами пенополистирола.Бетон имеет гораздо более высокую степень теплопроводности, чем газобетон и поэтому без утеплителя армопояс превратится в мост холода, что ухудшит эксплуатационные характеристики здания. После заливки армированного пояса и снятия опалубочного щита пенополистирол можно крепить к бетону дюбелями, «грибками» или другим способом.

Заливка

Для здания из газобетона с обязательным его армированием устраивается бронепояс.Чтобы конструкция была более надежной, используется стержень диаметром 12 мм. Каркас из него связывается вязальной проволокой. Сварка не допускается, так как металл внутри бетона быстро начнет ржаветь.


Рама устанавливается внутри опалубки на 30-миллиметровые стержни или специальные пластиковые опоры. Сама начинка должна выполняться за один прием. Если это невозможно сделать, предварительно без перерыва заливают слой по всему периметру опалубки. Следующую нужно будет заливать не позднее, чем через 12 часов.


Устройство армопояса с использованием блоков

С такой установкой армопояса все предельно просто. Блоки устанавливаются на стены обычным способом. Далее их центральная пустая часть армируется и также заливается бетоном.


Что ж, надеемся, что теперь вы понимаете, как сделать армированный пояс для газобетона. Такая конструкция обязательна для домов такого типа. Заполнить его, как видите, несложно, при этом стены получатся намного надежнее и долговечнее.

Видео на тему «Как сделать армированный пояс для газобетона своими руками»:

Снимите стальные обручи с деревянной бочки, и она развалится. Снимите с дома армированный пояс и постройка долго не будет стоять. Это упрощенное, но очень наглядное объяснение необходимости укрепления стен. Тому, кто собирается построить добротный дом, будет полезна информация о назначении, типах и устройстве бронепоясов.

Что это за структура и какие функции она выполняет? Армопояс — это лента из монолитного железобетона, которая укладывается на нескольких уровнях строящегося здания.

Заливка армированного пояса выполняется в фундаменте, под плитами перекрытия и под мауэрлатами (опорными балками стропил).

Этот метод усиления выполняет четыре важные функции:

  1. Повышает пространственную жесткость здания.
  2. Защищает фундамент и стены от трещин, вызванных неравномерной осадкой и морозным пучением почвы.
  3. Предотвращает продавливание тяжелых плит перекрытия через хрупкий газ и пенобетон.
  4. Надежно соединяет стропильную систему крыши с легкими блочными стенами.

Основным материалом для повышения жесткости стен был и остается железобетон. Для небольших хозяйственных построек можно использовать менее мощный кирпичный бронепояс. Он состоит из 4-5 рядов кирпичной кладки, ширина которой равна ширине несущей стены.В шов каждого ряда на раствор укладывается сетка с ячейкой 30-40 мм из стальной проволоки диаметром 4-5 мм.


В каких случаях нужен армопояс?

Для стен

Укрепление стен армированным поясом требуется не всегда. Поэтому не нужно тратить деньги на его устройство в следующих случаях:

  • твердый грунт (каменистый, крупнозернистый или крупнозернистый, не насыщенный водой) лежит под основанием фундамента;
  • стен построены из кирпича;
  • Строится одноэтажный дом, перекрытый деревянными балками, а не железобетонными панелями.

Если на участке имеются слабые грунты (пыльный песок, суглинок, глина, лёсс, торф), то ответ на вопрос, нужен ли армирующий пояс, очевиден. Без него не обойтись в том случае, когда стены возводятся из керамзита или ячеистых блоков (пенобетон или газобетон).

Это хрупкие материалы. Они не выдерживают движений грунта и точечных нагрузок от плит перекрытия. Армопояс исключает риск деформации стен и равномерно распределяет нагрузку с плит на блоки.

Для (толщина стенки не менее 30 см, класс прочности не ниже В2,5) бронепояс не нужен.

Для мауэрлата

Деревянная балка, на которую опираются стропила, называется мауэрлатом. Он не может протолкнуть пеноблок, поэтому кому-то может показаться, что бронепояс для него не нужен. Однако правильный ответ на этот вопрос зависит от материала, из которого построен дом. Монтаж мауэрлата без армированного пояса допускается для кирпичных стен.Они надежно удерживают анкеры, с помощью которых к ним крепится мауэрлат.

Если мы имеем дело со световыми блоками, то армопояс надо будет заливать. B, и анкеры не могут быть надежно закреплены. Поэтому очень сильный ветер может оторвать мауэрлат от стены вместе с кровлей.

Для фундамента

Здесь подход к проблеме усиления не меняется. Если фундамент собирается из блоков ФБС, то армопояс обязательно нужен.Причем делать это нужно на двух уровнях: на уровне подошвы (основания) фундамента и на его верхнем срезе. Такое решение защитит конструкцию от сильных нагрузок, возникающих при подъеме и оседании грунта.


Для фундаментов из щебеночно-бетонных лент также требуется армирование армированным поясом, по крайней мере, на уровне подошвы. Щебень — материал экономичный, но не устойчивый к движениям грунта, поэтому требует армирования. А вот монолитной «ленте» бронепояс не нужен, так как его основа — стальной объемный каркас.

Нет необходимости в устройстве такой конструкции для цельной фундаментной плиты, которую заливают под постройки на мягких грунтах.

Для каких типов межэтажных перекрытий нужен армопояс?

Под панелями, опирающимися на керамзитобетонные блоки, газо- или пенобетон, в обязательном порядке необходимо делать армированный пояс.

Под монолитный железобетонный пол заливать его нельзя, так как он равномерно передает нагрузку на стены и прочно связывает их в единую пространственную конструкцию.

Армопояс под деревянный пол, который опирается на легкие блоки (газобетон, керамзит, пенобетон) не требуется. В этом случае достаточно будет залить под балки опорные площадки из бетона толщиной 4-6 см, чтобы исключить риск толкания блоков.

Кто-то может нам возразить, указав на ряд случаев, когда армопояс под деревянным полом заливается. Однако в данном случае армирование требуется не потому, что деревянные балки на бетонных подушках способны продавить кладку, а для увеличения пространственной жесткости каркаса здания.

Как правильно сделать армопояс?

Технология устройства армированного пояса жесткости не отличается от способа заливки монолитного фундамента.

В целом он состоит из трех операций:

  • Производство арматурного каркаса;
  • Установка опалубки;
  • Заливка бетоном.

Определенные тонкости и нюансы в работе проявляются в зависимости от расположения армопояса.

Ремень усиленный для фундамента

Отвечая на вопрос, как сделать армированный пояс под фундамент (уровень 1), допустим, что его ширина должна быть на 30-40 см больше ширины опорной части основной бетонной «ленты».Это значительно снизит давление на грунт здания. В зависимости от этажности дома толщина такого пояса жесткости может составлять от 40 до 50 см.


Армированный пояс первого уровня предназначен для всех несущих стен здания, а не только для наружных. Каркас для нее изготавливается путем вязания фиксаторов арматуры. Сварка применяется только для предварительного соединения (прихватывания) основной арматуры в общую пространственную конструкцию.

Комод 2 яруса (на фундаменте)

Данная конструкция по сути является продолжением ленточного фундамента (бутобетонный, блочный). Для его усиления достаточно использовать 4 стержня диаметром 14-18 мм, соединив их струбцинами диаметром 6-8 мм.

Если основной фундамент есть, то с установкой опалубки под армопояс проблем не возникает. Для этого нужно оставить в нем свободное место (20-30 см) для установки арматурного каркаса с учетом защитного слоя бетона (3-4 см).

Ситуация более сложная, так как для них не ставится опалубка. В этом случае следует использовать деревянные распорки, которые поддерживают панели опалубки снизу. Перед установкой на доски набиваются обрезные доски, которые выступают за габариты опалубки на 20-30 см и не дают конструкции сдвинуться вправо или влево. Для соединения панелей опалубки по верху досок прибивают короткие поперечины.


Система крепления может быть упрощена за счет использования стержней с резьбой.Их попарно укладывают в щиты опалубки на расстоянии 50-60 см. Затянув шпильки гайками, мы получаем достаточно прочную и устойчивую конструкцию для заливки бетона без деревянных опор и ригелей.

Эта система также подходит для опалубки, для которой требуется армированный пояс для перекрытий перекрытий.


Шпильки, которые будут заливаться бетоном, нужно обернуть пергамином или нанести на них немного машинного масла. Это облегчит задачу удаления их с бетона после его затвердевания.

Армопояс для плит перекрытия

В идеале его ширина должна быть равна ширине стены. Сделать это можно в том случае, когда фасад будет полностью облицован плиточным утеплителем. Если для отделки решено использовать только штукатурку, то ширину армопояса придется уменьшить на 4-5 сантиметров, чтобы оставить место для пенопласта или минеральной ваты. В противном случае в зоне укладки ремня жесткости появится сквозной мостик холода очень солидных размеров.

Делая армопояс на газобетоне, можно использовать другой раствор. Он заключается в установке двух тонких блоков по краям кладки. Между ними ставится стальной каркас и заливается бетон. Блоки действуют как опалубка и изолируют пояс.


Если толщина стены из газобетона 40 см, то для этой цели можно использовать перегородочные блоки толщиной 10 см.


При меньшей толщине стены можно своими руками вырезать полость под бронепояс в стандартном кладочном блоке или купить готовый пенобетонный П-образный блок.


Ремень армированный под мауэрлат


Основным отличием армопояса под мауэрлат от других видов арматуры является наличие в нем анкерных штифтов. С их помощью брус надежно крепится к стене без риска оторваться или сместиться под действием ветровых нагрузок.


Ширина и высота арматурного каркаса должны быть такими, чтобы после заделки конструкции между металлом и внешней поверхностью ленты со всех сторон оставалось не менее 3-4 см защитного слоя бетона.

В этой статье разберемся, зачем нужен бронепояс по газобетону. Подробно будут рассмотрены основные требования к этому элементу конструкции, а также вы узнаете, как самостоятельно правильно изготовить армированный пояс для газобетона.

Армопояс для газобетона — ленточная конструкция из монолитного бетона, повторяющая все контуры стены здания. В домах из газоблоков этот пояс — необходимый элемент, значительно улучшающий прочностные характеристики всей постройки.

Чтобы армирующий пояс не был слабым звеном дома с точки зрения теплоизоляции, технология предусматривает создание поясов не на всю ширину стены, а с отступом с ее внутренней стороны.

В этом случае минимальная ширина ленты должна составлять 25 сантиметров для кирпича и 20 сантиметров для бетона. Свободное пространство, образовавшееся после заливки армопояса, заполняется утеплителями, закрывается подгоняемым по размеру пеноблоком.

Вот отзывы строителей, специализирующихся на строительстве домов из пенобетона, которые помогут получить полное представление о необходимости обустройства арматурного каркаса под керамзитобетонные блоки:

Игорь, 49 лет, Москва:

Вот уже семь лет моя команда использует пенобетон в качестве основного строительного материала; Я слышал очень положительные отзывы клиентов о нашей работе.

Число поклонников этого материала с момента его появления на отечественном рынке выросло в геометрической прогрессии. Устанавливаем армопояса на пенобетон в каждом построенном нами доме.

Считаю, что армированный каркас для пенобетона абсолютно необходим, и утверждения производителей о том, что прочности блоков уже достаточно для устройства любых полов, не соответствуют действительности. Как по мне, лучше еще раз перестраховаться и закрепить работу, чем потом кусать локти.
Олег, 45 лет, Ростов:

Строим дома из газоблоков. Арматурный каркас необходимо устанавливать в обязательном порядке, особенно для подвешивания стропил и для крепления бетонных плит. Недавно строила на даче хозяйственное помещение для птицы, в качестве строительного материала использовала шлакоблок.

Он устроил на нем кирпичную арматуру, потому что уверен, что «врач приказал» крепить ее ко всем строениям из стройматериалов на пенобетоне.

2.3 Устройство армопояса своими руками (видео)

Использование новых технологий в строительстве способствует долговечности, устойчивости и прочности любого здания. Для чего нужен армопояс на газобетоне? Тот, кто хочет построить дом, должен больше узнать о свойствах этой конструкции, ее разновидностях и тонкостях монтажа.

Применение армопояса для газобетона

Армопояс — это железобетонная полоса, покрывающая все здание.Он предназначен для усиления стен из газобетона, что способствует их устойчивости к различным нагрузкам и предотвращает деформацию. Армирование объединяет все части конструкции и создает специальные ребра жесткости. Это значительно увеличивает устойчивость стен к любым нагрузкам и является отличным способом усилить несущую конструкцию.

Использование армированного пояса необходимо для газобетона, так как он выполняет важные функции:

    Защищает стеновые конструкции от деформации из-за подвижек грунта, которые могут возникнуть при смене времен года и усадке здания.

    Придает стенам повышенную прочность.

    Придает жесткость и укрепляет структуру.

    Распределяет нагрузку равномерно.

    Устраняет точечные нагрузки при креплении балок анкерными болтами.

Какие еще есть причины для создания армирующего ремня? Мауэрлат — это специальная опора, которая поддерживает стропильную систему кровли. Он помогает соединить стены здания с крышей. Это помогает равномерно распределить нагрузку по всем поверхностям.Если конструкция крыши крепится болтами, могут возникнуть трещины. Если присутствуют висячие стропила, то большую часть нагрузки испытывают газобетонные блоки, в результате чего может произойти их расширение. Для распределения нагрузки изготавливаются монолитные ремни.

Совет! Такая разгрузочная лента должна быть непрерывной. Его основное предназначение — повышение устойчивости стен конструкций к нагрузкам и предотвращение появления трещин.

Виды армопоясов

Существует несколько видов армирующих ремней:

    Подкладка армопояс, по-другому ее называют ростверк.На эту конструкцию опираются стены ленточного фундамента. Также такой пояс соединяет столбы в конструкциях свайного и столбчатого фундаментов. Он отличается от аналогов тем, что подходит под все существующие несущие стены здания. Для конструкции используется арматура 14 мм с обвязкой 10 мм. При этом шаг для обвязки должен быть не более 20 см. Исходя из основы для дома, не стоит экономить на материалах, запас прочности ростверка должен составлять около 20-30%.

    Подвал, проводится между стенами и фундаментом. Этот пояс собирается после возведения фундамента. Эту конструкцию необходимо возводить независимо от того, выступают стены фундамента над землей или на одном уровне с ней. Делать это нужно под всеми несущими стенами, особенно если перекрытия плитные.

    Устанавливается межэтажный армированный пояс для усиления стен и распределения нагрузки от плит по всему каркасу дома.Этот пояс еще называют разгрузочным. Еще одна его особенность в том, что он не дает расставаться стенам. Количество межэтажных армированных поясов зависит от этажности.

    Подкровельный пояс, к которому крепится мауэрлат, очень важен. Распределяет нагрузки с крыши и всей стропильной системы. Позволяет выровнять короб и хорошо закрепить мауэрлат.

Важно! Безусловно, необходимы подкровельные и межэтажные армированные ремни. Если фундамент на плите-подушке, то в цокольном бронепоясе и ростверке нет необходимости.

Этапы монтажа арматурного ремня


Чтобы конструкция прослужила вам долго и была максимально прочной, армированный пояс необходимо изготавливать, шаг за шагом соблюдая все важные правила. Создание этого продукта происходит в три этапа.

Этап 1: Опалубка

Для установки бронепояса потребуется специальная опалубка. Его делают из досок, а также из кирпича и блоков.

Примечание! Арматуру для изготовления бронепояса кладут внутрь опалубки и заливают бетоном.Этот раствор можно сделать своими руками или с помощью бетономешалки. Вам понадобится много раствора.

Самой простой опалубкой можно считать каркас из досок. Эти доски должны быть толщиной не менее 2 см. Их нужно срастить, используя деревяшки. Сверху эту конструкцию необходимо закрепить специальными стяжками, вся нижняя часть прикручивается к стене саморезами.

Этап 2: Арматурный каркас для армопояса

Как связать арматуру в бронепоясе? На этот вопрос отвечает следующий этап создания бронепояса.

Сначала делается квадрат из четырех арматурных стержней. Стержни крепятся перемычками. Для такого каркаса берется ребристая арматура. После этого монтируется основная фурнитура. Для крепежа нужно взять мягкую проволоку. С его помощью сначала фиксируется продольная арматура на высоте 40 мм от края стены. Затем две штанги соединяются короткими перемычками. В этом случае шаг их установки должен составлять около 250 мм. Далее аналогично монтируются вертикальные элементы.Затем к вертикальным деталям прикручивается продольная арматура.

Важно! При создании армированного пояса для газобетона он выполняется с минимальным количеством соединительных швов. Это обеспечивает однородность материала.

Этап 2: Заливка бетона

Завершающий этап — заливка бетона. Эту процедуру можно проделать с помощью готовых смесей или приготовить смесь самостоятельно. Для этого на 1 часть цемента берется 3 части песка и 5 частей щебня.Постепенно добавляя воду, нужно перемешать раствор.

Для предотвращения образования пустот внутри смеси раствор необходимо несколько раз проткнуть куском арматуры. Через 4-5 дней опалубку можно будет демонтировать.

Как правильно сделать армированный пояс: тонкости изготовления

Процесс создания армированного пояса для газобетона сложен и имеет некоторые нюансы. А так же усиленный пояс немаловажен.

    В регионах с холодным климатом особое внимание следует уделять внешней изоляции ремня.В этом случае снаружи кладут блоки, а внутри — опалубку.

    Если полы деревянные, то балки могут опираться непосредственно на кладку.

    Опалубку необходимо заливать за один цикл. При необходимости внутрь можно уложить кусочки проволоки или шпильки.

    Для загустения раствора его необходимо несколько раз проткнуть железным прутом.

    Для предотвращения растрескивания бетона в жаркую погоду конструкцию необходимо обильно полить.

Если изготовить бронепояс, тщательно соблюдая все рекомендации, то он будет гарантией прочности и долговечности любой конструкции.Для этого не стоит торопиться и экономить на материалах.

разновидностей, применение, этапы монтажа, фото

.

Армопояс — это железобетонная конструкция, которая предназначена для усиления стен дома. Это необходимо для защиты стен от нагрузок, возникающих от внешних / внутренних факторов. К внешним воздействиям относятся ветер, склон / холмистая местность, плавучая земля и сейсмическая активность земли. В перечень внутренних факторов входит вся бытовая строительная техника, используемая во внутренней отделке дома.Если делать бронепояс неправильно, то из-за этих явлений стены просто потрескаются, а еще хуже — разойдутся. В связи с этим очень важно знать, как сделать бронепояс. О видах, назначении и способе установки армопояса и пойдет речь в этой статье.

Есть 4 вида бронепоясов:

  • ростверк;
  • подвал;
  • межэтажный;
  • под мауэрлат.

Перед началом работы необходимо подготовить инструменты / материалы:

  1. Арматура.
  2. Цемент.
  3. Песок.
  4. Щебень.
  5. Проволока для обвязки арматуры.
  6. Доски.
  7. Саморезы.
  8. Кирпич.
  9. Лопата.
  10. Лом / лом.

Для того, чтобы все выполненные вами работы были выполнены качественно, предлагаем вам ознакомиться с технологией изготовления арматурной сетки / каркаса и опалубки.

Для того, чтобы армопояс был качественным, а соответственно дом надежным, нужно знать, как правильно сделать гарнитур / каркас.Соединение стержней арматуры между собой осуществляется вязальной проволокой, а не сварочным швом. Это связано с тем, что при сварке перегревается место возле производимого шва, что приводит к ослаблению прочности арматуры. Но без сварных швов при изготовлении сетки не обойтись. Середина и торцы каркаса приваривают, остальные соединительные узлы соединяют.

Стержни скрепляются между собой для фиксации арматуры в необходимом положении при заливке бетона.Для этих целей используется тонкая проволока; прочность сетки / каркаса от этого не зависит.

Для изготовления бронепояса используются только ребристые стержни. Бетон цепляется за ребра, что способствует увеличению несущей способности конструкции. Такой пояс может работать при натяжении.

Для изготовления каркаса возьмем 2 стержня толщиной 12 мм и длиной 6 м, при этом для поперечной арматуры вам хватит стержней толщиной 10 мм.По центру и по краям следует приварить поперечную арматуру. Остальные стержни просто подходят. Сделав две сетки, повесьте их так, чтобы остался зазор. Сварите их по краям и по центру. Это создаст каркас. Для изготовления ремня приваривать рамы не нужно. Их укладывают внахлест 0,2–0,3 м.

Установка и крепление опалубки осуществляется несколькими способами. Для установки деревянных щитов необходимо через них продеть анкер, на них смонтировать заглушки электросваркой.Цель этих действий — закрепить опалубку таким образом, чтобы она не выдавливалась под тяжестью бетона.

Для крепления опалубки при заливке межэтажного армированного пояса часто применяется более простой способ. На нижней части щита следует закрепить винт диаметром 6 мм и длиной 10 см. Расстояние между ними 0,7 м. Итак, прикрепляем деревянный щиток к стене, просверливаем в нем отверстие, вставляем в него грибок и забиваем шуруп.

Отверстие в экране должно быть диаметром чуть более 6 мм.Это нужно для того, чтобы легко завелась грибок.

Верхняя часть опалубки также фиксируется быстрым монтажом. Но в этом случае лучше вкручивать саморез, а не саморез. Итак, в облицовочном кирпиче пробиваем дырку. Затем забейте в него арматуру. Если кирпич цельный, то ситуация проще — достаточно вбить гвоздь / арматуру в вертикальный шов. Саморез и фурнитуру стянуть вязальной проволокой. Расстояние между застежками 1–1.2 мес. Такой крепеж способен выдержать предстоящие нагрузки.

После застывания армопояса можно снять опалубку при помощи съемника для лома / гвоздей. В теплое время года бетон схватывается за сутки. В этом случае демонтаж опалубки можно проводить на следующий день. В холодное время года эту процедуру проводят через несколько дней.

Изначально следует определить глубину фундамента. Этот параметр зависит от типа грунта, глубины его промерзания, а также глубины залегания грунтовых вод.Затем следует вырыть траншею по периметру будущего дома. Это можно сделать вручную, что долго и утомительно, или с помощью экскаватора, что быстро и эффективно, но влечет за собой дополнительные расходы.

После специального оборудования дно и стенки траншеи должны быть выровнены до твердого грунта. Поверхность должна быть максимально твердой и ровной.

Теперь нужно сформировать песчаную подушку высотой 50–100 мм. Если необходимо засыпать песок более 100 мм, его необходимо смешать с щебнем.Это действие может потребоваться для выравнивания дна траншеи. Еще один способ выровнять дно — залить бетон.

После заполнения песчаной подушки ее необходимо утрамбовать. Чтобы работа выполнялась быстрее, налейте воду на песок.

Затем следует уложить арматуру. При строительстве в нормальных условиях следует использовать арматуру из 4–5 стержней, диаметр каждой стержня должен составлять 10–12 мм. Важно, чтобы при заливке ростверка арматура не касалась основания.Он должен быть заложен в бетон. Таким образом, металл будет защищен от коррозии. Для этого армирующую сетку следует приподнять над песчаной подушкой, подложив под нее половинки кирпича.

Если вы строите дом на пучинистом грунте или там, где высокий уровень грунтовых вод, то ростверк следует сделать более прочным. Для этого вместо армирующей сетки используйте арматурный каркас. Он представляет себе 2 сети, состоящие из 4 жил диаметром 12 мм.Укладывать их следует снизу и сверху армопояса. В качестве основы вместо песчаной подушки используется гранулированный шлак. Его преимущество перед песком в том, что гранулированный шлак со временем превращается в бетон.

Для изготовления сетки используется вязальная проволока, а не сварной шов.

Для ростверка использовать бетон марки М200. Чтобы высота засыпки соответствовала указанному значению, установите в траншею маяк — металлический колышек, равный по длине высоте ростверка.Это поможет вам.

Перед возведением стен следует насыпать цокольный армопояс на фундамент. Его необходимо заливать по периметру постройки по наружным стенам, но нельзя этого делать по внутренним несущим стенам. Подвальный бронепояс служит дополнительным усилением конструкции. Если качественно залить ростверк, то пояс подвала можно сделать менее прочным. Высота армопояса 20–40 см, используется бетон марки М200 и выше.Толщина двужильных арматурных стержней 10–12 мм. Арматура укладывается в один слой.

Если нужно усилить пояс подвала, используйте более толстую арматуру или установите больше жил. Другой вариант — уложить сетку в 2 слоя.

Толщина цоколя и наружной стены одинаковая. Он колеблется от 510 до 610 мм. При заливке цокольного бронепояса можно обойтись без опалубки, заменив ее кирпичной кладкой. Для этого необходимо с двух сторон стены сделать кладку в полкирпич.Образовавшуюся пустоту можно заполнить бетоном, предварительно уложив в нее арматуру.

При отсутствии ростверка делать цокольный армопояс бесполезно. Некоторые мастера, решив сэкономить на ростверке, укрепляют пояс подвала арматурой большего диаметра, что якобы улучшает несущую способность дома. На самом деле такое решение необоснованно.

Ростверк — это фундамент дома, а пояс цоколя — добавление или усиление несущей способности бронепояса для фундамента.Совместная работа ростверка и пояса подвала служит гарантией надежного основания даже на пучинистых грунтах и ​​при высоком уровне грунтовых вод.

Между стеной и плитами перекрытия также должен быть проложен армированный пояс. Его заливают по наружным стенам высотой от 0,2 до 0,4 м. Межэтажный бронепояс экономит дверные / оконные перемычки. Их можно сделать небольшими и с минимумом фурнитуры. Таким образом нагрузка на конструкцию будет распределена равномерно.

Если на стенах установлен армированный пояс из материала, не воспринимающего нагрузку, то нагрузка от плит перекрытия будет распределяться равномерно по всей длине стен, что благотворно скажется на их прочностных характеристиках.

Армирование межэтажного пояса осуществляется сеткой из ребристых арматурных стержней толщиной 10–12 мм в 2-х жилах. Если толщина стен колеблется в пределах 510–610 мм, то двухсторонняя кирпичная кладка может использоваться как опалубка, так и для пояса подвала.Но при этом подкладочный кирпич следует использовать как для внутренней кладки, так и для внешней фасадной. В этом случае армопояс будет иметь ширину 260 мм. При меньшей толщине стены следует укладывать подкладочный кирпич по краю или вместо него использовать деревянную опалубку, а с внешней стороны, как и в предыдущем случае, укладывать облицовочный кирпич.

Заливать армопояс под мауэрлат можно только после затвердевания клея / раствора для кладки.Технология укладки армопояса на газобетон отличается устройством опалубки, но об этом мы поговорим чуть позже. Изготовление деревянной опалубки осуществляется по уже знакомой вам схеме. Бетон готовится по следующей формуле: 2,8 части песка на 1 часть цемента и 4,8 части щебня. Таким образом, вы получаете бетон марки М400.

После заполнения удалить оставшиеся пузырьки воздуха в массе. Для выполнения этих задач используйте строительный вибратор или проткните раствор стержнем.

При монолитном устройстве бронепояса следует соблюдать правила крепления мауэрлата. Во время монтажа каркаса из арматуры следует удалить из него вертикальные отрезки на высоту, указанную в проекте. Стержни арматуры должны возвышаться над бронепоясом на толщину мауэрлата + 4 см. В стержне следует проделать сквозные отверстия, равные диаметру арматуры, а на его концах нарезать резьбу.Таким образом, вы получите надежное крепление, которое даст вам возможность провести качественный монтаж кровли любой конфигурации.

Газобетон — альтернатива кирпичу, обладающая высокими теплоизоляционными качествами при невысокой стоимости. По прочности газобетонные блоки уступают кирпичу. Если при устройстве бронепояса на кирпичных стенах заливать бетон не нужно, так как арматура закладывается в процессе кладки, то с газобетоном дела обстоят иначе.О том, как сделать бронепояс на деревянной опалубке, уже рассказывалось выше, поэтому в этом подразделе мы рассмотрим, как сделать армированный пояс из П-образных газоблоков Д500. Хотя сразу стоит отметить, что эта технология дороже.

В этом случае все предельно просто. Установите блоки на стену обычным способом. Затем проводят армирование их центральной части, после чего заливают бетоном. Таким образом стены вашего дома будут более прочными и надежными.

Если у вас остались вопросы по теме, то задавайте их специалисту, работающему на сайте. При необходимости вы можете проконсультироваться с нашим специалистом по поводу наполнения бронепояса. У вас есть личный опыт? Делитесь с нами и нашими читателями, пишите комментарии к статье.

Видео

Узнать, как сделать армопояс для дома из газобетона, можно из видео:

Армированный пояс (армированный пояс) — это замкнутая армированная конструкция, повторяющая очертания стен здания и блокирующая их деформацию в результате перераспределения нагрузок.То есть армопояс позволяет избежать воздействия неблагоприятных погодных условий, когда дом дает усадку, проседает грунт и т. Д. Армирование может быть железобетонным или кирпичным. Особую актуальность армопояс приобретает при возведении домов из строительных материалов, не устойчивых к деформациям.

— это обычная кладка, усиленная арматурой. На первый взгляд такой подход проще, чем заливка полноценного монолитного армированного пояса из бетона с армированием.Однако достаточно ли этого подхода? Заменит ли такая армированная кладка полноценный армопояс? Во-первых, давайте разберемся, какие бывают типы рукояток и какие функции на них возложены.

Основные функции армпопа

  • усиление стен;
  • обеспечивает равномерное распределение нагрузок;
  • предотвращает образование трещин;
  • помогает выравнивать кирпичную кладку;
  • сохранение целостности конструкции при усадке дома.

Виды армированных ремней

Принято различать 4 вида армированных ремней.

Grillage.

Ростверк — это нижний, армированный пояс основания, который является залогом прочности всего здания. Кроме того, он может связывать столбчатые и свайные сваи фундамента. Высота ростверка от 30 до 50 см, ширина от 70 до 120 см. Для изготовления используется арматура толщиной 12-14 мм. Для большей надежности и прочности бетон должен покрывать арматурный каркас на 5 см с каждой стороны.

База армопояс

Укладывается по всему периметру наружных стен. В том случае, если перекрытия служат перекрытиями, рекомендуется делать это по всем несущим стенам. Основная функция подвального бронепояса — это распределение нагрузок на фундамент. Используется сетчатая арматура высотой 20-40 см;

Межэтажный (разгрузочный) ремень

Он создан для укрепления и стяжки стен, а также для предотвращения образования трещин.К тому же он поглощает и распределяет нагрузку на всю конструкцию. Уложить на все несущие стены;

Армопояс под мауэрлат

Армопояс под мауэрлат — выполняет ряд полезных функций: позволяет надежно закрепить сам мауэрлат, распределяет нагрузку с крыши, фронтона, стропильной системы, выравнивает горизонтальную линию всей возводимой конструкции. Его монтируют по периметру внешних стен, в некоторых случаях (с наклонными стропилами) — на средней несущей стене.При создании арматурного каркаса шпильки отображаются над ним. На концах стержней проделывается резьба, а в мауэрлате соответствующие отверстия. После того, как залитый бетон застынет и наберет прочность, мауэрлат устанавливается на шпильки и фиксируется болтами.

При изготовлении бронепояса к качеству бетона предъявляются особые требования. Рекомендуется использовать цемент марки не ниже М200. Бетонная смесь заливается однократно, что позволит ей равномерно затвердеть и хорошо схватиться.Для большей прочности бетон периодически смачивают.

Стоит ли делать арматурный пояс из кирпича?

Так стоит ли рисковать и вместо полноценного армопояса из бетона и арматуры сделать армпояс из кирпича? На наш взгляд — нет! Кирпичная кладка ненамного прочнее блочной, даже в усиленном виде. Два-три ряда кирпича не смогут равномерно распределить всю нагрузку по стенам. Это приведет к тому, что некоторые фрагменты и участки кирпичной кладки будут испытывать повышенное давление по сравнению с остальной частью стены, а это опасно появлением трещин и даже полным разрушением стены.Поэтому было бы правильно не рисковать, а сделать полноценное армирование бронепоясом из железобетона.

Монолитный пояс — это железобетонная балка, которая выполняется преимущественно под перекрытием в стенах из кирпичной кладки.

Назначение такого ремня на первый взгляд непонятно: ведь можно поддерживать внахлест прямо на кладке и не устраивать никаких ремней. Как говорится, «дешево и сердито». Разберем причины устройства монолитного ремня.

1. Если материал кладки стен не выдерживает нагрузки от пола. В кирпичной стене из полнотелого кирпича, например, монолитный пояс не нужен, а вот в стене из шлакоблоков при опоре перекрытия большого пролета такой пояс нужен.

В месте опоры плиты сосредоточена значительная нагрузка (от пола, полов, людей и мебели), и вся она не равномерно падает на стену, а увеличивается по направлению к опоре плит.Некоторые кладочные материалы (шлакоблок, пенобетон, ракушечник и др.) Плохо выдерживают воздействие такой сосредоточенной нагрузки и могут просто начать разрушаться. Этот вид разрушения называется коллапсом. Для определения необходимости монолитного распределительного пояса можно провести специальный расчет кладки. Но в некоторых случаях (при использовании шлакоблока, пенобетона) монолитный пояс необходимо делать из конструктивных соображений в связи с опытом строительства из этих материалов.

2. Если здание строится на мягких грунтах (например, на просадках). Такие грунты имеют свойство через некоторое время сильно деформироваться, при намокании или других неблагоприятных факторах — усыхать под весом постройки. В этом случае часть дома может просесть, в результате в стенах и фундаменте образуются трещины. Одной из мер, защищающих от неблагоприятных последствий просадки, является устройство сплошного монолитного пояса под перекрытиями. Он служит стяжкой для дома и может предотвратить растрескивание при незначительных осадках.Собираясь построить дом, первым делом нужно осмотреть дома на соседних участках (желательно те, что были построены давно). Если в стенах есть наклонные трещины, идущие вверх от земли, вниз с крыши или вверх от углов окон, то это первый признак того, что монолитный пояс в вашем доме не будет лишним.

3. Если дом строится в сейсмоопасном районе (в Украине это Крым), установка монолитных поясов обязательна.

4. В многоэтажных домах по нормам также требуется устройство монолитных поясов.

Как сделать монолитный пояс — см. Тему «Сборная плита или монолит» .

Внимание! Для удобства ответов на ваши вопросы создан новый раздел «БЕСПЛАТНАЯ КОНСУЛЬТАЦИЯ».

Комментарии (1)

0 # 61 Ирина 06.05.2013 19:00

Цитирую Анджелину Ват:

Я хочу столько, сколько мне нужно, потому что каждый строитель считает и говорит по-своему


Чтобы узнать, сколько из того, что нужно, нужно знать, что есть в наличии: планировка дома, наличие несущих стен или колонн, расстояние между ними, нагрузки на верхний этаж от полы, перегородки — это необходимый минимум.
Здравствуйте! Фундамент не закапывают. Частично — самосвал, но путь строительства определил человек, занимающийся фундаментом более 50 лет, профессор нашего университета, заслуженный строитель Республики Карелия (и т. Д. Регалии).
С нормальным грунтом завозили щебень крупной фракции в очень большом количестве, насыпанный высотой около 50-70 см над уровнем земли, и выступающий на площади за периметр будущего фундамента на пару метров с каждой стороны .Выровнен. Затем был найден большой строительный виброкаток (на объекте он проработал полкилометра), который пару часов гнал этот завал. По правде говоря, только первые «проходы» виброкатка, видимо, на глаз, разбазаривали щебень. После этого для выравнивания горизонта поверх щебня тонким слоем ложится песок. Дальнейшая гидроизоляция сверху, опалубки и фурнитуры. Впервые я связала арматуру сама. 14-я арматура, по периметру и в зоне несущих стен (под стеной и по метру справа и слева) через каждые 10 сантиметров, остальное — 15 см.Два самолета на расстоянии 30 сантиметров друг от друга. Арматуру рекомендовалось вязать реже, и достаточно толщины в 30 сантиметров. На фундамент 12 на 12 метров использовано 5 тонн арматуры, а на 42 см. Толщина — 66 кубометров по марке бетона 250. Я понимаю, что, возможно, фундамент был немного перекрыт, но в тот год я искал людей для фундаментных работ. За работу просили от 200 тысяч рублей. и выше. Я решил, что лучше вложить эти деньги в фонд, чем в повышение благосостояния посторонних.За две недели отпуска, не торопясь, с помощью отца связали арматуру. Я был уверен в каждом узле. На его заливку импортным бетоном с помощью бетононасоса на базе автомобиля Isuzu ушло 5 часов. К кладке стен планирую приступить, как только растает снег, кирпич уже на участке. Я буду добросовестно укреплять стены. Сейчас ищу нормальных каменщиков. Больно спрашивать их в настоящее время. Просят черновую кладку за 2800 руб.за кубик плюс доплата за каждое движение руки и поворот головы.
Пропускают под плиты, чтобы получился армопояс толщиной 5 см с двумя тонкими арматурными стержнями внутри. Понятно, что от этого, как от армопояса, толку мало. Просто выравнивающая стяжка. Стяжку делать понятно и так и должно быть, но стоит ли заморачиваться с полноценным бронепоясом толщиной 30-40 сантиметров и соответствующей арматурой — ЭТО ВОПРОС! Буду благодарен за любой конструктивный совет.Дело в том, что по газобетону — и не было бы вопросов, я бы сделал однозначно. А с кирпичом — пока не понятно. Похоже, кирпич как материал для несущих стен в частном домостроении вообще вышел из моды. Все построены исключительно из газобетона.

После того, как вы закончили строительство фундамента из бетонных блоков или заложили его из бутового камня, вы должны его завершить. Некоторые неопытные разработчики, не понимая смысла монолитного пояса, не делают его, пытаясь на нем сэкономить.И это непростительная ошибка! Монолитный железобетонный пояс вашего дома — это своего рода прочный и надежный пояс на ваших брюках, который, как бы и где вы ни рвали брюки, оторвал пуговицу или «молнию», удержит их на вас в любой ситуации! (Почему-то у меня возникла такая ассоциация! 🙂 Основная задача такого пояса — обеспечить прочность фундамента в случае локального проседания грунта под ним. Кроме того, такой пояс соединяет весь фундамент в одно целое, что придает ему дополнительную пространственную жесткость.

Минимальная высота монолитного железобетонного пояса — 200 мм. Как правило, его выполняют по всей ширине фундамента, потому что так установить намного проще и проще. опалубка для монолитной ленты … Качество монолитной ленты напрямую зависит от качества опалубки. Ранее опалубку под монолитную железобетонную ленту выполняли из обрезных досок толщиной 40 мм. Материал неплохой, в принципе может хватить на постройку одного дома.И все же качество лицевой поверхности ленты при такой опалубке невысокое. Лучше всего для опалубки использовать влагостойкую фанеру или ДСП. Уже несколько лет мы производим опалубку для монолитного пояса из влагостойкого ДСП. Разрезав по длине на две равные части лист размером 2500х1250мм, необходимо укрепить полученные заготовки размером 2500х620мм деревянной рейкой сечением 40х40 или 50х50мм, закрепив ее по периметру саморезами. саморезы 3.5×55 мм. Также, чтобы середина панелей опалубки не прогибалась со временем от повышенной влажности, необходимо укрепить ее несколькими короткими рейками одного сечения. Перед установкой таких панелей опалубки их необходимо каждый раз открывать любым водоотталкивающим составом. Самый простой вариант — использовать отработанное моторное масло.

Устанавливаем такие щитов опалубки с помощью металлических шпилек
диаметром 12-16мм. Длина таких штырей должна превышать не только ширину будущего пояса, но и толщину опалубки.К полученному размеру прибавьте еще 40-50мм — на гайки и шайбы. С помощью такой шпильки мы стягиваем между собой два щита, а для того, чтобы точно выдержать необходимую ширину монолитного пояса и легко снимать шпильку после застывания бетона, используем вкладыши из самой дешевой пластиковой водопроводной трубы диаметром 16-20мм. На фото все, что я пытаюсь объяснить словами, можно увидеть и понять принцип установки опалубки для монолитного пояса таким способом.Шпильки устанавливаются в два яруса

: нижний ярус укладывается непосредственно на фундамент, под арматуру нижнего каркаса, а пластиковая трубка служит своеобразным гарантом обязательного 20-миллиметрового защитного слоя бетона для арматуры. Верхний ярус шпилек располагается прямо над нижним ярусом. В зависимости от высоты ремня для верхних стоек, если они выше бетона, вкладыши от труб можно не устанавливать.

Для щита длиной 2500 мм нужно шесть таких штифтов.Отверстия под шпильки лучше всего делать в вертикальных арматурных рельсах.

панели опалубки. В этом случае щиты прослужат вам намного дольше. Пишу «шпилька», хотя на самом деле для такой насадки подходит металлический стержень необходимого диаметра с нарезанной резьбой с каждой стороны длиной по 50 мм. Как вариант, вы можете сделать шпильку с резьбой только с одной стороны, а с другой закрепить заглушку из любого материала.

Этот способ установки опалубки очень удобен тем, что не требует большого количества дополнительных деревянных креплений для крепления панелей.В зависимости от высоты пояса требуется всего несколько распорок, чтобы установленная опалубка находилась в вертикальном положении. Арматурные каркасы и сетки лучше всего связывать вязальной проволокой, но их также можно изготовить сварщиком. Высота рамы должна быть на 40 мм меньше высоты ремня. Каркас монолитного железобетонного пояса выполнен из арматуры A-III диаметром 10-14 мм, расположенной в два яруса. Для стены шириной 400 мм достаточно трех стержней арматуры в два яруса.Проволока Вр-I диаметром 4-6 мм может использоваться в качестве монтажной арматуры.

Сначала на стену укладываются арматурные каркасы, после чего устанавливается опалубка. Разметить верхнюю часть пояса бетона на опалубке можно с помощью уровня, гидроуровня или обычного уровня

, хотя последний может использоваться только при небольшой длине ленты. Стандартная марка бетона для монолитного железобетонного пояса — М250. Укладывать его в опалубку лучше всего с помощью глубинного вибратора, использование которого гарантирует высокое качество готовой ленты.Кстати, использование таких штифтов точно не даст бетону раздвинуть опалубку. Если вы собираетесь заливать монолитную железобетонную ленту малой ширины , эти шпильки также можно использовать, независимо от их длины, вставив дополнительные вставки с внешней стороны шпильки, чтобы гайка могла прижать внешнюю вставку к опалубке. .

После снятия опалубки на ее поверхности будет виден только конец трубы с отверстием. Заполнив его пенополиуританом или просто раствором, устройство монолитного железобетонного пояса можно считать законченным.

Если дом построен из блочных материалов, то он часто подвергается естественным воздействиям. В частности, оседает постройка, вокруг нее набухает грунт и т. Д. Что ж, сильный ветер и продолжительные ливни негативно сказываются на целостности конструкции. Для защиты от подобных воздействий поверх стен создается армопояс из бетона своими руками. В нашей статье я хотел бы рассказать о технологии изготовления армирующего ремня, а также о его назначении.

Назначение и конструкция армопояса

Армирующий пояс (сейсмостойкий пояс) — повышает надежность дома и предотвращает появление трещин.Они, в свою очередь, образуются, когда земля движется или подвергается атмосферным осадкам. Такой элемент помогает равномерно распределять нагрузки от расположенных над ним тяжелых конструкций.


Например, бетонные полы укладываются поверх армирующей ленты. Многие заблуждаются, считая, что деревянных полов и быть не должно. Это далеко не так — этот элемент нужен для закрытия стен любого дома. В этом случае тип перекрытия значения не имеет.Ведь, как известно, дома строятся на долгие века, а не на короткий срок.


Устройство Армопояс: этапы работы и их особенности


Необходимость создания бронепояса для мауэрлата при возведении кровли не всегда очевидна для начинающих строителей. У них часто ошибочное представление об армированном усилении основания для возведения кровли как о чем-то ненужном и лишнем. Однако армопояс — важный посредник, распределяющий нагрузку кровли на стены здания.Рассмотрим, зачем нужен армопояс под крышей, какие функции он выполняет и как сделать самому.

В этой статье

Необходимость армированного пояса

Начнем рассмотрение армированного основания крыши с его основных функций.

Преобразование нагрузки

Стропильные ноги передают нагрузку на мауэрлат, основная концентрация которой находится в местах опоры стропил на стены дома. Задача мауэрлата и армопояса — трансформировать эту нагрузку, сделав ее однородной.На мауэрлат действуют два вида нагрузок. Это вес самой кровли, скопившийся на ней снег, влияние порывов ветра на крышу и другие природные явления.

Другая нагрузка связана с расширением стропил стен здания. С увеличением веса кровли она значительно увеличивается. Современные материалы для строительства зданий, такие как керамзитобетон, газобетон, обладающие рядом положительных характеристик, не способны выдерживать такую ​​разрывную нагрузку.Перед установкой на них мауэрлата в обязательном порядке необходимо создать армированный пояс.

Кирпичные стены обладают большей выносливостью к точечным нагрузкам, поэтому для крепления на них мауэрлата достаточно использовать анкеры или закладные детали. Однако специалисты рекомендуют использовать бронепояс для кирпичных стен, если здание возводится в сейсмоопасном регионе.

Крепление крыши к дому

Самая главная и основная задача мауэрлата — надежно прикрепить крышу к дому.Таким образом, сам мауэрлат необходимо надежно закрепить на постройке.

Основные задачи армированного основания для крыши можно резюмировать следующим образом:

  • Сохранение строгой геометрии здания во всех ситуациях: сезонные колебания почвы, землетрясения, усадка дома и т.д .;
  • Выравнивание стен в горизонтальной проекции, исправление неточностей и недоработок при возведении стен;
  • Обеспечение жесткости и устойчивости всей конструкции здания;
  • Равномерное и распределенное распределение нагрузки кровли на стены здания;
  • Возможность надежно прикрепить к армированному основанию важные элементы кровли, в первую очередь мауэрлат.

Расчет армированного основания для крыши

Процесс армирования основания для мауэрлата начинается с планирования и расчетов. Необходимо рассчитать размер бронепояса. По строительным нормам она должна быть равна ширине стены и не менее 25 см. Рекомендуемая высота усиленного основания — около 30 см. Армопояс и уложенный на него мауэрлат должны окружать весь дом.

Если стены возводятся из газобетона, то верхний ряд делается из камня в форме буквы U, образующей опалубку.В него необходимо уложить армирующие элементы и залить цементным раствором всю конструкцию.

Перед началом строительных работ также необходимо подготовить необходимые инструменты и строительные материалы. Для создания армированного основания кровли вам потребуются:

  • Бетономешалка для качественного перемешивания цементного раствора;
  • Специализированный вибратор, ускоряющий цементный раствор в опалубке, предотвращая образование воздушных пустот в конструкции;
  • Материалы для устройства опалубки;
  • Арматура.

Монтажная техника

Монтаж армопояса начинается после кладочных работ. Необходимо дождаться полного высыхания кладки.

Создание опалубки и установка арматуры

Первый этап — это строительство опалубки. В зданиях из газобетонных блоков самый внешний ряд кладки выполняется из блоков в форме буквы U. Если таковых нет, внешняя часть опалубки выполняется из пиленых блоков толщиной 100 мм, а внутренний часть сделана из досок.Монтаж ведется в строгом соответствии с горизонтальным уровнем.

В опалубку укладывается каркас из арматуры. Его продольная часть образована 4 стержнями арматуры диаметром 12 мм и более. Поперечные крепления производятся из стержней диаметром 8 мм с шагом не более 25 см. В проекции рамка выглядит как квадрат или прямоугольник. Детали каркаса монтируются внахлест до 20 см. Стыки соединяются вязальной проволокой.В решении такой усиленный каркас существует как монолитный.

Укладка каркаса предусматривает соблюдение определенных правил:

  • Толщина бетона от каркаса до опалубки не менее 5 см;
  • Для соблюдения этого правила под каркас ставят подставки из брусков необходимой высоты.

Важной частью работ является укрепление каркаса опалубки. Если этого не сделать, то он будет прогреваться под весом бетона.Это можно сделать разными способами:


Установка крепежа для мауэрлата

После работы с опалубкой и укладки арматуры можно приступать к установке крепежа для мауэрлата. Рекомендуем использовать стержни с резьбой. Удобно приобретать шпильки диаметром 12 мм. Длина шпилек рассчитывается с учетом того, что их низ крепится к каркасу, а верх выступает над мауэрлатом на 2-2,5 см.

Установка шпилек проводится с учетом:

  • Между двумя стропилами имеется хотя бы одна шпилька;
  • Максимальный шаг установки не более 1 метра.

Заливка цементным раствором

Главная особенность армированного основания под мауэрлат — его прочность. Добиться этого можно только при заливке бетонного раствора за один раз.

Для создания бетонной смеси используется бетон не менее М200. Лучшая смесь для заполнения ленты готовится в следующих пропорциях:

  • 1 часть цемента М400;
  • 3 части мытого песка и столько же щебня.

Использование пластификаторов поможет повысить прочность и скорость застывания смеси.

Поскольку для создания армированной ленты требуется сразу много смеси, для подачи раствора целесообразно использовать бетономешалку и специальный насос. При отсутствии оборудования потребуется помощь нескольких человек для приготовления и непрерывной подачи готовой смеси.

После заливки бетона в опалубку важно удалить весь воздух из любых воздушных карманов. Для этого можно использовать специальное вибрационное устройство и простую арматуру, с помощью которой прокалывают смесь по всему периметру.

Установка мауэрлата


Снятие опалубки с армированного пояса возможно по мере затвердевания бетона, а монтаж на конструкции мауэрлата можно начинать не ранее, чем через 7-10 дней после заливки армированного пояса.

Перед укладкой детали мауэрлата должны быть специально подготовлены:

  • Брус мауэрлата обрабатывается антисептиками;
  • Соединения его отдельных элементов производятся методом прямого замка или косой насечки;
  • На бронепояс наклеивается мауэрлат и размечаются места для шпилек.Просверливаются отверстия под крепеж.

Укладке мауэрлата предшествует покрытие армированного основания слоем рулонной гидроизоляции, как правило, для этого используется рубероид.

Мауэрлат фиксируется большой шайбой и гайкой, а для безопасности используются контргайки. После затяжки всех креплений оставшиеся верхушки шпилек срезаются болгаркой.

Подведем итоги

Усиленное основание под мауэрлат — больше необходимость, чем роскошь.Кровельная конструкция довольно сильно влияет на стены дома, что хоть и равномерно распределено благодаря мауэрлату, но может негативно сказаться на прочности всего здания.

Создание армированного пояса необходимо в конструкциях из газо- и керамзитобетона из-за хрупкости этих материалов в районах с высокой сейсмической активностью. Также желательно укрепить стены под мауэрлат при создании тяжелых кровельных конструкций.

Армирование верхней части стен несложно и требует привлечения специалистов.При соблюдении ряда правил и привлечении помощников это можно сделать самостоятельно.

Все без исключения конструкции из любых блочных материалов будут постоянно подвергаться воздействию природных явлений — вспучивания почвы, осадки зданий и других движений почвы. Кроме того, усиление ветров, а также дождей также может повлиять на целостность всего здания. Именно для исключения различных перемещений здания по стенам выполняется бетонный бронепояс.А как сделать армопояс своими руками и поговорим в этой статье.

Аппарат Армопояс

Армирующий пояс или, как его иногда называют сейсмический пояс, позволяет повысить прочность всего дома, а также позволяет предотвратить растрескивание стен в результате движения грунта с фундаментом и под воздействием атмосферных явлений . Кроме того, если правильно сделать армопояс, он позволяет равномерно распределять нагрузки с крыши или бетонных перекрытий над ней.

Обратите внимание! Даже если полы в доме деревянные, необходимость делать бронепояс не пропадает. Тип перекрытия не определяет, делать бронепояс или нет. В любом случае пояс должен закрывать все стены.

С назначением бронепояса все понятно. Теперь несколько слов о его конструкции. Обычный бронепояс имеет два стандартных элемента — жесткий объемный каркас из арматуры, а также бетон, в котором он находится.В целом все довольно просто, но сделать армопояс своими руками без изучения его особенностей наверняка будет сложно.

Как сделать армопояс — последовательность

Для того, чтобы определить всю сложность работы, а также для более детального анализа способа изготовления армированного ремня, мы разделим технологию изготовления на несколько этапов. Можно сказать, что мы дадим определенные инструкции по изготовлению бронепояса.

Металлический каркас из арматуры

Начать сборку каркаса необходимо с того, что сегменты арматуры должны быть установлены в верхней части стены. Для этого нужно либо просто вбить сегменты, если это позволяет плотность материала, либо просверлить отверстия и вставить в них детали. Арматура устанавливается в точках пересечения стен и по всему периметру конструкции с интервалом 1-1,5 мета. Сегменты устанавливаются квадратом из четырех частей, они задают размеры всего кадра.После этого нужно закрепить нижний продольный ряд арматуры на высоте 3-4 см от верхнего края стены. Для этого продольные стержни привязываются вязальной проволокой к вертикально установленным шпилькам. Таким образом фиксируются два параллельных стержня.

После установки продольной арматуры ее необходимо соединить короткими перемычками через каждые 2,5-3 см. Для перемычек нужно использовать сегменты арматуры.

Вертикальные сегменты настраиваются аналогично.К ним позже будет прикреплен верхний продольный ряд арматуры. Верхний ряд будет прикреплен таким же образом и с тем же шагом, что и горизонтальный. Длина отрезков будет зависеть от общей толщины армопояса. Рекомендуемая толщина армопояса 200 — 250 мм. По этим размерам необходимо определить длину вертикальных отрезков. Продольные стержни арматуры снова крепятся к вертикальным сегментам, которые затем скрепляются поперечными сегментами.В целом все точно так же, как и с нижним уровнем продольных тяг.

Опалубка

На данном этапе можно поступить двумя способами: либо установить несъемную опалубку, либо сделать разборную опалубку из досок. Оптимальным вариантом будет сборно-разборная конструкция. Собирается практически из любых досок или листовых материалов. В процессе возведения опалубки необходимо следить за ее верхним краем — разница не должна быть более 1 см.

Идеальным вариантом будет комбинированная система, в которой с одной стороны она будет несъемной, а со второй, после застывания налитого раствора, сниматься. Если фасад будет отделан каким-либо материалом или утеплен, то с лицевой стороны можно поставить несъемную опалубку из пенополистирола, которая в дальнейшем станет одним из элементов изоляционного слоя. С внутренней стороны можно поставить обычную доску или OSB, которые можно закрепить подручными метизами и крепежом. Чего нельзя сказать о работе с пенобетоном, у которого есть своя.

Самым сложным моментом здесь будет соединение двух частей опалубки армопояса. Здесь нужно подойти со всей ответственностью и продумать, как соединить две противоположные части таким образом, чтобы заливаемый бетон не раздавил их по бокам. Для этого на верхнем крае опалубки нужно закрепить деревянные распорки с шагом 30-40 см, а также можно стянуть проволокой. Для крепления проволокой необходимо просверлить отверстия в досках и продеть проволоку, которая будет стягивать две части конструкции.После застывания раствора просто откусите эту проволоку бокорезами и она останется внутри армопояса. После стяжки можно переходить к следующему этапу возведения армирующего пояса.

Заливка бетоном

Здесь нет ничего сложного, кроме поднятия бетона внутри опалубки поверх стены. Но с этим вопросом легко разобраться при заказе. Фирмы, предоставляющие услуги по доставке бетона, имеют возможность заказать бетононасос, который перекачивает раствор в любую точку залитого армопояса.

Скажем еще несколько слов о качестве бетонной смеси и способе ее приготовления, если вы готовите ее самостоятельно. При заказе марка должна быть не ниже B15. Но если готовить самостоятельно, то состав будет такой: одно ведро цемента и два ведра щебня и песка … Бетонную смесь лучше готовить гуще, потому что она тоже не раздавит опалубку. много. Однако у такого раствора есть свой нюанс — смесь в опалубке необходимо тщательно утрамбовать и утрамбовать.В идеале для этого используют глубинный вибратор, но в бытовом строительстве он встречается не часто. Для уплотнения можно использовать либо кусок арматуры, либо кусок деревянного бруска, который тщательно уплотняет весь раствор в опалубке.

Завершение

Завершающий этап изготовления армопояса своими руками — контроль твердения бетона. Сразу после заливки бетонной смеси лучше всего накрыть целлофановой пленкой. Это необходимо для уменьшения потери влаги и появления трещин в армированном поясе.Через несколько дней, когда будет достигнута первоначальная прочность, опалубку можно будет снимать (снимать). Кстати, советуем прочитать статью ««.

На этом, в общем, все. Уточним лишь одну деталь, касающуюся гидроизоляции армопояса. Обычно на армопояс укладывают мауэрлат для дальнейшего монтажа кровли. Для этого на поверхность бетона для гидроизоляции необходимо уложить рубероид или другой современный битумный материал.Таким образом, вы можете защитить основание вашей крыши от влаги, поступающей со стен.

Как сделать армопояс для газобетона / Paulturner-Mitchell.com

Армопояс для газобетона, как и для других видов строительных материалов, предназначен для усиления здания, что повышает устойчивость последнего к повышенным нагрузкам. Также он предотвращает деформации, связанные с неравномерной усадкой самой конструкции и земли под ней, от воздействия ветра и перепадов температуры.Это монолитная конструкция из железобетона, расположенная по всему периметру здания.

Зачем делают армопояс для газобетона?

Эта процедура является обязательной, и тому есть ряд причин. Их стоит описать более подробно. В процессе возведения стропильной конструкции крыши мауэрлат крепится к стене с помощью анкеров и шпилек, создавая точечную нагрузку. Газобетон не справляется с такой нагрузкой, и из-за этого в блоках могут появиться трещины.Если речь идет об использовании подвесных конструкций в стропильной системе, на стены создается дополнительная нагрузка. Обладает разрывным эффектом. Армопояс для газобетона в этом случае нужен не только для придания каркасу жесткости, но и для распределения нагрузки на весь дом.

Если балки стропильной системы укладывать непосредственно на газобетон, это может привести к целому ряду неприятностей. При отсутствии армопояса малейшее отклонение уровня кровли вполне может привести к появлению точечной нагрузки, что приводит к образованию трещин.

При строительстве двухэтажных зданий устраивают несколько армирующих поясов, не менее двух. Их точное количество зависит от материала, выбранного для возведения стен. Между первым и вторым этажом необходимо устроить армопаузу для газобетона, которая связана с опорой перекрытий на нем. Между вторым этажом и крышей тоже необходимо. Не исключено, что вам понадобится сделать фундамент армопояса.

Следует разобраться, как это сделать.Обычно опалубку для армирующего пояса выполняют в виде каркаса из досок, закрепленных снаружи. Этот способ не только самый простой, но и наиболее часто используемый. Обычно достаточно высоты в 30 сантиметров, а ее толщина не должна превышать ширину стены. Или вы уже можете это сделать. Нижняя часть опалубки крепится к стене с помощью саморезов, а наверху обязательно через каждые 80-100 сантиметров использовать поперечные анкеры. Это позволит конструкции удерживать бетон во время заливки.

Если вас интересует дальнейшее утепление стен, то армопояс для газобетона не следует делать заподлицо, лучше сдвинуть опалубку немного глубже. Затем эти ниши будут заполнены теплоизоляционным материалом.

Если в перекрытии не используются бетонные плиты, достаточно выполнить каркас из пары стержней арматуры, которые соединяются перемычками. Он будет сделан в виде лестницы. При более значительных нагрузках следует изготавливать более прочный каркас, состоящий из четырех стержней, в разрезе квадрата.Если говорить о том, как делать армопояс, то важно сказать, что для этого можно использовать товарный бетон. При этом его маркировка должна быть М200 и выше.

За 4-5 дней будет готов армопояс, после чего можно будет снять опалубку.

Какого размера должна быть армопояс. Армопояс под мауэрлат

Возведение конструкций из газобетона или пеноблоков предусматривает наличие армированного пояса под мауэрлат, заливного по верхнему контуру каждой стены.Разгрузочный пояс придает конструкции более жесткую структуру, является прочной опорой для закрепленного мауэрлата.

Зачем нужен бронепояс под мауэрлат?

При строительстве здания из газобетона очень важно помнить, что этот материал чрезвычайно чувствителен к точечной нагрузке. Блок с большой вероятностью может треснуть или потрескаться, если сверло, проделывающее отверстие для подшипников, будет оказывать слишком большое давление. Армопояс может снизить вероятность появления трещин.

Еще одна полезная функция — предотвращение деформации и наклона строительных блоков из-за неравномерного распределения веса.Неравномерное давление может вызвать расхождение стены, газобетон или пенобетонные блоки могут наклониться и тем самым свести на нет всю конструкцию.

Назначение и функции

У армопояса пять основных функций:

  • Регулировка и тщательная регулировка устойчивости здания, предотвращение трещин и разрывов.
  • Страхование от возможных ошибок и недочетов в строительных работах, защита от дополнительного давления на газоблоки.
  • Усиление основания верхних стенок, равномерное распределение нагрузки.
  • Придает стенам дополнительную прочность, защищает от проливания.
  • Надежное крепление мауэрлата и при необходимости различных навесных конструкций.

Размеры и характеристики

При расчете армированного пояса следует учитывать, что он должен составлять не менее одной трети несущей стены .В идеале ширина должна быть равной несущей стене, а по размерам не менее предельной 250х250 мм. Для кладки последнего ряда используются специальные блоки П-образной формы, так как именно они являются своеобразной опалубкой.

Армопояс должен быть сплошным и проходить по периметру всех внешних стен дома . Помимо стропил, в кровельной системе дома могут присутствовать различные элементы: коньковые кровати или стойки, опирающиеся на внутренние капитальные стены. В этом случае именно на них и должен строиться армированный пояс.

Установка усиленного ремня

Необходимость установки армопояса становится понятной при проектировании кровли. Технология монтажа включает в себя последовательность работ:

  • установка опалубки;
  • установка закладных шпилек;
  • лить армопояс.

Монтаж опалубки

По окончании кладочных работ можно приступать к возведению монолитного пояса под мауэрлат.

Значительно упрощает задачу укладки последнего ряда П-образных блоков, образующих опалубку.Или внешний ряд можно дополнить пилеными блоками шириной 10 см, а внутреннюю составляющую опалубки можно сделать из плит OSB или деревянных досок. Верхний край опалубки должен быть строго горизонтальным, что легко регулируется уровнем воды.


Когда он окончательно готов, внутрь помещается прочный арматурный каркас с продольной частью не менее четырех металлических стержней и диаметром не менее 12 мм. Продольную арматуру с шагом не более 23-24 см крепят поперечными частями стержней или проволокой диаметром 8 мм.Такая рамка в сечении напоминает квадрат, иногда прямоугольник.

Если вы не хотите тратить лишние силы на столь кропотливую работу, можете смело обращаться на специальные предприятия, которые качественно и оперативно изготовят любые каркасы методом точечной сварки.

Толщина бетона при установке арматурного каркаса должна быть не менее пяти сантиметров . Боковая толщина отлично регулируется качественно уложенным каркасом, а снизу устанавливаются стойки под деревянные бруски или битый кирпич.Существуют специальные пластиковые подставки подходящей высоты, которые легко найти в местных магазинах стройматериалов.

Все компоненты рамы должны входить друг в друга с «запасом» не менее 200 мм. Места нахлеста удобно соединять вязальной проволокой. Ценность такого каркаса в том, что благодаря прочной конструкции он приобретает монолитные качества, хорошо реагирует на заливку бетона.

Тяжелый бетон может разрушить опалубку, поэтому ее необходимо укрепить должным образом.. Есть несколько подходящих способов:

  • Нижнюю часть опалубки можно крепить блоками, вверху прибивать такие же деревянные бруски или доски . Когда бетон застынет, верхние доски удачно отрываются, а нижние прочно и прочно остаются в бетоне, выступающие края подпиливаются.
  • Для усиления опалубки можно использовать диагональные упоры . Одним концом они касаются горизонтальной поверхности, а другим поддерживают саму опалубку.
  • Если опалубка многоразовая (сделанная из вышеуказанных плит OSB), обычно используются шпильки с резьбой . Напротив друг друга на листах опалубки проделываются отверстия диаметром 1,25 см. Через них пропускается пластиковая трубка, длина которой равна ширине будущего монолитного пояса. В отверстия вбивается отверстие диаметром 1,2 см, после чего затягивается гайками с большими шайбами. Когда бетон надежно затвердеет, шпильки вынимаются, а дешевые трубы остаются внутри конструкции.

Крепежные шпильки закладные

После работ по установке опалубки необходимо установить элементы крепления, к которым будет крепиться мауэрлат.

Лучше всего использовать резьбовые шпильки, прикрепленные к раме .

Итак, необходимо приобрести шпильки с резьбой диаметром 1,2 см, большие гайки и шайбы. Длина шпилек должна быть удобной для крепления к каркасу, а верхний конец должен выступать на 4 — 5 см над уже установленным мауэрлатом.В местах, где стропила не упираются в мауэрлат, следует устанавливать шпильки с резьбой. Между каждой стропильной ногой должна быть не менее одной шпильки.

Максимальное расстояние между креплениями должно быть не более одного метра . По средней линии можно натянуть шнур для совмещения, а на самом каркасе арматуры удобно отметить мелом разметку. Каждая шпилька индивидуально прикрепляется вязальной проволокой к арматурной клетке.

Обязательно проверяйте вертикальность установки каждой из шпилек специальным пузырьковым уровнем.

Заливка армопояс бетона

Для повышения прочности армированного пояса все работы по заливке бетона следует проводить непрерывно и за один прием.

Марка бетона должна быть не ниже М200, желательно М600. Лучше использовать товарный бетон, который бетононасосом подается непосредственно в опалубку. Бетон можно приготовить самостоятельно, если нет возможности обеспечить его подачу промышленным способом.


Для изготовления бетона понадобится цемент марки М400 или М600, мытый песок и щебень в соотношении 1: 3: 3 соответственно.Когда бетон успешно уложен, наша основная задача — избежать образования пузырьков (воздушных полостей), которые снижают однородность и прочность конструкции. Для предотвращения такой досадной проблемы отлично подойдет строительная виброплатформа. Или, чтобы упростить задачу, просто проткните бетон по всей площади арматурным стержнем.

Пластификаторы используются для увеличения подвижности смеси. Они уменьшают количество воды в бетонной смеси, тем самым увеличивая прочность готового монолитного пояса и время его застывания.

Крепление мауэрлата к армированному ремню

Как только бетон наберет необходимую прочность, опалубку можно будет снимать. Через 7-12 дней самое время приступить к закреплению мауэрата. Бар, выполняющий роль мауэра, обрабатывается антипиренами и дезинфицирующими средствами. Застегиваются косым вырезом или прямым замком. Эти составы позволяют укрепить конструкцию. На будущее место фиксации прикладывается планка, а в местах, где есть шпильки, размечаются и просверливаются отверстия под них.

Мауэрлат крепится на армопоясе только через слой — рулонную гидроизоляцию. Он фиксируется гайкой и большой шайбой. Когда все гайки будут плотно затянуты, соединения лучше застраховать контргайками. Все выступающие шпильки можно отрезать болгаркой.

Крепление к газобетону без рычажного ремня

Газобетон — чрезвычайно хрупкий материал. Чтобы удачно смонтировать мауэрлат, необходимо сделать на нем конструкцию из более прочного материала.Можно использовать бетонные или кирпичные колонны.


Такие опоры следует крепить к самой стене, также очень желательно, чтобы анкер проходил через опору и еще пару рядов газобетонных блоков. Якоря следует предоставить явные привилегии. Его особенность заключается в приклеивании шпилек или арматуры на всю глубину отверстия, при этом длина обычного механического анкера составляет 0,5 — 0,7 мм.

Важно знать, что при использовании химического анкера не нужно ничего приваривать к арматуре, потому что в процессе химический состав может выгореть и перестать работать.

Толщина стен обязательно должна быть достаточной, чтобы противостоять боковому удару стропил. Поэтому, если стена будет слишком узкой, вышеуказанная конструкция может не подойти. В этом случае придется установить дополнительные горизонтальные балки, которые будут выполнять роль своеобразной «стяжки» и защищать стропила от расхождения.

Если совместить подобное решение с современными материалами, можно получить возможность не делать армированный пояс на газобетоне. Но, на наш субъективный взгляд, лучше не экономить на столь важном элементе при строительстве здания любого назначения.

Сделай сам на видео.

Обобщить

Итак, можно сделать вывод, что возведение армированного пояса под мауэрлат является неотъемлемой частью строительства домов из газобетона и пенобетона, а каменные стены служат надежным помощником в укреплении здания.

Наиболее подходящий вариант крепления мауэрлата к армопоясу — это специальные шпильки, прикрепляемые к металлическому каркасу. Бетонные работы следует проводить без перерыва, один раз.Крепить мауэрлат следует через слой рубероида.

Комментарии: 0

При строительстве домов часто возникает вопрос, как закрепить каркас крыши к стенам, чтобы обеспечить не только привязку стен и повышение их прочности, но и распределить нагрузку по всему периметру стен.

Для этих целей специально созданы бронепоясы и прикреплены к ним мауэрлаты. Если соединения выполнены из одного материала, то проблем с выполнением армированного пояса и креплением к нему балки для установки стропил не возникает.Однако для домов из камня и пенобетона эту задачу решить не так-то просто. Для этого на основе железобетонного каркаса создают специальные крепления стен, к которым крепится мауэрлат из деревянных балок или металлических швеллеров. При этом учитываются неоднородность и особые механические свойства материалов для достижения максимальной жесткости конструкции. Поэтому используются надежные способы крепления в зависимости от толщины стен, площади кровли и ветровых нагрузок.должен быть выполнен в виде монолитной конструкции, внутри которой крепятся прочные шпильки.

Какой должен быть бронепояс под мауэрлат?

Для того, чтобы армированный пояс был прочным, необходимо изготавливать его как можно ближе к толщине стен и по длине, соответствующей стенам. Минимально допустимый размер сечения должен быть не менее 25х25 см. Следует отметить, что конструкция должна быть сплошной и по возможности иметь одинаковую прочность.Если она деревянная, то нужно выбирать древесину лиственных пород, высушенную естественным путем и не имеющую различных дефектов и повреждений. Кроме того, их обрабатывают антисептиками и водоотталкивающими смесями. Крепление по углам построек осуществляется с помощью замков, которые крепятся болтами или саморезами. Если пояс бетонный, то его нужно сделать монолитным и закончить за одну заливку, а внутрь вставить армирующий слой из металлического прутка. Для этого удобно использовать не только опалубку, но и П-образные блоки.Фитинги не должны быть тоньше 10 мм в диаметре и должны быть прочно склеены или связаны друг с другом.


Мауэрлат обычно изготавливают из деревянных балок сечением 10х10 см. В некоторых случаях при возведении каркасных конструкций можно использовать металлические бронепоясы от тройника или тройника. Подбор сделан таким образом, чтобы добиться единообразия конструкции и обеспечить надежное крепление. Крепится к бронепоясу с внутренней стороны стены с шагом более 5 см с внешней стороны.Если стены кирпичные, то снаружи кладут кирпич, а изнутри крепят мауэрлат, чтобы удерживать связующий слой от воздействия внешней среды. Деревянные балки выбирают ровные, без дефектов, просушивают до влажности не более 20% и обрабатывают защитными составами. Металлоконструкции подбираются по необходимому размеру сечения и длине стены, при толщине сплошного металла от 3 мм.


Создание армированного пояса начинается сразу после кладки стен из ячеистого бетона.Для этого выложите верхний ряд П-образных блоков. Если установить их нет возможности, то положите распиленный пополам с внешней стороны пеноблок, толщина которого должна быть не менее 10 см. Внутренняя часть формируется с помощью несъемной опалубки из досок. Его можно закрепить с помощью деревянных брусков, диагональных опор, стержней с резьбой. Внутри образовавшегося пространства закладывается арматурный каркас, состоящий из 4-х стальных продольных стержней, привязанных к аналогичной арматуре или стержню меньшего диаметра на несколько миллиметров. Шаг стержней должен быть примерно 25 см.Для крепления можно использовать их обвязку проволокой или сваркой. Для получения прочной конструкции необходимо выдержать расстояние 5 см в нижней и боковой частях. Для удобства под арматуру прокладывают пластиковые опоры.


После того, как установлена ​​опалубка и фурнитура, приступают к установке будущего крепежа для мауэрлата. Обычно используются стержни с резьбой, закрепленные на металлическом каркасе. Их диаметр должен быть не менее 12 мм, а длина должна быть достаточной, чтобы обеспечить прочное крепление к каркасу и выступать на 4-5 см над поверхностью устанавливаемого мауэрлата.Шпильки следует устанавливать в местах, где нет крепления стропильных балок. Допустимое расстояние между ними должно быть меньше метра. Каждая шпилька крепится к арматурному каркасу в строго вертикальном положении с помощью вязальной веревки.

После установки каркаса армопояса заливается бетон. Все работы по бетонированию необходимо выполнить за одну заливку, чтобы раствор затвердел равномерно, а конструкция приобрела необходимую прочность.При этом необходимо следить за тем, чтобы в бронепоясе не оставались пузырьки воздуха. Поскольку необходимо заливать большой объем раствора, его следует приготовить одновременно, а затем с помощью бетононасоса залить в опалубку. Кроме того, бетон можно заказать в готовом виде на основе цемента марки М400 и выше. Полное затвердевание армопояса произойдет через 29 дней. А перед этим, после начала схватывания бетона, аккуратно снимите опалубку и при необходимости полейте водой во избежание растрескивания.

На завершающем этапе берутся деревянные балки подходящих размеров, в них просверливаются отверстия по диаметру штифтов в местах их расположения на плечевом ремне, после чего устанавливаются на свои места и прикручиваются.

Армопояс под мауэрлат позволяет получить не только упрочнение стен, но и создать надежный фундамент для крепления стропил. Сделать это не так уж и сложно, но требуется выполнение требуемой технологии монтажа.

Чтобы мауэрлат прочно держался на месте, лучше всего снабдить его ремнем на руку.В этом случае конструкция становится более жесткой и прочной, и ее можно использовать в качестве усиленной опоры.

Зачем нужен бронепояс, нужен ли он под крышей

Роль этого армирования в достижении общей прочности здания трудно переоценить. Для начала нужно разобраться, для чего используют пояс под мауэрлат.

Любое здание подвергается ряду нагрузок:

  1. Вертикальный . Крыша создает их своим весом, а также атмосферными явлениями, такими как снег, ветер и дождь.
  2. Распорки . Их провоцируют стропила, упирающиеся в стену. Эта нагрузка действует на расширение здания, увеличиваясь с увеличением нагрузки на крышу.



Некоторые современные материалы очень плохо воспринимают точечный удар, который их разрушает. К ним относятся стены из керамзитобетона, для которых установка бронепояса под кровлей является необходимой мерой. Поэтому при возведении построек из подобных материалов наличие такой конструкции — естественная деталь.Однако бывают ситуации, когда с его установкой возникают трудности. В таких случаях мауэрлат на пеноблоках или керамзитовых блоках крепится химическими анкерами.

Причины такого подхода могут быть следующие:

  • Просверливание отверстий под шпильки в сотовых блоках может спровоцировать их разрушение или появление трещин.
  • Подвесные стропила создают различную нагрузку в нескольких направлениях: это может привести к перемещению блоков, а также к деформации стен и крыши.
  • При непосредственной установке стропил на пеноблоки требуется идеальное положение крыши. В противном случае из-за возникающей точечной нагрузки пеноблоки могут подвергнуться разного рода разрушениям. Во избежание подобных явлений мауэрлат принято оснащать бронепоясом.



Кирпичные стены обладают высокой механической прочностью. К ним мауэрлат крепится обычными анкерами и закладными элементами. Исключение составляют только регионы, где наблюдается сейсмическая активность: там вопрос, нужны ли бронепоясы под кровлей, обычно не стоит.Наличие бронепояса под мауэрлат в этом случае также обязательно для кирпичных построек.

Назначение армирующего ремня на практике сводится к следующим функциям:

  1. Стены не деформируются при движении грунта или при его неравномерной усадке. Параметры здания сохранены в исходных пределах.
  2. Помогает выровнять стены по горизонтали, исправить ошибку при их установке.
  3. Конструкция становится более жесткой.
  4. Все нагрузки, возникающие на несущих стенах, распределяются равномерно.
  5. Хорошая механическая прочность армирующего ремня позволяет использовать его для надежной фиксации важнейших элементов, в том числе мауэрлата.

Параметры и особенности армирующего пояса под мауэрлат

Чтобы конструкция была прочной, нужно внимательно рассчитать размер армопояса под мауэрлат:

  1. За высоту армирующего пояса обычно берут 20 см (не менее 15 см).Он точно не должен превышать ширину стены.
  2. Ширина стены и ремня должна максимально совпадать.
  3. При расчете длины измеряется расстояние до желаемых стен.
  4. Сечение конструкции должно быть не менее 25х25 см.

Очень важно, чтобы лента была непрерывной, с такими же прочностными показателями отдельных составляющих частей. Монолитный пояс под мауэрлат удобнее всего делать из бетона.Его заполнение должно выполняться за один прием, с вставкой внутри арматуры. Его диаметр должен быть не менее 10 мм: отдельные элементы прочно скрепляются и перевязываются. Кирпичный бронепояс под мауэрлат применяется довольно редко.



Параметры армопояса для керамзитобетонных блоков ориентированы на их толщину. Для наглядности лучше рассмотреть пример расчета этих конструкций. Согласно СНиП толщина армирующего слоя на 1/3 уже несущей стены.Следовательно, если за толщину стены взять показатель 40 см, то 1/3 его будет равна 133 мм: минимальная толщина армопояса в этом случае будет 300 мм (если округлить цифру 267).

В результате стена толщиной 400 мм будет иметь размер внутренней части П-образного блока в пределах 300 мм, что также будет играть роль опалубки. На кирпичных стенах делается внешняя опалубка в половину кирпича, а внутреннюю — из досок.

Установка опалубки

Для этого можно использовать несколько методов:

  1. Из деревянных досок или плит.Крепление их к стенам осуществляется при помощи брусков, с креплением сверху. При демонтаже опалубки демонтируют верхние части: нижние элементы оставляют внутри засыпки.
  2. Использование боковых упоров.
  3. П-образные блоки. Чтобы пояс был сплошным, блоки вырезают по углам домика.
  4. С внешней стороны стены можно укладывать блоки по 100 мм в ряд. С внутренней стороны кладется несколько рядов кирпичей, уложенных по краю, или досок.
  5. Используя рабочие продольные стержни диаметром 10-12 мм. Их должно быть не менее 4 шт.
  6. Перемычки промежуточные, снабженные усилительными хомутами. Диаметр изделий 6-8 мм, с шагом 20-40 см. Не рекомендуется использовать большой шаг, так как при заливке бетона рабочие стержни могут смещаться. В результате нарушается целостность армирующего ремня.
  7. Связан вязальной проволокой. Соединение сваркой запрещено, так как это приводит к ослаблению арматуры и делает конструкцию подверженной коррозии.
  8. Шпильки с резьбой. Они снабжены отверстиями, которые предварительно просверливаются в опалубке. Диаметр шпильки должен быть немного меньше внутреннего сечения трубки. Помещая шпильку внутрь трубы, необходимо добиться прохождения ее концов в заранее подготовленные отверстия. Все изделие затягивается гайками с использованием больших шайб в качестве прокладок. Внутри бетонного монолита должны остаться только трубы. Для этого после заливки и предварительного затвердевания плечевого ремня откручиваются гайки, демонтируется опалубка, выбиваются шпильки.



Важно учитывать необходимость утепления стен напротив армированного пояса, особенно если опалубка сделана из досок. Это исключает риск замерзания бетона зимой. Для ориентирования верхнего края опалубки выбирают строго горизонтальную плоскость и уровень воды.

Что касается укладки сетки, то по углам и на стыке она подвергается дополнительному армированию криволинейной арматурой.Рекомендуемый размер нахлеста 300-400 мм. Такое армирование лучше всего делать композитной арматурой, которая и дешевле, и проще. К тому же такие изделия не гниют, не ржавеют, обладают большей прочностью на разрыв и просты в эксплуатации.

Заполнение бронированного пояса

Чтобы конструкция была максимально прочной, заливку необходимо проводить за один прием. Для этого используется бетон не ниже марки М200. Обычно требуется значительная масса раствора, поэтому бетононасос лучше всего подготовить заранее.

При самостоятельном приготовлении раствора берется одна часть цемента М400, три части промытого песка и три части щебня. Опалубку можно разобрать через 4-5 дней после заливки; полное созревание бетона наступает через 3-4 недели.


При заливке бетона необходимо соблюдать следующие рекомендации:

  1. Без образования внутренних пустот не обойтись. Чтобы удалить их, приложите раствор к штыку с армированием или с помощью вибрации.
  2. Бетон важно увлажнять. Таким образом, он становится сильнее. Эта процедура проводится каждый день, пока бетон не затвердеет.

Мауэрлат до армопояса

Перед тем, как прикрепить мауэрлат к армопоясу, его обрабатывают специальными пропитками, чтобы предотвратить гниение или возгорание опорной балки. Чтобы добиться прочности мауэрлата, для его сращивания применяют прямые замки или косые пропилы.



Крепление мауэрлата к самому бронепоясу осуществляется по следующей схеме:

  • Несущая балка имеет отверстия.
  • Насадка для мауэрлата
  • выполняется при помощи шпилек или анкеров.
  • При укладке необходимо продеть слой рубероида.
  • Для крепления используются большие шайбы и гайки.
  • Затяжку рекомендуется застраховать контргайками.
  • Чтобы отрезать выступающие части, используйте болгарку.

Шпильки врезные

Иногда для крепления мауэрлата на нарукавный ремень предварительно устанавливают шпильки диаметром 12 мм и более, выступающие на 3-4 см над мауэрлатом.Шаг установки таких булавок — 100 см: они крепятся к фиксаторам с помощью вязальной проволоки.



Что касается вопроса о целесообразности изготовления мауэрлата при наличии армирующего пояса, то на самом деле теоретически стропила можно закрепить на поясе. Однако на практике это потребует значительного количества дополнительных действий. Так что гораздо проще пойти традиционным способом использования армированного ремня под мауэрлат.

строим своими руками.Устройство армопояса в газобетонном доме Особенности подготовительных мероприятий

Необходимость создания бронепояса для мауэрлата при возведении кровли не всегда очевидна для начинающих строителей. У них часто ошибочное представление об армированном усилении основания для возведения кровли как о чем-то ненужном и лишнем. Однако армопояс — важный посредник, распределяющий нагрузку кровли на стены здания. Рассмотрим, зачем нужен бронепояс под кровлю, какие функции он выполняет и как его устроить самостоятельно.

В этой статье

Необходимость армированного пояса

Начнем рассмотрение армированного основания крыши с его основных функций.

Преобразование нагрузки

Стропильные ноги передают нагрузку на мауэрлат, основная концентрация которой находится в местах опоры стропил на стены дома. Задача мауэрлата и армопояса — трансформировать эту нагрузку, сделав ее однородной. На мауэрлат действуют два вида нагрузок.Это вес самой кровли, скопившийся на ней снег, влияние порывов ветра на крышу и другие природные явления.

Другая нагрузка связана с расширением стропил стен здания. С увеличением веса кровли она значительно увеличивается. Современные материалы для строительства зданий, такие как керамзитобетон, газобетон, с рядом положительных характеристик, не способны выдерживать такую ​​разрывную нагрузку.Перед установкой на них мауэрлата в обязательном порядке необходимо создать армированный пояс.

Кирпичные стены обладают большей выносливостью к точечным нагрузкам, поэтому для крепления на них мауэрлата достаточно использовать анкеры или закладные детали. Однако специалисты рекомендуют использовать бронепояс для кирпичных стен, если здание возводится в сейсмоопасном регионе.

Крепление крыши к дому

Самая главная и основная задача мауэрлата — надежно прикрепить крышу к дому.Таким образом, сам мауэрлат необходимо надежно закрепить на постройке.

Основные задачи армированного основания для крыши можно резюмировать следующим образом:

  • Сохранение строгой геометрии здания во всех ситуациях: сезонные колебания грунта, землетрясения, усадка дома и т. Д .;
  • Выравнивание стен в горизонтальной проекции, исправление неточностей и недоработок при возведении стен;
  • Обеспечение жесткости и устойчивости всей конструкции здания;
  • Равномерное и распределенное распределение нагрузки кровли на стены здания;
  • Возможность прочного крепления к армированному основанию важных элементов кровли, в первую очередь мауэрлата.

Расчет армированного основания для крыши

Процесс армирования основания для мауэрлата начинается с планирования и расчетов. Необходимо рассчитать размер бронепояса. По строительным нормам она должна быть равна ширине стены и не менее 25 см. Рекомендуемая высота усиленного основания около 30 см. Армопояс и уложенный на него мауэрлат должны окружать весь дом.

Если стены возводятся из газобетона, то верхний ряд из камня в форме буквы U, образующей опалубку.В него необходимо уложить армирующие элементы и залить цементным раствором всю конструкцию.

Перед началом строительных работ необходимо также подготовить необходимые инструменты и строительные материалы. Для создания армированного основания под кровлю вам потребуются:

  • Бетономешалка для качественного перемешивания цементного раствора;
  • Специализированный вибратор, ускоряющий цементный раствор в опалубке, предотвращая образование пустот из воздуха в конструкции;
  • Материалы для устройства опалубки;
  • Арматура.

Технология монтажа

Монтаж армопояса начинается после кладочных работ … Необходимо дождаться полного высыхания кладки.

Создание опалубки и установка арматуры

Первый этап — это строительство опалубки. В зданиях из газобетонных блоков самый внешний ряд кладки выполняется из блоков в форме буквы U. Если таковых нет, внешняя часть опалубки выполняется из пиленых блоков толщиной 100 мм, а внутренний часть сделана из досок.Монтаж ведется в строгом соответствии с горизонтальным уровнем.

В опалубку укладывается каркас из арматуры. Его продольная часть сформирована из 4 стержней арматуры диаметром 12 мм. Поперечные крепления производятся из стержней диаметром 8 мм с шагом не более 25 см. В проекции рамка выглядит как квадрат или прямоугольник. Детали каркаса монтируются внахлест до 20 см. Стыки соединяются вязальной проволокой. В решении такой усиленный каркас существует как монолитный.

Укладка каркаса предусматривает соблюдение определенных правил:

  • Толщина бетона от каркаса до опалубки не менее 5 см;
  • Для соблюдения этого правила под рамой устанавливаются подставки из брусков необходимой высоты.

Важной частью работ является укрепление каркаса опалубки. Если этого не сделать, то он будет прогреваться под весом бетона. Это можно сделать разными способами:


Установка крепежа для мауэрлата

После работы с опалубкой и укладки арматуры можно приступать к установке крепежа для мауэрлата.Рекомендуем использовать стержни с резьбой. Удобно приобретать шпильки диаметром 12 мм. Длина шпилек рассчитывается с учетом того, что их низ крепится к каркасу, а верх выступает над мауэрлатом на 2-2,5 см.

Установка шпилек проводится с учетом:

  • Между двумя стропилами имеется хотя бы одна шпилька;
  • Максимальный шаг установки не более 1 метра.

Заливка цементным раствором

Главной особенностью армированного основания мауэрлата является его прочность.Достичь этого можно только при заливке бетонного раствора за один раз.

Для создания бетонной смеси используется бетон не менее М200. Лучшая смесь для заполнения ленты готовится в следующих пропорциях:

  • 1 часть цемента М400;
  • 3 части мытого песка и столько же щебня.

Использование пластификаторов поможет повысить прочность и скорость застывания смеси.

Поскольку для создания армированной ленты требуется сразу много смеси, для подачи раствора целесообразно использовать бетономешалку и специальный насос.При отсутствии оборудования потребуется помощь нескольких человек для приготовления и непрерывной подачи готовой смеси.

После заливки бетона в опалубку важно удалить весь воздух из любых возможных воздушных карманов. Для этого можно использовать специальное вибрационное устройство и простую арматуру, с помощью которой прокалывают смесь по всему периметру.

Установка мауэрлата


Снятие опалубки с армированного пояса возможно по мере затвердевания бетона, а монтаж на конструкции мауэрлата можно начинать не ранее, чем через 7-10 дней после заливки армированного пояса.

Перед укладкой детали мауэрлата должны быть специально подготовлены:

  • Брус мауэрлата обрабатывается антисептиками;
  • Соединение его отдельных элементов выполняется методом прямого замкового или косого надреза;
  • На бронепояс наклеивается мауэрлат и размечаются места для шпилек. Просверливаются отверстия под крепеж.

Укладке мауэрлата предшествует покрытие армированного основания слоем рулонной гидроизоляции, как правило, для этих целей используется рубероид.

Мауэрлат крепится большой шайбой и гайкой; контргайки используются для безопасности. После затяжки всех креплений оставшиеся верхушки шпилек срезаются болгаркой.

Подведем итоги

Армированное основание под мауэрлат — больше необходимость, чем роскошь. Довольно большое влияние на стены дома оказывает конструкция крыши, которая хоть и равномерно распределена благодаря мауэрлату, но может негативно сказаться на прочности всей постройки.

Создание армированного пояса необходимо в конструкциях из газо- и керамзитобетона из-за хрупкости этих материалов в районах с высокой сейсмической активностью.Также желательно укрепить стены под мауэрлат при создании тяжелых кровельных конструкций.

Армирование верхней части стен — дело несложное, требующее привлечения специалистов. При соблюдении ряда правил и привлечении помощников это можно сделать самостоятельно.

Давайте сначала разберемся, что такое армопояс и почему армопояс заливают в процессе строительства частного дома. Армопояс — самодельная железобетонная конструкция, составными частями которой являются: каркас из стальной арматуры и проволоки, погруженный в застывшую смесь цемента, песка и щебня (железобетон).Его цель — распределить несущую нагрузку от других элементов здания на стены и придать этим стенам дополнительную прочность в целом.

Армированный пояс заливается однородным неразъемным элементом по всему периметру дома, который ни в коем случае не должен иметь разрывов по всей длине. Это одно из важнейших правил его создания.

Обычно армопояс заливается после укладки последнего последнего ряда строительного камня при возведении стен (шлакоблок, газоблок и т. Д.)). В этом случае его целью будет повышение общей устойчивости конструкции от действующих деформирующих нагрузок: силы ветра на крышу, процесса усадки дома, демисезонных колебаний фундамента, точечной нагрузки плит перекрытия или нагрузок. несущие балки.

Неужели нужно строить армированный пояс для дома из прочного шлакоблока — вопрос довольно спорный, этот материал уже отлично переносит нагрузки, но если вы решили строить стены из более хрупких по физическим характеристикам блоков (газоблок или пеноблок), тогда просто необходимо принять на себя весь удар.

В каких случаях требуется армопояс?

Например, вы планируете построить дачный дом или коттедж из газосиликатного камня, на последнем ряду вам придется уложить деревянный брус (мауэльрат), к которому вся стропильная система … Возникает вопрос: а как будет этот самый мауэльрат, вы будете его крепить к стене, облицованной блоками, которые не выдерживают практически всех точечных нагрузок?

Соединять анкерные болты Mauelrath со строительным камнем этой категории и т.п. категорически запрещено! Вы рискуете получить трещины или поломки в точках крепления.

Выложенные из газоблока стены под давлением кровли будут подвергаться вертикальной нагрузке, стропильная система будет нагружена от ветра и снежный кровельный пирог будет давить на них как вниз к фундаменту, так и в сторону, так как при попытке выдавить стены. Чтобы не случилось непоправимого, необходимо прочным и прочным поясом собрать весь каркас дома, скрепить его в одну сильную по свойствам систему.

В том случае, если по проекту вы хотите сделать двухэтажный дом, то вам придется заливать аж 2 армированных пояса — первый заливается после того, как уложены стены первого этажа, плиты перекрытия будут на него уложили, и сразу после завершения кладки блоков второго этажа на него будут уложены опоры, предназначенные для устройства кровли.

Как установить опалубку для армопояса?

Стандартная высота укладываемого бронепояса обычно не превышает 30 см, а его ширина должна соответствовать ширине стен, то есть блоку, выбранному для возведения стен.Для установки опалубки при заливке армопояса используется доска 20 мм, закрепленная по всему периметру с внешней и внешней стен.

Нижняя часть первых досок прикручивается саморезами к стенам, а верхние доски устанавливаются по строительному уровню, куски деревянных отходов сколачиваются. В итоге у нас должно получиться что-то вроде корыта высотой 30 см и шириной, соответствующей ширине стен.

Для придания дополнительной прочности всей конструкции вертикальные доски прибивают через каждые 70-90 см с внешней стороны опалубки, чтобы предотвратить выдавливание бортов бетонной смесью при заливке армопояса.В некоторых местах по центру опалубку можно стянуть вязальной проволокой.

Принцип устройства армированного каркаса для армопояса практически не отличается от создания каркаса для фундамента или оконных перемычек … Он также выполняется из горизонтально уложенных стержней арматуры диаметром 8-10 мм, скрепленных между собой вязальная проволока внахлест по всему периметру стены, обвязанная кольцами из проволоки диаметром 4-6 мм.Ниже вы можете увидеть картинку, поэтому наглядно оцените сложность выполненных работ:

Чтобы исключить слишком близкое приближение «арматурного каркаса» бронепояса к поверхности последнего ряда блоков необходимо в некоторых местах по всей длине битого кирпича подложить куски под каркас, приподняв его на 3 -5см.

Технология разливки Армопояс

Когда все будет готово для заливки полости бетоном, сразу позаботьтесь о том, как вы хотите прикрепить мауэльрат к стене в будущем, если вы запланировали дачу… Строительные специалисты рекомендуют заранее через каждые 0,8-1м закладывать внутрь конструкции отрезки вязальной проволоки или шпильки, которые в дальнейшем будут служить крепежом для деревянного бруска несущих стропильных ног.

В качестве бетонной смеси для заливки армопояса используется обычный цементно-песчаный раствор с добавлением щебня фракции 5-20 или речного песка той же фракции. Такой раствор лучше замешивать при помощи мобильных электромешалок или, на худой конец, вручную. Поднимите на высоту ведрами, используя веревки с крючком на конце.В процессе заливки бетона необходимо уплотнять раствор, чтобы не допустить образования пустот и пузырьков воздуха, что снизит прочность конструкции.

Эту работу желательно начинать рано утром, чтобы успеть за 1 день, иначе на это уйдет десяток человек. Так как армированный пояс нужно заливать за один цикл, не допуская высыхания бетонной смеси и прерывания процесса, то есть образования разрывов.

В жаркую погоду не забывайте обильно поливать всю конструкцию водой, чтобы не образовывались трещины, хорошо будет, если после каждого полива сверху накинуть полиэтиленовую пленку, чтобы влага не испарялась быстро, а бетон набирал сила быстрее. Примерно через 3-4 дня опалубку можно будет аккуратно снять.

Армирующий пояс — это обязательный контур жесткости, необходимый для того, чтобы постройка была действительно прочной и долговечной. Он не дает нагрузкам «накапливаться» в той или иной части несущих конструкций, а распределяет их равномерно.Благодаря ему усадка нового дома, пучение грунта и другие внешние факторы проходят для стен без последствий — то есть без трещин.

Армопояс из кирпича — это небольшая сплошная кладка, армированная продольными металлическими прутьями или сеткой. Конечно, это не полноценный монолит, но во многих случаях такого простого решения оказывается вполне достаточно. Способность армопояса выравнивать нагрузки пригодится, если основной материал стен не устойчив к деформации.Такие изделия, как газобетон, даже имея хорошую прочность на сжатие, практически не работают на изгиб. Неравномерное приложение силы неминуемо приведет к растрескиванию «живьем».

Армирующая лента решает эту проблему, принимая на себя основную нагрузку и не позволяя легким стенам смещаться относительно друг друга при воздействии разнонаправленных или неравных по величине усилий. Также допускается использование кирпича вместо более дорогого бетонного монолита для армирования небольших хозяйственных построек и малоэтажных домов.Он успешно выдержит неблагоприятные внешние условия (сильные ветровые нагрузки, проседание или неравномерное пучение грунта), но при этом сделать его своими руками намного проще — без спешки и необходимости обрабатывать приличное количество раствора. вовремя.

Еще одна функция, которую может выполнять армированный пояс, — это крепление других элементов здания к коробке на анкере, если сам материал стены не может их удержать. Это общий недостаток всех газобетонных и керамзитовых блоков.Традиционными методами к ним без дальнейшего разрушения стен не пришить даже брус мауэрлата. Так что, чем заниматься разделительной кладкой из кирпича, в любом случае придется.

Двойной армирующий пояс, уложенный под подошву и на верхний срез, хорошо показывает себя столбчатым фундаментом … В этом случае сезонные движения грунта не смогут «поиграть» с опорами, потому что они фактически превратятся в одинарная ферма, жестко закрепленная двумя связками.

Основные виды разгрузочных лент

В зависимости от расположения армопояса он может иметь разные названия и выполнять определенные функции:

  1. Ростверк — укладывается между столбчатым или свайным основанием дома и стенами.Однако из кирпича его не строят — слишком важен участок.
  2. Цоколь — это уже второй уровень разгрузки и армирования, который применяется при строительстве домов на фундаменте из бетонных блоков. Он обеспечивает большую жесткость основания на подвижных грунтах, а также выполнен из железобетона. Хотя довольно распространенный вариант — кирпичная кладка, выполняющая функции несъемной опалубки для последующей заливки.
  3. Разгрузочный — это промежуточный армированный пояс под плитами перекрытия, который не только принимает на себя их вес, но и обеспечивает жесткость здания над одним этажом на каждом уровне.При строительстве из легких бетонных блоков без него не обойтись, и здесь лучший выход — именно кирпич.
  4. Опора для мауэрлата — незаменимый элемент дома из газобетона или других пористых блоков, плохо воспринимающих точечные и разнонаправленные нагрузки. К тому же крепление самого бруса с помощью шпилек в таких стенах ненадежно даже при использовании химического анкерного крепления. Здесь армированный пояс для стен из газобетона превращается в своеобразный пучок между блоками, к которым он соединен раствором, и стропильной фермой, армированной балкой из мауэрлата.

Особенности укладки по газобетону

Обычно кирпичную ленту делают в 4-7 рядов в высоту и в ширину армируемой стены. Армирование необходимо выполнять в каждом горизонтальном шве стальной сеткой с ячейкой 3-4 см или жесткой проволокой толщиной не менее 5 мм. Монтаж осуществляется так же, как и в случае с обычными стенами из кирпича:

  • со смещением швов на 1/3 длины;
  • с приклеенной повязкой в ​​каждом третьем ряду.

Если армопояс для газобетона из кирпича служит опорой для мауэрлата, то в кладку можно сразу же замуровать вертикальные шпильки — металлические стержни с резьбой диаметром 12-16 мм. Их устанавливают с шагом 1-1,5 м, причем глубина их заделки будет зависеть от толщины бруса — она ​​должна быть вдвое длиннее свободного конца для крепления мауэрлата. Однако многие строители советуют сразу заделывать черенки на всю высоту армопояса.

После схватывания раствора на поверхность кладки укладывают рубероид или два слоя рубероида. Это гидроизоляция, которая защитит сам брус и кирпичную надстройку от скопления конденсирующейся влаги. Далее планируется и высверливается в нужных точках мауэрлат, нанизывается на шпильки и закрепляется на арматурном ремне гайками для широких шайб.

Поскольку керамика имеет более высокую теплопроводность, чем основной материал стен, она превращается в своеобразный мост холода (хотя монолитный железобетон в этом случае проявляет себя еще хуже).Чтобы при дальнейшей эксплуатации здания в зимний период не возникало проблем, можно попробовать «замкнуть» контур ячеистыми блоками параллельно с кладкой кирпича. Для этого со стороны помещения с ГБ снимается тонкая перегородка, как бы скрывающая бронепояс внутри газобетонной стены … Если между поверхностями образовался зазор, специалисты рекомендуют дополнительно утеплить его.

Этапы возведения ремня внахлест

Если жесткий контур под кровлей играет роль разгрузочной и надежной опоры для бруса мауэрлата, достаточно уложить его по периметру ящика в домашних условиях.Однако использование плит для межэтажных или мансардных этажей заставит замкнуть ряды кирпича и среднюю несущую стену … Здесь газобетон тоже может испытывать нагрузки, поэтому жесткий слой для его армирования просто необходим.

Какими бы легкими ни были плиты перекрытия, закреплять их непосредственно на ячеистых или керамзитобетонных блоках запрещено. Кладка сможет выдержать их вес, но когда направление приложенной силы изменится, она начнет разрушаться.В этом случае пояс служит своеобразным буфером, распределяющим давление плиты по всей площади стен, предотвращая продавливание несущей конструкции … Отказаться от мощного слоя полнотелого кирпича можно только тогда, когда пол деревянный — здесь один-два блока используются как опора для балок.

В остальном армопояс под пустотные плиты строится по всем правилам. Основные этапы работы:

  • Первый ряд высаживают раствором прямо на газобетон.Если толщина основной стены стандартная (30 см), кладка производится в два кирпича, заполняя щели «шашками».
  • Установка армирующей сетки по всей линии пояса.
  • Укладка второго ряда аналогично с последующим армированием.
  • Третий ряд кирпичей приклеен. Здесь нужно ориентироваться на внутреннюю плоскость стены. Оставшийся снаружи зазор заполняется четвертью или кусками минеральной ваты, если одновременно возводится утепленный вентилируемый фасад.

Под верхним рядом газобетона, на котором укладывается пояс под плиты перекрытия, в пазы необходимо уложить арматуру. Это добавит жесткости всей конструкции и обеспечит дополнительную защиту стен от трещин. Иначе, как только они появятся, они поползут ниже.

Согласно вышеприведенной схеме, армопояс выкладывается на всю необходимую высоту, после чего на него можно безбоязненно монтировать плиты перекрытия. Анкеровка осуществляется стандартным для кирпичных стен способом — металлическими скобами Г-образной формы.Крепежные элементы для защиты от коррозии покрывают слоем цементного раствора.

— специальная строительная конструкция, укрепляющая здание за счет фиксации кирпичной кладки. Сейсмический пояс незаменим при возведении архитектурных сооружений … Конфигурация монолитного пояса из железобетона соответствует очертаниям дома. Заливка бронепояса — строительная операция, требующая особых навыков. Процесс актуален и ему уделяется особое внимание, если стоит задача построить объект, обустроить стены и крышу.

Заливку армопояса проводят после укладки последнего ряда шлакоблока, газоблока, пеноблока или другого строительного материала, имеющего недостаточную прочность. Крепить балки для установки стропил к хрупким стройматериалам проблематично. Если правильно залить армопояс, вы обеспечите надежность крепления элементов пола. Пояс — это фундамент, расположенный между этажами объекта, повышающий устойчивость строящегося объекта строительства.Он перераспределяет усилия, создаваемые элементами здания. Сейсмический пояс повышает устойчивость строительной конструкции к перепадам температур, ветровым нагрузкам, усадке.

Ремень усиленный — особая конструкция, которая используется для надежного крепления кирпичной кладки

Если объект строительства — двухэтажный дом, то заливают два одинаковых бронепояса. Устройство первого выполняется, когда завершено возведение контуров нижнего этажа. На него устанавливаются потолочные элементы.Второй уровень армирования выполняется после завершения строительства второго этажа. Он является основанием для крепления стропил.

Возможность строительства армированного ремня

В каких случаях требуется усиление конструкции, можно ли обойтись без него? Заливка сейсмического пояса происходит в следующих случаях:

  • недостаточно заглубленный фундамент;
  • расположен в непосредственной близости от оврагов и водоемов;
  • дом построен в гористой местности;
  • возможна усадка грунта под здание;
  • объект находится в сейсмической зоне.

Для чего нужна опорная рама?

Ряд современных материалов, используемых в строительстве, имеет ряд преимуществ. Но из-за недостаточной жесткости негативно воспринимают точечные усилия. Предотвратить разрушение можно, выполнив устройство бронепояс. Это событие является оправданной необходимостью для современных построек, в том числе кирпичных.

Если дом построен из блочных материалов, то он часто подвергается естественным воздействиям.

Перекрытие кровли воздействует на здание двумя видами усилий:

  • Вертикальная эффективная нагрузка, передаваемая массой кровли и внешними факторами: ветровая нагрузка, снежный покров, сейсмические составляющие.Точечная ударная ферма крыши преобразована в равномерно распределенную.
  • Действие расширения передается на основание за счет опорных стропил. Крыша пытается раздвинуть здание. Этому противодействует пояс, усиленный стальным стержнем.

Функциональное назначение

Армированный каркас выполняет ряд важных задач:

  • сохранение контура и предотвращение деформации стен при усадке грунта и землетрясениях;
  • Выравнивание возводимой конструкции по горизонтали и устранение ошибок при кладке;
  • обеспечение жесткости строящегося здания;
  • распределение местных или точечных сил по опорной плоскости опорных поверхностей;
  • фиксация замкнутой линии, являющейся основанием для крепления кровли.

Вне зависимости от ваших планов по устройству чердака, следующего этажа или крыши над первым этажом дома, помните, что вам нужно позаботиться об усилении конструкции!

Доски для будущей опалубки должны располагаться снаружи стены, а не внутри, то есть прислоняться к стене, в перекрытии кладки на 2-4 сантиметра

Особенности подготовительных мероприятий

Серьезным требованием к конструкции ленты, армированной стальными стержнями, является соблюдение размеров.Ширина должна максимально соответствовать толщине стен, представляя квадрат конструкции с размером стороны не менее 250 миллиметров. Если строительство здания ведется из газобетона, то кладку последнего ряда проводят специальными блоками П-образной конфигурации. Эта цепочка представляет собой опалубку для заливки бетоном. В ситуации, когда строительство дома ведется из кирпича, внешний контур формируется путем установки кирпича половинной толщины, а внутренний — из досок.

результаты Голосовать

Где бы вы предпочли жить: в частном доме или квартире?

Назад

Где бы вы предпочли жить: в частном доме или квартире?

Назад

При построении каркаса обращайте внимание на его непрерывность по всему периметру объекта. В общей системе кровли дома предусмотрены специальные элементы: скамейки или коньковые столбы, опирающиеся на другие стены здания, не являющиеся капитальными.В этой ситуации на них также следует соорудить арматурный каркас. Проверьте горизонтальность верхнего края с помощью уровня воды.

Последовательность подготовительных операций

Для армопояса своими руками можно выполнить все этапы работы, если внимательно изучить технологический процесс и своевременно приобрести все необходимое. Этапы установки включают:

  • Подготовка к установке. прочный? Какие материалы нужны? Для обустройства каркаса используйте обычные деревянные доски толщиной не менее 40 миллиметров.Ширина досок должна быть около 200 миллиметров. С помощью специальных направляющих элементов необходимо скрепить опалубку гвоздями для обеспечения жесткости. Длина гвоздей до 120 миллиметров позволяет надежно закрепить опалубку для бронепояса. Осторожно загните выступающие части ногтей. Для надежности конструкции направляющие следует крепить к капитальным элементам постройки.

    Армирующий пояс (сейсмостойкий пояс) — повышает надежность дома и предотвращает появление трещин

  • Обеспечение неподвижности. Размеры направляющих элементов из бруса или доски должны соответствовать толщине стены. Крепление формы к доскам осуществляется с помощью гвоздей. Опалубка для бронепояса должна быть жесткой, не расходиться при заливке бетона.
  • Герметизация стыков. Заклеиваем торцевые щели густым раствором, который не должен стекать наружу, а оставаться внутри периметра. Также можно добавить пенополиуретан или ленту для заделки зазоров.
  • Особенности армирования

    Для установки арматурного каркаса потребуются гофрированные стержни диаметром более 12 мм, которые укладываются по периметру здания.При укладке арматуры ее монтаж необходимо производить с двух сторон: одним рядом внутрь стен здания, а другим — снаружи. Как правильно закрепить усиленный каркас? Для этого требуется сварка, с помощью которой тщательно проваривается весь каркас. Это касается всех металлических деталей и соединений. Выступающие углы ремня следует загнуть по всему периметру.

    После армирования конструкция будет опоясана двумя прочными стальными кольцами.Перегородки здания, не несущие силовой нагрузки перекрытия, армируют традиционным способом … Обязательно поверх арматуры установите проволочную сетку диаметром 8 мм с квадратными или прямоугольными ячейками. Крепим сетку к арматуре с помощью вязальной проволоки. При креплении по периметру решетчатой ​​конструкции не допускаются зазоры. Убедитесь, что минимальный вертикальный размер усиленного контура составляет 20 сантиметров. Несущие элементы каркаса перекрываются.Это обеспечит прочность пояса после бетонирования.

    Заливка бетоном. В целом этот этап не вызывает затруднений.

    Бетонная подготовка

    Можно использовать раствор для кладки кирпича на основе песчано-гравийной смеси. Для этого используется речной песок, крупная фракция гравия, а также небольшое количество щебня. Для традиционно используемого цемента марки 400 одну часть цемента смешивают с четырьмя частями смеси песка и гравия.Уровень заливаемого раствора контролируется предварительно натянутой строительной нитью.

    Заливка бетонным раствором

    Требуемую прочность можно обеспечить, соблюдая следующие рекомендации:

    • Бетонирование опалубки для армопояса осуществляется по технологии в один прием;
    • выполнять работу непрерывно;
    • желательно наносить раствор бетононасосом прямо в деревянную опалубку;
    • заливать бетон до тех пор, пока он не покроет арматуру на глубину 5 см;
    • предпочтительно использовать бетон марки не ниже М 200;
    • Недопустимы воздушные карманы
    • , отрицательно влияющие на прочность.Для устранения используйте специальные вибраторы;
    • использование пластификаторов улучшает текучесть смеси, снижает концентрацию воды, что сокращает период твердения бетона;
    • на 3 недели бетонная масса должна стоять;
    • в жаркий период обильно смочить поверхности водой для предотвращения трещин и прочности затвердевшего раствора.

    Заключительные операции

    Каркас опалубки следует демонтировать через неделю после оседания бетона.К этому времени он достигнет своих прочностных характеристик. После застывания бетонной стяжки сразу приступайте к укладке плит будущего перекрытия или устройству кровли. Обязательно используйте рулонные гидроизоляционные материалы перед установкой кровли или установкой плит перекрытия. В местах крепления кровельной системы при необходимости проделываются отверстия для анкеров.

    Экономить на стройматериалах нецелесообразно … Если армированный пояс заливать с учетом технологических требований, то долговечность постройки и прочность конструкции гарантированы.Армопояс под крышей, следуя этим рекомендациям, делать несложно! Вы можете сделать это сами!

Все без исключения конструкции из любых блочных материалов будут постоянно подвергаться воздействию природных явлений — набухания грунта, оседания здания, других движений грунта. Кроме того, усиление ветров, а также дождей также может повлиять на целостность всего здания. Именно для исключения различных перемещений здания по стенам выполняется бетонный бронепояс.А как сделать армопояс своими руками и поговорим в этой статье.

Аппарат Армопояс

Армирующий пояс или, как его иногда называют сейсмический пояс, позволяет повысить прочность всего дома, а также позволяет предотвратить растрескивание стен в результате движения грунта с фундаментом и под воздействием атмосферных явлений . Кроме того, если правильно сделать армопояс, он позволяет равномерно распределять нагрузки с крыши или бетонных перекрытий над ней.

Обратите внимание! Даже если полы в доме деревянные, необходимость делать бронепояс не пропадает. Тип перекрытия не определяет, делать бронепояс или нет. В любом случае пояс должен закрывать все стены.

С назначением бронепояса все понятно. Теперь несколько слов о его конструкции. Обычный армопояс имеет два стандартных элемента — жесткий объемный каркас из арматуры, а также бетон, в котором он находится.В целом все довольно просто, но сделать армопояс своими руками без изучения его особенностей наверняка будет сложно.

Как сделать армопояс — последовательность

Чтобы определить всю сложность работы, а также для более детального анализа способа изготовления армированного ремня, мы разберем технологию изготовления на несколько этапов. Можно сказать, что мы дадим определенные инструкции по изготовлению бронепояса.

Металлический каркас из арматуры

Начать сборку каркаса необходимо с того, что сегменты арматуры должны быть установлены в верхней части стены.Для этого нужно либо просто вбить сегменты, если это позволяет плотность материала, либо просверлить отверстия и вставить в них детали. Арматура устанавливается в точках пересечения стен и по всему периметру конструкции на 1-1,5 мета. Сегменты устанавливаются квадратом из четырех частей, они задают размеры всего кадра. После этого нужно закрепить нижний продольный ряд арматуры на высоте 3-4 см от верхнего края стены.Для этого продольные стержни привязываются к вертикально установленным шпилькам вязальной проволокой. Таким образом фиксируются два параллельных стержня.

После установки продольной арматуры ее необходимо соединить короткими перемычками через каждые 2,5-3 см. Для перемычек нужно использовать арматурные сегменты.

Вертикальные сегменты настраиваются аналогично. К ним позже будет прикреплен верхний продольный ряд арматуры. Верхний ряд будет прикреплен таким же образом и с тем же шагом, что и горизонтальный.Длина отрезков будет зависеть от общей толщины армопояса. Рекомендуемая толщина бронепояса 200 — 250 мм. По этим размерам необходимо определить длину вертикальных отрезков. Продольные стержни арматуры снова крепятся к вертикальным сегментам, которые затем скрепляются поперечными сегментами. В целом все точно так же, как и с нижним уровнем продольных тяг.

Опалубка

На данном этапе можно действовать двумя способами: либо установить несъемную опалубку, либо сделать разборную доску.Самым оптимальным вариантом будет сборно-разборная конструкция … Собирается она практически из любых досок или листовых материалов … В процессе возведения опалубки необходимо следить за ее верхним краем — разница не должна быть более 1 см. .

Идеальным вариантом будет комбинированная система, в которой с одной стороны она будет несъемной, а вторая будет сниматься по мере застывания залитого раствора. Если фасад будет отделан каким-либо материалом или утеплен, то на лицевую сторону можно поставить несъемную опалубку из пенополистирола, которая в дальнейшем станет одним из элементов изоляционного слоя.С внутренней стороны можно поставить обычную доску или OSB, которые можно закрепить подручными метизами и крепежом. Чего нельзя сказать о работе с пенобетоном, у которого есть своя.

Самым сложным моментом здесь будет соединение двух частей опалубки армопояса. Здесь нужно подойти со всей ответственностью и продумать, как соединить две противоположные части таким образом, чтобы заливаемый бетон не раздавил их по бокам. Для этого на верхнем крае опалубки нужно закрепить деревянные распорки с шагом 30-40 см, а также можно стянуть проволокой.Для крепления проволокой необходимо просверлить отверстия в досках и продеть проволоку, которая будет стягивать две части конструкции. После застывания раствора просто откусите эту проволоку бокорезами и она останется внутри армопояса. После стяжки можно переходить к следующему этапу возведения армирующего пояса.

Заливка бетоном

Здесь нет ничего сложного, кроме поднятия бетона внутри опалубки поверх стены.Но с этим вопросом легко разобраться при заказе. Фирмы, предоставляющие услуги по доставке бетона, имеют возможность заказать бетононасос, который перекачивает раствор в любую точку залитого армопояса.

Скажем еще несколько слов о качестве бетонной смеси и способе ее приготовления, если вы готовите ее самостоятельно. При заказе марка должна быть не ниже B15. Но если готовить самостоятельно, то состав будет такой: одно ведро цемента и два ведра щебня и песка … Лучше всего готовить бетонную смесь толще, потому что она не будет слишком сильно раздавливать опалубку. Однако у такого раствора есть свой нюанс — смесь в опалубке необходимо тщательно утрамбовать и утрамбовать. В идеале для этого используют глубинный вибратор, но в бытовом строительстве он встречается не часто. Для герметизации можно использовать либо кусок арматуры, либо кусок деревянного бруска, которым тщательно уплотняется весь раствор в опалубке.

Завершение

Завершающий этап изготовления армопояса своими руками — контроль твердения бетона.Сразу после заливки бетонной смеси лучше всего накрыть целлофановой пленкой. Это необходимо для уменьшения потери влаги и появления трещин на армопоясе. Через несколько дней, когда будет достигнута первоначальная прочность, опалубку можно будет снимать (снимать). Кстати, советуем прочитать статью ««.

На этом, в общем, все. Уточним лишь одну деталь, касающуюся гидроизоляции армопояса. Обычно на армопояс укладывают мауэрлат для дальнейшего монтажа кровли.Для этого на поверхность бетона для гидроизоляции необходимо уложить рубероид или другой современный битумный материал. Таким образом, вы можете защитить основание вашей крыши от влаги, поступающей со стен.

Поделитесь статьей с друзьями:

Похожие статьи

Мауэрлат крепится к стене из газобетона.Как самостоятельно прикрепить мауэрлат к газобетонной стене

В конструкции домика из газоблоков с простой скатной крышей особой необходимости заливать арматурную ленту нет, гораздо дешевле и быстрее закрепить мауэрлат к пенобетону без армированного пояса. Технология сокращает необходимое время, строительство идет быстрее, но не облегчает работу, так как такой способ крепления бруса мауэрлата непосредственно к стенам требует аккуратности и аккуратности.

Особенности крепления мауэрлата к газобетону без армированного ремня

Проще говоря, не зная технологических приемов правильного монтажа, лучше не рисковать и использовать классический метод, с укладкой арматуры и бетонированием Лента. С другой стороны, проблема только в соблюдении технологии, секретов в этом нет, и при должном терпении и аккуратности починить деревянную балку без бронепояса не составит труда.

В первую очередь необходимо знать условия, при которых можно крепить мауэрлат к газобетону без армированного пояса:

  • В конструкции каркаса крыши стропила не должны создавать дополнительную расширяющую нагрузку на верхнюю край стен;
  • Здание и крыша в первую очередь ориентированы на местность, поэтому ветровые потоки создают минимальное давление на скаты крыши;
  • Уклон кровли был выбран достаточно большим, чтобы зимой сильный снежный покров выдавливал стропила и мауэрлат за верхний край стен.

Совет! Способ крепления мауэрлата без бронепояса нужно выбирать до того, как будут кладены стены. Решение должно быть принято до того, как будут выложены последние три ряда блоков. Именно на уровне третьего сверху рядов укладывается предпоследний слой стеновой арматуры, которым удобно пользоваться для того, чтобы закрепить балку непосредственно на стене из газобетона.

Ситуация со стропилами станет яснее, если взглянуть на схему ниже.

Подвесные стропильные балки после установки и выравнивания на коньке и мауэрлате необходимо соединить и стянуть при помощи турников.

Если многослойный брус укладывается на коньковый прогон с помощью шарнира, то пятка стропила, которой она опирается на поверхность мауэрлата, должна быть закреплена на скользящем стыке. В противном случае вес кровли оторвет брус от поверхности.

Весомые аргументы против армопояса

Большинство мастеров, занимающихся строительством зданий из газобетона, уверены, что устройство бронепояса может решить все проблемы с устройством мауэрлата и кровли.На самом деле это не совсем так, по одной простой причине — будущий дом строится из крайне непрочного газобетона. Поэтому перенести на стены из газобетона приемы и технологии армопояса, успешно работающего на кирпичных, блочных и бетонных зданиях, невозможно.

Принципиальных возражений против армопояса всего два:

  • Во-первых, при любой схеме изготовления армопояс можно крепить только к верхнему ряду газобетона, поэтому кровлю тоже нужно делать с ограничениями, так как в том случае, когда этого ремня нет.Бетонный каркас хорошо перераспределяет распределяющую нагрузку, но все усилия от бронепояса приходятся только на верхний ряд газобетона, отсюда и появление трещин по верхнему краю стен;
  • Закрепить мауэрлат на армированном поясе — значит создать огромные проблемы с мостиком холода в той части кровли, где пенобетон хуже всего вентилируется. Даже укладка слоя утеплителя из ВПСП не сильно помогает, придется искать способы устроить форточки для отвода конденсата из армопояса.

Третий аргумент против бетонирования связан с затратами. На устройство армирующей ленты уйдет примерно треть от сметы на обустройство фундамента. Для дома 4х8 м это примерно 60-100 тысяч рублей. Понятно, что крепить мауэрлат и каркас крыши гораздо проще на мауэрлате, жестко связанном с бетонным бронепоясом. Иногда мастера-кровельщики даже отказываются класть крышу по газобетону без армированного пояса, но технологически это вполне возможно.

Как прикрепить мауэрлат к газобетону без армированного ремня

Существует несколько надежных и проверенных способов надежно закрепить балку мауэрлата на пенобетонных стенах. Рекомендуемые варианты:

  • Использование шпилек с закладными элементами;
  • Укладка бруса проволокой стальной отожженной;
  • Схемы, позволяющие закрепить брус с помощью химии;
  • Использование дюбелей.

К сведению! Помимо перечисленных вариантов, мауэрлат можно закрепить с помощью анкерных болтов.

Крепление мауэрлата к газобетону без армированного ремня анкерами

Это единственный способ, которым нужно сразу и однозначно отказаться от его использования, без бронепояса лучше не рисковать.

Анкеровка отлично работает на армированном поясе из бетона, кирпича, шлакоблока, но за счет небольшой площади контактной поверхности опорной гильзы крепеж можно вытащить из корпуса из пенобетона. первым сильным ветром.

Для крепления мауэрлата анкерами потребуется в три раза больше точек крепления, каждую из которых придется приклеить дорогостоящим клеем. Стоимость такого крепежа будет не меньше стоимости традиционного бронепояса, а преимуществ перед бетоном практически нет.

Крепление шпильками

Самый простой способ построить здание из газобетона без армирующего пояса — закрепить деревянную балку закладным элементом и шпилькой с резьбой не менее М16.Способ очень похож на вариант с анкером, но отличается глубиной и диаметром стержня с резьбой, который нужно будет закрепить в газобетонном блоке.

В таком способе крепления есть один нюанс. Перед укладкой последних трех рядов коробчатых блоков необходимо разметить планируемые линии установки будущих резьбовых креплений мауэрлата. Обычно на стенах просто рисуют вертикальные линии. Далее под уложенную стальную арматуру кладут закладные элементы, чаще всего это стальные пластины толщиной 5 мм с приваренной гайкой М16.Оставшиеся ряды газобетона выкладываются на стены обычным способом.

Для того, чтобы закрепить стойки в стене, вам потребуется:

  • Просверлить вертикальное отверстие диаметром 20-25 мм до уровня заделанной в пенобетон плиты, обычно требуется просверлить дрелью на метровую глубину;
  • Вкрутите резьбовой стержень в гайку с пластиной;
  • Чтобы правильно закрепить штифт, его необходимо выровнять и вклинить в отверстие;
  • После того, как удалось выровнять и закрепить все стержни, свободное пространство заливается бетоном или клеевой смесью.

Через сутки можно класть мауэрлат прямо на газобетон. Это единственный способ закрепить мауэрлат на стене с минимальными затратами и максимальной надежностью. Еще один вариант установки мауэрлата на газобетон без армированного пояса показан на видео

Крепление мауэрлата на шпильки

Понятно, что не всегда предусмотрительно закладывать плиты в стены из газобетона, и пробить горизонтальные ямы под крепеж просто нет возможности.Если ящик из газобетона небольшой, то закрепить мауэрлат без бронепояса можно столярным способом, при помощи шпилек.

Технология практически не отличается от предыдущего способа. Изначально в мауэрлате, уложенном на газобетон, просверливаются центрирующие отверстия, брус прихватывается к поверхности стен обычными саморезами. Это позволяет правильно выровнять и стыковать мауэрлат до окончательного крепления.

Гидроизоляция наносится последовательно под брус, укладывается рубероид, после чего под дубовые шпильки просверливаются отверстия 25-30 мм на глубину 70-80 см.Осталось залить клей и закрепить стержни. У стержней отпиливаются вершины, внутрь вкручивается столярный шуруп, позволяющий заклинивать дюбель, и тем самым жестко фиксировать мауэрлат. На первый взгляд такой способ производит впечатление самого ненадежного, но практика установки мауэрлата говорит об обратном. Особенно если помнить, что большинство срубов собирают с помощью дюбелей.

Крепление химическими анкерами

Относительно новый метод позволяет закрепить балку или доску практически в любом месте стены из газобетона.Для удержания мауэрлата используются анкеры с резьбой, но они заворачиваются не в корпус из газобетона, а в специальную полость, заполненную быстротвердеющей смолой.

Предварительно выполняется разметка на стенах точек, в которых планируется крепить брус. Далее демонтируются доски мауэрлата, и в газобетоне просверливаются отверстия для устройства химических заглушек. Чтобы анкерный болт прочно держался в толще газобетона, необходимо, чтобы диаметр полости под заглушку был не менее 35 мм.

Полость для заливки самотвердеющей смолы вырезается с помощью специального инструмента. Косая фреза — это сверло с загнутой под углом 15 ° режущей кромкой. Насадка устанавливается на дрель и последовательно за несколько проходов просверливается полость в газобетоне под коническую пробку.

Перед установкой анкера отверстие продувается воздухом. Можно использовать ручной насос для накачивания шин или подобное устройство. Далее на отверстие необходимо закрепить пластиковую насадку, через которую шприцем выдавливается смешанная с отвердителем смола.

Через 10 минут необходимо ввернуть анкерный болт, выровнять по вертикали и временно закрепить, пока пластик полностью не затвердеет. Перед установкой анкер необходимо тщательно очистить от пыли и обезжирить растворителем. Еще через час мауэрлат можно закрепить на газобетоне. Преимущество химических анкеров — простота технологии и высокая надежность крепления, без использования армированного ремня. Обратной стороной является дороговизна самоотвердевающей смолы и невозможность закрепить мауэрлат при температуре ниже 15 ° С.

Крепление мауэрлата к газобетону с помощью проволоки

Для крепления мауэрлата к газобетонным стенам не требуются дорогостоящие материалы или специальные инструменты. Достаточно иметь под рукой электродрель с длинной дрелью с насадкой, проволочные ножницы и строительный стержень диаметром 5 мм. Иногда дополнительно для обвязки арматуры используют проволоку толщиной 2 мм.

Совет! Если стены из газобетона укладывали другие мастера, а расположение арматуры неизвестно, то для поиска скрытой проводки также будет нелишним воспользоваться ручным прибором.

Достоинством этого метода является предельная простота процесса. Для того, чтобы закрепить балку мауэрлата на стене, достаточно привязать проволочную петлю и натянуть древесину на опорную поверхность, как на видео

Перед тем, как приступить к монтажу, потребуется решить две задачи. Во-первых, вам нужно будет сразу установить на стены толстую и очень тяжелую балку и за один прогон срастить отдельные части мауэрлата.

Во-вторых, вам нужно будет выбрать линию и места для сверления сквозных отверстий.Оптимальный вариант — просверлить отверстия ниже уровня последнего армирующего слоя. Однозначно не подходят участки стен над оконными и дверными проемами.

Перед установкой мауэрлата проволоку разрезают и отжигают, чтобы сделать ее более мягкой и гибкой. Материал пропускается через отверстие и монтировкой наматывается на угловой край мауэрлата, оставшиеся усы срезаются ножницами.

Некоторые мастера перед креплением бруса надевают на проволоку спиральную пружину, намотанную из кусков катанки толщиной 2 мм.В просверленное отверстие в газобетоне вставляется самодельная трубка, чтобы не порезать материал стены, когда крепеж находится под сильным натяжением. Способ не гарантирует абсолютную безопасность газобетона при неправильной балансировке стропил, но не позволяет проволочной косичке разрезать стену, как ножовкой, при порывах ветра.

Поскольку под мауэрлатом нет прочного бетонного армированного ремня, особое внимание следует уделять правильной и равномерной затяжке гаек на шпильках или анкерах.Обычно крепеж заворачивают гаечным ключом по диагональному правилу. То есть каждая следующая точка для гайки должна располагаться на противоположной стороне стены от предыдущей гайки.

Заключение

Выбор того, как именно крепить мауэрлат к газобетону без армированного пояса, необходимо делать с учетом толщины стен, размеров здания и конструкции кровли. Для бани оптимальным вариантом будут крепления на проволоке; для небольшого дачи на даче можно использовать чиманкер или шпильки.Двухэтажные дома лучше строить с армирующим бронепоясом из проката.

Одним из важнейших нюансов технологии строительства дома из газобетона является крепление мауэрлата. Характеристики блоков не позволяют им выдерживать высокие точечные нагрузки; без принятия конструктивных мер стены просто рухнут. Правильно выполненное крепление подразумевает прокладку бронепояса, этот этап пропускать не рекомендуется. Если организовать это невозможно, мауэрлат непосредственно соприкасается со стеной и фиксируется проволокой, анкерами, шпильками или дюбелями.Способ определяется заранее; при отсутствии опыта лучше доверить этот вид строительных работ специалистам.

Возможные способы крепления

В зависимости от типа схемы обвязки выбирается один из двух вариантов крепления мауэрлата к газобетону: заливка монолитного железобетонного пояса по всему периметру здания или размещение крепежных элементов непосредственно в кладке или блоках. Первый способ помимо обеспечения максимальной надежности способствует перераспределению нагрузок, выравнивает стены и защищает их от деформаций, в том числе усадки.Наличие бронепояса обязательно при ведении строительства в районах с сейсмической активностью, возведении домов из газобетона в один этаж, использовании тяжелых кровельных материалов, сложной формы кровли.

Стандартные инструкции по его укладке включают следующие шаги:

  • Подготовительный: расчет крепежа и выбор промежутка между ними. Главный ориентир — разводка стропил: при равном количестве точки крепления к мауэрлату не должны совпадать с точками закручивания шпилек.
  • Укладка П-образных блоков поверх последнего ряда по всему периметру газобетонной стены. Они играют роль опалубки, рекомендуемая ширина от 25 см.
  • Сборка арматурного каркаса из прутьев толщиной 10 мм. На этом этапе предусматривается прокладка шпилек для крепления мауэрлата с интервалом не более 1 м строго вертикально, привязав к основным рядам проволоку. Особое внимание уделяется углам, в этих местах металлические стержни изгибаются на длину не меньше ширины ремня.Подобные действия повторяются по всему периметру несущих стен, включая фронтоны и перегородки.
  • Устройство изоляционного слоя из уплотненного пенополистирола. Его ставят ближе к внешнему краю стены из газобетона.
  • Заполнение внутренней полости бетоном с классом прочности не ниже М200, уплотнение, удаление излишков и тщательное выравнивание верхнего слоя. Покрытие полиэтиленом и стандартным увлажняющим средством в первые дни.

Приступать к следующему этапу привязки мауэрлата к стенам из газобетона можно уже через неделю. Все опалубочные конструкции снимаются (используются при заливке монолитной железобетонной подушки по всему периметру и ширине, такая конструкция характерна для кирпичной кладки, но иногда ее применяют и для домов из газосиликата). Далее поверх верхней стороны, контактирующей с будущим мауэрлатом, укладывается или покрывается 2 слоя гидроизоляции, пропускать этот этап нельзя.Точки крепления отмечаются на хорошо просушенной деревянной балке, обработанной антисептиками и антипиренами. Проще всего это сделать, прикрепив его к бронепоясу поверх шпилек и ударив кувалдой, просверливают отверстия по диаметру штанг (не менее 14 мм). После этого остается только прикрепить мауэрлат к газобетонной стене и затянуть гайками или шайбами.

Заключительные этапы работы сложно выполнить самостоятельно; потребуются силы не менее 2-х человек.Помимо капитальных стен, армопояс монтируется на любых участках, на которые опираются элементы кровли (например, коньковые столбы или грядки). При отсутствии опыта стоит посмотреть видеоинструкцию на тему «как правильно монтировать мауэрлат». Если необходимо устранить ошибки, возникшие в процессе кладки, лучше обратиться к специалистам хотя бы за советом. Монтаж стропил возможен только после выполнения всех работ по креплению мауэрлата и проверки качества соединений.

Как крепится мауэрлат к стене при отсутствии бронепояса?

Уложить монолитную ленту своими руками не всегда возможно; в некоторых случаях прибегают к другим способам обвязки бруса. Проще всего проложить 3-4 ряда до верха стальной проволоки между блоками. Его длина подбирается с учетом сечения мауэрлата: в сложенном пополам его должно хватить на обхват и скручивание. Шаг зависит от расстояния между стропильными конструкциями.Такой вариант часто используют при креплении бруса к стене одноэтажного дома из газобетона.

Для легких и малогабаритных зданий подойдет также насадка мауэрлат для резьбовых шпилек из оцинкованной или нержавеющей стали. Монтируются в кладку 1-2 ряда до верхнего края, минимально допустимая глубина проникновения таких изделий в стену из газобетона в 2 раза превышает высоту блока. Стандартная длина шпилек — в пределах 1 м, диаметр — от 8 до 24 мм.При необходимости затем обрезаются выступающие участки.

Крепление бруса мауэрлата деревянными дюбелями возможно как при укладке бронепояса, так и без него. Их обрабатывают антисептиками и хорошо просушивают длинные пробки. Их монтируют в стене из газобетона ближе к верхнему краю и соединяют с мауэрлатом с помощью скоб. Альтернативный вариант — уложить их между блоками, количество штук не меньше количества стропил.

Высокая надежность крепления обеспечивается анкерами: механическими или химическими.В первом случае метод заключается во ввинчивании в газобетон раскладных дюбелей сечением 12-14 мм. Второй — в использовании химических анкеров (капсульных или в виде трубки с составами на основе полимерных смол). Минимальная глубина закладываемого отверстия — 2 ряда кладки.

Основным преимуществом анкеровки является возможность закрепить мауэрлат без сложных организационных мероприятий в процессе укладки газоблоков, выполнить это довольно просто самостоятельно.Тем не менее, наилучшие результаты наблюдаются при наиболее неподвижном оборудовании, то есть либо уложенном одновременно с армопоясом, либо закрепленном с помощью химических составов (в последнем случае сварка возле стыков запрещена). К недостаткам метода можно отнести высокую стоимость: из всех технологий крепление без армированного ремня, анкеровка будет стоить дороже, и чем она надежнее, тем выше будут конечные затраты.

К нарушениям технологии крепления мауэрлата при выполнении домашних работ относятся:

  • Отсутствие гидроизоляционного слоя между брусом и верхней частью стены.Предпочтение отдается современным битумно-полимерным мастикам, рубероид — бюджетный вариант, полиэтиленовая пленка для этих целей не подходит из-за малой прочности. Минимальное количество слоев гидроизоляции — 2.
  • Посадка мауэрлата, не обработанного антисептиками (контактная сторона остается незащищенной) или с использованием влажной древесины.
  • Установка анкеров или шпилек под углом, соединение ненадежное.
  • Неправильно подобранная арматура для каркаса, отсутствие нахлестов (рекомендуемый минимум при необходимости удлинения стержней — 20 см), плотное прилегание металла к стенам из газобетона (хорошо подходят пластиковые опоры для обеспечения необходимых 5 см.) ).

При использовании необработанной древесины мауэрлат фиксируется гайкой, периодически проверяется надежность креплений, при необходимости подтягиваются. Эта операция проводится не реже одного раза в год в течение 4-5 лет, до окончания процессов усадки. Совершенно сухой и крепкий брус практически не требует подтягивания, его осматривают в профилактических целях.

При устройстве крыши с одним или несколькими скатами возникает необходимость в установке стропильной системы.Однако укладывать стропила прямо на стены нельзя — для этих целей используется мауэрлат, перераспределяющий нагрузку. Если стены здания возводятся из такого пористого материала, как газобетон, не всегда удается проложить армирующий пояс под мауэрлат. В этой статье мы расскажем о том, как крепить мауэрлат к газобетону без армированного ремня различными методами, подробно расскажем о технологии и тонкостях этого процесса.

Для чего нужен мауэрлат?

Итак, мауэрлат — очень важный элемент конструкции, который берет на себя основную часть стропильной системы и равномерно распределяет ее по всей плоскости несущих стен. Как правило, его делают из материала, похожего на стропила — чаще всего из деревянного бруса. Однако для стальной стропильной системы потребуется двутавровый или швеллерный мауэрлат.

Для изготовления мауэрлата используются следующие материалы:

  • Прутки деревянные сечением 100х100 мм, 150х150 мм, а также 200х300 мм.В этом случае можно взять дерево лиственных пород, прошедшее антисептическую обработку. Брус укладывается по периметру здания. Бревна соединяются замковым методом или с помощью гвоздей. Деревянные конструкции кровли чаще всего возводят в частном строительстве.
  • Профили катаные — несколько реже используются двутавры в форме буквы Н или швеллеры в форме буквы П. При этом высота стальных профилей может колебаться в пределах 7-12 см.


Какой бы материал вы ни выбрали, он крепится к поверхности стен. Способов крепления мауэрлата к газобетону может быть несколько. После фиксации этого элемента устанавливаются стропильные ноги. Стоит отметить, что мауэрлат не только перераспределяет нагрузку, но и предотвращает смещение стропильной системы в горизонтальной плоскости.

Поскольку газобетон — довольно хрупкий материал и не переносит повышенных нагрузок, многие мастера предпочитают заливать армирующий пояс по верхнему краю стен.При этом с целью снижения затрат и трудозатрат существует несколько способов, как закрепить мауэрлат без бронепояса. Также стоит знать, нужен ли мауэрлат, если есть армопояс, каковы преимущества и недостатки.

Обратите внимание, что от потолка до верхнего края мауэрлата должно быть не менее 30-50 см, чтобы пространство под крышей хорошо вентилировалось, и доступ к несущим конструкциям крыши для профилактического обслуживания и ремонта. также предоставляется.

Способы крепления к газобетону

Стоит отметить, что укладывать мауэрлат на газобетон намного сложнее, чем, скажем, на кирпичную стену. Обычно его укладывают с отступом 5 см от внешнего края стены.

Для укладки и крепления мауэрлата могут использоваться следующие элементы:

  • проволока стальная;
  • анкерные болты;
  • анкеры химические;
  • Стальные шпильки
  • .

Крепление мауэрлата на арматурный пояс или на кирпичную стену осуществляется с помощью анкерных болтов.


После установки бруса к нему притягивают стропильную ногу и наматывают стальной витой проволокой сечением 3 мм. На 6 см ниже планки нужно установить коротышку, на которой будет закреплена остальная часть проволоки. В качестве альтернативы, проволоку можно обернуть вокруг плит перекрытия для надежной фиксации.

Если речь идет о кровле сложной конструкции, то крепить брус мауэрлата к газобетону рекомендуется на пояс из железобетона.Это обеспечит не только большую надежность конструкции, но и позволит равномерно распределить нагрузку.

Между собой планки мауэрлата крепятся косым пропилом с последующей фиксацией на гвоздях или болтах. Кронштейны или стальные пластины придают угловым соединениям дополнительную жесткость.

Крепление мауэрлата на проволоку

Перед тем, как крепить мауэрлат к газобетону с помощью стальной проволоки, его необходимо предварительно закрепить в толще стены. Делать это нужно при укладке последних рядов газоблоков — под них кладется проволока.

Техника установки таким способом выглядит так:

  1. За пару рядов до окончания кладки между блоками укладывают скрученную из нескольких более тонких проволок сечением 6 мм.
  2. В этом случае центральный кусок проволоки будет размещен в толще кладки, а концы свисают с обеих сторон кладки. Длина концов сделана такой, чтобы их хватало для свободного наматывания на брус.
  3. Кусочков проволоки должно хватить, чтобы связать все стропильные ноги.

Как закрепить шпилькой

Крепление мауэрлата к газобетону без армированного пояса на шпильках будет целесообразно только в тех случаях, когда планируется использовать легкие кровельные материалы для перекрытия в домах небольшой площади. Следовательно, ожидаемая нагрузка на стены будет невысокой.

Кроме того, в этой ситуации сама штанга мауэрлата послужит бронепоясом. Хотя по поводу такого типа монтажа мауэрлата на газобетон существуют противоречивые мнения, практика показывает, что он имеет право на жизнь.Такой прием обеспечивает достаточный уровень надежности и устойчивости кровельных конструкций.


Для работы потребуются следующие комплектующие:

  • металлические шпильки СРТ-12, которые еще называют «ласточкин хвост»;
  • брус из дерева сечением 20 × 30 см — правда, толщина зависит от габаритов возводимой стены здания.

Последовательность работ по укладке мауэрлата на газобетон без армированного пояса выглядит так:

  1. По всей длине несущей стены в ее верхней части просверливаются выемки на расстоянии 100-150 см.
  2. Шпильки для мауэрлата вставляются в готовые отверстия и фиксируются безусадочным раствором или цементным молочком.
  3. На блочную стену укладывается гидроизоляция из двойного слоя рубероида. В местах расположения штифтов в материале проделываются отверстия, так что он плотно закрывает поверхность металла. Этот этап защищает древесину от разложения влаги.
  4. Далее в мауэрлате высверливаются пазы по диаметру шпилек с шагом, совпадающим с их расположением.
  5. Теперь планка мауэрлата надевается на шпильки и фиксируется гайками с шайбами.
  6. После установки стержней стыкуемые концевые части стягиваются металлическими скобами.
  7. Далее выполняется установка стропильных ног непосредственно.

Несколько иначе будет выглядеть процесс крепления кровли к газобетону, если шпильки будут установлены в арматурный пояс.

Последовательность действий следующая:

  1. Перед заливкой цементной смеси в опалубку устанавливают штифты под армопояс с шагом до 1 м.
  2. Крепятся к каркасу с помощью вязальной проволоки или пластиковых стяжек.
  3. Совместите расположение шпилек по всем осям.
  4. Опалубка с арматурой и шпильками заливается цементным компаундом.
  5. После полного застывания армирующего ремня брус мауэрлата надевается на выступающие шпильки и затягивается гайками.

Применение химических анкеров

Химический анкер — это жидкая инъекционная масса на основе полимерной смолы, которая быстро затвердевает и прочно фиксирует металлические стержни в толще мауэрлата.

Достоинством этого материала является отсутствие разрывных напряжений, поэтому хрупкий газобетон не разрушается. Если механические анкеры фиксируют детали за счет расширения дюбеля, то клеевой состав химического анкера заполняет поры газобетона и удерживает стержень в неподвижном состоянии.


Процесс крепления жидких дюбелей выглядит так:

  1. В газовом блоке просверливается выемка под анкер. Размер выемки должен быть больше, чем у обычного анкерного болта.
  2. Пыль и мусор удаляют из ямы, например, пылесосом.
  3. В отверстие заливается клей.
  4. Далее в клей вставляется металлический стержень с резьбой — шпилька М 12-14 или кусок арматуры.
  5. Полная кристаллизация полимерной композиции происходит за 1/3 часа, если температура среды выше 20 ℃.
  6. Как только клей затвердеет, штифт будет надежно закреплен на месте. Примечательно, что такие застежки прочнее механических.

Установка кровельного мауэрлата на стену из газобетона с помощью жидких дюбелей имеет ряд несомненных преимуществ:

  • Крепление не теряет прочности более 50 лет.
  • Из-за полимерной структуры клея этот способ крепления широко применяется на краях стен, где существует риск разрушения пеноблока.
  • Химический анкер обладает хорошей химической стойкостью.
  • Даже сырая погода и влажные поверхности примыкающих элементов не мешают установке этих креплений.
  • Монтаж кровельного мауэрлата на газобетонные блоки можно проводить без заливки армопояса, так как надежность крепления химического анкера намного выше, чем у механического.
  • Химический состав анкера идеально сочетается с пористой структурой газоблоков.
  • Для установки жидких дюбелей требуются отверстия меньшей глубины, чем у механических анкеров — там глубина 2-3 ряда.

Тем не менее, на анкерах, установленных этим способом, сварку проводить нельзя — перегрев металлического стержня приведет к нарушению полимерной структуры материала, от чего он потеряет прочность.

Крепление на механические анкеры без армированного ремня

Наконец, последний способ крепления мауэрлата к газобетону — использование традиционных механических анкерных болтов.

В состав якоря входят:

  • пруток стальной с внутренней резьбой;
  • Внешний корпус — это распорная часть механизма.


Принцип действия анкера заключается в постепенной деформации наружного кожуха по мере затягивания гайки на болте.Таким образом, болт надежно фиксируется в просверленном отверстии.

Установка анкеров выглядит следующим образом:

  1. По последнему ряду блоков вдоль стен выложены решетки.
  2. По всей длине бруса проделываются отверстия с шагом 1 м для крепления болтов. Обратите внимание, что анкеры должны попадать в углы здания и стыки двух деревянных брусков.
  3. В уложенном в газоблоке мауэрлате специальным сверлом проделывается отверстие на глубину входа анкера.При этом глубина отверстия не должна быть меньше толщины 2-3 рядов кладки.
  4. В сделанную выемку вставляется анкерный болт. Желательно использовать изделия длиной не менее 50 см и резьбой М 12-14.
  5. В конце на болт надевается шайба и гайка затягивается максимально плотно. В результате сжатия тело анкера сжимается и расширяет материал. Чтобы болт надежно закрепился в толще стены.

Газобетон, как и пенобетон, имеет пористую структуру, что вызывает определенные трудности при установке мауэрлата. Поскольку установка мауэрлата является обязательной на зданиях, возведенных из пенобетона, газобетона и так далее, ниже представлен ряд способов крепления мауэрлата к таким материалам.

Поскольку мауэрлат помогает удерживать крышу на стенах постройки, его необходимо надежно прикрепить к ним.

Мауэрлат можно крепить к газобетону следующими способами:

  • Проволока стальная … При кладке стен в два-три ряда между блоками прокладывают стальную проволоку диаметром 0,6 миллиметра. Затем один конец проволоки проталкивается в отверстие мауэрлата и скручивается с другим. Следует учесть, что длина уложенной проволоки должна быть достаточной, чтобы хорошо закрепить мауэрлат. Рекомендуется укладывать проволоку в количестве, равном количеству стропил.
  • Металлические шпильки … Этот способ крепления мауэрлата обычно используется на небольших постройках.Суть крепежа такова: одним рядом до конца стены между блоками укладываются шпильки с приваренными к ним металлическими кубиками размером не менее 5х5 сантиметров.
    После этого через отверстия на шпильки устанавливается мауэрлат и прижимается к стене гайками с шайбами. Длина шпилек над поверхностью стены должна равняться толщине бруска мауэрлата плюс не менее 5 см для затяжки гаек и шайб. Также рекомендуется укладывать шпильки с шагом 1-1.5 метров.
  • Анкерные болты … Крепление мауэрлата анкерными болтами к газобетону — один из самых надежных из всех предложенных способов. Поскольку газобетон — хрупкий материал, необходимо соорудить бронепояс для крепления мауэрлата анкерными болтами.
    Армопояс позволит не только изготовить крепеж мауэрлата, но и укрепить и надежно связать стены здания при снятии с них разрывной нагрузки с кровли. Построение бронепояса может быть выполнено двумя способами:
    • С П-образными блоками.
    • С деревянной опалубкой.

В первом и повторном способе используется арматура диаметром не менее 6 мм, которая помещается в построенный желоб и заливается бетоном. Заливку бетона для армированного пояса необходимо производить единовременно без перерыва по всему периметру несущих стен здания.

Перед заливкой бронепояса бетоном к его раме необходимо прикрепить анкерные болты. Болты можно скрепить вязальной проволокой или сварочным аппаратом.Количество анкерных болтов не должно быть меньше количества стропил. После установки болтов и заливки бронепояса, через пару дней, когда бетон окрепнет, можно устанавливать мауэрлат.

Ни в коем случае нельзя прерывать бронепояс, так как его крепежный эффект полностью утрачен и он не снимет разрывную нагрузку со стен от веса кровли.

Анкерные болты необходимо устанавливать точно по резьбе, так, чтобы они находились посередине планки мауэрлата.Независимо от способа крепления мауэрлата, под него необходимо проложить гидроизоляционный материал.

Расположение армирующего ремня

Для строительства бронепояса потребуются следующие материалы:

  • Песок, щебень и цемент марки М-400 для изготовления бетона.
  • Арматура диаметром от 6 до 12 мм для конструкции каркаса бронетранспортера.
  • П-образные блоки или доски для изготовления опалубки.
  • Молоток и гвозди (для деревянной опалубки).
  • Бетономешалка, так как бетонный раствор вручную не замешать.

Устройство армопояса состоит из следующих этапов:


Если для изготовления бронепояса используется деревянная опалубка, то нижние балки, с помощью которых он крепился к своим стенам, остаются в бетоне. Этот факт никак не влияет на качество ремня, поэтому вам не о чем беспокоиться.Бетон для армопояса можно сделать самостоятельно или приобрести готовый — это облегчит его обустройство.

Подготовка деревянной конструкции

Для изготовления деревянной опалубки для армопояса потребуются следующие материалы:

  • Доска толщиной не менее 30 мм и высотой не менее 20 сантиметров.
  • Молоток и гвозди.
  • Деревянные блоки.
  • Ножовка по металлу.
  • Рулетка.

Также для удобства вместо молотка и гвоздей можно использовать отвертку с саморезами по дереву.

Устройство деревянной опалубки под бронепояс осуществляется по следующей схеме:

  • В ширину стен уложено деревянных блоков на расстоянии 1 метра друг от друга.
  • После укладки брусков к ним с обеих сторон стены прикрепляют досок.
  • Верх досок скрепляется деревянными брусками также на расстоянии 1 метра друг от друга.
  • Установленные доски на стыках необходимо надежно связать между собой деревянными брусками или небольшим куском доски.

Как крепить мауэрлат к газобетону?

В случаях, когда строительство бронепояса невозможно, крепление мауэрлата осуществляется следующими способами:


Для крепления мауэрлата механическими анкерами потребуются следующие инструменты:

  1. Ударная дрель.
  2. Анкер клиновой.
  3. Специальная помпа для удаления стружки из отверстия.

Крепление мауэрлата механическими анкерами состоит из следующих этапов:

  1. Просверливаются отверстия в ранее отмеченных местах на стене.
  2. Готовые отверстия очищаются от бетонной стружки специальным насосом.
  3. Клиновые анкеры вставляются в отверстия и затягиваются.
  4. После установки анкеров на стены необходимо укладывать гидроизоляционный материал и можно устанавливать мауэрлат.

С помощью клиновых анкеров мауэрлат устанавливается надежно и быстро. Единственный минус такого способа крепления мауэрлата — это цена анкера примерно от рублей 2500. часть.

  • Химический способ крепления мауэрлата. Жидкие анкеры (химические анкеры) используются для химического крепления мауэрлата. Химический якорь представляет собой жидкую смесь полимерной синтетической смолы, поставляемую во флаконах под пистолетом в качестве герметика.
    Клеящаяся масса анкера глубоко проникает в структуру материала и надежно удерживает металлический элемент к стене.

    Преимущество химических анкеров в том, что они не создают эффекта разрыва, как механические; эта особенность позволяет использовать их в хрупких материалах, таких как газобетон, ракушечник и т. д.

Для установки мауэрлата химическими анкерами необходимы следующие инструменты:

  1. Ударная дрель.
  2. Сверла по бетону.
  3. Пистолет для капсулы жидких якорей.
  4. Жидкая якорная капсула.
  5. Анкерные болты металлические.
  6. Компрессор для подачи сжатого воздуха.
  7. Гайки с шайбами.
  8. Плотные перчатки для защиты рук от клеевой смеси.

Вместо компрессора можно использовать специальный насос для очистки ямы от мусора.

Способ крепления мауэрлата химическим способом состоит из следующих этапов:

  1. На последнем ряду стены , где будет установлен мауэрлат ударной дрелью, необходимо просверлить отверстие диаметром чуть больше анкерного болта.
  2. Из готового отверстия в стене необходимо удалить пыль и бетонную стружку. Это можно сделать с помощью компрессора, удаляющего всю пыль и грязь сжатым воздухом.
  3. В очищенное отверстие пистолетом необходимо залить клеевую смесь анкера, а затем вставить его металлическую часть. Заполнить отверстие клеевой смесью на 60%, чтобы она не вытекла при вставке анкерного болта.
  4. Через 45 минут после установки химических анкеров можно установить мауэрлат.

Количество химических анкеров должно как минимум соответствовать количеству стропил. Отверстия под мауэрлат необходимо просверлить в середине блока глубиной 70% от его высоты.

Также не рекомендуется проводить сварочные работы с металлической частью химического анкера, так как высокая температура разрушает состав полимерной смолы. Химический анкер имеет длительный срок службы более пятидесяти лет и высокую устойчивость к атмосферным воздействиям.

Суммировать

  • Для надежного и качественного крепления мауэрлата к газобетону, необходимо использовать армопояс.
  • Опалубка для армопояса может быть изготовлена ​​из досок или П-образных блоков.
  • Армопояс помимо крепления мауэрлат обеспечивает снятие разрывной нагрузки со стен от веса кровли.
  • В тех случаях, когда по заявке армопояс невозможно прикрепить мауэрлат к газобетону, можно произвести механические или химические анкеры.
  • Вне зависимости от типа крепежа мауэрлата перебить его при установке необходимо укладывать гидроизоляционный материал.

Для правильного монтажа и монтажа стропильной системы крыши, грамотного распределения больших нагрузок на здание строители прибегают к использованию важного элемента — мауэрлата.Мауэрлат — это деревянное или металлическое крепление, которое крепится к верхней части стен. В этом случае он должен быть надежно закреплен.

Если строители используют металлические стропила, то нужен мауэрлат двутавровый. Он крепится к стене из газобетона без армированного пояса и выполняет две функции:

  • распределяет нагрузки, которые передаются на стены здания;
  • стропила крепятся к металлическому мауэрлату.

Подбор строительных материалов

При изготовлении деревянного мауэрлата используются бруски.При этом специалисты советуют делать крепление из лиственных деревьев, обработанных специальными антисептическими средствами. Бруски следует укладывать по периметру стены. Чтобы соединить их между собой, специалисты устанавливают замок, который необходимо закрепить гвоздями. Это поможет создать прочную деревянную конструкцию. Важно, чтобы ее размер был меньше ширины стены из газобетона. Балку необходимо закрепить на внутренней поверхности таким образом, чтобы между внешним вырезом и креплением оставался зазор в пять сантиметров.Иногда строители используют кирпичи в качестве защитного пояса на внешней стороне стены. Перед началом монтажных работ следует предусмотреть гидроизоляцию между стенами и балками.

Типы крепления

Существуют способы, с помощью которых можно надежно закрепить мауэрлат на газобетоне. Необходимо, чтобы крепление было установлено максимально надежно — это поможет избежать смещения крыши. В строительстве принято фиксировать элемент следующими способами:


Гидроизоляция при установке

Гидроизоляция необходима между мауэрлатом и стеной здания.Для этого можно использовать полиэтилен, стройматериалы в рулонах или современные гидроизоляционные средства. Такие работы крайне важны при строительстве здания, иначе в зоне соприкосновения материалов может конденсироваться жидкость, способная разрушить мауэрлат. Защита от проникновения влаги — завершающий этап монтажа.

Нюансы монтажных работ


В качестве основы используется брус размером от 10х10 до 15х15 см.

Специалисты считают, что предпочтительнее устанавливать конструкцию из массива дерева по периметру поверхности стены.В этом случае нужно скрепить деревянные бруски в единый мауэрлат с помощью замка. Его размеры будут зависеть от характеристик штанги. После того, как вы определитесь с типом крепления конструкции к газобетону, рассчитаете расположение и количество элементов, можно приступать к монтажу. В первую очередь рабочим необходимо подготовить рабочее место, утеплив пространство между мауэрлатом и бетонной кладкой. Важно помнить, что зона соприкосновения деревянных балок с бетонной поверхностью — это гниение древесины.Уложенный под конструкцию мауэрлата гидроизоляционный строительный материал поможет избежать разрушительного воздействия влаги. Для хорошей гидроизоляции используется два плотных слоя материала. Можно использовать рубероид или более дорогие изделия.

Кроме того, следует учитывать, что при использовании шпилек или анкеров необходимо заранее проделать отверстия в поверхности газобетона. Но решить эту задачу сложнее, чем может показаться на первый взгляд. Сложность заключается в том, что при использовании строительного уровня невозможно установить ровное вертикальное положение, особенно в жидкой бетонной смеси.Поэтому для начала стоит определить, где будут располагаться болты, и насколько они будут отклоняться от бетона. Для этого специалисты используют плоскую деревянную доску. На нем указано точное расположение болтов. Для этого доску прикладывают к крайним болтам и делают отметки там, где должны быть остальные. После этого строители переносят точки прямо на блок, просверливают отверстия по отмеченным точкам. Затем наложите отверстия на закрепленные болты и затяните деревянный брусок гайками.С металлической проволокой работать намного проще. Для этого в планке просверливаются 2 отверстия, расстояние между которыми должно составлять около тридцати сантиметров.

Рабочие продевают металлическую проволоку в подготовленные отверстия, закручивая концы.

Как лучше всего заливать армопояс. Армированное устройство фундамента с армированием и опалубкой

Использование новых технологий в строительстве способствует долговечности, устойчивости и прочности любого здания.Для чего нужен армопояс на газобетоне? Тот, кто хочет построить дом, должен больше узнать о свойствах этой конструкции, ее разновидностях и тонкостях монтажа.

Применение армопояса для газобетона

Армопояс — это железобетонная полоса, покрывающая все здание. Он предназначен для усиления стен из газобетона, что способствует их устойчивости к различным нагрузкам и предотвращает деформацию. Армирование объединяет все части конструкции и создает специальные ребра жесткости.Это значительно увеличивает устойчивость стен к любым нагрузкам и является отличным способом усилить несущую конструкцию.

Использование армированного пояса необходимо для газобетона, так как он выполняет важные функции:

    Защищает стеновые конструкции от деформации, вызванной подвижками грунта, которые могут возникнуть при сезонных изменениях и усадке здания.

    Придает стенам повышенную прочность.

    Придает жесткость и укрепляет структуру.

    Распределяет нагрузку равномерно.

    Устраняет точечные нагрузки при креплении балок анкерными болтами.

Какие еще есть причины для создания армирующего ремня? Мауэрлат — это специальная опора, которая поддерживает стропильную систему крыши. Он помогает соединить стены здания с крышей. Это помогает равномерно распределить нагрузку по всем поверхностям. Если конструкция крыши скреплена болтами, могут возникнуть трещины. Если присутствуют висячие стропила, то большую часть нагрузки испытывают газобетонные блоки, в результате чего может произойти их расширение.Для распределения нагрузки изготавливаются монолитные ремни.

Совет! Такая разгрузочная лента должна быть непрерывной. Его основное предназначение — повышение устойчивости стен конструкций к нагрузкам и предотвращение появления трещин.

Виды армопоясов

Существует несколько видов армирующих ремней:

    Подкладка армопояс, по-другому ее называют ростверк. На эту конструкцию опираются стены ленточного фундамента. Также такой пояс соединяет столбы в конструкциях свайного и столбчатого фундаментов.Он отличается от аналогов тем, что подходит под все существующие несущие стены здания. Для конструкции используется арматура 14 мм с обвязкой 10 мм. При этом шаг для обвязки должен быть не более 20 см. Исходя из основы для дома, не стоит экономить на материалах, запас прочности ростверка должен составлять около 20-30%.

    Подвал, проводится между стенами и фундаментом. Этот пояс собирается после возведения фундамента.Эту конструкцию необходимо возводить независимо от того, выступают стены фундамента над землей или на одном уровне с ней. Делать это нужно под всеми несущими стенами, особенно если перекрытия плитные.

    Устанавливается межэтажный армированный пояс для усиления стен и распределения нагрузки от плит по всему каркасу дома. Этот пояс еще называют разгрузочным. Еще одна его особенность в том, что он не дает расставаться стенам. Количество межэтажных армированных поясов зависит от этажности.

    Подкровельный пояс, к которому крепится мауэрлат, очень важен. Распределяет нагрузки с крыши и всей стропильной системы. Позволяет выровнять короб и хорошо закрепить мауэрлат.

Важно! Безусловно, необходимы подкровельные и межэтажные армированные ремни. Если фундамент на плите-подушке, то в цокольном бронепоясе и ростверке нет необходимости.

Этапы монтажа арматурного ремня


Чтобы конструкция прослужила вам долго и была максимально прочной, армированный пояс необходимо изготавливать, шаг за шагом соблюдая все важные правила.Создание этого продукта происходит в три этапа.

Этап 1: Опалубка

Для установки бронепояса потребуется специальная опалубка. Его делают из досок, а также из кирпича и блоков.

Примечание! Арматуру для изготовления бронепояса кладут внутрь опалубки и заливают бетоном. Этот раствор можно сделать своими руками или с помощью бетономешалки. Вам понадобится много раствора.

Самой простой опалубкой можно считать каркас из досок.Эти доски должны быть толщиной не менее 2 см. Их нужно срастить, используя деревяшки. Сверху эту конструкцию необходимо закрепить специальными стяжками, вся нижняя часть прикручивается к стене саморезами.

Этап 2: Арматурный каркас для армопояса

Как связать арматуру в бронепоясе? На этот вопрос отвечает следующий этап создания бронепояса.

Сначала делается квадрат из четырех арматурных стержней. Стержни крепятся перемычками.Для такого каркаса берется ребристая арматура. После этого монтируется основная фурнитура. Для крепежа нужно взять мягкую проволоку. С его помощью сначала фиксируется продольная арматура на высоте 40 мм от края стены. Затем две штанги соединяются короткими перемычками. В этом случае шаг их установки должен составлять около 250 мм. Далее аналогично монтируются вертикальные элементы. Затем к вертикальным деталям прикручивается продольная арматура.

Важно! При создании армированного пояса для газобетона он выполняется с минимальным количеством соединительных швов. Это обеспечивает однородность материала.

Этап 2: Заливка бетона

Завершающий этап — заливка бетона. Эту процедуру можно проделать с помощью готовых смесей или приготовить смесь самостоятельно. Для этого на 1 часть цемента берется 3 части песка и 5 частей щебня. Постепенно добавляя воду, нужно перемешать раствор.

Для предотвращения образования пустот внутри смеси раствор необходимо несколько раз проткнуть куском арматуры.Через 4-5 дней опалубку можно будет демонтировать.

Как правильно сделать армированный пояс: тонкости изготовления

Процесс создания армированного пояса для газобетона сложен и имеет некоторые нюансы. А так же усиленный пояс немаловажен.

    В регионах с холодным климатом особое внимание следует уделять внешней изоляции ремня. В этом случае снаружи кладут блоки, а внутри — опалубку.

    Если полы деревянные, то балки могут опираться непосредственно на кладку.

    Опалубку необходимо заливать за один цикл. При необходимости внутрь можно уложить кусочки проволоки или шпильки.

    Для загустения раствора его необходимо несколько раз проткнуть железным прутом.

    Для предотвращения растрескивания бетона в жаркую погоду конструкцию необходимо обильно полить.

Если сделать армопояс, тщательно соблюдая все рекомендации, то это будет залог прочности и долговечности любой конструкции. Для этого не стоит торопиться и экономить на материалах.

Армопояс (железобетонный пояс) он же сейсмический пояс — очень прочная монолитная полоса по периметру здания и несущие стены из пенобетона.

Задачи армопояса — значительное усиление несущих стен для увеличения их несущей способности, во избежание трещин и других деформаций из-за неравномерной усадки здания, кровли, ветровых и других нагрузок.

Армопояс надежно удерживает газобетонные блоки, равномерно распределяет нагрузку и создает жесткость конструкции.

В идеале геометрия, армирование и состав бетона армированного пояса определяются расчетами.

Обычно ширина (толщина) армопояса равна ширине стены 200-400мм, а рекомендуемая высота 200-300мм.

Но разумнее было бы сделать ширину армопояса немного тоньше стены, чтобы был запас места под утеплитель, чтобы уменьшить мостики холода. Лучше всего для этого подходит экструдированный пенополистирол (EPS), так как он хорошо изолирует тепло.Также есть вариант заливки армопояса в готовые ПБ из пенобетона, но об этом смотрите далее по тексту.

  1. При неравномерной усадке дома, при сезонном пучении грунта, при землетрясениях армопояс держит геометрию здания.
  2. Армопояс умеет выравнивать стены по горизонтали.
  3. Укрепление всего здания из газобетона.
  4. Местные нагрузки равномерно распределяются по несущим стенам.
  5. Высокая прочность арматурного ремня позволяет крепить к нему все ответственные конструкции, например, мауэрлат.

Мауэрлат должен быть прочно прикреплен к несущим стенам шпильками и анкерами. Сама стропильная система, вес всей крыши, снеговые и ветровые нагрузки создают значительную разрывную силу, способную сломать неармированные стены. Армопояс под мауэрлат решает эту проблему, и выполнять он будет так же, как и под перекрытием.

  1. Каркас ремня армирования должен быть сплошным.
  2. Армопояс должен быть на всех несущих стенах.
  3. Нахлест продольной арматуры не менее 800 мм.
  4. Каркас состоит из двух рядов арматуры по два стержня в каждом.
  5. Минимальная толщина продольной арматуры 10 мм.
  6. Рекомендуется использовать длинные (6-8 метров) стержни арматуры.
  7. Диаметр поперечной арматуры 6-8 мм.
  8. Шаг поперечной арматуры 200-400 мм.
  9. Армирование со всех сторон должно иметь защитный слой бетона не менее 5 см.
  10. Продольная и поперечная арматура обвязаны вязальной проволокой.
  11. На углах продольную арматуру нужно согнуть, а дальше от угла стараться нахлестываться.
  12. Рама должна быть строго горизонтальной.

Рассчитайте расстояние между стержнями арматуры по толщине и высоте армированного пояса с учетом защитного слоя бетона не менее 5 см с каждой стороны.

Армопояс по газобетону своими руками (видео)

Схема армирования углов и стыков армопояса

Утепляющий армопояс

Армопояс — очень серьезный «мостик» холода, через который уходит большая часть тепла и на котором образуется конденсат на внутренней стороне армопояса.А чтобы этого не произошло, необходимо утеплять внешнюю сторону армопояса газобетоном, либо пенополистиролом, либо пенополистиролом. Пенополистирол предпочтителен. Так что заранее нужно предусмотреть место для утеплителя, заполнив армированный пояс отступом от внешнего края стены.

Утепленный армопояс для газобетона

Бетон какой марки заливать в армопояс

Для заливки армированной ленты по газобетону используется бетон марки М200-М250.Его можно привезти в готовом виде миксером с завода, а можно сделать самому.

Пропорции для бетона марки М200 : цемент М400, песок, щебень (1: 3: 5). Пропорции для бетона марки М250 : цемент М400, песок, щебень (1: 2: 4).

В бетоне должно быть минимальное количество воды, а для придания пластичности использовать пластификатор.

Водоцементное соотношение должно быть в пределах от 0,5 до 0,7, то есть на 10 частей цемента приходится от 5 до 7 частей воды.

Добавление слишком большого количества воды в бетон делает его менее прочным.

Для удаления пузырьков воздуха из бетона следует его встряхнуть специальным строительным вибратором или интенсивно и длительно проткнуть жидкий бетон куском арматуры.

Бетон необходимо заливать в опалубку за один раз, чтобы она была монолитной (неразрушимой).

Усиленный пояс, также известный как монолитный пояс или сейсмический пояс, представляет собой особую конструкцию, предназначенную для решения двух задач.Сначала распределите нагрузку с того, что будет сверху, на то, что будет снизу. А, во-вторых, связать всю плоскость, на которой он расположен, в единое целое. Распределение нагрузки выдерживает как монолитный бетонный армированный пояс, так и армированный кирпич. Оба они отлично справляются с распределением нагрузок, скажем, от плит перекрытия на стены. Если стоит задача еще и связать стены в единое целое, например, от расширяющей нагрузки стропил крыши на стены дома, то здесь нужен железобетонный пояс.

Как сделать армопояс своими руками

Разобрались, что такое армопояс, разберемся, как сделать своими руками. С кирпичным бронепоясом все просто. Обычно его изготавливают из полнотелого красного кирпича минимальной марки М100 в несколько рядов с армированием кладочной сеткой. Также можно армировать кладку арматурой диаметром 6-8 мм. С бетонным, монолитным бронепоясом дело обстоит сложнее.

Для начала нужно установить опалубку.Это может быть как деревянная опалубка, так и «лоток» или несъемная опалубка, если речь идет о бронепоясе на газобетоне или пенобетонных блоках. Вы можете использовать U-образные коробки заводского изготовления или подносы, изготовленные на заказ. Для этого необязательно вырезать П-образный блок из обычного газового блока. Достаточно сделать кладку из тонкого газоблока снаружи и внутри. Пространство между этими блоками можно утеплить экструдированным пенополистиролом.


После того, как вы сделали опалубку, внутрь лотка помещается арматурный каркас.

Достаточное армирование для бронепояса размером 200 на 200 мм представляет собой каркас из 4 нитей арматуры диаметром 12 мм (две вверху и внизу), скрепленных поперечными зажимами диаметром 6-8 мм через каждые 30 мм. -50 см.

Стандартный нахлест арматуры должен составлять 30-40 диаметров. То есть, если поставить арматуру 12 мм, то наращивая, нужно сделать внахлест примерно 40 см.

В углах армирование необходимо загибаем поверх , чтобы угол был связан цельной арматурой.

Арматурный каркас желательно ставить на пластиковые зажимы, равные толщине бетонного покрытия. И наденьте зажимы на вертикальные фиксаторы. Если нет заводских креплений защитного слоя, можно использовать куски камня, кирпича и т. Д.

К арматурному каркасу прикрепляют шпильки под мауэрлат или кусочки арматуры для последующей фиксации плит перекрытия.


Теперь можно приступить непосредственно к заливке армированного пояса бетоном.

Если будете заливать покупной бетон, выбирайте марку М200-М250. Этой марки прочности хватит для частного строительства.

Если вы планируете самостоятельно готовить бетон для заливки армопояса, то воспользуйтесь универсальным рецептом пропорций бетона для армопояса: 1 часть цемента марки 500, 2 части песка, 4 части щебня.

Вы также можете использовать один из наших для расчета состава бетона. Не забудьте добавить в замес пластификатор для бетона.Это сделает начинку для вас более удобной, а получившийся бронепояс более прочным.


После заливки накройте армированный пояс пленкой, чтобы избежать внезапного высыхания. С этой же целью первые 2-3 дня смочите бетон.

Армопояса будут готовы к загрузке через неделю. Полное созревание бетона завершится через 28 дней после заливки.

Наиболее часто задаваемые вопросы об армированном ремне.

В каких случаях нужен армопояс?

Требуется монолитный железобетонный пояс:

  • на блочном фундаменте
  • на стенах из газобетона, пеноблоков и т. Д., На пустотных перекрытиях и деревянных балках перекрытия (во избежание пробивки). Здесь армопояс может быть кирпич
  • под мауэрлат на крыше, конструкция которого предполагает дистанционную нагрузку на этот самый мауэрлат

Можно ли заправить армопояс зимой, на морозе?

Наполнение армопояса зимой — занятие сомнительное.Однако если в холодное время года его действительно нужно заливать, примите все меры для защиты бетона. Добавляйте в бетон специальные антифризы. Для замешивания бетона используйте как можно меньше воды. После заливки обязательно накройте бронепояс, чтобы защитить его от холода. Например, опилки. При минусовых температурах используйте специальный нагревательный кабель. Продается в любом строительном супермаркете.

Какая минимальная толщина, высота, ширина, размер армопояса?

Минимальный размер армопояса 150 х 150 мм.Но не меньше ширины опоры перекрытий или балок перекрытия.

Замирает армопояс, что делать?

Если вы или ваши сотрудники забыли утеплить армопояс перед заливкой, то вам придется утеплить его сейчас. Утепляют армопояс снаружи.

Конденсат на армопоясе. Армопоясь потеет. Что делать?

Изолировать. Еще варианты: повысить температуру в помещении, снизить влажность в помещении.

Можно ли заправить армопояс деталями?

Банка.Для этого на стыке сделайте скос. И бетон не обязательно должен быть гладким.

Ремень усиленный видео

Армопояс — это металлическая конструкция, сделанная вручную из арматуры. Его цель — повысить прочность несущих стен и сохранить целостность под воздействием природных условий и при движении грунта. При строительстве дома монтируется несколько таких поясов. Опалубку для армопояса укладывают с целью создания несущих стен или перекрытий.Заливается бетоном до застывания.

Достоинством этой опалубки является простота установки, минимальное количество необходимых материалов и инструментов, низкие финансовые затраты и простота демонтажа. Для зачистки вам нужно будет снять крепеж и удалить доски после того, как бетон схватится. В дальнейшем их можно будет собрать заново и сделать опалубку под другое сооружение.

Принцип создания конструкции под бронепояс не отличается от технологии опалубки фундамента или оконных проемов.

Конструкция дома из газобетона

По описанной выше схеме можно сделать опалубку своими руками для любого типа дома. Устройство подходит для кирпича, газобетона, бетона. Армопояс способствует качественному соединению кровли с каркасом здания. В доме из газобетона его крепят с помощью дополнительных блоков или опалубки. Первый вариант проще, но дорого. Дешевле сделать деревянную конструкцию своими руками.Собирать правильно помогает инструкция:

Схема сечения армопояса в опалубке для газоблока

  1. В пенобетонной стене просверливаются доски высотой 30 см.
  2. Укладывать стяжки через каждые 50-70 см, чтобы повысить прочность конструкции и предотвратить деформацию под воздействием тяжелого бетона.
  3. Уложить арматуру диаметром от 8 до 12 мм внутрь. Выбор зависит от расположения дома.Если стены будут подвергаться негативному воздействию окружающей среды, то подойдут прутья максимального диаметра. В регионах со спокойными сейсмическими условиями можно сэкономить на фурнитуре, выбрав недорогие модели минимального диаметра.
  4. Поместите арматуру на специальные звездочки, которые создают активный нижний слой на газобетонных блоках.
  5. Обвяжите стержни проволокой.
  6. Залить бетон, уплотнить и выровнять слой.

Если опалубка устанавливается с целью крепления кровли, то перед заливкой бетона устанавливаются шпильки для крепления перекрытий.Они могут быть любой длины, но удобнее работать с экземплярами длиной менее 1 метра.

Специалисты помогут сделать правильную опалубку под бронепояс для дома из газобетона в случае возникновения затруднений. Перед работой рекомендуется произвести расчеты, чтобы не допустить ошибок и закупить нужное количество стройматериалов.

Нюансы при работе с деревянной конструкцией

Устройство опалубки из деревянных досок требует грамотного подхода.При неправильной установке конструкции есть риск поломки и разрыва досок под воздействием бетонного раствора. Чтобы правильно выполнить работу своими руками, нужно учесть несколько нюансов:

  • Устройство опалубки состоит из досок, которые необходимо крепить с тщательным контролем вертикальности и горизонтальности конструкции;
  • поверхность досок, контактирующая с бетоном, очищена и выровнена;
  • для повторного использования элементов, легкого демонтажа конструкции и предотвращения протечек бетона, панели покрыты пленкой изнутри;
  • если пропитать доски отработанным маслом или гидрофобной смазкой, сделать это своими руками будет намного проще;
  • Не допускается многократное использование досок.Если они попали под атмосферные осадки, они, скорее всего, будут уничтожены при повторном использовании;
  • — несъемная конструкция изготавливается редко, чаще она собирается из пенополистирольных блоков, с уже встроенной фурнитурой. Укладывается нанизыванием элементов на штанги;
  • перед работой стоит сделать выбор между первоначальным изготовлением армопояса и опалубкой. В некоторых случаях проще уложить арматуру на газобетонные блоки, а затем приступить к сбору деревянной конструкции.

Опалубка арматурного каркаса изготавливается самостоятельно без использования дорогих материалов и специального оборудования. Но только грамотно организованная и проведенная работа гарантирует создание надежной и прочной конструкции. При возникновении трудностей в процессе сборки рекомендуется обратиться за профессиональной консультацией, чтобы не допустить серьезных ошибок, которые могут привести к разрушению конструкции.

В этой статье разберемся, зачем нужен бронепояс по газобетону.Подробно будут рассмотрены основные требования к этому элементу конструкции, а также вы узнаете, как самостоятельно правильно изготовить армированный пояс для газобетона.

Армопояс для газобетона — ленточная конструкция из монолитного бетона, повторяющая все контуры стены здания. В домах из газоблоков этот пояс — необходимый элемент, значительно улучшающий прочностные характеристики всей постройки.

Чтобы армирующий пояс не был слабым звеном дома с точки зрения теплоизоляции, технология предусматривает создание поясов не на всю ширину стены, а с отступом с ее внутренней стороны.

В этом случае минимальная ширина ленты должна составлять 25 сантиметров для кирпича и 20 сантиметров для бетона. Свободное пространство, образовавшееся после заливки армопояса, заполняется утеплителями, закрывается подгоняемым по размеру пеноблоком.

Вот отзывы строителей, специализирующихся на строительстве домов из пенобетона, которые помогут получить полное представление о необходимости обустройства арматурного каркаса под керамзитобетонные блоки:

Игорь, 49 лет, Москва:

Вот уже семь лет моя команда использует пенобетон в качестве основного строительного материала; Я слышал очень положительные отзывы клиентов о нашей работе.

Число поклонников этого материала с момента его появления на отечественном рынке выросло в геометрической прогрессии. Устанавливаем армопояса на пенобетон в каждом построенном нами доме.

Считаю, что армированный каркас для пенобетона абсолютно необходим, и утверждения производителей о том, что прочности блоков уже достаточно для устройства любых полов, не соответствуют действительности. Как по мне, лучше еще раз перестраховаться и закрепить работу, чем потом кусать локти.
Олег, 45 лет, Ростов:

Строим дома из газоблоков. Арматурный каркас необходимо устанавливать в обязательном порядке, особенно для подвешивания стропил и для крепления бетонных плит. Недавно строила на дачном участке хозблок для птицы, в качестве строительного материала использовала шлакоблок.

Он устроил на нем кирпичную арматуру, потому что уверен, что «врач приказал» крепить ее ко всем строениям из стройматериалов на пенобетоне.

2.

Добавить комментарий

Ваш адрес email не будет опубликован.
